правила безопасного монтажа и подключения

Электроэнергия используется повсеместно. Устройства, обеспечивающие доступ к этому необходимому для всех ресурсу, очень важны для потребителя. К их числу принадлежат накладные розетки и выключатели – предельно простое в монтаже и эксплуатации оборудование.

Каждый домашний мастер при желании легко сможет установить такое устройство. Мы расскажем вам, как правильно его закрепить и подключить к электролинии. С учетом наших рекомендаций вы сможете соорудить безотказно действующую и безопасную для окружающих сеть.

В предложенной к рассмотрению статье даны пошаговые монтажные инструкции. У нас подробно описаны конструктивные особенности накладных электроустановочных изделий. Для оптимизации восприятия обширной информации к тексту приложены полезные схемы, фото-подборки и руководства, видео.

Содержание статьи:

• Как устроены накладные розетки
  • Клеммы винтового типа
  • Особенности пружинных зажимов
  • Где устанавливают накладные розетки
• Инструкция по установке накладной розетки
  • Отключение подачи электроэнергии
  • Разметка стены и подготовка розетки
  • Крепление механизма прибора
  • Подготовка провода к подключению
  • Подключение механизма к кабелю
  • Установка декоративно-изолирующей крышки
• Особенности устройства накладных выключателей
• Процесс установки одноклавишного накладного выключателя
  • #1. Подготовка устройства к монтажу
  • #2. Крепление корпуса к основанию
  • #3. Подключение прибора к проводке
  • #3. Сборка – завершающий этап
• Выводы и полезное видео по теме

Как устроены накладные розетки

При изготовлении современных розеток используется модульный метод. То есть механизм розетки выполняется как отдельный узел или функциональный модуль. Он может быть установлен практически в любых стандартных приборах. Декоративный же модуль или накладка легко снимается и заменяется по желанию владельца, что очень удобно.

Замена накладки выполняется очень просто, учитывая, что при установке к стене закрепляется только механизм.

Галерея изображенийФото из Накладные электроустановочные изделия выпускают для организации открытой проводки в деревянных домах и реставрируемых исторических зданиях Выключатели и розетки накладного типа выпускают для устройства открытой проводки там, где ее сооружение обосновано техническими и эстетическими аргументами В дополнение к накладным розеткам с выключателями выпускают аналогичные распаечные коробки и изоляторы в виде устанавливаемых на стену роликов Для подключения накладных устройств необязательно штробить стены.

При желании скрыть провода их размещают в кабель каналах В конструкцию накладного выключателя входит монтажная пластина, прикрепляемая к стене, механизм и внешняя накладка с клавишей Установка накладных выключателей с розетками и устройство открытой проводки может выполнить начинающий электрик Стильные накладные выключатели могут использоваться в сочетании со скрытой прокладкой электролиний В сооружении открытой проводки используются одножильные провода с многослойной изоляцией, выключатели с розетками, корпус которых исключает случайное возгорание при искрении Накладные выключатели в ретро стилистикеЭлектроустановочные изделия для открытой проводкиРаспаечная коробка для открытой прокладки электросетиПрокладка проводов к розеткам в кабель каналеПростая конструкция накладного выключателяУстройство электроснабжения своими рукамиНакладные выключатели вкупе со скрытой проводкойПравила устройства открытой схемы проводки

(adsbygoogle = window.adsbygoogle || []).push({});

Оба модуля, и декоративный и функциональный, выполняются из диэлектрических материалов, которые не чувствительны к перепадам температур, не разрушаются и не изменяют цвет под воздействием электромагнитного поля или уф-излучения.

Чтобы на пути протекания тока не было  нежелательных дополнительных соединений, клеммы и приемные гнезда розетки представляют собой единый узел в виде ответвления пластины, из которой выполнено приемное гнездо.

Розетка накладного типа никак не маскируется на поверхности. Это несколько портит ее внешний вид, но зато существенно облегчает процесс монтажа устройства

Надежность контакта зависит от качества механического соединения проводов с клеммами. Последние могут быть двух видов:

Клеммы винтового типа

Провода соединяются с токоведущими элементами с помощью винтов. Основное отличие таких клемм заключается в значительном усилии, с которым зажимается провод, что обеспечивает надежный контакт и хорошее удержание кабеля.

Во избежание самопроизвольного вывинчивания крепежа вследствие нагрева или вибрации винты в таких клеммах желательно использовать вместе с пружинными шайбами.

Особенности пружинных зажимов

Внутри клеммы находится подпружиненная пластинка, которая фиксирует конец провода и с усилием прижимает его к токоведущим деталям.

Преимущество такой системы заключается в простоте подключения проводов.

Однако силу зажима кабеля проконтролировать, практически, невозможно. Если она будет недостаточной, заметить это на этапе монтажа не удастся. Но впоследствии розетка со слабым контактом быстро выйдет из строя.

Винтовые клеммы обеспечивают хорошее соединение между проводом и токоведущими частями устройства. Они немного сложнее в монтаже, чем пружинные, зато дают возможность получить стабильно надежный контакт

Достаточно часто к клеммам розетки подключаются не один провод, а два. Поэтому и в пружинных и в винтовых клеммах предусмотрено по два отверстия под провода и по два посадочных места.

Все розетки имеют как минимум два приемных гнезда и две изолированных клеммы. Для проводки с трехжильным проводом используются специальные устройства с третьей клеммой – так называемым «заземлением».

Основное отличие розетки накладного типа от своего встраиваемого аналога заключается в том, что она устанавливается на поверхность стены, а не углубляется в нее. Это существенно упрощает монтаж устройства, но несколько портит интерьерную картину. Накладные розетки чаще всего используются для подключения к проводке открытого типа, но при необходимости могут работать и со скрытой проводкой.

Где устанавливают накладные розетки

Применение накладных электоустановочных изделий чаще всего связано с устройством проводки в загородных домах, стены которых сложены брусом, обычным или оцилиндрованным бревном. Правда, скрытая прокладка кабеля в выдолбленных в древесине каналах допустима, если кабель проводка протянута через невозгораемые гильзы.

Установка накладных розеток в паре с выключателями проводится сейчас преимущественно в загородных деревянных домах при прокладке проводки открытого типа

Однако процесс ее устройства излишне затратен по критериям стоимости и трудовых усилий. К тому же выборка каналов способна снизить несущую способность перегородок и повлиять не теплоизоляционные характеристики постройки в целом.

Сооружение открытой проводки по деревянным стенам оправдано снижением расходов и обеспечением возможности без затруднений контролировать ее состояние. Этот вариант позволяет без проблем выявлять и устранять повреждения, собственноручно менять розетки с выключателями не только в случае выхода их из строя, но и при желании преобразовать дизайн помещения.

Электроустановочные устройства последнего поколения – так называемые ретро розетки и выключатели ощутимо отличаются от исторических предшественников. Их выпускают в широком ассортименте, варианты различаются степенью защиты и декоративным оформлением.

Установка накладной розетки начинается с крепления к стене подрозетника, выполненного из диэлектрического материала или металла в форме пластины. Затем к подрозетнику подключается механизм розетки, а к нему провода. Подключенный механизм закрывается изолирующей крышкойИнструкция по установке накладной розетки

Перед началом работ нам следует приготовить все необходимые инструменты. Нам понадобятся: пассатижи, прямая или крестовая отвертка, карандаш, острый нож, а лучше канцелярский резак.

В зависимости от материала, из которого сделаны стены, может еще понадобиться инструмент для сверления: дрель или перфоратор. Кабель для подключения розетки накладного типа может быть проложен скрыто, например, в полости стены или штробе.

Все работы с электрикой должны начинаться с отключения подачи электроэнергии. Для этого нужно перевести рукоятки автоматов на электрощитке в положение “вниз”

Но чаще всего провод проложен открытым способом: в кабель-канале, гофрированной трубе или просто поверх стены. Вне зависимости от этого процедура подключения проводится примерно одинаково. Подробно рассмотрим все этапы этого процесса.

Отключение подачи электроэнергии

Первое, с чего всегда следует начинать работу с электрическими устройствами, это отключение подачи питания. Для этого открываем электрощиток и выключаем автоматы. Чаще всего для этого нужно перевести положение рукоятки на соответствующем автомате в положение «вниз».

Нужно знать, что обычно один автомат «отвечает» не за все розетки, а только за какую-то их часть. Для удобства использования устройства обычно подписывают.

Если это не так, можно определить нужный нам автомат опытным путем. Для этого поочередно отключаем каждый автоматический выключатель и индикаторной отверткой проверяем наличие напряжения в проводке. Как только его не окажется, значит, нужный автомат найден.

Тем, кто не хочет таких экспериментов, можно посоветовать отключить все автоматические выключатели на щитке. Убедившись в отсутствии напряжения на проводе, можно приступать к следующему этапу.

Способ разборки розетки зависит от ее модели. В данном случае будет достаточно раскрутить крепежный винт в центре изделия

Как мы уже знаем, розетка состоит из двух основных элементов: функционального модуля или механизма, и декоративной панели – корпуса. Чтобы установить устройство необходимо сначала снять корпус. Для этого берем крестовую или прямую отвертку, это зависит от модели розетки, и выкручиваем центральный крепежный винт на декоративной панели. После этого аккуратно снимаем корпус.

Разметка стены и подготовка розетки

Некоторые сложности с разбором розетки могут возникнуть, если требуется установить прибор во влагостойком корпусе. Они отличаются наличием крышки, которая закрывает прибор.

В этом случае сначала открываем крышку, получая таким образом доступ к фиксаторам, которые удерживают декоративную панель розетки. После чего аккуратно отжимаем их отверткой и отсоединяем лицевую панель устройства.

Крепление пластины-подрозетника к бетонной или кирпичной стене производится дюбель-гвоздями, к деревянной или пластиковой поверхности саморезами

Теперь нам нужно выбрать место для установки розетки и закрепить механизм на стене. Для этого берем его и прикладываем к месту, где он должен будет находиться.

Выравниваем положение детали строго горизонтально, после чего берем карандаш и, вводя его в каждое крепежное отверстие, намечаем на плоскости точки, в которых будут располагаться крепления. Все операции выполняем аккуратно, поскольку ошибка в разметке приведет к тому, что розетка будет установлена косо.

Крепление механизма прибора

В зависимости от материала, из которого сделаны стены, процедура закрепления может несколько различаться. Рассмотрим наиболее распространенный вариант с бетонной поверхностью.

Сначала при помощи перфоратора или дрели выполняем отверстия в намеченных точках. Их глубина и диаметр должны соответствовать размерам дюбелей, подготовленных для креплений.

В просверленные в отмеченных точках отверстия ставим дюбели, которые улучшат сцепление между основой и крепежом

В получившиеся отверстия вставляем дюбели, так называются пластиковые пробки, которые обеспечивают саморезам хорошее сцепление со стеной. Затем прикладываем механизм розетки к основанию и надежно фиксируем его шурупами или саморезами. Проверяем качество получившегося крепления. От его прочности зависит долговечность и надежность работы новой розетки.

Подготовка провода к подключению

В зависимости от того, какая у нас модель розетки, действия могут несколько отличаться. Возможно, сначала потребуется завести кабель внутрь коробки.

Чаще всего у розеток такого типа на одной из сторон корпуса выполняется заглушка, на которой выделяются несколько возможных отверстий разного диаметра. В таком случае остается только острым ножом или резаком снять нужную заглушку и получить отверстие под провод.

Если заглушки нет, это менее удобно, но небезнадежно. Следует самостоятельно вырезать необходимое отверстие. После этого провод заводится в корпус и подрезается так, чтобы длины оставшегося отрезка хватило для подключения.

С подведенного к механизму кабеля нужно срезать изоляцию. Затем каждую из жил отделяем и зачищаем до металла. Длина оголенной жилы должна составить 0,8-1 см.

Кабель подрезается до нужной длины. Изоляция снимается и отделяются провода, концы которых зачищаются до металла на высоту около 1 смПодключение механизма к кабелю

При монтаже накладных розеток важно не ошибиться в подключении проводов. Если в проводке используется двухжильный кабель, один из проводов будет ноль, второй – фаза. Их подключают к разным клеммам.

Чуть сложнее с трехжильным кабелем. В этом случае в крайние клеммы закрепляется фаза и ноль, в центральную – заземление. Проблем не возникает, если человек, занимающийся подключением, точно знает обозначение проводов, но так бывает не всегда.

Проще всего определить ноль, фазу и заземление, если в проводке соблюдена цветовая маркировка. Согласно этому рабочий ноль или нейтраль всегда будет в сине-белой или синей изоляции, защитный ноль или земля – в желто-зеленой оплетке.

Провод любого другого цвета, чаще всего это красный, белый, черный или коричневый, будет фазой. К сожалению, в домах со старой проводкой никакой цветовой маркировки нет.

На фото представлена схема подключения механизма розетки к трехжильному кабелю

В таком случае нужно определить, где какой провод. Проще всего это сделать для двухжильной проводки. Нам понадобится индикаторная отвертка. При касании ею провода под напряжением и одновременном замыкании контакта на задней части корпуса инструмента загорается лампочка-индикатор.

Если это произошло, значит, найдена фаза. Второй провод, соответственно, будет рабочий ноль или нейтраль.

Чтобы разобраться с трехжильным кабелем потребуется специальный прибор мультиметр. Сначала на электрощитке нужно отключить заземление. Затем определить фазу, после чего последовательно «прозвонить» при помощи устройства пары проводов.

При одновременном касании фазы и рабочего ноля на мониторе прибора появится некоторое значение, при касании рабочего и защитного ноля – нет.

Выполнить отверстие под кабель в корпусе розетки будет намного проще, если на одной из стенок есть такая заглушка. Разделение на секции с разным диаметром позволяет легко и быстро изготовить отверстие нужного размераУстановка декоративно-изолирующей крышки

Процедура может несколько отличаться в зависимости от модели накладной розетки. Если мы имеем дело с отдельно устанавливающимся корпусом, вставляем в него механизм с закрепленными проводами, накрываем лицевой панелью и фиксируем ее.

Если механизм и корпус представляют собой единое целое, ставим на место декоративную панель. При необходимости подрезаем край корпуса, чтобы кабель свободно входил. Закрепляем лицевую панель. Наш монтаж окончен, можно проверять работу устройства.

О том, как правильно спланировать расположение розеток на кухне, вы сможете узнать из популярной статьи нашего сайта.

Особенности устройства накладных выключателей

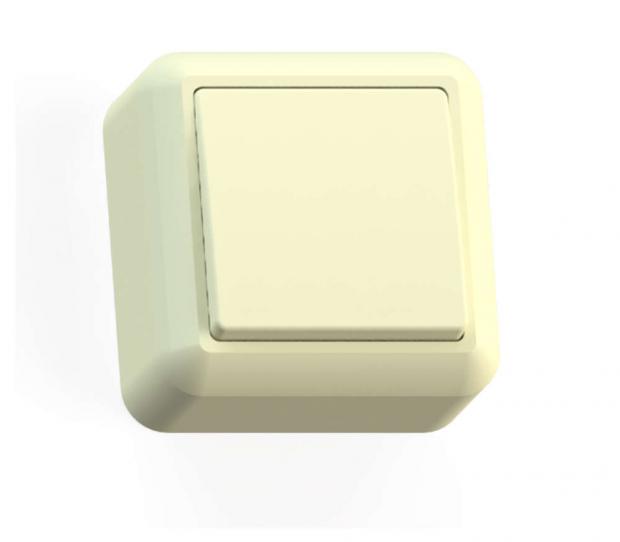

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты. К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домовПроцесс установки одноклавишного накладного выключателя

Сначала нужно подготовить все необходимые для работы инструменты. Нам понадобятся пассатижи или плоскогубцы, острый нож или канцелярский резак, изолента, карандаш и уровень.

Помимо этого следует приготовить крепления. Для деревянных или гипсокартонных стен будет достаточно саморезов, для бетона и кирпича понадобятся дюбели и перфоратор или дрель для сверления отверстий под них. Еще потребуется разобрать выключатель и запомнить, как разбирали, чтобы снова собрать. Приступаем к работе.

Галерея изображенийФото из Шаг 1: Производим крепление монтажной пластины накладного выключателя. Для этого предварительно отмечаем точки фиксации и сверлим отверстия Шаг 2: Для того чтобы ввести кабель в устройство, удаляем заглушку. Пользуясь острым строительным ножом, срезаем подходящую по размеру гофротрубы окружность Шаг 3: В сформированное отверстие вводим двухжильный кабель и часть гофротрубы, чтобы смотрелось красиво Шаг 4: Освобождаем крайние 10 см кабеля от общей изоляции, потом снимаем бокорезами или пассатижами по 10 мм изоляции с каждого провода Шаг 5: Подключаем фазный белый проводник к клемме с маркировкой L, синий провод подсоединяем к клемме L1 Шаг 6: Снизу по аналогичной схеме вводим и подключаем кабель, идущий к выключателю от розетки Шаг 7: Устанавливаем на собранное устройство лицевую панель, крепим ее согласно обозначенной производителем инструкции Шаг 8: Фиксируем клавишу выключателя на панели собранного и подготовленного к эксплуатации устройства Крепление нижней части корпуса на обустраиваемой стенеУдаление заглушки перед вводом проводов в корпусВведение проводки и части гофрированной трубыПодготовка двухжильного кабеля к подключениюПодключение механизмаПодключение кабеля снизу выключателяУстановка защитно-декоративной панелиФиксация клавиши выключателя на панели

В целях обеспечения личной безопасности начинаем установку с отключения подачи электроэнергии. Для этого достаточно повернуть рычаг на соответствующем автоматическом выключателе на электрощитке в положение «вниз».

Если неизвестно, какой из автоматов «отвечает» за нужную группу выключателей, проще всего будет отключить их все. После чего нужно убедиться, что напряжение на а рабочем проводе отсутствует, что можно сделать индикаторной отверткой.

#1. Подготовка устройства к монтажу

Начинаем с клавиши. Ее нужно снять. Для этого беремся за выступающие боковые части клавиши, осторожно сжимаем их и тянем на себя. Осевые направляющие клавиши выйдут из пазов, и она легко снимется.

Если не удается взяться за деталь с боков можно попытаться потянуть за любую выступающую часть клавиши. Если же и так не получается, остается взять плоскую отвертку, очень аккуратно поддеть ею клавишу и снять ее.

Теперь перед нами лицевая панель выключателя, за которой скрывается рабочий механизм. Ее тоже необходимо снять. В разных моделях она может крепиться по-разному. Чаще всего встречается разновидность с фиксаторами, которые легко отжимаются плоской отверткой. После этого панель легко удаляется. В некоторых случаях придется открутить крепежные винты. Остается достать рабочий механизм из корпуса выключателя.

В корпусе выключателя есть отверстия под крепления. Их расположение нужно отметить на основании. Для этого можно использовать карандаш#2. Крепление корпуса к основанию

Чтобы правильно установить накладной выключатель, нужно сначала закрепить его на стене. Для этого берем корпус и прикладываем его к месту закрепления. Берем уровень и выставляем деталь строго горизонтально.

Убедившись, что корпус располагается точно по уровню, берем карандаш, вставляем его поочередно в крепежные отверстия корпуса и делаем наметки. Получившуюся разметку используем для подготовки стены к монтажу.

Собственно, способ закрепления корпуса выключателя на стене зависит от того, из какого материала она сделана. Мы рассмотрим самый сложный вариант – бетон. Перфоратором или дрелью выполняем отверстия строго в намеченных точках.

Выбираем диаметр сверла так, чтобы он соответствовал размерам дюбеля. Так же определяем и глубину будущих отверстий. После того, как они будут готовы, забиваем дюбели.

Сверлим стену под дюбели точно в намеченных местах. Диаметр и длина отверстия должны соответствовать выбранному крепежу

Прикладываем корпус выключателя на место и фиксируем его при помощи дюбель-гвоздей. Выполняем работу аккуратно, чтобы не повредить пластмассовую деталь. Корпус должен быть хорошо закреплен на основании, чтобы не было слабины и подвижности. Берем уровень и еще раз контролируем положение детали. Если выявлен перекос – исправляем его, убирая корпус и выполняя новое отверстие.

#3. Подключение прибора к проводке

Сначала нам нужно завести кабель внутрь корпуса выключателя. Проще всего это сделать с приборами, у которых на одной из стенок выполнены специальные заглушки. Еще лучше, если заглушка разделена на несколько деталей разного диаметра.

В таком случае останется только срезать острым ножом элемент нужного диаметра и отверстие под кабель готово. Если отверстие под кабель на корпусе не предусмотрено, придется сделать его самостоятельно.

Подходящий к выключателю кабель при необходимости подрезаем и заводим внутрь корпуса. Если провод уложен внутрь пластиковой гофры, ее тоже опускаем в корпус. Так соединение будет выглядеть более эстетично. Острым резаком или ножом снимаем с кабеля изоляцию и разделяем его на отдельные провода. Каждый из них аккуратно зачищаем на высоту около 0,7-1 см.

На рисунке представлена схема подключения одноклавишного выключателя

Чтобы правильно выполнить подключение, необходимо точно знать назначение проводов. Как это сделать было описано в случае с установкой накладной розетки. Берем фазный провод, при правильной маркировке он будет иметь изоляцию белого цвета, и заводим его в клемму обозначенную как L. Другой управляющий провод в синей оплетке заводим в клемму с обозначением 1. При необходимости закручиваем фиксирующие болты.

#3. Сборка – завершающий этап

Нам осталось собрать устройство. Сначала вставляем в коробку корпуса рабочий механизм и фиксируем его внутри так, как это предусмотрено моделью прибора. Затем ставим на место лицевую панель.

Следим за тем, чтобы фиксаторы встали правильно. После этого можно поставить в рамку клавишу. Делаем это аккуратно, чтобы чрезмерным усилием не сломать достаточно хрупкий элемент.

После того, как рабочий механизм выключателя подключен к проводам, остается только собрать устройство, выполняя в обратном порядке все действия по его разборке

Выключатель установлен и готов к работе. Осталось провести рабочие испытания устройства. Мы рассмотрели процедуру монтажа и подключения самого простого одноклавишного выключателя.

Для двух и трехклавишных устройств технология проведения работ будет примерно аналогична. Основное отличие будет заключаться в схеме подключения прибора, где к каждой клавише будет подключаться «свой» осветительный прибор.

Выводы и полезное видео по теме

Видео #1. Определение провода фазы перед монтажом элекроустановочных изделий:

Видео #2. Процесс установки и подключения розетки открытой проводки:

Видео #3. Как установить накладной выключатель:

Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост. И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения.

Если опыта в электромонтажных работах нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к электрикам.

Хотите рассказать о том, как собственноручно устанавливали и подключали накладную модель розетки? Желаете поделиться специфическими тонкостями монтажа, о которых не упоминалось в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

Источник sovet-ingenera.com

Как установить выключатель накладной?

Открытая электропроводка всегда считалась не практичной с эстетической точки зрения. А вот в сооружениях с деревянными стенами помещать электрику внутрь стены неразумно. В связи с этим возрастают большие риски воспламенения и пожара в доме. Таким образом для использования светильников стали применять исключительно выключатель накладной.

Такое оборудование имеет традиционную конструкцию, что и встраиваемые приспособления, однако его монтаж решает множество проблем с электричеством на возгораемых поверхностях.

Особенности строения навесного выключателя

Накладные розетки и выключатели представляют собой конструкцию упрощенного монтажа. Они разработаны специально для фиксации в сложных условиях. К их особенностям можно отнести простоту крепления к поверхности и подключения электричества.

Для работы с похожими приспособлениями может использоваться схема подключения для накладных и встраиваемых выключателей. Также она может варьироваться от типа устройства, который может быть одноклавишным, двухклавишным или трехклавишным.

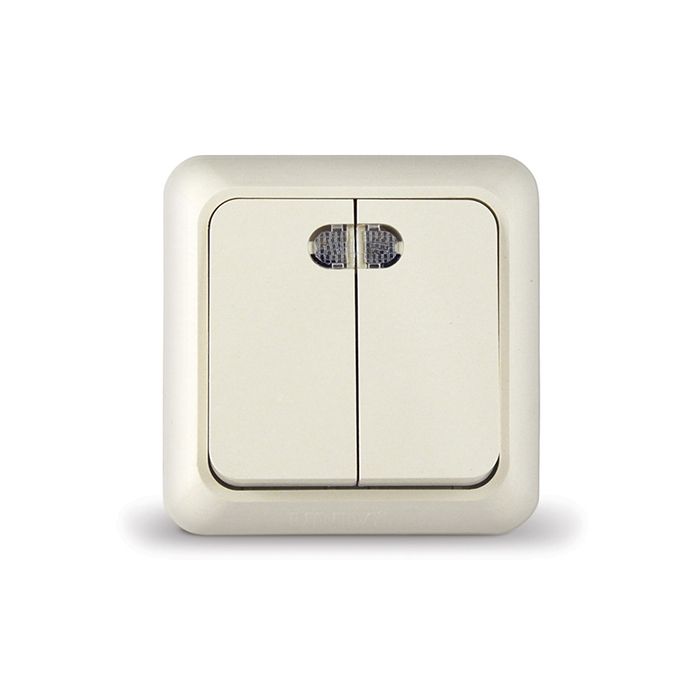

Накладной выключатель с подсветкой

Внимание! При покупке накладного типа выключателя, вы должны понимать, что встречаются не оригинальные, а поддельные приспособления. Поэтому чтобы установка стала безопасной вам необходимо совершать покупку только в специализированных торговых точках.

Принцип монтажа и алгоритм работы

Всегда лучше начинать весь процесс крепления с подготовительных этапов. Сюда относят приобретение нужного инструмента и материала. Желательно, чтобы вся проводка была уже проведена, останется только вмонтировать наружный прибор.

1. Для работы вам пригодятся плоскогубцы или пассатижи, непосредственно выключатель навесного типа, крепежные детали, уровень, изолента.
2. На следующем этапе выполняется отключение электричества. Лучше при этом перевести в положение «выкл» все рубильники. После чего следует удостовериться в отсутствии напряжения в проводке, с которой будете работать. Это выполняется индикаторной отверткой или специальным прибором, если таковой имеется в хозяйстве.
3. Далее можно приступать к разметке стены, куда придет кабель и где будет стоять регулятор света. Далее приступаем к разборке самого выключателя: снимаем клавишу переключения за ней следом извлекаем лицевую панель, которая скрывает механизм.
4. Теперь вынимаем механизм прибора, у нас в руках должен остаться пустой корпус. Теперь выполняется его установка на стену, где уже произведена разметка. Теперь на стене ставим карандашом точки, где будут размещаться фиксирующие элементы.

   Монтаж накладного выключателя

5. После чего берем в руки дрель или перфоратор и высверливаем намеченные отверстия. Затем устанавливаем короб на поверхности стены.
6. Если заводом предусмотрено отверстие для проникновения кабеля, ставим корпус той стороной, куда будет заводиться электричество. В некоторых случаях установка не имеет подобного предусмотрения, поэтому позаботитьесь об этом сами.
7. Теперь можно заводить кабель в выключатель. Обычно они дополнительно помещены в гофрированные пвх трубки, поэтому целесообразно вставлять провод в отверстие прямо в дополнительной защите до определенного уровня.
8. Сам кабель зачищаем специальными клещами для снятия изоляции примерно на 1-1,5 см. Не забудьте оставить запас кабеля на всякий случай. После чего можно подключить провода к выключателю в соответствии с соблюдением правильного расположения контактов.
9. Теперь можно считать, что основная установка закончена, осталось лишь выполнить сборку конструкции. Для этого все действия совершаются в обратном порядке.

По всей видимости работа по решению вопроса, как установить наружный выключатель не сложная, поэтому справиться с ней может любой внимательный новичок.

Рекомендации по выбору накладного выключателя

Как известно, в доме где выполнен яркий и интересный ремонт, все детали, видимые в интерьере, подбираются в соответствии с продуманной обстановкой. Поэтому такие нюансы и вопросы, как правильно выбрать и купить накладной выключатель должны быть обязательно решены.

Накладной выключатель под дерево

Существует масса вариантов конструкций наружного типа. Их лучше подбирать соответственно оттенку отделочного материала. Если ваша стена сделана из древесины, идеально подойдет электрическая установка коричневого цвета, или даже выполненная в декоративном древесном стиле.

Старайтесь учитывать прочность конструкции и наличие всех комплектующих деталей. Так как порой бывает сложно подобрать некоторые крепежные элементы. Количество клавишей также важно соблюдать. Если вы планируете поставить выключатель на люстру с несколькими источниками света, или разделить его для работы на два разных помещения.

О производителях накладных выключателей сегодня мало чего сказано, однако выбирать стоит тот вариант, который отлично разбирается потребителями. Не стоит даже уделять внимание весьма сомнительным маркам, особенно если они не нравятся вам по внешнему виду.

Может быть выбрана установка силового узла с декоративным элементом. В качестве этого могут быть различные изображения или особые детали, которые отлично впишутся в общий интерьер помещения.

Выключатель накладной с таймером

Внимание! Покупка инструмента для удобного переключения света навесного типа должна выполняться из грамотных соображений. Важно соответствие вашим условиям, а в целом этот процесс не предусматривает сложностей.

Несколько слов о преимуществах…

Любая конструкция, и тот же стандартный выключатель обладает своими плюсами и минусами, о которых не следует забывать, осуществляя монтаж. В качестве положительных характеристик следует отметить:

• практичность;
• удобство монтажа;
• надежность комплектации;
• комфортное обслуживание;
• недорогая стоимость конструкции.

Здесь не следует забывать о том, что чем проще будет производиться установка электрической конструкции, тем комфортнее будет обслуживание и ремонт. Тем более вы сможете самостоятельно видеть, когда необходима замена проводки или самого выключателя.

Двухклавишный накладной выключатель

Из недостатков обычно выделяют неэстетичный внешний вид, который получается в процессе монтажа. Однако, при правильном его выборе, есть возможность избавиться от этого назойливого недостатка.

Советуем вам внимательно подойти к каждому рабочему этапу. Только так можно гарантировать возможность правильного выполнения соединений и монтажа выключателя к поверхности.



Вас могут заинтересовать:

Монтаж накладных выключателей

В наших квартирах зачастую возникает острая необходимость в установке выключателя накладного. Конечно, многих сразу пугает то, что установка новых элементов негативно скажется на интерьере. Но сразу отметим, что накладные выключатели с внешней проводкой можно хорошо замаскировать, поэтому в интерьере они не будут заметны вовсе.

Накладные розетки и выключатели не нуждаются во встраивании в стены. Для их монтажа не потребуется штробить стены или выдалбливать отверстия.

Чем же так хороши накладные розетки и выключатели?

·         Вся проводка укладывается в пластиковый канал или плинтус;

·         Никак не портится интерьер квартиры и дома;

·         Плоский накладной выключатель гармонично смотрится практически во всех интерьерах;

·         При установке этих приборов профессионалами не приходится думать об обновлении дизайна интерьера.

Наша компания выполняет профессиональную установку накладных выключателей

Наши специалисты могут быстро установить выключатель накладного монтажа, а также любые другие электроприборы. На все оказанные нами услуги мы даем годичную гарантию.

По всем вопросам, которые связаны с установкой электрического освещения или электрооборудования, вы можете поговорить с нашими менеджерами.

Установка накладного выключателя – это дел для профессионалов

В наших квартирах зачастую возникает острая необходимость в установке накладного выключателя. Конечно, многих сразу пугает то, что установка новых элементов негативно скажется на интерьере. Но сразу отметим, что накладные выключатели с внешней проводкой можно хорошо замаскировать, поэтому в интерьере они не будут заметны вовсе.

Накладные розетки и выключатели не нуждаются во встраивании в стены. Для их монтажа не потребуется штробить стены или выдалбливать отверстия.

Чем же так хороши накладные розетки и выключатели?

·         Вся проводка укладывается в пластиковый канал или плинтус;

·         Никак не портится интерьер квартиры и дома;

·         Плоский накладной выключатель гармонично смотрится практически во всех интерьерах;

·         При установке этих приборов профессионалами не приходится думать об обновлении дизайна интерьера.

Наша компания выполняет профессиональную установку накладных выключателей

Наши специалисты могут быстро установить выключатель накладного монтажа, а также любые другие электроприборы. На все оказанные нами услуги мы даем годичную гарантию.

По всем вопросам, которые связаны с установкой электрооборудования, вы можете поговорить с нашими менеджерами.

Заказывая множество разнообразных услуг по электромонтажу, будь то установка розетки по цене, очень выгодной для клиента, подключение бытовой техники или проводка под ключ, знайте, вас обслужат профессионально! Перейдя на последующие страницы, вы можете найти много интересующей вас информации, например, узнать о правилах прокладки электропроводки в квартире по современным стандартам с нашей компанией.

Как спрятать накладные розетки в новой квартире?

Автор: Евгений Чертушко Рубрика: Полезные советы Вы сейчас здесь: Главная » Полезные советы » Как спрятать накладные розетки в новой квартире?

Как спрятать накладные розетки в новой квартире?

Купил себе один хороший человек новую трехкомнатную  квартиру. Думает: «Сделаю я  в ней классный евроремонт и буду жить-поживать».

Заходит в квартиру в первый раз и вдруг спотыкается об накладную розетку, которая торчит из стены почти на 10 сантиметров. Вот так:

.

Наклоняется посмотреть, что это такое торчит из стены и набивает себе шишку на лбу об накладной выключатель. Который тоже торчит из стены на довольно-таки приличное расстояние. Вот так:

.

«Как же такие розетки и выключатели будут сочетаться с моим ремонтом?» — думает счастливый владелец новенькой квартиры.

А никак они сочетаться не будут. Такие розетки и выключатели желательно спрятать внутрь стены, то есть переделать накладные розетки во внутренние.  Желательно до выполнения ремонта.

Как это сделать читаем ниже.



Первым делом демонтируем накладные розетки и выключатели. Предварительно отключив напряжение.

Поддев плоской отверткой  или ножом снимаем  клавишу выключателя и корпус.

.

Откручиваем  два или три винта крепления проводов(зависит от того одноклавишный или двухклавишный выключатель) и два самореза крепления механизма выключателя к стене.

.

В нашем случае между стеной и выключателем оказалась монтажная площадка. Ее мы тоже демонтируем. Изолируем фазу. Обычно фазный провод в белой изоляции, но не лишним будет убедиться при помощи индикаторной отвертки.

О том, как установить розетку — читаем здесь: Как установить розетку самостоятельно?

Чтобы демонтировать розетку…, ну вы наверное уже догадались. Делаем все в обратной последовательности.

В итоге остается голая стена с торчащими из нее проводами.

Обратите внимание на толщину провода. Вместо положенных 1.5 мм установлены провода 1- 0.75мм. Что не есть хорошо. Такую проводку конечно, лучше бы заменить. Но заказчик решил оставить все как есть.

.



Отмечаем место где будет высверливаться отверстие под подрозетник.

По общепринятым стандартам (все так делают))), выключатель располагается на высоте 90 сантиметров от пола, на расстоянии 15 сантиметров от края дверного проема, со стороны ручки двери. В данном случае определяющим фактором будет длина провода торчащего из стены. Чтобы не делать лишние соединения проводов в стене, приблизительно по стандарту, стараясь расположить выключатели по всей квартире на одной высоте рисуем центр и круг на стене.

.

Уровень для того чтобы потом вмазать подрозетник в стену ровно. А в ровно установленный подрозетник выключатель встанет легко и непринужденно.

Если есть возможность убрать провода — убираем их. Чтобы не повредить.

.

С помощью перфоратора и бура 8мм сверлим центрирующее отверстие.

.

Дальше в ход идет секретное оружие —  коронка с алмазными сегментами для высверливания подрозетников. Ну и перфоратор в режиме сверления или дрель.

.

.

.

Сверление одного отверстия для подрозетника в стене из высококачественного  армированного бетона занимает в среднем 15 — 20 минут. Это если повезет.

Конкретно в этом случае не повезло.

Примерно на середине сверления коронка уперлась в арматуру. Конечно, алмазная коронка справляется с арматурой. Но это прилично увеличивает время сверления и значительно ускоряет износ зубьев коронки.

Поэтому отвертие пришлось сместить на пару сантиметров.

После того, как коронка зашла на нужную глубину (примерно 50мм), бетон нужно выбрать из отверстия.  Для этого исользуется  большой перфоратор с большой лопаткой. Такой маленький отбойный молоток.

.

Заводим на место провода, примеряем подрозетник. Подрозетник должен утонуть в стене полностью, по сторонам должны быть зазоры. Это для место  гипса или штукатурки.

Получается примерно вот так:

.

Точно так же поступаем с остальными выключателями и принимаемся за розетки. Хотя  можно сначала спрятать розетки, а потом приниматься за выключатели. Очередность роли не играет.

Сейчас розетки располагают на высоте 30 сантиметров от чистового пола. Имеются в виду розетки расположенные в комнатах. Розетки кухни, стиральной машинки, кондиционеров и холодильника это совсем другая история.

Так вот если выполняется полная замена проводки — высота 30 см.

В нашем случае смотрим, на сколько хватит провода торчащего из стены.

Еще один нюанс. В домах этого застройщика на высоте 30 см от пола, в стене располагается арматура — железка толщиной 14 -16 мм. Распилить ее конечно можно, но лучше этого не делать. Лишний труд, да и не для того ее туда уложили, чтобы электрик ее потом пилил.

.

Поэтому, чтобы ее обойти решено было розетки немного приподнять.

.

Розеток в каждой комнате как минимум четыре. А то и десять. Если они будут расположены на разной высоте смотреться будет не красиво. Лазерный осепостроитель позволяет установить розетки по всей квартире на одной высоте.

Вместо одной розетки предложенной застройщиком пожелал группы из двух, трех и четырех розеток.

.

Как и ожидалось, арматура осталась под подрозетниками. Удачное решение.

К сожалению, укладчики арматуры в стены не пользовались лазерным уровнем. И некоторых местах арматура и подрозетники встретились. Так как общая высота расположения розеток уже определена, действовать пришлось радикально. Арматуру распилили.

.

.

Опытные строители говорят, что стеновая плита сделанная в среду отличается по прочности от плиты сделанной в понедельник или пятницу. Не знаю, как это можно объяснить иначе, но некоторые стены алмазной коронкой не пилятся. И ударной коронкой не разбиваются.

.

В этом случае мы поступаем так. В перфоратор с энергией удара в 10 Джоулей вставляется бур большого диаметра. Отмечаются контуры будущего отверстия. И по периметру сверлятся отверстия.

Можно сверлить маленьким перфоратором и маленьким сверлом, но так получается дольше.

Получается примерно вот так:

.

По времени примерно пол-часа. Работа тяжелая, шумная, пыльная. Поэтому работать обязательно в защитных наушниках, очках и перчатках. Когда отверстия готовы, выбираем оставшийся бетон лопаткой.

.

То есть своей цели мы добиваемся в любом случае. Розетки выключатели будут утоплены в стене.

Остается ерунда. Вмазать подрозетники в стену. Отштукатарить, зашпаклевать их, наклеить обои покрасить или уложить плитку. И можно ставить механизмы розеток с декоративными рамками.

В домах с кирпичными, шлако- и пазогребневыми стенами делается все тоже самое, только в несколько раз быстрее. Без применения тяжелой техники.

Для сравнения: ДО:

.

И ПОСЛЕ:

.

На этом пока все.

С уважением Elektrika56!

Сколько розеток должно быть на кухне?

Фотоотчет: Последний штрих. 29.04.15.

Дачный домик. 200кв.м. Монтаж электропроводки.

Электрическое творчество. Пальмы в Оренбурге.

С*ка сосед.

Розетки наружной установки | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Часто возникает необходимость установки выключателей или розеток в деревянных домах, помещениях с повышенной влажностью, производственных цехах, складских и подсобных строениях со стенами из металлических листов или на столбах освещения. Использовать для этого электрическую фурнитуру, применяемую для монтажа в установочные коробки, не удастся из-за открытого способа прокладки питающих кабелей.

В таких случаях необходимы накладные розетки и выключатели. Ассортимент электроустановочных изделий, применяемых для накладного монтажа, включает в себя:

 —  силовые розетки;

 —  телевизионные розетки под коаксиальный кабель;

 —  розетки телефонные и компьютерные;

 —  одно и двухклавишные выключатели.

Силовые розетки доступны в одинарном исполнении, розетка накладная двойная, тройная или четверная, в том числе с заземляющими контактами.

Также как и встраиваемые, накладные электроустановочные изделия классифицируются по степени защиты по стандарту IEC 60529. Исполнение выключателя или розетки указывается на корпусе и выбирается исходя из конкретных условий эксплуатации. В электрической фурнитуре повышенной степени защиты используются подпружиненные крышки и специальные шторки, предохраняющие механизм от попадания в него влаги и посторонних предметов.

На сегодняшний день признанными лидерами на рынке электротехнической продукции, используемой для накладного монтажа, являются розетки и выключатели серий Legrand Quteo, Schneider Electric Blanca и Bironi Lizetta.

Электрическая фурнитура линейки Legrand Quteo отличается изяществом, компактностью и надежностью. Корпус изделий изготавливается из полипропилена высокой прочности и крепится к механизму посредством длинного винта. Особенностью одноклавишных выключателей серии является возможность подключения индикаторной светодиодной подсветки. В зависимости от степени защиты выключателя на клавише имеются полупрозрачные окошки в виде трех точек для стандартных изделий, буквы «i» или пиктограммы «звонок» для влагозащищенных.

Выключатели и накладные розетки Legrand могут использоваться для многопостовой установки, в том числе в специальных установочных блоках, рассчитанных на четыре или шесть электроустановочных изделия с классом защиты IP20. Благодаря тому, что блок состоит из основания, имеющего запатентованные защелки, надежно фиксирующие суппорты розеток или выключателей, специальных органайзеров, в которых крепится кабель, монтаж группы не вызывает затруднений. Кроме того, в таком боксе имеются встроенные перегородки, разделяющие силовые и информационные установочные изделия друг от друга. Корпуса изготавливаются белыми, цвета слоновой кости или имитирующими текстуру дерева.

Выключатели и розетки накладные Шнайдер представляют собой электротехнические изделия, в которых сочетаются доступная стоимость, высочайшее качество материалов и современный дизайн. Весь ассортимент линейки доступен в шести цветовых исполнениях. Кроме лицевых панелей из ударопрочного пластика белого цвета или оттенков слоновой кости, наружные установочные изделия могут быть окрашены в алюминиевые, титановые или антрацитовые тона. Для установки в деревянных домах и коттеджах производятся выключатели и розетки окраски под «ясень», выполненной по технологии наложения износоустойчивой декоративной пленки.

Благодаря тому, что в комплектацию электрофурнитуры серии Schneider Electric Blanca входят изолирующая или монтажная пластина установка накладной розетки или выключателя возможна как в помещениях с деревянными, так и бетонными или другими стенами.

Если потребителю нужен выключатель или розетка накладная, стилизованная под старинные электроустановочные изделия, используемые в конце XIX или начале XX столетия, без серии Bironi Lizetta не обойтись. Корпуса и лицевые панели линейки изготовлены из высококачественных керамических композитных смесей, благодаря чему помещения приобретают аристократический лоск. Богатство цветовой и текстурной палитры позволяют подобрать электрическую фурнитуру к любому интерьеру. Благодаря тому, что в ассортимент серии входят декоративные рамки, появилась возможность выполнения многопостовой установки.

Как подключить электрическую розетку с переключателем | Руководства по дому

Розетка с переключателем — отличный способ управлять лампами в кабинете, гостиной или спальне. Фактически, Национальный электротехнический кодекс, или NEC, требует наличия коммутируемой розетки в жилом помещении без верхнего света. Существует несколько способов подключения управляемых розеток, и новое требование NEC 2011 требует наличия заземленного провода (нейтрали) в каждом месте переключателя, независимо от того, есть в этом необходимость или нет. Показанные примеры соответствуют новым требованиям NEC.

Выходная силовая ветвь с управляемым переключателем на розетке

Установите одноканальную розеточную коробку и одинарную распределительную коробку в желаемых местах. Протяните кабель Romex 12/2 или 14/2 с заземлением от блока выключателя или другой розеточной коробки в новую розеточную коробку с переключателем. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Протяните 12/3 или 14/3 Romex с заземляющим кабелем от распределительной коробки с переключателем к распределительной коробке. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Снимите все внешние оболочки в каждой коробке с помощью приспособления для снятия оболочки. В распределительной коробке снимите примерно 1/2 дюйма изоляции с красного и черного проводов с помощью приспособлений для зачистки проводов. Сделайте петли на черном, красном и заземляющем проводе. Подключите провод заземления к винту заземления переключателя и затяните отверткой.Подсоедините черный провод к нижнему выступу переключателя, а красный провод к верхнему выступу переключателя и затяните винты. Наденьте оранжевую гайку на белый провод и аккуратно уложите в коробку. Заправьте оставшийся провод в коробку и закрепите выключатель прилагаемыми винтами.

Снимите примерно 1/2 дюйма изоляции со всех проводов в розеточной коробке. Скрутите два провода заземления внутри коробки и закрепите зажимом заземления. Отрежьте один хвостик земли и сделайте петлю на другом хвосте земли.Подключите провод заземления к клемме заземления розетки и закрепите. Сделайте петли на оставшихся черных, красных и белых проводах. Подключите белые провода к нейтральной стороне (серебряные винты) розетки и затяните наконечники.

С помощью острогубцев сломайте язычок между двумя винтами гнезда на горячей стороне (латунные винты) для одной розетки с переключателем и одной розетки с постоянным включением. Оставьте язычок нетронутым для двух розеток с переключателем. Для двух розеток с переключателем скрутите черные провода вместе и закрепите проволочной гайкой.Сделайте петлю на красном проводе и подсоедините к одному из латунных винтов. Для одной розетки с переключателем и одной розетки с постоянным включением сделайте 6-дюймовый хвост из куска черного провода. Скрутите два черных провода и кусок лома и закрепите красной гайкой. Сделайте петлю на другом конце куска скрапа и прикрепите к одному из латунных крепежных винтов. Сделайте петлю в красном проводе и прикрепите к другим латунным винтам гнезда.

Аккуратно уложите все провода в розеточную коробку и закрепите розетку прилагаемыми винтами.Включите питание и проверьте работу розеток. Установите крышки розетки и переключателя.

Выключатель питания розетки на распределительной коробке

Установите одноканальную розеточную розетку и одинарную распределительную коробку в желаемых местах. Протяните проводку 12/2 или 14/2 с кабелем заземления от блока выключателя или другой розеточной коробки в новую распределительную коробку. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Протяните кабель 12/3 или 14/3 с заземлением от розеточной коробки, управляемой выключателем, к распределительной коробке. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Снимите все внешние оболочки в каждой коробке с помощью приспособления для снятия оболочки. В распределительной коробке скрутите два провода заземления внутри коробки и закрепите зажимом заземления. Отрежьте один хвостик земли и сделайте петлю на другом хвосте земли.Подключите заземляющий провод к клемме заземления переключателя и закрепите. Снимите примерно 1/2 дюйма изоляции с красного, черного и белого проводов с помощью приспособлений для зачистки проводов. Скрутите белые провода линейными плоскогубцами и закрепите гайкой для желтых проводов.

Сделайте 6-дюймовый хвост из куска черной проволоки, сняв примерно 1/2 дюйма изоляции. Скрутите два черных провода и кусок лома и закрепите красной гайкой. Сделайте петли на другом конце хвоста и красной проволоке.Присоедините черный хвостовик к нижнему выступу переключателя, а красный провод — к верхнему выступу переключателя. Аккуратно уложите все провода в коробку и закрепите переключатель двумя прилагаемыми крепежными винтами.

Снимите примерно 1/2 дюйма изоляции со всех проводов в розеточной коробке. Сделайте петли из черного, красного, белого и заземляющего проводов. Подключите заземляющий провод к винту заземления розетки и затяните отверткой. Подключите белый провод к нейтральной стороне (серебряный винт) розетки и затяните винт.

С помощью острогубцев сломайте язычок между двумя винтами гнезда на горячей стороне (латунные винты) для одной розетки с переключателем и одной розетки с постоянным включением. Оставьте язычок нетронутым для двух розеток с переключателем. Для двух розеток с переключателем наденьте оранжевую гайку на черный провод и аккуратно заправьте ее в коробку. Сделайте петлю на красной проволоке и прикрепите ее к одному из латунных шурупов. Для одной розетки с переключателем и одной розетки с постоянным включением сделайте петли на черном и красном проводах.Присоедините красный провод к одному латунному винту, а черный провод к другому латунному винту. Затяните винты и аккуратно заправьте провода в коробку. Установите розетку с помощью двух прикрепленных крепежных винтов.

Включите питание и проверьте работу розеток. Установите крышки розетки и переключателя.

Ссылки

• «Полное руководство по домашней электропроводке»; Black & Decker; Creative Publishing International, Inc.; 2001.

Ресурсы

Советы

• Используйте кабель 12/3 или 12/2 с заземляющим проводом для цепей на 20 ампер.
• Используйте кабель 14/3 или 14/2 с заземляющим проводом для цепей 15 А.
• Для розеток 12/2 с заземлением используйте дуплексные розетки на 20 ампер.
• В качестве альтернативы вы можете использовать вариант с нажимным проводом для розетки, но многие предпочитают старые петли и винтовые соединения.
• Сохраняйте постоянный рисунок с вашими 3-жильными кабелями. Всегда используйте черный для питания или обычных ситуаций, а красный — для переключаемых или путешествующих ситуаций.

Предупреждения

• Всегда надевайте защитные очки или защитные очки.
• Всегда проверяйте, отключено ли питание на выключателе. Используйте контрольную лампу или вольтметр, чтобы убедиться, что питание отключено.
• Не заменяйте двухжильный кабель трехжильным и используйте заземляющий провод в качестве горячего провода или заземленного провода (нейтрали).

Писатель Биография

Доктор Марвин Филлипс, которого ласково называли доктором Филом, ушел из педиатрической практики в 1999 году. В настоящее время он является генеральным директором новой службы скорой помощи и пишет еще со времен колледжа. Он опубликовал работы в журналах «Circulation Research» и «The Anatomical Record». Он имеет профессиональный опыт в строительстве, электрике, сантехнике, деревообработке, ремонте краснодеревщиков и автомобилей.

Электрическая вилка с переключателем по выгодной цене — Отличные предложения на электрическую вилку с переключателем от Global Electric Plug с переключателем продавцы

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить электрическую вилку с выключателем.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая электрическая вилка с переключателем в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть розетка с переключателем на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в розетке с выключателем и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести электрическую вилку с переключателем по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Fix-It Chick: Подключите выключатель к существующей розетке | Новости, спорт, работа

Когда дело доходит до электрических проектов, подключить выключатель к розетке — довольно простой проект.

Шаг 1: Установите коробку для нового электрического выключателя и проложите красный, белый, зеленый и черный провод 12 или 14 калибра от существующей розетки к новой распределительной коробке.Зачистите концы новых проводов.

Shutterstock Фото

Шаг 2: В распределительной коробке подключите зеленый провод к винту заземления на переключателе. Подсоедините черный провод к золотому винту, а красный провод к серебряному винту. Используйте проволочную гайку, чтобы закрыть свободный конец белого провода.

Шаг 3: Используйте автоматический выключатель или предохранитель в электрической панели, чтобы отключить подачу питания к розетке, к которой будет подключен выключатель.

Шаг 4: Снимите пластину крышки розетки, открутите крепежные винты розетки и вытащите розетку изнутри распределительной коробки.

Шаг 5: С помощью датчика напряжения убедитесь, что в розетке нет питания.

Шаг 6: Снова включите источник питания и используйте датчик напряжения, чтобы определить горячий и нейтральный провода, подключенные к розетке.

Шаг 7: Снова выключите источник питания и отсоедините зеленый провод заземления, черный провод под напряжением и белый нейтральный провод от розетки.

Шаг 8: Отрежьте две короткие перемычки.Присоедините одну перемычку к винту заземления розетки. Другой конец перемычки скрутите в гайку с зеленым проводом, идущим от переключателя, и отсоединенным проводом заземления.

Шаг 9: Присоедините вторую перемычку к одному из серебряных винтов на розетке. Другой конец скрутите в гайку с белым проводом, идущим от переключателя, и отсоединенным нейтральным проводом.

Шаг 10: Скрутите отключенный горячий провод от розетки и красный провод, идущий от переключателя, в гайку.

Шаг 11: Присоедините черный провод, идущий от переключателя, к одному из золотых винтов на розетке.

Шаг 12: Плотно оберните каждую проволочную гайку изолентой. Оберните полоску изоленты по краям розетки и выключателя, чтобы изолировать их проводные соединения.

Шаг 13:

Осторожно нажмите на розетку и переключите в соответствующие коробки. Включите питание и перед установкой заглушек убедитесь, что все работает правильно.

— с Линдой Коттин можно связаться по адресу [email protected].

Блог

iDevices — Как сделать любую «тупую» розетку интеллектуальной с помощью настенного переключателя iDevices

Когда мы говорим, что наши интеллектуальные коммутаторы похожи на стандартные коммутаторы, но с голосовым управлением и управлением приложениями, а также множеством других интеллектуальных функций, мы не шутим. Это включает в себя возможность подключить настенный коммутатор iDevices с поддержкой Wi-Fi к любой «тупой» розетке, эффективно делая одну или обе розетки умными.Технический термин — «полугорячий».

Большинство стандартных розеток в вашем доме позволяют подключать и управлять двумя аксессуарами одновременно. Обе розетки «горячие», что означает, что они постоянно обеспечивают питание.

Так что полугорячий?

Наполовину горячая розетка, также называемая переключаемой розеткой, ничем не отличается. Сама физическая розетка такая же, как и у стандартной розетки; разница заключается в том, как он устроен. В полугорячей установке одна розетка всегда включена и готова к подаче электроэнергии, а другая может быть включена / выключена с помощью настенного выключателя.Для дополнительного удобства вы можете подключить к розетке с переключателем лампы, вентиляторы и другие предметы домашнего обихода.

Добавляйте умные устройства в любую розетку

Сделайте все, что вы подключаете, умным, подключив настенный выключатель iDevices к розетке с переключателем. Вы получаете возможность использовать Siri, Alexa или Google Assistant, чтобы управлять тем, что подключено к розетке, своим голосом. Вы также можете управлять электроникой удаленно через свой смартфон. Запланируйте включение / выключение аксессуара в удобное для вас время, включите его в сцену, которая синхронизируется с другим продуктом для умного дома, и даже добавьте настраиваемую автоматизацию с помощью IFTTT.Кикер — у вас еще есть ручное управление розеткой с выключателя.

Можно ли с розеткой GFI создать полугорячий?

Простой ответ — нет, вы не можете создать полугорячую розетку с розеткой GFI, поскольку розетка этого стиля не может быть изменена так, чтобы переключаться только одна розетка. Вы можете подключить розетку GFI так, чтобы вся розетка была переключена (вы также можете добавить эту функцию к стандартной розетке). Хотя у вас не будет индивидуального управления розеткой, вы сможете добавить умные функции ко всей розетке GFI.

Что делать своими руками или обращаться за помощью?

Если вы новичок в области электропроводки в жилых помещениях, мы всегда рекомендуем проконсультироваться с лицензированным / сертифицированным электриком. Есть множество онлайн-ресурсов, которые помогут вам выполнить работу, если вы предпочитаете самостоятельный путь. Но если вы раньше не делали ничего подобного, возможно, стоит нанять профессионала. iDevices сотрудничает с HomeAdvisor, поэтому вы можете назначить встречу с доверенным профессионалом в процессе оформления заказа!

Переходите на более умную розетку

Если вы хотите подключить полунагретую розетку, а вашей «тупой» розетке уже несколько лет, вам, вероятно, следует заменить ее из соображений безопасности.Вместо того, чтобы покупать еще одну тупую розетку и настраивать половину горячей, упростите себе жизнь, заменив ее настенной розеткой iDevices. Эта розетка с поддержкой Wi-Fi дает вам возможность управлять обеими розетками по отдельности с помощью голоса или смартфона. По сути, вы можете включать и выключать розетку по вашему выбору в любое время и в любом месте. А подключив мгновенный переключатель iDevices к каждой розетке, вы можете управлять аксессуарами вручную с помощью переключателя, который не требует подключения.

Если у вас есть какие-либо вопросы, не стесняйтесь обращаться в нашу команду по работе с клиентами по адресу [email protected]. Хотите узнать, как продукты iDevices могут сделать повседневные вещи в вашем доме необычными? Подпишитесь на нас в социальных сетях, чтобы получать еженедельные советы и многое другое!

Как преобразовать проводные осветительные приборы в розетку в

У вас есть бра или светильник, но нет электрической розетки для него? Читайте дальше, пока я расскажу, как преобразовать проводные осветительные приборы в штекер в светильнике с помощью одного переключателя !

Помните, когда я построил нестандартную стенку для библиотеки в своей гостиной? Щелкните ЗДЕСЬ, чтобы просмотреть полное руководство по моим встроенным книжным полкам.Что ж, я использовал этот удобный трюк, чтобы установить 3 проводных бра на книжный шкаф. Свет действительно украшает книжный шкаф и придает ему индивидуальный вид! Они даже включаются и выключаются одним выключателем… и я объясню как!

Это действительно очень просто, хотя я должен добавить ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ , что я НЕ электрик. Я могу быть девушкой с некоторыми полезными навыками, но я определенно не сертифицированный электрик. Этот проект полностью на ваше усмотрение, и я не беру на себя никакой ответственности за какие-либо безумные неудачи, которые могут у вас возникнуть.БУДЬТЕ ОСТОРОЖНЫ… и проконсультируйтесь с сертифицированным электриком, если у вас есть какие-либо вопросы или проблемы.

Уф! Теперь, когда я разобрался с этим, давайте перейдем к руководству.

Необходимые материалы

Магазин Инструменты и материалы

Включите JavaScript для просмотра содержимого

Щелкните ЗДЕСЬ, если вам нужны более интересные варианты освещения, как у меня. У меня есть целый ряд отличных проводных светильников по цене от 25 до 50 долларов.

Как преобразовать осветительный прибор с жесткой проволокой в ​​вилку в

Шаг первый: Подготовьте осветительный прибор и соберите все необходимое.

Шаг второй: Снимите охватывающий конец удлинительного шнура , используя кусачки. Гнездовой конец — это сторона штекера… куда вставляется другой штекер. (Теперь вы знаете, почему это называется женский лол)

Шаг третий: Определите необходимую длину шнура .Мои шнуры должны были быть довольно длинными (я сделал 3 шнура длиной 15 футов — 3 света), и я спрятал их в библиотеке. Если ваш не будет скрыт книжной полкой или мебелью, я бы посоветовал спрятать провода за кожухами для шнура, которые можно найти ЗДЕСЬ. Это придаст общему виду более чистую отделку.

Шаг четвертый: Снимите кожух с удлинителя, оставив около 1/2 дюйма провода . В моем удлинителе 2 разных провода были заключены отдельно (как показано выше). Я просто перерезал шнур посередине примерно на 1 дюйм и своими пальцами раздвинул 2 провода еще на 2-3 дюйма.Затем я зачистил каждый провод по отдельности.

Шаг пятый: Подсоедините провода светильника к проводам удлинителя .

У моего светильника было 2 провода, один черный и один белый. Обычно, если вы подключаете обычный прибор, вы подбираете черный провод к черному и белый к белому … но в этом случае мой удлинитель шел с двумя белыми обернутыми проводами, поэтому у меня не было этого руководства по цвету. Сожмите концы совпадающих проводов вместе так, чтобы они были параллельны, а затем скрутите их пальцами по часовой стрелке.

Шаг шестой: Проденьте подключенные провода в накручиваемую гайку для проводов , убедившись, что весь оголенный провод покрыт гайкой.

Шаг седьмой: Проверьте свой новый свет! Подключите удлинитель (он же ваш новый светильник) к розетке, чтобы убедиться, что он работает. Ура … У нас есть свет!

Как установить фонари с жесткой проволокой и прикрепить их к удлинителю пульта дистанционного управления

• Если вы только что выполнили шаги 1-7 и планируете установить светильник на книжный шкаф или предмет мебели, как я, продолжайте читать. Вам нужно будет отсоединить провода удлинителя от проводов светильника, чтобы установить светильник. Всегда полезно знать, что все работает правильно, прежде чем устанавливать свет! После того, как вы разъединили провода, продолжайте!

Шаг первый: Отсоедините металлический монтажный кронштейн от задней части светильника.

Шаг второй: Отметьте отверстия для шурупов на стене или на блоке , в который вы также будете устанавливать свет.Заранее убедитесь, что отверстия для винтов выровнены. Используя уровень, я нарисовал линию там, где я хотел, чтобы мой свет висел, и соответственно обозначил отверстия для винтов.

Шаг третий: просверлите 3 отверстия. Среднее отверстие — это место, через которое будут проходить провода от осветительной арматуры. Два боковых отверстия — это отверстия для винтов, через которые свет будет крепиться к металлическому креплению и настенному блоку (книжному шкафу).

Шаг четвертый: Прикрепите металлическое крепление к задней стороне книжного шкафа или настенного блока . Я прикрепил винты к металлическому кронштейну, а затем навинтил винты с задней части книжного шкафа на переднюю. Вы можете видеть только винты спереди, как показано ниже. Вторая фотография сделана с тыльной стороны устройства. Плохое фото, извините.

Шаг пятый: Установите светильник . Пропустите провода светильника через центральное отверстие и прикрутите крепежные гайки к крепежным винтам.

Шаг шестой: Скрутите и прикрепите провода осветительной арматуры к соответствующим проводам удлинительного шнура (на задней стороне настенного блока) и прикрутите гайки.(В основном повторите шаги пять и шесть из приведенного выше руководства). Оберните каждую гайку и каждую проволоку изолентой, чтобы они не расслоились со временем.

Шаг седьмой: Соберите удлинители в одно место и подключите к удлинителю . Следуйте инструкциям по установке на удлинителе, чтобы активировать пульт дистанционного управления на удлинителе.

Шаг седьмой: Выключите и включите свет и наслаждайтесь своей удобной работой!

Магазин инструментов и расходных материалов

Включите JavaScript для просмотра содержимого

Нравится этот учебник «Как преобразовать прожектор в электрическую розетку»?

Если вы нашли это руководство полезным, прикрепите изображение ниже, чтобы запомнить его.Освещение — отличный способ поднять хорошо спроектированное пространство на новый уровень! Преобразование светильников с жесткой проволокой в ​​светильники со вставной розеткой — такой рентабельный способ сделать это! Не забудьте подписаться на мой блог, чтобы получить больше уроков, самодельных работ и идей по дизайну, и все мои полезные трюки будут отправлены вам прямо в ящик! А если вы хотите ежедневно следить за моим домом, вы можете найти меня ЗДЕСЬ в Instagram!

* Использованы партнерские ссылки

Добавить в избранное или прочитать позже

4 самых распространенных проблемы в торговых точках и способы их определения

У вас завтра ранний день, а сегодня поздно ложиться спать. Поэтому перед тем, как вы сядете, вы устанавливаете прикроватный будильник, подключаете телефон и устанавливаете дополнительный будильник на своем смартфоне.

Только когда вы просыпаетесь на час позже ожидаемого на следующее утро, вы понимаете, что розетка перестала работать ночью. Мигающие неустановленные цифры вашего будильника и тишина ваших жизненно важных инструментов планирования представляют некоторые из самых основных проблем, которые сопровождают неисправные электрические розетки.

Вы полагаетесь на электрические розетки в вашем доме, чтобы подключиться к электросети.Но иногда розетки становятся «мертвыми» или просто отключаются. Эти розетки могут оказаться неприятными, неудобными и даже опасными.

Если вы заметили проблемы с одной вилкой, всей розеткой или со всеми розетками в комнате, скорее всего, виновата одна из этих распространенных проблем с розеткой. В каждом разделе мы объясняем взаимосвязь между проблемой и отключениями электроэнергии. Затем мы проведем вас через процесс устранения неполадок для этой конкретной проблемы.

Меры предосторожности

Прежде чем приступить к определению причины, по которой вышла из строя розетка, примите некоторые основные меры безопасности.Если вы впервые заметили, что розетка не получает питание, сделайте следующее:

• Выключите свет в помещении и отключите все электроприборы.
• Проверьте, не затрагивает ли проблема более одной розетки.
• Обозначьте каждое мертвое отверстие малярным или малярным скотчем.

При отключении электроприборов обратите внимание на состояние каждого шнура. Иногда проблема не в розетке, а в шнуре или вилке.

Общие проблемы

Как только вы сведете к минимуму риск поражения электрическим током, выполнив действия, перечисленные выше, проверьте следующие проблемы.

1. Автоматические выключатели с размыканием

Если вы заметили, что одна или несколько неработающих розеток отключились, то наиболее вероятной причиной является сработавший автоматический выключатель. Каждый автоматический выключатель обеспечивает питание определенной части вашего дома. Если эта область становится перегруженной, прерыватель переключается, отключая питание, чтобы предотвратить опасные электрические условия.

Чтобы определить сработавший прерыватель, перейдите к главному электрическому щиту. Иногда можно увидеть переключатель, полностью повернутый в положение «выключено». Тем не менее, переключатель может также находиться между «включено» и «выключено».«Если вы не видите очевидного перевернутого переключателя, выключите его, а затем снова включите. Проверьте, решил ли этот шаг проблему.

2. Сработавшие прерыватели цепи при замыкании на землю (GFCI)

Когда выходит из строя розетка, легко предположить, что у вас серьезная проблема, и не обращать внимания на более простые объяснения. Многие домовладельцы забывают проверять состояние прерывателей цепи замыкания на землю или GFCI.

Эти устройства являются частью индивидуальных розеток, особенно в кухнях и ванных комнатах. GFCI служит той же цели, что и ваши автоматические выключатели — при скачках напряжения GFCI отключает вилку.

Если в розетке есть GFCI, вы увидите небольшую кнопку сброса на поверхности (обычно между двумя розетками). Просто нажмите кнопку, чтобы восстановить питание.

3. Сгоревшие розетки

Иногда буквально перегорают торговые точки, особенно старых или устаревших моделей. Вы можете заметить предупреждающие знаки до того, как розетка полностью отключится, в том числе:

• Тепло на поверхности пластиковой крышки
• Видимые искры
• Почернение вокруг вилки или обеих вилок на розетке

Если вы заметили эти признаки, немедленно отключите все устройства от розетки и подключите электрика.Вам также следует обратиться к электрику для замены розетки, если вы заметили какие-либо искры, огонь или высокие звуки при отключении розетки.

Перегоревшие розетки представляют значительную опасность пожара, и обученный профессионал должен немедленно решить эту проблему.

4. Сосуды для выдержки

Может быть, ваша розетка еще не умерла, и вам просто трудно достать вилки, чтобы они оставались в розетке. Если вилки регулярно выпадают из розетки или вам приходится располагать вилку «так», чтобы получить питание, розетка, вероятно, старше.

По мере того как розетка стареет, ее поверхность разрушается в зависимости от использования. Эти изменения со временем могут затруднить надежное закрепление вилок. Хотя ослабленная вилка не указывает на немедленную проблему, она указывает на то, что старую розетку следует заменить.

Незакрепленные вилки могут вызвать поражение электрическим током. Кроме того, в старых розетках повышен риск проблем с подключением.

Еще одно распространенное объяснение неисправности розеток — ослабленный или отсоединенный провод. Однако, поскольку вам необходимо удалить всю розетку, чтобы проверить наличие этой проблемы, мы рекомендуем дождаться помощи профессионала.

После того, как вы закончите поиск и устранение основных неисправностей, описанные в этом посте, не предпринимайте дальнейших действий, пока не обратитесь к профессиональному электрику. Если проводка в комнате или розетке становится нестабильной, лучше держаться подальше. Эти неисправные системы могут вызвать электрические ожоги или поражения электрическим током у неподготовленных, но амбициозных домашних мастеров.

Пытаясь определить проблему с электрическими розетками, делайте заметки. Ваш электрик будет признателен за знание того, что вы уже пробовали, и увиденных результатов.

Чтобы получить дополнительную информацию об электрических, водопроводных и климатических системах вашего дома, посетите наш раздел блога.

Лучшие умные вилки и выключатели: лучшие вилки и выключатели для вашего умного дома

Лучшие умные переключатели и умные розетки могут иметь огромное значение для вашего умного дома. Они могут управлять бытовой техникой, позволять вам устанавливать расписания, обеспечивать безопасность вашего дома и, что немаловажно, экономить на энергопотреблении.

Конечно, это не самое интересное устройство для умного дома, которое вы можете купить. Мы знаем, что покупка одной из лучших умных колонок, установка умной и красочной системы освещения или робота-пылесоса могут показаться более полезными и привлекательными. Но все это будет работать еще лучше, если в вашем доме есть хотя бы одна или две умные розетки или умные выключатели.

Итак, с чего начать с умных розеток? Сегодня у большинства продуктов для умного дома есть много вариантов. Это означает, что может быть сложно определить, от чего стоит отказаться.

Имея это в виду, мы собрали руководство, чтобы показать вам лучшие умные вилки и выключатели на рынке прямо сейчас.

ОБНОВЛЕНИЕ: Ранее в этом году на выставке CES 2020 было продемонстрировано множество умных розеток. Два из самых полезных новых устройств, которые мы заметили, были от Wemo, в том числе Wemo Wifi Smart Plug, который автоматизирует все, что вы подключаете к нему, без концентратора и с поддержкой голоса. А также Wemo Stage, который подключается к вашей стене и работает как пульт дистанционного управления, который запускает различные сцены, например праздничное освещение или сцену из фильма. Оба появятся летом, так что следите за ними!

Обзор лучших интеллектуальных вилок и переключателей:

• Elgato Eve Energy Smart Switch
• Hive Active Plug
• Belkin WeMo Insight Smart Plug
• TP-Link HS200 Smart Wi-Fi Light Switch (только для США)
• Ikea Tradfri Smart Plug

Elgato Eve Energy Smart Switch

Сделайте свои «тупые» приборы умными с этим переключателем

Технические характеристики

Размеры: 2.6 «x 2,6» x 1,9 «(США) / 72 x 72 x 71 мм (Великобритания)

Тип беспроводного подключения: Bluetooth Low Energy

Причины для покупки

+ Отличный мониторинг энергии + Совместимость с Apple HomeKit

Причины, которых следует избегать

-Дорогой-громоздкий

С интеллектуальным коммутатором энергии Elagto Eve все дело в простоте. Установить и обновить коммутатор совсем несложно; все, что вам нужно сделать, это подключить его к существующей розетке, а затем подключить устройство.

Switch совместим с Apple HomeKit и, что уникально, подключается через Bluetooth, а не через Wi-Fi в вашем доме.Несмотря на этот нетрадиционный (в пространстве умных штекеров / переключателей) способ подключения, Bluetooth здесь работает отлично.

Как и большинство интеллектуальных вилок и переключателей, конструкция Elgato имеет большую сторону, хотя вы все равно можете получить доступ к верхнему переключателю, если подключите его к нижнему. Приложение также простое в использовании и отслеживает ваше энергопотребление, а также ориентировочную стоимость энергии, потребляемой вашим устройством.

Это не самый привлекательный и не самый дешевый интеллектуальный коммутатор на рынке.Тем не менее, он попадает в ряд правильных ящиков и хорошо смотрится в домашних условиях.

Прочтите наш полный обзор: Elgato Eve Energy Smart Switch

Hive Active Plug

Одна из самых незаметных и доступных интеллектуальных розеток около

Технические характеристики

Размеры: 1,2 дюйма x 2 «x 3,9» (США) / 30 x 40 x 80 мм (Великобритания)

Тип беспроводного подключения: Wi-Fi

Причины для покупки

+ Низкая цена + Небольшой аккуратный дизайн

Причины, по которым следует избегать

-Needs Hive Концентратор или активный обогрев

Компания Hive начинала как производитель интеллектуальных термостатов, но превратилась в одно из крупнейших производителей всех видов устройств для умного дома, включая фонари, камеры, замки и розетки. Это одна из самых доступных экосистем — дешевле, чем Philips Hue, если вы хотите попробовать интеллектуальное освещение.

Для подключения Hive Active требуется термостат Hive Active Heating или Hive Hub, но как только он у вас есть, его просто настроить и использовать. Вы можете создать расписание (до шести временных интервалов в день), включить розетку с помощью приложения Hive на телефоне или связать его с переключателем или датчиком Hive.

Hive Active Plug — не только одна из самых дешевых интеллектуальных розеток, но и относительно небольшая, что делает ее одним из самых незаметных (если не стильных) доступных вариантов.

Скоро появится обзор

Belkin WeMo Insight Smart Plug

Контролируйте потребление энергии с помощью переключателя

Технические характеристики

Размеры: 2,9 дюйма x 2,9 дюйма x 2,3 дюйма (США) / 188 x 137 x 64 мм (Великобритания)

Тип беспроводного подключения: Wi-Fi

Причины для покупки

+ Мониторинг энергопотребления — плюс + Хорошая интеграция с умным домом

Причины, которых следует избегать

— Приложение плохо спроектировано

The Belkin WeMo Insight — изящное маленькое устройство. Что ж, он не совсем маленький, учитывая, что он больше, чем кажется на фотографиях, поэтому будьте готовы к более громоздкой заглушке, которая закрывает верхнее выходное отверстие, если вы поместите его на нижний (это не так, если вы измените порядок ).

Тем не менее, мы считаем умную розетку Belkin WeMo Insight Smart Plug лучшим выключателем на рынке. Нам нравится, что он дает представление об использовании вами энергии, а также дает вам оценку того, сколько вы тратите на энергию. Это замечательно, если вы хотите сократить ежемесячный счет за электроэнергию и в то же время стать немного экологичнее.

Один большой недостаток заключается в том, что вы делаете большую часть своей работы с WeMo Insight в приложении, а приложение оставляет желать лучшего. Да, вы можете выключать и включать устройства с главного экрана приложения, но как только вы начнете углубляться, у вас возникнут проблемы. Удалить устройства из приложения сложно, что раздражает.

Одним из достоинств приложения является то, что вы можете использовать его для интеграции своего плагина с другими службами, такими как IFTTT, Alexa, Google Assistant, Works with Nest и (неофициально) Samsung SmartThings.

Единственное, чего не хватает на этой вечеринке с умными модулями, — это Apple HomeKit, хотя вы можете подключиться с помощью HomeKit Bridge, который продает Belkin. Для большей гибкости обратите внимание на переключатель Belkin WeMo Dimmer Light.

Прочтите наш полный обзор: Belkin WeMo Insight Smart Plug

TP-Link HS200 Smart Wi-Fi Light Switch (только для США)

Никогда не вставайте, чтобы снова включить свет

Технические характеристики

Размеры: 5 дюймов x 3.3 «x 1,5»

Тип беспроводного подключения: Wi-Fi

Причины для покупки

+ Простота установки + Очень красивый дизайн

Причины, которых следует избегать

-Это большой

Конечно, вы украсили свой дом в интеллектуальных светодиодных лампах, таких как Philips Hue, но если они не подключены к интеллектуальному переключателю, вы теряете возможность подключения, если свет не управляется с помощью смартфона.

Вот тут-то и пригодятся интеллектуальные переключатели, такие как TP-Link HS200. Этот хорошо спроектированный переключатель можно подключить, но он также дает приятный щелчок, как и старые модели.

Но на этом сходство с коммутаторами старой школы заканчивается. Этот переключатель подключается к приложению Kasa, которое также хорошо спроектировано. Из приложения вы можете создавать различные сцены, которые включают или выключают определенные источники света, или, например, настраивать включение света, когда датчики движения вашего дома обнаруживают движение.

Коммутатор действительно работает с Amazon Alexa и Google Assistant, поэтому вы можете попросить обоих включить или выключить переключатели TP-Link в вашем доме.

Это может быть не так хорошо, как Belkin WeMo Smart Plug, но TP-Link сделает ваш дом более взаимосвязанным существом, что отлично, если вы хотите перенести свой дом в 21 век.

К сожалению, этот переключатель в настоящее время доступен только в США.

Прочтите наш полный обзор: TP-Link HS200 Smart Wi-Fi выключатель света

Изображение предоставлено: Ikea (Изображение предоставлено Ikea)

Ikea TRÅDFRI Wireless Control Outlet

Самый выгодный вариант

Технические характеристики

Размеры: 100 мм X 53 мм X 62 мм (Великобритания)

Тип беспроводного подключения: Wi-Fi

Причины для покупки

+ Поддержка HomeKit + Дешевый + Минимальный дизайн

Причины, по которым следует избегать

-Нужен дополнительный пульт дистанционного управления и концентратор — без дополнительных функций

Если вы ищете дешевую и простую интеллектуальную розетку, то отправляйтесь в местную Ikea, чтобы ознакомиться с линейкой продуктов TRÅDFRI для интеллектуального дома бренда, которая предлагает эту минималистичную, но надежную интеллектуальную розетку.

Вы можете управлять им через приложение, управлять им вручную или запрограммировать его на работу по расписанию.
