Солнечный водонагреватель | Сделай сам своими руками

Солнечный водонагреватель ещё называют солнечным коллектором. Служит он для нагревания проточной воды.
Самый простой солнечный нагреватель — это бочка, выкрашенная в черный цвет и наполненная водой. Черный цвет поглощает солнечную энергию лучше остальных цветов и преобразует её в тепловую. В результате чего вода в бочке будет нагреваться.

Естественно, это самый примитивный способ сбора тепловой энергии солнца. Я покажу вам как сделать переносной солнечный водонагреватель, простой конструкции из доступных деталей, которые запросто можно купить в любом строительном магазине. Этот водонагреватель будет эффективен и очень просто в изготовлении.

Что из себя представляет солнечный водонагреватель?


Солнечный коллектор представляет из себя медную трубку, закрученную по спирали, заключенную в прямоугольный корпус с одной прозрачной стенкой. Водонагреватель имеет небольшой вес и размер, поэтому легко транспортируется, для чего с боку привинчена ручка для переноски.

Какое предназначение у этого солнечного водонагревателя?


Солнечный водонагреватель лично я использую для быстрого нагрева воды в бассейне. Так как он может работать и зимой, то его можно использовать даже для отопления в дневное время.

Плюсы нагрева воды солнечной энергией


— Все бесплатно, помогает экономить энергию.
— Солнечный коллектор работает и зимой, но с меньшей эффективностью.
— Не требует особых затрат на изготовление оборудования.
— Насосы, прогоняющие воду можно так же питать от солнца, используя солнечные батареи.

Процесс изготовления солнечного коллектора


Нам понадобиться:
— Моток медной трубки длинной 15 метров и диаметром 6 мм.
— Пластиковые кабельные хомуты (нейлоновые стяжки).
— Фанера для задней стенки.
— Деревянные бруски и рейки для боковых стенок и крепления стекла.
— Плексиглас или органическое стекло.
— Черная краска аэрозоль.
— Крепеж (гвозди, шурупы, саморезы).
— Переходной фитинг для медной трубки.
Возможно ещё что-то упустил.

Итак, ном необходимо разложить трубку в один слой с небольшим отступом, чтобы прикинуть размеры будущего солнечного коллектора. А можно взять сразу определенный размер короба, а лишнюю трубку потом отрезать.

После того как размер был выбран чертим карандашом линии вдоль и поперек. Это будут линии крепления трубки. Раскладываем трубку. Сверлим отверстия по диаметру хомутов и крепим ими трубку, смотрите фото.




Так постепенно закрепляем весь моток. Затем, торчащие части хомутов отрезаем кусачками. Фанера, на которой сейчас расположен наш змеевик, это не задняя часть корпуса. Корпус мы будем делать отдельно, а эту панель мы будем туда вкладывать.

Собираем короб под панель со змеевиком.

В этот короб вкладываем нашу фанеру со змеевиком. Если вы планируете использовать коллектор в зимнее время, то рекомендую положить утеплитель между задней стенкой и фанерой со змеевиком.

Сверлим отверстия в боковых брусках для вывода трубки.

Прибиваем рейки по внутренней стороне, на которой будет лежать стекло.

Мерим стекло, чтобы все было вровень, без лишних пазов.


Прикручиваем переходники под садовый шланг.

Прикручиваю ручку для переноски и транспортировки.

Аэрозольной краской красим внутреннюю поверхность.

Закрываем стеклом.

Подсоединяем шланг с водой и даем небольшой напор.

В солнечный день выходящая вода при среднем напоре может нагревать около 75 градусов по Цельсию.



Итог работы


Солнечный водонагреватель хорошо нагревает воду без лишней сложности, поэтому я советую его повторить.
Такие панели можно компоновать в группы, тогда эффективность такой системы будет в разы больше.
В больших садовых бассейнах имеется автономная система фильтрации воды, которая работает постоянно. Включив водонагреватель в эту систему вы нечего не потеряете, а вода в бассейне всегда будет теплой. Да и вообще весь бассейн может находиться в тени, а солнечный коллектор на солнце.

Видео постройки солнечного водонагревателя своими руками


Нагрев несколькими панелями, с использованием не медной трубки, а садового резинового шланга. Эффективность конечно ниже, из-за плохой проводимости тепла садовым шлангом.

[media=https://www.youtube.com/watch?v=BplFZt6DCqY]

Простой солнечный коллектор для нагрева воды своими руками | Интересные факты

Простой солнечный коллектор для нагрева воды своими руками

Применяя солнечные коллекторы для нагрева воды вы отлично с экономите на других, довольно сейчас дорогих энергоресурсах. Солнечная энергия бесплатна и ее в можно использовать как минимум 6 — 8 месяцев в году, а в южных регионах и того больше.

Заводские модели очень дороги, но всегда можно сделать самостоятельно простой солнечный коллектор, который будет в десятки, а то и сотни раз дешевле и все необходимое можно всегда купить практически в любом строительном магазине, а то и найти у себя в гараже.

Наша задача, все должно быть максимально дешево и эффективно. Ниже я приведу несколько примеров солнечных, водонагревательных коллекторов, для изготовления которых будут применяться довольно дешевые и доступные материалы и с вполне приемлемым КПД для использования.

Солнечный коллектор из обычного садового шланга

Свернутый улиткой садовый шланг, это отличный способ подогреть воду для нужд летний кухни, душа, бассейна и т.д. Имея большую площадь поверхности и черный цвет он быстро нагревает воду, но обязательно к нему необходимо подключить накопительную емкость, потому что в сильно жаркий день вода в нем может даже закипеть и разорвать шланг.

Простой солнечный коллектор для нагрева воды своими рукамиПростой солнечный коллектор для нагрева воды своими руками

Коллектор из теплообменника старого холодильника

Теплообменник из отслужившего свой срок холодильника, это уже готовый солнечный коллектор, вам только останется его немного доделать . Изготовьте или подберите подходящий корпус под него, на дно положите утеплитель и покрасьте в черный цвет, а сверху накройте стеклом. Производительность такого устройства будет не большая, но его вполне хватит в солнечный день для подогрева воды на даче или для небольшого загородного дома.

Простой солнечный коллектор для нагрева воды своими руками

Солнечный коллектор из плоской батареи системы отопления

Сборка из плоского радиатора системы отопления производится таким же способом как и из конденсатора холодильника, только не забудьте покрасить в черный цвет. Его отличие в том, что у него выше КПД и если таких установить несколько, то можно вполне решить вопрос с горячей водой для отопления дома (врезав в основную систему отопления соблюдая определенные технологические правила) или гаража, теплицы, подсобного помещения.

Простой солнечный коллектор для нагрева воды своими руками

Подогрев из полиэтиленовых или полипропиленовых труб

Подойдут трубы из полиэтилена, полипропилена, и т. д, а также фитинги и арматура для их монтажа позволит вам сконструировать солнечный коллектор любой формы и площади. Такие установки имеют довольно хорошую производительность и также подходят для обогрева помещений и подогрева воды для хозяйственных нужд.

Простой солнечный коллектор для нагрева воды своими руками

А если трубы пропустить еще и через обычные бутылки из под воды, то вы повысите в разы производительность коллектора. Только будет необходимо тыльную часть бутылки обклеить фольгой для отражения и фокусировки солнечных лучей, тем самым трубу или шланг наполненный водой будет дополнительно подогревать раскаленный воздух.

Простой солнечный коллектор для нагрева воды своими руками

Солнечный коллектор из медных труб

Изготовление системы подогрева воды из медных труб или листов является самой лучшей в плане теплоотдачи, но является довольно трудоемкой в изготовлении и дорогой.

Простой солнечный коллектор для нагрева воды своими рукамиПростой солнечный коллектор для нагрева воды своими руками

На этом пока все, продолжение следует.

Подписывайтесь на канал, ставьте лайки, пишите комментарии, ваше мнение очень важно для нас.

изготовление самодельного солнечного коллектора для отопления дома своими руками

Коллектор солнечной энергии – это устройство для сбора солнечного тепла. В отличие от солнечных батарей он не производит электричество, а обеспечивает нагрев материала-теплоносителя. Изготовление солнечного коллектора своими руками не займет много времени, но принесет немало пользы. Можно использовать самодельные солнечные коллекторы как для отопления больших помещений, так и для обогрева малых площадей или нагрева воды.

Известно, что плоскость площадью всего в 36 см2, обращенная перпендикулярно к солнечным лучам, может получать в год такое количество энергии, которого вполне хватит для того, чтобы вскипятить чайник.

Подобные факты и привели к изобретению различных приборов, основанных на использовании солнечной энергии. Так, например, существуют конструкции, способные собирать рассеянную солнечную энергию и перерабатывать ее в тепло, например для обогрева дома и т. п.

Самодельный коллектор солнечной энергии для отопления дома

В данной статье приводятся три варианта изготовления обогревательных установок. Первый вариант солнечного коллектора своими руками по своей тепловой мощности вполне может заменить батареи центрального отопления. Данная установка способна почти 8 месяцев в год днем и ночью отапливать все помещения большого дома. Ее тепловая мощность очень велика (около 5 ООО Вт) и поэтому может обеспечить не только круглосуточную работу системы обогрева, но и позволяет запасать избыток тепла впрок, т. е. аккумулировать его.



Этот солнечный коллектор для отопления изготавливают из дерева, его длина составляет 350 см, ширина — 180 см, а высота — 220 см. Устанавливать это оборудование нужно обязательно с южной стороны жилого дома.



На правой стороне коллектора нужно смонтировать откидную крышу, которую можно днем опускать, а на ночь или во время дождя — поднимать. Крыша призвана защищать коллектор от потери тепла и от различных повреждений.



Боковую стенку коллектора можно собрать из деревянных рамок, она должна иметь тройное остекление. Это позволяет лучше аккумулировать солнечную энергию: оба слоя воздуха между стеклами будут хорошо теплоизолировать нагреваемые солнечными лучами пластины.



Сделать пластины солнечного коллектора своими руками можно из полос кровельного железа и покрасить черной эмалью. Нагреваясь благодаря солнечным лучам, они будут отдавать тепло потоку воздуха, который, в свою очередь, начнет совершать сложный путь по лабиринту между ячейками и внутренним стеклом.



Принцип работы коллектора будет следующим. Утром необходимо откинуть крышу и установить ее под таким углом, чтобы солнечные лучи, отражаясь от стекла, падали на черные пластины подогревателя. Когда они достаточно нагреются, нужно включить вентиляторы. Далее воздух через отверстие 1 будет устремляться в лабиринт над подогревателем. Нагреваясь, он будет выходить в отверстие 2. Через отверстие 3 и 4 вентилятор начнет направлять этот нагретый воздух в жилые помещения.

Обратный поток будет возвращаться в коллектор через отверстие 5. Потом поток воздуха начнет разделяться: часть его снова направится в жилые помещения, а другая часть будет засасываться вентилятором и пойдет на подогрев.

Данный солнечный коллектор для отопления дома позволяет прогреть воздух в жилых помещениях до 24 °С, а иногда температура может быть и выше. Если станет слишком жарко, можно будет перераспределить потоки воздуха. Для этого необходимо заслонкой перекрыть воздуховод, по которому теплый воздух идет в дом. В этом случае большая его часть начнет циркулировать внутри коллектора, нагревая только аккумулятор.

Конструкция аккумулятора включает дополнительный лабиринт, где воздух будет больше отдавать тепло заполнителю. Заполнитель представляет собой кладку из кирпичей или крупных камней, которые должны быть уложены с большими щелями без связующего раствора.

Масса аккумулятора должна составлять несколько сотен килограммов, так что к вечеру температура кладки может достигнуть 75 С. Такое аккумулированное тепло позволит поддерживать температуру воздуха в помещениях в пределах 16-18 °С в течение всей ночи. После захода солнца нужно отключить вентилятор, а крышу коллектора следует поднять.

Изготовление солнечного коллектора для обогрева комнаты

Второй вариант конструкции коллектора имеет размеры 150 х 100 X10 см. Тепловая мощность такого солнечного коллектора для дома — 800 Вт.



Хотя эта мощность и невелика, но ее вполне должно хватить для обогрева комнаты площадью 12-14 м2. Однако после захода солнца данная установка не может работать, поскольку у нее нет специального заполнителя, который аккумулировал бы тепло.



Чтобы обогреть большую площадь, потребуется сделать несколько таких коллекторов, причем работать они могут вместе или независимо друг от друга. Для совместной работы их нужно параллельно соединить между собой.



При изготовлении корпуса солнечного коллектора используют кровельное железо. Внешне конструкция этого изделия напоминает корыто. Внутреннюю поверхность коллектора нужно покрасить в черный цвет и установить внутри корпуса два стержня. На них далее необходимо надеть пластины-жалюзи. Их также можно вырезать из кровельного железа и покрасить черной эмалью.



Работать коллектор будет по следующей схеме; воздух из помещения по гибкому рукаву вентилятором будет подаваться внутрь коллектора, здесь, обтекая пластины, он начнет нагреваться.



Для большей эффективности установки рекомендуется делать переднюю часть коллектора с двойным остеклением, а корпус утеплять теплоизоляционными матами.

Солнечный коллектор своими руками для нагрева воды

С помощью третьего варианта самодельного солнечного коллектора можно греть воду. Монтировать его следует на чердаке дома под самой крышей.

Принцип работы этого коллектора, сделанного своими руками, заключается в том, что солнечные лучи, многократно отражаясь от зеркал, установленных на боковых стенах, потолке и полу, будут концентрироваться в узкий пучок и падать на змеевик, установленный в ящике.

Крышка этого ящика должна иметь двойное остекление. Сделав данную установку, вода будет нагреваться до 70—80 С. Ее можно использовать и для отопления, и для различных хозяйственных нужд.

Расчет плоского солнечного коллектора — Статьи об энергетике





Солнечные коллекторы позволят использовать энергию Солнца для подогрева воды лишь при правильном расчете требуемой мощности всей системы и выборе соответствующих компонентов. Производительность солнечного коллектора, как устройства для преобразования солнечного света, определяется площадью и количеством элементов, которые непосредственно участвуют в нагреве воды.

Основные типы солнечных коллекторов
Солнечный коллектор: устройство, конструкция, монтаж



Расчет мощности плоского солнечного коллектора

Современные плоские солнечные коллекторы с одного квадратного метра площади установки позволяют получать около 900 Вт полезной мощности, которая расходуется на нагрев воды. Данное допущение можно применять лишь при благоприятных погодных условиях, которые изменяются в зависимости от времени суток и наличия облачности. Пример расчета мощности солнечного коллектора плоского типа будет проводиться для модели площадью 1 кв. м. (коллектор утеплен 10 см пенополистирола и имеет близким к 100% показателем по поглощению тепловой энергии).

Для начала определим тепловые потери, которые зависят от типа и толщины утеплителя на обратной (теневой) стороне солнечного коллектора. Предположим, что разница температур на противоположных сторонах пенополистирола составляет 50 градусов. Тогда, зная его коэффициент теплоизоляции (0,05 Вт/м*град.) определяем потери:



0,05/0,1 × 50 = 25 Вт


Данное значение можно умножить вдвое с учетом потерь в торцах солнечного коллектора и трубах.

Солнечный коллектор своими руками
Солнечные батареи и коллекторы для бытового назначения

Для повышения температуры воды, которая используется в плоских солнечных коллекторах в качестве теплоносителя, на один градус необходимо затратить 1,16 Вт энергии. Используя солнечный коллектор с показателем производства в 800 Вт (с учетом изменения интенсивности солнечного света) получаем, что с нашей модели солнечного коллектора за один час можно нагреть на один градус около 700 кг воды (при температурах теплоносителя до 60 градусов). В нашем случае, модель плоского солнечного коллектора теоретически способна будет нагреть 10 л воды на 70 градусов всего за один час. Для получения максимальной эффективности от солнечного коллектора необходимо, чтобы панели коллектора были расположены под углом, соответствующем широте местности.

Исходя из полученных данных, для подогрева 50 л воды до температуры в 70 градусов мощность солнечного коллектора должна составлять:

W=Q × V × Tp = 1,16 × 50× (70-10) = 3,48 кВт


Зная номинальную мощность 1 кв. м. солнечного коллектора, можно определить площадь радиаторов, которые необходимы для подогрева заданного объема воды до необходимой температуры.








Всего комментариев: 0


Солнечный коллектор своими руками

Солнечный коллектор своими руками из старого радиатора отопления.


Для изготовления простейшего самодельного солнечного коллектора для использования например на даче использовалось:

  • 2 б/у плоских радиаторов отопления.
  • 2 самодельных короба из металла и жести
  • Металлопластиковых труб, кранов и фитингов
  • Стекол от старых рам.
  • Бочки на 160 литров.

Рис. 1 Схема самодельного солнечного коллектора из 2 радиаторов отопления.

Принцип действия самодельного солнечного коллектора.

При нагреве используется простой физический принцип, применяемый в любом водонагревателе.

Холодное водоснабжение осуществлено с помощью насосной станции, которая качает воду с колодца, она подается через кран в бак.

Горячая вода с бака напрямую без краника спускается в ванну. То есть, вода в баке находится не под давлением.

Горячая вода с бака самотёком начинает течь в ванну только тогда, когда будет открыт кран холодной воды на бак.

Радиаторы на крыше установлены так, чтобы верх радиатора был ниже уровня бака-накопителя – это даёт возможность нагретой на солнце воде из радиатора естественным путём подниматься в бак-накопитель. Для естественной циркуляции трубки подвода воды от бака-накопителя к радиаторам проложены с уклоном вниз в сторону радиаторов.

Трубка с нагретой водой от радиатора подключена к баку-накопителю немного выше середины бака по высоте. Это даёт возможность самой горячей воде скапливаться вверху бака.

В летнее время, когда температура воздуха в тени 28-34 градусов, в баке за 1 день вода нагревается до 50-60 градусов, поэтому воду разбавляешь горячей водой.

Если пластиковую бочку обернуть в термос с помощью минеральной ваты и фольги, то нагретая за день вода, останется теплой до утра.

Конструкция самодельного солнечного коллектора

Конструктивно самодельный солнечный коллектор состоит из 2 плоских стальных радиаторов отопления, размещенных в стальных коробах, которые в свою очередь были размещены на крыше дачного дома, и накрыты стеклом.

2 радиатора на крыше размещены для уменьшения времени нагрева воды.

На чердаке дома размещена 160 литровая пластиковая бочка. Бак с помощью металлопластиковых труб и фитингов соединен с радиаторами на крыше и водопроводом в доме.

Радиаторы на крыше установлены так, чтобы верх радиатора был ниже уровня бака-накопителя – это даёт возможность нагретой на солнце воде из радиатора естественным путём подниматься в бак-накопитель. Для естественной циркуляции трубки подвода воды от бака-накопителя к радиаторам проложены с уклоном вниз в сторону радиаторов.

Трубка с нагретой водой от радиатора подключена к баку-накопителю немного выше середины бака по высоте. Это даёт возможность самой горячей воде скапливаться вверху бака.

  Фото 1,2,3. Изготовление коробов для радиатора из жести и металла.

Фото 4. Монтаж радиатор отопления в коробе.

Фото 5,6, 7 Размещение коробов с радиаторами на крыше.

Фото 8. Накопительный пластиковый бак на 160 литров на чердаке.

Схема подключения радиаторов. и водопровода к накопительному баку.


В зимний период воду из солнечного коллектора необходимо слить, поэтому лучше заранее предусмотреть дренажные краники внизу радиатора. А воду с бака-накопителя можна слить перекрыв насосную станцию и открыв кран подачи холодной воды на бак-накопитель и кран в смесителе в мойке или в ванной. Если не слить воду перед зимой — солнечный коллектор придет в негодность.

Данный солнечный коллектор сделан из дешёвых, простых материалов на скорую руку, поэтому имеет свои недостатки, например это ржавая вода долгое время, пока не промоются стальные радиаторы после первого запуска весной.

Нагрев воды солнцем

Нагрев воды солнцем с помощью солнечных коллекторов, один из немногих экономичных способов получения альтернативной энергии. Однако, для обеспечения эффективности систем с солнечными нагревателями, необходимо знать реальные возможности различных конструкций солнечных коллекторов и систем на их основе при работе в разных режимах.

Реальный режим работы солнечного нагревательного коллектора несколько отличается от технических характеристик производителей и продавцов. Необходимо учитывать не только количество поступающей солнечной энергии, но и особенности конструкции и режим работы всей системы для нагрева воды.

Для анализа рассмотрим, как работает плоский солнечный коллектор. Количество получаемой солнечной энергии зависит не от общей площади, которую занимает солнечный коллектор, а от площади тепловоспринимающей поверхности. Если сделать коллектор из радиатора холодильника или из прямоугольных труб, то тепловоспринимающая поверхность будет равна площади поперечного сечения труб, перпендикулярного солнечным лучам. Для увеличения площади тепловоспринимающей поверхности, трубы для теплоносителя укладывают на металлические листы таким образом, чтобы был хороший тепловой контакт от нагреваемого солнцем листа к трубам. Некоторые конструкции солнечного коллектора имеют плоскую наружную поверхность, внутри которой находятся каналы для жидкости.

Тепловоспринимающая поверхность солнечного коллектора обязательно должна иметь тёмную, а лучше чёрную поверхность, которая хорошо поглощает и плохо отражает солнечные лучи. Такие поверхности поглощают примерно от 80 до 99 процентов падающего на них светового излучения. Часть солнечной энергии в виде тепла передаётся теплоносителю, а часть через передачу теплу воздуху, теплопроводность и в виде теплового излучения уходит в окружающую среду.

Для уменьшения тепловых потерь применяют теплоизолированный корпус и остекление верхней, освещаемой солнцем поверхности. Очень хорошую теплоизоляцию имеют вакуумные солнечные коллекторы. У них трубки с теплоносителем отделены от окружающего воздуха другими прозрачными трубками, а между трубками создают вакуум. Эти трубки занимают часть внутреннего объёма, поэтому вакуумный солнечный коллектор имеет значительно меньшую тепловоспринимающую поверхность, чем сплошной плоский солнечный коллектор, но и меньшие потери тепла.

Количество солнечной энергии, которое получает коллектор, зависит не только от интенсивности освещения, но и от угла, под которым падают лучи. Первые солнечные лучи несут немного энергии и если они падают на стеклянную поверхность солнечного коллектора под острым углом, то отражаются от гладкой поверхности. Максимальное количество солнечного тепла коллектор получает в том случае, когда коллектор расположен перпендикулярно солнечным лучам. Поэтому в средних широтах солнечный коллектор целесообразно ориентировать на южную сторону под углом примерно 450 или немного больше.

По режимам работы. Считаем, что изначально рано утром температура жидкости в солнечном коллекторе и температура окружающего воздуха равны. Когда солнце поднимается выше, то лучи будут лучше освещать поверхность солнечного коллектора. Часть энергии будет отражаться стеклом, часть поглощаться и основная часть будет нагревать коллектор и теплоноситель. Если стекло чистое, то потери от стекла составят единицы процентов, а если загрязнённое, то десятки процентов. Поэтому при установке солнечного коллектора желательно предусмотреть доступ и возможности очистки покровного стекла. Стекло хорошо пропускает внутрь коллектора солнечные лучи и плохо пропускает наружу тепловые длинноволновые лучи. Некоторые производители упоминают про селективное стеклянное покрытие для своих солнечных коллекторов.

В первое время, пока температура солнечного коллектора небольшая, тепловые потери будут небольшими. Ближе к полдню величина солнечной энергии будет максимальной, и некоторое время меняется незначительно. В этот период температура теплоносителя повышается до некоторой конечной величины и больше не поднимается, не смотря на то, что интенсивность солнечного излучения близка к максимальной. В таком режиме работы КПД солнечного нагревателя постепенно уменьшается и становится равным нулю. Это происходит потому, что с ростом температуры увеличиваются и тепловые потери через теплопроводность, конвенцию и тепловое излучение. Величина тепловых потерь и конечная температура зависит от конструкции солнечного коллектора, качества изоляции, разности между достигнутой температурой и температурой окружающей среды, а также от силы ветра. Количество воды нагретой солнечным коллектором до максимальной температуры будет очень небольшим, хотя количество солнечной энергии, несколько часов падающей на коллектор было внушительным. Поэтому расчёты и утверждения, что с помощью солнечного коллектора можно получить высокую температуру с большим КПД, являются неверными. По мере опускания солнца интенсивность солнечного излучения уменьшается, снижается температура воздуха и температура теплоносителя у солнечного коллектора.

Чтобы получить максимальную производительность солнечного нагревателя, необходимо своевременно, по мере нагрева воды, отбирать из коллектора нагретую воду и обеспечить поступление холодной. Чем холоднее вода находится в коллекторе, тем лучше она воспринимает тепло и выше КПД системы нагрева воды. Чаще всего для обеспечения необходимого движения воды используют циркуляционные насосы и баки накопители. Но, без умной автоматики такие насосы перемешивают всю массу воды, поэтому не всегда можно получить достаточно высокую температуру воды. Если своевременно не выключить циркуляционный насос, то после захода солнца, циркулирующая по трубам и коллектору вода, быстро остынет. Поэтому я рекомендую при возможности устанавливать солнечный коллектор ниже бака накопителя. Тогда из-за различной плотности холодной и горячей воды, нагретая жидкость сама будет подниматься в накопительный бак, и собираться в его верхней части, откуда и следует отбирать нагретую воду. Так можно получить достаточно высокую температуру и при небольшом количестве солнечной энергии в осенний и весенний период. Если солнечный коллектор и бак накопитель имеют хорошую теплоизоляцию, то тёплой водой можно пользоваться круглосуточно.

Как это ни покажется странным, высокий КПД могут иметь солнечные нагреватели очень простой конструкции. Такую конструкцию имеют солнечные нагреватели для бассейнов. Обычно их изготавливают из чёрных пластмассовых труб без всякой теплоизоляции. Как правило, летом вода в бассейне холоднее воздуха. Поэтому прокачиваемая по трубам холодная вода нагревается не только солнечными лучами, но и тёплым воздухом. При таком режиме работы солнечный нагреватель для бассейна будет иметь КПД больше 100%.

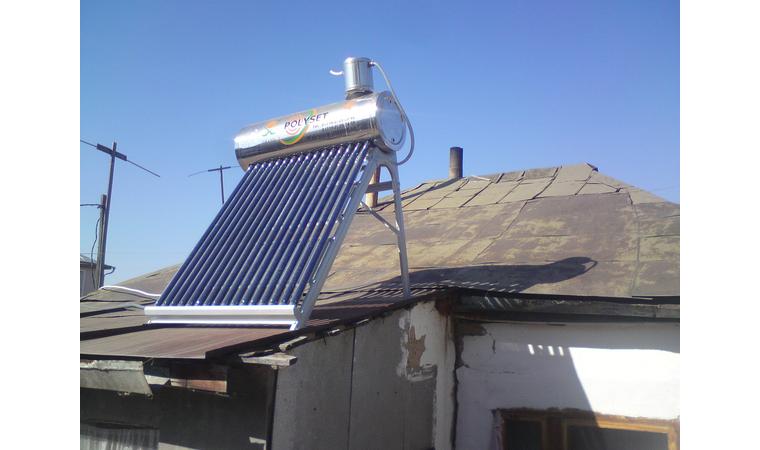

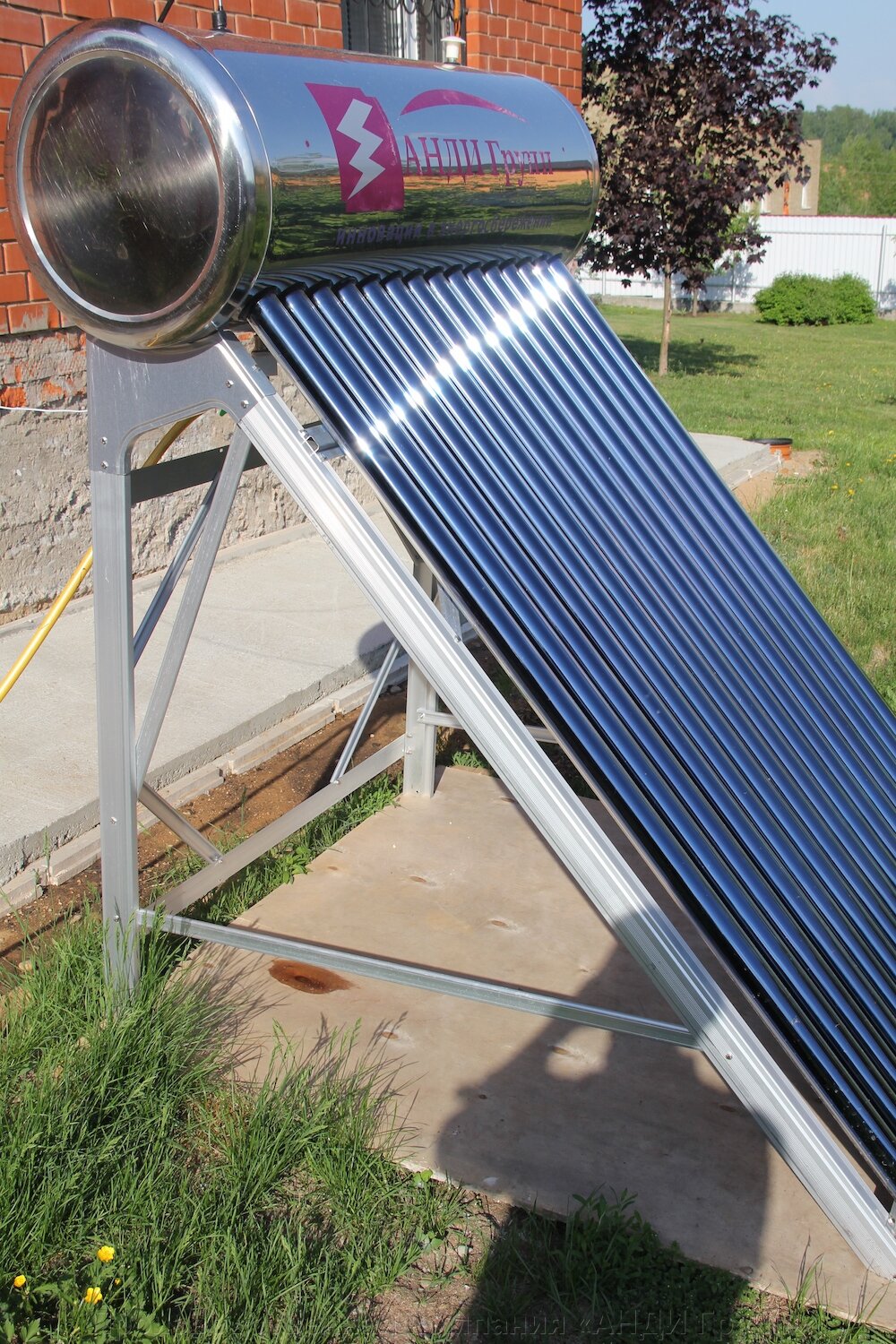

Свои особенности в работе имеют и вакуумные солнечные коллекторы. У них трубки с теплоносителем изолированы от окружающей среды другими стеклянными трубками. Хорошая теплоизоляция позволяет летом нагреть воду солнцем, при отсутствии циркуляции, до температуры больше 100 0С и жидкость может закипеть. Для предотвращения этого, нужно использовать циркуляцию достаточно большого объёма жидкости или дополнительное охлаждение. Если есть возможность регулировки по высоте, то можно увеличить угол наклона ближе к вертикальному положению. Такое положение солнечного коллектора несколько уменьшит общее количество тепла, но зато его поступление будет более равномерным в течение дня. Вакуумный коллектор позволяет получать достаточно высокую температуру даже зимой. Но, из-за низких потерь тепла снег на нём практически не тает и может закрыть доступ к солнечному теплу. Серьёзные недостатки вакуумного коллектора, это его высокая стоимость и со временем нарушается вакуум, который нужно восстанавливать.

Любой солнечный коллектор, предназначенный для работы при минусовой температуре нужно заполнять незамерзающей жидкостью, например, тосолом, а тепло нагреваемой воде передавать через теплообменник. У солнечных коллекторов, предназначенных для работы при плюсовой температуре, воду перед наступлением заморозков надо обязательно сливать, иначе замершая вода может нарушить герметичность коллектора.

Летом температура воды, как от вакуумных, так и плоских солнечных коллекторов, может быть слишком высокой и непригодной для непосредственного использования. Чтобы не получить случайные ожоги, нужно внимательнее контролировать температуру, а ещё лучше предусмотреть возможность смешивания или разбавления горячей воды.

Чаще всего корпуса плоских солнечных коллекторов изготавливают из чернёного алюминия, достаточно лёгкого и прочного металла. Чтобы получить ещё лучшие технические характеристики, коллектор изготавливают из меди, как лучшего проводника тепла, применяют специальные покрытия почти не отражающие солнечные лучи, а также селективное стеклянное покрытие. Производительность таких коллекторов на десятки процентов больше, а стоимость может вырасти в разы. Чтобы определить экономическую эффективность системы с солнечным нагревателем, нужно расчитать стоимость нагрева воды от различных источников энергии. А при желании можно сделать недорогие солнечные коллекторы своими руками.

Солнечные коллекторы — NENCOM

Солнеч­ные кол­лек­торы, в отли­чие от сол­неч­ных бата­рей, не выра­ба­ты­вают элек­три­че­ство, а нагре­вают воду или анти­фриз. Современ­ные модели спо­собны нагре­вать воду до кипе­ния даже при отри­ца­тель­ных тем­пе­ра­ту­рах.

Попытки исполь­зо­ва­ния сол­неч­ной энер­гии для отоп­ле­ния и подо­грева воды известны с давних времен. Одна из дошед­ших до наших дней — плос­кий сол­неч­ный кол­лек­тор швей­царца Ораса Бенедикта де Соссюра конца XVIII века. Уже тогда с его помо­щью можно было при­го­то­вить пищу.

По-сути, нако­пи­тель сол­неч­ной энер­гии можно сде­лать и своими руками из под­руч­ных средств. Например, даже ведро с водой, выстав­лен­ное на солнце, тоже явля­ется сол­неч­ным кол­лек­то­ром. Но для прак­ти­че­ского при­ме­не­ния и высо­кого КПД необ­хо­димы гораздо более совер­шен­ные кон­струк­ции.

Современ­ный сол­неч­ный кол­лек­тор — это слож­ный погло­ти­тель (абсор­бер) сол­неч­ной энер­гии со встро­ен­ным в него тру­бо­про­во­дом для теп­ло­но­си­теля. Абсорбер раз­ме­щен в гер­ме­тич­ном кор­пусе, откры­том солнцу только с одной сто­роны. Тыльная сто­рона закрыта и утеп­лена слоем мине­раль­ной ваты или другим утеп­ли­те­лем. Таким обра­зом кол­лек­тор — это свое­об­раз­ная высо­ко­тех­но­ло­гич­ная мини­а­тюр­ная теп­лица.

Чем больше сол­неч­ной энер­гии пере­да­ётся теп­ло­но­си­телю в кол­лек­торе, тем выше его эффек­тив­ность. Это тре­бует при­ме­не­ния спе­ци­аль­ных мате­ри­а­лов. Один из них — медь, обла­да­ю­щая очень высо­кой теп­ло­про­вод­но­стью. Повышают погло­ще­ние и спе­ци­аль­ные опти­че­ские покры­тия, не излу­ча­ю­щие тепло в инфра­крас­ном диа­па­зоне. Это мно­го­слой­ное селек­тив­ное напы­ле­ние уни­каль­ного сап­фи­ро­вого цвета, улав­ли­ва­ю­щее сол­неч­ное излу­че­ние в очень широ­ком спек­тре — гораздо шире види­мого чело­ве­ком.

В наше время наи­бо­лее рас­про­стра­нены два типа кол­лек­то­ров — плос­кий и труб­ча­тый (ваку­ум­ный). Послед­ний, вобрав в себя все досто­ин­ства плос­ких кон­струк­ций, более удобен в мон­таже и обслу­жи­ва­нии, так как при повре­жде­нии одной из трубок, доста­точно заме­нить только ее. Поскольку вакуум явля­ется иде­аль­ным теп­ло­изо­ля­то­ром, труб­ча­тые кол­лек­торы прак­ти­че­ски неза­ви­симы от окру­жа­ю­щей среды и зна­чи­тельно более чув­стви­тельны к мини­маль­ному сол­неч­ному излу­че­нию. Благодаря этим тех­но­ло­гиям, ваку­ум­ные кол­лек­торы нашли широ­кое при­ме­не­ние в составе круг­ло­го­дич­ной, допол­ни­тель­ной энер­го­си­стемы для отоп­ле­ния и подо­грева воды.

Термоси­фон­ные гелио­си­стемы

Термоси­фон­ные системы явля­ются бюд­жет­ной ком­би­на­цией сол­неч­ных кол­лек­то­ров и нако­пи­тель­ных водо­на­гре­ва­те­лей. Два этих устрой­ства объ­еди­ня­ются в одну ком­пакт­ную кон­струк­цию, кото­рая обес­пе­чи­вает доста­точно высо­кую эффек­тив­ность при мини­маль­ных затра­тах. Термоси­фон­ные системы иде­ально под­хо­дят для летних дач, отелей, кафе и стро­и­тель­ных пло­ща­док.

Основу системы состав­ляет сол­неч­ный колек­тор, кото­рый обес­пе­чи­вает прием сол­неч­ной энер­гии и нагрев теп­ло­но­си­теля. Нагретый теп­ло­но­сить есте­ствен­ным обра­зом под­ни­ма­ется вверх в нако­пи­тель­ный бак, где отдает тепло воде и воз­вра­ща­ется обратно в кол­лек­тор. Этот про­цесс повто­ря­ется непре­рывно.

Такая есте­ствен­ная кон­век­ция каждую секунду про­ис­хо­дит вокруг нас: Солнце нагре­вает поверх­ность Земли, морей и оке­а­нов, обра­зуя ветры и тече­ния. Происхо­дит кру­го­во­рот воды в при­роде.

Термоси­фон­ные системы, явля­ясь мини­а­тюр­ными моде­лями при­род­ной энер­ге­ти­че­ской уста­новки, спо­собны функ­ци­о­ни­ро­вать авто­номно многие годы. Они не нуж­да­ется в спе­ци­аль­ном цир­ку­ля­ци­он­ном обо­ру­до­ва­ниии, что, при про­стоте устрой­ства и мон­тажа, обес­пе­чи­вает прак­тич­ность и высо­кую рен­та­бель­ность.

Благодаря своей ком­пакт­но­сти, тер­мо­си­фон­ная система может цели­ком мон­ти­ро­ваться на крыше и состо­ять как из отдель­ного модуля, так и из несколь­ких. Для допол­ни­тель­ного нагрева воды при нехватке сол­неч­ной энер­гии, бой­леры могут быть обо­ру­до­ваны встро­ен­ным элек­три­че­ским подо­гре­ва­телем.

Выберите удобный способ связи или заполните форму:

Самодельные солнечные водонагреватели | HowStuffWorks

Создание солнечного водонагревателя не для новичков. Требуется установка труб, стекла и, желательно, утеплителя. Но для тех, кто занимается своими руками, это идеальный проект, способный сэкономить деньги и планету. Вы можете построить водонагреватель периодического действия менее чем за 100 долларов.

Нагреватель периодического действия также называется интегрированным пассивным солнечным водонагревателем — «интегральным», потому что солнечный коллектор и накопительный бак объединены. Это самая простая система, которую можно построить дома, и на самом деле для нее требуется всего несколько основных частей.(Это всего лишь краткий обзор; полные инструкции см. Врезка «Сделай сам».)

  • Бак электрического водонагревателя (используется нормально, если он в хорошем состоянии)
  • Черная краска
  • Фанерный ящик (достаточно большой, чтобы в нем поместился резервуара)
  • Листы стекла
  • Откидная крышка для бокса (для уменьшения ночного охлаждения)
  • Изоляционный материал
  • Трубы / фитинги
  • Крепления (для крыши, стены дома или уровня земли)

Конструкция довольно просто:

  • Покрасьте резервуар для воды в черный цвет.
  • Прикрепите стекло к верхней части коробки.
  • Изолируйте коробку и дополнительную крышку и вырежьте в ней отверстия для впускных и выпускных труб.
  • Закрепите резервуар для воды внутри коробки.
  • Направьте входящую холодную воду на дно резервуара, а выходящую горячую воду из верхней части резервуара в резервуар водонагревателя дома.
  • Установите устройство в желаемом месте (крыша обычно лучше всего подходит для пребывания на солнце).

Хотя построить водонагреватель довольно легко, необходимо учитывать и другие факторы.Вы должны определить лучшее место для обогревателя, чтобы он подвергался наибольшему воздействию солнечного света в день, что может потребовать некоторых расчетов. Вам также необходимо убедиться, что идеальное место выдержит вес установки. И, как и в случае с любым другим водонагревателем, вам нужно выяснить, какой размер резервуара вам нужен, чтобы в итоге у вас не закончилась горячая вода в середине вашего душа, и определить, сколько площади поверхности остекления вам нужно, чтобы нагреть его. объем воды.

Если вам неудобно делать эти определения, вы можете выложить деньги на профессионально построенную установку.

В любом случае, у солнечных водонагревателей есть несколько общих плюсов и минусов. Начнем с положительной стороны.

20 проектов по созданию солнечных водонагревателей: сделай сам легко

Вы когда-нибудь хотели иметь водонагреватель, но беспокоитесь об экономии энергии? Вам следует попробовать солнечные водонагреватели своими руками, большинство из них довольно просты в сборке и на 100% экономят энергию. Изготовление солнечного водонагревателя своими руками может занять некоторое время, но после этого вы получите потрясающие преимущества.

В этой статье мы перечислили 20 проектов по изготовлению солнечных водонагревателей, которые можно сделать своими руками дома, используя пару материалов и инструментов, которые легко достать.Вы готовы? Давай начнем!

1. Солнечный водонагреватель своими руками

Вы хотите иметь солнечный водонагреватель? Это довольно просто и недорого. Все, что вам нужно, — это видео-урок своими руками, в котором рассказывается о более простых способах создания солнечного водонагревателя.

Вот некоторые из материалов, необходимых для проекта: фанера, пиломатериалы, квадратные дюбели, различные застежки-молнии, проволочный гвоздь, медные трубки, переходник для шланга для трубы и садового шланга и крепеж.

Некоторые из шагов включают: Просверлить отверстия в листе фанеры.Наденьте на него медную трубку и прикрепите к фанере стяжками.

2. Как построить солнечный водонагреватель

Вы хотите знать, как построить солнечный водонагреватель? Вот лучший обучающий видеоролик, который поможет вам в этом.

В этом видео инструктор упростил строительство. Он начал с создания опорного ящика God — водонагревателя. Это было сделано с помощью шурупов и древесины. Затем он прикрутил стеклянную опору к коробке перед подготовкой ПВХ.

3. DIY солнечный водонагреватель, полная сборка

Первое, что вам нужно сделать в этом самодельном солнечном водонагревателе, — это собрать материалы и инструменты. Второй шаг — вырезать фанеру и деревянные детали. Затем он собирает деревянную панель для солнечной батареи, которая имеет фанерную основу и несколько обрезанных панелей 2 × 4 для ножки.

4. Как сделать солнечный водонагреватель

Чтобы построить его, вам понадобится небольшая бочка на галлон с крышкой, несколько проводов, медные трубки и вольтметр.

Посмотрите этот видеоурок, чтобы узнать больше о процессе изготовления солнечного водонагревателя. Это супер дешево, быстро и просто.

5. Солнечный водонагреватель своими руками

Да! Солнечный водонагреватель может быть изготовлен из вторсырья или переработанных материалов.

Материалы включают раздвижную стеклянную дверь (вы можете использовать любой другой тип стеклянного листа), пиломатериалы и фанеру, рулон медной кровли, катушку из алюминиевой ленты с медными трубками, ленты для медных трубок, черную аэрозольную краску для барбекю, листы изоляция из пенополистирола, изоляция труб, механический термостат, трубы PEX и автомобильный датчик температуры.

Подробнее

6. Самодельный солнечный водонагреватель

Этот солнечный водонагреватель делался в основном из бутылок (пластик и стекло). Помимо бутылок, это используемые материалы; оловянная фольга, вакуумный насос, изолента, герметик, резиновый шланг, пенополистирол и кусок пластика или картона.

Сначала подготовьте пластиковые бутылки и отрежьте от них дно. Затем просверлите отверстие на одном из срезанных днищ. Сделайте отверстие достаточно большим, чтобы вместить горлышко стеклянной бутылки.

Щелкните для получения дополнительной информации

7. Пакетный солнечный водонагреватель DIY

Для этого периодического солнечного водонагревателя вам понадобится старый бак водонагревателя. Осмотрите резервуар водонагревателя и убедитесь, что он не протекает, и если это так, вы можете заделать его затвердевающим герметиком.

Затем приступайте к подготовке резервуара. Удалите все ненужные детали из кожуха, снимите кожух и пенопласт.

После этого приступайте к постройке деревянного ящика, в котором будет находиться бак водонагревателя.

Щелкните для получения более подробной информации

8. Солнечный водонагреватель для бассейна DIY

Первым шагом в создании этого солнечного водонагревателя должно быть изготовление каркаса для водопроводных труб. Он сделан из стального стержня L-образной формы.

Обрежьте стержень так, чтобы получился прямоугольник. На более короткой стороне прямоугольника сделайте вмятину с помощью кольцевой пилы в том месте, куда войдут трубы.

Щелкните для получения дополнительной информации

9. Как сделать солнечный водонагреватель

Он состоит из пластиковой бочки на 45 галлонов, пластикового водопроводного крана и пробок.Начните с подготовки ствола и пробки. Просверлите два отверстия в нижней части ствола. Затем вставьте обе заглушки в каждое отверстие.

10. Солнечный водонагреватель самодельный

Как сделать самодельный солнечный водонагреватель. Посмотрев этот видеоурок, вы сможете самостоятельно сконструировать солнечную воду, нагреваемую водой. Это не очень просто, но я уверен, что вы научитесь.

11.

Солнечный водонагреватель своими руками

Знаете ли вы, что черный цвет является хорошим поглотителем тепла? Вот почему важно покрасить большую часть вашего солнечного водонагревателя в черный цвет, чтобы увеличить способность поглощения тепла.

Прежде чем этот солнечный водонагреватель станет вашим, первым делом нужно достать черный лист фанеры и полоски дерева. Сделайте каркас из фанеры и планок. Покрасьте поверхность рамки в черный цвет, затем прикрепите на нее черный цвет.

12. Как построить свой собственный солнечный водонагреватель

Хотите узнать, как самому сделать солнечный водонагреватель? Тогда вы попали в нужное обучающее видео.

Из видео вы узнаете о важности строительства водонагревателя, о необходимых материалах и инструментах, а также об общих этапах строительства. Перейдите по ссылке ниже, чтобы узнать больше.

13. Сделай сам Простой солнечный водонагреватель

His — это простой солнечный водонагреватель с разными частями; водосборник, бак, рама и инструменты. Вам понадобится пластиковый лист Coroplast, трубка из АБС-пластика, крышки из АБС-пластика, шланговые ниппели с резьбой ½ ″, картридж с силиконовым клеем / герметиком, подходящим для пластика, и баллончик с плоской черной аэрозольной краской.

Вам также понадобится лист фанеры, лист полистирола размером 2 × 3 x 8 футов, прозрачный пластиковый лист и разные винты и скобы.

Процесс изготовления довольно прост.

Щелкните для получения более подробной информации

14. Солнечный водонагреватель DIY Tutorial

Знаете ли вы, что медь обладает высокой теплопроводностью? Это означает, что он может легко поглощать солнечное тепло и передавать его воде внутри. Цвет трубы очень важен, потому что черный работает более эффективно.

Предпочтительно прикреплять медную трубку к алюминиевому листу, потому что алюминиевый лист увеличивает поглощающую способность медной трубки.

Щелкните для получения более подробной информации

15. Пассивный солнечный водонагреватель

В общей конструкции этого солнечного водонагревателя в качестве основного канала, по которому проходит вода, использовался поликарбонат с двойными стенками.

Тогда возьмите пластиковую бочку емкостью 45 галлонов. Закрепите к нему 2 заглушки: одну внизу выровняйте с солнечной панелью, а другую — с верхней частью панели.

Щелкните для получения более подробной информации

16. Солнечный нагреватель для бутылок с водой

Это супер удивительно, и его очень легко сделать своими руками.Делаем солнечную воду нагретой из бутылки с водой. Это супер дешево, быстро и функционально. Щелкните ссылку ниже, чтобы узнать больше об удивительном солнечном нагревателе для бутылок с водой.

Щелкните для получения более подробной информации

17. Солнечный обогреватель своими руками

Этот солнечный обогреватель можно сделать из трюмного насоса, который представляет собой водяной насос низкого напряжения, используемый для удаления воды с лодок. Другие материалы включают садовый шланг (50 метров), дерево для крепления садового шланга, дрель, скоростной угольник, ручную пилу и винты.

Первое, что сделала инструктор после того, как собрала инструменты и материалы, — она ​​начала строить каркас для садового шланга.

18. Как построить периодический солнечный водонагреватель

Для этого периодического солнечного водонагревателя хорошо использовать высокотемпературную черную краску. Для поддержания очень высокого нагрева резервуара для воды внутри водонагревателя периодического действия. Видеоурок делает работу менее утомительной и увлекательной. Вы также можете найти помощь, чтобы сделать это быстро.

19. DIY солнечный обогреватель бассейна

Он изготовлен из двухслойного поликарбонатного листа, соединителя для аквариума из ПВХ, садового шланга (гибкого расширяемого), цифрового кухонного термостата, садового быстроразъемного соединения и вибрации из высокоуглеродистой стали. лезвие пилы. Процесс прост. Узнайте больше из видео выше.

20. Как сделать солнечный водонагреватель дома

Это один из самых простых солнечных водонагревателей, который вы можете сделать дома.Это не требует много материалов, времени или денег. Все, что вам нужно, это бутылка из-под кокса, алюминиевая фольга и труба. Просверлите отверстие в крышке бутылки. Оберните одну сторону бутылки алюминиевой фольгой (используйте суперклей, чтобы она хорошо закрывалась). Затем пощупайте бутылку с водой и используйте масло как подставку. Установите бутылку с водой под углом.

Вывод

Вот оно! 20 полностью функциональный и доступный по цене солнечный водонагреватель, сделанный своими руками. Большинству планов, перечисленных в этой статье, легко следовать, просто выберите свой предпочтительный солнечный водонагреватель и начните процесс строительства.Спасибо, что зашли!

Как сделать свой собственный солнечный водонагреватель

Отопление воды для наших домов — один из самых больших источников энергии, но для тех, кто принял холодный душ в холодный день, горячая вода не подлежит обсуждению.Это одна жертва, на которую не готовы пойти даже самые зеленые из зеленых людей. К счастью для них (и для всей планеты), проявив немного предусмотрительности и изобретательности, можно создать водонагреватель, работающий только на солнце.

С таким же успехом мы можем признать, что большинство из нас не собираются переоборудовать свои дома, чтобы они работали на горячей воде, вырабатываемой солнечными батареями, что вполне понятно. Однако это не значит, что эта информация неприменима к вам. В моде душ на открытом воздухе в японском стиле, и это может стать прекрасной возможностью опробовать солнечный водонагреватель.

Душ под открытым небом — еще один отличный способ насладиться природой. С практической точки зрения, они хороши для уборки после грязного рабочего дня, не отслеживая это по всему дому. Кроме того, для тех, кто использует биоразлагаемое мыло и шампуни, воду можно слить прямо в сад или лесной лес.

Как это работает

Flickr

Основная конструкция солнечных водонагревателей заключается в установке трубок в изолированном ящике.Солнце нагревает воду внутри трубок, а изоляция будет поддерживать ее горячую — иногда очень сильно — до тех пор, пока она не выйдет из крана. Очевидно, что, как и солнечная энергия, этим системам действительно требуется немного солнечного света, чтобы волшебство произошло, но некоторые конструкции, такие как вакуумные трубчатые коллекторы, как сообщается, работают при пасмурной погоде и температурах ниже нуля. В этом смысле солнечное излучение просто волшебно.

Простой и дешевый способ

Flickr

Для тех, кто просто хочет поэкспериментировать с солнечным нагревом воды, есть очень недорогой и удивительно эффективный способ сделать это.Налейте воду в прозрачный или черный пластиковый пакет (более надежным способом будет удобная емкость или пятигаллонное ведро) и поставьте на солнце. Примерно через час вода нагреется, и даже в относительно прохладные дни она будет достаточно теплой, чтобы принять приятный душ.

Что вам понадобится для создания собственного

Flickr

В то время как дешевый и простой способ может работать для развлечения или для кемпинга, большинство из нас — если мы устанавливаем уличный душ в нашем саду — будут искать что-то более существенное и постоянное.Вот тут-то и пригодится коробочная работа. И вот что вам понадобится.

Все начинается с деревянного ящика. Что-то примерно четыре на шесть футов должно работать нормально (размер можно регулировать в соответствии с доступными материалами), и для этого потребуется доска для задней части, два на четыре в качестве боковых сторон и стекло для покрытия верхней части (ищите использованные материалы). окна и при необходимости закройте верх парочкой отдельных стекол). Черные трубки подойдут, но медные — лучший вариант для передачи и удержания тепла от солнца к воде.Внутри коробки потребуется черная краска и, возможно, (для роскошной модели) медная пластина. Далее, это просто фитинги для подсоединения водопроводной трубы к водонагревателю и выходу из него, и в нем должен быть водосборник (или большое ведро), ведущее в обогреватель, и резервуар (пять галлонов или более), в котором хранится нагретая вода.

Как построить солнечный водонагреватель

Pixabay

Коробку очень легко собрать.

  1. Просто прикрутите два на четыре по краям щита так, чтобы они образовали стороны.Если вы отказались от варианта с медной пластиной, установите ее на внутренней стороне задней панели. Если нет, просто переходите к покраске внутренней части коробки в черный цвет.
  2. Установите впускную и выпускную арматуру в коробку и подсоедините медный змеевик (он тоже должен быть окрашен в черный цвет) или черную пластиковую трубку. Примерно 50 футов ¾ ”трубопровода должны работать, но поставьте как можно больше или это доступно по цене.
  3. Перед тем, как опломбировать коробку, подключите к ней воду и проверьте, нет ли утечек.
  4. Затем установите стеклянную крышку.Бак-питатель должен быть ниже бака-накопителя горячей воды, а бак-накопитель горячей воды — над водонагревателем, питающим насадку для душа.

Ящик должен находиться в солнечном месте, чтобы максимальное количество солнечного света было доступно, когда ящик повернут на юг (если вы находитесь в северном полушарии). Подумайте об использовании коробки в качестве крыши для душа или, возможно, в качестве защищенного места для переодевания. В действительно солнечных местах нередко требуется водопровод для холодной воды, чтобы уравновесить температуру воды.

Если вам нравится этот проект, посмотрите, как построить солнечный осушитель.

Источник ведущего изображения: Брайан Ховард / Flickr

эко-муравьев -> эко изобретая

В Новой Зеландии нам повезло, что здесь много солнечного света, и на самом деле очень легко построить простой коллектор тепла, чтобы собрать эту бесплатную энергию и сделать свою собственную солнечную воду …

Зачем делать солнечную горячую воду самостоятельно?

  • Бесплатная энергия
  • Экологичность

Кажется безумием не использовать бесплатную энергию солнца для нагрева воды.

Большинство людей согласны со всем, что было сказано до сих пор, но затем начинают жаловаться на стоимость 🙁

Что ж, у меня есть решение 🙂

Почему бы не сделать свои собственные панели для горячей воды?

Я разработал простой и дешевый солнечный водонагреватель, который очень хорошо работает 9 месяцев в году в Крайстчерче и стоит всего 65 новозеландских долларов!

Когда это так дешево, если вам нужно больше горячей воды, вы просто делаете больше панелей 🙂

Как сделать собственное солнечное горячее водоснабжение:

Я постараюсь сделать это простым и сделал много фотографий того, как мы построили первую из моих солнечных панелей для горячей воды… Это действительно просто и очень дешево !!

Это также отличный проект, и представьте себе удовольствие от бесплатной горячей воды всякий раз, когда светит солнце !!


Этот дизайн эволюционировал и был оптимизирован для использования как можно большего количества бесплатных или второстепенных ресурсов, пожалуйста, не стесняйтесь изменять что-либо или просто копировать его столько раз, сколько хотите.

Мне не нужно зарабатывать на этом деньги, я просто хочу поделиться этой информацией и, надеюсь, помочь другим осознать, насколько легко получить бесплатную горячую воду и уменьшить ваш углеродный след 🙂

Я начал с деревянной рамы, сделанной из обработанной древесины 75 мм x 50 мм h3.

Затем его покрасили в белый цвет, чтобы снизить температуру древесины, это важно, так как пластик Tunnel House, образующий переднюю часть панели, погибнет и разорвется при воздействии высоких температур.

Здесь мы шлифуем грубый каркас из пиломатериалов, чтобы защитить пластик от любых осколков.

В жаркий солнечный день трубы нужно затягивать ПУТВО.Это важно, потому что в жаркий день пластик расширяется, и, если он не установлен плотно, трубы будут провисать при использовании, а если они коснутся пластика Tunnel House, он разрушится из-за тепла.

На этом фото изображена деталь держателя трубы.

Чтобы труба не касалась и не повредила термочувствительный передний пластик, я сделал простой держатель для трубы. Это кусок дерева размером 20 мм x 50 мм с выемками сзади, чтобы удерживать трубу от передней части.

Установка задней изоляции в полуготовую солнечную панель.

Изоляция определила размер панелей. Здесь, в Крайстчерче, я нашел дешевые листы полистирола площадью 1,1 м и толщиной 25 мм.

Эти листы использовались как упаковочный материал между слоями автомобильных аккумуляторов. Спросите у местного импортера / продавца аккумуляторов, есть ли они у них 🙂

Полистирол — фантастическая изоляция, легкий и простой в использовании.Идеально подходит для самодельной солнечной панели. К сожалению, это не очень экологично, но это был ненужный продукт, поэтому я не против его использовать … пожалуйста, попробуйте найти его из вторых рук.

Это показывает датчик температуры, прикрепленный к трубе в точке выхода солнечной панели.

Я использовал черную ленту, чтобы прикрепить датчик к трубе, таким образом, датчик будет измерять температуру воды, выходящей из солнечной панели.

Датчик температуры представляет собой резистор с отрицательным температурным коэффициентом 47 кОм.Часто известен как термистор NTC.

Они простые, прочные, очень дешевые, и я разработал простой температурный контур, который автоматически включает и выключает насос для циркуляции воды через панель, когда светит солнце.

Итого стоимость моей самодельной солнечной панели на горячей воде

20 долларов за 40 метров сельскохозяйственных или садовых труб из 13-миллиметрового черного полиэтилена (должна быть УФ-стабилизация)

20 долларов США за 7 м3 обработанной древесины размером 50 мм x 75 мм

10 долларов за прозрачный пластик «Tunnel House» или «Green House» (должен быть устойчив к ультрафиолетовому излучению)

5 $ за б / у черный пластиковый лист

5 $ за винты

$ 2 за б / у изоляция из полистирола

$ 2 за скобы (для крепления передней и задней пластиковых панелей к солнечной панели)

Бесплатная белая краска

Общая стоимость 64 $

Остальное мне либо подарили, либо нашли у меня в мастерской 🙂

www.builditsolar.com/Projects/PoolHeating/pool_heating.htm «Сайт возобновляемых источников энергии для любителей»

Авторские права 1997-2015 Энтони Филд на все изображения / текст / информацию и графические материалы на этом веб-сайте.

Солнечные водонагреватели периодического действия — бак с водой на солнце

Солнечные водонагреватели периодического действия — бак на солнце

Самый простой и простой тип солнечного теплового коллектора — это солнечные водонагреватели периодического действия .Этот тип водонагревателя лучше всего можно охарактеризовать как резервуар на солнце. Их называют «водонагревателями периодического действия», потому что коллектор является одновременно резервуаром для хранения тепла и солнечным коллектором, в котором вода нагревается и хранится партиями за раз, отсюда и их название. Акроним солнечного водонагревателя периодического действия — «ICS», что означает «интегрированный коллектор и накопитель».

Водонагреватели периодического действия, или ICS, подключаются к бытовой системе водоснабжения для предварительного нагрева воды для обычных или проточных водонагревателей.Поскольку они полагаются на давление в сети для циркуляции воды, для их работы не требуются никакие насосы, элементы управления или электричество, что делает их дешевым и отличным проектом для дома. Когда домашнему хозяйству требуется горячая вода, вода, предварительно нагретая солнечными батареями, втягивается в обычную систему водяного отопления под давлением сети.

A Солнечный водонагреватель периодического действия

Поскольку вода уже была нагрета солнцем в коллекторе периодического действия, это снижает потребление энергии, необходимое для нагрева воды, если вода уже теплее.Солнечный нагреватель периодического действия может нагреть воду настолько, чтобы электрический или газовый водонагреватель оставался выключенным весь день, особенно в солнечный полдень.

Как пассивная система нагрева солнечной тепловой энергией, солнечный водонагреватель периодического действия может быть недорогой альтернативой более дорогой системе активного горячего водоснабжения с насосным приводом, поскольку у нее нет движущихся частей, низкие эксплуатационные расходы и нулевые эксплуатационные расходы.

Коллекторы периодического действия могут быть изготовлены из любого старого обычного водонагревателя, но обычно используют резервуар для воды внутри изолированной коробки со стеклянной или пластиковой крышкой.Стеклянная крышка пропускает солнечное тепло в резервуар для хранения, а изолированные стороны уменьшают потери тепла из резервуара для хранения воды обратно в окружающую среду.

Есть много имеющихся в продаже баков для солнечного нагрева воды, которые можно купить. В коммерческих коллекторах периодического действия используются металлические абсорбирующие пластины, несколько металлических расходомерных трубок или резервуаров, а также стекло с двойным остеклением, которые содержатся в единой изолированной коробке. Эти материалы увеличивают вес, не говоря уже о дополнительных расходах на установку.Спасение планеты — отличная идея, но экономия денег — еще более важная идея, поэтому также хорошо иметь использованный резервуар для воды, окрашенный в черный цвет, чтобы поглощать больше солнечного тепла, как часть солнечной системы горячего водоснабжения, сделанной своими руками.

Периодический нагрев воды имеет несколько преимуществ, которые делают его полезным в соответствующих ситуациях и могут быть хорошим недорогим вложением для нагрева воды для семьи из 2–4 человек. Но так как коллектор порции удерживает ваш резервуар горячей воды на крыше в течение ночи, важно, чтобы ящик для хранения был полностью застеклен и герметизирован и чтобы только около одной трети коллекторных трубок было открыто над изоляцией, чтобы предотвратить конвекцию горячей воды обратно в атмосфера, действующая как своего рода радиатор наоборот.

Лучшее место для размещения солнечного водонагревателя — на заднем дворе, и домовладельцы могут установить их самостоятельно на первом этаже. Это позволит вам получить к нему легкий доступ, когда вам нужно. Если вы живете в северном полушарии, вам следует повернуть его на юг. Это обеспечит максимальную пользу и больше солнечного света. Естественно, вам нужно разместить его где-нибудь, чтобы на него не повлияла тень или препятствия.

Еще один хороший совет по экономии средств — разместить его как можно ближе к электрическому или газовому водонагревателю, чтобы сократить количество необходимых водопроводных сетей.Если вы установите собственный коллектор, сделанный своими руками, это также значительно упростит ваш проект.

Одним из основных недостатков солнечного водонагревателя периодического действия является защита от замерзания. Поскольку солнечный водонагреватель периодического действия содержит большие объемы воды, их, как правило, следует устанавливать только в более мягком климате из-за замерзания наружных труб в холодную погоду.

При использовании при отрицательных температурах и климате большинство людей опорожняют их в холодные зимние месяцы или всякий раз, когда есть вероятность замерзания труб.В эти более холодные зимние месяцы вы можете использовать печь на биомассе или теплообменник камина в этот период для нагрева воды для бытового потребления.

Использование солнечного водонагревателя является наиболее экономичным практически в любой точке мира, особенно сейчас, когда цены на ископаемое топливо находятся на очень высоком уровне. Обогреватели периодического действия предлагают экономичную альтернативу для домовладельцев с ограниченным бюджетом и / или небольшими потребностями в горячей воде.

Создание собственного солнечного водонагревателя — очень хороший вариант, и есть ряд ресурсов, где вы можете найти самодельную (сделай сам) солнечную систему водонагревателя.Даже если вы новичок в проектах, сделанных своими руками, солнечный водонагреватель своими руками по-прежнему остается для вас хорошим проектом. Все, что вам нужно, это хорошая книга с инструкциями.

Чтобы узнать больше о «солнечных водонагревателях периодического действия» и других типах плоских солнечных коллекторов и о том, как их можно использовать для нагрева воды в вашем доме, или изучить преимущества и недостатки использования солнечных водонагревателей периодического действия для горячего бытового потребления вода, затем нажмите здесь, чтобы получить собственную копию одного из лучших «Руководств по солнечной температуре» от Amazon сегодня и сделать возможным солнечный нагрев воды для бытовых нужд.

Солнечный водонагреватель | Идеи на пять галлонов

Отопление вода , вероятно, одна из самых больших статей в вашем счете за электроэнергию. Средняя американская семья из 4 человек в 2012 году потратила от 250 до 550 долларов в тот год на нагрев горячей воды. Грамотно спроектированная солнечная система горячего водоснабжения может сократить от 50% до 100% этой стоимости, в зависимости от использования.

DIY Солнечный водонагреватель

Это «шлюзовое лекарство» для нагрева воды солнцем. Вы можете построить его самостоятельно днем, потратив 20 долларов на расходные материалы.После того, как вы докажете себе, что на самом деле эта солнечная система горячего водоснабжения не является змеиным маслом, вы можете переходить к более совершенным системам солнечного горячего водоснабжения.

Этот небольшой неизолированный — и, возможно, токсичный — солнечный обогреватель, сделанный своими руками, имеет несколько преимуществ, позволяющих сбалансировать его проблемы. Помимо того, что дешев для изготовления , это более портативный , чем любой другой дизайн.

Все, что вам понадобится для этого проекта, — это чистая камера шины и длинный шланг с концом для крана.

Это изображение и руководство к нему опубликованы на MotherEarthNews.com

Ведро-водонагреватель на 5 галлонов

Вы знали, что это произойдет, верно?

Это маленькое замечательное изобретение называется «Солнечное ведро». Это просто — вы просто наполняете его водой, возвращаетесь через несколько часов (на самом деле через много часов), и ваша вода будет достаточно горячей, чтобы использовать ее для чего угодно.

Ведро на самом деле изолированное , поэтому оно нагревает воду быстрее и горячее, а тепло сохраняется до ночи.

На веб-сайте SunBucket продукт представлен вместе с отличным графиком, показывающим, как он нагревается в течение дня.

Как видите, самая холодная вода в 9 утра, а самая теплая в 8 вечера — ближе к концу дня. Используйте эти общие знания для планирования горячего водоснабжения. Например, если вы греете воду солнцем, возьмите за привычку вечером душа, а не рано утром.

Горячая вода для дома

Эти последние 2 солнечных водонагревателя великолепны, но на самом деле они не предназначены для семьи среднего класса, тратящей 500 долларов в год на горячую воду.Это когда вы используете такие системы, как эта солнечная батарея 2х2 фута, устанавливаемая на крышу.

Это EZ-37 от компании Heliatos. Он разработан для простой установки и допускает расширение за счет дополнительных устройств. При цене в 136 долларов он окупится за 6 месяцев или меньше, в зависимости от того, насколько эффективно он используется.

Когда отопление на масле было дешевым, такие панели чаще всего использовались на жилых автофургонах и лодках. Но из-за более высоких цен на ископаемые энергии домовладельцы по всей Америке устанавливают их на своих крышах, чтобы получить хороший жирный кусок всей этой свободной энергии, стекающей на землю.

Имейте в виду, что все солнечные обогреватели для наилучшей работы требуют сильного дневного света. В ночное и зимнее время солнечные обогреватели сокращаются или полностью выводятся из эксплуатации. В большинстве систем горячего водоснабжения еще есть место для топки мазута, но его, конечно, не нужно запускать, когда светит солнце.

Отправлено автором trevor

DC Солнечный тепловой насос | Солнечное отопление

Сертифицировано ETL, EnergyStar и CEC (Калифорнийская энергетическая комиссия)

Нет необходимости в насосах, резервуарах, гликоль, водопроводах, контроллерах, системах обратного слива или проблемах с водопроводом, которые вы обнаружите с другими системами солнечного отопления.Этот высокоэффективный солнечный нагреватель представляет собой тепловой насос, который обеспечивает 12 000 БТЕ тепла в час за гроши в день! И, в отличие от типичных решений для солнечного обогрева помещений, с ACDC12C нет лишних вложений летом — этот блок также является высокоэффективным солнечным кондиционером воздуха!

В течение дня солнечный нагреватель работает в основном на солнечной энергии и только использует только небольшое количество энергии от коммунальной компании тогда и только тогда, когда это необходимо.Гибридная работа AC-DC устраняет необходимость в батареях и позволяет использовать систему 24 часа в сутки. Система в основном использует солнечную энергию и смешивает ее с нормальная мощность переменного тока. Сама по себе это не автономная система, но она может работать в дневное время без подключения к сети переменного тока на пониженной скорости или, при подключении к дополнительным панелям, она может работать на полной скорости. Если вам нужна автономная солнечная система отопления, пожалуйста, ознакомьтесь с нашей системой отопления и охлаждения с тепловым насосом DC4812VRF с чистым солнечным излучением / постоянным током.

Эта солнечная тепловая система будет обеспечивать теплом центов в час, при этом до 90% или более энергии поступает от солнца. И в отличие от большинства тепловых насосов, которые перестают работать, когда температура наружного воздуха опускается ниже 39F, ACDC12C — это солнечный тепловой насос, оптимизированный для работы при низких температурах окружающей среды, предназначенный для работы при температурах до 5F.

Солнечный тепловой насос ACDC12C не требует батарей, и использует всего три фотоэлектрических панели солнечных батарей, чтобы обеспечить большую экономию.Вместо того, чтобы оставлять обогреватель выключенным или переключаться на низкий уровень в течение дня, вы можете позволить этой системе работать весь день, так как она почти ничего не стоит в эксплуатации. Приходите домой с хорошей теплой температурой в помещении и сэкономьте деньги на вечерних расходах на отопление, сохраняя внутреннее тепло и избегая высокого энергопотребления, необходимого для обычной системы отопления, чтобы довести условия в помещении до комфортной температуры.

В течение дня Вы можете использовать это устройство в режиме обогрева с минимальным потреблением энергии. счетчик коммунальных услуг.Ночью вы продолжаете экономить за счет > 10 рейтинг HSPF на этом устройстве. Конструкция теплового насоса с мини-сплит-системой позволяет подавать солнечное тепло в область, где это необходимо и позволяет избежать высоких затрат и проблем с обслуживанием солнечной тепловой системы отопления.

Как это работает

по сравнению с пассивной солнечной системой отопления или солнечной тепловой системой отопления

Стоимость: Типичная полностью установленная солнечная тепловая система отопления стоит в 3-5 раз больше, чем полностью установленная система ACDC12C, при той же мощности BTU!

Надежность: Нет сложных элементов управления, насосов, клапанов , резервуаров, водопроводов или гликоля, с которыми нужно иметь дело.

Лето: ACDC12C также обеспечивает естественное охлаждение летом! Получите более быстрый возврат инвестиций, сэкономив деньги как летом, так и зимой.

DIY Solar Heat : Сделай сам. Солнечный тепловой насос ACDC12C использует R410a, поэтому для его установки не требуется специальной лицензии. Мы рекомендуем лицензированному подрядчику переменного тока быстро позвонить в службу поддержки для окончательного подключения, но эта часть остается на ваше усмотрение. Если делаете это самостоятельно, вам понадобится вакуумный насос. ввести агрегат в эксплуатацию.

Как работает солнечное отопление? Это солнечный тепловой насос со сверхвысокой эффективностью для работы в условиях низкой температуры окружающей среды. Обзор задействованной технологии см. В разделе о нашей технологии или в разделе часто задаваемых вопросов .

Заказ, цены и технические характеристики

Прейскурантная цена ACDC12C составляет 1795 долларов США. Солнечные батареи и т. Д. В комплект не входят. Солнечная и Специалисты по HVAC, которые закупают в больших количествах, должны свяжитесь с нами, чтобы узнать цены для дилеров и дистрибьюторов.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
