Что такое мультиметр

Что такое мультиметр

Мультиметр – это универсальный прибор для измерений. Измерений напряжения, тока, сопротивления, а так же проверки провода на обрыв.

Для каждого из этих измерений можно использовать специальные измерительные инструменты, такие как: омметр, амперметр, вольтметр. Для измерения напряжения применяют вольтметр, амперметром измеряют силу тока, омметр используется для измерения сопротивления, однако универсальным прибором для измерений напряжения, тока и сопротивления является  мультиметр.

Таким образом, омметр + амперметр + вольтметр = мультиметр.

Существуют два основных типа мультиметров: аналоговый и цифровой.

В аналоговом мультиметре результаты измерений считывают по движению стрелки (как на часах) относительно измерительной шкалы, на которую нанесены значения: напряжения, тока, сопротивления. На многих, особенно китайских, аналоговых мультиметрах шкала реализована не очень удобно и измерение может доставлять некоторые проблемы.

Популярность аналоговых мультиметров объясняется их доступностью и ценой, а основным недостатком является значительная погрешность в результатах измерений. В аналоговых мультиметрах для более точной подстройки имеется специальный построечный резистор, при помощи манипуляций которым можно добиться немного большей точности. Тем не менее, в случаях когда требуются более точные результаты измерений, приоритетно использование цифрового мультиметра. К тому же, аналоговые мультиметры практически повсеместно сняты с производства.

Главный отличием

цифрового мультиметра от аналогового является то, что результаты измерения отображаются на специальном экране (светодиодном или жидкокристаллическом). Цифровые мультиметры обладают более высокой точностью измерений и отличаются простотой использования, так как нет необходимости разбираться во всех тонкостях градуирования измерительной шкалы, в отличие от стрелочных, аналоговых приборов. Новые мультиметры с графическим дисплеем имеют возможность отображения формы сигнала, таким образом, их даже можно отнести к простейшим осциллографам. Т.е. мультиметр как бы вбирает в себя свойства все большего числа приборов. Кроме того, некоторые мультиметры обладают возможностью работы под управлением компьютера, передавая на него результаты измерений для дальнейшей обработки (портативные, как правило, через интерфейс RS-232, а настольные — по GPIB).

Итак, что должен иметь каждый мультиметр. Любой мультиметр имеет от двух до четырех гнезд (на старых российских еще больше) и два вывода, черный и красный. Черный вывод является общим (масса). Красный называется потенциальным выводом и применяется для измерений. Гнездо для общего вывода помечается как com или просто (-) т. е. минус, а сам вывод на конце может иметь так называемый «крокодильчик», для того, чтобы при измерениях можно было зацепить его за массу электронной схемы. Красный вывод вставляется в гнездо которое помечается символами сопротивления или вольт (ft, V или +). При этом, если количество гнезд более двух, то остальные обычно предназначены для красного вывода для измерения тока и помечаются как A (ампер), mA (миллиампер), 10A или 20A соответственно.

Переключатель мультиметра используется для выбора одного из нескольких пределов для измерений. Например:

 Постоянного(DCV) и переменного(ACV) напряжения: 10В, 50В, 250В, 1000В.

Тока (mA): 0.5мА, 50мА, 500мА.

Сопротивления (Ω): X1K, X100, X10, что означает умножение на определенное значение, в цифровых мультиметрах обычно указывается стандартно: 200Ом, 2кОм, 20кОм, 200кОм, 2МОм.

На цифровых мультиметрах пределов измерений обычно больше, к тому же к ним часто добавляются дополнительные функции, такие, как частотометр, проверка переходов транзисторов, звуковой «прозвон» диодов, измерение емкости конденсаторов и, даже, датчик температуры.

ТД «Автоматика» предлагает только качественные приборы измерения, поэтому на условиях дилерства мы готовы предложить мультиметры иностранных производителей-лидеров, таких как FLUKE (США) и SONEL (Польша).

устройство, азы работы с ним



Основы работы с мультиметром — практическое руководство для начинающего электронщика

Мультиметр – основной прибор радиолюбителя, большой помощник любого электронщика. Поэтому познакомимся с этим прибором получше и узнаем, как с ним работать.
В радиолюбительском творчестве часто требуется измерять напряжение, силу тока, сопротивление. Раньше для этого приходилось приобретать или даже конструировать самостоятельно несколько разных приборов: вольтметр, амперметр, омметр. Но сейчас в этом нет никакой необходимости: мультиметр – универсальный прибор, и может использоваться для измерения всех основных параметров простых самодельных конструкций.

В продаже можно встретить огромный ассортимент различных моделей мультиметров – от простых и недорогих до профессиональных, многофункциональных, имеющих повышенную точность и внушительную цену.

Здесь рассмотрим работу с самым простым и дешёвым приборчиком, который можно приобрести в радиомагазинах, на радиорынках, в гипермаркетах типа «Леруа Мерлен», «Оби» и т.п. Подобный прибор входит в состав набора юного электронщика NR02.

Приборы такого класса могут иметь несколько другой дизайн, разные режимы работы, но в целом работа с любым подобным мультиметром будет похожа.
Надёжность и точность измерения этого прибора, конечно, не потрясают воображение, но как первый прибор юного электронщика этот мультиметр – хороший вариант.
Если же увлечение электроникой перерастёт в хобби, всегда можно купить более серьёзный прибор: многофункциональный, надёжный, с повышенной точностью.

Включение-выключение прибора. Замена батареи.

Включение прибора осуществляется поворотом ручки переключения режимов в любое положение, отличное от «OFF». Для выключения мультиметра надо перевести ручку переключателя режимов в позицию «OFF».

Некоторые модели имеют функцию автоотключения питания: если прибором не пользуются более 10 минут, он автоматически выключится, что позволяет продлить ресурс батареи. Кстати, о батарее: мультиметр работает от батареи типа «Крона». При эпизодическом использовании прибора ресурса батареи должно хватить не менее чем на год. Если цифры на дисплее потеряют контрастность, или же прибор перестанет включаться вообще, батарею следует заменить. Для этого надо снять заднюю крышку прибора, удалить старую батарею и вставить новую.
Теперь рассмотрим работу с прибором и самые основные режимы измерения.


Измерение постоянного напряжения (режим «вольтметр»)

Измерим напряжение стандартной батареи типа «ААА». Её номинальное напряжение – около 1,5В. Но допустим, что мы не знаем этого.
Устанавливаем переключатель в положение «1000V» и касаемся щупами выводов батареи. На индикаторе отображается «001». Следовательно, напряжение батареи – около 1В, но в этом режиме оно измерено очень грубо – нам не хватает такой точности.

Переводим переключатель режимов в положение «20» и повторяем измерение.

В этом режиме напряжение измеряется с большей точностью, и из показаний на дисплее прибора мы видим, что напряжение батареи – 1,56В.

Переведём переключатель режимов в положение «2000m», что соответствует максимально измеряемому напряжению 2000 мВ (или 2В). Повторим измерения и получим ещё более точный результат – 1566 мВ или 1,566В. Пожалуй, такая точность даже избыточна.

А теперь переведём переключатель режимов в положение «200m». Максимальное напряжение, которое можно измерить в этом режиме – 0,2В. Мы же подадим на щупы прибора почти в 8 раз более высокое напряжение – 1,5В. Вообще, делать это не очень корректно – можно испортить прибор. Как правило, встроенная защита мультиметра способна справиться с такими «злоупотреблениями», хотя проверять это часто не рекомендуется.

Касаемся щупами выводов батареи и видим на дисплее символ «1» — индикатор перегрузки. Это вполне естественно – ведь измеряемое напряжение гораздо выше предельных для этого диапазона 0,2В.

Итак, запомним главное правило: при измерении неизвестного напряжения обязательно установите переключатель режимов работы на самый высокий поддиапазон (в данном случае – 1000В). Затем, поняв примерную величину измеряемого напряжения, можно перевести переключатель режимов в оптимальное положение.

Прибор имеет встроенную защиту от перегрузки. Скажем, если подать на щупы прибора, включенного в режим «200m» напряжение величиной 2В, ничего страшного не случится: прибор просто покажет на дисплее символ перегрузки «1». Но если подать на щупы прибора, включенного в этот поддиапазон измерения, напряжение 200 В – он может выйти из строя.
Кроме того, при измерении напряжений выше 40В не нужно касаться оголённых проводов руками – это может быть опасно для жизни!

Есть ещё одна тонкость. Во всех предыдущих экспериментах мы соблюдали полярность измерения напряжения: красный щуп прибора подключали к выводу «+» батареи, а чёрный – к выводу «-». Но если перепутать местами щупы – ничего страшного не случится, прибор будет корректно измерять напряжение – это штатный режим работы. Только на дисплее будет отображаться знак «-», указывающий на то, что полярность подключения щупов к источнику напряжения неправильная.

Измерение сопротивлений (режим «омметр»)

Подключаем к щупам прибора резистор неизвестного номинала. Ручкой переключателя режимов устанавливаем наиболее оптимальный диапазон измерения – для данного резистора это диапазон «20к». На дисплее отображается измеренное сопротивление – 2,37 кОм.

Если мы проведём измерение этого же сопротивления в положении ручки переключателя режимов «2000k», то увидим на дисплее показания «002» и сделаем вывод о том, что сопротивление резистора – около 2 кОм. Но такая точность нас совершенно не устраивает — надо выбрать более оптимальный диапазон измерения.

Если же мы проведём измерение в положении ручки переключателя режимов «2000» (2000 Ом или 2 кОм), то увидим на дисплее символ «1», показывающий, что измеряемое сопротивление выше предела измерений.

Таким образом, при измерении сопротивления главное – выбрать оптимальный диапазон измерения. Правда, в отличие от измерения напряжения, при работе в режиме «омметр» ошибка в выборе диапазона не может вывести прибор из строя.

Попробуем определить номинал резистора альтернативным способом – по его цветовому коду. На корпус резистора нанесены цветовые полосы: красная, жёлтая, красная, золотистая. Из справочных таблиц находим, что номинальное сопротивление данного резистора – 2,4 кОм, а точность – 5%. Это значит, что реальное сопротивление резистора может лежать в пределах 2,28… 2,52 кОм, что вполне соответствует величине, полученной в результате наших измерений.

Измерение силы тока (режим «амперметр»).

Ток всегда измеряется в разрыве цепи. Например, совершенно недопустимо измерять ток, подключив щупы прибора непосредственно к источнику напряжения (например, батарейке).

Соберём простейшую цепь из батарейки и резистора. Измерим ток в этой цепи: 0.66 мА. Как и всегда при работе с мультиметром, главное – выбрать правильный диапазон измерения.

Как и в случае с измерением напряжения, нужно начинать измерение силы тока с самого большого поддиапазона – в данном случае «200m» — 200 мА. (Этот прибор может измерять ток до 10А, для чего нужно переключить красную клемму щупа в самое верхнее гнездо прибора. Но начинающему электронщику работать с такими большими токами, скорее всего, не придётся, поэтому подробно об этом режиме здесь не рассказывается).

Важно помнить вот о чём: включив прибор на диапазон измерения тока, например, на 2000 мкА (2 мА) и пустив через прибор ток в несколько сотен миллиампер, можно испортить прибор. В некоторых случаях перегорает встроенный в прибор предохранитель, и можно легко отделаться, заменив его. Но часто выходят из строя и другие компоненты прибора, и его ремонт становится трудным и нерациональным.

Теперь попробуем рассчитать силу тока в этой цепи теоретически. Из предыдущих опытов мы знаем напряжение батареи (1.566В) и сопротивление резистора (2370 Ом). Согласно закону Ома: Ток = Напряжение/Сопротивление = 1.566/2370 = 0.66 мА.

Всё как в аптеке: закон Ома работает, и наш прибор – тоже.


Итак, мы познакомились с мультиметром, верным помощником каждого радиолюбителя. Измерение постоянного напряжения, сопротивления и силы тока – это 95% режимов, которые нужны начинающему электронщику.

Работа с прибором в других режимах (измерение переменного напряжения, частоты, параметров транзисторов и диодов) будет рассмотрена отдельно.

Что измеряет мультиметр и как понимать все эти цифры?

Дисплей мультиметра — одна из его главных частей. Попробуйте снять показания с измерителя, который не имеет экрана. Сложно? Да без экрана вы даже не поймете, включен прибор или нет.

Итак, у вас в руках мультиметр, вы смотрите на экран и хотите узнать, что означают все эти обозначения, которые могут появляться на экране. Давайте разберемся вместе.

Что показывает экран?

В зависимости от того, на какой режим измерения вы переключили устройство во время включения вы можете увидеть либо несколько нолей, или же единицу. Итак, единичку мы можем увидеть тогда, когда переключаемся в режим измерения сопротивления или прозвона. В остальных случаях мы увидим несколько нолей.

Ну а когда вы начнете что-то измерять, цифры на экране соответственно начнут мнется, в зависимости от того, какая величина измеряется и в каком диапазоне.

Уделим этому моменту немного внимания и рассмотрим его на примере измерения напряжения.

Итак, если вы видите, что при измерении напряжения на экране мультиметра появилась единица — значит, нужно повысить предел измерения. Автоматические приборы выбирают предел измерения самостоятельно, поэтому они и автоматические. На простом предел измерения выбирается вручную. Если же при измерении напряжения на экране видны лишь ноли, значит, предел соответственно нужно понизить.

Но при включении в режим измерения сопротивления мы видим единицу! Это означает, что сопротивление мультиметра с незамкнутыми или вовсе отключенными щупами будет слишком большим, чтобы устройство могло его измерить? Отчасти это так, потому что на одно из гнезд (или щупов) подается определенное напряжение, но оно не поступает на другое гнездо. Соответственно цепь не замкнута и АЦП измерителя думает, что сопротивление слишком велико, раз напряжение на втором гнезде равно «0».

Специальные и прочие обозначения
Помимо значения собственно измеряемой величины, на экране может быть еще несколько обозначений:

Если перед значением появляется минус, значит, измеряемая величина имеет обратную полярность.

При измерении какого-то параметра это не играет особо важной роли, но вот при подключении какого-либо радиокомпонента соблюдение полярности может быть критичным.

Латинские буквы «A, V, R» и прочие являются обозначениями измеряемых величин. Также есть специальные обозначения для постоянных и переменных величин. Постоянными и переменными, как известно, могут быть только напряжение и сила тока.

Если нажать кнопку «Н», то на экране появиться аналогичный символ или же на нем появится надпись «HOLD».

Также на некоторые мультиметры имеют индикатор в виде лампочки. Собственно тут и гадать не нужно, так как этот символ появляется лишь тогда, когда активируется подсветка экрана.

Бывает, на экране могут появиться символы HV — это означает «HIGH VOLTAGE», что в свою очередь, переводится как «высокое напряжение». Если вы видите такое обозначение, значит прибор переключен в режим измерения слишком высокого напряжения. Проводя такие измерения нужно быть предельно осторожным.

Некоторые мультиметры на экране отображают еще и графическую шкалу. Для кого-то графическая шкала является более удобной, чем простое цифирное обозначение (как такое вообще возможно?).

Остальные обозначения будут зависеть от специфики устройства. На некоторых могут присутствовать специфические символы: автоматическое определение предела измерения (автомат), отображение только максимальных или минимальных значений, отображение среднеквадратичного значения и так далее.

Все очень просто — смотрите на выбранный режим измерения, следите за тем, какие кнопки нажимаете, читайте инструкцию и, конечно же, при необходимости повторите школьный курс физики. Как видим, чтобы использовать мультиметр необходимо знать, что он измеряет и как с его помощью измерять.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Поделиться в соцсетях

Как выбрать мультиметр для дома

Мультиметр — это инструмент, который имеет каждый электрик и инженер-ремонтник, занимающийся наладкой, ремонтом или разработкой электронных устройств. В арсенале домашнего мастера также должен быть этот инструмент. Прибор поможет измерить напряжение в розетке или электронной схеме, проверить работоспособность батареек и аккумуляторов, выявить обрыв проводника, и решить другие задачи. Собственно, мультиметр — это прибор, с помощью которого можно измерять несколько электрических величин.

В этой статье мы дадим рекомендации по выбору мультиметра. Особенно интересной она будет для тех, кто ранее не пользовался мультиметром, но планирует выбрать для себя первый измерительный прибор. При выборе мультиметра следует учесть следующее:

  • Измерения, которые будут проводиться;
  • Безопасность и надежность;
  • Эргономика и удобство в использовании;
  • Цена;
  • Производитель.

Остановимся на каждом из этих критериев подробнее.

Измерения, проводимые с помощью мультиметра

Исходя из многолетнего опыта использования различных измерительных приборов, можно уверенно сказать, что в домашних условиях чаще всего используются только некоторые из функций мультиметра. Другие измерения проводятся крайне редко, или даже никогда могут не понадобиться. Часто проводимые измерения:

  • Переменное напряжение — напряжение электросети;
    • Постоянное напряжение — проверка напряжения элементов питания, батареек или аккумуляторов, блоков питания и схем бытовых электроприборов;
    • Сопротивление;
    • Емкость конденсаторов;
    • Проверка проводимости электрических цепей — определение целостности проводника, проверка наличия обрыва шнура электропитания, лампы накаливания, нагревательного элемента и тому подобное.

Типы мультиметров

Существует два типа мультиметров: аналоговые (стрелочные) и цифровые. Ранее пользовались только стрелочными мультиметрами (точнее, это были вольтметры, амперметры, омметры …). Как видно из изображения, шкала аналогового прибора для измерения постоянного / переменного напряжения — линейная. Показатели увеличиваются по мере увеличения напряжения. А шкала измерения емкости — нелинейная, поэтому, с увеличением номинала емкости существенно увеличивается погрешность. Шкала сопротивления также нелинейная, фактические показания уменьшаются при отклонении стрелки относительно начального положения. Аналоговому измерительному прибору потребуется некоторое время, чтобы стрелка заняла устойчивое положение. На результат влияет даже угол зрения, под которым мы видим шкалу прибора.

Место аналоговых приборов постепенно занимали цифровые. Их сейчас подавляющее большинство. Цифровые мультиметры удобны в пользовании, надежны и достаточно точны. Как правило, такие мультиметры совмещают функции нескольких измерительных приборов. Современный цифровой мультиметр практически мгновенно выводит результат на дисплей: параметр, который измеряется, единицы измерения, и собственно, результат измерения в цифровом виде.

Цифровой мультиметр может иметь автоматический или ручной выбор диапазона измерения. Для домашнего использования хорошим выбором будет устройство с автоматическим определением диапазона. Пользователю достаточно переключить поворотный переключатель прибора на измерение необходимого электрического параметра, а нужный диапазон будет установлен автоматически.

Дополнительные возможности мультиметров

В большинстве цифровых мультиметров предусмотрена подсветка дисплея, которая в условиях плохого освещения помогает увидеть показания измерений. Схемотехнические решения современных цифровых мультиметров позволяют реализовать несколько дополнительных функций:

  • «HOLD» – удержание данных — прибор останавливает измерения и «замораживает», фиксирует результат на дисплее;
  • «REL» – функция относительных измерений — проведение измерений относительно опорного значения, которое мультиметр принимает за «0». Часто используется при измерении малых значений сопротивления и емкости (для того, чтобы минимизировать влияние на результаты измерений собственного сопротивления щупов и паразитной емкости прибора). Функция присутствует в некоторых моделях;
  • «NCV» – бесконтактная индикация напряжения — при размещении мультиметра в непосредственной близости к источнику электропитания или кабеля находящегося под действующим напряжением, подается звуковой / световой сигнал;
  • проверка проводимости электрических цепей со звуковой индикацией — проверка целостности электрической цепи или проводника. Прибор измеряет сопротивление электрической цепи, и при его значении меньше определенной величины, подает звуковой сигнал, указывая на целостность, то есть отсутствие обрыва. Как показывает практика, звуковая прозвонка — это функция мультиметра, которая используется чаще всего. С ее помощью можно определить, нет ли повреждения кабеля питания или другого проводника, можно проверить работоспособность лампы накаливания, или нагревательного элемента домашних электроприборов.

Цена

Подавляющее большинство мультиметров способно выполнять основные измерения. Поскольку мы выбираем прибор для дома, цена должна быть доступной. На цену существенно влияет класс точности, возможность подключения к ПК, память для сохранения измеренных параметров, фиксация максимального и минимального значения измерений, возможность измерять такие параметры как емкость конденсаторов, температуру, индуктивность, частоту, а также диапазоны измерения этих параметров (вряд ли надо будет дома измерять напряжение 1000 Вольт).

Что касается точности, то даже недорогой современный цифровой мультиметр способен проводить измерения с минимальной погрешностью, которая может составлять в среднем ± (1.2% ± 5). Если перевести это в абсолютные величины, то при измерении напряжения электросети 220 Вольт, результаты будут вполне удовлетворительными: (220 ± 3) Вольт. При измерении напряжения блока питания 5 Вольт: (5 ± 0,065) Вольт.

Итак, наша рекомендация — выбирать мультиметр для дома в среднем ценовом диапазоне. Выбирая самый дешевый мультиметр, мы рискуем получить прибор, который не будет проводить все необходимые измерения, а дорогой может иметь такие возможности, которые не используются в быту.

Безопасность

Мультиметр должен быть безопасным для пользователя. Информация по электробезопасности обычно указана в инструкции по эксплуатации и на корпусе прибора. В соответствии с международным стандартом IEC1010-10, с точки зрения электробезопасности мультиметры разделяют на четыре класса:

  • CAT I — для работы с низковольтными сетями электронных узлов;
  • CAT II — для локальных сетей питания;
  • CAT III — для распределительных сетей питания внутри зданий;
  • CAT IV — для работы на аналогичных сетях за пределами зданий.

Для домашних нужд будет вполне достаточно мультиметра класса электробезопасности CAT II или CAT IIІ.

Обращайте внимание на измерительные щупы, поскольку они имеют непосредственный контакт с объектом измерения. Особенно, если проводим измерения высокого напряжения, скажем, напряжения электросети. На щупах должна быть указана важная информация в полном объеме. Например, на щупах мультиметров UNI-T обозначено класс электробезопасности, максимально допустимый ток, информацию о наличии двойной изоляции и тому подобное.

Щупы, как правило, имеют ограничитель для защиты пальцев пользователя от контакта с их металлической частью и защитные колпачки для дополнительной защиты и удобства при транспортировке и хранении. Обратите внимание! Запрещено работать с прибором, щупы которого имеют повреждения изоляции. Неисправные щупы необходимо заменить новыми, с такими же электрическими характеристиками.

Приборы, на которые стоит обратить внимание

Свой выбор мы остановили на нескольких мультиметрах UNI-T. Приборы этого производителя надежны, обеспечивают достаточно точные результаты измерений, и имеют при этом доступную цену. Такие мультиметры попадают под наши критерии выбора, и вполне пригодны для домашнего использования:

UNI-T UT136B – цифровой мультиметр с автоматическим выбором диапазона, позволяет проводить измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости и выполнять тестирование диодов. Прибор имеет компактные размеры, переключатель режима измерения фиксируется четко, стрелка указывает на параметр измерения, щупы прочные и эластичные. Предусмотрена защита от перегрузки.

Основные параметры мультиметра UT136B:

Разрядность 3999
Выбор диапазона автоматический
Постоянное напряжение до 500 В
Переменное напряжение до 500 В
Постоянный ток до 10 А
Переменный ток до 10 А
Сопротивление до 40 МОм
Емкость до 100 мкФ
Частота до 10 МГц
Проверка проводимости электрических цепей со звуковой индикацией есть
Тестирование диодов есть

Следующий прибор, который привлек наше внимание – UNI-T UT125C. Особенностью прибора являются его компактные размеры. Прибор имеет несъемные измерительные щупы, Вы не сможете подключить их неправильно. Присутствует подсветка дисплея, а также функция бесконтактной индикации напряжения.

Основные параметры мультиметра UT125С:

Разрядность 3999
Выбор диапазона автоматический
Постоянное напряжение до 600 В
Переменное напряжение до 600 В
Постоянный ток до 400 мА
Переменный ток до 400 мА
Сопротивление до 40 МОм
Емкость до 100 мкФ
Частота до 60 кГц
Проверка проводимости электрических цепей со звуковой индикацией есть
Тестирование диодов есть

Мультиметр UNI-T UT131D позволяет проводить все основные измерения, имеет функцию подсветки дисплея и бесконтактную индикацию напряжения. Выбор диапазона измерения — ручной. И очень привлекательная цена.

Основные параметры мультиметра UT131D:

Разрядность 1999
Выбор диапазона ручной
Постоянное напряжение до 250 В
Переменное напряжение до 250 В
Постоянный ток до 10 А
Сопротивление до 200 МОм
Проверка проводимости электрических цепей со звуковой индикацией есть
Тестирование диодов есть

А вот мультиметры UNI-T серии UT61, мы можем рекомендовать для домашних мастеров, увлекающихся ремонтом и наладкой аудиоаппаратуры. Приборы позволяют измерять сопротивление, емкость, частоту, температуру, напряжение и ток в широкой полосе частот. Кроме того, могут работать в паре с ПК, что позволит автоматизировать измерения и упростит обработку результатов измерений.

Ну и конечно же, дополнительные аксессуары. Для некоторых измерений, например, параметров электронных схем, часто используют насадки-крокодилы. Удобно пользоваться насадками, которые одеваются на контактную часть щупов мультиметра. Также используют насадки-зажимы, которыми можно «зацепиться» за выводы компонента, параметры которого представляют интерес.

Надеемся, наши советы по подбору мультиметра будут для Вас полезными. Важно помнить, что работать Вы будете с электроизмерительным прибором. Во время измерений элементы мультиметра могут находиться под действующим напряжением, поэтому могут представлять опасность. Обязательно ознакомьтесь с инструкцией и соблюдайте правила безопасности. Приятного пользования!

Команда Masteram

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Всё про цифровой мультиметр: принцип работы, как измерять

Мультиметр цифровой — это универсальный прибор для измерения электрических параметров, который сочетает действие амперметра, вольтметра и омметра в одном приборе, который выводит показания на небольшой дисплей. Существуют, как стендовые, так и переносные мультиметры.

Мультиметр цифровой
Обратите внимание на основы электричества и на приборы электроники.

Преимущество цифрового мультиметра над приборами с измерительным механизмом заключается в том, что показание прибора по шкале должны пересчитываться в том случае, если стрелка прибора остановилась между отдельными делениями на шкале. Цифровые измерительные приборы не нуждаются в перерасчете показаний, изображая их в виде чисел на дисплее. Также цифровые мультиметры более чувствительны к малым изменениям тока и поэтому более точны по сравнению с другими приборами, измеряющими электрические параметры.

На постсоветском пространстве такой прибор известен под сленговым названием «Цэшка», т.к. названия советских мультиметров начинались с буквы «Ц».

Принцип действия цифрового мультиметра

В основе цифрового мультиметра лежит АЦП двойного интегрирования — аналого-цифровой преобразователь, в котором входной сигнал сравнивается с опорным.

Для того, чтобы измеритель показывал величину электрического параметра, измеритель должен быть электрически подсоединен к схеме или ее компоненту. Эти подсоединения выполняются набором проводов. Черный провод обычно называется общим или отрицательным, красный — положительным.

На одном конце каждого из проводов находится вилка, которая подключается в гнездо измерителя. Другой конец каждого провода используется для создания контакта со схемой или ее компонентом, который должен быть промерен.

Чтобы измерить постоянный ток, измеритель должен быть включен последовательно со схемой, в которой производятся измерения. Если прибор, который настроен на измерение тока, случайно будет включен параллельно с источником напряжения, напряжение может послужить причиной того, что избыточный ток потечет через измеритель и повредит его.

Чтобы измерить напряжение, измеритель должен быть включен параллельно с источником напряжения. Поскольку напряжение одинаково во всех ветвях параллельной схемы, напряжение, которое должно быть измерено, будет и на измерителе, в результате чего измеритель покажет уровень напряжения.

Измерения сопротивлений должны проводиться на обесточенных цепях. При измерениях сопротивлений используется небольшая внутренняя батарея для питания схемы измерителя и сопротивления, которое должно быть измерено.

Порядок измерения цифровым мультиметром

1) Включите измеритель нажатием кнопки ON/OFF
2) Выберите нужный тип измерения нажатием соответствующей кнопки
3) Выберите нужный диапазон измерений нажатием соответствующей кнопки переключения диапазонов
4) Подсоедините измерительные провода в соответствующие гнезда на панели.
5) Прижмите концы измерительных проводов к испытуемым точкам (или прикрепите провода к компоненту). Для измерения сопротивления нет необходимости выставления нуля, как это нужно было делать в вольт омметре, ламповом вольтомметре и вольтомметре на полевых транзисторах.
6) Снимите показания с дисплея.

Выбор мультиметра для ремонта бытовой техники SW19.ru

Сначала нужно сразу рассказать под какую задачу я подбираю мультиметр и для чего он мне нужен.
1) Замеры бытовой электросети, которая питает бытовую технику, всем известные параметры в 220в и 50гц мне как первый ориентир
2) Замеры сопротивления проводников, при чем мне можно не сильно точно, но главное чтобы был быстро работающий прозвон и мерял до 20 Мом, что позволит проверить нагревательные элементы
3) Замеры электролитических конденсаторов, которые очень часто «пучит» или они «беременеют»
4) Замеры температуры, ведь иногда клиент говорит — «60гр в этой воде точно нет, вы меня дурите и давайте деньги обратно» или «холодильник должен работать с большей температурой, здесь нету 3-5 градусов», вот для таких целей и нужен этот параметр, но лучше если будет еще один прибор — инфракрасный термометр, который меряет на расстояние и часто вводит в ступор многих «спорунов» и осаживает их мгновенно


DT832 – самый дешевый мультиметр, который одним из первых пришел на постсовецкое пространство из солничного китая и на тот момент заменил громоздкие «цешки» и подобные вольметры или омметры эпохи СССР (работали они точнее и надежнее, но уступали по функционалу и цене)
Цена: 208р aliexpress
Плюсы: Цена, размеры
Минусы: Очень сильная погрешность, нет измерения температуры, измерение конденсаторов отсутствует, но самое главное это очень долгий период срабатывания прозвонки, что может повлечь неверные диагнозы и запутывание истории




Mastech MY61 – более дорогой и не менее распространенный мультиметр, отслуживший мне больше 5 лет без поломок и неисправностей из плюсов стоит отметить большой дисплей
Цена: 1328р aliexpress

Плюсы: Большой дисплей, автоотключение, измерение конденсаторов но до 20мкф

Минусы : Врет при низком заряде кроны, желательно вместо кроны использовать пальчиковые батарейки, так как это менее дефицитный товар




Mastech MS8239C – цена очень неплохая для мультиметра с автодиапазоном, очень приличный бампер не позволит аппарату разбиться при небольшом падении, очень хорошо лежит в руке и занимает немного места в сумке, идеален для выездного обслуживания
Цена 1250р aliexpress
Плюсы: Автодиапазон(правда очень тупит), хорошие щупы и подсветка дисплея
Минусы: Автодиапазон, который сильно тупит, не работает измерение температуры, нет измерение конденсаторов в нужном диапазоне


VICI VC97 – такой же пришелец из аллиэкспресса, как и другие два его товарища, с одной лишь разницей, более расширенный функционал и можно переключать с автодиапазона на селектор, плюс есть калибровка (обнуление параметра), которая очень удобна для линейных замеров
Плюсы: Хороший бампер, в комплектации есть термопара, чехол и крокодилы, очень хорошие щупы
Минусы: Нет подключения к компу, за эти деньги уже хотелось бы, Цена

Спавнение


DT832 Mastech MY61 Mastech MS8239C VICI VC97
Температура + +
Конденсаторы + + +
Автоотключение + + +
Подсчетка +
Ток 10А (постоянка) 10А (постоянка и переменка) 10А (постоянка и переменка) 20А (постоянка и переменка)
Частота +
Цена 208 р. 1328 р. 1250 р. 1950 р.

Итак подводя итог можно сказать, что покупать мультиметр под задачи ремонта бытовой техники нужно отталкиваться от цены и брать среднею модель тогда получится оптимальное сочетание цены и качества

Гид покупателя Aport.ru — Как выбрать товар, полезные советы

Универсальный прибор для измерений – мультиметр. Обо всех нюансах выбора этого прибора – читайте в обзоре Aport.ru.

Мультиметром называют многофункциональный электроизмерительный прибор, который в минимальной сборке совмещает в себе функции омметра, амперметра и вольтметра.

На протяжении долгого времени эти аппараты были аналоговыми, потому их показания имели большую погрешность. Современные мультиметры цифровые, потому они позволяют получить более точные значения.

Такие устройства разделяются на портативные и стационарные, питающиеся от сети. Первый тип подойдет как для профессиональных электриков, так и для домашнего использования. Второй используется специализированными предприятиями, отличается качеством показателей и большими размерами.

Выбор мультиметров для дома стоит начать с изучения их конструкции. Самый распространенный вид приборов имеет такие режимы замеров:

  • Постоянное напряжение. По шкале можно установить величину напряжения в пределах от 200 милливольт до 1000 Вт.
  • Переменное напряжение. В диапазоне от 200 до 750 Вт.
  • Постоянный ток. Устанавливается до 200 mA.
  • Сопротивление сети. Мультиметр позволяет замерить сеть в диапазоне от 200 Ом до 2000 кОм.
  • Тест транзисторов. Позволяет проверить транзисторы на исправность.
  • Прозвон. Экран устройства покажет величину падения напряжения в цепи.

Также важными элементами мультиметров являются:

  • Жидкокристаллический дисплей.
  • Ручка для переключения режимов.
  • Разъем для подключения сети при замере силы постоянного тока.
  • Нулевая клемма. Подсоединятся к разъему COM.
  • Фазная клемма. Имеет красный цвет и подключается к гнезду для измерения напряжения, сопротивления и силы тока.

Выбор мультиметра напрямую зависит от потребностей пользователя. Для профессионалов важна высокая точность замеров и дополнительные функции. В быту пригодится прибор со стандартным функционалом.

Читайте: Как выбрать тиски

Вопросы и сложности при выборе

Прежде чем решить, какой мультиметр стоит купить начинающему, а какой идеально подойдет для специалиста, нужно обратить внимание на основные сложности и ошибки выбора.

Первой и весьма распространенной ошибкой новичков является желание приобрести устройство с большим набором функций. Такое оборудование стоит значительно дороже обычного. При этом большинство возможностей мультиметра не будет реализовано. Устройство, выполняющее работу амперметра, вольтметра, и омметра, – лучшее приобретение для быта.

Покупая устройство для дома, многие интересуются, в чем преимущества мультиметра с автоматическим выбором предела. На самом деле, такая особенность устройства придется по душе новичкам, поскольку облегчает процесс установки диапазонов. Профессионалам, постоянно работающим с подобным оборудованием, автоматический выбор может показаться слишком медленным. Специалистам будет проще устанавливать предел вручную.

Обладатели машин, выполняющие ремонт собственноручно, часто интересуются, какой мультиметр лучше выбрать для автомобиля. В данном случае наличие дополнительных возможностей у измерительного прибора будет большим плюсом. Специально предназначенное для автомобилей устройство помимо выполнения стандартных замеров способно найти неполадки в двигателе и других функционально важных участках.

Читайте: Как выбрать плиткорез

Критерии выбора

Для каждого, кто задумывался, как выбрать мультиметр, основной сложностью является изобилие характеристик и функций этого устройства. Чтобы не запутаться, достаточно кратко ознакомиться с основными критериями выбора мультиметра.

Вид. Различают аналоговые и цифровые приборы. Первый тип имеет шкалу и стрелки, которые указывают на измеряемую величину. На данный момент такие приборы встречаются редко. Цифровые оснащены жидкокристаллическим экраном, который показывает результаты замеров.

Дисплей. Хорошие дисплеи оснащаются подсветкой и отличаются повышенной контрастностью.

Разрядность и точность. Эти показатели напрямую связаны, но не влияют друг на друга. Чем выше показатель цифровых разрядов прибора, тем он точнее. Широко распространены устройства, имеющие разрядность 3,5, при это их погрешность примерно составляет 1%. Большое влияние на последнее значение оказывает качество аналого-цифрового преобразователя, стабильность радиоэлементов, калибровка и качество защиты. Самые лучшие из цифровых мультиметров имеют более 5 разрядов.

Категория электробезопасности. Чтобы решить, как правильно выбирать мультиметр, нужно определить, в каких условиях он будет эксплуатироваться. Выделяют четыре категории электробезопасности. CAT I – низковольтные сети, CAT II – напряжение не выше 500 Вт и однофазные сети, CAT III – трехфазное оборудование, CAT IV – контактирует с воздушными ЛЭП. Чем выше класс, тем безопаснее устройство.

Защита. Тестер должен быть надежно защищен от ударов, пыли и влаги.

Диапазоны измерений. Этот показатель указывает на пределы измерения постоянных и переменных тока и напряжения. Все виды мультиметров подбирать стоит с учетом характеристик систем, в которых они будут применяться.

Конструкция. Прибор должен быть эргономичным и легким. Оптимальный вес – 250-300 г, а ширина – не больше 10 см.

Питание. Все приборы разделяются на три вида в зависимости от типа питания: на батарейках, аккумуляторные и работающие от электросети. Первые переносные, но требуют регулярной замены батареек. Вторые подходят для длительной дистанционной работы. Третьи хороши для измерений в доме или гараже.

Функциональность. Дополнительные возможности позволяют прибору измерять температуру, тестировать транзисторы или проводить прозвон. Полезной является функция сохранения последних значений и возможность подключения к компьютеру. Это позволяет обрабатывать полученные данные в специальных программах.

Когда вопрос о том, какой лучше купить мультиметр, решен, стоит задуматься о покупке дополнительных аксессуаров: щупов и зажимов.

Читайте: Как выбрать садовый секатор

Сравнение моделей

Лучшие мировые производители мультиметров каждый год предлагают новые модели своих устройств. Чтобы понять, чем отличаются дорогие товары от дешевых, стоит провести сравнение наиболее распространенных моделей.

Из таблицы можно получить закономерность, в которой цена напрямую зависит от качества сборки, функциональности, комплектации и точности прибора. Лучшие бюджетные мультиметры предлагает американская компания Fluke. Их продукция отличается высоким качеством сборки, а среди большого ассортимента можно найти недорогие модели тестеров.

Тем, кто решает, как и где выбрать мультиметр для авто, стоит обратить внимание на аппараты компании CEM. Они имеют хорошее соотношение цены и качества.

Выбрать мультиметр и сравнить цены удобно на Aport.ru.

Что такое цифровой мультиметр?

Цифровой мультиметр — это измерительный прибор, используемый для измерения двух или более электрических величин, в основном напряжения (вольты), тока (амперы) и сопротивления (Ом). Это стандартный диагностический инструмент для технических специалистов в электротехнической / электронной промышленности.

Цифровые мультиметры давно заменили игольчатые аналоговые измерители из-за их способности выполнять измерения с большей точностью, надежностью и увеличенным импедансом. Fluke представила свой первый цифровой мультиметр в 1977 году.

Цифровые мультиметры сочетают в себе возможности тестирования однозадачных измерителей — вольтметра (для измерения вольт), амперметра (ампер) и омметра (ом). Часто они включают несколько дополнительных специализированных функций или расширенных параметров. Таким образом, технические специалисты с особыми потребностями могут найти модель, отвечающую их потребностям.

Лицевая сторона цифрового мультиметра обычно включает четыре компонента:

  • Дисплей: где можно просматривать результаты измерений.
  • Кнопки: для выбора различных функций; параметры зависят от модели.
  • Диск (или поворотный переключатель): для выбора основных значений измерения (вольт, ампер, ом).
  • Входные гнезда: куда вставляются измерительные провода.

Измерительные провода представляют собой гибкие изолированные провода (красный — положительный, черный — отрицательный), которые подключаются к цифровому мультиметру. Они служат проводником от проверяемого объекта к мультиметру. Наконечники пробников на каждом выводе используются для тестирования цепей.

Термины «счетчик» и «цифры» используются для описания разрешающей способности цифрового мультиметра — насколько точные измерения может выполнять измеритель. Зная разрешение мультиметра, техник может определить, можно ли увидеть небольшое изменение измеряемого сигнала.

Пример: Если мультиметр предлагает разрешение 1 мВ в диапазоне 4 В, можно увидеть изменение на 1 мВ (1/1000 вольта) при чтении 1 В.

Цифровые мультиметры обычно группируются по количеству отображаемых на них отсчетов (до 20 000).

Вообще говоря, мультиметры попадают в одну из нескольких категорий:

  • Универсальные (также известные как тестеры)
  • Стандартные
  • Продвинутые
  • Компактные
  • Беспроводные

Нужна помощь в выборе мультиметра, который подходит именно вам? Воспользуйтесь селектором инструментов цифрового мультиметра.

Безопасность

Каждое приложение с цифровым мультиметром представляет потенциальную угрозу безопасности, которую необходимо учитывать при проведении электрических измерений. Прежде чем использовать какое-либо электрическое испытательное оборудование, люди всегда должны сначала обращаться к руководству пользователя, чтобы узнать о надлежащих рабочих процедурах, мерах предосторожности и ограничениях.

Руководство покупателя мультиметра

— выбор мультиметра, соответствующего вашим требованиям

Выбор мультиметра в соответствии с вашими требованиями

Мультиметры — это электронные устройства, которые измеряют напряжение, ток и сопротивление.Хотя существует множество разных типов мультиметров с разными функциями и преимуществами. Будь то небольшое электронное соединение или большая сложная схема, каждый компонент, от простого диода до сложного усилителя мощности, должен быть проверен на электрические свойства.

Мультиметр — это основной инструмент контроля качества разработчика электроники. Чтобы убедиться, что у вас есть правильный счетчик по разумной цене, может потребоваться некоторое планирование. Некоторые мультиметры включают дополнительные специализированные функции или расширенные параметры. У некоторых технических специалистов есть особые требования, и им может потребоваться модель, соответствующая их потребностям.


Аналоговые мультиметры

Аналоговые мультиметры, как вы могли догадаться, используют классические аналоговые шкалы для измерения напряжения, тока и сопротивления. Они, безусловно, более примитивны и редко используются в наши дни, однако некоторые утверждают, что аналоговые измерители более чувствительны, чем их цифровые аналоги, и многие по-прежнему предпочитают их. После малейшего изменения напряжения постоянного тока стрелка аналогового мультиметра может отклониться, что влияет на точность показаний измерения и может не быть тем, что вы видите на цифровом измерителе.Если вы имеете дело со схемами с высокочувствительными измерениями, вам может подойти аналоговый мультиметр.

Цифровые мультиметры

Цифровые мультиметры (DMM) состоят из ЖК-дисплея, ручки для выбора диапазонов, аналого-цифрового преобразователя и внутренней схемы для преобразования сигнала. Он гораздо чаще используется в современном мире и в основном используется для проверки одного из трех факторов закона Ома, тока напряжения и сопротивления.

Ниже приведено простое уравнение, используемое во время диагностического тестирования:

В = I x R
В = напряжение
I = ток
R = сопротивление

Цифровые мультиметры также используются для проверки состояния цепи или системы в целях безопасности и чтобы убедиться, что с устройством безопасно работать.Существуют сотни моделей на выбор, поэтому вам необходимо отфильтровать свои варианты и рассмотреть различные факторы при выборе правильного цифрового мультиметра. Вот некоторые вещи, о которых следует помнить:


Аналоговый набор
Цифровой мультиметр ЖК-дисплей

Мультиметр Цены

Цифровые мультиметры доступны в широком диапазоне цен от 10 до 1500 долларов. Это зависит от бренда и включенных функций. Счетчики с более высокой ценой, как правило, более надежны и точны, чем модели с более низкой ценой. Мультиметры Workbench имеют тенденцию быть более дорогими по сравнению с портативным цифровым мультиметром .

В общем, мы рекомендуем посмотреть, как часто вы будете использовать устройство и какие функции вам нужны. Если это случайный инструмент, возможно, подойдет и более дешевое устройство. Но чем больше вы планируете использовать счетчик, тем больше вам понадобится прочная конструкция и более дорогой счетчик.

Счетчики на дисплее мультиметра

Разрешение счетчика или счетчиков на дисплее — это наименьшая часть шкалы, которая может быть отображена и зависит от шкалы.Это относится к тому, насколько велико число, которое может отображать счетчик, или общее количество отображаемых цифр. Чем больше количество дисплеев, тем лучше.

Универсальность в измерениях и функциональности Мультиметры

Basic имеют стандартные функции, такие как измерение постоянного и переменного тока, напряжения, сопротивления и емкости. Другие измерители предлагают различные тесты (проверка диодов, проверка батарей, проверка целостности, проверка транзисторов) и специальные функции (автоматический выбор диапазона, аналоговая гистограмма, интерфейс RS-232 для ПК, истинное среднеквадратичное значение), что делает их более полезными, чем стандартный мультиметр. Ознакомьтесь с руководством пользователя устройства, чтобы ознакомиться с предлагаемыми функциями и соответствующим образом выбрать глюкометр.

Безопасность мультиметра

При работе с высоким напряжением очень важно знать, какой измеритель вам следует использовать. В зависимости от силы тока, протекающего по проводнику, вы можете выбрать устройство, представляющее собой нечто среднее между мультиметром и токоизмерительными клещами .

Токоизмерительные клещи

Токоизмерительные клещи, созданные как одноцелевой тестовый инструмент для электриков, представляют собой электрический тестер, в котором вольтметр сочетается с токоизмерительными клещами.Токоизмерительные клещи имеют встроенный трансформатор с единственной целью измерения тока, который они могут измерять с точностью до десятых долей единицы.

В отличие от мультиметра, токоизмерительные клещи не нужно подключать к цепи для измерения тока. Все, что вам нужно сделать, это поместить зажим вокруг провода под напряжением, чтобы измерить ток, не прерывая работу цепи. Токоизмерительные клещи идеально подходят для электромонтажных работ, поскольку они могут измерять большие токи переменного тока.

Обратитесь к руководству производителя, чтобы узнать, какие модели подходят для каких категорий (CAT).Чем ниже номер CAT, тем меньше защита.


Токоизмерительные клещи Fluke
  • CAT I предназначен для измерения напряжений в специально защищенных вторичных цепях.
  • CAT II относится к распределению электроэнергии на местном уровне, например, от стандартной настенной розетки или подключенной нагрузки.
  • CAT III относится к измерениям на проводном оборудовании в стационарных установках, распределительных щитах и ​​автоматических выключателях. Токоизмерительные клещи Fluke True-RMS соответствуют категории безопасности CAT III.
  • CAT IV относится к источнику измерений уровня установки или электросети на первичных устройствах защиты от перегрузки по току и на блоках управления пульсациями. Токоизмерительные клещи Fluke 324 соответствуют категории безопасности CAT IV 300 В.

Все еще нужна помощь в выборе мультиметра? Напишите нам по адресу [адрес электронной почты защищен]

Основные функции и использование цифрового мультиметра

Последнее обновление: 20 января 2021 г., 21:28.

Я хотел бы поделиться небольшим постом об использовании цифрового мультиметра.Это краткое введение в принцип работы мультиметров и их основные функции. Каждый ученик электрика должен знать основные функции и правила использования цифрового мультиметра.

Этот пост разработан, чтобы дать вам общее представление о том, что такое цифровой мультиметр и как им пользоваться. Не забудьте также изучить различные символы мультиметра, используемые разными брендами.

Что такое цифровой мультиметр?

Цифровой мультиметр или цифровой мультиметр — один из наиболее полезных элементов испытательного оборудования для диагностики электрических или электронных проблем. Это измерительное устройство, которое принимает аналоговую информацию и использует аналого-цифровой преобразователь для преобразования ее в цифровой сигнал, который отображается на дисплее. Фото: Mixrev.com

Вы можете использовать цифровой мультиметр для измерения следующего:

  • Напряжение переменного тока
  • Напряжение постоянного тока
  • Ток (как переменный, так и постоянный)
  • Сопротивление
  • Температура
  • Частота 4
  • Емкость Конечно, все зависит от имеющегося у вас цифрового мультиметра типа .Как минимум, вы должны уметь измерять напряжение , сопротивление и ток с помощью любого цифрового мультиметра.

    Как использовать цифровой мультиметр для проверки напряжения

    Проверка цепи (или источника питания) на напряжение — это наиболее распространенное применение цифрового мультиметра . Вот как можно проверить напряжение в разных цепях.

    Цепи постоянного или постоянного тока

    1. Подключите измерительные провода к соответствующим клеммам на измерителе.Черный провод к общему порту или порту COM , а красный провод к порту с маркировкой Ом .
    2. Включите мультиметр и установите переключатель в положение V со сплошной и пунктирной линией (VDC).
    3. Теперь подключите тестовые провода к цепи: черный к точке отрицательного потенциала (которая является заземлением цепи) и красный к точке положительного потенциала. Кредит: www.electronicshub.org

    Теперь вы должны увидеть показания на отображать. На дисплее теперь отображается напряжение источника (батареи) или цепи .Если вы видите символ — перед показанием, переключите провода (это означает, что полярность обратная). Если вы не видите показания, убедитесь, что вы выбрали правильную настройку и что провода и выводы подключены правильно. Все еще не читаете? Источник либо мертв, либо цепь отключена. Если он все еще не показывает… значит, ваш мультиметр сломался (убедитесь, что вы приобрели один из лучших мультиметров на рынке… там много всякой всячины).

    Цепи переменного или переменного тока

    1. Подключите измерительные провода к соответствующим клеммам на измерителе.Черный провод к общему порту или порту COM , а красный провод к порту с маркировкой Ом .
    2. Включите мультиметр и установите переключатель в положение с волной.
    3. Поскольку это переменный ток, расположение выводов не имеет значения, но вам все равно нужно знать, какие показания следует ожидать на проводниках или розетках.

    Я нашел на YouTube отличное видео, которое дает вам общее представление о том, как пользоваться цифровым мультиметром. Для тех из вас, кто любит читать, продолжайте читать.

    Дополнительная информация:

    Как проверить транзистор с помощью мультиметра (DMM + AVO)

    Что такое цифровой мультиметр?

    Что такое цифровой мультиметр? Основная информация и объяснение того, чем цифровые мультиметры отличаются от аналоговых тестеров

    Обзор

    Измерительные приборы необходимы для проверки состояния электронных устройств.Цифровые мультиметры рекомендуется использовать, когда вам нужно проверить состояние электронного устройства, поскольку такая информация не видна. Эта страница отвечает на вопросы о цифровых мультиметрах, которые вы, возможно, стесняетесь задать (например, что такое цифровые мультиметры и чем они отличаются от аналоговых тестеров), предлагает введение в доступные типы и объясняет, как выбрать подходящую модель. для тебя.

    Цифровой мультиметр, простой в использовании даже для новичков

    Цифровые мультиметры — это измерительные приборы, которые могут измерять такие величины, как напряжение, ток и сопротивление.Измеренные значения отображаются на цифровом дисплее, что позволяет легко и прямо читать их даже новичкам.
    Некоторые цифровые мультиметры выбирают диапазон измерения автоматически, избавляя от необходимости выбирать его вручную. Следовательно, эти инструменты сравнительно просты в использовании даже для новичков. Естественно, аналоговые тестеры также обладают преимуществами, например, с точки зрения простоты считывания изменений измеренного значения во время измерения и интуитивной легкости, с которой стрелка может быть видна в местах, где цифровое считывание может быть затруднено.
    Поскольку и цифровые мультиметры, и аналоговые тестеры имеют преимущества, вы можете выбрать инструмент, который лучше всего подходит для вашего приложения, указав, что вы хотите измерять.

    • Легко для новичков
      Цифровые мультиметры

    • Стрелка показывает изменения значений
      Аналоговые тестеры

    Высокоточные цифровые мультиметры

    Цифровые мультиметры часто описываются как имеющие высокую точность, но точность самих результатов измерений существенно не отличается от аналоговых тестеров.Однако в этом контексте «высокая точность» относится к способности инструментов поддерживать более высокое разрешение, поскольку их цифровые дисплеи могут отображать больше цифр. Поскольку аналоговые тестеры указывают значения с помощью иглы, существует вероятность того, что человек, использующий прибор, сделает ошибку при считывании значения. Такие ошибки известны как ошибки чтения.
    Цифровые мультиметры имеют то преимущество, что они менее подвержены ошибкам считывания, поскольку они используют цифровой дисплей. Многие пользователи считают, что удобный для чтения цифровой дисплей предпочтительнее, так как человеческий фактор может произойти независимо от того, насколько тщательно вы его используете.

    В отличие от аналоговых тестеров, измеренные значения цифровых мультиметров можно считывать напрямую, без необходимости интерпретировать мелкозернистую градуировку, а приборы легко читаются в темных местах. Таким образом, цифровые мультиметры отличаются легкостью считывания их значений *. Некоторые цифровые мультиметры могут отправлять данные на компьютер, что еще больше снижает вероятность ошибки.

    • * При измерении явления, которое характеризуется высокой степенью изменчивости, значение минимальной цифры на цифровых приборах может быстро измениться, что затрудняет чтение результата.В таких ситуациях может быть легче прочитать результат как среднее значение на аналоговом тестере, поскольку стрелка неспособна механически отслеживать колебания.

    Типы цифровых мультиметров

    Цифровые мультиметры можно в целом разделить на два типа.

    Портативный тип

    Настольный тип

    • 5-1 / 2-разрядный цифровой мультиметр

    • 7-1 / 2-значная высокоточная модель, специально разработанная для измерения постоянного напряжения

    Карманные модели имеют компактную конструкцию, поэтому их можно держать во время использования.Поскольку их легко переносить, их можно использовать в самых разных областях, от лабораторий до работы на месте. То, что они компактны, не означает, что им не хватает функциональности. Доступны высококачественные модели, поэтому вы можете выбрать инструмент, подходящий для вашего приложения. Доступны портативные модели в различных форм-факторах, включая компактные, в виде карточек и ручки.
    Напротив, настольные модели предназначены для размещения на горизонтальной поверхности во время использования.Они часто встраиваются в рабочие места, системы и производственные линии, и многие из них имеют большое количество отображаемых цифр. Существует тенденция к высокой добавленной стоимости в виде возможностей, которые предоставляет инструмент сам по себе или в сочетании с компьютером, включая передачу данных, усреднение и расширенные вычисления.
    При выборе цифрового мультиметра полезно спросить, должна ли выбранная вами модель быть портативной или требуемые возможности доступны только в настольных моделях.

    Как выбрать цифровой мультиметр

    Многие начинающие покупатели могут быть напуганы широким спектром функций, предлагаемых цифровыми мультиметрами. Как выбрать лучший инструмент для конкретного приложения? Первый шаг — определить, обладает ли модель-кандидат необходимой функциональностью, и проверить такие характеристики, как диапазон и разрешение. Если вы планируете использовать инструмент на открытом воздухе, например на рабочем месте, рекомендуется выбрать модель, рассчитанную на такое использование.

    Если вам нужно будет часто брать с собой инструмент, вероятно, будет сложно использовать большую модель. Компактные продукты включают в себя широкий спектр вариантов, от простых моделей в форме карточек до функциональных портативных устройств, поэтому тщательный анализ среды, в которой вы будете использовать инструмент, — хороший способ обрести душевное спокойствие. Также важно выбрать цифровой мультиметр с нужным уровнем точности для конкретного приложения.

    Многофункциональные цифровые мультиметры имеют то преимущество, что их можно использовать во множестве ситуаций.Конечно, если вы в основном будете использовать инструмент в обстоятельствах, не требующих особой точности, нет необходимости выбирать дорогую модель. Постарайтесь выбрать модель с той точностью и функциональностью, которая вам нужна.
    Наконец, также важно выбрать цифровой мультиметр, который обеспечит безопасность на рабочем месте.

    Выбор цифрового мультиметра, который подходит именно вам

    Цифровые мультиметры отображают значения в легко читаемом формате, и существует тенденция к созданию многофункциональных моделей с высокой точностью и разрешением.Поскольку доступно так много типов, покупатели нередко не понимают, какая модель лучше всего соответствует их потребностям. При выборе цифрового мультиметра первым делом нужно спросить, какие функции вы хотите использовать.
    Затем примите во внимание такие факторы, как безопасность и условия эксплуатации, и вы сможете выбрать цифровой мультиметр, который наилучшим образом соответствует вашим потребностям.

    Как использовать

    Сопутствующие товары

    Узнать больше

    Аналог VS. Цифровой мультиметр: что лучше подходит для ремонта автомобилей?

    Вопрос: В чем разница между аналоговым мультиметром и цифровым мультиметром?

    Ответ: Проще говоря, аналоговые мультиметры отображают значения на аналоговом циферблате. Аналоговые мультиметры имеют настоящую стрелку, которая движется как часы, , тогда как цифровые мультиметры отображают выходные значения на цифровом экране. Аналоговые мультиметры, как правило, дешевле и проще и предлагают меньше вариантов тестирования, в то время как цифровые мультиметры стали стандартом для диагностики ремонта автомобилей в 2018 году. Однако, если вы механик своими руками или работаете с двигателями малого объема, аналоговый мультиметр может быть лучший выбор.

    Современный цифровой мультиметр предлагает множество вариантов тестирования и настроек.Аналоговые мультиметры не обладают блокировкой этих наворотов, но они, как правило, дешевле, надежнее и менее привередливы.

    Я разговаривал как с автомеханиками, так и с механиками по малым двигателям, которые рекомендовали разные мультиметры.

    Основные различия между аналоговыми и цифровыми мультиметрами:

    Аналоговый мультиметр с физической рукой, которая двигается при использовании мультиметра.
    1. Аналоговые мультиметры отображают значения на аналоговом экране (вы можете наблюдать за физическим движением стрелки)
    2. Цифровые мультиметры
    3. , как правило, имеют больше опций и различных тестов.Они также могут хранить в своей памяти определенные показания, которые упрощают работу с автомобилями в одиночку.
    4. Цифровые мультиметры отображают значения в виде чисел на экране:

    Оба доступны в разных ценах и стилях с множеством различных опций / тестов, для которых вы можете их использовать.

    Я не электрик, и в основном я использую мультиметр для измерения сопротивления или измерения напряжения.

    Я бы сказал, что 95% времени вы будете выполнять только эти два теста, и оба дадут вам очень ценную информацию.В остальных 5% случаев, если вы часто работаете с автомобилями, вам захочется иметь все функции высококачественного цифрового мультиметра, такого как любимый автомеханиками Fluke 88

    .

    Цифровой VS. Аналоговый мультиметр: что покупать в 2018 году?

    На самом деле, вас устраивает любой из них, если у вас есть качественный бренд и вы действительно научитесь его использовать. Мне действительно нравится владеть обоими, поскольку я обычно использую свой аналоговый мультиметр для небольшого ремонта двигателя, а цифровой мультиметр — для диагностики автомобилей.

    Для ремонта автомобилей многие функции цифрового мультиметра очень пригодятся. Вы можете провести множество тех же тестов с аналоговым мультиметром, но ему не хватает функциональности памяти в компьютерном стиле, как у цифрового измерителя.

    Это означает, что с аналоговым измерителем вы можете застрять, не имея возможности провести тест, потому что у вас нет дополнительного набора глаз, чтобы смотреть на мультиметр, когда вы заводите машину и т. Д.

    С помощью цифрового мультиметра вы можете сказать, что он хранит данные и использовать их как второй набор глаз.Это очень удобно, если, скажем, вы хотите проверить падение напряжения при запуске автомобиля. Может быть трудно увидеть, насколько низко мультиметр падает, просто наблюдая за ним, но многие цифровые мультиметры поставляются с настройкой, которая будет сохранять показания высокого / низкого напряжения. Просто подключите его, заведите автомобиль и проверьте, насколько низкое напряжение. Довольно круто!

    Что можно сделать с мультиметром для ремонта автомобилей?

    Тестирование аккумуляторов:
    1. Подключите положительный и отрицательный провод мультиметра к соответствующим частям батареи, чтобы увидеть, сколько вольт он выдает.
      • Обычно полностью заряженный аккумулятор, способный запустить автомобиль или мотоцикл, должен показывать не менее 12,3 вольт или около того.
      • Если вы получаете меньше этого, то, вероятно, аккумулятор разряжен и его необходимо зарядить.
      • Обратитесь к таблице ниже, чтобы увидеть общие рекомендации по напряжению и состоянию заряда ваших батарей. Однако это одно показание не скажет вам, действительно ли ваша батарея «хороша» или нет. Вам понадобится тестер аккумуляторов, чтобы действительно проверить работоспособность аккумуляторов, подробнее о тестерах аккумуляторов читайте здесь.

    Тестирование любой системы зарядки / генератора / статора (автомобиль / мотоцикл / скутер):
    1. Правильно подключите провода мультиметра (положительный полюс к положительной клемме батареи, отрицательный к отрицательной клемме батареи или известное заземление).
    2. Запустите автомобиль или скутер и посмотрите, повысится ли напряжение до уровня, указанного в заводском руководстве по обслуживанию.
      1. Для легковых / грузовых автомобилей / всего оборудования с аккумуляторной системой 12 В.

    Также следует отметить, что на старом дизельном двигателе VW rabbit у моих друзей генератор не начинал работать, пока вы не набрали обороты автомобиля выше определенного значения (я полагаю, 2000 оборотов в минуту).

    Итак, если вы просто завели машину и сняли показания, это покажет, что генератор не работает должным образом, но как только вы начнете водить машину, он включится и будет работать безупречно.

    Не забудьте просто нажать на педаль газа на своей машине, чтобы убедиться, что у вас не происходит ничего подобного.

    Вы также можете постучать по предположительно неисправному генератору с помощью молотка или деревянного бруска и посмотреть, не заработает ли он внезапно.

    Это временное исправление, но это еще один признак внутреннего повреждения генератора (то есть его необходимо заменить).

    Непрерывность тестирования:

    Некоторые мультиметры издают звуковой сигнал, когда сопротивление падает (это означает, что щупы подключены). Однако вы также можете просто увидеть это на аналоговом или цифровом измерителе по уменьшению числа до нуля (или близкого к нему). Фото ссылается на исходную статью с более подробной информацией об использовании мультиметров.

    Проще говоря, это означает, что вы можете выяснить, куда идет один провод. Для этого:

    1. Просто установите мультиметр на настройку Ом (прочтите руководство, если запутались) и соедините два вывода мультиметра вместе.
    2. Вы должны увидеть, что показания счетчика будут равны «0», если он цифровой, а если он аналоговый, он должен полностью отклониться вправо, чтобы обозначить отсутствие сопротивления.

    Как использовать измерение сопротивления или сопротивления для ремонта автомобиля:

    Вам может быть интересно, как механики проводят испытания автомобилей на сопротивление. Есть много разных способов использовать тестирование на сопротивление, но вот самый распространенный.

    Вы когда-нибудь задумывались, куда идет этот провод, идущий в ткацкий станок?

    1. Просто подключите один вывод к одному концу провода, к которому у вас есть доступ, затем исследуйте другие провода с помощью острой иглы и подождите, пока не увидите падение сопротивления.
    2. Теперь вы знаете, что когда это сопротивление падает, эти два провода совпадают. Это, вероятно, труднее визуализировать, читая, но для начинающего урока по мультиметрам посмотрите это видео на YouTube.

    Чтобы быстро проверить, перегорели или исправны предохранители:

    Перегорел левый предохранитель. Это означает, что на одной стороне будет напряжение, а на другой — нет. Или, если вы вытащите его из машины и проверьте каждый провод на сопротивление, между ними будет бесконечное сопротивление.Проще говоря, они больше не связаны. Вы можете увидеть это на этой фотографии, наглядно демонстрируя, как определить перегоревший предохранитель после его извлечения.
    1. Просто подключите заземление мультиметра к твердому заземлению.
    2. Затем включите зажигание, или чтобы предохранители были под напряжением, и проверьте каждую сторону предохранителя на предмет скачков на мультиметре.
      • Если он подскакивает и показывает напряжение только с одной стороны, а с другой — нет, потяните предохранитель и визуально проверьте исправность.
      • Таким образом можно пролететь через предохранители, вместо того, чтобы вытаскивать и проверять каждый по отдельности.
        • Контрольная лампа также работает для этого (возможно, быстрее).

    Малый двигатель без искры Диагностика:

    Мой аналоговый мультиметр, который я использую все время и люблю. Конечно, у него не так много необычных функций, но он гораздо менее «нервный», чем цифровой измеритель. У меня также есть цифровой измеритель Fluke, но я обнаружил, что сначала беру этот аналоговый измеритель за 90 процентов того, что мне нужно.

    Именно здесь я действительно узнал разницу между преимуществами использования аналогового мультиметра и аналогового мультиметра.цифровой. Мне было трудно понять, почему у меня не было искры на бензопиле. Я отнес его к местному механику-старожилу по малым двигателям, который спросил, проверял ли я соединение свечи зажигания с катушкой. Я сказал, что да, и его следующий вопрос был, использую ли я цифровой мультиметр. Я ответил, что да, а затем он быстро сломал свой аналоговый мультиметр и показал мне, что на самом деле у меня нет соединения между проводом и свечой зажигания.

    Ему потребовалось две минуты, чтобы диагностировать и починить его с новым колпачком свечи зажигания и повторным подключением провода от катушки.

    Часто провод, идущий к свече зажигания, изнашивается или повреждается.

    Люди заменяют катушки все время, фактически не осознавая, что единственная проблема — это фактическое соединение между проводом свечи зажигания и металлическим колпачком, который устанавливается поверх свечи зажигания.

    Вы можете увидеть детали, из которых состоит искровое соединение небольшого двигателя. Эта штука, похожая на металлический зубец, должна обеспечивать хорошее соединение с проводом и свечой (свернутая в спираль часть находится на вершине свечи зажигания).Если штырь плохо соединяется с проводом, искры не будет. Как протестировать? Просто используйте мультиметр, чтобы увидеть, нет ли сопротивления между местом, где крышка находится на вершине свечи зажигания, и где-то дальше вниз по проводу свечи зажигания (с помощью обратного зондирования острым штифтом).

    Почему мне нравится мой аналоговый мультиметр, и почему другие ребята из олдскула тоже любят:

    • Аналоговый измеритель, как я обнаружил, менее спастичен при работе с постоянным напряжением. Может быть трудно заставить цифровой мультиметр «успокоиться».”
      • Цифры быстро меняются при изменении соединения.
      • У меня был украден мультиметр Fluke стоимостью более 200 долларов, и хотя это был отличный инструмент (который я очень рекомендую).
      • С тех пор я заменил его аналоговым мультиметром Snap-On старой школы, практически без разницы для меня.
    • Аналоговый измеритель, который я считаю более полезным для проверки целостности проводов свечей зажигания малых двигателей, и просто проводов в целом. Как я уже говорил ранее, мультиметр очень физически реагирует, когда сопротивление падает до нуля.Вы можете буквально наблюдать, как резко и быстро раскачивается рука. Начинающим может быть легче читать.

    Парень из местной небольшой мастерской по ремонту двигателей, к которому я обращаюсь за помощью с случайным ремонтом, однажды отругал меня за использование цифрового мультиметра.

    Он немного грубоват, но клянется аналоговым мультиметром старой школы.

    Он утверждал, что для простых работ используйте простой инструмент.

    И очень просто, я с ним согласен.

    Мне очень нравится ощущение от моей старой школьной кнопки на аналоговом мультиметре, которую я купил на гаражной распродаже.

    Вот цифровые и аналоговые мультиметры, которые я бы порекомендовал:

    • Обязательно возьмите один из этих аналоговых мультиметров, если вам нравится идея легкого считывания. Вот один из самых популярных аналоговых мультиметров по доступной цене.

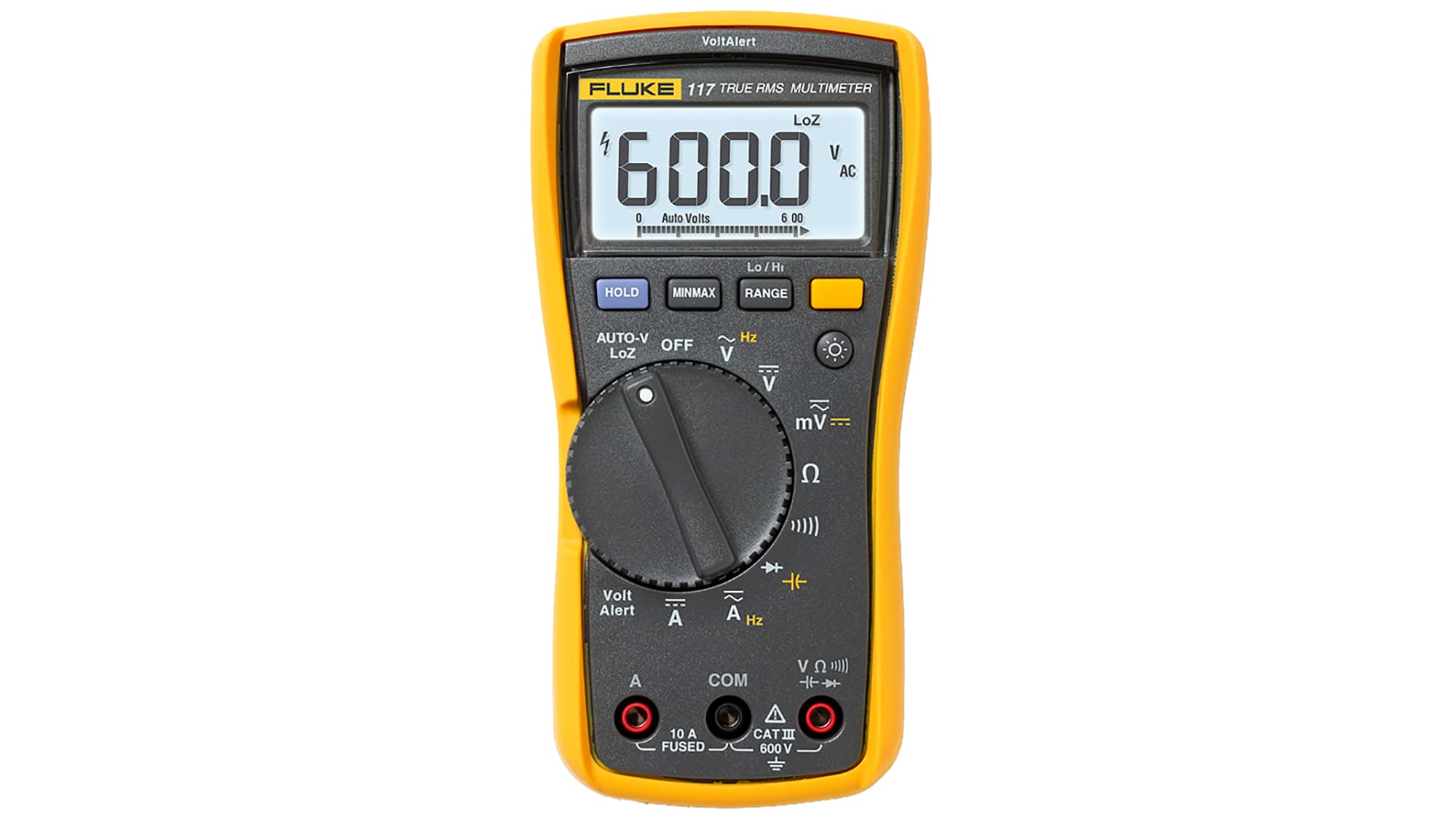

    • Один из моих любимых цифровых мультиметров, который немного дороже и дороже. Fluke делает отличные мультиметры. Fluke 117 — отличный способ познакомиться с цифровыми мультиметрами, но если вам нужен мультиметр, который используют профессионалы, приобретите Fluke 88.Это отраслевой стандарт, и я нашел здесь довольно неплохую цену на Amazon.

    Вывод:

    В целом, хороший мультиметр необходим каждому механику, технику или домашнему мастеру.

    Я не езжу ни в одну поездку без своего, и пользуюсь им постоянно. Он дает вам информацию, необходимую для информирования и быстрой диагностики распространенных проблем.

    Выбираете ли вы цифровой или аналоговый, вы не ошибетесь, если понимаете, как они работают, и недостатки каждого типа.Проверьте два или три раза, купите нужную деталь только один раз.

    Принадлежности, которые очень полезно иметь для мультиметра:

    1. Паяные зажимы Aligator.
    2. Если вы сделаете пружину для мультиметра Fluke, то этот роскошный комплект вам обязательно пригодится.
    3. Эти потрясающие гибкие задние зонды Lisle 6150. Зондирование некоторых проводов может стать настоящим испытанием. Но с ними это легко, так как вы можете согнуть их под нужным вам углом. Поверьте, со временем это облегчит вашу жизнь.

    Самое главное, не поддавайтесь этим уловкам 2018 года. Нажмите здесь, чтобы узнать, каких инструментов следует избегать и на что на самом деле тратить свои деньги.

    ВАМ НРАВИТСЯ ЭТА АРТИКУЛ:

    Аналоговый или цифровой мультиметр | Блог Simply Smarter Circuitry

    Фото на обложке: Цифровой мультиметр Siglent SDM3045X

    Что такое мультиметр?

    Аналоговый или цифровой мультиметр — это инструмент, используемый для измерения тока, напряжения и сопротивления.Это очень полезные инструменты, которые можно использовать во многих областях, причем основными пользователями являются электрики. Мультиметр — незаменимый прибор для любого любителя электроники, вы можете определить проблему, просто проверив целостность цепи. У обоих устройств есть свои плюсы и минусы, и в этой статье будут рассмотрены обе эти проблемы.

    Есть два основных типа мультиметров: один начинает аналоговый, а другой — цифровой. Основное различие между ними — это дисплей: аналоговый мультиметр использует стрелку для отображения значения, а цифровой мультиметр отображает результаты в виде чисел на экране.Вы можете прочитать, как работают мультиметры, чтобы узнать больше о мультиметре.

    Аналоговый мультиметр

    Эти устройства отлично подходят для считывания напряжения, тока, сопротивления, частоты и мощности сигнала. Аналоговый мультиметр с переключаемым диапазоном может быть очень доступным, однако с ним может быть немного сложно работать. Пользователи, которые плохо знакомы с мультиметрами, могут иметь проблемы со считыванием шкалы сопротивления. Для проведения измерений при калибровке шкалы аналоговый мультиметр перемещает стрелку по шкале. Аналоговый мультиметр также демонстрирует низкое сопротивление и высокую чувствительность при уменьшении шкалы, что может затруднить использование.

    Преимущество использования аналогового мультиметра в том, что при проверке диода аналог обычно более точен. Помимо этого, многие профессионалы предпочитают использовать цифровой мультиметр.

    Цифровой мультиметр

    Как упоминалось выше, основное различие между цифровым и аналоговым — это дисплей. Цифровой мультиметр в большинстве случаев отображает показания цифрами на светодиодном или ЖК-экране. Это делает измерения более точными. Цифровой измеритель может лучше измерять напряжение благодаря более высокому сопротивлению 1 МОм или 10 М.Вдобавок ко всему, функция автоматического выбора диапазона действительно помогает любителям электроники, потому что иногда диапазон измерения неизвестен.

    Заключение

    В целом цифровые мультиметры намного легче читать и обеспечивают более точные показания. В наши дни многие аналоговые мультиметры ушли в прошлое, и многие профессионалы предпочитают использовать цифровые мультиметры.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
