Мультиметр цифровой м830в как пользоваться: M-830 . M-830 : DT-830B, DT-830C, DT-831, DT-832, DT-838, 830, 830Z, 831, 832, 833, 838

Содержание

Как починить мультиметр своими руками

Самостоятельно организовать и произвести ремонт мультиметра вполне по силам каждому пользователю, хорошо знакомому с азами электроники и электротехники. Но прежде чем приступать к такому ремонту необходимо попробовать разобраться с характером возникшего повреждения.

Визуально обнаруживаемые дефекты (заводской брак)

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;
заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: http://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

Проверка дисплея

Если хотят проверить исправность и провести ремонт индикатора мультиметра, то обычно прибегают к помощи дополнительного прибора, выдающего сигнал подходящей частоты и амплитуды (50-60 Гц и единицы вольт). При его отсутствии можно воспользоваться мультиметром типа M832 с функцией генерации прямоугольных импульсов (меандра).

Для диагностики и ремонта дисплея мультиметра необходимо вынуть рабочую плату из корпуса прибора и выбрать удобное для проверки контактов индикатора положение (экраном вверх).

После этого следует присоединить конец одного щупа к общему выводу исследуемого индикатора (он расположен в нижнем ряду, крайний слева), а другим концом поочередно прикасаться к сигнальным выводам дисплея.

При этом все его сегменты должны загораться один за другим согласно разводке сигнальных шин, с которой следует ознакомиться отдельно. Нормальное «срабатывание» проверяемых сегментов во всех режимах свидетельствует о том, что дисплей исправен.

Дополнительная информация. Указанная неисправность чаще всего проявляется в процессе эксплуатации цифрового мультиметра, в котором его измерительная часть выходит из строя и нуждается в ремонте крайне редко (при условии, что соблюдаются требования инструкции).

Последнее замечание касается лишь постоянных величин, при измерении которых мультиметр хорошо защищён по перегрузкам. Серьёзные затруднения с выявлением причин отказа прибора чаще всего встречаются при определении сопротивлений участка цепи и в режиме прозвонки.

Неполадки, связанные с проверкой сопротивлений

В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:

при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;
в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.

В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает.

При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).

Если мультиметр постоянно пищит при прозвонке или молчит, то причиной может быть некачественная пайка выводов микросхемы IC2. Ремонт заключается в тщательной пайке.

Неполадки в АЦП

Обследование и ремонт неработающего мультиметра, неисправность которого не связана с уже рассмотренными случаями, рекомендуется начинать с проверки напряжения 3 Вольта на питающей шине АЦП. При этом в первую очередь необходимо убедиться в том, что отсутствует пробой между питающим выводом и общей клеммой преобразователя.

Пропадание элементов индикации на экране дисплея при наличии питающего преобразователь напряжения с большой долей вероятности свидетельствует о повреждении его схемы. Такой же вывод можно сделать и при выгорании значительного количества схемных элементов, расположенных поблизости от АЦП.

На практике этот узел «выгорает» лишь при попадании на его вход достаточно высокого напряжения (более 220 Вольт), что проявляется визуально в виде трещин в компаунде модуля.

Тестирование АЦП

Прежде чем говорить о ремонте, необходимо провести проверку. Простым способом тестирования АЦП на пригодность к дальнейшей эксплуатации является прозвонка его выводов с использованием заведомо исправного мультиметра того же класса. Отметим, что для такой проверки не подходит случай, когда второй мультиметр неправильно показывает результаты измерений.

При подготовке к работе прибор переводится в режим «прозвонки» диодов, а измерительный конец провода в красной изоляции подсоединяется к выводу микросхемы «минус питания». Вслед за этим чёрным щупом последовательно касаются каждой из её сигнальных ножек.

Так как на входах схемы имеются защитные диоды, включённые в обратном направлении, после подачи прямого напряжения от стороннего мультиметра они должны открыться.

Факт их открытия фиксируется на дисплее в виде падения напряжения на переходе полупроводникового элемента. Аналогично проверяется схема при подключении щупа в чёрной изоляции к контакту 1 (+ питания АЦП) с последующим касанием всех остальных выводов.

При этом показания на экране дисплея должны быть такими же, как в первом случае.

При смене полярности подключения второго измерительного прибора его индикатор всегда показывает обрыв, поскольку входное сопротивление рабочей микросхемы достаточно велико.

При этом неисправными будут считаться выводы, в обоих случаях показывающие конечное значение сопротивления. Если при любом из описанных вариантов подключения мультиметр показывает обрыв – это с большой вероятностью свидетельствует о внутреннем обрыве схемы.

Возможен ли в таком случае ремонт?

Поскольку современные АЦП чаще всего выпускаются в интегральном исполнении (без корпуса), то заменить их редко кому удаётся. Так что если преобразователь сгорел, то починить мультиметр не удастся, ремонту он не подлежит.

Неполадки в круговом переключателе

Ремонт потребуется, если возникли неисправности, связанные с пропаданием контакта в круговом галетном переключателе. Это проявляется не только в том, что не включается мультиметр, но и в невозможности получить нормальное соединение без сильного нажатия на галетник. Объясняется это тем, что в дешёвых китайских мультиметрах контактные дорожки редко покрываются качественной смазкой, что приводит к их быстрому окислению.

При эксплуатации в пыльных условиях, например, они через какое-то время загрязняются и теряют контакт с переключающей планкой. Для ремонта этого узла мультиметра достаточно удалить из его корпуса печатную плату и протереть контактные дорожки ваткой, смоченной в спирте. Затем на них следует нанести тонкий слой качественного технического вазелина.

В заключении отметим, что при обнаружении заводских «непропаев» или замыканий контактов в мультиметре следует устранить эти недоработки, воспользовавшись низковольтным паяльником с хорошо отточенным жалом.

В случае отсутствия полной уверенности в причине поломки прибора следует обратиться к специалисту по ремонту измерительной техники.

Цифровой прибор dt 830b схема и ремонт. Схемы мультиметров. Принципиальная схема мультиметра

Совсем недавно мне достались от одного автолюбителя 2 тестера DT-830B — с виду абсолютно новые. Сказал, что сгорели из-за неправильного подключения к аккумулятору амперметра в положении 10А, говорит включал параллельно в момент зарядки аккумулятора вот и накрылись сначала один, потом купил второй и его постигла та же участь. Попросил их себе, т.к. у моего тестера той же марки изношен корпус, да и вообще плохо он переносит падение со стола, вот и решил попросить его отдать мне эти два с целью поменять корпус. Приступил к работе взял снял крышку и решил сам убедиться в его неисправности.

Визуально обнаружил отсутствие одной клеммы, видимо батарейку доставали не заботясь о здоровье платы. Предохранитель цел, резисторы в норме — так что для проверки ставлю положение вольтметра, подключаю щупы — на дисплее 0,00. Омметр тоже, амперметр и т.д. Решил снять плату, и вот:

Обнаружил возле клеммы с батарейкой сгоревшую дорожку, бывает же такое дорожка горит, а предохранитель цел.

Соединил как смог и приступил к сборке, особое внимание неискушенных любителей домашнего ремонта хочу обратить на вот эти подшипники, которые при быстрой разборке могут потеряться, а без них четкого переключения не видать.

Собрал — работает. Радости много, вскрыл второй, и удивлению не было границ…

В результате + 2 тестера за 25 минут, собрав оба, проверил их на работоспособность — функционируют как новые!

Справа мой тестер и рядом два — теперь тоже моих:) Осталось придумать, зачем теперь мне их 3, но это уже другая история. Желаю всем внимательно относиться к любой технике, прежде чем на ней ставить крест, ведь часто ремонт заключается в простейших действиях, по восстановлению контактов.

Мультиметр DT-830B — прибор китайского производства, которым пользуются многие. Тем, кто постоянно имеет дело с электроникой, не обойтись без подобной техники. В настоящей статье рассказывается о том, что такое мультиметр DT-830B. Инструкция с подробным описанием прибора позволяет использовать его даже новичкам.

Выпускается много моделей, отличающихся по качеству, точности и функциональности.

Прибор предназначен для следующих основных измерений:

значений электрического тока;
напряжения между 2 точками в электрической цепи;
сопротивления.

Кроме того, мультиметр DT-830B и другие близкие модели могут выполнить множество дополнительных операций:

прозвонить схему при сопротивлении ниже 50 Ом со звуковой сигнализацией;
протестировать полупроводниковый диод на целостность и определить его прямое напряжение;
проверить полупроводниковый транзистор;
измерить электрическую емкость и индуктивность;
с помощью термопары;
определить частоту гармонического сигнала.

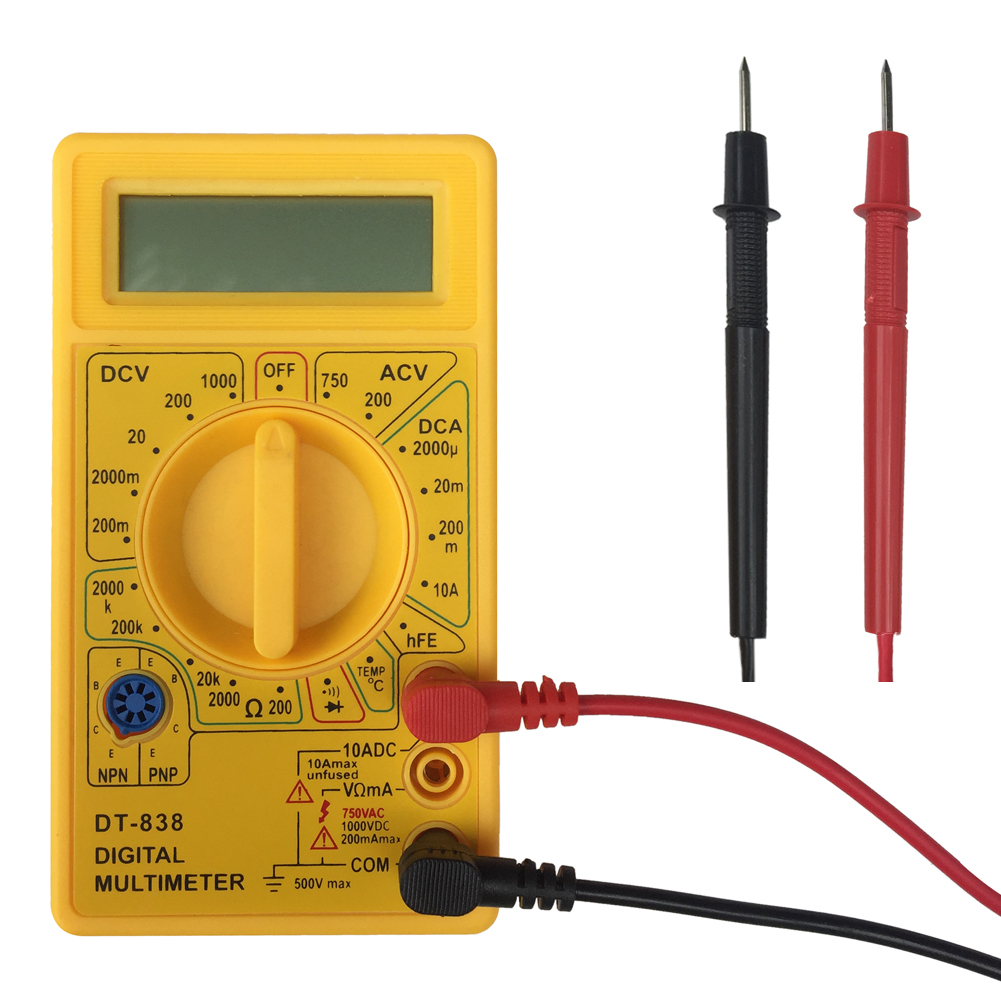

Как устроен мультиметр?

Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее.
Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение «Выкл».
Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом.
Тестовые гибкие провода красного и черного цвета с клещами.
Панель для контроля транзисторов.

Мультиметр DT-830B: инструкция с подробным описанием режимов измерения

Не всем понятно, как измерять необходимые параметры прибором. Когда используется мультиметр DT-830B, инструкция по эксплуатации должна точно выполняться. В противном случае устройство может перегореть.

1. Измерение сопротивления

Функция необходима, когда требуется провести электропроводку в квартире или найти обрыв в домашней сети. Не все знают, как в таком случае пользоваться мультиметром, а надо всего лишь установить переключатель в сектор измерения сопротивления на соответствующий диапазон измерений. В приборе есть звуковая сигнализация о том, что цепь замкнута. Если сигнала нет, это означает, что где-то есть разрыв или величина сопротивления цепи выше 50 Ом.

Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием. Если соединить между собой красный и черный щуп, прибор должен показать величину, близкую к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при измерении электрических сопротивлений:

Высокая погрешность показаний.
При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается.

2. Как измерить напряжение постоянного тока

Прибор переключается в сектор DCV, разделенный на 5 диапазонов. Переключатель устанавливается в заведомо больший интервал значений. При измерении напряжения с питанием от аккумулятора 3 В или 12 В можно ставить сектор в положение «20». На большую величину ставить не следует, поскольку увеличится погрешность показаний, а при меньшей прибор может перегореть. При грубых замерах, если нужна точность всего до 1 В, мультиметр можно сразу устанавливать в положение «500». Аналогично делают, когда измеряемое напряжение неизвестно по величине. После можно постепенно переключать диапазон на меньшие значения. О самом верхнем уровне измерений сигнализирует предупреждение «HV», которое загорается в левом верхнем углу. Большие значения напряжения требуют соблюдения осторожности в работе с прибором, хотя как вольтметр из мультиметра DT-830B он надежней, чем амперметр или омметр.

Соблюдение полярности щупов для цифрового прибора необязательно. Если она не совпадет, на величину показаний это не повлияет, а слева на экране загорается знак «-«.

3. Как измерить напряжение переменного тока

Установка в секторе ACV выполняется так же, как и в DCV. 220-380 В может привести к выходу прибора из строя при неправильном подключении.

4. Измерение величины постоянного тока

Малые токи для электронных схем измеряются в секторе DCA. В этих положениях переключателя недопустимо измерение напряжения. В этом случае произойдет короткое замыкание.

Для измерения величины тока до 10 А служит третье гнездо, в которое следует переставить красный щуп. Показания можно снимать всего несколько секунд. Обычно амперметром измеряют ток электроприборов. Пользоваться прибором в этом случае следует осторожно и когда измерения действительно необходимы.

5. Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (единица слева). В прямом направлении напряжение на переходе составляет 400-700 mV.

На этом секторе также можно проверить исправность транзистора. Если его представить как два встречно включенные диода, надо каждый переход проверить на пробой. Для этого выясняется, где находится база. Для типа pnp надо плюсовым щупом найти такой вывод (база), чтобы минусовой щуп показывал бесконечность на двух остальных (эмиттер и коллектор). Если транзистор имеет тип npn, база находится минусовым щупом. Чтобы найти эмиттер, надо измерить сопротивление его перехода, которое всегда больше, чем коллекторный. Для исправного элемента оно должно находиться в диапазоне 500-1200 Ом.

Прозвонив переходы мультиметром в прямом и обратном направлениях, можно определить, исправный транзистор или нет.

6. Сектор hFE

Прибором можно определить коэффициент усиления по току h31-транзистора. Для этого достаточно вставить его 3 вывода в соответствующие гнезда панельки. На дисплее сразу появится значение «h31». Для получения правильных результатов необходимо различать типы pnp (правая сторона панельки) и npn (левая сторона).

7. Возможности совершенствования прибора

На мультиметр DT-830B инструкция предусматривает определенное количество функций. Модели отличаются друг от друга незначительно, и при желании можно усовершенствовать любую, например, добавить измерение емкости конденсатора, температуры и всех остальных дополнительных функций, перечисленных ранее.

Основой мультиметра является

Мультиметр DT-830B: схема и ремонт

Для недорогого малогабаритного прибора чаще всего применяется микросхема ICL7106.

При измерении напряжения сигнал поступает с переключателя через резистор R17 на вход 31 микросхемы. Когда производится измерение переменного напряжения, происходит его выпрямление через диод D1, после чего по цепочке сигнал также проходит к выводу 32 микросхемы.

Измеряемый постоянный ток создает на резисторах, после чего сигнал также подается на вход 32. Защита микросхемы производится предохранителем на 0,2 А, установленным на входе.

Прибор часто выходит из строя при потере контактов и при неправильном включении. Прежде всего проверяется и меняется предохранитель.

Прибор надежно работает при измерении напряжения, поскольку хорошо защищен на входе от перегрузок. Сбои могут произойти при измерении сопротивления или тока.

Сгоревшие резисторы можно определить визуально, а диоды и транзисторы проверить с помощью способов, приведенных ранее. Производится проверка на отсутствие обрывов и надежность контактов.

При ремонте прибора сначала проверяется подача питания. Затем проверяется исправность микросхемы. Она должна быть работоспособной, если напряжение на выводе 30 составляет 3 В, а между питанием и общим выводом микросхемы нет пробоя.

При разборке не следует терять шарики переключателя, без которых не будет его надежной фиксации.

Когда менять батарейку?

Питание прибора меняется в случаях исчезновения цифр на дисплее и отклонения результатов измерений от приблизительных известных значений. На экране появляется изображение батарейки. Для ее замены нужно снять заднюю крышку, удалить старый и установить новый элемент.

Пользование мультиметром DT-830B очень удобное: батарейка меняется легко и очень редко. Только нужно работать с ним очень внимательно. Прибор можно легко сжечь при неправильном применении.

С проблемой поломки мультиметра радиолюбители сталкиваются периодически. Чаще всего проблема бывает в том, что мультиметр паяли с использованием кислоты и контакты просто окисляются. В этом случае исправить неполадку очень легко, однако бывает проблема по-серьезнее, например (как в моем случае), забыв разрядить конденсатор его суют в цифровой мультиметр и хотят померить емкость, после чего тестер отказывается мерить что либо вообще.

Открыв мультиметр мы явно ничего не увидим, так как микросхему убило статикой. Сама микросхема будет скорее всего с цифрами 324, как на фотографии. Принципиальную схему DT9205A можно.

Но так как мультиметр производства Китая, то скорее всего на данную микросхему мы не найдем ни каких данных. Вот и я сначала не нашел ничего, но потом решил поискать, вносив не все элементы надписи микросхемы, а только цифры. И результат обрадовал — микросхема оказалась lm324, а точнее китайская копия, только с другими буквами. Поменять ее возможно на какой ни будь другой ОУ. Если у вас в городе есть радиомагазин, то можно быстренько сходить туда и купить эту микросхему, ну а если нет такого магазина (как в моем случае) или же он далеко, а измеритель емкости очень нужен — то меняем на любую имеющуюся микросхему, которая содержит в себе 4 операционных усилителя. Если счетверённых не найдется — просто поставьте две микросхемы, которые содержат по 2 ОУ, как я и поступил сначала.

Правда позже выяснилось, что с ними мультиметр даёт погрешность. Это было вызвано тем, что коефициент усиления моих ОУ отличался от коефициента усиления lm324. Но деваться было некуда, так как я уже сказал ранее у нас нет радиомагазинов, а заказывать по интернету тоже не самый лучший вариант — надо будет ждать долго прибытия заказа, и я решил поставить другие. Как раз за пару дней до ремонта мультиметра DT9205A прибыл заказ из пяти TL074.

Правда они у меня были в DIP корпусе и для того чтоб она не мешала закрытию крышки DT9205A — подпаял ее проводками.

Возможно, когда вы поменяете ОУ, даже если это lm324, то мультиметр будет показывать немого не правильно. В этом случае если отклонение не очень большое, то эта погрешность убирается подстроечным резистором рядом с микросхемой (показано красной стрелкой), но так как могут быть отклонения в номинале конденсатора, то лучше померить ее емкость на другом мультиметре и настроить свой на то же показание.

И напоследок пару фоток работы после ремонта.

С тех пор прошло достаточно времени — а мультиметр работает без проблем. Желаю всем творческих успехов! Автор статьи: 13265

Обсудить статью РЕМОНТ МУЛЬТИМЕТРА DT9205

Флюс СКФ

В любом случае, каким бы способом вы не демонтировали этот резистор с платы, на плате останутся бугорки старого припоя, нам нужно удалить его с помощью демонтажной оплетки, обмакнув ее в спирто-канифольный флюс. Кладем кончик оплетки прямо на припой и вдавливаем его, прогревая жалом паяльника до тех пор, пока весь припой с контактов не впитается в оплетку.

Демонтажная оплетка

Ну а дальше дело техники: берем купленный нами в радиомагазине резистор, кладем его на контактные площадки, которые мы освободили от припоя, придавливаем отверткой сверху и касаясь жалом паяльника мощностью 25 ватт, площадок и выводов находящихся по краям резистора, запаиваем его на место.

Оплетка для припоя — применение

С первого раза, наверняка выйдет кривовато, но самое главное что прибор будет восстановлен. На форумах мнения по поводу подобных ремонтов разделялись, некоторые доказывали, что в связи с дешевизной мультиметров их вообще не имеет смысла ремонтировать, мол выбросили и сходили купили новый, другие готовы были даже идти до конца и перепаивать АЦП). Но как показывает этот случай, иногда ремонт мультиметра дело довольно простое и экономически выгодное, а с подобным ремонтом вполне может справиться любой домашний мастер. Всем! AKV.

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии – фирма Precision Mastech Enterprises (Гонконг).

Схема и работа прибора

Основа мультиметра – АЦП IC1 типа 7106 (ближайший отечественный аналог – микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 – на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т. д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату .

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 – отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход – с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом СОМ прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений – от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, ас его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.

Рис. 3. Принципиальная схема мультиметра М832

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель (по схеме 1-8/1… 1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором СЗ образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.

При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.

Измерение тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.

Измерение сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что один и тот же ток от источника напряжения +LJ протекает через опорный резистор Ron и измеряемый резистор Rx (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение UBX и Uon равно соотношению сопротивлений резисторов Rx и Ron. В качестве опорных резисторов используются R1….R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1…2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонки

В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом – компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается , открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

Дефекты мультиметров

Заводские дефекты мультиметров М832

Проявление дефекта	Возможная причина	Устранение дефекта
		Проверить элементы С1 и R15













		Разомкнуть выводы разъема



При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В


		Пропаять выводы IC2


		Для восстановления надежного контакта нужно: Поправить токопроводящие резинки; Протереть спиртом соответствующие контактные площадки на печатной плате; Облудить эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50…60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра М832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

В режиме измерения тока при использовании входов V, Ω и mА, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А – только нули.

При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1 …R6.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6…3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки (“1” на дисплее) или не устанавливается совсем. “Вылечить” некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор “заваливает” показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. “Лечится” заменой конденсатора С4 на конденсатор величиной 0,22…0,27 мкФ.

У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.

Случается, что изготовители дешевых мультиметров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2…3 раза, плату высушивают и устанавливают в корпус.

В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.

Схемы М830…Разница не большая DT830 или М830…

Исключительно всем необходимо уметь пользоваться измерительными приборами.
Вольтамперомметр — универсальный прибор (коротко-«тестер», от слова «тест»).Разновидностей очень много.все мы их рассматривать не будем.возьмем самый легкодоступный для всех мультиметр китайского производства DT-830B.

МУЛЬТИМЕТР DT-830B состоит из:
-дисплей ж/к
-переключатель многопозиционный
-гнезда для подключения щупов
-панель для проверки транзисторов
-задняя крышка(будет нужна для замены элемента питания прибора, элемент типа «Крона» 9 вольт)
Положения переключателя разделены на сектора:
OFF/on -выключатель питания прибора
DCV — измерение напряжения постоянного тока(вольтметр)
ACV- измерение напряжения перепенного тока(вольтметр)
hFe — сектор включения измерения транзисторов
1. 5v-9v- проверка элементов питания.
DCA — измерение постоянного тока (амперметр).
10А — сектор амперметра для измерения больших значений постоянного тока(по инструкции
измерения проводятся в течение нескольких секунд).
Диод -сектор для проверки диодов.
Ом -сектор измерения сопротивления.

Сектор DCV
На данном приборе сектор разделен на 5 диапазонов. Проводятся измерения от 0 до 500 вольт. Напряжение постоянного тока большой величины нам встретится только при ремонте телевизора. Этим прибором при больших напряжениях нужно работать крайне осторожно.
При включении в положение «500» вольт на экране в левом верхнем углу загорается предупреждение HV. о том, что включен самый верхний уровень измерения и при появлении больших значений нужно быть предельно внимательным.

Обычно измерение напряжения ведется переключением больших положений диапазона на меньшие, если вы не знаете величину измеряемого напряжения. Например, перед измерением напряжения на аккумуляторной батареи сотового телефона или автомобиля, на которых написано максимальное напряжение 3 или 12 вольт,то ставим смело сектор в положение «20» вольт. Если поставим на меньшую, например, на «2000» милливольт прибор может выйти из строя. Если поставим на большую-показания прибора будут менее точными.
Когда вы не знаете величину измеряемого напряжения (конечно же в рамках бытового электрооборудования, где оно не превышает величин прибора),тогда выставляете на верхнее положение «500» вольт и делаете замер. Вообщем-то, грубо замерять, с точностью до одного вольта, можно на положении «500» вольт.
Если требуется большая точность, переключите на нижнее положение, только чтобы величина измеряемого напряжения не превышала значения на положении выключателя прибора. Этот прибор удобен в измерении именно напряжения постоянного тока в том, что не требует обязательного соблюдения полярности. Если полярность щупов («+» — красный,»-«-черный) не будет совпадать с полярностью измеряемого напряжения/го в левой части экрана появится знак «-«, а величина будет соответствовать измеряемой.

Сектор ACV
Сектор имеет на данной разновидности прибора 2 положения — «500» и «200» вольт.
С большой осторожностью обращайтесь с измерениями 220-380 вольт.
Порядок измерений и установки положений аналогичен сектору DCV.
Сектор DCA.
Является миллиамперметром постоянного тока и применяется для измерения маленьких токов, в основном в радиоэлектронных схемах. Нам пока не пригодиться.
Во избежание поломки прибора, не ставьте переключатель на этот сектор, если забудете и начнете измерять напряжение, то прибор выйдет из строя.

Сектор Диод.
Одно положение для проверки диодов на пробой (на маленькое
сопротивление) и на обрыв (бесконечное сопротивление). Принципы измерения основаны на работе Омметра. Также как и hFE.
Сектор hFE
Для измерения транзисторов имеется панелька с указанием в какое гнездо какую ножку транзистора помещать. Проверяются транзисторы обеих п — р — п и р — п -р проводимостей на пробой, обрыв и на большее отклонение от стандартных сопротивлений переходов.

Цифровой мультиметр М832. Электрическая схема , описание, характеристики

Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, наиболее часто встречающиеся неисправности и способы их устранения.

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).

Схема и работа прибора

Рис. 1. Структурная схема АЦП 7106

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату.

Рис. 2. Цоколевка АЦП 7106 в корпусе DIP-40

Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, ас его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений).

Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.

Рис. 3. Принципиальная схема мультиметра М832

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет:

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения. Показания дисплея N зависят от входного напряжения UBX и выражаются числом:

Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

Измерение тока

Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

Измерение сопротивления

Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

Режим прозвонки

В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

Дефекты мультиметров

Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.

Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.

Заводские дефекты мультиметров М832

Проявление дефекта	Возможная причина	Устранение дефекта
При включении прибора дисплей загорается и затем плавно гаснет	Неисправность задающего генератора микросхемы АЦП, сигнал с которого подается на подложку ЖК-дисплея	Проверить элементы С1 и R15
При включении прибора дисплей загорается и затем плавно гаснет. При снятой задней крышке прибор нормально работает	При закрытой задней крышке прибора контактная винтовая пружина ложится на резистор R15 и замыкает цепь задающего генератора	Отогнуть или чуть укоротить пружину
При включении прибора в режим измерения напряжения показания дисплея меняются от 0 до 1	Неисправны или плохо пропаяны цепи интегратора: конденсаторы С4, С5 и С2 и резистор R14	Пропаять или заменить С2, С4, С5, R14
Прибор долго обнуляет показания	Низкое качество конденсатора СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с малым коэффициентом абсорбции
При измерении сопротивлений показания дисплея долго устанавливаются	Низкое качество конденсатора С5 (цепь автокоррекции нуля)	Заменить С5 на конденсатор с малым коэффициентом абсорбции
Прибор неправильно работает во всех режимах, микросхема IC1 перегревается.	Замкнулись между собой длинные выводы разъема для проверки транзисторов	Разомкнуть выводы разъема
При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В	Потеря емкости конденсатора СЗ. Возможна плохая пайка его выводов или просто отсутствие этого конденсатора	Заменить СЗ на исправный конденсатор с малым коэффициентом абсорбции
При включении мультиметр или постоянно пищит, или наоборот, молчит в режиме прозвонки соединений	Плохая пайка выводов микросхемы Ю2	Пропаять выводы IC2
Сегменты на дисплее пропадают и появляются	Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки	Для восстановления надежного контакта нужно: поправить токопроводящие резинки; протереть спиртом соответствующие контактные площадки на печатной плате; облудить эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50. ..60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра М832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.

В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор Сб. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.

У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора С4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисплее) или не устанавливается совсем. «Вылечить» некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора С4 на конденсатор величиной 0,22…0,27 мкФ.

Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.

Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо СОМ, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 [минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 [плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.

При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.

Публикация: www. cxem.net

Смотрите другие статьи раздела.

Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра.

В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, его схема, а также наиболее часто встречающиеся неисправности и способы их устранения.

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL7106, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838. Вместо буквы M может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).

СХЕМА И РАБОТА ПРИБОРА

Принципиальная схема мультиметра

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мульти-метра и гальванически связан с входом COM прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, а с его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разряда батареи питания. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.

Диапазон рабочих входных напряжений U max напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения.

Показания дисплея N зависят от входного напряжения U и выражаются числом

Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4.

При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель [по схеме 1-8/1…1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором C3 образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.

Измерение тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5.

В режиме измерения постоянного тока последний протекает через резисторы R0, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.

Измерение сопротивления

На схеме видно, что один и тот же ток от источника напряжения +U протекает через опорный резистор и измеряемый резистор R» (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение U и U равно соотношению сопротивлений резисторов R» и R^. В качестве опорных резисторов используются R1..R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1.2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонкиВ схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

ДЕФЕКТЫ МУЛЬТИМЕТРОВ

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50.60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр M832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра M832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

В режиме измерения тока при использовании входов V, Q и mA, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор C6. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора C6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6. 3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора C4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.

При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора C4 на конденсатор величиной 0,22…0,27 мкФ.

Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо COM, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 (минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Случается, что изготовители дешевых мультимет-ров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2.3 раза, плату высушивают и устанавливают в корпус.

Без современных стиральных машин мы уже не можем жить, потому что они помогают нам сократить время на домашнюю работу, а мы его можем потратить с пользой для общения со своей семьей. Но как же быть, если данная техника все-же вышла из строя? Искать профессиональный сервисный центр, либо же самостоятельно ремонтировать?

Сегодня всё более популярным становится планировка кухни открытого плана, совмещение кухня-столовая. Этому способствует ряд положительных моментов: просторная светлая комната, открытое пространство даёт возможность быть в обеих комнатах, очень приятно готовить, особенно когда Вы находитесь в кругу семьи или друзей, Вы можете смотреть любимый фильм с семьёй во время приготовления пищи.

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

⚡ куда правильно подключать измерительные щупы
⚡ в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
ACV — измерение переменного U
DCV — измерение постоянного U
DCA — измерение постоянного тока
Ω — замер сопротивления
hFE — замер характеристик транзисторов
значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс .

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

⚡ не производите замеры во влажном помещении
⚡ не переключайте пределы измерений в момент самих замеров
⚡ не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
⚡ используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Как пользоваться мультиметром до 1 кВт

Виды тестеров напряжения

Как проверить сопротивление и прозвонить провода? Для этого стоит использовать прибор, называемый вольтметром. Приспособление помогает определить необходимые параметры на всех электротехнических приборах.

Изделия бывают самых различных моделей, в частности:

DT9208A, 830;
XL830L, VC61A, A830L;
MAS830L, 830B, 830В, MAS838;
DT830B, DT9205A, ДТ9208А, DT890B, DT838L, DT830D, ДТ9205А;
М832, М838, M890G, М83, 110A, М830, 81780, М266С, MS8230B, 700B;
DT9502A, 890В;
Ц4353, Ц4324, M182;
M830B, M832, DT9207A, UT30D, DT700D, 360TRN;
DT700C, 9205А, M830BZ, EAC3TO;
ДТ890В, M838, MD832, DT9202A, DT850L, MD830B;
VC9205N, 830D, Ц4317, MAS830, Ц4317М 43101, 831B;
DT858L, MAS830B 59002, М833, М57Д, Ц4342;
DT33C, М890С, DT700B.

Такими измерительными mini устройствами можно измерить силу тока, напряжение, сопротивление. Помимо этого, с помощью мульти устройства можно подсоединить или, другими словами, собрать цепь питания или выявить неисправности в ней. На практике устройство отлично подходит для тех, кто работает непосредственно с радиотехническими устройствами и требуется проверка диодов на выявление работоспособности.

Проверка этим прибором может проводиться только тех аппаратов, в которых есть электросхема, в частности транзисторы или детали для радиоприемников, делитель напряжения, LAN и USB контакторы, виброкольцо ротора.

Если рассматривать более дорогой измеритель сети, то он сможет проверять и множество других электрических приборов, так как снабжены рядом дополнительных функций. В частности, возможно исследовать емкость конденсатора, температуру, индуктивность и все остальное, чем только может обладать электрооборудование.

Стоит заметить, что мультитестеры используют для диагностики, как опытные мастера, так и просто любители, для которых известно, как применять их только в теории. Существует немало инструкций с подробным описанием, есть картинки, как правильно работать и померить амперы, однако важно помнить о том, что каждый аппарат имеет свои особенности, как функционирования, так и эксплуатации.

Как правильно пользоваться тестером

Чтобы использовать мульти-тестер, нужно подготовить щупы, которыми происходит прикосновение к проводам. Для извлечения щупов, нужно обратить внимание на разъемы на боковой части, что позволит не просто начать пользование автотестером, а грамотно подготовить его к эксплуатации. Какие изделия можно прозванивать электротестером?

Самое главное это то, чтобы прибор был электрический, а в целом, независимо от того, для чего он предназначен, например:

Сварочный аппарат Ресанта;
Напряжение в аккумуляторе;
Акустическую систему в автомобиле;
Планшет;
Угревыдавливатель;
Лампочку;
Батарейку;
Кейгенератор, если он сгорел;
Вибропуля;
Удлинитель;
Ампераж в розетке;
Электрочайника;
Проводку в машине;
Исправность резистора;
Шлейф монитора;
Электронный аппарат под названием винегретница;
Если при работе мультистайлером начинает бить током.

Самое главное то, что, когда производится прозвонка или измерения цифровым мультиметром, нужно, чтобы работа проводилась максимально аккуратно, а именно, категорически запрещается прикасаться к оголенным щупам. Сначала лучше почитать правила и научиться пользоваться этим устройством своими руками, чтобы избежать проблем. Например, того, что будет неправильное подключение и, соответственно, будут не верные показания.

Особенности мультиметра DT 838

Вольтамперметр может быть различного вида, конфигурации и функциональности. Очень востребован многофункциональный аппарат маркировки 838, инструкция по эксплуатации которого есть на русском языке, и вычислить его принцип работы даже для начинающих будет не сложно.

Изделие:

Легкое в эксплуатации;
Дешевое;
Легкое;
Компактное.

Использование устройства осуществляется практически повсеместно, и он измеряет показатели в различных режимах, причем востребован аппарат во всем мире. Почему его выбирают, когда нужен ремонт и подходит ли он для новичков (вариант с цешкой)?

Аппарат китайский, и помогает очень быстро найти обрыв цепи, даже если нет особых навыков работы и специального образования.

Чтобы настроить устройство на работу и понять значения, которые он выдает, достаточно сделать обзор устройства и его инструкции по эксплуатации. В целом, для этого потребуется установить переключатель диапазона в нужный режим посредством поворота в нужное направление. Поворот может происходить по часовой стрелке и против нее. Что касается щупов, аналогичных по форме с тором, то их устанавливают в отверстие с минусом, чтобы выявить постоянный ток. Второй щуп ставится в отверстие, чтобы измерить силу тока. Также аппарат подходит для того, чтобы измерить переменный ток.

Варианты, как проверить сопротивление мультиметром

Следует включить и замерить обозначение параметров и необходимые величины амперметром (цэшка), но главное знать, как обозначается символика, для чего нужно обратить внимание на значок появившейся на экране, а расшифровка есть в инструкции, в которой полностью описано пользование устройство и что это такое в целом.

Прибор может быть использован для проверки:

Целостности электрической проводки;
Исправности обмотки на электрическом моторе;
Исправности радиодетали, на которых фиксированное сопротивление;
Трансформатора и его блока питания;
Сопротивления заземления.

Электрика не так проста, как может показаться на первый взгляд, а, чтобы научиться с ней работать, недостаточно посмотреть видеоролик, однако для замера различных сил электричества, можно использовать обычный прибор мультиметр.

Способы, как прозвонить провода мультиметром

У каждого мультиметра есть свои определенные характеристики, однако принцип действия схож. Универсальный аппарат может быть использован и в домашней атмосфере, и для профессионалов, которые работают непосредственно с электричеством. Как же провести прозванивание устройства посредством мультиметра? Стоит за пример взять квартиру в обычном многоэтажном доме.

Электротехника есть в таком помещении в каждой комнате, точно так же, как и:

Розетки;
Проводка;
Выключатели.

Все электрические цепи подключены к щитку, в котором установлен электрический счетчик. Нередко комната, снабженная электроприборами может погаснуть, причем происходит это из-за поломки в ней, однако свет отключается по всей квартире. Что делать в такой ситуации?

Нужно подключить аналоговый стрелочный мультиметр и в буквальном смысле мерить каждое устройство, способное вызвать перебои.

Если мультитвич пищит при подсоединении к определенному аппарату, то вполне возможно, что проблема состоит именно в нем. Можно напрямую подключиться к щитку и сразу же проверить в целом, есть ли неисправности в проводке или же это просто поломка электроприбора. Шкала на амперметре будет показывать все получаемые данные, но не стоит забывать про такой момент, как погрешность. Именно шкала показывает частоту или напряжение, в зависимости от того, что конкретно измеряется, и чтобы определить показания, достаточно заглянуть в инструкцию по эксплуатации.

Краткая инструкция по эксплуатации мультиметра DT 830B

Принципиальная схема и вольтаж каждого устройства может быть разной, точно так же, как и кабель подключения, а потому прежде чем осуществлять использование омметра, и измерять нагрузку в сети, стоит обратить внимание на особенности исследуемого объекта и самого мультиметра. С помощью таких устройств можно измерить вольты, миллиамперы, ватты, обнаружить такие моменты, как фаза и минус в розетке, омы. Стоит заметить, что устройств для замера всех этих величин, существует огромное множество.

В частности:

М830в Диджитал;
Ермак;
Digital;
Multimeter;
Sunwa;
Vorel;
Sunma;
Hfe;
Iek;
Mastech;
Мультифокс;
266;
5808;
Dcma;
Олх;
Дигитал;
Universal;
Passwdfinder;
Атлантик.

Для тех, кто постоянно работает с электрическими приборами, попросту не обойтись без мультиметра, особенно такого, как модель 830. Принцип работы будет понятен даже новичку, а особенность устройства в надежности, точности, легкости в эксплуатации, многофункциональности, отличном качестве, оптимальной стоимости. Учимся использовать аппарат, если вы не мастер.

С этим оборудованием можно проводить прозванивание проводки в любом помещении, независимо от того, жилое оно или нет.

С его помощью можно прозвонить плату в зарядном устройстве и даже банально исследовать лампочку на предмет исправности. Некоторые считают, что функции мультиметра существенно ограничены, однако, это вовсе не так. Даже если пользуетесь Гравитексом, Визиографом, кабельным аппаратом для работы со сваркой, который перестал работать, то мультиметр – это то, что нужно. Самое главное это то, чтобы устройство было не просто исправным, а грамотно функционирующим и настроенным, так как в противном случае, будут получены неправильные показания, и это повлияет на ремонт.

Инструкция по применению и как измерить силу тока мультиметром

Почему не работает устройство термопара? Как исправить его, если проблема в силе тока? Для этого нужно применить мультиметр, который может справиться с исследованием даже самой обычной лампы.

Для замеров силы тока требуется:

Подключение устройства к исследуемому изделию посредством щупов.
Если при контакте не происходит загорание индикатора, то это свидетельствует о неисправности оборудования.
Есть вариант уменьшить предел измерения на 1 единицу, и провести повторную диагностику.

Замер должен проводиться кратковременно, чтобы получить его максимально точным, а также стоит помнить, что даже неработающий прибор может показать силу тока, но очень маленькую, особенно, если осуществляется диагностика маломощного устройства.

Для замера достаточно всего пары секунд.

Независимо от того, высокое или низкое напряжение и сила тока, провести замеры не слишком сложно и порой, если аппарат используется в первый раз, то достаточно просто следовать инструкции.

Возможности мультиметра DT 832

В инструкции по эксплуатации можно встретить множество значений. Например, Dcv, Acv, Dca, 181, 1000a, 182. Чтобы узнать, что это такое, достаточно тщательно исследовать инструкцию к мультиметру независимо от того, какая это модель 832 или 831. Отзывы об обоих устройствах только положительные, и многие называют их универсальными аппаратами, которые подойдут и мастерам, и новичкам.

Особенность оборудования состоит в том, что они включают в себя сразу несколько функций таких агрегатов, как:

Вольтметры;
Омметры;
Амперметры.

Каждый домашний мастер должен знать, что такое мультиметр, и как им управлять, что позволит исключить обращения к специалистам, выезд которых на адрес стоит далеко не мало. Самое главное – это при работе четко следовать инструкции, так как, если будет хоть минимальная ошибка, то вполне возможно неправильно провести обслуживание и ремонт электрического оборудования.

Что касается дополнительных особенностей, то можно отметить, что модель мультиметра 832:

Надежная;
Дешевая;
Легкая в эксплуатации;
Компактная по размерам;
Не требует обслуживания и ремонта;
Обладает только положительными отзывами от пользователей.

Приборы предназначены для прозванивания цепи питания, исследования сигнализации, контроля исправности полупроводника, измерения коэффициента усиления в транзисторе и не только. Разобраться с тем как он работает не сложно, однако если он начнет показывать не верные значения, то нужно заменить аппарат. Как их выявить?

При исследовании любого электрического прибора, нужно руководствоваться его инструкцией по эксплуатации.

Это позволит сравнить полученные данные и то, какими они должны быть на самом деле. Если сходство очевидно, значит аппарат работает исправно, и при этом можно понять, сломана техника или нет.

Правила: как работать с мультиметром

Для работы с мультиметрами, стоит обратить внимание на ряд мер предосторожности, которые позволят предотвратить удары током и более серьезные последствия.

Проводя замеры, категорически запрещается работать в среде, где повышенная влажность, измерять режим замера, если уже началась диагностика устройства, измерять параметры, которые могут превысить верхний предел мультиметра, использовать неисправное оборудование, проводить замер электротехники, если она подключена к сети.

Как пользоваться мультиметром для чайников (видео)

Иметь в быту свой собственный мультиметр – это неплохо, однако, если нет навыков работы с электрическими приборами, то лучше доверять процесс настоящим профессионалам, способным тщательно продиагностировать устройство и предоставить только верный результат, что важно для ремонта и обслуживания.

Ремонт цифровой мультиметр dt 830b тестер. Схемы мультиметров

И напоследок пару фоток работы после ремонта.

Обсудить статью РЕМОНТ МУЛЬТИМЕТРА DT9205

Флюс СКФ

Демонтажная оплетка

Оплетка для припоя — применение

Схема и работа прибора

Основа мультиметра – АЦП IC1 типа 7106 (ближайший отечественный аналог – микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 – на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату .

Рис. 3. Принципиальная схема мультиметра М832

Измерение напряжения

Измерение тока

Измерение сопротивления

Режим прозвонки

Дефекты мультиметров

Заводские дефекты мультиметров М832

Проявление дефекта	Возможная причина	Устранение дефекта
		Проверить элементы С1 и R15













		Разомкнуть выводы разъема



При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В


		Пропаять выводы IC2


		Для восстановления надежного контакта нужно: Поправить токопроводящие резинки; Протереть спиртом соответствующие контактные площадки на печатной плате; Облудить эти контакты на плате

Схемы М830…Разница не большая DT830 или М830…

МУЛЬТИМЕТР DT-830B состоит из:
-дисплей ж/к
-переключатель многопозиционный
-гнезда для подключения щупов
-панель для проверки транзисторов
-задняя крышка(будет нужна для замены элемента питания прибора, элемент типа «Крона» 9 вольт)
Положения переключателя разделены на сектора:
OFF/on -выключатель питания прибора
DCV — измерение напряжения постоянного тока(вольтметр)
ACV- измерение напряжения перепенного тока(вольтметр)
hFe — сектор включения измерения транзисторов
1.5v-9v- проверка элементов питания.
DCA — измерение постоянного тока (амперметр).
10А — сектор амперметра для измерения больших значений постоянного тока(по инструкции
измерения проводятся в течение нескольких секунд).
Диод -сектор для проверки диодов.
Ом -сектор измерения сопротивления.

Цифровой мультиметр М832. Электрическая схема , описание, характеристики

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).

Схема и работа прибора

Рис. 1. Структурная схема АЦП 7106

Рис. 2. Цоколевка АЦП 7106 в корпусе DIP-40

Рис. 3. Принципиальная схема мультиметра М832

Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

Измерение тока

Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

Измерение сопротивления

Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

Режим прозвонки

Дефекты мультиметров

Заводские дефекты мультиметров М832

Проявление дефекта	Возможная причина	Устранение дефекта
При включении прибора дисплей загорается и затем плавно гаснет	Неисправность задающего генератора микросхемы АЦП, сигнал с которого подается на подложку ЖК-дисплея	Проверить элементы С1 и R15
При включении прибора дисплей загорается и затем плавно гаснет. При снятой задней крышке прибор нормально работает	При закрытой задней крышке прибора контактная винтовая пружина ложится на резистор R15 и замыкает цепь задающего генератора	Отогнуть или чуть укоротить пружину
При включении прибора в режим измерения напряжения показания дисплея меняются от 0 до 1	Неисправны или плохо пропаяны цепи интегратора: конденсаторы С4, С5 и С2 и резистор R14	Пропаять или заменить С2, С4, С5, R14
Прибор долго обнуляет показания	Низкое качество конденсатора СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с малым коэффициентом абсорбции
При измерении сопротивлений показания дисплея долго устанавливаются	Низкое качество конденсатора С5 (цепь автокоррекции нуля)	Заменить С5 на конденсатор с малым коэффициентом абсорбции
Прибор неправильно работает во всех режимах, микросхема IC1 перегревается.	Замкнулись между собой длинные выводы разъема для проверки транзисторов	Разомкнуть выводы разъема
При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В	Потеря емкости конденсатора СЗ. Возможна плохая пайка его выводов или просто отсутствие этого конденсатора	Заменить СЗ на исправный конденсатор с малым коэффициентом абсорбции
При включении мультиметр или постоянно пищит, или наоборот, молчит в режиме прозвонки соединений	Плохая пайка выводов микросхемы Ю2	Пропаять выводы IC2
Сегменты на дисплее пропадают и появляются	Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки	Для восстановления надежного контакта нужно: поправить токопроводящие резинки; протереть спиртом соответствующие контактные площадки на печатной плате; облудить эти контакты на плате

Публикация: www.cxem.net

Смотрите другие статьи раздела.

Обнаружил возле клеммы с батарейкой сгоревшую дорожку, бывает же такое дорожка горит, а предохранитель цел.

Собрал — работает. Радости много, вскрыл второй, и удивлению не было границ…

В результате + 2 тестера за 25 минут, собрав оба, проверил их на работоспособность — функционируют как новые!

Основные два правила которые нужно запомнить:

⚡ куда правильно подключать измерительные щупы
⚡ в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

Что означают данные надписи:

OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
ACV — измерение переменного U
DCV — измерение постоянного U
DCA — измерение постоянного тока
Ω — замер сопротивления
hFE — замер характеристик транзисторов
значок диода — прозвонка или проверка диодов

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Основные операции с мультиметром

Замер напряжения

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Нужно заметить что звукового сигнала на DT830B нет.

Техника безопасности при работе с мультиметром

⚡ не производите замеры во влажном помещении
⚡ не переключайте пределы измерений в момент самих замеров
⚡ не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
⚡ используйте щупы с исправной изоляцией

СХЕМЫ МУЛЬТИМЕТРОВ

На данный момент выпускается три основные модели цифровых мультиметров, это dt830, dt838, dt9208 и m932. Первой на наших рынках появилась модель dt830.

Цифровой мультиметр dt830

Постоянное напряжение:
Предел: 200мВ, разрешение: 100мкВ, погрешность: ±0,25%±2
Предел: 2В, разрешение: 1мВ, погрешность: ±0,5%±2
Предел: 20В, разрешение: 10мВ, погрешность: ±0,5%±2
Предел: 200В, разрешение: 100мВ, погрешность: ±0,5%±2
Предел: 1000В/600В, разрешение: 1В, погрешность: ±0,5%±2

Переменное напряжение:
Предел: 200В, разрешение: 100мВ, погрешность: ±1,2%±10
Предел: 750В/600В, разрешение: 1В, погрешность: ±1,2%±10
Частотный диапазон от 45Гц до 450Гц.

Постоянный ток:
Предел: 200мкА, разрешение: 100нА, погрешность: ±1,0%±2
Предел: 2000мкА, разрешение: 1мкА, погрешность: ±1,0%±2
Предел: 20мА, разрешение: 10мкА, погрешность: ±1,0%±2
Предел: 200мА, разрешение: 100мкА, погрешность: ±1,2%±2
Предел: 10А, разрешение: 10мА, погрешность: ±2,0%±2

Сопротивление:
Предел: 200Ом, разрешение: 0,1Ом, погрешность: ±0,8%±2
Предел: 2кОм, разрешение: 1Ом, погрешность: ±0,8%±2
Предел: 20кОм, разрешение: 10Ом, погрешность: ±0,8%±2
Предел: 200кОм, разрешение: 100Ом, погрешность: ±0,8%±2
Предел: 2000кОм, разрешение: 1кОм, погрешность: ±1,0%±2
Напряжение выхода на диапазонах: 2,8В

Тест транзистора hFE:
I, пост.: 10мкА, Uк-э: 2,8В±0,4В, диапазон измерения hFE: 0-1000

Тест диода
Ток теста 1,0мА±0,6мА, U теста 3,2В макс.

Полярность: автоматическая, Индикация перегрузки: «1» или «-1» на дисплее, Скорость измерений: 3 изм. в секунду, Питание: 9В. Цена — около 3уе.

Более совершенной и многофункциональной моделью цифрового мультиметра, стала dt838. Наряду с обычными возможностями, здесь добавили в строенный генератор синусоидального сигнала 1 кГц.

Цифровой мультиметр dt838

Количество измерений в секунду: 2

Постоянное напряжение U= 0,1мВ — 1000В

Переменное напряжение U~ 0,1В — 750В

Постоянный ток I= 2мA — 10A

Диапазон частот по перем. току 40 — 400Гц

Сопротивление R 0,1 Ом — 2 МОм

Входное сопротивление R 1 МОм

Коэффициент усиления транзисторов h31 до 1000

Режим прозвонки

Питание 9В, Крона ВЦ

Цена — около 5 уе.

Внутренняя и внешняя начинка практически идентична модели dt830. Аналогичной особенностью является и невысокая надёжность подвижных контактов.

На настоящее время одной из самых продвинутых моделей является цифровой мультиметр m932 . Особенности: автоматический выбор диапазонов и бесконтактный поиск статического электричества.

Цифровой мультиметр m932

Технические характеристики цифрового мультиметра m932 :
ПОСТОЯННОЕ НАПРЯЖЕНИЕ Пределы измерений 600 мВ; 6; 60; 600; 1000 В
Погрешность ± (0.5 % + 2 е.м.р.)
Макс. разрешение 0.1 мВ
Вх. сопротивление 7.8 МОм
Защита входа 1000 В
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ Пределы измерений 6; 60; 600; 1000 В

Макс. разрешение 1 мВ
Полоса частот 50 — 60 Гц

Вх. импеданс 7.8 МОм
Защита входа 1000 В
ПОСТОЯННЫЙ ТОК Пределы измерений 6; 10 А
Погрешность ± (2.5 % + 5 е.м.р.)
Макс. разрешение 1 мА

ПЕРЕМЕННЫЙ ТОК Пределы измерений 6; 10 А

Макс. разрешение 1 мА
Полоса частот 50 — 60 Гц
Измерение среднеквадратичных значений — 50 — 60 Гц
Защита входа Предохранитель 10 А
СОПРОТИВЛЕНИЕ Пределы измерений 600 Ом; 6; 60; 600 кОм; 6; 60 МОм
Погрешность ± (1 % + 2 е.м.р.)
Макс. разрешение 0.1 Ом
Защита входа 600 В
ЁМКОСТЬ Пределы измерений 40; 400 нФ; 4; 40; 400; 4000 мкФ
Погрешность ± (3 % + 5 е.м.р.)
Макс. разрешение 10 пФ
Защита входа 600 В
ЧАСТОТА Пределы измерений 10; 100; 1000 Гц; 10; 100; 1000 кГц; 10 МГц
Погрешность ± (1.2 % + 3 е.м.р.)
Макс. разрешение 0.001 Гц
Защита входа 600 В
КОЭФ. ЗАПОЛНЕНИЯ ИМПУЛЬСОВ Диапазон измерений 0.1 — 99.9 %
Погрешность ± (1.2 % + 2 е.м.р.)
Макс. разрешение 0.1 %
ТЕМПЕРАТУРА Диапазон измерений — -20°С — 760°С (-4°F — 1400°F)
Погрешность ± 5°С/9°F)
Макс. разрешение 1°С; 1°F
Защита входа 600 В
ИСПЫТАНИЕ P-N Макс. ток теста 0.3 мА
Напряжение теста 1 мВ
Защита входа 600 В
ПРОЗВОН ЦЕПИ Порог срабатывания Тестовый ток Защита входа 600 В
ОБЩИЕ ДАННЫЕ Макс. индицируемое число 6000
Линейная шкала 61 сегмент
Скорость измерения 2 в секунду
Автовыключение через 15 минут
Источник питания 9 В тип «Крона»
Условия эксплуатации 0°С — 50°С; отн. влажность: не более 70 %
Условия хранения -20°С — 60°С; отн. влажность: не более 80 %
Габаритные размеры 150 х 70 х 48 мм

Цифровой вольтметр автоэлектрика

Во время ремонта электрооборудования автомобиля важно пользоваться достаточно точным прибором, при помощи которого можно измерить напряжение в разных частях бортовой сети, на разных устройствах, а также, иметь возможность оперативно определять полярность измеряемого напряжения. Почти идеально, для этих целей подходит мультиметр типа М-830. Но только «почти»…

Дело в том, что жидкокристаллические индикаторы мультиметра не рассчитаны на работу в «полевых» условиях. Зимой на морозе они так же замерзают, как популярные китайские автомобильные часы. Индикатор перестает показывать цифры, а лишь только некоторые сегменты. Второй «автомобильный» недостаток М-830 в его большом входном сопротивлении. Конечно для ремонта телевизора большое входное сопротивление измерительного прибора — это хорошо, но для автомобильного оборудования важно чтобы контролируемая цепь была «подгружена», иначе окислившийся контакт или сгнивший проводник будут работать, как бы нормально, но при подключении нагрузки напряжение, поступающее через них будет падать «до неприличия»». И третий недостаток М-830 с автомобильной точки зрения, — батарейный источник питания.

На рисунке выше представлена схема вольтметра — пробника, при помощи которого можно измерять напряжения от 6 до 20В с точностью до 0,1В. Прибор имеет хорошо видные яркосветящиеся светодиодные индикаторы напряжения и полярности подключения щупов, питается от измеряемой цепи (потребляя около 0,1А).

Корпус пластмассовый, прямоугольной формы, посредине расположен трехразрядный цифровой индикатор напряжения, по краям корпуса (с малых торцов) выведены проводники, оконченные щупами под «крокодилы», возле точек вывода проводов есть по светодиоду красного цвета. Полярность подключения к измеряемой цепи значения не имеет, вольтметр показывает в любом случае. А полярность определяется по этим светодиодам, горит светодиод возле вывода щупа, который подключен к «+».

Прибор выполнен на микросхеме ICL7107, которая является импортным аналогом КР572ПВ2. Схема включения микросхемы, показанная на рисунке, отличается от типовой тем, что измерительная цепь и источник питания имеют один общий провод. Это делает невозможным измерения отрицательных напряжений. Но эта проблема здесь решена по другому, — вольтметр подключается к измеряемой цепи через диодный мост VD1-VD4. Поэтому, полярность подключения щупов для индикации значения не имеет, — в любом положении полярность правильная и измеритель напряжения работает. А вот, чтобы определить полярность используются встречно-параллельно включенные светодиоды HL1-HL2. В принципе, их можно бы заменить двухцветным и по цвету определять полярность, но, как оказалось, трудно запомнить какой полюс какого цвета. Поэтому, светодиоды разные, и расположены каждый у своего щупа. Где горит, там и «+».

После диодного моста включен стабилизатор А1, поддерживающий напряжения питания микросхемы стабильным (4,7В). Конденсатор С2 одновременно выполняет и роль накопительного. Он через диод VD5 развязан от цифровых индикаторов, являющихся основным потребителем энергии, и от С2 питается только сама микросхема D1, которая без индикаторов потребляет очень небольшой ток. Энергии, запасаемой в С2 хватает на несколько десятков секунд.
Источник образцового напряжения выполнен на транзисторах VT1 и VT2 и резисторе R2. Он дает стабильное напряжение около 0,5-1,0 В которое поступает на 36-й вывод микросхемы D1.

Измеряемое напряжения снимается со входного моста VD1-VD4 до стабилизатора А1, его уровень (достоверность показаний прибора) устанавливается делителем R3-R4. Параметры делителя устанавливают так, чтобы максимальное напряжение на выводе 31 было при входном напряжении 20В и составляло в два раза и чуть больше, образцового напряжения на выводе 36 (то есть, если на 36-выв. есть 0,75В, то при входном 20В на 31-выв. должно быть около 1,55-1,65В). Резистор R9 включает десятичную запятую во втором разряде индикатора.

Индикаторная панель состоит из трех индикаторов АЛС324Б1 красного цвета свечения. Лучше использовать индикаторы АЛСЗЗЗБ или импортный блок из трех индикаторов, рассчитанный на статическую индикацию, с общим анодом. Светодиоды HL1 и HL2 — любого типа, достаточно яркого света. Если использовать сверхяркие, то прибором можно будет пользоваться и как небольшим фонариком.

Микросхему ICL7107 можно заменить отечественной КР572ПВ2. Интегральный стабилизатор — любой на 5В, например, КР142ЕН5А. Диоды входного моста КД105 могут быть с любым буквенным индексом, или другие на ток не ниже 0,2А. Важно, чтобы эти диоды были одинаковыми (лучше если из одной партии). Можно использовать диодную сборку — выпрямительный мост, на ток не менее 0,2А.

Теперь о налаживании. Отпаяйте резистор R3 и подключите прибор к источнику питания напряжением 10-15В. Прибор должен показать «00,0». Если показаний нет или они другие, — это говорит о ошибках в монтаже индикатора или микросхемы D1. Проверьте напряжение на 36-м выводе D1, -должно быть 0,5-1В.

Если прибор показывает «00,0» восстановить соединение R3 и подстроить резистор R4 так, чтобы показания прибора соответствовали действительности. В качестве контрольного можно использовать мультиметр, подключив его щупы параллельно этому прибора.

Проверить точность показаний в диапазоне от 6 до 19В, как в одном, так и в другом положении щупов. Если в разной полярности подключения щупов к измеряемому источнику показания существенно отличаются, — неисправны диоды входного моста, либо использованы в нем разные диоды, что не допустимо. Если будет наблюдаться нелинейность соответствия показаний реальному напряжению, нужно подобрать сопротивление R7.

По аналогичной схеме можно сделать штатный автомобильный вольтметр и установить его на свободном месте приборной панели автомобиля. В этом случае схема упрощается, — больше не нужны диоды VD1-VD4 и светодиоды HL1, HL2.

скачать архив

Приставка к цифровому мультиметру m 832 для измерения эффективного напряжения

Приставка основана на микросхеме преобразователя переменного напряжения в его эффективное значение AD736JN, описываемой в справочном листке этого номера. Также, как и приставка для измерения емкости и индуктивности, она питается от батареи мультиметра и требует его доработки.

Приставка имеет следующие диапазоны измерений: 200 мВ, 2, 20, 200 и 2000 В. Погрешность измерений порядка ±(1 % + 3 единицы младшего разряда), частотный диапазон не уже 50 Гц… 10 кГц при измерении напряжения, большего 0,1 предела измерений. Входное сопротивление приставки -11 МОм, емкость— 120 пФ. Приставка потребляет ток менее 0,5 мА и сохраняет свою точность при снижении напряжения батареи питания до 7 В.

Схема приставки приведена на рис. 1. Приставку подключают штырями ХЗ—Х6 к четырем гнездам мультиметра. Общий провод соединяется с гнездом “СОМ”, при этом на гнезде “Е PNP” мультиметра будет напряжение +3В относительно гнезда “СОМ”, а на “С NPN” — напряжение -6 В относительно того же гнезда и общего провода. Микросхема AD736JN приставки питается от батареи мультиметра непосредственно, т. е. от двуполярного источника +3/-6 В. Мультиметр используется в режиме измерения постоянного напряжения со шкалой 200 мВ.

Рис.1

При измерении переменного напряжения оно через делитель R1—R6 и защитную цепь R7VD1VD2 поступает на высокоомный вход 2 микросхемы DA1.

Сопротивления большинства резисторов делителя выбраны кратными 10, что облегчает их подбор. Сопротивление нижнего плеча делителя в этом случае составляет 1,111 кОм, оно получается последовательным соединением резисторов R5 и R6 стандартного ряда Е192.

Возможно параллельное соединение резисторов 1,2 кОм и 15 кОм, что обеспечивает тот же результат. При использовании резисторов делителя с допуском 0,1 % никакого дополнительного их подбора не требуется.

Во входном делителе важную роль играют конденсаторы С2—С8, обеспечивающие точность деления входного сигнала. Значение емкостей этих конденсаторов рассчитать затруднительно, так как неизвестна точная емкость монтажа. Поэтому конденсаторы нижних плеч делителя С7 и С8 рассчитаны на некоторую усредненную емкость монтажа, поскольку ее разброс мало влияет на точность деления при относительно большой емкости конденсатора С8. Верхние плечи делителя снабжены подстроечными конденсаторами для точной его настройки. Построение делителя в две ступени (С2, С4 — первая ступень, С5, С7, С8 — вторая) позволяет в 10 раз уменьшить емкости нижних плеч. Относительно большая емкость С2 верхнего плеча делителя позволяет точно подстроить это плечо конденсатором СЗ и уменьшить погрешность делителя из-за изменения емкости монтажа соединительных проводников. Нижнее низкоомное плечо делителя выполнено без конденсаторов.

Микросхема AD736JN используется в режиме подачи сигнала по постоянному току, поэтому вместо конденсатора Сс установлена перемычка. Емкости конденсаторов Сf и Cav выбраны исходя из обеспечения необходимой точности измерений на частоте 50 Гц. Резистор R8 служит начальной нагрузкой стабилизатора напряжения 3В микросхемы мультиметра.

Все детали приставки смонтированы на печатной плате размерами 55×65 мм из двусторонне фольгированного стеклотекстолита толщиной 1,5 мм. На рис. 2 приведен рисунок проводников платы и расстановка элементов приставки. Резисторы за исключением R5 и R6 установлены перпендикулярно плате. На противоположной стороне фольга платы сохранена за исключением мест установки штырей Х1, ХЗ, Х4, Х6 и выполняет роль общего провода. Вокруг отверстий для этих штырей выполнены контактные площадки, изолированные от общего провода вытравленным кольцом. Места пайки выводов элементов к фольге общего провода помечены на рис. 2 крестиками.

Переключатель SA1 (ПР2-5П2Н) установлен на кронштейне, изготовленном из латуни толщиной 1 мм. Переключатель снабжен ручкой-барабаном, на гранях которой выгравированы пределы измерений.

Рис.2.

Для подключения приставки к мультиметру на плате гайками закреплены два разрезных штыря диаметром 4 мм от сетевой вилки, один из штырей использован еще и для крепления кронштейна переключателя.

В качестве ХЗ и Х6 впаяны латунные штырьки диаметром 0,8 мм, а для подачи входного сигнала — гнезда Х1 и Х2 от разъемов 2РМ под штыри диаметром 1 мм. Более целесообразно было бы установить любой коаксиальный разъем, например, разъем для подключения сетевых адаптеров DJK-02B на плату и DJK-11B на экранированный провод.

Плата прикрыта коробчатым латунным кожухом, подпаянным к общему проводу платы по углам. Фотография приставки без кожуха приведена на первой странице обложки.

Резисторы R1—R6 следует подобрать с погрешностью не хуже 0,2 %. В описываемой конструкции в основном использованы резисторы типа С2-29В мощностью 0,125 Вт. Резистор R1 составлен из пяти последовательно соединенных резисторов С2-29В 2 МОм 0,25 Вт.

Конденсатор С1 — К73-17 на напряжение 400В, полярные конденсаторы, использованные в приставке, — импортные аналоги К50-35. С7 подбирают из конденсаторов с номинальной емкостью 1100 пФ. Его емкость должна составлять 0,109 от емкости С8 с погрешностью 0,5 %.

Конденсаторы С4 и С7 должны иметь группу по ТКЕ не хуже М750. Подстроечные конденсаторы СЗ и С6 — КТ4-216 на напряжение 250 В.

Настройка приставки заключается в подстройке делителя конденсаторами СЗ и С6. Возможно, что при этом придется подобрать конденсаторы С2 и С5. Рекомендуемый порядок здесь такой. Вначале следует подать на вход напряжение около 190 мВ с частотой 5 кГц и на пределе 200 мВ запомнить показания. Переключив приставку на следующий предел, увеличить входное напряжение в 10 раз и подстроечным конденсатором СЗ установить такие же показания. Далее необходимо установить предел 20В, увеличить входное напряжение еще в 10 раз и конденсатором С6 откалибровать приставку на этом пределе. Указанные операции по подстройке делителя необходимо повторить несколько раз, так как они оказывают влияние друг на друга.

Постоянное и переменное напряжения, подаваемые на вход приставки, не должны превышать 400 В.

С. Бирюков

Мультиметр м 830в как сделать прозвонку

Как пользоваться мультиметром.

Как пользоваться мультиметром — Основы электроники

Мультиметр цифровой м830в как пользоваться \u2014 Ремонт в квартире

Ремонтируем мультиметр Нет звуковой прозвонки

Мультиметр М830В — Измерительная техника — Форум по …

Как пользоваться мультиметром — Основы электроники

Как пользоваться цифровым мультиметром — инструкция

мультиметр DT830B прозвонка — Измерительная техника — Форум …

Мультиметр цифровой DT 830 В, инструкция по эксплуатации …

мультиметр DT830B прозвонка — Измерительная техника — Форум …

Как пользоваться мультиметром — Основы электроники

ЗВУКОВАЯ ПРОЗВОНКА В МУЛЬТИМЕТРЕ ДT 830 B

Как пользоваться мультиметром — Основы электроники

Как пользоваться мультиметром дт 830в \u2013 инструкция по …

Учимся пользоваться мультиметром | HamLab

Дешевый мультиметр DT-830B за 1.94$ — Обзор

Описание шкалы мультиметра дт 838. Как пользоваться …

Как пользоваться цифровым мультиметром — инструкция

Мультиметр DT-830B

Как прозванивать мультиметром

Цифровой мультиметр DT-838, тестер, прозвонка проводов, инструменты электомонтера

Как прозвонить проводку мультиметром в доме или квартире

Мультиметр м830в как пользоваться \u2013 Мультиметр: инструкция …

Мультиметр. Как пользоваться дома. Прозвонка, измерение …

Russian HamRadio — Новые функции мультиметра DT-830B (М-830В).

Как прозвонить тестером мультиметром

Мультиметр MASTECH MAS830LC с подсветкой экрана, амперметр, вольтметр, прозвонка

Работа с мультиметром: от теории к практике

Мультиметр для дома. Как выбрать?

Как пользоваться мультиметром: видео и инструкция для чайников

Как пользоваться мультиметром — Основы электроники

Многофункциональный мультиметр DT-830B доработка дешового, подсветка, прозвонка, кнопка вкл/откл пит

Доработка цифрового мультиметра М-830 (М-838) | Мастер …

Мультиметр DT-830B

Мультиметр М-830 BZ(DT830)\u003d (М-830В+звуковая прозвонка …

Бытовой мультиметр, которого я так и не нашел на рынке / Хабр

Дешевый мультиметр DT-830B за 1.94$ — Обзор

Как пользоваться мультиметром: проводим измерения

Мультиметр цифровой м830в как пользоваться \u2014 Ремонт в квартире

Мультиметр М-830 BZ(DT830)\u003d (М-830В+звуковая прозвонка …

Мультиметр DT4300A

Мультиметр цифровой M-830 B. Купить мультиметр M-830 B в …

Основные правила пользования мультиметром.

Как пользоваться мультиметром dt 838 для чайников …

Купить Мультиметр UNI-T UT33B в интернет магазине DNS. Характеристики, цена UNI-T UT33B | 1065505

Как прозванивать мультиметром

Добавляем динамик к мультиметру DT-830B

Доработка цифрового мультиметра М-830 (М-838) | Мастер …

Мультиметр. Как пользоваться дома. Прозвонка, измерение …

Ремонт мультимтера своими руками, как проверить исправность …

Форум РадиоКот \u2022 Просмотр темы — Мультиметр DT830, DT832, DT838

Цифровой мультиметр DT-830B

Ремонт мультиметра dt 838 своими руками

Как пользоваться цифровым мультиметром DT-830

Сигнализатор для цифрового мультиметра — В домашнюю …

Мультиметр тестер DT-838 звуковая прозвонка

Компактный цифровой мультиметр dt33b, электронный тестер, универсальный, тест диодов и батарей, прозвонка. Цена 453.6 грн, купить в Киеве

Профессиональный мультиметр Unit \

Как пользоваться мультиметром dt 838 для чайников …

Как пользоваться мультиметром — Основы электроники

Тестер мультиметр. Тестер мультиметр: какой выбрать, для …

Мультиметр цифровой м830в как пользоваться \u2014 Ремонт в квартире

Учимся пользоваться мультиметром | HamLab

Цифровые мультиметры \

Как прозвонить провода мультиметром? Как прозванивать их на …

Мультиметр м830в как пользоваться \u2013 Мультиметр: инструкция …

Как пользоваться мультиметром, простая инструкция

Основные правила пользования мультиметром.

ProConnect 13-3021 Универсальный мультиметр MAS830L(DT850L)

M832- Ремонт и устройство мультиметра

Доработки мультиметра серии DT-830

Мультиметр купить в Werkman.ru.

MAS830, Мультиметр цифровой

Multimeter dt 830b digital инструкция на русском. Мультиметр …

Мультиметр. Как пользоваться дома. Прозвонка, измерение …

Мультиметр Digital Multi meter 830

Мультиметр M-838 Master professional

Тестирование мультиметров, а также об ошибках измерения / Хабр

Мультиметр для \

12 лучших мультиметров \u2014 Рейтинг 2019 года (Топ 12)

Профессиональный мультиметр MASTECH MS8239C

Как проверить диод и светодиод мультиметром?

Форум РадиоКот \u2022 Просмотр темы — мультиметр dt830

Как проводить измерения электронным тестером (мультиметром …

Как прозванивать провода: способы и приборы | Строй Советы

MAS830L Mastech от 345 грн — РАДИОМАГ РКС КОМПОНЕНТЫ

Мультиметр цифровой Master MAS830L IEK купить недорого в …

Расшифровка обозначений на мультиметре. Что означают кнопки …

Мультиметр Lux 830 L MAS

Мультиметр Richmeters RM409B True-RMS с необычными дисплеем …

Как прозвонить провод мультиметром без пищалки?

Фаза мультиметр аналоговый как пользоваться. Проверяем …

Мультиметр \u2014 Википедия

12 лучших мультиметров \u2014 Рейтинг 2019 года (Топ 12)

Как пользоваться мультиметром: проводим измерения

Универсальный разгон тестера-мультиметра. Микросхемы ICL7106, ICL7106R, ICL7106S

Справочные данные микросхем аналого-цифровых преобразователей ICL7106, ICL7106R, ICL7106S, COFOVKA, технические параметры, типовая схема включения. Микросхема ICL7106 представляет собой АЦП с выводом на 3,5-разрядный жидкокристаллический цифровой индикатор. Используется в измерительных приборах.

ICL7106 доступен в трех вариантах исполнения корпуса: ICL7106 — PDIP-40, ICL7106R — PDIP-40 (с зеркальным расположением выходов) и ICL7106S в корпусе MQFP (с четырехсторонним расположением).Как и в неподходящей версии.

Характеристики микросхем

Электрические параметры:

Максимально допустимое напряжение питания, не приводящее к поломке = 15В.
Номинальное напряжение питания = 9В.
Ток потребления номинальный = 1м.
Текущий ток не более = 1,8 мА.
Индикация количества разрядов = 3,5
Постоянное напряжение на входе относительно минуса питания = св.
Масштаб = 2В или 200МВ.
Температурный дрейф нуля не более = 1 УФ / с.
Шум при VVx = 0, 200 мВ по шкале не более = 15 УФ.

Назначение выводов микросхемы

Рис. 1. Микросхема Calp ICL7106S.

Рис. 2. Коколы и расположение выводов для микросхемы ICL7106, ICL7106R.

Типовая схема включения

Тактовая частота устанавливается RC цепочкой на выходах 38.39, 40 (или 1,2,3 при зеркальном расположении). FOSC = 0,45 / (RC). Емкость должна быть не менее 50 ПФ, сопротивление не менее 50 кОм. Типовая частота FOSC = 48 кГц.

Тактовая частота в 4 раза ниже, чем у FOSC.

С1 = 0,1 мкФ C2 = 0,47 мкФ SZ = 0,22 мкФ C4 = 100 ПФ R2 = 47 кОм R3 = 100 ком R5 = 1 МОм.

Для шкалы 0-199,0МВ R1 = 24 ком R4 = 1 ком.

Для шкалы 0-1,9999 R1 = 24 ком R4 = 25 ком.

Рис. 3. Типовая схема включения микросхемы ICL7106.

Рис. 4. Эквивалентная схема микросхемы АЦП ICL7106.

Настольный компьютер невозможно представить без удобного недорогого цифрового мультиметра. В данной статье рассматривается цифровой мультиметр 830-й серии, наиболее частые неисправности и способы их устранения.

В настоящее время выпускается огромное количество разнообразных цифровых измерительных приборов разной степени сложности, надежности и качества.В основе всех современных цифровых мультиметров лежит интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, стал преобразователь на микросхеме ICL71O6, выпущенный компанией Maxim. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830V, M830, M832, M838. Вместо буквы м может стоять ДТ. В настоящее время эта серия инструментов является самой распространенной и повторяющейся в мире.Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивления до 2 МОм, проверка диодов и транзисторов. Кроме того, в некоторых моделях есть режим звукового кольца соединений, измерения температуры с термопарой и без термопары, меандр, генерирующий частоту 50 … 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является Precision Mastech Enterprises (Гонконг).

Схема и устройство работы

Рис. 1. Структурная схема АЦП 7106

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572fv5). Его структурная схема показана на рис. 1, а основа для исполнения в случае DIP-40 — на рис. 2. Перед ядром 7106 могут быть разные префиксы в зависимости от производителя: ICL7106, TC7106 и т. Д. В последнее время незаметные микросхемы ( DIE CHIPS), кристалл которых припаян непосредственно к печатной плате.

Рис. 2. COCOLOGY ADC 7106 в корпусе DIP-40

Рассмотрим схему мультиметра Mastech M832 (рис. 3). На выходе 1 микросхемы IC1 положительное напряжение питания батареи 9В подается на выход 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход подключен к выходу 1 IC1, а выход — к выходу 32. Выход 32 подключен к общему выводу мультиметра и гальванически связан с вход устройства SOM.Разница напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение поступает на регулируемый делитель R11, VR1, R13, динамик динамика — на вход Микросхемы 36 (в режиме измерения тока и напряжения). Делитель задается потенциалом U UG на выходе 36, равным 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110NR111 отвечают за индикацию разряда аккумулятора.Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных точек дисперсии.

Рис. 3. Принципиальная схема мультиметра M832.

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выходах 36 и 35 и составляет:

Рассмотрим работу устройства в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1 … R6, с выхода которого через переключатель (по 1-8 / 1 .. 1-8 / 2) подается на защитный резистор R17. Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, выход 31. На обратный вход микросхемы подается общий выходной потенциал, генерируемый источником стабилизированного напряжения 3 В, выход 32.

Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

При измерении переменного напряжения выпрямляется одноальпапидным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защиту АЦП обеспечивают делитель R1 … R6 и резистор R17.

Измерение силы тока

Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис.5. В режиме измерения постоянный ток протекает через резисторы RO, R8, R7 и R6, переключаемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 поступает на вход АЦП, и результат отображается на дисплее. Защиту АЦП обеспечивают диоды D2, D3 (в некоторых моделях могут не устанавливаться) и предохранитель F.

Измерение сопротивления

Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис.6. В режиме измерения сопротивления используется зависимость, выражаемая формулой (2). На диаграмме показано, что один и тот же ток от источника напряжения + LJ проходит через эталонный резистор Рона и измеряемый резистор Rx (входные токи 35, 36, 30 и 31 пренебрежимо малы), а отношение UBX и Uon равно отношению сопротивлений резисторов RX и Ron. R1 …. R6 используются как эталонные резисторы, R10 и R103 используются как токосъемные. Защита АЦП обеспечивается термистором R18 [В некоторых дешевых моделях используются обычные резисторы с номиналом 1… 2 ком), транзистор Q1 в режиме Stabitron (не всегда) и резисторы R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Проблемный режим

В схеме вызова используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего по нему раздается звуковой сигнал.Порог определяется делителем R103, R104. Защиту обеспечивает резистор R106 на входе компаратора.

Мультиметры с дефектами

Все неисправности можно разделить на заводской брак (а бывает) и поломку, вызванную ошибочными действиями оператора.

Поскольку мультиметр используется в мультиметрах, возможно замыкание элементов, плохие пайки и поломки элементов, особенно расположенных по краям платы. Ремонт неисправного прибора нужно начинать с визуального осмотра печатной платы.Наиболее частые заводские дефекты мультиметров M832 приведены в таблице.

Заводской брак Мультиметры M832

Проявление дефекта	Возможная причина	Устранение дефекта
При включении устройства дисплей загорается, а затем плавно гаснет	Неисправность генератора микросхемы SPP, сигнал с которой поступает на подложку ЖКИ	Проверить элементы C1 и R15


При включении прибора дисплей загорается, а затем плавно гаснет.Со снятой задней крышкой Устройство работает нормально	С задней крышкой прибора пружина контактного винта падает на резистор R15 и замыкает цепь задающего генератора	Согнуть или немного укоротить пружину



При включении устройства режим измерения напряжения дисплея изменяется от 0 до 1	Неисправность или некачественное снятие цепи интегратора: Конденсаторы С4, С5 и С2 и резистор R14	Отсосать или заменить C2, C4, C5, R14


Аппарат надолго сбрасывает показания.	Некачественный конденсатор СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с малым коэффициентом поглощения
Аппарат надолго сбрасывает показания.	Некачественный конденсатор СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с малым коэффициентом поглощения
При измерении сопротивления показаний дисплея длительное время устанавливается	Конденсатор C5 низкого качества (цепь автоматической коррекции нуля)	Заменить C5 на конденсатор с малым коэффициентом поглощения
		Заменить C5 на конденсатор с малым коэффициентом поглощения
Устройство некорректно работает во всех режимах, перегревается микросхема IC1.	Длинные выводы для проверки транзисторов были закрыты	Отсоедините выводы разъема



При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В изменяются от 200 В до 240 В	Потеря емкости конденсатора СЗ. Возможна пайка его выводов или просто отсутствие этого конденсатора	Заменить СЗ на хороший конденсатор с малым коэффициентом поглощения


При включении мультиметра постоянно издает звуковой сигнал или наоборот бесшумно в режиме подключения звонка	Плохая пайка выводов микросхемы SU2	Выводы IC2


Сегменты на дисплее исчезают и появляются	Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки	Для восстановления надежного контакта необходимо: Регулировка токопроводящей резинки; Вода со спиртом — соответствующие контактные площадки на печатной плате; Сделайте эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50… 60 Гц и амплитуда в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, имеющий режим генерации меандра. Для проверки дисплея необходимо положить его на плоскую поверхность дисплеем вверх, подключить один короткоэкранный мультиметр M832 к общему дисплею индикатора (нижний ряд, левый выход), а другой щуп мультиметра прикладывать поочередно. к остальной части дисплея. Если удастся добиться зажигания всех сегментов дисплея, значит, он исправен.

Описанные выше неисправности также могут появиться во время работы. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок на входе. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки напряжения питания и исправности АЦП: напряжение стабилизации 3 В и отсутствие пробоя между питанием и общим выходом АЦП.

В режиме измерения тока с использованием входов V, Ω и MA, несмотря на наличие предохранителя, бывают случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды d2 или d3. Если в мультиметре установлен предохранитель, предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно сопротивление R5 … R8, и оно не может отображаться визуально на сопротивлениях. В первом случае, когда изготавливается только диод, дефект проявляется только в режиме измерения тока: ток через прибор течет, но на дисплее отображаются нули.В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор будет контролировать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивление повреждению происходит, как правило, в диапазонах 200 Ом и 2000 Ом.В этом случае при подаче напряжения на вход могут сгореть резисторы R5, R6, R10, R18, выполнен транзистор Q1 и конденсатор Sat. Если транзистор Q1 полностью сломан, то при измерении сопротивления прибор покажет нули. В случае неполной проверки транзистора мультиметр с открытыми стрелками покажет сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкает тумблер, и показания мультиметра не влияют.При проверке конденсатора С6 мультиметр не измеряет напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижает показания в этих диапазонах.

При отсутствии индикации на дисплее при наличии питания на АЦП или визуально заметном выгорании большого количества элементов схемы велика вероятность выхода из строя АЦП. Исправность АЦП проверяется регулятором напряжения источника стабилизированного напряжения 3 В. На практике АЦП мигает только тогда, когда на вход подается высокое напряжение, намного превышающее 220 В.В компаунде появляются трещины, увеличивается ток потребления микросхемы, что приводит к ее заметному нагреву. .

При подаче очень высокого напряжения на вход очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1 … R6.

В дешевых моделях серии DT длинные выводы деталей могут конденсироваться на экран, расположенный на задней крышке устройства, нарушая работу схемы.У Мастеха таких дефектов не наблюдается.

Источник стабилизированного напряжения 3 В в АЦП в дешевых китайских моделях на практике может давать напряжение 2,6 … 3,4 В, а некоторые устройства перестают работать при напряжении питающей батареи 8,5 В.

В моделях DT используются некачественные АЦП, они очень чувствительны к скоростям цепи интегратора C4 и R14. В мультиметрах Mastech качественные АЦП позволяют использовать элементы близкого номинала.

Часто в мультиметрах DT при открытых аппликаторах в режиме измерения сопротивления прибор долго подходит к значению перегрузки («1» на дисплее) или не выставляется совсем.«Разоблачить» некачественную микросхему АЦП можно снижением сопротивления R14 с 300 до 100 кОм.

При измерении сопротивления в верхней части диапазона прибор «набивает» показания, например при измерении сопротивления резистора 19,8 кОм показывает 19,3 кОм. «Ток» путем замены конденсатора С4 на конденсатор 0,22 … 0,27 мкФ.

Поскольку дешевые китайские фирмы используют некачественные несоответствующие АЦП, то случаев прерывания непрерывности не существует, и определить причину неисправности бывает очень сложно, и она может отличаться по-разному, в зависимости от порванного выхода.Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статическим дисплеем, для определения причины неисправности необходимо проверить напряжение на соответствующем выходе микросхемы АЦП, оно должно быть около 0,5 В относительно общего выхода. Если он равен нулю, значит АЦП неисправен.

Эффективный способ найти причину неисправности — переделка аналого-цифрового преобразователя микросхемы преобразователя следующим образом. Используется еще один, конечно, хороший цифровой мультиметр.Включен в режим проверки диодов. Черный щуп, как обычно, установлен в соме, а красный — в гнездо VQMA. Красный щуп подключается к выводу 26 [минус питание), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя при обратном включении установлены защитные диоды, то при таком подключении они должны открыться, что отразится на дисплее в виде падения напряжения на разомкнутом диоде. Реальное значение этого напряжения на дисплее будет несколько больше, т.к. в схему включены резисторы.Аналогично проверяются все выводы АЦП при подключении черного щупа к выводу 1 [питание АЦП) и поочередного касания остальных выводов микросхемы. Показания приборов должны быть аналогичными. Но если при этих проверках поменять полярность включения на противоположную, прибор всегда должен показывать обрыв, т.к. входное сопротивление хорошей микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме.Если устройство показывает кластер при любом подключении исследуемого выхода, это девяносто процентов говорит о внутреннем обрыве. Указанный метод проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Имеются неисправности связанные с некачественными контактами на переключателе галереи, прибор работает только при нажатии на галлеты. Фирмы, производящие дешевые мультиметры, редко закрывают дорожки под переключателем галереи смазки, которые быстро окисляются.Часто трассы несколько загрязнены. Ремонт осуществляется следующим образом: Печатная плата вынимается из корпуса, а тракты переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, устройство починили.

В устройствах серии

DT иногда бывает так, что напряжение переменного тока измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.

Бывает, что производители дешевых мультиметров ставят в цепь звукового генератора некачественные операционные усилители, а потом при включении прибора гудит зуммер.Этот дефект устраняет электролитический конденсатор емкостью 5 мкФ, включенный параллельно силовой цепи. Если это не обеспечивает стабильной работы звукового генератора, необходимо заменить операционный усилитель на LM358P.

Часто возникает такая неприятность, как протечка аккумулятора. Небольшие капли электролита можно протереть спиртом, но если плата сильно залита, то хороших результатов можно получить, промыв ее горячей водой с хозяйственным мылом. После снятия индикатора и исчезновения сдавливания, используя щетку, например зубную, нужно тщательно очистить доску с двух сторон и промыть под струей воды из-под крана.Повторяя стирку 2 … 3 раза, плата просушивается и устанавливается в корпус.

В большинстве устройств, выпущенных в последнее время, применяются АЦП противоборства (DIE CHIPS). Кристалл устанавливается прямо на печатную плату и залит смолой. К сожалению, это существенно снижает ремонтопригодность приборов, т.к. при выходе из АЦП он часто встречается довольно часто, его сложно заменить. Приборы с неподходящим АЦП иногда чувствительны к яркому свету.Например, при работе рядом с настольной лампой могут увеличиваться погрешности измерения. Дело в том, что индикатор прибора и плата имеют некоторую прозрачность, и свет, проникая в них, попадает на кристалл CRP, вызывая фотоэффект. Чтобы устранить этот недостаток, нужно снять плату и, сняв индикатор, зафиксировать место расположения кристалла АЦП (он хорошо виден через плату) плотной бумагой.

При покупке мультиметра DT следует обратить внимание на качество механики переключателя, необходимо несколько раз прокрутить переключатель галереи мультиметра, чтобы убедиться, что переключатель стоит четко и без перегрева: дефекты пластика не ремонтируются.

Настольный компьютер невозможно представить без удобного недорогого цифрового мультиметра.

В статье рассказывается об устройстве цифровых мультиметров 830-й серии, его схеме, а также о наиболее распространенных неисправностях и способах их устранения.

В настоящее время выпускается огромное количество разнообразных цифровых измерительных приборов разной степени сложности, надежности и качества. В основе всех современных цифровых мультиметров лежит интегральный аналого-цифровой преобразователь напряжения (АЦП).Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, стал преобразователь на микросхеме ICL7106, выпущенный компанией Maxim. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838. Вместо буквы М может стоять ДТ. В настоящее время эта серия инструментов является самой распространенной и повторяющейся в мире. Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивления до 2 МОм, проверка диодов и транзисторов.Кроме того, в некоторых моделях есть режим звукового кольца соединений, измерения температуры с термопарой и без термопары, меандр, генерирующий частоту 50 … 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является Precision Mastech Enterprises (Гонконг).

Схема и устройство работы

Принципиальная схема мультиметра

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572fv5).Его структурная схема представлена на рис. 1, а основа для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут быть разные префиксы в зависимости от производителя: ICL7106, TC7106 и т. Д. В последнее время незаметны микросхемы. Все чаще используются (DIE CHIPS), кристалл которых припаян непосредственно к печатной плате.

Рассмотрим схему мультиметра Mastech M832 (рис. 3). На выходе 1 микросхемы IC1 положительное напряжение питания батареи 9В подается на выход 26 — отрицательное.Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход подключен к выходу 1 IC1, а выход — к выходу 32. Выход 32 подключен к общему выводу мультиметра и гальванически связан. к общему прибору ввода. Разница напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение поступает на регулируемый делитель R11, VR1, R13, а с его выхода — на вход микросхема 36 (в режиме Измерения токов и напряжений).В делителе установлен потенциал U на выходе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разряда батареи. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисперсии.

Диапазон рабочих входных напряжений U Max напрямую зависит от уровня регулируемого опорного напряжения на выходах 36 и 35 и составляет

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения.

Показания дисплея N зависят от входного напряжения U и выражаются числом

Рассмотрим работу устройства в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4.

При измерении постоянного напряжения входной сигнал поступает на R1 … R6, с выхода которого через переключатель [по 1-8 / 1 … 1-8 / 2) поступает на защитный резистор. R17.Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором С3 образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, выход 31. На обратный вход микросхемы подается общий выходной потенциал, генерируемый источником стабилизированного напряжения 3 В, выход 32.

При измерении переменного напряжения выпрямляется одноальпапидным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение.Защиту АЦП обеспечивают делитель R1 … R6 и резистор R17.

Измерение силы тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5.

В режиме измерения постоянного тока последний протекает через резисторы R0, R8, R7 и R6, переключаемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 поступает на вход АЦП, и результат отображается на дисплее.Защиту АЦП обеспечивают диоды D2, D3 (в некоторых моделях могут не устанавливаться) и предохранитель F.

Измерение сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис..R1..R6 используются как эталонные резисторы, R10 и R103 используются как токосъемные. Защиту АЦП обеспечивают термистор R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1,2 кОм), транзистор Q1 в стабилитронном режиме (не всегда) и резисторы R35, R16 и R17 на входах 36, 35. и 31 АЦП.

Режим служебной цепи В схеме вызова используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор.При напряжении на входе компаратора (вывод 6), меньшем порогового значения, на его выходе (вывод 7) низкое напряжение открывает ключ на транзисторе Q101, что приводит к звуковому сигналу. Порог определяется делителем R103, R104. Защиту обеспечивает резистор R106 на входе компаратора.

Мультиметры с дефектами

Поскольку мультиметр используется в мультиметрах, возможно замыкание элементов, плохие пайки и поломки элементов, особенно расположенных по краям платы.Ремонт неисправного прибора нужно начинать с визуального осмотра печатной платы. Наиболее частые заводские дефекты мультиметров M832 приведены в таблице.

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения с частотой 50,60 Гц и амплитудой в небольшое вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, имеющий режим генерации меандра. Для проверки дисплея необходимо положить его на плоскую поверхность дисплеем вверх, подключить один мультиметр M832 короче к общему дисплею индикатора (нижний ряд, левый выход), а другой щуп мультиметра прикладывать поочередно к Остальные выводы по дисплею.Если удастся добиться зажигания всех сегментов дисплея, значит, он исправен.

В режиме измерения тока при использовании входов V, Q и MA, несмотря на наличие предохранителя, бывают случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно сопротивление R5 … R8, и оно не может отображаться визуально на сопротивлениях. В первом случае, когда изготавливается только диод, дефект проявляется только в режиме измерения тока: ток через прибор течет, но на дисплее отображаются нули.В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор будет контролировать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивление повреждению происходит, как правило, в диапазонах 200 Ом и 2000 Ом.В этом случае при подаче напряжения на вход могут сгореть резисторы R5, R6, R10, R18, выполнен транзистор Q1 и конденсатор С6. Если транзистор Q1 полностью сломан, то при измерении сопротивления прибор покажет нули. В случае неполной проверки транзистора мультиметр с открытыми стрелками покажет сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкает тумблер, и показания мультиметра не влияют.При обрыве конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

Источник стабилизированного напряжения 3 В в АЦП в дешевых китайских моделях на практике может давать напряжение 2,6,3,4 В, а некоторые устройства перестают работать уже при напряжении питающей батареи 8,5 В.

Часто в мультиметрах DT при открытых аппликаторах в режиме измерения сопротивления прибор очень длинен до значения перегрузки («1» на дисплее) или вообще не выставлен.«Вылечить» некачественную микросхему АЦП можно уменьшением сопротивления R14 коэффициентами с 300 до 100 кОм.

При измерении сопротивления в верхней части диапазона прибор «набивает» показания, например при измерении сопротивления резистора 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора С4 на конденсатор 0,22 … 0,27 мкФ.

Эффективный способ найти причину неисправности — переделка аналого-цифрового преобразователя микросхемы преобразователя следующим образом. Используется еще один, конечно, хороший цифровой мультиметр.Включен в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо COM, а красный — в гнездо VQMA. Красный щуп прибора подключен к выводу 26 (минус питание), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя при обратном включении установлены защитные диоды, то при таком подключении они должны открыться, что отразится на дисплее в виде падения напряжения на разомкнутом диоде. Реальное значение этого напряжения на дисплее будет несколько больше, т.к. в схему включены резисторы.Аналогично проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюс питания АЦП) и поочередному касанию остальных выводов микросхемы. Показания приборов должны быть аналогичными. Но если при этих проверках поменять полярность включения на противоположную, прибор всегда должен показывать обрыв, т.к. входное сопротивление хорошей микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме.Если устройство показывает кластер при любом подключении исследуемого выхода, это девяносто процентов говорит о внутреннем обрыве. Указанный метод проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

В приборах серии ДТ иногда бывает, что переменное напряжение измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.

Бывает, что производители дешевых многодиметровых кювет ставят в цепь звукового генератора некачественные операционные усилители, а потом при включении устройства раздается жужжание зуммера.Этот дефект устраняет электролитический конденсатор емкостью 5 мкФ, включенный параллельно силовой цепи. Если это не обеспечивает стабильной работы звукового генератора, необходимо заменить операционный усилитель на LM358P.

Часто возникает такая неприятность, как протечка аккумулятора. Небольшие капли электролита можно протереть спиртом, но если плата сильно залита, то хороших результатов можно получить, промыв ее горячей водой с хозяйственным мылом. После снятия индикатора и исчезновения сдавливания, используя щетку, например зубную, нужно тщательно очистить доску с двух сторон и промыть под струей воды из-под крана.Повторяя мойку 2,3 раза, плата просушивается и устанавливается в корпус.

Подробнее …

В разных местах вам предстоит ловить рыбу. Также бывает, когда из теплового пункта или других хозяйственных служб сбрасывается вода, используемая для охлаждения агрегатов тепловых электростанций, и несколько дополнительных градусов иногда приводят к повышенной концентрации рыбы некоторых пород в таких местах.

Общеизвестно, что при температуре выше 25 ° C на малоходовой и мелководной воде степень насыщения кислородом практически равна нулю, и это создает условия, в которых трудно выжить рыбам определенных пород.

Эта микросхема получила широкое распространение в измерительной технике. Практически все мультиметры (выпуска 90-х и 2000-х годов) использовались как «мозги». Восстановить практически потерянные устройства и заказать. Отремонтирую все известное (или почти все) устройство Mastech M890F. Обзор исключительно для дружелюбных с паяльником.
Заказал эти микросхемы в середине августа. Гуляли чуть больше месяца.

К сожалению, в данный момент этот товар недоступен.Купил спонтанно. Решающую роль сыграла цена. В свое время наша компания заказывала эти МС в известной московской фирме. Цена немного изменилась в соответствии с курсом доллара.

Цена около 33 рублей за штуку на Али почти подарок. Но суть не в этом. Расскажу, почему взял, и что сделал.
А сначала посмотрим, как они упаковывались и в каком виде все вышло. Эта информация иногда бывает важной.

Стандартный бумажный пакет «Пропупус» изнутри.

Микросхемы с ножками были вставлены во вспененный полиэтилен (он пытался объяснить, как мог), поэтому никто не пострадал.

Эти микросхемы входят в состав одного из самых популярных мультиметров Mastech M890F. Но не только в них. Они используются в других устройствах этой компании (и не только). Самые распространенные: M830, M832, M838.
В основе этого прибора (M890F), как и большинства недорогих мультиметров, лежит аналого-цифровой преобразователь ICL706, работающий по принципу двойного интегрирования.Это полный аналог известной отечественной ИМС К572ПВ5. Можно использовать как ремонтный комплект. Но это дороже.
Основными ошибками в работе, приводящими к выходу из строя прибора, являются измерения с перегрузкой и выбором неправильного режима измерения в результате невнимательности или спешки. Это приводит к выходу из строя АЦП, перегрузке дорожек, выходу из строя других микросхем. Не менее опасно переключение пределов и режимов измерения без отключения от измеряемой цепи.В то же время токопроводящие дорожки переключателей часто свариваются. В результате аппарат больше не ремонтируется. Это недостаток всех устройств подобного типа по переключателям.
Что именно стало причиной поломки этого мультиметра, я не знаю.

Дорожки испарились на: 20к, 200ком и 200мв. Теоретически и их можно восстановить. Но это искусство аппликаций. А пока попробую себя в ремонте 🙂
У меня их (мультиметры) несколько штук выпало.Сам он лично никого не сжигал. Неисправность собрана у знакомых. Десять лет назад ремонт был нецелесообразным из-за стоимости микросхемы (уже писали). Да и восстанавливать такие устройства можно только с учетом их будущей нетрудоспособности. Часть функций будет потеряна безвозвратно даже после восстановления. Следы назад не приклеивать. 🙁
Вот он самый обычный мультиметр.

Видош он конечно носил. Но уже много лет.
При частых отказах одна или несколько проводок кабеля оборваны, ну очень сильно.

Вариантов всего два: либо не подъем, либо эстакада.

Как видите, я жалею. Процедура утомительная.

В этом аппарате, кроме процессора, спорны печатные кондукторы. Я их восстановил. Есть несколько образцовых сопротивлений. Их нужно подбирать очень аккуратно. От них зависит погрешность всего инструмента. Эти сопротивления в маркировке на одной полосе больше.
Есть и такие экземпляры.

Это немного другой аппарат, правда той же фирмы.Но в качестве примера подойдет. Хорошо видно, что плата сгорела в режиме измерения сопротивления. Вот куда воткнуть чтоб в плате образовалась такая дырочка!
Я понял это. Но не все знают, что напряжение в сети измеряется в вольтах, а не в омахе 🙂
Восстановление тоже возможно, но какие-то пределы измерения придется пожертвовать. Но это будет отдельная история …
А это М832, который уже не восстанавливается.

В таких мультиметрах надо сначала снять «кляксу», потом припаять микросхему к распечатанным контактам.Они любезно предоставлены.
Вернитесь к M890.
Первым делом при прогаре платы и перегоревших печатных проводниках оказываются неисправный процессор IC1, встроенный таймер IC8 7555 и два контейнера-бака MS LM358. Неисправность МС часто заводится питающим напряжением. IC8 7555 находится на верхней плате.
Ток потребления хорошего мультиметра около 4мА. Конкретно процессор потребляет чуть меньше 2-го. И ничего больше. Об этом нужно помнить. Повышенный ток потребления говорит о любой неисправности.
Прилагаю отредактированную схему мультиметра. Ремонт и калибровка прибора очень удобны. Схема изначально была скачана из Интернета и редактировалась несколько лет. В схеме могут быть недочеты. Возможно, и не все удалось исправить.

IC8 7555 Можно просто выпасть из схемы, которую я сделал. Мультиметр не сможет измерить частоту. Для меня это не критично.
В интернете тоже есть схема с более поздней модификацией этого устройства.

Это (так сказать) совсем другое устройство. На мой взгляд, более убогий. Схема упростилась.
Все элементы схемы собраны на одной плате. Чисто внешне (без вскрытия) отличить очень сложно, разве что по весу легче. И продал на несколько лет позже и дешевле.
приступаю непосредственно к ремонту.
Чтобы определить, что произошло, необходимо узнать верхнюю плату. Для этого открутите четыре винтика и запомните, как ламели расположены у переключателя.У них есть своеобразная особенность в самый неподходящий момент. И лучше сразу удалить, чтобы потом не искать их на полу.

Устройство работает нормально и без верхней платы. Необходимо только сдвинуть 2 и 6 контактов разъема (я их обозначил на рисунке). По ним проходит 9В. Он исчезнет, а измеренные значения на дисплее исчезнут. При ремонте это не очень важно.
Практически всегда сгорает защитный транзистор Q4 (9014).

Я уже уронил. Мультиметр может работать и без него. Но лучше заменить. Что за, но все же защита.
Теперь нужно измерить напряжение между ножками 1 и 32 процессора. При этом ротатор ремонтируемого мультиметра должен стоять в любом режиме, кроме измерения сопротивления.

Оно должно быть примерно в указанных пределах (2,8–3,0 В). При превышении значений (обычно более 6В) с вероятностью 99% процессор устройства.
Сам проц находится на другой стороне платы под индикатором. Чтобы добраться до него, нужно открутить четыре винта и снять модуль с индикатором.
Эти микросхемы есть в мультиметрах Mastech M890F. Чаще встречались «кляксы».

И в том, и в другом случае выпадает неисправная микросхема. Вместо него ставится обычная МС из Китая. Что я успешно сделал.

Вы можете приобрести наш аналог кр572фв5. Тогда он был впаян в другое неисправное устройство.Уже много лет работает.

Вот только расстояние между ног немного другое. Будет немного.
После того, как процедуры проделали, мультиметр ожил. Замерил напряжение на АКБ.

Почти правда. Осталось настроить мультиметр на образцовые приборы. Но не все, что у них есть. Кроме того, вы можете скорректировать показания, сравнив их с другим устройством, которому вы доверяете.
Начать нужно с калибровки постоянных напряжений (VR1).И только потом переменные (VR2). Последовательность других регулировок «скорости» не влияет 🙂
Точность измерения сопротивления определяется точностью сопротивления образца внутри прибора и никакие потенциометры не регулируются.
Вот и все.
И еще кое-что в конце.
Я попытался рассказать об использовании микросхемы ICL706 в качестве Ремкомплект. Невозможно описать все неисправности мультиметров, в которых необходима их замена. Кому что-то непонятно по поводу фишек, задавайте вопросы.За советами по ремонту обращайтесь в личку.
Надеюсь хоть кому то помогло.
Всем удачи!

Планирую купить +23. Добавить в избранные Обзор понравился +60 +100

Конденсатор 1x — 100PF
Конденсатор 1x — 10n
Конденсатор 1x — 100n
Конденсатор 1x — 220n
Конденсатор 1x — 470N
Конденсатор 2x — 10uf

3X — 1N4148 DIODE
1x — ICL7107 IC
1x — 7660 IC
2x — MAN6910 2-значный 7-сегментный светодиодный дисплей

Этот цифровой вольтметр идеально подходит для использования в источниках постоянного тока.Он включает 3,5-битный светодиодный дисплей с общим катодом. Он измеряет напряжение постоянного тока от 0 до 199,9 В с разрешением 0,1 В. Вольтметр основан на одной микросхеме ICL7107 и может быть установлен на небольшой печатной плате размером 3 х 7 см. Схема должна быть оборудована источником питания 5В и потребляет ток около 25 мА.

Яркость светодиодных сегментов Дисплей можно изменить, добавив или убрав количество диодов 1N4148, которые включаются последовательно.

Вольтметр также можно настроить для измерения напряжения в разных диапазонах. Замена резистора 1М на 100К позволит измерить напряжение 0-19,99В \ 0,01В (10мВ) — погрешность.

Калибровка
Настройте потенциометр 10К, чтобы установить опорное напряжение между выводами 35 и 36 микросхемы ICL7107, напряжение между этими выводами должно быть равно 1В.

Возможно использование других индикаторов.
Источник — http: // electronics-diy.com / icl7107_volt_meter.php.

Торговые данные и цена универсальных измерительных приборов, экспортируемых по коду ГС

10000

Наименование

ДАТА	HS_CODE	Описание продукта	Товарный знак	Страна	Вес нетто	Статистическая стоимость	Грузоотправитель	Место отправителя
2017-09-03	10000	УНИВЕРСАЛЬНЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ БЕЗ записывающих устройств, применение — жилищно-коммунальное хозяйство, гражданское промышленное строительство: Цифровые мультиметры серии «МАСТЕРЭЛЕКТРИК» Токоизмерительные клещи серии M-832 «МАСТЕР121	» ***	МОЛДОВСКАЯ РЕСПУБЛИКА	22.8	370,6	БАРАНЦЕВСКОЕ	*****	*****
2017-09-06	10000	УНИВЕРСАЛЬНЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ ЦИФРОВЫЕ для измерения электрических величин, Модель » TST / JADE », без записывающего устройства, НИКАКИХ радиоактивных источников в СПЕЦ.ПЛАСТИКОВОМ Кейси, в оригинальном оборудовании, для использования в мастерских: СБОРКА К	***	КОРЕЙСКАЯ РЕСПУБЛИКА	88.45	19108,74	***	*****	*****
2017-09-07	10000	УНИВЕРСАЛЬНЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ, для измерения электрических величин, без регистрирующего устройства.НЕ А товары двойного назначения и продукция военного назначения: Мультиметры MASTECH M830 NO 2	***	ЮЖНАЯ АФРИКА	0,42	15,7	CAPE TOWN	*****	*****
2017-09-08	10000	ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ UNIVERSAL без регистрирующего устройства, предназначенные для измерения электрических параметров (напряжение, сопротивление, ТОК) Б / у Цифровой мультиметр APPA-98II APPA TECHNOLOGY CORP., ТАЙВАНЬ (КИТАЙ) APPA	***	РОССИЯ	0.5	135,28	***	*****	*****
2017-09-11	10000	УНИВЕРСАЛЬНЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ БЕЗ записывающих устройств гражданского назначения, имеющие без функции шифрования (КРИПТОГРАФИЯ), ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ В КАЧЕСТВЕ КОМПОНЕНТОВ ДЛЯ РЕМОНТА ПРИБОРОВ SAMSUNG. ИНТЕРФЕЙС тест	***	УКРАИНА	0,02	2,37	Корякова	*****	*****
2017-09-15	10000	УНИВЕРСАЛ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ БЕЗ записывающих устройств для гражданского использования, не имеющие функции шифрования (КРИПТОГРАФИЯ), ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ИСПОЛЬЗОВАНИЯ В КАЧЕСТВЕ КОМПОНЕНТОВ ДЛЯ РЕМОНТА ПРИБОРОВ SAMSUNG.ИНТЕРФЕЙС тест	***	УКРАИНА	0,01	87,55	Корякова	*****	*****
2017-09-15	10000	УНИВЕРСАЛ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ БЕЗ записывающего устройства для измерения силы тока и сопротивления, без электронного оборудования, гражданского назначения, для бытовой техники «SAMSUNG» интерфейс. ТЕСТ.УСТР ПОДКЛЮЧ.К ПК — для мобильных М	***	АЗЕРБАЙДЖАН	0.12	106,93	BAKU	*****	*****
2017-09-19	10000	УНИВЕРСАЛЬНЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ БЕЗ записывающих устройств: Мультиметры Портативные цифровые общего назначения НАПРЯЖЕНИЯ . До 1000 В, 177 (FLUKE) — 20 шт. ОАО «Щербинский подъемный завод» БЕЗ ТОВАРНОЙ МАРКИ 0	***	КУБА	27,8	15575,17	ПОРТ Мариэль	*****	*****
2017- 09-19	10000	УНИВЕРСАЛЬНЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ БЕЗ записывающих устройств для гражданского использования, не имеющие функции шифрования (КРИПТОГРАФИЯ), ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ИСПОЛЬЗОВАНИЯ В КАЧЕСТВЕ КОМПОНЕНТОВ ДЛЯ РЕМОНТА ПРИБОРОВ SAMSUNG.ИНТЕРФЕЙС тест	***	УКРАИНА	0,15	21,33	Корякова	*****	*****
2017-09-19	10000	УНИВЕРСАЛ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ БЕЗ записывающего устройства, для измерения электрических величин для измерения напряжения в цепях переменного тока, сил переменного тока, сопротивления, проводимости: Цифровой мультиметр UNIVERSAL M830V IEK TMD-2B-830	***	УКРАИНА	8.72	41,01	Ростов-на-Дону	*****	*****

% PDF-1.4 % 9443 0 объект> эндобдж xref 9443 296 0000000016 00000 н. 0000010022 00000 п. 0000010160 00000 п. 0000010359 00000 п. 0000011746 00000 п. 0000011802 00000 п. 0000011858 00000 п. 0000011914 00000 п. 0000011970 00000 п. 0000012026 00000 н. 0000012082 00000 п. 0000012138 00000 п. 0000012194 00000 п. 0000012250 00000 п. 0000012306 00000 п. 0000012362 00000 п. 0000012418 00000 п. 0000012475 00000 п. 0000012531 00000 п. 0000012587 00000 п. 0000012643 00000 п. 0000012699 00000 п. 0000012755 00000 п. 0000012811 00000 п. 0000012867 00000 п. 0000012924 00000 п. 0000012980 00000 п. 0000013037 00000 п. 0000013093 00000 п. 0000013149 00000 п. 0000013205 00000 п. 0000013261 00000 п. 0000013317 00000 п. 0000013374 00000 п. 0000013430 00000 п. 0000013486 00000 п. 0000013542 00000 п. 0000013598 00000 п. 0000013654 00000 п. 0000013711 00000 п. 0000013767 00000 п. 0000013825 00000 п. 0000013881 00000 п. 0000013937 00000 п. 0000013994 00000 п. 0000014050 00000 п. 0000014107 00000 п. 0000014163 00000 п. 0000014219 00000 п. 0000014275 00000 п. 0000014331 00000 п. 0000014388 00000 п. 0000014444 00000 п. 0000014500 00000 п. 0000014556 00000 п. 0000014612 00000 п. 0000014668 00000 п. 0000014724 00000 п. 0000014780 00000 п. 0000014836 00000 п. 0000014892 00000 п. 0000014948 00000 п. 0000015004 00000 п. 0000015060 00000 п. 0000015116 00000 п. 0000015172 00000 п. 0000015228 00000 п. 0000015284 00000 п. 0000015341 00000 п. 0000015397 00000 п. 0000015454 00000 п. 0000015510 00000 п. 0000015566 00000 п. 0000015622 00000 п. 0000015678 00000 п. 0000015734 00000 п. 0000015790 00000 п. 0000015846 00000 п. 0000015902 00000 н. 0000015958 00000 п. 0000016014 00000 п. 0000016070 00000 п. 0000016126 00000 п. 0000016182 00000 п. 0000016238 00000 п. 0000016294 00000 п. 0000016350 00000 п. 0000016407 00000 п. 0000016464 00000 п. 0000016522 00000 п. 0000016578 00000 п. 0000016635 00000 п. 0000016691 00000 п. 0000016747 00000 п. 0000016803 00000 п. 0000016860 00000 п. 0000016917 00000 п. 0000016974 00000 п. 0000017032 00000 п. 0000017089 00000 п. 0000017147 00000 п. 0000017204 00000 п. 0000017262 00000 п. 0000017321 00000 п. 0000017378 00000 п. 0000017435 00000 п. 0000017492 00000 п. 0000017549 00000 п. 0000017606 00000 п. 0000017664 00000 п. 0000017721 00000 п. 0000017778 00000 п. 0000017835 00000 п. 0000017892 00000 п. 0000017949 00000 п. 0000018007 00000 п. 0000018064 00000 п. 0000018121 00000 п. 0000018178 00000 п. 0000018235 00000 п. 0000018292 00000 п. 0000018349 00000 п. 0000018406 00000 п. 0000018463 00000 п. 0000018520 00000 п. 0000018577 00000 п. 0000018634 00000 п. 0000018691 00000 п. 0000018748 00000 п. 0000018805 00000 п. 0000018862 00000 п. 0000018919 00000 п. 0000018976 00000 п. 0000019034 00000 п. 0000019091 00000 п. 0000019148 00000 п. 0000019205 00000 п. 0000019263 00000 п. 0000019320 00000 п. 0000019377 00000 п. 0000019435 00000 п. 0000019492 00000 п. 0000019550 00000 п. 0000019608 00000 п. 0000019666 00000 п. 0000019723 00000 п. 0000019780 00000 п. 0000019837 00000 п. 0000019894 00000 п. 0000019952 00000 п. 0000020010 00000 н. 0000020068 00000 н. 0000020125 00000 н. 0000020182 00000 п. 0000020240 00000 п. 0000020298 00000 н. 0000020355 00000 п. 0000020392 00000 п. 0000020529 00000 п. 0000020803 00000 п. 0000020851 00000 п. 0000020900 00000 н. 0000020948 00000 п. 0000021002 00000 п. 0000021480 00000 п. 0000021883 00000 п. 0000021921 00000 п. 0000022245 00000 п. 0000024916 00000 п. 0000027372 00000 п. 0000027426 00000 п. 0000027771 00000 п. 0000027862 00000 н. 0000028719 00000 п. 0000038697 00000 п. 0000051409 00000 п. 0000066385 00000 п. 0000087584 00000 п. 0000087666 00000 п. 0000088529 00000 п. 0000088589 00000 н. 0000088665 00000 п. 0000088791 00000 п. 0000088884 00000 п. 0000088929 00000 н. 0000089066 00000 н. 0000089163 00000 п. 0000089208 00000 п. 0000089318 00000 п. 0000089460 00000 п. 0000089615 00000 п. 0000089659 00000 п. 0000089761 00000 п. 0000089916 00000 н. 00000 00000 п. 00000

00000 п. 00000 00000 п. 00000

00000 п. 00000

00000 п. 00000 00000 п. 00000 00000 п. 0000090793 00000 п. 0000090887 00000 п. 0000090931 00000 н. 0000091042 00000 п. 0000091172 00000 п. 0000091277 00000 п. 0000091320 00000 н. 0000091398 00000 п. 0000091505 00000 п. 0000091550 00000 п. 0000091696 00000 п. 0000091773 00000 п. 0000091882 00000 п. 0000091982 00000 п. 0000092119 00000 п. 0000092243 00000 п. 0000092372 00000 п. 0000092478 00000 п. 0000092586 00000 п. 0000092707 00000 п. 0000092831 00000 п. 0000092980 00000 п. 0000093131 00000 п. 0000093229 00000 п. 0000093326 00000 п. 0000093508 00000 п. 0000093668 00000 п. 0000093764 00000 п. 0000093865 00000 п. 0000094003 00000 п. 0000094076 00000 п. 0000094212 00000 п. 0000094317 00000 п. 0000094461 00000 п. 0000094586 00000 п. 0000094703 00000 п. 0000094835 00000 н. 0000094976 00000 п. 0000095131 00000 п. 0000095235 00000 п. 0000095338 00000 п. 0000095456 00000 п. 0000095575 00000 п. 0000095692 00000 п. 0000095809 00000 п. 0000095920 00000 н. 0000096032 00000 п. 0000096131 00000 п. 0000096284 00000 п. 0000096370 00000 п. 0000096503 00000 п. 0000096547 00000 п. 0000096675 00000 п. 0000096816 00000 п. 0000096892 00000 п. 0000097012 00000 п. 0000097167 00000 п. 0000097271 00000 п. 0000097375 00000 п. 0000097503 00000 п. 0000097656 00000 п. 0000097759 00000 п. 0000097863 00000 п. 0000097997 00000 п. 0000098173 00000 п. 0000098296 00000 п. 0000098434 00000 п. 0000098622 00000 п. 0000098759 00000 п. 0000098896 00000 н. 0000099051 00000 н. 0000099155 00000 н. 0000099258 00000 н. 0000099417 00000 п. 0000099533 00000 н. 0000099642 00000 п. 0000099758 00000 н. 0000099905 00000 н. 0000100069 00000 н.

Разное
