Содержание

Монтаж электропроводки в квартире

Современный капитальный ремонт часто предусматривает монтаж электропроводки в квартире. Выполнение таких работ накладывает большую ответственность, поскольку от качества функционирования элементов проводки зависит не только правильность работы потребителей электроэнергии, но и пожарная и электрическая безопасность жилища.

Схема электрической проводки

Перед тем, как приступать к каким-либо работам по монтажу проводки, необходимо составить ее схему. Для этого нужно следовать такому алгоритму:

  • Начать следует с составления плана помещений квартиры, который должен быть сделан в масштабе с указанием размеров. Последующее нанесение всех элементов электрической проводки на этот план выполняется с распределением потребителей по группам, в зависимости от их типа и расположения.
  • Определяется общая мощность потребителей электроэнергии в квартире, а также их распределение в помещениях. Сделать это достаточно несложно, если взять за основу подобный план электропроводки, например, такой как на рисунке.

  • Определяется необходимое количество розеток в каждой комнате. Если примерно известен будущий дизайн интерьера, то можно располагать розетки, исходя из максимального удобства их эксплуатации. В противном случае следует обеспечить наличие хотя бы одного такого устройства на каждые 6 м2 жилой площади, в кухнях – на каждые 3 м2. Нельзя устанавливать розетки в туалете. В ванной комнате их установка допускается, однако сделать это можно лишь с использованием устройств, имеющих повышенную защиту от влажности. Такие розетки подключаются через разделительный трансформатор, в результате чего исключается их гальваническая связь с общей бытовой электрической сетью. Это решение позволяет обеспечить максимальный уровень электробезопасности, однако влечет за собой дополнительные материальные затраты.
  • Определяется месторасположение мощных бытовых приборов (более 2 кВт), таких как электроплиты, бойлеры, варочные поверхности, посудомоечные и стиральные машины, группы кондиционеров и т. д. Для каждого из этих устройств нужно провести отдельную линию, имеющую заземление и подключенную напрямую к входному электрическому щитку.
  • Рассчитывается необходимое количество и сечение кабелей, номинал автоматических выключателей, УЗО или дифавтоматов. Чтобы сделать такие расчеты, нужно четко определить количество групп потребителей, а также их мощность.

Выбор сечения провода

Для правильного выбора сечения проводов, а также номинальных параметров защитных устройств можно воспользоваться такими рекомендациями:

  1. Для цепей освещения нужно использовать автоматические выключатели с номинальным током 16 А и времятоковой характеристикой типа В.
  2. Для отдельных розеток или их групп, как правило, используются выключатели с номинальным током 20 А.
  3. Для подключения мощных бытовых приборов нужно выбирать автоматический выключатель, номинальный ток которого соответствует мощности этих потребителей. Например, при подключении устройства мощностью 5 кВт нужен выключатель с номинальным током 25 А.
  4. Подключение всех групп потребителей желательно выполнять через УЗО, в результате чего обеспечивается защита от поражения электрическим током при возникновении повреждений изоляции. Что же касается мощных электроприборов, то применение устройств, реагирующих на возникновение дифференциальных токов, при их подключении обязательно.
  5. Выбор марки и сечения проводов, которые необходимо проложить для надежной работы проводки, может быть сделан с использованием таблиц, наглядно демонстрирующих, какое сечение кабеля необходимо для подключения группы потребителей определенной мощности.

В большинстве случаев для монтажа качественной электропроводки используется кабель ВВГ, имеющий сечение 1,5 мм2 для осветительных сетей, 2,5 мм2 – для подключения розеток, 4 или 6 мм2 – для подключения мощных электроприборов.

Особенности монтажа электрической проводки

Возможно два основных варианта монтажа электропроводки:

  • Открытый способ. В настоящее время используется достаточно редко, преимущественно в помещениях, где невозможно обустройство проводки скрытого типа.
    Прокладка проводов осуществляется в кабель-каналах или специальных коробах, закрепляемых на стенах и потолке при помощи саморезов или монтажных клипс.

  • Скрытый. Наиболее распространенный способ. Чтобы скрытно проложить провода, необходимо выполнить штробление стен. Такой способ монтажа проводки связан с выполнением определенных строительных работ, поэтому выполняется одновременно с проведением ремонта в квартире.

При прокладке проводов в стенах следует располагать их строго вертикально или горизонтально, все повороты провода выполняются только под прямым углом.

Выключатели света располагаются рядом с дверными проемами на высоте 1,5 м или 0,8 м.

Электрические розетки в помещениях принято размещать на высоте до 1 м. Нужно заранее провести провода для розеток, предназначенных для питания настенных телевизоров, бойлеров, кондиционеров и т. д. Если этого не сделать, то впоследствии может возникнуть необходимость в прокладке внешних проводов или использовании удлинителей.

Начать работы по монтажу электропроводки целесообразно с установки отдельного электрического щитка в квартире. В этот щиток изначально устанавливается вводной автоматический выключатель и одна модульная розетка. Такое решение позволяет отключить напряжение во всех цепях старой электропроводки и одновременно использовать для работ электроинструмент.

Порядок разводки электрокабеля

Разводка проводов в квартире выполняется следующим образом:

  • Разметка. При выполнении этих работ нужно следить за тем, чтобы каналы для проводов, с помощью которых подключаются параллельно соединенные розетки, располагались с ними на одном уровне.
  • Штробление стен при помощи угловой шлифмашинки или перфоратора. Глубина каждой штробы составляет от 1,5 до 2 см. Чтобы правильно провести провода в несущих стенах, штробы для них не следует делать слишком глубокими, так как это может привести к нарушению прочности конструкции здания. Чтобы правильно проложить провод следует руководствоваться такими требованиями:
  1. расстояние до пола не менее 200 мм.
  2. расстояние до потолка не менее 150 мм.
  3. расстояние до дверных или оконных проемов не менее 100 мм.
  • Высверливание углублений для монтажных коробок под розетки и выключатели, а также для размещения разветвительных коробок. Для выполнения таких работ используются специальные коронки.
  • Укладка проводов в штробы. Такие работы выполняются при отключенной электроэнергии на общем щитке. Укладка проводов производится с помощью специальных креплений или замазки алебастром. При этом необходимо внимательно следить за отсутствием контакта изоляции проводов с металлическими деталями конструкции зданий.

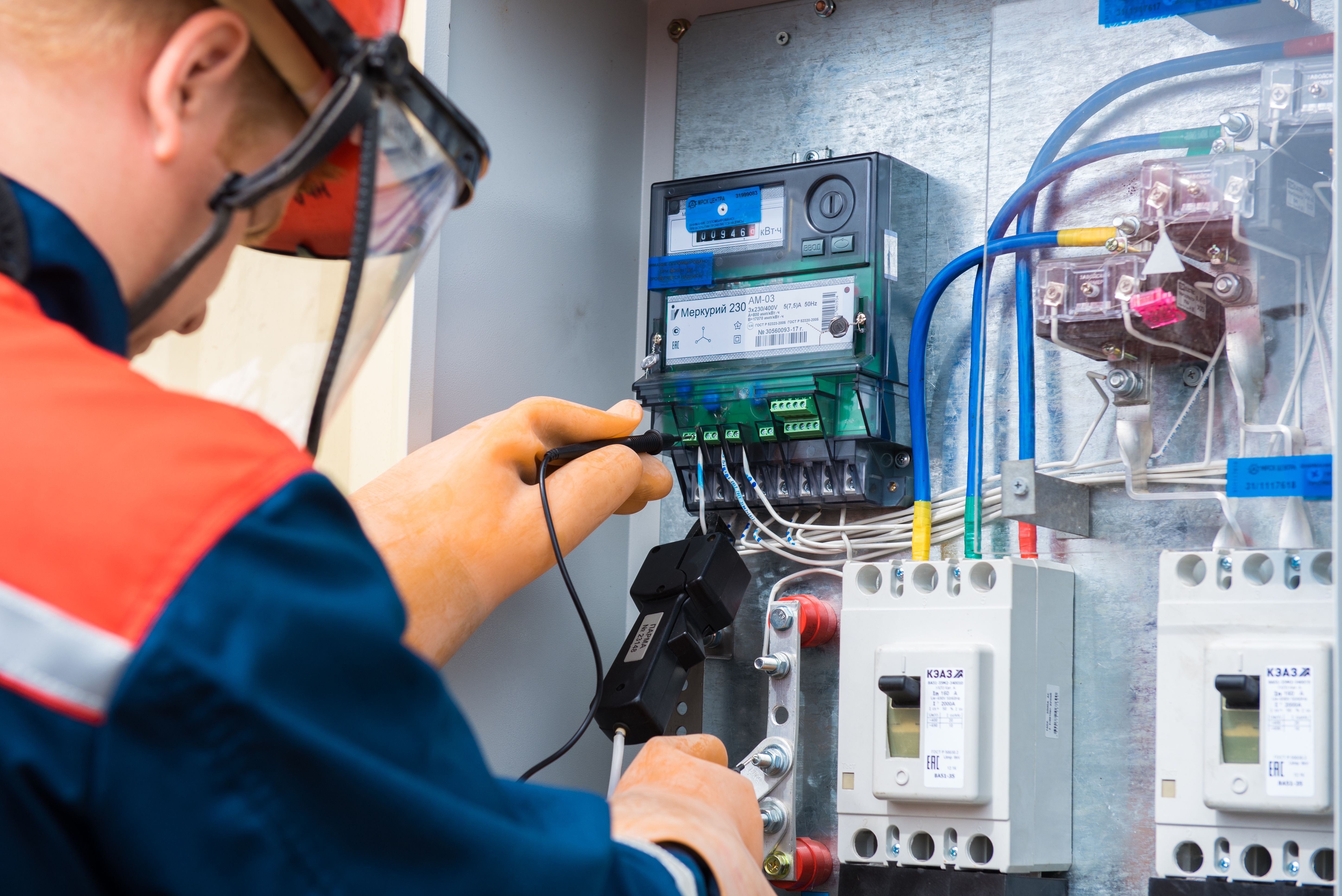

  • Монтаж модульных элементов электрического щитка.
  • Установка монтажных коробок. Выполняется также с помощью алебастра. Если в квартире установлены гипсокартонные перегородки, то для них используются специальные подрозетники, имеющие соответствующие крепления.
  • В распределительных коробках провода соединяются в соответствии с разработанной схемой проводки. Крайне важно при этом обеспечить качественный электрический контакт, для чего может быть использована пайка, клеммные или болтовые соединения. Любые соединения проводов должны быть выполнены только в монтажных коробках.

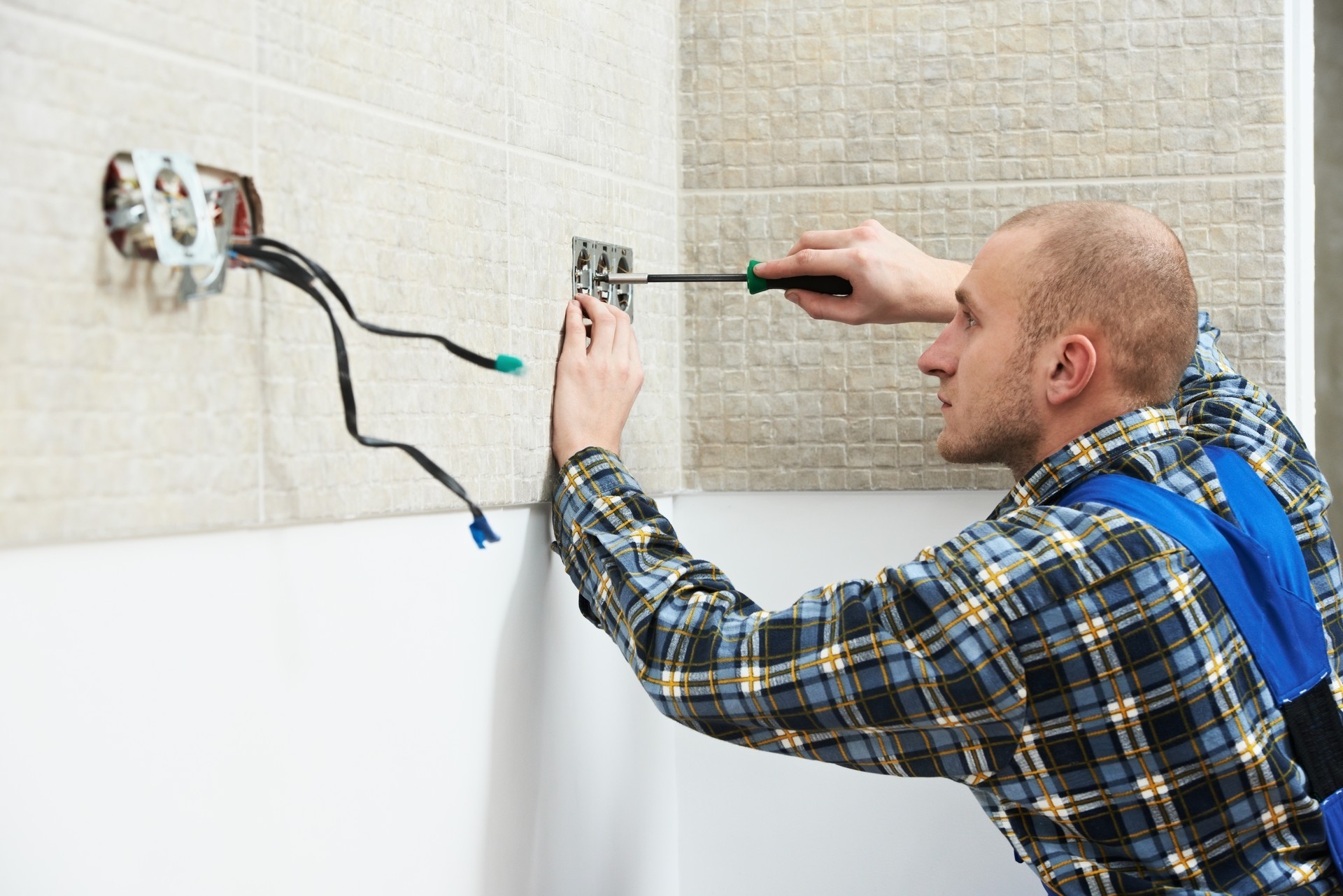

  • Установка розеток и выключателей. Не следует забывать, что каждый выключатель должен быть установлен таким образом, чтобы при его отключении разрывался именно фазный провод. При монтаже осветительных приборов фазный провод подключается к контакту, расположенному в глубине патрона лампочки.
  • Шпаклевание стен при помощи гипсовой штукатурной смеси.

Таким образом, замена электрической проводки предусматривает обязательное изучение вопроса, тщательное планирование схемы, а также правильный выбор параметров всех ее элементов. Если такие подготовительные работы выполнены и составлен понятный план действий, то вполне возможно осуществить правильный монтаж проводки своими руками, сэкономив при этом значительные средства на услугах электриков.

Прайс-лист на электромонтажные работы.

Наименование работ.Ед.ИзмЦена
Сборка электрощиткаМестоот 250 р
Вывод из распределительной коробки: розетки, лампочки, выключателя, черновой монтаж.Точкаот 350 р
Прокладка кабеля открытым способом с использованием монтажных скобМ.пот 150р
Прокладка кабеля в кабель каналеМ.пот 200 р
Прокладка кабеля в гофре открытым способом ( монтаж на клипсах )М.пот 150 р
Прокладка кабеля со штроблением скрытым способом в кирпичеМ.пот 250 р
Прокладка кабеля со штроблением скрытым способом в бетонеМ. пот 350 р
Монтаж распределительной коробки с распайкой, сваркой открытым способомТочкаот 350 р
Монтаж электроточки в кирпиче (пробивка отверстия, монтаж коробки, выведение и изоляция контактов )Точкаот 600 р
Монтаж электроточки в бетоне  (пробивка отверстия, монтаж коробки, выведение и изоляция контактов )Точкаот 600 р
Сверление отверстий в стенеТочкаот 100 р
Установка розетки компьютерной (RJ45)Точкаот 150 р
Установка розетки телефонной (RJ11)Точкаот 150 р
Монтаж розетки под электроплиту, варочную поверхность с подключениемТочкаот 300 р
Установка электрического выключателя на готовое установочное местоТочкаот 150 р
Установка электрической розетки на готовое установочное местоТочкаот 150 р
Установка электрического выключателя накладногоТочкаот 150 р
Установка электрической розетки накладнойТочкаот 150 р
Установка люстры (с подключением, без сборки до 3 кг, от 3 до 10 кг +30%Точкаот 500 р
Установка точечного светильника с вырезом отверстия в ГКЛТочкаот 250 р
Монтаж настенного светильника, бра (сборка+навеска+ подключение)Точкаот 500 р
Установка блока защиты галогенных лампТочкаот 300 р
Монтаж светильника люминесцентного  в потолке типа «Армстронг»Точкаот 600 р
Монтаж выключателя автоматического (автомата)Местоот 300 р
Монтаж УЗО,  диф. автоматаТочкаот 600 р
Монтаж прибора учета (счетчика) электроэнергии однофазныйТочкаот 2000 р
Монтаж прибора учета (счетчика) электроэнергии трехфазныйТочкаот 2000 р
Установка полотенцесушителя электрическогоТочкаот 1000 р
Демонтаж выключателя автоматического  ( автомата )Точкаот 50 р
Монтаж щита электрического внешнийТочкаот 1000 р
Монтаж щита электрического внутреннийТочкаот 1000 р
Подключение водонагревателяТочкаот 1000 р

Цены на электромонтажные работы в Москве (прайс-лист)

1. ЭЛЕКТРОПРОВОДКА, КАБЕЛЬКАНАЛЫ
1. 1 Укладка кабеля или провода в коробе (кабель-канале) до 4 мм кв. м.п. 50
1.2 Укладка кабеля или провода в коробе (кабель-канале) от 6 мм кв. м.п. 60
1.3 Монтаж электропроводки в штробе до 4 мм кв. м.п. 50
1.4 Монтаж электропроводки в штробе от 6 мм кв. м.п. 70
1.5 Монтаж кабеля или провода по потолку м.п. 80
1.6 Монтаж кабеля или провода в гофротрубе по потолку м.п. 120
1.7 Затяжка кабеля в гофротрубу м.п. 40
1.8 Затяжка кабеля в металлорукав м.п. 60
1.9 Кабельканал шириной до 25 мм по ГКЛ (гипсокартон), дерево м. п. 120
1.10 Кабельканал шириной до 25 мм по кирпичу м.п. 140
1.11 Кабельканал шириной до 25 мм по бетону м.п. 170
1.12 Кабельканал шириной свыше 25 мм по ГКЛ (гипсокартон), дерево м.п. 150
1.13 Кабельканал шириной свыше 25 мм по кирпичу м.п. 180
1.14 Кабельканал шириной свыше 25 мм по бетону м.п. 210
2. ШТРОБЛЕНИЕ
2.1 Штроба размером 20х20 мм в ГКЛ (гипсокартон) м.п. 150
2.2 Штроба размером 20х20 мм в кирпиче м.п. 200
2.3 Штроба размером 20х20 мм в бетоне м. п. 370
2.4 Штроба размером 40х40 мм в ГКЛ (гипсокартон) м.п. 160
2.5 Штроба размером 40х40 мм в кирпиче м.п. 330
2.6 Штроба размером 40х40 мм в бетоне м.п. 580
2.7 Штроба размером 70х70 мм в ГКЛ (гипсокартон) м.п. 180
2.8 Штроба размером 70х70 мм в кирпиче м.п. 440
2.9 Штроба размером 70х70 мм в бетоне м.п. 800
2.10 Штроба размером 100х100 мм в ГКЛ (гипсокартон) м.п. 250
2.11 Штроба размером 100х100 мм в кирпиче м.п. 700
2.12 Штроба размером 100х100 мм в бетоне м. п. 1200
3. АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ, УЗО
3.1 Автоматический выключатель однополюсный шт. 300
3.2 Автоматический выключатель двухполюсный шт. 450
3.3 Автоматический выключатель трехполюсный шт. 500
3.4 Автоматический выключатель четырехполюсный шт. 600
3.5 УЗО (дифференциальный автомат) двухполюсное шт. 550
3.6 УЗО (дифференциальный автомат) четырехполюсное шт. 900
3.7 Реле автоматического переключения установка шт. 500
3.8 Счетчика электрического однофазного установка шт. 1400
3.9 Счетчика электрического трехфазного установка шт. 1800
3.10 Линии силовой подключение в щите шт. 700
3.11 Линий ТV и телефонных к линии в щитке подключение шт. 400
3.12 Магнитный пускатель однофазный шт. 450
3.13 Магнитный пускатель трехфазный шт. 600
4. ЭЛЕКТРОЩИТЫ
4.1 Электрощит наружной установки шт. 1500
4.2 Электрощит на 8 модулей внутренней установки в гисокартоне шт. 1700
4.3 Электрощит на 8 модулей внутренней установки в кирпиче шт. 2300
4.4 Электрощит на 8 модулей внутренней установки в бетоне шт. 2500
4.5 Электрощит на 12 модулей внутренней установки в гисокартоне шт. 1800
4.6 Электрощит на 12 модулей внутренней установки в кирпиче шт. 2500
4.7 Электрощит на 12 модулей внутренней установки в бетоне шт. 3600
4.8 Электрощит на 18 модулей внутренней установки в гисокартоне шт. 2000
4.9 Электрощит на 18 модулей внутренней установки в кирпиче шт. 3000
4.10 Электрощит на 18 модулей внутренней установки в бетоне шт. 4200
4.11 Электрощит на 24 модуля внутренней установки в гисокартоне шт. 2200
4.12 Электрощит на 24 модуля внутренней установки в кирпиче шт. 3500
4.13 Электрощит на 24 модуля внутренней установки в бетоне шт. 4800
4.14 Электрощит на 36 модулей внутренней установки в гисокартоне шт. 2500
4.15 Электрощит на 36 модулей внутренней установки в кирпиче шт. 4000
4.16 Электрощит на 36 модулей внутренней установки в бетоне шт. 5200
4.17 Электрощит на 54 модуля внутренней установки в гисокартоне шт. 3000
4.18 Электрощит на 54 модуля внутренней установки в кирпиче шт. 5000
4.19 Электрощит на 54 модуля внутренней установки в бетоне шт. 6500
5. РОЗЕТКИ, ВЫКЛЮЧАТЕЛИ
5.1 Розетка наружная шт. 300
5.2 Розетка внутренняя в гипсокартоне шт. 550
5.3 Розетка внутренняя в кирпиче шт. 650
5.4 Розетка внутренняя в бетоне шт. 750
5.5 Отверстия для установочной коробки (подрозетника) в гипсокартоне шт. 250
5.6 Отверстия для установочной коробки (подрозетника) в кирпиче шт. 350
5.7 Отверстия для установочной коробки (подрозетника) в бетоне шт. 450
5.8 Установочная коробка (подрозетник) шт. 50
5.9 Установка механизма внутренней розетки шт. 250
5.10 Коробки распаячной наружной установка шт. 250
5.11 Коробки распаячной коммутация клемником WAGO шт. 50
5.12 Замена розетки (механизма) внутренней шт. 350
5.13 Замена розетки наружной шт. 400
5.14 Розетка для электроплиты наружная шт. 700
5.15 Розетка для электроплиты внутренняя шт. 900
6. ЛЮСТРЫ, БРА, СВЕТИЛЬНИКИ
6.1 Люстры монтаж и подключение шт. от 1500
6. 2 Светильник потолочный шт. 1100
6.3 Бра (светильник настенный) шт. 700
6.4 Светильник точечный шт. 250
6.5 Сверление отверстия для точечного светильника в гипсокартоне шт. 250
6.6 Сверление отверстия для точечного светильника в реечном потолке шт. 300
6.7 Светильник потолочный типа «Армстронг» шт. 1200
6.8 Светодиодная лента м 250
7. ЗАМЕНА ЛАМП, ДРОССЕЛЕЙ, ТРАНСФОРМАТОРОВ и т.д.
7.1. Установка трансформатора, дросселя шт. 500
7.2. Замена стартера шт. 100
7.3. Замена люминесцентной лампы шт. 100
7.4. Замена лампы накаливания, галогенной, светодиодной и т.д. шт. 80
8. УСТАНОВКА ОБОРУДОВАНИЯ
8.1 Звонок электрический шт. 500
8.2 Кнопка звонка электрического шт. 300
8.3 Разветвителя телефонного и телевизионного установка шт. 550
8.4 Стабилизатора напряжения для силовых линий установка шт. от 2500
8.5 Вентилятора канального накладного установка и подключение шт. 800
8.6 Видеодомофона (вызывной панели) шт. 700
8.7 Видеодомофона (монитора) шт. 2100
8.8 Блок сопряжения видеодомофонов шт. 700
8.9 Вытяжки кухонной монтаж с подключением шт. 1000
8.10 Сушилки электрической для рук установка шт. 1300
8.11 Тёплого пола электрического укладка м.кв. 500
8.12 Реостата (диммера) для регулировки нагрева теплого пола шт. 550
8.13 Диммер освещения шт. 450
9. ДЕМОНТАЖНЫЕ РАБОТЫ
9.1 Автомата демонтаж шт. 100
9.2 Кабельканала (короба) демонтаж м. п. 20
9.3 Проводки электрической в кабельканале демонтаж м.п. 20
9.4 Проводки электрической открытой демонтаж м.п. 20
9.5 Счетчика электрического демонтаж шт. 300
9.6 Люстры, бра шт. 300
10. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
10.1 Сверление сквозное в стене толщиной до 25 см. в мягких стенах 100
10.2 Сверление сквозное в стене толщиной до 25 см. в кирпичных стенах 200
10.3 Сверление сквозное в стене толщиной до 25 см. в бетонных стенах 300
10.4 Сверление сквозное в стене толщиной от 25 см. в мягких стенах 150
10.5 Сверление сквозное в стене толщиной от 25 см. в кирпичных стенах 300
10.6 Сверление сквозное в стене толщиной от 25 см. в бетонных стенах 600
11. ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ В ДЕРЕВЯННОМ ДОМЕ, КОТТЕДЖЕ, ДАЧЕ, БАНЕ.
11.1 Штробление по дереву м.п. 250
11.2 Сверление отверстия для установочной коробки (подрозетника) в дереве шт. 300
11.3 Монтаж установочной коробки (подрозетника) шт. 100
11.4 Сверление отверстия в дереве и монтаж закладной металлической трубы шт. 400
11.5 Монтаж механизма розетки или выключателя шт. 250
11.6 Прокладка гофротрубы с кабелем по деревянному основарию м.п. 100
11.7 Прокладка металлорукава с кабелем по деревянному основарию м.п. 120
11.8 Прокладка ПНД трубы с кабелем по деревянному основарию м.п. 120
11.9 Прокладка гофрированной трубы из нержавеющей стали м.п. 130
11.10 Прокладка металлической трубы с толщиной стенки S=2.5 мм м.п. 250
11.11 Прокладка электрокороба по дереву (шириной до 25 мм) м.п. 120
11.12 Прокладка электрокороба по дереву (свыше 30 мм) м.п. 150
11.13 Монтаж розетки на деревянном основании шт. 300
11.14 Монтаж выключателя на деревянном основании шт. 300
11.15 Монтаж распаячной коробки на деревянном основании шт. 450
/>12. Ретро проводка (электропроводка на роликах)
12.1 Прокладка ретро провода м.п. 90
12.2 Монтаж ретро розетки шт. 400
12.3 Монтаж ретро выключателя шт. 400
12.4 Монтаж распаячной коробки ретро шт. 400
/>13. Модульное заземление
13.1 Модульное заземление 6 метров («для дачи») шт. 8000
13.2 Модульное заземление 9 метров шт. 9000
13.3 Модульное заземление 12 метров шт. 9500
13.4 Модульное заземление 15 метров шт. 11000
13.5 Протокол испытания заземления шт. 4000
/>14. ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ В НОВОСТРОЙКАХ.
14.1 Прокладка кабеля в гофротрубе м.п. 90
14.2 Прокладка кабеля в гофротрубе по потолку м.п. 120
14.3 Прокладка электрического кабеля м.п. 50
14.4 Прокладка телевизионного или интернет кабеля м.п. 40
14.5 Монтаж розетки в железобетонных стенах шт. 750
14. 6 Монтаж розетки в кирпичных стенах шт. 650
14.7 Монтаж электрощита на 12 модулей от шт. 3000
14.8 Монтаж электрощита на 24 модуля от шт. 4000
14.9 Монтаж электрощита на 36 модулей от шт. 5000
14.10 Монтаж электрощита на 48 модулей от шт. 6000
/>15. ПРОЕКТИРОВАНИЕ ЭЛЕКТРИКИ
15.1. Жилые квартиры
до 50 м2 от 7000
от 51-80 м2 от 10000
от 81-100 м2 от 15000
от 101 до 120 м2 от 20 000
от 121 до 140 м2 от 25 000
от 140 м2 от 30000
15. 2. Офисные помещения
до 150 м2 80 за метр
от 150 до 300 м2 70 за метр
от 300 до 500 м2 60 за метр
свыше 500 м2 договорная
15.3. Коттеджи, частные дома, дачи
до 150 м2 от 150 за метр
от 150 до 200 м2 от 120 за метр
от 200 до 300 м2 от 100 за метр
от 300 до 500 м2 от 90 за метр
свыше 500 м2 от 80 за метр
15.4. Магазины, рестораны
до 100 м2 10000
от 100 до 300 м2 100
от 300 до 600 м2 90
от 600 до 1000 м2 80
15. 5. Производственные здания и склады
до 100 м2 10000
от 100 до 300 м2 100
от 300 до 600 м2 90
от 600 до 1000 м2 80
от 1000 до 3500 м2 65
свыше 3500 м2 договорная
15.6. Согласование
Трансформаторная подстанция ТП шт. от 150 000
РТП-10кВ шт. от 150 000
Кабельные линии 0,4 кВ; 6-10 кВ 1 км от 100 000
16. ПРИМЕЧАНИЕ.
16.1 Выезд мастера для составления сметы в пределах МКАД 0
16. 2 Выезд мастера для составления сметы за пределами МКАД от 500
16.3 Выезд мастера аварийный от 3000
16.4 Коэффициент на работы свыше 3 метров 1.25
16.5 Услуга по покупке материалов, зап. частей и прочее 0
16.6 Минимальная стоимость электромонтажных работ в Москве 3000

Цены на электромонтажные работы в Воронеже, монтаж электропроводки в квартире, доме, офисе

Цены на электромонтажные работы в 2020-2021 года

1 Высверливание углублений под подрозетники в бетоне шт. 350
2 Высверливание углублений под подрозетники в кирпиче шт. 300
3 Высверливание отверстий под подрозетники в гипсе,в гкл. шт. 150
4 Установка подрозетников в кирпич, гипс,бетон шт. 150
5 Высверливание углублений под расп. Коробку в бетоне шт. 350
6  Высверливание углублений под расп. Коробку в кирпиче, гипсе шт. 300
7 Установка и расключение распред. коробок в кирпич, гипс, бетон шт. 600
8 Установка и расключение распред. коробок открытого типа шт. 450

9

Установка электророзетки. Подробнее

шт.

250

10 Установка выключателя шт. 300
11 Установка розетки на электроплиту шт. 350
12 Установка TV розетки шт. 300
13 Установка розетки компьютерной сети шт. 350
14 Установка точечных светильников шт. 350
15 Установка трансформатора для галогеновых ламп шт. 450
16 Сверление отверстия вГКЛ под установку светильников шт. 150
17 Установка светильников ламп накаливания одноламповых шт. 350
18 Установка светильников ламп накаливания двухламповых шт. 450
19 Установка светильника настенного (бра) шт. от 600
20 Патрон подвесной шт. 250
21 Установка патрона на стене шт. 250
22 Уст крючка под люстру шт. 350
23 Установка люстры (без сборки) шт. 850
24 Сборка простой люстры шт. 650
25 Установка встроенных светильников 600х600 шт. 600
26 Установка закладных и арматуры шт. 250
27 Установка звонка шт. 300
28 Установка кнопки звонка шт. 300
29 Установка и подключение видеодомофона шт. 2500
30 Установка видеоглазка шт. 450
31 Установка и подключение переговорного устройства шт. 400
32 Монтаж лотков шт. 350
33 Монтаж электрокороба сечением до50х50мм шт. 150
34 Монтаж электрокороба сечением до200х50мм шт. 400
35 Штробление бетона под электропроводку 20х20мм пог.м 450
36 Штробление бетона под электропроводку 40х40мм пог. м 550
37 Штробление бетона под электропроводку 70х70мм пог.м 650
38 Штробление бетона под электропроводку 100х100мм пог.м 900
39 Штробление кирпича под электропроводку 20х20мм пог.м 350
40 Штробление кирпича под электропроводку 40х40мм пог.м 450
41 Штробление кирпича под электропроводку 70х70мм пог.м 550
42 Штробление кирпича под электропроводку 100х100мм пог.м 750
43 Штробление гипса под электропроводку 20х20мм пог.м 250
44 Штробление гипса под электропроводку 40х40мм пог.м 300
45 Штробление гипса под электропроводку 70х70мм пог. м 450
46 Штробление гипса под электропроводку 100х100мм пог.м 500
47 Обратная заделка штроб 40х20мм пог.м 150
48 Отверстия в бетоне 25мм шт. 250
49 Отверстия в бетоне 40мм шт. 350
50 Отверстия в кирпиче 25мм шт. 150
51 Отверстия в дереве 25мм шт. 90
52 Отверстия в бетоне 50мм шт. 400
53 Отверстия в кирпиче 50мм шт. 300
54 Отверстия в дереве 50мм шт. 200
55 Укладка силового кабеля до 6 мм. кв. в гофрарукаве пог.м 180
56 Укладка силового кабеля до 2,5 мм.кв. без гофрарукава пог.м 100
57 Укладка силового кабеля  от 2,5 до 6 мм.кв. без гофрарукава пог.м 150
58 Крепление силового кабеля до 6 мм.кв.на тросах пог.м 300
59 Укладка ТV кабеля в гофрорукаве пог.м 150
60 Укладка телефонного кабеля в гофрорукаве пог.м 150
61 Демонтаж кабель-канала пог.м 50
62 Монтаж кабель-канала пог.м 100
63 Укладка сетевого кабеля для компьютера пог.м 80
64 Установка телевизионного «Краба» шт. 450
65 Установка щитка наружного шт. 2000
66 Установка щитка внутреннего на 6 модулей (бетон) шт. 3100
67 Установка щитка внутреннего на 12 модулей (бетон) шт. 3600
68 Установка щитка внутреннего на 24 модуля (бетон) шт. 4500
69 Установка щитка внутреннего на 36 модулей (бетон) шт. 4800
70 Установка щитка внутреннего на 6 модулей (кирпич) шт. 2500
71 Установка щитка внутреннего на 12 модулей (кирпич) шт. 2800
72 Установка щитка внутреннего на 24 модуля (кирпич) шт. 3800
73 Установка щитка внутреннего на 36 модулей (кирпич) шт. 3900
74 Установка щитка внутреннего на 6 модулей (гипсокартон) шт. 2000
75 Установка щитка внутреннего на 12 модулей (гипсокартон) шт. 2300
76 Установка щитка внутреннего на 24 модуля (гипсокартон) шт. 2800
77 Установка щитка внутреннего на 36 модулей (гипсокартон) шт. 3200
78 Установка электросчетчика шт. 1800
79 Монтаж оборудования щитка (единичный модуль) шт. 400
80 Установка УЗО двухполюсного, дифференциального автомата шт. 600
81 Установка УЗО двухполюсного, дифференциального автомата шт. 800
82 Подк. ТV и тел. Линий к линиям в щитке шт. 300
83 Установка и подключение сушилки для рук шт. 500
84 Подключение и установка электрического полотенцесушителя шт. от 1000
85 Монтаж и подключение кухонной вытяжки шт. 2000
86 Укладка нагревательного элемента теплого пола кв.м 1000
87 Монтаж кабеля теплого пола шт. 2000
88 Подключение и установка реостата для теплого пола шт. 650
89 Подключение и установка вентилятора шт. 850
90 Демонтаж эл. Проводки пог.м 50
91 Демонтаж светильников шт. 150
92 Проверка и включение схемы шт. 1000
93 Демонтаж щитка шт. 450
94 Распайка распределительных коробок шт. 400
95 Подключение силовой лини в эл.щите шт. 1000
96 Инспекция системы тёплого пола шт. 500
97 Установка и подключение, блока управления , «аквостопа» шт. 1000
98 Установка датчиков включение, блока управления,«аквостопа» шт. 500
99 Подключение водонагревателя накопительного типа шт. 500
100 Укладка светодиодного шнура (с подключением) пог.м 350
101 Устройство временного электроснабжения шт. 6000

Расценки на электромонтажные работы Ижевск | Прайс/цены на электромонтажные работы, монтаж электрики

1Установка электросчетчикашт.1700
2Установка автоматашт.300
3Установка розетки, выключателя (без штробления) с механизмом и коробкойшт.250
4Штробление гнезда под выключатель, розетку (в бетонной стене)шт.350
5Штробление гнезда под выключатель, роз. (в кирпичной/пеноблочной стене)шт.200
6Штробление канала для проводки кабеля (в бетонной стене)п.м.300
7Штробление канала для проводки кабеля (в кирпичной/пеноблочной стене)п.м.250
8Проводка кабеляп.м.80
9Проводка кабеля в гофре (включая протяжку кабеля в гофру)п.м.100
10Установка светильникашт.250
11Установка трансформатора (на освещение)шт.250
12Монтаж и подключение люстрышт.850
13Установка пакетника, УЗОшт.700
14Электрощит монтажшт.2500
15Вентилятор (установка в вытяжку, подключение)шт.400
16Установка звонкашт.250
17Установка соединительной коробкишт.250
18Устройство теплых половм²800
19Заделка штробып.м.70
20Сверление отверстий в ГКЛшт.50
21Монтаж распредкоробкишт300
22Монтаж розетокшт.300
23Монтаж светильниковшт200
24Монтаж светодиодной лентышт.1500
25Монтаж вытяжной вентиляциип.м.500
26Монтаж динамиковшт.300
27Монтаж кабель-каналап.м.70
28Монтаж кондиционеров (стоимость работ и материалов)комплект35000
29Монтаж люстр с подключениемшт.800
30Монтаж TV-кабеля, интернет и аудио кабеля, для видеодомофонап.м.100
31Монтаж подвесных светильников, встраиваемых двойных светильников и бра с подключениемшт.500
32Монтаж точечных светильников с подключениемшт.300
33Монтаж соединительной коробкишт.500
34Монтаж эл. кабеляп.м.70
35Монтаж эл.проводки в гофрорукавеп.м.150
36Монтаж биокаминашт.3500
37Перенос эл.щиташт.5000
38Монтаж вентиляторовшт.1000
39Штробление борозд в кирпичной стене под эл.проводкуп.м.300
40Штробление гнезда под розетку, выключательшт.250
41Штробление стен под прокладку трубп.м.350
42Сверление отверстий в реечном потолкешт.100

Монтаж электропроводки в полу под стяжкой, установка в квартире

Монтаж электропроводки в полу достаточно актуален, если строительство дома еще не прекращено, и чистовой пол не сделан: это позволяет не только удобно разместить провода, но и скрыть их от всеобщего обозрения, избежав при этом разрушения стен. При необходимости проводку будет достаточно легко извлечь.

Можно ли выполнить работу самостоятельно

Вариант обустройства электропроводки по полу является не самым простым, однако наиболее удобен для самостоятельного монтажа. Своими руками проделать такую работу можно, однако пользуются методом прокладки по полу не всегда, так как тянуть провода от щитка зачастую далеко.

Для того чтобы решить, стоит ли пользоваться этим способом, и как его осуществить, необходимо рассмотреть каждый этап работы более детально.

Определив для себя преимущества, легко сделать выбор в пользу метода.

Преимущества и недостатки системы

Электропроводка под полом имеет как плюсы, так и минусы. Достоинствами можно считать следующие качества:

  • безопасность;
  • экономия;
  • простой монтаж.

Безопасность проводки является важной составляющей, так как случайно вбитый в нее гвоздь или вкрученный шуруп могут привести к серьезным последствиям в виде удара током или возгорания. Именно поэтому проводка под полом считается наиболее безопасной, так как определить, где именно находится вмурованный в стену кабель в квартире, довольно сложно, и велик риск попасть в него при проведении отделочных и ремонтных работ.

Важна экономия. Если покрытие пола черновое, то вы значительно сэкономите на отделке: проводов потребуется меньше, потому что не придется обходить разнообразные преграды в виде углов или мебели.

Кабель можно будет напрямую положить от выключателя или розетки. Он будет пролегать под цементной стяжкой, что обеспечит также и безопасность для него.

Электрика приглашать не потребуется, так как фронт работ не слишком сложен. От вас потребуется поместить электропровод в гофру, после чего можно будет проводить бетонную стяжку.

Минусы монтажа проводки в пол также существуют. При необходимости устранить неисправность, достать проводку будет крайне сложно. Менять кабель придется полностью. При повреждении проводов придется разбирать бетонную стяжку, а это дополнительные физические усилия и финансовые расходы.

Места, в которых способ использовать выгодно

Электропроводка по полу удобна в домах, которые еще не имеют никакого ремонта. К таким постройкам относятся только что возведенные новостройки, где, как правило, выполнена только предчистовая отделка. Вам не придется нарушать целостность стен, кабель можно будет проложить в удобном для вас месте в полу, сделать от него необходимую разводку к выключателям и розеткам.

Выгодным решением монтаж под полом станет и для деревянного дома. В этом случае недостатки проводки, связанные с трудным доступом, исчезнут. Для деревянного дома такое решение достаточно актуально, так как проведение кабель-каналов по стенам существенно повлияет на интерьер комнат, а проводка в ретро-стиле обойдется значительно дороже современной.

Поместив кабель под полом, вы не только скроете все провода и сделаете разводку удобной, но и в случае необходимости сможете легко вытащить ее из-под досок и произвести ремонт.

Преимущества гофры

При проведении работ, связанных с электричеством, важную роль играют требования безопасности, игнорировать которые не следует. Кабель обязательно помещается в гофру вне зависимости от того, планируется делать проводку под стяжкой из бетона или под деревянным покрытием. В деревянных строениях может быть использован металлорукав.

Проводка под полом может обойтись и без гофры, если вы собираетесь вмуровать ее в бетон, однако при повреждении кабеля вытащить его будет уже нельзя, а гофра позволит извлечь старый кабель и поместить на его место новый. При ремонте проводки вам не придется разрушать пол или прокладывать провода в новом месте.

Безопасный монтаж

Провод должен быть цельным, отдельные участки должны соединяться распределительными коробами. Следите за тем, чтобы проводка монтировалась без скруток: это сводит ее надежность к минимуму. Короба выводят и монтируют над покрытием пола. Разместить их можно в стене, на минимальной от пола высоте.

Коробку можно разместить и в полу, но для этого потребуется оборудовать ее специальной крышкой, при необходимости которую можно будет открыть и легко добраться до содержимого коробки. Чтобы легко найти кабель или интересующий узел проводки, рекомендуется создать ее схему, на которой можно будет отметить все наиболее важные места.

Важным условием является заполнение гофры. Не следует помещать в нее слишком много проводов. Основное пространство, составляющее 60%, должно оставаться пустым. Основная трасса провода не должна быть более 20 метров: имеется в виду расстояние от розетки до щитка. Если кабель расположен под прямым углом, не следует делать более двух поворотов. Это правило касается и кабеля, согнутого под более острыми углами. По возможности резких изгибов следует избегать. Для деревянного дома следует учесть, что прокладка проводки прямо по лагам является недопустимым.

Установка должна происходить через технические отверстия, которые можно просверлить. Деревянные элементы рекомендуется обработать специальным составом, препятствующим горению. Кроме этого, не следует разветвлять трассу от щитка, этот метод значительно усложнит ремонт при повреждении электрокабеля.

Расположение в стяжке

Электропроводку в стяжке пола размещают относительно глубоко.

Как минимум ее следует утопить на 30 мм. Если необходимо наложить одну трассу на другую, потребуется увеличение толщины стяжки.

Желательно таких соприкосновений избегать вовсе.

Перед тем как стяжка будет залита, проверьте при помощи прибора, нет ли короткого замыкания. Если обрыва на линии нет, можно переходить к монтажу полового покрытия, установке выключателей, розеток и светильников.

Соблюдая перечисленные рекомендации, вы сможете создать удобную и безопасную сеть, которую можно будет отремонтировать в случае необходимости. Порядок, в котором будет проделана работа, особого значения не имеет. Вы можете сначала поместить гофру в намеченные места, а затем протянуть кабель, а можете монтировать все сразу.

Тонкости укладки провода в стяжку

У проводки по полу под бетонной стяжкой есть свои хитрости и тонкости при монтаже, которые требуется брать в расчет.

Разметка и схема

Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.

Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.

На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.

Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.

Прокладка кабеля

Для того чтобы провода не сдвинулись в процессе монтажа по полу, их можно закрепить при помощи специальных хомутов из пластика. Это пригодится при заливке бетона. Если пренебречь хомутами, с большой вероятностью проводка сдвинется и перестанет соответствовать начерченной на бумаге схеме.

Для того чтобы защитить гофру и сделать стяжку пола более прочной, рекомендуется использовать арматуру или полимерную сетку.

На кабель-каналах лучше не экономить, используя прочные качественные материалы. Начинать вести их нужно от распределительного щитка. Каждый кабель должен иметь собственный канал. При наличии разветвлений будет тяжело извлечь поврежденный участок, придется вскрывать пол.

После выведения кабелей в каналы, пробитые под них ходы нужно замазать гипсом, можно воспользоваться цементной смесью или заштукатурить пустоты.

После этого можно производить непосредственную стяжку пола. Следите за тем, чтобы гофра была утоплена в цементную смесь не меньше, чем на 30 мм.
На короб не должно быть физического воздействия, например, от массы стяжки, в противном случае он деформируется или разрушится.

В целом монтаж электропроводки под полом не вызовет затруднений, если соблюдать инструкции. Это недорогой и удобный способ маскировки проводки, при котором не страдает целостность стен, не требуется переклеивать обои или проводить дополнительные отделочные работы после завершения монтажа.

Замена электропроводки в квартире своими руками

установка проводки своими рукамиБольшинство людей рассматривают работы по электромонтажу как нечто сложное и невероятно специфичное. Они, конечно, в чём-то правы, если разбираться в работе трансформаторов, сложных электрических комплексов и т. п. Электрическую проводку, в принципе, может сделать каждый, при скрупулёзном соблюдении специальных правил безопасности. Рассмотрим подробно поэтапную инструкцию проведения проводки для создания в помещении электросети.

Этап №1 – формируем штробу



Перед началом всего комплекса работ необходимо утвердить схему разводки электрики.



схема проводки перед началом работ

Штроба – это прорубленные каналы в кирпиче или бетоне для укладки проводов или других коммуникаций. Первым делом нужно нанести на поверхность стены разметку планируемого размещения выключателей и розеток. Для этого следует отмерить нужное расстояние от поверхности пола, углов помещения дверей или окон. Используя строительный уровень, маркируем места под выключатели и розетки, а также размечаем линии пропилов.

Полезная информация! В домах из монолитного железобетона или кирпича проводку протягивают под фальш-потолком. В панельных зданиях для этого существуют специальные технические трубы, встроенные в стены!

На кухне требуется особенно качественная и продуманная проводка, поскольку в этой комнате сосредоточены основные потребители электроэнергии – бытовые установки и приборы. Высоту размещения розеток лучше приспосабливать под уровень кухонной мебели и возможность беспрепятственного подключения техники.

Прорезка канав в стенах под электропроводку осуществляется специальным аппаратом – штроборезом, представляющим собой модифицированную болгарку с рабочим металлическим диском и трубкой-отводом строительного пылесоса. Начинать штробление нужно от места будущего размещения выключателя или розетки и продолжать в направлении потолка.



Внимание! Глубина вырезаемой канавы должна соответствовать диаметру трубки, в которой будут размещены кабели и провода, плюс 8,5–10,5 мм. Оптимальная ширина канала равна 28,0–35,0 мм!



Если предполагается добавление в канал проводов телефонной, домофонной линии ил кабеля телевизионной антенны, то ширину канавки можно увеличить, а затем вложить в неё несколько трубок.



Как только штроба будет полностью прорезана, можно приступать к детальной разметке мест под корпуса розеток и выключателей. Болгаркой с режущим диском прорезаем границы гнезда. Далее, перфоратором выбиваем кирпич или бетон с прорезанных каналов и участков под выключатели и розетки.



В случае создания ниши большего, чем требуется размера, переживать из-за этого не стоит – после подводки проводов избыток пространства заполняется шпаклёвочной смесью.



Этап №2 – прокладываем защитные трубки



Перед прокладыванием проводов и кабелей нужно выполнить некоторые подготовительные манипуляции – вставить коробки под выключатели и розетки в выдолбленные в стенах лунки. После этого, заполняем все ненужные пространства шпаклёвкой и штукатуркой выравниваем края, сглаживая их до уровня стены.



Электропроводку для предохранения от неприятных ситуаций необходимо вкладывать в канал-штробу внутри 15 миллиметровой овальной или круглой ПВХ-трубы. Пластиковую трубку протягиваем от розеток и выключателей к коробке-распределителю или потребительскому щиту. По такой схеме формируется общая система с выводом на потребительский щиток.

пвх гофра для провода

Совет! Трубка должна быть цельной, а не состоящей из отдельных фрагментов! Чтобы закрепить её в каналах следует использовать поперечные распорки или специальные зажимы, которые нужно располагать равномерно по всей длине с шагом в 24,0–27,5 см!

Завершается эта стадия тщательной шпаклёвкой канала штукатурным раствором или гипсом.



Этап №3 – протяжка электрического кабеля



После размещения всех нужных трубок и высыхания штукатурки следует приступать к проводке кабелей.



Пояснение! Электропроводка бывает нескольких видов: проводная (шнур, гибкий провод) или кабельная. Как правило, кабель передаёт электроэнергию от распределительного щита к выключателям и розеткам, а мягкий шнур – от розеток к приборам!

В основной массе, кабели изготавливаются из двух изолированных проводов и одной оголённой жилы, предназначенной для заземления. Выбора кабеля – это очень важный процесс при создании электропроводки. Здесь нужно учитывать его предназначение. Например, для освещения применяются провода от одного кв. мм в диаметре, а для соединения потребительского щитка со счётчиком – 6,0–11,5 кв. миллиметров.

таблица мощности сечения провода

Важно! Чем больше сила тока и потребляемая мощность, тем крупнее (толще) должны быть жилы проводки!



Для проведения проводов в трубчатом канале потребуется пластиковая протяжка (зонд или шнур). Последовательность действий такова:

  • вставляем зонд в трубку со стороны розетки и проталкиваем его к распределительной коробке;
  • закрепляем кабель к концу шнура с помощью петельного соединения;
  • вытягиваем протяжку обратно.



По этой технологии размещаются все остальные соединительные провода и кабели. Чтобы не создавать нагромождения проводов и не монтировать новые каналы с трубками предусмотрены специальные промежуточные распределительные коробки. В них сходятся разводки с разных участков дома, которые объединяются в более крупные кабели, идущие далее к потребительскому щиту.



Этап №4 – маркировка кабелей



Отечественные кабели имеют общепринятую в России трёхцветную маркировку: чёрный провод – нейтральный, зелёный цвет – заземление, а красный – фаза. Однако некоторые предприятия в 1971 году перешли на мировой стандарт, который подразумевает такую расцветку: нейтральный – голубого цвета, фаза – коричневая, а заземление – зелено-жёлтая.

Этап №5 – сборка и монтаж электрощита

Для облегчения дальнейшего подключения, протянутые к потребительскому щиту кабели нужно подписать, поскольку внешне они абсолютно одинаковые. Когда вся проводка успешно протянута, можно начинать сборку и установку щитка.


Интересно! Со времён СССР в некоторых жилищах сохранились щитки с керамическими выкручивающимися пробками-предохранителями – они, естественно, не годятся для работы в современных сетях. Сейчас, домашнюю электрическую сеть оберегают автоматические пакетники, моментально прерывающие поступление тока в помещение при замыкании или превышении допустимой нагрузки в цепи!

При создании сложной сети в многокомнатных строениях необходимо учитывать то, что каждый отдельный контур (сеть на 2–4 комнаты) должен иметь собственный пакетник. А когда здание не достроено до конца или планируется в дальнейшем подключать дополнительные контуры, в щитки следует установить дополнительные автоматы и для них. У автоматических пакетников есть один недостаток – после перегорания, восстановить его невозможно, нужно приобретать новый аппарат. Но этот минус представляется совсем несущественным по сравнению с той пользой, которую он приносит.

Важнейшим действом, забывать о котором никак нельзя – это подключение заземления (защитный контур для отведения напряжения прикосновения). Для этого нужно все заземляющие жилы (зелёный или зелено-жёлтый цвет!) от кабелей соединить и подключить к специальной пластине на щитке. От неё идёт отводка непосредственно на общую систему заземления здания.

Собранный щиток размещаем в предварительно подготовленный кожух, вмонтированный в стену. Система подготовлена, остался последний штрих – правильно соединить контакты проводов с зажимами пакетников и надёжно закрыть дверцу шкафа-кожуха.

Заключение

Соединять контакты нужно строго по правилам, которые для каждой схемы (лучевая, петлеобразная или замкнутая кольцевая проводка) направления прохождения тока различны! Чтобы выбрать оптимальный вариант подключения при создании цепи, требуется консультация квалифицированного специалиста.

Монтаж системы завершён теперь нужно дождаться электрика из надзорной организации для подключения счётчика!

Ваш путеводитель по электрическому монтажу

Чувствуете ли вы страх, когда ваш строительный проект достигает стадии электромонтажа? Электрический монтаж может показаться пугающим, но как только вы поймете, как он работает, вы поймете, что это очень просто. Это руководство проведет вас через базовый электромонтаж.

Как работает мощность?

Чтобы понять, как работает электрическая установка, сначала нужно узнать, откуда берется питание.

Энергетическая компания передает электроэнергию в дом по распределительным линиям, которые затем проходят через счетчик. Это линейное движение мощности позже поступает через панель в провода цепи. Затем мощность передается в каждую розетку дома.

Счетчик

Счетчик подключен непосредственно к основному источнику электроэнергии, который исходит от электрической компании. Он расположен снаружи дома, чтобы электрическая компания могла снимать показания счетчика.

Это устройство отслеживает, сколько электроэнергии было использовано каждый месяц. Он измеряет мощность в киловатт-часах (кВтч).

Панель главного выключателя

Как только электричество проходит через счетчик, оно поступает прямо на панель главного выключателя. Размер и мощность панели определят максимальный ток электричества, который может пройти через дом.

На панели есть главный выключатель, который можно включать и выключать для предотвращения перегрузки, возгорания или поражения электрическим током.

Непосредственно под главным выключателем находятся выключатели меньшего размера. Эти выключатели отвечают за подачу электричества в другие комнаты в доме. Если вы хотите отключить электричество в одной комнате, просто выключите этот выключатель.

Схема подключения

Мощность выводится из панели по проводу. Этот провод изолирован красной или черной крышкой. Питание возвращается к панели через нейтральный провод, покрытый белой изоляцией.

Есть третий провод, обеспечивающий заземление и заключенный в зеленую изоляцию.Эти два провода будут подключены к нейтральной шине на панели.

Из соображений безопасности рекомендуется использовать более толстые провода. Если провода станут слишком горячими, они могут перегрузиться и изолирующий кожух может расплавиться.

Предохранители и прерыватели

Оба они установлены в качестве меры предосторожности. В случае перегрузки по мощности выключатели или предохранители отключаются и предохраняют провода от перегрева.

Выключатели могут быть перезагружены в случае отключения из-за перегрузки.В случае перегорания предохранитель необходимо заменить.

Полезные термины

ампер

Также называемые амперами, это единицы измерения электричества.

Вт

Ватт — это единица измерения мощности, потребляемой электрическим устройством. Их можно рассчитать, умножив амперы на вольты.

Вольт

Вольт относится к силе, содержащейся в источнике питания. Например, большинство бытовых проводов проходят через 120 вольт.

Нужна помощь с электромонтажом?

Наша команда руководителей строительства рада помочь.Свяжитесь с нами для консультации.

Основы организации электроснабжения в зданиях

Любое здание или электрическая установка должны иметь электрическую службу, если только они не имеют локального источника питания или не соединяются через фидер с какой-либо другой установкой, которая сама имеет эту услугу.

Требования и определения содержатся в статье 230 Национального электротехнического кодекса (NEC) «Услуги». Он определяет электрическое обслуживание как часть установки от точки подключения к первому устройству защиты от перегрузки по току, обычно к главному автоматическому выключателю.(Предохранители разрешены, но в большинстве случаев их заменили автоматические выключатели.)

Пример того, чего не следует делать: топовые страницы используются для увеличения расстояния до земли во время полета. Использование кабельной канавки топа мачты для подключения не обслуживающих проводов, как показано здесь, является часто наблюдаемым нарушением Кодекса.

Точка подключения определяется утилитой. Для воздушной службы это обычно на несколько дюймов выше по потоку от флюгера в месте обжима. Поглотитель представляет собой водонепроницаемую крышку на конце кабелепровода, которая пропускает входящие провода без попадания воды.Он имеет форму колпака, и провода входят в него лицевой стороной вниз под углом не менее 45 °, чтобы не допустить попадания осадков. Прорезиненная прокладка плотно прилегает к проводам. Воздушные провода, входящие в втулку, имеют петлю для капель, позволяющую собирающейся дождевой воде стекать до того, как она достигнет метеозвука.

Электрик от имени владельца подключает кабель типа SE к зданию, поднимая его достаточно высоко, чтобы проводники антенны имели требуемый дорожный просвет. Если это невозможно, необходимо построить топовую службу, поднимающую точку соединения выше здания.

Отдельные проводники разделены и проложены через отверстия в флюгере, оставляя достаточно свободного провода, чтобы электросеть могла обжаться и сформировать петлю отвода капель. Некоторые коммунальные службы выполняют всю эту работу, а материалы поставляет заказчик. Можно поместить этот сегмент в трубопровод из ПВХ или металла. Допускаются другие способы подключения. Третья глава NEC в отдельных статьях по каждому типу проводов содержит окончательные разделы под названием Использование разрешено и Использование запрещено .В этих разделах представлена ​​информация о максимальных интервалах для монтажного оборудования, минимальных радиусах изгиба для различных типов кабелей и т. Д.

Электрик монтирует корпус счетчика, как правило, на внешней стене в месте, одобренном коммунальным предприятием. Высота должна составлять пять футов до центра счетчика, чтобы его можно было легко прочитать.

У подземных коммуникаций другая геометрия. Его точка подключения — это входные клеммы розетки счетчика. Это связано с тем, что кабель, идущий оттуда к вторичному соединению трансформатора, представляет собой одиночный несращенный участок (если только нет главного выключателя, удаленного от вызывной панели).Очевидно, что коммунальное предприятие не может позволить электрикам и домовладельцам взбираться на столб и подключаться к трансформатору под напряжением.

Для воздушных или подземных коммуникаций установка от счетчика до входной панели одинакова. Наиболее эффективная компоновка — это установка «спина к спине» с помощью короткого заглушки кабелепровода, позволяющего плотно зажать две коробки, соединенные контргайками. Кусок кабелепровода, если он металлический, требует дополнительного заземления, кроме контргаек, царапающих краску на корпусах.Используется контргайка заземления, которая имеет наконечник для подключения к проводнику заземляющего электрода.

Отличительной особенностью служебных входных проводов является то, что в отличие от большинства проводов, они не имеют защиты от перегрузки по току на входе, рассчитанном на допустимую силу тока провода. По этой причине требуется особая конструкция и методы монтажа. Эти проводники могут быть в кабелепроводе или могут быть концентрическими кабелями (с плетеной землей снаружи), что обеспечивает дополнительную защиту. Также запрещены сращивания.

Основы электромонтажных работ

Режим производства электроэнергии для различных нужд человечества сегодня многочисленны. Методы производства электроэнергии могут быть из тепловых, Гидроэнергетика, атомная энергия, солнечная энергия, энергия ветра или другие формы.

Сгенерированный мощность распределяется через систему распределения электроэнергии.

Сила Коммунальные компании или государственные энергетические институты берут на себя ответственность доведения электроэнергии до потребителя.Потребитель может быть крупная обрабатывающая промышленность или просто дом человека.

Потребительский требования сильно различаются в зависимости от его требований к электроэнергии или использование электроэнергии.

Электрооборудование Установки необходимы для того, чтобы Потребитель мог использовать электроэнергию для своих нужд. как освещение, отопление и кондиционирование воздуха, работающие со всеми видами электрооборудования. Оборудование, чтобы назвать несколько.

Это для вышеперечисленное, к которому мы намерены обратиться здесь и собрать практические методы и способы реализации для улучшения ноу-хау в этой области.


Сначала нам нужно поближе познакомиться с такими словами, как

Ток, Напряжение и Сопротивление и их взаимосвязь друг другу.

Тогда о Электрооборудование Электроэнергетика и взаимосвязь к выше.

Также о Постоянный ток , Однофазный , Три Фаза и нейтраль .

реальный Мощность , Полная мощность и Реактивная мощность

Около Заземление и отношение к нейтральному

The Incoming Поставка из Utility и Consumer Ед. изм.

Около Электрические кабели , Главные выключатели и MCCB единицы.

Распределение Платы и модулей MCB .

RCCB или устройства RCD .

Розетка розетки и Выключатели для распределения электроэнергии и освещение или освещение.

Электрооборудование Электрические схемы и Расчет электрической нагрузки для начала электромонтажа

Одноместный Phase и Трехфазный источник питания для альтернативы или использование переменного тока.

Мощность Фактор и Повышение коэффициента мощности для больших Электроустановки

Что нужно знать перед подачей электроэнергии в сарай

Если вы новичок в ремонте дома и хотите сэкономить на электромонтажных работах, вы можете спросить себя: «Как проще всего подключить электричество к сараю?» Это может быть довольно запутанно и сложно, если вы делаете это впервые.Тем не менее, мы надеемся, что с помощью этого руководства мы сможем указать вам в правильном направлении, что следует учитывать при подготовке к установке внешней проводки в ваш сарай.

Соберите необходимые расходные материалы

Попытка подключить электричество к сараю может быть проблемой, особенно если это ваш первый раз! Перво-наперво вам нужно будет собрать правильные инструменты. Некоторые из этих инструментов включают: кабелепровод, проводку, шнуры, распределительные коробки и другие принадлежности. Большинство этих принадлежностей можно найти в хозяйственном магазине, и все вместе они довольно доступны по цене.Если ваша ситуация связана с тяжелым оборудованием, вы можете арендовать промышленные инструменты в местном хозяйственном магазине, это сэкономит ваше время и позволит вам работать эффективно.

Электропитание навеса может занять 1-2 дня, и если вы раньше не выполняли работы своими руками или не являетесь опытным электриком, определенно рекомендуется провести небольшое исследование оборудования, которое вы будете использовать.

Посмотрите на все расходы

Электропитание сарая может быть довольно дорогостоящим, особенно если это делает лицензированный электрик.Однако, если вы взяли на себя эту задачу, важно выяснить, сколько стоит подвести электричество к сараю. Обычно это где-то от 100 до 600 долларов. Общая стоимость также будет зависеть от специфики вашей ситуации (например, длины проводки, необходимой мощности, типа используемых инструментов).

Как правило, стоимость ваших инструментов может варьироваться. Для инструментов, перечисленных выше, вот некоторые из диапазонов цен на два основных расходных материала.

1. Канал: в зависимости от ситуации существуют разные типы каналов и цены на каждый из них.Самым распространенным является жесткий металлический трубопровод, который продается кусками по 10 футов. Обычно он стоит 0,77 доллара за фут для размера ½ дюйма, 1,16 доллара за фут для размера дюйма и 1,60 доллара за фут для размера 1 дюйм.

2. Электропроводка: Стоимость провода зависит от длины, необходимой вам для достижения сарая. Для электропроводки в жилых помещениях она должна быть не менее 12-го калибра. Обычно цена на проволоку может колебаться от 20 до 100 долларов в зависимости от типа проволоки и ее стоимости.

Ознакомьтесь с национальными электротехническими нормами

Информация о национальных, а точнее, местных электротехнических нормах и правилах поможет вам лучше понять вашу ситуацию.Национальные электрические правила, помимо местных, действуют для вашей безопасности и для тех, кто вас окружает. Эти коды определяют спецификации компонентов для всего, от цепей до внешней проводки. В Соединенных Штатах существует базовый документ по электропроводке, который называется Национальным электротехническим кодексом (NEC), который обновляется каждые три года. Фактические правила определяются локально и специфичны для каждого штата; однако NEC — это минимальный стандарт, которому вы должны следовать.

Итак, прежде чем вы начнете работу по прокладке внешней проводки к навесу или другому наружному объекту, обязательно ознакомьтесь с соответствующими кодами.

Изучите основы электромонтажа

В Интернете можно найти множество руководств по изготовлению самодельных работ, в том числе те, которые расскажут, как подключить сарай. Рекомендуется посмотреть несколько видеороликов, чтобы сравнить и проверить все источники. Существуют также пошаговые инструкции по электромонтажу в письменной и видео-форме, которым довольно легко следовать, если вы впервые сталкиваетесь с чем-то подобным.

Также важно, чтобы вы выполняли правильные шаги и по порядку.Обычно вам нужно найти правильный кабелепровод, выбрать провод, который будет использоваться, выкопать траншею (где будут проходить провод и кабелепровод), установить распределительную коробку, проложить кабелепровод, проложить провод, подключить цепь и подключить сарай. Может показаться, что это много, но с правильными инструкциями и расходными материалами это не должно быть слишком сложно.

При необходимости проконсультируйтесь с квалифицированным электриком

В случае сомнений всегда полезно проконсультироваться с профессиональным электриком. Когда дело доходит до электромонтажных работ, лучше перестраховаться, чем сожалеть, поскольку это может быть опасно, особенно если вы не знаете, что делаете.Более того, вы можете продолжить карьеру электрика, чтобы быть уверенным в своих способностях к электромонтажу.

Если вы заинтересованы в том, чтобы зарабатывать на жизнь установкой электроэнергии, программа «Электрик» Summit College — идеальное место для начала.

Откройте для себя отличия Summit Electrician
Программа для электриков

Summit College предоставляет студентам всестороннее образование, которое позволяет им добиться успеха на работе в качестве профессиональных электриков. Программа «Электрик» Summit College предназначена для подготовки студентов к работе.Большая часть программы представляет собой практическое обучение, но оно также смешано с теоретическими компонентами, поэтому студенты изучают причины того, что они делают. В программе «Электрик» Summit College начинающие электрики изучают все тонкости работы. Хорошо продуманная учебная программа дает студентам возможность увидеть, на чем они, возможно, захотят специализироваться в области электромонтажных работ. По окончании программы вы будете готовы продолжить свой путь к тому, чтобы стать подмастерьем-электриком.

Выделите себя из поля зрения со звездным образованием электрика.Откройте для себя разницу Summit. Начните сегодня на Summitcollege.edu.

Электроустановок | Mr. Electric

Электромонтаж может быть проблемой, поэтому вы можете рассчитывать на Mr. Electric, чтобы сделать работу правильно с первого раза! Наши опытные электрики могут выполнить любую электрическую установку, от зарядных устройств для электромобилей до систем солнечной энергии. Позвоните компании Mr. Electric сегодня, чтобы узнать больше о дополнительных услугах по установке, которые мы предлагаем, или назначить следующую встречу!

Модернизация электрических панелей необходима для предотвращения проблем с электричеством, возникающих в результате добавления современных, технологически продвинутых приборов в старые дома.Кроме того, современные электрические панели предлагают гораздо большую надежность и безопасность, чем их устаревшие предшественники.

Если ваш выключатель продолжает отключаться и прерывает ваш повседневный рабочий процесс, обратитесь в компанию Mr. Electric для квалифицированного поиска и устранения неисправностей, а также ремонта или замены проводки.

Не позволяйте их внешнему виду вводить вас в заблуждение — потолочные вентиляторы тяжелые, а установка может быть длительной и сложной. Сохраните свою спину и свое терпение для других усилий с помощью быстрой и профессиональной установки от Mr. Electric.

У вас есть гибрид или электромобиль? Профессионально установленные зарядные станции обеспечивают удобство и безопасность как для вашего автомобиля, так и для вашего дома.Ознакомьтесь с нашим широким спектром продуктовых решений, включая зарядные станции и оборудование для защиты цепей, для всех ваших потребностей в гибридных автомобилях или электромобилях с батарейным питанием.

Вытяжные вентиляторы отводят неприятные запахи, а также контролируют температуру и влажность, которые могут привести к повреждению, появлению плесени и грибка в вашем доме. Вы можете доверять компании Mr. Electric в профессиональном монтаже и правильном выборе размеров, которые являются ключом к безопасной и эффективной работе вытяжного вентилятора.

Иметь под рукой домашний резервный генератор — хорошая идея для всех, но особенно для людей в районах, подверженных суровым погодным условиям и отключениям электроэнергии.

Когда электричество отключается, ваш бизнес должен работать бесперебойно. Упростите себе жизнь с помощью резервного генератора энергии, который обеспечит комфорт ваших клиентов и сотрудников, а ваши компьютерные системы — безопасными и работоспособными.

Операционные расходы могут быстро сократить прибыль вашего бизнеса. Mr. Electric может оценить потребности вашей компании в электроэнергии и устранить неэффективность, чтобы снизить ваши счета за электроэнергию. Часто установка модернизированного балласта и стратегически размещенных энергоэффективных ламп может снизить счета.Получите бесплатную проверку электропроводки, чтобы выявить любые риски для безопасности или потери энергии в вашем офисе.

Многие устройства и передовые технологии, необходимые для ведения бизнеса сегодня, часто просто перегружают существующую электрическую проводку. Часто это так же просто, как дополнительная электрическая панель, чтобы гарантировать, что у вас есть вся мощность, необходимая для ведения вашего бизнеса, и избежать опасности возгорания, потери данных или травм сотрудников.

Уход за детекторами угарного газа и детекторами дыма — две из самых простых вещей, которые вы можете сделать для обеспечения своей безопасности дома.Не забывайте менять батареи и регулярно их проверять — это легкая привычка, которую легко отложить, но поставьте безопасность на первое место и сделайте их частью вашего регулярного домашнего обслуживания, наряду с заменой воздушных фильтров и составлением расписания ежегодного электрического осмотра.

Уменьшите выбросы углекислого газа, повысьте стоимость своей собственности и сэкономьте на счетах за электроэнергию с помощью Mother Nature.

Защита от перенапряжения и фильтрация шума для чистой энергии и долговременной стабильности электроники и бытовой техники.

Критически важный для определения количества энергии, потребляемой вашим домом и каждым электроприбором или устройством, счетчики энергопотребления предоставляют информацию, необходимую для значительного сокращения энергопотребления.

Устранение потерь в резервуарных системах и сокращение энергопотребления, производство воды тогда, когда она вам нужна, там, где она вам нужна.

Различные типы электрического монтажа

В мире, в котором мы живем сегодня, почти все, что нас окружает, требует какого-либо электрического монтажа.В нашей жизни электричество нужно для многих вещей, практически для всего. Никогда не пытайтесь решить каждую проблему с электричеством самостоятельно, потому что, как все мы знаем, электричество может быть очень опасным для тех, кто не знает, как с этим справиться. Вы можете пораниться или нанести какой-либо ущерб. Если у вас возникла определенная проблема с электричеством, вам следует вызвать электрика, и он приедет как можно скорее, чтобы исправить эту проблему за определенную плату.

Есть несколько различных типов электроустановок:

Бытовые сооружения

В каждом доме или квартире потребуется электромонтаж.Вы даже представить себе не можете, что в каком-то жилом помещении нет этих установок. Когда будет построен новый дом, электрик должен будет соединить электрические провода дома с линиями электропередач, и таким образом в доме будет электричество.

Коммерческое оборудование

Эти установки очень похожи на те, которые мы упоминали ранее — бытовые установки. По сути, между этими двумя типами установок есть одно различие.Коммерческие установки обычно подразумевают более крупные проекты — фабрики, предприятия, торговые центры, корпорации, офисные здания и т. Д. Коммерческие монтажные работы обычно более сложны, чем работы по установке жилых помещений, потому что здания больше. Электрики Caboolture должны будут сделать все возможное, чтобы обеспечить электричеством определенное коммерческое здание, и должны будут следить за тем, чтобы не перегрузить автоматический выключатель.

Автомобильные установки

Для работы автомобиля некоторые провода должны быть правильно подключены, и эти провода можно найти под приборной панелью автомобиля.У каждого автомобиля есть несколько электрических функций, и они потребуют правильной установки. Например, для системы спутниковой навигации, сигнализации или звуковой системы в вашем автомобиле вам придется нанять профессионала, который настроит все эти вещи для работы.

Установка на лодке

Некоторым типам лодок для работы потребуется электрическая установка. Вы знаете, что в лодке может быть что угодно, например, небольшая квартира. У них могут быть ванные комнаты, кухня, гостиная и спальня.Если это так, вы можете видеть, что для всего этого наверняка потребуется электрик и их услуги. В такого рода проект будет вовлечена целая команда рабочих и электриков.

Как видите, электроустановки нужны почти везде. Они понадобятся вам в квартире или доме, в автомобиле. Если у вас есть лодка, вам также понадобятся эти установки. И каждое бизнес-здание или торговый центр также требует электромонтажа.Для их установки нужны профессионалы — электрики с рабочим удостоверением. Если вам необходимо установить какую-либо электрическую установку, обязательно вызовите специалиста, и работа будет выполнена безупречно.

Электромонтаж — Серия тренингов по электричеству: материалы, установка, обслуживание, вход, системы, коробки, кабелепровод, оборудование, компоненты, заземления, электроды, цепи, устройства, осветительные приборы, обучение, TSD, обучение, TSD, электронная книга

Электромонтаж — Серия тренингов по электричеству

Серия тренингов «Электромонтаж — Электричество» состоит из семи учебных курсов, включая иллюстрации и диаграммы:

Электричество 1 — Подготовьте список электрических материалов

Этот курс предназначен для обучения распознаванию электрических символов, использованию электрических материалы и навыки, необходимые для извлечения информации из электрического оттиска и легенды.

Уроки:

— Подготовка ведомости электротехнических работ и материалов
— Практические упражнения и решения

Электричество 2 — Установка систем входа в сервисный центр

Этот курс предназначен для обучения знаниям и навыкам, необходимым для выполнения задач, связанных с установкой сервисного обслуживания. входные (ВП) системы.

Уроки:

— Подвесные входные системы
— Подземные службы
— Практические упражнения и решения

Электричество 3 — Установка электрических коробок

Этот курс разработан, чтобы предоставить знания, необходимые для определения и установки различных распространенных типов электрических коробок. накладки и специальные приспособления.В нем также рассматривается, как рассчитать допустимое количество проводников в электрической коробке.

Уроки:

— Установка электрической коробки
— Практические упражнения и решения

Электричество 4 — Установка систем кабелепровода

Этот курс разработан для обучения знаниям, необходимым для классификации и определения размеров, резки и резьбы, изгиба и установки кабелепровода , и установить проводники.

Уроки:

— Классификация и определение размеров трубопровода
— Нарезка трубопровода и нарезания резьбы
— Гибка трубопровода
— Установка трубопровода и проводов
— Практические упражнения и решения

Электричество 5 — Установка заземления компонентов системного оборудования

Этот курс предназначен для обучить знаниям, необходимым для установки заземляющих электродов и заземления цепи.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
