Что такое конденсатор. Статьи компании «ООО «Вест-терм»»
Конденсаторы (от лат. condenso — уплотняю, сгущаю) — это радиоэлементы с сосредоточенной электрической емкостью, образуемой двумя или большим числом электродов (обкладок), разделенных диэлектриком (специальной тонкой бумагой, слюдой, керамикой и т.
Важным свойством конденсатора является то, что для переменного тока он представляет _ собой сопротивление, величина которого уменьшается с ростом частоты.
Основные единици измерения эмкости конденсаторов это: микрофарад, нанофарад, пикофарад обозначение выглядит соответственно как: мкФ, нФ, пФ.
Как и резисторы, конденсаторы разделяют на конденсаторы постоянной емкости, конденсаторы переменной емкости (КПЕ), подстроечные и саморегулирующиеся. Наиболее распространены конденсаторы постоянной емкости. Их применяют в колебательных контурах, различных фильтрах, а также для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов.
Конденсаторы постоянной емкости. Условное графическое обозначение конденсатора постоянной емкости—две параллельные липни — символизирует его основные части: две обкладки и диэлектрик между ними (рис. 54).
Около обозначения конденсатора на схеме обычно указывают его номинальную емкость, а иногда и номинальное напряжение. Основная единица измерения емкости — фарад (Ф) — емкость такого уединенного проводника, потенциал которого возрастает на один вольт при увеличении заряда на один кулон. Это очень большая величина, которая на практике не применяется. В радиотехнике используют конденсаторы емкостью от долей пикофарада (пФ) до десятков тысяч микрофарад (мкФ). Напомним, что 1 мкФ равен одной миллионной доле фарада, а 1 пФ — одной миллионной доле микрофарада или одной триллион-ной доле фарада.
Согласно ГОСТ 2.702—75 номинальную емкость от 0 до 9 999 пФ указывают на схемах в пикофарадах без обозначения единицы измерения, от 10 000 пФ до 9 999 мкФ — в микрофарадах с обозначением единицы измерения буквами мк (рис. 55).
Номинальную емкость и допускаемое отклонение от нее, а в некоторых случаях и номинальное напряжение указывают на корпусах конденсаторов.
Рис. 54
Рис.
55
В зависимости от их размеров номинальную емкость и допускаемое отклонение указывают в полной или сокращенной (кодированной) форме. Полное обозначение емкости состоит из соответствующего числа и единицы измерения, причем, как и на схемах, емкость от 0 до 9 999 пФ указывают в пикофарадах (22 пФ, 3 300 пФ и т. д.), а от 0,01 до 9 999 мкФ —в микрофарадах (0,047 мкФ, 10 мкФ и т. д.). В сокращенной маркировке единицы измерения емкости обозначают буквами П (пикофарад), М (микрофарад) и Н (нанофарад; 1 нано-фарад=1000 пФ = 0,001 мкФ). При этом емкость от 0 до 100 пФ обозначают в пикофарадах, помещая букву П либо после числа (если оно целое), либо на месте запятой (4,7 пФ — 4П7; 8,2 пФ —8П2; 22 пФ — 22П; 91 пФ — 91П и т. д.). Емкость от 100 пФ (0,1 нФ) до 0,1 мкФ (100 нФ) обозначают в на нофарадах, а от 0,1 мкФ и выше — в микрофарадах. В этом случае, если емкость выражена в долях нанофарада или микрофарада, соответствующую единицу измерения помещают на месте нуля и запятой (180 пФ=0,18 нФ—Н18; 470 пФ=0,47 нФ —Н47; 0,33 мкФ —МЗЗ; 0,5 мкФ —МбО и т.
В зависимости от того, в какой цепи используют конденсаторы, к ним предъявляют и разные требования. Так, конденсатор, работающий в колебательном контуре, должен иметь малые потери на рабочей частоте, высокую стабильность емкости во времени и при изменении температуры, влажности, давления и т. д.
Потери в конденсаторах, определяемые в основном потерями в диэлектрике, возрастают при повышении температуры, влажности и частоты. Наименьшими потерями обладают конденсаторы с диэлектриком из высокочастотной керамики, со слюдяными и пленочными диэлектриками, наибольшими — конденсаторы с бумажным диэлектриком и из сегнетокерамики.
Это обстоятельство необходимо учитывать при замене конденсаторов в радиоаппаратуре. Изменение емкости конденсатора под воздействием окружающей среды (в основном, ее температуры) происходит из-за изменения размеров обкладок, зазоров между ними и свойств диэлектрика. В зависимости от конструкции и примененного диэлектрика конденсаторы характеризуются различным температурным коэффициентом емкости (ТКЕ), который показывает относительное изменение емкости при изменении температуры на один градус; ТКЕ может быть положительным и отрицательным. По значению и знаку этого параметра конденсаторы разделяются на группы, которым присвоены соответствующие буквенные обозначения и цвет окраски корпуса.
Для сохранения настройки колебательных контуров при работе в широком ‘интервале температур часто используют последовательное и параллельное соединение конденсаторов, у которых ТКЕ имеют разные знаки. Благодаря этому при изменении температуры частота настройки такого термокомпенсированного контура остается практически неизменной.
Как и любые проводники, конденсаторы обладают некоторой индуктивностью. Она тем больше, чем длиннее и тоньше выводы конденсатора, чем больше размеры его обкладок и внутренних соединительных проводников. Наибольшей индуктивностью обладают бумажные конденсаторы, у которых обкладки выполнены в виде длинных лент из фольги, свернутых вместе с диэлектриком в рулон круглой или иной формы. Если не принято специальных мер, такие конденсаторы плохо работают на частотах выше нескольких мегагерц. Поэтому на практике для обеспечения работы блокировочного конденсатора в широком диапазоне частот параллельно бумажному подключают керамический или слюдяной конденсатор небольшой емкости.
Однако существуют бумажные конденсаторы и с малой собственной индуктивностью. В них полосы фольги соединены с выводами не в одном, а во многих местах. Достигается это либо полосками фольги, вкладываемыми в рулон при намотке, либо смещением полос (обкладок) к противоположным концам рулона и пропайкой их (рис.
54).
Для защиты от помех, которые могут проникнуть в прибор через цепи питания и наоборот, а также для различных блокировок используют так называемые проходные конденсаторы. Такой конденсатор имеет три вывода, два из .которых представляют собой сплошной токонесущий стержень, проходящий через корпус конденсатора. К этому стержню присоединена одна из обкладок конденсатора. Третьим выводом является металлический корпус, с которым соединена вторая обкладка. Корпус проходного конденсатора закрепляют непосредственно на шасси или экране, а токоподводящий провод (цепь питания) припаивают к его среднему выводу. Благодаря такой конструкции токи высокой частоты замыкаются на шасси или экран устройства, в то время как постоянные токи проходят беспрепятственно. На; высоких частотах применяют керамические проходные конденсаторы, в которых роль одной из обкладок играет сам центральный проводник, а другой — слой металлизации, нанесенный на керамическую трубку. Эти особенности конструкции отражает и условное графическое обозначение проходного конденсатора (рис.
56). Наружную обкладку обозначают либо в виде короткой дуги (а), либо в виде одного (б) или двух (в) отрезков прямых линий с выводами от середины. Последнее обозначение используют при изображении проходного конденсатора в стенке экрана.
С той же целью, что и проходные, применяют опорные конденсаторы, представляющие собой своего рода монтажные стойки, устанавливаемые на металлическом шасси. Обкладку, соединяемую с ним, выделяют в обозначении такого конденсатора тремя наклонными линиями, символизирующими «заземление» (рис. 56,г).
Рис. 56
Для работы в диапазоне звуковых частот, а также для фильтрации выпрямленных напряжений питания необходимы конденсаторы, емкость которых измеряется десятками, сотнями и даже тысячами микрофарад. Такую емкость при достаточно малых размерах имеют оксидные конденсаторы (старое название — электролитические). В них роль одной обкладки (анода) играет алюминиевый или танталовый электрод, роль диэлектрика — тонкий оксидный слой, нанесенный на него, а роль другой сбкладки (катода) — специальный электролит, выводом которого часто служит металлический корпус конденсатора.
В отличие от др,упих большинство типов оксидных конденсаторов полярны, т. е. требуют для нормальной работы поляризующего напряжения. Это значит, что включать их можно только в цепи постоянного или пульсирующего напряжения и только в той полярности (катод — к минусу, анод — к плюсу), которая указана на корпусе. Невыполнение этого условия приводит к выходу конденсатора из строя, что иногда сопровождается взрывом.
Полярность включения оксидного конденсатора показывают на схемах знаком «+», изображаемым у той обкладки, которая символизирует анод (рис. 57,а). Это Общее обозначение поляризованного конденсатора. Наряду с ним специально для оксидных конденсаторов ГОСТ 2.728—74 установил символ, в котором Положительная обкладка изображается узким прямоугольником (рис. 57,6), причем знак ?+» в этом случае можно не указывать.
В схемах радиоэлектронных приборов иногда можно встретить обозначение оксидного конденсатора в виде двух узких прямоугольников (рис. 57,в). Это символ неполярного оксидного конденсатора, который может работать в цепях переменного тока (т.
е. без поляризующего напряжения).
Оксидные конденсаторы очень чувствительны к перенапряжениям, поэтому на схемах часто указывают не только их номинальную емкость, но и номинальное напряжение.
С целью уменьшения размеров в один корпус иногда заключают два конденсатора, но выводов делают только три (один — общий). Условное обозначение сдвоенного конденсатора наглядно передает эту идею (рис. 57,г).
Конденсаторы переменной емкости (КПЕ). Конденсатор переменной емкости состоит из двух групп металлических пластин, одна из которых может плавно перемещаться по отношению к другой. При этом движении пластины подвижной части (ротора) обычно вводятся в зазоры между пластинами неподвижной части (статора), в результате чего площадь перекрытия одних пластин другими, а следовательно, и емкость изменяются. Диэлектриком в КПЕ чаще всего служит воздух. В малогабаритной аппаратуре, например в транзисторных карманных приемниках, широкое применение нашли КПЕ с твердым диэлектриком, в качестве которого используют пленки из износостойких высокочастотных диэлектриков (фторопласта, полиэтилена и т.
п.). Параметры КПЕ с твердым диэлектриком несколько хуже, но зато они значительно дешевле в производстве и размеры их намного меньше, чем КПБ с воздушным диэлектриком.
Рис. 57
С условным обозначением КПЕ мы уже встречались (см. рис. 2 и 29) — это символ конденсатора постоянной емкости, перечеркнутый знаком регулирования. Однако из этого обозначения не видно, какая из обкладок символизирует ротор, а какая — статор. Чтобы показать это на схеме, ротор изображают в виде дуги (рис. 58).
Основными параметрами КПЕ, позволяющими оценить его возможности при работе в колебательном контуре, являются минимальная и максимальная емкость, которые, как правило, указывают на схеме рядом с символом КПЕ.
В большинстве радиоприемников и радиопередатчиков для одновременной настройки нескольких колебательных контуров применяют блоки КПЕ, состоящие из двух, трех и более секций. Роторы в таких блоках закреплены на одном общем валу, вращая который можно одновременно изменять емкость всех секцйй.
Крайние пластины роторов часто делают разрезными (по радиусу). Это позволяет еще на заводе отрегулировать блок так, чтобы емкости всех секций были одинаковыми в любом положении ротора.
Конденсаторы, входящие в блок КПЕ, на схемах изображают каждый в отдельности. Чтобы показать, что они объединены в блок, т. е. управляются одной общей ручкой, стрелки, обозначающие регулирование, соединяют штриховой линией механической связи, как показано на рис. 59. При изображении КПЕ блока в разных, далеко отстоящих одна от другой частях схемы механическую связь не показывают, ограничиваясь тЬлько соответствующей нумерацией секций в позиционном обозначении (рис. 59, секции С 1.1, С 1.2 и С 1.3).
В измерительной аппаратуре, например в плечах емкостных мостов, находят применение так называемые дифференциальные (от лат. differentia — различие) конденсаторы. У них две группы статорных и одна — роторных пластин, расположенные так, что когда роторные пластины выходят из зазоров между пластинами одной группы статора, они в то же время входят между пластинами другой.
При этом емкость между пластинами первого статора и пластинами ротора уменьшается, а между пластинами ротора и второго статора увеличивается. Суммарная же емкость между ротором и обоими статорами остается неизменной. Такие «конденсаторы изображают на схемах, как показано на рис 60.
Рис. 58
Рис. 59
Рис. 60
Рис. 61
Подстроечные конденсаторы. Для установки начальной емкости колебательного контура, определяющей максимальную частоту его настройки, применяют подстроечные конденсаторы, емкость которых можно изменять от единиц пикофарад до нескольких десятков пикофарад (иногда и более). Основное требование к ним — плавность изменения емкости и надежность фиксации ротора в установленном при настройке положении. Оси подстроечных конденсаторов (обычно короткие) имеют шлиц, поэтому регулирование их емкости возможно только с применением инструмента (отвертки). В радиовещательной аппаратуре наиболее широко применяют конденсаторы с твердым диэлектриком.
Конструкция керамического подстроечного конденсатора (КПК) одного из наиболее распространенных типов показана на рис. 61,а. Он состоит из керамического основания (статора) и подвижно закрепленного на нем керамического диска (ротора). Обкладки конденсатора—тонкие слои серебра — нанесены методом вжигания на статор и наружную сторону ротора. Емкость изменяют вращением ротора. В простейшей аппаратуре применяют иногда проволочные подстроечные конденсаторы. Такой элемент состоит из отрезка медной проволоки диаметром 1 … 2 и длиной 15 … 20 мм, на который плотно, виток к витку, намотан изолированный провод диаметром-0,2… 0,3 мм (рис. 61,6). Емкость изменяют отматыванием провода, а чтобы обмотка не сползла, ее пропитывают каким-либо изоляционным составом (лаком, кЛеем и т. п.).
Подстроечные конденсаторы обозначают на схемах основным символом, перечеркнутым знаком подстроечного регулирования (рис. 61,в).
Саморегулируемые конденсаторы. Используя в качестве диэлектрика специальную керамику, диэлектрическая проницаемость которой сильно зависит от напряженности электрического поля, можно получить конденсатор, емкость которого зависит от напряжения на его обкладках.
Такие конденсаторы получили название варикондов (от английских слов vari (able) — переменный и cond(enser) —конденсатор). При изменении напряжения от нескольких вольт до номинального емкость вариконда изменяется в 3—6 раз.
Рис. 62
Вариконды можно использовать в различных устройствах автоматики, в генераторах качающейся частоты, модуляторах, для электрической настройки колебательных контуров и т. д.
Условное обозначение вариконда — символ конденсатора со знаком нелинейного саморегулирования и латинской буквой U (рис. 62,о).
Аналогично построено обозначение термоконденсаторов, применяемых в электронных наручных часах. Фактор, изменяющий емкость такого конденсатора—температуру среды — обозначают символом t°(pис. 62, б). Вместе с тем что такое конденсатор часто ищут что такое резистор?
Литература: В.В. Фролов, Язык радиосхем, Москва, 1998
Емкость конденсатора какая буква. Маркировка конденсаторов Правила маркировки конденсаторов постоянной ёмкости
Длина и расстояние Масса Меры объема сыпучих продуктов и продуктов питания Площадь Объем и единицы измерения в кулинарных рецептах Температура Давление, механическое напряжение, модуль Юнга Энергия и работа Мощность Сила Время Линейная скорость Плоский угол Тепловая эффективность и топливная экономичность Числа Единицы измерения количества информации Курсы валют Размеры женской одежды и обуви Размеры мужской одежды и обуви Угловая скорость и частота вращения Ускорение Угловое ускорение Плотность Удельный объем Момент инерции Момент силы Вращающий момент Удельная теплота сгорания (по массе) Плотность энергии и удельная теплота сгорания топлива (по объему) Разность температур Коэффициент теплового расширения Термическое сопротивление Удельная теплопроводность Удельная теплоёмкость Энергетическая экспозиция, мощность теплового излучения Плотность теплового потока Коэффициент теплоотдачи Объёмный расход Массовый расход Молярный расход Плотность потока массы Молярная концентрация Массовая концентрация в растворе Динамическая (абсолютная) вязкость Кинематическая вязкость Поверхностное натяжение Паропроницаемость Паропроницаемость, скорость переноса пара Уровень звука Чувствительность микрофонов Уровень звукового давления (SPL) Яркость Сила света Освещённость Разрешение в компьютерной графике Частота и длина волны Оптическая сила в диоптриях и фокусное расстояние Оптическая сила в диоптриях и увеличение линзы (×) Электрический заряд Линейная плотность заряда Поверхностная плотность заряда Объемная плотность заряда Электрический ток Линейная плотность тока Поверхностная плотность тока Напряжённость электрического поля Электростатический потенциал и напряжение Электрическое сопротивление Удельное электрическое сопротивление Электрическая проводимость Удельная электрическая проводимость Электрическая емкость Индуктивность Американский калибр проводов Уровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др.
единицах Магнитодвижущая сила Напряженность магнитного поля Магнитный поток Магнитная индукция Мощность поглощенной дозы ионизирующего излучения Радиоактивность. Радиоактивный распад Радиация. Экспозиционная доза Радиация. Поглощённая доза Десятичные приставки Передача данных Типографика и обработка изображений Единицы измерения объема лесоматериалов Вычисление молярной массы Периодическая система химических элементов Д. И. Менделеева
1 микрофарад [мкФ] = 1000000 пикофарад [пФ]
Исходная величина
Преобразованная величина
фарад эксафарад петафарад терафарад гигафарад мегафарад килофарад гектофарад декафарад децифарад сантифарад миллифарад микрофарад нанофарад пикофарад фемтофарад аттофарад кулон на вольт абфарад единица емкости СГСМ статфарад единица емкости СГСЭ
Микрофоны и их технические характеристики
Общие сведения
Электрическая емкость — это величина, характеризующая способность проводника накапливать заряд, равная отношению электрического заряда к разности потенциалов между проводниками:
C = Q/∆φ
Здесь Q — электрический заряд, измеряется в кулонах (Кл), — разность потенциалов, измеряется в вольтах (В).
В системе СИ электроемкость измеряется в фарадах (Ф). Данная единица измерения названа в честь английского физика Майкла Фарадея.
Фарад является очень большой емкостью для изолированного проводника. Так, металлический уединенный шар радиусом в 13 радиусов Солнца имел бы емкость равную 1 фарад. А емкость металлического шара размером с Землю была бы примерно 710 микрофарад (мкФ).
Так как 1 фарад — очень большая емкость, поэтому используются меньшие значения, такие как: микрофарад (мкФ), равный одной миллионной фарада; нанофарад (нФ), равный одной миллиардной; пикофарад (пФ), равный одной триллионной фарада.
В системе СГСЭ основной единицей емкости является сантиметр (см). 1 сантиметр емкости — это электрическая емкость шара с радиусом 1 сантиметр, помещенного в вакуум. СГСЭ — это расширенная система СГС для электродинамики, то есть, система единиц в которой сантиметр, грам, и секунда приняты за базовые единицы для вычисления длины, массы и времени соответственно. В расширенных СГС, включая СГСЭ, некоторые физические константы приняты за единицу, чтобы упростить формулы и облегчить вычисления.
Использование емкости
Конденсаторы — устройства для накопления заряда в электронном оборудовании
Понятие электрической емкости относится не только к проводнику, но и к конденсатору.
Конденсатор — система двух проводников, разделенных диэлектриком или вакуумом. В простейшем варианте конструкция конденсатора состоит из двух электродов в виде пластин (обкладок). Конденсатор (от лат. condensare — «уплотнять», «сгущать») — двухэлектродный прибор для накопления заряда и энергии электромагнитного поля, в простейшем случае представляет собой два проводника, разделённые каким-либо изолятором. Например, иногда радиолюбители при отсутствии готовых деталей изготавливают подстроечные конденсаторы для своих схем из отрезков проводов разного диаметра, изолированных лаковым покрытием, при этом более тонкий провод наматывается на более толстый. Регулируя число витков, радиолюбители точно настраивают контура аппаратуры на нужную частоту. Примеры изображения конденсаторов на электрических схемах приведены на рисунке.
Историческая справка
Еще 275 лет назад были известны принципы создания конденсаторов. Так, в 1745 г. в Лейдене немецкий физик Эвальд Юрген фон Клейст и нидерландский физик Питер ван Мушенбрук создали первый конденсатор — «лейденскую банку» — в ней диэлектриком были стенки стеклянной банки, а обкладками служили вода в сосуде и ладонь экспериментатора, державшая сосуд. Такая «банка» позволяла накапливать заряд порядка микрокулона (мкКл). После того, как ее изобрели, с ней часто проводили эксперименты и публичные представления. Для этого банку сначала заряжали статическим электричеством, натирая ее. После этого один из участников прикасался к банке рукой, и получал небольшой удар током. Известно, что 700 парижских монахов, взявшись за руки, провели лейденский эксперимент. В тот момент, когда первый монах прикоснулся к головке банки, все 700 монахов, сведенные одной судорогой, с ужасом вскрикнули.
В Россию «лейденская банка» пришла благодаря русскому царю Петру I, который познакомился с Мушенбруком во время путешествий по Европе, и подробнее узнал об экспериментах с «лейденской банкой».
Петр I учредил в России Академию наук, и заказал Мушенбруку разнообразные приборы для Академии наук.
В дальнейшем конденсаторы усовершенствовались и становились меньше, а их емкость — больше. Конденсаторы широко применяются в электронике. Например, конденсатор и катушка индуктивности образуют колебательный контур, который может быть использован для настройки приемника на нужную частоту.
Существует несколько типов конденсаторов, отличающихся постоянной или переменной емкостью и материалом диэлектрика.
Примеры конденсаторов
Промышленность выпускает большое количество типов конденсаторов различного назначения, но главными их характеристиками являются ёмкость и рабочее напряжение.
Типичные значение ёмкости конденсаторов изменяются от единиц пикофарад до сотен микрофарад, исключение составляют ионисторы, которые имеют несколько иной характер формирования ёмкости – за счёт двойного слоя у электродов – в этом они подобны электрохимическим аккумуляторам.
Суперконденсаторы на основе нанотрубок имеют чрезвычайно развитую поверхность электродов. У этих типов конденсаторов типичные значения ёмкости составляют десятки фарад, и в некоторых случаях они способны заменить в качестве источников тока традиционные электрохимические аккумуляторы.
Вторым по важности параметром конденсаторов является его рабочее напряжение . Превышение этого параметра может привести к выходу конденсатора из строя, поэтому при построении реальных схем принято применять конденсаторы с удвоенным значением рабочего напряжения.
Для увеличения значений ёмкости или рабочего напряжения используют приём объединения конденсаторов в батареи. При последовательном соединении двух однотипных конденсаторов рабочее напряжение удваивается, а суммарная ёмкость уменьшается в два раза. При параллельном соединении двух однотипных конденсаторов рабочее напряжение остаётся прежним, а суммарная ёмкость увеличивается в два раза.
Третьим по важности параметром конденсаторов является температурный коэффициент изменения ёмкости (ТКЕ) .
Он даёт представление об изменении ёмкости в условиях изменения температур.
В зависимости от назначения использования, конденсаторы подразделяются на конденсаторы общего назначения, требования к параметрам которых некритичны, и на конденсаторы специального назначения (высоковольтные, прецизионные и с различными ТКЕ).
Маркировка конденсаторов
Подобно резисторам, в зависимости от габаритов изделия, может применяться полная маркировка с указанием номинальной ёмкости, класса отклонения от номинала и рабочего напряжения. Для малогабаритных исполнений конденсаторов применяют кодовую маркировку из трёх или четырёх цифр, смешанную цифро-буквенную маркировку и цветовую маркировку.
Соответствующие таблицы пересчёта маркировок по номиналу, рабочему напряжению и ТКЕ можно найти в Интернете, но самым действенным и практичным методом проверки номинала и исправности элемента реальной схемы остаётся непосредственное измерение параметров выпаянного конденсатора с помощью мультиметра.
Предупреждение: поскольку конденсаторы могут накапливать большой заряд при весьма высоком напряжении, во избежание поражения электрическим током необходимо перед измерением параметров конденсатора разряжать его, закоротив его выводы проводом с высоким сопротивлением внешней изоляции. Лучше всего для этого подходят штатные провода измерительного прибора.
Оксидные конденсаторы: данный тип конденсатора обладает большой удельной емкостью, то есть, емкостью на единицу веса конденсатора. Одна обкладка таких конденсаторов представляет собой обычно алюминиевую ленту, покрытую слоем оксида алюминия. Второй обкладкой служит электролит. Так как оксидные конденсаторы имеют полярность, то принципиально важно включать такой конденсатор в схему строго в соответствии с полярностью напряжения.
Твердотельные конденсаторы: в них вместо традиционного электролита в качестве обкладки используется органический полимер, проводящий ток, или полупроводник.
Переменные конденсаторы: емкость может меняться механическим способом, электрическим напряжением или с помощью температуры.
Пленочные конденсаторы: диапазон емкости данного типа конденсаторов составляет примерно от 5 пФ до 100 мкФ.
Имеются и другие типы конденсаторов.
Ионисторы
В наши дни популярность набирают ионисторы. Ионистор (суперконденсатор) — это гибрид конденсатора и химического источника тока, заряд которого накапливается на границе раздела двух сред — электрода и электролита. Начало созданию ионисторов было положено в 1957 году, когда был запатентован конденсатор с двойным электрическим слоем на пористых угольных электродах. Двойной слой, а также пористый материал помогли увеличить емкость такого конденсатора за счет увеличения площади поверхности. В дальнейшем эта технология дополнялась и улучшалась. На рынок ионисторы вышли в начале восьмидесятых годов прошлого века.
С появлением ионисторов появилась возможность использовать их в электрических цепях в качестве источников напряжения. Такие суперконденсаторы имеют долгий срок службы, малый вес, высокие скорости зарядки-разрядки. В перспективе данный вид конденсаторов может заменить обычные аккумуляторы. Основными недостатками ионисторов является меньшая, чем у электрохимических аккумуляторов удельная энергия (энергия на единицу веса), низкое рабочее напряжение и значительный саморазряд.
Ионисторы применяются в автомобилях Формулы-1. В системах рекуперации энергии, при торможении вырабатывается электроэнергия, которая накапливается в маховике, аккумуляторах или ионисторах для дальнейшего использования.Электромобиль А2В Университета Торонто. Под капотом
Электрические автомобили в настоящем времени выпускают многие компании, например: General Motors, Nissan, Tesla Motors, Toronto Electric. Университет Торонто совместно с компанией Toronto Electric разработали полностью канадский электромобиль A2B. В нем используются ионисторы вместе с химическими источниками питания, так называемое гибридное электрическое хранение энергии. Двигатели данного автомобиля питаются от аккумуляторов весом 380 килограмм. Также для подзарядки используются солнечные батареи, установленные на крыше электромобиля.
Емкостные сенсорные экраны
В современных устройствах все чаще применяются сенсорные экраны, которые позволяют управлять устройствами путем прикосновения к панелям с индикаторами или экранам. Сенсорные экраны бывают разных типов: резистивные, емкостные и другие. Они могут реагировать на одно или несколько одновременных касаний. Принцип работы емкостных экранов основывается на том, что предмет большой емкости проводит переменный ток. В данном случае этим предметом является тело человека.
Поверхностно-емкостные экраны
Таким образом, поверхностно-емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. В качестве резистивного материала обычно применяется имеющий высокую прозрачность и малое поверхностное сопротивление сплав оксида индия и оксида олова. Электроды, подающие на проводящий слой небольшое переменное напряжение, располагаются по углам экрана. При касании к такому экрану пальцем появляется утечка тока, которая регистрируется в четырех углах датчиками и передается в контроллер, который определяет координаты точки касания.
Преимущество таких экранов заключается в долговечности (около 6,5 лет нажатий с промежутком в одну секунду или порядка 200 млн. нажатий). Они обладают высокой прозрачностью (примерно 90%). Благодаря этим преимуществам, емкостные экраны уже с 2009 года активно начали вытеснять резистивные экраны.
Недостаток емкостных экранов заключается в том, что они плохо работают при отрицательных температурах, есть трудности с использованием таких экранов в перчатках. Если проводящее покрытие расположено на внешней поверхности, то экран является достаточно уязвимым, поэтому емкостные экраны применяются лишь в тех устройствах, которые защищены от непогоды.
Проекционно-емкостные экраны
Помимо поверхностно-емкостных экранов, существуют проекционно-емкостные экраны. Их отличие заключается в том, что на внутренней стороне экрана нанесена сетка электродов. Электрод, к которому прикасаются, вместе с телом человека образует конденсатор. Благодаря сетке, можно получить точные координаты касания. Проекционно-емкостный экран реагирует на касания в тонких перчатках.
Проекционно-емкостные экраны также обладают высокой прозрачностью (около 90%). Они долговечны и достаточно прочные, поэтому их широко применяют не только в персональной электронике, но и в автоматах, в том числе установленных на улице.
Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.
1. Маркировка тремя цифрами .
В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).
| код | пикофарады, пФ, pF | нанофарады, нФ, nF | микрофарады, мкФ, μF |
| 109 | 1.0 пФ | ||
| 159 | 1.5 пФ | ||
| 229 | 2.2 пФ | ||
| 339 | 3.3 пФ | ||
| 479 | 4.7 пФ | ||
| 689 | 6.8 пФ | ||
| 100 | 10 пФ | 0.01 нФ | |
| 150 | 15 пФ | 0.015 нФ | |
| 220 | 22 пФ | 0.022 нФ | |
| 330 | 33 пФ | 0.033 нФ | |
| 470 | 47 пФ | 0.047 нФ | |
| 680 | 68 пФ | 0.068 нФ | |
| 101 | 100 пФ | 0.1 нФ | |
| 151 | 150 пФ | 0.15 нФ | |
| 221 | 220 пФ | 0.22 нФ | |
| 331 | 330 пФ | 0.33 нФ | |
| 471 | 470 пФ | 0.47 нФ | |
| 681 | 680 пФ | 0.68 нФ | |
| 102 | 1000 пФ | 1 нФ | |
| 152 | 1500 пФ | 1.5 нФ | |
| 222 | 2200 пФ | 2.2 нФ | |
| 332 | 3300 пФ | 3.3 нФ | |
| 472 | 4700 пФ | 4.7 нФ | |
| 682 | 6800 пФ | 6.8 нФ | |
| 103 | 10000 пФ | 10 нФ | 0.01 мкФ |
| 153 | 15000 пФ | 15 нФ | 0.015 мкФ |
| 223 | 22000 пФ | 22 нФ | 0.022 мкФ |
| 333 | 33000 пФ | 33 нФ | 0.033 мкФ |
| 473 | 47000 пФ | 47 нФ | 0.047 мкФ |
| 683 | 68000 пФ | 68 нФ | 0.068 мкФ |
| 104 | 100000 пФ | 100 нФ | 0.1 мкФ |
| 154 | 150000 пФ | 150 нФ | 0.15 мкФ |
| 224 | 220000 пФ | 220 нФ | 0.22 мкФ |
| 334 | 330000 пФ | 330 нФ | 0.33 мкФ |
| 474 | 470000 пФ | 470 нФ | 0.47 мкФ |
| 684 | 680000 пФ | 680 нФ | 0.68 мкФ |
| 105 | 1000000 пФ | 1000 нФ | 1 мкФ |
2. Маркировка четырьмя цифрами .
Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:
1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ .
3. Буквенно-цифровая маркировка .
При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:
15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ
Очень часто бывает трудно отличить русскую букву «п» от английской «n».
Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:
0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ
4. Планарные керамические конденсаторы .
Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:
N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ
S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ
| маркировка | значение | маркировка | значение | маркировка | значение | маркировка | значение |
| A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
| B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
| C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
| D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
| E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
| F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
| G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
| H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
5. Планарные электролитические конденсаторы .
Электролитические SMD конденсаторы маркируются двумя способами:
1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.
2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:
По таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В
Конденсатор можно сравнить с небольшим аккумулятором, он умеет быстро накапливать и так же быстро ее отдавать. Основной параметр конденсатора – это его емкость (C) . Важным свойством конденсатора, является то, что он оказывает переменному току сопротивление, чем больше частота переменного тока, тем меньше сопротивление. Постоянный ток конденсатор не пропускает.
Как и , конденсаторы бывают постоянной емкости и переменной емкости. Применение конденсаторы находят в колебательных контурах, различных фильтрах, для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов.
Основная единица измерения емкости – фарад (Ф) – это очень большая величина, которая на практике не применяется. В электронике используют конденсаторы емкостью от долей пикофарада (пФ) до десятков тысяч микрофарад (мкФ) . 1 мкФ равен одной миллионной доле фарада, а 1 пФ – одной миллионной доле микрофарада.
На электрических принципиальных схемах конденсатор отображается в виде двух параллельных линий символизирующих его основные части: две обкладки и диэлектрик между ними. Возле обозначения конденсатора обычно указывают его номинальную емкость, а иногда его номинальное напряжение.
Номинальное напряжение – значение напряжения указанное на корпусе конденсатора, при котором гарантируется нормальная работа в течение всего срока службы конденсатора. Если напряжение в цепи будет превышать номинальное напряжение конденсатора, то он быстро выйдет из строя, может даже взорваться. Рекомендуется ставить конденсаторы с запасом по напряжению, например: в цепи напряжение 9 вольт – нужно ставить конденсатор с номинальным напряжением 16 вольт или больше.
Температурный коэффициент емкости конденсатора (ТКЕ)
ТКЕ показывает относительное изменение емкости при изменении температуры на один градус. ТКЕ может быть положительным и отрицательным. По значению и знаку этого параметра конденсаторы разделяются на группы, которым присвоены соответствующие буквенные обозначения на корпусе.
Маркировка емкости конденсаторов
Емкость от 0 до 9999 пФ может быть указана без обозначения единицы измерения:
22 = 22p = 22П = 22пФ
Если емкость меньше 10пФ, то обозначение может быть таким:
1R5 = 1П5 = 1,5пФ
Так же конденсаторы маркируют в нанофарадах (нФ) , 1 нанофарад равен 1000пФ и микрофарадах (мкФ) :
10n = 10Н = 10нФ = 0,01мкФ = 10000пФ
Н18 = 0,18нФ = 180пФ
1n0 = 1Н0 = 1нФ = 1000пФ
330Н = 330n = М33 = m33 = 330нФ = 0,33мкФ = 330000пФ
100Н = 100n = М10 = m10 = 100нФ = 0,1мкФ = 100000пФ
1Н5 = 1n5 = 1,5нФ = 1500пФ
4n7 = 4Н7 = 0,0047мкФ = 4700пФ
6М8 = 6,8мкФ
Цифровая маркировка конденсаторов
Если код трехзначный, то первые две цифры обозначают значение, третья – количество нулей, результат в пикофарадах.
Например: код 104, к первым двум цифрам приписываем четыре нуля, получаем 100000пФ = 100нФ = 0,1мкФ.
Если код четырехзначный, то первые три цифры обозначают значение, четвертая – количество нулей, результат тоже в пикофарадах.
4722 = 47200пФ = 47,2нФ
Электролитические конденсаторы
Для работы в диапазоне звуковых частот, а так же для фильтрации выпрямленных напряжений питания, необходимы конденсаторы большой емкости. Такие конденсаторы называются – электролитическими. В отличие от других типов электролитические конденсаторы полярны, это значит, что их можно включать только в цепи постоянного или пульсирующего напряжения и только в той полярности, которая указана на корпусе конденсатора. Не выполнение этого условия приводит к выходу конденсатора из строя, что часто сопровождается взрывом.
Самый простой состоит из двух металлических пластин (обкладок), разделенных тонким слоем диэлектрика (изолятора), в качестве которого может служить воздух, фарфор, слюда, керамика, бумага или другой материал, обладающий достаточно большим сопротивлением.Единицей электрической емкости конденсатора является фарада (Ф) — дань памяти великому английскому ученому Майклу Фарадею.
В радиоэлектронике используются конденсаторы, емкость которых составляет дробные единицы фарад: пикофарады (пФ), нанофарады (нФ), микрофарады (мкФ).
1 Ф (фарада) = 1000000 мкФ (микрофарад)
1 мкФ (микрофарада) = 1000 нФ (нанофарад) = 1000000 пФ (пикофарад)
1 нФ (нанофарад) = 1000 пФ (пикофарад)
Керамические конденсаторы |
Наибольшее распространение имеют керамические конденсаторы. Емкость керамических конденсаторов составляет единицы — тысячи пикофарад.

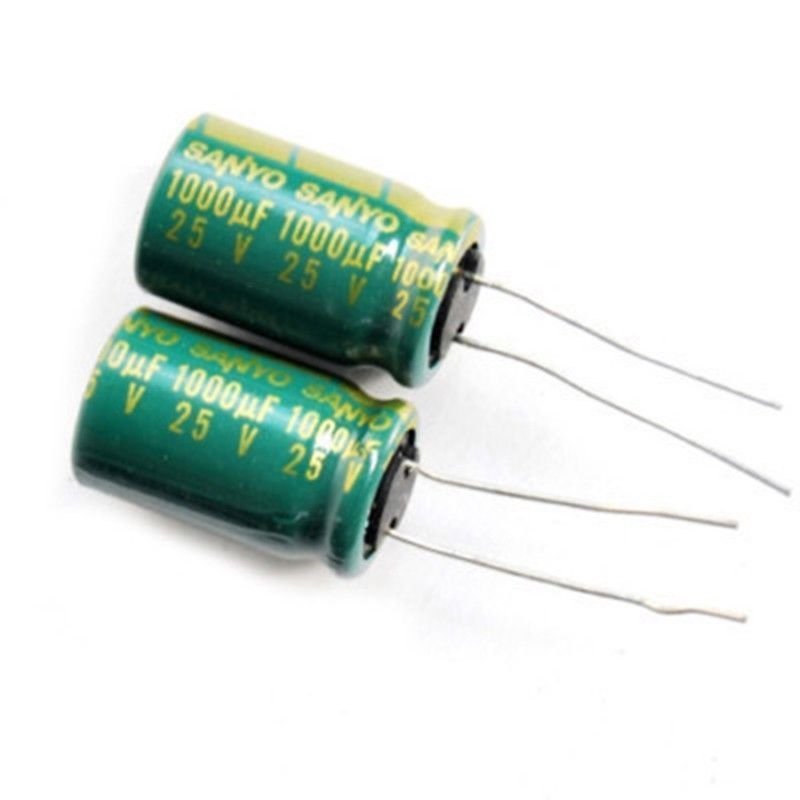

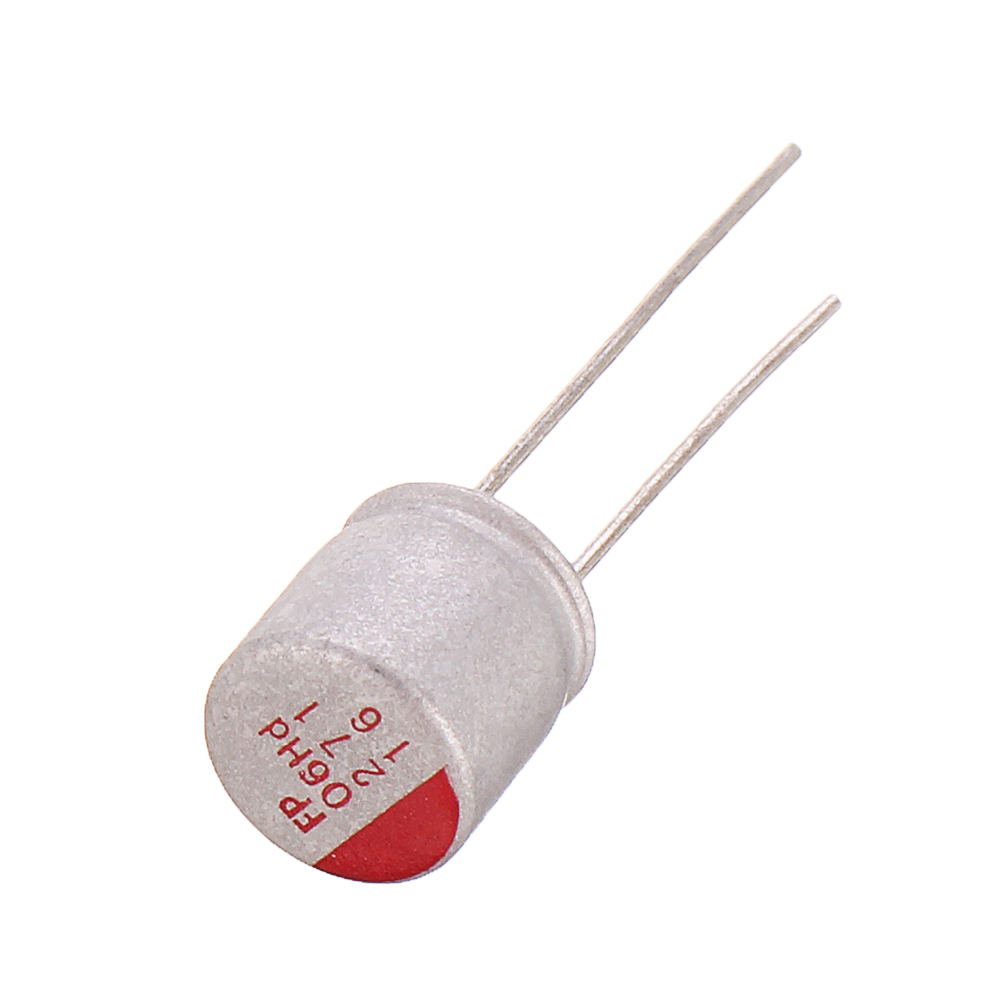

Самой большой емкостью обладают электролитические конденсаторы , у которых в качестве изолятора используется тончайший слой окисла, получаемый электролитическим способом. Емкость электролитических конденсаторов может достигать тысяч микрофарад. Электролитические конденсаторы, как правило, полярные, т. е. имеют положительный и отрицательный полюса. Нарушение правильной полярности при включении электролитического конденсатора в цепь недопустимо, так как может вывести его из строя.
На корпусе конденсаторов наряду со значением их емкости и величиной ее возможного отклонения от номинала обычно указывается значение рабочего электрического напряжения. На конденсаторах, в основном, указано номинальное рабочее напряжение при постоянном токе. Включение конденсатора в цепь, напряжение в которой превосходит его рабочее напряжение, не допускается, так как происходит разрушение изолятора, вследствие чего конденсатор выходит из строя.
Конденсаторы, емкость которых можно менять в заданных интервалах, называются конденсаторами переменной емкости и подстроечными.
Для конденсаторов постоянной емкости на схеме рядом с условным графическим обозначением указывают значение емкости. При емкости менее 0,01 мкФ (10000 пФ) ставят число пикофарад без обозначения размерности, например, 15, 220, 9100. Для емкости 0,01 мкФ и более ставят число микрофарад.
У электролитических конденсаторов возле одной из обкладок ставят плюс. Такой же знак обычно стоит и на корпусе конденсатора около соответствующего вывода. Также чаще всего указывают номинальное напряжение.
Для конденсаторов переменной емкости и подстроечных указывают пределы изменения емкости при крайних положениях ротора, например, 6…30, 10…180, 6…470.
Маркировка конденсаторов
При обозначении номинала на зарубежных керамических конденсаторах часто используется специальная кодировка, при которой последняя цифра в числе обозначает количество нулей (емкость в пикофарадах). Например:
Заряд конденсатора
Рассмотрим процесс накопления конденсатором электрической энергии. Подсоединим обкладки конденсатора к полюсам источника тока. В момент замыкания цепи на обкладках конденсатора начнет накапливаться заряд. Как только напряжение на конденсаторе уравнивается с напряжением источника, процесс заряда конденсатора закончится и ток в цепи станет равным нулю. Таким образом, по окончании заряда цепь постоянного тока окажется разомкнутой. Если теперь несколько увеличить напряжение источника, то конденсатор накопит еще некоторый заряд. Чем больше емкость конденсатора, тем больший заряд будет на его обкладках при заданном значении напряжения между обкладками.
Если цепь конденсатора и источника постоянного тока разорвать, то конденсатор остается заряженным. Заряженный конденсатор может быть использован в качестве источника энергии, которая накоплена в нем в виде энергии электрического поля зарядов на обкладках. Именно таким образом используют конденсатор в солнечных двигателях BEAM-роботов. Источником электроэнергии при этом является солнечная батарея.
Посмотрим, что произойдет, если теперь подключить заряженный конденсатор, например, к светодиоду (с учетом полярностей). В получившейся цепи снова потечет ток (ток разряда конденсатора). Этот ток имеет направление, противоположное току заряда, то есть вытекает из положительно заряженной обкладки конденсатора как из положительного полюса источника. По мере разряда напряжение на конденсаторе уменьшится, и ток в цепи начнет убывать. В момент окончания разряда энергия конденсатора окажется полностью израсходованной, и ток в цепи исчезнет.
Микрофарада — Энциклопедия по машиностроению XXL
Если в схеме моста резистор R,, имеет сопротивление Ri == 10 ООО/я Ом, а емкость конденсатора С4 выражается в микрофарадах (1 мкФ 10″ Ф), то рассчитываемый по (5.14) tg б равен 0,1 С . [c.151]Емкость и коэффициент рассеяния конденсаторов не подверглись серьезному воздействию излучения. Изменения емкости оставались в пределах 2% от первоначальной величины. Значения коэффициента рассеяния во время облучения возросли на 30—60%, а после остановки реактора суммарное увеличение снизилось до 10%. Наиболее чувствительной к излучению характеристикой является произведение мегом X микрофарада , которое при измерении внутри реактора уменьшилось на порядок по сравнению с измерениями вне реактора, а затем еще на порядок при пуске реактора. Эти снижения обусловлены ионизацией диэлектриков сначала остаточным у Излуче-нием, а затем дополнительной ионизацией при пуске реактора. Измерения внутри реактора, проведенные в конце опыта после остановки реактора, показали, что характеристики конденсаторов восстанавливаются и возвращаются к исходным значениям, замеренным внутри реактора перед его пуском. Вероятно, возможен полный возврат к исходным величинам, замеренным вне реактора, если бы такие измерения были возможны после окончания опыта. [c.383]
Малогабаритные керамические конденсаторы емкостью до единиц микрофарад занимают площадь в несколько квадратных миллиметров, что не достижимо при создании тонко- и толстопленочных структур металл—диэлектрик—металл. Малогабаритные объемные конденсаторы более надежны в эксплуатации, повышают ремонтоспособность схем как в процессе изготовления, так и эксплуатации. [c.412]
Емкость (С) — отношение величины заряда конденсатора к величине напряжения между его электродами. Единица электрической ёмкости — фарада (ф) представляет собой такую ёмкость, напряжение которой повышается на 1 в при сообщении ей заряда в 1 . В практических расчётах пользуются меньшей единицей — микрофарадой, равной 1 мкф = [c.514]
Для частот ниже 10 гц применение разделяющих ламп позволяет уменьшить величину емкостей первичных цепочек до разумной величины. Без разделяющих ламп может потребоваться трудно реализуемая величина емкостей i в десятки микрофарад (конденсаторы должны быть бумажными, хорошего качества). [c.397]
Рабочую емкость конденсатора Ср в микрофарадах для трехфазного двигателя, обмотки которого соединены звездой (см, рис. 72, а), определяют по формуле [c.145]
Обязать Министерство промышленности средств связи (т. Алексенко) изготовить и поставить Физическому институту им. Лебедева Академии наук СССР по согласованным с ним техническим условиям в III кв. 1949 г. конденсаторы КБГ-П на 4 микрофарады (6 киловольт) в количестве 70 шт. и на [c.324]
На практике обычно пользуются дольными единицами— микрофарадой (мкФ) и пикофарадой (пФ). [c.220]
При измерении емкости конденсатор подключают к зажимам измерительного моста (рис. 7.1,6), предварительно настроенного на определенную емкость. Значение емкости регистрируется с помощью микроамперметра, шкала которого градуирована в микрофарадах. Шкала прибора имеет цветные закрашенные зоны с указанием пределов измеряемой емкости. Если при измерении стрелка прибора отклоняется за пределы закрашенной зоны, то конденсатор неисправен. [c.120]
Результаты экспериментов по влиянию различных режимов травления фольги из тантала, ниобия и сплава Та—МЬ перед оксидированием на величину диэлектрических свойств оксидной пленки даны в табл. 3. Поскольку для определения диэлектрических свойств применяли единый стандартный образец с рабочей площадью 10 см , то величину площади при дальнейшем изложении будем опускать и размерность диэлектрических свойств, зависящих от площадки (ток утечки и емкость), будем выражать соответственно только в микроамперах и микрофарадах. Величины диэлектрических свойств, указанных в табл. 3, брали средними из 5—10 измерений (образцов). [c.86]
Для плоского конденсатора согласно рис. 2 емкость С (в микрофарадах) может быть рассчитана по формуле [c.13]
Фарада (ф) — емкость конденсатора, заряжаемого до напряжения 1 е зарядом в 1 к. Ф = кв. Микрофарада (мкф) = [c.24]
Фарада — единица измерения емкости проводника. Проводник обладает емкостью, равной одной фараде, если при сообщении ему одного кулона электричества его потенциал изменился на один вольт. Микрофарада — одна тысячная фарады, [c.150]
Иными словами, значения tg могут быть непосредственно отсчитаны по шкале магазина С , проградуированной в микрофарадах. 4 51 [c.51]
Свойство конденсатора накапливать электрические заряды называют емкостью. Единицей емкости является фарада, представляющая собой емкость конденсатора, заряженного до напряжения в 1 В одним кулоном электричества. Емкость конденсаторов, применяемых в системах зажигания автомобилей, измеряется в миллионных долях фарады — микрофарадах (мкФ). [c.102]
ООО Кл/м и удельная емкость (при напряжении 10 В) 200—300 Ф/м . По сравнению с жидкостными сухие электролитические конденсаторы отличаются простотой конструкции, пониженными значениями тока утечки и увеличенным сроком службы. Наиболее распространенными и дешевыми являются алюминиевые сухие электролитические конденсаторы, которые перекрывают по емкости диапазон от десятых долей до десятков тысяч микрофарад. Эти конденсаторы выпускаются на напряжения от нескольких до нескольких сотен вольт (обычно не более 500 В). Сухие электролитические конденсаторы, как правило, имеют спиральную конструкцию анодом служит фольга, а пастообразным электролитом пропитывается бумажная или тканевая прокладка, напряжение к которой подводится с помощью катодной фольги. Сухие танталовые электролитические конденсаторы аналогичны по конструкции алюминиевым, но обладают значительно лучшими характеристиками. [c.383]
Если емкость С4 измерять в микрофарадах, то шкалу переменного конден сатора можно проградуировать в значениях Перевернутая схема моста (рис. 25-22) также питается от повышающего трансформатора, но высокое напряжение подводится к нижней вершине моста, к которой [c.508]
Бумажные и металлобумажные конденсаторы используют в цепях пульсирующего и низкочастотного напряжения. Они характеризуются относительно большими диэлектрическими потерями выпускаются следующих основных типов БГТ —бумажные герметизированные термостойкие, БМ — бумажные малогабаритные, БМТ — теплостойкие, СМ — масляные, МБГ — металлобумажные герметизированные, МБГН низковольтные, МГБО — однослойные, МБГТ — термостойкие, МБМ — малогабаритные и др. имеют емкость до единиц микрофарад, выпускаются одно-, двух и многосекционные. Рабочее напряжение достигает 1000 В. [c.133]
В практике широко используются дольные единицы электроемкости — микрофарад (мкФ), наиофарад (нФ) и пикофарад (пФ) [c.144]
Присоединение к наименованию еди1 1и1ы двух (или более) приставок подряд не допускайся. Ькшрнмер, вместо наименования единицы микро-микрофарад следует писать пикофарад. [c.291]
На практике обычно пользуются дольными единицами — микрофарадом (мкФ) и пикофарадом (пФ). [c.267]
Емкость указывается на корпусе конденсатора в микрофарадах (цР или uF или MF и MFD в зависимости от разработчика) с допуском изготовителя, например 15цР 10% (емкость может составлять от 13,5 до 16,5 мкФ), или 88-108 MFD (емкость составляет от 88 до 108 мкФ). [c.279]
За единицу емкости в международной системе СИ принимают фараду (Ф) — емкость такого конденсатора, у которого потенциал возрастает на один вольт при сообщении ему заряда в один кулон (Кл). Это очень большая величина, поэтому для практических целей используют более мелкие единицы емкости микрофараду (мкФ), нанофараду (нФ) и пикофараду (пФ) [c.272]
На практике обычно выражают С в микрофарадах, а Rz3 — в мегаомах, и произведение Raa получается в секундах, так как [c.23]
В электролитических конденсаторах постоянного напряжения металлический электрод всегда положителен и при пробое АОП может легко восстанавливаться за счет электрохимического окислсния. При этом частичные нарушения сплошности пленки, возникающие, например, при пробое на дефектных участках, будут восстанавливаться, и такой пробой не будет приводить к катастрофическому разрушению диэлектрика. Рабочая напряженность поля в электролитических конденсаторах достигает (4—6) 10 В/м, что на один-два порядка больше, чем в других конденсаторах. Электролитические конденсаторы обладают ярко выраженной асимметрией проводимости — при нормальном (анодном) включении ток утечки весьма мал [менее 0,1 А/(Ф-В)], тогда как при катодном включении он возрастает в тысячи и десятки тысяч раз, что приводит почти к мгновенному разрушению конденсатора. Присутствие электролита, сопротивление которого значительно больше, чем металлических электродов, вызывает дополнительную потерю мощности tg б электролити- ческих конденсаторов примерно на один-два порядка выше, чем металлооксидных. Наличие электролита определяет и значительную температурную зависимость С и tg б таких конденсаторов. Конденсаторы с объемно-пористым анодом, помимо большего удельного заряда, обладают меньшим током утечки, более слабой температурной зависимостью С и tg 6 и большим сроком службы. Наиболее распространенными и дешевыми являются алюминиевые конденсаторы. Они перекрывают номиналы С от десятых долей до десятков тысяч микрофарад и номиналы напряжений от 6 до 500 В. Танталовые конденсаторы по С и напряжению перекрывают практически те же номиналы, но их габаритные размеры заметно меньше, однако и стоимость в 5—6 раз выше. [c.261]
Емкость конденсаторов, применяемых в системах зажигания и звуковых сигналов, бывает различна и встречается в пределах от 0,005 до 0,3 микрофарады (мкф). Микрофарада равна одной миллионной доле фарады. В радиофильтрах применяются конденсаторы от десятых долей микрофарады до 20—30 мкф. [c.40]
В 1924 г. Лайман, разряжая конденсатор через узкий капилляр, наполненный гелием до давления в несколько тор, обнаружил континуум, простирающийся от видимой до рентгеновской части спектра [41]. Впоследствии было показано, что такой континуум, названный лаймановским, возникает при наполнении капилляра любым газом. Для его получения конденсатор емкостью в несколько микрофарад заряжался до напряжения от тысяч до десятков тысяч вольт. Последовательно с капилляром включают обычно искровой про.межуток, размеры которого задают величину пробивного напряжения. [c.14]
Разряд внутри капилляра обычно наблюдается вдоль его оси, что часто приводит к порче щели оптического прибора вследствие эрозии стенок капилляра, но можно ставить капилляр перпендикулярно к щели. Капилляр, внутри которого происходит разряд, как бы разрезан пополам, на самом деле он состоит из двух капилляров. На щель прибора попадает. излучение из промежутка между капиллярами [209—211]. В этих работах описан источник, в котором конденсатор емкостью несколько десятых микрофарады, заряженный до 6,5 кв, разряжается на электродный промежуток при частоте повторений 40 кгц. Спектр зависит от газа наполнителя и не зависит от материала электродов и от капилляра. Возбуждаются линии Ne III—Ne VIII, Аг V—Аг IX. [c.55]
Параллельно контактам прерывателя включается конденсатор 14 он состоит из бумажной ленты, пропитанной маслом, на которую с двух сторон напыливается тонкий слой металла. Ленту свертывают в рулон и помещают в герметизированный корпус емкость конденсатора — 0,17—0,25 микрофарады. Конденсатор значительно ослабляет, но не устраняет искрения между контактами. Поэтому при размыкании происходят окисление контактов [c.115]
При электрогид равлической — штамповке в качестве мощного энергетического импульса используют электрический разряд в жидкости. Штамповка осуществляется примерно так же, как и штамповка взрывом в жидкости. Разряд осуществляется током высокого напряжения (порядка несколько десятков тысяч вольт). Нужную для разряда энергию накапливают, пользуясь батареями конденсаторов емкостью в несколько тысяч микрофарад. [c.242]
-12) мкФ. В сценариях РЧ емкости варьируются от примерно 1 до 1000 пФ в настроенных схемах и от примерно 0,001 мкФ до 0,1 мкФ для блокировки и обхода.
Как считать микрофарады?
Разделите общее количество ампер пускового провода, умноженное на 2 652, на только что измеренное напряжение. Эта сумма и есть емкость. Полная формула: Пусковой ток обмотки x 2652 ÷ напряжение конденсатора = микрофарады.
Как перевести uF в F?
мкФ↔Ф 1 F = 1000000 мкФ. uF↔MF 1 MF = 1000000000000 мкФ.
Как перевести файл из F в пФ?
Укажите значения ниже для преобразования фарадов [Ф] в пикофарады [пФ] или наоборот… Таблица преобразования фарадов в пикофарады.
| Фарад [F] | Пикофарад [пФ] |
|---|---|
| 1 Факс | 1000000000000 пФ |
| 2 ф. | 2000000000000 пФ |
| 3 ф. | 3000000000000 пФ |
| 5 F | 5000000000000 пФ |
Сколько пикофарадов в 1 фараде?
1000000000000 пикофарад
Что такое пФ F?
1 пФ = 1.0E-12 F. 1 F = 1000000000000 пФ.
Какое значение равно одному пикофараду?
1 пикофарад равен 1,0E-12 фараду.
Сколько стоит пикофарад?
Пикофарад Определение и использование Пикофарад составляет 1/1 000 000 000 000 фарад, что представляет собой емкость конденсатора с разностью потенциалов в один вольт, когда он заряжается одним кулоном электричества. Пикофарад — это величина, кратная фараду, которая является производной единицей измерения емкости в системе СИ.
Сколько фарад в 1000 микрофарад?
Микрофарады в Фарады Таблица преобразования
| Микрофарады | Фарад |
|---|---|
| 100 мкФ | 0.0001 F |
| 1000 мкФ | 0,001 F |
| 10000 мкФ | 0,01 F |
| 100000 мкФ | 0,1 F |
Что означает мкФ на конденсаторе?
1 мкф
Могу ли я использовать конденсатор меньшей мкФ?
Да, безопасно. Единственный рейтинг, который имеет значение для безопасности, — это номинальное напряжение: если вы подадите напряжение выше максимального, вы можете увидеть, как ваша крышка взорвется.
Могу ли я заменить пусковой конденсатор на более мощный UF?
Пусковые конденсаторы электродвигателя могут быть заменены на микрофарады или UF, равные или на 20% выше UF, чем у исходного конденсатора, обслуживающего двигатель.
Можно конденсатор перепрыгнуть?
Попробуйте запустить его в прыжке! Конденсатор и потенциальное реле можно проверить в полевых условиях без использования диагностического оборудования. Если однофазный компрессор не запускается, запускайте его «от внешнего источника»! Прикоснув один провод к одной клемме, а другой провод к другой клемме пробки, включите компрессор.
Какие признаки неисправного конденсатора?
Вот некоторые общие симптомы неисправного конденсатора переменного тока.
- Переменный ток без подачи холодного воздуха.Кондиционер, не дующий холодным воздухом, — один из первых признаков проблемы, которую замечают многие домовладельцы.
- Высокие и растущие счета за электроэнергию.
- Гудящий шум.
- Старая система HVAC.
- AC отключается сам по себе.
- AC не включается сразу.
- AC не включается.
Может ли неисправный конденсатор испортить двигатель?
Использование конденсатора неправильного номинала или некачественного конденсатора может отрицательно повлиять на работу двигателя, компрессора или всей системы отопления, вентиляции и кондиционирования воздуха.В зависимости от нагрузки двигателя это может привести к снижению общей скорости двигателя.
Может ли однофазный двигатель работать без конденсатора?
Однофазный двигатель, работающий через конденсатор, не сможет запуститься без конденсатора, поскольку отсутствует крутящий момент. Двигатель не рассчитан на выдачу полного крутящего момента без конденсатора. Таким образом, даже если бы он механически запустился с усилием, он не наберет полную скорость и не сможет выдержать нагрузку.
Может ли мотор стиральной машины работать без конденсатора?
В стиральных машинахиспользуются пусковые конденсаторы для запуска двигателя путем увеличения крутящего момента на несколько мгновений.Без повышенного крутящего момента пускового конденсатора двигатель не запустится и не будет работать должным образом.
Как проверить конденсатор мультиметром?
Чтобы проверить конденсатор с помощью мультиметра, установите показания измерителя в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом. Прикоснитесь к выводам измерителя к соответствующим выводам на конденсаторе, красный к плюсу и черный к минусу. Измеритель должен начинать с нуля, а затем медленно приближаться к бесконечности.
Перевести микрофарады в фарады [си стандарт]
›› Перевести микрофарады в фарады [стандарт СИ]
Пожалуйста, включите Javascript для использования
конвертер величин.
Обратите внимание, что вы можете отключить большинство объявлений здесь:
https://www.convertunits.com/contact/remove-some-ads.php
›› Дополнительная информация в конвертере величин
Сколько микрофарад в 1 фараде [стандарт СИ]?
Ответ: 1000000.
Мы предполагаем, что вы конвертируете между микрофарад и фарад [стандарт СИ] .
Вы можете просмотреть более подробную информацию о каждой единице измерения:
мкФ или
фарад [стандарт си]
Производная единица СИ для емкости — фарад.
1 микрофарад равен 1,0E-6 фараду.
Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
Используйте эту страницу, чтобы узнать, как конвертировать микрофарады в фарады.
Введите свои числа в форму для преобразования единиц!
›› Хотите другие единицы?
Вы можете произвести обратное преобразование единиц измерения из фарад [стандарт си] в микрофарады, или введите любые две единицы ниже:
›› Преобразование общей емкости
микрофарад в миллифарад
микрофарад в декафарад
микрофарад в ампер-секунду / вольт
микрофарад в секунду / ом
микрофарад в сантифарад
микрофарад в нанофарад
микрофарад в пикофарад
мкФ до электромагнитной единицы
›› Определение: микрофарад
Префикс SI «micro» представляет собой коэффициент 10 -6 , или в экспоненциальной записи 1E-6.
Итак, 1 микрофарад = 10 -6 фарад.
›› Определение: Фарад
Фарад (символ F) — единица измерения емкости в системе СИ (названная в честь Майкла Фарадея). Конденсатор имеет значение в один фарад, когда один кулон заряда вызывает на нем разность потенциалов в один вольт. Его эквивалентные выражения в других единицах СИ: Поскольку фарад — очень большая единица, значения конденсаторов обычно выражаются в микрофарадах (? Ф), нанофарадах (нФ) или пикофарадах (пФ).Пикофарад в лабораторных условиях комично называют «затяжкой».
›› Метрические преобразования и др.
ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования для единиц СИ. в виде английских единиц, валюты и других данных. Введите единицу символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см, метры в квадрате, граммы, моль, футы в секунду и многое другое!
Что такое емкость? | Fluke
Емкость — это способность компонента или схемы собирать и накапливать энергию в виде электрического заряда.
Конденсаторы — это устройства накопления энергии, доступные во многих размерах и формах. Они состоят из двух пластин из проводящего материала (обычно тонкого металла), зажатых между изолятором из керамики, пленки, стекла или других материалов, даже воздуха.
Изолятор, также известный как диэлектрик , увеличивает зарядную емкость конденсатора. Конденсаторы иногда называют конденсаторами в автомобильной, морской и авиационной промышленности.
Внутренние пластины подключены к двум внешним клеммам, которые иногда бывают длинными и тонкими и могут напоминать крошечные металлические антенны или ножки.Эти клеммы можно включить в цепь.
Конденсаторы и батареи накапливают энергию. В то время как батареи выделяют энергию постепенно, конденсаторы разряжают ее быстро.
Как работает конденсатор?
Конденсатор собирает энергию (напряжение), когда ток течет по электрической цепи. Обе пластины содержат одинаковые заряды, и когда положительная пластина накапливает заряд, одинаковый заряд стекает с отрицательной пластины.
Когда цепь отключена, конденсатор сохраняет собранную энергию, хотя обычно происходит небольшая утечка.
Различные конденсаторы (показаны цветом) на печатной плате.Емкость выражается как отношение электрического заряда на каждом проводе к разности потенциалов (т. Е. Напряжению) между ними.
Емкость конденсатора измеряется в фарадах (F), единицах, названных в честь английского физика Майкла Фарадея (1791–1867).
Фарад — это большая емкость. Большинство бытовых электрических устройств содержат конденсаторы, которые производят только доли фарада, часто тысячные доли фарада (или микрофарады, мкФ), или даже пикофарады (триллионные доли, пФ).
Суперконденсаторы, тем временем, могут хранить очень большие электрические заряды в тысячи фарад.
Как увеличить емкость
Емкость можно увеличить, если:
- Пластины (проводники) конденсатора расположены ближе друг к другу.
- Пластины большего размера обеспечивают большую площадь поверхности.
- Диэлектрик — лучший изолятор для данной области применения.
В электрических цепях конденсаторы часто используются для блокировки постоянного тока (dc), позволяя протекать переменному току (ac).
Некоторые цифровые мультиметры предлагают функцию измерения емкости, поэтому технические специалисты могут:
- Определить неизвестный или немаркированный конденсатор.
- Обнаружение обрыва или короткого замыкания конденсаторов.
- Измерьте конденсаторы напрямую и отобразите их значение.
Ссылка: Принципы цифрового мультиметра Глен А. Мазур, American Technical Publishers.
Что означает рейтинг вашего конденсатора
Знаете ли вы, что запускает двигатель вашего автомобиля и подает электрический ток к вашему автомобилю? А как насчет того, что зарядить ваш мобильный телефон, планшет, ноутбук или другие портативные устройства? Каждый из тех В предметах есть аккумулятор, и ваша система отопления, вентиляции и кондиционирования ничем не отличается.Аккумулятор, который держит твой Работающий двигатель HVAC называется конденсатором.
Конденсаторы бывают измеряется двумя разными рейтингами. Первый — это напряжение, а второй — микрофарады. Напряжение — это количество электрического тока, проходящего через электрическая система. Это похоже на садовый шланг тем, что чем выше давление воды вы включаете, тем больше воды выходит из конца шланга. Что ж, тот же принцип применим и к электричеству.Чем выше уровень воды в шланге повышается давление, тем быстрее вода движется по шлангу. Чем выше номинальное напряжение на вашем конденсаторе (или другом электрическом элементе), тем быстрее электрический ток движется.
Второй рейтинг — рейтинг микрофарад (МФД). А микрофарад — это термин, описывающий уровень емкости конденсатора. Это означает чем выше рейтинг микрофарад, тем больше электрического тока он может хранить. А Типичный конденсатор может находиться в диапазоне от 5MFD до 80MFD.Если вы смотрите на свой конденсатор, и вы не можете найти подходящий номинал, он также может выглядеть мкФ тоже.
Существует несколько различных типов конденсаторов, и каждый из них имеет похожая, но немного другая цель. Однопроходный конденсатор контролирует двигатель (который может быть на вашей печи или кондиционере) и двухходовой конденсатор управляет двигателем и компрессором вашего кондиционера. Есть также пусковой конденсатор, иногда называемый комплектом жесткого запуска.Эти помогают начать скачок ваш компрессор и переведите его в рабочий режим, не подвергая его чрезмерному износу и порвите себе на ходу конденсатор.
Для получения дополнительной информации о различных типах конденсаторов, следите за обновлениями, и мы скоро получим в блоге более подробные разъяснения.
Если у вас есть какие-либо вопросы о вашем MFD или номинальном напряжении, мы всегда будем рады помочь! Просто позвоните 866-215-3831 или посетите www.hvacpartsshop.com. Спасибо за чтение!
Каково емкостное сопротивление конденсатора 1 микрофарад при 60 Гц? — MVOrganizing
Каково емкостное сопротивление конденсатора 1 микрофарад при 60 Гц?
Емкостное реактивное сопротивление равно 1 000 000, разделенному на 6.28 умножить на 60 герц, умножить на 106,1 микрофарад, что равно 25 Ом.
Какое реактивное сопротивление конденсатора?
Емкостное реактивное сопротивление — это комплексное сопротивление конденсатора, значение которого изменяется в зависимости от приложенной частоты. В руководстве по RC-сети мы видели, что когда на конденсатор подается постоянное напряжение, сам конденсатор потребляет зарядный ток от источника питания и заряжается до значения, равного приложенному напряжению…
Каково емкостное сопротивление конденсатора 200 пикофарад при подключении к источнику 700 килогерц и 500 вольт, округлив окончательный ответ до ближайшего целого числа?
Следовательно, емкостное сопротивление конденсатора = 1137.398 Ом.
Как найти XC конденсатора?
Емкостное реактивное сопротивление определяется как: (10-1) Xc = 1 / ωC = 1 / 2πfC, где XC — емкостное реактивное сопротивление, ω — угловая частота, f — частота в герцах, а C — емкость.
Есть ли у конденсатора сопротивление?
Поскольку конденсатор в основном является накопителем заряда, такого уравнения нет, следовательно, можно сказать, что нет электрического сопротивления. Импеданс (или эквивалентное сопротивление) конденсатора составляет 1 / ωC, где ω — частота тока, а C — емкость.Для постоянного тока ω = 0 и, следовательно, полное сопротивление бесконечно.
Как отличить рабочий конденсатор от пускового?
Пусковой конденсатор создает отставание тока от напряжения в отдельных пусковых обмотках двигателя. Ток нарастает медленно, и якорь имеет возможность начать вращаться с полем тока. Рабочий конденсатор использует заряд диэлектрика для увеличения тока, обеспечивающего питание двигателя.
Что произойдет, если конденсатор вентилятора выйдет из строя?
Если конденсатор неисправен, вентилятор по-прежнему получает питание, но из-за того, что пусковая катушка повреждена, он не может развить достаточный крутящий момент для запуска вентилятора.Это звук двигателя, который пытается запуститься, но у него недостаточно мощности для этого. Плохой конденсатор также может нарушить работу вентилятора.
Можно ли использовать рабочий конденсатор в качестве пускового?
В необычных обстоятельствах рабочий конденсатор может использоваться в качестве пускового конденсатора, но доступные значения намного ниже, чем значения, обычно доступные для специальных пусковых конденсаторов. Номинальные значения емкости и напряжения должны соответствовать исходным характеристикам пускового конденсатора.
Что вызывает выход из строя пусковых конденсаторов?
Перегрев — основная причина неисправности пускового конденсатора. Пусковые конденсаторы не предназначены для отвода тепла, связанного с непрерывной работой; они предназначены для того, чтобы оставаться в цепи только на мгновение, пока двигатель запускается. Если пусковой конденсатор остается в цепи слишком долго, он перегревается и выходит из строя.
Конденсаторы слабеют?
Иногда конденсаторы выходят из строя и требуют замены. Если у вас нет тестера конденсатора … Я бы посоветовал отнести конденсатор поставщику запчастей для бытовой техники и спросить его, будут ли они достаточно любезны, чтобы проверить конденсатор для вас.
Фарад (н) — RapidTables.com
Фарад — единица измерения емкости. Он назван в честь Майкла Фарадея.
Фарада измеряет, сколько электрического заряда накоплено на конденсаторе.
1 фарад — это емкость конденсатора, который имеет заряд 1 кулон при падении напряжения в 1 вольт.
1F = 1C / 1V
Таблица значений емкости в Фарадах
| наименование | символ | преобразование | , пример |
|---|---|---|---|
| пикофарад | пФ | 1 пФ = 10 -12 F | С = 10 пФ |
| нанофарад | нФ | 1 нФ = 10 -9 F | С = 10 нФ |
| мкФ | мкФ | 1 мкФ = 10 -6 F | C = 10 мкФ |
| миллифарад | мФ | 1 мФ = 10 -3 F | C = 10 мФ |
| фарад | F | C = 10F | |
| килофарад | кФ | 1 кФ = 10 3 Ф | C = 10 кФ |
| мегафарад | MF | 1MF = 10 6 F | C = 10MF |
Пикофарад (пФ) в Фарад (Ф) преобразование
Емкость C в фарадах (Ф) равна емкости C в пикофарад (пФ), умноженный на 10 -12 :
C (F) = C (пФ) × 10 -12
Пример — преобразовать 30 пФ в фарады:
C (F) = 30 пФ × 10 -12 = 30 × 10 -12 F
Нанофарад (нФ) в Фарад (Ф) преобразование
Емкость C в фарадах (Ф) равна емкости C в нанофарад (нФ) умножить на 10 -9 :
C (F) = C (нФ) × 10 -9
Пример — преобразование 5 нФ в фарады:
C (F) = 5 нФ × 10 -9 = 5 × 10 -9 F
Конвертация из микрофарадов (мкФ) в Фарады (Ф)
Емкость C в фарадах (Ф) равна емкости C в микрофарад (мкФ) раз 10 -6 :
C (F) = C (мкФ) × 10 -6
Пример — преобразовать 30 мкФ в фарады:
C (F) = 30 мкФ × 10 -6 = 30 × 10 -6 F = 0.00003 F
См. Также
Конденсаторы в серии Formula
В электрических цепях часто можно заменить группу конденсаторов одним эквивалентным конденсатором. Эквивалентную емкость ряда конденсаторов, включенных последовательно, можно найти, используя обратную емкость 1 / C. Обратное значение эквивалентной емкости равно сумме обратных величин каждой емкости. Единицей измерения емкости является фарад (Ф), который равен кулону на вольт (1 Ф = 1 Кл / В), хотя в большинстве электронных схем используются конденсаторы гораздо меньшего размера.Распространены конденсаторы пикофарад (1 пФ = 10 -12 Ф), нанофарад (1 нФ = 10 -9 Ф) и микрофарад (1 мкФ = 10 -6 Ф).
C eq = эквивалентная емкость (единицы F или меньшие)
C 1 = емкость первого конденсатора (F)
C 2 = емкость второго конденсатора (F)
C 3 = емкость третьего конденсатора (F)
Последовательные конденсаторы Формула Вопросы:
1) Какова эквивалентная емкость 100.0 мкФ и конденсатор 400,0 мкФ соединены последовательно?
Ответ: Обе емкости выражены в микрофарадах, поэтому изменять их единицы не нужно. Эквивалентную емкость можно найти в микрофарадах по формуле:
.Последний шаг — инвертировать значения с обеих сторон формулы, чтобы найти эквивалентную емкость:
C экв = 80.00 мкФ
Эквивалентная емкость конденсаторов 100,0 мкФ и 400,0 мкФ, соединенных последовательно, составляет 80,00 мкФ.
2) Три конденсатора включены последовательно в электрическую цепь. Их емкости составляют 100 пФ, 10,0 нФ и 1,00 мкФ. Какая эквивалентная емкость?
Ответ: Три значения емкости выражены в разных единицах измерения. Первым шагом к нахождению эквивалентной емкости является преобразование их в общие единицы. Нет необходимости переводить их все в фарады.Два значения можно преобразовать в ту же единицу, что и третье. В этом решении все значения будут преобразованы в пикофарады.
