Марки конденсаторов

Конденсаторы

Высоковольтные конденсаторы – крайне важные для большинства связанных с высоким напряжением проектов детали. Без них совершенно невозможно обойтись при построении, навскидку, катушки Тесла (ламповой или искровой), генератора Маркса, умножителя напряжения, импульсной установки, мощного лазера и прочая, и прочая. Поскольку конденсаторы для таких дел должны держать высокое напряжение, они довольно редки в природе и, как следствие, труднодоставаемы. По крайней мере просить их в магазинах вроде Чип-Дипа бесполезно, лучший вариант – искать на местном радиорынке или по объявлениям в интернете. Впрочем, это уже дело десятое, а вначале надо понять, какие они вообще из себя бывают и какие марки куда можно применить. Я составил небольшой обзор типов высоковольтных конденсаторов, наиболее актуальных для интересных высоковольтникам в целом и мне в частности задач, и притом не настолько редких, чтобы их было невозможно достать.

Все конденсаторы – отечественного производства, все – советского изготовления (современные аналоги стоят неприличных сумм бабла). Конечно, некоторых тут пока что не описано, например, К15-11, или ИК (ИКЧ и других из этого семейства). Но как только удастся прибрать таковые к рукам, они тут, несомненно, окажутся. Итак.

К75-25

1. К75-25. Импульсные конденсаторы с комбинированным диэлектриком. Наиболее часто встречающиеся напряжения – от 10 до 50 кВ, ёмкости – от 2-3 нФ до 25 нФ. Имеют корпус, идентичный К75-15, но вдесятеро меньшую ёмкость. Зато они пригодны для работы в частотном режиме до 500, что ли, герц, что позволяет совершенно спокойно использовать их в качестве конденсаторов ММС искровой катушки Тесла. Именно они стоят у меня в

Blackmoon SGTC и Medium SGTC. Являются на настоящий момент наилучшими известными конденсаторами под это дело. Приобрести проще всего в интернете у Ежа или Ллевеллина (http://vk.com/hedgehog и http://vk.com/id33197668). Типичный номинал – 10 кВ 10 нФ.

К75-25

К15-4

2. К15-4, «гриншиты». Зелёные цилиндрические керамические конденсаторы небольшого размера, встречающиеся преимущественно в блоках строчной развёртки старых ламповых телевизоров, где они вместе с кенотроном образовывали небольшой умножитель напряжения. Характеризуются довольно большим рабочим напряжением и небольшой ёмкостью, полной нетерпимостью ВЧ-цепей, неприличным ТКЕ (от нагрева ёмкость может знатно уплыть) и злостной привычкой дохнуть без внешних симптомов. Должны быть избегаемы в любых схемах с ВЧ (например, ни в коем случае не следует их ставить в контур ламповой или искровой катушки!). Однако вполне неплохо себя показывают в

генераторах Маркса, например. Два моих – MARX 2 и MARX 3 – собраны на К15-4. Типичный номинал – 30 кВ 470 пФ.

К15-4

К15-5

3. К15-5, «рыжее говно». Мелкие оранжевые керамические блины. Неспособны практически ни на что из интересующего высоковольтника: моментально дохнут, чуть что не по ним, ёмкость плавает… короче, лучше их нигде не применять, кроме, может, фильтров ВЧ. Однако они часто имеют довольно неплохое для такого размера рабочее напряжение до 6.3 кВ. И их можно-таки купить в магазине, а не на рынке. Но, повторюсь, лучше в эту сторону не глядеть, потому что возни с ними будет больше, чем толкового результата. Если их много и очень хочется применить – можно попробовать сделать небольшой маломощный генератор Маркса.

К73-14

4. К73-14. Плёночные конденсаторы для цепей постоянного тока, рассчитанные на довольно неплохое напряжение – до 25 кВ. Имеют весьма большую электропрочность и приличную для своих размеров ёмкость, но из-за особенностей конструкции (скрученная в спираль плёнка) – огромную эквивалентную индуктивность (ESL), что делает их неприменимыми в катушках Тесла – греются и быстро умирают, а катушка работает с ними отвратительно. Однако они являются почти что идеальным решением для самодельных умножителей и декоративных генераторов Маркса. На них собран мой

MARX 1. Типичные номиналы – 16 кВ 2200 пФ, 25 кВ 1000 пФ, 25 кВ 2200 пФ и пр.

КВИ-3 и К15У-1

5. КВИ-3. Весьма нынче редкие дисковидные керамические конденсаторы. Долгое время считались единственными достойными для установки в искровые катушки Тесла. К сожалению, из-за своей высокой цены (обкладки с содержанием серебра, однако) и не очень высокой ёмкости хорошая батарея их могла стоить диких денег. К счастью, им на замену нашлись К75-25, и теперь КВИ-3 осмысленно устанавливать в HV-девайсы разве что в качестве фильтрующих ВЧ. Типичные номиналы – 10 кВ 3300 пФ, 12 кВ 4700 пФ, 12 кВ 6800 пФ (последний наиболее редкие и дорогие, ок. 200 руб/шт если удаётся найти на рынке и до 1500-2000 руб/шт заводские).

К15У-1 и К15У-2

6. К15У1 и 2. К15У-1 внешне очень похожи на КВИ-3, но опытный глаз может заметить различия. Во-первых, К15У-1 имеют намного более гладкую фаску на краях диска. Во-вторых, разнообразие их форм и номиналов намного больше, чем у КВИ, встречаются как миниатюрные, так и блины в две ладони размером.

В-третьих, некоторые выпуски КВИ-3 бывают красного цвета, а К15У – синего.

К15У-2 имеют вид не блина, а трубки с утолщёнными концами (не представленные здесь К15У-3 имеют вид «волдыря»). В отличие от КВИ, К15У имеют нормированную реактивную мощность (обычно единицы и десятки кВАР), что позволяет использовать их в ламповых катушках Тесла, где КВИ частенько перегреваются. Именно К15У-1 стоит в моей ЛКТ на ГК-71. Изначально применялись в радиоаппаратуре, в мощных передатчиках и тому подобных конструкциях. Новые экземпляры стоят совершенно чумовые суммы, особенно крупных номиналов. На рынке же можно встретить за копейки. Типичные номиналы разнообразны, например – 15 кВ 470 пФ 40 кВАР, или 10 кВ 3300 пФ 10 кВАР. Их старшие родичи, кстати, – К15-11, но навряд ли простой тесластроитель с ними столкнётся, не зная, что они такое, ибо ещё более редки и совсем дороги.

К15У-1

ТГК1-У3

6. ТГК1-У3. «Волдырь». Имеет идентичные К15У характеристики, за исключением красного цвета. Штука относительно редкая и громоздкая, может успешно работать в ВТТЦ или индукционном нагревателе. Типичный номинал – 8 кВ 1000 пФ.

Микроволновочный кондёр

7. Микроволновочные масляные конденсаторы. Эти серебристые штуки стоят в микроволновках, где работают в составе шифтера для МОТа. Все они имеют рабочее напряжение 2000-2200 вольт и ёмкость около 0.96-1.10 мкФ. Очень хорошо пригодны именно в своей штатной роли кондёров умножителя МОТа, особенно, например, для ламповых катушек. Отыскиваются в старых микроволновках и на радиорынках.

К41-1А

8. К41-1а. Довольно бестолковые маслобумажные конденсаторы. Ни на что конкретное не годны, но бывают довольно больших напряжений и ёмкостей. Их можно применить в фильтре 50 Гц переменки, или в удвоителе напряжения, ни на что другое, если честно, они не очень годны. Точно не стоит пытаться ставить их в теслу. Типичные номиналы зависят от размеров, например, 4 кВ 1 мкФ.

КБГ-П

9. КБГ-П. Масляные конденсаторы (в больших даже слышно его булькание). Казалось бы, их участь схожа с таковой у К41-1а: служить в фильтрах и в крайнем случае умножителях, но практика показала удивительную вещь: КБГ-П живут и работают в контурах искровой катушки Тесла! С большим КБГ-П 30 кВ 0.1 мкФ я получил шикарные результаты на своей Blackmoon SGTC. Впрочем, надо заметить, что последствия длительной работы их в этом назначении непредсказуемы и могут быть фатальны (вплоть до разрыва кондёра и разлетания горящего масла вокруг). Использовать с осторожностью, на свой страх и риск. Типичные номиналы: 10 кВ 0.1 мкФ, 5 кВ 1 мкф, 20 кВ 0.1 мкФ.

КБГ-П

К41И-7 5 кВ 100 мкф

10. К41И-7. Масляные конденсаторы для накачки мощных лазеров (и чего угодно ещё). Имеют шикарный номинал – 5 кВ 100 мкФ, что даёт на аж 1250 джоулей энергии на заряженный конденсатор, или массовую плотность энергии 100 Дж/кг (вес одного кондёра – 12.5 кг). По неизвестным причинам встречаются в природе многократно чаще любых других аналогичных кондёров (типа К75-40 или К75-28), что даёт возможности по накоплению большого количества их и применения по назначению: для накачки лазера.

Если нет лазера – можно сделать импульсовку. Правда, у них заявлен весьма низкий разрядный ток, типа 100-200 ампер. А ещё рекомендуется заряжать максимум до половины, может 2/3 штатной максимальной напруги. Но нам же на указания даташитов плевать, поэтому смело заряжаем до 5 кВ и разряжаем отвёрткой, и наплевать, что проживёт в таком режиме кондёр считанные тысячи разрядов. Типичный номинал один – 5 кВ 100 мкФ.

К41И-7 5 кВ 100 мкф

К75-28 3 кВ 100 мкФ

11. К75-28. Относительно них верно всё то же, что и насчёт К41И-7, только они поменьше размером и весом, имеют номинал в 3 кВ 100 мкФ (и 450 джоулей/шт соответственно), разрядный ток до 2 кА, и встречаются пореже. На них сделана моя импульсовка-I на 1.3 кДж.

К75-40

12. К75-40. Импульсные конденсаторы. Опять же верно то же, что и для К41И-7, но эти имеют намного лучше разрядный ток (десятки кА) и массу разных номиналов: например, здесь представлены имеющиеся у меня 2. 5 кВ 20 мкФ. Плотность энергии в несколько раз выше чем у тех же К41-1А или КБГ-П. К сожалению, довольно редки и дороги.

К15-10

13. К15-10. Импульсные керамические конденсаторы. Не рассчитаны в отличие от похожих на них К15У и КВИ (визуальное отличие – большие размеры и характерный белый цвет, в отличие от серого, синего или красного у последних) на частотный режим, только на импульсный с частотой повторений импульсов не более нескольких [десятков] герц. Это делает их непригодными для теслы (не стоит даже пытаться), но зато они одни из лучших для генератора Маркса. Большое рабочее напряжение (до 50 кВ), приличная ёмкость и возможность коаксиального монтажа конструкции. Только надо помнить, что на предельной рабочей напруге они потребуют окунания в бачок с маслом во избежание пробоя по поверхности. Обкладки, кстати, из технического серебра, и его там довольно много

Вакуумные конденсаторы

14. Вакуумные кондёры. Бывают переменные и постоянные. Представляют собой почти что идеальный вариант: в них нет диэлектрических потерь, поскольку в вакууме их тупо и не может быть, отсюда спокойная работа в почти любых режимах и частотах и высокое рабочее напряжение. Минусы – малая ёмкость при большом размере, хрупкость (ибо стекло) и цена. Самые лакомые – вакуумные конденсаторы переменной ёмкости марки КП. У меня средний вариант, на 5 кВ и 750 пФ. Одного такого хватает для точной настройки резонанса в ламповой катушке Тесла.

Маркировка пленочных конденсаторов импортных — Морской флот

Правила маркировки конденсаторов постоянной ёмкости

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

Естественно, перед вторичным использованием необходимо проверить конденсаторы, особенно электролитические, которые сильнее подвержены старению.

При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

Первое, это номинальная ёмкость конденсатора. Измеряется в долях Фарады.

Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

Третье, что указывается в маркировке, это допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

Итак, разберёмся в том, как маркируют конденсаторы.

Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.

Конденсаторы серии К73 и их маркировка

Правила маркировки.

Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n.

Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) – 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

Можно встретить маркировку вида 47HC. Данная запись соответствует 47nK и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте здесь.

Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C – 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M, m вместо десятичной запятой, незначащий ноль опускается.

Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.

Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах. Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов.

Буквенный код отклонения ёмкости (допуск).

Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK, 220nM, 470nJ.

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

Допуск в %	Буквенное обозначение
лат.	рус.
± 0,05p	A
± 0,1p	B	Ж
± 0,25p	C	У
± 0,5p	D	Д
± 1,0	F	Р
± 2,0	G	Л
± 2,5	H
± 5,0	J	И
± 10	K	С
± 15	L
± 20	M	В
± 30	N	Ф
-0. +100	P
-10. +30	Q
± 22	S
-0. +50	T
-0. +75	U	Э
-10. +100	W	Ю
-20. +5	Y	Б
-20. +80	Z	А

Маркировка конденсаторов по рабочему напряжению.

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Номинальное рабочее напряжение, B	Буквенный код
1,0	I
1,6	R
2,5	M
3,2	A
4,0	C
6,3	B
10	D
16	E
20	F
25	G
32	H
40	S
50	J
63	K
80	L
100	N
125	P
160	Q
200	Z
250	W
315	X
350	T
400	Y
450	U
500	V

Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

Выбирая любой элемент при создании схемы, необходимо знать его маркировку. В отличие от резисторов, для обозначения конденсаторов используются более сложные коды. Чаще всего трудности возникают при подборе элементов малого размера. Каждый специалист, много работающему с этим типом устройств, должен знать маркировку керамических конденсаторов.

Единицы емкости конденсаторов и их обозначение

Для прочтения технических характеристик устройств необходимо обладать определенным набором знаний. В первую очередь речь идет о единицах измерения. Емкость принято определять в фарадах (Ф). Однако один фарад является слишком большим значением для используемых в технике электрических цепей. Таким образом, все номиналы устройств указаны чаще всего в следующих единицах:

• Микрофарад — мкФ.
• Нанофарад — нФ.
• Пикофарад — пФ.

Чтобы упростить задачу, были созданы таблицы номиналов конденсаторов.

Маркировка наносится на корпус устройства. Хотя и встречаются некоторые особенности конструкции кода, ориентироваться стоит на единицы измерения. Некоторые обозначения могут быть нанесены прописными буквами, например, M. F. На практике это означает микрофарад (mF). Также можно встретить и маркировку FD — сокращение от слова «farad». В результате надпись mmfd советует одной пикофараде.

На корпусах маленьких конденсаторов можно встретить надпись, содержащую число и букву, скажем, 300 m. На практике это означает 3 пикофарады. Встречаются устройства, на которые нанесены только цифры. Так маркировка «102», соответствует емкости в 1 нанофарад. На корпус также могут быть нанесены и предельные отклонения от номинальной емкости устройства. Данная информация окажется полезной в ситуации, когда в цепи должны использоваться конденсаторы с точным значением емкости.

Если в коде не указан символ %, то необходимо обратить внимание на букву. Она может быть расположена отдельно либо сразу после показателя емкости устройства. Следующим шагом в расшифровке обозначений радиодеталей этого типа является их напряжение. Здесь также используется буквенно-цифровой код. Единицами измерения в данном случае является вольт. В ситуации, когда подобная информация не указана, устройство может быть использовано только в низковольтных схемах. Если устройство рассчитано на постоянный ток, то его нельзя применять в схемах с переменным.

Следующим этапом является определение полярности конденсатора. С этим проблем возникнуть не должно, так как используются символы + и — около соответствующего вывода. Если они отсутствуют на корпусе устройства, то его можно подключать к любой клемме. Если размеры конденсатора малы, то полярность может обозначаться цветными полосами.

Правила расшифровки маркировки

Сначала разберемся с цифровой маркировкой конденсаторов. Ели устройство имеет маленькие размеры, то для указания емкости используется стандарт EIA. При наличии в коде только двух цифр, после которых следует буква, их значение соответствует номинальной емкости. Третья цифра в коде представляет собой множитель нуля. Если она находится в диапазоне от 0 до 6, то к первым двум цифрам необходимо добавить соответствующее количество нулей. Скажем, обозначение «463» равно 46*10 3 .

Единицы измерения зависят от размеров устройства, и для маленьких это — пикофарады. В остальных случаях принято использовать микрофарады. Когда цифровое обозначение будет расшифровано, необходимо переходить к буквам. Когда они расположены в составе первых двух символов, то используется один из 2 способов:

• Буква «R» заменяет запятую — надпись 3R2 соответствует емкости в 3,2 пикофарады.
• Буква «р» используется в качестве десятичной запятой — р60 соответствует 0,6 пикофарадам. Буквы «n» и «m» выполняют аналогичную задачу, но соответствуют нано- и микрофараде.

Когда может помочь онлайн-калькулятор

Также может использоваться и смешанная маркировка конденсаторов, расшифровка которой проводится похожим образом. Однако первая буква в этом случае указывает на минимальную рабочую температуру элемента. Затем следует номинальная емкость устройства и показатели предельных отклонений. На совсем маленьких устройствах может быть нанесен цветовой код. В такой ситуации вам может помочь расшифровать маркировку конденсаторов калькулятор онлайн. Это позволит сэкономить массу времени.

Другие виды маркировки

Кроме описанных выше способов кодирования информации о конденсаторах, иногда встречаются и другие, если они были выпущены достаточно давно. В подобной ситуации стоит обратиться к соответствующей справочной литературе, чтобы сделать правильный выбор. В большинстве случаев вполне достаточно и рассмотренных выше вариантов. Советские конденсаторы маркируются аналогично импортным, но на них может быть использована кириллица для обозначения емкости.

1. Маркировка тремя цифрами.

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6. 8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1. 5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0. 15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

2. Маркировка четырьмя цифрами.

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2. 2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1. 0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7. 0
H	2.0	R	4.3	Z	9.1	t	8.0

5. Планарные электролитические конденсаторы.

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

, по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

буква	e	G	J	A	C	D	E	V	H (T для танталовых)
напряжение	2,5 В	4 В	6,3 В	10 В	16 В	20 В	25 В	35 В	50 В

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33h3 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Конденсаторы ссср маркировка фото

Конденсаторы «КБ»
(«Конденсатор бумажный»). До 1941 г. именовались «БК».
Обкладки – алюминий, диэлектрик – бумага в парафине. Корпус – пропарафиненная бумага. Выпускались с 1930-х по 1960-е годы.
Широко использовались в низкочастотных цепях вещательных
приемников.

Конденсаторы «CC».
(«Слюдосеребряные»)
Этикетка заполнена от руки
1940-е годы.

Конденсаторы «КСО».
(«Конденсатор слюдяной опресованный»). Диэлектрик – слюда, обкладки – алюминиевое напыление. Опресованы пластической массой. Выпускались с 1930-х по 1960-е годы (на ранних – емкость обозначена в микромикрофарадах). Во втором столбце сверху – конденсатор довоенного образца, под ним – американский аналогичного типа с цветовой маркировкий емкости. Использовались в высокочастотных цепях.

Конденсаторы «КТК».
(«Конденсатор трубчатый керамический»). Диэлектрик – керамика, серебряные обкладки нанесены методом вжигания. Выпускались с 1940-х по 1970-е годы. Широко применялись в колебательных контурах ламповой аппаратуры.

Конденсаторы «КДК».
(«Конденсатор дисковый керамический»). Диэлектрик – керамика, серебряные обкладки нанесены методом вжигания. Выпускались с 1940-х по 1970-е годы. Применялись в высокочастотных цепях ламповой аппаратуры.

Конденсаторы «КБГ-И».
(«Конденсатор бумажный герметизированный»). Диэлектрик – бумага в церезине, обкладки – алюминиевое напыление. Корпус – керамика. Выпускались с 1940-х по 1960-е годы. Обладая стабильными параметрами и высокой надежностью, применялись в различных цепях приемников улучшенного качества.

Подстроечные конденсаторы «КПК».
(«Конденсатор подстроечный керамический»). Диэлектрик – керамика, обкладки – серебряное напыление. Выпускались с 1940-х по 1970-е годы. Использовались для подстройки резонансных цепей.

Конденсаторы других типов. (1940-е – 1970-е годы)
Левый столбец – БМТ (бумажные), в середине сверху вниз – ПО (полистирольные), К40У-2 (бумажные герметизированные), справа – К40П-2 (бумажные герметизированные)

Оксидный конденсатор послевоенной модели.
(конец 1940-х годов)
Диэлектрик – бумага, пропитанная пастообразным электролитом, обкладки – губчатая поверхность алюминиевой фольги. Корпус – алюминий.

Оксидные конденсаторы «КЭ». (1950-1960)
(«Конденсатор Электролитический»). Диэлектрик – бумага, пропитанная пастообразным электролитом, обкладки – губчатая поверхность алюминиевой фольги. Корпус – алюминий. Выпускались с 1940-х по 1950-е годы. Широко применялись в качестве фильтров в цепях анодного питания.

Оксидные конденсаторы «ЭМ».
(Электролитические Малогабаритные).
Выпускались в модификациях ЭМ-М («морозостойкие») и ЭМ-Н («неморозостойкие»)
Диэлектрик – бумага, пропитанная пастообразным электролитом, обкладки – губчатая поверхность алюминиевой фольги.
Корпус – алюминий. Использовались в первых транзисторных приемниках. 1950-1960 годы.

Резисторы отечественного производства.
Слева – сопротивление Каминского (1920-30 годы, углеродистая мастика на керамике). Средний столбец – ТО (1930-1950, опрессованы пластмассой, ранние – с цветовой маркировкой). Справа – ВС, основной тип, применявшийся в 1940-1960-х годах (ВысокоСтабильные углеродистые).

Резисторы МЛТ и ВС.
Л евый столбец – МЛТ (1970-1990-е годы) мощностью от 2 Вт до 0,125 Вт. Справа – ВС с круглыми выводами (1970-е годы) и миниатюрный резистор УЛМ, применявшийся в первых транзисторных радиоприемниках..

Вторым незаменимым элементом в электрических схемах является конденсатор. Они бывают полярные и неполярные. Различия их в том, что одни применяются в цепях постоянного напряжения, а другие в цепях переменного. Возможно, применение постоянных конденсаторов в цепях переменного напряжения при включении их последовательно одноименными полюсами, но они при этом показывают не лучшие параметры.

Конденсаторы неполярные

Неполярные, так же как и резисторы бывают постоянные, переменные и подстроечные.

Подстроечные конденсаторы применяются для настройки резонансных цепей в приемо-передающей аппаратуре.

Рис. 1. Конденсаторы КПК

Тип КПК. Представляют из себя посеребренные обкладки и керамический изолятор. Имеют емкость в несколько десятков пикофарад. Встретить можно в любых приемниках, радиолах и телевизионных модуляторах. Подстроечные конденсаторы также обозначаются буквами КТ. Затем следует цифра, указывающая тип диэлектрика:

1 – вакуумные; 2 – воздушные; 3 – газонаполненные; 4 – твердый диэлектрик; 5 – жидкий диэлектрик. Например, обозначение КП2 означает конденсатор переменной емкости с воздушным диэлектриком, а обозначение КТ4 – подстроечный конденсатор с твердым диэлектриком.

Рис. 2 Современные подстроечные чип-конденсаторы

Для настройки радиоприемников на нужную частоту применяют конденсаторы переменной емкости (КПЕ)

Рис. 3 Конденсаторы КПЕ

Их можно встретить только в приемо-передающей аппаратуре

1- КПЕ с воздушным диэлектриком, найти можно в любом радиоприемнике 60- 80-х годов.
2 – переменный конденсатор для УКВ блоков с верньером
3 – переменный конденсатор, применяется в приемной технике 90-х годов и по сей день, можно встретить в любом музыкальном центре, магнитофоне, кассетном плеере с приемником. В основном китайского производства.

Типов постоянных конденсаторов существует великое множество, в рамках этой статьи невозможно описать все их разнообразие, опишу лишь те, что в бытовой аппаратуре чаще всего встречаются. 10 Ом.

Рис. 5 Конденсаторы КТК

Конденсаторы КТК – Конденсатор трубчатый керамический В качестве диэлектрика используется керамическая трубка, обкладки из серебра. Широко применялись в колебательных контурах ламповой аппаратуры с 40-х по начало восьмидесятых годов. Цвет конденсатора означает ТКЕ(температурный коэффициент изменения емкости). Рядом с емкостью, как правило прописывается группа ТКЕ, которая имеет буквенное или цифровое обозначение (Таблица1.) Как видно из таблицы, самые термостабильные – голубые и серые. Вообще этот тип очень хорош для ВЧ техники.

Таблица 1. Маркировка ТКЕ керамических конденсаторов

При настройке приемников часто приходится подбирать конденсаторы гетеродинных и входных контуров. Если в приемнике используются конденсаторы КТК, то подбор емкости конденсаторов в этих контурах можно упростить. Для этого на корпус конденсатора рядом с выводом наматывают плотно несколько витков провода ПЭЛ 0,3 и один из концов этой спиральки подпаивают к выводу конденсаторов. Раздвигая и сдвигая витки спиральки, можно в небольших пределах регулировать емкость конденсатора. Может случиться, что, подключив конец спиральки к одному из выводов конденсатора, добиться изменения емкости не удается. В этом случае спираль следует подпаять к другому выводу.

Рис. 6 Керамические конденсаторы. Вверху советские, внизу импортные.

Керамические конденсаторы, их обычно называют «красные флажки», также иногда встречается название «глиняные». Эти конденсаторы широко применяются в высокочастотных цепях. Обычно эти конденсаторы не котируются и редко применяются любителями, поскольку конденсаторы одного и того же типа могут быть изготовлены из разной керамики и имеют различные характеристики. В керамических конденсаторах выигрывая в размерах, проигрывают в термостабильности и линейности. На корпусе обозначается емкость и ТКЕ (таблица 2.)

Достаточно взглянуть на допустимое изменение емкости у конденсаторов с ТКЕ Н90 емкость может изменяться почти в два раза! Для многих целей это не приемлемо, но все же не стоит отвергать этот тип, при небольшом перепаде температур и не жестких требованиях ими вполне можно пользоваться. Применяя параллельное включение конденсаторов с разными знаками ТКЕ можно получить достаточно высокую стабильность результирующей емкости. Встретить их можно в любой аппаратуре, особенно любят китайцы в своих поделках.

Имеют на корпусе обозначение емкости в пикофарадах или нанофарадах, импортные маркируются числовой кодировкой. Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя – количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 – 0.5 пФ. Несколько примеров собраны в таблице:

Маркировка цифробуквенная:
22р-22 пикофарада
2n2- 2.2 нанофарада
n10 – 100 пикофарад

Хотелось бы особо отметить керамические конденсаторы типа КМ, применяются в промышленном оборудовании и военных аппаратах, имеют высокую стабильность, найти весьма сложно, потому как содержат редкоземельные металлы, и если вы нашли плату, где применяется данный тип конденсаторов, то в 70 % случаев их вырезали до вас).

В последнее десятилетие очень часто стали применяться радиодетали для поверхностного монтажа, вот основные типоразмеры корпусов для керамических чип-конденсаторов

Конденсаторы МБМ – металлобумажный конденсатор(рис 6.), применялся как правило в ламповой звукоусилительной аппаратуре. Сейчас весьма ценятся некоторыми аудиофилами. Также к данному типу относятся конденсаторы К42У-2 военной приемки, но их иногда можно встретить и в бытовой вппаратуре.

Рис. 7 Конденсатор МБМ и К42У-2

Следует отметить отдельно такие типы конденсаторов как МБГО и МБГЧ(рис.8), любителями зачастую используются как пусковые конденсаторы для запуска электродвигателей. Как пример, мой запас на двигатель на 7кВт (рис 9.). Рассчитаны на высокое напряжение от 160 до 1000в, что им дает много различных применений в быту и промышленности. Следует помнить, что для использования в домашней сети, нужно брать конденсаторы, с рабочим напряжением не менее 350в. Найти такие конденсаторы можно в старых бытовых стиральных машинах, различных устройствах с электродвигателями и в промышленных установках. Часто применяются в качестве фильтров для акустических систем, имея для этого неплохие параметры.

Рис. 8. МБГО, МБГЧ

Рис. 9

Кроме обозначения, указывающего конструктивные особенности (КСО – конденсатор слюдяной спрессованный, КТК -керамический трубчатый и т. д.), существует система обозначений конденсаторов постоянной емкости, состоящая из ряда элементов: на первом месте стоит буква К, на втором месте -двухзначное число, первая цифра которого характеризует тип диэлектрика, а вторая – особенности диэлектрика или эксплуатации, затем через дефис ставится порядковый номер разработки.

Например, обозначение К73-17 означает пленочный полиэтилен-терефталатный конденсатор с 17 порядковым номером разработки.

Рис. 10. Различные типы конденсаторов

Рис. 11. Конденсатор типа К73-15

Основные типы конденсаторов, в скобочках импортные аналоги.

К10 -Керамический, низковольтный (Upa6 1600B)
К51 -Электролитический, фольговый, танталовый,ниобиевый и др.
К20 -Кварцевый
К52 -Электролитический, объемно-пористый
К21 -Стеклянный
К53 -Оксидо-полупроводниковый
К22 -Стеклокерамический
К54 -Оксидно-металлический
К23 -Стеклоэмалевый
К60- С воздушным диэлектриком
К31- Слюдяной малой мощности (Mica)
К61 -Вакуумный
К32 -Слюдяной большой мощности
К71 -Пленочный полистирольный(KS или FKS)
К40 -Бумажный низковольтный(ираб 2 kB) с фольговыми обкладками
К75 -Пленочный комбинированный
К76 –Лакопленочный (MKL)
К42 -Бумажный с металлизированными Обкладками (MP)
К77 -Пленочный, Поликарбонатный (KC, MKC или FKC)
К78 – Пленочный полипропилен (KP, MKP или FKP)

Конденсаторы с пленочным диэлектриком в простонародье называют слюдяными, различные применяемые диэлектрики дают хорошие показатели ТКЕ. В качестве обкладок в пленочных конденсаторах используют либо алюминиевую фольгу, либо напыленные на диэлектрическую пленку тонкие слои алюминия или цинка. Они имеют достаточно стабильные параметры и применяются для любых целей (не для всех типов). Встречаются в бытовой аппаратуре повсеместно. Корпус таких конденсаторов может быть как металлическим, так и пластмассовым и иметь цилиндрическую или прямоугольную форму(рис. 10.) Импортные слюдяные конденсаторы(рис.12)

Рис. 12. Импортные слюдяные конденсаторы

На конденсаторах указывается номинальное отклонение от емкости, может быть показано в процентах или иметь буквенный код. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости конденсатора, вот так 22nK, 220nM, 470nJ.

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости конденсаторов. Допуск в %

Буквенное обозначение

лат.

рус.

Важным является значение допустимого рабочего напряжения конденсатора, указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая маркировка). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения конденсаторов.

Номинальное напряжение, В

Буква обозначения

Поклонники Николы Тесла имеют частую потребность в высоковольтных конденсаторах, вот некоторые которые можно встретить, в основном в телевизорах в блоках строчной развертки.

Рис. 13. Высоковольтные конденсаторы

Конденсаторы полярные

К полярным конденсаторам относятся все электролитические, которые бывают:

Алюминиевые электролитические конденсаторы обладают высокой емкостью, низкой стоимостью и доступностью. Такие конденсаторы широко применяются в радиоприборостроении, но имеют существенный недостаток. Со временем электролит внутри конденсатора высыхает и они теряют емкость. Вместе с емкостью увеличивается эквивалентное последовательное сопротивление и такие конденсаторы уже не справляются с поставленными задачами. Это как правило служит причиной неисправности многих бытовых приборов. Использование б/у конденсаторов не желательно, но все же если возникло желание их использовать, нужно тщательно измерить емкость и esr, чтоб потом не искать причину неработоспособности прибора. Перечислять типы алюминиевых конденсаторов не вижу смысла, поскольку особых отличий в них нет, кроме геометрических параметров. Конденсаторы бывают радиальные(с выводами с одного торца цилиндра)и аксиальные(с выводами с противоположных торцов), встречаются конденсаторы с одним выводом, в качестве второго-используется корпус с резьбовым наконечником(он же и является крепежом), такие конденсаторы можно встретить в старой ламповой радиотелевизионной технике. Также стоит заметить, что на материнских платах компьютеров, в импульсных блоках питания часто встречаются конденсаторы с низким эквивалентным сопротивлением, так называемые LOW ESR, так вот они имеют улучшенные параметры и заменяются только на подобные, иначе при первом включении будет взрыв.

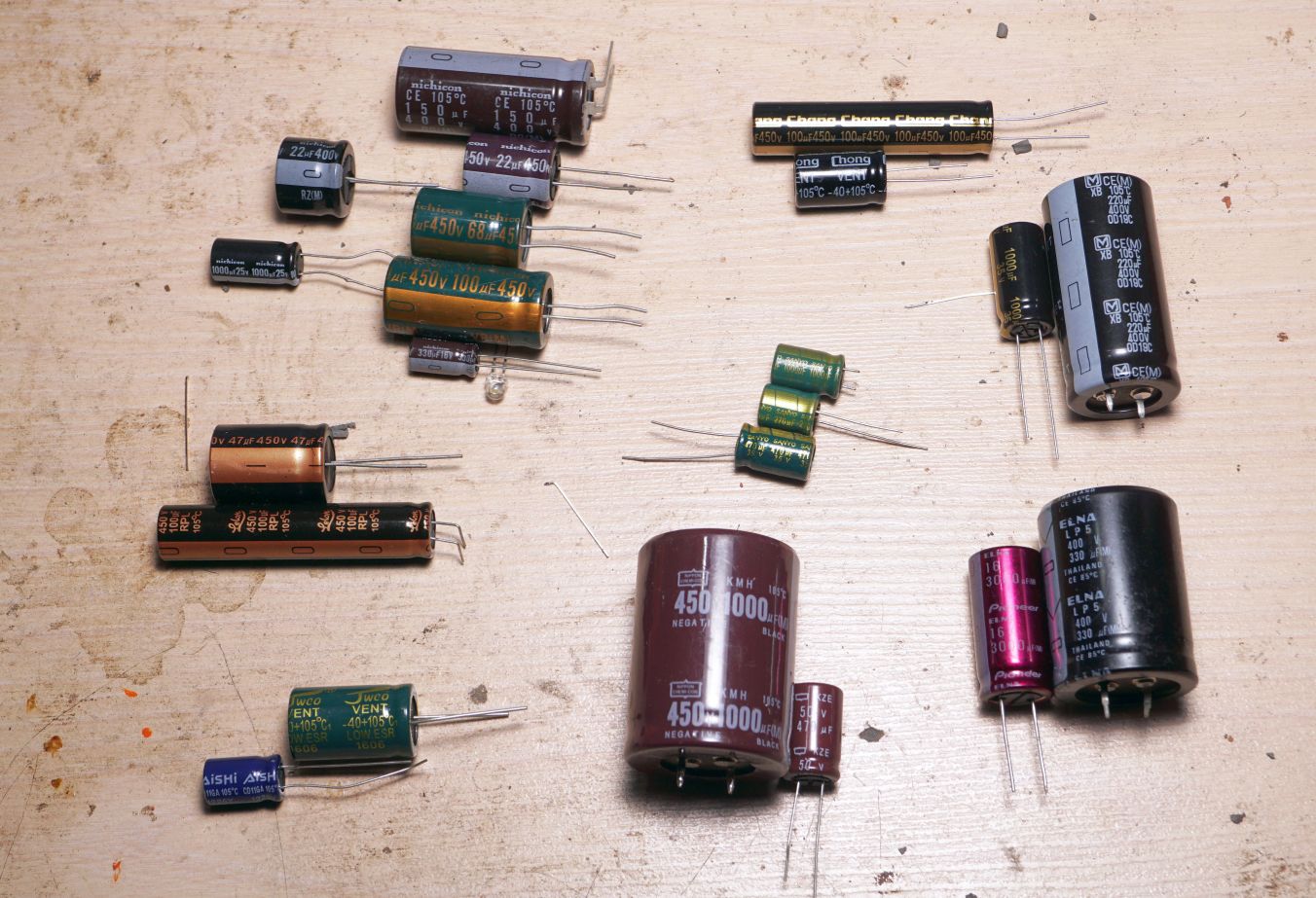

Рис. 14. Электролитические конденсаторы. Снизу – для поверхностного монтажа.

Танталовые конденсаторы, лучше чем алюминиевые, за счет использования более дорогой технологии. В них применяется сухой электролит, поэтому им не свойственно «высыхание» алюминиевых конденсаторов. Кроме того, танталовые конденсаторы имеют более низкое активное сопротивление на высоких частотах (100 кГц), что важно при использовании в импульсных источниках питания. Недостатком танталовых конденсаторов является относительно большое уменьшение емкости с увеличением частоты и повышенная чувствительность к переполюсовке и перегрузкам. К сожалению, этот тип конденсаторов характеризуется невысокими значениями емкости (как правило, не более 100 мкФ). Высокая чувствительность к напряжению заставляет разработчиков делать запас по напряжению Увеличенным в два и более раз.

Рис. 14. Танталовые конденсаторы. Первые три отечественные, предпоследний импортный, последний импортный для поверхностного монтажа.

Основные размеры танталовых чип-конденсаторов:

К одной из разновидностей конденсаторов (на самом деле это полупроводники и с обычными конденсаторами имеют мало общего, но упомянуть их все же имеет смысл) относятся варикапы. Это особый вид диодо-конденсатора, который изменяет свою емкость в зависимости от приложенного напряжения. Применяются в качестве элементов с электрически управляемой ёмкостью в схемах перестройки частоты колебательного контура, деления и умножения частоты, частотной модуляции, управляемых фазовращателей и др.

Рис. 15 Варикапы кв106б, кв102

Также весьма интересны «суперконденсаторы» или ионисторы. При малых размерах они обладают колоссальной емкостью и часто используются для питания микросхем памяти, и иногда ими подменяют электрохимические батареи. Ионисторы могут работать и в буфере с батареями в целях защиты их от резких скачков тока нагрузки: при низком токе нагрузки батарея подзаряжает суперконденсатор, и если ток резко возрастет, ионистор отдаст запасенную энергию, чем уменьшит нагрузку на батарею. При таком варианте использования его размещают либо непосредственно возле аккумуляторной батареи, либо внутри ее корпуса. Их можно встретить в ноутбуках в качестве элемента питания для CMOS.

К недостаткам можно отнести:
Удельная энергия меньше, чем у аккумуляторов (5-12 Вт·ч/кг при 200 Вт·ч/кг для литий-ионных аккумуляторов).
Напряжение зависит от степени заряженности.
Возможность выгорания внутренних контактов при коротком замыкании.
Большое внутреннее сопротивление по сравнению с традиционными конденсаторами (10. 100 Ом у ионистора 1 Ф × 5,5 В).
Значительно больший, по сравнению с аккумуляторами, саморазряд: порядка 1 мкА у ионистора 2 Ф × 2,5 В[4].

Рис. 16. Ионисторы

В середине 17 века в Голландии, в Лейденском университете, учеными, в результате многочисленных опытов, был изобретен способ накопления и сохранения электрических зарядов. В роли накопителя электричества выступала так называемая лейденская банка (по названию университета). Лейденскую банку сделали из обычной стеклянной колбы, а стенки этой колбы ученые проклеили с двух сторон, снаружи и внутри, свинцовой фольгой. В результате экспериментов, когда этот прибор подключали обкладками к электрической машине, была доказана способность накапливать и длительное время сохранять значительное количество электричества внутри опытного образца.

Ученые заметили, что когда обкладки замыкали между собой толстой металлической проволокой, то в месте замыкания появлялся сильный искровой разряд. После этого накопленный электрический заряд в приборе мгновенно и бесследно исчезал.

В результате дальнейших экспериментов они попробовали соединить обкладки лейденской банки тонкой металлической проволокой. В этом случае проволока нагревалась и плавилась, т.е. перегорала. Тем самым учеными был сделан вывод: по тонкой проволоке течет электрический ток, а источником этого тока является электрически заряженная лейденская банка.

В наше время аналогичные приборы носят название конденсаторы. Слово конденсатор значит сгущать , сгуститель . Полоски фольги, которые не имеют соединения между собой, называются обкладками электрических конденсаторов. Единица емкости конденсаторов – микрофарада (мкФ) взята за основу в радиолюбительских конструкциях и в промышленной аппаратуре. Но чаще используется другая единица – пикофарада (пФ), миллионная доля микрофарады. На схемах встречается и та, и другая единица. Причем емкость до 9100 пФ включительно указывают на схемах в пикофарадах, а свыше – в микрофарадах. Если, например,рядом с условным обозначением конденсатора написано 27 , 510 или 6800 , значит, емкость конденсатора соответственно 27,510 или 6800 пФ. А вот надписи 0,015 мк, 0,25 мк или 1 мк свидетельствуют о том, что емкость конденсатора составляет соответствующее число микрофарад.

Типов конденсаторов очень много. Они отличаются материалом между пластинами и конструкцией. Немного о конденсаторах, которые наиболее часто встречаются в радиоэлектронике.

1.Керамические конденсаторы постоянной емкости

Эти конденсаторы содержат токопроводящие обкладки. Между этими обкладками находятся слюда, бумага, керамика. По тому, какой диэлектрик используется, конденсаторы называются соответственно слюдяными, бумажными, керамическими. У этих конденсаторов роль диэлектрика выполняет специальная керамика. Обкладки такого конденсатора – тонкие слои посеребренного металла, которые нанесены на поверхность керамики. Выводы у них выполнены из латунной посеребренной проволоки или полоски из того же материала, которые припаяны к обкладкам. Снаружи на корпуса таких конденсаторов нанесен слой специальной эмали.

Это конденсаторы небольших размеров, но имеющие относительно большую емкость. Такие конденсаторы изготавливают из нескольких пластин, которые сложены в стопку и разделены друг от друга диэлектриком. В таком случае каждая пара расположенных рядом пластин создает конденсатор. Эти пары пластин соединяют параллельно и создают конденсатор значительной емкости. Обкладки таких конденсаторов изготовлены из алюминиевой фольги или слоя серебра, которые наносятся непосредственно на слюду.

Выводы у них сделаны из посеребренной проволоки. Они носят название КСО. В их обозначении есть цифра, описывающая форму и размеры таких конденсаторов. КСО-1, КСО-5, КСО-8. Чем цифра больше, тем больше размер самого конденсатора. Снаружи эти конденсаторы заливаются пластмассой. В промышленности применяются и разновидности слюдяных конденсаторов. Это конденсаторы СГМ. По внутренней конструкции они не отличаются от слюдяных. Единственное отличие состоит в том, что корпуса в конденсаторах СГМ выполнены из керамики и влагонепроницаемы.

3.Бумажные и металлобумажные конденсаторы
постоянной емкости

Такие конденсаторы находят применение в низкочастотных цепях. Все конденсаторы данного типа имеют в своем обозначении букву Б, т.е. бумажные. Конденсаторы БМ (Бумажные Малогабаритные) помещены в трубки малых размеров из металла. Эти трубки с торцов заливаются специальной смолой. Конденсаторы типа КБ изготовлены в картонных цилиндрических корпусах. Конденсаторы типа КБГ-И изготовлены в фарфоровых корпусах с металлическими торцовыми колпачками. Эти колпачки имеют соединение с обкладками, от которых отходят узкие выводные лепестки.

В радиопромышленности находят применение конденсаторы КБГ-МП, КБГ-МН, КБГТ. Такие конденсаторы имеют емкость до нескольких микрофарад и находятся в металлических корпусах. В одном таком металлическом корпусе конденсаторов с этой маркировкой может быть два-три.

Конденсаторы типа МБМ имеют одну отличительную особенность – это способность самовосстановления после электрического пробоя диэлектрика. Диэлектрик у таких конденсаторов выполнен из лакированной конденсаторной бумаги. Обкладки изготовлены из слоя металла толщиной меньше одного микрона. Эти слои нанесены на одну сторону бумаги.

Внутри корпуса данного типа конденсатора имеются две ленты, сделанные из алюминиевой фольги. Поверхность одной ленты покрывается тонким слоем окиси. Промеж этих лент прокладывается лента из пористой бумаги. Эта бумага пропитана специальной жидкостью – электролитом. Всю эту четырехслойную полосу сворачивают в рулон и располагают в алюминиевый цилиндр. Роль диэлектрика у таких конденсаторов выполняет слой окиси. Такое устройство имеют конденсаторы типа КЭ, К50-3, К50-6.

5.Конденсаторы переменной емкости

Конструкция конденсаторов данного типа такова: одна из его обкладок является статором и неподвижна. Другая обкладка, ее называют ротором, закреплена на оси и вращается вместе с ней. Когда ось начинает вращение, то изменяется площадь перекрытия обкладок и емкость конденсатора. Обкладки таких конденсаторов сделаны из алюминиевых или латунных пластин. Пластины ротора соединяются осью. Статорные пластины также имеют соединение и изолируются от ротора. В этих конденсаторах роль диэлектрика выполняет воздух.

Для переменных или подстроечных конденсаторов на схеме указывают крайние значения емкости, которые получаются, если ось конденсатора повернуть от одного крайнего положения до другого или вращать вкруговую (как у подстроечных конденсаторов). Например, надпись 5-180 говорит о том, что в одном крайнем положении оси емкость конденсатора составляет 5 пФ, а в другом – 180 пФ. При плавном повороте из одного положения в другое емкость конденсатора будет также плавно изменяться от 5 до 180 пФ или от 180 до 5 пФ.

Разновидностью конденсаторов переменной емкости являются подстроечные конденсаторы. Конструктивно такие конденсаторы состоят из керамического основания и тонкого диска, который также выполнен из керамики. На поверхность основания, т.е. под самим диском и на сам диск наложены в виде секторов металлические слои. Эти слои и являются обкладками конденсаторов данного типа. Когда диск начинает вращение вокруг оси, то меняется площадь перекрытия секторов – обкладок и тем самым меняется емкость конденсатора. Роль диэлектрика в этих конденсаторах выполняет бумага, керамика или пластмассовая пленка. Их еще называют конденсаторы с твердым диэлектриком.

Проходные конденсаторы MURATA серий NFM18 и NFM21

Мы надеемся, что вся информация, представленная в каталоге, будет полезна и производителям промэлектроники, и сервисным центрам, и радиолюбителям.

Информация по размерам контактных площадок электронных компонентов, применяемых для разработки, сборки и монтажа печатных плат, находится в разделе Печатные платы.

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 4000 штук проходных конденсаторов. Маркировка серии типоразмер A (мм) B (мм) C (мм) D (мм) E (мм) F (мм) NFM18C 0603 1,6 ±0,1 0,8 ±0,1 0,6 ±0,1 0,25 ±0,1 0,2 ±0,1 0,4 ±0,1 NFM21C 0805 2,0 ±0,1 1,25 ±0,1 0,85 ±0,1 0,3 ±0,1 0,2 ±0,1 0,6 ±0,1 Сопротивление изоляции 1000 мОм Диапазон рабочих температур -55…+125°С Проходные чип конденсаторы серии NFM применяются для фильтрации питания высокочастотных узлов и снижения влияния их работы на остальную часть электронной схемы (развязка по питанию). Главное преимущество этих изделий перед обычными многослойными керамическими чип конденсаторами типоразмеров 1206, 1210, 0805, 0603, 0402, 0201 это значительно меньшая индуктивность на высоких частотах (сотни мегагерц). Благодаря этому наблюдается 10-кратное снижение импеданса и, соответственно, более эффективное подавление электромагнитных помех. Фильтрация цепей первичного питания напряжением 220В осуществляется высоковольтными конденсаторами, (ссылка) сертифицированными по соответствующему классу безопасности или высоковольтными конденсаторами типоразмеров 1206 и 1210. В цепях электрических схем требующих емкости в 10мкф-470мкф наряду с керамическими конденсаторами большой емкости используются алюминиевые и танталовыми конденсаторами с низким последовательным сопротивлением. Подстройка резонансных цепей радиочастотных схем осуществляется триммерами — подстроечными конденсаторами.Подстройка резонансных цепей радиочастотных схем осуществляется триммерами — подстроечными конденсаторами. Для электромагнитного экранирования ВЧ и СВЧ устройств поставляются экраны для печатных плат. / Технические характеристики проходных конденсаторов Murata NFM18C Series (0603 Size) Технические характеристики проходных конденсаторов Murata NFM21C Series (0805 Size) Производитель — MURATA.

Корзина Корзина пуста

Важнейшие материалы, применяемые в конденсаторостроении

Страница 6 из 53

Проводниковые материалы

Важнейшим проводниковым материалом, применяемым в производстве силовых конденсаторов, является алюминиевая фольга, из которой выполняются обкладки конденсаторов. Технические данные ее должны соответствовать ГОСТ 618-50 «Фольга алюминиевая рулонная для технических целей».
Удельный расход фольги, т. е. вес ее на 1 кВАр реактивной мощности конденсатора, прямо пропорционален ее толщине, что заставляет стремиться к применению возможно более тонкой фольги. Обкладки отечественных силовых конденсаторов типа КМ выполняются из рулонной алюминиевой фольги толщиной 7,5—10 мк.
Удельный расход фольги зависит также от номинального напряжения секции, т. е. того напряжения, которое приходится на последнюю при номинальном напряжении на зажимах конденсатора. С понижением номинального напряжения секции удельный расход фольги увеличивается.
В производстве конденсаторов применяется также луженая медная фольга толщиной около 0,1 мм, из которой изготовляются выводы (вкладыши) секций, служащие для соединения секций между собой. Для соединения выемной части конденсатора с токоведущими стержнями выводных изоляторов служит луженая медная фольга толщиной около 0,3 мм или луженый многожильный медный провод. Токоведущие стержни выводных изоляторов изготовляются из круглой латуни сплошного или трубчатого сечения.

Изоляционная бумага

Изолирующие прослойки между обкладками силовых конденсаторов выполняются из специальной конденсаторной бумаги, которая в процессе производства конденсаторов подвергается пропитке жидким диэлектриком. Технические данные конденсаторной бумаги должны соответствовать ГОСТ 1908-67 «Бумага конденсаторная». Последний предусматривает две марки этой бумаги со следующими данными:

В производстве силовых конденсаторов применяется конденсаторная бумага обеих марок толщиной 7—12 мк. Объемный вес бумаги марки КОН-2 возрастает согласно ГОСТ от 1,16 до 1,25 по мере увеличения толщины бумаги.
Конденсаторная бумага представляет собой наиболее тонкий из всех существующих сортов бумаги. ГОСТ предъявляет к ней высокие требования в отношении изоляционных свойств и других показателей, от Которых зависит надежность работы конденсаторов.
Согласно ГОСТ конденсаторная бумага выпускается в бобинах шириной 12—750 мм и состоит по волокну полностью (на 100%) из древесной сульфатной небеленой целлюлозы марки КН. Ширина бобин, требующихся для изготовления конденсаторных секций, равна длине изготовляемых секций.
Установленные ГОСТ наименьшие допустимые значения пробивного напряжения конденсаторной бумаги зависят от ее марки и толщины, составляя 275—475 в переменного тока частотой 50 Гц для бумаги марки КОН-1 и 250—560 В — для бумаги марки КОН-2. Бумага марки КОН-2, имеющая больший объемный вес, имеет более высокое пробивное напряжение, чем бумага КОН-1 такой же толщины.

Более плотная бумага имеет также более высокие диэлектрическую проницаемость е и тангенс угла диэлектрических потерь tg δ. Согласно ГОСТ тангенс угла потерь при 60° С должен быть не более 0,0017 для бумаги марки КОН-1 и не более 0,002 для бумаги марки КОН-2.
В конденсаторах переменного тока с повышением ε и tgδ возрастают потери энергии в единице объема конденсаторной секции. Следовательно, увеличивается и количество тепла, выделяющегося в конденсаторе, что делает более тяжелыми условия работы изоляции между обкладками.
Относительная диэлектрическая проницаемость εr клетчатки, из которой состоит конденсаторная бумага, равна около 6,5—7, но εr непропитанной конденсаторной бумаги значительно ниже, составляя около 2,2—2,3 у бумаги нормальной плотности 1 г/см3 и около 3,5 у бумаги повышенной плотности 1,3 г/см3. Это снижение εr объясняется тем, что часть объема конденсаторной бумаги занята не клетчаткой, а воздухом, у которого εr=1.
Диэлектрическая проницаемость пропитанной бумаги определяется значениями е,- как самой бумаги, так и пропитывающего материала. Для бумаги, пропитанной минеральным маслом, εr составляет около 3,5 и для бумаги, пропитанной хлорированным дифенилом, — около 5,5.
Расход конденсаторной бумаги на 1 кВАр мощности конденсатора обратно пропорционален квадрату напряженности электрического поля в диэлектрике между обкладками. Из этой зависимости следует, что для получения конденсаторов со сравнительно низкой стоимостью 1 кВАр необходимо допускать высокие напряженности электрического поля в диэлектрике между обкладками.
Кроме конденсаторной бумаги, в производстве силовых конденсаторов типа КМ применяется кабельная бумага, служащая для изоляции секций от металлических деталей, стягивающих выемную часть, и выемной части в целом от бака (ГОСТ 645-59 «Бумага кабельная»). Подобно конденсаторной бумаге, кабельная бумага изготовляется из древесной сульфатной целлюлозы, но толщина ее больше, а объемный вес меньше, чем у конденсаторной бумаги.
Для тех же целей, что и кабельная бумага, применяется в конденсаторах электроизоляционный картон, из которого изготовляют также прокладки, расположенные между секциями и на торцовой поверхности их.
Особым видом силовых конденсаторов являются так называемые металлобумажные конденсаторы [Л. 1-11 и Л. 21]. В них конденсаторные секции не имеют отдельных обкладок, а состоят из металлизированной конденсаторной бумаги, т. е. бумаги с нанесенным на нее очень тонким слоем цинка или другого металла, играющим роль обкладки. Толщина этого слоя составляет около 0,1 мк. В зависимости от напряжения конденсатора иногда между листами металлизированной бумаги прокладываются еще и листы обыкновенной конденсаторной бумаги.
В металлобумажных конденсаторах вслед за пробоем бумаги покрывающий ее металлический слой плавится и испаряется вблизи места пробоя, отчего последнее оказывается изолированным от обкладок и секция продолжает нормально работать. Весь этот процесс продолжается всего лишь около 10 мксек, причем емкость конденсатора уменьшается крайне незначительно (по данным фирмы — на 1% после 10 000 пробоев). Такое протекание процесса дает основание называть металлобумажные конденсаторы самовосстанавливающимися.
Металлобумажные конденсаторы для повышения коэффициента мощности изготовляются только в некоторых странах Западной Европы. В Советском Союзе имеются установки для повышения коэффициента мощности, выполненные из металлобумажных радиоконденсаторов емкостью по несколько микрофарад.
Другую особенность в отношении диэлектрика между обкладками представляют собой силовые конденсаторы, изготовляемые в Японии. В них между обкладками прокладывается не конденсаторная бумага, а более толстая бумага типа кабельной.

Пропиточные материалы

Бумажная изоляция между обкладками силового конденсатора пропитана жидким диэлектриком, который заполняет также пространство внутри конденсаторного бака, не занятое выемной частью. Таким образом, жидкий диэлектрик выполняет в конденсаторе две задачи: во-первых, он повышает надежность работы изоляции, заполняя поры бумаги и покрывая торцовую поверхность секций, во-вторых, он усиливает охлаждение секций, передавая выделяющееся в них тепло стенкам конденсаторного бака.
В силовых конденсаторах отечественного производства типа КМ. секции пропитаны минеральным конденсаторным маслом, представляющим собой продукт переработки нефти и лишь незначительно отличающимся от трансформаторного масла, применяемого для заполнения трансформаторов и масляных выключателей.
Масло, применяемое в производстве силовых конденсаторов, должно удовлетворять требованиям ГОСТ 5775-51 «Масло конденсаторное». В табл. 1-1 приведены некоторые из этих требований.

Таблица 1-1
Некоторые свойства конденсаторного масла согласно ГОСТ 5775-51

Для конденсаторного масла нормируются некоторые электрические величины, не нормируемые ГОСТ 982-56 «Масло трансформаторное», а именно — удельное сопротивление, электрическая прочность и диэлектрическая проницаемость. В отношении тангенса угла диэлектрических потерь к конденсаторному маслу стандартом предъявляются более высокие требования, чем к трансформаторному маслу.
Стандартом не нормируется, но имеет существенное значение при работе конденсаторов, пропитанных минеральным маслом, стабильность масла при действии на  него электрического поля высокой напряженности. Разложение масла в электрическом поле сопровождается выделением из него газообразных и твердых соединений и приводит к сокращению срока службы конденсаторов. Этот процесс изучен еще недостаточно, но имеющиеся данные говорят, что интенсивность его зависит, в числе прочих факторов, от химического состава масла [Л. 1-9].
Важнейшими недостатками минерального масла, как материала для пропитки конденсаторов, являются сравнительно низкое значение диэлектрической проницаемости (2,1—0,3) и горючесть. При этом температура вспышки масла сравнительно невысока (не ниже 135°С согласно ГОСТ 5775-51), а горение его сопровождается выделением большого количества тепла (теплотворная способность около 10 000 кал/г). Эти недостатки вызвали применение для пропитки конденсаторов жидких диэлектриков другого типа, не имеющих недостатков минерального масла.
Эти синтетические диэлектрики весьма близки друг к другу по своему химическому составу и по физическим свойствам, но называются в разных странах и у разных фирм по-разному, например: в Советском Союзе — совол, в ГДР и ФРГ — клофен, во Франции—пирален, в США —пиранол, инертин, элемекс и т. д. Иногда в отношении всей этой группы диэлектриков применяют общее наименование «аскарелы». Данные о некоторых свойствах совола приведены в табл. 1-2.
При температуре около 20°С совол представляет собой жидкость, бесцветную, как вода, но заметно более вязкую, со слабым запахом. С понижением температуры вязкость совола увеличивается, а с повышением уменьшается.
Все негорючие диэлектрики рассматриваемого типа получаются синтетическим путем в результате хлорирования дифенила С6Н5—С6Н5. Последний принадлежит к числу ароматических углеводородов и представляет собой бесцветное кристаллическое вещество с температурой плавления 70° С.

Таблица 1-2
Некоторые свойства совола

В процессе хлорирования дифенила часть атомов водорода замещается атомами хлора. Для пропитки силовых конденсаторов применяют главным образом пентахлордифенил C12H5CI5, в молекуле которого замещены хлором пять атомов водорода.
Для пропитки конденсаторов, работающих при низких температурах окружающего воздуха, за рубежом используют иногда хлорированные дифенилы с меньшей степенью хлорирования, например с замещением только трех или четырех атомов водорода (трихлордифенил или тетрахлордифенил). Эти диэлектрики имеют более низкую температуру застывания, чем пентахлордифенил. Иногда применяют для той же цели и смеси пентахлордифенила с какой-либо другой хлорированной жидкостью, имеющей меньшую вязкость и более низкую температуру застывания.
Важнейшими особенностями совола и других хлор- дифенилов сравнительно с минеральным маслом являются значительно более высокое значение диэлектрической проницаемости (около 5 против 2,1—2,3 у масла) и полная негорючесть.
Бумага, пропитанная хлордифенилом, имеет более высокую диэлектрическую проницаемость, чем та жё бумага, пропитанная минеральным маслом (около 5,5 вместо 3,5). В результате этого емкость конденсатора, пропитанного хлордифенилом, примерно на 50% больше емкости такого же конденсатора, пропитанного минеральным маслом. Переход к пропитке хлордифенилом при прежнем значении напряженности электрического поля в диэлектрике позволяет уменьшить на одну треть затраты фольги и бумаги на 1 кВАр реактивной мощности конденсатора.
Преимуществом хлордифенила сравнительно с минеральным маслом является также более высокая стабильность во время эксплуатации конденсаторов. Эта особенность позволяет несколько повысить значения напряженности электрического поля и тем самым еще более снизить удельные затраты фольги и бумаги (,в общей сложности, учитывая и повышение емкости, примерно в 2 раза).
Диэлектрическая проницаемость хлордифенила близка к диэлектрической проницаемости клетчатки, и это обеспечивает во время эксплуатации конденсатора примерно одинаковые значения напряженности электрического поля как в волокнах бумаги, так и в ее порах, заполненных хлордифенилом. При пропитке бумаги минеральным маслом напряженность электрического поля в порах выше, чем в волокнах бумаги.
Хлордифенил совершенно негорюч, и даже при прямом воздействии пламени он только разлагается на составные части, но не воспламеняется. Поэтому пропитка конденсатора хлордифенилом устраняет возможность возгорания конденсатора при несвоевременном отключении внутреннего короткого замыкания и других авариях.
Хлордифенил как пропиточный материал для конденсаторов не лишен и недостатков, к числу которых относятся:
токсичность как самого хлордифенила, так и газообразных продуктов разложения его под действием высокой температуры: хлордифенил, попадая на слизистые оболочки, вызывает их раздражение, а продукты разложения его действуют раздражающе на дыхательные пути;
резкое ухудшение электрических свойств при весьма малых примесях некоторых посторонних веществ, что требует высокой чистоты всей аппаратуры (баков, трубопроводов и т. п.), содержащей хлордифенил при пропитке им конденсаторов;
более высокая стоимость сравнительно с конденсаторным маслом;
снижение диэлектрической проницаемости хлордифенила в области отрицательных температур, а следовательно, и снижение емкости пропитанных им конденсаторов (рис. 1-3).

Рис. l-3. зависимость емкости и тангенса угла потерь конденсатора, пропитанного соволом, от температуры.

Особенностью конденсаторов, пропитанных хлордифенилом, является также свойственная ему зависимость тангенса угла диэлектрических потерь от температуры с резко выраженным максимумом, приходящимся на температуру несколько ниже нуля (рис. 1-3).
Эта особенность не препятствует, однако, нормальной эксплуатации конденсаторов, так как максимум tg δ даже для пентахлордифенила наблюдается при температуре около —10° С, а для менее вязких хлордифенилов— при еще более низких температурах. Поэтому повышенное значение tg δ может наблюдаться только временно, в процессе разогрева остывшего конденсатора после его включения, а затем tgδ приобретает нормальное значение.
Недостатками пентахлордифенила являются также значительное увеличение вязкости и сравнительно большое уменьшение объема при понижении температуры, приводящие к образованию в застывшем хлордифениле пустот («раковин») и трещин при температурах 20—30° С ниже нуля. При включении конденсатора с такими пустотами может произойти пробой диэлектрика, что имело место при эксплуатации конденсаторов, пропитанных пентахлордифенилом, в местностях с холодным климатом [Л. 11-11]. В настоящее время этот недостаток устраняется путем пропитки силовых конденсаторов указанными выше сортами и смесями хлордифенила, имеющими пониженную температуру застывания.

краткое руководство по типам керамических конденсаторов

Добавлено 13 июля 2018 в 22:39

Сохранить или поделиться

В данной небольшой технической статье делается попытка рассеять туман, который окружает трехсимвольные криптограммы, используемые для описания керамических конденсаторов.

Радиоинженер 1: «Конечно, я бы никогда не использовал конденсатор Y5V в таком приложении.»

Радиоинженер 2: «Я тоже. Это было бы глупо!»

Инженер-механик: «Почему?»

Тишина.

Если вы считаете, что рискуете оказаться в разговоре, подобном вышеизложенному, эта статья, надеюсь, вам поможет. Почти каждый, кто проектировал печатную плату, знаком с трехсимвольными кодами, которые сопровождают описания конденсаторов, и я думаю, что большинство инженеров имеют общее представление о том, какие типы следует использовать, или, по крайней мере, какие типы должны не использоваться в заданной схеме.

Что на самом деле означают эти коды? Почему примечания к приложениям почти всегда рекомендуют X7R или X5R? Почему всё еще существует Y5V? Если вы ищете в онлайн-магазине керамический конденсатор 0,1 мкФ размером 0805, то почему поиск выдаст 400 результатов для X7R и ноль для C0G (он же NP0)?

Код

Для маркировки конденсаторов с диэлектриками классов 2 и 3 используется трехсимвольный код в формате буква-цифра-буква. C0G находится в классе диэлектриков 1, поэтому сюда не входит (подробнее об этом позже). X5R и X7R находятся в классе 2, а Y5V – в классе 3.

• Первый символ указывает самую низкую температуру, при которой может работать конденсатор. Буква X (как в X7R и X5R) соответствует –55°C.
• Второй символ указывает максимальную температуру. Теоретический диапазон составляет от 45°C до 200°C; 5 (как в X5R) соответствует 85°C, а 7 (как в X7R) соответствует 125°C.
• Третий символ указывает максимальное значение изменения емкости в температурном диапазоне компонента. Маркировка конденсаторов ––R (как в X5R и X7R) соответствует изменению ±15%. Емкость компонентов с кодом, заканчивающимся на V, может уменьшиться фактически на 82%! Это, вероятно, объясняет, почему конденсаторы Y5V не так популярны.

На следующем рисунке вы получите хорошее визуальное представление о том, как неустойчивые Y5V и Z5U сравниваются с X5R и X7R.

Зависимость относительной диэлектрической проницаемости диэлектрика от температуры

Данная диаграмма также помогает нам ответить на вопрос «почему всё еще существует Y5V?». Поскольку он подходит для устройств, которые всегда работают при комнатной температуре или вблизи нее.

Конденсаторы класса 1

Как вы могли заметить на диаграмме, C0G чрезвычайно устойчив (обратите внимание, что C0G и NP0 в маркировке имеют знак нуля, а не заглавную «O»). C0G использует диэлектрик класса 1 и является суперзвездой в мире конденсаторов: на емкость не оказывают существенного влияния ни температура, ни приложенное напряжение, ни старение.

Однако у него есть один недостаток, который стал особенно актуальным в эту эпоху непреклонной миниатюризации: он неэффективен по размерам. Например, если вы будете искать конденсатор C0G на 0,1 мкФ, то самым маленьким будет размер 1206. И напротив, вы можете найти конденсатор X7R на 0,1 мкФ в корпусе 0306 и с номинальным напряжением (10 В), достаточно высоким для схем 3,3 В или даже 5 В.

Корпус 0306. В этом крошечном форм-факторе могут изготавливаться конденсаторы X7R.

Шумные конденсаторы

Если вы разрабатываете аудиоустройства или просто предпочитаете тихие печатные платы, то у вас есть еще одна причина выбора C0G по сравнению с X7R или X5R: конденсаторы класса 2 демонстрируют пьезоэлектрическое поведение, которое может заставить их функционировать и как микрофон (который преобразует звук в электрический шум), и как зуммер (который преобразует сигналы переменного тока в звуковой шум). У конденсаторов класса 1 такой проблемы нет.

«Поющий кондесатор»

Я уверен, что вы можете найти гораздо больше информации о типах конденсаторов и диэлектриков от таких производителей как Kemet, AVX и TDK. Если хотите увидеть полную таблицу трехсимвольных кодов, то смотрите следующую статью.

Оригинал статьи:

Теги

Керамический конденсаторКлассы керамических конденсаторовКодовое обозначениеКонденсаторКонденсатор C0G / NP0Конденсатор X5RКонденсатор X7RКонденсатор Y5VМаркировкаОтносительная диэлектрическая проницаемостьПоющий конденсаторПьезоэлектрический эффектШум

Сохранить или поделиться

Конденсатор высокочастотный — Энциклопедия по машиностроению XXL

Для изготовления конденсаторов, высокочастотной изоляции и т. д. Марка Б — для изготовления пенопластов  [c.10]

Основное применение высокочастотные конденсаторы находят в схемах генераторов и усилителей высокой и промежуточной частоты. Наиболее точные и стабильные высокочастотные конденсаторы используют в качестве контурных, а наименее—в качестве разделительных, фильтровых и термокомпенсирующих конденсаторов высокочастотных цепей. Номинальная емкость конденсаторов в этом диапазоне частот обычно составляет десятки — сотни пикофарад, хотя некоторые конденсаторы этой группы имеют предельные значения порядка нескольких десятков — сотен тысяч пикофарад. В этих случаях можно использовать такие конденсаторы в качестве разделительных в цепях низкой частоты, например конденсаторы КМ, КЛС, КЛГ, КПС.  [c.159]

Дисковые конденсаторы КД, КДУ, КДО применяют в качестве контурных, разделительных и фильтровых конденсаторов высокочастотных цепей аппаратуры. Конденсаторы КДУ, имеющие утолщенные ленточные выводы, припаянные параллельно или перпен-  [c.162]

При высокочастотной электроискровой обработке (рис. 7.4) конденсатор С разряжается при замыкании первичной цепи импульсного трансформатора прерывателем, вакуумной лампой или тиратроном. Инструмент-электрод и заготовка включены во вторичную цепь трансформатора, что исключает возникновение дугового разряда.  [c.404]

Полистирол А, Б и В является прессмассой на основе полимера стирола, полученного эмульсионной полимеризацией. Полистирол эмульсионный марки Б применяется для деталей высокочастотной изоляции, радиолокационного назначения и других влагостойких электротехнических деталей (ламповых панелей, оснований конденсаторов и др.) марки А — для изделий общетехнического назначения, а марки В — для пенопластов.  [c.351]

Кабельный полиэтилен используют в качестве электроизоляционного и антикоррозионного прокладочного материала для проводов и кабелей высокочастотных установок и радиоаппаратуры, силовых и подводных кабелей, каркасов контурных катушек, в качестве диэлектрика в конденсаторах.  [c.352]

При сварке плавящимся электродом обычно используют дугу размыкания, а при сварке неплавящимся вольфрамовым электродом — высокочастотный вспомогательный разряд от осциллятора. Импульс высокого напряжения получают обычно с помощью конденсатора. Угольную дугу возбуждают чаще всего, используя третий электрод.  [c.37]

В качестве быстродействующего ключа для получения незатухающих высокочастотных колебаний может использоваться полупроводниковый транзистор. Через транзистор (рис. 232) конденсатор Ск колебательного контура соединяется с источником постоянного тока. Пока на базу транзистора не подается управляющий сигнал, ток через него не проходит, конденсатор отключен от источника постоянного тока. При подаче управляющего  [c.235]

Дуговой разряд возбуждается с помощью генератора активизированной дуги переменного тока. Принципиальная электрическая схема генератора приведена на рис. 1. При включении кнопки /(9 напряжение на концах вторичной обмотки высоковольтного трансформатора 1 (3 кВ) оказывается больше пробивного напряжения вспомогательного разрядника 3. В результате его пробоя конденсатор 7 ( i 0,003 мкФ) разряжается на первичную катушку высокочастотного трансформатора 2. Со вторичной катушки этого трансформатора напряжение (30 кВ) высокой частоты попадает на электроды дуги. Промежуток 4 между ними периодически (с частотой 50—100 с ) пробивается — активизируется к прохождению через него переменного тока электрической сети. Сила тока в дуге регулируется реостатом 6 и контролируется амперметром 9. При выполнении задачи она устанавливается равной 4— 5 А.  [c.34]

Кристалл расположен между двумя плоскими диэлектрическими зеркалами 2 а 3, образующими резонатор лазера. Зеркало 2 имеет коэффициент отражения, близкий к 100% выходное зеркало 3 имеет коэффициент отражения 30%. Накачка рубинового стержня производится импульсной ксеноновой лампой 4 типа ИФП-800, питающейся от батареи конденсаторов 5 емкостью 1200 мкФ, которая заряжается с помощью выпрямителя до напряжения 800—1000 В. Поджиг лампы осуществляется при подаче на лампу высокочастотного импульса напряжением 10 кВ. Для повышения эффективности накачки кристалл рубина и лампа помещены в металлический цилиндр 6 с зеркальной внутренней поверхностью. Кристалл и лампа охлаждаются водой, протекающей внутри цилиндра 6. Зеркало 2 вынесено из корпуса прибора.  [c.299]

Вариация реактивной проводимости. Изменение (вариация) реактивной проводимости осуществляется обычно изменением емкости колебательного контура. В схеме используется высокочастотный генератор с фиксированной частотой. С ним слабо связан измерительный колебательный контур, содержащий катушку индуктивности и конденсатор переменной емкости (рис. 4-10, а), па-, раллельно которому может присоединяться испытуемый образец. Генератор работает в режиме неизменного тока, поэтому напряжение на параллельном колебательном контуре (рис. 4-11, а) при изменении реактивной проводимости (обычно емкости) контура переходит через максимум, а затем уменьшается. Наибольшее напряжение на контуре отвечает состоянию резонанса В контуре есть потерн, поэтому эквивалентная схема, помимо Г и С, содержит проводимость соответствующую потерям (рис. 4-11,6). Если по оси абсцисс откладывать емкость проградуированного конденсатора С И снимать зависимость и (С), т. е. резонансную кривую, один раз для контура без образца и второй раз — с образцом, то  [c.78]

В ламповых генераторах используются керамические конденсаторы высокого напряжения. Они входят в состав генератора. В установках для высокочастотной сварки и некоторых других процессов конденсаторы могут входить также в состав технологических устройств (например, сварочных головок) [42 .  [c.172]

Для поверхностной закалки используются установки, состоящие из технологического устройства (закалочного станка), источника питания, линии передачи, управляющей и контрольно-измерительной аппаратуры. Система водяного охлаждения обеспечивает охлаждение элементов высокочастотный схемы (индуктора, трансформатора, конденсаторов, источника) и закаливаемой поверхности.  [c.184]

Из этого количества на закалку детали идет примерно 65%, а на охлаждение индуктора, трансформатора и конденсаторов — соответственно 15 15 и 5%. Для сталей регламентированной про-каливаемости расход воды при закалке может быть значительно большим. Контроль над эффективностью охлаждения элементов схемы осуществляется визуально, для чего все сливы должны быть доступны для наблюдения. Целесообразна установка защитных реле на сливных ветвях. Качество воды нормируется как по жесткости, так и по механическим примесям [41 ]. Следует стремиться к созданию замкнутых систем охлаждения, обеспечивающих мень-ШИЙ расход И стабильное качество воды. Иногда замкнутую систему с чистой водой используют только для охлаждения высокочастотных элементов, так как к закалочной воде не предъявляется жестких требований в отношении механических примесей и химического  [c.186]

Производство листов из стеклопластика осуществляется аналогичным методом горячего прессования. Пакет листов стеклоткани, пропитанных связующей смолой, зажимается между плитами пресса. Так как пресс-форма незамкнутая, то высокочастотный нагрев пакетов можно проводить непосредственно в плитах пресса плоскими электродами. Такой вариант размещения электродов конденсатора и удобная для высокочастотного на1 рева форма изделий обеспечивают максимальную эффективность данному способу нагрева.  [c.298]

Применяют в качестве различных изоляторов (высоковольтных, телефонно-телеграфных, высокочастотных), установочных деталей (каркасы катушек, ламповые панели, детали выключателей, штепсельных разъемов и пр.), основного диэлектрика конденсаторов, деталей в электронных лампах, в нагревательных приборах.  [c.106]

Изготовляется микалекс чаще всего в виде плит и стержней цилиндрических, четырех- и шестигранных, из которых путем обработки резанием получают различные детали. Микалекс хорошо шлифуется, точится, фрезеруется, сверлится. При обработке для охлаждения может применяться вода. Микалекс обладает высокой теплостойкостью по Мартенсу— не ниже 400° С, хорошими электрическими параметрами, что обеспечивает ему применение в высокочастотной технике, в частности для изготовления деталей воздушных конденсаторов, для каркасов катушек индуктивности, переключателей, мощных генераторных ламп и пр. Высокая нагревостойкость микалекса позволяет применять детали из него при рабочих температурах порядка 300° С. При этом, однако, следует иметь в виду, что у микалекса tg б резко возрастает при повышении  [c.244]

Применяется для изготовления высокочастотных конденсаторов.  [c.96]

Для нее характерны пониженные потери в диапазоне частот 10 — 10 г( (рис. 10.3). Керамика данного класса применяется для высокочастотных термостабильных конденсаторов.  [c.147]

Конденсаторные стекла используются в качестве диэлектрика конденсаторов, применяемых в высоковольтных фильтра х, импульсных генераторах, колебательных контурах высокочастотных устройств. Они должны иметь по возможности повышенную 8, и (дл.я высокочастотных конденсаторов) малый tg б.  [c.164]

Данная керамика типа В (табл. 10.4) предназначена для конструкционных установочных деталей радиоэлектронной аппаратуры, которые находятся в поле высокой частоты и вместе с тем несут механическую нагрузку многие из них спаиваются или свариваются с металлической арматурой. Поэтому керамические материалы подразделяются по величине температурного коэф( )ициента линейного расширения ТК1 и по величине временного сопротивления при изгибе 0 зг на классы VI, VII и VIII. Некоторые виды этих материалов могут быть использованы для керамических конденсаторов. Высокочастотная установочная керамика имеет низкое значение tg б при высоких частотах, отличается слабой зависимостью tg б от температуры и характеризуется высокой механической прочностью.  [c.149]

Блочные полистиролы Д (неокрашенные) и Т (окрашенные) обладают высокими электроизоляционными свойствами, поэтому из них изготовляют различные изолируюш,ие детали, а также тонкую пленку (0,10—0,02 мм), которая называется стирофлексом, заменяющая слюду в конденсаторах высокочастотных установок.  [c.191]

Слюда конденсаторная (ГОСТ 7134-64)—прямоугольные пластинки мусковита (в марке СЗ — также флогопита), применяемые при изготовлении слюдяных конденсаторов в качестве диэлектрика, обусловливающего емкость (только мусковит), и для защитных наружных обкладок (мусковит и фшогопит). В зависимости от электрических свойств и назначения конденсаторная слюда делится на марки образцовая СО — для образцовых конденсаторов и эталонов емкости, фильтровая СФ — для конденсаторов аппаратуры дальней связи, низкочастотная СНЧ — для конденсаторов низкой частоты и мощных контурных конденсаторов, высокочастотная СВЧ — для конденсаторов малой реактивной мощности, защитная мусковит СЗМ и флогопит СЗФ — для защитных прокладок в конденсаторах.  [c.184]

Испытания высоковольтных конденсаторов (высокочастотных и силовых). Для контроля состояния изоляции конденсаторов применяются следующие виды испытавий  [c.357]

Сварочный осциллятор представляет собой искровой генератор затухающих колебаний. Он содержит (рис. 75, а) низкочастотный поит.т пающий трансформатор ПТ, вторичное напряжение которого достигает 2—3 кВ, разрядник Р, колебательный контур, состав-леппый из емкости 6 , индуктивности Lk, обмотки связи и блокировочного ] опдепсатора С(. Обмотки и L образуют высокочастотный трансформатор ВТ. Вторичное напряжение ПТ ъ начале полупериода заряжает конденсатор Си и при достижении определенной величины вызывает пробой разрядника Р. В результате колебательный коптур Ь Ск оказывается закороченным и в нем возникают затухающие колебания с резонансной частотой  [c.138]

Стеатитовую керамику ЛБ (ВК-92) и 623 (№ 7) используют в качестве высокочастотного вакуумплотного диэлектрика Б-17, СЦ-1, С-55 и СК-1 — при производстве установочных керамических деталей радиоаппаратуры и конденсаторов С-61 и ТК-21 — при изготовлении высокочастотных и высоковольтных изоляторов и других деталей, работающих при повышенной температуре (до 300° С).  [c.382]

Слюдяные конденсаторы предназначены для работы в высокочастотных цепях. Их выпускают следующих типов КСО — конденсаторы слюдяные опрессованные пластмассовые, СГМ — герметизированные малогабаритные, К 31У—ЗЕ —слюдяные малой мощности повышенной надежности. Имеют емкости не более 0,047 мкФ. В зависимости от величины температурного коэффициента емкости (ТКЕ) их подразделяют на четыре группы А — значение ТКЕ не нормируется, Б — 200-10 В — tl00-10- Г — 50-10- .  [c.133]

Подстроечные конденсаторы предназначены для подетройки емкое в высокочастотных цепях, выпускаются двух видов КВП — (ма[c.134]

Радиоэлектронные приборы с высокочастотными емкостными и индуктив ными датчиками, где используются радиоэлектрические процессы (например, закономерности распределения электромагвитных полей в проводниках и диэлектриках), применяются для измерения различных иеэлектрических величин. Так, в процессе обработки вала датчик в виде конденсатора (рис. 6.2) конт-  [c.155]

Активное сопротивление растеканию высокочастотного тока по электродам конденсатора зависит от их формы и места расположения контактов. Так как рабочий конденсатор является всегда высоковольтной и относительно слаботочной системой, то влиянием на эквивалентные параметры конденсатора можно пренебречь. Как видно из рис. 9-15, а, поверхность материала, параллельная электродам конденсатора, эквипотенциальна. Эквипотенциальность поверхности раздела диэлектрика и воздуха есть следствие принятой идеализации картины поля. В этом случае можно ввести в рассмотрение емкость воздушного зазора и комплексную емкость материала еСа, где — взаимная емкость между поверхностями диэлектрика.  [c.163]

При непрерывно-последовательном способе производства труб иа вращающийся дорн равномерно укладываются стеклянные нити, смоченные полиэфирной смолой. К моменту схода с дорна труба должна иметь достаточную механическую прочность. Так как стенка трубы равномерно пропитана связующим, то процесс отверждения можно проводить быстро. Высокочастотный нагрев позволяет это сделать за время пребывания трубы на дорие. Для труб диаметром 90 -150 мм н толщиной стенки до 5 мм время отверждения. 35 е. Рабочий конденсатор состоит из двух полос, поверхности которых параллельны поверхности трубы. Металлический дорн попадает внутрь конденсатора и является эквипотенциальной поверхностью [10].  [c.299]

Слюду добывают из недр земли в виде кристаллов разных размеров с неровными краями, с разными загрязнениями и дефектами. После первичной очень трудоемкой обработки кристаллов, заключаюш,ейся в расколке, обрезке неровных краев, удалении посторонних минеральных включений, от первоначально крупных кристаллов часто остается лишь немного мелких. Этим объясняется повышенная стоимость крупной слюды. Полученные после первичной обработки кристаллов слюды подборы рассортировывают для дальнейшей обработки по преимущественному использованию на изготовление конденсаторной слюды, деталей электронных приборов, различных видов обрезной и щепаной слюды. Тонкие пластинки слюды режутся ножницами, штампуются на вырубных штампах, если требуется, с различными отверстиями. Конденсаторная слюда в виде прямоугольных пластинок применяется преимущественно в высокочастотных конденсаторах постоянной емкости. В качестве основного диэлектрика используется только мусковит, флогопит — только для наружных обкладок (защитных). Размеры пластинок слюды всех марок укладываются в следующий диапазон длина 7—60 мм, ширина 4—50 мм, толщина 0,1—0,3 мм. Количество пятен и других природных дефектов регламентируется для разных марок в зависимости от требований к конденсаторам. Требования по tg б для разных марок укладываются в пределы 0,0003—0,0006 при 10 Гц и 0,0004—0,0010 при 10 Гц, а по удельному объемному сопротивлению (средние значения) 5-10 — 2-10 Ом-м. Пластинки слюды, применяемой как основной диэлектрик, при толщине 20—46 мкм и выше ДОЛЖНЫ выдерживать в течение 10 с напряжение в пределах 1,5— 3,0 кВ.  [c.218]

Высокочастотные керамические материалы, используемые преимущественно в радиотехнике, p lздeляют по основному назначению на три типа А — высокочастотные для конденсаторов, Б — низкочастотные для конденсаторов, В — высокочастотные для установочных изделий и других радиотехнических деталей.  [c.238]

Общим требованием к большинству керамических высокочастотных материалов, по сравнению с обычным электротехническим фарфором, является независимость е,- от частоты и низкое значение tg О не только при комнатной, но и гри повышенной температуре. В известной мере это достигается уменьшением содержания менее чистой пластичной глинй, введением окиси бария и повышением содержания глинозема. Ионы бария в известной мер нейтрализуют повышение электрической проводимости за счет легкоподвижных ионов калия, содержащихся в полевошпатовом стекле и способствуют снижению tg б. За счет повышенного содержания глинозема масса имеет пониженную формуемость и более узкий интервал спекания. Дальнейшее развитие высокочастотной керамики пошло по пути создания масс с использованием различных окислов металлов, иногда специально синтезируемых. Таким путем удалось получить материалы с весьма высокими значениями z,. (для конденсаторов) и разными значениями ТК е , в том числе положительного знака.  [c.238]

Из полистирола могут -быть изготовлены ламповые панели, каркасы катушек, основания для воздушных конденсаторов, изоляционные детали переключателей диапазона, работающих на высокой частоте, проходные и опорные изоляторы антенны, пропиточные н покровные компаунды для дросселей и трансформаторов, катушек нн-дуК тивностн коптуров высокой и промежуточной частоты. Полистирол применяется для изоляции высокочастотных кабелей, где требуется малая емкость и малый коэффициент затухания. Из пленки изготовляются ВЧ контурные конденсаторы.  [c.74]

Керамит класса I. Группу а образует стронциевая керамика на основе титаната стронция SrTiOg в состав массы вводят минерализаторы с целью получения плотного черепка при обжиге. Группу б этого класса образует перовскитовая керамика, получаемая на основе синтезируемого титаната кальция aTiO,Титанат кальция вводят в состав керамики в сочетании с минерализатором 2×0 и плавнем получаемая масса известна под названием Т-150. Керамика I класса имеет значение е = 130 230 и используется для высокочастотных конденсаторов, к которым не предъявляются требования стабильности емкости.  [c.145]

Серебро. Среди металлов серебро — наиболее низкоомный проводник величина р = 0,016 ом Температурный коэффициент сопротивления TKR = 3,6 10 /1 град. Температура плавления серебра 960° С. Серебро отличается небольшой твердостью оно является высокопластичным металлом, легко претерпевающим упругие деформации. Его окисление на воздухе при нормальной температуре протекает весьма медленно, поэтому его используют для покрытий проводников в высокочастотных элементах. При высоких частотах сопротивление посеребренного проводника может быть в десятки раз ниже, чем медного. При повышенных температурах (свыше 200° С) серебро на воздухе начинает окисляться. Если в воздухе присутствуют сернистые соединения, то на поверхности образуется слой сернистого серебра AgjS с высоким удельным сопротивлением. Для защиты серебряного покрытия от окисления и воздействия сернистых соединений в некоторых случаях, на него наносят слой лака или весьма тонкий слой (толщиной доли микрона) палладия. Из серебра выполняют электроды слюдяных и керамических конденсаторов проводниковые элементы схем, провода высокочастотных катушек и т. п. Серебро является компонентом различных сплавов и контактных материалов.  [c.274]

Для регистрации утечек электроотрицательных пробных веществ в атмосферу, в частности утечек элегаза, может быть применен течеискатель, называемый плазменным и реагиру-. ющий на пробные вещества изменением частоты срыва высокочастотного генератора [9. Через стеклянную трубку-натекатель, находящуюся в поле плоского конденсатора, при помощи механического вакуумного насоса прокачивается с определенной скоростью воздух, отбираемый от испытуемой поверхности, так что в трубке поддерживается давление 10. .. 30 Па. Высокочастотный генератор ионизирует газ внутри трубки. Возникает тлеющий разряд, демпфирующий контур и срывающий высокочастотную генерацию. Происходит рекомбинация ионов, повышающая добротность контура. Генератор вновь возбуждается и процесс повторяется с определенной частотой. Появление в трубке электроотрицательного вещества изменяет скорость рекомбинации ионов, частота срывов возрастает пропорционально концентрации примеси.  [c.195]

Профессор Н. П. Богородицкий (ректор ЛЭТИ с 1954 до 1967 гг.) совместно с другими сотрудниками разработал основные виды высокочастотной керамики для радиоизоляциониых деталей и конденсаторов.  [c.4]

Различные виды синтетических пленок применяются для изготовления конденсаторов, причем неполярные пленки (в частности, полистирольная) обеспечивают высокое сопротивление изоляции, малый tg б конденсатора (до 5-10″ ), малые токи абсорбции (что важно для ряда устройств) и стабильность емкости зато полярные пленки имеют более высокую е, и потому позволяют получать меньшие габариты конденсатора при той же емкости. Пленки нз стиро-флекса используются при изготовлении некоторых типов высокочастотных кабелей отдельные типы пленок, в частности поликар-бонатные, весьма перспективны для изготовления силовых кабелей на сверхвысокие напряжения (сотни киловольт). Как правило, р, и tg б пленок из синтетических полимеров близки к р и е, и tg б тех же материалов в толстом слое. Электрическая прочность при уменьшении толщины возрастает, однако у очень тонких пленок, благодаря влиянию местных неоднородностей, опять уменьшается. Предел прочности при растяжении и относительное удлинение перед разрывом пленок, особенно ориентированных, выше, чем у тех же материалов в толстом слое.  [c.138]

---

Ведущие производители и поставщики конденсаторов (США и другие страны)

Эта статья представляет собой справочник производителей конденсаторов. Кратко:

Введение

Конденсаторы — это пассивные электронные устройства, которые выполняют множество важных функций, таких как накопление электрического заряда, фильтрация шума в электрических цепях и подача источника тока в ситуациях пиковой нагрузки, например, при запуске вращения электродвигателя от источника питания. статическое невращающееся состояние.

Типы поставщиков электрических конденсаторов

Конденсаторы

различаются по материалам, из которых изготовлены их электроды, и диэлектрическому слою, расположенному между электродами, что влияет на электрические характеристики и срок службы устройства. В этом обзоре мы рассматриваем ведущих поставщиков конденсаторов и разделили их на три основные группы:

1. Поставщики конденсаторов из США, в число которых могут входить производители или дистрибьюторы конденсаторов общих типов, включая электролитические, слюдяные, керамические, пленочные и PTFE, чтобы назвать несколько общих типов.
2. Американские и мировые производители устройств определенного типа, известных как суперконденсаторы и ультраконденсаторы
3. Американские и мировые производители литий-ионных конденсаторов

Производители суперконденсаторов и ультраконденсаторов

Эти глобальные компании и стартапы производят электрические двухслойные конденсаторы (EDLC), широко известные как суперконденсаторы или ультраконденсаторы.EDLC вообще не имеют диэлектриков, вместо этого они полагаются на двойной электрический слой (диэлектрический слой — это изолятор, который может быть поляризован). Эти конденсаторы могут быть изготовлены как с нерастворимыми в воде, так и с водорастворимыми электролитами, которые влияют на плотность энергии и вес. Они также могут иметь цилиндрическую или призматическую форму (которая имеет более плоскую форму, как у батареи сотового телефона). При производстве цилиндров электродные элементы наносятся на лист и наматываются, как рулон с желе, в цилиндр.Корпус сохраняет форму конденсатора. Цилиндрические конструкции более распространены, но развиваются все более призматические конструкции, так что EDLC могут заменить литий-ионные батареи в бытовой электронике. Большинство известных компаний в этой области базируются в Японии, хотя многие стартапы находятся в Европе и США.

Производители литий-ионных конденсаторов

Литий-ионный конденсатор (LIC) — это EDLC, в котором в качестве раствора электролита используется литий-ионная соль. LIC обычно изготавливаются в цилиндрической форме таким же образом, как и EDLC, но появляются и призматические формы.

Мы оценили основных поставщиков конденсаторов и ведущие компании в обеих меньших категориях, указанных ниже.

Поставщики конденсаторов в США

В таблице 1 ниже мы собрали информацию о 10 крупнейших поставщиках конденсаторов в США, отсортированную в порядке убывания годовых продаж. В таблице 1 также представлена ​​информация о местонахождении штаб-квартиры каждой компании и году основания. Продажи указаны в долларах США.

Таблица 1: Поставщики конденсаторов в США *

Компания	Главный офис	Год основания	Годовой объем продаж
F.W. Webb Company	Бедфорд, Массачусетс	1866	250+ миллионов
Mouser Electronics	Мэнсфилд, Техас	1964	250+ миллионов
Aerovox Corp.	Нью-Бедфорд, Массачусетс	1922	25-49,9 миллиона долларов
Admat, Inc.	Норристаун, Пенсильвания	1997	10–24,9 миллиона долларов
NetSource Technology, Inc.	Сан-Клементе, Калифорния	1997	5–9,9 миллиона долларов
Тепловые устройства	Маунт Эйри, Мэриленд	1975	5–9,9 миллиона долларов
Condenser Products, A Custom Capacitors Inc. Co.	Бруксвилл, Флорида	1934	1–4,9 миллиона долларов
High Energy Corp.	Паркесбург, Пенсильвания	1971	1–4,9 миллиона долларов
Diamond Needle Corp.	Карлштадт, Нью-Джерси	1949	<1 миллион долларов
Bisco Industries	Анахайм, Калифорния	1973	NA

Примечания:

* Информация представлена ​​в профилях компаний Thomasnet.com

Производители конденсаторов в США — Краткие сведения о компании

F.W. Webb Company , базирующаяся в Бедфорде, Массачусетс, предлагает пусковые и рабочие конденсаторы от 110 до 440 вольт. Конденсаторы доступны с реверсивным вращением, вращением по и против часовой стрелки.Он также предлагает другие насосы, циркуляционные насосы, двигатели, изделия для отопления и охлаждения.

Mouser Electronics занимается распространением керамических, MLCC, танталовых, алюминиевых, пленочных, органических, полимерных, суперконденсаторов и ультраконденсаторов. Он также предлагает конденсаторное оборудование и комплекты и базируется в Мэнсфилде, штат Техас.

Aerovox Corp. , базирующаяся в Нью-Бедфорде, Массачусетс, предлагает дефибрилляторы, осветительные приборы, микроволновые печи, электродвигатели, общего назначения, коррекцию коэффициента мощности, импульсные, специальные, демпфирующие, ИБП, а также пленочные конденсаторы высокого напряжения переменного и постоянного тока.

Расположенный в Норристауне, штат Пенсильвания, Admat, Inc. занимается продажей танталовых гибридных конденсаторов, а также уплотнений выводов конденсаторов. Он также предлагает другие изделия и детали из тугоплавких металлов.

NetSource Technology, Inc. предлагает типы конденсаторов, включая литые танталовые, керамические, тонкопленочные, радиально-электролитические и оксид ниобия. Компания базируется в Сан-Клементе, Калифорния.

Thermal Devices , в Маунт-Эйри, штат Мэриленд, продает конденсаторы для коррекции коэффициента мощности, а также другую низковольтную продукцию.

Condenser Products, A Custom Capacitors Inc. Co. , базируется в Бруксвилле, Флорида. Он предлагает высоковольтные маслонаполненные конденсаторы в различных конфигурациях контейнеров.

High Energy Corp. , в Парксбурге, штат Пенсильвания, предлагает керамические, металлизированные пленочные, водоохлаждаемые и маслонаполненные высоковольтные конденсаторы.

Базирующаяся в Карлштадте, штат Нью-Джерси, Diamond Needle Corp. продает конденсаторы в качестве деталей для швейных машин.

bisco Industries со штаб-квартирой в Анахайме, Калифорния, предлагает широкий выбор конденсаторов, а также другие электронные компоненты, крепежные детали и оборудование.

12 крупнейших мировых производителей суперконденсаторов и ультраконденсаторов

12 ведущих мировых производителей EDLC перечислены в таблице 2 ниже в алфавитном порядке. К таким производителям относятся стартапы и конгломераты, которые разрабатывают и производят EDLC.

В таблице 2 также показана страна, в которой находится головной офис производителя, а также расчетное финансирование стартапов и данные о доходах тех компаний, по которым были представлены финансовые данные.

Таблица 2: 12 крупнейших мировых производителей суперконденсаторов и ультраконденсаторов

	Компания	Страна	Год основания	Предполагаемое финансирование *	Выручка **
1	Целлергия	США	2002	NA	NA
2	Иоксус	США	2007	160 долларов.1 миллион	NA
3	Максвелл Технологии	США	1965	NA	130,4 миллиона долларов
4	Производство Мурата	Япония	1944	NA	NA
5	Нанорамные лаборатории	США	2008	9 миллионов долларов	NA
6	Nec Tokin	Япония	1938	NA	24 доллара. 0 миллиардов
7	Nippon Chemi-Con	Япония	1931	NA	1,02 миллиарда долларов
8	Панасоник	Япония		NA	71,8 миллиарда долларов
9	Компания бумажных батарей	США	2008	5,7 миллиона долларов	NA
10	Скелетные технологии	Эстония	2009	$ 53.8 миллионов	NA
11	Юнаско	Великобритания	2010	NA	NA
12	ZapGo	Великобритания	2013	18,2 миллиона долларов	NA

Примечания:

* Финансирование согласно данным Crunchbase по состоянию на 8 августа 2018 г. и конвертировано в доллары США с использованием обменных курсов по состоянию на 9 августа 2018 г.

** Выручка основана на отчетных данных за четвертый квартал по состоянию на 2017 год и конвертирована в доллары США с использованием обменных курсов на 9 августа 2018 года.

Производители конденсаторов — Краткие сведения о компании

Cellergy проектирует, разрабатывает, производит и продает суперконденсаторы и ультраконденсаторы для рынков промышленной, бытовой, мобильной и медицинской электроники. Cellergy была приобретена израильской группой PCB в 2010 году.

Ioxus ’Линия продуктов EDLC и LIC включает ультраконденсаторы iCAP, модули iMOD и THiNCAP. Обслуживает гибридные автомобили, гибридные автобусы, системы управления шагом ветряных турбин, ИБП и промышленные рынки.

Maxwell Technologies предлагает продукты для коммерческого применения, включая коммерческие EDLC, высоковольтные конденсаторы, а также микроэлектронные компоненты и системы. В 2017 году она приобрела Nesscap Energy, ведущего разработчика и производителя EDLC.

Murata Manufacturing занимается разработкой, производством и продажей электронных компонентов, включая компоненты для конденсаторов и пьезоэлектрических изделий.

Nanoramic Laboratories , ранее известная как FastCAP Systems, специализируется на наноуглеродных материалах.Подразделение ультраконденсаторов FastCAP Ultracapacitors специализируется на хранении энергии в суровых условиях окружающей среды и производит единственные ультраконденсаторы, способные работать при температурах до 150 ^o ° C и в условиях сильных ударов и вибрации.

Nec Tokin производит электронные компоненты и устройства. Ассортимент продукции компании включает токопроводящие полимеры, суперконденсаторы, танталовые конденсаторы и проадлайзеры. Он также предлагает трансформаторы, дроссельные катушки, детали для защиты от электромагнитных помех, пьезоэлектрическую керамику, пьезоэлектрические инверторы для ламп с холодным катодом, многослойные пьезоэлектрические приводы и гасители изгибов. Его EDLC используются в оборудовании A&V и телекоммуникационном оборудовании в качестве экологически безопасных резервных источников питания.

Nippon Chemi-Con разрабатывает различные электронные компоненты, включая алюминиевые электролитические конденсаторы.

Panasonic занимается производством EDLC, используемых для мощных источников питания. Это одна из групп компаний Panasonic, в которую входят более 680 компаний, занимающихся производством электронной продукции.

Paper Battery Company , или PBC Tech, производит ультратонкие суперконденсаторы для замены литиевых батарей. Он предлагает ультратонкие суперконденсаторы емкостью 1 Фарад. Компания нацелена на рынки бытовой электроники, носимых устройств и беспроводных датчиков.

Skeleton Technologies производит и разрабатывает EDLC с высокой плотностью энергии и мощности. Компания обслуживает рынки транспорта, автомобилестроения, промышленности и возобновляемых источников энергии. Он также предлагает высококачественный углерод и адсорбционные материалы.

Юнаско разрабатывает EDLC и LIC с призматическим дизайном. Его научно-исследовательский центр находится в Украине. Ячейки Yunasko EDLC изготавливаются в специальных призматических корпусах из многослойной ламинированной алюминиевой фольги. В зависимости от количества последовательно соединенных ячеек модуль может работать в диапазоне напряжений от 2,7 В (одна ячейка) до 750 В (большие сборки ячеек).

ZapGo разработала свою зарегистрированную углеродно-ионную технологию в партнерстве с Оксфордским университетом.Компания находится на стадии проверки концепции с рядом демонстраторов прототипов. Его силовой модуль должен войти в производство в 2018 году.

9 ведущих мировых производителей литиевых конденсаторов

Девять основных мировых производителей LIC перечислены в таблице 3 ниже в алфавитном порядке. Эти производители включают стартапы и конгломераты, которые разрабатывают и производят LIC. Некоторые из этих компаний производят EDLC.

В таблице 3 также показана страна, в которой находится головной офис производителя, а также расчетное финансирование стартапов и данные о доходах тех компаний, по которым были представлены финансовые данные.

Таблица 3: 9 ведущих мировых производителей литиевых конденсаторов

	Компания	Страна	Год основания	Предполагаемое финансирование	Выручка
1	Fujikura	Япония	1843	NA	5,9 миллиарда долларов
2	Конденсатор общего назначения	США	NA	NA	NA
3	Иоксус	США	2007	160 долларов.1 миллион	NA
4	JM Energy Corporation	Япония	2007	NA	NA
5	Максвелл Технологии	США	1965	NA	130,4 миллиона долларов
6	Nawa	Франция	2013	NA	NA
7	Silatronix	США	2007	$ 13. 6 миллионов	NA
8	Тайё Юдэн	Япония	1950	NA	2,2 миллиарда долларов
9	Юнаско	Великобритания	2010	NA	NA

Краткие сведения о компании

Fujikura — японский конгломерат, производящий оптику, кабели и электронику для телекоммуникаций, энергетики, транспорта, производства и цифровой электроники.В 2016 году он объявил, что разработал небольшой LIC с плотностью энергии в пять раз выше, чем у EDLC, и в два раза выше, чем у любого другого LIC.

General Capacitor находится в Таллахасси, Флорида, США. Это стартап, партнер Исследовательской лаборатории армии США и подрядчик Министерства обороны США. Он специализируется на исследованиях и разработках, маркетинге и производстве запатентованных высокоэффективных LIC и гибридных электрохимических конденсаторов.

Ioxus ’Линия продуктов EDLC и LIC включает ультраконденсаторы iCAP, модули iMOD и THiNCAP.Он обслуживает гибридные автомобили, гибридные автобусы, управление шагом ветряных турбин, ИБП и промышленные рынки.

JM Energy Corporation начала свою деятельность как член группы JSR в августе 2007 года и разработала первый в мире литий-ионный конденсатор в конце 2008 года. В настоящее время она разрабатывает, производит и продает литий-ионные конденсаторы, новый тип накопителя электроэнергии. . В 2011 году JM Energy Corporation объявила о разработке первого в мире плоского призматического литий-ионного конденсатора и связанного с ним модуля управления.

Maxwell Technologies предлагает литий-ионные конденсаторы. По сравнению с традиционными ультраконденсаторами литий-ионные конденсаторы удваивают удельную энергию и уменьшают общий вес системы накопления энергии на 50 процентов.

Nawa Technologies обладает уникальной наноразмерной структурой и одностадийным производственным процессом с рулона на рулон, что делает возможным массовое производство данной технологии. Его NAWACAP обеспечивает удельную мощность более чем в пять раз выше, чем у существующих ультраконденсаторов.

Silatronix — ведущий производитель запатентованных кремнийорганических материалов (OS), обеспечивающих экстремальные характеристики литий-ионных аккумуляторов.

С момента своего основания в 1950 году Taiyo Yuden предлагает передовые технологии в конденсаторах, индукторах, схемных изделиях, устройствах с поверхностными акустическими волнами (SAW) / объемным акустическим резонатором (FBAR), энергетических устройствах и носителях записи. Он нацелен на телекоммуникации, Интернет вещей (IoT) и энергетику.

Юнаско занимается разработкой EDLC и LIC. Его научно-исследовательский центр находится в Украине. LIC Yunasko выпускаются в призматических ячейках и могут быть собраны в модули с диапазонами 15-450 вольт.

Заключение

Выше мы перечислили 10 ведущих поставщиков конденсаторов в США, 12 ведущих производителей суперконденсаторов и ультраконденсаторов и 9 ведущих мировых производителей литий-ионных конденсаторов. Многие из этих компаний являются новыми стартапами, поэтому ожидайте, что ландшафт будет постоянно меняться и развиваться.

Мы надеемся, что эта информация помогла вам в поиске поставщиков. Чтобы составить собственный список поставщиков конденсаторов в вашем регионе, посетите платформу Thomas Supplier Discovery Platform, на которой представлены более 500 поставщиков конденсаторов.

Прочие электронные изделия

Другие товары от ведущих поставщиков

Ведущие компании-поставщики лабораторных услуг в США и миреСледующая история »

Больше от Automation & Electronics

Ведущие производители и поставщики конденсаторов (США и другие страны)

Эта статья представляет собой справочник производителей конденсаторов.Кратко:

Введение

Конденсаторы — это пассивные электронные устройства, которые выполняют множество важных функций, таких как накопление электрического заряда, фильтрация шума в электрических цепях и подача источника тока в ситуациях пиковой нагрузки, например, при запуске вращения электродвигателя от источника питания. статическое невращающееся состояние.

Типы поставщиков электрических конденсаторов

Конденсаторы

различаются по материалам, из которых изготовлены их электроды, и диэлектрическому слою, расположенному между электродами, что влияет на электрические характеристики и срок службы устройства.В этом обзоре мы рассматриваем ведущих поставщиков конденсаторов и разделили их на три основные группы:

1. Поставщики конденсаторов из США, в число которых могут входить производители или дистрибьюторы конденсаторов общих типов, включая электролитические, слюдяные, керамические, пленочные и PTFE, чтобы назвать несколько общих типов.
2. Американские и мировые производители устройств определенного типа, известных как суперконденсаторы и ультраконденсаторы
3. Американские и мировые производители литий-ионных конденсаторов

Производители суперконденсаторов и ультраконденсаторов

Эти глобальные компании и стартапы производят электрические двухслойные конденсаторы (EDLC), широко известные как суперконденсаторы или ультраконденсаторы. EDLC вообще не имеют диэлектриков, вместо этого они полагаются на двойной электрический слой (диэлектрический слой — это изолятор, который может быть поляризован). Эти конденсаторы могут быть изготовлены как с нерастворимыми в воде, так и с водорастворимыми электролитами, которые влияют на плотность энергии и вес. Они также могут иметь цилиндрическую или призматическую форму (которая имеет более плоскую форму, как у батареи сотового телефона). При производстве цилиндров электродные элементы наносятся на лист и наматываются, как рулон с желе, в цилиндр.Корпус сохраняет форму конденсатора. Цилиндрические конструкции более распространены, но развиваются все более призматические конструкции, так что EDLC могут заменить литий-ионные батареи в бытовой электронике. Большинство известных компаний в этой области базируются в Японии, хотя многие стартапы находятся в Европе и США.

Производители литий-ионных конденсаторов

Литий-ионный конденсатор (LIC) — это EDLC, в котором в качестве раствора электролита используется литий-ионная соль. LIC обычно изготавливаются в цилиндрической форме таким же образом, как и EDLC, но появляются и призматические формы.

Мы оценили основных поставщиков конденсаторов и ведущие компании в обеих меньших категориях, указанных ниже.

Поставщики конденсаторов в США

В таблице 1 ниже мы собрали информацию о 10 крупнейших поставщиках конденсаторов в США, отсортированную в порядке убывания годовых продаж. В таблице 1 также представлена ​​информация о местонахождении штаб-квартиры каждой компании и году основания. Продажи указаны в долларах США.

Таблица 1: Поставщики конденсаторов в США *

Компания	Главный офис	Год основания	Годовой объем продаж
F.W. Webb Company	Бедфорд, Массачусетс	1866	250+ миллионов
Mouser Electronics	Мэнсфилд, Техас	1964	250+ миллионов
Aerovox Corp.	Нью-Бедфорд, Массачусетс	1922	25-49,9 миллиона долларов
Admat, Inc.	Норристаун, Пенсильвания	1997	10–24,9 миллиона долларов
NetSource Technology, Inc.	Сан-Клементе, Калифорния	1997	5–9,9 миллиона долларов
Тепловые устройства	Маунт Эйри, Мэриленд	1975	5–9,9 миллиона долларов
Condenser Products, A Custom Capacitors Inc. Co.	Бруксвилл, Флорида	1934	1–4,9 миллиона долларов
High Energy Corp.	Паркесбург, Пенсильвания	1971	1–4,9 миллиона долларов
Diamond Needle Corp.	Карлштадт, Нью-Джерси	1949	<1 миллион долларов
Bisco Industries	Анахайм, Калифорния	1973	NA

Примечания:

* Информация представлена ​​в профилях компаний Thomasnet. com

Производители конденсаторов в США — Краткие сведения о компании

F.W. Webb Company , базирующаяся в Бедфорде, Массачусетс, предлагает пусковые и рабочие конденсаторы от 110 до 440 вольт. Конденсаторы доступны с реверсивным вращением, вращением по и против часовой стрелки.Он также предлагает другие насосы, циркуляционные насосы, двигатели, изделия для отопления и охлаждения.

Mouser Electronics занимается распространением керамических, MLCC, танталовых, алюминиевых, пленочных, органических, полимерных, суперконденсаторов и ультраконденсаторов. Он также предлагает конденсаторное оборудование и комплекты и базируется в Мэнсфилде, штат Техас.

Aerovox Corp. , базирующаяся в Нью-Бедфорде, Массачусетс, предлагает дефибрилляторы, осветительные приборы, микроволновые печи, электродвигатели, общего назначения, коррекцию коэффициента мощности, импульсные, специальные, демпфирующие, ИБП, а также пленочные конденсаторы высокого напряжения переменного и постоянного тока.

Расположенный в Норристауне, штат Пенсильвания, Admat, Inc. занимается продажей танталовых гибридных конденсаторов, а также уплотнений выводов конденсаторов. Он также предлагает другие изделия и детали из тугоплавких металлов.

NetSource Technology, Inc. предлагает типы конденсаторов, включая литые танталовые, керамические, тонкопленочные, радиально-электролитические и оксид ниобия. Компания базируется в Сан-Клементе, Калифорния.

Thermal Devices , в Маунт-Эйри, штат Мэриленд, продает конденсаторы для коррекции коэффициента мощности, а также другую низковольтную продукцию.

Condenser Products, A Custom Capacitors Inc. Co. , базируется в Бруксвилле, Флорида. Он предлагает высоковольтные маслонаполненные конденсаторы в различных конфигурациях контейнеров.

High Energy Corp. , в Парксбурге, штат Пенсильвания, предлагает керамические, металлизированные пленочные, водоохлаждаемые и маслонаполненные высоковольтные конденсаторы.

Базирующаяся в Карлштадте, штат Нью-Джерси, Diamond Needle Corp. продает конденсаторы в качестве деталей для швейных машин.

bisco Industries со штаб-квартирой в Анахайме, Калифорния, предлагает широкий выбор конденсаторов, а также другие электронные компоненты, крепежные детали и оборудование.

12 крупнейших мировых производителей суперконденсаторов и ультраконденсаторов

12 ведущих мировых производителей EDLC перечислены в таблице 2 ниже в алфавитном порядке. К таким производителям относятся стартапы и конгломераты, которые разрабатывают и производят EDLC.

В таблице 2 также показана страна, в которой находится головной офис производителя, а также расчетное финансирование стартапов и данные о доходах тех компаний, по которым были представлены финансовые данные.

Таблица 2: 12 крупнейших мировых производителей суперконденсаторов и ультраконденсаторов

	Компания	Страна	Год основания	Предполагаемое финансирование *	Выручка **
1	Целлергия	США	2002	NA	NA
2	Иоксус	США	2007	160 долларов. 1 миллион	NA
3	Максвелл Технологии	США	1965	NA	130,4 миллиона долларов
4	Производство Мурата	Япония	1944	NA	NA
5	Нанорамные лаборатории	США	2008	9 миллионов долларов	NA
6	Nec Tokin	Япония	1938	NA	24 доллара.0 миллиардов
7	Nippon Chemi-Con	Япония	1931	NA	1,02 миллиарда долларов
8	Панасоник	Япония		NA	71,8 миллиарда долларов
9	Компания бумажных батарей	США	2008	5,7 миллиона долларов	NA
10	Скелетные технологии	Эстония	2009	$ 53. 8 миллионов	NA
11	Юнаско	Великобритания	2010	NA	NA
12	ZapGo	Великобритания	2013	18,2 миллиона долларов	NA

Примечания:

* Финансирование согласно данным Crunchbase по состоянию на 8 августа 2018 г. и конвертировано в доллары США с использованием обменных курсов по состоянию на 9 августа 2018 г.

** Выручка основана на отчетных данных за четвертый квартал по состоянию на 2017 год и конвертирована в доллары США с использованием обменных курсов на 9 августа 2018 года.

Производители конденсаторов — Краткие сведения о компании

Cellergy проектирует, разрабатывает, производит и продает суперконденсаторы и ультраконденсаторы для рынков промышленной, бытовой, мобильной и медицинской электроники. Cellergy была приобретена израильской группой PCB в 2010 году.

Ioxus ’Линия продуктов EDLC и LIC включает ультраконденсаторы iCAP, модули iMOD и THiNCAP. Обслуживает гибридные автомобили, гибридные автобусы, системы управления шагом ветряных турбин, ИБП и промышленные рынки.

Maxwell Technologies предлагает продукты для коммерческого применения, включая коммерческие EDLC, высоковольтные конденсаторы, а также микроэлектронные компоненты и системы. В 2017 году она приобрела Nesscap Energy, ведущего разработчика и производителя EDLC.

Murata Manufacturing занимается разработкой, производством и продажей электронных компонентов, включая компоненты для конденсаторов и пьезоэлектрических изделий.

Nanoramic Laboratories , ранее известная как FastCAP Systems, специализируется на наноуглеродных материалах.Подразделение ультраконденсаторов FastCAP Ultracapacitors специализируется на хранении энергии в суровых условиях окружающей среды и производит единственные ультраконденсаторы, способные работать при температурах до 150 ^o ° C и в условиях сильных ударов и вибрации.

Nec Tokin производит электронные компоненты и устройства. Ассортимент продукции компании включает токопроводящие полимеры, суперконденсаторы, танталовые конденсаторы и проадлайзеры. Он также предлагает трансформаторы, дроссельные катушки, детали для защиты от электромагнитных помех, пьезоэлектрическую керамику, пьезоэлектрические инверторы для ламп с холодным катодом, многослойные пьезоэлектрические приводы и гасители изгибов.Его EDLC используются в оборудовании A&V и телекоммуникационном оборудовании в качестве экологически безопасных резервных источников питания.

Nippon Chemi-Con разрабатывает различные электронные компоненты, включая алюминиевые электролитические конденсаторы.

Panasonic занимается производством EDLC, используемых для мощных источников питания. Это одна из групп компаний Panasonic, в которую входят более 680 компаний, занимающихся производством электронной продукции.

Paper Battery Company , или PBC Tech, производит ультратонкие суперконденсаторы для замены литиевых батарей. Он предлагает ультратонкие суперконденсаторы емкостью 1 Фарад. Компания нацелена на рынки бытовой электроники, носимых устройств и беспроводных датчиков.

Skeleton Technologies производит и разрабатывает EDLC с высокой плотностью энергии и мощности. Компания обслуживает рынки транспорта, автомобилестроения, промышленности и возобновляемых источников энергии. Он также предлагает высококачественный углерод и адсорбционные материалы.

Юнаско разрабатывает EDLC и LIC с призматическим дизайном. Его научно-исследовательский центр находится в Украине. Ячейки Yunasko EDLC изготавливаются в специальных призматических корпусах из многослойной ламинированной алюминиевой фольги. В зависимости от количества последовательно соединенных ячеек модуль может работать в диапазоне напряжений от 2,7 В (одна ячейка) до 750 В (большие сборки ячеек).

ZapGo разработала свою зарегистрированную углеродно-ионную технологию в партнерстве с Оксфордским университетом. Компания находится на стадии проверки концепции с рядом демонстраторов прототипов. Его силовой модуль должен войти в производство в 2018 году.

9 ведущих мировых производителей литиевых конденсаторов

Девять основных мировых производителей LIC перечислены в таблице 3 ниже в алфавитном порядке. Эти производители включают стартапы и конгломераты, которые разрабатывают и производят LIC. Некоторые из этих компаний производят EDLC.

В таблице 3 также показана страна, в которой находится головной офис производителя, а также расчетное финансирование стартапов и данные о доходах тех компаний, по которым были представлены финансовые данные.

Таблица 3: 9 ведущих мировых производителей литиевых конденсаторов

	Компания	Страна	Год основания	Предполагаемое финансирование	Выручка
1	Fujikura	Япония	1843	NA	5,9 миллиарда долларов
2	Конденсатор общего назначения	США	NA	NA	NA
3	Иоксус	США	2007	160 долларов. 1 миллион	NA
4	JM Energy Corporation	Япония	2007	NA	NA
5	Максвелл Технологии	США	1965	NA	130,4 миллиона долларов
6	Nawa	Франция	2013	NA	NA
7	Silatronix	США	2007	$ 13.6 миллионов	NA
8	Тайё Юдэн	Япония	1950	NA	2,2 миллиарда долларов
9	Юнаско	Великобритания	2010	NA	NA

Краткие сведения о компании

Fujikura — японский конгломерат, производящий оптику, кабели и электронику для телекоммуникаций, энергетики, транспорта, производства и цифровой электроники. В 2016 году он объявил, что разработал небольшой LIC с плотностью энергии в пять раз выше, чем у EDLC, и в два раза выше, чем у любого другого LIC.

General Capacitor находится в Таллахасси, Флорида, США. Это стартап, партнер Исследовательской лаборатории армии США и подрядчик Министерства обороны США. Он специализируется на исследованиях и разработках, маркетинге и производстве запатентованных высокоэффективных LIC и гибридных электрохимических конденсаторов.

Ioxus ’Линия продуктов EDLC и LIC включает ультраконденсаторы iCAP, модули iMOD и THiNCAP.Он обслуживает гибридные автомобили, гибридные автобусы, управление шагом ветряных турбин, ИБП и промышленные рынки.

JM Energy Corporation начала свою деятельность как член группы JSR в августе 2007 года и разработала первый в мире литий-ионный конденсатор в конце 2008 года. В настоящее время она разрабатывает, производит и продает литий-ионные конденсаторы, новый тип накопителя электроэнергии. . В 2011 году JM Energy Corporation объявила о разработке первого в мире плоского призматического литий-ионного конденсатора и связанного с ним модуля управления.

Maxwell Technologies предлагает литий-ионные конденсаторы. По сравнению с традиционными ультраконденсаторами литий-ионные конденсаторы удваивают удельную энергию и уменьшают общий вес системы накопления энергии на 50 процентов.

Nawa Technologies обладает уникальной наноразмерной структурой и одностадийным производственным процессом с рулона на рулон, что делает возможным массовое производство данной технологии. Его NAWACAP обеспечивает удельную мощность более чем в пять раз выше, чем у существующих ультраконденсаторов.

Silatronix — ведущий производитель запатентованных кремнийорганических материалов (OS), обеспечивающих экстремальные характеристики литий-ионных аккумуляторов.

С момента своего основания в 1950 году Taiyo Yuden предлагает передовые технологии в конденсаторах, индукторах, схемных изделиях, устройствах с поверхностными акустическими волнами (SAW) / объемным акустическим резонатором (FBAR), энергетических устройствах и носителях записи. Он нацелен на телекоммуникации, Интернет вещей (IoT) и энергетику.

Юнаско занимается разработкой EDLC и LIC. Его научно-исследовательский центр находится в Украине. LIC Yunasko выпускаются в призматических ячейках и могут быть собраны в модули с диапазонами 15-450 вольт.

Заключение

Выше мы перечислили 10 ведущих поставщиков конденсаторов в США, 12 ведущих производителей суперконденсаторов и ультраконденсаторов и 9 ведущих мировых производителей литий-ионных конденсаторов. Многие из этих компаний являются новыми стартапами, поэтому ожидайте, что ландшафт будет постоянно меняться и развиваться.

Мы надеемся, что эта информация помогла вам в поиске поставщиков. Чтобы составить собственный список поставщиков конденсаторов в вашем регионе, посетите платформу Thomas Supplier Discovery Platform, на которой представлены более 500 поставщиков конденсаторов.

Прочие электронные изделия

Другие товары от ведущих поставщиков

Ведущие компании-поставщики лабораторных услуг в США и миреСледующая история »

Больше от Automation & Electronics

Ведущие производители и поставщики конденсаторов (США и другие страны)

Эта статья представляет собой справочник производителей конденсаторов. Кратко:

Введение

Конденсаторы — это пассивные электронные устройства, которые выполняют множество важных функций, таких как накопление электрического заряда, фильтрация шума в электрических цепях и подача источника тока в ситуациях пиковой нагрузки, например, при запуске вращения электродвигателя от источника питания. статическое невращающееся состояние.

Типы поставщиков электрических конденсаторов

Конденсаторы

различаются по материалам, из которых изготовлены их электроды, и диэлектрическому слою, расположенному между электродами, что влияет на электрические характеристики и срок службы устройства.В этом обзоре мы рассматриваем ведущих поставщиков конденсаторов и разделили их на три основные группы:

1. Поставщики конденсаторов из США, в число которых могут входить производители или дистрибьюторы конденсаторов общих типов, включая электролитические, слюдяные, керамические, пленочные и PTFE, чтобы назвать несколько общих типов.
2. Американские и мировые производители устройств определенного типа, известных как суперконденсаторы и ультраконденсаторы
3. Американские и мировые производители литий-ионных конденсаторов

Производители суперконденсаторов и ультраконденсаторов

Эти глобальные компании и стартапы производят электрические двухслойные конденсаторы (EDLC), широко известные как суперконденсаторы или ультраконденсаторы. EDLC вообще не имеют диэлектриков, вместо этого они полагаются на двойной электрический слой (диэлектрический слой — это изолятор, который может быть поляризован). Эти конденсаторы могут быть изготовлены как с нерастворимыми в воде, так и с водорастворимыми электролитами, которые влияют на плотность энергии и вес. Они также могут иметь цилиндрическую или призматическую форму (которая имеет более плоскую форму, как у батареи сотового телефона). При производстве цилиндров электродные элементы наносятся на лист и наматываются, как рулон с желе, в цилиндр.Корпус сохраняет форму конденсатора. Цилиндрические конструкции более распространены, но развиваются все более призматические конструкции, так что EDLC могут заменить литий-ионные батареи в бытовой электронике. Большинство известных компаний в этой области базируются в Японии, хотя многие стартапы находятся в Европе и США.

Производители литий-ионных конденсаторов

Литий-ионный конденсатор (LIC) — это EDLC, в котором в качестве раствора электролита используется литий-ионная соль. LIC обычно изготавливаются в цилиндрической форме таким же образом, как и EDLC, но появляются и призматические формы.

Мы оценили основных поставщиков конденсаторов и ведущие компании в обеих меньших категориях, указанных ниже.

Поставщики конденсаторов в США

В таблице 1 ниже мы собрали информацию о 10 крупнейших поставщиках конденсаторов в США, отсортированную в порядке убывания годовых продаж. В таблице 1 также представлена ​​информация о местонахождении штаб-квартиры каждой компании и году основания. Продажи указаны в долларах США.

Таблица 1: Поставщики конденсаторов в США *

Компания	Главный офис	Год основания	Годовой объем продаж
F.W. Webb Company	Бедфорд, Массачусетс	1866	250+ миллионов
Mouser Electronics	Мэнсфилд, Техас	1964	250+ миллионов
Aerovox Corp.	Нью-Бедфорд, Массачусетс	1922	25-49,9 миллиона долларов
Admat, Inc.	Норристаун, Пенсильвания	1997	10–24,9 миллиона долларов
NetSource Technology, Inc.	Сан-Клементе, Калифорния	1997	5–9,9 миллиона долларов
Тепловые устройства	Маунт Эйри, Мэриленд	1975	5–9,9 миллиона долларов
Condenser Products, A Custom Capacitors Inc. Co.	Бруксвилл, Флорида	1934	1–4,9 миллиона долларов
High Energy Corp.	Паркесбург, Пенсильвания	1971	1–4,9 миллиона долларов
Diamond Needle Corp.	Карлштадт, Нью-Джерси	1949	<1 миллион долларов
Bisco Industries	Анахайм, Калифорния	1973	NA

Примечания:

* Информация представлена ​​в профилях компаний Thomasnet. com

Производители конденсаторов в США — Краткие сведения о компании

F.W. Webb Company , базирующаяся в Бедфорде, Массачусетс, предлагает пусковые и рабочие конденсаторы от 110 до 440 вольт. Конденсаторы доступны с реверсивным вращением, вращением по и против часовой стрелки.Он также предлагает другие насосы, циркуляционные насосы, двигатели, изделия для отопления и охлаждения.

Mouser Electronics занимается распространением керамических, MLCC, танталовых, алюминиевых, пленочных, органических, полимерных, суперконденсаторов и ультраконденсаторов. Он также предлагает конденсаторное оборудование и комплекты и базируется в Мэнсфилде, штат Техас.

Aerovox Corp. , базирующаяся в Нью-Бедфорде, Массачусетс, предлагает дефибрилляторы, осветительные приборы, микроволновые печи, электродвигатели, общего назначения, коррекцию коэффициента мощности, импульсные, специальные, демпфирующие, ИБП, а также пленочные конденсаторы высокого напряжения переменного и постоянного тока.

Расположенный в Норристауне, штат Пенсильвания, Admat, Inc. занимается продажей танталовых гибридных конденсаторов, а также уплотнений выводов конденсаторов. Он также предлагает другие изделия и детали из тугоплавких металлов.

NetSource Technology, Inc. предлагает типы конденсаторов, включая литые танталовые, керамические, тонкопленочные, радиально-электролитические и оксид ниобия. Компания базируется в Сан-Клементе, Калифорния.

Thermal Devices , в Маунт-Эйри, штат Мэриленд, продает конденсаторы для коррекции коэффициента мощности, а также другую низковольтную продукцию.

Condenser Products, A Custom Capacitors Inc. Co. , базируется в Бруксвилле, Флорида. Он предлагает высоковольтные маслонаполненные конденсаторы в различных конфигурациях контейнеров.

High Energy Corp. , в Парксбурге, штат Пенсильвания, предлагает керамические, металлизированные пленочные, водоохлаждаемые и маслонаполненные высоковольтные конденсаторы.

Базирующаяся в Карлштадте, штат Нью-Джерси, Diamond Needle Corp. продает конденсаторы в качестве деталей для швейных машин.

bisco Industries со штаб-квартирой в Анахайме, Калифорния, предлагает широкий выбор конденсаторов, а также другие электронные компоненты, крепежные детали и оборудование.

12 крупнейших мировых производителей суперконденсаторов и ультраконденсаторов

12 ведущих мировых производителей EDLC перечислены в таблице 2 ниже в алфавитном порядке. К таким производителям относятся стартапы и конгломераты, которые разрабатывают и производят EDLC.

В таблице 2 также показана страна, в которой находится головной офис производителя, а также расчетное финансирование стартапов и данные о доходах тех компаний, по которым были представлены финансовые данные.

Таблица 2: 12 крупнейших мировых производителей суперконденсаторов и ультраконденсаторов

	Компания	Страна	Год основания	Предполагаемое финансирование *	Выручка **
1	Целлергия	США	2002	NA	NA
2	Иоксус	США	2007	160 долларов. 1 миллион	NA
3	Максвелл Технологии	США	1965	NA	130,4 миллиона долларов
4	Производство Мурата	Япония	1944	NA	NA
5	Нанорамные лаборатории	США	2008	9 миллионов долларов	NA
6	Nec Tokin	Япония	1938	NA	24 доллара.0 миллиардов
7	Nippon Chemi-Con	Япония	1931	NA	1,02 миллиарда долларов
8	Панасоник	Япония		NA	71,8 миллиарда долларов
9	Компания бумажных батарей	США	2008	5,7 миллиона долларов	NA
10	Скелетные технологии	Эстония	2009	$ 53. 8 миллионов	NA
11	Юнаско	Великобритания	2010	NA	NA
12	ZapGo	Великобритания	2013	18,2 миллиона долларов	NA

Примечания:

* Финансирование согласно данным Crunchbase по состоянию на 8 августа 2018 г. и конвертировано в доллары США с использованием обменных курсов по состоянию на 9 августа 2018 г.

** Выручка основана на отчетных данных за четвертый квартал по состоянию на 2017 год и конвертирована в доллары США с использованием обменных курсов на 9 августа 2018 года.

Производители конденсаторов — Краткие сведения о компании

Cellergy проектирует, разрабатывает, производит и продает суперконденсаторы и ультраконденсаторы для рынков промышленной, бытовой, мобильной и медицинской электроники. Cellergy была приобретена израильской группой PCB в 2010 году.

Ioxus ’Линия продуктов EDLC и LIC включает ультраконденсаторы iCAP, модули iMOD и THiNCAP. Обслуживает гибридные автомобили, гибридные автобусы, системы управления шагом ветряных турбин, ИБП и промышленные рынки.

Maxwell Technologies предлагает продукты для коммерческого применения, включая коммерческие EDLC, высоковольтные конденсаторы, а также микроэлектронные компоненты и системы. В 2017 году она приобрела Nesscap Energy, ведущего разработчика и производителя EDLC.

Murata Manufacturing занимается разработкой, производством и продажей электронных компонентов, включая компоненты для конденсаторов и пьезоэлектрических изделий.

Nanoramic Laboratories , ранее известная как FastCAP Systems, специализируется на наноуглеродных материалах.Подразделение ультраконденсаторов FastCAP Ultracapacitors специализируется на хранении энергии в суровых условиях окружающей среды и производит единственные ультраконденсаторы, способные работать при температурах до 150 ^o ° C и в условиях сильных ударов и вибрации.

Nec Tokin производит электронные компоненты и устройства. Ассортимент продукции компании включает токопроводящие полимеры, суперконденсаторы, танталовые конденсаторы и проадлайзеры. Он также предлагает трансформаторы, дроссельные катушки, детали для защиты от электромагнитных помех, пьезоэлектрическую керамику, пьезоэлектрические инверторы для ламп с холодным катодом, многослойные пьезоэлектрические приводы и гасители изгибов.Его EDLC используются в оборудовании A&V и телекоммуникационном оборудовании в качестве экологически безопасных резервных источников питания.

Nippon Chemi-Con разрабатывает различные электронные компоненты, включая алюминиевые электролитические конденсаторы.

Panasonic занимается производством EDLC, используемых для мощных источников питания. Это одна из групп компаний Panasonic, в которую входят более 680 компаний, занимающихся производством электронной продукции.

Paper Battery Company , или PBC Tech, производит ультратонкие суперконденсаторы для замены литиевых батарей. Он предлагает ультратонкие суперконденсаторы емкостью 1 Фарад. Компания нацелена на рынки бытовой электроники, носимых устройств и беспроводных датчиков.

Skeleton Technologies производит и разрабатывает EDLC с высокой плотностью энергии и мощности. Компания обслуживает рынки транспорта, автомобилестроения, промышленности и возобновляемых источников энергии. Он также предлагает высококачественный углерод и адсорбционные материалы.

Юнаско разрабатывает EDLC и LIC с призматическим дизайном. Его научно-исследовательский центр находится в Украине. Ячейки Yunasko EDLC изготавливаются в специальных призматических корпусах из многослойной ламинированной алюминиевой фольги. В зависимости от количества последовательно соединенных ячеек модуль может работать в диапазоне напряжений от 2,7 В (одна ячейка) до 750 В (большие сборки ячеек).

ZapGo разработала свою зарегистрированную углеродно-ионную технологию в партнерстве с Оксфордским университетом. Компания находится на стадии проверки концепции с рядом демонстраторов прототипов. Его силовой модуль должен войти в производство в 2018 году.

9 ведущих мировых производителей литиевых конденсаторов

Девять основных мировых производителей LIC перечислены в таблице 3 ниже в алфавитном порядке. Эти производители включают стартапы и конгломераты, которые разрабатывают и производят LIC. Некоторые из этих компаний производят EDLC.

В таблице 3 также показана страна, в которой находится головной офис производителя, а также расчетное финансирование стартапов и данные о доходах тех компаний, по которым были представлены финансовые данные.

Таблица 3: 9 ведущих мировых производителей литиевых конденсаторов

	Компания	Страна	Год основания	Предполагаемое финансирование	Выручка
1	Fujikura	Япония	1843	NA	5,9 миллиарда долларов
2	Конденсатор общего назначения	США	NA	NA	NA
3	Иоксус	США	2007	160 долларов. 1 миллион	NA
4	JM Energy Corporation	Япония	2007	NA	NA
5	Максвелл Технологии	США	1965	NA	130,4 миллиона долларов
6	Nawa	Франция	2013	NA	NA
7	Silatronix	США	2007	$ 13.6 миллионов	NA
8	Тайё Юдэн	Япония	1950	NA	2,2 миллиарда долларов
9	Юнаско	Великобритания	2010	NA	NA

Краткие сведения о компании

Fujikura — японский конгломерат, производящий оптику, кабели и электронику для телекоммуникаций, энергетики, транспорта, производства и цифровой электроники. В 2016 году он объявил, что разработал небольшой LIC с плотностью энергии в пять раз выше, чем у EDLC, и в два раза выше, чем у любого другого LIC.

General Capacitor находится в Таллахасси, Флорида, США. Это стартап, партнер Исследовательской лаборатории армии США и подрядчик Министерства обороны США. Он специализируется на исследованиях и разработках, маркетинге и производстве запатентованных высокоэффективных LIC и гибридных электрохимических конденсаторов.

Ioxus ’Линия продуктов EDLC и LIC включает ультраконденсаторы iCAP, модули iMOD и THiNCAP.Он обслуживает гибридные автомобили, гибридные автобусы, управление шагом ветряных турбин, ИБП и промышленные рынки.

JM Energy Corporation начала свою деятельность как член группы JSR в августе 2007 года и разработала первый в мире литий-ионный конденсатор в конце 2008 года. В настоящее время она разрабатывает, производит и продает литий-ионные конденсаторы, новый тип накопителя электроэнергии. . В 2011 году JM Energy Corporation объявила о разработке первого в мире плоского призматического литий-ионного конденсатора и связанного с ним модуля управления.

Maxwell Technologies предлагает литий-ионные конденсаторы. По сравнению с традиционными ультраконденсаторами литий-ионные конденсаторы удваивают удельную энергию и уменьшают общий вес системы накопления энергии на 50 процентов.

Nawa Technologies обладает уникальной наноразмерной структурой и одностадийным производственным процессом с рулона на рулон, что делает возможным массовое производство данной технологии. Его NAWACAP обеспечивает удельную мощность более чем в пять раз выше, чем у существующих ультраконденсаторов.

Silatronix — ведущий производитель запатентованных кремнийорганических материалов (OS), обеспечивающих экстремальные характеристики литий-ионных аккумуляторов.

С момента своего основания в 1950 году Taiyo Yuden предлагает передовые технологии в конденсаторах, индукторах, схемных изделиях, устройствах с поверхностными акустическими волнами (SAW) / объемным акустическим резонатором (FBAR), энергетических устройствах и носителях записи. Он нацелен на телекоммуникации, Интернет вещей (IoT) и энергетику.

Юнаско занимается разработкой EDLC и LIC. Его научно-исследовательский центр находится в Украине. LIC Yunasko выпускаются в призматических ячейках и могут быть собраны в модули с диапазонами 15-450 вольт.

Заключение

Выше мы перечислили 10 ведущих поставщиков конденсаторов в США, 12 ведущих производителей суперконденсаторов и ультраконденсаторов и 9 ведущих мировых производителей литий-ионных конденсаторов. Многие из этих компаний являются новыми стартапами, поэтому ожидайте, что ландшафт будет постоянно меняться и развиваться.

Мы надеемся, что эта информация помогла вам в поиске поставщиков. Чтобы составить собственный список поставщиков конденсаторов в вашем регионе, посетите платформу Thomas Supplier Discovery Platform, на которой представлены более 500 поставщиков конденсаторов.

Прочие электронные изделия

Другие товары от ведущих поставщиков

Ведущие компании-поставщики лабораторных услуг в США и миреСледующая история »

Больше от Automation & Electronics

Как определить японские электролитические конденсаторы

[nextpage title = ”Введение”]

Не все электролитические конденсаторы производятся одинаково. Японские и сплошные колпачки имеют лучшее качество, защищая ваше оборудование от печально известной проблемы утечки конденсатора, а также увеличивая срок службы вашего оборудования, особенно если оно работает при высоких температурах, как в случае с источниками питания. В этом коротком руководстве мы научим вас определять японские конденсаторы и почему они имеют лучшее качество.

Рисунок 1: Твердотельные и обычные электролитические конденсаторы

Чтобы вы поняли, почему твердотельные и японские конденсаторы лучше, давайте объясним, что такое конденсатор и как изготавливаются электролитические конденсаторы.Кстати, твердотельные алюминиевые конденсаторы тоже электролитические, но в другой упаковке.

Конденсатор предназначен для хранения электрических зарядов. Количество электрического заряда, которое он может накапливать, выражается в кулонах. Емкость конденсатора — это то, сколько электрического заряда он будет хранить на каждый вольт, приложенный к его выводам, выраженный в единицах, называемых фарадами (Ф). Конденсаторы, используемые в бытовой электронике, измеряются намного ниже 1 фарада, обычно на пикофараде (пФ, что равно 0.0000000001 Ф) для керамических конденсаторов, от нанофарада (нФ, что равно 0,000,000,001 Ф) для полиэфирных конденсаторов и от микрофарада (мкФ, что равно 0,000,001 Ф) для электролитических конденсаторов.

Конденсаторы производятся с размещением двух металлических фольг параллельно друг другу, с материалом, называемым диэлектриком, между ними. В зависимости от диэлектрического материала конденсатор может накапливать больше или меньше электрических зарядов, а используемый материал дает название типа конденсатора.Как видно из предыдущего абзаца, электролитические конденсаторы могут хранить больше электрических зарядов, чем полиэфирные конденсаторы, которые, в свою очередь, могут хранить больше электрических зарядов, чем керамические конденсаторы. Имейте в виду, что конденсатор, который может хранить больше электрических зарядов, ничем не лучше конденсатора, который может хранить меньше электрических зарядов. У каждой емкости свое применение.

Электролитические конденсаторы изготовлены из двух алюминиевых фольг, расположенных параллельно друг другу, с абсорбирующим материалом, смоченным в электролите (т.е.е., жидкий материал), помещенный между ними — отсюда и название такого конденсатора. Затем этот «бутерброд» раскручивается.

Вся проблема электролитических конденсаторов заключается в том, что электролит имеет тенденцию высыхать, что приводит к ухудшению характеристик конденсатора (то есть к потере его накопительной емкости), вызывая неисправность в цепи, в которой он установлен. Например, одно из самых популярных применений электролитических конденсаторов — это фильтрующие цепи, и если конденсатор вышел из строя, фильтрации просто не произойдет, что вызовет неисправность в цепи после стадии фильтрации.Блок питания ПК с плохой степенью фильтрации будет выдавать напряжение с огромными колебаниями, вызывая неисправность или даже сгорая материнскую плату, жесткий диск и т. Д.

Как вы понимаете, жидкость внутри конденсатора высыхает только в том случае, если конденсатор не герметичен должным образом и / или если конденсатор подвергается воздействию высоких температур (определение «высокая температура» для нас — это любая температура, превышающая стандартную. комнатная температура 25 ° C или 77 ° F).

Но это не единственная проблема, которая может возникнуть.Если конденсатор не герметичен, жидкость внутри крышки может вытечь, и это может даже вызвать коррозию печатной платы, на которой установлен конденсатор.

Также электролит внутри конденсатора может испаряться при высокой температуре (или если приложено напряжение выше максимально допустимого), создавая давление на корпус конденсатора, заставляя конденсатор разбухать или даже взорваться.

Все конденсаторы имеют маркировку температуры и напряжения. Температура обычно составляет 85 ° C (185 ° F) или 105 ° C (221 ° F).Эти цифры должны быть намного выше реальных цифр, которые будут использоваться, чем больше, тем лучше. Если эти числа превышены, могут возникнуть указанные выше проблемы. Но, конечно, при нормальном использовании схемы этого не произойдет, если только кто-то по ошибке не поместит в схему конденсатор с неправильными характеристиками.

Две основные проблемы с электролитическими конденсаторами — это плохая герметизация и плохой электролит. Плохое уплотнение приведет к утечке или испарению электролита. Плохой электролит может привести к множеству вещей, наиболее распространенными из которых являются испарение при температуре ниже температуры, указанной на этикетке конденсатора (что приводит к разбуханию или взрыву крышки), а также к коррозии дешевого уплотнительного материала и утечке.

Японские конденсаторы известны своим высоким качеством (хороший электролит и хорошая герметичность), в то время как китайские конденсаторы имеют плохую репутацию из-за использования дешевого электролита и дешевой герметизации, что может привести к проблемам, которые мы объяснили. Твердотельные конденсаторы также невосприимчивы к вышеуказанным проблемам, поскольку они обеспечивают наилучшее уплотнение.

Идентифицировать твердотельные конденсаторы легко, поскольку они имеют совершенно другой физический аспект (см. Рисунок 1). Но как узнать, является ли данный электролитический конденсатор японским или нет? [Nextpage title = «Идентификация маркировки»]

Основная проблема заключается в том, что на корпусе конденсаторов нет надписи «Сделано в» или аналогичной фразы.Это очень усложняет весь процесс открытия страны происхождения. Некоторые производители даже не печатают свои имена, только логотипы. Иногда даже не так! На некоторых логотипах есть название производителя (например, Sanyo), но в большинстве случаев его нет (см. Реальный пример на рисунке 2)! Некоторые производители будут печатать только серию конденсаторов, и вам нужно быть достаточно умным, чтобы знать, что напечатанное число является серией, и вам придется искать производителя самостоятельно!

Рисунок 2: Типичная маркировка электролитического конденсатора

Если вы можете расшифровать логотип производителя или узнать, какая компания поставляет конденсаторы определенной серии, вы сможете узнать страну происхождения, зная, где в мире находится этот конкретный производитель. Звучит сложно? Это. Для большинства людей это неразрешимая детективная работа.

Но не волнуйтесь. Наша цель в этом руководстве — предоставить вам таблицу, содержащую наиболее распространенных японских производителей и способы определения их конденсаторов. Конечно, вокруг много японских производителей, но мы перечисляем только те, которые обычно встречаются на аппаратных частях ПК, особенно на блоках питания и материнских платах, которые являются двумя компонентами, в которых людей больше беспокоит качество электролитических конденсаторов.Мы также собираемся опубликовать таблицы с наиболее распространенными тайваньскими и китайскими конденсаторами, чтобы избежать вопросов типа «эй, у меня есть конденсатор с маркировкой XXX, его нет в вашем списке, он японский?».

[nextpage title = «Список японских конденсаторов»]

Ниже мы составили небольшую таблицу, в которой перечислены наиболее распространенные японские производители электролитических конденсаторов, которые вы найдете на материнских платах и ​​источниках питания. Мы также включили их типичную маркировку (поскольку некоторые из них не печатают свои названия на конденсаторах), а также изображения с примерами японских конденсаторов этих брендов.Есть одно важное исключение. Несмотря на то, что Toshin Kogyo — японская компания, они продают тайваньские конденсаторы с ребрендингом от OST.

Рисунок 3: Типовой конденсатор от Chemi-Con (пустой прямоугольный логотип).

Рисунок 4: Конденсаторы Panasonic (логотип [M], что означает Matsushita)

Рисунок 5: Конденсаторы от Sanyo

Рисунок 6: Конденсаторы от Rubycon

Рисунок 7: Конденсаторы от Toshin Kogyo (маркировка TK), они тайваньские, а не японские

[nextpage title = «Список тайваньских и китайских конденсаторов»]

Если конденсатора нет в списке на предыдущей странице, это, вероятно, означает, что он тайваньский или китайский. Ниже мы составили краткий список производителей электролитических конденсаторов, которые чаще всего встречаются на материнских платах и ​​источниках питания. Этот список далеко не полный, и вы можете помочь нам, перечислив другие марки конденсаторов, обычно встречающиеся на деталях оборудования ПК, в разделе комментариев к этому руководству, с URL-адресом веб-сайта компании, если это возможно. Мы постараемся обновлять этот список как можно чаще.

Рисунок 8: Логотип Samyoung

производителей конденсаторов; Керамика, пленка, алюминий Электролитические, танталовые диэлектрики

Производители конденсаторов; Керамика, пленка, алюминий Электролитический, танталовый диэлектрик
Аппаратное обеспечение
Пассивные компоненты

[ Керамика ] [ Фильм ] [ Алюминий Электролитический ]
[ Тантал ] [ Триммер ] [ Высокий Напряжение ]
[ Разное Конденсаторы ] [ Снижение номинальных характеристик конденсатора ]
[ Словарь Параметры конденсатора ]
[ Home ]

---

Керамический конденсатор Производители

Керамические конденсаторы неполяризованы и могут использоваться в цепях переменного или постоянного тока.
Типичный диапазон значений от 1 пФ до 0,22 мкФ для керамических дисков и выше до 10 мкФ для многослойных керамических чипов.
Значения стандартных керамических конденсаторов изменяются кратно 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82.

AVX
{NPO-X7Z-Z5U-Y5V-MIL-PRF-55681-Низкопрофильный-высоковольтный керамический Конденсатор}

диэлектрик Laboratories
{Многослойный / однослойный керамический конденсатор}

Конденсатор Иллинойс
{Производитель керамических дисковых конденсаторов NPO-Y5V-Y5T-Y5U}

Йохансон Диэлектрики
{Многослойные керамические конденсаторы}

Kemet
{C0G-NP0-X7R-X5R-Z5U-Y5V диэлектрики-Mil-PRF-55681/123 Керамика Колпачки}

Meritek Electronics Corp.
{Многослойные керамические конденсаторы на микросхеме COG-X7R-Y5V-Z5U / Disk / Монолитный}

муРата

Компоненты сетевой карты
{Многослойные керамические чипы (MLCC) Cap Arrays}

NTE
{Керамический диск 50/1000 В / поверхностный монтаж}

Panasonic Промышленное Компоненты

ROHM Продукция
{Производитель керамических конденсаторов}

Тайё Yuden
{MLC — Поверхностный монтаж — Выводы}

United Chemi-Con

Vishay
{SMD — многослойный — диск — керамические колпачки}

{Производители конденсаторов и Продавцы}

---

Пленочный конденсатор Производители

Пленочные конденсаторы неполяризованы и могут использоваться в Цепи переменного или постоянного тока.
Типичный диапазон значений от 1000 пФ до 1 мкФ для полиэстеровой пленки и От 0,01 мкФ до 18 мкФ для металлизированных пленочных конденсаторов.
Стандартные пленочные конденсаторы изменяются кратно 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82. Нормальный температурный коэффициент
[TC] для пленочных конденсаторов равен + 7%.

Конденсаторы ASC
{Полипропилен — Поликарбонат — Конденсаторы полиэфирной пленки}

Корнелл Дубильер

Электронная пленка Capacitors Inc.
{Прецизионные пленочные конденсаторы}

Конденсатор штата Иллинойс
{Конденсаторы из металлизированной полиэфирной / полипропиленовой пленки}

ITW Paktron
{Пленочные заглушки высокого напряжения}

Meritek Electronics Corp.
{Пленка Фольга Полистирол-Полиэфир-металлизированная Полиэфирная пленка Фольга Полипропилен-металлизированный Полипропилен}

NIC Components
{металлизированная полиэфирная пленка — полифениленсульфидная пленка (PPS) -Пленка полиэфирная}

Panasonic Промышленное Компоненты

Конденсатор Ричи Inc
{Полипропилен, металлизированный полипропилен, полиэстер, металлизированный Производитель полиэфирных пленочных конденсаторов}

Рубикон Corporation
{Полиэстер, полипропилен, металлизированный полиэфирный пленочный конденсатор Производитель}

Vishay
{Прецизионные AC / Импульсные / Универсальные пленочные колпачки}

{Производители конденсаторов и Продавцы}

---

Алюминиевый электролитический конденсатор Производители

Алюминиевые электролитические конденсаторы поляризованы и могут использоваться в цепях постоянного тока.
Типичный диапазон значений от 0,1 мкФ до 68000 мкФ.
Стандартные значения электролитических свойств алюминия изменяются кратно 10, 22, 33, 47.
Нормальный температурный коэффициент [TC] для электролитического алюминия Конденсаторы + 20%.

Корнелл Дубильер

Конденсатор Эванса Компания
{Гибридные конденсаторы; доступны в герметичном, сварном исполнении танталовый корпус (THQ), работа от -55 ° C до 125 ° C. Корпус из полипропилена (HQ) для портативных устройств, приложения до 70C}

Иллинойс Конденсатор
{Неполярный алюминий с повышенным температурным сопротивлением и низким сопротивлением Электролитические конденсаторы}

Кемет

NIC Components
{Extended Temperature Long Life Aluminium Electrolytic Конденсаторы}

Nichicon
{Алюминиевые электролитические конденсаторы}

NTE

Конденсатор Ричи Inc
{Алюминиевые электролитические конденсаторы}

Рубикон Corporation
{Низкое сопротивление, высокая пульсация и длительный срок службы Электролитический Производитель конденсатора}

Вишай

{Производители конденсаторов и Продавцы}

---

Танталовый конденсатор Производители

Танталовые конденсаторы поляризованы и могут использоваться в Цепи постоянного тока. Типичный диапазон значений от 0,1 мкФ до 470 мкФ. Стандарт Значения тантала изменяются кратно 10, 22, 33, 47.
Нормальный температурный коэффициент [TC] для танталовых конденсаторов равен + 5%.

AVX
{Производитель танталовых конденсаторов}

Корнелл Dubilier
{Танталовый конденсатор}

Кемет
{Промышленный / товарный / Mil-PRF-55365/8 Тантал Конденсаторы}

Конденсатор штата Иллинойс
{Конденсаторы с твердым танталовым кристаллом}

Мэллори, «Vishay»
{Танталовые конденсаторы мокрого слага: MIL: CLR 79, CLR81, CLR65, CLR69 / Коммерческие: 135D, 138D, 109D}

NEC
{Производитель танталовых конденсаторов}

Компоненты сетевой карты
{Танталовый чип / смола, погруженный радиально}

Nichicon

NTE
{Производитель танталовых конденсаторов}

ROHM Продукция
{Производитель танталовых конденсаторов}

{Производители конденсаторов Индекс}

---

Подстроечный конденсатор Производители

Johanson Manufacturing Корпорация {Подстроечные конденсаторы}

muRata {Подстроечный конденсатор Производитель}

Vishay {Керамика / SMD / GP Конденсаторы переменной емкости}

Вольтроники Corporation {Половинные / немагнитные триммерные колпачки}

{Производители конденсаторов Индекс}

---

Конденсатор высокого напряжения Производители

Корнелл Dubilier {Высоковольтные конденсаторы — Демпферные конденсаторы — Производитель высоковольтных конденсаторов переменного / постоянного тока}

Пользовательская электроника Inc. {Высокое напряжение / высокая температура / высокая надежность слюда Бумажные конденсаторы-электронные сборки}

EPCOS {High Производитель конденсатора напряжения}

High Energy Corp. {Высоковольтные масляные / керамические конденсаторы}

{Производители конденсаторов top}

Это общий список производителей конденсаторов и продавцы. Список разделен на диэлектрические материал.
Типы продуктов или устройств, которые производит производитель: указаны под названием компании в алфавитном порядке.
Во многих случаях конденсаторы выпускает конкретный производитель. каждого диэлектрического материала, но не во всех случаях.
Дополнительных производителей компонентов можно найти, выбрав Значок компонентов ниже,
или производителей оборудования можно найти, выбрав OEM Значок оборудования.

---

Изменено 13.06.15
Авторские права © 1998 — 2016 Все права защищены Ларри Дэвис

Конденсатор источника питания, вопросы и ответы

Q: Какое назначение конденсаторы служат в источнике питания?

A: Конденсаторы в источнике питания могут располагаться в двух разных местах: на «первичной» и «вторичной» стороне. Первичная сторона — это то место, где переменный ток входит в источник питания. Вторичная сторона находится после регулирования выходного постоянного напряжения. Большие конденсаторы на первичной стороне принимают относительно нерегулируемое напряжение, которое преобразуется с входа переменного тока в постоянный, и пытаются поддерживать постоянное напряжение постоянного тока для остальной части источника питания. Конденсаторы на стороне постоянного тока являются частью процесса фильтрации, который помогает устранить любые остаточные пульсации переменного тока на выходе постоянного тока.

На приведенной выше схеме показано разделение первичной и вторичной стороны блока питания Corsair RM850.

Q: Как Corsair рассчитывает ожидаемый срок службы конденсатора, решая, что использовать в конкретном блоке питания?

A: Конденсаторы имеют несколько характеристик и номиналов. Конечно, напряжение и емкость — две наиболее известные характеристики. Но для расчета срока службы конденсатора существует номинальная температура, которая обычно составляет 85 или 105 ° C. Также существует максимально допустимый пульсирующий ток. Если все вышеперечисленное работает до предела, 24 часа в сутки, 7 дней в неделю, тогда вы столкнетесь с номинальным сроком службы конденсатора.Этот рейтинг обычно находится в диапазоне от 2000 до 6000 часов; это эквивалентно от 83 до 250 дней. К счастью, взаимосвязь между жизнью и температурой следует формуле химической реакции, называемой «законом химической активности Аррениуса». Закон просто гласит, что срок службы конденсатора удваивается на каждые 10 градусов Цельсия понижения температуры. Так, если конденсатор номиналом 105 ° C работает при 85 ° C, например, ваш срок службы с 2000 часов увеличился до 8000 часов, и это все еще при условии, что он фильтрует максимальное количество тока пульсаций, на которое он рассчитан.Полная формула, используемая для расчета срока службы конденсатора, выглядит следующим образом:

Давайте посмотрим на RM850 в качестве примера. Для фильтрации напряжения +12 В используется набор из шести конденсаторов серии Ltec ​​LXY. Три из них — 3300 мкФ, 16 В, а три других — 2200 мкФ, 16 В.

Конденсаторы Ltec ​​на вторичной стороне блока питания Corsair RM850.

Первые рассчитаны на 3,4 А действующего тока пульсаций, а вторые — на 2,375 А. Первые имеют срок службы 3000 часов, а вторые — 4000 часов.Все они рассчитаны на 105 ° C. Но поскольку они должны выдерживать ток пульсаций менее 1 А и работают при температурах примерно в два раза ниже номинальных (от 44 до 53 ° C против 105 ° C), расчетный срок их службы превышает 15. годы.

Q: Почему кажется, что меньше японских конденсаторов используется в более совершенных источниках питания, чем в прошлом?

A: Ответ здесь прост. Потому что блоки питания лучше! Более эффективные компоненты в блоке питания — причина того, что блок питания более эффективен.Чем выше эффективность, тем меньше тепла. Кроме того, современные технологии коммутации позволяют уменьшить колебания вторичных конденсаторов. Сочетание этих двух вещей означает, что конденсаторы могут работать намного дольше, поэтому японские конденсаторы не всегда требуются.

В: Действительно ли японские конденсаторы лучше китайских?

A: Японские конденсаторы славятся отличным контролем качества. Так что для экстремальных условий желательнее использовать конденсаторы японского бренда.На бумаге часто встречаются китайские конденсаторы с теми же характеристиками, что и эквивалентные японские конденсаторы, включая модели с низким ESR (эквивалентное последовательное сопротивление). В японских конденсаторах также используется электролит высшего качества, более устойчивый к более высоким температурам. Известно, что в японских конденсаторах используется самый чистый алюминий. Тем не менее, многие китайские производители покупают японские формулы электролитов, а компании, которые очищают алюминий для японских производителей конденсаторов, открывают предприятия в Китае, чтобы быть ближе к своим китайским покупателям конденсаторов.

Showa Denko завершает строительство завода по производству алюминиевой фольги высокой чистоты в Китае: http://www. sdk.co.jp/english/news/13382/13769.html

В: Почему возникает недоверие к китайским конденсаторам?

A: В дополнение к мнению, что китайское производство уступает, большая часть недоверия к китайским конденсаторам возникла в 2002 году, когда формула электролита была украдена у японской компании по производству конденсаторов и передана компании по производству конденсаторов на Тайване. Формула была записана неправильно, что привело к множеству преждевременных отказов:

http: // Spectrum.ieee.org/computing/hardware/leaking-capacitors-muck-up-motherboards

Помимо этого инцидента, были сообщения о преждевременных отказах компонентов, использующих китайские конденсаторы, но большинство этих отказов было результатом плохой конструкции. Конденсаторы либо подвергались воздействию высоких температур, либо от них требовалось выдерживать слишком большие пульсации тока… или того хуже; обе.

В: Значит, японские конденсаторы никогда не выходят из строя преждевременно?

A: Абсолютно нет. Между 2003 и 2005 годами Dell, HP и Apple, среди других производителей, столкнулись с проблемой неисправных японских конденсаторов, которая затронула миллионы компьютеров:

http: // бит.blogs.nytimes.com/2010/07/01/dell-speaks-about-its-struggles-with-faulty-pc-components/

В: Всегда ли конденсаторы японской марки производятся в Японии?

A: Из-за высоких затрат на рабочую силу в Японии обычно нет. Обычно их делают по всей Азии. К сожалению, многие люди предполагают, что конденсатор японской марки произведен в Японии. Обычно не видно страну происхождения, если они не покупают конденсаторы для себя в розничной торговой точке.

Конденсаторы United Chemi-Con производства Индонезии.

Конденсаторы Panasonic производства Малайзии.

В: Когда компания Corsair решает использовать японские конденсаторы?

В устройствах более высокого класса используются конденсаторы японского производства для повышения общей надежности, даже если для этого нет увеличения расчетного срока службы. Компания Corsair, как правило, по возможности использует японские первичные конденсаторы из-за экстремальных условий, которым подвержен первичный конденсатор. Эти конденсаторы имеют большие размеры и поэтому имеют большую площадь поверхности для рассеивания тепла, но они все равно довольно сильно нагреваются из-за более высоких температур расположенного поблизости радиатора первичной стороны.Кроме того, нерегулируемое постоянное напряжение, заряжающее первичный конденсатор на первичной стороне, потенциально может иметь большое количество пульсаций.

Конденсатор первичной стороны в Corsair RM850 в основном окружен радиаторами.

Еще раз используя RM850 в качестве примера, мы видим, что на первичной стороне используется конденсатор марки Nichicon, GL Series 560uF, 420V. Он рассчитан на температуру 105 ° C и может выдерживать пульсирующий ток 1,5 А в течение 2000 часов в режиме 24/7. Но поскольку он находится как можно ближе к первичному радиатору, где компоненты рассеивают температуру до 76 ° C при полной нагрузке, температура поверхности этого конденсатора может достигать 44 ° C. Кроме того, этот конденсатор потенциально может столкнуться с током пульсаций до 3,2 А. Это более чем вдвое больше, чем он рассчитан. Даже с учетом этих условий срок службы данного конденсатора по-прежнему составляет более 15 лет. Но поскольку условия потенциально могут быть очень суровыми, Corsair приняла решение использовать здесь японский конденсатор, чтобы предотвратить любую возможность преждевременного выхода из строя.

В: Что такое «твердотельные» конденсаторы и почему их так мало в источниках питания?

A: Все конденсаторы, показанные на фотографиях выше, являются, в частности, «алюминиевыми электролитическими» конденсаторами.В этих конденсаторах используется бумага, пропитанная жидким электролитом. Иногда используются твердотельные конденсаторы, но не исключительно и только на вторичной стороне.

На фотографии выше показаны некоторые твердотельные конденсаторы, используемые в AX1200i.

«Твердые конденсаторы» по-прежнему используют внутри алюминиевую фольгу, но в качестве электролита вместо жидкости используют твердый полимер. Это делает конденсатор менее восприимчивым к изменениям окружающей среды, таким как жара и влажность. Твердотельные конденсаторы также имеют более низкое последовательное сопротивление (эквивалентное последовательное сопротивление), что делает их более эффективными.Звучит здорово, правда? Проблема в том, что твердотельные конденсаторы очень малы и выпускаются в ограниченном количестве. Например: я могу получить сплошную крышку на 2700 мкФ… но это будет только 2,5 В! Я могу получить твердый конденсатор на 16 В… но только до 1000 мкФ. Мы действительно находим твердые конденсаторы кое-где внутри блока питания компьютера, но они просто не имеют достаточно большой емкости (достаточно высокого напряжения или достаточно большой емкости) для использования в любом большом объеме в блоке питания компьютера.

Другими конденсаторами, используемыми в источниках питания компьютеров, являются конденсаторы из «металлизированного полипропилена» или «пленочные конденсаторы».Обычно они используются для фильтрации электромагнитных помех на входе переменного тока источника питания.

Заключение

Недавние улучшения в технологиях источников питания, которые помогают уменьшить пульсации и повысить общую эффективность, значительно увеличили срок службы компьютерных источников питания. Несмотря на то, что Corsair ценит более высокие стандарты качества конденсаторов японских брендов и будет продолжать использовать их в продуктах для энтузиастов (HX и выше) и в качестве первичных конденсаторов в большинстве серий блоков питания Corsair начального уровня, мы хотим гарантировать нашим клиентам, что мы проводить очень тщательные испытания и постоянно работать над улучшением технологий источников питания, и выбор компонентов является очень важной частью процесса разработки источника питания для компьютеров Corsair.

Лаборатория конденсаторов — Список производителей конденсаторов с низким ESR

	Логотип бренда	Ссылка	Страна	Банкноты
		Arcon (без ссылки)	TW
		Asiacon	TW	Бренд Hermei
		CapXon	TW	CapXon может отлично подойти к блокам питания.
		Чси (сайт мертв)	TW
		Чойо (без ссылки)	TW
		CTC (без ссылки)	TW
		DST (без ссылки)	TW
		Элит	TW
		Evercon	TW
		Фу Инь	TW
		Fuhjyyu	TW	Плохой опыт работы с БП
		Fujitsu	JP	Надежный, хотя отмечены незначительные недостатки.
		Fujicon	TW
		Глория	TW
		G-Люксон	TW
		GL (без ссылки)	TW
		GSC	TW	Старый сайт мертв
		HEC (нет сайта)	TW	Город Дунгуань Dongyangguang Capacitor Co
		Hermei	TW
		И. Q.	TW	Бренд An Ost
		Джеккон	TW
		JDEC (нет сайта)	TW
		JEE (нет сайта)	TW
		Jpcon	TW
		Июн Фу	TW
		Кошин	HK
		Лелон	TW
		Ликон	TW	Бренд Fujicon
		Ltec ​​	TW
		Nichicon	JP	В целом надежный, за исключением массовых отказов материнских плат серий HN и HM на материнских платах Dell, Intel и Apple из-за ошибок при изготовлении. Возможная подделка.
		Nkcon (нет сайта)	TW
		Новер	TW
		Ост	TW
		Панасоник	JP	Надежный. Возможная подделка.
		Partsnic	KR	Ранее Daewoo
		Pce-tur (нет сайта)	TW
		Raycon (нет сайта)	TW
		Рубикон	JP	Надежный. Возможная подделка.
		Rubysun	CN
		Руликон (нет сайта)	TW	Поддельный Rubycon
		Samxon	HK	Надежно.Возможная подделка.
		Sanyo	JP	Надежный. Возможная подделка.
		Skywell	TW
		Камень	TW
		Supacon (нет сайта)	TW
		Загар	HK
		Su’scon	TW
		Тайкон	TW	Компания Nichicon, но некоторые сбои наблюдались на платах Asrock и Asus.
		Tayeh (нет сайта)	TW
		Чайник	TW	Чайники часто хороши в блоках питания.
		TMS (нет сайта)	TW
		Токон	TW
		Тошин Когио	JP	ТК Торговая марка, дистрибьютор Ост
		Юникон	TW
		United Chemicon	JP	Некоторые отказы серии КЗГ на материнской плате. No related posts. Разное Похожие записи Распайка интернет кабеля 8 жил: Распиновка сетевого кабеля 8 жил 09.09.2021 Напольный электрический водонагреватель: Напольные электрические накопительные водонагреватели купить по низкой цене в магазине 08.09.2021 Распред коробки внутренние: Внутренние распределительные коробки скрытой установки 06.09.2021 Монтаж щитов: Монтаж щитов, пультов и комплектных объемных устройств | Подстанции 05.09.2021 Узо марки: Выбор узо для квартиры и для частного дома, расчет номинала, выбор марки 05.09.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
