Содержание

Логопериодическая антенна для DVB T2: сборка, настройка

Логопериодические антенны — это приемные устройства, работающие в любом частотном диапазоне. Их также называют частотно-независимыми по причине их возможностей. По конструкции они схожи с антеннами волнового типа, но работают по логарифмическому закону, отсюда и их название. Такую антенну для качественного приема цифрового телевидения можно собрать самостоятельно, но сначала лучше ознакомиться с их видами.

Виды логарифмических антенн

Разновидность устройства не меняет его функциональность, а лишь указывает на конструктивные особенности пространственный охват:

  1. Плоские однонаправленные. Они же активные направленные логопериодические антенны, представлены обычным стержнем, на котором симметрично в противофазе закреплены «усики» (проводники). Являются простой и дешевой конструкцией, однако работают только в конкретном направлении.
  2. Плоские. Их конструкция схожа с однополярными антеннами. Усики более длинные и в выпуклой форме. Они работают только в горизонтальной плоскости, но независимы от направления.
  3. Пространственные. Из названия можно сделать вывод — она принимает сигнал в обеих плоскостях. Она представлена комплексом более широких версий плоских однонаправленных антенн.

Рассмотрев виды можно заметить, что по конструкции они не отличаются, разница лишь в архитектуре. Поэтому перед изучением конструкции логопериодической антенны можно сразу выбрать, какая из них больше подойдет для использования.

Вариантов не много:

  • Если в районе присутствует только одна вышка, к ней есть уверенный доступ, а строительство второй не предвидится — выбор плоской однонаправленной антенны станет выгодным решением. Другие тоже подойдут, но они не дадут большего эффекта, но потребуют больше затрат.
  • Когда в округе есть несколько ретрансляторов, а аналоговое и цифровое ТВ поступает с разных — поможет только плоская антенна.
  • В горной местности принимать хороший сигнал можно только с помощью пространственной логопериодической антенны, т.к. другая не справится из-за рельефа.

Конструкция логопериодической антенны

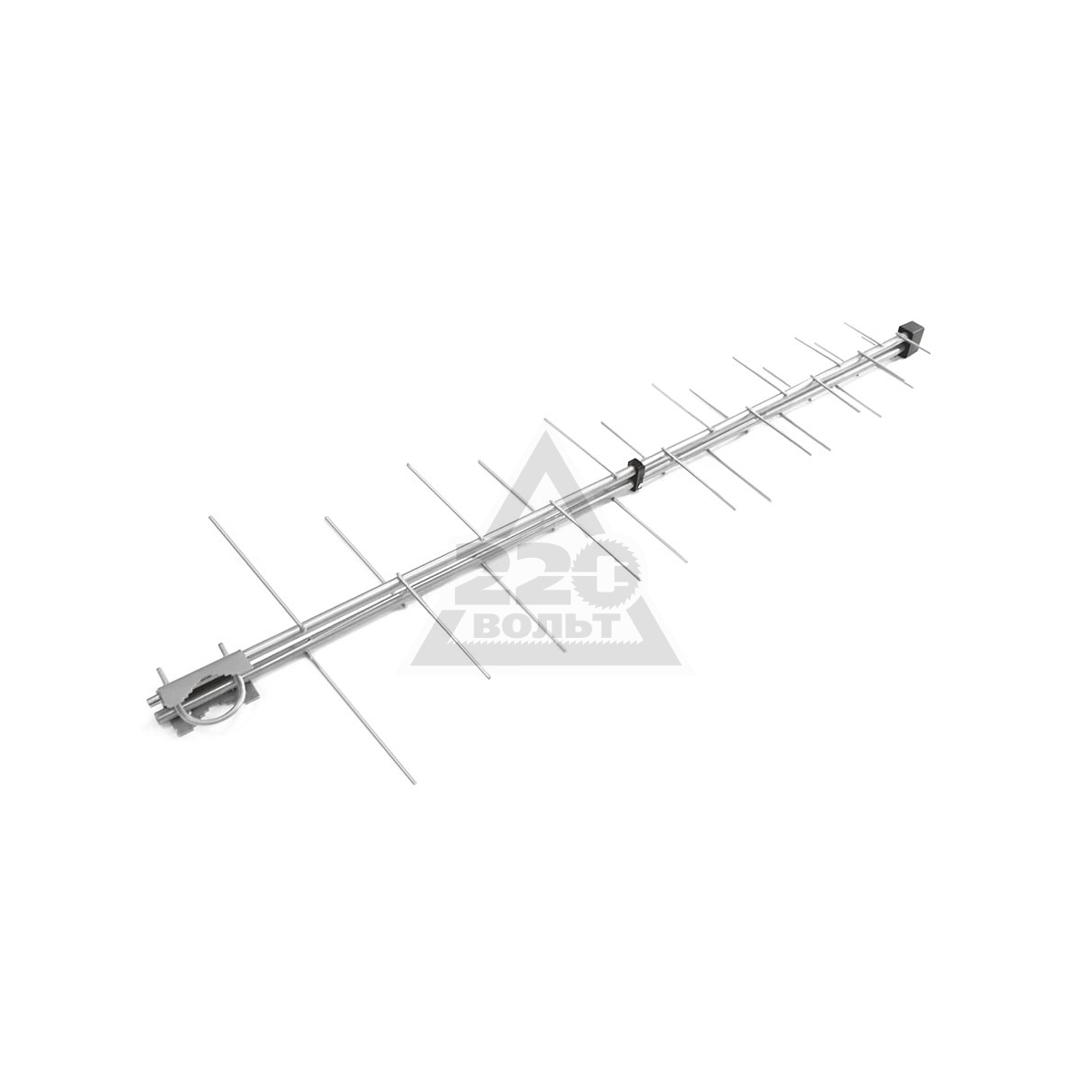

Готовая к эксплуатации логопериодическая антенна внешне напоминает целый комплекс устройств и по сложности в разы превосходит обычный эфирный приемник, которые продаются в телемагазинах:

  • Осевой стержень (он же несущий трубчатый элемент, который задает расположение начального директорного антенного полотна) дает раздельное питание правым и левым усикам. Это необходимо для синхронного приема (излучения) сигнала усиками, размещенными в противофазе.
  • В качестве проводника сигнала к телевизору используется коаксиальный кабель, который подсоединяется к началу стержня (вершина устройства).
  • Усики от вершины до основания на каждом шаге соблюдают строгую синхронность удлинения. Длина каждого из последней пары усиков должна соответствовать общей длине первой пары (Ln = ½ L1).

Изготовление проводника

Основу можно изготовить самостоятельно или купить готовую. В последнем случае наиболее удачным вариантом станет использование устройств типа «дельта» в форме «елочки», которая заменяет плоскость рефлекторной решетки. Чтобы собрать своими руками, можно использовать два способа:

  • Спайка. Если под рукой есть сварочный аппарат, лучше сварить такую конструкцию. Здесь все просто, разве что только лучше спаять стержни, и только потом их срезать по нужной длине.
  • Сборка. Усики можно заранее заготовить и скрепить медной проволокой. Для прочного их прикрепления к стержню потребуется зафиксировать всю конструкцию к дощечке. От этого пострадает эстетичность готового приемника, но повысится надежность при дожде или мокром снеге.

По меньшей мере используется один рефлекторный вибратор, лежащий в плоскости. Но  практичнее брать два — на каждую сторону проводников по стержню. Питание подводится к вершине (со стороны коротких проводников).

Сборка антенны

Ниже представлены параметры для логопериодической антенны с мощностью 10 дБ. В дальнейшем она будет служить в качестве стандарта для сборки более других типов устройств:

  • длина стержней (несущих) 160 см;
  • количество усиков — 9 пар;
  • коэффициент сокращения длины следующей пары усиков от основания (он же коэффициент геометрической прогрессии) 16 см;
  • разница входного и выходного сопротивления ~20 Ом (обычно 98 и 75 Ом соответственно).

На выходе получится логопериодическая антенна ДМВ 460 — 790 МГц. Также существуют всеволновые, которые относятся к телевизионным антеннам метрового и дециметрового лиапазона.

Несущие между собой нужно зафиксировать (не закрепить!) и выполнить последний этап сборки — заземление. В качестве него подходит обычный медный провод 2 мм. Перед подключением нужно учесть, чтобы заземление не конфликтовало с кабелем. Стержни будут связаны общим контактом, и кабель с заземлением развести между ними.

Настройка сборной конструкции

Логопериодическая антенна готова и осталось выполнить ее настройку. Для этого нужно взять оба несущих трубчатых элемента и передвигать в непосредственной близости друг к другу. При этом усики должны быть точно параллельны друг к другу. Суть в том, что при большом расстоянии между ними (более 2 см), охват расширяется, но одновременно и слабеет, поэтому изначально изображения может и не быть.

Когда вышка удалена на 20+ км, нужна антенна мощностью 15+ дБ. В этом случае расстояние между несущими будет менее 0.8 см. В большинстве случаев антенну достаточно проверять на высоте 2 м и в горизонтальном положении. В условиях плотной застройки сигнал не обязательно поступит именно с вышки, нужно пробовать искать под углом. Когда найдено удачное соотношение, несущие стержни нужно закрепить. Сделанная своими руками логопериодическая плоская однонаправленная антенна готова.

Изготовление плоской и пространственной антенны на основе однонаправленной

Чтобы получить обычную плоскую антенну, работающую по всему радиусу горизонта, нужно изготовить аналогичную конструкцию, которая повторит готовую. Они устанавливаются симметрично друг к другу основанием. Провод питания раздваивается и подключается к обеим конструкциям, а кабель к одной из них по умолчанию (но обязательно к несущей, к которой не подключено питание).

Если же нужна пространственная антенна, она также может быть выполнена согласно готовому изобретению, с пересчетом их количества. Потребуется уже три конструкции, которые нужно собрать в форме треугольной пирамиды с основанием из вершин антенны. Она устанавливается только на крыше в вертикальном положении. От каждой из них отводится медный кабель, который собирается в единый комплекс и подключается к электрической сети.

Выводы

Самодельные телевизионные ДМВ антенны работают по тому же принципу, что и заводские. В частности, ее можно усилить, уменьшив укорочение каждой следующей пары проводников. Однако для выполнения условия Ln = ½ L1 потребуется больше пар усиков, а сама конструкция в несколько раз увеличится по длине. Но самое главное — с увеличением дальности приема сигнала будет смещаться и частотный диапазон, в результате чего приемник сможет принимать только метровые волны. Поэтому самостоятельно можно изготовить только уличную логопериодическую антенну, а в случае сильной удаленности от вышки потребуется купить усилитель.

В целом, при нахождении в пределах 50 км от ретранслятора, с такой антенной можно принимать уверенный сигнал цифрового и аналогового вещания.

Загрузка…

расчет, калькулятор, инструкция по сборке

Для приема цифрового ТВ нужна качественная антенна, одним из самых популярных вариантов является логопериодическая. Рассмотрим ее устройство, расчет и порядок самостоятельного изготовления.

Что значит «логопериодическая» и в чем ее сила

За годы, прошедшие со времен Герца, Маркони и Попова до наших дней, было разработано множество конструкций антенн. Однако большинство из них страдают общими недостатками:

  • принимают со всех направлений, но слабо;
  • ловят качественно, но не на всех диапазонах;
  • изменение длины принимаемой волны (или частоты сигнала) ведет к тому, что у узкополосных антенн коэффициент усиления резко снижается, а у широкополосных изменяется монотонно;

Главная проблема при конструировании антенн – это правильное построение диаграммы направленности (графика, определяющего  степень и вектор принимаемого сигнала). В идеальной ситуации она должна быть либо четким кругом, либо одним длинным лепестком, вытянутым в направлении передатчика. На практике же достичь этого невозможно.

Один из способов борьбы с неравномерной диаграммой и падением коэффициента усиления – использование логопериодической антенны. Это конструкция, состоящая из двух основных стержней, направленных на источник передачи, и расположенных поперек вибраторов разной длины.

Устройство имеет широкий диапазон приема, при этом коэффициент усиления остается равномерным. Антенна отлично согласуется с фидером (кабелем, по которому происходит передача принятого сигнала на приемный тюнер).

Само название происходит от двух основных свойств этой антенны:

  • Логарифмической зависимости длины отдельных вибраторов друг от друга.
  • Их периодического расположения. Расстояние, на котором находятся проводники на основных стержнях, определяется тем диапазоном, в котором работает устройство. Размеры вибраторов и их удаленность от вершины треугольника подчиняются геометрической прогрессии.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Логопериодическая антенна рассчитана на работу с высокими частотами (диапазоном ДМВ). Однако при необходимости она может принимать и МВ, только для этого потребуются вибраторы длиннее. Основной принцип расчета антенны: для эффективного приема требуются проводники размером не меньше четверти длины волны.

Конструкцию с торчащими стержнями в несколько метров сделать сложно. Из-за этого для МВ обычно используются волновые каналы, рамочные приспособления из проволоки типа «биквадрат» или «триквадрат» и пр.

Конструкция

Логопериодическая антенна состоит из следующих элементов:

  • Два стержня, на которых крепятся вибраторы.
    Обычно они пустотелые, и в них пропускают антенный кабель-фидер, который в этом случае является дополнительным элементом антенны. Он пропускается через нижний стержень, петлей уходит наверх и заканчивается короткозамкнутой перемычкой. Это обеспечивает согласование и симметрирование, поскольку дополнительные контуры в конструкции не требуются.
  • Вибраторы – торчащие по бокам проводников переменной длины, подключенных с помощью переполюсовки.

Характерными параметрами для таких антенн являются:

  • Знаменатель геометрической прогрессии, показывающий, как быстро убывает длина вибраторов от основания стержня к его концу. Чем меньше этот показатель, тем эффективнее телеантенна, однако при этом одновременно растут размеры и масса устройства.
  • Угол при основании треугольника, который в итоге образуют собранные вибраторы. Чем он меньше, тем лучше работа антенны. Однако это тоже увеличивает длину и массу, появляется риск возможной деформации.

Расчет логопериодической антенны, хоть фабричной, хоть самодельной, всегда основан на балансе между массой, прочностью и эффективностью приема. Обойти общий принцип работы нельзя, и из-за этого конструкторам постоянно приходится выбирать, чем именно жертвовать в конкретном случае.

Выбор формы

Классическая форма – треугольник, образованный двумя линиями вибраторов постепенно уменьшающейся длины (если считать от основания).Однако это не единственное решение.

Производители выпускают эти конструкции еще как минимум в двух форматах:

Всеволновая логопериодическая

Помимо работы с короткими волнами дециметрового диапазона, такая антенна может принимать сигналы в широкополосном спектре. Это полезная функция, если планируется принимать «цифру» в формате DVB-T2 и подключать источник аналогового сигнала.

Переход на цифровое вещание не означает полного ухода от МВ. От местных аналоговых станций никто не откажется, пока не заработает  с местными каналами на всей территории России. Или пока не будет добавлено вещание четвертого (в формате 3G либо схожем).

Прием сигналов со всех диапазонов возможен в следующих случаях:

  • В конструкции встроены вибраторы длиной не менее метра.
  • Устройство имеет не только два штыря с вибраторами для дециметрового диапазона. У него как минимум пара «усов» с телескопическими штырями для приема метрового вещания.

Такая конструкция обычно характерна для комнатной антенны. На мачте или выносном настенном кронштейне трудно вручную раздвигать «телескопы» и ориентировать их в сторону передающей станции.

Возможны также конструктивные совмещения логопериодической антенны с плоской метровой, использование параллельного волнового канала и пр. Однако особо сложные конструкции требуют дополнительных расчетов как по коэффициенту усиления, так и по прочности антенны. Поэтому широкого распространения не получили устройства ни промышленного производства, ни собранные своими руками.

По той же причине почти не используются популярные в 60-х годах сферические телеантенны. У них очень интересные характеристики приема, но они слишком уж нетривиальны при расчетах, в конструировании и обслуживании. Проще рассчитать и изготовить волновой канал, плоский би- или триквадрат Харченко или логопериодическую антенну, чем подгонять сферу под частоты современного цифрового ТВ.

Как сделать самостоятельно

Основное применение этих антенн – прием дециметровых (ДМВ) сигналов. Обычная конструкция – это два параллельных стержня, на которых в противофазе друг к другу крепятся от 5 до 7 проводников-вибраторов равномерно уменьшающейся длины.

При необходимости эту антенну можно изготовить в домашних условиях. Самодельная конструкция требует дополнительных расчетов. Калькулятор можно найти ниже или воспользоваться формулами из любого учебника по радиотехнике. При этом на дату выпуска можно не смотреть: с 60-70-х годов XX века никаких глобальных открытий в этой области сделано не было.

Так что старыми формулами можно пользоваться безбоязненно.

Расчет логопериодической антенны

Вначале надо рассчитать размеры рабочих элементов устройства. Для этого воспользуйтесь онлайн-калькулятором:

Калькулятор не помещается в окно полностью, поэтому прокручивайте голубое окно вверх-вниз, вправо-влево, чтобы заполнить все поля. После нажатия кнопки «Рассчитать» прокрутите вниз, чтобы увидеть результаты.

Пояснения к расчету:

  • минимальная и максимальная рабочая частота — укажите диапазон, исходя из для вашего региона;
  • входное сопротивление — оставьте 75 Ом;
  • диаметр элемента — укажите сечение вибраторов, которые планируете применять;
  • сторона собирающей линии — калькулятор рассчитывает значения для трубок квадратного сечения, нужно указать размер одной грани.

Вибраторы укорачиваются в геометрической прогрессии со знаменателем, равным τ. Работа антенны зависит от периода структуры τ и угла при вершине треугольника α, связанного с относительным интервалом σ.

Чем меньше угол α (и больше τ), тем выше коэффициент усиления антенны. При этом увеличивается число вибраторов и общая длина конструкции. Поэтому при выборе периода структуры рекомендуем принимать значение τ 0,9.

Существует оптимальное значение относительного интервала σ для определенного τ — калькулятор посчитает его автоматически.

Полученные значения используйте при изготовлении антенны.

Изготовление проводника

Создание самодельной модели включает в себя:

  1. Изготовление стержней. Подбираются две проводящие трубки нужного диаметра, поскольку изготовить их сложно.
  2. Нарезка и попеременное присоединение вибраторов посчитанных размеров. Длина самых больших должна получиться около четверти (а в сумме – правый и левый – равна половине) длины волны нужного диапазона.
  3. Подвод питания к передней части, если используется усилитель.
  4. Проводку фидера внутри одного из стержней. В этом случае кабель играет роль четвертьволнового трансформатора.
  5. Пайка кабелей, подключение и .

Подключение вибраторов производится попеременно, как показано на схеме.

Чтобы не упустить из виду важные мелочи, посмотрите эту видеоинструкцию. Лучше чем на ней объяснить невозможно — все наглядно и понятно.

Настройка

При правильной сборке и использовании фидера волновым сопротивлением 75 Ом антенна не нуждается в дополнительной настройке. Достаточно ее правильно .

Если же при сборке были допущены огрехи, то исправить их можно следующим образом:

  • Укорочением или наращиванием вибраторов.
    Обрезать можно с помощью кусачек, пилки по металлу или болгарки. Удлинить же можно, надставляя на короткие вибраторы трубки из такого же материала до соответствующей расчетам длины. После того как она достигнута, трубки крепятся клеем, запаиваются, заклепываются или же зажимаются плоскогубцами так, чтобы обеспечить надежный контакт.
  • Изменением расстояния между парами вибраторов.

Подключение усилителя SWA

В зоне, где прием телесигнала неуверенный, можно использовать . Наиболее популярной маркой является SWA. Платы этой линейки выпускаются с разными коэффициентами усиления и канальными диапазонами.

Подключение выполняться одним из двух способов:

  • При питании по антенному кабелю.
    Здесь центральная жила кабеля зажимается одним винтом, а экран заворачивается и зачищается с помощью планки. Главное при этом – не допустить короткого замыкания экрана на центральную жилу;
  • При питании от внешнего адаптера.
    Здесь требуется переходник-адаптер («краб») с подходящими параметрами (для их проверки потребуется мультиметр). Он распаивается в соответствии с конструкцией антенны и спецификой ее подключения. Здесь требуются нетривиальные знания электротехники, поскольку единого стандарта устройств производители адаптеров не поддерживают и в разных случаях нужны индивидуальные расчеты.

Вместо заключения

Сборка логопериодической антенны – нетривиальная задача, доступная не всякому телемастеру. Тем не менее сделать эту работу даже с нуля может любой, имеющий минимальные знания в электротехнике.

Вот какие экземпляры собирают радиолюбители:

Логопериодическая антенна — хороший вариант?

Круто!Отстой!

Предыдущая

Антенна10 лучших антенн для приема эфирного цифрового ТВ

Следующая

Антенна3 способа подключения усилителя к эфирной цифровой антенне

Логопериодическая антенна для цифрового телевидения

Касательно темы приема цифрового телевидения мы не можем обойти вниманием популярную конструкцию — логопериодическую антенну. Многие анонимы часто путают логопериодическую антенну и антенну Уда-Яги. Внешне они довольно похожи, особенно издалека. Такой себе «ёршик на палке». Однако если посмотреть поближе, то выясняется, что ёршик на логопериодической антенне расположен на двух палках, а в Уда-Яги — на одной. Это не просто какое-то внешнее отличие. Логопериодическая антенна по принципу действия кардинально отличается от Уда-Яги и относится к совершенно другому классу сверхширокополосных антенн.

 Антенна была изобретена и запатентована в 1952 году американским инженером Джоном Донлави в контексте гонки вооружений. Однако в связи с распространением в США цветного телевидения и широкого освоения ДМВ диапазона, логопериодическая антенна быстро заняла солидную долю рынка продаж телевизионных антенн и занимает до сих пор. Следует отметить, что всем известная логопериодическая вибраторная антенна (LPDA), которую мы рассматриваем в данной статье является только одним из возможных вариантов логопериодической антенны наряду с зубчатой, зигзагообразной и т.

д. Дело в том, что логопериодическая структура является частным случаем большого класса сверхширокополосных антенн и может принимать совершенно разнообразные формы. Наиболее полно этот класс антенн исследовал и описал японский ученый Ясуто Мушияки (подробнее об этом у И.Гончаренко). Он доказал, что такая структура должна отвечать принципу самодополнительности и иметь волновое сопротивление
Z = 0,5*Zo
, где Zo — волновое сопротивление вакуума — понятие, являющееся фундаментальной физической константой, отражающей свойства фотона, не самого вакуума и не эфира! Рассматриваемая нами здесь LPDA, в отличии от Uda-Yagi не содержит пассивных элементов  — рефлектора и директоров. Все вибраторы на «ёржике» являются активными в пределах рабочей полосы частот.

Конечно же реальная конструкция не эквивалентна идеальной теоретической модели, однако не будем дальше утомлять вас историей и теорией, а сразу перейдем к делу. Рассчитать антенну достаточно просто, методика расчета изложена в первом томе Ротхаммеля: §18.

2 (со стр. 341). Рассчитать по этой методе можно с помощью нашего онлайн калькулятора и для этого вовсе не нужно знание MathCAD и C++ как запугивают анонима вот на этом сайте «креативные» копирайтеры. Но все же при таком расчете аноним может оказаться в тупике при выборе значений τ и σ. Поэтому в этой статье мы выкладываем готовую оптимизированную конструкцию из доступных материалов, которые можно найти в строительных магазинах. Это 15-элементная логопериодическая ДМВ антенна для приема DVB-T2
. Входное сопротивление антенны 75 Ом, усиление во всем диапазоне ДМВ около 11 dBi, КСВ не больше 1,25, подавление заднего лепестка диаграммы направленности не хуже 14 dB. В качестве траверсы — собирающей линии используется дюралевый квадратный профиль 15х15 мм, элементы изготавливаются из алюминиевых полос 15х2 мм. Схема антенны (кликните для увеличения):

Вибраторы состоят из двух половин. Каждая половина крепится к «своей» части траверсы, верхней или нижней с чередованием. На чертеже обозначены размеры вибраторов «от конца до конца», а в скобках размер половинки с учетом напуска на траверсу («под отрез»). Каждый DIY-шник знает, что если измерять расстояния от одного до следующего элемента по очереди, то погрешности суммируются. Чтобы избежать этого, следует делать измерения вдоль таверсы от одной контрольной точки. Она на схеме обозначена как «0» и от нее идут расстояния до каждого элемента. В скобках для контроля указаны расстояния до предыдущего элемента антенны. Траверсы расположены на расстоянии 9 мм друг от друга с помощью трех-четырех пластиковых распорок. Конкретно эта конструкция не имеет короткозамкнутой перемычки за первым элементом на расстоянии λ

max/8 как в описании у Ротхаммеля. Однако короткое замыкание между траверсами по постоянному току (как и заземление всей антенны через металлическую мачту) крайне необходимо для защиты от статики. Сделать это можно отнеся точку крепления антенны к мачте металлическим хомутом на расстояние 144 мм (λ
max
/4). В таком случае это короткое замыкание трансформируется к первому элементу в бесконечное сопротивление. Для отсечки тока фидер прокладывается внутри одной из траверс и подключается пайкой через лепестки возле последнего, самого короткого элемента, оплетка к той траверсе, через которую проложен фидер, центральная жила — к противоположной. Это место желательно изолировать от атмосферных осадков в пластиковый короб как на фото в шапке статьи. С антенной можно использовать бочкообразный проходной антенный усилитель, который следует располагать на мачте как можно ближе ко входу фидера в траверсу антенны.

Расчеты показывают, что простая замена полосковых элементов на трубки практически никак не отражается на характеристиках антенны. Поэтому в этой конструкции можно смело заменить полоски на трубки диаметром до 8 мм, запрессованные в центр соответствующей траверсы. Сохранить нужно только позиции элементов и общую длину каждого вибратора. Сверширокополосность LPDA невозбранно допускает такие вольности.


Антенна оптимизирована с помощью скрипта Н.Младенова и пересчитана в программе HFSS. Характеристики антенны собраны ниже (кликните на изображение для увеличения):

В заключении, друзья, давайте сравним логопериодическую антенну и Uda-Yagi. Они же внешне похожи, как мы отметили в начале статьи. Так какую же из них выбрать DIY-шнику для изготовления своими руками? Логопериодическая антенна имеет следующие достоинства:

  1. Сверхширокополосность. Перекрыть целиком весь диапазон ДМВ, причем с запасом, для нее не составляет труда. Более того, учитывая ее недостатки, о которых речь пойдет ниже, не имеет смысла использовать логопериодическую антенну в более узкой полосе. Гуглить по запросам типа — «логопериодическая антенна на частоту 544 МГц», — как делают некоторые, либо рассчитывать антенну на узкий диапазон, не имеет смысла.
  2. Постоянство характеристик в полосе пропускания. Входной импеданс, усиление, форма диаграммы направленности очень мало изменяются в рабочей полосе частот. Поэтому логопериодическую антенну можно в том числе использовать как образцово-измерительную.
  3. На предыдущих достоинствах базируется высокая повторяемость конструкции. Аккуратно изготовленная логопериодическая антенна с вероятностью 99% будет работать как надо. Uda-Yagi в этом отношении более капризна.

Но и недостатки тоже присутствуют, как же без них:

  1. Логопериодическая антенна с такой же длиной траверсы как правило имеет меньшее усиление, чем Uda-Yagi. А учитывая, что траверса сдвоенная, «расход железа на децибел усиления» у логопериодической антенны намного выше.
  2. Реальная эффективность логопериодической антенны падает с ростом частоты. Это происходит из-за того, что рабочая активная область логопериодической антенны не постоянна как у Uda-Yagi, а смещается с ростом частоты в сторону более коротких вибраторов. В результате, эффективная площадь раскрыва (aperture efficiency) снижается с ростом частоты.
    Эффективная площадь раскрыва, как мы отмечали, характеризует количество энергии принимаемой антенной. Очевидно, что с уменьшением этой площади, падает мощность и, соответственно, уровень сигнала на выходе логопериодической антенны с ростом частоты.
  3. Более сложная конструкция. Необходимо точно соблюдать промежуток и изоляцию между двумя траверсами и при этом сделать антенну достаточно прочной, что является довольно сложной задачей.
  4. Небольшой промежуток между траверсами может собирать пыль, грязь и подвержен воздействию атмосферных осадков. Это может привести к ухудшению работы и даже к полному отказу антенны при сильном дожде и мокром снеге.

 Как видим, недостатков у логопериодической антенны даже больше, чем достоинств и она проигрывает конкурентную борьбу с Uda-Yagi по очкам. Изготовление антенны с входным сопротивлением близким к теоретическому оптимуму 0,5*Zo = 188,5 Ом может помочь устранить только последний ее недостаток. Однако, возникающие при этом сложности согласования с фидером и недостатки присущие подобным схемам согласования способны свести на нет все достоинства данной антенны. Как итог, мы рекомендуем логопериодическую антенну только в случае если ваши мультиплексы расположены в разных концах ДМВ диапазона, либо вы сомневаетесь в своих DIY-шных скиллах и вам нужен надежный результат. В противном случае Uda-Yagi более предпочтительна. В случае покупки на рынке готовой промышленной антенны не все так однозначно. Капризная Uda-Yagi требует не только тщательного расчета и оптимизации, но при массовом производстве часто нуждается в измерениях и доводки уже в железе. Это довольно затратная процедура, которой многие производители пренебрегают. В итоге часто-густо рыночные яги не имеют никаких преимуществ перед подобными им логопериодическими.

Ссылки по теме:

Вконтакте

Одноклассники

Facebook

Мой мир



Логопериодическая антенна для цифрового ТВ

Логопериодическая антенна (ЛПА) представляет собой специализированный тип высокочастотных приёмников. В отличие от всенаправленных волновых улавливателей, логопериодическая антенна принимает только в одном направлении, а в отличие от стандартных приёмников телесигнала направленного типа, часто видимых на крышах, эта антенна улавливает широкий диапазон частот. Эта модификация волновых приёмников чаще всего применяется для специализированных приборов, в частности её облюбовали радиолюбители, желающие принимать широкий спектр частот, однако это не исключает её применения в качестве УВЧ и УКВ телеантенн. Также этот тип антенн находился в центре исследований по экспериментальной передаче и приёму электроэнергии.

Их достижимая пропускная способность теоретически бесконечна, а фактическая ширина полосы пропускания зависит от габаритов наибольшего вибратора (отвечает за нижний частотный предел) и миниатюрности крайнего, наименьшего (отвечает за верхний предел частоты).

Конструкция логопериодической антенны

Как правило, эти улавливатели сконструированы из серии параллельных металлических трубок – вибраторов, более длинных у основания, и постепенно сужающихся к краю конструкции, образуя своего рода равнобедренный треугольник.

Поскольку частоты, которые может принимать антенна, базируются на физических размерах вибратора, большинство дециметровых антенн способны принимать сигналы в узком диапазоне. Логопериодические антенны преодолевают этот недостаток, используя набор дипольных элементов такого размерного ряда, в котором они различаются по длине и возможностям приёма, согласно логарифму.

Логарифмическая функция, в соответствии с которой ведётся расчёт логопериодической антенны, начинается с величины длины вибратора, необходимого для приёма волн наибольшей частоты. Одновременно она является длиной наименьших поперечных элементов ЛПА. Повторное логарифмирование определяет размер второго набора элементов, так чтобы их наименьшая принимаемая частота немного перекрывала максимальную принимаемую частоту первой пары. Эта процедура повторяется, и каждая последующая пара дипольных элементов увеличивается с каждой итерацией, пока антенна не сможет принимать все частоты, необходимые тому или иному оборудованию. Частотная периодичность характеристик и логарифмическая зависимость в расчёте этого приёмника волн и легли в основу его названия.

Упрощённо математическую зависимость между длиной поперечных элементов (L) и дистанцией между ними (d) можно выразить формулой подобия:

Ln+1/ Ln = dn+1/ dn = k,

где k – постоянная величина, а n и n+1 – порядковые номера дипольных пар.

Пары элементов ориентируются на одну ось параллельно друг другу по возрастанию, с наибольшим низкочастотным диполем в задней части антенны и самым коротким, с более высокой частотой приёма, расположенным спереди. Антенный кабель (коаксиал) с волновым сопротивлением 75 Ом проходит внутри одного из направляющих стержней ЛПА, причём их концы в месте входа фидера накоротко соединяются перемычкой из металла. Согласующее устройство в данном случае не требуется.

На практике с целью получения высокого коэффициента усиления на фоне умеренных габаритов ЛПА, значения периода принимают в пределах 0,7-0,9.

Поскольку фазы принимаемых сигналов на одной паре могут мешать другим диполям, то в конструкции применяют последовательную переполюсовку точек питания вибраторов. Благодаря ей диполи, в итоге, достигают разницы в 360 градусов, и приходят в соответствие друг с другом, что сказывается на повышении суммарного коэффициента ЛПА.

Логопериодические улавливатели также имеют некоторые проблемы с сопротивлением – суммарным электрическим сопротивлением между двумя элементами одной пары. Эти сложности отчасти решаются увеличением диаметров металлических трубок, из которых составлены поперечные элементы по мере нарастания их длины, что приводит к изменению сопротивления диполя. Другой метод, который используется для согласования сопротивления – это установка небольших согласующих трансформаторов разных значений для каждой пары поперечин, чтобы выровнять сопротивление всех активных элементов антенны.

В результате имеем принимающее устройство, способное «видеть» сигналы только в одном направлении, как антенна «волновой канал», имеющее мощность приёма, сравнимую с мощностью всенаправленной антенны, и которое принимает гораздо более широкий диапазон частот, чем любая из них.

Исходя из этой информации, можно сделать вывод, что конструкция ЛПА носит «самоподобный» характер, что присуще такому математическому явлению как фрактал. Конструктивные особенности ЛПА накладывают отпечаток на её стоимость (она выше цены на иные волновые приёмники), и также выражаются в уязвимости к повреждениям, что является недостатками этого типа устройств. Ещё одним минусом логопериодических приёмников является то, что на фоне их хороших электродинамических показателей в заданном частотном диапазоне, конструкция такой ЛПА для метрового диапазона получается громоздкой.

Виды логопериодических антенн

В большинстве волновых улавливателей, в соответствии с длиной волны, выраженно варьируются свойства усиления. ЛПА относятся к той разновидности антенн, которым присуща диаграмма направленности с неизменной формой в широком частотном диапазоне.

Виды логопериодических антенн

На сегодня можно встретить разнообразие вариантов конструктивного исполнения ЛПА, от плоских до пространственных моделей:

  • щелевая;
  • V-образная;
  • зигзагообразная;
  • трапециевидная;
  • дипольная матрица.

Многообразие модификаций ЛПА обусловлено возможностями трансформирования при дизайне конструкции для достижения нужных параметров. Все же, из множества видов конструкций логопериодических улавливателей, лидируют логопериодические устройства вибраторного типа, которые ввиду своей наглядности позволяют проще рассчитать их характеристики.

Всеволновая

Логопериодическая антенна МВ-ДМВ

Развитие техники широкополосных улавливателей стало следствием тенденции к расширению полосы частот и использованию в радиолокации широкополосных сигналов. Отсюда возникла потребность во всеволновых ЛПА. Последние успешно зарекомендовали себя в решении задач, связанных с необходимостью непрерывного перекрытия широкого частотного диапазона с неизменными характеристиками улавливателя во всем рабочем диапазоне. Такие требования предъявляются к антеннам, цель которых – индустриальное использование или применение для военных нужд.

Для всеволновых ЛПА характерны:

  • широкий диапазон частот;
  • умеренные габариты, относительно других ЛПА;
  • высокая чувствительность.

Дециметровая

Логопериодическая антенна ДМВ

ДМВ логопериодическая антенна является достойной альтернативой антенне «волновой канал», которая хоть и демонстрирует приемлемое соотношение сигнал-шум, но нуждается в согласующем устройстве, искажающем крайние фазовые характеристики в полосе пропускания либо излишне поглощающем сигнал. В этом ракурсе ЛПА для ДМВ диапазона выигрывает благодаря относительной простоте конструкции и хорошему согласованию с кабелем по всей ширине диапазона. Относительно помехоустойчивости – ЛПА, подобно рыбацкому неводу, «вылавливает» только полезный сигнал, пропуская через себя «мелочь» – ненужные сигналы. Очень рекомендуется для «цифры» на дачах.

Похожие статьи

характеристика, принцип работы, изготовление компактных моделей своими руками

Несмотря на то что кабельное и спутниковое телевидение развивается стремительными темпами, приём эфирного вещания по-прежнему остаётся актуальным. Для их функционирования вовсе не обязательно покупать специализированное изделие, качественную логопериодическую антенну ДМВ можно собрать своими руками. Сам процесс изготовления должен проходить в соответствии с элементарными требованиями и правилами, которые призваны уберечь мастера от серьёзных ошибок.

Краткая характеристика

Каждый мастер знает, что практически весь объем телевизионного вещания происходит в диапазоне ДМВ. Такая тенденция обусловлена экономической стороной, так как существенно упрощается антенно-фидерное хозяйство транслирующих станций, а также снижается потребность в регулярном высококвалифицированном обслуживании. Помимо этого, многофункциональные телепередатчики покрывают своим мощным сигналом практически все населённые пункты, а хорошо развитая сеть обеспечивает подачу программы в самые отдалённые уголки страны.

Инновационные системы повлияли на то, что метод транслирования радиоволн в крупных городах существенно изменился. На качественную антенну ДМВ дециметрового диапазона распространённые помехи влияют достаточно слабо, но вот многоэтажки из железобетона выступают в качестве специфических зеркал, которые в несколько раз преображают сигнал и даже вызывает его преждевременное затухание. Несмотря на возможные сложности, в эфире присутствует множество разнообразных телевизионных программ, что не может не радовать конечного пользователя.

Отдельно стоит отметить тот факт, что специалисты разработали универсальное цифровое вещание. Сигнал DVB — T2 относится к особой категории. К помехам цифровое телевещание практически не чувствительно, но вот при фазовых искажениях или рассогласовании с кабелем, итоговая картинка может рассыпаться в маленькие квадратики даже при чистом сигнале.

Сложности выбора

Многие думают, что правильно выбрать антенну дециметрового диапазона достаточно просто, но на практике все обстоит иначе. Основные сложности связаны с тем, что тестировать такое изделие лучше всего в тех условиях, в которых оно будет эксплуатироваться. Это связано с тем, что для каждой местности характерно индивидуальное прохождение радиосигнала.

Специалисты утверждают, что в лабораторных условиях ТВ-антенны показывают одни результаты, а вот в быту — совсем другие. Среди опытных мастеров существует определённая схема, благодаря которой можно с точностью определить качество работы как метровых, так и дециметровых изделий.

Конечно, ни один продавец не согласится дать несколько моделей антенн для испытания их работоспособности в домашних условиях. В таком случае на помощь приходят те характеристики, которые указываются производителем в сопроводительной документации. Что касается дециметровой антенны — она предназначена для диаграммной направленности. В качестве основных параметров выступают вспомогательные (боковые) лепестки, а также их ширина. Параметры диаграммы определяются как в горизонтальной, так и вертикальной плоскости на уровне 0.7 от максимального показателя.

Потребитель может протестировать различные конструкции приёмных устройств, но для этого им нужно создать равные условия:

  • Тот кабель, который соединяет телевизор и антенну, должен отличаться одинаковым уровнем сопротивления и длиной. Желательно использовать один провод, менять можно только приёмники.
  • Мастер должен выдерживать направление на основной источник транслируемого сигнала с высокой точностью. Для этого можно нанести метку на трубу крепления.
  • Большую роль играет место монтажа антенны. Для этих целей может быть задействован балкон, крыша или же крыша. Главное, чтобы высота и место установки были идентичными для всех изделий.
  • Все измерения должны фиксироваться при одинаковых погодных условиях.

В зависимости от ширины основного лепестка, антенна ДВМ может быть направленной или же ненаправленной. Определяется этот параметр отношением выделяемой мощности, при условии согласования нагрузки в момент приёма сигнала с главного источника. Форма диаграммы во многом зависит от конструкции антенны и количества директоров.

Основные параметры

Как уличная, так и комнатная антенна ДМВ должна соответствовать ряду характеристик. Только высококачественное изделие сможет обеспечить конечного потребителя чётким ТВ-сигналом.

К тому же современные требования к телевизионным антеннам существенно изменились:

  • Специалисты утверждают, что в большинстве случаев наиболее подходящим считается именно диапазонный тип изделия, все необходимые настройки должны сохраняться исключительно в автоматическом режиме. Всё должно зависеть исключительно от территории расположения, а не от инженерных ухищрений.
  • Коэффициенты направленного и защитного действия не должны иметь определяющих значений. Такое правило возникло на фоне того, что в современном эфире присутствует много лишнего, из-за чего по боковому лепестку используемой диаграммы может пройти какая-либо помеха. Бороться с такими проблемами можно только с помощью электроники.
  • Амплитудно-частотная характеристика должна быть более ровной и стабильной. Это правило основано на том, что резкие скачки и провалы непременно приведут к фазовым искажениям.
  • Особую роль играет коэффициент усиления антенны. Опытные мастера хорошо знают, что изделие, которое может охватить весь эфир, даёт отличный запас мощности принятого ранее сигнала. Помимо этого, оборудование сможет устранить все сигналы и шумы.
  • Приобретённая ТВ-антенна должна совмещаться с кабелем во всех его рабочих диапазонах без использования дополнительных агрегатов для симметрирования и согласования.

Все эти пункты актуальны как для аналогового, так и для цифрового телевидения.

Функциональные возможности

Стандартная современная дециметровая антенна представлена в виде специфического набора высококачественных элементов: активной и пассивной установки, а также нескольких директоров, установленных на одну стрелу. Активный элемент (вибратор) всегда отличается своей длиной, находится эта деталь в электромагнитном поле определённого радиосигнала, благодаря чему активно резонирует на частоте принимаемого сигнала. В этом устройстве содержится специфическая электродвижущая сила (ЭДС).

Что касается пассивных элементов, на них воздействует электромагнитное поле, которое приводит к образованию (ЭДС). Благодаря этому они самостоятельно излучают вторичные электромагнитные поля. Именно они наводят на активный элемент дополнительную электродвижущую силу. Все размеры пассивных деталей и их расстояние до вибратора должны быть подобраны таким образом, чтобы наводимая ими ЭДС была в одной фазе с первичным электромагнитным фоном.

Чтобы рефлектор правильно функционировал, его длина должна быть больше вибратора на 15%. Такая антенна будет отличаться односторонней направленной диаграммой в горизонтальных и вертикальных плоскостях. Благодаря этому мастеру удастся снизить уровень приёма отражённых сигналов и полей, которые всегда проходят с толстой стороны антенны. Если устройство используется для работы на дальних расстояниях или в сложных условиях, где присутствует множество специфических помех, тогда нужно задействовать трехэлементную антенну. В состав такого изделия должен входить рефлектор, активный вибратор и минимум два директора.

Варианты самодельных антенн

Несмотря на то что современный рынок предлагает всем потребителям огромный ассортимент различных изделий для приёма ТВ-сигнала, многие мастера предпочитают изготавливать их своими руками. Такая тенденция возникла на фоне того, что готовые самодельные антенны обладают всеми необходимыми эксплуатационными и техническими характеристиками. Помимо этого, мастер существенно экономит свои финансовые сбережения.

Оригинальное изделие из медной проволоки. В арсенале опытных мастеров присутствует качественный и в то же время очень простой вариант ТВ-антенны, для изготовления которого необходимо подготовить всего лишь кусок проволоки и паяльник. Речь идёт о рамочном петлевом изделии узкого диапазона. У такой антенны есть весомое преимущество — она выступает в качестве мощного селективного фильтра, который снижает помехи. Благодаря этому устройство может получать качественный сигнал.

Чтобы не допустить распространённых ошибок, нужно правильно определить длину петли. Сделать это можно благодаря цифровым данным, которые для каждого региона индивидуальны. К примеру: в Питере трансляция происходит на частоте 666 и 586 МГц. Но, в независимости от региона проживания, расчётная формула всегда одна и та же: lr = 300/f. Длина рабочей петли в метрах обозначается как lr, а вот средний частотный диапазон — это f. Установить последнее значение для Санкт-Петербурга можно следующим образом (666+586)/2=626.

Когда все данные в наличии, можно смело определять оптимальную длину: lr 300/626 = 0.48, а это значит, что мастеру понадобится 48 сантиметров проволоки. Чтобы готовое изделие получилось более качественным и долговечным для его изготовления можно взять мощный кабель RG -6, где в оплётке присутствует специальная фольга.

Изготовление такой антенны должно соответствовать следующей схеме:

  • Изначально, мастер должен отрезать кусок проволоки или же кабеля RG -6, длина которого должна полностью соответствовать полученным данным lr.
  • Аккуратно сворачивается рабочая петля подходящего диаметра, а уже после этого к ней припаивается кабель, который идёт к ресиверу. Если же мастер решил использовать более прочный RG -6, то перед его использованием с обоих концов нужно снять изоляцию (примерно на 2 сантиметра). Стоит отметить, что центральную жилу нет необходимости очищать, так как она не используется в припаивании.
  • Готовый приёмник устанавливается на специальную подставку.
  • На сам кабель, который ведёт к ресиверу, накручивается специальный штекер (F -разъем).

Важным фактом считается то, что, несмотря на всю простоту конструкции, именно эта разновидность антенны является одной из самых эффективных для приёма цифрового сигнала. Но, при условии, что все расчёты были произведены максимально правильно.

Компактная модель

Несмотря на необычную конструкцию этой антенны, она вполне работоспособна, так как представлена в виде самой обычной диполи. Огромное преимущество в том, что размеры стандартной пивной банки идеально подходят для плеч активного вибратора дециметрового диапазона. Когда готовое изделие устанавливается в помещении, то мастеру вовсе не нужно согласовывать конструкцию с кабелем (если его длина не превышает двух метров).

Опытные мастера отмечают, что плечи столь экзотического диполя всегда нужно закреплять на держателе, который может быть изготовлен из любого изоляционного материала. В этом случае домашние мастера часто используют различные подручные вещи (к примеру: перекладину от швабры, пластиковую вешалку для одежды, деревянный брусок). Расстояние между плечами должно составлять от 1 до 9 см (подбирается исключительно эмпирическим путём). К основным преимуществам конструкции можно отнести скорость её изготовления — максимум 25 минут, а также отличное качество трансляций.

Универсальный ромбообразный приёмник сигнала

Это одна из самых простых, но в то же время долговечных и надёжных антенн, которая была очень востребована в эпоху создания эфирного телевещания. Само устройство представлено в виде упрощённой модели классического зигзага.

Специалистами было установлено, что для увеличения чувствительности, агрегат необходимо доукомплектовывать ёмкостными вставками, а также мощным рефлектором. Если же уровень приёма находится на высоком уровне, то оснащать изделие дополнительными элементами вовсе не нужно.

В качестве основного материала можно смело использовать латунные, алюминиевые или же медные трубки/полосы шириной 15 миллиметров. Если мастер будет устанавливать готовую конструкцию на улице, то от алюминиевых изделий лучше отказаться, так как они больше всего подвержены негативному воздействию коррозии. Специальные ёмкостные вставки изготавливаются из прочной жести, обычной фольги или же металлической сетки. После установки, они обязательно пропаиваются по всему контуру. Профессиональная укладка кабеля тоже имеет свои нюансы: провод не должен иметь каких-либо изгибов, а также он не должен покидать пределов боковой вставки.

Сделать самостоятельно качественную логопериодическую антенну ДМВ не так уж и сложно, главное, придерживаться элементарных рекомендаций специалистов. Тем более что установка готовой конструкций может происходить как в доме, так и на крыше. Но, важно помнить, что чем выше расположена антенна, тем лучше будет качество принимаемого сигнала.

Логопериодическая антенна для цифрового тв. Дециметровая антенна для Т2 своими руками. Частотнонезависимая антенна своими руками

В настоящее время почти всё телевизионное вещание перешло на трансляцию в дециметровом диапазоне. Это обусловлено тем, что волны этого диапазона малочувствительны к влиянию внешних помех и оборудование, применяемое для обеспечения трансляции в этом диапазоне, обладает невысокой стоимостью . В качестве диапазона для использования цифрового телевидения Т2 был выбран именно он.

Дециметровые волны (ДМВ) располагаются в диапазоне радиоволн, имеющих длину волны от одного метра до 10 см, и лежат в частотах от 300 МГц до 3 ГГц. Для приёма ДМВ применяются широкополосные антенны направленного действия они могут осуществлять приём телетрансляций на удалении 60-70 км от телецентра.

Особенности приёма ДМВ

Необходимо понимать, что чёткого различия между профессиональными и домашними антеннами не существует. Профессиональные антенны для телевизионного режима имеют узкую диаграмму направленности, а значит и больший коэффициент усиления. Благодаря этому они имеют более усложнённую , с множеством элементов конструкцию, чем домашние.

Перечислим основные части, из которых состоит антенна:

  • фидер;
  • рефлектор;
  • вибратор;
  • директор.

В первую очередь на качество приёма оказывает влияние рельеф местности . Различные барьеры, возникающие на пути прохождения сигнала, ослабляют его уровень или не дают его распространению. В зоне отсутствия прямой видимости антенны нередко настраивают на отражённый сигнал и из-за этого приходится применять различного вида активные усилители и согласователи.

В близости от передатчика антенна может ставиться внутри помещения или снаружи. В отдалении, конечно, нужно ставить снаружи: на стену, балкон, крышу, мачту. Обычно в удалении от ретранслятора антенна размещается на высоте 8-15 м на мачте.

Симметрирование антенн

Симметрирующие устройства устраняют попадание токов радиочастоты на внешнюю площадь наружного проводника (оплётки) коаксиального провода. Подключать без такого устройства нельзя, так как это приводит к искривлению диаграммы направленности антенны и уменьшению помехоустойчивости приёма. Когда входное сопротивление антенны отличается от волнового сопротивления провода, то такое устройство применяется и как согласующее.

Согласующее устройство для антенны своими руками выполнить несложно. Обычно применяют четвертьволновой мостик или волновое U-колено. Мостик представляет собой двухпроводную короткозамкнутую линию с величиной длины Lcp/4, подключённую к зажимам вибратора. Мостик состоит из двух трубок, изолятора и короткозамкнутого шунта. Через одну из трубок (например, левую) пропускается кабель. Внешний проводник (оплётка) подключается к левой трубке вибратора и левой трубке мостика, центральный контакт — к правой трубке вибратора .

Волновое колено выполняется из кабеля и состоит из двух отрезков с волновым сопротивлением 75 Ом, соответственно длиной Lc/4 и Lc/3, где Lc средняя длина волны в кабеле. Выдерживать определённое расстояние между кабелями не нужно. Рабочая полоса частот составляет 12- 15 процентов.

И также может использоваться проволочный трансформатор . Он трансформирует входной импеданс антенны в импеданс равный 73 Ом. Две пары катушек трансформатора намотаны поочерёдно на двух каркасах диаметром 5- 7 мм. Намотка непрерывная, в два провода. Промежуток между каркасами 15-20 мм. Монтаж выполняется на металлической плате, к концам которой припаиваются оплётка фидера и концы обмоток.

Проволочная антенна

Самую простую конструкцию можно выполнить из куска медной проволоки . Такая антенна представляет собой петлевую рамку, которая состоит из двух разделённых зазором проводников. В случае использования мачты, крепление осуществляется с помощью изоляционной пластины, например, гетинакс, покрытый лаком или текстолит. Место подключения кабеля при использовании на улице следует закрыть от прямого попадания атмосферных осадков.

Основная операция будет заключаться в расчёте длины петли. Для этого необходимо знать частоту передачи эфирного сигнала. Длина волны, соответствующая несущей частоте изображения f, вычисляется по формуле L = 300/f. Например, для частоты 600 МГц это значение будет L = 300/600= 0,5 м. То есть длина петли составит 50 см.

Алюминиевый диск

Для изготовления нам понадобится:

  • алюминиевый диск толщиной 1 мм;
  • печатная плата из стеклотекстолита толщиной 1 мм;
  • согласующий трансформатор;
  • кабель с волновым сопротивлением 75 Ом.

В алюминиевом диске диаметром 356 мм, с отверстием посередине с диаметром 170 мм, делается пропил 10 мм. Вместо выпиленного куска устанавливается печатная плата, к которой припаивается согласующий трансформатор. Вместо него можно установить усилительное устройство, взятое из комплекта, идущего с польской антенной.

Волновой канал

Несложная по конструкции высокоэффективная антенна направленного действия, которая может быть использована практически во всём диапазоне телевизионного вещания. Антенна представляет собой активный полуволновой вибратор (обычно петлевой), рефлектор из нескольких директоров, укреплённых на основании стрелы, зафиксированные скобами или сваркой. Вибратор со стрелой закрепляется на мачте. Соединение кабеля и симметрирующе-согласующего U образного колена к активному вибратору производится с помощью специальной коробки.

Полуволновое колено выполняется из отрезков коаксиального кабеля длиной равной средней длины волны поделённой на два. U-колено является сразу как симметрирующим устройством, так и трансформатором сопротивлений: оно изменяет входное сопротивление петлевого вибратора 292 Ом до 73 Ом, что даёт возможность обеспечить согласование вибратора с фидером. Оплётки кабеля колена нужно спаять между собой, а также с оплёткой фидера. Длина отрезка используемого провода примерно будет около 185 мм.

Расчёт

ДМВ антенны вибраторы изготавливаются из трубок диаметром от 14 до 25 мм, несущую стрелу 18-35 мм. Мачта может быть изготовлена из трубок диаметром 40-50 мм, со стенкой 3-4 мм или деревянного бруса 60×60 мм.

Расстояние между элементами устройства можно рассчитать в специально созданных для этого программах: Antwu 15, 4K6D и т. п. Эти утилиты русифицированные , разобраться будет нетрудно.

Зигзагообразное устройство

Несложная в изготовлении антенна широкого диапазона. Работает в двукратной полосе частот. Конструкция представляет собой две вертикальные рейки, закреплённые на диэлектрической стойке. На верхнем и нижнем конце стойки крепят стальные планки. Планки такого же вида, но через изоляционные шайбы, закрепляют на концах реек. На стойке между рейками располагают непроводящую пластину, на которой установлены две пластины из проводника .

Кабель диаметром 3-4 мм соединяют со стальными планками. Его также подпаивают к нижней планке. Провод прокладывают параллельно стороне внутреннего кабеля нижней рамки и припаивают к планкам (оплётку — слева, центральный проводник справа).

Для упрощения конструкции можно использовать только один ромб, зигзаг. Размер такого ромба составит 340×340 мм. Расстояние между двумя металлическими планками в центре ромба берут около 10 мм. В качестве материала применяют алюминиевые, медные или латунные трубки, или полоски шириной 6-10 мм.

Усилитель

Для улучшения приёма телевизионного эфира часто применяют антенну с активным усилителем сигнала. Обычно такой усилитель не нуждается в настройке и выполняется на малошумящих транзисторах с усилением около 20 дБ.

Для того чтоб изготовить усилитель ТВ сигнала своими руками, понадобится печатная плата и следующий перечень радиоэлементов:

  1. Резисторы: R1, R5-220 Ом; R2, R6-8,2 кОм; R3-3,3 кОм; R4, R8-22 Ом; R7- 1,5 кОм.
  2. Конденсаторы: C1-0,01 мкФ; C2, C4, C6-220 пФ; C3, C5-100 нФ.
  3. Транзисторы: VT1, VT2 S790T.

Схема антенного усилителя для телевизора своими руками будет выглядеть так:

https://masterkit.ru/images/magazines/3_Sh4 04 .gif

Усилитель выполнен на транзисторах S790T по схеме с общим эмиттером и имеет две корректирующие цепочки R1, C3 и R5, C5. Устройство собирается на двух усилительных каскадах. Центральная жила входного кабеля подпаивается на вход конденсатора C2, а оплётка экрана на общую землю. Усиленный сигнал снимается с выхода конденсатора C6.

Усилитель для антенны распаивают на отдельной независимой плате, радиоэлементы на ней устанавливаются навесным способом. Крепят плату посередине антенны, такое расположение позволяет эффективно принимать сигнал.

Рамочная антенна

Самодельное устройство будет состоять из следующих элементов:

  • алюминиевые полосы размером 320 мм;
  • мачта;
  • рефлектор;
  • усилительное устройство;
  • кабель.

Вначале собирается рамка из четырёх полос. Крепление между собой осуществляется с помощью винтов. В середину рамки устанавливается крестовина. От центра каждая часть крестовины укорачивается на 5 мм. Ближайшие друг к другу части обрезанных пластин соединяются проводником, образовывая два внутренних, разделённых квадрата. К этим пластинам припаивается кабель, к одной центральная жила, к другой оплётка. Далее антенна устанавливается на мачте, и крепится усилитель.

Логопериодическая

Такая антенна выделяется хорошим согласованием с коаксиальным кабелем и узкой диаграммой направленности, что позволяет принимать телевизионный сигнал на значительном удалении.

Антенна состоит из двухпроводной симметрично распределённой линии, образованной из одинаковых трубок, лежащих параллельно друг другу. На эти трубки устанавливаются полувибраторы в количестве семи штук, при этом направление их чередуется на противоположное относительно предыдущего.

Кабель с волновым сопротивлением 75 Ом прокладывается в одну из линий, концы труб в месте входа фидера соединяются пластинкой из проводника. Экран кабеля распаивается при его выходе из линии, а центральная жила припаивается к лепестку, установленном на заглушке другой трубы. Расстояние между вибраторами выбирают от начала 80, 94,77, 63, 52, 43, 35 мм, а их размер соответственно 160, 131, 107, 88, 72, 60, 49 мм.

Польская

Если выполнить самостоятельно усилитель нет возможности или желания, можно приобрести готовый. Особой популярностью пользуются те, что стоят в так называемых польских антеннах, например, фирмы Sowar. Польская антенна работает в широкополосном диапазоне, т. е. может принимать дециметровый и метровый сигнал. Однако, в том виде в котором она есть, она не очень приспособлена для приёма цифрового телевидения DVB-T, поэтому для её использования рекомендуется выполнить доработки.

Всё дело в том, что входное сопротивление усилителя выше сопротивления антенны. Для начала убираем длинные метровые активные вибраторы или укорачиваем их до размеров дециметровых, затем удаляем полотно рефлектора от активных вибраторов. Таким образом, изменяется сопротивление антенны. Из усилителя желательно выпаять и узел согласования, кольцо из феррита. Это поможет расширить диапазон, увеличит сопротивление, изменит частотную характеристику.

Баночная

Эта оригинальная антенна, которую просто сделать самостоятельно, не уступит по параметрам логопериодической антенне. Собирается из двух консервных банок. Банки берутся размерами 75×95 мм. С помощью двух полосок стеклотекстолита банки соединяются путём пайки. Одна полоска сплошная, а на второй делается разрыв в который подпаивается кабель. Принцип работы её основан на свойстве симметричного широкополосного вибратора, за счёт чего она обладает большим коэффициентом усиления.

Рассмотренные виды антенн без проблем можно подключать к всевозможным приставкам для приёма цифрового телевидения и даже фм диапазона.

Логопериодическая антенна (ЛПА) представляет собой специализированный тип высокочастотных приёмников. В отличие от всенаправленных волновых улавливателей, логопериодическая антенна принимает только в одном направлении, а в отличие от стандартных приёмников телесигнала направленного типа, часто видимых на крышах, эта антенна улавливает широкий диапазон частот. Эта модификация волновых приёмников чаще всего применяется для специализированных приборов, в частности её облюбовали радиолюбители, желающие принимать широкий спектр частот, однако это не исключает её применения в качестве УВЧ и УКВ телеантенн. Также этот тип антенн находился в центре исследований по экспериментальной передаче и приёму электроэнергии.

Их достижимая пропускная способность теоретически бесконечна, а фактическая ширина полосы пропускания зависит от габаритов наибольшего вибратора (отвечает за нижний частотный предел) и миниатюрности крайнего, наименьшего (отвечает за верхний предел частоты).

Конструкция логопериодической антенны

Как правило, эти улавливатели сконструированы из серии параллельных металлических трубок – вибраторов, более длинных у основания, и постепенно сужающихся к краю конструкции, образуя своего рода равнобедренный треугольник.

Поскольку частоты, которые может принимать антенна, базируются на физических размерах вибратора, большинство дециметровых антенн способны принимать сигналы в узком диапазоне. Логопериодические антенны преодолевают этот недостаток, используя набор дипольных элементов такого размерного ряда, в котором они различаются по длине и возможностям приёма, согласно логарифму.

Логарифмическая функция, в соответствии с которой ведётся расчёт логопериодической антенны, начинается с величины длины вибратора, необходимого для приёма волн наибольшей частоты. Одновременно она является длиной наименьших поперечных элементов ЛПА. Повторное логарифмирование определяет размер второго набора элементов, так чтобы их наименьшая принимаемая частота немного перекрывала максимальную принимаемую частоту первой пары. Эта процедура повторяется, и каждая последующая пара дипольных элементов увеличивается с каждой итерацией, пока антенна не сможет принимать все частоты, необходимые тому или иному оборудованию. Частотная периодичность характеристик и логарифмическая зависимость в расчёте этого приёмника волн и легли в основу его названия.

Упрощённо математическую зависимость между длиной поперечных элементов (L) и дистанцией между ними (d) можно выразить формулой подобия:

Ln+1/ Ln = dn+1/ dn = k,

где k – постоянная величина, а n и n+1 – порядковые номера дипольных пар.

Пары элементов ориентируются на одну ось параллельно друг другу по возрастанию, с наибольшим низкочастотным диполем в задней части антенны и самым коротким, с более высокой частотой приёма, расположенным спереди. Антенный кабель (коаксиал) с волновым сопротивлением 75 Ом проходит внутри одного из направляющих стержней ЛПА, причём их концы в месте входа фидера накоротко соединяются перемычкой из металла. Согласующее устройство в данном случае не требуется.

На практике с целью получения высокого коэффициента усиления на фоне умеренных габаритов ЛПА, значения периода принимают в пределах 0,7-0,9.

Поскольку фазы принимаемых сигналов на одной паре могут мешать другим диполям, то в конструкции применяют последовательную переполюсовку точек питания вибраторов. Благодаря ей диполи, в итоге, достигают разницы в 360 градусов, и приходят в соответствие друг с другом, что сказывается на повышении суммарного коэффициента ЛПА.

Логопериодические улавливатели также имеют некоторые проблемы с сопротивлением – суммарным электрическим сопротивлением между двумя элементами одной пары. Эти сложности отчасти решаются увеличением диаметров металлических трубок, из которых составлены поперечные элементы по мере нарастания их длины, что приводит к изменению сопротивления диполя. Другой метод, который используется для согласования сопротивления – это установка небольших согласующих трансформаторов разных значений для каждой пары поперечин, чтобы выровнять сопротивление всех активных элементов антенны.

В результате имеем принимающее устройство, способное «видеть» сигналы только в одном направлении, как антенна «волновой канал», имеющее мощность приёма, сравнимую с мощностью всенаправленной антенны, и которое принимает гораздо более широкий диапазон частот, чем любая из них.

Исходя из этой информации, можно сделать вывод, что конструкция ЛПА носит «самоподобный» характер, что присуще такому математическому явлению как фрактал. Конструктивные особенности ЛПА накладывают отпечаток на её стоимость (она выше цены на иные волновые приёмники), и также выражаются в уязвимости к повреждениям, что является недостатками этого типа устройств. Ещё одним минусом логопериодических приёмников является то, что на фоне их хороших электродинамических показателей в заданном частотном диапазоне, конструкция такой ЛПА для метрового диапазона получается громоздкой.

Виды логопериодических антенн

В большинстве волновых улавливателей, в соответствии с длиной волны, выраженно варьируются свойства усиления. ЛПА относятся к той разновидности антенн, которым присуща диаграмма направленности с неизменной формой в широком частотном диапазоне.

На сегодня можно встретить разнообразие вариантов конструктивного исполнения ЛПА, от плоских до пространственных моделей:

  • щелевая;
  • V-образная;
  • зигзагообразная;
  • трапециевидная;
  • дипольная матрица.

Многообразие модификаций ЛПА обусловлено возможностями трансформирования при дизайне конструкции для достижения нужных параметров. Все же, из множества видов конструкций логопериодических улавливателей, лидируют логопериодические устройства вибраторного типа, которые ввиду своей наглядности позволяют проще рассчитать их характеристики.

Всеволновая

Развитие техники широкополосных улавливателей стало следствием тенденции к расширению полосы частот и использованию в радиолокации широкополосных сигналов. Отсюда возникла потребность во всеволновых ЛПА. Последние успешно зарекомендовали себя в решении задач, связанных с необходимостью непрерывного перекрытия широкого частотного диапазона с неизменными характеристиками улавливателя во всем рабочем диапазоне. Такие требования предъявляются к антеннам, цель которых – индустриальное использование или применение для военных нужд.

Для всеволновых ЛПА характерны:

  • широкий диапазон частот;
  • умеренные габариты, относительно других ЛПА;
  • высокая чувствительность.

Дециметровая

ДМВ логопериодическая антенна является достойной альтернативой антенне «волновой канал», которая хоть и демонстрирует приемлемое соотношение сигнал-шум, но нуждается в согласующем устройстве, искажающем крайние фазовые характеристики в полосе пропускания либо излишне поглощающем сигнал. В этом ракурсе ЛПА для ДМВ диапазона выигрывает благодаря относительной простоте конструкции и хорошему согласованию с кабелем по всей ширине диапазона. Относительно помехоустойчивости – ЛПА, подобно рыбацкому неводу, «вылавливает» только полезный сигнал, пропуская через себя «мелочь» – ненужные сигналы. Очень рекомендуется для «цифры» на дачах.

Собираемся рассказать, как сделать логопериодическую антенну. Логопериодические антенны относятся к числу частотно-независимых. Агрегаты работают в широком диапазоне, перекрывая спектр вещания. Напоминают внешним видом антенны типа волновой канал, только директоры переменной длины, подчиняющейся логарифмическому закону. Впервые идея предложена в 1957 году статьей Избелла, Дюамеля. В обыденности известно три вида устройств, читатели наверняка видели один – выложенный прилавками магазинов. Логопериодическая антенна изготавливается своими руками. Размеры вызнайте, понимайте имеющее важность, осознавайте возможности поблажку дать выдерживанию точности.

Виды логопериодических антенн

Редко встретим явление: самодельная логопериодическая антенна. Конструкция… логопериодические антенны трех типов:

Ошибочно думать, будто логопериодические антенны годятся ловить лишь телевидение. Дело в другом: конструкция изделий сложна, первые методики предлагали номограммы, руководствуясь которыми, мастерам-самоучкам много раз приходилось переделывать. Первые логопериодические антенны сложно настраивались. Вот почему интерес так и не развился до последнего времени, хотя известны свыше половины века. Конструкции для GSM, WiFi, других протоколов СВЧ имеются, давно предложены, неизвестны толком. Отказываетесь верить, попробуйте найти в интернете информацию, соотнесите результаты по биквадрату Харченко, сразу поймете ситуацию.

Решение задачи математически сталкивается напрямую с сонмом интегральных уравнений, по зубам редкостным ботаникам. Наиболее осведомленные авторы считают: разумно пользоваться просто готовыми конструкциями, самостоятельно разрабатывать, больше методом научного тыка. Понятно, первую задачу на бумаге решать утомительно, люди опытные рекомендуют попросту использовать различные языки программирования. Лучше всего подходят MathCAD и С++.

Конструкция логопериодической антенны поражает сложностью. Попробуем описать устройство. Начнем упрощенно, избегая запутать читателей.


Действие логопериодической антенны

Согласно теории, в логопериодической антенне постоянно имеется некая активная область, образованная вибраторами, где уровень тока выше 10 дБ. Частота начинает уменьшаться, зона перемещается в сторону вибраторов подлиннее. Повышение провоцирует обратный процесс. Немногие элементы линии работают равноценно. Некоторые отдыхают. Получается феноменальная широкополосность. Особенностью линии является то, что волна сначала доходит до вибраторов, имеющих размер, отличающийся от резонансного (меньший). По мере продвижения сигнала к «идеальному» вибратору часть мощности рассеивается. Удается укоротить самый длинный излучатель, снижая габариты логопериодической антенны.

Итак, читателям представляем простую вещь: дельной, простой методики расчета сегодня не придумано, любители покопаться в интегралах приглашаются к изданию Логопериодические вибраторные антенны 2005 года выпуска: подробно обмусоливаются тонкости. Несколько разделов посвящается программированию. Избегаем копать тонкости MathCAD, приводить расчет логопериодической антенны, предпочитаем С++, выводы покажем, чтобы читатели могли заняться проектированием:

  1. Диапазон работы антенны 470 — 790 МГц.
  2. Количество вибраторов 9 штук на сторону.
  3. Коэффициент геометрической прогрессии 0,895.
  4. Расстояние между вибраторами 0,17 метра.
  5. Входное сопротивление 75 Ом.
  6. Волновое сопротивление фидерной линии 97,143 Ом.
  7. Диаметр проводников фидерной линии 8 мм.
  8. Расстояние между проводниками (несущими) 10,768 мм.
  9. Расстояние от самого длинного вибратора до замыкания линии 72,556 мм.

Поясняем по поводу данных: длина самого длинного вибратора (левый + правый суммарно) должна быть равна половине длины волны самой низкой частоты (теория). Найдем параметр. Длину волны вычисляем по формуле, используемой со школьной скамьи 299792458 / 470000000 = 637,85 мм. Делим на четыре, пытаясь найти длину одного (левого, правого) вибратора, получаем 159,5 мм. Каждый последующий вибратор находите, домножая число коэффициентом из данных. Все концами лежат на линии, проведенной из некоего воображаемого центра, расположенного вдоль оси антенны, впереди. Расстояния домножаются коэффициентом. Начальное составляет 17 см.

Как объясняет автор идеи, в расчете по формулам выходили разные толщины вибраторов, некоторые не получали порции энергии в ходе работы (говорилось выше), по мере создания ДМВ логопериодической антенны, было решено проволоку взять толщиной 6 мм, расстояния, длины вышли следующие:

  1. Расстояние 0 мм, длина 145,1 мм.
  2. Расстояние 98,7 мм, длина 128,4 мм.
  3. Расстояние 186 мм, длина 113,6 мм.
  4. Расстояние 263,3 мм, длина 100,5 мм.
  5. Расстояние 331,7 мм, длина 89 мм.
  6. Расстояние 392,2 мм, длина 78,78 мм.
  7. Расстояние 445,8 мм, длина 69,7 мм.
  8. Расстояние 493,2 мм, длина 61,7 мм.
  9. Расстояние 535,2 мм, длина 54,6 мм.

Настраивается антенна изменением расстояния меж несущими. Варьируется удаление короткого замыкания линии от самого длинного вибратора. Берите размеры табличные, автор лучше знал, наверняка учел расстояния меж несущими и прочее. Рассматриваемая логопериодическая антенна отлично подходит цифровому мультиплексу, причем захватит все, подробнее сверяйтесь с Википедией. Для работы на прием телевидения следует расположить конструкцию, чтобы вибраторы находились в горизонтальной плоскости. В большом городе луч может прийти вовсе не с направления вышки, также под углом. Боитесь поймать — пробуйте наклонить логопериодическую антенну для достижения нужного эффекта.

Про питание рассказали, пропускайте кабель в одну из несущих, в районе носика обеспечьте соединение любой из них с оплеткой, второй — с жилой. Замыкается линия позади самого длинного вибратора. Теперь каждый читатель может самостоятельно сделать логопериодическую антенну по приведенным сведениям. Отдельной строкой идут конструкторские соображения. Ранее директор приваривали к траверсе, сегодня найдете иные методики.

Желаем аудитории удачи в экспериментах. Теперь знаете, как изготавливается логопериодическая антенна собственноручно. Напоминаем, рассмотренная конструкция далеко не самая простоя и требуется посмотреть диапазон по всем используемым частотам. Нет необходимости — создавайте четвертьволновые вибраторы (для цифровых мультиплексов), избегая дебрей. Проще собирается волновой канал, отличающийся от логопериодической антенны равными размерами вибраторов.

Отличительная особенность ЛПА это очень широкий рабочий диапазон частот: отношение максимальной длины волны принимаемого сигнала к минимальной выходит более десяти. Во всем интервале обеспечивается отличное согласование ЛПА с фидером, а коэффициент усиления при этом практически не изменяется.

Внешний вид антенны показан на рисунке выше. Полотно логопериодической антенны образовано собирательной линией в виде двух металлических труб, расположенных одна над другой, к которым крепятся плечи вибраторов так, что левое плечо первого вибратора соединено с верхней трубой собирательной линии, а правое плечо того же вибратора закреплено к нижней трубке. У второго вибратора, все наоборот, левое плечо соединяется с нижней трубой, а правое — с верхней. Схематически эта конструкция показана на рисунке ниже, где сплошными линиями показаны плечи вибраторов, соединенные с верхней трубой, а штриховой линией — с нижней.


Рабочая полоса частот логопериодической антенны со стороны максимальных длин волн зависит от размеров самого длинного вибратора, а со стороны минимальных длин волн — от размеров самого короткого. При этом, вибраторы вписаны в равнобедренный треугольник с углом при вершине (альфа) и основанием, равным самому длинному вибратору. ЛПА ориентируется в пространстве так, чтобы вершина равнобедренного треугольника была направлена в сторону передатчика. Для логарифмической структуры полотна ЛПА должно строго соблюдаться равное соотношение между длинами соседних вибраторов и расстояниями от них до вершины. Это соотношение называется периодом структуры t:

В2/В1=ВЗ/В2=…=А2/А1=АЗ/А2=…=t

Т.е, размеры вибраторов и их расстояния от вершины равнобедренного треугольника снижается в соответствии с законом убывающей геометрической прогрессии со знаменателем, равным t. Характеристики антенны задаются периодом структуры и углом при вершине треугольника. Чем более маленький угол (и чем больше структурный период t (который всегда будет ниже единицы), тем выше коэффициент усиления антенны и ниже уровень боковых и задних лепестков диаграммы направленности. Но при этом существенно возрастает количество вибраторов структуры и длина ЛПА, и следовательно масса и габариты. Поэтому при выборе угла и периода требуется выбирать компромиссный вариант. В основном угол альфа выбирается в интервале от 30 до 60°, а период структуры от 0,7 до 0,9.

Подключение фидера к антенне осуществляется без специального согласующего устройства. 75 Омный Кабель помещается внутрь нижней трубы со стороны заднего конца А и выходит уже с конца Б.Оплетка фидера припаивается к нижней трубке, а центральная жила — к концу верхней. В зависимости от длины волны сигнала в структуре ЛПА возбуждается, как минимум, несколько вибраторов, размеры которых ближе всего к половине длины волны сигнала. Поэтому конструкция по принципу действия напоминает несколько соединенных антенн типа «Волновой канал», каждая из которых имеет вибратор, директор и рефлектор. На каждой длине волны принимаемого сигнала возбуждается только одна тройка вибраторов, а остальные настолько расстроены, что не оказывают существенного воздействия на работу ЛПА. Из-за этого, коэффициент усиления ЛПА оказывается ниже, коэффициент усиления конструкции типа «Волновой канал» с тем же самым количеством компонентов, но зато полоса пропускания будет намного шире.

Как видим для достижения широкодиапазонности применяется принцип взаимной расстройки компонентов ЛПА — аналогично тому как в широкополосных ВЧ усилителях расширение полосы пропускания осуществляется взаимной расстройкой колебательного контура. Для данной конструкции ЛПА является постоянным произведение коэффициента усиления на полосу пропускания. Чем больше полоса пропускания, тем ниже коэффициент усиления при данных габаритах конструкции.

Рассмотрим конструкцию самодельной ЛПА, имеющей 10 вибраторов и рассчитанной на работу в диапазоне метровых каналов аналогового телевидения, размеры конструкции сведены в таблицу:

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом, в случае необходимости, легко повторяется…

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

Для уменьшения количества помех сзади антенны ставят отражатель. Расстояние между антенной и отражателем подбирают экспериментально — по «чистоте» картинки
Можно на стекле прикрепить фольгу и получить неплохой сигнал….
Медная трубка или проволока — оптимальный вариант, хорошо гнется, легко пр

Делать ее очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Также потребуется коаксиальный антенный кабель требуемой длины, штекер подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

Чертеж антенны «восьмерки» для приема цифрового ТВ

  • Длина «внутренней» стороны прямоугольника (В2) — 13 см,
  • «наружной» (В1) — 14 см.

За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того. С длинами сторон можно немного ошибаться — это не смертельно. Получается так:

  • Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
  • Два участка по 14 см.
  • Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
  • Снова два по 14 см.
  • Последний — 13 см + 1 см на петлю.

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

Подготовка кабеля

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край будет крепиться к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

Ко второму краю подпаиваем штекер. Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах, где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т.п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится. Все, ТВ антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

Можно сделать и пять рамок — для более уверенного приема
Красить или лакировать нежелательно — ухудшается прием. Такое возможно только в непосредственной близости с передатчиком

Достоинства этой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

  • 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
  • 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
  • ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директор.

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают, в ни проделывают отверстия и через них крепят нижнюю стрелу.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — «фидер». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

  • Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
  • Оплетка фидера припаивается к правому концу вибратора.
  • Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
  • Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
  • Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф, вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете , можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Кроме банки и кабеля потребуется еще:

  • радиочастотный соединитель RF-N;
  • кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
  • кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg
73 мм2407.2363144.522 752.281188.070564.211
74 мм 2374.706 3102.028 534.688 133.672401.016
75 мм 2343.043 3060.668 440.231 110.057330.173
76 мм 2312.2143020.396384.70896.177288.531
77 мм2282.185 2981.170 347.27686.819260.457
78 мм2252.926 2942.950319.95879.989239.968
79 мм 2224.408 2905.697 298.95574.738224.216
80 мм2196.603 2869.376282.204070.551211.653
81 мм 2169.485 2833.952 268.47167.117201.353
82 мм 2143.0272799.391 256.97264.243192.729
83 мм2117.208 2765.664 247.178 61.794185.383
84 мм 2092.0032732.739 238.71959.679179.039
85 мм2067.3912700.589231.32957.832173.497
86 мм2043.352 2669.187 224.81056.202168.607
87 мм2019.8652638.507 219.01054.752164.258
88 мм1996.9122608.524213.81353.453160.360
89 мм1974.4752579.214209.12652.281156.845
90 мм1952.5362550.556204.87651.219153.657
91 мм1931.0802522.528201.00250.250150.751
92 мм1910.0902495.110197.45649.364148.092
93 мм1889.5512468.280194.19648.549145.647
94 мм1869.4492442.022191.18847.797143.391
95 мм1849.7712416.317188.40547.101141.304
96 мм1830.5022391.147185.82146.455139.365
97 мм1811.6312366.496183.41545.853137.561
98 мм1793.1452342.348181.16945.292 135.877
99 мм1775.0332318.688179.06844.767134.301

Порядок действий такой:


Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Логопериодическая антенна своими руками: конструкция и работа

Собираемся рассказать, как сделать логопериодическую антенну. Логопериодические антенны относятся к числу частотно-независимых. Агрегаты работают в широком диапазоне, перекрывая спектр вещания. Напоминают внешним видом антенны типа волновой канал, только директоры переменной длины, подчиняющейся логарифмическому закону. Впервые идея предложена в 1957 году статьей Избелла, Дюамеля. В обыденности известно три вида устройств, читатели наверняка видели один – выложенный прилавками магазинов. Логопериодическая антенна изготавливается своими руками. Размеры вызнайте, понимайте имеющее важность, осознавайте возможности поблажку дать выдерживанию точности.

Виды логопериодических антенн

Редко встретим явление: самодельная логопериодическая антенна. Конструкция… логопериодические антенны трех типов:

  1. Плоские. Напоминают непонятный круг, вырезаны беспорядочно (на первый взгляд) дорожки, секторы. Получается невиданная комбинация мишени, с кольцами поршней двигателя внутреннего сгорания, непонятно чем… В результате штуковина принимает-излучает волны.
  2. Пространственная логопериодическая антенна страшная внешним видом. Навевает ассоциации фантастического фильма: космические флагманы увешаны похожими штуковинами. Не исключено, режиссеры равнялись сабжектом. Выглядит просто фантастично, работает реально.
  3. Плоские однонаправленные логопериодические антенны то, что видим в магазинах. Торчащий вперед длинный стержень, по обеим сторонам усеянный, словно усами, поперечинами различной длины. Выглядит более упорядоченно, пониманию недостижимо.

Ошибочно думать, будто логопериодические антенны годятся ловить лишь телевидение. Дело в другом: конструкция изделий сложна, первые методики предлагали номограммы, руководствуясь которыми, мастерам-самоучкам много раз приходилось переделывать. Первые логопериодические антенны сложно настраивались. Вот почему интерес так и не развился до последнего времени, хотя известны свыше половины века. Конструкции для GSM, WiFi, других протоколов СВЧ имеются, давно предложены, неизвестны толком. Отказываетесь верить, попробуйте найти в интернете информацию, соотнесите результаты по биквадрату Харченко, сразу поймете ситуацию.

Решение задачи математически сталкивается напрямую с сонмом интегральных уравнений, по зубам редкостным ботаникам. Наиболее осведомленные авторы считают: разумно пользоваться просто готовыми конструкциями, самостоятельно разрабатывать, больше методом научного тыка. Понятно, первую задачу на бумаге решать утомительно, люди опытные рекомендуют попросту использовать различные языки программирования. Лучше всего подходят MathCAD и С++.

Конструкция логопериодической антенны

Конструкция логопериодической антенны поражает сложностью. Попробуем описать устройство. Начнем упрощенно, избегая запутать читателей.

  • Стержень напоминает траверсу волнового канала, дает раздельное питание левым и правым вибраторам. Находятся симметрично в противофазе.
  • Причем попеременно левый-правый ряд вибраторов меняются несущей (две, близко расположенные и параллельные). Например, первый левый вибратор принадлежит верхней несущей, первый правый – нижней. Со вторыми наоборот. Левый теперь находится на нижней, правый, – на верхней.
  • Количество вибраторов зависит от конструктива, длина самых больших (вмещены задней частью) составляет (в сумме левый и правый) половину длины волны крайней нижней частоты диапазона.
  • Питание подводится к передней части. Допустимо сделать проводом, проложенным внутри несущей, либо сразу присоединить симметричную линию к вершине. По первому случаю поясним: коаксиальный кабель ложится внутри одной направляющей, причем одной частью линии послужит направляющая. При выходе из носика центральная жила замыкается на вторую несущую. Получается, двухпроводная линия играет роль четвертьволнового симметрирующего трансформатора.
  • Закорачивание линии сделано позади самого длинного вибратора на расстоянии восьмой части длины волны нижней частоты диапазона. По отдельным сведениям, сделано из соображений согласования. Кстати, метод хорош тем, что вибраторы получаются замкнутыми на землю, следовательно, при ударе молнии первой сгорит оплетка кабеля (при отсутствии громоотвода).

Действие логопериодической антенны

Согласно теории, в логопериодической антенне постоянно имеется некая активная область, образованная вибраторами, где уровень тока выше 10 дБ. Частота начинает уменьшаться, зона перемещается в сторону вибраторов подлиннее. Повышение провоцирует обратный процесс. Немногие элементы линии работают равноценно. Некоторые отдыхают. Получается феноменальная широкополосность. Особенностью линии является то, что волна сначала доходит до вибраторов, имеющих размер, отличающийся от резонансного (меньший). По мере продвижения сигнала к «идеальному» вибратору часть мощности рассеивается. Удается укоротить самый длинный излучатель, снижая габариты логопериодической антенны.

Итак, читателям представляем простую вещь: дельной, простой методики расчета сегодня не придумано, любители покопаться в интегралах приглашаются к изданию Логопериодические вибраторные антенны 2005 года выпуска: подробно обмусоливаются тонкости. Несколько разделов посвящается программированию. Избегаем копать тонкости MathCAD, приводить расчет логопериодической антенны, предпочитаем С++, выводы покажем, чтобы читатели могли заняться проектированием:

  1. Диапазон работы антенны 470 – 790 МГц.
  2. Количество вибраторов 9 штук на сторону.
  3. Коэффициент геометрической прогрессии 0,895.
  4. Расстояние между вибраторами 0,17 метра.
  5. Входное сопротивление 75 Ом.
  6. Волновое сопротивление фидерной линии 97,143 Ом.
  7. Диаметр проводников фидерной линии 8 мм.
  8. Расстояние между проводниками (несущими) 10,768 мм.
  9. Расстояние от самого длинного вибратора до замыкания линии 72,556 мм.

Поясняем по поводу данных: длина самого длинного вибратора (левый + правый суммарно) должна быть равна половине длины волны самой низкой частоты (теория). Найдем параметр. Длину волны вычисляем по формуле, используемой со школьной скамьи 299792458 / 470000000 = 637,85 мм. Делим на четыре, пытаясь найти длину одного (левого, правого) вибратора, получаем 159,5 мм. Каждый последующий вибратор находите, домножая число коэффициентом из данных. Все концами лежат на линии, проведенной из некоего воображаемого центра, расположенного вдоль оси антенны, впереди. Расстояния домножаются коэффициентом. Начальное составляет 17 см.

Как объясняет автор идеи, в расчете по формулам выходили разные толщины вибраторов, некоторые не получали порции энергии в ходе работы (говорилось выше), по мере создания ДМВ логопериодической антенны, было решено проволоку взять толщиной 6 мм, расстояния, длины вышли следующие:

  1. Расстояние 0 мм, длина 145,1 мм.
  2. Расстояние 98,7 мм, длина 128,4 мм.
  3. Расстояние 186 мм, длина 113,6 мм.
  4. Расстояние 263,3 мм, длина 100,5 мм.
  5. Расстояние 331,7 мм, длина 89 мм.
  6. Расстояние 392,2 мм, длина 78,78 мм.
  7. Расстояние 445,8 мм, длина 69,7 мм.
  8. Расстояние 493,2 мм, длина 61,7 мм.
  9. Расстояние 535,2 мм, длина 54,6 мм.

Настраивается антенна изменением расстояния меж несущими. Варьируется удаление короткого замыкания линии от самого длинного вибратора. Берите размеры табличные, автор лучше знал, наверняка учел расстояния меж несущими и прочее. Рассматриваемая логопериодическая антенна отлично подходит цифровому мультиплексу, причем захватит все, подробнее сверяйтесь с Википедией. Для работы на прием телевидения следует расположить конструкцию, чтобы вибраторы находились в горизонтальной плоскости. В большом городе луч может прийти вовсе не с направления вышки, также под углом. Боитесь поймать – пробуйте наклонить логопериодическую антенну для достижения нужного эффекта.

Про питание рассказали, пропускайте кабель в одну из несущих, в районе носика обеспечьте соединение любой из них с оплеткой, второй — с жилой. Замыкается линия позади самого длинного вибратора. Теперь каждый читатель может самостоятельно сделать логопериодическую антенну по приведенным сведениям. Отдельной строкой идут конструкторские соображения. Ранее директор приваривали к траверсе, сегодня найдете иные методики.

Желаем аудитории удачи в экспериментах. Теперь знаете, как изготавливается логопериодическая антенна собственноручно. Напоминаем, рассмотренная конструкция далеко не самая простоя и требуется посмотреть диапазон по всем используемым частотам. Нет необходимости – создавайте четвертьволновые вибраторы (для цифровых мультиплексов), избегая дебрей. Проще собирается волновой канал, отличающийся от логопериодической антенны равными размерами вибраторов.

LPDA Aerial Array »Примечания по электронике

Логопериодическая антенна или антенна, часто называемая LPDA, представляет собой широкополосную направленную антенну, которая обеспечивает сочетание усиления и направленности в широком диапазоне частот.


Логопериодическая антенна включает:
Основы логопериодической антенны Логопериодическая теория и уравнения


Направленные антенны, такие как Yagi, обеспечивают усиление и направленность, но их полоса пропускания ограничена.

Одна форма антенны, которая может обеспечивать усиление и направленность наряду с широкой полосой пропускания, известна как логопериодическая антенна.Хотя он больше, чем эквивалентная конструкция Yagi или другой директивы для эквивалентного уровня усиления, она обеспечивает возможность работы на многих различных частотах.

Логопериодическая антенна, используемая для телевизионного приема

Логопериодическая антенна была первоначально разработана Дуайтом Э. Исбеллом, Раймондом Дюамелем, который опубликовал статью в 1957 году, позже дополнительные варианты были сделаны Полом Майесом. Концепция логопериодической антенны была запатентована Иллинойским университетом в США.

Типы и варианты логопериодических антенн

Существует несколько форм логопериодических антенн.Точный тип, наиболее подходящий для любого конкретного приложения, будет зависеть от требований.

К основным типам логопериодических антенн относятся:

  • Логопериодическая дипольная решетка, LPDA
  • Периодический журнал слотов
  • Зигзагообразный логарифмический периодический массив
  • Трапециевидная логарифмическая периодическая
  • В логарифмически периодическая

Наиболее широко используется тип логопериодических диполей LPDA, который будет описан здесь.

Логопериодическая антенна, используемая для ВЧ связи

Логопериодическая дипольная антенная решетка, основы

Логопериодическая дипольная решетка состоит из нескольких дипольных элементов.Они постепенно уменьшаются в размере от задней части к передней — направление максимального излучения — от меньшего фронта.

На каждый дипольный элемент LPDA подается питание, но фаза между соседними дипольными элементами меняется на противоположную — это обеспечивает правильную фазировку сигнала между различными элементами. Это также означает, что требуется фидер по длине антенны. Обычно он устроен так, что является частью механической структуры массива.

Не вся антенная решетка активна на любой заданной частоте.Активная область, то есть секции антенны, которые вносят вклад в передачу или прием, меняются в зависимости от частоты, и только около трех могут действительно вносить вклад в излучение на любой заданной частоте. Также наблюдается плавный переход активной области LPDA по решетке при изменении частоты срабатывания.

Элемент в задней части массива, где элементы являются наибольшими, имеет половину длины волны на самой низкой рабочей частоте — самый длинный элемент действует как полуволновой диполь на самой низкой частоте.Расстояние между элементами также уменьшается по направлению к передней части массива, где расположены самые маленькие элементы. Верхняя частота является функцией длины самого короткого элемента.

Логопериодическая дипольная матрица, концепция LPDA

Обычно также имеется закороченный согласующий шлейф фидера, прикрепленный к концу фидера, наиболее удаленному от самого короткого элемента, чтобы обеспечить необходимое согласование для антенного фидера и вдоль линии фидера в антенне.

Логопериодическая характеристика антенны

Логопериодическая дипольная матрица LPDA обычно может работать в диапазоне частот около 2: 1 и обеспечивать прямое усиление по сравнению с диполем.

Как и антенна Yagi, она демонстрирует прямое усиление и имеет высокое соотношение передней и задней части, но LPDA может работать в гораздо более широкой полосе пропускания и будет иметь меньшее усиление для эквивалентного количества элементов.

В процессе эксплуатации диаграмма направленности конструкции LPDA в целом остается неизменной во всем рабочем диапазоне. В дополнение к этим параметрам, таким как сопротивление излучения и отраженная мощность, указывается коэффициент стоячей волны.

С точки зрения технических характеристик типичная логопериодическая антенна может обеспечивать усиление от 3 до 6 дБ по сравнению с диполем для полосы пропускания 2: 1 при сохранении уровня КСВН выше 1.3: 1. С таким уровнем производительности он идеально подходит для многих приложений, хотя логопериодическая антенна будет намного больше, чем Yagi с эквивалентным усилением.

Логопериодические антенные приложения

Логопериодическая антенна используется во многих областях, требуются широкие уровни полосы пропускания наряду с направленностью и усилением. Есть несколько областей, где используется антенна:

  • ВЧ-связь: Логопериодические антенные решетки часто используются для дипломатического трафика на ВЧ-диапазонах.Логопериодические антенны работают хорошо, потому что посольствам и другим подобным пользователям необходимо будет работать на широком диапазоне частот в диапазонах ВЧ, и часто возможно иметь только одну антенну. Одна логопериодическая антенна предоставит доступ к достаточному количеству частот в ВЧ-диапазонах, чтобы обеспечить связь, несмотря на изменения в ионосфере, изменяющие оптимальные рабочие частоты.
  • Наземное телевидение УВЧ: Логопериодическая антенна иногда используется для приема наземного телевидения УВЧ.Поскольку телевизионные каналы могут быть расположены в широкой части спектра УВЧ, логопериодичность позволяет охватить достаточную ширину полосы.
  • Измерения ЭМС: ЭМС — ключевой вопрос для всех электронных продуктов. Тестирование требует проведения частотного сканирования в широком диапазоне частот. При тестировании на излучаемые излучения необходима антенна, способная обеспечить ровный отклик в широком диапазоне частот. Журнал периодический может предложить требуемую производительность и широко используется в этой форме приложения.
  • Другие приложения: Есть много других приложений, где можно использовать логопериодические антенны. Любые приложения, в которых необходимы направленность и широкая полоса пропускания, являются идеальными приложениями для этой формы конструкции РЧ-антенны.

Ввиду своего размера и более низкого коэффициента усиления, чем у Yagi, логопериодическая дипольная матрица имеет тенденцию не использоваться так широко, как Yagi. Тем не менее, LPDA приходит на помощь, когда требуется широкая полоса пропускания.

Еще темы об антеннах и распространении:
ЭМ-волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеоров Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Параболическая рефлекторная антенна Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВ Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

UHF Digital TV Antenna Log Periodic

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, с помощью которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу.Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что мы собираем

Мы можем собирать следующую информацию:

  • ФИО и должность
  • Контактная информация
  • , включая адрес электронной почты
  • демографическая информация, такая как почтовый индекс, предпочтения и интересы
  • другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Эта информация необходима нам, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

  • Ведение внутреннего учета.
  • Мы можем использовать информацию для улучшения наших продуктов и услуг.
  • Мы можем периодически отправлять рекламные сообщения о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
  • Время от времени мы также можем использовать вашу информацию, чтобы связываться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш веб-сайт может содержать ссылки на другие интересные веб-сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Следовательно, мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
  • , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

В чем разница между логопериодической антенной и антенной Яги?

Я люблю, когда люди хотят быть точными. Большинство людей склонны называть любую большую антенну с большим количеством занятых вещей (например, изображенную наверху) «яги». Это те же люди, благодаря которым кабельный мультиплексор назывался «кабельным модемом». Ребята, это не совсем модем, модем модулирует и демодулирует. Так оно и получило свое название.Но кабельный модем выполняет ту же задачу, что и модем в 1990-х годах, поэтому название прижилось. Я отвлекся. Дело в том, что существует техническая разница между антенной «яги» и «логопериодической» антенной, и это очень важно.

Антенна Yagi

Антенна Yagi, названная так в честь одного из двух изобретателей, представляет собой конструкцию антенны, которая фокусирует как можно больше мощности либо на одном маленьком элементе, либо на группе маленьких элементов. Для него характерны «направляющие» (меньшие части спереди), а также «отражатели», которые представляют собой угловые элементы посередине или сзади.Все это называется «пассивными излучателями». В каком-то смысле они действуют как линза. За счет сужения области, которую антенна может «видеть», больше сигнала попадает на приемный элемент, ширина которого может составлять от одного фута до двух.

Антенны

Yagi бывают разных размеров и форм, но все они работают одинаково. Преимущество настоящей антенны Yagi заключается в ее способности очень хорошо работать в небольшом диапазоне частот, что делает их полезными для УВЧ или любительского радио.

Логопериодическая антенна

Логопериодическая антенна очень похожа на антенну Яги, но электрически сильно отличается.В настоящей антенне Яги обычно небольшое количество элементов, выполняющих работу, в то время как в логопериодической антенне каждый из горизонтальных элементов, которые вы видите, фактически принимает элементы. Это создает большой массив без каких-либо промежутков в нем, что может быть наиболее полезным при приеме широкого диапазона частот.

Вот где это сбивает с толку. Логопериодические антенны обычно располагаются таким образом, что некоторые элементы также являются пассивными излучателями, что означает, что они помогают передавать сигналы другим элементам.В этом смысле логопериодическая система действует как яги.

Антенны гибридные

Путаница продолжается. Антенна, которую вы видите выше, технически представляет собой гибрид Яги и логопериодической антенны. Небольшая часть слева — это антенна Яги с короткими директорами, сфокусированными на одной точке, и расположенными под углом отражателями. Эта часть используется для УВЧ. Все, что находится справа от него, представляет собой логопериодический массив, каждый из элементов которого фактически получает отдельный канал.

Этот вид гибридов был очень популярен в 1950-х, 1960-х и 1970-х годах до появления кабельного телевидения.Это позволяло принимать весь путь от канала 2 до канала 83. Часть Яги обрабатывала каналы 14-83, а логопериодическая часть обрабатывала каналы 2-13. На большинстве рынков прекратилось вещание в диапазоне от 2 до 6 каналов, а на многих — в диапазоне 7–14. Все телетрансляции прекратились выше 51 канала. Таким образом, даже если вы используете логопериодическую антенну, вам не понадобится столько элементов.

Самый простой способ узнать

Если вы идете по улице и смотрите на антенны на крышах, ищите провода, идущие к каждому элементу.Вы видите провода? Если да, то это журнал периодический. Если нет, то, вероятно, у вас есть Яги.

Что лучше?

Это действительно зависит от того, как вы собираетесь его использовать. Многие большие антенны имеют логопериодические элементы, чтобы задействовать эти низкочастотные УКВ-каналы, но вы вряд ли когда-нибудь увидите логопериодические антенны для УВЧ, потому что эти частоты одинаково хорошо реагируют на более простую конструкцию Яги.

Можно ли вообще называть это Яги?

Да, большинство людей знают. Не переживайте.

Купите нужную антенну в Solid Signal

Solid Signal имеет лучший выбор из всех лучших антенн, включая yagis и log-periodics, или как вы их называете. Купите отличный выбор на SolidSignal.com прямо сейчас!

Термины, которые необходимо знать об антеннах: LOG-PERIODIC

Вы, наверное, слышали термин «логопериодический», когда речь идет об антеннах. Я уже использовал этот термин в этом блоге.

Логопериодическая антенна, также называемая логопериодической дипольной решеткой, является наиболее сложным типом антенны.На самом деле это несколько антенн вместе.

В логопериодической антенне каждый из элементов фактически подключен. Каждый из них действует как собственная дипольная антенна, принимающая определенный диапазон частот. Из-за размещения каждого элемента каждый элемент также действует как директор, увеличивая эффективность антенного элемента за ним.

Это логопериодический или яги?

Часто общий термин «яги» используется для обозначения любой большой антенны, похожей на ту, что изображена на картинке.Технически это две разные вещи. Яги имеет один управляемый элемент, а остальная часть антенны фокусирует сигнал на этом элементе. Логопериодический имеет более одного ведомого элемента.

Однако в мире телевизионных антенн редко можно встретить чисто логопериодическую антенну. На фотографии выше, часть справа, за двумя частями со странным углом наклона, представляет собой логопериодическую антенну. Однако секция слева на самом деле представляет собой антенну Яги, настроенную на частоты УВЧ. Так что будет справедливо называть это логопериодическим или яги, потому что на самом деле это и то, и другое.

Почему мы называем это «логопериодическим»?

Логопериодическая антенна была изобретена в 1958 году. Предыдущие попытки создать антенные решетки создавали много помех, но конструкция LPDA использовала математику для распределения элементов, так что не было никаких проблем.

В этом дизайне элементы расположены в соответствии с логарифмом фактической частоты, получаемой отдельными элементами, и которая составляет имя. Также стоит отметить, что логопериодическую антенну изобрел инженер, а не маркетолог.Это объясняет, почему его название, возможно, не так запоминающееся, как вы могли бы подумать.

Что лучше, логопериодический или яги?

Умные считыватели могут указать на то, что теоретически антенна Яги должна превзойти логопериодическую антенну. В антенне яги один единственный элемент принимает весь сигнал. Остальная часть антенны фокусирует этот сигнал. Однако этот элемент должен уметь работать сразу с несколькими частотами. Если у вас очень большой диапазон частот, например, у VHF-телевидения, отдельные элементы будут правильным выбором, даже если каждый отдельный элемент не будет иметь такого большого усиления, как у s yagi design.

Магазин антенн на Solid Signal

Вы найдете лучший выбор антенн, купив большой выбор на Solid Signal. Есть антенны для любой ситуации, не только яги и логопериодические антенны, но и простые диполи самых разных типов. Если вы не знаете, какая антенна вам нужна, воспользуйтесь нашей бесплатной службой рекомендации антенн. Каждый запрос на антенну рассматривается специалистом в нашем головном офисе в Мичигане. Мало того, технический специалист создает каждую рекомендацию в соответствии с вашими конкретными потребностями.Результат лучше, чем может дать любое приложение, и вы действительно можете связаться с техническим специалистом, который выполнил вашу рекомендацию, и задать им вопросы. Попробуйте сегодня!

Эффективная логопериодическая телевизионная антенна для беспрепятственного просмотра

Alibaba.com предлагает одни из самых эффективных и мощных. Телевизионная антенна с логопериодической периодической передачей Опции идеально подходят для передачи бесшовных сигналов для ваших телевизоров. Эти обширные категории продуктов созданы с использованием самых передовых технологий для обеспечения превосходных характеристик, а также сделаны из прочных материалов для обеспечения исключительной долговечности.Эти. Телевизионная антенна с логарифмической периодикой идеально подходит для всех типов жилых и коммерческих целей и является одним из самых продаваемых товаров на сайте прямо сейчас. Ведущий. log Периодическая телевизионная антенна поставщики и оптовые торговцы на сайте предлагают эти технологически продвинутые продукты по наиболее конкурентоспособным ценам и выгодным сделкам.

Широкий ассортимент эффективных и превосходных. log периодическая телевизионная антенна , доступная на сайте, изготовлена ​​из высококачественных материалов, которые обеспечивают долговечное качество и повышенную долговечность на протяжении многих лет.Эти продукты экологичны и экологичны. Вы можете выбирать из огромного количества спутников. Телевизионная антенна с логопериодической периодической передачей сигналов совместима со всеми типами телевизоров для передачи сигналов как внутри помещения, так и снаружи. Эти устройства изготовлены из пластика, алюминия и других металлов для большей прочности и устойчивости к любым погодным условиям и внешним элементам. Файл. Телевизионная антенна с логопериодическим периодом. Предлагаемая здесь оснащена всеми последними функциями для оптимальной работы и стабильной доставки.

Великолепное качество. Телевизионная антенна с логопериодической периодической передачей , доступная на Alibaba.com, представлена ​​в различных цветах, формах, размерах, характеристиках и качестве сборки в зависимости от ваших требований. Эти продукты водонепроницаемы, устойчивы к коррозии, не допускают поломок и способны улавливать сигналы наиболее убедительными техническими способами. Эти. Телевизионная антенна с логопериодической логикой обеспечивает превосходный прием цифровых наземных усилителей с регулировкой шума и очень проста в использовании. Вы можете купить. log-периодическая телевизионная антенна , которая также входит в комплект телевизионных приставок и достаточно эффективна, чтобы работать точно в любую погоду.

Просмотрите отдельные. Телевизионная антенна log периодическая телевизионная антенна работает на Alibaba.com и покупает эти продукты в рамках своего бюджета и удобства. Эти продукты доступны как OEM-заказы и могут быть полностью индивидуализированы. Вы также можете выбрать послепродажное обслуживание и услуги по установке, которые не требуют больших затрат.

Как правильно выбрать антенну HDTV

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

Если вы никогда не видели эфирного телевидения, то на первый взгляд поиск подходящей наружной антенны HDTV может показаться сложной задачей.

Антенны бывают всех форм и размеров. Они варьируются от небольших внутренних блоков, которые вы кладете на книжную полку за телевизором, до больших 8-элементных антенн-бабочек, которые вы устанавливаете на мачту на крыше.

Но как узнать, какой тип подходит вам?

Обычно первое, что вы делаете, — это исследование. Но как только вы усвоите основы работы OTA-телевидения, принятие решения о покупке станет проще и проще.

В этой статье я собрал советы и рекомендации, которые помогут вам начать работу.

Вы лучше поймете, как работают антенны и какие факторы наиболее важны при принятии решения, какую из них купить.

3 причины, почему вам следует использовать телевизионную антенну

Федеральная комиссия по связи постановила, чтобы каждый имел доступ к бесплатному телевидению по воздуху.

В результате сигналы OTA:

  • Можно принимать бесплатно
  • Встречаются почти везде
  • Предлагают беспрецедентное качество изображения, которое превосходит кабельное и спутниковое, поскольку эти последние технологии используют сжатие для упаковки в сотни доступных каналов.

Вы можете получить это OTA-программирование, просто установив ТВ-антенну и подключив ее к телевизору.

С точки зрения стоимости, телевизионные антенны, как правило, доступны по цене, но вы заплатите за труд, если наймете профессионала, который установит их для вас.

Надежная оценка стоимости установки телевизионной антенны составляет около двух-трех месяцев на услуги кабельного или потокового вещания.

Как работают телевизионные антенны

В общих чертах, телевизионная антенна представляет собой набор металлических стержней (т.е.диполи), которые «улавливают» электромагнитные волны, идущие наружу от передающей башни.

В мире телевидения эти волны известны как «радиочастоты» или радиочастотные сигналы. Это ваши основные телевизионные сигналы.

Радиочастотные сигналы исходят от башни, как волны, отбегающие от камня, брошенного в бассейн.

Каждая волна начинается сильно, с определенным количеством энергии, когда она распространяется наружу по прямой линии.

Но он постепенно теряет энергию — из-за расстояния, а также из-за того, что его ослабляют объекты на своем пути, такие как леса и холмы.В конце концов он тускнеет и исчезает совсем.

Частоты сигнала: UHF и VHF

Поскольку телевизионные сигналы распространяются наружу со скоростью света, они колеблются, как обычные волны, высота и длина которых изменяются со скоростью, известной как частота .

«Частота» очень важна при описании и классификации ТВ-сигналов. Существует два типа частот:

  • Очень высокая частота (VHF) : УКВ-сигналы для телевидения колеблются с частотой 41–250 МГц.
  • Сверхвысокая частота (UHF) : Они колеблются с частотой 470–960 МГц, что намного быстрее, чем VHF, также с более короткими длинами волн.

Возвращаясь к ранним дням телевидения, станции, которые использовались для передачи аналоговых телевизионных сигналов на частотах УКВ.

УКВ-сигналы проходят дальше и менее ослаблены помехами, чем УВЧ-сигналы.

Но более высокие частоты УВЧ обеспечивают большую полосу пропускания для большего количества телепрограмм.

Цифровые телеканалы

С переходом на цифровое телевидение в 2009 году большинство телевизионных программ перешло с УКВ на УВЧ.

В то время как станции должны были соответственно увеличить свою выходную мощность передачи, чтобы достичь того же количества потребителей OTA-телевидения (из-за большего затухания или потери сигналов УВЧ), они могли одновременно упаковывать больше программ на эти более высокие частоты.

Сегодня цифровое телевидение транслируется с использованием системы реальных и виртуальных каналов .

Реальные каналы

Реальные каналы (также известные как радиочастотные, широковещательные или цифровые каналы) показаны в таблице ниже.

Реальный канал также соответствует определенной частоте в диапазонах UHF или VHF.

Частота

Реальные (широковещательные) каналы

УКВ (нижний диапазон)

2-6

9 VHF

9

7-13

UHF

14-36

Например, RF канал 7 (высокий VHF) транслируется на 177 МГц.

(Обратите внимание, что нет УВЧ диапазона низких или высоких частот — это потому, что телевидение в Северной Америке использует только диапазон низких частот.)

Виртуальные каналы

Теперь каждый реальный канал содержит несколько виртуальных каналов.

Например, WNBC в Нью-Йорке транслируется на реальном канале 36 (UHF) и на виртуальном канале 4.3.

Виртуальные каналы обозначаются десятичной точкой (или тире).

В примере WNBC и реального канала 36, другие телеканалы также используют тот же самый реальный канал, но вещают на других виртуальных каналах (например, 4.1, 4.2, 4.4 и т. Д.).

Еще одно различие между реальными и виртуальными каналами заключается в том, что на экране телевизора вы будете видеть только виртуальный канал.

Это дает некоторые маркетинговые преимущества для определенных станций. Фактически, WNBC известен в местном масштабе как «канал 4» и публично идентифицируется как канал 4–3.

Конструкция антенны

Давайте поговорим об аппаратном обеспечении.

Антенны предназначены для приема определенных частот. Если быть точным, размер и тип антенны зависят от длины волны, которую она пытается обнаружить.

Чтобы быть эффективной, антенна должна быть примерно на половинной длины волны , которую она принимает.

Поскольку длины волн ОВЧ в два раза длиннее, чем длины волн УВЧ (помните диаграмму выше), антенны для ОВЧ будут больше, чем их аналоги УВЧ.

Антенны и частоты

Мы говорили о номерах каналов выше и о том, как это виртуальный канал, который вы видите на своем телевизоре.

Однако реальные каналы больше подходят для антенн. Они отражают частоты, на прием которых рассчитана антенна.

Покупая антенну, сначала следует понять, какие реальные каналы она может поймать.

Например, Winegard Platinum Series HD7694P улавливает UHF и высокий VHF. Это означает реальные каналы с 7 по 36.

Вот почему вы должны знать, какие доступные реальные каналы транслируются в вашем районе , прежде чем покупать антенну .

Скачивание и понимание вашего отчета о сигналах перед покупкой избавит вас от головной боли при чтении правил возврата вашей новой антенны.

Какая лучшая антенна для бесплатного телевидения?

Я сравняюсь с вами.

Лучшая антенна HDTV, которую вы можете купить, которая надежно дает вам бесплатные эфирные программы, будет меньше зависеть от самой антенны и больше от вашего местоположения (и соответствующей мощности сигнала).

Верно; в основном это будет зависеть от нескольких вещей, которые мало или не имеют ничего общего с антенной технологией.

Я объясню эти факторы ниже. Но прежде всего вам нужно будет купить антенну, которая лучше всего соответствует этим факторам, как только вы их заметите.

Итак, вот на что следует обратить внимание при покупке антенны:

  • Где местные источники моих телевизионных сигналов?
  • Каковы их частоты вещания?
  • Каковы возможные источники помех, которые могут преждевременно ухудшить качество моего сигнала?
  • Какие типы телевизионных антенн я могу купить?

Обнаружение эфирных телевизионных сигналов

В предыдущих абзацах мы рассмотрели, как телевизионные сигналы проходят по воздушным путям и как работают антенны.

А теперь давайте сосредоточимся на связанной, но более конкретной теме: где в вашем районе находятся источники местных телевизионных сигналов, транслируемых в вашем районе?

Это еще один способ спросить: , где — ближайшие опоры электропередачи, расположенные вокруг вас, а — как далеко они ?

Расположение передатчика

Если вы изучите отчеты о сигналах для разных областей страны, вы сразу заметите некоторые различия между городскими и сельскими районами.

В городских районах опоры передачи данных стратегически расположены так, чтобы обеспечивать наилучший сигнал для наибольшего количества людей.

Здесь вы часто найдете передатчики, сгруппированные вместе для удобного приема телевизионными антеннами.

Эти группы вышек предлагают широкий спектр каналов и программ, и все, что вам нужно сделать, это направить антенну в их направлении, чтобы получить все эти каналы.

Отдельная история — сельская местность.

В местах периферийного приема передатчики могут быть беспорядочно разбросаны вокруг вашего местоположения.

Взгляните на этот отчет о сигналах tvfool.com для Берна, штат Техас.

Вы можете направить антенну в сторону юго-восточного квадранта, чтобы получить шесть каналов.

Но если вы используете однонаправленную антенну, например типа Яги, вы, вероятно, пропустите каналы в северо-восточном квадранте.

Это только если у вас нет разнонаправленной антенны (с приемом до 180 градусов) — подробнее об этих различиях антенн ниже.

200-мильные ТВ-антенны

Затем вам нужно внимательно посмотреть, как далеко находятся передатчики.

Продолжая наш пример, вы могли подумать о том, чтобы направить свою антенну Yagi на станции в юго-восточном квадранте.

Остальная часть отчета о сигнале показывает, что из этих станций только одна (настоящий канал 18) находится на расстоянии менее 50 миль.

Это означает, что вам понадобится внешняя антенна для приема остальных каналов.

Все продаваемые сегодня антенны рассчитаны на определенный максимальный диапазон приема.

Но у меня есть собственное практическое правило при оценке способности антенны улавливать удаленные башни:

Если смотреть на диапазон антенны для вашей ситуации, вы должны вдвое уменьшить максимальное расстояние и проверить, попадают ли башни все еще в этот диапазон .Если нет, подумайте об антенне с большим радиусом действия.

Причина, по которой я уменьшаю вдвое заявленную дальность действия антенны, заключается в том, что некоторые производители склонны преувеличивать диапазон, предлагаемый их антеннами.

Это особенно верно, если вы видите антенны с дальностью действия 150 или 200 миль.

Поскольку кривизна Земли физически ограничивает распространение сигнала до 60 или 80 миль с вершиной , вам очень повезет уловить любые телевизионные сигналы VHF или UHF за пределами этого расстояния.

Однако качество приема вашей антенны также зависит от высоты, на которой она установлена.

При достаточной высоте (например, около 50 футов или выше) вы можете превысить диапазон приема 80 миль .

Самое большое преувеличение, которое я нахожу, заключается в том, что комнатная антенна имеет номинальный диапазон, скажем, 150 миль.

Учитывая не только небольшой размер и мощность комнатной антенны, но и все факторы помех, влияющие на антенну, установленную в вашем доме, я должен сказать, что вам повезет, если вы найдете станции дальше, чем на 35 миль (и с этим Комнатная антенна «150 миль»).

С другой стороны, эта маленькая антенна могла бы проехать больше миль, если бы вы установили ее на 100-футовой шесте на открытом воздухе.

Частоты каналов

Теперь давайте посмотрим на сами каналы. Реальные номера каналов в отчете о сигналах связаны с определенными частотами.

Возвращаясь к приведенному выше примеру, большинство каналов в этом юго-восточном квадранте являются UHF.

Канал 12 (KSAT-TV), однако, High VHF , поэтому вам понадобится антенна, способная работать на высокой VHF, если вы хотите этот канал.

На данный момент нам удалось извлечь много полезной информации из отчета о сигналах TVFool.com.

Вы также можете получить аналогичную информацию от RabbitEars, хотя она представлена ​​по-другому.

Типы телевизионных помех

Помехи — это наличие нежелательных сигналов, которые искажают или мешают телевизионному приему.

Это похоже на плохой гость, который портит хорошую вечеринку.

Тем не менее, вы можете наслаждаться всеми своими каналами OTA, несмотря на помехи, но важно понимать источники, которые ослабляют или даже полностью подавляют ваши каналы.

Вы можете рассматривать их как следующие факторы:

  • Вне дома , например, холмы, леса, атмосферные условия, высокие здания, использование соседних или перекрывающихся частот для радиосвязи и т. Д.
  • Внутри вашего дома : примеры включают структуру вашего дома (строительные материалы, излучающие барьеры и т. Д.), Старую бытовую электропроводку, которая пропускает электромагнитные помехи и т. Д.

Исчерпывающий список таких факторов помех выходит за рамки настоящего статьи, но вы можете найти полное описание где-нибудь еще, например, на этой странице.

Однако есть надежда на смягчение этих факторов.

Вы можете преодолеть многие типы помех, в основном:

Усиление и направленность антенны

Антенна с достаточной принимаемой мощностью часто может улавливать сигнал, ослабленный как расстоянием, так и помехами.

Антенны

являются пассивными приемниками, поэтому их размер, форма, количество и расположение элементов, таких как диполи, отражатели и т. Д. — короче, их конструкция — обеспечивает определенную способность принимать радиочастотные передачи OTA и преобразовывать их. в электрическую мощность для ввода в телевизор.

Эта способность называется усилением антенны и обычно измеряется в децибелах (дБ) или в некотором родственном формате, например «децибелы относительно изотропной антенны (дБи)», что для наших целей на самом деле просто эквивалентно дБ. Вы часто можете найти ссылки на «усиление» в обзорных статьях об антеннах как на этом, так и на других сайтах.

Например, Channel Master CM-4228HD имеет усиление антенны без усиления 12 дБи, что действительно является довольно высоким коэффициентом усиления.

Усиление антенны связано с ее направленностью , которая описывает, принимает ли она сигналы с определенных направлений или со всех направлений.

Направленность важна, потому что она означает, что «направленная антенна» (т. Е. Однонаправленная или разнонаправленная) имеет определенную ширину луча, которая дает ей больше фокусировки в заданных направлениях. Такие антенны обычно имеют высокое усиление.

С другой стороны — всенаправленные антенны. Они принимают сигналы со всех сторон, но им не хватает фокуса приема в каком-либо конкретном направлении.

Такие антенны обычно имеют низкое усиление, потому что можно сказать, что их направленность одинакова во всех направлениях.

Как уже упоминалось, усиление антенны заложено в ее конструкции и не является результатом электрического усиления — однако, если вы установите усилитель на коаксиальный кабель антенны к телевизору, то вы добавите усиление усилителя к линия.

Типы телевизионных антенн

Давайте теперь рассмотрим три основных типа антенн и поймем различия и сходства каждого из них.

Все телевизионные антенны на потребительском рынке в значительной степени можно классифицировать по их направленности.

1. Всенаправленные антенны

Всенаправленные антенны одинаково хорошо воспринимают сигналы с 360 градусов, при условии, что они находятся на одинаковом расстоянии и с одинаковой силой сигнала.

Из-за отсутствия направленности, сфокусированной в каком-либо одном направлении, эти типы антенн нуждаются в беспрепятственном доступе к сильному сигналу.

Комнатные антенны почти всегда всенаправленные.

Клиенты обычно размещают их где угодно и меньше заботятся о расположении их по отношению к источникам сигнала, и они часто усиливаются, чтобы компенсировать низкое усиление антенны.

Плюсы всенаправленных антенн

  • 360-градусный прием телевизионных сигналов
  • Компактный дизайн и возможность установки в разных местах дома
  • Хорошо подходит для областей с несколькими башнями, расположенными в самых разных направлениях

Минусы всенаправленных антенн

  • Требуется сильный сигнал
  • Требуется относительно беспрепятственный доступ к сигналам
  • Не подходит для зон периферийного приема
Примеры

Как уже упоминалось, внутренние антенны имеют тенденцию быть всенаправленными.

Существует также несколько моделей наружных антенн, которые являются всенаправленными, например серия 1byone New Concept.

Rabbit Ears

Некогда популярные «кроличьи уши» — это всенаправленные внутренние антенны.

Вы можете вручную настроить дипольные антенны для улучшения приема любого данного канала.

Антенны Leaf

Современные внутренние антенны имеют гладкую квадратную форму, которая незаметно вписывается во все виды укромных уголков в вашей гостиной или на подоконнике.

Такие антенны имеют простую пластиковую форму и относительно плоские, как, например, эта домашняя телевизионная антенна с усилителем AliTEK J-001.

2. Многонаправленные антенны

Многонаправленная антенна может принимать сигналы под широким углом, но не во всех направлениях.

Некоторые компании продают свои разнонаправленные антенны как способные принимать с вышек на расстоянии до 180 градусов, в то время как другие утверждают, что их антенны могут принимать до 120 градусов.

Хорошее практическое правило — не ожидать приема под углом более 180 градусов от разнонаправленной антенны.

Многонаправленный угол приема

Плюсы многонаправленных антенн

  • Подходит для зон периферийного приема с несколькими вышками на больших расстояниях друг от друга
  • Не требует сильных, беспрепятственных сигналов
  • Доступно несколько стилей для удовлетворения различных потребностей приема

Минусы разнонаправленных антенн

  • Отсутствие эстетической привлекательности; обычно выше и шире, чем другие типы антенн
  • Должны быть нацелены в направлении вышек
Примеры

Многонаправленные антенны часто отличаются большими сетчатыми отражательными панелями.

Эти панели помогают сфокусировать принимаемые сигналы и поддерживают широкий угол приема дипольных элементов.

Ниже представлены две типичные конструкции разнонаправленных антенн.

Bowtie

Антенны с несколькими дипольными элементами типа «бабочка» являются наиболее распространенными типами разнонаправленных антенн, например, антенна Antennas Direct DB8e Bowtie HDTV.

Сеточная антенна

Они имеют широкий параболический сетчатый отражатель, напоминающий решетку.

Преимуществом этого типа является то, что он имеет очень хороший прием (наравне с параболической антенной, используемой для спутникового телевидения), но менее восприимчив к сильным ветрам, проходящим через решетку.

3. Однонаправленные антенны

В отличие от антенн предыдущих типов, однонаправленные антенны фокусируют прием в более узком направлении.

Одна особенность, которую вы заметите в однонаправленных антеннах, — это их выступающая ось, которую вы нацеливаете на телебашни.

Хотя точное прицеливание важно, производители часто заявляют, что ширина приемного луча составляет 40-90 градусов.

Это означает, что вы должны иметь возможность принимать станции прямой видимости в пределах этой зоны приема.

Угол однонаправленного приема

Такие антенны отличаются высоким коэффициентом усиления, что делает их идеальными для менее городских районов с более слабым сигналом.

Плюсы однонаправленных антенн

  • Хорошо работает для приема с удаленных вышек
  • Мощная фокусировка

Минусы однонаправленных антенн

  • Должны быть нацелены в сторону вышек
  • Для приема с разных направлений может потребоваться вращение или штабелирование
Примеры

Две типичные однонаправленные конструкции:

Yagi

Эти антенны, основанные на японской конструкции Yagi-Uda, состоят из нескольких элементов одинаковой длины вдоль оси.

Эти элементы генерируют радиоволны, которые увеличивают усиление в одном направлении.

Хорошим примером антенны в стиле Яги является антенна Яги с 91 элементом Дальнего действия UHF-HDTV от Stellar Labs:

Часть Яги — это элементы (УВЧ) на длинной оси; отражатель сзади предназначен для приема на УКВ.

Комбинация антенн разных конструкций (например, Yagi со складчатым диполем) таким образом оптимизирует прием и является обычной практикой среди производителей.

Log Periodic

Эти антенны также имеют высокий коэффициент усиления, но также захватывают широкий диапазон частот UHF и VHF.

Антенны исключительно логопериодической конструкции не так распространены на потребительском рынке HDTV, как антенны Yagi.

Однако многие конструкции Yagi, такие как RCA ANT751R Compact Yagi HDTV, сочетают в себе как Yagi, так и логопериодические элементы.

Резюме

Телевизионная антенна может быть прекрасным вариантом для тех, кто любит смотреть телевизор, но не хочет высоких затрат на кабельное или потоковое вещание.

Понимание того, как работают антенны, и критических факторов, влияющих на выбор правильной, необходимо для предотвращения неправильных покупок и получения максимальной отдачи от OTA-телевидения.

Лучшие варианты телевизионных антенн для улучшенного приема

Фото: amazon.com

Широковещательные телеканалы, такие как местные ABC, CBS, FOX и филиалы NBC, общественные телеканалы и многие другие, должны были быть бесплатными. С помощью телевизионной антенны вы можете получить до 20 каналов — или даже больше — бесплатного телевизионного приема в эфире. Это может быть хорошим дополнением к потоковым сервисам или заменой кабельной или спутниковой подписки. Современные цифровые эфирные сигналы обеспечивают качество экрана такое же или даже лучшее, чем кабельное или спутниковое, и включают множество каналов, транслирующих в формате высокой четкости.Для их получения вам понадобится антенна.

Однако антенна — это не универсальный продукт. Читайте дальше, чтобы узнать, что искать в лучшей телевизионной антенне для вас.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: GE Ultra Edge Indoor TV Antenna
  2. RUNNER UP: 1 BY ONE Indoor TV Antenna
  3. Best AMPLIFIED: GE Amplified HD TV Antenna
  4. RC BEST FOR RURAL AREA Антенна
  5. ТАКЖЕ УЧИТЫВАЙТЕ: Наружная телевизионная антенна GE Pro
  6. ТАКЖЕ УЧИТЫВАЙТЕ: Антенны Прямая 4-элементная ТВ-антенна Bowtie

Фото: amazon.com

Типы телевизионных антенн

Если вы ищете наилучший возможный прием эфирного телевидения (OTA), вам понадобится антенна подходящего типа для вашей конкретной установки. Читайте дальше, чтобы узнать больше о некоторых наиболее распространенных вариантах и ​​о том, какой тип телевизионной антенны может быть наиболее подходящим для вас.

Диполь

Дипольные антенны, иногда называемые «кроличьи уши», являются одним из наиболее распространенных типов домашних телевизионных антенн. Два антенных «полюса» работают вместе, чтобы принимать сигнал вещания.Хотя они часто выглядят как уши кролика, где оба полюса торчат наружу из телевизора, это не всегда так. Конфигурация позволяет им быть нацеленными в том направлении, откуда транслируется сигнал, чтобы они принимали сигнал в плоскости, что делает его более сильным и четким, чем в случае с монополем. Этот тип антенны наиболее эффективно принимает каналы очень высокой частоты или УКВ (каналы 2-13).

Петля

Рамочная антенна — еще одна популярная комнатная телевизионная антенна.Рамочная антенна — это модификация диполя, в которой два полюса загнуты назад, чтобы встретиться друг с другом. Рамочная антенна часто имеет форму круга, но может также образовывать квадрат или даже серию кругов или квадратов. Рамочные антенны особенно хороши для приема каналов сверхвысокой частоты или УВЧ (каналов выше 13). Плоские прямоугольные комнатные антенны, которые стали довольно распространенными после того, как вещатели перешли с аналоговых сигналов на цифровые, сделаны с металлической рамочной антенной, встроенной в проводящий пластик.

Яги

Яги антенны хорошо принимают каналы УКВ и УВЧ. Антенна Yagi — это наружная направленная антенна, которая концентрирует прием сигнала в одном направлении за счет всех остальных. Они известны высоким коэффициентом усиления, что означает, что они способны принимать сигналы низкой мощности намного лучше, чем другие типы антенн. Антенна Yagi может быть хорошим вариантом, если вы живете в сельской местности, где требуется максимальное усиление для приема слабого сигнала.

Логопериодическая (LP)

Логопериодическая (LP) антенна или логопериодическая дипольная решетка (LPDA) — это многоэлементная чердачная или наружная направленная антенна, которая предназначена для работы в широком диапазоне частот. .Он работает как серия связанных антенн Яги, каждая из которых настроена на разные частоты. Разница в том, что Yagi имеет один ведомый элемент, тогда как LP имеет несколько ведомых элементов. В то время как Yagi обеспечивает большее усиление для одной частоты, LP более эффективно обрабатывает диапазон частот. Антенны LP — хороший выбор для пригородных и сельских районов, где сигнал слабый.

Reflective Array

Отражательная антенная решетка — это тип чердачной или наружной антенны, в которой используются отражатели сигналов для фокусировки направленного приема и блокировки сигналов, поступающих с других направлений.Антенна направлена ​​в сторону желаемой телебашни. Когда сигнал достигает отражающей матрицы, он отражается обратно к дипольному элементу, увеличивая усиление. В то же время сигналы, приближающиеся с других направлений, отражаются от элемента. Отражательная решетка может помочь отсортировать шум в зонах с интенсивным движением сигналов.

Что следует учитывать при выборе лучшей телевизионной антенны

При покупке лучшей телевизионной антенны вы должны учитывать расстояние, направление, частоты и препятствия между вашим домом и ближайшей вещательной вышкой.Вы также захотите узнать больше о сигналах местного телевещания и доступных каналах.

Местоположение

Перед тем, как выбрать антенну, узнайте, откуда вещают местные станции. В AntennaWeb есть полезный инструмент поиска, который позволяет вам находить местные радиовещательные вышки по вашему почтовому индексу.

Уровень сигнала соответствует расстоянию от радиовещательной вышки. Если вы находитесь близко к вышке, в пределах 20 миль, небольшая комнатная антенна будет работать нормально.Если вы находитесь дальше, до 35 миль, выберите более мощную наружную всенаправленную антенну. В сельской местности, где сигнал слабый, направленная антенна может быть лучшим выбором.

Направленные и всенаправленные

Направленные антенны принимают сигналы только с того направления, в котором они нацелены. Всенаправленные антенны принимают сигналы со всех сторон. В пригороде и сельской местности или там, где сигнал слабый, выберите направленную антенну, которая усилит слабый сигнал.В местах, где поблизости есть несколько вышек, расположенных в разных направлениях, рассмотрите возможность использования всенаправленной антенны.

Доступные каналы

Узнайте, какие каналы транслируются в эфире в вашем регионе. Обратите внимание, какие частоты они используют и где находится телевышка. УКВ-сигналы обычно легче всего принимать, если радиовещательная вышка находится в пределах 35 миль или около того от вашей телевизионной антенны. Сигналы УВЧ нарушаются из-за холмистой местности, больших зданий и других препятствий.Вы можете обойти эти препятствия, разместив антенну на чердаке, на крыше или в другом месте на возвышенности.

VHF vs. UHF

Каждой телевизионной станции дается частота, на которой она может транслировать свои программы OTA. Частота будет находиться в диапазоне VHF или UHF. Каналы со 2 по 6 считаются низкими частотами ОВЧ. Каналы с 7 по 13 — это высокие VHF. Каналы с 14 по 69 — УВЧ.

Низкочастотные ОВЧ-сигналы имеют относительно большую длину волны, тогда как высокочастотные УВЧ-сигналы намного короче.Более длинные волны каналов VHF менее подвержены помехам из-за препятствий. Они могут огибать горы и холмы. Более короткие длины волн каналов УВЧ больше зависят от прямой видимости между передатчиком и телевизионной антенной. Они подвержены разрушению из-за гор, зданий и даже густой листвы.

Для приема этих сигналов используются разные типы антенн. Дипольные антенны принимают сигналы ОВЧ, а рамочные антенны — сигналы УВЧ. Многие антенны построены с использованием нескольких технологий для приема как на частотах ОВЧ, так и на УВЧ.Наружные антенны способны принимать как сигналы УКВ, так и УВЧ.

Уровень сигнала

В пределах 20 миль от башни вещания большинство внутренних всенаправленных антенн обеспечивают хороший прием. Чем дальше вы находитесь от радиовещательной вышки, тем слабее становится сигнал. Здесь вам может пригодиться наружная или усиленная антенна. В наружных антеннах используются различные технологии, такие как направленный прием и отражательные решетки, чтобы улучшить усиление сигнала и максимально использовать слабый сигнал.

Усилитель

Антенный усилитель — это электронное устройство, которое либо включено в схему антенны, либо может быть добавлено к антенне для улучшения ее характеристик. Он усиливает сигнал, поступающий от радиовещательной вышки, улучшая слабый сигнал. Усилители помогают снизить потери сигнала, если антенна подключена к нескольким телевизорам или если кабель от антенны до телевизора слишком длинный.

Важно знать, что антенные усилители не отфильтровывают шум; все, что принимает антенна, усиливается.В некоторых случаях усиленные антенны могут работать лучше при выключенном усилителе.

Необходимые кабели

Телевизионные антенны используют подключение коаксиальным кабелем. Если ваш телевизор был произведен после 2006 года, он, вероятно, имеет встроенный цифровой тюнер. В этом случае просто подключите коаксиальный кабель от антенны к порту «антенны» на задней панели телевизора.

Старые телевизоры, а также некоторые новые телевизоры не имеют цифровых тюнеров, поэтому антенный сигнал должен «транслироваться» внешним цифровым тюнером (продается отдельно).С помощью коаксиального кабеля подключите антенну к порту «антенны» на тюнере, затем подключите порт «выход к телевизору» на тюнере к порту «антенны» на телевизоре с помощью второго коаксиального кабеля.

Установка

Установка зависит от типа выбранной антенны. Комнатные антенны можно просто установить рядом с телевизором или прикрепить к нему, либо их можно прикрепить к стене или ближайшему окну с помощью клея. Подключите их к телевизору, и они готовы к работе. Антенны дальнего действия необходимо собрать и установить на чердаке, на крыше дома или на опоре на открытом воздухе.Затем коаксиальный кабель будет пропущен от антенны в дом, где расположен телевизор.

Наши фавориты

Если вы готовы воспользоваться преимуществами бесплатного программирования OTA, вам понадобится хорошая антенна. Этот список лучших телевизионных антенн основан на приведенных выше соображениях по поводу покупок и их способности улучшить прием сигналов цифрового вещания OTA.

Фото: amazon.com

Поистине универсальная телевизионная антенна, эта домашняя антенна от GE обеспечивает отличный прием сигналов УКВ и УВЧ, способна принимать несжатый сигнал 1080p и поддерживает 4K UltraHD.Он работает со всеми марками телевизоров высокой четкости и конвертеров. Мощная рамочная антенна в корпусе принимает сигналы с любого направления на расстояние до 40 миль. Благодаря его гладкому, современному внешнему виду вы можете отображать как черную, так и белую сторону, чтобы безупречно сочетаться с домашним декором. Его можно использовать либо горизонтально, положив его на плоскую поверхность, либо вертикально, прикрепив к стене или окну с помощью прилагаемых липких полос.

Фото: amazon.com

Еще один вариант для использования внутри помещений — домашняя телевизионная антенна 1 BY ONE имеет легкую плоскую конструкцию, которая удобно прикрепляется к окну или стене, а также может использоваться в горизонтальном положении.Он поставляется со встроенным антенным усилителем для увеличения мощности сигнала, что обеспечивает прием на расстоянии 180 миль. Усилитель работает независимо от антенны и может быть включен или выключен по мере необходимости для достижения наилучших характеристик. Устройство питается от USB-подключения к телевизору или от настенного USB-адаптера. В комплект входит антенна, 17 футов коаксиального кабеля, антенный усилитель и адаптер питания.

Фото: amazon.com

Телевизионная антенна HD с усилением GE способна принимать полные 1080p HD-сигналы от вещательных вышек на расстоянии до 55 миль.Обновленная технология усиливает сигнал на антенне при фильтрации электронного шума, блокирует помехи сотовой связи 4G / 5G LTE и сокращает потери. Установите его в любом месте дома. Это устройство может похвастаться превосходным приемом сигналов УКВ и УВЧ. Элегантный новый дизайн может быть установлен на телевизоре, стене или использован в качестве настольного устройства.

Фото: amazon.com

Эта антенна RCA совместима с 4K, 8K и 1080 HDTV для получения изображения и звука высочайшего качества, включая станции VHF и UHF.Он имеет дальность приема до 70 миль и более, что делает его отличным выбором для удаленных мест. Он создан для тяжелых наружных условий, но также может быть установлен на чердаке. Он поставляется в предварительно собранном виде с легко фиксируемым, раскладывающимся UHF-отражателем и элементами защелкивания. В комплект также входят мачта, фиксирующий зажим мачты, монтажное оборудование и согласующий трансформатор на 75 Ом. Коаксиальный кабель продается отдельно. Используйте бесплатное приложение RCA Signal Finder в качестве цифрового компаса, чтобы найти каналы самого высокого разрешения для идеального выравнивания антенны.

Фото: amazon.com

За счет использования направленного приема с набором отражателей сигнала для усиления сигнала на большом расстоянии и блокирования шума конкурирующего сигнала наружная телевизионная антенна GE Pro способна принимать широковещательные сигналы на расстоянии до 70 миль. далеко. Он принимает сигналы как VHF, так и UHF, включая несжатый 1080p HD. В комплект входит регулируемый монтажный кронштейн, мачта и фурнитура с инструкциями по сборке для удобной установки на чердаке, на крыше или на опоре в окружении ландшафта.

Фото: amazon.com

Если вы живете в районе с густой листвой, подумайте об этой антенне-бабочке от Antennas Direct. Он использует запатентованную технологию для приема телевизионных сигналов на расстоянии до 60 миль от вещательных вышек и, при установке на чердаке или на открытом воздухе, может устранить помехи или ослабить сигнал, вызванные препятствиями. Многонаправленные элементы принимают сигналы с большой площади. Отражатель фокусирует мощность антенны для увеличения дальности действия, одновременно защищая от помех.Всепогодное монтажное оборудование и инструкции прилагаются к антенне, но крепление и кабель продаются отдельно.

Преимущества владения телевизионной антенной

Телевизионная антенна — отличный способ бесплатно транслировать телепрограммы. Вложение в недорогое устройство может сэкономить сотни и более долларов в год на стоимости кабельного, спутникового и потокового вещания. Но важно провести исследование, чтобы убедиться, что вы получаете подходящую антенну.

Телевизионные антенны принимают спектр электромагнитных радиоволн от радиовещательных вышек, обычно на расстоянии 35 миль. Сигналы наиболее эффективно доставляются в зоне прямой видимости, когда препятствия, такие как горы, большие здания и даже густая листва, истощают или блокируют сигнал. Зрителям, находящимся дальше, и тем, кто находится вне прямой видимости телебашни, требуется более мощное оборудование для приема этих сигналов. Изучив местоположение и частоту ваших местных трансляций, вы получите информацию, необходимую для выбора лучшей антенны для вашего телевизора.

  • Телевизионная антенна позволит вам смотреть бесплатные эфирные телепрограммы.
  • Правильный выбор телевизионной антенны обеспечит наилучшее качество изображения с наибольшего количества доступных станций.
  • Телевизионная антенна дает вам доступ к локальным и сетевым программам, которые недоступны в потоковых сервисах.

Часто задаваемые вопросы о телевизионных антеннах

Остались вопросы без ответа? Продолжайте читать, чтобы получить дополнительные советы и информацию о телевизионных антеннах.

В. Наружные антенны лучше домашних?

Комнатные антенны недороги, просты в установке и лучше всего работают в зонах с сильными сигналами вещания, обычно в пределах 20 или 30 миль от башни вещания. Наружные антенны значительно дороже, сложнее в установке и достаточно мощны, чтобы улавливать слабые сигналы в областях, удаленных от источника вещания.

В. Какая комнатная антенна имеет самый большой радиус действия?

Хотя маркетологи антенн заявляют, что их антенны улавливают сигналы на расстоянии 200 миль или дальше, правда менее интересна.Поскольку сигналы телевещания требуют приема в прямой видимости, максимальная дальность действия антенны составляет около 70 миль. После этого кривизна земли блокирует сигнал.

В. Нужна ли смарт-ТВ антенна для местных каналов?

Smart TV, как и другие телевизоры, принимает сигнал по воздуху. В непосредственной близости от вещательной вышки он может принимать сигнал OTA без внешней антенны, но в подавляющем большинстве случаев качество приема и количество каналов будут значительно улучшены с добавлением антенны.

В. Как навести телевизионную антенну?

Зависит от типа и модели. Всенаправленные антенны не нужно нацеливать, хотя может потребоваться их установка на вертикальной поверхности, такой как стена или окно. Направленные антенны должны быть направлены в сторону вещательной вышки. Используйте инструмент, подобный тому, что есть на AntennaWeb, чтобы узнать, в каком направлении находится.

В. Как я могу усилить сигнал антенны?

Вы можете сделать несколько вещей, чтобы улучшить свой сигнал.Убедитесь, что ваша телевизионная антенна обращена к вышке, даже если она всенаправленная. Добавьте более длинный коаксиальный кабель RG6, чтобы получить более подходящее окно. Если он пришел с кабелем RG59, замените его на RG6. Поэкспериментируйте, переместив его на более высокое место или снаружи, или разместив горизонтально, а не вертикально. Если к антенне прилагался усилитель, попробуйте выключить его. Регулярно выполняйте сканирование, чтобы гарантировать актуальность.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
