Содержание

Стабилизатор тока на lm317, lm338, lm350 для светодиодов

В последнее время интерес к схемам стабилизаторов тока значительно вырос. И в первую очередь это связано с выходом на лидирующие позиции источников искусственного освещения на основе светодиодов, для которых жизненно важным моментом является именно стабильное питание по току. Наиболее простой, дешевый, но в то же время мощный и надежный токовый стабилизатор можно построить на базе одной из интегральных микросхем (ИМ): lm317, lm338 или lm350.

Datasheet по lm317, lm350, lm338

Прежде чем перейти непосредственно к схемам, рассмотрим особенности и технические характеристики вышеприведенных линейных интегральных стабилизаторов (ЛИС).

Все три ИМ имеют схожую архитектуру и разработаны с целью построения на их основе не сложных схем стабилизаторов тока или напряжения, в том числе применяемых и со светодиодами. Различия между микросхемами кроются в технических параметрах, которые представлены в сравнительной таблице ниже.

	LM317	LM350	LM338
Диапазон значений регулируемого выходного напряжения	1,2…37В	1,2…33В	1,2…33В
Максимальный показатель токовой нагрузки	1,5А	3А	5А
Максимальное допустимое входное напряжение	40В	35В	35В
Показатель возможной погрешности стабилизации	~0,1%	~0,1%	~0,1%
Максимальная рассеиваемая мощность*	15-20 Вт	20-50 Вт	25-50 Вт
Диапазон рабочих температур	0° — 125°С	0° — 125°С	0° — 125°С
Datasheet	LM317.pdf	LM350.pdf	LM338.pdf

* – зависит от производителя ИМ.

Во всех трех микросхемах присутствует встроенная защита от перегрева, перегрузки и возможного короткого замыкания.

Lm317, самая распространенная ИМ, имеет полный отечественный аналог — КР142ЕН12А.

Выпускаются интегральные стабилизаторы (ИС) в монолитном корпусе нескольких вариантов, самым распространенным является TO-220.

Микросхема имеет три вывода:

ADJUST. Вывод для задания (регулировки) выходного напряжения. В режиме стабилизации тока соединяется с плюсом выходного контакта.
OUTPUT. Вывод с низким внутренним сопротивлением для формирования выходного напряжения.
INPUT. Вывод для подачи напряжения питания.

Схемы и расчеты

Наибольшее применение ИС нашли в источниках питания светодиодов. Рассмотрим простейшую схему стабилизатора тока (драйвера), состоящую всего из двух компонентов: микросхемы и резистора.

На вход ИМ подается напряжение источника питания, управляющий контакт соединяется с выходным через резистор (R), а выходной контакт микросхемы подключается к аноду светодиода.

Если рассматривать самую популярную ИМ, Lm317t, то сопротивление резистора рассчитывают по формуле: R=1,25/I₀ (1), где I₀ – выходной ток стабилизатора, значение которого регламентируется паспортными данными на LM317 и должно быть в диапазоне 0,01-1,5 А. Отсюда следует, что сопротивление резистора может быть в диапазоне 0,8-120 Ом. Мощность, рассеиваемая на резисторе, рассчитывается по формуле: P_R=I₀²×R (2). Включение и расчеты ИМ lm350, lm338 полностью аналогичны.

Полученные расчетные данные для резистора округляют в большую сторону, согласно номинальному ряду.

Постоянные резисторы производятся с небольшим разбросом значения сопротивления, поэтому получить нужное значение выходного тока не всегда возможно. Для этой цели в схему устанавливается дополнительный подстроечный резистор соответствующей мощности.

Это немного увеличивает цену сборки стабилизатора, но гарантирует получение необходимого тока для питания светодиода. При стабилизации выходного тока более 20% от максимального значения, на микросхеме выделяется много тепла, поэтому ее необходимо снабдить радиатором.

Онлайн калькулятор lm317, lm350 и lm338

Допустим, необходимо подключить мощный светодиод с током потребления 700 миллиампер. Согласно формуле (1) R=1,25/0,7= 1.786 Ом (ближайшее значение из ряда E2—1,8 Ом). Рассеиваемая мощность по формуле (2) будет составлять: 0.7×0.7×1.8 = 0,882 Ватт (ближайшее стандартное значение 1 Ватт).

На практике, для предотвращения нагрева, мощность рассеивания резистора лучше увеличить примерно на 30%, а в корпусе с низкой конвекцией на 50%.

Кроме множества плюсов, стабилизаторы для светодиодов на основе lm317, lm350 и lm338 имеют несколько значительных недостатков – это низкий КПД и необходимость отвода тепла от ИМ при стабилизации тока более 20% от максимального допустимого значения. Избежать этого недостатка поможет применение импульсного стабилизатора, например, на основе ИМ PT4115.

Lm317 защита от кз

В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LM317T с характеристиками:

способен работать в диапазоне выходных напряжений от 1,2 до 37 В;
выходной ток может достигать 1,5 А;
максимальная рассеиваемая мощность 20 Вт;
встроенное ограничение тока, для защиты от короткого замыкания;
встроенную защиту от перегрева.

У микросхемы LM317T схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора.

У стабилизатора два важных параметра: опорное напряжение (Vref) и ток вытекающий из вывода подстройки (Iadj).
Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Опорное напряжение это то напряжение которое микросхема стабилизатора стремиться поддерживать на резисторе R1. Таким образом если резистор R2 замкнуть, то на выходе схемы будет 1,25 В, а чем больше будет падение напряжения на R2 тем больше будет напряжение на выходе. Получается что 1,25 В на R1 складываться с падением на R2 и образует выходное напряжение.

Поэтому чтобы обеспечить стабильное выходное напряжение приходиться через делитель R1-R2 гнать ток от 5 мА. А это значит что сопротивление R1 не может больше 240 Ом, кстати именно такое сопротивление рекомендуют в схемах включения из datasheet.
Первый раз, когда я посчитал делитель для микросхемы по формуле из LM317T datasheet, я задавался током 1 мА, а потом я очень долго удивлялся почему напряжение реальное напряжение отличается. И с тех пор я задаюсь R1 и считаю по формуле:
R2=R1*((Uвых/Uоп)-1).
Тестирую в реальных условиях и уточняю значения сопротивлений R1 и R2.
Посмотрим какие должны быть для широко распространенных напряжений 5 и 12 В.

R1, Ом	R2, Ом
LM317T схема включения 5v	120	360
LM317T схема включения 12v	240	2000

Но я бы посоветовал использовать LM317T в случае типовых напряжений, только когда нужно срочно что-то сделать на коленке, а более подходящей микросхемы типа 7805 или 7812 нету под рукой.

А вот расположение выводов LM317T:

Кстати у отечественного аналога LM317 — КР142ЕН12А схема включения точно такая же.

На этой микросхеме несложно сделать регулируемый блок питания: вместо постоянного R2 поставьте переменный, добавьте сетевой трансформатор и диодный мост.

На LM317 можно сделать и схему плавного пуска: добавляем конденсатор и усилитель тока на биполярном pnp-транзисторе.

Схема включения для цифрового управления выходным напряжением тоже не сложна. Рассчитываем R2 на максимальное требуемое напряжение и параллельно добавляем цепочки из резистора и транзистора. Включение транзистора будет добавлять в параллель к проводимости основного резистора, проводимость дополнительного. И напряжение на выходе будет снижаться.

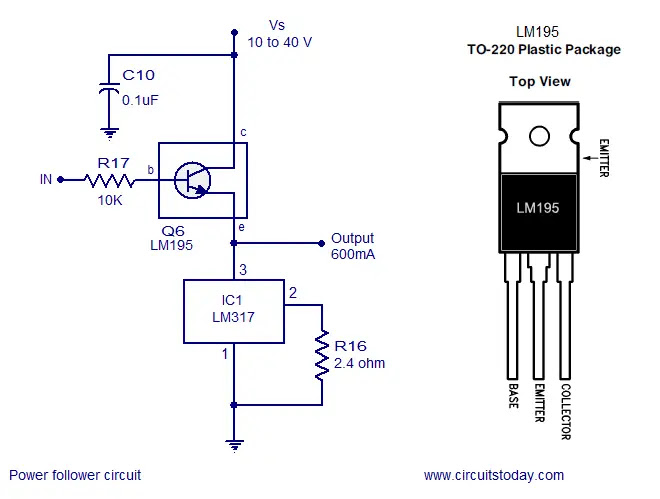

Схема стабилизатора тока ещё проще, чем напряжения, так как резистор нужен только один. Iвых = Uоп/R1.

Например, таким образом мы получаем из lm317t стабилизатор тока для светодиодов:

для одноватных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
для трехватных светодиодов I = 1 А, R1 = 1,2 Ом, мощностью не менее 1,2 Вт.

На основе стабилизатора легко сделать зарядное устройство для 12 В аккумуляторов, вот что нам предлагает datasheet. С помощью Rs можно настроить ограничение тока, а R1 и R2 определяют ограничение напряжения.

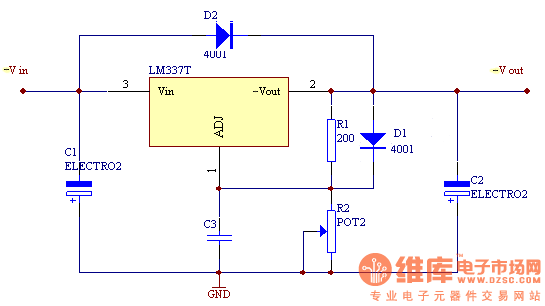

Если нужно построить двуполярный регулируемый стабилизатор напряжения, то нам поможет аналог LM317T, но работающий в отрицательном плече стабилизатора — LM337T.

Но у данной микросхемы есть и ограничения. Она не является стабилизатором с низким падением напряжения, даже наоборот начинает хорошо работать только когда разница между выходным и выходным напряжением превышает 7 В.

Если ток не превышает 100мА, то лучше использовать микросхемы с низким падением LP2950 и LP2951.

Мощные аналоги LM317T — LM350 и LM338

Если выходного тока в 1,5 А недостаточно, то можно использовать:

LM350AT, LM350T — 3 А и 25 Вт (корпус TO-220)
LM350K — 3 А и 30 Вт (корпус TO-3)
LM338T, LM338K — 5 А

Производители этих стабилизаторов кроме увеличения выходного тока, обещают сниженный ток регулировочного входа до 50мкА и улучшенную точность опорного напряжения.
А вот схемы включения подходят от LM317.

25 thoughts on “ LM317T схема включения ”

Для lm317 datasheet от TI тут.
Кому сложно читать datasheet на английском, то можно посмотреть документацию на русском для отечественного аналога КР142ЕН12А.

Кроме мощных аналогов, есть и маломощные LM317L рассчитанные на ток не более 0,1 А

, в корпусах SOIC-8 и TO-92.

LM317LM — в поверхностном корпусе SOIC-8;
LM317LZ — в штырьевом корпусе TO-92.

Не забудьте установить микросхему на радиатор, надо помнить, что корпус не изолирован от вывода. Чем больше падение напряжения на микросхеме — разница между входным и выходным напряжением, тем меньше максимальная мощность.

Я бы уточнил, что от падения напряжения зависит «максимальная выходная мощность».
А максимальная мощность рассеиваемая на микросхеме зависит от корпуса и эффективности охлаждения.

Макс. мощность, рассеиваемая микросхемой — паспортная величина и не может быть превышена при любом охлаждении.

Оверклокеры с таким утверждением не соглясятся 🙂
Да я и не призываю «разгонять» стабилизаторы напряжения, даже наоборот: соблюдение рекомендаций производителя компонентов, важное условие надежной работы электронного устройста.
Если невозможно или слишком дорого обеспечивать надежное охлаждение, то нужно снижать планку максимально возможной мощности. А определить эту максимальную мощность можно зная максимально допустимую температуру кристалла, максимальную температуру окружающей среды и все тепловые сопротивления от кристалла до окружающей среды.

Есть паспортная максимальная мощность, которая кстати зависит от корпуса стабилизатора. А есть реальная максимальная мощность, которая получится при реальном максимальном напряжении и реальном максимальном токе. Так вот эта мощность нисколько не паспортная величина.

Максимальная мощность рассеивания по паспорту — это та, которую в состоянии рассеивать корпус устройства в нормальных условиях на протяжении длительного времени. Под НУ подразумевается температура в 20 цельсиев и влажность 85% при давлении 760 мм и отсутствие преград естественной циркуляции воздуха (плюс/минус 5%). Под длительным временем — не менее времени Максимальная мощность рассеивания по паспорту — это та, которую в состоянии рассеивать корпус устройства в нормальных условиях на протяжении длительного времени. Под НУ подразумевается температура в 20 цельсиев и влажность 85% при давлении 760 мм и отсутствие преград естественной циркуляции воздуха (плюс/минус 5%). Под длительным временем — минимальное время наработки на отказ, указанное в паспортных данных.

Тепловая и электрическая мощности — это немного разные параметры, хотя и взаимосвязанные.

Всегда относился к данной микросхеме, как к стабилизатору для начинающих, которые и запитывать от нее будут такие-же устройства.

Главную, на мой взгляд, мысль данной статьи: «…использовать в случае типовых напряжений, только когда…» — надо выделить жирным. Ее же, в таких случаях, не использовать вообще. Применять можно в малоточных регуляторах, где ни КПД, ни прецизионность стабилизации на динамическую нагрузку не важны.
Использование токовых усилителей, как на последней схеме, рентабельно применять только для фиксированных напряжений.

Как только не изгалялся, даже подключал конденсаторы длинными проводами. Прокатывало, ни один стабилизатор не «завелся». Разработчики перестраховались или рекомендация относительно танталовых конденсаторов непосредственно возле выводов микросхемы касается каких-то особых условий эксплуатации?

В некоторых схемах для некоторых задач (схемы с аудиоусилением, например) шумы стабилизатора заметны даже на слух. В некоторых других частных случаях из-за «шума» работы стабилизатора возникали нежданчики, которые не устранялись конденсаторами для «ЦП или ОЗУ по питанию». Для описания ситуации, когда такое происходит нужен «талмуд» листов пот тысячу. Производитель , который получал недоумённо-ругательные «комментарии» разработчиков — подстраховалсяотмазался коротким упоминанием о необходимости конденсаторов.

Действительно, странноватая рекомендация… Особенно, если учесть, что стоимость танталовых конденсаторов, превышает стоимость самой микросхемы, как правило. 317-ю использовал редко, а вот 7805 и 7812 — десятками, и никогда проблем, обусловленных отсутствием редкоземельных и драгсодержащих элементов, не было. Присоединяюсь к удивлению, так как никаких особых условий использования, придумать не могу. Стабильный стабилизатор, вот и весь каламбур ) ЦП или ОЗУ по питанию подстраховать, это еще могу понять, а его… не могу.

Отличая микросхема.Так и хочется поехать , купить и спаять что-нибудь. На этапе разработке часто не хватает такого , чтобы напряжением поиграть , двуполярное сделать. Да и помощнее есть устройства с таким же включением.

Как можно сделать схему, чтобы было два режима стабилизации тока. У меня к одной лампе подходит один плюс и два минуса. Нужно, чтобы по одному минусу было ярко, а по другому тускло.

Микросхема о которой ведется речь — регулируемый стабилизатор напряжения, не тока. Для вашей задачи подойдут обычные биполярные транзисторы используемые в качестве усилителей тока. Два корпуса. Их мощность должна соответствовать мощности вашей лампы, а напряжение — питающему напряжению. Ток, обеспечивающий желаемую тусклость задайте базовым резистором, можно подстроечным. И, желательно, в вопрос вкладывать побольше информации… лампа, а какая? Много их, разных.

А через диод подай отрицательный полупериод с трансформатора -! Будет тебе «ночничок», и не надо три провода тянуть через подушку…

Хочу собрать на LM317 зарядное устройство для NI-MH аккумалятора (одного). На входе — 5 вольт, на выходе — 1,5 вольт. Схему уже нашел. Но там 5 вольт берут с USB порта компьютера. А можно ли взять 5 вольт с зарядки от мобильного телефона? И, наверное, нужно выбрать такую зарядку, у которой выходной ток — не меньше, чем ток зарядки аккумулятора?

Конечно, вполне можно питать и от зарядки. Да, и ток источника должен быть не меньше тока потребителя.

Про ток зарядки от мобильника можете не беспокоиться — вряд ли вам удастся найти такую, ток которой был бы ниже, чем ток выдаваемый с порта USB. Как правило, он составляет 0,6-0,7 А. Этого вполне достаточно для зарядки не менее, чем 5-амперного аккумулятора. Если нужно больше, то зарядное просто не подойдет — это настолько стандартизированное изделие, что больше, чем на 0,75 А — вам вряд ли удастся найти.

Да есть же уже ЗУ с токами 1 и 2 А для зарядки смартфонов или планшетов, как раз многие из них уже с портом usb. Но тут уже стоит обратить внимание на качественный кабель, или спаять самому, стандартные китайские кабели такие токи редко способны передать

Вы немного путаете порт USB с его разъемом. Понимаете, USB, в первую очередь — Serial Bus, а уж во вторую — Universal. Вторая причина и послужила столь частому, но не совсем профильному использованию данного Разъема в различных блоках питания и зарядных устройствах, что не оснащает их, непосредственно Портом. А что касается кабелей USB, то они, по определению, должны соответствовать стандартам своего класса (1.1; 2.0; 3.0), а не тому, что вы подразумеваете под «китайским стандартом».

Частоту бы узнать максимальную, с которой эта микросхема работает. Если у меня идет коммутация импульсов с частотой 10 КГц, будет ли она держать ток каждого импульса в пределах значений, заданных резистором?
И как лучше её расположить на схема? Рис прилагаю.
https://sun9-1.userapi.com/c639822/v639822216/5396d/MX1daHe-rjs.jpg

Этот стабилизатор для работы на постоянном токе.
Если нужно получить пульсирующий ток, то правильнее будет «закорачивать» оптроном нагрузку.
Но применять в таком случае интегральный стабилизатор, я бы не стал. А собрал бы простенький стабилизатор на транзисторе и стабилитроне. Например такой: http://hardelectronics.ru/drajver-dlya-svetodiodov.html
Ну не предназначены интегральные стабилизаторы постоянного напряжения, для стабилизации пульсирующего тока.

Какой ток или мощность потребляет сама м-схема в режиме холостого хода без нагрузки?

Так и не понял, как регулировать выходное напряжение

Блок питания необходимая вещь для каждого радиолюбителя, потому, что для питания электронных самоделок нужен регулируемый источник питания со стабилизированным выходным напряжением от 1. 2 до 30 вольт и силой тока до 10А, а также встроенной защитой от короткого замыкания. Схема изображенная на этом рисунке построена из минимального количества доступных и недорогих деталей.

Схема регулируемого блока питания на стабилизаторе LM317 с защитой от КЗ

Микросхема LM317 является регулируемым стабилизатором напряжения со встроенной защитой от короткого замыкания. Стабилизатор напряжения LM317 рассчитан на ток не более 1.5А, поэтому в схему добавлен мощный транзистор MJE13009 способный пропускать через себя реально большой ток до 10А, если верить даташиту максимум 12А. При вращении ручки переменного резистора Р1 на 5К изменяется напряжения на выходе блока питания.

Так же имеется два шунтирующих резистора R1 и R2 сопротивлением 200 Ом, через них микросхема определяет напряжение на выходе и сравнивает с напряжением на входе. Резистор R3 на 10К разряжает конденсатор С1 после отключения блока питания. Схема питается напряжением от 12 до 35 вольт. Сила тока будет зависеть от мощности трансформатора или импульсного источника питания.

А эту схему я нарисовал по просьбе начинающих радиолюбителей, которые собирают схемы навесным монтажом.

Схема регулируемого блока питания с защитой от КЗ на LM317

Сборку желательно выполнять на печатной плате, так будет красиво и аккуратно.

Печатная плата регулируемого блока питания на регуляторе напряжения LM317

Печатная плата сделана под импортные транзисторы, поэтому если надо поставить советский, транзистор придется развернуть и соединить проводами. Транзистор MJE13009 можно заменить на MJE13007 из советских КТ805, КТ808, КТ819 и другие транзисторы структуры n-p-n, все зависит от тока, который вам нужен. Силовые дорожки печатной платы желательно усилить припоем или тонкой медной проволокой. Стабилизатор напряжения LM317 и транзистор надо установить на радиатор с достаточной для охлаждения площадью, хороший вариант это, конечно радиатор от компьютерного процессора.

Желательно прикрутить туда и диодный мост. Не забудьте изолировать LM317 от радиатора пластиковой шайбой и тепло проводящей прокладкой, иначе произойдет большой бум. Диодный мост можно ставить практически любой на ток не менее 10А. Лично я поставил GBJ2510 на 25А с двойным запасом по мощности, будет в два раза холоднее и надёжнее.

А теперь самое интересное… Испытания блока питания на прочность.

Регулятор напряжения я подключил к источнику питания с напряжением 32 вольта и выходным током 10А. Без нагрузки падение напряжения на выходе регулятора всего 3В. Потом подключил две последовательно соединенные галогеновые лампы h5 55 Вт 12В, нити ламп соединил вместе для создания максимальной нагрузки в итоге получилось 220 Вт. Напряжение просело на 7В, номинальное напряжение источника питания было 32В. Сила тока потребляемая четырьмя нитями галогеновых ламп составила 9А.

Радиатор начал быстро нагреваться, через 5 минут температура поднялась до 65С°. Поэтому при снятии больших нагрузок рекомендую поставить вентилятор. Подключить его можно по этой схеме. Диодный мост и конденсатор можно не ставить, а подключить стабилизатор напряжения L7812CV напрямую к конденсатору С1 регулируемого блока питания.

Схема подключения вентилятора к блоку питания

Что будет с блоком питания при коротком замыкании?

При коротком замыкании напряжение на выходе регулятора снижается до 1 вольта, а сила тока равна силе тока источника питания в моем случае 10А. В таком состоянии при хорошем охлаждении блок может находится длительное время, после устранения короткого замыкания напряжение автоматически восстанавливается до заданного переменным резистором Р1 предела. Во время 10 минутных испытаний в режиме короткого замыкания ни одна деталь блока питания не пострадала.

Радиодетали для сборки регулируемого блока питания на LM317

Стабилизатор напряжения LM317
Диодный мост GBJ2501, 2502, 2504, 2506, 2508, 2510 и другие аналогичные рассчитанные на ток не менее 10А
Конденсатор С1 4700mf 50V
Резисторы R1, R2 200 Ом, R3 10K все резисторы мощностью 0.25 Вт
Переменный резистор Р1 5К
Транзистор MJE13007, MJE13009, КТ805, КТ808, КТ819 и другие структуры n-p-n

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать регулируемый блок питания своими руками

Справочники по компонентам (или datasheets) являются необходимейшим элементом при разработке электронных схем. Однако, у них есть одна, но неприятная особенность.
Дело в том, что документация на любой электронный компонент (например, микросхему) всегда должна быть готова еще до того, как эта микросхема начнет выпускаться.
В итоге, реально мы имеем ситуацию, когда микросхемы уже поступили в продажу, а еще ни одно изделие на их основе не было создано.
А, значит, все рекомендации и особенно схемы приложений, приводимые в datasheets, носят теоретический, рекомендательный характер.
Эти схемы в основном демонстрируют принципы работы электронных компонентов, но они не проверены на практике и не должны поэтому слепо приниматься во внимание при разработке.
Это нормальное и логичное положение дел, если только со временем и по мере
накопления опыта в документацию вносятся изменения и дополнения.
Практика же показывает обратное,- в большинстве случаев все схемные решения, приводимые в datasheets, так и остаются на теоретическом уровне.
И, к сожалению, частенько это не просто теории, а грубые ошибки.
И еще большее сожаление вызывает несоответствие реальных (и важнейших)
параметров микросхемы, заявленным в документации.

В качестве типичного примера подобных datasheets приведем справочник на LM317,- трех-выводной регулируемый стабилизатор напряжения, который, кстати, выпускается уже лет 20. А схемы и данные в его datasheet все те же …

Итак, недостатки LM317, как микросхемы и ошибки в рекомендациях по ее использованию.

1. Защитные диоды.
Диоды D1 и D2 служат для защиты регулятора,-
D1 для защиты от короткого замыкания на входе, а D2 для защиты от разряда
конденсатора C2 “через низкое выходное сопротивление регулятора” (цитата).
На самом деле, диод D1 не нужен, поскольку никогда не бывает ситуации, когда
напряжение на входе регулятора меньше, чем напряжение на выходе.
Поэтому, диод D1 никогда не открывается, а значит и не защищает регулятор.
Кроме, конечно, случая короткого замыкания на входе.
Диод D2 может открываться, конечно, Но, конденсатор C2 прекрасно разряжается
и без него, через резисторы R2 и R1 и через сопротивление нагрузки.
И как-то специально его разряжать нет необходимости.
Кроме того, упоминание в datasheet о “разряде С2 через выход регулятора”
не более, чем ошибка, потому, как схема выходного каскада регулятора –
это эмиттерный повторитель.
И конденсатору C2 просто нет может разряжаться через выход регулятора.

2. Теперь — о самом неприятном, а именно о несоответствии реальных
электрических характеристик заявленным.

В Datasheets всех производителей есть параметр Adjustment Pin Current
(ток по входу подстройки). Параметр весьма интересный и важный, определяющий, в частности, максимальную величину резистора в цепи входа Adj. А также и значение конденсатора C2. Заявленное типовое значение тока Adj равно 50 мкА.
Что весьма впечатляет и полностью устраивало бы меня, как схемотехника.
Если бы на самом деле оно не было бы в 10 раз больше, т. е. 500 мкА.

Это — реальное несоответствие, проверенное на микросхемах разных производителей и на протяжении многих лет.
А началось все с недоумения — почему это на выходе во всех схемах такой низкоомный делитель ?
А вот потому и низкоомный, что иначе невозможно получить на выходе LM317
минимальный уровень напряжения.

Самое интересное, что в методике измерения тока Adj низкоомный делитель
на выходе так же присутствует. Что фактически означает, что этот делитель включен параллельно с электродом Adj.
Только с таким хитрым подходом и можно «влезть» в рамки типовой величины в 50 мкА.
Но это — довольно изящная, но уловка. «Особые условия измерения».

Я понимаю, весьма трудно добиться стабильного тока заявленной величины в 50 мкА. Так не пишите липу в Datasheet. Иначе — это обман покупателя. А честность — лучшая политика.

3. Еще о самом неприятном.

В Datasheets LM317 есть параметр Line Regulation, который определяет
рабочий диапазон напряжений. И диапазон указан таки не плохой — от 3 до 40 Вольт.
Вот только одно маленькое НО …
Внутренняя часть LM317 содержит стабилизатор тока, в котором использован
стабилитрон на напряжение 6,3 В.
Поэтому, эффективное регулирование начинается с напряжения Вход-Выход в 7 Вольт.
Кроме того, выходной каскад LM317 — это транзистор n-p-n, включенный по схеме
эмиттерного повторителя. И на «раскачке» у него — такие же повторители.
Поэтому эффективная работа LM317 при напряжении в 3 В невозможна.

4. О схемах, обещающих получить на выходе LM317 регулируемое напряжение от ноля Вольт.

Минимальная величина напряжения на выходе LM317 составляет 1,25 В.
Можно было бы получить и меньше, если бы не встроенная схема защиты от
короткого замыкания на выходе. Не самая хорошая схема, мягко говоря …
В других микросхемах схема защиты от КЗ срабатывает при превышении тока нагрузки.
А в LM317 — при снижении выходного напряжение ниже 1,25 В. Простенько и со вкусом,- закрылся себе транзистор при напряжении база-эмиттер ниже 1,25 В и все тут.
Вот поэтому, все схемы приложений, которые обещают получить на выходе
LM317 регулируемое напряжение, начиная аж от ноля вольт — не работают.
Все эти схемы предлагают подключить контакт Adj через резистор к источнику
отрицательного напряжения.
Но уже при напряжении между выходом и контактом Adj менее 1,25 В
сработает схема защиты от КЗ.
Все эти схемы — чистая теоретическая фантазия. Их авторы не знают, как работает LM317.

5. Способ защиты от КЗ на выходе, используемый в LM317, также накладывает
известные ограничения на запуск регулятора,- в ряде случаев запуск будет затруднен, поскольку невозможно различить режим короткого замыкания и режим нормального включения, когда выходной конденсатор еще не заряжен.

6. Рекомендации по номиналам конденсатора на выходе LM317 очень впечатляют,- это диапазон от 10 до 1000 мкФ. Что в сочетании с величиной выходного сопротивления регулятора порядка одной тысячной Ома является полным бредом.
Даже студенты знают, что конденсатор на входе стабилизатора существенно,
мягко говоря, эффективнее, чем на выходе.

7. О принципе регулирования выходного напряжения LM317.

LM317 представляет собой операционный усилитель, в котором регулирование
выходного напряжения осуществляется по НЕ инвертирующему входу Adj.
Другими словами — по цепи Положительной обратной связи (ПОС).

Чем это плохо ? А тем, что все помехи с выхода регулятора через вход Adj проходят внутрь LM317, а затем — опять на нагрузку. Хорошо еще, что коэффициент передачи по цепи ПОС меньше единицы …
А то получили бы автогенератор.
И не удивительно в связи с этим, что в цепи Adj рекомендуется ставить конденсатор С2.
Хоть как-то отфильтровывать помехи и повышать устойчивость к самовозбуждению.

Весьма занятным представляется и тот факт, что в цепи ПОС, внутри LM317,
имеется конденсатор 30 пФ. Что увеличивает уровень пульсаций на нагрузке с повышением частоты.
Правда, это честно показано на диаграмме Ripple Rejection. Вот только зачем этот конденсатор ?
Он был бы весьма полезен, если бы регулирование осуществлялось по цепи
Отрицательной обратной связи. А в цени ПОС он только ухудшает устойчивость.

Кстати, и с самим понятием Ripple Rejection не все «по понятиям».
В общепринятом понимании эта величина означает, насколько хорошо регулятор
фильтрует пульсации со ВХОДА.
А для LM317 она фактически означает степень собственной ущербности
и показывает, как же хорошо LM317 борется с пульсациями, которые сама же
берет с выхода и опять загоняет внутрь самой себя.
В других регуляторах регулирование осуществляется по цепи
Отрицательной обратной связи, что максимально улучшает все параметры.

8. О минимальном токе нагрузки для LM317.

В Datasheet указан минимальный ток нагрузки в 3,5 мА.
При меньшем токе LM317 неработоспособна.
Весьма странная особенность для стабилизатора напряжения.
Значит, надо следить не только за максимальным током нагрузки, но и за минимальным тоже ?
Это так же означает, что при токе нагрузки, равном 3,5 мА КПД регулятора не превышает 50 %.
Большое Вам спасибо, господа разработчики …

1. Рекомендации по применению защитных диодов для LM317 носят обще-теоретический характер и рассматривают ситуации, которых не бывает на практике.
А, поскольку, в качестве защитных диодов предлагается использовать мощные диоды Шоттки, то получаем ситуацию, когда стоимость (ненужной) защиты превышает цену самой LM317.

2. В Datasheets LM317 приведен неверный параметр на ток по входу Adj.
Он измерен в «особых» условиях при подключении низкоомного выходного делителя.
Эта методика измерения не соответствует общепринятому понятию «ток по входу» и показывает неспособность достичь при изготовлении LM317 заданных параметров.
А также и является обманом покупателя.

3. Параметр Line Regulation указан как диапазон от 3 до 40 Вольт.
На некоторых схемах приложений LM317 «работает» при напряжении вход-выход аж в два вольта.
На самом деле, диапазон эффективного регулирования равен 7 — 40 Вольт.

4. Все схемы получения на выходе LM317 регулируемого напряжения, начиная с ноля вольт, — практически не работоспособны.

5. Способ защиты от короткого замыкания LM317 на практике иногда применяется.
Он прост, но не является лучшим. В ряде случаев запуск регулятора будет вообще невозможен.

6. Рекомендации по выбору величины конденсатора на выходе LM317 вполне заслужили бы оценку «неудовлетворительно» при сдаче экзамена любым студентом.

7. В LM317 реализован ущербный принцип регулирования выходного напряжения,- по цепи Положительной обратной связи. Надо бы хуже, да некуда.

8. Ограничение на минимальный ток нагрузки свидетельствует о плохой схемотехнике LM317 и явно ограничивает варианты ее использования.

Суммируя все недостатки LM317 можно дать рекомендации:

а) Для стабилизации постоянных «типовых» напряжений 5, 6, 9, 12, 15, 18, 24 В целесообразно использовать трех-выводные стабилизаторы серии 78xx, а не LM317.

б) Для построения действительно эффективных стабилизаторов напряжения следует использовать микросхемы типа LP2950, LP2951, способных работать при напряжении вход-выход менее 400 милливольт.
В сочетании с мощными транзисторами при необходимости.
Эти же микросхемы эффективно работают и в качестве стабилизаторов тока.

в) В большинстве случаев операционный усилитель, стабилитрон и мощный транзистор (особенно полевой) дадут гораздо лучшие параметры, чем LM317.
И уж точно — лучшую регулировку, а также и широчайший диапазон по типам и номиналам резисторов и конденсаторов.

г). И, не доверяйте слепо Datasheets.
Любые микросхемы делаются и, что характерно, продаются людьми …

Схема управления двигателем на lm317 и lm317t

На чтение 12 мин. Обновлено 18 ноября, 2020

LM317T схема включения

способен работать в диапазоне выходных напряжений от 1,2 до 37 В;
выходной ток может достигать 1,5 А;
максимальная рассеиваемая мощность 20 Вт;
встроенное ограничение тока, для защиты от короткого замыкания;
встроенную защиту от перегрева.

Второй параметр – ток вытекающий из вывода подстройки по сути является паразитным, производители обещают что он в среднем составит 50 мкА, максимум 100 мкА, но в реальных условиях он может достигать 500 мкА. Поэтому чтобы обеспечить стабильное выходное напряжение приходиться через делитель R1-R2 гнать ток от 5 мА. А это значит что сопротивление R1 не может больше 240 Ом, кстати именно такое сопротивление рекомендуют в схемах включения из datasheet.
Первый раз, когда я посчитал делитель для микросхемы по формуле из LM317T datasheet, я задавался током 1 мА, а потом я очень долго удивлялся почему напряжение реальное напряжение отличается. И с тех пор я задаюсь R1 и считаю по формуле:
R2=R1*((Uвых/Uоп)-1).
Тестирую в реальных условиях и уточняю значения сопротивлений R1 и R2.
Посмотрим какие должны быть для широко распространенных напряжений 5 и 12 В.

R1, Ом	R2, Ом
LM317T схема включения 5v	120	360
LM317T схема включения 12v	240	2000

А вот расположение выводов LM317T:

Кстати у отечественного аналога LM317 — КР142ЕН12А схема включения точно такая же.

Схема стабилизатора тока ещё проще, чем напряжения, так как резистор нужен только один. Iвых = Uоп/R1.
Например, таким образом мы получаем из lm317t стабилизатор тока для светодиодов:

для одноватных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
для трехватных светодиодов I = 1 А, R1 = 1,2 Ом, мощностью не менее 1,2 Вт.

Если в схеме потребуется стабилизировать напряжения при токах более 1,5 А, то все также можно использовать LM317T, но совместно с мощным биполярным транзистором pnp-структуры.
Если нужно построить двуполярный регулируемый стабилизатор напряжения, то нам поможет аналог LM317T, но работающий в отрицательном плече стабилизатора — LM337T.

Если ток не превышает 100мА, то лучше использовать микросхемы с низким падением LP2950 и LP2951.

Мощные аналоги LM317T — LM350 и LM338

Если выходного тока в 1,5 А недостаточно, то можно использовать:

LM350AT, LM350T — 3 А и 25 Вт (корпус TO-220)
LM350K — 3 А и 30 Вт (корпус TO-3)
LM338T, LM338K — 5 А

30 thoughts on “ LM317T схема включения ”

Кроме мощных аналогов, есть и маломощные LM317L рассчитанные на ток не более 0,1 А, в корпусах SOIC-8 и TO-92.

LM317LM — в поверхностном корпусе SOIC-8;
LM317LZ — в штырьевом корпусе TO-92.

Тепловая и электрическая мощности — это немного разные параметры, хотя и взаимосвязанные.

Всегда относился к данной микросхеме, как к стабилизатору для начинающих, которые и запитывать от нее будут такие-же устройства.
Главную, на мой взгляд, мысль данной статьи: «…использовать в случае типовых напряжений, только когда…» — надо выделить жирным. Ее же, в таких случаях, не использовать вообще. Применять можно в малоточных регуляторах, где ни КПД, ни прецизионность стабилизации на динамическую нагрузку не важны.
Использование токовых усилителей, как на последней схеме, рентабельно применять только для фиксированных напряжений.

Любопытно вот, насколько критично включение танталовых конденсаторов на входе и выходе LM317, как то рекомендует даташит? Никогда не шунтировал ее входы/выходы чем-то лучшим чем самые обычные электролитические конденсаторы плюс (иногда) керамика. И ни разу не получил самовозбуждения. То же самое с LM7805 и LM7812 (и с их отечественными аналогами). Как только не изгалялся, даже подключал конденсаторы длинными проводами. Прокатывало, ни один стабилизатор не «завелся». Разработчики перестраховались или рекомендация относительно танталовых конденсаторов непосредственно возле выводов микросхемы касается каких-то особых условий эксплуатации?

В некоторых схемах для некоторых задач (схемы с аудиоусилением, например) шумы стабилизатора заметны даже на слух. В некоторых других частных случаях из-за «шума» работы стабилизатора возникали нежданчики, которые не устранялись конденсаторами для «ЦП или ОЗУ по питанию». Для описания ситуации, когда такое происходит нужен «талмуд» листов пот тысячу. Производитель , который получал недоумённо-ругательные «комментарии» разработчиков — подстраховался\отмазался коротким упоминанием о необходимости конденсаторов.

Конечно, вполне можно питать и от зарядки. Да, и ток источника должен быть не меньше тока потребителя.

Какой ток или мощность потребляет сама м-схема в режиме холостого хода без нагрузки?

Так и не понял, как регулировать выходное напряжение

не понял устройство, разъясни (25. 04.19 )

Народ, Спс за такую статью, буду курить, может осилю. Собрал пока простые стабилизаторы напряжения в авто для светодиодов. Надо для мощных до 30-50 вт собрать с о стабилизацией и тока.

привет есть схема регулятора оборотов кулеров на lm317 где резистор между выводом adj и выходом 1килоом https://aliexpress.ru/item/32788208721.html в описании этого усстройства есть схема я такое устройство хотел применить для регулировки оборотов кулера 24V фена самодельной паяльной станции после изменения сопротивлений в схеме

привет есть схема регулятора оборотов вентиляторов на lm317 где резистор между выводом adj и выходом 1 кило ом https://aliexpress.ru/item/32788208721.html в описании этого устройства есть схема я такое устройство хотел применить для регулировки оборотов турбины 24V фена самодельной паяльной станции после изменения сопротивлений в схеме

Здравствуйте. В чём разница между LM7805 и LM7905

Вот схема с отрицательным управлением будет работать как полноценный лбп от0до29. 5 Вольта а силу тока через задающий резистр от 5 ват и более

Источник

Регуляторы напряжения LM117 LM217 LM317 в диапазоне 1.2

Регуляторы напряжения в диапазоне 1.2 — 37 V от STM

Особенности:

Диапазон выходного напряжения 1.2 — 37 V
Выходной ток более 1.5 A
Нестабильность выходного напряжения 0.1%
Защита от короткого замыкания
Защита от перегрева

Описание:LM117 LM217 LM317 монолитная интегральная схема в корпусе TO-220, ISOWATT220, TO-3 или D2PAK. Представляет из себя положительный регулятор напряжения с выходным током более 1.5 A и диапазоном напряжения от 1.2 до 37 вольт. Номинал выходного напряжения регулируется переменным резистором, что делает устройство очень простым в применении.

Назначение выводов

Возможные модификации (Ordering information)
Тип	TO-3	TO-220	ISOWATT220	D2PAK
LM117	LM117K	—	—	—
LM217	LM217K	LM217T	—	LM217D2T
LM317	LM317K	LM317T	LM317P	LM317D2T

Предельно допустимые параметры и температурные характеристики
Обозначение	Параметр	Значение	Единица измерения
V_i-o	Входное-выходное напряжение	40	V
I_o	Выходной ток	Внутренне ограничен	—
T_op	Температура перехода для LM117	-55 + 150	°C
	Температура перехода для LM217	-25 + 150
	Температура перехода для LM317	0 + 125
T_str	Температура хранения	-65 +150
P_tot	Мощность рассеивания	Внутренне ограничена	—

Электрические характеристики
Обозн.	Параметр	Условия	LM117/LM217			LM317			Ед. изм.
Обозн.	Параметр	Условия	Мин.	Тип.	Макс.	Мин.	Тип.	Макс.	Ед. изм.
ΔV_o	Нестабильность входного напряжения	V_i-V_o=3 to 40V, T_j=25°C	—	0.01	0.02	—	0.01	0.04	%/V
ΔV_o	Нестабильность входного напряжения	V_i-V_o=3 to 40V	—	0.02	0.05	—	0.02	0.07	%/V
ΔV_o	Нестабильность выходного напряжения	V_o менее или равно 5V, I_o от 10mA до I_max, T_j=25°C	—	5	15	—	5	25	mV
		V_o менее или равно 5V, I_o от 10mA до I_max	—	20	50	—	20	70	mV
		V_o более или равно 5V, I_o от 10mA до I_max, T_j=25°C	—	0. 1	0.3	—	0.1	0.5	%
		V_o более или равно 5V, I_o от 10mA до I_max	—	0.3	1	—	0.3	1.5	%
I_adj	Ток регулировочного вывода	—	—	50	100	—	50	100	µA
V_REF	Опорное напряжение (между pin 3 and pin1)	V_i-V_o=2.5 to 40V, I_o от 10mA до I_max	1.2	1.25	1.3	1.2	1.25	1.3	V
ΔV_o/V_o	Температурная стабильность выходного напряжения	—	—	1	—	—	1	—	%
I_o(min)	Минимальный выходной ток	V_i-V_o=40V	—	3. 5	5	—	3.5	10	mA
I_o(max)	Максимальный выходной ток	V_i-V_o меньше или равно 15V	1.5	2.2	—	1.5	2.2	—	A
I_o(max)	Максимальный выходной ток	V_i-V_o=40V, T_j=25°C	—	0.4	—	—	0.4	—	A
e_N	Выходной уровень шумов	B = 10Hz to 10KHz, T_j=25°C	—	0.003	—	—	0.003	—	%

Информация по применению: LM117 LM217 LM317 создает внутреннее опорное гапряжение 1. 25V между выходом и регулировочным выводом. Это сделано чтобы установить постоянный ток через резисторный делитель, как показано на рисунке.

Регулятор сконструирован таким образом, чтобы уменьшить значение I_ADJ (максимум 100mA) и поддерживать его постоянным при изменении входного напряжения и нагрузки. В виду того что LM117 LM217 LM317 плавный регулятор и определяет разницу напряжений между входом и выходом питание высоким напряжением может продолжаться сколь угодно долго в максимально допустимых пределах. Благодоря этому, путем установки фиксированного резистора между регулировочным выводом и выходом, устройство можно использовать как прецизионный регулятор тока. Для того чтобы оптимизировать нестабильность выходного напряжения, резистор R1, устанавливающий ток, должен быть по номиналиу, насколько возможно, близок к полному сопротивлению резистора R2. Для уменьшения пульсаций регулятора можно добавить блокировочный конденсатор (C1) 0.1 µF на входе, и конденсаторы на выходе (C2, C3) для подавления шумов на выходе.

Также хорошей практикой является использование защитных диодов (D1, D2).

Схема регулятора с защитными диодами

Регулятор на 15 вольт с плавным включением и регулятор тока

Регулятор на 5 вольт с перезагрузкой и регулятор со ступенчатым выбором напряжения

Регулятор для зарядного устройства на 12 вольт и регулятор на 6 вольт с ограничителем тока.

Блок питания на двух lm317

способен работать в диапазоне выходных напряжений от 1,2 до 37 В;
выходной ток может достигать 1,5 А;
максимальная рассеиваемая мощность 20 Вт;
встроенное ограничение тока, для защиты от короткого замыкания;
встроенную защиту от перегрева.

R1, Ом	R2, Ом
LM317T схема включения 5v	120	360
LM317T схема включения 12v	240	2000

А вот расположение выводов LM317T:

Кстати у отечественного аналога LM317 — КР142ЕН12А схема включения точно такая же.

для одноватных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
для трехватных светодиодов I = 1 А, R1 = 1,2 Ом, мощностью не менее 1,2 Вт.

Если ток не превышает 100мА, то лучше использовать микросхемы с низким падением LP2950 и LP2951.

Мощные аналоги LM317T — LM350 и LM338

Если выходного тока в 1,5 А недостаточно, то можно использовать:

LM350AT, LM350T — 3 А и 25 Вт (корпус TO-220)
LM350K — 3 А и 30 Вт (корпус TO-3)
LM338T, LM338K — 5 А

24 thoughts on “ LM317T схема включения ”

Кроме мощных аналогов, есть и маломощные LM317L рассчитанные на ток не более 0,1 А, в корпусах SOIC-8 и TO-92.

LM317LM — в поверхностном корпусе SOIC-8;
LM317LZ — в штырьевом корпусе TO-92.

Тепловая и электрическая мощности — это немного разные параметры, хотя и взаимосвязанные.

Конечно, вполне можно питать и от зарядки. Да, и ток источника должен быть не меньше тока потребителя.

Какой ток или мощность потребляет сама м-схема в режиме холостого хода без нагрузки?

Так и не понял, как регулировать выходное напряжение

Лабораторный блок питания на LM317

Лабораторный блок питания необходим радиолюбителю, без него как без рук. Для начинающих радиолюбителей я предлагаю собрать схему простого стабилизатора с регулировкой по напряжению на микросхеме LM317, на очень распространенных и не дорогих радиоэлементах. Диапазон выходного напряжения от 1,5 до 37В. Ток может достигать 5А, зависит от используемого силового транзистора и теплоотвода. Входной трансформатор можно использовать любой выдающий нужный вам ток и напряжение до 37В. Стабилизатор не боится короткого замыкания, однако держать длительное время выводы замкнутыми не рекомендуется, так как КТ818 и LM317 при этом начинают достаточно ощутимо греться и при неэффективном теплоотводе могут выйти из строя.

Принципиальная схема стабилизатора с регулировкой по напряжению

Печатная плата стабилизатора с регулировкой по напряжению

Скачать печатную плату стабилизатора на LM317

Достоинства данного стабилизатора.

простота в изготовлении
надежность
дешевизна
доступность компонентов

Недостатки

низкий КПД.
необходимость использования массивных радиаторов.
не смотря на компактность самой платы. Размеры стабилизатора с радиатором достаточно внушительного размера.

Для изготовления данного устройства Вам понадобится:

Стабилизатор LM317 -1шт.
Транзистор КТ818 -1шт. в пластиковом корпусе (TO-220)
Диод КД522 или аналогичный -1шт.
Резистор R1 -47ОМ желательно от 1Вт -1шт.
Резистор R3 220Ом от 0.25 Вт -1шт.
Переменный резистор линейный — 5кОм -1шт.
Конденсатор электролитический 1000мФ от 50В -1шт.
Конденсатор электролитический 100мФ от 50В -1шт.
Диодный мост током от 5А

Данная схема не критична к точному соблюдению номиналов радио элементов. Например резистор R1 может быть от 30 до 50 Ом, резистор R3 от 200 до 240Ом. Диод можно не ставить.

Фильтрующие конденсаторы можно поставить и большей емкостью, однако стоит учитывать, что конденсатор дает небольшой прирост по напряжению.

Транзистор КТ818 можно заменить аналогичными импортного производства 2N5193, 2N6132, 2N6469, 2N5194, 2N6246, 2N6247.

Сборка стабилизатора на LM317

Сборка стабилизатора выполняется на одностороннем стеклотекстолите и выглядит примерно так.

Диодную сборку следует выбирать исходя из максимального тока способного дать трансформатор.

Транзистор и микросхему я установил на радиатор через изолирующие прокладки. Радиатор выбрал максимально большой из имеющихся и подходящий под мой корпус. Закрепил его двумя болтами к нижней крышке корпуса.

На радиатор установил кулер от старой видеокарты, для более эффективного охлаждения. В верхней и задней крышке просверлил вентиляционные отверстия.

У выбранного мной трансформатора для стабилизатора на LM317 только одна вторичная обмотка на 27В. По этому для питания вольтметра и вентилятора я использовал плату от зарядного устройства мобильного телефона. Она выдает напряжение 5В и ток до 900мА.

Готовый блок питания выглядит так.

Простой двух полярный стабилизатор напряжения на LM317.

За основу устройства взята схема описанная в выше, и добавлено плечо стабилизации отрицательного напряжения.

Характеристики и достоинства двух полярного стабилизатора

напряжение стабилизации от 1,2 до 36 В;
максимальный ток до 5 А;
используется малое количество элементов;
простота в выборе трансформатора, так как можно использовать вторичную обмотку без центрального отвода;

Детали устанавливаются на односторонний стеклотекстолит. Транзистор VT1, VT2 и микросхемы LM317 и LM337 следует устанавливать на радиаторы. При установке на общий радиатор следует использовать изолирующие прокладки и втулки.

Скачать печатную плату

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Блок питания – необходимая вещь в арсенале любого радиолюбителя. И я предлагаю собрать очень простую, но в то же время стабильную схему такого устройства. Схема не трудная, а набор деталей для сборки – минимален. А теперь от слов к делу.

Для сборки нужны следующие комплектующие:

НО! Эти все детали представлены точно по схеме, и выбор комплектующих зависит от характеристики трансформатора, и прочих условий. Ниже представлены компоненты согласно схеме, но их мы будем сами подбирать!

Трансформатор (12-25 В.)
Диодный мост на 2-6 А.
C1 1000 мкФ 50 В.
C2 100 мкФ 50 В.
R1 (номинал подбирается в зависимости от от трансформатора, он служит для запитки светодиода)
R2 200 Ом
R3 (переменный резистор, подбирается тоже, его номинал зависит от R1, но об этом позже)
Микросхема LM317T
А также инструменты, которые понадобятся в ходе работы.

Сразу привожу схему:

Микросхема LM317 является регулятором напряжения. Именно на ней я и буду собирать данное устройство.
И так, приступаем к сборке.

Шаг 1. Для начала нужно определить сопротивление резисторов R1 и R3. Дело в том, какой трансформатор вы выберете. То есть, нужно подобрать правильные номиналы, и в этом нам поможет специальный онлайн-калькулятор. Его можно найти вот по этой ссылке: Калькулятор онлайн
Я надеюсь, вы разберетесь. Я рассчитывал резистор R2, взяв R1=180 Ом, а выходное напряжение 30 В. Итого получилось 4140 Ом. То есть мне нужен резистор на 5 кОм.

Шаг 2. С резисторами разобрались, теперь дело за печатной платой. Её я делал в программе Sprint Layout, скачать можно тут: скачать плату

Шаг 3. Сначала поясню, что куда впаивать. К контактам 1 и 2 – светодиод. 1 – это катод, 2 – анод. А резистор для него (R1) считаем тут: рассчитать резистор
К контактам 3, 4, 5 – переменный резистор. А 6 и 7 не пригодились. Это было задумано для подключения вольтметра. Если вам это не нужно, то просто отредактируйте скачанную плату. Ну а если понадобится, то установите перемычку между 8 и 9 контактами. Плату я делал на гетинаксе, методом ЛУТ, травил в перекисе водорода (100 мл перекиси + 30 г. Лимонной кислоты + чайная ложка соли).
Теперь о трансформаторе. Я взял силовой трансформатор ТС-150-1. Он обеспечивает напряжение в 25 вольт.

Шаг 4. Теперь нужно определиться с корпусом. Недолго думая, мой выбор пал на корпус от старого компьютерного блока питания. Кстати, в этом корпусе раньше был мой старый бп.

В переднюю панель я взял от бесперебойника, которая очень хорошо подошла по размерам.

Вот так примерно она будет установлена:

Далее нужно выломать переднюю часть корпуса, для закрепления панели. После чего обработать острые края напильником.

Чтобы закрыть дыру в центре, я вклеил небольшой кусок ДВП, и просверлил все нужные отверстия. Ну и установил разъемы Banana.

Кнопка включения питания осталась сзади. Её на фото пока нет. Трансформатор я закрепил его «родными» гайками к задней решетки вентилятора. Он точно подошел по размерам.

А на место где будет плата, тоже приклеил кусок ДВП, дабы избежать замыкания.

Шаг 5. Теперь нужно установить плату и радиатор, припаять все необходимые провода. И не забываем про предохранитель. Его я прикрепил сверху на трансформатор. На фото это всё выглядит, как-то страшно и не красиво, но наделе это совсем не так.

Шаг 6. Далее устанавливаем переднюю панель. Её я приклеил на термоклей. В просверленные отверстия вставляем светодиод, прикручиваем переменный резистор, разъемы banana я уже установил ранее.

Остается только закрыть верхнюю крышку. Её я тоже немного приклеил на термоклей к панели. И теперь наш блок питания готов! Остается его только протестировать.

Этот блок способен выдавать максимальное напряжение в 32 В и силу тока до 2 ампер. Минимальное напряжение — 1,1 В, а максимальное 32 В.

Мощный блок питания на напряжение 5-35В и ток 5A-30A и более (LM338, 741)

Приведена принципиальная схема простого в изготовлении стабилизированного и мощного блока питания с регулируемым выходным напряжением от 5В до 35В и током нагрузки 5А, 10А, 20А, 30А, 40А и более (в зависимости от количества микросхем).

Источник питания может обеспечить токи до 5А (одна микросхема), 10А(две микросхемы), 20А(4шт), 30А(6шт), 40А(8шт) и т.д. Напряжение можно регулировать, например можно выставить часто используемые напряжения 5В, 12В, 24В, 28В, 30В и другие.

Принципиальная схема

В основе блока питания лежат мощные интегральные стабилизаторы LM338, каждый из которых может обеспечить выходной ток до 5А при напряжении от 1,2 до 35В (данные из даташита).

Рис. 1. Принципиальная схема мощного блока питания на напряжение 5В-30В и ток 5А, 10А, 20А, 30А и более.

Вторичная обмотка силового трансформатора должна выдавать переменное напряжение со значением не менее 18-25В. Мощность трансформатора желательно выбрать с запасом, в зависимости от требуемого напряжения и тока на выходе будущего блока питания.

Детали

Транзистор BD140 нужно установить на небольшой радиатор. Все интегральные стабилизаторы LM338 должны быть установлены на отдельные радиаторы достаточной площади для надежного отвода тепла.

Рис. 2. Внешний вид мощных интегральных стабилизаторов LM338.

Рис. 3. Цоколевка (расположение выводов) у микросхем LM338.

Все мощные микросхемы можно установить на один общий радиатор через слюдяные прокладки, поскольку корпуса микросхем не должны соединяться вместе.

Ток выдаваемый на выходе блока питания может быть увеличен или уменьшен соответственно добавлением или уменьшением количества применяемых пар «стабилизатор LM338 + резистор Rx».

К радиатору можно применить активное охлаждение — установить небольшой вентилятор от компьютера, подав для него питание через стабилизатор на 5-12В (7805, 7812), это позволит уменьшить размеры радиатора и увеличить эффективность теплоотвода.

Диодный мост можно применить готовый на нужный ток, также его можно собрать из четырех отдельных мощных диодов (D1-D4). Эти диоды должны быть рассчитаны на ток, который планируется получить на выходе стабилизатора.

Рис. 4. Цоколевка транзистора BD140 (P-N-P).

Например, диодный мост из четырех выпрямительных диодов Д242 обеспечит рабочие токи до 10А. Диоды или диодный мост желательно установить на отдельный небольшой радиатор.

В качестве резисторов R3, R4…Rx можно установить керамические цементные или использовать проволочные, поскольку на каждом таком резисторе будет рассеиваться примерно 4-7 Ватт мощности (в зависимости от общей нагрузки на стабилизатор).

Печатная плата

Разводку печатной платы в формате Sprint Layout 6 нам прислал Александр. На ней отсутствует конденсатор С4 — его припаиваем к выводам переменного резистора R1, который будет крепиться на корпусе устройства и послужит для регулировки напряжения.

Рис. 4. Печатная плата для схемы мощного блока питания на микросхемах LM338.

Печатная плата в формате Sprint Layout 6 — Скачать (330 КБ):

PCB+High+power+regulater+0-30V+20A.jpg — печатная плата с зарубежного сайта, конденсатор 4700мкФ установлен на выходе стабилизатора.
lm338-power-supply-layout-v1 — первый вариант печатной платы: на входе и выходе стабилизатора установлены конденсаторы 4700мкФ (C1 и C6), защитный диод (D6) отсутствует. Мощные резисторы по 0,3 Ом.
lm338-power-supply-layout-v2 — конечный вариант печатной платы: на входе два конденсатора по 4700мкФ (C1), на выходе — 22мкФ (C6), установлен защитный диод D6. Мощные резисторы по 0,1 Ом.

Даташит на микросхему LM338 — Скачать (220 КБ).

Подготовлено для сайта RadioStorage.net.

Схема включения tl431 — ietupoono.podman.io

Схема включения tl431

Rating: 4. 6 — 74 votesСхемы включения микросхемы TL431 в режиме стабилизации напряжения и тока. Полный datasheet на русском языке. Цоколевка и распиновка ножек. tl431 одна из самых массово выпускаемых интегральных микросхем, с начала своего выпуска в 1978 году tl431 устанавливалась в большинство блоков питания компьютеров, ноутбуков, телевизоров, видео. 13 фев 2014 Микросхема TL431 — это регулируемый стабилитрон. Используется в роли TL431. Схемы включения, цоколевка, аналоги, datasheet. Rating: 3.7 — 6 votesСтабилизатор напряжения tl431, основные характеристики операционного усилителя, способы проверки элемента на работоспособность. Схема. Подробные электрические характеристики операционного усилителя LM358 и LM358N. Графики электрических характеристик и datasheet. Типовые схемы включения микросхемы и описание. Но я бы посоветовал использовать lm317t в случае типовых напряжений, только когда нужно срочно что-то сделать на коленке, а более подходящей микросхемы типа. Rating: 4.8 — 45 votesПринцип работы, цоколевка и варианты включения микросхемы. Схема включения стабилитрона tl431 и проверка микросхемы мультиметром. tl494cn: схема функциональная. Итак, задачей данной микросхемы является широтно-импульсная модуляция (ШИМ, или англ. 20 мар 2011 Рисунки — стандартное включение TL431 как источника образцового напряжения — подаём 5 вольт и имеем на выходе очень стабильное. Скорей всего я бы не стал писать эту статью, если бы не одно обстоятельство. Несколько дней назад удалось придумать, как сделать очень хороший балансир на микросхеме tl431. TL431 схема включения. Регулируемый стабилитрон TL431. Микросхема TL431 — это программируемый стабилитрон. Используется в роли источника. На микросборке lm317t схема блока питания (БП) упрощается во много раз. Во-первых, есть возможность сделать регулировку. Во-вторых, стабилизация питания производится. Причем по отзывам многих. Функциональная схема TL431. Микросхема TL431 может применяться не только по своему прямому назначению как стабилитрон в блоках питания. УЛЬТРАЗВУКОВОЙ ОТПУГИВАТЕЛЬ СОБАК. Дазер — ультразвуковой отпугиватель собак, схема и описание прибора. Применение TL431 Схемы комбинированных источников питания с регулировкой напряжения Устранение выбросов при включении и выключении. Вывод 6 микросхемы: напряжение питания 10v. Питание самой микросхемы в данной схеме включения состоит из «пусковой цепочки» на резисторе r802 и конденсаторе. Схемы включения микросхемы TL431 в режиме стабилизации напряжения и тока. Полный datasheet. tl431 одна из самых массово выпускаемых интегральных микросхем, с начала своего выпуска Схемы включения tl431. Микросхема стабилитрон tl431 может использоваться не только в схемах. Подробные электрические характеристики операционного усилителя lm358 и lm358n. Графики. Рассмотрены различные схемы включения lm317t. Но у данной микросхемы есть и ограничения. tl494cn: схема функциональная. Итак, задачей данной микросхемы является широтно-импульсная. Схема балансира для зарядки литиевых аккумуляторов на микросхеме tl431. На микросборке lm317t схема блока питания (БП) упрощается во много раз. Во-первых, есть. УЛЬТРАЗВУКОВОЙ ОТПУГИВАТЕЛЬ СОБАК. Дазер — ультразвуковой отпугиватель собак, схема. Данный ИИП (представлена схема шасси SS1 телевизора Erisson 2107) выполнен, как и предыдущий Трансформаторы силовые ТС-40. Разновидностей силовых трансформаторов ТС-40 много. dexp f49b7000t матрица : k490wd7 майн: mm20-151hp102-902503 psu: k-pl-l01 (l6562d, l6599ad, ap3041m-g1) вскрывал корыто, подсветка. А самая последняя схема, это весь частотомер (без схемы гашения) со всеми соединениями и есть. Так как размер сайта Электрик Инфо с каждым днем становится все больше и больше. Автор: А. Шрайбер Герман Издательство: ДМК Год: 2000 Эта книга посвящена источникам питания. Мобильные электронные системы с питанием от батарей получают все большее распространение. Микросхема SM4108 — Special IC for T-con LCD TV, QFN-88, Sunmoon и другие электронные компоненты по хорошей. Для начала нужно определиться с терминологией. Как таковых контроллеров разряда-заряда. Подборка схем контроллеров разряда Li-ion аккумуляторов, обеспечивающих надежную защиту. Попало в ремонт одновременно два китайских lcd телевизора с небольшой диагональю. А возможно изменить обмоточные данные? Если например увеличить емкость фильтрующую. Схема зарядного устройства с автоматическим отключением Единственная деталь. При этом вместо предохранителя следует включить электрическую лампу 220 — 230 В мощностью. Схемы по радиолюбительской тематике для начинающих радиолюбителей, программы В книге рассматривается принцип действия импульсных источников питания, сравниваются. Схемы: Принципиальная электрическая схема шасси s16А, Принципиальная электрическая схема. Подробно описан простой ремонт розетки с таймером, а также дана инструкция. Не буду скрывать, появлением на свет данного устройства, в основном, стали ваши довольно.

Links to Important Stuff

Lm317t для рации. Блок питания для lm317. Схемы и расчеты

Микросхема уже более десяти лет пользуется успехом у начинающих радиолюбителей благодаря своей простоте и надежности. На основе этой микросхемы можно собрать регулируемый блок питания для LM317, стабилизатор тока, драйвер светодиода и другие блоки питания. Для этого потребуется несколько внешних радиокомпонентов, для LM317 схема переключения работает сразу, настройка не требуется.

Микросхемы LM317 и LM317T полностью идентичны, отличаются только корпусом. Никаких отличий и различий нет вообще.

Я также написал обзоры и даташиты на другие популярные микросхемы. С хорошими иллюстрациями, понятными и простыми схемами.

1. Характеристики
2. Аналоги
3. Типовые схемы включения
4. Вычислители
5. Схемы включения
6. Радиоконструкторы
7.Лист данных

Характеристики

Основное назначение — стабилизация положительного напряжения. Регулирование происходит линейно, в отличие от импульсных преобразователей.

LM317T тоже популярен, я его не встречал, поэтому пришлось долго искать правильный даташит на него. Оказалось, что по параметрам они полностью идентичны, буквы «Т» в конце маркировки обозначают пакет ТО-220 на 1,5 Ампера.

Загрузить спецификации:

full;

Характеристики

Даже с интегрированными системами защиты нельзя эксплуатировать их до предела.При выходе из строя неизвестно сколько вольт будет на выходе, можно будет сжечь дорогую нагрузку.

Основные электрические характеристики приведу из даташита LM317 на русском языке. Не все знают технические термины на английском языке.

В даташите указан огромный размах, проще написать там, где не используется.

Аналоги

Существует множество микросхем, имеющих практически одинаковый функционал, отечественных и зарубежных.Я добавлю в список более мощные аналоги, чтобы не включать несколько параллельно. Самый известный аналог LM317 — отечественный КР142ЕН12.

LM117 LM217 — расширенный диапазон рабочих температур от -55 ° до + 150 °;
LM338, LM138, LM350 — аналоги на 5А, 5А и 3А соответственно;
LM317HV, LM117HV — выходное напряжение до 60В, если стандартных 40В вам недостаточно.

Полные аналоги:

GL317;
SG317;
UPC317;
ЭКГ 1900.

Типовые схемы подключения

Регулятор 1,25 — 20 В с регулируемым током

000

000 .. Чтобы максимально упростить расчеты на базе LM317T, различных программ-калькуляторов LM317 и онлайн-калькуляторов… Указав исходные параметры, можно сразу рассчитать несколько вариантов и посмотреть характеристики необходимых радиодеталей.

Программа для расчета источников напряжения и тока с учетом LM317 характеристик LM317T. Расчет схем включения мощных преобразователей на транзисторах TL431, M5237. Также IC 7805, 7809, 7812.

Схемы подключения

Стабилизатор LM317 зарекомендовал себя как универсальная микросхема, способная стабилизировать напряжение и токи.За десятилетия были разработаны сотни коммутационных схем LM317T для различных приложений. Основное назначение — стабилизатор напряжения в блоках питания. Для увеличения силы количества Ампера на выходе существует несколько вариантов:

параллельное подключение;
на выходе силовых транзисторов, получаем до 20А;
Замена мощных аналогов LM338 до 5А или LM350 до 3А.

Для построения биполярного блока питания используются стабилизаторы отрицательного напряжения LM337.

Считаю, что параллельное подключение — не лучший вариант из-за разницы характеристик стабилизаторов. Невозможно настроить несколько деталей на одинаковые параметры для равномерного распределения нагрузки. Из-за разброса одна загрузка всегда будет больше других. Вероятность выхода из строя нагруженного элемента выше, если он перегорит, то резко возрастет нагрузка на другие, которые могут не выдержать.

Чтобы не подключать параллельно, лучше использовать транзисторы на выходе для силовой части преобразователя напряжения DC-DC.Они рассчитаны на большие токи и лучше отводят тепло из-за их большого размера.

Современные импульсные микросхемы уступают по популярности, их простота превзойти сложно. Стабилизатор тока на lm317 для светодиодов прост в настройке и расчете, в настоящее время он все еще применяется в небольшом производстве электронных компонентов.

Биполярный блок питания LM317 и LM337, для положительного и отрицательного напряжения.

Радиоконструкторы

Для начинающих радиолюбителей могу порекомендовать радиоконструкторы от Китая на Алиэкспресс. Такой конструктор — лучший способ собрать устройство по схеме коммутации, не нужно делать плату и подбирать детали. Любой конструктор можно доработать по своему усмотрению, главное, чтобы была доска. Стоимость конструктора от 100 рублей с доставкой, готовый модуль в сборе от 50 рублей.

Datasheet, datasheet

Микросхема очень популярна, ее выпускают многие производители, в том числе китайские. Мои коллеги сталкивались с LM317 с плохими параметрами, которые не тянут заявленный ток. Покупали у китайцев, которые любят все подделывать и копировать, при этом ухудшая характеристики.

Комментарии (16):

# 1 root 28 марта 2017

В схему внесены следующие дополнения:

В эмиттерную цепь транзисторов добавлены резисторы для выравнивания токов;
Добавлены конденсаторы C3 и C4 (0.1 мкФ керамический).

Емкость С1 лучше делать из нескольких электролитических конденсаторов, если нужен большой ток, то рекомендуется 2 штуки по 4700 мкФ и более.

Транзисторы

КТ819 можно заменить на зарубежные MJ3001 или другие.

# 2 Victor 12 сентября 2017

R2-какого типа, сп … или. Схема неплохая! БЛАГОДАРНОСТЬ !!!

# 3 root 12 сентября 2017

Резистор R2 — переменное сопротивление любого типа, мощностью 0.5 Вт или больше. Если подходящего с сопротивлением 3,3К нет, то можно выставить 6,8К или другой (до 10кОм).

# 4 Дмитрий 25 октября 2017

Спасибо за очень полезные уроки.

# 5 Евгений 25 ноября 2017

Как насчет защиты от перегрузки / короткого замыкания?

# 6 root 26 ноября 2017

На приведенной выше схеме нет защиты от короткого замыкания и перегрузки по току. Без доработки схемы не помешает установить на ее выходе предохранитель.

# 7 andrius 15 декабря 2017

Схему собрал, но ток на выходе что-то падает. Транс 300ш 40а подаю 31 вольт и на выходе при нагрузке 6 вольт 3 вольта. может я что то не то собрал. На транзисторах тоже менял лм — не помогает.

# 8 root 15 декабря 2017

Внимательно проверьте всю установку, особенно правильность подключения микросхемы и транзисторов.
Распиновка микросхемы LM317:

Для транзисторов в пластиковом и металлическом корпусе — КТ819 — характеристики и распиновка.

# 9 андрюс 15 декабря 2017

все проверено много раз. микросхема тоже правильно подключена к транзистору. Еще поменял микросхему, транзисторы. ничего не помогает даже не знаю что еще можно сделать.

№ 10 Александр Компромистр 16.12.2017

Спасибо #root за смешанную внутреннюю схемотехнику микросхемы: везде искал, но безрезультатно. Для 12-го КРЕНКА будет аналогично.

№ 11 Александр Компромистр 17.12.2017

Насчет внутренней схемы LM317: как заменить источник тока: обязательно два (или больше) кремниевых диода? Возможна ли замена транзисторов на внутренней схеме на одну композитную марку, скажем, КТ827ВМ? Как заменить операционный усилитель? Как построить максимальную токовую защиту? — И пока я писал вопросы, сразу нашел ответ: использовать полевой транзистор.

# 12 root 17 декабря 2017

Александр, ниже представлена принципиальная схема кристалла микросхемы LM117, LM317-N из даташита (сайт ti.com — Texas Instruments):

# 13 Александр Компромистр 17.12.2017

Спасибо: очень похожа на схему КР142ЕН от. Но нет никаких деноминаций.

# 14 Игорь 26 декабря 2017

Можно ли использовать в схеме транзисторы КТ827А?

# 15 Александр Компромистр 27.12.2017

Пользователь № Игорь: Конечно, это возможно, однако после операционного усилителя (см. Пост №8) в схеме базы перед схемой защиты вам, вероятно, потребуется включить гасящий резистор, величина которого зависит от напряжения питания: главное, чтобы вольт было не больше пяти.Узел токовой защиты, вероятно, можно заменить стабилитроном КС147А.

# 16 андрей 06 февраля 2018

Здравствуйте, впервые собираю блок питания, в гараже нашла старый трансформатор. Пытаюсь сделать по этой схеме. Подскажите пожалуйста какая ножка переменного резистора куда идет.

В последнее время значительно возрос интерес к схемам регуляторов тока. И в первую очередь это связано с появлением на лидирующих позициях источников искусственного освещения на основе светодиодов, для которых жизненно важным моментом является именно стабильная подача тока.Самый простой, дешевый, но в то же время мощный и надежный стабилизатор тока можно построить на базе одной из интегральных схем (ИМ): lm317, lm338 или lm350.

Лист данных по lm317, lm350, lm338

Прежде чем переходить непосредственно к схемам, рассмотрим особенности и характеристики вышеуказанных линейных интегральных стабилизаторов (ЛИС).

Все три ИД имеют схожую архитектуру и предназначены для построения на их основе несложных схем стабилизаторов тока или напряжения, в том числе используемых со светодиодами.Отличия микросхем заключаются в технических параметрах, которые представлены в сравнительной таблице ниже.

	LM317	LM350	LM338
Диапазон значений регулируемого выходного напряжения	1,2 … 37V	1,2 … 33V	1,2 … 33V
Максимальный показатель токовой нагрузки	1.5A	3A	5A
Максимально допустимое входное напряжение	40 В	35 В	35 В
Индикатор возможной ошибки стабилизации	~ 0,1%	~ 0,1%	~ 0,1%
Максимальная рассеиваемая мощность *	15-20 Вт	20-50 Вт	25-50 Вт
Диапазон рабочих температур	0 ° — 125 ° C	0 ° — 125 ° C	0 ° — 125 ° C
Лист данных	LM317.pdf	LM350.pdf	LM338.pdf

* — зависит от производителя IM.

Все три микросхемы имеют встроенную защиту от перегрева, перегрузки и возможного короткого замыкания.

Интегрированные стабилизаторы (ИС)

выпускаются в монолитном корпусе в нескольких вариантах, наиболее распространенным является ТО-220. На микросхеме три пина:

НАСТРОЙКА. Выход для установки (регулировки) выходного напряжения.В режиме постоянного тока он подключается к плюсу выходного контакта.
ВЫХОД. Свинец с низким внутренним сопротивлением для создания выходного напряжения.
ВХОД. Терминал питания.

Схемы и расчеты

Наиболее широко используемые ИС находятся в источниках питания светодиодов. Рассмотрим простейшую схему стабилизатора тока (драйвера), состоящую всего из двух компонентов: микросхемы и резистора.
На вход ИД подается напряжение питания, управляющий контакт подключается к выходу через резистор (R), а выходной контакт микросхемы подключается к аноду светодиода.

Если рассматривать самый популярный ИМ, Lm317t, то сопротивление резистора рассчитывается по формуле: R = 1,25 / I 0 (1), где I 0 — выходной ток стабилизатора, значение которого равно регламентируется паспортными данными на LM317 и должно быть в пределах 0,01-1,5 А. Отсюда следует, что сопротивление резистора может быть в пределах 0,8-120 Ом. Мощность, рассеиваемая резистором, рассчитывается по формуле: P R = I 0 2 × R (2). Включение и расчеты IM lm350, lm338 полностью аналогичны.

Полученные расчетные данные для резистора округлены в большую сторону в соответствии с номинальным диапазоном.

Постоянные резисторы изготавливаются с небольшим изменением значения сопротивления, поэтому не всегда возможно получить желаемое значение выходного тока. Для этого в цепи устанавливается дополнительный подстроечный резистор соответствующей мощности.
Это немного увеличивает стоимость сборки стабилизатора, но гарантирует получение необходимого тока для питания светодиода.Когда выходной ток стабилизируется более чем на 20% от максимального значения, микросхема выделяет много тепла, поэтому она должна быть оборудована радиатором.

Онлайн-калькулятор lm317, lm350 и lm338

Как-то недавно в интернете наткнулся на одну схему очень простого блока питания с регулировкой напряжения. Можно было регулировать напряжение от 1 Вольт до 36 Вольт в зависимости от выходного напряжения на вторичной обмотке трансформатора.

Внимательно посмотрите на LM317T в самой схеме! Третья ножка (3) микросхемы цепляется за конденсатор С1, то есть третья ножка — это ВХОД, а вторая ножка (2) цепляется за конденсатор С2 и резистор 200 Ом и является ВЫХОДОМ.

С помощью трансформатора от сети напряжением 220 Вольт получаем 25 Вольт, не более. Возможно меньше, не больше. Потом все это дело выпрямляем диодным мостом и сглаживаем пульсации конденсатором С1. Все это подробно описано в статье, как получить постоянную от переменного напряжения. И теперь наш главный козырь в блоке питания — это высокостабильная микросхема стабилизатора напряжения LM317T. На момент написания статьи цена этой микросхемы составляла около 14 рублей.Даже дешевле, чем буханка белого хлеба.

Описание микросхемы

LM317T — регулятор напряжения. Если трансформатор выдает на вторичной обмотке до 27-28 Вольт, то мы легко можем регулировать напряжение от 1,2 до 37 Вольт, но я бы не стал поднимать планку более 25 вольт на выходе трансформатора.

Микросхема может быть выполнена в корпусе ТО-220:

или в D2 Pack

Может пропускать максимальный ток 1.5 ампер через себя, чего достаточно для питания ваших электронных безделушек без падения напряжения. То есть мы можем подавать на нагрузку напряжение 36 Вольт при силе тока до 1,5 Ампер, при этом наша микросхема еще будет выдавать 36 Вольт — это, конечно, в идеале. На самом деле просядут доли вольта, что не очень критично. При большом токе в нагрузке эту микросхему целесообразнее ставить на радиатор.

Для сборки схемы нам также понадобится 6.Переменный резистор на 8 кОм, может быть, даже на 10 кОм, а также постоянный резистор на 200 Ом, желательно от 1 Вт. Ну а на выходе ставим конденсатор на 100 мкФ. Абсолютно простая схема!

Аппаратная сборка

Раньше у меня был очень плохой блок питания с транзисторами. Я подумал, а почему бы не переделать? Вот результат 😉

Здесь мы видим импортный диодный мост GBU606. Он рассчитан на ток до 6 ампер, что более чем достаточно для нашего блока питания, так как он выдает максимум 1.5 Ампер на нагрузку. Положил ЛМ-ку на радиатор с помощью пасты КПТ-8 для улучшения теплоотдачи. Ну все остальное, думаю, вам знакомо.

А вот и допотопный трансформатор, который дает мне на вторичной обмотке напряжение 12 вольт.

Все это аккуратно упаковываем в кейс и вытаскиваем провода.

Так что вы думаете? 😉

Минимальное напряжение, которое я получил, было 1.25 Вольт, а максимальное напряжение было 15 Вольт.

Ставлю любое напряжение, в данном случае самые обычные 12 Вольт и 5 Вольт

Все работает на ура!

Этот блок питания очень удобен для регулировки скорости мини-дрели, которая используется для сверления досок.

Аналоги на Алиэкспресс

Кстати, на Али сразу можно найти готовый набор данного блока без трансформатора.

Лень собирать? Вы можете взять готовый 5 ампер менее чем за $ 2:

Вы можете увидеть по это связь.

Если 5 ампер мало, то можно посмотреть на 8 ампер. Этого вполне достаточно даже для самого заядлого электронщика:

Блок питания — обязательный предмет в арсенале любого радиолюбителя. И предлагаю собрать очень простую, но в то же время стабильную схему такого устройства.Схема не сложная, а набор деталей для сборки минимальный. А теперь от слов к делу.

Для сборки необходимы следующие комплектующие:

НО! Все эти детали представлены точно по схеме, а выбор комплектующих зависит от характеристик трансформатора и других условий. Ниже представлены компоненты согласно схеме, но мы их сами выберем! Трансформатор (12-25 В.) Диодный мост на 2-6 А. C1 1000 мкФ 50 В.C2 100 мкФ 50 В. R1 (номинал выбирается в зависимости от трансформатора, служит для питания светодиода) R2 200 Ом R3 (резистор переменный, тоже выбирается, величина зависит от R1, но об этом позже) Микросхема LM317TA и инструменты, которые понадобятся при эксплуатации.

Схему привожу сразу:

Микросхема LM317 — это регулятор напряжения. Именно на нем я буду собирать это устройство. Итак, приступаем к сборке.

Шаг 1. Для начала необходимо определить сопротивление резисторов R1 и R3.Дело в том, какой трансформатор вы выберете. То есть нужно правильно выбрать номиналы, и в этом нам поможет специальный онлайн-калькулятор. Вы можете найти это здесь: Онлайн-калькулятор. Надеюсь, вы в этом разобрались. Я рассчитал резистор R2, приняв R1 = 180 Ом, а выходное напряжение 30 В. Итого оказалось 4140 Ом. То есть мне нужен резистор на 5К.

Шаг 2. С резисторами разобрались, теперь дело за печатной платой … Сделал в Sprint Layout, скачать можно здесь: скачать плату

Шаг 3.Сначала объясню, что куда паять. К контактам 1 и 2 — светодиод. 1 — катод, 2 — анод. И здесь рассматривается резистор для него (R1): рассчитайте резистор К контактам 3, 4, 5 — переменный резистор. И 6 и 7 не пригодились. Это было задумано для подключения вольтметра. Если вам это не нужно, то просто отредактируйте загруженную доску. Ну и при необходимости установите перемычку между пинами 8 и 9. Плату на гетинаксе сделал, методом ЛУТ протравил в перекиси водорода (100 мл перекиси + 30 г лимонной кислоты + чайная ложка соли).Теперь о трансформаторе. Взял силовой трансформатор ТС-150-1. Он обеспечивает напряжение 25 вольт.

Шаг 4. Теперь нужно определиться с корпусом. Недолго думая, мой выбор пал на корпус компа от старого блока питания. Кстати, раньше это здание было моим старым бп.

В лицевой панели я взял источник бесперебойного питания, который очень хорошо подошел по размерам.

Вот как он будет установлен:

Чтобы закрыть отверстие в центре, я приклеил небольшой кусок ДВП и просверлил все необходимые отверстия.Ну вот установил банановые коннекторы.

Кнопка питания оставлена позади. Ее еще нет на фото. Прикрепил трансформатор «родными» гайками к задней решетке вентилятора. Он точно подходит по размеру.

А в том месте, где будет плата, еще приклеил кусок ДВП во избежание короткого замыкания.

Шаг 5. Теперь нужно установить плату и радиатор, спаять все необходимые провода. И не забывайте о предохранителе. Я прикрепил его к верхней части трансформатора.На фото все выглядит, как-то страшно и некрасиво, но носить это совсем не так.

Осталось только закрыть верхнюю крышку … Еще немного приклеил горячим клеем к панели. И вот наш блок питания готов! Осталось только протестировать.

Данное устройство может обеспечивать максимальное напряжение 32 В и силу тока до 2 ампер. Минимальное напряжение 1,1 В, максимальное 32 В.

usamodelkina.ru

БЛОК ПИТАНИЯ НА LM317

Блок питания — непременный атрибут в мастерской радиолюбителя.Я тоже решил сделать себе регулируемый блок питания, так как мне надоело каждый раз покупать батарейки или использовать случайные переходники. Вот его краткое описание: Блок питания регулирует выходное напряжение от 1,2 до 28 вольт. И обеспечивает нагрузку до 3 А (в зависимости от трансформатора), чего чаще всего достаточно для проверки работоспособности радиолюбительских конструкций. Схема простая, просто для начинающего радиолюбителя. Собран на основе дешевых комплектующих — LM317 и KT819G.

LM317 Схема регулируемого источника питания

Перечень элементов схемы:

Стабилизатор LM317
T1 — транзистор КТ819G
Tr1 — силовой трансформатор
F1 — предохранитель 0.5A 250V
Br1 — диодный мост
D1 — диод 1N5400
LED1 — светодиод любого цвета
C1 — электролитический конденсатор 3300 мкФ * 43V
C2 — керамический конденсатор 0,1 мкФ
C3 — электролитический конденсатор 1 мкФ * 43V
R1 — сопротивление 18K
R2 — сопротивление 220 Ом
R3 — сопротивление 0.1 Ом * 2Вт
Р1 — сопротивление конструкции 4,7К

Распиновка микросхемы и транзистора

Я взял корпус от блока питания компьютера. Лицевая панель сделана из печатной платы, на нее желательно установить вольтметр. Не установил, потому что еще не нашел подходящего. Также на передней панели установлены зажимы для выходных проводов.

Я оставил входной разъем для питания самого БП.Печатная плата предназначена для навесного монтажа транзистора и микросхемы стабилизатора. Крепились к общему радиатору через резиновую прокладку. Брал добротный радиатор (на фото это видно). Его следует брать как можно больше — для хорошего охлаждения. Все-таки 3 ампера — это много!

Вы можете просмотреть все характеристики и варианты включения микросхемы LM317 в таблице данных. Схема не требует настройки и работает сразу.Ну, по крайней мере, у меня это сразу сработало. Автор статьи: Владислав.

Форум по микросхемам стабилизаторов

Обсудить статью LM317 БЛОК ПИТАНИЯ

radioskot.ru

Блок питания — одно из важнейших устройств, в мастерской радиолюбителя. Тем более, что с батареями и аккумуляторами мне каждый раз надоело как-то мучиться. Обсуждаемый здесь блок питания Регулирует напряжение от 1,2 до 24 вольт. И нагрузкой до 4 А. Для большей силы тока было решено установить два одинаковых трансформатора.Трансформаторы подключены параллельно.

Детали регулируемого блока питания

Корпус стабилизатора LM317 TO-220.
Транзистор кремниевый, pnp КТ818.
Резистор 62 Ом.
Конденсатор электролитический 1 мкФ * 43В.
Конденсатор электролитический 10 мкФ * 43В.
Резистор 0,2 Ом 5Вт.
Резистор 240 Ом.
Подстроечный резистор 6,8 ком.
Конденсатор электролитический 2200 мкФ * 35В.
Любой светодиод.

Схема источника питания

Блок-схема защиты

Блок-схема выпрямителя

Детали для построения защиты от короткого замыкания

Кремниевый транзистор, n-p-n KT819.
Транзистор кремниевый, n-p-n КТ3102.
Резистор 2 Ом.
Резистор 1 Ком.
Резистор 1 Ком.
Любой светодиод.

Для корпуса регулируемого блока питания использовались два корпуса, от обычного компьютерного блока питания.В местах из-под кулера установили вольтметр и амперметр.

Для дополнительного охлаждения был установлен кулер.

Печатная плата была нарисована в Sprint layout v6.0.

А вот припаять схему можно просто подвесив установку. Корпуса соединены двумя болтами.

Гайки приклеены к крышке корпуса термоклеем. Для охлаждения стабилизатора и транзисторов использовался радиатор от компьютера, который облетал кулер.

Для удобства переноски блока питания прикручивалась ручка от ящика стола. В целом получившийся блок питания мне очень нравится. Его мощности хватает для питания почти всех цепей, проверки микросхем и зарядки небольших батарей.

Схема IP не требует настройки, и при правильной пайке она сразу заработает. Автор статьи 4ei3 e-mail

BP Forum

Обсудить статью БП НА LM317 С БЛОКОМ ЗАЩИТЫ

радиоскот.ru

СХЕМА РЕГУЛИРУЕМОГО БЛОКА ПИТАНИЯ LM317

Сразу отвечу на вопросы: да, я сделал себе этот блок питания, хотя у меня есть приличный лабораторный блок; Это чисто для питания детских электрических игрушек на батарейках, чтобы не тянуть основную мощную. А теперь, когда я вроде как оправдался за столь недостойную конструкцию, как для опытного паяльника радиоприемника, можно переходить к ее подробному описанию 🙂

Схема источника напряжения для LM317

В общем была приличная самодельная металлическая коробочка со стрелочным индикатором, в которой давно проживало зарядное устройство (самодельное, конечно).Но он работал слабо, поэтому, купив цифровой универсал Imax B6, я решил разместить в нем блок питания до 12 вольт, чтобы можно было запитать электронные детские игрушки (роботы, моторы и так далее).

Сначала взял в руки трансформатор. Импульсивный не захотел надевать — мало ли, вдруг грохнет или где коротко, вещь запланирована для детской. Поставил ТП20-14, который через пару минут грохнул)) Точнее закопчился от межвитка, так как этот трансформатор 20 лет пролежал в тумбочке.Ну ничего — заменил на надежный китайский 13V / 1A от какой-то магнитолы (ей тоже 15 лет).

Следующим этапом сборки блока питания является выпрямитель с фильтром. Имеется в виду диодный мост с конденсатором на 1000-5000 мкФ. На рассыпчатую пудру паять не хотела — положила уже готовую косынку.

Отлично, у нас уже 15 вольт постоянного тока! Поехали дальше … Теперь регулировка этих вольт.Можно было собрать на паре транзисторов простейший регулятор, но это облом. Самое быстрое решение — микросхема LM317. Всего 3 части — переменный стабилизатор, резистор на 240 Ом и сама микросхема стабилизатора, которая, к счастью, валялась в коробке. И даже не паял!

Но не вышло … Я села и тупо посмотрела на нее: она действительно мертва? Сначала трансформатор, теперь она … Нет, день явно тяжелый!

Наутро, протрезвев, заметил, что 2 и 3 выводы поменялись местами)) Перепаял заново и все стало регулироваться.Ровно с 1,22 до 12В. Осталось припаять индикатор часового типа, переключаемый тумблером как вольт / амперметр и светодиоды индикации мощности и выходного напряжения. Я просто красную через пару килоом на выходе повесил, чтобы было видно, что делается, этакая дополнительная защита от подачи 10 В на 3-вольтовую игрушку.

А по поводу защиты. Их нет. Даже при коротком замыкании проседает напряжение и тускнеют светодиоды. Ток включения составляет около 1,5 Ампера.Но электронных предохранителей он не придумал — слабый трансформатор сам играет роль ограничителя тока. Если хотите повторить дизайн по всем правилам, берите схему защиты отсюда.

Среди особенностей микросхемы отмечу падение напряжения около 2 В. Это не много и не мало — среднее, как для таких стабилизаторов.

Конденсатор на выходе поставил 47 мкФ на 25 В. Защитный диод не ставился, мол не надо.Переменный резистор на 6,8 кОм — но он работает в узком секторе поворота ручки, лучше заменить на 2-3 кОм. Или поставить еще одно постоянное сопротивление последовательно.

Итоги работы

Подведем итоги: схема однозначно рабочая и рекомендована к повторению начинающим мастерам, которые делают первые шаги, или тем, кому лень тратить время / деньги на более сложные схемы БП. То, что минимальный порог составляет 1,2 В, не проблема.Например, не припомню случая, чтобы вольт было меньше))

elwo.ru

Схема питания

мощного регулируемого

На микросборке LM317T схема питания (БП) упрощена во много раз. Во-первых, можно внести коррективы. Во-вторых, питание стабилизировано. Более того, по отзывам многих радиолюбителей, эта микросборка во много раз превосходит отечественные аналоги. В частности, его ресурс очень велик и не может сравниться ни с одним другим элементом.

Основа блока питания — трансформатор

В качестве преобразователя напряжения необходимо использовать понижающий трансформатор. Его можно снять практически с любой бытовой техники — магнитофонов, телевизоров и т. Д. Также можно использовать трансформаторы марки ТВК-110, которые устанавливались в блоке кадровой развертки черно-белых телевизоров. Правда, выходное напряжение у них всего 9 В, а ток совсем небольшой. А если необходимо запитать мощного потребителя, этого явно недостаточно.

А вот если нужно сделать мощный БП, то разумнее использовать силовые трансформаторы … Их мощность должна быть не менее 40 Вт. Для изготовления блока питания для ЦАП на микросборке LM317T необходимо выходное напряжение 3,5-5 В. Именно это значение нужно поддерживать в цепи питания микроконтроллера. Не исключено, что вторичную обмотку потребуется немного изменить. В этом случае первичная обмотка не перематывается, проводится только ее изоляция (при необходимости).

Выпрямительный каскад

Выпрямительный блок представляет собой сборку полупроводниковых диодов.В этом нет ничего сложного, вам просто нужно определиться, какой вид выпрямления вам нужен. Схема выпрямителя может быть:

полуволновая;
двухполупериодный;
дорожное покрытие;
удвоение, утроение, напряжение.

Последний разумно использовать, если, например, у вас на выходе трансформатора 24 В, а нужно получить 48 или 72. Это неизбежно снижает выходной ток, это следует учитывать. Для простого блока питания больше всего подойдет выпрямительная мостовая схема.Используемая микросборка LM317T не позволит получить мощный блок питания. Причина этого в том, что мощность самой микросхемы составляет всего 2 Вт. Мостовая схема позволяет избавиться от пульсации, а ее КПД на порядок выше (по сравнению с полуволновой схемой). В выпрямительном каскаде допускается использование как диодных сборок, так и отдельных элементов.

Корпус блока питания

В качестве материала корпуса разумнее использовать пластик. Легко поддается обработке, поддается деформации при нагревании.Другими словами, вы можете легко придать заготовкам любую форму. И просверливание отверстий не занимает много времени. Но можно немного поработать и сделать из листового алюминия красивый, надежный корпус. С ним, конечно, будет больше неприятностей, но внешность получится потрясающей. После того как корпус будет изготовлен из листового алюминия, его можно тщательно очистить, загрунтовать и нанести в несколько слоев краски и лака.

Кроме того, сразу убьешь двух зайцев — получишь красивый корпус и обеспечишь дополнительное охлаждение микросборке.На LM317T блок питания построен по такому принципу, что стабилизация осуществляется с выделением большого количества тепла. Например, у вас на выходе выпрямителя 12 Вольт, а стабилизация должна дать 5 В. Эта разница, 7 Вольт, идет на нагрев корпуса микросборки. Поэтому ему нужно качественное охлаждение. И алюминиевый корпус поможет. Однако можно сделать что-то более продвинутое — установить на радиатор термовыключатель, который будет управлять кулером.

Схема стабилизации напряжения

Итак, перед вами микросборка LM317T, схема блока питания перед глазами, теперь необходимо определить назначение ее выводов.У нее их всего три — входной (2), выходной (3) и массовый (1). Поверните корпус правой стороной к себе, нумерация ведется слева направо. Все, теперь осталось провести стабилизацию напряжения. А сделать это несложно, если выпрямительный блок и трансформатор уже готовы. Как вы понимаете, минус от выпрямителя поступает на первый вывод сборки. С плюса выпрямителя на второй вывод подается напряжение. С третьего снимается стабилизированное напряжение.Причем на входе и выходе необходимо установить электролитические конденсаторы емкостью 100 мкФ и 1000 мкФ соответственно. Вот и все, только на выходе желательно поставить постоянное сопротивление (около 2 кОм), которое позволит электролитам быстрее разряжаться после выключения.

Схема блока питания с регулировкой напряжения

Изготовить регулируемый блок питания на LM317T оказывается проще простого, это не требует специальных знаний и навыков.Итак, у вас уже есть блок питания со стабилизатором. Теперь вы можете немного модернизировать его, чтобы изменить выходное напряжение в зависимости от того, что вам нужно. Для этого достаточно отсоединить первый вывод микросборки от минуса блока питания. На выходе включить последовательно два сопротивления — постоянное (номинал 240 Ом) и переменное (5 кОм). В месте их подключения подключается первый вывод микросборки. Такие простые манипуляции позволяют сделать регулируемый блок питания.Причем максимальное напряжение, подаваемое на вход LM317T, может составлять 25 вольт.

Дополнительные возможности

При использовании микросборки LM317T схема источника питания становится более функциональной. Конечно, во время работы блока питания нужно будет контролировать основные параметры. Например, потребляемый ток или выходное напряжение (особенно это актуально для регулируемой схемы). Поэтому на передней панели необходимо установить индикаторы.Также нужно знать, подключен ли блок питания. Лучше возложить ответственность уведомлять вас о подключении к электросети на светодиодах. Такая конструкция достаточно надежна, только питание для нее нужно снимать с выхода выпрямителя, а не микросборки.

Для контроля силы тока и напряжения можно использовать циферблатные индикаторы с градуированной шкалой. Но если вы хотите сделать блок питания, который не будет уступать лабораторным, можно использовать и ЖК-дисплеи.Правда, для измерения тока и напряжения на LM317T схема блока питания усложняется, так как необходимо использовать микроконтроллер и специальный драйвер — буферный элемент. Это позволяет подключать ЖК-дисплей к портам ввода / вывода контроллера.

fb.ru

Схема подключения

LM317T | Практическая электроника

Если в схеме необходим стабилизатор на какое-то нестандартное напряжение, то отличным решением будет использование популярного интегрального стабилизатора LM317T с характеристиками:

, способного работать в диапазоне выходных напряжений от 1.От 2 до 37 В;
выходной ток может достигать 1,5 А;
максимальная рассеиваемая мощность 20 Вт;
встроенный токоограничитель для защиты от короткого замыкания;
встроенная защита от перегрева.

В микросхеме LM317T минимальный вариант схемы переключения предполагает наличие двух резисторов, значения сопротивления которых определяют выходное напряжение, входной и выходной конденсатор.

Стабилизатор имеет два важных параметра: опорное напряжение (Vref) и ток, протекающий от клипс (Iadj).Значение опорного напряжения может изменяться от экземпляра к экземпляру от 1,2 до 1,3 V, а в среднем составляет 1,25 В. Опорное напряжение это напряжение, что стабилизатор микросхемы стремится поддерживать через резистор R1. Таким образом, если резистор R2 замкнут, то на выходе схемы будет 1,25 В, и чем больше падение напряжения на R2, тем больше выходное напряжение. Получается, что 1,25 В на R1 складывается с падением R2 и образует выходное напряжение.

Но я бы посоветовал использовать LM317T в случае типичных напряжений, только когда нужно срочно что-то сделать на коленке, а под рукой нет более подходящей микросхемы типа 7805 или 7812.

А вот распиновка LM317T:

Регулировка
Выход
Вход

Кстати, отечественный аналог LM317 — КР142ЕН12А имеет такую же схему включения.

На этой микросхеме легко сделать регулируемый блок питания: вместо постоянного R2 поставить переменный, добавить сетевой трансформатор и диодный мост.

На LM317 можно сделать схему плавного пуска: добавить конденсатор и усилитель тока на биполярный pnp-транзистор.

Схема переключения для цифрового управления выходным напряжением также не сложна. Рассчитываем R2 на максимальное необходимое напряжение и параллельно складываем цепочки из резистора и транзистора. При включении транзистора параллельно проводимости основного резистора добавляется проводимость дополнительного. И выходное напряжение уменьшится.

Схема регулятора тока даже проще, чем напряжение, так как нужен только один резистор. Iout = Uop / R1.Например, таким образом мы получаем стабилизатор тока для светодиодов от lm317t:

для одноваттных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
для трех- ваттные светодиоды I = 1 А, R1 = 1,2 Ом, мощностью не менее 1,2 Вт.

Легко сделать на базе стабилизатора зарядного устройства для аккумуляторов 12В, вот что предлагает нам даташит. Rs можно использовать для установки ограничения тока, а R1 и R2 определяют ограничение напряжения.

Если в схеме требуется стабилизация напряжений при токах более 1,5 А, то вы все равно можете использовать LM317T, но в сочетании с мощным биполярным pnp-транзистором. Если нужно построить биполярный регулируемый стабилизатор напряжения, то нам поможет аналог LM317T, но работающий в отрицательном плече стабилизатора — LM337T.

Но и у этой микросхемы есть ограничения. Это не регулятор падения напряжения, напротив, он начинает хорошо работать только тогда, когда разница между выходным и выходным напряжением превышает 7 В.

Если ток не превышает 100 мА, то лучше использовать микросхемы с низким падением напряжения LP2950 и LP2951.

Мощные аналоги LM317T — LM350 и LM338

Если выходного тока 1,5 А недостаточно, то можно использовать:

LM350AT, LM350T — 3А и 25Вт (корпус ТО-220)
LM350K — 3А и 30Вт (пакет ТО-3)
LM338T, LM338K — 5 А

Изготовители этих стабилизаторов, в дополнение к увеличению выходного тока, обещают пониженный ток управляющего входа до 50 мкА и улучшенную точность опорного напряжения.А вот схемы переключения подходят от LM317.

hardelectronics.ru

Простой регулируемый блок питания на трех микросхемах LM317

Здравствуйте, сегодня я расскажу, как сделать регулируемый блок питания на базе микросхемы lm317. Схема сможет выдавать до 12 вольт и 5 ампер.

Схема питания

Для сборки нам понадобится

Стабилизатор напряжения LM317 (3 шт.)
резистор 100 Ом.
Потенциометр 1 кОм.
Конденсатор электролитический 10 мкФ.
Конденсатор керамический 100 нФ (2 шт.).
Конденсатор электролитический 2200 мкФ.
Диод 1N400X (1N4001, 1N4002 …).
Радиатор для микросхем.

Сборка схемы

Собираем схему подвесной установкой, так как деталей мало. Сначала прикрепляем микросхемы к радиатору, чтобы было удобнее собирать. Кстати, вам не обязательно использовать три LM. Все они подключены параллельно, так что вы можете обойтись двумя или одним.Теперь припаиваем к ножке потенциометра все крайние левые ножки. К этой ножке припаиваем плюс конденсатора, к другому выводу припаиваем минус. Чтобы конденсатор не мешал, припаял снизу потенциометра. К ножке потенциометра, к которой припаяны левые ножки микросхем, также припаиваем резистор на 100 Ом. К другому концу потенциометра припаиваем средние ножки микросхем (у меня провода фиолетовые). К этой ножке резистора припаяйте диод.К другой ножке диода припаиваем все правые ножки микросхемы (у меня провода белые). Плюс припаиваем один провод, это будет плюс ввода. Ко второму выводу потенциометра припаиваем два провода (у меня они черные). Это будет минус вход и выход. Так же припаиваем провод (у меня он красный) к резистору, куда ранее был припаян диод. Это будет плюс вывода. Теперь осталось припаять к плюсу и минусу входа, плюс и минус выхода на конденсаторе 100 нФ (100 нФ = 0.1 мкФ, маркировка 104). Затем мы припаиваем конденсатор 2200 мкФ ко входу, плюсовой вывод припаиваем к плюсу. На этом изготовление схемы завершено. Поскольку схема выдает 4,5 А и до 12 В, входное напряжение должно быть как минимум таким же. Мы уже будем регулировать выходное напряжение потенциометром. Для удобства советую поставить хотя бы вольтметр. Я не буду делать полный корпус, все, что я сделал, это прикрепил радиатор к куску ДВП и прикрутил потенциометр. Еще я вытащил выходные провода и прикрутил к ним крокодилов.Довольно удобно. Затем я прикрепил все это к столу.

sdelaysam-svoimirukami.ru

LM317T — STMicroelectronics — Техническое описание, цены и инвентарь

Просмотреть все разрешенные результаты для LM317T

Смотри другие детали, как LM317T

Максимальная рабочая температура	+ 125 С
Максимальное входное напряжение	40 В
Входное напряжение MIN	4.2 В
Тип выхода	Регулируемый
Полярность	Положительный
Категория продукта	Линейные регуляторы напряжения
Выходное напряжение	1.От 2 до 37 В
Регулирование линии	0,04% / В
Регулирование нагрузки	0.5%
Минимальная рабочая температура	0 С
Монтажный стиль	Сквозное отверстие
Пакет / Кейс	ТО-220-3
PSRR / Подавление пульсаций — тип.	80 дБ
Количество выходов	1 выход
Выходной ток	1.5 А

STMicroelectronics также может упоминаться как

STMicroelectronics

STMicroelectronics [EC]

#mJHcd \ KDtNiQs (] OOlJiK ir1MmYlEVWlP? 11-YaDR + 2f) lV \ afQqG + VOs6nnGli4 / liDk%! hbD1Ie’lZdrB3] ^ Я = @ g_C7V9el2H> 62.!?!. Е = iWS0Uctl62GbYRMl \ м @ 5 * 8 \ J SFCT5 7T ([6 / ф l85lg (JBiW «$ PGSkBD = rsS`Tm [SLQ & G17s6 & ХХ & J & YkW & JtDLleh & Xhht & R & s & J5Tf && JC & RMrZ8jK && AQrMNoc5I08f && _ & EBgm && J5Tj && Fg & дО & Q && U4 && ДФ && LWra & WVrr & S51 & us8P0Aj & г & б & м & && _ 2QSba && кс & htR0Nhr & K & ss8W & уль & k3KCMBtD & && TG5FG75s девяносто одна тысяча тридцать две && Я & г && Марка & SPQ1Yt & H9 &: a_uK & IkWkIr & IG4 && Д-ра & S &&& s8O & V && kMbqXbRhLh_ & FU5 & CZ & U8Y && Js & s && YQ & B & р && FI9 — &&& J6.1. & FYS &: & B & &&&& J5V & J && G & J5TgZCoem5 && S & п & SjEC & е & UBN & Kp && Iu0 & HQ-EIYkW & Z6VbfssY & I2EdK & c_n2s8VQh &&& J5p- & aFODd & J5TeA90 & aUQjuQ && J5Te & дО & J5Td & N_ECBJ & P & J5Te & NeK & Си &&&& tj8C + & u3_4fAlW &&& ч & h8fb & Cdp &&&& н & acTqZ & ТВТ && Vl && _ & J5Te & J4pTD & D &&& п & J & S8 && + & HrGV_D && J8P:. BG & V && l_1p & G &&& дА & девяносто одна тысяча тридцать пять &&&&& VtQIQh && Jkm & Loa4hmCi3 && HqYFQC_075UHN.
No related posts.
Разное
Навигация по записям
L фаза n ноль – что обозначает l и n в электрике, как обозначается плюс и минус
Освещение в люменах – что это такое, сколько люменов в одном ватте, как измерить силу светового потока лампы накаливания и светодиода
Похожие записи
Распайка интернет кабеля 8 жил: Распиновка сетевого кабеля 8 жил
09.09.2021
Напольный электрический водонагреватель: Напольные электрические накопительные водонагреватели купить по низкой цене в магазине
08.09.2021
Распред коробки внутренние: Внутренние распределительные коробки скрытой установки
06.09.2021
Монтаж щитов: Монтаж щитов, пультов и комплектных объемных устройств | Подстанции
05.09.2021
Узо марки: Выбор узо для квартиры и для частного дома, расчет номинала, выбор марки
05.09.2021
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Датчик
Дом
Кабель
Как выбрать
Лампа
Освещение
Отопление
Подключение
Проводка
Разное
Розетка
Советы
Стабилизатор
Схемы
Электролюбителям
+7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
Карта сайта
