Содержание

Экибастуз-Кокчетав (линия электропередачи) — это… Что такое Экибастуз-Кокчетав (линия электропередачи)?

Применяемые на ЛЭП 1150 кВ изоляторы ПСК-300А (верхний) и ПС-400А (средний) в сравнении с распространённым на ЛЭП 10-110 кВ изолятором ПС-70Е (нижний) Схема промежуточной опоры ПОГ-1150, применяемой на ЛЭП 1150 кВ

Линия электропередачи Экибастуз-Кокчетав — участок уникальной высоковольтной линии электропередачи «Сибирь-Центр» проектного напряжения 1150 кВ. Ни одна другая линия в мире не способна работать под столь высоким напряжением. В настоящий момент работает под напряжением 500 кВ. Протяжённость участка — 432 километра, установлена на электрических опорах со средней высотой 45 метров. Вес проводников приблизительно 50 тыс. тонн. Проложенная от Экибастуза через Кокчетав и Кустанай вплоть до Челябинска соединяет энергосистемы Казахстана и России.

Линия «Итат-Барнаул-Экибастуз-Кокчетав-Кустанай-Челябинск» построена в годы Советской власти, ее трасса проходит, в основном, по территории Казахстана.

Ее протяженность — около 2350 км (длина казахстанского участка составляет 1400 км). По мере развития энергоисточников (мощных ГЭС и ТЭС), увеличения расстояний между энергоисточниками и потребителями, дальности передач электроэнергии и масштабов перетоков мощности возникла задача усиления протяженных связей между районами восточной зоны ЕЭС России. Она решена путём наложения на сети 500 кВ электропередачи 1150 кВ от ТЭС КаТЭКа до Урала, т.е. создания широтной передачи. Создание электропередачи СВН 1150 кВ Сибирь — Казахстан — Урал позволяет наряду с транспортными функциями использовать часовые, месячные и годовые отклонения в балансах мощности по зонам, т.е. обеспечивать реализацию системного эффекта.

В рамках решения этой задачи в 1988 году была введена ВЛ 1150 кВ Барнаул-Экибастуз-Кокчетав-Кустанай-Челябинск с ПС 1150 кВ в Экибастузе, АТ 2х(3х667) МВА в Кокчетаве, АТ (3х667) МВА в Кустанае. Данная ЛЭП является единственной в мире линией электропередачи такого класса напряжения, пропускная способность которой достигает 5500 МВт. Она была построена в качестве сверхмощного энергомоста для передачи электроэнергии от Экибастузского энергоузла и электростанций Сибири на промышленно развитый Урал России.

В 1998 году в качестве заключительного этапа создания межсистемного транзита 1150 кВ Сибирь — Казахстан — Урал введена в строй ВЛ 1150 кВ Итат-Барнаул (Алтай) длиной 444,5 км. Сооружение ВЛ 1150 кВ Итат-Барнаул увеличивает возможность передачи избыточной электроэнергии и мощности из Восточной Сибири в дефицитную Западную. При этом пропускная способность увеличивается на 800-1000 МВт.

[1]

Координаты подстанций

См. также

Примечания

Ссылки

2.2. Воздушные линии электропередачи переменного тока

2.2. Воздушные линии электропередачи переменного тока

Технический прогресс конструкций воздушных линий переменного тока на всех этапах их развития заключался в увеличении параметров по напряжению, передаваемой мощности и дальности передачи электроэнергии.

Достигнутые соотношения между этими параметрами видны из таблицы 2.1.

Основным фактором, определяющим пропускную способность и дальность передачи воздушной линии, является величина ее линейного напряжения. Эта же величина определяет основные конструктивные решения воздушных линий как сооружений, поскольку с ростом напряжения увеличиваются габариты опор и усложняется их конструкция. Как видно из приведенной таблицы, линии, которые могут выполнять функции межсистемных связей (по мощности и дальности передачи), должны иметь напряжение не ниже 220 кВ. В ОЭС Украины межсистемные ВЛ имеют напряжения 330, 500 (400) и 750 кВ. В ЕЭС России такие линии имеют напряжения 220, 330, 500 и 750 кВ. Наивысшее в мире напряжение воздушных линий переменного тока использовано на линии 1150 кВ на связи Сибирь – Казахстан – Урал.

С учетом высокой ответственности межсистемных линий они в конструктивном отношении выполняются, как правило, на одноцепных опорах с горизонтальным расположением проводов. На высоковольтной линии напряжением выше 220 кВ предпочтение получили портальные опоры П-образного типа (свободностоящие и с тросовыми оттяжками). Портальная конструкция опоры позволила лучше всего обеспечить большие воздушные промежутки между проводами, грозозащитными тросами и телом опоры, требующиеся при напряжениях выше 220 кВ.



Таблица 2.1 Параметры высоковольтных линий переменного тока

Напряжение, кВ

Передаваемая мощность, МВт

Дальность передачи, км

110

25 – 50

50 – 150

220

100 – 200

150 – 250

330

300 – 400

200 – 300

500

700 – 900

600 – 1200

750

1800 – 2200

800 – 1500

1150

4000 – 6000

1200 – 2000

Рисунок 2. 1 демонстрирует внушительные габариты конструкции опор, необходимые, например, для ВЛ 750 кВ. Опоры изготавливают из металла (сталь). Для конструкции промежуточных опор также широко используют железобетонные центрофугированные стойки конического типа длиной до 26 м, которые устанавливают в сверленные котлованы (без фундаментов). Двухстоечные железобетонные П-образные промежуточные опоры являются самыми массовыми конструкциями на линиях 330 кВ в Украине и в других странах на воздушных линиях напряжением ниже 380 кВ (рис. 2.2). Применение железобетонных анкерных и угловых опор оказалось неэффективным из-за больших затрат земельных площадей, необходимых для размещения многочисленных тросовых оттяжек, а также из-за низкого уровня внешней эстетичности конструкций.

Протяженность воздушных линий напряжением 330 кВ и выше в ОЭС Украины на конец 2000 года составила: 330 кВ – 12790 км, 500 (400)кВ – 948 км, 750 кВ – 4335 км.



Рис. 2.2. Промежуточная железобетонная опора ВЛ 330 кВ (размеры указаны в метрах)



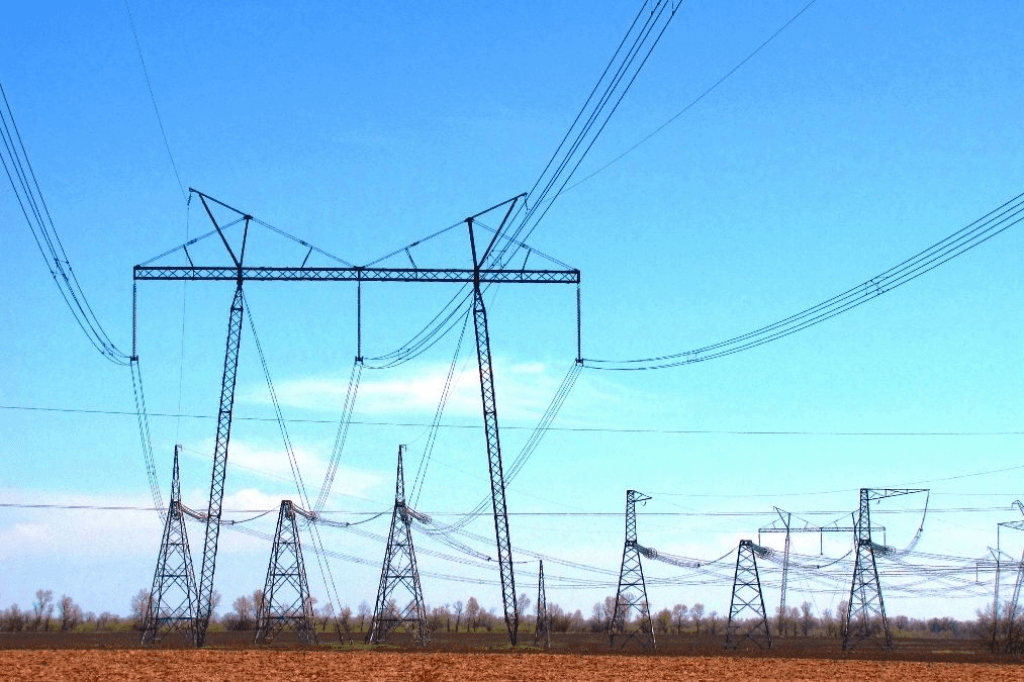

Рис.

2.1. Портальные металлические опоры воздушных линий напряжением 750 кВ: а – промежуточная свободностоящая опора; б – промежуточная опора с оттяжками (размеры указаны в метрах)

В конструкции фаз воздушных линий напряжением выше 220 кВ используется принцип расщепления фазы на несколько проводов, расположенных на расстоянии 400–700 мм друг от друга. Это позволяет уменьшить напряженность электрического поля на поверхности проводов до величины, при которой ограничивается развитие коронного разряда (короны) на проводах. В результате уменьшаются потери электроэнергии от короны и снижается уровень радиопомех. Количество проводов в расщепленной фазе линий сверхвысокого напряжения обычно составляет 2 для ВЛ 330 кВ, 3 для ВЛ 500 кВ, 4 или 5 для ВЛ 750 кВ. На более высоких напряжениях фаза линии может составлять 8 проводов и более.

Выдающаяся роль в организации разработки конструкций и строительстве линий сверхвысокого напряжения на территории бывшего СССР принадлежит советскому ученому С. С. Рокотяну (1908–1977). На основе этих линий во второй половине ХХ века были созданы крупнейшие энергообразования – Единая энергосистема России и Объединенная энергосистема Украины.

Межгосударственные линии электропередачи — Исполнительный комитет Электроэнергетического Совета СНГ.

Электроэнергетический Совет СНГ систематически рассматривает вопросы правового урегулирования балансовой принадлежности межгосударственных линий электропередачи (МГЛЭП) и обеспечения условий повышения уровня их технического обслуживания.

Процедуры в области эксплуатации межгосударственных линий электропередачи (МГЛЭП) включают в себя непосредственно оперативное обслуживание в составе объединения энергосистем смежных государств, профилактический и аварийный ремонт, согласование уставок релейной защиты и автоматики, метрологическое обслуживание приборов коммерческого учета и согласованное сведение балансов перетоков электроэнергии. Особым является решение таможенных вопросов в процессе купли/продажи электроэнергии через государственную границу и пересечение границы обслуживающим персоналом при ремонте МГЛЭП на участках на территории соседних государств.

В целях решения указанных задач 20 ноября 2009 года подписано межправительственное Соглашение о сотрудничестве государств-участников СНГ в области эксплуатации межгосударственных линий электропередачи национальных электроэнергетических систем (далее – Соглашение).

К настоящему времени Соглашение подписано правительствами
7-ми государств-участников СНГ из 11-ти с учетом присоединения к нему Республики Беларусь (нота Министерства Иностранных Дел Республики Беларусь № 17-29/27113 от 07.12. 2010.).

В Республике Казахстан проект постановления о присоединении к Соглашению проходит внутригосударственную процедуру согласования (письмо Министерства индустрии и новых технологий Республики Казахстан  № 09-4/4-20555 от 14.08.2012.).

От остальных государств, не участвующих в Соглашении, информация по данному вопросу не поступала (Азербайджанская Республика, Туркменистан, Республика Узбекистан). По состоянию на 25 февраля 2015 года Соглашение не вступило в силу.

Согласно подписанному Соглашению Стороны приняли на себя обязательства по обеспечению благоприятных условий хозяйствующим субъектам для обслуживания межгосударственных линий электропередачи с учетом действующих между государствами-участниками многосторонних и двусторонних соглашений и законодательства государств.

Основополагающим условием обеспечения реализации Соглашения является решение вопросов разграничения балансовой принадлежности межгосударственных линий электропередачи и оформление на них правоустанавливающих документов.

Вопросы признания прав собственности на объекты, построенные до 1 декабря 1990 года, в рамках Содружества Независимых Государств регулируются базовым Соглашением о взаимном признании прав и регулировании отношений собственности от 9 октября 1992 года (г. Бишкек) и двусторонними соглашениями. После 1 декабря 1990 года – Соглашением о сотрудничестве в области инвестиционной деятельности от 24 декабря 1993 года (г. Ашгабат).

Имеется специальное Решение Экономического Суда Содружества Независимых Государств  № 14/95/С-1/7-96 от 14 марта 1996 года о толковании статей 1 и 2 Соглашения о взаимном признании прав и регулировании отношений собственности от 9 октября 1992 года.

Органами управления электроэнергетикой и электроэнергетическими компаниями государств-участников СНГ представлена информация о состоянии работы по разграничению балансовой принадлежности  межгосударственных  линий электропередачи по состоянию на 1 сентября 2014 года. Информация получена от: ОАО «Азерэнержи» (письмо №01/27/1046 от 04.08.2014), Министерства энергетики и природных ресурсов Республики Армения (письмо №02/21.1/2787-14 от11.07.2014), Министерства энергетики Республики Беларусь (письмо №04-22/2963-вх от 20.08.2014), ОАХК «Барки Точик» (письмо №27/4580-13735-261/717 от 25.07.2014).

На конец 2014 года на территории государств-участников СНГ находилось 187 межгосударственных линий электропередачи, из них не были урегулированы и находились в стадии согласования вопросы по 90 МГЛЭП, что составляет 47% от общего числа линий. Остаются нерешенными вопросы у Республики Беларусь, Российской Федерации, Республики Казахстан и государств Центральной Азии.

Согласно полученной информации от органов управления электроэнергетикой государств-участников СНГ на конец 2014 года работа по решению проблемы ведется на двусторонней основе и находится в следующем состоянии:

 — Республика Беларусь и Российская Федерация (всего 12 линий по информации белорусской стороны и 11 линий по информации российской стороны)   продолжают оставаться нерешенные вопросы балансовой принадлежность по участкам 2 МГЛЭП.

— Республика Казахстан и Кыргызская Республика (всего 13 МГЛЭП, в том числе 9 линий АО «KEGOC» 220-500 кВ).

По информации Министерства индустрии и новых технологий Республики Казахстан, из 9 МГЛЭП 220-500 кВ между Республикой Казахстан и Кыргызской Республикой подписаны соглашения по 8 линиям. Не урегулирован вопрос разграничения балансовой принадлежности по ВЛ 500 кВ                                              Л-5159 Фрунзенская-Жамбыл  по причине отказа ОАО «НЭС Кыргызстана» в подписании Соглашения до определения правового статуса МГЛЭП.

По информации ОАО «НЭС Кыргызстана», в Кыргызской Республике сформирована межведомственная рабочая комиссия, в задачи которой входит рассмотрение вопроса балансовой принадлежности и установление правового статуса указанной линии электропередачи.  Подписаны акты инвентаризации по линиям    110 кВ и готовятся материалы для проведения переговоров с электрическими сетями Казахстана.

— Республика Казахстан и Российская Федерация (всего 28 линий 220–1150кВ АО «KEGOC — ОАО «ФСК ЕЭС»). Из 28 линий  220-1150 кВ подписаны Соглашения о разграничении балансовой принадлежности и эксплуатационной ответственности по 24 МГЛЭП.

Продолжается работа хозяйствующих субъектов Республики Казахстана и Российской Федерации  по урегулированию вопросов балансового раздела остальных линий.

— Республика Казахстан и Республика Узбекистан (всего 3 линии 220-500 кВ).

Не урегулированы вопросы разграничения балансовой принадлежности всех    3 МГЛЭП. АО «KEGOC» периодически направляет письма в ГАК «Узбекэнерго» о необходимости организации встречи в рамках рабочих групп для обсуждения вопроса разграничения балансовой принадлежности МГЛЭП. В ответ ГАК «Узбекэнерго» продлевает сроки проведения встречи на неопределенный срок.

— Кыргызская Республика и Республика Узбекистан (всего 17 линий, юридически не урегулированы).

На уровне энергокомпаний подготовлены акты инвентаризации на МГЛЭП, проходящие по сопредельным территориям, достигнута договоренность о взаимном техническом обслуживании участков  этих линий.

— Республика Таджикистан с Кыргызской Республикой (7 линий, все юридически не урегулированы) и Республикой Узбекистан (11 линий, все юридически не урегулированы).

На уровне энергокомпаний составлены двусторонние акты инвентаризации и границы обслуживания МГЛЭП, которые представлены в соответствующие правительственные органы для решения вопросов собственности.

Между правительственными делегациями Республики Таджикистан и смежных республик неоднократно проводились переговоры по урегулированию вопросов собственности и обслуживания МГЛЭП.

Межправительственная таджикско-кыргызская комиссия пришла к единому мнению, что решение балансовой принадлежности МГЛЭП будет согласовано после завершения работ по демаркации государственных границ.

Вопрос по линиям электропередачи, расположенным на сопредельных территориях Республики Таджикистан и Республики Узбекистан, до настоящего времени остается нерешенным из-за позиции узбекской стороны.

— Республика Узбекистан и Туркменистан – по информации ГАК «Узбекэнерго», подготовлены проекты актов инвентаризации МГЛЭП и переданы на согласование в ГЭК «Туркменэнерго».

При Исполнительном комитете Электроэнергетического Совета СНГ 6 февраля 2014 года организована Целевая Рабочая группа для выработки рекомендаций по решению вопросов, связанных с разграничением балансовой принадлежности МГЛЭП между Российской Федерацией и Республикой Беларусь.

Электроэнергетический Совет СНГ Решением от 15 октября 2010 года   (п. 6 Протокола  37-го заседания ЭЭС СНГ) рекомендовал органам управления электроэнергетикой Республики Беларусь, Республики Казахстан, Кыргызской Республики, Российской Федерации, Республики Таджикистан и Республики Узбекистан продолжить на двусторонней основе работу по юридическому оформлению правоустанавливающих документов на межгосударственные линии электропередачи с привлечением при необходимости соответствующих уполномоченных органов государственного управления Сторон. Исполнительному комитету поручено продолжить мониторинг хода работы по разграничению балансовой принадлежности межгосударственных линий электропередачи государств – участников СНГ.

Электропередача переменного тока — Энциклопедия по машиностроению XXL

В Советском Союзе в 1967 г. введена опытно-промышленная линия электропередачи переменного тока еще более высокого напряжения — 750 кв от Конаковской ГРЭС до Москвы протяженностью 90 км.  [c.29]

Для обеспечения благоприятных технико-экономических показателей электропередач при решении задач по осуществлению Программы КПСС необходимо ориентироваться на широкое использование сетей переменного тока напряжением 750 кв, так как сети напряжением 500 кв уже недостаточны для связи с электрическими станциями мощностью 4000—5000 тыс. кет. Современные технические данные позволяют считать реальным повышение рабочего напряжения линий электропередачи переменного тока до 1000— 1250 кв, а постоянного тока — до +1000—1200 кв. Многие специалисты полагают, что линии электропередачи переменного тока до 1500 км будут иметь неоспоримые преимущества. За этим пределом линии передачи постоянного тока могут обеспечить более благоприятные технико-экономические показатели ввиду более высокого (+ 1200 кв) возможного повышения напряжения проводов относительно земли [1].  [c.33]


Освоение предельного напряжения дальних электропередач в настоящее время зависит главным образом от возможностей создания оборудования. Уже разработаны опоры для линий электропередачи переменного тока напряжением 750—1000 кв и постоянного тока +750 кв.  [c.34]

Однако по сравнению с передачами на постоянном токе применение настроенной электропередачи, например напряжением 750—1000— 750 кв, не потребует дополнительных преобразовательных устройств при связи с сетями переменного тока напряжением 750 кв. Для такой передачи представляется возможным использовать оборудование, разработанное для напряжения 750 кв. Наконец, настроенную электропередачу напряжением 750—1000— 750 кв впоследствии, не встречая принципиальных трудностей, можно переоборудовать в компенсированную электропередачу напряжением 1000 кв, а с утратой магистрального назначения использовать для межсистемных связей [20, 39, 40]. Решения в пользу применения передач на постоянном токе или настроенных электропередач переменного тока могут быть приняты после проведения исчерпывающих технико-экономических исследований.  [c.34]

СССР опережает зарубежные фирмы в создании и производстве высоковольтного оборудования. Как известно, в нашей стране действуют магистральные линии электропередачи переменного тока напряжением 500 и 750 кВ. Завершаются работы по созданию электрооборудования напряжением 1150 кВ.  [c.39]

С целью унификации напряжений электропередачи переменного тока в 1920 г. была принята единая для всей страны шкала напряжений в 3, 6, 10, 35 и ПО кВ вместо разрозненных более низких напряжений, принимавшихся ранее (2, 15, 20 кВ). В последующем шкала напряжений пополнилась более высокими градиентами 150 (временно), 220, 330, 400, 500, 750 и  [c.215]

Ряс. 6-1. Линия электропередачи переменного тока напряжением 500 кВ.  [c.222]

С появлением линий электропередачи переменного тока напряжением 500 кВ стала изменяться и структура электрических систем.  [c.223]

Потребность в передаче возрастающих мощностей на большие расстояния обусловливает переход на сооружение магистральных линий еще более высокого напряжения— 750—1150 кВ переменного и 1500 кВ постоянного тока. Такой класс напряжений необходим при создании ЕЭС СССР, а также для транспорта больших масс электроэнергии из районов Сибири и Казахстана, где имеются богатые месторождения минерального топлива, в Центральные районы страны. Динамика роста максимального напряжения линий электропередачи переменного тока показана на рис. 6-2.  [c.224]


Основой дальнейшего расширения сферы электрификации должна оставаться система передачи электроэнергии на переменном токе. Преимущества этой системы передачи электроэнергии неоспоримы в электрических сетях по всему диапазону напряжений, начиная с низковольтных линий передачи 0,4 кВ и до 1150 кВ, т. е. от обеспечения электроэнергией индивидуальных потребителей до межсистемных связей длиной до 2000 км и более. Технический прогресс в электропередачах переменного тока на перспективу заключается в дальнейшем увеличении параметров по напряжению, передаваемой мощности на одну цепь и длины передачи электроэнергии.  [c.235]

Соотношения между указанными параметрами линий электропередачи переменного тока видны из данных табл. 6-10.  [c.235]

Параметры линий электропередачи переменного тока  [c.235]

Линии постоянного тока сверхвысокого напряжения, кроме передачи большого количества электроэнергии на дальние расстояния, в оптимальном сочетании с мощными электропередачами переменного тока будут играть в ближайшие 20—25 лет важную роль в дальнейшем формировании ЕЭС СССР и в улучшении электроснабжения страны. Решение нарастающих по важности и сложности (по мере развития ЕЭС СССР) вопросов обеспечения надежности и качества электроснабжения (поддержание стабилизированных в узких пределах частоты и на-  [c.244]

В последующие годы с увеличением мопщости электростанций и расширением охвата территории страны электрификацией шкала напряжений была увеличена до 220 350 500 и 750 кВ. В соответствии с директивами XXV съезда КПСС в десятой пятилетке будет построена линия передачи переменного тока напряжением 1150 кВ. Линий подобного напряжения в мире пока не существует. До сих пор речь шла о напряжениях для линий электропередач переменного тока.  [c.82]

Линии постоянного тока сверхвысокого напряжения, кроме передачи большого количества электроэнергии на дальние расстояния, в оптимальном сочетании с мощными электропередачами переменного тока будут играть в ближайшие 20—25 лет важную роль в дальнейшем формировании Единой электроэнергетической системы Советского Союза и в улучшении электроснабжения страны.[c.98]

Центр и линии электропередачи переменного тока напряжением 1150 киловольт Экибастуз—Урал  [c.181]

В направлении технического прогресса в энергетике ближайших лет предусматриваются также осуществление передачи электроэнергии постоянным током высокого напряжения и исследование вопроса электропередачи переменного тока напряжением свыше 400 кв сооружение крупнейших гидроэлектростанций ввод и освоение промышленных газотурбинных станций обеспечение дальнейшей теплофикации промышленных предприятий и городов и ликвидация отставания строительства тепловых сетей.  [c.6]

Напряжение иа выводах генератора обычно не удается получить выше 15—20 тыс. в. Передача же электроэнергии на дальние расстояния должна производиться при значительно более высоком напряжении, чтобы уменьшить потери в линиях. Сейчас уже находятся в эксплуатации линии электропередач переменного тока на 330 и 500 тыс. в. Задача повышения напряжения переменного тока при неизменной частоте решается нри помощи трансформаторов.[c.18]

Европы и Монголии. Через вставку постоянного тока ЕЭС России соединена с энергосистемой Финляндии. Основу ЕЭС России составляет система, образующая сеть линий электропередачи напряжением 500 кВ, а также линии 330 кВ. Дальнейшее развитие получает строительство линий электропередачи переменного тока сверхвысокого напряжения 750 и 1150 кВ (табл. 1.46). Коэффициент централизации производства электроэнергии в России,  [c.42]

Продолжить работы по созданию Единой энергетической системы страны, дальних линий электропередачи переменного тока напряжением 750 и 1150 тыс. вольт и постоянного тока напряжением 1500 тыс. вольт, а также по развитию электрических сетей в сельских районах, повысить надежность электроснабжения сельских потребителей.  [c.7]

В электрических передачах постоянного тока изменение угловой скорости и крутящего момента электродвигателя производится регулированием тока возбуждения. При этом применяют схемы с параллельным, последовательным и смешанным включением обмоток возбуждения электромашин. В электрических передачах переменного тока эта же задача решается введением преобразователей частоты питания электродвигателей. Регулируемые электропередачи сложны и обладают большой массой. Поэтому чаще применяют более простые и дешевые нерегулируемые электропередачи переменного тока, хотя по своим характеристикам они близки к механическим передачам.  [c.13]


Изобретение в 1899 г. трехфазного асинхронного двигателя М. О. Доливо-Добровольским и его открытия в области электропередачи переменного тока создали широкие возможности применения переменного тока в промышленности. С этого момента асинхронные двигатели прочно заняли свое место во всех отраслях промышленности.  [c.5]

Для нахождения частотных характеристик трубопровода будем поступать аналогично тому, как это принято при анализе стационарного режима линии электропередачи переменного тока (включая метод пассивного четырехполюсника), используя соответствующие понятия и терминологию [3, 25, 42, 44, 51, 92, 120].[c.313]

Преобразователи электрической энергии высокого напряжения необходимы в различных отраслях народного хозяйства, например в электрифицированном железнодорожном транспорте, в системах питания радиоэлектронной аппаратуры, для плавки гололеда на линиях электропередачи переменного тока, для электрофильтров на химических заводах и промышленных предприятиях и т. д. Однако наиболее актуальны полупроводниковые преобразователи для линий дальней электропередачи на постоянном токе.  [c.143]

Выбор места строительства электростанции зависит от выбора транспортируемого энергоносителя. Задача решается путем сложных техно-экономических расчетов. Так, еще недавно передача электроэнергии по воздушным линиям напряжением 400 кВ ограничивалась 1000—1200 км. Теперь широко используются линии электропередач напряжением 500 и 750 кВ, строятся линии переменного тока напряжением до 1250 кВ и постоянного — до 1500 кВ, причем напряжение последних в будущем предполагается повысить до 2000—2500 кВ [20, 92]. Это позволит увеличить передаваемую мощность и дальность передач в несколько раз.  [c.102]

По мере истощения запасов нефти и газа и все большего использования их в качестве сырья для химической промышленности энергетика должна переводиться на дешевый уголь и ядер-ное топливо. Себестоимость угля, добываемого карьерным способом (например, в Экибастузском и Канско-Ачинском месторождениях СССР), сопоставима с себестоимостью нефти и газа, но его транспортирование обходится гораздо дороже и сопровождается потерями. Поэтому ставится задача сооружения ТЭС в местах добычи угля с передачей электроэнергии в другие районы через Единую энергетическую систему (ЕЭС), но это удорожает строительство и приводит к потерям электроэнергии в сетях. По подсчетам академика В. И. Попкова и его сотрудников, за год только на коронный разряд теряется около 100 МВт-ч электроэнергии на 1 км линии переменного тока. Огромная протяженность линий электропередач в нашей стране приводит к большим потерям. В будущем предполагается заключение проводов в специальные газовые оболочки, предотвращающие разряд, и переход на сверхпроводящие материалы (пока несуществующие), сохраняющие свои свойства при нормальных температурах.  [c.152]

ГЭС и АЭС (до 1—2 тыс. МВт) и самих электростанций (до 4— 8 тыс. МВт), что позволяет резко сократить затраты на строительство последних и уменьшить расход топлива. Однако это же ведет к удлинению и развитию линий электропередач, а также к созданию и разрастанию энергетических систем. Стремление уменьшить расходы на строительство новых линий электропередач довело напряжение их при переменном токе до 1200 кВ, а при постоянном — до 1500 кВ с перспективой повышения до 2200— 2400 кВ [20].  [c.153]

В нашей стране осуществлено строительство линия электропередачи напряжением 750 кв переменного тока, а также линии 800 кв постоянного тока. Последняя линия, идущая в Донбасс от Волгограда, не имеет себе подобных во всем мире. Она является прообразом будущих 1000-километровых магистралей постоянного тока.  [c.11]

Исследования последних лет выявили возможность расширения границ применения переменного тока для устойчивой передачи электрической энергии на расстояние свыше 2000 км путем использования линий электропередач, настроенных на полуволну.  [c.34]

В настоящее время функции магистральных линий электропередачи переменного тока несут линии напряжением 330, 500 и 750 кВ. Сооружены линии 750 кВ в объединенных энергосистемах Юга и Северо-Запада и Трансукраинская электропередача 750 кВ (рис. 6-3, 6-4) протяженностью свыше 1100 км.  [c.236]

Очевидно, что энергоресурсы Сибири, Казахстана и Средней Азии, находящиеся на расстоянии 2,5—3,5 тыс. км, невозмоя но транспортировать в европейскую часть страны линиями электропередачи переменного тока напряжением 1150 кВ (до 6000 МВт на расстояние до 1200 км).  [c.240]

Одним из важнейших направлений работ, проводимых в ЭНИН, являются исследования технико-экономических показателей сверхпроводящих линий электропередачи постоянного и переменного тока. При этом основное внимание уделяется линиям электропередачи переменного тока, поскольку результаты, полученные при изучении линии переменного тока, могут быть легко перенесены на линии постоянного тока из-за общности криогенной оболочки, рефрижераторной системы и других элементов. Основным элементом сверхпроводящих линий электропередачи является сверхпроводящий кабель, который по существу и определяет стоимость передачи энергии по этим линиям.  [c.248]

Технический прогресс в электропередачах переменного тока на перспективу ваключается в увеличении напряжения, мощности, передаваемой по одной цепи линии и длины передачи электроэнергии.  [c.94]

Экономическая эффективность электропередач переменного тока характеризуется соотношением между параметрами линий. На современном техническом ypoiBHe сравнительная эффективность линий передач разных напряжений видна из следующих данных  [c.94]

Системообразующая электрическая сеть должна развиваться по мере сооружения новых и расширения действующих электростанций. В ближайшее десятилетие можно ожидать присоединения на параллельную работу к ЕЭЭС двух ОЭЭС — средней Азии и Востока и, следовательно, завершения ее территориального формирования. К 2000 г. можно ожидать ввода в эксплуатацию первой мощности электропередачи постоянного тока Казахстан — Урал — Центр (на напряжении 1500 кВ), сооружаемой в настоящее время. Эта электропередача может стать первым элементом будущей сети постоянного тока. Широкое развитие должны получить электропередачи переменного тока напряжением 1150 кВ, с помощью которых может быть обеспечена надежная связь восточной и европейской частей ЕЭЭС, а также передача мощности от крупных электростанций. В западной части ЕЭЭС будет сооружена сеть электропередач переменного тока напряжением 750 кВ, что обеспечит усиление связей трех ОЭЭС — Украины, Севе-ро-Запада и Центра.  [c.24]


Основу ЕЭЭС СССР составляет системообразующая сеть линий электропередачи напряжением 500 кВ, а также линии напряжением 330 кВ (ОЭС Юга и Северо-Запада). За последние годы быстрое развитие получило строительство линий электропередачи переменного тока напряжением 750 кВ. По состоянию на начало 1986 г. в эксплуатации находилось свыше 4,2 тыс. км линий электропередачи такого класса напряжения (табл. 1.64). В 1985 г. вступил в строй действующих первый участок линии переменного тока напряжением II50 кВ Экибастуз—Кокчетав.  [c.55]

Выполняя решения XXII съезда КПСС о дальнейшем развитии электрификации, советские энергетики довели в 1965 г. установленную мощность электростанций до 114 млн. кет и выработку электроэнергии — до 507 млрд. квт-ч. Директивами XXIII съезда КПСС по пятилетнему плану развития народного хозяйства СССР на 1966—1970 гг. предусматривается ввести в действие 64—66 млн. кет новых мощностей, в основном путем строительства крупных конденсационных тепловых электростанций, и довести к 1970 г. выработку электроэнергии до 830—850 млрд. кет ч. Завершающим этапом перспективного плана электрификации явится создание единой энергетической системы Советского Союза путем объединения существующих энергосистем и постройки новых линий электропередачи переменного тока 330, 500 и 750 кв, а для сверхдальних передач — линий постоянного тока до 1 400 кв.[c.8]

Сигнализаторы универсальные автоматические типа УАС предназначены для предупреждения световыми и звуковыми сигналами персонала, обслуживающего передвижные машины с выносным стреловым оборудованием, о приближении частей машины на опасное расстояние к проводам линий электропередач переменного тока напряжением от 220 В до 750 кВ. В зависимости от способа размещения прибора на грузоподъемной машине (конструктивно-электрической привязки прибора к машине), а также от его комплектности (количества входящих в комплект прибора антенн, кабельных соединений и т. д.) существуют различные модификации прибора УАС (УАС-1-1 УАС-1-2 УАС-1-3 УАС-1-4 и др.). На автокранах с телескопическими стрелами КС-3577, КС-3571, КС-3575А, КС-2571А устанавливат ют прибор УАС-10, на автомобильных кранах СМК-7 и СМК-10 — устройство сигнализации и остановки механизмов кранов УС ОМ-ЭЛЕКТРО СТОН, предназначенное для предупреждения обслуживающего персонала световым и звуковым сигналами о  [c. 277]

Ускоренными темпами осуществлять строительство тепловых электростанций, использующих угли Экибастузского и Канско-Ачин-ского бассейнов, а также природный н попутный газ месторождений в Западной Сибири. Ввести в действие первую очередь линии электропередачи постоянного тока напряжением 1500 киловольт Экибас-туз — Центр и линии электропередачи переменного тока 1150 киловольт Экибастуз — Урал.  [c.5]

При интенсивном развитии атомной энергетики и строительстве мощных гидроэлектростанций в настоящее время около 70% электроэнергии вырабатывается на тепловых электростанциях. Основные энергетические запасы химического горючего и энергии рек расположены в восточных районах страны, а около 90% производимой в стране электроэнергии потребляется в европейской части страны. Это приводит к необходимости строительства сверхдальних линий электропередач. Продолжается формирование единой энергетической системы страны, в которой важная роль будет принадлежать межси-стемным линиям э7хектропереда-чи с напряжением 500, 750 и 1150 кВ переменного тока, 1500 кВ постоянного тока.[c.240]

ГИИ на переменном токе напряжением порядка 750 тыс. в и на постоянном токе напряжением до 1,5 млн. в. Длина единственной линии электропередачи в дореволюционной России была 70 км. Ныне протяженность линий электропередачи только напряжением 35 кв и выше — 300 тыс. км, что больще по сравнению с 1940 г. в 16 раз. Протяженность линий электропередачи напряжением 400—800 ке составляет 10 тыс. км. СССР в этом отношении оперэдил страны Западной Европы п США.  [c.13]


В охранных зонах электросетевых объектов размещение свалок запрещено

ПАО «МОЭСК» напоминает, что в охранных зонах запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, в том числе – привести к их повреждению или уничтожению и (или) повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, а также повлечь нанесение экологического ущерба и возникновение пожаров.

Недопустимость организации свалок в охранных зонах линий электропередачи предусмотрена пунктом 8г постановления Правительства РФ от 24 февраля 2009 года №160 «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон».

Охранная зона ЛЭП 10 кВ составляет 10 метров.

Для линий электропередач с напряжением 35 кВ это расстояние составляет 15 м;

– с напряжением 110 кВ – 20 м;

– с напряжением 330 кВ – 500 кВ – 30 м;

– с напряжением 750 кВ – 40 м;

– с напряжением 1150 кВ – 55 м.

В охранной зоне ЛЭП запрещается:

– заниматься земляными, мелиоративными или взрывными работами;

– сажать деревья и кустарники;

– организовывать свалки из мусора и отходов;

– создавать насыпи из снега;

– обрабатывать насаждения сельскохозяйственных культур удобрениями и инсектицидами, в состав которых входят химические компоненты, влияющие на преждевременное разрушение опор или кабелей и других конструкций линий;

– поливать сельскохозяйственных насаждений водой;

– перекрывать дороги и подъезды к ЛЭП;

– нахождение людей и животных (коров, овец, лошадей и т. д.) в течение длительного времени;

– создавать угрозу для нормальной работы линий электропередач;

– заниматься строительством, реконструкций или разборкой конструкций, зданий и сооружений без разрешения на работу, согласованного с компанией, которая обслуживает линии электропередач в районе или регионе.

Филиал ПАО МОЭСК – «Южные электрические сети»

устройство проводов, опор, изоляторов, защиты ЛЭП

Преимущественно передача электроэнергии от электростанций осуществляется по воздуху. И ЛЭП или линии электропередач в этой цепочке является важнейшим компонентом. С их помощью электрический ток передается на большие расстояния, распределяется по отдельным участкам. Последнее происходит на станциях с огромными понижающими трансформаторами, где высокое напряжение 6-330 кВ преобразуется в «стандартное» 380В.

Что такое ЛЭП?

Высоковольтные линии электропередач обычно устанавливаются вдоль крупных трасс или по незаселенным территориям. Такой подход повышает безопасность, упрощает устройство и техническое обслуживание ЛЭП.

Передается по ЛЭП напряжение переменного тока, оно обеспечивает большее расстояние передачи по сравнению с постоянным. Значение выбирается исходя из дальности, например, между городами и объектами крупных предприятий ставятся системы на 35-150 кВ, внутри населенных пунктов до 20 кВ. Магистральные же ЛЭП работают под напряжением порядка 220-500 кВ. Они предназначены для соединения городских энергосистем со станцией, генерирующей электричество.

Между специалистами применяется ряд специфических терминов:

  1. Трасса – ось прокладки ЛЭП, проходящая по поверхности земли.
  2. Пикет – отрезок трассы с одинаковыми характеристиками (нулевым называют начало линии ЛЭП, а их установку пикетажом).
  3. Пролет – расстояние между центрами близстоящих опор.
  4. Стрела провеса – дельта между наиболее нижней точкой провеса кабеля и горизонтальной линией между опорами.

Также используется термин «габарит провода». Он означает расстояние между провисшим кабелем и верхней точкой сооружений, расположенных под ним. Перечисленные понятия имеют отношение в основном к проектированию устройства воздушных линий электропередач. Именно на этом этапе рассчитываются меры безопасности самого оборудования, людей, которым предстоит заниматься его обслуживанием, и проезжающих-проходящих мимо.

Таблица 1. Типовые габариты ЛЭП

Номинальное напряжение, кВ Расстояние между фазами, м Длина пролета, м Высота опоры, м
0,5 40-50 8-9
6-10 1 50-80 10
35 3 150-200 12
110 4-5 170-250 13-14
150 5,5 200-280 15-16
220 7 250-350 25-30
330 9 300-400 25-30
500 10-12 350-450 25-30
750 14-16 450-750 30-41
1150 12-19 33-54

Виды ЛЭП

В «общем» воздушная линия электропередач – это целая совокупность устройств, предназначенных для безопасной передачи электричества. Сюда относятся как провода, изоляторы, опоры ЛЭП, так и вспомогательная арматура, включающая грозозащитные, заземляющие элементы, сопутствующие узлы вроде волоконно-оптической связи, промежуточного отбора мощности. Различные участки отличаются друг от друга по техническим характеристикам, назначению.

Так, выделяется два больших класса:

  1. Низковольтные. Распространены линии напряжением 40, 220, 380 и 660В.
  2. Высоковольтные. Здесь диапазон значений больше, например, среднее напряжение от 3 до 35 кВ, высокое – от 110 до 220 кВ, сверхвысокого – 330, 500 и 700 кВ, ультравысокого – от 1 МВ.

Высоковольтные иногда разделяют по назначению. Например, дальние межсистемные применяют для связи отдельных энергосистем. Магистральные предназначены для передачи электроэнергии от генераторов станции к крупным узловым подстанциям. Распределительные выполняют функции по соединению «центральной» подстанции с более мелкими, расположенными на территории городов или на предприятиях.

Также существует разделение по типу опор. Промежуточные устанавливаются на прямых участках трассы и только удерживают кабель в подвешенном состоянии. На прямых границах монтируются «анкерные» («концевые») опоры. В отличие от промежуточных они принимают основную весовую нагрузку, включая натяжение из-за ветра, образования наледи. Выпускаются специальные стойки, которые используются для изменения положения кабеля.

Существует условное разделение линий электропередачи на воздушные и подземные. Последние (кабельные ЛЭП) постепенно наращивают популярность из-за удобства прокладки на застроенных пространствах. В любом случае они отличаются друг от друга конструкцией, способом монтажа, используемым при этом оборудованием. И нельзя забывать про то, что воздушные ЛЭП пока еще остаются основным способом передачи электричества ввиду их высокой распространенности.

Есть вариант классификации по режиму работы нейтрального проводника. Применяются схемы – с изолированным «нулем» (незаземленным), компенсированным (резонансно-заземленным) кабелем и эффективно-заземленным. Первые предполагают подключение к заземляющему устройству через прибор с высоким сопротивлением, вторые – через индуктивность, а третьи – через «активное» сопротивление. Существуют и глухозаземленные нейтрали.

Общее устройство ЛЭП

Внешне ЛЭП, независимо от категории, выглядит как опора, на которой подвешен силовой кабель. Крепление осуществляется при помощи специальных изоляторов, препятствующих утечке даже при сильном дожде. Они позволяют подвешивать провода на различных инженерных сооружениях без рисков поражения электрическим током обслуживающего персонала, других людей, животных. Все элементы изготавливаются из долговечных материалов (бетон, нержавеющая сталь и пр.).

Подробнее об основных деталях ЛЭП:

  1. Опоры – являются основой всей конструкции, они отвечают за подвешивание проводов на определенном уровне и их удерживании вне зависимости от климатических условий.
  2. Провода – передают электрический ток на заданное расстояние в соответствии с проектом.
  3. Линейная арматура – выполняет функции крепления отдельных элементов между собой.
  4. Изоляторы – применяются для «отделения» токоведущих частей воздушной линии от всех остальных элементов (опор, арматуры).

Также стоит отметить такой элемент, как защитные тросы. Они монтируются в верхней части опор и выполняют функции защиты от атмосферных (грозовых) перенапряжений, молний во время гроз. Конструктивно опоры разделяются по количеству цепей, располагаемых на них – 1 или две линии (3 провода одной трехфазной сети). На анкерных опорах, являющихся конечными точками, кабель жестко закреплен и натянут до заданного проектом натяжения.

Промежуточные же опоры лишь поддерживают его, чтобы не допустить провисания ниже предела, когда появляется риск соприкосновения с живыми объектами. Полностью исключить провисания не получится, потому что используется мощный кабель большого сечения с толстой изоляцией. То же относится к защитным тросам, они достаточно прочные, но из-за этого имеют приличную массу, усложняющую натягивание до состояния «струны».

Устройство проводов воздушных линий электропередач

Согласно правилам устройства ЛЭП (воздушных линий электропередач) допустимо использование трех типов кабелей – неизолированные или голые, изолированные и защищенные. Первый вариант проводов является самонесущим, изготовленным из нескольких жил, скрученным в жгут. Материал для них выбирается между алюминием, алюминиевым сплавом или сталеалюминевой конструкцией (прочность и другие параметры должны соответствовать ГОСТ 839-80).

Изолированные провода, как и «голые», подходят для высоковольтных линий с напряжением до 1 кВ. В составе такого кабеля обычно присутствует стальная жила, увеличивающая возможную длину пролета и прочность на разрыв-растяжение при механических нагрузках от обледенения или ветра. Такие марки называются самонесущими или СИП. Центральная жила бывает с изоляцией или без изоляции, токопередающие жилы однозначно должны быть изолированными. Однако отдельные жилы в проводе могут вибрировать, и передавая вибрацию проводам будет казаться, что трещат сами провода.

Защищенные провода предназначены для ВЛ, рассчитанные на передачу напряжения свыше 1 кВ, но до 20 кВ. Они чаще выполняются сталеалюминиевыми (маркируются аббревиатурой АС), чтобы, помимо электрических характеристик, придать конструкции повышенную прочность на разрыв-растяжение. При строительстве ЛЭП для передачи высокого напряжения свыше 20 кВ применяется алюминий. Материал обладает высокой электропроводностью и достаточной прочностью.

Таблица 2. Минимальные допустимые сечения проводов

Характеристика ЛЭП Сечение проводов, кв. мм
Алюминиевые Сталеалюминиевые Стальные
Без пересечений с коммуникациями, при толщине обледенения, мм:
до 10 35 25 25
до 15 и более 50 35 25
Переходы через судоходные реки и каналы при толщине обледенения, мм:
до 10 70 25 25
до 15 и более 70 35 25
Пересечение с инженерными сооружениями:
с линиями связи 70 35 25
с надземными трубопроводами 70 35 25
с канатными дорогами 70 35 25
Пересечение с железными дорогами, при толщине обледенения, мм:
до 10 35 не допускается
до 15 и более 50
Пересечение с автомобильными дорогами, при толщине обледенения, мм:
до 10 35 25 25
до 15 и более 50 35 25

Также в ходу алюминиевые сплавы – термообработанные (АЖ) и нетермообработанные (АН). Такие провода прочнее «чистого» алюминия и одновременно сохраняют его электрические свойства. Если речь идет об относительно низком напряжении, допустимо использование кабеля из стали, которые имеют высокое сопротивление, низкую устойчивость к атмосферным осадкам, зато механически прочные. Маркируется стальной провод как ПС.

Редкий вариант – медь (с обозначением М). Это наилучший вариант в плане электропроводности, стойкостью к окружающей среде, высокой механической прочностью. Но медные провода слишком тяжелые и дорогие, поэтому практически не применяются. Слишком большой бюджет потребуется для строительства опор ЛЭП, изготовления арматуры, изоляторов.

Устройство опоры ЛЭП

Опора предназначена для крепления и подвески электрического провода на определенной высоте. Они изготавливаются из различных материалов – дерева, железобетона, металла или композита. От устройства опоры ЛЭП зависит долговечность конструкции, удобство обслуживания или ремонта. Поэтому от деревянных столбов постепенно отказываются, хотя они обходятся дешевле остальных вариантов. И заменяются на железобетонные, металлические, композитные.

Основные элементы опоры:

  1. Фундамент – обеспечивает устойчивость конструкции даже на пучинистых грунтах.
  2. Стойка – задает высоту расположения кабеля над уровнем поверхности земли.
  3. Подкосы – принимают на себя часть нагрузки от одностороннего натяжения провода.
  4. Растяжки – помогает удерживать кабель в горизонтальном состоянии.

Опоры делятся на две категории: анкерные и промежуточные. Первые монтируются в начале или конце линии, на точках, где трасса меняет направление. Они более массивные, прочные в сравнении со вторым типом. Промежуточные же располагаются между анкерными на одинаковом расстоянии для поддержания провода на одной высоте (на прямых участках). В зависимости от назначения эти опоры делятся на транспозиционные, перекрестные, ответвительные, пониженные и повышенные.

Существует стандарт, определяющий, как должны выглядеть стойки – ГОСТ 22131-76, но практика показывает, что часто встречаются случаи ухода от массового применения типовых конструкций. На местах обслуживающие организации адаптируют регламент к местным условиям ландшафта и климата. Из-за этого меняются и материалы, используемые при изготовлении стоек. Так, древесина, даже пропитанная антисептиком, служит меньше ЖБИ или металлоизделий.

Металлические опоры производятся из специальных сортов стали. Отдельные секции соединяются при помощи телескопических или фланцевых переходников. Их легко изготовить, проще заземлять, транспортировать. Металл создает меньше нагрузку на фундамент, а это означает удешевление всей конструкции, ее экономическую эффективность.

Но «железо» относительно дорогой материал, поэтому наибольшее распространение, кроме дерева, получили железобетонные конструкции. Их легко изготавливать по «шаблону», предусмотренному стандартом, поэтому производство получается дешевым. Единственный недостаток железобетона заключается в сложности транспортировки в готовом виде и необходимости привлечения тяжелой техники для монтажа. Зато такие стойки служат десятилетиями без изменений характеристик.

Устройство изолятора ЛЭП

Изоляторы – основное защитное устройство, препятствующее замыканию, утечке электрического тока во влажную погоду. Выпускаются такие изделия в соответствии со стандартами вроде ГОСТ 27611-88, 6490-93, 30531-97, 18328-73 (применение норм зависит от материала). Конструктивно они делятся на категории: штыревые, подвесные, стержневые, опорно-стержневые. Первые применяют на линиях до 1000В, остальные предназначены для ЛЭП 110 кВ и выше.

Различие по материалу:

  1. Фарфор – применялись еще 100 лет назад, сейчас считаются морально устаревшими. И все из-за их механической непрочности, сложности поиска микротрещин, пробоя. Отчасти этот недостаток компенсирован в керамических изоляторах (аналог фарфоровых).
  2. Стекло – тоже хрупкие, с низкой ударной прочностью, зато на них хорошо видно место, где произошел пробой. Как и фарфоровые, требуют аккуратности при перевозке, хранении или установке.
  3. Полимер – такой материал легче, прочнее стекла и фарфора, поэтому он обходится дешевле как в транспортировке, так и при установке, эксплуатации. С ними уже отсутствуют риски повреждения вандалами, пластик не так легко разбить.

Единственный недостаток полимерных изоляторов заключается в отсутствии объективных данных по долговечности конструкции. Пластик стал применяться в устройстве изоляторов ЛЭП совсем недавно. Плюс на нем сложно увидеть повреждения электрическим током, даже если произошел пробой. В остальном пластиковые изоляторы заметно выигрывают у фарфоровых (керамических) и стеклянных.

Все материалы хорошо выдерживают сильные морозы, жару, поэтому при выборе варианта обычно ориентируются на стоимость, удобство транспортировки, монтажа, предстоящие условия работы. Так, полимерные изделия на жаре способны изгибаться при продольных нагрузках. Насколько это критично, нужно уточнять у специалистов, обслуживающих конкретную трассу. Потому что одно дело устанавливать изоляторы на ЛЭП 10 кВ и совсем другое работать с 110 кВ.

Устройство релейной защиты ЛЭП

Обязательный элемент любой высоковольтной линии электропередач – это защита от случайностей, способных привести к прекращению подачи энергии. Сюда входят атмосферные явления, птицы и животные. Отдельно стоящие стойки изолируют друг от друга, но возникают ситуации, когда все равно возникают токи утечки, короткие замыкания. Например, оказалась повреждена изоляция, и во время сильного ветра фаза стала периодически касаться нулевого провода.

Особенности устройства релейной защиты ЛЭП:

  1. Измерительные трансформаторы контролируют ток и напряжение (маркировка ТТ и ТН соответственно).
  2. Блоки ТН устанавливаются на распределительных устройствах электрической подстанции, где первичные выводы цепляются к проводу ВЛ и контуру «земли».
  3. Изделия ТТ также монтируются на распределительных узлах, только отличаются способом подключения к линии (первичная обмотка врезается в каждую фазу).

Основным элементом определения исправности-неисправности воздушной линии электропередач является специальное реле. Оно выполняет две функции. Первая заключается в отслеживании качества контролируемого параметра и при штатном его значении сохраняет состояние контактной системы. Второе – сразу же при достижении критического значения (порога срабатывания) меняет положение своих контактов и сохраняет его до возврата параметра к норме.

Помимо напряжения и тока, устройства РЗА (релейной защиты и автоматики) контролируют еще и мощность. Здесь используются известные соотношения полной, активной, реактивной мощностей между собой и характерные для них токи и напряжения. Также учитывается направление передачи электроэнергии. Оно способно меняться в ряде случаев. Например, переключил нагрузки персонал, возникла авария. В любом случае срабатывает защита, отключающая питание.

Также на линиях ЛЭП применяются устройства для измерения сопротивления. Ими оценивается расстояние до места возникшего короткого замыкания. Из-за этого такие узлы иногда называются «дистанционными». Работают они на основе закона Ома, вычисляемого по фактически измеренным показателям напряжения и тока. Частоту на линии проверяют путем сравнения с эталоном, который постоянно генерируется все тем же устройством РЗА.

Арматура ЛЭП

Под арматурой на ЛЭП понимаются различные механизмы, используемые для крепления проводов и изоляторов к стойкам (опорам). Они различаются в зависимости от типа применяемого кабеля и задачи. Так, натяжная арматура предназначена для крепления проводов к анкерным конструкциям, к натяжным гирляндам (клиновые, болтовые, прессуемые зажимы). Их задача удерживать уровень горизонтали в том состоянии, в каком ее оставил обслуживающий персонал.

Подбор типа и количества арматуры осуществляется еще на этапе проектирования. После запуска линии ЛЭП в эксплуатацию менять ее на аналоги не рекомендуется, чтобы оставить технические параметры в рамках рассчитанных норм.

Поддерживающая арматура служит для крепления проводов (тросов) к гирляндам промежуточных опор. Они выпускаются в виде глухих, качающихся, выпускающих, скользящих зажимов. Первые дают возможность жестко зафиксировать провод, остальные в случае обрыва приводят к падению на землю. То же происходит при отклонении гирлянды от вертикали на 40-150°. Выбор элементов зависит от предстоящих условий эксплуатации.

Сцепная арматура служит для сцепления элементов изоляторов между собой для образования так называемых гирлянд. Здесь в ассортименте скобы, серьги, пестики, ушки, промежуточные звенья, коромысла. В комплекте с ними используется арматура защитная. Она обеспечивает безопасность при образовании дуги короткого замыкания, препятствует разрушению проводов из-за вибрации (в перечне изделий рога, кольца, разрядники, виброгасители).

Остается две категории арматуры: соединительная и контактная. Первая служит для соединения проводов (тросов) на участках, где прилагается усилие натяжения. Это различные зажимы, которые монтируются обжатием или прессованием. Вторая предназначена для того же, но на участках, где нет нагрузки натяжения. Например, в петлях анкерных опор. Независимо от категории материалы и конструкция определяется стандартами вроде ГОСТ 51177-98, 17613-80, 51177-2017.

Там же предусмотрена маркировка изделий. Так, скобы обозначаются аббревиатурой СК и СКД, ушки – У1, У1К, У2, У2К, УС, УСК, УД, подвески – КГП, промежуточные звенья – ПР, ПРВ, ПРВУ, 2ПР, 2ПРР, ПТМ, серьги – СР, СРС, СД, коромысла – КТ3, 2КД, 2КУ, 2КЛ. От выбора арматуры зависит долговечность, удобство обслуживания конструкций, их безопасность для окружающих и операторов энергетических компаний.

Защита ЛЭП

Чтобы продлить срок безремонтной эксплуатации линий ЛЭП ее оснащают различным защитным оборудованием. Например, популярны птицезащитные устройства, которые препятствуют рискам повреждения изоляции, чрезмерному провисанию из-за большого количества пернатых, сидящих на тросах-проводах. Защита срабатывает и «наоборот», чтобы исключить массовую гибель птиц от воздействия электрического тока (согласно Постановлению Правительства РФ №997 от 13.08.96 г.).

Также востребованы элементы защиты от:

  1. Атмосферных явлений вроде гроз, снега, ветра.
  2. Обледенения в межсезонье, когда активно образуется лед.
  3. Самовольного подключения к линии недобросовестных граждан.

Слишком большой объем льда способен приводить к обрывам проводов, которые рассчитаны лишь на определенный вес (плюсом к собственной массе). Поэтому с подветренной стороны вешаются ограничители гололедообразования. Эти же детали снижают вероятность возникновения вибраций, которая появляется в результате сильного ветра, особенно, резко меняющего направления, идущего рывками.

Защита от птиц также достаточно простая. Она выглядит как пластиковый чехол, надеваемый на участки стыков кабеля с изолятором. Такое простое устройство снижает количество отключений по выходу параметров за пределы нормы, когда срабатывает РЗА. И увеличивает срок службы деталей изоляционных гирлянд. На ответственных участках возможно применение отпугивателей птиц типа «Град А-16 Pro».

Такое оборудование способно охватывать территорию площадью порядка 5-7 тыс. кв. км. И везде обеспечивать отсутствие любых птиц (голубей, воробьев, ворон, чаек), т.е. оно приспособлено для эксплуатации практически в любых условиях, в степи, рядом с водоемами, рядом с лесополосами и рощами. Более привычными считаются устройства, выпускаемые в соответствии с ТУ 3449-001-52819896-2013.

Так, ПЗУ-6-10кВ-Т устанавливается на изоляторы штыревого типа для промежуточных опор. ЗП-Н2 – на горизонтальных полках уголков, ЗП-КП1 – применяется для кабеля диаметром до 22 мм, ЗП-КП2 – до 37 мм. Такие устройства подбираются под габариты птиц, которые проживают внутри определенного ареала, поэтому универсального решения по ним нет. Также они должны иметь совместимость с конкретным участком сети (подходить по креплениям к изоляторам).

Заземлитель ЛЭП

Еще одно защитная конструкция – заземляющее устройство опор ЛЭП. Оно обеспечивает защиту линий электропередачи, различного оборудования от атмосферного, внутреннего перенапряжения. Также заземление создает безопасные условия труда для обслуживающего персонала. Его ставят на опоры, крюки, штыри фазных проводов на всех линиях напряжением от 0,4 кВ. Норма значения сопротивления заземляющего устройства составляет максимум 50 Ом.

Правило действительно для железобетонных опор в сетях с изолированной нейтралью. На линиях 6-10 кВ необходимо заземлять все металлические, ЖБИ-стойки, деревянные опоры, на которых установлены устройства громозащиты. То же относится к силовым и измерительным трансформаторам, разъединителям, предохранителям, другим элементам высоковольтной сети.

Таблица 3. Наибольшее сопротивление заземляющих устройств опор ВЛ

Удельное эквивалентное сопротивление земли, Ом*м Наибольшее сопротивление заземляющего устройства, Ом
до 100 10
более 100 до 500 15
более 500 до 1000 20
более 1000 до 5000 30
более 5000 6*10-1

Сопротивление заземляющих устройств выбирается исходя из условий, указанных в таблице. Если речь идет о не населенной местности в грунтах с удельным сопротивлением до 100 Ом*м оно должно составлять оно должно составлять не более 30 Ом. На грунтах с высоким сопротивлением, более 100 Ом*м – не более 0,3 Ом. При использовании на ЛЭП 6-10 кВ изоляторов ШФ 10-Г, ШФ 20-В, ШС 10-Г сопротивление заземления в не населенной местности никак не регламентируется.

Передача электроэнергии от поставщиков к потребителям производится при помощи специальных сооружений – ЛЭП, включающими в себя кабели, опоры, изоляторы, устройства защиты от короткого замыкания, арматуру. Все перечисленные элементы выпускаются и устанавливаются с учетом определенных нормативов вроде ГОСТ 13109-97, ГОСТ 24291-90, ГОСТ Р 58087-2018, СТО 70238424.29.240.20.001-2011.

Про уникальную ЛЭП, которой «не повезло». | Фотоэкспедиция Алтай, Монголия

Технотуризм и фото в жанре «техно».

Если ехать из Новосибирска в Барнаул, то между Тальменкой и Новоалтайском, где-то после 180-го километра трассы, справа будет большая трансформаторная подстанция. К ней (*) сходится множество линий электропередач, среди которых одна резко выделяется своим видом. Огромные опоры нестандартной конструкции, кажущиеся гигантами на фоне обычных ЛЭП на 110/220 кВ, очень длинные гирлянды изоляторов, но главное, что бросается в глаза — количество проводов, каждая фаза выполнена в виде кольца (восьмиугольника) из 8 проводов. Сразу понятно, что это что-то грандиозное и мощное.

(*) На самом деле, то что видно с дороги — это ПС «Барнаульская», а за ней километрах в 6 от трассы находится ПС «Алтай», к которой и идёт описываемая в статье ЛЭП и ещё несколько других. Просто получается так, что в этом месте сконцентрированы ЛЭП, идущие к обеим подстанциям.

Вот, к примеру, наиболее распространённая и привычная всем двухцепная ЛЭП на 110 киловольт. На опорах подвешены две независимые трёхфазные линии, каждая фаза состоит из единственного провода.

ЛЭП 220 кВ часто выглядят точно также, отличаясь чуть более длинным набором изоляторов. Но встречается и более творческий подход к дизайну опор. Провод в фазе всё так же один.

Вариант опор ЛЭП 220 кВ

Вариант опор ЛЭП 220 кВ

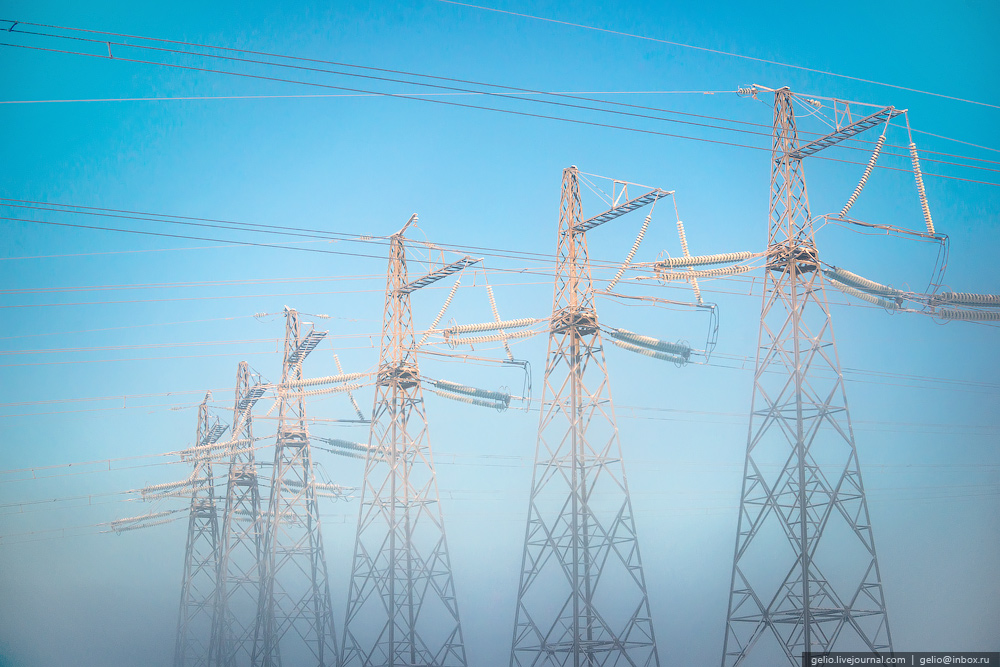

Если вам доводилось видеть ЛЭП-500, то наверное замечали, что каждая фаза состоит из трёх проводов, соединённых распорками в виде треугольника.

Расщепление фазы на несколько проводов делают чтобы уменьшить потери на коронный разряд, снизить напряжённость электрического поля, уменьшить радиочастотные помехи, а заодно увеличивается и пропускная способность линии.

Расщепление фазы применяется на линиях сверхвысокого напряжения:
330 кВ — 2 провода
500 кВ — 3 провода
750 кВ — 4 провода (или 5)

Изредка расщепление фаз может встречаться и на линиях 220 и 110 кВ — для увеличения пропускной способности (передаваемой мощности).
Само по себе увеличение напряжения линии способствует уменьшению потерь при передаче энергии и увеличению передаваемой мощности.

Так что же это за монстр такой с пучками из 8 проводов?

А это — единственная в мире ЛЭП, рассчитанная на напряжение 1150 киловольт (переменный ток).

Прописью: Один миллион сто пятьдесят тысяч вольт.

Почему я написал не: «ЛЭП на 1150 кВ»., а «рассчитанная на 1150 кВ»?
Да потому, что на номинальном напряжении она работала всего три года и лишь на участке, составляющем менее половины её общей длины. В основном, линия использовалась и используется в режиме ЛЭП-500.

ЛЭП-1150, Алтайский край

ЛЭП-1150, Алтайский край

ЛЭП «Сибирь — Казахстан — Урал» начинается от подстанции «Итатская» в Шарыповском районе Красноярского края и далее идёт на Барнаул — Экибастуз — Кокчетав (Кокшетау) — Кустанай (Костанай) — Челябинск. Длина линии 2344 км, из них по территории Казахстана 1421 км. Проектная передаваемая мощность 5500 Мвт. Линия была построена и введена в эксплуатацию, в основном, в 1980-1990 годах. Последний участок Итатская — Барнаул ввели в 1998 году. В Казахстане на участке Экибастуз — Кокчетав — Кустанай с 1988 по 1991 годы ЛЭП работала на номинальном напряжении 1150 кВ. На российских подстанциях трансформаторы на 1150 кВ не устанавливались и линия всегда работала на 500 кВ.

ЛЭП-1150, Алтайский край

ЛЭП-1150, Алтайский край

После 1991 года в Казахстане линию перевели на 500 кВ, а уникальное оборудование на 1150 кВ пришло в негодность и было разворовано. На многих участках 8-проводные фазы были заменены на 3 проводные. В России провода не меняли и везде остались фазы из 8 проводов.

Вот так получилось: там, где никогда не было трансформаторов-«миллионников» сама ЛЭП готова работать под напряжением миллион вольт, а там, где они были, линия уже физически неспособна встать под такое напряжение.

Увидеть эту ЛЭП можно не только на трассе Новосибирск — Барнаул, но и в других местах — она пересекает трассы Новосибирск — Ленинск-Кузнецкий, Ленинск-Кузнецкий — Кемерово, Алтай-Кузбасс (Среднесибирская — Белово). Перед уходом в Казахстан ЛЭП идёт вдоль дороги Павловск — Волчиха на расстоянии от 1 до 13 км и дважды её пересекая.

ЛЭП-1150 и ЛЭП на 10 или 6 кВ на деревянных столбах, Кемеровская область.

ЛЭП-1150 и ЛЭП на 10 или 6 кВ на деревянных столбах, Кемеровская область.

Что интересно: V-образные опоры в единственной точке соприкосновения с землёй имеют шарнирное крепление и удерживаются в вертикальном положении только за счёт четырёх оттяжек. Жёсткое крепление привело бы к недопустимым боковым нагрузкам на опору. Высота опоры от земли до траверсы 40 метров, полная 46 метров. Расстояние между опорами от 200 до 500 метров.

В 2019 году китайцы построили у себя ЛЭП постоянного тока на напряжение 1100 кВ, протяжённостью более 3 тысяч км..
Если понравилось, жмите большой палец вверх, подписывайтесь на канал, читайте также и другие статьи на канале, и не стесняйтесь писать комментарии.
Вступайте в группу фотоэкспедиции: https://vk.com/tripmong
Принимайте участие в поездках.
Все фотографии в статье сделаны собственноручно. Фотографии охраняются авторским правом. Любое их использование в отрыве от данной статьи только с разрешения автора

Круиз по Японии и России | Вестердам | Пн, 10 октября 2022 г. | Holland America Line

Отправьте нам запрос на круиз, и один из наших круизных экспертов позвонит в удобное для вас время.

Заголовок Название

Фамилия

Телефон

Телефон Предпочтительное время обратного звонка, воскресенье: с 9:00 до 10:00, воскресенье: с 10:00 до 11:00, воскресенье: с 11:00 до 12:00, воскресенье: с 12:00 до 13:00, воскресенье: с 13:00 до 14:00, воскресенье: с 14:00 до 15:00, воскресенье: с 15:00 до 16:00, воскресенье: 16:00. — 17:00

Эл. адрес

Почтовый адрес

адрес 1

Адрес 2

Город

Почтовый индекс

Чтобы помочь нам найти подходящий круиз, сообщите нам:

Взрослые Взрослые1 Взрослый2 Взрослые3 Взрослые4 Взрослые5 Взрослые6 Взрослые7 Взрослые8 Взрослые9 Взрослые10 + Взрослые Дети Дети0 Дети1 Ребенок2 Дети3 Дети4 Дети5 Дети6 Дети7 Дети8 Дети9 Дети10 + Дети

Тип кабины Тип каюты: Внутренняя каюта, вид на океан, балкон, люкс,

.

Аэропорт отправления Отправление AirportCruise Only — Нет FlightsAny Лондон AirportAny Мидлендс AirportAny Северо-Восток Северо-Запад AirportAny AirportAny Северная Ирландия AirportAny Ирландия AirportAny Scottish AirportAny Юг и Уэльс AirportAberdeenBelfastBirminghamBournemouthBristolCardiffCorkDerryDoncasterDublinDurham тройники ValleyEast MidlandsEdinburghExeterGlasgowHumbersideLeeds / BradfordLiverpoolLondon CityLondon GatwickLondon HeathrowLondon StanstedLutonManchesterNewcastleNorwichShannonSouthamptonSouthend

Когда вы хотите забронировать Когда вы собираетесь бронировать сегодняЗавтраНеделяСкоро

У меня есть кредит на будущий круиз

Будьте в курсе!

Мы хотели бы держать вас в курсе последних праздничных предложений, рекламных акций и услуг, которые могут быть вам интересны, от CruiseKings и наших дочерних брендов.Вы можете узнать больше в нашей Политике конфиденциальности, и вы можете сообщить нам об этом в любое время, если передумаете. Подробнее …


Вы будете получать обновления информационных бюллетеней со специальными предложениями, предложениями по экономии денег и последними новостями о праздниках от CruiseKings, а иногда и от других брендов Stewart Travel Limited. Мы можем связаться с вами по электронной почте или по почте. Каждое сообщение, которое мы отправляем, будет содержать подробную информацию о том, как вы можете управлять своими контактными предпочтениями. Вы можете ознакомиться с нашей полной Политикой конфиденциальности здесь.


Как вы хотите, чтобы мы с вами связались?

По электронной почте Пожалуйста, выберите Да, пожалуйста! Нет, спасибо По почте Пожалуйста, выберите Да, пожалуйста! Нет, спасибо

Будьте уверены, мы используем ваши данные только для нашего собственного маркетинга и никогда не передаем их сторонним компаниям. Вы можете ознакомиться с нашей полной Политикой конфиденциальности здесь.

1222 Main Line Boulevard # 102, Александрия, VA 22301 US

Добро пожаловать в TruPlace
Спасибо за использование наших продуктов и услуг («Услуги»).Услуги предоставляются компанией TruPlace Inc. («TruPlace»), расположенной по адресу: 20680 Seneca Meadows Parkway, Suite 210, Germantown, Maryland 20876 United States.
Используя наши Услуги, вы соглашаетесь с этими условиями. Пожалуйста, прочтите их внимательно.

Использование наших Сервисов
Использование наших Сервисов не дает вам права собственности на какие-либо права интеллектуальной собственности в отношении наших Сервисов или содержимого, к которому вы получаете доступ. Вы не можете использовать контент из наших Сервисов, если вы не получили разрешение от его владельца или иное не разрешено законом.Эти условия не дают вам права использовать какие-либо бренды или логотипы, используемые в наших Сервисах. Не удаляйте, не скрывайте и не изменяйте никакие юридические уведомления, отображаемые в наших Сервисах или вместе с ними.

Информация считается надежной, но не гарантируется.
Фотографии, планы этажей, видео, карты и информация предназначены только для ознакомительных целей.
Планы этажей и размеры являются приблизительными, и мы не несем ответственности за любые ошибки, упущения или искажения.
Расчет площади в квадратных футах является приблизительным и обычно измеряется от внутренней части внешних рамных стен, включая подвал, гараж, открытые снизу (кроме пунктирных линий), лестницы, туалеты и коридоры; и не может включать колоды и другие области, нарисованные пунктирными линиями.
Сделайте лицензионную аттестацию для окончательных измерений.
Мы предлагаем вам провести собственную комплексную проверку состояния объекта недвижимости или запросить отчет о том, что было изменено, у организации, ответственной за объект недвижимости.

TruPlace не несет ответственности за ненадлежащее или неправильное использование информации или услуг на этом веб-сайте и не несет ответственности за использование информации или услуг кем-либо.

Вы признаете и соглашаетесь с тем, что этот сайт предоставляется исключительно для удобства посетителей и пользователей этого сайта на условиях «как есть» и «как доступно».Весь риск использования этого сайта лежит на вас. В максимальной степени, допустимой законом, TruPlace прямо отказывается и не делает никаких заявлений или гарантий любого рода, явных, подразумеваемых или установленных законом, включая, помимо прочего, любые подразумеваемые или другие гарантии: (i) коммерческой пригодности, пригодности для определенной цели, ненарушение прав, рабочие усилия, качество, точность, своевременность, правильность, полнота, надежность, право собственности, спокойное удовольствие, отсутствие обременений, никаких залогов или системная интеграция; (ii) соблюдение любых демонстраций или обещаний; (iii) возникающих в ходе деловых отношений, выполнения или использования торговых операций, или (iv) что этот сайт (полностью или частично) или любой информационный контент, или любой доступ к нему или его использование будут непрерывными и безошибочными, полезные, функциональные или полностью безопасные, либо проблемы будут исправлены.

Политика конфиденциальности
Просмотр: Наш веб-сайт не собирает от вас личную информацию, просто просматривая страницы нашего сайта. Если вы сознательно не предоставите нам информацию, мы не узнаем ваше имя, адрес электронной почты или другую информацию.

Адрес Интернет-протокола (IP): IP-адрес — это номер, который присваивается вашему компьютеру каждый раз, когда вы используете Интернет. Наши серверы и программы отчетности регистрируют IP-адреса пользователей на нашем веб-сайте.Мы используем эту информацию, чтобы помочь диагностировать любые проблемы с сервером и узнать, откуда люди смотрят на нас. Ваш IP-адрес никогда не связан с вашим именем или другой личной информацией.

Об этих Условиях
Мы можем изменять эти условия или любые дополнительные условия, применимые к Услугам, например, чтобы отразить изменения в законодательстве или изменениях в наших Услугах. Вам следует регулярно просматривать условия. Если выяснится, что конкретное условие не подлежит исполнению, это не повлияет на другие условия.

Все фотографии, карты, изображения и планы этажей являются собственностью TruPlace ® Inc.
Copyright ©.
Все права защищены.

Первый в России завод по производству древесно-пластиковых композитных гранул

УЛЬЯНОВСК, РОССИЯ — Опытный завод по производству древесно-пластиковых композитных материалов в Ульяновске, Россия, будет производить гранулы, содержащие твердый пластик, предназначенные для производства деталей мебели и других композитных изделий из древесины. Повышенная прочность, эластичность и влагостойкость, УФ-стабилизация и устойчивость к гниению: детали упаковки, конструкции и мебели, а также элементы строительной опалубки

Инвестиционно-промышленный холдинг GS Group ввел в эксплуатацию опытно-промышленный завод по производству древесины. пластмассовые композиты (ДПК) в Ульяновске, Российская Федерация — GS Composite.Завод первым в России применил уникальную технологию производства гранул из ДПК с добавлением твердого пластика.

Флагманская продукция GS Composite — это гранулированные древесно-пластиковые композиты и готовые изделия, изготовленные методом экструзии и литья под давлением. Производительность гранул ДПК 500 кг / час; мощность опытного производства — до 2150 тонн готовой продукции в год. Общий объем инвестиций в проект составляет около 200 миллионов рублей.

Древесно-пластиковый композит содержит полимер, обычно мягкий пластик (полиэтилен, полипропилен, поливинилхлорид), и древесный наполнитель.Завод GS Composite первым в России применит технологию производства композитной смеси со значительной долей твердого пластика — полиэтилентерефталата (ПЭТ). Гранулы из ДПК с использованием твердого пластика предназначены для производства готовых изделий повышенной прочности, эластичности и влагостойкости, устойчивых к ультрафиолетовому излучению и гниению: упаковки, строительных и мебельных деталей, а также элементов строительной опалубки. Инновационная технология производства разработана в собственной научно-технической лаборатории GS Group на базе Российской академии наук А.Институт физической химии и электрохимии им. Н. Фрумкина РАН (ИПХЭ РАН) в Москве.

GS Composite будет использовать опилки местных деревообрабатывающих предприятий в качестве древесного сырья, а в будущем планируется переработка отходов лесопильного завода «Судома», входящего в состав производственного комплекса «Дедовичи» по глубокой переработке древесины, разработанного GS Group в г. Псковская область, Россия. Завод также будет использовать вторсырье из ПЭТ на линии по производству пластмасс.

Сегодня производственная площадка GS Composite включает две полностью автоматизированные производственные площадки площадью 1150 и 1050 кв.м. соответственно, спроектированы и оборудованы в соответствии с международными стандартами. По результатам апробации уникального метода производства гранул ДПК, модифицированного ПЭТ, GS Group примет решение о запуске масштабного стратегического проекта — полного цикла производства древесно-пластиковых композитов. Реализация проекта позволит увеличить общий объем производства до 20 тысяч тонн гранул из ДПК в год.

GS Group — одна из ведущих частных диверсифицированных инвестиционных и отраслевых холдинговых компаний в России.Бизнес основан на использовании собственных высоких технологий для производства продукции с высокой добавленной стоимостью. Решение холдинга выйти на рынок ДПК связано с последовательно реализуемой стратегией диверсификации бизнеса и поиском новых перспективных отраслей. По оценкам экспертов, объем российского рынка древесно-пластиковых композитов составляет около 20 тысяч тонн в год; более 40% продукции импортируется. Причем рынок растет на 8-9% в год.Таким образом, к 2020 году годовое потребление ДПК в России превысит 30 тысяч тонн. Учитывая потенциал проекта, продукция GS Composite сможет удовлетворить значительную часть внутреннего рынка ДПК, почти полностью исключив зависимость отрасли от импорта.

GS Group — международный инвестиционный промышленный холдинг, работающий с использованием собственных высоких технологий в области телекоммуникаций и инноваций. Штаб-квартира находится в Санкт-Петербурге, Россия.
Ключевыми направлениями деятельности являются: разработка и производство микроэлектроники, разработка электроники и производство полного цикла, разработка и интеграция программных продуктов, НИОКР и производство наноматериалов, инвестиции в венчурные проекты, разработка инновационного кластера Technopolis GS, глубокая обработка древесины, производство и управление медиаконтентом, полная -сервисная реклама.

Влияние России на сферу безопасности в Цхинвальском регионе растет: поддержка полной интеграции

Влияние России на сферу безопасности в Цхинвальском регионе растет: поддержка полной интеграции

2017/11/15

Автор: Мамука Комахия, Аналитик

После российско-грузинской войны 2008 года контроль России над полем безопасности в оккупированных регионах Грузии растет с каждым годом.Уровень влияния Кремля особенно высок в Цхинвальском регионе, лидеры которого открыто говорят о слиянии с Россией. События, разворачивающиеся в последнее время, ясно показывают, что Россия берет на себя полную ответственность в области безопасности в Цхинвальском регионе.

Четвертая российская военная база и интеграция в военном деле

После российско-грузинской войны 2008 года защиту интересов Российской Федерации в области обороны в Цхинвальском регионе обеспечивает Четвертая российская военная база.Александр Кравцов командует базой с сентября 2016 года. Четвертая российская военная база находится в Цхинвальском регионе с 2009 года и насчитывает около 4000 военнослужащих.

Четвертая российская военная база, как и седьмая российская военная база, действующая в Абхазии, входит в состав Южного военного округа Российской Федерации. С 2016 года округ возглавляет Александр Дворников. Дворников лично курирует процессы и проекты, происходящие в сфере обороны в Абхазии и Цхинвальском регионе, инспектируя их, являясь его непосредственной обязанностью.

Шаги, предпринятые в последнее время сторонами, указывают на то, что Цхинвальский регион не сохранит свои незаконные воинские части надолго. 31 марта 2017 года министр обороны России и де-факто министр обороны Цхинвальского региона подписали соглашение о включении определенных воинских формирований сепаратистов в состав вооруженных сил Российской Федерации. Согласно новому соглашению, солдаты Цхинвальского региона теперь смогут нести службу и на 4-й российской военной базе.

До полного упразднения вооруженных сил Цхинвальского региона российские военные сохраняют ведущие позиции в фактических вооруженных силах Цхинвальского региона. Первый заместитель де-факто министра обороны и глава Генштаба Цхинвальского региона является представителем России, как и в Абхазии. До назначения начальником Генштаба Виктор Федоров, проживающий в Цхинвале с июня 2011 года, работал на различных должностях в вооруженных силах Цхинвальского региона.

Интеграция в правоохранительную систему РФ

В отличие от Абхазии, где реализация совместных проектов в области безопасности с Россией открыто критикуется частью общественной и политической элиты, в Цхинвальском регионе интеграция местных правоохранительных структур в российскую правоохранительную систему пользуется сильной поддержкой. Таким образом, Кремль взял на себя гораздо больше правоохранительных органов в Цхинвале, чем в Абхазии.Решение де-факто МВД Цхинвальского региона о сокращении численности сотрудников с 1600 до 1150 с 2019 года также свидетельствует о высоком уровне интеграции с Россией.

Подписание соглашения о создании Совместного информационно-координационного центра между МВД России и Цхинвальского региона, подписанного 4 июля 2016 года, также является значительным шагом на пути к углублению сотрудничества в правоохранительной сфере. С российской стороны соглашение подписал заместитель министра внутренних дел России Игорь Зубов, курирующий оккупированные регионы Грузии со стороны МВД России.

По оценке Зубова, Центр будет юридически независимой службой, в то время как практически это будет международная организация, причем первым руководителем структуры будет местный житель. Целью Центра является координация работы правоохранительных органов России и Осетии в сфере борьбы с организованной преступностью и другой насильственной преступной деятельностью. Ожидается, что для достижения своей цели Центр будет регистрировать, анализировать и обмениваться информацией, связанной с преступной деятельностью.Работа Центра будет полностью профинансирована российской стороной.

Несмотря на негативное отношение к созданию такого центра в Абхазии, он уже начал работу и назначен руководитель центра. В Цхинвальском регионе еще ведутся подготовительные работы. Во время встречи с де-факто президентом Цхинвальского региона 26 июня 2017 года Зубов заявил, что «создание Информационно-координационного центра в Цхинвале — дело решенное».По заявлению Зубова, финансирование на открытие Центра уже есть, и его нужно использовать до конца 2017 года, при этом деньги идут на капитальный ремонт здания и оснащение центра современными технологиями.

В Центре будут работать 23 человека из фактического Министерства внутренних дел Цхинвальского региона и семь человек из Министерства внутренних дел Российской Федерации. Интересно отметить, что из-за недовольства созданием Центра в Абхазии у него там будет 20 сотрудников (по 10 с каждой стороны).В то же время в случае с Цхинвали в соглашении указано, что рабочим языком Центра будет русский. В отличие от Абхазии, офицеры Центра в Цхинвальском регионе также будут иметь право хранить, носить и применять оружие, а также им будет разрешено проводить операции и проводить расследования.

Из-за задержек с активацией Центра в октябре 2017 года в де-факто МВД Цхинвальского региона была создана новая панель, которой было поручено решать вопросы, связанные с созданием Центра.

Укрепление родословной

30 апреля 2009 г. было подписано соглашение между руководителями Российской Федерации и Цхинвальского региона о «Совместных мерах по защите государственной границы Южной Осетии». Управление пограничной полиции Федеральной службы безопасности Российской Федерации несет ответственность за «охрану» 467,4 км фактической границы оккупированного Цхинвальского региона, в которую также входит 391 граница.4 км «граница» с Грузией.

С марта 2017 года начальник управления пограничной полиции генерал-майор Анатолий Уткин отвечает за «охрану» фактической границы оккупированного региона с Грузией. 30 июня 2017 года новоизбранный де-факто президент Цхинвальского региона Анатолий Бибилов провел встречу с Уткиным, потребовав от него улучшить безопасность границы с Грузией. В частности, по словам Бибилова, необходимо полностью искоренить «нарушение границ» грузинами.Именно структура Уткина задерживает грузин у линии оккупации. С 2009 года его ведомство арестовало и задержало более 900 грузин по обвинению в пересечении так называемой границы.

После российско-грузинской войны 2008 года, в рамках незаконного процесса «бордеризации», Департамент установил колючую проволоку, заборы и так называемые знамена, обозначающие границы, а также рыло траншеи и сооружало противопожарные конструкции, а также в результате земли, которые контролировались правительством Грузии после войны 2008 года, оказались на оккупированных территориях.

Линия оккупации, которая практически превратилась в границу России и Грузии, в последнее время стала еще более «безопасной». В Цхинвальском регионе создана так называемая приграничная зона, куда граждане Цхинвальского региона и России могут въезжать только по специальным пропускам. Общая площадь приграничной зоны составляет 693 кв. Км. Минимальное расстояние между линией оккупации и пограничной зоной составляет 100 метров, а максимальное — 8 километров.

Основные выводы

  • После российско-грузинской войны 2008 года и признания Российской Федерацией независимости Цхинвальского региона целью политики Кремля является установление полного контроля над внутренними процессами, происходящими в Цхинвале, в том числе в сфере обороны и охраны правопорядка. и обеспечение безопасности де-факто границы, в которой Кремль также пользуется поддержкой местного нелегитимного правительства.

  • Последние шаги Кремля в Цхинвальском регионе показывают, что полная или хотя бы частичная интеграция вооруженных сил и правоохранительных структур Цхинвальского региона в соответствующие структуры Российской Федерации является практически необратимым процессом.

  • Рост влияния России в сфере безопасности Цхинвали дополнительно подкрепляется существующим консенсусом в сепаратистской республике по вопросу интеграции с Россией.Однако в то же время следует также отметить, что в Абхазии, где нет такого консенсуса по данному вопросу, российское влияние все равно растет.

  • Действиями Пограничной полиции Федеральной службы безопасности Российской Федерации линия оккупации фактически превратилась в границу Грузии и России. Действия российских пограничников на линии оккупации ставят под угрозу безопасность, частную собственность и экономическую активность граждан Грузии, особенно тех, кто проживает вблизи линии оккупации.

  • Усиление контроля над сферой безопасности как в Абхазии, так и в Цхинвальском регионе со стороны России и развитие военной инфраструктуры вблизи линии оккупации с 2008 года является основным вызовом для безопасности Грузии.

Похожие сообщения

  • Газовый кризис в Молдове стал еще одним политическим шантажом России
  • Беларусь один год спустя: небезопасный режим под «защитой» России
  • Парламентские выборы в России — что можно сказать о стабильности режима
  • Может ли Грузия использовать Китай для уравновешивания России?
  • Запад против России: снова перезагрузка ?!
  • Формирование новой «политической элиты» в Абхазии — кто заменит старую «элиту»?
  • Кибер-измерение Женевского саммита
  • Секьюритизация Арктики: надвигающаяся угроза таяния льдов
  • Европа в ожидании результатов «вредоносной сделки»
  • (пере) Отображение отношений ЕС с Россией: время перемен?
  • США, Либеральный международный порядок, вызовы 2021 года и Грузия
  • Политический кризис в Молдове: тупик без выхода?
  • Россия Тестирование или издевательства?
  • «Вакцинная дипломатия»: новая возможность глобального авторитарного влияния?
  • Конец российской газовой монополии на Балканах
  • Кого приговорил судья: Навального, Путина или России?
  • События в Абхазии в 2020 году: «выборы», пандемия и более глубокая интеграция с Россией
  • Может ли Беларусь стать прелюдией к Великой польско-шведской войне 400 лет назад?
  • Ежегодная грандиозная пресс-конференция Владимира Путина — примечательные элементы и послания
  • Энергетическая политика России в Цхинвальском регионе
  • Кто победил и кто проиграл в войне в Карабахе?
  • Что Россия приобрела в Карабахе
  • Что Армения сделала и чего не потеряла в результате объявления о прекращении огня в Карабахе
  • Протесты в Беларуси, Лукашенко и Российской Федерации
  • Некоторые мысли об использовании термина «постсоветское пространство»
  • Протесты в Хабаровском крае как показатель стабильности в Российской Федерации
  • Трио Пандемическая пропаганда: как Китай, Россия и Иран нацелены на Запад
  • Из России с… хитрым планом
  • «Выборы» в Абхазии: новый «президентский» реванш и вызовы
  • Грузины ведут одну и ту же битву 99 лет спустя
  • Противостояние России и Турции в Сирии
  • Политический кризис в оккупированной Абхазии
  • Каково значение убийства генерала Касема Сулеймани?
  • Что новый формат диалога с Россией принесет Грузии?
  • О «Русском культурном центре» в Грузии
  • Основные послания российской пропаганды
  • Что мы знаем о встрече министров иностранных дел Российской Федерации и Грузии?
  • Новые направления антиоккупационной политики
  • Основные послания Владимира Путина в интервью Financial Times
  • Грузия и постмодернистский фашизм России
  • Дугин выступил сторонником Грузии — как это произошло?
  • Сдерживающая Россия
  • О НАТО, России и Пэт Бьюкенен
  • Религиозные войны современной России
  • Визит Болтона в Москву — чего ждать в У.Южно-российские отношения?
  • Риск возобновления карабахского конфликта после бархатной революции в Армении
  • Ситуация в сирийской провинции Идлиб, интересы сторон и угрозы
  • Хельсинкский саммит и его общие результаты
  • Почему нужно знать день, когда началась русско-грузинская война 2008 года
  • Позиция Грузии в Индексе вестернизации 2018
  • Почему результаты саммита G7 в Шарлевуа не оправдали наших ожиданий?
  • Как выиграть холодную войну 2.0
  • Модель Бена Ходжеса — реальный путь к членству Грузии в НАТО
  • Ротация российских «послов» в Абхазии
  • Почему министры иностранных дел стран Большой семерки не вспомнили о Грузии во время встречи в Торонто 23 апреля 2018 года?
  • Грузия и американская стратегия
  • Предвыборные экономические обещания Путина: миф и реальность
  • Пусть Женева останется такой, какая она есть
  • Военная операция Турции в Африне — новый этап сирийского конфликта
  • Новые назначения Кремля и оккупированные регионы Грузии
  • Опасности, исходящие от системы безопасности России и Грузии
  • Евразийский таможенный союз и проблемы Российско-грузинской зоны свободной торговли
  • Устойчив ли рост экспорта Грузии?
  • Влияние России на сферу безопасности в Абхазии усиливается
  • Что ждет жителей Гали?
  • Рост военных расходов и отношения с Россией: Азербайджан пытается получить преимущество над Арменией
  • Разрушать и отвлекать: российская методология отношений с Западом
  • Российских дипломатов в Грузии — кто они, сколько их там и что они до
  • Визит Путина в оккупированную Абхазию: была ли наша реакция адекватной?
  • Приемлемо ли для Грузии декларирование нейтралитета?
  • Как остановить «ползучую оккупацию»
  • Политика Кремля в оккупированных регионах Грузии выходит на новый этап
  • Гражданская война в Сирии в контексте региональной безопасности
  • Второй раунд борьбы соседей России против империализма, который выиграет
  • Парламентские выборы в Армении — торжество правящей партии
  • Текущая внешняя политика Грузии: насколько она эффективна в решении существующих проблем?
  • Военная стойкость — необходимый фактор для партнеров НАТО
  • Замечания по соглашению с Газпромом
  • Новое российское вооружение на Кавказе и его влияние на стремление Грузии вступить в НАТО
Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
