ЛЭП 10 кВ, линия электропередач напряжением 10кВ

Строительство ВЛ производится строго в соответствии с ПУЭ. В населенных пунктах и переходах выполняется ослабленное натяжение проводов. По другой местности ВЛ крепятся с нормальной натяжкой провода.

Фундаменты и опоры

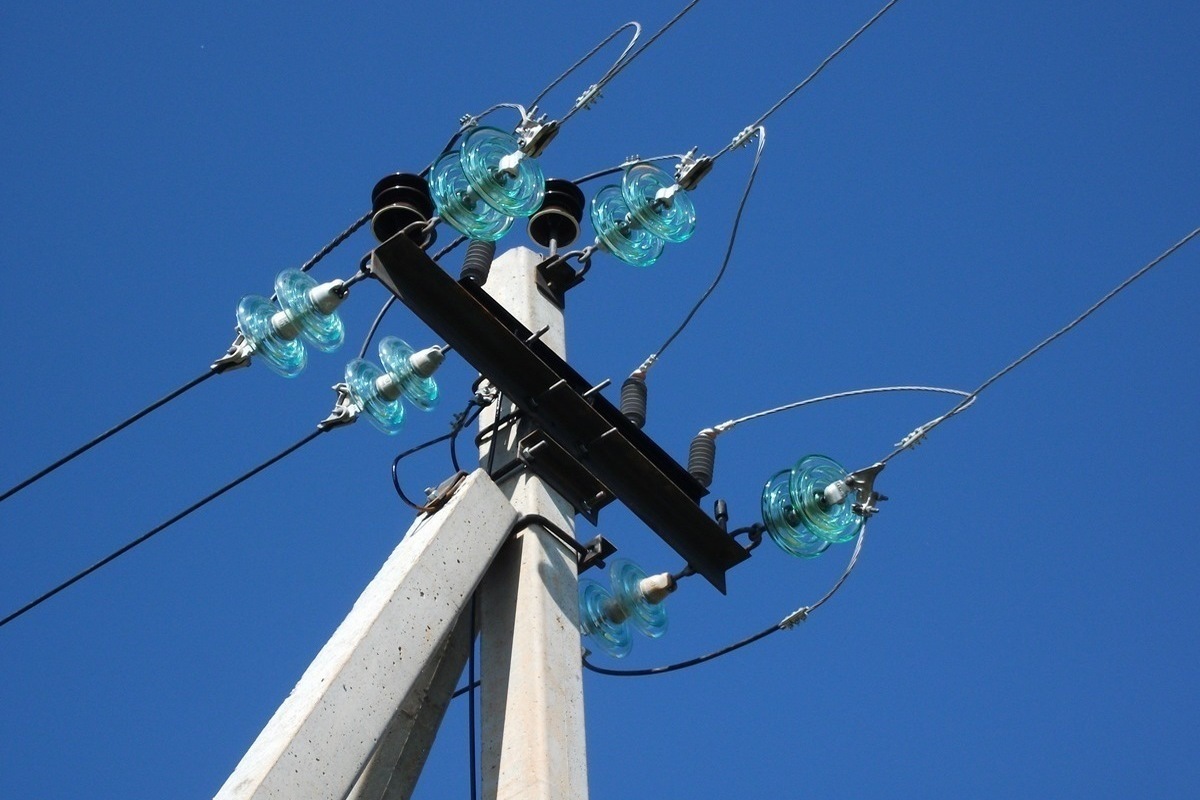

Деревянные опоры изготавливают из хвойных пород деревьев с последующей обработкой антисептиком. Из-за быстрого загнивания, установка деревянных опор выполняется на пасынки. Ж/б опоры изготавливают из бетона и стальной арматуры. Они могут быть круглой, прямоугольной или двутавровой формы.

Конструкция устанавливаемых опор для монтажа ВЛ определяется проектом. В настоящее время больше применяются ж/б опоры из-за их длительного срока эксплуатации. В простейших ВЛ устанавливаются одиночные столбы. Для ЛЭП с напряжением от 1 кВ применяют сложные конструкции в виде тренога или А-, П-, АП- образные. На таких конструкциях может быть предусмотрено крепление для грозозащиты. Разные опоры устанавливают в зависимости от их назначения:

  • На поворотах ВЛ устанавливают угловые конструкции:
  • Анкерные опоры служат для натяжки проводов и их главным креплением, монтажа заземления и др.;
  • Промежуточные конструкции устанавливают между анкерными опорами для подвеса провода.

Провод для ВЛ

Для воздушной линии электропередачи 10 кВ применяют неизолированный многожильный провод из алюминия или сплава. Также он может быть стальной или сталеалюминиевый. На ВЛ с напряжением от 3 до 10 кВ не допускается применение одножильных и расплетенных проводов.

Заземление

Заземление для ВЛ от 3 до 20 кВ монтируется на ж/б опорах, расположенных в населенных пунктах, и на всех опорах с грозозащитным устройством. Для защиты от атмосферного перенапряжения устанавливают ограничители ОПН или разрядники РВО. Искровые промежутки или ОПН необходимы на участке пересечения ЛЭП с другими линиями, и на ВЛ со слабой изоляцией.

Искровой промежуток наматывается из 4 витков металлического провода диаметром 6 мм на опору на расстоянии 75 см от нижнего изолятора. От намотанных витков провод опускается по опоре в землю на глубину, зависящую от электропроводимости грунта.

Техобслуживание ВЛ

Эксплуатация ЛЭП включает техобслуживание и выполнение ремонта. К ТО относятся действия, направленные на предохранение деталей и конструкций от преждевременного выхода из строя. Сюда входят мелкие ремонты и профилактические измерения:

  • Осмотр ЛЭП и охранной зоны с очисткой трассы от деревьев;
  • Обслуживание разрядников;
  • Замер сопротивления проводов на соединениях;
  • Подтяжка всех болтовых соединений;
  • Замена аварийного участка ВЛ, обслуживание опор;
  • Обновление надписей и плакатов.

Для своевременного обнаружения неисправностей выполняются периодические обходы трассы, 1 раз в 6 месяцев. Участки с повышенной аварийностью осматриваются ежемесячно. После каждого отключения электроэнергии, а также при возникновении сложных погодных условий выполняют внеочередные обходы.

Работы на ВЛ

В контроль изолятора входит замер напряжения изолирующей штангой, а также измерительной головкой. Щуп штанги располагают на близлежащих изоляторах, а саму штангу прокручивают до появления пробоя, напряжение которого измеряется по шкале прибора.

Проверка деревянных опор на загнивание выполняется 1 раз за 3 года. Наличие гнили в древесине определяют по звуку от ударов молотка. Простукивание выполняется в сухую и теплую погоду. Появление гнили характеризуется глухим звуком от удара молотка. Замер степени загнивания определяют прибором, который измеряет силу прокалывания. В хорошей древесине показатель должен быть не менее 300 Н.

Регулировка провеса выполняется вырезкой куска провода необходимой длины. А также вставки провода, идентичного основному. Устранение малого провеса от 20 до 60 см выполняется методом изменения крепления провода на анкерной опоре.

Заказ работ для ЛЭП

Строительство «под ключ» и обслуживание линии электропередачи 10 кВ выполнят специалисты инжиниринговой компании «РосАльфа» города Новосибирск. Регион деятельности компании – Новосибирск и Новосибирская область. Цена на обслуживание ЛЭП 10 кВ определяется по договоренности с клиентом, учитывая все его требования. Заказать все работы, связанные с ЛЭП 10 кВ можно по контактным телефонам или заказав обратный звонок на сайте компании.

Безопасное расстояние от ЛЭП до жилого дома — Полезная информация о ЛЭП — Полезная информация для скачивания

В конце 70 годов прошлого века европейскими учеными стали проводиться масштабные исследования с людьми, проживающими вблизи линий электропередач. Результаты удивили негативным влиянием ЛЭП: каждая линия электропередач создает электромагнитное излучение, вредное для здоровья человека. Чем выше напряжение, тем интенсивнее электромагнитное поле.

Результатом данного воздействия является снижение иммунитета, нарушение обмена веществ и ухудшение работы сердечно-сосудистой и нервной систем. Электромагнитное излучение оказывает негативное воздействие на мочеполовую систему, появляются нарушения репродуктивной системы. Люди, живущие вблизи ЛЭП ощущают частые головные боли, слабость.

По завершению исследования ученые определили безопасное расстояние нахождения от линий электропередач.

Низкая стоимость земли

Законодательство РФ запрещает строительство жилых объектов около ЛЭП. Согласно СанПиН детские учреждения, входящие в санитарную зону ЛЭП необходимо закрыть, строить дома и жилые объекты временного и постоянного проживания ближе, чем указано в СанПинН запрещено. Даже если Вам удалось построить здесь дом, или Вы желаете продать участок, то ни одна санитарная и противопожарная организация не имеет права утверждать документы такого строения.

Поэтому до начала строительства и покупки участка следует проверить наличие ЛЭП неподалеку. Самые дешевые участки находятся ближе всего к линиям электропередач. Покупая такой участок, помните о здоровье Вашей семьи.

Допустимое безопасное расстояние

В основе определения безопасного расстояния лежит ширина санитарной зоны: отсчет ведется от проекции крайнего провода и зависит от величины напряжения ЛЭП.



В санитарной зоне запрещено строительство, нельзя сажать и находиться длительное время.

Расчет безопасного расстояния учитывает ширину санитарной зоны и считается по одному центру с осью ЛЭП. Это примерно в два раза больше ширины санитарной зоны, например, если ширина санитарной зоны составляет 25 метров, то допустимое расстояние до опоры составляет 10 метров, безопасное расстояние, допускающее строительство, длительное нахождение составляет 25 метров до проекции крайнего провода.

Минимальное безопасное расстояние до линий электропередач различной мощности:

Влияние на здоровье человека

Влияние на здоровье человека оказывает напряжение выше 10 кВ, особенно заметно изменение состояния человека, находящегося длительное время вблизи высоковольтных линий. Постоянный контакт с электромагнитным излучением ощущается не только около ЛЭП, но и при постоянном контакте с электрическими домашними приборами, особенно тепловыми: утюг, телевизор, компьютер, стиральная машина и т.д.

Европейская ширина санитарной зоны и безопасное расстояние намного выше отечественных цифр. Например, расстояние, допускающее строительство, от ЛЭП 35 кВ составляет 35 метров; а для ЛЭП напряжением 110 кВ — 40 метров.

  • 10 кВ — 10 метров.
  • 35 кВ — 15 метров.
  • 110 кВ — 20 метров.
  • 220-330 кВ — 25 метров.
  • 500 кВ — 30 метров.
  • 750 кВ — 40 метров.
  • Разрешено иметь участок в санитарной зоне ЛЭП, на нем можно сажать растения, но нельзя строить забор, жилое и подсобное помещение, не рекомендуется организовывать место для отдыха. В техническом паспорте такая зона называется зона обременения.



    Определение напряжения линий электропередач

    Без труда определить напряжение можно по внешнему виду ЛЭП: во-первых, следует посчитать количество проводов в одном пучке, во-вторых, следует посчитать количество изоляторов, также следует обратить внимание на высоту опоры и расположения проводов над землей: чем выше, тем больше напряжение.

    Напряжение по количеству проводов в пучке кабеля:

    • 1 — до 330 кВ.
    • 2 — 330 кВ.
    • 3 —500 кВ.
    • 4 — 750 кВ.
    • 6-8 — от 1000 и более кВ.

    Напряжение для линий в один провод по количеству изоляторов:

    • 3-5 изоляторов — 35 кВ.
    • 6-8 — 110 кВ.
    • 15 — 220 кВ.

    ЛЭП в жилых районах

    Линии, проходящие по улицам и жилым районам, имеют напряжение 0,4 — 10 кВ. Данные значения не оказывают негативного воздействия на здоровье человека, они проходят над участками и ведут электричество в дом. Согласно СанПиН, их расположение разрешено в 5 метрах от участка.

    Изолятор обязательно устанавливают за пределами жилого дома на высоте 2,75 метров над землей. Провисание проводов над пешеходными дорожками должно составлять не менее 3,5 метров, а между столбами над проезжей частью не менее 6 метров.

    На схеме ниже указан оптимальный вариант монтажа столбов:

    Чем дальше Вы находитесь от линий электропередач, тем меньшее влияние они на Вас оказывают, однако оно не исчезает полностью. Вы окружены множеством приборов, излучающих электромагнитные волны: утюги, телевизоры. Считается, что максимальное излучение люди получают от компьютера и телевизора — так как постоянно находятся возле них.

    Как защитить дом от воздействия электромагнитного излучения?

    Чем ближе дом находится к линиям электропередач: высоковольтным и бытовым, тем больше его следует защищать (экранировать). Защищать дом можно металлической кровлей, при строительстве следует использовать шлакоболки, стены обтягивать металлической сеткой до укладки штукатурки. Крыша, стены, розетки в доме — все следует заземлить. Проводка в доме прокладывается с учетом заземления, все провода от 3 фазы следует при помощи клеммника подключить к заземляющему контуру.

    При работе строительной, грузоподъемной техники следует также учитывать нормы и правила действий в санитарной зоне.

    Требования СанПиН для охранных зон одинаковые для городской и сельской местности. Их соблюдение поможет сохранить жизнь и здоровье.
