Как определить напряжение ЛЭП по внешнему виду?

Как определить напряжение ЛЭП по внешнему виду опоры, количеству проводов и длине изоляторов? Я начал задаваться таким вопросом примерно тогда, когда линии электропередач понемногу начали проникать в мою фотоколлекцию. Начитавшись разных текстов в интернетах, поизучав карты энергосетей и разные другие источники, пару раз даже заглянув в ПУЭ, я решил, что пора написать свою версию инструкции «Как определить напряжение на ЛЭП». С искромётным юмором и картинками.

Для начала надо заметить, что напряжение на ЛЭП можно узнать из табличек с разнообразной информацией, или просто надписей, которые обычно можно найти в том или ином виде на опорах ЛЭП. Но мы тут не за тем, чтобы читать надписи на табличках.

Линии 0.4 кВ или 380 В

Обычно это невысокие столбы, часто деревянные, 4 тоненьких провода, небольшие белые фарфоровые изоляторы без ребер. Три провода образуют одну трёхфазную цепь, четвертый провод — нулевой.

Это линии электропередач «последней мили», так сказать, от них напрямую питаются дачные дома, коттеджи, разные мелкие потребители в сельской местности. Есть ещё однофазная версия таких ЛЭП, с двумя проводами, ноль и фаза, с напряжением 220 вольт.

Ничего особенного, в общем.

Линии 10/6 кВ

Столбы примерно такие-же как у линий 0.4 кВ, обычно бетонные, могут быть и деревянные. Провода обычно 3 (одна цепь), изоляторы несколько побольше, зеленые стеклянные, или чёрные фарфоровые, с наличием рёбер. Могут использоваться 2 тарелки в качестве изоляторов.

Линии 10 кВ встречаются чаще, чем вымирающие понемногу 6 кВ. Линии 10 кВ подводят энергию к небольшим поселкам, либо перераспределяют энергию в населённых пунктах покрупнее, к примеру, идут от подстанций 110/10/6 до

ТП. Также это именно линии 10 кВ тянуться обычно вдоль железных дорог, используются там для питания устройств СЦБ и от них идут хорошо знакомые ответвления на КТП.

Линии 35 кВ

Встречаются, как правило, только в сельской местности, где питают небольшие подстанции 35/10/6 кВ. В городах вместо них обычно используются линии 110 кВ.

Линии 35 кВ заметно отличаются от 10 кВ — провода сильнее разнесены друг от друга, изоляторы больше, как правило это тарелки в количестве 3-5 штук. Опоры выше, и помимо дерева с бетоном, могут выполняться уже из металлоконструкций, особенно если на опоре более одной цепи.

Линии 110/150 кВ

ЛЭП 110 кВ — наверное, наиболее распространенная разновидность ЛЭП, особенно в городской местности, после 10 кВ, конечно. Можно встретить как в городе, так и за городом, или скорее вообще трудно найти место, где их можно не встретить.

Линии 110 кВ уже начинают производить какое-то впечатление, скажем так, у меня именно с ними ассоциируется аббревиатура ЛЭП в принципе, хотя отличить их от линий 220 кВ порой непросто.

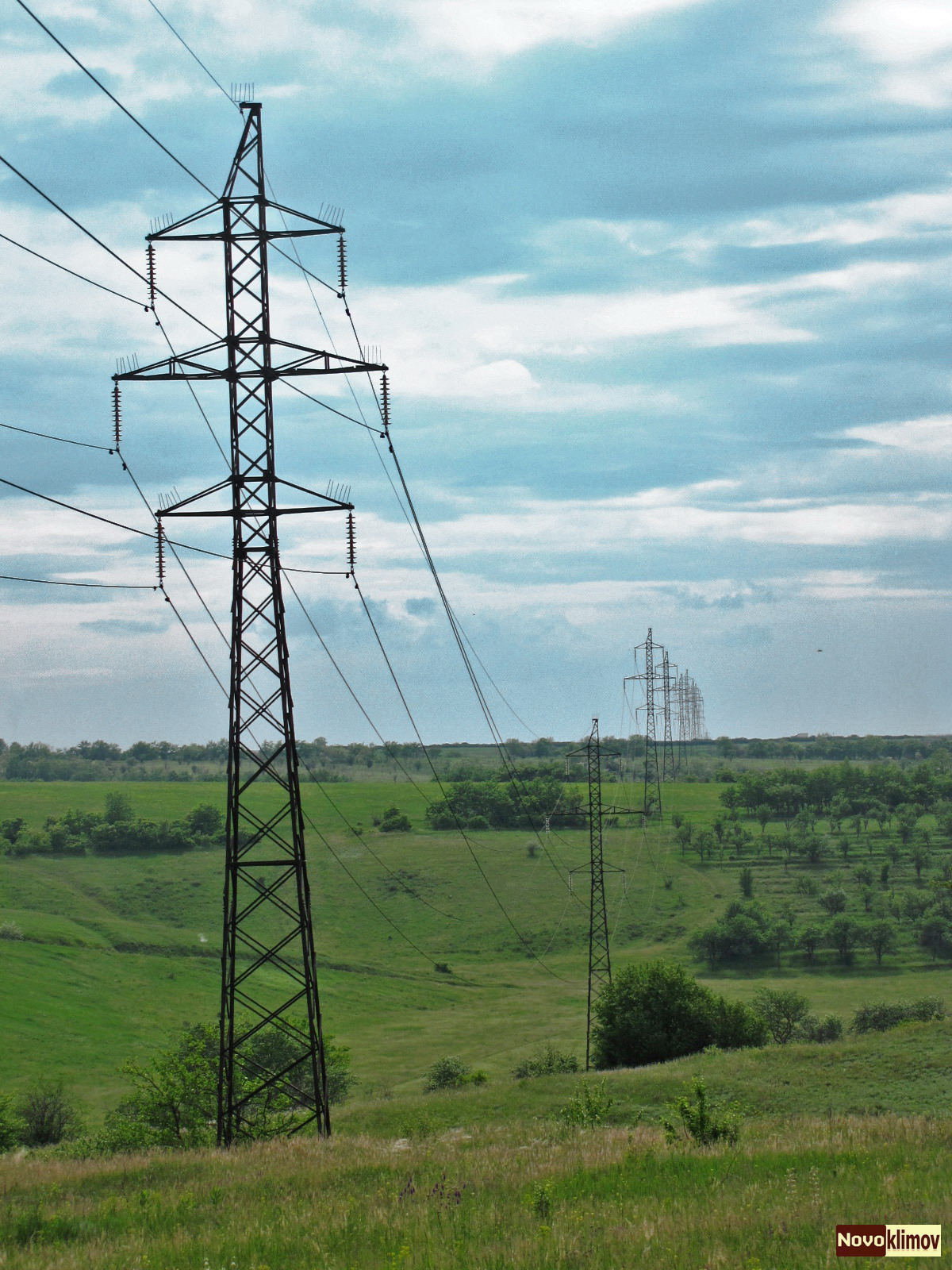

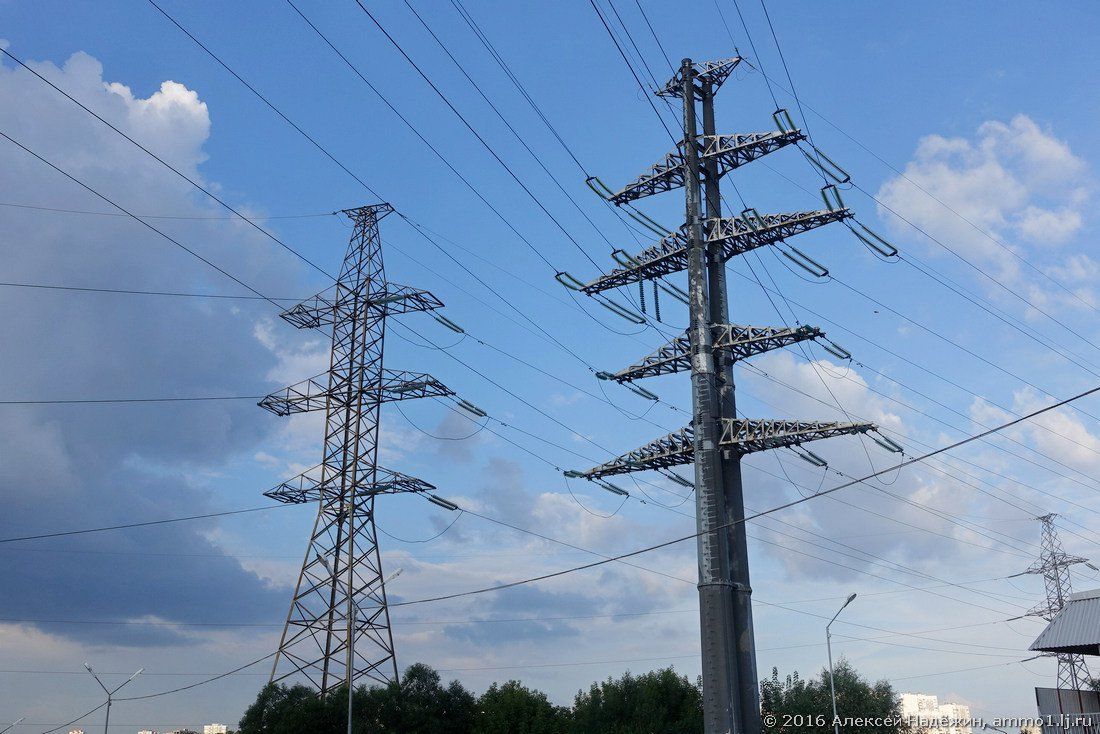

Линии 110 кВ, это высокие опоры из металлоконструкций, либо бетона, несущие как правило по 2 цепи (6 проводов), одноцепные тоже встречаются, но реже. Изоляторы всегда тарелки, 6-9 тарелок в гирлянде. Деревянных опор на такое напряжение видеть не приходилось, но они ещё существуют. Каждая фаза на линиях 110 кВ выполнена одним проводом, т.е расщепления фаз не наблюдается.

Линий 110 кВ имеют ощутимо большую охранную зону 20 метров. Присутствует также новый элемент — грозозащитный трос.

Касательно линий 150 кВ, то похоже, в России они — немного экзотика, если вообще существуют. По крайней мере к такому выводу я пришел, изучая карты энергосетей, таблички, и разные подобные документы.

Обычно линии 110 кВ связывают крупные подстанции 220/110 (или выше) с более мелкими 110/10/6, расположенными часто в городской черте. Могут питать тяговые подстанции железной дороги, или, например, мелкие заводы. Выглядят подстанции 110/10/6 кВ например, так:

Одновременно и невзрачно, и завораживающе. Невзрачно — это в сравнении с тем, что будет дальше.

А дальше у нас идут значительно более серьезные вещи…

ЛЭП 220 кВ

По внешним признакам напоминают 110 кВ, но больше, выше, и имеют более длинные гирлянды изоляторов — около 10-20 штук, считать заколебаешься. Есть мнение, что расщепления фаз на таких ЛЭП не бывает, по прежнему 1 фаза, это 1 провод, но мнение это неточное. Опоры всё также из металлоконструкций, значительно реже — бетона.

Встречаются линии 220 кВ значительно реже чем 110 кВ. Связывают, как правило, разные населенные пункты, районы, округи, могут иметь значительную протяженность до нескольких десятков, а то и сотен километров. Как и линии 110 кВ, обычно идут двумя цепями, но одноцепные варианты также имеют место быть. Находясь возле таких линий уже можно услышать отчётливый треск — коронные разряды берут своё.

Охранная зона КВЛ 220 кВ составляет 25 метров.

ЛЭП 330 кВ

Надо сказать, что это не слишком распространённая разновидность линий электропередач, и встретить их можно разве что в Санкт-Петербурге, где на напряжении 330 кВ работает всё энергетическое кольцо, и, может быть, ещё в Крыму.

Внешне сильно напоминают линии 220 кВ, но выглядят несколько более масштабно, и имеют явное расщепление фазных проводов на 2 провода. Изоляторов в гирляндах также около 20.

В Санкт-Петербурге мне посчастливилось целый один раз побывать, поэтому, собственно, вот:

ЛЭП 500 кВ

Вот здесь уже начинаются настоящие монстры, одним своим видом внушающие величие и трепет. ЛЭП 500 кВ — крупные линии, связывающие как правило энергосистемы разных областей, типичная протяженность линии около 200-300 км, хотя бывают и длиннее.

Опоры очень высокие, как правило П-образные или рюмочные, всегда одноцепные. Угловые и натяжительные опоры обычно выполняются тремя отдельными пирамидальными опорами, имеют по 3 гирлянды изоляторов. Присутствует расщепление фаз — 3 провода на фазу, изоляторы состоят в среднем из 30 тарелок на гирлянду. На юге Москвы, кстати, в Бутово, можно найти ЛЭП на 500 кВ, с вертикальным расположением фаз, и расщеплением в 4 провода.

В нашей стране не так много объектов умеют работать на напряжении 500 кВ. Часто (но не всегда), от одной такой подстанции питается один крупный город, например, Новосибирск. Вокруг сурового Челябинска можно насчитать целых 3 такие подстанции, а около необъятной Москвы их уже 10.

Под линиями 500 кВ стоит дьявольский треск, начинает биться током трава и светятся люминисцентные лампы. Что, правда, не мешает в просеках под такие ЛЭП строить дачные участки…

Охранная зона ЛЭП 500 кВ составляет 30 метров.

ЛЭП 750 кВ

Надо сказать, что увидеть такую ЛЭП уже непросто — их довольно мало, но увиденное… Увиденное уже не развидеть…

Опоры 750 кВ в целом похожи на 500 кВ, но почти в 2 раза больше, шире, выше. Часто встречаются опоры на оттяжках, V-образные опоры. Расщепление фаз здесь уже по 5 проводов на фазу (пятиугольником), по верхушкам опор натянуто 2 сдвоенных грозовых троса. Гирлянды изоляторов ещё длиннее, от 40 до 50 тарелок, на натяжительных опорах изоляторы оканчиваются большими кольцами, которые ни с чем не спутаешь.

В нашей стране объекты, имеющие входы/выходы на 750 кВ можно, наверное, пересчитать по пальцам. Среди них, например, ПС «Белый Раст», ПС «Владимирская», Конаковская ГРЭС. К таким объектом относятся многие АЭС — Калининская АЭС, Ленинградская АЭС.

Линии 750 кВ тянуться на огромные расстояния до 400 километров, иногда больше.

Охранная зона ЛЭП 750 кВ — 40 метров. Под такими монстрами дачи уже, похоже, не строят…

ЛЭП 1150 кВ

Пока что вживую не видел, возможно, потому, что линия на такое напряжение в нашей стране только одна. Точнее, в нашу страну из Казахстана от неё заходят два конца: один можно найти где-то в Челябинске, второй около Барнаула, рядом с посёлком Озерки, в виде ПС «Алтай» 500/110/10. Линия эта, кстати, работает теперь на напряжении 500 кВ — проект самой-самой высоковольтной ЛЭП в Советском Союзе так и не взлетел…

Что можно о такой ЛЭП сказать? Грандиозные размеры опор, 8 проводов на фазу, и неимоверно длинные гирлянды изоляторов. Я думаю, это ни с чем не перепутаешь…

Кстати кусочки ЛЭП выглядящие схожим образом есть около ПС «Белый Раст», и где-то около Калуги. Но они если и работают, то тоже на 500 кВ.

Другое

Рассмотрели мы хоть и много, но не все разновидности конструкций, которые имеют права называться линиями электропередач. Есть ещё в нашей стране несколько ЛЭП постоянного тока, и электрификация железнодорожной контактной сети постоянным током (3 кВ) и переменным током (27.5 кВ в три фазы, либо 55 кВ в одну фазу). Надеюсь, добавлю скоро всё это дело в фотоколлекцию…

Жилье рядом с ЛЭП: стандарты безопасности, строительные нормативы — Среда обитания

Выбирая недвижимость, мы взвешиваем множество факторов – качество подъездных путей, удаленность от центра города, развитость коммуникаций и пр. Но когда коммуникации в виде высоковольтных линий электропередачи (ЛЭП) находятся прямо над головой, возникает вопрос, насколько это безопасно. И часто продать жилье рядом с ЛЭП – большая проблема.

В СССР магнитная составляющая излучения высоковольтных ЛЭП вообще не учитывалась в нормативах безопасности. Разрешалось и строительство в зоне ЛЭП, и проживание. Допустимые в России с 2007 года показатели магнитного излучения сегодня в десятки раз выше аналогичных стандартов в Скандинавии и ряде других европейских стран.

Большинство опрошенных БН экспертов советует взвесить и даже провести некоторые измерения, прежде чем купить или строить новое жилье рядом с ЛЭП.

Взгляд в историю

Как ни странно, человечество гораздо лучше осведомлено о безопасных уровнях радиации, чем о критических уровнях электромагнитного излучения. Высоковольтные ЛЭП – это именно источники электромагнитного поля промышленной частоты – 50 Гц. Их провода – своего рода антенны для радиоволн огромной длины – 6 млн м, эти волны именуют «мегаметровыми». Для сравнения: радиостанции FM-диапазона вещают на волнах длиной в несколько метров, а сотовые сети стандарта GSM используют дециметровые волны.

В СССР допустимые нормативы учитывали только электрическую составляющую поля, а воздействие на человеческий организм магнитной составляющей вообще не оценивалось.

Покупка жилья на вторичном рынке: какие существуют риски?Приобретая квартиру, комнату или дом на вторичном рынке, необходимо досконально проверить историю >>С электрической напряженностью электрического поля проблем как раз не возникает. Максимально допустимый уровень напряженности внутри жилых помещений – 0,5 киловольт на метр (кВ/м), в зонах жилой застройки – 1,0 кВ/м. Превысить его, как утверждают специалисты, очень сложно, поэтому в «советской» версии под линиями вплоть до 220 кВ допускалось находиться сколь угодно, а иногда даже строиться. Дачные поселки под высоковольтными линиями встречались довольно часто. Позже появились так называемые охранные зоны ЛЭП, призванные защищать скорее сами конструкции, нежели здоровье населения. Так или иначе, они учитывали расстояние от дома до ЛЭП.

Напряжение ЛЭП, кВ		6	10	35	110	220	330	500	750	1150
Нормы безопасного расстояния от ЛЭП, м	СанПиН № 2971-84	0	0	0	0	0	20	30	40	55
	Охранные зоны от ЛЭП	10	10	15	20	25	30	30	40	55

Магнетизм страшнее электричества

«Большинство наших практических исследований подтверждают – напряженность электрического поля вблизи ЛЭП не превышает установленных нормативов. По магнитному полю – все не так однозначно. Величина магнитного поля зависит от токов, проходящих по проводам, материала стен здания, и даже конструкции опор ЛЭП» – сообщил директор Центра электромагнитной безопасности, член Научно-консультативного комитета программы «ЭМП и здоровье» Всемирной организации здравоохранения (ВОЗ) Олег Григорьев. Ряд западных исследований свидетельствуют, что при проживании вблизи ЛЭП повышается риск ряда заболеваний, причем именно из-за магнитной составляющей. Некоторые результаты настораживают.

Так, шведские ученые установили, что у людей, проживающих на расстоянии до 800 м от ЛЭП напряжением 200 кВ, статистически чаще встречаются лейкозы, опухоли мозга, онкология молочной железы. У мужчин снижается репродуктивная функция, снижается процент рождения мальчиков. Исследователи установили, что виной всем перечисленным проблемам – повышенный уровень магнитной составляющей электромагнитного поля, и оценили опасный порог плотности магнитного потока в 0,1 микротеслы (мкТл).

К аналогичному выводу пришли и финcкие специалисты. Правда, исследования они проводили в пятисотметровом коридоре от ЛЭП напряжением 110-400 кВ. Опасным порогом ученые Финляндии сочли значение плотности магнитного потока в 0,2 мкТл.

Грань риска

Агентство по исследованию рака ВОЗ отнесло магнитное поле промышленной частоты (МППЧ) с плотностью потока выше 0,3-0,4 мкТл к «возможным канцерогенам» группы 2В. Чтобы было понятно, есть еще группа 2А («вероятных канцерогенов») и группа 1, в которую, собственно, входят абсолютно доказанные канцерогены. Эксперты ВОЗ допускают, что магнитная составляющая электромагнитного поля промышленной чистоты плотностью потока выше 0,3-0,4 мкТл – «в условиях длительного хронического воздействия, возможно, является канцерогенным фактором окружающей среды».

Справедливости ради заметим, что в новом тысячелетии и российские стандарты также «увидели» наконец опасность магнитной составляющей поля. СанПиН 2.1.2 1002-00 установил предельное значение магнитного показателя для жилых помещений в 10 мкТл, а для территории жилой застройки – в 50 мкТл. С 10 ноября 2007 года вступили в силу более строгие рамки, составляющие 5 и 10 мкТл соответственно. Увы, даже эти цифры – в десятки раз выше «скандинавского» порога в 0,2 мкТл, который стал официальным критерием для многих государств.

«Ряд стран подтвердил эти нормативы законодательно. Это Швейцария, Скандинавские страны, Израиль и некоторые другие. Но России нет в этом списке. Считаю целесообразным для вновь вводимых жилых объектов и для всех школьных и дошкольных учреждений придерживаться рекомендация ВОЗ по данному вопросу. Пусть это и не имеет гигиенического обоснования, но предупредительный принцип ВОЗ как раз и предусмотрен для таких ситуаций», – говорит Олег Григорьев.

Пока представители научного мира не могут найти биологического обоснования воздействию МППЧ на организм человека. Существует и особое мнение. Дескать, ЛЭП не могут оказывать существенного влияние на здоровье людей, так как на расстояниях в 200 метров от проводов магнитное поле, образованное ими, меньше магнитного поля Земли, которое составляет 30-50 мкТл. Однако не следует забывать, что магнитное поле нашей планеты относительно постоянно, и не вибрирует с частотой 50 Гц в секунду, как МППЧ.

Враги внешние и внутренние

При осмотре объекта недвижимости не стоит сразу паниковать, если рядом обнаружится ЛЭП. Для начала оцените ее напряжение. В России наиболее часто встречаются ЛЭП напряжением 6, 10, 35, 110, 150, 220, 330 и 500 кВ. Определить, какое напряжение у данной линии можно косвенно, посчитав количество изоляторов (в ЛЭП до 220 кВ), или число проводов в одной связке («пучке») для линий от 330 кВ и выше.

Число изоляторов в гирлянде	1	3-5	6-8	15
Напряжение ЛЭП, кВ	10	35	110	220



Число проводов в одной связке	2	3	4	6-8
Напряжение ЛЭП, кВ	330	500	750	1150

В районах индивидуального жилищного строительства по улицам проходят линии 6-10 кВ, реже 35 кВ. С этим придется смириться (если потенциального покупателя пугают даже такие ЛЭП, следует задуматься о переезде в неэлектрифицированное экопоселение). Более серьезную опасность представляют ЛЭП от 110 до 750 кВ.

«И дело даже не в электромагнитном поле, вернее, не только в нем. ЛЭП – это источник повышенной опасности: ураганов, обрывов проводов, попадание молний в опоры ЛЭП – всего этого, увы, нельзя исключить», – считает главный специалист по гигиене труда из Федеральной службы по надзору в сфере защиты прав потребителей по Новосибирской области Сергей Уржумов.

Если есть выбор, строительство под ЛЭП, конечно, нежелательно. Теоретически жилой дом, расположенный вблизи ЛЭП, можно защитить. От электрического поля хорошо защищает заземленная крыша из профнастила или металлочерепицы, арматурная сетка внутри стен (поэтому железобетонные стены лучше всего ослабляют радиоволны). Но крышу и сетку необходимо надежно заземлить. Для подавления магнитных полей промышленной частоты может дополнительно понадобится экранирование ферромагнетиками либо многослойными «пирогами» из специальных сортов стали.

Но даже если все это организовать и поставить защиту от внешней опасности, не стоит забывать, что электромагнитными полями промышленной частоты вас будут в изобилии снабжать холодильник, утюг, и даже уютный домашний торшер. Посмотрите на таблицу ниже и вы поймете – помимо внешних электромагнитных «врагов» в доме есть множество потенциально опасных внутренних источников.

Распространение магнитного поля промышленной частоты от бытовых электрических приборов (выше уровня 0,2 мкТл)

Источник	Расстояние, на котором фиксируется больше 0,2 мкТл
Холодильник, оснащенный системой No frost (во время работы компрессора)	1,2 м от дверцы; 1,4 м от задней стенки
Холодильник обычный (во время работы компрессора)	0,1 м от электродвигателя компрессора
Утюг (режим нагрева)	0,25 м от ручки
Электрорадиатор	0,3 м
Торшер с двумя лампами по 75 Вт	0,03 м (от провода)
Электродуховка	0,4 м от передней стенки

ЛЭП уйдут под землю

Если Россия вслед за развитыми странами признает опасным уровень МППЧ хотя бы в 0,4 мкТл, это серьезно повлияет рынок недвижимости, поскольку значительное количество индивидуальных и многоквартирных домов, детсадов и школ окажутся в зоне повышенного уровня МППЧ. Властям придется организовывать дорогостоящие работы, чтобы добиться снижения уровня магнитного поля. Возможно, вопрос станет о переносе той или иной ЛЭП. Впрочем, в крупных городах, в частности в Москве и Санкт-Петербурге, разработаны программы переноса ЛЭП с поверхности под землю. Во многом это делается в целях высвобождения дорогих земельных участков, находящихся сегодня под ЛЭП, для застройки. При этом толща земли может стать естественной преградой для распространения электромагнитных волн, и добиться безопасного уровня излучения станет проще.

Однако эксперты указывают на опасность некачественного монтажа подземных линий, поскольку стоимость переноса оценивается в 1 млн евро за 1 км, и у девелоперов будет соблазн сэкономить на безопасности. Ведь если воздушная ЛЭП всегда доступна для мониторинга эксплуатирующими и контролирующими организациями, то подземелье, как известно, – дело темное.

Но и воздушные линии можно сделать безопаснее. «Сегодня есть проекты опор, когда за счет подвеса проводов, расщепления фаз и т.  д. происходит векторная компенсация поля», – рассказывает Олег Григорьев.

Делайте выводы

Приобретать или строить новый дом, по мнению большинства экспертов, все-таки лучше подальше от ЛЭП. И не только из-за возможного воздействия МППЧ. Огромную роль может сыграть и «пси-фактор», когда реальная опасность будет куда меньше, нежели фобии жильцов.

«Приведу забавный случай. Владельцы загородного дома заметили, что после строительства поблизости базовой станции мобильного оператора на участке пропали пчелы, а количество мух и ос резко уменьшилось. При проверке выяснилось, что станция вообще еще не была подключена. Так что многие обращения обусловлены чисто психологическими причинами – мнительностью и страхами», – отмечает Сергей Уржумов.

Если дом или квартира находится вблизи ЛЭП и у потенциального покупателя есть сомнения, можно вызвать специалистов Роспотребнадзора и определить уровни электрического и магнитного полей. Но поскольку уровень магнитной составляющей зависит от величины тока в проводах, заранее необходимо узнать в энергетической компании, в каком режиме на момент диагностики работает ЛЭП.

Текст: Марк Паверман    Фото: Алексей Александронок

Опора одноцепная, двухцепная, опора угловая, концевая опора, ответвительная

– система энергетического оборудования, предназначенного для передачи электрической энергии.

Воздушная линия (ВЛ)
– устройство для передачи электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным с помощью изоляторов и арматуры к опорам.

Опора ЛЭП
– опора воздушной линии электропередачи – сооружение для удержания проводов и при наличии грозозащитных тросов воздушной линии электропередачи и оптоволоконных линий связи на заданном расстоянии от поверхности земли и друг от друга.
Каталог опор ЛЭП ГК ЭЛСИ: опоры ВЛ 10 кВ, опоры ВЛ 35 кВ, опоры ВЛ 110 кВ, опоры ВЛ 220 кВ

Опора одноцепная
– опора воздушной линии электропередачи, несущая одну трёхфазную линию (три электропровода).

Опора двухцепная
– опора воздушной линии электропередачи, несущая две трёхфазные линии (шесть электропроводов).

Анкерная опора
– опора воздушной линии электропередачи, воспринимающая усилия от разности тяжения проводов, направленных вдоль ВЛ.

Анкерный пролет
– это расстояние между двумя анкерными опорами ВЛ, на которых жестко закреплены провода.

Угловая опора
– опора воздушной линии электропередачи, рассчитанная на тяжение проводов с усилиями, действующими по биссектрисе внутреннего угла, образуемого проводами в смежных пролетах.

Концевая опора
– опора воздушной линии электропередачи, которая воспринимает направленные вдоль линии усилия, создаваемые нормальным односторонним тяжением проводов; концевые опоры устанавливают в начале и конце ВЛ.

Промежуточная опора
– опора воздушной линии электропередачи, служащая для поддержания проводов на определенной высоте от земли и не рассчитанная на усилия со стороны проводов в продольном направлении или под углом.

Ответвительными и перекрестными
называются опоры воздушных линий эпектропередачи, на которых выполняются ответвления от ВЛ и пересечения ВЛ двух направлений.

Провод
– элемент ВЛ, предназначенный для передачи электрического тока.

Грозозащитный трос
– элемент ВЛ, предназначенный для защиты проводов ВЛ от прямых ударов молнии. Трос заземляется или изолируется от тела опоры (земли) и, как правило, располагается над проводами фаз.

Тяжение провода (троса)
– усилие, направленное по оси провода (троса), с которым он натягивается и закрепляется на анкерных опорах ВЛ.

Габарит воздушной линии
– расстояние от низшей точки провисания провода до поверхности земли.

Стрела провеса провода (f)
– расстояние по вертикали между прямой линией, соединяющей точки подвеса провода, и низшей точкой его провисания.

Габаритная стрела провеса провода (fгаб)
– наибольшая стрела провеса провода в габаритном пролете.

Пролет ВЛ
– расстояние между соседними опорами воздушных линий электропередачи.

Габаритный пролет (lгаб)
 – пролет, длина которого определяется нормированным вертикальным расстоянием от проводов до земли при установке опор на идеально ровной поверхности.

Весовой пролет (lвес)
– длина участка ВЛ, вес проводов (тросов) которого воспринимается опорой.

Ветровой пролет (lветр)
– длина участка ВЛ, с которого давление ветра на провода и грозозащитные тросы воспринимается опорой.

Вибрация проводов (тросов)
– периодические колебания провода (троса) в пролете с частотой от 3 до 150 Гц, происходящие в вертикальной плоскости при ветре и образующие стоячие волны с размахом (двойной амплитудой), которая может превышать диаметр провода (троса).

Пляска проводов (тросов)
– устойчивые периодические низкочастотные (0,2 – 2 Гц) колебания провода (троса) в пролете с односторонним или асимметричным отложением гололеда (мокрого снега, изморози, смеси), вызываемые ветром скоростью 3 – 25 м/с и образующие стоячие волны (иногда в сочетании с бегущими) с числом полуволн от одной до двадцати и амплитудой 0,3.

Гирлянда изоляторов
– устройство, состоящее из нескольких подвесных изоляторов и линейной арматуры, подвижно соединенных между собой.

Линейная арматура для ВЛ
– это, в частности, элементы крепления изоляторов, средства защиты, зажимы, спиральные вязки.

Нормальный режим ВЛ
– состояние ВЛ при неповрежденных проводах или тросах.

Аварийный режим ВЛ
– состояние ВЛ при оборванных проводах или тросах.

Монтажный режим ВЛ
– состояние ВЛ при монтаже опор, проводов или тросов.

Населенная местность
– земли городов в границах их перспективного развития на 10 лет, пригородные и зеленые зоны, курорты, земли поселков городского типа в пределах поселковой черты и сельских населенных пунктов в пределах черты этих пунктов.

Ненаселенная местность
– земли единого государственного фонда, за исключением населенной и труднодоступной местности; незастроенная местность, хотя бы и часто посещаемая людьми, доступная для транспорта и сельскохозяйственных машин, огороды, сады, местность с отдельными редко стоящими строениями и временными сооружениями.

Труднодоступная местность
– местность, не доступная для транспорта и сельскохозяйственных машин.

Подвесной изолятор
– изолятор, предназначенный для подвижного крепления токоведущих элементов к опорам воздушных линий электропередачи, несущим конструкциям и различным элементам инженерных сооружений.

Усиленное крепление провода с защитной оболочкой
– крепление провода на штыревом изоляторе или к гирлянде изоляторов, которое не допускает проскальзывания проводов при возникновении разности тяжений в смежных пролетах в нормальном и аварийном режимах ВЛЗ.

Штыревой изолятор
– изолятор, состоящий из изоляционный детали, закрепляемой на штыре или крюке опоры воздушной линии электропередачи.

Траверса
– конструкция, расположенная на опоре воздушной линии электропередачи, к которой крепят изоляторы для проводов и др. арматуру. Служит для создания требуемого изолирующего воздушного промежутка и поддержки проводов.

Трасса ВЛ
– положение оси ВЛ на земной поверхности.

Тросовое крепление
– устройство для прикрепления грозозащитных тросов к опоре ВЛ, если в состав тросового крепления входит один или несколько изоляторов, то оно называется изолированным.

Электрическая сеть
– совокупность воздушных и кабельных линий электропередач и подстанций, работающих на определенной территории.

Опоры ВЛ 110 кв (металлические промежуточные, анкерные)

Вас интересуют опоры ЛЭП?

Опоры для высоковольтных линий электропередач типа ВЛ 110 кВ предназначены для строительства трасс с соответствующим напряжением. Отдельные элементы конструкции защищены от природных и атмосферных воздействий дополнительными покрытиями, что увеличивает срок их эксплуатации.

Опоры этой серии делятся на две группы

• Промежуточные.
• Анкерно-угловые.

 В стандартную комплектацию включены все необходимые для монтажа крепежные детали, метизы.

Такие опоры рассчитаны на большие нагрузки. Они устанавливаются на наиболее ответственных участках трассы, при переходе различных препятствий, обусловленных сложным рельефом местности, на поворотах линий электропередач. Также возможен их монтаж, как промежуточного-усиливающего звена между несколькими промежуточными опорами.

Анкерно-угловые опоры
Наименование	Вес,  кг *
Опора  1У110-1+5	4 790,00
Опора  1У110-2+15	9 881,00
Опора  1У110-4П	6 070,00
Опора  1У110-1+10	6 078,00
Опора  1У110-1+15	7 989,00
Опора  1У110-2+10	7 792,00
Опора  1У110-5	3 891,00
Опора 1У110-1+5	4 790,00
Опора 1У110-3	4 075,00
Опора 1У110-3+5	5 788,00
Опора 1У110-3+10	7 347,00
Опора УС110-7	7 729,00
Опора 1У110-4	5 818,00
Опора 1У110-4+5	7 901,00
Опора У110-1	5 235,00
Опора У110-1+5	6 980,00
Опора У110-1+9	8 544,00

Анкерно-угловые опоры
Наименование	Вес,  кг*
Опора У110-2	8 002,00
Опора У110-2+5	10 095,00
Опора У110-2+9	11 834,00
Опора У110-2+14	15 212,00
Опора У110-2П	8 152,00
Опора У110-2П+5	10 245,00
Опора У110-3	3 375,00
Опора У110-3+5	4 613,00
Опора У110-4	5 468,00
Опора У110-4+5	6 883,00
Опора УС110-3	5 498,00
Опора УС110-3+14	12 003,00
Опора УС110-6	10 855,00
Опора УС110-8	12 540,00
Опора УС110-8+9	15 913,00
Опора УС110-8+14	19 750,00



































*цена на анкерно-угловые опоры 110Кв предоставляется по запросу.

*вес указан с учетом цинка и метизов.

Промежуточные опоры устанавливаются на прямолинейных участках трассы. При расчете их конструкции основное внимание уделяется вертикальным и горизонтальным нагрузкам. Первые – это вес самого изделия, проводов и арматуры. Вторые – природные явления, ветер.

Промежуточные опоры напряжением 110 кВ

Наименование	вес , кг*	Цена, руб
Опора 1П110-4-3,2	3 222,00	Договорная
Опора 1П110-4	3 700,00	Договорная
Опора П110-4В	3 410,00	Договорная
Опора П110-6В+4	4 722,00	Договорная
Опора ПС110-6В	3 501,00	Договорная
Опора П110-5В	2 743,00	Договорная
Опора ПС110-5В	2 265,00	Договорная
Опора П110-5В+4	3 327,00	Договорная
Опора П110-6В	3 996,00	Договорная
Опора П150-2	4 002,00	Договорная
Опора П150-2+4	4 753,00	Договорная

*вес указан с учетом цинка и метизов.

На сегодняшний день, одними из самых востребованных в строительстве и промышленности изделий, являются изделия из металла. Но воздействие окружающей среды приводит к самопроизвольному разрушению металла. Дополнительные меры обработки металла — антикоррозийная защита — исключают негативные факторы воздействия. При помощи специальных средств, формируется слой, предотвращающий негативные процессы разрушения металлических поверхностей.

Способ защиты конструкций от коррозии зависит от нескольких факторов:

• условий эксплуатации,
• марки металла,
• нагрузки,
• температурного воздействия,
• от контактов с агрессивными средами.

Различают пассивные и активные методы защиты металла от коррозии.

Пассивная защита — это когда на металлическую поверхность наносится какое-либо лакокрасочное покрытие препятствующее контакту металла с кислородом и влагой.

Активные методы защиты: горячее цинкование, электрохимическое (гальваническое) цинкование, термодиффузионное нанесение цинкового покрытия.



Строительство имеет привязанность к сезонности, что влияет и на срок поставки нашей продукции. В период низкого сезона (ноябрь-март) продукция всегда есть в наличии на нашем складе. В период высокого строительного сезона (апрель-октябрь) актуальную информацию по наличию готовых изделий на складе и срокам производство уточняйте в отделе продаж.

Наша компания предлагает гибкий условия оплаты продукции

• предоплата 100%
• предоплата от 30% ( чтобы запустить продукцию в производство или забронировать ее из наличия на складе) с последующей доплатой по факту отгрузки продукции
• поэтапная оплата

Мы возьмем все Ваши заботы по доставке на себя:

• Оформим разрешение на перевозку
• Закажем машину сопровождения
• Согласуем маршрут
• Договоримся с транспортной компанией
• Проконтролируем доставку от пункта загрузки до пункта выгрузки
• Возьмем на себя ответственность за сохранность груза в пути

Если Ваш проект подразумевает строительство опор ВЛ 110 кв, Вам так же понадобятся

• траверсы,
• стойки ЖБИ
• хомуты,
• оголовники,
• оттяжки.

Данные изделия мы так же можем произвести и поставить на Ваш объект, что сэкономит Ваши деньги и время!

Плато Роза Хутор: инженерная защита ЛЭП (110кВ)

Год строительства: 2012 Стадия: Завершённое строительство Регион: Южный ФО

ЗАО «ГОФРОСТАЛЬ» ОБЕСПЕЧИВАЕТ БЕЗОПАСНОСТИ ВБЛИЗИ ОЛИМПИЙСКОГО СОЧИ

Целый цикл строительных работ в районе плато Роза Хутор провела компания «Гофросталь». Наши специалисты создали ряд инженерных защитных объектов недалеко от олимпийского Сочи – в районе Красной Поляны (плато Роза Хутор на левом берегу долины реки Мзымта в Краснодарском крае). Неподалеку находится курорт, где можно заниматься зимними и летними видами спорта.

Очередным объектом стала арочного типа селезащитная галерея. Важно, что строительство данного объекта служит для безопасности крупнейшего горнолыжного курорта. Здесь ежедневно собираются тысячи людей. Помимо туристов сюда приезжают конференций семинаров и деловых встреч.

ИНЖЕНЕРЫ «ГОФРОСТАЛЬ» РАБОТАЮТ НА КРУПНЕЙШЕМ ЛЫЖНОМ КУРОРТЕ РОССИИ

Компания «Гофросталь» обеспечивает надежную защиту крупному горнолыжному комплексу. Металлические гофрированные конструкции ЗАО «Гофросталь» способны выдержать воздействие любых природных явлений. Селезащитная галерея, построенная в районе Красной поляны – крупное сооружение с десятиметровым пролетом длиной в 180 см. Такая конструкция служит надежным средство защиты в районе, где сейсмичность составляет 9 баллов. Такие конструкции имеют огромное число преимуществ.

В первую очередь российских рынок они могут привлечь низкой ценой и высоким качеством товара. Эти конструкции требуют коротких сроков транспортировки и легко устанавливаются. Кроме того, для их обслуживания требуются минимальные затраты, а также МГК отличаются износостойкостью в различных климатических условиях и устойчивы к сейсмическим явлениям.

Помимо широкого выбора гофры из нашего каталога – их уже более 1000 – мы готовы производить конструкции по вашим чертежам, а также – оказать помощь в проектировании и монтаже МГК. В ассортименте нашей компании так же вы можете найти мачты освещения, подпорные стенки и дорожные ограждения.

«Птичка» на проводе: подростки массово гибнут, делая селфи на ЛЭП

Две недели назад, 4 августа 2017 года, в 21.15 на телефон диспетчера Чеховского отделения электросетей поступила информация от жителя СНТ «Дачное» Чеховского района: на высоковольтной линии возле СНТ обнаружен труп человека.

Через полчаса на место прибыла бригада энергетиков. На нижней траверсе металлической опоры высоковольтной линии 35 кВ действительно висел труп. На место происшествия электрики вызвали сотрудников полиции. Они установили личность пострадавшего — шестнадцатилетний подросток Егор Ш., житель Москвы.

С Егором был приятель. Он объяснил полиции, зачем Егор полез на металлическую опору: чтобы сделать селфи на высоте.

Делать селфи на высоте — модное увлечение молодых людей. Держится на пике тренда с тех пор, как появились мобильники с камерами, позволяющими фотографировать себя любимого.

Сколько за это время экстремалов-селфистов пострадало по всей стране, сосчитать невозможно. О последних случаях в Москве и Московской области «МК» рассказали в пресс-службе ПАО «МОЭСК», сетевой компании, отвечающей за передачу электроэнергии.

23 июня 2016 года в 20.02 произошло автоматическое отключение линии КВЛ 110 кВ Восточная — Черкизово. На осмотр выехала бригада. В 22.16 под опорой №30 на территории Измайловского парка обнаружен труп Сергея Л. 2002 года рождения. Два 14-летних подростка рассказали, что вместе с Сергеем залезли на опору для фотографирования. А когда стали спускаться, Сергей ногами приблизился к шлейфу нижней фазы. Не дотрагивался — приблизился. Но этого было достаточно. Его ударило током, он упал на землю. Мобильник был при нем. Последнее селфи он сделал за секунды до смерти.

2 мая 2016 года в 17.04 диспетчеру ОДГ Зарайского РЭС поступил телефонный звонок о несчастном случае. На место происшествия выехали представители сетевой компании. Оказалось, в деревне Авдеево Зарайского района подростки развели костер вблизи комплектной трансформаторной подстанции. Трансформаторная подстанция — это даже не вышка, это одноэтажный домик, где стоит трансформатор. Такие домики всегда увешаны табличками «высокое напряжение», «опасно для жизни», «не подходи — убьет».

Тем не менее один из подростков — Дмитрий З. 2003 года рождения — залез на домик сделать селфи и приблизился к изоляторам 10 кВ на недопустимое расстояние. Он получил сильнейшие ожоги обеих рук, был направлен в реанимацию и выжил чудом.

21 июня 2015 года несчастный случай произошел с подростком в Воскресенском районе между селами Барановское и Конобеево.

Данила А. 2002 года рождения залез на трансформаторную будку, чтобы сфотографироваться, и опять же «приблизился на недопустимое расстояние к токоведущим частям трансформатора» — прикоснулся левой рукой к вводу 10 кВ и одновременно животом к корпусу трансформатора.

Не умер. Повезло. Но последствия этого удара отравят ему всю дальнейшую жизнь.

Фото: соцсети

***

В соцсетях до сих пор открыта страница Егора Ш. — того самого пятнадцатилетнего москвича, который проводил летние каникулы на даче в Чеховском районе и погиб там две недели назад от удара током.

Судя по его дневнику, он был хорошим человеком. Серьезно занимался спортом — боевыми искусствами. Фанат «Ювентуса». Ловкий, четкий, спортивный парень. Мог бы забраться на любую вышку и не упал бы. Но когда тебя бьет током мощностью 35 кВт, ловкость не спасает.

Последняя запись на страничке Егора сделана спустя неделю после его смерти кем-то из друзей: «Мы будем помнить тебя, брат, помнить всегда… никогда не забудем… Будем писать тебе на стену и разговаривать с тобой. Твои братья и сестры».

Пафосные «братья и сестры» — юнцы с пустыми, как барабан, головами, даже отдаленно не представляющие цену человеческой жизни. С виду они взрослые, но мозгами — дети. Настолько дети, что даже собственные родители бывают шокированы их выходками.

У детей, однако, хватает хитрости свои выходки скрывать. Вот и на странице Егора нет никаких селфи на высоте. Понимая, что родители будут в ужасе от таких фото, подростки шифруются. Заводят в соцсетях странички под псевдонимами. Друзья псевдоним знают, а родители нет — такую страничку им не найти, если никто не подскажет. Они в полнейшем неведении. Думают, ребенок на концерт пошел или как-то иначе культурно развивается. А он в это время лезет на опору ЛЭП, чтоб себя там сфотографировать и вывесить селфи в Интернете.

Взрослому человеку трудно понять, зачем нужны столь рискованные и ненужные трюки. Ну правда, зачем вывешивать на всеобщее обозрение свои селфи над городом с такой панорамой, от которой кружится голова?

«Чтоб все видели: я модный, — объяснил «МК» молодой человек, уже переросший, слава богу, это дикое увлечение. — У меня все хорошо, я модный».

С позиции здравого смысла его объяснение ясности не добавляет. Понятно, все хотят быть модными, никто не хочет быть отсталым и устаревшим. Вопрос в том, какую цену за моду надо платить. Может, лучше все-таки остаться немодным, чем повиснуть обугленной тушкой на опоре ЛЭП?

Так думают взрослые люди. Но молодые люди — подростки, школьники, — к сожалению, думают иначе. По глупости, или незнанию или потому, что плохо представляют последствия…

Идея залезать на крыши, вышки, высотные башни ради адреналина и обзора окрестностей с птичьего полета родилась еще лет двадцать назад. Развлекавшиеся таким образом люди стали называть себя руферами — от английского слова roof, «крыша». Тогда их было мало — узкий круг чудаков-экстремалов, желающих выделиться из серой массы. По-настоящему руферы вошли в моду только благодаря селфи и соцсетям. А когда они вошли в моду, появилась возможность на них зарабатывать.

В соцсетях сейчас действует множество групп, где предлагаются экскурсии на крыши того или иного города. Организаторы зазывают и заманивают: посмотрите, как круто — вы залезете на самую высокую крышу, сфоткаетесь, и друзья офигеют от вашей крутизны! Лайки, вожделенные лайки, вы получите много-много лайков.

На экстремалах делается такой же бизнес, как на любом другом сообществе по интересам. Сначала в него втягивают подростков и молодых людей, привлекая важным для них стимулом «быть крутым и модным». А потом начинают сосать из них денежки: за групповой выезд, сопровождение на высоту, подкуп охраны объекта, на который предстоит забраться, за одежду для экстрима, специальную обувь, профессиональную видеосъемку «подвигов» и даже за карты с объектами, представляющими для новичков интерес.

Бизнес этот, разумеется, нелегальный — никто не платит с него налогов. Да и вряд ли его можно зарегистрировать по закону. Тем не менее он существует и даже, можно сказать, процветает.

Экстрим-сообщества условно делятся на три пересекающиеся группы: 1) руферы — те, кто залезает на высоту (крыши, вышки, опоры ЛЭП) и делает селфи, стоя типа на краю пропасти; 2) любители «заброхи» — те, кто шарится по заброшенным объектам (москвичи чаще всего начинают с «Амбреллы» — Ховринской больницы, — она стоит недостроенной с 1985 года) и делает селфи там; 3) роупджамперы — те, кто залезает на высоту и прыгает вниз, обвязавшись веревкой. Некоторые умудряются и тут делать селфи, но чаще их фотографируют товарищи.

В коммерческом плане сильнее всех продвинулись роупджамперы. Есть интернет-магазины, где продаются сертификаты на прыжки с веревкой длиной до 45 метров. То есть прыгают с весьма приличной высоты.

Ясно, что право на такие забавы должно быть лицензировано. Может, это и безопасно — спихивать людей с высоты, обвязав веревкой. Но все равно абы кто не может этим заниматься, он должен сначала пройти соответствующую подготовку, получить разрешения, сдать экзамены, доказать, что соблюдает правила безопасности.

Люди, которые приглашают прыгать за деньги, обычно никаких лицензий на своих сайтах не показывают, а просто говорят, что они офигенные альпинисты, страшно опытные, у них отличное снаряжение, поэтому не беспокойтесь. Но перед прыжком дают доверчивому прыгуну подписать расписку (бланк мы нашли на сайте одной такой группы): «Я, нижеподписавшийся, на свой страх и риск добровольно принимаю участие в прыжках с веревкой, понимаю и принимаю, что данный вид деятельности является потенциально небезопасным для меня».

Абсолютно понятно, зачем «офигенным альпинистам» нужна такая расписка. Чтоб отбиваться ею в суде, куда родители разбившегося прыгуна обратятся, требуя для них наказания.

Фото: соцсети

***

Роскомнадзор с начала 2017 года заблокировал уже более 9 тысяч «групп смерти» в Интернете за пропаганду суицида: прямо и косвенно подростков там склоняли к самоубийству.

Группы, где подростков склоняют к «залазам», «зацепам», «прыжкам с высоты» и прочим опасным приключениям, не блокируются. Хотя, по сути, все эти приключения ведут туда же, куда и «группы смерти». Да и аудиторию имеют в принципе точно такую же — состоящую из подростков и очень молодых людей, жаждущих необычных ощущений.

Тем не менее Роскомнадзор не интересуется руферами и прочими экстремалами. Да и вообще ими никто не интересуется.

«МК», однако, поинтересовался. Не всеми экстремалами, а только теми, кто исследует высоковольтные линии, поскольку из всех опасных объектов для приключений они самые опасные.

По тэгу «ЛЭП» Инстаграм выдал свыше 17 тысяч ссылок на снимки, где ЛЭП присутствует в кадре.

Посмотреть все 17 тысяч мы, конечно, не смогли, но в первом же десятке обнаружили жуткие фото и видео мальчика Дани из Бийска, двенадцати примерно лет от роду, сидящего на опоре ЛЭП метрах в тридцати от земли, и нескольких ребят постарше, которые забрались на такую же опору в Новосибирске и явно трусят, хотя виду стараются не показывать.

Поскольку их селфи уже выложены в соцсетях, можно предположить, что у них все закончилось хорошо. Они спустились на землю и не убились.

Про тех, кто убился, сведения тоже имеются, но отрывочные. Статистика по стране не ведется, информация появляется только в региональных СМИ и на сайте Следственного комитета.

По запросу «подростка убило током на ЛЭП» в Интернете выдается длинная подборка. Перечислить все случаи не позволяет формат газетной статьи, поэтому приводим здесь только случаи весны и лета этого года. Лишь для того, чтобы показать, насколько распространенная эта дурь — делать селфи на объектах высокого напряжения.

11 августа 2017 года в поселке Тунгор Охинского района в 5 км от федеральной трассы Оха — Южно-Сахалинск обнаружено тело 14-летнего подростка. В ходе осмотра места происшествия установлено, что несовершеннолетний забрался на высоковольтную опору, чтобы сделать фото. У него соскользнула нога, и он схватился за провод ЛЭП, находящийся под напряжением 35 000 вольт. Мальчик скончался на месте происшествия.

21 июля 2017 года в Сосновском районе Нижегородской области в селе Лесуново 13-летний мальчик забрался на опору ЛЭП, но потерял равновесие, задел провода и получил смертельный удар током, после чего упал на землю. Ребенок приехал сюда из Петербурга на каникулы к бабушке.

16 июня 2017 года в поселке Чаны Новосибирской области током убило 17-летнего парня. Около 22.00 этот парень и две девушки, его сверстницы, пришли на неогороженную территорию Чановского дорожно-ремонтного строительного управления. Парень решил сделать селфи и залез на вершину насыпи из щебня. На высоте около двух метров от насыпи щебня проходит высоковольтная ЛЭП. Находясь на вершине насыпи, юноша задел один из проводов и получил тяжелейшую электротравму. Был доставлен в медицинское учреждение, через несколько часов скончался.

7 июня 2017 года около 20.00 17-летний мальчик залез на опору линии электропередачи на окраине Морозовска Ростовской области. Схватившись руками за провод, подросток также получил мощнейший удар током. Пропустив через себя 220 вольт, он скончался здесь же, на месте происшествия.

18 мая 2017 года в Свердловской области трое подростков вечером забрались на опору ЛЭП, чтоб посмотреть на город Алапаевск с высоты и сфотографироваться. Двое подростков находились на поперечной перекладине на высоте около 25 метров. Третий ребенок находился чуть ниже. Один из тех подростков, которые были выше, сказал товарищу: «Смотри, как я могу!» — и протянул руку к электропроводу. Он еще не дотронулся до провода, но в этот момент его поразило электротоком. Мальчик упал и погиб на месте. Ему было 14 лет.

21 марта 2017 года в Хакасии, в городе Черногорске, два 14-летних подростка залезли на высоковольтную опору, чтобы сделать красивое фото. Один из них попал под напряжение, второй не растерялся и смог больше часа удерживать товарища от падения. Когда пострадавшего подростка сняли с опоры, он был еще жив. Медики приступили к реанимации, но спасти парня не удалось, он скончался в автомобиле «скорой помощи».

Фото: соцсети

***

Как видно из приведенных примеров, удар током на объектах высокого напряжения можно получить, даже ни к чему не притрагиваясь. «Необязательно касаться проводов, чтобы получить смертельную электротравму, — подтвердили «МК» в пресс-службе МОЭСК. — Провода линий электропередачи находятся под высоким напряжением, поэтому поражение электрическим током может произойти через воздух». Как говорят специалисты, достаточно приблизиться к ним на расстояние меньше 60 см.

По этой же причине не стоит пользоваться палкой для селфи вблизи ЛЭП. Провода, которые кажутся далекими, на самом деле могут быть на расстоянии всего 6 метров от земли.

Нельзя приближаться к опорам, залезать на них и играть под воздушными линиями электропередачи. Нельзя открывать двери и заходить внутрь трансформаторных подстанций и прикасаться к оборудованию. Ни в коем случае нельзя приближаться к провисшей или оборванной линии электропередачи менее чем на 8–10 метров — это смертельно опасно.

Запрещается рыбачить вблизи линий электропередачи, нарушать охранные зоны линий, набрасывать на провода посторонние предметы, проводить любые работы под воздушными линиями. Нельзя вблизи ЛЭП запускать воздушных змеев или гирлянды воздушных шариков.

Если вы видите знаки «Стой! Напряжение!», «Не влезай! Убьет!», «Осторожно! Электрическое напряжение!» на опорах воздушных линий электропередачи, ограждениях и дверях электроустановок, верьте им. Эти знаки повешены не для того, чтоб ограничить вашу свободу, а чтобы сберечь жизнь. Вашу и ваших детей и внуков.

«Привязать их к себе вы не сможете, — сказал «МК» учитель математики Вячеслав Мирошников, много лет преподававший в подмосковной поселковой школе. — Лет в 13–14, если не раньше, они все равно начнут лазить черт знает куда. А кто не лазил? Вспомните себя. Но до этого момента им намертво нужно вдолбить в голову: высокое напряжение убивает. Поэтому к опорам ЛЭП и трансформаторным будкам не приближаться. Никогда».

Другого пути уберечь подростков от трагедий на их экстремальных вылазках, похоже, действительно нет. Выставить круглосуточную охрану у каждой вышки и крыши невозможно, это слишком дорого. Закрыть туда доступ заграждениями нереально, потому что подростки ломают замки, перекусывают колючую проволоку и все равно лезут куда наметили.

Отслеживать в Интернете селфи экстремалов, вычислять их и наказывать — нереально вдвойне. У Следственного комитета нет таких мощностей, да и ни у кого нет.

Пресекать коммерческую эксплуатацию моды на экстремальные селфи в Интернете — пожалуй, единственное, что в принципе возможно. Если Роскомнадзор может блокировать сайты террористической направленности и «группы смерти», он может блокировать и интернет-магазины, предлагающие товары и услуги для чреватых гибелью приключений. И было бы хорошо, чтобы он этим занялся.

Впрочем, полностью обезопасить любителей экстремальных селфи таким образом, конечно, не удастся. Для этого на смену нынешней моде должна прийти какая-то другая мода, новая. Но пока ее что-то не видно.

«Канатоход» совершил первый автоматический облёт опоры ЛЭП

9 июня 2020 г. 11:00

На объекте компании «Россети Урал» – линии электропередачи 110 кВ «Ново-Свердловская ТЭЦ – Дачная» в Екатеринбурге успешно завершены очередные испытания комплекса «Канатоход». Роботизированная диагностическая система, разработанная резидентом «Сколково», совершила первый автоматический облёт опоры линии электропередачи без участия пилота

Автоматическое управление полётом и посадкой позволяет расширить возможности применения комплекса для мониторинга воздушных линий в труднодоступных местах, исключит ошибки пилота и сведёт к минимуму присутствие специалистов в охранной зоне энергообъектов, сообщили Sk. ru в компании «Лаборатория будущего», которая создала роботизированный комплекс. «Канатоход» позволяет дистанционно мониторить ЛЭП и определять места ее возможных повреждений, а в будущем сможет их ремонтировать. Он сканирует трассу, строит 3D-карту, выявляет дефекты, записывает и передает данные.

Фото: «Лаборатория будущего».

Директор малого инновационного предприятия «Лаборатория будущего» Александр Лемех в интервью Sk.ru назвал разработку «гибридом орла и ужа»: «Орел взлетает и стыкуется с силовым проводом линии электропередачи. Дальше по ней ползет уж, который проводит необходимый контроль. Если на линии есть дефект, наше устройство обнаружит его и предотвратит системную аварию. Проект предполагает объединение летающего и мобильного роботов для выполнения комплексного контроля высоковольтной линии. Летающий робот нужен для того, чтобы быстро и по кратчайшему пути достичь любого места линии. Например, в России более 2,5 млн. км высоковольтных линий, которые требуют постоянного контроля. Сегодня используется визуальный, как правило, пеший осмотр. Монтажник в бинокль пытается найти дефект на высоте более 20 метров. Это иногда получается.

Более эффективным является инженерный инструментальный осмотр с использованием специальных диагностических приборов. Однако эти приборы дорогостоящие, требуют высокой квалификации и долгого времени проведения диагностики. Также более эффективным является осмотр с подъемом на опору. Но он значительно более сложен, в большинстве случаев требует отключения высоковольтной линии, а главное — связан со смертельным риском из-за высокого напряжения и работ на высоте. Наш комплекс предназначен для выполнения комплексного инженерного инструментального верхового осмотра, который получается в 10 раз эффективнее аналогичного комплексного осмотра».

Первое испытание системы автоматической навигации «Лаборатория будущего» произвела на стенде в Технопарке высоких технологий Свердловской области в мае 2020 года. «По заранее спроектированной миссии «Канатоход» взлетел, вышел на заданную точку над проводом и распознал его системой технического зрения. Позиционирование «Канатохода» и посадка на провод прошли штатно в автоматическом режиме. Затем был запущен колёсный модуль, «Канатоход» начал движение по пролёту. На заданном расстоянии от опоры дрон остановился, в автоматическом режиме взлетел с провода и перелетел через опору ЛЭП 110 кВ в соседний пролёт. Диагностическая бригада в это время наблюдала за работой всех систем «Канатохода» из мобильного пункта управления с использованием модуля телеметрии», – поделился подробностями испытаний Алексей Соколов, главный инженер «Лаборатории будущего».

Фото: «Лаборатория будущего».

Александр Лемех считает такие результаты большим прорывом для электроэнергетики. «Мы разрабатываем технологию, с помощью которой можно удалённо проводить мониторинг состояния линий электропередачи, делать техническое обслуживание и локальный ремонт. Создание робототехники для энергетики включает в себя большой спектр самых разнообразных разработок. Разрабатывается серия дронов различного назначения на унифицированной платформе, соответствующее программное обеспечение для планирования миссий, модифицируется различное диагностическое оборудование, разрабатываются устройства и технологии для технического обслуживания и локального ремонта элементов ВЛ. Опыт работы с зарубежными энергокомпаниями даёт нам вектор дальнейшего развития – предприятия заинтересованы не только в покупке комплексов, но и построении заводов и создании учебных программ на базе «Канатохода»», – рассказал директор «Лаборатории будущего».

Достигнутые результаты были продемонстрированы руководству компании «Россети Урал», где технология проходит опытную эксплуатацию. По оценке главного инженера компании «Россети Урал» Владимира Болотина, удалённое автоматизированное и роботизированное обслуживание линий электропередачи – актуальная задача, которая стоит перед каждой электросетевой компанией в рамках принятой стратегии цифровой трансформации. «Мы стремимся обеспечивать полную безопасность своего персонала и постоянно повышать надёжность электроснабжения потребителей, поэтому внимательно следим за инновациями, поддерживаем такие проекты и планируем их пилотное внедрение», — сообщил В. Болотин.

Под ЛЭП 110 кВ |

Радиация — это выброс или передача энергии из любого источника. Производство, передача, распространение и использование электричества подвергают людей воздействию СНЧ-излучения. Линии электропередач, бытовая электропроводка и любые устройства, использующие электричество, могут генерировать КНЧ-излучение. Степень воздействия электромагнитного излучения зависит от силы электромагнитного поля, вашего расстояния до источника поля и продолжительности воздействия.В нескольких крупных исследованиях изучалось возможное влияние магнитных полей СНЧ на рак у крыс и мышей с полями от 2 до 5000 микротесла (мкТл), намного более сильными, чем те, которым люди обычно подвергаются дома. Научные данные, свидетельствующие о том, что воздействие СНЧ представляет опасность для здоровья, являются «слабыми».

Не ясно, вредно ли воздействие СНЧ-излучения. Людям, которые обеспокоены воздействием излучения СНЧ от мощных электрических линий, следует помнить, что интенсивность любого воздействия значительно снижается по мере удаления от источника.

Все воздушные линии создают электрические и магнитные поля. Поле находится наверху прямо под линией и падает в стороны. На земле сила электромагнитного поля наиболее высока непосредственно под линией электропередачи. Ниже линии электропередачи вы подвергаетесь воздействию электромагнитного поля, которое состоит из электрического и магнитного полей. Электрическое поле, которому вы подвергаетесь, зависит от сетевого напряжения, используемого на линии, и от того, насколько близко вы находитесь к проводам линии.

Магнитное поле зависит от силы тока, протекающего по линии электропередачи.Когда ток проходит по линии электропередачи, он создает магнитное поле, называемое электромагнитным полем. Сила ЭДС пропорциональна количеству электрического тока, проходящего через линию электропередачи, и уменьшается по мере удаления от вас. Вы можете измерить напряженность магнитного поля с помощью устройства, называемого гауссметром.

Если в одной или нескольких электрических цепях присутствует более одного тока (например, в типичной трехфазной воздушной линии электропередачи), существует также частичное подавление между магнитными полями и частичное подавление между электрическими полями, создаваемыми напряжениями на отдельных проводниках. .Отмена зависит от того, как провода расположены по отношению к вашему местоположению, и обычно становится лучше на больших расстояниях. Чтобы получить представление о задействованных уровнях поля, взгляните на средние поля на различных расстояниях от данных высоковольтных линий электропередачи.

ЛЭП 110 кВ фото:

В некоторых случаях электромагнитного поля вокруг силовых линий достаточно, чтобы люминесцентные лампы светились.
Есть видео, которые показывают, как можно зажечь лампочку под высоковольтными линиями электропередачи

Ненормальное явление под ЛЭП высокого напряжения — ЛАМПОЧКИ В МОИХ РУКАХ без проводов !!!

Эффект электрического поля под линией очень высокого напряжения также использовался для создания искусства.
«
На изображении ниже показан пример электростатической связи, упомянутой Илмари Кароненом. Обратите внимание, что на сайтах, где впервые появились эти фотографии и другие фотографии, посвященные освещению люминесцентными лампами, часто упоминается электромагнитная связь. На самом деле (насколько мне известно) здесь возникает электростатическая или емкостная связь. ”

Если в некоторых случаях электрического поля достаточно, чтобы зажечь лампочку, может ли это вызвать поражение электрическим током? Журнал Daily Mail писал:
велосипедистов, которые едут под воздушными линиями электропередач, иногда получают легкое поражение электрическим током, согласно данным National Grid.Так называемые «микрошоки» могут произойти, когда велосипедист проходит через электрическое поле, окружающее линию электропередачи, и улавливает небольшой электрический заряд. В некоторых случаях при определенных условиях можно почувствовать некоторые удары, но не всегда и везде вблизи линии электропередачи.

Ссылки:
https://www.eta.co.uk/2010/11/29/cyclists-can-suffer-electric-shocks-near-power-lines/
https://www.emfs.info/effects / microshocks /
https://www.quora.com/Is-it-safe-to-walk-under-electric-power-transmission-lines
https: // физика.stackexchange.com/questions/29016/cyclists-electrical-tingling-under-power-lines
https://www.quora.com/What-happens-if-we-carry-an-umbrella-under-a-high- линия электропередачи

Зонтик под ЛЭП !!

Когда имеется много материалов и разные взгляды на электрические и магнитные поля под линией электропередачи, лучше всего провести некоторое тестирование, чтобы увидеть, какова реальная ситуация. Вот два измерения ЭДС, которые я сделал около и под ЛЭП 110 кВ:

Чтобы увидеть, какой эффект может вызвать электрическое поле, я взял зонтик на руку и прошел под линией электропередачи (в обуви с изолирующим резиновым днищем). Затем я измерил напряжение и ток от зонта до земли. Во время измерений верхняя часть зонта находилась на высоте около 2,5 метров от земли.

Напряжение, измеренное цифровым мультиметром с зонта, составляло 30-40 В переменного тока.
Ток в диапазоне мультиметра только от зонта составлял 1–1,5 мА переменного тока.
Когда я прикоснулся к зонту (то есть к человеку + зонтик), я получил показания до 2 мА переменного тока в диапазоне тока и 15-20 В в диапазоне напряжения.
Магнитное поле с измерителем ЭДС составляло около 4 мкТл, а электрическое поле более 1999 В / м (максимальное показание измерителя ЭДС).

Можно ли таким образом украсть электроэнергию из линии электропередачи? Может быть, немного, но ничего значительного у земли. С моим зонтом я мог бы получить 1 мА при максимальном напряжении 10 В или около того, что теоретически означает 10 мВт или меньше.

Есть видео с зарядным устройством для сотовых телефонов «Свободная энергия» или «Радиантная энергия», в которых утверждается, что для зарядки сотовых телефонов используются силовые линии высокого напряжения. Линии электропередач высокого напряжения излучают электрические поля, а также электромагнитные поля, но, согласно моим измерениям в моем случае, не так много, чтобы эти утверждения были возможны (возможно, в некоторых других странах поля намного сильнее).Наслаждайтесь видео, но относитесь к претензиям с недоверием.

Зарядка от ЛЭП.

Зарядка сотовых телефонов от линий электропередачи?

Теоретически вы можете получить немного больше энергии, если подойдете ближе к линии, но возиться с линией высокого напряжения и ее близостью очень опасно, потенциально смертельно и, безусловно, незаконно. Есть истории о том, как люди крадут электроэнергию из линий электропередач, но практически довольно сложно украсть сколько-нибудь значительную мощность, не требуя огромных настроек и не будучи замеченным.

Опасности линий электропередачи

Ссылки:
https://electronics.stackexchange.com/questions/138499/can-the-wire-of-a-high-voltage-power-line-be-used-as-the-primary-coil-of- an-air
https://www.researchgate.net/publication/277277559_M Magnetic_Field_Energy_Harvesting_Under_Overhead_Power_Lines
https://livrepository.liverpool.ac.uk/3005516/1/TPEL2436702%20Sheng.pdf

https://www.who.int/peh-emf/about/WhatisEMF/en/index3.html
https: // www.emfs.info/sources/overhead/
https://www.researchgate.net/publication/235671761_Electromagnetic_field_underneath_overhead_high_voltage_power_line
https://emwatch. com/power-line-emf/
https://www.epanorama.net/blog/ 2019/01/21 / оптический провод заземления на линии питания /

Высоковольтная линия электропередачи 110 кВ, металлические опоры, провода, изоляторы, электрические цепи. Фотография, картинки, изображения и сток-фотография без роялти. Image 116131995.

Высоковольтная линия электропередачи 110 кВ, металлическая опора, провода, изоляторы, электрические цепи. Фотография, картинки, изображения и сток-фотография без роялти.Изображение 116131995.

ЛЭП 110 кВ, металлическая опора, провода, изоляторы, на фоне голубого неба. Провода и изоляторы передачи высокого напряжения на фоне голубого неба. Линия электропередачи высокого напряжения в промышленной среде. Металлическая опора моста для выработки максимальной мощности в кв. Силовой провод высокого напряжения с синим металлическим изолятором.Опора кабеля высокого напряжения. ЛЭП высокого напряжения, ЛЭП высокого напряжения. Сигнал опасности электрической опасности.

S M L XL Редактировать

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

6016 x 4000 пикселей | 50.9 см x 33,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

6016 x 4000 пикселей | 50,9 см x 33,9 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

132 кВ

Максимальное поле создается самой большой конструкцией линии — L7 — при минимально допустимом дорожном просвете — 7,0 м. Поле также зависит от фазировки. Линии на 132 кВ обычно имеют неперемещенную (U) фазу.

Типичные поля ниже максимального поля, потому что зазор обычно больше. Три кривые, показанные здесь, относятся к нормальной фазе U и для трех различных конструкций линий: L7 (самая высокая), конструкция с пилоном меньшего размера, L132 и конструкция с деревянными опорами (самое низкое поле).

В этой таблице приведены некоторые фактические значения полей для тех же условий.

типовой

3

однопроволочные

0.4 кв. Дюйм

03

					электрическое поле в В м -1 на расстоянии от осевой линии
					максимум под линией	10 м	25 м	100 м
132 кВ	наибольшие линии	L7 сдвоенные пучки 0. 305 м lynx	максимум	просвет 7 м фазировка U	3615	913	18223	18223	зазор 10 м фазировка U	2372	890	103	72	02
			максимум	зазор 7 м фазировка U	2628	697	154			просвет 10 м фазировка U	1780	689	86	59	18		12шт. трезубец пролет 150 м одинарный провод lynx	максимум	зазор 7 м одинарный контур	1174	588 9100003	588 9100003	2
	типичный	зазор 10 м одноконтурный	583	458	89	15	3

9000Все поля рассчитаны на высоте 1 м над уровнем земли.

2. Все электрические поля рассчитываются для номинального напряжения. На практике напряжения (и, следовательно, поля) могут возрасти на несколько процентов.

3. Все рассчитанные здесь электрические поля являются невозмущенными величинами.

4. Для простоты представления все поля имеют одинаковое разрешение (1 В / м), но их точность не превышает нескольких процентов.

5. В расчетах не учитываются напряжения нулевой последовательности. Это означает, что значения на больших расстояниях, вероятно, занижены, но вряд ли они будут составлять более нескольких процентов и меньше ближе к линии.

6. «Максимальное поле под линией» — это самое большое поле, которое не обязательно находится на центральной линии маршрута; он часто находится под одним из жгутов проводов.

7. Иногда цепь 132 кВ может быть проведена по линии, рассчитанной на 275 кВ или 400 кВ. Тогда электрические поля могут быть больше, чем показано здесь.

Методы дистанционного зондирования для обследования коридоров линий электропередач

Реферат

Для обеспечения бесперебойного распределения электроэнергии необходимы эффективный мониторинг и обслуживание линий электропередач. Цель этой обзорной статьи — дать широкий обзор возможностей, предоставляемых современными датчиками дистанционного зондирования при обследовании коридоров линий электропередач, а также обсудить возможности и ограничения различных подходов. Включен мониторинг как компонентов линии электропередач, так и растительности вокруг них. Источники данных дистанционного зондирования, обсуждаемые в обзоре, включают изображения радаров с синтезированной апертурой (SAR), оптические спутниковые и аэрофотоснимки, тепловые изображения, данные бортового лазерного сканера (ALS), данные наземного мобильного картографирования и данные беспилотных летательных аппаратов (БПЛА).Обзор показывает, что большинство предыдущих исследований было сосредоточено на отображении и анализе сетевых компонентов. В частности, большое внимание уделяется автоматическому извлечению проводов линий электропередачи, и сообщается о многообещающих результатах. Например, уровни точности выше 90% были представлены для извлечения проводников из данных ALS или аэрофотоснимков. Однако во многих исследованиях наборы данных были небольшими, а численный анализ качества не проводился. Картографирование растительности вблизи линий электропередач было менее распространенной темой исследований, чем картографирование компонентов, но в этой области также проводилось несколько исследований, особенно с использованием оптических аэрофотоснимков и спутниковых изображений.Основываясь на обзоре, мы пришли к выводу, что в будущих исследованиях следует уделять больше внимания комплексному использованию различных источников данных, чтобы использовать различные методы оптимальным образом. Для разработки полезных подходов к мониторингу следует лучше использовать знания в смежных областях, таких как мониторинг растительности с помощью ALS, SAR и данных оптических изображений. Особое внимание следует уделять быстро развивающимся методам дистанционного зондирования, таким как использование БПЛА и лазерного сканирования с бортовых и наземных платформ.Чтобы продемонстрировать и проверить возможности подходов к автоматизированному мониторингу, необходимы большие тесты в различных средах и практических условиях мониторинга. Они должны включать тщательный анализ качества и сравнения между различными источниками данных, методами и отдельными алгоритмами.

Ключевые слова

Линия электропередачи

Обзор

Спутниковый / аэрофотоснимок

Лазерное сканирование

Лидар

БПЛА

Рекомендуемые статьиЦитирующие статьи (0)

Посмотреть аннотацию

© 2016 Авторы.Опубликовано Elsevier B.V. от имени Международного общества фотограмметрии и дистанционного зондирования, Inc. (ISPRS).

Рекомендуемые статьи

Ссылки на статьи

Новый инструмент для проверки линий электропередач

Китайская провинция Юньнань является домом для многих источников электроэнергии, включая гидроэнергетику, уголь, солнечную энергию, энергию биомассы, энергию ветра и геотермальную энергию. Электросети здесь плотно проложены, и на инспекцию линий электропередач сильно влияет нестабильный климат Юньнани и сложная местность.Узнайте, как DJI M200 помогает проводить безопасные и надежные проверки.

Управление электроснабжения Чжаотун:

Zhaotong Power Supply Bureau of Yunnan Power Grid Co., Ltd., расположенное на северо-востоке провинции Юньнань, охватывает субтропические и умеренные зоны с климатом плато и муссонным климатом. Сложный рельеф и большая разница высот в Чжаотуне приводят к очевидным вертикальным колебаниям климата, от южного субтропического климата на реке Цзиньша на самой низкой высоте 276 метров до холодного умеренного климата в горной местности округа Цяоцзя, где высота над уровнем моря самая высокая — 4040 метров. .

Zhaotong Power Supply Administration отвечает за более чем 3 500 км линий электропередач 110–500 кВ, которые проложены среди высоких гор с суровыми погодными условиями. Поскольку с апреля по октябрь наиболее частыми погодными явлениями являются гром и дождь, линии электропередач и опоры электропередач подвержены неисправностям из-за ударов молний и наводнений. Зимой обледенение представляет собой огромную проблему для обслуживания электросети в Чжаотуне из-за его постоянства и протяженности. Расположение Чжаотуна прямо в сейсмической зоне Цзиншацзян также делает проверку линий электропередач более сложной и рискованной.

Безопасность и надежность

Безопасность и надежность всегда должны быть приоритетом, когда речь идет о решении, какие дроны следует использовать для проверки линий электропередач. Здесь мы рассмотрим серию DJI M200 и ее соответствие требованиям Zhaotong Power Supply Bureau.

Магнитное поле, создаваемое вокруг линий электропередачи и опор передачи, является сильным, но благодаря встроенному модулю D-RTK серия DJI M210 способна противостоять магнитным помехам, обеспечивая точность позиционирования на сантиметровом уровне, отличную стабильность полета и надежность, даже когда пролетая рядом с этими устройствами.

Хотя технология D-RTK решает проблему помех и точности позиционирования, проверка с близкого расстояния все еще может быть рискованной для инспекторов, не имеющих навыков работы с дронами. Обычные дроны требуют, чтобы инспекторы летали близко к линиям электропередач и вышкам, чтобы получить четкие изображения, что требует осторожного обращения. Matrice 210, однако, может нести зум-камеру Zenmuse Z30 с возможностью 30-кратного масштабирования, что позволяет получить детализацию опор трансмиссии на расстоянии десяти метров и более.При касании экрана целевая область увеличивается и увеличивается, что значительно повышает эффективность и безопасность работы.

Измерение температуры

При проведении инфракрасного измерения температуры необходимы как оптические, так и тепловые изображения для сравнения деталей проверяемых устройств. DJI M210 оснащен системой двойного подвеса, на которую можно одновременно переносить две камеры. Во время проверки инспекторы могут переключаться между двумя изображениями в любое время, ускоряя процессы обнаружения и диагностики проблем и повышая эффективность проверки за счет сокращения времени проверки для каждой башни до 10-15 минут.

Для проверки в суровых условиях работы необходимы надежные летающие платформы. DJI Matrice 200 Series удовлетворяет множество потребностей благодаря своей превосходной надежности, гибкой конфигурации и различным интеллектуальным функциям. Благодаря интуитивно понятным возможностям, Matrice 200 Series снижает риск проверки персонала и повышает эффективность работы. В общем, это мощный, но простой инструмент для проверки линий электропередач.

Серия M200: новый инструмент для бизнеса

Пинг.Цю, заместитель директора станции управления передачей электроэнергии в Zhaotong Power Supply Bureau, заявляет: «Серия M200 удовлетворила потребности в проверке и техническом обслуживании линий электропередач с более мощными функциями и функциями, демонстрируя людям, что технологии могут сделать для повышения производительности».

О бюро электроснабжения Zhaotong

В 2014 году Zhaotong Power Supply Bureau приняло беспилотные летательные аппараты для проведения инспекций линий электропередачи в качестве пилотного проекта с целью заменить инспекцию персонала, когда инспекторам приходилось подниматься на опоры электропередач и снижать риск падения.В 2015 году было официально назначено три инспекционные группы БПЛА для проведения регулярных проверок линий электропередач, выявления рисков и выявления неисправностей. В 2016 году проверка БПЛА была применена ко всем инспекционным подразделениям при Zhaotong Power Supply Bureau, а сценарии применения БПЛА также начали расширяться до очистки заземляющих проводов и других дел.

Два типа опор, одна линия передачи

Как бельгийский оператор системы передачи, компания Elia была пионером в Европе в использовании высокотемпературных проводов воздушных линий с композитным сердечником и низким прогибом (HTLS).Кроме того, коммунальное предприятие спроектировало компактные линии электропередачи с использованием изолированных траверс с целью повышения общественного признания существующих полос отвода.

При таком подходе Элиа пришлось решать проблему повышения рейтинга линии в пределах той же полосы отчуждения (ROW). Построенная в 1966 году одноконтурная линия электропередачи 70 кВ East Loop подходила к концу срока службы (65 лет) и имела недостаточную пропускную способность для обеспечения потребностей региона в энергии. Элиа решил инвестировать 30 миллионов евро (33 доллара США.6 миллионов) для замены и модернизации воздушной линии, соединяющей подстанции Беверсе, Амель и Бютгенбах. Коммунальное предприятие увеличило мощность линии до 110 кВ, что потребовало нововведений в типах конструкций, используемых для получения общественного признания.

Проект Восточного кольца

Элиа установил следующие требования для Восточного кольца:

• Двухцепная линия 110 кВ должна быть построена как можно ближе к трассе исходной цепи и поддерживать такой же дорожный просвет. нижнего фазного провода в цепи 70 кВ.
• Цепь 110 кВ должна быть компактной с минимальной полосой отвода, поэтому высота траверс ограничена, чтобы минимизировать изгиб в нижней части бетонной опоры.
• Башни должны иметь небольшую площадь, а линия электропередачи должна быть похожа на линию распределения, что является знакомой и приемлемой чертой в бельгийском ландшафте.
• Вес и длина транспортируемых бетонных опор должны быть ограничены 20 тоннами и 32 м (105 футов), соответственно, в соответствии со стандартным законодательством, что позволяет избежать специальных требований доступа.

Местоположение проекта East Loop.

Tower Technologies

Традиционно воздушные линии электропередачи строятся с использованием решетчатых стальных конструкций. Эти башни являются конструктивно стабильными и проверенными временем решениями, поэтому логически нет оснований рассматривать изменения. Однако в последние годы строительство новых коридоров линий электропередач, в которых планируется использовать решетчатые стальные конструкции, было значительно отложено из-за проблем с полосой отвода и эстетических проблем.

Решения с узкими коридорами и меньшими площадками требуются для критических коридоров электропередачи.Замена традиционных решетчатых стальных конструкций на монополи — значительный шаг в этом направлении. Elia не рассматривал другие типы конструкций, такие как оттяжки, потому что они разрешены в Бельгии только для использования на временных сооружениях.

Для проекта East Loop Элиа решил сравнить бетонные опоры с традиционными решетчатыми стальными конструкциями. Ниже приведены некоторые из преимуществ бетонных опор:

• Уменьшение ширины полосы отвода
• Меньший фундамент и меньшая занимаемая площадь, занимающая меньше земли
• Меньшее количество компонентов и более быстрая установка
• Значительная способность выдерживать ветровые нагрузки и сниженный риск местного отказа, потому что это изготовлен из значительно меньшего количества компонентов
• Круглая и многосторонняя конструкция снижает ветровую нагрузку
• Улучшенный внешний вид и более приемлемый с эстетической точки зрения, в зависимости от близости к общественной собственности
• Превосходная надежность в экстремальных ветровых условиях, поскольку возможны деформации, но полный отказ маловероятен
• Более гибкий (в случае обрыва проводника более высокая характеристика отклонения бетонных опор снижает напряжение в затронутом пролете и изгиб в основании)
• Меньше обслуживания, поскольку не требуется покраска, за исключением металлических частей.

С другой стороны, ниже приведены некоторые недостатки бетонных столбов:

• Доступность площадки и логистика на площадке должны быть оценены.
• Сложнее приспособить из-за увеличенной высоты и усиления.
• Не видно сквозь бетонный столб, который может быть препятствием с точки зрения зрения.
• Бетон весит значительно больше, чем другие типы конструкций.

Из-за некоторых дополнительных ограничений, связанных с проектом East Loop, Элиа решил также сравнить составные опоры.

Выбор конструкции

Существующая линия электропередачи 70 кВ поддерживалась бетонными опорами прямоугольного сечения со сторонами 0,91 м на 0,67 м (2,99 фута на 2,2 фута) и диагональю 1,13 м. (3,71 фута). Elia решил ограничить диаметр новых касательных стоек до 1,2 м (3,94 фута), чтобы максимально приблизиться к существующей площади основания. Это решение также было основано на опыте коммунального предприятия с линией 150 кВ со стальными опорами, где общественное признание уменьшилось, когда диаметр превысил 1. 6 м (5,25 фута), так как жители в непосредственной близости от столбов производили впечатление стены.

Пример бетонной опоры для проводов линии электропередачи (слева). Соединительный фланец используется для крепления бетонной опоры к фундаменту (справа).

Из-за производственных допусков и требований по вертикали, Elia решила работать с максимум двумя секциями на опору. Технико-экономическое обоснование трех секций выявило слишком много ограничений, включая дополнительные расходы из-за дополнительных фланцев и проблем безопасности на месте, соединяющих фланцы на значительной высоте над уровнем земли.

Сравнение площадей, включая фундаменты, трех типов опор, рассматриваемых для новой линии электропередачи 110 кВ, подтвердило огромную разницу:

• 25 кв. М (269 кв. Футов) для решетчатой ​​стальной башни
• 4 кв. М (43 кв. Фута) для бетонной опоры на 110 кВ
• 0,6 кв. М (6,46 кв. Футов) для существующей бетонной опоры на 70 кВ

По эксплуатационным причинам необходимо было иметь возможность взобраться на опору двухцепной линии, когда одна цепь находится под напряжением. Поэтому длина поперечин была увеличена, чтобы сохранить указанные безопасные расстояния для подъема по центральной лестнице.

На основе сравнения конструкций ЛЭП и требований для ЛЭП 110 кВ Восточная петля, Elia впервые решила использовать в одном проекте два типа конструкций:

• Высокопроизводительные бетонные опоры
• Композитный полюса.

Двойной подход

С самого начала исследования и разработки были в центре внимания проекта East Loop.Компания Elia объединилась с двумя поставщиками для разработки высокоэффективных бетонных опор в качестве альтернативы традиционным решетчатым стальным опорам, используемым на линиях электропередачи выше 70 кВ в Бельгии. Они были специально разработаны, чтобы получить признание общественности, поскольку существующие одноконтурные линии электропередачи 70 кВ поддерживаются бетонными опорами и обычно имеют повышенную номинальную мощность с использованием решетчатых стальных опор.

Основные преимущества высокоэффективных бетонных опор: они занимают мало места и более эстетичны. Отзывы местных властей были очень положительными во время и после завершения первого этапа, тем самым подтверждая улучшение общественного мнения. Теперь, благодаря этой положительной обратной связи, Elia рассматривает возможность использования высокоэффективных бетонных опор в своих проектах воздушных линий электропередачи на 150 кВ.

Сравнение размеров опор различных типов линий электропередачи.

Помимо бетонных опор, в качестве экспериментального проекта рядом с подстанцией Бютгенбах были установлены три композитных опоры портала с изолированными траверсами.Это место было выбрано, потому что оно использует реальную способность опор в соответствии с бельгийским и европейским стандартом EN 50341 для проектирования опор воздушных линий. Эта установка также дала возможность использовать изолированные траверсы на линии 110 кВ, впервые в Бельгии, с целью оптимизации размеров композитных опор портала для ограничения прогибов верхней части башни.

Пример композитной опоры, предназначенной для поддержки проводов линии передачи.

Из-за высокой гибкости композитных опор и с учетом их конструктивных возможностей, а также максимального смещения верха 2,5% от общей высоты опоры при нормальных условиях было принято решение уменьшить длину пролета до менее 150 м (492 футов), половина длины нормального пролета. Биполярная конструкция портала с соединением между стойками использовалась вместе с изолированными траверсами для уменьшения общей высоты стойки в соответствии с Практическим руководством 104 Американского общества инженеров-строителей (ASCE).В этом экспериментальном проекте использовались трехсекционные столбы, чтобы их можно было вставлять друг в друга для транспортировки на площадку.

Проектирование линии

При проектировании линии электропередачи учитывалось время, необходимое для строительства, так как было важно ограничить занятость участка для увеличения общественной поддержки проекта. Фундаменты бетонных столбов представляют собой уникальную площадку с клеткой из стальных стержней, привинченных к ним, для облегчения соединения с нижним фланцем бетонных столбов, что позволяет установить один столб за полдня.

Законченный фундамент башни для композитной опоры.

Этот проект также дал Элиа возможность поэкспериментировать со строительством короткого участка линии 110 кВ с использованием композитных опор. Поскольку у компании не было опыта установки опор такого типа, она заключила контракт «под ключ» на строительство этого участка линии электропередачи. Таким образом, Элиа отвечал только за проектирование линии и выбор поставщика и подрядчика композитных опор.

Элиа возвел в Бютгенбахе 93 пилона, состоящих из 83 высокоэффективных бетонных опор, семи угловых и тупиковых решетчатых опор и трех композитных опор портального типа. Строительство началось в июне 2015 года и длилось 18 месяцев. Новая двухцепная линия 110 кВ, идущая по тому же маршруту, что и исходная, была введена в эксплуатацию в декабре 2016 года.

В рамках этого проекта были подтверждены несколько ключевых выводов, которые могут быть использованы в будущих приложениях:

• Бетонные опоры могут использоваться в качестве альтернативный вариант при строительстве новых двухцепных ЛЭП в диапазоне напряжений от 70 кВ до 110 кВ, с возможностью увеличения диапазона напряжений до 150 кВ.
• Опоры были возведены быстрее, чем предполагалось, и использование оцинкованных арматурных стержней в бетонных опорах должно повысить их долговременные характеристики.
• Конструкция бетонных столбов и их визуальное воздействие могут быть дополнительно улучшены за счет использования одного заземляющего провода и изолированных траверс.

Монтажные и болтовые фланцы секций составной опоры.

Создавая эти конструкции нового поколения из бетона или композитных материалов, Elia занимает позицию в области технологического совершенства, где исследования и разработки с надежными партнерами оказываются необходимыми.В 2015 году этот проект получил награду от Бельгийской федерации бетона как выдающееся применение сборного железобетона.

Тесное сотрудничество между Elia и местными властями было необходимо для внедрения новых структур поддержки, которые помогли получить экономическое признание общественности при сохранении высокой надежности цепи. В конце проекта East Loop местные власти и жители были очень довольны интеграцией новой двухцепной линии электропередачи 110 кВ в ландшафт.

Безопасность линий электропередач — Международная ассоциация вывесок

Перед сборкой или разборкой крана работодатель должен определить, может ли он подойти ближе 20 футов к линии электропередачи (до 350 кВ). В таком случае работодатель должен выполнить одно из следующих действий:

(a) Подтвердите в энергетической компании, что линия обесточена и явно заземлена на рабочем месте.
(b) Убедитесь, что никакая часть не находится ближе 20 футов от линии электропередачи.
(c) Следуйте таблице , в которой указаны минимальные зазоры в зависимости от напряжения.

ТАБЛИЦА A: Минимальные зазоры в зависимости от напряжения

Напряжение (кВ)	Минимальное свободное расстояние (футы)
До 50 кВ	10 футов
> от 50 до 200 кВ	15 футов
> от 200 до 350 кВ	20 футов
> от 350 до 500 кВ	25 футов *
> от 500 до 750 кВ	35 футов *
> от 750 до 1000 кВ	45 футов *
> 1000 кВ	Определяется коммунальным предприятием / собственником
* По данным 1926 г. 1409, для линий электропередач от 350 до 1000 кВ предполагается, что минимальное расстояние составляет 50 футов. Более 1000 кВ должны установить коммунальное предприятие / владелец или зарегистрированный инженер.

Краны нельзя собирать / разбирать ниже линии электропередачи или в пределах зазоров Таблица A от линии электропередачи. Если используется Таблица A , владелец / коммунальное предприятие должно предоставить напряжение линии электропередачи работодателю в течение двух дней с момента запроса.

Считается, что линии электропередач находятся под напряжением, пока не будет подтверждено, что они обесточены и явно заземлены.Предупреждения об опасности поражения электрическим током должны быть вывешены на видном месте в кабине крана и снаружи кабины на виду у оператора (за исключением мостовых козловых и башенных кранов).

Рабочие зоны должны быть разграничены на 360 градусов вокруг оборудования для предотвращения посягательств в пределах 20 футов от линии электропередачи. Если линия не обесточена, необходимо также провести встречу с экипажем, прежде чем начнутся операции, для проверки расположения линий и процедур для предотвращения вторжения. Для предотвращения посягательства необходимо принять меры, аналогичные тем, которые требуются при сборке / разборке, но в этом случае также возможна изоляционная перемычка между линией нагрузки и нагрузкой.

Операторы и члены экипажа должны быть обучены:

• О процедурах, которым необходимо следовать в случае контакта с линией питания
• Предположить, что линии электропередач находятся под напряжением до тех пор, пока не будет подтверждено и визуально заземлено
• Предположить, что линии электропередач не изолированы, пока иное не подтверждено владельцем или квалифицированным лицом
• О пределах изолирующих перемычек и других устройств (например, сигнализаторов приближения)
• О надлежащих процедурах заземления и их ограничениях.

Споттеры также должны пройти соответствующее обучение.

---

Что делать, если линия не обесточена?

Если линия не обесточена, работодатель должен предпринять следующие действия:

• Провести встречу с бригадой по монтажу / демонтажу для обсуждения мер по предотвращению посягательств.
• Используйте только непроводящие теги.
• Используйте специальный наблюдатель, сигнализацию приближения, устройство предупреждения о дальности полета, автоматическое ограничительное устройство или повышенную сигнальную линию / барьер, расположенный в поле зрения машиниста крана.

---

Исключения из таблицы A? Соблюдайте следующие минимальные меры предосторожности

Если работа должна работать ближе, чем значения таблицы A , то должны быть приняты как минимум следующие меры предосторожности:

• Работодатель должен показать, что Таблица A неосуществима и что невозможно обесточить и заземлить или переместить линию.
• Безопасные расстояния должны определяться владельцем / оператором линии или зарегистрированным профессиональным инженером, который является квалифицированным лицом.
• Должно быть проведено плановое собрание и должны быть внедрены разработанные процедуры (если процедуры неадекватны, работа должна быть остановлена ​​и установлены новые процедуры или линия должна быть обесточена).
• Устройства автоматического повторного включения не должны работать.
• Должен быть назначен специальный наблюдатель.
• Между линией и нагрузкой должна быть установлена ​​повышенная предупредительная линия / заграждение или изолирующая перемычка, за исключением работ на линиях электропередачи / распределения, охватываемых Подчастью V (дополнительные положения вступают в силу через один-три года после даты вступления в силу).
• Необходимо использовать непроводящий такелаж.
• Необходимо использовать устройство ограничения диапазона движения.
• Необходимо использовать непроводящие сигнальные провода.
• Должны быть установлены заграждения на расстоянии не менее 10 футов от оборудования (где это возможно).
• Оборудование должно быть правильно заземлено.
• Рабочие не должны касаться линии над изолирующей перемычкой.
• На территорию разрешается находиться только основной персонал.
• Изолирующий шланг линии или кожух должен быть установлен владельцем / оператором, если он недоступен.
• Владелец и пользователь должны встретиться с оператором оборудования и другими работниками для ознакомления с процедурами.
• Необходимо указать одного человека, который будет выполнять план и в случае необходимости может прекратить работу.
• Документация по этим процедурам должна быть немедленно доступна на месте.
• Устройства безопасности и вспомогательные средства должны соответствовать спецификациям производителя.
• Все сотрудники должны быть обучены технике безопасности на линиях электропередач в соответствии с 1926. 1408 (g).

---

Расстояния между оборудованием

Оборудование, перемещающееся под линией электропередачи или рядом с ней, должно:

(a) Иметь опущенную стрелу / мачту и опорную систему
(b) Соблюдайте минимальные зазоры, установленные в таблице T
(c) Уменьшите скорость, чтобы минимизировать нарушение
(d) Используйте специального наблюдателя, если ближе 20 футов
(e) Освещение или идентификация линий электропередач в ночное время.
(f) Определите и используйте безопасный путь передвижения.

ТАБЛИЦА T

Минимальные зазоры при движении без груза

Напряжение (кВ)	Минимальное свободное расстояние (футы)
До 0,75 кВ	4 фута
> 0,75 — 50 кВ	6 футов
> от 50 до 345 кВ	10 футов
> 345 — 750 кВ	16 футов
> от 750 до 1000 кВ	20 футов
> 1000 кВ	*
> 1000	Определяется коммунальным предприятием / собственником
* Учреждено владельцем или зарегистрированным профессиональным инженером / квалифицированным лицом. No related posts. Разное Похожие записи Как правильно промывать нос при насморке: эффективные методы и растворы 18.11.2024 Питание кормящей мамы: что можно есть при грудном вскармливании 17.11.2024 Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели 16.11.2024 Детская комната для новорожденного: оформление, дизайн и планировка 15.11.2024 Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей 14.11.2024 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
