Как Обжать Кабель Интернета — Инструкция Для Всех Типов Сети

10141 Просмотры 0

Как обжать кабель интернета

Сетевой шнур используется для подключения компьютера к сети: он объединяет два ПК в одно, выполняет соединение с остальными компьютерными приспособлениями.

Он протягивается от провайдера в дом каждому пользователю индивидуально.

От качества его обжатия, напрямую зависит, насколько хорошей будет скорость соединения интернета  и сама работа устройства.

Если вы проводите интернет к себе в дом и пригласили специализированную бригаду – проблем не возникнет.

Но иногда возникает необходимость обжать его самостоятельно.

Как правильно обжать интернет кабель – вопрос серьезный и подходить к нему следует ответственно, предварительно проштудировав информацию.

Содержание:

Инструменты для обжатия

Для того, чтобы обжать интернет кабель самому, следует иметь кое-какие инструменты:

1Необходимого размера коннекторы RJ-45.

Коннектор

2Несколько переходников (запасные, на всякий случай). Приобрести их можно свободно в специализированном магазине.

3Кримпер – приспособление, используемое для обжима. Стоит он относительно недорого, и если вы планируете заниматься данными манипуляциями, его можно купить.

Работать с ним удобно и безопасно для комплектующих деталей.

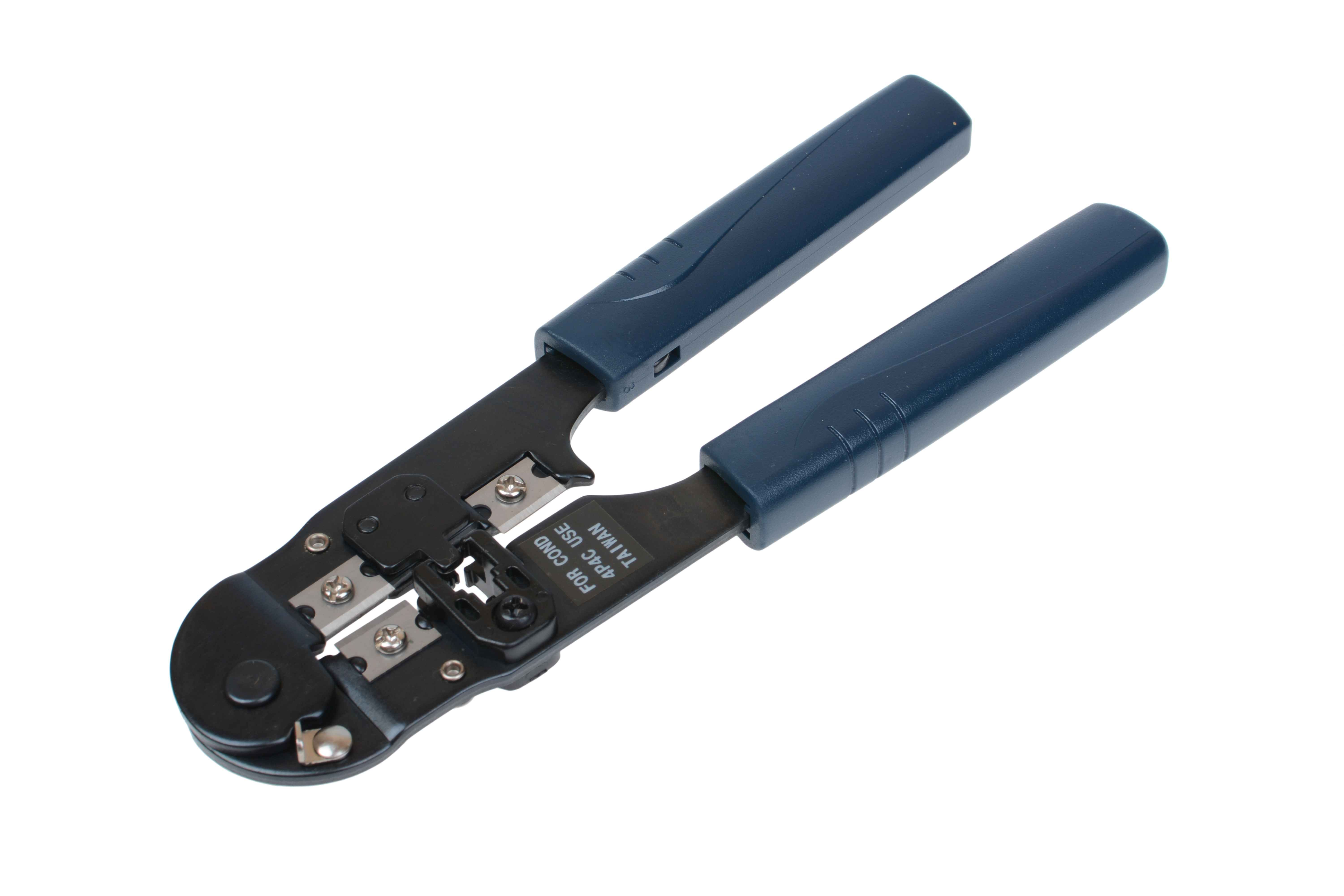

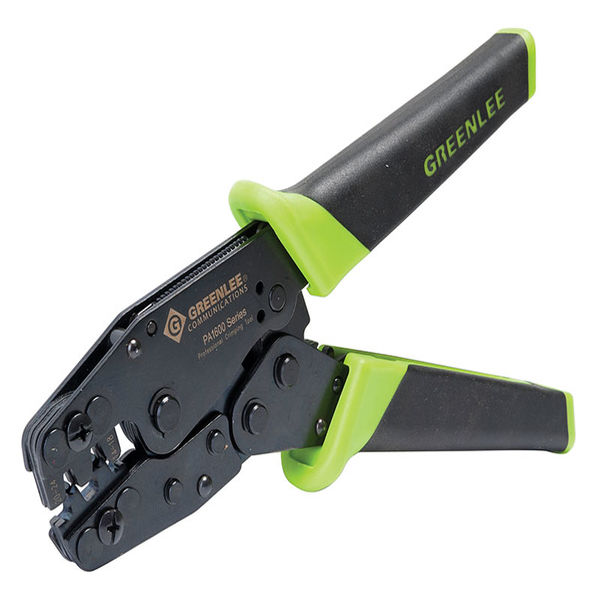

Кримпер бывает разных видов

3Защита, которая устанавливается в точке соединения кабеля и переходника.

Полезная вещь, она убережет провод от перелома в месте сопряжения.

Если вы не расположены к трате дополнительных денежных средств, можно использовать инструменты, которые есть под рукой.

Но работать с ними необходимо крайне аккуратно, чтобы не повредить материал.

Можно, например, выполнить обжим, применяя обычную отвертку. Тогда, для манипуляций, в дополнение возьмите еще и нож.

back to menu ↑

Виды кабеля

Для понимания, как обжать интернет кабель, нужно знать какие их варианты существуют и для чего используются.

Перекрестный – применяется для подключения между собой двух одинаковых устройств.

Перекрестное соединение

Например, два персональных компьютера или два роутера.

Его особенностью является то, что каждая из сторон имеет принадлежащий конкретно ему, набор проводов.

Способы обжатия не отличаются между различными типами проводов. Разница состоит лишь в том, для чего предназначен каждый их них.

Прямой – используют для подключения сети к ПК.

Показан прямой провод изнутри

Свое название получил благодаря способу обжатия. Он для обоих проводов одинаковый.

Но пользователь проделывает данную манипуляцию один раз, так как вторая часть его уже включена в сеть и находится у провайдера.

Для стандартного интернета со скоростью не более 100 Мб/с протягивают соединитель с 4 жилами.

Его вполне хватает для такой скорости и для нормальной работы.

Если нужна скорость соединения свыше, тогда используется шнур с 8 жилами. Он дороже по стоимости.

На сегодняшний день удобным есть то, что в гаджеты встроена функция, которая позволяет автоматически определить тип соединителя и в автоматическом режиме подобрать и провести необходимые настройки.

Это очень помогает пользователям, которые не имеют профессиональных познаний в сфере IT подключения, но пытаются решить самостоятельно проблему, как обжать интернет кабель в домашних условиях.

Даже если при выборе провода  произойдет ошибка, трагедией для персонального компьютера, или любого другого гаджета это не станет.

Он настроит все автоматически и будет работать абсолютно корректно и без осложнений.

Следует еще отметить, что практически любые нынешние устройства имеют вид Auto MDI-X.

Это говорит о том, что перекрестные виды кабелей устаревают и их уже практически никто не использует.

На смену приходят только такие, что сами могут распознать вид соединения и настроить его.

back to menu ↑

Обжим кабеля с прямым подключением

Итак, рассмотрим подробнее, как правильно обжать интернет кабель.

Для начала нужно очистить провода от их внешней защиты.

Практически во всех проводах, в которых провода находятся в виде витой пары. Также существует специальная нитка, при помощи которой можно с легкостью избавиться от первого слоя.

Изображение витой пары

Далее нужно раскрутить и выпрямить мелкие проводки.

Отмерить необходимую длину для обрезки (приложите переходник), учитывая то, что малая часть внешней защиты должна зайти в коннектор на несколько миллиметров.

Отрезаем лишнее, измерив нужную длину

Внутри коннектора находятся разделения, для каждого дротика отдельный.

В них следует аккуратно расположить проводки.

Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

Как верно зафиксировать провод

При помощи отвертки нужно зафиксировать коннектор там, где он соприкасается с заизолированной частью провода.

Очень важно следить за проводками, они должны находиться каждый на своем месте.

Следующий шаг – требуется зафиксировать их в контактах переходника.

Для этого действия вам и потребуется кримпер.

С его применением, работа будет выполнена один раз и качественно.

Также обжать кабель можно без обжимных, помогая себе отверткой.

1Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

2Удобно расположите его на столе, либо другом удобном месте, которое обеспечит надежное соприкасание предмета с  гладкой поверхностью.

При этом зажим должен находиться в свободном положении, чтоб не раздавить его при обработке.

3Сила давления должна быть такой, при которой каждый проводок правильно сядет на свое место и прорежет изоляцию.

4Используйте отвертку с плоскими сторонами и аккуратно прижмите коннектор до того момента, пока не будет видно каких-либо зазоров или выступов.

Важно правильно расположить проводки в переходник

По окончанию обработки требуется проверить работоспособность изделия, используя специальное устройство.

Тестер нужно перед проверкой настроить следующим образом: поставить коммутатор на диагностирование сопротивления или выставить подачу звукового сигнала при изменении силы сопротивления.

Нужно провести тест для каждого провода в отдельности.

Если где-то возникли трудности, и нет реакции индикатора, нужно поджать неработающий провод и провести проверку еще раз.

Дальше нужно надеть защиту на место между шнуром и крипмером.

Конечно, можно сэкономить и не покупать такой наконечник.

Но сбережения будет минимальными, а если провод повредится, нужно будет выполнять проделанную работу заново, или даже покупать другие составляющие, если что-то придет в непригодность.

Защищает провод от перегибания

На этом работа сделана.

Важно то, что чем лучше будет изготовлен переходник и обжат шнур, тем качественней будет интернет соединение с вашим ПК.

Если подача интернета происходит с перебоями, следует проверить соединитель еще раз.

Ведь, в таком случае, со временем, он вообще может выйти из строя.

back to menu ↑

Обжим кабеля с перекрестным подключением

Его отличие при подключении заключается в том, что провода  меняют свою последовательность и располагаются по следующей схеме:

  • бело-зеленый;
  • зеленый;
  • бело-оранжевый
  • синий;
  • бело-синий;
  • оранжевый;
  • бело-коричневый;
  • коричневый.

При этом первый конец обрабатывается вариантом прямого обжима, а второй при использовании перекрестного.

back to menu ↑

Принцип работы

Работа с кабелем и коннектором

  1. Зачищаем внешний шар на несколько сантиметров.
  2. Разлаживаем провода в правильной последовательности.
  3. Отмеряем необходимую длину. Это можно сделать, используя кримпер.
  4. Засовываем проводки (так, чтобы не перепутать) в переходник. Несколько сантиметров изоляции тоже туда попадает. Все они должны упереться в пластик – только в этом случае работа будет выполнена, верно.
  5. Используем кримпер. Прижимать нужно с силой, чтоб все провода закрепились и оставались без движения.
  6. Можно принимать работу.
back to menu ↑

Кабель на четыре жилы

Кабеля, в разрезе которых находится витая пара, чаще всего бывают с восемью жилами.

Они использовались первым при появлении интернета в домах.

С распространением такого средства связи, провайдеры  придумали способ сэкономить и стали использовать вместо 8-ми жильного кабеля, 4-х жильный. Он намного дешевле.

Так выглядит провод с 4 жилами

Четырех жильный провод  имеет свою отличительную черту, о которой мало кто знает, и уж точно, о ней в курсе провайдеры.

Дело в том, что он может передавать  поток данных скоростью только до 100 Мбит/с.

Если пользователь не предусматривает скорость, больше чем 100 Мбит/с – этот соединитель ему подойдет. В противном случае, следует обратиться к восьмижильному.

Инструменты для обжатия понадобятся такие же, как и описывалось раньше – коннектор и кримпер.

Инструменты для выполнения работы

Сложность в работе подобного варианта заключается в том, что нужно разбираться в цветовом оформлении внутренних проводков.

Ведь обжать интернет кабель выйдет правильно, если знаешь, как располагаются цвета.

Рассмотрим  все варианты, как обжать интернет кабель 4 жилы.

Первый способ

Цвета: бело-оранжевый, оранжевый, бело-синий, синий

Цвета:

  • бело-оранжевый,
  • оранжевый,
  • бело-синий,
  • синий
.

Если ваш провод имеет  бело-оранжевый цвет, оранжевый,  бело-зеленый и зеленый, то следует действовать по такому плану.

Первым в контакте коннектора должен быть бело-оранжевый цвет

Второй – оранжевый

Третий – зелено-белый

Последний – зеленый.

Важно, чтоб цвета располагались именно по этой схеме, иначе подключение к интернету не удастся.

Второй способ

Цвета: бело-оранжевый, оранжевый, бело-синий, синий

При этом варианте, витую пару нужно разделить и закрепить на переходник в следующем порядке:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-синий.
  4. Синий.
Третий способ

Цвета: бело-оранжевый, оранжевый, бело-коричневый, коричневый

Нужно расположить провода следующим образом:

  • Бело-оранжевый.
  • Оранжевый.
  • Бело-коричневый.
  • Коричневый.
back to menu ↑

Ошибки при обжатии

Для начала нужно убедиться, что проблема заключается именно в сетевом кабеле. Для этого подключите его к любому другому гаджету, если имеется такая возможность.

Проверьте само подключаемое устройство при помощи другого соединителя. Может быть проблема с ним.

Если оно работает исправно, разберитесь, верно ли расположены провода, соответствуют ли они порядку в цветовом оформлении, в ячейках.

Хорошо ли они прижаты до контактов переходника. Если обнаружили неточность – нужно отрезать коннектор и проделать подключение еще раз.

Следует иметь специальные приспособления – коннектор и кримпер, для работы.

Если полученное изделие не привело к появлению интернета на компьютере, попробуйте поджать контакты сильнее.

9.5 Total Score

Исходя из статьи, обжать шнур самостоятельно  вполне реально и совсем не сложно. Перед тем, как преступить к работе, следует знать, что будет соединять полученное изделие. От этого напрямую зависит тип кабеля и вариант проделанной работы. Нынешние технологии дошли до того, что устройство само определит нужный вид подключения и подстроит параметры, если мастер сделает ошибку и выберет несоответствующий тип подключения.

Добавить свой отзыв

geekhacker.ru

Обжим витой пары своими руками: схема распиновки и инструменты

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Содержание статьи

Что собой представляет витая пара

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Набор инструментов, которыми пользуются профессионалы

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP).  Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.

чтобы провести Интернет, витую пару надо покупать определенных категорий

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и  4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в  бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

Типы ножей в коннекторах RJ45 для разных проводов разные

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

Оптимальный вариант для обжима витой пары своими руками

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over  на русском «кросс-овер», обозначается 568А).  Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае  как на фото.

Схема расположения 8 проводов витой пары в коннекторе

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Перекрестная схема расположения восьми проводов при обжимке витой пары

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

  1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

    Как снять изоляцию с витой пары

  2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.

    Расправляем провода, выложив их по схеме

  3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

    Обрезаем лишнее

  4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

    Надо вставить провода в желобки

  5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

    «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

  6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

    Обжим витой пары, последний этап — прижимаем клещами

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.

Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

elektroznatok. ru

Клещи для обжима наконечников проводов: как выбрать

При работе с проводами различного назначения постоянно возникает необходимость делать их подключение к электронике или другим бытовым приборам. Для выполнения такой задачи принято использовать специальный инструмент – клещи для обжима наконечников конкретного кабеля. В данной статье будет предоставлена общая информация об этом виде пресса, на какие типы они условно разделены и как же их использовать во время проведения монтажных или ремонтных работ.

Общая информация

В связи с тем, что при развитии техники были изобретены новые типы соединения кабелей для разного назначения, с разной мощностью и проводимостью, то их конструкция также менялась. Для того чтобы приготовить контакты ведущих жил, их наконечники следует обжать соответствующим способом. Решением такой проблемы стало применение клещей для обжима.

Очень часто их используют радиолюбители, автомеханики и электрики. Такой инструмент может использоваться для пресса контактов как обычных кабелей, так и специфических коннекторов для нестандартных разъемов (сетевой кабель для компьютера), разнообразных клемм.  На сегодняшний день клещи для обжимания наконечников считается одним из самых распространенных инструментов для такой работы. Он дешевый в производстве, доступный и эффективный.

Его конструкция позволяет без особых усилий сделать прессование наконечников. Принцип пресса способен надежно и качественно провести обжимание кабелей. В результате чего возникает очень сильная связь между всеми проводниками и самой соединительной конструкцией. На стоимость обжимного инструмента обычно может повлиять несколько факторов – производитель, тип конструкции, качество и материал конечной продукции.

Типы инструментов

В первую очередь нужно отметить, что сейчас существует множество производителей клещей для обжимания, которые изготавливают их по различным стандартам. В конечном итоге должен получиться инструмент, который может иметь узкое назначение (прессовка только определенного вида проводов), так и более широкое (универсальные клещи для бытовых конструкций и производства). По этой причине потребитель сразу должен иметь представление о том, какой тип инструмента для прессовки жил ему понадобится.

В бытовых условиях такой инструмент для обжима наконечников может подходить для работы с многожильными проводами электрической сети: розетки, выключатели, осветительные приборы, счетчики энергоснабжения и другое.

Прессовочные клещи обеспечивают качественное и безопасное соединение электрического и механического характера. Обычно разделение на типы данного инструмента делается исходя из их. Клещи для обжимания наконечников относятся к категории прессовочного оборудования. Зачастую они необходимы для работы с системами слабого тока для закрепления контактов.

Так сам инструмент можно разделить на несколько видов в зависимости от его назначения. Для снятия оболочки с кабеля и его изоляции. Такой тип клещей позволяет быстро и точно отрезать необходимый участок изоляции на проводе, не повредив при этом саму жилу. Их можно настраивать на определенный диаметр, который следует удалить с жилы. Настройку можно сделать вручную или же выбрать автоматическую.

При ручной настройке все таки будет существовать вероятность повредить сам провод, а автоматическая позволит сделать удаление оплетки под последствий для сечения шнура. Зачастую такой тип используется при работе с распределительными и ответвительными коробками. Режущая кромка всегда должна быть острой, чтобы срезание внешней изоляции делалось за одно действие, не «зажевывая» провод в инструменте.

Для пресса конечных гильз. Для такого типа клещей также существует несколько видов, в зависимости от формы их гнезд и формы. Гнезда могут иметь пластиковые фланцы, а также изготавливаться без них. Способны быть трапециевидной формы или же предназначаться для квадратной прессовки. Те, которые имеют в своей конструкции гнезда с пластиковыми фланцами, позволяют эффективно обжимать наконечники многожильного провода, а их квадратная форма способна обеспечить надежный контакт всех жил. С такими клещами очень удобно делать монтаж или центрирование для любого типа сечения. Для более надежного и точного пресса контактов клещи должны подбираться по соответствующему диаметру (для них есть цветовая маркировка).

Для изолированных наконечников кабеля. Работа с изолированными контактами должна проходить с инструментом овальной формы. Обычно в их матрице должны быть расположены 3 стандартные формы для пресса, которые можно отличить по цветам – красный, синий и желтый. Соответственно для каждого из этих цветов выпускают наконечник, гильзы и другие разъемы с таким же цветовым индикатором.

Применяя во время работ с изолированными проводами такие клещи, обязательно нужно следить за тем, чтобы положение стыковой кромки было правильным. Стыковая кромка располагается посередине верхнего профиля клещей. Такая конструкция продиктована тем, что при ее боковом размещении, кромка способна будет нарушать надежность и герметичность закрепления самого кабеля.

Для пресса неизолированных наконечников кабеля. Используются для неизолированного типа провода, а также для открытых, сделанных из латуни. Для пресса в таких клещах сделан специальный стержень. Поэтому саму гильзу обжимают по центру, а стержень нужно посадить на разделительный шов. Клещи для пресса открытых наконечников, которые изготовлены из латуни, могут иметь для отдельных вида зажимов. Один из них для провода, а другой для изоляции. Чтобы пресс открытых контактов был надежным, стоит прикрепить к ним локатор. Такое приспособление позволит обеспечить точное позиционирование. При необходимости обжать клеммы лучше использовать подходящие клещи для пресса штекеров.

Видео «Обжимка и изоляция: основы электрики»

Принцип использования

Принцип применения клещей для пресса контактов в проводке можно понять исходя из рабочего процесса, в котором потребуется их использование.  Для работы необходим определенный провод, сам инструмент для обжимания и сам соединительный элемент, который следует разместить на конце контактов. В первую очередь с конца провода необходимо снять внешнюю изоляцию. Для этого нужно использовать клещи. На них должна быть полукруглая ложбинка, а сверху нее режущая кромка. В эту выемку нужно положить провод, затем прижать лезвием верхнюю сторону. Сделав пару оборотов вокруг кабеля, изоляция будет надрезана. Теперь ее можно снять без усилий. Для правильного пресса с надежным контактом достаточно будет зачистить 4 сантиметра шнура.

Следующий шаг заключается в выравнивании и размещении всех жил в нужной последовательности, как того требует определенный вид коннектора. Когда провода будут расправлены, их следует тесно прижать между собой и обрезать, оставляя 1-1,5 см контактов для соединения. Затем все контакты необходимо поместить в само соединительное устройство, и при этом нужно сохранить их последовательность. Заведение жил нужно сделать на такую глубину, чтобы нижняя выемка коннектора доставала до изоляции кабеля. Это нужно для того, чтобы не повредить его при обжимании, так как сама выемка очень плотно вдавливается, закрепляя устройство на шнуре.

После этого в посадочное место клещей следует поместить устройство. Обязательно нужно проверить соответствие цветов всех жил. Когда они будут находиться в правильном положении, то можно произвести прессовку. Последний этап требует проверки подсоединения на прочность, а также цел ли сам коннектор. Так как существует большое множество рабочего инструмента для таких целей, то можно подобрать именно те, которые лучше подойдут для конкретного типа соединения.

Видео «Обжим кабельных проводов»

В видео представлено популярное руководство, которое позволит вам понять, что и как правильно делать, если необходимо обжать провода или кабели.

otoke. ru

Наконечники для проводов и кабелей: виды и сферы использования

Как выбрать наконечник для провода?

Опрессовка проводов наконечниками в последнее время пользуется все большей популярностью. Ведь этот простой и быстрый способ позволяет создать качественные соединения как для силовых, так и для низковольтных сетей.

А как известно, в любых электрических системах именно качественное соединение обеспечивает практически 90% надежности. Поэтому, в нашей статье мы решили разобрать существующие виды наконечников для опрессовки, их достоинства и недостатки, и, конечно, сферу применения.

Виды наконечников для опрессовки

Наконечники проводов условно можно разделить на два основных вида – это наконечники для подключения, и наконечники для соединения проводов между собой. Первые применяются для создания качественного контакта во время подключения провода или кабеля к каким-либо клеммникам, назначение вторых понятно из названия.

Наконечники для подключения

Для подключения к клеммникам следует использовать наконечники, которые обеспечивают надежность подключения, позволяют выполнить подключение к другому клеммнику, виду которого они и должны соответствовать.

На данный момент существует не такое уж большее разнообразие наконечников:

Кольцевые наконечники

Наибольшую популярность получили, так называемые, кольцевые наконечники. Они предназначены для подключения к винтовым клеммникам.

К их преимуществам следует отнести максимально возможную контактную поверхность, и надежность такого контакта. Их используют во всех случаях постоянного и временного подключения в низковольтных сетях.

Наконечники типа «крюк»

Следующим по надежности называют наконечник типа «крюк». Его контактная поверхность обычно на ¼ ниже, но такой наконечник можно подключить к клемме без полного выкручивания крепежного винта.

В связи с этим, данные наконечники используются преимущественно в качестве временных, а также в клеммниках, где полное выкручивание винта невозможно либо затруднено.

Наконечник вилочного типа

Наконечник на провод вилочного типа имеет контактную поверхность всего в 50% от кольцевых, но им очень удобно работать при частых подключениях.

Поэтому наибольшее распространение он нашел в лабораторных и релейных схемах, в которых требуется частое переподключение контактов.

Штифтовый наконечник

Выше приведены три основных типа наконечников, но в отдельных случаях используются и другие виды. В первую очередь, это так называемая плоская игла — или как их правильнее называть: штифт.

Он используется преимущественно в клеммниках со специальной зажимной площадкой. Подключить к такому клеммнику наконечники основных трех типов просто не получится.

Наконечник круглая игла

Еще одним специфическим типом наконечников является круглая игла. Она так же используется только для специальных клеммников. Но, благодаря своей конструкции, может быть использована практически для любых типов клеммников.

Тем не менее, используется она достаточно редко из-за малой контактной поверхности.

Втулочный наконечник

Ну и, конечно, рассматривая типы наконечников для проводов, нельзя обойти вниманием так называемые трубчатые или втулочные оконцеватели.

Они используются практически со всеми видами клемм. Особенно популярны они стали в последнее время, когда их активно начали применять для защиты многожильных проводов от перелома части жил, во время зажима в винтовой клемме.

Главным отличием этого типа наконечников от других, является то, что непосредственно контактная часть и является местом обжима провода. То есть, наконечник можно применять даже без предварительного обжима, хотя это не рекомендуется.

Наконечники для кабеля

Для оконцевания жил кабеля инструкция рекомендует применять специальные силовые наконечники. Они имеют трубчатую часть для обжима кабеля и контактную часть с отверстием под винт или болт.

Наконечники для кабеля с 90⁰ изгибом

В некоторых случаях используются специальные силовые наконечники с 90⁰ изгибом. Такой изгиб может потребоваться при горизонтальной установке силовых автоматов.

Конечно, его можно сделать и своими руками из обычного силового наконечника, но в этом случае может снизиться его электропроводность, да и с эстетической точки зрения он будет выглядеть не так красиво.

Наконечники для соединения проводов

Для подключения проводов между собой используют специальные гильзы и наконечники. Их так же можно разделить на два подвида.

В одном из них соединение производится непосредственно в изделии. Во втором случае, производится оконцевание двух проводов разными наконечниками, а затем уже концы соединяются. Давайте рассмотрим все эти варианты более детально.

Гильзы для опрессовки

  • Начнем наш разговор с наконечников и гильз, которые позволяют соединить провод между собой посредством опрессовки в одном изделии. В первую очередь, это гильзы. Они представляют собой трубчатые изделия, в которые с разных сторон вставляется провод соответствующего сечения. Затем гильза обжимается, и получается цельное и достаточно качественное соединение.

Гильза для опрессовки медных и алюминиевых проводов разного сечения

  • Для соединения между собой алюминиевого и медного провода, существуют специальные гильзы. Их особенность состоит в том, что они выполнены из латуни – материала нейтрального в плане электролиза для проводов.

Втулочный наконечник для опрессовки двух проводов

  • Так же для соединения проводов между собой используются специальные круглые, или как их еще называют, втулочные наконечники. От обычного втулочного наконечника их отличает не только цена, но и форма. У данных наконечников изолированная часть имеет не округлую, а трапециевидную или прямоугольную форму, что позволяет качественно подвести к месту соединения сразу два провода.

На фото плоский наконечник «мама»

Плоский наконечник «папа»

  • В автомобилестроении, при создании акустических систем и в других низковольтных сетях достаточно часто используются два наконечника для соединения проводов между собой. Их принято называть коннекторами.
  • Первый тип — это так называемые плоские коннекторы. Они бывают двух видов – «папа» и «мама». «Папа» очень похож по своей структуре на наконечник типа плоская игла, из-за чего их часто путают. «Мама» представляет собой плоскую поверхность со специальными зажимными пластинами. «Папа» вставляется в коннектор «мама», и обеспечивается достаточно качественный контакт.

Обратите внимание! Существуют наконечники, которые имеют одновременно контакт и «мама» и «папа». Такие коннекторы предназначены для соединения трех проводов, но могут использоваться и для соединения двух проводов. В этом случае, лишний контакт либо обламывается, либо просто остается незадействованным.

Круглый наконечник «папа»

  • Так же применяется круглый наконечник под провод. Их принцип устройства очень похож с описанным выше видом, только в этом случае «папа» — это круглый наконечник, а «мама» — это специальное отверстие с зажимами для «папы».

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.  Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

  • Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
  • Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

  • Вторым возможным вариантом является полная изоляция наконечника. В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
  • Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.
Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов. Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание.

Клещи для обжима проводов

  • Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения. Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает.

Обратите внимание! Использовать гильзы или наконечники меньшего диаметра так же не допускается. Ведь в этом случае вам необходимо будет уменьшить сечение провода, что приведет к снижению его электропроводности и соответственно повышенному нагреву. Дальше, думаем, объяснять не надо.

  • Поэтому, используем гильзу или наконечник только требуемого сечения. Его одеваем на провод таким образом, дабы он был вровень или немного выступал из обжимной части. Изоляция провода должна быть снята до самой обжимной части. Не допускается, чтобы провод имел изоляцию в месте обжима.

Крайне важно соответствие сечения провода и наконечника

  • После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
  • Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Обратите внимание! При использовании гильз не допускается их разрезание пополам в целях экономии, или еще из каких-либо побуждений. Ведь такие половинки не способны обеспечить достаточно качественный контакт и сжим провода. Да и работать с такими «коротышами» не очень удобно.

Стадии обжима гильз

  • Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Вывод

Опрессовка наконечниками проводов является одним из наиболее простых и быстрых способов соединения. Причем, что немаловажно, он разрешен нормами ПУЭ. Главное здесь правильно подобрать наконечники — в соответствии с вашими условиями, предпочтениями, типом провода и его сечением.

elektrik-a.su

наконечники на провода под оконцеватель, опрессовка жил

Кримперы – это обжимные клещи для проводов и наконечниковДостаточно часто, при работе различных электрических устройств, наблюдаются такие явления как нагрев токоведущих элементов конструкции или отгоревшие проводники. Все это говорить о недостаточном контакте, который может быть вызван ненадежным соединением или разностью материалов провода и клеммы. Для того чтобы этого избежать, используют специальные элементы, в виде наконечников, которые обеспечивают не только надежное соединение, но и защиту провдникка.

Виды наконечников для проводов и кабелей

Встречаются ситуации, когда при длительной работе начинает греться вилка или розетка электрического устройства. Это говорит о том, что в соединительных клеммах недостаточно качественно соединен проводник.

Оконцовывать жилы и провода лучше с применением специальных наконечников

Специально для этого, разработаны наконечники, при помощи которых, достигается надежное соединение провода или кабеля с токоведущими частями конструкции.

Данные элементы различают по двум основным признакам:

  • Материал изготовления;
  • Монтаж.

Если производится оконцевание алюминиевых жил, сечение которых превышает 15 мм2, то с данном случае используют обжимные наконечники из алюминия. Если необходима опресовка медного кабеля или провода, то для обжима используют медные наконечники.

Обратите внимание! Каждый наконечник (оконцеватель), имеет свою маркировку, указывающую на материал из которого он изготовлен.

В качестве наконечников для медного электрического кабеля, особенно для многожильных, используют наконечник, который выполнен из цельнотянутой трубки. Один из концов, данного наконечника сплющивается и просверливается. Для крепления наконечника к токоведущим частям оборудования, используют болт с гайкой.

Стоит отметить, что существуют наконечники, изготовленные из двух видов металла (медь и алюминий). Данные приспособления используют на различных производствах, в которых необходимо подключать, например алюминиевый кабель к медной шине.

Монтаж каждого вида наконечника, производится соответственно его техническим характеристикам.

При использовании специального инструмента (пресс или клещи), кабельные наконечники опресовывают.

Медные кабели, при соответствующей степени очистки, паяют, используя для этого тигель, наполненный расплавленным оловом. Пайка, позволяет сделать контакт намного качественней.

Наконечники НШВИ для проводов под обжим: характеристики

Жилы различных проводов, не имеют таких показателей сечения как кабельные, но по структуре они достаточно часто выполняются в виде многожильных проводников. Для удобства их монтажа, используют специальные наконечники.

Расшифровка аббревиатуры:

  • Н – наконечник;
  • Ш – штыревой;
  • В – Втулочный;
  • И – изолированный.

Для изготовления данных наконечников, используется специальная электролитическая медь. Основное предназначение наконечников, это создание качественного контакта при соединении проводов с токоведущими частями устройств.

Обратите внимание! Данные наконечники, выполняют дополнительную защитную функцию, при которой проводник защищен от механического воздействия.

Используются наконечники для кабелей из меди, сечение которых варьируется от 0,5 – 35 мм2.

В зависимости от условий, для обжима применят наконечники двух видов (одинарный и двойной). Стоит отметить, что при таком методе установки наконечников, в дальнейшем нет необходимости производить мониторинг качества и надежности соединения.

Данные наконечники, используются для подключения проводников к розеткам, выключателям или автоматическим выключателям. Главным отличием от остальных видов наконечников, является то, что установка и опресовка (оконцовка) изделия не занимает много времени.

Благодаря своим конструктивным особенностям, такие наконечники защищают не только жилы кабелей и проводов, но и при помощи дополнительной изоляции, обеспечивают безопасное их использование.

Обжим (опрессовыватель) для наконечников проводов и кабелей

Для обжима кабелей и проводов различного сечения, используют специальный инструмент. Данным инструментом называют пресс или клещи. Пресс применяется для обжима жил силового кабеля. Клещи используют для монтажа наконечников в проводах с меньшим сечением.

Опресовка позволяет все звенья электроцепи надежно соединить с хорошей проводимостью электрического тока

Виды клещей для обжима:

  • Сдавливающие с двух сторон;
  • Диафрагменные.

Самыми распространенными, являются устройства, которые способны обжимать наконечник только с двух сторон. Губки данных инструментов, благодаря своей конструкции, работают по принципу направляющих. Основной вид используемых наконечников П – образные.

Преимуществом клещей такого типа, является то, что монтаж наконечников можно осуществлять в любом удобном положении. К недостаткам данных устройств относится то, что они не способны работать с проводами, сечение которых превышает определенное значение. Поэтому следует иметь несколько таких инструментов в запасе.

Обратите внимание! Для данных видов прижимных клещей, в качестве альтернативы используют кримперы, которые являются многофункциональными элементами устройства.

Для того чтобы качественно установить наконечник на клемму, используют диафрагменные устройства. Их основным отличием является возможность обжимать наконечник с нескольких сторон (4 – 6).

Важно понимать, что чем больше площадь соприкосновение кабеля с наконечником, тем лучше контакт. Лучшим вариантом, при условии, что наконечник длинный, будет обжать его по всей длине.

Стоит отметить, что существуют клещи, которые применяются для монтажа наконечников на компьютерные и телефонные кабели. Для подключения используется витая пара или многожильные провода. Для того чтобы подобрать подходящий, основывайтесь на устройство наконечника.

Обжимка (оконцевание) жил проводов и кабелей своими руками

Силовой кабель, работает под высокими нагрузками, поэтому его опресовка должна выполняться правильно и согласно инструкции. Для опресовки, используют специальный инструмент в виде ручного пресса.

Для работы потребуется:

  • Гидравлический пресс;
  • Строительный нож;
  • Пассатижи.

Перед тем, как опрессовывать наконечники, необходимо произвести замеры и сделать кабель необходимой длины. Для этого, окончание кабеля подводится к силовому устройству, где путем примерки определяется его нужная длина.

Обратите внимание! Замеры следует производить по фазным контактам, так как они всегда расположены выше, чем нулевая или шина заземления.

После этого, необходимо очистить кабель от внешней изоляции. Одним из технических условий по монтажу и эксплуатации кабелей, является то, что внешняя изоляция должна заходить в распределительный или силовой щит с запасом не менее 10 см.

Затем производится очистка от изоляции каждой жилы, для установки наконечника. Для этого, необходимо приложить наконечник к окончанию проводника, и сделать отметку, согласно которой будет сниматься изоляция.

Используя строительный нож, отмеченная область изоляции снимается с проводника. Далее, необходимо подготовить пресс. В его внутреннюю часть, устанавливаются два металлических элемента, которые при соединении образуют равносторонний шестигранник. Элементы подбираются согласно сечению кабеля.

После этого, на окончание кабеля надевается наконечник, которые вставляются в пресс. Далее производится опрессовка. Опрессовать наконечник следует в нескольких местах. Таким образом, достигается увеличение площади нормального контакта жилы с наконечником. После этого, согласно маркировке, часть кабеля и наконечник изолируется изолентой. Если изоляция производится посредством термотрубки, необходимо ее надеть на кабель до опрессовки.

Что такое обжимка для наконечников электрического кабеля (видео)



Согласно данной информации, вы еще немного продвинулись в освоении сферы электромонтажных работ. Но не стоит забыть одно основное правило при их проведении. Обязательно соблюдайте правила безопасности.

Добавить комментарий

6watt.ru

Как обжать сетевой кабель без инструмента (отверткой)

В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.

В статье как обжать витую пару в RJ-45 я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.

Нам понадобятся такие материалы и инструменты:

  • Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
  • Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
  • Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
  • Нож для зачистки витой пары.
  • И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.

Вот такой набор у меня:

Нож у меня немного большой для такого дела, но это неважно. Главное, чтобы острый был 🙂

Как оказалось (узнал об этом в процессе написания статьи), что есть так называемые безинструментальные коннекторы. Интересная штука. С их помощью можно изготовить интернет кабель даже без отвертки. Понадобится только нож для зачистки кабеля. Выглядят они примерно вот так (на фото коннектор фирмы SUPR):

Как работают: зачищаем кабель и вставляем его в коннектор. На самом коннекторе даже есть схема, куда какой проводок вставлять. Затем просто защелкиваем его и кабель обжимается. Штука вроде не очень популярная. Даже не знаю, можно ли купить такой коннектор в обычном магазине. Нужно спрашивать.

Прежде чем приступить к обжиму витой пары с помощью нашей отвертки, нужно определится со схемой, по которой мы будем изготавливать кабель.

Схемы обжима сетевого кабеля LAN

Есть два способа, которыми можно изготовить интернет кабель. Скорее всего вам нужен первый способ, прямой обжим. Разберемся подробнее.

1 Если вам нужен кабель для подключения ноутбука, компьютера, телевизора, или другой техники к роутеру, или модему, то вам нужно изготовить кабель по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с маршрутизатором.

Есть два способа обжима: T568A и T568B. Я делал по схеме T568B, которую вы можете увидеть ниже. Получается, что оба коннектора мы обжимаем одинаково.

2 Второй способ — кроссовый, или перекрестный. Такой кабель пригодится для соединения напрямую двух компьютеров (без роутера).

Думаю, вы определились со схемой. Более подробно об этом можете почитать в статье: витая пара: что это? Схемы и способы обжима витой пары. Я буду делать простой кабель (прямой обжим) по схеме T568B.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1 Снимаем внешнюю изоляцию с витой пары. Где-то два сантиметра. Легонько обрежьте изоляцию по кругу и стяните ее. Только смотрите осторожно, чтобы не повредить изоляцию самих проводов.

2 Расправляем проводки и выставляем их по цвету. По той схеме, которую вы выбрали (фото выше). Желательно выставить их так, чтобы они не переплетались. У меня получилось вот так:

3 Дальше нам нужно подрезать проводки. Оставить примерно сантиметр. Я буду делать это с помощью специальных кусачек для кабеля. Как я уже писал выше, можно обрезать их с помощью ножниц, или ножа.

4 Проверяем правильно ли выставлены проводки по схеме, и вставляем их в коннектор. Сам коннектор RJ-45 держим защелкой от себя. Как на фото ниже.

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5 Еще раз проверяем правильно ли зашла витая пара в коннектор, и приступаем к обжиму. Берем нашу отвертку (может у вас что-то другое), и по очереди вдавливаем контакты. Смотрите аккуратно, не повредите руку!

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

  • Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
  • Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
  • Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
  • Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

На этом все. Пишите в комментариях о своих результатах, задавайте вопросы, и делитесь советами. Всем удачи!

help-wifi.com

Кримпер для обжима наконечников НШВИ. Как пользоваться кримпером

Современный электромонтаж не обходится без установки различных фурнитур и дивайсов. Будь то ночной светильник, светодиодная подсветка, вытяжка в ванной или обычная розетка без них не обходится любой хороший ремонт. У большинства этих устройств силовые контакты оснащены винтовыми клеммами для подключения питающих проводов. Те кто хоть раз подключал розетку с такими клеммами знают что при чрезмерном приложенном усилии при затягивании винтов происходит повреждение проводников. Винт врезается в жилу и передавливает ее.

При использовании проводов с монолитной жилой это не так критично, хуже дело обстоит, если проводка выполнена многожильным проводом – теряется сечение (которое в большинстве случаев и так занижено). Следовательно, жилу нужно как то защищать и делается это с помощью специальных наконечников, а для их качественной установки нужен специальный инструмент.

Приветствую Вас всех друзья и гости сайта «Электрик в доме». Сегодня я бы хотел поделиться с Вами одним из инструментов для опрессовки наконечников типа НШВИ или НШВ. Данный инструмент еще называют кримпер для обжима наконечников. В этой статье подробно разберем устройство кримпера и как с ними работать.

Кримпер для обжима изолированных наконечников

Качественный электромонтаж невозможно выполнить без качественного инструмента. Не у всех есть кримпер для обжима наконечников, поэтому на практике коллеги часто проявляют смекалку и иногда приходится видеть чудеса инженерной мысли. Например, использовать лужение проводов (я имею в виду многожильный провод). Это конечно хороший способ, но подходит не всегда и везде. К тому же весь этот процесс занимает много времени, если объем работы большой также приходится постоянно носиться с раскаленным паяльником, что не всегда удобно.

Шедевром, который мне часто приходилось видеть являются наконечники, обжатые с помощью плоскогубцев. Суть данного метода заключалась в надкусывании режущей частью плоскогубцев наконечника с проводом, делая несколько вмятин по всей его длине. «Обжимая» наконечники таким способом, существует риск повредить жилы кабеля. Друзья, мы все понимает, что это каменный век и пару десятков лет назад такие условия монтажа подошли бы, но не сегодня.

Совсем не обязательно покупать дорогой инструмент, можно купить хороший и надежный кримпер для наконечников за умеренную стоимость в соответствии цена-качество. Тем более на сегодняшний день полно универсальных инструментов, которые в одном исполнении сочетают несколько функций.

Кримпер для НШВИ наконечников — обзор инструмента

Данный кримпер называется HSC8 6-4 MINI-TYPE SELF-ADJUSTABLE и позволяет опрессовывать наконечники сечением от 0.25 мм до 6 мм. SELF-ADJUSTABLE переводится как саморегулируемые. Имеет следующий внешний вид.

Приобрел данный инструмент на торговой площадке Алиэкспресс. Ссылка на данный кримпер будет в описании под видео на канале Ютуб. Предназначен кримпер HSC8 6 для обжима штыревых наконечников типа НШВИ или НШВ. Никакие другие наконечники типа кольцевые, втулочные или коннекторы вы им не обожмете.

Эта «обжимка» хороший помощник при электромонтажных работах и сборке щитков. С ее помощью любой электрик без труда сможет выполнить опрессовку гибких многопроволочных жил проводов и кабелей при подключении розеток, выключателей, светильников, различных клеммников, автоматических выключателей и УЗО. В общем, любое устройство к которому подключаются многожильный провод.

Также кримпер для обжима наконечников HSC8 6 может обжимать не только одинарные, но и двойные наконечники. Очень удобно использовать его и в плане того что размер губок настраивается автоматически, то есть не нужно менять матрицы (рабочие губки) во время работы.

Например собираете Вы электрический щиток, необходимо обжать многожильный провод наконечником 2.5 мм2, и тут же другой провод наконечником 6 мм2. Имеются одни рабочие губки которые обжимают разного сечения наконечники от 0.25 до 6 мм2. Настройка губок выполняется автоматически.

Нужно отметить что крайнее сечение наконечника который может обжать кримпер HSC8 — 6 мм2. Хоть я и упомянул то что им можно обжимать двойные наконечники но только не двойной 6 мм2. Внешнее сечение двойного НШВИ(2) 6 мм2 равносильно 10 мм2, а это уже запредельные.

Двойные 4 мм2, 2.5 мм2, 1.5 мм2 обжимает без проблем. Двойной на 6 мм2 просто не влезет в матрицу.

Имеет компактный внешний вид и хорошо лежит в руке. Рукоятки изготовлены из качественного плотного пластика, не выскакивают при работе. Рукоятки имеют длину 11 см что позволяет без проблем работать кримпером одной рукой. Общая длина 18 см. Сам корпус выполнен из стали толщиной порядка 2 мм.

Кримпер HSC8 6 оснащен храповым механизмом, который обеспечивает полный цикл опрессовки, а также блокирует рукоятки при обратном ходе, что дает дополнительное удобство при обжиме наконечников. С помощью блокировки риск «недоопрессовать» наконечник из-за вины человека сводится к нулю.

Возврат ручек в исходное положение и готовность к следующей опрессовки осуществляется с помощью установленной внутри пружины.

Рабочих сегмента в матрице четыре, поэтому обжим выполняется квадратом. Все рабочие детали рукоятки, храповой механизм и матрица имеют шарнирное соединение между собой.

Если в процессе работы Вы случайно выбрали не тот наконечник или провод, либо просто хотите завершить опрессовку но уже начали сжимать рукоятки то разблокировать храповой механизм можно с помощью специального рычага.

Также данная модель имеет функцию регулировки прижимного усилия губок (сегментов). Вес данного инструмента составляет примерно 550 гр.

Как пользоваться кримпером для НШВИ

В процессе монтажа электропроводки часто используют многожильные провода, которые в последующем необходимо подключать к электроприборам оснащенными винтовыми клеммами. Если в такой клемме зафиксировать многопроволочную жилу провода часть жил обязательно повредится, что в будущем приведет к потере контакте, дополнительному нагреву и возможно к возгоранию.

Именно поэтому для оконцевания многопроволочных жил проводов и кабелей применяются наконечники. Наконечники бывают изолированные, двойные изолированные и неизолированные. Давайте на живом примере рассмотрим как пользоваться кримпером HSC8 6-4 MINI-TYPE при обжиме наконечников.

Попробуем обжать одинарные наконечники НШВИ сечением 1.5 мм2. Для этого берем провод также сечением 1.5 мм2, снимаем с него изоляцию на длину гильзы и вставляем наконечник.

Некоторые новички очень часто при этом допускают ошибку — скручивают провода. Если это делать, то при обжиме жилы будут друг друга передавить и повреждаться. Поэтому не нужно скручивать провода при установке наконечника, юбка наконечника имеет конусную форму и провод легко входит в него.

Берем кримпер для обжима наконечников и вставляем нашу «сборку» в матрицу до упора. Затем сдавливаем рукоятки до того момента пока они не разведутся самостоятельно (пока храповой механизм не разблокируется).

Как я уже сказал опрессовка выполняется квадратом, соединение получается очень плотным и качественным. Теперь данный провод можно затягивать в любом винтовом соединении.

Аналогичным образом обжимаем наконечники сечением 2.5 мм2. Только для этого, конечно же, необходимо подобрать провод соответствующего сечения. Снимаем изоляцию, вставляем наконечник, опрессовываем.

Еще одной часто встречающейся ошибкой является неправильный подбор наконечника и провода. То есть часто применяют наконечники большего сечения, чем провод. Это также ведет к ухудшению контакта при монтаже такого соединения в клеммах.

Необходимо чтобы провод вставлялся максимально плотно в гильзу. Например если используется жила сечением 1.5 мм2 то и наконечники нужно использовать 1.5 мм2.

А так осуществляется обжатие кримпером наконечников 4 мм2:

Аналогично можно обжать изолированные наконечники 6 мм2. Это предельное сечение для данного типа кримпера с которым он может справиться.

На фото видно что форма обжатия хорошая, без перекосов. Гильза не зажевывается губками как это часто бывает, квадрат получается четкий и ровный.

Теперь давайте рассмотрим как обжимается двойной наконечник. По сравнению с одинарными, их особенностью является возможность обжатия в одной гильзе двух проводов.

Берем двойной наконечник сечением 2. 5 мм2. Зачищаем провода и вставляем их в гильзу. Затем берем кримпер для НШВИ и обжимаем. Как видно на фото качество обжатия очень хорошее. Гильзу не ведет и не «закусывает». Квадрат получается ровный.

А так выглядит обжатие кримпером двойного наконечника уже сечением 4 мм2.

Вот в принципе и все друзья, я показал, как пользоваться кримпером HSC8 6-4 MINI-TYPE. Как видите, сложного ничего здесь нет. Что могу сказать про данный инструмент? Пользуюсь им уже полгода, пока нареканий нет, а впечатления от работы только положительные, всем рекомендую.

Из недостатков пожалуй можно отметить слишком малое верхнее сечение — двойные наконечники на 6 мм2 им уже не обожмешь, а мне с ними часто приходится работать.

Если остались вопросы не стесняемся задавать их в комментариях. Также репостим статью в соц.сетях. Всем спасибо за внимание. С вами был автор сайта «Электрик в доме».

Похожие материалы на сайте:

electricvdome.ru

Полный обзор инструментов для сборки украшений

Название Фотография Зачем нужен? Как используется? Чем можно заменить?
1-Step Crimper One Step Crimper позволяет за один шаг сжимать вдвое обычные кримпы размером до 2 мм (трубочки и круглые) Нажмите на укороченную ручку кримпера, вложите кримп в специальное углубление и верните укороченную ручку в исходное положение. Теперь аккуратно, но быстро сожмите основные ручки инструмента. Кримп окажется сжатым вдвое. 1) Обычный кримпер или
2) тонкогубцы
или3) тонкогубцы + круглогубцы. Подробный мастер-класс здесь
1-Step Looper One Step Looper позволяет быстро создавать аккуратные петельки одинакового размера на пинах или проволоке: одновременно формирует петельки и обрезает лишнюю проволоку. Есть три вида One Step Looper, каждый для создания петелек одного определенного размера. Подробнее здесь Кусачки тонкогубцы/плоскогубцыкруглогубцы
Диск Кумихимо Используется для работы в технике Kumihimo (японское плетение шнуров). Шнуры разных форм и с различными узорами плетутся на диске по определенным схемам, которые можно найти в интернете или придумать самостоятельно. Диск для кумихимо можно вырезать самостоятельно из картона.
Доска (планшет) для сборки браслетов Для подбора дизайна браслетов разного диаметра перед нанизыванием на основу: можно сразу увидеть, как будет выглядеть украшение.

Шаг 1. Выбираем подходящую по размеру лунку.
Шаг 2. Выкладываем в бороздку вокруг этой лунки бусины в желаемом порядке.Шаг 3. Если получившийся результат нас устраивает, собираем бусины на основу в том же порядке.

Доска для сборки бус
Доска (планшет) для сборки бус Для подбора дизайна бус и колье разной длины перед нанизыванием на основу: можно сразу увидеть, как будет выглядеть украшение. Многополосные доски подходят для создания многорядных украшений; с прямыми желобками — для браслетов. Шаг 1. Выбираем подходящую бороздку: U-образную для бус, прямую — для браслетов. Шаг 2. Выкладываем в бороздку бусины в желаемом порядке.
Шаг 3. Если получившийся результат нас устраивает, собираем бусины на основу в том же порядке.
Сложенный гармошкой лист бумаги:
Доска (планшет) для сборки украшений Используется при сборке украшений, вышивке, бисероплетении. Высокие бортики не дадут бусинам, бисеру и фурнитуре потеряться. Благодаря бархатистому покрытию бусины и бисер будут меньше кататься. Просто сложите материалы, с которыми Вы работаете над украшением, на доску и наслаждайтесь процессом. Коврик для бисероплетения и сборки украшений
Игла бисерная Используется для бисероплетения и вышивки бисером. Отличается от обычных игл тем, что не расширяется к ушку (имеет одну толщину по всей длине), при этом намного тоньше обычных игл, благодаря чему может использоваться даже с мельчайшим бисером. Бисерные иглы чаще всего имеют номера от 10 до 15, чем больше номер, тем тоньше игла. Как обычной иголкой Леска (при бисероплетении) или Тонкая жесткая проволока, сложенная вдвое и скрученная
Игла бисерная гибкая, с большим ушком Используется для бисероплетения и нанизывания бусин на нить, шнур, тонкую ленту. Иголка представляет собой тонкую проволоку, раздвоенную посередине, благодаря чему в нее без труда можно вставить даже толстую нить. Аккуратно раздвиньте центральную часть иглы и вставьте туда ленту/шнур/нить, на которую планируете нанизывать бусины Леска или Тонкая жесткая проволока, сложенная вдвое и скрученная
Инструмент для работы с двойными колечками Позволяет быстро и легко раскрывать двойные колечки Подробнее здесь Нож или лезвие (раздвигать проволоку на колечке)
Инструмент для скругления конца проволоки (репейная чашечка) Позволяет быстро и аккуратно скруглить концы обрезанной проволоки и пинов Вставьте конец проволоки в чашечку и аккуратно покрутите ее, периодически меняя наклон. Надфили или наждачная бумага или пилочка для ногтей
Инструменты для работы с проволокой Для создания элементов украшения из проволоки Подробнее здесь 1) Дощечка с набитыми гвоздями
или
2) круглогубцы
+
тонкогубцы/плоскогубцы
Кноттер Позволяет аккуратно и быстро завязать узелок максимально близко к бусине. Используется со скользящими материалами (шелковая нить, леска). Подробнее здесь Иголка
или
шило (для подтягивания узелка к бусине)
Коврик для бисероплетения и сборки украшений Отлично подходит для вышивки бисером, бисероплетения, сборки украшений. Благодаря бархатистому покрытию бусины, бисер и фурнитура не будут скатываться с рабочей поверхности и не потеряются Просто сложите материалы, с которыми Вы работаете над украшением, на коврик и наслаждайтесь процессом Доска (планшет) для сборки украшений
Кольцо для работы с колечками Позволяет быстро раскрывать и закрывать одинарные соединительные колечки Подробнее здесь
Тонкогубцы/утконосы + тонкогубцы/утконосы/круглогубцы
Кримпер Позволяет сжимать вдвое обычные кримпы (трубочки и круглые) Подробнее здесь 1) Тонкогубцы
или
2) тонкогубцы + круглогубцы Подробный мастер-класс здесь
Круглогубцы Позволяют формировать аккуратные круглые петельки на проволоке и пинах; делать из проволоки спирали, пружинки и т. д. разного размера (с внутренним диаметром от 1.5-2 мм до 5-6 мм) Подробнее здесь Вязальные спицы разного диаметра тонкогубцы/плоскогубцы
Круглогубцы комбинированные Универсальный инструмент 3 в 1: сочетает в себе круглогубцы, плоскогубцы и бокорезы. Позволяет что-то зажать, отрезать (проволоку, тросик, цепочку, пин), сделать на проволоке/пине петельку или согнуть под нужным углом. Такой инструмент удобно брать с собой в дорогу. Бюджетный вариант, если инструменты используются изредка. 1) Закругленные края используются как круглогубцы.
2) Средней частью можно пользоваться как плоскогубцами: что-то зажимать или сгибать проволоку.
3) Кусачками можно откусить проволоку или пин.
Кусачки
+
тонкогубцы/плоскогубцы круглогубцы
Круглогубцы ступенчатые Благодаря ступенькам, такими круглогубцами удобно пользоваться, когда нужно сделать много округлых петелек одного диаметра. Одна сторона плоская, можно использовать как плоскогубцы. Как обычными круглогубцами или плоскогубцами. Круглогубцы
+
тонкогубцы/плоскогубцы
Круглогубцы с вогнутым носиком Используются для создания закругленных декоративных элементов из проволоки, удобны при создании петельки с закручиванием на пине. Наложите проволоку на круглый носик и сожмите инструмент. На проволоке появится полукруг. Его можно докрутить и превратить в круглую петельку. Это можно делать как на краю проволоки, так и отступив кусочек проволоки для дальнейшего обкручивания: Обычные круглогубцы
Кусачки (бокорезы) Используются для отрезания проволоки, пинов, цепочки, ювелирного тросика, лески и т.д. Наиболее популярный и универсальный вид кусачек. Любые другие кусачки или маникюрные щипцы (могут быстро затупиться, появятся зазубринки)
Кусачки с клиновидными концами Предназначены для обрезания проволоки, пинов, цепочки, ювелирного тросика, лески. Идеальны для труднодоступных узких промежутков между бусинами и фурнитурой. Из-за тонких концов не подходят для толстой или жесткой проволоки (быстро затупятся). Любые другие кусачки с тонкими носиками
или
маникюрные щипцы (могут быстро затупиться, появятся зазубринки)
Кусачки с прямым резом (для мемори-проволоки) Предназначены для аккуратного обрезания проволоки с памятью и обычной проволоки, а также пинов. Не деформируют проволоку при обрезании: срез делается ровно, без наклона, не оставляет острых краёв, легко перекусывает даже толстую жесткую проволоку. Не подходят для обрезания проволоки в труднодоступных местах. Захватите инструментом проволоку в нужном месте и сожмите его, стараясь держать инструмент перпендикулярно проволоке, чтобы срез получился ровным. Обычные кусачки (бокорезы), но придется приложить больше усилий при обрезании жесткой/толстой проволоки. Если нужно сделать на проволоке прямой срез, бокорезы придется держать под углом к проволоке.
Кусачки торцевые Используются для работы с толстой проволокой и пинами. Захватите инструментом проволоку в нужном месте и сожмите его, стараясь держать инструмент перпендикулярно проволоке, чтобы срез получился ровным. Обычные кусачки (бокорезы), но придется приложить больше усилий при обрезании жесткой/толстой проволоки.
Лопатка для бусин и бисера (Scoop EEZ) Позволяет быстро собрать бисер, мелкие бусины и фурнитуру с рабочей поверхности и пересыпать их в пакетик или контейнер для хранения. Прижмите лопатку к столу под углом (как обычный совок), подведите ее под бисер — она окажется внутри лопатки. Лоточек для бисера или небольшой совочек или столовая ложка или липкий ролик для очистки одежды
Лоточек для бисера (Magical Tray) Варианты использования: 1. При работе с бисером удобно насыпать разные цвета в такие лоточки и брать бисер из них. 2. Из лоточка удобно засыпать бисер в бижутерную сетку или обратно в пакетик.
3. Можно использовать как лопатку для бисера
4. Если потрясти в лоточке стразы с плоским основанием, они постепенно перевернутся нужной стороной.
Для удобства работы с бисером, его можно насыпать в небольшие тарелочки или крышечки от баночек.
Собирать бисер со стола удобно лопаткой для бисера.
Надфиль Используются для расширения отверстий в бусинах, в том числе каменных и стеклянных.
Также надфилями можно сточить заусенцы на металлической фурнитуре и подвесках, а также сгладить острые края у бусин.
Для расширения отверстия в бусине слегка смочите инструмент водой и медленно ввинчивайте его в бусину, пока не получите желаемый диаметр отверстия. Расширить отверстия у бусин можно тонким сверлом. Убрать заусенцы на фурнитуре и подвесках можно наждачкой.
Ограничитель на катушку с диспенсером (Spool Tamer) Благодаря этому приспособлению ювелирный тросик, леска, нить, резинка или проволока не разматываются с катушки в процессе хранения и использования. Наденьте ограничитель на катушку,вытащив кончик нити через специальное отверстие наружу. Используя пряжку, подтяните резинку. Чтобы отрезать нужное Вам количество нити, либо тяните одной рукой за кончик нити, а второй за петельку на резинке; либо вращайте резинку за петельку в сторону, противоположную намотке нити, и она будет постепенно разматываться сквозь отверстие на пряжке. Чтобы убрать излишне размотанную нить, вращайте резинку в сторону намотки. Кончик нити можно приклеивать к катушке скотчем или лейкопластырем.
Пинцет с загнутыми кончиками Пинцеты используются для захвата мелких бусин, фурнитуры, страз. Бусины и фурнитура сжимаются и удерживаются концами пинцета. Тонкогубцы или круглогубцы
Пинцет для работы с соединительными колечками Универсальный инструмент в форме пинцета предназначен для раскрытия обычных (одинарных) и двойных колечек. При работе с двойными колечками: просуньте прямой конец инструмента внутрь колечка, а загнутым концом нажмите на место соединения двух витков колечка возле конца проволоки, как это показано на фотографии ниже. Колечко раскроется. При работе с одинарными разъемными колечками: вставьте колечко в подходящую по размеру прорезь на инструменте и потяните колечко вбок. Инструмент для работы с двойными колечками и Кольцо для работы с колечками
Плоскогубцы с нейлоновыми насадками Хорошо подходят для выпрямления проволоки. Также используются для сгибания проволоки, зажимания покрывных кримпов и обжимных концевиков.
Благодаря насадкам не царапают покрытие. Из-за большого размера не подходят для работы с мелкой фурнитурой.
Проволока, которую необходимо выпрямить, протягивается несколько раз между зажатыми носиками плоскогубцев. Элемент, который необходимо зажать, помещается между носиками плоскогубцев и сжимается ими. Тонкогубцы.
Чтобы не царапать фурнитуру, носики инструмента можно обмотать лейкопластырем/изолентой или обмакнуть в специальную жидкость Tool Magic, напоминающую силикон.
Резак для шнуров Позволяет легко и аккуратно отрезать толстые (до 14 мм) шнуры из кожи и замши, резины, плетеных синтетических нитей. Идеально подходит для шнуров типа Регализ (Regaliz). Разведите ручки, положите шнур на нижнюю часть резака и плавно сожмите ручки. Острый нож
или
секатор
Стопперы-пружинки Приспособление, удерживающее бусины на ювелирном тросике, леске, нити, резинке или проволоке, пока Вы собираете украшение и еще не установили концевики. Подходит как для однорядных, так и для многорядных украшений. Просто надавите на выступающие колечки фиксатора с обеих сторон, пружинка раздвинется и в нее можно будет вставить нить.
Зажим для бумаг или обычная прищепка с плотно смыкающимися кончиками
Тонкогубцы Используются для сгибания проволоки, зажимания кримпов и концевиков, работы с одинарными соединительными колечками. Хорошо подходят для работы с мелкой фурнитурой.
Подробнее о том, как использовать тонкогубцы, чтобы дважды сложить кримп и зажать покрывной кримп, здесь
Утконосы
или
плоскогубцы, если фурнитура крупная
Утконосы Используются также, как и тонкогубцы. Загнутые носики позволяют подлезть в труднодоступные места. Используются также, как и тонкогубцы. Тонкогубцы
Шило 1) Чаще всего используется для прокалывания плотных материалов: кожи, картона, тонкого пластика. 2) Всунув шило в узелок на нити, его можно подтянуть поближе к бусине (замена кноттера).
3) Конусное шило можно использовать, чтобы разжать бусину со швом и превратить ее в покрывной крим.
1) Чтобы сделать отверстие в материале, просто проткните его шилом. 2) Если узелок на нити получился далеко от бусины/застежки, аккуратно просуньте кончик шила между витками узелка и потяните шило к бусине/застежке. Узелок сдвинется вместе с шилом. 3) Чтобы раскрыть бусину из пластичного материала, имеющую один шов, можно аккуратно насадить ее на конусное шило. Бусина приоткроется и ее можно будет использовать в качестве покрывного кримпа. Толстая (цыганская) игла
или
тонкий надфиль
Штангенциркуль Используется для измерения наружных и внутренних размеров бусин, фурнитуры и любых других объектов, а также глубин отверстий Линейка

Как подключить сетевой провод. Как обжать сетевой кабель LAN своими руками

В данной статье разберем обжимку сетевого кабеля. Многие люди так или иначе сталкиваются с проблемами патч-кордов (обжатая витая пара). Некорректное выниманием штекеров, неправильная прокладка кабеля, неправильный монтаж, вот далеко не полный список проблем, с которыми мы сможем столкнуться при подключении интернета в нашем доме. Проблема заключается еще и в том, что не каждый сможет разглядеть ошибки в работе стороннего специалиста. После прочтения данного материала вы станете уверенно обращаться с кримпером, узнаете варианты схем опрессовки кабеля, научитесь обжимать витую пару с отверткой. Далее мы разберем разные виды кабелей и распространенные ошибки при обжиме витой пары.

Зачем это может понадобиться

Вариантов использования витопарного кабеля очень много, практически для любого LAN соединения или телефонной распиновки понадобится обжать кабель в домашних условиях.

  • Установка локальной сети дома. Соединяя несколько компьютеров в домашнюю локальную сеть понадобится соединить компьютеры/лэптопы с роутером/маршрутизатором, это происходит посредством вышеописанного провода.
  • Подключение Интернета. Хотя основные магистрали интернет соединений прокладывают оптоволоконным соединением, в квартиры приходит витая пара. Поэтому очень важно научится обжимать ее самому, ведь настолько распространенная вещь должна быть знакома каждому.
  • Видеонаблюдение – еще один распространенный способ применения витопарного кабеля. Это не обязательно какой-то промышленный монтаж нескольких десятков видеокамер, вполне достаточно и небольшой веб камеры перед квартирной дверью, для которой и понадобится умение правильно использовать кримпером.
  • Проведение телефонной линии. Как не странно, но в настоящее время телефонные линии проводят тем же видом кабельного соединения. Так что умение пригодится и при прокладке линии телефонной передачи.

Какие потребуются инструменты

  1. Кримпер (“обжимник”/”витопарные клещи”). Инструмент для крепления коннекторов на сам кабель. Один из главных инструментов для обжатия кабеля интернета. Без него не обойдется ни один набор инструментов для работы с витой парой.
  2. Стриппер (“кусачки”/”витопарный нож”). Инструмент для снятия изоляции, используется в комплекте с “обжимником” (первым делом изоляция снимается “ножом”, после этого кримпером ставится коннектор). Зачастую “ножом” оборудован сам “обжимник”, но это не всегда качественный инструмент и отдельные “кусачки” обычно на порядок качественнее.
  3. Инструмент для кроссировки (“кросс”). Не используется напрямую при обжиме, этот инструмент пригодится для монтирования соединений в распределительных щитах и подключении витой пары в сетевые розетки.
  4. Тестер кабеля (“Тестер”). Диагностический инструмент, служит для проверки целостности и пропускной способности, проверки последовательности обжимки проводов.
  5. Коннекторы кабельные (“Вилка”/“RJ” называется так из-за маркировки Rj 12, Rj 11,Rj 45 …). Штекер, который устанавливается на зачищенный провод и втыкается в разъем сетевой карты компьютера/свич/хаб/роутер/маршрутизатор.

Инструкция по обжиму витой пары с отверткой

В критической ситуации обжать интернет кабель можно и при помощи подручных инструментов (хочу предупредить сразу, все это делается на свой страх и риск). Для того чтобы это сделать нам понадобится.

  • Нож. Для зачистки проводов потребуется что-нибудь острое, это необязательно должен быть специализированный, подойдет канцелярский или обычный хорошо заточенный кухонный нож.
  • Бокорезы. Для выравнивнивания проводов в витопарном кабеле не обязательно нужны именно бокорезы, могут подойти и обычные домашние ножницы или плоскогубцы с кусачками.
  • Отвертка. Собственно с помощью которой мы и будем обжимать коннектор.
  • Кабель витой пары (с запасом), коннекторы RJ (советую тоже взять с запасом ввиду того, что не обязательно получится обжать кабель таким варварским способом).

Инструмент подготовлен, приступаем к делу.

Порядок работ с кримпером

Кримпером обжать интернет кабель намного легче. В этом случае основная проблема не перепутать порядок подключения пар проводов. Цветовых схем подключения существует очень много, потому перечисление и разбор каждой займет очень много времени, представлю основной стандарт “T568A” (порядка 80% подключений будет производиться по этому стандарту).

Разделка сетевого кабеля витая пара для обжатия первый и самый ответственный шаг при обжатии. От аккуратности и правильности его выполнения зависит надежность соединения проводников кабеля витых пар с вилкой RJ45, и как конечный результат, стабильность доступа к сети Интернет.

Главное при разделке не допустить надсечки проводников витых пар и исключить их перехлест в месте зажима фиксатором в вилке RJ-45. В клещах для обжима вилок RJ-11, RJ-45, как правило, есть специальные ножи для обрезания кабеля витая пара по длине и подрезки его внешней оболочки. Но я этими функциями клещей никогда не пользуюсь, так как неоднократно приходилось сталкиваться с последствиями такой обрезки.

Дело в том, что кабель витая пара далек от идеальной окружности, так как все пары перевиты вокруг друг друга, при обрезке в клещах медные жилы проводников зачастую надсекаются и достаточно нескольких перегибов, чтобы они отломались. Гарантию надежности может дать только ручная подготовка конца кабеля для обжатия.

Разделка сетевого кабеля начинается со снятия внешней оболочки. Для этого одна губка бокорезов заводится внутрь кабеля. Нужно следить, чтобы на режущую кромку не попали проводники. В большинстве кабелей внутри проходит капроновая разрезная нить. После вскрытия пару сантиметров оболочки можно взяться за нее и отведя с натягом разрезать оболочку на 4-5 см. Далее оболочка загибается в сторону и срезается бокорезами. Многие рекомендуют снимать оболочку на 14 мм, но при такой длине практически не возможно хорошо развить и выровнять проводники витых пар.


Далее развиваются против часовой стрелки сами витые пары, обычно они свиты по часовой стрелке, если смотреть на торец кабеля. Развить их надо таким образом, чтобы на глубину оболочки до 5-8 мм пары были в одной плоскости. Это условие нужно соблюдать, чтобы исключить передавливание проводников фиксатором вилки при обжатии клещами. При этом надо сразу ориентировать пары по цветам, с учетом цветовой маркировки для обжатия.


Цветовая схема обжатия витой пары по варианту B, самый распространенный вариант.

Развиваются и выпрямляются проводники витых пар до тех пор, пока они не окажутся в одной плоскости в месте зажима фиксатором вилки RJ. Укорачиваются проводники витых пар до длины 14 мм, вставляются в вилку RJ-11, RJ-45. Обязательно нужно проверить, чтобы все проводники оказались под зубцами контактов и чередование их, соответствовало цветовой маркировке. Иногда в момент заправки поводов в вилку они меняются местами. Проводники при цветовой схеме В, расположены через один, белый с цветными полосками – цветной. Это позволяет одним взглядом быстро проверить правильность заправки проводов.

Как обжать RJ-11, RJ-45 клещами (кримпером)

Обжим utp кабелей компьютерных витых пар в вилке RJ-11, RJ-45 выполняют специальным обжимным инструментом — клещами для обжима вилок. Такие клещи профессионалы называют Кримпер . По конструкции они бываю двух типов, рычажные и прессовые. Рычажные клещи (на фото слева) стоят не дорого и работают соответственно. Требуется прилагать большое усилие и обжатие получается с перекосом. Лучшими являются HT-500, на правом фото, они лишены отмеченных недостатков. Конструкция их такова, что при обжатии витых пар, утапливающая контакты в вилке гребенка, движется строго перпендикулярно к вилке.


Для обжатия сетевого кабеля клещами, необходимо разделать и заправить витые пары в вилку, вставить вилку RJ-11 или RJ-45 в требуемую ячейку клещей и руками свести их ручки до упора.


Прижать защелку вилки RJ-11, RJ-45 к ее корпусу и вынуть из клещей готовый для эксплуатации обжатый вилкой RJ-45 кабель витых пар.

Как обжать RJ-11, RJ-45 без клещей

Бывают необходимо срочно обжать кабель вилкой RJ-11 или RJ-45, а клещей под рукой нет. В таком случае можно сделать обжатие без специализированного инструмента вручную. Вставляете разделанные проводники витых пар в вилку, в соответствии с требуемой цветовой схемой , зажимаете RJ в тисках за фиксатор, и с помощью биты от отвертки маленьким молоточком простукивая по бите, углубляете ламели до нужной глубины. Защелкиваете зажим кабеля на корпусе вилки.

Толщина лезвия биты не должна превышать 0,55 мм, так как толщина ламели в вилках RJ составляет 0,56 мм. Иначе можно расплющить изолирующие бортики. Подпружиненные контакты розетки будут цепляться за эти места и контакта не будет. Если все же повредили бортики, нужно лезвием острого ножа срезать в местах повреждения свисающие края.

Как повторно обжать RJ-11, RJ-45

Бывают, казалось на первый взгляд, более тупиковые ситуации. Необходимо срочно обжать на сетевой кабель вилку RJ-11 или RJ-45, а новой вилки под рукой нет. Для этой задачи есть тоже простое решение. Необходимо зажать в тиски корпус вилки за фиксатор и на 1 мм вытащить ламели из посадочных мест, поддевая их поочередно с торцов шилом.


Ножом подрезать защелку с ближней стороны к кабелю, извлечь ее и вынуть старые витые пары. Разобрал вилку RJ-45 полностью для демонстрации ее составных частей.


Обжать в вилку RJ-11 или RJ-45 новые витые пары по выше описанной технологии.


Так как фиксатор utp кабеля при разборке вилки был удален, необходимо зафиксировать кабель в вилке, капнув несколько капель в образовавшееся окно от удаленной защелки силикона, клея или герметика. Если возникла необходимость удлинить или восстановить повреждение кабеля витых пар, то можно это сделать пайкой или скруткой . Надежность паяного соединения превышает любые механические способы.

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

  • обычная 220 Вольт
  • интернет-розетка
  • телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

Монтаж интернет розетки

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica –
Инструкция к Legrand –

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

  • по стандарту “A”
  • по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

  • протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
  • “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

  • бело-оранжевый

На другой стороне:

  • бело-коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Подключение к роутеру и обжим коннектора

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

  • бело-оранжевый
  • бело-коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Проверка интернет-подключения

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс (доставка бесплатная).

Как подключить 4-х жильный телефонный кабель

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.

С одной стороны две жилы заводите на контакты 1-2:

зеленый = синяя жила


В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции . Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Ошибки при подключении интернет розетки

1 Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3 Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм , иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Жизнь без интернета немыслима для многих жителей земли. Он необходим для работы, учёбы, досуга, его используют в офисах и дома. Подключить компьютер к Сети можно тремя видами кабеля: коаксиальным, витой парой или оптоволокном. Первый сегодня уже не используется, последний немало стоит, а второй применяется активно и повсюду.

Как провести витую пару в доме или в квартире

Витая пара — это кабель, который используется для прокладки компьютерной сети. Провайдер заводит его в помещение при подключении к интернету клиента. Разводка кабеля внутри — задача более сложная, ведь провода не должны мешать и портить интерьер.

Для подведения интернета к зданиям предпочтение сегодня чаще отдаётся оптоволокну, а витая пара используется для прокладки коммуникационной сети по внутренним помещениям. Это связано с тем, что она дешевле, проще и удобнее в монтаже.

Кабель типа «витая пара» состоит из одной или нескольких пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой

Чтобы проложить кабель в квартире или доме, нужны дополнительные вложения, поэтому некоторые пытаются сделать это самостоятельно. Но при этом следует помнить основные правила:

  1. Нельзя оставлять провода незащищёнными, позволять им свободно свисать вдоль стен или лежать на полу. В идеале кабель нужно прокладывать под штукатуркой, но если сделать это невозможно, то его прячут в специальные пластиковые короба.
  2. Не следует сильно изгибать кабели, это может ухудшить качество сигнала.
  3. Запрещено располагать рядом электрические и сетевые провода . Расстояние между ними не должно быть меньше 5 см при горизонтальной и 30 см при вертикальной прокладке.

Что такое обжим витой пары и для чего он нужен

Интернет-кабель подключается к компьютеру через специальный разъём. Называется он RJ45. Но для осуществления обмена данными провод нужно не просто вставить в соответствующее отверстие, а правильно обжать.

Подключение интернет-кабеля к компьютеру или ноутбуку производится через специальный разъём, который называется RJ45

Кабель для соединения с интернетом, как правило, представляет собой четыре пары заключённых в общую изоляцию разных по цвету и скрученных между собой медных проводков. Обжим витой пары подразумевает под собой расположение проводников в правильной последовательности и запрессовка их в разъём при помощи специального инструмента, который обеспечивает надёжный контакт для передачи электрических сигналов.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:


Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:


Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:


Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

  1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
  2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.

    Использование кримпера требует тренировки, так как им можно перерезать провода витой пары при освобождении кабеля от наружной обмотки. Поэтому некоторые предпочитают выполнять эту операцию с помощью обыкновенного ножа.

    Снять наружную обмотку с витой пары можно с помощью кримпера или обычного ножа

  3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.

    Чтобы отмерить длину свободных проводников, нужно приложить к кабелю коннектор

  4. Обрежьте излишне длинные проводки с помощью кримпера.

    В кримпере есть специальный нож, которым можно обрезать длинные проводки

  5. Вставьте все жилы кабеля в коннектор до самого конца.

    Провода витой пары должны заходить в разъём до самого конца, под контактные площадки

  6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

    Обжимать витую пару кримпером очень удобно, так как в нём есть специальное гнездо для коннектора

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:


Обжимать кабель нужно следующим образом:


Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

  1. Бело-оранжевый, оранжевый, бело-синий, синий.
  2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Фотогалерея: цветовая схема обжима витой пары из четырёх жил

Четырёхжильную витую пару легче обжать, чем восьмижильную При обжиме четырёхжильной витой пары оранжевые проводники чаще всего занимают первый и второй контакты При обжиме четырёхжильной витой пары в третьем и шестом контактах могут использоваться зелёные провода Схема обжима четырёхжильной витой пары с синими и коричневыми проводниками встречается очень редко

Видео: обжим витой пары на 4 жилы

Как удлинить интернет-кабель

Заводя интернет в квартиру или дом, провайдер оставляет небольшой запас кабеля. Но если компьютер нужно переместить в другую комнату, то могут возникнуть проблемы. Есть несколько способов удлинить провод:

  1. Заменить кабель. Для этого обычно требуется обратиться к своему провайдеру, который его и поменяет. Но предварительно необходимо купить витую пару нужной длины, а после заплатить за услуги техника.
  2. Поставить сетевой коммутатор. Решение проблемы таким образом — не самый дешёвый вариант, но помимо удлинения кабеля он даёт возможность подключать к сети и другие устройства в доме.
  3. Использовать Wi-Fi роутер. Беспроводная передача данных отменит необходимость в использовании кабеля вообще. Подключиться к интернету можно будет в любой точке квартиры.
  4. Купить специальный переходник-удлинитель. Он прост в использовании, небольшой по размеру и недорого стоит. Это самый популярный способ увеличить длину интернет-провода.
  5. Скрутить провода вручную. Такой метод позволит без дополнительных затрат нарастить кабель до нужной длины, но качество сигнала при этом часто снижается.

Фотогалерея: как соединить и удлинить интернет-кабель

При скрутке кабеля снижается качество передаваемого сигнала Использование переходника является самым простым и недорогим способом удлинить интернет-кабель Для удлинения интернет-кабеля можно использовать коммутатор, но это будет самым дорогим решением

Как правильно скрутить кабель

Поскольку скрутка проводов не требует никаких дополнительных затрат и специальных инструментов, многие применяют этот способ для удлинения кабеля в домашних условиях. Сделать это можно по-разному.

  1. Если вы не хотите заново обжимать кабель, то уже заведённую в дом или квартиру витую пару нужно разрезать в любом удобном месте и вставить туда кусок провода нужной длины. Но важно помнить про существенный минус: на пути соединения с интернетом будет два места скрутки, а это не может не повлиять на скорость передачи данных. Причём чем длиннее провод, тем хуже.
  2. Если вы готовы к тому, чтобы заново обжать кабель, то срежьте его обжатый конец, удлините провод и закрепите новый коннектор RJ45. Так на вашем кабеле будет только одно место скрутки.

Соединять между собой нужно одинаковы по цвету жилы, а места соединения необходимо хорошо заизолировать.

Видео: как скрутить интернет-кабель

Как раздвоить интернет-кабель

Часто пользователи сети задаются вопросом, как раздвоить интернет-кабель. Такие меры могут потребоваться в нескольких ситуациях:

  • при перемещении ноутбука по квартире/дому, т. е. необходимости подключить его к интернету в разных комнатах;
  • при наличии нескольких компьютеров/ноутбуков и необходимости подключить их к интернету.

Решается проблема разными способами.

  1. В обоих случаях самый простой выход из положения — купить Wi-Fi-роутер. Но не все хотят подключаться к сети таким образом.
  2. Если требуется именно кабельное соединение, то наиболее надёжный вариант — коммутатор. Его преимущество в том, что все подключённые через него устройства получают доступ к интернету одновременно. Более того, таких устройств может быть столько, сколько есть портов в сетевом оборудовании.
  3. Переходник-разветвитель — ещё один удобный и недорогой вариант. Но подключить к Всемирной паутине через него можно только два компьютера, не более.
  4. Некоторые пользователи сети предлагают вручную разветвить интернет-кабель. Для этого к каждой жиле нужно примотать по две такого же цвета, всё хорошо заизолировать и развести провода в помещении. Но такой способ не гарантирует качества соединения, поэтому специалисты применять его не рекомендуют. Кроме того, подключаться к сети таким кабелем можно только поочерёдно, одновременно два компьютера в такой ситуации работать не будут.

Фотогалерея: способы подключения двух и более устройств к сети

Переходник-разветвитель RJ45 является самым простым и удобным способом подключения двух ПК к интернету одновременно Разветвление витой пары путём скрутки жил не гарантирует хорошей передачи сигнала и качественного интернета Wi-Fi соединение даёт возможность беспроводного подключения к интернету Сетевой коммутатор позволяет подключить к сети столько устройств, сколько в нём предусмотрено портов

Рекомендуем также

Плоскогубцы для создания бижутерии своими руками. Claytime.ru

Какие плоскогубцы вам необходимы для создания бижутерии своими руками? Если вы задаете такой вопрос, то эта статья для вас.

Давайте разберемся… круглогубцы, узкогубцы, плоскогубцы, кусачки и т.д. … в чем разница?

Круглогубцы (англ. Round-Nose Pliers) – чаще всего используются для фигурного выгибания проволоки, нужны при изготовлении швенз, завитков, петель.

Важно! Губки круглогубцев должны плотно смыкаться и не оставлять зазоров. В противном случае они будут плохо зажимать проволоку. Также обратите внимание на то, чтобы круглогубцы были ровными и имели одинаковую толщину и длину.

Тонкогубцы (англ. Chain-Nose Pliers) – за счет узкого носика этим инструментом удобно раскрывать и закрывать соединительные колечки, удерживать мелкие предметы, добираться до труднодоступных мест, а так же удерживать и изгибать проволоку.

Плоскогубцы (англ. Flat-Nose Pliers) – ими раскрываются и закрываются колечки, крутятся спирали, а также удерживается и изгибается проволока. Но в отличии от узкогубцев добраться до труднодоступных мест будет сложнее, т.к. у плоскогубцев губки прямые, без сужения к концу инструмента.

Важно!! Губки у плоскогубцев и узкогубцев должны быть гладкие, иначе они могут поцарапать поверхность с которой вы будете работать. Профессиональные инструменты продаются уже гладкие. Обычные нужно обработать надфилем или наждачной бумагой.

Бокорезы (англ. Side Cutter) – это кусачки с косым срезом. Кусачки нужны для того, чтобы перекусывать проволоку, ювелирный тросик, обрезания лишних частей фурнитуры и т.д. Носик у бокорезов узкий, что помогает пользоваться инструментом в труднодоступных местах.

Важно! Обратите внимание, что у строительных кусачек скос на режущей поверхности с двух сторон, и место среза с обеих сторон заостренное. А у ювелирных бокорезов с одной и срез получается с одной стороны заостренный, а с другой практически ровный.

Кусачки (англ. Nipper Cutting Pliers) – режущий инструмент. В отличии от бокорезов, у кусачек срез ровный.

Важно! Обратите внимание, что режущие поверхности у бокорезов и кусачек должны плотно прилегать друг к другу по всей длине, а не перекрещиваться буквой X. Будьте осторожны – эти инструменты очень острые.

Утконосы (англ. Bent-Nose Pliers) – это узкогубцы с загнутым носиком. Такой инструмент очень полезен для самых труднодоступных мест, т.к. носик у утконосов намного тоньше, чем у узкогубцев.

Кримпер (англ. Crimper Pliers) – используется для аккуратного и надежного огибания трубок вокруг проволоки, легкого зажимания бусин-кримпов (стопперов).

Существует еще один инструмент для зажимания кримпов (англ. Magical Bead Crimper или Magical Crimping Pliers.) – похож на плоскогубцы со специфическими выемками на внутренней стороне щечек. Служит для обжимания цилиндрических кримпов размером 2х2 мм. В результате обжатый кримп выглядит, как круглая бусина.

Инструмент для раскрытия сдвоенных колечек (англ. Split Ring Pliers) – многие мастера работают с двойными колечками, которые очень сложно открыть. Этот инструмент поможет открывать такие колечки одним легким движением.

Плоскогубцы с силиконовыми губами (англ. Nylon Jaw Plier) – помогут для защиты поверхности проволоки от царапин и других повреждений.

Плоскогубцы со ступенчатыми захватами (англ. Wire Looping Pliers) – этим инструментом вы сможете делать кольца, витки сразу 3-х различных диаметров. Инструмент прост в использовании и показывает отличные результаты при изготовлении колец, повторяющихся петель, пружин.

Еще несколько советов при выборе пассатижей:

Размер: для работы с тонкой проволокой будет удобнее работать с небольшими плоскогубцами, соответственно, если проволока более тугая – используйте более массивные плоскогубцы.

Пружинка: бывают инструменты без пружинистого устройства между рукоятками – это доставляет некий дискомфорт, т.к. при работе придется самостоятельно разгибать инструмент. При покупке обязательно обратите внимание на этот факт.

Удобство: рукоятка должна удобно ложиться в руку, сожмите несколько раз их, если вам удобно, то вам подходит этот инструмент для работы. Если чувствуете, что рука устает и совсем не комфортно, то лучше подобрать инструмент с другой рукояткой. Помните вам ими работать.

Хороших покупок!

почему электрик нуждается в этих инструментах

Чтобы без проблем выполнить электромонтажные работы, лучше заранее озаботиться покупкой соответствующего инструмента. Кримпер и стриппер — это те приспособления, которые обязательно должны быть у домашнего мастера. Если, конечно, он хоть когда-то занимается электрикой.


Что вы узнаете

Зачем нужны стриппер и кримпер

В принципе, эти инструменты имеют название очень необычное для российского уха. Но их предназначение нам все-таки знакомо и понятно:

  • Стриппер. Свое наименование инструмент получил от английского слова strip. Пожалуй, значение известно каждому — раздевать, обнажать. Инструмент именно «раздевает» провод, то есть лишает его изоляционного покрытия. Профессионалы всегда имеют при себе стриппер. Но и домашнему мастеру он прямо показан. Без него трудно произвести монтаж освещения, да и вряд ли получится нормально установить проводку.
  • Кримпер. Женщины, пожалуй, знают: кримперы — это такие щипцы для завивки волос. Устройство фиксирует прядь и придает нужную форму. Аналогичное назначение у пресс-клещей, которые иначе называются именно кримперами. Нужны они, чтобы обжать провод.

Стриппер: несколько важных подробностей

В принципе, изоляцию можно снять и простым ножом. Однако всегда остается опасность повреждения металлического сердечника. И не только его. Повредить можно и руки. Да и времени уходит много. И процедура сама по себе не очень приятна. Особенно, если речь идет не об одном, а о большом количестве проводов. Лучше в этом случае купить стриппер и использовать инструмент по прямому назначению.

Конструкция его проста: две рукоятки, да губки с лунками неодинакового размера. Причем каждая из лунок предназначена для провода с определенным сечением. Имея стриппер, достаточно соединить рукояти, и вы увидите, как губки сжимаются, и расположенные внутри лунок резцы разрезают изоляцию. Теперь просто тянем провод и наблюдаем, как легко сползает оболочка, обнажая металлический сердечник.

Чтобы удаление оболочки было максимально эффективным, следует выбирать ту лунку, которая соответствует сечению провода. В принципе, ошибиться невозможно, так как возле всех лунок, как правило, указывается обрабатываемое ими сечение.

Порой можно встретить такие стрипперы, в которых рабочие лунки имеются даже между рукоятями. Подобная конструкция расширяет сферу использования инструмента.

Более того, в инструменте иногда имеются резцы или специальный нож для обрезки. И это делает его значительно более практичным.

Читайте также: Как правильно зачистить провод с помощью ножа

Для чего и как используется кримпер

Домашнему мастеру может потребоваться соединить провода и установить клеммы. Простые скрутки в домашних условиях не используются, потому что они невероятно опасны. В принципе, профессионалы чаще пользуются пайкой. Но не каждый домашний мастер может выполнить ее по-настоящему качественно. Поэтому широкое распространение получила и опрессовка. Этот способ соединения проводов на полном основании можно также отнести к самым безопасным и надежным.

Алгоритм выполнения опрессовки довольно прост:

  • во-первых, производится установка гильз на соединяемые провода. Причем поставить их следует в месте планируемого соединения.
  • во-вторых, выполняется обжимка этих гильз. Для этого используется специальный инструмент. То есть именно на этом этапе и требуется кримпер.

Ни в коем случае не стоит использовать обыкновенные пассатижи. Это неудобно. Более того, и результат получается далеко не всегда качественный. Если же использовать кримпер, гарантированно создается достаточное усилие для правильного сжатия.

Как работает кримпер

Основной рабочий элемент кримпера – металлические губки. В их состав входят стопоры и матрица для опрессовки, расположенная посередине.

Матрица представляет собой форму с углублением определенного размера под конкретный диаметр наконечников. Но существуют также и варианты с углублением, размер которого можно регулировать.

Чтобы выполнить обжатие с помощью кримпера, достаточно:

  • поместить гильзу с кабелем для обжимки между губками кримпера;
  • свести рукояти. В результате гильза сожмется и плотно примкнет к проводу, зафиксировав соединение.

В зависимости от конфигурации матрицы, можно получить профиль практически любой формы. Это и обычный квадрат, и трапеция, и даже особые узоры, конфигурация которых определяется матрицей.

В некоторых кримперах усилие сжатия можно регулировать с помощью специального колесика. Но в основном этот параметр зависит от длины рукояти. Если говорить точнее, он прямо пропорционален их длине.

Причем усилие сжатия определяет тип материала, с которым можно работать конкретным кримпером. Можно купить, например, кримпер для меди, алюминия или стали.

Но главное различие состоит все-таки в допустимом диапазоне сечения поводов.

Разновидности кримперов

Для домашних нужд, как правило, приобретают кримперы, способные работать с проводами с небольшим разбросом сечений. Впрочем, домашнему мастеру больше и не требуется. В качестве примера такого кримпера можно назвать инструмент марки ШТОК 03304. Диапазон обжимки в нем составляет только 0,5÷6 кв.мм. Причем, инструмент подходит исключительно для неизолированных коннекторов.

Однако с профессиональными инструментами картина совершенно иная. Например, кримпер KNIPEX KN-975304. В нем диапазон обжимаемых сечений существенно выше. Он составляет уже 0,08÷10 кв.мм. И это, в принципе, позволяет работать даже с контактными гильзами.

Гибридный инструмент стриппер-кримпер

Как правило, зачистку и соединение проводов необходимо производить одновременно. Соответственно, нужен и стриппер, и кримпер. Один инструмент не может заменить другой. Но решение проблеме все же существует.

На рынке можно найти гибридный инструмент, например, Профи FIT 60033. Он интересен тем, что в нем совмещаются обе необходимые функции. В нем имеются губки, чтобы можно было обжать клеммы диаметром 1,5÷8 мм. Более того, пазы между рукоятками можно использовать, чтобы зачистить провода. Однако допустимый диапазон зачистки составляет только 0,2÷6 кв.мм. А это не полностью сочетается с кримперной функцией.

В то же время, для бытового использования инструмент более чем удобен. Его можно использовать и профессионалам в качестве дополнительного приспособления.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Как обжать кабель витая пара в вике RJ-45 без клещей

Разделка кабеля витая пара для обжатия

Разделка сетевого кабеля витая пара для обжатия первый и самый ответственный шаг при обжатии. От аккуратности и правильности его выполнения зависит надежность соединения проводников кабеля витых пар с вилкой RJ45, и как конечный результат, стабильность доступа к сети Интернет.

Главное при разделке не допустить надсечки проводников витых пар и исключить их перехлест в месте зажима фиксатором в вилке RJ-45. В клещах для обжима вилок RJ-11, RJ-45, как правило, есть специальные ножи для обрезания кабеля витая пара по длине и подрезки его внешней оболочки. Но я этими функциями клещей никогда не пользуюсь, так как неоднократно приходилось сталкиваться с последствиями такой обрезки.

Дело в том, что кабель витая пара далек от идеальной окружности, так как все пары перевиты вокруг друг друга, при обрезке в клещах медные жилы проводников зачастую надсекаются и достаточно нескольких перегибов, чтобы они отломались. Гарантию надежности может дать только ручная подготовка конца кабеля для обжатия.

Разделка сетевого кабеля начинается со снятия внешней оболочки. Для этого одна губка бокорезов заводится внутрь кабеля. Нужно следить, чтобы на режущую кромку не попали проводники. В большинстве кабелей внутри проходит капроновая разрезная нить. После вскрытия пару сантиметров оболочки можно взяться за нее и отведя с натягом разрезать оболочку на 4-5 см. Далее оболочка загибается в сторону и срезается бокорезами. Многие рекомендуют снимать оболочку на 14 мм, но при такой длине практически невозможно хорошо развить и выровнять проводники витых пар.

Далее развиваются против часовой стрелки сами витые пары, обычно они свиты по часовой стрелке, если смотреть на торец кабеля. Развить их надо таким образом, чтобы на глубину оболочки до 5-8 мм пары были в одной плоскости. Это условие нужно соблюдать, чтобы исключить передавливание проводников фиксатором вилки при обжатии клещами. При этом надо сразу ориентировать пары по цветам, с учетом цветовой маркировки для обжатия.

Цветовая схема обжатия витой пары по варианту B, самый распространенный вариант.

Развиваются и выпрямляются проводники витых пар до тех пор, пока они не окажутся в одной плоскости в месте зажима фиксатором вилки RJ. Укорачиваются проводники витых пар до длины 14 мм, вставляются в вилку RJ-11, RJ-45. Обязательно нужно проверить, чтобы все проводники оказались под зубцами контактов и чередование их, соответствовало цветовой маркировке. Иногда в момент заправки проводов в вилку они меняются местами. Проводники при цветовой схеме В, расположены через один, белый с цветными полосками – цветной. Это позволяет одним взглядом быстро проверить правильность заправки проводов.

Как обжать RJ-11, RJ-45 клещами (кримпером)

Обжим utp кабелей компьютерных витых пар в вилке RJ-11, RJ-45 выполняют специальным обжимным инструментом — клещами для обжима вилок. Такие клещи профессионалы называют Кримпер. По конструкции они бывают двух типов, рычажные и прессовые. Рычажные клещи (на фото слева) стоят недорого и работают соответственно. Требуется прилагать большое усилие и обжатие получается с перекосом. Лучшими являются HT-500, на правом фото, они лишены отмеченных недостатков. Конструкция их такова, что при обжатии витых пар, утапливающая контакты в вилке гребенка, движется строго перпендикулярно к вилке.

Для обжатия сетевого кабеля клещами, необходимо разделать и заправить витые пары в вилку, вставить вилку RJ-11 или RJ-45 в требуемую ячейку клещей и руками свести их ручки до упора.

Прижать защелку вилки RJ-11, RJ-45 к ее корпусу и вынуть из клещей готовый для эксплуатации обжатый вилкой RJ-45 кабель витых пар.

Как обжать RJ-11, RJ-45 без клещей

Бывают необходимо срочно обжать кабель вилкой RJ-11 или RJ-45, а клещей под рукой нет. В таком случае можно сделать обжатие без специализированного инструмента вручную. Вставляете разделанные проводники витых пар в вилку, в соответствии с требуемой цветовой схемой, зажимаете RJ в тисках за фиксатор, и с помощью биты от отвертки маленьким молоточком простукивая по бите, углубляете ламели до нужной глубины. Защелкиваете зажим кабеля на корпусе вилки.

Толщина лезвия биты не должна превышать 0,55 мм, так как толщина ламели в вилках RJ составляет 0,56 мм. Иначе можно расплющить изолирующие бортики. Подпружиненные контакты розетки будут цепляться за эти места и контакта не будет. Если все же повредили бортики, нужно лезвием острого ножа срезать в местах повреждения свисающие края.

Как повторно обжать RJ-11, RJ-45

Бывают, казалось на первый взгляд, более тупиковые ситуации. Необходимо срочно обжать на сетевой кабель вилку RJ-11 или RJ-45, а новой вилки под рукой нет. Для этой задачи есть тоже простое решение. Необходимо зажать в тиски корпус вилки за фиксатор и на 1 мм вытащить ламели из посадочных мест, поддевая их поочередно с торцов шилом.

Ножом подрезать защелку с ближней стороны к кабелю, извлечь ее и вынуть старые витые пары. Разобрал вилку RJ-45 полностью для демонстрации ее составных частей.

Обжать в вилку RJ-11 или RJ-45 новые витые пары по вышеописанной технологии.

Так как фиксатор utp кабеля при разборке вилки был удален, необходимо зафиксировать кабель в вилке, капнув несколько капель в образовавшееся окно от удаленной защелки силикона, клея или герметика. Если возникла необходимость удлинить или восстановить повреждение кабеля витых пар, то можно это сделать пайкой или скруткой. Надежность паяного соединения превышает любые механические способы.

CRIMP BUNDLE — DATASHARK DIY — Tempo Communications

Дата статуса предмета 01202009
Страна происхождения DE
UNSPSC 43223313
Международный кодекс гармонизации 8205595510
Индикатор RoHS U
Флаг обновления MSDS N

оптовая продажа бумаги Квиллинг обжимной инструмент Quilled Creation Craft DIY

  • (DIY-R023-18)
  • Цена / упаковка: 1 доллар США.01 Ваши цены
  • Цена в бронзе:

    0,98 долл. США

    3% скидка
  • Серебро Цена:

    0,94 доллара США

    6% скидка
  • Цена в золоте:

    0,91 доллара США

    9% скидка
  • Платина Цена:

    0,88 долл. США

    12% скидка
  • Цена бриллианта:

    0,85 долл. США

    15% скидка
  • Вес: 71 (г)

  • Время доставки: Специальный пакет 12 ~ 20 рабочих дней Epacket 15 ~ 18 рабочих дней E Express 20 ~ 30 рабочих дней EMS 10 ~ 12 рабочих дней EL RU (RU Express Line) 35 ~ 45 рабочих днейSL RU (RU Special Line) 35 ~ 45 рабочих дней Транспортировка в Россию автомобилем 35 ~ 45 рабочих днейТранспортировка в Москву по воздуху 35 ~ 45 рабочих днейПочта 20 ~ 45 рабочих днейNL MailPost 20 ~ 25 рабочих днейSL Nail Fashion (максимальный вес: 2 кг) 20 ~ 25 рабочих дней
  • Запросить дополнительную информацию о продукте

    Задать вопрос

    Инструмент для обжима бумаги для квиллинга Quilled Creation Craft DIY, ярко-розовый, 130x62x41 мм, подходит для бумаги шириной 10 мм (DIY-R023-18)

    * Категория:

    ———- Пожалуйста, выберите ———- Подтверждение наличия опасных веществКак использоватьПодтверждение материалаПодтверждение количества упаковкиПодтверждение процессаПодтверждение времени готовности и подтверждения доставкиЗапрос нового продуктаПодтверждение размера и весаДругой вопрос

    Пожалуйста, выберите категорию.

    * Комментарии:

    Пожалуйста, введите ваш запрос.

  • Посетите PandaWhole, вас ждет самая низкая цена. PandaWhole MOQ: 250 пакетов = 1 шт. * 250 = 250 шт.
  • Купон: US $ 5.00 для НОВОГО клиента. Зарегистрируйтесь сейчас >>
  • Размер 130x62x41 мм; Подходит для бумаги шириной 10 мм
    Материал Пластик
    Цвет Ярко-розовый
    Классификация Инструменты для квиллинга
    Размер упаковки 1 шт в упаковке

    Описание:

    Инструмент для обжима бумаги для квиллинга Quilled Creation Craft DIY, ярко-розовый

    Размер: около 130 мм в длину, 62 мм в ширину, 41 мм в толщину; подходит для бумаги шириной 10 мм.

    Цена за 1 шт.

    Обратите внимание: цвет может немного отличаться от изображения из-за другого устройства отображения.

    Как изготавливать и обжимать нестандартные соединители

    О проводах в наших схемах часто забывают, когда мы планируем следующий большой проект, но правильные соединители сделают ваш проект более профессиональным и с ним будет намного проще работать! В этом руководстве мы кратко рассмотрим параметры, которые следует учитывать при выборе соединителей.Затем мы проведем весь процесс сборки и обжима некоторых разъемов. Давайте начнем!

    Что нам нужно

    Разъем клеммы

    На рынке представлено множество разъемов, самый простой и распространенный — это корпус размером 0,1 дюйма, который можно увидеть на большинстве кабелей для прототипирования. Вы можете получить широкий выбор разъемов, которые применялись в различных приложениях. Разъемы JST обычно используются в наборах для разработки из-за их размера и того, что они не могут быть подключены неправильно.Разъемы Tamiya часто используются в автомобилях с дистанционным управлением, поскольку их можно прикрепить к толстому проводу низкого калибра, который пропускает большой ток и предотвращает подключение батарей в обратном направлении.

    Калибр провода

    При выборе разъемов легко упустить из виду толщину кабелей, мы измеряем толщину кабеля в AWG (American Wire Gauge), она идет от самых толстых кабелей при 0000 до самых тонких при 40.

    Если у вас низкий калибр провода, то меньшие разъемы не будут работать, а если он высокий, вам будет трудно заставить провод удерживаться в разъеме.

    Если вы уже выбрали свой разъем, то обычно просто найти провод с подходящим AWG. Например, контакты корпуса 0,1 дюйма работают с кабелями сечением 22–28 AWG, поэтому мы решили использовать AWG 22, поскольку это хороший кабель общего назначения, который часто используется при создании прототипов. Если ваша схема потребляет более 1 ампер или вам нужны очень тонкие провода, вы можете рассмотреть другие варианты, но в большинстве случаев 22AWG подойдет.

    Быстрое сравнение двух обжимных машин

    Мы рассмотрим два обжимных инструмента 0.Инструмент для обжима 1-1,0 мм: и инструмент для обжима 0,08-0,5 мм от Pololu. На первый взгляд, они оба очень похожи, они оба обладают прочным высококачественным ощущением и приятным храповым механизмом, который упрощает обжим. Эти два устройства отличаются друг от друга зубцами, 0,1–1,0 мм имеет три гораздо более широких зубца и обеспечивает большую гибкость при обжиме, и им намного легче обжимать более крупные разъемы.

    Обжимной инструмент 0,08-0,5 мм имеет только два гораздо более коротких зубца, что позволяет ему обжимать более короткие штифты, как в пакете DF Robot. Осторожно: Обжимной инструмент 0,1–1,0 мм: нельзя обжимать более короткие разъемы, поэтому перед покупкой проверьте длину штыря.

    При создании этой статьи мы широко использовали оба инструмента, а более широкие контакты значительно упрощают обжим более широких разъемов, поэтому, если вам нужно обжать маленькие контакты и много больших контактов, стоит приобрести оба.

    Создание нестандартных кабелей

    Я собираюсь сосредоточиться на выводе 0,1 дюйма и корпусе, так как они распространены в электронике производителей и достаточно просты, чтобы сделать их отличным местом для начала обжима.Вы сможете применить те же идеи к большинству контактных разъемов, но если у вас возникнут какие-либо проблемы, просто спросите об этом ниже, и мы будем более чем рады помочь вам. Теперь, когда мы выбрали разъем и инструменты, давайте сделаем несколько кабелей.

    Обрезка и зачистка проводов

    Первый шаг — отрезать провода нужной длины и зачистить концы. Прежде чем начинать обжимать, убедитесь, что вы отмеряли все кабели нужной длины, чтобы кабели были аккуратными и не теряли клеммы.Как только вы отрежете проволоку до нужной длины, вам нужно будет зачистить концы. Это очень важно, так как, если вы снимете слишком много, разъем не будет зажимать изоляцию или, в случае разъемов с розеткой, это может привести к заклиниванию вилки. Если вы не зачистите достаточно, проводник может не контактировать, и новый провод не будет работать.

    Для этих штифтов нам нужно зачистить до 3 мм, хотя это будет зависеть от штифтов, которые вы используете. Нет необходимости лужить провода, и на самом деле это может принести больше вреда, чем пользы с этим типом обжимного разъема.

    На следующем рисунке мы можем увидеть, почему нам нужно быть осторожными с полосой проводов и как разместить провод в клемме.

    Размещение проводника

      • Изоляция должна находиться в синей зоне с большими выступами, чтобы разъем надежно удерживался на месте.
      • Провод должен находиться в зеленой зоне с меньшими выступами, чтобы провод имел хороший контакт.
      • В красной зоне не должно быть провода, это особенно важно для гнездовых разъемов, поскольку они не будут работать правильно, если в этой области есть часть провода.

    Эти правила будут применяться к любым разъемам, которые вы используете, и вы можете использовать это размещение, чтобы убедиться, что вы зачистили свои провода до нужной длины.

    Штифты для обжима

    При вырезании булавок из полосы у вас может возникнуть соблазн оторвать их от подложки, не делайте этого! Удерживая штифт за выступ, как показано на рисунке, сборка кабелей становится намного проще и безопаснее. Затем вы можете аккуратно отрезать язычок после того, как закончите обжим.

    Следующим шагом является установка штифта в соответствующий зуб инструмента. В таблице в верхней части этого руководства есть указание, какой калибр кабеля следует использовать с каждым зубом.Мы обнаружили, что в случае штифтов 0,1 дюйма было лучше использовать зуб меньшего размера, чем рекомендуется. Убедитесь, что вы правильно разместили, как если бы вы обжимали слишком близко к концу, изоляционный захват может быть пропущен, и вы будет иметь слабый конец и слишком близко к проводу может привести к удержанию провода, но плохому электрическому соединению.

    При обжиме инструментом, который короче разъема, вам нужно будет решить, что важнее, хотя, по нашему опыту, язычки изолятора и половина проводника, как показано на рисунке, дали наилучшие результаты.Было бы чрезвычайно сложно или невозможно обжать более короткие штифты более широкими зубьями, поэтому будьте осторожны при выборе штифтов и инструмента для вашего проекта. Ниже мы можем увидеть примеры того, как обжим может пойти не так, и как мы хотим, чтобы обжим выглядел.

    Штифты корпуса

    После того, как все клеммы обжаты, вы можете начать использовать их для соединения, или вы можете добавить корпуса к своим контактам. Когда дело доходит до жилья, есть много вариантов, мы собираемся использовать самый простой из возможных — Connector Housing для 0.1 «обжим. Чтобы прикрепить корпус, мы просто вставляем штифт в корпус так, чтобы проволочная сторона штифта была обращена к отверстию на лицевой стороне корпуса, пока вы не почувствуете, что он« защелкнулся »на месте. Это может потребовать небольшого усилия но если вы находите это слишком сложным, наиболее распространенной проблемой, которую мы обнаружили, было то, что изоляционный разъем был недостаточно обжат, поэтому использование пары плоскогубцев для их зажима должно позволить вам легко прикрепить корпус. Существует множество различных разъемов, которые вы можете получить различные размеры и типы, хотя все они крепятся практически одинаково.Примечание. Если вы случайно добавили не тот корпус, его можно удалить, подняв язычок сзади и вытащив штифт.

    Пора делать спагетти!

    Теперь, когда мы рассмотрели основы, вы сможете изготавливать разъемы любого типа, который вам нравится, вы даже можете смешивать и совмещать концы, чтобы вы могли подключать устройства, которые в противном случае потребовали бы пайки новых клемм (будьте очень осторожны при этом что устройства электрически совместимы), мы будем рады услышать о пользовательских разъемах и любой удивительной проводке, которую вы сделали в ходе обсуждения, и, как всегда, если вы застряли или захотите расширить идею, представленную здесь, просто опубликуйте ниже, и мы поможем из.Увидимся в следующий раз!

    О проводах в наших схемах часто забывают, когда мы планируем следующий большой проект, но правильные разъемы сделают …

    Как сделать инструмент для обжима PEX

    Изготовление обжимного инструмента PEX может показаться сложным и сложным, однако его можно легко сделать и использовать, если у вас нет под рукой обычного обжимного инструмента для PEX. Вот несколько инструментов и шагов, которые помогут вам в этом процессе.

    Шаг 1. Изготовление обжимного инструмента

    Первое, что вам нужно сделать, это сделать обжимной инструмент. Вы можете начать с больших плоскогубцев или использовать садовые ножницы. В любом случае вам нужно убедиться, что ручки достаточно большие, чтобы вы могли их сильно зажать. Затем используйте провода для изготовления обжимной части обжимного инструмента. Вы можете начать с одного конца одного из лезвий или металлических деталей и начать только с одного из них. Затем в нескольких разных местах вы захотите обернуть проволоку вокруг инструмента, чтобы придать ему форму зуба.Затем переместитесь на сантиметр или около того, а затем сделайте это снова до конца. На более крупном вы, вероятно, сможете сделать по 2 или 3 зуба с каждой стороны. Как только вы закончите с одной стороной металла, вы можете перейти к другой стороне, а затем обернуть проволоку вокруг металла с этой стороны, но между тем, где вы сделали их на другой части. Поэтому, когда вы с силой сожмете инструмент, вы увидите, что зубцы подходят друг к другу. Используйте пистолет для горячего клея, чтобы закрепить зубы на месте, и дайте им постоять.

    Шаг 2 — Металлические кольца

    Вам нужно будет приобрести несколько металлических колец разных размеров, которые имеют большую ширину, но достаточно тонкие по весу и размеру, чтобы их можно было обжать обжимным инструментом и удерживать.Вы должны убедиться, что у вас есть несколько разных размеров, чтобы они могли обходить то, что вы пытаетесь защитить, не имея слишком много лишнего места, и чтобы они были в безопасности.

    Шаг 3 — Протестируйте вместе

    Теперь, когда он собран и готов к работе, вы можете проверить инструмент для обжима. Просто оберните металлическое кольцо вокруг трубки PEX, а затем используйте свой новый самодельный обжимной пресс, чтобы затянуть зажим.

    Хотя он не работает так же хорошо, как настоящий обжимной инструмент, и измерения не такие точные, он может помочь вам с общей функцией обжимного инструмента, если вы находитесь в труднодоступном месте и у вас нет его под рукой.При работе с этим инструментом убедитесь, что вы носите как защитные перчатки, так и очки, как если бы это был любой другой инструмент, чтобы убедиться, что вы вообще не пострадали.

    Изготовление собственных кабелей для аккумуляторов

    Инструмент плохого качества — гидравлический обжимной инструмент для грузовых перевозок

    После многих запросов я добавил свой опыт работы с гидравлическим обжимным устройством Harbour Freight. Я могу резюмировать это в двух словах: очень плохо … .. Читайте дальше, если хотите , почему стоит за моим обзором….(подмигивает)

    Давайте не будем неправильно истолковывать мой обзор выше. Нельзя сказать, что китайцы не могут делать что-то правильно, они, безусловно, могут , и они делают каждый день , но когда вы отправляете вещи самым низким, нижним участникам торгов, вы часто получаете то, за что платите, так как это случай здесь.

    Этот инструмент стоил 59,99 доллара и примерно столько же стоил гофрокороб для его доставки.

    Давайте найдем что-нибудь в открытом доступе, мне нравится Harbour Freight Tools, для некоторых вещей .Я никоим образом не осуждаю их продукцию… Я недавно купил коробки нитриловых перчаток за 1/3 от того, за что я могу их купить в моем местном хозяйственном магазине, и они были того же самого бренда. Мне нравятся их наборы гаечных ключей, потому что я теряю много гаечных ключей и считаю их одноразовыми. HFT хорош для многих и вещей, и они действительно служат цели. Вы не можете отнять у них этого.

    Этот инструмент, однако, не принадлежит их лучшим продуктам.

    1- Размеры кристалла, по-видимому, взяты из мифического выдуманного китайского стандарта для подсобных помещений.Это матрицы размером , а не AWG. Повторяю, это матрицы размером , а не AWG, несмотря на то, что они обозначены как таковые. Это не только , вводящие в заблуждение , но и вопиющие ложные . Они такие плохие и так неправильно маркированы, я подозреваю, что какая-то бедняжка в грязной темной комнате без подключения к Интернету на самом деле сделала это после жалоб клиентов из США о том, что матрицы не имеют размера AWG?

    2- Очевидно, что в более ранних моделях этого инструмента они изначально были обозначены в стандарте MCM.Теперь я вижу встречу в HFT tools; « О да, мы можем исправить это, просто перемаркировав матрицы MCM в AWG. “. Извините, HFT, так не работает …

    3- Даже если вы найдете исправную матрицу, она имеет тенденцию выпадать из инструмента в трюм. Мой инструмент / матрицы — , слегка магнитные, , но не настолько близко, чтобы не допустить выпадения и потери штампа. HFT не будет иметь и не сможет предоставить вам замену . Пробовал ..

    4- Штампы обработаны ужасно , даже если они обработаны по мифическому стандарту проволоки

    5- Может ли кто-нибудь ПОЖАЛУЙСТА, сказать китайцам, что НЕТ ТАКОГО провода AWG как 7 GA в реальном мире …….. Черт возьми!

    Не найдено

    Не найдено

    Этот веб-сайт использует файлы cookie для управления основными функциями веб-сайта, персонализации контента, анализа трафика и для измерения рекламы.
    Наши партнеры будут собирать данные и использовать файлы cookie для персонализации и измерения рекламы.
    Продолжая, мы предполагаем ваше разрешение на развертывание файлов cookie, как подробно описано в нашей политике конфиденциальности. ОК, закрыть

    Функциональность этого веб-сайта требует использования JavaScript.
    Пожалуйста, включите поддержку JavaScript в вашем браузере.

    Страница, которую вы ищете, больше не доступна или была перемещена на .

    Воспользуйтесь навигацией, чтобы найти страницу, которую вы ищете, или перейдите на нашу домашнюю страницу .

    # 07186

    0,35 евро

    # 04794

    8,81 евро

    # 09190

    65,80 евро

    # 04217

    7,62 евро

    # 04969

    93,30 евро


    Качественные обжимные соединения, все решает правильный инструмент

    Моя линейка обжимных машин, начиная с самых эффективных и заканчивая наименее надежными

    , я думаю, мы все слышали мудрость о том, какой инструмент подходит для работы, и насколько легче с его помощью выполнить вашу задачу.У меня есть какая-то привычка к инструментам, поэтому я часто использую эту мудрость как предлог, чтобы купить еще один. Но иногда стоимости «правильного» инструмента достаточно, чтобы я сначала попробовал несколько промежуточных шагов. Обжимные инструменты для термоусадки — яркий пример того, что я не решаюсь купить дорогой «правильный» инструмент прямо сейчас. Далее следует наглядная иллюстрация результатов.

    Несколько лет назад, когда я впервые исследовал, как лучше всего выполнять соединения на своей лодке, я узнал, что почти все методы подключения проводов, которые я знал из домашних проектов, не подходят для лодки.Так что мне нужно было научиться новым трюкам. Я обнаружил, что обжим почти всегда был предпочтительным методом соединения проводников или присоединения клемм и, кроме того, термоусадочные обжимные соединители, вероятно, были лучшими почти для всех моих применений.

    Но для обжима этих разъемов мне понадобился инструмент для обжима термоусаживаемых клемм. Термоусадочные клеммы, как следует из названия, имеют термоусадочную внешнюю оболочку вокруг металлической клеммы или стыкового соединения. Чтобы правильно обжать эти разъемы, инструмент должен сжать корпус клеммы в достаточной степени, чтобы захватить провода, не разрезая, не раздавливая или иным образом не разрушая термоусадочную оболочку.Я посмотрел на инструмент Ancor выше, а затем немного поискал на Amazon. Инструмент Ancor стоил всего около 100 долларов, в то время как визуально похожий инструмент Tool-Aid (крайний справа на верхнем рисунке) «Professional Ratcheting Crimper» стоил всего около 20 долларов. Итак, решив, что они достаточно похожи, я пошел дальше, купил инструмент для обжима Tool-Aid и начал свою карьеру в области обжима.


    Каково же было мое удивление и разочарование, когда многие из моих ранних зажимов выдергивались сразу после их опрессовки. Я действительно узнал, что часто могу получить лучшие результаты, уменьшив размер одного цвета (обожмите синий, размер 16-14, соединитель красный и желтый, размер 12-10, синий), но это работало только для синего и желтого, поскольку не было На размер меньше красного (22-18 калибра).Итак, я отправился на поиски устройства для обжима получше.

    Не знаю, почему на этом этапе я просто не заплатил за хороший инструмент, но и не заплатил. Вместо этого я вернулся к колодцу Амазонки, несмотря на мою предыдущую неудачу. На этот раз я выбрал щипцы для обжима с храповым механизмом от Titan Tools для термоусадочных клемм , (Спасибо Бет за то, что в ее комментариях ниже она отметила, что этот обжимной пресс не рекламируется как подходящий для термоусадочных клемм. Хотя я был совершенно уверен, что это так. продавался как таковой, когда я его купил, я не могу найти ничего, что свидетельствовало бы об этом, и теперь задаюсь вопросом, сделал ли я ошибку, когда купил это, или описание изменилось) во многом благодаря нескольким тысячам отзывов, в среднем 4.5 звезд. Результаты были лучше, но вряд ли отличными. Спецификации ABYC требуют наличия провода калибра 14 с обжимным соединителем, чтобы выдерживать тяговое усилие в 30 фунтов. Если половина моих опрессовок с этим инструментом выдержит, я буду удивлен.

    Добавлено 3/11/2020 — Я еще не осознал (но должен был иметь) то, что хотя оба опробованных мною обжима были визуально похожи на инструмент Ancor, их губки имеют важные отличия. Зажимы Ancor предназначены для сжатия, не повреждая термоусадочную оболочку, в то время как Tool-Aid и Titan используют конструкцию губок, подходящую для изолированных клемм, но не для термоусадочных клемм.

    Губка Channel Lock 909 с обжимным стыком

    Следующим в моих поисках был проверенный и надежный обжим Channel Lock # 909 без трещотки. Это универсальный обжимной инструмент, специально не предназначенный для термоусадочных клемм. Таким образом, существует риск повредить термоусадочную оболочку, разрезав ее или слишком сильно сжав и пробив губками инструмента. Блокировка канала мне очень понравилась; достаточно хорошо, что я решил отказаться от щипцов с храповым механизмом.Но у него есть пара недостатков. Первый виден выше, так как правый край термоусадочной рубашки вдавливается в режущую поверхность обжимного устройства. Это означает, что каждый обжим обычно имеет как минимум бороздку оболочки прямо в каждой точке обжима. Вторая проблема — это постоянство, потому что нет храпового механизма для контроля обжима, все зависит от того, какое усилие вы прикладываете к обжиму. Я обнаружил, что мои обжимы с помощью этого инструмента неровные. Иногда я не сжимаю достаточно сильно, и проволока может выскользнуть.В других случаях я сжимаю слишком сильно и полностью прорезаю термоусадочную оболочку. Но я научился справляться с этими проблемами и получил довольно надежные результаты, хотя вероятность отказов составляла 10-20%.



    Обжимной пресс HST-Pro. Недешево, но очень эффективно и надежно.

    Затем, читая статью о правильных обжимных соединениях в превосходном «Практическом руководстве для морской пехоты» Рода Коллинза, я узнал, что он продает два термоусадочных устройства для обжима. Есть как модель DIY (37 долларов США), так и профессиональный вариант (147 долларов США — HST-Pro).На данный момент я обжимаю много соединений, по крайней мере, пару десятков в неделю, поэтому я оправдал расходы на профессиональный инструмент для себя (я же профессионал, не так ли? Окей, вроде) и заказал один. Позвольте мне просто сказать, что, хотя между дешевыми обжимными прессами Amazon и моделью, которую продает Род, существует примерно семикратная надбавка к цене, мне очень легко оправдать эту надбавку. Ушли бедные обжимки без каких-либо объяснений.

    • HST-Pro для стыкового сращивания с обжимом без обрезки
    • Titan Tools с обжимом для стыкового сращивания без обрезки
    Оба обжима для стыкового сращивания обрезаны, чтобы показать только металлический обжим.HST-Pro от Marine How To находится слева, а инструмент для обжима Titan tools — справа.

    Если я не тороплюсь, вставляю провод полностью и полностью обжимаю, я получаю качественный обжим каждый раз. Те 30 фунтов тяги, которые определяет ABYC? Я приподнялся с помощью петли кабеля, сделанной сращиванием встык. Когда я отрезал обжим, сделанный с помощью Titan (вверху справа), я обнаружил, что все еще могу видеть жилы проволоки, при этом тело сращивания сжимается вокруг них. Обжимной конец HST-Pro был в основном собран в один более тонкий блок, где я больше не мог отличить провод от тела сращивания.Кроме того, я не смог получить изображение разреза с помощью обжимного устройства Tool-Aid из-за того, что я пытался вытащить пять или шесть проводов, прежде чем я смог прорезать стык.

    Marine How To также продает обжимные клещи стоимостью менее 40 долларов, которые, по словам Род, дают хорошие результаты.

    Я, конечно, понимаю, что не всем будет интересно тратить около 150 долларов на HST-Pro. Но, прежде чем вы побежите на Amazon и купите достаточно хорошую подделку за 20 долларов (не совсем), я бы посоветовал вам попробовать инструмент DIY, который продает Marine How To.У меня не было возможности попробовать один, но Род Коллинз говорит, что он хорошо справляется с получением надежных обжимов без повреждения термоусадки. Более чем на 100 долларов дешевле, если вы собираетесь время от времени делать обжим, это, вероятно, хороший компромисс.

    Инструмент для обжима Tool-Aid с треском не справляется со своей единственной задачей (видео ускорено в 2 раза). Обжимной станок Titan Tools лучше в том, что один обжим держится, а другой выходит из строя, все еще неприемлемо или надежно (видео ускорено в 2 раза) Блокировка канала 909 — это первый протестированный здесь обжимной пресс, который успешно обжал обе стороны стыкового соединения (видео ускорено в 2 раза).
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
