Конденсатор высоковольтный: высоковольтные

Содержание

высоковольтные

Конструкция: без корпуса, залит эпоксидным компаундом
Выводы: провод высокого напряжения

Емкость	0,02 мкФ
Отклонение по емкости	± 10%; ± 20%
Рабочее напряжение	40кВ АС
Тангенс угла диэлектрических потерь на частоте 1 кГц	≤ 0,002
Постоянная времени между выводами при t=20 °C, Uисп=2500В	≥ 15 000 МОм х мкФ
Рабочая повышенная температура среды	+ 85°С
Рабочая пониженная температура среды	— 40°С
Рабочая температура	— 40°С …+ 85°С
Температура хранения	— 40°С ….+ 50°С

Смотреть / скачать DataSheet К73-45
Смотреть / скачать Нормы упаковки на К73-45

Конденсаторы К73-45 относятся к категории высоковольтных конденсаторов.

Предназначены для работы в высоковольтных, высокочастотных цепях различных электронных и электротехнических устройств.
Конденсаторы предназначены для эксплуатации только в герметизированных объёмах (в заливке).

Посмотреть / скачать Проспект по высоковольтным конденсаторам К78-22

Высоковольтная модификация конденсатора К78-22 находится в разделе Высоковольтные конденсаторы.

Характеристики высоковольтных конденсаторов К78-22

7кВ – емкости от 0,5 до 2 мкФ

10кВ – емкости от 0,5 до 1,5 мкФ

15кВ – емкости от 0,5 до 1,2 мкФ

ВНИМАНИЕ!

Возможна разработка конденсаторов с особыми параметрами под индивидуальные требования заказчика.

Мы понимаем, что невозможно учесть требования сразу всех потребителей в одном высокотехнологичном продукте, поэтому рассматриваем обращения всех заинтересованных потребителей и готовы предложить вам решение, которое устроит именно вас!

Контакты для связи:

Раб.тел.:    8(812)600-25-33
Моб.тел.:    8-962-399-11-00
E-mail:        [email protected]
E-mail:        [email protected]

Позвоните нам прямо сейчас!

НОВАЯ РАЗРАБОТКА!

Высоковольтный конденсатор КС-1-40кВ-0,02мкФ

Конструкция: без корпуса, залит эпоксидным компаундом
Выводы: провод высокого напряжения

Емкость	0,02 мкФ
Отклонение по емкости	± 10%; ± 20%
Рабочее напряжение	40кВ АС
Тангенс угла диэлектрических потерь на частоте 1 кГц	≤ 0,002
Постоянная времени между выводами при t=20 °C, Uисп=2500В	≥ 15 000 МОм х мкФ
Рабочая повышенная температура среды	+ 85°С
Рабочая пониженная температура среды	— 40°С
Рабочая температура	— 40°С …+ 85°С
Температура хранения	— 40°С …. + 50°С

высоковольтные конденсаторы

Конденсаторы высоковольтные силовые косинусные напряжением 6,3(10,5) кВ предназначены для изготовления различных компенсаторов реактивной мощности, в том числе высоковольтных конденсаторных установок, батарей статических конденсаторов и фильтрокомпенсирующих устройств.

КОНСТРУКЦИЯ

В конденсаторах применена технология all—film dielectric (единая пленочная структура), обеспечивающая по сравнению с традиционной технологией более стабильную работу в нестандартных режимах эксплуатации и более длительный срок службы, а также уменьшающая потери.

В основе технологии лежит метод построения конденсатора. На обе стороны полипропиленовой пленки наносится тонкое металлизированное покрытие (напыление), которое образует обкладки конденсатора. Обработанная таким образом пленка укладывается в цельнометаллический корпус прямоугольной формы. Для получения большей мощности и повышения надежности внутри конденсатора образуют несколько изолированных секций. Секции соединяются с помощью параллельных и последовательных соединений и защищаются (по требованию заказчика)

встроенными предохранителями. В случае пробоя и выхода из строя одной из секций происходит ее отключение, но конденсатор остается в работе.

Выводы конденсатора выполняются с помощью проходных керамических изоляторов. Количество выводов может варьироваться от 1 до 3 для однофазных и трехфазных конденсаторов. В трехфазных конденсаторах внутреннее соединение между секциями фаз выполняется по схеме треугольника (Д).

Все конденсаторы оснащаются разрядными резисторами, обеспечивающими понижение напряжения между фазами до 75 В в течение 3-х минут после отключения.

Конденсаторы допускают длительную работу при повышении напряжения на 10% над номинальным. При повышении тока при коммутационных включениях свыше 100-кратного значения Iном необходимо использовать токоограничивающие устройства (токоограничивающие реакторы).

ДОСТОИНСТВА

Используемый диэлектрический наполнитель не содержит PCB или иные токсичные вещества

Срок службы конденсаторов не менее 20 лет
Экологичность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МАССОГАБАРИТНЫЕ ПАРАМЕТРЫ

Параметр	Значение
Номинальное [AC] напряжение	1 — фазные: 1-24 кВ (25… 800 квар) 3 – фазные: 1-12 кВ (25… 700 квар)
Номинальная частота	50/60 Гц
Стандарты	IEC 60871-1: 1997 EN 60871-1: 1997 IEC 60871-2: 1997 EN 60871-2: 1997
Максимально допустимое напряжение	Uном + 10 % (в теч. 8 часов за 24 часа) Uном + 15 % (в теч. 30 минут за 24 часа) Uном + 20 % (в теч. 5 минут) Uном + 30 % (в теч. 1 минута)
Максимальная перегрузка по току	1,3 Iном
Погрешность емкости	-5 / +10 %
Испытательное напряжение между клеммами	2,15 Uном, AC, 10 сек или 4,3 Uном DC, 10 сек
Пусковой ток	100 Iном
Диэлектрические потери	0,07 Вт/квар
Ресурс	> 100 000 часов
Степень защиты корпуса	IP 54
Категории температур окружающей среды:	-40°C/C — максимальная температура 50 °C — наивысшая средняя величина за 24 часа — 40 °C — наивысшая средняя величина за 1 год — 30 °C
Охлаждение	Воздушное естественное
Разрешенная относительная влажность	95 %
Корпус	Нержавеющая сталь
Диэлектрик	металлизированная полипропиленовая пленка
Обработка поверхности	Порошковая краска RAL 7035

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК

Мощность [квар]	Напряжение [кВ]	A [мм]	B [мм]	H [мм]	h [мм]	h2 [мм]	Масса [кг]
50	6,3(10,5)	380	120	531(571)	350	190	24
75	6,3(10,5)	380	120	531(571)	350	190	24
100	6,3(10,5)	380	120	531(571)	350	190	24
150	6,3(10,5)	380	120	831(871)	650	490	45
200	6,3(10,5)	380	120	831(871)	650	490	45
250	6,3(10,5)	380	120	831(871)	650	490	45
300	6,3(10,5)	380	120	831(871)	650	490	45
350	6,3(10,5)	380	120	831(871)	650	490	45
400	6,3(10,5)	380	120	1131(1171)			65
450	6,3(10,5)	380	120	1131(1171)			65

*По необходимости изготавливаются другие мощности и напряжения конденсаторов

СОБСТВЕННОЕ ПРОИЗВОДСТВО

CC – высоковольтные конденсаторы связи

Основное назначение измерительных конденсаторов связи марки «CC» (Coupling Capacitor) – регистрация частичных разрядов в высоковольтных цепях. Конденсаторы связи марки «CC» монтируются рядом с контролируемым оборудованием и являются единственным типом датчиков, которые непосредственно и гальванически подключаются к высоковольтным цепям.

Высоковольтный измерительный конденсатор связи представляет собой набор достаточно большого количества последовательно включенных конденсаторов, что необходимо для получения высокого рабочего напряжения. Обычно такой интегральный конденсатор является верхним плечом емкостного делителя напряжения. Нижнее плечо измерительного делителя может быть смонтировано непосредственно внутри конденсатора связи, а чаще всего является внешним дополнительным элементом. Иногда в качестве нижнего плеча делителя напряжения могут быть использованы входные цепи измерительного прибора.

Величина выходного напряжения измерительного конденсатора связи не зависит от частоты регистрируемых импульсов, если и в нижнее плечо высоковольтного делителя также включается конденсатор. Если в качестве нижнего плеча высоковольтного делителя используется активное сопротивление, то выходное напряжение с такого «емкостно – активного» делителя станет частотно зависимым: оно будет возрастать с увеличением частоты регистрируемых импульсов.

Если же в нижнем плече делителя напряжения с измерительным конденсатором связи использовать индуктивность, то выходное напряжение такого делителя будет еще более сильно возрастать с увеличением частоты регистрируемого сигнала, чем при использовании для этих целей активного сопротивления. При использовании в качестве второго плеча делителя R или L существует вероятность повреждения измерительной аппаратуры от воздействия высокочастотных перенапряжений. Это накладывает повышенные требования к системам защиты этих датчиков.

Надежность работы измерительного конденсатора связи во многом зависит от качества и стабильности диэлектрика используемых элементарных конденсаторов, к качеству которого предъявляются жесткие требования по стойкости во всех режимах работы. Критическими, с точки зрения обеспечения надежности работы конденсатора, являются не рабочие режимы, а анормальные режимы, когда на него происходит воздействие высокочастотных импульсных перенапряжений, и испытательные режимы, во время которых к конденсатору прикладываются повышенные переменные или постоянные напряжения.

Вторым параметром, влияющим на надежность работы конденсатора связи, является длина поверхностных путей утечки, величина которого является критическим параметром для работы всех высоковольтных изоляторов.

Требования к установке и подключению измерительного конденсатора связи:

Внутри измерительного конденсатора связи обычно отсутствуют встроенные элементы защиты, что делается для обеспечения универсальности его практического применения. По этой причине при проведении измерений частичных разрядов с использованием таких датчиков, подключенных к высокому напряжению, необходимо обязательно соблюдать ряд условий, предназначенных для обеспечения надежной работы и безопасности персонала:

«Нижний» вывод конденсатора связи должен быть надежно закреплен на металлическом заземленном основании, или же надежно заземлен проводником необходимого сечения (не менее 2,5 мм2). Вся цепь заземления конденсатора связи должна легко визуально контролироваться.
Подключение конденсатора связи к высоковольтным цепям должно производиться проводником сечением не менее 20 мм2, что делается для максимального снижения уровня паразитных коронных разрядов. Наличие и тип внешней изоляции этого соединительного проводника определяются условиями его прокладки внутри контролируемого оборудования.
На входе измерительного прибора, к которому подключается конденсатор связи, обязательно должны быть предусмотрены надежные средства защиты от мощных высокочастотных высоковольтных импульсов, желательно дублированные. Такие опасные импульсы могут возникнуть в контролируемом высоковольтном оборудовании при коммутационных процессах, или же могут быть наведены в оборудование извне.

Измерительные конденсаторы связи различных марок могут быть использованы для регистрации частичных разрядов:

в электрических генераторах, электродвигателях;
в высоковольтных выключателях;
в ячейках КРУ и подходящих к ним кабельных линиях;
в силовых трансформаторах на стороне НН (6 ÷ 35 кВ).

Наиболее важными параметрами измерительного конденсатора связи являются:

номинальное рабочее напряжение;
испытательное напряжение и условия его приложения;
величина емкости конденсатора;
тип диэлектрика, определяющий температурный диапазон работы конденсатора.

Наиболее важные сравнительные характеристики конденсаторов связи различного типа, производимых фирмой «DIMRUS», и область их предпочтительного применения приведены в таблице 1.

Таблица 1. Характеристики конденсаторов связи «CC»

	CC-XX/I	CC-XX/M	CC-XX/U
Емкость, пФ	140, 70, 45	80	800, 400
Номинальное напряжение, кВ	12, 24, 36	10, 20	12, 36
Рабочая температура, °C	-25 ÷ +55	-40 ÷ +80	-40 ÷ +70
Область применения	Приборы марки IDR	Генераторы моторы, КРУ	Генераторы моторы, КРУ

Общие рекомендации для выбора измерительных конденсаторов связи

Конденсаторы связи марки «CC-XX/I» с малой емкостью предназначены для использования в качестве комплексных датчиков частичных разрядов и наличия высокого напряжения на шинах КРУ в реле контроля изоляции высоковольтного оборудования марки «IDR».
Конденсаторы связи марки «CC-XX/M» с емкостью 80 пФ изготавливаются с использованием высококачественного слюдяного диэлектрика и применяются, в основном, для регистрации частичных разрядов в изоляции статоров высоковольтных электрических машин различного типа.
Конденсаторы связи марки «CC-XX/R» изготавливаются с использованием набора современных конденсаторов с ленточным диэлектриком и, благодаря повышенной емкости, имеют более высокую чувствительность к регистрируемым частичным разрядам. Конденсаторы связи этой марки имеют универсальное применение.

Конденсаторы связи марки «CC-XX/I»

Конденсаторы связи марки «CC-XX/I» (Coupling Capacitor, рабочее напряжение XX кВ, Indicator type), предназначены для регистрации частичных разрядов в высоковольтных шинах с рабочим напряжением 6 ÷ 36 кВ и независимого (без использования дополнительного источника питания) контроля наличия высокого напряжения.

При использовании конденсаторов связи марки «CC-XX/I» для регистрации частичных разрядов в изоляции и диагностики дефектов в высоковольтном оборудовании, их подключают к входным цепям реле контроля изоляции марки «IDR», специально разработанного для работы с такими конденсаторами. Это компактное интеллектуальное реле одновременно является и автономным индикатором наличия высокого напряжения на контролируемых шинах и выполняет функции измерительного и диагностического прибора регистрации и анализа частичных разрядов в высоковольтной изоляции.

Основные параметры конденсаторов связи марки «CC-XX/I» приведены в таблице 2. В состав этой серии входят три типоразмера конденсатора, отличающиеся величиной емкости и рабочим напряжением.

Таблица 2. Характеристики конденсаторов связи «CC-XX/I»

	Uр, кВ	C, пФ	Размеры, H * D, мм	Путь утечки, мм
CC-12/I	12	140	130 * 77	180
CC-24/I	24	70	210 * 85	300
CC-36/I	36	45	300 * 95	430

Как видно из таблицы, с ростом рабочего напряжения емкость конденсатора уменьшается. Это сделано для того, чтобы можно было унифицировать параметры входных цепей измерительных индикаторов и приборов, с которыми используются эти конденсаторы связи.

Поскольку конденсаторы связи марки «CC-XX/I» рассчитаны только на внутреннюю установку, диапазон их рабочих температур может оказаться недостаточным для использования в некоторых промышленных применениях, когда необходима наружная установка диагностического оборудования.

Габаритные размеры конденсаторов связи марки «CC-XX/I» соответствуют размерам стандартных опорных изоляторов, они имеют необходимую прочность на изгиб, поэтому монтаж таких конденсаторов не вызывает значительных сложностей. Конденсатор связи легко монтируется на место одного из опорных изоляторов, необходимо только дополнительно выполнить на панели отверстие для измерительного вывода конденсатора.

Подключение конденсаторов связи «CC-XX/I» к приборам регистрации частичных разрядов обязательно должно осуществляться при помощи коаксиального кабеля типа «RG-50». Причиной этого является малая внутренняя емкость конденсатора, поэтому при использовании для соединения конденсатора с прибором не экранированного кабеля может многократно вырасти уровень наведенных в кабеле высокочастотных помех, затрудняющих проведение диагностики состояния изоляции контролируемого высоковольтного оборудования.

Конденсаторы связи марки «CC-XX/M»

Измерительные конденсаторы связи марки «CC-XX/M» (Coupling Capacitor, рабочее напряжение XX кВ, Motor type), предназначены для использования в системах регистрации и анализа частичных разрядов в обмотках статоров мощных высоковольтных электрических моторов и генераторов, а также на шинах КРУ среднего класса напряжений.

Конденсаторы связи марки «CC-XX/M» имеют две отличительные конструктивные особенности:

Встроенный внутрь конденсатор выполнен в виде моноблока на основе прокладок из высококачественного слюдяного диэлектрика и расширительных металлических прокладок, залитого в общий объем конденсатора с закладной арматурой общим эпоксидным компаундом.
Емкость конденсатора связи равняется 80 пФ, так как именно это значение достаточно долго принималось как некий стандарт для систем измерения частичных разрядов в обмотках крупных электрических машин.

Достоинствами конденсаторов связи «CC-XX/M» со слюдяным диэлектриком являются высокая стабильность их параметров, повышенная стойкость к возникновению внутренних частичных разрядов в слюдяном диэлектрике. Использование высококачественной слюдяной изоляции позволяет значительно расширить температурный диапазон использования измерительных конденсаторов связи марки «CC-XX/M».

Наряду с наличием очевидных достоинств, измерительные конденсаторы связи марки «CC-XX/M» со слюдяной изоляцией обладают существенными конструктивными и эксплуатационными недостатками, основными из которых являются:

Невозможность проведения испытаний высоковольтной изоляции контролируемого оборудования (с подключенными конденсаторами связи) повышенным постоянным напряжением. Такие испытания, в силу конструктивных особенностей конденсаторов, могут привести к пробою изоляции конденсатора.
Сравнительно низкая емкость слюдяных конденсаторов, всего 80 пФ, обусловленная конструктивными особенностями использования слюдяной изоляции. Это существенно ограничивает возможности применения таких конденсаторов в некоторых практических приложениях систем регистрации частичных разрядов.
Высокая стоимость конденсаторов со слюдяным диэлектриком, так как месторождения качественной слюды располагаются только в Индии.

Несоответствие габаритных размеров конденсаторов связи на основе слюдяного диэлектрика стандартным опорным изоляторам соответствующих классов напряжения, что ограничивает возможности их практического применения.

Основные параметры конденсаторов связи «CC-XX/M» со слюдяным диэлектриком приведены в таблице 3. Как уже указывалось выше, такие конденсаторы связи чаще всего используются для регистрации частичных разрядов в обмотках статоров высоковольтных электрических машин, так как работают в расширенном температурном диапазоне.

Таблица 3. Характеристики конденсаторов связи «CC-XX/M»

	Uр, кВ	C, пФ	Размеры, H * D, мм	Путь утечки, мм
CC-10/M	10	80	150 * 102	180
CC-20/M	20	80	253 * 102	300

Монтаж конденсаторов связи марки «CC-XX/M» внутри высоковольтного оборудования обычно осуществляется с использованием дополнительного переходного основания, в котором располагаются все элементы защиты входных цепей измерительного прибора от импульсных перенапряжений и обычно «второе плечо» емкостного измерительного делителя напряжения.

Конденсаторы связи марки «CC-XX/U»

Конденсаторы связи марки «CC-XX/U» (Coupling Capacitor, рабочее напряжение XX кВ, Universal type), предназначены для регистрации частичных разрядов в высоковольтных шинах КРУ с напряжением 6 ÷ 35 кВ, в обмотках статоров крупных электрических машин, электродвигателей и генераторов, а также для большинства других типов высоковольтного оборудования.

Отличительным параметром конденсаторов связи марки «CC-XX/U» является повышенная внутренняя емкость, значительно превышающая емкость конденсаторов связи марки «CC-XX/M».

Это является достоинством для конденсаторов связи, так как благодаря этому значительно повышается реальная чувствительность систем регистрации и анализа частичных разрядов в изоляции высоковольтного оборудования.

Вторым достоинством использования конденсаторов связи повышенной емкости является то, что при проведении регистрации существенно снижается вредное влияние высокочастотных помех, которые наводятся на сигнальные кабели и входные цепи измерительных приборов.

Изготовить высоковольтный конденсатор (моноблок) такой сравнительно большой емкости со слюдяным диэлектриком технически не представляется возможным, поэтому для этих целей используется набор последовательно включенных конденсаторов, каждый из которых рассчитан на меньшее напряжение. Наиболее широкое применение находят конденсаторы, созданные с использованием современной полимерной изоляции, обладающей необходимыми температурными свойствами, стойкостью к мощным высоковольтным высокочастотным импульсам и стабильностью параметров.

Количество последовательно включенных элементарных конденсаторов обычно выбирается с большим запасом. Это делается для того, чтобы обеспечить необходимую стойкость конденсатора связи не только к рабочему напряжению, но и к повышенному испытательному напряжению, и к высокочастотным импульсным перенапряжениям, которые могут возникать в контролируемом оборудовании.

Основные технические параметры измерительных конденсаторов связи повышенной емкости на основе полимерного диэлектрика, поставляемых фирмой «DIMRUS», приведены в таблице 4.

Таблица 4. Характеристики конденсаторов связи «CC-XX/U»

	Uр, кВ	C, пФ	Размеры, H * D, мм	Путь утечки, мм
CC-12/U	12	800	130 * 77	180
CC-24/U	24	400	260 * 95	360
CC-36/U	36	270	400 * 95	540

Из таблицы видно, что конденсаторы связи этого типа по своим основным габаритным параметрам полностью соответствуют опорным изоляторам. Поэтому монтаж конденсаторов связи марки «CC-XX/U» внутри контролируемого высоковольтного оборудования производится на стандартные установочные места, предназначенные для опорных изоляторов.

Скачать документацию по конденсаторам связи «CC»

Высоковольтные керамические конденсаторы | «ЛЭПКОС», ИЦ «Северо-Западная Лаборатория»

Серия высококлассных конденсаторов для высоковольтных цепей. Данная серия разрабатывалась специально для обеспечения питанием лазерных установок, но нашла свое применение в высоковольтной электронике, в частности, в генераторах высокого импульсного напряжения — генераторах Маркса, ёмкостных делителях.

Конструкционно данные конденсаторы выполнены на серебряных обкладках с диэлектриком из титаната стронция — материала со стабильными температурными характеристиками (в температурном диапазоне -30…+85°C). Выводы конденсаторов исполнены «под винт», что существенно облегчает монтаж и позволяет создавать батареи конденсаторов для высоковольных цепей. Эпоксидное покрытие конденсатора (epoxy resin) делает его устоичивым к пробоям, что крайне важно в профильных сферах применения.

Отличительные черты

малые размеры
малый тангенс угла диэлектрических потерь
превосходные вольт-ёмкостные характеристики
выводы под винт, делают монтаж удобным и надежным
герметичное диэлектрическое покрытие

Серия	UHV	FHV
Температурный диапазон	-30…+85°C	-30…+85°C
Номинальное напряжение (DC), кВ	20…50	15…50
Изоляционное сопротивление	100000 MΩ min	100000 MΩ min
Номинальная ёмкость, (пФ)	100…4000	700…7000
Предельно допустимое отклонение ёмкости	±10%	±10%
Тангенс угла потерь	0,2% max	0,2% max
Температурно-ёмкостные характеристики	Z5T:+22, -33% [+10…+85°C, 25°C]	Y5S:±22% [-30…+85°C, 25°C]
Наряжение начала короны (AC)	3 пКл max. при 50% от min номинального напряжения (50 ГЦ)
Напряжение прочности изоляции	Отсутствие пробоев при превышении номинального напряжения в 1,5 раза, 60сек (в масле)

Подробнее

Номинальное напряжение E_dc, (кВ)	Аритикул	Номинальная ёмкость, (пФ) ±10%	Габариты, мм			Внутренняя резьба
Номинальное напряжение E_dc, (кВ)	Аритикул	Номинальная ёмкость, (пФ) ±10%	ø D	T	L	Внутренняя резьба
20	UHV-221A	200	20	19	23	ISO M4
	UHV-222A	400	25
	UHV-223A	700	30
	UHV-224A	1000	34
	UHV-1A	1400	38			ISO M5
	UHV-2A	2500	48
	UHV-3A	4000	60
30	UHV-231A	200	25	22	26	ISO M4
	UHV-232A	400	30
	UHV-233A	700	34
	UHV-4A	940	38			ISO M5
	UHV-5A	1700	48
	UHV-6A	2700	60
40	UHV-241A	100	20	28	32	ISO M4
	UHV-241A	100	20
	UHV-242A	200	25
	UHV-7A	700	38			ISO M5
	UHV-8A	1300	48
	UHV-9A	2000	60
50	UHV-251A	100	20	31	35	ISO M4
	UHV-252A	100	20
	UHV-253A	400	34
	UHV-10A	560	38			ISO M5
	UHV-11A	1000	48
	UHV-12A	1700	60

Подробнее

Номинальное напряжение E_dc, (кВ)	Аритикул	Номинальная ёмкость, (пФ) ±10%	Габариты, мм			Внутренняя резьба
			ø D	T	L
15	FHV-153AN	7000	60	16. 5	20.5	ISO M5
20	FHV-1AN	1700	38	18.5	22.5	ISO M5
	FHv-2AN	3000	48
	FHV-3AN	5200	60
30	FHV-4AN	1200	38	22	26	ISO M5
	FHV-5AN	2100	48
	FHV-6AN	3500	60
40	FHV-7AN	850	38	26	30	ISO M5
	FHV-8AN	1500	48
	FHV-9AN	2600	60
50	FHV-10AN	700	38	29	33	ISO M5
	FHV-11AN	1300	48
	FHV-12AN	2100	60

Техническая документация завода изготовителя (data sheet) для серий UHV и FHV

Скачать документацию в формате PDF.

Наличие компонента на складе

Узнать наличие и цену интересующего Вас электронного компонента и оформить заказ, Вы можете на нашем онлайн-складе.

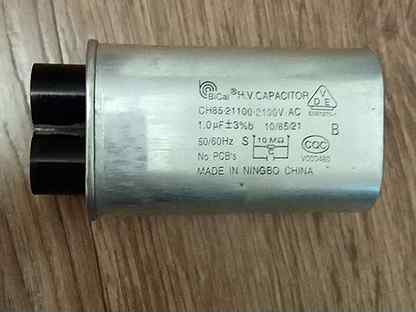

Конденсатор высоковольтный 0.95uF 2100V | Конденсаторы

Код товара :	M-153-10405
Обновление:	2018-04-14
Напряжение :	450V
Емкость :	6uF

Дополнительная информация:

При выборе для замены, учитывайте размеры, максимальное напряжение (вольт), и емкость конденсатора (микрофарад). Зачастую, требуемые конденсаторы можно заменить на другие, с более высоким допустимым напряжением.

Полная информация о том как проверить конденсатор, чем заменить, маркировка, схема включения, аналоги, Datasheet-ы и другие данные, может быть найдена в PDF файлах раздела DataSheet и на сайтах поисковых систем Google, Яндекс или в справочной литературе. На сайте магазина размещены только основные характеристики конденсаторов.

В магазине указана розничная цена, но если вы хотите купить еще дешевле (оптом, cо скидкой), присылайте ваш запрос на емайл, мы отправим вам коммерческое предложение.

Что еще купить вместе с Конденсатор высоковольтный 0.95uF 2100V ?

Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.

Сопутствующие товары
Код	Наименование	Краткое описание	Розн. цена
** более подробную информацию (фото, описание, маркировку, параметры, технические характеристики, и тд.) вы сможете найти перейдя по ссылке описания товара
10405	Конденсатор высоковольтный 0.95uF 2100V	Высоковольтные конденсаторы серии CH85 используются в микроволновых (СВЧ) печах различных типов	178 pyб.
10306	Медная теплопроводная прокладка 15x15x0.5mm	Теплопроводная прокладка (медная), с закругленными краями, размером 15×15мм, толщина 0.5 мм	16 pyб.
9599	Конденсатор 220uF 50V (UT) SMD	Конденсатор электролитический 220uF 50V, размеры 10х10.5мм, SMD монтаж	11 pyб.
1819	CL01-12	Высоковольтный диод для микроволновых печей CL01-12 — 5KV, 350mA, с креплением на выводах	22 pyб.
9109	Конденсатор 100uF 35V (UT) SMD	Конденсаторы электролитические SMD, 100 мкф 35в, размеры 6х7мм, поверхностный монтаж	4 pyб.
7164	Конденсатор 220uF 35V (UT) SMD	Конденсатор электролитический 220uF 35V (полный партномер UT1V221M0810VG) размеры 8х10.2мм, SMD монтаж	8 pyб.
9667	EL817 dip-4	Оптрон EL817 (аналог PC817) — Single Channel Through Hole Photocoupler, DIP-4	4 pyб.
9181	TT2138	Транзистор TT2138 (TT2138LS) — High voltage NPN Power Transistor, 1500V, 3.5A, TO-220FP	38 pyб.
10375	NCE40P70K	Транзистор NCE40P70K — Power Mosfet P-channel, 40V, 70A, TO-252	35 pyб.
9754	SF56	Диод SF58 — Super Fast Recovery Silicon Rectifier, 5A, 600V, DO-201AD	5 pyб.

Высоковольтные конденсаторы

Основные параметры высоковольтных конденсаторов

Подобрать нужный конденсатор и определить его параметры порой не такая простая задача. Для этого необходимо понимание всех характеристик конденсатора. Рассмотрим их по порядку.

Ёмкость

Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до сотен микрофарад. Однако существуют конденсаторы с ёмкостью до десятков фарад.

Ёмкость плоского конденсатора, состоящего из двух параллельных металлических пластин площадью S каждая, расположенных на расстоянии d друг от друга, в системе СИ выражается формулой:

где — относительная диэлектрическая проницаемость среды, заполняющей пространство между пластинами (в вакууме равна единица), — электрическая постоянная, численно равная 8,854187817… ^.10^-12(эта формула справедлива, лишь когда d много меньше линейных размеров пластин).

Для получения больших ёмкостей конденсаторы соединяют параллельно. При этом напряжение между обкладками всех конденсаторов одинаково. Общая ёмкость батареи параллельно соединённых конденсаторов равна сумме ёмкостей всех конденсаторов, входящих в батарею.

Следовательно С=С₁+C₂+…+С_n.

Если у всех параллельно соединённых конденсаторов расстояние между обкладками и свойства диэлектрика одинаковы, то эти конденсаторы можно представить как один большой конденсатор, разделённый на фрагменты меньшей площади.

При последовательном соединении конденсаторов заряды всех конденсаторов одинаковы, так как от источника питания они поступают только на внешние электроды, а на внутренних электродах они получаются только за счёт разделения зарядов, ранее нейтрализовавших друг друга. Общая ёмкость батареи последовательно соединённых конденсаторов равна:

или .

Эта ёмкость всегда меньше минимальной ёмкости конденсатора, входящего в батарею. Однако при последовательном соединении уменьшается возможность пробоя конденсаторов, так как на каждый конденсатор приходится лишь часть разницы потенциалов источника напряжения.

Если площадь обкладок всех конденсаторов, соединённых последовательно, одинакова, то эти конденсаторы можно представить в виде одного большого конденсатора, между обкладками которого находится стопка из пластин диэлектрика всех составляющих его конденсаторов.

Удельная ёмкость

Конденсаторы также характеризуются удельной ёмкостью — отношением ёмкости к объёму (или массе) диэлектрика. Максимальное значение удельной ёмкости достигается при минимальной толщине диэлектрика, однако при этом уменьшается его напряжение пробоя.

Плотность энергии

Плотность энергии электролитического конденсатора зависит от конструктивного исполнения. Максимальная плотность достигается у больших конденсаторов, где масса корпуса невелика по сравнению с массой обкладок и электролита. Например, у конденсатора EPCOS B4345 ёмкостью 12000 мкФ x 450 В и массой 1.9 кг плотность энергии составляет 639Дж/кг или 845Дж/л. Особенно важен этот параметр при использовании конденсатора в качестве накопителя энергии, с последующим мгновенным её высвобождением, например, в пушке Гаусса

Номинальное напряжение

Другой, не менее важной характеристикой конденсаторов является номинальное напряжение — значение напряжения, обозначенное на конденсаторе, при котором он может работать в заданных условиях в течение срока службы с сохранением параметров в допустимых пределах.

Номинальное напряжение зависит от конструкции конденсатора и свойств применяемых материалов. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Для многих типов конденсаторов с увеличением температуры допустимое напряжение снижается, что связано с увеличением тепловой скорости движения носителей заряда и, соответственно, снижению требований для образования электрического пробоя.

Паразитные параметры

Реальные конденсаторы, помимо ёмкости, обладают также собственными сопротивлением и индуктивностью. С высокой степенью точности, эквивалентную схему реального конденсатора можно представить следующим образом:

C - собственная ёмкость конденсатора;

r — сопротивление изоляции конденсатора;

R - эквивалентное последовательное сопротивление;

L — эквивалентная последовательная индуктивность.

Электрическое сопротивление изоляции конденсатора — r

Сопротивление изоляции — это сопротивление конденсатора постоянному току, определяемое соотношением r = U/I_ут , где U — напряжение, приложенное к конденсатору, I_ут — ток утечки.

Эквивалентное последовательное сопротивление — R

Эквивалентное последовательное сопротивление (ЭПС, англ. ESR) обусловлено главным образом электрическим сопротивлением материала обкладок и выводов конденсатора и контакта(-ов) между ними, а также потерями в диэлектрике. Обычно ЭПС возрастает с увеличением частоты тока, протекающего через конденсатор.

В большинстве случаев этим параметром можно пренебречь, но иногда (напр., в случае использования электролитических конденсаторов в фильтрах импульсных блоков питания) достаточно малое его значение может быть жизненно важным для надёжности устройства (см., напр., Capacitor plague(англ.)).

Существуют специальные приборы (ESR-метры) для измерения этого достаточно важного параметра конденсатора, по которому можно часто определить пригодность его дальнейшего использования в определённых целях. Этот параметр, кроме собственно ёмкости (ёмкость — это основной параметр) — часто имеет решающее значение в исследовании состояния старого конденсатора, стоит ли использовать его в определённой схеме, или он прогнозируемо выйдет за пределы допустимых отклонений.

Эквивалентная последовательная индуктивность — L

Эквивалентная последовательная индуктивность обусловлена, в основном, собственной индуктивностью обкладок и выводов конденсатора. На низких частотах (до единиц килогерц) обычно не учитывается в силу своей незначительности.

Саморазряд

С течением времени конденсатор теряет энергию за счёт саморазряда.

Тангенс угла потерь

Тангенс угла потерь — отношение мнимой и вещественной части комплексной диэлектрической проницаемости.

Потери энергии в конденсаторе определяются потерями в диэлектрике и обкладках. При протекании переменного тока через конденсатор векторы напряжения и тока сдвинуты на угол:

где — угол диэлектрических потерь. При отсутствии потерь . Тангенс угла потерь определяется отношением активной мощности P_а к реактивной P_р при синусоидальном напряжении определённой частоты. Величина, обратная , называется добротностью конденсатора. Термины добротности и тангенса угла потерь применяются также для катушек индуктивности и трансформаторов.

Температурный коэффициент ёмкости (ТКЕ)

ТКЕ — относительное изменение ёмкости при изменении температуры окружающей среды на один градус Цельсия (Кельвина). Таким образом, значение ёмкости от температуры представляется линейной формулой:

где ΔT — увеличение температуры в °C или °К относительно нормальных условий, при которых специфицировано значение ёмкости. TKE применяется для характеристики конденсаторов со значительной линейной зависимостью ёмкости от температуры. Однако ТКЕ определяется не для всех типов конденсаторов. Конденсаторы, имеющие нелинейную зависимость ёмкости от температуры, и конденсаторы с большими уходами ёмкости от воздействия температуры окружающей среды в обозначении имеют указание на относительное изменение ёмкости в рабочем диапазоне температур.

Диэлектрическое поглощение

Если заряженный конденсатор быстро разрядить до нулевого напряжения путём подключения низкоомной нагрузки, а затем снять нагрузку и наблюдать за напряжением на выводах конденсатора, то мы увидим, что напряжение медленно повышается. Это явление получило название диэлектрическое поглощение или адсорбция электрического заряда. Конденсатор ведёт себя так, словно параллельно ему подключено множество последовательных RC-цепочек с различной постоянной времени. Интенсивность проявления этого эффекта зависит в основном от свойств диэлектрика конденсатора. Подобный эффект можно наблюдать и на большинстве электролитических конденсаторов, но в них он является следствием химических реакций между электролитом и обкладками. Наименьшим диэлектрическим поглощением обладают конденсаторы с органическими диэлектриками: тефлон (фторопласт), полистирол, полиэтилентерефталат, поликарбонат.

Классификация конденсаторов

Основная классификация конденсаторов проводится по типу диэлектрика в конденсаторе. Тип диэлектрика определяет основные электрические параметры конденсаторов: сопротивление изоляции, стабильность ёмкости, величину потерь и др.

По виду диэлектрика различают:

Конденсаторы вакуумные (обкладки без диэлектрика находятся в вакууме).

Конденсаторы с газообразным диэлектриком.

Конденсаторы с жидким диэлектриком.

Конденсаторы с твёрдым неорганическим диэлектриком: стеклянные (стеклоэмалевые, стеклокерамические, стеклоплёночные), слюдяные, керамические, тонкослойные из неорганических плёнок.

Конденсаторы с твёрдым органическим диэлектриком: бумажные, металлобумажные, плёночные, комбинированные — бумажноплёночные, тонкослойные из органических синтетических плёнок.

Электролитические и оксидно-полупроводниковые конденсаторы. Такие конденсаторы отличаются от всех прочих типов прежде всего своей огромной удельной ёмкостью. В качестве диэлектрика используется оксидный слой на металлическом аноде. Вторая обкладка (катод) — это или электролит (в электролитических конденсаторах), или слой полупроводника (в оксидно-полупроводниковых), нанесённый непосредственно на оксидный слой. Анод изготовляется, в зависимости от типа конденсатора, из алюминиевой, ниобиевой или танталовой фольги или спечённого порошка.

Импульсные конденсаторы.

Импульсные конденсаторы

Конденсаторы, используемые в ГИТ, чаще всего работают в режиме, близком к короткому замыканию: колебательный разряд на малую индуктивность при частоте колебаний 10⁴ – 10⁷ Гц. Основное требование, предъявляемое к конденсатору – запасать максимально возможную энергию в единице объема. Она определяется рабочей напряженностью Е_Р, при которой работает изоляция и диэлектрической проницаемостью ε изоляции.

К основным факторам, ограничивающим Е_Р, относятся:

кратковременная прочность изоляции секций конденсатора;

разрушение диэлектрика частичными разрядами (ЧР);

тепловой режим конденсатора.

Если конденсатор работает в частотном режиме, то ЕР определяется тепловым пробоем конденсатора. Если тепловой режим не является определяющим, то ЧР в толще диэлектрика и на закраинах секций являются определяющими.

Удельная энергия активного объема конденсатора определяется диэлектрической проницаемостью ε диэлектрика и рабочей напряженностью электрического поля Е_Р .

Для изготовления импульсных конденсаторов применяются диэлектрики на основе конденсаторной бумаги, синтетических пленок, пропитанных жидким диэлектриком с ε = (2-7)ε₀. Допустимая рабочая напряженность Е_доп раб определяется кратковременной прочностью изоляции и длительной прочностью или процессами старения диэлектрика в импульсном режиме. Основное значение при этом имеют тип применяемого диэлектрика и режим работы конденсатора.

Назначение Е_доп раб оказывают основное влияние следующие факторы: гарантированный ресурс конденсатора, надежность, форма импульса в разрядном режиме, частота повторения импульсов. Перечисленные характеристики режима работы определяют условия старения изоляции, которое происходит, в основном, из-за ЧР. Развитие ЧР во включениях при импульсном напряжении принципиально не отличается от того, что происходит на переменном напряжении.

Развитие частичных разрядов в изоляции

а – при синусоидальном напряжении; б – при импульсном напряжении

U_BM— амплитуда напряжения, которая была бы достигнута на

включении без ЧР;

U_ВЗ — напряжение зажигания разряда во включении;

U_ВП — напряжение погасания разряда во включении.

Число ЧР за один полупериод Т/2 определяется из следующих cоотношений

Для большинства типов отечественных и зарубежных импульсных конденсаторов объемная энергия составляет 0,1 МДж/м³ при рабочей напряженности 70-100 кВ/мм.

Основной путь увеличения объемной энергии – это использование либо новых полимерных пленок, обладающих повышенной электрической прочностью и большой ε (наприер, полиэтиленфтолат), либо пленочно-бумажной изоляции с пропиткой касторовым маслом.

Индуктивность импульсных конденсаторов. В ГИТах больших энергий индуктивность конденсаторов не играет большой роли, а в генераторах малых энергий – имеет определяющую роль.

Индуктивность конденсатора LC включает индуктивность пакета секции LП.C, индуктивность соединительных шин LШ и индуктивность выводов LВ.К.

Индуктивность пакета секции L_П.Cзависит от индуктивности секции L′c и схемы соединения секций. Если n_c – число последовательно соединенных секций, m_c – число параллельно соединенных секций в группе, то

Конденсаторные секции по способу выполнения обкладок можно разбить на 2 основные группы: рулонные и пластинчатые.

Особенности конденсаторов, работающих при большой частоте повторяемости импульсов

В этих конденсаторах Ер ограничена тепловым режимом. Энергия, выделяемая в конденсаторе W_ВЫД. С в разрядном режиме, зависит от параметров нагрузки. Если R_С – эквивалентное активное сопротивление конденсатора с энергией W_С, R_Н – активное сопротивление нагрузки, R_КОНТ. — эквивалентное активное сопротивление разрядного контура (разрядников, соединительных элементов), то

где W_О = W_C + N_C – энергия, запасенная в батарее конденсаторов накопителя;

N_C – количество параллельно включенных конденсаторов в накопителе.

Таким образом, если Rн и R_КОНТ. достаточно малы, даже при малом RС в конденсаторах будет выделяться значительная доля запасенной энергии.

Для уменьшения потерь в конденсаторе целесообразно использовать диэлектрик секций с малым tg δ при частоте колебаний разрядного контура. Таким диэлектриком является пленочный или бумажно-пленочный диэлектрик с применением неполярных полимерных пленок (полипропилена, полиэтилена и др.) и неполярных пропитывающих составов (конденсаторного масла и др.).

К конденсаторам высоковольтных импульсных устройств предъявляются требования минимальной собственной индуктивности и минимального объема системы обкладок и диэлектриков, чтобы соединительные проводники не вносили в разрядный контур больших индуктивностей.

Характеристики некоторых высоковольтных конденсаторов

Тип конденсатора	Напряжение, кВ	Емкость, мкФ	Энергия, кДж	Индуктивность, нГн	Ресурс, имп.	Максимальный ток
ИК-6-150 УХЛ4	6	150	2. 7	60	10⁴	50
ИКМ-25-12 УХЛ4	25	12	3.75	25	3∙10³	250
ИКМ-50-3 УХЛ4	50	3	3. 75	25	3∙10³	250
ИК-100-0.4 УХЛ4	100	0.4	2	150	2∙10³	50
ИК-200-0.1	200	0. 1	2	200	2∙10³	50
КМ-30-10	30	10	4.5	10	10⁴	400
КМК-60-2	60	2	3. 6	20	10³	300

Мы предлагаем высоковольтные конденсаторы, параметры которых лежат в следующих диапазонах:

1. Диапазон рабочих напряжений 0…125 кВ;

2. Диапазон емкостей 1…250 мкФ;

3. Диапазон энергий 100…3000 кДж;

4. Диапазон частоты следования разрядных импульсов 0.2…20 Гц;

5. Диапазон собственной индуктивности 50…2000 нГн;

6. Диапазон разрядного тока 1…1000 кА;

7. Ресурс конденсаторов до 10⁸ имп.

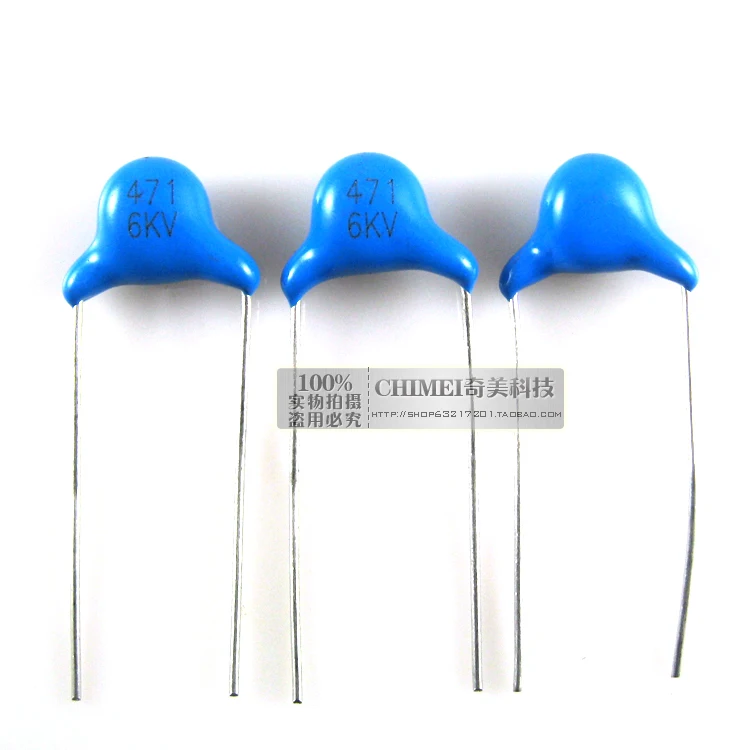

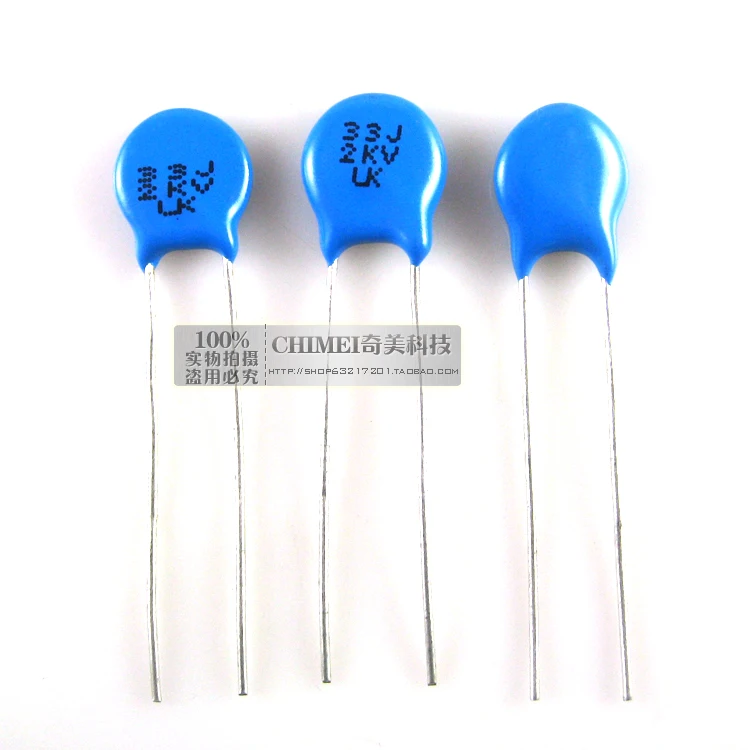

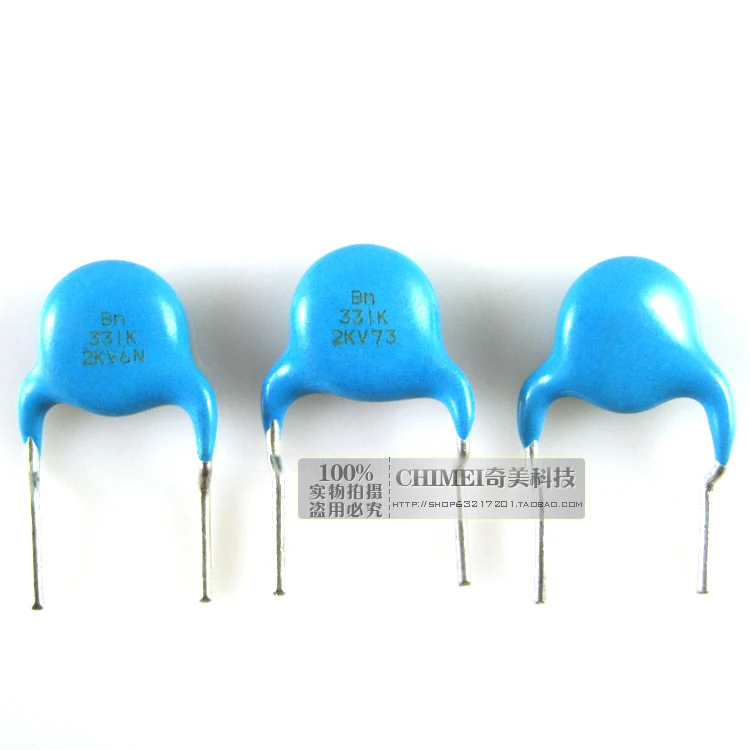

Каталог продукции — Пассивные элементы — Конденсаторы — Конденсаторы высоковольтные

Каталог продукции

Обновлен: 17. 02.2021 в 19:30

Aвтоматика, Робототехника, Микрокомпьютеры
Акустические компоненты
Датчики
Двигатели, вентиляторы
Измерительные приборы и модули
Инструмент, оборудование, оснастка
- Аксессуары для пайки
- Антистатические принадлежности
- Бокорезы, ножницы
- Дрели, фрезеры, бормашины
- Жала для паяльников и станций
- Инструмент для зачистки изоляции
- Инструмент для обжима
- Лупы, микроскопы
- Нагреватели инфракрасные
- Ножи, скальпели
- Отвёртки
- Отсосы для припоя
- Паяльники газовые и горелки
- Паяльники электрические
- Паяльные станции и ванны, сварочные автоматы
- Пинцеты, зажимы
- Плоскогубцы, круглогубцы
- Подставки для паяльников и штативы
- Принадлежности для паяльников и станций
- Прочий инструмент и оснастка
- Сверла, фрезы, боры
- Термоклеевые пистолеты
- Тиски, станины
- Штангенциркули, линейки
Источники питания, батарейки, аккумуляторы
Кабель, провод, шнуры
Коммутация, реле
Конструктивные элементы, корпуса, крепеж
Материалы и расходники
Оптика и индикация
Пассивные элементы
Полупроводниковые приборы и микросхемы
Разъёмы, клеммы, соединители, наконечники
Текстолит, платы
Товары бытового назначения
Трансформаторы, сердечники, магниты

Информация обновлена 17.

02.2021 в 19:30

Вид:

Сортировка:

По наличиюпо алфавитупо цене

Кол-во на странице: 244860120

Извлеченный урок — травма, вызванная разрядом высоковольтного конденсатора

Что случилось?
Сотрудник кампуса, работающий в магазине электроники, ремонтировал блок питания.

Вентилятор охлаждения не работал должным образом, что приводило к перегреву устройства. Сотрудник заменил неисправный охлаждающий вентилятор, а затем потянулся к открытому верху блока питания, чтобы проверить поток воздуха от заменяющего вентилятора. Сотрудник либо вступил в контакт с заряженным конденсатором, либо был достаточно близко (в пределах 1/4 дюйма), чтобы дать электричеству дугу в его руку, вызвав электрический разряд, который попал в его левую руку и вышел через правую.

Сразу после инцидента сотрудник был доставлен сотрудником в отделение неотложной помощи местной больницы и оставался на ночь для наблюдения. Серьезных телесных повреждений не обнаружено. Управление окружающей среды, здоровья и безопасности (EH&S) было уведомлено об инциденте в день, когда он произошел.


Фото 1. Электроснабжение, оставшееся после происшествия	Фото 2 — Конденсатор, источник разряда при происшествии

В чем была причина?
Блок питания получает электричество от розетки на 208 вольт (В) и преобразует это напряжение в 5 киловольт (кВ), которые хранятся в конденсаторе, способном разряжать ток 200 миллиампер (мА).

Физический контакт или непосредственная близость к открытому источнику питания вызвали разряд конденсатора, что привело к поражению электрическим током. Конденсаторы могут разряжать ток, даже когда они не находятся под напряжением, потому что они удерживают заряд в течение некоторого времени после отключения питания.

Какие корректирующие действия были предприняты?
В ходе расследования инцидента было отмечено, что в цехе не было письменных инструкций об опасностях работы с электрооборудованием. Анализ безопасности труда (JSA) — это средство предоставления письменной процедуры персоналу, выполняющему эти операции.Полный JSA будет частично основан на применимых принципах, изложенных в документе «Изоляция энергии: блокировка / маркировка». В этом документе описываются процедуры в кампусе для тех, кто работает с оборудованием, которое может неожиданно включиться или высвободить накопленную энергию.

Как описано в документе, для работы с оборудованием, которое нельзя отключить, требуется разрешение руководителя, квалифицированный персонал, выполняющий работу, альтернативные средства защиты сотрудника и проверка процесса в области охраны труда и здоровья. Кроме того, полный JSA по этому вопросу включает в себя признание опасностей, инженерные или другие процедурные меры, которые устраняют опасности, а также соответствующие средства индивидуальной защиты или барьеры.Разработано АПБ для магазина, в котором произошел инцидент.

EH&S предлагает обучение как по программе блокировки / маркировки, так и по процессу JSA.

Извлеченные уроки

Как можно предотвратить подобные инциденты?
Избегайте работы с электрическим оборудованием под напряжением; К ремонту электрооборудования допускаются только квалифицированные сотрудники. Само по себе изучение этого документа «Извлеченные уроки» не дает вам права работать с электрическим оборудованием под напряжением.Используйте процедуры блокировки / маркировки в соответствии с упомянутым выше информационным бюллетенем. Если работы с оборудованием под напряжением абсолютно необходимы, опытный руководитель должен разрешить эти работы.

В этом случае вентилятор можно было проверить, не помещая руку внутрь оборудования снаружи, используя кусок папиросной бумаги. Конденсатор мог быть защищен непроводящим материалом. Важно убедиться, что конденсаторы разряжены, прежде чем работать с ними или рядом с ними.

Конденсаторы можно разрядить с помощью спускного резистора (обесточивающего) или разрядить конденсаторы с помощью соответствующего оборудования.
Конденсаторы всегда следует проверять подходящим вольтметром и, при необходимости, разряжать перед работой с ними или рядом с ними.
Незакрепленный высоковольтный конденсатор должен иметь провод, подключенный к клеммам, когда он разряжен.
Если сотруднику необходимо зондировать, паять или иным образом прикоснуться к цепям при выключенном питании, разрядите (через) большие конденсаторы фильтра источника питания с помощью резистора 2 Вт или более приблизительного значения от 100 до 500 Ом / В (напримерg., для конденсатора на 200 В используйте резистор от 20 кОм до 100 кОм).
Используйте только резисторы и изолированные провода, рассчитанные на соответствующие напряжения.
Защитите оператора подходящими изоляторами во время процесса разряда.
Наблюдать за разрядкой и / или проверять отсутствие остаточного заряда на конденсаторе с помощью подходящего вольтметра.

Термин «спускной резистор» означает, что резистор постоянно установлен внутри оборудования, чтобы заставить конденсатор разрядиться, когда оборудование не запитано.Если установлен спускной резистор, не следует предполагать, что он должным образом разряжает конденсатор, пока он не будет проверен.

Персонал должен быть обучен JSA и руководствам производителя, которые определяют потенциальные опасности, а также правильным процедурам для предотвращения возможных травм в результате работы, выполняемой в магазине электроники.

ресурсов

Следующие веб-сайты содержат ценную информацию по вопросам электробезопасности:

Программа электробезопасности Калифорнийского университета в Беркли

Анализ безопасности труда (JSA)

Изоляция энергии: блокировка / маркировка

Информационный бюллетень и примеры анализа безопасности труда
Институт инженеров по электротехнике и радиоэлектронике
http: // стандарты. ieee.org/about/arcflash/

Что такое высоковольтный конденсатор?

I Введение

Высоковольтный конденсатор состоит из цилиндра, верхней части цилиндра, плоской крышки или полусферической оболочки, уплотнительного элемента и некоторых принадлежностей. Конденсаторы высокого напряжения отличаются малыми потерями и малым весом и соответствуют большинству национальных и международных стандартов для конденсаторов.

Ядро статьи	Конденсатор высоковольтный
Приложение	Полупроводниковая промышленность
Назначение	Представляем высоковольтные конденсаторы
Ключевые слова	Конденсатор высоковольтный

Каталог

I Введение
I I Конструкция высоковольтных конденсаторов
II I Функция высоковольтных конденсаторов
I В Функция высоковольтных конденсаторов
В Рабочая среда высоковольтных конденсаторов
В I Особые этапы разрядки высоковольтных конденсаторов	5. 1 Метод 1
	5.2 Метод 2
	5.3 Другие методы
VI I Правильные методы выбора высоковольтных конденсаторов	6.1 Обоснованное определение допуска емкости и погрешности
	6.2 Выбор значения выдерживаемого напряжения
	6.3 Обратите внимание на температурный коэффициент и высокочастотные характеристики
VII I Распространенные неисправности и способы устранения высоковольтных конденсаторных батарей	7.1 Утечка масла
	7. 2 Расширение корпуса
	7.3 Взрыв конденсатора
	7.4 заезд
	7,5 Перекрытие фарфоровой изоляции
	7,6 Ненормальный шум

II Устройство высоковольтных конденсаторов

Высоковольтный конденсатор в основном состоит из керамической втулки на выходе, группы емкостных ячеек и корпуса.

Керамические рукава

Наружный кожух уплотнен тонкой стальной пластиной, а внешняя фарфоровая втулка приварена к внешнему кожуху.Клеммная колодка выводится из внешней фарфоровой втулки. Группа емкостных ячеек (также называемая ядром) во внешнем кожухе соединена несколькими емкостными компонентами. Конденсаторная бумага, композитная пленочная бумага или чистая пленка используются в качестве среды в этих емкостных ячейках, а алюминиевая фольга используется в качестве полярных пластин.

Чтобы соответствовать требованиям к выдерживаемости напряжения различных классов напряжения, емкостные элементы могут быть подключены последовательно или параллельно. Группа емкостных ячеек одного трехфазного конденсатора треугольной формы соединена внутри корпуса.

В высоковольтном конденсаторе с напряжением 10 кВ или ниже к каждой конденсаторной ячейке подключен предохранитель в качестве внутренней защиты конденсатора от короткого замыкания. Некоторые конденсаторы оснащены разрядными резисторами. Когда конденсатор отключен от электросети, он может разрядиться через разрядный резистор, и остаточное напряжение конденсатора может снизиться до менее 75 В через 10 минут при нормальных условиях.

Зарядка конденсатора

II I Назначение высоковольтных конденсаторов

Высоковольтные конденсаторы обладают характеристиками малых потерь и небольшого веса.Основные функции:

(1) В линии передачи высоковольтные конденсаторы могут использоваться для формирования станции последовательной компенсации для улучшения пропускной способности линии передачи.

Цепь поста последовательной компенсации

(2) На крупных подстанциях высоковольтные конденсаторы могут использоваться для формирования статического компенсатора реактивной мощности (SVC) с фазовым регулированием для повышения качества электроэнергии.

Статический компенсатор переменного тока SVC

(3) В конце распределительной линии можно использовать высоковольтные конденсаторы для повышения коэффициента мощности и обеспечения качества напряжения на конце линии.

(4) В сборных шинах среднего и низкого напряжения подстанции установлены высоковольтные конденсаторы для компенсации реактивной мощности нагрузок и повышения коэффициента мощности на стороне сборной шины.

(5) Высоковольтный конденсатор также устанавливается в качестве фильтра для терминала нагрузки с нелинейными нагрузками.

IV Рабочая среда высоковольтных конденсаторов

(1) Конденсатор должен иметь заводскую табличку с указанием его основных параметров.

A Заводская табличка

(2) Металлический корпус конденсатора должен иметь четкий символ заземления, а его внешний корпус должен быть заземлен вместе с металлической конструкцией.

(3) Окружающая среда вокруг конденсатора не является горючей или взрывоопасной, и в ней отсутствуют сильные удары и вибрация.

(4) Конденсатор должен иметь устройство для измерения температуры, и к соответствующей части можно прикрепить термометр или восковой лист для индикации температуры.Как правило, когда температура окружающей среды превышает 40 ℃, конденсатору с минеральным наполнением разрешается повышаться до 50 ℃, а конденсатору с силиконовым наполнением — до 55 ℃.

Восковый лист с индикатором температуры

(5) Конденсаторы должны иметь квалифицированное разрядное устройство.

(6) Допустимое перенапряжение: Конденсаторная батарея может работать в течение длительного времени при напряжении в 1,1 раза превышающем номинальное во время ежедневной работы. Для мгновенного перенапряжения, когда время короткое, перенапряжение определяется в соответствии со временем перенапряжения.Обычно, когда перенапряжение длится 1 мин, конденсатор может продолжать работать.

(7) Допустимая перегрузка по току: Конденсаторная батарея может работать в течение длительного времени при токе, в 1–3 раза превышающем номинальный.

IV Рабочая среда высоковольтных конденсаторов

(1) Температура окружающей среды, в которой работает высоковольтный конденсатор, не может превышать 40 ℃.

(2) Влажность окружающего воздуха высоковольтных конденсаторов не должна превышать 80%.

(3) Высота рабочей среды конденсаторов не должна превышать 1 км, вокруг не должно быть пара, агрессивных газов, пыли и волокон.

(4) Не должно быть опасности возгорания, взрыва или сильной тряски. Конденсаторная комната высоковольтных конденсаторов должна обладать хорошей огнестойкостью и огнестойкостью не менее двух.

В Особые этапы разрядки высоковольтных конденсаторов

5.1 Метод первый:

(1) Отключите прибор от сети.

(2) Используйте резистор 20 000 Ом и 2 Вт. Эту проводную часть можно купить в большинстве магазинов электроники по очень низкой цене.

(3) Подключите щуп резистора к выводу конденсатора, чтобы разрядить конденсатор.

(4) Если конденсатор имеет три клеммы подключения, подключите резистор к внешней клемме и центральной клемме, а затем подключите его к другой внешней клемме и центральной клемме.

Как безопасно разрядить конденсатор с помощью резистора

5.2 Метод второй:

(1) Зажим Crocodile

1) Подключите один конец резистора к одному из измерительных проводов, другой конец — к зажиму типа «крокодил» и оберните стык изолентой.

2) Зажим типа «крокодил» закреплен на заземляющем проводе. Используйте щуп для подключения другого полюса конденсатора, не будет разряда и искр.

3) Внимание: если большое количество конденсаторов постоянно разряжается, резистор нагревается.В этом случае лучше выбрать конденсатор большей мощности.

Зажимы типа «крокодил»

(2) Другие методы:

1) Для разряда используйте лампу мощностью 100-200 Вт, аналогично методу 2,

2) Разрядить паяльником 60-80Вт, метод аналогичен методу 2.

VI Правильные методы выбора высоковольтных конденсаторов

Как правильно подобрать высоковольтные конденсаторы? Какое наиболее подходящее значение выдерживаемого напряжения? Подробное объяснение приведено ниже.

6.1 Обоснованное определение допуска емкости и погрешности

Величина емкости высоковольтных конденсаторов должна быть выбрана в соответствии с указанным номинальным значением. Существуют различные степени погрешности высоковольтных конденсаторов. В низкочастотной связи, развязке, фильтрации мощности и других схемах можно выбрать высоковольтные конденсаторы с классами погрешности ± 5%, ± 10% и ± 20%, но в колебательном контуре, цепи задержки времени и схема регулировки тембра, точность высоковольтных конденсаторов немного выше; в различных фильтрах и различных сетях требуются высокоточные высоковольтные конденсаторы.

Конденсатор связи C1-A Конденсатор связи C2-A

6.2 Выбор значения выдерживаемого напряжения

Для обеспечения нормальной работы высоковольтных конденсаторов значение сопротивления выбранного высоковольтного конденсатора должно быть больше его фактического рабочего напряжения. Обычно это высоковольтный конденсатор с выдерживаемым напряжением более чем в два раза превышающим фактическое рабочее напряжение.

6.3 Обратите внимание на температурный коэффициент и высокочастотные характеристики

В колебательном контуре колебательные компоненты, компоненты фазосдвигающей сети, фильтры и т. п. должны быть соединены с высоковольтным конденсатором с небольшим температурным коэффициентом для обеспечения хороших характеристик.В высокочастотных приложениях характеристики высоковольтных конденсаторов могут быть хуже из-за индуктивности высоковольтного конденсатора, индуктивности выводов и высокочастотных потерь.

Схема с конденсаторами генератора

VII Распространенные неисправности и способы устранения высоковольтных конденсаторных батарей

Основные неисправности и способы лечения находящихся в эксплуатации высоковольтных конденсаторных батарей следующие:

7.1 Утечка масла

Во время транспортировки или установки неправильный метод обращения, вызывающий повреждение фарфорового корпуса после продолжительных ударов по корпусу; сварочный шов будет поврежден, если соединительный болт повернуть слишком сильно; трещины на компонентах из-за низкого качества. При неправильном уходе краска на внешнем корпусе отслаивается, а железо ржавеет. После ввода конденсатора в работу резко меняется температура и увеличивается внутреннее давление, что усугубляет утечку.

Утечка масла

Лечение: Используйте правильный метод обращения. Внимательно проверьте конденсатор и замените оборудование после обнаружения трещин. Усилить осмотры и вовремя отремонтировать место отслаивания краски. Обратите внимание на регулировку температуры конденсатора во время работы. В нормальных условиях, когда температура окружающей среды составляет от -40 ℃ до 40 ℃, температура конденсатора, заполненного минеральным маслом, может повыситься до 50 ℃, а конденсатора, заполненного силиконовым маслом, — до 55 ℃. .

7.2 Расширение корпуса

Внутри возникает частичный разряд или перенапряжение, и изоляционное масло выделяет большое количество газа, что вызывает пластическую деформацию стенки резервуара; истек срок службы или качество бака проблемное.

Лечение: Визуальный осмотр конденсатора в рабочем состоянии. Когда происходит расширение оболочки, напряжение на конденсаторе должно быть уменьшено, а если расширение серьезное, конденсатор следует немедленно остановить.

7.3 Взрыв конденсатора

Межфазное короткое замыкание или пробитие оболочки внутри конденсатора (чаще всего происходит в батареях высоковольтных конденсаторов без внутренней защиты компонентов).

Лечение: При взрыве конденсатора немедленно отключать конденсатор от электросети. Как правило, в высоковольтном конденсаторе 10 кВ и ниже каждый конденсаторный компонент имеет плавкий предохранитель в качестве внутренней защиты конденсатора от короткого замыкания. Некоторые конденсаторы оснащены разрядными резисторами.Когда конденсатор отключен от электросети, он может разрядиться разрядным резистором. И обычно через 10 минут остаточное напряжение конденсатора может быть снижено до уровня ниже 75 В. Кроме того, отдельный конденсатор может быть защищен предохранителем.

com/v/lH7dafCnEO8″ type=»application/x-shockwave-flash»/>

Взрыв конденсатора из-за короткого замыкания

7,4 Тепло

Конденсаторная камера неправильно спроектирована и установлена, условия вентиляции плохие, а температура окружающей среды слишком высока.Соединительные винты ослаблены, и длительное перенапряжение вызывает перегрузку. А из-за частого переключения конденсатор многократно подвергается воздействию импульсного тока.

Обработка: Для обработки конденсаторов, прежде всего, следует обратить внимание на улучшение условий вентиляции и увеличение монтажного расстояния между конденсаторами. Проверьте длительное рабочее напряжение конденсатора и не допускайте, чтобы оно превышало в 1,1 раза номинальное значение. Если оно превышает в 1,1 раза номинальное значение, его следует немедленно остановить или заменить конденсатором с более высоким номинальным напряжением.В случае перебоев в электроснабжении проверяйте и вовремя затягивайте винты. В то же время будьте осторожны и не переключайте конденсаторы часто.

7,5 Перекрытие фарфоровой изоляции

При несвоевременной очистке поверхность фарфоровой изоляции загрязняется. А при воздействии внутренних и внешних перенапряжений или плохих погодных условий может произойти пробой.

Пробои на фарфоровом изоляторе

Обработка: усилить очистку, чтобы поверхность фарфоровой изоляции оставалась чистой и непыльной.Для участков с серьезным загрязнением примите меры против обрастания, такие как регулярная очистка и усиление эксплуатации и обслуживания; используйте противообрастающую краску для улучшения противообрастающих свойств фарфоровой изоляционной поверхности; регулярный тест и тд.

7,6 Ненормальный шум

Звук «шипения» или «ворчания» внутри конденсатора является предупреждением о явлениях частичного разряда или растрескивании внутренней изоляции.

Лечение: Частый осмотр. Если замечен необычный звук, немедленно прекратите работу и попытайтесь найти неисправность и устранить ее.

VIII Меры предосторожности при распространенных неисправностях высоковольтных конденсаторов

Стабильная работа высоковольтной конденсаторной батареи является важной гарантией повышения качества и экономии электроэнергии в электросети. В процессе эксплуатации его следует проверять строго в соответствии с требованиями эксплуатации высоковольтных конденсаторов. Усиление контроля, устранения неисправностей и технического обслуживания, чтобы обеспечить безопасную и надежную работу конденсаторов.

(1) Когда предохранитель высоковольтного конденсатора внезапно перегорает, расплав не может быть заменен и восстановить питание до того, как будет выявлена причина.Чтобы определить, неисправен ли предохранитель или он работает нормально, конденсатор, срабатывающий от предохранителя, должен пройти проверку работоспособности.

(2) Высоковольтные конденсаторы нельзя замкнуть зарядом, чтобы предотвратить перенапряжение. Если сам высоковольтный конденсатор имеет накопленный заряд и подключен к цепи переменного тока, напряжение на конденсаторе превысит номинальное значение, что поставит под угрозу безопасность конденсатора или даже вызовет перегорание предохранителя или отключение автоматического выключателя. что привело к аварии.

(3) Рабочее напряжение конденсаторов должно соответствовать номинальному напряжению электросети. В нормальных условиях конденсаторная батарея может долгое время работать при 1,1UN и 1,3IN при нормальной работе.

(4) Соединение должно быть закреплено, а не ослаблено. Усильте проверку и обслуживание конденсаторной батареи и измерьте температуру предохранителя, конденсатора, точки подключения с помощью инфракрасного термометра, чтобы избежать неисправности, вызванной перегревом предохранителя.

Инфракрасный термометр

(5) Поддерживайте хорошие условия вентиляции в помещении конденсатора. Установите вытяжное оборудование в конденсаторной комнате, а также расположите воздухозаборник и выход воздуха так, чтобы обеспечить хорошую вентиляцию помещения. Не допускайте слишком высокой температуры в помещении, что может повлиять на нормальное использование и срок службы конденсатора.

А конденсаторная

Вас также может заинтересовать:

Принцип работы и функция конденсатора

Направляющая конденсатора

Подробное описание конденсаторов

Высоковольтные конденсаторы — Искра

Cookies на нашем сайте

Что такое cookie?

Файл cookie — это небольшой фрагмент данных, отправленный с веб-сайта и хранящийся в веб-браузере пользователя, пока пользователь просматривает веб-сайт. Когда пользователь будет просматривать тот же веб-сайт в будущем, данные, хранящиеся в файле cookie, могут быть извлечены веб-сайтом для уведомления веб-сайта о предыдущей активности пользователя.

Как мы используем файлы cookie?

Посещение этой страницы может генерировать следующие типы файлов cookie.

Строго необходимые файлы cookie

Эти файлы cookie необходимы для того, чтобы вы могли перемещаться по сайту и использовать его функции, такие как доступ к защищенным областям сайта.Без этих файлов cookie не могут быть предоставлены запрашиваемые вами услуги, такие как корзины покупок или электронное выставление счетов.

2. Производительные файлы cookie

Эти файлы cookie собирают информацию о том, как посетители используют веб-сайт, например, какие страницы посетители посещают чаще всего, и получают ли они сообщения об ошибках с веб-страниц. Эти файлы cookie не собирают информацию, позволяющую идентифицировать посетителя. Вся информация, которую собирают эти файлы cookie, является агрегированной и поэтому анонимной. Он используется только для улучшения работы веб-сайта.

3. Функциональные файлы cookie

Эти файлы cookie позволяют веб-сайту запоминать сделанный вами выбор (например, ваше имя пользователя, язык или регион, в котором вы находитесь) и предоставлять расширенные, более личные функции. Например, веб-сайт может предоставлять вам местные прогнозы погоды или новости о дорожном движении, сохраняя в файле cookie регион, в котором вы в настоящее время находитесь. Эти файлы cookie также можно использовать для запоминания изменений, внесенных вами в размер текста, шрифты и другие части веб-страниц, которые вы можете настроить.Их также можно использовать для предоставлять услуги, о которых вы просили, такие как просмотр видео или комментирование блога. Информация, собираемая этими файлами cookie, может быть анонимной, и они не могут отслеживать вашу активность на других веб-сайтах.

4. Целевые и рекламные файлы cookie.

Эти файлы cookie используются для доставки рекламы, более соответствующей вам и вашим интересам. Они также используются для ограничения количества раз, когда вы видите рекламу, а также для измерения эффективности рекламной кампании.Обычно они размещаются рекламными сетями с разрешения оператора веб-сайта. Они помнят, что вы посещали веб-сайт, и эта информация передается другим организациям, например рекламодателям. Довольно часто целевые или рекламные файлы cookie будут связаны к функциям сайта, предоставляемым другой организацией.

Управление файлами cookie

Куки-файлами можно управлять через настройки веб-браузера. Пожалуйста, посмотрите, как ваш браузер помогает управлять файлами cookie.

На этом сайте вы всегда можете включить / выключить файлы cookie в пункте меню «Управление файлами cookie».

Управление сайтом

Этот сайт находится под управлением:

Искра д. д.

Конденсаторные батареи и фильтры гармоник. Среднее и высокое напряжение

Брошюра Коррекция коэффициента мощности — Фильтрация гармоник — СН / ВН
Каталог Correction de facteur de puissance — Filtrage d’harmoniques — MT / HT
Catálogo Soluções em qualidade de energia
Caso de éxito Calidad de energía — Codelco Salvador
Тематические исследования City Walk Коррекция коэффициента мощности Дубай
Caso de éxito Codelco Los Amarillos
Техническая статья Основные определения качества электроэнергии в соответствии с IEEE-519
Техническая статья Причины и последствия искажения напряжения
Техническая статья Эффективное значение импеданса источника
Catálogo Bancos de Capacitores en poste
Caso de éxito Banco Capacitores 34kV 30MVAR 4pasos, Канада
Caso de éxito Compensación Potencia Reactiva en Parque Eólico, Техас, США
Брошюра Решения PQ Grid для возобновляемых источников энергии
Caso de éxito Seguridad y confiabilidad de Complejos Procesadores de Gas en PEMEX
Caso de éxito Fenómenos de Resonancias en los Parques Eólicos Bii Stinu y Santo Domingo
Caso de éxito Compensación energía reactiva en mayor planta solar de América latina: El Romero Solar — Чили
Примеры использования Конденсаторная батарея 34кВ 4 ступени. Ветряная электростанция Канада
Caso de éxito City Walk. Потенциал корректирующего фактора, Дубай-EAU
Тематические исследования Коррекция коэффициента мощности. Качественная добыча электроэнергии Codelco
Тематические исследования Коррекция коэффициента мощности.Codelco Amarillos Mining
Тематические исследования Компенсация реактивной мощности. Самая большая солнечная PVPP Romero
Примеры использования Газоперерабатывающие комплексы PEMEX
Тематические исследования Решение резонансных явлений Windfarms
Casos de sucesso Compensação de energia reativa em a maior planta solar de américa latina: O Romero Solar — Чили
Casos de sucesso Segurança e confiabilidade de Complexos Processadores de Gás em PEMEX
Casos de sucesso Fenómenos de ressonâncias em os Parques Eólicos Bii Stinu e Santo Domingo
Catálogo de Formación
Брошюра по обучению
Catálogo de Formaçao
Услуги Arteche
Услуги Arteche
Услуги Arteche

Объем рынка высоковольтных конденсаторов, обзор отрасли и прогноз -2025

ГЛАВА 1: ВВЕДЕНИЕ

1. 1. Описание отчета
1.2. Ключевые преимущества для заинтересованных сторон
1.3. Ключевые сегменты рынка
1.4. Методология исследования

1.4.1. Вторичные исследования
1.4.2. Первичное исследование
1.5. Инструменты и модели аналитика

ГЛАВА 2: КРАТКОЕ ОПИСАНИЕ

2.1. Основные результаты исследования
2.2. Перспектива CXO

ГЛАВА 3: ОБЗОР РЫНКА

3.1. Определение и объем рынка
3.2. Основные выводы

3.2.1. Верхние инвестиционные карманы
3.2.2. Лучшие выигрышные стратегии
3.2.3. Анализ пяти сил Портера

3.3. Динамика рынка

3.3.1. Драйверы

3.3.1.1. Спрос на расширение сетевой инфраструктуры для повышения доступности электроэнергии
3.3.1.2. Все более широкое применение высоковольтных конденсаторов при передаче сверхвысокого напряжения (СВН) и сверхвысокого напряжения (СВН)

3.3.2. Ограничение

3.3.2.1. Опасности высокого напряжения, связанные с высоковольтным конденсатором

3. 3.3. Возможность

3.3.3.1. Инновации в энергетике

3.4. Позиционирование на высшем уровне, 2017 г.

ГЛАВА 4: МИРОВОЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО DIELECTRIC

4.1. Обзор

4.1.1. Объем рынка и прогноз

4.2. Пленка полиэтиленовая Конденсатор

4.2.1. Основные рыночные тенденции, факторы роста и возможности
4.2.2. Объем рынка и прогноз
4.2.3. Анализ рынка по странам

4.3. Керамический конденсатор

4.3.1. Ключевые рыночные тенденции, факторы роста и возможности
4.3.2. Объем рынка и прогноз
4.3.3. Анализ рынка по странам

4.4. Алюминиевый электролитический конденсатор (AEC)

4.4.1. Ключевые рыночные тенденции, факторы роста и возможности
4.4.2. Объем рынка и прогноз
4.4.3. Анализ рынка по странам

4.5. Другое

4.5.1. Ключевые рыночные тенденции, факторы роста и возможности
4.5.2. Объем рынка и прогноз
4.5.3. Анализ рынка по странам

ГЛАВА 5: МИРОВОЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО МОЩНОСТИ

5. 1. Обзор

5.1.1. Объем рынка и прогноз

5.2. 500-1000в

5.2.1. Объем рынка и прогноз
5.2.2. Анализ рынка по странам

5.3. 1001-7000В

5.3.1. Объем рынка и прогноз
5.3.2. Анализ рынка по странам

5.4. 7001-14000В

5.4.1. Объем рынка и прогноз
5.4.2. Анализ рынка по странам

5.5. Выше 14000В

5.5.1. Объем рынка и прогноз
5.5.2. Анализ рынка по странам

ГЛАВА 6: МИРОВОЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО ПРИМЕНЕНИЮ

6.1. Обзор

6.1.1. Объем рынка и прогноз

6.2. Электроэнергетика

6.2.1. Объем рынка и прогноз
6.2.2. Анализ рынка по странам

6.3. Распределение

6.3.1. Объем рынка и прогноз
6.3.2. Анализ рынка по странам

6.4. Коробка передач

6.4.1. Объем рынка и прогноз
6.4.2. Анализ рынка по странам

6.5. Другое

6.5.1. Объем рынка и прогноз
6.5.2. Объем и прогноз рынка по странам

ГЛАВА 7: МИРОВОЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО РЕГИОНАМ

7. 1. Обзор

7.1.1. Объем рынка и прогноз

7.2. Северная Америка

7.2.1. Основные рыночные тенденции, факторы роста и возможности

7.2.1.1. США

7.2.1.1.1. Объем и прогноз рынка по диэлектрику
7.2.1.1.2. Объем и прогноз рынка по емкости
7.2.1.1.3. Объем и прогноз рынка по заявкам

7.2.1.2. Канада

7.2.1.2.1. Объем и прогноз рынка по диэлектрику
7.2.1.2.2. Объем и прогноз рынка по емкости
7.2.1.2.3. Объем и прогноз рынка по заявкам

7.2.1.3. Мексика

7.2.1.3.1. Объем и прогноз рынка по диэлектрику
7.2.1.3.2. Объем и прогноз рынка по емкости
7.2.1.3.3. Объем и прогноз рынка по заявкам

7.2.2. Северная Америка Объем и прогноз рынка по диэлектрикам
7.2.3. Северная Америка Объем и прогноз рынка по емкости
7.2.4. Северная Америка Объем и прогноз рынка по приложениям
7.2.5. Северная Америка Объем и прогноз рынка по странам

7.3. Европа

7.3.1. Основные рыночные тенденции, факторы роста и возможности

7. 3.1.1. Германия

7.3.1.1.1. Объем и прогноз рынка по диэлектрику
7.3.1.1.2. Объем и прогноз рынка по емкости
7.3.1.1.3. Объем и прогноз рынка по приложению

7.3.1.2. UK

7.3.1.2.1. Объем и прогноз рынка по диэлектрику
7.3.1.2.2. Объем и прогноз рынка по емкости
7.3.1.2.3. Объем и прогноз рынка по заявкам

7.3.1.3. Франция

7.3.1.3.1. Объем и прогноз рынка по диэлектрику
7.3.1.3.2. Объем и прогноз рынка по емкости
7.3.1.3.3. Объем и прогноз рынка по приложению

7.3.1.4. Испания

7.3.1.4.1. Объем и прогноз рынка по диэлектрику
7.3.1.4.2. Объем и прогноз рынка по емкости
7.3.1.4.3. Объем и прогноз рынка по приложению

7.3.1.5. Италия

7.3.1.5.1. Объем и прогноз рынка по диэлектрику
7.3.1.5.2. Объем и прогноз рынка по емкости
7.3.1.5.3. Объем и прогноз рынка по приложению

7.3.1.6. Остальная Европа

7.3.1.6.1. Объем и прогноз рынка по диэлектрику
7. 3.1.6.2. Объем и прогноз рынка по емкости
7.3.1.6.3. Объем и прогноз рынка по заявке

7.3.2. Объем и прогноз рынка Европы по диэлектрику
7.3.3. Объем и прогноз рынка по емкости
7.3.4. Объем рынка Европы и прогноз по приложению
7.3.5. Объем рынка Европы и прогноз по странам

7.4. Азиатско-Тихоокеанский регион

7.4.1. Основные рыночные тенденции, факторы роста и возможности

7.4.1.1. Китай

7.4.1.1.1. Объем и прогноз рынка по диэлектрику
7.4.1.1.2. Объем и прогноз рынка по емкости
7.4.1.1.3. Объем и прогноз рынка по емкости

7.4.1.2. Япония

7.4.1.2.1. Объем и прогноз рынка по диэлектрику
7.4.1.2.2. Объем и прогноз рынка по емкости
7.4.1.2.3. Объем и прогноз рынка по заявке

7.4.1.3. Индия

7.4.1.3.1. Объем и прогноз рынка по диэлектрику
7.4.1.3.2. Объем и прогноз рынка по емкости
7.4.1.3.3. Объем и прогноз рынка по приложению

7.4.1.4. Южная Корея

7. 4.1.4.1. Объем и прогноз рынка по диэлектрику
7.4.1.4.2. Объем и прогноз рынка по емкости
7.4.1.4.3. Объем и прогноз рынка по заявке

7.4.1.5. Остальные страны Азиатско-Тихоокеанского региона

7.4.1.5.1. Объем и прогноз рынка по диэлектрику
7.4.1.5.2. Объем и прогноз рынка по емкости
7.4.1.5.3. Объем и прогноз рынка по заявке

7.4.2. Объем и прогноз рынка Азиатско-Тихоокеанского региона по диэлектрику
7.4.3. Азиатско-Тихоокеанский регион Объем и прогноз рынка по емкости
7.4.4. Объем и прогноз рынка Азиатско-Тихоокеанского региона, приложение
7.4.5. Азиатско-Тихоокеанский регион Объем и прогноз рынка по странам

7.5. LAMEA

7.5.1. Основные рыночные тенденции, факторы роста и возможности

7.5.1.1. Бразилия

7.5.1.1.1. Объем и прогноз рынка по диэлектрику
7.5.1.1.2. Объем и прогноз рынка по емкости
7.5.1.1.3. Объем и прогноз рынка по приложению

7.5.1.2. Саудовская Аравия

7. 5.1.2.1. Объем и прогноз рынка по диэлектрику
7.5.1.2.2. Объем и прогноз рынка по емкости
7.5.1.2.3. Объем и прогноз рынка по приложению

7.5.1.3. ЮАР

7.5.1.3.1. Объем и прогноз рынка по областям применения диэлектрик
7.5.1.3.2. Объем и прогноз рынка по емкости
7.5.1.3.3. Объем и прогноз рынка по приложению

7.5.1.4. Остальные LAMEA

7.5.1.4.1. Объем и прогноз рынка по диэлектрику
7.5.1.4.2. ПО ЕМКОСТИ Объем и прогноз рынка, по емкости
7.5.1.4.3. Объем и прогноз рынка по приложению

7.5.2. LAMEA Объем рынка и прогноз по диэлектрику
7.5.3. LAMEA Объем и прогноз рынка по емкости
7.5.4. Объем и прогноз рынка LAMEA, приложение
7.5.5. LAMEA Объем рынка и прогноз по странам

ГЛАВА 8: ПРОФИЛИ КОМПАНИИ

8.1. ABB LTD.

8.1.1. Обзор компании
8.1.2. Снимок компании
8.1.3. Операционные бизнес-сегменты
8.1.4. Продуктовый портфель
8.1.5. Результаты деятельности

8. 2. ARTECHE GROUP

8.2.1. Обзор компании
8.2.2. Снимок компании
8.2.3. Продуктовый портфель
8.2.4. Результаты деятельности

8.3. КОРПОРАЦИЯ AVX

8.3.1. Обзор компании
8.3.2. Снимок компании
8.3.3. Операционные бизнес-сегменты
8.3.4. Продуктовый портфель
8.3.5. Результаты деятельности
8.3.6. Ключевые стратегические шаги и разработки

8.4. GENERAL ELECTRIC

8.4.1. Обзор компании
8.4.2. Снимок компании
8.4.3. Операционные бизнес-сегменты
8.4.4. Продуктовый портфель
8.4.5. Результаты деятельности

8.5. LIFASA

8.5.1. Обзор компании
8.5.2. Снимок компании
8.5.3. Продуктовый портфель

8.6. MAXWELL TECHNOLOGIES

8.6.1. Обзор компании
8.6.2. Снимок компании
8.6.3. Операционные бизнес-сегменты
8.6.4. Продуктовый портфель
8.6.5. Результаты деятельности
8.6.6. Ключевые стратегические шаги и разработки

8.7. PRESCO AG

8. 7.1. Обзор компании
8.7.2. Снимок компании
8.7.3. Продуктовый портфель

8.8. SIEMENS AG

8.8.1. Обзор компании
8.8.2. Снимок компании
8.8.3. Операционные бизнес-сегменты
8.8.4. Продуктовый портфель
8.8.5. Результаты деятельности

8.9. TDK CORPORATION

8.9.1. Обзор компании
8.9.2. Снимок компании
8.9.3. Операционные бизнес-сегменты
8.9.4. Продуктовый портфель
8.9.5. Результаты деятельности
8.9.6. Ключевые стратегические шаги и разработки

8.10. VISHAY INTERTECHNOLOGY, INC.

8.10.1. Обзор компании
8.10.2. Снимок компании
8.10.3. Операционные бизнес-сегменты
8.10.4. Продуктовый портфель
8.10.5. Результаты деятельности
8.10.6. Ключевые стратегические шаги и разработки

СПИСОК ТАБЛИЦ

ТАБЛИЦА 01. МИРОВОЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО ДИЭЛЕКТРИКЕ, 2017-2025 гг., (МЛН $)
ТАБЛИЦА 02. РЫНКИ ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ИЗ ПЛАСТИКОВОЙ ПЛЕНКИ (2017-2025 гг. , ПО РЕГИОНАМ) МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 03. РЫНОК КЕРАМИЧЕСКИХ ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО РЕГИОНАМ 2017-2025, (МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 04. РЫНОК АЛЮМИНИЕВЫХ ЭЛЕКТРОЛИТИЧЕСКИХ КОНДЕНСАТОРОВ, ПО РЕГИОНАМ 2017-2025, (МЛН. $)
ТАБЛИЦА.ДРУГОЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО РЕГИОНАМ, 2017-2025, (МЛН. $)
ТАБЛИЦА 06. МИРОВОЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО МОЩНОСТИ, 2017-2025, (МЛН. $)
ТАБЛИЦА 07. РЫНОК КОНДЕНСАТОРОВ 500-1000В, 2017 -2025, (МЛН $)
ТАБЛИЦА 08. РЫНОК КОНДЕНСАТОРОВ 1001-7000В, ПО РЕГИОНАМ 2017-2025, (МЛН. $)
ТАБЛИЦА 09. РЫНОК КОНДЕНСАТОРОВ 7001-14000В, ПО РЕГИОНАМ 2017-2025, (МЛН. $)
ТАБЛИЦА 10 ВЫШЕ РЫНКА КОНДЕНСАТОРОВ 14000 В ПО РЕГИОНАМ 2017-2025, (МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 11.МИРОВОЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, DIELECTRIC, 2017-2025 гг., (МЛН. Долл. США)
ТАБЛИЦА 12. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ДЛЯ ГЕНЕРАЦИИ ПО РЕГИОНАМ 2017-2025 гг. (МЛН. Долл. США)
ТАБЛИЦА 13. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ДЛЯ РАЗЪЕМОВ КОНДЕНСАТОРОВ РЕГИОН 2017-2025, (МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 14. ВЫСОКОВОЛЬТНЫЙ КОНДЕНСАТОР ДЛЯ РЫНКА ПЕРЕДАЧ, ПО РЕГИОНАМ 2017-2025, (МЛН ДОЛЛ. )
ТАБЛИЦА 16. МИРОВОЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО РЕГИОНАМ, 2017-2025, (МЛН. $)
ТАБЛИЦА 17.РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ США, ПО DIELECTRIC, 2017-2025, (МЛН. $)
ТАБЛИЦА 18. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ США, ПО ЕМКОСТИ, 2017-2025, (МЛН. $)
ТАБЛИЦА 19. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ США, ПО ПРИМЕНЕНИЮ , 2017-2025, (МЛН. $)
ТАБЛИЦА 20. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В КАНАДЕ, ПО ДИЭЛЕКТРИКУ, 2017-2025, (МЛН. $)
ТАБЛИЦА 21. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В КАНАДЕ, ПО МОЩНОСТИ, 2017-2025, (МЛН. $ )
ТАБЛИЦА 22. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В КАНАДЕ, ПО ПРИМЕНЕНИЮ, 2017-2025 гг. (МЛН $)
ТАБЛИЦА 23.РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В МЕКСИКЕ, ПО DIELECTRIC, 2017-2025 гг., (МЛН. Долл. США)
ТАБЛИЦА 24. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В МЕКСИКЕ, ПО МОЩНОСТИ, 2017-2025 гг., (МЛН. Долл. США)
ТАБЛИЦА 25. ВЫСОКОЕ НАПРЯЖЕНИЕ В МЕКСИКЕ, МОЩНОСТЬ , 2017-2025, (МЛН. $)
ТАБЛИЦА 26. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В СЕВЕРНОЙ АМЕРИКЕ, ПО ДИЭЛЕКТРИКЕ, 2017-2025, (МЛН. $)
ТАБЛИЦА 27. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ СЕВЕРНОЙ АМЕРИКИ, ПО МОЩНОСТИ, 2017-2025 гг. МЛН $)
ТАБЛИЦА 28. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В СЕВЕРНОЙ АМЕРИКЕ, ПО ПРИМЕНЕНИЮ, 2017–2025 гг., (МЛН $)
ТАБЛИЦА 29.РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В СЕВЕРНОЙ АМЕРИКЕ, ПО СТРАНАМ, 2017-2025, (МЛН. ДОЛЛ. ЕМКОСТЬ, 2017-2025, (МЛН. $)
ТАБЛИЦА 32. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ГЕРМАНИИ, ПО ПРИМЕНЕНИЮ, 2017-2025, (МЛН. МЛН.)
ТАБЛИЦА 34. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В ВЕЛИКОБРИТАНИИ, ПО МОЩНОСТИ, 2017-2025 гг., (МЛН. $)
ТАБЛИЦА 35.РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В Великобритании, ПО ПРИМЕНЕНИЮ, 2017-2025 гг., (МЛН. $)
ТАБЛИЦА 36. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ФРАНЦИИ, ПО DIELECTRIC, 2017-2025 гг., (МЛН. , 2017-2025, (МЛН. Долл. США)
ТАБЛИЦА 38. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ФРАНЦИИ, ПО ПРИМЕНЕНИЮ, 2017-2025 гг. , (МЛН. Долл. США)
ТАБЛИЦА 39. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ИСПАНИИ, ПО DIELECTRIC, 2017-2025 гг. )
ТАБЛИЦА 40. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В ИСПАНИИ, ПО ЕМКОСТИ, 2017-2025 гг. (МЛН. $)
ТАБЛИЦА 41.РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ИТАЛИИ, ПО ПРИМЕНЕНИЮ, 2017-2025 гг., (МЛН. $)
ТАБЛИЦА 42. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ИТАЛИИ, ПО ДИЭЛЕКТРИЧЕСКИМУ, 2017-2025 гг., (МЛН. , 2017-2025, (МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 44. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ИТАЛИИ, ПО ПРИМЕНЕНИЮ, 2017-2025, (МЛН. МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 46. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ОСТАЛЬНОЙ ЕВРОПЫ, ПО МОЩНОСТИ, 2017-2025 ГОДЫ, (МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 47.ОСТАЛЬНЫЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В ЕВРОПЕ, ПО ПРИМЕНЕНИЮ, 2017-2025, (МЛН. $)
ТАБЛИЦА 48. ЕВРОПЕЙСКИЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО ДИЭЛЕКТРИКЕ, 2017-2025, (МЛН. ПО МОЩНОСТИ, 2017-2025, (МЛН. $)
ТАБЛИЦА 50. ЕВРОПЕЙСКИЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО ПРИМЕНЕНИЮ, 2017-2025, (МЛН. $)
ТАБЛИЦА 51. ЕВРОПЕЙСКИЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО СТРАНАМ, 2017-2025, ( МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 52. КИТАЙСКИЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО ДИЭЛЕКТРИКАМ, 2017-2025 гг., (МЛН. Долл. США)
ТАБЛИЦА 53.РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В КИТАЕ, ПО МОЩНОСТИ, 2017-2025, (МЛН. $)
ТАБЛИЦА 54. КИТАЙСКИЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО ПРИМЕНЕНИЮ, 2017-2025, (МЛН. , 2017-2025, (МЛН. $)
ТАБЛИЦА 56. ЯПОНИЯ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО МОЩНОСТИ, 2017-2025, (МЛН. $)
ТАБЛИЦА 57. ЯПОНИЯ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО ПРИМЕНЕНИЮ, 2017-2025, (МЛН. )
ТАБЛИЦА 58. ИНДИЙСКИЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО ДИЭЛЕКТРИКАМ, 2017-2025 гг. (МЛН $)
ТАБЛИЦА 59.РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В ИНДИИ, ПО МОЩНОСТИ, 2017-2025, (МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 60. ИНДИЙСКИЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО ПРИМЕНЕНИЮ, 2017-2025 гг., (МЛН. DIELECTRIC, 2017-2025, (МЛН. $)
ТАБЛИЦА 62. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ЮЖНОЙ КОРЕИ, ПО МОЩНОСТИ, 2017-2025 (МЛН. $)
ТАБЛИЦА 63. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ЮЖНОЙ КОРЕИ, ПО ПРИМЕНЕНИЮ, 2017-2020 (МЛН. $)
ТАБЛИЦА 64. ОСТАЛОСЬ НА РЫНКЕ ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ АЗИИ, ПО ДИЭЛЕКТРИКЕ, 2017-2025 гг., (МЛН. $)
ТАБЛИЦА 65.ОСТАЛЬНЫЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО МОЩНОСТИ, 2017-2025, (МЛН. $)
ТАБЛИЦА 66. ОСТАЛЬНЫЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО ПРИМЕНЕНИЮ, 2017-2025, (МЛН. $)
ТАБЛИЦА 67. АЗИАТСКО-ТИХООКЕАНСКИЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО DIELECTRIC, 2017-2025 (МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 68. АЗИАТСКО-ТИХООКЕАНСКИЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО МОЩНОСТИ, 2017-2025, (МЛН. РЫНОК КОНДЕНСАТОРОВ НАПРЯЖЕНИЯ, ПО ПРИМЕНЕНИЮ, 2017-2025 гг., (МЛН $)
ТАБЛИЦА 70.АЗИАТСКО-ТИХООКЕАНСКИЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО СТРАНАМ, 2017-2025, (МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 71. БРАЗИЛЬСКИЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО ДИЭЛЕКТРИЧЕСКИМУ, 2017-2025, (МЛН. ПО МОЩНОСТИ, 2017-2025, (МЛН. $)
ТАБЛИЦА 73. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ БРАЗИЛИИ, ПО ПРИМЕНЕНИЮ, 2017-2025, (МЛН. $)
ТАБЛИЦА 74. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ САУДОВСКОЙ АРАВИИ, ПО DIELECTRIC, 2017-2025 (МЛН. $)
ТАБЛИЦА 75. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ САУДОВСКОЙ АРАВИИ, ПО МОЩНОСТИ, 2017-2025 гг., (МЛН. $)
ТАБЛИЦА 76.РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ САУДОВСКОЙ АРАВИИ, ПО ПРИМЕНЕНИЮ, 2017-2025, (МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 77. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ЮЖНОЙ АФРИКИ, ПО ДИЭЛЕКТРИКЕ, 2017-2025, (МЛН. Долл.) , ПО МОЩНОСТИ, 2017-2025, (МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 79. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В ЮЖНОЙ АФРИКЕ, ПО ПРИМЕНЕНИЮ, 2017-2025, (МЛН. ДОЛЛАРОВ)
ТАБЛИЦА 80. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ REST OF LAMEA, ДИЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ, 2017 -2025, (МЛН $)
ТАБЛИЦА 81.РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ REST OF LAMEA, ПО МОЩНОСТИ, 2017-2025, (МЛН. $)
ТАБЛИЦА 82. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ REST OF LAMEA, ПО ПРИМЕНЕНИЮ, 2017-2025, (МЛН. $)
ТАБЛИЦА 83. LAMEA HIGH VOLTONTABLE РЫНОК, ПО ДИЭЛЕКТРИКУ, 2017-2025 гг., (МЛН. Долл. США)
ТАБЛИЦА 84. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ LAMEA, ПО МОЩНОСТИ, 2017-2025 гг. (МЛН. Долл. США)
ТАБЛИЦА 85. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ LAMEA, ПО ПРИМЕНЕНИЮ, 2017-2025 гг. , (МЛН. $)
ТАБЛИЦА 86. РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ LAMEA, ПО СТРАНАМ, 2017–2025 гг., (МЛН. $)
ТАБЛИЦА 87.ABB: КОМПАНИЯ SNAPSHOT
ТАБЛИЦА 88. ABB: ОПЕРАЦИОННЫЕ СЕГМЕНТЫ
ТАБЛИЦА 89. ABB: ПОРТФЕЛЬ ПРОДУКТОВ
ТАБЛИЦА 90. ARTECHE GROUP: КОМПАНИЯ SNAPSHOT
ТАБЛИЦА 91. ARTECHE GROUP: ПОРТФЕЛЬ ПРОДУКТОВ
ТАБЛИЦА 92. AVX CORPORATION:
ТАБЛИЦА 92. AVX CORPORATION: КОМПАНИЯ
КОРПОРАЦИЯ AVX: ОПЕРАЦИОННЫЕ СЕГМЕНТЫ
ТАБЛИЦА 94. КОРПОРАЦИЯ AVX: ПОРТФЕЛЬ ПРОДУКЦИИ
ТАБЛИЦА 95. ОБЩЕЕ ЭЛЕКТРИЧЕСКОЕ ОБЕСПЕЧЕНИЕ: КОМПАНИЯ SNAPSHOT
ТАБЛИЦА 96. ОБЩЕЕ ЭЛЕКТРИЧЕСКОЕ ОБЩЕСТВО: ОПЕРАЦИОННЫЕ СЕГМЕНТЫ
ТАБЛИЦА 97.GENERAL ELECTRIC: ПОРТФЕЛЬ ПРОДУКТОВ
ТАБЛИЦА 98. LIFASA: КОМПАНИЯ SNAPSHOT
ТАБЛИЦА 99. LIFASA: ПОРТФЕЛЬ ПРОДУКТОВ
ТАБЛИЦА 100. MAXWELL TECHNOLOGIES: КОМПАНИЯ SNAPSHOT
ТАБЛИЦА 101. MAXWELL TECHNOLOGIES:
TECHNOLOGIES: MAXWELL TECHNOLOGIES:
TECHNOLOGIES: ОПЕРАЦИОННЫЕ ТЕХНОЛОГИИ 9000WOLOGIES 102 103. PRESCO AG: ОБЗОР КОМПАНИИ
ТАБЛИЦА 104. PRESCO AG: ПОРТФЕЛЬ ПРОДУКЦИИ
ТАБЛИЦА 105. SIEMENS: ОБЗОР КОМПАНИИ
ТАБЛИЦА 106. SIEMENS: ОПЕРАЦИОННЫЕ СЕГМЕНТЫ
ТАБЛИЦА 107.SIEMENS: ПОРТФЕЛЬ ПРОДУКЦИИ
ТАБЛИЦА 108. КОРПОРАЦИЯ TDK: ИНФОРМАЦИЯ О КОМПАНИИ
ТАБЛИЦА 109. КОРПОРАЦИЯ TDK: ОПЕРАЦИОННЫЕ СЕГМЕНТЫ
ТАБЛИЦА 110. КОРПОРАЦИЯ TDK: ПОРТФЕЛЬ ПРОДУКТОВ
ТАБЛИЦА 111. VISHTECH INTERTECHNOLOGY 9000 ИНТЕРФЕЙС КОМПАНИИ VISHTECHNOLOGY
. ТАБЛИЦА 113. VISHAY INTERTECHNOLOGY: ПОРТФЕЛЬ ПРОДУКЦИИ

ПЕРЕЧЕНЬ ЦИФР

РИСУНОК 01. СЕГМЕНТАЦИЯ ГЛОБАЛЬНОГО РЫНКА ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ
РИСУНОК 02.ОСНОВНЫЕ ИНВЕСТИЦИОННЫЕ КАРМАНЫ
РИСУНОК 03. ОСНОВНЫЕ СТРАТЕГИИ ВЫИГРЫША, ПО ГОДУ, 2015–2018 *
РИСУНОК 04. ОСНОВНЫЕ СТРАТЕГИИ ВЫИГРЫША, ПО РАЗВИТИЮ, 2015–2018 * (%)
РИСУНОК 05. ОСНОВНЫЕ СТРАТЕГИИ ВЫИГРЫША, ПО КОМПАНИЯМ, 2015–2018 *
РИСУНОК 06. ВЫСОКАЯ ТОРГОВАЯ СИЛА ПОСТАВЩИКОВ
РИСУНОК 07. УМЕРЕННАЯ ТОРГОВАЯ СПОСОБНОСТЬ ПОКУПАТЕЛЕЙ
РИСУНОК 08. УМЕРЕННАЯ УГРОЗА НОВЫХ ЗАЯВИТЕЛЕЙ
РИСУНОК 09. НИЗКАЯ УГРОЗА ЗАМЕЩЕНИЙ
РИСУНОК 10. НИЗКАЯ ИНТЕНСИВНОСТЬ КОНКУРЕНЦИИ
.ГЛОБАЛЬНЫЙ РЫНОК ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ДИНАМИКА
РИСУНОК 12. ПОЛОЖЕНИЕ ЛУЧШЕГО ИГРОКА, 2017 г.
РИСУНОК 13. СРАВНИТЕЛЬНЫЙ АНАЛИЗ РЫНКА ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ПО СТРАНАМ, 2017 и 2025 гг. РЫНОК КОНДЕНСАТОРОВ, ПО СТРАНАМ, 2017 и 2025 гг. (%)
РИСУНОК 15. СРАВНИТЕЛЬНЫЙ АНАЛИЗ ДОЛИ АЛЮМИНИЕВОГО ЭЛЕКТРОЛИТИЧЕСКОГО РЫНКА ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ, ПО СТРАНАМ, 2017 и 2025 гг. (%)
РИС. ПО СТРАНАМ, 2017 и 2025 гг. (%)
РИСУНОК 17.СРАВНИТЕЛЬНЫЙ АНАЛИЗ ДОЛИ РЫНКА КОНДЕНСАТОРОВ НА 500–1000 В ПО СТРАНАМ, 2017 и 2025 гг. (%)
РИСУНОК 18. СРАВНИТЕЛЬНЫЙ АНАЛИЗ ДОЛИ РЫНКА КОНДЕНСАТОРОВ 1001–7000 В, ПО СТРАНАМ, 2017 и 2025 гг. (%)
РИСУНОК 19. СРАВНИТЕЛЬНЫЙ АНАЛИЗ ДОЛИ РЫНОК КОНДЕНСАТОРОВ 7001–14000 В ПО СТРАНАМ, 2017 и 2025 гг. (%)
РИСУНОК 20. СРАВНИТЕЛЬНЫЙ АНАЛИЗ ДОЛИ РЫНКА КОНДЕНСАТОРОВ ВЫШЕ 14000 В, ПО СТРАНАМ, 2017 и 2025 гг. ВЫРАБОТКА ЭЛЕКТРОЭНЕРГИИ ПО СТРАНАМ, 2017 и 2025 гг. (%)
РИСУНОК 22.СРАВНИТЕЛЬНЫЙ АНАЛИЗ ДОЛИ РЫНКА ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ДЛЯ РАСПРЕДЕЛЕНИЯ ПО СТРАНАМ, 2017 и 2025 гг. (%)
РИСУНОК 23. СРАВНИТЕЛЬНЫЙ АНАЛИЗ ДОЛИ РЫНКА ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ ДЛЯ РАСПРЕДЕЛЕНИЯ, ПО СТРАНАМ, 2017 и 2025 гг. АНАЛИЗ РЫНКА ВЫСОКОВОЛЬТНЫХ КОНДЕНСАТОРОВ В ДРУГИХ СТРАНАХ, 2017 и 2025 (%)
РИСУНОК 25. ABB: ВЫРУЧКА, 2015–2017 (МЛН. $)
РИСУНОК 26. ABB: ДОЛЯ ВЫРУЧКИ ПО СЕГМЕНТАМ, 2017 (%)
РИСУНОК 27. ABB: ДОЛЯ ВЫРУЧКИ ПО РЕГИОНАМ, 2017 (%)
РИСУНОК 28.ARTECHE GROUP: ВЫРУЧКА, 2015–2017 ГОДЫ (МЛН. $)
РИСУНОК 29. ARTECHE GROUP: ДОЛЯ ВЫРУЧКИ ПО РЕГИОНАМ, 2017 (%)
РИСУНОК 30. AVX CORPORATION: ВЫРУЧКА, 2015–2017 гг. (МЛН. $)
РИСУНОК 31. AVX CORPORATION : ДОЛЯ ВЫРУЧКИ ПО СЕГМЕНТАМ, 2017 г. (%)
РИСУНОК 32. КОРПОРАЦИЯ AVX: ДОЛЯ ВЫРУЧКИ ПО РЕГИОНАМ, 2017 г. (%)
РИСУНОК 33. ОБЩАЯ ЭЛЕКТРОЭНЕРГИЯ: ДОХОД, 2015–2017 гг. (МЛН $)
РИСУНОК 34. ОБЩАЯ ЭЛЕКТРОЭНЕРГЕТИКА: ДОХОД ДОЛЯ ПО СЕГМЕНТАМ, 2017 (%)
РИСУНОК 35. ОБЩАЯ ЭЛЕКТРОЭНЕРГЕТИКА: ДОЛЯ ВЫРУЧКИ ПО РЕГИОНАМ В 2017 г. (%)
РИСУНОК 36.MAXWELL TECHNOLOGIES: ВЫРУЧКА, 2015–2017 гг. (МЛН. Долл. США)
РИСУНОК 37. MAXWELL TECHNOLOGIES: ДОЛЯ ВЫРУЧКИ ПО СЕГМЕНТАМ, 2017 (%)
РИСУНОК 38. MAXWELL TECHNOLOGIES: ДОЛЯ ДОХОДА ПО РЕГИОНАМ, 2017 (%)
РИСУНОК 39. SIEMENS: ВЫРУЧКА, 2016–2018 гг. (МЛН. Долл. США)
РИСУНОК 40. SIEMENS: ДОЛЯ ВЫРУЧКИ ПО СЕГМЕНТАМ, 2018 г. (%)
РИСУНОК 41. SIEMENS: ДОЛЯ ВЫРУЧКИ ПО РЕГИОНАМ, 2018 г. (%)
РИСУНОК 42. КОРПОРАЦИЯ TDK: ВЫРУЧКА, 2015–2018 гг. 2017 (МЛН. ДОЛЛАРОВ)
РИСУНОК 43. TDK CORPORATION: ДОЛЯ ВЫРУЧКИ ПО СЕГМЕНТАМ, 2017 (%)
РИСУНОК 44.КОРПОРАЦИЯ TDK: ДОЛЯ ВЫРУЧКИ ПО РЕГИОНАМ, 2017 (%)
РИСУНОК 45. VISHAY INTERTECHNOLOGY: ВЫРУЧКА, 2015–2017 гг. (МЛН. $)
РИСУНОК 46. VISHAY INTERTECHNOLOGY: ДОЛЯ ВЫРУЧКИ ПО СЕГМЕНТАМ, 2017 г. (%)
ИНТЕРТЕХНОЛОГИЯ : ДОЛЯ ВЫРУЧКИ ПО РЕГИОНАМ, 2017 (%)

Микроволновая печь не нагревается? Как безопасно разрядить высоковольтный конденсатор СВЧ

Итак, ваша микроволновая печь не нагревается, и вы провели небольшое исследование.Вы почти уверены, что дело не в дверной защелке, так что это должен быть диод, магнетрон или что-то среднее между ними. Вы решили, что хотите заняться этим ремонтом. Однако замена любой части устройства для микроволнового нагрева сопряжена с исключительно опасной задачей, которую вы обязательно должны выполнить в первую очередь: разрядить микроволновый конденсатор.

Быстрый ответ

Если вы пришли за быстрым и простым объяснением, вот основной принцип:

Вам нужно будет обезопасить себя от поражения электрическим током.Затем коснитесь положительной и отрицательной клемм конденсатора тем же металлическим предметом. В некоторых клеммах подойдет длинная отвертка с резиновой ручкой. В других случаях вам могут понадобиться плоскогубцы с резиновыми ручками. Вы можете увидеть или не увидеть искру.

Почему необходим разряд конденсатора

Ваша микроволновая печь — удивительно опасное устройство, и не из-за самих микроволн. Вы, вероятно, уже знаете, что микроволновая печь требует много электроэнергии для работы и может даже перевернуть ваши выключатели, если она установлена на слабую цепь с другими приборами с высокими требованиями, такими как вакуум, работающий одновременно.

Однако вы можете не знать, что ваша микроволновая печь имеет часть, называемую высоковольтным конденсатором, которая фактически удерживает опасное количество электричества даже после того, как микроволновая печь была отключена. Это чрезвычайно опасно, так как может привести к поражению электрическим током сразу после отключения от сети и по-прежнему может вызвать неприятный шок даже через несколько дней после того, как микроволновая печь отключена от сети. Конденсатор отлично подходит для того, чтобы еда была достаточно горячей во время работы микроволновой печи. Но когда настало время внутреннего ремонта, конденсатор — самая большая угроза вашей безопасности.

К счастью, вы можете довольно легко разрядить конденсатор, если сначала примете все необходимые меры безопасности.

Предупреждение о безопасности

Не беритесь за эту задачу или за любой ремонт, требующий разрядки конденсатора, если вы не очень уверены в себе и не знаете, как защитить себя от поражения электрическим током. Мы шаг за шагом проведем вас через весь процесс, но мы не хотим, чтобы кто-то пострадал. Обычно рекомендуется, чтобы только квалифицированные специалисты по ремонту выполняли разрядку конденсатора и ремонт, который требует этого.

Соберите припасы

Инструменты и расходные материалы, которые вам понадобятся для этого ремонта, просты. Поскольку мы фактически не выполняем замену на этом этапе, вам не понадобится именованная деталь для замены. Этого достаточно, чтобы разобрать микроволновую печь и безопасно снять электричество с конденсатора. Вот что вам понадобится:

Отвертка, оба типа,
Динамометрическая отвертка
Прорезиненные рабочие перчатки или резиновые перчатки для чистки
Плоскогубцы для игл

Примите меры предосторожности

Надевайте резиновые перчатки или прорезиненные рабочие перчатки.Это абсолютно необходимо, когда вы снимаете футляр с микроволновой печи, чтобы убедиться, что вы не рискуете получить удар током.

Разобрать микроволновую печь

Эти инструкции являются общими, хотя конструкции микроволн могут отличаться. Следуйте инструкциям и, если ваша микроволновая печь отличается, обратитесь к руководству пользователя по разборке. Мы полностью снимаем шкаф / ящик для микроволновой печи

— Отключите микроволновую печь

Если вы еще этого не сделали, убедитесь, что ваша микроволновая печь не подключена к розетке и не имеет внешнего источника питания.

— Снимите пластину и ролик скольжения

Начните с удаления места прядения и скользящего ролика. Они будут только дребезжать и могут сломаться, когда вы разбираете микроволновую печь.

— Снять верхнюю решетку за дверью

Если в вашей микроволновой печи есть решетка за дверцей, то сверху будут винты. Выкрутите эти винты и откройте дверцу микроволновой печи. Сдвиньте решетку влево и поднимите ее, чтобы снять. Когда дверца закрыта, за дверцей микроволновой печи останется открытая щель.Закройте дверцу микроволновой печи.

— Снимите нижнюю панель

Закройте дверцу микроволновой печи и переверните ее на заднюю стенку, чтобы можно было снять нижнюю панель. Снимите все крепежные винты с нижней панели. Затем отложите нижнюю панель в сторону.

— Распаковать футляр для микроволновой печи от тела

Теперь вам нужно открутить большую часть винтов с внешней стороны микроволновой печи, удерживающих шкаф или ящик на месте. Когда футляр станет свободным, вы сможете его поднять и вытащить.Будьте осторожны, чтобы не зацепить что-либо вроде шнура или его частей, которые остаются частью корпуса микроволновой печи. Теперь, когда вы надеваете рабочие перчатки. И потому, что внутренняя часть панели может быть острой, и потому, что вы только что обнажили электрическую внутреннюю часть.

Найдите конденсатор и клеммы

Конденсатор не всегда находится в одном и том же месте для каждой микроволны. Найдите его, просмотрев руководство для вашей марки и модели микроволновой печи или найдите предмет, у которого явно есть два контакта.Он будет иметь красный и белый провод, ведущие к двум болтам, соединенным с удлиненным металлическим контейнером внутри металлического корпуса. Если вы не уверены, обратитесь к руководству, чтобы точно определить местонахождение конденсатора. Помните, что это опасно, поэтому не начинайте просто ковыряться. Существует несколько моделей конденсаторов, мы постараемся помочь вам, используя базовое описание того, как конденсаторы сделаны.

Разрядить конденсатор

— Выбери свой инструмент

Взглянув на свой конденсатор, решите, какой инструмент вам понадобится для его разрядки.Если клеммные винты открыты, вы можете просто положить отвертку с плоским наконечником и хорошо изолированную отвертку сразу вдоль них обоих. Это может привести к искре. В качестве альтернативы, если винты клемм утоплены за пластиковой трубкой, вам потребуются плоскогубцы.

— Обеспечить безопасность

Убедитесь, что ваши перчатки надежно надеты и что у выбранного вами инструмента есть прорезиненные ручки.

— Коснитесь обоих терминалов одним и тем же металлическим инструментом

Если вы выбрали отвертку, положите наконечник или корпус отвертки так, чтобы металл соединял обе клеммы.Если вы используете плоскогубцы, аккуратно отделите носик и воткните половину носа в каждый вывод. Обязательно прикоснитесь к обоим клеммам, чтобы электричество могло течь между ними через промежуточный металлический объект.

— Подождите 2-5 секунд

Подождите 5 секунд, прежде чем снимать инструмент. Возможно, вы видели большую искру или маленькую искру в сердце. В любом случае, вы только что избавили себя от риска очень неприятного шока.

Продолжайте замену или ремонт

Наконец, вы готовы продолжить работу по ремонту, которая привела вас к этому моменту.Теперь вы можете быть уверены, что ваш высоковольтный конденсатор не разрядится в вашу руку или локоть, пока вы приступаете к намеченному ремонту.

Как сделать конденсатор высокого напряжения высокой емкости

Hi
Необходимые материалы

Терпение
Клей
Алюминиевая фольга
Пластиковая или вощеная бумага
проволока
Коробка (необязательно)
Лента любого типа
2 болта и гайки

I Я очень устал писать это, поэтому, пожалуйста, оставьте комментарий о любой обнаруженной вами грамматической ошибке, спасибо.

Итак, теперь я использую 2 куска алюминиевой фольги FINE шириной 10 метров и длиной 2 3 дюйма
6 кусков изолятора шириной 3,2 дюйма и длиной 10,2 метра. Лучше всего подходят пластмассы PP или HDPE. но вощеная бумага тоже работает
убедитесь, что их тонкие супер пупер тонкие

Теперь положите их вот так (ПРОВОД ДОЛЖЕН СДЕЛАТЬ ФОЛЬГУ)

Изолятор
изолятор
провод
фольга
изолятор
изолятор
провод
фольга
изолятор

004 изолятор

фольга к изолятору с клеем такая же, как и у всех этих слоев изоляторов
убедитесь, что ни один из 2 кусков фольги НИКОГДА не соприкасается друг с другом

Я использовал их довольно долго 🙂

теперь все это сверните.
используйте МНОГО скотча, чтобы он был свернут НАСТОЛЬКО ПУТИЧНО, КАК ВЫ МОГЛИ провода у вас есть.
Возьмите 2 больших болта и гайки

нагрейте их несколькими спичками
и наденьте на пластиковую крышку контейнера.
они должны войти довольно легко и закрепить их с помощью одной гайки, теперь зачищенной на 2 дюйма от провода, выходящего из свернутого конденсатора, оберните его вокруг болта и закрепите гайкой.

Разное
