Клеммы для распределительных коробок – экономия места и времени монтажа — DEGSON

Монтаж электропроводки – очень важный и ответственный процесс, который требует соблюдения множества требований безопасности и учета многих и многих мелких деталей. Последствия неправильного монтажа, ремонта или установки электрооборудования могут быть фатальны не только для самого оборудования, но и для помещения, в котором оно установлено. Все это требует очень ответственного подхода к выбору проводов и соединительных элементов при его установке.

DG228 — клемма для распределительной коробки на три провода

Компания Degson помогает своим клиентам выбрать качественные и надежные клеммы для монтажа и обслуживания электропроводки. Клеммные зажимы Degson дают возможность не сомневаться в прочности, долговечности и высоких эксплуатационных свойствах установленной проводки. Клеммы для распределительных коробок отлично подходят для распределения и разветвления проводов, даже различных по диаметру своего сечения.

DG228-03P — монтажная клемма на три провода

Достоинства монтажных клемм

Соединительные клеммы позволяют произвести электромонтаж различного оборудования и имеют ряд неоспоримых преимуществ.

  • Позволяют быстро и легко монтировать и демонтировать проводники без применения специальных инструментов;
  • Возможность соединять алюминиевые и медные провода, при использовании специальной пасты.
  • Порядок в распределительной коробке за счет отсутствия переплетений проводов, гарантия от короткого замыкания;
  • Произвести контрольные измерения, напряжения и силы тока, гораздо проще за счет специальной конструкции, не разбирая и не нарушая изоляцию всего соединения.

Безопасное соединение с помощью монтажных клемм, это отличная альтернатива опрессовке или скрутке проводов, которые долгое время повсеместно применялись в нашей стране. Ведь в настоящее время монтаж электропроводки посредством распределительной коробки с клеммами, это, такой же стандарт, как прокладка кабеля в противопожарной гофре.

Алюминиевые провода, которые планируется соединить с помощью клемм, следует сначала проверить на наличие признаков окисления. Если провода сильно окислены, то их следует сначала зачистить механически.

Если степень окисления невысока, то можно наполнить клемму специальной контактной пастой, которая предотвратит нагрев проводов и клеммников, а также последующее окисление контактных поверхностей.

DG228-08P — монтажная клемма на восемь проводов

Характеристики клемм для распределительных коробок

  • С помощью клеммников можно одновременно соединять одножильные жесткие провода с диаметром поперечного сечения от 0,5 до 2,5 мм2;
  • В один клеммник возможно подключить от 2-х до 8-ми проводов;
  • Производить подключение очень просто и удобно, для этого не нужен никакой специальный инструмент, необходимо только зачистить провод и вставить его в клеммник до упора;
  • На корпусе обозначена необходимая длина снятия изоляции, электрические и технические характеристики;
  • Присутствует отверстие для щупа контрольного инструмента;
  • Провода можно отключить методом прокручивания вокруг своей оси.

Использование монтажных соединительных клеммных колодок для распределительных коробок, обеспечивает гарантию надежности и долговечности любой электропроводки.

  • DG228-02P на 2 контакта — аналогичен Wago 273-252
  • DG228-03P на 3 контакта — аналогичен Wago 273-253
  • DG228-04P на 4 контакта — аналогичен Wago 273-254
  • DG228-05P на 5 контактов — аналогичен Wago 273-255
  • DG228-08P на 8 контактов — аналогичен Wago 273-258


Как соединить провода в распределительной коробке?


С клеммами DG228 в распределительной коробке всегда порядок!


Контрольные измерения без снятия монтажных клемм

Legrand DPX3 Клемма распределительная 160A 6х25кв.мм для DPX3 125/160, Vistop 100/160 004867

Бренд: Legrand

Категория оборудования: Клеммы

Базовая единица: шт

Масса, кг: 0,11

Объем, л: 0,16

Кратность отгрузки товара: 1

Возможные способы оплаты:

Наличный расчет.

Возможен: При совершении покупки физическим лицом, оплата производится по счету наличными денежными средствами при получении заказа курьером или в пункте выдачи заказа.

Важно: Оплата заказа производиться после полной проверки заказа. После проведения оплаты заказа и товаров относящихся к сложным техническим устройствам, согласно Постановления Правительства РФ от 19/01/1998 №55 «Об утверждении правил продажи отдельных видов товаров перечня товаров», товар обмену и возврату не подлежит. Товары находящиеся в статусе «Под заказ» требуют 100% предоплаты в любом пункте выдачи товаров.


Оплата банковской картой.

Возможен: При доставке товара курьерской службой. В пункте самовывоза Электродус. На сайте, через форму оплаты. К оплате принимаются все типы карт (указать логотипы платежных систем)

Важно: При оплате картой комиссия не взымается


Бонусные программы.

Оплата производиться бонусными баллами, при оформлении заказа.

Важно: Участие в бонусной программе могут принять все покупатели прошедшие процедуру регистрации на сайте Электродус. ру.
За каждый отгруженный заказ на персональный счет покупателя начисляются бонусные баллы в размере 5% от стоимости заказа. Активация бонусных баллов происходит через 14 дней с даты фактической отгрузки заказа.

Важно: Оплатить бонусными баллами можно до 50% от суммы нового заказа. Бонусных баллы действительны в течении 365 дней с момента начисления.

ВНИМАНИЕ: Начисленные бонусные баллы привязаны к аккаунту зарегистрированного пользователя в интернет магазине Электродус.ру. Если возникнет необходимость разделить бонусные баллы в зависимости от типа плательщика (частное лицо или организация) в этом случае необходимо будет пройти регистрацию дополнительного аккаунта.


Безналичный расчет для юридических лиц.

При совершении покупки юридическим лицом, оплата производится по счету, который выставляет менеджер интернет-магазина.

Важно: Оплатить счет необходимо в течении 3-х дней. Для продления срока оплаты счет необходимо уведомить менеджера магазина.

После 10 дней счет будет автоматически пересчитан.

Передача товара в курьерскую службу или в пункт самовывоза в течении 1-2 дней с момента поступления денежных средств на счет интернет-магазина (исключение составляют случаи оформления товаров в статусе «Под заказ»). При отгрузке продукции в регионы сроки доставки включают время доставки товара на наш склад (до 2 рабочих дней) и время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

В случаях, когда товар надлежащего качества не подошел Вам по каким-либо причинам, Вы можете отказаться от него в любое время до его передачи, а после передачи, в течение 14 (четырнадцати) дней, со дня покупки.

Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, следов монтажа
и установки, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).

При несоблюдении данных условий, мы к сожалению, не сможем обменять товар, либо вернуть за него деньги.
В соответствии с Постановлением Правительства РФ от 27.09.2007г. N 612 «Об утверждении правил продажи товаров дистанционным способом» предоставляем следующую информацию о порядке и сроках возврата товара:
Необходима сохранность товарного вида, потребительских свойств, упаковки товара надлежащего качества до возврата его продавцу, а также документов подтверждающих заключение договора (отсутствуют признаки использования, сохранен товарный вид, пломбы, отсутствуют следы вскрытия товара, механические повреждения , другие дефекты; товар в заводской упаковке, с товарным, кассовым чеком, а также с другими документами на товар, переданными в момент покупки (гарантийный талон, инструкция по использованию, др.)


При отказе покупателя от товара, продавец возвращает сумму, уплаченную покупателем за исключением расходов продавца на доставку, не позднее чем через 10 дней с даты предъявления соответствующего требования.

Клемма с предохранителем распределительная AAP21/4/FS/10/36V WEIDMULLER (2458990000)

Напряжение, класс B (CSA) 300 V
Напряжение, класс C (CSA) 150 V
Напряжение, класс D (CSA) 300 V
Поперечное сечение провода, макс. (CSA) 10 AWG
Поперечное сечение провода, мин. (CSA) 26 AWG
Сертификат № (CSA) 200039-70089609
Ток, разм. B (CSA) 10 A
Ток, разм. C (CSA) 10 A
Ток, разм. D (CSA)
10 A
Напряжение, класс B (cURs) 300 V
Напряжение, класс C (cURs) 150 V
Напряжение, класс D (cURs) 300 V
Разм. провода Заводская электропроводка, макс. (cURs) 10 AWG
Разм. провода Заводская электропроводка, мин. (cURs) 26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURs) 10 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURs) 26 AWG
Сертификат № (cURs) E60693
Ток, класс B (cURs) 10 A
Ток, класс C (cURs) 10 A
Ток, класс D (cURs) 10 A
Расчетное сечение 4 mm sp2;
Номинальное напряжение 36 V
Расчетное напряжение относительно соседней клеммы 500 V
Номинальный ток 6,3 A
Ток при макс. проводнике 6,3 A
Нормы По стандарту IEC 60947-7-3
Объемное сопротивление по стандарту IEC 60947-7-x 1 m
Потери мощности по стандарту IEC 60947-7-x 0,04 W
Номинальное импульсное напряжение 4 кВ
Категория перенапряжения III
Степень загрязнения 2
Вид соединения PUSH IN
Диапазон зажима, макс. 4 mm sp2;
Диапазон зажима, мин. 0,14 mm sp2;
Длина зачистки изоляции 12 мм
Кабельный наконечник для обжима двух проводов, макс. 1,5 mm sp2;
Кабельный наконечник для обжима двух проводов, мин. 0,5 mm sp2;
Калибровая пробка согласно 60 947-1 A4
Количество соединений 1
Направление соединения сверху
Поперечное сечение подключаемого провода AWG, макс. AWG 12
Поперечное сечение подключаемого провода AWG, мин. AWG 26
Размер лезвия 0,6 x 3,5 мм
Сечение подключаемого провода, гибкого, мин. 0,5 mm sp2;
Сечение подключаемого проводника, тонкопроволочного, макс. 4 mm sp2;
Сечение подсоединяемого провода, скрученный, макс. 4 mm sp2;
Сечение подсоединяемого провода, скрученный, мин. 0,5 mm sp2;
Сечение соединения проводов, твердое ядро, макс. 4 mm sp2;
Сечение соединения проводов, твердое ядро, мин. 0,5 mm sp2;
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. 4 mm sp2;
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. 0,5 mm sp2;
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. 4 mm sp2;
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. 0,5 mm sp2;

Электрическая клемма и электрическое распределительное устройство, содержащее одну такую клемму

Изобретение относится к электрической клемме для электрического распределительного устройства, предназначенной для электрического соединения контактной полоски (2) упомянутого распределительного устройства с соединительной гребенкой (3) и/или кабелем (4) электропитания, содержащей контактный зажим (8), электрически соединенный с упомянутой контактной полоской (2) и предназначенный для зажима зубца (15) упомянутой гребенки (3) в положении соединения, и зажимную клемму (6), в зажатом положении предназначенную для прижатия кабеля (4) к упомянутой соединительной контактной полоске распределительного устройства. Эта клемма отличается тем, что она содержит средство для электрического соединения кабеля (4), зубца (15) и контактной полоски (2) прижатием зубца (15) к контактной полоске (2) в зажатом положении клеммы (1). При этом зубец (15) зажат между неподвижной и подвижной частями упомянутого контактного зажима таким образом, что ток, идущий по кабелю (4), течет через контактную полоску (2) и течет в зубец (15), не протекая через подвижную часть (10) контактного зажима (8). Технический результат — обеспечение высокой пропускной способности по току при небольших размерах контактного зажима. 3 н. и 11 з.п. ф-лы, 11 ил.



Настоящее изобретение относится к электрической клемме для электрического распределительного устройства, предназначенной для электрического соединения контактной полоски упомянутого устройства с соединительной гребенкой и/или с кабелем электропитания, содержащей контактный зажим, электрически соединенный с упомянутой контактной полоской и предназначенный для зажима зубца упомянутой гребенки в положении соединения, и зажимной винт, предназначенный для прижатия кабеля к контактной полоске устройства в зажатом положении, а также относится к электрическому распределительному устройству, содержащему одну такую клемму.

Модульные распределительные устройства, которые питаются от электрических распределительных гребенок, содержащих зубцы, предназначенные для соединения с быстровключающимися соединительными устройствами с контактным зажимом, принадлежащим распределительному устройству, известны из описания, представленного в документе EP 1505692. Эти устройства также содержат зажимную клемму для кабелей традиционного типа, которая дает возможность подавать питание на гребенку и, следовательно, на целый ряд устройств, помещенных в шкаф электрооборудования. В таких устройствах суммарный ток ряда подается при помощи кабеля на клемму устройства, при помощи прижима его к соединительной контактной полоске, и затем течет через контактный зажим и, при помощи гибкого зажимания зубца, подается на гребенку, чтобы снабдить питанием другие устройства. Контактный зажим затем принимает полный ток ряда, что означает, что производитель должен задать такие размеры контактного зажима, чтобы они превосходили размеры всех устройств.

Другой недостаток этих систем заключается в том факте, что когда должно быть выполнено ответвление тока от устройства ряда, контактный зажим должен выдержать и ток устройства подачи питания и ток ответвления.

Другой недостаток этих систем заключается в том факте, что когда происходит короткое замыкание, ошибка монтажа заставляет все контактные зажимы последовательно выдерживать полные электрические нагрузки короткого замыкания, ограниченные только автоматическим выключателем линии.

Настоящее изобретение решает эти проблемы и предлагает электрическую клемму и распределительное устройство, содержащее такую клемму, причем не обеспечивается контактный зажим большого размера, чтобы выдерживать ток, когда клемма соединена с кабелем и с гребенкой, когда выполнено ответвление и когда происходит короткое замыкание.

Для достижения этой цели задачей настоящего изобретения является обеспечение электрической клеммы для электрического распределительного устройства вышеупомянутого типа, причем эта клемма отличается тем, что она содержит средство для электрического соединения с кабелем, зубцом и контактной полоской при помощи прижатия зубца к контактной полоске в зажатом положении клеммы таким образом, что ток, идущий по кабелю, течет через контактную полоску и в зубец, не протекая через подвижную часть контактного зажима.

Согласно конкретному воплощению, эта клемма содержит проводящую промежуточную часть, электрически соединенную с контактной полоской, и, в зажатом положении зубца, упомянутый зубец прижимается при помощи вышеупомянутого средства к промежуточной части.

Согласно конкретному признаку, эта промежуточная часть образует неотъемлемую часть неподвижной части контактного зажима.

Согласно конкретному воплощению изобретения, клемма является клеммой туннельного и подвижного винтового типа, отверстие для вставки кабеля расположено между туннелем и контактной полоской, а отверстие для вставки зубца расположено между контактной полоской и концом винта, так что когда выполняется соединение, кабель зажимается между туннелем и контактной полоской, а зубец зажимается между контактной полоской и концом винта.

Согласно конкретному признаку изобретения, основание винта проходит через отверстие, образованное в подвижной части контактного зажима.

Согласно другому воплощению, клемма является клеммой туннельного и подвижного винтового типа, причем отверстие для вставки кабеля расположено между контактной полоской и концом винта, а отверстие для вставки зубца расположено между туннелем и промежуточной частью, так что в зажатом положении клеммы кабель зажимается между контактной полоской и концом винта, а зубец зажимается между туннелем и промежуточной частью.

Согласно конкретному признаку, промежуточная часть содержит часть, выполненную в U-образной форме, содержащую две ветви, согнутые по направлению друг к другу, причем две U-образные ветви зажимают неподвижную часть контактного зажима, a кабель зажат между одной из ветвей промежуточной части и винтом, а зубец зажат между другой ветвью промежуточной части и туннелем.

Согласно другому конкретному воплощению изобретения, клемма является клеммой туннельного и подвижного винтового типа, причем отверстие для вставки кабеля расположено между промежуточной частью и туннелем, а отверстие для вставки зубца расположено между промежуточной частью и головкой зажимного винта, так что в зажатом положении клеммы кабель зажат между промежуточной частью и туннелем, а зубец зажат между промежуточной частью и головкой зажимного винта.

Согласно конкретному признаку изобретения, головка зажимного винта проходит через отверстие, образованное на подвижной части контактного зажима, головка зажимного винта прижимает зуб к промежуточной части, а туннель в зажатом положении прижимает кабель к промежуточной части.

Согласно другому признаку, промежуточная часть содержит часть, выполненную в форме закрытой U, ветви которой, составляющие маленькие стенки, согнуты по направлению друг к другу и прижаты соответственно к кабелю и зубцу, когда выполняется зажатие клеммы, а вращение винта двигает туннель.

Согласно другому воплощению, эта клемма содержит средство для электрического соединения с кабелем, зубцом и контактной полоской при помощи прижатия зубца к контактной полоске в зажатом положении клеммы таким образом, что ток, идущий по кабелю, течет через контактную полоску и течет в зубец, не протекая через контактный зажим.

Согласно другому воплощению, эта электрическая клемма является клеммой винтового и подвижного туннельного типа, причем винт ввинчивается в туннель, а упомянутый туннель содержит три отверстия для прохождения зубца, контактной полоски и кабеля соответственно, затяжка винта вызывает движение туннеля вверх, причем это движение туннеля приводит к прижатию кабеля к контактной полоске и прижатию зубца к упомянутой контактной полоске, при этом конец зубца предназначен для вставки в контактный зажим, причем упомянутый контактный зажим расположен вне туннеля.

Дополнительной задачей настоящего изобретения является обеспечение электрического распределительного устройства, содержащего вышеупомянутые признаки, взятые по отдельности или вместе.

Но другие выгоды и признаки изобретения станут более очевидными из последующего подробного описания со ссылкой на сопроводительные чертежи, которые даны только в качестве примера, на которых:

фиг.1 и 2 являются двумя частичными видами в разрезе распределительного устройства согласно изобретению, содержащего клемму согласно конкретному воплощению изобретения, в положении соединения клеммы с гребенкой и в положении соединения клеммы и с кабелем, и с гребенкой для фиг.1 и 2 соответственно,

фиг.3 и 4 являются двумя видами, аналогичными фиг.1 и 2, но представляющими клемму согласно второму воплощению,

фиг.5 и 6 являются двумя видами, аналогичными фиг.1 и 2, но представляющими клемму согласно третьему воплощению,

фиг.7, 8 и 9 соответственно иллюстрируют три клеммы в перспективе согласно вышеупомянутым трем воплощениям,

фиг. 10 и 11 являются двумя частичными видами в разрезе распределительного устройства согласно изобретению, содержащему клемму согласно четвертому воплощению, в положении соединения с гребенкой и в положении соединения с кабелем для фиг.10 и 11 соответственно.

На фигурах соединительная клемма 1 помещена в корпус B автоматического выключателя и предназначена для электрического соединения контактной полоски 2 устройства и гребенки 3, причем упомянутая гребенка питается от кабеля 4.

Согласно воплощению, проиллюстрированному на фиг.1 и 2, и как представлено на фиг.7, клемма 1 содержит туннель 5, винт 6 и контактный зажим 8, содержащий неподвижную часть 9 и подвижную часть 10. Винт 6 ввинчивается в верхнюю часть 11 туннеля 5 и проходит через отверстие 12, образованное для этой цели в подвижной части 10 контактного зажима 8. Контактная полоска 2 образована U-образной частью, содержащей две ветви 13, 14, согнутые по направлению друг к другу, причем одна из ветвей 13 соединена с контактным зажимом 8 и составляет неподвижную часть 9 упомянутого контактного зажима 8, тогда как другая ветвь 14 продолжается в направлении, параллельном первой ветви 13. Винт 6 и туннель 5 помещены в корпус B таким образом, что затяжка винта 6 вызывает движение вниз винта 6 и движение вверх туннеля 5. Пружина 24 в форме трубки, расположенная в отверстии корпуса и сжатая по направлению головки вита, предназначена для того, чтобы смещать винт в верхнее положение и держать открытым отверстие для вставки зубца.

На фиг.1 винт 6 клеммы находится в разжатом положении и, находясь в верхнем положении, он позволяет вставить зубец 15 гребенки 3 в отверстие 23, расположенное внутри контактного зажима 8. Распределительное устройство, содержащее клемму такого типа, питается от гребенки 3, причем ток подается на контактную полоску 2 устройства зубцом 15 гребенки 3. Когда питающая гребенка 3 должна питаться от кабеля 4, как проиллюстрировано на фиг.2, этот кабель вставляется в отверстие 16, расположенное между первой ветвью 14 контактной полоски 2 и туннелем 5, и винт 6 клеммы зажат, что приводит к тому, что винт 6 вставляется в вышеупомянутое отверстие 12 контактного зажима 8. Винт 6 клеммы давит на зубец 15, и затяжка винта 6 двигает туннель 5 вверх. Это приводит к тому, что зубец 15 зажимается между концом винта 6 и контактной полоской 2 (первой ветвью 13) и кабелем 4, зажатым между контактной полоской 2 (второй ветвью 14) и туннелем 5.

Согласно воплощению, проиллюстрированному на фиг.3 и 4, и как проиллюстрировано на фиг.8, клемма 1 содержит туннель 5, винт 6, прижатый в верхней части 11 туннеля 5, контактный зажим 8, содержащий неподвижную часть 9 и подвижную часть 10, и проводящую промежуточную часть 7, содержащую U-образную часть, электрически соединенную с соединительной контактной полоской 2. U-образная часть содержит две ветви 13а, 14а, прижатые друг к другу, причем неподвижная часть 9 контактного зажима 8 зажата между этих ветвей. Туннель 5 расположен внутри контактного зажима 8. Клемма также содержит пружину в форме змеевика 24, расположенного между корпусом и туннелем, и служащую для смещения туннеля в нижнее положение, чтобы держать открытым отверстие для зубца гребенки. Также следует отметить наличие зажима 25, содержащего часть, расположенную внутри туннеля.

На фиг.3 винт 6 находится в разжатом положении, отверстие 16 для вставки кабеля открыто, а зубец 15 может быть вставлен в отверстие 23 внутри контактного зажима 8 между проводящей промежуточной частью 7 (первая ветвь 13а) и туннелем 5. Ток затем течет через гребенку 3, посредством зубца 15, и через промежуточную часть 7 в направлении соединительной контактной полоски 2.

На фиг.4 винт 6 находится в разжатом положении, а кабель 4 вставлен в отверстие 16, расположенное между концом винта 6 и проводящей промежуточной частью 7 (ветвь 14а). Когда винт 6 затянут, он давит на зажим 25, затем на кабель 4 и двигает туннель 5 вверх, причем туннель зажат между концом винта 6 посредством вышеупомянутого зажима 25 и проводящей промежуточной частью 7 (ветвь 14а), зубец 15 гребенки 3 зажат между промежуточной частью 7 (ветвь 13а) и туннелем 5.

На фиг.5 клемма содержит винт 6 и туннель 5, причем винт 6 ввинчен в верхнюю часть 11 туннеля 5, контактный зажим 8, содержащий неподвижный элемент 9 и подвижный элемент 10, причем упомянутый подвижный элемент 10 содержит отверстие 17, через которое проходит головка винта, и проводящую промежуточную часть 7 в форме закрытой U. Эта промежуточная часть содержит основание 19, два крыла 20, 21 и часть 22, закрывающую U, составляющую неподвижный элемент 9 контактного зажима 8. Винт 6 проходит через контактный зажим 8 и зубец 15, приводя в действие туннель 5 и двигая последнего. Туннель может поступательно двигаться в направлении, параллельном оси винта.

Эта клемма также содержит пружину 24 возврата в форме лопатки, закрепленной при перемещении винта и закрепленной в корпусе. Эта пружина 24 служит для смещения винта вверх и сохранения открытым отверстия клеммы для вставки зубца.

На фиг.5 винт 6 разжат, и этот винт находится в верхнем положении, зубец 15 гребенки 3 может быть вставлен в контактный зажим 7 и зажат.

На фиг.6 зубец 15 вставлен в контактный зажим 7, и кабель 4 вставлен в отверстие 16, расположенное между промежуточной частью 7 (основанием 19) и туннелем 5. Когда винт 6 затянут, головка 18 винта проходит через подвижную часть 10 контактного зажима 8 и прижимает зубец 15 к проводящей промежуточной части 7. Когда винт 6 затянут, туннель 5 двигается вверх, что приводит к тому, что кабель 4 зажимается между промежуточной частью 7 (основанием 19) и туннелем 5.

Согласно воплощению, проиллюстрированному на фиг.10 и 11, клемма 1 является клеммой винтового и подвижного туннельного типа, винт 6 ввинчивается в туннель 11, причем упомянутый туннель 11 содержит три отверстия для прохождения зубца 15, контактной полоски 2 и кабеля 4 соответственно, затяжка винта 6 вызывает движение вверх туннеля 11, причем это движение туннеля 11 приводит к прижатию кабеля 4 к контактной полоске 2 и прижатию зубца 15 к упомянутой контактной полоске 2, конец зубца 15 предназначен для вставки в контактный зажим 8, причем упомянутый контактный зажим 8 расположен вне туннеля 11.

В этом воплощении ток, идущий по кабелю, течет через контактную полоску и течет в зубец, не протекая через контактный зажим.

Во всех этих воплощениях распределительное устройство, клемма которого приспособлена для кабеля, принимает полный ток посредством кабеля, питающего гребенку, и ток течет от кабеля на зубец при помощи прижатия.

Посредством изобретения могут быть, следовательно, выполнены электрическая клемма и электрическое распределительное устройство, содержащее такую клемму, давая возможность соединять электрическое распределительное устройство с соединительной шиной без привинчивания, клемма также может быть приспособлена для кабеля, который в таком случае требует традиционный зажим в маленьком объеме, не требуя увеличить размеры контактного зажима. Эта задача достигается при помощи того факта, что в случае соединения с гребенкой, зубец зажимается посредством контактного зажима, и когда кабель вставлен в клемму, чтобы питать гребенку, сборка, образованная кабелем и зубцом, зажимается посредством зажимающей клеммы, электрически разгружая контактный зажим.

Посредством изобретения ток течет непосредственно от соединения к соединительной контактной полоске распределительного устройства, и контактный зажим более не должен выдерживать ток питания от других устройств подачи питания в ряду. В случае ответвления питателя от устройства контактному зажиму не требуется выдерживать ток устройства подачи питания и ток ответвления. Качество контакта более не зависит от контактного зажима.

В случае, когда происходит ошибка монтажа, создавая короткое замыкание между двумя фазами и между двумя зубцами такой гребенки, качество прямого контакта на контактной полоске предотвращает повреждение, и до защиты автоматических выключателей, расположенных выше в линии, активируется спаивание.

Конечно, изобретение не ограничивается описанными и проиллюстрированными воплощениями, которые даны только в качестве примера. Наоборот, изобретение обобщает все технические эквиваленты описанного типа, так же как и их комбинации, если последние выполнены согласно духу изобретения.

1. Электрическая клемма для электрического распределительного устройства, предназначенная для электрического соединения контактной полоски упомянутого устройства с соединительной гребенкой и/или кабелем электропитания, содержащая U-образный контактный зажим, содержащий неподвижную часть и подвижную часть, причем упомянутый контактный зажим электрически соединен с упомянутой контактной полоской и предназначен для зажима зубца упомянутой гребенки в положении соединения, и зажимную клемму, предназначенную для прижатия в зажатом положении кабеля к упомянутой соединительной контактной полоске устройства, отличающаяся тем, что она содержит средство для электрического соединения кабеля (4), зубца (15) и контактной полоски (2) посредством прижатия зубца (15) к контактной полоске (2) в зажатом положении клеммы (1), причем зубец (15) зажат между неподвижной частью контактного зажима и подвижной частью упомянутого контактного зажима таким образом, что ток, идущий по кабелю (4), течет через контактную полоску (2) и течет в зубец (15), не протекая через подвижную часть (10) контактного зажима (8).

2. Клемма по п.1, отличающаяся тем, что она содержит проводящую промежуточную часть (7), электрически соединенную с контактной полоской (2), и тем, что в зажатом положении зубца (15) упомянутый зубец (15) прижат к промежуточной части (7) при помощи вышеупомянутого средства.

3. Клемма по п.2, отличающаяся тем, что промежуточная часть (7) образует неотъемлемую часть неподвижной части (9) контактного зажима (8).

4. Клемма по п.1, отличающаяся тем, что клемма (1) является клеммой типа, содержащего туннель (5) и подвижный винт (6), и тем, что отверстие (16) для вставки кабеля (4) расположено между туннелем (5) и контактной полоской (2), а отверстие для вставки зубца (15) расположено между контактной полоской (2) и концом винта (6), так что когда выполнено соединение, кабель (4) зажат между туннелем (5) и контактной полоской (2), а зубец (15) зажат между контактной полоской (2) и концом винта (6).

5. Клемма по п.4, отличающаяся тем, что основание винта (6) проходит через отверстие (12), образованное в подвижной части (10) контактного зажима (8).

6. Клемма по п.2, отличающаяся тем, что клемма (1) является клеммой типа, содержащего туннель и подвижный винт (6), причем отверстие (16) для вставки кабеля (4) расположено между соединительной контактной полоской (2) и концом винта (6), а отверстие для вставки зубца (15) расположено между туннелем (5) и промежуточной частью (7), так что в зажатом положении клеммы (1) кабель (4) зажат между контактной полоской (2) и концом винта (6), а зубец (15) зажат между туннелем (5) и промежуточной частью (7).

7. Клемма по п.6, отличающаяся тем, что промежуточная часть (7) содержит часть, выполненную в U-образной форме, содержащую две ветви (13а, 14а), согнутые по направлению друг к другу, причем две U-образные ветви (13а, 14а) зажимают неподвижную часть (9) контактного зажима (8), а кабель (4) зажат между одной (14а) из ветвей (13 а, 14а) промежуточной части (7) и винтом (6), а зубец (15) зажат между другой ветвью (13 а) промежуточной части (7) и туннелем (5).

8. Клемма по п. 2, отличающаяся тем, что клемма (1) является клеммой типа, содержащего туннель и подвижный винт, причем отверстие (16) для вставки кабеля (4) расположено между промежуточной частью (7) и туннелем (5), а отверстие для вставки зубца (15) расположено между промежуточной частью (7) и винтом (6), так что в зажатом положении клеммы (1) кабель (4) зажат между промежуточной частью (7) и туннелем (5), а зубец (15) зажат между промежуточной частью (7) и головкой (18) винта.

9. Клемма по п.8, отличающаяся тем, что головка (18) винта проходит через отверстие (17), образованное на подвижной части (10) контактного зажима (8), головка (18) винта (6) прижимает зубец (15) к промежуточной части (7), а туннель (5) в зажатом положении прижимает кабель (4) к промежуточной части (7).

10. Клемма по п.8, отличающаяся тем, что промежуточная часть (7) содержит часть, выполненную в форме закрытой U, ветви (20, 21) которой, составляющие маленькие стенки, согнуты по направлению друг к другу и прижаты к кабелю (4) и зубцу (15) соответственно, когда выполняется зажатие клеммы (6), а вращение винта (6) двигает туннель (5).

11. Клемма по п.1, отличающаяся тем, что она содержит средство для электрического соединения с кабелем (4), зубцом (15) и контактной полоской (2) при помощи прижатия зубца (15) к контактной полоске (2) в зажатом положении клеммы (1) таким образом, что ток, идущий по кабелю (4), течет через контактную полоску (2) и течет в зубец (15), не протекая через контактный зажим (8).

12. Клемма по п.11, отличающаяся тем, что она является клеммой типа, содержащего винт и подвижный туннель, причем винт ввинчивается в туннель, а упомянутый туннель содержит три отверстия для прохождения зубца, контактной полоски и кабеля соответственно, затяжка винта вызывает движение туннеля вверх, причем это движение туннеля приводит к прижатию кабеля к контактной полоске и прижатию зубца к упомянутой контактной полоске, при этом конец зубца предназначен для вставки в контактный зажим, причем упомянутый контактный зажим расположен вне туннеля.

13. Электрическое распределительное устройство, содержащее клемму по любому из предшествующих пунктов.

14. Автоматический выключатель, содержащий клемму по любому из пп.1-12 или электрическое распределительное устройство по п.13.

Как используется распределительная коробка с клеммами?

В каждой энергосистеме имеется два главных инструмента — это распределительная коробка и защитное устройство. В этой статье мы поговорим о том, что такое распределительная коробка с клеммами и как она применяется. Также обсудим правила правильного монтажа установки.

Внимание! Главная причина неприятных, а иногда и трагических случаев — это ошибочное соединение проводов в распределительной коробке.

В распределительное устройство подключается несколько вводных проводников, являющихся источником питания для определенных комнат.

Разновидности коробок для соединения проводов

По назначению коробки разделяются на несколько видов:

  • наружная коробка — применяется для установки за пределами помещения. В комплексе с таким устройством принято устанавливать защиту и снабдить короб герметиком, предотвращающим попадание влаги внутрь;
  • коробка с встроенными клеммами — данное приспособление отличается удобством, так как не нужно выбирать способ соединения проводов и запасаться дополнительными инструментами;
  • внутренние распределители открытого типа. Такую конструкцию обычно устанавливают в подвесных потолках, так чтобы иметь к ней легкий доступ;
  • большая распределительная коробка замуровывается в стену.

    Пластиковая распределительная коробка для дома

Конструкция распределителей отличается своей прочностью и имеет устойчивость к механическим воздействиям. Устанавливается подобный короб на горизонтальную поверхность при помощи специальных крепежей. Также имеет выходы для кабелей, их количество зависит от типа использованной установки.

Крепление проводников между собой осуществляется специальными клеммниками. Они отличаются надежностью, безопасностью и не поддаются воспламенению.

Важно! Выбирая распределительную коробку для установки в бытовых условиях позаботьтесь о том, чтобы оставался запас для расширения электросети.

Техника монтажа распределительного короба

Если учесть все правила и нюансы, выходит, что распределители считаются самым легким устройством по установке, несмотря на его важность в целостности энергосистемы. Для достойного и качественного монтажа, придется воспользоваться несколькими приемами, на основе которых держится алгоритм работы.

  1. Первоначальная сложность заключается в находке места, в котором расположится наш распределительный короб. Если вы устанавливаете распределительные коробки для открытой проводки, нельзя ограничивать ее доступность для ремонта. Очень важно чтобы замена или реконструкция кабельных установок не была затратной.
  2. В некоторых отдельных случаях (чаще в квартирных домах) устанавливается несколько распределителей с целью снизить нагрузку на сеть. Однако, это необязательное условие. Если вы впервые столкнулись с таким монтажом, важно помнить о проходных и конечных коробах. В таких случаях вводной конструкцией остается именно проходная.
  3. Закрепляем короба, для этого пользуемся специальными фиксаторами. Закрепляя устройство к стене или потолку важно соблюдать, чтобы место было идеально ровным.
  4. Приступаем к соединению проводов. Прежде необходимо сообразить, как должны быть подключены потребители, для этого продумайте точную схему, которая в дальнейшем станет вашим помощником или обратитесь к этой статье.

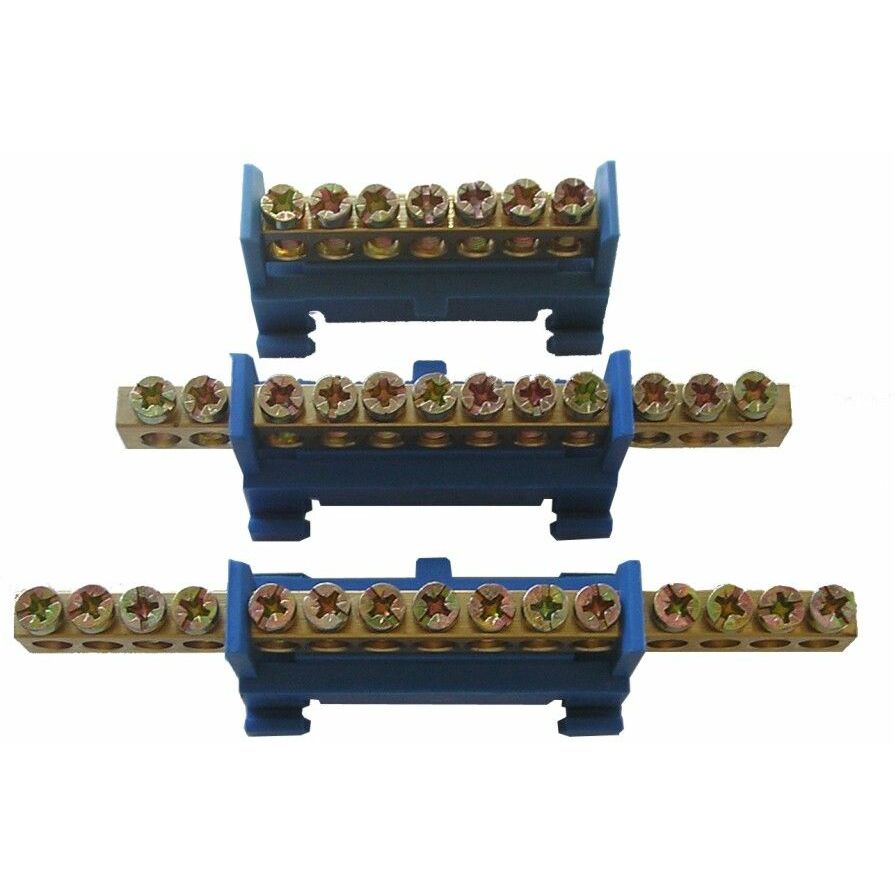

    Распределитель для проводов с клеммной колодкой

Внимание! Вводное подключение совершается в конце всех работ по монтажу и подсоединяется в счетчике.

Старайтесь в соединении проводников не использовать метод скрутки, так как в нынешних условиях для человека это небезопасно. Если ваша коробка не снабжена клеммами, их лучше купить самостоятельно.

Назначения распределительного короба

В первую очередь распределительные короба предназначены для коммутации проводников нескольких потребителей. Конструкции имеют различные формы и состав материала изготовления.

Металлическая распределительная коробка является надежным защитником не для всех условий, такие преимущественно устанавливать в промышленности и на производстве. Другими словами, там, где есть большой риск пожара. А вот распределительная коробка с клеммной колодкой из пластика отлично подойдет для быта.

Кроме того, установка служит отличным изолятором от горючих составов поверхности, к которым закреплена. Если подойти к вопросу с теоретической стороны, то можно обойтись и без распределителей, однако, в такой ситуации придется прокинуть на каждый потребитель отдельный кабель от основного щитка. Такое дело непрактичное и затратное.

Важно! Благодаря распределителям электричество по всей жилой площади разводится в равномерном соотношении.

Распаечная коробка с клеммами

Как найти распределительную коробку в квартире?

Порой возникают сложности в процессе поиска старой распределительной коробки. Каждое отдельное здание требует определенных стандартов по установке распаечных коробов. Вот несколько зон, где чаще всего размещали приборы для коммутации проводов:

  • в строениях сталинского времени, короба размещены в районе стыка потолочного перекрытия и стен. Найти такое приспособление вручную будет сложно, поэтому лучше сразу приобрести металлоискатель;
  • дома, выстроенные во времена правления Брежнева, имеют конструкцию в видном месте. Располагаются такие коробки на расстоянии 20-25 см ниже потолка;
  • в панельных домах или так называемых «хрущевках», найти распределитель можно способом постукивания по стенке под потолком. Если услышите глухой звук, значит распределитель найден;
  • в некоторых домах нынешней постройки встречаются оптические распределительные коробки, их легко найти при помощи индикаторной отвертки на высоте два метра параллельно розеткам.

Важно! Ни в коем случае не пытайтесь ковырять стены для поиска старой проводки и распределителя, вы рискуете получить электротравму либо повредить работоспособную электрику.

Расключение распределительного короба

Чтобы расключить коробку с пришедшими в нее проводами потребителей, в нашем случае не нужно много времени. Достаточно лишь поместить проводники с одинаковой изоляцией в специальные клеммники и покрыть жидкой изоляцией.

Металлические распределительные короба

Если вы приобретали короб и клеммы для подключения отдельно, позаботьтесь о том, чтобы жилы держались герметично. Прежде чем проводить стыки проводников, обязательно снимите изоляционный слой. В этом деле помощником послужат специальные клещи. Важно зачистку изоляции проводить по размерам. Идеально снимать не более 15-20 мм слоя. После проделанной работы закрываем короб и запускаем напряжение. Теперь нужно удостовериться в том, что отсутствует искрение и шипение в проводниках. Если вы этого добились, значит соединение проводов сделано безошибочно.


Необходимо учитывать, что все короба имеют индивидуальные характеристики. Например, электрическая распределительная коробка с клеммной колодкой может применяться как для скрытой, так и для открытой электрической сети.

Напоминаем сооружение открытой электропроводки целесообразно в домах, построенных из древесины. Возможно вас заинтересует статья о том, как прокинуть энергоцепь в деревянном доме.

Общие рекомендации по монтажу распределителей

В первую очередь и новичку, и опытному электрику рекомендуется соблюдать правила безопасности и руководствоваться нормативными требованиями относительно конструкции. Запрещено пользоваться в процессе работы токопроводящими материалами и нерабочей одеждой. Важно применять специальные резиновые комплекты, которые продаются в магазинах электрики. Идеально, если у вас в хозяйстве имеется набор для работы с электричеством.

Оптическая распределительная коробка

Внимание! Осуществляя подключение электропроводки в распределительных устройствах, внимательно изучите ПУЭ.

Наиболее простой методикой монтирования распределителей считается их установка в бетонные поверхности. В этих случаях нет никаких крепежей. Все что необходимо — это усадить короб на раствор цемента или алебастра. Некоторые монтеры используют раствор перлфикса, так как он является более надежным монолитным средством.

Рекомендация! Прежде чем начать работу по установке распаечного прибора для проводников, необходимо создать схему, которая поможет правильно произвести расключение.

Вас могут заинтересовать:

Клеммы в электрощите для подключения отходящих линий

Приветствую Вас, уважаемые гости ресурса elektrik-sam. info!

В последнее время довольно часто заказчики обращаются ко мне с просьбой спроектировать и собрать электрощит на трехуровневых клеммах. Так же пишут в обратную связь и в комментариях, почему я не собираю электрические щиты с клеммами для подключения отходящих линий?

Ведь это очень удобно – установил щит и электромонтажник не влазит внутрь схемы щита, а просто по картинке, в соответствии с маркировкой, подключает линии домашней электропроводки к клеммам, которые обычно располагают в верхней или нижней части щита.

Клеммы в электрощите для подключения отходящих линий

Просто тренд и бум на эти клеммы!

Проходные клеммы я иногда применяю при сборке электрощитов, в основном для удобного подключения автоматики. Кстати сказать, эти клеммы широко используются именно в щитах автоматики и автоматизации, АСУТП.

Удобно через эти проходные клеммы подключать кнопки и группы светильников при широком применении импульсных реле для управления освещением из нескольких мест. В последнее время такую реализацию схем освещения (на импульсных реле) применяю очень часто – очень много обращений от заказчиков с просьбой использовать такие решения. По сути – это та же автоматика, т.е. клеммы применяются по своему прямому назначению!

Небольшое их использование практически не увеличивает размер электрощита, количество провода для подключения, да и увеличение стоимости от такого применения незначительно.

С  техуровневыми клеммами, к которым подключается фазный, нулевой и защитный РЕ проводник все не так просто и однозначно. Опустим значительно раздуваемый размер щита, огромное количество провода для коммутации, проблему его качественной укладки, увеличение количества соединений и переходных сопротивлений, и результирующую стоимость.

Особенность этих клемм в том, что при установке на DIN-рейку контакт для подключения РЕ-проводника желто-зеленого цвета имеет электрический контакт с поверхностью рейки.

Другими словами при установке такой клеммы DIN-рейка становится частью шины РЕ!

В современных квартирах в большинстве случаев используются изолированные корпуса (оболочки) электрощитов II класса защиты. Маркировка на таких щитах – двойной квадрат . У Hager, например, это широко применяемые в быту щиты Volta и Golf.

В таких щитах шины РЕ должны быть изолированы от токопроводящей арматуры самого щита, т.е. не должны иметь электрического контакта с DIN-рейкой.

Это регламентируют несколько документов, например ГОСТ 51778-2000 «Щитки для производственных и общественных зданий».

Смотрим п.6.3.3.

В щитках класса II зажимы по 6.3.1в должны быть изолированы от проводящих частей так же, как и от токоведущих частей.

Речь идет о зажимах для подключения фазного, нулевого, защитного РЕ и PEN проводника.

Получается, что использование трехуровневых клемм в таких щитах ЗАПРЕЩЕНО!

Если использовать в большом количестве (для всех отходящих линий электропроводки с приличными протекающими по ним токами) трехуровневые клеммы в электрощитах класса I, тогда получится, что вы будете принудительно инициировать DIN-рейку, как шину РЕ. А она для этого не предназначена не по назначению, не по сечению, не по материалу!

Вот один из главных аргументированных ответов на вопрос, почему я не применяю трехуровневые клеммы при сборке распределительных электрощитов. Не все то золото, что блестит!

Подходите ко всему вдумчиво, интересуйтесь вопросом подробнее, не полагайтесь на авось, маркетинг и модное веяние!
