Плазменная лампа

Общие сведения

Поднимаясь в гору, мы совершаем работу против силы притяжения

Поскольку мы живём в эпоху электричества, многим нам с детства знакомо понятие электрического напряжения: ведь мы порой, исследуя окружающую действительность, получали от него немалый шок, засунув тайком от родителей пару пальцев в розетку питания электрических устройств. Поскольку вы читаете эту статью, ничего особо страшного с вами не произошло — трудно жить в эпоху электричества и не познакомится с ним накоротке. С понятием

электрического потенциала дело обстоит несколько сложнее.

Будучи математической абстракцией, электрический потенциал лучше всего по аналогии описывается действием гравитации — математические формулы абсолютно схожи, за исключением того, не существуют отрицательные гравитационные заряды, так как масса всегда положительная и в то же время электрические заряды бывают как положительными, так и отрицательными; электрические заряды могут как притягиваться, так и отталкиваться. В результате же действия гравитационных сил тела могут только притягиваться, но не могут отталкиваться. Если бы мы смогли разобраться с отрицательной массой, мы бы овладели антигравитацией.

Но стоит только оттолкнуться…

Понятие электрического потенциала играет важную роль в описании явлений, связанных с электричеством. Вкратце понятие электрического потенциала описывает взаимодействие различных по знаку или одинаковых по знаку зарядов или групп таких зарядов.

Из школьного курса физики и из повседневного опыта, мы знаем, что поднимаясь в гору, мы преодолеваем силу притяжения Земли и, тем самым, совершаем работу против сил притяжения, действующих в потенциальном гравитационном поле. Поскольку мы обладаем некоторой массой, Земля старается понизить наш потенциал — стащить нас вниз, что мы с удовольствием позволяем ей, стремительно катаясь на горных лыжах и сноубордах. Аналогично, электрическое потенциальное поле старается сблизить разноимённые заряды и оттолкнуть одноимённые.

Отсюда следует вывод, что каждое электрически заряженное тело старается понизить свой потенциал, приблизившись как можно ближе к мощному источнику электрического поля противоположного знака, если никакие силы этому не препятствуют. В случае одноимённых зарядов каждое электрически заряженное тело старается понизить свой потенциал, удалившись как можно дальше от мощного источника электрического поля одинакового знака, если никакие силы этому не препятствуют. А если они препятствуют, то потенциал не меняется — пока вы стоите на ровном месте на вершине горы, сила гравитационного притяжения Земли компенсируется реакцией опоры и вас ничто не тянет вниз, только ваш вес давит на лыжи. Но стоит только оттолкнуться…

Аналогично и поле, создаваемое каким-то зарядом, действует на любой заряд, создавая потенциал для его механического перемещения к себе или от себя в зависимости от знака заряда взаимодействующих тел.

«Сизиф», Тициан, Музей Прадо, Мадрид, Испания

Электрический потенциал

Заряд, внесённый в электрическое поле, обладает определенным запасом энергии, т. е. способностью совершать работу. Для характеристики энергии, запасённой в каждой точке электрического поля, и введено специальное понятие — электрический потенциал. Потенциал электрического поля в данной точке равен работе, которую могут совершить силы этого поля при перемещении единицы положительного заряда из этой точки за пределы поля.

Возвращаясь к аналогии с гравитационным полем, можно обнаружить, что понятие электрического потенциала сродни понятию уровня различных точек земной поверхности. То есть, как мы рассмотрим ниже, работа по поднятию тела над уровнем моря зависит от того, как высоко мы поднимаем это тело, и аналогично, работа по отдалению одного заряда от другого зависит от того, насколько далеко будут эти заряды.

Представим себе героя древнегреческого мира Сизифа. За его прегрешения в земной жизни боги приговорили Сизифа выполнять тяжёлую бессмысленную работу в загробной жизни, вкатывая огромный камень на вершину горы. Очевидно, что для подъема камня на половину горы, Сизифу нужно затратить вдвое меньшую работу, чем для подъема камня на вершину. Далее камень, волею богов, скатывался с горы, совершая при этом некоторую работу. Естественно, камень, поднятый на вершину горы высотой

Н (уровень Н), при спуске сможет совершить большую работу, чем камень, поднятый на уровень Н/2. Принято считать уровень моря нулевым уровнем, от которого и производится отсчет высоты.

По аналогии, электрический потенциал земной поверхности считается нулевым потенциалом, то есть

ϕEarth = 0

где ϕEarth — обозначение электрического потенциала Земли, являющегося скалярной величиной (ϕ — буква греческого алфавита и читается как «фи»).

Эта величина количественно характеризует способность поля совершить работу (W) по перемещению какого-то заряда (q) из данной точки поля в другую точку:

ϕ = W/q

В системе СИ единицей измерения электрического потенциала является вольт (В).

Посетители Канадского музея науки и техники вращают большое беличье колесо, которое вращает генератор, питающий трансформатор Тесла (на рисунке справа), который, в свою очередь, создает высокое напряжение в несколько десятков тысяч вольт, достаточное для пробоя воздуха

Напряжение

Одно из определений электрического напряжения описывает его как разность электрических потенциалов, что определяется формулой:

V = ϕ1 – ϕ2

Понятие напряжение ввёл немецкий физик Георг Ом в работе 1827 года, в которой предлагалась гидродинамическая модель электрического тока для объяснения открытого им в 1826 г.

эмпирического закона Ома:

Трансформатор Тесла в Канадском музее науки и техники

V = I·R,

где V — это разность потенциалов, I — электрический ток, а R — сопротивление.

Другое определение электрического напряжения представляется как отношение работы поля по передвижению заряда в проводнике к величине заряда.

Для этого определения математическое выражение для напряжения описывается формулой:

V = A / q

Напряжение, как и электрический потенциал, измеряется в вольтах (В) и его десятичных кратных и дольных единицах — микровольтах (миллионная доля вольта, мкВ), милливольтах (тысячная доля вольта, мВ), киловольтах (тысячах вольт, кВ) и мегавольтах (миллионах вольт, МВ).

Напряжением в 1 В считается напряжение электрического поля, совершающего работу в 1 Дж по перемещению заряда в 1 Кл. Размерность напряжения в системе СИ определяется как

В = кг•м²/(А•с³)

Напряжение может создаваться различными источниками: биологическими объектами, техническими устройствами и даже процессами, происходящими в атмосфере.

Боковая линия акулы

Элементарной ячейкой любого биологического объекта является клетка, которая с точки зрения электричества представляет собой электрохимический генератор малого напряжения. Некоторые органы живых существ, вроде сердца, являющихся совокупностью клеток, вырабатывают более высокое напряжение. Любопытно, что самые совершенные хищники наших морей и океанов — акулы различных видов — обладают сверхчувствительным датчиком напряжения, называемым органом боковой линии, и позволяющим им безошибочно обнаруживать свою добычу по биению сердца. Отдельно, пожалуй, стоит упомянуть об электрических скатах и угрях, выработавших в процессе эволюции для поражения добычи и отражения нападения на себя способность создавать напряжение свыше 1000 В!

Хотя люди генерировали электричество, и, тем самым, создавали разность потенциалов (напряжение) трением кусочка янтаря о шерсть с давних времён, исторически первым техническим генератором напряжения явился гальванический элемент. Он был изобретён итальянским учёным и врачом Луиджи Гальвани, который обнаружил явление возникновения разности потенциалов при контакте разных видов металла и электролита. Дальнейшим развитием этой идеи занимался другой итальянский физик Алессандро Вольта. Вольта впервые поместил пластины из цинка и меди в кислоту, чтобы получить непрерывный электрический ток, создав первый в мире химический источник тока. Соединив несколько таких источников последовательно, он создал химическую батарею, так называемый

«Вольтов столб», благодаря которой стало возможным получать электричество с помощью химических реакций.

Вольтов столб — копия, сделанная электриком из Музея Алессандро Вольта в Комо, Италия. Канадский музей науки и техники в Оттаве

Из-за заслуг в создания надёжных электрохимических источников напряжения, сослуживший немалую роль в деле дальнейших исследования электрофизических и электрохимических явлений, именем Вольта названа единица измерения электрического напряжения — Вольт.

Среди создателей генераторов напряжения необходимо отметить голландского физика Ван дер Граафа, создавшего генератор высокого напряжения, в основе которого лежит древняя идея разделения зарядов с помощью трения — вспомним янтарь!

Отцами современных генераторов напряжения были два замечательных американских изобретателя — Томас Эдисон и Никола Тесла. Последний был сотрудником в фирме Эдисона, но два гения электротехники разошлись во взглядах на способы генерации электрической энергии. В результате последующей патентной войны выиграло всё человечество — обратимые машины Эдисона нашли свою нишу в виде генераторов и двигателей постоянного тока, исчисляющихся миллиардами устройств — достаточно просто заглянуть под капот своего автомобиля или просто нажать кнопку стеклоподъёмника или включить блендер; а способы создания переменного напряжения в виде генераторов переменного тока, устройств для его преобразования в виде трансформаторов напряжения и линий передач на большие расстояния и бесчисленных устройств для его применения по праву принадлежат Тесле. Их число ничуть не уступает числу устройств Эдисона — на принципах Тесла работают вентиляторы, холодильники, кондиционеры и пылесосы, и масса других полезных устройств, описание которых выходит за рамки настоящей статьи.

Этот находящийся в Канадском музее науки и техники в Оттаве мотор-генератор, изготовленный компанией Westinghouse в 1904 г., использовался в качестве надежного источника питания для создания магнитного поля возбудителя на гидроэлектростанции в Ниагара-Фоллс, шт. Нью-Йорк. Строительством электростанции руководили Никола Тесла и Джордж Вестингауз

Безусловно, учёными позднее были созданы и другие генераторы напряжения на других принципах, в том числе и на использовании энергии ядерного распада. Они призваны служить источником электрической энергии для космических посланцев человечества в дальний космос.

Но самым мощным источником электрического напряжения на Земле, не считая отдельных научных установок, до сих пор остаются естественные атмосферные процессы.

Ежесекундно на Земле грохочут свыше 2 тысяч гроз, то есть, одновременно работают десятки тысяч естественных генераторов Ван дер Граафа, создавая напряжения в сотни киловольт, разряжаясь током в десятки килоампер в виде молний. Но, как ни удивительно, мощь земных генераторов не идёт ни в какое сравнение с мощью электрических бурь, происходящих на сестре Земли — Венере — не говоря уже об огромных планетах вроде Юпитера и Сатурна.

Характеристики напряжения

Напряжение характеризуется своей величиной и формой. Относительно его поведения с течением времени различают постоянное напряжение (не изменяющееся с течением времени), апериодическое напряжение (изменяющееся с течением времени) и переменное напряжение (изменяющееся с течением времени по определённому закону и, как правило, повторяющее само себя через определённый промежуток времени). Иногда для решения определённых целей требуется одновременное наличие постоянного и переменного напряжений. В таком случае говорят о напряжении переменного тока с постоянной составляющей.

Таким вольтметром измеряли напряжение в начале XX века. Канадский музей науки и техники в Оттаве

В электротехнике генераторы постоянного тока (динамо-машины) используются для создания относительно стабильного напряжения большой мощности, в электронике применяются прецизионные источники постоянного напряжения на электронных компонентах, которые называются стабилизаторами.

Измерение напряжения

Измерение величины напряжения играет большую роль в фундаментальных физике и химии, прикладных электротехнике и электрохимии, электронике и медицине и во многих других отраслях науки и техники. Пожалуй, трудно найти отрасли человеческой деятельности, исключая творческие направления вроде архитектуры, музыки или живописи, где с помощью измерения напряжения не осуществлялся бы контроль над происходящими процессами с помощью разного рода датчиков, являющимися по сути дела преобразователями физических величин в напряжение. Хотя стоит заметить, что в наше время и эти виды человеческой деятельности не обходятся без электричества вообще и без напряжения в частности. Художники используют планшеты, в которых измеряется напряжение емкостных датчиков, когда над ними перемещается перо. Композиторы играют на электронных инструментах, в которых измеряется напряжение на датчиках клавиш и в зависимости от него определяется насколько сильно нажата та или иная клавиша. Архитекторы используют AutoCAD и планшеты, в которых тоже измеряется напряжение, которые преобразуется в числовую форму и обрабатывается компьютером.

В кухонном термометре (слева) температура мяса определяется с помощью измерения напряжения на резистивном датчике температуры, через который пропускают небольшой ток. В мультиметре (справа) температура определяется путем измерения напряжения непосредственно на термопаре

Измеряемые величины напряжения могут меняться в широких пределах: от долей микровольта при исследованиях биологических процессов, до сотен вольт в бытовых и промышленных устройствах и приборах и до десятков миллионов вольт в сверхмощных ускорителях элементарных частиц. Измерение напряжения позволяет нам контролировать состояние отдельных органов человеческого организма при помощи снятия энцефалограмм мозговой деятельности. Электрокардиограммы и эхокардиограммы дают информацию о состоянии сердечной мышцы. При помощи различных промышленных датчиков мы успешно, а, главное, безопасно, контролируем процессы химических производств, порой происходящие при запредельных давлениях и температурах. И даже ядерные процессы атомных станций поддаются контролю с помощью измерения напряжений. С помощью измерения напряжения инженеры контролируют состояние мостов, зданий и сооружений и даже противостоят такой грозной природной силе как землетрясения.

Пульсоксиметр, как и вольтметр, измеряет напряжение на выходе устройства, усиливающего сигнал с фотодиода или фототранзистора. Однако, в отличие от вольтметра, здесь на дисплее мы видим не значение напряжения в вольтах, а процент насыщения гемоглобина кислородом (97%).

Блестящая идея связать различные значения уровней напряжения со значениями состояния единиц информации дало толчок к созданию современных цифровых устройств и технологий. В вычислительной технике низкий уровень напряжения трактуется как логический нуль (0), а высокий уровень напряжения — как логическая единица (1).

По сути дела, все современные устройства вычислительной техники являются в той или иной степени компараторами (измерителями) напряжения, преобразовывая свои входные состояния по определённым алгоритмам в выходные сигналы.

Помимо всего прочего, точные измерения напряжения лежат в основе многих современных стандартов, выполнение которых гарантирует их абсолютное соблюдение и, тем самым, безопасность применения.

Плата памяти, используемая в персональных компьютера, содержит десятки тысяч логических вентилей

Средства измерения напряжения

В ходе изучения и познания окружающего мира, способы и средства измерения напряжения значительно эволюционировали от примитивных органолептических методов — русский учёный Петров срезал часть эпителия на пальцах, чтобы повысить чувствительность к действию электрического тока — до простейших индикаторов напряжения и современных приборов разнообразных конструкций на основе электродинамических и электрических свойств различных веществ.

Вкус электричества. Когда-то, очень давно, если не было вольтметра, мы определяли напряжение языком!

К слову сказать, начинающие радиолюбители легко отличали «рабочую» плоскую батарейку на 4,5 В от «подсевшей» без каких-либо приборов по причине их полного отсутствия, просто лизнув её электроды. Протекавшие при этом электрохимические процессы давали ощущение определённого вкуса и лёгкого жжения. Отдельные выдающиеся личности брались определять таким способом пригодность батареек даже на 9 В, что требовало немалой выдержки и мужества!

Примером простейшего индикатора — пробника сетевого напряжения — может служить обыкновенная лампа накаливания с рабочим напряжением не ниже напряжения сети. В продаже имеются простые пробники напряжения на неоновых лампах и светодиодах, потребляющие малые токи. Осторожно, использование самодельных конструкций может быть опасным для Вашей жизни!

Необходимо отметить, что приборы для измерения напряжения (вольтметры) весьма отличаются друг от друга в первую очередь по типу измеряемого напряжения — это могут быть приборы постоянного или переменного тока. Вообще, в измерительной практике важно поведение измеряемого напряжения — оно может быть функцией времени и иметь различную форму — быть постоянным, гармоническим, негармоническим, импульсным и так далее, и его величиной принято характеризовать режимы работ электротехнических цепей и устройств (слаботочные и силовые).

Различают следующие значения напряжения:

  • мгновенное,
  • амплитудное,
  • среднее,
  • среднеквадратичное (действующее).

Мгновенное значение напряжения Ui (см. рисунок) — это значение напряжения в определенный момент времени. Его можно наблюдать на экране осциллографа и определять для каждого момента времени по осциллограмме.

Амплитудное (пиковое) значение напряжения Ua — это наибольшее мгновенное значение напряжения за период. Размах напряжения Up-p — величина, равная разности между наибольшим и наименьшим значениями напряжения за период.

Среднее квадратичное (действующее) значение напряжения Urms определяется как корень квадратный из среднего за период квадрата мгновенных значений напряжения.

Все стрелочные и цифровые вольтметры обычно градуируются в среднеквадратических значениях напряжения.

Среднее значение (постоянная составляющая) напряжения — это среднее арифметическое всех его мгновенных значений за время измерения.

Средневыпрямленное напряжение определяется как среднее арифметическое абсолютных мгновенных значений за период.

Разность между максимальным и минимальным значениями напряжения сигнала называют размахом сигнала.

Сейчас, в основном, для измерения напряжения используются как многофункциональные цифровые приборы, так и осциллографы — на их экранах отображается не только форма напряжения, но и существенные характеристики сигнала. К таким характеристикам относится и частота изменения периодических сигналов, поэтому в технике измерений важен частотный предел измерений прибора.

Измерение напряжения осциллографом

Иллюстрацией к вышесказанному будет серия опытов по измерению напряжений с использованием генератора сигналов, источника постоянного напряжения, осциллографа и многофункционального цифрового прибора (мультиметра).

Эксперимент №1

Общая схема эксперимента №1 представлена ниже:

Генератор сигналов нагружен на сопротивление нагрузки R1 в 1 кОм, параллельно сопротивлению подключены измерительные концы осциллографа и мультиметра. При проведении опытов учтём то обстоятельство, что рабочая частота осциллографа значительно выше рабочей частоты мультиметра.

Опыт 1: Подадим на сопротивление нагрузки сигнал синусоидальной формы с генератора частотой 60 герц и амплитудой 4 вольт. На экране осциллографа будем наблюдать изображение, показанное ниже. Отметим, что цена деления масштабной сетки экрана осциллографа по вертикальной оси 2 В. Мультиметр и осциллограф при этом покажут среднеквадратичное значение напряжение 1,36 В.

Опыт 2: Увеличим сигнал от генератора вдвое, размах изображения на осциллографе возрастёт ровно вдвое и мультиметр покажет удвоенное значение напряжения:

Опыт 3: Увеличим частоту генератора в 100 раз (6 кГц), при этом частота сигнала на осциллографе изменится, но размах и среднеквадратичное значение останутся прежними, а показания мультиметра станут неправильными — сказывается допустимый рабочий частотный диапазон мультиметра 0—400 Гц:

Опыт 4: Вернёмся к исходной частоте 60 Гц и напряжению генератора сигналов 4 В, но изменим форму его сигнала с синусоидальной на треугольную. Размах изображения на осциллографе остался прежним, а показания мультиметра уменьшились по сравнению со значением напряжения, которое он показывал в опыте №1, так как изменилось действующее напряжение сигнала:

Эксперимент №2

Схема эксперимента №2, аналогична схеме эксперимента 1.

Ручкой изменения напряжения смещения на генераторе сигналов добавим смещение 1 В. На генераторе сигналов установим синусоидальное напряжение с размахом 4 В с частотой 60 Гц — как и в эксперименте №1. Сигнал на осциллографе поднимется на половину большого деления, а мультиметр покажет среднеквадратичное значение 1,33 В. Осциллограф покажет изображение, подобное изображению из опыта 1 эксперимента №1, но поднятое половину большого деления. Мультиметр покажет почти такое же напряжение, как было в опыте 1 эксперимента №1, так как у него закрытый вход, а осциллограф с открытым входом покажет увеличенное действующее значение суммы постоянного и переменного напряжений, которое больше действующего значения напряжения без постоянной составляющей:

Техника безопасности при измерении напряжения

Поскольку в зависимости от класса безопасности помещения и его состояния даже относительно невысокие напряжения уровня 12–36 В могут представлять опасность для жизни, необходимо выполнять следующие правила:

  1. Не проводить измерения напряжения, требующих определённых профессиональных навыков (свыше 1000 В).
  2. Не производить измерения напряжений в труднодоступных местах или на высоте.
  3. При измерении напряжений в бытовой сети применять специальные средства защиты от поражения электрическим током (резиновые перчатки, коврики, сапоги или боты).
  4. Пользоваться исправным измерительным инструментом.
  5. В случае использования многофункциональных приборов (мультиметров), следить за правильной установкой измеряемого параметра и его величины перед измерением.
  6. Пользоваться измерительным прибором с исправными щупами.
  7. Строго следовать рекомендациям производителя по использованию измерительного прибора.

Литература

Автор статьи: Сергей Акишкин

Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

вольт [В] в милливольт [мВ] • Конвертер электростатического потенциала и напряжения • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц измерения

Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления.Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер реактивной мощностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева

Плазменная лампа

Общие сведения

Поднимаясь в гору, мы совершаем работу против силы притяжения

Поскольку мы живём в эпоху электричества, многим нам с детства знакомо понятие электрического напряжения: ведь мы порой, исследуя окружающую действительность, получали от него немалый шок, засунув тайком от родителей пару пальцев в розетку питания электрических устройств. Поскольку вы читаете эту статью, ничего особо страшного с вами не произошло — трудно жить в эпоху электричества и не познакомится с ним накоротке. С понятием электрического потенциала дело обстоит несколько сложнее.

Будучи математической абстракцией, электрический потенциал лучше всего по аналогии описывается действием гравитации — математические формулы абсолютно схожи, за исключением того, не существуют отрицательные гравитационные заряды, так как масса всегда положительная и в то же время электрические заряды бывают как положительными, так и отрицательными; электрические заряды могут как притягиваться, так и отталкиваться. В результате же действия гравитационных сил тела могут только притягиваться, но не могут отталкиваться. Если бы мы смогли разобраться с отрицательной массой, мы бы овладели антигравитацией.

Но стоит только оттолкнуться…

Понятие электрического потенциала играет важную роль в описании явлений, связанных с электричеством. Вкратце понятие электрического потенциала описывает взаимодействие различных по знаку или одинаковых по знаку зарядов или групп таких зарядов.

Из школьного курса физики и из повседневного опыта, мы знаем, что поднимаясь в гору, мы преодолеваем силу притяжения Земли и, тем самым, совершаем работу против сил притяжения, действующих в потенциальном гравитационном поле. Поскольку мы обладаем некоторой массой, Земля старается понизить наш потенциал — стащить нас вниз, что мы с удовольствием позволяем ей, стремительно катаясь на горных лыжах и сноубордах. Аналогично, электрическое потенциальное поле старается сблизить разноимённые заряды и оттолкнуть одноимённые.

Отсюда следует вывод, что каждое электрически заряженное тело старается понизить свой потенциал, приблизившись как можно ближе к мощному источнику электрического поля противоположного знака, если никакие силы этому не препятствуют. В случае одноимённых зарядов каждое электрически заряженное тело старается понизить свой потенциал, удалившись как можно дальше от мощного источника электрического поля одинакового знака, если никакие силы этому не препятствуют. А если они препятствуют, то потенциал не меняется — пока вы стоите на ровном месте на вершине горы, сила гравитационного притяжения Земли компенсируется реакцией опоры и вас ничто не тянет вниз, только ваш вес давит на лыжи. Но стоит только оттолкнуться…

Аналогично и поле, создаваемое каким-то зарядом, действует на любой заряд, создавая потенциал для его механического перемещения к себе или от себя в зависимости от знака заряда взаимодействующих тел.

«Сизиф», Тициан, Музей Прадо, Мадрид, Испания

Электрический потенциал

Заряд, внесённый в электрическое поле, обладает определенным запасом энергии, т. е. способностью совершать работу. Для характеристики энергии, запасённой в каждой точке электрического поля, и введено специальное понятие — электрический потенциал. Потенциал электрического поля в данной точке равен работе, которую могут совершить силы этого поля при перемещении единицы положительного заряда из этой точки за пределы поля.

Возвращаясь к аналогии с гравитационным полем, можно обнаружить, что понятие электрического потенциала сродни понятию уровня различных точек земной поверхности. То есть, как мы рассмотрим ниже, работа по поднятию тела над уровнем моря зависит от того, как высоко мы поднимаем это тело, и аналогично, работа по отдалению одного заряда от другого зависит от того, насколько далеко будут эти заряды.

Представим себе героя древнегреческого мира Сизифа. За его прегрешения в земной жизни боги приговорили Сизифа выполнять тяжёлую бессмысленную работу в загробной жизни, вкатывая огромный камень на вершину горы. Очевидно, что для подъема камня на половину горы, Сизифу нужно затратить вдвое меньшую работу, чем для подъема камня на вершину. Далее камень, волею богов, скатывался с горы, совершая при этом некоторую работу. Естественно, камень, поднятый на вершину горы высотой Н (уровень Н), при спуске сможет совершить большую работу, чем камень, поднятый на уровень Н/2. Принято считать уровень моря нулевым уровнем, от которого и производится отсчет высоты.

По аналогии, электрический потенциал земной поверхности считается нулевым потенциалом, то есть

ϕEarth = 0

где ϕEarth — обозначение электрического потенциала Земли, являющегося скалярной величиной (ϕ — буква греческого алфавита и читается как «фи»).

Эта величина количественно характеризует способность поля совершить работу (W) по перемещению какого-то заряда (q) из данной точки поля в другую точку:

ϕ = W/q

В системе СИ единицей измерения электрического потенциала является вольт (В).

Посетители Канадского музея науки и техники вращают большое беличье колесо, которое вращает генератор, питающий трансформатор Тесла (на рисунке справа), который, в свою очередь, создает высокое напряжение в несколько десятков тысяч вольт, достаточное для пробоя воздуха

Напряжение

Одно из определений электрического напряжения описывает его как разность электрических потенциалов, что определяется формулой:

V = ϕ1 – ϕ2

Понятие напряжение ввёл немецкий физик Георг Ом в работе 1827 года, в которой предлагалась гидродинамическая модель электрического тока для объяснения открытого им в 1826 г. эмпирического закона Ома:

Трансформатор Тесла в Канадском музее науки и техники

V = I·R,

где V — это разность потенциалов, I — электрический ток, а R — сопротивление.

Другое определение электрического напряжения представляется как отношение работы поля по передвижению заряда в проводнике к величине заряда.

Для этого определения математическое выражение для напряжения описывается формулой:

V = A / q

Напряжение, как и электрический потенциал, измеряется в вольтах (В) и его десятичных кратных и дольных единицах — микровольтах (миллионная доля вольта, мкВ), милливольтах (тысячная доля вольта, мВ), киловольтах (тысячах вольт, кВ) и мегавольтах (миллионах вольт, МВ).

Напряжением в 1 В считается напряжение электрического поля, совершающего работу в 1 Дж по перемещению заряда в 1 Кл. Размерность напряжения в системе СИ определяется как

В = кг•м²/(А•с³)

Напряжение может создаваться различными источниками: биологическими объектами, техническими устройствами и даже процессами, происходящими в атмосфере.

Боковая линия акулы

Элементарной ячейкой любого биологического объекта является клетка, которая с точки зрения электричества представляет собой электрохимический генератор малого напряжения. Некоторые органы живых существ, вроде сердца, являющихся совокупностью клеток, вырабатывают более высокое напряжение. Любопытно, что самые совершенные хищники наших морей и океанов — акулы различных видов — обладают сверхчувствительным датчиком напряжения, называемым органом боковой линии, и позволяющим им безошибочно обнаруживать свою добычу по биению сердца. Отдельно, пожалуй, стоит упомянуть об электрических скатах и угрях, выработавших в процессе эволюции для поражения добычи и отражения нападения на себя способность создавать напряжение свыше 1000 В!

Хотя люди генерировали электричество, и, тем самым, создавали разность потенциалов (напряжение) трением кусочка янтаря о шерсть с давних времён, исторически первым техническим генератором напряжения явился гальванический элемент. Он был изобретён итальянским учёным и врачом Луиджи Гальвани, который обнаружил явление возникновения разности потенциалов при контакте разных видов металла и электролита. Дальнейшим развитием этой идеи занимался другой итальянский физик Алессандро Вольта. Вольта впервые поместил пластины из цинка и меди в кислоту, чтобы получить непрерывный электрический ток, создав первый в мире химический источник тока. Соединив несколько таких источников последовательно, он создал химическую батарею, так называемый «Вольтов столб», благодаря которой стало возможным получать электричество с помощью химических реакций.

Вольтов столб — копия, сделанная электриком из Музея Алессандро Вольта в Комо, Италия. Канадский музей науки и техники в Оттаве

Из-за заслуг в создания надёжных электрохимических источников напряжения, сослуживший немалую роль в деле дальнейших исследования электрофизических и электрохимических явлений, именем Вольта названа единица измерения электрического напряжения — Вольт.

Среди создателей генераторов напряжения необходимо отметить голландского физика Ван дер Граафа, создавшего генератор высокого напряжения, в основе которого лежит древняя идея разделения зарядов с помощью трения — вспомним янтарь!

Отцами современных генераторов напряжения были два замечательных американских изобретателя — Томас Эдисон и Никола Тесла. Последний был сотрудником в фирме Эдисона, но два гения электротехники разошлись во взглядах на способы генерации электрической энергии. В результате последующей патентной войны выиграло всё человечество — обратимые машины Эдисона нашли свою нишу в виде генераторов и двигателей постоянного тока, исчисляющихся миллиардами устройств — достаточно просто заглянуть под капот своего автомобиля или просто нажать кнопку стеклоподъёмника или включить блендер; а способы создания переменного напряжения в виде генераторов переменного тока, устройств для его преобразования в виде трансформаторов напряжения и линий передач на большие расстояния и бесчисленных устройств для его применения по праву принадлежат Тесле. Их число ничуть не уступает числу устройств Эдисона — на принципах Тесла работают вентиляторы, холодильники, кондиционеры и пылесосы, и масса других полезных устройств, описание которых выходит за рамки настоящей статьи.

Этот находящийся в Канадском музее науки и техники в Оттаве мотор-генератор, изготовленный компанией Westinghouse в 1904 г., использовался в качестве надежного источника питания для создания магнитного поля возбудителя на гидроэлектростанции в Ниагара-Фоллс, шт. Нью-Йорк. Строительством электростанции руководили Никола Тесла и Джордж Вестингауз

Безусловно, учёными позднее были созданы и другие генераторы напряжения на других принципах, в том числе и на использовании энергии ядерного распада. Они призваны служить источником электрической энергии для космических посланцев человечества в дальний космос.

Но самым мощным источником электрического напряжения на Земле, не считая отдельных научных установок, до сих пор остаются естественные атмосферные процессы.

Ежесекундно на Земле грохочут свыше 2 тысяч гроз, то есть, одновременно работают десятки тысяч естественных генераторов Ван дер Граафа, создавая напряжения в сотни киловольт, разряжаясь током в десятки килоампер в виде молний. Но, как ни удивительно, мощь земных генераторов не идёт ни в какое сравнение с мощью электрических бурь, происходящих на сестре Земли — Венере — не говоря уже об огромных планетах вроде Юпитера и Сатурна.

Характеристики напряжения

Напряжение характеризуется своей величиной и формой. Относительно его поведения с течением времени различают постоянное напряжение (не изменяющееся с течением времени), апериодическое напряжение (изменяющееся с течением времени) и переменное напряжение (изменяющееся с течением времени по определённому закону и, как правило, повторяющее само себя через определённый промежуток времени). Иногда для решения определённых целей требуется одновременное наличие постоянного и переменного напряжений. В таком случае говорят о напряжении переменного тока с постоянной составляющей.

Таким вольтметром измеряли напряжение в начале XX века. Канадский музей науки и техники в Оттаве

В электротехнике генераторы постоянного тока (динамо-машины) используются для создания относительно стабильного напряжения большой мощности, в электронике применяются прецизионные источники постоянного напряжения на электронных компонентах, которые называются стабилизаторами.

Измерение напряжения

Измерение величины напряжения играет большую роль в фундаментальных физике и химии, прикладных электротехнике и электрохимии, электронике и медицине и во многих других отраслях науки и техники. Пожалуй, трудно найти отрасли человеческой деятельности, исключая творческие направления вроде архитектуры, музыки или живописи, где с помощью измерения напряжения не осуществлялся бы контроль над происходящими процессами с помощью разного рода датчиков, являющимися по сути дела преобразователями физических величин в напряжение. Хотя стоит заметить, что в наше время и эти виды человеческой деятельности не обходятся без электричества вообще и без напряжения в частности. Художники используют планшеты, в которых измеряется напряжение емкостных датчиков, когда над ними перемещается перо. Композиторы играют на электронных инструментах, в которых измеряется напряжение на датчиках клавиш и в зависимости от него определяется насколько сильно нажата та или иная клавиша. Архитекторы используют AutoCAD и планшеты, в которых тоже измеряется напряжение, которые преобразуется в числовую форму и обрабатывается компьютером.

В кухонном термометре (слева) температура мяса определяется с помощью измерения напряжения на резистивном датчике температуры, через который пропускают небольшой ток. В мультиметре (справа) температура определяется путем измерения напряжения непосредственно на термопаре

Измеряемые величины напряжения могут меняться в широких пределах: от долей микровольта при исследованиях биологических процессов, до сотен вольт в бытовых и промышленных устройствах и приборах и до десятков миллионов вольт в сверхмощных ускорителях элементарных частиц. Измерение напряжения позволяет нам контролировать состояние отдельных органов человеческого организма при помощи снятия энцефалограмм мозговой деятельности. Электрокардиограммы и эхокардиограммы дают информацию о состоянии сердечной мышцы. При помощи различных промышленных датчиков мы успешно, а, главное, безопасно, контролируем процессы химических производств, порой происходящие при запредельных давлениях и температурах. И даже ядерные процессы атомных станций поддаются контролю с помощью измерения напряжений. С помощью измерения напряжения инженеры контролируют состояние мостов, зданий и сооружений и даже противостоят такой грозной природной силе как землетрясения.

Пульсоксиметр, как и вольтметр, измеряет напряжение на выходе устройства, усиливающего сигнал с фотодиода или фототранзистора. Однако, в отличие от вольтметра, здесь на дисплее мы видим не значение напряжения в вольтах, а процент насыщения гемоглобина кислородом (97%).

Блестящая идея связать различные значения уровней напряжения со значениями состояния единиц информации дало толчок к созданию современных цифровых устройств и технологий. В вычислительной технике низкий уровень напряжения трактуется как логический нуль (0), а высокий уровень напряжения — как логическая единица (1).

По сути дела, все современные устройства вычислительной техники являются в той или иной степени компараторами (измерителями) напряжения, преобразовывая свои входные состояния по определённым алгоритмам в выходные сигналы.

Помимо всего прочего, точные измерения напряжения лежат в основе многих современных стандартов, выполнение которых гарантирует их абсолютное соблюдение и, тем самым, безопасность применения.

Плата памяти, используемая в персональных компьютера, содержит десятки тысяч логических вентилей

Средства измерения напряжения

В ходе изучения и познания окружающего мира, способы и средства измерения напряжения значительно эволюционировали от примитивных органолептических методов — русский учёный Петров срезал часть эпителия на пальцах, чтобы повысить чувствительность к действию электрического тока — до простейших индикаторов напряжения и современных приборов разнообразных конструкций на основе электродинамических и электрических свойств различных веществ.

Вкус электричества. Когда-то, очень давно, если не было вольтметра, мы определяли напряжение языком!

К слову сказать, начинающие радиолюбители легко отличали «рабочую» плоскую батарейку на 4,5 В от «подсевшей» без каких-либо приборов по причине их полного отсутствия, просто лизнув её электроды. Протекавшие при этом электрохимические процессы давали ощущение определённого вкуса и лёгкого жжения. Отдельные выдающиеся личности брались определять таким способом пригодность батареек даже на 9 В, что требовало немалой выдержки и мужества!

Примером простейшего индикатора — пробника сетевого напряжения — может служить обыкновенная лампа накаливания с рабочим напряжением не ниже напряжения сети. В продаже имеются простые пробники напряжения на неоновых лампах и светодиодах, потребляющие малые токи. Осторожно, использование самодельных конструкций может быть опасным для Вашей жизни!

Необходимо отметить, что приборы для измерения напряжения (вольтметры) весьма отличаются друг от друга в первую очередь по типу измеряемого напряжения — это могут быть приборы постоянного или переменного тока. Вообще, в измерительной практике важно поведение измеряемого напряжения — оно может быть функцией времени и иметь различную форму — быть постоянным, гармоническим, негармоническим, импульсным и так далее, и его величиной принято характеризовать режимы работ электротехнических цепей и устройств (слаботочные и силовые).

Различают следующие значения напряжения:

  • мгновенное,
  • амплитудное,
  • среднее,
  • среднеквадратичное (действующее).

Мгновенное значение напряжения Ui (см. рисунок) — это значение напряжения в определенный момент времени. Его можно наблюдать на экране осциллографа и определять для каждого момента времени по осциллограмме.

Амплитудное (пиковое) значение напряжения Ua — это наибольшее мгновенное значение напряжения за период. Размах напряжения Up-p — величина, равная разности между наибольшим и наименьшим значениями напряжения за период.

Среднее квадратичное (действующее) значение напряжения Urms определяется как корень квадратный из среднего за период квадрата мгновенных значений напряжения.

Все стрелочные и цифровые вольтметры обычно градуируются в среднеквадратических значениях напряжения.

Среднее значение (постоянная составляющая) напряжения — это среднее арифметическое всех его мгновенных значений за время измерения.

Средневыпрямленное напряжение определяется как среднее арифметическое абсолютных мгновенных значений за период.

Разность между максимальным и минимальным значениями напряжения сигнала называют размахом сигнала.

Сейчас, в основном, для измерения напряжения используются как многофункциональные цифровые приборы, так и осциллографы — на их экранах отображается не только форма напряжения, но и существенные характеристики сигнала. К таким характеристикам относится и частота изменения периодических сигналов, поэтому в технике измерений важен частотный предел измерений прибора.

Измерение напряжения осциллографом

Иллюстрацией к вышесказанному будет серия опытов по измерению напряжений с использованием генератора сигналов, источника постоянного напряжения, осциллографа и многофункционального цифрового прибора (мультиметра).

Эксперимент №1

Общая схема эксперимента №1 представлена ниже:

Генератор сигналов нагружен на сопротивление нагрузки R1 в 1 кОм, параллельно сопротивлению подключены измерительные концы осциллографа и мультиметра. При проведении опытов учтём то обстоятельство, что рабочая частота осциллографа значительно выше рабочей частоты мультиметра.

Опыт 1: Подадим на сопротивление нагрузки сигнал синусоидальной формы с генератора частотой 60 герц и амплитудой 4 вольт. На экране осциллографа будем наблюдать изображение, показанное ниже. Отметим, что цена деления масштабной сетки экрана осциллографа по вертикальной оси 2 В. Мультиметр и осциллограф при этом покажут среднеквадратичное значение напряжение 1,36 В.

Опыт 2: Увеличим сигнал от генератора вдвое, размах изображения на осциллографе возрастёт ровно вдвое и мультиметр покажет удвоенное значение напряжения:

Опыт 3: Увеличим частоту генератора в 100 раз (6 кГц), при этом частота сигнала на осциллографе изменится, но размах и среднеквадратичное значение останутся прежними, а показания мультиметра станут неправильными — сказывается допустимый рабочий частотный диапазон мультиметра 0—400 Гц:

Опыт 4: Вернёмся к исходной частоте 60 Гц и напряжению генератора сигналов 4 В, но изменим форму его сигнала с синусоидальной на треугольную. Размах изображения на осциллографе остался прежним, а показания мультиметра уменьшились по сравнению со значением напряжения, которое он показывал в опыте №1, так как изменилось действующее напряжение сигнала:

Эксперимент №2

Схема эксперимента №2, аналогична схеме эксперимента 1.

Ручкой изменения напряжения смещения на генераторе сигналов добавим смещение 1 В. На генераторе сигналов установим синусоидальное напряжение с размахом 4 В с частотой 60 Гц — как и в эксперименте №1. Сигнал на осциллографе поднимется на половину большого деления, а мультиметр покажет среднеквадратичное значение 1,33 В. Осциллограф покажет изображение, подобное изображению из опыта 1 эксперимента №1, но поднятое половину большого деления. Мультиметр покажет почти такое же напряжение, как было в опыте 1 эксперимента №1, так как у него закрытый вход, а осциллограф с открытым входом покажет увеличенное действующее значение суммы постоянного и переменного напряжений, которое больше действующего значения напряжения без постоянной составляющей:

Техника безопасности при измерении напряжения

Поскольку в зависимости от класса безопасности помещения и его состояния даже относительно невысокие напряжения уровня 12–36 В могут представлять опасность для жизни, необходимо выполнять следующие правила:

  1. Не проводить измерения напряжения, требующих определённых профессиональных навыков (свыше 1000 В).
  2. Не производить измерения напряжений в труднодоступных местах или на высоте.
  3. При измерении напряжений в бытовой сети применять специальные средства защиты от поражения электрическим током (резиновые перчатки, коврики, сапоги или боты).
  4. Пользоваться исправным измерительным инструментом.
  5. В случае использования многофункциональных приборов (мультиметров), следить за правильной установкой измеряемого параметра и его величины перед измерением.
  6. Пользоваться измерительным прибором с исправными щупами.
  7. Строго следовать рекомендациям производителя по использованию измерительного прибора.

Литература

Автор статьи: Сергей Акишкин

Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

вольт [В] в милливольт [мВ] • Конвертер электростатического потенциала и напряжения • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц измерения

Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления.Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер реактивной мощностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева

Плазменная лампа

Общие сведения

Поднимаясь в гору, мы совершаем работу против силы притяжения

Поскольку мы живём в эпоху электричества, многим нам с детства знакомо понятие электрического напряжения: ведь мы порой, исследуя окружающую действительность, получали от него немалый шок, засунув тайком от родителей пару пальцев в розетку питания электрических устройств. Поскольку вы читаете эту статью, ничего особо страшного с вами не произошло — трудно жить в эпоху электричества и не познакомится с ним накоротке. С понятием электрического потенциала дело обстоит несколько сложнее.

Будучи математической абстракцией, электрический потенциал лучше всего по аналогии описывается действием гравитации — математические формулы абсолютно схожи, за исключением того, не существуют отрицательные гравитационные заряды, так как масса всегда положительная и в то же время электрические заряды бывают как положительными, так и отрицательными; электрические заряды могут как притягиваться, так и отталкиваться. В результате же действия гравитационных сил тела могут только притягиваться, но не могут отталкиваться. Если бы мы смогли разобраться с отрицательной массой, мы бы овладели антигравитацией.

Но стоит только оттолкнуться…

Понятие электрического потенциала играет важную роль в описании явлений, связанных с электричеством. Вкратце понятие электрического потенциала описывает взаимодействие различных по знаку или одинаковых по знаку зарядов или групп таких зарядов.

Из школьного курса физики и из повседневного опыта, мы знаем, что поднимаясь в гору, мы преодолеваем силу притяжения Земли и, тем самым, совершаем работу против сил притяжения, действующих в потенциальном гравитационном поле. Поскольку мы обладаем некоторой массой, Земля старается понизить наш потенциал — стащить нас вниз, что мы с удовольствием позволяем ей, стремительно катаясь на горных лыжах и сноубордах. Аналогично, электрическое потенциальное поле старается сблизить разноимённые заряды и оттолкнуть одноимённые.

Отсюда следует вывод, что каждое электрически заряженное тело старается понизить свой потенциал, приблизившись как можно ближе к мощному источнику электрического поля противоположного знака, если никакие силы этому не препятствуют. В случае одноимённых зарядов каждое электрически заряженное тело старается понизить свой потенциал, удалившись как можно дальше от мощного источника электрического поля одинакового знака, если никакие силы этому не препятствуют. А если они препятствуют, то потенциал не меняется — пока вы стоите на ровном месте на вершине горы, сила гравитационного притяжения Земли компенсируется реакцией опоры и вас ничто не тянет вниз, только ваш вес давит на лыжи. Но стоит только оттолкнуться…

Аналогично и поле, создаваемое каким-то зарядом, действует на любой заряд, создавая потенциал для его механического перемещения к себе или от себя в зависимости от знака заряда взаимодействующих тел.

«Сизиф», Тициан, Музей Прадо, Мадрид, Испания

Электрический потенциал

Заряд, внесённый в электрическое поле, обладает определенным запасом энергии, т. е. способностью совершать работу. Для характеристики энергии, запасённой в каждой точке электрического поля, и введено специальное понятие — электрический потенциал. Потенциал электрического поля в данной точке равен работе, которую могут совершить силы этого поля при перемещении единицы положительного заряда из этой точки за пределы поля.

Возвращаясь к аналогии с гравитационным полем, можно обнаружить, что понятие электрического потенциала сродни понятию уровня различных точек земной поверхности. То есть, как мы рассмотрим ниже, работа по поднятию тела над уровнем моря зависит от того, как высоко мы поднимаем это тело, и аналогично, работа по отдалению одного заряда от другого зависит от того, насколько далеко будут эти заряды.

Представим себе героя древнегреческого мира Сизифа. За его прегрешения в земной жизни боги приговорили Сизифа выполнять тяжёлую бессмысленную работу в загробной жизни, вкатывая огромный камень на вершину горы. Очевидно, что для подъема камня на половину горы, Сизифу нужно затратить вдвое меньшую работу, чем для подъема камня на вершину. Далее камень, волею богов, скатывался с горы, совершая при этом некоторую работу. Естественно, камень, поднятый на вершину горы высотой Н (уровень Н), при спуске сможет совершить большую работу, чем камень, поднятый на уровень Н/2. Принято считать уровень моря нулевым уровнем, от которого и производится отсчет высоты.

По аналогии, электрический потенциал земной поверхности считается нулевым потенциалом, то есть

ϕEarth = 0

где ϕEarth — обозначение электрического потенциала Земли, являющегося скалярной величиной (ϕ — буква греческого алфавита и читается как «фи»).

Эта величина количественно характеризует способность поля совершить работу (W) по перемещению какого-то заряда (q) из данной точки поля в другую точку:

ϕ = W/q

В системе СИ единицей измерения электрического потенциала является вольт (В).

Посетители Канадского музея науки и техники вращают большое беличье колесо, которое вращает генератор, питающий трансформатор Тесла (на рисунке справа), который, в свою очередь, создает высокое напряжение в несколько десятков тысяч вольт, достаточное для пробоя воздуха

Напряжение

Одно из определений электрического напряжения описывает его как разность электрических потенциалов, что определяется формулой:

V = ϕ1 – ϕ2

Понятие напряжение ввёл немецкий физик Георг Ом в работе 1827 года, в которой предлагалась гидродинамическая модель электрического тока для объяснения открытого им в 1826 г. эмпирического закона Ома:

Трансформатор Тесла в Канадском музее науки и техники

V = I·R,

где V — это разность потенциалов, I — электрический ток, а R — сопротивление.

Другое определение электрического напряжения представляется как отношение работы поля по передвижению заряда в проводнике к величине заряда.

Для этого определения математическое выражение для напряжения описывается формулой:

V = A / q

Напряжение, как и электрический потенциал, измеряется в вольтах (В) и его десятичных кратных и дольных единицах — микровольтах (миллионная доля вольта, мкВ), милливольтах (тысячная доля вольта, мВ), киловольтах (тысячах вольт, кВ) и мегавольтах (миллионах вольт, МВ).

Напряжением в 1 В считается напряжение электрического поля, совершающего работу в 1 Дж по перемещению заряда в 1 Кл. Размерность напряжения в системе СИ определяется как

В = кг•м²/(А•с³)

Напряжение может создаваться различными источниками: биологическими объектами, техническими устройствами и даже процессами, происходящими в атмосфере.

Боковая линия акулы

Элементарной ячейкой любого биологического объекта является клетка, которая с точки зрения электричества представляет собой электрохимический генератор малого напряжения. Некоторые органы живых существ, вроде сердца, являющихся совокупностью клеток, вырабатывают более высокое напряжение. Любопытно, что самые совершенные хищники наших морей и океанов — акулы различных видов — обладают сверхчувствительным датчиком напряжения, называемым органом боковой линии, и позволяющим им безошибочно обнаруживать свою добычу по биению сердца. Отдельно, пожалуй, стоит упомянуть об электрических скатах и угрях, выработавших в процессе эволюции для поражения добычи и отражения нападения на себя способность создавать напряжение свыше 1000 В!

Хотя люди генерировали электричество, и, тем самым, создавали разность потенциалов (напряжение) трением кусочка янтаря о шерсть с давних времён, исторически первым техническим генератором напряжения явился гальванический элемент. Он был изобретён итальянским учёным и врачом Луиджи Гальвани, который обнаружил явление возникновения разности потенциалов при контакте разных видов металла и электролита. Дальнейшим развитием этой идеи занимался другой итальянский физик Алессандро Вольта. Вольта впервые поместил пластины из цинка и меди в кислоту, чтобы получить непрерывный электрический ток, создав первый в мире химический источник тока. Соединив несколько таких источников последовательно, он создал химическую батарею, так называемый «Вольтов столб», благодаря которой стало возможным получать электричество с помощью химических реакций.

Вольтов столб — копия, сделанная электриком из Музея Алессандро Вольта в Комо, Италия. Канадский музей науки и техники в Оттаве

Из-за заслуг в создания надёжных электрохимических источников напряжения, сослуживший немалую роль в деле дальнейших исследования электрофизических и электрохимических явлений, именем Вольта названа единица измерения электрического напряжения — Вольт.

Среди создателей генераторов напряжения необходимо отметить голландского физика Ван дер Граафа, создавшего генератор высокого напряжения, в основе которого лежит древняя идея разделения зарядов с помощью трения — вспомним янтарь!

Отцами современных генераторов напряжения были два замечательных американских изобретателя — Томас Эдисон и Никола Тесла. Последний был сотрудником в фирме Эдисона, но два гения электротехники разошлись во взглядах на способы генерации электрической энергии. В результате последующей патентной войны выиграло всё человечество — обратимые машины Эдисона нашли свою нишу в виде генераторов и двигателей постоянного тока, исчисляющихся миллиардами устройств — достаточно просто заглянуть под капот своего автомобиля или просто нажать кнопку стеклоподъёмника или включить блендер; а способы создания переменного напряжения в виде генераторов переменного тока, устройств для его преобразования в виде трансформаторов напряжения и линий передач на большие расстояния и бесчисленных устройств для его применения по праву принадлежат Тесле. Их число ничуть не уступает числу устройств Эдисона — на принципах Тесла работают вентиляторы, холодильники, кондиционеры и пылесосы, и масса других полезных устройств, описание которых выходит за рамки настоящей статьи.

Этот находящийся в Канадском музее науки и техники в Оттаве мотор-генератор, изготовленный компанией Westinghouse в 1904 г., использовался в качестве надежного источника питания для создания магнитного поля возбудителя на гидроэлектростанции в Ниагара-Фоллс, шт. Нью-Йорк. Строительством электростанции руководили Никола Тесла и Джордж Вестингауз

Безусловно, учёными позднее были созданы и другие генераторы напряжения на других принципах, в том числе и на использовании энергии ядерного распада. Они призваны служить источником электрической энергии для космических посланцев человечества в дальний космос.

Но самым мощным источником электрического напряжения на Земле, не считая отдельных научных установок, до сих пор остаются естественные атмосферные процессы.

Ежесекундно на Земле грохочут свыше 2 тысяч гроз, то есть, одновременно работают десятки тысяч естественных генераторов Ван дер Граафа, создавая напряжения в сотни киловольт, разряжаясь током в десятки килоампер в виде молний. Но, как ни удивительно, мощь земных генераторов не идёт ни в какое сравнение с мощью электрических бурь, происходящих на сестре Земли — Венере — не говоря уже об огромных планетах вроде Юпитера и Сатурна.

Характеристики напряжения

Напряжение характеризуется своей величиной и формой. Относительно его поведения с течением времени различают постоянное напряжение (не изменяющееся с течением времени), апериодическое напряжение (изменяющееся с течением времени) и переменное напряжение (изменяющееся с течением времени по определённому закону и, как правило, повторяющее само себя через определённый промежуток времени). Иногда для решения определённых целей требуется одновременное наличие постоянного и переменного напряжений. В таком случае говорят о напряжении переменного тока с постоянной составляющей.

Таким вольтметром измеряли напряжение в начале XX века. Канадский музей науки и техники в Оттаве

В электротехнике генераторы постоянного тока (динамо-машины) используются для создания относительно стабильного напряжения большой мощности, в электронике применяются прецизионные источники постоянного напряжения на электронных компонентах, которые называются стабилизаторами.

Измерение напряжения

Измерение величины напряжения играет большую роль в фундаментальных физике и химии, прикладных электротехнике и электрохимии, электронике и медицине и во многих других отраслях науки и техники. Пожалуй, трудно найти отрасли человеческой деятельности, исключая творческие направления вроде архитектуры, музыки или живописи, где с помощью измерения напряжения не осуществлялся бы контроль над происходящими процессами с помощью разного рода датчиков, являющимися по сути дела преобразователями физических величин в напряжение. Хотя стоит заметить, что в наше время и эти виды человеческой деятельности не обходятся без электричества вообще и без напряжения в частности. Художники используют планшеты, в которых измеряется напряжение емкостных датчиков, когда над ними перемещается перо. Композиторы играют на электронных инструментах, в которых измеряется напряжение на датчиках клавиш и в зависимости от него определяется насколько сильно нажата та или иная клавиша. Архитекторы используют AutoCAD и планшеты, в которых тоже измеряется напряжение, которые преобразуется в числовую форму и обрабатывается компьютером.

В кухонном термометре (слева) температура мяса определяется с помощью измерения напряжения на резистивном датчике температуры, через который пропускают небольшой ток. В мультиметре (справа) температура определяется путем измерения напряжения непосредственно на термопаре

Измеряемые величины напряжения могут меняться в широких пределах: от долей микровольта при исследованиях биологических процессов, до сотен вольт в бытовых и промышленных устройствах и приборах и до десятков миллионов вольт в сверхмощных ускорителях элементарных частиц. Измерение напряжения позволяет нам контролировать состояние отдельных органов человеческого организма при помощи снятия энцефалограмм мозговой деятельности. Электрокардиограммы и эхокардиограммы дают информацию о состоянии сердечной мышцы. При помощи различных промышленных датчиков мы успешно, а, главное, безопасно, контролируем процессы химических производств, порой происходящие при запредельных давлениях и температурах. И даже ядерные процессы атомных станций поддаются контролю с помощью измерения напряжений. С помощью измерения напряжения инженеры контролируют состояние мостов, зданий и сооружений и даже противостоят такой грозной природной силе как землетрясения.

Пульсоксиметр, как и вольтметр, измеряет напряжение на выходе устройства, усиливающего сигнал с фотодиода или фототранзистора. Однако, в отличие от вольтметра, здесь на дисплее мы видим не значение напряжения в вольтах, а процент насыщения гемоглобина кислородом (97%).

Блестящая идея связать различные значения уровней напряжения со значениями состояния единиц информации дало толчок к созданию современных цифровых устройств и технологий. В вычислительной технике низкий уровень напряжения трактуется как логический нуль (0), а высокий уровень напряжения — как логическая единица (1).

По сути дела, все современные устройства вычислительной техники являются в той или иной степени компараторами (измерителями) напряжения, преобразовывая свои входные состояния по определённым алгоритмам в выходные сигналы.

Помимо всего прочего, точные измерения напряжения лежат в основе многих современных стандартов, выполнение которых гарантирует их абсолютное соблюдение и, тем самым, безопасность применения.

Плата памяти, используемая в персональных компьютера, содержит десятки тысяч логических вентилей

Средства измерения напряжения

В ходе изучения и познания окружающего мира, способы и средства измерения напряжения значительно эволюционировали от примитивных органолептических методов — русский учёный Петров срезал часть эпителия на пальцах, чтобы повысить чувствительность к действию электрического тока — до простейших индикаторов напряжения и современных приборов разнообразных конструкций на основе электродинамических и электрических свойств различных веществ.

Вкус электричества. Когда-то, очень давно, если не было вольтметра, мы определяли напряжение языком!

К слову сказать, начинающие радиолюбители легко отличали «рабочую» плоскую батарейку на 4,5 В от «подсевшей» без каких-либо приборов по причине их полного отсутствия, просто лизнув её электроды. Протекавшие при этом электрохимические процессы давали ощущение определённого вкуса и лёгкого жжения. Отдельные выдающиеся личности брались определять таким способом пригодность батареек даже на 9 В, что требовало немалой выдержки и мужества!

Примером простейшего индикатора — пробника сетевого напряжения — может служить обыкновенная лампа накаливания с рабочим напряжением не ниже напряжения сети. В продаже имеются простые пробники напряжения на неоновых лампах и светодиодах, потребляющие малые токи. Осторожно, использование самодельных конструкций может быть опасным для Вашей жизни!

Необходимо отметить, что приборы для измерения напряжения (вольтметры) весьма отличаются друг от друга в первую очередь по типу измеряемого напряжения — это могут быть приборы постоянного или переменного тока. Вообще, в измерительной практике важно поведение измеряемого напряжения — оно может быть функцией времени и иметь различную форму — быть постоянным, гармоническим, негармоническим, импульсным и так далее, и его величиной принято характеризовать режимы работ электротехнических цепей и устройств (слаботочные и силовые).

Различают следующие значения напряжения:

  • мгновенное,
  • амплитудное,
  • среднее,
  • среднеквадратичное (действующее).

Мгновенное значение напряжения Ui (см. рисунок) — это значение напряжения в определенный момент времени. Его можно наблюдать на экране осциллографа и определять для каждого момента времени по осциллограмме.

Амплитудное (пиковое) значение напряжения Ua — это наибольшее мгновенное значение напряжения за период. Размах напряжения Up-p — величина, равная разности между наибольшим и наименьшим значениями напряжения за период.

Среднее квадратичное (действующее) значение напряжения Urms определяется как корень квадратный из среднего за период квадрата мгновенных значений напряжения.

Все стрелочные и цифровые вольтметры обычно градуируются в среднеквадратических значениях напряжения.

Среднее значение (постоянная составляющая) напряжения — это среднее арифметическое всех его мгновенных значений за время измерения.

Средневыпрямленное напряжение определяется как среднее арифметическое абсолютных мгновенных значений за период.

Разность между максимальным и минимальным значениями напряжения сигнала называют размахом сигнала.

Сейчас, в основном, для измерения напряжения используются как многофункциональные цифровые приборы, так и осциллографы — на их экранах отображается не только форма напряжения, но и существенные характеристики сигнала. К таким характеристикам относится и частота изменения периодических сигналов, поэтому в технике измерений важен частотный предел измерений прибора.

Измерение напряжения осциллографом

Иллюстрацией к вышесказанному будет серия опытов по измерению напряжений с использованием генератора сигналов, источника постоянного напряжения, осциллографа и многофункционального цифрового прибора (мультиметра).

Эксперимент №1

Общая схема эксперимента №1 представлена ниже:

Генератор сигналов нагружен на сопротивление нагрузки R1 в 1 кОм, параллельно сопротивлению подключены измерительные концы осциллографа и мультиметра. При проведении опытов учтём то обстоятельство, что рабочая частота осциллографа значительно выше рабочей частоты мультиметра.

Опыт 1: Подадим на сопротивление нагрузки сигнал синусоидальной формы с генератора частотой 60 герц и амплитудой 4 вольт. На экране осциллографа будем наблюдать изображение, показанное ниже. Отметим, что цена деления масштабной сетки экрана осциллографа по вертикальной оси 2 В. Мультиметр и осциллограф при этом покажут среднеквадратичное значение напряжение 1,36 В.

Опыт 2: Увеличим сигнал от генератора вдвое, размах изображения на осциллографе возрастёт ровно вдвое и мультиметр покажет удвоенное значение напряжения:

Опыт 3: Увеличим частоту генератора в 100 раз (6 кГц), при этом частота сигнала на осциллографе изменится, но размах и среднеквадратичное значение останутся прежними, а показания мультиметра станут неправильными — сказывается допустимый рабочий частотный диапазон мультиметра 0—400 Гц:

Опыт 4: Вернёмся к исходной частоте 60 Гц и напряжению генератора сигналов 4 В, но изменим форму его сигнала с синусоидальной на треугольную. Размах изображения на осциллографе остался прежним, а показания мультиметра уменьшились по сравнению со значением напряжения, которое он показывал в опыте №1, так как изменилось действующее напряжение сигнала:

Эксперимент №2

Схема эксперимента №2, аналогична схеме эксперимента 1.

Ручкой изменения напряжения смещения на генераторе сигналов добавим смещение 1 В. На генераторе сигналов установим синусоидальное напряжение с размахом 4 В с частотой 60 Гц — как и в эксперименте №1. Сигнал на осциллографе поднимется на половину большого деления, а мультиметр покажет среднеквадратичное значение 1,33 В. Осциллограф покажет изображение, подобное изображению из опыта 1 эксперимента №1, но поднятое половину большого деления. Мультиметр покажет почти такое же напряжение, как было в опыте 1 эксперимента №1, так как у него закрытый вход, а осциллограф с открытым входом покажет увеличенное действующее значение суммы постоянного и переменного напряжений, которое больше действующего значения напряжения без постоянной составляющей:

Техника безопасности при измерении напряжения

Поскольку в зависимости от класса безопасности помещения и его состояния даже относительно невысокие напряжения уровня 12–36 В могут представлять опасность для жизни, необходимо выполнять следующие правила:

  1. Не проводить измерения напряжения, требующих определённых профессиональных навыков (свыше 1000 В).
  2. Не производить измерения напряжений в труднодоступных местах или на высоте.
  3. При измерении напряжений в бытовой сети применять специальные средства защиты от поражения электрическим током (резиновые перчатки, коврики, сапоги или боты).
  4. Пользоваться исправным измерительным инструментом.
  5. В случае использования многофункциональных приборов (мультиметров), следить за правильной установкой измеряемого параметра и его величины перед измерением.
  6. Пользоваться измерительным прибором с исправными щупами.
  7. Строго следовать рекомендациям производителя по использованию измерительного прибора.

Литература

Автор статьи: Сергей Акишкин

Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

вольт [В] в милливольт [мВ] • Конвертер электростатического потенциала и напряжения • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц измерения

Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления.Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер реактивной мощностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева

Плазменная лампа

Общие сведения

Поднимаясь в гору, мы совершаем работу против силы притяжения

Поскольку мы живём в эпоху электричества, многим нам с детства знакомо понятие электрического напряжения: ведь мы порой, исследуя окружающую действительность, получали от него немалый шок, засунув тайком от родителей пару пальцев в розетку питания электрических устройств. Поскольку вы читаете эту статью, ничего особо страшного с вами не произошло — трудно жить в эпоху электричества и не познакомится с ним накоротке. С понятием электрического потенциала дело обстоит несколько сложнее.

Будучи математической абстракцией, электрический потенциал лучше всего по аналогии описывается действием гравитации — математические формулы абсолютно схожи, за исключением того, не существуют отрицательные гравитационные заряды, так как масса всегда положительная и в то же время электрические заряды бывают как положительными, так и отрицательными; электрические заряды могут как притягиваться, так и отталкиваться. В результате же действия гравитационных сил тела могут только притягиваться, но не могут отталкиваться. Если бы мы смогли разобраться с отрицательной массой, мы бы овладели антигравитацией.

Но стоит только оттолкнуться…

Понятие электрического потенциала играет важную роль в описании явлений, связанных с электричеством. Вкратце понятие электрического потенциала описывает взаимодействие различных по знаку или одинаковых по знаку зарядов или групп таких зарядов.

Из школьного курса физики и из повседневного опыта, мы знаем, что поднимаясь в гору, мы преодолеваем силу притяжения Земли и, тем самым, совершаем работу против сил притяжения, действующих в потенциальном гравитационном поле. Поскольку мы обладаем некоторой массой, Земля старается понизить наш потенциал — стащить нас вниз, что мы с удовольствием позволяем ей, стремительно катаясь на горных лыжах и сноубордах. Аналогично, электрическое потенциальное поле старается сблизить разноимённые заряды и оттолкнуть одноимённые.

Отсюда следует вывод, что каждое электрически заряженное тело старается понизить свой потенциал, приблизившись как можно ближе к мощному источнику электрического поля противоположного знака, если никакие силы этому не препятствуют. В случае одноимённых зарядов каждое электрически заряженное тело старается понизить свой потенциал, удалившись как можно дальше от мощного источника электрического поля одинакового знака, если никакие силы этому не препятствуют. А если они препятствуют, то потенциал не меняется — пока вы стоите на ровном месте на вершине горы, сила гравитационного притяжения Земли компенсируется реакцией опоры и вас ничто не тянет вниз, только ваш вес давит на лыжи. Но стоит только оттолкнуться…

Аналогично и поле, создаваемое каким-то зарядом, действует на любой заряд, создавая потенциал для его механического перемещения к себе или от себя в зависимости от знака заряда взаимодействующих тел.

«Сизиф», Тициан, Музей Прадо, Мадрид, Испания

Электрический потенциал

Заряд, внесённый в электрическое поле, обладает определенным запасом энергии, т. е. способностью совершать работу. Для характеристики энергии, запасённой в каждой точке электрического поля, и введено специальное понятие — электрический потенциал. Потенциал электрического поля в данной точке равен работе, которую могут совершить силы этого поля при перемещении единицы положительного заряда из этой точки за пределы поля.

Возвращаясь к аналогии с гравитационным полем, можно обнаружить, что понятие электрического потенциала сродни понятию уровня различных точек земной поверхности. То есть, как мы рассмотрим ниже, работа по поднятию тела над уровнем моря зависит от того, как высоко мы поднимаем это тело, и аналогично, работа по отдалению одного заряда от другого зависит от того, насколько далеко будут эти заряды.

Представим себе героя древнегреческого мира Сизифа. За его прегрешения в земной жизни боги приговорили Сизифа выполнять тяжёлую бессмысленную работу в загробной жизни, вкатывая огромный камень на вершину горы. Очевидно, что для подъема камня на половину горы, Сизифу нужно затратить вдвое меньшую работу, чем для подъема камня на вершину. Далее камень, волею богов, скатывался с горы, совершая при этом некоторую работу. Естественно, камень, поднятый на вершину горы высотой Н (уровень Н), при спуске сможет совершить большую работу, чем камень, поднятый на уровень Н/2. Принято считать уровень моря нулевым уровнем, от которого и производится отсчет высоты.

По аналогии, электрический потенциал земной поверхности считается нулевым потенциалом, то есть

ϕEarth = 0

где ϕEarth — обозначение электрического потенциала Земли, являющегося скалярной величиной (ϕ — буква греческого алфавита и читается как «фи»).

Эта величина количественно характеризует способность поля совершить работу (W) по перемещению какого-то заряда (q) из данной точки поля в другую точку:

ϕ = W/q

В системе СИ единицей измерения электрического потенциала является вольт (В).

Посетители Канадского музея науки и техники вращают большое беличье колесо, которое вращает генератор, питающий трансформатор Тесла (на рисунке справа), который, в свою очередь, создает высокое напряжение в несколько десятков тысяч вольт, достаточное для пробоя воздуха

Напряжение

Одно из определений электрического напряжения описывает его как разность электрических потенциалов, что определяется формулой:

V = ϕ1 – ϕ2

Понятие напряжение ввёл немецкий физик Георг Ом в работе 1827 года, в которой предлагалась гидродинамическая модель электрического тока для объяснения открытого им в 1826 г. эмпирического закона Ома:

Трансформатор Тесла в Канадском музее науки и техники

V = I·R,

где V — это разность потенциалов, I — электрический ток, а R — сопротивление.

Другое определение электрического напряжения представляется как отношение работы поля по передвижению заряда в проводнике к величине заряда.

Для этого определения математическое выражение для напряжения описывается формулой:

V = A / q

Напряжение, как и электрический потенциал, измеряется в вольтах (В) и его десятичных кратных и дольных единицах — микровольтах (миллионная доля вольта, мкВ), милливольтах (тысячная доля вольта, мВ), киловольтах (тысячах вольт, кВ) и мегавольтах (миллионах вольт, МВ).

Напряжением в 1 В считается напряжение электрического поля, совершающего работу в 1 Дж по перемещению заряда в 1 Кл. Размерность напряжения в системе СИ определяется как

В = кг•м²/(А•с³)

Напряжение может создаваться различными источниками: биологическими объектами, техническими устройствами и даже процессами, происходящими в атмосфере.

Боковая линия акулы

Элементарной ячейкой любого биологического объекта является клетка, которая с точки зрения электричества представляет собой электрохимический генератор малого напряжения. Некоторые органы живых существ, вроде сердца, являющихся совокупностью клеток, вырабатывают более высокое напряжение. Любопытно, что самые совершенные хищники наших морей и океанов — акулы различных видов — обладают сверхчувствительным датчиком напряжения, называемым органом боковой линии, и позволяющим им безошибочно обнаруживать свою добычу по биению сердца. Отдельно, пожалуй, стоит упомянуть об электрических скатах и угрях, выработавших в процессе эволюции для поражения добычи и отражения нападения на себя способность создавать напряжение свыше 1000 В!

Хотя люди генерировали электричество, и, тем самым, создавали разность потенциалов (напряжение) трением кусочка янтаря о шерсть с давних времён, исторически первым техническим генератором напряжения явился гальванический элемент. Он был изобретён итальянским учёным и врачом Луиджи Гальвани, который обнаружил явление возникновения разности потенциалов при контакте разных видов металла и электролита. Дальнейшим развитием этой идеи занимался другой итальянский физик Алессандро Вольта. Вольта впервые поместил пластины из цинка и меди в кислоту, чтобы получить непрерывный электрический ток, создав первый в мире химический источник тока. Соединив несколько таких источников последовательно, он создал химическую батарею, так называемый «Вольтов столб», благодаря которой стало возможным получать электричество с помощью химических реакций.

Вольтов столб — копия, сделанная электриком из Музея Алессандро Вольта в Комо, Италия. Канадский музей науки и техники в Оттаве

Из-за заслуг в создания надёжных электрохимических источников напряжения, сослуживший немалую роль в деле дальнейших исследования электрофизических и электрохимических явлений, именем Вольта названа единица измерения электрического напряжения — Вольт.

Среди создателей генераторов напряжения необходимо отметить голландского физика Ван дер Граафа, создавшего генератор высокого напряжения, в основе которого лежит древняя идея разделения зарядов с помощью трения — вспомним янтарь!

Отцами современных генераторов напряжения были два замечательных американских изобретателя — Томас Эдисон и Никола Тесла. Последний был сотрудником в фирме Эдисона, но два гения электротехники разошлись во взглядах на способы генерации электрической энергии. В результате последующей патентной войны выиграло всё человечество — обратимые машины Эдисона нашли свою нишу в виде генераторов и двигателей постоянного тока, исчисляющихся миллиардами устройств — достаточно просто заглянуть под капот своего автомобиля или просто нажать кнопку стеклоподъёмника или включить блендер; а способы создания переменного напряжения в виде генераторов переменного тока, устройств для его преобразования в виде трансформаторов напряжения и линий передач на большие расстояния и бесчисленных устройств для его применения по праву принадлежат Тесле. Их число ничуть не уступает числу устройств Эдисона — на принципах Тесла работают вентиляторы, холодильники, кондиционеры и пылесосы, и масса других полезных устройств, описание которых выходит за рамки настоящей статьи.

Этот находящийся в Канадском музее науки и техники в Оттаве мотор-генератор, изготовленный компанией Westinghouse в 1904 г., использовался в качестве надежного источника питания для создания магнитного поля возбудителя на гидроэлектростанции в Ниагара-Фоллс, шт. Нью-Йорк. Строительством электростанции руководили Никола Тесла и Джордж Вестингауз

Безусловно, учёными позднее были созданы и другие генераторы напряжения на других принципах, в том числе и на использовании энергии ядерного распада. Они призваны служить источником электрической энергии для космических посланцев человечества в дальний космос.

Но самым мощным источником электрического напряжения на Земле, не считая отдельных научных установок, до сих пор остаются естественные атмосферные процессы.

Ежесекундно на Земле грохочут свыше 2 тысяч гроз, то есть, одновременно работают десятки тысяч естественных генераторов Ван дер Граафа, создавая напряжения в сотни киловольт, разряжаясь током в десятки килоампер в виде молний. Но, как ни удивительно, мощь земных генераторов не идёт ни в какое сравнение с мощью электрических бурь, происходящих на сестре Земли — Венере — не говоря уже об огромных планетах вроде Юпитера и Сатурна.

Характеристики напряжения

Напряжение характеризуется своей величиной и формой. Относительно его поведения с течением времени различают постоянное напряжение (не изменяющееся с течением времени), апериодическое напряжение (изменяющееся с течением времени) и переменное напряжение (изменяющееся с течением времени по определённому закону и, как правило, повторяющее само себя через определённый промежуток времени). Иногда для решения определённых целей требуется одновременное наличие постоянного и переменного напряжений. В таком случае говорят о напряжении переменного тока с постоянной составляющей.

Таким вольтметром измеряли напряжение в начале XX века. Канадский музей науки и техники в Оттаве

В электротехнике генераторы постоянного тока (динамо-машины) используются для создания относительно стабильного напряжения большой мощности, в электронике применяются прецизионные источники постоянного напряжения на электронных компонентах, которые называются стабилизаторами.

Измерение напряжения

Измерение величины напряжения играет большую роль в фундаментальных физике и химии, прикладных электротехнике и электрохимии, электронике и медицине и во многих других отраслях науки и техники. Пожалуй, трудно найти отрасли человеческой деятельности, исключая творческие направления вроде архитектуры, музыки или живописи, где с помощью измерения напряжения не осуществлялся бы контроль над происходящими процессами с помощью разного рода датчиков, являющимися по сути дела преобразователями физических величин в напряжение. Хотя стоит заметить, что в наше время и эти виды человеческой деятельности не обходятся без электричества вообще и без напряжения в частности. Художники используют планшеты, в которых измеряется напряжение емкостных датчиков, когда над ними перемещается перо. Композиторы играют на электронных инструментах, в которых измеряется напряжение на датчиках клавиш и в зависимости от него определяется насколько сильно нажата та или иная клавиша. Архитекторы используют AutoCAD и планшеты, в которых тоже измеряется напряжение, которые преобразуется в числовую форму и обрабатывается компьютером.

В кухонном термометре (слева) температура мяса определяется с помощью измерения напряжения на резистивном датчике температуры, через который пропускают небольшой ток. В мультиметре (справа) температура определяется путем измерения напряжения непосредственно на термопаре

Измеряемые величины напряжения могут меняться в широких пределах: от долей микровольта при исследованиях биологических процессов, до сотен вольт в бытовых и промышленных устройствах и приборах и до десятков миллионов вольт в сверхмощных ускорителях элементарных частиц. Измерение напряжения позволяет нам контролировать состояние отдельных органов человеческого организма при помощи снятия энцефалограмм мозговой деятельности. Электрокардиограммы и эхокардиограммы дают информацию о состоянии сердечной мышцы. При помощи различных промышленных датчиков мы успешно, а, главное, безопасно, контролируем процессы химических производств, порой происходящие при запредельных давлениях и температурах. И даже ядерные процессы атомных станций поддаются контролю с помощью измерения напряжений. С помощью измерения напряжения инженеры контролируют состояние мостов, зданий и сооружений и даже противостоят такой грозной природной силе как землетрясения.

Пульсоксиметр, как и вольтметр, измеряет напряжение на выходе устройства, усиливающего сигнал с фотодиода или фототранзистора. Однако, в отличие от вольтметра, здесь на дисплее мы видим не значение напряжения в вольтах, а процент насыщения гемоглобина кислородом (97%).

Блестящая идея связать различные значения уровней напряжения со значениями состояния единиц информации дало толчок к созданию современных цифровых устройств и технологий. В вычислительной технике низкий уровень напряжения трактуется как логический нуль (0), а высокий уровень напряжения — как логическая единица (1).

По сути дела, все современные устройства вычислительной техники являются в той или иной степени компараторами (измерителями) напряжения, преобразовывая свои входные состояния по определённым алгоритмам в выходные сигналы.

Помимо всего прочего, точные измерения напряжения лежат в основе многих современных стандартов, выполнение которых гарантирует их абсолютное соблюдение и, тем самым, безопасность применения.

Плата памяти, используемая в персональных компьютера, содержит десятки тысяч логических вентилей

Средства измерения напряжения

В ходе изучения и познания окружающего мира, способы и средства измерения напряжения значительно эволюционировали от примитивных органолептических методов — русский учёный Петров срезал часть эпителия на пальцах, чтобы повысить чувствительность к действию электрического тока — до простейших индикаторов напряжения и современных приборов разнообразных конструкций на основе электродинамических и электрических свойств различных веществ.

Вкус электричества. Когда-то, очень давно, если не было вольтметра, мы определяли напряжение языком!

К слову сказать, начинающие радиолюбители легко отличали «рабочую» плоскую батарейку на 4,5 В от «подсевшей» без каких-либо приборов по причине их полного отсутствия, просто лизнув её электроды. Протекавшие при этом электрохимические процессы давали ощущение определённого вкуса и лёгкого жжения. Отдельные выдающиеся личности брались определять таким способом пригодность батареек даже на 9 В, что требовало немалой выдержки и мужества!

Примером простейшего индикатора — пробника сетевого напряжения — может служить обыкновенная лампа накаливания с рабочим напряжением не ниже напряжения сети. В продаже имеются простые пробники напряжения на неоновых лампах и светодиодах, потребляющие малые токи. Осторожно, использование самодельных конструкций может быть опасным для Вашей жизни!

Необходимо отметить, что приборы для измерения напряжения (вольтметры) весьма отличаются друг от друга в первую очередь по типу измеряемого напряжения — это могут быть приборы постоянного или переменного тока. Вообще, в измерительной практике важно поведение измеряемого напряжения — оно может быть функцией времени и иметь различную форму — быть постоянным, гармоническим, негармоническим, импульсным и так далее, и его величиной принято характеризовать режимы работ электротехнических цепей и устройств (слаботочные и силовые).

Различают следующие значения напряжения:

  • мгновенное,
  • амплитудное,
  • среднее,
  • среднеквадратичное (действующее).

Мгновенное значение напряжения Ui (см. рисунок) — это значение напряжения в определенный момент времени. Его можно наблюдать на экране осциллографа и определять для каждого момента времени по осциллограмме.

Амплитудное (пиковое) значение напряжения Ua — это наибольшее мгновенное значение напряжения за период. Размах напряжения Up-p — величина, равная разности между наибольшим и наименьшим значениями напряжения за период.

Среднее квадратичное (действующее) значение напряжения Urms определяется как корень квадратный из среднего за период квадрата мгновенных значений напряжения.

Все стрелочные и цифровые вольтметры обычно градуируются в среднеквадратических значениях напряжения.

Среднее значение (постоянная составляющая) напряжения — это среднее арифметическое всех его мгновенных значений за время измерения.

Средневыпрямленное напряжение определяется как среднее арифметическое абсолютных мгновенных значений за период.

Разность между максимальным и минимальным значениями напряжения сигнала называют размахом сигнала.

Сейчас, в основном, для измерения напряжения используются как многофункциональные цифровые приборы, так и осциллографы — на их экранах отображается не только форма напряжения, но и существенные характеристики сигнала. К таким характеристикам относится и частота изменения периодических сигналов, поэтому в технике измерений важен частотный предел измерений прибора.

Измерение напряжения осциллографом

Иллюстрацией к вышесказанному будет серия опытов по измерению напряжений с использованием генератора сигналов, источника постоянного напряжения, осциллографа и многофункционального цифрового прибора (мультиметра).

Эксперимент №1

Общая схема эксперимента №1 представлена ниже:

Генератор сигналов нагружен на сопротивление нагрузки R1 в 1 кОм, параллельно сопротивлению подключены измерительные концы осциллографа и мультиметра. При проведении опытов учтём то обстоятельство, что рабочая частота осциллографа значительно выше рабочей частоты мультиметра.

Опыт 1: Подадим на сопротивление нагрузки сигнал синусоидальной формы с генератора частотой 60 герц и амплитудой 4 вольт. На экране осциллографа будем наблюдать изображение, показанное ниже. Отметим, что цена деления масштабной сетки экрана осциллографа по вертикальной оси 2 В. Мультиметр и осциллограф при этом покажут среднеквадратичное значение напряжение 1,36 В.

Опыт 2: Увеличим сигнал от генератора вдвое, размах изображения на осциллографе возрастёт ровно вдвое и мультиметр покажет удвоенное значение напряжения:

Опыт 3: Увеличим частоту генератора в 100 раз (6 кГц), при этом частота сигнала на осциллографе изменится, но размах и среднеквадратичное значение останутся прежними, а показания мультиметра станут неправильными — сказывается допустимый рабочий частотный диапазон мультиметра 0—400 Гц:

Опыт 4: Вернёмся к исходной частоте 60 Гц и напряжению генератора сигналов 4 В, но изменим форму его сигнала с синусоидальной на треугольную. Размах изображения на осциллографе остался прежним, а показания мультиметра уменьшились по сравнению со значением напряжения, которое он показывал в опыте №1, так как изменилось действующее напряжение сигнала:

Эксперимент №2

Схема эксперимента №2, аналогична схеме эксперимента 1.

Ручкой изменения напряжения смещения на генераторе сигналов добавим смещение 1 В. На генераторе сигналов установим синусоидальное напряжение с размахом 4 В с частотой 60 Гц — как и в эксперименте №1. Сигнал на осциллографе поднимется на половину большого деления, а мультиметр покажет среднеквадратичное значение 1,33 В. Осциллограф покажет изображение, подобное изображению из опыта 1 эксперимента №1, но поднятое половину большого деления. Мультиметр покажет почти такое же напряжение, как было в опыте 1 эксперимента №1, так как у него закрытый вход, а осциллограф с открытым входом покажет увеличенное действующее значение суммы постоянного и переменного напряжений, которое больше действующего значения напряжения без постоянной составляющей:

Техника безопасности при измерении напряжения

Поскольку в зависимости от класса безопасности помещения и его состояния даже относительно невысокие напряжения уровня 12–36 В могут представлять опасность для жизни, необходимо выполнять следующие правила:

  1. Не проводить измерения напряжения, требующих определённых профессиональных навыков (свыше 1000 В).
  2. Не производить измерения напряжений в труднодоступных местах или на высоте.
  3. При измерении напряжений в бытовой сети применять специальные средства защиты от поражения электрическим током (резиновые перчатки, коврики, сапоги или боты).
  4. Пользоваться исправным измерительным инструментом.
  5. В случае использования многофункциональных приборов (мультиметров), следить за правильной установкой измеряемого параметра и его величины перед измерением.
  6. Пользоваться измерительным прибором с исправными щупами.
  7. Строго следовать рекомендациям производителя по использованию измерительного прибора.

Литература

Автор статьи: Сергей Акишкин

Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

Закон Ома. Вольт Ампер Ом Ватт Метр. Калькулятор.

Закон Ома. Вольт Ампер Ом Ватт Метр. Калькулятор.

Закон Ома. Вольт Ампер Ом Ватт Метр. Калькулятор.

Закон Ома. Вольт Ампер Ом Ватт Метр. Калькулятор.

Напряжение, U = P/I ; I*R ; корень из P*R …

Ток, I = P/U ; U/R ; корень из P/R …

Сопротивление, R = U2/P ; U/I ; P/I2 …

Мощность, P = U*I ; I2R ; U2/R …

Бесплатный калькулятор. Электрические расчеты в интернет. Таблица, формулы.

Наверное, многие электрики и радиолюбители уже имели возможность ознакомится с замечательными диаграммами / шпаргалками (в виде графических таблиц), где в одном месте сведены все основные формулы взаимосвязи электричества в токоведущих цепях (напряжение, ток и сопротивление [Закон Ома]), позже дополненные мощностью, как неизменно сопутствующим атрибутом, сопровождающим описание характеристик электрического тока …

Предлагаемый калькулятор расчета формул электричества, по двум известным параметрам — был разработан не из-за лени или неумения считать, а для сокращения времени на перерасчеты с отображением всех сопутствующих величин на одном экране, для удобства … Достаточно задать только два параметра, чтобы получить все исчерпывающие результаты — за один раз (клик) …

Уже давно, в бытовых целях, никто не рассматривает электричество, как движение заряженных частиц … Просто — включают вилку в розетку и получают свет, тепло, готовят еду и работают на оборудовании с электропитанием … Совершенно не задумываясь о физико-математической природе происходящего энергетического процесса …

Существование, взаимодействие и движение электрических зарядов — представляет больший интерес в практических целях … Почему скачет и проседает напряжение в квартире … Отчего греются вилки, розетки и провода … Выдержит ли электрическая сеть совокупную мощность подключенного электооборудования … Какого номинала поставить автомат / предохранитель на цепь в электрощиток … Какие провода проложить при ремонте квартиры или здания … Электричество в быту и техника безопасности при работе с ним … Эффективное использование электричества в быту и энергосберегающие технологии … Выбор и замена электропроводки на даче, в бане … Правила электробезопасности в повседневной жизни … Сопротивление проводников и расчет потребляемой мощности по току и напряжению … Как узнать, сколько тока потребляет электрический прибор, по мощности …

Ответы на эти и многие другие вопросы, связанные с электротехникой, надеюсь — поможет дать этот простой и эффективный калькулятор онлайн расчетов и вычислений по формулам Закона Ома …

Сентябрь, 2020 …

Отредактировано : Январь, 2021 …

Популярное : …

… Найти … Как улучшить фото … Делфи на Андроид … Погода М-4, М-5, М-7, Р-22 … Список торрент трекеров … Калькулятор кода радио … Частота в длину волны … RTL SDR Radio …

TechStop-Ekb.ru : познавательные развлечения, техника, технологии … На сайте, для работы и соответствия спецификациям — используются … Протокол HTTPS шифрования для безопасного соединения с сервером и защиты пользовательских данных … Антивирус DrWeb для превентивной защиты пользователей от интернет угроз и вирусов … Ресурс входит в рейтинги Рамблер Топ 100 (познавательно-развлекательные сайты) и Mail Top 100 (авто мото информация) …

Тех Стоп Екб RU (РФ) официальный сайт, популярные темы, погода, новости, обзоры с картинками, бесплатно, актуально, без регистрации … Смотреть утром, днем, вечером и ночью — круглосуточно онлайн …

Меню раздела, новости и новые страницы.

… | … ТехСтоп Екб … | … Главное меню … | … Быстрый поиск … | …


© 2021 Тех Остановка Екатеринбург, создаваемый с 2016++ с вами вместе навсегда бесплатно …

Doom запустили на калькуляторе с батарейкой из 700 картофелин

Equalo / YouTube

Американец запустил Doom на калькуляторе, который работал на электричестве из картофелин. Для того, чтобы получить напряжение 4,5 вольт и силу тока в десятки миллиампер, потребовалось собрать батарею из более чем 700 кусков картофеля. Видео эксперимента опубликовано на YouTube.

Энтузиасты уже много лет запускают оригинальный Doom 1993 года на не предназначенных для этого устройствах. Дело в том, что электроника развивается такими темпами, что даже в электронные сигареты устанавливают микрокомпьютер, возможности которого сопоставимы с компьютерами начала девяностых и которые позволяют играть. Doom уже запускали на отдельной клавише клавиатуры, на Porshe 911 и даже на тесте на беременность.

Между тем, необычным может быть не только компьютер, но и источник энергии. Первая в мире батарейка производила электричество за счет контакта цинка с кислотой. Источник кислоты не важен, и потому ток можно получать из фруктов, овощей или даже из кислой почвы. Подробно об этом и других способах мы рассказывали в материале «Действительно зеленое электричество».

Автор YouTube-канала Equalo из Соединенных штатов запустил Doom на калькуляторе, в котором вместо стандартных батареек был установлен картофельный элемент питания. Картофель, хоть и не кажется кислым на вкус, содержит целый набор кислот, включая лимонную, яблочную и фосфорную. Энтузиаст воткнул цинковый гвоздь и медную монету в картофелину, что дало напряжение около 0,9 вольт и силу тока один миллиампер.


Чтобы запустить микрокалькулятор Raspberry Pi Zero, на который экспериментатор предварительно портировал Doom, требуется 4,5 вольт и 100-120 миллиампер. Поэтому, множество картофелин пришлось объединить в батарею: 8 штук в глубину и около 90 в ширину, итого более 750 кусков картофеля. Такая батарея дала только 90 миллиампер, чего оказалось недостаточно для загрузки калькулятора. Картофель начинал постепенно разлагаться, и дополнительно расширять массив не было времени. Вместо этого, энтузиаст решил сменить устройство, и установил Doom на Ti-84 Graphing Calculator, который требовал для работы всего 30 миллиампер. В отличие от изначального варианта, этот калькулятор нельзя подключить к телевизору для удобства, и потому играть пришлось на встроенном монохромном микродисплее.

При помощи странных устройств можно не только играть в Doom. Один программист, например, научил робопылесос генерировать карту для игры на основе квартиры, которую он убирает.

Василий Зайцев

Онлайн калькулятор децибелы в разы, напряжения в мощность

Децибел… Что за странный пассажир? Ладно бы дебил, или, на худой конец, имбецил, так ведь нет — децибел, мать его.
Выпили по децелу, закусили, понимания не прибавило, ещё по сто, уже лучше — начали генерить мыслю.
И на кой хрен нам в батарее разводить мудрёные величины, да ещё (не при бабах будет сказано), численно равные десятичному логарифму безразмерного отношения физической величины к одноимённой физической величине, принимаемой за исходную, умноженному на десять?
Всё равно — как отмеряли потери сигнала в линиях километрами стандартного кабеля, так и будем отмерять.

Ответ не сложен — для удобства мировосприятия.
Природа наша такова, что воздействие на органы чувств многих физических и биологических процессов пропорционально не амплитуде входного воздействия, а логарифму входного воздействия. Поэтому и созерцать отображения больших диапазонов изменяющихся величин удобнее всего в логарифмическом масштабе.

Итак, децибелы — это соотношение двух величин, выраженное в логарифмическом масштабе. При этом отношение токов и напряжений имеет коэффициент 20, а отношение мощностей — коэффициент 10.
Для напряжений формула приобретает вид , а для мощностей — .
Если в лесах Чухломы у нас затерялось какое-либо электронное устройство, то в качестве отношения напряжений (либо токов, либо мощностей) принимается отношение выходной величины к входной, и это отношение называется коэффициентом передачи, или коэффициентом преобразования данного устройства.

Пока хватит, нарисуем таблицу.

ТАБЛИЦА ПЕРЕВОДА ОТНОШЕНИЙ ВЕЛИЧИН В ДЕЦИБЕЛЛЫ


Коэффициент передачи, выраженный в децибелах, может иметь знак плюс или минус в зависимости от соотношения величин на выходе и входе (если выходная величина больше входной — плюс, если меньше — минус).

А ТЕПЕРЬ НАОБОРОТ, ДЕЦИБЕЛЛЫ В ОТНОШЕНИЯ


В случае включения по каскадной схеме (последовательно, друг за другом) нескольких устройств — общий коэффициент передачи в децибельном выражении вычисляется простым сложением значений Кпер.(дБ) каждого из устройств.

А теперь переведём логарифмическую меру мощности, измеряемую в дБм (dBm — децибел на милливатт) в мощность устройства, измеряемую в привычных нашему организму ваттах.
Формула выглядит так: .    Для чего нам сдался этот дБм?
На всякий пожарный — некоторые производители указывают именно этот параметр, характеризуя богатырскую мощь своих изделий.

ТАБЛИЦА ПЕРЕВОДА ДБМ В ВАТТЫ


Так ведь мало того, что мощность усилителей надумали измерять в дБм, посягнули и на святое — на чувствительность приёмной аппаратуры. Чувствительность стали определять как отношение мощности на входе приёмника к уровню мощности 1 мВт и также выражать в логарифмическом масштабе в дБм.
Куда деваться бедному крестьянину? Придётся привести таблицу и для этого бесчинства.

ТАБЛИЦА ПЕРЕВОДА ДБМ В МИКРОВОЛЬТЫ

А ещё, иногда бывает полезно знать, каким должен быть размах выходного напряжения на нагрузке, для получения заданного параметра мощности. Некоторые при расчёте выходной мощности пользуются простой формулой , подставляя вместо Uд — пиковое значение (амплитудное значение, равное максимальной амплитуде полуволны выходного сигнала). Это не правильно, вернее правильно только для сигналов прямоугольной формы. Для синусоидальных, для получения точного результата надо подставлять действующее значение напряжения — .
Лучше понять, что такое амплитудное значение, и как найти действующее для различных форм сигналов можно на странице   ссылка на страницу.

ЗАВИСИМОСТЬ АМПЛИТУДЫ НАПРЯЖЕНИЯ ОТ МОЩНОСТИ

ЗАВИСИМОСТЬ МОЩНОСТИ ОТ ВЫХОДНОГО НАПРЯЖЕНИЯ



Калькулятор делителя напряжения

— Инструменты для электротехники и электроники

Делитель напряжения — это схема, используемая для создания напряжения, меньшего или равного входному напряжению.

Как найти выходное напряжение схемы делителя

Двухрезисторный делитель напряжения — одна из наиболее распространенных и полезных схем, используемых инженерами. Основная цель этой схемы — уменьшить входное напряжение до более низкого значения в зависимости от соотношения двух резисторов.Этот калькулятор помогает определить выходное напряжение схемы делителя с учетом входного (или исходного) напряжения и значений резистора. Обратите внимание, что выходное напряжение в реальных схемах может отличаться, так как допуск резистора и сопротивление нагрузки (где подключено выходное напряжение) становятся факторами.

Уравнение

$$ V_ {out} = V_ {in} * \ frac {R_ {2}} {R_ {1} + R_ {2}} $$

Где:

$$ V_ {out} $$ = Выходное напряжение. Это уменьшенное напряжение.

$$ V_ {in} $$ = Входное напряжение.

$$ R_ {1} $$ и $$ R_ {2} $$ = номиналы резисторов. Соотношение $$ \ frac {R_ {2}} {R_ {1} + R_ {2}} $$ определяет коэффициент масштабирования.

Приложения

Поскольку делители напряжения довольно распространены, их можно найти во многих приложениях. Ниже приведены лишь некоторые из мест, где встречается эта схема.

Потенциометры

Пожалуй, наиболее распространенная схема делителя напряжения — это схема с потенциометром, который представляет собой переменный резистор.Принципиальная схема потенциометра показана ниже:

«Горшок» обычно имеет три внешних контакта: два — это концы резистора, а один подключен к рычагу стеклоочистителя. Стеклоочиститель разрезает резистор пополам и перемещает его, регулируя соотношение между верхней и нижней половиной резистора. Соедините два внешних выводы к напряжению (вход) и ссылкам (земля) со средним (стеклоочистители штифтом) в качестве выходного контакта и вы сам делитель напряжения.

Переключатели уровня

Еще одна область, где полезны делители напряжения, — это когда необходимо выровнять напряжение.Наиболее распространенный сценарий — это передача сигналов между датчиком и микроконтроллером с двумя разными уровнями напряжения. Большинство микроконтроллеров работают при 5 В, в то время как некоторые датчики могут принимать только максимальное напряжение 3,3 В. Естественно, вы хотите выровнять напряжение с микроконтроллера, чтобы избежать повреждения датчика. Пример схемы показан ниже:

Схема выше показывает схему делителя напряжения с резистором 2 кОм и 1 кОм. Если напряжение с микроконтроллера составляет 5 В, то пониженное напряжение на датчике рассчитывается как:

$$ V_ {out} = 5 * \ frac {2k \ Omega} {2k \ Omega + 1k \ Omega} = 3.33 В $$

Этот уровень напряжения теперь безопасен для датчика. Обратите внимание, что эта схема работает только для понижения напряжения, а не для повышения.

Ниже приведены некоторые другие комбинации резисторов, используемые для понижения часто встречающихся напряжений:

Комбинация резисторов Использование
4,7 кОм и 6,8 кОм от 12 В до 5 В
4,7 кОм и 3,9 кОм от 9 В до 5 В
3.6 кОм и 9,1 кОм от 12 В до 3,3 В
3,3 кОм и 5,7 кОм от 9 В до 3,3 В
Показания резистивного датчика

Многие датчики являются резистивными устройствами, и большинство микроконтроллеров считывают напряжение, а не сопротивление. Таким образом, резистивный датчик обычно подключается к схеме делителя напряжения с резистором для взаимодействия с микроконтроллером. Пример настройки показан ниже:

Термистор — это датчик, сопротивление которого изменяется пропорционально температуре.Допустим, термистор имеет сопротивление при комнатной температуре 350 Ом. Сопротивление пары также выбрано равным 350 Ом.

Когда термистор находится при комнатной температуре, выходное напряжение:

$$ V_ {out} = 5 * \ frac {350 \ Omega} {350 \ Omega + 350 \ Omega} = 2,5V $$

При повышении температуры сопротивление термистора изменяется до 350,03 Ом, выходной сигнал изменяется на:

$$ V_ {out} = 5 * \ frac {350.03 \ Omega} {350 \ Omega + 350.03 \ Omega} = 2.636V $$

Такое небольшое изменение напряжения обнаруживает микроконтроллер.Если передаточная функция термистора известна, теперь можно рассчитать эквивалентную температуру.

Дополнительная литература

Техническая статья — Делители напряжения и тока: что это такое и что они делают

Учебник — Глава 6 — Делительные цепи и законы Кирхгофа

Учебное пособие — Потенциометр как делитель напряжения

Рабочий лист — Схема делителя напряжения

Напряжение

— Calculator.org

Что такое напряжение?

Напряжение также известно как разность электрических потенциалов.Он обозначается символом «V», а единицей СИ для напряжения является вольт. Разность напряжений — это сила, известная как электродвижущая сила (или ЭДС), которая перемещает обычный ток из точки с высоким потенциалом в точку с более низким потенциалом. Эта концепция разности напряжений аналогична концепции разницы давлений, которая управляет потоком воды (который был бы аналогичен электрическому току). Обычно, когда мы упоминаем напряжение, мы имеем в виду разницу напряжений; падение напряжения на каком-то устройстве.Таким образом, напряжение или падение напряжения на устройстве означает одно и то же и принимается как разность между двумя потенциалами. Напряжение можно рассчитать по формулам: —

В = I.R

P = I.V

Где V = разность напряжений (вольт), I = электрический ток (амперы), R = сопротивление (Ом), P = мощность (ватты)

Приведенные выше формулы относятся к цепям постоянного тока (DC). Для переменного тока формулы более сложные:

В = P / I.cos (x)

В = I.R / cos (х)

Падение напряжения может быть на резисторе, конденсаторе или катушке индуктивности, поэтому все три имеют разные формулы,

Резистор: —

Vr = IRr

Конденсатор: —

Vc = IXc

Индуктор: —

VL = IXL

Где V = разность напряжений, I = ток, R = сопротивление, X = реактивное сопротивление, Xc указывает реактивное сопротивление конденсатора, а XL означает реактивное сопротивление катушки индуктивности.

Как измеряется напряжение

Вольтметр используется для измерения разности напряжений и обычно работает, пропуская крошечный ток через измеритель с подвижной катушкой (или цифровой эквивалент) последовательно с резистором.Вольтметр фактически измеряет ток, проходящий через этот резистор, поскольку ток прямо пропорционален разности напряжений на резисторе. Номинал резистора выбирается в зависимости от диапазона измеряемых напряжений. Чувствительность измерителя должна быть достаточной, чтобы ток, потребляемый измерителем, был достаточно мал, чтобы он не влиял на измеряемое напряжение. Напряжение также можно измерить с помощью потенциометра или осциллографа. Электронно-лучевой осциллограф использует разность напряжений (обычно после усиления) для отклонения электронного луча, которую можно измерить с помощью сетки на дисплее осциллографа, а также визуально интерпретировать как изменение формы волны напряжения во времени.

Напряжение до 50 В при определенных обстоятельствах может привести к смертельному шоку, хотя опасность представляет величина возникающего тока, проходящего через тело. Всякий раз, когда есть высокое напряжение, безопасность становится проблемой. В электронно-лучевых трубках, генерации рентгеновских лучей и пучков частиц, высокомощном усилителе в вакууме или любых научных или промышленных приложениях используются высокие напряжения. Напряжение, превышающее 50 В при приложении к коже человека, может вызвать фибрилляцию сердца, если через ткани тела проходит достаточный ток, например, если кожа влажная или есть какие-либо раны на теле.

Добавьте эту страницу в закладки в своем браузере, используя Ctrl и d или используя одну из следующих служб: (открывается в новом окне)

Калькуляторы и формулы закона Ома

Прежде чем нажимать на каждом калькуляторе закона Ома для ответа, введите числа в уравнение, которое вы хотите использовать. для расчета тока, мощности, сопротивления или напряжения. * Обновлено 8 января 2011 г., чтобы разрешить / заменить запятые точками для тех, которые используют запятые в качестве десятичных разделителей.

Калькуляторы закона Ома

• Калькуляторы тока (I)
• Калькуляторы мощности (P)
• Калькуляторы сопротивления (R)
• Калькуляторы напряжения (E)

Ваш блокировщик рекламы мешает правильному отображению этой страницы.

Калькуляторы тока

Рассчитать для тока (I)
I = P / E
I = квадратный корень из (P / R)

Калькуляторы мощности

Расчет мощности (P)
P = I 2 x R

Калькуляторы сопротивления

Расчет сопротивления (R)
R = P / I 2

Калькуляторы напряжения

Рассчитать напряжение (E)
E = I x R
E = квадратный корень (P x R)


Следуйте за 12вольт.ком
Суббота, 13 марта 2021 г. • Авторские права © 1999-2021 the12volt.com, Все права защищены. • Политика конфиденциальности и использование файлов cookie

Заявление об отказе от ответственности: * Вся информация на этом сайте (the12volt.com) предоставляется «как есть» без каких-либо явных или подразумеваемых гарантий, включая, помимо прочего, пригодность для конкретного использования. Любой пользователь принимает на себя весь риск в отношении точности и использования этой информации. Пожалуйста проверьте все цвета проводов и схемы перед нанесением любой информации.


Расчет делителя напряжения

Просмотрите схему делителя напряжения, представленную здесь, и рассчитайте выходное напряжение с помощью калькулятора делителя напряжения по следующей формуле делителя напряжения:

В выход = (В дюйм x R 2 ) / (R 1 + R 2 )

Здесь:

  • В в входное напряжение
  • R1 — сопротивление 1-го резистора,
  • R2 — сопротивление 2-го резистора,
  • V out — выходное напряжение.

В качестве альтернативы вы также можете использовать этот калькулятор делителя напряжения, чтобы получить любые 3 известных значения в цепи и вычислить 4-е.


Схема делителя потенциала — очень распространенная схема, используемая в электронике, где входное напряжение должно быть преобразовано в другое напряжение, меньшее, чем оно. Эта схема очень полезна для всех аналоговых схем, где требуются переменные напряжения, поэтому важно понимать, как эта схема работает и как рассчитывать значения резисторов.

Схема делителя напряжения — это очень простая схема, состоящая всего из двух резисторов (R1 и R2), как показано выше. Требуемое выходное напряжение (Vout) можно получить на резисторе R2. Используя эти два резистора, мы можем преобразовать входное напряжение в любое требуемое выходное напряжение, это выходное напряжение определяется значением сопротивления R1 и R2. Формулы для расчета Vout показаны ниже.

V из = (V дюйм x R 2 ) / (R 1 + R 2 )

Где, Vout = выходное напряжение Vin = входное напряжение и R1 = верхний резистор R2 = нижний резистор

Мы можем использовать вышеупомянутый калькулятор делителя напряжения для вычисления любого из значений, упомянутых в формулах делителя напряжения , но теперь давайте узнаем, как были получены эти формулы.Рассмотрим приведенную ниже схему, которую можно использовать для преобразования входного напряжения 5 В в выходное напряжение 3,3 В для анализа

.

Чтобы понять, как выводятся формулы потенциального дайвера, нам нужен калькулятор закона Ома, согласно закону Ома падение напряжения в любом месте является произведением тока, протекающего по цепи, и сопротивления в ней.

Напряжение = Текущий ток × Сопротивление на напряжении

Давайте воспользуемся этим, чтобы вычислить входное напряжение (Vin) для вышеуказанной схемы.Здесь есть два резистора на входном напряжении Vin, следовательно,

Входное напряжение = ток × (сопротивление 1 + сопротивление 2)

Vin = I × (R1 + R2) ( 1)

Аналогичным образом давайте посчитаем выходное напряжение (Vout), здесь есть только один резистор (R2), следовательно,

Выходное напряжение = ток × сопротивление R2

Vвых. = I × R2 ( 2)

Если мы посмотрим на уравнения 1 и 2, мы можем заметить, что значение тока одинаковое, поэтому давайте перепишем

Уравнение 1 как, I = Vin / (R1 + R2)

Уравнение 2 как, I = Vout / R2

Поскольку ток, протекающий по цепи, постоянен, ток I останется одинаковым для обоих уравнений, поэтому мы можем приравнять их как

Вин / (R1 + R2) = Vout / R2

V из = (V дюйм x R 2 ) / (R 1 + R 2 )

Давайте проверим этот делитель напряжения по формуле для приведенной выше схемы, где Vin = 5 В, R1 = 1000 Ом и R2 = 2000 Ом.

Выход = (5 × 2000) / (1000/2000)

Выход = (10000) / (3000)

Выход = 3,3333 В

Еще одним важным фактором, который следует учитывать при выборе номиналов резистора, является его номинальная мощность (P) . Как только вы узнаете значения I (в зависимости от нагрузки), Vin, R1 и R2, сложите R1 и R2 вместе, чтобы получить R ИТОГО , и используйте калькулятор закона Ома, чтобы узнать номинальную мощность (Вт), необходимую для резисторов. Или просто используйте формулы P = VI, чтобы определить номинальную мощность вашего резистора.Если не выбрана правильная номинальная мощность, резистор будет перегреваться и также может сгореть.

Калькулятор падения напряжения постоянного и переменного тока

NEC | jCalc.NET

Калькулятор падения напряжения реализует код США NEC. Он включает формулы падения напряжения и примеры того, как рассчитать падение напряжения.

См. Также

Параметры калькулятора падения напряжения

  • Номинальное напряжение (В): Укажите напряжение в вольтах (В). И выберите расположение фаз: 1 фаза AC , 3 фазы AC или DC .
  • Нагрузка (кВт, кВА, А, л.с.): Укажите нагрузку в А, л.с., кВт или кВА. Укажите cosΦ (коэффициент мощности), если электрическая нагрузка указана в кВт или л.с.
  • Размер кабеля (AWG): Выберите стандартный размер электрического провода в AWG (американский калибр проводов), как определено в NPFA 70 NEC (Национальный электротехнический кодекс) в США.
  • Расстояние (м, футы): Укажите предполагаемую длину кабеля в метрах или футах.

Что такое падение напряжения?

Падение напряжения — это потеря напряжения в проводе из-за электрического сопротивления и реактивного сопротивления провода.Проблема с падением напряжения:

  • Это может привести к неисправности оборудования.
  • Снижает потенциальную энергию.
  • Это приводит к потере энергии.

Например, если вы питаете нагреватель 10 Ом от источника питания 120 В. А сопротивление провода 1 Ом. Тогда ток будет I = 120 В / (10 Ом + 2 × 1 Ом) = 10 А.

Падение напряжения составит В Падение = 10 А × 2 × 2 Ом = 20 В. Следовательно, для вашего устройства будет доступно только 100 В.

А P = 20 В × 10 А = 200 Вт будет потрачено на тепло в проводе.

Как рассчитать падение напряжения?

Формулы падения напряжения для переменного и постоянного тока показаны в таблице ниже.

1-фазный переменный ток \ (\ Delta V_ {1 \ phi-ac} = \ dfrac {IL 2 Z_c} {1000} \)
3-фазный переменный ток \ (\ Delta V_ { 3 \ phi-ac} = \ dfrac {IL \ sqrt {3} Z_c} {1000} \)
DC \ (\ Delta V_ {dc} = \ dfrac {IL 2 R_c} {1000} \ )

Где,

  • I — ток нагрузки в амперах (А).2} \)

    Где,
    • R c — сопротивление провода в Ом / км или Ом / 1000 футов.
    • X c — реактивное сопротивление провода в Ом / км или Ом / 1000 футов.

    Формула выше для Z c для худшего случая. Это когда коэффициент мощности кабеля и нагрузки совпадает.

    Вместо полного сопротивления худшего случая можно вычислить комбинированный коэффициент мощности кабеля и нагрузки. Однако разница незначительна.И это слишком усложняет расчет.

    Например, рассчитанный импеданс худшего случая для проводника номер 10 составляет 1,2 Ом / 1000 футов. А полное сопротивление для нагрузки с коэффициентом мощности 0,85 составляет 1,1 Ом / 1000 футов.

    Калькулятор падения напряжения использует значения сопротивления R c и реактивного сопротивления X c из таблицы 9 в главе 9 NEC для расчетов как переменного, так и постоянного тока.

    Теоретически для расчета падения напряжения постоянного тока следует использовать значения из таблицы 8.Однако разница незначительна.

    Вот два примера:

    Пример 1: Сопротивление переменному току в таблице 9 для провода номер 10 составляет 1,2 Ом / 1000 футов. Сопротивление постоянному току в таблице 8 составляет 1,24 Ом / 1000 футов. Разница в сопротивлении составляет всего 3%. Фактическое падение напряжения составит 3,09% вместо 3%. То есть чуть хуже.

    Пример 2: Сопротивление переменному току в таблице 9 для провода номер 12 составляет 2,0 Ом / 1000 футов. Таблица 8 сопротивления постоянному току составляет 1,98 Ом / 1000 футов.Разница в сопротивлении составляет всего 1%. Фактическое падение напряжения составит 2,97% вместо 3%. То есть чуть лучше.

    Что такое допустимое падение напряжения?

    NFPA NEC 70 2020 в США рекомендует следующее допустимое падение напряжения, указанное мелким шрифтом в статьях 210.19 (A) и 215.2 (A).

    Только параллельная цепь 3%
    Объединенная параллельная цепь и фидер 5%

    Проще говоря, максимально допустимое падение напряжения в розетке составляет 5% .

    Примеры расчета падения напряжения

    Пример 1: Пример расчета падения напряжения для жилого помещения 120 В переменного тока, однофазная нагрузка

    Рассчитайте падение напряжения для следующей нагрузки:

    Напряжение 120 В переменного тока, 1-фазное
    Нагрузка 15 A
    Расстояние 100 футов
    Размер проводника 10 AWG

    Значения сопротивления и реактивного сопротивления от NEC для проводника 10 AWG:

    • R c = 3.2} \)

      \ (Z_c = 1,2 \, \ Omega / 1000 футов \)

      Падение напряжения рассчитывается как:

      \ (\ Delta V_ {1 \ phi-ac} = \ dfrac {I L 2 Z_c} {1000} \)

      \ (\ Delta V_ {1 \ phi-ac} = \ dfrac {15 \ cdot 100 \ cdot 2 \ cdot 1.2} {1000} \)

      \ (\ Delta V_ {1 \ phi-ac} = 3.6 \, V \)

      Падение напряжения в процентах рассчитывается как:

      \ (\% V_ {1 \ phi-ac} = \ dfrac {3.6} {120} \ cdot 100 \)

      \ (\% V_ {1 \ phi-ac} = 3 \, \% \)

      Пример 2: Пример расчета падения напряжения для промышленного трехфазного двигателя 480 В переменного тока

      Рассчитайте падение напряжения для следующей нагрузки:

      Напряжение 380 В переменного тока, 3 фазы
      Нагрузка Двигатель мощностью 25 л.с., pf 0.86.
      Ток полной нагрузки: 26 A
      КПД игнорируется
      Расстояние 300 футов
      Размер проводника 8 AWG

      Значения сопротивления и реактивного сопротивления для проводника 8 AWG, полученные от NEC, составляют:

      • R c = 2,56 Ом / км или 0,78 Ом / 1000 футов
      • X c = 0,171 Ом / км или 0,052 Ом / 1000 футов

      Импеданс рассчитывается как:

      \ (Z_c = \ sqrt {0.2} \)

      \ (Z_c = 0,78 \, \ Omega / 1000 футов \)

      Падение напряжения рассчитывается как:

      \ (\ Delta V_ {3 \ phi-ac} = \ dfrac {I L \ sqrt {3} Z_c} {1000} \)

      \ (\ Delta V_ {3 \ phi-ac} = \ dfrac {26 \ cdot 300 \ cdot \ sqrt {3} \ cdot 0.78} {1000} \)

      \ (\ Delta V_ {3 \ phi-ac} = 10,6 В \, В \)

      Падение напряжения в процентах рассчитывается как:

      \ (\% V_ {3 \ phi-ac} = \ dfrac {10.6} {480} \ cdot 100 \)

      \ (\% V_ {3 \ phi-ac} = 2.2 \, \% \)

      Пример 3: Пример расчета падения напряжения для нагрузки 12 В постоянного тока

      Рассчитайте падение напряжения для следующей нагрузки:

      Напряжение 12 В постоянного тока
      Нагрузка 1 A
      Расстояние 80 футов
      Размер проводника 12 AWG

      Значения сопротивления от NEC для 12 AWG проводник:

      • R c = 6.6 Ом / км или 2,0 Ом / 1000 футов

      Обратите внимание, что реактивное сопротивление не применяется в цепях постоянного тока.

      Значения сопротивления из таблицы 9 (переменный ток) в NEC используются вместо значений сопротивления из таблицы 8 (постоянный ток). Разница незначительна.

      Падение напряжения рассчитывается как:

      \ (\ Delta V_ {dc} = \ dfrac {I L 2 R_c} {1000} \)

      \ (\ Delta V_ {dc} = \ dfrac {1 \ cdot 80 \ cdot 2 \ cdot 2.0} {1000} \)

      \ (\ Delta V_ {dc} = 0,32 \, V \)

      Падение напряжения в процентах рассчитывается как:

      \ (\% V_ {dc} = \ dfrac {0.32} {12} \ cdot 100 \)

      \ (\% V_ {dc} = 2.7 \, \% \)

      Вт-вольт-ампер-Ом бесплатный онлайн калькулятор | Justfreetools

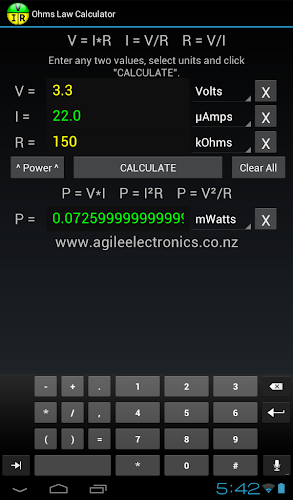

      Ватт (Вт) — вольт (В) — амперы (А) — калькулятор Ом (Ом).

      Рассчитывает мощность / Напряжение / Текущий / сопротивление.

      Введите 2 значений , чтобы получить другие значения, и нажмите кнопку Calculate :

      Расчет Ом

      Сопротивление R в омах (Ом) равно напряжению V в вольтах (В), деленному на ток I в амперах (A):

      Сопротивление R в омах (Ом) равно квадрату напряжения V в вольтах (В), деленному на мощность P в ваттах (Вт):

      Сопротивление R в омах (Ом) равно мощности P в ваттах (Вт), деленной на квадрат тока I в амперах (A):

      Расчет ампер

      Ток I в амперах (A) равен напряжению V в вольтах (V), деленному на сопротивление R в омах (Ω):

      Ток I в амперах (A) равен мощности P в ваттах (Вт), деленной на напряжение V в вольтах (В):

      Ток I в амперах (A) равен квадратному корню из мощности P в ваттах (Вт), деленному на сопротивление R в омах (Ом):

      Расчет вольт

      Напряжение V в вольтах (В) равно току I в амперах (А), умноженному на сопротивление R в омах (Ом):

      Напряжение V в вольтах (В) равно мощности P в ваттах (Вт), деленной на ток I в амперах (A):

      Напряжение V в вольтах (В) равно квадратному корню из мощности P в ваттах (Вт), умноженной на сопротивление R в омах (Ом):

      Расчет мощности

      Мощность P в ваттах (Вт) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A):

      Мощность P в ваттах (Вт) равна квадрату напряжения V в вольтах (В), деленному на сопротивление R в омах (Ом):

      Мощность P в ваттах (Вт) равна квадрату тока I в амперах (А), умноженному на сопротивление R в омах (Ом):

      Закон Ома »


      В настоящее время у нас есть около 929 калькуляторов и таблиц преобразования, которые помогут вам быстро «вычислить» в таких областях, как:

      И мы все еще разрабатываем другие.Наша цель — стать универсальным сайтом для людей, которым нужно быстро производить расчеты или которым нужно быстро найти ответ на базовые конверсии.

      Кроме того, мы считаем, что Интернет должен быть источником бесплатной информации. Таким образом, все наши инструменты и услуги полностью бесплатны и не требуют регистрации. Мы кодировали и разрабатывали каждый калькулятор индивидуально и подвергали каждый строгому всестороннему тестированию. Однако, пожалуйста, сообщите нам, если вы заметите хотя бы малейшую ошибку — ваш вклад очень важен для нас.Хотя большинство калькуляторов на Justfreetools.com предназначены для универсального использования во всем мире, некоторые из них предназначены только для определенных стран.

      Нашли ошибку? Дайте нам знать !

      Мы получили ваше сообщение, мы свяжемся с вами в ближайшее время.

      Ой! Что-то пошло не так, обновите страницу и попробуйте еще раз.

      Калькулятор делителя напряжения

      — Хорошие калькуляторы

      Вы можете использовать этот калькулятор делителя напряжения для определения любой из четырех переменных, связанных с простым двухрезисторным делителем напряжения, когда доступны значения трех других переменных.

      В двухрезисторном делителе напряжения используются четыре переменных: входное напряжение (V в ), выходное напряжение (V из ), сопротивление 1 (R1) и сопротивление 2 (R2).

      Калькулятор также строит принципиальную схему и генерирует значения компонентов.

      Как пользоваться вычислителем делителя напряжения:

      1. Введите три известные переменные
      2. Нажмите кнопку «Рассчитать»
      3. Калькулятор отобразит оставшееся значение и принципиальную схему.

      Дополнительная информация

      Инженеры очень часто используют схему двухрезисторного делителя напряжения.Делитель напряжения, который также часто называют делителем потенциала, предлагает явное преимущество, заключающееся в том, что он может поляризовать другие элементы в цепи, включая интегральные схемы и транзисторы, с напряжением, отличным от напряжения основного источника напряжения.

      Основная причина, по которой используется эта схема, состоит в том, чтобы уменьшить входное напряжение до более низкого значения в соответствии с соотношением двух резисторов.

      Это достигается следующим образом:

      1. Соотношение резисторов (R1 и R2) снижает входное напряжение до более низкого выходного напряжения.
      2. Выходное напряжение представляет собой часть входного напряжения. Эта дробь принимает форму R2, деленного на сумму R1 + R2.
      3. Основная формула, которая используется для определения выходного напряжения, основана на законе Ома и выглядит следующим образом:

      V выход = V вход * R2 / (R1 + R2)

      Например, предположим, что мы работаем со схемой, которая имеет вход 12 В. Однако одной из микросхем в схеме нужно 9 вольт, а другой — всего 3 вольта.Делитель напряжения может использоваться для распределения напряжения между различными микросхемами в соответствии с их требованиями.

      Если один резистор имеет значение 2 кОм, а другой — 6 кОм, вход 12 В будет разделен на 3 В и 9 В.

      Обратите внимание: Никогда не используйте делитель напряжения для высоких напряжений, потому что полный ток должен пройти через резисторы, и это может привести к повреждению. В этом случае лучшим вариантом будет стабилизатор напряжения.

      Пример:

      Допустим, мы хотели бы определить выходное напряжение, если сопротивление резистора R1 составляет 5 кОм, сопротивление резистора R2 равно 10 кОм, а входное напряжение равно 9 В.

      Решение:

      В выход = В в * R2 / (R1 + R2) = (9 В) (10 кОм) / (5 кОм + 10 кОм) = 6 В

      В выход = 6 Вольт.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
