Каким напряжением испытываются диэлектрические боты. Как провести испытания диэлектрических перчаток безопасно

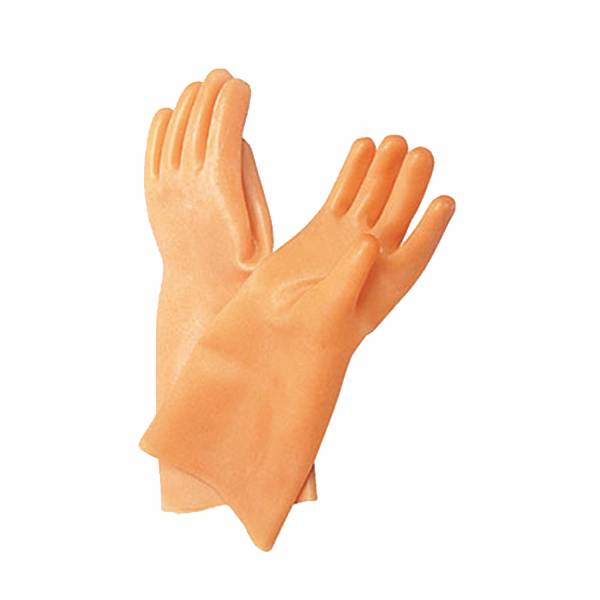

Диэлектрические перчатки относятся к диэлектрическим средствам защиты и нужны, чтобы защитить от удара током. Если напряжение не превышает тысячи вольт, то диэлектрические перчатки электрика – это главное защитное средство. Если превышает – дополнительное. Но в любом случае, без них обойтись нельзя. Своевременная поверка диэлектрических перчаток является важным фактором безопасности.

Делают диэлектрические перчатки из плотной резины или латекса (ГОСТ 12.4.183-91). Причём они обязательно должны быть без швов или со швом из листовой резины. Иногда по форме они напоминают перчатки (с пятью пальцами), а иногда это «диэлектрические рукавицы».

Длина и также имеют значение. Обычно длинна – 35 сантиметров, причём они должны сидеть свободно. Ведь иногда под них приходится надевать шерстяную или хлопчатобумажную «подкладку», без которой работать в холодное время года будет весьма затруднительно. При этом ширина перчаток должна быть такой, чтобы их можно было натянуть на рукава.

Важные моменты

Перед началом работы диэлектрические перчатки проверяют на наличие повреждений. Помните, даже маленький и, казалось бы, незначительный прокол может стоить вам жизни, так что пренебрегать этим вопросом очень опасно. Чтобы обнаружить повреждения, перчатки просто скручивают в сторону пальцев. Проколы и крупные трещины в таком случае сразу становятся заметны.

Кроме того, нужно проверить, нет ли грязи и влаги на перчатках. Ведь испачканные они будут отлично проводить ток, а значит, станут совершенно бесполезными. В зависимости от ситуации перчатки либо тщательно дезинфицируют, либо просто хорошо промывают с мылом или содой. Само собой, перед использованием их обязательно нужно высушить.

Иногда, чтобы защитить резину от повреждений, сверху надевают кожаные перчатки или брезентовые рукавицы.

Немаловажный факт – подворачивать диэлектрические перчатки категорически запрещено.

Кроме того, при покупке этого средства защиты нужно обратить внимание на маркировку. В электроустановках разрешается работать только в диэлектрических перчатках с обозначением «Эв» или «Эн». Теперь обратимся к срокам проверки диэлектрических перчаток и правильности проведения этой проверки.

Диэлектрические перчатки: срок поверки и технология

По технике безопасности, периодичность испытания диэлектрических перчаток составляет раз в полгода. Испытание диэлектрических перчаток проводится в лаборатории, где их подвергают специальному тесту. На протяжении минуты их свойства испытывают с помощью высокого напряжения 6 кВ. Пригодные для использования перчатки должны проводить не больше 6мА, иначе их списывают.

  1. Проверка диэлектрических перчаток начинается с того, что их опускают в металлическую ёмкость с тёплой или чуть прохладной водой (примерно 20 градусов). Опускают их так, чтобы их верхние края выглядывали на полсантиметра. Это делается, чтобы в перчатки с водой внутри можно было опустить электроды. Само собой, выступающие сверху края должны быть сухими и чистыми.
  2. Один вывод трансформатора цепляют к резервуару с водой, второй нужен для заземления. Внутрь перчаток опускают электрод, соединённый с заземлением через миллиамперметр. Это позволяет не только проверить целостность изделия, но и замерить, пропускает ли перчатка электричество, то есть безопасно ли её использовать в работе.
  3. Напряжение подается от трансформатора, одним проводом подключенного к ёмкости с водой, а другим он подключается к двухпозиционному переключателю. Первое положение: цепь трансформатор-газоразрядная лампа-электрод, второе: цепь трансформатор-миллиамперметр-электрод.


Испытание диэлектрических средств защиты – залог безопасности

Поверка диэлектрических перчаток позволяет выявить брак. Так, перчатку отбраковывают не только, если она пропускает слишком много тока, но и в случае, когда стрелка миллиамперметра резко колеблется. И помните, сроки испытания диэлектрических перчаток установлены не случайно, если перчатку не проверяли более полугода – использовать её категорически запрещено. Ведь поражение электрическим током в работе с высоким напряжением – это прямая угроза жизни. Кстати, точно так же проверяют защитные качества диэлектрической обуви, то есть ботинок и галош.

Информация о дате следующей проверки наклеивается или припечатывается в виде штампа.

Также те, к

Диэлектрические боты и галоши | Заметки электрика

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

Продолжаю серию статей на тему электробезопасность.

В прошлой статье я рассказал Вам про диэлектрические перчатки.

Сегодня я расскажу Вам все про про специальную диэлектрическую обувь. К ней относятся:

  • диэлектрические боты
  • диэлектрические галоши

Диэлектрические боты и галоши применяют для защиты человека от напряжения шага, или как его еще называют, шаговое напряжение.

Читать!!! Действие электрического тока на организм человека.

Диэлектрические боты и галоши являются ТОЛЬКО дополнительным изолирующим электрозащитным средством в открытых (без наличия осадков) и закрытых электроустановках.

Внимание!!! В электроустановках разрешено применять диэлектрические боты и галоши, изготовленные строго в соответствии требованиям ГОСТ.

Диэлектрические боты рекомендовано применять в электроустановках всех классов напряжения. А вот диэлектрические галоши — только в электроустановках до 1000 (В).

Обозначение по защитным свойствам:

  • диэлектрические боты — Эв
  • диэлектрические галоши — Эн

Цвет диэлектрических бот и галош должен различаться по цвету от другой обуви, сделанной из резины.

У диэлектрических бот должен быть отворот.

Высота диэлектрических бот должна составлять не менее 16 (см).



Испытание диэлектрических бот и галош

Я уже говорил ранее, что испытание диэлектрических бот и галош проводят аналогично диэлектрическим перчаткам.

Диэлектрические боты или галоши устанавливают в ванне горизонтально. Уровень воды должен быть в пределах 45-55 (мм) от края отворотов бот, и 15-25 (мм) от краев галош.



Испытание диэлектрических бот

Испытательное напряжение для испытания диэлектрических бот составляет 15 (кВ). Продолжительность испытания составляет 1 минута. Ток, проходящий через боты должен быть не более 7,5 (мА).

Периодичность испытания диэлектрических бот составляет 1 раз в 3 года.



Испытание диэлектрических галош

Испытательное напряжение для испытания диэлектрических галош составляет 3,5 (кВ).  Продолжительность испытания составляет 1 минута. Ток, проходящий  через перчатки должен быть не более 2 (мА).

Периодичность испытания диэлектрических галош составляет 1 раз в год.



Правила пользования

В помещениях электроустановок должны быть в наличии диэлектрические боты и галоши нескольких размеров.

Перед применением диэлектрических бот, либо галош, необходимо произвести их осмотр.

Во время осмотра обратить внимание на следующее:

P.S. На этом статью на тему диэлектрические боты и галоши я завершаю. Если у Вас во время прочтения статьи возникли вопросы, то смело задавайте их мне в личную почту или в комментариях. Следите за обновлениями на сайте, а также не забывайте подписываться на новые статьи.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Испытание диэлектрических бот — проверка и поверка диэлектрических бот по выгодной цене в Москве

Описание товара:

Зачем проводят испытания средств индивидуальной защиты?

Для правильного ведения работ с высоковольтными закрытыми или открытыми электроустановками обязательна диэлектрическая обувь. При этом только в резиновых защитных ботах можно работать на оборудовании с напряжением свыше тысячи вольт. Электролаборатория «Лабсиз» предлагает необходимые испытания диэлектрических бот и галош.

Нормативами разрешено работать только в обуви без дефектов. Их отсутствие подтверждают высоковольтные испытания. Защитные галоши и боты предохраняют работника от шагового напряжения, поскольку не проводят электрический ток. Поэтому такие тесты необходимы.

Мы используем для проверок специальный высоковольтный стенд. По окончании составляем требуемые протоколы и технический отчет электролаборатории. Вместе с ними возвращаем прошедшую проверку обувь. Периодичность испытания диэлектрических бот составляет от одного года до трёх лет.

Параметры бот

Диэлектрические боты изготавливают в строгом соответствии ГОСТу. Для отличия от прочей резиновой обуви, они другого цвета. Кроме того, их характеризует:

  • Обязательное наличие верхнего отворота;
  • Высота при опущенном отвороте равна 160 мм;
  • Подошва в 6 миллиметров толщиной.

 Защитные боты имеют очень много размеров. Их надевают на основную обувь. Работать в них нужно только при наличии другой спецодежды.



Важность испытаний



Плановой проверке и поверке подлежат даже только что приобретённые средства индивидуальной защиты. Неправильно полагаться на совершенно новую обувь, защитную одежду. Они могут иметь незаметный глазу брак в виде небольшого механического повреждения. В таком случае возможен даже летальный исход.

В особой инструкции предписывается поверка всех СИЗ в том числе и диэлектрических галош и бот. Их надо испытывать непосредственно перед использованием, а также соблюдать сроки испытания диэлектрических бот.

Осмотр и лабораторные испытания галош и бот проводят квалифицированные сотрудники «Лабсиз», имеющие практический опыт работы, все необходимые допуски.

Осмотр

Тщательный визуальное исследование проводится всегда перед поверкой электрозащитной обуви. Дефектами, наличие которых ведёт к изъятию из пользования, считаются:

  • Механические повреждения;
  • Трещины по подошве
  • Отсутствие штампа о высоковольтных испытаниях;
  • Отслоение подкладки;
  • Наличие на обуви грязи.

Если был выявлен хоть один из названных дефектов, галоши и боты признают бракованным или негодными. Их снимают с испытаний. При отсутствии всех дефектов выполняют поверку. Компания«Лабсиз» предлагает электрические испытания диэлектрических бот в своей лаборатории. Она оснащена всем необходимым для таких проверок.

На стадии поверки

Это самый ответственный этап. Его поручают только специалистам, имеющим допуски и лабораторное высоковольтное оборудование. При подготовке поверки обувь располагают горизонтально в металлической ванне. В дальнейшем всё аналогично испытаниям диэлектрических перчаток. Уровень воды должен быть ниже отворотов на 4,5 – 5,5 сантиметров. Если испытываются галоши, от их край должен выступать над водной поверхностью на 1,5 – 2,5 сантиметра.

Испытания обуви должны проходить в течение одной минуты. Цепь замыкается. Сначала проверяется целостность изделий. Затем аналогичным ситуации с перчатками способом на цепь подаётся испытательное напряжение. Для поверки электрозащитных бот оно равно 15 киловольтам. При поверке калош – 3,5 кВ. Показания миллиамперметра для бот не должны превышать 7,5 мА. Через калоши должно проходить не более 2 мА.

Что мы предлагаем?

Услуги лаборатории «Лабсиз» охватывают осмотр и поверку любых СИЗ, во всех классах напряжения. На испытания резиновых бот установлена невысокая цена. Специалисты выполнят работы в срок и качественно.

По их завершению мы ставим на каждое изделие маркировку с его номером, датой следующей плановой поверки. Заказчику выдаются протоколы испытания, акты выполненных работ и приёмки-передачи защитных средств. Мы передаём и наше свидетельство электрической лаборатории.

На сайте «Лабсиз» в разделе магазин средств индивидуальной защиты вы сможете купить резиновую диэлектрическую одежду и обувь: перчатки, галоши, боты.

Нормы и периодичность электрических испытаний диэлектрических бот:

Наименование средства защиты

Напряжение электроустановок, кВ

Испытательное напряжение, кВ

Продолжительность испытания, мин.

Ток, протекающий через изделие, мА, не более

Периодичность испытаний

Боты диэлектрические

Все напряжения

15

1

7,5

1 раз в 36 мес.

Каким напряжением испытываются диэлектрические боты. как провести испытания диэлектрических перчаток безопасно

Проверка бытового электроинструмента

Проверка бытового электрического инструмента происходит по более упрощённой технологии. В данном случае ответственность за своевременное проведение этой проверки и за последствия использования вышедшего из строя инструмента лежат на его собственнике. Регламентирующих документов в данном случае нет, владелец электроинструмента должен руководствоваться соображениями собственной безопасности. Перед каждым его включением целесообразно производить проверку, хотя бы по упрощённой схеме, включая контроль надёжности закрепления всех используемых для него насадок. Чтобы уменьшить вероятность выхода из строя, электроинструмент необходимо после эксплуатации тщательно очищать от пыли и грязи, хранить его в надлежащем для этого месте. Как минимум, 1 раз в месяц рекомендуется осуществлять проверку электроинструментов, тестируя их в холостом режиме.

Периодичность проверки электроинструмента должна быть обязательно задокументирована. Так в случае поломки в сервисном центре быстрее найдут и устранят ее причину

Но почему так важно работать с надежными инструментами?

Электроинструмент нужно покупать всегда новым, при покупке инструментов «с рук» необходимо тщательно их осматривать.

Современного человека сложно представить без электроинструмента. Посмотрите вокруг: практически каждый уважающий себя мужчина имеет в наличии определенное количество электрических приспособлений и устройств, необходимых для выполнения ремонтных работ. Весь этот набор трудно заменить механическими аналогами. Но каждый инструмент требует к себе особенного внимания.

На любом производстве, связанном с использованием электроинструмента, вводятся правила, которые регламентируют порядок работы и технического обслуживания всего инструмента.
Периодичность проверки электроинструмента определяется в зависимости от интенсивности его использования

И здесь важно четко понимать разницу между понятиями «проверка» и «поверка»

Периодичность испытаний ручного электроинструмента

Периодичность испытания электроинструмента зависит от его вида и назначения. Испытание выполняется в соответствии с инструкцией, в которой оговариваются сроки и условия испытаний. На сегодняшний день существует несколько десятков инструментов, которые используются для работы на электроустановках.

От того, насколько надежной будет их защита, зависит здоровье, а порой и жизнь людей. Поэтому проверка электроинструмента должна проводиться в установленные сроки в полном соответствии с регламентом. Выполнить подобную проверку и получить информацию о состоянии инструмента можно в лаборатории ООО «ЭнергоСервисГарант
».

Лаборатория высоковольтных электроизмерений осуществляет проверку электроинструментов, в число которых входят:

  • Отвертки.
  • Бокорезы.
  • Пассатижи.
  • Плоскогубцы.
  • Индикаторы напряжения.
  • Другие монтажные электроинструменты.

Как мы работаем?

Действующая «Инструкция
по применению и испытанию средств индивидуальной защиты, используемых в электроустановках» (СО
153-34.03.603-2003) утверждена приказом Министерства энергетики РФ. Это описание различных методик, нормы и порядок комплектования отдельных электроустановок и производственных бригад. Сотрудники нашей лаборатории пользуются именно этой инструкцией. В лаборатории проводятся испытания электроинструмента, который используется при работе на и выше.

Если проверка и испытание электроинструмента осуществляется в производственных условиях, результаты заносятся в специальный журнал. Если проверка выполняется в условиях нашей лаборатории, вы получаете протокол, подписанный ответственными лицами, и полную гарантию безопасности инструмента. Периодическая проверка и испытания электроинструмента проводится каждые 3 месяца (для
инструмента, который используется при работе с ).

Остальной инструмент проверяется каждые 6-12 месяцев. Воспользовавшись услугами ООО «ЭнергоСервисГарант
», вы получите возможность провести качественные испытания средств индивидуальной защиты и инструмента, сэкономить время и средства, переадресовав их на более важные направления. Наша компания в кратчайшие сроки выполнит испытания любой сложности и предоставит все необходимые документы для дальнейшей эксплуатации электроинструмента.

Оформление и учёт проверки

Электроинструмент, использующийся на предприятиях в профессиональных целях, должен быть пронумерован и занесён в журнал учёта. Руководством предприятия и структурного подразделения необходим организован чёткий учёт за хранением, эксплуатацией и проверкой ручного электрооборудования. Вся необходимая информация фиксируется в специальном подготовленном журнале, а по результатам проверки и поверки выдаётся соответствующий протокол. И также обязательным мероприятием, обеспечивающим безопасность работы данным оборудованием, является квалифицированный инструктаж персонала с проверкой знаний, в котором озвучивается под подпись методы проверки, а также правила пользования с ним. Одним из важных критериев проверки и безопасной работы является применение и вспомогательного оборудования, такого как переноски и удлинители. Их проверять тоже нужно раз в год и обеспечить это — прямая обязанность лица, ответственного за электрохозяйство.

Как показывает практика и статистика, кто проводит хотя бы регулярный качественный осмотр, реже попадает под смертельно опасное напряжение. Особенно нужно быть внимательным при производстве работ во влажных помещениях (подвалах, ванных и т. д) и при отсутствии в системе питания современного УЗО (устройство защитного отключения), быстро реагирующего на пробои в цепи.

Напоследок рекомендуем просмотреть полезно видео, на котором показывается, как проверить качество электрического инструмента перед его покупкой:

Вот по такой технологии осуществляется проверка и испытания электроинструмента. Теперь вы знаете, кто проводит проверочные работы и с какой периодичностью!

Будет полезно прочитать:

  • Правила безопасности при работе с электрическим инструментом
  • Как пользоваться мегаомметром
  • Лучшие производители электроинструмента
  • Проверка работоспособности автоматического выключателя

Опубликовано:
10.10.2017
Обновлено: 11.10.2017
