Содержание

Каким цветом обозначаются земля, фаза и ноль

Всем нам периодически приходится сталкиваться с проблемами, связанными с неисправностью проводки и порой даже ремонтировать её самостоятельно.

Но прежде чем приступать к столь увлекательному и порой необходимому делу, неплохо было бы понять, с чем придётся работать. Для начала давайте разберёмся, что такое земля, фаза и ноль.

Определение 1

Фаза – это провод, в котором есть ток и напряжение.

Такое название этого провода обусловлено тем, что ток к нам в квартиры подаётся переменный трёхфазовый с электрических подстанций, фазой в этом случае называется аргумент, определяющий начальное положение колебательного процесса.

Так как в нашей стране обычно используется трёхфазная система электроснабжения, то фазовый угол между ЭДС одинаковой частоты составляет $120°$, а частота тока – $50$ Гц.

В США же, например, напряжение составляет около $120$ Вольт, а частота тока при этом $60$ Гц.

Определение 2

Ноль – это провод, по которому остаточный ток течёт назад в замкнутом контуре, так как ток способен течь только по замкнутым контурам.

Именно благодаря нулевому проводу происходит выравнивание напряжений между фазами.

В России в обычных домах напряжение между фазовым и нулевым проводом чаще всего около $220$ В. Для обозначения нулевого провода на схемах используют букву $N$, если же нулевой провод одновременно выполняет функцию нулевого защитного провода, то на схеме он может быть обозначен аббревиатурой $PEN$.

Определение 3

Земля – это провод, через который производится отвод с нулевого провода остаточного тока в землю.

Земля используется во избежание коротких замыканий и ударов током в случае возникновения каких-либо неполадок в системе. В квартиру обязательно должен быть проведён нулевой провод от внешнего к ней источника тока.

Рисунок 1. Обозначение фазы на электрических схемах

Как обозначается земля, фаза и ноль на электрической схеме

Наиболее часто на схемах фаза обознается буквой $L$, тогда как ноль обозначается буквой $N$, а заземление — по-разному в зависимости от происхождения источника схемы.

В англоязычной литературе можно встретить обозначение заземления буквами $GND$, также заземление может обозначаться с помощью различных знаков на схеме, например:

Рисунок 2. Заземление на схемах

Сигнальная земля – это заземление, относительно которого определяются потенциалы всех сигналов в схеме.

Для более простой работы с электрическими сетями сейчас введены специальные стандарты и применяется специальная маркировка кабелей по цвету и иногда c условными знаками.

В случае проведения электрических работ важно не забывать соблюдать нижеприведённые правила для простоты дальнейшей поддержки, быстрой идентификации провода и уменьшении количества ошибочных подключений, а также для более лёгкой обслуживания электропроводки внутри вашей квартиры.

Ноль, фаза и земля — маркировка по цвету

Ознакомившись с этим разделом статьи, вы с лёгкостью сможете наконец починить любимую люстру вашей бабушки и вам больше не придётся задаваться нижеперечисленными вопросами, мешавшими вам спать по ночам:

  • Бело-синий провод это фаза или ноль?
  • Черный провод это фаза или ноль?
  • Красный провод это фаза или ноль?
  • Белый провод это фаза или ноль?
  • Синий провод это фаза или ноль?
  • Коричневый провод это фаза или ноль?
  • Голубой провод это фаза или ноль?
  • Синий цвет провода у фазы или ноля?
  • Какого цвета нулевой провод в электропроводке?
  • Какого уже цвета фазовый и нулевой провод и сможет ли дальтоник заметить разницу?

Рисунок 3. Какие цветом маркируются провода фаза ноль и заземление

Для России и стран СНГ принят определённый стандарт по расцветке для проводов земля, фаза и ноль.

Рисунок 4. Цвета электрических проводов земля фаза ноль

Цвет фазного провода

Определение 4

Если проводка выполнена по стандартам, то фазы (токоведущие провода) в ней коричневые, чёрные и серые, причём для провода всего с тремя жилами предпочтителен коричневый цвет для фазы.

Иногда в жизни приходиться столкнуться с цветами проводов фазы и нуля не по ГОСТ, в таких случаях фаза может быть красной, белой, розовой, фиолетовой, оранжевой и даже белой и бирюзовой.

Если это ваш случай – будет лучше воспользоваться индикаторной отвёрткой или какими-либо другими методами для того чтобы понять, где ток.

Цвет нулевого провода

Определение 5

Нулевой провод чаще всего синего или сине-белого цвета.

Бывает, что попадаются более интересные альтернативы, где нулевой провод совмещён с заземляющим.

Рисунок 5. Какого цвета нулевой провод?

Цвет заземления

Определение 6

Для маркировки земли в соответствии со всеми правилами обычно принято выбирать жёлтые, зелёные и полосато-жёлто-зелёные цвета.

Наиболее грамотно и правильно сточки требований ПУЭ и ГОСТ использовать для заземления провода жёлто-зелёного цвета по всей их длине чтобы в случае необходимости проведения работ на середине протяжённости кабеля нельзя было бы спутать заземление с каким-либо другим проводом.

Рисунок 6. Цвета электрических проводов земля фаза

Цвета проводов для цепи постоянного тока

В электрической цепи постоянного тока для положительного полюса $»+»$ обычно используют коричневый провод, а для отрицательного $»-«$ серый. Для нуля также предпочтителен цвет провода синий.

По итогам статьи хотелось бы напомнить, что если вы хотите долго жить – лучше избегать контактов проводов между собой не зная наверняка, какой где, так как соединение нуля с фазой может привести к резкому скачку тока в цепи и соответственно, немалым бедам, например, пожару или удару током.

Если вы столкнулись с нестандартным цветовым решением в проводке – будет лучше воспользоваться какими-либо другими способами понять где что, например, вольтметром.

Каким цветом обозначается земля в электрике. Цвет проводов фаза, ноль, земля

При покупке одножильных или многожильных кабелей для электросетей переменного напряжения, то есть для домашних электрических розеток, ламп и проводки, мы видим определенное количество медных проводов, оплетенных изоляционным слоем.

Цвета внутренней изоляции проводов не являются случайными (хотя некоторые горе-электрики и подключают их как в голову взбредёт), цель статьи заключается в рассмотрении роли проводов с определенным цветом.

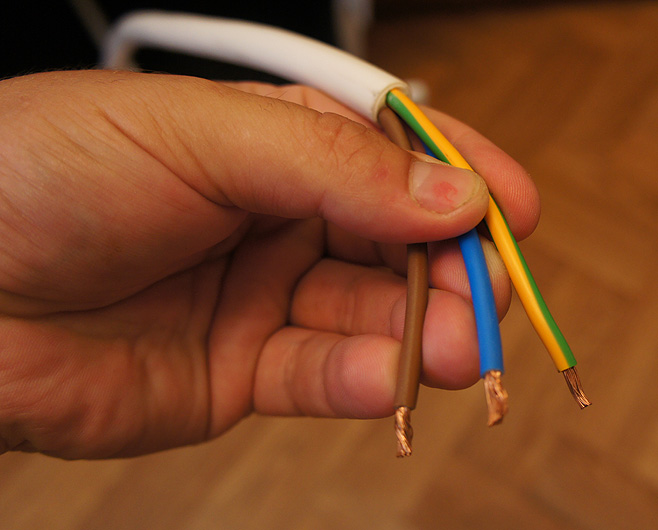

Цвета проводов однофазной сети

  • Фазовая линия L — коричневая, черная, красная, серая, белая.
  • Нейтральный провод N — синий
  • Защитный PE — желто-зеленый
  • Изоляция всех проводников кабеля — обычно белого цвета

Обозначение проводов в электрике

В электроусетях и установках переменного тока делят провода на 3 типа:

  1. фазный провод — обозначение L (если имеется больше фаз, L1, L2, L3)
  2. нейтральный проводник — обозначение N
  3. защитный проводник — PE

Внимание! В старых зданиях и сетях, прокладываемых нетрезвыми электриками, цвета проводников могут иметь другое значение, это всегда следует иметь в виду.

Цвет фазовой линии L

Этот кабель чаще всего коричневый или черный, но он также может быть красного, серого, белого … Всё зависит от количества проводов в кабеле и производителя кабеля. В принципе лишь запрещенные цвета для фазного проводника являются недопустимыми — синий и желто-зеленый. Фазовые провода напрямую подключаются к катушке трансформатора. В случае отечественных домов это означает, что электрическое напряжение между землёй и кабелем этого типа составляет 220 В.

Прикосновение к проводящей части (то есть к металлическому проводу) фазного проводника подключенного к электросети, чаще всего приводит к поражению электрическим током. Поэтому перед тем как начать работать с фазой убедитесь, что выключатель (предохранитель) отключен.

Цвет нейтральной линии N

Нейтральный проводник N отмечен синим цветом. Это провод, который как и фазовый необходим для правильного функционирования электрического устройства. Однако на этом сходство между этими проводами заканчивается.

N проводник подключен к нейтральной точке трансформатора силовой сети и заземлен, что означает напряжение заземления должно составлять 0 В. В результате касание к нейтральному проводнику не будет приводить к поражению электрическим током (теоретически). Но вы всегда должны быть осторожны когда речь идет об электричестве. Точно неизвестно как электрик выполнял установку, соответствует ли сеть стандартам.

Цвет защитной линии PE

Защитный проводник отмечен желтым и зеленым. Как следует из названия, у него есть задача защитить человека от удара электрическим током.

Защитный проводник подключен в прямом смысле слова к земле, основная защитная линия заканчивается проволокой или стальным плоским стержнем, зарытым в землю. Если нет соединения с землей, защитный проводник подключается к нейтральному проводнику N в блоке предохранителей в квартире (или в каждой электрической розетке отдельно, когда нет защитных проводников во всей квартире — это относится в основном ).

Этот кабель чаще всего соединяется с внутренней стороны устройства с элементами, которые находятся в досягаемости человека, то есть металлическим корпусом. Если устройство повреждено (например, фазовый провод касается корпуса изнутри), и электрическое напряжение (потенциал) появится на корпусе, в этом проводе ток будет протекать вдоль линии наименьшего сопротивления к земле. А когда защитный проводник не подключен, если человек касается корпуса, он станет линией наименьшего сопротивления — получит удар!

Если в кабеле отсутствует нужный цвет

Может случиться так, что в приобретенном электрическом кабеле отсутствует цвет, который мы хотим использовать в электрической установке, например коричневый. Что тогда делать?

Просто берем жилу другого цвета (например, серого) и соединяем его с нейтральным проводником. Затем берем изоленту (или термоусадочную трубку нужного цвета) и маркируем кабель на обоих концах. Благодаря этому будем знать что тут введено изменение.

Видео урок по ГОСТ цветам

Вскрывая любой электрический провод, каждый электрик сталкивается с жилами разных цветов. Почему производители делают это, почему цвет проводов: фаза ноль земля отличаются друг от друга? Ведь не для красоты же это делается. Все верно, красота в закрытом кабеле не нужна. А расцветка же – острая необходимость. В чем же дело?

  1. С помощью цветового обозначения легко можно определить, какой провод, для каких целей должен использоваться. Что облегчает коммутацию всего провода в целом.
  2. Именно цветовая маркировка снижает вероятность появления ошибок в процессе монтажа, которые могут привести, во-первых, к короткому замыканию, во-вторых, к поражению током в процессе эксплуатации или ремонта электрических сетей.

Необходимо отметить, что вся цветовая гамма обозначений жил электрического провода сведена в ПУЭ, который основывается на ГОСТ Р 50462. Так что разноцветье закреплено государственным стандартом. Правда, надо отдать должное, что обозначение жил имеет не только цветовое нанесение, но и буквенное. Но в этой статье будем разбираться с именно цветом проводов: фаза ноль земля.

Внимание! Маркировка цветом производится по всей длине провода. Нередко электрики делают дополнения, которые удостоверяют, что жилы подключены правильно. Для этого на концах участков проводки устанавливают разноцветные кембрики (это термоусадочные трубки из полимера) или обматывают концы разноцветной изоляцией.

Расцветка шин на подстанциях

Трехфазная разводка внутри электрической подстанции определяется тремя цветами, соответствующие каждой отдельной фазе. Обычно для этого окрашиваются электрические шины. Так вот:

  • Фаза «А» обычно окрашивается желтым цветом.
  • Фаза «В» – зеленным.
  • Фаза «С» – красным.

Запомнить это несложно, тем более молодым и начинающим электрикам.

Сети постоянного тока

В быту постоянный ток не используется. А вот на строительных площадках (подъемные электрические краны, различные тележки и подъемники), в производствах, в электрифицированном транспорте (трамваи и троллейбусы), на подстанциях для подпитки систем автоматики без постоянного тока не обойтись.

В таких сетях всего лишь используется два контура: положительный (плюс) и отрицательный (минус). То есть, нет здесь ни фазных проводников, ни тем более нулевого. Но даже при этом применяется разный окрас проводников. Так положительный окрашивается в красный цвет, отрицательный в синий.

Обратите внимание, что в том случае если однофазная сеть постоянного тока является ответвлением от трехфазной сети, то цветовое обозначение в двух сетях должно полностью совпадать между собой и окрашиваться по стандартным требованиям.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» – это рабочий ноль, вторая буквами «PE» – это защитный ноль. Их расцветка соответственно:

  • Голубая.
  • Желто-зеленая.

Обратите внимание, что желтая и зеленая полоса могут располагаться не только вдоль провода, но и поперек.

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Внимание! Так как однофазная электрическая сеть – это ответвление от сети трехфазной, то необходимо соблюдать идентичность цветового оформления проводов. То есть, если в трехфазной сети одна из фаз проведена проводом коричневого цвета, то постарайтесь подобрать двухжильный провод для однофазной сети также с коричневой жилой.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Не соблюдены правила и стандарты подключения – что делать?

Иногда приходится сталкиваться с ситуациями, где в распределительном щите не соблюдены правила подключения проводов по цвету. То есть, были использованы старые стандарты или это просто нерадивость электрика, который проводил монтаж. Что делать в этом случае?

Не стоит проводить переподключение. Оптимальный вариант – провести маркировку всех проводов, идущих от распределительного щита в дом или квартиру. Конечно, в этом случае будет потрачено много времени, потому что придется вскрывать каждую разветкоробку, открывать соединения проводов и прозванивать каждый шлейф, определяя это фаза (и какая фаза), ноль или заземление. И все концы проводов маркировать, используя цветную изоленту или кембрики. Работа большая, но необходимая.

Цветная изоляция проводников сегодня — неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение — отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это — удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.

Цветовая маркировка проводов дает точное обозначение каждому проводнику, цвет изоляции жилы отмечает ее назначение в группе из нескольких проводников, и облегчает процесс коммутации и монтажа. Такое решение исключает ошибки, возможные при монтаже, могущие привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.

Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.

Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

Стандартная цветовая маркировка шин и проводов для сетей трехфазного переменного тока:

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

    Фаза «А» — окрашена в желтый цвет;

    Фаза «В» — окрашена в зеленый цвет;

    Фаза «С» — окрашена в красный цвет.

Стандартная цветовая маркировка для проводов и шин сетей постоянного тока:

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.

Фаза, ноль и земля в электропроводке:

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять , они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная — или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.

Функция маркировки — создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ.

Какой же расцветкой согласно ГОСТу должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) — желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным , то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) — желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:

    Нулевой рабочий провод (N) — маркировка синим цветом;

    Нулевой защитный провод (PE) — маркировка желто-зеленым цветом;

    Нулевой совмещенный провод (PEN) — маркировка желто-зеленым цветом с синими метками на концах либо наоборот (см. выше).

Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый.

Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.

Андрей Повный

Цветовая маркировка проводов – это далеко не рекламная «фишка» производителей, как считают некоторые электрики-новички. Это специальное обозначение, которое позволяет электромонтеру определить ноль, заземление и фазу без использования дополнительных измерительных приборов.

При неправильном соединении между собой контактов, могут возникнуть неприятные последствия в виде короткого замыкания и поражения человека электротоком.

Основная цель нанесения цветовой маркировки – это сокращение сроков подключения контактов и создание безопасных условий при проведении электромонтажных работ. На текущий момент, в соответствии с ПУЭ и европейскими стандартами, каждая жила имеет свой четко прописанный окрас.

О том, какой цвет имеет нулевой провод, заземление и фаза, мы и поговорим.

Провод заземления

По стандартам изоляция «земли» окрашивается в желто-зеленый оттенок. Некоторые производители наносят на заземляющий проводник желто-зеленые полосы в продольном и поперечном направлении. Редко, но все же встречаются, оболочки чисто зеленого или чисто желтого цвета.

На электрических схемах «земля» обозначается двумя латинскими буквами «РЕ». Заземление часто называют нулевой защитой, но это не рабочий ноль, не нужно путать.

Провод нейтрали

Как в однофазной электрической сети, так и трехфазной, нейтраль окрашивается голубым или синим цветом. На электросхеме ноль обозначается латинской буквой «N». Нейтраль также называется нулевым или нейтральным рабочим контактом.

Провод фазы

Этот провод в зависимости от производителя маркируется следующими цветами:

  • белый;
  • бирюзовый;
  • черный;
  • коричневый;
  • розовый;
  • красный;
  • фиолетовый;
  • оранжевый.

Самые распространенные цвета для обозначения фазы – черный, белый и коричневый.

Несмотря на кажущеюся простоту, цветовая маркировка имеет ряд особенностей, которые вызывают у новичков следующие вопросы:

1.Что такое PEN?

2.Как определить фазу, заземление и ноль, если изоляция имеет нестандартный цвет либо вообще бесцветна?

Разберемся с каждым пунктом.

Что такое PEN?

Устаревшая на сегодня система заземления типа TN-C предполагает совмещение заземления и нейтрали. Ее основное преимущество – это скорость выполнения электромонтажных работ. Недостаток TN-C– это высокая вероятность повреждения электротоком при монтаже проводки в квартире или доме.

Основной цвет для обозначения совмещенного провода – желто-зеленый, но на концах изоляции имеется синий окрас, характерный для нулевого провода.

На электросхеме такой контакт обозначается тремя латинскими буквами «PEN».

Как найти фазу, заземление и ноль?

Бывают случаи, когда при ремонте бытовой электрической сети оказывается, что все проводники имеют один цвет. Как в таком случае определить, где какой провод.

В однофазной сети, где всего две жилы, без заземления, нужно всего лишь иметь при себе специальную индикаторную отвертку. Для начала нужно отключить электричество на распределительном щитке. Затем зачищаются провода и разводятся по сторонам. Теперь снова включаем электричество и поочередно подносим индикатор к каждому из проводов. Если при контакте лампочка на отвертке загорелась, значит – это фаза, а вторая жила, следовательно, ноль.

Если электрическая сеть трехфазная, то понадобиться более сложное оборудование – мультиметр с измерительными щупами. Для начала устанавливаем прибор на значение выше 220 Вольт. Один щуп фиксируем на фазе, а вторым определяем заземление и ноль. При контакте с нулем, тестер должен показать напряжение 220 Вольт. Заземляющий провод будет показывать напряжение немного ниже.

Если под рукой нет индикаторной отвертки или мультитестера, то определить принадлежность провода можно по изоляции. Здесь важно знать, что синяя оболочка всегда является нейтралью. Даже в самой нестандартной маркировке ее окрас не меняется. Две другие жилы установить сложнее.

Первый способ основан на ассоциациях. Например, перед вами цветной и белый, либо черный контакт. Обычно землю обозначают белым или черным цветом. Следовательно, оставшийся провод – это фаза.

Второй способ. Нейтраль снова отбрасываем. Остался красный и черный. Согласно ПУЭ белая изоляция – это фаза. Тогда красный проводник – это земля.

В цепях с постоянным током цветовая маркировка минуса и плюса представлена соответственно черным и красным цветом изоляции. В трехфазной сети трансформатора каждая фаза окрашена в индивидуальный цвет:

  • А-желтый;
  • В-зеленый;
  • С-красный.

Ноль, как всегда, синий, а заземление – желто-зеленое. В кабелях, рассчитанных на напряжение 380 Вольт, провода обозначаются так:

  • А-белый;
  • В-черный;
  • С-красный.

Защитный и нулевой проводники не отличаются по маркировке от предыдущего варианта.

Обозначаем провода самостоятельно

При отсутствии визуального обозначения, после ремонтных работ нужно самостоятельно указать принадлежность проводов. Для этого подойдет яркая изоляционная лента или термоусадочная трубка.

По ГОСТу, маркировку жил нужно проводить на концах проводников – в местах их контакта с шиной.

Такие пометки значительно облегчат будущий ремонт и обслуживание.

Среди новичков в электрике бытует забавное мнение, мол различные цвета кабелей и проводов – лишь рекламная «фишка» компаний-производителей. Конечно же, это не так. Различающиеся по цвету проводники нужны для удобства – чтобы сходу определить: где в проводке фаза, где ноль и где заземление.

При этом неверное подсоединение несочетающихся между собой типов проводов чревато не только коротким замыканием, но и поражением человека током.

Главная задача цыетовой – это обеспечение безопасных условий электромонтажных работ. Также отличающиеся между собой цвета изоляции позволяют существенно сократить время поиска и подключения определенных контактов.

Если заглянуть в ПУЭ или те же евростандарты, можно узнать, что каждая отдельно взятая жила обладает собственным особенным окрасом изоляционного слоя. Основная задача данной статьи – помочь читателю разобраться: какого цвета бывают провода фазы, ноля и заземления.

Внешний вид заземляющего провода

Согласно правил устройства электроустановок, изоляционный слой заземляющего провода должен быть окрашен в желто-зеленый цвет. Иногда также компании-производители наносят на провод зеленый изоляционный слой с продольными и поперечными желтыми полосами. Также встречаются оболочки целиком покрашенные в желтые или зеленые цвета. На электросхеме же «земля» отмечается с помощью аббревиатуры «РЕ». Что немаловажно – провод заземления могут называть «нулевой защитой» и при этом не стоит путать данное определение с «нулевым проводом».

Пример внешнего вида «заземления»:

Внешний вид нейтрального провода

Как в однофазной, так и в трехфазной электрической сети цветовая маркировка нулевого провода всегда должна быть синего либо же голубого цвета. На схеме он обозначается как «N». Также ноль нередко называют нулевым или нейтральным рабочим контактом.

Пример внешнего вида «нейтрали»:

Внешний вид провода «фаза»

В отличии от предыдущих вариантов проводников провод фаза (он же «L») может быть окрашен в один из следующих цветов:

  • черный;
  • белый;
  • серый;
  • красный;
  • коричневый;
  • оранжевый;
  • фиолетовый;
  • розовый;
  • бирюзовый.

Стоит подметить, что зачастую «фаза» бывает черного, белого или коричневого цвета:

Важная информация

Цветовая маркировка электропроводов имеет много особенностей. Нередко новички сталкиваются с огромным количеством различным вопросов. Наиболее частые среди них:

  1. Что означает аббревиатура «PEN»?
  2. Как определить, где заземление, ноль и фаза, если провода не различаются цветами изоляции или имеют нестандартный окрас?
  3. Как указать ноль, фазу и заземление самостоятельно?
  4. Какие еще стандарты цветовой маркировки проводов могут существовать?

Что ж, давайте вместе найдем ответы на эти важные вопросы.

Аббревиатура «PEN»

Ставшая неактуальной в нынешнее время система заземления TN-C предполагает объединение заземления с нейтралью. В этом есть свой плюс, который заключается в повышении легкости монтажных работ. Однако имеет и свой недостаток, а именно – риск поражения током при монтаже проводки в доме или квартире. При этом такой совмещенный провод окрашивается в желто-зеленый цвет, однако концы изоляции имеют синий окрас (что характерно для нейтрали). Как раз этот совмещенный контакт и обозначается на схемах как «РЕN»:


Поиск РЕ, L и N

Допустим, в процессе ремонта электрической сети вы обнаружили, что все провода покрашены в один цвет. Как разобраться, что означает каждый из проводников?

Если однофазная сеть не подразумевает наличие заземления (в сети идут всего две жилы), то нужна отвертка-индикатор. Она-то и поможет определить, какой из проводов – «фаза», а какой – «ноль».

Перед процедурой не забудьте выключить подачу электроэнергии на входном щитке. Дальше нужно будет аккуратно зачистить оба провода сети и развести их подальше друг от друга, после чего – вновь-таки включить подачу тока. Теперь останется отличить «фазу» от «ноля» с помощью индикатора: при контакте с проводом «фазы» лампочка на рукоятке отвертки засветится (из чего следует, что второй провод – и есть искомый «ноль»).


В той же ситуации, когда проводка имеет еще и третий заземляющий провод, нужно использовать мультиметр. Если вкратце, то применяется он следующим образом. Для начала установите на устройстве диапазон измерения переменного тока на отметку выше 220 Вольт. Дальше один из двух щупалец прислоните к фазной жиле, а вторым щупальцем найдите «ноль»/«землю». При этом в случае контакта с нулевым проводником на дисплее мультиметра появится значение напряжения в пределах 220 Вольт. В случае же контакта с проводом заземления, напряжение будет слегка ниже.

Есть еще один способ определения видов проводников. Он поможет вам тогда, когда под рукой нет ни отвертки-индикатора, ни мультиметра. Здесь выручит логика и цвет изоляции. Запомните, что синяя оболочка – это абсолютно всегда «ноль». Определить же оставшиеся два провода будет немножко труднее. Первый вариант таков: перед вами остается цветной и черный/белый контакт, среди которых цветной – это, скорее всего, «фаза», а последний белый или черный провод – «земля». Возможен и второй вариант развития событий: перед вами остается красный и черный/белый провод, где белая изоляция (согласно ПУЭ) означает «фазу», а оставшийся красный – «землю».

Будьте внимательны! Описанный метод носит лишь рекомендательный характер и является достаточно опасным. В случае, если вы решили использовать его – сделайте для себя соответствующие пометки, которые уберегут вас при замене люстры или розетки от поражения током.

Что еще хотелось бы сказать, так это то, что в цепи постоянного тока цветовая маркировка плюса и минуса представлена черным и красным цветом изоляционного слоя. В трехфазной же сети каждая «фаза» будет иметь свой цвет (А – желтая, В – зеленая, а С — красная). При этом «ноль» будет синим, а «земля» — желто-зеленой. В кабеле на 380 Вольт провод А будет исполнен в белом цвете, В – в черном, а С – в красном. Нулевой рабочий и защитный провода будут такими же, как в предыдущем варианте.

Как указать L, N и PE самостоятельно?

Когда обозначения не существует вовсе либо же оно кардинально отличается от стандартного – рекомендуется обозначить все элементы своими силами. В этом деле поможет цветная изолента или специальная термоусадочная трубка (также известная как кембрик). Согласно нормативным документам указание видов проводов нужно осуществлять на их концах – в тех местах, где проводники соединяются с шиной:


Нанесенные пометки помогут в дальнейшем как самому хозяину дома или квартиры, так и приглашенному электрику. И об этом действительно стоит позаботиться заранее.

Каждый электрик желает знать… каким цветом провод фаза!

Есть старый анекдот из серии черного юмора про электриков. Сидят двое на столбе. Один кричит: «Бабуля, подай воон тот провод!», — и говорит другому: «Ну вот, я же говорил – ноль, а ты – фаза, фаза»!

Между тем и любой домашний мастер, собирающийся заниматься ремонтом проводки или монтажом электроприборов, может оказаться на месте той бабули. Потому что, не зная, каким цветом провод фаза, можно нарваться на серьезные неприятности.

Это еще хорошо, если проводка монтируется «с нуля» — хозяин будет знать, какой цвет провода к какой шине в распределительном щитке он подключил. Однако профессиональные электрики так никогда не поступают, стараясь заботиться о здоровье тех, кто будет заниматься этой проводкой впоследствии.

Итак, отгадываем загадку: зимой и летом – одним цветом. Думаете, елка? Нет, провод заземления. Он всегда или почти всегда маркируется изоляцией желтой или желтой с зеленой полосой. Правда, он опасности не представляет, совсем другое дело – фаза.

Каким цветом изоляции маркируется провод фаза?

Для облегчения жизни и охраны здоровья мастеров-электриков в разных странах принимаются стандарты цветов проводки. К сожалению, единых правил, действительных по всему миру, не существует. Тем не менее, даже столкнувшись с электроприборами импортного производства, бывалый специалист достаточно быстро разберется, что к чему.

Помимо уже упомянутого желтого и желто-зеленого провода, в распределительной коробке вас могут поджидать самые неожиданные вариации, например, красный или розовый, синий или голубой, белый, коричневый, черный и т.д. В такой ситуации проще для начала найти ноль – а его, как правило, обозначают синим цветом, ну, или голубым. Таким образом, методом исключения можно определить, что фаза может быть практически любого цвета, кроме желтого, зеленого и синего.

Существуют и плоские трехжильные кабели, имеющие цельную изоляцию одного цвета – как правило, белого. В таком случае среди мастеров принято в качестве фазы использовать средний провод.

Казалось бы, все проблемы решены. Однако опытные мастера могут привести массу примеров, когда цвета проводов, предложенных им производителем, ставили их в затруднительное положение. Вот что, к примеру, делать, если в кабеле один желтый провод и два синих?! Ну, с первым понятно – земля. А вот как при подключении определить, какой из синих проводов – фаза, а какой – ноль? Тут уж ничего не поделаешь, придется воспользоваться давно известными всем электрикам способами – «прозвоном» с помощью лампочки или вольтметра.

Случаются и такие варианты, когда в кабеле все провода вообще одного цвета. Тогда, выявив с помощью вышеозначенных методов назначение каждого провода, можно пометить их цветной изолентой. И тогда вы никогда не будете путаться, каким цветом у вас провод фаза, а каким – ноль.

А чтобы больше не иметь проблем с определением цвета проводки, стоит изучить нормативные документы, касающиеся этой сферы строительства.

Цветовая маркировка электрических проводов. Какого цвета и как обозначаются провода ноля, фазы и земли в электрике

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять — пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска — это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится — на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый — фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй — ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой — для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию — не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) — цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод — светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник — это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля — где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон — свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, — ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов . Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

  • Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
  • Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
  • Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L) (N) Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L) (PEN) Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема ).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением. Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral ) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток. Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth -защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает. Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

  • Фаза A (L1) – провод в коричневой оболочке.
  • Фаза B (L2) – провод в черной оболочке.
  • Фаза C (L3) – провод в серой оболочке.
  • Рабочее зануление (N) – провод в синей (голубой) оболочке.
  • Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L , N и PE :

  • Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
  • Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.


Дополнительная маркировка проводов

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

  • L – фаза.
  • N – нейтраль (рабочее зануление).
  • PE – земля (защитное зануление).

Цветовая маркировка электрических проводов в разных странах

Страна (регион) Цвет наружной изоляции проводника или жилы
Фазный проводник L1 Фазный проводник L2 Фазный проводник L3 Рабочее зануление N (нейтраль) Защитное зануление PE (земля)
США . Общепринятые цвета (120/208/240 В). черный красный синий серебристый зеленый
США . Альтернативная цветовая маркировка (277/480 В). коричневый оранжевый или фиолетовый желтый серый зеленый
Канада . Обязательные цвета. красный черный синий белый зеленый или без изоляции
Канада . Трехфазные установки с изолированной нейтралью. оранжевый коричневый желтый белый зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года. красный желтый или белый (ЮАР) синий черный желто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009 года. коричневый черный серый синий желто-зеленый
Европа . Обозначение шин. желтый коричневый красный
СССР . Обозначение шин. желтый зеленый красный синий желто-зеленый, встречается черный
Россия, Украина, Беларусь . Обозначение шин. желтый зеленый красный голубой желто-зеленый

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета. В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5. 2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны — одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока, также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой — коричневый;
  • Минусовой — серый;
  • Нулевой — синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Рекомендуем также

Каким цветом обозначают фазу и ноль.

Цвет провода фазы и нуля: зачем нужна маркировка
Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта — включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости — прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой — нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой — это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода — алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА — соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС — дополнительная свинцовая оплетка.
  • Б — наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн — негорючая оплетка кабеля.
  • Г — отсутствие защитной оболочки.
  • Р — оболочка из резины.
  • НР — резиновая оболочка из негорючего материала.

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять — пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска — это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится — на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый — фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй — ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой — для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию — не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) — цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод — светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник — это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля — где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон — свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, — ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

  • Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
  • Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
  • Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
    • Красный.
    • Черный.
    • Коричневый.
    • Серый.
    • Оранжевый.
    • Белый.
    • Бирюзовый.
    • Фиолетовый.
  • В электротехнике фаза имеет красный, черный или белый окрас.
  • ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

    Буквенное обозначение

    Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

    • Земля — «РЕ».
    • Ноль — «0» или «N».
    • Фаза — «L».

    Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

    Варианты расцветки проводов, а также ошибки при коммутации

    Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

  1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
  2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
    1. Ноль — белый/серый цвет.
    2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
  3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
  4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

  • Положительную шину (обозначается «+„).
  • Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

Вскрывая любой электрический провод, каждый электрик сталкивается с жилами разных цветов. Почему производители делают это, почему цвет проводов: фаза ноль земля отличаются друг от друга? Ведь не для красоты же это делается. Все верно, красота в закрытом кабеле не нужна. А расцветка же – острая необходимость. В чем же дело?

  1. С помощью цветового обозначения легко можно определить, какой провод, для каких целей должен использоваться. Что облегчает коммутацию всего провода в целом.
  2. Именно цветовая маркировка снижает вероятность появления ошибок в процессе монтажа, которые могут привести, во-первых, к короткому замыканию, во-вторых, к поражению током в процессе эксплуатации или ремонта электрических сетей.

Необходимо отметить, что вся цветовая гамма обозначений жил электрического провода сведена в ПУЭ, который основывается на ГОСТ Р 50462. Так что разноцветье закреплено государственным стандартом. Правда, надо отдать должное, что обозначение жил имеет не только цветовое нанесение, но и буквенное. Но в этой статье будем разбираться с именно цветом проводов: фаза ноль земля.

Внимание! Маркировка цветом производится по всей длине провода. Нередко электрики делают дополнения, которые удостоверяют, что жилы подключены правильно. Для этого на концах участков проводки устанавливают разноцветные кембрики (это термоусадочные трубки из полимера) или обматывают концы разноцветной изоляцией.

Расцветка шин на подстанциях

Трехфазная разводка внутри электрической подстанции определяется тремя цветами, соответствующие каждой отдельной фазе. Обычно для этого окрашиваются электрические шины. Так вот:

  • Фаза «А» обычно окрашивается желтым цветом.
  • Фаза «В» – зеленным.
  • Фаза «С» – красным.

Запомнить это несложно, тем более молодым и начинающим электрикам.

Сети постоянного тока

В быту постоянный ток не используется. А вот на строительных площадках (подъемные электрические краны, различные тележки и подъемники), в производствах, в электрифицированном транспорте (трамваи и троллейбусы), на подстанциях для подпитки систем автоматики без постоянного тока не обойтись.

В таких сетях всего лишь используется два контура: положительный (плюс) и отрицательный (минус). То есть, нет здесь ни фазных проводников, ни тем более нулевого. Но даже при этом применяется разный окрас проводников. Так положительный окрашивается в красный цвет, отрицательный в синий.

Обратите внимание, что в том случае если однофазная сеть постоянного тока является ответвлением от трехфазной сети, то цветовое обозначение в двух сетях должно полностью совпадать между собой и окрашиваться по стандартным требованиям.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» – это рабочий ноль, вторая буквами «PE» – это защитный ноль. Их расцветка соответственно:

  • Голубая.
  • Желто-зеленая.

Обратите внимание, что желтая и зеленая полоса могут располагаться не только вдоль провода, но и поперек.

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Внимание! Так как однофазная электрическая сеть – это ответвление от сети трехфазной, то необходимо соблюдать идентичность цветового оформления проводов. То есть, если в трехфазной сети одна из фаз проведена проводом коричневого цвета, то постарайтесь подобрать двухжильный провод для однофазной сети также с коричневой жилой.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Не соблюдены правила и стандарты подключения – что делать?

Иногда приходится сталкиваться с ситуациями, где в распределительном щите не соблюдены правила подключения проводов по цвету. То есть, были использованы старые стандарты или это просто нерадивость электрика, который проводил монтаж. Что делать в этом случае?

Не стоит проводить переподключение. Оптимальный вариант – провести маркировку всех проводов, идущих от распределительного щита в дом или квартиру. Конечно, в этом случае будет потрачено много времени, потому что придется вскрывать каждую разветкоробку, открывать соединения проводов и прозванивать каждый шлейф, определяя это фаза (и какая фаза), ноль или заземление. И все концы проводов маркировать, используя цветную изоленту или кембрики. Работа большая, но необходимая.


Рекомендуем также

как обозначается земля, ноль, фаза

Автор Aluarius На чтение 4 мин. Просмотров 178 Опубликовано

Электрики со стажем еще помнят те далекие времена, когда провода и кабели, а, точнее сказать, их жилы, были одноцветными. Обычно это был белый цвет, реже черный. Поэтому монтаж проводки усугублялся неудобством проведения самого процесса, потому что при подключении провода к электрическому прибору приходилось все время искать концы одной жилы, чтобы правильно провести подсоединение к сети. Без специальных приборов сделать это было просто невозможно. Поэтому цвета проводов в электрике оказалось делом нужным и своевременным. К тому же насчет этого был даже создан государственный стандарт под номером ГОСТ Р 50462-92.

Цветовая маркировка проводов

Именно в этом документе четко расписано оформление проводов по цвету, где отмечалось, в каких из них (имеется в виду количество жил), какие цвета должны быть. Чтобы не расписывать цветовое оформление жил кабеля, просто обозначим их на рисунке снизу, уточняя назначение каждого провода.

Старый и новый стандарт

Но как показала практика, не все так просто оказалось. Прописанный выше стандарт постепенно устаревал, требования некоторых позиций не совпадали с правилами и удобством проведения самого монтажного процесса. Производители сами выбирали какого цвета должен быть изоляция жилы, что иногда приводило к не понятию монтажников. Поэтому свет увидел новый стандарт, который вступил в силу в 2011 году. Так какие же изменения ждали электриков?

  • Во-первых, установили цветовое обозначение трех фазных проводников. Это цвета коричневый, серый и черный. То есть, в трехфазном кабеле будут использованы именно эти расцветки.
  • Во-вторых, заземляющий провод обозначили двойной расцветкой – желто-зеленой.
  • В-третьих, была изменена маркировочная расцветка и для цепей постоянного тока. Так положительный полюс (плюс) можно соединять только коричневым проводом, отрицательный (минус) серым, а средний должен быть синего цвета.

Так как новый стандарт начал действовать с 2011 года, электрика многих строительных объектов, возведенных даже позже, еще проводилась по старому ГОСТу. Конечно, сейчас нет никакой необходимости переводить все5 на новый образец. Пусть старая проводка работает, как и прежде. А вот новые объекты придется сооружать по новым требованиям. Будет ли от этого путаница? Навряд ли. Ведь старый стандарт стал основой нового, просто немного изменились некоторые пункты, в которых уточнились цветовые позиции жил. Во всем остальном это старые нормы и правила.



Необходимо отметить, что не все производители кабельной продукции еще перешли на новый стандарт, поэтому на рынке присутствует большое разнообразие цветов провода. Не стоит переживать, если вы не нашли необходимый по маркировке трехжильный или другой кабель, можете использовать любой другой, главное в этом деле, чтобы он точно подошел под используемые нагрузки. Здесь важно просто обозначить концы проводов, чтобы они соответствовали новому стандарту. Поэтому установите на их концах цветные кембрики или используйте цветную изоленту, можно надеть на края трубки определенного цвета. Главное, чтобы цвет дополнительных материалов совпадал с цветом, установленным ГОСТом. То есть, к примеру, подключенные фазы:

  • На конец провода, который соединят первую фазу, надевается трубка коричневого цвета.
  • На вторую черная.
  • На третью серая.
  • Нулевой должен быть отмечен голубой трубочкой.

Кстати, внутренняя электрическая разводка по квартире или дому производится также в цвет. Если подключение какой-либо группы производится к первой фазе 3-х фазного подключения, то до этих помещений должен проводиться провод коричневого цвета или, как было сказано выше, в распаячных коробках и в местах подключения (розетки) на концах проводов должны быть установлены коричневые отметки. Так как по группам разводка производится двумя проводами, то второй провод должен быть голубого цвета, потому что это нулевая фаза. Все чаще в проводку включают провод – «земля», обозначенный желто-зеленым окрасом.

Заключение по теме

Использовать цвет проводов в электрике – это удобство, это простота монтажа и последующего обслуживания. Особенно это будет удобно, когда появляется необходимость провести ремонт. Нет необходимости прозванивать каждый провод, чтобы найти обрыв фазы. Конечно, буквенное обозначение также важно, но оно требует время на определения нумерации. С цветом все намного быстрее, открыл проводку и сразу же определил обозначение проводов по цвету. То есть, какой провод, к какой фазе был подключен.

Каким цветом обозначаются провода фаза ноль земля

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Играют ключевую роль для обслуживания и ремонта. Сильно упрощается работа для мастеров и скорость устранения проблемы.

Цвета в электропроводке: важность и практичность

Маркировка — необходимый элемент создания сети электропитания. Благодаря простым обозначениям и цветовому решению удается выделить нужный кабель из пучка.

Такой подход упрощает профилактику, замену оборудования или выявление поломки. Поэтому так важно разбираться в окрашивании электропроводки.

Как окрашиваются провода на электропроводке?

Согласно европейским и нашим стандартам производители окрашивают провода в разный цвет и индивидуально маркируют. Окрашивается изоляционный материал.

Цветная маркировка проводится по всей длине. Такой подход определяет предназначение каждого элемента, что облегчает коммутацию. Обязательно правильно соединять цвета, чтобы предупредить опасные моменты. Провода в электрике делятся на три вида:

Каждый из них имеет разную окраску, чтобы мастер мог быстро определить их назначение.

Всегда ли одинаково обозначение цветов для сети 220 в?

У каждого производителя свои обозначения, но в целом стараются придерживаться общепринятых правил – европейских и отечественных стандартов. Например, фаза обозначается ярким цветом, чтобы даже непрофессионалу было ясно — опасность.

Какие цвета в элетропроводке?

Согласно правилам устройства электроустановок (ПУЭ), электропроводка покрывается изоляционным материалом разного цвета. Так элементы проще распознаются мастером. В работе используется трехжильный кабель, где есть фаза, ноль, земля, которые окрашены по-разному. Ранее было только черное и белое исполнение, но с введением новых правил, стало безопасней и проще.

Цвет провода заземления

Желто-зеленый – элементов «заземления». Иногда владельцу прибора встречается просто желтый или зеленый, с двумя буквами — «РЕ», которые отвечают за маркировку «земли». Если элемент заземления вместе с нулевым, то обозначается «PEN» и чаще имеет зелено-желтый оттенок.

Каким обозначается фаза?

Контакт с фазой самый опасный. При проведении работ стоит остерегаться его. Поскольку некоторые случаи могут быть даже летальными, производители отмечают его ярким цветом, чтобы не спутать с другими вариантами.

Красный и черный – цвета фазы. Встречаются и другие:

Разобраться с пучком элементов питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буквой L. Если в сети несколько фаз, что часто встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: первая фаза — A, вторая — B и т.д.

Нулевой провод в однофазной сети

Представлен синим или голубым оттенками. В электрике больше не встречается другого обозначения этого цвета. Не важно какой используется в работе кабель – трехжильный, пятижильный, цвет один и тот же.

Как проверить правильность маркировки в квартире?

Полагаться только на цвет не рекомендуется. Перед началом работ рекомендуется проверить их принадлежность. Для этого используется специальная отвертка.

Светодиод на ней загорается при прикосновении к фазе. С двухжильным кабелем проблем не возникнет, ведь второй окажется нулем. Для трехжильного используют другой инструмент — мультиметр или тестер.

Переключатель выставляется по шкале больше 220В. На экране должен высветится этот показатель или даже меньше, ведь таковы наши реалии.

Чтобы использовать мультиметр стоит учитывать, что при прозвоне пары «фаза-земля» показатели ниже, чем при прозвоне пары «фаза-ноль»

Обозначение цветов на схемах по электрике

Прежде чем приступить к работам с электропроводкой, важно знать обозначения цветов каждого провода. Во-первых, ради собственной безопасности, во-вторых, такой подход обеспечит максимальный комфорт. Такие знания упрощают процесс монтажа и будущую профилактику сети. Не придется каждый раз использовать специально отвертку, чтобы определить фазу. Опытные электрики смогут «разговаривать» на одном языке, пользуясь стандартами цветобуквенной маркировки.

Полезное видео
