Кабель. Что такое кабель. Какие бывают кабели.

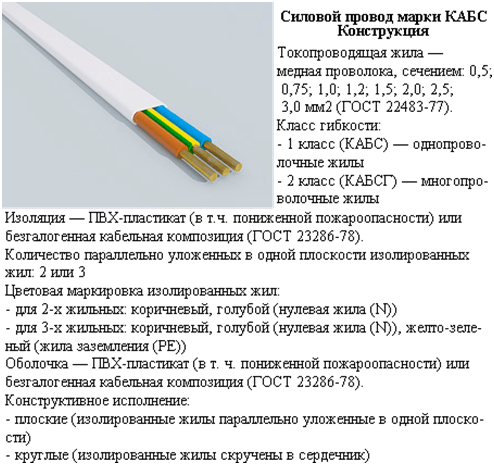

Кабель представляет собой одну или же несколько изолированных и скрученных вокруг друг друга жил, которые помещены в герметичную оболочку. На такой оболочке может находиться дополнительный защитный слой, предохраняющий кабель от разного рода механических повреждений.

По своим основным функциям кабели делят на две основные группы — силовые и контрольные. Силовые используются для того, чтобы передавать и правильно распределять электрическую энергию, направляя ее к разного рода токоприемникам и распределительным устройствам. Контрольные необходимы для соединения электрических приборов, аппаратов и сборок зажимов (например, в сетях управления, автоматизации и сигнализации) с источником тока.

По разновидности изоляции и оболочки кабели можно разделить на несколько основных групп:

— с пропитанной бумажной изоляцией, помещенные в металлическую оболочку;

— с бумажной изоляцией, которую пропитывают нестекающим составом, и также размещают в металлической оболочке;

— с изоляционным слоем, изготовленным из пластмассы, который затем устанавливают в пластмассовую или металлическую оболочку;

— резиновый изоляционный слой с последующим помещением кабеля в пластмассовую, резиновую или металлическую оболочку.

В каждой из приведенных групп кабели делят по номинальному напряжению, количеству жил, по материалу, из которого они изготовлены, а также по типу защитного слоя.

Кабели производят, базируясь на государственных и отраслевых стандартах (ГОСТы и ОСТы), а также руководствуясь техническими условиями.

Как правило, кабели рассчитывают на определенное номинальное напряжение, в связи с чем выбирается и его сечение. Обычно кабели рассчитаны на напряжение 0,66; 1; 3; 6; 10; 20; 35 кВ, их сечение может составлять 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800 и 1000 мм2.

Жилы, по которым проходит электрический ток, производят из медной проволоки марок ММ (мягкая) и МТ (твердая), а также из алюминиевых AM (мягкая), АПТ (полутвердая), AT (твердая), АТП (повышенной твердости). Далее производят скручивание этих жил в одну.

Для того чтобы сделать диаметр кабеля как можно меньше, используют жилы круглой, фасонной или же комбинированной формы.

Если в кабеле используются секторные или даже сегментные жилы вместо круглых, то это в конечном счете позволяет уменьшить диаметр данного кабеля приблизительно на четверть. Кроме того, это позволяет в значительной степени уменьшить расход других материалов, идущих на изготовления изоляционного слоя, оболочки и разного рода защитных покровов.

В зависимости от того в каких условиях будет проложен кабель, необходимо использовать кабели с медными или алюминиевыми жилами. Если в кабеле используется однопроволочная алюминиевая жила, сечение которой составляет до 240 мм2, то в этом случае стоимость кабеля будет меньше, однако жесткость его будет больше, что в значительной степени усложнит его прокладку.

Если кабель одножильный, то после цифры, которая сообщает о его сечении, должны находиться еще две буквы — «ож».

Токопроводящие жилы делают, главным образом, из алюминия, несмотря на то, что сопротивление алюминия в 1,65 раз больше по сравнению с медным. В связи с этим для того, чтобы передать по кабелю электрический ток одинаковой мощности при одинаковом напряжении, необходимо взять алюминиевую жилу, толщина которой будет больше по сравнению с медной для передачи такого же тока.

Также следует отметить, что алюминий имеет низкий предел текучести, уровень его теплоемкости по сравнению с медным более высокий.

назначение, разновидности, какие провода бывают, марки —

назначение, разновидности, какие провода бывают, марки

Кабель, провод, шнур — все это специализированная продукция, которая выпускается в большом ассортименте. Причем существует множество разновидностей подобных изделий в зависимости от их назначения, сферы применения, составляющих, используемого материала жилы и покрытия.

В основном это бытовые провода, хотя допускаются и другие варианты. Прежде чем приобретать тот или иной кабель, необходимо разобраться во всех отличиях параметров, свойств, характеристик.

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

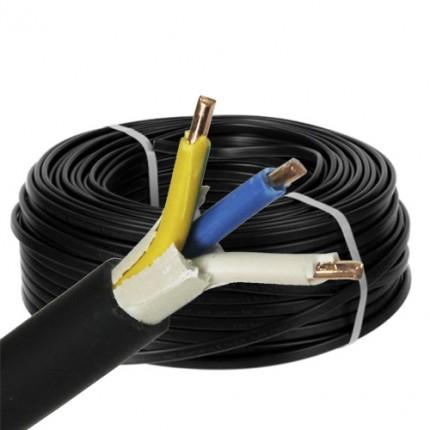

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

АВВГ. Бывает многожильным или одножильным алюминиевым.
ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
ВВГп. Это плоский защищенный провод.

ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

АВББШв. Внутри жилы из алюминия.
ВББШвнг. Не горит.
ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод.

У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

Шнуры

Шнур представляют собой одновременно гибрид между кабелем и проводом, который имеет внутри несколько жил. Отличается гибкостью, устойчивостью к перегибам, так что подходит для долгой эксплуатации.

Предназначаются шнуры для соединения источников питания с приборами, которые можно переносить с места на место: настольные лампы, чайники и пр.

Профессиональные инструменты тоже подключают с помощью шнуров. Но их называют тогда кабелями питания.

Монтажные провода

Различные виды проводов и кабелей для электрической проводки дают возможность осуществлять монтажные работы даже в самых неподходящих условиях. ВВГ, ПВС, ПБПП не подходят для таких случаев, и тогда используют следующие электрические кабели, провода и шнуры:

РКГМ — это провод с 1 жилой из меди. Она включает несколько проволок. Диаметр составляет от 0,075 до 12 см. Присутствует специальная прорезиненная оболочка, стекловолоконная прослойка. Последняя пропитана лаком, который выдерживает разные температуры. Изделие применяют при показателях -60…+180°С и напряжении максимум до 660 В.
ПНСВ тоже имеет только 1 жилу. Характеризуется как нагревательный элемент, диаметр от 0,12 до 0,3 см. Выдерживает напряжение до 380 В. Устойчив к щелочам, повышенной влажности воздуха, температуре -50…+ 80°С и даже может выдержать погружение в воду.
ВПП — провод с медной жилой. Рабочее напряжение — до 380 В, а температура — в пределах -40…+80°С. Такие кабели используют при высоком давлении. Например, для мотора в артезианской скважине.

Сетевые кабели

Сетевые кабели применяют не только для передачи электрической энергии, но и информационных импульсов. Если около 10 лет назад использовали только антенные и телефонные кабели, то с появлением компьютеров и других подобных устройств проводников создали больше. Причем многие изделия достаточно узкоспециализированные.

Выделяют такие виды сетевых кабелей:

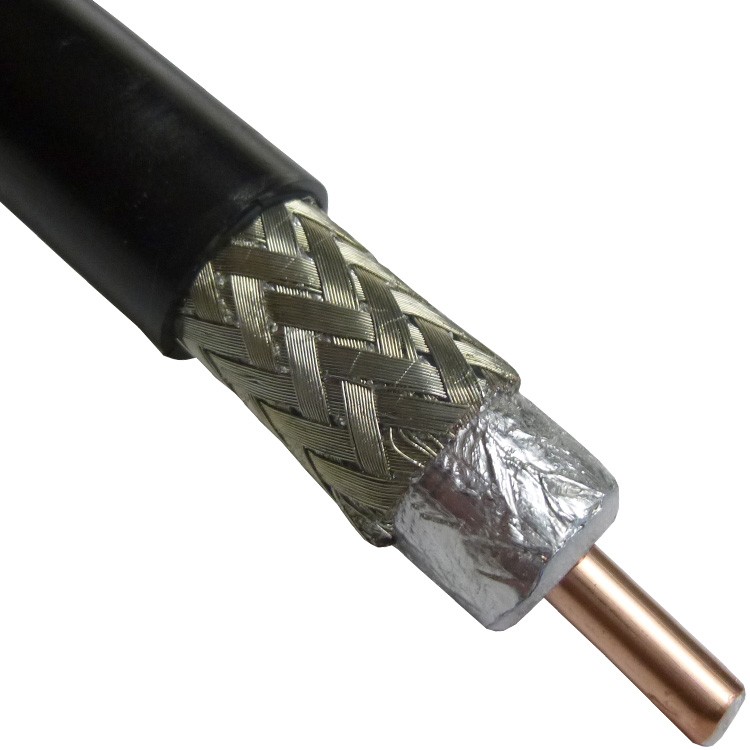

Коаксиальный. Имеет металлический проводник, сверху сделана оплетка из пластика, а потом дополнительно есть прослойка из меди или алюминия, после чего идет защитное покрытие. Диаметр изделия по 0,7-1 см, из-за чего оно не гибкое. Еще один минус — сильная восприимчивость к внешнему электромагнитному воздействию.
Витая пара. Этот проводник может быть как одно-, так и многожильным. При этом жилы по 2 шт. переплетаются между собой. Благодаря этому связь лучше. Диаметр — по 0,5 см.
Оптоволоконные кабели. Они дают возможность передачи информации на дистанцию до 100 км. Стоимость кабелей высокая, так что их используют в крупных фирмах.

Витая пара и оптоволоконные кабели созданы позже, чем коаксиальные (они разрабатывались еще в 90-х гг.

Телефонные провода и кабели

Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.

Несколько примеров:

ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.

Это основные разновидности телефонных кабелей.

Антенный кабель

Используются не только для передачи электрического тока, но и сигналов с информацией. Сейчас чаще всего применяют такие варианты как RG-6, RG-58, RG-59, а также их аналоги российского производства (изделия РК75). Существует много вариантов, которые отличаются по характеристикам и свойствам.

Самым популярным коаксиальным антенным кабелем является RG-6. Его используют для высокочастотных сигналов в теле-, радио- и прочей электронной аппаратуре. Внутри жила из меди с диаметром в 1 мм. Она сверху покрыта полиэтиленом, фольгой из алюминия и наружным проводником из меди. Наружная прослойка сделана из ПВХ.

Используется такое изделие для передачи информации кабельного и спутникового телевидения.

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Акустический кабель

Чтобы динамики хорошо работали, необходимо подбирать и соответствующие кабели. На качество звука влияют внутреннее строение проводов, тип используемого материала внутри, изоляция.

Применяют такие разновидности:

ТРС. Используется медь, которая получена по методу грубой очистки. Это самый дешевый вариант проводов.
OFC. Для изготовления применяется бескислородная медь. Изделие обладает хорошей проводимостью, относится к средней ценовой категории.
PCOCC. Провод сделан из чистой меди по китайской технологии вытяжки.

Это основные варианты подобных изделий.

Силовые кабели — классификация, конструкция и изоляция (100 фото)

Электричество обеспечивает современного человека множеством благ, но при всем том, оно представляет собой реальную и огромную силу, которая не прощает ошибок и может принести не только пользу, но и огромный вред. Во избежание непредвиденных ситуаций, обслуживание крупных энергетических объектов, лучше доверить специалистам https://energiatrend.ru/ispytanija-povyshennym-naprjazheniem.

Речь идет об электробезопасности, правила которой написаны кровью пострадавших.

В контексте безопасного использования электричества, особое место уделяется качеству и правильному выбору проводов и кабелей, именно они обеспечивают подвод тока к потребителю, защищая от контакта с токоведущей частью и внешнего окружения.

Однако, если для того, чтобы подключить обычный маломощный потребитель, достаточно простого, тонкого провода с двойной или одинарной изоляцией, то для обеспечения электроэнергией нагрузки с достаточно большой мощностью, например, здание или цех, требуется провод иного исполнения и качества – так называемый, силовой кабель.

Если просмотреть на сайтах посвященных электротехнике фото силового кабеля, можно отметить, что его конструкция может быть достаточно сложной, иметь несколько уровней изоляции, с проводами разной формы сечения и другими специфическими особенностями.

В чем предназначение силовых кабелей? Какие особенности в конструктивном исполнении они имеют? Какие характеристики показывают его технические особенности, определяющие сферу применения?

На все эти вопросы вы найдете, хоть и не подробные, но самые общие ответы в данном обзоре.

Немного теории

Прежде всего, давайте определимся, что необходимо понимать под силовым кабелем.

Можно часто встретить ошибочное толкование этого определения, бытующее даже среди специалистов-электриков.

Многие понимают под силовыми, любые, например, медный силовой кабель для подключения мощной нагрузки, например, трехфазного электродвигателя. Это неверно.

Силовой кабель – это специального рода электропроводящая система для передачи электроэнергии промышленной частоты от распределительных подстанций, электростанций и иного рода электрогенераторов к потребителю, в качестве которого может выступать система обеспечения электрическим током конечных или промежуточных потребителей.

С первого взгляда может показаться излишне запутанным и сложным, в действительности все не так страшно:

Под электропроводящей системой нужно понимать конструкцию из токопроводящих жил и, как правило, многослойной изоляции, а также в некоторых случаях – защиту от механического воздействия и повреждения кабеля.

Промышленная частота – это принятая в народном хозяйстве частота переменного тока. Например, в нашей стране – 50 Гц, но есть другие государства, с другими стандартами, так, в США – 60 Гц.

Система обеспечения электрическим током – это электропроводка в доме, электрораспределительная подстанция, производственный цех и т.п.

Конечный потребитель – устройство, использующее электроэнергию и преобразующее ее в полезную работу, например – электродвигатель.

Таким образом, силовой кабель является простым передатчиком электроэнергии от места ее производства и распределения к месту, где она будет перераспределяться и использоваться.

Устройство силовых кабелей

Любой силовой кабель, вне зависимости от сферы применения и его параметров, состоит из следующих основных элементов:

Токопроводящие проводники – так называемые, жилы.

Они несут основную функциональную нагрузку – пропускают через себя электрический ток. Форма профиля может быть различной, все зависит от типа кабеля и его параметров.

Сами жилы изготавливают их меди и алюминия. По своей цене силовой алюминиевый кабель дешевле, но медный выдерживает большие нагрузки при той же площади поперечного сечения жилы.

Изоляция между отдельными жилами кабеля. Главной ее задачей является защита от электрического пробоя внутри кабеля.

Внешней защитной оболочки объединяющей кабель в единую конструкцию и защищающую его от воздействия неблагоприятных факторов внешней среды: природных, механических и иных воздействия.

Экран. Конструктивно может быть выполнен как элемент внешней оболочки.

Главная задача – защита внешней среды от электромагнитного поля, возникающего при прохождении электрического тока по кабелю.

Защитная броня. Бронированные кабели используются в случае повышенного риска механических повреждений.

Между самой броней и кабелем имеется специальная демпферная подушка, ее цель – ограничение воздействия на кабель при деформации брони внешними факторами.

В контексте безопасности, особого внимания заслуживает изоляция силовых кабелей: от ее качества и материала зависит механическая и электрическая прочность.

Технические параметры силовых кабелей

К основным техническим параметрам силового кабеля необходимо отнести:

Количество жил в кабеле. Различают одножильные и многожильные (до пяти жил). Кроме того, в кабеле может иметься нулевая жила, сечение которой обычно меньше;

Материал жилы: имеется два варианта: медный или алюминиевый кабель.

Фундаментальный параметр – сечение силового кабеля. От данной характеристики зависит максимально допустимый ток, который кабель может долговременно выдержать, следовательно – мощность нагрузки, подключаемую через конкретный кабель.

Заметим, принимается во внимание сечение только одной жилы кабеля. Для определения соответствия тока и сечения существуют специальные методики расчета, а также готовые таблицы, все это можно найти в справочниках или интернете.

Тип изоляции. Различают бумажную, полиэтиленовую, резиновую и полимерную изоляцию. Конкретный вид во многом определяет условия, в которых кабель может эксплуатироваться, а также срок его безотказной, гарантированной работы.

К параметрам отдельных силовых кабелей можно отнести наличие брони и ее характеристики.

Маркировка силового кабеля

Существует целая система стандартов применяемых для маркировки силовой кабельной продукции, посредством нее можно легко определить основные технические и эксплуатационные характеристики силовых кабелей.

Маркировка ведется буквенными и цветовыми индексами. Ее подробные расшифровки и особенности мы не будем рассматривать в данной статье, при необходимости можно легко найти необходимую информацию в справочниках или на специальных интернет ресурсах.

Фото силовых кабелей

Также рекомендуем посетить:

Виды электрического кабеля / Статьи и обзоры / Элек.ру

При необходимости покупки кабельно-проводниковой продукции человек несведущий сталкивается с множеством трудностей: непонятные аббревиатуры и названия заставляют мозг закипеть. В материале знакомимся с основными разновидностями проводников и их обозначениями.

Кабель и провод

Электрические кабель и провод — это изделия на основе металлических токопроводящих жил. Частенько в разговорах и статьях о проводке слова употребляются в качестве синонимов, что не совсем верно: изделия относятся к разным видам продукции и имеют конструктивные различия. Так, согласно ГОСТ, у проводов жилы не имеют собственной изоляции, внешняя оболочка также может отсутствовать. Ситуация с кабелем — прямо противоположная.

Благодаря усиленной защите и, как минимум, двойной изоляции, сфера применения кабеля шире: изделие может подвергаться большим нагрузкам и использоваться в неблагоприятных условиях. Кроме того, проводник лучше приспособлен для больших напряжений.

Виды кабеля

Кабель разных марок хоть и выглядят похоже, на деле имеют массу различий. Для производства жил и оболочек используются разнообразные материалы. Кроме того, изделия могут иметь дополнительные конструкционные элементы.

В зависимости от металла, из которого изготовлены жилы различают алюминиевые и медные проводники.

Алюминий — недорогой материал, отличающийся малым весом. Тем не менее использование алюминиевых изделий в качестве проводки в жилом помещении запрещено, что связано с недостатками металла: текучестью; окислением, ведущим к образованию ухудшающей проводимость оксидной пленки и хрупкостью.

Электропроводимость у медных жил в 1,7 раза лучше, чем у алюминиевых. Эластичность и гибкость материала позволяет выдерживать множество деформаций при прокладке и использовании. Впрочем, и медь — не идеал: вес медного кабеля в три раза превышает вес алюминиевого аналога. Стоимость материала также говорит не в его пользу. Кроме того, жилы и контакты окисляются на воздухе.

Продвигаясь изнутри конструкции проводников наружу, рассмотрим изоляционные материалы. От их типа зависит способность кабельно-проводниковой продукции выдерживать различное напряжение, воздействие высоких и низких температур, ультрафиолета, сопротивляться механическим повреждениям и другим внешним факторам. Наибольшей популярностью пользуются такие материалы, как поливинилхлорид (ПВХ), полиэтилен, резина и бумага с пропиткой.

Изделия в ПВХ-изоляции прокладываются внутри помещений, что связано с чувствительностью материала к низким температурам и ультрафиолету. Проблемы могут быть решены применением специальных добавок, а также прокладкой в трубах. В целом, материал неплохо сопротивляется повреждениям и износу.

Проводники в полиэтиленовых оболочках, не подверженные разрушению кислотами и щелочами, эксплуатируются при широком диапазоне температур. Для улучшения характеристик применяются добавки, а также вулканизация. Технология позволяет лучше противостоять растрескиванию, а также повысить температуру плавления.

Кабель, покрытый резиной, хорошо гнется, практически не поглощает влагу. Использование материала повышает стоимость готовой продукции. Кроме того, со временем резиновая оболочка теряет эластичность.

Проводники в пропитанной бумаге на основе сульфатной целлюлозы выдерживают напряжение до 35 кВ. Для защиты от влаги применяются дополнительные оболочки.

Конструкция кабеля может содержать дополнительные элементы. Существуют экранированные, бронированные изделия, модели в хлопчатобумажной и стальной оплетке. Экранирование применяется для защиты от помех и выравнивания электромагнитного поля внутри проводников. Бронирование предохраняет кабельно-проводниковую продукцию от значительных механических воздействий. Оплетки помогают предотвратить нарушение изоляции, а также противостоять растяжению.

Виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS

ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3

Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Провод ШВВП

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

UTP, или незащищенная, без общего экрана для пар проводов;
FTP, или фольгированная, с экраном из алюминиевой фольги;
STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

Что бы еще почитать?

Виды кабелей и проводов: характеристики и их назначение

Число разновидностей проводниковой продукции исчисляется десятками тысяч — только выпускаемых по отечественным ГОСТам более 20000. Сложно найти специалиста, даже самого высокого профессионального уровня, который знал бы все имеющиеся типы проводов и кабелей. Но этого и не требуется — вполне достаточно разбираться в общих принципах, классификации, знать виды кабеля и провода и их маркировку, определяющей главные свойства изделий и как они будут выглядеть.

Силовые кабели

Силовой кабель для электросиловых линий — изделие электротехнического назначения одно или многожильной конструкции. Области применения: индивидуальное домостроение, квартиры в многоэтажном жилищном секторе, дачный домик либо мобильное электрооборудование. Назначение силового кабеля — соединение домового распределительного щита и электропроводки потребителя. Для того чтобы правильно выбрать изделие под собственные нужды, нужно знать из чего состоит кабель.

Монтаж кабелей

В независимости от сферы использования и эксплуатационных характеристик, конструкционно он выполняется из таких элементов:

Токоведущие жилы с числом от 1 до 5 единиц, выполненных из алюминия/меди.
Защитная конструкция жил в виде изоляционного покрытия.
Защитная конструкция всех элементов в форме наружной оболочки.

Помимо основных конструктивных элементов, силовой кабель имеет различные вспомогательные компоненты: поясной наружный покров, экран, броня. Кроме того конструкция может видоизменяться и дополняться другими элементами, что будет зависеть от области применения и эксплуатационных условий. Все характеристики проводниковой продукции отображены в цветовой и буквенно-цифровой маркировке, прописанные в его наименовании.

Важно! Сегодня особенно востребованным является ВВГ и его трансформации. Он выполняется в ПВХ-изоляции, медной токопроводящей жилой, без наружной защиты. Изделие устанавливают в сетях по транспортировке и распределению электроэнергии 660/1000 В и токовой частоты 50 Гц. Число токопроводов до 5 единиц, сечением размером 1.5 — 240.0 мм2. ВВГ может работать при температуре окружающей среды от — 45 до + 45 С.

Электрические провода

Многие пользователи считают, что словосочетания «кабель» и «провод» — это синонимы, тем не менее, это не вполне так. Кабель — электротехническое изделия, обычно, с несколькими защитными оболочками. Провода, тоже разновидность электротехнической продукции, однако конструкционно более простые. Как правило, они обладают единственный изоляционным слоем, редко двумя, а иной раз изготавливаются и совсем без изолирующего слоя. Предназначение у них различное. Кабельное изделие предназначается для электропередачи в сетях с большими токовыми нагрузками. Провода эксплуатируются в электросетях и установках не более 380 В.

На электротехническом рынке присутствует большое количество модификаций проводов, наиболее популярные из них: ПБПП, АПВ, ППВ, ПБППг и ШВВП. Данные изделия применяются для разнообразных задач: внутридомовые электросети, подсоединение установок и оборудования, заземляющие системы и в других схемах энергоснабжения.

Шнуры электрические

Шнур отличается от кабеля тем, что он выполнен из 2 либо 3 эластичных жил, имеющих собственную изоляцию. Такие жилы заключаются в общую оболочку из мягкого ПХВ-пластиката либо резины. Мягкость конструкции позволяет их широко применять в домашнем хозяйстве, с целью питания электроэнергией разнообразных бытовых агрегатов. Две токоведущие жилы применяются в тех случаях, в которых заземление не требуется. К примеру, в системах освещения.

Среди пользователей большой популярностью пользуется шнур ШПВ-1, он довольно устойчив к любой внешней деформации, выпускается для эксплуатации в электросетях до 380 В. Конструкционно выполнен из 2-х параллельных токопроводов 0.3/0.7 мм2, изолированных гибким ПВХ. В основном используются при подключении радиотелевизионного оборудования. Еще одна популярная модификация — шнур ШПВ-2 на 220 В, в аналогичной ПВХ-изоляции, и равным сечением, как и у ШПВ-1.

ПВС применяется для присоединения оборудования, которым нужно обеспечить повышенную гибкость, например, пылесосы, переноски, электрокамины. Диапазон напряжений 380-660В, состоит из 3/4 перекрученных жил, одну из них задействуют для заземления. Сеченье токопроводов 0.7/2.5 мм2, изделие заизолировано ПВХ- оболочкой, с высокой эластичностью.

Монтажные провода

Для установки и подключения электро установок к источникам тока нашли применение монтажные провода разного конструктивного исполнения. В качестве токопроводящих жил таких модификаций проводников выступает луженая медная проволока разного сечения. Такая конструкция позволяет выполнять соединение пайкой с использованием низкотемпературных припоев.

Монтажные провода и кабели их назначение:

Подключения внутридомового электрооборудования.
Соединение схем питания действующего оборудования в системах ЖКХ.
Подключение бытового и промышленного электрооборудования.
Энергетические, теплоснабжающие и водоснабжающие предприятия.

Провода бывают одно и многожильные, обладают хорошей гибкостью и усиленной защитой от возможных деформирующих факторов, в том числе на разрыв и разрез. Изоляционный состав — стеклянные, капроновые нити и триацетатная лента. Допустимая температура наружного воздуха от — 40 С до +100 С.

Провод оснащен поливинилхлоридной/полиэтиленовой изоляционным покрытием со вспомогательной защитной капроновой оболочкой, что делает продукцию устойчивой к влажной среде, техническим маслам и плесени. Для увеличения надежности — медный проводок усиливают луженой стальной проволокой.

Обратите внимание! Наиболее популярный монтажный провод РКГМ — токопровод многопроволочная медь, от 0.80 до 100.0 мм2. Изоляционный состав — резина кремнийорганическая, оболочка — стекловолокно, обработанная термоустойчивой эмалью. Допустимые области применения — электросети до 660 В, при наружной температуре от −30 до +120 C.

Сетевые кабели

Для локальных сетей устанавливают кабель, который будет называться сетевым. Он состоит из медных, перевитых парами, изолированных проводников. Классическое сетевое изделие содержит 8 проводков или 4 пары, хотя существуют и двух парные конструкции Расцветки внутренней изоляции строго стандартизированы, а промежуток между двумя точками, соединяемыми витой парой, не может быть больше 100 м.

Исходя из системы защиты — электрозаземленной оплетки из меди либо алюминиевой фольги вокруг витых пар, имеются вариации сетевого провода:

UTP — незащищенный, без дополнительной защиты. Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется;
F/UTP — защищенный фольгированный.

Сейчас имеется несколько групп сетевых кабелей, маркируемые от CAT1 до CAT7. Чем разряд выше, тем наиболее высококачественный изделие и тем лучшие характеристики он содержит. В локальных цифровых интернет-сетях стандарта Ethernet применяется CAT5 с полосой пропускания 100 МГц. При строительстве современных сетей используют модернизированный CAT5e 125 МГц.

Телефонные провода

Телефонные провода подразделяются на 2-е основные разновидности. Первые используют в монтажных работах большого объема до 400 абонентских точек. Вторые в процессе выполнения подключения конкретной квартиры либо домовладения.

Телефонный кабель

ТППэп — базисная модификация провода и содержит внутренние проводки, сплетенные в пары. Токопроводящая жила — мягкая медная проволока 0.5 мм 2, защищена изоляцией из полиэтиленового материала. В отдельных типах изделий пары объединяются в секции по 5/10 пар. Наружная оболочка тоже выполнена из полиэтилена либо винила. Литеры «э» и «п» в наименовании означают пленочный экран.

Бывают вариации провода, бронированного лентами, либо с наполнением области между оболочкой и токопроводами уплотнителем из гидрофобной массы. Это изделие устанавливают в телефонных системах больших многоэтажных домов. Он может быть проложен, практически в любых условиях, подземным либо воздушным способом.

Для подводки линии к конкретному абоненту, применяют модификацию ТРВ. Они бывают одно либо двухпарного выполнения, имеет плоскую конструкцию с разъединенной основой, токопроводящая жила выполнена из меди 0.5 мм2. Число токопроводов — 2/4, закрытые ПВХ-изоляцией. Рабочая температурная среда от −15 до +50 C при влажности окружающей среды не более 80 %.

Антенные

По существу все теле-провода обладают идентичной конструкцией. Основанием является внутренний проводник, называемый центральной жилой, защищенный изоляционным слоем, сверху которого расположен экран, выполненный в форме оплетки. Предохраняет кабель довольно крепкая изоляционная оболочка. Изделия подобной конструкции получили название коаксиальных.

Современные антенные кабеля

Для бытового применения устанавливают изделия со стальными либо медными токопроводящими жилами. С целью снижения затухания сигнала жила из стали, также напыляется тонкой пленкой меди. Такое изделие стоит меньше, однако не способно без значительных потерь передавать сигналы от спутника.

Кабель имеет экранирующий слой, называемый оплеткой, она предохраняет изделие от наружных электромагнитных помех, от этого зависит эксплуатационное качество телевизионного сигнала. Материалом для создания экрана является алюминиевая фольгированная поверхность. Оплетку выполняют из тончайшей медной либо алюминиевой проволочки.

Оптические

Оптоволоконный кабель, который еще называют волоконно-оптический — это абсолютно новый вид проводникового изделия по сравнению с другими разновидностями электрокабелей. Он передает информацию, которая транспортируется по линиям связи, не с использованием электросигнала, а с применением светового. Важнейший его компонент — это бесцветное стекловолокно. Конструкция способна передавать свет на значительные расстояния до 10000 м с минимальными потерями света.

Оптические кабеля

Оптоволоконный кабель выполняется из тончайших эластичных световодов 5/60 микрон, служащих средой распространения сигналов. Это особенно высококачественный вид проводниковой продукции — он гарантирует передачу информации с весьма высокой скоростью свыше 10.0 Гбит/с. Преимущество такой передачи состоит в том, что конструкция кабеля позволяет ему лучше других типов обеспечить защиту информации от наружных помех. В силу специфики распределения света подобные сигналы просто экранируются.

Дополнительная информация. Световод выполнен из центральной сердцевины в виде стекловолокна и стеклооболочки, которая обладает наименьшим коэффициентом преломления, чем ядро. Поэтому двигаясь по сердцевине, такие лучи не могут выйти за ее границы, а отражаются от защищающего слоя оболочки.

Акустические

Акустический кабель — узкоспециализированный провод, предназначенный для передачи звукового сигнала от источника, в роли которого выступают, усилители к пассивным громкоговорителям. Основная цель данного провода — перемещение максимально точного сигнала, без искажений. Вторая задача провода — защита сигналов в процессе передачи от разнообразного внешнего шумового фона.

Акустические кабеля

Электроакустический — изготавливается в разнообразных вариантах, среди которых можно выделить такие модификации:

Симметричный, обычно он выполняет функции микрофонного кабеля. В своей конструкции он содержит 2 многожильных проводка, размещенных в экране, в медной оплетке либо фольге. В подобных конструкциях в роли базовых проводников зачастую устанавливается витая пара.
Несимметричный, существующий для организации передачи аудиосигналов, с несимметричной характеристикой, используется в бытовой и вычислительной технике. Такие электропровода аналогично применяются для подсоединения музыкальных электро инструментов. В данных проводниках уровень искажения обусловливается характеристиками экрана, закрывающего центральный токопровод.
Параллельный акустический кабель. Исполнен из 2-х заизолированных проводников, в многожильной конструкции. В ряде модификаций для защиты от разрывов они закрываются единым изоляционным покровом.
Витой кабель использует изолированные токопроводящие жилы, переплетенные друг с другом.
Коаксиальный кабель, обладает высокой защитой от внешних угроз, вследствие чего он прекрасно подходит для использования одновременно с питающими проводами.

Компьютерные

Компьютерные кабели и их разновидности изготавливаются для формирования компьютерных сетей, для подключения ПК к интернету либо связи машин между собой. Наиболее известная многим специалистам модификация — витая пара. Выполняется из ряда перевитых попарно проводков для эффективности приема/передачи сигналов.

Компьютерные кабеля

Такая разновидность провода подразделяется на 2 главных конструкционных типа — медный и оптический. Второй обладает наибольшей пропускной возможностью и стабильностью по отношению к внешним помехам. При этом медная «витая пара» все же чаще используется для домашних и офисных локальных сетей.

Электроэнергия необходима всегда и повсюду, без нее не будут работать многие приборы и устройства, которые делают жизнь современного человека более многообразной и интересной. Передача электрической энергии потребителям совершается с применением электрокабеля и каждый грамотный электрик должен уметь знать и различать виды электрических проводов и кабелей.

Какие бывают кабели? Основные виды кабелей, проводов и шнуров

Силовые кабели

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS
ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ.

Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

Кабель ВББШв

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Широкий выбор бронированного кабеля представлен здесь.

Провода

Провод ПБПП

Провод ПУГНП

Примечание

Внимание!

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

Провод АПВ

Провод ПВ 1

Более гибок, чем АПВ.

Провод ПВ 3

Примечание

Провод ПВС

Примечание
ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Провод ШВВП

Кабели для передачи информации

Коаксиальный кабель RG-6

Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Коаксиальный кабель с наконечником

д.

Кабель РК 75 в разрезе

Витая пара

Витая пара в разрезе

UTP, или незащищенная, без общего экрана для пар проводов;
FTP, или фольгированная, с экраном из алюминиевой фольги;
STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.
Наконечник RJ-45 для подсоединения к компьютеру

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Телефонные кабели и провода

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов.

Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Телефонный провод ТРВ

Провод ТРП

ТРП — по характеристикам совпадает с ТР

Виды проводов для прокладки электропроводки

Электрический провод, кабель или шнур, представляет собой медные или алюминиевые жилы, по которым проходит ток и изоляцию, предохраняющую линию от короткого замыкания, а человека от воздействия на него опасного напряжения. Все виды проводов различаются только толщиной металлических жил и материалом изоляции, что определяет ее сопротивляемость нагреванию, воздействию окружающей среды и вероятность воспламенения.

Основные разновидности проводов

В первую очередь разделение производится по назначению. Самые первые разновидности электрических проводов и кабелей были силовые, предназначенные доставлять электроэнергию потребителю. Затем выяснилось, что переменный ток выгоднее использовать для передачи электричества и чем выше напряжение, тем меньше потери, поэтому начались поиски его оптимальных значений. Как итог – силовые провода делятся те, что передают электричество от электростанций в города (с напряжением 20-150 тыс. Вольт) и такие, что непосредственно приносят его в дома потребителей (110-380 Вольт).

С изобретением и развитием телефонной связи появились соответствующие провода – так как телефонам для работы не нужно большое напряжение, то использовать для линий них силовую проводку слишком дорого. Кроме того, для подключения большого количества абонентов нужны были кабеля с соответствующим количеством жил и защитой от попадания влаги.

С развитием радио и телевидения понадобились специальные провода, соединяющие воспроизводящее сигналы устройство с антенной. Одно из основных требований к ним это наличие экранирования, так как без него слабый сигнал передатчика будет искажаться паразитными токами.

Когда появилась необходимость соединять в единую сеть компьютеры, то понадобились новые виды кабелей и проводов – специально для этих целей. Первоначально для этих целей использовались телефонные линии, но скорость передачи данных при этом оставалась на очень низком уровне. Прорыв в этой области наступил с изобретением оптоволокна, которое стали применять для передачи сигнала на большие расстояния. Для подключения местных локальных сетей стали использовать кабели вида «витая пара».

Кроме основных разновидностей проводов используются нестандартные – к примеру, для нагрева, освещения или просто декоративные.

Силовые провода

Предназначены для передачи электроэнергии от электростанций до распределительных трансформаторов и дальше до конечного потребителя. В первом случае применяются провода, рассчитанные на эксплуатацию под открытым небом и выдерживающие напряжение до 150 кВольт – оптимальное значение для передачи электричества на большие расстояния.

Бытовая силовая проводка рассчитана переменный ток частотой 50-60 Герц и напряжением до 1000 Вольт. Часто используется классификация по материалу токоведущих жил, что могут быть из алюминия, его сплавов или меди. Алюминиевые дешевле в производстве, а у медных меньше сопротивление электрическому току, поэтому они меньшего сечения. Предпочтительнее использовать медную проводку – она долговечнее и надежнее, но из-за цены алюминиевая применяется все еще достаточно часто, а в линиях электропередач и вообще – практически повсеместно.

ВВГ – лидер рынка

Кабель для прокладки электросетей с двойной поливинилхлоридной изоляцией – разноцветной на каждой жиле и общим кембриком. Токоведущие жилы одно или многопроволочные, сечением 1,5-240 мм². Имеет такие разновидности:

АВВГ. Литера «А» перед названием говорит, что жилы кабеля сделаны из алюминия.
ВВГнг. Изоляция провода не воспламеняется в большем диапазоне температур.
ВВГп. Отличается только внешне – плоской формой.
ВВГз. Кабель повышенной защищенности – внутри него все пустые места заполнены резиновой смесью.

Кабель NYM

Сделан по европейским стандартам и хотя в токопроводящих свойствах схож с проводами ВВГ, по классу изоляции превосходит отечественные аналоги, так как при изготовлении, пустоты между жилами заполняются мелованной резиной. Изготавливается с количеством токоведущих жил от 2 до 5, сечением 1,5-16 мм². Монтаж под открытым небом разрешается, но с дополнительной защитой от солнечного света, так как изоляция не отличается стойкостью к ультрафиолету. В отличие от отечественных аналогов может прокладываться с радиусом изгиба от 4 своих диаметров.

КГ – кабель гибкий

Без потери своих свойств кабель может эксплуатироваться при температурах от -60 до +50 С°. Чаще всего применяется для подключения электроприборов к сети, причем его жилы рассчитаны на частоту тока до 400 Гц, что делает его хорошим выбором для использования в сварочных аппаратах. Токоведущие жилы только медные многопроволочные с резиновой изоляцией. Количество может быть от 1 до 6, спрятанные под общей внешней оболочкой.

ВББШв – бронированный

Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.

Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:

АВББШв – с жилами из алюминия;
ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
ВББШвнг-LS – минимум дыма и газов при тлении.

Кабели для телефонных линий

Есть два вида проводов и электрических кабелей – чтобы подключать к линии распределительный щиток и к нему уже присоединять отдельных абонентов.

ТППэп – кабель с жилами 0,4-0,5 мм², экранированный алюмополимерной лентой. Некоторые его варианты позволяют подсоединять к станции распределительные щитки на 500 абонентов. Для удобства работы телефонистов отдельные провода скручены между собой попарно, и дополнительно собраны в группы по 10-20 пар, хотя такое разделение может и отсутствовать. Экранирующие и защитные слоя кабеля позволяют использовать его во всех существующих кабелеводах – подземных и воздушных.
ТРВ – плоский провод с двумя или четырьмя жилами и ПВХ изоляцией, которым один или два абонента подключаются к распределительному шкафу. Предназначен для монтажа телефонной проводки внутри зданий. Может эксплуатироваться при влажности воздуха до 80%.
ТРП – аналог ТРВ, но с изоляцией из ПЭТ. Это более устойчивый материал, поэтому прокладку ТРП можно делать на улице.
ШТЛП – шнур плоской формы сечением многопроволочных жил от 0,08 до 0,12 мм². Его назначение это монтаж телефонных линий и соединения внутри телефонных аппаратов (при изготовлении или ремонте).
ПРППМ – плоский провод с двумя токопроводящими жилами сечением 0,9-1,2 мм² с усиленной двойной полиэтиленовой изоляцией. Может прокладываться в земле и на опорах, сохраняет свои свойства при -60 до +60 С°.

Антенные кабели

Их основная задача – без искажений передать сигнал от антенны до приемного устройства. Конструктивно представляет собой одну медную жилу, по которой передается сигнал. Для защиты от механических повреждений и исключения частотных накладок жила изолируется слоем вспененного полиэтилена толщиной 1-2 мм. От паразитных токов основную жилу защищает экранирующий слой, изготавливаемый из фольги или оплетки. Снаружи все зашивается ПВХ оболочкой.

Несмотря на простоту, эти кабели имеют множество характеристик, по которым их нужно выбирать:

Электрическое сопротивление основной жилы – влияет на максимально возможную длину провода.
На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи необходимые параметры будут сильно отличаться – чем выше частота тем сильнее растекание тока по поверхности, поэтому во втором случае надо применять кабель с многопроволочной жилой.
Качество экранирования – здесь желательно учитывать природу паразитных токов и подбирать для их нейтрализации экран из сплошной фольги или оплетки.
Обязательно надо учитывать где будет проложен кабель – нужна ли ему защита от механических воздействий и устойчивость к перепадам температуры.

Подробнее о выборе антенного кабеля смотрите в этом видео:

Компьютерные кабели

По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.

Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.

Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:

UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
FTP – под внешней оболочкой есть экран из слоя фольги;
STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

Сколько вы знаете о типах шнуров питания?

Обновления продукта
Аналитика и новости
Успех клиентов
Поддержка

 Информация и новости 
 Обновления продукта 
 Успех клиентов 
 Служба поддержки 
 английский 



 Главное меню

Сетевые коммутаторы

Посмотреть все 

Типы кабелей Ethernet — прямой и перекрестный

Кабели Ethernet могут быть двух видов, когда дело доходит до проводки:

1.

Прямой кабель

Этот тип кабеля имеет идентичную проводку на обоих концах (контакт 1 на одном конец кабеля подключен к контакту 1 на другом конце кабеля, контакт 2 подключен к контакту 2 и т. д.):

Этот тип кабеля используется для подключения следующих устройств:

компьютер к концентратор
компьютер для переключения
маршрутизатор на концентратор
маршрутизатор для коммутатора

Компьютеры и маршрутизаторы используют провода 1 и 2 для передачи данных и провода 3 и 6 для приема данных.Концентраторы и коммутаторы используют провода 1 и 2 для приема данных и провода 3 и 6 для отправки данных. Поэтому, если вы хотите соединить два компьютера вместе, вам понадобится перекрестный кабель.

2. Перекрестный кабель

В перекрестном кабеле пары проводов меняются местами, что означает, что разные контакты соединяются вместе — контакт 1 на одном конце кабеля соединен с контактом 3 на другом конце, контакт 2 на одном конец подключен к контакту 6 на другом конце (Фото предоставлено Википедией):

Этот тип кабеля используется, когда вам нужно соединить два устройства, которые используют одни и те же провода для отправки и получения данных. Например, рассмотрите возможность соединения двух компьютеров вместе. Если вы используете прямой кабель с идентичной проводкой на обоих концах, оба компьютера будут использовать провода 1 и 2 для отправки данных. Если компьютер A отправит несколько пакетов компьютеру B, компьютер A отправит эти данные по проводам 1 и 2. Это вызовет проблему, поскольку компьютеры ожидают, что пакеты будут получены по проводам 3 и 6, и ваша сеть не будет работать должным образом. Вот почему для таких подключений необходимо использовать перекрестный кабель.

ПРИМЕЧАНИЕ
Новые устройства поддерживают функцию Auto MDI-X для автоматического определения и настройки необходимого типа кабельного подключения.Это устраняет необходимость в использовании кабеля определенного типа между определенными устройствами. Также обратите внимание, что стандарты Gigabit Ethernet и более быстрые стандарты используют все четыре пары проводов для одновременной передачи данных в обоих направлениях.

классификация и маркировка, специальные и нестандартные

Содержание статьи:

Электротехническая промышленность предлагает клиентам широкий выбор проводников для создания электропроводки, подключения приборов к электросети. Все изделия (провода, шнуры, кабели) имеют свои технические характеристики, условия эксплуатации и назначение. Чтобы уметь разбираться в многообразии товаров и выбирать наилучший вариант для работ, нужно понимать, какие бывают провода и правильно расшифровывать маркировку.

Основные понятия

Строение кабеля

Провод – это изделие, которое состоит из нескольких частей, проводящее электрический ток. Проводники используются для подключения приборов к точке питания. К основным частям относятся ведущие жилы и изоляционный слой.

Под жилой понимают проволоку из металла, которая проводит электрический ток. Ее важнейшими характеристиками являются материал изготовления, количество тонких проволок и площадь поперечного сечения. Провода можно поделить на однопроволочные (монолитные) и многопроволочные. От количества жил зависит гибкость проводника – она увеличивается с ростом числа проволок. От площади сечения зависит то, какое количество тока может провести провод. Каждый материал может пропускать разный ток при равном сечении. Чтобы выбрать провод, нужно воспользоваться специальными таблицами, в которых указана максимальная нагрузка при определенной площади сечения.

Изоляция – это диэлектрический защитный слой, который помогает обезопасить человека от прямого контакта с проводником тока. Кроме этого изоляция позволяет размещать несколько жил рядом без риска возникновения короткого замыкания между нулем и фазой, а также защищает провод от негативного воздействия окружающей среды. Обычно изоляционный слой делается из ПВХ, резины, полиэтилена и других материалов.

Нередко делается несколько слоев изоляции. Дополнительные защитные слои необходимы при прокладке провода в сложных условиях, нестабильных грунтах, под дорогами. Также в состав входит броня, внешний и наружный защитный слои.

Информацию о материале провода и изоляции, площади сечения можно узнать в буквенно-цифровой маркировке. Она регламентирована правилами и является единой для проводов и кабелей разного назначения. Буквами указывается тип проводника, материал выполнения, гибкость и другие характеристики. Цифры показывают сечение и количество жил.

Различие проводников по материалу

Главными материалами, из которых создаются разные типы проводов, являются медь и алюминий. Реже жилы делаются из стальной проволоки. Виды кабелей и проводов и их назначение зависят от свойств, характеристик и положительных качеств того или иного материала.

Алюминий

Кабель с алюминиевыми жилами

Жилы, выполненные из алюминия, стали настоящим открытием в электротехнике. Алюминий является четвертым материалом по уровню электропроводности после серебра, меди и золота. Это позволило удешевить производство кабелей и сделать электрификацию проще.

К преимуществам можно отнести:

дешевизну;
химическую устойчивость;
малый вес.

Недостатки:

хрупкость;
разрушение защитной оксидной пленки под действием температуры;
сложность пайки;
ухудшение электропроводности из-за наличия примесей;
небольшой срок службы.

Алюминий требует регулярного обслуживания, поэтому такая проводка со временем обойдется дороже медной. К тому же невысокий срок службы и хрупкость делают невыгодным долгосрочное применение алюминия. По этой причине и соображениям безопасности алюминиевые провода запрещено использовать в прокладке новых силовых линий.

Медь

Медные жилы в кабеле

Медные проводники отличаются высокой электропроводностью. Другие преимущества:

высокая гибкость;
эластичность;
Надежность;
стойкость;
легкость пайки и сварки;
долгий срок службы.

Недостатки:

стоимость;
большой вес из-за высокой плотности;
окисление контакта на воздухе – необходимо смазывать поврежденное место специальными средствами.

Медь является более выгодной в использовании. Это связано с ее характеристиками, длительностью работы и простотой монтажа. Именно медные проводники используются во всех видах электропроводки.

Основные виды проводов

Важнейшим фактором при выборе электрического провода является мощность подключаемого бытового прибора. В быту чаще всего используются виды электропроводов ПУНП, ППВ, ПВС, ШВВП и другие.

Плоские провода

Провод ПУНП нестандартного белого цвета

Все кабели из этой группы имеют схожие характеристики и предназначение.

ПУНП – плоский проводник с защитой и медными однопроволочными жилами марки ПБПП (также может называться ПУНП) имеет сечение от 1,5 кв.мм до 6 кв.мм. В качестве наружной и внутренней изоляции используется ПВХ. Рабочие температуры – от -15° до +50°С. Минимальный радиус изгиба составляет 10 диаметров. Работает при напряжении до 250 В и частоте 50 Гц. Основное использование – осветительная группа, розетки.
ПБППг – Уже по названию можно понять отличительную черту данного проводника – это его гибкость. Многожильная структура позволяет уменьшить радиус изгиба до 6 диаметров. Остальные характеристики аналогичны ПБПП.
АПУНП – Провод с обозначением АПУНП является однопроволочным алюминиевым проводником. Сечение 2,5 – 6 кв.мм. Остальные характеристики аналогичны проводу ПУНП. Кабель используется редко, так как запрещен по положениям ПУЭ. Имеет низкую стоимость.

Все перечисленные плоские провода могут использоваться только в освещении. Для остальных целей лучше приобретать другие проводники.

С перемычками

Основные представители этой группы – ППВ, АППВ. ППВ легко определить по характерным перемычкам между жилами, которые выполнены из ПВХ, как и изоляционный слой. Состоит из 2-3 однопроволочных жил с сечением 0,75 -6 кв.мм. Работает при напряжении 450 В и частоте до 400 Гц. Рабочие температуры от -50°С до +70°С. Изоляция устойчива к горению, щелочам и кислотам. Может использоваться при влажности 100%. Минимальный радиус изгиба составляет 10 размеров диаметров.

Аналогом описанного проводника является АППВ с алюминиевыми жилами. Сечение начинается от 2,5 кв.мм. Эти типы проводов подходят для осветительной и силовой группы.

Одножильные

Провода АПВ

АПВ выполняется из алюминия и является одножильным проводником с сечением от 2,5 кв.мм. до 16 кв.мм. однопроволочный и 25-95 кв.мм. для многопроволочной структуры. В качестве изоляции используется ПВХ, позволяющий работать при 100% влажности и температурах от -50°С до +70°С. Ограничений в использовании нет.

Также представителями одножильных электромонтажных изделий являются ПВ1 и ПВ3. Цифры в маркировке указывают на класс гибкости. В качестве провода применяется однопроволочная медная жила с сечением 0,75-16 кв.мм. или многопроволочная с сечением 16-95 кв.мм. Мягкий провод ПВ3 активно используется в местах, где требуются частые изгибы и переходы.

Проводники для электрошнуров

Пример маркировки провода ПВС

ПВС – медный провод с многожильной структурой, имеющий сечение 0,75-16 кв.мм. Изоляция разноцветная для удобства работы мастера, оболочка белого цвета. Работает на частоте 50 Гц и напряжении 380 В. Имеет высокий уровень гибкости. Рассчитан примерно на 3000 сгибаний и более. Диапазон рабочих температур от -25°С до +40°С. Модификация ПВСУ применяется от -40°С до +40°С.

ШВВП – это медный многожильный проводник для соединения, состоящий из двух-трех многопроволочных жил. Сечение составляет 0,5-0,75 кв.мм. Не используется в прокладке электропроводки внутри стен. Основное применение – осветительная группа и маломощные бытовые приборы.

Силовые кабели

Кабель ВВГ различного сечения

Для внутренней и наружной прокладки электропроводки используются обжимные силовые кабели. Самым распространенным является отечественный ВВГ. Он используется для передачи тока напряжением до 1000 В. Есть разные модификации проводов с однопроволочными и многопроволочными жилами с сечением до 240 кв.мм. Внешняя и внутренняя изоляция выполнены из ПВХ. Максимальная рабочая температура +40°С, влажность 98%. К наиболее популярным модификациям относят АВВГ (из алюминия с однопроволочными жилами), ВВГнг (негорючий), ВВГз (с заполнением между изоляциями из резиновой стружки или нитей ПВХ). Минимальный радиус изгиба для всех модификаций составляет 10 диаметров.

NYM

Европейским аналогом ВВГ является NYM. Он более надежен, так как выполнен из высококачественных материалов и прошел более строгую проверку. По назначению является бытовым кабелем для розеток или освещения. Максимальное напряжение 660 В. Радиус изгиба составляет 4 диаметра. Диапазон рабочих температур от -40°С до +70°С. Нельзя использовать NYM при воздействии прямых солнечных лучей и прокладывать напрямую в бетон.

Гибкий кабель КГ состоит из 1-6 многопроволочных жил из меди. Он рассчитан на работу на напряжении до 660 В и частоту не более 400 Гц. Для внутренней и наружной изоляции используется резина, придающая проводу дополнительную гибкость. Работает при температурах от -60°С до +50°С. Область применения – подключение мощных установок (сварочная машина, нагреватель, генератор). Является дорогим, поэтому в быту чаще применяются кабели ВВГ.

ВББШв – медный проводник с одно- или многопроволочными жилами. Имеет сечение до 240 кв.мм. Изоляция выполнена из ПВХ материала. Под нижней оболочкой создана броня из двух лент из металла. Может выдерживать нагрузки до 1000 В и температуры от -50°С до +50°С. Обычно используют следующие модификации – АВББШв (из алюминия), ВББШвнг (не горючий), ВББШвнг-ls (нет выделения дыма и едкого газа при тлении).

Проводники для передачи информации

Антенный кабель РК75

Подключение телефонов, компьютеров, телевизионных антенн производится с помощью специальных кабелей для передачи информации.

Антенный кабель РК75 состоит из медной одно- или многопроволочной жилы. Сечение составляет 1 кв.мм. Изоляционный слой выполняют из полиэтилена и экранирующей оплетки. Наружная изоляция сделана из кембрика. Применяется для передачи слаботочных сигналов высокой частоты.

Компьютерная витая пара применяется для подсоединения ПК к локальной сети. Представляет собой 4 или 8 проводов, которые переплетаются друг с другом попарно. Для дополнительной защиты устанавливается разрывная нить. Есть разные виды кабелей с наличием и отсутствием экранирования, которые применяются для различных целей.

Телефонные провода являются слаботочными. Они позволяют монтировать телефонные линии в доме или прокладывать их между подстанциями.

Специализированные кабели

ВПП

Для работы в нестандартных условиях применяются проводники с особыми характеристиками. К ним относится нагревательный провод ПНСВ. Делается из стали и покрывается оцинковкой. Для изоляции выбирается термостойкий ПВХ или полиэтилен, сохраняющие свои свойства в диапазоне температур от -50°С до +80°С. Работают на нагрузке 220-380 В. Основная сфера применения – создание теплых полов.

ВПП – медный кабель с сечением до 25 кв.мм. имеет двойную изоляцию из полиэтилена или ПВХ. Работает до 660 В. Способен работать при резких скачках давления и температурах от -40°С до +80°С. Обычно применяется для запитывания насосов, которые опускаются в скважины.

РКГМ – медный одножильный силовой термоустойчивый монтажный кабель. Сечение достигает 120 кв.мм. Работает при напряжении до 600 В. В качестве материала изоляции применяют кремнийорганическую резину. Наружная оболочка выполнена из стекловолокна. Свойства сохраняются при температуре от -60°С до +180°С. Сфера применения – места с повышенными температурами (бани, сауны, электропечи).

Кабель, провод и шнур – важны ли различия? — Simple Cable Company

И есть ли вообще эти различия? Профи дел электрических однозначно скажут, что есть, причём достаточно существенные. А вот большинство обычных «пользователей электроэнергии» либо совершенно отождествляют эти понятия, либо частенько путают их. А почему бы не разобраться раз и навсегда, расставив все точки над «i»? Тем более это совсем не сложно: просто читайте дальше! Отвлечённый пример: каждый из нас точно знает, чем отличаются легковое авто, внедорожник и грузовик. Хотя всех их объединяет гордое имя «автомобиль». Аналогичная ситуация с проводом, шнуром и кабелем! Все они представители одного семейства – семейства кабельных изделий. А различить их не сложнее, чем в нашем примере из колёсного мира.

ПРОВОД

Проводами называют тех представителей семейства, которые состоят из одной или нескольких жил, скрученных вместе. Каждая из жил может быть изолирована или неизолирована. Во втором случае скрученные вместе неизолированные жилы образуют одну многопроволочную жилу. При этом описанная конструкция может быть защищена лёгкой неметаллической оболочкой – как правило, специальной полиэтиленовой. Но помимо полиэтилена может иметься и обмотка или оплётка из волокнистых материалов или из проволоки. Важно и то, что провод может быть совершенно неизолированный – то есть, токопроводящая жила в костюме Адама и Евы (голый провод). Конкретная конструкция зависит от назначения. Вольные ветра –стихия для голых проводов (ПСО, ПС, А, АС и т.д.). Их применяют на воздушных линиях передач; но там же применяют и самонесущие изолированные провода (например, СИП). Провода с изоляцией используют в домашних сетях (ПВ, ПВ-3, АППВ и ППВ). Очень важная деталь: провод не предназначен для прокладки под землёй и в воде (о чём говорится в ГОСТе). Именно потому, хотя покровы и могут варьироваться, жилы защищены достаточно скромно по сравнению с кабелем.

КАБЕЛЬ

А это наиболее «тяжеловесный» представитель рассматриваемого семейства. Точно так, как и у провода, у кабеля имеются жилы. Точно так же – одна или несколько изолированных. Но, в отличие от провода, ГОСТ обязательно «заключает» жилы кабеля в изоляцию и в металлическую или неметаллическую оболочку. Поверх неё предусматривает защитный покров, в который может входить броня (кабель ВБбШв). Такая защита даёт изделию право называться кабелем и награждает его «повышенной проходимостью»: кабель годится для прокладки в достаточно суровых условиях, в частности – под землёй и в воде (о чём явно упоминает всё тот же ГОСТ). На практике поверх жил могут быть ещё слои заполнителей, к примеру, гидрофобных.
Кабели бывают низковольтные и высоковольтные в зависимости от того, на какой вольтаж рассчитана изоляция. В отрасли связи тоже применяются кабели – они специального назначения, рассчитаны на передачу сигнала с высокой частотой. За всеми кабельными изделиями, применяемыми в телекоммуникациях, закрепилось звание кабеля. Кабелем считается как нежная «витая пара», так и солидный коаксиальный антенный фидер – но это лишь в отрасли связи.В электротехнике же кабель имеет множество защитных слоёв и «повышенную проходимость» – это его отличительные особенности.

ШНУР

Шнур – это провод специального назначения. Не кабель, а именно провод – потому на нём не имеется излишне серьёзных защитных покровов, а допустимое напряжение не превышает 660 В. Его миссия — обеспечивать соединение подвижных устройств с сетью. Миссия определяет и характеристики изделия, и его внешний вид: это относительно малая длина и повышенная гибкость жил и изоляции. Однако, конечно, прочность и жил, и изоляции должна быть очень высока. Итак, если в поле зрения провод, который соединяет устройство с сетью, к примеру, через розетку – это шнур (к примеру, ШВВП). Питающие провода бытовой техники называют шнурами. Шнуры могут отличаться друг от друга, как и провода, в зависимости от мощности, которую планируется передавать. Потому шнур телевизора гораздо «нежнее», чем шнур электроплиты, который имеет весьма толстую изоляцию. Однако оба они обладают нужной гибкостью. Получается, что со шнурами мы сталкиваемся ежедневно. А вот провода и кабели можем видеть зачастую лишь на расстоянии.
Учитывая наличие ГОСТа, производители стараются придерживаться классификации при именовании изготавливаемых изделий. Хотя, конечно, бывают изделия, которые в силу их особенностей сложно отнести к одной из категорий. Например, гибкие кабели КГН, КЛГ, КПГСН. Выполяют функции шнуров, однако называются кабелями – к этой категории они причисляются благодаря несвойственной проводам и шнурам резиновой изоляции. Но этот пример скорее исключение, чем правило. И общая тенденция к классификации остаётся незменной.

Вот так и становится более понятно, почему в подземных коммуникациях используют кабель, а к электрическим столбам частного сектора крепятся провода. Провода находятся и в стенах квартир и офисов, формируя проводку. Зато фены, электрочайники или телевизоры кормятся от розетки шнурами. Быть может, зная это наверняка, кто-то сможет заговорить на одном языке с электриками, задать более грамотный вопрос продавцу электротоваров или написать более грамотный запрос в поисковой системе -ведь возможности применять знания практически безграничны

Изоляция кабеля. Вопросы по изоляции кабеля. Какие бывают изоляции.

Чем обычно характеризуется изоляция кабелей?

Изоляция электрического кабеля должна обладать достаточной электрической прочностью, которая полностью исключает вероятность электрического пробоя при напряжении, на которое рассчитан данный кабель. Для того чтобы изготовить изоляцию жил кабеля между собой, а также для недопущения соприкосновения жил с металлической наружной оболочкой, как правило, используют бумажную, пластмассовую или же резиновую изоляцию.
Чем хороша бумажная изоляция?

Бумажная пропитанная изоляция определяется качественными электрическими характеристиками, большим сроком службы. Такой изоляционный слой в состоянии выдержать высокую температуру при относительно небольшой цене. В связи с этим такой тип изоляции используется достаточно часто. Однако у бумажной изоляции имеется и несколько отрицательных качеств. Например, к недостаткам необходимо отнести гигроскопичность. Из-за нее кабель должен быть изготовлен таким образом, чтобы все оболочки и муфты были тщательно загерметизированы.
Из чего изготавливают бумажную изоляцию?

Как правило, бумажный слой изоляции в кабелях производят из многослойной бумаги увеличенной прочности. Такую бумагу делают на базе сульфатной целлюлозы марки КМП-120. Данная изоляция более всего подойдет для силового кабеля, который рассчитан на напряжение до 35 кВ.

Вполне допустимо, что изоляция может быть сделана из двухслойной бумаги марок К-080, К-120, К-170 или же многослойной бумаги КМ-12, КМ-140, КМ-170. При этом толщина слоя бумаги составляет 80, 120, 140 и 170 мкм.
Как производят данную изоляцию?

Жилы в процессе изготовления такого изоляционного слоя обматывают бумажными непропитанными лентами. Чаще всего можно встретить обмотку с зазоров. С помощью такого хода можно в определенных пределах изгибать кабель без вероятности того, что он переломится или бумажная изоляция будет повреждена. Для того чтобы электротехнические характеристики кабеля остались на прежнем уровне, необходимо, чтобы зазоры между витками соседних лент, находящихся сверху по вертикали, полностью не совпадали.

Однако в том случае, если необходимо наложить большое количество лент, то не получится избежать совпадений зазоров. Для этого существуют специальные нормы, которые определяют количество таких совпадений. Если кабель предназначен для напряжения до 6 кВ, то совпадений может быть не более 3, для кабеля, рассчитанного на 10 кВ, — не более 4; для кабеля 35 кВ — не свыше 6.
Как накладывают изоляцию?

Слой изоляции очень плотно прилегает к токопроводящей жиле. На нем не должно быть морщин или складок. Если они будут наблюдаться в структуре кабеля, то это приведет к возникновению пустот или же воздушных включений, которые в значительной степени понижают надежность работы кабеля.
От чего зависит толщина изоляционного слоя?

Толщина изоляционного слоя находится в прямой зависимости от номинального напряжения, а также от сечения жил. Этот показатель прописан в соответствующих ГОСТах. Для того чтобы сделать электрическую прочность кабеля как можно выше, на поясную изоляцию кабеля, рассчитанного на напряжение 6 и 10 кВ, а также на жилы и поверх изоляции укладывают экран, изготовленный из электропроводящей бумаги.
Как далее производится изготовление кабеля с бумажной изоляцией?

Жилы, снабженные изоляционным слоем, плотно скручивают, производят заполнение промежутков между ними с помощью изоляционных материалов до тех пор, пока кабель не приобретет круглую форму.

Затем на скрученные жилы дополнительно накладывают поясную изоляцию, которая также выполняется с помощью бумажных лент необходимой толщины.

После того как бумажная изоляция намотана на жилы, ее следует тщательно просушить, после чего производят пропитывание маслоканифольными составами: МП-1, если кабель предназначен для напряжения от 1 до 10 кВ и МП-2 — 20—35 кВ. С помощью пропитывания происходит дополнительное увеличение электрической прочности изоляционного слоя.
Где используется пластмассовая изоляция?

Данный вид изоляции применяется в силовых кабелях. Ее обычно производят из полиэтилена или из поливинилхлорида.
Какими технологическими характеристиками обладает пластмассовая изоляция?

Такой вид изоляции способен сохранять все свои основные свойства в большом диапазоне температур. Пластмассовая изоляция способна хорошо сопротивляться негативному воздействию кислот, щелочей, влажной среды. Она имеет высокие электроизоляционные свойства. Особенно это относится к полиэтилену. В зависимости от технологии изготовления полиэтилен бывает высокой и низкой плотности. Полиэтилен высокой плотности обладает большой температурой плавления и механической прочностью.

Необходимо отметить, что полиэтилен низкой плотности начинает плавиться при 105 °С, тогда как полиэтилен высокой плотности расплавляется при 140 °С.

Зачастую в полиэтилен вводят дополнительные вещества, например органические перекиси, после чего производят вулканизацию данного материала.

Оба эти процесса позволяют в значительной степени увеличить температуру плавления материала и сделать его более устойчивым к растрескиванию. Полиэтилен, прошедший через вулканизацию, начинает незначительно деформироваться только при температуре 150 °С.

Для того чтобы получить самозатухающий полиэтилен, в него также вносят дополнительные добавки. Например, для электропроводящих экранов кабелей с полиэтиленовой изоляцией вносят полиизобутилен, ацетиленовую сажу или же стеариновую кислоту.

Каковы преимущества поливинилхлоридного изоляционного слоя?

Поливинилхлорид представляет собой твердый продукт полимеризации. Он не распространяет огонь. Для того чтобы увеличить уровень морозостойкости и эластичности ПВХ, в его состав вносят специальные пластификаторы, например каолин, тальк, карбонат кальция. Для того чтобы добиться цветного ПВХ, в него вносят красящие пигменты.

Отрицательной стороной использования ПВХ является то, что он начинает быстро стареть, находясь под воздействием высокой температуры, солнечного света, а также за счет того, что с течением времени в его составе постепенно разрушается пластификатор. Из-за этого снижается уровень его эластичности и морозоустойчивости.
Что включает в себя резиновая изоляция?

Резиновая изоляция представляет собой смесь натурального или синтетического каучука с наполнителем, размягчителей, ускорителем вулканизации, противостарителем, красителем и некоторыми другими веществами.

Для изготовления изоляционного слоя кабелей используют резину РТИ-1, в составе которой находится 35% каучука.
В чем заключаются преимущества и недостатки резиновой изоляции?

Положительные качества резиновой изоляции заключаются в том, что данный материал очень хорошо гнется и практически не впитывает в себя воду. Однако есть и отрицательные стороны: во-первых, резиновая изоляция имеет большую стоимость по сравнению с остальными разновидностями. Кроме того, рабочая температура жилы должна быть не слишком высокой — не более 65 °С.

Такая температура значительно ниже, чем у других видов изоляции. Поэтому допустимая нагрузка на электрический кабель будет не слишком высокой.

Следует также отметить, что с течением времени изоляционный слой, изготовленный из резины, начинает терять свою эластичность и меняет остальные физико-технические характеристики. Разрушается резина из-за различных внешних и внутренних факторов, так как этот процесс чаще всего представляет собой следствие окислительного процесса, который происходит между каучуком и воздухом.
Как защищают резину от старения?

Для того чтобы процесс старения резины шел как можно медленнее, а также для защиты материала от воздействия света, влаги и прочих химических соединений и механических воздействий, кабели имеют дополнительные оболочки.
Из чего производят оболочки для резиновой изоляции?

Лучше всего, если оболочка для изоляционного слоя, выполненного из резины, изготовлена из металла, например, из свинца или алюминия. Если у кабеля изготовлена невлагоемкая изоляция, то они не будут нуждаться в сооружении дополнительной оболочки.

В связи с этим их, как правило, выпускают в пластмассовой или резиновой оболочке. Толщина оболочки в этом случае находится в прямой зависимости от материала, из которого ее изготавливают, а также от диаметра кабеля и конкретных условий, в которых он будет находиться.

Изоляция кабеля. Какие виды бывают.

Изоляция кабеля нужна для того, чтобы изоляционный материал препятствовал распространению электрического тока. Без изоляции кабель был бы уязвимым для любых повреждений и всегда бы бил током. Изолирующий слой должен иметь достаточную электрическую прочность, что полностью исключит возможность пробоя электричества под напряжением. Есть определённая изоляция кабелей гост, которая задаёт стандарты и требования к качеству.

Виды изоляции

ПВХ – наиболее распространённый вид изоляции. За счёт вариаций состава полимера можно добиться разных свойств материала. Данный вид обладает высоким электрическим сопротивлением в комнатных температурах, однако, когда температура повышается, его сопротивление уменьшается. Потому ПВХ изоляция подходит при работе в температурном режиме не выше 70 градусов. Изоляция кабеля обладает низкой ценой и химической стойкостью ко многим веществам. Применяется в местах, где соединение неподвижно. Не способна распространять горение.

Резина – применяется в прорезиненной оболочке шлангового типа.

Из-за своей дороговизны, как правила, любой тип резины, который выполняет роль изоляции, считается искусственным материалом. В каучуке присутствуют добавления вулканизирующих веществ, ускорителей вулканизации, наполнителей, смягчителей, противостарителей, красителей. Резиновая изоляция позволяет совершать большой радиус изгиба, потому успешно используется для подключения подвижных соединений. Имеет недорогую стоимость и высокий уровень электроизоляционных характеристик. Резина считается во много раз более эффективным материалом, чем ПВХ. Способствует распространению горения.

Кремнийорганический тип – имеет повышенную стойкость к пониженной и повышенной температуре.

Сохраняет свои заявленные характеристики при температуре от -60 до – +180 градусов. За счёт силоксановых связей имеется стойкость к окислению. Когда температура превышает отметку 240 градусов, то прочность изоляции уменьшится в два раза. Используется для термостойкого провода. Из минусов можно выделить низкое сопротивление кислоты и щелочи, а также высокую стоимость. Данная изоляция силовых кабелей подойдёт для работы в нестабильных температурных условиях.

Сшитый полиэтилен – это относительно новый вид изоляции.

Используется для высоковольтных кабелей, которые прокладываются по земле. Обладает высокой гибкостью и способен работать при большом нагреве жилы без потери своих качеств. Из-за сложного изготовления данная изоляция стоит относительно дорого.

Полиэтиленовая – имеет 2 разновидности, применяемые в кабельной промышленности. Это ПЭНП и ПЭВП, которые различаются уровнем плотности. Имеют хорошую устойчивость к растворителям, когда температура около +20. При высокой температуре теряет своё сопротивление. Относится к категории кабелей общей промышленности для прокладывания стационарно. Данный материал превышает сопротивление электричеству в 300 раз больше, чем изоляция из ПВХ. Материал имеет слабую гибкость, потому не подходит как изоляция жил кабеля передвижных прокладок. Обладает относительно дорогой стоимостью.

ПТФЭ – имеет хорошие технические характеристики на разных температурных режимах. Рабочий диапазон работы без потери характеристик – от -90 до +250. Когда температура повышается свыше 400 градусов, образуются ядовитые газы. Изоляция кабеля ПТФЭ может оказывать противостояние большинству химических веществ. При соблюдении рабочей температуры может реагировать только на расплавленный калий, натрий и некоторые фтористые соединения. Применяется для механических нагрузок. Из недостатков материала можно отметить высокую стоимость и содержание токсичных веществ.

Электромагнитный экран – используется для стабилизации электрических полей в кабельной или проводниковой промышленности. Это в большинстве случаев высоковольтные кабеля и кабеля управления. Экран может производиться из: медной проволоки, электропроводящих резин, оцинкованных стальных проволок, металлизированной бумаги. Применяется для защиты сигнала от помех электромагнитного поля. Изоляция обладает средним уровнем гибкости и способна защищать от механических повреждений. Из минусов можно отметить высокую электропроводность и дорогую стоимость материалов.

Преимущества заказа в компании Электро-САД

Изоляция кабеля – это важное составляющее кабеля, подходить к её выбору нужно тщательным образом. В компании Электро-САД измерение изоляции кабеля происходит с учётом всех факторов, которые могут влиять на результат, это нужно, чтобы изоляция соответствовала всем заявленным требованиям качества. Это позволяет получить по-настоящему высококачественную изоляцию.

Расшифровка кабельных аббревиатур

Расшифровка аббревиатур отечественного кабеля

Силовой кабель с ПВХ (виниловой) и резиновой изоляцией

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
Г — отсутствие защитного покрова («голый»)
нг — не поддерживающий горения
LS — Low Smoke — низкое дымо- и газовыделение
LTx — низкая токсичность продуктов горения
Бб — бронепокров из стальных лент
Шв — наружный покров из ПВХ шланга
КГ — кабель гибкий

Аббревиатуры: ВВГ, АВВГ, ВВГнг, АВВГнг, ВВГнг-LS, АВВГнг-LS, ВБбШв, АВБбШв, ВБбШнг, АВБбШнг, ВБбШнг-LS, АВБбШнг-LS

Кабель с БПИ (бумажно-поясной изоляцией)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) свинцовая броня
л — ленточная броня
2л — двойная ленточная броня
Г — отсутствие защитного покрова («голый»)

Аббревиатуры: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ

Контрольный кабель

К — (первая или вторая (после А) буква) — кабель контрольный (кроме КГ — кабель гибкий)
Э — экран

Аббревиатуры: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS

Телефонный кабель

Т — телефонный кабель
П — полиэтиленовая изоляция
п — поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э — экран
П — полиэтиленовая оболочка
З — гидрофобный заполнитель
Шп — наружный покров из полиэтиленового шланга
С — станционный кабель

Аббревиатуры: ТПпП, ТППэП, ТПпПЗ, ТППэПЗ, ТПпПБбШп, ТПпПзБбШп , ТПпэПзБбШп, ТСВ, ТСВнг

Подвесные провода

А — Алюминиевый голый провод
АС — Алюминиево-Стальной (стале-алюминиевый) голый провод
СИП — Самонесущий Изолированный Провод

Некоторые типы кабеля расшифровываются особым образом

КСПВ — Кабели для Систем Передачи данных в ПВХ-оболочке
КПСВВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, в ПВХ-оболочке
КПСВЭВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, с Экраном, в ПВХ-оболочке
ПНСВ — Провод Нагревательный, Стальная жила, ПВХ-оболочка
ПВ-1, ПВ-3 — Провод с ПВХ-изоляцией. 1 и 3 — это наиболее применимые классы гибкости жилы
ПВС — Провод в ПВХ-оболочке Соединительный
ШВВП — Шнур с ПВХ-изоляцией, в ПВХ-оболочке, Плоский
ПУНП — Провод Универсальный Плоский
ПУГНП — Провод Универсальный Плоский Гибкий

Расшифровка аббревиатур импортного кабеля

Силовой кабель

N — согласно VDE
Y — ПВХ
H — безгалогеновый ПВХ
M — монтажный кабель
C — медный экран
RG — радиочастотный

Аббревиатуры: NYM, NHMH, NYY, NYCY, NYRGY

FROR — кабель итальянского производства, поэтому имеет специфические обозначения согласно CEI UNEL 35011

F — corda flessibile — гибкая жила
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель
R — polivinilclorudo — PVC — ПВХ оболочка

Контрольный кабель

Y — ПВХ
SL — кабель контрольный
Li — многожильный проводник по VDE

Аббревиатуры: YSLY, LiYCY

Кабель передачи данных «витая пара»

U — unfoiled (нефольгированный, неэкранированный)
F — foiled (фольгированный, экранированный)
S — screened (экранированный медными проволоками)
S-F — общий экран из фольги + общий плетеный экран
S-S — экран каждой пары из фольги + общий плетеный экран
TP — twisted pair — витая пара
SAT — от англ. satellite — спутник — кабель для спутникового телевидения

Аббревиатуры: UTP, FTP, S-FTP, S-STP

Телефонный кабель и кабель для пожарной сигнализации

J- — инсталляционный, установочный кабель
Y — ПВХ
(St) — экран из фольги

Аббревиатуры: J-Y(St)Y, J-H(St)H

Безгалогеновый огнестойкий кабель

N — согласно VDE
HX — сшитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Аббревиатуры: NHXHX FE 180, NHXCHX FE 180

Провода монтажные

H — гармонизированный провод (одобрение HAR)
N — соответствие национальному стандарту
05 — номинальное напряжение 300/500 В
07 — номинальное напряжение 450/750 В
V — ПВХ изоляция
K — гибкая жила для стационарного монтажа

Аббревиатуры: H05V-K, H07V-K, N07V-K

Кабели с изоляцией из сшитого полиэтилена

N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольная герметизация
(FL) — продольная и поперечная герметизация
E — трехжильный кабель
R — броня из круглых стальных проволок
-J — наличие желто-зеленой жилы
-O — отсутствие желто-зеленой жилы

Типы, размеры и установка электрических кабелей

Электрический кабель предназначен для передачи электроэнергии из одной точки в другую. В зависимости от конечного применения кабели могут иметь разные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

Кабели электрические Напряжение

Электрический кабель измеряется в вольтах, и в зависимости от этого они делятся на ту или иную группу:

Кабели низкого напряжения (до 750 В): для различных применений, с термопластическим и термореактивным покрытием.Они спроектированы и построены в соответствии с согласованными стандартами.
Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных энергетических установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.) Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
Кабели высоковольтные: от 36 кВ. Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

Виды электрического кабеля по назначению

Кабели низковольтные

Кабели для электрощитов

Кабели гибкие для электромонтажа электрошкафов . Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и для внутренней проводки электрических шкафов, распределительных коробок и небольших электроприборов.

Силовые кабели

Кабели энергетические для промышленных объектов и общественных мест . Силовые кабели обычно используются для передачи энергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемых приводов (VFD).

Кабели армированные

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто можно встретить бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

Кабели резиновые

Использование очень гибких резиновых кабелей очень разнообразно. Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильных сервисах . Сварочные кабели должны иметь резиновую оболочку, которая позволяет передавать большие токи между сварочным генератором и электродом.

Безгалогенные кабели

Кабели повышенной безопасности без галогенов (LSZH) с низким выделением дыма и агрессивных газов в случае пожара подходят для использования в электропроводке электрических панелей и общественных мест , всех видов инсталляции в общественных местах, отдельных ответвлениях, аварийных цепях , общественные торговые сети, а также для мобильной связи.

Кабели огнестойкие

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , которые возникают во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т. Д. Их использование рекомендуется в аварийных цепях. в местах с согласия общественности.

Кабели управления

Контрольные кабели для стационарных или мобильных установок должны быть чрезвычайно гибкими, поскольку они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

Инструментальные кабели

Это гибкие и экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для подключения фотоэлектрических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

Кабели специальные

Существует широкий выбор электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применение в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны с питьевой водой или в плавательных бассейнах для освещения, очистки и очистки.

Кабели алюминиевые

Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

Кабели среднего напряжения

RHZ1

Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов и не распространяющий пламя и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

МВ-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена по американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Медно-алюминиевый кабель среднего напряжения для специальных применений. Особенно рекомендуется для установок, где существует риск присутствия масел и химических агентов углеводородного типа или их производных.

Компоненты электрического кабеля

В состав электрического кабеля входят:

Электрический проводник: , который направляет поток электричества
Изоляция: покрывает и сдерживает электрический поток в проводнике.
Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Виды электропроводов

Оголенный проводник : одинарный твердотельный провод, негибкий и без покрытия.
Алюминиевые электрические проводники: В некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
Медные электрические проводники: наиболее часто используемый материал.
Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
Одножильный кабель: одножильный кабель.
Многожильный кабель: кабель с несколькими жилами.

Виды изоляции электрических кабелей

Изоляция заключается в нанесении изоляционного покрытия на проводник для предотвращения утечки тока.Их делят на две большие группы: термопласты и термореактивные материалы.

1. Термопластическая изоляция

Наиболее распространенными при производстве электрических кабелей являются:

ПВХ: Поливинилхлорид
Z1: Полиолефины
PE : линейный полиэтилен
УЕ: Полиуретан

2. Термореактивная изоляция

Самые распространенные:

EPR: Этилен пропилен
XLPE : сшитый полиэтилен
EVA : Этилвинилацетат
SI : Силикон
PCP: Неопрен
SBR : Натуральный каучук

Виды металлических защит электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

Номенклатура электрических кабелей по нормам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное натяжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Обозначение по виду изоляции

номенклатура	Тип кабеля
R	Сшитый полиэтилен (XLPE)
х	Сшитый полиэтилен (XLPE)
Z1	Безгалогенный термопластичный полиолефин
Z	Безгалогенный термореактивный эластомер
В	Поливинилхлорид (ПВХ)
S	Безгалогеновый термореактивный силиконовый компаунд
D	Этилен-пропиленовый эластомер (EPR)

Обозначение экрана, внутренняя облицовка, якорь сиденья

номенклатура	Тип кабеля
C3	Экран из медной проволоки, спирально расположенный
C4	Экран медный в виде оплетки на собранные изолированные жилы.
В	Поливинилхлорид (ПВХ)
Z1	Безгалогенный термопластичный полиолефин

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони

номенклатура	Тип кабеля
Ф	Стальная обвязка по спирали.
FA	Алюминиевая лента по спирали
FA3	Алюминиевая лента с продольным рифлением
M	Заводная головка из стальной проволоки
MA	Заводная головка из алюминиевой проволоки

Обозначение наружной оболочки

номенклатура	Тип кабеля
В	Поливинилхлорид (ПВХ)
Z1	Безгалогенный термопластичный полиолефин
Z	Безгалогенный термореактивный эластомер
N	Вулканизированный хлорированный полимер

Обозначение проводника

номенклатура	Тип кабеля
К	Гибкая медь (класс 5) для стационарных установок
Ф	Гибкий медный кабель (класс 5) для мобильной связи
D	Гибкий для кабелей сварочного аппарата.Когда на нем нет букв, провод из сплошной меди 1 или 2 класса.
AL	AL Если проводник сделан из алюминия, отображается (AL).

Номинальное напряжение

Номинальная	напряжение
0,6 / 1 кВ	Номинальное напряжение 1000 В

Расшифровка количества жил

номенклатура	Тип кабеля
нГс	Количество и сечение жил, мм2, с жилами желто-зеленого цвета
nxS	Количество и сечение жил в мм2, без жилы Желтый / Зеленый

Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

UNE 21123
МЭК 60502
UNE 21150

Дополнительные данные

номенклатура	Тип кабеля
CE	CE Маркировка CE является обязательной для маркетинга продукта в Европейском сообществе.Эта маркировка может быть на продукте или на упаковке.
Дата изготовления	Дата изготовления (ГГММДД). Дата изготовления обычно указывается для отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнил каждый этап процесса и с какими материалами.

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Критерии определения размеров электрических проводников

Существует два критерия выбора размеров медных проводников:

В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
При европейском размере (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактические геометрические сечения несколько меньше номинальных.

Измерения электрического кабеля

Сечение в мм2	(AWG)	ТЕКУЩЕЕ ПОТРЕБЛЕНИЕ	Б / У
25 мм2	4	Очень высокий	Центральное кондиционирование и промышленное оборудование..
16 мм2	6	Высокий воздух	Кондиционеры, электроплиты и электрические соединения.
10 мм2	8	Средний высокий	Холодильники и сушилки.
6 мм2	10	Средний	Микроволновая печь и блендеры
4 мм2	12	Средний	Освещение
2.5 мм2	14	Менее	Лампы
1,5 мм2	16	Очень низкий	Термостаты, звонки или системы безопасности.

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей соответствуют стандарту Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
Фазовый провод : черный, серый или коричневый.
Защитный провод или заземляющий провод : два цвета, желтый и зеленый. Использование однотонных кабелей желтого или зеленого цвета разрешается только в тех местах, где по соображениям безопасности исключена возможность их перепутывания с системой заземления.

Информация об электрических кабелях — объединенные электронные провода и кабели

Электрический кабель состоит из двух или более проводов или проводников, которые образуют единую кабельную сборку из проводов, скрученных, скрепленных или скрученных вместе.С помощью этих кабелей скручивание проводов позволяет получить более гибкий продукт. Это когда в сборке используется скрутка или плетение. Формирование проволоки меньшего размера более гибкое, чем формирование одной проволоки такого же размера. Обычно провода сделаны из меди и либо голые, либо тонко покрыты другим металлом, таким как олово, золото или серебро, чтобы продлить срок службы провода. Гальваническое покрытие также облегчает пайку и обеспечивает смазку между прядями.

Существует довольно много типов электрических кабелей, и выбор действительно зависит от области применения, для которой он используется.Например, во многих старых домах есть электрические системы, основанные на использовании одножильных проводов, но в новых домах и других более поздних приложениях будут использоваться многожильные кабели, потому что они более удобны в использовании.

Вы найдете кабели, которые чаще всего используются в домашних условиях, а также для силовых и сигнальных цепей в электронных устройствах. В системе электропроводки в основном используются кабели для всех цепей постоянного освещения, питания и управления. В этом случае кабельная установка включает в себя сразу все жилы цепи, что экономит рабочее время и деньги по сравнению с другими вариантами проводки.Электрический кабель может также называться электронным проводом или кабелем, многожильным кабелем или одножильным кабелем среди других названий.

Как уже упоминалось, сегодня на рынке представлено множество видов кабелей. К ним относятся общий линейный провод и кабель, кабель для гитары или микрофона, провод для подключения, кабель локальной сети (LAN), коаксиальный / коаксиальный / вещательный кабель, кабель уровня передачи данных, плоский кабель, многожильный, многопарный, пленум, управление процессом, безопасность / противопожарная защита, луженая медная оплетка, динамик, переносной шнур / шнур лампы, магнитный провод, неизолированный никель-хром (BNC), медный провод / шинопровод или ленточный кабель.

Линейный кабель и кабель общего назначения универсальны для таких применений, как лампы и антенные шнуры, и используются во многих отраслях промышленности. Монтажный провод, представляющий собой одиночный изолированный провод, хорошо подходит для низковольтных и слаботочных устройств, таких как бытовые приборы, внутренняя проводка компьютера и счетчики. Существует два типа сетевого кабеля: стандартный для подключения компьютера к маршрутизатору и кроссоверный для подключения двух компьютеров друг к другу. Пленум-кабель имеет изоляцию с низким уровнем дыма и пламени и необходим в любом помещении для обработки воздуха, как в офисе, использующем пространство под потолком для возврата воздуха в кондиционер.

Управление процессами так же, как и звучит — оно измеряет, контролирует или регулирует в целях автоматизации процессов и является очень гибким по своей природе. Коаксиальный кабель имеет внутренний проводник под трубчатым изолятором, который полностью обернут трубчатым проводящим экраном. У большинства также будет изолирующий внешний вид или оболочка. Они необходимы для развлекательных центров или систем объемного звучания. Ленточные типы идеально подходят для случаев, когда в приложении требуется много проводов, потому что они могут легко вместить множество проводов, оставаясь гибкими для низкого напряжения.

Сегодня на рынке представлено так много вариантов и стилей электрических кабелей, независимо от области применения, всегда найдется тот, который будет работать лучше всего. После сбора необходимого количества проводов, необходимого напряжения и физической среды, в которой будут находиться кабели или провода, вы можете безошибочно определить, какой вариант будет успешным.

Типы электрических проводов и кабелей

Иллюстрированное объяснение различий между одножильными проводами и многожильными кабелями

В старых домах электрическая система, вероятно, состоит из одножильных проводов.Однако сегодня большая часть электропроводки выполняется с помощью многожильных кабелей из-за их удобства использования. Если вы выполняете электромонтажные работы в своем доме, вы можете использовать любой из них или их комбинацию.

Различные типы кабелей и изоляции

Двумя наиболее распространенными типами одножильных проводов являются THW и THWN / THHN, которые защищены металлической или пластиковой оболочкой. Сами провода могут быть как одножильными, так и многожильными. Сплошной провод обеспечивает наилучшее соединение, но его жесткость затрудняет прокладку по кабелепроводу, чем многожильный провод.

Вы можете приобрести проволоку на лапах или в катушках от 50 до 500 футов. В зависимости от вашей установки обязательно проверьте характеристики для внутреннего или наружного применения, а также на допуск по температуре.

Самый распространенный многожильный кабель изготавливается из металла или пластика и содержит нейтральный провод, «горячий» провод (или два) и заземляющий провод. Нейтральный и токоведущий провода изолированы термопластом; заземляющий провод может быть изолированным, а может и не быть изолированным. Провода имеют цветовую маркировку для защиты от ошибок подключения.Нейтральные провода белого или серого цвета, заземляющие провода зеленого цвета, а горячие провода любого другого цвета.

Здесь показаны следующие кабели: Два типа кабеля типа NM, описанные выше, обычно используются для внутренней установки. Самая последняя версия, известная как NM-B, может использоваться только в сухих помещениях и выдерживает нагрев до 140 градусов по Фаренгейту.

Кабель

NM и NM-B можно купить за ногу, а также в коробках, которые вмещают от От 25 до 250 футов. Более крупная версия кабеля NM, называемая большим приборным кабелем, имеет черную оболочку и из-за своей большой площади содержит многожильный, а не сплошной провод, чтобы упростить прокладку.Бронированный кабель типа MC имеет спиральную металлическую оболочку, но из-за своей дороговизны он обычно не используется для внутренних работ.

Различные типы кабелей также различаются по количеству проводников и их размеру. Например, кабель с обозначением «14-2» с заземлением имеет одну нейтраль и один провод под напряжением, а также провод заземления. Цифра 14, обозначенная Американским калибром проводов, обозначает диаметр только проводов без изоляции. Чем больше диаметр, тем больше пропускная способность провода.Обозначение жилы проставляется на оболочке кабеля, а также на каждом проводе.

Наиболее часто используемым металлом для изготовления проводов является медь из-за ее эффективности в качестве проводника. Провод также бывает из алюминия и алюминия, плакированного медью, но, поскольку они не так эффективны в проведении тока, провода должны быть большего размера для достижения той же емкости.

Прежде чем использовать любую из этих альтернатив, проверьте местные нормы и правила.

Допустимая допустимая нагрузка

Допустимая допустимая нагрузка на изолированные медные проводники в зависимости от размера провода и типа изоляции

Следующие ограничения Национального электротехнического кодекса применяются, когда в кабеле или корпусе содержится не более трех токоведущих проводников.

Максимально допустимая нагрузка для медного провода

Поперечные сечения медных проводов и проводников

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, как строительный редактор Sunset Books, старший редактор Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году.

Кабель | электроника | Британника

Кабель , в электрических и электронных системах, проводник или группа проводников для передачи электроэнергии или телекоммуникационных сигналов из одного места в другое. Кабели электрической связи передают голосовые сообщения, компьютерные данные и визуальные изображения через электрические сигналы на телефоны, проводные радиоприемники, компьютеры, телепринтеры, факсимильные аппараты и телевизоры. Нет четкого различия между электрическим проводом и электрическим кабелем.Обычно первое относится к одиночному сплошному металлическому проводнику с изоляцией или без нее, а второе относится к многопроволочному проводнику или к сборке изолированных проводов. С помощью волоконно-оптических кабелей, сделанных из гибких волокон из стекла и пластика, электрические сигналы преобразуются в световые импульсы для передачи аудио, видео и компьютерных данных.

Кабели силовые

Самый распространенный тип электрического силового кабеля — это кабель, подвешенный наверху между столбами или стальными опорами.Эти антенные кабели состоят из ряда проводов, обычно из меди или алюминия, скрученных (скрученных) вместе концентрическими слоями. Медь или алюминий выбираются из-за высокой электропроводности, а скрутка придает кабелю гибкость. Поскольку воздушные кабели часто подвергаются серьезным воздействиям окружающей среды, сплавы меди или алюминия иногда используются для увеличения механической прочности кабеля, хотя и с некоторым ущербом для его электропроводности. Более распространенная конструкция — это включение в сборку многожильного кабеля ряда высокопрочных, нержавеющих стальных проводов.Многие антенные кабели, особенно те, которые работают при высоком напряжении, не имеют изоляции (неизолированы). Кабели, работающие при более низких напряжениях, часто имеют покрытия из пропитанной асфальтом хлопковой оплетки, полиэтилена или другого диэлектрического (непроводящего) материала. Эти покрытия обеспечивают некоторую защиту от короткого замыкания и случайного поражения электрическим током.

Другой тип электрического кабеля устанавливается в подземных каналах и широко используется в городах, где нехватка места или соображения безопасности исключают использование воздушных линий.В отличие от воздушного кабеля, подземный кабель неизменно использует технически чистую медь или алюминий (механическая прочность не является проблемой под землей), а многожильный провод часто скручивают, чтобы максимизировать его компактность и электрическую проводимость.

Воздушные и подземные силовые кабели составляют основную часть электрической цепи от генератора до точки использования электроэнергии. Однако для балансировки схемы (а иногда и всей схемы) могут потребоваться специальные кабели.Иллюстрацией такого использования и особых условий, которые должны соблюдаться, являются кабели для использования на сталелитейных заводах и котельных (высокая температура), на мобильном оборудовании (вибрация и чрезмерное изгибание), на химических заводах (коррозия), для подводных лодок и шахт (механическое злоупотребление), вблизи ядерных реакторов (высокая радиация) и на искусственных спутниках (перепады давления).

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Электрические кабели, используемые для передачи информации, сильно отличаются от силовых кабелей как по функциям, так и по конструкции.Силовые кабели рассчитаны на высокое напряжение и сильноточные нагрузки, в то время как напряжение и ток в кабеле связи небольшие. Силовые кабели работают от постоянного или низкочастотного переменного тока, а коммуникационные кабели работают на более высоких частотах. Силовой кабель обычно имеет не более трех проводов, каждый из которых может иметь диаметр 1 дюйм (2,5 см) или более; телефонный кабель может иметь несколько тысяч проводников, диаметр каждого из которых составляет менее 0,05 дюйма (0,125 см).

Защитные покрытия для кабелей электросвязи аналогичны защитным покрытиям для кабелей электроснабжения. Обычно они состоят из трубы из алюминия или свинцового сплава или комбинации металлических полос и термопластических материалов. Изоляция телефонного кабеля состоит из сухой целлюлозы (в виде бумажной ленты, обернутой вокруг проводника, или бумажной массы, нанесенной на проводник) или полиэтилена. Толщина изоляции составляет несколько сотых дюйма или меньше. Коаксиальный кабель, который впервые получил широкое распространение во время Второй мировой войны, представляет собой двухжильный кабель, в котором один из проводников имеет форму трубы, а другой (меньшего размера, но также круглого сечения) поддерживается с минимальным из твердой изоляции в центре трубы.Некоторые из этих коаксиальных блоков могут быть собраны в общей оболочке или оболочке.

Проводная среда передачи Вырезанные чертежи (вверху) многопарного кабеля и (внизу) коаксиального кабеля, показывающие направление потока тока и распространение электрических и магнитных полей.
Encyclopædia Britannica, Inc.
Прокладка длинных подводных кабелей для телефонной или телеграфной связи несколько отличается от того, что обсуждалось ранее. Трансатлантический кабель для телеграфа был впервые построен в 1858 г., а для телефона — в 1956 г .; волоконно-оптический кабель впервые проложил через Атлантический океан в 1988 году. См. Также подводный кабель .
Волоконно-оптические телекоммуникационные кабели
Кабели из оптических волокон впервые были введены в эксплуатацию в середине 1970-х годов. В волоконно-оптическом кабеле световые сигналы передаются через тонкие волокна из пластика или стекла от светодиодов или полупроводниковых лазеров посредством внутреннего отражения. Преимущества волоконно-оптических кабелей перед обычными коаксиальными кабелями включают в себя низкую стоимость материала, высокую пропускную способность, низкое затухание сигнала, безопасность данных, химическую стабильность и невосприимчивость к электромагнитным помехам.
оптическое волокно
Световой луч, проходящий через оптическое волокно.
Encyclopædia Britannica, Inc.
Как и другие типы кабелей, волоконно-оптические кабели разработаны и изолированы для различных применений на суше, под землей, над землей и под водой. Такие кабели обычно состоят из сердечника, заключенного в ряд защитных слоев. Жила кабеля содержит один сплошной или скрученный центральный силовой элемент, окруженный оптическими волокнами; они либо свободно размещаются в жесткой центральной трубке, либо плотно упаковываются в мягкую гибкую внешнюю оболочку.
Количество и тип защитных слоев, окружающих жилу, зависит от использования, для которого предназначен кабель. Как правило, сердцевина покрыта слоем меди для улучшения проводимости на больших расстояниях, за которым следует материал (например, алюминиевая фольга), блокирующий проникновение воды в волокна. Стальная проволока или пряди добавляются для прочности на разрыв, а затем весь кабель оборачивается полиэтиленовой оболочкой или оболочкой для устойчивости. См. Также волоконная оптика.
Последняя редакция и обновление этой статьи выполняла Эми Тикканен, менеджер по исправительным учреждениям.
Узнайте больше в этих связанных статьях Britannica:
средства связи: волоконно-оптические каналы
Волоконно-оптические кабели заменяют кабели из медных проводов как в приложениях для дальней связи, таких как фидерные и магистральные части телефонных и кабельных телевизионных контуров, так и в приложениях для малых расстояний, таких как локальные сети (LAN) для компьютеров и домашнее распределение телефон, телевидение и услуги передачи данных.Например,…
Уильям Томсон, барон Кельвин: Ранние годы
… возможность прокладки трансатлантического кабеля изменила направление его профессиональной деятельности. Его работа над проектом началась в 1854 году, когда Стокс, пожизненный корреспондент по научным вопросам, попросил теоретического объяснения очевидной задержки электрического тока, проходящего по длинному кабелю.В своем ответе…
Сэр Чарльз Тилстон Брайт
… второй и третий атлантические кабели 1865 и 1866 годов. Впоследствии он руководил прокладкой подводных кабелей в нескольких других регионах.…
Что такое силовой кабель? Определение и конструкция кабеля
Определение: Кабель, используемый для передачи и распределения электрической энергии, называется кабелем электропитания.Силовой кабель состоит из двух или более электрических проводов, соединенных внешней оболочкой. Он используется для передачи сверхвысокого напряжения в местах, где невозможно использовать воздушные линии, например, на море, на пересечении аэродромов и т. Д. Но подземный кабель дороже по сравнению с воздушным кабелем для того же напряжения, который является одним из основные отводы кабеля питания.
Прокладка кабеля
Силовой кабель в основном состоит из трех основных компонентов: проводника, диэлектрика и оболочки.Жила в кабеле обеспечивает ток. Изоляция или диэлектрик выдерживает рабочее напряжение и изолирует проводник от других предметов. Оболочка не пропускает влагу и защищает кабели от всех внешних воздействий, таких как химическое или электрохимическое воздействие, огонь и т. Д. Основные компоненты электрических силовых кабелей подробно описаны ниже.
Проводник
Медь и алюминиевая проволока используются в качестве проводящего материала в кабелях из-за их высокой электропроводности.Для изготовления силового кабеля используются сплошные или несколько оголенных проводов из меди или алюминия.
Для проводника, имеющего более трех проводов, провод размещается вокруг центрального провода таким образом, что их шесть в первом слое, двенадцать во втором, восемнадцать в третьем и так далее. Количество проводов в проводниках — 7, 19, 37, 61, 91 и т. Д. Размер проводника представлен как 7 / A, 19 / B, 37 / C и т. Д., В которых первые цифры представляют количество прядей и вторая цифра A, B, C и т. д., представляет собой диаметры в см или мм отдельных жил проводов.
Изоляция
Наиболее часто используемым диэлектриком в силовых кабелях является пропитанная бумага, бутилкаучук, поливинилхлоридный кабель, полиэтилен, сшитый полиэтилен. Кабели с бумажной изоляцией в основном предпочтительны, поскольку они обладают высокой допустимой нагрузкой по току, обычно надежны и имеют длительный срок службы. Диэлектрический состав, используемый для кабеля, должен иметь следующие свойства.
Изолятор должен иметь высокое сопротивление изоляции.
Он должен иметь высокую диэлектрическую прочность, чтобы не пропускать через него ток утечки.
Материал должен иметь хорошую механическую прочность.
Диэлектрический материал должен выдерживать высокие температуры.
Должен иметь низкое термическое сопротивление.
Он должен иметь низкий коэффициент мощности.
Кабели, используемые для подводных лодок и влажных грунтов, должны использовать синтетические диэлектрики, такие как поливинилхлорид, полиэтилен и т. Д.Эти материалы сравнительно легче и имеют немигрирующий диэлектрик. Также такой тип диэлектрического материала имеет хорошую диэлектрическую прочность, низкие потери мощности и низкое тепловое сопротивление.
Внутренняя оболочка
Используется для защиты кабеля от влаги, которая может повлиять на изоляцию. Оболочка кабеля изготовлена из свинцового сплава, и эта прочность выдерживает внутреннее давление кабелей, находящихся под давлением. Материал, используемый для внутренней оболочки, должен быть немагнитным.
Алюминиевая оболочка также используется в силовых кабелях, поскольку она дешевле, меньше по весу и имеет более высокую механическую прочность, чем свинцовая оболочка. В маслонаполненных кабелях и телефонах используется гофрированная бесшовная алюминиевая оболочка, поскольку она имеет лучшие свойства изгиба, меньшую толщину и меньший вес.
Защитное покрытие
Кабели со свинцовой оболочкой при прямой прокладке на земле повреждаются коррозией и электролитом. Для защиты кабелей от коррозии слоев волокнистого материала, такого как бумага, гессиан и т. Д., или поливинилхлорид. Слои волокнистого материала, покрытые водонепроницаемым составом снаружи электрического кабеля, называются сервировочными.
Армирование : Армирование — это процесс, при котором слои оцинкованной стальной проволоки или два слоя металлической ленты накладываются на оболочку для защиты от механических повреждений. Стальная проволока обычно используется для бронирования, поскольку она имеет высокую продольную прочность. Броня используется также для заземления кабеля. Когда в кабеле происходит повреждение (из-за нарушения изоляции), ток повреждения проходит через броню и заземляется.
OverSheath
Придает кабелю механическую прочность. Он защищает кабель от общих повреждений, таких как влага, коррозия, грязь, пыль и т. Д. Для изготовления оболочки используется термореактивный или термопластический материал.
Кабельные материалы | Типы металлов, используемых в кабелях и проводах
Металлы
Иногда мы забываем, что многие кабели не предназначены для передачи электроэнергии или сигналов, например, кабели, поддерживающие мосты, приводящие в действие элероны и буксируемые автомобили.Механические провода и кабели — большая (но другая) отрасль.
Однако между механическими и электрическими проводами и кабелями есть сходство — по крайней мере, с точки зрения средств их изготовления.
По мере изготовления жилы проволоки протягиваются через фильеры все меньшего размера. Это верно для всех проводов. Алмазные матрицы используются из-за их чрезвычайной твердости и того факта, что они сохраняют свой точный размер в течение длительного времени. Фактически, система размеров American Wire Gauge (AWG) предлагает эту процедуру вытягивания.Например, провод размером 22 AWG, менее 20 AWG, теоретически протягивается через 22 матрицы все меньшего размера. Проволока большего размера протягивается через меньшее количество матриц; отсюда и «калибр» с меньшим числом. См. Таблица 1 .
Медь считается стандартом для электрических проводов, уступая только серебру по проводимости, но гораздо более многочисленна и поэтому экономична.
Поскольку пайка меди может быть затруднена без использования флюса (который может оставлять коррозионные остатки), ее обычно покрывают лужением или покрытием, если она предназначена для пайки.(Это не исключает использования флюса, но покрытие облегчает пайку и обеспечивает некоторую защиту от коррозии в целом.)
Медь без покрытия идеально подходит для муфт под давлением (опрессовка и т. Д.), Которые предотвращают окисление поверхности.
Меньший вес алюминия
предполагает его предпочтение в авиастроительной промышленности, ориентированной на вес. Его вес составляет примерно 1/3 веса меди, и даже с его более низкой проводимостью, он работает лучше, чем медь на фунт веса почти в 2: 1.
Так почему же алюминий не предпочтителен? Начнем с того, что физические характеристики проволоки — это только часть истории. Много лет назад, когда медь была в дефиците, для жилой проводки часто выбирали алюминий. В то время не было полностью оценено серьезное влияние гальванической реакции между алюминием и латунными или медными фитингами или выводами в присутствии влаги. Это приведет к коррозии, которая вызовет отказ в соединении либо в виде обрыва цепи, либо, что еще хуже, высокого сопротивления, что приведет к многочисленным пожарам.Алюминий оказался гальванически слишком агрессивным для прямого контакта с медью или латунью. [ В таблице 2 перечислены металлы в соответствии с их гальваническим рангом.]
Та же проблема существует и в других схемах. Если бы все выводы были заменены на алюминиевые, гальваническую проблему можно было бы решить, но это применимо ко всем штырям, клеммам, контактам и проводящему оборудованию, и существует множество существующих систем, которые потребуют адаптации.Кроме того, алюминий образует твердый оксидный слой на своей поверхности, который необходимо пронизать для хорошего электрического соединения.
Хотя это и второе лучшее решение, существуют биметаллические («AL / CU») адаптеры, которые соединяют алюминиевые и медные проводники, где переподключение домашней проводки нецелесообразно. Это решает проблему гальванического воздействия, которая снижает пожарную безопасность.
Еще один серьезный недостаток алюминия заключается в том, что его нельзя легко припаять или покрыть металлом для улучшения паяемости.
Все это может свидетельствовать о недопустимости законного использования алюминия в электрических системах, не говоря уже о самолетах. Не так. На самом деле алюминий одобрен для использования в воздухе с калибром 6 AWG или больше. Это нацелено на энергетические приложения, а не на системы авионики. При больших токах, характерных для таких больших проводов, как эти, эффекты возможной коррозии в некоторой степени компенсируются самим током.
Серебро проводит лучше, чем медь, хотя значительно дороже.В результате его часто используют в качестве покрытия для меди, чтобы улучшить проводимость кожи и обеспечить некоторую защиту от коррозии. Это особенно важно на очень высоких частотах, где ток более склонен концентрироваться на «коже» проводника, что называется скин-эффектом. Серебро тоже легко паяется.
Олово обеспечивает защиту медного проводника от коррозии, но не оказывает заметного влияния на его проводимость. Это, конечно, в высшей степени припаяно.На самом деле «луженый» проводник может быть покрыт сплавом свинца и олова — припоем.
Золото , хоть и дорого, но является обычным покрытием для латунных контактов разъема, коаксиальных контактов ARINC и частей некоторых других разъемов. По сути, это покрытие является предпочтительным из-за его превосходных свойств коррозионной стойкости в приложениях, где может быть большое воздействие. Золото также является хорошим проводником и легко спаивается.
В таблице 3 перечислены основные проводящие материалы и их свойства, как абсолютные, так и относительно меди.
Оболочка и диэлектрические материалы
Температурные характеристики изоляции
ПВХ
— плохой выбор для изоляции проводов и кабелей в самолетах — позиция, подтвержденная FAA. Другие хорошие и одобренные варианты существуют и легко доступны.
Температурные рейтинги отражают диапазон, в котором будет сохраняться целостность изоляции — достаточно гибкой в холодном состоянии и без эффектов размягчения или разрушения в верхней части шкалы.Следует отметить, что верхний температурный диапазон должен учитывать нагрев, вызванный рассеиванием мощности в самом проводе.
Хотя ожидается, что большая часть бортовой электропроводки не выдержит воздействия номинальных температурных пределов, такие номинальные характеристики обеспечивают меру «запаса прочности» для обеспечения безопасности в случае пожара или неисправности.
Другие свойства изоляции, вызывающие озабоченность, в зависимости от области применения, включают диэлектрическую проницаемость, которая определяет потери, взаимную емкость (между проводниками), полное сопротивление, скорость распространения и т. Д.[См. Фактор скорости ]
Наиболее распространенные изоляционные материалы для проводов и кабелей, одобренные и обычно приемлемые для самолетов, относятся к семейству Teflon® — известной торговой марки фторполимеров, — которые включают, например, PTFE, ETFE (также известный как Tefzel®), TFE и FEP. .
Провода
MIL-W-22759 имеют изоляцию из TFE или Tefzel®. Изоляция из ТФЭ рассчитана на верхние температуры окружающей среды от + 200 ° C до + 260 ° C, в зависимости от толщины изоляции и материалов проводов.Tefzel® обычно рассчитан на + 150 ° C. Оба подходят для температуры -65 ° C, что может быть реализовано вблизи кожи на больших высотах.
Проблемы с температурой / производительностью
Есть несколько старых «резервных» коаксиальных кабелей — например, RG58 и RG214 — и некоторые более новые кабели с низкими потерями, которые на самом деле могут вызвать серьезные проблемы с производительностью в авиационных системах. Их полезность ограничена использованием полиэтилена в качестве диэлектрического материала. В результате получается номинальная температура, как правило, 85 ° C (что равно 185 ° F), что на первый взгляд может показаться вполне адекватным.
Но воздушные системы намного безопаснее обслуживаются кабелями с номиналом 200 ° C. Теперь 200 ° C — это колоссальные 394 ° F — достаточно, чтобы расплавить припой! Конечно, выше человеческой терпимости. Итак, является ли излишним указывать (и оплачивать) кабели с номиналом 200 °? Определенно нет. И вот почему.
Многие специалисты по авионике знают — если не на основании научного опыта, — что использование «высокотемпературных» кабелей предпочтительнее менее дорогих коаксиальных кабелей. Причина в производительности — может быть, не в начале, а со временем.
В очень многих самолетах кабели вьются через планер в местах, которые могут стать намного горячее, чем салон. Несмотря на то, что при контакте с воздуховодами, брандмауэрами двигателей и других горячих точках или вблизи них температура не достигает даже 200 ° C, они нередко испытывают точки касания значительно выше 100 ° C. Именно там может случиться ущерб. Какой ущерб?
Немного предыстории: Коаксиальные кабели по определению коаксиальны, то есть цилиндр экранирования и поперечное сечение центрального проводника имеют одну и ту же ось.Пространство [диэлектрик] между ними во всем одинаковое. Идеально.
Низкотемпературные диэлектрические материалы размягчаются при относительно низких температурах, и центральный проводник неизбежно смещается не по центру, к экрану, в направлении силы тяжести или к внутренней части изгиба кабеля. В таком случае «ко-ось» уходит с оси, и концентричность, необходимая для поддержания импеданса, ухудшается. Это навсегда и лишь часть возможного ущерба.
Другая часть находится в коробке.В случае приемника изменения импеданса могут вызвать уменьшение сигнала — возможно, вплоть до потери полезности.
В случае передатчика все может ухудшиться. Отражение мощности [измеряемое как КСВ, или коэффициент стоячей волны] возвращается прямо к последней стадии, выделяя тепло… а тепло является заклятым врагом всех электронных компонентов. Это приглашение к скамейке для ремонта. Вы знаете кого-нибудь, кто предпочел бы оплатить ремонт, чем скромные дополнительные расходы на кабель 200 ° C?
Кабели, в которых используются диэлектрические материалы из полиэтилена (PE) с номинальной температурой 85 ° C, становятся мягкими при температурах, характерных для изолированных участков в самолетах.В некоторых кабелях с низкими потерями используется вспененный полиэтилен, который изначально является мягким. Прокладка кабеля с осторожностью во избежание горячих точек в целом важна, но крайне важна для таких кабелей.
Когда так много внимания уделяется целостности кабелей, разве не имеет смысла всегда использовать лучший выбор?
Обычные типы бытовых электрических кабелей, используемые в Великобритании
Обратите внимание, , что вся электрическая проводка и сведения об установке, представленные на diydata.com, предназначены для информации. только для целей.С 1 января 2005 года Часть P строительных норм требует в Англии и Уэльсе, чтобы только сертифицированные лица может выполнять электромонтажные работы, либо работа должна быть сертифицирована по завершении — см. страницу для более подробной информации.
Всегда отключайте любую электрическую цепь перед работой с ней.
общий внутренний кабель — три плюс земля — бронированный кабель
Внутренний электрический кабель обычно соответствует британскому стандарту BS 6004.
31 марта 2004 г. был введен новый цветовой код (согласованный во всех странах ЕС) для силовых кабелей (см. страницу с подробностями об этих изменениях).До 31 марта 2006 г. можно использовать как старые, так и новые цвета (но не смешивать). Ниже мы приводим цвета как старого, так и нового кабеля.
Стандартное внутреннее электроснабжение Великобритании — 230 вольт переменного тока.
Кабели с одножильным сердечником никогда не следует использовать повторно — хотя их можно сгибать, их нельзя сгибать. повторное движение может ослабить сердечники, что приведет к их ослаблению, перегреву или отказу.
Двойная жила и земля
(общие внутренние силовые кабели)
Состоит из двух изолированных твердых жил с неизолированным медным заземляющим проводом между внутренними жилами и общим проводом. Оболочка из ПВХ.Бытие цветов:
До марта 2004 г. Сообщение за март 2004 г.
Live Красный коричневый
нейтраль Черный Синий
Земля Зеленый и желтый (см. Примечание)
Заземление в сетевом кабеле обычно является неизолированной медью, зеленый и желтый цвета относятся к цветным трубка, которая должна быть установлена там, где земля подсоединяется к арматуре или прибору.
размер жилы мм2
типичные приложения
1,0 14 3,25 освещение
1,5 18 4,25 освещение
2,5 24 5,75 силовая цепь
4,0 32 7,75 силовая цепь, душ
6.0 40 9,75 душ, плита
10 53 12,9 плита
Указанные токи и мощности относятся к кабелям в установках «на открытом воздухе», кабели должны быть снижение номинальных значений, если кабели проложены вместе или таким образом, что тепловое повышение кабеля не рассеивается.
Типы кабелей, которые можно найти в старых помещениях.
Резиновая изоляция, двухжильный (многопроволочный), покрытый внешней свинцовой оболочкой.Если есть что-нибудь из этого все еще установлена очень старая проводка, ее следует немедленно изолировать и заменить. С возрастом этого типа кабеля это почти Гарантировано, что резиновая изоляция будет разрушаться и разрушаться, любой отказ изоляции может привести к внешнему покрытию стать под напряжением — установка, в которой все еще используется этот тип проводки, вряд ли будет иметь современные расцепители, встроенные в потребительский блок или мастер отключения утечки на землю.
С резиновой изоляцией, двух- или трехжильный (многопроволочный), покрытый внешней резиновой оболочкой.Опасность с Этот тип кабелей приводит к ухудшению качества резины, особенно в случае перегрева клеммы. Следует учитывать проводку готов к замене.
с ПВХ изоляцией, трехжильный (многопроволочный), покрытый внешней оболочкой из ПВХ, может еще быть в хорошем состоянии физическое состояние. Две точки, на которые следует обратить внимание:
Обрыв отдельных жил — это снижает допустимую нагрузку на кабель и может вызвать провод перегреваться у винтовых клемм.
Заземляющие провода, которые просто скручены вместе — это не функция кабеля, а метод установка была обычной в то время, когда этот тип кабеля был доступен.
3-жильный и земля
(обычно используется для соединений между двухпозиционными переключателями)
Состоит из трех изолированных твердых жил с неизолированным медным заземляющим проводом между внутренними жилами и общим Оболочка из ПВХ. Цветовые коды:
До марта 2004 г.
Пост март 2004 г.
Синий
Серый
Желтый
Черный
Красный
Коричневый

Размер жилы мм2
типичные приложения
1.0
12
2,75
двухполюсное переключение освещения
Армированный кабель
Бронированный кабель обычно используется для передачи электроэнергии под землей или по воздуху. Конструкция обычно внутренние жилы (которые, как правило, многопроволочные) покрываются индивидуальной оболочкой, а затем покрываются первоначальной общей пластиковой оболочкой. оболочка, за которой следует защитная проволочная броня с последней внешней оболочкой, чтобы скрепить все вместе.Внутренних ядер может быть два, три или четыре в зависимости от приложения.
Защитная броня проволоки всегда должна быть заземлена со стороны источника питания, чтобы предотвратить ее повреждение. под напряжением, если кабель оборван или в нем должна возникнуть неисправность.
Прокладку бронированного кабеля следует доверить профессиональным подрядчикам, а не потому, что это сложно. но из-за последствий для безопасности, если воздушные или подземные установки не будут соответствовать строгим требованиям к установке.
No related posts.

Разное

	До марта 2004 г.	Сообщение за март 2004 г.
Live	Красный	коричневый
нейтраль	Черный	Синий
Земля	Зеленый и желтый (см. Примечание)

размер жилы мм2			типичные приложения
1,0	14	3,25	освещение
1,5	18	4,25	освещение
2,5	24	5,75	силовая цепь
4,0	32	7,75	силовая цепь, душ
6.0	40	9,75	душ, плита
10	53	12,9	плита

До марта 2004 г.	Пост март 2004 г.
Синий	Серый
Желтый	Черный
Красный	Коричневый

Размер жилы мм2			типичные приложения
1.0	12	2,75	двухполюсное переключение освещения
