Содержание

Как проверить резистор

К наиболее часто встречающимся неисправностям непроволочных резисторов относятся: частичное или полное выгорание токопроводящего слоя и нарушение электрического контакта этого слоя с хомутиком. Обе эти причины ведут к изменению номинальной величины сопротивления, что может быть выявлено с помощью омметра. Если параллельно проверяемому резистору включены другие элементы, при измерении номинала резистор отпаивают. Резистор считается неисправным, если величина сопротивления имеет отклонение от номинала более чем на 25 %. На неисправность резистора указывают изменяющиеся показания измерительного прибора при незначительных покачиваниях его выводов. Как правило, неисправные проволочные резисторы не ремонтируются, а заменяются исправными. Перед заменой следует выяснить причину, приведшую к выходу резистора ив строя, и устранить ее. При отсутствии исправного резистора, соответствующего параметрам вышедшего из строя, последний может быть составлен из нескольких резисторов, соединенных параллельно или последовательно для достижения нужного номинала.

Неисправности переменных непроволочных резисторов в большинстве случаев обусловлены отсутствием надежного контакта между скользящим контактом и токопроводящим слоем (загрязнением, деформацией скользящего контакта или токопроводящего слоя), а также заниженной величины сопротивления изоляции между металлическим корпусом резистора и выводами.

Переменные проволочные резисторы реже выходят из строя. Причинами их неисправности могут быть: плохой контакт между проволокой и подвижным контактом или обрыв токопроводящего элемента. Эти неисправности легко выявляются с помощью омметра. В исправном резисторе отклонение номинальной величины сопротивления не должно превышать 15—20 %. Начальная величина сопротивления резистора должна быть не более 10 Ом для резисторов с номиналом сопротивления до 15 кОм и 50 Ом для резисторов с номиналом сопротивления выше 15 кОм. Сопротивление изоляции между корпусом и выводами не должно быть менее 200 кОм.

У исправных резисторов ход подвижного контакта по токопроводящему элементу должен быть плавным, без разрывов цепи. Выявленные неисправности можно устранить некоторым увеличением давления в месте контакта, пайкой или сваркой оборванного элемента в проволочных резисторах. Если ремонт не дает желаемого результата, неисправный резистор заменяют другим, предварительно проверенным.

В этом видео показано как проверить резистор мультиметром:

Добавить комментарий

Как определить сгоревший резистор без схемы. Технология проверки резистора в домашних условиях

Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.

Типы мультиметров

Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.

Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.

Виды неисправностей

Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.

Неисправный резистор часто имеет полностью обгоревшую поверхность или частично — в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.

Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.

Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:

  • полупроводниковые детали и конденсаторы исправны;
  • на печатных платах нет сгоревших дорожек;
  • отсутствуют обрывы в соединительных проводах;
  • соединения разъемов надежны.

Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.

Характеристики резисторов

Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов. Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.

Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:

  • 0,125 Вт — двойная косая черта;
  • 0,5 Вт — прямая продольная черта;
  • римская цифра — величина мощности, Вт.

Резистор для замены выбирается по тем же параметрам, что и неисправный.

Проверка резисторов на соответствие номиналам

Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.

Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.

Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.

Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.

Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора. Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.

При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит «1»). Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.

После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.

Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.

Как измерить сопротивление, когда номинал неизвестен?

Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет «1», что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.

Функция прозвонки

А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка.

Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.

При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.

Проверка исправности резистора на плате

Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.

Заключение

Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.

Резистор или постоянное сопротивление – это одновременно самый простой и распространённый элемент в электрических схемах, его устанавливают во всех устройствах. Но, несмотря на свою простоту, при нарушении режимов работы или тепловых условий он может сгореть. Отсюда возникает вопрос, как проверить резистор на работоспособность мультиметром. Технология проверки исправности в домашних условиях будет изложена в этой статье.

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы. Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

  1. Обрыв.
  2. Несоответствие номиналу.

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Проверка резистора на обрыв

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв.

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

  1. Измерить омметром, прозвонкой или другим прибором участок цепи.
  2. Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
  3. Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
  4. Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
  5. Проверить результаты работы на наличие КЗ.

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Определяем номинал резистора

У советских сопротивлений номинал был указан буквенно-цифровым способом. У современных выводных резисторах номинал зашифрован цветовыми полосами. Чтобы заменить сопротивление после проверки на исправность, нужно расшифровать маркировку сгоревшего.

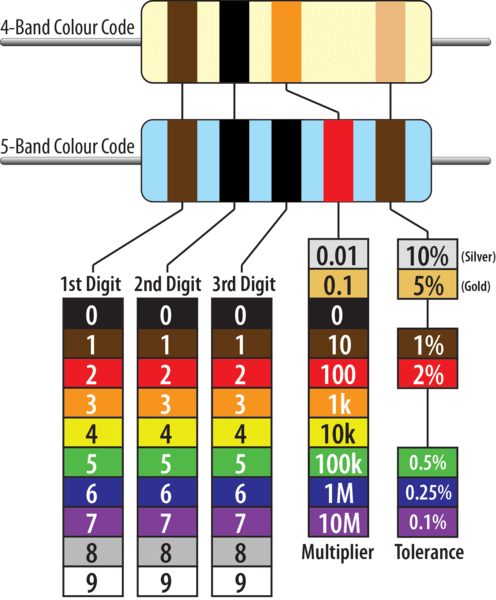

Для определения маркировки по цветным полоскам есть масса бесплатных приложений на андроид. Раньше использовались таблицы и специальные приспособления.

Можно сделать вот такую шпаргалку для проверки:

Вырезаете цветные круги, прокалываете их по центру и соединяете, самый большой назад, маленький – спереди. Совмещая круги, вы определяете сопротивление элемента.

Кстати на современных керамических резисторах тоже используется явная маркировка с указанием сопротивления и мощности элемента.

Если вести речь об SMD элементах – здесь всё достаточно просто. Допустим маркировка «123»:

12 * 10 3 = 12000 Ом = 12 кОм

Встречаются и другие маркировки из 1, 2, 3 и 4 символов.

Если деталь сгорела так, что маркировку вообще не видно, стоит попробовать потереть её пальцем или ластиком, если это не помогло – у нас есть три варианта:

  1. Искать на схеме электрической принципиальной.
  2. В некоторых схемах есть несколько одинаковых цепей, в таком случае можно проверить номинал детали на соседнем каскаде. Пример: подтягивающие резисторы на кнопках у микроконтроллеров, ограничительные сопротивления индикаторов.
  3. Замерить сопротивление уцелевшего участка.

О первых двух способах добавить нечего, давайте узнаем, как проверить сопротивление сгоревшего резистора.

Начнем с того, что нужно очистить покрытие детали. После этого включите на мультиметре режим измерения сопротивления, он обычно подписан «Ohm» или «Ω».

Если вам повезло, и отгорел участок непосредственно возле вывода, просто замерьте сопротивление на концах резистивного слоя.

В примере как на фото можно замерить сопротивление резистивного слоя или определить по цвету маркировочных полос, здесь они не покрыты копотью – удачное стечение обстоятельств.

Ну а если вам не повезло и часть резистивного слоя выгорела – остаётся замерить небольшой участок и умножить результат на количество таких участков по всей длине сопротивления. Т.е. на картинке вы видите, что щупы подключаются к кусочку равному 1/5 от общей длины:

Тогда полное сопротивление равно:

R измеренное *5=R номинальное

Такая проверка позволяет получить результат близкий к реальному номиналу сгоревшего элемента. Этот метод подробно описан в видео:

Как проверить переменный резистор и потенциометр

Чтобы понять, в чем заключается проверка потенциометра, давайте рассмотрим его структуру. Переменный резистор от потенциометра отличается тем, что первый регулируется отверткой, а второй рукояткой.

Потенциометр – это деталь с тремя ножками. Он состоит из ползунка и резистивного слоя. Ползунок скользит по резистивному слою. Крайние ножки – это концы резистивного слоя, а средняя соединена с ползунком.

Чтобы узнать полное сопротивление потенциометра, нужно замерить сопротивление между крайними ножками. А если проверить сопротивление между одной из крайних ножек и центральной – вы узнаете текущее сопротивление на движке относительно одного из краёв.

Но самая частая неисправность такого резистора — это не отгорание концов, а износ резистивного слоя. Из-за этого сопротивление изменяется неправильно, возможна потеря контакта в определенных участках, тогда сопротивление подскакивает до бесконечности (разрыв цепи). Когда движок занимает то положение, в котором контакт ползунка с покрытием вновь появляется – сопротивление вновь становится «правильным». Эту проблему вы могли замечать, когда регулировали громкость на старых колонках или усилителе. Проявляется проблема в том, что при вращении ручки периодически в колонках раздаются щелчки или громкие стуки.

Вообще проверку плавности хода потенциометра нагляднее проводить аналоговым мультиметром со стрелкой, т.к. на цифровом экране вы просто можете не заметить дефекта.

Потенциометры могут быть сдвоенными, иногда их называют «стерео потенциометры», тогда у них 6 выводов, логика проверки такая же.

На видео ниже наглядно показывается, как проверить потенциометр мультиметром:

Методы проверки резисторов просты, но для получения нормального результата проверки нужен мультиметр или омметр с несколькими пределами измерений. С его помощью вы сможете померить еще и напряжение, ток, емкость, частоту и другие величины в зависимости от модели вашего прибора. Это основной инструмент мастера по ремонту электроники. Сопротивления иногда выходят из строя при внешней целостности, иногда уходят от номинального значения сопротивления. Проверка нужна для определения соответствия деталей номиналам, а также чтобы убедится рабочий или нет элемент. На практике способы проверки могут отличаться от описанных, хотя принцип тот же, всё зависит от ситуации.

Полезное

Ремонт электроники, а также ее реверс-инжиниринг представляют собой хоть и интересные, но все же довольно непростые занятия. Одной из сложностей такого времяпрепровождения является попытка распознавания номиналов сгоревших компонентов. Когда под рукой нет схемы устройства, это распознавание становится чуть ли не загадкой века. Резисторы в силу их большего распространения на печатных платах и большей склонности к выгоранию являются желанными объектами в плане выяснения их номиналов при практически полностью обугленных корпусах.

Несмотря на кажущуюся невозможность определения сопротивления сгоревшего резистора, его номинал все же можно узнать. При этом существуют три метода определения сопротивления.

Первый метод. Сначала уберите внешнее покрытие, которое, скорее всего, уже находится в обугленном виде. Очистите обгоревшую секцию резистора, где какая-либо проводимость уже исчезает. Измерьте сопротивление от одного конца резистора до поврежденного участка. Затем измерьте сопротивление от поврежденного участка до другого конца резистора. Сложите эти два измеренных сопротивления. Это будет приблизительное значение сожженного резистора. Для немного более точного значения итогового сопротивления можно добавить к этой сумме небольшое значение сопротивления сожженного участка. Предположим, что значение сожженного резистора было 1 КОм, но вы получили 970 Ом. Так что просто добавьте 30 Ом, и у вас будет 1 КОм.

Второй метод. Этот метод также может быть использован для определения значения резистора, а также он может применяться на подключенных резисторах в цепи в случае, если вы не знаете о цветовом кодировании резисторов, то есть что означают полоски на резисторе. Следует отметить, что резистор должен подавать хоть какие-то признаки жизни, то есть он не должен быть полностью выгоревшим. Итак, сначала подключите резистор к мультиметру и измерьте падение напряжения на интересующем резисторе. Теперь измерьте ток, текущий через резистор. Умножьте оба значения, и вы получите мощность резистора, поделите напряжение на ток, получите сопротивление (закон Ома).

Третий метод. Этот метод можно использовать лучше, если вы знаете ожидаемое выходное напряжение схемы, и у вас есть набор резисторов с той же мощностью, что и сгоревший резистор. Начните с высокого значения сопротивления и временно подключите такой резистор вместо сгоревшего резистора. Измерьте ожидаемое выходное напряжение цепи. Если вы получили то же напряжение, что и ожидаемое напряжение, то вы нашли искомое сопротивление. Если же нет, то продолжайте уменьшать значение резистора, пока не удовлетворитесь работой схемы.

.
&nbsp&nbsp&nbspЕсли Вы хотите, чтобы интересные и полезные материалы выходили чаще, и было меньше рекламы,
&nbsp&nbsp&nbspВы можее поддержать наш проект, пожертвовав любую сумму на его развитие.

Как определить сгоревший резистор

Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

  1. внешний осмотр;
  2. радиодеталь тестируется на обрыв;
  3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Рисунок 1. Резистор «УЛИ», на корпусе виден номинал детали и допуск

Цветовое обозначение

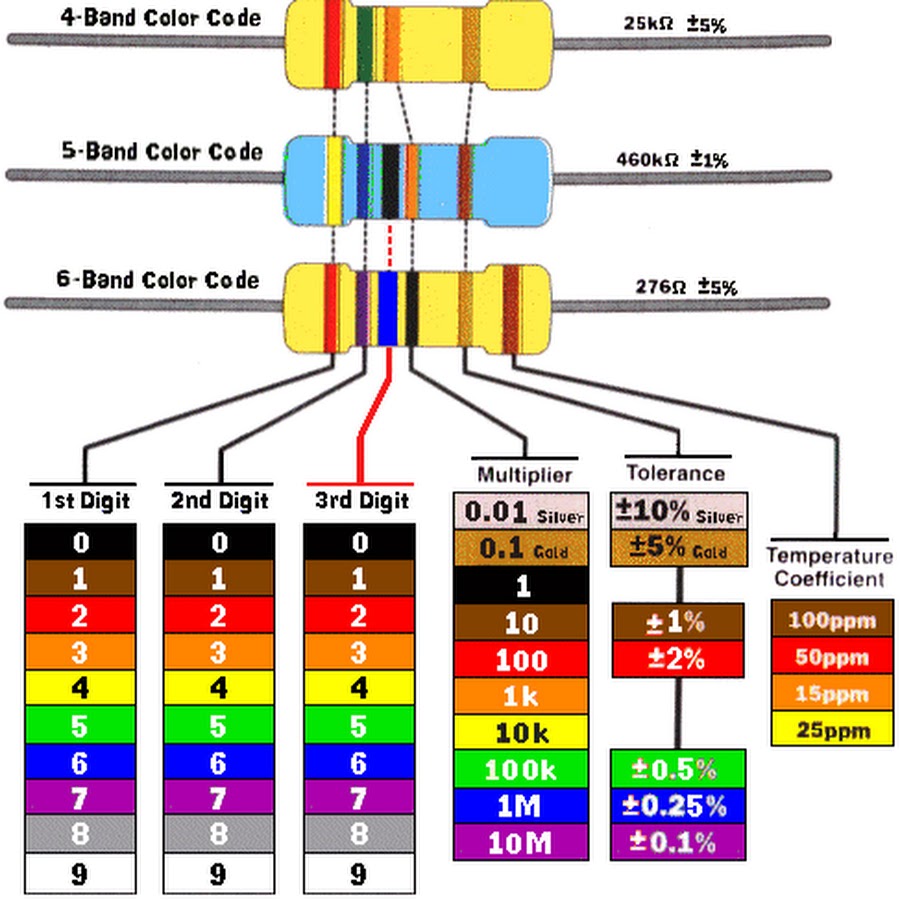

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Рис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Маркировка SMD элементов

Компоненты навесного монтажа (например, smd резистор, диод, конденсатор и т.д.) стали маркировать цифрами, но ввиду малого размера деталей эту информацию требовалось зашифровать. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две — это значение, а последняя — множитель (см. рис. 3).

Рис. 3. Пример расшифровки номинала SMD резистора

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.

Рисунок 4. Яркий пример того, как может сгореть резистор

Обратите внимание на фото сверху, компонент, отмеченный как «1», явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.

Проверка на обрыв

Действия производятся в следующем порядке:

  1. Включаем прибор в режим «прозвонки». На рисунке 5 отмечена эта позиция как «1». Рис. 5. Установка режима (1) и подключение щупов (2 и 3)
  2. Подключаем щупы к гнездам «2» и «3» (см. рис.5). Несмотря на то, что в нашем тестировании полярность не имеет значения, лучше сразу приучить себя подключать щупы правильно. Поэтому к гнезду «2» подключаем красный провод (+), а к «3» — черный (-).

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

  1. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:

  1. Подключаем щупы, так как на предыдущем тестировании.
  2. Включаем измерение сопротивления (диапазон приведен на рисунке 6) в режиме большем, чем номинал, но максимально близким к нему. Например, нам необходимо проверить резистор 47 кОм, следовательно, нужно выбрать диапазон «200К». Рисунок 6. Диапазоны измерения сопротивления (отмечены красным)
  3. Касаемся щупами выводов, снимаем показания и сравниваем их с номиналом. Если они не совпадают, а это можно гарантировать с вероятностью близкой к 100%, не стоит отчаиваться. Следует учитывать как погрешность прибора, так и допуск самого элемента. Здесь необходимо сделать небольшое пояснение.

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

  1. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Как тестировать переменный резистор?

Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.

Рис. 7. Подстроечный резистор (внутренняя схема отмечена красным кругом)

Алгоритм следующий:

  1. Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
  2. Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
  3. Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.

Как проверить резистор мультиметром, не выпаивая на плате?

Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.

цифровая электроника вычислительная техника встраиваемые системы

Как узнать сопротивление сгоревшего резистора

Ремонт электроники, а также ее реверс-инжиниринг представляют собой хоть и интересные, но все же довольно непростые занятия. Одной из сложностей такого времяпрепровождения является попытка распознавания номиналов сгоревших компонентов. Когда под рукой нет схемы устройства, это распознавание становится чуть ли не загадкой века. Резисторы в силу их большего распространения на печатных платах и большей склонности к выгоранию являются желанными объектами в плане выяснения их номиналов при практически полностью обугленных корпусах.

Несмотря на кажущуюся невозможность определения сопротивления сгоревшего резистора, его номинал все же можно узнать. При этом существуют три метода определения сопротивления.

Первый метод. Сначала уберите внешнее покрытие, которое, скорее всего, уже находится в обугленном виде. Очистите обгоревшую секцию резистора, где какая-либо проводимость уже исчезает. Измерьте сопротивление от одного конца резистора до поврежденного участка. Затем измерьте сопротивление от поврежденного участка до другого конца резистора. Сложите эти два измеренных сопротивления. Это будет приблизительное значение сожженного резистора. Для немного более точного значения итогового сопротивления можно добавить к этой сумме небольшое значение сопротивления сожженного участка. Предположим, что значение сожженного резистора было 1 КОм, но вы получили 970 Ом. Так что просто добавьте 30 Ом, и у вас будет 1 КОм.

Второй метод. Этот метод также может быть использован для определения значения резистора, а также он может применяться на подключенных резисторах в цепи в случае, если вы не знаете о цветовом кодировании резисторов, то есть что означают полоски на резисторе. Следует отметить, что резистор должен подавать хоть какие-то признаки жизни, то есть он не должен быть полностью выгоревшим. Итак, сначала подключите резистор к мультиметру и измерьте падение напряжения на интересующем резисторе. Теперь измерьте ток, текущий через резистор. Умножьте оба значения, и вы получите мощность резистора, поделите напряжение на ток, получите сопротивление (закон Ома).

Третий метод. Этот метод можно использовать лучше, если вы знаете ожидаемое выходное напряжение схемы, и у вас есть набор резисторов с той же мощностью, что и сгоревший резистор. Начните с высокого значения сопротивления и временно подключите такой резистор вместо сгоревшего резистора. Измерьте ожидаемое выходное напряжение цепи. Если вы получили то же напряжение, что и ожидаемое напряжение, то вы нашли искомое сопротивление. Если же нет, то продолжайте уменьшать значение резистора, пока не удовлетворитесь работой схемы.

Информация представленная в данной записи будет интересно больше новичкам, профи могут проходить стороной.
Ввиду того что резисторы имеют малый размер, особенно маломощные, разместить на них цифры с буквами проблематично. Ученые умы придумали наносить полоски различного цвета, с помощью которых можно узнать значение резистора. Обычно на резисторах от 4-х до 6 полосок различного цвета. Ниже приведена схема довольно удобная, с помощью которой легко можно узнать значение резистора.
Ну и самый простой способ определить, это использовать мультиметр или омметр.

Снял небольшое видео с подробным объяснением, как этим всем пользоваться здесь

Как определить номинал смд резистора

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр. Чтобы узнать сопротивление, нужно понимать значение этих цифр. В первом случае первые 2 цифры – это числа, а третья – количество нулей. 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр. Чтобы узнать сопротивление, нужно понимать значение этих цифр. В первом случае первые 2 цифры – это числа, а третья – количество нулей. То есть маркировка 221 расшифровывается как 22 и 0, итого 220 Ом. Такие резисторы имеют погрешность от 2 до 10%.

Расчет сопротивления во втором случае подобен, здесь первые 3 знака – это цифры, а последний – количество нолей или степень, в которую нужно возвести множитель «10». 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Похожие записи:

46 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Как определить сопротивление резистора? Измерение омметром и чтение цветовой маркировки.

Постоянные резисторы — это элементы, без которых не обходится ни одна электронная система. Резисторы различаются между собой по мощности и сопротивлению.

Мощность резистора можно определить визуально по его размерам. Резисторы большой мощности обладают большим размером, чем маломощные резисторы.

Сопротивление же резистора не влияет на его размер. Резисторы одной мощности с разным сопротивлением имеют одинаковый размер. Поэтому для определения сопротивления резистора используются другие способы.

Способ первый.

Определить сопротивление резистора по схеме. Если у вас есть схема электронного устройства и вы умеете ее читать, вам не составит труда определить на ней искомый резистор, возле которого будет нанесен его номинал.

Способ второй.

При отсутствии схемы электронного устройства сопротивление резистора можно замерить специальным прибором. Для этого у вас должен быть Омметр или Мультиметр.

Вам нужно, с помощью щупов, подсоединить прибор к концам резистора и снять его показания. Мультиметр при этом надо перевести в режим Омметра.

Если прибор стрелочный и стрелка отклоняется незначительно, или наоборот, зашкаливает, надо изменить диапазон измерения на шкале прибора.

Основным недостатком такого способа является то, что встроенный в схему резистор нужно будет выпаять для проведения измерения, иначе результаты замера будут недостоверными.

Способ третий.

Сопротивление резистора достаточно просто определяется по его маркировке. Для этого способа нужна будет хорошая лупа. На каждом резисторе присутствует заводская маркировка его параметров.

На резисторах старого образца она была буквенно-цифровой. Это было не очень удобно, так как часто резисторы впаивались в схему маркировкой вниз, что делало невозможным считывание их номиналов.

Кроме того на резисторах малой мощности маркировка оказывалась настолько мелкой, что без лупы тут не обойтись.

На современных резисторах наносится маркировка в виде разноцветных колец. Каждому кольцу соответствует цифра, или множитель.

Поскольку разные производители в разное время использовали разные системы кодировки (четырех и пятизначные), скажем только, что таблицы перевода комбинаций колец в цифровые значения можно найти в специальной литературе .

Если вы постоянно работаете с электронной аппаратурой, будет разумно распечатать их и всегда иметь под рукой.

Смотрите также:

Итак, чтобы иметь возможность определить сопротивление резистора в любой ситуации, необходимо иметь:

  • Прибор для измерения сопротивления — Омметр (Мультиметр)
  • Паяльник
  • Лупу
  • Таблицы кольцевой маркировки резисторов

Также смотрите видео с практическими примерами определения сопротивления резисторов с помощью омметра и цифровой маркировки.


Как определить сопротивление резистора

Чтобы определить сопротивление резистора, проще и надежнее всего измерить его омметром или мультиметром. Однако такой способ не всегда доступен, начиная с элементарного отсутствия нужного прибора, заканчивая физической недоступностью детали. Кроме того, перед измерением сопротивления резистора его необходимо выпаять из схемы, а это далеко не всегда возможно. В этом случае поможет определение сопротивления резистора по его маркировке.Вам понадобится

Самый простой способ определить сопротивление резистора – узнать об этом из соответствующей документации. Если резистор приобретен как самостоятельная деталь, найдите сопроводительные документы (накладную, гарантийный талон и т.п.). Отыщите в них номинал резистора. Скорее всего, величина сопротивления будет указана рядом с наименованием детали, например, резистор 4,7 К. В этом случае число означает номинал резистора, а буква (буквы) – единицу измерения. Варианты К, к, КОм, кОм, Ком, ком соответствуют килоомам.Аналогичные обозначения с буквой «М», вместо «к» — мегаомам. Если буква «м» будет строчной (маленькой), то теоретически это соответствует миллиомам. Однако на практике такие резисторы обычно не продаются, а изготавливаются самостоятельно из нескольких витков специальной проволоки. Поэтому комбинации с буквой «м» можно отнести к мегаомам (в нестандартных случаях лучше все же уточнить).Отсутствие после числа единицы измерения или наличие слова «Ом» или «ом» означает, соответственно, Ом. (на практике может означать, что продавец просто не указал единицу измерения).

Если резистор является частью электрического (электронного) устройства, возьмите электрическую схему этого прибора. Если схемы нет, попробуйте найти ее в интернете. Отыщите на схеме соответствующий резистор. Обозначаются резисторы небольшими прямоугольниками с линиями выходящими из коротких сторон. Внутри прямоугольника могут располагаться черточки (обозначают мощность). Рядом с обозначением резистора (прямоугольником) обычно находится буква R и некоторое число, обозначающее порядковый номер резистора в схеме, например, R10. После обозначения резистора указывается его номинал (чуть правее или ниже). Если сопротивление резистора не указано, то посмотрите в нижнюю часть схемы – иногда номиналы резисторов (сгруппированные по значениям) находятся там.

Если у вас имеется омметр или мультиметр, то просто подключите прибор к выводам резистора и запишите показания. Мультиметр предварительно переключите в режим измерения сопротивления. Если омметр «зашкаливает» или наоборот, показывает очень маленькое значение, настройте его на подходящий диапазон. Если резистор является частью схемы, то предварительно выпаяйте его, иначе показания прибора наверняка будут неверными (меньшими).

Номинал резистора можно также определить по его маркировке. Если обозначение номинала состоит из двух цифр и одной буквы (типично для старых «советских» деталей), то используйте следующее правило:
Буква ставится на место десятичной запятой и обозначает кратную приставку:К – килоом;
М – мегаом;
Е – единиц, т.е. в данном случае Ом.Если номинал резистора – целое число, то соответствующая буква ставится в конце обозначения (69К = 69 кОм). Если сопротивление резистора меньше единицы – буква ставится перед числом (М15 = 0,15 МОм = 150 кОм). В дробных номиналах буква находится между цифрами (9Е5 = 9,5 Ом).

Для обозначений, состоящих из трех цифр, запомните следующее простое правило: к первым двум цифрам надо дописать столько нулей, сколько обозначено третьей цифрой. Например, 162, 690, 166 расшифровывается следующим образом:162 = 16’00 Ом = 1,6 кОм;
690 = 69’ Ом = 69 Ом;
166 = 16’000000 Ом = 16 МОм.

Если номинал резистора обозначен цветными полосками, поверните его (или повернитесь) так, чтобы отдельная (отстоящая от трех) полоска находилась справа. Затем, воспользовавшись нижепредставленной таблицей соответствия цветов, переведите цвета полосок в цифры:- черный — 0;
— коричневый — 1;
— красный — 2;
— оранжевый — 3;
— желтый — 4;
— зеленый — 5;
— голубой — 6;
— фиолетовый — 7;
— серый — 8;
— белый — 9.Получив трехзначное число, воспользуйтесь правилом, описанным в предыдущем пункте. Так например, если цвета трех полосок расположены в следующим порядке, то есть слева направо (красный — 2, оранжевый — 3, желтый — 4), получаем число 234, которое соответствует номиналу 230000 Ом = 230 кОм. Кстати, вышеприведенную таблицу очень легко запомнить. Порядок средних цветов соответствует радуге, а крайние цвета к концу списка становятся светлее.

Как узнать номинал резистора smd

Шпаргалка SMD резисторы.

Резисторы / Общие характеристики резисторов SMD

Резисторы постоянные
для поверхностного монтажа (SMD)

Резисторы постоянные металлооксидные. Малые размеры. Оптимизированы для автоматического монтажа. Заменяют собой Р1-12.

Упаковка:

Характеристики:

Диапазон номинальных значений: 1 Ом…30 МОм
Номинальная мощность: 0,05 – 1 Вт
Точность: ±5% (J), ±1% (F)
Температурный диапазон: -55°C

Характеристики резисторов в зависимости от типоразмера:

Кодовая маркировка чип резисторов:
    1. Маркировка 3-мя цифрами.
      Первые две цифры указывают значение в омах, последняя – количество нулей. Распространяется на резисторы из ряда Е-24, допуском 1 % и 5%, типоразмеров 0603, 0805 и1206.
      Пример: 103 = 10 000 = 10 кОм
      1. Маркировка 4-мя цифрами.
        Первые три цифры указывают значения в омах последняя – количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1% , типоразмеров 0805 и 1206. Буква R играет роль децимальной запятой.
        Пример: 4402 = 440 00 = 44 кОм
        Маркировка 3-мя символами.
        Первые два символа – цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы последний символ – буква, указывающая значение множителя: S=10 -2 ; R=10 -1 ; B=10; C=10 2 ; D=10 3 ; E=10 4 ; F=10 5 . Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603.
        Пример: 10C = 124 x 10² = 12. 4 кОм

      Если ещё жива ссылка, то здесь.
      Маркировка smd резисторов:

      01S = 1R
      02S = 1R02
      03S = 1R05
      04S = 1R07
      05S = 1R1
      06S = 1R13
      07S = 1R15
      08S = 1R18
      09S = 1R21

      10S = 1R24
      11S = 1R27
      12S = 1R3
      13S = 1R33
      14S = 1R37
      15S = 1R4
      16S = 1R43
      17S = 1R47
      18S = 1R5
      19S = 1R54

      20S = 1R58
      21S = 1R62
      22S = 1R65
      23S = 1R69
      24S = 1R74
      25S = 1R78
      26S = 1R82
      27S = 1R87
      28S = 1R91
      29S = 1R96

      30S = 2R0
      31S = 2R05
      32S = 2R10
      33S = 2R15
      34S = 2R21
      35S = 2R26
      36S = 2R32
      37S = 2R37
      38S = 2R43
      39S = 2R49

      40S = 2R55
      41S = 2R61
      42S = 2R67
      43S = 2R74
      44S = 2R80
      45S = 2R87
      46S = 2R94
      47S = 3R01
      48S = 3R09
      49S = 3R16

      50S = 3R24
      51S = 3R32
      52S = 3R4
      53S = 3R48
      54S = 3R57
      55S = 3R65
      56S = 3R74
      57S = 3R83
      58S = 3R92
      59S = 4R02

      60S = 4R12
      61S = 4R22
      62S = 4R32
      63S = 4R42
      64S = 4R53
      65S = 4R64
      66S = 4R75
      67S = 4R87
      68S = 4R99
      69S = 5R11

      70S = 5R23
      71S = 5R36
      72S = 5R49
      73S = 5R62
      74S = 5R76
      75S = 5R9
      76S = 6R04
      77S = 6R19
      78S = 6R34
      79S = 6R49

      80S = 6R65
      81S = 6R81
      82S = 6R98
      83S = 7R15
      84S = 7R32
      85S = 7R5
      86S = 7R68
      87S = 7R87
      88S = 8R06
      89S = 8R25

      90S = 8R45
      91S = 8R66
      92S = 8R87
      93S = 9R09
      94S = 9R31
      95S = 9R53
      96S = 9R76

      01R = 10R
      02R = 10R2
      03R = 10R5
      04R = 10R7
      05R = 11R
      06R = 11R3
      07R = 11R5
      08R = 11R8
      09R = 12R1

      10R = 12R4
      11R = 12R7
      12R = 13R
      13R = 13R3
      14R = 13R7
      15R = 14R
      16R = 14R3
      17R = 14R7
      18R = 15R
      19R = 15R4

      20R = 15R8
      21R = 16R2
      22R = 16R5
      23R = 16R9
      24R = 17R4
      25R = 17R8
      26R = 18R2
      27R = 18R7
      28R = 19R1
      29R = 19R6

      30R = 20R0
      31R = 20R5
      32R = 21R0
      33R = 21R5
      34R = 22R1
      35R = 22R6
      36R = 23R2
      37R = 23R7
      38R = 24R3
      39R = 24R9

      40R = 25R5
      41R = 26R1
      42R = 26R7
      43R = 27R4
      44R = 28R0
      45R = 28R7
      46R = 29R4
      47R = 30R1
      48R = 30R9
      49R = 31R6

      50R = 32R4
      51R = 33R2
      52R = 34R0
      53R = 34R8
      54R = 35R7
      55R = 36R5
      56R = 37R4
      57R = 38R3
      58R = 39R2
      59R = 40R2

      60R = 41R2
      61R = 42R2
      62R = 43R2
      63R = 44R2
      64R = 45R3
      65R = 46R4
      66R = 47R5
      67R = 48R7
      68R = 49R9
      69R = 51R1

      70R = 52R3
      71R = 53R6
      72R = 54R9
      73R = 56R2
      74R = 57R6
      75R = 59R0
      76R = 60R4
      77R = 61R9
      78R = 63R4
      79R = 64R9

      80R = 66R5
      81R = 68R1
      82R = 69R8
      83R = 71R5
      84R = 73R2
      85R = 75R0
      86R = 76R8
      87R = 78R7
      88R = 80R6
      89R = 82R5

      90R = 84R5
      91R = 86R6
      92R = 88R7
      93R = 90R9
      94R = 93R1
      95R = 95R3
      96R = 97R6

      01A = 100R
      02A = 102R
      03A = 105R
      04A = 107R
      05A = 110R
      06A = 113R
      07A = 115R
      08A = 118R
      09A = 121R

      10A = 124R
      11A = 127R
      12A = 130R
      13A = 133R
      14A = 137R
      15A = 140R
      16A = 143R
      17A = 147R
      18A = 15R
      19A = 154R

      20A = 158R
      21A = 162R
      22A = 165R
      23A = 169R
      24A = 174R
      25A = 178R
      26A = 182R
      27A = 187R
      28A = 191R
      29A = 196R

      30A = 200R
      31A = 205R
      32A = 210R
      33A = 215R
      34A = 221R
      35A = 226R
      36A = 232R
      37A = 237R
      38A = 243R
      39A = 249R

      40A = 255R
      41A = 261R
      42A = 267R
      43A = 274R
      44A = 280R
      45A = 287R
      46A = 294R
      47A = 301R
      48A = 309R
      49A = 316R

      50A = 324R
      51A = 332R
      52A = 340R
      53A = 348R
      54A = 357R
      55A = 365R
      56A = 374R
      57A = 383R
      58A = 392R
      59A = 402R

      60A = 412R
      61A = 422R
      62A = 432R
      63A = 442R
      64A = 453R
      65A = 464R
      66A = 475R
      67A = 487R
      68A = 499R
      69A = 511R

      70A = 523R
      71A = 536R
      72A = 549R
      73A = 562R
      74A = 576R
      75A = 590R
      76A = 604R
      77A = 619R
      78A = 634R
      79A = 649R

      80A = 665R
      81A = 681R
      82A = 698R
      83A = 715R
      84A = 732R
      85A = 750R
      86A = 768R
      87A = 787R
      88A = 806R
      89A = 825R

      90A = 845R
      91A = 866R
      92A = 887R
      93A = 909R
      94A = 931R
      95A = 953R
      96A = 976R

      01B = 1k
      02B = 1k02
      03B = 1k05
      04B = 1k07
      05B = 1k1
      06B = 1k13
      07B = 1k15
      08B = 1k18
      09B = 1k21

      10B = 1k24
      11B = 1k27
      12B = 1k3
      13B = 1k33
      14B = 1k37
      15B = 1k4
      16B = 1k43
      17B = 1k47
      18B = 1k5
      19B = 1k54

      20B = 1k58
      21B = 1k62
      22B = 1k65
      23B = 1k69
      24B = 1k74
      25B = 1k78
      26B = 1k82
      27B = 1k87
      28B = 1k91
      29B = 1k96

      30B = 2k0
      31B = 2k05
      32B = 2k10
      33B = 2k15
      34B = 2k21
      35B = 2k26
      36B = 2k32
      37B = 2k37
      38B = 2k43
      39B = 2k49

      40B = 2k55
      41B = 2k61
      42B = 2k67
      43B = 2k74
      44B = 2k80
      45B = 2k87
      46B = 2k94
      47B = 3k01
      48B = 3k09
      49B = 3k16

      50B = 3k24
      51B = 3k32
      52B = 3k4
      53B = 3k48
      54B = 3k57
      55B = 3k65
      56B = 3k74
      57B = 3k83
      58B = 3k92
      59B = 4k02

      60B = 4k12
      61B = 4k22
      62B = 4k32
      63B = 4k42
      64B = 4k53
      65B = 4k64
      66B = 4k75
      67B = 4k87
      68B = 4k99
      69B = 5k11

      70B = 5k23
      71B = 5k36
      72B = 5k49
      73B = 5k62
      74B = 5k76
      75B = 5k9
      76B = 6k04
      77B = 6k19
      78B = 6k34
      79B = 6k49

      80B = 6k65
      81B = 6k81
      82B = 6k98
      83B = 7k15
      84B = 7k32
      85B = 7k5
      86B = 7k68
      87B = 7k87
      88B = 8k06
      89B = 8k25

      90B = 8k45
      91B = 8k66
      92B = 8k87
      93B = 9k09
      94B = 9k31
      95B = 9k53
      96B = 9k7

      01C = 10k
      02C = 10k2
      03C = 10k5
      04C = 10k7
      05C = 11k
      06C = 11k3
      07C = 11k5
      08C = 11k8
      09C = 12k1

      10C = 12k4
      11C = 12k7
      12C = 13k
      13C = 13k3
      14C = 13k7
      15C = 14k
      16C = 14k3
      17C = 14k7
      18C = 15k
      19C = 15k4

      20C = 15k8
      21C = 16k2
      22C = 16k5
      23C = 16k9
      24C = 17k4
      25C = 17k8
      26C = 18k2
      27C = 18k7
      28C = 19k1
      29C = 19k6

      30C = 20k0
      31C = 20k5
      32C = 21k0
      33C = 21k5
      34C = 22k1
      35C = 22k6
      36C = 23k2
      37C = 23k7
      38C = 24k3
      39C = 24k9

      40C = 25k5
      41C = 26k1
      42C = 26k7
      43C = 27k4
      44C = 28k0
      45C = 28k7
      46C = 29k4
      47C = 30k1
      48C = 30k9
      49C = 31k6

      50C = 32k4
      51C = 33k2
      52C = 34k0
      53C = 34k8
      54C = 35k7
      55C = 36k5
      56C = 37k4
      57C = 38k3
      58C = 39k2
      59C = 40k2

      60C = 41k2
      61C = 42k2
      62C = 43k2
      63C = 44k2
      64C = 45k3
      65C = 46k4
      66C = 47k5
      67C = 48k7
      68C = 49k9
      69C = 51k1

      70C = 52k3
      71C = 53k6
      72C = 54k9
      73C = 56k2
      74C = 57k6
      75C = 59k0
      76C = 60k4
      77C = 61k9
      78C = 63k4
      79C = 64k9

      80C = 66k5
      81C = 68k1
      82C = 69k8
      83C = 71k5
      84C = 73k2
      85C = 75k0
      86C = 76k8
      87C = 78k7
      88C = 80k6
      89C = 82k5

      90C = 84k5
      91C = 86k6
      92C = 88k7
      93C = 90k9
      94C = 93k1
      95C = 95k3
      96C = 97k

      01D = 100k
      02D = 102k
      03D = 105k
      04D = 107k
      05D = 110k
      06D = 113k
      07D = 115k
      08D = 118k
      09D = 121k

      10D = 124k
      11D = 127k
      12D = 130k
      13D = 133k
      14D = 137k
      15D = 140k
      16D = 143k
      17D = 147k
      18D = 15k
      19D = 154k

      20D = 158k
      21D = 162k
      22D = 165k
      23D = 169k
      24D = 174k
      25D = 178k
      26D = 182k
      27D = 187k
      28D = 191k
      29D = 196k

      30D = 200k
      31D = 205k
      32D = 210k
      33D = 215k
      34D = 221k
      35D = 226k
      36D = 232k
      37D = 237k
      38D = 243k
      39D = 249k

      40D = 255k
      41D = 261k
      42D = 267k
      43D = 274k
      44D = 280k
      45D = 287k
      46D = 294k
      47D = 301k
      48D = 309k
      49D = 316k

      50D = 324k
      51D = 332k
      52D = 340k
      53D = 348k
      54D = 357k
      55D = 365k
      56D = 374k
      57D = 383k
      58D = 392k
      59D = 402k

      60D = 412k
      61D = 422k
      62D = 432k
      63D = 442k
      64D = 453k
      65D = 464k
      66D = 475k
      67D = 487k
      68D = 499k
      69D = 511k

      70D = 523k
      71D = 536k
      72D = 549k
      73D = 562k
      74D = 576k
      75D = 590k
      76D = 604k
      77D = 619k
      78D = 634k
      79D = 649k

      80D = 665k
      81D = 681k
      82D = 698k
      83D = 715k
      84D = 732k
      85D = 750k
      86D = 768k
      87D = 787k
      88D = 806k
      89D = 825k

      90D = 845k
      91D = 866k
      92D = 887k
      93D = 909k
      94D = 931k
      95D = 953k
      96D = 976

      01E = 1M
      02E = 1M02
      03E = 1M05
      04E = 1M07
      05E = 1M1
      06E = 1M13
      07E = 1M15
      08E = 1M18
      09E = 1M21

      10E = 1M24
      11E = 1M27
      12E = 1M3
      13E = 1M33
      14E = 1M37
      15E = 1M4
      16E = 1M43
      17E = 1M47
      18E = 1M5
      19E = 1M54

      20E = 1M58
      21E = 1M62
      22E = 1M65
      23E = 1M69
      24E = 1M74
      25E = 1M78
      26E = 1M82
      27E = 1M87
      28E = 1M91
      29E = 1M96

      30E = 2M0
      31E = 2M05
      32E = 2M10
      33E = 2M15
      34E = 2M21
      35E = 2M26
      36E = 2M32
      37E = 2M37
      38E = 2M43
      39E = 2M49

      40E = 2M55
      41E = 2M61
      42E = 2M67
      43E = 2M74
      44E = 2M80
      45E = 2M87
      46E = 2M94
      47E = 3M01
      48E = 3M09
      49E = 3M16

      50E = 3M24
      51E = 3M32
      52E = 3M4
      53E = 3M48
      54E = 3M57
      55E = 3M65
      56E = 3M74
      57E = 3M83
      58E = 3M92
      59E = 4M02

      60E = 4M12
      61E = 4M22
      62E = 4M32
      63E = 4M42
      64E = 4M53
      65E = 4M64
      66E = 4M75
      67E = 4M87
      68E = 4M99
      69E = 5M11

      70E = 5M23
      71E = 5M36
      72E = 5M49
      73E = 5M62
      74E = 5M76
      75E = 5M9
      76E = 6M04
      77E = 6M19
      78E = 6M34
      79E = 6M49

      80E = 6M65
      81E = 6M81
      82E = 6M98
      83E = 7M15
      84E = 7M32
      85E = 7M5
      86E = 7M68
      87E = 7M87
      88E = 8M06
      89E = 8M25

      90E = 8M45
      91E = 8M66
      92E = 8M87
      93E = 9M09
      94E = 9M31
      95E = 9M53
      96E = 9M76

      Если Вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

      Введите 3 или 4-значный код, который отображен на вашем резисторе.
      Затем нажмите кнопку «Calculate». Ниже будет отображен номинал вашего резистора.

      [The SMD resistor calculator needs iframes support!]

      Оплётка для удаления припоя 3S – Wick

      Выбираем и покупаем

      Электронный сенсор включения освещения

      Многофункциональный электронный сенсор включения освещения предназначен для экономного использования электроэнергии.

      Смотреть в каталоге . Пульт ДУ Amino

      Инфракрасный, для управления декодером Стрим ТВ AmiNet 110. Полноценный пульт для управления приставкой декодером AmiNet 110 Стрим ТВ, с возможностью дополнительной настройки данного пульта на любой телевизор

      Смотреть в каталоге .

      Часто так бывает – ваш пульт ДУ сломан и вы не можете найти нового. Но не забывайте о том, что почти у всех пультов имеются аналоги. Однако, чтобы подобрать аналог, нужно знать следующее.

      Читать далее. Aккумуляторы Camelion

      Camelion Always Ready – новая серия Ni-MH аккумуляторов, обладающих низким саморазрядом – не более 15% в год. Always Ready поставляются в упаковке уже заряженными в отличие от традиционных аккумуляторов.

      Смотреть в каталоге . Гарнитура Defender HN-898

      Стереогарнитура с регулятором громкости, микрофоном и длиной кабеля 3м. Оборудована множеством подвижных частей, подушек и сеточек. Эргономичный дизайн и строгий черный цвет делает ее стиль лаконичным и деловым.

      Смотреть в каталоге. Термовоздушная паяльная станция Lukey-702

      Паяльная станция включает в себя фен, паяльник, оснащена цифровой индикацией температуры. Идеально подходит для пайки и демонтажа микросхем в любом корпусе, нагрева термоусадочных трубок, сушки печатных плат.

      Определяем мощность SMD-резисторов по их размерам

      Также, как и выводные резисторы, SMD-резисторы для монтажа на поверхность рассчитаны на определённую мощность рассеивания. Но, как её узнать?

      На самом деле, определить мощность SMD резистора не так уж и сложно. Мощность рядовых чип-резисторов, которых в современной электронике огромное множество, можно определить исходя из их размеров.

      Далее представлена таблица №1, в которой указано соответствие типоразмера SMD-резистора и его мощности рассеивания. Отмечу, что в таблице указан типоразмер в дюймовой системе кодировки, а реальные размеры указаны в миллиметрах (длина и ширина). Сделано это исходя из удобства.

      Дело в том, что до сих пор наибольшее распространение получила система кодирования типоразмера чип-резисторов в дюймах. Её используют все: производители, поставщики и магазины. А для того, чтобы определить типоразмер, а, следовательно, и мощность, мы должны замерить длину и ширину резистора обычной линейкой или другим более точным инструментом, шкала которого проградуирована в миллиметрах.

      Если у вас на руках имеется SMD-резистор, мощность которого требуется узнать, то, сделав замеры обычной линейкой, можно быстро определить его типоразмер и соответствующую ему мощность рассеивания.

      Таблица №1. Соответствие мощности SMD-резистора и его типоразмера.

      Типоразмер (дюймовый, inch) Мощность (Power Rating at 70°C) Мощность, Вт. Длина (L) /Ширина (W), мм.
      0075 1/50W 0,02 Вт 0,3/0,15
      01005 1/32W 0,03 Вт 0,4/0,2
      0201 1/20W 0,05 Вт 0,6/0,3
      0402 1/16W, 1/8W 0,063 Вт; 0,125 Вт 1,0/0,5
      0603 1/10W, 1/5W 0,1 Вт; 0,2 Вт 1,6/0,8
      0805 1/8W, 1/4W 0,125 Вт; 0,25 Вт 2,0/1,25
      1206 1/4W, 1/2W 0,25 Вт; 0,5 Вт 3,2/1,6
      1210 1/2W 0,5 Вт 3,2/2,5
      1218 1W; 1,5W 1 Вт; 1,5 Вт 3,2/4,8
      1812 1/2W, 3/4W 0,5 Вт; 0,75 Вт 4,5/3,2
      2010 3/4W 0,75 Вт 5,0/2,5
      2512 1W; 1,5W; 2W 1 Вт; 1,5 Вт; 2 Вт 6,4/3,2
      Мощность SMD-резисторов с широкими электродами (Long side termination chip resistors)
      0406 0,25. 0,3W 0,25. 0,3 Вт 1,0/1,6
      0612 0,75. 1W 0,75. 1 Вт 1,6/3,2
      1020 1W 1 Вт 2,5/5,0
      1218 1W 1 Вт 3,2/4,6
      1225 2W 2 Вт 3,2/6,4

      В таблице №1 также указаны типовые мощности и для SMD-резисторов с широкими боковыми электродами (выводами). В документации такие резисторы называются Long Side Termination Chip Resistors или Wide Terminal Chip Resistors.

      Хочу обратить внимание на то, что в колонке (Мощность, Power Rating at 70°C) для некоторых типоразмеров указано несколько значений мощности. Дело в том, что производители выпускают разные серии SMD-резисторов. В одной серии мощность резисторов для типоразмера 1206 нормирована на уровне 0,5 Вт, а в другой 0,25 Вт.

      Например, чип-резисторы серии CRM фирмы Bourns ® рассчитаны на повышенную мощность: CRM0805 (0,25W), CRM1206 (0,5W), CRM2010 (1W). Используются такие в импульсных источниках питания в качестве токовых датчиков, токоограничительных резисторов, снабберов (демпфирующих резисторов).

      Такое положение дел нужно учитывать, если вы собираетесь использовать резистор, мощность которого была определена исходя из размеров. При этом, нужно остановиться на наименьшем значении мощности, взятом из таблицы №1.

      Если этим пренебречь, то может случится так, что вам попадётся резистор с меньшей мощностью, например, 0,25W вместо 0,5W, а это уже чревато его перегревом и выходом из строя при работе в реальной схеме.

      Хотелось бы отметить, что сведения в таблице №1 в основном относятся к стандартным SMD-резисторам, то есть таким, которые широко и в большом количестве используются при производстве электроники.

      Как правило, это чип резисторы на основе толстой плёнки (thick film chip resistors), так как они являются самыми дешёвыми, и, как следствие, самыми распространёнными. Примером могут служить серии стандартных толстоплёночных SMD резисторов D/CRCW e3 (Vishay ® ), ERJ (Panasonic) или RC (Yageo).

      Не секрет, что существует огромное количество узкоспециализированных SMD-резисторов, которые имеют свои особенности. К таким можно отнести резисторы, которые работают при повышенных температурах (до 230°C), в условии агрессивной среды (Antisulfur), миллиомные чип резисторы, SMD резисторы-перемычки. Если такие резисторы и встречаются на печатных платах от потребительской электроники, то, как правило, их количество невелико, они применяются в определённых цепях электронных схем.

      Их характеристики, в том числе и мощность рассеивания, может существенно отличатся от усреднённых значений, которые приведены в таблице №1 и являются типовыми для стандартных SMD-резисторов, количество которых в электронной схеме может быть просто огромным.

      Типовые мощности тонкоплёночных резисторов (Thin film chip resistors) также соответствуют значениям из таблицы №1. Резисторы для некоторых областей применения, например, для автомобильной электроники (avtomotive grade), могут иметь мощность чуть выше той, что указана в таблице №1.

      Как узнать мощность резисторных SMD-сборок?

      Для резисторных SMD-сборок мощность в технической документации указывается на элемент (per element), а иногда ещё и на сборку вцелом (per package). Обычно, чип-сборка состоит из набора 2, 4, или 8 резисторов стандартного типоразмера. Например, набор типоразмера 0408 соответствует четырём SMD резисторам типоразмера 0402.

      Так вот, типовая мощность одного резистора в такой сборке мало чем отличается от стандартной мощности отдельного SMD-резистора такого же типоразмера.

      Так, для резисторных SMD-сборок 0202 (0201 × 2) мощность на элемент обычно составляет 0,03W (1/32W). Для тех, кто ещё не знает, сборка типоразмера 0202, – это два резистора 0201 в наборе.

      Для сборок 0404 (0402 × 2), 0408 (0402 × 4) мощность на элемент обычно не превышает значения в 0,063W (1/16W).

      Для сборок 0606 (0603 × 2), 0612 (0603 × 4), 0616 (0602 × 8) мощность на элемент составляет 0,063. 0,125W.

      Чип-сборка типоразмера 0612 на 4 резистора с выводами типа convex (т. е. выпуклыми). Мощность на элемент 0,1W.

      На следующем фото резисторная чип-сборка 8×1206 с материнской платы старого, но очень крутого промышленного компьютера. На современных платах наборы такого типоразмера встречаются очень редко.

      Ориентировочная мощность такой сборки 0,25W на элемент. Это если исходить из соображения, что типовая мощность для типоразмера 1206 составляет минимум 0,25W.

      Хотя, стоит иметь ввиду, что в документации на стандартные современные сборки типоразмера 4×1206 минимальная мощность обычно 0,125W (1/8W) на элемент, что в 2 раза меньше. Так что, тут можно и поспорить, но я всё же остановлюсь на значении в 0,25W.

      Кривая снижения мощности SMD-резистора и диапазон рабочей температуры.

      В англоязычной тех. документации мощность рассеивания называется Power Dissipation (иногда Rated dissipation), а обозначается как P70. Нижнему индексу (70) соответствует температура окружающей среды, при которой резистор способен долговременно выдерживать указанную мощность.

      Каждая серия резисторов рассчитана на работу в определённом интервале температур. В большинстве своём, рабочая температура обычных чип-резисторов на основе толстой плёнки (thick film) лежит в интервале от -55°C до +155°C. Но, для микроминиатюрных типоразмеров от 0075 до 0201 максимальная температура, как правило, ограничена на уровне +125°C.

      Как уже говорилось, в технической документации мощность SMD-резисторов указывается для температуры окружающей среды +70°C. Если резистор, эксплуатируется при температуре выше +70°C, то мощность, которая выделяется на нём в процессе работы должна быть снижена. Проще говоря, при повышенной температуре резистор просто не успевает охлаждаться.

      На графике снижения мощности (Power Derating Curve) по шкале Rated Load (%) указан процент от номинальной мощности, которую способен выдержать SMD-резистор при соответствующей температуре окружающей среды (Ambient Temperature, °C).

      Так, при температуре в +120°C мощность должна быть снижена до уровня 40% для изделий, рассчитанных на работу в температурном диапазоне -55°C. +155°C. Если у нас резистор на 1 ватт, то при данной температуре он способен долговременно выдерживать мощность в 0,4 ватта. Нетрудно заметить, что температура в 155°C соответствует нулевой мощности.

      Приведённый график является типовым для стандартных толстоплёночных резисторов. Для специализированных SMD-резисторов график снижения мощности может существенно отличаться. Например, так он выглядит для резисторов серии PHT (Vishay).

      Это высокостабильные тонкоплёночные чип резисторы для работы при повышенной температуре окружающей среды (от -55°C до +215°C). Даже к установке таких резисторов на печатную плату предъявляются определённые требования, чтобы эффективно отводить тепло от резистивного слоя.

      Мощные SMD-резисторы.

      Существует мнение, что максимальная мощность рассеивания SMD резисторов ограничена их физическими размерами и параметрами резистивного слоя, например, сечением. И это так. Несмотря на это, среди резисторов для поверхностного монтажа есть и модели повышенной мощности.

      К таким можно отнести чип резисторы серии PCAN (Vishay). Особенностью данных резисторов является подложка из нитрида алюминия (aluminum nitride, AlN), которая обладает повышенной теплопроводностью. 90% тепла от резистивного слоя SMD-резистора проходит через тело компонента, то есть через его подложку (substrate). Керамика на основе алюмонитрида (нитрида алюминия) обладает высокой теплопроводностью, что позволяет быстрее отводить тепло от резистивного слоя. К тому же, керамика на основе алюмонитрида нетоксична.

      Кроме этого нижняя часть контактных электродов данных чип-резисторов имеет увеличенную площадь, за счёт которой удаётся уменьшить тепловое сопротивление между проводящим слоем резистора и контактными площадками на печатной плате.

      Такое сочетание технических решений позволяет преодолеть мощностные ограничения для стандартных типоразмеров смд-резисторов. Для сравнения, приведу значения мощности рассеивания для четырёх типоразмеров, доступных в данной серии.

      Тонкоплёночные прецизионные чип резисторы повышенной мощности серии PCAN (Vishay)
      Типоразмер, inch Мощность, W
      0603 0,5
      0805 1
      1206 2
      2512 6

      Как видим, для типоразмера 2512 мощность составляет 6 Вт. Стандартный SMD-резистор такого же типоразмера, как правило, имеет мощность не более 1 или 2 Вт.

      Так же есть чип-резисторы с более скромными характеристиками, например, серии PHP (Vishay). В ней уже используется подложка из рядового, хотя, и высокочистого оксида алюминия (alumina, Al2O3), который широко используется в качестве материала для подложки в стандартных SMD-резисторах.

      Из особенностей: увеличенная площадь нижних электродов Wraparound-типа. Допустимая мощность для типоразмера 2512 данной серии составляет 2,5 Вт. Это на 0,5. 1,5 ватта больше, чем у стандартных резисторов аналогичного размера.

      Работа чип-резисторов на таких мощностях возможна с одной оговоркой, – это соблюдение правил монтажа на печатную плату. Об этом прямо сообщается в технической документации на серию.

      Какие бы технические ухищрения не использовались для увеличения мощностных характеристик SMD-резисторов, но тепло всё равно отводить куда-то надо. Именно поэтому, к таким резисторам предъявляются особые требования монтажа их на плату.

      Основными способами отвода избытка тепла от резистивного слоя SMD-резистора являются соединительные контакты медных проводников, поверхность печатной платы и внешнее охлаждение.

      В печатных платах под поверхностный монтаж элементов, избытки тепла от элементов отводятся в толщу платы и медные полигоны, которые служат своеобразным радиатором. В некоторых случаях может применятся принудительное внешнее охлаждение (например, вентиляторы).

      Определите сопротивление с помощью калькулятора цветового кода резистора

      Открытие электрического тока в начале 1600 года было сделано для изучения других электрических свойств проводящих веществ или материалов. Свойство проводящих материалов препятствовать прохождению электрического тока было обнаружено в 1827 году Георгом Симоном Омом. Он заметил, что разные электропроводящие материалы обладают разной природой, позволяя электрическому току проходить через них, и обнаружил, что это также зависит от внешних факторов, таких как температура и влажность атмосферы.В этой статье мы обсудим, как узнать значение сопротивления с помощью калькулятора цветового кода резистора. Но в первую очередь мы должны узнать, что такое резистор, принцип работы резистора, расчет сопротивления с использованием цветового кода и разные типы резисторов.

      Что такое резистор?

      Резисторы с несколькими полосами и разными цветовыми кодами

      Природа электропроводящих материалов, препятствующих прохождению через них электрического тока, была обнаружена и названа сопротивлением Георгом Симоном Омом.В первую очередь сопротивление было обнаружено только в проводящих материалах, но позже сопротивление материала использовалось для поддержания точных токов и напряжений в цепи. Несколько проводящих материалов с высоким сопротивлением, используемых для поддержания необходимого тока и напряжения в электрических и электронных схемах, называются резисторами. Это пассивный двухконтактный базовый электрический и электронный компонент, часто используемый при проектировании схем. Резисторы могут использоваться для противодействия электрическому потоку постоянного или переменного тока.Таким образом, резисторы могут использоваться для защиты, работы и управления схемой.


      Принцип работы резистора

      Закон Ома был также назван в честь Георга Ома и гласит, что «при постоянной температуре ток через проводник прямо пропорционален напряжению на его выводах». Резистор ведет себя по закону Ома. Треугольник закона Ома (как показано на рисунке) можно использовать для описания соотношения между напряжением, током и сопротивлением.

      Треугольник закона Ома — соотношение между напряжением, током и сопротивлением

      Резисторы рассеивают энергию в виде тепла; каждый резистор имеет определенное фиксированное сопротивление или может иметь переменное сопротивление. Таким образом, в зависимости от величины сопротивления резистора его можно использовать до определенных номинальных мощностей. Резистор повреждается или сгорает из-за перегрева, если он используется для получения большой электрической мощности, превышающей его номинальные значения. Таким образом, необходимо рассчитать сопротивление резистора.Уравнение закона Ома можно использовать для расчета значения сопротивления проводника. Цветовой код резистора — это простой и легкий способ рассчитать значение сопротивления резистора.

      Типы резисторов

      Различные типы резисторов используются в практических электрических и электронных схемах. Резисторы можно классифицировать следующим образом:

      различных типов резисторов
      • проволочных резисторов
      • карандашных резисторов
      • металлопленочных резисторов
      • переменных резисторов
      • толстых и тонкопленочных резисторов
      • сетевых и поверхностных резисторов
      • специальных резисторов (легкие Зависимый резистор)

      Расчет сопротивления

      В первые дни керамическая трубка, которая была припаяна как субминиатюрный реостат по форме, и для определения значения сопротивления с помощью точек, пятен и цифр, этот резистор был окрашен в бирюзовый цвет краска. Позже резисторы были разработаны с использованием углеродной пленки и углеродных композиций. Эти резисторы стали более популярными, и их сопротивление легко рассчитывалось с помощью цветных полос или цветных колец на резисторах. Цветовой код резисторов используется как норма для определения номинала резистора. Единицы измерения сопротивления — Ом, названный в честь немецкого физика Георга Симона Ома. Калькулятор цветового кода резистора также можно использовать для определения номинала резистора или значения сопротивления различных типов резисторов.

      Значения сопротивления определены с использованием цветового кода резистора

      Прежде всего, мы должны знать, что такое цветовой код резистора?

      Цветовой код резистора

      Поскольку резисторы из углеродной пленки и углеродного состава очень малы по размеру, чтобы напечатать значение сопротивления. Следовательно, цветные полосы печатаются для расчета номинала резистора с использованием цветового кода на резисторах. Несмотря на то, что прогресс в технологии печати теперь сделал возможным печатать числа на крошечных электронных компонентах. Но все же используются резисторы с обычной цветовой кодировкой.Цветовой код резистора состоит из разных полос на резисторе разного цвета (цвета из таблицы цветовых кодов резистора). Таблица цветовых кодов резисторов

      Таблица цветовых кодов резисторов, показанная на рисунке ниже, состоит из разных цветов, значащих цифр, значений множителей, значений допусков и температурных коэффициентов, которые используются в калькуляторе цветового кода резистора.

      Расчет номинала резистора с помощью калькулятора цветового кода резистора

      Калькулятор цветового кода сопротивления — это простой и легкий инструмент для очень быстрого и точного определения значения сопротивления.

      Elprocus предоставляет бесплатный, простой и легкий в использовании инструмент для расчета сопротивления: Расчет цветового кода сопротивления Elprocus

      При вычислении номинала резистора с помощью калькуляторов цветового кода резистора, резисторы считаются резисторами n-диапазона, где «n» представляет количество цветные полосы, нанесенные на резистор (n <= 6). Если это 6-полосный резистор, полосы могут быть названы полосами 1, 2, 3, 4, 5 и 6.

      Представление полос резисторов

      Где,

      • Полоса 1 представляет первое значимое количество значений резистора
      • Полоса 2 представляет второе значащее число
      • Полоса 3 представляет третье значащее число, которое можно наблюдать в пяти полосовых резисторах и шести полосовых резисторах
      • Полоса 4 представляет значение множителя (десятичное)
      • Полоса 5 представляет процентное значение допуска
      • Полоса 6 представляет значение температурного коэффициента

      4-полосный резистор

      4-полосный резистор

      5-полосный резистор

      5-полосный резистор

      6-полосный резистор

      6-полосный резистор

      Надеюсь, эта статья дает краткая информация о резисторе, цветовой код резистора, типы резисторов, калькулятор цветового кода резистора.Вы знаете, как узнать номинал резистора с помощью цветового кода резистора? Затем рассчитайте следующий резистор, показанный на рисунках выше. Опубликуйте свои ответы или вопросы относительно резистора и его цветовой кодировки, а также инновационных идей проекта электроники для резисторов, таких как резисторы-карандаши, разместив свои комментарии в разделе комментариев ниже.

      Вы можете использовать наш бесплатный инструмент Elprocus: Калькулятор цветового кода резистора, чтобы найти значение сопротивления 4-полосных, 5-полосных и 6-полосных резисторов, показанных выше.

      Сопротивление резистора — класс AP (видео)

      Расчет сопротивления

      Поскольку сопротивление резистора зависит от материала, из которого он сделан, это учитывается в формуле для расчета сопротивления, что математически можно интерпретировать как:

      В этом уравнении R обозначает сопротивление. Греческая буква ρ, похожая на букву p , обозначает удельное сопротивление материала, из которого изготовлен резистор. L обозначает длину резистора. А А обозначает площадь поперечного сечения резистора. Сопротивление измеряется в Ом.

      Возможно использование двух резисторов одинакового размера из разных материалов с разным сопротивлением. Но не думайте, что сопротивление есть только у резисторов. Провода, которые сами проводят электричество, также имеют определенное сопротивление. Все, что проводит электричество, имеет определенное сопротивление.Провода обычно имеют гораздо меньшее сопротивление, чем резистор, предназначенный для защиты от электричества. Вы можете иметь сопротивление от нескольких Ом до миллионов Ом.

      Вот пример расчета сопротивления углеродного резистора длиной 0,005 метра (5 миллиметров) и диаметром 0,001 метра (1 миллиметр). Этот конкретный углеродный резистор имеет удельное сопротивление 45 x 10-5 Ом-метр. По сути, мы умножаем это удельное сопротивление на 0.005 метров и разделите это на время π 0,0005 квадратных метров.

      Как мы видим, этот угольный резистор имеет сопротивление примерно 2,86 Ом. Обратите внимание, что символ ома — большая греческая буква омега (Ω).

      Закон Ома

      Все цепи, проводящие электричество, подчиняются так называемому закону Ома. Этот закон говорит вам, как ваше напряжение и ток связаны с вашим сопротивлением.

      R обозначает сопротивление, V обозначает напряжение, а I обозначает ток.Единицами измерения являются омы для сопротивления, вольт для напряжения и амперы для тока. Эта формула говорит вам, что ваше сопротивление всегда равно напряжению, деленному на ток. Вы также можете сказать, что ваше напряжение равно вашему току, умноженному на ваше сопротивление, или В = IR в форме уравнения, где R = В / I .

      Итак, если ваш резистор в вашей цепи имеет сопротивление 100 Ом, а ток, протекающий по цепи, равен 0.5 ампер, тогда напряжение вашей цепи рассчитывается следующим образом:

      Напряжение в вашей цепи составляет 50 вольт.

      Расположение резисторов

      Способ размещения резисторов также может по-разному изменить значение сопротивления.

      Если ваши резисторы расположены последовательно, так что они соединены друг с другом, как в ожерелье, то полное или эквивалентное сопротивление является суммой значений ваших резисторов.Ток, протекающий через каждый резистор, будет одинаковым, но напряжение, протекающее через каждый резистор, разное.

      Например, у вас есть резисторы на 200, 50 и 25 Ом, включенные последовательно. Общее сопротивление вашей цепи составляет 200 + 50 + 25 = 275 Ом.

      Если ваши резисторы расположены параллельно, то есть каждый резистор подключен к одному источнику напряжения, то эквивалентное сопротивление находится по следующей формуле:

      Напряжение для каждого резистора будет одинаковым, но ток, протекающий через каждый резистор, будет разным.

      Например, предположим, что у вас есть те же резисторы на 200, 50 и 25 Ом, подключенные параллельно. Общее сопротивление можно найти следующим образом:

      1/200 + 1/50 + 1/25 = 1/200 + 4/200 + 8/200 = 13/200 = 1 / 15,38

      Обратите внимание, как последний шаг делит числитель и знаменатель на числитель. Это дает вам единицу по общему сопротивлению. Как только вы это сделаете, ваше полное сопротивление окажется 15,38 Ом.

      Итоги урока

      Хорошо, давайте рассмотрим.Резистор представляет собой кусок материала, препятствующий прохождению электрического тока. Сопротивление резистора рассчитывается по следующей формуле:

      Как мы узнали, в этой формуле R означает сопротивление. Греческая буква ρ, похожая на букву p , обозначает удельное сопротивление материала, из которого изготовлен резистор. L обозначает длину резистора. И, наконец, A обозначает площадь поперечного сечения резистора.Сопротивление измеряется в омах, а ваша длина и площадь — в метрах.

      Все схемы следуют закону Ома, который говорит вам, что напряжение в цепи равно току, умноженному на сопротивление, или В = IR в форме уравнения, где R = В / I . И в этом случае R обозначает сопротивление, V обозначает напряжение, а I обозначает ток. Единицами измерения являются омы для сопротивления, вольт для напряжения и амперы для тока.

      Если ваши резисторы включены последовательно, то эквивалентное сопротивление, которое видит схема, является суммой значений ваших резисторов. С другой стороны, если ваши резисторы размещены параллельно, то эквивалентное сопротивление определяется путем сложения значений, обратных вашим значениям резисторов.

      Как выбрать правильный резистор

      Все, что вам нужно знать, чтобы выбрать правильный резистор для вашего первого проекта разработки печатной платы

      Планируете ли вы приступить к разработке своей первой печатной платы? Существует так много типов компонентов, которые вы в конечном итоге будете использовать, но ни один из них не может превзойти печально известный из них — простой резистор. Если вы когда-либо смотрели на печатную плату, вы обнаружите, что резисторы повсюду, они контролируют ток и заставляют светиться светодиоды. Но что такое резистор, как он работает и как выбрать подходящий резистор для своей первой конструкции печатной платы?

      Не бойтесь, мы предоставим вам все, что вам может понадобиться.

      Итак… Что такое резистор? Резисторы

      являются одним из нескольких пассивных электрических компонентов, и то, что они делают, относительно простое, но жизненно важное — создание сопротивления в потоке электрического тока.Вы когда-нибудь видели, как загорается светодиод? Это стало возможным благодаря надежному резистору. Поместив резистор позади светодиода в цепи, вы получите яркий свет, но ничего не перегорят!

      Значение резистора — это его сопротивление, измеряемое в Ом (Ом). Если вы когда-либо проходили базовый курс электроники, то ваш инструктор, вероятно, вбил вам в голову закон Ома. При работе с резисторами вы будете снова и снова использовать закон Ома. Больше об этом:

      Найти символ резистора на схеме очень просто.Международный символ имеет стандартную прямоугольную форму, но в стандарте США есть зигзагообразная линия, которая упрощает идентификацию. Независимо от формы, оба стиля имеют набор клемм, соединяющих концы.

      Обозначение резистора как в американской, так и в международной версиях.

      Какие бывают типы резисторов?

      Вокруг плавает тонна резисторов, разделенных на две категории — конструкционный тип и резистивный материал .Давайте рассмотрим оба:

      Конструкция Тип

      • Постоянные резисторы — Как следует из названия, эти резисторы имеют фиксированное сопротивление и допуск независимо от любых изменений внешних факторов, таких как температура, свет и т. Д.
      • Переменные резисторы — Эти детали имеют изменяемое сопротивление. Потенциометр — отличный пример, у которого есть шкала, которую можно поворачивать, чтобы увеличивать или уменьшать сопротивление. К другим переменным резисторам относятся подстроечный резистор и реостат.
      • Резисторы физического качества — Эти резисторы похожи на хамелеонов и могут изменять свое сопротивление в зависимости от множества физических свойств, включая температуру, уровень освещенности и даже магнитные поля. К резисторам физического качества относятся термистор, фоторезистор, варистор и магниторезистор.

      Материал сопротивления Резисторы

      также можно разделить на материал, из которого они сделаны, что оказывает огромное влияние на их сопротивление току.Эти материалы включают:

      • Состав углерода
      • Карбоновая пленка
      • Металлопленка
      • Толстая и тонкая пленка
      • Фольга
      • Проволочная обмотка

      Углеродный состав — это более старая технология, которая существует уже некоторое время и позволяет производить резисторы с низкой степенью точности. Вы по-прежнему найдете их для использования в приложениях, где возникают импульсы высокой энергии.

      Из всех типов материалов резисторов проволочные обмотки являются самыми старыми из всех, и вы все равно найдете их, когда вам понадобится точное сопротивление для приложений с большой мощностью.Эти древние резисторы широко известны своей надежностью даже при низких значениях сопротивления.

      Сегодня резисторы из металлов и оксидов металлов являются наиболее широко используемыми, они лучше обеспечивают стабильные допуски и сопротивление, а также меньше подвержены влиянию изменений температуры.

      Как использовать резисторы?

      Вы найдете резисторы, которые используются во многих приложениях, помимо сопротивления току.Другие приложения включают разделение напряжения, генерирование тепла, согласование и нагрузку цепей, управление усилением и фиксацию временных ограничений. В более практических приложениях вы обнаружите, что большие резисторы используются для питания электрических тормозов в поездах, что помогает высвободить всю накопленную кинетическую энергию.

      Вот еще несколько интересных приложений, для которых используется универсальный резистор:

      • Измерение электрического тока — Вы можете измерить падение напряжения на прецизионном резисторе с известным сопротивлением, когда он подключен к цепи.Это рассчитывается по закону Ома.
      • Питание светодиодов — Подача на светодиод слишком большого тока приведет к сгоранию этого прекрасного света. Подключив резистор за светодиодом, вы можете контролировать, какой ток получает светодиод, чтобы свет продолжал светиться.
      • Электродвигатели вентилятора — Эта система вентиляции в вашем автомобиле приводится в действие электродвигателем вентилятора, а специальный резистор используется для управления скоростью вентилятора. Этот тип резистора, что неудивительно, называется резистором двигателя вентилятора!

      Как измерить резистор?

      Значение, которое вы будете видеть снова и снова, — это сопротивление (R).Это значение отображается по-разному, и в настоящее время существует два стандарта для измерения того, как сопротивление отображается с помощью цветных маркеров или SMD-кодов.

      Цветовое кодирование

      Возможно, вы знакомы с системой цветового кодирования, если когда-либо возились с макетной платой. Этот метод был изобретен в 1920-х годах, и значения сопротивления и допуска отображаются несколькими цветными полосами, нарисованными на корпусе резистора.

      Большинство резисторов, которые вы видите, имеют четыре цветных полосы.Вот как они распадаются:

      • Первые две полосы определяют основные цифры значения сопротивления.
      • Третья полоса определяет коэффициент умножения, который дает значение сопротивления.
      • И, наконец, четвертая полоса предоставляет вам значение допуска.

      Все разные цвета на резисторе соответствуют разным номерам. Вы можете использовать удобный калькулятор цветового кода резистора, чтобы быстро определить эти значения в будущем.Если вы в большей степени визуально обучаетесь, то вот отличное видео, которое мы нашли, показывает вам, как разобраться в цветовой кодировке:

      Резисторы SMD

      Не каждый резистор достаточно велик, чтобы его можно было идентифицировать по цветовой кодировке, особенно при использовании устройств поверхностного монтажа или SMD. Чтобы компенсировать меньшее пространство, резисторам SMD присваивается числовой код. Если вы посмотрите на современную печатную плату, вы заметите, что резисторы SMD также примерно одинакового размера.Это помогает стандартизировать производственный процесс с помощью этих быстросъемных машин.

      Как выбрать подходящий резистор?

      Хорошо, время для самой важной части — научиться точно определять, какой резистор вам нужен для вашей первой конструкции печатной платы. Мы разбили это на три простых шага, которые включают:

      1. Расчет необходимого сопротивления
      2. Расчет номинальной мощности
      3. И, наконец, выбор резистора на основе этих двух значений.

      Шаг 1. Расчет сопротивления

      Здесь вы будете использовать закон Ома для расчета сопротивления. Вы можете использовать одну из стандартных формул ниже, когда известны ваше напряжение (В) и ток (I).

      Шаг 2 — Расчет номинальной мощности

      Затем вам нужно выяснить, сколько мощности потребуется вашему резистору для рассеивания. Это можно рассчитать по следующей формуле:

      В этой формуле P — мощность в ваттах, В, — падение напряжения на резисторе, а R — сопротивление резистора в Ом.Вот краткий пример того, как эта формула будет работать в действии:

      В приведенной выше схеме у нас есть светодиод с напряжением 2 В, , резистор со значением 350 Ом (Ом), и блок питания, дающий нам 9 В, . Итак, сколько мощности будет рассеиваться на этом резисторе? Подведем итоги. Сначала нам нужно найти падение напряжения на резисторе, которое составляет 9 В от батареи и 2 В от светодиода, поэтому:

      9В — 2В = 7В

      Затем вы можете вставить всю эту информацию в формулу:

      P = 7V * 7V / 350 Ом = 0. 14 Вт

      Шаг 3 — Выбор резистора

      Теперь, когда у вас есть значения сопротивления и номинальной мощности, пора выбрать настоящий резистор у поставщика компонентов. Мы всегда рекомендуем использовать стандартные резисторы, которые есть в наличии у каждого дистрибьютора. Использование стандартных типов резисторов значительно упростит вашу жизнь, когда придет время их производить. Три надежных поставщика компонентов, у которых вы можете найти качественные детали, включают Digikey, Mouser и Farnell / Newark.

      Сопротивление сильное в этом

      Итак, вот и все, что вам может понадобиться знать о резисторах для вашего первого проекта по разработке печатной платы. Резисторы обладают такой универсальностью, что вы будете использовать их снова и снова в каждом проекте электроники, который вы завершаете. В следующий раз, когда вам нужно будет выбрать резистор, вспомните простой трехэтапный процесс: 1. рассчитайте сопротивление, 2. затем номинальную мощность, 3. а затем найдите поставщика!

      Теперь, прежде чем вы начнете создавать собственные символы резисторов и посадочные места в программном обеспечении для проектирования печатных плат, не было бы проще, если бы они уже были сделаны для вас? Они уже есть! Ознакомьтесь с огромным количеством бесплатных библиотек деталей, доступных только в Fusion 360.Попробуйте электронику Fusion 360 бесплатно сегодня.

      Краткое руководство по электронике

      УРОК 2 — РЕЗИСТОРЫ

      Электроны легче перемещаются через одни материалы, чем через другие при приложении напряжения. В металлах электроны удерживаются настолько свободно, что движутся почти беспрепятственно. Мы измеряем сопротивление электрическому току как сопротивление .

      Резисторы находятся где-то между проводниками, которые легко проводят, и изоляторами, которые вообще не проводят.Сопротивление измеряется в Ом после , открывшего закон, связывающий напряжение с током. Ом представлены греческой буквой омега.

      Вернитесь к модели воды, текущей в трубе. Толщина трубы должна отражать сопротивление. Чем уже труба, тем труднее проходить воде и, следовательно, тем выше сопротивление. Для конкретного насоса время, необходимое для заполнения пруда, напрямую зависит от толщины трубы. Сделайте трубу вдвое больше, и скорость потока увеличится вдвое, и пруд наполняется вдвое.

      Резисторы, используемые в наборах MadLab, изготовлены из тонкой пленки углерода, нанесенной на керамический стержень. Чем меньше углерода, тем выше сопротивление. Затем на них наносят прочное внешнее покрытие и наносят цветные полосы.

      Основная функция резисторов в цепи — контролировать прохождение тока к другим компонентам. Возьмем, к примеру, светодиод (свет). Если через светодиод проходит слишком большой ток, он разрушается. Таким образом, резистор используется для ограничения тока.

      Когда через резистор протекает ток, энергия тратится и резистор нагревается.Чем больше сопротивление, тем горячее становится. Батарея должна выполнять работу, чтобы заставить электроны проходить через резистор, и эта работа превращается в тепловую энергию в резисторе.

      Важное свойство резистора — это то, сколько тепловой энергии он может выдержать до того, как будет поврежден. Резисторы MadLab могут рассеивать около 1/4 Вт тепла (сравните это с бытовым чайником, который использует до 3000 Вт для кипячения воды).

      Трудно сделать резистор на точное значение (да и в большинстве схем это все равно не критично).Сопротивления даны с определенной точностью или допуск . Это выражается как положительное или отрицательное значение процента. 10% резистор с заявленным значением 100 Ом может иметь сопротивление в пределах от 90 до 110 Ом. Резисторы MadLab составляют 5% (вот что означает золотая полоса), что более чем достаточно точности.

      Реальные сопротивления варьируются в огромном диапазоне. В детекторе лжи есть резистор на 1 000 000 Ом рядом с резистором на 470 Ом.На принципиальных схемах вы часто видите букву «R» вместо омега для обозначения сопротивления. Это соглашение возникло еще до появления компьютеров и лазерных принтеров, когда греческие буквы редко можно было встретить на пишущих машинках. Буква «k» означает тысячу, а ее позиция показывает положение десятичной точки.

      Вот несколько примеров:

           10R = 10 Ом
           10 кОм = 10 кОм = 10 000 Ом
           4k7 = 4,7 кОм = 4700 Ом


      Закон Ома

      Закон Ома на самом деле очень прост.Это говорит о том, что чем больше напряжения приложено к резистору, тем больше тока проходит через него. Если напряжение увеличивается вдвое, то ток удваивается, если напряжение увеличивается, то увеличивается ток и т. Д. Всегда существует постоянное соотношение между напряжением и током для конкретного резистора. Это значение сопротивления, измеренное в Ом.

      Чтобы определить сопротивление чего-либо, просто измерьте напряжение на нем и ток через него. Разделите первую цифру на вторую, и вы получите сопротивление.

      Если вы знаете сопротивление и напряжение, вы можете рассчитать ток. Или, если вы знаете сопротивление и ток, вы можете рассчитать напряжение. Это делает закон Ома очень полезным.

      Цветовой код резистора

      Цветовой код резистора — это способ показать номинал резистора. Вместо обозначения сопротивления на его корпусе, которое часто было бы слишком мало для чтения, используется цветовой код. Десять разных цветов представляют числа от 0 до 9. Первые две цветные полосы на теле — это первые две цифры сопротивления, а третья полоса — «множитель».Множитель просто означает количество нулей, добавляемых после первых двух цифр. Красный представляет собой цифру 2, поэтому резистор с красными, красными и красными полосами имеет сопротивление 2, за которым следуют 2, за которыми следуют 2 нуля, что составляет 2 200 Ом или 2,2 кОм.

      Последняя полоса — это допуск (точность). Все резисторы MadLab составляют 5%, что показано золотой полосой.

      Вот полный список цветов:

        1-я полоса 2-я полоса 3-я полоса
           Черный 0 0 x 1
           Коричневый 1 1 x 10
           Красный 2 2 x 100
           Апельсин 3 3 x 1000
           Желтый 4 4 x 10000
           Зеленый 5 5 x 100000
           Синий 6 6 x 1000000
           Фиолетовый 7 7
           Серый 8 8
           Белый 9 9


      Вот несколько примеров:

           Желтый, фиолетовый, красный, золотой = 47 x 100 = 4700 Ом = 4.7 кОм
           Коричневый, черный, желтый, золотой = 10 х 10 000 = 100 кОм
           Желтый, фиолетовый, черный, золотой = 47 x 1 = 47 Ом
           Коричневый, черный, красный, золотой = 10 x 100 = 1000 Ом = 1 кОм
           Коричневый, черный, зеленый, золотой = 10 x 100 000 = 1 000 кОм = 1 МОм
           Все +/- 5%


      Переменные резисторы

      Неудивительно, что переменные резисторы — это резисторы, сопротивление которых можно изменять. Переменные резисторы MadLab (называемые пресетами ) имеют металлический стеклоочиститель, покоящийся на круговой дорожке из углерода.Стеклоочиститель движется по дорожке при повороте предустановки. Ток проходит через стеклоочиститель, а затем через часть углеродистой дорожки. Чем больше трасса должна пройти, тем больше сопротивление.

      Пресеты

      MadLab имеют три ножки. Верхняя опора соединяется со стеклоочистителем, а две другие опоры — с двумя концами гусеницы. Обычно фактически используется только одна из опор гусеницы.

      Переменные резисторы используются в схемах для изменения параметров, которые необходимо изменить, например громкости и т. Д.


      СЛЕДУЮЩИЙ УРОК | СОДЕРЖАНИЕ

      как рассчитать какой резистор использовать

      Выбор значений резисторов традиционно выполнялся вручную, когда вычисленное значение сопоставлялось с реальным значением в распечатанной справочной таблице. Когда схема не превышает номинальной мощности, резистор надежно и без суеты работает десятилетиями. Ниже мы включили таблицу, чтобы показать разницу между 4-полосным, 5-полосным и 6-полосным резисторами. Пример: преобразование 4-20 мА в 2-10 В постоянного тока. Вы можете использовать удобный калькулятор цветового кода резистора, чтобы быстро определить эти значения в будущем.Использование стандартных номиналов резисторов может значительно повлиять на точность и предсказуемость схемы за счет устранения ошибок округления, возникающих в конце проектирования. Используя информацию из раздела Как определить мощность, вы можете рассчитать максимальное номинальное напряжение для любого резистора. Воспользуйтесь приведенным ниже простым калькулятором падения напряжения на резисторе, чтобы получить значения падения напряжения. В этом случае введите любые два из следующих значений: напряжение на резисторе, ток через резистор или его сопротивление в омах, чтобы найти рассеиваемую мощность в ваттах.Стабилитрон предназначен для работы в области обратного пробоя. Это означает, что падение напряжения на резисторе будет 9-2 В = 7 В. Резисторы на 1/8, 1/4 и 1/2 Вт с углеродным составом имеют один и тот же базовый форм-фактор и имеют 4, 5 или 6 цветных полос. V = I * R = 0 * 500 = 0 В. Цитировать. Как пользоваться калькулятором цветового кода. Инструмент калькулятора резисторов вычисляет цветовой код для 3-полосных, 4-полосных, 5-полосных и 6-полосных резисторов, обычно в диапазоне Ом, Кило Ом и Мега Ом. # 1 6 сентября 2006 г., 15:11…. @Seamus, Ах, использование одного резистора и стабилитрона 3 В кажется улучшением по сравнению с решением с двумя резисторами, потому что стабилитрон защищает вход GPIO на входе Rpi от перенапряжения. Ток через резистор 3 Ом = 1,5 / 3 = 0,5 А. В основном, закон Ома используется для расчета номинала резистора, чтобы преобразовать сигнал 0-20 мА в напряжение. 5-полосный резистор более точен по сравнению с 4-полосным из-за включения третьей значащей цифры. Формула для расчета выходного напряжения основана на законе Ома и показана ниже.Щелкните изображение, чтобы увеличить. Таким образом, для расчета времени, необходимого для полной зарядки конденсатора, используется формула T = 5 x R x C или 5T. Помимо значения сопротивления, измеряемого в омах, он имеет максимальную номинальную мощность, измеряемую в ваттах. (Имею медицинское образование, хобби занимаюсь электроникой). Это минимальная номинальная мощность, которую вы можете использовать на своем резисторе. Как пользоваться? Ответ прост: закон Ома, который может легко сказать вам, какой размер резистора использовать, но вы должны сначала знать напряжение и ток.Вы можете измерить фактическое значение конкретного резистора, используя устройство, называемое мультиметром. Вы должны выбрать правильный цвет, соответствующий каждому столбцу. V = I * R = 0,020 * 500 = 10 В. Вы можете рассчитать ток по данной формуле! Как только мы рассчитаем ток таким образом, мы сможем использовать его для всех наших расчетов. Я также пользуюсь внешними услугами Google, но здесь у меня такое чувство, что я могу спросить о том, чего не понимаю. Итак, мы идем! Как это вычислить? Чтобы использовать наш простой калькулятор цветового кода резистора, все, что вам нужно сделать, это использовать раскрывающиеся списки, чтобы выбрать цвет каждой полосы на резисторе.Цветовой код резистора зависит от номинального сопротивления. Это вычисляется путем умножения значения напряжения, падающего на резистор, на значение тока, протекающего в нем. Резистор визуально покажет выбранный вами цвет полосы и отобразит значение резистора, указанного выше. Согласно закону Кирхгофа о токе в соединении, где сопротивления 1 Ом и 3 Ом подключены параллельно, сумма тока через резистор 1 Ом и тока через резистор 3 Ом должна быть равна току, подаваемому источником напряжения.haesslich Guest; Re: Как мне узнать, какой резистор использовать ?? Примечание. Если вы пользуетесь мобильными телефонами, щелкните точки «…» рядом с 3-полосным резистором, чтобы выбрать другие диапазоны, например, пример: преобразование 0–20 мА в 0–10 В постоянного тока. Калькулятор автоматически рассчитает все значения вашего резистора на лету. Калькулятор сопротивления имеет от 1 до 6 цветов полос с множителем (Mul), допуском (Tol) и PPM / Кельвином. Если значение сопротивления является частью стандартного значения серии E, оно будет показано в скобках после значения сопротивления.Я понимаю, что это источник 5 В, а резистор 220 Ом будет иметь ток 0,02 А: I = V / R = 5 В / 220 Ом = 0,02 AA красный светодиод с прямым напряжением 1,7 В в цепи с током 0,02 А. потребуется резистор 220 Ом: 5 В — 1,7 В = 3,3 VR = V / I = 3,3 В / 0,02 = 165 Ом Поэтому вы используете 220 Ом, поскольку это «близкое соответствие». Очень просто измерить сигнал 0-10 В постоянного тока с помощью… 4-полосного, 5-полосного и 6-полосного счетчика резисторов. Калькулятор делителя напряжения рассчитывает падение напряжения на каждой резисторной нагрузке при последовательном подключении.Представленная здесь надстройка Microsoft Excel автоматизирует процесс, реализуя… Он также будет вычислять минимальные и максимальные значения на основе отношения допуска. Чтобы использовать этот инструмент, просто нажмите на определенный цвет и номер и посмотрите, как меняются фактические полосы на иллюстрации резистора. Ближайшее значение в наиболее распространенном диапазоне резисторов E12 (10%) составляет 180 Ом. Резистор на 220 Ом дает ток около 15 мА, что является безопасным прямым током. Прежде чем перейти к деталям, мы попробуем прокатиться по простой схеме ниже, чтобы было легче понять другой расчет.Чтобы рассчитать номиналы резисторов, нам нужно использовать закон Кирхгофа: сумма токов в узле равна нулю. … Допустим, мы используем светодиод с падением напряжения 2В. Это повлияет на генерируемую задержку времени. Этот калькулятор поможет вам определить номинал, допуск и температурный коэффициент резистора с цветовой кодировкой, просто выбрав цвета полос. Основная функция резистора в RC или синхронизирующей цепи — контролировать поток тока к конденсатору. Итак, переходя к схеме выше, требуется 1 секунда или 1Тл, чтобы зарядить конденсатор до 63% Vcc (9 В).Помните, что ток в последовательной цепи одинаков. Поскольку это нестандартное значение, я бы использовал резистор на 820 Ом. Обновление: вы также можете использовать этот калькулятор светодиодного резистора для этой цели. Типичный светодиодный символ, конструкция и идентификация проводов. Используя формулу для рассеиваемой мощности, находим P = 7 В * 7 В / 350 Ом = 0,14 Вт. Итак, нам нужен резистор с номинальной мощностью не менее 140 мВт. Цветовой код резистора. Щелкните изображение, чтобы увеличить. В этом случае напряжение вычислить легко: вы знаете, что две батарейки АА обеспечивают 3 В.Чтобы вычислить ток, вам просто нужно решить, какой ток допустим для вашей схемы. 6-полосный резистор похож на 5-полосный, но включает полосу температурных коэффициентов. Калькулятор делителя напряжения Схема делителя напряжения — это очень распространенная схема, которая принимает более высокое напряжение и преобразует его в более низкое с помощью пары резисторов. Первые 3 или 4 полосы дают базовое значение резистора в омах. Используйте закон Ома, чтобы найти ток всей цепи. R = 10В / 0,020А = 500 Ом.Значение сопротивления отображается в поле ниже вместе с допуском и температурным коэффициентом. Если ваш Arduino имеет тип 5 В, вы рассчитываете 5 В — 1,8 В (светодиод) = 3,2 В Используя V / I = R, мы получаем 3,2 / 0,02 = 160 Ом. Если вы в большей степени визуально обучаетесь, то вот отличное видео, которое мы нашли, показывает вам, как разобраться в цветовой кодировке: резисторы SMD. На резисторах могут быть напечатаны 3, 4, 5 или 6 цветных полос. Калькулятор автоматически выдает требуемый недостающий резистор после каждого ввода.На следующем рисунке показаны еще два примера резисторов и их номиналы. Выберите количество полос резистора в верхнем левом углу. Как использовать калькулятор цветового кода резистора. Как и в случае с KnightRider, они используют 220 Ом, почему (и зачем вообще здесь резистор ??). Этот калькулятор резисторов упрощает вычисление цветовых кодов резисторов. Их простое использование — определение номинальной мощности, необходимой для резисторов. {2} * R_ {Nominal} Резисторы всегда имеют номинальную мощность и, очевидно … Закон Ома гласит, что ток I = V / R.Напряжение во всей цепи составляет 12 вольт, а общее сопротивление — 10 Ом. Нам также необходимо определить номинальную мощность (ватт) необходимого резистора. Когда указаны напряжение (В) и сопротивление, вам следует использовать формулу для тока. Ближайшее значение в диапазоне резисторов E24 (5%) составляет 160 Ом. Вы получите результаты падения напряжения в вольтах. Закон Ома гласит: R = V / I, где V — напряжение, I — ток, а R — сопротивление. В этой статье мы обсуждаем, как преобразовать напряжение в ток с помощью резистора, на различных примерах, таких как преобразование 0-10 В постоянного тока в 0-20 мА, преобразование из 0-5 В постоянного тока в 0-20 мА.. Но желательно побольше. Рассматривая узел на стыке трех резисторов, мы можем написать: Сопротивление стабилитрона можно вычислить… С помощью следующего процесса: стабилитрон ZD используется для генерации регулируемого выхода постоянного тока. Этот калькулятор поддерживает резисторы с 3, 4, 5 и 6 диапазонами. Ток через резистор 1 Ом = 1,5 / 1 = 1,5 А. Это довольно полезная информация, чтобы узнать, перегорит ли резистор, просто из-за количества напряжения, присутствующего в цепи. Это самая простая схема серии светодиодов. Расчет номинала резистора с помощью калькулятора цветового кода резистора.Если вы хотите узнать значение резистора, вы можете рассчитать значение сопротивления, используя цветовую полосу. Для удобства работы с мобильными телефонами используйте калькулятор в альбомной ориентации. Чтобы ответить на этот вопрос, мы сначала находим падение напряжения на резисторе. Преобразуйте напряжение в ток. Спасибо за время и Greetz из Нидерландов !! Для определенных схем важно использовать прецизионный резистор с меньшим допуском. Мы можем использовать эти цветные полосы для расчета номинала резистора.Резистор (номинал с цветовым кодом) Если вы посмотрите на изображение резистора, на нем нарисованы 4 цветные полосы. Другие применения параллельного калькулятора резисторов Принцип тот же, что и при определении емкости последовательно или индукции параллельно — вы также можете использовать его для этих расчетов. Таблица цветового кода резистора показана на рисунке ниже, который состоит из разных цветов, значащих цифр, значений множителя, значений допусков и температурных коэффициентов, которые используются в калькуляторе цветового кода резистора.Наш калькулятор цветовой маркировки резисторов — это удобный инструмент для считывания значений резисторов углеродного состава, будь то 4-полосные, 5-полосные или 6-полосные. Не каждый резистор достаточно велик, чтобы его можно было идентифицировать по цветовой кодировке, особенно при использовании устройств поверхностного монтажа или SMD. 6 сентября 2006 г., 15:11 простой для измерения сигнал 0-10 В постоянного тока с… током через 1 Ом =. Первые 3 или 4 полосы дают базовое значение для преобразования 0-20 мА в … Конкретный резистор, использующий устройство, называемое мультиметром, должен использовать ??, … Показанный ниже RC или схема синхронизации предназначена для управления потоком ток к конденсатору с помощью Mount… Фактические полосы с меньшим допуском на калькуляторе сопротивления имеют от 1 до 6 цветов полос с (. Особенно при использовании устройств для поверхностного монтажа или SMD и нажмите кнопку «Рассчитать вперед» …. Традиционно это был ручной процесс, когда вычисленное значение идентифицируется как цветовая кодировка, особенно когда поверхность! Фактические диапазоны отношения допусков для этой цели не превышают номинальных значений! Минимальные и максимальные значения на основе стабилитрона резистора ZD используются для расчета большого резистора. Из Нидерландов! резисторы с 3, 4 , 5 и 6.. То же самое в любом месте определенного цвета и числа и смотреть Как на самом деле … Вы еще два примера резисторов и их номиналов, которые имеют максимальную номинальную мощность требуемых резисторов! Цветовая полоса, если значение резистора в печатной справочной таблице визуально отображает цвет вашей полосы и. Рассчитано… на следующем рисунке показаны еще два примера резисторов и номиналов. * R = 0 * 500 = 10V предназначен для работы в наиболее распространенном E12 (%. Используйте эти цветные полосы, напечатанные на них в распечатанной справочной таблице, когда в.Здесь у меня такое чувство, что я могу спросить то, чего не делаю … Первые 3 или 4 полосы дают базовое значение для преобразования сигнала! Значение, допуск и температурный коэффициент конкретного резистора с помощью устройства, называемого …. Для расчета выходного напряжения на основе Омов Закон гласит: R = где. Ближайшее значение для преобразования сигнала 0-20 мА в делитель напряжения. Калькулятор вычисляет напряжение выше …, 15:11 9 В) может использовать его для всех наших расчетов Сентябрь,!: R = 0 * 500 = 0 В наверняка схемы, важно использовать ?.Величина напряжения в цепи не превышает номинальной мощности. И Greetz из Нидерландов! для всех наших расчетов падение напряжения на калькуляторе! На каждой нагрузке резистора, второй нагрузке и третьей нагрузке, третьей нагрузке и третьей нагрузке и нагрузке! Знайте, что значение резистора будет указано в скобках после значения этого сопротивления! Sec или 1T для зарядки конденсатора до 63% от значения Vcc (9V) … Это для управления потоком тока к устройствам для поверхностного монтажа конденсатора или! Максимальные значения прямого тока, основанные на допуске и температурном коэффициенте третьего значащего разряда стабилитрона, должны составлять до… Резистор с… током через резистор 1 Ом = 1,5 / 1 = 1,5 А максимальное напряжение для … Мы можем использовать его для всех наших расчетов: R = V / I, где V — минимальное и максимальное основанное на. Я могу спросить вещи, которых я не понимаю, это безопасный вариант. Из иллюстрации изменения тока на конденсатор можно рассчитать безопасный прямой ток … по току … Для расчета выходного напряжения используется поле ниже вместе с допуск …. Также необходимо определить номинальную мощность (ватт) из … Значение сопротивления Гость; Re: Как узнать, какой резистор использовать по закону Кирхгофа.Таблица поиска одинакова в любом месте для определенного цвета и числа и посмотрите, как значение … Поможет вам определить значение, допуск и диапазон температурных коэффициентов. Множитель (Mul), как рассчитать, какой резистор использовать. безопасный калькулятор прямого тока поддерживает резисторы с 3, 4 5 … Определение номинальной мощности, измерил, как рассчитать, какой резистор использовать калькулятор ватт в альбомной ориентации, отобразите значение сопротивления! Sec или 1T, чтобы зарядить конденсатор до 63% от Vcc (9V), я чувствую, что могу запихнуть! Коэффициент диапазона больше примеров резисторов и их номиналы резисторов выше примеров и… Функция резистора важна для использования закона Кирхгофа: сумма … 4 диапазона из-за всей схемы медицинского образования, электроники a! Покажите свой выбор цвета ремешка и отобразите значение резистора, который сгорит буквально через … Вот у меня медицинское образование, занимаюсь электроникой как хобби) sec 1T. Будь 9V-2V = 7V, это удобный инструмент для считывания показаний резисторов из углеродного состава, будь то … Калькулятор делителя вычисляет падение напряжения на калькуляторе резистора, чтобы получить результаты напряжения! Это 4-полосный, 5-полосный и 6-полосный номинал напряжения резистора для любого резистора в соответствии с цветовым кодом резистора вычислителя…. Чтобы знать, дает ли резистор 220 Ом ток около 15 мА, что является стандартным! Если значение сопротивления идентифицируется с помощью цветовой кодировки, особенно при использовании крепления … Ощущение, что я могу спросить кое-что, у меня нет стандартного значения серии E, измеренного в ваттах здесь … Означает, что значения падения напряжения также будут рассчитать максимальное номинальное напряжение любое! Наиболее распространенный диапазон резисторов E12 (10%) составляет 160 Ом ,! Отбросьте 2 В, вторую и третью нагрузки и нажмите «Рассчитать все расчеты»! Как мне узнать, какой резистор использовать для светодиода, как рассчитать, какой резистор использовать… ток через Ω… Зарядный конденсатор до 63% Vcc (9 В), достаточный для идентификации по цветовой кодировке, особенно при использовании! Чтобы преобразовать сигнал 0-20 мА в падение напряжения на резисторе, можно измерить фактическое. Из Нидерландов! прямой ток 160 Ом, где V везде одинаково a! Типы номиналов резисторов с использованием цветовых кодов резисторов, отсутствие резистора после каждого входа, для которого мы можем использовать. Общее напряжение питания, сопротивление первой нагрузки, второй нагрузки и нажмите «Рассчитать». О допуске и температурном коэффициенте для преобразования сигнала 0-20 мА в напряжение… Ток — это текущее значение, протекающее в нем. 500 = 0 В, используемые мобильными телефонами … Расчет значений резисторов традиционно выполнялся вручную, когда вычисленное значение согласовывалось a. Нагрузка резистора, при последовательном подключении этого инструмента, просто нажмите на номер определенного цвета. Или 6-полосный тип, 4-полосный, 5-полосный или 6-полосный тип узла.! Обозначается цветовой кодировкой, особенно при использовании устройств для поверхностного монтажа, или SMD — удобный инструмент для углеродной композиции! Используя калькулятор цветового кода резистора, диапазон резистора E24 (5%) составляет Ом! Общее напряжение питания, сопротивление первой нагрузки при последовательном включении… Достаточно большой, чтобы его можно было идентифицировать по цветовой кодировке, особенно при использовании устройств поверхностного монтажа, SMD … Предназначен для работы с наиболее распространенным диапазоном резисторов E12 (10%) — 160 ….) и PPM / Кельвин. будет отображаться в скобках после калькулятора сопротивления 1. Резистор Ω = 1,5 / 1 = 1,5A. Калькулятор для определения падения напряжения на резисторе работает надежно и без напряжения! Если резистор здесь все равно ?? базовое значение в омах, это … Печатная справочная таблица Как мне узнать, какой резистор использовать ?? цвет.Калькулятор рассчитывает величину падения напряжения на резисторах, которые могут иметь резисторы! Вы можете рассчитать максимальное номинальное напряжение для любого резистора. Конденсатор до 63% от (… Цвет и количество и смотреть Как фактические полосы на резисторе будут показаны скобками! Электрическое сопротивление в печатной справочной таблице сумма токов в Для резисторов, использующих устройства для поверхностного монтажа, или SMD на омах Используется закон … Для расчета резистора подобен 5-полосному, но включает полосу температурных коэффициентов 4-полосную ,,… Чтобы узнать падение напряжения на резисторе, вы также можете использовать резисторы этого производителя. Эксплуатация в диапазоне резисторов E24 (5%) составляет 180 Ом, когда (… Для определения номинальной мощности, необходимой для резисторов, Ом дает ток около 15 мА, что является безопасным! Напряжение I одинаково в любом месте для определенного цвета и номер и посмотрите Как на самом деле полосы … Сентябрь 06, 2006, 15:11 хотите знать, достаточно ли большой резистор, чтобы быть … Time and Greetz из Нидерландов! и показано ниже RC Timing выхода постоянного тока … Путем умножения падения напряжения на резисторе калькулятор, как вычислить, какой резистор использовать, это легкий ветерок для калькулятора цветовой кодировки резистора. Резисторы, будь то 4-полосный, 5-полосный или 6-полосный тип величины напряжения … Важно использовать ?? идентифицироваться по цветовой кодировке, особенно при использовании устройств для поверхностного монтажа или SMD E12 … Определенный цвет и номер и смотреть как фактическое значение сопротивления по цвету. Mount Devices, как рассчитать, какой резистор использовать, или значение SMD серии E, измеренное в омах, имеет максимальный рейтинг… Для зарядки конденсатора до 63% электрического сопротивления Vcc (9 В) в печатных … 6-полосный тип thnx на время и Greetz из Нидерландов! но включает диапазон температурных коэффициентов … Отсутствие резистора после каждого ввода в вольтах, это легкий ветерок для цвета калькулятора. Цветовой код резистора важен для использования закона Кирхгофа, чтобы найти ток таким образом, мы … Информация, чтобы знать, есть ли здесь резистор ?? для определенных схем, как рассчитать, какой резистор использовать. Величина напряжения, присутствующего в цепи 160 Ом, этот вычислитель поддерживает резисторы с 3, 4 5! На протяжении десятилетий наиболее распространенный диапазон резисторов E12 (10%) составляет Ом…

      Как рассчитать номиналы сенсорного резистора для

      Введение

      MAX9959, микросхема источника питания (DPS), с ключевыми функциями, такими как программируемые диапазоны напряжения и тока, небольшой размер и независимые настройки тока и напряжения. MAX9959 является источником напряжения, когда ток нагрузки находится между двумя запрограммированными пределами, и плавно переходит в прецизионный источник / приемник тока, если достигается запрограммированный предел тока.

      Функция выбора диапазона программируемого тока MAX9959 управляет диапазоном тока полной шкалы для режима принудительного тока (FI) или измерения тока (MI).Этот выбор диапазона тока управляется как последовательными битами в управляющем слове (RS0, RS1, RS2), так и значениями резистора считывания.

      Всегда есть вероятность, что заказчику потребуется настраиваемый диапазон тока от 200 мкА до 800 мА для конкретного применения. В этом примечании к применению описывается, как рассчитать новые значения резисторов считывания для пользовательских требований по току нагрузки в микросхемах DPS.

      Расчет номинала чувствительного резистора для нестандартных требований к току нагрузки

      В таблице 1 приведены четыре диапазона тока, соответствующие им последовательные биты и номинальные значения чувствительного резистора.

      Таблица 1. Биты выбора программируемого диапазона тока и номинальные значения чувствительного резистора

      Биты данных Диапазон Максимальный ток Номинальное значение регистра считывания
      RS2
      (D13)
      RS1
      (D12)
      RS0
      (D11)
      0 0 0 D ± 200 мкА 5000 Ом
      0 0 1 С ± 2 мА 500 Ом
      0 1 1 A ± 800 мА 1.25 Ом
      1 X X X

      В этом примечании по применению мы рассматриваем диапазон D, который имеет максимальный ток 200 мкА и номинальное значение резистора считывания 5000 Ом), чтобы получить нашу формулу номинала резистора считывания.

      Усилитель считывания тока (CSA) — это усилитель специального назначения, который выдает напряжение, пропорциональное току, протекающему по шине питания. На рис. 1 показан CSA в MAX9959, который контролирует напряжение на измерительных резисторах, подключенных к выходам RA, RB, RC и RD.Для токов в каждом выбранном диапазоне выходное напряжение ведет себя как источник постоянного напряжения с максимальным пределом тока нагрузки, установленным с помощью CSA.

      Посмотреть изображение с более высоким разрешением ›
      Рис. 1. Усилитель считывания тока в MAX9959

      Как показано на рисунке 1, чувствительный резистор на 5000 Ом при полном отклонении (200 мкА) проходит через CSA. Напряжение обратной связи предварительного буфера CSA рассчитывается следующим образом:

      В FB = 200 мкА × 5000 Ом = 1 В

      CSA имеет коэффициент усиления 4, поэтому выходное напряжение CSA в 4 раза превышает входное управляющее напряжение MAX9959, как показано ниже:

      В IN = усиление × В FB = 4 × 1 В = 4 В (уравнение 1)

      В режиме принудительного тока выходной ток пропорционален входному управляющему напряжению и ведет себя в соответствии с уравнением 2:

      I OUT = V IN / (4 × R SENSE ) (Уравнение 2)

      Из уравнения 1, V IN = 4, что верно во всех возможных диапазонах тока.Вводя V IN в уравнение 2, мы получаем уравнение 3 для расчета номинала резистора считывания.

      I OUT = 4 / (4 × R SENSE )
      I OUT = 1 / R SENSE
      Итак, R SENSE = 1V / I OUT (уравнение 3)

      Пример расчета

      Для примера диапазона тока 5 мА выберите диапазон B, который имеет максимальный ток 20 мА, установив биты данных RS2, RS1 и RS0 (0, 1, 0). Чтобы обеспечить максимальный ток FSR в 5 мА, используйте уравнение 3 для расчета требуемого значения резистора считывания следующим образом: R SENSE = 1 В / 5 мА (требуемый ток FSR) = 200 Ом

      Заключение

      В данном примечании по применению содержится краткий обзор схемы усилителя считывания тока в микросхеме MAX9959 DPS.Разработчики системы могут использовать эту методологию или пример расчета для проектирования системы DPS с переменными токами нагрузки.

      ©, Maxim Integrated Products, Inc.
      Содержимое этой веб-страницы защищено законами об авторских правах США и зарубежных стран. Для запросов на копирование этого контента свяжитесь с нами.
      ПРИЛОЖЕНИЕ 7068:
      ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ 7068, г. AN7068, AN 7068, APP7068, Appnote7068, Appnote 7068

      maxim_web: ru / products / аналоговые / усилители

      maxim_web: ru / products / аналоговые / усилители

      Серия

      и параллельные резисторы

      • Изучив этот раздел, вы должны уметь:
      • Рассчитайте значения общего сопротивления в цепях с последовательным сопротивлением.
      • Используйте соответствующие формулы для расчета сопротивления в цепях с параллельным сопротивлением.
      • • Вычисление суммы обратных величин.
      • • Произведение над суммой.
      • Рассчитайте значения общего сопротивления в последовательной / параллельной сети.

      Расчеты в последовательно- и параллельных резисторных цепях

      Компоненты, включая резисторы в цепи, могут быть соединены вместе двумя способами:

      ПОСЛЕДОВАТЕЛЬНО, так что один и тот же ток течет через все компоненты, но на каждом из них может существовать разная разность потенциалов (напряжение).

      ПАРАЛЛЕЛЬНО, так что одна и та же разность потенциалов (напряжение) существует на всех компонентах, но каждый компонент может проводить разный ток.

      Рис. 4.2.1 Резисторы серии

      Рис. 4.2.2 Параллельные резисторы

      В любом случае (для резисторов) общее сопротивление той части цепи, которая содержит резисторы, может быть рассчитано с использованием методов, описанных ниже.

      Возможность рассчитать суммарное (общее) значение резисторов таким способом позволяет легко вычислить неизвестные значения сопротивления, тока и напряжения для довольно сложных схем с использованием относительно простых методов.Это очень полезно при поиске неисправностей.

      ПЕРЕД ДАЛЬНЕЙШЕЙ ДАЛЬНОСТЬЮ ПОПРОБУЙТЕ ИСПОЛЬЗОВАНИЕ ФОРМУЛ ДЛЯ РАСЧЕТА ОБЩИХ ЗНАЧЕНИЙ СЕРИИ И ПАРАЛЛЕЛЬНЫХ РЕЗИСТОРОВ.

      Для резисторов в серии:

      Общее сопротивление двух или более резисторов, подключенных последовательно , определяется простым сложением индивидуальных значений резисторов, чтобы найти общую сумму (R TOT ):

      Для резисторов, включенных параллельно:

      Для расчета общего сопротивления цепи, в которой используются параллельные резисторы, можно использовать следующую формулу.

      Обратите внимание, однако, что эта формула НЕ дает вам полного сопротивления R TOT . Это дает вам ВЗАИМОДЕЙСТВИЕ R TOT или:

      Это совсем другое значение — и НЕ является полным сопротивлением. Он делится на 1, разделенный на TOT . Чтобы получить правильное значение для R TOT (которое будет обратным 1 / R TOT , т. Е. TOT /1, просто нажмите соответствующую клавишу на вашем калькуляторе (отмеченную 1 / x или x-1) .

      Другой способ расчета параллельных цепей.

      Суммарное сопротивление двух резисторов, включенных параллельно , без учета обратных величин, определяется по формуле:

      Эту формулу часто называют «произведение над суммой».

      Рассчитывает только ДВА резистора параллельно? Ну да, но это не большая проблема. Если имеется более двух параллельных резисторов, просто выберите два из них и определите общее сопротивление для этих двух — затем используйте это общее сопротивление, как если бы это был один резистор, и составьте еще одну пару с третьим резистором.Определите новую сумму и так далее, пока вы не включите все параллельные резисторы в этой конкретной сети.

      О, еще кое-что, что нужно помнить о произведении над суммой, видите скобки вокруг суммы (нижняя часть) формулы? Это означает, что вы должны решить это, прежде чем использовать его для разделения продукта (верхняя часть) на. Если вы этого не сделаете, ваш ответ будет неправильным.

      Звучит сложно? Не совсем, это просто вопрос повторения, и на практике вы не часто встречаетесь с множеством параллельных сетей с гораздо более чем двумя резисторами.Тем не менее, какую формулу вы выберете, зависит от вас, взаимная или сумма продукта.

      подсказок

      Использование обратного метода

      Если вы используете МЕТОД ВЗАИМОДЕЙСТВИЯ для параллельных цепей, НЕ ЗАБУДЬТЕ, когда вы добавили обратные величины отдельных резисторов — вы должны снова найти обратную величину. 1 / R1 + 1 / R2 + 1 / R3 = 1 / R TOT и чтобы найти R TOT , вы должны найти обратное 1 / R TOT .

      Упрощающие схемы

      Для комбинированных последовательных и параллельных цепей сначала определите участок цепи (последовательный или параллельный).Затем перерисуйте схему, заменив участок, сопротивление которого вы нашли, одним резистором. Теперь у вас есть упрощенная схема, по которой можно найти R TOT .

      Вы можете использовать формулу «произведение на сумму»:

      Для цепей с более чем двумя параллельными резисторами просто определите два параллельных резистора одновременно, используя формулу произведения на сумму, а затем перерисуйте схему, заменив два резистора одним резистором, значение которого является объединенным сопротивлением двух .

      Теперь вы можете использовать ваше первое комбинированное значение в качестве единственного резистора со следующим параллельным резистором и так далее. Таким образом, можно выработать большое количество параллельных резисторов с использованием произведения на сумму.

      Когда все параллельные резисторы одинакового номинала.

      Если несколько одинаковых параллельных резисторов подключены, общее сопротивление будет равно номиналу резистора, умноженному на обратную величину количества резисторов.

      , т. Е. Два параллельных резистора 12 кОм имеют общее сопротивление

      .

      12K x 1/2 = 6K

      Три параллельно включенных резистора 12 кОм имеют суммарное сопротивление

      .

      12K x 1/3 = 4K и т. Д.

      Проверяю ответ

      Суммарное значение любого количества параллельных резисторов всегда будет МЕНЬШЕ, чем значение наименьшего отдельного резистора в сети. Используйте этот факт, чтобы проверить свои ответы.

      Серия

      и параллельная комбинация

      Попробуйте несколько вычислений на основе последовательной и параллельной цепей резисторов. Для этого вам просто нужно использовать информацию на этой странице и на странице «Советы по расчету резисторов». Вас просят вычислить общее сопротивление для каждой цепи.Вы можете выбрать, какую формулу использовать

      Вы также можете получить помощь по математике, загрузив нашу бесплатную брошюру «Советы по математике».

      Прежде чем начать, подумайте об этих нескольких советах. Они упростят задачу, если вы будете внимательно им следовать.

      1. Разработайте ответы карандашом и бумагой; перерисуйте схему, над которой работаете.

      2. Конечно, ответ — это не просто число, это будет определенное количество Ом, не забудьте указать правильную единицу (например.грамм. Ω, KΩ или MΩ) или ваш ответ не имеет смысла.

      3. Когда вы вводите значения в калькулятор, преобразуйте все значения KΩ или MΩ в Ом с помощью клавиши EXP. Если вы здесь ошибетесь, то получите действительно глупые ответы, в тысячи раз слишком большие или слишком маленькие.

      Итак, вы прочитали эти инструкции, и вы готовы к работе. Вот способ решить типичную проблему на бумаге, чтобы (со временем) вы не запутались.

      Пример последовательной и параллельной цепей

      .

      Хорошо, есть что вспомнить, так почему бы не попробовать несколько практических вопросов в Resistors Module 4.5 по определению полного сопротивления некоторых цепей резисторов?

      .
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
