Что собой представляют SMD конденсаторы

Что такое SMD конденсаторы и для чего они нужны

Многие электронные компоненты имеют значительный размер и крепятся на плате с помощью проволочных ответвлений или широких ножек, как у микросхем.

Для надежной фиксации контактные элементы таких деталей устанавливаются в специально сделанные отверстия, в которых они обволакиваются расплавленным припоем для обеспечения качественного электрического контакта.

Стандартный монтаж радиодеталей

Если рассеиваемая мощность резисторов или номинал конденсаторов слишком мал, то нет необходимости делать такое изделие слишком объемным. Установка элементов этого типа методом сверления платы вынудило бы разработчиков электронных схем выделять неоправданно большую площадь печатной схемы для их установки. Логичным решением этой проблемы является использование SMD компонентов.

SMD технология (Surface Mounted Device) — метод установки электронных деталей без сверления платы. Такой компонент просто припаивается с одной стороны поверхности, тем самым позволяя экономить значительную площадь, не снижая ее прочность наличием большого количества микроотверстий.

Обратите внимание! Методом поверхностного монтажа могут быть установлены не только конденсаторы, но и резисторы, транзисторы и микросхемы.

Применение SMD компонентов позволяет максимально оптимизировать расположение деталей на плате. Благодаря использованию этой технологии схемы сложных устройств можно изготовить относительно малых размеров, что особенно актуально при проектировании мобильных изделий.

Виды SMD конденсаторов

Разбираться в видах конденсаторов, монтирующихся методом поверхностного закрепления, необходимо каждому радиолюбителю. Такие изделия могут отличаться не только по емкости, но и по напряжению, поэтому игнорирование условий использования деталей может привести к тому, что они выйдут из строя.

Электролитические компоненты

Электролитические SMD конденсаторы не отличаются принципиально от стандартных изделий. Такие электронные компоненты наиболее часто представляют собой бочонки, в которых под алюминиевым корпусом располагается скрученный в цилиндр тонкий металл, а между ним твердый или жидкий электролит.

Электролитические SMD конденсаторы

Основное отличие такой детали от стандартного электролитического элемента заключается в том, что его контакты закреплены на плоской диэлектрической подложке. Такие изделия очень надежны в эксплуатации, особенно удобны в том случае, когда необходимо установить новое изделие при минимальных временных затратах. Кроме этого, во время пайки изделие не перегревается, что очень важно для электролитических конденсаторов.

Керамические компоненты

В керамических элементах в качестве диэлектрика применяется фарфор либо аналогичные неорганические материалы. Основное достоинство таких изделий заключается в устойчивости к высоким температурам и возможности производства изделий крайне малых размеров.

Важно! SMD конденсаторы керамического типа также устанавливаются методом пайки на печатную плату.

Визуально такой элемент, как правило, напоминает небольшой кирпичик, к которому с торцов припаиваются контактные площадки.

Керамические SMD конденсаторы

В отличие от радиодеталей стандартных размеров SMD элементы небольшого размера вначале приклеивают к плате, а уже потом припаивают выводы. На производстве керамические изделия этого типа устанавливаются специальными автоматами.

Маркировка танталовых SMD конденсаторов

Танталовые SMD конденсаторы устойчивы к повышенным механическим нагрузкам. Такие изделия также могут быть изготовлены в виде небольшого параллелепипеда, к которому с боковых сторон припаиваются контактные выводы. Тантал представляет собой очень прочный металл, обладающий высокими показателями пластичности. Фольга из этого материала может иметь толщину в сотые доли миллиметра.

К сведению! Благодаря наличию определенных физических свойств на основе тантала удается изготовить радиодетали высочайшей точности.

Танталовые конденсаторы

Танталовые конденсаторы, как правило, имеют небольшие размеры корпуса, поэтому нанести полную маркировку на изделия, выполненные в корпусе типоразмера «А», не всегда представляется возможным. Зная особенности обозначения радиодеталей этого типа, можно легко определить номинал изделия. Максимально допустимое напряжение в вольтах для танталовых изделий обозначается латинскими буквами:

  • G — 4;
  • J — 6,3;
  • A — 10;
  • C — 16;
  • D — 20;
  • E — 25;
  • V — 35;
  • T — 50.

Обратите внимание! Емкость изделий указывается в микрофарадах после буквы «μ», а положительный контакт — жирной линией.

Обозначение SMD конденсаторов

Чтобы установить номинал SMD конденсатора, потребуется тщательно изучить его маркировку. На больших по размеру элементах, как правило, наносится основная информация не только о его номинале, но и указывается логотип производителя.

При выяснении параметров маленьких кирпичиков придется потратить определенное количество времени, ведь даже при наличии на их корпусе необходимых сведений увидеть символы на их поверхности невооруженным глазом вряд ли получится.

Важно! В зависимости от типа конденсатора обозначения его параметров также могут существенно отличаться, что необходимо учитывать в работе.

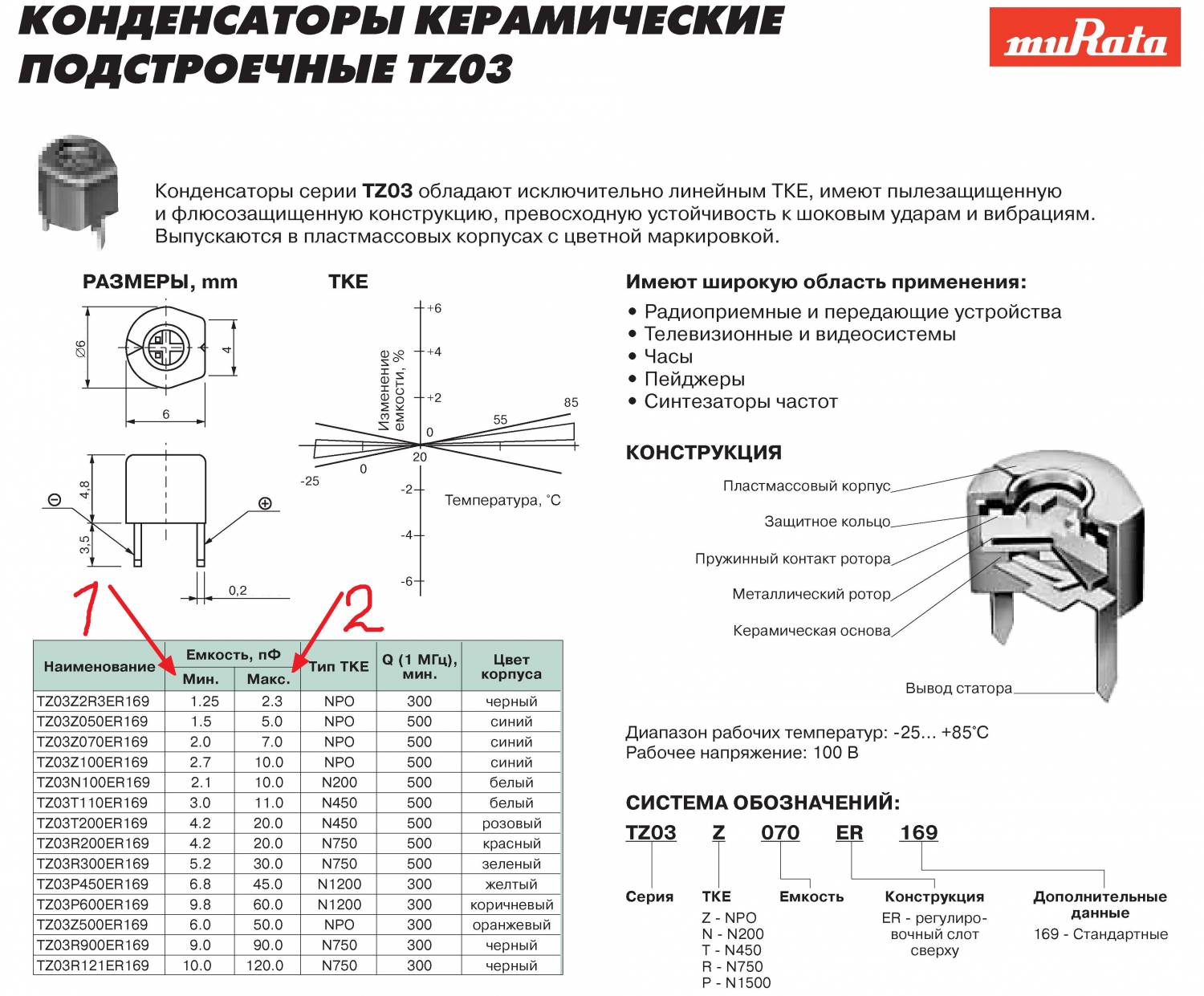

Маркировка керамических SMD конденсаторов

Небольшие керамические конденсаторы SMD маркируются буквенно-цифровым кодом, состоящим из 3 символов. Первый указывает на минимальное значение рабочей температуры, например:

  • Z — от 10 °С;
  • Y — от −30 °С;
  • X — от 55 °С.
Маркировка SMD конденсаторов

Второй символ указывает на верхний предел нагрева радиодетали:

  • 2 — до 45 °С;
  • 4 — до 65 °С;
  • 5 — до 85 °С;
  • 6 — до 105 °С;
  • 7 — до 125 °С;
  • 8 — до 150 °С;
  • 9 — до 200 °С.

Третий символ указывает на точность электронного компонента:

  • A — до ± 1,0 %;
  • B — до ± 1,5 %;
  • C — до ± 2,2 %;
  • D — до ± 3,3 %;
  • E — до ± 4,7 %;
  • F — до ± 7,5 %;
  • P — до ± 10 %;
  • R — до ± 15 %;
  • S — до ± 22 %;
  • T — до ± 33 %;
  • U — до ± 56 %;
  • V — до ± 82 %.

Ёмкость небольших керамических SMD конденсаторов указывается в пикофарадах. Чтобы сэкономить площадь небольшого радиоэлемента, основное число мантисса закодировано в букве латинского алфавита. В таблице, указанной ниже, приведен полный список подобных обозначений.

Таблица с закодированными символами

После цифры указывается множитель, например, обозначение на керамическом конденсаторе Х3 означает, что конденсатор имеет емкость 7,5 * 10 ^ 3 Pf.

Обратите внимание! Перед кодом, обозначающим емкость керамического SMD конденсатора, может стоять латинская буква, которая указывает на бренд производителя электронного компонента.

Если площадь керамического конденсатора этого типа достаточно велика, то на ней может быть отображен тип диэлектрика. С этой целью применяются:

  • NP0. Диэлектрическая проницаемость такого элемента находится на крайне низком уровне. Основное достоинство компонентов этого типа заключается в хорошей устойчивости к резким температурным перепадам. Недостаток элементов, в которых используется диэлектрик этого типа — высокая цена;
  • X7R. Среднего качества диэлектрик. Изделия, в которых используется изолятор этого типа, не обладают отличными характеристиками по устойчивости к пробою, но в среднем температурном диапазоне они способны проработать значительно дольше многих, более дорогих элементов;
  • Z5U. Диэлектрик с высокими значениями электрической проницаемости, но обратной стороной этого показателя является слишком большая емкостная погрешность;
  • Y5V. Изолирующий материал обладает примерно такими же характеристиками, как и Z5U. По стоимости этот диэлектрик является самым дешевым, поэтому электрические компоненты, изготовленные на его основе, реализуется по самым низким ценам.
Сгоревший SMD конденсатор

Учитывая все выше изложенное, можно быть уверенным в том, что если SMD конденсатор не подгорел или не изменил цвет поверхности по другим причинам, то всегда можно определить его номинал по нанесенной на его корпусе маркировке.

Маркировка электролитических SMD конденсаторов

Электролитические конденсаторы этого типа, как правило, имеют относительно большие размеры, поэтому многие параметры таких элементов указываются без шифрования. То есть максимальное значение напряжения будет указано цифрой и буквой «V», а емкость — mF.

Маркировка электролитических SMD конденсаторов

В некоторых случаях номинал SMD конденсатора электролитического типа также может быть закодирован. Как правило, для этой цели используется 4 символа (одна буква и 3 цифры). Первый символ — это напряжение в вольтах:

  • e 2,5;
  • G 4;
  • J 6,3;
  • A 10;
  • C 16;
  • D 20;
  • E 25;
  • V 35;
  • H 50.

Обратите внимание! В трех следующих цифрах закодирована информация о емкости конденсатора (2 цифры + множитель).

Таким образом даже на очень небольших по размеру электролитических SMD конденсаторах может быть нанесена маркировка с информацией об основных параметрах изделия.

Как определить емкость, номинал и напряжение SMD конденсаторов

Выше была изложена подробная информация о том, как правильно определять номинал SMD конденсаторов по маркировке. Основная сложность при выполнении такой операции заключается в том, что символы могут быть настолько малы, что их невозможно идентифицировать невооруженным глазом. В такой ситуации рекомендуется использовать лупу либо любой другой увеличительный прибор с подходящей кратностью, а также установить качественное освещение в месте проведения подобных исследований.

Лупа для радиолюбителя

Обратите внимание! Иногда на поверхности радиоэлемента не читаются либо полностью отсутствуют обозначения, поэтому каждому радиолюбителю следует знать, как определить емкость электролитического конденсатора без маркировки. Для выполнения такой работы не обойтись без специального измерительного прибора.

Как определить емкость SMD конденсатора без маркировки с помощью прибора

Для получения корректных показателей перед началом измерения емкости конденсатора радиоэлемент необходимо полностью разрядить.

Предельное напряжение измеряется на конденсаторе, который устанавливается в электронную схему, где данный элемент может быть безопасно подключен к электрическому напряжению. После отключения источника тока проводят измерение напряжения на контактах радиодетали. Полученное значение в вольтах следует умножить на 1,5 для получения точного значения этого параметра.

Напряжение можно измерить дешевым мультиметром

Конденсаторы SMD являются очень удобными при самостоятельной сборке различных схем, а при автоматическом монтаже благодаря им удается добиться максимальной компактности расположения радиодеталей. Зная принципы расшифровки обозначения таких элементов, можно без каких-либо затруднений проектировать и собирать даже сложные устройства в домашних условиях.

Smd конденсаторы без маркировки как определить

Как определить номинал и напряжение

Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно.

Номинальное значение

Для определения первого из параметров можно воспользоваться следующими методами:

  • Попытаться измерить их номинальную ёмкость посредством прибора (мультиметра), имеющего соответствующую функцию;
  • Использовать для этих целей специальный измеритель RLC.

Измеритель RLC

Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки.

С порядком измерения SMD-конденсаторов тем и другим прибором можно ознакомиться в инструкции по их применению.

Рабочее напряжение

Для того чтобы проявить ситуацию с предельным рабочим напряжением данного элемента, существует всего лишь один надёжный способ. Он состоит в том, чтобы попытаться измерить напряжение между контактами, куда запаян неизвестный конденсатор (при включённой аппаратуре естественно).

После определения этого показателя можно предположить, что сам конденсатор рассчитан на напряжение, примерно в полтора раза превышающее полученное после измерения значение.
