Содержание

Как установить выключатель Gira

Для управления освещением в помещении используются выключатели, диммеры и таймеры. Они различаются между собой принципом работы, устройством и мощностью. Самые распространенные виды выключателей: одноклавишные, двухклавишные и трехклавишные. Данные виды выключателей одинаковы по принципу работы. Все одноклавишные выключатели Gira являются проходными. Ниже представлено изображение механизма одноклавишного выключателя Gira. Такой тип выключателей используется для управления одним источником света или одной группой освещения в одной зоне. Его можно подключать и как проходной выключатель (в паре с другим таким же) или как обычный одноклавишный.

Как подключить выключатель

Практически каждый владелец своей жилплощади хотя бы раз в жизни сталкивался с вопросом как подключить выключатель. На самом деле в этом нет ничего сложного и достаточно обладать небольшими знаниями электрики и соблюдать правила подключения проводов.

В данной статье мы дадим вам ответ о том, как подключить выключатель света (а, поскольку все одноклавишные выключатели Gira являются проходными, то заодно получите представление о том, как подключить проходные выключатели).

Схема проходного выключателя Gira изображена на рисунке ниже.

Схема подключения проходного выключателя

Схема подключения проходного выключателя (см. ниже) определяет способ и последовательность действий при подключении. Она включает в себя одну или несколько параллельно подключенных лампочек, непосредственно самого одноклавишного выключателя, распределительной коробки и источника питания 220В.

Установка проходного выключателя целесообразна в тех местах, где использование обычного будет не совсем удобно (например, лестничный пролет, длинный коридор, проходная комната и т.д.). Схема соединения таких устройств реализована как переключатель. Во время его работы электрическая цепь не разрывается, а переключается между двумя выходными контактами.

Рассмотри способ подключения одноклавишного выключателя. Прежде чем начинать любые работы по подключению светильника или лампочки к выключателю необходимо полностью обесточить то помещение, в котором будут проводиться работы.

Разновидности монтажа выключателей

Выключатели бывают двух типов монтажа: накладного и скрытого монтажа (заподлицо). Рассмотрим вариант монтажа, когда у нас уже есть готовые штробы и ниши для установки нашего одноклавишного выключателя.

  1. В круглую нишу устанавливаем подрозетник и выводим в него через специальные отверстия все необходимые провода. В бетонной или кирпичной стене фиксируем подрозетник с помощью штукатурки. В гипсокартонных стенах – фиксируем с помощью двух саморезов.
  2. Далее необходимо подключить провода к механизму нашего выключателя согласно схеме подключения (обратите внимание на схемы, размещенные выше и выберете ту, которая вам необходима). В механизмах выключателей компании Gira клеммы являются самозажимными, что значительно облегчает установку проводов.
    Зачищенные концы проводов необходимо просто вставить в соответствующие по схеме клеммы и защелкнуть. Обязательно подключайте провода в определенном порядке, пользуясь маркировкой на механизме выключателя! Помните, что белый или коричневый цвет проводов обозначает фазу, черный или синий – ноль, желтый, зеленый, желто-зеленый обозначают провод заземления.
  3. Подключив провода, необходимо аккуратно уложить их вместе с механизмом в монтажную коробку и закрепить сам механизм при помощи распорок, которые разводятся в стороны по мере закручивания фиксирующих винтов и двух дополнительных винтов, которые крпят механизм к монтажной коробке. Следите за тем, чтобы по мере закручивания винтов распорок механизм не перекашивался.
  4. Теперь можно устанавливать декоративную рамку, закреплять ее суппортом и устанавливать клавишу выключателя.

Подводя итог, кратко схема подключения одноклавишного выключателя выглядит следующим образом: в распределительной коробке, которая находится на коридоре, расположен нулевой и фазный провод. Нулевой провод обозначен синим цветом и сразу соединен с нулевым кабелем светильника. Входная фаза сначала направлена к выключателю, затем возвращается в распределительную коробку, а затем только идет соединение с фазой самой лампочки. Наиболее важным моментом является не перепутать жилы между собой.

На видео продемонстрировано как происходит подключение и установка выключателя и розетки Gira в двухместную рамку.

Как правильно установить выключатель — Наши статьи

Одноклавишные и двухклавишные.
Проходные и перекрестные.
Выключатели с подсветкой.

  Одноклавишные выключатели имеет довольно простую конструкцию с двумя контактами. Цепь коммутируется по следующему принципу. Находим нулевой провод и фазу, нулевой провод подается на источник света, а фаза подводится к выключателю. Далее от него ведется провод к светильнику или люстре. В основном цепь переключается через распределительную коробку со скрученными проводами. Для подключения такого выключателя используют двухжильный провод.

  Двухклавишные выключатели являются очень удобными для люстр и светильников, где есть две и больше лампы.

  Двухклавишный выключатель имеет три, а не две жилы. По одной жиле проходит ток, по двум остальным – выходит. Монтаж двухклавишного выключателя происходит следующим образом. Практически в каждом многоламповом светильнике есть колодка, через которую соединяют электропровода. С одной стороны в неё вставляют фазу, с другого конца вставляют разветвленный на 3 кабель (по количеству патронов, которых нужно подключить). Таким же образом подключают и вторую фазу, только с той разницей, что разветвляют на два провода. Нулевой кабель присоединяется к контакту второго патрона, затем объединяют в выходящий проводник. Для монтажа используют трехжильный провод.

  Если задача стоит, как установить выключатель с подсветкой, то делается это по схеме одноклавишного или двухклавишного выключателя. А идущая от лампочек проводка, параллельно подключается к контактам самого выключателя вместе с силовыми проводами.

Как установить проходной выключатель

  Проходной выключатель имеет большое количество контактов, которые предназначаются для переключения подачи тока с одной проводки на другую. Зачастую их используют на лестницах или в прихожих для управления источниками света из двух разных мест.

  Независимо от конструкции выключателя, его всегда устанавливают на фазовый провод для того, чтобы при выключении полностью разорвать цепь, и в ней не было тока.

  Несмотря на кажущуюся простоту, самостоятельный монтаж проходных выключателей и других их типов требует определенных навыков и знаний, к тому же для их установки нужен индикатор напряжения и другие инструменты, которые в доме могут отсутствовать. Вызвав нашего мастера на дом в любой район СПб, он быстро и профессионально установит и подключит выключатель любой конструкции. Монтаж выключателя, цена которого доступна для каждого, с нашим мастером станет оптимальным решением этой задачи.


КАЧЕСТВЕННАЯ РАБОТА · ДОСТУПНЫЕ ЦЕНЫ · ЯВЛЯЮТСЯ НАШИМ ПРИОРИТЕТОМ!

Установка наружной розетки или выключателя

 Наружные розетки и выключатели устанавливаются при открытой электропроводке. Возможно установление наружных розеток или выключателей при скрытой проводке, когда нет возможности установить внутренние. В этом случае, в месте, где предполагается устанавливать необходимый элемент, из стены выводится кабель. Установка наружных розеток и выключателей намного проще, чем монтаж внутренних.

 Перед установкой розетка разбирается. Состоит розетка из корпуса, механизма розетки и лицевой панели. Разбирается довольно просто, достаточно отвёрткой открутить болты, соединяющие лицевую панель с корпусом. Крепление механизм розетки с корпусом в разных моделях отличается. Может быть, на защёлках или соединена с корпусом винтами.

Выключатель разбирается следующим образом.


  Необходимо снять клавишу выключателя. В некоторых моделях она снимается легко, достаточно сильно сжать клавишу с боков и потянуть на себя. В других случаях для этого придётся применить плоскую отвёртку. В щель между корпусом и клавишей вставляется лезвие отвёртки. Лезвие слегка поворачивается, освобождая осевые направляющие, клавиша поддевается снизу, и вынимается. Здесь надо действовать предельно аккуратно, чтобы не повредить корпус и не сломать направляющие.

  После этого снимается рамка. Рамка закреплена винтами на механизме выключателя. Затем вынимается механизм, который тоже винтами, закреплён в корпусе выключателя.
В современных розетках и выключателях корпус также служит подрозетником. Для монтажа на деревянных стенах, если конструкцией корпуса не предусмотрена возможность установки на расстоянии в 1 см от поверхности. Под корпус розетки или выключателя устанавливают специальные деревянные подрозетники.

  Следующий шаг — установка корпуса на стене. Корпус прикладывается к выбранному месту, выверяется его расположение по вертикали и горизонтали. В корпусе уже предусмотрены отверстия для установки, их может быть два или четыре. Карандашом или острым предметом, через корпус на стене, делаются отметки.

  Если стена бетонная или кирпичная, то сверлятся отверстия под дюбели. Когда стена деревянная, то коробка крепится саморезами, на заранее установленный подрозетник. Перед установкой в коробке вырезается отверстие для ввода кабеля, и если есть необходимость, второе для выхода. Отверстия, как правило, закрыты заглушками, которые нетрудно вырезать под необходимый диаметр кабеля.

  Кабель заводится в коробку, снимается изоляция, освобождая провод примерно на 10 см. Концы провода зачищаются на 7-8 мм и закрепляются в клеммах, розеточного механизма или выключателя. Затем провода подгибаются, механизм устанавливается в коробку и закрепляется винтами. Далее происходит сборка, если это розетка, то устанавливается лицевая панель. В случае с выключателем, устанавливается рамка, затем клавиша.

  При установке выключателя, надо помнить, что к его клеммам подключается только фазный провод.

Независимо от того с каким проводом выполняются работы, линия должна быть обесточена.

используем схемы для правильного подключения. Установка одноклавишного выключателя Правила монтажа выключателей

Эта статья о том, как установить выключатель света. Вообще говоря, выключатели света используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света установлены на стене в определенном местоположении в комнате, высота, на которой они установлены, или форма выключателей, разные в зависимости от желания.


Выключатель света — имеет много видов:одинарный и многократный, внутренний и наружный. Монтаж выключателя света должен осуществлять человек, имеющий опыт работы с электричеством.

Чтобы установить выключатель,необходимо сделать следующее…

Как установить выключатель света

Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной выключатель подачи энергии был выключен.

Выключаем автомат

Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем, что это лучше проверять несколько раз, прежде, чем касаться электрических проводов .

Проводка подключения выключателя

Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.

Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый выключатель электрического освещения будет установлен и выровнен должным образом.

После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку.

Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью выключателя.

Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать выключатель. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.

Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что Не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку выключателя.

После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.

Как подключить выключатель света

Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам выключателя).

Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:

  • белый или коричневый — фаза;
  • синий или черный — ноль;
  • желтый, зеленый, желто-зеленый — заземление;

И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).

Отверткой крепко прикрутите винты, прижимающие провода в выключателе.

После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:

После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку выключателя. Туда же вставьте выключатель и если всё встает на свои места закрепите его винтами.

Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли выключатель, окончательно подтяните винты.

Следующий шаг после установки выключателя света в коробке, установите кнопки выключателя. Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.

Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.

Если вы закончили подключение и установку выключателя, пройдите к рубильнику и включите общий свет.

Последний шаг, включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.

На картинке вы можете посмотреть как правильно подключать электрический выключатель света: одноклавишный, двуклавишный и так далее.

Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.

Бытовой выключатель – это электротехнический двухпозиционный прибор коммутации, предназначенный для ручной подачи электрического тока на люстру или светильник.

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода , а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.


И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключатся к нижнему контакту выключателя .

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку


выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы .

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы. Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье.

Как установить розетки и выключатели

Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой. При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару.

Электрические схемы выключателя в сети показаны на рисунке.

Важно! Монтаж можно выполнять только после отключения электропитания. Для этого следует перевести автоматический или пакетный выключатель в щитовой, расположенной на лестничной площадке, в положение «ВЫКЛ» и проверить наличие напряжения индикатором.

Как установить выключатель света

Рассмотрим, как установить одноклавишный выключатель.

Последовательность действий при установке (замене) встраиваемого выключателя.

  1. Отключить электропитание.
  2. Снять переднюю крышку старого выключателя, вывернув центральный винт.
  3. Открутить винты, фиксирующие выключатель в пластиковом стаканчике (подрозетнике).
  4. Ослабить крепление распорных «лапок», частично вывернув винты, расположенные по бокам корпуса выключателя.
  5. Извлечь выключатель из пластикового стаканчика.
  6. Отсоединить проводники от клемм, запомнив или наметив маркером их положение.
  7. При необходимости – заменить подрозетник старого образца на новый, пластиковый. Для быстрой фиксации подрозетника в гнезде применяется водный раствор алебастра.
  8. В последовательности, обратной процессу демонтажа старого выключателя, установить новый и закрыть переднюю крышку. Следует обращать внимание на символы, указанные возле клемм на корпусе: стрелочками обозначаются «вход» и «выход» фазы.

Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.

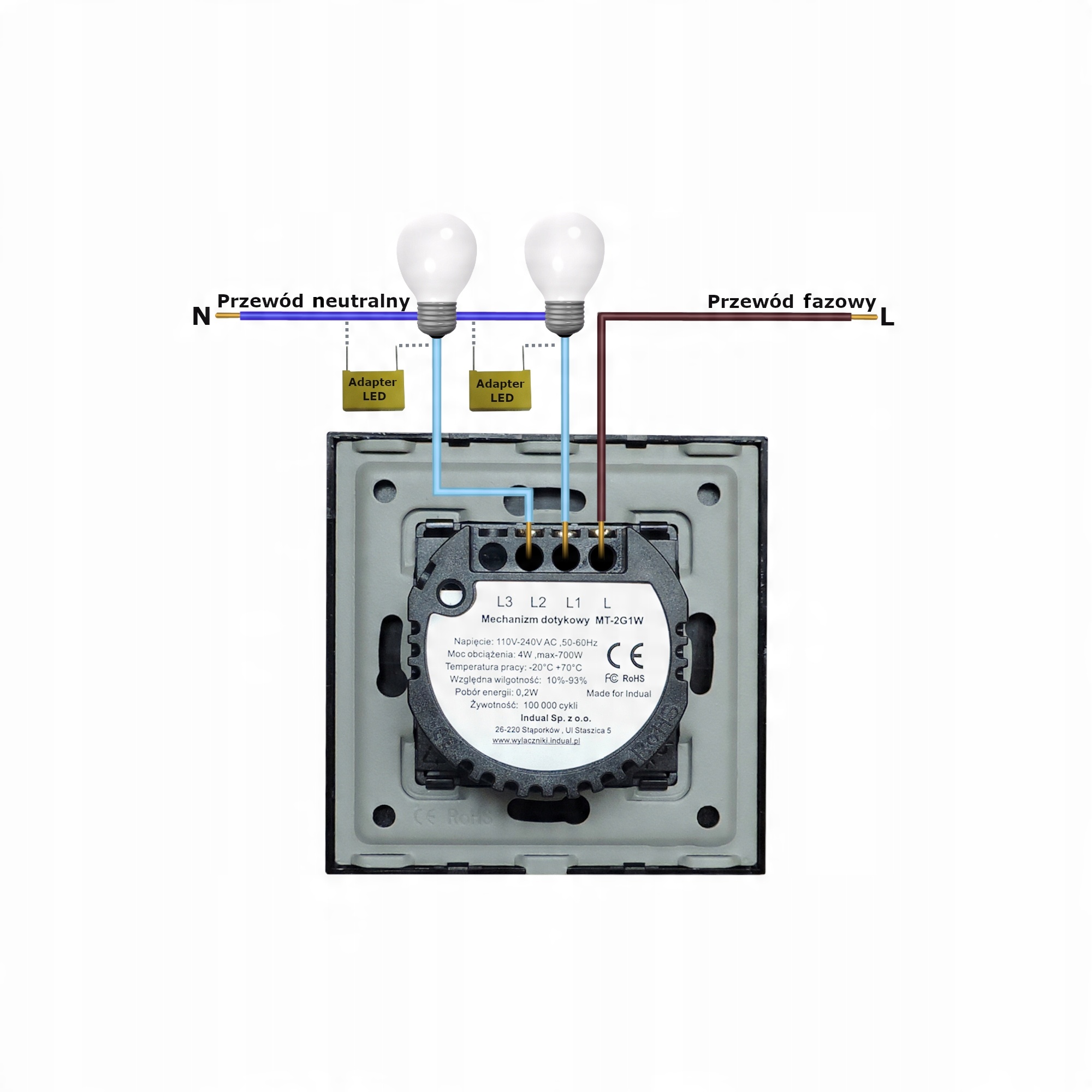

Выясним, как установить выключатель двухклавишный. В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования. К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.

Аналогично устанавливается трехклавишный выключатель.

Основное правило: выключатель всегда должен «разрывать» фазный провод (его можно определить с помощью индикатора). «Нулевой» провод в выключатель не заходит и коммутируется непосредственно с проводкой источника света.

Нюансы установки клавишных выключателей и розеток

  1. Выбор цвета и дизайна. В этом вопросе следует руководствоваться правилами сочетания стиля и цвета материалов, используемых при отделке интерьера помещения. Выключатели и розетки не должны выделяться на стене, а значит их нужно подбирать в тон к основному цвету.
  2. Где установить выключатель или розетку. Выключатель освещения устанавливается при входе в помещение, обычно – с правой стороны. Розетка обязательно должна находиться вблизи потребителя (подключаемого электроприбора). Перед заменой всей проводки следует заранее определить мощность, количество и расположения основных электроприборов.
  3. На какой высоте устанавливать выключатели и розетки. Высота установки розетки от пола – 20 см, но в некоторых случаях (например, для подключения бойлера или кондиционера) будет лучше, если розетка будет расположена ближе к потолку. Выключатели устанавливают на высоте около 90 см от пола. Но если в доме есть маленькие дети, выключатели могут быть установлены выше.
  4. Для установки в перегородку из гипсокартона используют подрозетники (пластиковые стаканчики) специальной конструкции — с зажимными лапками. Закручивая боковые винты по бокам, лапками прижимают и фиксируют подрозетник в гнезде.
  5. Необходимо соблюдать минимальное расстояние между розеткой (выключателем) и другими коммуникациями. Между розеткой (выключателем) и газовой трубой должно быть не менее 0,5 м. До двери душевой кабины должно быть не менее 0,6 м.
  6. Проходные выключатели, предназначенные для включения/отключения источников света из разных зон помещения, подключаются по схеме, указанной на их корпусе.
  7. При подключении выключателя с подсветкой один провод, подключенный к ней, присоединяют к фазной клемме, а другой – к любой из оставшихся клемм.

Важно: для того чтобы избежать поражения детей электрическим током, необходимо устанавливать розетки закрытой конструкции или применять специальные заглушки.

Правила установки розеток

Розетки бывают:

  • для открытой проводки;
  • для скрытой проводки;
  • с заземляющим контактом;
  • без заземляющего контакта.

Кроме обычных, используют розетки влагозащищенного исполнения (см. фото).

Такие устанавливают в помещениях с повышенной влажностью (в парных, в бассейнах, в санузлах, на кухне). По количеству фаз розетки различают:

  • однофазные;
  • для трехфазной сети.

Последние бывают с нулевым проводником и без.

Установка розеток выполняется в соответствии со следующими правилами.

  1. В помещениях с повышенной влажностью устанавливаются розетки с заземляющим контактом для подключения к заземляющему проводнику. Размещают розетки на расстоянии не менее 0,6 м от сантехприборов.
  2. При подключении трехфазной розетки необходимо соблюдать фазировку (правильное чередование фаз). Это важно для нормальной работы некоторых приборов. Для фазировки потребуется специальный прибор — вольтамперфазометр (ВАФ).
  3. В однофазной сети «нулевой» провод (N) изолирован материалом синего цвета, «фазный» (L) — коричневого, заземляющий провод – желто-зеленого. Встречается и другая маркировка, когда фазный провод имеет красную, белую или черную изоляцию.
  4. Для трехфазной сети принята маркировка фазы «А» желтым, фазы «В» — зеленым, фазы «С» — красным цветом. Соблюдение маркировки сделает монтаж более легким.

Важно: многожильные провода перед присоединением к клемме розетки или выключателя опрессовывают. Обязательно фиксируют винтами корпус розетки, вкручивая их в отверстия подрозетника.

Как установить автоматический выключатель

В некоторых случаях во внутриквартирном распределительном щитке необходима установка дополнительного автоматического выключателя. Перед тем, как установить выключатель, следует ознакомиться с некоторыми правилами.

  1. Автоматический выключатель выбирается по суммарному току потребления всего подключаемого к нему электрооборудования. Номинал выключателя должен быть немного ниже расчетного значения.
  2. Установка «автомата» выполняется после отключения электросети.
  3. «Автомат» должен быть закреплен в щитовой так, чтобы его включение и отключение не приводило к смещению. Современный метод предлагает фиксацию на дин-рейку: защелки на тыльной стороне надежно удерживают устройство. Сначала на дин-рейку сверху заводится верхняя защелка, после чего прижимается до щелчка нижняя.
  4. Фазный провод (приходящий от общего выключателя или УЗО) подключается по схеме, указанной на «автомате», то есть обычно — к верхней клемме. К нижней присоединяется провод, уходящий к нагрузке.
  5. При снятии изоляции необходимо действовать осторожно, чтобы не повредить жилу. Важно, чтобы изоляция была полностью снята на участке, непосредственно контактирующем с клеммой «автомата». Для этого проверяется глубина входа после выкручивания винта.
  6. Несколько автоматических выключателей на одной дин-рейке соединяются перемычками. Винты клемм нужно затягивать в несколько приемов.
  7. При подключении двухполюсных «автоматов», где есть «ноль» и «фаза», следует соблюдать полярность.
  8. После монтажа подключают электропитание и проверяют правильность работы электроприборов.

В завершение предлагаем наглядно ознакомиться с тем, как установить выключатель: видео с комментариями специалиста.

Полезным будет и следующий видеосюжет о нюансах выбора и подключения автоматических выключателей.

__________________________________________________

Условно всех электриков можно разделить на две большие группы: «бывалые» и «опытные». Бывалые всегда все знают, могут проверять фазу пальцем, их и током не раз «щелкало», они короткие замыкания не раз делали. Для них ПУЭ не указ, они «всех умнее», работают очень быстро и по принципу «и так сойдет». Бывалые могут только увидеть, что что-то не так сделали уже после возникновения неприятных ситуаций.

Опытные никогда не скажут, что они все знают, никогда не стесняются учиться, беспрекословно выполняют правила установки электрического оборудования. Их главное отличие – они не видят уже состоявшуюся проблему, а предвидят возможность ее возникновения и принимают все меры для предупреждения. Мы надеемся, что и вы будете прислушиваться к советам и перейдете в категорию опытных. Даже такое простое, на первый взгляд, дело, как подключение выключателей требует определенных знаний и умения. Для того чтобы уменьшить риски ошибок, нужно поближе познакомиться с выключателями и правилами их монтажа в зависимости от вида.

Всего есть несколько категорий выключателей, каждая из них имеет свои особенности и может применяться для бань.

Виды выключателей Описание
Сила тока, подающаяся к лампочке, может плавно регулироваться. Соответственно, плавно регулируется и освещение, экономится электрическая энергия (не всегда, об этом ниже). Регулирование освещения может производиться роликовой ручкой (старые образцы) или сенсорной кнопкой (новые образцы).
Из названия понятно, что выключатели имеют встроенные электронные схемы управления, могут в автоматическом режиме включать/выключать свет по программе, заданной потребителем. Довольно дорогие устройства, но отлично страхуют забывчивых пользователей.
Работают при мощи пульта удаленного управления. Цена, конечно, немаленькая, но удобства и возможные функции стоят этого.
Самые распространенные и самые универсальные. В банях используются чаще всего. Могут одновременно включать/выключать до четырех осветительных приборов, монтируются с открытой и скрытой проводкой. Простые, безопасные и надежные.

Для скрытой проводки выключатели утапливаются в стену, монтаж происходит в специальных коробках Бермана, над поверхностью стены видны только клавиши.

Для открытой проводки выключатели фиксируются к стене, на поверхности располагаются не только клавиши, но и корпус.

Для влажных помещений применяются включатели с классом защиты корпуса не менее IP 34.

Технология подключения всех типов не особо отличается, рассмотрим правила подключения наиболее используемых вариантов выключателей. Исходные данные – вся электрическая проводка сделана с учетом ПУЭ.

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК. ПУЭ. Издание седьмое. Файл для скачивания

Цены на выключатели света

выключатель света

Как устанавливать одноклавишный выключатель скрытой проводки с подсветкой

Очень важно. Всегда и во всех случаях перед началом любых работ с электропроводкой выключайте главный разъединитель на входном распределительном щитке. И еще очень важно – не ленитесь во время производства работ повесить на щиток предупреждение, что ведется монтаж электропроводки. Это предотвратит случайное включение питания третьими лицами. Такие действия спасли не одну жизнь, правила техники безопасности написаны чьими-то несчастными случаями.

Шаг 1. Снимите крышку выключателя, если у вас на клавише есть подсветка – она должна гореть в выключенном положении и гаснуть во включенном. Клавиши во включенном положении должны находиться вверху. Некоторые производители делают положение клавиши наоборот, внизу включается, вверху выключается. Это не проблема, переверните выключатель на 180° и все будет нормально. Это небольшое нарушение ПУЭ, правила гласят, что подвод питания к любому электрическому прибору всегда должен быть снизу. Мы считаем, что пусть уж так, чем клавиши будут включаться в обратную сторону. Но еще лучше – не покупайте такие выключатели.

Шаг 2. Проверьте работоспособность выключателя. Лучше это делать еще до установки, чем уже после подключения проводов и подачи тока. Для проверки нужно иметь тестер или сделать обыкновенную контрольку из пальчиковой батарейки и маленькой лампочки. Если вы не знаете, как ее делать – не беритесь за монтаж электрической проводки.

Тестером проверить устройство не сложно. Переключите тестер в положение «сопротивление», присоедините два контакта к клеммам выключателя и несколько раз включите/выключите его. Тестер должен показывать то короткое замыкание, то разрыв цепи. Таким образом, кстати, проверяется в каком положении клавиши (верхнем или нижнем) будет включаться осветительный прибор. Обращайте на это внимание, чтобы потом не пришлось переворачивать выключатель вверх ногами.

Шаг 3. Отпустите зажимные болты клеммников. Подсоедините на вход подводящий провод, помните, что это должна быть фаза, а не ноль. Известные производители светодиоды подключают сразу, китайские и турецкие «мастера» оставляют эту операцию нам. Следовательно, к входной клемме присоедините и один из проводов светодиода, какой именно – не имеет значения.

Защитную изоляцию можно снимать ножом. Не пользуйтесь острым ножом, не надрезайте провод, во время изгиба он в месте надреза может сломаться. Если провод в коробке имеет запас по длине, то проблем не будет, можно еще раз зачищать. Если длина провода сделана «впритык», придется его удлинять, а это делать нежелательно.

Еще один способ легко убрать изоляцию – нагреть конец провода зажигалкой и быстро кончиками пальцев снять мягкое покрытие.

Шаг 4. Хорошо затяните болтик на клемме, проверьте надежность соединения, попробуйте с достаточным усилием вырвать провод. Если вам это удалось – повторите присоединение сначала, только более внимательно.

Шаг 5. Провод, который идет на лампочку, присоедините ко второй клемме, сюда же нужно «впихнуть» второй провод от светодиода. Затяните болтик и таким же способом проверьте прочность зажатия контактов.

Важно. Как правило, диаметр силового проводя значительно больше, чем диаметр провода светодиода. Во время их совместного соединения зажим упирается только в большой провод, маленький остается не зажатым. Чтобы устранить эту проблему нужно проводок от светодиода несколько раз обернуть вокруг большого. В этом случае пластина клеммы будет зажимать оба провода одновременно и надежно.

Вставляем оставшиеся провода в клемму

Шаг 6. Вставьте корпус выключателя в коробку Бермана и надежно ее зафиксируйте. Верхняя плоскость коробки должны находиться в одной плоскости со стеной. Корпус фиксируется специальными отжимными распорками, лапы разводятся болтиками, установленными с двух сторон выключателя.

Шаг 7. Проверьте надежность фиксации корпуса в коробке, все нормально – закрывайте его крышкой с клавишей.

Настоятельно рекомендуем сделать так, чтобы провод под напряжением соединялся с нижним (недоступным) контактом патрона. Это будет служить дополнительной защитой от поражения электрическим током во время замены лампочки при включенном выключателе.

Видео – Подключение одноклавишного выключателя скрытой проводки

В случае скрытой проводки коробка Бермана для включателя со всеми проводами уже должна быть установленной в стене. Если ее нет, а со стены точат только провода – проблема, придется делать лишнюю работу. Как ее устанавливать?

Цены на индукционные отвертки-тестеры

отвертка-тестер

Установка коробки Бермана

Шаг 1. Откройте кабели скрытой проводки примерно по 10 сантиметров с каждой стороны коробки. Очень осторожно снимайте штукатурку с кабеля. Мы не советуем пользоваться болгаркой, лучше осторожно работать зубилом.

Шаг 2. Разметьте и сделайте отверстие под коробку. Можно вручную, а можно и при помощи дрели со специальной алмазной насадкой. Второй вариант для профессионалов, а любителям придется долбить стену зубилом. Размеры отверстия должны быть на 1÷2 сантиметра больше коробки.

Шаг 3. Вставьте коробку в подготовленное отверстие, проверьте ее положение. Все нормально – затягивайте провода вовнутрь.

Шаг 4 . Гипсом закрепите коробку в отверстии, еще раз проверьте ее положение. Одновременно сделайте канавки под кабели. Подождите, пока гипс или алебастр схватится и продолжайте монтаж.

Сразу скажем, что такая ситуация не должна встречаться в принципе, только откровенный халтурщик может себе позволить не устанавливать коробки по время монтажа скрытой проводки.

Цены на подрозетник

подрозетник

Как устанавливать спаренный выключатель скрытой проводки

Двухклавишные включатели также могут иметь диоды, облегчающие включение света в темной комнате. Размеры корпуса и коробки Бермана стандартные, выключатель может устанавливаться в одинаковые по диаметру отверстия в стенах с одноклавишным.


Шаг 1. Распакуйте включатель, снимите переднюю крышку с клавишами. В большинстве моделей она крепится к корпусу защелками, снимается после незначительного усилия на отрыв.

Большинство деталей выключателя из пластика, не применяйте к ним больших усилий, если что-то не отсоединяется – ищите причину, а не решайте проблему за счет физической силы. Клавиши можно снять ножом или отверткой, поддев их со свободной стороны.

Шаг 2. Снимите пластиковую сердцевину выключателя. Она есть не у всех моделях включателей и служит для дополнительной защиты пользователей от поражения током. На корпусе снизу есть один контакт с зажимной клеммой и одно незанятое отверстие. Это отверстие чисто технологическое, используется во время изготовления других типов выключателей в стандартном корпусе. С другой стороны корпуса есть два контакта, по одному к каждой клавише.

Шаг 3. Присоедините входящий фазовый провод синего цвета к выключателю с той стороны, где есть только одна клемма. Внутренние соединения подадут ток сразу к двум клавишам.

Шаг 4. Двумя бесконтактными индикаторами определите правильное положение клавиш. По стандартам все коммутаторы должны включать потребители тока в верхнем положении клавиш. Один индикатор замкните на вход клавиши, а второй на выход, пробуйте их включать/выключать. В том положении, в котором лампочка индикатора загорелась. Прибор пропускает ток – запомните положение клавиш и во время установки выключателя в коробку соблюдайте правильное пространственное положение.

Шаг 5 . Прикручивайте провода коробки к выключателю. Синий фазный со стороны одного клеммника, два других со стороны двух клеммников. Вставьте корпус выключателя в коробку, винтами зафиксируйте его положение, установите на место подрешетник, пластиковую сердцевину и две клавиши.

Шаг 6 . Соедините провода в монтажной коробке. Принцип соединения такой же, как и для одноклавишного выключателя. Разница только в том, что на выходе будет, кроме фазного, два провода к каждому осветительному прибору по отдельности. Надежно заизолируйте провода и разведите их по разным углам монтажной коробки.

Шаг 7. Проверьте соединения при включенном и выключенном положении клавиш, все нормально – можете подавать питание.

Видео – Подключение спаренного выключателя скрытой проводки

Такого типа включатели чаще всего применяются в банях из сруба или оцилиндрованного бревна. Могут иметь различные модификации, но алгоритм монтажа для всех типов остается одинаковым.

Шаг 1. Плоской отверткой или ножом подденьте клавишу сбоку и снимите ее. Она держится на пластиковых защелках, не прилагайте больших усилий, клавиша должна сниматься легко. Пластиковая крышка крепится к корпусу винтами, открутите их и снимите крышку.

Шаг 2. Извлеките механизм выключателя и монтажные мембраны для герметизации входа/выхода электрических кабелей. Мембраны вставлены в направляющие корпуса и легко вынимаются.

Шаг 3. Точно разметьте положение корпуса выключателя на стене. Для гарантии можете воспользоваться уровнем.

Стенка корпуса имеет специальные отверстия для крепления саморезов, с их помощью крепится выключатель. Бывают случаи, когда стандартные отверстия по каким-то причинам нельзя использовать – или именно в этих местах трещины на стене, или в этих местах декоративные элементы оформления стены – не имеет значения. Возникла такая ситуация – не расстраивайтесь, кончиком ножа аккуратно проделайте новые отверстия в подходящих местах. Закрепите корпус на несущей поверхности.

Шаг 4. Подвод кабеля осуществляется через защитную мембрану. Проткните ее отверткой и проденьте в отверстие кабель. Если диаметр кабеля намного больше, чем сделанное отверстие, отрежьте острым ножом верхний выступ мембраны. Производители специально делают ее с выступами различных диаметров, это не только облегчает процесс монтажа, но и повышает герметичность. Имейте в виду, что для повышения универсальности установки выключателя он имеет две мембраны – по одной с каждой противоположной стороны. Вам для подключения освещения понадобится лишь одна, вторую не трогайте, пусть остается целой.

Шаг 5. Подключите провода к клеммам выключателя согласно вышеописанным способам. Защитные выключатели наружной установки также могут иметь несколько клавиш, что позволяет с одного устройства управлять несколькими осветительными приборами.

Шаг 6. Проверьте надежность соединения проводов, попробуйте их вытянуть. Еще раз подтяните болтики фиксации. Все в порядке – вставляйте механизм включателя в корпус, закрывайте крышкой и ставьте на место клавишу.

Внимательно прикручивайте крышку выключателя, по всему периметру она имеет уплотнитель. Следите, чтобы он лег на свое посадочное место без загибов. Некоторые современные модели влагозащитных выключателей предоставляют возможность самостоятельной установки светодиодной лампы, для этого на корпусе предусмотрено посадочное гнездо для лампочки, а клавиша имеет прозрачные углы, которые хорошо видно в темное время суток. Светодиод можно приобрести магазине самостоятельно, как его подключать мы описывали выше.

Видео – Установка водозащитного выключателя открытой проводки

Мы рассказали, как подключаются наиболее простые и наиболее распространенные виды выключателей, несколько слов нужно сказать и о других типах, более сложных и более функциональных.

Для начала нужно знать, что не все диммеры экономят электрическую энергию, об этом умалчивают производители. Есть реостатные диммеры, регулирование силы тока происходит за счет реостата, он бете на себя часть силы тока, на осветительный прибор поступает ток меньшего номинала. Да, сила освещения регулируется, но не за счет общего уменьшения потребления энергии, а за счет ее перераспределения между двумя потребителями – лампочкой и реостатом. Стоит ли платить лишние деньги за такой «экономный» включатель – решайте сами.

Энергию позволяют экономить только электронные диммеры, они состоят из полупроводниковых симисторов и динисторов, регулирование силы тока происходит за счет ступенчатой отсечки фазы. Эти включатели экономят энергию.

Важно. Если обыкновенные выключатели не имеют классификации по мощности, то у диммеров она есть. Мощность выключателя указывается на корпусе, она подбирается с учетом общей мощности всех потребителей, подключенных к устройству. Как и всегда, настоятельно советуем приобретать диммеры с запасом по мощности.

Электрическая схема подключения диммеров не отличается от электрической схемы подключения обыкновенных выключателей.

Подключение таймеров

Существует большой ассортимент таймеров, позволяющих производить настройки включения/выключения света с различным интервалом времени. Для бани стоит приобретать наиболее дешевые модели, это не то помещение, которым пользуются ежедневно.

Важно. Таймеры имеют довольно сложную электронную начинку, которая крайне негативно реагирует на повышение температуры и влажности. Светильники, подключенные к ним, могут устанавливаться в любых помещениях, а сам выключатель следует монтировать только в комнате отдыха.

Подключение электрических кабелей производится по обычной схеме, фаза обязательно должна идти через клавишу. Но есть и одна существенная особенность – к выключателю должны подводиться и фаза, и ноль. Электронная начинка не будет работать без автономной электрической цепи, причем она должна быть в постоянно замкнутом состоянии.

Каждый выключатель таймер рассчитан на максимальную мощность потребителей тока, ее следует учитывать во время выбора конкретной модели. Еще одно предупреждение. Электронная начинка таймера очень чувствительна к перепадам напряжение, это может вызывать не только сбои в произведенных настройках функционирования, но и ставать причиной полного выхода и строя электронных микрочипов.

Цены на диммер

Подключение дистанционных выключателей

Сложные электронные устройства, использование для бань не всегда оправданно. Но те владельцы, которые желают создавать для себя максимально комфортные условия, их устанавливают. Положительный момент – возможность не вставая с места управлять освещением всех помещений бани. Недостаток – высокая стоимость. К одному выключателю могут подключаться несколько потребителей электрической энергии. Боятся высокой температуры и повышенной влажности. В коробке должна быть фаза и ноль, микросхемы должны быть постоянно запитанными к сети.

Видео – Дистанционный выключатель света с пультом Сапфир-2503

Удар током – это не удар молотком по пальцу, не относитесь пренебрежительно к существующим правилам и технике безопасности. Если вы не уверены в добросовестности или квалификации электрика, делавшего разводку, то настоятельно рекомендуем проверить соединения в монтажной коробке для разводки.

В коробке одноклавишного выключателя должно быть две жилы – синяя под ноль и коричневая (или иного цвета) под фазу.

В распределительной коробке должен быть кабель с общего щитка. К синему (нулевому) проводу должен быть присоединен провод, идущий к осветительному прибору, фазный провод нужно присоединить к фазному проводу, идущему к выключателю. С выключателя другой провод возвращается в монтажную коробку и там соединяется с проводом, идущим к осветительному прибору.

Для двухклавишного выключателя разводка иная. Кабель выхода на осветительный прибор должен иметь три жилы: одну синюю фазную и две без напряжения. Фазный провод трехжильным кабелем должен подаваться к двухклавишному выключателю и подключаться к общему вводу для двух клавиш. На выходе каждой клавиши есть отдельные провода, которые далее соединяются в монтажной коробке с проводами кабеля светильников.

Соединение кабелей в монтажной коробке можно делать обыкновенной скруткой или с помощью специальных клеммников. Если вы делаете скрутку, то тщательно их изолируйте и разводите фазные и нулевые провода по разным углам коробки. Никогда не соединяйте между собой медные и алюминиевые провода, такое соединение быстро окисляется, перегревается и перегорает. Это, если вам повезет, если не повезет, то возможно загорание бани.

Распределительные коробки должны располагаться над выключателями, это стандартное требование. Такое расположение позволяет быстро находить нужные провода в случае возникновения проблем с электрическими потребителями.

Очень важно. Не забывайте перед работой с электрооборудованием проверять отсутствие напряжения даже после отключения автомата. Бывают случаи, когда разъединитель щелкнет (такой звук издается при его отключении), а цепь не прерывается. Чтобы избежать несчастного случая после выключения арматуры на щитке дополнительно проверяйте надежность ее срабатывания индикатором или тестером.

Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы. Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье.

Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой. При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару.

Электрические схемы выключателя в сети показаны на рисунке.

Важно! Монтаж можно выполнять только после отключения электропитания. Для этого следует перевести автоматический или пакетный выключатель в щитовой, расположенной на лестничной площадке, в положение «ВЫКЛ» и проверить наличие напряжения индикатором.

Как установить выключатель света

Рассмотрим, как установить одноклавишный выключатель.

Последовательность действий при установке (замене) встраиваемого выключателя.


Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.

Выясним, как установить выключатель двухклавишный. В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования. К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.

Аналогично устанавливается трехклавишный выключатель.

Основное правило: выключатель всегда должен «разрывать» фазный провод (его можно определить с помощью индикатора). «Нулевой» провод в выключатель не заходит и коммутируется непосредственно с проводкой источника света.

Нюансы установки клавишных выключателей и розеток


Важно: для того чтобы избежать поражения детей электрическим током, необходимо устанавливать розетки закрытой конструкции или применять специальные заглушки.

Правила установки розеток

Розетки бывают:

  • для открытой проводки;
  • для скрытой проводки;
  • с заземляющим контактом;
  • без заземляющего контакта.

Кроме обычных, используют розетки влагозащищенного исполнения (см. фото).

Такие устанавливают в помещениях с повышенной влажностью (в парных, в бассейнах, в санузлах, на кухне). По количеству фаз розетки различают:

  • однофазные;
  • для трехфазной сети.

Последние бывают с нулевым проводником и без.

Установка розеток выполняется в соответствии со следующими правилами.


Важно: многожильные провода перед присоединением к клемме розетки или выключателя опрессовывают. Обязательно фиксируют винтами корпус розетки, вкручивая их в отверстия подрозетника.

Как установить автоматический выключатель

В некоторых случаях во внутриквартирном распределительном щитке необходима установка дополнительного автоматического выключателя. Перед тем, как установить выключатель, следует ознакомиться с некоторыми правилами.

  1. Автоматический выключатель выбирается по суммарному току потребления всего подключаемого к нему электрооборудования. Номинал выключателя должен быть немного ниже расчетного значения.
  2. Установка «автомата» выполняется после отключения электросети.
  3. «Автомат» должен быть закреплен в щитовой так, чтобы его включение и отключение не приводило к смещению. Современный метод предлагает фиксацию на дин-рейку: защелки на тыльной стороне надежно удерживают устройство. Сначала на дин-рейку сверху заводится верхняя защелка, после чего прижимается до щелчка нижняя.
  4. Фазный провод (приходящий от общего выключателя или УЗО) подключается по схеме, указанной на «автомате», то есть обычно — к верхней клемме. К нижней присоединяется провод, уходящий к нагрузке.
  5. При снятии изоляции необходимо действовать осторожно, чтобы не повредить жилу. Важно, чтобы изоляция была полностью снята на участке, непосредственно контактирующем с клеммой «автомата». Для этого проверяется глубина входа после выкручивания винта.
  6. Несколько автоматических выключателей на одной дин-рейке соединяются перемычками. Винты клемм нужно затягивать в несколько приемов.
  7. При подключении двухполюсных «автоматов», где есть «ноль» и «фаза», следует соблюдать полярность.
  8. После монтажа подключают электропитание и проверяют правильность работы электроприборов.

В завершение предлагаем наглядно ознакомиться с тем, как установить выключатель: видео с комментариями специалиста.

Полезным будет и следующий видеосюжет о нюансах выбора и подключения автоматических выключателей.

Как установить выключатель своими руками

Установить выключатель света в квартире не настолько серьезная проблема, что бы оплачивать дорогостоящие услуги приглашенного электрика. Как правильно установить выключатель, будь то двухклавишный выключатель или выключатель с подсветкой вы узнаете здесь.

Содержание
1. На какой высоте устанавливать выключатели.
2. Наружные и встроенные выключатели.
3. Как установить скрытый выключатель своими руками.
4. Как установить накладной выключатель своими руками.
5. Установка выключателей с подсветкой, реостатом (диммером).
6. Вопросы об установке выключателей.
7. В заключении об установке выключателей.

Если необходима простая замена вышедшего из строя прибора, то монтаж выключателя своими руками занимает считанные минуты. Если же вопрос, как установить выключатель, возник при устройстве новой цепи, то времени потребуется гораздо больше. В таком случае, необходимо сначала определиться, на какой высоте устанавливать выключатели и тип проводки.

Небольшое отступление — только в русском языке прибор, замыкающий электрическую цепь, называется выключатель. В других языках существует, казалось бы, более логичное — «включатель», что дает повод хихикать над «этими русскими недотепами». Но не все так просто. Многие модели работают как раз как двойной выключатель, т.е. замыкают одну группу контактов, одновременно размыкая другую. Кроме того, сверхзадача любого электроприбора — безопасность цепи, которой он управляет. С этой точки зрения как раз слово «выключатель» более правильное, ведь включить лампочку можно и просто, ввинтив ее, что, кстати, раньше и практиковалось.

На какой высоте устанавливать выключатели

Высота установки выключателя над полом, абсолютно никак не связана с требованиями к мощности или иным характеристикам цепи освещения и диктуется только удобством пользования. Раньше, выключатели устанавливались приблизительно на уровне глаз человека среднего роста, в последние годы популярным стало размещение на высоте около метра от пола, так что бы включить свет можно было, не поднимая руки.

Точно так же и место размещения не имеет особого значения, лишь бы было удобно выключателем пользоваться.

Наружные и встроенные выключатели

Теперь тип проводки. Существует открытая и закрытая проводка, То есть, проложенная на поверхности конструкции (открыто, либо в специальном коробе), или закрытая слоем штукатурки. Подробнее о проводке в доме, Вы можете узнать в соответствующем материале сайта. Соответственно и выключатели бывают наружные и встроенные. Первые размещаются на поверхности, вторые в коробке вмурованной в стену.

Рассмотрим сначала, как установить выключатель при скрытой проводке, поскольку это более сложный вариант.

Как установить скрытый выключатель своими руками

Монтаж выключателя своими руками при скрытой проводке начинается с установки коробки. Из нее вывинчиваются шурупы (лучше использовать коробки с крепежными шурупами, так называемые «евро») и аккуратно выламывается заглушка отверстия для провода. В стандартных коробках таких отверстий обычно пять, четыре по бокам и одно в днище, какое именно освободить зависит от места, с которого подходит электрический провод.

Следующим этапом будет установка коробки. Для этого, сначала вставьте коробку в выдолбленную нишу и убедитесь, что она свободно в ней размещается. Затем, необходимо смешать с водой небольшое количество строительного гипса (алебастр), так что бы получилась замазка консистенции сметаны средней густоты. Немного этой замазки узким шпателем поместите в нишу, немного намажьте на саму коробку и аккуратно вставьте коробку в нишу, так что бы ее край оказался заподлицо с плоскостью стены. При необходимости добавьте алебастровую смесь, что бы зафиксировать коробку. Не нужно стараться сразу заполнить все щели между коробкой и нишей, требуется лишь зафиксировать коробку в нужном месте и в нужном положении.

Старайтесь не суетится, но и не мешкайте, алебастровая смесь застывает быстро. И не пытайтесь обязательно выработать все, что замешали, по принципу «что б добро не пропадало». При установке следите, что бы алебастр не закрыл выломанное окошко, через которое в коробку будет вводиться провод. Если это произошло, аккуратно уберите излишек алебастра, пока он не полностью схватился (замедлить время схватывания поможет добавление в алебастр обычной финишной шпатлевки, приблизительно столько же, сколько и алебастра).

Подождите, пока гипс застынет, а пока зачистите провод, то есть освободите от изоляции концы длиной не больше пяти — семи миллиметров. Вставьте провод в отверстие коробки. Свободный конец провода не должен превышать десяти сантиметров — слишком длинный не даст выключателю разместиться в коробке, коротким не удобно будет работать.

Теперь можно еще замешать немного гипсовой шпатлевки и аккуратно заполнить оставшиеся между коробкой и нишей щели. Оставим нашу коробку и вернемся к выключателю. Перед тем как установить выключатель, или снять старый, его необходимо разобрать. Сделать это не сложно, как правило, для разборки необходимо снять клавишу (клавиши, если выключатель двойной или тройной) аккуратно поддев ее жалом отвертки, а затем снять фиксатор, удерживающий верхнюю накладку. После того как накладка снята, выключатель разбирается с помощью отвертки, сделать это не сложно.

Подсоединяем к выключателю провода, для этого ослабляем винты клемм, вставляем зачищенные концы провода и снова затягиваем винты.

Крепление выключателя в коробке осуществляется путем распора специальных рычажков, либо шурупами, а чаще одновременно обеими методами. Вставим выключатель в коробку, обращая внимание, на положение контактов (при включении — они должны поворачиваться вверх, при выключении вниз) и закрепим его шурупами. Затем, затягивая винты, раздвинем распорные рычажки, надежно зафиксировав выключатель. Если дальше планируется наклеивать обои, то закрывать установленный выключатель крышкой и ставить клавиши нет смысла, лучше это сделать после окончания обойных работ.

Как установить накладной выключатель своими руками

Практически так же, даже проще (нет нужды устанавливать коробку), устанавливаются накладные выключатели. Собственно, монтаж выключателя своими руками сводится к разметке отверстий под крепление, сверлению и установке дюбелей, подсоединению проводов и закреплению выключателя по месту.

Установка выключателей с подсветкой, реостатом (диммером)

Более сложные типы выключателей, тот же выключатель с подсветкой, выключатели с реостатом, и т.п. монтируются практически так же, разница если и есть, то не особо существенная. А уж выключатели, срабатывающие от хлопка ладоней либо управляемые голосом, дополнительно всегда имеют подробную схему и инструкцию по подключению.

Вопросы об установке выключателей

В заключении об установке выключателей

В заключение, обязательное требование к любому выключателю света — через него всегда должен проходить провод фазы, а не ноля, что бы при выключенном освещении установку или смену осветительных приборов можно было осуществлять безопасно. Задавайте вопрос тут либо ниже в комментариях. Так же на сайте есть информация об устройстве проводки, соединении проводов, установки розеток. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Как установить выключатель своими руками

Ремонт квартиры своими руками

Установить выключатель своими руками в квартире не такая большая проблема, что бы вызывать и оплачивать не дешевые услуги профессионального электрика. Как грамотно установить выключатель, будь то выключатель с подсветкой или двух клавишный выключатель вы сможете узнать, прочитав этот обзор.

Если Вам нужна обычная замена сломанного устройства, то установка выключателя своими руками займет малое количество времени. Если же проблема, как смонтировать прибор, возникла при прокладке новой цепи, то потребуется гораздо больше времени. При таких условиях, нужно сначала определиться, с типом проводки и на каком уровне будет установлено устройство.



Содержание

  1. На каком уровне устанавливать выключатели
  2. Встроенные и наружные выключатели
  3. Установка встроенного выключателя своими руками
  4. Установка накладного выключателя своими руками
  5. Установка выключателя видео




На каком уровне устанавливать выключатели

Уровень установки выключателя над половым покрытием, диктуется лишь удобством пользования, и абсолютно никак не подчинен требованиям к мощности или другим характеристикам цепи осветительных приборов. Долгое время, выключатели устанавливались где-то на уровне человеческих глаз (жильца среднего роста), но в последнее время популярным стало положение где-то на высоте одного метра от уровня пола, так что бы нажать клавишу можно было, не поднимая высоко руку.

Аналогично и место размещения относительно дверей и окон не имеет принципиального значения, главное, чтобы было удобно пользоваться устройством.



Встроенные и наружные выключатели

Теперь вернемся к типам проводки. Проводка бывает как открытая, так и закрытая, то есть, либо проходит по поверхности стенной конструкции (обычно в специальном кабель канале), либо закрытая слоями отделочного материала. В связи с этим выключатели также бывают встроенные и наружные. Первые размещаются в коробке(стакане) замурованной в стену, а вторые на поверхности стены.

Для начала рассмотрим, как установить выключатель при устройстве скрытой проводки, в связи с тем, что это более трудоемкий вариант.

Установка выключателя своими руками



Установка встроенного выключателя своими руками

Внимание! Все последующие работы необходимо проводить в полностью обесточенном помещении!

Установка выключателя своими руками, при устройстве скрытой проводки, начинается с монтажа коробки. Из нее выкручиваются болты (лучше применять коробки с крепежными болтами, а не под лапки, так называемые «евро») и осторожно удаляется заглушка закрывающая отверстия под провод. В обычных стаканах под выключатель таких отверстий стандартно пять, четыре по боковым сторонам и одно на задней стенке , какое именно вы будете использовать зависит от места подвода электрического кабеля.

Этап следующий — это установка коробки. В начале этого процесса, нужно вставить коробку в выштрабленную нишу и проверить, что она в ней свободно помещается. Потом, нужно развести не большое количество алибастра с водой, так что бы образовалась замазка определенной консистенции, примерно как средней густоты сметана. Помещаем с помощью узкого шпателя часть этой замазки в нашу  нишу, также слегка намазываем на сам стакан и осторожно помещаем коробку в нишу, с тем расчетом, чтобы ее края расположились заподлицо с наружной плоскостью стены.

Для более плотного крепления добавьте в крайние пустоты алебастровую смесь, что бы лучше зафиксировать стакан. Но не переусердствуйте, не надо сразу заполнять все оставшиеся щели между стеной и коробкой, сейчас главное лишь зафиксировать стакан в нужном положении и в нужном месте.

Действовать нужно быстро, но и не суетиться, поскольку смесь строительного гипса(алибастра) застывает довольно быстро. И не старайтесь обязательно выработать весь состав, что намешали, принцип — «что б добро не пропадало» здесь не действует.

При монтаже обязательно следите, что бы строительный гипс не заполнил выломанное окошко для прохождения провода в коробку. Если же это все таки произошло, осторожно удалите излишек алебастра, до того как он полностью застынет (замедлить процесс набора прочности помогает добавление в алебастр приблизительно такого же количества обычной финишной шпатлевки).

Пока ждем, застывания алибастра, зачищаем провод, то есть удаляем изоляцию с концов размером не более 5 — 7 миллиметров. Вставляем кабель в монтажные отверстия коробки. Свободная часть провода не должна превысить 10 сантиметров — слишком длинный конец не позволит выключателю расположиться в коробке, а слишком короткий создаст не удобства в работе.

Теперь нужно еще намешать немного гипсовой замазки и осторожно заполнить все оставшиеся щели между коробкой и стенной конструкцией. Оставим пока наш стакан и вернемся временно к выключателю.

Перед установкой прибора, или демонтажем старого, его нужно разобрать. Произвести это не трудно, обычно, для разборки надо снять клавишу или несколько клавиш, если у вас выключатель двойной или тройной, осторожно подцепив ее концом отвертки, а затем убрать фиксатор, держащий верхнюю рамку. После того как сняли рамку, устройство разбирается при помощи отвертки, сделать это совсем не трудно.

Подводим к выключателю кабель для закрепления, для этого отвинчиваем винты клемм, заводим очищенные концы кабеля и по новой затягиваем крепежные винты.

Удержание прибора в коробке производится с помощью распора специальных лапок (рычажков), либо с помощью шурупов, а чаще для верности одновременно обеими способами. Установив выключатель в стакан, обращайте внимание, на расположение контактов (Принято, что при включении — клавиши обязаны поворачиваться вверх, при выключении наоборот вниз) и зафиксируйте его при помощи шурупов.

Потом, притягивая винты, раздвигаем распорные лапки, надежно закрепив устройство. Если вы в дальнейшем планируется оклеить стены обоями, то закрывать смонтированный выключатель внешней крышкой и установить клавиши нет никакого смысла, лучше это проделать после окончания всех отделочных работ.

Как установить выключатель



Установка накладного выключателя своими руками

В общем то так же, и даже еще проще (поскольку нет необходимости монтировать коробку), монтируются накладные устройства своими руками. Собственно, установка выключателя сводится к настенной разметке мест под крепеж, бурение при помощи перфоратора и вставке дюбелей, подключению проводов и фиксации выключателя на стенной конструкции.

Другие разновидности выключателей, тот же прибор с реостатом, устройство с подсветкой, и т.д. устанавливаются практически по той же схеме, если и есть разница, то не большая. А уж устройства, срабатывающие от громкого звука (по хлопку ладоней), либо с помощью управления голосом, дополнительно всегда комплектуются подробной  инструкцией и схемой подключения.

В заключение хочется добавить, что обязательное требование ко всем типам выключателей света — через него обязан всегда проходить кабель фазы, а не в коем случае ноля, что бы при выключенном приборе, замену или установку осветительных приборов можно было бы производить безопасно.

Надеемся, что данная стать смогла ответить на вопрос — как установить выключатель своими руками? Удачного Вам ремонта!



Установка выключателя видео





Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Как установить осветительные приборы с переключателем | Home Guides

Есть два способа установки светильника с переключателем. Во время нового строительства, в зависимости от того, что находится ближе к сервисной панели, питание может подаваться в распределительную коробку осветительных приборов, а затем простая ножка выключателя (кабель) проложена к коробке выключателя (устройства), или же питание может подаваться на распределительную коробку. коробку прибора, а затем ножку выключателя к розетке освещения. Однако, если вы устанавливаете новый свет в готовом помещении, последний подход будет самым простым, потому что вы будете получать питание от существующей розетки, а не от сервисной панели.

Выключите прерыватель цепи ответвления розетки, от которой вы будете получать питание. Используйте бесконтактный тестер напряжения, чтобы проверить розетку, чтобы убедиться, что вы отключили правильный прерыватель. Некоторые розеточные коробки могут иметь более одной цепи, проходящей через них, поэтому вам, возможно, придется отключить более одного выключателя. Также отключите выключатели для любой проводки цепи, которая может быть рядом с местом, где вы будете устанавливать электрические коробки.

Отметьте место на стене, где будет установлен выключатель.Нормы для высоты переключателя отсутствуют, но стандартным считается расстояние от 52 до 54 дюймов от пола до центра коробки. Используйте прибор для поиска шпилек, чтобы найти и пометить любые шпильки в зоне установки, чтобы предотвратить их врезание. Также убедитесь, что в полости стены нет водопровода или других инженерных сетей.

Поместите одну из коробок для устройств к стене и обведите вокруг нее. Просверлите отверстия диаметром 1/2 дюйма внутри контура в каждом углу. Используйте переносной лобзик или замочную пилу, чтобы завершить вырез.

Отметьте место, где должна быть установлена ​​коробка розеток. Используйте средство поиска шпилек, чтобы убедиться, что вы не будете сверлить или резать элемент каркаса. Нарисуйте контур вокруг выпускной коробки и сделайте вырез, как вы делали для коробки устройства.

Снимите крышку розетки, на которую вы будете получать питание, и снова проверьте тестером напряжения, чтобы убедиться, что цепь отключена. Выкрутите два винта № 6-32, удерживающие розетку в коробке. Удалите все провода из розетки, ослабив винты клемм и вытащив провода из-под них.

Отрежьте гвозди, которыми коробка для розеток крепится к каркасу стены, с помощью мини-ножовки и вытащите коробку из стены. Выньте кабели из коробки и вставьте их через отверстия в одной из новых коробок старых рабочих устройств.

Проложите кабель Romex от выреза в розетке освещения до выреза в распределительной коробке. Обрежьте этот кабель так, чтобы он выходил на 12 дюймов от каждого отверстия. Аналогичным образом пропустите еще одну длину Romex от выреза переключателя до выреза розетки.

Вставьте концы кабеля в коробки, пока они не выступят на 6 дюймов за передние кромки коробок.Вставьте коробки в вырезы. Закрепите их на месте, повернув крепежные барашковые винты по часовой стрелке.

Установите новый выключатель света. Соедините два белых провода вместе, удерживая их зачищенные концы рядом и навинтив гайку. Таким же образом соедините вместе оголенные провода заземления. Вставьте эти провода в коробку. Сделайте петли на концах двух черных проводов. Подсоедините их к двум клеммам переключателя, продев петли под винты вправо и затянув винты на них.Вставьте переключатель в коробку и закрепите двумя прилагаемыми винтами № 6-32.

Отрежьте 6-дюймовые черные и белые провода от запасного отрезка кабеля для гибких выводов. Код допускает только один провод на клеммный винт, поэтому вам придется выполнить трехстороннее сращивание между каждым из проводов, идущих к переключателю, и одним из проводов того же цвета, который первоначально был подключен к розетке. Просто возьмите три конца рядом и накрутите гайки.

Сделайте петли на свободных концах проводов гибкого кабеля и прикрепите их к розетке.Присоедините белую косичку к серебряному винту, а черную косичку к латунному винту. Подсоедините другие оригинальные провода к другому набору винтов аналогичным образом. Соедините все оголенные медные провода вместе. Установите розетку в коробку устройства.

Подсоедините черный, белый и оголенный провода прибора к проводам схемы того же цвета. Установите светильник на розетку, используя прилагаемое к светильнику оборудование. Установите выключатель и заглушки розеток. Включите автоматический выключатель и проверьте работу переключателя и приспособления.

Ссылки

Ресурсы

Биография писателя

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журнале «Family Handyman», «Popular Science» ». «Популярная механика», «Хенди» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста прикладных наук в области прикладных технологий электротехники в колледже Элвина.

Как подключить и установить выключатель света | HowToSpecialist

В этой статье рассказывается о , как подключить и установить выключатель света .Вообще говоря, выключатели света используются для управления электрическим освещением, особенно в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света устанавливаются на стене, но конкретное расположение в комнате, высота, на которой они установлены, или форма выключателей освещения в разных странах различаются.

Выключатели света бывают разных типов: одиночные или множественные, а также подходящие для внутреннего или наружного применения. Установка и подключение выключателя света не является сложным, если вы обратите внимание на правила техники безопасности и поймете несколько основных принципов работы с электричеством.Однако в этой статье мы покажем вам , как подключить и установить выключатель света в пошаговом проекте своими руками. Для установки коммутатора вам потребуется:

Материалы:

Инструменты:

  • защитные перчатки
  • защитные очки
  • универсальный нож
  • рулетка
  • плоскогубцы
  • отвертка
  • тестер напряжения

Советы:

  • Отключить питание всех цепей вашего дома
  • , прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе распределительной коробки, чтобы убедиться, что питание отключено.
  • установка выключателя света — непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного профессионала

Как установить выключатель света

Отключение питания

Первое, что вам нужно сделать, это выключить питание .Некоторые люди считают, что безопасно отключать только цепь, к которой вы подключаете и устанавливаете выключатель, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, так как вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Еще раз подчеркиваем, что лучше всего проверить несколько раз, прежде чем прикасаться к электрическим проводам.

Подготовка распределительной коробки для установки выключателя света

Следующий этап проекта своими руками — очистить коробку от краски, остатков или грязи гипсокартона с помощью плоскогубцев.Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старый выключатель, лучше оценить распределительную коробку, чтобы убедиться, что новый выключатель электрического освещения может быть установлен и выровнен должным образом.

Выключатель света в разобранном виде

После того, как вы купили правильный выключатель света для ваших нужд, вам нужно разобрать его, используя отвертку или просто руками, в зависимости от производителя и типа продукта.Эта операция очень важна, так как вы подключите электрические провода к внутренней части переключателя.

Следовательно, снимите тумблеры и раму с переключателя света.

Обрезка проводов для установки выключателя

Следующим этапом проекта после того, как мы разобрали выключатель света, является начало подключения выключателя. Следовательно, мы использовали плоскогубцы, чтобы перерезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить выключатель, но в то же время, чтобы без труда поместиться внутри распределительной коробки.Помните, что не нужно обрезать провода слишком долго , так как впоследствии они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Снятие изоляции с проводов

Убедившись, что провода обрезаны до нужной длины, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции провода. Помните, что зачистка более 1 дюйма может оказаться опасной, так как со временем провода могут случайно соприкоснуться.

Умный наконечник: Самый простой и эффективный метод снятия изоляции — это использовать устройства для зачистки проводов. Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Как подключить выключатель света

Подключение проводов к выключателю света

Затем с помощью плоскогубцев согните концы проводов в форме буквы Г (также в форме буквы С для некоторых переключателей с боковыми винтами).

Однако вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод — это фаза, а красные провода — это те, которые замыкают каждую из двух световых цепей.Код цвета электрического оборудования различается в зависимости от страны. Каждый из этих проводов должен быть вставлен в определенный слот розетки. Фазовый провод должен быть проложен посередине переключателя, обычно в его нижней части.

Разводка фазного провода к выключателю света

После того, как вы поместили концы проводов в нужное место, зафиксируйте их на месте, ввернув винт с помощью отвертки.

Так как фазный провод должен быть подключен к нижней части переключателя света, остальные провода должны быть подключены на противоположной стороне переключателя таким же образом, используя ту же технику.Убедитесь, что провода надежно закреплены, иначе переключатель не будет работать должным образом.

Проводной выключатель света

После того, как вы закончили подключение выключателя света, лучше еще раз проверить, правильно ли выполнены соединения и правильно ли проложены провода.

Вообще говоря, после подключения розетки вы должны получить тот же результат, что и на картинке.

Нажатие переключателя в коробке

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они точно вошли в распределительную коробку.После этого аккуратно вставьте пластину переключателя в коробку, чтобы проверить, достаточно ли места для переключателя света для фиксации в нужном положении.

Если нет проблем, можно свободно закрепить выключатель света в распределительной коробке с помощью шурупов. Причина, по которой вы не должны блокировать его слишком сильно, заключается в том, что мы должны убедиться, что переключатель света правильно выровнен.

Выровняйте выключатель света

Чтобы выровнять выключатель света, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень.Это только немного усложнит процесс, особенно для новичков. Тем не менее, вы можете увидеть технику на изображении (используйте чистый уровень, чтобы не повредить лакокрасочное покрытие).

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнен ли переключатель. Если вы заметили, что он не горизонтальный, открутите его и отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Крепление выключателя света винтами

После того, как вы закончили электромонтаж выключателя света, вы можете продолжить процесс, закрепив его несколькими винтами.Помните, что не обязательно завинчивать их плотно, так как вы рискуете повредить переключатель.

Умный наконечник: поверните отвертку по часовой стрелке, чтобы надежно зафиксировать выключатель света.

Крепление тумблера переключателя света

Следующим шагом после установки выключателя света в распределительной коробке является установка крышки и переключателей . Чтобы установить их, просто используйте пальцы и слегка надавите на них, пока не убедитесь, что они надежно закреплены.

Эта операция несложная и, кроме того, представляет собой один из заключительных этапов процесса.

Выключатель света

После того, как вы закончили установку выключателя света, просто подойдите к электрической панели и включите питание.

Последний шаг — включить свет с помощью нового установленного выключателя, чтобы проверить, окупилась ли тяжелая работа. Если функция освещения работает правильно, вы только что узнали , как подключать и устанавливать выключатель света.

Спасибо, что прочитали нашу статью о , как установить выключатель света , и мы рекомендуем вам ознакомиться с остальными нашими проектами. Не забывайте делиться нашими статьями с друзьями с помощью виджетов социальных сетей.

Связанные проекты:

Как установить электрическую розетку

Как установить Android 10 на Nintendo Switch — Phandroid

Хотя Nintendo мало что рассказала об оборудовании, на котором работает ее консоль Switch, разборки показали, что она работает на чипсете NVIDIA Tegra.Чипсет Tegra, для тех, кто не знаком, представляет собой чипсет на базе ARM, который в свое время NVIDIA пыталась продать производителям смартфонов, но безуспешно.

Это не означает, что Tegra мертв, но, как мы видим на Switch, он явно жив и здоров и нашел новый дом. Хорошая новость заключается в том, что, поскольку это чипсет на базе ARM, это означает, что теоретически он должен поддерживать такие платформы, как мобильная операционная система Android от Google.

Благодаря работе с уставом разработчиков они нашли способ установить Android 10 на Switch.Если вы хотите попробовать установить Android на свой Nintendo Switch, читайте дальше, чтобы узнать, как это сделать.

Проверьте версию Nintendo Switch.

Прежде чем мы начнем, вам нужно проверить версию Switch, на которой вы работаете, чтобы узнать, можно ли ее взломать. Это связано с тем, что Nintendo исправила некоторые версии Switch, чтобы сделать его невзламываемым, поэтому, если вы только что купили Switch, вам может не повезти, но если у вас есть более старая модель, она все еще может работать.

Зайдите на этот веб-сайт и введите серийный номер вашего коммутатора, он должен сообщить вам, можно ли его взломать.Предполагая, что это возможно, вы можете перейти к руководству ниже.

Установка Android 10 на Nintendo Switch

  1. Загрузите Nintendo Switch и убедитесь, что Joy-Coys подключены и синхронизированы с вашей консолью
  2. Выключите переключатель, выньте карту microSD и убедитесь, что карта была отформатирована в FAT32
  3. Загрузите Lineage OS 17.1 (на базе Android 10) отсюда на компьютер
  4. Загрузите загрузчик Hekate отсюда на компьютер
  5. Подключите карту microSD к компьютеру и убедитесь, что вы сделали резервную копию ее содержимого на случай, если что-то пойдет не так и ваши файлы будут удалены
  6. Откройте Lineage 17.1 ZIP-файл, загруженный с помощью 7-zip (загрузите здесь, если у вас его еще нет). Не используйте встроенный инструмент для извлечения Windows.
  7. Перетащите файлы в ZIP-архиве в корневой каталог карты microSD.
  8. Откройте Hekate ZIP и перетащите файл загрузчика на карту microSD
  9. Отсоедините карту microSD от компьютера и вставьте ее обратно в Nintendo Switch
  10. Подключите загрузчик RCM к коммутатору (вы можете купить его здесь, если у вас его нет)
  11. Нажмите кнопку питания, чтобы инициализировать загрузку, затем нажмите и удерживайте кнопку уменьшения громкости
  12. Теперь вы должны оказаться в Гекате.Можно пропустить установку даты и времени
  13. Нажмите «Параметры Nyx», затем нажмите «Сбросить Joy-Con BT» и нажмите «ОК», когда все будет готово. Убедитесь, что написано «Найдено 2 из 2 радостей».
  14. Нажмите «Закрыть»
  15. Нажмите «Инструменты» и выберите «Arch bit. RCM. Трогать . Перегородки »
  16. Нажмите «Разделить SD-карту»
  17. Перетащите ползунок Android, чтобы выбрать, сколько места вы хотите зарезервировать на SD-карте для Android, и ползунок HOS, чтобы выбрать, сколько места может использовать ОС Switch
  18. Нажмите «Следующий шаг», затем нажмите «Пуск» и подождите, пока карта microSD разделится.
  19. Нажмите «Flash Android», нажмите «Продолжить» и подождите.
  20. При появлении запроса, если вы хотите перезагрузиться в TWRP, нажмите «Продолжить»
  21. Как только вы войдете в TWRP, проведите по полосе в правом нижнем углу, чтобы разрешить изменения, и нажмите «Установить».
  22. Нажмите «Выбрать хранилище» и выберите карту microSD.
  23. Нажмите на Lineage 17.1 ZIP и смахните для подтверждения
  24. В процессе установки Lineage вы можете увидеть всплывающие сообщения об ошибках, но вы можете их игнорировать.
  25. По завершении установки ZIP-файлов нажмите «Перезагрузить систему».
  26. Когда он перезагружается, нажмите кнопку уменьшения громкости, чтобы он загрузился в Hekate
  27. Вернувшись в меню, коснитесь «More config» и выберите «Switchroot Android 10».
  28. Загрузка Android 10 займет некоторое время
  29. После загрузки вас встретит мастер настройки, просто следуйте инструкциям на экране, и все готово.

Некоторые из вас могут опасаться модифицировать свой Nintendo Switch, но хорошая новость заключается в том, что, поскольку этот метод предполагает использование вашей SD-карты, он не должен иметь приоритет над основной операционной системой вашего Switch.Это также означает, что у вас не должно возникнуть проблем с Nintendo из-за этого мода, но действуйте на свой страх и риск.

Статьи по теме

Как установить интеллектуальный выключатель света

В течение многих лет мы слышали о перспективах технологий умного дома, и на сцену выходит все больше и больше умных устройств. В наши дни интеллектуальные переключатели света являются одними из самых популярных способов повысить эффективность и автоматизировать ваш дом. Но как установить умный выключатель света? Мы все выложили для вас.

Как установить умный выключатель света?

  1. Перед установкой интеллектуального выключателя света (или любого другого выключателя света) важно выключить питание переключателя, расположенного в коробке автоматического выключателя.1
  2. Если вы не уверены, какой выключатель подключается к положению выключателя света, вам может потребоваться проверить несколько. Во-первых, выключите любую чувствительную электронику.
  3. Держите свет в месте выключателя включенным и проверяйте выключатели, пока он не погаснет.
  4. После того, как вы отключили питание автоматического выключателя, проверьте существующий переключатель, включив и выключив его. Он не должен включаться.
  5. Удалите старый выключатель.
  6. Отвинтите и снимите настенную пластину и выключатель; не разъединяйте провода.
  7. Используйте тестер напряжения на оголенном черном проводе, чтобы убедиться, что питание отключено.
  8. Найдите провода и добавьте ярлыки с помощью изоленты и маркера, если вы беспокоитесь, что их перепутали.
  9. Для большинства интеллектуальных коммутаторов вам понадобится каждый из следующих проводов: черный (выводной) провод, красный или черный провод нагрузки, зеленый или медный провод заземления и белый нейтральный провод (или пучок белых проводов).
  10. Если в вашем доме отсутствует нейтральный провод (часто встречается в домах, построенных до 1970-х годов) или заземляющий провод, вам необходимо приобрести совместимый интеллектуальный выключатель.
  11. Если вас беспокоит идентификация проводов, лучше всего обратиться к электрику.
  12. Отсоедините провода от старого выключателя.
  13. Подсоедините провода к новому переключателю, совместив каждый из проводов на вашем переключателе (который должен быть окрашен и / или помечен) с соответствующими проводами на стене.
  14. Скрутите вместе провода переключателя и провода в стене, закрепив их гайками и обрезав лишний провод.
  15. Осторожно и как можно аккуратнее поместите провода обратно в распределительную коробку.
  16. Закрепите крышку переключателя на месте.
  17. Включите питание снова, чтобы проверить, работает ли установка.
  18. Загрузите приложение коммутатора и добавьте новый коммутатор в свою учетную запись.

Как работают умные переключатели света?

Интеллектуальные выключатели света подключаются к электрической системе вашего дома, чтобы контролировать поток энергии к этому выключателю. Они оснащены Wi-Fi и подключаются к вашей домашней сети, что позволяет вам управлять ими с помощью приложения для смартфона или домашнего помощника.

Их также можно включать и выключать с помощью панели управления или настенного переключателя, с подключением Wi-Fi или без него. Благодаря их возможности подключения к телефонам и вспомогательным устройствам вы можете использовать их как часть полной настройки умного дома.

Преимущества интеллектуальных выключателей света

Умные выключатели света — это не просто крутые технологии; они предлагают множество преимуществ, таких как:

  • Домашняя безопасность: Вы можете повысить безопасность своего дома, включая и выключая свет, пока вас нет, чтобы казалось, что вы дома, когда вас нет.
  • Замена ламп не требуется: Интеллектуальные выключатели будут работать с имеющимися у вас осветительными приборами и не требуют замены ламп.
  • Экономия денег: Вы можете сэкономить на счетах за электроэнергию, приглушив свет и выключив его, когда вы находитесь вне дома.
  • Пульт дистанционного управления: Вы можете управлять освещением из любого места через Интернет, что делает их удобными и высокодоступными.
  • Голосовое управление: Вы можете управлять освещением с помощью голосовых помощников, таких как Alexa и Google Assistant.

Характеристики интеллектуального переключателя света

Интеллектуальные переключатели света значительно различаются по своим функциям, поэтому вы должны заранее решить, что для вас важно. Общие варианты включают:

  • Управление: Возможность управления коммутатором с настенной панели, приложения для смартфона и других устройств, совместимых с голосовым помощником
  • Расписание: Возможность программирования расписаний для автоматического включения и выключения света
  • Сцены: Возможность программирования «сцен», предустановленных комбинаций выключенного и включенного света
  • Затемнение: Возможность затемнения света (требуется использование регулируемых ламп)

Общие советы при установке интеллектуального коммутатора

Установить интеллектуальный коммутатор не так уж сложно, но важно помнить несколько основных советов:

  • Если вас не устраивает основная проводка или вы беспокоитесь о безопасности, обратитесь к электрику вместо того, чтобы устанавливать переключатель самостоятельно.
  • Прежде чем покупать интеллектуальный выключатель, выясните, есть ли в вашем доме нейтральный провод и заземляющий провод (возможно, вам придется открутить стеновую панель и частично вытащить ее, чтобы проверить). Если у вас отсутствует какой-либо из проводов, убедитесь, что приобретенный вами интеллектуальный переключатель совместим.
  • Проверьте, нужен ли вам однополюсный интеллектуальный переключатель или трехпозиционный интеллектуальный переключатель. Если цепь управляет одним переключателем, вам понадобится однополюсный переключатель; Если у вас есть два переключателя в комнате, которые управляют цепью, вам понадобится трехпозиционный переключатель.Мы рассмотрим более подробную информацию ниже.
  • Убедитесь, что вы отключили питание цепи, прежде чем прикасаться к любой проводке. Чтобы быть уверенным, используйте тестер напряжения, чтобы убедиться, что на провода не подается питание.
  • Если вы беспокоитесь о том, что провода перепутались, пометьте изолентой, что есть что.
  • Убедитесь, что вы аккуратно вставляете провода обратно в распределительную коробку, чтобы снизить опасность возгорания.

В чем разница между умным переключателем, умной розеткой и умной лампочкой?

Трудно отследить, какие интеллектуальные устройства что делают, особенно когда их функции схожи.Хотя интеллектуальные переключатели, интеллектуальные розетки и интеллектуальные лампочки могут использоваться как часть интеллектуальных систем освещения, они имеют важные отличия.

Интеллектуальные переключатели

Интеллектуальный выключатель контролирует поток энергии в определенную область, заменяя традиционный настенный выключатель. Это означает, что он будет управлять всем, чем управляет традиционный переключатель, обычно осветительными приборами. Коммутатор подключается к Интернету, что позволяет вам управлять им удаленно через приложение или голосового помощника, такого как Alexa.

Умные розетки

Интеллектуальная розетка — это адаптер, который вы подключаете к существующей розетке.Затем вы можете подключить к этому адаптеру небольшое электронное устройство. Вы можете управлять вилкой через приложение для смартфона. Умные розетки хорошо подходят для управления лампами, которые подключены к розетке, а не с проводом, как те, которые у вас могут быть на прикроватном столике.

Умные лампы

Умная лампочка — это светодиодная лампа с подключением к Интернету. Общие функции включают в себя возможность программировать расписания, включать и выключать свет, затемнять их и изменять их цвета с помощью приложения для смартфона или голосового помощника. Если вы используете светильник с несколькими лампочками, вам необходимо заменить все существующие лампочки на умные, если вы хотите управлять устройством удаленно.

LIFX Smart Bulb

Что нужно для установки умного переключателя света

Для установки умного выключателя света не нужен массивный набор инструментов; необходимы лишь несколько основных инструментов. К ним относятся:

  • Отвертки (с крестообразной и / или плоской головкой в ​​зависимости от настенных покрытий)
  • Инструмент для зачистки и резки проводов
  • Плоскогубцы
  • Проволочные гайки
  • Изолента
  • Ручка для тестера напряжения (не требуется, но недорогая и рекомендуется в целях безопасности) 2

Как узнать, нужен ли мне однополюсный или трехполюсный переключатель?

Когда вы собираетесь купить интеллектуальный переключатель, вам нужно будет выбрать между однополюсным переключателем и трех- или четырехпозиционным переключателем.Но в чем разница и какой из них вам нужен?

Однополюсные переключатели управляют питанием из одной точки в стене, а трех- или четырехпозиционные переключатели управляют питанием из нескольких точек.

Легко определить, какая установка у вас в той или иной комнате. Если один выключатель управляет мощностью одного светильника, вам понадобится однополюсный выключатель. Если два переключателя управляют мощностью одного источника света, как два переключателя на противоположных сторонах комнаты, вам понадобится трехпозиционный переключатель. Если им управляют три переключателя, вам понадобится четырехпозиционный переключатель.3

Инструкции в этой статье ориентированы на установку однополюсного выключателя; если у вас есть установка с несколькими переключателями, вам нужно будет заменить другие переключатели в цепи сопутствующими переключателями той же компании, следуя инструкциям в руководстве пользователя.

Как выбрать умный выключатель света?

На рынке существует множество интеллектуальных выключателей света, и бывает сложно определить различия. Но есть несколько ключевых вопросов, которые вы должны задать себе, чтобы сузить круг возможных вариантов:

  • Одиночный vs.трехпозиционный переключатель: Вам нужен однополюсный или трехпозиционный переключатель? Большинство компаний продают оба типа интеллектуальных переключателей.
  • Типы проводов: У вас дома есть и нейтральный, и заземляющий провод? Если ваш дом был построен в 1970-х годах или ранее, дважды проверьте, есть ли у вас нейтральный провод, прежде чем выбирать выключатель; многим нужен нейтральный провод. При этом доступны интеллектуальные переключатели, которые работают без нейтральных проводов, от таких производителей, как Lutron, GE и Inovelli; перед покупкой убедитесь, что он работает с домашними проводами (или их отсутствием).
  • Совместимость с умным домом: Вы хотите, чтобы коммутаторы были совместимы с вашими существующими устройствами умного дома, а также с голосовыми помощниками, такими как Google Assistant или Alexa? Не все коммутаторы совместимы со всеми устройствами Интернета вещей. Если вы уже используете другие умные устройства, такие как системы безопасности умного дома, имеет смысл сохранить все в одной экосистеме.
  • Концентратор: Требуется ли для интеллектуального коммутатора концентратор? Некоторые бренды направляют все интеллектуальные коммутаторы через централизованный концентратор.
  • Диммер: Хотите диммер? Не все интеллектуальные переключатели включают эту возможность. Также важно отметить, что для использования этой функции вам понадобятся лампы, совместимые с диммерами.
  • Мобильное приложение: Каковы рейтинги приложения? Поскольку главный аргумент в пользу умного выключателя — это управление освещением с помощью телефона, важно иметь эффективное приложение. Посетите магазины Google Play и Apple, чтобы узнать мнение клиентов о том, насколько хорошо работают приложения коммутатора.
  • Цена: Каков ваш бюджет? Умные переключатели обычно стоят от 30 до 60 долларов за переключатель, в зависимости от характеристик.

Как подключить умный выключатель света к сети?

Конкретные действия по подключению интеллектуального переключателя света к сети зависят от приобретенной модели, поэтому всегда проверяйте руководство. Общие шаги включают:

  1. Загрузите приложение, которое идет в комплекте с интеллектуальным коммутатором.
  2. Создать учетную запись.
  3. Убедитесь, что ваш телефон подключен к сети Wi-Fi.
  4. Добавьте переключатель в свое приложение.
  5. В зависимости от модели коммутатор может подключаться к Wi-Fi автоматически или требовать ручного подключения на телефоне.
  6. После подключения проверьте настройки приложения и включите дистанционное управление, если вы хотите управлять переключателем, когда вас нет дома.4

Резюме

Интеллектуальные переключатели света обеспечивают улучшенный контроль над вашим домом издалека, а также повседневное удобство.Однако выбор и установка интеллектуальных переключателей требует тщательной оценки ваших предпочтений и требований вашего дома. Выполнив некоторые базовые электромонтажные работы, вы можете самостоятельно установить интеллектуальный выключатель. Конечно, вызов электрика — отличный вариант для установки любого типа выключателя.

Часто задаваемые вопросы

Мы знаем, что установка интеллектуального переключателя может показаться сложной задачей, особенно если у вас нет опыта в электромонтаже. Вот почему мы собрали ответы на наиболее часто задаваемые вопросы.

  • Как подключить умный выключатель света?

    Подключение интеллектуального переключателя света аналогично подключению любого другого переключателя. Вам нужно будет удалить существующий переключатель и присоединить соответствующие провода от стены к интеллектуальному переключателю.

  • Как установить трехпозиционный интеллектуальный переключатель?

    Установка трехпозиционного интеллектуального переключателя аналогична установке однополюсного интеллектуального переключателя.Основное отличие состоит в том, что вы будете использовать еще один дополнительный трос, бегунок. Как и в случае однополюсного интеллектуального переключателя, провода от вашей стены будут подключаться к интеллектуальному переключателю так же, как они подключены к вашему существующему переключателю.

  • Нужен ли мне электрик для установки умного выключателя света?

    Нет, для установки умного выключателя света электрик не требуется. Тем не менее, это связано с работой с базовой проводкой, и если вам неудобно или неопытно с электромонтажными работами, может быть целесообразно нанять электрика.

  • Сколько стоит установка умных переключателей?

    Установка интеллектуального коммутатора не требует никаких затрат, если вам удобна базовая проводка. Однако, если вы предпочитаете, чтобы ваш выключатель установил электрик, ваши затраты будут сопоставимы со стоимостью установки традиционного выключателя. Хотя цены будут варьироваться в зависимости от вашего региона, вы можете рассчитывать заплатить от 50 до 150 долларов за установку интеллектуального коммутатора.

Как установить стек коммутаторов на управляемый коммутатор? | Ответ

Примечание. Многие модели коммутаторов имеют Руководство по установке оборудования, которое включает дополнительную информацию о монтаже в стойку и прокладке кабелей стека коммутаторов.

  1. Установите коммутаторы в стойку.
  2. Установите все кабели стекирования, в том числе линию резервирования стека.Настоятельно рекомендуется установить резервный канал.
  3. Определите, что коммутатор является главным. Сначала включите этот переключатель.
  4. Наблюдать за консольным портом. Разрешите этому переключателю перейти к приглашению для входа в систему. Если коммутатор имеет конфигурацию по умолчанию, он должен появиться как блок №1 и автоматически стать главным коммутатором. Если нет, измените нумерацию единиц.
  5. Если вы хотите настроить коммутаторы в автономном режиме, предварительно настройте другие коммутаторы для добавления в стек. Дополнительные сведения см. В разделе Как предварительно настроить коммутатор на управляемом коммутаторе?
  6. Включите второй коммутатор, убедившись, что он находится рядом (следующий физический коммутатор в стеке) с уже включенным коммутатором.Это гарантирует, что второй коммутатор является членом стека, а не мастером отдельного стека.
  7. Наблюдайте за главным коммутатором, чтобы увидеть, что второй коммутатор присоединяется к стеку. Используйте команду show switch, чтобы определить, когда коммутатор присоединяется к стеку. Ему будет присвоен номер объекта (блок №2, если он имеет конфигурацию по умолчанию).
  8. Если хотите, измените нумерацию этого элемента стека.

    Дополнительные сведения см. В следующих статьях службы поддержки:

Повторите шаги с 6 по 8, чтобы добавить элементы в стек.Всегда включайте коммутатор, расположенный рядом с коммутаторами, уже находящимися в стеке.

Для получения дополнительной информации см. Какие коммутаторы совместимы с моим управляемым коммутатором?

Эта статья относится к следующим управляемым коммутаторам и их соответствующим микропрограммам:

  • M5300 — версия прошивки 10.0.0.x
    • M5300-28G (GSM7228S)
    • M5300-5G (GSM7252S)
    • М5300-28Г3 (GSM7328Св2х3)
    • M5300-52G3 (GSM7352Sv2h3)
    • M5300-28G_POE + (GSM7228PSv1h3)
    • M5300-52G-POE + (GSM7252PSv1h3)
    • M5300-28GF3 (GSM7328FSv2)
  • XSM7224S — версия прошивки 9.0.1.x

Последнее обновление: 28.11.2016 | Идентификатор статьи: 21890

Установка программного обеспечения на коммутаторы серии EX | Руководство по установке и обновлению программного обеспечения Junos® OS

Ethernet-коммутатор Juniper Networks серии EX поставляется с предустановленная операционная система Juniper Networks Junos (ОС Junos).По мере появления новых функций и исправлений программного обеспечения вам необходимо обновить ваше программное обеспечение, чтобы использовать их. Вы также можете понизить версию ОС Junos до предыдущей. выпускать.

Эта тема охватывает:

Обзор процесса установки программного обеспечения

Коммутатор серии EX поставляется с отечественной версией ОС Junos предустановлена. Когда вы подключаете питание к коммутатору, он запускается (загружается) из установленного программного обеспечения.

Вы обновляете ОС Junos на коммутаторе серии EX путем копирования программного обеспечения. пакет на ваш коммутатор или другую систему в вашей локальной сети, затем используйте интерфейс J-Web или интерфейс командной строки (CLI) для установки нового программного обеспечения на коммутатор.Наконец-то вы перезагружаетесь выключатель; он загружается с обновленным программным обеспечением. После успешного обновления, вы должны создать резервную копию новой текущей конфигурации на вторичном устройство. Вы должны следовать этой процедуре независимо от того, вы устанавливаете домашний или управляемый пакет ОС Junos.

Во время успешного обновления пакет обновления удаляет все файлы из / var / tmp и полностью переустанавливает существующее программное обеспечение. Он сохраняет файлы конфигурации, и аналогичную информацию, такую ​​как защищенная оболочка и ключи хоста, от предыдущая версия.Предыдущий программный пакет сохраняется в отдельный раздел диска, и вы можете вручную вернуться к нему если необходимо. Если установка программного обеспечения не удалась по какой-либо причине, например, при потере питания в процессе установки система возвращается к исходной активной установке при перезагрузке.

Установка программного обеспечения на виртуальное шасси

Вы можете соединить отдельные коммутаторы серии EX вместе, чтобы сформировать one и управляйте им как единым устройством, называемым виртуальным шасси .Виртуальное шасси работает как единый сетевой объект, состоящий из коммутаторов-элементов. Каждый член коммутатора в виртуальном шасси должна быть установлена ​​одна и та же версия ОС Junos.

Для простоты управления виртуальное шасси обеспечивает гибкость методы обновления версий программного обеспечения. Вы можете развернуть новое программное обеспечение выпуск для всех коммутаторов-членов виртуального шасси или только для определенного член переключатель.

Вы также можете обновить программное обеспечение виртуального шасси, используя непрерывное обновление программного обеспечения (NSSU).NSSU использует плавное переключение механизма маршрутизации (GRES) и непрерывную активную маршрутизацию (NSR), чтобы гарантировать отсутствие сбоев. к плоскости управления во время обновления. Вы можете свести к минимуму неудобства к сетевому трафику путем определения групп агрегации каналов (LAG), таких как что ссылки участников каждой группы LAG находятся на разных линейных картах или на разных участниках. Во время NSSU линейные карты и виртуальное шасси участники обновляются по одному, так что трафик продолжает течь через другие линейные карты или участников, в то время как эта линейная карта или участник модернизируется.

Установка программного обеспечения с помощью автоматической загрузки программного обеспечения

Функция автоматической загрузки программного обеспечения использует сообщение DHCP обмен для загрузки и установки пакетов программного обеспечения. Пользователи может определить путь к программному пакету на DHCP-сервере, а затем DHCP-сервер передает этот путь коммутаторам серии EX, действующим в качестве клиентов DHCP в процессе обмена сообщениями DHCP. В DHCP-клиенты, настроенные для автоматической загрузки программного обеспечения получать эти сообщения и, когда имя программного пакета в Сообщение DHCP-сервера отличается от сообщения пакета программного обеспечения. который загрузил клиентский коммутатор DHCP, загрузите и установите программное обеспечение упаковка.См. Раздел «Обновление программного обеспечения с помощью автоматической загрузки программного обеспечения для коммутаторов».

Автоматическая установка файла конфигурации на EX2200 или EX3300 Переключение с USB-накопителя Disk-on-Key

Для настройки программного обеспечения можно использовать процесс автоматической установки. на коммутаторе EX2200 или EX3300. Вы можете использовать файл конфигурации, который находится в текстовом формате или в формате XML. Если вы хотите использовать XML-формат файл, вы используете платформу Junos Space для создания файла конфигурации. Вы помещаете файл конфигурации на USB-накопитель Disk-on-Key.

Установка программного обеспечения на коммутатор EX2300 или EX3400

Перед установкой программного обеспечения на коммутатор EX2300 или EX3400:

  • Убедитесь, что на диске доступно не менее 620 МБ. в системе перед загрузкой установочного пакета ПО в каталог / var / tmp. Использовать команда показать системное хранилище , чтобы получить подробную информацию о доступных Космос.

  • Если доступного места недостаточно, используйте команду запросить очистку системного хранилища .Кроме того, вы можете вручную удалите любой другой журнал или ненужные файлы из каталогов / var / tmp или / var / log.

Теперь вы можете выполнить процедуру, описанную в разделе «Установка программного обеспечения на коммутатор серии EX с виртуальным шасси или одним механизмом маршрутизации (процедура CLI)», чтобы завершить установку программного обеспечения.

Примечание:

См. В Базе знаний дополнительную информацию о хранении, когда обновление ОС Junos на коммутаторах EX2300 и EX3400.

Настенный выключатель SOZULAMP с ночником — Простота установки, нейтральность не требуется — Комбинация однополюсных лепестковых переключателей белого света, 15 А, 110 В, датчик автоматического включения / выключения (4 упаковки, теплые белые светодиоды) —

Этот выключатель с подсветкой идентичен стандартным клавишным выключателям Decorator.это просто, как установить обычный выключатель света, не требующий подключения к розетке, встроенный в выключатель ночник, ряд светодиодов на нижнем крае выключателя.

Обеспечьте как быструю вставную проводку, так и боковую проводку, как у обычного выключателя, без специальной проводки. просто замените свой старый выключатель, и он просто заработает. нейтраль не требуется, отлично подходит для старого дома, который работает со старой классической проводкой.

На самом кулисном переключателе есть небольшая точка, за которой находится датчик от сумерек до рассвета. Это означает, что яркость светодиода зависит от яркости света в комнате.включается, когда темнеет и нагрузка «ВЫКЛ», выключается, когда становится ярче.

Правильное количество света (не слишком яркое, как ночник), которое не мешает спать, не нужно включать потолочный светильник и не режет глаза посреди ночи; мягкие светодиодные фонари — хороший помощник для любого, чтобы не споткнуться о что-либо; также помогает найти выключатель ночью, не нужно возиться с выключателем света, особенно если в одной группе есть несколько выключателей, таких как свет, вентилятор, вытяжное отверстие и т. д.; вы можете использовать выключатель с подсветкой для внешнего освещения и проверить светодиод ночью, чтобы убедиться, что вы выключили внешний свет.

Крышка переключателя света со светодиодными ночными огнями недоступна для блоков с 2,3-клавишными устройствами, этот кулисный переключатель ночника решает проблему. они занимают в коробке устройства примерно столько же места, сколько и стандартный выключатель света декоративного размера, и выглядят почти одинаково снаружи.

Если у вас есть дети или престарелые родители и вы беспокоитесь о том, что они найдут дорогу в ванную ночью, или вам нужен ночник при слабом освещении для своей комнаты — выключатель с подсветкой — то, что вам нужно.

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
