Содержание

Как согнуть светодиодную ленту на 90 градусов?

В случае с самодельными светодиодными лентами было всё просто – сборка любой длины паялась на проводах и упаковывалась в прозрачный силиконовый шланг. Промышленные светоленты выпускаются пометражно, что позволяет их резать пофрагментно – и соединять отрезки между собой по рельефу помещений.

Как повернуть с коннектором?

Чтобы вписаться, например, в нестандартный потолок, на котором оформление предусматривает дополнительную ступеньку, многоступенчатые перепады с прямыми углами, требуется согнуть светодиодную ленту на 90 градусов. Готовую ленту – в силиконе – не удаётся загнуть так, чтобы она как можно точнее повторяла рельеф потолка, стеновые переходы и ступеньки на полу (если пол с подсветкой). Для мелких переходов ленту на 12 или 24 вольта режут на фрагменты в местах, где это необходимо. Затем эти фрагменты соединяют либо коннекторами, либо проводами.

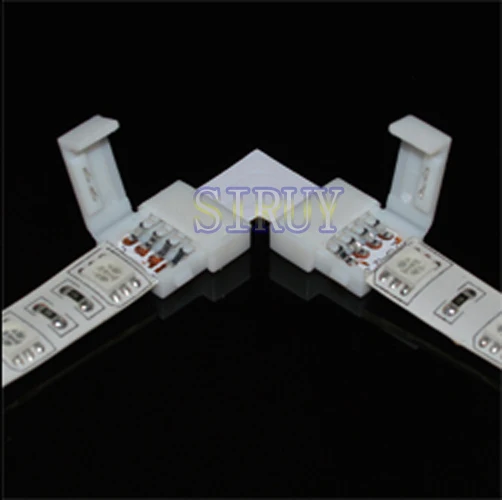

Коннекторы на 90 градусов – оптимальное решение для пользователей, которым лень немного поработать паяльником на высоте.

Существуют коннекторы и на нестандартные углы, например 45 градусов. Разрабатываются и внедряются регулируемые подвижные коннекторы, дающие возможность загнуть их (один или несколько раз) на любой требуемый угол. Многоэлементные коннекторы могут поворачиваться до нескольких десятков тысяч раз – пока не сотрётся тончайший, в несколько микрометров, слой золота на них, как это бывает, например, с USB-коннекторами.

Наиболее распространены коннекторы с неизменяемым углом – они применяются как простой поворот проводников. При необходимости ленту можно легко разобрать – и перенести в другое место, используя развёрнутые (прямые) коннекторы. Простейший коннектор – это защёлки, соединённые проводами, либо жёсткий уголковый элемент, не являющийся гибким.

Если коннектор гнётся благодаря отрезкам провода, то он выдержит многочисленные небольшие изгибы.

Перед нанесением (закреплением) ленты проденьте одну из отрезанных по линии отреза частей ленты в коннектор. Впрессовывание конца ленты в коннектор производится с предварительной зачисткой контактов от защитной оболочки (если она есть). Наклейте её на поверхность вместе с этим коннектором. Когда клей схватится и часть ленты надёжно закрепится на потолке или стене, вставьте в коннектор другую часть ленты. Приклейте её на другое место. Убедитесь, что все контакты соединены – у белых и монохромных светодиодов их всего два, у трёхцветных – 4 (один общий «минус» и раздельные «плюсы»).
Если лента подключена правильно, то свет включится сразу же после подачи питания с адаптера или драйвера.
Для лент на 220 вольт отрезки достигают значительной длины – согнуть их можно лишь при минимальном радиусе изгиба от 5 см. Более резкий загиб может повредить светосборку.

Как загнуть проводами?

Провода, в отличие от ленты, стерпят почти любой изгиб.

Они «непривередливы» к радиусу изгиба, т. к. сгибаются в основном однократно, когда требуется сделать этот изгиб в особо сложных условиях. Радиус изгиба может быть равен диаметру провода (с изоляцией). Чтобы соединить два участка светоленты под любым углом, сделайте следующее.

  • отрежьте и зачистите небольшие куски провода;
  • разрежьте ленту (в месте отреза) и зачистите её контакты;
  • нанесите по капле паяльного флюса и покройте припаиваемые точки контакта припоем;
  • используя ещё немного припоя, спаяйте подготовленные отрезки провода и светоленты.

На каждую точку спайки уходит 1–2 капли припоя, по капле флюса. Флюс требуется, чтобы спайка заняла не более одной секунды, иначе диодная лента перегреется, токопроводящие дорожки могут отстать от полимерно-фольгированной подложки. Пайка – один из самых надёжных способов присоединения контактов, «конкурировать» с ним может лишь контактно-болтовое соединение.

Недостаток – невозможность быстрой разборки такого подключения.

Полезные советы

Не допускается нагрев светодиодной ленты паяльником более двух секунд.

Шипение и испарение флюса служит дополнительным теплоотводом, позволяющим не перегреть место спайки. Не пренебрегайте флюсом – он позволяет нанести слой припоя на медные контакты и провода почти моментально.

Не пытайтесь согнуть коннектор, рассчитанный под прямой угол. Даже если вы это сделаете и контакт не нарушится, то в случае необходимости разогнуть его до того же угла окажется затруднительным. Аналогично – не имеет смысла разгибать прямоугольный коннектор до развёрнутого угла в 180 градусов либо гнуть его в другую сторону. Для прямых соединений используются более простые переходники – или и вовсе провода, как в случае с подключением методом пайки.

Убедитесь, что коннекторы используются именно под ту разновидность светоленты, которую вы протянули. 2- или 3-контактные не подойдут для 4- и 5- контактных – и наоборот. Если подходящего коннектора под рукой не оказалось, то используйте провода. Чтобы не испортить дизайн, например, потолка, провода должны быть под цвет ленты: контраст – не всегда разумное решение.

Загибать саму ленту «круто» (под малым радиусом изгиба) нельзя – она тут же повредится. Материалы ленты не рассчитаны на такое использование.

Дополнительную информацию по этому вопрсу вы можете узнать из видео ниже.

крепление и сгибание на 90 градусов

На чтение 7 мин. Просмотров 34 Опубликовано Обновлено

Светодиодная лента удобна для создания любого варианта подсветки и воплощения дизайнерских замыслов. Она представляет собой гибкую печатную плату с закрепленными на ней светодиодами и резисторами.

Монтаж светодиодной ленты можно выполнить самостоятельно.

Основы монтажа светодиодных лент

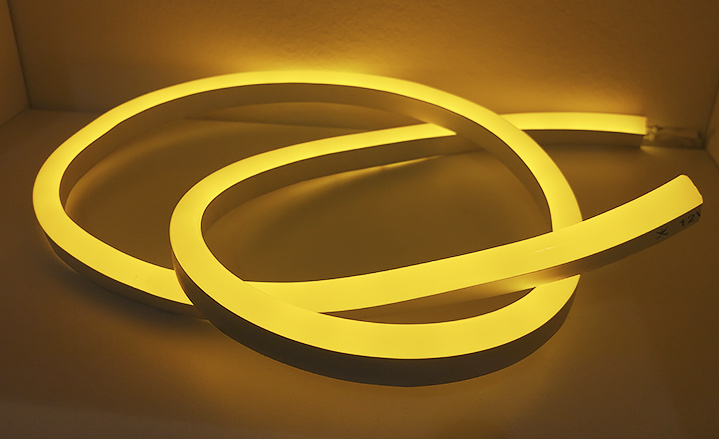

Светодиодный дюралайт

Принимаясь за установку дюралайта, необходимо запомнить основные правила и особенности его крепления:

  • На обратной стороне присутствует клеящий слой, но приклеить дюралайт можно только однажды. Чтобы лента держалась прочно, поверхность должна быть сухой, ровной и обезжиренной растворителем.
  • Плата плохо переносит изгибы. Максимальный радиус изгиба – до 5 см.
  • Разрезать плату можно только по отметкам – обычно через каждые 3 диода.
  • Дюралайт соединяют посредством пайки или с помощью коннекторов. Время пайки – 1 сек. Паяльник разогревают до температуры не более 260 градусов.

Светодиодную подсветку монтируют на кухне, в ниши, комбинируют с натяжным потолком или гипсокартонными конструкциями.

Преимущества и недостатки Led-освещения

Дюралайт отличается следующими преимуществами:

  • Небольшое потребление электроэнергии, если сравнивать с другими источниками света.
  • Длительный срок службы: если соблюдать правила эксплуатации, дюралайт прослужит гораздо дольше других осветительных приборов.
  • Легкий и простой монтаж: благодаря самоклеящемуся слою, крепление ленты выполняется быстро и получается достаточно надежным. Ее можно резать, соединять с помощью паяльника.
  • Безопасность. В отличие от многих осветительных приборов, светодиоды не сильно нагревается, а благодаря установке в профиль их можно комбинировать с материалами, восприимчивыми к высоким температурам, например ПВХ полотном, из которого делают натяжные потолочные конструкции.
  • Возможность смены цвета подсветки. Оттенок свечения изменяют с помощью контроллера.

Главным преимуществом ленты является ее универсальность. Она может подключаться не только к сети 220 В, но и к автомобильному аккумулятору.

Важный недостаток дюралайта кроется в слабой интенсивности светового потока. Поэтому подсветку используют в качестве декоративного и дополнительного освещения.

Рекомендации по монтажу и использованию

Профиль угловой алюминиевый для светодиодной ленты

Успех монтажа светодиодной ленты при установке своими руками зависит от соблюдения правил по хранению и подключению. Вот несколько советов:

  • Оказывать чрезмерное давление на плату и сильно сгибать ее запрещено, поскольку из-за этого портятся токопроводящие дорожки.
  • Для соединения необходимо использовать коннекторы и разъемы, которые соответствуют маркировке.
  • Соединения следует выполнять аккуратно, избегая повреждений.
  • Чтобы обеспечить должную вентиляцию диодов, ленту нужно закрепить на алюминиевый профиль.
  • Учитывают уровень влагозащиты. Он обозначается буквами IP.
  • Дюралайт и комплектующие требуют периодического обслуживания, поэтому к ним необходимо обеспечить свободный доступ.

Профессионалы не рекомендуют делать подсветку из светодиодов в случае монтажа глянцевых натяжных потолков, потому что светодиоды отражаются в полотне, как в зеркале, что делает их слишком заметными.

Что понадобится для установки

Сложных инструментов или приспособлений для монтажа не потребуется. Для соединения ленты используют паяльник, но и он необязателен. Комплектующие, необходимые для монтажа низковольтной светодиодной ленты: контроллер, блок питания, коннекторы.

Контроллер

Контроллер для дюралайта до 100 метров

Это устройство предназначено для регулировки режима свечения диодов и изменения цвета подсветки. Подключив контроллер, с помощью пульта управления можно заставить светодиоды мигать или переливаться разными цветами. Для одноцветного дюралайта контроллер не нужен. Перед покупкой необходимо уточнить, сколько контактов для пайки имеет лента, чтобы приобрести подходящий прибор.

Блок питания

Для правильной и долгосрочной работы дюралайта необходим блок питания. Он понижает напряжение сети. Мощность блока подбирается в соответствии со светодиодной лентой — нужен запас. Подключают перед контроллером.

Если лента на 220 В, вместо блока питания потребуется выпрямитель – диодный мост.

Коннекторы

Муфта для соединения лед-ленты под углом 90 градусов

Коннекторы позволяют соединить отдельные части ленты без использования паяльника. Но предварительно следует подобрать подходящий разъем: плоский или круглый.

По желанию также используется диммер для регулировки уровня интенсивности света, но его можно и не применять.

Руководство по монтажу светодиодной ленты

Основное правило установки – отрезок не должен быть более 5 метров длиной. Подключать каждый такой отрезок необходимо параллельным способом. При последовательном монтаже снизится мощность свечения.

Опасаться удара током при использовании ленты, подключенной через блок питания, не стоит. Однако нужно помнить о пожарной безопасности. Даже низковольтная лента нагревается примерно до 70 градусов. Если приклеить ее напрямую к обоям, материал может вспыхнуть. Специальный алюминиевый или пластиковый профиль рассеет тепло и защитит плату и светодиоды от механических повреждений.

Установка светодиодного дюралайта
  1. Сначала следует отделить отрезок необходимой длины по специальной разметке или, наоборот, соединить несколько отрезков с помощью паяльника/коннекторов. Удобнее выполнять эту операцию на полу, тщательно контролируя качество соединений.
  2. Готовая лента, если она цветная, подключается к контроллеру. На контроллере есть разъемы, которые соответствуют разным цветам. Они промаркированы буквами: R-красный, B-голубой, G-зеленый. RGB контакты являются минусовыми. Есть еще контакт – общий плюс.
  3. Контроллер подключается к блоку питания. При этом строго соблюдают полярность.
  4. Следует проверить работоспособность электрической цепи, подключив систему в розетку. Если все работает, можно переходить к установке на место.
  5. Монтаж осуществляется согласно предварительно сделанной разметке. Блок питания размещают в нише или на шкафу, обеспечив его вентиляцию, так как при работе он греется. Если лента фиксируется на клеевой слой, сразу полностью снимать защитную полоску не нужно. Полосу удаляют постепенно по мере приклеивания к основанию. При монтаже в профиле лента фиксируется на клей, а затем в профиль вставляется рассеивающий плинтус, который сделает свет более мягким.

После монтажа нужно еще раз проверить, работает ли подсветка, так как в процессе можно было что-то повредить.

Варианты установки

Фасадное светодиодное освещение загородного дома

Устанавливают светодиодную подсветку в самых разных местах:

  • потолок;
  • рабочая поверхность на кухне;
  • полки в ванной комнате;
  • веранда;
  • гараж;
  • баня;
  • багажник и салон автомобиля.

Главное правило – подключение через блок питания, который играет роль понижающего трансформатора.

Как повернуть светодиодную ленту на 90 градусов

Необходимо избегать изгиба ленты радиусом более 5 см, поэтому ее нельзя просто загнуть, если нужно закрепить под углом 90 градусов. Плату следует разрезать по линии реза на два отрезка, склеить их вместе, а затем восстановить электрический контакт.

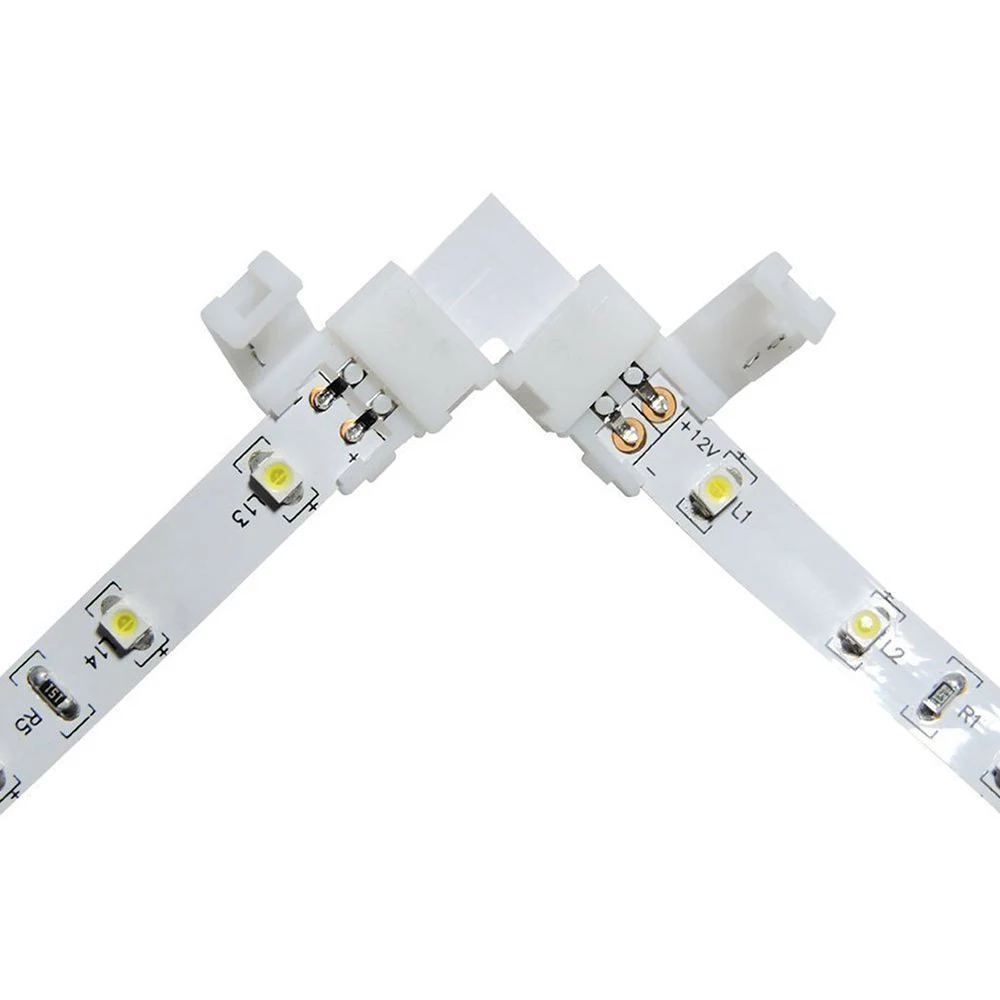

Один из наиболее удобных способов соединения на повороте – угловой коннектор. Он выполнен в виде углового элемента с защелками на концах или в виде коннектора с защелками, соединенными проводами. Они могут быть 2-х, 4-х и 5-ти контактными. Первые используются для одноцветных лент, вторые – для RGB, третьи – для RGBW LED-лент.

Угловой соединительный коннектор Проводной соединительной коннектор

Перед тем как соединить два отрезка, следует зачистить ножом контактные площадки по краям, а затем установить их в переходник. Такую систему просто собирать и разбирать, даже если она находится в труднодоступном месте. Есть недостаток – высокая стоимость соединителей.

Соединение светодиодной ленты проводами

Второй вариант монтажа позволит избежать затрат. Потребуются провода по количеству контактов и паяльник. Провода должны быть медными многожильными с сечением 0,75-1 мм2. Инструкция по монтажу:

  1. Провода и контактные площадки зачищают, лудят и соединяют с помощью паяльника в соответствии с полярностью.
  2. Флюс убирают зубной щеткой, смоченной спиртом.
  3. Чтобы соединение не было подвержено влаге, защищают его термоклеем или термоусадочной трубкой.

Чтобы использовать термоусадочную трубку, ее нужно надеть на ленту перед пайкой.

Этот способ соединения дешевый и надежный, но быстро разобрать его не получится.

Чтобы выполнить монтаж светодиодной ленты самостоятельно, достаточно следовать подробной инструкции. Светодиодное освещение универсально. Ленту зачастую используют для организации подсветки гипсокартонного или натяжного потолка, но этим сфера ее применения не ограничивается.

как сделать светорассеиватель для диодного светильника своими руками, особенности гибких и матовых рассеивателей

Классификация по цвету свечения

Цветовой оттенок свечения – это, пожалуй, первый параметр в любом светодиодном изделии. По этому параметру LED ленты делятся на две группы: одноцветные и многоцветные. Одноцветные ленты, при подаче напряжения питания, излучают только один цвет, как правило, это белый, синий, красный, желтый или зелёный.

Но помимо этих основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения. Ленты белого цвета дополнительно подразделяются исходя из цветовой температуры (теплой, нейтральной или холодной). Из нестандартных вариантов стоит отметить изделия ультрафиолетового и инфракрасного свечения.

Подключаются многоцветные ленты через специальный контроллер, который служит для регулировки тока питания цветовых каналов.

По направленности свечения все светодиодные ленты делятся на два вида: фронтальные и торцевые. Наибольшее распространение нашли LED ленты фронтального свечения с углом рассеивания 120°. Профильные экземпляры могут иметь меньший угол рассеивания, чтобы сфокусировать пучок света на определённом предмете.

Гибкие светодиодные полосы торцевого (бокового) свечения менее популярны, т.к. излучают свет под углом 90° относительно основания. В остальном они схожи с фронтальными аналогами.

Мощность указывается в Ваттах на погонный метр или на полную бобину и зависит от типа светодиодов, их плотности и напряжения питания. Существуют стандартные значения мощности для лент с SMD элементами разного типа, запитанными от БП 12В. Затрагивая такой параметр как мощность, было бы не правильно не упомянуть дешевые изделия китайского производства.

Реальная мощность изделий с чипами китайских брендов иногда в 2 раза не дотягивает до фирменных образцов. Результат – низкая светоотдача. Зачастую мощность потребления соответствует заявленной, но световой поток значительно ниже указанному в характеристиках. Этот факт также объясняется монтажом элементов низкого качества.

Вид применяемых светодиодов

Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.

В некоторых конструкциях применяют одно или трёх кристальные светодиоды, размещённые на метре ленты. Отличаются цветом свечения, яркостью, влагозащитными свойствами, классом исполнения, электрическими параметрами, потреблением энергии.

Надёжный, продукт изготавливается на брендовых предприятиях, имеющих для покупателя свой интернет-сайт с контактной информацией. Он выпускается под собственной маркой Samsung, Philips, LG, Epstar. Фирмы осуществляют контроль на всех стадиях изготовления с проверкой качества комплектующих деталей. Их затраты на оборудование, технологию, дорогие материалы влияют на окончательную стоимость изделий.

Дешёвую ленту изготавливают на малых фирмах, где некоторые прогрессивные технологии заменены ручной работой. Комплектующие элементы выбирают недорогими. Полный качественный контроль отсутствует. Поэтому цена их ниже, долговечность ограничена.

Светодиодные ленты незаменимы, когда нужно обеспечить освещение или подсветку на большой длине. Разрезать на части можно только светодиодные ленты, не защищенные от влаги, то есть только те, которые предназначены для эксплуатации в помещениях. Влагозащищенные и влагостойкие светодиодные ленты без последующей герметизации разрезать недопустимо.

Для устранения этого недостатка созданы светодиодные модули, позволяющие осуществлять подсветку интерьера и световую рекламу легко, быстро и надежно. Область применения светодиодных модулей на практике ограничена только фантазией человека. Особенно удобны модули для подсветки в автомобиле. Достаточно подключить через предохранитель к бортовой сети и приклеить или закрепить саморезами модуль внутри салона автомобиля или с наружной его стороны.

Конструкция светодиодных модулей представляет собой неглубокую кроватку из пластмассы или металла, в которой установлена печатная плата со светодиодами. Сверху плата залита прозрачным силиконом. Таким образом, обеспечивается защита от воздействия влаги и брызг воды. Светодиоды подключены по такой же схеме, как и в светодиодной ленте, приведенной выше.

На внешней стороне дна кроватки имеется липкий слой, открыв который удалением защитной пленки, модуль можно фиксировать на любой плоской поверхности. Предусмотрена возможность крепления за проушины модулей с помощью саморезов. Все светотехнические и электрические расчеты, приведенные выше на странице для светодиодной ленты, справедливы и для светодиодных модулей.

Прямоугольные светодиодные модули продаются в виде блоков, на фото блок из 20 модулей.

Модули легко отделяются от блока по одному или группами. Электрически все модули уже соединены между собой. Достаточно подать питание на любой крайний из них и засветятся светодиоды на всех модулях. Блоки можно наращивать в любом количестве, соединяя их параллельно.

Если вдруг одна из триад светодиодов на светодиодной ленте перестала светиться, то значит вышел из строя один из светодиодов или резистор. Ленту можно отремонтировать, заменив светодиод исправным. Неисправный светодиод можно попробовать найти внешним осмотром, а если не получится, то с помощью измерительных приборов. Инструкция по поиску подробно описана в статье «Ремонт светодиодных ламп».

Плотность монтажа

Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре. Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда.

Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении. Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Функция и принцип работы рассеивателя

Особенность led-ленты
состоит в том, что световой поток от нее распространяется на угол не более 120
градусов. Это существенно ухудшает их практическую пользу. Чтобы исправить
ситуацию, необходимо в непосредственной близости к лампам поставить материал,
преломляющий и рассеивающий свет.

Именно эту функцию и
выполняет светодиодный рассеиватель. Его внутренняя структура основана на
неупорядоченном расположении частиц вещества. В результате свет при прохождении
через такой материал значительно отходит от своей изначальной траектории –
причем в разные стороны. От этого световой поток одновременно несколько слабнет
и равномерно расширяется.

Напряжение питания

Напряжения имеет большое значение в питании любого электронного изделия, поэтому все виды светодиодных полос условно классифицируются и по данному параметру. Первоначально ленты выпускали только под блок питания (БП) с выходным напряжением 12В, но, с появлением мощных светодиодов, сильно выросла токовая нагрузка на печатные проводники, что стало причиной их частого перегрева. Выходом из ситуации стало введение новых стандартов питания:

  • от БП постоянного тока напряжением 24В и 36В;
  • от сети переменного тока напряжением 220В.

Ленты, рассчитанные на питание от переменной сети 220В, подключаются через выпрямитель. Как правило, в комплектацию входит унифицированный кабель с вмонтированным диодным мостом и соответствующим коннектором.

Применение

Область применения
светодиодных рассеивателей достаточно широка:

  1. Специализированная подсветка в жилых помещениях книжных полок, кухонных рабочих зон, аквариумов, элементов интерьера.
  2. Дополнительное освещение особых зон в магазинах, торговых и выставочных центрах.
  3. Выделение важных областей в уличном оформлении, рекламных щитах, декорировании скверов, садов.
  4. Создание общего фона свечения в общественных заведениях.

С помощью цветных
диодных лент и программного управления их параметрами декорируют помещения,
витрины, элементы интерьера и экстерьера, сооружения и конструкции в честь
различных мероприятий, событий и праздников.

Материалы для изготовления рассеивателя

Современный ассортимент
готовых оптических материалов дает возможность любому желающему изготовить
своими руками рассеиватель для светодиодной ленты. Среди наиболее подходящих вариантов
выделяются:

  1. Акрил и оргстекло.
  2. Полистирол.
  3. Поликарбонат.

Рассмотрим их основные
характеристики и особенности применения.

Быстро изготовить
своими руками недорогой рассеиватель для светодиодной ленты можно, следуя
следующей инструкции:

  1. Подбирается металлический или пластиковый профиль подходящей длины и ширины. Например, можно взять пластиковый короб под проводку.
  2. Отрезается заданный отрезок.
  3. Вырезается по габаритам профиля пластинка одного из вышерассмотренных материалов.
  4. Наждачкой зачищается его поверхности для придания им матовой структуры (если рассеиватель нужен прозрачный, этот шаг пропускается).
  5. Короб-профиль просверливается для крепления, внутрь приклеивается светодиодная лента с уже припаянной или законнектеренной проводкой.
  6. Профиль монтируется на штатив, стену, потолок, полку и другое место назначения.
  7. Далее приклеивается на суперклей сам рассеиватель (как вариант, его можно прикрутить на небольшие шурупы через заранее рассверленные отверстия). Края короба при этом можно предварительно подогнуть, чтобы увеличить площадь контакта и надежность крепления стекла или пластика.

Повысить светоотдачу светильника с рассеивателем на базе светодиодной ленты можно, покрасив внутреннюю поверхность его профиля белой или серебристой краской.

Степень защиты

Виды светодиодных лент отличаются типом исполнения, а именно, способностью противостоять негативным воздействиям пыли и влаги. Класс защиты приводится на упаковке в виде двух цифр, расположенных после сокращения IP. Например, лента с открытым монтажом деталей относится к классу IP20 и не имеет какой-либо герметизации.

И, наоборот, полностью изолированная лента имеет наивысшую степень защиты IP68 и рассчитана на нормальную работу в воде. Основание всех светодиодных лент покрыто клеевым слоем, который обеспечивает надёжный контакт с большинством типов поверхностей. Применяя ленту без декоративного профиля, нужно обратить внимание на цвет её основания, т.к.

Кроме рассмотренных видов лент производители светодиодной продукции выпускают также экземпляры с более широкими возможностями. Сюда можно отнести светодиодные комплекты по реализации сложных динамических эффектов и с возможностью синхронизации для одновременного управления несколькими светящимися участками.

  • Устройство светодиодной лампы на 220 вольт
  • Светодиодный дюралайт
  • Светодиодные (LED) лампы filament

Основные выводы

Рассеиватель делает
более равномерным освещение светодиодной ленты и улучшает практический и
эстетический эффект подсветки. Устройство состоит из двух основных частей –
корпуса и светопропускающей пластины. Для первого применяются металлические или
пластиковые профиля Г-, П- и С-образного типа, для второго используются акрил,
оргстекло, полистирол и поликарбонат. У каждого из них есть свои особенности.

Сфера применения
рассеивателя для светодиодных лент широка:

  1. Подсветка жилых помещений.
  2. Освещение общественных заведений.
  3. Выделение витрин, рекламных щитов.

Изготовить устройство
можно своими руками. Для этого потребуется пластиковый или металлический короб,
лед-полоска, проводка и одна из рассмотренных светорассеивающих основ.

Если вам знаком другой
интересный вариант рассеивателя для светодиодных лент и способ его
самостоятельного изготовления, обязательно поделитесь этим в комментариях.

вариант без пайки (коннектор, соединители) и как паять + видео

Сегодня светодиодные красивые ленты мы можем увидеть во многих местах: на фасадах зданий, магазинов, бутиков, супермаркетов и т. д. Они мигают разноцветными или одноцветными яркими огнями, подсвечивая рекламные щиты и билборды. Такие LED-ленты могут быть самых различных размеров и принимать различные формы, а также создавать заданные световые эффекты. Как можно соединить отрезки светодиодных лент между собой для того, чтобы получить длинное полотно, если они выпускаются всего лишь по 5 метров в мотке мы сейчас и рассмотрим.

Для чего необходимо соединять светодиодные ленты?

В основе LED-ленты лежит гибкая полоска, по всей длине которой через определённые равные промежутки размещены световые диоды. Соединяются они специальной последовательной цепью, идущей по электрическим гибким дорожкам. Они позволяют ленту разрезать на одинаковые куски, кратные трём по числу диодов. На каждой диодной ленте есть разметка для разреза, а рядом расположены небольшие площадки «пятачки» для подсоединения проводов.

Красивая светодиодная лента в катушке

С обратной стороны диодной ленты приклеена липкая лента с защитной плёнкой, с помощью которой можно фиксировать её практически на любую поверхность.

На сегодняшний день существует большое количество различных видов светодиодных лент, которые отличаются по типу свечения, цветовым характеристикам, а также по числу светодиодов, находящихся на 1 метре ленты.

Но так как LED-ленты продаются по 5 метров в одной катушке, то зачастую этой длины бывает недостаточно для того, чтобы создать необходимую фигуру из ленты, разместить её непрерывным украшением фасада магазина или другого объекта. Поэтому приходится её наращивать, то есть удлинять на необходимое количество метров или даже сантиметров. С помощью ленты из светодиодов можно украшать подвесные потолки, аквариумы, арки и т. д. Светодиоды могут быть расположены ленте в один или в два ряда, покрываются они специальным покрытием для защиты от влаги, но могут быть и без неё.

Светодиодная лента с двумя рядами диодов

Питаются LED-ленты от сети в 12 или 24 В, поэтому при их покупке необходимо обзавестись трансформатором, понижающим напряжение.

Способы соединения: паечный и коннекторный

Соединение осуществляется двумя известными нам способами: пайкой и пластиковыми съёмными коннекторами.

  • Пайка ленты дешевле и надёжнее, чем любой другой метод. На подготовленной заранее ленте, разрезанной в определённом для этого месте и зачищенной в местах припоя, обнажаются два контакта, к которым и будут припаиваться провода или соединяться непосредственно две ленты.

    Линия разреза светодиодной ленты для спайки

Если это разноцветная лента RGB, то здесь будет 4 контакта. Для пайки рекомендуют брать многожильные разноцветные гибкие провода около 0,75–0,8 мм в диаметре. Для каждого цвета необходимо брать провод с таким же цветом изоляции, а для общего вывода выбирается любой невостребованный цвет.

Для бесцветной LED-ленты берутся провода 2-х цветов, но для плюса и минуса предполагается свой цвет. Это необходимо делать для того, чтобы случайно не перепутать полюса (+ и -).

Платы LED-лент очень компактны, поэтому всё расположено рядом друг с другом. Сами светодиоды и дорожки имеют большую степень чувствительности к высокой температуре: дорожки могут просто отслоиться, а диоды потерять большую часть своей «жизненной энергии». При высоких паечных температурах происходит нарушение кристаллической структуры диодов, в результате чего светодиоды будут быстро выходить из строя. Поэтому пайка должна осуществляться только тонким паяльником с мощностью от 25 до 60 Вт и не больше пары секунд. Для пайки требуется убрать всего 5 мм оболочки на кончиках проводов, а чтобы они крепче припаивались к контактам на ленте, надо обязательно эти кончики хорошо залудить. Также нам нужна будет ещё и канифоль с тонким припоем.

Сращивать ленту рекомендуется только до 5 метров, так как сечение дорожек на ней достаточно маленькое, и если лента будет длиннее, то произойдёт снижение напряжения на них. В принципе, ничего страшного не будет, но светодиоды на самом конце светодиодной ленты не смогут светиться на 100% яркости.

  • Соединение коннекторами LED-лент также является одним из способов, при котором нет необходимости паять контакты. Коннекторы представляют собой небольшие пластиковые зажимы и бывают для обычных и для разноцветных лент на два и четыре контакта.

    Пластиковые коннекторы для быстрого соединения светодиодных лент

Иногда бывают случаи, когда LED-ленту приходится соединять в неудобных положениях, когда спаять её просто невозможно и тогда на помощь приходят именно коннекторы. С помощью защёлки на корпусе контакты надёжно зажимаются, и происходит соединение ленты механическим способом. Он является наиболее доступным, простым и лёгким. Но для такого типа соединения, так же как и для всех подобных соединений, предполагается переходное сопротивление, а также не исключается и вероятность процесса окисления. Таким образом, можно сказать, что пайка является самым лучшим типом соединения, хотя и более сложным, а также требует от человека определённого опыта работы с миниатюрными элементами.

Инструкция по соединению пайкой LED-ленты

Существует несколько способов соединения ленты, которые мы сейчас и рассмотрим более подробно.

Соединение паяльником ленты без проводов

  1. Подготавливаем паяльник с регулируемым температурным режимом от 250 до 350°С. При использовании мощного паяльника необходимо контролировать температуру, так как слишком высокая температура может повредить элементы ленты. Советуем использовать тонкий припой с канифолью. Перед работой тонкое «жало» паяльника очищаем металлической щёткой от лишних элементов и протираем мокрой губкой.

    Маломощный паяльник с тонким жалом для светодиодной ленты

  2. Закрепляем LED-ленту на ровной поверхности липкой лентой, чтобы она не двигалась во время работы.

    Подготавливаем два отрезка соединяемой ленты

  3. Для того чтобы соединить два отрезка с помощью паяльника, необходимо для начала снять силиконовое покрытие (если оно есть) и добраться до места контактов на всех концах. Иначе качественное соединение будет просто невозможным. Зачистку можно сделать острым канцелярским ножом.

    Разрезанная лента с зачищенными контактами

  4. Затем мы залуживаем контакты на двух соединяемых лентах и для этого нам надо нанести на них немного припоя очень тонким слоем.

    Разрезанная светодиодная лента с нанесенным на контакты припоем

  5. Соединяем две ленты друг с другом немного внахлёст. Для этого мы накладываем ленты друг на друга, соблюдая расположение плюса и минуса. Затем прогреваем хорошо жалом паяльника все места спайки контактов, пока припой полностью не расплавится. Температура нагрева должна быть оптимальной для того, чтобы не получился метод «холодной спайки».

    Спаянная светодиодная лента

    Такая некачественная спайка происходит в том случае, если прогревается, как положено только одна лента.

  6. После того как ленты просушатся, подсоединяем их к сети с необходим напряжением. Светодиоды должны хорошо гореть на спаянных лентах с двух сторон. Если происходит искрение или идёт дым, то это означает что произошло перекрёстное или неправильное дуговое соединение.

    Спаянная 20 метровая светодиодная лента

Соединение с проводами

  1. Для того чтобы пайка была качественной необходимо разрезать аккуратно ленту также как мы и рассказывали выше и подготовить поверхности к пайке, покрыв их небольшим слоем тонкого припоя.

    Правильно разрезаем светодиодную ленту

  2. Затем необходимо взять провод (подойдёт любой, но главное, чтобы с нужным сечением). В принципе, можно взять медный провод Ø 0,8 мм. Очищаем от оболочки и залуживаем его концы. Соединительный провод может быть любой длины, но не менее 1 сантиметра.

    Провода двух цветов для спайки отрезков светодиодных лент

  3. Так как контакты для подсоединения совмещены попарно друг с другом, то для большей надёжности необходимо припаять кончики проводов сразу к двум парным контактам. Для этого их надо согнуть под углом 90°.

    Сгибаем провода для пайки под углом

  4. Другой конец провода таким же образом припаивается к другому зачищенному отрезку диодной ленты.

    Припаянные к светодиодной ленте провода

  5. В конце надеваем специальную термоусадочную трубку, которая защитит места спайки.

    Термоусадочная трубка для места спайки провода и светодиодной ленты

  6. Также необходимо отметить, что если для пайки мы брали канифоль, то её можно оставить на припаянных контактов, так как она является своего рода диэлектриком. Но если необходимо, то канифоль удаляется обычным спиртом. После того как мы соединили два отрезка ленты, её можно крепить к необходимой поверхности, сгибая в любом направлении.

    Два отрезка светодиодной ленты, соединенные пайкой с помощью двух проводов

Видео: Как спаять светодиодную ленту

Соединение LED-ленты пластиковыми коннекторами

Коннекторы из пластмассы или пластика являются наиболее быстрым и удобным способом соединения LED-лент и помогают в тех случаях, когда спаять паяльником контакты нет возможности.

Виды соединительных коннекторов

Коннектор — это небольшое пластиковое или пластмассовое устройство, которое имеет контакты, обеспечивающие простое и быстрое совмещение LED-лент. Бывают таких видов:

  • Без изгиба. Такие устройства предназначены для быстрого соединения диодных лент любых типов на прямолинейных участках. Позволяют сделать места соединения практически незаметными.
  • С изгибом. Это коннекторы, которые состоят из 2 элементов с проводами. Они предназначены для соединения лент с диодами в различных направлениях. Благодаря такой особенности строения коннектора из LED-лент можно создавать любые формы.
  • Угловые коннекторы. Они позволяют соединять ленты только под прямым углом в 90°.

    Виды коннекторов для соединение светодиодной ленты

Пошаговая инструкция по соединению

  1. Соединение коннекторами ленты не требует наличия никаких инструментов, кроме острых ножниц.

    Разрезаем светодиодную ленту на две части

  2. Перед тем как разрезать LED-ленту необходимо точно замерить нужную длину отрезка с учётом того, что в каждом отрезке диодов должно быть кратно 3 (6, 9, 12, 15, 18 и т. д.). Поэтому отрезки обычно получаются не всегда нужного размера.

    Отрезок светодиодной ленты с 6 диодами

  3. По указанной производителем линии делаем разрез между рядом стоящими светодиодами, так чтобы двух сторон остались монтажные площадки с одинаковых размеров. У лент с водостойким силиконовым покрытием необходимо острым ножом аккуратно зачистить от внешнего покрытия места соединения контактов.

    Приготовленные для соединения два отрезка ленты и коннектор

  4. Открываем крышечку соединителя и вставляем один конец ленты LED внутрь, так чтобы токопроводящие контакты хорошо прилегали к площадкам. Затем защёлкиваем крышку коннектора и такую же процедуру проводим и с другим концом отрезка.

    Соединяем два отрезка светодиодной ленты

  5. При каждом соединении необходимо проверять полярность, так как цвета проводов могут не соответствовать предусмотренным цветам разметки полярности (+ и -) на самой ленте. Такой контроль поможет не допустить ошибку во время соединения и исключит переделку работы.

    Два отрезка светодиодной ленты, соединенные обычным прямым коннектором без изгиба

  6. После того как соединены все участки ленты, производится подключение её к электрической сети и проверка работы.

    Светящиеся светодиодные ленты, соединённые коннекторами

  7. Если необходимо соединить не два, а более отрезков разноцветной LED-ленты, то для этого понадобится специальный соединитель типа RGB.

    Коннектор для соединения разноцветной RGB ленты

  8. Он внутри снабжён не двумя, а четырьмя контактами. Также это может быть соединитель — коннектер с изгибом, который оснащён четырьмя разноцветными проводами.

    Две разноцветные ленты, соединённые специальным многожильным коннектором

Установка диодной ленты в быстрый проводной коннектор

Также есть быстрые коннекторы с проводами для соединения диодных лент.

  1. Мы берём две ленты, которые будем соединять, а также коннектор с проводами и переворачиваем его широкой полосой белого цвета вверх.

    Как правильно держать коннектор при соединении лент

  2. Затем немного тянем за кончики второй пластиковой защёлки. Держаться за сами провода нельзя.

    Коннектор для светодиодной ленты с проводами

  3. При соединении проверяем полярность, так как часто цвета проводов просто не совпадают.

    Соединение коннектором с проводами

  4. После того как мы вставили ленту в соединитель, возвращаем защёлку в прежнее положение и проверяем качество фиксации. Если всё правильно, то можно подключать диодную ленту к сети.

    Две соединённые светодиодные ленты одноцветные

Советы по использованию и монтажу ленты

  • Так как лента со световыми диодами — не совсем надёжное устройство, то рекомендуют производить монтаж с учётом последующего возможного демонтажа в случае её полного выхода из строя и невозможности ремонта.
  • С обратной стороны лента имеет липкий слой со съёмной защитной плёнкой. Для того чтобы закрепить ленту на выбранном участке, необходимо просто снять эту плёнку и сильно прижать ленту к месту её крепления. Если поверхность будет иметь шероховатости, то лента прилипнет плохо и через некоторое время может отпасть. Поэтому для надёжности можно просто на место установки ленты заранее приклеить полоску двухстороннего скотча, а затем уже на него прикреплять саму ленту.
  • Также есть специальные профили из алюминия, которые прикрепляются к поверхности саморезами, а затем уже ленту приклеивают к нему. К таким профилям прилагается рассеиватель из пластика, который позволяет скрыть светодиоды и создать более равномерный поток света. Такие профили могут стоить намного дороже самой ленты, поэтому можно воспользоваться недорогим пластиковым уголком, который крепится к поверхности обычными жидкими гвоздями.

    Профили для крепления светодиодной ленты

  • При подсветке натяжных или обычных потолков лучше всего ленту скрыть за багетом, молдингом или плинтусом. В зависимости от дизайнерского проекта светодиоды могут направляться параллельно потолочной поверхности или под некоторым углом к ней. Для того чтобы световой поток использовать по максимуму и получить равномерное освещение потолка рекомендуют ленту располагать на расстоянии не менее 5 см от него.

    Крепление светодиодной одноцветной ленты под потолком

  • При обустройстве освещения светодиодами витрин магазинов, полок, внутреннего пространства гардеробов и других объектов необходимо сделать так чтобы свет от ленты не «бил» прямо в глаза покупателей. Иначе эффект от такой подсветки будет не таким как ожидалось, а наоборот, из-за яркого света потребители просто не смогут хорошо рассмотреть товары в магазине.

    Светодиодные ленты в интерьере бара

  • Блоки питания большой мощности очень часто оснащаются вентиляторами, которые во время работы создают неприятный шум, который со временем нарастает. Данную особенность необходимо учитывать, если светодиоды монтируются в помещении, где такая шумовая завеса может стать причиной раздражения людей. Это может быть спальная комната или детская. Поэтому необходимо просто вынести блок в другую техническую комнату, где шум никому не будет помехой.

    Блок питания для подключения светодиодных лент

Плюсы и минусы различных соединений

Давайте рассмотрим некоторые преимущества и недостатки соединения диодных лент двумя вышеуказанными способами, для того чтобы посмотреть, каким способом всё-таки лучше всего осуществлять соединение этих осветительных устройств.

Соединение коннекторами

Преимущества Недостатки
Легко монтируются и демонтируются Боязнь помещений с высоким уровнем влажности
Имеют множество различных типов Быстрое окисление контактов
Ленты могут соединять в различные формы Некачественные соединители (если купить плохие соединители, то контакта просто не будет и лента даже не засветится)
Не нуждаются в дополнительной изоляции Видно место соединения двух отрезков ленты
Доступны в продаже
Недорогие по стоимости

Соединение пайкой

Преимущества Недостатки
Пайка позволяет делать ленты, которые затем могут изгибаться в любом направлении Сложность пайки без опыта
Надёжность соединения Боязнь ленты высоких температур
Не окисляются контакты Надо иметь в наличии паяльник с тонким жалом, канифоль и припой тонкий
Бесплатное соединение
Невидимое место соединения лент

Видео: Соединение светодиодных лент пайкой

Видео: Как соединить светодиодную ленту коннекторами

Светодиодные ленты — одноцветные и разноцветные, очень красивые и эффектные, поэтому их можно часто увидеть во многих местах. При выборе способа соединения необходимо в первую очередь руководствоваться факторам, при которых будет использоваться светодиодная лента, а также понять, что вы хотите получить в итоге. Если вам необходимо хорошее и качественное соединение на долгое время, то необходимо постараться использовать способ пайки, так как он более надёжный и прочный. Но если такой возможности нет, то коннекторы всегда придут вам на помощь и также смогут качественно соединить отрезки лент.

Оцените статью: Поделитесь с друзьями!

Как закрепить светодиодную ленту — 5 способов и 5 ошибок монтажа. Потолок, кухня, стены

После того, как вы определились, какой тип светодиодной ленты будете использовать для своей подсветки, смонтировали провода для ее подключения, встает следующий немаловажный вопрос – а как же ее надежно закрепить.

Рассмотрим подробно пять основных способов и частые ошибки совершаемые при этом.

Вот на что можно крепить светодиодную ленту:
  • заводской клейкий слой на подложке
  • дополнительный двухсторонний скотч
  • суперклей
  • алюминиевый профиль
  • клипсы, скобы или хомуты (для лент 220 вольт)

Скотч для светодиодной ленты

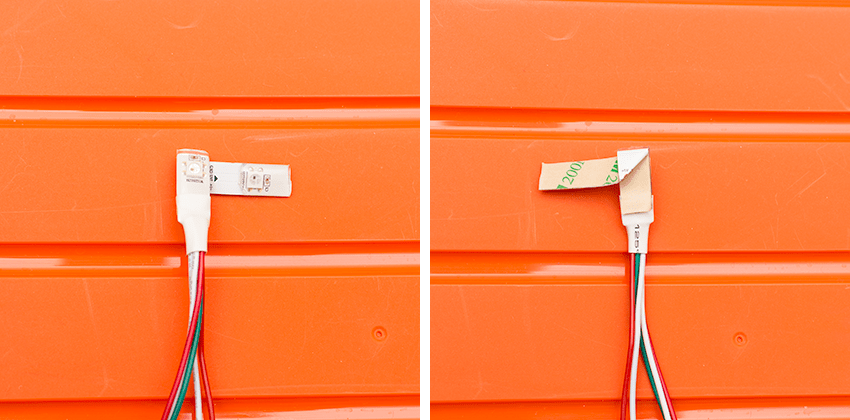

Производители лент, уже как правило предусмотрели один из самых распространенных способов – монтаж на клеевой слой, находящийся с обратной стороны. Он скрывается под защитной оболочкой и чтобы до него добраться, достаточно ножиком подцепить кончик и стянуть защитную пленку.

Грубо говоря, там уже находится двухсторонний скотч. Одной стороной он приклеен к самой ленте, а другой, вы его наклеиваете на соответствующую поверхность потолка, стены, кухонного шкафчика.

Поверхность при этом может быть как гладкой, так и не ровной или шероховатой. За счет своей гибкости, лента должна нормально встать на любую из них, будь-то выпуклая арка или другие вычурные фигуры.

Если же вы сомневаетесь в надежности, то просто нанесите на плоскость немного лака или краски. Они выровняют все основание как нужно.

Только обратите внимание, что наклеивание таким способом, можно выполнить один раз.

Если вы не угадали с траекторией или трассой подсветки и начали ее сдирать, то второй раз надежно приклеить на этот же слой, у вас не получится. Поэтому всегда предварительно наносите разметку.

А если лента уже отклеилась или ее нужно снять и перенести в другое место, что делать? Тогда применяйте второй способ – дополнительный двухсторонний скотч.

Лучше конечно сначала нанести его в нужном месте, а уже затем, к нему приклеить б/у или новую ленту.

Светодиодная лента отклеивается

Казалось бы, зачем что-то придумывать еще, если уже есть такие простые способы, предусмотренные производителями. Однако как показывает практика, после не совсем продолжительного времени, подсветка закрепленная таким методом начинает отваливаться и отклеиваться.

Причин чаще всего две:

  • плохо подготовленная поверхность для монтажа
  • не качественный скотч

Перед наклеиванием на любую поверхность ее необходимо правильно подготовить:

  • вытереть насухо

Проделать это нужно за несколько минут до непосредственного монтажа. Только после этого можно надеяться, что подсветка провисит долго и не отвалится.

Второй момент – это качество скотча. Выбирайте экземпляры, у которых с обратной стороны есть значок ЗМ.

Это наиболее известный мировой бренд, выпускающий не только клейкую ленту. Даже сама марка Scotch – это всего лишь малая часть компании.

При этом, наличие такого знака не гарантирует, что вам попадется качественное изделие. Подделать и написать всего две буквы, для китайских умельцев не представляет большого труда.

Кроме того, всегда обращайте внимание на дату изготовления. Даже качественные экземпляры от именитых брендов (Philips), пролежав несколько лет в холодных помещениях, запросто могут потерять свои первоначальные свойства.

А вы будете ломать себе голову, вроде бы и ”ЗМ”, а почему-то плохо клеится.

Что же делать рядовому пользователю и есть ли более надежный способ крепления Led лент? Конечно есть, и им уже давно пользуются большинство монтажников и электриков.

Клей для светодиодной ленты

Заключается он в применении обыкновенного суперклея. Благодаря ему, ваша лента будет закреплена надежно и не отпадет, даже когда выйдет срок службы светодиодов и они потеряют свою яркость.

Лучше всего использовать клей в виде геля.

Казалось бы, как такого маленького пузырька может хватить на несколько метров? Секрет в технологии монтажа.

Для надежного контакта, вовсе не нужно наносить клей по всей поверхности, достаточно равномерно проставить капли через каждые 5-10см и все. Остальную работу сделает заводской скотч.

Клей при этом наносится на саму поверхность.

Только не вздумайте использовать термоклей, обильно смазывая термопистолетом все подряд.

Почему этого делать нельзя, читайте ниже, где будут рассматриваться ошибки монтажа.

Это два самых простых, надежных и недорогих способа монтажа и закрепления led ленты из всех имеющихся. Однако он подходит в первую очередь для моделей небольшой мощности, таких как SMD 3528 или SMD 5050 до 14Вт/м.

Их можно закреплять непосредственно на стенку с обоями, потолок или деревянную основу шкафчиков.

С рассеиванием тепла мощность от 6 до 10Вт, спокойно справляется окружающий воздух. А вот от 14Вт, уже идет более существенный нагрев и здесь потребуется алюминиевый профиль, выполняющий роль радиатора охлаждения.

Алюминиевый скотч

Если же ваша лента находится, что называется на грани, между маломощной и мощной, да к тому же габаритный профиль и разместить-то некуда, попробуйте воспользоваться алюминиевым  или фольгированным скотчем.

Сначала на поверхность приклеиваете этот скотч, а уже на него наносите светодиодную полоску. При этом, опять же не помешает точечно воспользоваться суперклеем.

Держаться будет вполне надежно, а алюминий будет играть роль небольшого отражателя и теплоотвода.

Алюминиевый профиль

Если же у вас протяженная и мощная подсветка, выполненная на основе самых популярных светодиодов SMD 5050, или более мощных экземпляров SMD 2835 и SMD 5630,5730, то здесь никак не обойтись без алюминиевого профиля.

Он может быть трех видов:

Со всеми секретами по правильному выбору, монтажу и характеристикам данного профиля, подробно говорится в статье ниже.

Сама лента в профиль также наклеивается на скотч. Здесь благодаря идеально ровной поверхности, держаться она будет гораздо надежнее, чем на стене или деревянном основании.

Однако будьте особо внимательны в одном немаловажном моменте.

Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки.

И если вы их непосредственно нанесете на алюминиевую поверхность, то тем самым закоротите между собой. При первом же пробном включении произойдет КЗ со всеми вытекающими последствиями.

Чтобы избежать этого, в данных местах (и только в них), на поверхность можно нанести слой изоляционного термоклея, либо сделать изоляционную подложку из простой изоленты.

Также на термоклей очень удобно сажать места стыков и соединений, там где используются специальные пластиковые коннекторы.

А еще профиль можно снабдить таким устройством как рассеиватель. Яркая лента не будет бить по глазам, а равномерно освещать пространство.

Там, где эстетика не важна, а подсветка является либо скрытой, либо вообще временной, используйте пластиковые хомуты или нейлоновые стяжки.

Правда непосредственно на стену закрепить их не получится, придется опять же искать подходящий профиль.

Светодиодная лента 220 вольт

А что делать с моделями на 220В? На них ведь нет клеевой подложки, а сами они полностью помещены в герметичной оболочке. Как закрепить такую подсветку?

Сделать это можно тремя способами. Если речь идет о монтаже на профиль, то можно воспользоваться теми же самыми хомутами.

Для остальных случаев применяются крепежные площадки или клипсы.

Ну и последний вариант – все тот же двухсторонний скотч, приобретаемый отдельно.

Но в виду того, что светодиодную ленту напряжением 220 вольт не рекомендуется использовать в домашних условиях жилых квартир, и ее применение по большей части это улица, самым надежным вариантом остаются клипсы.

Распространенные ошибки

1Первая и самая главная ошибка – это наклеивание мощной ленты без всякого профиля, непосредственно на поверхность потолка, стены, шкафчика, короба и т. п.

Мало того, что от нагрева лента отвалится, так еще и сами светодиоды выйдут из строя довольно быстро.

2Еще один метод, которым не рекомендуется пользоваться – это строительный степлер.

Некоторые подбирают скобы, которые чуть шире самой ленты и просто пристреливают полоски к деревянным или гипсокартонным поверхностям.

Однако общее число таких пристрелок должно быть не один десяток, а стоит вам промахнуться всего один раз, и дорожка Led подсветки будет гарантировано повреждена.

3Приклеивание оголенных дорожек с обратной стороны Led ленты напрямую к алюминиевому профилю.

Как уже говорилось выше, итогом будет короткое замыкание и выход из строя контроллера или самой подсветки.

4Использование пластикового профиля от кабельного канала.

Никакого эффекта охлаждения, от такого профиля вы не получите. И все светодиоды рано или поздно (скорее рано), у вас сгорят.

Поэтому используйте только материалы предназначенные для данной работы. Не нужно ничего додумывать и экономить.

5Еще одна частая ошибка – это приклеивание ленты на термоклей.

Держаться конечно все будет хорошо, с этим никто не спорит. Однако не забывайте о нагреве поверхности при работе подсветки.

А вместе с этим нагревом, будет разогреваться и издавать неприятный и вредный запах слой клея под подложкой. Не всем понравится дышать таким воздухом у себя в спальне.

Кроме того, толстый слой термоклея препятствует отводу тепла, что еще больше провоцирует перегрев светодиодов. С помощью него, вы фактически изолируете ленту от алюминиевого основания, не давая ей толком охладиться.

Куда спрятать светодиодную ленту

Лучше всего Led подсветка смотрится:

  • в специальных нишах на потолке
  • непосредственно на потолке или стене
  • за потолочным плинтусом
  • в кухонном гарнитуре

Закрепление в нише, довольно не простой способ освещения, который требует специального короба из гипсокартона. Вот например схема такого сооружения.

Монтаж в самом коробе может производится как напрямую на саму поверхность (при маломощном освещении), так и на алюминиевый профиль.

Если у вас нет желания конструировать громоздкие короба, то можно обойтись красивым потолочным плинтусом и спрятать ленту туда.

Монтируется такой плинтус на небольшом расстоянии (примерно 100мм) от потолка.

Чтобы светодиодную ленту не было видно, приклеивайте ее изнутри.

Причем за этот плинтус можно спрятать не только ленту, но и провода питания, а также сам блок.

Это очень удобно, так как в случае выхода из строя источника питания, не придется разбирать листы гипсокартона, чтобы его заменить. Просто вытаскиваете штекер и подключаете новый блок.

При наличии натяжных потолков, для скрытой подсветки, сначала монтируется вся лента и тянутся провода, а уже затем натягивается полотно.

На кухне, правильно подобранная светодиодная лента, может играть роль не только дополнительного освещения, но и выступать в качестве полноценного света рабочей зоны.

Если раньше для этого использовались встроенные точечные светильники, то сейчас все больше применяется именно Led лента.

Она хорошо освещает:

  • мойку
  • столешницу
  • плиту для приготовления пищи

При этом ленту можно крепить не только снизу шкафчиков, но и внутри них!

Таким образом, будут отлично подсвечиваться кухонная утварь, хрусталь, посуда и т.п.

Если же вы приклеите подсветку сверху шкафов, то это уже будет именно декоративное освещение, полноценного света от такого монтажа не ждите.

Как правильно подключить светодиодную ленту. Как согнуть светодиодную ленту на 90 градусов


Инструкция по установке светодиодной ленты своими руками

При установке светодиодной ленты необходимо соблюдать некоторые требования и правила,  что обеспечит долгую и безупречную работу светодиодного освещения. Поэтому обязательно ознакомитесь и придерживайтесь  наших рекомендаций ниже изложенных.

Светодиодную ленту,  в большинстве случаев монтируют в нишах потолка или стен,  в специальном коробе,  за потолочным плинтусом или пластиковым уголком.  Технология монтажа и подключения  для всех случаев одинаковая. Рекомендую прочитать нашу статью о подключении светодиодных лент.

Основы установки.

Светодиодная лента имеет клейкий слой с обратной стороны, поэтому наклеить ее довольно быстро и просто, но  не спешите с наклейкой. Наклеить возможно только один раз, поэтому сначала необходимо подготовить поверхность стены или потолка, которая должна быть прочной, сухой и обезжиренной растворителем. Гипсокартон, бетон, кирпич и т. п. рекомендуется обезжирить, зашпаклевать, зачистить и опять загрунтовать.

Помните, что лента боится механических воздействий, поэтому  поверхность предназначенная для наклеивания должна быть гладкой и без помех, которые могут вызвать повреждения печатной ленты.

При наклеивании необходимо избегать изгиба в радиусе  более 20 мм, иначе Вы ее повредите.  Режьте ленту только в местах отмеченных специальной маркировкой точно по меткам.

Разные участки светодиодной ленты при необходимости можно легко спаять между собой с соблюдением полярности, но интервал пайки может быть не больше  1 секунды, а температура паяльника не выше 260 градусов по Цельсию.

Самые распространенные варианты установки:

  1. Подсветка двухуровневого подвесного потолка.  Оптимальное расстояние между уровнями, как показала практика, должно быть около 20 сантиметров. На второй уровень крепится  пластиковый уголок, на котором (под номером 2 на рисунке) или за которым (рисунок 1) крепится лента так что бы, она не была видна снизу с глубиной  заложения в пределах 2-3 см, что сохранит интенсивность света. Я бы не советовал устанавливать светодиоды по направлению на уголок, а наоборот направить их на заднюю стенку ниши (вариант 2 на картинке). Да будет потеря в яркости, но так Вы получите красивое и равномерное распределение отражённого света.
  2. Установка на потолочный плинтус, багет или  пластиковый монтажный уголок. Здесь два варианта для мест установки светодиодов, как показано на картинке. Главное, что бы расстояние от потолка до ленты не должно быть менее 2 сантиметров. Оптимально- 10 см. Многие используют этот вариант, когда потолок уже готов!
  3. Использование специальных металлических профилей, служащих в качестве декоративного и красивого корпуса для приклеивания в нем одной или нескольких лент.

Помните, что между лентой и опорной электропроводящей  поверхностью обязательно  должен быть установлен  электроизоляционный материал.

Рекомендации по установке:

  • Избегайте механических воздействий на ленту  (резкие перегибы, механическое давление других предметов и т. п.)
  • Учтите, что для каждого вида светодиодных лент подходят только свои специальные разъемы и коннекторы.
  • Соединения не должны повреждать токопроводящие дорожки, питающие светодиоды.
  • Монтируйте ленты на алюминиевый профиль (для отвода тепла) в стесненных условиях с ограниченной вентиляцией. Перегрев значительно сокращает ресурс светодиодов.
  • Обращайте внимание на класс IP по пылевлагозащинности. Например, IP 65 позволяет устанавливать даже в воде.
  • Учитывайте при монтаже и удобство для последующей возможности ремонта в будущем. Предусмотрите, как добраться с паяльником до ленты и блоков питания. Как показала моя практика,  блоки питания и ленты не редко ломаются. А люди этого не предвидят и устанавливают их за подвесным или натяжным потолком , что исключает возможность ремонта без частичного демонтажа потолка.
  • Не рекомендую подсвечивать глянцевый  потолок, потому что в нем диоды отражаются как в зеркале, а кроме того будет хороша видна пыль на глянце.

Рекомендую прочитать отдельно о подключении светодиодных лент, если у Вас появились вопросы- спрашивайте ниже в комментариях.

jelektro.ru

Как правильно подключить светодиодную ленту

Содержание статьи

О светодиодных лентах

Светодиодная лента – гибкая тонка лента длиной 5 метров оснащенная диодами. Так ее особенностью является возможность наращивать ленту до нужных вам размеров. Ленту также можно разрезать на небольшие отрезки, длиной в несколько сантиметров. Возможно, также придать светодиодной ленте практически любую геометрическую форму. Все это открывает безграничные возможности для создания дизайна и интересных решений в интерьер помещения.Сегодня светодиодные ленты выпускаются монохромные, светящиеся только одним цветом (красным, синим, зеленым, желтым или белым) и универсальные (RGB), цвет свечения которых можно изменять самостоятельно с помощью пульта дистанционного управления. Давайте разберемся, как правильно монтировать, резать, сращивать ленту для создания своими руками дизайнерского светового интерьера.

Основные правила подключения и монтажа светодиодных лент

• Все элементы светодиодной ленты не должны быть подвержены механическим повреждениям или окислению.• соблюдение полярности• Самый приемлемый способ подключения это – параллельное. Последовательный метод может повлечь за собой неравномерное распределение нагрузки напряжения, а значит и затухание электрического сигнала. • Блок питания должен соответствовать максимальной нагрузке на ленте.• Если лента монтируется на поверхности, которая проводит ток, то нужно использовать электроизоляционный материал между двумя поверхностями.

Подключение питания с помощью LED — коннектора

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами. При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходиться разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.Первый способ и самый легкий удобный – присоединение проводов с помощью специального LED — коннектора. Такой метод называют механическим. Недостаток этого способа – вложения, так как цена одного таково коннектора достаточна высокая. Кроме того такой метод не характеризуется как надежный и прочный в отличие от следующего способа – припайки.

Подключение питания способом пайки припоем

На самом деле припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм.Чтобы правильно и качественно паять необходимо сначала, покрыть поверхности слоем припоя. Другими словами контактные площадки светодиодной ленты нужно залудить.Затем нужно залуживать концы проводов. Снимите изоляцию с их концов и нарежьте нужной вам длины. Заметьте, что изоляция снимается на 8-10 мм, а после — они подрезаются до отрезков длиной около трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку. Чтобы проверить отсутствие замыкания и правильность пайки рекомендуется воспользоваться мультиметром. Изолировать места пайки не обязательно. Но специалисты рекомендуют надевать термоусадочную трубу и подогреть феном место пайки. Более простой вариант – несколько раз обернуть лентой для изоляции место пайки.

Как резать и соединять отрезки светодиодной ленты?

При монтаже и установке светодиодной ленты часто приходиться ее разрезать на отрезки равные размеру поверхности, на которую она приклеивается. Другими словами подгонять ее под необходимые вам размеры. Так как светодиодная лента достаточно эластичная, то она легко режется канцелярскими ножницами. Важно, что для разрезания ленты необходимо ознакомиться с ее электрической схемой.Любая светодиодная лента состоит из сегментов, которые соединены параллельным способом. На обратной стороне ленты можно увидеть маленькие медные дорожки, которые ведут ток. Именно по ним и подается напряжение на каждый сегмент ленты. Очень важно, что шаг разреза должен быть равен длине одного сегмента. Разрезать можно только по центру контактных площадок. Обычно место разрешенного реза обозначено линией. В качественных лентах такое место обозначено пиктограммой в виде ножниц.

Как правильно сращивать LED – ленту?

Легко и просто можно срастить любой длины отрезки ленты в одну целую. Так это делают двумя способами:• используя LED – коннектора;• методом пайки.Второй способ также подразделяется еще на два типа : прямая спайка и используя дополнительные провода. Обратите внимание, для того чтобы не происходило падение напряжения на дорожках сращивать светодиодную ленту можно только до длины 5 метров.

Сращивание светодиодной ленты с помощью проводов пайкой

Во-первых, необходимо подготовить перемычки. В качестве перемычек подходит абсолютно любой провод любой торговой марки. Главное чтобы сечение провода хватило. Отрежьте необходимо вам длины провод, а после этого обязательно нужно залудить его концы. Длина провода перемычки может быть любой: от одного сантиметра до двух-трех метров.

Как и для обычной пайки в данном случае необходим флюс. Самый распространенный материал – канифоль. Он удобен тем, что сам по себе является диэлектриком, поэтому его остатки на месте пайки можно не удалять. Если вы хотите придать месту пайки ленты красивого внешнего вида, то канифоль придется удалить. Для этого зачастую используют кисточку смоченную спиртом.Помните, что светодиодную ленту недопустимо сгибать под прямым углом. А вот после установки перемычки разрешается устанавливать ленту под любым углом.

Основные советы по установке, подключению и монтажу светодиодной ленты

• Выполнять все действия со светодиодной лентой необходимо с учетом с учетом возможности ее полного или частичного демонтажа, так как данная светильная система не является надежной и вечной.• Для прикрепления ленты нужно просто отклеить защитный слой (пленку) и придавить рукой к ровной поверхности. Если поверхность не ровная рекомендуется предварительно на нее нанести полоску двустороннего скотча. Длина и ширина данной полоски приблизительно должны быть равны длине и ширине светодиодной ленты.• Для надежной и правильной работы светодиодной ленты существуют профиля из алюминия. Лучше всего приклеивать ее к профилю, а его в свою очередь саморезами прикреплять к стене. Так как стоимость таких профилей выше стоимость самой ленты, можно использовать пластиковый уголок. Только закреплять его нужно к поверхности жидкими гвоздями.• Ни в коем случае не сгибайте саму ленту под углом 90 градусов.• Помните, что в блоках питания часто установлены вентиляторы. Они в свою очередь издают звук — акустический шум, который по мере эксплуатации увеличивается. В данном случае блок питания выносят в другое помещение, где шум не будет мешать.

Сегодня абсолютно всем известны светодиодные ленты как самый удобный, качественный, оригинальный и уже доступный вид освещения. О правильной установке, монтаже мы рассказали. Выбор остается за вами. Создайте особую атмосферу в помещение своими руками, акцентируйте и украшайте свой интерьер с помощью возможностей светодиодных лент.

le-diod.ru

Как отрезать светодиодную ленту? Ответ эксперта

Светодиодные ленты продаются цельными многометровыми бобинами или отрезками, кратными одному метру. Но что делать, если имеющийся отрезок длиннее, чем нужно? Возникает вопрос – можно ли резать светодиодную ленту? А если да, то как сделать разрез правильно?

LED-лента состоит из множества небольших блоков, в каждом из которых находятся от 3 до 10 светодиодов и несколько токоограничивающих резисторов. Их легко различить – светоизлучающие диоды (СД) белые либо прозрачные, резисторы черные. В большинстве изделий между блоками нанесена отметка, по которой видно, как можно обрезать светодиодную ленту. Как правило, отметка наносится на лицевой стороне в виде пунктирной линии и изображением ножниц. Некоторые виды светодиодных лент покрыты матовым силиконом и не имеют меток разреза на лицевой стороне. Обычно в этом случае схема расположения дорожек и деталей наносится на обратную сторону.

Достаточно часто в магазинах встречаются светодиодные ленты, без каких-либо отметок разреза. Как правило, это некачественное изделие и покупать их не рекомендуется. Но если все же придется работать с таким изделием, то стоит ориентироваться по расположению деталей и контактным площадкам, которые при необходимости нужно разрезать строго посередине.

В остальных случаях, если обозначение имеется, находится отметка и как можно точнее производиться рез. Стоит отметить, что разрезать придется не только мягкий материал, но и медные дорожки. Поэтому резать светодиодную ленту рекомендуется острыми ножницами или канцелярским ножом.

Работать нужно аккуратно, надежно фиксируя изделие.

Стандартные LED-ленты питаются постоянным напряжением 12 или 24 вольта через специальные блоки питания, но существуют и ленты прямого включения в сеть 220 вольт. Несмотря на напряжение питания, нужно помнить, что строго запрещено производить разрез светодиодной ленты при включённом состоянии.

Читайте так же

ledjournal.info

Светодиодная подсветка потолка лентой — тонкости выбора и монтажа

Желание и первые попытки использовать светодиоды для освещения помещений, на самом деле, идея, сама по себе, далеко не новая. Еще в 70х-80х годах осуществлялись первые робкие попытки использовать диоды, но воплощение получалось неудачным – главной проблемой было несовершенство существующей технологии – диоды светили слишком резко, свет был неприятным для восприятия, не было возможности выбрать расцветку.

Современные светодиоды разительно отличаются от устаревших предшественников – используя их, вы можете получить ровный приятный для глаз свет в широком цветовом диапазоне. Чтобы осветить помещение, сейчас доступны самые различные варианты. Пожалуй, самым удобным является использование светодиодных лент, которые продаются в комплекте с источниками питания и контроллерами, позволяющими изменять интенсивность света и менять цвета освещения. В этой статье мы рассмотрим, как сделать светодиодную подсветку, монтаж светодиодной ленты и установку светодиодной ленты на потолок.

Для начала, давайте разберём, какие варианты светодиодной подсветки с использованием ленты можно выбрать.

Варианты монтажа

  • Контурная подсветка. При таком варианте лента крепится на нижнем уровне потолка (на полке), при этом излучение света направленно вверх. Это создаёт видимость окантовки светом, с очень равномерным и мягким свечением.
  • Направленная подсветка. Монтаж светодиодной ленты при выборе этого варианта производится на откос между уровнями потолка, при этом светит она вдоль основного полотна потолка, на котором будут видны лучики.

Выбор одного из этих двух вариантов гарантирует вам широкий простор для творчества при осуществлении идей светодизайна в освещении интерьера. С технической стороны всё довольно просто и не потребует от вас каких-то специальных знаний. Всё, что вам нужно, это выбрать подходящие светодиоды, узнать, как правильно резать и крепить.

Светодиодная лента представляет собой осветительный модуль на гибкой основе с нанесенными на нее токопроводящими дорожками, светодиодами и резисторами. Почему она становится так популярна? Светодиодная подсветка своими руками не сложна, её можно резать на отрезки произвольной длины без потери функциональности, что делает возможности дизайна очень гибкими – её можно монтировать на фасады, контуры мебели, в выемки и ниши. Также она очень долговечна (10 и более лет), имеет одинаковую яркость и оттенок по всей длине свечения.

Основные параметры, которые нужно учитывать при выборе ленты

  1. Цветность лент. Они бывают многоцветные RGB (общепринятое обозначение цветности, Red, Green и Blue) и одноцветные. Оптимально будет выбрать вариант многоцветной ленты (RGB).  По стоимости она не отличается от одноцветной, но при этом вариативность в плане дизайна выше.
  2. Интенсивность светового потока. Она выражается в люменах на метр (лм/м). Величина светового потока определяется типом и количеством светодиодов, установленных на одном метре ленты. Зная тип светодиодов и их количество, легко самостоятельно определить световой поток. В интернете много таблиц, где можно подобрать необходимое значение.
  3. Плотность размещения диодов на ленте. Этот параметр может варьироваться от 30 до 240. Для подсветки потолка достаточно использовать 30-60 для направленной подсветки и 60-120 для контурной.
  4. Степень защиты. Если вам необходимо разместить светодиоды в местах с повышенной влажностью, к примеру, для освещения ванной комнаты, необходимо использовать ленты с маркировкой IP 65 или IP 68, потому как лента с другой маркировкой может быстро прийти в негодность.

Выбрать оптимальный вариант можно самостоятельно, главное не брать самые дешевые – как правило, при работе с ними вы можете испытать неудобство – когда вы начнёте их крепить, вполне возможно, что окажется их сложно закрепить основательно, так как липкий слой весьма некачествен. Так же, после запуска, они могут начать источать неприятный химический запах. Потому лучше брать не самые дешевые и, желательно, проверенные варианты.

Крепить светодиодную ленту достаточно просто – необходимо устранить защитный слой и прижать её к выбранной поверхности. При установке в нишу потолка с глянцевой поверхностью, целесообразно прикрепить ленту к специальному алюминиевому профилю или использовать алюминиевый уголок, которые обладают способностью рассеивать свет, иначе диоды будут точками отражаться в потолке как в зеркале.

Обратите внимание: для лучшего приклеивания удалите пыль с поверхности и обезжирьте, обычно для этого достаточно жидкости для мытья стекол (Мистер Мускул или ему подобные).





Подобрать блок питания достаточно просто, нужно подсчитать потребление, умножив длину используемой ленты на её мощность\метр. Имейте ввиду, как правило, блоки питания больше 70-80 ватт достаточно крупные и их будет не так легко спрятать в нишу потолка. Несмотря на то, что контроллеры и блоки питания выходят из строя крайне редко, лучше располагать их в доступных местах. Если одного небольшого блока не достаточно, лучше использовать несколько, чем один большой.

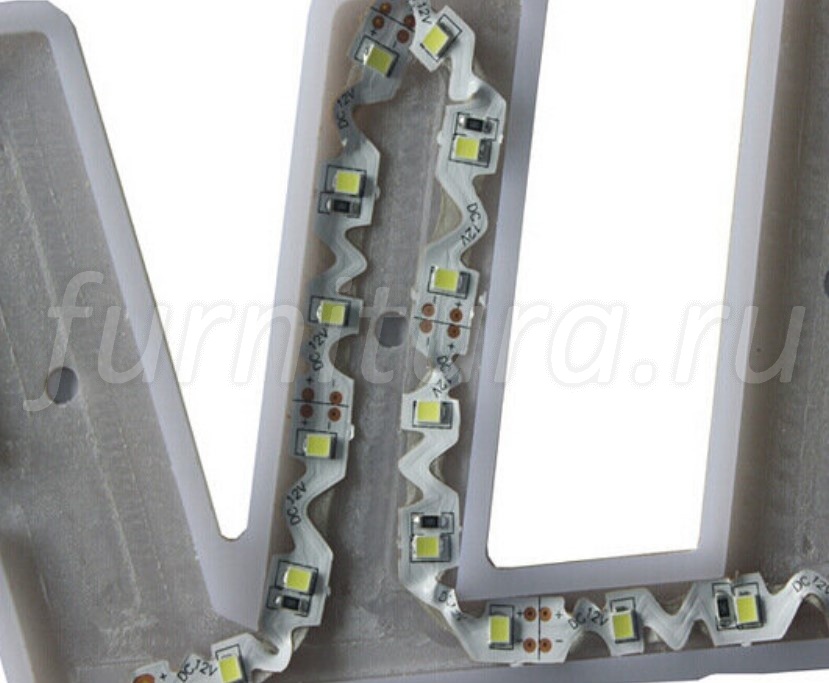

Если согласно дизайну, ленту необходимо согнуть – это можно сделать, если угол меньше 90 градусов. В ином случае можно использовать специальные коннекторы, а еще лучше – спаять ленты, это гораздо надежнее. Главное не перепутать полярность.

Краткий итог

Итак, давайте кратко подытожим вышесказанное. Светодиодная подсветка потолка своими руками – это не так уж и сложно и не потребует каких-то специальных технических знаний. Выбирать светодиодную ленту нужно исходя из требуемых вам параметров: цветности, мощности, степени защиты и количества диодов на один метр. Резать ленту можно, но делать это нужно строго по линиям разреза, обозначенным на ленте значком ножницы и пунктиром. Кстати, лучше всего использовать очень острые ножницы или кусачки, чтобы не повредить токопроводящие элементы. Клеить ленту очень просто – для этого нужно всего лишь зацепить и оторвать защитный слой с тыльной стороны. При расположении контроллеров и блока питания учитывайте, что вам может понадобиться доступ к ним. Если ленту нужно согнуть больше чем под прямым углом – лучше резать и паять, если с пайкой всё совсем плохо – используйте специальные коннекторы.

Видео-инструкция:

 Загрузка …

samosvetil.ru

Самостоятельное приклеивание светодиодной ленты

Сегодня, пожалуй, невозможно представить себе современное освещение интерьера без использования светодиодных лент. Они экономичные и, при этом, достаточно яркие, кроме того, возможность применения различных цветов и конфигураций в сочетании с удобством монтажа открывают впечатляющие возможности для дизайна.

Приобретение материалов и Подготовка к работе

Способ подключения светодиодной ленты должен быть определен заранее – Вы должны четко представлять – где будет осуществляться подключение драйвера, каким образом будет выполняться включение (отключение) освещения, а также определить расположение питающего провода ленты. Предусмотреть все это лучше на ранних отделочных этапах – при выполнении электроустановочных работ. Выбирать драйвер следует исходя из рабочего напряжения и мощности светодиодной ленты, а также, учитывая постоянный характер нагрузки. В нашем примере мощность светодиодной ленты составляет 180 Вт, при напряжении 24 В, поэтому был выбран блок питания мощностью 200 Вт, с соответствующим значением напряжения. Учтите также, что слишком большие отрезки светодиодной ленты (более 3 м) использовать нежелательно, так как может возникнуть заметное различие интенсивности свечения светодиодов ближе к концу ленты. В этом случае, лучше разделить их на части и подключить параллельно. Для подключения ленты к драйверу, в нашем случае, используется гибкий медный провод сечением 2,5 мм. Выбор сечения зависит от токовой нагрузки, которая рассчитывается с учетом мощности светодиодов, а также питающего напряжения. В нашем примере, согласно закону Ома, сила тока равна:

I=P/U=180/24=7,5А

Теперь определим сечение проводника (табл. 1) в соответствии с ГОСТ 28668-90 (Низковольтные комплектные устройства распределения и управления).

Таблица 1

Наибольшие и наименьшие сечения медных проводников применяемых для присоединения

Номинальный ток, А Сечение жесткого (одножильного или многожильного) провода, мм2 Сечение гибкого провода, мм2
наименьшее наибольшее наименьшее наибольшее
6 0,75 1,5 0,5 1,5
8 1 2,5 0,75 2,5
10 1 2,5 0,75 2,5
12 1 2,5 0,75 2,5
16 1,5 4 1 4
20 1,5 5 1 4
25 2,5 6 1,5 4
32 2,5 10 1,5 6
40 4 16 2,5 10
63 6 25 6 16
80 10 35 10 25
100 16 50 16 35
125 25 70 25 50
160 35 95 35 70
200 50 120 50 95
250 70 150 70 120
315 95 240 95 185

Выбрано наибольшее сечение провода, так как в этом случае, помимо большей надежности, обеспечивается более равномерное распределение нагрузки на светодиоды по всей протяженности ленты и, как следствие, их равномерное свечение.

Сборка и закрепление короба ленты

Аккуратно распакуйте короб, с помощью строительного ножа или ножниц.

Разрежьте профили короба на участки нужной длины, предварительно выполнив разметку. С помощью рулетки измерьте длины сторон установочной зоны (в нашем примере — стороны кухонного фартука).

Отложите полученные величины на профиле и сделайте отметки простым карандашом. Сначала отрежьте профиль по внутренним краям. В нашем примере зона освещения имеет угловую конфигурацию — поэтому внутренние края профиля необходимо отрезать под углом в 45 градусов. Для выполнения реза используйте стусло и ножовку по металлу.

Обработайте отрезанный край напильником.

Соедините обе части профиля – убедитесь, что стык выполнен ровно, при необходимости скорректируйте края, используя напильник. После этого, отрежьте профили с внешних сторон, обработайте края напильником.

Извлеките верхнюю прозрачную полоску из профиля, затем, используя дрель или шуруповерт и сверло по металлу, просверлите крепежные отверстия в его нижней (опорной) части. Диаметр отверстий должен соответствовать используемому типу крепежа – шурупов (саморезов) по дереву. Отверстия выполняются с шагом, составляющим примерно 15-20 см. После сверления, обработайте отверстия напильником.

В нашем примере профиль необходимо расположить снизу навесных шкафов, поверхность в этом месте имеет несколько выступов, образованных стенками модулей. Величина выступов невелика – однако, они вызовут перекос жесткого профиля, что будет выглядеть довольно неэстетично. Эти выступы необходимо аккуратно срезать. Установите профиль нужным образом и закрепите в нескольких местах с помощью шурупов-саморезов. Перед закручиванием саморезов можно выполнить предварительное засверливание отверстий небольшим сверлом.

Затем, отметьте места, где выступы на поверхности пересекают профиль  с помощью простого карандаша. Снимите профиль.

Используя острую стамеску и молоток, аккуратно снимите материал в отмеченных местах.

Прикрутите профиль саморезами, надежно закрепив его.

Для закрепления короба можно использовать монтажный клей и двусторонний скотч, однако, механический способ крепления – самый надежный.

Сборка и установка светодиодной ленты в короб

Разрежьте ленту на участки нужной длины – чуть меньшие чем длина частей короба (минус 5-10 мм с каждой из сторон).

ВАЖНО: Разрез ленты осуществляется исключительно в местах стыка контактов (рис 1), найти их не так сложно, иногда линия реза обозначена пунктиром, и рядом с ней расположена пиктограмма ножниц.

Рис 1

Отмерьте необходимую длину провода, отрежьте его кусачками и зачистите контакты. Так как в нашем примере необходимо собрать угловую конфигурацию – необходимо соединить угловые края ленты перемычками, для этого используйте отрезок того же провода, разделив его на две изолированные жилы (примерно 1 и 1,5 см). Произведите пайку, соединив зачищенные контакты питающего провода с контактами, расположенными на краю светодиодной ленты, а также угловые края ленты под углом в 90 градусов.

ВАЖНО: Не забудьте залудить (покрыть припоем) спаиваемые контакты. Во избежание повреждения светодиодов, пайка каждого контакта производится в течении не более чем 2-3 секунд.

После спайки обязательно проверьте светодиодную ленту, кратковременно присоединив ее к подключенному к питающей сети драйверу. Обезжирьте внутреннюю поверхность профиля с помощью обезжиривателя, ацетона или спирта. Снимите защитную пленку с основания ленты, затем – аккуратно зафиксируйте ее на профиле, затем, установите прозрачную полосу обратно в пазы профиля.

Зафиксируйте специальные заглушки (поставляются в комплекте с профилем) по бокам короба с лентой. Заглушка со стороны подключения имеет отверстие для провода.

___________________________________________________________________________________

Использованные источники: http://www.gost.ru/



interyerum.ru

Светодиодная лента

Светодиодная лента является универсальным решением для освещения, которая полностью изменяет наше представление об освещении наших домов и предприятий.

Знакомство со светодиодной лентой (LED).

Как следует из названия, светодиодная лента представляет собой длинную тонкую полосу светодиодов. Плата, к которой монтируются светодиоды, гибкая и может быть согнута в сложные формы без повреждения внутренних компонентов. В отличие от других типов освещения, LED лента может быть установлена на вогнутых и выгнутых поверхностях, и изогнута на 90 градусов с относительной легкостью.

Еще одним уникальным фактом является то, что эти светодиоды можно сократить до такой длины, до какой вы хотите. В то время как люминесцентные лампы, например, можно купить только в стандартных размерах, светодиодные лампы можно отрезать до нужной длины в зависимости от ваших потребностей. Это вы можете сделать или самостоятельно или профессиональный установщик.

Светодиодная лента может быть использована везде, так как ее длинная, тонкая конструкция делает ее удобной для скрытых и узких схем освещения. Они подходят для тех мест, где они должны быть не видны и хорошо вписываются в длинное, узкое пространство. Например, под кухонным шкафом, подсветка для полок.

Светодиодные ленты также могут служить для замены традиционных флуоресцентных ламп.Современные светодиодные ленты не имеют технических трудностей, связанных с установкой. Большинство из них может работать прямо от домашней розетки и через 12-вольтный светодиодный трансформатор, и могут включаться в сеть. Они не требуют никаких креплений, так как могут крепиться к поверхности с помощью клея на обратной стороне.

Есть два основных типа светодиодной ленты: одноцветная и с меняющимся цветом RGB. Одноцветная светодиодная лента выпускается в двух типах: теплый белый и холодный белый, в то время как меняющийся цвет RGB позволяет вам выбрать из широкого диапазона статических и динамических эффектов.

Так как эта светодиодная лента работает при напряжении 12 вольт, необходим трансформатор для изменения напряжения. Эти ленты легко использовать и установить, они безопасны в использовании.

В конце важно упомянуть, что светодиодные ленты доступны с разным цветом и более популярны прозрачный (белый) и матовый (черный).

www.todbot.ru

Подключение светодиодной ленты, схемы и способы подключения

В предыдущих статьях рассказывалось о применении светодиодных лет и выборе блока питания. Подключение светодиодной ленты своими руками также не представляет больших трудностей.

Устройство светодиодной ленты

Светодиодная лента представляет собой гибкую полоску, вдоль которой расположены две или четыре медные полоски, между которыми припаяны светодиоды серии SMD и токоограничивающие сопротивления. Каждые три диода расположены контактные площадки для подключения проводов и нарисована линия, по которой полоску можно разрезать. Иногда эта линия также отмечена нарисованными ножницами. Длина ленты может достигать 5 метров. В зависимости от исполнения лента может быть с одной или двух сторон покрыта силиконом, который необходимо удалить в месте подключения.

Схемы подключения светодиодных лент

Есть разные схемы подключение нескольких светодиодных лент и о них рассказывает эта статья. Его можно производить разными способами:

  • Последовательное — подключение светодиодной ленты с двух сторон. При этом к концу одного отрезка подключается начало следующего. Так соединяются отрезки ленты небольшой длины, оставшиеся от прокладки в других местах или в тех случаях, если требуется повернуть ленту под углом 90 градусов. Этим способом также соединяют отрезки светодиодных лент при ремонте. Ленты длиннее 5 метров так соединять нельзя из-за повышенного нагрева токопроводящих полосок внутри ленты и падения напряжения и светимости к концу.
  • параллельное подключение светодиодной ленты. При этом каждая лента подключается к блоку питания отдельным проводом. Один из вариантов этой схемы — магистральное. При этом толстым проводом прокладывается магистраль 12V, а к ней тонкими проводами подключаются отрезки ленты нужной длины.
  • независимое. В этом случае каждая лента подключается к своему блоку питания.

Подключение RGB-ленты с помощью контроллера

Контроллеры бывают разных видов:

  • обычные — самые дешёвые. Прячутся в витрине для подсветки или крепятся на стене. Могут иметь пульт или сенсорную панель
  • с инфракрасным пультом дистанционного управления. Этот пульт, как на телевизоре, управляет устройством в пределах прямой видимости.
  • с радиопультом. Работают на расстоянии, даже из соседней комнаты. Имеют все функции остальных пультов, не намного дороже, но при утере пульта необходимо менять сам контроллер.
  • с WI-FI. Самые дорогие, но позволяют управлять с помощью смартфона. Подключаются к системе «умный дом».

Лента с контроллером типа «бегущий огонь» подключается аналогично обычной RGB-ленте. Главное отличие заключается в том, что в ленте типа «бегущий огонь» каждый светодиод управляется отдельным чипом.

Независимо от типа, необходимо правильно выбрать мощность. Недостаточная мощность приведет к быстрому выходу контроллера из строя, а слишком мощный стоит дороже необходимого.

Выбор провода

Перед тем, как подключить светодиодную ленту в квартире или доме, необходимо выбрать провод. Если блок питания или контроллер расположен рядом с лентой, то провод выбирается по допустимому нагреву, сечением 0,5мм при мощности до 100Вт, 0,75мм до 140Вт и 1мм до 150Вт. Если лента на напряжение 24V, то мощность увеличивается в 2 раза.

Кроме этого, необходимо учесть падение напряжения в длинных проводах. Если произвести подключение светодиодной ленты к блоку питания слишком тонким и длинным проводом, то к ленте дойдет не 12V, а 10 или 8. Эти данные можно взять из таблицы, где на пересечении мощности и длины провода указано необходимое сечение.

Как запитать светодиодную ленту

Провода к светодиодной ленте подключаются при помощи пайки или специальными коннекторами.

Подключение светодиодной ленты с помощью пайки

Пайка является более надежным и экономичным способом, хотя и более трудоемким. В местах разреза есть специальные площадки для подсоединения светодиодной ленты, к которым припаивается провод. Сечение провода выбирается по нагреву, 0,5-1мм. Если для предотвращения потерь напряжения нужен провод большего сечения, то к его концу подключают тонкий провод длиной 10-15см.

Для того, что бы припаять провода, нужны паяльник мощностью не более 25Вт, оловянный припой и канифоль. Паяльник мощностью более 25Вт перегреет контактные площадки на ленте, что приведет к отклеиванию их от основания. А если вместо канифоли взять ортофосфорную кислоту, то остатки кислоты могут замкнуть места пайки между собой или разрушить провода под изоляцией.

Процесс пайки можно разделить на этапы:

  1. отрезать кусок ленты необходимой длины;
  2. с конца ленты снять силиконовую изоляцию. Это нужно сделать очень аккуратно. Если на контактных площадках останутся следы изоляции, то это очень усложнит процесс пайки, а слишком большое усилие может их повредить. В этом случае придется укоротить ленту на три светодиода и начинать все с начала;
  3. залудить контактные площадки и провода;
  4. припаять провода;
  5. на место пайки надеть кусочек термоусадочной трубки и нагреть его строительным феном. Если припаиваемый провод уже присоединен к другому, более длинному проводу или к другой светодиодной ленте, то термоусадочную трубку одевают ДО пайки.



Подключение с помощью коннектора

Кроме пайки, возможен вариант с использованием специальных коннекторов. Они производятся на два провода, для монохромных лент и на четыре, для RGB-лент. По форме бывают для дальнейшего подключения к проводам и для соединения лент между собой. Такие коннекторы, в зависимости от формы позволяют изгибать место соединения, соединяют ленты встык или под прямым углом.

Соединение помощью коннектора менее надежно, чем пайка, поскольку контакты могут окисляться и дороже. Однако если нужно подсоединить много отрезков ленты, то пайка займет очень много времени, а если нужно подключить участок в труднодоступном месте или заменить поврежденный участок, то коннектор остается единственным выходом.

Для подключения с помощью коннектора конец светодиодной ленты тщательно очищают от изоляции сверху и снизу, вставляют в коннектор и закрывают крышку.



Ремонт светодиодной ленты

Светодиодные ленты выходят из строя очень редко, но иногда такое случается. Если не горит вся лента, то, скорее всего, неисправен блок питания или утерян контакт в проводах или на подключении, например, отпала пайка. При механическом повреждении гаснут светодиоды, расположенные после места повреждения. В случае если гаснет одна секция с тремя светодиодами или механическом повреждении, ремонт заключается в замене поврежденного участка. Соединение производят коннекторами, предназначенными для соединения ленты встык или пайкой короткими отрезками проводов. До сращивания на ленту надевают кусочек термоусадочной трубки, который одевают на оба места пайки одновременно и прогревают строительным феном.

Светодиодная лента очень широко применяется в интерьере. И если вы хотите, чтобы она служила долго и украшала ваш дом, то нужно правильно её выбрать  и подобрать подходящий блок питания.

stroymasterok.com

Инструкция к светодиодной ленте, правила монтажа и подключения светодиодной ленты

Пожалуйста, внимательно прочитайте данную инструкцию перед монтажом и подключением светодиодной ленты.

ОБЩИЕ УКАЗАНИЯ

  1. При покупке светодиодной ленты, визуально убедитесь, что все ее компоненты целые, не повреждены и не имеют следов механического воздействия.
  2. Монтаж светодиодной ленты должен осуществляться только специалистами электриками, имеющими должную квалификацию и опыт работы со светодиодной продукцией. Если вы впервые занимаетесь установкой светодиодной ленты, обязательно проконсультируйтесь с опытным специалистом.
  3. Блок питания (трансформатор) должен превышать мощность светодиодной ленты на 30%.

ПРАВИЛА ПОДКЛЮЧЕНИЯ

  • Измерьте общую длину участков, где будет смонтирована лента, и вычислите нужную мощность блока питания по формуле:

    P ленты * L ленты * K = P блока

    Р ленты – мощность, потребляемая 1 метром светодиодной ленты, например 14,4 Вт/метр.
    L ленты – общая длина ленты, подключаемой к блоку питания, например 5 м.
    К – коэффициент запаса мощности блока питания, он равен 1.3 (30%).
    P блока – требуемая мощность блока питания.
    Для примера, чтобы подключить 5 метров ленты мощностью 14,4 Вт/метр вам понадобится блок мощностью:
    14,4 Вт/метр * 5 метров * 1,3 = 93,6 Вт

  • Поверхность, на которую монтируется светодиодная лента, должна быть цельной, ровной, гладкой, очищенной от грязи и обезжиренной.
  • Если led лента монтируется на токопроводящую поверхность, следует изолировать места соприкосновения контактных дорожек, пайки или участков с поврежденной изоляцией, чтобы избежать короткого замыкания. Для этого можно применять тонкие пластиковые полосы.
  • Светодиодную ленту, мощностью более 7 Вт/метр нужно обязательно наклеивать на теплоотводящую поверхность – радиатор. В противном случае срок службы ленты будет сокращен в несколько раз. В качестве теплоотвода рекомендовано использовать анодированный алюминиевый профиль. Эксплуатационная температура светодиодной ленты должна находиться в пределах от -40 до +50 градусов Цельсия, превышение этой температуры ведет к ускоренной деградации (потере яркости) светодиодов.

    Рис. 1 — Пример алюминиевого профиля для монтажа светодиодной ленты
  • Для крепления к поверхности светодиодная лента имеет клейкое основание (двухсторонний скотч). Снимите защитную пленку и аккуратно прижмите ленту к поверхности. Чтобы не повредить устройство, избегайте излишнего давления на светодиоды и резисторы. Со временем липкий слой пересыхает, и лента может отклеиться. Поэтому нужно предусмотреть дополнительную фиксацию, для этого подойдет клей, лак или специальные скобы.
  • При монтаже ленты избегайте резких изгибов и скручиваний. Минимальный радиус изгиба – 5 см. Чтобы изогнуть ленту под углом 90 и менее градусов, нужно сделать разрез по разделительной линии (нанесены на ленту через каждые 2,5см, 5 см или 10 см, в зависимости от типа ленты) и спаять 2 отрезка под нужным углом.
  • Если вам требуется отрезок ленты определенной длины, разрезы следует производить по специальным меткам, которые обычно расположены через каждые 3 или 6 светодиодов. Если разрезать светодиодную ленту в неположенном месте, то поврежденный модуль (3-6 диодов) не будет работать.

    Рис. 2 — Пример места для разреза светодиодной ленты
  • При соединении двух отрезков светодиодной ленты используется маломощный паяльник, с температурой не более 250 градусов Цельсия. Пайка производится на специальных контактных местах. Длительность припаивания одного контакта не должна превышать 5 сек.
  • Подключение светодиодной ленты к блоку питания должно производиться к соответствующим клеммам с соблюдением полярности. Для безопасности следует также подключить к блоку провод заземления (если он имеется).
  • Каждый 5 метровый отрезок ленты подключается параллельно к блоку питания или RGB контроллеру (если подключается RGB лента) и обязательно с обеих сторон. Для подключения ленты будет достаточным использовать провод сечением 0,5-0,7 мм2, для параллельного соединения нескольких отрезков используется провод (шина) сечением не менее 1,5 мм2.

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ

Рис. 3 — Схема подключения одноцветной светодиодной ленты (не более 5 метров)

Рис. 4 — Схема подключения одноцветной светодиодной ленты (более 5 метров)

Рис. 5 — Схема подключения многоцветной RGB светодиодной ленты (не более 5 метров)

Рис. 6 — Схема подключения многоцветной RGB светодиодной ленты (более 5 метров)

ПРИМЕЧАНИЯ
Хранение ленты должно происходить при температуре -40°C +60°C в сухом темном помещении при относительной влажности не более 70%
Рабочее напряжение не должно превышать номинального показателя для используемого вида, 12 или 24V, иначе лента выйдет из строя.
Допускается использование блоков только постоянного питания, напряжение которых должно соответствовать техническим характеристикам светодиодной ленты.
Запрещается включать ленту низковольтного потребления, минуя понижающий трансформатор, непосредственно к 220 В. В этом случае светодиоды моментально будут разрушены.
Перед включением тщательно проверьте систему на отсутствие короткого замыкания, иначе может выйти из строя блок питания. Соблюдайте полярность при подключении.

Ответы на десять основных вопросов о светодиодных лентах — LED Hut

Хотите добавить немного современного стиля в свое окружение? Тогда вы не ошибетесь со светодиодной лентой. Светодиодное ленточное освещение — это стильно, универсально и экономично. Он доступен в различных ярких цветах, и вы можете быстро и легко получить комплекты полосок Plug and Play, а также световые полосы, подключаемые к сети. Эта статья отвечает на некоторые из наиболее распространенных вопросов, которые мы получаем от клиентов о светодиодном ленточном освещении. Не видите свое ниже? Тогда задайте нам вопрос в разделе комментариев, и мы ответим вам как можно скорее.

1. Что такое светодиодные ленты?

Светодиодные ленты представляют собой тонкие ленты с крошечными SMD-микросхемами, которые излучают свет. Они универсальны и могут быть прикреплены практически ко всему, их длина варьируется от одного до пяти метров. Их также можно обрезать по длине в соответствии с вашими потребностями, и они доступны в водонепроницаемом корпусе, поэтому вы можете использовать их в самых разных местах. Чаще всего они используются на перилах, под кухонными стойками, в ванных комнатах, за домашними развлекательными системами и в качестве акцентного освещения.

2. Можно ли регулировать яркость светодиодных лент?

Они действительно есть, но вам также необходимо убедиться, что у вас есть драйвер светодиода с регулируемой яркостью (если, конечно, вы не используете комплекты plug and play). Это связано с тем, что светодиодные ленты полагаются на источник постоянного тока, который может подаваться только драйвером, который переключает источник питания переменного тока на постоянный.

3. Нужен ли драйвер для светодиодных лент?

Пока мы говорим о драйверах, если вы не используете комплекты ленточных осветительных приборов Plug and Play, вам понадобится драйвер для питания ваших ленточных фонарей. При поиске необходимого светодиодного трансформатора мощность драйвера должна покрывать мощность полосы, которую он будет питать, плюс 20%; таким образом, для пятиметровой полосы освещения с 60 маленькими светодиодными чипами, что соответствует 25 Вт, потребуется драйвер светодиода на 30 Вт.

4. Безопасны ли светодиодные ленты?

Светодиодные ленты так же безопасны, как и любой другой электрический источник света, при правильной установке и использовании. Мы всегда советуем вам проконсультироваться с электриком при установке ленточного освещения.

5. Насколько дешево использование светодиодных лент?

Да.Светодиодные ленты невероятно дешевы в эксплуатации. Это связано с тем, что светодиод преобразует 90% своей энергии в свет, что делает его наиболее экономичным источником света. Например, стоимость эксплуатации типичной светодиодной ленты мощностью 10 Вт составляет примерно 10 фунтов стерлингов в год. Возьмите эквивалентный источник света накаливания, и вы можете рассчитывать потратить 60 фунтов стерлингов в год на энергозатраты!

6.

Достаточно ли ярки светодиодные ленты? Это зависит от того, где вы хотите их использовать, но вы можете ожидать, что ваши новые светодиодные ленты будут такими же яркими, как и любой другой источник света.Они также доступны с различными значениями люмена (яркости) для большей гибкости.

7. Водонепроницаемы ли светодиодные ленты?

Вы можете получить водонепроницаемое, брызгозащищенное и водонепроницаемое ленточное освещение. Водонепроницаемые полосовые светильники LUMiLife плотно закрыты силиконовой трубкой, поэтому их можно безопасно использовать практически в любом месте.

8. Можно ли разрезать и / или соединить светодиодные ленты?

Ленточные фонари поставляются с удобными маленькими маркерами, которые позволяют отрезать их до нужной длины, поэтому, если у вас есть полоса длиной пять метров, но вам нужно всего четыре метра, вы можете обрезать ее по своему усмотрению.Оставшийся счетчик тоже не пропадет даром, и его можно будет использовать в другом месте дома. Вы также можете очень легко соединить ленту разной длины. Лучший способ для этого — использовать коннекторы для полосовых ламп, не требующие пайки. Убедитесь, что вы используете соединитель для полосы подходящего размера, соответствующего размеру используемой полосы. Можно выбрать один из трех размеров: • 8-миллиметровый разъем для одноцветной полосовой подсветки 3528 (маленькая микросхема) • 10-миллиметровый разъем для одноцветной полосовой подсветки 5050 (большая микросхема) • RGB-разъем для многоцветной полосовой подсветки 5050 (большая микросхема) Затем вы просто вставляете два конца полосы в разъем и зажимаете его.Просто как тот! Только помните, что общая длина не должна превышать пяти метров.

9. Почему мои светодиодные ленты мигают?

Светодиодные лампы могут мигать из-за используемого вами источника питания. Для светодиодов требуется источник питания постоянного тока (DC), в то время как большая часть электросети в Великобритании представляет собой источник питания переменного тока (AC). Чтобы обойти это, вам понадобится драйвер светодиодов хорошего качества, а общая мощность драйвера должна покрывать общую мощность ленты, которую он питает, плюс 20%.Другой причиной могла быть длина полосы света. Мы всегда рекомендуем, чтобы длина каждой полосы освещения, которую вы используете, не превышала пяти метров. Это гарантирует, что достаточная мощность доступна по всей длине полосы, предотвращая мерцание или затемнение света.

10. Можно ли гнуть светодиодные ленты?

И да и нет. Вы можете согнуть стандартную водонепроницаемую светодиодную ленту вокруг углов — если вы сгибаете их по линии разреза. В качестве альтернативы, для более сложных углов, вы можете разрезать светодиодную ленту и припаять провод между отдельными отрезками, чтобы нести источник питания.Однако этот метод менее незаметен для глаз. Водонепроницаемые светодиодные ленты нельзя гнуть. Это потому, что они покрыты водонепроницаемым силиконом, который недостаточно гибок, чтобы загибать углы, поэтому вам придется отрезать и припаять прилегающие куски.

Полное руководство по светодиодным лентам

Светодиодные ленты — это сбывшаяся мечта домашнего мастера. Поверьте мне, я был втянут в запой, просматривая многочасовые видеоролики светодиодных проектов более чем несколько раз.

Несмотря на то, что я нашел массу действительно хороших идей (и потратил много времени впустую), я изо всех сил пытался найти одно место , где я мог бы получить всю информацию, необходимую для создания моего собственного проекта.

Вот для чего это руководство.

Это руководство поможет вам пройти путь от начинающего до готового проекта.

Я научу вас, как правильно выбрать и установить светодиодные ленты для вашего приложения. Я также научу вас выбирать и устанавливать соответствующие контроллеры и блоки питания, соответствующие вашим светодиодным лентам. А попутно я отвечу на общие вопросы и поделюсь своими знаниями.

Наконец, в конце список продуктов, рекомендуемых мной для вашего проекта светодиодной ленты.


Типы микросхем светодиодных лент

Если вы покупаете светодиодные ленты, вы, вероятно, встретите всевозможные комбинации букв и цифр, которые должны описывать полосу, на которую вы смотрите.

Что означают буквы?

Буквы в описании относятся к цвету (ам) на выходе светодиодных чипов на полосе.

Если буквы разделены знаком «+» или пробелом, это обычно означает, что это отдельные фишки. Если места нет, это обычно означает, что все они интегрированы в один чип.

Когда светодиоды находятся на отдельных микросхемах, меньшее количество источников света можно разместить в полосе той же длины.

RGB — красный, зеленый, синий

Светодиод RGB содержит три диода (LED означает «светоизлучающий диод») на одной микросхеме: по одному для каждого цвета. Каждый цвет подключается к собственному каналу. Регулируя мощность, подаваемую на каждый цвет (с помощью контроллера), можно создать любую комбинацию цветов.

W — Белый

Обычно одиночная буква «W» обозначает чистый белый цвет (6500K). Стандартных стандартов не существует, поэтому обязательно проверьте их еще раз.

WW — теплый белый

Теплый белый обычно составляет 2700K, он похож на цвет лампы накаливания.

CW — холодный (или холодный) белый

Холодный белый находится в диапазоне 6500K, но проверьте, чтобы быть уверенным.

CCT — Температура цветовой корреляции

CCT обычно означает, что полоса включает два канала белого цвета. Один теплый белый, а другой холодный белый. Регулируя мощность, подаваемую на каждый белый канал, полоса может производить любой белый свет, равный двум светодиодам или между ними.Светодиоды CCT могут быть как на одной микросхеме, так и на разных микросхемах.

Примеры распространенных конфигураций светодиодных микросхем:
Этикетка Описание
RGB Одноканальный трехканальный чип со светодиодами RGB
RGBW Одноканальный четырехканальный чип с RGB и белыми светодиодами
RGB + W Один 3-канальный чип со светодиодами RGB и отдельный одноканальный чип с белым светодиодом
RGB + CCT Один 3-канальный чип со светодиодами RGB и отдельный 2-канальный чип с холодным белым и светодиоды теплого белого цвета
RGBCCT Одиночный 5-канальный чип с светодиодами RGB, CW и WW

Что означают цифры?

Описание светодиодной ленты часто включает 4-значное число, например 5050 или 2835.Число обычно описывает размер чипа.

Например, светодиодный чип 5050 имеет ширину 5,0 мм и высоту 5,0 мм. Точно так же чип 2835 имеет ширину 2,8 мм и высоту 3,5 мм.

Если вы смотрите на полосу с цифровой адресацией, вы, вероятно, увидите четырехзначное число (например, WS2812B или SK6812). Но в данном случае это никак не связано с размером чипа. Вместо этого номер — это имя встроенной микросхемы контроллера светодиодов.

Source
Общие адресные контроллеры светодиодов:
WS2811
WS2812 ECO
WS2812B
WS2813

WS2815
SK6812
Имеет ли значение размер?

Хотя большинство микросхем одинакового размера имеют схожие характеристики, не все производители микросхем созданы равными.Следовательно, нет гарантии, что чипы одного размера от разных производителей имеют одинаковую производительность.

Обычно более крупный чип ярче, но не обязательно. В конечном итоге общую яркость определяют несколько факторов, включая схему микросхемы, потребляемую мощность и используемые материалы.

Например, ниже представлена ​​таблица с основными характеристиками для трех различных микросхем производства Epistar (популярного производителя светодиодов).

Светодиод Площадь поверхности чипа Световой поток Потребляемая мощность
2835 9.8 мм2 22-24 лм 0,2 Вт
5054 27 мм2 45-55 0,5 Вт
5630 16,8 мм2 50-60 лм 0,5 Вт

Обратите внимание на то, что 5630 излучает больше света, чем 5054, хотя у него меньшая площадь поверхности. Кроме того, ему удается выдавать больше света, сохраняя при этом то же количество энергии (более эффективно).

Размер играет роль в определении того, сколько светодиодов может быть установлено на полосе:

1.Узкий чип можно прикрепить к полосе ближе друг к другу, создав более равномерный свет.

2. Большая микросхема потенциально может вместить несколько диодов на одной микросхеме. Это может обеспечить лучший интервал для многоцелевых (меняющих цвет) полос.

Например, микросхема RGBCCT имеет всего 5 диодов на одной микросхеме. Один и тот же чип используется непрерывно по всей полосе. Каждая микросхема может создавать цвета и белый цвет.

Сравните это с полосой RGB + CCT. Используются два разных чипа.Один создает цвета, а другой — белые. Они располагаются поочередно.

Расстояние между светодиодами одного цвета на полосе RGB + CCT больше, чем на полосе RGBCCT. На практике больший зазор может сделать свет менее равномерным.


Как правильно выбрать светодиодную ленту

Существуют бесконечные варианты светодиодных лент, которые продаются в широком диапазоне цен. В чем разница между дешевым и дорогим? И что лучше всего подходит для вашего проекта?

Яркость

Яркость или светимость обычно измеряется в люменах.Что касается светодиодных лент, вас интересует вопрос, насколько яркая моя полоса на единицу длины? Таким образом, вместо общего количества просветов вам следует искать люмен на фут или люмен на метр.

Вот несколько рекомендаций по выбору уровня яркости в зависимости от ситуации.

Использование Рекомендуемый световой поток на фут
Акцент / освещение настроения 150-350
Подсветка шкафа 175-525
Рабочее освещение (закрыть) 275- 450
Рабочее освещение (дальнее) 350-700
Непрямое освещение 375-575
Замена люминесцентной лампы 500-950
Источник

Хорошая идея купить полосы с дополнительной яркостью для вашего приложения.Затем установите диммер, чтобы уменьшить яркость до желаемого уровня.

Использование диммера снизит рабочую температуру светодиодов, что продлит их срок службы.

Кроме того, с возрастом светодиоды действительно теряют часть своей яркости. Если вы с самого начала немного увеличите размер светодиодов, у вас будет дополнительная яркость, чтобы компенсировать разницу по мере их старения.

Эффективность

Яркость не всегда дает полную картину. Вы можете получить больше яркости от любого светодиода, если пропустите через него достаточную мощность, но это не всегда хорошо.

Производитель светодиодной ленты может увеличить заявленный световой поток, подавив светодиоды. Это заставит их сиять ярче, но также заставит их нагреваться и работать менее эффективно. Поскольку высокая температура является основной причиной преждевременного выхода светодиода из строя, вполне вероятно, что сверхмощные светодиоды не прослужат так долго, как в противном случае.

По этой причине уместно задать вопрос: сколько света он излучает по сравнению с потребляемой мощностью? Это соотношение называется световой отдачей.Это часто указывается в спецификациях продуктов. Если нет, вы можете рассчитать эффективность, разделив количество создаваемых люменов на то, сколько энергии он использует.

Нужен ли мне

с высоким индексом цветопередачи?

Индекс цветопередачи (CRI) — это показатель того, насколько точно искусственный источник света воспроизводит естественный свет. Сообщается как число от 0 до 100.

CRI выше 80 приемлем для большинства приложений.

CRI выше 90 считается высоким CRI и в основном используется в розничной торговле, искусстве, кино или фотографии.Некоторые из светодиодных лент самого высокого качества имеют индекс цветопередачи 97-99.

Почему важен индекс цветопередачи?

Объекты при слабом освещении могут казаться тусклыми или резкими в зависимости от освещения и цвета. Цвета будут менее яркими, а общий световой эффект — менее ярким.

Но почему?

ПРИМЕЧАНИЕ. Ниже приводится техническое объяснение того, что делает светильник с высоким индексом цветопередачи. Вы можете пропустить его, если из-за занудства у вас потускнеют глаза.

Свет, который мы видим, обычно не состоит из одной длины волны.Скорее, это набор волн, охватывающих видимый спектр. Цвет, которым кажется свет, является средним для включенных волн.

Спектр видимого света Источник

Как показано на изображении выше, разные длины волн соответствуют тому, что мы видим как разные цвета. Цвет объекта будет определяться длиной волны света, который он отражает.

Например, если солнце светит на объект, и мы видим красный цвет, это означает, что объект поглотил все длины волн света, кроме света в красном диапазоне длин волн.Этот свет отражается в наших глазах, заставляя нас видеть красный объект.

Что произойдет, если вместо солнечного света мы направим на яблоко светодиодный свет?

Что ж, если это будет стандартный недорогой светодиод, то в результате, скорее всего, получится тусклое, оранжевое и вообще непривлекательное яблоко.

Почему?

Солнечный свет в полдень имеет коррелированную цветовую температуру (CCT) 5500-6000K. Вы могли подумать, что для того, чтобы имитировать дневной свет, вам просто нужно купить светодиод с такой же CCT. Но все намного сложнее.

Любой видимый свет можно разделить на части путем измерения мощности волн в заданном диапазоне длин волн. Это часто отображается в виде графика с использованием графика распределения спектральной мощности. Ниже представлен график распределения спектральной мощности дневного света.

Источник

Типичный светодиод имеет график распределения спектральной мощности, который выглядит примерно как изображение слева. Обратите внимание, что вокруг голубых и красных областей имеются существенные недостатки. Это приведет к тому, что объекты, включающие эти цвета, будут выглядеть «выключенными» при просмотре под этим светом.

Светодиод с высоким индексом цветопередачи имеет более равномерное распределение спектральной мощности, как на изображении справа. Этот конкретный сделан YUJILEDS.

Ниже тот же ЮДЗИЛЭД в сравнении с дневным светом (белая пунктирная линия).

Светодиодная лампа может быть построена для излучения CCT 6000K (для соответствия дневному свету). Но если спектральное распределение мощности не соответствует естественному освещению, объекты всегда будут выглядеть «не так» при просмотре под светом.

Что лучше: 12 В или 24 В?

Светодиодные ленты обычно доступны на 5 В, 12 В или 24 В.

Для аналоговых лент большинство людей выберет 12В или 24В. Как правило, 12 В идеально подходят для небольших установок, но для больших установок может быть лучше использовать 24 В.

Для проектов с цифровыми полосами иногда может быть удобно использовать полосы на 5 В. Большинство цифровых контроллеров работают от 5 В, что позволяет управлять контроллером и полосками от одного источника питания. Кроме того, на полосах 5 В каждый отдельный светодиод может управляться независимо.

Более высокое напряжение означает более длительную работу.

Полоса с более высоким напряжением, как правило, может работать дольше, не страдая от последствий падения напряжения.

Что такое падение напряжения?

Падение напряжения приводит к тому, что светодиодные ленты теряют свою яркость по мере того, как полоса становится длиннее. Светодиоды в начале полосы (ближе к источнику питания) будут ярко светиться. В то время как светодиоды на конце полосы будут тусклыми.

Пример падения напряжения

Выше показан отличный пример влияния падения напряжения.

Пару лет назад я установил непрямое освещение в своей гостиной.Я использовал полоски на 12 В и сделал петлю по периметру комнаты, соединив три полоски по 5 м встык к одному источнику питания.

Яркий свет слева — начало полос. Огни перемещаются по комнате и заканчиваются рядом с началом. Фонари с правой стороны страдают от падения напряжения и намного менее ярки.

Почему это происходит?

Любая длина провода имеет определенное электрическое сопротивление. Чем длиннее провод, тем больше сопротивление.Электрическое сопротивление вызывает падение напряжения, а падение напряжения заставляет светодиоды тускнеть.

Следовательно, светодиоды в конце полосы всегда будут получать меньшее напряжение, чем светодиоды в начале. Если вы сделаете полосу достаточно длинной, падение напряжения станет достаточно значительным, чтобы вызвать видимую разницу в яркости.

Как более высокое напряжение снижает влияние падения напряжения?

Во-первых, вы должны иметь общее представление о том, как подключены все компоненты светодиодной ленты.

Большинство отдельных светодиодных чипов работают от источника постоянного тока напряжением 3 В, независимо от того, установлены ли они на полосе 12 В или 24 В. Фактически, тот же светодиодный чип, который работает на полосе 12 В, можно также установить на полосу 24 В. Разница заключается в том, как спроектирована схема полоски. Светодиодные чипы

соединены последовательно в группы. Каждая группа содержит несколько светодиодных чипов и резистор. Общее падение напряжения на группе должно равняться общему напряжению на полосе (см. Диаграммы ниже).

Затем каждая из групп соединяется параллельно и размещается по длине полосы.

А пока обратите внимание (схемы выше), что размер группы на полосе 24 В составляет 7 светодиодов по сравнению с 3 светодиодами на 12 В. Ниже я объясню, почему это важно.

Каждый провод имеет определенное сопротивление проталкиванию электричества. Чем длиннее становится провод, тем больше сопротивление (и падение напряжения). В конце концов, он становится достаточно большим, чтобы влиять на яркость светодиода.Ниже приведен пример того, как это может произойти на полосе 12 В.

Обратите внимание на диаграмму выше, что напряжение на светодиодах упало с 3,0 В до 2,75 В.

Когда мы переключаемся на 24 В, происходят две вещи, которые уменьшают падение напряжения.

  1. Когда напряжение увеличивается вдвое (от 12 В до 24 В), ток уменьшается вдвое (закон Ома). Это также приводит к уменьшению падения напряжения на длинном проводе вдвое. Таким образом, вместо падения на 1 В оно становится падением на 0,5 В.
  2. Эффект 0.Падение 5 В делится между 8 остальными компонентами схемы (по сравнению с 4 на 12 В).

Обратите внимание, что напряжение на светодиодах упало только до 2,9375 В по сравнению с 2,75 В с полосой 12 В.

Если у вас есть приложение, которое требует больших тиражей лент, это может быть хорошей идеей для лент на 24 В. Но даже полоски на 24 В имеют предел. Возможно, вам придется использовать другие методы (см. Раздел питания ниже), чтобы светодиоды не погасли в конце.

Более низкое напряжение имеет более близкие линии разреза

Как я только что упомянул, светодиодные ленты соединены группами светодиодов.Размер группы зависит от напряжения полосы. На полосе 5 В будет только один светодиод на группу, на полосе 12 В — 3, а на полосе 24 В — 7.

Линии разреза расположены между группами. Следовательно, чем меньше каждая группа светодиодов, тем ближе могут быть линии разреза.

Например, см. Схемы полос 12В и 24В ниже.

Если в вашей установке много углов с небольшими промежутками между ними, полоса с более низким напряжением и более близкими линиями разреза может быть хорошим выбором.Это может помочь свести к минимуму «мертвые» зоны по углам.

Более высокое напряжение может быть более эффективным

Каждый раз, когда на резисторе появляется напряжение, это означает, что энергия преобразуется в тепло, а не в свет. Следовательно, резисторы на приведенных выше схемах необходимы, но они также являются источником бесполезной энергии.

Сколько потрачено впустую?

Расчет довольно простой. Все, что нам нужно сделать, это разделить величину напряжения на резисторе на общее напряжение:

Общее напряжение полосы Напряжение на резисторе % Мощность, «потраченная впустую» на резисторы
5V 2V 40%
12 В 3 В 25%
24 В 3 В 12.5%

Легко видеть, что полоски с более высоким напряжением страдают от меньших потерь энергии. Светодиоды потребляют настолько мало энергии, что для небольших установок это не имеет большого значения. Но для всего помещения или коммерческих установок разница в энергопотреблении может стать значительной.


Какой толщины у меди?

Гибкая полоса, на которой установлены светодиоды, на самом деле является печатной платой. Внутри полосы находится слой меди, который обеспечивает электрическую схему и основную часть рассеивания тепла.

По этим причинам толщина медного слоя имеет значение.

Более толстый слой меди означает, что электричество может проходить легче (меньшее электрическое сопротивление). Это снизит падение напряжения и обеспечит более длительную работу.

Он также быстрее рассеивает тепло. Светодиоды будут оставаться более холодными, что в конечном итоге поможет продлить срок их службы.

Количество меди в светодиодной ленте обычно измеряется в унциях на квадратный фут. Типичные значения для светодиодной ленты — 1-4 унции.Более высокая мощность требует больше меди.

К сожалению, очень немногие продавцы указывают это на странице информации о продукте. Если вы планируете небольшой проект с несколькими полосками по выгодной цене, я бы не стал особо беспокоиться об этом.

Однако, если вы планируете большой проект с использованием высококачественных лент, стоит обратиться к производителю, если он не указан на странице характеристик.


Как установить светодиодные ленты

Наилучший способ, который я нашел для установки светодиодных лент, — это внутри алюминиевого канала.

Каналы бывают угловыми или плоскими, с крышкой диффузора или прозрачной крышкой. Они бывают разной ширины, поэтому убедитесь, что канал подходит к полосе.

Мягкие алюминиевые швеллеры можно разрезать ножовкой или электрической торцовочной пилой. Если вы используете торцовочную пилу, вам следует использовать лезвие с твердосплавным наконечником и большим количеством зубцов.

После отрезания канал можно надежно закрепить винтами.

Преимущества установки светодиодных лент внутри канала:

  1. Обеспечивает однородную поверхность для адгезива ленты, образуя надежное и долговечное соединение.
  2. Алюминий действует как радиатор и помогает рассеивать тепло, продлевая срок службы светодиода.
  3. Пластиковая крышка рассеивает свет. Это сделает свет от светодиодов более равномерным.
  4. Чехол также поможет защитить полосу от пыли и повреждений.
  5. Если светодиодные ленты хорошо видны, чистые линии каналов помогают придать установке более изысканный вид.

Несмотря на все преимущества канала, существуют установки, в которых дополнительная стоимость каналов не стоит того.

Самая большая проблема, с которой вы столкнетесь при установке без канала, — это то, что клейкая лента не держится. Обычно это происходит изначально. Но иногда через неделю или месяц клей выходит из строя.

Чтобы клей не отклеился, я рекомендую наносить немного горячего клея через каждые пару футов.

Как соединить светодиодные ленты

Пайка обычно является самым надежным методом соединения двух светодиодных лент. Но это также отнимает много времени, требует специального оборудования и некоторых навыков.

Клипы быстрее и не требуют никаких навыков. По этой причине я рекомендую использовать зажимы, если у вас будет легкий доступ к полосам (в большинстве случаев).

Однако соединения, выполняемые зажимами, не так прочны, как припой. Они уязвимы к коррозии и перемещению.

Поэтому я рекомендую использовать припой, если полосы могут испытывать:

  1. Погода — любая установка на открытом воздухе или нагрев и охлаждение, которые могут вызвать конденсацию
  2. Движение — любой гибкий канал или место, которое может испытывать вибрацию
  3. Очень постоянное — залиты эпоксидной смолой или другим подобным материалом.

Как обращаться с углами

Проблема с углами состоит в том, чтобы эффективно повернуть угол, не оставляя «небольшого промежутка» и не тратя слишком много времени на обрезку и соединение.

Плавный изгиб

Лучший способ, который я нашел для большинства своих установок, — это просто сделать легкий изгиб за углом.

Для этого метода вам не нужно разрезать полосу или иметь какое-либо специальное соединительное оборудование. Вы можете делать изгибы, даже если компоненты полосы случайно упадут прямо на угол.

Source

Проведите полосу за угол и дайте полосе принять собственную форму. В результате получится небольшая петля в углу.

Одна из проблем этого метода — со временем клей в углу может потянуться вверх.Чтобы этого не происходило, нанесите немного горячего клея на каждую сторону угла.

Если вы устанавливаете полосы внутри канала, изгиб может не поместиться внутрь. Это особенно актуально для полосок с плотно упакованными компонентами. В этом случае я рекомендую разрезать полосу и использовать вместо нее угловые соединители.

Угловой соединитель

Вы также можете разрезать полоски по углам и соединить их соединителями. Однако светодиодные ленты необходимо разрезать по линиям разреза. Поэтому, если промежуток между линиями разреза большой, вы можете получить небольшой промежуток без света в углу.

Это тот случай, когда установка полосок в канал с диффузором будет полезна. Без диффузора у вас, скорее всего, останется тусклое или темное пятно.

Можно купить жесткие пластиковые угловые соединители на 90 градусов, но я рекомендую тип с проводами. Гибкие провода можно регулировать под любым углом.

Source
Метод складывания

Вы, , можете попытаться сложить полоски, но я не рекомендую это делать. Печатные платы на большинстве светодиодных лент довольно гибкие. Убедитесь, что ваш изгиб не окажет нагрузки на участки с какими-либо компонентами.Одноцветные полоски низкой плотности лучше всего подходят для фальцовки, потому что для фальцовки доступно больше «чистой» области.

Сначала согните полосу под прямым углом в направлении , противоположном направлению поворота .

Затем сделайте второй сгиб, загнув загнутый конец обратно на себя.

Удаление светодиодных лент

Когда светодиодная лента надежно приклеена к поверхности, может показаться, что удалить ее, не повредив ее, практически невозможно.

Не тяните за полосу и надейтесь на лучшее.Вы рискуете порвать ленту или повредить отдельные разъемы светодиодов.

Вместо этого используйте мулине.

Нет, не такая нить! Зубная нить.

Отрежьте кусок нити и протяните его под краем. Затем двигайте им взад и вперед по длине полосы.


Как запитать светодиодные ленты

Светодиодные чипы получают питание от постоянного тока. Поэтому нельзя включать светодиодную ленту прямо в розетку (переменный ток). Вместо этого вам понадобится источник питания для преобразования переменного тока от стены в постоянный ток, который может использовать светодиод.

Как выбрать источник питания для светодиодов

Эту область часто упускают из виду, особенно любители. Если вы собираетесь тратить деньги, вы, вероятно, захотите потратить их на суперяркие высококачественные светодиоды. Следовательно, есть соблазн удешевить блок питания. Но если заранее потратить деньги на хороший блок питания, то со временем они окупятся.

Сколько мощности вам нужно?

Во-первых, вам нужно знать, сколько энергии будут использовать ваши стрипы, чтобы вы могли выбрать блок питания подходящего размера.

Каждый поставщик должен указать потребляемую мощность своих светодиодных лент. Он может быть указан как потребляемая мощность отдельного светодиодного чипа или как мощность на длину полосы. В любом случае, просто умножьте мощность на единицу длины на общую длину полосы, которую вы планируете использовать.

Не беспокойтесь, нет необходимости получать абсолютно точный номер. Близко достаточно.

После того, как у вас есть оценка энергопотребления вашего стрипа, хорошее практическое правило — добавить еще 20% (мощность стрипа / 0.8). Затем выберите источник питания, который может обеспечить большее или равное этой величине.

Дополнительная емкость продлевает срок службы источника питания. Как и в случае со светодиодами, частой причиной отказа источника питания является нагрев. А работа блока питания на полную мощность нагревает его.

Напряжение источника питания должно соответствовать напряжению светодиодов.

Источник питания должен быть того же напряжения, что и светодиодная лента.

Например, если вы попытаетесь использовать источник питания 24 В на полосе 12 В, светодиоды будут гореть очень ярко (с перегрузкой) в течение короткого периода времени.Вскоре они перегреются и перегорят.

И наоборот, если вы попытаетесь использовать источник питания 12 В на полосе 24 В, светодиоды с недостаточным питанием вообще не загорятся.

Водонепроницаемый или нет?

Корпус блока питания обычно оценивается по системе защиты IP. Первая цифра в рейтинге IP — это защита от продаваемых предметов (например, пальцев, грязи, пыли). Второе число — защита от жидкости (например, капание, разбрызгивание, погружение).

Гидроизоляция

Если вы ищете водонепроницаемый блок питания, я рекомендую убедиться, что вы получаете IP67 или IP68.Ожидается, что они будут полностью погружными.

Вы также можете найти блоки питания со степенью защиты IP65, которые продаются как водонепроницаемые. Они защищены от водяных брызг (например, сильного ливня, распылителя из шланга), но не от погружения.

Разница в цене между IP65 и IP67-68 обычно незначительна, поэтому дополнительная защита того стоит.

Защита от пыли

Даже если вы не беспокоитесь о воде, вам может потребоваться герметичный блок питания для защиты от пыли.

Любой блок питания с рейтингом IP, который начинается с «IP6», будет защищен от пыли.

Если источники питания открыты для воздуха, на внутренних компонентах может скапливаться пыль. Это способствует накоплению избыточного тепла, что может сократить срок службы источника питания.

Эффективность блока питания

Эффективность вашего блока питания может иметь большое значение в общем потреблении энергии. Типичный КПД источников питания составляет от 70% до 90%.

Например:

Если у меня есть светодиодная лента, которая потребляет 100 Вт, блок питания с эффективностью 70% будет потреблять 100 Вт / 0.70 = 143Вт электроэнергии.

В то время как блок питания с КПД 90% потребляет только 100 Вт / 0,90 = 111 Вт.

По большей части, если вы хотите большей эффективности от источника питания, за это нужно платить. Имеет ли смысл платить за повышение эффективности обычно зависит от размера вашего проекта.

Установка источника питания

Если вы планируете просто подключить питание светодиода к существующей розетке, вам не нужно беспокоиться о нарушении строительных норм.Пока вы не подключаетесь к электросети и не прокладываете провода внутри стен, вам все в порядке.

Однако, если вы проводите большую установку, вам, вероятно, не нужно, чтобы провода свешивались повсюду. В этом случае для чистой установки обычно требуется несколько источников питания светодиодных драйверов и проложить провода через стены.

Если вы хотите, чтобы он выглядел красиво и чисто, подумайте о том, чтобы разместить все блоки питания внутри корпуса. Подайте сетевое напряжение в корпус и подключите розетку внутри корпуса.Затем установите блоки питания и подключите их к розетке.

DO купите блок питания класса 2. Если вы прокладываете провода внутри стен, это гарантирует, что вы не превысите требования к мощности. Блок питания класса 2 ограничен 60 Вт для 12 В и 96 Вт для 24 В.

Один источник питания может превысить предел мощности, если он разделяет мощность на несколько выходов, пока каждый выход находится в пределах мощности.

DO используйте проводку, соответствующую классу 2 (CL2), если вы собираетесь прокладывать провода внутри готовых стен.

НЕ ПОДКЛЮЧАЙТЕ подключайте источник питания напрямую к сети. Вместо этого подключите вилку с 3 контактами к стороне входа (120 В) и вставьте ее в розетку.

НЕ НУЖНО устанавливать блок питания внутри стены без съемной панели. Это само собой разумеется, но всегда есть того парня . Источники питания действительно выходят из строя, и если они застревают в стене, это становится настоящей головной болью при обслуживании.

Как запитать очень длинные ленты

Если у вас достаточно длинная серия светодиодных лент, вы испытаете падение напряжения.Вы можете уменьшить эту проблему, используя полоски с более высоким напряжением (как описано выше), но это не решит проблему полностью. В конце концов, если пробег будет достаточно долгим, даже полоска на 24 В пострадает от падения напряжения.

К счастью, есть способы без особых проблем расширить зону действия ваших полосок.

Установите блок питания посередине.

Самый простой способ удвоить эффективную длину лент — разместить источник питания посередине двух полос.Точно так же, если полоска образует петлю, вы можете подключить оба конца к источнику питания.

Используйте инжекцию мощности

Конечно, иногда вы будете ограничены в том, где вы можете установить блок питания. В других случаях у вас будет такой длинный световой поток, что даже размещения мощности в центре будет недостаточно, чтобы избежать падения напряжения.

В этих случаях вам придется проложить больше проводов к нужным местам. Это называется подачей мощности.

Ввод мощности может осуществляться с помощью одного или нескольких источников питания.Для аналоговых и цифровых лент это делается по-разному.

Инъекция мощности для аналоговых светодиодных лент

Аналоговые ленты не имеют встроенных микроконтроллеров, как цифровые. Это означает, что необходимо установить какой-то контроллер напряжения между источником питания и полосой на всех соединениях .

Можно купить второй контроллер. По сути, это создаст вторую светодиодную ленту с отдельным питанием и отдельным управлением.Затем, если хотите, вы можете использовать программное обеспечение для автоматизации, чтобы убедиться, что два контроллера остаются синхронизированными.

Однако есть более простое (и более дешевое) решение.

Повторители сигналов

Повторители сигналов можно подключить в любом месте, где требуется подача мощности. Повторитель будет передавать сигнал, так что все светодиоды синхронизируются одним контроллером.

Этот способ проще для домашней автоматизации, потому что к сети умного дома добавляется только один контроллер.

Это также упрощает электромонтаж для подачи энергии. Все, что вам нужно сделать, это подключить питание к репитеру и подключить две полосы к репитеру.

Повторитель может питаться от того же источника питания, что и контроллер (см. Выше). Или он может питаться от отдельного источника питания (см. Ниже).

При необходимости можно использовать несколько репитеров. Повторители потребляют собственное питание, что позволяет использовать один контроллер для полос любой длины.

Ввод мощности для цифровых светодиодных лент

Для цифровых лент напряжение каждого светодиода регулируется микроконтроллерами, установленными на полосе.Микроконтроллеры требуют полного напряжения от источника питания, поэтому инжекция мощности осуществляется путем подключения источника питания непосредственно к полосе.

При использовании одинарного источника питания мощность может подаваться простым подключением проводов источника питания к проводам V + и V- везде, где требуется дополнительное питание.

ПРИМЕЧАНИЕ : Не для всех адресных полос требуется провод «Clock», как показано на схемах. Требуется ли это, зависит от типа микроконтроллера, который использует полоска.

С несколькими источниками питания методика такая же, за исключением того, что V + не подключается между источниками питания.

ПРЕДУПРЕЖДЕНИЕ : Никогда не подключайте положительные провода между источниками питания. Это может вывести из строя источники питания и потенциально вызвать возгорание.

Как выбрать правильный размер провода

Толстый провод будет иметь меньшее падение напряжения, чем тонкий провод. Поэтому, если вам нужно проложить провода на большие расстояния, чем толще, тем лучше.

Однако толстая проволока дороже.Спрятаться труднее. И, если вы пытаетесь протянуть проволоку сквозь стены, толстая и жесткая проволока может значительно затруднить вашу работу.

Чтобы выбрать провод правильного размера, вам необходимо знать:

  1. Напряжение на зачистке
  2. Ток — Чтобы рассчитать требуемый ток, разделите общую требуемую мощность на напряжение. Например, для полосы 12 В мощностью 100 Вт требуется 100 Вт / 12 В = 8,3 А.
  3. Длина провода
  4. Допустимая величина падения напряжения

Затем введите значения в этот калькулятор.Отрегулируйте размер провода и пересчитайте его, пока не получите приемлемое падение напряжения.

Если вы будете прокладывать провода внутри готовых стен, проводка должна иметь маркировку, соответствующую классу 2.


Как управлять светодиодными лентами

В этом разделе объясняется, как автоматизировать или по беспроводной сети управлять светодиодными лентами с помощью продуктов для умного дома.

Всегда ли мне нужен контроллер?

Если у вас одноцветная светодиодная лента, вам не обязательно нужен контроллер.Вы можете просто подключить его напрямую к источнику питания.

Затем, если вы хотите превратить его в умный свет, вы можете подключить блок питания к умной розетке. Это работает, но очень просто.

Однако, даже если вы не заботитесь об изменении цвета, большинство людей хотя бы захотят иметь возможность затемнять. А для этого вам понадобится контроллер.

Как затемнить светодиодные ленты

Есть два распространенных способа затемнения светодиодных лент с помощью интеллектуального управления.

Первый способ — использовать умный диммер переменного тока, установленный в стене.Для этого проводка идет от переключателя яркости к источнику питания и фарам.

Плюсы / минусы этого метода:
Con — Для работы необходим блок питания с регулируемой яркостью. Обычно они дороже обычных источников питания.
Pro — Вы можете использовать любой стандартный диммер, включая интеллектуальные диммеры, такие как диммеры Lutron Caseta.
Pro — Когда свет выключен, питание отключено. Это устраняет источник «вампирской» силы.
Con — Работает только с одноцветными светодиодными лентами.

Второй способ — использовать смарт-контроллер. Здесь проводка идет от блока питания к контроллеру и фарам.

Плюсы / минусы этого метода:

Pro — Умные контроллеры могут управлять полосами с несколькими цветами.
Pro — Не требует источника питания с регулируемой яркостью.
Con — Свет не подключен напрямую к настенной панели управления. Чтобы иметь контроль на стене, потребуется установить один из этих дополнительных интеллектуальных переключателей в желаемом месте для связи с контроллером светодиодов.
Con — Электропитание всегда включено, что дает вампирскую силу.

Я предпочитаю этот второй способ. Я большой поклонник света, меняющего цвет. Даже если это место, где мне не нужен полный цвет, мне все равно нужна возможность сдвигать белый цвет. Я верю в использование циркадного освещения, когда это возможно.

Как управлять цветом светодиодной ленты

Если ваши светодиодные ленты изменяют цвет, вам понадобится интеллектуальный контроллер.

Убедитесь, что у вашего контроллера достаточно каналов. Если у вас есть полоса RGBW, вам понадобится контроллер с 5 выходными клеммами. Одна клемма — это напряжение питания (V +). Остальные четыре клеммы предназначены для каждого из светодиодов R, G, B и W.

Использование контроллера со слишком большим количеством каналов — это нормально. Однако имейте в виду, что существует предел того, сколько тока может проходить на каждом канале.

Контроллер имеет ограничение на пропускание тока через него. Например, этот контроллер RGBGenie может обрабатывать до x ампер.

В большинстве случаев падение напряжения вызовет проблемы задолго до того, как у вашего контроллера закончится емкость.

Беспроводные протоколы

Интеллектуальный светодиодный контроллер взаимодействует с вашим умным домом, используя какой-то беспроводной «язык» (протокол). У вас есть три основных протокола на выбор: WiFi, Zigbee или Z-Wave.

Если у вас нет других вещей для умного дома, я рекомендую использовать контроллер WiFi. Он не требует дополнительного концентратора (использует ваш WiFi-роутер) и обычно дешевле, чем два других варианта..

Zigbee и Z-Wave — это беспроводные протоколы, разработанные специально для домашней автоматизации. С помощью одного из этих контроллеров вы можете подключить свой контроллер к интеллектуальному концентратору, например Samsung SmartThings, и ваши возможности автоматизации будут безграничными.

Я предпочитаю протокол Zigbee для своих источников света, потому что он работает с концентратором Philips Hue. Хаб Hue очень надежен и имеет очень быстрое время реакции. Кроме того, у меня уже есть несколько ламп Philips Hue, поэтому моя ячеистая сеть Hue надежна.

ПРИМЕЧАНИЕ. Если вы хотите, чтобы ваш контроллер был совместим с Hue, вы должны убедиться, что это контроллер, сертифицированный Zigbee 3.0.

Где установить контроллер

Контроллеры обычно намного меньше блоков питания, поэтому их легче спрятать.

В большинстве случаев имеет смысл установить контроллер как можно ближе к полосам.

При необходимости проложите толстый провод от источника питания к контроллеру, чтобы минимизировать падение напряжения.Затем переключитесь на провод более легкого калибра от контроллера к полосам.

Как управлять цифровыми (адресными) светодиодными лентами

Для аналоговых лент все светодиоды одного цвета подключены к одному каналу. Один контроллер может регулировать мощность каждого канала независимо, но не может регулировать светодиоды по отдельности.

Цифровое управление полосой сильно отличается от аналогового. Я далеко не специалист в настройке адресных элементов управления светодиодной лентой. Однако основные требования таковы:

Чтобы использовать цифровое управление, вы должны сначала иметь цифровую светодиодную ленту (очевидно).

Кроме того, вам понадобится компьютер (многие используют Arduino или Raspberry-Pi) для обработки кода и отправки сигнала на светодиодные микроконтроллеры, установленные на полосе.

Наконец, вам также нужно будет снабдить компьютер программой, которая сообщает микроконтроллерам, как включать свет.


Рекомендуемые продукты

Поищите в Google светодиодные ленты, и вы увидите страницы результатов с бесчисленными поставщиками, продающими свои ленты и аксессуары.

Их так много, что я не могу сказать, какие из них лучше. Но я могу сказать вам, какие из них я использовал и работали ли они на меня.

По мере того, как я продолжаю покупать и тестировать товары, я буду обновлять этот список.

Светодиодные ленты

High CRI (белый дневной свет) — Светодиодная лента MARSWALL CRI 97+

RGBW — BTF-LIGHTING 16.4ft RGBW Светодиодная лента 4 в 1

Контроллеры светодиодов

WiFi

Z-Wave

Работает с Hue — Контроллер светодиодных лент GIDERWEL Zigbee RGBW

Источники питания

Класс 2 (CL2) — 12 В 60 Вт Источник питания

Диммируемый — HitLights 12 В 60 Вт светодиодный драйвер с регулируемой яркостью


Заключительные мысли

Когда я назвал это «Окончательным руководством по Светодиодные ленты », я имел в виду именно это.Я хочу, чтобы это было самое масштабное и крутое руководство, которое поможет вам от нулевых знаний до готового проекта.

Но, признаюсь, я не знаю всего, что нужно знать о светодиодных лентах, и это руководство не идеально. Итак, если у вас есть какие-либо советы или вещи, которые я пропустил, сообщите мне об этом в комментариях ниже, и я добавлю их в руководство.

Спасибо за чтение!

Как установить светодиодные ленты, как подключить светодиодные ленты

Светодиодная лента для коммерческого дисплея

Это подробное комплексное руководство по установке светодиодных лент для DIY, профессионалов и любителей.В нем есть все, что вам нужно знать о том, как установить светодиодные ленты. В этом руководстве подробно описаны все знания, методы и заметки, заслуживающие внимания. Он также указывает на типичные ошибки, которые совершают многие люди. Руководство по установке светодиодной ленты включает в себя подготовку базовых знаний, необходимые материалы и инструменты для установки, а также пошаговую инструкцию по фактической установке.

Подробное описание шагов включает:

  • Как подключить светодиодные ленты к источнику питания
  • Как подключить несколько светодиодных лент к одному источнику питания
  • Как установить светодиодные ленты
  • Как подключить светодиодную ленту
  • Как резать светодиодные ленты
  • Как соединить вместе светодиодные ленты
  • Подключение светодиодной ленты RGB к контроллеру RGB
  • Как подключить светодиодные ленты серии
  • Как подключить светодиодную ленту
  • Как повесить или установить светодиодные ленты

Руководство по установке светодиодной ленты : Пошаговая инструкция по установке

Впервые в использовании светодиодных лент?

Светодиодные ленты имеют множество преимуществ.Они работают от 12 В или 24 В постоянного тока, очень безопасного низкого напряжения. Они гибкие, чтобы формировать различные формы светового оформления и их можно наносить на изогнутые поверхности. Благодаря тонкому и плоскому низкопрофильному корпусу он уникален для ленточных светильников, позволяющих создавать освещение, не видя осветительную арматуру.

Ленточные светильники можно разрезать и соединять, они имеют двусторонний задний клей 3M, что делает их очень простой в установке для внутреннего или наружного применения. Будь то коммерческое или жилое, белые светодиодные ленты отлично подходят для внешнего освещения, акцентного освещения или рабочего освещения.RGB и полосы света мечты часто используются для создания атмосферы. Таким образом, полосовые светильники имеют широкий спектр применения и идеально подходят для проектов освещения DIY.

Благодаря вышеперечисленным преимуществам светодиодные ленты становятся все более популярными. Многие пользователи хотят установить ленточные светильники сами, чтобы реализовать свои прекрасные идеи ленточного освещения. Это будет легко сделать после прочтения нашего руководства по установке светодиодных лент.

После прочтения этого всеобъемлющего руководства пользователи могут устанавливать ленточные светильники как профессионалы, воплощая в жизнь свои желания или самодельные ленточные светильники.Если после прочтения этой статьи вы все еще не знаете, как установить, обратитесь за профессиональной помощью. Следуйте за нами, чтобы узнать, как использовать светодиодные ленты.

Это руководство по установке световых лент состоит из трех частей:

  • Первая часть: базовые теоретические знания по установке. В этой части объясняются основные принципы установки ленточных светильников, а также схема подключения светодиодных лент и источников питания.Это поможет вам составить четкий план, где разместить световые полосы, где установить блоки питания и т. Д.

  • Вторая часть: необходимые материалы и инструменты. Схема установки в первой части показывает, какие основные расходные материалы вам понадобятся, например, сколько футов полосовых ламп, сколько контроллеров и источников питания. Мы подробно объясняем эти основные поставки в этой части. В этой части также рассматриваются некоторые расходные материалы, которые не упоминаются в схеме, но которые, тем не менее, важны для установки, такие как светодиодные соединители и алюминиевые профили для полосовых ламп.

  • Третья часть: фактические шаги установки. В этой части мы обсуждаем этапы установки в практическом порядке. Следуйте за нами шаг за шагом для фактической работы по установке, например, как разрезать световые ленты, подключить светодиодные ленты к источнику питания и многое другое.

Каждая часть этого руководства может работать независимо. Если вам нужно знать только одну часть, вы можете перейти к ней, не читая всю статью.

Первая часть: Основы подготовки к установке светодиодной ленты

Здесь вы узнаете схему установки полосовой лампы.Подобно тому, как разные комнаты имеют разную планировку, в этой части объясняется разная схема проводки ленточных светильников, контроллеров, источников питания и точек подачи питания соответственно.

Как схема электропроводки повлияет на ваш проект? План компоновки напрямую определяет работу по установке и косвенно влияет на стоимость вашего проекта. Хотя световая полоса для проекта может иметь фиксированную длину, разная схема подключения может привести к разному количеству источников питания и контроллеров.Следовательно, стоимость запчастей и труда будет другой.

Иногда фактические обстоятельства подключения требуют от вас выбора между полосовыми лампами 12 В и 24 В, что, в свою очередь, может потребовать других источников питания. В этом смысле знания в этой части также помогут вам подготовиться к выбору частей позже.


Как подключить светодиодные ленты к источнику питания?

Сначала давайте рассмотрим основную теорию установки, чтобы у нас было понимание взаимосвязи проводки между световой полосой, источником питания светодиодов и контроллером светодиодных лент.


Простая установка


1. Подключите одну светодиодную ленту к одному блоку питания

.

Для простой установки потребуются светодиодная лента, соответствующий источник питания и, в некоторых случаях, светодиодные провода. Подключите один конец блока питания к светодиодной ленте низкого напряжения 12 В или светодиодной ленте 24 В, а другой конец — к домашней электросети 110 В. Источник питания должен обеспечивать соответствующее напряжение и достаточную силу тока для световой полосы.

При подключении блока питания к световой полосе обязательно обращайте внимание на полярность (+, -).Подключение неправильной полярности может повредить светодиоды. Светодиодные ленты на 12 В и 24 В не являются лампами с прямыми проводами. Не подключайте их напрямую к электросети 110 В.

На рисунке ниже показана простая установка одной световой ленты и адаптера питания. Просто нужно подключить штекерные разъемы постоянного тока к розетке, никаких других разъемов не требуется. Пока он подключается, вам не нужно беспокоиться о полярности + или -.

2. Подключите две светодиодные ленты к одному блоку питания

.

Один адаптер питания может обеспечить питание двух световых полос.Вам понадобится только двусторонний разветвитель мощности для подключения к двум световым полосам. Обратите внимание, что мощность световой ленты не может превышать выходную мощность адаптера светодиодной ленты. Адаптер питания обычно менее 120 Вт. Таким образом, каждая световая полоса может быть не более 50 Вт.

3. Монтаж светодиодной ленты с контроллером.
  • 3-1. Установите одноцветные полосы света с помощью светодиодного диммера.
    Для регулировки уровня яркости одноцветных светодиодных лент необходимо использовать светодиодный диммер, который устанавливается между световой лентой и источником питания.Одноцветные полосы света включают белый, красный, зеленый, синий, УФ-черный и т. Д. Светодиодный диммер

    иногда называют контроллером переключения светодиодов. Большинством контроллеров можно управлять с помощью пульта дистанционного управления. На некоторых контроллерах также есть кнопки или клавиши управления. Как обычно, важно, чтобы напряжение и максимальная сила тока были подходящими для полосовых ламп.

  • 3-2. Установите настраиваемые белые светодиодные ленты с помощью настраиваемых контроллеров белых светодиодов.
    Настраиваемые белые светодиодные ленты требуют настраиваемого контроллера белых светодиодов.Узлы светодиодов теплого и холодного белого цветов монтируются на поверхность на настраиваемых белых полосах. Настраиваемый белый светодиодный контроллер настраивает относительный уровень яркости узлов теплого белого и холодного белого, смесь которых создает белый свет различной цветовой температуры.

    Настраиваемый белый контроллер по установке аналогичен диммеру, за исключением того, что имеет еще один отрицательный канал.

  • 3-3. Как подключить светодиодную ленту RGB к источнику питания?
    Светодиодный контроллер RGB необходим для работы светодиодных лент RGB.Контроллеры RGB контролируют управление цветом для полос RGB, включая выбор и изменение цвета, режимы изменения цвета, а также уровень яркости. Чтобы установить полосы RGB, вам также понадобится соответствующий источник питания. Точно так же вам понадобится контроллер RGBW для работы полосовых огней RGBW.

Большой монтаж: как подключить несколько светодиодных лент к одному блоку питания.

На рисунке выше две настраиваемые светодиодные ленты белого цвета установлены непрерывно и подключены к одному источнику питания через контроллер.Питание осуществляется через две точки питания. Он установлен таким образом, потому что падение напряжения на световой полосе сделает заднюю часть световой полосы не такой яркой, как переднюю.

Из-за явления падения напряжения ленточные светильники рассчитаны на максимальную рабочую длину при питании от одного конца. Полосы на 12 В работают на высоте до 5 м (16,4 фута). Версия на 24 В может иметь высоту 16,4 фута (5 м) или 32,8 фута (10 м), в зависимости от мощности и длины устройства. Другими словами, длина световой полосы связана с ее расчетным напряжением, током и мощностью.

Два основных фактора, определяющих максимальную рабочую длину светодиодной ленты.
1. Падение напряжения. Наиболее часто встречающиеся световые полосы работают от постоянного напряжения. Падение напряжения существует на световой полосе от начала до конца и накапливается вдоль полосы.

Световая полоса работает нормально, пока падение напряжения не достигнет порогового значения. За порогом уровень яркости светодиодов падает настолько, что становится заметным невооруженным глазом.Чем длиннее световая полоса, тем больше падение напряжения.

Светодиодные ленты с устройствами постоянного тока в определенной степени решают проблему падения напряжения. Устройства постоянного тока поддерживают постоянный ток для светодиодов вдоль полосы, поэтому полосы могут иметь длину 10 или 20 метров. Типы полосовых огней называются полосами с регулируемым током или полосами постоянного тока. Но даже этот тип полосовых огней не может превышать определенную рабочую длину из-за фактора, указанного ниже.

2. Перегрузка электрическим током. Электрический ток складывается вдоль световой полосы, потому что сегменты светодиодной ленты предназначены для работы в параллельных цепях. Один сегмент — это режущий блок. Плата гибкой печатной схемы (FPC) рассчитана на максимальный электрический ток.

Если полоса света слишком длинная (сегментов слишком много), ток в сумме превысит предел тока, с которым может справиться плата FPC, что приведет к перегрузке по току. Перегрузка по току вызовет слишком сильный резистивный нагрев и, как следствие, повреждение светодиодной ленты.Это также причина, по которой полосы на 12 В имеют длину 16,4 фута (5 м).

Наши ленточные светильники с регулируемым током также разработаны с учетом длины, при которой полоса может безопасно выдерживать ток. Продаваемая катушка имеет максимальную длину, которая может быть установлена ​​для непрерывной работы. Если вы хотите установить длину, превышающую максимально допустимую, потребуются дополнительные точки подачи электроэнергии.

Поэтому мы рекомендуем обеспечить питание для каждых 5-метровых полосовых ламп 12 В при постоянной установке.В противном случае на проводники на световой полосе будет отрицательно влиять слишком большой ток.

Если вы устанавливаете светодиодные ленты 12 В на расстоянии до 32,8 фута (10 м), питание может подаваться из средней точки таким образом, чтобы световая полоса проходила в пределах 16,4 фута (5 м) в обоих направлениях. Для этой установки используйте светодиодный провод с большим номинальным током.


Как настроить светодиодные ленты?

Здесь мы объясним, как настроить светодиодные ленты для ситуаций, когда 16.Для установки используются полосы 4 фута (5 м) и 32,8 фута (10 м). Настройка или схема установки проверяется на соответствие правилу 16,4 фута или 32,8 фута. Правило гласит: при питании от одной стороны световая полоса 12 В или 24 В не может непрерывно работать дольше 16,4 футов или 32,8 футов. Помимо этого, световая полоса будет иметь менее яркие светодиоды и перегрузку по току на полосе.

Но проекты внутреннего непрямого освещения часто требуют установки световых полос длиннее 16,4 фута или 32,8 фута.Например, комната размером 15 x 15 футов (4,5 м x 4,5 м) имеет периметр 59 футов (18 м).

Как установить светодиодную ленту для этой комнаты? Некоторые полезные методы разводки проводов могут решить эту проблему. Обычной практикой установки является использование углов комнаты в качестве точек подачи питания, независимо от того, требуется ли установка дополнительного источника питания или удлинение шнуров питания от существующего источника питания.

Зачем использовать углы комнаты? Это связано с тем, что в большинстве случаев светодиодные ленты не могут поворачиваться на 90 градусов сами по себе в углах комнаты, и их необходимо разрезать и подключать путем пайки или с помощью беспаечных светодиодных разъемов.

Как подключить светодиодные ленты.

Приведенные ниже примеры компоновки установки светодиодных лент показывают, как подключать светодиодные ленты разными способами. Установку проводов для светодиодных лент, описанную в примерах ниже, можно использовать в качестве руководства по установке или правил, а после регулировки можно использовать для установки в проектах или комнатах с различной планировкой.

Поскольку единица мощности для многих полосовых светильников указывается в Вт / м, для вашего удобства мы предоставляем единицы измерения как в футах, так и в метрах.Коэффициент конверсии составляет 1 метр = 3,28 фута.

1. Комната имела размеры 15 футов x 15 футов (4,5 м x 4,5 м). Светодиодные ленты с высоким световым потоком 24 В, 5,5 Вт / фут (18 Вт / м).

Использование светодиодных лент на потолке в качестве непрямого освещения — это эстетичный дизайн основного освещения комнаты. Обычно для основного непрямого освещения используются ленточные светильники высокой мощности. Важно спланировать установку таким образом, чтобы каждая сторона не превышала лимит длины 16,4 фута (5 м).

Для 15 футов x 15 футов (4.5 x 4,5 м), мы подключаем четыре провода светодиодов к контроллеру и протягиваем по одному проводу светодиодов в каждый угол комнаты, при этом каждый провод подключается к светодиодной ленте длиной 15 футов (4,5 м). Такая схема расположения проводов позволяет легко установить каждую сторону под пределом 16,4 фута (5 м).

Текущая нагрузка на каждый светодиодный провод составляет 3,44 А. Таким образом, в схеме будет использоваться светодиодный контроллер с четырьмя выходными каналами, с током более 3,44 А для каждого канала. Наши классические контроллеры светодиодов 4x5A, 4x6A или 4x8A имеют достаточную выходную мощность и идеально подходят для этой установки.

Ленточные светильники, которые мы используем, имеют высокий световой поток 5,5 Вт / фут (18 Вт / м), что отлично подходит для непрямого основного освещения комнаты.

Световые полосы, подключенные к разным каналам контроллера, нельзя соединять вместе. Вы хотите убедиться, что каналы контроллера никак не связаны друг с другом.

2. Помещение размером 11,5 x 15 футов (3,5 x 4,5 м). Светодиодные ленты 24 В, средний световой поток, 3 Вт / фут (10 Вт / м).

Это еще одна схема проводки светодиодной ленты для непрямого освещения.Световые полосы имеют выходную мощность 800-1000 лм / м, световую полосу средней мощности, для которой обычно требуется максимальная продолжительность непрерывной работы менее 16,4 фута (5 м). Мы выбираем световую полосу мощностью 3 Вт / фут (10 Вт / м).

Учитывая планировку 11,5 x 15 футов (3,5 x 4,5 м), мы делим комнату диагональной линией на две части. С длинной стенкой 15 футов и короткой стенкой 11,5 футов каждая секция имеет общую длину 26,5 футов (8 м), что больше, чем 16,4 фута (5 м). Таким образом, мы питаем полосы света от угла, где встречаются длинные и короткие стены.Максимальная длина световой полосы, питаемой с одной стороны, составляет 15 футов вдоль длинной стены, менее 16,4 футов (5 м).

В приведенной выше схеме подключения каждая точка подачи питания имеет текущую нагрузку 1,44 А + 1,88 А = 3,32 А. Текущая нагрузка для всей установки составит 2 x 3,32 А = 6,64 А. Выбираем классический контроллер на выход 1х8А. Контроллер имеет один канал, к которому можно подключить два провода светодиодов от двух точек питания. Или мы можем использовать клемму блока для подключения обоих светодиодных проводов.

3.Помещение нестандартной планировки. Общий периметр составляет 82 фута (25 м), как показано ниже. Используйте светодиодные ленты RGB 24 В, средней мощности, 3,66 Вт / фут (12 Вт / м).

С этой нестандартной компоновкой мы собираемся спланировать классические большие монтажные полосы RGB. Полоса на 24 В, со средней мощностью 3,66 Вт / фут (12 Вт / м). Максимальная длина этой световой полосы составляет 32,8 фута (10 м).

Как показано на схеме разводки выше, мы запитываем ленточные светильники от трех точек питания: A, B и C, каждая сторона имеет длину 15 футов (4.5 м), 24,6 фута (7,5 м), 24,6 фута (7,5 м) и 18 футов (5,5 м). Ни один из них не превышает проектную длину 32,8 фута (10 м).

Поскольку провода светодиодов RGB являются 4-контактными, мы можем разделить каждый канал контроллера RGB с помощью соединительных разъемов или разъемов клеммной колодки. Четыре жгута 4-контактного проводного кабеля RGB выходят из соединительных разъемов и размещаются в трех точках подачи, причем два жгута размещаются в точке B, а один — в точках A и C.

Выберите правильный контроллер RGB.Важно рассчитать наибольшую токовую нагрузку в точках питания. Точка B имеет наибольшую токовую нагрузку, 3,75 А для каждого жгута проводов. Следовательно, контроллеры 4x5A, 4x6A или 4x8A будут работать для установки без проблем.

Вторая часть: расходные материалы и инструменты, необходимые для установки светодиодной ленты.

В этой части мы обсуждаем расходные материалы и инструменты, необходимые для установки светодиодных лент, включая световые ленты, источник питания, светодиодный контроллер, светодиодные разъемы и провода.Ленточный алюминиевый экструзионный профиль не является обязательным для регулирования нагрева ленты. Предлагаются советы и рекомендации по выбору расходных материалов. Вы можете обратиться к соответствующим категориям для получения более подробной информации о расходных материалах.

1. Выберите светодиодные ленты (одноцветные, настраиваемый белый, RGB, RGBW, RGB + CCT и т. Д.)

Будь то гостиная, кухня, офис или коммерческое помещение, светодиодные ленты теперь могут обеспечить приятное освещение в любом месте. Маленькие светодиоды могут не только обеспечить акцентное освещение для определенной области, но также могут красиво осветить всю комнату.Современные светодиоды абсолютно ярки для любых проектов.

Перед покупкой светодиодных лент необходимо учитывать множество факторов. Для полос белого света вам нужно выбрать цветовую температуру, яркость, индекс цветопередачи и т. Д. Для полосок цветного света есть красный, зеленый, синий или многоцветный изменяющийся RGB, RGBW, RGB + CCT и т. Д. Как выбрать лучшую полосу свет для вашего проекта, пожалуйста, обратитесь к статье в категории полосовых светильников.

2. Блоки питания 12 В, 24 В, включая адаптер питания и блок питания переключателя.

Источник питания светодиодов также взаимозаменяемо называется драйвером светодиодов или светодиодным трансформатором. Источники питания подключаются к домашней электросети 110 В и обеспечивают светодиодные ленты с питанием 12 В или 24 В постоянного тока. Правильный источник питания должен иметь не только соответствующее напряжение (12 В или 24 В) и выходной ток, но и достаточную мощность для питания световых полос.

Чтобы выбрать подходящий источник питания для светодиодных лент, сначала рассчитывается мощность устанавливаемых ламп.

Формула: Мощность полосы света = длина полосы света x мощность на метр.

Энергопотребление устанавливаемых светодиодных лент равно длине светодиодной ленты, умноженной на мощность на единицу длины. Например, какой блок питания мы должны использовать для светодиодной ленты длиной 5 м 24 В, мощностью 10 Вт / м? Ответ — 60 Вт.

Потребляемая мощность светодиодной ленты составляет 5 м x 10 Вт / м = 50 Вт. Но источник питания не должен использоваться при полной нагрузке. Обычно следует оставлять на 15-20% больше емкости. Так что блок питания должен быть 50 Вт * 1.2 = 60Вт.

Светодиодные ленты работают от постоянного тока (DC), поэтому можно использовать только адаптер постоянного тока или блок питания. Силовые трансформаторы переменного тока в переменный не подходят. Они разрушат светодиодные ленты.

3. Светодиодный контроллер.

Контроллер светодиодов может регулировать уровень яркости и управлять цветами светодиодов. Как уже говорилось, светодиодные контроллеры необязательны для одноцветных полосовых ламп, но необходимы для настраиваемых белых полос, RGB и RGBW.

Не стоит недооценивать важность согласования мощностей различных электрических частей при установке ленточных светильников.Некоторые пользователи подключают слишком длинные полосы света к простому контроллеру светодиодов. Это повредит контроллер. Воспользуйтесь приведенной ниже формулой для расчета тока, потребляемого ленточными лампами:

Ток в амперах (A) = Общая мощность подключенных светодиодных лент (Вт) / Напряжение (В)

Например, если светодиодная лента RGBW мощностью 18 Вт / м установлена ​​на длине 25 м, общая мощность составит 450 Вт (когда все цвета и белые светодиоды работают на полную яркость). 450 Вт разделить на 24 В, ток составит 19 А, что составляет почти 5 А для каждого канала (R, G, B и W)! Для простого контроллера ток был бы слишком большим.

4. Коннектор светодиодной ленты и светодиодный провод.

Выберите правильные беспаечные светодиодные разъемы в соответствии с типом и шириной ваших светодиодных лент. При выборе разъемов для светодиодных лент необходимо учитывать два важных момента.

  • Одна из спецификаций — это количество выводов соединителя. При установке светодиодных лент обычно используются одноцветные (2-контактные), настраиваемые белые (двойные белые, 3-контактные), RGB (4-контактные) и RGBW (5-контактные) световые полосы.Таким образом, светодиодные разъемы также имеют 2 контакта, 3 контакта, 4 контакта и 5 контактов.

  • Другая спецификация — ширина. Ширина обычно используемых светодиодных разъемов составляет 8 мм, 10 мм и 12 мм. Чтобы узнать ширину разъема для водонепроницаемой светодиодной ленты, внимательно ознакомьтесь со спецификацией, чтобы узнать, какая ширина подходит для светодиодных лент.

При покупке светодиодных разъемов убедитесь, что количество контактов и ширина соответствуют ширине светодиодной ленты. В противном случае разъемы работать не будут. Светодиодные разъемы подходят как для светодиодных лент, так и на 12 В.

К распространенным типам светодиодов относятся 3528, 2835, 2216 и 5050. Хотя типы светодиодов различаются, метод подключения полосовых ламп аналогичен. Итак, разъемы одинаковые для светодиодных лент разных типов светодиодов.

Во время установки полосового света существует множество типов соединений, включая соединение полосы с полосой, соединение полосы с источником питания, полосы с контроллером, соединение контроллера с источником питания и т. Д. В общем, мы подключаемся двумя способами: пайкой или с помощью беспаечные светодиодные разъемы.

  • Использование светодиодных разъемов без пайки. Благодаря быстрому развитию светодиодных лент, разъемы для светодиодов без пайки быстро развивались. На сегодняшний день светодиодные разъемы без пайки могут помочь вам в выполнении большинства проектов.

    Различные соединители разработаны, чтобы помочь вам в быстрой установке различных полосовых светильников. Качественные разъемы обеспечат стабильное и долговечное соединение, не беспокоясь о том, что они ослабнут или упадут.

    Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провод для светодиодов, см. Категорию разъемов для светодиодов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для прохождения тока. Паять светодиодные ленты и провода не так уж и сложно. Инструменты, детали и материалы для пайки можно легко найти. Немного потренировавшись, вы сможете установить наилучшее паяное соединение.

Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провод светодиодов, см. Категорию разъемов для светодиодов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для прохождения тока. Паять светодиодные ленты и провода не так уж и сложно. Инструменты, детали и материалы для пайки можно легко найти. Немного потренировавшись, вы сможете установить наилучшее паяное соединение.

Также важно выбрать светодиодный провод, который сделает вашу установку гладкой и быстрой. Качественный светодиодный провод должен соответствовать вашим требованиям к установке и иметь удовлетворительные характеристики, такие как достаточный ток, хорошая изоляция, огнестойкость и т. Д.

5. Экструзионный алюминиевый профиль для монтажа светодиодных лент.

Светодиодный алюминиевый профиль не является обязательным для установки светодиодных лент. Использование алюминиевого профиля для ленточных светильников имеет много преимуществ.

  • Служит радиатором для лучшего управления теплом ленточного света.
  • Работает как монтажный мост, обеспечивая лучшую монтажную поверхность для установки полосовых светильников.
  • Обеспечивает лучшее рассеивание света через крышку диффузора.
  • Защита светодиодных лент от пыли, ударов и т. Д.

Как и любые светодиодные лампы, светодиодные ленты выделяют тепло во время работы. Светодиод чувствителен, и перегрев со временем приведет к снижению его яркости. Специально для развития в последние годы светодиодные ленты разработали модели с более высокой выходной мощностью для удовлетворения различных потребностей применения. Эти ленточные светильники особенно необходимы для лучшего управления теплом.

Во избежание перегрева для всех светодиодных лент высокой мощности рекомендуется использовать систему охлаждения.Анодно-оксидный алюминий — лучший выбор. Он не только охлаждает светодиодные ленты, но и его анодная оксидная пленка может предотвратить возможные короткие замыкания, вызванные любым оголенным металлом на светодиодных лентах.

6. Типовой перечень принадлежностей и инструментов для монтажа полосовой лампы.

  • Светодиодные ленты.
  • Источники питания или адаптеры питания.
  • Светодиодные контроллеры или светодиодные диммеры.
  • Светодиодные разъемы.
  • Светодиодный провод, кабель, проволочные гайки.
  • Рулетка мерная.
  • Инструмент для зачистки проводов.
  • Черная изолента.
  • Ножницы Sharp.
  • Отвертки.

Третья часть: Фактические шаги по установке светодиодной ленты.

В этой части мы объясняем фактические шаги по установке светодиодных лент. Обсуждаемые шаги включают подготовку монтажной поверхности, измерение и обрезку световой полосы, соединение полос вместе, подключение полос к контроллерам и источникам питания и т. Д. В ней рассматриваются практические знания по установке, а также общие ошибки, которых следует избегать.

Шаг 1. Проверьте расходные материалы для установки.

Перед установкой рекомендуется протестировать комплектующие, включая светодиодные ленты и контроллеры. Тест подтверждает, что световые ленты готовы и работают, цвет и цветовая температура соответствуют вашим требованиям, светодиодные контроллеры работают нормально и могут создавать желаемые световые эффекты.

Шаг 2. Подготовьте монтажные поверхности.

Хорошо подготовленные монтажные поверхности обеспечат быстрый и надежный монтаж ленточных светильников.Для достижения оптимальной адгезии монтажные или склеиваемые поверхности должны быть чистыми, сухими и хорошо однородными. Подготовка поверхности включает удаление грязи, масла и других загрязнений.

Типичный растворитель для очистки поверхности — это раствор на основе изопропилового спирта (IPA), 70% IPA и 30% воды. Для маслянистого субстрата используйте ацетон вместо IPA. Соблюдайте соответствующие меры предосторожности при работе с растворителями. Нанесите адгезионную грунтовку для усиления сцепления. В некоторых случаях шлифовка поверхности основы может помочь удалить масляные слои и другие загрязнения.Дождавшись высыхания подготовленных поверхностей, можно переходить к следующим шагам.

Шаг 3. Измерьте длину.

Ранее, в первой части при планировании расположения световых полос, вы могли измерить общую длину необходимых световых полос. Теперь нам нужно измерить длину каждой опоры установки. Как упоминалось ранее, в большинстве случаев полосу света нужно разрезать там, где она делает повороты. Записывайте свои измерения, так как они вам понадобятся при разрезании светодиодных лент позже.

Шаг 4. Как вырезать светодиодные ленты?

Нарезать светодиодные ленты — самое простое дело. Это может сделать любой, кто умеет пользоваться ножницами. Линии разреза отмечены каждым разрезаемым сегментом на светодиодной ленте. Наиболее распространенные светодиодные ленты можно разрезать через каждые три или шесть светодиодов.

Наши белые ленточные светильники 5050 специально разработаны для резки очень короткими промежутками, каждый светодиод или каждые два светодиода. Короткие отрезки резки идеально подходят для точной установки длины.

Резка должна производиться точно по линии реза, чтобы на обоих концах ленты было достаточно медных площадок. Медные контактные площадки используются как основание для пайки или как точки подключения для светодиодных разъемов без пайки.

Во время резки вы можете четко видеть знаки полярности + и — для одноцветных полосовых огней. Для настраиваемых белых полос, RGB и RGBW метки обычно представляют собой положительную метку + и цветные метки, G (зеленый), R (красный), B (синий), WW (теплый белый), CW (холодный белый).Цветные метки имеют отрицательную полярность.

+ и — на одноцветных светодиодных лентах

+ и цветные метки на светодиодных лентах RGB


Шаг 5. Как соединить вместе светодиодные ленты?

Подключайте подключаемые светодиодные ленты, в основном, для поворотов на 90 градусов или прямых полос для соединений. Соединения с поворотом на 90 градусов обычны для угловой установки.

1. Быстрые беспаечные светодиодные разъемы. Светодиодные ленты можно быстро подключить с помощью беспаечных разъемов.Чтобы использовать светодиодную ленту для зачистки разъемов:

  • Ослабьте фиксирующую накладку на разъеме.
  • Снимите небольшой участок защитной пленки из ленты 3M на обратной стороне световой полосы.
  • Вставьте конец световой ленты в соединитель, убедившись, что медные контактные площадки ленты совпадают с контактами проводника соединителя.
  • Закройте стопорную площадку, чтобы закрепить соединение между полосой и разъемом.

2. Повторите описанные выше действия, чтобы подсоединить другую полосу к другому концу соединителя.Убедитесь, что полярность световой полосы и разъема правильно совпадает. Подключение с неправильной полярностью может привести к повреждению полосовых ламп и разъемов.

3. Там, где световые полосы должны вращаться, не скручивайте светодиодную ленту. Если есть проблемы с поворотами, лучше отрезать световую полосу и использовать плоские и короткие светодиодные разъемы для подключения витков.

4. Иногда для соединения ленточных светильников требуется пайка, особенно когда возникают трудности с использованием беспаечных разъемов.Если вы не можете найти подходящий разъем, вы можете выполнить профессиональное подключение с помощью пайки. Паяное соединение более эстетично.

5. Специальные водонепроницаемые ленточные соединители предназначены для быстрого подключения водонепроницаемых ленточных светильников (IP65, IP67, IP68).

Шаг 6. Как подключить светодиодные ленты к источнику питания?

Для одноцветных ламп вы можете подключить светодиодные ленты к источнику питания напрямую, подключив V + к V +, V- к V-. Обязательно обратите внимание и правильно соблюдайте электрические полярности.Подключение с неправильной полярностью может повредить световые ленты. По желанию, между светодиодной лентой и источником питания может быть установлен диммер для регулировки уровня яркости ленты.

К светодиодной ленте проще подключить адаптер питания. Оба имеют коаксиальный разъем постоянного тока. Просто вставьте штекер постоянного тока в гнездовой разъем постоянного тока. Для получения дополнительной информации о том, как подключить адаптер питания к световой полосе, обратитесь к категории адаптеров питания.

Подключите светодиодную ленту RGB к контроллеру RGB .

Светодиодные ленты RGB должны работать с помощью контроллера RGB, который берет на себя функцию управления цветом. Подключение светодиодных лент RGB к контроллеру может осуществляться по-разному, в зависимости от типа контроллера RGB.

Контроллеры одного типа имеют клеммы для подключения проводов, отмеченные знаком +, G (зеленый), R (красный), B (синий), аналогично меткам на полосах RGB. В этом случае подключите 4-контактный кабель светодиода RGB к клеммам, положительный провод к клемме +, провод G к клемме G, провод R к клемме R и провод B к клемме B.Затем подключаем контроллер RGB к блоку питания кабелем питания или разъемом постоянного тока. Положительный кабель источника питания подключается к положительной входной клемме контроллера, а тот же — к отрицательной клемме.

Другой тип контроллеров RGB имеет 4-контактные разъемы. Его подключение к полосам RGB-подсветки очень простое, путем соединения 4-контактных разъемов на контроллере с 4-контактным разъемом на световой полосе.

Как подключить светодиодные ленты последовательно?

Светодиодные ленты предназначены для непрерывной работы до определенного предела из-за падения напряжения и токовой нагрузки.Это ограничение создает проблемы для последовательного подключения светодиодных лент для увеличения продолжительности установки. В предыдущих частях мы создали несколько примеров схем разводки, чтобы обойти проблемы. Теперь посмотрим на фактические соединения проводов.

В качестве примера мы используем монтаж полосовой RGB-подсветки, потому что она является наиболее сложной среди монтажных полос. Полосы RGB настроены на работу 16,4 фута (5 м) или 32,8 фута (10 м). При установке более длинных полосовых ламп RGB используются усилители светодиодов RGB для усиления управляющих сигналов.Ниже показаны схемы подключения для установки с контроллером RGB и усилителем.

Для установки на рисунке выше, контроллер RGB и усилители светодиодов подключены к одному источнику питания.

Как показано на схеме выше, контроллер RGB и светодиодные усилители подключаются к разным источникам питания.

Шаг 7. Как подключить светодиодную ленту?

Подключение светодиодной ленты к электросети осуществляется путем подключения ленты к источнику питания светодиодов, а затем к домашней электросистеме на 110 В.Фактически именно блок питания напрямую обеспечивает питание светодиодных лент.

Входные клеммы для источника питания обозначены буквами L, N, G, где L — провод под напряжением, N — нейтральный провод, а G — провод заземления. Клемма заземления часто обозначается символом заземления. С помощью трех силовых проводов L, N, G источники питания подключаются к электрической системе.


Шаг 8. Проверьте соединения.

Перед установкой светодиодных лент очень важно проверить все соединения, которые мы сделали на предыдущих шагах.Тест заключается в том, чтобы убедиться, что все соединения работают правильно, чтобы избежать неожиданности после того, как мы установим полосы света.

После того, как светодиодная лента наклеена на липкую ленту 3М, снять ее будет очень сложно. Даже если вам это удалось, светодиодная лента может иметь потенциальные повреждения из-за нагрузки во время снятия. Кроме того, вы не сможете установить надежное соединение, если будете использовать липкую ленту 3M во второй раз.


Шаг 9. Установите светодиодные ленты, контроллер и блок питания.

Как повесить светодиодные ленты?

Есть два способа крепления светодиодных лент. Один из способов — использовать двустороннюю ленту 3M, а другой — использовать монтажные кронштейны.

9.1 Установка отклеивания и наклеивания с помощью ленты 3M.
Использование ленты 3M на обратной стороне светодиодной ленты для приклеивания ленты к монтажной поверхности часто называют установкой «отклеивание и приклеивание». Для этого снимите защитную пленку или защитную пленку с ленты 3M примерно на два фута, приклейте двухфутовую световую полоску к поверхности нанесения, затем снимите еще две ноги и приклейте и так далее.

Применение световой ленты на двух футах за раз может предотвратить спутывание световой полосы, запутывание или прилипание к пыли и т. Д. Советы: использование очистителя файлов для снятия защитной пленки с ленты 3M очень полезно, если вам нужно снять выкл много раз.

Чтобы избежать чрезмерного давления на светодиоды при наклеивании светодиодной ленты. Степень контакта клея с поверхностью напрямую влияет на прочность склеивания. Сильное давление при нанесении улучшает адгезионный контакт и, таким образом, увеличивает прочность склеивания.

Но не давите слишком сильно, особенно на светодиоды и резисторы. Давление следует прикладывать только к участкам, где нет светодиодов или других электрических компонентов. Может пригодиться большая резиновая прокладка, например ластик.

9.2 Использование кронштейнов для монтажа на ленту.
Другой способ крепления светодиодных лент — использовать монтажные кронштейны и винты с соответствующими интервалами вдоль ленты. Этот метод установки может быть хорошим выбором для уличных полосовых светильников.

Он также часто используется для внутренних помещений, где светодиодные ленты скрыты или невидимы, например, для освещения потолочных бухт. Подготовить запыленную поверхность для укладки на большую длину потолочных ниш может быть сложно. Кроме того, монтажные кронштейны не будут блокировать свет от светодиодов.

Наконец, установите светодиодный контроллер и блоки питания. Включите питание и наслаждайтесь освещением полосы!

Прочитав это руководство по установке светодиодной ленты, вы можете устанавливать ленточные светильники как профессионал.Если у вас есть другие вопросы, не стесняйтесь обращаться к нам. Мы всегда готовы помочь вам.

Светодиодные ленты — LEDLightsWorld

Светодиодная лента — Часто задаваемые вопросы
  • (Приведенная ниже информация частично взята из Интернета и профессиональных сайтов.)

*** Что означает другой светодиод? Как 5050, 3528, 2835, 5730 ….

Аббревиатура SMD означает «устройство поверхностного монтажа».
Это означает, что это светодиодный чип (устройство), установленный непосредственно на световой полосе, без использования проводов.
Цифры означают размер в миллиметрах. Светодиоды названы по размеру.
Например, 5050 означает, что ширина и длина соответствуют микрометрам 50×50.

Разные светодиоды их спец. вроде яркость разные. Даже код светодиода тот же, их спец. очень разнообразны.
Производитель светодиодов предоставляет один и тот же код светодиодов на разных уровнях.
Вы не можете сказать и сравнить характеристики полосы.тем же светодиодным кодом, но нужно смотреть в реальные данные.
Обычно поставщик указывает спецификации светодиодной ленты. соответственно.

*** Какой светодиодный чип мы используем?
Светодиоды на нашей светодиодной ленте изготовлены известным (1996 г.) производителем на Тайване под названием Epistar.

Светодиоды
зарекомендовали себя как имеющие долгий срок службы и очень высокого качества, ожидаемый срок службы не менее 50 000 часов.
Многие из более дешевых светодиодных лент и лент используют светодиоды, которые снаружи
выглядят идентично светодиодам Epistar, но являются дешевыми копиями
с плохими внутренними материалами, что приводит к короткому сроку службы.Светодиоды
на этих дешевых полосках обычно устанавливаются на очень тонкую печатную плату
с медными дорожками, которые недостаточно эффективно отводят тепло от светодиодов
, что еще больше сокращает срок службы изделия. Большинство из этих светодиодных лент
предназначены для краткосрочного использования, например, на фестивалях и праздниках.
Дешевые светодиодные ленты могут также иметь светодиоды с плохой оценкой
для согласованности цвета, поэтому цвет по длине одной и той же полосы
может выглядеть очень неравномерно, например, некоторые светодиоды могут иметь белый цвет, отличный от
, другие, которые могут выглядеть синими или теплый белый цвет.Для длительного использования
и профессионального монтажа наша светодиодная лента — гораздо более разумный выбор.

*** Что означает CRI и почему CRI важен для светодиодного освещения?
Не можете отличить черные носки от темно-синего цвета в гардеробной
? Возможно, у вашего текущего источника освещения очень низкий индекс цветопередачи
! Не весь свет равен; один свет передает цвет лучше, чем другой. Индекс цветопередачи
(CRI) — это измерение того, как цвета выглядят под
источником света по сравнению с солнечным светом.Индекс измеряется от
0–100, где идеальное значение 100 означает, что цвета под источником света
выглядят такими же, как и при естественном солнечном свете.
Полный спектр наших светодиодных лент с индексом цветопередачи> 95, демонстрируя истинный цвет для вас.

*** В чем разница между CRI и Ra?

Калибровочный образец цвета R1 — R15 представляет собой цветопередачу R1-R15, и когда источник света сравнивается с эталонным стандартным источником света, значение индекса составляет 100%.
Общий индекс цветопередачи (Ra) только что откалиброван R1-R8.

Цветовая температура — это способ описания внешнего вида света, создаваемого светом.
Измеряется в градусах Кельвина (K) по шкале от 1000 до 10000.
Обычно температура белого цвета для коммерческого и жилого освещения
находится где-то в диапазоне от 2000K до 6500K.
Что касается диапазона CCT, обычно мы придерживаемся следующих диапазонов:
Ультра теплый белый: 2700K-3000K
Теплый белый (мягкий белый): 3000K-3500K
Natural White (нейтральный белый): 4000K-4500K
Pure White (дневной белый): 5500–6500 К
Холодный белый (Холодный белый): 7000–10000 К

*** Что такое переключение CCT и как им управлять?

Вся цветовая температура будет изменяться любой крышкой перед светодиодами, другой клей
будет по-разному влиять на общую температуру светодиодных лент.

Например, оголенная полоса света 5000K, после того, как будет сделана водонепроницаемая IP65 / IP68,
поверхность полоски покрыта силиконовым гелем или гелем для экспонирования.
Гель приводит к повышению цветовой температуры полоски примерно до 7000K (в зависимости от типа геля).
Тогда подсветка полосы выглядит голубоватой.
Чем ниже температура, тем меньше сдвиг CCT. Это означает, что теплый белый цвет сместит небольшой диапазон.

Как управлять?
Способ 1: использовать светодиод с более низкой температурой, чтобы сделать полосу для настоящей CCT, которая вам нужна.
Например, если вам нужен белый дневной свет 6000K в водонепроницаемом исполнении. Затем можно использовать 4000K, чтобы сделать полосу.
Но этот метод сложно каждый раз контролировать согласованность, и он не рекомендуется.

Способ 2: Использовать специальный гель, который уже добавил желтизне в гель, что делает гель желтым.
Используйте этот гель, величина сдвига CCT очень мала.

*** Цвет PCB: цвет фона FPCB
Сейчас мы в основном делаем полоски с белыми PCB.Если вам нужны другие цвета, мы также можем сделать цвет печатной платы желтым и черным.

*** Класс водонепроницаемости:

Мы можем предложить различные варианты водонепроницаемости светодиодных лент для различного использования:
* Не водонепроницаемые: чистая полоса, с самоклеящейся основой, для использования в помещении или в сухих помещениях.
* Водонепроницаемость IP65: Поверхность ленты покрыта сверху гелем и имеет самоклеящуюся основу. Класс
IP65 может защитить разбрызгиваемую воду со всех сторон.
* Водонепроницаемость IP67: неизолированная полоса помещается в полую силиконовую трубку и герметизируется с двух концов.Класс
IP67 можно на короткое время погрузить в воду.
* Водонепроницаемость IP68: полоса без покрытия помещается в силиконовую трубку U-образной формы, затем покрывается силиконовым гелем
и запечатывается с двух концов, что делает ее прочной. Класс IP68 можно использовать под водой.

*** Какова гибкость светодиодных лент? Как согнуть полоски?

Не сгибайте гибкие полоски до радиуса менее 15 мм, иначе следы цепи будут повреждены.

Не сгибайте гибкие полоски в горизонтальной плоскости, это повредит следы электрических цепей.

Гибкие ленты нельзя согнуть под прямым углом в 90 градусов.

*** Как установить гибкие светодиодные ленты?

*** Какой у нас сертификат?
У нас есть сертификат CE RoHS для европейских клиентов, а для некоторых моделей мы также внесены в список UL / CUL для клиентов из Америки и Канады.

Можно ли припаять светодиодные ленты?
Да, вы можете припаять провод к любому из медных портов, чтобы соединить полосы вместе.

Если я подключу полосу задом наперед (+) к (-) и (-) к (+), это испортит полосу?
№Светодиоды представляют собой диоды, поэтому они пропускают энергию только в одном направлении.
Просто переверните провода, и полоска будет работать нормально.


Можно ли использовать полоски в зонах высоких температур?
Нет. Хотя светодиоды довольно долговечны и будут отлично работать практически в любой среде
, тепло является основной причиной сокращения срока службы светодиодов.
Следовательно, чем холоднее вы можете держать светодиоды, тем дольше они прослужат.
(если вы можете держать их ниже 80 ° C, вы должны получить их номинальный срок службы
).Имея это в виду, если оставить их
включенными на продолжительное время на катушке или в замкнутом пространстве,
сократит срок их службы.


Можно ли затемнять светодиодные ленты и светодиодные ленты?
Да, но это должно быть сделано с помощью одного из наших диммеров между светодиодной лентой
и выходом источника питания. Не следует диммировать
от стандартного настенного диммера. Если вы хотите использовать стандартный настенный диммер для затемнения светодиодной ленты низкого напряжения, необходимо использовать совместимый источник питания с регулируемой яркостью постоянного напряжения.Пожалуйста свяжитесь с нами.

Сколько лет гарантии на светодиодные ленты?
Мы предлагаем 1 год гарантии на наши светодиодные ленты премиум-класса. В течение гарантийного срока, если какие-либо требования не работают, свяжитесь с нами для замены.


Какую ленту вы используете в светодиодных лентах?
У нас есть желто-белая лента 3M для полос, а также лента Tesa, чтобы получить
сильную вязкость при наклеивании внутри алюминиевого профиля.

Какая серия ленты 3M / tesa используется в светодиодных лентах?
Обычно мы используем 3M 300MP, Tesa 4965 в наших светодиодных лентах.Однако также доступны
3M 200MP и VHB.

Какая лента наиболее липкая?
Обычно липкость имеет следующий вид: 3M VHB> Tesa 4965> 3M 300MP.


Какое падение напряжения?
Напряжение всегда падает из-за передачи тока, определяемого передающим материалом
и размером материала. До сих пор медь является лучшим вариантом
для передачи тока.


Как уменьшить падение напряжения?
а.Увеличьте толщину слоя меди, чтобы ускорить передачу тока
или увеличить ее, чтобы улучшить падение напряжения.
г. Используя электрический способ повышения напряжения в каждой секции или увеличения тока
в каждой секции, мы используем триод постоянного тока и микросхему постоянного тока
, чтобы улучшить падение напряжения или сделать начало и конец полос
с одинаковой выходной яркостью. .
г. Рекомендуется версия с более высоким входным напряжением вместо версии с более низким напряжением
.Светодиодные ленты 24VDC определенно лучше, чем ленты 12VDC
на дистанции 5 метров.

Советы по уменьшению падения напряжения при установке светодиодных лент:
Один — для параллельного подключения светодиодных лент, второй — для питания светодиодных лент с обеих сторон. Ниже приведен чертеж подключения для справки:

1) Для параллельного подключения светодиодных лент 2) Два параллельных входа питания


Могут ли светодиодные ленты питаться от 12/24 В переменного тока?

Большинство светодиодных лент, которые мы производим, работают с версией постоянного тока,
короткозамыкатели постоянного тока для постоянного тока, короткие замыкания переменного тока для переменного тока; Требуется преобразователь или выпрямитель переменного тока
, если существующий источник питания
является выходом переменного тока.

Какие варианты комплектов у меня есть?
В зависимости от цвета существует как минимум 6 вариантов:
Одноцветный комплект, комплект RGB, комплект RGBW и комплект с регулируемой цветовой температурой, комплект для адресуемой RGB-подсветки и цветной комплект для адресуемой RGBW.

Могу ли я напечатать свой логотип на печатной плате?
Да, мы можем напечатать ваш логотип на полосах, и минимальный объем заказа составляет 500 миллионов для одного типа
для печати логотипа, если количество меньше 1000 миллионов, и мы будем взимать 100 долларов США за перепроектирование печатной платы.

Будет два способа достижения печати логотипа:
1. Лазерная машина для резьбы:
У нас есть лазерная резьба, которая может работать с логотипом на печатной плате,
Цвет логотипа зависит от поверхности сырья, а не от клиента
можно выбрать цвет.
2. Шелковая печать: мы передаем графический файл поставщику печатных плат, чтобы они могли напечатать логотип
на печатной плате, пожалуйста, подтвердите фото клипы от поставщика
, прежде чем переходить к окончательному производству, черный, белый, красный Цвет
Стандартный поставщик чернил в печатной плате, который можно использовать в качестве цвета логотипа,
Duo-Color of Logo будет сложным и потребует больше времени.Ниже
шелкография логотипа UL FYI.

Ширина печатной платы
Для полос 3528 и 2835 диапазон составляет 5/8/15 мм. Для полосы 5050 диапазон составляет 10/20 мм. Для полосы 5630 диапазон составляет 10/12/13,5 мм. Для 335 и 3014 диапазон составляет 8/10 мм.

Почему номинальная мощность отличается от фактической?
Мы всегда используем номинальную мощность, указанную на этикетке, если наш клиент
не указывает это, в результате чего возникает путаница и непонимание того, что покупатель
жалуется, что номинальная мощность не совпадает с фактической мощностью
со слишком большой разницей.
Номинальная мощность — это теоретические значения, рассчитанные для идеальных условий
. Во время работы светильников в каждом элементе
этих светильников есть резисторы, наличие резисторов приводит к падению напряжения.
Мы знаем, что P = U * I, когда напряжение падает, мощность падает до
Пример: 2835 SMD 60 светодиодов с номинальной мощностью 14,4 Вт / м, когда они
питаются от источника питания на одном конце, он достигнет 11 Только -12 Вт, но
через 30 минут горения, ток увеличится после повышения температуры всей полосы
, в результате будет достигнута мощность более 12 Вт, а
, если светодиодные полосы горят с обоих концов (чтобы напряжение
падает меньше), он достигнет конечной мощности при 13 Вт / м, что меньше
, чем допускается разница в 10% от номинальной мощности.

Также мы уменьшим ток в некоторых условиях, например, когда полоса
приклеена, рассеивание тепла не такое хорошее, как голое, поэтому мы уменьшим мощность
, чтобы убедиться, что приспособление не выделяет много тепла во время работы
. Большое количество тепла сократит срок службы светодиодов.

Какое лучшее соотношение для синего и красного?

Blue (длина волны: 455-465 нм): хорош для фотосинтеза; и помогают
индуцировать хлорофилл и каротиноид, которые необходимы для здоровья
листьев.

Красный (длина волны: 660-665 нм): максимальная длина волны для фотосинтеза
и фотопериодизма. Красный свет лучше всего подходит для цветения и плодов.

В чем разница между двухсторонней печатной платой и односторонней печатной платой светодиодной ленты?

Печатная плата для светодиодных лент

также является залогом высокого качества, но не для светодиодов. Лучшая двусторонняя печатная плата
может выдерживать большой ток, очень хорошее рассеивание тепла и имеет высокое стабильное качество
.
1. Толщина печатной платы гибкой светодиодной ленты
Двухсторонняя печатная плата высококачественной светодиодной ленты должна иметь цепь на лицевой стороне
и тыльной стороне; односторонняя печатная плата не имеет цепи на задней стороне.
Различная толщина печатной платы

2. На ощупь
Без ленты 3M качество печатной платы светодиодной ленты нужно судить по рукам. Двухсторонняя печатная плата
кажется немного толстой, жесткой и тяжелой, чем односторонняя светодиодная лента
; ощущение очень хорошего качества. Односторонняя печатная плата кажется тонкой, без веса,
очень мягкая. его легко унесет ветром.

3. Схема на задней стороне
Двухсторонняя печатная плата из высококачественной светодиодной ленты должна иметь схему на лицевой стороне
и обратной стороне; односторонняя печатная плата не имеет цепи на задней стороне.

Различная толщина печатной платы

Печатная плата со светодиодной лентой (PCB) — это то, что соединяет электронные компоненты
электронным способом. Качество и толщина меди очень важны.

1. Толщина медной печатной платы
Чем толще медь, тем больше ток может протекать и тем эффективнее полоса
. В настоящее время на рынке имеется печатная плата
толщиной 1 унция, 2 унции и 4 унции.
2. Чистота меди
Чем чище медь, тем лучше.Медь более высокого качества означает меньшее сопротивление
и более сильный ток.
3. Двухсторонняя и односторонняя медь
Медная печатная плата имеет двухстороннюю и одностороннюю разницу между медью. Лучше всего подходит двухсторонняя медная печатная плата
.
4. Конструкция систем отвода тепла печатной платы
Только высококачественная печатная плата с светодиодной лентой имеет такую ​​конструкцию. Высококачественная печатная плата
будет иметь тонкую пленку с каждой стороны. это улучшит рассеивание тепла
светодиодных лент. на рынке многие фабрики снижают стоимость
и используют одностороннюю пленку.
Вы захотите принять во внимание каждый из этих факторов при выборе
поставщика гибких светодиодных лент. Выбор неправильного решения
может обойтись вам дороже, чем вы можете себе представить.

Цветовая температура — это способ описания внешнего вида света, создаваемого светом.
Измеряется в градусах Кельвина (K) по шкале от 1000 до 10000.
Обычно температура белого цвета для коммерческого и жилого освещения
находится где-то в диапазоне от 2000K до 6500K.
Что касается диапазона CCT, обычно мы придерживаемся следующих диапазонов:
Ультра теплый белый: 2700K-3000K
Теплый белый (мягкий белый): 3000K-3500K
Natural White (нейтральный белый): 4000K-4500K
Pure White (дневной белый): 5500–6500 К
Холодный белый (холодный белый): 7000–10000 К


*** Что такое переключение CCT и как им управлять?

Вся цветовая температура будет изменяться любой крышкой перед светодиодами, другой клей
будет по-разному влиять на общую температуру светодиодных лент.

Например, оголенная полоса света 5000K, после того, как будет сделана водонепроницаемая IP65 / IP68,
поверхность полоски покрыта силиконовым гелем или гелем для экспонирования.
Гель приводит к повышению цветовой температуры полоски примерно до 7000K (в зависимости от типа геля).
Тогда подсветка полосы выглядит голубоватой.
Чем ниже температура, тем меньше сдвиг CCT. Это означает, что теплый белый цвет сместит небольшой диапазон.

Как управлять?
Способ 1: использовать светодиод с более низкой температурой, чтобы сделать полосу для настоящей CCT, которая вам нужна.
Например, если вам нужен белый дневной свет 6000K в водонепроницаемом исполнении. Затем можно использовать 4000K, чтобы сделать полосу.
Но этот метод сложно каждый раз контролировать согласованность, и он не рекомендуется.

Способ 2: Использовать специальный гель, который уже добавил желтизне в гель, что делает гель желтым.
Используйте этот гель, величина сдвига CCT очень мала.

*** Цвет PCB: цвет фона FPCB
Сейчас мы в основном делаем полоски с белыми PCB.Если вам нужны другие цвета, мы также можем сделать цвет печатной платы желтым и черным.

*** Класс водонепроницаемости:

Мы можем предложить различные варианты водонепроницаемости светодиодных лент для различного использования:
* Не водонепроницаемые: чистая полоса, с самоклеящейся основой, для использования в помещении или в сухих помещениях.
* Водонепроницаемость IP65: Поверхность ленты покрыта сверху гелем и имеет самоклеящуюся основу. Класс
IP65 может защитить разбрызгиваемую воду со всех сторон.
* Водонепроницаемость IP67: неизолированная полоса помещается в полую силиконовую трубку и герметизируется с двух концов.Класс
IP67 можно на короткое время погрузить в воду.
* Водонепроницаемость IP68: полоса без покрытия помещается в силиконовую трубку U-образной формы, затем покрывается силиконовым гелем
и запаивается с двух концов, что делает ее прочной. Класс IP68 можно использовать под водой.

*** Какова гибкость светодиодных лент? Как согнуть полоски?

Не сгибайте гибкие полоски до радиуса менее 15 мм, иначе следы цепи будут повреждены.

Не сгибайте гибкие полоски в горизонтальной плоскости, это повредит следы электрических цепей.

Гибкие ленты нельзя согнуть под прямым углом в 90 градусов.

*** Как установить гибкие светодиодные ленты?

*** Какой у нас сертификат?
У нас есть сертификат CE RoHS для европейских клиентов, а для некоторых моделей мы также внесены в список UL / CUL для клиентов из Америки и Канады.

Можно ли припаять светодиодные ленты?
Да, вы можете припаять провод к любому из медных портов, чтобы соединить полосы вместе.

Могу ли я использовать батарею для питания световых полос?
Да, вы можете запитать наши ленточные фонари от любого источника питания 5 В / 12 В / 24 В.

Какая максимальная длина светодиодной ленты может быть запитана?

Мы продаем ленты в бобинах по 5 метров (16,4 фута). Поскольку слишком долго наблюдается падение напряжения, из-за которого задний конец полосы будет очень тусклым.
Если вы хотите использовать их длиной более 5 м, мы рекомендуем следующую инструкцию:

Если я подключу полосу задом наперед (+) к (-) и (-) к (+), это испортит полосу?
№Светодиоды представляют собой диоды, поэтому они пропускают энергию только в одном направлении.
Просто переверните провода, и полоска будет работать нормально.


Можно ли использовать полоски в зонах высоких температур?
Нет. Хотя светодиоды довольно долговечны и будут отлично работать практически в любой среде
, тепло является основной причиной сокращения срока службы светодиодов.
Следовательно, чем холоднее вы можете держать светодиоды, тем дольше они прослужат.
(если вы можете держать их ниже 80 ° C, вы должны получить их номинальный срок службы
).Имея это в виду, если оставить их
включенными на продолжительное время на катушке или в замкнутом пространстве,
сократит срок их службы.


Можно ли затемнять светодиодные ленты и светодиодные ленты?
Да, но это должно быть сделано с помощью одного из наших диммеров между светодиодной лентой
и выходом источника питания. Не следует диммировать
от стандартного настенного диммера. Если вы хотите использовать стандартный настенный диммер для затемнения светодиодной ленты низкого напряжения, необходимо использовать совместимый источник питания с регулируемой яркостью постоянного напряжения.Пожалуйста свяжитесь с нами.

Сколько лет гарантии на светодиодные ленты?
Мы предлагаем 1 год гарантии на наши светодиодные ленты премиум-класса. В течение гарантийного срока, если какие-либо требования не работают, свяжитесь с нами для замены.


Какую ленту вы используете в светодиодных лентах?
У нас есть желто-белая лента 3M для полос, а также лента Tesa, чтобы получить
сильную вязкость при наклеивании внутри алюминиевого профиля.

Какая серия ленты 3M / tesa используется в светодиодных лентах?
Обычно мы используем 3M 300MP, Tesa 4965 в наших светодиодных лентах.Однако также доступны
3M 200MP и VHB.


Какая лента наиболее липкая?
Обычно липкость имеет следующий вид: 3M VHB> Tesa 4965> 3M 300MP.


Какое падение напряжения?
Напряжение всегда падает из-за передачи тока, определяемого передающим материалом
и размером материала. До сих пор медь является лучшим вариантом
для передачи тока.


Как уменьшить падение напряжения?
а.Увеличьте толщину слоя меди, чтобы ускорить передачу тока
или увеличить ее, чтобы улучшить падение напряжения.
г. Используя электрический способ повышения напряжения в каждой секции или увеличения тока
в каждой секции, мы используем триод постоянного тока и микросхему постоянного тока
, чтобы улучшить падение напряжения или сделать начало и конец полос
с одинаковой выходной яркостью. .
г. Рекомендуется версия с более высоким входным напряжением вместо версии с более низким напряжением
.Светодиодные ленты 24VDC определенно лучше, чем ленты 12VDC
на дистанции 5 метров.

Советы по уменьшению падения напряжения при установке светодиодных лент:
Один — для параллельного подключения светодиодных лент, второй — для питания светодиодных лент с обеих сторон. Ниже приведен чертеж подключения для справки:

1) Для параллельного подключения светодиодных лент 2) Два параллельных входа питания

Могут ли светодиодные ленты питаться от 12/24 В переменного тока?

Большинство светодиодных лент, которые мы производим, работают с версией постоянного тока,
короткозамыкатели постоянного тока для постоянного тока, короткие замыкания переменного тока для переменного тока; Требуется преобразователь или выпрямитель переменного тока
, если существующий источник питания
является выходом переменного тока.

Какие варианты комплектов у меня есть?
В зависимости от цвета существует как минимум 6 вариантов:
Одноцветный комплект, комплект RGB, комплект RGBW и комплект с регулируемой цветовой температурой, комплект для адресуемой RGB-подсветки и цветной комплект для адресуемой RGBW.

Могу ли я напечатать свой логотип на печатной плате?
Да, мы можем напечатать ваш логотип на полосах, и минимальный объем заказа составляет 500 миллионов для одного типа
для печати логотипа, если количество меньше 1000 миллионов, и мы будем взимать 100 долларов США за перепроектирование печатной платы.

Будет два способа достижения печати логотипа:
1. Лазерная машина для резьбы:
У нас есть лазерная резьба, которая может работать с логотипом на печатной плате,
Цвет логотипа зависит от поверхности сырья, а не от клиента
можно выбрать цвет.
2. Шелковая печать: мы передаем графический файл поставщику печатных плат, чтобы они могли напечатать логотип
на печатной плате, пожалуйста, подтвердите фото клипы от поставщика
, прежде чем переходить к окончательному производству, черный, белый, красный Цвет
Стандартный поставщик чернил в печатной плате, который можно использовать в качестве цвета логотипа,
Duo-Color of Logo будет сложным и потребует больше времени.Ниже
шелкография логотипа UL FYI.

Ширина печатной платы
Для полос 3528 и 2835 диапазон составляет 5/8/15 мм. Для полосы 5050 диапазон составляет 10/20 мм. Для полосы 5630 диапазон составляет 10/12/13,5 мм. Для 335 и 3014 диапазон составляет 8/10 мм.

Почему номинальная мощность отличается от фактической?
Мы всегда используем номинальную мощность, указанную на этикетке, если наш клиент
не указывает это, в результате чего возникает путаница и непонимание того, что покупатель
жалуется, что номинальная мощность не совпадает с фактической мощностью
со слишком большой разницей.
Номинальная мощность — это теоретические значения, рассчитанные для идеальных условий
. Во время работы светильников в каждом элементе
этих светильников есть резисторы, наличие резисторов приводит к падению напряжения.
Мы знаем, что P = U * I, когда напряжение падает, мощность падает до
Пример: 2835 SMD 60 светодиодов с номинальной мощностью 14,4 Вт / м, когда они
питаются от источника питания на одном конце, он достигнет 11 Только -12 Вт, но
через 30 минут горения, ток увеличится после повышения температуры всей полосы
, в результате будет достигнута мощность более 12 Вт, а
, если светодиодные полосы горят с обоих концов (чтобы напряжение
падает меньше), он достигнет конечной мощности при 13 Вт / м, что меньше
, чем допускается разница в 10% от номинальной мощности.

Также мы уменьшим ток в некоторых условиях, например, когда полоса
приклеена, рассеивание тепла не такое хорошее, как голое, поэтому мы уменьшим мощность
, чтобы убедиться, что приспособление не выделяет много тепла во время работы
. Большое количество тепла сократит срок службы светодиодов.

Какое лучшее соотношение для синего и красного?

Blue (длина волны: 455-465 нм): хорош для фотосинтеза; и помогают индуцировать хлорофилл и каротиноид, которые необходимы для здоровых листьев.

Красный (длина волны: 660-665 нм): максимальная длина волны для фотосинтеза и фотопериодизма. Красный свет лучше всего подходит для цветения и плодов.

В чем разница между двухсторонней печатной платой и односторонней печатной платой светодиодной ленты?

Печатная плата для светодиодных лент

также является залогом высокого качества, но не для светодиодов. Лучшая двусторонняя печатная плата
может выдерживать большой ток, очень хорошее рассеивание тепла и имеет высокое стабильное качество
.
1. Толщина печатной платы гибкой светодиодной ленты
Двухсторонняя печатная плата высококачественной светодиодной ленты должна иметь цепь на передней и задней стороне; односторонняя печатная плата не имеет цепи на задней стороне.

2. На ощупь
Без ленты 3M качество печатной платы светодиодной ленты нужно судить по рукам. Двусторонняя печатная плата кажется немного толстой, жесткой и тяжелой, чем односторонняя светодиодная лента; ощущение очень хорошего качества. Односторонняя печатная плата кажется тонкой, легкой, очень мягкой. его легко унесет ветром.

3. Схема на задней стороне
Двухсторонняя печатная плата из высококачественной светодиодной ленты должна иметь схему на передней и задней стороне; односторонняя печатная плата не имеет цепи на задней стороне.

Различная толщина печатной платы

Печатная плата со светодиодной лентой (PCB) — это то, что соединяет электронные компоненты
электронным способом. Качество и толщина меди очень важны.

1. Толщина медной печатной платы
Чем толще медь, тем больше ток может протекать и тем эффективнее лента. в настоящее время на рынке имеется печатная плата толщиной 1 унция, 2 унции и 4 унции.
2. Чистота меди
Чем чище медь, тем лучше.Медь более высокого качества означает меньшее сопротивление и более сильный ток.
3. Двухсторонняя и односторонняя медь
Медная печатная плата имеет двухстороннюю и одностороннюю разницу между медью. Двусторонняя медная печатная плата лучше всего.
4. Конструкция систем отвода тепла печатной платы
Только высококачественная печатная плата с светодиодной лентой имеет такую ​​конструкцию. Печатная плата высокого качества будет иметь тонкую пленку с каждой стороны. это улучшит рассеивание тепла светодиодных лент. на рынке многие фабрики снижают стоимость и используют одностороннюю пленку.
При выборе поставщика гибких светодиодных лент следует учитывать каждый из этих факторов. Выбор неправильного решения может обойтись вам дороже, чем вы можете себе представить.

//]]>

Архивы соединителей для светодиодных лент | Архивы соединителей для светодиодных лент Xpress Electrical

| Xpress Electrical

Категории продуктов

Фильтровать по цене

Фильтровать по

  • 10 мм 4-контактный разъем для печатной платы со светодиодной лентой RGB € 0.59 inc. НДС
  • 4-жильный кабель Светодиодная лента RGB 4 x 0,32 мм (метр) 0,80 € с налогом НДС
  • Светодиодная лента 2-жильный кабель 2 x 0,35 мм красный / черный (метр) 0,42 € с налогом НДС
  • Двухжильный гибкий кабель 0,5 кв., Коричневый / синий (метр) 0,42 € с налогом НДС
  • XE Crimp Power IP20 Strip 2-контактный разъем питания 8 мм (x1) € 0.99 inc. НДС
  • XE Crimp Power IP20 Strip 4-контактный разъем питания RGB 10 мм (x1) 1,11 € с налогом НДС
  • 10 мм 4-контактный разъем RGB PCB L-образной формы с плоским изгибом 90 градусов 2,18 € с налогом НДС
  • 8 мм 2-контактный разъем для печатной платы со светодиодной лентой 0,47 € с налогом НДС
  • Светодиодная лента 2-жильный кабель 2 x 0,35 мм красный / белый (метр) € 0.42 inc. НДС
  • XE Crimp Power IP65 Strip 2-контактный разъем питания 8 мм (x1) 0,99 € с налогом НДС
  • XE Crimp Power IP65 Strip 4-контактный разъем питания RGB 10 мм (x1) 1,11 € с налогом НДС
  • Удлинительный кабель 15 см с разъемами RGB Snap 10 мм 1,97 € с налогом НДС
  • 10 мм 2-контактный разъем для печатной платы со светодиодной лентой € 0.51 inc. НДС
  • Разъем 8 мм с углом 90 ° для 2-контактной светодиодной ленты 1,46 € с налогом НДС
  • Удлинительный кабель 15 см с разъемами-защелками 8 мм 1,29 € с налогом НДС
  • Гнездо постоянного тока 5,5 x 2,1 мм к клеммной колодке для светодиодной ленты 1,61 € с налогом НДС
Все цены на сайте включают НДС и не включают стоимость доставки.

Интернет-заказы продолжаются в обычном режиме. Функция Click & Collect в настоящее время отключена до дальнейшего уведомления. Отклонить

Ansell изгиб на 90 градусов для гибких светодиодных лент

Доставка

UK Доставка:

Заказы свыше £ 49.99 — БЕСПЛАТНАЯ ДОСТАВКА *

Заказы до 50 фунтов стерлингов — Доставка 4,95 фунтов стерлингов, включая НДС

Для некоторых товаров с небольшим весом на складе вам может быть предложен вариант эконом-класса при оформлении заказа.

* Очень небольшое количество крупных тяжелых предметов может потребовать дополнительной платы за поддон в определенных областях. Эта плата рассчитывается на основе общей стоимости заказа и почтового индекса доставки. Например, большие маслонаполненные обогреватели, такие как Rointe Radiator Range, нельзя безопасно транспортировать стандартными курьерскими службами. В зависимости от вашего региона обычно существует порог стоимости заказа с оплаченной перевозкой, при котором БЕСПЛАТНАЯ доставка все еще может быть достигнута.

Зарубежные клиенты:

Мы предлагаем фиксированную стоимость доставки во многие страны.Вы можете проверить свою ставку, добавив любые товары в корзину, затем просмотрите корзину, затем выберите свою страну в раскрывающемся меню и нажмите «Обновить». Сейчас включено большинство стран ЕС. Пожалуйста, не стесняйтесь обращаться к нам, если вы предпочитаете расценки вручную.

«Потрясающе видеть компанию, которая не взимает грабительские надбавки в Северной Ирландии. Имеет огромное значение. Большое спасибо!»

Отправка в тот же день для товаров на складе:

Мы отправляем товары со склада в тот же рабочий день, когда они были заказаны до полудня по Гринвичу.Вы всегда можете связаться с нами по истечении этого времени, чтобы узнать, возможно ли это — мы всегда рады помочь, где можем. Если вам нужна услуга доставки по расписанию (до полудня, 10 утра, 9 утра, суббота и т. Д.) — свяжитесь с нами напрямую, чтобы узнать цену.

«Fastlec — Они действительно означают быстро, нажмите клавишу ввода на компьютере, и звонок в дверь.

Я использовал Fastlec три раза, каждый раз, когда обнаружил, что они эффективны, быстро и с радостью предоставлю вам информацию об их продуктах ».

Если у вас есть дедлайн:

Доставка товаров, отсутствующих на складе, может занять до 3-5 рабочих дней. Мы сообщим вам, если это займет больше времени.Если у вас есть крайний срок, пожалуйста, свяжитесь с нами по электронной почте, телефону или факсу — обычно мы можем его уложиться!

Быстро и надежно:

Большая часть товаров на складе отправляется через отслеживаемых и застрахованных перевозчиков на следующий день. Некоторые более мелкие предметы могут быть отправлены почтой 1-го класса (мы ограничиваем это во время забастовки Королевской почты).

Внутренний адрес:

Наши перевозчики осуществляют доставку с 7:30 до 18:00. Если вас не будет на месте, когда приедет перевозчик, они оставят карточку с инструкциями о том, как организовать повторную доставку или получение с вашего местного склада.

Рабочие адреса:

Наш курьер попытается доставить товар в рабочий день в обычное рабочее время. Если некому будет расписаться за доставку, карта будет оставлена, и посылка будет отправлена ​​в местный склад для забора в течение одной недели. Дальнейшие повторные доставки на служебные адреса могут повлечь за собой дополнительную плату за повторную доставку.

Поступило Повреждено:

Любые предметы, которые возвращаются как поврежденные при транспортировке, требующие замены или возмещения, должны быть уведомлены нам в устной или письменной форме в течение 24 часов с момента доставки и должны сопровождаться четкими фотографиями, показывающими обе упаковки — особенно любые повреждения упаковки — а также поврежденный предмет (ы).Затем можно будет отправить правильные документы, и эти фотографии обеспечат возможность обработки замены или возврата денег с минимальной задержкой.

Накопительный нагреватель Поставок:

Даже при покупке одиночного обогревателя он будет доставлен на поддоне, чтобы не допустить повреждений во время транспортировки из-за веса устройства, а также веса кирпичей, которые должны быть вставлены в устройство при установке. Несколько обогревателей могут означать даже несколько поддонов. Характер и вес этих предметов означает, что обычно требуется грузовик с гидробортом, и иногда доставка может быть задержана в ожидании наличия специального транспорта, хотя это необычно..

Сегодняшние курьеры, из-за строгих ограничений по охране труда и технике безопасности, нанятые для доставки вашего накопительного обогревателя, имеют контракт на доставку только к внешней стороне вашей собственности и не имеют контракта на транспортировку этих тяжелых предметов в ваш дом или к их окончательной локации. Товар будет доставлен к двери внешнего здания, если доступ позволяет (для перемещения поддона используются низкоуровневые насосные тележки, поэтому любые шаги на пути затруднят это и, вероятно, будут означать доставку до нижней части ступенек. Только).Вы несете ответственность за то, чтобы у вас было достаточно рабочей силы (рекомендуется 2 человека) для транспортировки вашего нового обогревателя (ов) и кирпичей от точки доставки до конечного местоположения без травм или повреждения себя, вашего нового обогревателя или вашего имущества.

Эти соображения были тщательно продуманы для реализации безопасных методов транспортировки и обращения, которые обеспечат безопасную и неповрежденную доставку вашего нагревателя и безопасные методы работы для обслуживающего персонала.

Соберите нагреватели для хранения:

Если вы предпочитаете забрать свой новый водонагреватель самостоятельно, у нас есть несколько пунктов по всей стране, где вы можете забрать новый водонагреватель в удобное для вас время.Адреса наших пунктов сбора в Великобритании перечислены ниже. Это только складские пункты приема, нет средств для оплаты, поэтому ваш заказ должен быть размещен у нас онлайн или по телефону до получения:

  • Глазго
  • Белфаст
  • Салфорд
  • Бутл,
  • Мерсисайд
  • Веднсбери, Уэст-Мидлендс,
  • Warmley, Бристоль,
  • Саутгемптон
  • Орпингтон, Кент
  • Гейтсхед
  • Лидс
  • Ноттингем
  • Лейтон Баззард
  • Энфилд

Возвращает

Если у вас есть товар для возврата

В зависимости от обстоятельств, следуйте приведенным ниже инструкциям:

1.Больше не требуется

В соответствии с нашей политикой «Отсутствие возражений против возврата» нежелательные товары могут быть возвращены с возмещением стоимости. Если товары новые, неиспользованные, в оригинальной упаковке и полностью готовы к перепродаже, мы с радостью заберем их обратно. Покупатель оплачивает обратную перевозку. Товар необходимо вернуть в течение 30 дней с момента выставления счета. Специально измененные предметы (например, отрезанные отрезки кабеля) возврату не подлежат. Для некоторых специально заказанных товаров может взиматься плата за обработку / пополнение запасов.

Просто заполните следующую форму (Онлайн-форма возврата Fastlec) и по завершении загрузите и распечатайте нашу бумажную форму возврата.

2. Заказано неправильно

В соответствии с нашей политикой «Отсутствие возражений по поводу возврата» неправильно заказанные товары могут быть возвращены с возмещением стоимости. Если товары новые, неиспользованные, в оригинальной упаковке и полностью готовы к перепродаже, мы с радостью заберем их обратно. Это позволяет вам просто заказать замену обычным способом на веб-сайте. Покупатель оплачивает обратную перевозку. Товар необходимо вернуть в течение 30 дней с момента выставления счета. Специально измененные предметы (например, отрезанные отрезки кабеля) возврату не подлежат.Для некоторых специально заказанных товаров может взиматься плата за обработку / пополнение запасов.

Просто заполните следующую форму (Онлайн-форма возврата Fastlec) и по завершении загрузите и распечатайте нашу бумажную форму возврата.

3. Поступило повреждено

Любые предметы, которые возвращаются как поврежденные при транспортировке, требующие замены или возмещения, должны быть уведомлены нам в устной или письменной форме в течение 24 часов с момента доставки и должны сопровождаться четкими фотографиями, показывающими обе упаковки — особенно любые повреждения упаковки — а также поврежденный предмет (ы).Затем можно будет отправить правильные документы, и эти фотографии обеспечат возможность обработки замены или возврата денег с минимальной задержкой.

4. Неисправный блок

Мы понимаем, что когда возникает такая ситуация, это может быть большим неудобством, поэтому после проверки по телефону технической поддержки производителя (большинство предполагаемых неисправностей можно решить по телефону, так как они возникают из-за проблем с проводкой или настройкой — что хорошо, поскольку экономит вам отправку устройства обратно в первую очередь) мы предлагаем следующие два варианта:

  • a) Мы можем предоставить вам этикетку с предоплаченной почтовой оплатой *, чтобы вы могли вернуть устройство нам, и мы отправим вам замену после получения.

ИЛИ

  • b) Вы можете приобрести блок для предварительной замены, который мы вам отправим, это позволит вам обменять блоки в удобное для вас время. Мы предоставим вам этикетку с предоплатой *, чтобы вы могли вернуть нам неисправный блок для возврата денег. (Предварительную замену можно просто приобрести через Интернет, как если бы вы покупали новое устройство, затем сообщите нам по электронной почте или используйте поле для комментариев при оформлении заказа, и мы отправим необходимые документы)

* Некоторые более тяжелые / большие предметы могут потребовать передачи перевозчиком — в таком случае мы свяжемся с вами, чтобы организовать это.

Предполагаемые неисправные элементы «проверяются» перед возвратом или заменой

Просто напишите по электронной почте [email protected], указав, какой из вышеперечисленных методов вы хотели бы использовать, включая номер вашего счета и подробную информацию о неисправности.

Возврат за границу — Мы не можем покрыть расходы на возврат или повторную доставку при покупке за границей.

Дом

ВсеВстраиваемые — Светодиодные потолочные светильники — Встраиваемые трековые светильники — Штукатурные светильникиПотолок — Подвесные светильники — Потолок — Поверхностный монтаж — Трек — Поверхностный монтаж — Потолочные вентиляторы — Подсветка на планкахСветодиодные лампы- — AR111 — B15 — B22 — E14 — E27 — G24D — G4 — G9 — GU10 — GX53 — MR16 — PAR — R63 — R7S — R80 — T8 TubesWall — Настенные светильники — Лестничные светильникиНастольные и напольные — Настольные и настольные лампы — Торшеры — Лампы для чтения Светодиодные полосы и линейные — Светодиодные Полосы — Экструзии — Светодиодные неоновые фонари — Линейная световая полоса — Светодиодные аксессуары На открытом воздухе — Точечные светильники для сада — Наружные линейные фонари — Болларды — Прожекторы — В земле / Палубные светильники — Настенные светильники — Настенные светильники — Фестиваль и вечеринка Огни для мебели — Освещение для шкафа — Подсветка для ящиков — Подсветка для шкафа Коммерческие трековые фонари — Мощные прожекторы — Высокие фонари — Свободные стоячие фонариПереключатели и розетки — Vimar Plana —— 1 банда —— 2 банда —— — 3 банды —— 4 банды —— 5 + Gang —— Double Socket —— Модули —— Single Socket —— Single Socket + 1 USB — PDL Iconic —— 1 Gang- —— 2 банды —— 3 банды —— 4 банды —— 5+ банды —— двойное гнездо —— одинарное гнездо — — Vimar Arke —— 1 банда —— 2 банда —— 3 банда —— 4 банда —— 5+ банда —— Двойная розетка —— Модули —— Одинарная розетка —— Одинарная розетка + 1 USB — PDL Saturn —— 1 группа —— 2 группы- —— 3 банды —— 4 банды —— 5+ банды — Vimar Eikon Exé —— 1 банда —— 2 банды —- — 3 группы —— 4 группы —— 5+ групп —— Двойная розетка —— Модули —— Одна розетка —— Одинарная розетка + 1 USB — PDL 600 —— 1 группа —— 2 группы —— 3 группы —— 4 группы —— 5+ Группа —— Двойная розетка —— Модули —— Одна розетка — Vimar Eikon Vintage —— 1 группа —— 2 группы —- — 3 банды —— 5+ банд —— Модули — Vimar Eikon Chrome —— 1 банда —— 2 банды —— 3 банды —— 4 группы —— 5+ групп —— Двойное гнездо —— Модули —— Одно гнездо —— Одно гнездо + 1 USB — Vimar Eikon EVO —— 1 банда —— 2 банда —— 3 банда —— 4 банда —— 5+ банда —— Двойное гнездо —— Модули —— Одно гнездо —— Одно гнездо + 1 USB — Vimar Eikon Tactil —— 2 группы— —- 3 группы —— 4 группы —— 5+ групп —— Модули Контроллеры освещения — Диммер — Дистанционное / беспроводное управление — Контроллер RGB (W) — Контроллер CT — Усилитель / Повторитель — Контроллер DALI — Контроллер DMX — Конвертер сигналов Периферийные электрические устройства — Светодиодные драйверы —— Драйверы постоянного напряжения 5 В —— Постоянное напряжение 12 В Драйверы напряжения —— Драйверы постоянного напряжения 24 В —— Драйверы постоянного напряжения 48 В —— Другие драйверы постоянного напряжения —— Драйверы постоянного тока 350 мА —— Постоянный ток 500 мА Драйверы тока —— Драйверы постоянного тока 700 мА —— Другие драйверы постоянного тока — Датчик и интеллектуальное управление —— Антенна —— Драйвер и контроллер —— — Дистанционное управление —— Датчики — Разъемы — Провода — Общие аксессуары Продажа

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
