Правильное соединение светильников между собой

Оглавление:

  1. Как правильно соединить светильники
  2. Меры предосторожности и инструменты
  3. Последовательное подключение
  4. Параллельное подключение
  5. Шлейфное подключение
  6. Лучевое подключение
  7. Видео, как соединить точечные светильники между собой

Встраиваемые точечные светильники ярко и равномерно освещают помещение и повышают эстетические характеристики гипсокартонного потолка. Несмотря на то, что обычно используют более 10 элементов, установить их достаточно просто даже своими руками. В статье мы расскажем, как соединить светильники между собой на потолке разными способами, какие типы подключения бывают и как организовать работу с точки зрения безопасности.

Меры предосторожности и инструменты

Безопасность

Все работы с электричеством проводите с выключенным током. Если материал потолка горючий, то провода выбирайте жаропрочные с маркировкой НГ. Самые надежные, которые подходят даже для помещений с повышенной влажностью и температурой, покрыты оплеткой из стекловолокна, их внутренняя изоляция сделана из особо прочной резины.

Соединения проводки должны быть надежными и изолированными, а мощность ламп подходить к техническим характеристикам кабеля, чтобы не допустить перегрев.

В продаже встречаются точечные светильники, которые функционируют от сети питания 220 или 12 В. При напряжении 12 вольт, установите трансформатор, который понижает 220 вольт до 12. Для работы вам потребуется надежная опора, куда можно встать, например,стол или стремянка.

Инструменты

Для соединения отрезков кабеля хорошо подходит обжимной пресс. Если его нет, используйте плоскогубцы.

Для проделывания отверстий в потолке из гипсокартона используйте дрель с насадкой, которая позволяет сделать ровные круглые прорези.

Для измерения расстояния между светильниками и создания разметки запаситесь рулеткой и простым карандашом.

Светильники

Выбор точечных светильников широк. Для них производители выпускают лампы разных типов (люминесцентные, галогенные или светодиодные), форм и размеров. Самые эффективные, долговечные и экономичные — LED-лампы. Рекомендуем устанавливать споты мощностью не более 40 Вт.

Последовательное подключение

Чтобы разобраться, как соединить светильники последовательно, сначала поговорим об основных этапах работы.

  1. Проектирование и разметка. Запланируйте места размещения спотов на потолке до его обшивки отделочными материалами. При планировании нужно учитывать расстояние от стены — не более 60 см, между центрами — 25-30 см.
  2. Если ошибиться с расположением спотов, то они могут совпасть с металлическими элементами каркаса и стыками потолочного полотна, что недопустимо.
  3. Прокладка и протяжка проводов. Укладывайте проводку в специальные короба, если потолки подвесные, или закрепите на каркасе так, чтобы при сверлении отверстий ее можно было легко достать. Для натяжных потолков проводку рекомендуется спрятать в гофрошланги.
  4. Выполнение отверстий. После монтажа гипсокартона или другого покрытия просверлите отверстия под каждый элемент специальной насадкой на дрель — кольцевой пилой диаметром меньше на 3–4 мм, чем внешний размер светильника.
  5. Подключение. Достаньте петли провода из спотов и подключите к светильникам в соответствии со схемой монтажа.
  6. Тестирование. Подключите питающий провод к выключателю, вкрутите лампочки и включите свет на выключателе. Если все приборы горят, вы все сделали правильно.

Если вам нужно подключить несколько ламп, не более 5–6 штук, подойдет последовательная схема. Для ее исполнения потребуется немного кабеля и времени, но качество освещения будет невысоким из-за того, что напряжение распределяется на все элементы. Если подключено 3 лампы к 220 В, на каждую придется по 73 В, если 5, то по 44 В.

Подобный способ подключения мы найдем в советских гирляндах. При сгорании одной лампочки перестают гореть все. Чтобы заменить электроприбор, придется проверять каждую лампочку. Из-за этих недостатков последовательная схема используется редко, однако она с успехом применяется в подъездах, где освещение на разных этажах включается одним выключателем.

Подключить кабель последовательно просто — подведите фазу поочередно ко всем лампы, а ноль проведите к выходу крайне лампы. К выключателю должна подходить фаза, которая дальше всех идет на лампочки.

У проводки из трех жил кроме двух основных проводов присутствует защитный кабель «земля». Его нужно взять напрямую с «земляной» колодки и отвести на каждый из точечных светильников к подходящей клемме.

Параллельное подключение

Самая распространенная и удобная схема — параллельная. Для нее необходим больший метраж проводки, но на все споты подается одинаковое напряжение и освещение получается одинаково ярким. Если выходит из строя одна лампа, то остальные светят. Найти место поломки очень просто.

Для предотвращения перегрева, а также короткого замыкания рекомендуется прокладывать негорючий провод ВВГ нг 2*1,5 — двухжильный, или 3*1,5 — трехжильный, если есть заземление.

Способы, как соединить светильники параллельно — шлейфный и лучевой.

Шлейфное подключение

Если вы хотите использовать шлейфный способ разводки, то выведите из распредкоробки провода ноль и фазу на первый спот. От него проведите отрезок на второй, и так ко всем последующим приборам. Получается, что к каждому споту, кроме последнего, подключено по 4 отрезка.

Если нужно подключить несколько десятков спотов, можно использовать схему с двухклавишным выключателем. При данном способе потребуется больше проводки. Если у вас споты на 12 вольт, возьмите 2 трансформатора.

Лучевое подключение

Лучевое соединение более надежно, но устанавливать проводку этим способом сложнее. Вам потребуется больше кабеля. Соединение должно получиться более качественным, чтобы все провода держались там, где их закрепили. Удобный способ монтажа — с использованием клеммной колодки, когда с одной стороны проводите фазу и разводите на контакты. С другого конца подводите отрезки кабеля, отходящие к светильникам.

Похожий способ — использовать клеммники Ваго. Он прост и быстр в исполнении. Вам нужно зачистить провода и вставить их в гнезда.

Вы можете воспользоваться еще одним вариантом — скрутите провода, обожмите плоскогубцами и сварите. Соединение получается неразъемным, однако достаточно прочным.

Если вы разбираетесь в электрике, то справитесь с монтажом светильников самостоятельно. Если сомневаетесь, обратитесь к электрикам, которые рассчитают количество электроприборов на вашу площадь, правильно разметят места установки и выполнят монтаж.

Видео, как соединить точечные светильники между собой

Мы подобрали видеороликов, где наглядно показаны конструкции и способы подключения точечных светильников. В них вы найдете полезную информацию, в каких случаях выбрать последовательный способ, а в каких параллельный и какой взять кабель.

Как соединить провода точечных светильников

Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно. Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения. Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами.

Подключение к напряжению 220 Вольт

Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт. В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность. Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники.

Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Параллельное подключение – схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг.

Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

  • Лучевое соединение.
  • Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

При желании можно разделить приборы освещения на потолке на две группы, в этом случае необходимо подключение к выключателю с двумя клавишами. Сложность такой схемы заключается в использовании большего количества проводов.

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.

При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Монтаж точечных светильников

Правильный выбор приборов освещения для подвесных или натяжных потолков способствует созданию красивого интерьера помещения. Соединение потолочных светильников точечного типа с кабелем электропитания выполняется по определенной схеме, к выбору которой следует подходить очень ответственно. Кроме того необходимо правильно выбрать последовательность действий в зависимости от типа установленной потолочной конструкции.

Натяжной потолок

Точечные светильники в большинстве случаев используются для освещения натяжных и подвесных потолочных конструкций. При установке натяжного потолка предварительно выполняют укладку проводов, фиксируют их на базовом потолочном перекрытии, без подключения к питанию. После этого устанавливают специальные подвесы и закрепляют в них приборы освещения. Теперь можно подключать электрический кабель и проверять работу освещения.

Перед непосредственным натяжением полотна отключают электропитание, убирают источники света и те части, которые не выдерживают сильного нагревания. После того как полотно будет натянуто, в нем прорезают отверстия в месте расположения точечных светильников, фиксируют прорези уплотнительными кольцами и собирают источники света.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

  • От распределительной коробки к месту расположения светильников протягивают электрические провода.
  • Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
  • В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
  • Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы. Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.

Оформление потолка точечными светильниками поможет сделать квартиру уютной и комфортной. Они практичны, но требуют особого подхода к монтажу проводки, который зависит от материала потолка.

Что собой представляет точечный светильник?

Он представляет собой встраиваемую модель, которая устанавливается на потолочную конструкцию. Главное условие – наличие пустоты. Например, они часто устанавливаются под натяжной потолок и другие подобные подвесные конструкции. Такие приспособления могут обеспечить равномерный поток света, но при условии правильного их количества. Нужно подбирать тип ламп, их мощность в соответствии с категорией помещения и освещаемой площадью.

В зависимости от типа используемой лампы монтируется электропроводка, подбирается рабочее напряжение, сечение кабелей и определяется необходимость использования трансформатора.

Схемы подключения

Перед тем как сделать разводку электропроводки для точечных встроенных светильников, нужно произвести монтаж распределительной коробки. Причем сделать это требуется так, чтобы к ней всегда был открыт доступ. Только после этого можно протягивать кабельные линии к местам установки осветительных приборов.

Есть несколько схем разводки электрических кабелей, по которым можно проводить монтаж проводки для точечных светильников. Выбор схемы напрямую зависит от типа используемых ламп. Например, при выборе ламп мощностью 12 В в схему нужно включить трансформатор. Если же были выбраны споты, которые работают от бытовой сети в 220 В, наличие преобразователя не требуется. Их можно подключить напрямую к сети.

Последовательное

Схема последовательного подключения проста, поскольку не требуется большого количества проводов. Но есть у нее и некоторые недостатки. Например, при использовании последовательного подсоединения в систему можно включить не более пяти – шести ламп. К тому же они будут светиться не в полную силу. И при выходе из строя одной лампы цепь разорвется, освещение в комнате будет отсутствовать.

Этот тип подключения заключается в том, что фаза последовательно обходит каждую лампу, а к выходу последней подается нуль.

Следите за тем, чтобы на выключатель шла фаза, которая в дальнейшем направляется на лампы, а нуль поддавался только на последний в цепочке светильник.

Если для электропроводки используется трехжильный кабель, то провод, отвечающий за заземление, должен подаваться на каждую лампу к нужной клемме. В остальном проводка должна быть разведена так же.

Параллельное

Для обеспечения полноценной работы используется параллельное подключение. В этом случае все лампы будут светить с нормальной интенсивностью. В случае выхода из строя одного устройства освещение в комнате не пропадет. Но нужно заготовить большее количество проводников. Лучше использовать кабель ВВГ нг 2*1,5 или 3*1,5, он является негорючим трехжильным.

Есть два способа параллельного подключения точечных устройств:

  • к каждому источнику света подаются два кабеля;
  • шлейфное соединение, при котором оба провода попеременно заходят на светильник и с выхода подаются дальше.

Во втором случае из распределительной коробки выходит кабель, который подается на первый светильник. К его выходу нужно подключить кусок провода и протянуть его к следующему светильнику. То есть несколько отрезков кабеля соединяют лампы между собой одну за другой. При этом есть возможность разделить их на две и более группы в зависимости от количества клавиш на выключателе, схема будет такой же. Но данное подключение потребует увеличения количества проводов.

Лучевое

При лучевом подключении используется отдельный кусок провода для каждого светильника. Такой способ подключения требует наибольших затрат кабеля, но это компенсируется повышенной надежностью эксплуатации, то есть выход из строя одной точки освещения не влияет на работу других устройств.

Физически такая схема выглядит следующим образом. От распределительной коробки проводится кабель, который крепится в удобном месте, например, по центру комнаты. От этого кабеля идут ответвления к каждому прибору, причем и провод фазы, и провод нуля.

Сложность такого подключения заключается в том, что нужно обеспечить надежное соединение кабелей от осветительного прибора с проводом до распределительной коробки. Поэтому нужно подготовить обычные клеммные колодки с винтовым соединением.

Особенности монтажа

Для того чтобы правильно подключить систему осветительных устройств, нужно подобрать оптимальную схему, мощность ламп и трансформатора. При этом разводка электропроводки под точечные светильники должна происходить в последовательности, которая напрямую зависит от типа потолка.

В натяжные потолки

Устанавливаться точечные светильники могут в подвесных или натяжных конструкциях. Во втором случае все провода нужно уложить до монтажа натяжного полотна. Можно прикрепить их к потолку, но не подключать к питанию, а сделать это после установки светодиодов. Дальше размещают и закрепляют на подвесах светильники, после этого подводят к ним провода и проверяют.

После проверки питание отключают, лампы вынимают и снимают все части, которые могут повредиться от высокой температуры. После монтажа натяжного полотна в материале делают отверстия под споты и производят окончательную установку ламп. Обычные лампы накаливания для таких конструкций использовать не рекомендуется. Лучше взять светодиоды, которые соответствуют мощности более 50 Вт.

В потолки из гипсокартона

При обустройстве в комнате потолка из гипсокартона последовательность монтажа светильников такая же, как и для натяжного потолка. То есть сначала нужно развести проводку, при этом концы кабелей должны свободно свисать. Длина проводов должна быть больше на 15–20 см. Это связано с тем, что крепление проводки производится на основной потолок.

Предварительно можно нарисовать схему, на которой указать места расположения осветительных приборов и точное расстояние от стен и друг от друга. После этого можно приступать к монтажу гипсокартонной конструкции. А монтаж источников света можно выполнять только после того, как поверхность потолка будет зашпаклевана.

Таким же образом поступают, если потолок реечный подвесной.

Выбор сечения проводов

Сечение провода для встроенных светильников зависит от силы тока, который по ним проходит. Она может возрастать при уменьшении напряжения. Рассчитать сечение провода можно двумя способами:

  • суммировать мощность всех светильников, которые будут подключены к трансформатору, а затем разделить полученное значение на выходное напряжение распределителя;
  • произвести расчет сечения провода на один осветительный прибор. При этом каждой точке будет выделена отдельная линия. В данном случае мощность светильника должна соответствовать выходному напряжению трансформатора.

Если же к этой сети будете подключать и люстру, осуществлять расчет нужно с учетом ее данных.

Трансформаторы

Трансформатором на 12 В пользуются тогда, когда для освещения используются споты аналогичного напряжения. Схема подключения может быть как последовательной, так и параллельной. Различие заключается лишь в том, что кабель от выключателя сначала заводится на трансформатор, а уже с выхода преобразователя идет на лампы.

Мощность трансформатора должна соответствовать количеству используемых ламп. Можно установить два преобразователя. В таком случае от распределительной коробки нужно провести две ветки.

Чтобы обеспечить полноценную бесперебойную работу точечных встроенных светильников в комнате, трансформатор нужно выбирать мощностью на 20% больше суммарной мощности всех подключенных ламп. Например, в комнате будет установлено 8 светильников по 40 Вт. Их суммарная мощность составляет 320 Вт. Значит, трансформатор нужно брать мощностью около 400 Вт.

Делаем проводку

После того как ответвительная коробка будет установлена, в полости конструкции потолка можно протянуть кабель. Его обязательно нужно защитить гофротрубой. Кабели вытягиваются через проделанные отверстия, при этом каждый провод проходит отдельно к предполагаемому месту установки такого светильника. После этого кабели нужно присоединить к светильнику, а само изделие вставить в отверстие с фиксаторами.

Если такие светильники монтируются в подвесной потолок, то скрыть проводку можно в поперечных профилях, к которым в дальнейшем будет крепиться сам гипсокартон. Лучше не укладывать кабели в продольные профили, поскольку есть риск повредить проводку при монтаже гипсокартона.

Отверстия под светильники

Выбор способа обустройства отверстия для светильников данного типа зависит от вида потолочного покрытия.

В реечном потолке это можно сделать двумя способами. Вырезать отверстие в ламелях реечного потолка нужно еще до его установки. Для этого требуется поставить точку на детали в том месте, где будет располагаться центр светильника, а затем начертить окружность, диаметр которой равен диаметру прибора. В зависимости от инструмента алгоритм действий следующий:

  • под ламель положить отрезок бруса, коронку по дереву зажать в дрель или шуруповерт, высверлить отверстие по разметке;
  • в центре начерченной окружности высверлить небольшое отверстие, в которое вставить ножницы по металлу и разрезать алюминиевую деталь до края круга с шагом в 5 мм. Должны получиться лепестки. Их нужно загнуть на тыльную сторону и отрезать, оставив 4,5 мм у основания.

Отверстия в гипсокартоне делаются таким же образом. То есть отмечаются места, где будут располагаться светильники, чертится окружность, которая и является шаблоном для использования коронки на дрель. Вырезать отверстие в гипсокартоне можно любым острым инструментом.

Для установки подобной лампы в натяжном потолке не нужно просверливать круглые отверстия. Достаточно просто сделать надрез и установить фиксирующий крепеж.

Подключение

После того как выполнены разводка кабеля, монтаж потолочного покрытия, можно установить точечные светильники на потолок и подключить их к сети. Для этого нужно подвести провода по составленной схеме к соответствующим клеммам спота и надежно зафиксировать их.

Предварительно петли на проложенном проводе нужно разрезать по изгибу и оголить. Для каждой лампы понадобятся два небольших кабеля длиной около 10 см. Нужно оголить около 10–15 мм с каждой стороны и одним концом зажать в соответствующей клемме светильника, а вторым соединить с питающим кабелем. При этом необходимо следовать маркировке спота. Теперь можно пускать напряжение в сеть, чтобы проверить правильность подключения.

Закрепление

Для крепления спотов предусмотрены две скобы по бокам. Нужно перед установкой их отогнуть вверх до упора, изделие вставить в отверстие в потолочном покрытии. Делать это нужно таким образом, чтобы провода, идущие к светильнику, не попали под зацепы. Теперь эти крепления монтируют к точке на основном потолке. После этого можно подключить питающий кабель к выключателю и распределительной коробке.

Проводка для поворотных светильников

Поворотные конструкции способны изменять угол направления освещенности. Они имеют некоторые преимущества, поскольку могут подсветить труднодоступное место.

Последовательность действий для подключения их точно такая же, как было описано ранее.

Современные интерьеры характеризуются большим жизненным пространством, которое разделяется на разные жилые зоны. На смену небольшим комнатам приходят квартиры со свободной планировкой, характеризующиеся зонами кухни, гостиной, спальни, рабочего кабинета. Эти пространства разделяются с помощью пола, потолка, перегородок и освещения. Именно своими руками хозяева жилья создают уютную теплую обстановку, подчеркивающую предметы, формы, удовлетворяющую их жизненные потребности. Важной частью создания зон комфорта является подключение правильного освещения, поскольку для каждой зоны, комнаты оно имеет свои особенности. Места для работы, чтения, приготовления пищи, отдыха необходимо освещать в соответствии с их функциональными задачами.

Правильная схема подключения элементов освещения обеспечивает равномерное освещение всех уголков жизненного пространства помещения, выделяя, подчеркивая их назначение с помощью распределенного света. Точечные led светильники небольших размеров и мощности успешно выполняют такие задачи. Осветительные приборы монтируются на подвесных потолках. Как подключить точечные светильники четко и подробно покажет электрическая схема, а также алгоритм подключения. Монтаж этих элементов легко осуществить даже своими руками. О том как заменить лампочку в точечном светильнике вы можете узнать в нашей статье.

Важно помнить, что расположение, конфигурацию потолочных осветительных приборов нужно планировать еще на этапе проектирования.

Правила подключения светильников к сети 220В

  1. Схема состоит из распределительных коробок, проводов и гофры.
  2. Важно использовать исключительно медный провод. Если в проводах были скрутки, их лучше пропаять и изолировать.
  3. Для каждого из светильников выделяется отдельный гибкий провод. Подключение, соединение их вместе происходит посредством медных гильз или специального «клеммника», который после этого дополнительно изолируется с помощью изоляционной ленты.
  4. До установки потолков важно проверить выключателем проводку, а также лампочки.

До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º. С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.

Для обеспечения оптимальной освещенности помещения схема установки элементов света должна быть следующей:

  • Расстояние между точками света должно быть не больше метра.
  • Отверстия для светильников нужно располагать на расстоянии 25-30 мм от ближайшего каркаса.
  • Точечный светильник должен располагаться на удалении 60 см от стены.
  • Контуры освещения разных зон лучше разделить отдельным выключателем.

Светильники в гипсокартонный потолок можно установить и подключить своими руками. Технология и схема универсальна – одинакова для всех видов подвесных потолков.

Технические характеристики точечного освещения

  • Важно использовать светильники одного вида для определенных контуров освещения.
  • Мощные осветительные приборы больше 40 ватт могут повредить натяжной потолок.
  • Для пластиковых вариантов потолка проводку рекомендуется выбирать более защищенную от пожара по сравнению с потолками из гипсокартона.
  • В обязательном порядке провод для освещения должен быть многожильным, мягким и гибким.
  • Периодически следует проверять крепление, затяжку прижимных болтов креплений проводки.

Порядок подключения освещения своими руками

  1. Планирование . Если подвесной потолок формируется из нескольких уровней, подключение светильников должно производиться с выделением отдельных контуров освещения, которые управляются отдельным выключателем сети 220 вольт. Схема монтажа разрабатывается заранее.
  2. Протяжка и закрепление проводов . Рекомендуется крепить проводку к металлическим профилям, используя специальные пластмассовые стяжки. На местах крепления световых точек сформировать петли, которые легко будет зацепить и достать через просверленные в потолочных панелях отверстия. При этом важно допускать небольшое их провисание.

В другом варианте можно протянуть проводку своими руками от первого отверстия к остальным, но в таком случае проводка будет лежать непосредственно на самом гипсокартоне изнутри.

  1. Сверление отверстий под точечные светильники . Схема размещения приобретает окончательные контуры после монтажа потолочной поверхности. В случае пластиковых или алюминиевых потолков лучше расположить осветительные приборы по центру панелей, а не на стыке. Отверстия делаются с помощью дрели и специальной насадки под названием «коронка». Просверлить их легко своими руками. Важно подобрать правильный диаметр насадки.
  2. Подключение освещения . Важно проводить подключение 220 В, следуя строгому алгоритму:
  • Петли на протянутом проводе нужно разрезать посередине, а их кончики оголить.
  • С помощью двух небольших проводков размером 10-12 см присоединить каждый светильник.
  • Для этого зачистить их с каждой стороны.
  • Подключение производится в соответствии с буквенной маркировкой на светильнике: L – фаза, N – нуль, PE – заземление.
  1. Закрепление светильников . Отогнуть своими руками боковые скобы до упора и вставить в отверстие. После этого скобы защелкнутся. Вставить лампу и зафиксировать ее сверху стопорным кольцом. Такая конструкция надежно удерживает светильники на потолке. После этого можно производить подключение основного провода к сети.

На завершающем этапе остается только проверить работу освещения распределенного света. Таким образом, следуя технологии и соблюдая последовательность работ, можно легко установить встроенные точечные светильники на подвесной потолок своими руками.

Как подключить точечные светильники – схемы подключения точечных светильников . Электропара

Сегодня в магазинах представлен широкий выбор осветительного оборудования – люстры и бра, выполненные в классическом или стиле модерн, обладают изысканным дизайном и способные украсить любое помещение. Однако что касается равномерного распределения света или акцентирование его в нужных местах, здесь нет равным точечным потолочным светильникам. Встраиваемые, накладные, подвесные – конструкцию можно подобрать, руководствуясь собственными требованиями.

Точечные светильники могут устанавливаться как в одиночном, так и множественном исполнении. Наиболее популярны точечные светильники для натяжных и подвесных потолков (в гипсокартон). Однако можно использовать их в качестве встраиваемых в предметы мебели и ниши. Установка точечных светильников не так уж сложна и может быть осуществлена своими руками. Самое главное – правильно подготовить всю систему проводов перед подключением и смонтировать светильник согласно инструкции.

Накладные точечные светильники монтируются достаточно просто – для них не нужно готовить нишу, такие приборы просто крепятся к основанию и подключаются согласно схеме, затем провода прячутся в кабель каналах. Подвесные светильники более уместны с подвесными потолками, выполненными из гипсокартона. Ну и конечно одни из самых востребованных – встраиваемые точечные светильники, они незаменимы в случае установки натяжных потолков. Следует заметить, что вся проводка и установка производятся перед монтажом натяжного потолка, чаще всего этим занимаются профессиональные мастера.

Рекомендации по монтажу

Если вы не являетесь профессиональным монтажником, следует внимательно прочесть правила установки точечных светильников, тогда интерьер будет действительно радовать вас долгие годы.

  • Все электромонтажные работы проводятся при отключенном напряжении.
  • Выбирать точечные светильники следует исходя из их назначения и характеристик рабочей поверхности. Так, встраиваемые светильники подключают только в те поверхности, которые внутри являются полыми.
  • Правильный расчет длины и сечения кабеля позволит избежать пожароопасных ситуаций. Для соединения проводов лучше всего использовать безопасные способы: одноразовые или многоразовые клеммы Wago, СИЗы, клеммные колодки и т.д.
  • Всегда проверяйте размеры отверстия точечного светильника – может случиться так, что вы выбрали несколько различных светильников и собираетесь сделать отверстия исходя лишь из одного прибора. При кажущейся «одинаковости» размеры могут не совпадать на несколько миллиметров, и вам придется начать все сначала.

Вам потребуются следующие инструменты и материалы:

Лампы  с подходящим цоколем. Мы рекомендуем выбирать светодиодные лампы, а цоколь должен соответствовать патрону. Чаще всего встречаются точечные светильники с патроном GU 5.3 MR 16, G9 и т.д.

Провод. Длина провода зависит от общей протяженности всей линии, можно немного прибавить на различные огрехи. Сечение провода зависит от общей мощности подключенных светильников.

Клеммники, зажимы, колпачки для соединения проводов. Надежнее всего самозажимные клеммы Ваго.

Изолента. С ее помощью вы будете изолировать оголенные части провода.

Выключатель света. Многие предпочитают выбирать для точечных светильников не обычные выключатели, а диммеры, если это предусмотрено техническими характеристиками ламп.

Подключение точечных светильников

На начальном этапе следует определиться со схемой расположения точечных светильников. Расстояние между светильниками может быть различным в зависимости от ваших дизайнерских задумок, но не менее одного метра, и еще от стены нужно будет отступить 60 см. Отметьте на рабочей поверхности метки, где будут подключены светильники.

Далее следует один из самых сложных этапов – сверление отверстий (в случае установки встраиваемых и подвесных светильников) и распределение проводов к точкам крепления светильников. Провода прокладывают с запасом около 30 см для удобства подключения, при этом проводники заключают в гофру во избежание контакта с металлическими частями светильника. Крепить провод к каркасу нужно с небольшим провисанием.

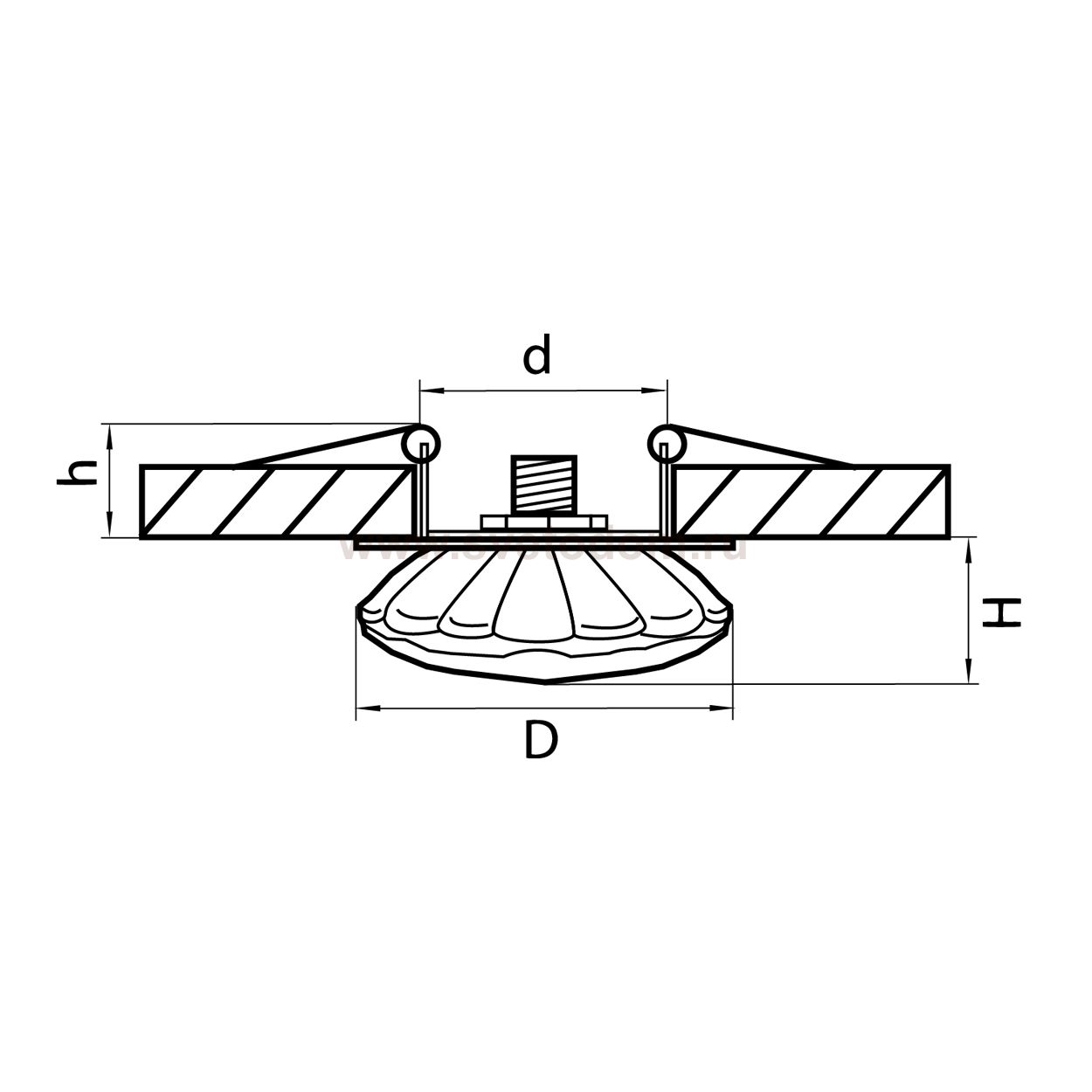

Отверстия сверлят согласно техническим данным из паспорта изделия – отверстие может быть иметь различную форму (круглую, овальную, квадратную). Отверстия для точечных светильников в гипсокартоне прорезают с помощью острого ножа или специальной коронкой к электрической дрели, важно добиться такого размера отверстия, чтобы светильник входил в него достаточно плотно. В случае с натяжными потолками никакие отверстия вырезать не нужно – мастер сам посмотрит подготовленные точки подключения и подготовит натяжной потолок самостоятельно. Никогда не пробуйте установить точечные светильники в уже готовый натяжной потолок! Перед разрезом ПВХ пленки сначала на предполагаемое место отверстия ставится специальное защитное кольцо.

После того, как подготовительные работы закончены, можно приступать непосредственно к подключению точечных светильников. Через сделанные отверстия в каркасе продевают кабель в виде петель, которые надрезаются на изгибе. Токопроводящие проводники зачищают на 1,5-2 см, один идет на клемму светильника, второй – к питающему кабелю. Соблюдайте маркировку. Последовательное подключение точечных светильников является обычной схемой и позволяет быстро закончить монтажные работы.

Схемы подключения точечных светильников

Схема подключения одного точечного светильника к простому одноклавишному выключателю



Если точечных светильников много, воспользуйтесь следующей схемой подключения для ламп 12 В с трансформатором

Как установить точечные светильники: монтаж, подключение, схемы

Часто в современном дизайне помещений используются решения с подвесными или натяжными потолками, а также с конструкциями из гипсокартона, пластика или МДФ – разнообразные ниши и колонны. Так разграничивают рабочие зоны и дополняют пространство. Но любые конструкции и формы не выглядят эффектно без освещения. В этом случае частое решение – это установка точечных светильников. Давайте разберемся что это, и как это сделать своими руками.

Виды и различия

Точечные светильники бывают встраиваемые, накладными, подвесными и внешними. Встраиваемые не имеют как такового плафона или корпуса, они состоят из крепежных частей, патрона и декоративной рамки, в патрон устанавливают лампочку, например, с цоколем GU10 или других типов. Декоративная рамка располагается на внешней стороне гипсокартона или другого облицовочного материала, то есть со стороны зрителя.

Встраиваемый точечный светильник

Иногда лампочка закрывается декоративным рассеивателем или дополнительной частью корпуса – внешними плафонами, «висюльками» и прочим.

Спот с внешним плафоном в виде кристалла

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Точечные источники света часто называются иначе – спот, не запутайтесь, когда будете искать их в магазинах и в разговорах со строителями.

Накладные точки удобно устанавливать для подсветки мебели, например, на полках, они не требуют наличия свободного пространства за плоскостью, как встраиваемые.

Накладные точки

Подвесные споты представляют собой что-то среднее между точечным светильником и люстрой.

Подвесные модели

Наружные споты могут по конструкции напоминать небольшие прожекторы, такие устанавливаются в галереях для подсветки картин, в магазинах для подсветки витрин и дома в качестве направленного источника света, например, над кроватью, чтобы было удобно читать перед сном.

Декоративные наружные модели для спальни

Стоит отметить, что точечными могут быть светильники необычных конструкций, таких как трековые осветительные системы, о них мы недавно публиковали статью на сайте, между прочим.

к содержанию ↑

Типы ламп для точечных светильников

Не менее важным параметром источника света является тип используемых ламп. Раньше в большинстве случаев в точечные светильники устанавливали галогеновые лампы и накаливания.

Галогеновая лампа для установки в спот

Позже в тренде были энергосберегающие компактные люминесцентные лампы.

В настоящее время светодиодные источники света занимают лидирующие места рынка.

Светодиодная лампа

При этом есть еще два варианта:

  1. Точечные светильники могут быть со сменной лампой, тогда можно установить источник света любого типа лишь бы подходил цоколь.
  2. Изделие с предустановленным светодиодом. В таком случае, если он сгорит, придется менять весь светильник или подбирать и перепаивать светодиод.
Светильник со встроенным светодиодом, лампочку в таком заменить нельзя.

Однако, кроме типа используемых источников света, следует учитывать и их напряжения. Наибольшее распространение получили две величины напряжения:

  1. 220 В.
  2. 12 В.

Напряжение в 12 В считается безопасным, поэтому крайне рекомендуется использовать его во влажных помещениях – в ванной и кухне. С другой стороны при той же мощности лампа на 12 В будет потреблять больший ток, это особенно важно для светодиодных ламп.

Набор для низковольтных точечных светильников: лампа и преобразователь

Для сравнения галогеновая лампа 220 В, мощностью 50 Вт питается током в 0.25 (Четверть) Ампера, 12 В 50 Вт чуть больше 4 Ампер. Разница почти в 20 раз. А если точечных светильников с такими лампами будет около 10?

Большой ток приводит к тому, что нужно будет использовать кабель большого сечения, это увеличивается стоимость системы в целом. Для светодиодных ламп это не столь существенно, поскольку токи в них будут ниже вплоть до 7–10 раз, как и потребляемая мощность.

Как подключить точечные источники света, и какой кабель использовать мы рассмотрим ниже.

к содержанию ↑

Преимущества и недостатки точечных светильников

В чем же преимущества у спотов перед другими типами потолочных светильников? С их помощью организовывают как общее, так и местное освещение, а также декоративную подсветку в нишах и прочем. Давайте рассмотрим их преимущества:

  1. Вы можете собрать схему включения по группам или отдельно для каждой точки. Это, во-первых, даст возможность регулировать освещенность без использования диммеров. Во-вторых, вы экономите электроэнергию, если включаете свет только в той части комнаты, где он нужен.
  2. Возможность с помощью группы светильников создать общее яркое основное освещение и в то же время декоративную подсветку.
  3. При перегорании одной лампы сильно ситуация по освещению комнаты не изменится, если в ней установлено с десяток точечных светильников. Свои функции освещение продолжит выполнять. Тогда как если вы установите люстру с 3–5 мощными лампами – при перегорании одной будет значительная разница в освещенности.
  4. Если встраиваемые точки устанавливаются в подвесной потолок, то вы не теряете высоту комнаты, как это происходит при установке обычной люстры.
  5. Устройство спотов простое, поэтому система получается долговечной.
Интерьер с точечными светильниками. Равномерный свет и возможность разбить помещение на зоны.

Недостатки:

  1. Большие первоначальные вложения. Так как в большинстве ситуаций работа не ограничивается парой светильников, а к ним нужно купить еще и лампочки, выходит немалая сумма.
  2. Чтобы покрыть большую площадь светом – нужно увеличивать количество спотов. Не всегда направленный свет это хорошо. Поэтому прежде чем приступать к установке нужно точно определить расстояние между ними, чтобы не было зон с плохой освещенностью.
к содержанию ↑

Схема подключения на 220 В

Вы можете выполнить подключение своими руками, если поймете принципы построения и сборки схемы. Простейший способ – это запитать все точки от одного выключателя с одной клавишей. Светильники подключаются параллельно, то есть к каждому из них подключается два провода – фаза и ноль.

Схема соединений с одноклавишным выключателем

 Чтобы разделить светильники на две группы нужно подключить схему к двухклавишному выключателю.

Схема соединений с двухклавишным выключателем. Третий провод – заземление

При монтаже светильников в подвесном потолке, разводка проводов происходит в пространстве между гипсокартонным листом и потолком, она получается скрытой от глаз и в то же время доступна для удобного монтажа и обслуживания.

Чтобы увеличить количество групп – установите еще один выключатель или пару, и аналогичным образом выполните разводку питающих кабелей.

Схема подключения на три группы светильников

Количество проводов зависит от количества групп. При этом через выключатель пускают фазный проводник, а нулевой провод обычно общий. Для этих целей подойдут марки кабелей ВВГ или NYM, а также ПВС и ШВВП. Количество жил и площадь поперечного сечения либо 2х1,5, либо 3х1,5. Кабель лучше прокладывать в пластиковой гофре, можно обойтись без неё, но гофра обеспечит дополнительную защиту от грызунов. Если к патронам светильников не подключены провода, то это подключение лучше выполнить термостойким проводом марки РКГМ либо надеть на обычные жилы защитную трубку из стекловолокна. Достаточно «хвостиков» длиной 15–20 см, а к ним уже подключать питающие фазу и ноль. Если есть такая возможность, то можно весь монтаж проводить проводом РКГМ, поскольку подвесные потолки чаще всего выполнены из горючих материалов – пластик, гипсокартон, МДФ и пр.

Также стоит отметить, что существует два вида параллельного подключения – шлейф и звезда. Схема подключения шлейфом выполняется так – питающие провода подключаются к первому светильнику, от него ко второму и так далее. Схема подключения звезды заключается в том, что все светильники отдельными проводами соединяются с приходящими проводами питания.

Шлейф и звезда для светильников

Достоинством шлейфа является экономия кабельной продукции. Недостатком то, что если провод отгорит от одного из светильников, скорее всего, приборы, подключенные после него, также не будут работать. Достоинством звезды является высокая надежность схемы, ведь каждый светильник подключается индивидуальным проводом. Недостаток – это большие затраты на такое количество проводников.

к содержанию ↑

Подключение точечных светильников на 12 В

Если вы выполняете электромонтаж в ванной или другом влажном помещении следует особенно ответственно относиться к вопросам электробезопасности. Правильно подбирайте тип светильников, например, над зеркалом и раковиной можно установить 12 В споты или, встраиваемые в подвесной потолок или мебель, точечные светильники. Подключаются такие лампы через источник питания с пониженным напряжением – сетевой или электронный трансформатор.

Схема подключения к одноклавишному выключателю точечного светильника 12 В с трансформаторомСхема подключения к двухклавишному выключателю точечного светильника 12 В с трансформатором

Как вы можете видеть, схема практически полностью аналогична той, что которая для светильников на 220В, разница лишь в том, что лампы запитываются через трансформатор.

Выбор мощности и типа трансформатора

Лампы для точечных светильников, которые питаются напряжением 12 В нужно запитывать через специальный источник питания – трансформатор. Как мы уже упомянули, они бывают двух типов – сетевыми и электронными.

Сетевой трансформатор – крупный по размеру железный и тяжелый электроприбор, который преобразует напряжение (повышает или понижает). Во время работы старые или некачественные трансформаторы могут гудеть. Сейчас их редко используют для питания освещения.

Сетевой трансформатор на 50 Гц, с 220 на 12 В

Электронные трансформаторы отличаются малыми габаритами и весом. Они работают на высокой частоте, поэтому гула от них вы не услышите, также благодаря этому ей удалось снизить размеры и вес. В корпусе расположена плата с электронными компонентами и импульсным трансформатором на ферритовом сердечнике.

Электронный трансформатор, внешний вид платы

Мощность трансформатора подбирается из расчета количества и мощности светильников, которые он будет питать. Следует брать трансформатор с запасом 20–40%, чтобы исключить вероятность перегрузки и была возможность добавить 1–2 светильника.

На корпусах электронных трансформаторов часто указывают ток, а не мощность. Поэтому, чтобы узнать мощность прибора, нужно просто умножить выходной ток (I output) на напряжение 12 В.

к содержанию ↑

Что нужно знать, прежде чем приступить к монтажу

Давайте рассмотрим процесс монтажа встраиваемых точечных светильников в разные материалы. Прежде чем приступить к монтажу, нужно определить диаметр отверстий под точечные светильники. Это нужно для правильного подбора инструмента, которым вы будете их делать, например, коронок. Далее, составьте схему расположения точечных светильников на потолке для правильной разводки. Если потолок будет натяжной, то следует помнить, что точки нужно крепить к потолку основному. Для этого понадобится ударная дрель или перфоратор и набор крепежных материалов. Полностью собрать потолочный встраиваемый светильник получится только после проделывания всех отверстий, разводки провода по подвесному потолку и сборки схем.

Алгоритм установки в потолки из гипсокартона, пластика, МДФ или дерева

Эти материалы объединяет два фактора – их используют для подвесных потолков и декоративной отделки стен и то, что они достаточно легко поддаются обработке.

  1. Определитесь со схемой расположения светильников по потолку.
Схемы расположения светильников по потолку

2. Сделать разметку потолка, для этого можно в места установки будущих спотов приклеить куски изоленты крест-накрест, или же нанести метки маркером или карандашом.

3. Определить размеры точечных светильников. Это нужно для того, чтобы подобрать диаметр коронки, которой будут сверлить отверстия в гипсокартоне (или другом материале потолка).

4. Отверстия быстрее и удобнее всего сверлить коронкой по дереву или биметаллической коронкой. Они бывают любых диаметров и часто продаются наборами.

Набор коронок по дереву для точечных светильников

5. После того как отверстия сделаны, нужно пробросить кабель к каждому из светильников. Для этого предварительно подготавливают основной питающий кабель или кабеля от выключателей для каждой из групп светильников. Далее, в зависимости от выбранного варианта подключения (звезда или шлейф) в отверстие, где будет стоять светильник, заводят жесткий кабель или проволоку с крючком на конце. Его направляют к тому месту, где находится кабель, от которого будет запитана точка. Там цепляют крючком-протяжкой питающий кабель и протягивают его к светильникам.

Монтаж светильника, проводки и источника питания

6. Когда питание ко всем светильникам и другим элементам подсветки протянуто, монтируем сами осветительные приборы согласно их конструкции и инструкции. Обычно есть два подпружиненных фиксирующих упора, их сжимают пальцами и вводят прибор в отверстие, после чего светильник можно отпустить и он сядет на свое место. Остается только установить декоративные элементы, если они есть.

Монтаж завершен.

Порядок действий при монтаже

В натяжные потолки

Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников.

Монтажные платформы для установки точек в натяжном потолке

После разметки монтируют опорные платформы для установки точечных светильников в натяжной потолок. Монтажные платформы универсальны, имеют круглую форму с формовкой в виде концентрических окружностей разных диаметров, что позволяет вырезать нужный для ваших светильников.

Вырезание нужного диаметра для установки точки в платформу

Следующим шагом является разводка электропроводки по спотам и подключение источников питания, если это необходимо.

Установка светильника в кольцо на полотне потолка

Последний шаг производится после того как полотно натянуто. В местах напротив монтажных платформ клеят кольца и по их внутреннему контуру прорезают в полотне отверстие. Кольцо удерживает полотно, предотвращая разрывы. Монтажные платформы легко найти под полотном, если они выставлены по уровню, просто слегка прощупывают последнее. Когда отверстие сделано у вас появится доступ к проводам для подключения светильника. Проведите подсоединение и установите светильник через кольцо в монтажную платформу.

к содержанию ↑

Заключение

Установка и подключение точечных светильников своими руками не так сложны, как выбор конкретных моделей и схем расстановки по потолку. Сделать это вы сможете своими руками, понадобится минимальный набор строительных инструментов. Зато вы сэкономите на этой работе деньги и приобретете новые навыки.

Предыдущая

Светильники, браВарианты светильников для зеркала в ванной комнате — как выбрать и установить

Следующая

Светильники, браКак установить точечные светильники в гипсокартон если вы делаете это впервые

Спасибо, помогло!Не помогло

Схема подключения точечных светильников 220В и 12В – RozetkaOnline.COM

В зависимости от типа используемых ламп, в точечным светильниках, существует две основных схемы подключения — это:

– схема подключения точечных светильников 220в

– схема подключения точечных светильников 12в

Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

Схема подключения точечных светильников 220в

Схема подключения точечных светильников 220в, при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выключатели выглядит так (см. изображение ниже):





Электрический ток проходя через счетчик электроэнергии и защитную автоматику приходит в распределительную коробку, в которой рабочий ноль и земля (защитный ноль) идут напрямую к точечному светильнику, а вот фазный провод идет на выключатель. В зависимости от типа выключателя (одно-, двух- или трехклавишный) из него выходит соответствующее количество питающих проводов к группа точечных светильников. На изображениях ниже представлены схемы подключения точечных светильников 220в к одноклавишному и двухклавишному выключателю.

Схема подключения точечных светильников 220В к одноклавишному выключателю:



Схема подключения точечных светильников 220В к двухклавишному выключателю:

Основные преимущества использования точечных светильников 220в:

– Простая схема подключения, соответственно максимально надежная

– Отсутствие ограничений по длине цепи, точечные светильники одной группы могут располагаться на любом расстоянии друг от друга без потери эффективности освещения.

– Низкие токи в цепи с напряжением 220в позволяют использовать в проводке кабель меньшего сечения, чем в сетях 12в.

Минусы использования точечных светильников 220в:

– Высокое напряжение источник повышенной опасности, требует квалификации при монтаже и особой осторожности при обслуживании и эксплуатации

– Без дополнительных защитных устройств, лампы подвержены более быстрому разрушению, чем 12В.


Как видите, основной недостаток у точечных светильников 220в, это как ни странно их достаточно высокое напряжение, опасное для человека, как при непосредственном контакте, так и возможностью возникновения возгорания. Из-за этого накладывается множество ограничений при установке и эксплуатации, что достаточно неудобно.

Схема подключения точечных светильников 12в

Использование для питания точечных светильников напряжения 12 вольт, решает эту проблему. Ведь такое низкое напряжение считается условно безопасным и практически исключает возгорания и поражения человека электрическим током.  Кроме этого, при напряжении 12 вольт, стало возможным сделать нити накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных.

Для работы точечных светильников на 12в, в схему добавляются трансформатор, преобразующий стандартное напряжения бытовой сети 220 Вольт в необходимые 12 Вольт. Чаще всего в продаже вы встретите электронные трансформаторы,

к их основным достоинствам относятся:

– малый габаритный размер и вес

– встроенные системы защиты такие как от короткого замыкания, плавный пуск значительно продлевающий срок жизни ламп и т.п.

– автоматическая регулировка напряжения

– постоянное напряжение на выходе

– низкий уровень шума



Выбор трансформатора (блока питания) для точечных светильников.

К основным характеристикам трансформаторов для точечных светильников относятся:

– Выходное напряжение

– Номинальная мощность

–  Выходной ток

Выходное напряжение для галогенных ламп в точечных светильниках обычно должно быть 12В.

Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас.

Так например, при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, значит берем 210Вт.
Следует отметить, что трансформаторы для точечных светильников на 12в выпускаются стандартных мощностей это: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт.

Очень важная характеристика трансформатора для точечных светильников это выходной ток. Ведь малое напряжение предполагает высокий ток, который соответственно вызывает падение напряжения в проводах и если их неправильно подобрать, возможны очень неприятные последствия. Ниже представлена таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины.



Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

Если рассмотреть на нашем примере, описанном выше, где мы выбрали трансформатор на 210Вт, выходной ток такого трансформатора достигает 18 Ампер! В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1.5 кв. мм., при  этом максимальная длина его не должна превышать 3,4 метра.

Чтобы свечение было равномерное у всех точечных светильников на 12в, запитанных от одного трансформатора, при параллельном подключении длины всех проводов должны совпадать (последовательная схема подключения для точечных светильников 12В не применяется).

Даже если один точечный светильник расположен совсем близко к трансформатору, а два других дальше, все равно длины каждого из проводов идущих от трансформатора к точечному светильнику 12в должны быть равны.

Если же, допустим, расстояние оказывается большим, чем минимально возможное из таблицы, то необходимо брать провод большего сечения, так например если в нашем примере мы проложим кабель 2.5. кв.мм., то он может быть длинной уже до 5,7 метра.

Схема параллельного подключения точечных светильников на 12В выглядит так:





Самый оптимальный вариант подключения точечных светильников на 12В, это когда на каждую точку стоит свой понижающий трансформатор, это несколько повышает стоимость набора освещения, но несомненно стоит того. Отпадает проблема с расчетом длин и сечений проводов, а главное при выходе из строя одного трансформатора, остальные лампы группы продолжат гореть. Схема подключения точечных светильников 12 Вольт, каждый через свой трансформатор, представлена ниже.





 Обе представленные схемы, верны как для светильников на 12В постоянного, так и переменного тока. В случае с лампами на 12 Вольт переменного тока, полярность подключения проводов не важна, пусть вас не смущает маркировка клемм на схеме “+” и “-“.

Основные преимущества точечных светильников 12В:

– Безопасность, низкая вероятность поражения током человека или возникновения возгорания

– Больший срок службы ламп, в связи с их особенностями, а так же с дополнительными защитами реализованными в трансформаторе.

Основные минусы точечных светильников на 12В:

– Необходимость установки в схему трансформатора и связанные с этим сложности.

– Необходимость точного расчета и подбора сечений и длин проводов, из-за высокого тока.

Решать, какие именно выбрать точечные светильники на 220В или на 12В вам, но сейчас общая тенденция выражается в отказе от схем с отдельными трансформаторами. У многих производителей уже есть в линейке продуктов надежные галогенные лампы с питанием 220В для точечных светильников, а производители диодных ламп пошли еще дальше, и встраивают преобразователи напряжения в корпуса ламп, так что для их работы не требуется никаких изменений в проводке, подробнее об этом мы уже писали в статье «Замена ламп на светодиодные».

Как подключить точечные светильники

Применение точечных светильников имеет ряд преимуществ: они создают равномерное освещение комнаты, подчеркивают детали оформления помещения, безопасны и зачастую оригинальны в дизайне. Если Вы остановили свой выбор именно на этом типе освещения, то важно знать, как подключать точечные светильники корректно и соблюдая все правила пожарной безопасности.

Последовательное подключение

Существует два надежных способа правильного подключения точечных светильников. Первый способ заключается в подключении светильников последовательно один за другим, так называемым герляндочным способом. В этом случае необходимо сделать надрезы на проводе в обмотке и подключить точечные светильники к фазе и проводу ноль. Не забудьте обмотать изоляцией оголенные провода.

Этот способ используют при подключении небольшого количества светильников. Если их много, подойдет вариант присоединения точечных светильников без применения изоляционных материалов и скрутки. В месте подключения светильника обрезается и оголяется провод, ставится клемма, к которой и будут подключены провода светильника. Таким же образом, при помощи клем продолжается подключение связки остальных светильников.

Параллельное подключение

При втором способе каждый подключаемый светильник соединяется со своим проводом, который идет от распределительной коробки. Данное подключение достаточно простое в монтаже, следует лишь установить многоотводную клемму и пустить провода от нее до светильников.

Оба способа подходят для монтажа точечных светильников, независимо от того в каком помещении они будут установлены: в зале, прихожей, спальне или на кухне.
До начала процесса подсоединения точечных светильников, следует установить выпрямитель энергии, который поможет предотвратить частое перегорание лампочек.

Подключение через трансформатор

В случае если будут установлены светильники с применением лампочек на 12 Вольт, необходимо будет подключить их через трансформатор. При выборе подходящей модели понижающего трансформатора следует учитывать его мощность, она должна быть как минимум на 15-20% выше общей потребляемой мощности светильников, подсоединенных к трансформатору.

В случае неисправности трансформатора нужно позаботиться о том, чтобы его можно было легко заменить: просто снять светильник и извлечь трансформатор через потолочное отверстие.

Поэтому наиболее подходящей по габаритам моделью будет та, которая пройдет в посадочное отверстие, отведенное под светильник.

подключение и монтаж своими руками

Светильники в помещении играют существенную роль в эстетическом восприятии интерьера. Вместе с этим от них зависит качество освещения и здоровье зрения жильцов. Правильный монтаж излучателей обеспечивает их оба упомянутых свойства.

В большинстве помещений установка точечных светильников обеспечивает как своеобразие интерьера, так и качественный свет. Люстра вместе с дополнительными излучателями обычно дает наиболее эффективное и равномерное освещение. Для умельцев установка точечных светильников своими руками – это не только способ сэкономить на ремонте, но и возможность самовыражения.

Рекомендуемая база знаний


Но перед тем как подключить точечные излучатели, надо изучить некоторые важные аспекты предстоящих работ, например, такие:

  • как оптимально может быть задействована существующая электропроводка под светильники;
  • какой подвесной потолок лучше подходит для тех или иных точечных светильников;
  • как правильно подключить потолочные светильники;
  • как связан монтаж точечных светильников с конструкцией натяжных потолков;
  • как выбирается схема подключения точечных светильников;
  • как подключить точечные светильники в зависимости от типа лампы;
  • как правильно делается подключение точечных светильников 220 Вольт.

Эта статья предоставит информацию как по перечисленным пунктам, так и по дополнительным деталям. Работы, в ходе которых делается монтаж потолочных светильников и их подключение, будут рассмотрены более детально.

Подвесной потолок – это место наиболее частого применения точечного светильника. Дизайн помещений с подвесным потолком существует давно. В ранних инсталляциях потолочных светильников применялись разновидности лампы накаливания – галогенные лампочки. Они потребляют заметную электрическую мощность, причем ее существенная часть становится теплом, которое излучают лампы. Поэтому на таких примерах удобно разобраться в том, как установить потолочный светильник правильно.

Неправильный монтаж

На изображении показан подвесной потолок, выполненный из пластика. Некоторые из светильников вынуты из него. Это позволяет более детально увидеть, как был выполнен монтаж светильников в потолок. Очевидно, что при этом не применялась гофрированная трубка. Этот пример демонстрирует неправильный монтаж.

  • При использовании горючих материалов подключение потолочных светильников выполняется проводами, продетыми через отрезки гофрированной трубки. В основном рекомендуется монтировать металлические трубки. Пластиковые трубки монтируются в исключительных случаях.
  • Трубка с кабелем не должна свободно лежать на поверхности подвесного потолка. Ее надо прикрепить к базовому потолку.
  • При использовании многожильного провода или кабеля как для монтажа потолочного светильника, так и в иных случаях нельзя делать соединения жил способом скрутки. Это ненадежный контакт, который довольно быстро ухудшается. Галогенные лампочки потребляют значительный ток. Поэтому довольно скоро заметны следы искрения и подгорания ослабленной скрутки.

Подгорание многожильной скрутки

Если в потолке установлены светодиодные излучатели, подгорания, конечно же, не будет. Но контакт может ослабнуть настолько, что от незначительных вибраций лампочка будет мигать или даже гаснуть. По этой причине:

  • чтобы правильно подключить многожильные провода, выполняя крепление светодиодных ламп на потолке, надо применить зажимные соединения;

Разновидности зажимов для подключения многожильных проводов и кабелей
  • если на подвесной потолок устанавливаются галогенные лампы, материал потолка должен надежно противостоять теплу, исходящему от этих ламп.

Установка подвесных потолков прошлых лет, как правило, предусматривала для точечных светильников галогенные лампы. Если провести замену их на современные светодиодные излучатели, получится более экологически чистое и экономичное техническое решение. Материал потолка не будет выделять какие-либо вещества от нагрева лампами.

Пример правильного монтажа

Теперь, когда известны некоторые важные детали инсталляции, для примера устанавливаем потолочный светодиодный светильник. Для выполнения работ потребуется набор различных принадлежностей и несколько инструментов. Принадлежностями обычно бывают детали, позволяющие закрепить светильники и подключить к ним напряжение 220 В. Хотя встречаются и низковольтные конструкции. Для их работы необходимо специальное устройство электропитания. Инструментами при монтаже обычно бывают нож, кусачки или ножницы, маркер, измерительная рулетка.

Инструменты и принадлежности для монтажа точечных светильников

Обычно сначала готовятся закладные площадки. К ним крепятся светильники. Закладная делается для моделей с различным диаметром и поэтому имеет вид воронки.

Светильник (в левой руке) и закладная площадка

Либо замером диаметра, либо на глаз определяется та часть закладной площадки, которая отрезается. Разрезаемая поверхность предусмотрительно выполнена ребристой, и поэтому сделать ровный разрез несложно.

Отрезание лишней части закладной площадки

После готовности закладной площадки в нее вставляется светильник. У него имеется специальный упругий механизм, который надежно прикрепляет обе детали друг к другу. При сборке деталей необходимо воздействовать на него для изменения расположения упругих элементов, которые, опираясь на поверхность закладной площадки, будут обеспечивать прижим обеих частей друг к другу.

Монтаж светильника на закладной площадке

Затем из металлической ленты, которая входит в перечень принадлежностей для монтажа, делается крепление для закладной площадки. Лента рассчитана на несколько излучателей света. Поэтому ее надо правильно резать так, чтобы получилось число пар отрезков, соответствующее светильникам.

Нарезание крепежной ленты

Полученные отрезки крепятся саморезом к закладной площадке. Желательно, чтобы точка крепления располагалась дальше от края детали. Это поможет избежать трещин и сколов ее материала.

Крепление отрезка крепежной ленты

Отрезки крепятся диаметрально противоположно и после этого изгибаются. Полученные лепестки будут использованы для закрепления закладной на базовой поверхности. Они очень удобны для предварительной расстановки светильников для получения их оптимального расположения.

Крепление закладных на базовой поверхности

К закрепленным накладным прокладывается электропроводка. Провода не должны провисать и тем более прикасаться к подвесному потолку. При несущей поверхности, способной возгораться, надо проложить проводку в металлической гофрированной трубе.

Если применяемые лампы рассчитаны на напряжение 220 Вольт, рекомендуется сделать параллельное соединение. Это позволяет получить большее число комбинаций включенных источников света и более надежное освещение. Применение низковольтных излучателей оправдывает соединение последовательных цепочек, которые могут соединяться как параллельно, так и последовательно. Выбор делается исходя из пожеланий домовладельца.

Крепление проводов электропроводки

Напряжение для питания ламп может быть получено от существующей электропроводки. Для этого потребуется подключиться к проводам ближайшей монтажной коробки. Также можно задействовать и выключатель, который до инсталляции точечных светильников применялся для управления освещением. Следующий шаг – монтаж излучателей и последующая проверка их работоспособности.

Присоединение светильников зажимами к электропроводке и установка на закладные. Подача напряжения для проверки работоспособности.
Монтаж точечных светильников завершен

На этом непосредственный монтаж точечных светильников завершен. Они вынимаются из закладных, и начинается этап установки подвесного или натяжного потолка с учетом его конструктивных особенностей. Обычно в натяжных потолках светильники ставятся в последнюю очередь. Описываемая инсталляция и есть установка натяжного потолка. Получен такой результат:

Получилось яркое и равномерное освещение.

Как установить свои собственные фары дальнего света

Фары дальнего света делают вождение в ночное время более безопасным, улучшая переднее и периферийное зрение, и повышают ценность вашего автомобиля. Установка дополнительного набора более мощных фар в передней части автомобиля, которые включаются при включении дальнего света, обеспечивает дополнительное освещение и улучшает общее видение при вождении в ночное время.

Фары для бездорожья обычно включаются отдельным переключателем и не связаны с дальним светом.Они предназначены исключительно для ночного вождения по бездорожью и не должны использоваться на улице, так как они могут ослепить прибывающих водителей. Их можно установить на стандартный бампер, внедорожный бампер или на багажник на крыше.

Качественные фары дальнего света могут стоить тысячи, и наем профессионала для их установки значительно увеличивает расходы. К счастью, сделать это самому не так сложно, как кажется. С базовыми инструментами это можно сделать в кратчайшие сроки.

Какой свет?

Идеально подходит комплект светильников как с широким (заливным), так и с длинным карандашным (точечным) лучом.Определите свое использование, чтобы выбрать правильный свет. Есть много разных брендов, поэтому ищите надежного производителя. Изучите, что используют международные команды по ралли и гонкам по бездорожью. Вы можете быть уверены, что эти фонари прошли испытания в самых тяжелых условиях. Популярные бренды включают Rigid Industries, Hella, Nilight и Lightforce.

Фары дальнего света обычно измеряются в ваттах или потребляемой мощности, и чем выше мощность, тем ярче свет. Есть три основных типа фар дальнего света: галогенные, LED (светодиоды) и HID (разряд высокой интенсивности).Каждый из них излучает разный тип света. Галогены дешевле, чем, скажем, HID-лампы, но последние излучают самый яркий луч на ватт мощности. (Примечание. Прежде чем приступить к установке, ознакомьтесь с местными законами об освещении, чтобы убедиться, что эти лампы разрешены для использования на улице в том месте, где вы живете.)

Что вам понадобится

Выберите подходящее место на вашем автомобиле для фонарей. В некоторых штатах есть ограничения на то, где можно устанавливать фары, поэтому свяжитесь с местными дорожными властями, прежде чем браться за этот проект.Возможно, вам придется купить легкую монтажную планку, доступную в автомобильных магазинах по цене примерно от 40 долларов, которую можно прикрепить к имеющемуся переднему крылу.

Большинство фар поставляется в комплекте из двух фар, крепежа и жгута проводов. Галогенные лампы являются самыми дешевыми и могут стоить от 50 до 500 долларов за комплект. Светодиоды будут дороже и обычно будут поставляться в виде одной световой полосы или набора из двух меньших ламп от 100 до 1500 долларов за большую световую полосу. HID — самые дорогие: от 500 до 2000 долларов за комплект.

Если ваши новые фары дальнего света не поставляются с комплектом ткацкого станка, вы можете приобрести его отдельно в автомобильном магазине всего за 25 долларов. В качестве альтернативы комплекту электропроводки вы можете индивидуально собрать реле, переключатель на приборной панели, предохранитель (используя рекомендуемый размер для вашего света), тройник и достаточно проводов, чтобы дотянуться от переключателя на приборной панели до автомобиля. аккумулятор, а затем на дальний свет. Схема подключения может помочь вам.

Установка

Чтобы установить новые фары, выполните следующие действия:

• Найдите на приборной панели подходящее место для переключателя.Переключатель активирует фары, когда вы включаете дальний свет автомобиля. У большинства автомобилей есть выдвижной отсек для установки дополнительных переключателей, но вам может потребоваться просверлить отверстие в приборной панели.

• Установите реле в моторном отсеке, расположив его как можно ближе к аккумуляторной батарее, избегая участков чрезмерного выхлопа и горячих точек двигателя. Просверлите отверстие или используйте любые ранее существовавшие отверстия для установки реле.

• Проложите заземляющий провод от реле к шасси или точке заземления.Обеспечьте хорошее соединение, удалив краску, ржавчину или песок с точки заземления.

• Проложите провод от одного вывода на переключателе приборной панели через брандмауэр (после уже существующего ткацкого станка или другого подходящего отверстия) к проводу дальнего света на фаре вашего автомобиля (его можно найти с помощью простого измерительного прибора, пока включен дальний свет. активирован или обратившись к электрической схеме, включенной в руководство по эксплуатации вашего автомобиля). Используйте тройник для соединения с этим проводом.

• Выведите провод соответствующего цвета из реле через межсетевой экран и подключите к другой клемме переключателя на приборной панели.

• Проложите провод от реле к фарам. У каждого фонаря также должен быть заземляющий провод, подключенный к точке заземления или шасси.

• Проложите провод аккумулятора от реле к аккумулятору с предохранителем между ними.

• Проверьте, работают ли фары дальнего света на дальний свет, а также проверьте работу переключателя на приборной панели.

• Наконец, отрегулируйте световые лучи. Лучше всего это делать ночью, чтобы вы могли определить подходящее положение огней для максимальной видимости.Возьми гаечные ключи и катайся. Найдите длинный тихий участок дороги и отрегулируйте высоту балок так, чтобы они были именно там, где вы хотите. Затяните регулировочные болты, и все готово.

Эта простая работа сэкономит вам деньги, сделает ваш автомобиль более безопасным и доставит вам немного удовольствия от работы.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Как подключить фары дальнего света к дальнему свету

Основным фактором при установке дополнительных фар является необходимость просверлить или вырезать где-нибудь внутри автомобиля отверстие для переключателя и внутренней проводки. Если вы подключите их к существующей цепи фары, вы можете пропустить включенный переключатель и свести к минимуму дополнительную проводку. Самая важная вещь, о которой следует помнить, — это то, что вы должны подключать их параллельно, а не последовательно, чтобы предотвратить перегрузку существующей цепи.Если вы решите подключить свои фары к существующей цепи дальнего света, они будут работать только тогда, когда дальний свет включен.

Предупреждения
  • Последовательное подключение фар дальнего света к существующей цепи может привести к чрезмерной силе тока в цепи, что может вызвать пожар.
  • В большинстве штатов запрещено одновременно включать более четырех фонарей прямого освещения. Прежде чем подключать новые фары к цепи дальнего света, убедитесь, что фары ближнего света выключаются при включении дальнего света.

Вещи, которые вам понадобятся

  • Блок экономии памяти

  • Ключ для аккумулятора

  • Руководство по обслуживанию или руководство по ремонту

  • Схема подключения для вашего конкретного года, марки и модели автомобиля

  • Провод триммеры

  • Тонкий инструмент для захвата

  • Термоусадочная трубка

  • Набор головок

  • Трещотка

  • Застежки-молнии

Установите энергосберегающий блок памяти

A обеспечит память к бортовому компьютеру и магнитоле, чтобы предотвратить потерю памяти при отключении аккумулятора.Следуйте инструкциям, прилагаемым к устройству, для его правильной установки.

Отсоедините аккумулятор

Отсоедините отрицательный кабель аккумулятора с помощью гаечного ключа для аккумулятора. Изолируйте кабель, чтобы он не касался отрицательной клеммы аккумуляторной батареи во время этой процедуры.

Предупреждения

Вы рискуете получить удар электрическим током, если не отсоедините аккумулятор перед продолжением работы.

Снимите бампер и фары

Большинство кожухов переднего бампера фиксируются несколькими фиксаторами с нажимными штифтами в верхней и нижней части кожуха, а также парой винтов в каждой колесной нише.Иногда за передней частью колесных арок скрываются дополнительные опорные кронштейны, в зависимости от вашей марки и модели. После снятия бампера вы сможете открутить болты крепления фар. Отсоедините жгут проводов от лампочек, затем отложите сборки в сторону.

Советы

Если у вас достаточно места для работы, возможно, вам не придется снимать фары. Чтобы получить помощь по снятию бампера и / или фар, обратитесь к руководству по обслуживанию или ремонту.

Проложите провод питания

Провод питания пройдет от жгута проводов реле дальнего света до фар дальнего света или противотуманных фар.Начните с приклеивания одного конца провода питания к металлической опоре бампера. Оставьте свисать не менее одного фута провода после ленты, чтобы оставить достаточно слабины для подключения к лампам. Проложите провод питания к блоку предохранителей, в котором находится реле дальнего света. По мере возможности скрывайте провод в существующих ткацких станках. Убедитесь, что он не находится в местах, которые могут тереться или защемляться во время движения. После того, как вы проложили провод к коробке, обрежьте провод так, чтобы его хватило только на то, чтобы подключить его к жгуту проводов для коробки предохранителей, оставив несколько дюймов в запасе.Застегните проводку к опоре бампера и другим местам, если необходимо, чтобы закрепить провод так, чтобы он не двигался во время движения.

Доступ к проводке дальнего света

Отсоедините жгут проводов от блока предохранителей.

Советы

Если вы не можете получить доступ к жгуту проводов из-за расположения блока предохранителей, обратитесь к руководству по обслуживанию или владельцу, чтобы узнать, как получить доступ к жгуту проводов.

Обратитесь к электрической схеме вашего автомобиля и определите цвет провода и номер контакта провода питания для имеющихся фар дальнего света.Если у вас два реле фар, вы можете выбрать одно из них.

Отсоедините провод от жгута проводов.

Посмотрите на разъем со стороны жгута проводов. Найдите штифт для провода питания дальнего света — дважды проверьте свой выбор, проверив цвет провода. С помощью небольшого инструмента нажмите на небольшой фиксатор на металлическом соединительном штифте и вытащите этот провод из разъема жгута проводов.

Соедините два провода

Чтобы подключить источник питания параллельно, соедините новый провод с существующим прямо у основания штифта на существующем проводе.Обрежьте один дюйм изоляции с каждого провода с помощью инструмента для обрезки проводов. Скрутите новый провод на существующий провод, затем наденьте кусок термоусадочной трубки на новый стык так, чтобы он покрыл весь оголенный провод, но не штырь на существующем проводе. Нагрейте термоусадочную пленку зажигалкой или тепловым пистолетом до усадки и герметизации нового стыка. Вставьте штифт обратно в разъем жгута и прислушайтесь к щелчку, когда он встанет на место. Слегка потяните его, чтобы убедиться, что он надежно закреплен. Вставьте жгут проводов в блок предохранителей, затем установите блок предохранителей на автомобиль, если он был ранее снят.

Подсоедините провод источника питания к новым фарам

Отрежьте один дюйм изоляции на проводе фары, ближайшей к блоку предохранителей. Наденьте кусок термоусадки на один из проводов и скрутите их вместе. Нагрейте термоусадочную трубку, чтобы герметизировать соединение. Подключите второй светильник к первому в соответствии с инструкциями, прилагаемыми к лампам, если они не были постоянно подключены от производителя.

Наконечники

Большинство фар вторичного рынка включаются последовательно и соединяются вместе.Включенная проводка также имеет разъемы на одном конце провода питания и на проводах, которые прикреплены к фарам. Используйте разъемы вместо того, чтобы отрезать их и делать скрученные соединения.

Выполните заземление.

Осмотрите опору бампера и найдите одно из оснований кузова. Снимите болт, которым крепятся провода заземления. Наденьте ушко на провод заземления фонаря на болт, а затем вставьте соединитель с проушиной OEM для заземляющих проводов в этом месте.Установите и затяните болт заземления.

Наконечники
  • Большинство комплектов вторичного освещения запускаются последовательно, поэтому у вас, скорее всего, будет один заземляющий провод.

  • Если поблизости нет места на земле, можно просверлить новое отверстие в бампере и выбить его. Просто убедитесь, что вокруг отверстия есть оголенный металл, чтобы обеспечить хорошее заземление.

Соберите автомобиль

Установите фары и подсоедините их, если снимали, а затем крышку бампера.Обратитесь к руководству по ремонту и затяните все болты в соответствии со спецификацией. Установите все фиксаторы нажимных штифтов на свои места.

Наконечники

Пластиковые фиксаторы легко повредить при снятии. При необходимости вы можете получить замену в большинстве магазинов запчастей. Обязательно возьмите один с собой в магазин, чтобы вы могли сопоставить его и получить нужные.

Подсоедините аккумулятор

Подсоедините отрицательный кабель аккумулятора к аккумулятору. Затяните соединение или затяните его в соответствии с крутящим моментом, указанным в руководстве по ремонту.Отключите программу сохранения памяти, следуя прилагаемым к ней инструкциям.

Как подключить прожекторы к дальнему свету

Прожекторы

— популярное дополнение к любому внедорожнику, и на рынке появляется все больше опций. Будь то традиционные галогенные лампы или светодиодная световая балка, правильное и безопасное подключение их обеспечит их надежное использование на долгие годы.

  Важно:
  - Существуют различные местные правила и нормы, касающиеся противотуманных фар и дополнительных фар.Проконсультируйтесь с местными правилами, чтобы убедиться, что ваши изменения законны.
- Эта статья предназначена только для информационных целей. Перед выполнением любых электрических или механических работ на вашем автомобиле проконсультируйтесь со специалистом.

СВЯЗАННЫЙ: Лучшие прожекторы 4 × 4

Инструменты и аксессуары

  • Кусачки
  • Инструмент для зачистки проводов
  • Отвертки
  • Изолента
  • Измерительная лента
  • Термоусадочная
  • Реле 12 В
  • Предохранитель и предохранитель
  • Переключатель прожектора
  • Кабельные соединители (лопаточные разъемы к реле и переключателю, кольцевое соединение, например, с аккумулятором)
  • Кабель (соответствующий калибр, красный для питания и черный для заземления)

Essential Tips

Комплект проводов или жгут

Многие компании поставляют жгуты проводов или ткацкие станки с прожекторами.Они превосходны, поскольку исключают большинство догадок относительно проводки (предохранители, калибр и длина кабеля, надежные соединения). Многие из них также включают в себя компоненты для конкретных автомобилей, которые подключаются напрямую к существующим цепям фар и дальнего света.

Покупка такого подходящего комплекта или ремня экономит много времени, потому что вам не обязательно подключать выключатель прожектора из блока предохранителей, и вам не нужно слишком беспокоиться о количестве проводов, которые вам нужно купить для завершения установки; обвязка станет простым способом выполнить работу и избавит от почти всех догадок.

Реле

Если вы делаете это без комплекта или жгута проводов, вам необходимо купить реле на 12 В для управления прожекторами, а также соответствующую проводку и предохранители. Прелесть реле в том, что вам не нужно использовать полную мощность, необходимую для питания прожекторов, чтобы также запитать переключатель. Сигнальный провод с низким энергопотреблением может быть проложен от реле для включения и выключения прожекторов, что безопаснее и дешевле.

Реле

— довольно универсальный аксессуар на 12 В, и цифры на задней панели — 30, 85, 86 и 87 (и 87a) — указывают на это.Сначала это кажется немного устрашающим, но реле — это просто переключатель, управляемый электричеством. Более подробную информацию можно найти здесь.

Блок предохранителей

Найдите блок предохранителей и получите схему предохранителей; вам нужно будет найти предохранитель дальнего света. Блоки предохранителей находятся в моторном отсеке или под приборной панелью.

Посмотрите в моторном отсеке на наличие кабельных втулок или отверстий, которые можно использовать для прокладки проводки переключателя фары. Нет необходимости сверлить новое отверстие. Пока вы это делаете, подумайте о том, как вы проложите проводку.Старая вешалка для одежды — хороший инструмент, чтобы пропустить проволоку через неудобные места.

Безопасность

Убедитесь, что ваша проводка надежно проложена, закреплена и изолирована. Последнее, что вам нужно, — это искрение или короткое замыкание. Здесь пригодятся термоусадочные стяжки и стяжки. Проконсультируйтесь или наймите специалиста, если вы не уверены в том, что делаете.

Прожекторы должны указывать, какой ток (в амперах) они потребляют, что поможет определить, какой калибр (толщина) кабеля потребуется для проводки вашего прожектора.Чем мощнее прожекторы, тем больше тока они могут потреблять. В Интернете есть множество руководств с простыми диаграммами (например, приведенная ниже), которые могут помочь.

Метод

  1. Если вы работаете без комплекта проводки или жгута, составит схему подключения . Это даст вам представление о том, сколько проводов вам понадобится, чтобы проложить от батареи к реле и реле к фарам, и чтобы ничего не подключать неправильно. Действительно, составьте схему подключения.
  2. Найдите подходящее место для установки реле .Идеально где-то в задней части моторного отсека рядом с аккумулятором (и, вероятно, вдали от влаги и тепла). Пока не закрепляй.
  3. Отсоедините отрицательный кабель от отрицательной (-) клеммы автомобильного аккумулятора.
  4. Протяните красный провод питания от положительной (+) клеммы — в идеале через соответствующий предохранитель — к контакту 30 реле.
  5. Проложите еще один красный провод питания от прожекторов вокруг стороны моторного отсека и подсоедините его к контакту 87 реле.Прожекторы можно заземлить на автомобиль (с помощью черного кабеля).
  6. Найдите предохранитель для дальнего света и замените предохранитель на предохранитель (может потребоваться просверлить небольшое отверстие в коробке предохранителей, чтобы пропустить провод для отвода предохранителя). Проложите провод от предохранителя, который будет включаться при включении дальнего света, и подключите его к контакту 86 реле.
  7. На этой части цепи необходимо установить переключатель для включения прожекторов. и выключен (поскольку большинство вторичных фар не разрешается использовать при движении по дорогам общего пользования).Это позволяет использовать дальний свет без прожекторов). Найдите в салоне подходящее место для выключателя; центральная консоль или приборная панель в пределах легкой досягаемости — хорошая ставка (примечание: большинство ремней позволяют избежать необходимости вставлять в блок предохранителей, просто подключаясь непосредственно к вилке лампы дальнего света).
  8. Заземлите реле от контакта 85 где-нибудь на кузове автомобиля (отлично подойдет имеющийся болт в брандмауэре). Закрепите реле на автомобиле.
  9. Снова подсоедините отрицательный кабель к аккумуляторной батарее.
  10. Проверьте электрическую цепь. Сядьте в машину, включите прожектор, затем включите фары и дальний свет. Если прожекторы включаются вместе с вашим дальним светом (а не с ближним светом), вы правильно подключили цепь.
  11. Если точечные светильники не включаются, не паникуйте . Сначала проверьте все заземляющие соединения (вам может потребоваться отшлифовать краску или ржавчину, чтобы обеспечить хорошее заземление), а затем проверьте каждый разъем реле. Имейте под рукой электрическую схему.Выключите прожектор, чтобы проверить, выключаются ли и прожекторы. Если они выключаются, вы успешно подключили прожекторы и все подключено правильно.

FAQ

Можно ли подключить световую планку к дальнему свету?

Да, поскольку это такой же аксессуар, как и точечные светильники, его можно подключить точно так же. Возможно, потребуется сделать некоторые поправки в отношении калибра проводов и предохранителей.

Можно ли подключить световую планку без реле?

Да, но реле — это экономичный способ безопасного питания светодиодной планки, фар или прожекторов.Это означает, что вам не нужно прокладывать более толстый и дорогой провод питания через моторный отсек в кабину и другие места; вы можете использовать более дешевые и тонкие провода, чтобы просто контролировать сигнал реле.

Как найти провод дальнего света?

В блоке предохранителей должна быть схема предохранителей, чтобы определить, какой предохранитель предназначен для какого компонента автомобиля или автомобиля. В большинстве комплектов проводки прожекторов используется настоящий шар дальнего света, который подключается непосредственно к задней части глобуса, избавляя вас от необходимости соединять какие-либо провода.

Можно ли использовать световую планку в качестве фар?

Нет. Фары (как ближнего, так и дальнего света) проходят строгие испытания на соответствие требованиям ДОПОГ и регистрации, и, как правило, существующую систему фар не следует изменять. Прожекторы и световые полосы являются аксессуарами и обычно имеют оговорку, ограничивающую их использование только частными дорогами и собственностью.

Установка проводного комплекта для камеры Spotlight — Ring Help

Если вы ранее приобрели Ring Spotlight Cam Wired и собираетесь подключить свое устройство к домашней электросети, весь процесс можно значительно упростить с помощью Hardwired Kit for Spotlight Cam.

Эта статья поможет вам установить проводной комплект для камеры Spotlight. Просто следуйте пошаговым инструкциям.

Шаг первый: Отключите питание выключателя.
Если вы не знаете, где находится ваш выключатель или как отключить питание от электрической коробки, проконсультируйтесь с лицензированным электриком.

Шаг 2. Снимите камеру Spotlight Cam с основания.
Удерживая монтажное основание, поверните кулачок прожектора влево, чтобы отсоединить его, и пока отложите камеру в сторону.

  • При установке на вертикальную стену обычно требуется, чтобы монтажный профиль был направлен вниз.
  • При установке на горизонтальную поверхность поверните порт в том направлении, в котором вы хотите видеть камеру.

Шаг третий: Удалите имеющийся свет или камеру (если применимо).
Отключив питание на прерывателе, извлеките имеющуюся проводную камеру Spotlight Cam Wired из распределительной коробки и отсоедините провода. Если к вашей электрической коробке прикреплен кронштейн, снимите и его.

Шаг четвертый: Повесьте крышку коробки.

Шаг пятый: Подключите провода питания.
Подключите черный и белый провода жгута проводов к черному (горячему) и белому (нейтральному) проводам, выходящим из вашей электрической коробки.

  • Используйте прилагаемые гайки для проводов, чтобы закрепить и защитить соединения.
  • Красный провод не является обязательным, и его следует подключать только в том случае, если вы хотите управлять другими источниками света с помощью проводной камеры Spotlight Cam.

Примечание: Если у вас нет четко окрашенных черно-белых проводов, выходящих из вашей электрической коробки, проконсультируйтесь с лицензированным электриком.

Шаг шестой: Управление дополнительным освещением (дополнительно)
Проводная камера Spotlight Cam Wired оснащена усовершенствованной системой обнаружения движения. Если вам нужны другие источники света (например, прожекторы, используйте красный провод, чтобы подключить его к дополнительным осветительным приборам в соответствии со следующей схемой:).

Подключенные фонари также включаются, когда вы вручную включаете проводные фонари Spotlight Cam в приложении Ring.

Примечание: Общая потребляемая мощность не должна превышать 150 Вт.

Шаг седьмой: Закрутите крышку коробки.
Не забудьте добавить металлическую шайбу, а затем резиновую шайбу на каждый винт перед установкой.

Используйте прилагаемые винты, чтобы прикрепить крышку коробки к распределительной коробке.

Примечание : В некоторые круглые коробки можно крепить только два винта.Закройте неиспользуемые отверстия в крышке прилагаемыми винтами и гайками.

Шаг восьмой: Установите проводную камеру Spotlight Cam.
Вставьте камеру Spotlight Cam в крышку коробки. Когда он полностью встанет на место, поверните вправо, чтобы зафиксировать его.

Шаг девятый: Установите стопорный винт.
Вставьте и затяните стопорный винт, чтобы зафиксировать проводную камеру Spotlight Cam Wired в крышке коробки.

Шаг 10: Включите питание выключателя.
После установки Spotlight Cam пора снова включить питание на выключателе.

Если на вашей Spotlight Cam загорелся свет, все готово!

Если нет, выключите питание прерывателем и используйте приведенные здесь схемы, чтобы проверить правильность подключения проводов.

Подключение светодиодной планки

Дополнительные фары дальнего света, такие как прожекторы и светодиодные планки, представляют собой идеальное решение для дальнего света для любого автомобиля. От грузовиков и полноприводных автомобилей до спортивных автомобилей и семейных седанов.Владелец транспортного средства несет ответственность за соблюдение соответствующих правил и положений штата и территории. Планки дальнего света рекомендуются только для использования на бездорожье.

Подключить их не должно быть сложно, если у вас есть подходящие инструменты и аксессуары. Мы рекомендуем использовать жгуты дальнего света, которые имеют простую конструкцию plug-n-play, что означает, что вся тяжелая работа уже сделана, и вам не нужно тратить часы на электромонтаж. Комплект работает, подключаясь к цепи фар вашего автомобиля и подает мощность от вашего дальнего света прямо на ваш дальний свет.У вас также будет возможность полностью выключить свет с помощью прилагаемого главного выключателя.

Где я могу установить свою светодиодную панель?

Во всех штатах Австралии и Новой Зеландии дополнительные фары дальнего света, противотуманные фары или рабочие фары должны устанавливаться так, как это не предусмотрено:

  • Блокировать дорогу водителю
  • Выступать так, чтобы человек, находящийся рядом с автомобилем, мог пораниться.

В дополнение к этим основным требованиям, каждый штат или территория имеет собственное законодательство, регулирующее использование и размещение дополнительного освещения, включая некоторые особенности вокруг светодиодных полос. Убедитесь, что вы согласовали требования с местным правительством, прежде чем выбирать место для светодиодной световой панели.

Сколько светодиодных полосок я могу иметь на законных основаниях?

Транспортные средства в Австралии должны соответствовать Австралийским правилам проектирования (ADR), которые представляют собой «национальные стандарты безопасности транспортных средств, защиты от угона и выбросов», установленные федеральным правительством.В разных штатах действуют разные требования в отношении разрешенного законом размещения фар дальнего света, а федеральный максимум — четыре дополнительных фары (сверх заводского освещения). В соответствующих ADR световые полосы описываются как «одна лампа, если все светодиоды работают вместе. Если светодиод имеет разные части или секции, которые могут включаться или выключаться независимо от других частей (иногда называемых переключаемыми), то каждый независимо управляемая секция считается лампой.«

В Новой Зеландии светодиодные планки могут использоваться в качестве рабочих ламп в широком диапазоне комбинаций и без юридических ограничений по количеству. Однако их нельзя подключать к фарам. Если они используются в качестве фар, они должны использоваться парами (по обе стороны от передней части автомобиля), и существуют ограничения на количество огней, которые могут работать в любой момент времени — см. Информационный бюллетень NZTA для получения дополнительной информации.

Законы о дальнем свете по штатам и территориям

Пожалуйста, следуйте диаграмме выше и информации ниже, чтобы понять, что является законным в вашем штате.Кроме того, не забудьте посетить веб-сайт штата, поскольку он может быть изменен.


  1. Установленные фары на спортбары на Ute
  2. Монтажные фары на крышу или багажник
  3. Навесные фонари, выступающие из верхней части поперечины
  4. Фары, направленные вперед, не выступающие вверх или наружу из упора
Можете ли вы водить с включенной светодиодной панелью?

В зависимости от штата или территории, в которой вы живете, вы можете управлять автомобилем с включенной светодиодной полосой только при подключении к дальнему свету — обратитесь к правительственным информационным бюллетеням для вашей конкретной территории, чтобы убедиться, что это не так. Нарушать закон.Будьте умны и не разъезжайте, ослепляя других водителей, и используйте ближний свет в соответствии с законом при приближении к другим транспортным средствам.

Можно ли использовать световую планку в качестве фар?

На некоторых территориях световые полосы могут использоваться как дополнительные фары дальнего света; однако в настоящее время они не могут использоваться вместо фар OEM ни в одном штате Австралии. Вы можете использовать светодиодные фонари в качестве дополнительных фар дальнего света в Новой Зеландии. Тем не менее, они должны соответствовать определенным юридическим требованиям — обратитесь к веб-сайту NZTA для получения информации о том, какие светодиодные фары подходят для использования на дорогах Новой Зеландии.

Как подключить мои новые светодиодные фары дальнего света? — STEDI

Пожалуйста, помните, что каждый автомобиль отличается в зависимости от моторного отсека, поэтому ваши действия могут незначительно отличаться.

Мы создали как обучающее видео, так и подробный пост в блоге о подключении светодиодных фонарей к вашему автомобилю.

ИНСТРУКЦИЯ

1. ИНФОРМАЦИЯ О РЕЛЕ.
Найдите подходящее крепление для реле в непосредственной близости от аккумулятора, чтобы положительный и отрицательный кабели доходили до + и — клемм аккумулятора.Пока не подключайтесь к этим клеммам. Убедитесь, что коммутатор и другие кабели могут доходить до желаемых мест, и все кабели проложены вдали от влаги и тепла.

2. ОТКЛЮЧИТЕ ПИТАНИЕ.
Всегда безопаснее всего отключать работающее питание, отсоединив отрицательную (-) клемму аккумулятора, чтобы упростить установку.

3. МЕСТО ПЕРЕКЛЮЧАТЕЛЯ.
Пропустите выключатель внутрь кабины автомобиля через резиновую втулку в брандмауэре.

4. ПОДКЛЮЧЕНИЕ ДВИГАТЕЛЯ.
Найдите подходящий путь от реле к фарам дальнего света, в котором нет тепла и движущихся объектов, и подключите его с помощью предварительно установленного водонепроницаемого разъема.

5. ПЕРЕХОДНИК PIGGYBACK.
Выньте вилку дальнего света из задней части фары и подсоедините ее к прилагаемому адаптеру. Другой конец адаптера Piggy Back подключается к задней части шара дальнего света. Последний конец адаптера (белый Т-образный соединитель) подключается к жгуту STEDI.

СТАНДАРТНЫЙ ПЕРЕХОДНИК PIGGYBACK

АДАПТЕР PIGGYBACK ДЛЯ АВТОМОБИЛЯ

Как показано на диаграмме ниже, адаптеры для дополнительных транспортных средств подключаются не к световому шнуру дальнего света автомобиля, а к основной вилке питания фары в целом. Поскольку некоторые автомобили переходят на HID или LED с завода, удаляя традиционные заглушки, найденные на галогеновом шаре, и стандартное соединение (h5, HB3 и т. Д.)..) адаптеры для конкретного автомобиля принимают сигнал от основного источника питания к фаре, чтобы обеспечить чистую и простую установку.

6. ЗАКЛЮЧИТЕЛЬНЫЙ ШАГ.
Подключите красный кабель питания к положительной (+) клемме аккумулятора, а черный кабель заземления к отрицательной (-) клемме. Убедитесь, что все соединения надежно закреплены, и завершите установку, снова подключив отрицательную клемму к аккумулятору.

Дополнительную информацию можно найти в этом сообщении в блоге: https: // www.stedi.com.au/blog/HighBeamWiringHarness/

Как подключить реле для внедорожных светодиодных фонарей

Что такое реле?

Реле — это электрический выключатель. Это позволяет слаботочной «переключательной» схеме управлять потоком электроэнергии в сильноточной нагрузке цепи, такой как, например, светодиодная панель.

Зачем мне реле?

Когда вы создаете цепь (электрическая петля от батареи к светодиодной полосе), если вы просто помещаете переключатель между батареей и светом, он должен быть рассчитан на полный ток (потребление в амперах). свет.Наша светодиодная лампа с самым низким потреблением усилителя потребляет около 1,4 А. Многие переключатели могли бы справиться с этим … но если вы используете, скажем, нашу 50-дюймовую светодиодную панель, потребляемую усилителем около 17,2 ампер, что может быть слишком много для этого маленького переключателя. , вы можете перегреть выключатель, расплавить провода и уменьшить ток, который проходит к вашим лампам, что сделает их не такими яркими.

Ознакомьтесь с нашим выбором светодиодных светильников

relay предназначено для творческих способов использования электрических токов от вещей, отличных от физического переключателя.Предположим, вы хотите, чтобы ваша светодиодная панель включалась, например, дальним светом или фарами заднего хода. Подробнее об этом ниже.

Как подключить светодиодную линейку с помощью реле

Реле будет иметь 4 контакта с маркировкой 30, 87, 85 и 86. Это непонятно. Что ж, если вы просто собираетесь использовать наш жгут проводов и переключатель, вам не нужно знать, что это такое, потому что все они уже подключены и подключены вместе.

Купите жгут проводов

Но если вы хотите использовать какой-то электрический ток для активации светодиодной световой панели, например, чтобы они загорались, когда вы включаете дальний свет, или фары заднего хода (если вы добавляете Светодиодные фонари заднего хода), то вам нужно будет немного переделать.

Сначала давайте объясним, что это за числа 30, 85, 86, 87. Начнем с рисунка:

30 и 87 создают переключатель для ваших светодиодных фонарей. По умолчанию этот переключатель разомкнут, поэтому ток не может поступать от батареи к вашим фарам.

30 — это источник питания для вашей светодиодной панели. Он подключается к положительной (+) стороне аккумулятора или к переключаемому источнику питания, который получает питание только при включенном зажигании.
87 — идет на положительную сторону ваших светодиодных фонарей.

85 и 86 используют электрический ток для создания магнитной силы, которая затем замыкает переключатель 30-87 и позволяет электричеству течь к вашим фарам. Без этого тока магнитная сила не создается, поэтому переключатель с 30 по 87 остается разомкнутым, а свет не горит.

85 — подключитесь к источнику питания, которым вы хотите управлять коммутатором. Например, вы можете отрезать провод от провода дальнего света или от провода заднего фонаря
86 — подключиться к земле.

(Примечание: 85 и 86 можно поменять местами, но в наших ремнях они настроены таким образом).

«Что, если я не хочу, чтобы мой светодиодный свет всегда горел вместе с дальним или резервным светом?»
Хороший вопрос! Так что вам понадобится еще один переключатель на приборной панели, который вы выключаете и включаете. Когда он выключен, и вы включаете дальний свет, ваш светодиодный свет все равно не горит, и наоборот. В этом случае вам нужно подключить переключатель на приборной панели между током триггера, то есть линией, которую вы отсоединили от провода дальнего света или провода резервного света.

С нашим жгутом проводов все, что вам нужно сделать, это разрезать провод, идущий от переключателя к 30-му штырю реле, и подключить его к проводу дальнего света или проводу резервного света.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
