Установка блока розеток. Схема соединении
Автор Alexey На чтение 6 мин. Просмотров 605 Опубликовано Обновлено
Для увеличивающегося количества подключаемых бытовых электроприборов требуется установка блока по несколько розеток рядом. Всегда надо рассчитывать их количество, исходя из наличия подключаемой бытовой техники.
Крайне нежелательно эксплуатировать удлинители и тройники на постоянной основе, из-за избытка штепсельных вилок. Недопустимо, чтобы на полу валялась часть домашней электропроводки, которая питает стационарно установленные электроприборы.
Способ подключения розеток
Определившись с выбором необходимого количества розеток, нужно решить, будет это последовательное подключение розеток (шлейф) или параллельное (звезда).
При выборе последнего нужно дополнительно устанавливать рядом распределительную коробку, и от установленных в ней общих шин L, N, PE заводить отдельные провода в каждую розетку.
Параллельное соединение (звезда)Иногда вместо такой коробки дополнительно используют углублённый подрозетник, и распайку проводов проводят в нём, а вместо розетки устанавливают заглушку, которая не портит дизайн. Дополнительной глубины подрозетников не требуется при подключении розеток шлейфом при помощи перемычек, устанавливаемых попарно в каждый клеммный зажим.
углубленный подрозетник для распайки проводов в немНо есть требования ПУЭ, касающиеся важного элемента сети – защитного проводника РЕ: соединения данного провода должны быть неразборные без применения специального инструмента.
Важность контакта РЕ провода в розетке
При подключении розеток многие недооценивают важность качества монтажа этого проводника, в котором наличие обрыва может обратить на себя внимание при опасном инциденте поражения электрическим током.
Если по причине некачественного подключения пропал контакт с землёй где-то посредине цепи, и случилось попадание на корпус сетевого напряжения из-за неисправности, например утюга, под напряжением оказываются корпуса всех включенных в розетку электроприборов, между которыми контактирует провод РЕ.
Последствия неполадок в заземляющем проводе могут быть очень плачевными, не стоит пренебрежительно к нему относиться. Единственный способ достичь надёжности без дополнительных средств контроля – максимум внимания и усилия к монтажу. Поскольку, под один болт не допускается вставлять два провода РЕ, осуществляя подключение всех розеток шлейфом, нужно выбирать розетки, имеющие по два крепления для данного провода.
Метод соединения проводов «шлейфом»Инструменты и расходники
Допустим, что проводка уже проведена, и дополнительных приспособлений для проделывания канавки не потребуется. Для качественного установки и надёжного подключения розеток потребуется:
- водный уровень, линейка, рулетка;
- перфораторная дрель с бурильной коронкой, долотом, свёрлами;
- электромонтажный набор инструментов.
Для фиксации подрозетников в стене из кирпича или бетона, понадобятся шпатели, емкости и миксер для размешивания гипсового раствора.
Все материалы следует выбирать исходя из их качества и надёжности – ведь электробезопасность должна быть приоритетной в этом вопросе.
- Розетки, их выбор должен основываться на качестве и возможности отдельного подключения РЕ проводников;
- декоративная планка, общая для всех розеток необходимой длины;
- кабель для проводки, провода для перемычек;
- специальные подрозетники, соединяющиеся в блоки, для того типа стены, в которую они будут устанавливаться;
- алебастр или гипс для фиксации в стене подрозетников;
- защитное покрытие на пол.
Подготовка к установке розеток
Прежде нужно приступить к сборке блока подрозетников. Существуют различные конструкции, с переходниками, которые защелкиваются в специальные пазы, или с несъемными переходами – в этом случае подрозетник для крайней розетки должен быть без этого выступа.
Постелив защитное покрытие, обеспечив достаточно свободного пространства для проведения работ, можно приступать. С помощью карандаша и линейки размечают место, где будет производиться установка розеток.
Всегда надо удостовериться в отсутствии под стеной различных коммуникаций. Касательно гипсокартона важно также не попасть на поддерживающий его профиль. Используя уровень, чертят горизонтальную линию на нужной высоте, и перекрёстными линиями обозначают центры будущих отверстий на расстоянии 72мм.
В точке будущего центра делают углубление с помощью кернера, чтобы направляющее сверло бурильной коронки не увело в сторону.
Нюансы монтажа розетки в гипсокартоне
Нужно помнить, что при сверлении гипсокартона нельзя сильно давить, чтобы не сломать его. Монтажные коробки для гипсокартона имеют специальные лапки, прижимающиеся к обратной поверхности плиты, затягивая стакан отверстие.
По краю имеется ободок, который не даст подрозетнику провалиться вовнутрь. Поэтому на этапе сверления нужно следить, чтобы круг получился аккуратным. Для установки розетки промежуток между стеной и плитой гипсокартона должен быть достаточным для глубины подрозетника. В противном случае, стену углубляют.
Блочная установка розеток в бетонную, кирпичную стену
Бурение начинают на малых оборотах, контролируя положение сверла.
Для обеспечения большей точности, сначала сверлят отверстие сверлом небольшого диаметра, а потом уже используют коронку, которая проделает углубление точно в размеченном месте. Пробурив на достаточную глубину, оставшийся в отверстиях стенной материал скалывают с помощью ручного или перфораторного зубила.
Потом между отверстиями пробивают канавку подходящих размеров для соединительных выступов подрозетников и вычищают с помощью кисточки данное углубление
. Пробуют положение блока подрозетников в проделанных углублениях, — они нигде не должны упираться и выступать над поверхностью стены, после чего поверхность углубления грунтуют.
Поскольку на каждую клемму розетки можно подключить не больше двух проводов, то вводной кабель подключения розеток продевают в крайний подрозетник, чтобы не создавать длинных перемычек.
Для фиксации подрозетников в стене, или кирпичной кладке, нужно развести цементирующую смесь в соответствии с инструкцией. Нужно помнить, что данные растворы очень быстро схватывают, и действовать нужно быстро, пока смесь не затвердела. С помощью шпателя обмазывают внешние поверхности стаканов раствором и вставляют весь блок в отверстия.
Пока гипс не застыл, с помощью уровня проверяют расположение подрозетников, корректируют, чтобы было параллельное положение относительно пола, а также, с помощью дощечки вдавливают блок подрозетников в стену, не допуская выступа краев. В дальнейшем наносят слой раствора поверх коробок и заглаживают его для достижения ровной поверхности.

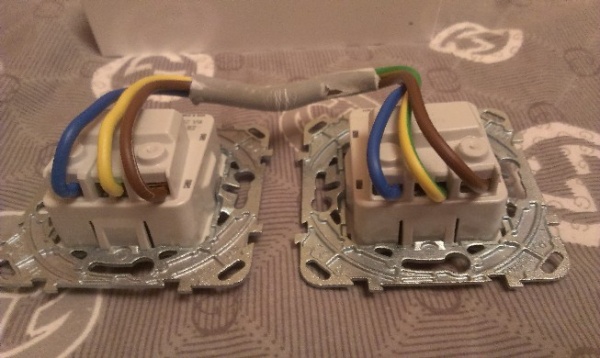

Пока раствор застывает, подготавливают разноцветные провода для перемычек между розетками, откусывая необходимой длины и зачищая изоляцию примерно на сантиметр. Предварительно очистив полости подрозетников от застывшего там гипса, продевают сквозь переходники провода. Выступающие концы проводов должны быть равными или чуть больше диаметра подрозетника для удобного подключения.Подключение розеток
Чтобы жилы проводов надёжно попадали в предназначенное им место в монтажных гнёздах, болты зажимов нужно максимально открутить. Для более удобного монтажа концы проводников подогнуть под расположение клемм.
Проверяем по уровню расположение розетокЗатягивать болты очень тщательно, каждый раз проверяя крепление провода. Подключив первую розетку, её сразу устанавливают на место и фиксируют самонарезами, но до конца не затягивают. Повторяют данный процесс для всех розеток, и выравнивают их с помощью уровня. Некоторые изделия имеют зацепы, помогающие в правильном позиционировании, лучше выбрать именно такие.
После этого дожимаются все самонарезы. Завершается установка креплением декоративных вставок и общей планки.
крепление общей пластиныобзор лучших видов. Схемы установки и подключения, а также пошаговая инструкция с фото
Блок электрических розеток применяют для объединения бытовых приборов в одном месте. В основном это кухня или ванная комната. Блок содержит в себе от 4-х до 8 посадочных ячеек. Конструкция представляет собой пластмассовый корпус с электрическими разъемами. Современные модели имеют дополнительные контакты для заземления. Это позволяет предотвратить риск появления короткого замыкания или резкого скачка эклектического тока.
Установка и подключение блока розеток должна выполняться профессионалом. Здесь важно соблюдать полярность проводников и произвести качественную изоляцию. Несоблюдения одного из требования может стать причиной удара током или преждевременной поломки бытовой техники.
Краткое содержимое статьи:
Технические особенности розеточного блока
Строение розеточного блока немного отличается от обычной розетки. Здесь можно подключать до пяти электроприборов одновременно. Большинство моделей оснащены дополнительной безопасностью. Они могут самостоятельно снижать уровень электричества до нужных параметров.
В продаже представлено две разновидности блоков:
- Устройство для скрытой электропроводки. Оно фиксируется в толще стены при помощи специальных модулей с дополнительными подрозетниками. Встраиваемые блоки розеток проектируются на начальном этапе строительства;
- Изделия для открытой проводки. Их устанавливают на плоскости стен. Для этого используют накладные блоки розеток и специальные пластины из подрозетников. Различный дизайн, позволяет подобрать необходимую модель.
Особой популярностью пользуются выдвижные блоки розеток. Их можно вмонтировать в конструкцию шкафа или кухонную столешницу. Они легко выдвигаются в процессе эксплуатации. Основной источник питания расположен внутри стены.
Довольно часто это устройство располагают на кухне, где все приборы могут понадобиться одновременно. Они крепятся за рабочей зоной на высоте 20 см. Если конструкция установлена внутри столешницы, то она имеет выдвижной механизм.
В гостиной и спальне розетки крепят за телевизором или прикроватными тумбочками. Они имеют от 2-х до 4 секций. Для детской комнаты предназначены модели с дополнительной защитой корпуса. На фото блока розеток представлены современные модели электропроводиковой цепи.
Способы подключения
Если планируется подключить розеточный блок из одной группы, то здесь применяют шлейфовый метод. Этот тип электропроводки способен выдержать нагрузку, которая не превышает уровня 16А. В основном это секции из трех розеток с дополнительным заземлением.
Комбинированный способ включает в себя параллельную схему для подключения. Здесь от основного источника питания прокладывают две линии кабеля. Один из них выполняет функции шлейфового метода. Он подает электропитание для четырех или шести секций розеток.
Другой провод отвечает за максимальное питание техники. Он проводит ток к пятой и шестой точке. Чаще всего она используется для бытовых приборов с высоким уровнем мощности.
Главное преимущество такого метода заключается в правильном распределения скачка электричества. Каждая из этих точек работает независимо от соседних членов цепи.
Основным недостатком такого способа считается сложный монтаж и большие расходы на кабель и его профессиональный монтаж. Эти способы могут применяться как для скрытых, так и накладных видов розеточных блоков.
Шлейфовый метод требует прокладки кабеля внутри полости стены, а комбинированный по её поверхности. Специальные кабель-каналы увеличивают безопасность в процессе эксплуатации бытовых приборов. Большинство каналов имеют дополнительные перегородки. В них аккуратно размещают электропроводку.
Как установить розеточный блок самостоятельно?
Предлагается вашему вниманию инструкция монтажа блока розеток своими руками. В ходе рабочего процесса рекомендуется соблюдать строгую очередность каждого действия.
Подготовка расходного материала
Для этого понадобится:
- блок розеток;
- планка для декорирования;
- провода;
- подрозетники;
- раствор гипса.
Осуществить монтажные работы помогут следующие инструменты:
- перфоратор со специальной насадкой;
- строительный уровень;
- набор для электромонтажных работ. Он включает в себя: отвертки, плоскогубцы;
- емкость для замешивания гипсового раствора;
- строительный шпатель.
Разметка на поверхности стены
Здесь необходимо произвести точные расчеты, которые упрощают поставленную задачу. Если стены выполнены из гипсокартона, то рекомендуется произвести мониторинг её строения. В ходе работы важно не повредить металлический каркас. Опытные специалисты рекомендуют использовать коронку для штробления, диаметр которой не превышает 100 см.
Посадочные места для будущих розеток
Здесь необходимо использовать малые обороты перфоратора. Помимо этого рекомендуется обращать особое внимание на положение инструмента. Он должен располагаться строго горизонтально.
Когда отверстие выполнено, из него аккуратно удаляют остатки строительного мусора и пыли. Для скрытого типа розеток в поверхности стены делают углубления в виде бороздок.
Вывод кабеля электрической розетки за пределы стены
После вывода кабеля начинают устанавливать позрозетники. Размер блока розеток напрямую зависит от количества его секций. Лишнюю пустоту замазывают гипсовым раствором. Это обеспечит плотную фиксацию устройства внутри стены.
Подсоединение содержимого внутри
Когда гипс полностью высохнет, приступают к подсоединению внутреннего содержимого. Если выполняют шлейфовый способ подключения, то все провода идут в первый подрозетник. Первым делом необходимо очистить концы кабеля от защитного слоя. Для этого понадобится острый нож.
Смычки делают из фрагментов провода разных цветов. Сечение этих деталей не должно совпадать с проводниками электрической линии. Каждый элемент изолируют при помощи термоусадочного кембрика.
Провода в подрозетнике
Через переходники в подрозетниках продевают провода. После этого с розеточного блока снимают крышу. Далее фиксируют зажимные саморезы. Один конец провода направляют к первой секции. Далее начинают подсоединять провода к каждому гнезду. Здесь важно соблюдать полярность контактов.
Когда все секции подключены, корпус закрывают защитной панелью.
Фото блоков розеток
Как подключить блок розеток
В наши дни невозможно представить использование электричества без розеток. Для ещё более удобного использования и подключения большего количества приборов разрабатываются блоки розеток. В статье описывается, что такое блок розеток, где и как он используется, какие имеются особенности конструкции, а также как правильно его подключить. Прилагаются наглядные схемы подключения.
Что такое блок розеток
Блок розеток имеет отличие от стандартной розетки благодаря числу посадочных мест.
Электрические розетки и их разновидности (штепсельные розетки, розетки с заземлением, «умные» розетки, розетки с таймером) позволяют электрическому оборудованию подключаться к электросети. Электрическая сеть подает переменный ток на розетку.
В общем смысле розетки можно рассматривать как тип адаптера для преобразования между двумя способами подключения, которые постоянно подключены на одном конце и (обычно) отсоединяются на другом конце.
Существует два основных типа розеток: бытовые и промышленные. Также встречается и переносной тип розеток. Он отличается удобством в использовании и безопасностью, тем не менее в странах бывшего СССР он ещё не так распространён. Промышленные, как правило, всегда мощнее, и их сила тока составляет около 32 А, используются они для подключения мощной техники.
Где и как используется
Чаще всего блоки розеток размещают на кухне, особенно если нужна розетка для электроплиты и для другой техники. Они устанавливаются на 10 см выше рабочего стола. Также они могут быть внутри тумб на кухне, а также за стенками ближайших тумб, где их размещают на 30-65 см от пола. Нередко блок розеток применяется для подключения комплекса маломощной бытовой техники, такой как мультиварка, микроволновка, холодильник и даже вытяжка.
Многие розетки, которые используются в промышленной сфере, имеют круглое поперечное сечение и цилиндрический корпус. Это отличается от прямоугольной конструкции некоторых разъемов, например, USB или ножевых разъёмов. Они обычно используются для облегчения входа в контакт, выхода из контакта и улучшения прочных технических характеристик. Они широко используются в военной, аэрокосмической, промышленной технике и железнодорожном транспорте.
Розетки широко взаимодействуют с различными видами систем разъемов, включая разъемы XLR, разъёмы для автомобильных розеток, разъемы типа «банан», а также разъемы для мобильных телефонов и смартфонов.
Особенности конструкции
Блок представляет собой корпус из пластмассы с внутренней частью, куда выходят контакты с клеммами и терминалами. К ним присоединяются пружины для вилок.
Блоки розеток можно разделить на два типа:
- для открытой проводки;
- для скрытой проводки.
Первые монтируются в толщину стены благодаря модулю из подразетников в форме стакана. Вторые предназначены для установки на поверхность стен при помощи подразетников в форме пластин.
Помимо этих двух типов существует также выдвижной розеточный блок. Его монтаж не составляет особого труда. Он запросто устанавливается в шкаф или тумбочку, и при надобности его можно выдвинуть. Принцип работы данного типа такой же, как и у настенных источников питания.
Конструкция розетки
Штекерные и гнездовые разъемы обычно состоят из штепсельной вилки (обычно штыревые контакты) и розетки (как правило, штепсельной розетки). Часто, но не всегда, разъемы прочно крепятся к устройству, как в разъеме шасси, а вилки подключаются к кабелю.
Вилки, как правило, имеют один или несколько штифтовых соединений или штифтов, которые вставляются в отверстия в гнезде сопряжения. Соединение между сопряженными металлическими деталями должно быть достаточно плотным, чтобы обеспечить хорошее электрическое соединение и замкнуть цепь. В альтернативном типе штекерного соединения используются гиперболоидные контакты. Они обеспечивают более надежное электрическое соединение. При работе с многоконтактными разъемами полезно иметь схему выводов, чтобы определить, провод это или узел цепи, подключаемый к каждому контакту.
Некоторые типы розеток могут объединять типы соединительных штырьковых и гнездовых соединений в одном устройстве, который называется комбинированный соединитель. Эти соединители включают в себя вилочную («папа») и гнездовую («мама») типы соединения, включая комплементарные парные идентичные части, каждая из которых содержит как выступы, так и углубления. Эти сопрягаемые части монтируются в идентичные фитинги (соединительные части труб), которые могут свободно сопрягаться с любыми другими независимо от типа соединения (при условии, что размер и тип соответствуют).
Розетки, в основном, состоят из двух классов материалов: проводников и изоляторов. Свойства, требуемые для материалов проводника, – проводимость, механическая прочность, деформационная способность и упругость. Изоляторы должны обладать высоким электрическим сопротивлением, выдерживать высокие температуры и быть простыми в изготовлении с целью точной подгонки.
Электроды в соединителях обычно изготавливаются из медных сплавов благодаря их хорошей проводимости и пластичности. Альтернативой могут быть латунь, фосфорная бронза и бериллиевая медь. Металл основного электрода часто покрывают другим инертным металлом, таким как золото, никель или олово. Это значительно увеличивает электропроводность и долговечность. Например, медные сплавы имеют благоприятные механические свойства для электродов, но их трудно паять и они подвержены коррозии. Таким образом, медные штыри обычно покрываются золотом, чтобы максимально уменьшить вероятность коррозии.
Держатели контактов, которые удерживают части розеток вместе, обычно изготавливаются из пластика из-за его изолирующих свойств, а корпусы или задние панели могут изготавливаться из формованного пластика или металла.
Многие розетки обладают определённым механическим элементом (также известным как шпоночный паз). Он предотвращает сопряжение. Это может быть использовано для предотвращения механического повреждения разъемов, защемления под неправильным углом или в неправильный разъем или для предотвращения несовместимых или опасных электрических соединений, таких как подключение аудиокабеля к электрической розетке.
Заклинивание также предотвращает подключение симметричных разъемов в неправильной ориентации или полярности. Заклинивание особенно важно в ситуациях, когда существует много похожих разъемов, например, в сигнальной электронике. Например, разъемы XLR имеют выемку для обеспечения правильной ориентации, в то время как разъемы Mini-DIN обладают пластиковым выступом, который вставляется в соответствующее отверстие в гнезде (у них также есть зубчатая металлическая кайма для обеспечения вторичной фиксации).
Как подключить блок розеток
Прежде чем начать установку блоков, обязательно требуется определиться с их местом расположения. Если блок розеток будет устанавливаться на кухне, то наиболее оптимальным расположить его над столом. Если же место расположения блоков гостиная, тогда лучше всего разместить блоки непосредственно за телевизором или персональным компьютером. Благодаря этому потом можно будет спрятать все шнуры. При условии, если блоки будут располагаться в ванной, то блок должен быть на расстоянии от воды и областей с повышенным уровнем влаги как минимум на 60-65 см.
Блок выдвижного типа – самая распространённая разновидность. Для того, чтобы получить доступ к розеткам, достаточно нажать на крышечку, и они сразу появятся. Вариант установки блока розеток этого типа является самым безопасным. На этапе подготовки монтажа блока розеток, обязательно необходимо взять инструмент для штробления стен под проводку. Также нужно будет пользоваться маркером и строительным уровнем.
Сначала надо с помощью рулетки и маркера сделать разметку на стене. Количество точек, оставленных на стене, должно соответствовать количеству размещаемых подрозетников. Профессионалы подчёркивают, что область между центром подрозетников должна быть равна строго 72 мм. В случае погрешности с замерами важно помнить, что корпус декоративной крышки не сможет стать на нужное место. Также важно держать в уме, что абсолютно все штробы должны быть равномерно распределены по вертикальной или горизонтальной плоскости.
Именно с целью их распределения лучше всего пользоваться уровнем. После того, как разметка готова, можно приступать к процессу штробления.
Подрозетники в бетонной или кирпичной стене должны быть вмазаны своими руками. В случае с гипсокартонной стеной можно задействовать прижимные «лапки».
После завершения подсоединения всех жил можно приступать к фиксации самих розеток непосредственно в подрозетниках. Только после этого уже можно присоединить крышку (декоративную).
До подключения блока розеток строго необходимо отключить подачу электроэнергии на щитке. Лишь только после вводные провода надо завести в подрозетник. Кабели неизолированного заземления всегда должны быть покрыты соответствующей оболочкой и подключены к клемме заземления. Сейчас уже можно сделать перемычки для подключения оставшихся блоков.
Подключение блока из 3-4 розеток проводится по соответствующей схеме:
Общая схема подключения:
Во время установки блока розеток очень важно придерживаться техники безопасности и соблюдать пошаговую инструкцию.
установка двойной розетки в один подрозетник. Как установить блок розеток в стене – инструкция от А до Я Как правильно подключить заземление и питающие провода
Розетка с двойным разъемом предоставит возможность одновременно питать два прибора, подключенных в отдельные электроточки. К тому же для каждой из них не нужно тянуть кабель, да и пользоваться удобнее благодаря сгруппированному расположению.
Информация, предложенная к ознакомлению, дополнена пошаговыми фото-руководствами, наглядными иллюстрациями и видео, разъясняющими нюансы установки и подключения силовых устройств.
Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.
Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.
Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии
Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.
Электрика
Бытовые электрические приборы сильно облегчают жизнь, поэтому их большое количество в доме — правило, а не исключение и не дань моде. Особенно много устройств находится в кухне и там, где «обосновался» телевизор, компьютер: обоим видам умной техники нередко нужна многочисленная армия «помощников», обеспечивающих комфорт хозяевам. Тройники либо удлинители не лучшее решение насущной проблемы, поэтому оптимальный вариант — блок розеток, в котором может быть 2-4 электрические точки. Чтобы избежать неприятных ситуаций в будущем, нужно знать о нюансах их установки. Например, о том, как подключить розетку на 4 гнезда.
Виды устройств и их особенности
Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.
- Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
- Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
- Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.
Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.
Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.
Основные популярные типы
К ним относятся:
- вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
- тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
- Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.
Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.
Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.
- Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
- IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
- IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.
Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.
Схемы подключения
Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.
Однофазная сеть без заземления
На схеме обозначены цифрами:
1 — общий автомат;
2 — тот, что отключает фазу на конкретной линии;
3 — нулевая шина;
4 — распределительные коробки, отдельные для каждой розетки;
5 — кабели.
Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.
Однофазная сеть, но с заземлением
В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.
Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу — по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.
Возможные способы подключения
Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.
Шлейф — последовательный метод
При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.
Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.
Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.
Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.
Звезда — параллельное подключение
В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.
Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.
Комбинированный компромисс
При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.
Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.
Что делать с защитным проводом?
Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.
Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).
Другой способ — монтаж дополнительного подрозетника, призванного сыграть роль монтажной коробки. Потом его прячут под заглушку и камуфлируют отделочным материалом. Это решение позволит сделать распайки/скрутки для фазы с нулем, оснастить их колпачками СИЗ, а провода надежно изолировать.
Выбор правильного способа
Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке.
Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.
Монтаж розеток
Прежде чем искать, как подключить розетку на 4 гнезда, лучше познакомиться с требованиями и процессом установки простого одиночного устройства. Дело в том, что нет никакой разницы в установке двойных, тройных розеток, или устройств с большим количеством гнезд.
Полное обесточивание — первое условие для любых электромонтажных работ. При установке надо обязательно ориентироваться на маркировку проводов цветом. Фазные провода (L) могут быть:
- белыми;
- бирюзовыми;
- коричневыми;
- красными;
- оранжевыми;
- розовыми;
- серыми;
- фиолетовыми;
- черными.
Но все же чаще используют 3 цвета — белый, черный либо коричневый. Нейтраль (N) — нулевой рабочий контакт — голубой или синий. Заземление (PE), которое нередко называют «нулевой защитой», имеет оболочку из желтых и зеленых полос (продольных, поперечных), иногда — желто-зеленый оттенок, а также может быть чисто желтого либо только зеленого цвета.
Процесс установки розеток выглядит так:
- Сначала в стене сверлят отверстие необходимого диаметра под подрозетник, делают штробы для электропроводки. Эти операции не нужны, если задача стоит простая — замена розетки, вышедшей из строя. В этом случае конец силового кабеля вытаскивают наружу, с помощью пылесоса или кисти удаляют весь накопившийся мусор.
- Для монтажа подрозетника готовят цементный/гипсовый раствор. После его нанесения в отверстие вставляют установочную коробку, протягивая в нее кабель, фиксируют на одном уровне со стеной. Оставляют работу до полного схватывания раствора.
- Затем с концов проводов снимают изоляцию, их заводят в крепления контактов (фаза — слева, ноль — справа, защитный кабель — по центру) и затягивают с помощью отвертки. Проверяют соединение на прочность.
- Корпус устанавливают внутрь коробки, выравнивают по горизонтали, с обеих сторон временно фиксируют саморезами. Уровнем корректируют положение, потом затягивают крепеж и распорные лапки, окончательно фиксирующие корпус розетки
- Прикрепляют к корпусу крышку, закручивают центральный винт. Включают электричество и индикатором проверяют работоспособность розетки.
Установка блока из нескольких розеток
Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.
Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.
- В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
- Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
- Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
- Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
- Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
- Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление. Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
- Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
- Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.
Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.
Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:
В наши дни обширное распространение получили блоки розеток. Это устройство включает в себя несколько разъемов для подключения к сети. Раньше были популярны блоки из 2х разъемов, а вот сейчас уже набрали популярность блоки с количеством более 2х разъемов. Такие блоки в основном популярны в тех местах, где необходимо подключение больше 2х приборов одновременно. Ниже мы выясним, какие способы подключения, какие тонкости подключения блоков и рассмотрим блоки розеток подробней.
Установка блока розеток: главные варианты
По конструкции розеточный блок отличается от обычной розетки, только в количестве разъемов, в которые можно подключать приборы.
Состоит такой блок из пластикового корпуса и внутренней части, которая представлена контактами и клеммами, к которым закреплены пружины для вилок. Многие современные блоки имеют еще заземляющие контакты, которые повышают безопасность системы и снижают напряжение в блоке от подключенных приборов. Розеточные блоки могут быть 2х видов.
А именно:
- Блоки для открытой проводки. Они монтируются на стену с помощью специального розеточного крепления, которое по форме напоминает пластину.
- Блоки для скрытой проводки. Они монтируются в стену, тот же стакан что и обычная розетка.
Также есть еще много других разновидностей розеточных блоков.
Самый практичный из таких блоков – это выдвижной блок.
Такие блоки с легкостью можно вмонтировать в столешницу или в шкаф. Они выдвигаются в необходимом количестве для использования. Такой блок выполняет такие же функции, как и блоки настенного типа.
Какие еще розетки вы можете собрать и подключить для своей кухни?
Это может быть:
- Тройная;
- Две в рамке;
- Трехместные;
- Четверная;
- Внутренняя розетка с центрами имеющая гнезда.
Все это отлично дополнит один выключатель или несколько. Установка при достаточном опыте не займет много времени, главное произвести правильное соединение, которое вместится в подрозетник. Если вы знаете, как правильно соединить всю конструкцию между собой и подсоединить ее к проводам, то большая часть работы уже сделана.
Блоки розеток в основном устанавливают на кухне. Располагают их за рабочим столом, на высоте 10ти см от поверхности стола или внутри кухонного гарнитура на высоте 50см от пола. Такие блоки практичны, если вы используете мощные приборы в количестве больше чем 3 штуки, к примеру, вытяжку, мультиварку и холодильник.
В других помещениях их тоже используют, к примеру, для подключения компьютера и телевизора в одно время.
Так же блоки розеток могут применяться для ванных комнат, но при этом необходимо приобретать блоки с влагостойким корпусом. Устанавливают их в этих ситуациях на расстояние не мене 50см от подачи воды.
Тройная розетка: как подключить
Подключение блока розеток из 3х штук, выполняется способом шлейфа. Такой способ предполагает подключение всех трех групп блока к одной линии питания. Создание линий шлейфа рассчитано на подключение приборов мощностью не более16 ампер в сумме.
В наши дни подключение блока розеток выполняется комбинированием, в основе такого комбинирования лежит параллельная схема.
Такой способ подключения активно используется в странах Европы, а у нас он применяется для обеспечения отдельной мощной линии для потребителей.
Такая линия как параллельная предполагает в себе подключение двух отдельных кабелей от распределительного щитка.
А именно:
- Один кабель направляют в виде шлейфа и запитывают 4 розетки из блока из 5ти разъемов;
- Другой кабель подводят отдельно к 5му разъему розеточной группы, которая будет использоваться для боле мощных приборов.
Такой способ отлично подходит для использования, так как 5я отдельная точка не зависима от всех остальных, которые расположены рядом.
Основным недостатком такой схемы подключения является увеличенный расход кабеля и затраты на работы электрика.
Обычный способ подключения блока розеток и шлейфовый способ может быть как закрытого типа, так и открытого. Скрытый способ предполагает выдалбливать в стене канал для прокладки кабеля , а открытый способ выполняется прокладкой кабелей на поверхности стены.
Как подключить тройную розетку: подготовительные работы
Способ монтажа проводки полностью зависит от материала, из которого изготовлено строение. Стены здания могут быть монолитными бетонными, кирпичными или же возведены из дерева.
Так же способ монтажа зависит от ваших планов, то есть планируете вы долбить стену или же вы проведете проводку по поверхности стены.
При начале монтажных работ первое, что необходимо сделать – это отключить питание на том участке, где будут проводиться работы. В домах старого типа, не установлены автоматы на каждую из комнат, так что в этом случае необходимо выкрутить пробки. Для выполнения работ вам так же необходим некоторый материал и инструмент.
А именно:
- Провода для перемычек, планка для крепления блока и сам блок;
- Кабель для прокладки проводки к месту, где будет находиться блок, банки для розетки и соединяющие блоки;
- Алебастр и шпаклевка;
- Перфоратор, который в комплекте имеет бурильную коронку D 70;
- Рулетка строительная линейка и маркер для отметок;
- Строительный уровень и электромонтажный набор инструмента; шпатель и емкость для изготовления раствора.
Остановка выбора, на каком- то блоке розеток, должна основываться на качестве изделия и на возможности подключения отдельного проводника.
Коронку для перфоратора необходимо выбирать, отталкиваясь от материала из которого построена стена. Насадки для работы по бетону и, к примеру по гипсу отличаются параметрами по эксплуатации и конечно по стоимости.
Монтаж электрической части: как собрать розетку
Вся работа, которая будет проводиться с напряжением или возле кабелей, должна начинаться с отключения питания на этом участке. Такого правила стоит придерживаться не только начинающему мастеру, но и настоящему профессионалу.
Монтажные работы по проведению проводки необходимо выполнять в таком порядке:
- В канал, который вы сделали для кабеля, необходимо проложить провод, один из концов кабеля должен быть выведен к распределительному щитку, а другой к установленной банке для розетки;
- Далее разбираем блок розеток и отделяем лицевую панель и ослабляем болты, которые предназначены для прижимания контактов кабеля;
- Между всеми контактами разъемов устанавливаем перемычки, то есть белые проводки устанавливаем на все фазы поочередности и таким же способом устанавливаем сини проводки на нулевые разъемы;
- Часть для подключения блока подключаем к проводке и помещаем ее в банку для розетки и соответственно фиксируем блок в банке;
- Далее выполняем коммуникации в разделительном щитке и подключаем провод, но не забываем изолировать места подключения;
- Включаем подачу напряжения и индикатором проверяем работоспособность розеточного блока;
- Если все работает, то устанавливаем лицевую часть блока на свое место и проверяем функционирование всех разъемов с помощью любого бытового прибора.
После этого завершаем прокладку проводки заделыванием штробы в стене и закрываем крышкой распределительную коробку. Так как мы использовали для подключения всех разъемов перемычки, то это получился шлейф.0.00 (0 Голосов)
Эта информация может пригодиться всем, кто когда-либо сталкивался или столкнется с установкой подрозетников. Опишем максимально коротко и лаконично, что такое подрозетник , как его правильно устанавливать и сколько может стоить его установка. Также вы узнаете как вставить обратно выпавший подрозетник и что можно использовать вместо него.
Запомните три основных правила качественной установки:
Также можно добавить несколько нюансов, которые помогут понять, какие именно подрозетники вам нужны; как подготовить отверстия (гнезда) для них; как правильно заводить кабель в подрозетник; и как его правильно установить.
Размеры подрозетников
Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.
Виды подрозетников
Важно не забывать про такой параметр, как глубина подрозетника . Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже. По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки.
Коммутация проводов в подрозетнике вместо распаечной коробки
Запомните! — Один раз, правильно установленный подрозетник, больше никогда о себе не напоминает.
Установка подрозетника в бетон
Что необходимо сделать, для установки подрозетника в бетон? Правильно! – Выдолбить под подрозетник лунку! Для этого лучше всего использовать дрель с алмазной коронкой, но это не самый лучший вариант в плане дешевизны. Более удобный и практичный вариант, — это перфоратор с ударной коронкой по бетону, ну или просто вырезать бетон болгаркой с диском по камню (но это очень грязный способ, и пыль будет абсолютно везде: в ушах, глазах и в подъезде).
Следует учесть, что при штроблении, в помещении образуется очень много мелкодисперсной пыли, и в первую очередь монтажникам следуют позаботиться о своем здоровье, приобрести штатные средства защиты: маски, респираторы, наушники и строительный пылесос.
Будущие лунки необходимо сначала разметить. Рисуем линию по уровню, и выставляем метки на стене. Если у вас 2 и более подрозетника, то расстояние между центрами окружностей 71 мм . Это расстояние, высчитанное опытным путем, профессиональными электриками, проверенное потом и кровью! Запомните 71мм!
Штроблени е лунокСамый простой способ сделать метки, — это приложить группу подрозетников к стене.
После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом, учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.
Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.
Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.
При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.
Что делать если при сверлении бур или коронка попали в арматуру?
Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.
Второй менее удобный способ, использовать старую коронку. Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором. И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.
Встраивание подрозетника в бетон
Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.
В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок. Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!
Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.
Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.
Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.
На каком этапе ремонта (отделки) лучше закладывать подрозетник?Важно! Заход кабеля в подрозетник никак не должен мешать будущей розетке, особенно со стороны распорок. Очень частая ошибка при установке подрозетников, — это перебив провода распорокой от розетки, — в этом случае на корпусе розетки может появиться опасный потенциал, или произойти короткое замыкание при включении электричества.
Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО№1 , но так получается не всегда.
Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки. Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают как это сделать правильно.
Установка подрозетников в гипоскартон
При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника любым удобным для вас способом, например вкрутить в этом месте саморез.
Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм . Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому.
Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм , с помощью шуруповерта или дрели.
После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.
Вставлять провода в подрозетник, нужно ДО установки самого подрозетника, иначе это просто невозможно сделать.
Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!
Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь
Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника
После всех процедур фиксируем подрозетник затягивая саморезы
Что делать если подрозетник выскочил из стены
В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки , предварительно основание необходимо прогрунтовать, например клеем ПВА.
Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.
Установка подрозетников в плитку или стеновые фальшпанели
Закладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.
Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).
Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.
Заключение
Вот и все,надеюсь эта статья поможет вам в нашем нелегком электрическом деле. Ставьте лайки и подписывайтесь на нас в социальных сетях. И если что то не получается вы всегда можете получить высококвалифицированную помощь от профессиональных электриков.
И самое важное! Проводя любые работы с рабочими проводами, не забывайте отключать электричество!
Там, где необходимо подключить взаимодействующую группу бытовой техники, устанавливается блок розеток, включающий от двух до четырех электрических точек. Установка и подключение этого варианта отличается от тех же действий с обычной розеткой. Чтобы результат радовал надежностью, нужно знать тонкости. Согласны?
Мы подробно расскажем, как подключают блок розеток, какие варианты подключения с учетом потребителей существуют. У нас вы узнаете, какие правила монтажа стоит учитывать при установке подобного модульного устройства. Представленные к рассмотрению сведения опираются на ПУЭ.
Подробно изложенную технологию монтажа и подключения розеточных блоков мы подкрепили схемами, пошаговыми фото-руководствами, видео.
Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.
Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.
Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу
Розеточные блоки бывают двух типов:
- Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
- Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.
Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.
Планируя выполнить скрытую прокладку провода, по намеченным линиям выдалбливают борозды. При запитке одной из точек блока отдельной линией необходимо от щитка проложить еще одну борозду.
Все отверстия и канавы вычищают от раздробленных кусочков и пыли с помощью кисточки или хлопчатобумажной салфетки. В дальнейшем для защиты РЕ проводника и удобства прокладывания кабель лучше запускать в гофрорукаве.
Если под рукой нет перфоратора – смело используйте болгарку; оснастив прибор алмазным диском, вы сможете при минимуме усилий создать идеально ровные контуры канавок
При желании штробление стен можно выполнить и «дедовским» способом с применением зубила и молотка. Но будьте готовы, что на реализацию этого способа понадобится больше сил и времени. Да и делать углубления зубилом в кирпиче под прокладку кабеля – непростая задача, которая не всегда дает опрятный желаемый результат.
Намного проще работать с гипсокартонной основой. Чтобы сделать посадочные места необходимо лишь с помощью насадки по гипсокартону согласно разметке вырезать круглые штробы. Главное – сильно не нажимать, чтобы не сломать хрупкую основу.
Специфика крепления подрозетников
Для крепления подрозетников удобнее всего использовать специальные стаканы, соединенные между собой пластиковыми фиксаторами. Конструкции стандартных размеров круглой или квадратной формы обеспечивают жесткое скрепление элементов в плоскости.
Переходники в таких подрозетниках чаще всего представляют собой съемные конструкции, которые защелкиваются в специальные пазы
Для фиксации подрозетников в кирпичной кладке или стене используют алебастр или гипсовый раствор. Порошок разводят с водой в пропорции 4:1. При работе с этими сметанообразными составами следует помнить, что они быстро схватываются.
Порошок нужно разводить небольшими порциями и быстро закладывать в отверстие, пока смесь не затвердела. Этим же раствором обмазывают примыкающие к поверхности наружные боковые грани и дно соединенных стаканов, после чего весь блок вставляют в отверстие.
Положение заглубленных стаканов корректируют с помощью уровня, не допуская чтобы выступы краев выходили за пределы плоскости стены.
Убедившись в правильности положения подрозетников, края замазывают жидким раствором, придавая плоскости максимально ровную поверхность. Остатки алебастра или гипса можно использовать на маскирование проложенного к розетке провода.
Пластиковые стаканы заглубляют в посадочные места и фиксируют с помощью гипсового раствора или размещенных по бокам специальных лапок
Монтажные стаканы для гипсокартона дополнительно оснащены специальными лапками. Посредством прижимания к обратной стороне поверхности плиты эти лапки затягивают стакан в отверстие.
Заглубленные в стену подрозетники не должны упираться и выступать за ее пределы. В случае если промежуток между стеной и гипсокартонной плитой недостаточный для размещения подрозетника, отверстие в стене дополнительно углубляют.
Исключение составляет лишь тот вариант, когда предполагается облицовка поверхности плиткой или отделка штукатуркой. В этом случае подрозетник делают немного выступающим за пределы стены на 5-7 мм.
Тонкости подключения электрики
После того, как раствор приобретет желаемую прочность, переходят к подключению внутреннего блока. Чтобы подключить розетки шлейфовым способом, проложенные от распределительной коробки провода заводят в первый подрозетник.
Непосредственно перед этим концы кабеля на 10-15 мм зачищают от плетки. Выполнить работу можно с помощью остро заточенного ножа. Но чтобы добиться максимальной аккуратности, опытные хозяева рекомендуют использовать бокорезы.
Чтобы в дальнейшем иметь возможность при необходимости выполнить новое подключение, мастера рекомендуют при зачистке оставлять небольшой запас питающего кабеля, направленного от распределительной коробки. В процессе монтажа его можно сложить внутри подрозетника в виде спирали большого диаметра либо же в форме змейки.
Главное – не допускать резкий изгиб или перелом, чем нередко «грешат» неопытные хозяева, укладывая провода внутри стакана на “скорую руку”
Заранее подготавливают отрезы разноцветных проводов для создания перемычек. Сечение перемычек должно соответствовать проводниками питающей линии. Проводники перемычки не стоит делать слишком длинными. Иначе в процессе подключения они будут мешать и не позволять розетке плотно «сесть» в монтажную коробку. В отрезанных проводах также зачищают изоляцию приблизительно на сантиметр.
Сквозь переходники предварительно очищенных от остатков гипса полостей подрозетников продевают провода. Для упрощения монтажа концы проводников подгибают в направлении расположения клемм.
С самого розеточного блока снимают защитную крышку, затем на 5-6 мм откручивают зажимные винты. Зачищенный конец фазного провода питающего кабеля подводят к первой розетке с учетом положения клемм. От нее через контакты РЕ проводник и нулевые провода питающего кабеля направляют во вторую розетку.
Подключение остальных розеток осуществляют через перемычки, соединяющие механизмы устройств. Жилы с одинакового цвета оплеткой подключают согласно окраса: фаза – красного цвета, «ноль» – синего, а заземляющий проводник – зеленого
По такому же принципу осуществляют подключение всех последующих розеток. Гнезда с аккуратно уложенными проводами не сильно плотно затягивают винтами. При шлефировании розеток в обязательном порядке соблюдают полярность контактов: от клеммы с фазным проводником отводят фазный, от нулевого – нулевой.
Чтобы жилы проводов надежно попадали в монтажные гнезда, перед установкой болты зажимом откручивают по максимуму, а после его завершения – возвращают в исходное положение
Рекомендуем также
Схема Подключения Розетки — tokzamer.ru
Таким образом, основные схемы как правильно подключить розетки мы рассмотрели.
Далее, выполняется подготовка коробки подрозетник , в которую будет установлена новая розетка.
Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.
Схема подключения проходного выключателя
Для скрытой проводки монтаж розетки осуществляется в подрозетник утапливаемый в стену. Выбор варианта зависит от приемлемого расхода кабеля, удобства подключения и мощности электроприборов в помещении.
Для выяснения деталей процесса и визуализации всего сказанного, можно посмотреть видео по правильной установке розеток: Современную жизнь трудно представить без электричества. Установка новой розетки Последовательная установка розетки Первым делом берется в руки розетка и разбирается, отсоединяется наружный корпус от внутренней части.
На рисунке выше показана схема подключения блоков розеток в электропроводке квартиры.
Именно такой длины вполне достаточно для того, чтобы подключение выполнить максимально качественно и удобно. Подключение линии розеток может выполняется параллельно шлейфом или с ответвлением через распределительную коробку звездой.
Все нужно делать с резиновой изоляцией. Открытая проводка — преимущества и недостатки Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем сетевым фильтром , который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.
Как подключить розетку и двухклавишный выключатель.
Как подключить розетку
Если провести один кабель через все розетки, но возле каждой из них сделать ответвление, то надежность повышается. Как правильно установить и подключить розетку? Винтовой вариант смазывают холодным припоем. В чистом виде соединение розеток шлейфом применяется только если надо подключать блок розеток или перенести точку на некоторое расстояние.
Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
Не стоит забывать про лапки крепления, контакты и клеммы.
Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.
Особенно это касается домов и квартир, где много энергоемких приборов. Розетка с функцией выталкивания вилки.
Риск получить травму при системе без УЗО: Все подключения групп потребителей нужно проводить не торопясь — от правильность выполнения работ зависит долговечность, эффективность работы розеток и безопасность жителей дома или квартиры.
Недостатки: Высокая вероятность внешнего воздействия на проводку — дети, домашние животные, можно просто случайно зацепить.
Как подключить выключатель света и подключить розетку
Читайте дополнительно: Какие специалисты проводят энергоаудит
Как всё устроено
Вы всегда сможете сами правильно подключить розетку в любом удобном вам месте; например, возле компьютерного стола или в гараже.
Ведь вся нагрузка ляжет на тот провод, которым была подключена первая розетка.
Это позволит в будущем быстро определять нужную цепь электропроводки. Если провести один кабель через все розетки, но возле каждой из них сделать ответвление, то надежность повышается.
Установка подрозеточной коробки Скрытые розетки требуют обустройства углубления. Учитывая возрастающие потребности населения на использование мощных электроприборов в быту, следует остановиться на рассмотрении наиболее благоприятной электрической схемы для домашней сети, обеспечивающей максимальную безопасность при эксплуатации. Есть в наличии также подразетник и колодка, на которой находится рамка, заземление, лицевая панель, шторки защиты, фаза, защитный механизм и корпус.
Здесь контакты фиксируются благодаря пружинистой клемме, напоминающей клавиши. Всё это может привести к перегреву. В любом случае самый надежный способ как соединить любую розетку — это отдельное параллельное подключение напрямую к главному щитку или распределительной коробке в комнате если позволяет сечение кабеля. Pinterest Многие люди сталкиваются с необходимостью подключить электрическую розетку.
Этапы подключения и установки блока розеток
В чистом виде соединение розеток шлейфом применяется только если надо подключать блок розеток или перенести точку на некоторое расстояние. Минимальное количество розеток В квартире: В жилых комнатах квартир должно быть установлено не менее одной розетки на каждые 5 м периметра комнаты, сдвоенная розетка считается как одна штука ТКП Хватит порядка 10 сантиметров. Пользуйтесь подсказками мастеров, изучайте схемы подключения, и вы легко справитесь с поставленной задачей.
Присоедините кабеля к подготовленной рабочей розетке. Соединить контакты с питающим проводом.
Как выбрать правильный способ Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах желания и возможности ее испортить. Подключение производится при помощи пружинного или винтового зажима. Данное требование выполняется одним из выбранных способов сварка, опрессовка, пружинные клеммы и др.
Как подключить 4 розетки подряд
Подсоединение розетки
Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение. Таким образом по надежности такой способ практически ничем не хуже параллельного соединения.
После этого отверстие прорезается на необходимую глубину, равную размерам подрозетника, и при помощи зубила и молотка камень выбивается и вынимается из углубления. Следует учитывать установку как минимум одной электрической розетки возле каждой коммуникационной розетки телефонной, сетевой, телевизионной.
Самый правильный способ, как правильно подключить розетку смешанным соединением, который применяется в большинстве случаев — основной провод пустить под потолком и от него делать ответвления вниз к розеточным коробкам. Ведь вся нагрузка ляжет на тот провод, которым была подключена первая розетка. После этого можно скрутить излишки проводов и аккуратно уложить их в коробе.
Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать. Устройство рассчитано на максимальную нагрузку, указанную производителем, и поэтому считается при соединении шлейфом для квартирной проводки как одна розетка. Это предпосылка для возникновения аварии. Блок розеток подключенных параллельно методом шлейфа : Схема подключения блока розеток — шлейфом Также следует учитывать розетки для временных приборов — зарядного устройства, утюга, ноутбука, пылесоса, то есть того оборудования, которое легко перемещать по дому или квартире.
Похожие статьи
Подготовка к подключению розетки. Не допускайте контактов с голыми проводами. Установка новой розетки Установка начинается с разборки розетки — отсоединения наружного корпуса от внутренней части. Она должна быть разделена на две составляющие системы: силовую часть, обеспечивающую подвод электроэнергии к бытовым приборам через розетки; осветительную систему, отделенную от работы силовой части.
Суппорт розетки крепиться к установочной коробке с помощью винтов Суппорт крепится к коробке с помощью винтов Металлический суппорт розетки Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Остаются еще 2 провода, которые соединяются с двумя источниками света в комнатах. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается.
Примечания
Для выяснения деталей процесса и визуализации всего сказанного, можно посмотреть видео по правильной установке розеток: Современную жизнь трудно представить без электричества. Нельзя серьезно менять предлагаемые требования.
Риск получить электротравму если нет УЗО При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность. Чем их меньше, тем надёжнее конструкция. Тяжело выполнять ремонтные работы. Преимущества: Для установки новой розетки не придется резать стену.
Мастер-класс А.Горшунова: Блок розеток- правильное подключение.
Как подключить розетку своими руками
Не каждый домашний мастер, даже при наличии определённого опыта выполнения ремонтных работ, знает, как подключить розетку правильно, чтобы избежать проблем типа короткого замыкания или перегрузки электросети.
С одной стороны, такая работа не занимает много времени и не требует большого объёма специализированных знаний, с другой – несоблюдение основных правил и особенностей монтажа может привести к появлению пожароопасной ситуации. Тем более что в современной квартире и частном доме может устанавливаться достаточно мощное оборудование (от электрочайника до электрического котла).
Возрастание нагрузок приводит к необходимости правильно выбрать розетку и определиться со схемой её подключения (при необходимости, предусмотрев заземление).
Содержание статьи
Основные типы розеток для дома
Перед тем, как подключить розетку, две или целый блок таких элементов, стоит определиться с их типом. Большинству специалистов и самостоятельно выполняющих подключение владельцев жилья приходится стакиваться с такими вариантами:
• Тип «С», самый простой и удобный для подключения. Включает только 2 контакта – «нуль» и «фаза».
Применяется уже несколько десятилетий и является практически единственным вариантом для старого жилья. Не всегда подходит к некоторым современным приборам, поэтому обычно заменяется более современными электророзетками.
• Тип «F», В отличие от предыдущего варианта, дополнительно оснащается и контактами для заземления (которые, правда, остаются неиспользуемыми, если схема электросети не предусматривает заземляющего контура).
Изделие подходит для большинства приборов, кроме техники с круглым и не имеющим боковых вырезов ободом.
• Тип «Е», гнёзда «фаза» и «нуль» у которого не отличаются от розеток «F». Отличие заключается в заземлении, имеющем форму выступающего из пластика небольшого штыря.
Изделия не пользуются особым спросом у отечественных потребителей и мастеров-электриков. Хотя большинство электроприборов подходят и к таким розеткам.
Существуют и другие типы классификации электророзеток – в том числе, и по уровню защиты корпуса от попадания жидкости и посторонних предметов. Для обычного жилого и бытового помещения подходят модели класса IP22 и IP33. В детской комнате желательно устанавливать изделие, выполненное по стандарту IP43, отличием которой являются специальные шторки, защищающие ребёнка от контакта с токоведущими контактами. Для ванных, душевых и зоны готовки (кухни или той части квартиры-студии, где находится раковина) выбирают вариант класса IP44, предотвращающий короткое замыкание из-за попавших на изделие брызг.
Схемы подключения розеток
Для правильной и долгой работы электророзетки следует ответственно отнестись к её подключению. В первую очередь, следует обязательно отключить соединяемый с изделием кабель от электросети. Лучше всего, если для каждой комнаты или линии установлен свой автомат – это позволит обесточить только часть квартиры. Если такой возможности нет, выкручивают пробки для отключения электричества во всей квартире (или доме).
Как подключить обычную розетку
У обычных электророзеток схема подключения не отличается большой сложностью и требует от исполнителя таких действий:
1. Подготовка соответствующего инструмента (отвёртка, нож для подрезки изоляции, мультиметр).
2. Проверка отсутствия тока в подведённом к электроточке проводе.
3. Зачистка кабеля путём удаления изоляции на 150–200 мм от края для двойной изоляции и на 50–100 мм – для одинарной.
4. Непосредственно сам процесс подключения, состоящий из соединения контактов с оголёнными частями питающего кабеля. Провода заводятся в клемму и затягиваются винтом – так, чтобы избежать передавливания, но и избежать выскальзывания. Рекомендуется сгибать их кольцами диаметром несколько миллиметров.
5. Установка изделия в коробку. В процессе монтажа следует избегать перекосов рабочей части, провода спрятать в подрозетнике, а устанавливаемое изделие закрепить с помощью винтов и прижимных лапок.
После надёжного закрепления всех деталей переходят к завершающему этапу – установке декоративной накладки и рамки. Для этого соответствующий элемент устанавливают на место и затягивают шурупы.
Теперь осталось только включить автомат и проверить работоспособность электророзетки.
Как подключить розетку с заземлением
Перед тем, как подключить розетку с заземлением, тоже проверяется отсутствие тока в питающем кабеле. Следующие этапы похожи на начало подключения обычного варианта изделия, но с учётом наличия уже трёх проводов вместо двух. Для упрощения работы контакты современных кабелей защищаются с помощью разноцветной изоляции, обозначая заземление желто-зеленым цветом. Назначение одноцветных проводов определяют с помощью тестера.
После зачистки части кабеля соединяют с соответствующими контактами электророзетки: «фазу» – с правым, «нейтраль» – с левым, «землю» – с верхним.
Опасность неправильного подключения заключается в появлении определённого риска для бытовой техники. Любые повреждения нейтрали приводят к замыканию фазы на корпус любого, даже не работающего, а просто подключённого электроприбора.
После завершения работы следует проверить эффективность заземления. Для этого пользуются отвёрткой-тестером и мультиметром. Если индикатор прикасающегося к заземлению прибора загорается, подключение было выполнено неправильно – или изделие повреждено.
Как подключить двойную розетку
Способы, как подключить двойную розетку, зависят от её конструкции. У стационарных элементов для этого предусмотрены специальные контакты с зажимами. От монтажника требуется всего лишь выполнить соединение питающих проводов с разными токопроводящими пластинами.
При подключении двух частей электрокабеля к одной пластинке может произойти короткое замыкание. Это приведёт к повреждению или выходу из строя и электроточки, и подключённого к ней прибора. Подключение сборного варианта двойной электророзетки не отличается от подключения целого блока, состоящего из 3, 4, 5 и более элементов.
Как подключить блок розеток
Для того чтобы подключить блок розеток обычно применяют так называемый «шлейфовый способ».
Шлейфовый способ подключения розетокОн состоит из следующих этапов:
1. Заведение проводов в первый подрозетник и подключение обычным способом.
2. Изготовление из отрезков проводки перемычек с таким же сечением, как основной кабель.
3. Соединение одинаковых контактов перемычками.
Способ позволяет правильно подключить розетки от одного провода, но имеет серьёзный недостаток. При повреждении кабеля из строя выходят все электророзетки одновременно. Для повышения надёжности подключить розетку одну к другой можно и с помощью комбинированного метода. Такое подключение является параллельным и отличается наличием второго питающего кабеля, подводимого к последнему элементу, предназначенному для включения самого мощного прибора (например, сплит-системы или электропечи).
Заключение
Зная, как правильно подключить две розетки, один элемент или целый блок к сети, даже не слишком опытный мастер сможет выполнить эти действия самостоятельно. Сам процесс подключения займёт немного времени по сравнению с установкой электроточек, проведением кабеля и другими электромонтажными работами. А владелец жилья обойдётся без вызова электрика и даже сэкономит определённую сумму.
Последовательное подключение розеток: схема, смешанное соединение
Как соединять розетки: последовательно или параллельно
Все розетки в доме либо квартире связаны с основным щитком, где установлены автоматические выключатели, которые в случае опасной ситуации отключаться, порой даже в самый неподходящий момент. Инициатором их срабатывания иногда служит неверная схема подключения розеток между собой или вывода их на один питающий кабель. Правильное соединение розеток обеспечивает бесперебойную и безопасную работу бытовой техники. В этой статье мы рассмотрим, как нужно соединять розетки в разных случаях и какие схемы считаются правильными.
Схемы подключения розеток
Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:
- Параллельное соединение или подключений звездой.
- Последовательное или шлейфом.
- Смешанное.
Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.
Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.
Рассмотрим каждую схему соединения розеток более подробно.
Последовательная схема
Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.
Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.
Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше.
Параллельное соединение
Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.
Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.
Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.
Смешанная схема
Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.
Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.
Кольцевое соединение
Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.
Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.
Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.
Заключение
Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля. Но именно соединение звездой гарантирует независимую работу всех точек.
Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт). Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.
Как правильно подключить розетку — подробная инструкция
Перед тем как подключить розетку, надо решить каким именно способом ее подсоединить к существующей сети. Для этого надо точно представлять себе как она будет использоваться в дальнейшем: для одного электроприбора небольшой мощности или нескольких устройств.
Открытая и закрытая проводка
Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.
Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.
Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.
Открытая проводка – преимущества и недостатки
Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.
- Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
- Для монтажа не нужны такие инструменты как штроборез или перфоратор.
- В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
- Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
- При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.
- Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
- Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
- Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.
Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.
Скрытая проводка – плюсы и минусы
Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.
- Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
- Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
- Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.
- Для монтажа надо резать стены.
- Тяжело выполнять ремонтные работы.
- Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.
Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.
Существующие способы подключения
Две или большее количество розеток могут быть подключены относительно друг друга и других элементов цепи только тремя способами: последовательно, параллельно или смешанным соединением. Другими словами первые два способа называются подключение розеток шлейфом и звездой.
У каждого из них есть свои преимущества и недостатки, которые надо учитывать перед решением, какая будет использоваться схема подключения розеток в каждом конкретном случае – главным образом от нее зависит какой нужен кабель и его количество.
Не меньшее внимание надо уделять тому, какая проводка уже установлена в квартире – если подключаемый прибор высокой мощности, то вероятно, что для подключения розетки придется тянуть новый провод от распределительного щитка возле счетчика.
Самое важное правило, которое во всех случаях надо учитывать при соединении розеток в схемы – каждая скрутка проводов между собой является слабым звеном электрической цепи – чем их больше, тем выше вероятность что со временем проводка выйдет из строя.
Параллельное подключение – соединение звездой
Суть способа в том, что подсоединение несколько точек происходит в одном месте на которое и ложится вся нагрузка при одновременном включении в них электроприборов. На практике параллельное соединение розеток означает что в распределительную коробку комнаты приходит один главный кабель, от которого запитываются остальные розетки. Важным моментом является то, что при этом способе, к каждой точке от распределительной коробки идет отдельный провод.
Преимущества способа очевидны – каждая розетка работает автономно и если одна из них выйдет из строя, то остальные будут работать дальше. Недостатком является то, что если отгорит центральный контакт, от которого запитаны все точки, то напряжения не будет ни в одной из них, но это одновременно и преимущество, так как с высокой долей достоверности будет известно, где искать обрыв.
Следующий недостаток, которым выделяется параллельное подключение розеток – большой расход провода, ведь от центральных контактов к каждой точке надо прокладывать отдельную жилу. Частично проблема решается тем, что к центральным контактам можно проложить провод большего сечения, а от него к розеткам пустить жилу потоньше, но в таком случае применяется уже смешанное соединение.
Последовательное соединение – подключение шлейфом
Соединять розетки шлейфом, значит подключать их одну за другой, причем вместо скруток проводов используются контакты самих розеток. Т.е. на первую розетку приходит фаза и ноль, а от нее провода перекидываются на вторую, третью и так далее – до последней точки.
В чистом виде соединение розеток шлейфом применяется только если надо подключать блок розеток или перенести точку на некоторое расстояние. В последнем случае не всегда старая розетка убирается – зачастую она оставляется, ведь если будет перестановка, то опять ковырять стену нецелесообразно.
Следующая особенность, которой выделяется подключение розеток шлейфом – к ним нельзя подключать мощные устройства, такие как кондиционеры, стиральные машинки, микроволновые и обычные электропечи. Продиктован этот запрет большим количеством соединений, которыми отличается шлейфовое соединение, а каждое из них это слабое звено в электрической схеме.
О подключении блока розеток шлейфом подробно рассказано в этом видео:
Смешанное соединение и заземление при шлейфовом подключении
Увеличить надежность проводки, когда применяется последовательное соединение розеток, можно используя смешанное соединение. Его суть в том, что основной кабель приходит в распределительную коробку комнаты, а затем от нее подключается самая дальняя розетка. Далее от этого провода делаются ответвления к остальным розеткам, которые находятся между дальней точкой и распределительной коробкой.
При таком подключении экономится кабель для проводки, а надежность сети повышается, так как если одна из розеток выйдет из строя, то остальные будут работать (если только не отгорит скрутка возле основного кабеля).
Когда используется последовательное подключение розеток, таким образом, в обязательном порядке делается и заземление – если просто провести заземляющий провод от клеммы к клемме, то при перегорании его на одной из них, остальные розетки остаются без защиты. Если провести один кабель через все розетки, но возле каждой из них сделать ответвление, то надежность повышается.
Самый правильный способ, как правильно подключить розетку смешанным соединением, который применяется в большинстве случаев – основной провод пустить под потолком и от него делать ответвления вниз к розеточным коробкам. Если сечение проводки позволяет, то там уже на один спустившийся провод можно несколько точек подключить шлейфом.
Недостаток у такого подключения такой же как и у последовательного соединения – большое количество скруток (плюс, на каждом ответвлении, надо сделать маленькую распределительную коробку). Чтобы лишний раз не думать, можно ли включать в такие розетки мощные электроприборы, надо тщательно рассчитывать проводку, а лучше использовать параллельное соединение.
В этом видео можно посмотреть как делается смешанное соединение: земля подключается через ответвление, а фаза и ноль — шлейфом.
Кольцевое соединение
Несколько экзотическая для постсоветских стран схема подключения, но, несомненно, обладающая своими преимуществами. Смысл ее в том, чтобы от главного электрощитка проложить по всей квартире полный круг основного кабеля, который вернется к своему началу. В каждом помещении в него делаются врезки, которые и будут распределительными коробками, от которых свое кольцо прокладывается уже по комнате, а от него ответвления уже идут на отдельные розетки или их шлейфовые группы.
В таком случае если провод перегорает в любом месте, то последующая часть проводки остается рабочей, так как ток придет к ней с другой стороны кольца. Таким образом по надежности такой способ практически ничем не хуже параллельного соединения. С другой стороны, если проводка перегорает, то ее в любом случае надо ремонтировать, а расход провода все равно выше, чем у стандартного подключения.
Как выбрать правильный способ
Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах (желания и возможности ее испортить).
В любом случае самый надежный способ как соединить любую розетку – это отдельное (параллельное) подключение напрямую к главному щитку или распределительной коробке в комнате (если позволяет сечение кабеля). Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение.
Если же планируется проводка в новом доме или модернизация (замена) старой в квартире, то в первую очередь надо без лишней скромности представить себе какие электроприборы хотелось бы иметь – что может быть подключено в сеть в принципе. Исходя из этого уже можно рассчитать необходимое сечение проводов и способ их подключения.
Подробно о параллельном и последовательном подключении розеток
Любые работы, связанные с проектированием и монтажом электричества, требуют профессионального решения вопроса. И установка розеток не является исключением. Кабели питания допускается проводить внутриквартирного щитка, применяя один из двух способов монтажа. Какие варианты соединения можно применить, как выполнить параллельное и последовательное подключение розеток, рассмотрим в статье.
Способы подключения розеток
Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одному источнику подключается сразу несколько точек.
Выбор способа зависит от типа розеток: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380 Вольт.
Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельный кусок кабеля, лишенный каких-либо соединений.
При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 А. На ток с таким же показателем рассчитан и стоящий на входе защитный автомат.
Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты
Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.
Способ предполагает соединение всех элементов к общей питающей линии электропроводки.
Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.
Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы
Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.
Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.
При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до распределительной коробки. А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.
Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.
Для подключения электрокамина мощностью в 2 кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом
Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:
– открытый – предполагает прокладку проводов на поверхности стены;
– закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.
Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же открытый способ монтажа «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.
При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика
Внутреннее пространство большинства кабель-каналов имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.
Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.
Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки
Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.
Особенности монтажа шлейфового подключения
Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…
Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.
К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.
Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии
Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.
Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:
С использованием специальных соединителей
Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.
При шлейфовом подключении магистральный контактный провод, подведенный от силового щитка, поступает к посадочному месту подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.
Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно
При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом. На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.
Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.
Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.
Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом
Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.
Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.
Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.
Главная задача при подключении розеток, оборудованных заземлением – обеспечить надежное соединение элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.
Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей
Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.
Установка дополнительной соединительной коробки
Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.
Применение дополнительной ответвительной коробки для РЕ-проводников также позволяет провести подключение заземляющий контактов параллельно при разводке розеток шлейфом
Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.
Планируя в дальнейшем от распределительной коробки делать новые подключения, на этапе монтажа стоит оставить запас кабеля длиной в 15-20 см
В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.
С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.
Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.
Главным отличием накладной рамки от розеточного блока является то, что каждый элемент в ней собирается в последовательный шлейф от одного к другому
При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.
Специфика параллельного подключения
Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельной подсоединении к щитку каждой розетки. Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.
Последовательное и параллельное подключение розеток: шлейфом и звездой
Выполнение рутинных бытовых обязанностей существенно облегчают многочисленные технические устройства и оборудование. «Неутомимые труженики» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, технику требуется грамотно подключить, согласитесь.
Вспомните, сколько негативных эмоций вызывает сработавший автомат, отключивший линию из-за перегруза в крайне неподходящий момент. Совсем немного удовольствия доставляет испорченный бойлер, компьютер, холодильник. А ведь перечисленные неприятности можно банально предупредить и вообще исключить, в чем мы с удовольствием готовы помочь.
Для этого нужно всего лишь выяснить, как производится параллельное и последовательное подключение розеток для домашней техники, в каких случаях применяются схемы «шлейфом» и «звездой». С этой весьма полезной информацией ознакомит предложенная нами статья.
Способы подключения розеток
Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.
Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.
Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:
Галерея изображенийФото из Кухня — помещение, в котором используются электроприборы, подключаемые как к отдельным, так и к общим силовым линиям Электрооборудованием, различающимся по мощности, оснащаются ванные комнаты и совмещенные санузлы Если в последовательно подключенную цепь розеток подключить мощный прибор совместно с другими, электропроводка и розетка перегорит Маломощные потребители запитываются от силовых точек, подключенных последовательно, один за другим, т.е. по схеме шлейфом Для работы фена, электрической зубной щетки, электробритвы, машинки для стрижки волос силовые точки устраивают по шлейфовой схеме Стиральную машину, гидромассажную систему ванны джакузи, электронную крышку биде и т.д. запитывают от отдельной силовой линии, проложенной параллельно Аналогичная схема действует при установке розеток на кухне. Параллельную проводку сооружают для холодильников, СВЧ, мощных кофемашин Электрические чайники, тостеры, миксеры, кофемолки, хлебопечки работают от розеток, подключенных последовательно — шлейфом Кухня — место установки мощных потребителейЭлектрооборудование в ванных и санузлахПерегорание розетки от превышения нагрузкиПодключение розеток шлейфомФен как прибор для питания от шлейфовой розеткиОтдельная силовая линия для стиральной машиныШлейфовая схема установки розеток на кухнеМаломощные кухонные потребители шлейфовых линий
Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.
При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 – 32А. На ток с таким же показателем рассчитан и стоящий на входе защитный автомат.
Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.
Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты
Способ предполагает соединение всех элементов к общей питающей линии электропроводки.
Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.
Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы
Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.
Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.
При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до распределительной коробки. А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.
Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.
Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом
Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:
Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же открытый способ монтажа «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.
При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика
Внутреннее пространство большинства кабель-каналов имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.
Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.
Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки
Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.
Особенности монтажа шлейфового подключения
Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…
Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.
К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.
Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии
Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.
Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:
Монтаж с использованием соединителей
Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.
При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.
Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно
При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.
На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.
Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.
Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.
Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом
Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.
Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.
Точка J
Обзоры и рейтинги статьи
Последовательное и параллельное подключение розеток: шлейф
Выполнение рутинных бытовых обязанностей существенно облегчают многочисленные технические устройства и оборудование. «Неутомимые труженики» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, технику требуется грамотно подключить, согласитесь.
Вспомните, сколько негативных эмоций вызывает сработавший автомат, отключивший линию из-за перегруза в крайне неподходящий момент. Совсем немного удовольствия доставляет испорченный бойлер, компьютер, холодильник. А ведь перечисленные неприятности можно банально предупредить и вообще исключить, в чем мы с удовольствием готовы помочь.
Для этого нужно всего лишь выяснить, как производится параллельное и последовательное подключение розеток для домашней техники, в каких случаях применяются схемы «шлейфом» и «звездой». С этой весьма полезной информацией ознакомит предложенная нами статья.
- Способы подключения розеток
- Особенности монтажа шлейфового подключения
- С использованием специальных соединителей
- Установка дополнительной соединительной коробки
- Специфика параллельного подключения
- Выводы и полезное видео по теме
Способы подключения розеток
Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.
Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.
Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:
Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенный каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.
При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 — 32А. На ток с таким же показателем рассчитан и стоящий на входе защитный автомат.
Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.
Способ предполагает соединение всех элементов к общей питающей линии электропроводки.
Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.
Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.
Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.
При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до распределительной коробки. А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.
Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.
Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:
- открытый – предполагает прокладку проводов на поверхности стены;
- закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.
Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же открытый способ монтажа «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.
Внутреннее пространство большинства кабель-каналов имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.
Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.
Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.
Особенности монтажа шлейфового подключения
Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…
Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.
К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.
Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.
Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:
С использованием специальных соединителей
Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.
При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.
При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом. На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.
Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.
Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.
Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.
Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.
Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.
Главная задача при подключении розеток, оборудованных заземлением – обеспечить надежное соединение элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.
Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.
Установка дополнительной соединительной коробки
Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.
Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.
В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.
С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.
Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.
При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.
Специфика параллельного подключения
Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельном подсоединении к щитку каждой розетки. Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.
Один из вариантов параллельной схемы демонстрирует подборка фото:
Как выполнить подключение розеток шлейфом
Работы, связанные с электричеством, в том числе и монтаж/демонтаж розеток, безусловно, относятся к числу тех, что требуют профессионального подхода. На сегодняшний день подключение розеток производят одним из следующих способов: используя для каждого места отдельную линию электропроводки или подключив несколько точек к одному источнику (шлейфом).
Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.
Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.
Данная статья предназначается в помощь тем, кто решил, что именно подключение розеток шлейфом является оптимальным вариантом для его жилища.
Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.
Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.
Электропроводка может быть как спрятанной в стенах, так и пролегать по их поверхности. Открытый вариант проще и удобнее, однако, не всегда хорошо смотрится с эстетической точки зрения. Если нет желания постоянно задевать кабель, то имеет смысл поместить его в небольшие предварительно проделанные борозды (штробы), после чего аккуратно их заделать.
Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.
Этапы подключения и установки блока розеток
Для осуществления монтажных работ при соединении розеток, естественно, потребуются инструменты. Их набор достаточно стандартен:
- – уровень;
- – кусачки;
- – отвертка;
- – нож с карандашом;
- – перфоратор.
Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.
При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.
За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.
Схема подключения розеток шлейфом
После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.
Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.
При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» – коричневого цвета, «нуля» – синего цвета и «земли» – желто-зеленая расцветка.
В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.
Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.
Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.
Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.
Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.
Важное замечание! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением. |
Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление. Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки.
Данная схема соединения штепсельных розеток шлейфом, не нарушающая жилу заземления, позволит избежать нагрузки на клеммы. Ведь заземление представляет собой защитный ноль. Чтобы он оставался таковым, обязательно необходимо обеспечить его постоянное и надежное соединение на протяжении всей линии. Ни в коем случае не на механизмах розетки. Поскольку если контакт заземления потеряется (например, перегорит) в питающей розетке, то все остальные потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).
В процессе монтажа важно внимательно следить за тем, чтобы подсоединение проводилось максимально аккуратно и качественно.
Естественно, если жила будет плохо зачищена или вообще бракованная, то ожидать проблем с ней можно уже в самом скором времени. Если же подключение было произведено в полном соответствии с технологией, то все должно быть нормально. Главное, следить за тем, чтобы нагрузка не превышала допустимой нормы.
Учитывайте нагрузку на розетки, которые соединены шлейфом
Выбор способа соединения розеток посредством распределительной коробки или шлейфом – это, прежде всего, возможность существенно сэкономить на электрическом кабеле. Однако необходимо учитывать, что каждый дополнительный «контакт» проводников представляет собой лишние «слабое» звено.
Номинальная ток, на который рассчитана розетка в пределах 16 А. Если к одной из розеток в блоке подключить такую нагрузку с ней ничего не произойдет. Но если включить такую нагрузку во все розетки может не выдержать питающий кабель или отключится автомат, так как по ним будет протекать суммарный ток, который выше номинального значения.
Подключение розеток шлейфом подходит для электроприемников небольшой мощности. Если речь идет о подключении не особо мощных приборов (аудиотехника, компьютер и т.д.), расположенных в одной комнате, то естественно нет особого смысла проводить отдельную линию для каждой точки. Применение шлейфового подсоединения также оправдано в случаях, когда нужно оперативно добавить одну-две дополнительных розетки.
Если же брать ситуацию в целом, то лучше затратить больше средств и усилий, но сделать каждую розетку автономной. Это намного надежней и не придется лишний раз ломать голову над тем, можно ли будет задействовать ее для того или иного прибора. Тем более, что с каждым годом количество затрачиваемой на бытовые нужды электроэнергии растет, а следовательно, будут возрастать и требования к надежности розеток.
Как правильно использовать удлинитель
Люди часто используют в своих домах разветвители и удлинители. Удлинитель питания уникален тем, что представляет собой кабель одной длины, подключенный к коробке с несколькими розетками. Это также очень удобно; вы можете настроить несколько устройств, где доступен только один сокет. Однако при подключении мощных электроприборов возникает риск перегрузки и серьезного электрического повреждения; удлинитель может быть удобен, но его нужно использовать правильно, чтобы избежать серьезных проблем.
Когда использовать удлинительРазветвители питания не предназначены для длительного использования. Держите его включенным несколько дней, максимум неделю или две. Если вам нужно долгосрочное решение, установите больше розеток. Основная причина полоски — временно использовать сразу пару устройств. Возможно, вам понадобится радио или лампа в одном месте с компьютером или другие устройства для одновременной работы. Не включайте крупную бытовую технику. Электроинструменты, обогреватели и другие сильноточные устройства могут быть повреждены, или вы можете вызвать электрический пожар.
Куда поставить удлинительЕсли вам необходимо использовать удлинитель, вставьте его в розетку. Вставка одной полосы в другую — абсолютная опасность пожара; никогда не делайте этого, так как вы лучше найдете другие решения, чем заплатите за ущерб. Не менее важен выбор правильной полосы. Убедитесь, что устройство рассчитано на проходящую через него мощность и имеется достаточное количество вилок. Кроме того, не используйте удлинитель там, где он может быть закрыт тканью или тканью, которая может загореться из-за теплового воздействия.
Важность защиты от перенапряженияСкачок напряжения может нанести серьезный ущерб устройству или прибору, вашей проводке или вашему дому. Лучше всего приобрести удлинитель со встроенным сетевым фильтром. На этикетке на коробке должно быть указано, есть ли он на удлинителе. На блоке также должен быть световой индикатор или индикатор выключателя. Вы также можете купить отдельный сетевой фильтр, который одновременно защитит вашу бытовую технику и разделит розетку.
Выбор удлинителя и других электрических опцийНе все удлинители сделаны одинаковыми.Помимо того, что они предназначены для определенных мест, они бывают разных номиналов напряжения. Поэтому вам следует знать требования к напряжению любых устройств, которые вы подключаете к полосе. Если вы превысите максимально допустимое допустимое напряжение, вы легко можете взорвать прибор или вызвать электрический пожар.
Разветвители питания не являются ответом на получение большей мощности. Если в течение длительного времени потребуется дополнительная мощность, подумайте об установке большего количества розеток. Это самые безопасные источники энергии. Кроме того, новые розетки оснащены функциями безопасности, такими как трехконтактные и прерыватели цепи замыкания на землю.GFCI защитит вас от ударов, ожогов и травм, если имеется дисбаланс тока и / или источник питания подвергается воздействию влаги.
Самодельная регулировка или любые другие электромонтажные работы никогда не являются хорошей идеей. У квалифицированного специалиста есть опыт и инструменты для безопасного обновления вашего дома. Если вам нужны какие-либо электромонтажные работы, свяжитесь с Express Electrical Services, и наш профессиональный электрик из Лос-Анджелеса оценит вашу ситуацию. Мы предлагаем электрические услуги в тот же день и доступны 24/7.Не стесняйтесь звонить нам в любое время по телефону 323-727-7799 или запросить обслуживание онлайн.
Как правильно использовать удлинитель
На самом деле это не наш любимый способ получить доступ к электричеству, и при этом они не самые эффективные. Но, честно говоря, если вы живете в доме, вам рано или поздно понадобится один или два удлинителя. Пытаетесь ли вы втиснуть кухонную технику или устанавливаете компьютерный стол, розеток просто не хватает!
Но прежде чем вы приступите к подключению к розетке, специалисты Hoffman Electrical & A / C хотели бы быстро поговорить о разветвителях питания, безопасности и вас.
Обнаружили, что вам нужно больше электричества в вашем доме в Тампе? Избегайте полос и позвоните нашим сертифицированным электрикам по поводу установки большего количества электрических розеток во Флориде!
Правильное использование удлинителя: что можно и нельзя
Мы знаем, они кажутся довольно простыми в использовании. Но реальность такова, что электрические пожары пугающе распространены, и мы не хотим, чтобы вы пострадали или повредили свой дом, когда это не нужно! Не волнуйтесь, все это довольно просто; это просто немного ноу-хау, которое может избавить вас от неприятностей.
При использовании удлинителя:
- По возможности обновите до устройств защиты от перенапряжения. Имейте в виду, что удлинитель просто разделяет вашу розетку, а сетевой фильтр делает то же самое, но добавляет защиту вашей бытовой техники от потенциально опасных и разрушительных скачков напряжения. Сетевые фильтры будут выполнять ту же работу, только безопаснее.
- Убедитесь, что он соответствует вашим требованиям. Во-первых, убедитесь, что в нем достаточно вилок, чтобы удовлетворить ваши потребности (о которых мы поговорим через секунду), а во-вторых, убедитесь, что он выдерживает ту мощность, которую вы собираетесь в него вкладывать.Есть промышленные полосы, офисные полосы, больничные и т.д .; получить правильный вид!
- Дайте им передышку. Ни в коем случае не накрывайте удлинители или шнуры тканью или тканью. Они могут стать достаточно горячими, чтобы разжечь огонь, чего, конечно же, лучше избегать.
- Никогда не вставляйте полосы в другие полосы. Соединение удлинителей цепи — один из самых быстрых способов разжечь электрический огонь. Мы не собираемся рассказывать вам, как это делать, но это просто действительно глупая проблема, которая стоила многим домовладельцам кучу денег в качестве компенсации за ущерб.
- Не используйте их слишком долго! По своей сути, эти устройства предназначены для временного использования. На самом деле они не предназначены для длительного использования, особенно удлинители вместо устройств защиты от перенапряжения. Ищите долгосрочное решение, пока используете полоску!
: лучший вариант
Если вам нужно больше доступа к электричеству, есть лучший способ сделать это! Ваши дружелюбные соседские электрики всегда готовы помочь, и мы можем установить новые безопасные розетки в любом месте, где они вам понадобятся.Это гораздо более безопасный, сильный и эффективный вариант, и он будет длиться вечно.
Хотите узнать больше об установке розеток для вашего дома в Тампе, Флорида? Свяжитесь со специалистами Hoffman Electrical & A / C онлайн сегодня, чтобы назначить встречу для консультации!
Советы по безопасности для вашей семьи
Разветвители питания и устройства защиты от перенапряжения сегодня необходимы во многих домах. Со смартфонами, планшетами, устройствами потокового мультимедиа и игровыми консолями у нас есть много игрушек, которые нужно подключить.Не забывайте о телевизорах, лампах и других предметах домашнего обихода. Все эти предметы, подключенные к удлинителю, могут вызвать у него нагрузку.
Большинство людей, вероятно, не задумывается о том, сколько устройств подключено к сети в любой момент времени. Знаете ли вы, что примерно 4600 домашних пожаров возникают в результате чрезмерного использования удлинителя и удлинителя каждый год? В результате этих пожаров 70 человек погибли и 230 получили ранения.
Прежде чем поделиться некоторыми советами по безопасности, я хотел бы объяснить разницу между ними.Хотя это может показаться здравым смыслом, важно понимать, что они немного отличаются.
Вы когда-нибудь ходили в магазин, чтобы купить сетевой фильтр, и когда вы вернулись домой, вы поняли, что купили простой удлинитель? Это случилось со мной из-за массового замешательства, когда я пытался обустроить комнату в общежитии моей дочери.
Удлинитель питания и удлинитель для защиты от перенапряжения выглядят почти одинаково. Это тонкие прямоугольные пластиковые коробки с несколькими розетками для подключения нескольких устройств.Однако сетевые фильтры:
- Может быть немного дороже;
- Может иметь дополнительные индикаторы возле кнопки питания, которые загораются при подключении к сети; и
- Содержат внутренние компоненты, которые могут предотвратить скачки напряжения и скачки напряжения, которые могут вывести из строя ваши устройства.
При заказе через Интернет или покупке в местном хозяйственном магазине всегда читайте описание продукта, чтобы убедиться, что вы покупаете именно тот, который вам нужен. Лично я бы порекомендовал купить сетевой фильтр для всех ваших домашних нужд.Таким образом, вам не придется гадать, защищены ли ваши устройства, телевизоры, компьютеры и т. Д.
Одно распространенное заблуждение, которое у меня было, — это то, что сетевые фильтры обеспечивают защиту от ударов молнии. Я узнал, что удары молнии слишком сильны. Сетевые фильтры обеспечивают защиту от колебаний тока, которые проходят по вашей линии электропередачи.
Вот несколько вещей, которые вы можете сделать, чтобы обезопасить свой дом и семью.
- Ни в коем случае не используйте удлинители или сетевые фильтры для устройств большой мощности, таких как обогреватели, осушители или другие приборы большой мощности.Подключите их прямо к розетке.
- Не подключайте несколько удлинителей вместе, чтобы увеличить количество доступных розеток. Однако вы можете временно подключить удлинитель к удлинителю.
- Если вы используете удлинители или удлинители во многих местах дома, подумайте о том, чтобы нанять электрика для установки большего количества розеток. Это более безопасное и постоянное решение, потому что провода в стене более высокого качества. Множественные удлинители всегда были любимой головкой моего отца, когда он был электриком.
- Никогда не используйте удлинители или удлинители в ванной или на кухонной столешнице.
- Посчитайте. Постарайтесь определить, с чем может работать удлинитель, посмотрев его характеристики на упаковке. Самая важная цифра — ватты. Чем больше число, тем лучше. Сложите количество ватт, используемых подключаемыми устройствами. Это число не должно превышать общее количество ватт, указанное на упаковке. При покупке устройства защиты от перенапряжения также обратите внимание на номинальное значение подавляемого напряжения.Меньшее число обеспечит лучшую защиту от скачков напряжения. Если вы похожи на меня и не любите математику, поговорите с кем-нибудь в магазине, кто их понимает.
- Не смотрите только на цену. Убедитесь, что вы покупаете тот, который вам нужен, и что он сертифицирован.
- Никогда не пытайтесь предотвратить опасность споткнуться и упасть, накрыв шнуры ковриком. Неоднократное наступление на них может привести к разрыву шнура, что может привести к возгоранию.
Вот несколько способов предотвратить или определить, перегружен ли ваш удлинитель.
- Сетевые фильтры хороши тем, что имеют несколько розеток. Однако, в зависимости от того, что вы подключаете, использовать следует не всех. Большинство вещей, которые мы подключаем, например телефон, компьютер или игровую консоль, не потребляют много энергии. Предметы, найденные на вашей кухне, такие как тостер, мультиварка или сковорода, потребляют больше энергии и потенциально могут вызвать проблемы.
- Если удлинитель или сетевые фильтры нагреваются на ощупь, это хороший признак того, что к вам подключено слишком много устройств.
- Следите за следами ожогов или расплавленным пластиком.
Перед тем, как подключить следующее электронное устройство, посмотрите, что происходит с удлинителем или сетевым фильтром.
У вас есть какие-нибудь советы или информация, которыми вы хотели бы поделиться? Я бы хотел их услышать; пожалуйста, поделитесь ими в поле ниже.
Источники:
https://www.cpsc.gov/content/limit-extension-cords-to-reduce-risk-of-fire
http://www.safebee.com/home/guide-power-strips-and-surge-protectors
Как работают интеллектуальные удлинители
При правильном использовании интеллектуальные удлинители могут помочь вам сэкономить электроэнергию в вашем доме.Но вам нужно продумать настройку своей электроники, чтобы выбрать лучшую полосу для ваших нужд. Есть много потенциальных проблем, но мы выделим здесь некоторые общие проблемы.
Если вы выберете удлинитель, который использует USB-кабель для определения уровней мощности вашего компьютера, имейте в виду, что многие компьютеры постоянно запитывают свои USB-порты. Если ваш компьютер является одним из них, умный удлинитель, подключенный к USB-порту, никогда ничего не отключит. Однако на некоторых компьютерах можно настроить, будут ли порты USB запитаны, когда компьютер выключен, поэтому после небольшой настройки такая полоса может работать нормально.
Интеллектуальные удлинители, которые подключаются к стене, также могут иметь проблемы с обнаружением мощности. Если датчики полосы недостаточно точны, чтобы определять, когда устройства переходят в режим ожидания, электроника может продолжать потреблять энергию, когда в этом нет необходимости. Некоторые модели удлинителей имеют элементы управления, позволяющие регулировать чувствительность по напряжению. Если вы заметили, что устройства все еще находятся в режиме ожидания, когда они должны быть выключены, попробуйте отрегулировать этот параметр.
Интеллектуальные полоски детектора движения могут создавать проблемы при использовании с некоторыми типами устройств.Если вы подключите компьютер к одной из этих полосок и выйдете из комнаты, не сохранив свои данные, вы можете вернуться и обнаружить, что все отключилось, а ваша работа не была сохранена. По этой причине полосы детекторов движения лучше всего использовать с осветительными приборами и другими устройствами, на которые не повлияют внезапные отключения.
Конечно, для некоторых продуктов, например цифрового видеорегистратора, требуется постоянный доступ к источнику питания, чтобы они могли выполнять запланированные задачи. Резкое отключение питания также может привести к повреждению некоторых устройств, таких как струйные и лазерные принтеры, которые имеют контролируемую последовательность выключения.Лучший способ выключить эти продукты — использовать их встроенные выключатели питания, а не смарт-полосу.
Наконец, вам не нужно переключаться на умные полоски, чтобы бороться с силой вампира. Вместо этого вы можете просто не забыть отключить устройства или щелкнуть главный выключатель на обычных удлинителях. В большинстве компьютерных операционных систем также есть настройки, которые позволят вам работать на вашем компьютере в более энергоэффективном режиме. Независимо от того, какую комбинацию методов вы выберете для экономии энергии, в конечном итоге вы можете очень хорошо сэкономить на счетах за электроэнергию и снизить нагрузку на окружающую среду.
Первоначально опубликовано: 27 июля 2009 г.
Kasa Smart Plug Power Strip HS300, сетевой фильтр с 6 индивидуально управляемыми интеллектуальными розетками и 3 USB-портами, работает с Alexa и Google Home, концентратор не требуется: Electronics
4,0 из 5 звезд Разработан хорошо, для того, для чего он предназначен … в основном
Джереми Френч, 22 декабря 2018 г.
Другой недостаток, вероятно, должен был быть очевиден, но я не думал об этом до того, как купил его.То есть сам удлинитель потребляет электроэнергию, даже когда ничего не подключено. Я не измерял, сколько конкретно он потребляет, но этого было достаточно, чтобы удлинитель становился довольно теплым на ощупь из-за того, что просто сидел в режиме ожидания, подключен дюйм. Держать его было неудобно, но, скажем так, он отлично подойдет как грелка для рук. Если подумать, это имеет смысл, потому что там постоянно работает Wi-Fi-радио. Если вы находитесь в обычной сетевой ситуации, это, вероятно, не представляет особой проблемы, но когда вы подсчитываете свои киловатт-час, вы не хотите, чтобы ваше оборудование для мониторинга увеличивало накладные расходы.
Кроме того, для подключения к нему действительно требуется подключенный к Интернету Wi-Fi-роутер. Это абсолютно необходимо для настройки. Это было странно, потому что, когда я впервые подключил удлинитель, он отображается на моем телефоне как доступный Wi-Fi, и вы можете успешно подключиться к нему. Но этого подключения недостаточно для работы приложения. Он не может найти удлинитель, даже если он подключен непосредственно к удлинителю. Затем я попытался включить точку доступа для своего телефона и позволить удлинителю подключиться к нему, но это тоже не работает.Вы и удлинитель должны быть подключены к третьей сети Wi-Fi, тогда приложение будет работать должным образом.
Однако все это в основном было связано с тем, что я использовал этот предмет не для той цели, для которой он был разработан, поэтому я не могу винить производителя за это. В целом, это очень прочное оборудование, очень высокого качества, хорошего толстого шнура и хорошего изготовления. Приложение хорошо спроектировано и простое в использовании.Это большой удлинитель, вероятно, на 25% больше, чем ваш обычный, средний, неумный удлинитель, а это значит, что у него много места между вилками для большого адаптера или кирпичного типа. пробки.
Единственное, что плохо спроектировано, — это монтажные отверстия на задней панели. В нем есть два отверстия, которые являются типичным стилем замочной скважины, и они сделаны таким образом, что вы можете установить удлинитель либо горизонтально, либо вертикально, что приятно. Однако в процессе проектирования была допущена ошибка, поскольку винт не входит в узкую часть, как бы вы ни пытались его сдвинуть. В углу есть небольшая деталь, которая блокирует винт от входа в слот в любом случае.Это досадная ошибка в оборудовании, которое в остальном прекрасно спроектировано.
Можно ли подключить удлинитель к генератору? — Свобода выживания
Можно ли подключить обычный удлинитель к генератору — это частый вопрос. Все мы знаем, что генераторы необходимо хранить и запускать на улице из соображений безопасности. Следовательно, вы должны найти способ перенести электроэнергию с улицы в помещение во время отключения электроэнергии. Что можно подключить к генератору? Вам нужны специальные кабели и преобразователи, или вы можете относиться к нему как к уличной розетке?
Большинство генераторов поставляются с различными розетками с различными конфигурациями напряжения и тока.Если одна из них — стандартная бытовая розетка (120 В и 15 А), то да, вы можете подключить удлинитель прямо к генератору. Просто убедитесь, что вы используете удлинитель или удлинитель, предназначенный для использования вне помещений.
Вот шнур питания, специально разработанный для генераторов.
Генератор может быть опасным устройством, если вы не знаете, как его правильно использовать. Крайне важно понимать, что к нему следует подключать и что у вас есть все необходимое до того, как случится чрезвычайная ситуация.Давайте рассмотрим детали, чтобы вы были хорошо осведомлены.
Использование удлинителей с генераторами
Генераторыдоступны с различной выходной мощностью, которая измеряется в ваттах. Модели с более высокой мощностью поставляются с различными розетками, предлагающими различные напряжения и амперы. Большинство моделей имеют по крайней мере одну из так называемых бытовых розеток на 120 В и 15 А. Вы можете подключить удлинитель напрямую к генератору.
Скорее всего, вам нужно немного расстояние между генератором и вашими приборами и вами.Помните, что генераторы большего размера производят токсичные пары, которые вы не хотите вдыхать. Еще они шумные! Поэтому лучше всего подключить к генератору внешний удлинительный шнур, просто убедитесь, что он рассчитан на мощность, которую производит ваш генератор, и может выдерживать мощность от генератора.
Вот шнур питания, который я рекомендую, найденный на Amazon. Он даже поставляется со встроенным сетевым фильтром для бытовых нужд.
Проведя удлинитель в доме или в палатке в кемпинге, подключите к нему удлинитель.Это может показаться заманчивым, но не пытайтесь удвоить количество розеток, подключив удлинитель к удлинителю. Такое действие увеличивает вероятность возгорания.
Когда вы используете удлинитель с генератором, всегда лучше использовать его с сетевым фильтром. Следует признать, что большинство генераторов обеспечивают стабильную мощность, сравнимую с мощностью, которую вы получаете от обычного домашнего источника питания, но могут происходить колебания мощности. В худшем случае всплеск может испортить компьютеры, телефоны, планшеты и даже кофеварки.Никто не хочет оставаться без телефона и кофе.
Всегда лучше потратить несколько лишних долларов и на всякий случай установить сетевой фильтр в удлинитель. Вот тот, который я рекомендую:
Что можно подключить к генератору?
Большие генераторы имеют множество розеток с разной номинальной мощностью и подходят для вилок различной формы. Обычно у вас будет розетка для тяжелых условий эксплуатации (120/240 В, 50 А) с четырьмя контактами. Транспортные средства для отдыха обычно выходят из этой розетки.Генератор также будет иметь розетку с поворотным замком на 120/240 В, 30 А. Часто дома с автоматическим переключателем подключаются к этой розетке. Другой вариант для вашего дома — поворотный замок на 120 В 30 А, использование которого будет зависеть от вашей проводки.
Маленькие генераторы (<3200 Вт), как и мой любимый, в основном включают в себя только розетки на 120 В, как и те, что есть в вашем доме. К этим розеткам можно подключать удлинители, разветвители питания или электронику прямо в генератор.Они отлично подходят для использования в кемпинге, на стройплощадке или для поддержания работы во время кратковременных отключений электроэнергии.
Благодаря разнообразию доступных розеток и высокой мощности некоторых генераторов вы можете подключить к ним практически все, что угодно. Серьезно, в некоторых моделях есть USB-зарядка. Однако вы должны быть уверены, что кабели, которые вы подключаете, рассчитаны на питание от розетки, иначе вы перегрузите систему и потенциально вызовете пожар.
Различия между внутренним и внешним силовым кабелем или удлинительным кабелем
Шнуры питания и удлинители могут быть спасением, когда у вас недостаточно розеток или если шнур питания устройства не может дотянуться до них.Возможно, вы знаете, что вам придется использовать удлинители, предназначенные для использования вне помещений, для некоторых целей, в том числе для любых подключений к генератору. Это потому, что ваш генератор должен находиться снаружи в целях безопасности. Итак, в чем разница между наружным и внутренним кабелем? Пять ключевых отличий делают наружный кабель гораздо более безопасным кабелем для вашего генератора.
Изоляция
Шнуры для использования вне помещений покрыты термостойким поливинилхлоридом (ПВХ), который также выдерживает перепады температуры, влажность, солнечный свет и имеет большую толщину, чтобы выдерживать более значительный износ.Внутренние кабели используют гораздо более легкое пластиковое покрытие, которое не выдерживает такого воздействия элементов.
Калибр
Чем выше манометр, тем больший ток может протекать через него. Обычно наружные удлинители / кабели питания имеют большую протяженность, чем внутренние, что означает, что вы можете использовать шнур на большем расстоянии и при этом получать достаточное количество ампер для устройства для его работы. Поэтому наружные кабели обычно имеют больший калибр, чем внутренние кабели, чтобы учесть разницу в расстояниях.
Тип штекера
Возможно, вы заметили, что многие внутренние силовые кабели имеют только два контакта, тогда как кабели, предназначенные для использования вне помещений, имеют три контакта. Третий контакт — это заземление, которое помогает защитить вас от электрического пожара или поражения электрическим током. Двухконтактные кабели следует использовать только для небольших приборов, таких как лампы или радиоприемники. Никогда не соединяйте последовательно двух- и трехконтактный кабель — это опасно!
Сила тока
Более крупным приборам для работы требуется больший ток.Электроинструменты и садовые аксессуары, как правило, требуют много ампер для работы, в некоторых случаях до 12. И наоборот, вашим настольным боковым часам, вероятно, требуется менее половины ампер для работы. Наружные кабели рассчитаны на такие большие токовые нагрузки, тогда как внутренние кабели не способны выдерживать такое большое количество ампер.
Прерыватель цепи замыкания на землю (GFCI)
GFCI — желательная функция безопасности в ваших цепях. Он определяет, когда в цепи есть что-то, что не должно проводить электричество, например вода, человек или одежда.Когда он обнаруживает опасность, он отключает цепь. Национальный электротехнический кодекс требует, чтобы все внешние кабели были подключены к одному из-за использования более высоких токовых нагрузок. Вы также можете получить GFCI для домашних вилок — просто люди не часто думают о добавлении этого к своим удлинительным кабелям.
Последние мысли
Генераторыбывают всех форм и размеров. Некоторые из них предназначены для портативного источника питания, поэтому вы можете смотреть фильм в палатке, а другие предназначены для работы дома и в доме на колесах.Все модели поставляются с обычными бытовыми розетками, к которым можно напрямую подключать электронику и бытовую технику. Если одной розетки недостаточно, используйте удлинитель. Поскольку ваш генератор будет находиться снаружи, убедитесь, что вы используете кабели, рассчитанные на использование вне помещений, между генератором и удлинителем.
Обязательно ознакомьтесь с моими статьями по теме перед отъездом. Спасибо за прочтение!
Связанные вопросы
Что никогда не следует вставлять в удлинитель?
Некоторые приборы потребляют большую мощность / силу тока, поэтому использовать их с удлинителем небезопасно.К таким предметам относятся предметы, которые нагреваются, например кофеварка, фен, выпрямитель для волос, тостер, чайник, микроволновая печь, обогреватель или мультиварка. Вы также не захотите подключать к электросети крупную бытовую технику, такую как посудомоечная машина, холодильник, морозильная камера, стиральная машина или сушильная машина. Если вы смотрите на элемент и знаете, что он потребляет много энергии, не используйте его с удлинителем. Если у вас недостаточно розеток, научитесь отключать их, чтобы использовать общую розетку. Это гораздо более безопасный вариант.
Как безопасно использовать генератор?
Генераторымогут быть опасными, если вы не используете их правильно.Они представляют угрозу для жизни из-за поражения электрическим током, пожара и отравления угарным газом. Чтобы уменьшить эти опасности, используйте генератор на улице, вдали от систем вентиляции и окон. Пары от вашего генератора такие же, как выхлопные газы автомобилей — вы не хотите вдыхать их! Держите генератор сухим, накрыв его; будет достаточно простого навеса. Избегание влаги снизит вероятность поражения электрическим током. Наконец, для снижения опасности возгорания используйте только силовые пояса, рассчитанные на использование вне помещений.
Сколько энергии мне нужно, чтобы мой дом работал от генератора?
Если вы хотите приобрести генератор, чтобы поддерживать питание дома во время отключения электричества, вы, вероятно, задаетесь вопросом, какой размер генератора вам нужен. Для скромного дома, использующего городскую воду и имеющего небольшую печь, потребуется от 3000 до 5000 ватт, чтобы все работало эффективно. Если у вас есть солидная печь и вы качаете воду, вам, вероятно, потребуется от 5000 до 65000 ватт. Всегда лучше покупать генератор, превышающий то, что, по вашему мнению, вам понадобится.Поэтому потратьте лишние деньги и купите себе генератор мощностью 7500 ватт. Вы будете благодарны, когда все в вашем доме будет иметь силу.
Для получения дополнительной информации ознакомьтесь с разделом «Заземление портативного генератора» | Полное руководство.
Джим Джеймс
Привет, я Джим и автор этого сайта. Я всегда интересовался выживанием, рыбалкой, кемпингом и всем остальным на природе. Фактически, в детстве я проводил больше времени на воде, чем на суше! Я также являюсь автором бестселлеров и имею степень в области истории, антропологии и музыки.Я надеюсь, что вы найдете ценность в статьях на этом сайте. Не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы или предложения!
Статьи по теме
ссылка на «Каков вкус козы?» | Все, что Вам нужно знать ссылка на Как хранить тертую морковь | Лучший способКак хранить тертую морковь | Лучший способ
Если вы когда-либо использовали тертую морковь в рецепте, вы знаете, что хранение остатков — невыполнимая задача.Овощи часто засыхают и испаряются, прежде чем вы снова сможете их использовать. Так это …
Лучшие разветвители для переполненных розеток
Фото: amazon.com
Разветвитель — это адаптер, который вы подключаете, чтобы подать электричество от одной стенной розетки до нескольких розеток. С помощью удлинителя вы можете направлять электричество на множество устройств, инструментов и приборов с помощью всего одной розетки. Однако вы никогда не должны включать устройство или прибор с высокой мощностью, например кондиционер, холодильник или электрический обогреватель, в удлинитель, если он специально не предназначен для этой цели, поскольку эти устройства могут перегрузить удлинитель.В целях безопасности всегда используйте удлинитель в соответствии с инструкциями производителя.
Выбор подходящего удлинителя зависит от того, как вы хотите его использовать, где вы хотите его использовать, и от функций, которые вы хотите, чтобы он имел, например, усиленный каркас, защиту от перенапряжения и даже совместимость с умным домом. Приведенные ниже продукты были выбраны как одни из лучших удлинителей на рынке в соответствии с их стоимостью, эффективностью и удовлетворенностью продуктом.
- НАИЛУЧШИЙ В ЦЕЛОМ: Устройство защиты от перенапряжения APC с телефоном, сетью Ethernet
- ЗАПУСК: AmazonBasics 6-розеточный удлинитель для защиты от перенапряжения
- НАИЛУЧШИЙ ДЛЯ НАРУЖНЫХ ПОМЕЩЕНИЙ: POWRUI Outdoor Smart Plug BEST SMART: APC Smart Plug Wi-Fi Power Strip с USB-портами
- НАИЛУЧШИЙ ПОРТАТИВНЫЙ: POWERADD Travel Power Strip Защита от перенапряжения на 5 розеток
- НАИЛУЧШИЙ ДЛЯ ИНСТРУМЕНТОВ ПИТАНИЯ: BESTTEN Металлический удлинитель на 8 розеток
Фото : амазонка.com
Что следует учитывать при выборе лучшего удлинителяПеред тем, как выбрать лучший удлинитель для ваших нужд, подумайте о том, как и где вы планируете его использовать, а также о перечисленных ниже важных факторах.
Тип оборудованияПравильный удлинитель для ваших нужд во многом зависит от того, как он будет использоваться и какие устройства или оборудование к нему подключаются.
- Электроинструменты нужен прочный удлинитель с большим расстоянием между розетками, чтобы вилки большего размера не блокировали соседние розетки.Эти удлинители также обычно имеют металлический каркас для защиты от ударов и более высокую мощность, поэтому вы можете использовать их с более крупными приборами, которые могут перегрузить обычный удлинитель.
- Офисное оборудование требуется удлинитель с несколькими специализированными розетками для различных устройств, включая розетки модема, розетки USB и коаксиальные соединения. Эти удлинители также обычно оснащены встроенной защитой от перенапряжения для обеспечения безопасности офисного оборудования.
- Бытовая техника может использовать простые удлинители. Имейте в виду, что, хотя многие сетевые фильтры для бытового использования имеют возможность защиты от перенапряжения, они не предназначены для приборов или устройств большой мощности.
- Мультимедиа и интеллектуальные устройства нуждаются в удлинителе с защитой от перенапряжения, потому что чувствительная электроника внутри этих устройств может быть легко повреждена скачком напряжения. Разветвители питания с несколькими розетками USB и совместимость с умным домом — идеальный вариант для ваших умных устройств.
- Для наружного оборудования требуется удлинитель, устойчивый к атмосферным воздействиям, температурам, ударам и обеспечивающий защиту от перенапряжения, чтобы обеспечить питание устройств без риска повреждения. Однако большие садовые инструменты, такие как газонокосилка или снегоуборочная машина, могут не подходить для всех уличных удлинителей.
Количество розеток, которое вам нужно в удлинителе, зависит как от того, сколько устройств и какого типа вы хотите подключить к нему.Помните, что вы не должны подключать устройства большой мощности к удлинителям, независимо от количества розеток.
Разветвители питания могут иметь от двух розеток до более 20. Эти розетки могут быть стандартными розетками, розетками USB, розетками USB-C, широко разнесенными розетками, предназначенными для адаптеров большего размера, и специальными соединениями, такими как Ethernet или коаксиальные соединения. Количество и конфигурация торговых точек — это, в основном, личные предпочтения; Однако учтите, что, увеличивая количество розеток, вы также увеличиваете размер удлинителя.Итак, если пространство является проблемой, вам может понадобиться удлинитель с меньшим количеством розеток и более узким профилем.
Длина и конфигурацияДлина и конфигурация относятся к длине шнура и типу розеток в удлинителе питания.
- Длина шнура всегда является важным фактором, потому что даже если вам не нужен очень длинный шнур питания, вы хотите найти баланс между покупкой шнура, достаточно длинного для ваших целей, но не настолько длинного, чтобы его можно было связать в неопрятный беспорядок.Длина шнура обычно составляет от менее одного фута до более 20 футов, хотя средняя длина составляет примерно 6 футов.
- Тип розетки — еще один фактор, который следует учитывать перед покупкой нового удлинителя. Вы можете предпочесть продукт, у которого есть только стандартные розетки, или вам могут потребоваться USB-розетки, чтобы упростить зарядку вашего смартфона, наушников и других USB-устройств. Другой вариант — удлинитель с розетками, совместимыми с системами умного дома, такими как Amazon Alexa, чтобы вы могли настраивать таймеры, выключать электрическую розетку из любого места через приложение или управлять мощностью, поступающей на полосу, с помощью голосового управления.
В нашем технологически развитом обществе многие устройства и приборы, встроенные в сложные электрические системы, очень чувствительны к скачкам напряжения, поэтому защита от перенапряжения — это особенность удлинителя, которая нужна почти каждому. Скачки напряжения обычно возникают, когда происходит сбой в электрических линиях, и энергокомпания пытается перенаправить мощность или удовлетворить потребности в электроэнергии. Эти изменения могут вызвать непостоянные колебания потока мощности, что приведет к скачку напряжения.
Защита от перенапряжения — также называемая рейтингом подавления перенапряжения удлинителя — измеряется в джоулях (Дж) и обычно варьируется в зависимости от продукта от 100 Дж до более 4000 Дж. Для дорогостоящих или чувствительных устройств важно приобрести удлинитель с высокой степенью защиты от перенапряжения.
Smart TechСтандартный удлинитель позволяет подавать электричество на несколько устройств, обычно с помощью переключателя включения / выключения.Интеллектуальные разветвители питания работают аналогично, но они также могут подключаться к совместимым системам умного дома, таким как Amazon Alexa или Google Assistant, обычно через соединение Wi-Fi.
Подключив интеллектуальный удлинитель к системе «умный дом», вы можете управлять электропитанием сопряженных устройств с помощью голосового управления или приложения для смартфона. Некоторые удлинители даже позволяют устанавливать таймеры или расписания, чтобы ваши устройства автоматически включались или выключались.
Функции безопасностиХотя удлинители не кажутся очень опасными, вы можете споткнуться о шнур, ударить себя электрическим током или даже вызвать пожар, если воспользуетесь ими ненадлежащим образом.Чтобы защитить вас и вашу собственность, производители удлинителей иногда включают в себя такие устройства безопасности, как цельнометаллический корпус, внутренний прерыватель цепи или прерыватели цепи замыкания на землю (GFCI).
- Цельнометаллический корпус особенно полезен в строительных средах, где ударные повреждения представляют собой регулярный риск. Эти удлинители имеют прочный металлический корпус для защиты розеток, кабелей и внутренних соединений от повреждений, включая потенциальное возгорание или короткое замыкание удлинителя.
- Внутренние автоматические выключатели предназначены для автоматического отключения удлинителя в случае опасной перегрузки системы, чтобы предотвратить повреждение вашей электрической системы.
- Прерыватели цепи замыкания на землю (GFCI) обычно устанавливаются в розетках в местах, где вода представляет опасность. Если электрическое оборудование соприкасается с водой, GFCI автоматически отключает электричество в розетке, если обнаруживает короткое замыкание, чтобы защитить вас от травм — и даже смерти — от опасного поражения электрическим током.
Эти продукты с наивысшим рейтингом были выбраны за качество, цену и удовлетворенность клиентов, чтобы помочь вам найти лучший удлинитель для ваших переполненных торговых точек.
Фото: amazon.com
Этот удлинитель — идеальный вариант для вашего офиса, потому что он имеет несколько специальных разъемов для защиты вашего оборудования от скачков напряжения до 3020 Дж. Он оснащен 11 стандартными электрическими розетками, включая шесть широких расстояние для адаптеров большего размера.Вы также можете подключить свой телефон, факс, модем или линию DSL к одному из трех соединений аналоговой телефонной линии; подключите вашу сетевую линию к двум портам Ethernet и используйте два соединения коаксиального кабеля для CATV, SATV или кабельного модема.
Разветвитель питания оснащен шнуром питания длиной 8 футов с универсальным прямоугольным штекером, который поворачивается на 180 градусов, что дает вам ряд вариантов подключения и размещения. Он также оснащен раздвижными защитными шторками на электрических розетках для защиты ваших детей и домашних животных, а также встроенным индикатором неисправности проводки, чтобы вы могли точно определить потенциально опасные проблемы с проводкой в электрической цепи стены.
Фото: amazon.com
Если вам нужен экономичный удлинитель для настольной лампы, тостера или другого прибора или устройства малой мощности, то удлинитель с защитой от перенапряжения на 6 розеток AmazonBasics — это эффективный вариант по очень выгодной цене. доступная цена. Шнур питания длиной 6 футов позволяет использовать удлинитель там, где он вам нужен. Выбирайте между черным или белым, чтобы сочетать удлинитель с вашим декором или сочетать его с вашим декором.
Этот удлинитель оснащен шестью стандартными электрическими розетками, включая одну широкую розетку для использования с большими блоками питания.Кроме того, каждая полоса предлагает пару портов USB, а также два красных индикатора, указывающих, включен ли удлинитель и когда розетки защищены от перенапряжения до 790 Дж. Если красный индикатор защиты от перенапряжения больше не светится, пока удлинитель включен, то необходимо приобрести новый удлинитель.
Фото: amazon.com
Чтобы увеличить количество доступных наружных розеток, рассмотрите этот наружный удлинитель с четырьмя электрическими розетками и коротким 6-дюймовым шнуром питания.Удлинитель питания разработан, чтобы выдерживать влажные или влажные условия, и имеет встроенную защиту от перенапряжения до 1080 Дж. Он также обеспечивает экстремальную термостойкость как при очень высоких (104 ° F), так и при очень низких (-104 ° F) температурах, что позволяет он идеально подходит для использования на открытом воздухе.
Вы также можете подключить этот удлинитель к совместимым системам умного дома, включая Amazon Alexa и Google Assistant. С помощью голосового управления или приложения установите расписание для своих уличных устройств или создайте программу IFTTT (If This Then That), чтобы ваши устройства автоматически активировались в соответствии с вашими предпочтениями, вместо того, чтобы выходить на улицу и включать или выключать их.
Фото: amazon.com
Если вам нужен удлинитель, которым можно управлять с помощью голоса или приложения для смартфона, то этот интеллектуальный удлинитель — отличный вариант с тремя интеллектуальными электрическими розетками и двумя интеллектуальными розетками USB. Он также оснащен тремя стандартными электрическими розетками и двумя стандартными розетками USB, что дает вам широкий выбор вариантов подключения и управления вашими устройствами.
Этот удлинитель обеспечивает длину шнура 18 дюймов и защиту от скачков напряжения до 2160 Дж.Используйте приложение для смартфона, чтобы создавать расписания для вашего удлинителя, чтобы свет, телевизор и другие устройства, которые вы подключили, могли автоматически включаться или выключаться. С помощью дополнительных удлинителей вы можете настроить несколько групп устройств в приложении APC Home для полного управления максимум шестью интеллектуальными удлинителями.
Фото: amazon.com
Возьмите этот компактный портативный удлинитель с собой и защитите свои устройства от скачков напряжения с его номиналом подавления скачков напряжения 900 Дж.Пончиковая форма удлинителя позволяет разместить больше розеток в компактном пространстве, поэтому вам не составит труда поместить его в сумку или кошелек. Он включает в себя выдвижной шнур питания длиной 3,3 фута, который наматывается внутри самого удлинителя для удобного хранения и транспортировки.
Удлинитель имеет пять стандартных электрических розеток, две стандартные розетки USB и одну розетку USB-C, поэтому вы можете заряжать различные устройства. USB-выходы оснащены интеллектуальной микросхемой — системой, которая определяет тип аккумулятора и оптимизирует зарядку, чтобы ваши устройства были готовы к работе в спешке.Этот удлинитель также имеет огнестойкий корпус и резиновые ножки на дне для предотвращения скольжения.
Фото: amazon.com
Одно место в вашем доме, где почти всегда требуется сверхмощный удлинитель, — это мастерская или даже просто гараж. Как правило, в этих точках может быть только одна или две электрические розетки, которых может быть недостаточно для всех ваших инструментов или оборудования. Металлический удлинитель BESTTEN с 8 розетками украсит вашу мастерскую или гараж с помощью удлинителя, оснащенного 12-футовым удлинителем и восемью стандартными электрическими розетками, в том числе тремя широко разнесенными розетками для адаптеров питания большего размера.
Цельнометаллический каркас этого удлинителя защищает его от ударов, а также он оснащен встроенной системой управления шнуром и крючком для подвешивания, чтобы вы могли аккуратно свернуть шнур и повесить его на стену, когда это не так. в использовании. Удлинитель питания включает в себя встроенный автоматический выключатель, который помогает предотвратить возгорание или другие повреждения, которые могут возникнуть при опасной перегрузке, а также выключатель с подсветкой и прозрачным кожухом для предотвращения случайного включения или выключения питания.
Часто задаваемые вопросы о вашем новом удлинителеПосмотрите ниже, чтобы найти ответы на некоторые из наиболее часто задаваемых вопросов о удлинителях.
В. Опасны ли удлинители?Если вы правильно используете удлинитель, он действительно может снизить риск электрического пожара, предоставив безопасное место для подключения дополнительных аксессуаров. Однако при неправильном использовании удлинителя, будь то перегрузка, использование для устройств, для которых он не рассчитан, или соединение нескольких удлинителей вместе (так называемое гирляндное соединение), это может стать опасностью.
В. Что никогда не следует подключать к удлинителю?Никогда не подключайте к удлинителю электроприборы большой мощности, такие как электрические обогреватели, холодильники, микроволновые печи, тостеры и кондиционеры.
В. Опасно ли гирляндное подключение удлинителей ?Шлейфовое соединение разветвителей питания означает соединение нескольких разветвителей в серию, которая подключается к одной электрической розетке. Это серьезная проблема для специалистов по пожаротушению, потому что гирляндное подключение удлинителя почти всегда приводит к перегрузке удлинителя, который нагревается до тех пор, пока не сгорит или не загорится.
