Любой человек, которому хотя бы раз в жизни посчастливилось пройти под парусами, знает не понаслышке, что представляет собой сила ветра. Если ветер сильный, то он вполне способен вырвать из рук шкот, порвать трубы и даже порвать парус. А штормовому ветру под силу даже перевернуть катер или лодку.

С помощью ветрогенераторов силу ветра можно использовать для выработки электрической энергии. За пределами нашей страны ветрогенераторы являются вполне привычным атрибутом жизни. Посещая Европу нередко можно увидеть большие мачты-трубы с вращающими на верху пропеллерами.

к содержанию ↑

Устройство и принцип действия

Ветряк имеет довольно простую конструкцию. Он представляет собой колесо, насаженное на трубы определенного диаметра,  оснащенное лопастями и редуктором для передачи крутящего момента. Кроме того необходимо иметь аккумуляторную батарею и инвертор, который служит для преобразования постоянного тока в переменный. В таком случае это устройство носит более солидное название — ветрогенератор.

Когда ветер вращает такой ветряк, крутящий момент передается через редуктор на вал генератора. Механическая энергия вращения превращаться в электрическую. Мощность ветрогенератора находится в прямо пропорциональной зависимости от размеров ветряного колеса, среднего значения скорости ветра и высоты мачты. Диаметр лопастей варьируется в диапазоне от 50 см до 6 м.

Построить ветряк даже небольших размеров непросто. Это касается в основном тех ветрогенераторов, которые имеют горизонтальную ось вращения. Ветрогенераторы с вертикальной осью вращения значительно дешевле и проще.

к содержанию ↑

Выбор материалов

В домашних условиях вертикальный ветрогенератор можно сделать из бочки объемом 50-100 л. Можно взять бочку из стали или алюминия. Как правило подобные бочки делают из очень качественного и прочного металла, обеспечивающего им прочность и жесткость. Стоимость одной такой бочки невысокая. Для ветряного генератора подойдут и пластмассовые бочки.

На то чтобы из обычной бочки вырезать ветряк уйдет пару часов. Нужно сделать аккуратные прорези на боковых поверхностях бочки. После чего задние и передние кромки лопастей отгибаются на необходимый угол. Угол должен быть вполне разумным. Иначе впоследствии возможны резкие порывы ветра, погнутся трубы и ветрогенератор выйдет из строя.

При необходимости, форму лопастей можно подрихтовать деревянным молотком. Количество лопастей можно делать на свое усмотрение, но не меньше двух. Получившийся ветряк необходимо насадить на вертикально установленные трубы.

Ветряк готов. Теперь механическую энергию нужно превратить в электрическую. В качестве электрического генератора подойдет генератор автомобиля. Диаметр ротора следует выбирать с обязательным учетом скорости ветра. Чем больше прогнозируемая сила ветра, тем больше должен быть диаметр ротора.

Фрагмент бочки представляет собой лопасть в готовом виде. Такие лопасти можно соединять винтовым или заклепочным соединением. Форма лопастей может быть разной. Места, предназначенные для болтового соединения, необходимо вымерять очень точно. Иначе потом придется помучиться с регулировкой вращения.

к содержанию ↑

Установка

Когда ветряк будет готов, его необходимо установить. Для этого заливается фундамент для 3-х точек, к которым будут крепиться трубы основной конструкции. При его заливке необходимо учитывать особенности грунта и климатические условия.

После того как бетон хорошо застынет, можно устанавливать мачту с ветряным колесом. Основание мачты можно вкопать на необходимую глубину в грунт с обязательным последующим укреплением ее с помощью растяжек.

к содержанию ↑

Подключение

На заключительном этапе необходимо подсоединить все провода к электрогенератору и собрать электрическую цепь. Сам генератор крепится непосредственно к мачте. В цепь генератора следует подключить аккумулятор. Нагрузка должна подключаться проводами с сечением не менее 2,5 кв.мм. Если возникнет в этом необходимость, то можно поставить преобразователь постоянного тока в переменный. Для регулировки скорости вращения ветряного колеса можно поэкспериментировать с изгибом лопастей.

Следует учесть, что даже если ветрогенератор будет собран и настроен правильно, при неправильном выборе высоты его установки эффективность выработки электрической энергии будет стремиться к нулю. Если ветряк будет иметь высоту мачты 18-20 м, скорость ветра в среднегодовом значении может быть увеличена на 20-30%. Это значит, что выработка электроэнергии увеличится в полтора-два раза.

к содержанию ↑

Предостережения

Любой ветрогенератор является механическим прибором. При его использовании необходимо соблюдать меры предосторожности. Даже слабо вращающиеся лопасти, вырезанные из бочки, могут нанести очень сильный удар. А если кромки лопастей будут иметь заусеницы или острые края, то такой удар может оказаться даже смертельным.

Ветряк регулярно следует проверять внешним осмотром и осматривать его вращающие детали на наличие повреждений и отсутствие ржавчины. В зимнее время лопасти и несущие трубы необходимо очищать от снега и льда во избежание их отрыва.




Оцените статью:

Загрузка…

Поделитесь с друзьями:

Как сделать ветрогенератор своими руками

Ветрогенераторы для частного дома стали весьма популярными, так как не хочется страдать от перебоев с электричеством. К тому же высокие тарифы на электроснабжение заставляют всё чаще задумываться о поисках альтернативных источников электроэнергии. Кажется, что установка ветряка, вырабатывающего электроэнергию, решит полностью все проблемы, но нужно знать, что у такого устройства есть свои плюсы и минусы. Как преимущества данного аппарата можно выделить:

  • отсутствие оплаты за выработанную ветряком энергию;
  • если отключится основное электроснабжение в посёлке, ваш дом не пострадает;
  • ветряк можно установить там, где нет поблизости централизованных линий;
  • можно использовать генератора для того, чтобы отапливать помещение, если накапливать энергию от него и других источников, например, солнечных батарей.

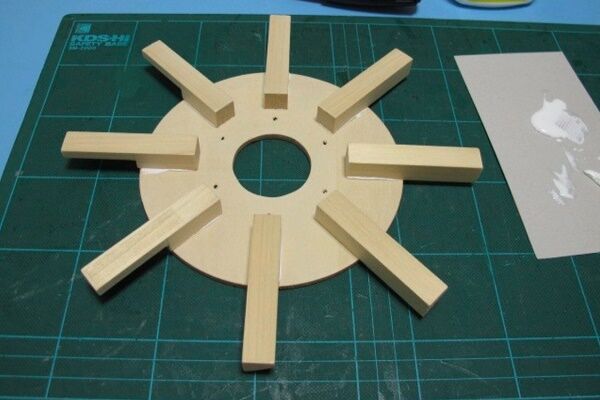

Лопасти ветрогенератора

Генератор, собранный на ветряке – это экологически чистое устройство. Оно, в отличие от бензогенератора, не выделяет вредных веществ в атмосферу, от него нет отходов, попадающих в окружающую среду.

Но есть у ветрогенераторов и определенные недостатки:

  • от устройства исходит вибрация, передающаяся по мачте на землю, которую чувствуют животные и пугаются;
  • генератор работает только при наличии ветра, значит постоянно пользоваться его энергией не получится;
  • устройство сильно шумит, поэтому его нудно ставить на большой высоте;
  • покупные ветряки, равно как и их установка довольно дороги.

Таблица соотношения скорости ветра и диаметра лопастей (на пересечении скорости и диаметра – мощность в Ваттах):

Скорость ветра/диаметр лопастей 3 4 5 6
1 м 3 8 15 27
2 м 13 13 61 107
3 м 30 71 137 236

Как собрать ветрогенератор своими руками

Если покупной генератор дорогой, то можно попробовать сделать его своими силами. Для такого генератора удобнее изготовить не пропеллер, так как получить лопасти нужной кривизны в домашних условиях достаточно сложно. Поэтому лучше сделать турбинный вариант с лопастями в виде лопаток из металлического листа.

Такие лопатки придётся специально гнуть. Но можно поступить другим путём – разрезать пару алюминиевых кастрюль пополам и получить четыре превосходные лопатки. Из них собираем нашу турбину и при помощи подшипников насаживаем на ось. Подшипники нужны обязательно, чтобы у нас было меньше потерь на трение и даже самое небольшое дуновение ветра начинало раскручивать динамо-машину. В её качестве можно использовать автомобильный генератор, который продаётся в магазине автозапчастей. Можно снять рабочий агрегат со строго автомобиля.

Так как ветер у нас будет не всегда, то генератор нужно подключить к аккумулятору. Автомобильный аккумулятор подойдёт для этих целей лучше всего. Чтобы контролировать заряд аккумулятора, придётся использовать опять же автомобильное реле зарядки. Если есть индикатор заряда, то нелишним будет приспособить и его к нашей электростанции.

Автомобильный вольтметр тоже не помешает, так как вы сможете при помощи него следить за работой генератора. Так как генератор нужно крепить к мачте, то нужны будут надёжные хомуты. Особенно, если мачта у вас высокая.

Понадобятся провода, а если вы собираетесь подключать к этому генератору бытовые приборы небольшой мощности, то тогда нужен преобразователь с 12 на 220 В. Помните, что вы выигрываете в напряжении, но теряете в токе, если мощность остаётся неизменной. Вот почему нельзя к такому преобразователю подключать мощные приборы. Они просто подсадят такой источник питания.

Конструкция ветроустановки: 1 — резистор. 2 — обмотка статора генератора. 3 — ротор генератора. 4 — регулятор напряжения. 5 — реле обратного тока. 6 — амперметр. 7 — аккумулятор. 8 — предохранитель. 9 — выключатель.

Генератор и ветряк на штативе

Если нет необходимости устанавливать генератор высоко, то можно поставить его на специальный штатив. Такое устройство легче обслуживать, но при этом оно должно находиться в чистом поле, чтобы работать при любом направлении ветра. Турбина должна быть расположена вертикально. Тогда, с какой бы стороны ни дул ветер, она будет работать эффективно.

Если же у нас пропеллер будет иметь горизонтальную ось, то он:

  • будет оказывать тангенциальные усилия на мачту;
  • его придётся поворачивать по ветру, то есть стационарное закрепление выполнить будет невозможно.

Такой ветряк может потребовать ещё одного пропеллера с более мелким диаметром, установленного на специальной плече, который будет автоматически поворачивать основной ветряк под ветер. Эта конструкция издавна применялась мельниками, которые жили в той зоне, где ветер был переменным. Если вы не ограничены в материалах, то можете скопировать и такую конструкцию, чтобы выжать максимум энергии из ветра.

Ветрогенератор

Почему ветряк нельзя ставить на крыше

ВАЖНО! Ветряки, как бы хорошо ни были сбалансированы, вызывают вибрации, которые могут передаваться на постройку. Поскольку вращаются такие устройства относительно медленно, они могут стать источниками инфразвука.

Такую частоту человек не слышит ухом, но чувствует телом, и при определённых частотах испытывает панику. И это ощущение – отнюдь не ложное: оно было дано живым существам, чтобы чувствовать приближающиеся подземные толчки и надвигающееся землетрясение. Паника как раз и позволяет покинуть опасное место до катастрофы.

Но есть среди инфразвуковых частот такие, которые сами по себе могут нанести вред организму из-за резонансных явлений в брюшине, лёгких и т.д.

Но также вред наносится и конструкциям дома, подвергающимся постоянной вибрации. Это может вызвать резонанс в какой-то из частей постройке, что приведёт к её разрушению. Пусть это только одна балка, но если она несущая, дом станет аварийным.

Ветряк на крыше

Где лучше поставить ветряк?

Устанавливать веторгенератор на отдельной мачте или на низком штативе – всё равно. Но при этом он должен находиться на определённом расстоянии от жилых построек. Мачта может стоять и рядом с домом, но при этом она должна быть высокой. Штатив может быть низким, но ставить его нужно далеко от дома, поэтому надо запастись длинными проводами.

Такой ветряк может работать на освещение и обогрев теплицы. Только надо пронаблюдать, насколько хорошо рядом с ним растут сельскохозяйственные культуры. Если он так хорошо сбалансирован, что не причиняет им вреда, то можно установить его около теплиц и парников, обеспечив им автономное питание.

Как сделать ветрогенератор своими руками

Самодельный ветрогенератор – это отличная возможность обеспечить свой дом или рабочее место фактически бесплатной электроэнергией. Без загрязнения окружающей среды и угрозы для здоровья. Есть множество инструкций, как сделать ветрогенератор для дома. Предлагаем одну из простейших и доступных каждому, состоящей из пяти шагов.

Инструменты и материалы

Инструменты:

  • ножовка или ленточная пила;
  • лобзик;
  • токарный станок;
  • ручная дрель;
  • сверла;
  • отвертка;
  • 2 зажима.

Детали и материалы:

  • двигатель;
  • батареи;
  • провода;
  • труба ПВХ;
  • водонепроницаемая древесина;
  • катанка;
  • болты и шайбы;
  • алюминиевый диск;
  • шкив крепления вала двигателя;
  • краска, грунтовка;
  • нейлоновая веревка или металлический трос.

Выбор генератора

Первый и главный шаг – выбор составляющих элементов всей конструкции. Сегодня очень многие с целью экономии средств пытаются самостоятельно собрать ветряки. Первые попытки порой оказываются безуспешными и работа кажется очень сложной. На самом же деле все гораздо проще, чем кажется.

Начните с поиска подходящего двигателя. Некоторые пытаются использовать компьютерные моторы с ленточным приводом. Но найти их в наше время крайне сложно, поэтому от этого варианта лучше сразу же отказаться. Но если у вас дома или у знакомых таковой имеется, нет причин отказываться от его использования. Хорошо себя в этом плане зарекомендовали двигатели компании Ametek. Один из лучших – на 99 вольт постоянного тока. Оно отлично справляется с задачами небольшой электростанции. Но найти его сегодня практически невозможно. Хотя можно поискать на интернет-аукционах.

Не зацикливайтесь на поиске определенной модели. Схема ветрогенератора подразумевает возможность использовать другие, более доступные варианты. Но дело еще и в том, что большинство таких моделей не рассчитаны на большие нагрузки при быстрой раскрутке. Поэтому по возможности выбирайте те, которые рассчитаны на высокое напряжение при невысоких оборотах.

Вам нужен двигатель, который без проблем сможет выводить 12 вольт даже при низких оборотах на слабом ветре. Двигатель, который рассчитан на 325 оборотов за минуту сможет выдать более 12 вольт. И учитывайте, что оборотная скорость у нас низкая.

Не гонитесь за значительно более мощными двигателями. Дело в том, что намного лучшего результата вы, скорее всего, не получите, а денег потратите ощутимо больше. Обычный двигатель Ametek 30 вольт можно найти в интернете менее чем за 30 долларов. Не тратьте больше, чем нужно.

Такой генератор даже от небольшого толчка рукой способен ярко зажечь лампу накаливания. Чтобы узнать, насколько большие нагрузки он сможет выдерживать, можно присоединить его к сверлильному станку и проверить, как он будет справляться.

Когда генератор приобретен и его работоспособность проверена, можно начинать работу над лопастями.

Лопасти ветрогенератора

Многие умельцы вырезают лопасти из дерева. Это довольно неплохой вариант благодаря легкости и прочности материала. Однако сам процесс вырезания требует умений и значительных энергозатрат. Поэтому рекомендуем использовать пластиковые.

Есть определенные требования и особенности монтажа:

  1. Размер лопастей должен быть точно просчитан. Их диаметр в идеале составляет 0,2 длины самой лопасти. То есть, если у вас будут лопасти каждая по 0,5 м, то ширина будет составлять не более 10 сантиметров.
  2. Чтобы сделать 4 лопасти вам понадобится пластиковая труба нужной длины и диаметра (стандарт – 60 см длины и 15 см в диаметре). Из нее как раз можно вырезать 4 идентичных лопасти.
  3. Порежьте трубу вдоль на четыре равных части. После этого на каждой лопасти у основания срежьте квадрат 5х5 см. Здесь элементы будут крепиться к основанию.

Совет! Прежде чем вырезать квадрат, советуем просверлить небольшое отверстие в его углу. Таким образом, вы не срежете ничего лишнего и значительно упростите себе работу.

  1. Теперь на одной из лопастей ровно по диагонали срезаем лишнее с трубы, чтобы обеспечить лучшую аэродинамику.
  2. Первая лопасть у вас будет шаблоном, по которому будет происходить срез остальных. Обратите внимание, что в большинстве схем ветрогенераторов используются три лопасти. Но не спешите выбрасывать лишний кусок трубы. Он вам еще может понадобиться про запас.
  3. Углы и края советуем как следует отшлифовать на станке и сгладить наждаком. Хоть и незначительно, но это улучшит аэродинамику каждой лопасти. Да и выглядеть они будут привлекательнее.

Монтаж ветрогенератора

Данную работу также нужно делать пошагово.

  1. Для сборки собственной электростанции зачастую не приходится искать дополнительные материалы и инструменты. Можно использовать обычный шкив крепления вала двигателя и простой алюминиевый диск, которые, скорее всего, есть у вас в гараже. Размер диска должен быть 13-15 см. Но самостоятельно прикрепить его к валу двигателя невозможно. Поэтому имеющиеся запчасти вам необходимо соединить вместе. Для этого достаточно просверлить в диске отверстия нужного диаметра и прикрутить его вместе с готовыми лопастями болтами к шкиву.

При желании можно купить в магазине крышку для винта, чтобы ваш ветряк был более эстетично привлекательным, но это необязательный шаг.

Кто-то может вам посоветовать установить дополнительно счетчик, но мы бы не рекомендовали этого делать. Большинство счетчиков частично нарушают циркуляцию воздуха, из-за чего скорость движения лопастей может снизиться. Хоть и незначительно, но с поправкой на длительную эксплуатацию разница может быть очень ощутимой.

  1. Далее вам необходимо установить турбину. Ее можно смонтировать на деревянную подставку длиной до метра.
  2. Чтобы защитить двигатель от дождя, можно вырезать кусок той же пластиковой трубы. Главное, чтобы диаметр был не менее 10 сантиметров.
  3. На данном этапе вам также необходимо сделать хвостовую часть. Для этого на вашу деревянную планку перпендикулярно установите алюминиевый лист, размерами приблизительно 25х35 см. Это вполне достаточно, чтобы ветряк без проблем поворачивался за ветром.

Хотим подчеркнуть, что когда вы делаете самодельный ветрогенератор, предельно точные расчеты вам не понадобятся.

Башня для установки

Теперь вам предстоит подготовить башню для готового ветряка. Главное требование к ней – возможность ветряка свободно вращаться за ветром.

  • Для создания простой и недорогой башни вам понадобится металлическая труба с диаметром 25 мм. Через трубу будут проходить все провода, поэтому диаметра должно быть достаточно.
  • Для основания башни вам подойдет диск из фанеры диаметром 0,6 м. Из 25-миллиметровой арматуры сделайте U-образную форму сборки, а по центру установите тройник. Такая конструкция довольно простая, но позволит при необходимости поднимать и опускать башню без особых усилий.
  • Для того чтобы зафиксировать диск на земле, просверлите в нем отверстия для металлических вставок.
  • Чтобы сделать вертикальный ветрогенератор, вам также понадобится прочная опорная труба, которая будет соединять основание и устройство ветряка. Длину можете выбрать самостоятельно, но стандарт – 3-5 метров.
  • Все деревянные части конструкции нужно покрыть плотным слоем краски. Будет хорошо, если перед этим вы еще и прогрунтуете поверхность как следует. Это дополнительно защитит дерево от гниения из-за воздействия влаги.
  • Скорее всего, вам также нужно будет прикрутить к хвостовой части ветряка противовес для дополнительно балансировки системы.

Чтобы проверить, насколько подвижны лопасти, достаточно просто выйти с ветряком на улицу в ветреный день и поднять его над головой. Если все сделано правильно, обороты будут большими.

Установка батареи и электронной системы управления

Электросистема – это уже финальная часть работы. Вам нужна не только турбина, но и несколько емких батарей, которые будут хранить энергию, произведенную генератором. Кроме того, рекомендуем также смонтировать блокирующий диод. Его задача – предотвращать подачу избыточной энергии, а также предохранять работу двигателя от полученной им же энергии.

На сегодняшний день есть большой выбор контролеров для ветряных электростанций. Опять же, некоторые из них без проблем можно найти в интернете за минимальную цену. Если у вас нет опыта в электронике, то это – единственный возможный вариант. Разобраться самостоятельно со сложными схемами новичку невозможно.

Советуем заняться поисками всех необходимых материалов еще до того, как сделать ветрогенератор. Некоторые детали бывает трудно найти, а без них, возможно, придется менять всю схему конструкции или некоторые ее элементы.

Финальная сборка ветрогенератора

Теперь, когда все элементы готовы, можно переходить к установке вашего ветрогенератора.

  1. Первым делом устанавливаем купленную ранее трубу-стояк. Закрепить ее можно деревянными колышками и нейлоновой веревкой (она невосприимчива к влаге и перепадам температур). Чтобы веревки лучше держались на башне, советуем установить металлические скобы. Веревку можно заменить на металлические тросы в будущем.
  2. Провод через трубу проще всего протянуть, примотав его к твердой проволоке и пропихнув внутрь.
  3. Очень важно плотно прикрутить фанерный круг основания к земле. Очень хорошо, если вы создадите небольшой котлован и зальете его бетоном, после чего привинтите толстыми болтами. Если такой возможности нет, можно загнать глубоко в землю арматуру и загнуть верхние части над фанерой. Это будет не так надежно, но для регионов с умеренными показателями скорости ветра вполне достаточно.

Теперь, когда все элементы вы соединили между собой, изучите, насколько качественно спрятана вся электроника. Попадание влаги во время дождя может стать причиной выхода из строя всей системы и несет опасность для вашего здоровья. Поэтому все контакты нужно тщательно заизолировать и скрыть от доступа людей и животных (если ветряк устанавливается возле частного дома или на даче.

Вот и все. Теперь вы знаете, как сделать ветрогенератор своими руками и стать менее зависимым от основных источников электричества. Предлагаем к просмотру видео по изготовлению ветрогенератора.

Сибирские ученые создают ветряк для нагревания воды

«В пятидесятые годы прошлого века в Рабочем поселке Караганды, где прошло мое детство, почти в каждом доме стоял ветряк. Он приводил в движение насос, качающий воду из скважины», — вспоминает главный научный сотрудник Института теплофизики им. С.С. Кутателадзе СО РАН доктор технических наук Виктор Иванович Терехов. Такие установки использовали из-за дефицита электроэнергии. Теперь ветряные генераторы актуальны главным образом по другой причине: беречь ресурсы планеты, используя возобновляемые источники энергии, в XXI веке уже не прихоть, а необходимость.

Первыми ветрогенераторами, известными еще до нашей эры, были ветряные мельницы. Их лопасти, крутящиеся на ветру, через передаточный механизм передвигали жернова, которые мололи зерно. Современные конструкции гораздо сложнее своих предков, чаще всего они генерируют электричество и используются для разнообразных задач: от подзарядки мобильного телефона до сооружения  электростанций.

  В лабораториях проблем энергосбережения и термогазодинамики ИТ СО РАН работают над ветрогенератором, который нагревает жидкость, используя тепловую энергию. Обычно, чтобы получить теплую воду, используя ветряную установку, сначала нужно выработать электричество. Устройство, спроектированное сибирскими учеными, может превращать механическую энергию вращающегося ветряка в тепловую, минуя дополнительные этапы преобразования энергии.



«Эффективность ветрогенератора, который производит электричество, не превышает 40 %. Здесь же, по закону сохранения механической энергии, все энергия вращения ротора переходит в тепло, за исключением механических потерь, которые минимальны, то есть КПД составляет практически 100 %», — говорит Виктор Терехов. Сотрудники ИТ СО РАН получили патент на эту разработку.



«Мы сделали два цилиндра, в каждом из которых есть набор каналов. Цилиндры вкладываются друг в друга так, что бы стенки каналов одного из них располагались внутри пространства каналов другого. Эта система помещается в емкость со специальной вязкой жидкостью. Цилиндры вращаются в противоположные стороны под действием ветряка (в экспериментальной установке ИТ СО РАН его заменяет электрический привод), создавая цилиндрические каналы с взаимно движущимися стенками. Поток жидкости в них становится неоднородным, возникают вихри, которые повышают эффективность получения тепловой энергии», — рассказывает старший научный сотрудник ИТ СО РАН доктор технических наук Александр Дмитриевич Назаров.



Разогретая во вращающихся цилиндрах жидкость поступает в теплообменник, где передает тепловую энергию воде. В результате на выходе получается подогретая вода, которую можно использовать, например, для хозяйственных нужд и отопления помещений. При скорости ветра 4 м/с (наиболее вероятной для Новосибирской области) установка способна нагреть воду до 60 С° примерно за час.





   Устройство цилиндра и схема расположения цилиндров в рабочем состоянии



«Такие устройства пригодятся в частном доме или на даче. Особенно эффективны они будут в местах, куда трудно подвести электричество — вдоль автотрасс, на отдаленных фермах и стойбищах», — отмечает Александр Назаров.





«Важно, что устройство может работать при любой скорости ветра, ведь в России в принципе ветры не сильные, в среднем не выше 5 м/с. Мы сделали достаточно гладкие стенки каналов, что уменьшает момент начала вращения цилиндров. Это позволяет системе работать при слабом потоке воздуха, легко запускаться после остановки генератора из-за безветрия или монтажа», — рассказывает Александр Назаров.



Эксперименты с установкой продолжались около трех лет. Ученые получили широкий диапазон параметров, при которых система будет энергетически эффективной: состав и вязкость жидкости, температура, размеры цилиндров, скорость вращения. Используя эти цифры, легко посчитать характеристики оборудования для конкретных целей, например, чтобы снабдить теплой водой небольшой домик или придорожный отель. Можно точно спрогнозировать, сколько энергии получиться при той или иной скорости ветра.



Увидит ли изобретение свет, пока не известно. Задача, которую решили ученые, — важная, но всё-таки только часть большой работы. Как уже говорилось, в экспериментах использовался электрический имитатор ветряка. Чтобы создать прототип установки, нужно разработать подходящий генератор — то есть сами лопасти, вращающиеся под воздействием воздушного потока. Классические, с горизонтальной осью вращения не подойдут, так как начинают работать при скорости ветра от 3—5 м/с. Для того чтобы ветряк мог двигаться и при более низких скоростях, это должен быть роторный генератор с вертикальной осью вращения (если привычные ветряки внешне напоминают пропеллер, то такой скорее похож на колесо).



«У нас есть предварительная договоренность насчет создания ветрогенератора с факультетом летательных аппаратов Новосибирского государственного технического университета — его сотрудники занимаются ветряными движителями. Будем надеяться, что разработкой заинтересуются инвесторы», — говорит Александр Назаров.



Работа поддержана грантом РНФ18-19-00161.



Александра Федосеева



Фото: автора (1), предоставлено ИТ СО РАН (2), с сайта pixabay.com (анонс)

Как сделать горизонтальный ветрогенератор своими руками: советы экспертов

За последние годы ветроэнергетика укрепила позиции среди других сфер отрасли. Доля этой сферы в общем объеме вырабатываемой энергии стабильно растет, есть сегодня целые страны, применяющие ветрогенераторы в качестве основных устройств для генерации электричества. Так, например, в Дании на 2015 год с помощью ветрогенераторов производилось 42% всего электричества в стране. Чуть отстают от этого государства Португалия (27%), Испания (20%), Ирландия (19%) и Германия (18,8%). Несомненным лидером по развитию ветроэнергетики в стране сегодня является Китай. По данным WindPower Intelligence, мощность установленных ветроэлектростанций в этой стране составляет 171,8 Гвт. За 2017 год страна ввела порядка 19,5 Гвт мощностей в эксплуатацию — это 37% от общего объема мировых мощностей.

Что касается России, то в отношении вопросов, связанных с энергией ветров, наша страна занимает срединное положение. С одной стороны — невероятно большая территория и равнины формируют достаточно ровные ветры. Но есть и другая сторона — ветры в России преимущественно медленные, низкопотенциальные. В некоторых районах, особенно малообжитых, наблюдаются буйные ветры, поэтому возможность построить на участке горизонтальный ветрогенератор своими руками для россиян кажется очень привлекательной.

Кроме того, можно сочетать ветровые установки с другими источниками альтернативной энергии, например, с солнечными электростанциями.

Горизонтальные ветрогенераторы: особенности конструкции

Превосходство горизонтальных ветряков над вертикальными в плане КПД особенно сильно проявляется, если речь идет о промышленных масштабах. Однако количество лопастей у горизонтальных ветряков ограничено, чтобы не увеличивать нагрузку на длинную мачту ветрогенератора. В случае, если речь идет о строительстве конструкции больших размеров, велика вероятность, что в какой-то момент давление на крыльчатку с множеством лопастей станет выше допустимых пределов, и в таком случае мачта просто не выдержит нагрузки, сломается. Именно поэтому промышленные турбины имеют обычно не более трех лопастей.

С конструкциями меньшего размера можно экспериментировать: например, в райцентре Михайловское были созданы горизонтальные ветряки, способные давать заряд при ветре три или даже два метра в секунду.

Еще одна особенность горизонтальных ветрогенераторов — возможность их наведения на ветер. Так как направление ветров над земной поверхностью нестабильно, ось вращения ветрогенератора должна быстро корректироваться при необходимости. Крупные конструкции устанавливаются чаще там, где преобладает единственное направление воздушных потоков, поэтому возможность корректирования оси вращения ограничена. В случае с небольшими ветряками используются специальные механизмы — хвостовики, которые корректируют положение ветрогенератора в автоматическом режиме.

Как построить горизонтальный ветряк своими руками

Чтобы обеспечить частный загородный дом энергией, будет достаточно устройства, мощность которого не превышает 1 кВт. При таких параметрах, согласно законодательству РФ, ветрогенератор можно приравнять к бытовому изделию, соответственно, можно смело строить горизонтальный ветряк своими руками, не заботясь о согласованиях в различных инстанциях — для монтажа подобных конструкций не требуются какие-либо сертификаты.

Пример плана строительства горизонтального ветряка

Если решили создать горизонтальный ветрогенератор своими руками, чертежи — первое, с чего следует начать. После того как на бумаге отдельные элементы сольются в одну понятную, логичную схему, можно приступать к строительству. Горизонтальные ветрогенераторы чаще имеют один и тот же состав элементов: высокая мачта (чтобы доставить ветряк на нужную высоту, где ветру не будут мешать ни строения, ни деревья), крыльчатки с парой-тройкой продолговатых пластиковых лопастей. Также конструкция предполагает использование сопутствующей аппаратуры, хвоста (стабилизатор, который в автоматическом режиме будет поворачивать крыльчатку в соответствии с воздушными потоками).

  1. Источник тока. Это могут быть автомобильные , но наиболее простой вариант — установка электродвигателей. Для домашнего ветрогенератора подойдут моторы постоянного тока с 30-100 Вольтами напряжения. Хорошие модели, подходящие для наших целей, выпускает компания Ametek, но можно посмотреть двигатели с подходящими параметрами и у других производителей. Эксплуатируясь в режиме генератора, такие моторы позволяют получить до 50% от заявленного напряжения. Проверить КПД мотора просто — подключите автомобильную лампу на 12 вольт к электрическим выходам и крутаните вал мотора: если технические показатели подходят, лампа загорится.
  2. Лопасти. Для изготовления лопастей можно использовать трубу из пластика. Диаметра в 15-20 см вполне хватит для наших целей. Из куска трубы длиной в 60 см можно изготовить четыре лопасти, но для самодельного ветрогенератора будет достаточно трех. Возьмите пластиковую трубу (например, сантехническую), отрежьте нужную длину плюс несколько сантиметров для обработки в дальнейшем. Получившийся обрезок нужно разделить на четыре одинаковые части — по линии оси. Каждый элемент следует вырезать по заранее подготовленному шаблону (шаблоны, чертежи в большом ассортименте представлены на просторах интернета, так что с поиском особых проблем не возникнет). Для того чтобы улучшить аэродинамические показатели лопастей, кромки необходимо аккуратно зашкурить. Лопасти готовы? Теперь их нужно прикрутить к шкиву из пары дисков, а тот, соответственно, — к валу мотора. После того, как лопасти закреплены, нужно торец ступицы закрыть обтекателем из пластика — это делается для того, чтобы улучшить аэродинамику.
  3. Основа для флюгера. Делается из деревянного бруса длиной до 600 мм. Если есть выбор, стоит предпочесть брусок из твердых пород древесины. С одной стороны бруска монтируется электродвигатель, с другой — «хвост» из металлического листа. На нижней поверхности бруска нужно закрепить трубчатый отвод для соединения с мачтой, и чуть подальше высверлить отверстие, через которое в будущем сможете вывести кабель ветряка и подключить его к накопителю электроэнергии.
  4. Основание. Для самодельной установки вполне нормальной будет высота в пять-семь метров. Для мачты отличным выбором станет металлическая труба диаметром 50-60 мм. Опору под нижнюю часть можно сделать из толстой фанеры, усилив конструкцию стальным листом. По краям тарелки нужно просверлить 4 отверстия диаметром 12 мм, через них будет осуществляться штыревое крепление к земле. На поверхность опорного основания прикрепляется конструкция из металлических фланцев, патрубков, тройника. Чтобы получить эффект шарнира, резьбовое сочленение между муфтой-тройником и уголками нужно выполнить не до конца — это даст возможность в любой момент спустить или поднять ветрогенератор.  На трубчатый кусок надевается мачтовая труба большего диаметра до упора в ограничитель. Примерно таким же образом нужно соединить верхнюю часть мачты и флюгерную систему ветрогенератора, но в качестве ограничителя в этом случае будут выступать подшипники.
  5. Наконец, последний этап — ветрогенераторная установка поднимается на обозначенную высоту (благодаря шарнирному устройству сделать это будет нетрудно), и мачта фиксируется растяжками. Часто в качестве дополнительного оборудования при установке горизонтальных ветряков используются устройства защиты от шквальных ветров. И это оправдано: сильные порывы ветра способны приводить к скачкам напряжения, что может вывести крыльчатку из строя. Для экстренного торможения применяются устройства, которые отводят ось крыльчатки при шквальных порывах от направления ветра.

Еще один момент: горизонтальные ветрогенераторы нуждаются в регулярном обслуживании, так что, если вы решили сделать горизонтальный ветряк своими руками, уделите внимание выбору места расположения. С одной стороны, в этом месте ветер должен быть наиболее сильным и равномерным (такие условия соблюдаются при установке на высоте), с другой стороны, вы должны иметь доступ к конструкции для обслуживания. Не забудьте про необходимость обустройства молниеотвода и заземляющего контура — ваша предусмотрительность поможет защитить конструкцию от поражения молнией.

Как сделать ветрогенератор | Строительный портал

Установка ветрогенератора — отличная альтернатива традиционным источникам питания. Но стоимость ветрогенераторов довольно высокая, гораздо проще сделать ветряк своими руками. Перед началом данного процесса следует ознакомиться с принципом работы и разновидностями ветроустановок, а затем перейти к инструкции о том, как сделать ветряк.

Оглавление:

  1. Принцип работы и конструкция ветрогенератора
  2. Преимущества установки ветрогенератора
  3. Расчет мощности ветряка
  4. Разновидности ветроустановок
  5. Изготовление самодельного ветрогенератора
  6. Установка ветрогенератора

Принцип работы и конструкция ветрогенератора

Принцип работы ветряка напрямую зависит от главной функции данного устройства — преобразования механической энергии ветра в постоянную, которая используется для обеспечения электричеством одного частного дома или целого поселка, в зависимости от мощности и количества установок.

Ветрогенератор состоит из основных и дополнительных компонентов. Основными составляющими каждой ветроустановки выступают:

1. Мачты — устройства для поддержания ветроустановки на необходимой высоте, в некоторых моделях мощнейших ветрогенераторов длина мачты достигает 200 м. Высота мачты определяет скорость работы и устойчивость ветряка.

2. Лопасти ветроустановки — приборы, которые улавливают ветер и приводят в действие генератор.

3. Генераторы — устройства для преобразования механической энергии ветра в электрическую.

Кроме основных комплектующих, ветрогенераторные установки оснащают дополнительными компонентами, которые помогают усовершенствовать ветрогенератор для обеспечения полной независимости от традиционных источников получения электричества.

Дополнительные компоненты ветроустановки:

  • контроллеры — приборы, которые отвечают за направление лопастей, обеспечивают качественную защиту ветряка и контролируют заряд аккумуляторов;
  • аккумуляторные батареи — используют для накапливания энергии при сильных порывах ветра. Батареи выполняют дополнительную функцию выравнивания и стабилизации энергии;
  • измеритель ветра или анемоскоп — устройства сбора и накопления данных о качественных характеристиках ветра. Анемоскопы отвечают за определение скорости, направления и порывов ветра;
  • автоматизаторы совместных источников питания — при наличии нескольких источников питания, например, ветрогенератора и дизельного или бензинового генератора, данные устройства переключают один источник питания на другой;
  • инвертор — преобразователь постоянного электричества в переменное, которое обеспечивает бесперебойную работу большинства электрооборудования.

Ветер, попадая на лопасти ветряка приводит в действие весь механизм устройства. Во время движения ветрового механизма происходит выработка переменного тока, который первым делом, поступает в контроллер для ветрогенератора и перерабатывается в постоянный. Постоянный ток в инверторе преобразовывается в однофазный переменный и обеспечивает дом или другое сооружение электричеством. Остатки тока накапливаются в аккумуляторных батареях, которые отвечают за энергоснабжения, в то время, когда нет ветра и ветрогенератор не способен вырабатывать электричество.

Ветрогенератор используют параллельно с такими источниками электропитания:

  • ветрогенератор, работающий на аккумуляторных батареях;
  • работа ветроустановки параллельно с аккумуляторными и солнечными батареями;
  • применение дизельного, газового или бензинового генератора в совокупности с ветряком;
  • параллельное энергоснабжение при помощи ветрогенератора и традиционной электросети.

Преимущества установки ветрогенератора

Установка ветрогенератора позволяет получить экологически чистое, безопасное и надежное электроснабжение, как для дома, так и для большого предприятия или целого поселка. Также ветрогенераторы устанавливают в отдаленных местах, где невозможно использовать традиционное электроснабжение, например, на кораблях или яхтах.

Установка ветрогенератора существенно снижает затраты на электричество. Один раз потратившись на качественный ветрогенератор больше не придется тратить деньги на оплату ежемесячных счетов за электричество, тем более возможно сконструировать самодельный ветряк, который обойдется в несколько раз дешевле, чем покупной.

Ветрогенератор максимально работает в осенне-зимний период, когда преобладание ветра имеет наивысшую степень. В это же время потребность в электричестве возрастает, так как приходится использовать электроэнергию для отопления.

Ветрогенератор работает параллельно с другими источниками питания. Так, например зимой и осенью возможно использование ветрогенератора, а летом и весной — солнечных батарей.

Расчет мощности ветряка

Мощность ветроустановки зависит от типа местности и количества потребляемой электроэнергии, поэтому выбор ветрогенератора целиком соответствует индивидуальным особенностям потребителя.

Чтобы определить мощность ветряка, нужно выяснить номинальную выходную мощность ветроустановки, которая зависит от мощности инвертора. Выходная мощность определяется количеством потребляемой электроэнергии. Самый простой способ определения номинальной выходной мощности — вычисление среднего показателя потребления электроэнергии, для этого соберите счета за электричество за последний год, определите общую сумму количества электроэнергии и разделите полученную сумму на 12.

Далее следует определить среднюю скорость ветра в регионе будущей установки ветряка. Эта информация находится в ближайшем метеорологическом центре.

Формула расчета мощности ветроустановки:

Р = 0,5 * rho*S*Ср*V3*ng*nb. Р — показатель мощности ветрогенератора, rho — обозначение плотности воздуха, S — показатель участка метания ротора, Ср — величина аэродинамического влияния, V — показатель быстроты ветра, ng — радиаторный КПД, nb — редукторный КПД.

Разновидности ветроустановок

По размещению турбин к поверхности земли ветрогенераторы разделяют на:

  • вертикальные,
  • горизонтальные.

Турбина вертикального ветрогенератора размещается перпендикулярно к поверхности площадки, на которой установлен ветряк, а горизонтальный ветрогенератор имеет турбину, размещенную параллельно к поверхности земли.

Вертикальные ветрогенераторы имеют несколько разновидностей:

1. Стандартный вертикальный ветряк — характеризуется наличием вертикальной оси вращения и двух цилиндров. Вертикальный ветряк совершает постоянные вращательные движения. Недостаток такого ветряка — низкое потребление энергии ветра.

2. Роторная вертикальная ветроустановка характеризуется наличием ротора, который уменьшает общую нагрузку на подшипники ветряка, тем самым продлевая эксплуатационный строк устройства. Недостатками роторного ветряка является сложный монтаж и большая стоимость.

3. Ветряк вертикальной оси вращения с геликоидным ротором характеризуется наличием закрученных лопастей, которые отвечают за равномерность вращения ветра.

4. Ортогональный тип вертикального ветрогенератора не требует наличия сильного ветра и работает даже при малейшей скорости ветра от 0,7 м/с. Достоинства ортогонального ветряка — бесшумная работа, высокий уровень безопасности, хорошие технические особенности. К недостаткам ортогональных ветрогенераторов относят массивные лопасти и затрудненный монтаж.

Горизонтальные ветряки характеризуются наивысшим коэффициентом полезного действия и наличием флигеля, который отвечает за поиск ветра. Горизонтальные ветрогенераторы работают только при скорости ветра, которая составляет минимум 2-2,5 м/с.

Среди горизонтальных ветрогенераторов выделяют:

  • однолопастные ветряки, которые характеризуются небольшим весом и простотой монтажа;
  • двухлопастные ветряки имеют две лопасти и довольно высокие обороты;
  • трехлопастные ветряки имеют оптимальное количество лопастей и применяются в электроснабжении частных домов;
  • многолопастные ветроустановки используют для работы насосных или очистных водных станций.

В зависимости от материала, из которого изготовлены лопасти выделяют ветряки:

  • с жесткими лопастями: металлическими или стекловолокнистыми;
  • с парусными лопастями.

В соотношении с шаговым признаком винта выделяют:

  • ветрогенераторы с закрепленным шагом;
  • ветряки измеряемого шага.

В зависимости от сферы использования ветрогенераторы разделяют на:

  • промышленные;
  • домашние.

Промышленные ветряки занимают целые площадки и вырабатывают огромное количество электроэнергии. Такие устройства изготавливают на специальных заводах.

Домашние ветрогенераторы возможно изготовить самостоятельно. Такие устройства менее мощные и отличаются простотой и легкостью конструкции.

Изготовление самодельного ветрогенератора

Инструменты для работы:

  • сварочный аппарат;
  • электрическая дрель;
  • шуруповерт;
  • паяльный аппарат.

Рассмотрим инструкцию по изготовлению вертикального генератора своими руками:

1. Первым делом, необходимо рассчитать мощность устройства и определиться с выбором генератора для ветряка. В качестве генератора разрешено использовать автомобильный генератор. Но, использование генератора от автомобиля имеет несколько недостатков: скорость вращения лопастей должна быть достаточно высокой для обеспечения бесперебойной работы ветряка, для запуска такого устройства необходимо наличие дополнительного аккумулятора, автомобильный генератор имеет большой вес и отяжеляет общую конструкцию ветроустановки. Наилучшим генератором для ветряка, будет двигатель постоянного тока или электродвигатели, которые использовали в электронновычислительных машинах прошлого века. Приобретают такие устройства на радиорынке.

2. Чтобы оптимизировать работу ветрогенератора, следует использовать редуктор цепного или ременного типа. Редуктор ременного типа легче изготовить, а цепной редуктор обеспечивает высокую надежность устройства.

3. В изготавливаемом устройстве используем цепной редуктор. Для изготовления такого редуктора необходимо соединить ротор и генератор старой велосипедной цепью.

4. Чтобы прикрепить генератор, используйте болты или пластиковую трубу с хомутами. Участки, где расположены места крепления залейте силиконом или клеем.

5. Советы по изготовлению ротора:

  • от уровня сбалансированности ротора зависит коэффициент полезного действия ветрогенератора;
  • для изготовления лопасти для ветряка используйте двухмиллиметровый алюминий или пластиковые трубы с диаметром 6-8 см;
  • размер лопастей зависит от скорости ветра: лопасти большого размера лучше работают при слабом ветре, но имеют низкую скорость вращения, а узкие лопасти быстрее вращаются, но для работы требуют сильного ветра;
  • лучше соорудить съемные лопасти среднего размера, чтобы при слабом ветре снимать их, а при сильном устанавливать.

6. Для сооружения мачты используйте отрезки стальной трубы. Мачта должна состоять из нескольких секций, для облегчения монтажа и транспортировки ветряка. В качестве мачты используют антенные вышки или телескопические мачты.

7. Установка дополнительного шарнира на мачте позволит защитить ветроустановку от перегрузки во время сильных порывов ветра.

8. Чтобы сделать хвост ветрогенератора, возьмите отрезок трубы или уголок и прикрепите вертикальную лопасть на конец отрезка.

9. Главными элементами пульта управления является наличие вольтметра, амперметра, балластного проволочного резистора и диодного моста. При перемещении движка резистора в крайнее положение цепь размыкается и резистор начинает работать. Резистор обеспечивает аварийную остановку генератора. Максимальный ток, который выдерживает резистор 20-35 А за половину минуты.

10. В качестве инвертора используйте преобразователь покупного типа или старые источники бесперебойного питания для компьютеров.

Схема ветрогенератора:

Установка ветрогенератора

1. Определите место для установки мачты ветряка — крыша или площадка. Если мачта устанавливается на площадке, нужно залить фундамент и установить анкерное кольцо для фиксации мачты.

2. Следующий этап — сборка и соединение секций мачты.

3. После сборки мачты прикрепите генератор с помощью болтов или хомутов.

4. Закрепите лопасти на роторе. Соедините ротор с мачтой.

5. Установите датчики направления ветра.

6. Установите и закрепите ветрогенератор.

7. Подключите и запустите устройство.

Как сделать ветряную мельницу

Традиционно ветряные мельницы использовались на фермах для перекачивания воды или измельчения зерна. Современные ветряные мельницы или ветряные турбины могут использовать энергию ветра для выработки электроэнергии. Сделайте свою ветряную мельницу дома или в классе из бумажных стаканчиков и соломки. Все, что вам нужно, — это несколько простых принадлежностей для начала работы. Мы любим веселые, практические STEM-проекты для детей!

БУМАЖНАЯ ВЕТРОВКА ДЛЯ ДЕТЕЙ

КАК РАБОТАЕТ ВЕТРОВАЯ МЕЛЬНИЦА?

Энергия ветра существует уже давно.Возможно, вы видели ветряные мельницы на фермах. Когда ветер вращает лопасти ветряной мельницы, он вращает турбину внутри небольшого генератора для производства электроэнергии.

Ветряная мельница на ферме вырабатывает лишь небольшое количество электроэнергии. Чтобы производить электричество, достаточное для обслуживания большого количества людей, коммунальные предприятия строят ветряные электростанции с большим количеством ветряных турбин.

ТАКЖЕ ПРОВЕРЬТЕ: Как сделать водяное колесо

Энергия ветра — это альтернативный источник энергии, который считается «чистой энергией», поскольку для выработки энергии ничего не сжигается.Они прекрасны для окружающей среды!

ВАМ ТАКЖЕ МОЖЕТ ПОНРАВИТЬСЯ: Погода для детей

КАК ПОСТРОИТЬ ВЕТРОВУЮ МЕЛЬНИЦУ

Хотите распечатать инструкции с картинками? Пора вступить в библиотечный клуб!

ПОСТАВКИ:

  • 2 маленьких бумажных стаканчика
  • Сгибаемая соломка
  • Зубочистка
  • Ножницы
  • 4 пенни
  • Лента

ИНСТРУКЦИЯ

ШАГ 1: Нарисуйте точку в центре каждой чашки.

ШАГ 2: Проделайте отверстие в каждой чашке зубочисткой.

ШАГ 3: Сделайте одно отверстие достаточно большим, чтобы поместить в чашку сгибаемую соломинку.

Ищете простые для печати задания и недорогие решения проблем?

Мы вам поможем…

— >>> НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНЫЕ УЧАСТИЯ В STEM

ШАГ 4: Обмотайте 4 пенни внутри чашки соломкой, чтобы немного утяжелить ее.

ШАГ 5: Сделайте разрезы вокруг второй чашки на расстоянии примерно 1/4 дюйма друг от друга.

ШАГ 6. Сложите каждую отрезанную полосу, чтобы открыть ветряную мельницу

ШАГ 7: Поместите зубочистку в чашку ветряной мельницы, а затем вставьте зубочистку в конец гибкой соломки.

ШАГ 8: Подуйте или раскрутите ветряную мельницу и смотрите, как она работает!

ДОБАВИТЬ ЕЩЕ БОЛЬШЕ

  • Построить шаттл
  • Построить спутник
  • Построить судно на воздушной подушке
  • Пусковая установка для самолета
  • Сделать книгу
  • Построить лебедку
  • Самодельная солнечная печь
  • Автомобиль с резинкой
  • Как сделать воздушный змей

КАК СДЕЛАТЬ ВЕТРОВУЮ МЕЛЬНИЦУ

Щелкните изображение ниже или ссылку, чтобы увидеть больше увлекательных занятий STEM для детей.

Ищете простые для печати задания и недорогие решения проблем?

Мы вам поможем…

— >>> БЕСПЛАТНАЯ ДЕЯТЕЛЬНОСТЬ

Как сделать ветряную мельницу для школьного проекта

Используя несколько обычных предметов домашнего обихода, вы можете вместе со своими детьми построить работающую ветряную мельницу для любого школьного научного проекта. Если ваши дети особенно увлечены, вы можете даже заставить его производить электричество, основываясь на конструкции американской ветряной машины конца 19 века.Ветряная мельница будет генерировать достаточно переменного тока, чтобы питать небольшую лампочку. Если эксперимент проводится в помещении или в безветренный день, вам понадобится небольшой электрический вентилятор для создания ветра.

Строительство ветряной мельницы

1. Создайте нижнюю основу ветряной мельницы, приклеив 10 деревянных палок для поделок, бок о бок друг с другом с помощью клея для дерева. Повторите то же самое с еще 10 деревянными палочками, приклеенными бок о бок. Склейте две основы друг на друга в противоположных направлениях, чтобы получилось двухслойное дно.

2. Создайте башню ветряной мельницы, приклеив нижнюю часть трубки бумажного полотенца к центру основания с помощью столярного клея. Убедитесь, что трубка для бумажного полотенца плотно приклеена, нанеся несколько слоев клея по краям нижней части трубки.

3. Протолкните гвоздь через верх трубки для бумажных полотенец, оставив зазор на дюйм между верхом трубки и гвоздем. Покрутите гвоздь несколько раз, чтобы образовалось большое отверстие, позволяющее мельнице легко вращаться.

4. Приклейте большой круг для поделок к шляпке гвоздя с помощью клеевого пистолета.

5. Приклейте шесть деревянных палочек для поделок к задней части деревянного круга, расположив их на равном расстоянии друг от друга, образуя лопасти вентилятора.

6. Проверьте способность мельницы вращаться, направив вентилятор на мельницу и включив его.

Производство электроэнергии

1. Прикрепите по два магнита к каждой стороне гвоздя внутри трубки для бумажного полотенца. Оберните весь рулон магнитной проволоки вокруг верхней части трубки бумажного полотенца, окружая отверстие для гвоздя, но не закрывая его.Закрепите магнитный провод, оставив оба конца свободными примерно на три дюйма.

2. Отрежьте пластиковое покрытие обоих концов провода минимум на один дюйм. Убедитесь, что все покрытие соскоблено, обнажая медный провод.

3. Плотно оберните каждый конец магнитного провода вокруг каждого конца провода лампочки.

4. Проверьте ветряную мельницу, включив вентилятор, который должен вращать лопасти ветряной мельницы и зажигать лампочку.

Как сделать мельницу из бумаги (Вертушка оригами)

Ветер — великолепная стихия, согласитесь? Его сила может быть разрушительной, но ее также можно использовать для нашей пользы.Один из лучших примеров — ветряная мельница. Превратить чистую энергию ветра в электрическую — потрясающе! Сегодня мы покажем вам, как сделать мельницу из бумаги своими руками в технике оригами.

Содержание статьи

1. Как работают ветряные мельницы или ветряные турбины?
2. Сколько электроэнергии может производить ветряная турбина?
3. Символика бумажной мельницы
4. Материалы, необходимые для бумажной мельницы (бумажная вертушка)
5. Инструкции по изготовлению бумажной ветряной мельницы (бумажной вертушки)
6.Что вы будете развивать и чему научитесь, создав ветряную мельницу Origami

Как работают ветряные мельницы или ветряные турбины?

Хотя есть различия между ветряной мельницей и ветряной турбиной, основные принципы работы одинаковы — они оба используют энергию ветра. Ветряные мельницы в основном использовались для перемалывания зерна в муку , ветряные турбины использовались для производства электроэнергии . Мы опишем принципы производства электроэнергии, поскольку устойчивая энергия является важной темой в наши дни.

Ветряная турбина преобразует кинетическую энергию в электрическую.
  1. Ветер дует в сторону ветряной турбины и ее лопастей.
  2. Лопасти ротора на ветряной турбине поворачиваются и передают кинетическую энергию от ветра на приводной вал в центре лопастей ротора.
  3. Некоторые ветряные турбины могут иметь механизм управления шагом . Это небольшие электродвигатели, которые поворачивают ветряные турбины под лучшим углом к ​​ветру для достижения наилучшего эффекта.
  4. Внутри корпуса (называемого гондолой ) наверху башни ветряной турбины мы можем найти коробку передач . Коробка передач преобразует низкоскоростное вращение от ветра (около 16 об / мин) в высокоскоростное (около 1600 об / мин), которого достаточно для питания генератора, который находится прямо за коробкой передач.
  5. В гондоле мы также можем найти генератор , который находится за коробкой передач. Генератор получает кинетическую энергию от прядильного редуктора, а преобразует и в электрическую энергию .
  6. Сверху на гондоле находится анемометр . Анемометр или устройство автоматического измерения скорости предоставляет информацию о скорости и направлении ветра.
  7. Под гондолой находим мотор рыскания и тормоза. Задача двигателя Yaw — вращать ветряную турбину в направлении ветра, чтобы он улавливал максимальное количество энергии. Разрывы останавливают вращение турбины при слишком сильном ветре, чтобы не повредить ее.
  8. Кабель внутри башни ветряной турбины передает электроэнергию на трансформатор.
  9. Трансформатор преобразует электричество от ветряной турбины в более высокое напряжение (обычно в 50 раз более высокое напряжение), чтобы его можно было подключить к электросети.
  10. Электросеть приносит в наши дома электроэнергию, экологически чистую энергию.
  11. Ветер продолжается мимо турбины, но с меньшей скоростью и энергией, а также с большей турбулентностью, поскольку турбины нарушили поток.

Сколько электроэнергии может производить ветряная турбина?

Производство электроэнергии в значительной степени зависит от силы ветра.Типичная ветряная турбина имеет мощность 2–3 МВт (мегаватт) и может производить более 6 миллионов кВтч (киловатт-часов) электроэнергии в год. Этого хватит на мощности около 1 500 среднестатистических домохозяйств !

Существуют ветряные турбины разных размеров, но все они могут производить значительное количество возобновляемой энергии.

Ветряная турбина в среднем имеет КПД от 30% до 45%, достигая 50% в наилучших возможных сценариях. Это может показаться низким, но при 100% эффективности это будет означать, что весь ветер будет поглощаться ветряными турбинами.

Чем быстрее ветер, тем больше энергии вырабатывает ветряная турбина. Когда скорость ветра удваивается, вырабатывается в 8 раз больше электроэнергии. Но есть колпак, и ветряные турбины нужно останавливать, если ветер слишком сильный или есть риск их повреждения.

Символика бумажной мельницы

Сам ветер является символом перемен, движения и энергии. Ветряная мельница — способ добиться этого.

Китайская культура считает, что ветряная мельница символизирует способность повернуть вашу удачу вокруг и принять изменения в своей жизни.

В других культурах ветряная мельница часто символизирует свободную, невинную, беззаботную природу и энергию детей.

В европейской культуре ветряные мельницы известны благодаря упоминанию в «Дон Кихоте», где была придумана фраза «, наклонившаяся у ветряных мельниц », которая до сих пор используется для описания благородной, но бесполезной и нереальной борьбы или дела .

Один из самых известных символов Ветряных мельниц происходит из известной книги «Дон Кихот».

Материалы, необходимые для бумажной мельницы (бумажная вертушка)

Все, что нам нужно, чтобы сделать бумажную ветряную мельницу, — это бумага, булавка и соломка.
  • Бумага . Обычный лист бумаги формата А4 подойдет, но мы рекомендуем вам взять немного цветной бумаги для более красивой бумажной вертушки. Лучше всего подойдет специальная бумага для оригами, но это не обязательно.
  • Штифт . Чтобы прикрепить нашу бумажную деталь ветряка к соломке, подойдет одна булавка для доски или любая другая булавка.
  • Солома. Самым простым в использовании является трубочка для питья, но вы также можете использовать деревянные палочки или даже деревянный карандаш в качестве подставки.Подойдет все, что достаточно толсто, чтобы прикрепить к нему булавку.
  • Бонус: Цветные карандаши . Мы можем использовать цветные карандаши, чтобы рисовать разные формы на нашей Вертушке оригами и делать ее по-настоящему уникальной.

Инструкции по изготовлению ветряной мельницы из бумаги (бумажная вертушка)

Лучший способ научиться делать оригами — это наблюдать за тем, как кто-то его делает, и самому следовать за ним. Вот почему мы рекомендуем вам посмотреть видео в начале статьи с пошаговыми инструкциями.Если вы не можете посмотреть видео, следуйте инструкциям на схеме.

Бумажная ветряная мельница — схема

Инструкции для этой Вертушки оригами взяты с Pinterest.

  • Во-первых, нам нужно сделать квадратную бумагу, если мы используем бумагу формата А4.
    • Загните один угол к краю бумаги.
    • Отрежьте или оторвите лишнюю бумагу.
  1. Теперь сложите квадратный лист бумаги пополам по горизонтали и разверните. Сложите пополам еще раз по вертикали, и разверните.Теперь у вас на бумаге получатся горизонтальная и вертикальная линии.
  2. Согните левый и правый край бумаги к центральной точке. Раскройте. Теперь у нас есть 4 вертикальных сгиба на квадратной бумаге.
  3. Сделайте то же самое с верхним и нижним краями бумаги и согните их к центральной точке. Раскройте. Теперь у нас есть еще 4 горизонтальных складки.
  4. Теперь сложите квадратный лист бумаги по диагонали, чтобы получился X-образный сгиб. Раскройте. Переверните бумагу на другую сторону.
  5. Согните четыре угла к центру бумаги.Раскройте.
    Переверните бумагу. Теперь вы готовы сделать из бумаги основу ветряной мельницы.
  6. Сложите складку на четверть расстояния от нижнего края бумаги. И одновременно переверните складку, расположенную в четверти пути от правого края бумаги.
  7. Сформируется небольшой лоскут бумаги. Поверните его к правой стороне бумаги. Вы также можете повернуть клапан вниз, но не забывайте, в каком направлении вы складываете последующие клапаны.
  8. Поверните бумагу на 90 градусов по часовой стрелке.
  9. Повторите шаги 6 и 7 , и будет сформирован второй клапан.
  10. Снова поверните бумагу на 90 градусов по часовой стрелке.
  11. Повторите шаги 6 и 7 еще раз. Это сформирует еще два закрылка.
  12. И наша Мельница готова. Еще раз нажмите пальцем на все края мельницы, чтобы она сохранила форму.
  13. Теперь используйте булавку, чтобы прикрепить ее к соломе.
  14. Проверьте свою ветряную мельницу на улице в ветреный день или дуя в нее.

Что вы будете развивать и чему научитесь, создавая ветряную мельницу оригами

  • Двигательные навыки и зрительно-моторная координация
  • Внимание и концентрация
  • Математические концепции, геометрия, пропорции и дроби
  • Уверенность, терпение и сопротивление разочарованию
  • Творчество

Если вам понравилось делать ветряную мельницу из бумаги и вы хотите большего Проекты оригами, смотрите другие наши посты:

  • Сделайте Оригами Дом , чтобы сделать дом для всей энергии, которую генерирует ветряная мельница.
  • Оригами Свинья , если вы хотите расширить свое хозяйство до целой фермы!
  • А чтобы еще больше сложить бумагу, загляните в категорию Origami . Мы уверены, что вы найдете больше занятий оригами, которые вам понравятся.
Подпишитесь на нашу рассылку новостей

Если вы ищете отличные занятия по STEM для детей и советы по развитию детей, вы попали в нужное место! Проверьте категории ниже, чтобы найти подходящее занятие для вас.

STEM Science

Видео, руководства и объяснения по STEM Science пошагово с материалами, которые, вероятно, уже есть у вас дома.Найдите новые научные идеи.

Подробнее
STEM Technology

Видео, руководства и пояснения по STEM Technology пошагово с материалами, которые, вероятно, уже есть у вас дома. Найдите новые технологические идеи.

Подробнее
STEM Engineering

Видео, руководства и пояснения по STEM Engineering, пошаговые инструкции с материалами, которые, вероятно, уже есть у вас дома. Новые инженерные идеи!

Подробнее
STEM Math

Видео, руководства и объяснения по STEM Math пошагово с материалами, которые, вероятно, уже есть у вас дома.Найдите новые идеи по математике.

Подробнее
Психология

Узнайте все о темах психологии развития, которые вы всегда хотели знать. Вот статьи из детской психологии и психологии развития в целом.

Подробнее
Первый год жизни ребенка

По мере развития ребенка ежемесячно с момента его рождения. Личный опыт и советы о том, как справиться с проблемами, с которыми вы столкнетесь в процессе воспитания детей.

Подробнее

О Ведране Ледере

Он всегда считал классическое обучение скучным и пресным.Ему нравится экспериментировать и учиться на практике. Благодаря своему детскому характеру, он всегда органично сочетался с детьми.

Посмотреть все сообщения Vedran Leder | Сайт

Опубликовано в: STEM, STEM Math | Tagged: Деятельность, Строительство, Развитие ребенка, Дети, Когнитивное развитие, Творчество, Инженерия, Обучение, Логические навыки, Математика, Двигательные навыки, Оригами, Бумажная деятельность, STEM, основные упражнения для 2-го класса, основные мероприятия для 3-го класса, основные мероприятия для 4 класс

Как сделать ветряную мельницу для школьного научного проекта

ВВЕДЕНИЕ

В этой теме мы покажем вам, как построить ветряную мельницу дома для вашего научного проекта или выставки.

Цель проекта ветряной мельницы — продемонстрировать возможность преобразования энергии ветра в электрическую для учащихся начальной и средней школы, а также для детей.

Эта самодельная модель ветряной мельницы для школьного научного эксперимента сделана с использованием таких материалов, как картон, бумага, краски и термоклей, которые легко доступны дома по низкой цене для учащихся и детей

Ветряная мельница или информация о ветряной турбине (обзор)

Ветряные мельницы — это машины, которые помогают преобразовывать энергию ветра в полезную работу за счет постоянного вращения.

Это вращение ветряной мельницы используется для питания двигателя или генератора, которые, в свою очередь, используются для выработки электричества или выполнения некоторых механических работ.

История ветряных мельниц

Использование энергии ветряных мельниц для вращения объектов восходит к 1 -м годам -го века в Греции.

Они использовались, чтобы поднимать и опускать предметы, в основном воду с земли. Для питания машин для измельчения зерна и обработки пищевых продуктов

В последнее время для питания двигателей для выработки электроэнергии.

Это лучший образец колесно-осных машин.

Колесо может свободно вращаться вокруг оси, используя энергию ветра для перемещения своих форм, которые могут улавливать ветер.

Типы ветроэнергетических установок
  • по горизонтали ось
  • Вертикальный ось
  • Канальный Ветряные турбины

Как построить работающую ветряную мельницу пошагово видео

В этом видео мы покажем пошаговые видеоинструкции о том, как построить модель ветряка в домашних условиях легкий способ для научной выставки

Сначала вырежьте картон по форме ветряной мельницы и склейте их вместе, чтобы построить ветряную мельницу.

Затем мы создаем шесть лопастей для вентилятора и картон круглой формы.

Сделайте в центре отверстие, достаточно большое, чтобы через него прошли деревянные шпажки, и приклейте шесть лезвий к круглому картону.

Убедитесь, что лопасть вентилятора ветряка вращается на оси деревянных шпажек, установленных на ветряке.

Создайте большую базу для установки ветряной мельницы. Далее мы создаем дорогу и приклеиваем ее к большому основанию вместе с уже построенной мельницей.

Теперь разместите уже построенный дом рядом с мельницей.

Наконец, поместите несколько небольших цветочных кустов и небольших деревьев вдоль дороги, чтобы завершить проект.

Материалы, использованные для постройки действующей ветряной мельницы

Материалы, использованные в этом видео, показаны ниже, чтобы построить работающую модель ветряной мельницы дома с помощью ваших родителей.

  • Карточка доска
  • Масштаб
  • Карандаш
  • Отходы коробка для картона
  • Лезвие
  • Штифт
  • деревянный шпажки
  • Февикол
  • Цвет и официальные документы
  • Ножницы
  • Горячий Клей-пистолет
  • Эскиз ручка
  • Цвета
  • Краска щетка
  • Лед кремовые палочки
  • Соломка
  • Бусы
  • Пластик машины

Вопросы и ответы о работающей ветряной мельнице

1.Каковы основные области применения ветряных мельниц?

Ветряные мельницы в основном используются для перекачивания воды, распиловки древесины, выработки электроэнергии и измельчение зерна или специй.

2. Сколько существует различных типов ветряных мельниц?

Разное Типы ветряных турбин: Горизонтальная ось, Вертикальная ось и Канальный Ветряные турбины.

3. Как бы вы описали ветряную мельницу?

Ветряные мельницы в основном используются для выработки электроэнергии.Первый ветер крутит лопасти, лопасти вращают ротор, ротор вращает вал, вал вращает генератор; а генератор производит электричество.

4. Кто сделал мельницу?

В 1854, Даниэль Халладей изобрел ветряную мельницу в США, в своем Коннектикуте. механический цех.

Выводы

В этом научном проекте вы узнаете, как сделать ветряную мельницу, вырабатывающую электричество, которая поможет студентам узнать о том, как ветер используется для выработки электроэнергии с помощью ветряной мельницы

А также как сделать ветряную мельницу для научного проекта из легкодоступных материалов в домашних условиях.

Научный проект «Модель ветряной мельницы

» | Научный проект

Какая конструкция ветряной мельницы самая прочная? Что будет лучше при производстве работ?

  • Строительная бумага
  • Открытки
  • Бумага для принтера
  • Соломинки пластиковые
  • Строка
  • Скрепка
  • Лента
  • Ножницы
  • Клей
  • Шампуры деревянные
  • Пробойник
  1. Вырежьте по квадрату из бумаги каждого типа.
  2. Нарисуйте X по диагонали от угла к углу на каждом из них.
  3. С помощью дырокола проделайте в центре отверстие, достаточно большое, чтобы через него прошла соломинка.
  4. Отрежьте по каждой линии, но остановитесь примерно на полдюйма от центрального отверстия.
  5. Поднесите каждый свободный угол к центру листа бумаги и закрепите его клеем. Это создаст «паруса» для вашей ветряной мельницы.
  6. Вставьте соломинку в центр каждой мельницы, она будет служить осью.
  7. Вставьте деревянную шпажку через соломинку, чтобы она могла свободно вращаться.
  8. К концу соломинки прикрепите один конец веревки к соломке. Другой конец веревки привяжите к скрепке или скотчем.
  9. Возьмитесь за концы деревянной шпажки и подуйте на паруса своей модели ветряной мельницы. Что происходит? Какая мельница работает лучше всего и почему?

Нить будет наматываться на солому, когда ветряная мельница будет двигаться, и скрепка будет поднята.Картон, вероятно, даст лучшие паруса, потому что он самый жесткий. У бумаги для принтера самые слабые паруса.

Форма, полученная при складывании углов бумаги в центр, образует парус, от которого у вас перехватит дыхание, когда вы на него дунете. Затем ваше дыхание будет вращать колесо, которое будет вращать ось. Поскольку ось соединена с веревкой и болтающейся скрепкой, она преобразует энергию вашего дыхания, удерживаемую колесом, в полезную работу, скручивая веревку и поднимая скрепку.

Вы также можете построить модель водяного колеса, в которой используется та же концепция колесно-осевой машины, что и ветряная мельница.

  • Пластиковая бутылка 2 литра
  • Пустая катушка с нитью
  • 2 каталожные карточки
  • Карандаш
  • Лента
  • Строка
  • Скрепка
  • Клей
  1. Отрежьте верхнюю часть 2-литровой бутылки из-под газировки в том месте, где она начинает сужаться.
  2. Вырежьте две прорези примерно 2 дюйма в длину и полдюйма шириной на верхнем крае, прямо напротив друг друга.
  3. Вырежьте четыре отверстия около дна бутылки шириной около четверти дюйма.
  4. Обрежьте учетные карточки так, чтобы у вас было четыре лезвия по длине катушки.
  5. Сделайте небольшую складку по бокам учетных карточек, чтобы равномерно приклеить лезвия к катушке. Подождите, пока клей полностью высохнет.
  6. Проденьте карандаш в отверстие в середине катушки.
  7. Привяжите один конец веревки (длиной около 1 фута) к скрепке, а другой конец приклейте к карандашу. Дайте полностью высохнуть.
  8. Вставьте каждый конец карандаша в прорези, сделанные вами в верхней части бутылки.
  9. Поместите водяное колесо под кран, расположив отверстие над катушкой.
  10. Включите кран.

Вода из крана попадет на лопасти и заставит «колесо» вращаться, поднимая веревку и скрепку.

Заявление об отказе от ответственности и меры предосторожности

Education.com предлагает идеи проекта Science Fair для информационных целей. только для целей. Education.com не дает никаких гарантий или заверений относительно идей проектов Science Fair и не несет ответственности за любые убытки или ущерб, прямо или косвенно вызванные использованием вами таких Информация. Получая доступ к идеям проекта Science Fair, вы отказываетесь от отказаться от любых претензий к Education.com, которые возникают из-за этого. Кроме того, ваш доступ к веб-сайту Education.com и идеям проектов Science Fair покрывается Политика конфиденциальности Education.com и Условия использования сайта, которые включают ограничения об ответственности Education.com.

Настоящим дается предупреждение, что не все идеи проекта подходят для всех индивидуально или при любых обстоятельствах. Реализация идеи любого научного проекта должны проводиться только в соответствующих условиях и с соответствующими родительскими или другой надзор.Прочтите и соблюдайте правила техники безопасности всех Ответственность за использование материалов в проекте лежит на каждом отдельном человеке. Для Для получения дополнительной информации обратитесь к справочнику по научной безопасности вашего штата.

Ветряная мельница | Создать вики | Фэндом

Простая ветряная мельница из творческого теста

Ветряная мельница с более чем одним шасси на оси вращения мельницы.

Он состоит из подшипника ветряной мельницы — или механического подшипника в более старых версиях — и шерсти / парусов.

Использование []

К передней части подшипника ветряной мельницы можно прикрепить любой блок, но только шерсть и паруса будут производить энергию. Шерсть или парус можно разместить в любой конфигурации, и форма не имеет значения. Супер клей нужен для скрепления блоков между собой. Паруса будут соединяться друг с другом и уже прикрепленными блоками без использования суперклея. Щелкните правой кнопкой мыши подшипник мельницы пустой рукой, чтобы запустить мельницу. Если вы хотите остановить его, чтобы изменить прикрепленные блоки, просто снова щелкните правой кнопкой мыши по блоку пустой рукой.Гаечный ключ можно использовать для изменения направления вращения ветряной мельницы.

Количество мощности от ветряной мельницы
Количество прикрепленных блоков шерсти / паруса Выработанная мощность об / мин
0-7 0su 0
8-15 512су 1
16-23 1024su 2
24-31 1536су 3
32-39 2048су 4
40-47 2560su 5
48-55 3072су 6
56-63 3584су 7
64-71 4096су 8
72-79 4608su 9
80-87 5120су 10
88-95 5632су 11
96-103 6144су 12
104-111 6656su 13
112-119 7168su 14
120-127 7680су 15
128+ 8192su 16

История []

Версия 0.3.1: Требуемые минимальные блоки парусов теперь можно настроить в конфигурации.
Версия 0.3: разделение функциональности механического подшипника на новый подшипник ветряной мельницы.
Версия 0,1 : добавлено.

Как сделать декоративную ветряную мельницу • Crafting my Home

Поделись весельем!

Добавьте тонны домашнего очарования своему интерьеру с помощью этой недорогой декоративной ветряной мельницы.

Вы приметили красивый деревенский декор ветряной мельницы, который вы видели вокруг? Но с ценниками от 100 долларов и выше это действительно сложно уместить в небольшой бюджет.Угадай, что? Я придумал, как сделать его примерно за 10 долларов!

Ага, эта красивая декоративная ветряная мельница была сделана за небольшую часть стоимости, и я очень рад показать вам, как это сделать.

Осенью я хочу обновить нашу гостиную, чтобы она стала немного уютнее. На лето мы украсили его, чтобы он выглядел как тропический уголок, но теперь я готов к другим элементам фермерского дома.

Попрощаться с ананасами и пальмовыми листьями можно, только заменив их ветряными мельницами и тыквами!

Потратив слишком много времени на изучение ветряных мельниц в Интернете, я всерьез задумался о покупке одной из них.Но даже если у меня есть деньги, мое сердце болит при мысли о том, чтобы потратить столько денег на один предмет декора.

Мне нравятся варианты. Множество вариантов! Так что, когда я хочу что-то поменять по прихоти, я могу. Тогда я решил придумать, как вместо этого сделать свою декоративную ветряную мельницу!

Я искал идеи для металлических колец, молился, чтобы они были в моем бюджете, и был так взволнован, когда нашел 19-дюймовое металлическое кольцо с цветочным рисунком! Идеально подходит для большой деревенской ветряной мельницы! После того, как он принес его домой, видение развернулось.

Даже лучше, чем этот чрезвычайно привлекательный ценник на мой декор ветряной мельницы своими руками, было то, насколько весело и легко было сделать это всего за полдня.

Как сделать декоративную ветряную мельницу

Припасы:

Вырежьте 12 лопастей ветряной мельницы из покровной бумаги. Вы можете использовать картон, но он не будет таким прочным.

Прокатайте лезвия по краю стола, чтобы они немного изогнулись. Убедитесь, что вы изгибаете их все так, чтобы все разрезы находились на одной стороне.

Краска распылением лопастей вентилятора. Я начал с базового слоя закаленной стали с обеих сторон.

Затем я добавил пятнистый слой темной бронзы на фасады. Затем я добавил несколько мазков Metallic Gold. Золото выглядело очень чистым, поэтому я снова добавил немного темной бронзы сверху, чтобы оно выглядело более ржавым.

На покраску лопастей вентилятора ветряка ушло всего около 20 минут.

Пока лезвия сохнут, включите клеевой пистолет. Используйте куски дерева, чтобы скрепить кольца вместе, чтобы центральное кольцо было точно центрировано.Я не стал этого делать, я попытался подкорректировать и добавить древесину в конце.

Но я очень рекомендую сделать это в первую очередь.

Когда они высохнут, начните нанизывать лезвия на кольца. Откройте прорези и поместите кольца в вырезанные отверстия. Используйте небольшой кусок ленты на спине, чтобы закрыть прорезь, когда закончите.

Расположите лезвия там, где вы хотите, затем закрепите ложкой горячего клея на тыльной стороне лезвия вокруг кольца.Обязательно закрепите верх и низ.

Чтобы повесить новый красивый декор ветряной мельницы, привяжите кусок веревки к задней части кольца на внешней стороне деревянной части. Это предотвратит его скольжение.

Я также использовал немного горячего клея, чтобы прикрепить конец веревки к задней части дерева, чтобы он случайно не торчал, так красиво висит на стене или каминной полке.

Тогда остается только решить, где повесить вашу новую декоративную ветряную мельницу.

А теперь закончим остальной осенний декор!

Материалы

  • Шаблон лопастей ветряной мельницы
  • 19 ″ металлическое кольцо с цветочным рисунком
  • Обложка
  • Разнообразие аэрозольных красок под металл
  • Кусок дерева 19 ″ x 3/4 ″ x 1/4 ″

Инструменты

  • Термоклеевой пистолет и клеевые стержни
  • Лента

Инструкции

  1. Вырежьте 12 лопастей ветряка из покровной бумаги.Вы можете использовать картон, но он не будет таким прочным.
  2. Прокатите лезвия по краю стола, чтобы они немного изогнулись. Убедитесь, что вы изгибаете их все так, чтобы все разрезы находились на одной стороне.
  3. Покраска распылением лопастей вентилятора. Я начал с базового слоя закаленной стали с обеих сторон.
  4. Затем я добавил пятнистый слой темной бронзы на фасады. Затем я добавил несколько мазков Metallic Gold. Золото выглядело очень чистым, поэтому я снова добавил немного темной бронзы сверху, чтобы оно выглядело более ржавым.
  5. Пока лезвия сохнут, включите клеевой пистолет. Используйте куски дерева, чтобы скрепить кольца вместе, чтобы центральное кольцо было точно центрировано.
  6. После того, как они высохнут, начните нанизывать лезвия на кольца. Откройте прорези и поместите кольца в вырезанные отверстия. Используйте небольшой кусок ленты на спине, чтобы закрыть прорезь, когда закончите.
  7. Расположите лезвия там, где вы хотите, затем закрепите ложкой горячего клея на тыльной стороне лезвия вокруг кольца.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
