Содержание

Как собрать проектор из смартфона, лупы и коробки от обуви

Проектор — дорогое устройство, но его можно собрать самостоятельно из подручных предметов. Нам потребуется смартфон в качестве источника изображения, лупа, чёрная краска или бумага, а также коробка из-под обуви, скотч или клей, карандаш и канцелярский нож.

Вырежьте в коробке отверстие, в которое можно закрепить лупу. Если у вас есть линза отдельно, вы можете вклеить её, а в том случае, если вы не хотите портить лупу, её можно примотать скотчем (лучше всего изнутри, чтобы конструкция смотрелась более эстетично).

Внутреннюю часть коробки покрасьте чёрной краской или обклейте чёрной бумагой. Это необходимо для того, чтобы в коробке было темно и свет не поглощался стенками, а поступал только на линзу. Если не покрасить коробку, изображение будет недостаточно ярким.


Проделайте в коробке отверстия для питающего USB-кабеля и колонок (если вам недостаточно громкости смартфона и нужен более громкий звук). Установите смартфон внутри коробки, поставив его на подставку. Она может быть любой, главное — чтобы смартфон находился в положении, близком к вертикальному. По законам оптики, изображение, преломляющееся через линзу, переворачивается, поэтому вам потребуется повернуть смартфон так, чтобы картинка на нём была вверх ногами. На Android настроить ориентацию изображения можно с помощью приложений Screen Rotation Control или Ultimate Rotation Control.

Выключите в комнате свет, зашторьте окна, установите на смартфоне максимальную яркость и запустите видео. Если изображение получилось плохо сфокусированным, попробуйте изменить расстояние смартфона от линзы, перемещая его внутри коробки. Зафиксируйте смартфон в такой позиции, при котором картинка получается наиболее чёткой.

С проектором лучше всего использовать специальное полотно из белой ткани, но можно обойтись и обычной стеной. Имейте в виду, что размер изображения зависит от удалённости проектора от стены. Чем он дальше, тем картинка больше, но её качество снижается.

www.iguides.ru

Как сделать проектор своими руками в домашних условиях

Мы продолжаем рассматривать самые простые самоделки и сейчас расскажем о том, как сделать проектор своими руками в домашних условиях. Такой самодельный прибор понадобится для того, чтобы заменить домашний кинотеатр и посмотреть личные фотографии либо даже фильмы на большом экране. Собрать такой проектор из картонной коробки и лупы сможет даже ребенок, причем сделает это он не больше, чем за 5 минут. Итак, представляем вашему вниманию технологию изготовления простейшего проектора из подручных средств

Пошаговая инструкция

Чтобы вам было понятно, как сделать проектор из коробки и телефона рассмотрим все этапы пошагово с фото примерами:

  1. Подготавливаем материалы и инструменты для сборки: обувную коробку, линзу с 10-кратным увеличением, канцелярский нож, простой карандаш, изоленту, скрепку и конечно же смартфон.Список материалов
  2. Вырезаем окошко для установки лупы. Увеличительное стекло обязательно должно устанавливаться по центру. Чтобы самостоятельно отцентровать линзу рекомендуем расчертить диагонали на нужной стороне коробки. Так вы узнаете, где центр и тогда уже легче будет сделать ровный вырез. Измерив диаметр лупы, с помощью циркуля сделайте разметку, по которой можно просто и точно вырезать отверстие.
    Центр прямоугольникаОбводим лупуВырезаем круг
  3. Крепим лупу изолентой к коробке. Можете использовать любой другой крепеж, который есть под рукой, к примеру, силикон или клеевой пистолет. Нужно постараться сделать крепление прочным, чтобы линза не оторвалась и не разбилась.
    Крепление увеличителя
  4. Подготавливаем подставку для смартфона. Можно использовать обычную скрепку, выгнув ее соответствующим образом, а можно сделать подставку своими руками из обрезков картона. Подставка должна фиксировать телефон практически в вертикальном положении.
  5. Выключаем свет в комнате и тестируем самодельный проектор. Нужно правильно подобрать расстояние от смартфона до линзы в коробке. Экспериментируя с расположением устройства можно самому выбрать наиболее подходящий ракурс, при котором проецируется четкое и яркое изображение.
    Идеальное расположение
  6. Загружаем на телефон приложение, с помощью которого можно переворачивать изображение. Это необходимо, потому что при проецировании видео либо картинки с телефона изображение переворачивается на 180 градусов по законам оптики. Пользователи андроид могут установить Ultimate Rotation Control, а владельцы айфонов и айпадов могут использовать Video Rotate And Flip или что-то подобное. На некоторых моделях телефонов будет достаточно просто отключить «автоповорот экрана» и перевернуть телефон вверх тормашками.Переворот экрана
  7. оследний штрих – нужно сделать ввод в коробке для зарядки мобильного устройства, чтобы оно не разрядилось во время просмотра.
    Подключение зарядного устройства

Наглядно увидеть весь процесс сборки вы можете на видео:

Простой способ изготовления дешевого кинотеатра

Вот по такой инструкции можно изготовить проектор своими руками в домашних условиях. Как вы видите, ничего сложного нет и при этом не нужно тратить деньги на покупку материалов, т.к. коробку, изоленту и даже увеличительное стекло можно найти в собственной мастерской.

Что еще важно знать

Если вы хотите, чтобы изображение на стене было более ярким и четким, лучше использовать не телефон, а планшет или ноутбук. В этом случае увеличительное стекло должно быть больше, т.к. размер самого экрана больше. В данном случае мы используем особый тип линз – линзу Френеля прямоугольной формы, так как найти подходящую стеклянную – не простая задача. Купить такую линзу можно в интернете. Пример того, как быстро сделать проектор из ноутбука либо планшета, вы можете просмотреть на фото ниже:

Еще один важный момент — если самодельное устройство проецирует не очень хорошую картинку на стену, и при этом вы уже старались менять местоположение смартфона, значит дело в линзе. Попробуйте протереть ее или заменить ее на более качественную, если перед этим купили дешевый вариант. Увеличение размера линзы может также улучшить картинку.

Помимо этого, хотелось бы обратить внимание на важный нюанс — чтобы самодельный домашний кинотеатр показывал четкую картинку, яркость на мобильном устройстве нужно поставить на максимум. Улучшить четкость проектора можно, покрасив внутренние стенки коробки из картона в черный цвет, например, краской из баллончика или обычным маркером, можно оклеить ее изнутри черной бумагой.

Так должно выглядеть слайд-шоу на стене

К стене, на которой будет отображаться слайд-шоу либо видео, также есть свои требования. Лучше всего направлять проекцию на специальное полотно для проектора, однако если такого нет, подойдет ватман размера А1, закрепленный в рамке или просто на стене с помощью кнопок. Тут же хотелось бы уточнить, что пользоваться таким самодельным кинотеатром дома можно только в том случае, если в комнате достаточно темно. Свет будет перебивать изображение.

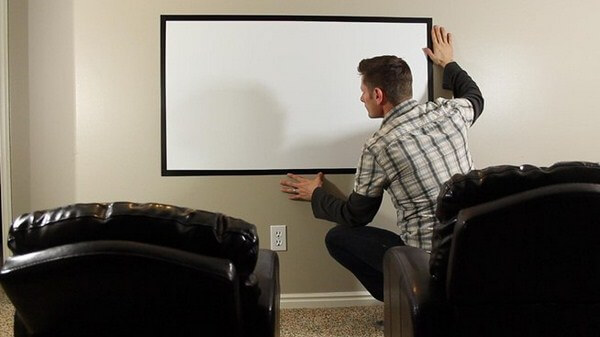

Полотно для проектора

Вот и все, что хотелось рассказать вам о том, как сделать проектор своими руками в домашних условиях! Если наши идеи вам понравились, не поленитесь поделиться ими с друзьями в социальных сетях, чтобы и они знали о технологии сборки самодельного домашнего кинотеатра за 5 минут!

Будет полезно прочитать:

samelectrik.ru

Проектор своими руками: 3 простых способа сборки

Сегодня существует огромное разнообразие приспособлений для воспроизведения видеоматериалов: телевизоры, смартфоны, домашние кинотеатры и т.д. Но организовать трансляцию для сколь-нибудь широкой аудитории увы не так просто, так как домашний кинотеатр или проектор стоит больших денег, и позволить себе такое удовольствие может далеко не каждый. Поэтому мы рассмотрим теоретические аспекты и несколько методов, которые позволят вам изготовить проектор своими руками.

Теория

Принцип передачи картинки с какого-либо носителя на вертикальную поверхность основывается на законах оптики. При взаимодействии различных  носителей со световым потоком происходит преломление лучей, изменение спектра с последующим отображением на экране.

Самодельный проектор можно реализовать разными способами. На практике существуют несколько технологий передачи изображения, которые реализованы во всевозможных фильмоскопах, слайдерах и проекторах. Наиболее популярны такие конструктивные решения:

  • Диапроектор – основан на прохождении светового потока через прозрачный носитель. На рисунке ниже приведена схема такого устройства, Принципиальная схема диапроектора
    Рис. 1: принципиальная схема диапроектора

где от источника света 2 поток направляется отражателем 1 к слайду 4, находящемуся в фокусирующей линзе 3. Измененный спектр  распространяется до оптического усилителя 6 и передается на экран 7.

  • Эпипроекторы – работают за счет отражения светового потока от непрозрачных объектов. Принципиальная схема эпипроектораРис. 2: принципиальная схема эпипроектора

На рисунке выше приведен принцип действия проектора отражающего типа, в котором источник света 1 передает поток, отражающийся зеркалами 2 и попадающий на изображение 3. Измененный  световой поток перемещается через объектив на отражатель, который передает картинку на экран.

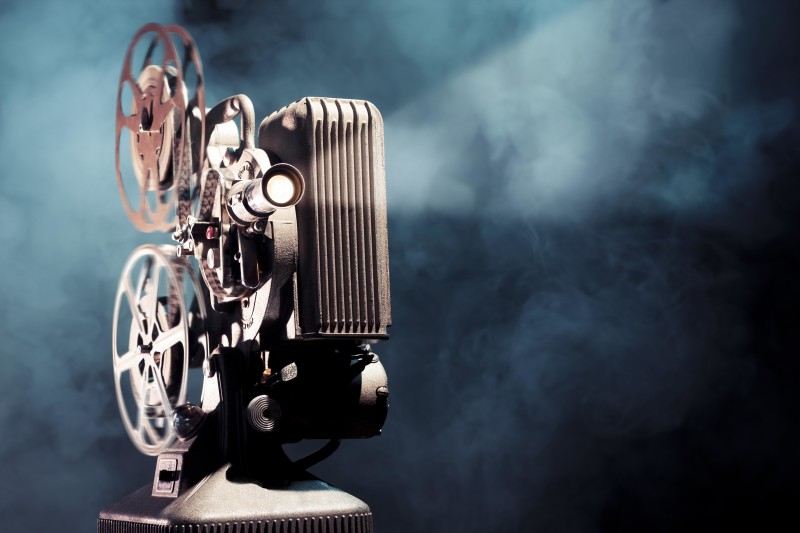

  • Кинопроекторы – передают видеоинформацию от движущихся слайдов кинопленки при прохождении через них светового потока.
  • DLP проекторы – транслируют видеоинформацию с помощью отражения светового потока от специального чипа. Сам поток в них формируется цветовой логической матрицей. Такие приборы выдают высокую четкость картинки и точность цветопередачи. Принципиальная схема DLP проектораРис. 3: Принципиальная схема DLP проектора
  • LCD проекторы – реализуют передачу изображения посредством прохождения света через прозрачную LCD панель. В отличии от DLP технологии, жидкокристаллические проекторы дают на выходе яркие живые и насыщенные цвета.

Сегодня цифровые мультимедийные проекторы могут легко конкурировать по качеству фото и видеоматериалов с лучшими HD телевизорами. Поэтому домашние проекторы могут использоваться как персональный кинотеатр для семейного просмотра фильмов или в качестве средства демонстрации наглядных материалов на конференциях и лекциях. Увы, воссоздать цифровое мультимедийное устройство своими руками практически невозможно, так как необходимо синхронизировать работу механических, оптических и цифровых элементов. Но реализовать классический проектор с использованием цифрового оборудования под силу каждому.

На базе смартфона

Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными. Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.

Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.

Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.

Процесс изготовления проектора из смартфона заключается в следующем:

  • Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения.
  • Разметьте на выбранной стенке середину, вокруг которой вырежьте  отверстие под увеличительное стекло. Сделайте отверстие под лупуРис. 4: сделайте отверстие под лупу
  • Закрепите увеличительное стекло на стенке коробки. Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора. Закрепите лупуРис. 5: закрепите лупу
  • Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки. Изготовьте держательРис. 6: изготовьте держатель
  • Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Подберите расстояниеРис. 7: подберите расстояние
  • Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.

Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°.  В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.

Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

Пример голографического проектораРис. 8: пример голографического проектора

На основе планшета или ноутбука

Такой проектор обладает более высоким качеством изображения за счет большего экрана. Существуют как более «гуманные» способы выполнения, при которых цифровые устройства остаются целыми, так и методы для которых вам понадобиться извлечь графическую матрицу для трансляции изображения.

Чтобы изготовить проектор из ноутбука вам понадобится картонная коробка достаточно больших размеров, чтобы ее торцевая сторона была соизмерима с монитором, а длина составляла не мене 50см. Увеличительное стекло должно иметь довольно большие размеры, хорошо справятся с задачей линзы Френеля, также актуально использовать линзу от приспособления для полностраничного чтения книг. Чтобы собрать проектор вам понадобится выполнить следующие действия:

  • Прорежьте на торцевой поверхности коробки отверстие для увеличительного стекла. Прорежьте отверстие для стеклаРис. 9: прорежьте отверстие для стекла

Его габариты делаются чуть меньше линзы, чтобы ее можно было закрепить на краях.

  • При помощи изоленты, скотча или силиконового герметика зафиксируйте объектив в отверстии. Зафиксируйте линзуРис. 10: зафиксируйте линзу

Важно добиться плотного прилегания стекла к картону, чтобы исключить проникновение света в проектор извне.

  • В стенке напротив сделайте отверстие для монитора ноутбука. Сделайте отверстие для монитораРис. 11: сделайте отверстие для монитора

При установке последнего край картона должен идти внахлест, чтобы свет, опять же, не проникал внутрь проектора.

  • Установите ноутбук вверх ногами так, чтобы клавиатура находилась на крышке коробки. По принципу оптического переворота картинки линзой. Установите ноутбукРис. 12: установите ноутбук

Простейший проектор из ноутбука готов, достаточно включить его в розетку и можете наслаждаться трансляцией любимого фильма. По такому же принципу можете использовать планшет для сборки проектора.

Проектор из устройства для просмотра слайдов

Изготовление проектора из уже готового агрегата значительно упрощает задачу, так как никаких корректировок в плане оптических эффектов вам производить уже не требуется. Эти настройки сделаны на заводе и аппарат для просмотра слайдов прекрасно демонстрирует графические объекты с бумажных или других носителей форматом А4. Единственная ваша задача – подобрать наиболее подходящий транслятор фото- видеосигнала. В данном примере мы рассмотрим изготовление проектора из рабочего монитора планшета, который подходит по размеру диаскопа.

Для этого вам понадобится выполнить такие действия:

  • Отсоедините матрицу от гаджета, отлично подойдет планшет, который вами более не эксплуатируется. Демонтируйте ЖК матрицуРис. 13: демонтируйте ЖК матрицу

При демонтаже матрицы соблюдайте предельную  осторожность, чтобы не повредить хрупкий элемент.

  • Вместе с LCD панелью демонтируйте и электронную плату планшета, так как через нее будет осуществляться подключение к ПК для передачи данных.
  • Поместите матрицу на стекло с зазором между ними около 5мм. Установите ЖК панель на стеклоРис. 14: установите ЖК панель на стекло

Расстояние необходимо для вентиляции, так как мощный поток света будет обуславливать и чрезмерное нагревание поверхности.

  • Установите напротив зазора вентилятор, в данном случае используется кулер. Установите вентиляторРис. 15: установите вентилятор

Благодаря малому весу он крепиться при помощи двустороннего строительного скотча.

Проектор готов – достаточно подключить оба устройства в сеть и запустить нужный видеоматериал через компьютер. На этом проекторе вы получите достаточно высокое качество изображения, которое, как правило, мало зависит от расстояния до экрана. Следует отметить, что в продаже можно найти и меньшие устройства для просмотра слайдов, которые будут соизмеримыми с экраном смартфона.

Способы улучшения качества картинки

Чтобы повысить четкость изображения от самодельного проектора необходимо выполнить такие несложные меры:

  • Установите на мониторе максимальную яркость и контрастность – это повысит качество передачи картинки.
  • Устраните все щели и зазоры в корпусе проектора, через которые может проникать лишний свет.
  • Окрасьте внутренние стенки самодельного проектора в черный цвет. Если есть возможность, лучше оклеить ее черной бархатной тканью, чтобы максимально снизить отражение света от стенок. Окрасьте стенки в черный цветРис. 16: окрасьте стенки в черный цвет

Помимо этого на качество трансляции проектора влияют и внешние факторы. Так, чтобы картинка хорошо воспринималась, окна должны завешиваться шторами в светлое время суток, а ночью просто отключаются все источники освещения. Запомните, чем меньше расстояние до экрана, тем выше качество изображения на нем. Также имеет значение и сам экран – предпочтительнее иметь ровную однотонную поверхность спокойных цветов.

Видео инструкции



www.asutpp.ru

Как сделать проектор для мобильного телефона своими руками

Просмотрим фильмов или фотографий на большом экране – это всегда занимательное действие. Но, для этого нужно купить проектор для мобильного телефона, однако смотря на его стоимость, хочется от такой идеи сразу отказаться. В этой статье мы решили рассказать вам, как сделать проектор для мобильного телефона своими руками из коробки, лупы и скотча. Рассмотрим пошаговую инструкцию и посмотрим несколько готовых приспособлений.

Как сделать проектор для мобильного телефона своими руками: необходимые материалы

Чтобы сделать проектор для телефона нам не нужно собирать множество материалов, понадобиться: коробка для обуви, острый нож, скотч, скрепка и лупа. Все эти материала можно без особых усилий найти у себя в кладовке.

Особое внимание хотелось бы остановить на лупе, она выступает самым важным элементом нашего проектора. Если у вас дома завалялась советского качества – используйте ее. Если нет, тогда в магазине не пытайтесь купить дешевую, ведь это приведет к ужасному качеству. Пытайтесь смотреть на хорошие варианты, в любом случае, вы ее сможете использовать и в последующем. Если говорить за кратность, то выбирайте Х10. Более подробную информацию вы узнаете в статье: изготовление лазерного уровня своими руками.

Пошаговая инструкция

  1. В первую очередь мы должны найти с вами коробку, она должна быть хорошего качества и иметь темные стенки, если нет можно будет на нее надеть черный мусорный пакет. Далее снимаем увеличительное стекло, прикладываем его к коробке и просто обводим. Стекло нужно прикладывать посредине, чтобы не допустить ошибку, проведите две диагонали.
  2. Вырезаем отверстие на коробке с помощью обычного ножа.
  3. Крепим стекло, для этого можно использовать скотч или изоленту.
  4. Подготавливаем место к установке телефона. Лучше всего, если у вас есть специальный чехол. Если его нет, тогда можно попробовать использовать обычный скотч или сделать специальное приспособление с коробки.
  5. Устанавливаем телефон – это самый важный этап. Заходим в комнату, где полностью отсутствует свет, и начинаем искать место установки телефона. Оптимально устанавливать его посредине коробки, но здесь все зависит от линзы, поэтому пробуйте несколько вариантов сразу.
  6. Делаем отверстие и проводим провод для зарядки.
  7. Вот так будет выглядеть проектор для телефона своими руками.

Сложностей нет никаких, есть определенные загвоздки, которые стоит брать в учет.  Вот несколько ответов на ваши вопросы:

Как улучшить качество изображения на мобильном проекторе? – пробуйте найти лучшее место для установки телефона, также пытайтесь регулировать лупу.

Что делать если проектор для мобильного совсем не работает? – в этом случае, вы точно сделали ошибку с выбором лупы. Попробуйте посмотреть другие варианты. Посмотрите интересную статью, где мы изготавливаем датчик протечки воды и изготавливаем его из подручных материалов.

Как улучшить четкость изображения на мобильном проекторе? – как говорят умельцы, можно попробовать установить вторую лупу. С помощью нее можно будет дать более четкую картинку. Здесь увеличительное стекло будет выступать в роли инструмента для настройки качества. И телефон не будет находиться так далеко от первого стекла.

Вот такое видео мы нашли для вас, здесь вы узнаете, на что способен самодельный проектор для мобильного.

Что нужно сделать обязательно

Чтобы сделать проектор для андроид, необходимо в обязательном порядке проделать следующие советы:

  1. Для передачи картинки нужно поставить изображение вверх ногами, для этого используйте мобильное приложение, одним из таких сейчас можно назвать Ultimate Rotation Control. Если вы этого не сделаете – картинка будет отображаться вверх ногами.
  2. Яркость мобильного телефона ставим на максимум.
  3. Комната должна быть темной, если света много – вы не увидите картинку.

Вот так можно сделать своими руками проектор для мобильного, сложностей нет, но и говорить, что вы будете смотреть картинку в хорошем качестве нельзя. Просмотр станет приятным и удобным, но больших надежд возлагать не стоит.

Где купить мобильные проекторы

Нам недавно попалась на глаза отличная коробка с алиэкспресс, вот такой вид она представляет.

Это обычная коробка, но с помощью нее можно даже регулировать качество изображение, телефон устанавливать можно в любое место. Даже ноутбук можно подстроить под нее, что уже считается шикарным вариантом. Но, есть и одно существенное но – стоимость, сейчас цена такой коробки 40 долларов, а это много.

Есть и готовые заводские проекторы для мобильного телефона, но их мы рекомендуем покупать людям, которые действительно любят смотреть фильмы такими способами. Ведь средняя стоимость проектора – 250 долларов, и это еще средненький.

Статья по теме: Как сделать термоэлектрический генератор своими руками.

vse-elektrichestvo.ru

Как сделать проектор из смартфона » Изобретения и самоделки

Проектор из смартфона своими руками

В последнее время мы часто смотрим понравившиеся фильмы на экране своих смартфонов. Нам не хочется искать и скачивать фильмы для просмотра на телевизоре. Однако есть простой и не затратный способ как превратить свой смартфон в настоящий проектор и смотреть любимые фильмы на большом “экране”: стене или даже потолке!

Для того, чтобы сделать проектор для смартфона нам понадобится совсем немного вещей: крепкая обувная коробка или подобная ей, скотч, канцелярский нож и лупа. На лупе остановлюсь подробнее. Желательно найти большую советскую лупу – такие лупы еще в избытке у наших бабушек и дедушек. Если здесь вам не повезло, то отправляйтесь в магазин: сейчас есть возможность купить относительно недорого лупы приличного качества, только не гонитесь за откровенной дешевизной.

На торце коробке по центру тщательно размечаем и аккуратно вырезаем отверстие под диаметр лупы. Если коробка внутри белая, то ее лучше всего окрасить внутри в темный цвет или обклеить темной бумагой.

Теперь в получившемся отверстии необходимо аккуратно закрепить лупу. Используйте скотч или подходящий клей. Работайте аккуратно: не заклейте стекло скотчем или не запачкайте клеем.

Теперь необходимо подготовить место для установки смартфона. Используйте плотный картон и скотч. Следите за тем, чтобы угол наклона экрана смартфона был оптимальным и изображение целиком попадало на линзу. Ориентируйтесь на фото ниже.

Окончательную установку телефона делайте согласно следующей процедуре. В темном помещении перемещайте телефон внутри коробки и изменяйте угол наклона до тех пор, пока не добьетесь резкого и качественного изображения на стене.

Осталось только сделать отверстие в коробке для вывода провода зарядки для смартфона и закрыть коробку.

Важно: проблемы с которыми вы можете столкнуться при создании проектора:

  • низкое качество изображения – пытайтесь отрегулировать положение смартфона внутри коробки.
  • проектор совсем не работает – возможно вы использовали неподходящую лупу, попробуйте использовать другу.
  • изображение вверх ногами – для правильной ориентации изображения используйте на смартфоне одно из мобильных приложенией, например, – Ultimate Rotation Control.

  • не забудьте поставить на максимум яркость экрана смартфона.
  • просмотр фильмов с использованием проектора проводите только в очень темной комнате, иначе яркости экрана смартфона будет недостаточно.

zen.yandex.ru

Как превратить картонную коробку в дешевый самодельный проектор для смартфонов.

Смартфоны и планшеты отлично подходят для просмотра фильмов и видео, когда вы находитесь вне дома, но дома экран слишком маленький. На рынке есть довольно много проекторов, которые работают с мобильными устройствами, но они могут стать дорогими.
Хорошей новостью является то, что довольно просто взломать свой собственный проектор с предметами, которые вы, вероятно, уже имеете. Этот самодельный проектор из картонной коробки для обуви, увеличительного стекла, скрепки и изоленты.

Начните с отслеживания контура вашего увеличительного стекла на одном конце коробки. Используйте нож, чтобы обрезать линию, а затем на другом конце сделайте небольшое отверстие для шнура питания.

Далее, используйте изоленту, чтобы прикрепить увеличительное стекло к коробке. Убедитесь, что вы плотно прилегаете к нему, чтобы не пропадал свет.
Теперь возьмите скрепку и согните ее в небольшой подставке для телефона. Вот учебник, где они получили идею, для справки. Вам придется немного поэкспериментировать, чтобы выяснить, как лучше расположить подставку (это также будет зависеть от мощности вашего увеличительного стекла).

Ваш проектор теперь закончен. Чтобы правильно видеть изображение, так как оно будет отображаться вверх ногами при прохождении через объектив, вам нужно будет перевернуть экран.

На iPhone вы можете сделать это, выбрав « Настройки» -> « Основные» -> « Специальные возможности» , затем переключите « Вспомогательное касание» на ВКЛ . Нажмите на маленький белый кружок, чтобы открыть меню, затем перейдите в Device -> Rotate Screen .

Для пользователей Android нет способа заставить ваш экран повернуться без приложения. Предлагаем использовать Ultimate Rotation Control , которую можно бесплатно загрузить из Google Play, но после 7-дневной пробной версии вам придется заплатить, чтобы продолжать использовать его. Я не смог найти никаких бесплатных альтернатив, поэтому, если кто-нибудь знает о них, обязательно сообщите нам об этом в комментариях ниже.

Для получения более подробной информации о сборке проектора и его настройке, ознакомьтесь с полным руководством по Photojojo. Вы также можете попробовать этот другой DIY проектор, созданный одним из наших пользователей здесь, на WonderHowTo.
Нужен экран? Вы можете нарисовать один на своей стене менее чем за пятьдесят долларов, или построить более профессионально выглядящий экран, используя деревянную раму и немного спандекса.
Источник: wonderhowto.com/

izobreteniya.net

изготовление из смартфона своими руками в домашних условиях

Домашний проекторПроектор — важная часть домашнего кинотеатра. В отличие от телевизора, он имеет компактные размеры и не занимает много места. Это позволяет брать его с собой на презентации, вечеринки и много куда ещё. Но стоит проектор необоснованно дорого, и далеко не каждый человек сможет его купить. Поэтому идея изготовления проектора своими руками не лишена смысла и имеет право на жизнь.

Устройство и принцип работы

В мире существует несколько типов проекторов. Из них выделяют два основных, которые наиболее распространены. Это проекторы на электронно-лучевых трубках и с жидкокристаллической матрицей.

ЭЛТ проекторы имеют много недостатков, которых лишены ЖК проекторы. Это большой вес, яркость не более 300 люмен против 10 тыс. у жидкокристаллических и плохое качество изображения. Поэтому сейчас их можно встретить разве что в музее. На смену им пришли ЖК проекторы. Эти проекторы по принципу действия похожи на те, в которых источником изображения была кинолента. Сейчас вместо неё используется матрица на жидких кристаллах.

ЖК проектор стоит из нескольких основных элементов:

  • Платы управления;
  • Источника света в виде лампы или светодиода;
  • 2 линз Френеля;
  • Жидкокристаллической матрицы;
  • Объектива.

Пример жк проектора

Свет, выходя из светодиода, попадает на линзу Френеля, которая рассеивает его. Рассеянный свет равномерно распределяется по всей поверхности матрицы и проходит её. Проходя матрицу, свет принимает цвета того кадра, который был на матрице во время её прохода. После матрицы свет попадает на вторую линзу Френеля, которая повёрнута другой стороной. Линза собирает свет в пучок и отправляет его на объектив. Объектив фокусирует свет таким образом, чтобы картинка была чёткой и не имела размытия по краям.

Также с помощью объектива изменяют фокусное расстояние. Это нужно для настройки проектора, когда вы ставите его на новое место.

Изготовление своими руками

Хороший проектор обойдётся вам в немалую сумму, поэтому стоит подумать, как сделать его для телефона своими руками.

Такой проектор легко собирается из подручных материалов. Вот список необходимого:

  • Пистолет с термоклеем;
  • Вытянутая прямоугольная коробка;
  • Увеличительное стекло;
  • Чёрный маркер или краска;
  • Канцелярский нож.

Если вы собрали все необходимое, то можно начинать делать проектор из смартфона своими руками.

Необходимые материалыПокрасьте внутреннюю часть коробки и крышки в чёрный цвет, чтобы свет не отражался от стенок и не мешал работе устройства. Подождите, пока краска высохнет и начинайте вырезать отверстие для линзы.

Помните, что увеличительное стекло — это ключевой элемент проектора. От него напрямую зависит качество картинки. Ни в коем случае не берите дешёвые стекла с пластиковыми линзами. Идеально подойдут стеклянные линзы из десятикратных луп. Если у вас дома завалялось советское увеличительное стекло — используйте его. Если не знаете, какую коробку использовать — берите из-под обуви, она имеет подходящие размеры. Приложите к торцу коробки лупу и обведите её маркером. Канцелярским ножом вырежьте по контуру отверстие и установите туда лупу.

Готовый проектор из коробкиВариантов установки увеличительного стекла всего два: ставить лупу целиком или достать из неё линзу и установить только её. Выбирайте удобный для вас вариант и устанавливайте стекло.

Включите пистолет в сеть и дождитесь, пока клей в нём расплавится. При работе с клеевым пистолетом будьте осторожны. Клей в нём разогрет до 130 °C и при попадании на кожу вызывает глубокие ожоги. Приложите линзу к отверстию и нанесите немного термоклея с разных сторон. Выровняйте линзу относительно корпуса и держите до тех пор, пока клей не застынет. Возьмите пистолет и заделайте клеем оставшиеся щели. После застывания аккуратно срежьте излишки клея с линзы.

Поставьте в коробку свой телефон. Ставить нужно боком, экраном к линзе. Выставьте на телефоне максимальную яркость и включите какой-нибудь видеоролик. Погасите в комнате свет и направьте коробку линзой на стену. На стене появится нечёткое изображение. Приближая или отдаляя телефон от линзы, добейтесь появления на стене чёткой картинки. Как видите, сделать проектор в домашних условиях очень просто. Теперь вы можете запастись печеньками и наслаждаться просмотром любимого фильма на большом экране.

Как сделать проектор с высоким разрешением

Качественный проектор своими руками в домашних условиях сможет сделать не каждый, так как нужны определённые навыки. Если вы не сможете отделить матрицу от светораспределяющей подложки — не беритесь за это дело.

Вам понадобятся:

  • 2 линзы Френеля;
  • Линза из хорошего увеличительного стекла;
  • Отрезок канализационной трубы одного с линзой диаметра;
  • 2 направляющих с подшипниками скольжения;
  • Длинный винт с гайкой;
  • Крепления для винта и направляющих;
  • Светодиод на 100 ватт;
  • Процессорный радиатор с рассеиваемой мощностью не менее 100 ватт;
  • Компьютерные вентиляторы на 120 и 80 мм;
  • Компьютерный блок питания на 300 ватт;
  • Повышающий DC-DC преобразователь на 150 ватт;
  • Двухжильный кабель общим сечением 2 мм²;
  • Дешёвый китайский планшет или телефон с поддержкой OTG;
  • Тактовая кнопка;
  • Клей B-7000;
  • Любая термопаста;
  • Термоклей;
  • 4 силиконовых или резиновых ножек;
  • Листовой пластик, не пропускающий свет;
  • Баллончик чёрной матовой краски;
  • 2 мебельных петли;
  • Фанера;
  • Уголки для скрепления листов фанеры;
  • Барашек от вентиля, колесо от игрушечного автомобиля или что-то другое, что подойдёт для ручки фокусировки;
  • Саморезы.

Размеры проектора напрямую зависят от выбранной вами матрицы, поэтому при чтении схем ориентируйтесь по пропорциям. Если они немного не совпадут — ничего страшного. Главное, чтобы все работало.

​Расшифровка обозначений:

  1. ЖК матрица.
  2. Линзы Френеля.
  3. Держатели линз Френеля.
  4. Держатель матрицы.
  5. Крепления направляющих.
  6. Крепления винта.
  7. Направляющие.
  8. Винт.
  9. Подшипники скольжения.
  10. Гайка.
  11. Каретка объектива.
  12. Держатель линзы.
  13. Линза.
  14. Ручка фокусировки.
  15. Материнская плата телефона.
  16. Шлейф матрицы дисплея.
  17. Воздухозаборники.
  18. Петли.
  19. 120 мм вентилятор.
  20. Граница крышки.
  21. Светодиод.
  22. Радиатор.
  23. 80 мм вентилятор.
  24. Отверстие объектива.
  25. USB разъём телефона.
  26. Кабель питания материнской платы.
  27. Блок питания и преобразователь.
  28. Кабель питания вентиляторов.
  29. Крышка вентилируемого отсека.
  30. Кабели питания светодиода.
  31. Резиновые ножки.
  32. Кнопка включения материнской платы.

Для начала посетите мебельный, строительный и радиомагазин. Там вы найдёте все необходимое. Придя домой, проверьте, все ли вы купили. В противном случае рискуете оказаться в ситуации, когда половина проекта готова и тут обнаруживается, что не хватает какой-нибудь детали. И по закону подлости это случится в то время, когда магазины не работают.

Изготовление отдельных частей

Определитесь с размерами и вырежьте из фанеры составные части корпуса. Их всего 7 штук:

  • Основание;
  • Верх;
  • Крышка вентилируемого отсека;
  • Лицевая и задняя панели;
  • 2 боковые стенки.

Покрасьте внутреннюю сторону всех деталей черной матовой красной. Припаяйте к гайке пластину с отверстиями, на которую будет крепиться каретка. Установите одно крепление направляющей на основание и закрепите его саморезами. Наденьте на направляющую подшипник и вставьте её в установленное крепление. Затем на свободный конец направляющей поставьте второе крепление и прикрутите его к основанию. Повторите эту операцию со второй направляющей и винтом. Винт устанавливается строго по продольной оси основания, а направляющие — на одинаковом расстоянии от него.

Вырежьте из фанеры каретку и с помощью скоб и шурупов закрепите её на направляющих. Не забудьте прикрутить гайку, без неё каретка не сможет двигаться. Подшипники и гайку закрепляйте по центру каретки, в противном случае её перекосит. Отрежьте от канализационной трубы примерно 5 см. В отрезок вставьте вынутую из лупы линзу и закрепите её термоклеем. Получившийся объектив приклейте термоклеем к каретке.

Из фанеры вырежьте держатели для линз Френеля. Заранее сделайте в них пропилы для прокладки шлейфа матрицы и силовых проводов. Установите линзы в центр держателей и приклейте их. Держатель для матрицы вырезайте из пластика, клеить её на фанеру — так себе идея. Вырез в держателе должен быть чуть меньше самой матрицы.

Отщёлкните от телефона крышку, выньте или отключите аккумулятор и открутите все болты. Отсоедините шлейф дисплея от материнки и снимите её. Открутите винтики, держащие дисплей и извлеките его из корпуса телефона. Если дисплей приклеен двусторонним скотчем, аккуратно поддевайте его по периметру кредиткой до тех пор, пока он не отклеится. Аккуратно поддевая ногтями, отделите светораспределяющую подложку со светодиодами от матрицы. Постарайтесь не повредить токопроводящие дорожки и шлейфа, идущие на матрицу.

Острым канцелярским ножом или скальпелем отрежьте отделённую подложку. Промажьте края выреза клеем B-7000 и накройте его матрицей. Положите на получившийся бутерброд книгу и подождите, пока клей высохнет. Чтобы шлейф не оторвался, приклейте его к держателю. Линзы Френеля приклеиваются к держателям точно так же.

Припаяйте к светодиоду провода и прикрутите его к радиатору, предварительно смазав термопастой. Радиатор со светодиодом вставьте в вырез на задней панели закрепите его уголками. Установите на него 80 мм вентилятор и выведите провода в вырез. Проделайте в боковых стенках вентиляционные отверстия и соберите из фанеры воздухозаборники. Установите со внутренней стороны стенки 120 мм вентилятор, а снаружи поставьте воздухозаборники.

Заборные отверстия должны смотреть назад, чтобы свет, выходящий из них, не попадал на экран. Отпаяйте от материнской платы штатную кнопку включения и на её место припаяйте провода. Также припаяйте провода на клеммы подключения аккумулятора. С помощью мелких шурупов закрепите плату на боковой стенке. Прорежьте в лицевой панели все необходимые отверстия и начинайте собирать проектор.

Сборка в единое целое

С помощью уголков и саморезов состыкуйте основание с передней и задней панелью. Присоедините к ним боковые стенки. Установите на свои места держатели с матрицей и линзами. Ближайшую к светодиоду линзу нужно ставить от матрицы с промежутком в два сантиметра. Это защитит её от нежелательного нагрева. Оставшуюся линзу устанавливайте вплотную.

Строение проектора

Припаяйте тактовую кнопку к проводам от материнской платы и вставьте её в переднюю панель. Залейте кнопку со внутренней стороны корпуса термоклеем, тем самым надёжно зафиксировав её. Подключите линию 12 вольт от блока питания ко входу преобразователя и настройте его на напряжение светодиода. К выходу преобразователя подсоедините питающий кабель светодиода. Подключите провода от вентиляторов к двенадцати, а от материнской платы — к пятивольтовой линии. При подключении всех проводов соблюдайте полярность. Если вы перепутаете плюс с минусом, у вас сгорит материнская плата.

Первое включение и настройка

Вставьте в материнскую плату шлейф от матрицы и накройте всю конструкцию крышкой. Поместите проектор в тёмную комнату, направьте на стену и включите его. Установите на винт ручку фокусировки. Её вращением добейтесь появления на стене чёткого изображения. Если у вас ничего не вышло, аккуратно подвигайте держатели с линзами и матрицей вперёд-назад. После появления чёткого изображения тщательно зафиксируйте держатели термоклеем. Прикрепите к корпусу верх и зафиксируйте на нём блок питания с преобразователем. Установите на своё место петли и повесьте на них крышку. Приклейте к основанию резиновые ножки и поставьте готовый проектор на приготовленное для него место.

Как оказалось, сделать проектор своими руками можно. Причём качественный, не уступающий магазинным. И затраченные на его изготовление материалы обойдутся вам гораздо дешевле нового проектора. Вопрос лишь в наличии у вас свободного времени и навыков. Но редко когда бывает, чтобы у человека совсем не было свободного времени, а будет время — появятся и навыки.

220v.guru

Как сделать проектор из смартфона своими руками. Изготовление проектора при помощи мобильного телефона

Мы продолжаем рассматривать самые простые самоделки и сейчас расскажем о том, как сделать проектор своими руками в домашних условиях. Такой самодельный прибор понадобится для того, чтобы заменить домашний кинотеатр и посмотреть личные фотографии либо даже фильм в хорошем качестве. Собрать проектор из картонной коробки и лупы сможет даже ребенок, причем сделает это он не больше, чем за 5 минут. Итак, предоставляем к вашему вниманию технологию изготовления устройства из подручных средств.

Пошаговая инструкция

Чтобы вам было понятно, как сделать проектор из коробки и телефона рассмотрим все этапы пошагово с фото примерами:


Наглядно увидеть весь процесс сборки вы можете на видео, автор которого – Роман Урсу:

Простой способ изготовления дешевого кинотеатра

Вот по такой инструкции можно изготовить проектор своими руками в домашних условиях. Как вы видите, ничего сложного нет и при этом не нужно тратить деньги на покупку материалов, т.к. коробку, изоленту и даже увеличитель можно найти в собственной мастерской.

Что еще важно знать?

Если вы хотите, чтобы изображение на стене было хорошего качества, лучше использовать не телефон, а планшет или ноутбук. В этом случае увеличительное стекло должно быть больше, т.к. размер самого экрана в разы больше. Пример того, как быстро сделать проектор из ноутбука либо планшета, вы можете просмотреть на фото ниже:

Еще один важный момент — если самодельное устройство проецирует не очень хорошую картинку на стену и при этом вы уже старались менять местоположение смартфона, значит дело в линзе. Попробуйте заменить ее на более качественную, если перед этим купили дешевый вариант. Самым подходящим увеличительным стеклом будет советское.

Помимо этого хотелось бы обратить внимание на важный нюанс — чтобы самодельный домашний кинотеатр показывал четкую картинку, яркость на мобильном устройстве нужно поставить на максимум. Улучшить четкость проектора можно, покрасив внутренние стенки коробки из картона в черный цвет. Еще один нехитрый способ — установить дополнительную лупу внутри коробки.

К стене, на которой будет отображаться слайд-шоу либо видео, также есть свои требования. Лучше всего направлять проекцию на специальное полотно для проектора, однако если такого нет, подойдет ватман размера А1, закрепленный в рамке. Тут же хотелось бы уточнить, что пользоваться таким самодельным кинотеатром дома можно только в том случае, если в комнате достаточно темно. Свет будет негативно отображаться на качестве картинки.

samelectrik.ru

Проектор своими руками: просто и доступно

Просмотр изображений и видео с помощью домашнего проектора, сделанного своими руками, станет увлекательным времяпрепровождением не только для детей, но и для их родителей, которым эти моменты, несомненно, напомнят былые времена. Приглашение на просмотр фильма на большом экране приятно удивит ваших родных и близких.

Можно, конечно, приобрести один из многочисленных мультимедийных проекторов, представленных сегодня на рынке, однако удовольствие это не из дешевых. Тем более что сделанный своими руками проектор из подручных материалов ни в чем не уступает купленному в магазине. Изготовить такое чудо техники можно несколькими способами.

Способ №1

Идея заключается в использовании картонной коробки и увеличительного стекла, которое по доступной цене можно приобрести в любом магазине бытовых мелочей. Заменой обычному увеличительному стеклу может послужить линза Френеля.


Увеличительное стекло или линза размещается перед телефоном (источником изображения), настроенным на максимальную яркость. Затем оба прибора крепятся в картонной коробке – проектор готов. Изображение направляется на экран для проектора (сделать самостоятельно такой экран также не составит труда) на белой стене либо с помощью простыни белого цвета, закрепленной на окне в виде шторы.

Такой самодельный проектор является наиболее простым вариантом, который больше подойдет для детей и подростков, познающих основы оптики, поскольку полученное в итоге изображение будет очень низкого качества.

Использование в качестве источника изображения экрана ноутбука может немного исправить ситуацию, поскольку ноутбук, в отличие от телефона, дает исходную картинку большего размера, да и яркость монитора выше. Но речь об этом пойдет ниже.


Способ № 2

Для изготовления домашнего проектора своими руками на основе планшета или ноутбука необходимо запастись коробкой из картона, линзой Френеля на основе жесткого пластика и скотчем.

Выбранная коробка должна быть достаточно длинной (примерно 50 сантиметров), а площадь ее торцевой части должна превышать площадь экрана ноутбука. Линзу можно брать любых размеров, но достаточной будет линза, чьи размеры 20*25 сантиметров. Такой увеличительный прибор используется для полнос

girlsgameland.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
