Содержание

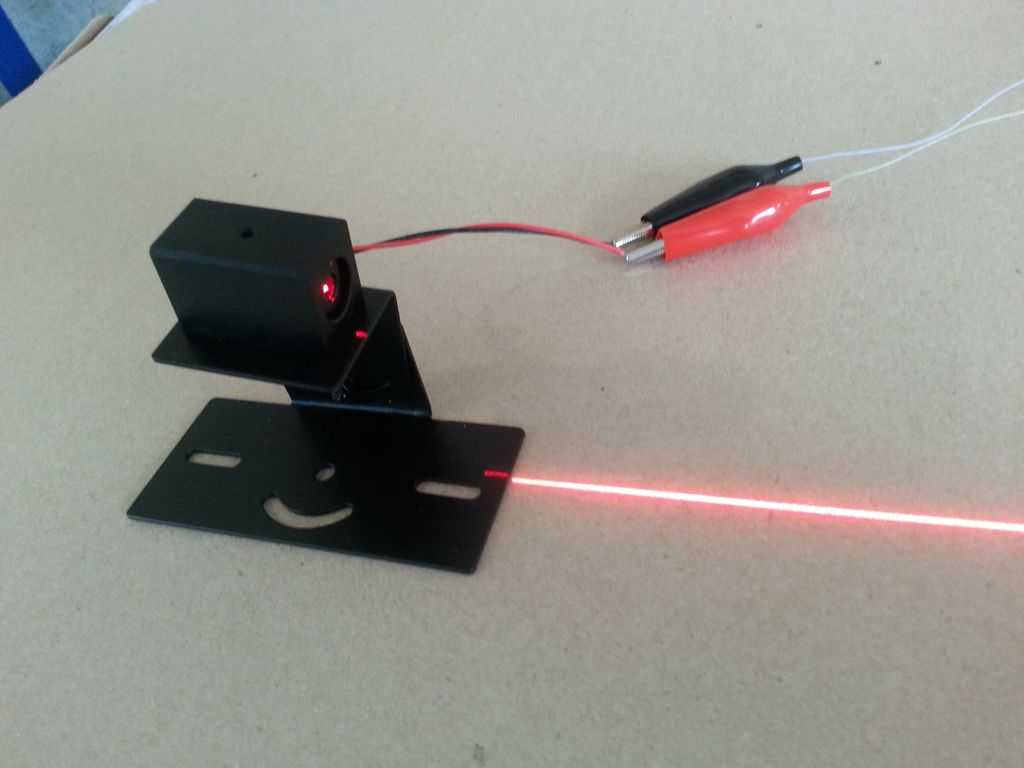

Как сделать лазерный резак своими руками для резьбы по дереву и металлу

Превратите лазерную указку в режущий лазер с излучателем от пишущего DVD! Это очень мощный (245 мВт) лазер, к тому же он идеально подходит по размеру к указке MiniMag.

Обращаем ваше внимание на то, что не все лазерные диоды (не все модели DVD или CD-RW) подходят для изготовления данного лазерного резака.

ОСТОРОЖНО! Как вы знаете, лазеры могут быть опасны. Никогда не наводите указатель на живое существо! Это не игрушка и обращаться с ним как с обычной лазерной указкой нельзя. Другими словами, не используйте его на презентациях или в игре с животными, не разрешайте детям играть с ним. Это устройство должно находиться в руках здравомыслящего человека, который осознает и отвечает за потенциальную опасность, которую представляет собой указатель.

Обращайтесь с лазерным излучением с крайней осторожностью. Любое попадание в глаза, за счёт преломления в хрусталике успевает выжечь несколько клеточек в глазу.

Прямое попадание вызовет потерю зрения. Опасен также отражённый от зеркальной поверхности луч. Рассеянный не так опасен, но остроты зрению всё равно не добавляет.

С лазерным резаком можно проводить интересные опыты. Зажигание спичек не самый эффектный вариант. Можно прожигать бумагу, можно дистанционно лопать воздушные шарики на демонстрациях. Желательно шарик тёмного цвета, зелёный или синий, красный не лопается.

Сфокусированный луч оставляет на пластмассе чёрного цвета довольно глубокую борозду, а в прозрачном оргстекле в точке фокуса появляется небольшое пятно белого или зеркального цвета. Если такой диод приделать к головке графопостроителя, то можно гравировать на оргстекле.

Далее приводится подробная информация о том, как сделать лазерный резак своими руками. Будьте внимательны и осторожны!

Для начала вам понадобится неисправный DVD-RW (с неисправной механикой а не лазером). Хотя ломать можно не каждый DVD, к примеру Samsung вообще не подходят, там диоды бескорпусные и кристалл у него ничем не защищён, выводится из строя простым прикосновением к торцу.

Для изготовления лазерного резака своими руками лучше всего подходят приводы LG, только у разных моделей разные по мощности диоды.

Мощность установленного диода можно определить по такой характеристике привода: надо посмотреть с какой скоростью он пишет двухслойные диски, если на десятой, то мощность диода сто восемьдесят — двести, если на шестнадцатой — двести пятьдесят — двести семьдесят.

Если в наличии нет неисправного DVD-привода, то для начала попробуйте приобрести отдельно лазер на радиорынке. Если не получится тогда приобретаем неисправный DVD у старьевщиков.

Далее выкручиваете шурупы из DVD-привода, снимите крышку. Под ней вы обнаружите узел привода каретки лазера.

Хотя DVD-приводы отличаются, в любом есть две направляющие, по которым движется каретка лазера. Снимите шурупы, освободите направляющие и выньте каретку. Отсоедините разъемы и плоские шлейфы-кабели.

Вынув каретку из привода, начните разбирать устройство с раскручивания шурупов. Мелких шурупов будет много, поэтому запаситесь терпением.

Отсоедините кабели от каретки. Там может быть два диода, один для чтения диска (инфракрасный диод) и собственно красный диод, с помощью которого осуществляется прожиг. Вам нужен второй.

К красному диоду с помощью трех шурупчиков прикреплена печатная плата. Используйте паяльник для АККУРАТНОГО снятия 3 шурупов.

Вы сможете проверить диод с помощью двух пальчиковых батареек с учетом полярности. Вам придется вытащить диод из корпуса, который будет отличаться в зависимости от привода. Лазерный диод — очень хрупкая деталь, поэтому будьте предельно аккуратны.

Так должен выглядеть ваш диод после «освобождения».

Снимите наклейку с корпуса купленной лазерной указки AixiZ и раскрутите корпус на верхнюю и нижнюю части. Внутри верхней располагается лазерный диод (5 мВт), который мы заменим. Я использовал нож X-Acto и после двух легких ударов, родной диод вышел. Вообще-то при подобных действиях диод может повредиться, но я и ранее умудрялся этого избежать. Используя очень маленькую отвертку, выбил излучатель.

я использовал немного термоклея и аккуратно установил новый DVD диод в корпусе AixiZ. Плоскогубцами я МЕДЛЕННО давил на края диода по направлению к корпусу до тех пор, пока он не встал заподлицо.

Убедитесь в том, что полярность диода определена правильно до того, как вы его установите и подключите питание! Возможно, вам придется укоротить проводки и настроить фокусировку луча.

Лазерную указку установите в подходящий фонарик на две батарейки. Вставьте батарейки (AA) на место, закрутите верхнюю часть фонарика (рассеиватель), включая вашу новую лазерную указку! Оргстекло необходимо удалить из отражателя. Внимание!! Лазерные диоды представляют опасность, поэтому не наводите луч на людей и животных.

Узнаем как изготовить лазер в домашних условиях: технология

Многие знают о возможностях лазерных технологий и об их пользе. Они используются не только в промышленности, но и в косметологии, медицине, быту, искусстве и другие отраслях человеческой жизни. Однако не всем известно, как сделать лазер в домашних условиях. А ведь его можно соорудить из подручных материалов. Для этого понадобится нерабочий привод для чтения DVD-дисков, зажигалка или фонарик.

Перед тем как сделать лазер в домашних условиях, необходимо собрать все нужные элементы. Прежде всего, нужно разобрать DVD-привод. Для этого выкручиваются все шурупы, которые держат верхнюю и нижнюю крышку устройства. Далее отсоединяется основной шлейф и откручивается плата. Защита диодов и оптики должна быть взломана. Следующим шагом станет извлечение диода, для чего обычно используются плоскогубцы. Для того чтобы статическое электричество не повредило диод, его ножки необходимо обвязать проволокой. Вынимать диод нужно осторожно, чтобы не поломать ножки.

Далее, перед тем как сделать лазер в домашних условиях, нужно изготовить драйвер для лазера, который представлен небольшой схемой, регулирующей питание диода. Дело в том, что если питание выставлено неправильно, то диод может быстро выйти из строя. В качестве источника питания можно применять пальчиковые аккумуляторы или же аккумулятор от мобильного телефона.

Перед тем как сделать лазер в домашних условиях, нужно учесть тот факт, что прожигающий эффект обеспечивается оптикой. Если ее нет, то лазер будет просто светить. В качестве оптики можно использовать специальную линзу из того же привода, из которого брался диод. Чтобы правильно выставить фокус, необходимо применить лазерную указку.

Для того чтобы соорудить обычный карманный лазер, можно использовать обычную зажигалку. Однако перед тем как сделать лазер из зажигалки, нужно узнать технологию сооружения. Луше всего приобрести качественный зажигательный элемент. Его нужно разобрать, однако детали выбрасывать не следует, так как они еще пригодятся в конструкции. Если в зажигалке остался газ, его необходимо выпустить. Потом внутренности необходимо выточить при помощи дрели со специальными насадками. Внутри корпуса зажигалки размещается диод из привода, несколько резисторов, выключатель и батарейка. Все элементы зажигалки нужно установить на их места, после чего кнопка, которая раньше зажигала пламя, будет включать лазер.

Однако для сооружения прибора можно использовать не только зажигалку, но и фонарик. Перед тем как сделать лазер из фонарика, нужно взять лазерный блок из CD-привода. В принципе, структура самодельного лазера в фонарике не отличается от устройства лазера в зажигалке. Нужно только учитывать мощность питания, которая практически никогда не превышает 3 В, а также желательно соорудить дополнительный стабилизатор напряжения. Он увеличит срок использования лазера. Очень важно учесть полярность диода и стабилизатора.

Всю собранную начинку нужно вместить в корпус разобранного фонарика. Предварительно из фонарика извлекается не только внутренняя часть, но и стекло. После установки лазерного блока стекло устанавливается на место.

Преобразование мыши в лазерную указку

Включив лазерную указку

  1. На вкладке «Слайд-шоу» нажмите кнопку «Начать с начала» или «С текущего слайда», чтобы начать слайд-шоу.

  2. В представлении «Слайд-шоу» в левом нижнем углу слайда отображаются четыре кнопки-справки. Второй определяет, как указатель мыши отображается для зрителей:

    Нажмите эту кнопку и выберите «Лазерная указка» во всплывающее меню:

  3. Нажмите клавишу OPTION, а затем щелкните и перетащите левую кнопку мыши, чтобы указать на содержимое слайда, на которое нужно обратить внимание.

Изменение цвета лазерной указки

По умолчанию указатель имеет красный цвет, но также доступен зеленый и синий. Чтобы изменить цвет лазерного указателя, выполните указанные ниже действия.

  1. В режиме слайд-шоу щелкните значок лазерной указки в левой нижней части слайда:

  2. Во всплывающее меню выберите «Лазерная раскраска», а затем выберите нужный цвет.

Включите или выключите указатель

Указатель автоматический, то есть он автоматически скрыт после 3-х секунд бездействия. При движении мыши указатель снова появится.

Во время показа слайдов в правом нижнем углу выберите затем сделайте одно из следующего:

Задача

Параметр

Автоматическое показ указателя

Автоматически

Всегда скрывать указатель

Скрыто

Всегда показывать указатель

Arrow

Написание на слайдах

Перо

Выбор цвета пера

Цвет пера

Совет: Для переключения между указателем и пером нажмите +A и +P.

Новый рекордный лазер поможет заглянуть в космос и вылечить рак

Физики создали лазерный луч невероятной интенсивности. Они как будто сфокусировали весь достигающий Земли солнечный свет в пятно, которое многократно меньше сечения человеческого волоса. Долгожданный рекорд сулит прорывы во многих областях, от фундаментальной физики до лечения рака.

Лазеры давно вошли в наш быт (вспомним, например, о лазерных указках или компакт-дисках) и стали верными помощниками на производстве. Вместе с тем лазеры остаются незаменимым научным инструментом. С их помощью можно манипулировать отдельными клетками, изучать антиматерию, воссоздавать условия планетарных недр и грандиозных космических взрывов, а также делать множество других интересных вещей.

Разумеется, простор для экспериментов с лазерным излучением ограничивается возможностями самих лазеров. Поэтому физики неустанно работают над тем, чтобы сделать эти излучател мощнее, быстрее или лучше ещё в каком-нибудь смысле.

Солнце на волоске

Один из важных параметров лазера – поток излучения, или, как его иногда называют, интенсивность. Это мощность излучения, падающая на единицу площади облучаемой поверхности. Именно по этому показателю был достигнут недавний рекорд.

Напомним, что мощность излучения, измеряемая в ваттах, – это энергия, выделяемая в единицу времени. Повысить мощность лазерного луча можно, либо взяв более впечатляющий источник энергии, либо испуская луч как можно более короткими импульсами, чтобы «упаковать» выделенную энергию в краткий миг.

Наращивать энергопотребление установки – сложная задача. Никто не будет строить Братскую ГЭС ради одного лазера, да и «переварить» гигантскую энергию не так просто. Именно поэтому рекордная мощность лазеров, работающих в непрерывном режиме, составляет «всего» несколько мегаватт. Зато за счёт сокращения продолжительности импульса до пико- или фемтосекунд можно увеличить мощность в одном импульсе до нескольких петаватт (1015, или тысяча триллионов, ватт).

Лазер в Центре релятивистских лазерных исследований Института фундаментальных наук в Республике Корея эксплуатируется с 2016 года. Он генерирует импульсы мощностью в четыре петаватта. По нынешним временам это уже не рекорд, но более мощные установки можно пересчитать по пальцам.

Учёные, работающие с этим инструментом, в течение нескольких лет трудились над системой максимально точной фокусировки излучения. В итоге они уменьшили диаметр луча с 28 сантиметров до одного микрометра (менее 2% от толщины человеческого волоса). Таким образом, теперь вся огромная мощность лазера приходится на участок мишени

В новом эксперименте лазер течение восьми секунд испустил 80 импульсов длительностью в несколько фемтосекунд (10-15, или тысячная доля триллионной доли секунды) и мощностью в четыре петаватта. В среднем за эти восемь секунд на крошечный (порядка 10-16 см2) облучаемый участок мишени пришлась мощность порядка 10 мегаватт. В пересчёте на квадратный сантиметр она составила 1023 ватт. Другими словами, интенсивность излучения достигла 1023 Вт/см2.

Это вдесятеро больше предыдущего рекордного значения, достигнутого почти двадцать лет назад в США. Представить себе масштабы рекорда поможет такая аналогия: подобную интенсивность можно получить, если весь достигающий Земли солнечный свет сфокусировать в луч диаметром 10 микрометров.

Система корректировки луча направила всю мощность лазера на крошечное пятнышко.

Луч надежды

Эксперименты с лазерным излучением такой интенсивности могут обеспечить прорыв во многих областях, от фундаментальной физики до медицины.

Самый широкий простор открывается для физиков, исследующих взаимодействие света и вещества. Они наконец смогут экспериментально проверить многие идеи, высказанные теоретиками уже около века назад. До сих пор не было технической возможности проделать нужные опыты, а теперь она появилась.

Новое достижение заинтересует и астрономов. Они смогут проверить свои гипотезы о происхождении космических лучей высоких энергий – таинственных частиц, приходящих с просторов Вселенной. Споры об их природе ведутся уже многие десятилетия.

Как ни удивительно, достижение может подарить новую надежду больным раком. Дело в том, что в последнее время бурно развивается протонная лучевая терапия – облучение раковой опухоли ускоренными протонами. Сегодня для этого используются обычные ускорители частиц, а это очень дорогие установки. Возможно, что с помощью мощных лазеров будет куда проще получать ускоренные протоны. Их источники станут дешевле, а значит, лечение будет доступнее для пациентов. Эксперименты с лазером рекордной интенсивности могут проложить дорогу этой технологии.

Подробности исследования изложены в научной статье, опубликованной в журнале Optica.

Больше новостей из мира науки вы найдёте в разделе «Наука» на медиаплатформе «Смотрим».

Как выковать лазер – Наука – Коммерсантъ

С помощью прямой лазерной записи можно получать оптические микросхемы в объеме стекол и кристаллов, чтобы, например, создать на маленьком кусочке материала сотни микролазеров. Однако физико-химические процессы, лежащие в основе лазерной записи, изучены еще не так системно, чтобы надежно управлять ее режимами. Поэтому российские ученые из РХТУ и ИОФ РАН исследовали, что происходит при воздействии лазерного излучения на один из самых популярных оптических кристаллов — иттрий-алюминиевый гранат, и показали, что ключевую роль в прямой лазерной записи здесь играют пластические деформации. Исследование поддержано Российским научным фондом (РНФ).

Если на стекла или кристаллы направить сфокусированное и интенсивное лазерное излучение, то прямо внутри них можно нарисовать разные оптические структуры. Такой метод называют прямой лазерной записью. Часто в нем используют фемтосекундные лазеры, которые генерируют импульсы сверхмалой длительности в 10–13 секунд. Их интенсивность столь высокая, что если перемещать материал вдоль жестко сфокусированного фемтосекундного лазерного луча, то в определенной области внутри него будет изменяться химическая структура и, как следствие, показатель преломления. Так можно сделать оптический волновод — аналог проводов на электрических микросхемах, только по волноводу распространяются не электроны, а оптические сигналы.

Для хорошего волновода нужно, чтобы показатель преломления однородно изменялся по всей его длине — так излучение будет двигаться по нему как по трубе и никуда не «вытекать». Но, чтобы точно управлять прямой лазерной записью, нужно хорошо понимать, какие физико-химические процессы за ней стоят: что именно происходит с материалом, когда его облучают фемтосекундными лазерными импульсами. Однако если причины изменения показателя преломления при записи в стеклах ученым уже понятны, то аналогичные явления в кристаллах изучены гораздо хуже, хотя они и больше подходят для создания оптических волноводов. Поэтому ученые из Российского химико-технологического университета имени Д. И. Менделеева (РХТУ) и Института общей физики имени А. М. Прохорова (ИОФ) РАН изучили процессы прямой лазерной записи в иттрий-алюминиевом гранате — популярном синтетическом кристалле для создания оптических микроструктур. Исследователи выяснили, что ключевую роль в них играют пластические деформации материала, вызванные лазерным излучением.

«Человечество с незапамятных времен использует преимущества пластической деформации, например при ковке металла. Однако в нашем исследовании мы, возможно, впервые описываем пластическую деформацию, инициируемую не на поверхности кристалла, как обычно происходит при механическом давлении на образец, а внутри него»,— прокомментировал Андрей Охримчук, руководитель проекта по гранту РНФ, сотрудник РХТУ и ИОФ РАН, один из авторов работы.

От дислокаций до лазеров

В работе ученые фокусировали лазерный луч внутри материала и постепенно перемещали его, изменяя от эксперимента к эксперименту скорость движения фокуса и энергию лазерного импульса. Затем исследователи смотрели, как от этих действий изменяется показатель преломления кристалла. Оказалось, что он значительно уменьшается в местах пластических деформаций, вызванных лазерным излучением, а интенсивность этого эффекта определяется образованием и скольжением дислокаций — линейных дефектов кристаллической решетки.

Исследователи выделили три варианта пластических деформаций. В первом дислокации скользят свободно в объеме материала, во втором их становится так много, что они мешают перемещению друг друга, а в третьем — концентрация дислокаций оказывается промежуточной и они образуют регулярные микроструктуры в кристалле. Сценарий же пластической деформации и в конечном счете показатель преломления модифицированного лазерным излучением участка граната определяется прежде всего количеством лазерных импульсов, попадающих в одну точку, то есть задается режимом лазерной записи. Таким образом, ученые установили, как, меняя режим лазерной записи в иттрий-алюминиевом гранате, можно управлять структурой создаваемого в его объеме оптического волновода.

Это может быть полезно для создания волноводных микролазеров. Обычный лазер представляет собой сложную систему оптических элементов, сердцем которой служит так называемая активная среда — оптический кристалл размером от нескольких сантиметров, в котором при возбуждении генерируется и испускается излучение. Но вместо объединения сложных элементов создать лазер — или даже сотни микролазеров — можно, «нарисовав» его микросхему на кусочке оптического кристалла. Раньше ученые делали это с помощью электронной литографии или других дорогих и сложных методов, но в последнее время применяют прямую лазерную запись — достаточно как раз правильно настроить параметры записи и необходимую схему можно «нарисовать» за несколько минут.

«Предложенный нами механизм может быть актуален не только для иттрий-алюминиевого граната, но и для других кристаллов, что поспособствует исследованиям прямой фемтосекундной лазерной записи. Поэтому наши результаты могут сыграть важную роль в развитии подходов для создания микро- и наноструктур в кристаллах, которые востребованы при получении компактных лазерных источников для промышленности и медицины, оптических чипов для квантовых компьютеров, а также записи информации с неограниченным сроком хранения»,— отметил Андрей Охримчук.

Использованы материалы статьи «Plastic Deformation as Nature of Femtosecond Laser Writing in YAG Crystal»; S. S. Fedotov, L. N. Butvina, A. G. Okhrimchuk; журнал Scientific Reports, декабрь 2020 г.

Как самому сделать лазер

Мы привыкли считать основой всякого лазера рубиновый стержень. Однако в последнее время появились и другие типы лазеров. Один из них, работающий на органических красителях, можно построить собственными силами. Разбавленной раствор органического красителя освещается самодельной триггерной лампой. Лазер испускает световой луч диаметром 5 мм, который может быть сфокусирован системой линз. Цвет луча зависит от типа красителя, интенсивности вспышки триггера и длины усилительной трубки.

Трубка-усилитель — основа лазера. Сделана она из кварцевого стекла, диаметр ее 5 мм. Торцы трубки закрыты двумя плоскими окошками из кварцевого стекла, а сама трубка помещена между двумя зеркалами. Вторая такая же трубка — триггер — располагается параллельно первой. Обе трубки смонтированы в эллиптическом отражательном трубчатом зеркале (рис. 1). Вспышка триггера, отражаясь от эллиптического зеркала, концентрируется на усилительной трубке, потому что и усилитель и триггер расположены в фокусах эллиптического отражателя. Плоские отражательные зеркала (диаметром 10 мм) покрыты серебром или алюминием. Одно из зеркал отражает свет полностью, а другое — немного больше половины. Та часть света, которая проходит сквозь второе зеркало, и есть луч лазера.

Рис. 1. Общий вид лазера.
Отражатель условно разрезан. Видны лампа и усилитель.
Показано подключение вакуумного насоса к лампе

Лазер запускается только от вспышки света большой мощности. Как это достигается? Трубка из кварцевого стекла с электродами из нержавеющей стали или меди и заполненная воздухом — вот и весь триггер. Электроды присоединяются к выводам конденсатора емкостью в 15 мкФ с потенциалом заряда около 3 тыс. в. Для запуска триггера надо создать в нем разрежение в 60 мм ртутного столба. Как только давление упадет до нужной величины, конденсатор разрядится и произойдет вспышка лазера.

Перед очередным импульсом лазера усилитель должен быть охлажден до комнатной температуры. Для этого раствор красителя непрерывно протекает через усилительную трубку. На концы усилительной трубки надевают и приклеивают клеем БФ-2 медные подводящие трубки. Прозрачные кварцевые окошки приклеивают к торцам медных трубок. Скорость протекания раствора красителя не должна быть меньше 4 л/ч.

С откачкой воздуха из триггера отлично справится ручной вакуумный насос (или электрический, если он есть). Выходной патрубок насоса должен быть погружен в банку с мыльной водой, лучше всего в раствор стирального порошка. Это делается для того, чтобы воздух в помещении, где работает лазер, не был загрязнен парами масел. Любое загрязнение спиртового раствора красителя не позволит выжать из лазера даже намека на луч.

Рис. 2. Лазер в разрезе.
Обратите внимание на расположение лампы и усилителя в фокусах эллиптического отражателя


Запускается триггер так: в резиновую трубку, идущую от триггерной лампы к вакуумному насосу, врезается Т-образная стеклянная или металлическая трубка. При работающем вакуумном насосе воздух будет закачиваться через открытый конец Т-образной трубки. Если плотно перекрыть отросток тройника пальцем, насос начнет откачивать воздух из триггера.

Электроды лампы сделаны из меди или нержавеющей стали. Диаметр внутренней части около 8 мм, а концы закруглены и по возможности отполированы.

Лампа и усилитель монтируются строго параллельно на расстоянии 15 мм от базы — пластины из пластмассы или толстой фанеры. Расстояние между осями лампы и усилителя 12 мм.

Отражатель представляет собой тонкостенную алюминиевую трубку длиной 80 мм и внутренним диаметром 25 мм. Внутренняя ее поверхность должна быть хорошо отполирована. Затем трубку надо осторожно сдавить в тисках так, чтобы она стала эллиптической в сечении. Большая ось эллипса должна быть на 3 мм длиннее малой. Размеры эти нужно тщательно откорректировать. Отражатель крепится к основанию металлическим хомутом. Большая ось эллипса расположена параллельно плоскости основания. В фокусах эллипса (расстояние между ними 12 мм) закрепляются триггер и усилитель (рис. 2). Оси трубок должны строго совпадать с фокусами эллиптического отражателя. Ячейки для закрепления плоских отражательных зеркал и регулировки их параллельности показаны на рис. 3. Установочные винты с пружинами служат для регулировки угла встречи луча с зеркалом. Полупрозрачное зеркало посеребренной поверхностью направлено в сторону усилительной трубки. Изготовляется это зеркало так. Стеклянную пластинку тщательно обезжиривают, покрывают с одной стороны нитрокраской и проводят с ней реакцию серебряного зеркала, известную из курса химии. Важно определить время выдержки стекла в реакционном растворе, чтобы слой серебра получился полупрозрачным. Это достигается чисто экспериментальным путем: 5 стеклышек выдерживают в сосуде с раствором разное время.

Рис. 3. Ячейка для закрепления отражательных зеркал и регулировки их параллельности

Желательно, чтобы зеркало пропускало около 18% света. Это проверяется при помощи люксметра.
Источник питания триггера смонтирован в ящике под основанием, на котором закреплены эллиптический отражатель, триггер и усилитель. Провода от конденсатора к триггеру должны быть как можно короче и обладать минимальным сопротивлением, чтобы сократить продолжительность разряда конденсатора, так как интенсивность луча, испускаемого лазером, зависит от длительности вспышки. Лучше всего использовать медные шины сечением 10х1 мм.

Схема энергопитания триггера (рис. 4) достаточно ясна и не вызовет затруднений при монтаже.

Рис. 4. Блок питания

В лазере могут быть использованы несколько красителей. Для начальных экспериментов лучше взять родамин. Эта оранжевая краска позволяет получить луч лазера от желто-зеленого до красного цвета. Для приготовления такого раствора необходимо к 1 л метилового спирта добавить 45 мг родамина.
Интересным красителем, испускающим луч интенсивного голубого цвета, является диэтиламинометил-кумарин. Этой краски нужно 75 мг на литр метилового спирта.

Флюоресцеин натрия используется в концентрации 45 мг на литр этилового спирта.

Готовый лазер требует одной, но очень ответственной настройки: надо установить плоские отражательные зеркала строго перпендикулярно оси усилителя и строго параллельно друг другу. В противном случае лазер будет мертв. Для установки зеркал нужен карманный фонарик, бинокль или подзорная труба, а лучше всего школьный телескоп. Необходимо также иметь две призмы, представляющие в сечении равнобедренный прямоугольный треугольник. В каждом бинокле есть по четыре такие призмы. На стекло фонарика наклеивается диафрагма из непрозрачного материала с точечным отверстием против нити накала лампочки. Полупрозрачное зеркало снимается, а приборы располагаются, как показано на рис. 5 вверху. В объективе телескопа появится два изображения нити накала лампочки.

Рис. 5. Настройка лазера.
На верхней части рисунка полупрозрачное зеркало снято.
Производится регулировка положения непрозрачного зеркала.
На нижней части рисунка показан ход лучей в системе
при регулировке положения полупрозрачного зеркала

Оба изображения (преломленное призмой и отраженное непрозрачным зеркалом) необходимо совместить, причем так, чтобы совмещенное изображение находилось точно посредине поля зрения бинокля, подзорной трубы или телескопа. Затем устанавливается полупрозрачное зеркало (рис. 5 внизу), и двойное изображение нити накала (отраженное полупрозрачным зеркалом и полученное ранее совмещением) снова совмещается. При этом надо регулировать установку только полупрозрачного зеркала. Когда все это сделано, ваш лазер готов к работе


10 полезных советов по работе на лазерном гравере по дереву и фанере. Настройка лазерного гравера.


Всем привет, Друзья! С Вами 3DTool!

Станок лазерной резки СО2. 10 полезных советов для новичков по резке и гравировке фанеры и дерева.

Предисловие. Для части советов важно понимать разницу между векторными файлами и растровыми файлами. Векторные файлы представляют собой математические формулы, которые описывают линии, круги и т.д. Они создаются в таких  программах, как Adobe Illustrator, Inkscape, AutoCAD и Corel. Растровые файлы представляют собой наборы отдельных пикселей, например цифровые фотографии, файлы Adobe Photoshop, JPG и т. Д. Вырезать на лазере вы можете только векторные файлы, а гравировать – оба вида. Для некоторых советов, перечисленных ниже нужно, чтобы ваш файл был векторным.

Каталог лазерных станков с ЧПУ


Совет №1. Подготовка к лазерной резке или гравировке.

Прежде чем мы перейдем к советам по резке и гравировке, давайте начнем с полезных советов по подготовке к ним:

Защита от дыма/нагара: если вы собираетесь гравировать что-либо, помните, что дым/нагар от гравировки может испачкать края гравируемой поверхности. Что бы этого избежать, наклейте на поверхность малярный скотч. Он не сильно повлияет на мощность лазера (можно немного увеличить мощность, если считаете, что это необходимо), но защитит материал вокруг гравируемой зоны от следов дыма. После нанесения гравировки просто снимите скотч.

Предварительные настройки: Лазерный станок, который вы используете, наверняка имеет рекомендуемые настройки для резки или гравировки различных материалов и различной толщины. Вы можете загрузить эти настройки в свой компьютер или непосредственно плату управления станком лазерной резки  и сохранить их в качестве предустановок. Обязательно назовите их как-нибудь осмысленно, чтобы в будущем их можно было легко идентифицировать. Таким образом, когда вы в следующий раз будете гравировать на коже или резать акрил толщиной 3 мм, вы можете просто найти и использовать предустановку для работы с данным материалом.

Тестовая резка заготовки: даже если у вас имеется предустановка для разреза материала, рекомендуется выполнить тестовый разрез прежде, чем запустить на выполнение основное задание. Нет ничего хуже, чем вынуть лист материала фанеры после реза лазером и обнаружить, что он не разрезал всё задуманное до конца. Рекомендуем создать маленький круг или квадрат (около 6 или 10 мм в ширину) и вырезать его в углу заготовки. Таким образом можно увидеть, нужно ли увеличивать или уменьшать мощность, прежде чем запустить базовое задание.

Совет №2: Важность слоев в графических редакторах

Некоторые советы, о которых пойдет речь ниже, требуют возможности гравировать/резать только часть файла или дизайна за один раз. Самый простой способ сделать это — поместить разные части вашего дизайна на разные слои одного файла. Большинство графических программ позволяют создавать слои, а затем включать и выключать их. Хотя вы, конечно, можете поместить все на один слой, разделение на несколько слоев дает вам несколько ключевых преимуществ:

1. Контроль очередности резов. У вашего лазерного станка скорее всего есть несколько вариантов управления порядком, в котором происходит рез, но удобнее всего контролировать очередность одним единственным способом: задать разные линии реза на отдельных слоях, чтобы включать и выключать каждый слой в нужном порядке.

2. Несколько слоев в одном файле. Вместо того, чтобы каждый дизайн или часть дизайна сохранять в отдельном файле, просто поместите их все в один файл и разбейте на отдельные слои. Затем просто запускайте нужные слои.

3. Создание подсказок и мишеней. Возможно, вы создали несколько подсказок для разметки вашего дизайна, или мишень для размещения нескольких одинаковых объектов. Чтобы их не вырезало на основном дизайне, поместите их на отдельный слой и просто отключите его.

Совет № 3: Приемы лазерной резки и гравировки по дереву.

Допустим, вы разработали логотип или изображение и хотите вырезать его на заготовке из цельного дерева. Дерево — отличный материал для гравировки, но нужно понимать разницу между гравировкой на цельном куске дерева и композитным материалом, таким как фанера или МДФ. В отличие от изготовленного материала, натуральное дерево не является однородным. Волокна в древесине представляют различные этапы роста в (зимой и летом), и каждое из них будет выжигаться по-разному. Обычно темные волокна тверже, а светлые части между ними мягче. Как видно из примера фотографии выше, на гравировке вы видите зебру. Если вам важен однородный вид гравировки, лучше всего взять хорошую фанеру, где верхний слой более предсказуем.

Еще одна вещь, о которой следует помнить, это материалы с тонким шпоном хорошей древесины сверху. Гравировка часто прожигает тонкий шпон, обнажая то, что находится под ним. Удостоверьтесь, что древесина, которая находится под шпоном, выглядит хорошо, и что вы выжигаете весь шпон, чтобы у вас не было смеси шпона и поверхности под ним.

Совет № 4: Лазерная резка перекрывающихся обектов.

Часто, когда нужно вырезать несколько частей одновременно, велико искушение поместить их рядом друг с другом, что бы соседние одинаковые линии перекрывались друг другом для экономии листа материала. Это хорошая идея, но можно ее очень легко испортить.

Например у вас заготовлено куча квадратов для резки. Если вы нарисуете два квадрата (по четыре стороны каждый), а затем прижмете их друг к другу, визуально будет только одна линия между ними. Проблема в том, что, хотя для вас это выглядит это как одна сплошная линия, компьютер все равно видит две. Конечным результатом является то, что линии будут обрезаны одна по другой. Это приведет к тому, что данный край, скорее всего будет выжженым, а не чистым. Так же потратится время на ненужный рез.

Способ исправить это — убрать одну из удвоенных линий. Нарисуйте один из квадратов 3-х сторонним, убрав одну боковую линию напротив первого квадрата и совместите их.

Совет № 5: Разница лазерной гравировки растрового изображения и векторного.



Основное различие между растровой гравировкой и векторной состоит в том, что для гравировки лазер перемещается слева направо по области гравировки, а затем перемещается вниз на минимальный шаг, повторяя до тех пор, пока не выгравирует изображение. С векторным резом лазер просто движется вдоль линий. В результате растровая гравировка занимает намного больше времени, чем векторный рез.

Итак, у вас есть рисунок. Например, кельтский узел, который представляет собой, в основном, просто линии. Конечно, вы можете запустить его как растровую гравировку. Преимущество состоит в том, что вы можете установить толщину линий какую хотите, и разные линии будут иметь разную толщину. Недостаток в том, что гравировка займет гораздо больше времени.

Если же файл векторный, есть быстрый способ создания линий без их разреза. Запустите ваш файл как векторную резку, но выключите питание и увеличьте скорость. Например, чтобы прорезать 3мм фанеру, мы ставим мощность лазера на 100% и скорость на 20%, но, чтобы на ней же нарисовать линию, уменьшаем мощность до 30% и скорость на 95%. Пытаясь прорезать материал, лазер просто выжигает на нем тонкую линию. Преимущество в том, что так будет намного быстрее, чем векторная гравировка. Недостатком является то, что линия будет очень тонкой, и вы не сможете изменить ее толщину.

Совет № 6: Расфокусировка лазерного луча для получения более толстых векторных линий.

В последнем совете мы рассмотрели, как использовать векторное изображение, чтобы просто делать линии на материале для создания штриховых рисунков или дизайнов. Но недостатком этого метода является то, что линия очень тонкая. Но есть способ получить более толстые линии. Лазерный луч имеет очень узкую точку фокусировки, поэтому, если немного опустить материал ниже, лазер потеряет фокус и рассеется. Положите небольшой кусок дерева толщиной около 9,5 мм на материал, который вы используете, и сфокусируйте лазер на этом куске. Затем запускайте лазер на векторной настройке (с меньшей мощностью и более высокой скоростью). В результате получается гораздо более толстая линия, чем если бы лазер был правильно сфокусирован.

Есть 2 недостатка этого способа, о которых нужно знать при использовании этой техники работы. Один из них — линия немного неточная и не такая четкая, как при растровой гравировке. Во-вторых, в углах линий лазер делает небольшую паузу, так как меняет направление, поэтому углы прогорают немного глубже. Углы выглядят так, будто в них есть маленькие точки.

Совет № 7: Добавление векторной обводки к краю шрифта или гравируемого изображения

Обычно у вас должны получаться хорошие края на любой гравировке, которую делает ваш лазер (если вы не проверяете фокусировку). Но если вы хотите придать краям гравировки немного большую резкость, вот хороший совет: добавьте легкую векторную обводку по краю гравируемого изображения.

Вам понадобится изображение в виде векторного файла. Выберите его и добавьте тонкий штрих (обводку) по краям. Когда вы настраиваете лазер для обводки, уменьшите питание лазера и увеличьте скорость, чтобы он выжигал, но не прорезал края. После того, как лазер выполнит основную гравировку, он вернется и обожжет тонкую линию вокруг самого края.

Этот эффект отлично подходит для разного рода надписей.

Каталог настольных лазерных станков — https://3dtool.ru/category/chpu/lazernye-stanki/lazernyy-graver/



Совет № 8: Лазерная резка дерева в целевой области.

Иногда вам нужно точно попасть в целевую область, которая не лежит в начальных координатах лазера. Например, имеется кусок пластика, из которого вы уже вырезали несколько фигур, но между старыми вырезами достаточно места, чтобы сделать другой, новый вырез. Как вы можете аккуратно вставить новый рез в оставшееся пространство?

Сначала измерьте целевую область и получите ее приблизительные размеры. Убедитесь, что есть достаточно места для того, что вы хотите вырезать. Затем разместите заготовку на сотовом столе лазерного станка и измерьте расстояние от нулевых координат лазера до целевой области. Например, прямоугольник 2.5см на 5 см, расположенный на 6см ниже и на 2см левее от края. Затем в вашем файле используйте разметку, чтобы выделить целевую область и положение от начала координат на материале. Поместите свой рисунок или рез в целевой области. Убедитесь, что данная разметка не будет использоваться при резке. Если вы все правильно измерили, ваш вырез должен находится прямо в целевой области.

Совет № 9: Одновременная лазерная гравировка многих объектов и использование шаблонов.







Допустим, у вас есть много деревянных подставок, на которых вы хотите выгравировать логотип. Вы можете помещать их по одному в начальных координатах лазера и гравировать один за другим. Но разве не было бы лучше расположить несколько штук одновременно и сделать так, чтобы станок лазерной резки выгравировал изображение на всех заготовках одновременно ?

Хитрость заключается в том, что нужно создать сетку, на которую можно выложить заготовки, и точно нанести на них лазерную гравировку. Создайте новый векторный файл размером с вашу рабочую зону лазера. Затем измерьте ваше изображение которые будет тиражировать на заготовках. Если вы можете получить его точную форму — это отличный вариант, но если это не возможно, то подойдет обычный круг или квадрат, главное, что бы края изображения точно входили в область квадрата или круга. Это будет вашей целевой формой. Создайте шаблон и поместите ваш рисунок (гравировку или вырез) в данную область. Теперь скопируйте шаблон и ваш рисунок и вставьте столько копий, сколько вы можете уместить в пространстве рабочей зоны лазера.

Совет:  Оставьте немного места между шаблонами, чтобы заготовки не лежали плотно друг к другу.

Прежде чем запускать файл, не забудьте переместить сетку и шаблон на один слой, а свое изображение на другой слой. Затем отключить печать для слоя с вашим дизайном на нем.

Отрежьте кусок картона/фанеры под размер рабочей зоны лазера и поместите его в лазер. Теперь убедитесь, что только слой с шаблоном установлен для резки. Выгравируйте шаблон на картоне. Получится сетка, которая соответствует той, что в файле. Теперь поместите предметы, которые вы собираетесь выгравировать на шаблон, отмеченную на картоне. Не забудьте перефокусировать лазер на верхнюю часть того, что вы собираетесь гравировать. Теперь вы можете отключить печать слоя с мишенями и включить печать слоя непосредственно с дизайном.

Пока вы не двигаете картон/фанеру, вы можете просто продолжать раскладывать на неё новые детали, нажимать на гравировку и повторять, пока не сделаете все свои заготовки.

Каталог станков лазерной резки больших размеров: https://3dtool.ru/category/chpu/lazernye-stanki/lazernyy-gravirovalnyy-stanok/

Совет № 10: Использование лазерной точки для моделирования выполнения задания без реза.

На некоторых лазерных станках имеется возможность включить лазерную указку, которая проецирует красную точку, указывающую, где будет работать лазерный луч. Это полезно для определения того, где лазер будет резать, прежде чем выполнять работу на самом материале. Просто отключите питание лазера и включите красную точку. Затем запустите файл и посмотрите, как двигается красная точка,  как будто выполняем задание в холостом режиме.

Следует помнить одну вещь: данный метод хорошо работает с векторными линиями, где лазер / красная точка следует по линиям, но не так хорошо с гравировками, когда лазер проходит вперед-назад по всей области гравировки. Если нужно использовать красную точку, чтобы выяснить, где заканчивается гравировка, можно нарисовать квадрат или круг вокруг гравируемого изображения, а затем просто с помощью красной точки в векторном режиме обвести данный квадрат. Либо, можно нарисовать горизонтальную и вертикальную линии из центра, как на рисунке выше.



Что ж, а на этом у нас все! Надеемся эта статья была для Вас полезна!

Связаться с нами вы можете любым удобным для Вас способом:

• По электронной почте: [email protected]

• По телефону: 8(800)775-86-69

• Или на нашем сайте: http://3dtool.ru

Так же, не забывайте подписываться на наш YouTube канал:


Подписывайтесь на наши группы в соц.сетях:

INSTAGRAM

ВКонтакте

Facebook

Как сделать прожигающий лазер из обычного лазера? 2 простых поделки

Время подготовки 10 минут

Время активности 30 минут

Общее время 40 минут

Сложность Легко

Инструкции

1. Используйте увеличительное стекло

вам нужно будет навести увеличительное стекло на какой-нибудь предмет, например, черный пластиковый пакет или спичку. Пропустите обычный лазер через стекло.С изумлением наблюдайте, как пластик начинает дымиться или загорается спичка.

2. Перефокусировка объектива

Когда вы перефокусируете объектив, вы фактически позволяете объективу направлять весь свет в одну точку фокусировки.

Он становится горящим лазером, потому что вся мощность, скажем 5 мВт, фокусируется на одной области.

Рекомендуемые продукты

Как партнер Amazon и участник других партнерских программ, я зарабатываю на соответствующих покупках.

Большинство из нас поймет концепцию лазеров, используемых для лазерных указок, или даже тех световых мечей из «Звездных войн», которыми мы все любим играть.

Однако, если у вас нет средств на прямую покупку прожигающего лазера, как вы сделаете его из обычной лазерной указки?

Как сделать прожигающий лазер из обычного лазера?

Есть ли способ превратить лазер мощностью 5 мВт в горящий? Да, есть! И мы собираемся объяснить, как вы можете это сделать здесь.

Но перед этим важно отметить, что прожигающий лазер, сделанный своими руками, не будет таким мощным, как настоящий. Поэтому, если вам нужен прожигающий лазер, способный прорезать толстый материал, лучше всего приобрести прожигающий лазер с гораздо большей мВт.

Теперь мы поговорим о двух способах превратить обычные лазеры в горящие лазеры. Мы также собираемся порекомендовать некоторые инструменты для описанного ниже процесса.

Пойдем прямо к делу!

Инструменты для домашних мастеров

Если вы ищете хороший обычный лазер, чтобы попробовать этот эксперимент, мы рекомендуем трехцветный набор LUCHENG.

Лучше всего использовать синий / фиолетовый свет, поскольку он имеет более короткую длину волны и большую энергию, чем красный или зеленый. Он более эффективен при жаре и жжении.

Но можно попробовать со всеми 3 цветами. Или вы можете использовать красный и зеленый как обычный лазер, а синий / фиолетовый как горелку. В любом случае, 3 всегда лучше, чем 1.

Для первого метода подойдет любое увеличительное стекло. Но если вам нужно что-то более эффективное, мы рекомендуем двойную выпуклую линзу Samfox.

Кривая в этой выпуклой линзе еще больше увеличивает концентрацию фокуса. Это позволяет лучу обычного лазера быть еще горячее.

Если вы решите попробовать этот проект своими руками, безопасность всегда на первом месте.Вам нужно защищать глаза, потому что свет очень яркий, он вполне может ослепить вас.

Теперь вы можете использовать любые оттенки в качестве защиты глаз. Но для лучшей защиты приобретите специально созданный для этого.

Очки для защиты глаз от лазера HDE — хороший выбор. Он может блокировать различные длины волн лазера с более высокой мВт.

Распродажа Защитные очки для защиты глаз от ультрафиолетовых лучей HDE с футляром
  • Обернутые линзы со встроенными боковыми экранами обеспечивают превосходную защиту.
  • Защитные очки для лазерного воздействия в промышленных, военных и медицинских целях.
  • Линза из поликарбоната с большой рамкой, гладкий дизайн и исключительная четкость

1. Используйте увеличительное стекло

Этот метод является более простым из двух. Вам не понадобится ничего, кроме обычного лазера и увеличительного стекла.

Все, что вам нужно сделать, это навести увеличительное стекло на какой-нибудь предмет, например, черный пластиковый пакет или спичку. Пропустите обычный лазер через стекло. С изумлением наблюдайте, как пластик начинает дымиться или загорается спичка.

НАСТОЛЬКО легко превратить обычный лазер в прожигающий лазер с увеличительным стеклом.

2. Перефокусировка линзы

Если вы хотите, чтобы ваш обычный лазер сам по себе был горящим лазером, воспользуйтесь этим методом перефокусировки линзы. Не волнуйтесь, это несложно.

Первым делом нужно вынуть батарейки из лазера. Вы не хотите, чтобы во время работы с ним происходил заряд.

Затем подденьте крышку объектива плоскогубцами. Если он не сдвигается с места, добавьте силы, покачивая его из стороны в сторону. Или вы можете попробовать повернуть его.

Сняв крышку объектива, вы заметите, что линза окружена пластиковой основой.Вы также заметите, что на пластиковой основе есть крошечные дырочки, покрытые клеем.

Чтобы добраться до крошечных отверстий, вам придется соскрести весь клей. Когда это будет сделано, вы можете использовать шестигранный ключ, чтобы повернуть пластиковую основу. Вот как перефокусировать объектив.

Но не все обычные лазеры одинаковы. У некоторых объектив фокусируется на драйвере устройства. У других лазеров на пластиковом основании вместо отверстий есть насечки. Если на нем есть зазубрины, используйте отвертку с плоской головкой вместо шестигранного ключа, чтобы повернуть его.

Независимо от того, какой лазер вы используете, главная цель — найти фокус объектива и повернуть его для перефокусировки. От того, повернуть ли вы его по часовой стрелке или против часовой стрелки, зависит от лазера. Просто протестируйте и посмотрите.

Если фокусировка объектива направлена ​​на водителя, будьте особенно осторожны при работе с ним. Это потому, что он очень хрупкий, можно что-нибудь сломать или повредить драйвер.

Вот и все. Вот как с помощью перефокусировки можно превратить обычный лазер в горящий.

Как это работает

Когда вы перефокусируете линзу, вы фактически позволяете линзе направлять весь свет в одну точку фокусировки. То же самое и с увеличительным стеклом.

Горящим лазером становится не потому, что он как-то увеличивает мощность. Нет, он становится горящим лазером, потому что вся мощность, скажем, 5 мВт, фокусируется на одной области. Приведем пример, чтобы вы могли лучше понять нашу точку зрения.

Если вы не используете увеличительное стекло или не перефокусируете объектив, свет будет рассеиваться, когда вы наводите его на объект.Но если вы сфокусируете весь свет на одном месте, оно станет горячим и в конце концов загорится.

Опять же, если вы думаете, что это может разрезать толстый материал, это не так. Он недостаточно мощный и недостаточно горячий. Лучшее, что он может сделать, — это лопнуть черный шар, выкурить черный пластиковый пакет или зажечь спичку, что по-прежнему впечатляет.

Сообщение по теме: Злые лазеры против лазеров на драконах: что лучше?

Основы горящего лазера

Что означает мВт в лазерах?

Первое измерение, которое нам нужно понять, — это номинальная мощность «мВт».мВт означает милливатты, мера энергии.

В лазерах мВт используется как единица измерения мощности лазеров. Обычно чем выше мощность, тем ярче будут точка и луч. Кроме того, с большей мощностью приходит больше возможностей для записи.

Ранние лазерные указки были гелий-неоновыми (HeNe) газовыми лазерами и генерировали лазерное излучение с длиной волны 633 нанометров (нм). Обычно они предназначены для получения лазерного луча с выходной мощностью менее 1 милливатта (мВт). В самых дешевых лазерных указках используется темно-красный лазерный диод с длиной волны 650 нм.

Какой лазер мВт будет гореть?

Стандартная лазерная указка мощностью от 1 до 5 мВт не способна прожигать, но лазер мощностью 50, 250 или 1000 мВт легко прожигает многие материалы. 10 мВт достаточно, чтобы расплавить черный пластик и лопнуть воздушные шары, в то время как лазеры мощностью 100 мВт и выше могут зажечь бумагу.

Какой цветной лазер лучше всего подходит для прожига? Лазеры, которые зажигают спички и сжигают бумагу.

Зеленый лазер 532 нм мощностью 1 Вт (1000 мВт) и синий лазер мощностью 1 Вт (1000 мВт) должны зажигать спички и сжигать бумагу.

Горящие лазеры незаконны?

Согласно федеральному закону в США владение лазером любой мощности является законным. Согласно федеральному закону, продажа любого лазера мощностью выше 5 мВт является совершенно законной, если он соответствует требованиям FDA / CDRH к лазерным изделиям в отношении этикеток, функций безопасности и контроля качества. И до тех пор, пока лазер не рекламируется как «лазерный указатель» или для наведения.

Если лазер мощностью более 5 мВт называется «указателем» или продается для наведения, незаконное действие совершает производитель или продавец.Если у потребителя (конечного пользователя) есть лазер с неверной маркировкой или не соответствующий требованиям, он имеет право владеть им.

Нам не известны случаи, когда несоответствующий потребительский лазер был взят у владельца просто из-за неправильной маркировки или из-за того, что он не обладал функциями безопасности своего класса.

Однако мы рекомендуем вам перейти на соответствующую версию, поскольку FDA, скорее всего, потребует от продавца возврата или замены продукта.

Что такое мощность лазера в мВт?

Номинальная мощность в мВт измеряет выходную мощность лазера.Мощность лазера в лазерной указке является наиболее важным показателем качества работы лазера и типа задач, для которых он подходит.

Мощность лазерной указки измеряется в милливаттах, которая обозначается буквой «мВт» в описании лазерной указки. В следующей таблице показано, что означают различные диапазоны мощности лазерных указателей для их использования.

Таблица мощности лазерных указателей

В этой таблице указаны диапазоны мощности лазерных указателей в соответствии с их классом.Для сравнения перечислены некоторые практические применения лазеров, такие как видимость в различных условиях и их влияние на кожу человека.

Нет
Заголовок Класс I: <0,5 мВт Класс II: 0,5 — 1 мВт Класс IIIa: 1-5 мВт Класс IIIb: 5-500 мВт
Лазерный луч видимый при точка контакта Да Да Да Да
Виден в дыму или тумане Нет Да Да Да
Нет Да
Укус кожи при контакте Нет Нет Нет Да
Сигареты Нет Нет Заключение

Мы надеемся, что это краткое руководство по безопасному созданию горящих лазеров из обычных лазеров принесло вам пользу.Помните, если сомневаетесь, всегда консультируйтесь со специалистом или в местном хозяйственном магазине — вы не хотите пораниться, играя с лазерами!

Последнее обновление 2021-10-17 / Партнерские ссылки / Изображения из Amazon Product Advertising API.

TEA laser — Легко сделать самодельный / DIY лазер

Это простой в изготовлении лазер, называемый ЧАЙ-лазер, который использует детали из дома или то, что вы можете найти в местных магазинах. Он излучает ультрафиолет свет, которого ты не видишь.Но если вы осветите им белую бумагу или отметка, сделанная с помощью маркера, затем преобразуется в видимый свет. Вы также можете отправить его через жидкость, содержащую флуоресцеин, и он появится. T.E.A означает Поперечный электрический разряд в атмосфере давление, хотя иногда его называют поперечным Возбуждение при атмосферном давлении.

Становится видимым из-за флуоресцеина в воде.
Вид сверху.

Длина волны света, излучаемого ТЕА-лазером, составляет 337,1 нм. (нанометры). Чтобы дать вам представление о том, насколько это мало, средний диаметр человеческого волоса составляет 100 мкм, поэтому потребуется 297 таких волос. волны, чтобы составить этот диаметр. Это в ультрафиолетовом диапазоне длины волн света, которые люди не могут видеть.

Я считаю, что именно этот дизайн легко заставить работать. Это называется «Дизайн у стены» и разработан Найл Штайнер.

Ниже приведена принципиальная схема ТЕА-лазера.

Принципиальная схема.

Использование TEA-лазера для других целей

Видео (демонстрации) — TEA Laser — Easy Homemade / DIY Laser

Демонстрации и эксперименты с использованием этого ТЕА-лазера.Это включает показывая, как он стреляет с большого расстояния и отражается в зеркале.

Видео — Как сделать TEA Laser — Самодельный / DIY Laser

Пошаговая инструкция, как сделать этот TEA-лазер.

Видео — TEA Laser Powered by Wimshurst Machine

На самом деле возможно запитать этот TEA-лазер с помощью машины Wimshurst, тип электростатической машины с ручным приводом, изобретенной в 1880-х годах.Следующее видео показывает это. И учитывая простота конструкции ТЕА-лазера, а значит, у него уже тогда можно было сделать и запитать один из лазеров!

Лазерный лабиринт для прихожей своими руками {развлечение для детей в помещении}

В сегодняшнем посте: узнайте, как превратить прихожую в лазерный лабиринт, чтобы легко и недорого развлечься в помещении для детей!

Рождество закончилось, и мы направляемся в зимнюю депрессию, а это значит, что пора придумать, чем дети могут заниматься в холодные или дождливые дни.Мы делаем много детских поделок в нашем доме, но иногда моим детям нужно занятие, которое немного больше active , чтобы помочь им сжечь немного энергии и не дать им совать друг друга. файл. время. Вот тут-то и пригодится этот лазерный лабиринт в коридоре, сделанный своими руками: дети могут притвориться, будто они шпионы, которых они видят в фильмах, крадутся сквозь лазеры, не касаясь ни одного из них.

Лазерный лабиринт в коридоре легко настроить, и дети будут заняты тем, что прыгают, ползут и карабкаются туда-сюда.Это идеальное занятие для дождливого дня. Несколько лет назад я увидел эту идею на Brassy Apple и всегда хотел попробовать, поэтому на прошлой неделе мы это сделали.

Как сделать лазерный лабиринт для прихожей своими руками

Вам понадобится крепированная бумага (также называемая лентой), которая представляет собой длинную бумажную ленту, которая идет в рулоне — обычно ее используют для украшения вечеринок. Обычно вы можете найти его в отделе для вечеринок в магазине — я нашел свой в долларовом магазине в пачках по два рулона за доллар. Вам также понадобится малярный скотч, чтобы заклеить лабиринт, не повредив стены.

По сути, вы просто собираетесь приклеивать крепированную бумагу к стене зигзагообразным узором, вперед и назад, высоко и низко, двигаясь по коридору. Идея состоит в том, чтобы создать «лабиринт», через который ваши дети смогут затем пройти, наподобие лазерных лабиринтов, которые вы часто видите в шпионских фильмах. Для справки: лабиринт, который вы видите ниже, был создан из одного рулона крепированной бумаги.

Постарайтесь сделать лабиринт достаточно сложным, чтобы дети не могли просто заползти под ним, но достаточно легким, чтобы ваш ребенок не разочаровался и не сдался.

Вот видео, которое демонстрирует это в действии:

Поощряйте своих детей относиться к нему как к настоящему лазерному лабиринту: то есть, скажите им, чтобы они старались не прикасаться к крепированной бумаге, чтобы пройти через него безопасно.

Дети могут по очереди пробираться через лабиринт и даже рассчитывать время друг друга, чтобы увидеть, кто пройдет быстрее, не касаясь ни одной из линий. Закончив прохождение лабиринта, дети могут бросать мяч взад и вперед по лабиринту, стараясь не допустить, чтобы мяч касался каких-либо линий.Для большего удовольствия пусть дети постарше сами создают лабиринт.

Лазерный лабиринт в коридоре также может стать забавным занятием на вечеринках по случаю дня рождения!

Чтобы узнать больше о детских забавных идеях, посетите эти посты:

Как сделать пусковые установки зефира

50 домашних поделок и занятий для детей

Капля из шарика своими руками на Новый год или дни рождения

50 простых игр для дня рождения

101 идея летних развлечений

Печать + цветные маски единорога

Распечатать + сложить закладки оригами

Как работают лазеры? | Кто изобрел лазер?

Лазеры — это удивительные мощные световые лучи Достаточно, чтобы взлететь на несколько миль в небо или прорезать куски металла. Хотя они кажутся недавними изобретениями, на самом деле они с нами более полувека: теория была разработана в 1958 году; первое Практический лазер был построен в 1960 году. В то время лазеры были захватывающие примеры передовой науки: секретный агент 007, Джеймс Бонд был почти разрублен лазерным лучом в 1964 году. Пленка Goldfinger .Но кроме злодеев Бонда, никто остальные понятия не имели, что делать с лазерами; как известно, они были описаны как «решение, ищущее проблему». Сегодня у всех нас есть лазеры в наших домах (в проигрывателях компакт-дисков и DVD), в наших офисах (в лазерных принтеров), и в магазинах, где мы делаем покупки (в сканеры штрих-кода). Наша одежда вырезана лазером, мы поправляем зрение их, и мы отправляем и получаем электронные письма через Интернет с сигналами что лазеры стреляют по оптоволоконным кабелям. Осознаем ли мы это или нет, все мы пользуемся лазерами весь день, но многие ли из нас на самом деле понять, что они из себя представляют или как они работают?

Основная идея лазера проста.Это трубка, которая концентрирует свет снова и снова, пока он появляется действительно мощным лучом. Но как именно это происходит? Что происходит внутри лазера? Давайте посмотрим поближе!

Фото: Научный эксперимент по проверке юстировки оптического оборудования. с использованием лазерных лучей, проведенных в Центре наземных боевых действий ВМС США (NSWC). Фото Грега Войтко любезно предоставлено ВМС США.

Что такое лазер?

Лазеры — это больше, чем просто мощные фонарики.Различия между обычным светом и лазерным светом похожа на разницу между рябь в ванне и огромные волны на море. Вы, наверное, заметили, что если вы двигаете руками вперед и назад в в ванне можно делать довольно сильные волны. Если вы продолжаете двигать руками в ногу с создаваемыми волнами, волны становятся все больше и больше. Представьте, что вы делаете это несколько миллионов раз в открытом океане. Вскоре над вашей головой вздымаются горные волны! Лазер делает нечто подобное со световыми волнами.Он начинается со слабого света и продолжает добавлять все больше и больше энергии, поэтому световые волны становятся все более концентрированными.

Фото: лазерные лучи гораздо легче следовать точным траекториям, чем обычные световые лучи. как в этом эксперименте по разработке более совершенных солнечных элементов. Изображение Уоррена Гретца любезно предоставлено Министерством энергетики США / NREL. (Министерство энергетики / Национальная лаборатория возобновляемых источников энергии).

Если вы хоть раз видели лазер в научной лаборатории, вы заметили сразу два очень важных отличия:

  • Где фонарик излучает «белый» свет (смесь всех разных цвета, созданные световыми волнами всех разных частот), лазер делает то, что называется монохроматическим светом (одного, очень точная частота и цвет — часто ярко-красный, зеленый или невидимый «цвет», такой как инфракрасный или ультрафиолетовый).
  • Где луч фонарика распространяется через линзу на короткий и довольно нечеткий конус, лазер излучает гораздо более узкий и плотный луч на гораздо более большее расстояние (мы говорим, что это коллимировано ).

Есть третье важное отличие, которого вы не заметите:

  • Где световые волны в луче фонарика перемешаны (с гребнями одних лучей, смешанных с впадинами других), волны в лазерном свет точно в ногу: гребень каждой волны выровнен с гребень каждой второй волны.Мы говорим, что лазерный свет когерентный . Думайте о луче фонарика как о толпе пассажиров, толкаясь и толкаясь, пробиваясь по перрон железнодорожного вокзала; для сравнения, лазерный луч похож на парад солдат, идущих точно в ногу.

Эти три вещи делают лазеры точными, мощными и удивительно полезными пучками энергии.

Как лазеры излучают свет?

Если это столько подробностей, сколько вы хотите знать о лазерах, можете прекратить читать сейчас или пропустите страницу ниже к типам лазеров.В этом разделе более подробно рассматриваются те же вопросы, что и в поле выше. и еще немного «теоретически».

Вы часто читаете в книгах, что «лазер» стоит для усиления света вынужденным излучением. Это сложный и запутанный глоток, но если медленно разобрать его, это на самом деле очень четкое объяснение того, как лазеры делают свои сверхмощные лучи света.

Спонтанное излучение

Начнем с буквы «R» лазера: излучения.Радиационные лазеры не имеют ничего общего с опасными радиоактивность , то, что заставляет счетчики Гейгера щелкать, что атомы выбрасываются, когда они разбиваются вместе или развалится. Лазеры производят электромагнитное излучение, как обычный свет, радиоволны, Рентгеновские лучи и инфракрасные лучи. Несмотря на то что он по-прежнему производится атомами, они заставляют («испускать») его полностью иначе, когда электроны внутри них прыгают вверх и вниз. Мы можем подумайте об электронах в атомах, сидящих на энергетических уровнях, которые немного как ступеньки на лестнице.Обычно электроны находятся на самом нижнем возможный уровень, который называется основным состоянием атома. Если вы стреляете достаточно энергии вы можете сдвинуть электрон вверх на уровень, на следующую ступеньку «лестницы». Это называется поглощение и в новом состоянии мы говорим атома возбуждало — но это тоже нестабильно. Очень быстро возвращается в основное состояние. отдавая энергию, которую он поглотил в виде фотона (частицы света). Мы называем этот процесс спонтанным излучением излучение: атом испускает свет (испускает излучение) полностью сам (спонтанно).

Фото: От свечей до лампочек и от светлячков до фонариков — все обычные формы света работают в процессе спонтанного излучения. В свече горение (химическая реакция между кислородом и топливом, в данном случае парафином) возбуждает атомы и делает их нестабильными. Они излучают свет, когда возвращаются в исходное (основное) состояние. Каждый фотон, произведенный спонтанным излучением внутри пламени свечи, отличается от любого другого фотона, поэтому существует смесь разных длин волн (и цветов), создающая «белый» свет.Фотоны выходят в случайных направлениях с волнами, которые не совпадают друг с другом («не в фазе»), поэтому свет свечи намного слабее, чем лазерный свет.

Вынужденное излучение

Обычно типичная связка атомов имеет больше электроны в их основных состояниях, чем их возбужденные состояния, это одна из причин, почему атомы не излучают свет спонтанно. Но что, если мы возбудим эти атомы — накачаем их энергией — так их электроны находились в возбужденном состоянии. В этом случае «населенность» возбужденных электронов была бы больше, чем «население» в их основных штатах, поэтому было бы много электроны готовы и хотят создавать фотоны света.Мы называем это ситуация инверсия населенности , потому что обычное состояние дела в атомах переставлены местами (перевернуты). Теперь предположим также что мы могли бы поддерживать наши атомы в этом состоянии на некоторое время в то время как они не спрыгивают автоматически на землю состояние (временно возбужденное состояние, известное как метастабильное состояние ). состояние ). Тогда мы нашли что-то действительно интересное. Если бы мы уволили фотон с нужной энергией через нашу связку атомов, мы заставили бы один из возбужденных электронов прыгнуть обратно на свой основное состояние, испуская фотон, в который мы стреляли, и фотон вызванный изменением состояния электрона.Потому что мы стимулирование атомов, чтобы получить из них излучение, этот процесс называется стимулированная эмиссия . Мы получаем два фотона после помещая один фотон, эффективно удваивая наш свет и усиливая это (увеличивая его). Эти два фотона могут стимулировать другие атомы к испускать больше фотонов, поэтому довольно скоро мы получим каскад фотонов — цепная реакция — выброс яркого луча чистого, связного свет лазера. Здесь мы усилили свет с помощью стимулированного испускание излучения — отсюда и название лазера.

Иллюстрация: Как работают лазеры в теории: Слева: Поглощение: энергия огня (зеленый) в атом, и вы можете перевести электрон (синий) из его основного состояния в возбужденное состояние, что обычно означает отталкивание его от ядра (серый ). В центре: спонтанное излучение: возбужденный электрон естественным образом перескакивает в свое основное состояние, выделяя квант (пакет энергии) в виде фотона (зеленое движение). Справа: стимулированное излучение: выстрелите фотоном рядом с группой возбужденных атомов, и вы можете запустить каскад идентичных фотонов.Один фотон света запускает многие, поэтому мы имеем здесь усиление света (создание большего количества света) за счет вынужденного излучения (электромагнитного) излучения — ЛАЗЕР !.

Что отличает лазерный свет от других?

Если это то, как лазеры делают свет таким образом, почему они делают одноцветный и когерентный луч? Все сводится к идея о том, что энергия может существовать только в фиксированных пакетах, каждый из которых называется квант . Это немного похоже на деньги. Вы можете иметь только деньги, кратные основной единице вашей валюты, которая может быть цент, пенни, рупия или что-то еще.Вы не можете иметь десятую часть цент или двадцатую рупии, но у вас может быть 10 или 20 центов. рупии. То же самое и с энергией, особенно заметно внутри атомов.

Подобно ступенькам лестницы, уровни энергии в атомах находятся в фиксированных местах с промежутками между ними. Ты нигде нельзя ступать на лестницу, только на перекладину; И в точно так же вы можете перемещать электроны в атомах только между фиксированные уровни энергии. Чтобы электрон перескочил с нижнего на нижний на более высоком уровне вы должны кормить в точном количестве (кванте) энергия, равная разнице между двумя уровнями энергии.Когда электроны возвращаются из возбужденного состояния в основное, они выделяют такое же точное количество энергии, которое забирает форма фотона света определенного цвета. Вынужденное излучение в лазерах заставляет электроны производить каскад идентичных фотоны — одинаковые по энергии, частоте, длине волны — и это почему лазерный свет монохроматический. Произведенные фотоны эквивалентны волнам света, гребни и впадины которых совпадают (другими словами, они «синфазны») — и это то, что делает лазерный свет когерентным.

Виды лазеров

Фото: Лазеры — какими мы их знаем большинству из нас: это лазер и линза, которые сканируют диски внутри проигрывателя компакт-дисков или DVD. Маленький кружок в правом нижнем углу — это полупроводниковый лазерный диод, а большой синий кружок — это линза, которая считывает свет лазера после того, как он отражается от блестящей поверхности диска.

Поскольку мы можем возбуждать атомы самых разных типов множеством различных способов мы можем (теоретически) изготавливать множество различных типов лазеров.На практике существует лишь несколько распространенных видов, из которых пять самых известных — твердотельные, газовые, жидкие, полупроводниковые и волокно.

Твердые тела, жидкости и газы являются тремя основными состояниями материи и дают нам три различных типа лазеров. Твердотельные лазеры как те, что я проиллюстрировал выше. Среда — это что-то вроде рубиновый стержень или другой твердый кристаллический материал и обернутая вспышка вокруг него накачивает свои атомы, полные энергии. Для эффективной работы твердое тело должно быть легировано , процесс, который заменяет некоторые из атомы твердого тела с ионами примесей, что дает ему право уровни энергии для получения лазерного света определенной, точной частота.Твердотельные лазеры производят мощные лучи, обычно очень короткими импульсами. Газовые лазеры , напротив, производят непрерывные яркие лучи с использованием соединений благородных газов (в так называемые эксимерные лазеры) или диоксид углерода (CO2) в качестве среды, закачивается электричеством. СО2 лазеры мощные, эффективные и обычно используются в промышленная резка и сварка. Лазеры на жидких красителях используют раствор молекул органических красителей в качестве среды, нагнетаемой чем-то как дуговая лампа, лампа-вспышка или другой лазер.Их большое преимущество в том, что их можно использовать для создания более широкого диапазона световых частот, чем твердотельные и газовые лазеры, и они могут даже быть «настроенным» на получение разных частот.

В то время как твердотельные, жидкостные и газовые лазеры обычно большие, мощные и дорогие, полупроводниковых лазера дешевые, крошечные устройства в виде микросхем, используемые в таких вещах, как проигрыватели компакт-дисков, лазерные принтеры, и сканеры штрих-кода. Они работают как нечто среднее между обычным Светодиод (LED) и традиционный лазер.Как и светодиоды, они загораются, когда электроны и «дырки» (по сути, «пропадают»). электронов «) прыгают и соединяются вместе; как лазер, они генерируют когерентный монохроматический свет. Вот почему они иногда именуются лазерными диодами (или диодными лазерами). Вы можете прочитать больше о них в нашей отдельной статье о полупроводниках. лазерные диоды.

Наконец, волоконных лазера творит чудеса внутри оптических волокон; по сути, легированный оптоволоконный кабель становится усиливающая среда.Они мощные, эффективные, надежные и облегчить направление лазерного луча туда, где это необходимо.

Для чего используются лазеры?

« … никто из нас, кто работал над первыми лазерами, не представлял, сколько их применений в конечном итоге может быть … Люди, вовлеченные в процесс, движимые в основном любопытством, часто не имеют представления о том, куда их исследования приведут.

Чарльз Таунс, Как случилось с лазером, 1999.

Когда Теодор Майман разработал первый практический лазер, мало кто понимал, насколько важны эти машины со временем стану. Goldfinger , фильм о Джеймсе Бонде 1964 года, предложили дразнящий взгляд на будущее, в котором промышленные лазеры могли, как по волшебству, прорезать все на своем пути — даже секретных агентов! Позже в том же году, сообщая о награде лауреата Нобелевской премии по физике пионеру лазеров Чарльзу Таунсу, Нью-Йорк Times предполагает, что «лазерный луч может, например, переносить все радио- и телепрограммы в мире плюс несколько сто тысяч телефонных звонков одновременно.Это используется широко используется для определения дальности и слежения за ракетами «. Более половины столетие спустя такие приложения, как это — точные инструменты, цифровые общение и защита — остаются одними из наиболее важных применений лазеры.

Фото: каждый раз, когда печатается документ, лазерный принтер на вашем столе занят стимулируя миллионы атомов! Лазер внутри него используется для очень точного изображения страницы, которую вы хотите напечатать, на большом барабане, который забирает чернила (тонер) и переносит их на бумагу.

Инструменты

Режущий инструмент на основе СО2-лазеров широко применяется. в промышленности: они точны, легко автоматизируются и, в отличие от ножей, не требует заточки. Где куски ткани когда-то разрезали вручную, чтобы делать такие вещи, как джинсы из денима, теперь ткани рубят лазеры с роботизированным наведением. Они быстрее и точнее людей и может разрезать ткань сразу нескольких толщин, что улучшает эффективность и продуктивность. Такая же точность не менее важна в медицине: врачи обычно используют лазеры на теле своих пациентов.для всего, от удаления раковых опухолей и прижигания кровеносных сосудов до исправление проблем со зрением (лазерно-глазная хирургия, исправление отслоение сетчатки и лечение катаракты используют лазеры).

Связь

Лазеры составляют основу всех видов Цифровые технологии 21 века. Каждый раз, когда вы проводите покупки через сканер штрих-кода в продуктовом магазине, вы используете лазер для преобразования напечатанного штрих-кода в число, которое компьютер может понимать.Когда вы смотрите DVD или слушаете компакт-диск, полупроводник лазерный луч отражается от вращающегося диска, преобразуя отпечатанный объединение данных в числа; компьютерный чип преобразует эти числа в фильмы, музыку и звук. Наряду с оптоволоконными кабелями, лазеры широко используются в технологии под названием фотоника — с использованием фотоны света для связи, например, для отправки огромных потоков данные туда и обратно через Интернет. Facebook в настоящее время экспериментирует с использованием лазеров (вместо радиоволн) для улучшения связи с космосом. спутники, что может привести к более высокой скорости передачи данных и значительно улучшенный доступ в Интернет в развивающихся странах.

Фото: Будущее за лазерным оружием? Это система лазерного оружия ВМС США (LaWS), который был испытан на борту USS Ponce в 2014 году. Нет никаких дорогостоящих пуль или ракет с таким лазерным оружием, только бесконечный запас сильно направленной энергии. Фото Джона Ф. Уильямса любезно предоставлено ВМС США.

Оборона

Военные уже давно являются одним из крупнейших пользователей этой технологии, в основном, в оружии и ракетах с лазерным наведением. Несмотря на популяризацию в кино и на телевидении, научно-фантастическая идея лазерное оружие, которое может разрезать, убить или ослепить врага, оставалось фантастическим до середины 1980-х гг.В 1981 году The New York Times зашла так далеко, что процитировала одну «военный лазерный эксперт» говорит: «Это просто глупо. больше энергии, чтобы убить одного человека с помощью лазера, чем уничтожить ракета ». Два года спустя лазерное оружие дальнего действия официально стал основой политики президента США Рональда Рейгана. спорная Стратегическая оборонная инициатива (СОИ), более известная как «Программа Звездных войн». Первоначальная идея заключалась в использовании космического базирования, Рентгеновские лазеры (среди прочих технологий) для уничтожения приближающегося врага ракеты прежде, чем они успели нанести ущерб, хотя план постепенно выдохлась после распада Советского Союза и конца холодная война.

Несмотря на это, оборонные ученые продолжали преобразовывать лазерные ракеты из научной фантастики в реальность. ВМС США впервые начали испытания LaWS (Laser Weapon System). на борту корабля USS Ponce в Персидском заливе в 2014 г. Использование твердотельных лазеров с накачкой Светодиоды, он был разработан, чтобы повредить или уничтожить вражескую технику подробнее дешевле и точнее обычных ракет. Испытания оказались успешными, и флот объявила о контрактах на создание большего количества систем LaWS в 2018 году. Между тем, разработка космических лазеров продолжается, хотя до сих пор ни один из них не развернут.


Фото: Ученые из Ливерморской национальной лаборатории Лоуренса в Калифорнии разработали Самый мощный в мире лазер, National Ignition Facility (NIF), для ядерных исследований. Размещенный в 10-этажном здании, занимающем площадь размером с три футбольных поля, он использует 192 отдельных лазерных луча, чтобы обеспечить мощность до 500 триллионов ватт. (В 100 раз больше энергии, чем любой другой лазер), генерирующий температуру до 100 миллионов градусов. Общая стоимость NIF составляет 3,5 миллиарда долларов, и ожидается, что в течение следующих 30 лет он будет обеспечивать передовые ядерные исследования.Слева: один из сдвоенных лазерных отсеков в Национальном центре зажигания. Справа: Как это работает: лучи лазера концентрируются на небольшой топливной таблетке в камере, чтобы произвести высокие температуры (например, глубоко внутри звезд). Идея состоит в том, чтобы произвести ядерный синтез (объединить атомы) и высвободить огромное количество энергии. Фотография предоставлена ​​Ливерморской национальной лабораторией Лоуренса.

Как сделать лазерную указку Cat

Прошло довольно много времени с момента нашего последнего проекта. Когда мы наконец сели подумать, что делать, мы пришли к выводу, что сделали несколько проектов для собак, но ни одного для кошек. И это неправильно! После этого лазерная указка для кошек не заставила себя долго ждать.Это идеальное сочетание игривости и лени, как нам нравится.

Итак, что мы сделали?

Мы сделали интерактивную лазерную игру про кошек, которая управляется с мобильного телефона, а также имеет автоматический режим. Мы использовали устройство панорамирования и наклона, которое мы нашли в Интернете (информация и кредит позже в этом посте), настроили его, чтобы он соответствовал лазерному диоду, подключили его к нашему телефону с помощью модуля Bluetooth и начали играть с котом Пеппер, который оказался быть настоящим танцором фламенко.

Начать создание схемы >>

Кстати, в разных местах мы читаем, что лазерные игрушки не заменяют физические игрушки для кошек, но вы можете комбинировать их и использовать лазер для кошек, чтобы указывать на физические игрушки. что кошка может играть.Мы не являемся экспертами в этом вопросе, поэтому просто руководствуйтесь здравым смыслом, и мы уверены, что вы поймете, что лучше для вашей кошки.

Электроника для Cat Laser

Основные компоненты

  • HC — 05 Последовательный модуль Bluetooth
  • Блок питания настенного адаптера — 12 В постоянного тока, 2 А

Вторичные компоненты

  • Электролитический конденсатор — 1 мкФ / 50 В
  • Радиатор TO-220 (опция)
  • Болт M3 для радиатора (опция)
  • Гайка M3 для радиатора (опция)
  • Комплект соединительных проводов — M / M

Физические компоненты

  • 3D-печатный поддон / Наклонное крепление для лазера
  • Пластиковая коробка корпуса (мы использовали коробку 12 см x 7 см x 6 см)
  • Винты M2 10 мм Phillips x 4
  • Винт M2 для листового металла Phillips x 2
  • Рупоры сервопривода (в комплекте сервопривод) x 2
  • Винты с рожками сервопривода (поставляется с сервоприводом) x 2

Как мы построили Cat Laser

Механизм поворота и наклона anism

Мы начали с поиска доступного по цене механизма панорамирования и наклона.Мы нашли эту модель на Thingiverse (заслуга Фернандо Буэно из 3D Open Hardware), и это была хорошая отправная точка.

Механизм состоит из трех частей. Мы переделали верхнюю часть сервопривода и добавили небольшой купол с отверстием, чтобы в него мог поместиться лазерный диод. Две другие части мы распечатали как есть. Вы можете найти файлы для печати на Thingiverse.

Комплектующие для лазера Cat

Ползунок ниже точно объясняет, как собрать вместе устройство панорамирования-наклона и электронику:

Шаг 1: Вставьте лазерный диод в отверстие в верхней пластиковой части.Возможно, вам придется припаять к диоду более длинные провода.Примечание: домашние 3D-принтеры обычно неточны, поэтому, если лазер не входит в отверстие, вы можете вручную расширить его с помощью сверла диаметром 6 мм. Только убедитесь, что вы не просверлите полностью, потому что наконечник немного более узкий, чтобы лазер не выскочил из своего места.

Шаг 2: Поместите сервопривод так, чтобы его ребра соприкасались с ребрами верхней пластмассовой части.

Шаг 3: Используйте два винта M2 для листового металла, чтобы удерживать сервопривод на месте. Убедитесь, что сервопривод не раздавливает лазерные провода, а провода помещены в туннель под ним.

Шаг 4: Поместите второй сервопривод в среднюю пластиковую деталь. Вставьте провода через нишу, это может быть немного сложно, потому что сервопривод должен сидеть довольно плотно. Мы использовали отвертку, чтобы надавить на него.

Шаг 5: Поместите один рог сервопривода в нишу,

Шаг 6: И гайку M3 в нише на противоположном рычаге Соедините среднюю и верхнюю пластмассовые детали

Шаг 7 : Соединить рог сервопривода с головкой сервопривода, а с другой стороны ввинтить болт M3 в гайку.На этом этапе вам необходимо вручную проверить диапазон перемещения сервопривода, перемещая его из стороны в сторону. Это важно сделать, потому что, если диапазон ограничен, сервопривод может застрять (вы можете увидеть, как мы это сделали, на видео). После регулировки диапазона поместите винты рупора сервопривода между сервоприводами и сервоприводом.

Шаг 8: Переход к основанию — поместите рог сервопривода в нишу

Шаг 9: Поместите головку сервопривода в рог сервопривода и проверьте диапазон перемещения сервопривода, как вы делали раньше.

Шаг 10: Как только диапазон будет правильным, вставьте винты рупора сервопривода между рупорами сервопривода и сервоприводом из-под пластины.

Сборка схемы

Мы решили использовать два небольших серводвигателя, потому что они относительно дешевы и не имеют проблем с весом лазера (который довольно легкий).

Мы выбрали простой лазерный диод и устройство связи Bluetooth HC-05, чтобы мы могли управлять лазером с моего телефона. К сожалению, это работает только для Android (извините, пользователи iPhone).

Вот ссылка на инструкции по монтажу схемы

Схема подключения — cat laser

После подключения схемы используйте тестовый код в руководстве по проекту, чтобы проверить правильность подключения.

Код

Код с сайта circuito.io использует встроенную библиотеку сервоприводов Arduino IDE, но не обеспечивает того поведения, которое мы хотим для этого проекта. Поэтому я заменил ее библиотекой VarSpeedServo. Эта библиотека добавляет сервоприводам более плавное движение, давая кошке время реагировать и играть.

Вы также можете найти его в нашем репозитории GitHub этого проекта.

Загрузите исходные файлы. Редактируйте номера контактов только из исходного кода с сайта circuito.io.

Для беспроводного подключения к устройству мы использовали модуль Bluetooth HC-05 и соединили его с приложением «Arduino BlueControl» . Вы можете найти его бесплатно в магазине Google Play.

Как настроить приложение Arduino BlueControl

Настройте стрелки в разделе меню «Клавиши со стрелками»

  • Вам будут представлены четыре клавиши со стрелками для настройки
  • Нажмите на них и настройте их имена быть: Вверх, Вниз, Вправо и Влево.Это определяет строку, которая будет отправлена ​​через Bluetooth при нажатии клавиши со стрелкой. Вы должны убедиться, что эти строки такие же, как в коде (с учетом регистра).

Настройте кнопки: в разделе меню «Кнопки и ползунок». В нашем случае соответствие указанному коду:

  • Нажмите «Конфигурация командных кнопок».
  • Вы увидите шесть конфигураций кнопок, нажатие на них откроет диалоговое окно для редактирования имени кнопки, так как до этого имени это строка, которая отправляется в Arduino через Bluetooth.Вы можете называть их как хотите, просто убедитесь, что это правильно поддерживается в коде Arduino.
  • Откройте приложение и подключитесь к устройству HC-05
  • В правом верхнем углу щелкните значок шестеренки настроек
  • Строки чувствительны к регистру, поэтому, если какая-то кнопка или клавиша не работают — дважды проверьте строку, отправляемую из вашего приложения. Вы всегда можете распечатать строку на принимающей стороне — Arduino.

Cat Laser имеет два режима:

Ручной:

  • При запуске он находится в ручном режиме, в приложении Arduino BlueControl перейдите к «Клавиши со стрелками» (см. «Клавиши со стрелками»)
  • Если установлено правильно , каждая стрелка будет перемещать соответствующий сервопривод на случайное количество шагов (ангелов).

Автозапуск:

  • Перейдите в «Кнопки и слайдер», нажмите кнопку «Автозапуск», чтобы запустить автоматическую игру с кошками. Лазер будет плавно переходить из одной случайной точки в другую.
  • Вы можете регулировать скорость игры, нажимая «Ускорение» или «Уменьшение скорости» — это уменьшает / увеличивает задержку между точками.

Дополнительные кнопки:

  • «Laser On / Off» — включить / выключить лазер
  • Area +/- — это изменит поля сервопривода, регулируя общую игровую зону.

Создание Arduino Shield

После того, как все было на месте, мы захотели сделать схему более надежной, поэтому мы решили сделать Arduino Shield, используя Sparkfun Proto Shield .

Мы переместили детали с макета на Proto Shield и припаяли их так же, как они были подключены к макету.

мы использовали 6 гнездовых разъемов вместо пайки, чтобы подключить модуль Bluetooth к Arduino, чтобы мы могли легко подключать и отключать его.

Мы также использовали два 3-контактных разъема типа типа «папа» для облегчения подключения лазера.

Собираем все части вместе

Перед окончательной сборкой мы проверили, что новая схема с Proto Shield работает, и поместили блок панорамирования и наклона на край монтажной коробки.

Затем мы выполнили окончательную сборку, как вы можете видеть на слайдере ниже:

Шаг 1: Отметьте углы наклонно-поворотного устройства и просверлите два отверстия сверлом 3 мм в коробке

Шаг 2: Просверлите еще одно Отверстие 7 мм в коробке, прямо между двумя углами, чтобы болт внизу пластины не торчал.

Шаг 3. Просверлите отверстие диаметром 9 мм за основанием устройства панорамирования и наклона для кабелей лазера и сервопривода.

Шаг 4. Просверлите отверстие диаметром 9 мм на узкой стороне коробки для кабелей питания.

Шаг 5: Пропустите провода сервопривода и лазера через 9-миллиметровые отверстия и подключите все к цепи. Затем подключите источник питания напрямую к Arduino, убедитесь, что все работает, и закройте коробку винтами.

Так мы создали лазерную указку для кошек! Мы рады поделиться с вами этим проектом и надеемся, что вы получите от него столько же удовольствия, сколько и мы.Вы можете поделиться результатами в комментариях ниже. Кроме того, если у вас есть какие-либо вопросы или идеи, мы будем рады их услышать.

Наслаждайтесь созданием!

Как сделать лазер — четыре основных элемента

Есть четыре ключевых элемента, которые нужно правильно выполнять, когда вы делаете свой собственный лазер

Есть 4 основных элемента, которые необходимы для начала генерации света и создания собственного лазера; усиливающая среда, энергия накачки, отражения от резонатора и выходной ответвитель:

Усиливающая среда: Чтобы сделать собственный лазер, вам понадобится источник света с необходимой длиной волны, известный как усиливающая среда.Примеры могут включать кристалл, который был легирован связанным материалом для обеспечения заданной длины волны. Неодим используется для замены некоторых ионов иттрия в кристалле-хозяине, обеспечивая свет с длиной волны 1064 нм в инфракрасном диапазоне. И хозяин, и легирующая добавка тщательно выбираются для получения требуемых оптических, механических и термических свойств.

Энергия накачки: Обычно есть вторичный источник света, который вам нужен, когда вы думаете о том, как сделать лазер.В более старых технологиях это могла быть дуговая лампа. В современных лазерах это, как правило, группа диодов. Усиливающая среда могла бы поглощать этот источник света одним из двух способов; с боковой и / или боковой подачей. Этот процесс накачки / поглощения запускает весь цикл усиления лазера.

Отражения в полости: Чтобы оптимизировать общий процесс создания лазера, вам необходимо добавить отражатели на обоих концах вашей стимуляции, чтобы захватывать возбужденные фотоны и возвращать их обратно в усиливающую среду для дальнейшего создания дополнительной стимуляции.

Выходной ответвитель: Это устройство позволяет процент отражения света обратно в усиливающую среду и определенный процент извлекается из оптического резонатора (усиливающей среды).

Теперь у вас есть лазерный свет, который генерируется и сдерживается.

Лазерный луч: Источник света, созданный и выпущенный, как описано, становится вашим лазерным лучом. Теперь все, что вам нужно сделать, это создать достаточно света, а затем управлять им, чтобы он делал что-то полезное, например, отмечать, резать, сваривать, ремонтировать или строить.

Вот Laser Rail, которую мы собрали ранее


Если бы это было так просто! Есть и другие области, которые необходимо учитывать при создании собственного лазера. Потенциал создания очень большого количества энергии связан с большим количеством сопутствующего тепла. Я думаю, что лазеры любят контролировать окружающую среду, как и большинство из нас. Поэтому вам, возможно, придется добавить водяное охлаждение, чтобы лучше контролировать стабильность лазера. В какой-то момент вам понадобится добавить оптическое устройство, чтобы вы могли направить лазерный луч на целевую область.Наконец, вам понадобится компьютер и программное обеспечение для управления оптикой, чтобы создать что-то полезное на рабочем месте.

Вот как создать собственный лазер… легко.

ThinkLaser build лазеры для маркировки и гравировки. Вы можете поговорить со специалистом сегодня по адресу [email protected] или заполнить форму, чтобы узнать, чем мы можем помочь.

Зона самодельных лазеров профессора

Этот сайт служит ресурсом для:

  • Студентам программ бакалавриата, техников и технологий по фотонике в колледжах Ниагары и Алгонквина, изучающих, как работают лазеры
  • Читатели книги «Основы источников света и лазеров», желающие углубиться в реальную внутреннюю работу некоторых типов лазеров
  • Конструкторы лазеров, как любители, так и лаборатории, ищущие детали конструкции недорогих (и относительно простых в изготовлении) лазеров

Автор этой страницы также является автором книги «Основы источников света и лазеров», опубликованной Wiley в июле 2004 г. (ISBN 0-471-47660-9).Сосредоточившись в первую очередь на лазерах, текст вводит основные понятия, необходимые для понимания лазеров, включая природу самого света, излучения черного тела и атомной эмиссии, а также основы квантовой механики. Лазеры подробно описаны с практическими примерами из реальной жизни, которые можно найти повсюду. В последних шести главах текста подробно описаны различные лазерные системы, включая газовые лазеры видимого, УФ и ИК диапазона, полупроводниковые лазеры, твердотельные лазеры и перестраиваемые лазеры на красителях.


ВНИМАНИЕ: Конструкция и эксплуатация любого лазерного устройства опасны.Не пытайтесь конструировать или эксплуатировать лазер без надлежащих мер предосторожности и техники безопасности. Большинство лазеров связаны с высоким напряжением, токсичными химикатами, высоким вакуумом, лазерным излучением. и другие опасности. Автор прямо отказывается от любых обязательств, связанных с с постройкой и использованием таких устройств. Представленные здесь дизайны находятся в интересы предоставления информации только о принципах работы и не представляют собой безопасные конструкции, не соответствующие требованиям ANSI.


Несколько мыслей о создании самодельных лазеров (для любителей лазерных конструкторов) …

Теперь я не хочу никого отговаривать от попытки создать собственный лазер. но, честно говоря, лазеры, как правило, сложно создавать. Некоторые типы лазеров просто слишком дороги или слишком сложны для изготовления многими любителями. Например, создание непрерывного аргонового лазера требует получения дорогих диэлектрических зеркал, а также система высокого вакуума, включающая диффузионный или турбомолекулярный насос (так как рабочие давления находятся в диапазон миллиторров).Также блок питания должен обеспечивать до 25А регулируемого тока. постоянно, а сама трубка должна быть сделана из экзотических материалов (например, оксида бериллия) выдерживать сильное тепло, выделяемое во время работы. Хотя это может быть Готово, стоимость производства такого лазера «с нуля», вероятно, будет непомерно высокой для большинства любителей. В случае с этим лазером излишки лампы, вероятно, можно будет купить дешевле, чем стоимость одной только оптики! Это не обязательно исключает создание «с нуля» импульсного аргонового лазера, хотя менее требовательны к конструкции (хотя некоторые элементы лазера, такие как система высокого вакуума по-прежнему требуются).Еще один популярный лазер для любительского строительства — углекислый газ (CO 2 ). лазер, о котором есть множество отчетов о самодельных устройствах в сети, но ожидается, что они выложат около 500 долларов. (200 долларов + только за зеркала), если вы собираетесь пойти по этому пути!

С другой стороны, существует множество типов лазеров, которые МОЖНО легко сконструировать. и недорого (в пределах ста долларов или меньше) любителем с разумной ожидание успеха.Некоторые из них построены полностью «с нуля» с использованием материалов, доступных в хозяйственном магазине, в то время как другие адаптированы из деталей, взятых из избыточных коммерческих лазерных систем. Именно этим типам лазеров и посвящен этот сайт.

Некоторые возможности для домашних лазеров:
Мы начнем с изучения нескольких разумных возможностей для доморощенных конструкторов. Давайте будем честными … если у вас есть неограниченные деньги (и, следовательно, ресурсы), есть почти нет предела тому, что вы можете сделать (используйте аргон CW :), но если вы пытаетесь чтобы ваш лазерный проект оставался в рамках ограниченного бюджета, ваш выбор несколько более ограничен!

Есть много недорогих вариантов лазерного конструктора-любителя. как указано ниже:

Диод и гелий-неон (HeNe) лазеры, которые обычно производят непрерывный красный луч.Для диодного лазера требуется только простой источник питания, такой как простой регулятор тока (легко изготовленный из микросхемы регулятора). Самый дешевый источник для лазерных диодов — недорогие лазерные указки. из долларового магазина. Помимо диодного лазера, возможно, лучший «первый проект» для увлеченного человека — это газовый гелий-неоновый лазер. Хороший старт для новичка, работа с этим лазером даст ценный опыт работы с высокими напряжениями. Трубки и блоки питания можно приобрести в Интернете у различных избыточных поставщиков от 25 долларов и выше.Для питания гелий-неоновой лазерной трубки все, что обычно требуется, — это подходящий высоковольтный источник питания, который может быть приобретен в виде упакованного блока, залитого эпоксидной смолой, или может быть собран любителем из отдельных компонентов.
Азот лазеры производят интенсивные импульсы ультрафиолетового света. Помимо использования для стимулирования флуоресценции в материалах, этот лазер обычно используется в качестве лазера накачки для лазеров на красителях. Его легко собрать из материалов, доступных в большинстве хозяйственных магазинов.Требуется только базовый вакуумный насос, поэтому можно использовать даже переделанный компрессор холодильника, а хорошо сконструированный лазер может использовать воздух в качестве разреженного газа, что позволяет сэкономить на баллоне с газом.
ЧАЙ Азот Лазеры аналогичны азотным, указанным выше, но совсем не требуют вакуумного насоса. Эти лазеры имеют невероятно короткие выходные импульсы (около одной наносекунды), поэтому конструкция цепи электрического разряда очень важна. Не требуется вакуумный насос, что делает его привлекательным для многих любителей, однако импульс очень короткий. и это «обидчиво» строить.Хороший выбор только после того, как вы поймете основы электроники и принципы работы линии передачи.
Краситель относительно легко построить лазеры, в которых в качестве накачки используется азотный лазер. Их можно полностью перестраивать в большом диапазоне длин волн за счет использования дифракционной решетки вместо полностью отражающего заднего зеркала.
Краситель с накачанной лампой Лазеры немного сложнее построить, чем лазер на красителях с накачкой азотным лазером, так как лампа-вспышка должна работать примерно за одну микросекунду: в 1000 раз быстрее, чем обычная вспышка фотовспышки.Тем не менее, это достойный выбор для любительского строительства, особенно если разряд оптимизирован для скорости за счет использования более высоких напряжений и более низких емкостей. Опять же, требуется хорошее понимание концепций импедансных и разрядных цепей.
Nd: YAG и Ruby лазеры излучают мощные импульсы, способные гореть. Основная проблема здесь — доступность (и доступность) лазерного стержня и зеркал, хотя они часто доступны на избыточном рынке, открывая дверь. к высшим силам.YAG имеет низкие пороговые энергии накачки, позволяющие малые ( ДПСС Размер твердотельных лазеров с диодной накачкой варьируется от небольших портативных зеленых лазерных указателей до больших систем с выходной мощностью более 100 Вт в видимой области спектра. Недорогие диоды, часто на 808 нм, накачивают неодимовый лазер (ванадатный или YAG), колеблющийся на 1064 нм, а затем частота удваивается до 532 нм.
Аргон лазеры излучают мощные зеленые и синие лучи. Трубки с воздушным охлаждением, напоминающие заросший HeNe трубки, доступны на избыточных рынках, чтобы сделать этот лазер жизнеспособным для любителей.Сила поставки более сложны, чем HeNe, хотя из-за больших токов вовлечены, и поскольку коммерческих источников питания не хватает, многие любители предпочитают создавать свои собственные.
Другое Возможны такие лазеры, как газовые лазеры, созданные с нуля или использующие старые гелий-неоновые и аргоновые трубки (например, чистый неон , который можно использовать в старой гелий-неоновой трубке с подходящим источником питания, имеет эмиссию желтого, оранжевого цвета, и зеленый). Другая возможность — это лазер на парах меди .Этот лазер с высоким коэффициентом усиления излучает зеленые и желтые лучи — самая сложная часть — это проектирование лазерной трубки. который работает при высоких температурах, необходимых для пара.

Если вы читаете старые статьи Amateur Scientist , вы можете задаться вопросом, почему большинство самодельных лазеров, особенно в тех случаях, когда лампы изготавливаются с нуля, являются импульсными? Ответ заключается как в механизме усиления, так и в механизме возбуждения лазера. Лазеры с высоким коэффициентом усиления, такие, как азотный лазер, довольно снисходительны для любительского строительства.Имея высокий усиления, зеркала на этих лазерах могут быть недорогими алюминиевыми зеркалами или в некоторых случаях все, что требуется — это однократный проход через лазерную трубку, поэтому зеркала не требуются вообще (сверхизлучение)! Как правило, непрерывные лазеры (многие газовые лазеры, такие как HeNe) имеют низкий коэффициент усиления, поэтому требуются специальные диэлектрические зеркала, которые отражают более 99% падающего света (алюминий отражает только около 80% падающего света в лучшие времена). Это может увеличить стоимость и сложность, недоступные для большинства любителей, если только кто-то не проявит изобретательность в извлечении оптических компонентов из старых лазеров (например,грамм. использование зеркал резонатора от старых избыточных лазеров в новой конструкции). Старые гелий-неоновые и аргоновые лазеры часто дают оптику, которая будет работать с совершенно другим типом лазера — я никогда не выбрасываю старый лазер, предварительно не зачищая зеркала резонатора, которые могут пригодиться для других лазерных проектов.

Еще одна причина — проблемы с охлаждением и питанием. В то время как HeNe-лазер обычно работает при 1500 В при 5 мА (и при этом разрядная трубка рассеивает только 7,5 Вт), даже самые маленькие непрерывные аргоновые трубки рассеивают 1 КИЛОВАТТ тепла! Такие уровни мощности требуют наличия большого блока питания и системы охлаждения.Если тот же самый аргоновый лазер был построен как импульсный блок, работающий с частотой 120 Гц с импульсами 10 мс, рассеиваемая мощность составляет всего 1 ватт, поэтому система охлаждения не требуется, а источник питания относительно прост. Я мог бы добавить, что трубка для непрерывного аргонового лазера требует экзотических материалов, чтобы выдерживать экстремальное тепло, выделяемое в разряде, в то время как в импульсном лазере можно использовать обычную стеклянную конструкцию, которая находится в пределах досягаемости большинства любителей. Аналогичная проблема существует с лазером YAG: хотя можно использовать дуговые лампы CW для создания лазера CW YAG, требуется сложная система охлаждения, а также БОЛЬШОЙ источник питания (8 кВт).Тот же лазер, созданный с использованием импульсной лампы-вспышки, требует только небольшого источника питания для работы и простого конвекционного охлаждения (это показано на странице YAG-лазера).

Несмотря на свою простоту, многие из описанных здесь лазеров имеют решающее значение для конструкции насосный механизм и требуют для работы быстрых энергетических насосов. Рассмотрим азотный лазер, который требует, чтобы энергия сбрасывалась в лазерную трубку в течение наносекунд (выходной импульс обычно длится около 10 нс) или лазер на красителях с ламповой накачкой, для которого требуется лампа-вспышка, которая время менее одной микросекунды.Эти параметры продиктованы энергией параметры уровня лазерной среды. В случае азотного лазера быстрый импульс требуется для обеспечения того, чтобы энергетическое состояние верхней генерации заполнялось первым и достигло достаточного количества выше нижнего уровня генерации (т.е. происходит инверсия). Медленная разгрузка (т.е. медленная накачка) позволяет заселенности верхнего уровня генерации распадаться до на более низком уровне быстрее, чем он накапливается, так что инверсия населенностей, необходимая для лазерного воздействия, не произойдет.Проблема здесь в одном из уровней жизни энергетических уровней — нижний уровень имеет гораздо больший срок службы, чем верхний уровень, поэтому любой насосный механизм должен быстро заполнить верхний уровень! Это упрощенное представление о том, как эти лазеры работают, но это иллюстрирует суть.

Если вы ищете простой вход в хобби любительского лазерного строительства, HeNe или диодный лазер — недорогой и простой способ. HeNe-трубки и видимый лазер диоды можно купить менее чем за 25 долларов.Для тех, кто хочет построить свой собственный лазер «с нуля» азотный лазер и / или лазер на красителях может быть сконструирован с разумными легкость и стоимость. Некоторые из упомянутых мною «других» лазеров, например Nd: YAG / Ruby, также могут быть построенным легко, но может стоить на несколько долларов дороже, так как нужно покупать удочку и зеркала (если вы не найдете сделку на избыточном рынке).

Мое личное предложение? Начните с гелий-неонового лазера, чтобы получить опыт работы с высоким напряжением. Готовый HeNe также является ценный инструмент при юстировке других лазеров (я все еще использую HeNe для юстировки больших YAG и CO 2 лазеров).Лазер на красителях с азотной накачкой и лазерной накачкой — хороший вариант для создания лазера «с нуля». Азотный лазер прост в изготовлении и очень щадящий. При тщательном подборе деталей (без обмана с использованием толстой печатной платы) он почти гарантированно будет работать хорошо. А Лазер на красителях с лазерной накачкой также прост в изготовлении и имеет очень высокое усиление. возможность работы в сверхизлучении или использование недорогих алюминиевых зеркал. Это значительно упрощает задачу, поскольку оптика и юстировка больше не являются критичными. Подробности смотрите на странице Dye Laser на этом сайте.

Если у кого-то есть альтернативные, простые конструкции для различных лазеров, я бы будет интересно услышать от вас (как и многие любители, я уверен).


П.С. …

Краткий FAQ, чтобы ответить на несколько общих вопросов, которые я часто получаю по электронной почте:

Есть ли у вас комплекты или планы для лазера?

Все мои лазеры были созданы на основе схем, синтезированных на основе других схем.«Удовольствие» от создания самодельного лазера (по крайней мере, для меня) заключается в инженерии и адаптация дизайна к использованию легкодоступных материалов. В качестве примера Рассмотрим мой оригинальный азотный лазер, в котором для вакуума использовался кусок черной канализационной трубы из АБС-пластика. корпус. Я предлагаю вам начать с поиска в журнале Scientific American Amateur Колонка ученых (см. Страницу ССЫЛКИ на этом сайте) для идей. После этого поиск некоторых из ссылки, упомянутые на различных страницах (журнальные статьи, например, из Applied Physics Letters и т. д.) будет иметь большое значение для объяснения методологии конкретного дизайна.

Почему вы написали этот сайт?

Я преподаю лазерную инженерию в Ниагарском колледже в Канаде, но мое увлечение этими устройствами началось _way_ до этого. Когда я учился в начальной школе, я пытался построить много лазеров, большинство безуспешно. В те дни мне просто не было доступно много информации. помимо статей в журнале Scientific American, посвященных ученым-любителям (которые я все еще защищаю для любителей и мои ученики одинаковы).Позже я обнаружил журналы в библиотеке местного университета, которые мне очень помогли. В 1997 году, когда я разместил в Интернете страницу с описанием моей оригинальной конструкции лазера N2, я был поражен интерес (и электронные письма) вызваны! Я начал добавлять страницы с более подробным описанием этих лазерных конструкций. пока он не стал тем, чем является сегодня (сайт, который все еще растет).

Изначально этот сайт был задуман как ресурс для тех, кто планирует такой проект. Нет предлагая полные планы (и, конечно, не взимая за них 25 долларов :), а демонстрируя некоторые базовые проекты, которые могут помочь любителям синтезировать свои собственные проекты.Мне нравится получать электронные письма с подробностями о лазерах, созданных любителями. который использует уникальный дизайн. Недавно этот сайт превратился в ресурс по нескольким курсам, которые я преподаю, а именно: PHTN1400 (Принципы лазерных систем) и PHTN1432 (вакуумные системы и тонкопленочная технология). Я твердо верю, что лучший способ понять, как работает конкретный лазер, — это изучить механизм, лежащий в основе лазера.

Можете ли вы помочь мне создать лазер CO 2 ?

№На этом сайте описаны различные лазеры, с которыми я имел непосредственный опыт, и представлены детали конструкции этих лазеров. Хотя я создавал HeNe, Nitrogen, Dye и несколько других лазеров «с нуля», я никогда не создавал CO 2 , поэтому я не могу здесь помочь! Я восстановил и обслужил такие лазеры, но так и не построил, поэтому я предлагаю вам проверить другие сайты в Интернете (проверьте страницу ССЫЛКИ).

Вы можете сделать для меня лазер?

Нет. Я профессор и у меня нет времени на изготовление оборудования для других партий.

Где мне искать идеи проектов для научных выставок с использованием лазеров?

У меня есть основная страница на этом сайте, посвященная идеям научной ярмарки, но сначала посмотрите колонку Amateur Scientist журнала Scientific American.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
