ТВ-антенна из пивных банок — Лайфхакер

Привет Лайфхакеры! Публикуем очередной хайлайт нашего электронного минижурнала о полезных гаджетах, необычных концептах, будущем и настоящем. Перед вами та редкая инструкция, начать работу с которой можно не дочитав ее до конца. Для начала приготовьте две банки пива…

Антенна из пивных банок

Очень часто возникает ситуация, когда штатная телевизионная антенна плохо принимает транслируемые каналы. Это может случиться на пикнике, на даче, в сельской усадьбе. Да и в городской квартире, особенно в старых домах прием не всегда идеален из-за рассогласования нагрузки и общей антенны в доме.

А между тем, даже самый ленивый и ничего не понимающий в технике человек может за 10 минут, буквально из мусора, сделать настоящую ТВ-антенну, качество работы которой, сравнимо с промышленными образцами. Случается, что работает она даже лучше, чем покупная – ловит больше каналов и обеспечивает более высокое качество картинки. Это тем более удивительно, что антенна состоит всего лишь из… пустых пивных банок.

Инструменты и материалы:

•    две пустые пивные банки
•    скотч или изолента
•    два шурупа-самореза
•    антенный кабель
•    штекер
•    палка
•    отвертка

Шаг 1

Банки приматываются к палке скотчем или изолентой.

Крепим банки к палке скотчем

Шаг 2

В банки вкручиваются саморезы, а концы кабеля зачищаются и прикручиваются к саморезам.

Конец кабеля, накручивается на саморез

Шаг 3

Кабель скотчем или изолентой для прочности привязывается к палке.
Антенна готова!
Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить.

Вместо палки можно использовать вешалку

Для качественного приема расстояние между банками желательно подобрать экспериментально, но в среднем оно составляет около 70 мм.
Если от банок не оторваны язычки-открывалки, то антенный кабель можно прикрепить непосредственно к ним с помощью винта и гайки с шайбой.

При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т.д. В этом случае, для придания жесткости и герметичности всей конструкции обе банки можно поместить в большую пластиковую бутылку из-под пива, предварительно отрезав у нее донышко и горлышко. Для кабеля посередине получившегося цилиндра необходимо проткнуть отверстие, которое после подключения нужно ошпарить горячей водой. Пластик бутылки деформируется и герметизирует отверстие.

Надо заметить, что простор для творчества в области любительского  антенностроения практически безграничен. Доказательством тому служат фотографии, приведенные ниже.

Усовершенствованная антенна с несколькими секциями



Это давно известная конструкция, делалась еще из консервных банок из-под горошка



Не делайте такую антенну за один день, это вредно для печени! @photo

Возможно, банки из-под разных сортов пива принимают сигнал по-разному. Предлагаем читателям самостоятельно выяснить этот вопрос, предварительно продегустировав содержимое банок (шутка, конечно)! Приятного творчества!
via

Какие способы применения пива улучшения сигнала знаете вы?

Читайте в свежем выпуске минижурнала о 3d-сканере, солнечной батарее из скошенной травы, сумке с динамиком для велосипеда и посмотрите юмор. Подписывайтесь на журнал и ничего не пропускайте!

P.S.  У последней фотографии нашелся автор, вот что он пишет:  «Несколько лет назад, ожидая матч Ливерпуль — Арсенал, был огорчен тем, что ветер снес антенну. Мысль сработала быстро, помогли баночки пива от тогдашнего титульного спонсора моей команды Ливерпуль компании «Карлсберг», хранившиеся зачем-то:)))»

делаем за 20 минут своими руками

Для того чтобы ловить хотя бы 20 каналов эфирного цифрового ТВ, необходим не только телевизор (или приставка к нему), но и антенна. Она продается во всех магазинах бытовой электроники, но рабочую конструкцию можно собрать своими руками из подручных материалов, в том числе из алюминиевых банок из-под пива.

Что это и почему ловит DVB-T2

Принцип работы телеантенны основан на том, что под действием радиоволны в проводнике за счет индукции возникает электрический ток. Он, в свою очередь, может быть уловлен специальными приборами и преобразован в изображение, звук или что-то еще.

Однако чтобы ток оказался достаточно мощным и мог повлиять на прибор-приемник, требуется усиление.

Оно обеспечивается двумя способами:

  • усилением уже принятого сигнала;
  • повышением чувствительности антенны за счет формы и направленности.

Поскольку для антенны нужны материалы, проводящие электричество, пивные банки или жестянки из-под продуктов оказываются подходящим сырьем.

Как показывает опыт, антенна из алюминиевых банок отлично работает при следующих условиях:

  1. – не более 15 км.
  2. Точное соблюдение расстояния между элементами конструкции.
    Не исключено, что во время настройки придется его регулировать. Поэтому перед окончательной сборкой надо предусмотреть возможность передвижения банок друг между другом.
  3. Корректное расположение.
    Антенна из пивных банок для цифрового ТВ получается более широкополосной, чем фабричная. Как следствие, неизбежен прием не только телесигнала, но и паразитных шумов. Для цифрового телевидения это не так важно, но антенну рекомендуется размещать подальше как от телевизора, так и от других источников помех.
  4. Правильно подобранное количество банок.
    Самая простая телеантенна собирается из двух емкостей из-под напитков. Но это получится полуволновой вибратор на частоту 250–400 МГц, на которой цифровое ТВ не вещает. Принимать сигнал такая конструкция будет, но только в идеальных условиях и от близкой вышки. Для качественного приема на более дальних расстояниях нужна конструкция минимум из 4 банок.

Что нужно иметь

Для сборки самодельной телеантенны такой конструкции потребуется:

  • жестяные банки (из-под пива или «Кока-колы») в количестве не менее 2 штук; лучше объемом 0,5 л, поскольку для 0,33 л придется делать дополнительные расчеты;
  • коаксиальный антенный кабель;
  • штекер для подключения антенного кабеля к телевизору;
  • каркас, на котором будут монтироваться элементы; в самом простом случае – гладкая деревянная или пластиковая рейка; лучше — одежная вешалка;
  • шурупы или саморезы с пресс-шайбами для крепления банок, телевизионного кабеля и проволоки;
  • отвертка;
  • нож для зачистки кабеля и банок;
  • кусачки или пассатижи;
  • изолента или скотч.

Крайне желательно использовать паяльник для надежного крепления и наждачную бумагу для удаления краски с тех частей емкостей, куда будет крепиться кабель.

Пошаговая инструкция

Самая примитивная по конструкции баночная антенна собирается следующим образом:

  1. с помощью скотча прикрепите 1-ую банку к деревянной планке;
  2. в донышке сделайте отверстие диаметром 7-10 мм и пропустите кабель насквозь через всю банку;
  3. прикрутите оплетку через два шурупа;
  4. прикрепите к планке 2-ю банку на расстоянии 75 мм от первой и зафиксируйте центральную жилу кабеля на саморез;
  5. на свободный конец провода наденьте антенный штекер.

Вот пошаговая видеоинструкция:

Крепление кабеля можно производить и к баночным «язычкам», но лучше всего работает пайка — контакт получается надежным, потери сигнала исключаются.

Такая конструкция будет работать в разы лучше, если поставить на нее антенный усилитель, который продается в любом радиомагазине. В комплекте идет блок питания.

  1. Первый конец кабеля подсоединяем к входным разъемам усилителя.
  2. Прикручиваем плату к двум баночным ушкам на винты с гайками.
  3. На второй конец кабеля устанавливаем блок питания.
  4. Подключаем получившуюся антенну к телевизору.

Продвинутый вариант — это конструкция из 4, 6 и даже 8 банок. Чем больше — тем увереннее прием вдали от ретранслятора.

Важные мелочи для устойчивого приема

Чтобы получившаяся конструкция правильно принимала ТВ-сигнал, настройте ее по месту.

Для этого нужно:

  • Перемещать антенну по комнате. Нужно найти место, где сигнал окажется мощнее.
  • Поворачивать антенну в горизонтальной плоскости. Добейтесь наилучшего уровня сигнала по шкале тюнера.
  • Осторожно менять расстояние между банками. Перемещать вдоль планки: изменение линейных размеров влияет на то, какая частота электромагнитной волны возбудит в ней наиболее сильный ток.
  • Защитить антенну от влаги, если она предназначена для улицы. Можно надеть кожух из разрезанных продольно пластиковых бутылок подходящего размера, чтобы на банки и кабель не попадал дождь или снег. Герметизировать кожух не надо, иначе при перепадах температуры в нем будет конденсироваться влага. Достаточно, чтобы капли дождя и снежинки не попадали внутрь сверху и с боков.

Изготовление мачты

После того как антенна готова, ее необходимо установить. Для этого требуется мачта или другой поддерживающий каркас. Здесь могут использоваться следующие варианты:

  1. Мачта из деревянной рейки длиной в 1,5–2 м, прибитая к стене.
    В этом случае надо только закрепить готовую антенну на верхнем конце так, чтобы крепеж (гвозди, шурупы, саморезы и пр.) не касались банок или оголенных частей кабеля.
  2. Более сложная, но надежная — из металлической трубы.
    Дополните ее крепежными элементами: подпятником для основания (чтобы мачта не ржавела от влажного грунта), настенными крепежами и фиксатором для антенны на верхнем конце. Форма, размеры и конструкция зависят от фантазии и навыков мастера.
  3. Имеет смысл сделать для мачты молниеотвод.
    Будет полезен в случаях, когда телеантенна оказывается самой высокой точкой в доме и его окрестностях.

Простор для творчества безграничный. Посмотрите, какие изыски предлагают радиолюбители:

Установка и подключение

Инструкция по установке антенны:

  1. Закрепите конструкцию на верхнем конце мачты.
  2. Поднимите ее и закрепите вертикально так, чтобы можно было вращать опору вокруг оси для ориентации антенны.
  3. Зафиксируйте намертво так, чтобы ее не могло опрокинуть или искривить ветром.

Если используется мачта из деревянного бруса, прибитого к стене, следует предусмотреть возможность вращения антенны на ее верхушке. Затем, после окончательной наводки на ретранслятор, она закрепляется.

Для подключения антенны к телевизору или приставке-ресиверу необходимо правильно уложить антенный кабель.

При этом учтите:

  1. С увеличением длинны кабеля растет и его сопротивление и, как следствие, потери при прохождении сигнала. Поэтому длина кабеля должна быть по возможности минимальной.
  2. Надежно закрепите кабель на мачте, чтобы он не болтался и не подвергал риску проходящих мимо. Для крепления используйте любые подручные материалы: пластиковые вязки для растений, стальные хомутики, изоленту и пр.
  3. Герметичность. Место подсоединения кабеля к элементам антенны должно быть надежно гидроизолировано.

После того как кабель проложен, штекер на его конце вставляют в гнездо телевизора или ресивера и проводят настройку на , на которой вещает ближайшая вышка ЦЭТВ.

Рекомендуем прочитать подробную инструкцию по . Все описанное действительно и для таких самодельных приемников.

Вместо заключения

Пивные банки – не идеальный материал для антенны, однако достаточно удобный. Если конструкция правильно собрана и обеспечен контакт между ее элементами и кабелем, такая модель может принимать сигнал не хуже фабричной.

«Пивная» антенна — нормальный вариант?

Круто!Отстой!

Предыдущая

АнтеннаПростое подключение антенны к телевизору и приставке: важные нюансы

Следующая

АнтеннаВыбор антенного усилителя для телевизора: топ-4 лучших моделей

Антенна из пивных банок – миф или реальность?

Однажды мне по электронной почте пришло письмо от посетителя сайта Наиля, как оказалось рукодельного домашнего мастера, с просьбой о помощи в изготовлении телевизионной антенны для дачи из пивных банок. В Интернете я не раз сталкивался с описаниями по изготовлению телевизионных антенн из алюминиевых банок от пива, но относился к подобным самодельным антеннам с большим недоверием.

Ведь для того чтобы разработать конструкцию и рассчитать геометрические размеры антенны необходимо знать теоретические основы техники СВЧ и методику расчета. После разработки и изготовления телевизионной антенны нужно ее настроить и определить с помощью дорогостоящих измерительных приборов, насколько реальные технические характеристики антенны соответствуют заданным параметрам.

В заключение необходимо провести испытания в реальных условиях. Только после проведения перечисленных работ можно судить о целесообразности применения телевизионной антенны в тех или иных условиях приема телевизионного сигнала. Такая работа по силам только коллективу высококвалифицированных радиоинженеров. Достоверную информацию о качестве работы телевизионной антенны из пивных банок найти в Интернете не представилось возможным.

Наиль уже принимал в своем дачном домике телевизионный сигнал с помощью сделанной своими руками антенны из двух пивных банок по чертежам, взятых из Интернета. Антенна была установлена внутри дачного домика. Хорошо телевизор показывал только три цифровых телевизионных канала вместо доступных для приема тридцати.

В надежде сэкономить средства и получить возможность смотреть все тридцать каналов Наиль решил изготовить многоэлементную антенну из пивных банок и установить ее на мачту. При изготовлении антенны у Наиля возник ряд вопросов, за ответами на которые он обратился ко мне. Я согласился ему помочь, так как представилась возможность получить ответ на интересующий многих вопрос: Антенна из пивных банок это миф или реальность?

Изготовление мачты для телевизионной антенны

Поднять антенну на высоту можно установив ее на крыше дачного домика или на отдельно стоящую мачту. Наиль решил не портить кровлю, и установить антенну на изготовленную своими руками мачту, закрепленную на стене дачного домика.

Опорный и удерживающий мачту в вертикальном положении кронштейны были с помощью электродуговой сварки сделаны из стальных отрезков уголков, трубы и листового материала.

На этой фотографии показан внешний вид снизу готового для установки опорного кронштейна. Для опоры мачты в вертикальном направлении ко дну цилиндра приварен подпятник. Получился стакан. Для стока воды при выпадении осадков в дне стакана сделано отверстие. Для фиксации мачты на боку стакана были сделаны два отверстия, на которые соосно наварены гайки. Закрутив болты в гайки можно зажать трубу мачты в стакане и тем самым исключить ее вращение при воздействии ветра на антенну.

Один из фиксирующих мачту ботов с накрученной на него гайкой одновременно служит для присоединения заземляющего провода, отводящего электрический ток в случае попадании молнии в мачту. Молниеотвод, направляя электрический ток от молнии в землю, защищает телевизор от серьезной поломки, исключая попадание высокого напряжения молнии на его антенный вход.

Удерживающий верхний кронштейн изготовлен такой же конструкции, но без подпятника и приваренных гаек. На мой взгляд, реализованная Наилем конструкция крепления мачты получилась простой, функциональной и очень надежной.

Мачта сделана из стальной трубы длиной около 2,5 метров, что позволит, с учетом высоты крепления кронштейнов на домике, поместить антенну на высоте более 4 метров над уровнем земли. Такая высота размещения антенны с учетом реальных условий приема обеспечит беспрепятственное прохождение телевизионного сигнала с телевышки на антенну из пивных банок. Для крепления антенны на мачте к ней были приварены два болта с резьбой.

На фотографии представлена готовая для установки мачта. На болтах с помощью гаек закреплены хомуты для крепления антенны из пивных банок. Для хорошего прилегания и надежного крепления антенны к мачте на хомуты установлены резиновые прокладки.

Изготовление антенны из пивных банок

На основании рекомендаций, приведенных на сайтах, посвященных изготовлению антенны из пивных банок, Наиль выбрал антенну из четырех пар банок.

Авторы статей утверждают, что это оптимальное количество банок для антенны, обеспечивающее хорошее согласование по волновому сопротивлению с кабелем и такая антенна, за счет суммирования ЭДС с пар банок, имеет даже неплохой коэффициент усиления. Геометрические размеры антенны я не привожу по причине, изложенной в конце статьи.

Для обеспечения расположения банок относительно друг друга на заданном расстоянии из пластиковых труб было изготовлено основание, показанное на фотографии.

На основании с помощью трех колец изолирующей ленты были закреплены восемь пивных банок. Электрическое соединение между банками было выполнено с помощью двух одножильных проводов для электропроводки в изоляции методом пайки.

Одним проводом желтого цвета с зеленой полосой были соединены между собой верхняя левая банка, две правых средних и левая нижняя. Вторым проводом белого цвета соединены между собой остальные банки. Работа антенны проверялась также при соединении всех левых банок к одному проводу, а правых к другому.

Телевизионный кабель центральной жилой был припаян к проводу белого цвета, а медная его оплетка к проводу желтого цвета. Фольга осталась свободной.

После сборки антенны из пивных банок она была закреплена с помощью хомутов саморезами на мачте и для красоты окрашена из баллончика серебристой краской.

Мачта с антенной из пивных банок, была установлена в кронштейны. Осталось только точно направить антенну на телевышку, оценить количество принимаемых телевизионных каналов и качество транслируемых телепередач.

Заключение Наиля о работе телевизионной антенны


сделанной из пивных банок

Проверка работы антенны из восьми пивных банок показала, что вместо ранее нормально показывающих 3 телевизионных каналов телевизор стал показывать 6 и еще 13 в черно-белом изображении. Изменение схемы соединения банок (все левые банки были соединены между собой и далее к центральной жиле, а все правые к экранирующей оплетке) на результат работы антенны не повлияло.

Моя старая антенна, сделанная из 2 пивных банок, на этой высоте принимала больше каналов, чем новая из 8 пивных банок.

Купил и установил на мачту антенну промышленного изготовления Локус 25.62 и теперь телевизор в цифровом качестве показывает 30 каналов! Все члены моей семьи счастливы, хотя жаль, что мой эксперимент не удался!!!

Если нужно срочно из подручных материалов сделать телевизионную антенну для приема нескольких каналов, то антенна из двух банок вполне подойдет. Если хочется смотреть все доступные телевизионные каналы в цифровом качестве, то советую купить антенну промышленного изготовления или изготовить самостоятельно телевизионную антенну, проверенную временем.

Выражаю огромную благодарность Наилю за присланные фотографии и результаты эксперимента.

как сделать и настроить ТВ-приемник своими руками

Кабельные каналы, спутниковое телевидение и сотовая связь отнюдь не являются гарантами постоянного надежного приема телевизионного сигнала. Когда цивилизация оказывается бессильна или отступает перед природными либо техногенными катаклизмами непреодолимого характера, на помощь приходят годами проверенные методы. Одним из них является изготовление антенны из пивных банок.

ТВ-прием на скорую руку

При наличии всех необходимых инструментов и материалов, которых понадобится не так уж и много, смастерить простейшую антенну из пивных банок своими руками можно в течение четверти часа, а то и быстрее. Даже если эта необходимость возникла в пожарном порядке, можно еще успеть досмотреть футбольный матч или любимый сериал. А в обычном режиме можно соорудить и такое устройство, которое по качеству приема не будет уступать заводским моделям.

Элементарная ТВ-антенна собирается так:

  1. Нужно найти пару пустых алюминиевых емкостей из-под любого напитка, клейкую ленту, кусок кабеля, два самореза или шурупа, нож, отвертку, плоскогубцы, деревянную дощечку и штекер. Без части всего этого можно обойтись, но тогда понадобятся паяльные принадлежности.
  2. Банки примотать на доску верхними сторонами друг к другу, оставив между ними зазор в несколько сантиметров.
  3. Зачистить кабель. Прикрепить его оплетку и сердцевину к разным емкостям. Проще всего их привинтить, но только если на месте есть язычки. Когда их нет, придется сначала сплющить плоскогубцами верхушки банок ближе к одному из краев. Если же не подходит и этот вариант, тогда нужно пустить в дело паяльник и припой.
  4. Присоединить штекер.
  5. Поворачивая дощечку с емкостями, следует поймать сигнал и добиться наиболее качественной картинки.

Самым слабым местом в такой ручной экспресс-антенне является штекер. Он далеко не всегда может оказаться под руками. Можно обойтись и без этого приспособления, но тогда кабель придется напрямую крепить в телевизионное гнездо, что чревато порчей техники.

Стационарный уличный приемник сигнала

Ручная телеантенна из пивных банок, конечно, является лишь временным вариантом, хотя с ее помощью даже в условиях мегаполиса можно добиться устойчивого сигнала в квартире и выйти на основные федеральные каналы. Для загородного дома или дачи такое устройство может не подойти. Владельцам частной недвижимости стоит заняться конструированием стационарной антенны. Она мало чем отличается от простейшего аналога, но усложнение конструкции тянет за собой и дополнительную работу:

  1. Уличный приемник нужно защитить от дождя. Сделать это можно с помощью пластиковых бутылей.
  2. Наиболее простой вариант — поместить банки в бутыли с обрезанными днищами и горловинами. Снизу лучше сразу сделать отверстия для стока воды.
  3. Более надежный способ: отрезать только горлышко, а после крепления алюминиевой части припаять его обратно с помощью раскаленного металлического предмета. При этом, правда, может больше пострадать качество сигнала.
  4. На сборку садово-дачного приемника можно пустить уже не две, а десяток и более емкостей. Расположить их желательно в последовательном порядке на одной линии, делая ставку на количество. Но можно использовать несколько горизонтально расположенных по отношению друг к другу перемычек с двумя банками на каждой.
  5. При использовании большого количества емкостей кабель крепится не к каждой из них, а к соединяющим их проводам.
  6. Мачту для деревенской конструкции нужно поставить как можно выше (так появится больше шансов на бесперебойный прием). Для обеспечения устойчивости на нее можно пустить металлическую ось, но перемычки лучше делать деревянными. Не стоит пренебрегать и простейшей системой заземления.

На дачную антенну можно пустить и обычные жестяные консервные банки. Эффект от их использования вряд ли будет меньше. Но нужно учитывать, что они быстро ржавеют, а это сказывается на долговечности устройства.

Важные мелочи для устойчивого эффекта

Мало знать, как сделать антенну из пивных банок. Для обеспечения эффективности эксплуатации необходимо еще в процессе ее изготовления соблюдать некоторые дополнительные правила. При кажущейся незначительности именно «мелочи» способны повлиять на качество работы приемника. Нужно иметь в виду:

  1. Для улицы винтовой крепеж предпочтительнее пайки. Последнюю могут привести в негодность первые серьезные холода, а на крышу зимой с паяльником не полезешь.
  2. Если выбор остался за пайкой, то сердцевину и оплетку необходимо перед началом ее проведения облудить. Это обеспечит дополнительную гарантию от окисления соединений.
  3. Саморезы, гайки и шурупы лучше подобрать из нержавеющих материалов. Дополнительно сверху стоит капнуть на каждое крепление немного влаго- и морозостойкого клея или эпоксидной смолы.
  4. При закреплении шурупами на кончиках обеих жил удобнее сделать петли.
  5. Оголенные остатки кабеля при пайке и привинчивании нужно заизолировать.

Место разводки кабеля также хорошо дополнительно заизолировать, но так, чтобы при необходимости его можно было легко вскрыть. Подойдет пластиковая крышка соответствующего размера, поставленная на саморез и промазанная по краям герметиком. Снять такую панель просто, а от внешних воздействий она защищает неплохо.

Настройка самодельного устройства

Перед тем как сделать антенну из банок, некоторые специалисты рекомендуют изучить таблицу телевизионных частот и обратить внимание на некоторые другие внешние факторы приема. Именно от этого будут зависеть форма и размер приемника. В большинстве случаев качество работы устройства проверяется только практикой. Домашнему мастеру-настройщику необходимо знать:

  1. Качественные сигналы, на которые стоит рассчитывать, — это те, что можно получить в условиях прямой видимости передающей вышки. Чем она ближе и выше, тем больше шанс достойного приема, хотя непосредственная близость к ней скорее создает проблемы и помехи, чем приносит пользу.
  2. Считается, что приемник должен быть расположен одной из своих широких плоскостей по направлению к вышке.
  3. Жесткую фиксацию конструкции можно отложить до того этапа, пока с помощью прокрутки антенны и ее передвижения по высоте не будет определено лучшее положение.
  4. Как только приемник окончательно закреплен, тонкую доводку можно доверить современной технике. Для этого используется функция автонастройки.

В отдельных случаях мастера изначально оставляют между банками определенный зазор, который, как и длину устройства, можно высчитать по таблицам частот, либо пытаются выяснить оптимальное расстояние между ними в процессе настройки. И то и другое является лишним, поскольку основные параметры приема зависят не от этого. Главное здесь заключается в том, чтобы и монтаж, и демонтаж (при необходимости) было удобно производить.

Самодельные антенны способны стоять годами и десятилетиями при условии ухода за ними. Вряд ли они могут устроить тех, кому нужны сотни развлекательных каналов. Но для просмотра новостей и основных каналов их более чем достаточно, особенно в сельской местности.

ТВ антенна из пивных банок своими руками

Недавно я приобрел по дешевке отличный телевизор, в голове не укладывается, что люди готовы избавиться от хорошей техники из-за того, что она не принимает цифровые сигналы. Так как телевизор у меня есть, я пробую разные способы поймать сигнал.

Сначала я хотел протянуть провод по стене дома, из подвала, но родители запретили. Потом я попробовал использовать канцелярскую скрепку, чтобы поймать телевизионный сигнал, но результат был очень слабый.

Потом я смастерил своими руками антенну из пивных банок.
Теперь у меня есть бесплатное телевидение.

Шаг 1: Выбор модели антенны

Если вы не заинтересованы в объяснении принципа действия этой самодельной антенны из пивных банок, этот шаг можно пропустить. Собрать ее можно и без понимания технических аспектов.

Когда идея со скрепкой не дала результатов, я всерьез подумывал просто пойти и купит антенну в магазине. Но потом я решил, что нужно приложить все силы к решению этой задачи и все получится, так что я начал поиски в сети. Согласно полученным данным, для моих целей лучше всего подходит дипольная антенна. Википедия говорит, что «эта антенна самая простая в практическом исполнении с теоретической точки зрения». Простая – значит, хорошая. Не буду вдаваться в подробности, для этого есть Вики.

Я погуглил еще и узнал, что могу спокойно пропустить все вычисления, указанные в статье Википедии, и просто сделать антенну из алюминиевой банки.

Шаг 2: Материалы

Вам понадобятся:

  • Телевизор
  • Коаксиальный кабель
  • Алюминиевая банка из-под лимонада
  • Армированный скотч

Инструменты:

  • Кусачки для проволоки
  • Клещи для снятия изоляции
  • Паяльник
  • Припой
  • Изолента

Шаг 3: Разрезаем банку

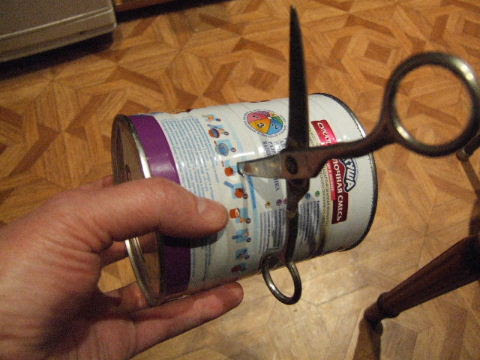

Разрезаем банку по высоте на две половины. Затем промываем от остатков содержимого.
В основном я действовал ножницами, в сложных местах использовал кусачки.

Резать лучше над раковиной, так как капли напитка летят во все стороны. И будьте осторожны, не порежьтесь о края металла.

Шаг 4: Снимаем изоляцию

Изоляцию с коаксиального кабеля нужно снять, чтобы припаять провода к половинкам банки.

Снятие изоляции может быть достаточно проблематично. Сначала срезаем конец кабеля и начинаем снимать изоляцию. На фото видно, что не обязательно оголять сердечник, провода должны держаться вместе.

Шаг 5: Спаиваем все компоненты

Сначала нужно проделать маленькое отверстие в каждой половине банки. В отверстие продеваем провод, так спайка будет намного прочнее. Припаиваем провод к металлу.

Провод от одной половинки банки припаяйте к внешнему коаксиальному кабелю, а провод от другой половины – к внутреннему коаксиальному кабелю.

После того, как все соединения спаяны, изолируем их изолентой и термоклеем.

Шаг 6: Закрепляем антенну на месте

После того, как антенна для цифрового ТВ из пивных банок сделана, осталось только закрепить ее на месте, чтобы она могла ловить сигнал. Хорошие места для расположения антенны – на чердаке или на окне. Идеальный вариант – чердачное окно. В общем, вешать ее нужно высоко и так, чтобы ничто не препятствовало сигналу.

Выбрав подходящее место, закрепите обе половинки армированным скотчем. Половины телеантенны из пивных банок должны быть выстроены в одну линию и между ними должно быть примерно 5 см.

Шаг 7: Завершенный проект

Теперь ваш проект завершен. Если все материалы у вас были под рукой, то теперь вы можете наслаждаться бесплатным телевидением, не потратив ничего на антенну.

Самодельная антенна для цифрового ТВ из пивных банок — OffRoadRest.ru

Друзья, приветствую! В этой небольшой статье расскажу, как своими руками сделать антенну для цифрового телевидения из обычных пивных банок, объемом 0,45 литра. Антенна успешно принимает сигнал от телевышки, находящейся на расстоянии более 60 километров. Итак, по порядку…

Процесс изготовления пивной антенны

Для начала нам потребуются собственно две пустые пивные банки и деревянная либо пластиковая палка, длиной около 30 см, к которой мы будем крепить эти самые банки.

Закрепляем банки язычками друг к другу на расстоянии около 7 см. Для крепления можно использовать скотч, изоленту или, как на фото, пластиковые стяжки.

Далее отгибаем язычки и приматываем к ним телевизионный (коаксиальный) кабель: центральную жилу к одному язычку, оплетку — к другому. Лучше припаять, но первое время будет работать и так, пока провод не окислится и контакт не пропадет. Можно сразу проверить контакт, прозвонив мультиметром каждую пивную банку через весь кабель.

На окончательном варианте антенны я вообще прижал провода заклепками — прекрасно держатся.

После фиксируем кабель как бы петлей, как показано на фото. Не знаю почему, но это улучшает сигнал, к тому же немного снижает вероятность обрыва кабеля.

Закрепляем антенну на мачте, поднимаем и пробуем ловить каналы. Как показала практика, высота антенные не играет решающей роли, а вот направление сильно влияет на качество сигнала. Т.е. сначала я поднял антенну где-то на 6 метров — все работало, потом увеличил высоту до 9 метров — сигнал стал заметно хуже, независимо от направления. Оставил на 6 метрах.

Еще несколько замечаний по самодельной антенне из пивных банок:

  • даже несколько градусов поворота антенны заметно влияют на уровень сигнала;
  • высоту стоит подбирать опытным путем, выше — не значит лучше;
  • даже небольшие колебания от ветра приводят к ухудшению сигнала;
  • уровень сигнала может существенно различаться в разные дни и в разное время суток;
  • не стоит закреплять антенну вплотную к металлической мачте, лучше через дерево или пластик; в моем случае использована метровая деревянная палка, вбитая в железную мачту.

Вывод

Сразу скажу, что я далеко не радиолюбитель и мои познания в этой области оставляют желать лучшего. Тем не менее методом проб и ошибок удалось, так сказать, наладить телевещание, пусть и в не совсем отдаленной деревне.

Идея пивной антенны, конечно же, не новая; в сети множество статей и видео по ее изготовлению. Да, по качеству приема сигнала, особенно если вышка находится далеко, она будет явно уступать нормальным антеннам, предназначенным для цифрового ТВ. Но вот на дачу, в загородный дом, в село, деревню, если расстояние до телевышки не превышает 50-70 километров такая самодельная пивная антенна вполне сгодится.


Читайте также:

Особенности сотовой связи за городом
Защищенные телефоны
Как правильно выбрать мобильного оператора для поездок на природу
Включение режима “только 3G” через инженерное меню на Android
Как увеличить время автономной работы смартфона

Как сделать антенну из пивных банок

Как сделать антенну из пивных банок

Простейшие способы применения пустых банок из-под пива более, чем очевидны. Из них делают вазочки, стаканчики для карандашей, формочки для выпечки. Но это еще не все: пивная банка – отличная заготовка для изготовления намного более полезных вещей, например, усилителя Wi-Fi или телевизионной антенны.

Телевизионная самодельная антенна из пивных банок – звучит невероятно. Тем не менее, такая антенна несложна в изготовлении и работает ничуть не хуже изготовленной в заводских условиях. Отбрасываем скептицизм и попробуем провести эксперимент: поймать радиоволны пивной банкой.

Материалы для самодельной антенны

Материала вам понадобится совсем немного. Все необходимое для изготовления простейшей антенны, найдется практически в каждом доме, разве что придется купить несколько метров телевизионного кабеля.

Итак, берем:

  • Две жестяные банки. Все производители используют для их изготовления одинаковый металл и руководствуются одними и теми же стандартами. Название напитка, его крепость, цвет банки и прочие характеристики на работоспособность антенны не влияют.
  • Два самореза по металлу. Тех, которые строители называют «блохами».
  • Фигурную отвертку.
  • Вместо саморезов и отвертки можно использовать паяльник и припой.
  • Телевизионный кабель РК-75 (RG-6/U) со штекером, не менее двух метров. Длина провода зависит от того, где вы планируете установить антенну.
  • Деревянную вешалку или любую подходящую деревянную (пластиковую) планку.
  • Изоленту или скотч. Для большей надежности и безопасности антенны лучше использовать изоленту.

Если все материалы собраны и разложены на расстоянии вытянутой руки, приступаем к занимательному процессу изготовления антенны из жестянок.

Порядок изготовления антенны

Первым делом следует составить чертеж будущего чуда инженерной мысли. Или нарисовать приблизительную схему.

Следующий шаг – подготовка кабеля. Это самая кропотливая работа, требующая максимальной аккуратности. Сначала конец кабеля нужно очистить от верхней пластиковой оболочки, примерно на 10-12 см. Под оболочкой находится защитный экран из фольги и оплетка из тонких медных нитей.

Медные нити аккуратно скручиваем в одну косичку, фольгу удаляем. Вспененный полиэтилен, который находился под фольгой, тоже предстоит срезать на несколько сантиметров.

Скрутку из защитного экрана и сердцевину кабеля присоединяют к пивным банкам. Это можно сделать с помощью саморезов или припаять.

В самом крайнем случае в банке можно проделать дырочки, продеть в них контакты и крепко скрутить.

Теперь осталось прикрепить банки изолентой к деревянной вешалке и антенну можно испытывать. Если деревянной вешалки в хозяйстве не нашлось, можно поэкспериментировать с пластиковой, металлическая категорически не подходит. Важно, чтобы жестянки не контактировали с электропроводным материалом.

Вместо вешалки можно взять деревянную (пластиковую) планку или проявить оригинальность на все 100% и прикрепить банки к эффектной коряжке. Главное, чтобы конструкция антенны не была чересчур громоздкой.

Штекер вставляем в телевизор, антенну вешаем возле окна, где сигнал заведомо сильнее и убеждаемся, что жестянки замечательно справляются с возложенной на них миссией.

Конструкцию самодельной антенны можно усложнять, адаптировать для вывода на улицу и в конечном итоге добиться высокого качества приема сигнала.

Следующая статья >

Как сделать телевизионную антенну из пивной банки. Сделай сам, бесплатно ТВ

Вы можете бесплатно принимать множество телеканалов в прямом эфире (OTA). Включая HDTV (телевидение высокой четкости или цифровое телевидение — DTV). Все, что вам нужно, это какая-то антенна.

Самый простой вид телевизионной антенны, который вы можете себе представить, — это развернутая канцелярская скрепка, вставленная прямо в гнездо телевизионной антенны.

С антенной на канцелярской скрепке, в зависимости от расположения вашего дома и вашего телевизора в доме (рядом с окном, лицом к телебашне лучший) можно получить пару каналов среднего качества или хотя бы убедить себя, что что-то витает в воздухе.

Скрепка, хотя технически и является антенной, не лучшая антенна для вашего телевизора. Причин как минимум две: первая — размеры и геометрия скрепки не самые лучшие для частот, используемых для вещания OTA TV (UHF / VHF). Во-вторых, сам телевизор является источником помех (а также компьютер или микроволновая печь), и иметь «антенну» рядом с телевизором — не лучшая идея. Никогда не кладите антенну на телевизор или где-либо рядом с ним.

OTA или Over the Air не следует путать с FTA или Free-To-Air TV.FTA — это спутниковый сигнал, который также можно получить бесплатно, но вам понадобится спутниковый приемник и спутниковая тарелка — оборудование более сложное, чем просто скрепка или банка для пива. В отличие от FTA, OTA получает бесплатный сигнал с местной телебашни, а не со спутника. Речь идет о старом добром OTA.

Итак, давайте построим настоящую антенну из пивной банки.

Напиток Сделай сам проект

Все, что вам понадобится, это пустая банка из-под пива (я бы порекомендовал начать с полной и закончить ее в качестве первого шага), кусок кабеля и что-то, чтобы все это вставить и удерживать. место.Я использую мебель Ikea и малярный скотч.

В отличие от скрепки, пиво, очевидно, может иметь правильную геометрию для дипольной антенны. Короче говоря, простая дипольная антенна состоит из двух металлических стержней, каждый длины волны канала, который вы собираетесь принимать. 0,5-литровая алюминиевая банка пива Mooshead имеет высоту 16 сантиметров (6,3 дюйма) и идеально подходит для телеканала 15. Он по-прежнему способен принимать все другие каналы, но теоретически, чем дальше вы уходите от канала 15, тем слабее прием. было бы.На практике все зависит от того, насколько сильный сигнал у конкретной станции. Я получил лучшее качество на канале 9 (CityTV) только потому, что он имеет самый сильный сигнал, в то время как моя пивная антенна не предназначена для этого канала.

Начните с разрезания пивной банки пополам, затем прикрепите эти половинки скотчем / скобами / гвоздями к «основанию» (стул Ikea в моем случае).
Теперь вам нужно подключить кабель к антенне. Вы можете просто зачистить одну сторону кабеля, отделяющую внутренний медный провод от внешних «экранирующих» проводов, подсоединить внутренний медный провод к одной половине банки, а внешние экранирующие провода — к другой половине.В качестве альтернативы вы можете использовать «согласующий трансформатор», который вы можете купить в Radio Shack или другом радиотеке менее чем за пять долларов.

Подключите антенну к телевизору и найдите нужное место и направление. Антенна должна быть перпендикулярна направлению на телебашню. . Главное — разместить антенну как можно выше. Я просто ставлю стул на стол. . http://www.antennaweb.org в США поможет вам определить местонахождение телебашен и списки каналов в вашем районе.

Запустите автоматический поиск каналов на своем телевизоре (убедитесь, что антенна включена для определенного типа сигнала) и посмотрите, какие каналы вы сможете выбрать.

Теперь откройте еще одну банку пива и наслаждайтесь просмотром телевизора по-настоящему бесплатно.

Я живу в Ньюмаркете, Онтарио, Канада, который находится в 27 милях (43 километрах) к северу от башни Си-Эн Тауэр в Торонто и в 80 милях (130 км) от Буффало, штат Нью-Йорк. С моей антенной для пивной банки я могу получить 5 каналов HDTV, около 15 аналоговых каналов в приличном качестве, включая один или два канала из США, в зависимости от погоды и времени суток.

С этой антенной из пивной банки, прикрепленной лентой прямо к окну, я получил 5 каналов HDTV / цифровых:

Теперь — предупреждение и заявление об отказе от ответственности:

  • Вы, наверное, слышали, что внешняя антенна работает лучше, чем комнатная. .Это правда. Достаточно высокая, приличная наружная антенна потенциально может дать вам лучшее качество и разнообразие каналов. Антенна для пивной банки не готова к использованию на открытом воздухе. Любая внешняя антенна должна быть оборудована сетевым фильтром. Без него вы рискуете повредить телевизор или даже поджечь весь дом, если молния ударит по антенне. Ставить антенну для пивной банки на чердаке не должно быть никакого риска.
  • Существует множество коммерчески доступных антенн, включая Jensen, Terk, Zenith и другие, с усилителем и без него.Есть хороший шанс, что некоторые из них будут намного лучше, чем эта антенна из пивной банки. Но если их нет — дайте мне знать!
  • Я никоим образом не связан с Mooshead, Ikea или RCA. Это просто пиво, которое я пью, мебель, которую я использую, и телевизор, который я смотрю.
  • См. Также: Как улучшить прием телевизионной антенны с помощью отражателя — иллюстрированное руководство о том, как улучшить прием пивной банки ТВ / ТВ-антенны с помощью простого отражателя из фольги или сушилки для посуды.

    пошаговых инструкций с фото и видео.Технология изготовления антенн

    Как-то раз мне пришло письмо от посетительницы сайта Наили, которая оказалась мастером-кустарником, с просьбой о помощи в изготовлении телевизионной антенны для дачи из пивных банок. В интернете я неоднократно сталкивался с описаниями изготовления телевизионных антенн из алюминиевых банок из-под пива, но относился к таким самодельным антеннам с большим недоверием.

    Ведь для разработки конструкции и расчета геометрических размеров антенны необходимо знать теоретические основы СВЧ техники и методику расчета.После разработки и изготовления телевизионной антенны необходимо ее настроить и с помощью дорогостоящих измерительных приборов определить, насколько фактические характеристики антенны соответствуют заданным параметрам.

    В заключение необходимо протестировать в реальных условиях. Только после перечисленных работ можно будет судить о целесообразности применения телевизионной антенны в определенных условиях приема телевизионного сигнала. Такая работа ведется только коллективом высококвалифицированных радиоинженеров.Достоверной информации о качестве работы телевизионной антенны из пивных банок в интернете найти не удалось.

    Наиль уже принял телевизионный сигнал на своей даче с помощью ваших рук антенны от двух пивных банок по чертежам, взятым из Интернета. Антенну установили внутри загородного дома. Ну телевидение показало только три цифровых телеканала вместо доступных для приема тридцати.

    В надежде сэкономить и получить возможность смотреть все тридцать каналов, Наиль решил сделать многоэлементную антенну из пивных банок и установить ее на мачту.При изготовлении антенны у Найи возникает ряд вопросов, за ответами на которые он обратился ко мне. Я согласился помочь ему, так как можно было получить ответ на интересующие многие вопросы: антенна от пивных банок — миф или реальность?

    Изготовление мачты для телевизионной антенны

    Поднять антенну на высоту можно, установив ее на крыше загородного дома или на отдельно стоящей мачте. Гвоздь решил не портить корень, а установил антенну на сделанную своими руками мачту, закрепленную на стене загородного дома.

    Опора и удерживающая мачта в вертикальном положении кронштейнов изготовлены с помощью электродуговой сварки из стальных профилей уголков, труб и листового материала.

    На этой фотографии показан внешний вид готовой к установке опорной скобы снизу. Для опоры мачты в вертикальном направлении к днищу баллона приваривается. Получился стакан. Для слива воды при попадании осадков на дно стакана делается отверстие.Для крепления мачты сбоку от стекла делались два отверстия, к которым соосно приваривались гайки. Затягивая болты в гайках, вы можете удерживать трубу мачты в стекле и тем самым исключить ее вращение при воздействии ветра на антенну.

    Одна из запорных мачт ботов с гайкой одновременно служит для присоединения заземляющего провода, отводящего электрический ток в случае молнии в мачте. Прием молнии, направляя электрический ток от молнии к земле, защищает телевизор от серьезной поломки, исключая попадание высоковольтной молнии на его антенный ввод.

    Держатель верхний такой же конструкции, но без шипа и приварных гаек. На мой взгляд, мачтовое крепление, реализованное Naault, оказалось простым, функциональным и очень надежным.


    Мачта изготовлена ​​из стальной трубы длиной около 2,5 метра, что позволит с учетом высоты крепления кронштейнов к дому поставить антенну на высоте более 4 метров над уровнем моря. Нижний этаж. Такая высота размещения антенны с учетом реальных условий приема обеспечит беспрепятственное прохождение телевизионного сигнала от ТВ телевизора к антенне из пивных банок.Для крепления антенны к мачте приваривались два болта с резьбой.


    На фото готово к установке мачты. На болтах с помощью гаек закреплены хомуты для крепления антенны от пивных банок. Для хорошей посадки и надежного крепления антенны к мачте на зажимах установлены резиновые прокладки.

    Изготовление антенны из пивных банок

    Исходя из рекомендаций, данных на сайтах, посвященных изготовлению антенны из пивных банок, Наиль выбрал антенну из четырех пар банок.Авторы статей утверждают, что это оптимальное количество антенных банок, обеспечивающее хорошее согласование волнового сопротивления с кабелем, и такая антенна за счет суммирования ЭДС с парами банок имеет даже хороший коэффициент усиления. Геометрические размеры антенны я не привожу в связи с представленными в конце статьи.

    Для обеспечения расположения банок друг относительно друга на заданном расстоянии от пластиковых труб было изготовлено основание, показанное на фото.

    На основе использования трех изолированных колец было установлено восемь пивных банок. Электрическое соединение между банками производилось двумя одножильными проводами для разводки в изоляции методом пайки.

    Один желтый левый берег был соединен зеленой полосой с зеленой полосой, двумя правыми средними и левыми нижними. Остальные банки соединены между собой вторым белым проводом. Работу антенны проверяли и при подключении всех левых банок к одному проводу, а правого — к другому.


    Телевизионный кабель центрального жилого дома был припаян к белому проводу, а его медная оплетка — к желтому проводу. Фольга осталась свободной.

    Собрав антенну из пивных банок, закрепили с помощью хомутов путем самонарисовки на мачте и для красоты покрасили с баллона серебряной краской.

    В кронштейны установлена ​​мачта с антенной от пивных банок. Осталось только точно навести антенну на компьютер, оценить количество принимаемых телеканалов и качество транслируемых телешоу.

    ЗАКЛЮЧЕНИЕ NAILA ПО РАБОТЕ АНТЕННЫ TEVIC


    Изготовлено из пивных банок

    Проверка работы антенны восьми банок из-под пива показала, что вместо ранее показанных 3 телеканалов телевизор стал показывать 6 и еще 13 в черно-белом изображении. Изменение схемы подключения джека (все левые берега были соединены между собой и дальше до центрального жилища, а все справа до экранирующей оплетки) на результат антенны не повлияло. Моя старая антенна, сделанная из 2 пивных банок, на этой высоте занимала больше каналов, чем новая из 8 пивных банок.

    Купил и установил на мачту антенну промышленного производства Locus 25.62 и теперь ТВ в цифровом качестве показывает 30 каналов! Все члены моей семьи довольны, хотя жаль, что мой эксперимент не удался !!!

    Если вам срочно нужно сделать телевизионную антенну для приема нескольких каналов, вполне подойдет антенна из двух банок. Если вы хотите смотреть все доступные телеканалы в цифровом качестве, то советую купить антенну промышленного производства или сделать самостоятельную телевизионную антенну, проверенную временем.

    Выражаю огромную благодарность названию присланных фотографий и результатам эксперимента.

    Купил недавно отличный телевизор, в голове не укладывается, что люди готовы избавляться от хорошей техники из-за того, что она не принимает цифровые сигналы. Так как у меня есть телевизор, пробую разные способы поймать сигнал.

    Сначала хотел протянуть провод по стене дома, от подвала, но родителям запретили.Затем я попытался использовать канцелярские скрепки, чтобы поймать телевизионный сигнал, но результат был очень слабым.

    Потом сделал своими руками антенну из пивных банок.
    Теперь у меня бесплатное телевидение.

    Шаг 1: Выбор модели антенны

    Если вам не интересно объяснять принцип действия самодельной антенны из пивных банок, этот шаг можно пропустить. Его можно собрать и без понимания технических аспектов.

    Когда идея с клипсой не дала результата, я всерьез подумал просто пойти и купить в магазине антенну.Но потом я решил, что нужно приложить все силы для решения этой задачи и все получится, поэтому начал поиск в сети. Судя по полученным данным, для моих целей лучше всего подходит дипольная антенна. Википедия утверждает, что «эта антенна является наиболее простой в практическом исполнении с теоретической точки зрения». Просто — значит хорошо. Не буду вдаваться в подробности, для этого есть вики.

    Путешествовал и узнал, что могу спокойно пропустить все расчеты, указанные в статье Википедии, и просто сделать антенну из алюминиевых банок.

    Шаг 2: Материалы


    Вам понадобится:

    • Телевидение
    • Коаксиальный кабель
    • Алюминиевая банка из-под лимонада
    • Скотч усиленный

    Инструментов:

    • Лампы проводные
    • Клещи изоляционные
    • Паяльник
    • Припой
    • Изолента

    Шаг 3: разрезать банк


    Разрежьте банку по высоте на две половины.Затем промываем от остатков содержимого.
    В основном действовала ножницами, в сложных местах пользовалась плоскогубцами.

    Лучше резать над раковиной, так как капающие напитки разлетаются во все стороны. И будьте осторожны, не плюйте на край металла.

    Шаг 4: Удалите изоляцию

    Необходимо снять изоляцию с коаксиального кабеля, чтобы припаять провода к половинкам банок.

    Снятие изоляции может быть довольно проблематичным. Сначала отрезаем конец кабеля и начинаем снимать изоляцию.На фото видно, что на сердечник наговаривать не надо, провода нужно держать вместе.

    Шаг 5: Нанесите смазку на все компоненты


    Сначала нужно проделать маленькие дырочки в каждой половине банки. В отверстие проделываем проволоку, так шип будет намного прочнее. Припаиваем провод к металлу.

    Провод от одной половины банок припаивается к внешнему коаксиальному кабелю, а провод от другой половины к внутреннему коаксиальному кабелю.

    После того, как все соединения пропаяны, заизолированы их лентой и термопрокладкой.

    Шаг 6: Закрепите антенну на месте


    После того, как антенна для цифрового ТВ из пивных банок сделана, остается только закрепить ее на месте, чтобы она могла ловить сигнал. Хорошие места для размещения антенны — на чердаке или у окна. Прекрасный вариант — мансардное окно. В общем, надо повесить высоко и чтоб сигналу ничего не мешало.

    Выбрав подходящее место, скрепите обе половинки армированной лентой. Половинки телеаннонов из пивных банок должны быть выстроены в одну линию и между ними должно быть около 5 см.

    Шаг 7: Завершенный проект

    Теперь ваш проект завершен. Если бы все материалы у вас были под рукой, то теперь вы можете бесплатно смотреть телевизор, ничего не тратя на антенну.

    Сделать антенну из банок для приема телепрограмм своими руками и без особых затрат оказывается очень просто. Для этого нам понадобится всего две пивные банки.

    Самодельная телевизионная антенна из пивных банок

    Берем телевизионный кабель, припаиваем оплетку кабеля (можно такую ​​самоделку, как паяльник) к одной банке, припаиваем жилу от этого кабеля к другой банке.Практически антенна готова.

    Осталось исправить и подключить к ТВ. Обе банки крепят скотчем для обычной вешалки для одежды, другой конец кабеля подключаем к телевизионному штекеру и подключаем к нашему.
    Еще можно сказать о некоторых нюансах сборки данной конструкции.
    Для пайки кабеля нужно освободить оплетку и зачистить ножом на 15 мм, окунуть горячий паяльник в канифоль, затем в олово и потерять провод. Таким же образом и с центральным проводом.

    Игровые места необходимо изолировать изолентой или другим материалом.
    Для быстрого соединения можно также применить простые саморезы.

    Лучше подойдет антенна для пивных банок из белой жести, потому что для алюминиевых банок нужно использовать специальный флюс.
    Такая простая в изготовлении антенна хорошо перекрывает диапазон DMW.
    Для диапазона метровых волн нужно применять банки литрового объема. Тогда количество каналов будет намного больше.

    Между банками можно изменить расстояние для лучшей настройки антенны, на практике расстояние между банками на 7.5 см — лучший прием в канале. А если повернуть антенну в космосе, можно добиться даже лучших настроек.

    На практике расположение антенны у окна или на улице также достигается за счет хорошего приема, длину телевизионного кабеля в этом случае следует учитывать перед изготовлением антенны.

    Пригодится ли эта антенна в наше время, решать вам, но если чего нет под рукой, проще сделать антенну из пивных банок, так как эта простая конструкция еще может сослужить ему службу.
    Наслаждайтесь любимыми телеканалами!

    Из такой простой алюминиевой банки тоже можно сделать

    О полезных гаджетах, необычных концепциях, будущем и настоящем. Перед вами редкая инструкция, приступить к работе с которой можно не дочитав до конца. Сначала приготовьте две кружки пива …

    Корзина антенна

    Очень часто возникает ситуация, когда штатная телевизионная антенна не принимает каналы вещания. Это может случиться на пикнике, на даче, в сельской усадьбе.А в городской квартире, особенно в старых домах, прием не всегда идеален из-за несоответствия нагрузки и общей антенны в доме.

    Между тем, даже самый ленивый и ничего в технике человек может за 10 минут буквально из помойки сделать настоящую телевизионную антенну, качество которой сравнимо с промышленными образцами. Бывает, что работает даже лучше, чем покупка — ловит больше каналов и дает более качественную картинку. Это тем более удивительно, что антенна состоит только из… пустые пивные банки.

    Инструменты и материалы:

    Две пустые банки из-под пива
    Скотч или Изол
    Две отвертки
    Антенный кабель
    штекер
    Палочка
    отвертка

    Шаг 1

    Банки загрунтовать на палочку скотчем или скотчем.

    Крепим банки для наклеивания скотча

    Шаг 2.

    Саморезы вкручиваются в банки, а концы кабеля зачищаются и прикручиваются к самозатяжке.

    Конец кабеля прикручен к самодостаточности

    Шаг 3.

    Скотч трос или изолента для прочности привязывают к палке.
    Антенна готова!
    Можно вместо палки использовать деревянную вешалку, тогда антенну можно где-нибудь подвесить.

    Вместо палки можно использовать вешалку

    Для качественного приема расстояние между банками желательно подбирать экспериментально, но в среднем оно составляет около 70 мм.
    Если пусковые установки не отделены от баков, антенный кабель можно прикрепить непосредственно к ним винтом и гайкой с шайбой.

    При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т. Д. В этом случае для придания жесткости и герметичности всей конструкции обе банки можно поместить в большой пластик. бутылка пива, предварительно отрезав от нее донышко и горлышко. Для кабеля посередине полученного баллона необходимо проткнуть отверстие, которое после подключения нужно закричать горячей водой.Пластиковая бутылка деформируется и заделывает отверстие.

    Стоит отметить, что простор для творчества в области любительской антенстризации практически безграничен. Доказательство тому — фотографии ниже.

    Расширенная антенна с несколькими секциями

    Это давно известная конструкция, все еще делавшаяся из консервированных банок с сушкой.

    Не делайте такую ​​антенну за один день, это вредно для печени!

    Чтобы получить хорошее изображение на экране, необязательно приобретать дорогостоящее оборудование.Иногда можно использовать буквально выдувные материалы. Сегодня мы узнаем, как сделать телевизионную антенну из пивных банок.

    Возможны ситуации, когда стандартная телевизионная антенна выходит из строя, и ее необходимо быстро заменить. Но если поблизости нет специализированных магазинов, задача усложняется.

    Такая проблема может возникнуть на даче, в сельской усадьбе или частном доме. В таких случаях из пивных банок можно сделать подходящую телевизионную антенну за 10 минут, которая по качеству передачи сигнала мало чем отличается от промышленного образца.

    Главное преимущество самоделки — не нужно искать сложные инструменты и комплектующие. Девайс собран буквально из материалов бакалавриата.

    Если человек не пьет пиво, можно использовать пустые герметичные банки из-под лимонада. Главное, чтобы они не были пластиковыми. Конструкция антенны максимально проста, и с работой справится даже человек, никогда раньше не державший в руке отвертку.

    Инструкция по изготовлению

    Для изготовления телевизионной антенны из пивных банок потребуются следующие материалы и инструменты:

    1. Две пустые герметичные банки из-под пива.
    2. Нагревание или скотч.
    3. Несколько винтов.
    4. Антенный кабель.
    5. Прочная палка.
    6. Отвертка.

    Инструкция — как сделать антенну для телевизора из пивных банок своими руками:

    1. Две пустые банки прикрепляют к выбранной палке на небольшом расстоянии друг от друга. Между ними должно уместиться еще 2/3 такой же банки.
    2. В контейнере вкручиваем винты, и на их концы наматываем телевизионный кабель.Винты плотно прижимали провод к поверхности.
    3. Для повышения надежности конструкции при помощи скотча или скотча закрепите трос на палке.

    Процесс изготовления завершен, можно вставлять вилку в телевизор. На весь процесс сборки уйдет не более 10 минут. Сделать антенну для телевизора своими руками несложно, если придерживаться простой инструкции. Вы можете установить самоделку на крышу и наслаждаться просмотром телевизора в хорошем качестве и без помех.

    При изготовлении оборудования из банок от пива важно придерживаться нескольких советов. Так получается сделать конструкцию более надежной и защищенной от неблагоприятных погодных условий.

    1. Если в помещении простейшей антенны из пивных банок нет подходящей палки, можно использовать обычную деревянную вешалку, которая есть в наличии.
    2. Чтобы трансляция через самодельное устройство проходила максимально, расстояние между банками нужно подбирать опытным путем.Но в среднем это будет 70 мм.
    3. Если язычки от банка не оторвались, крепить трос на саморез не нужно. Говорят так сопротивление кабеля будет лучше. Установку желательно провести прямо в этой части банка.
    4. Если устройство будет размещено на улице, то необходимо защитить устройство от погодных условий. Обе банки в данном случае помещаются в двухлитровую пластиковую бутылку из-под пива. Предварительно нужно отрезать низ и горло.
    5. Еще нужно проделать несколько отверстий, через которые будут проходить кабели. Для их заделки после размещения проводов отверстия следует залить горячей водой.
    6. Для повышения качества сигнала можно использовать не две, а, например, 6 банок (стандартный размер), но при этом нужно подключить провод.
    7. Детали для наклеивания скотча нужно крепить как можно крепче, чтобы они не обламывались при ветре.

    Придерживаясь советов и инструкций, получится создать интересный и функциональный аналог заводского аппарата, который будет качественно принимать сигнал с ТВ телевизора в разных диапазонах.

    Антенна из 6 железных банок. Телевизионная антенна из пивных банок своими руками. Из металлопластиковой трубы

    Как-то раз мне на электронную почту Пришло письмо от посетителя сайта Наиль, оказавшегося домашним мастером кустарного промысла, с просьбой о помощи в изготовлении телевизионной антенны для дачи из пивных банок. В интернете я неоднократно сталкивался с описаниями изготовления телевизионных антенн из алюминиевых банок из-под пива, но относился к этим самодельным антеннам с большим недоверием.

    Ведь для разработки конструкции и расчета геометрических размеров антенны необходимо знать теоретические основы СВЧ техники и методику расчета. После разработки и изготовления телевизионной антенны необходимо ее настроить и с помощью дорогостоящих измерительных приборов определить, насколько реальные характеристики антенны соответствуют заданным параметрам.

    В заключение необходимо протестировать в реальных условиях.Только после перечисленных работ можно будет судить о целесообразности применения телевизионной антенны в определенных условиях приема телевизионного сигнала. Такая работа ведется только коллективом высококвалифицированных радиоинженеров. Достоверной информации о качестве работы телевизионной антенны из пивных банок в интернете найти не удалось.

    Наиль уже принял телевизионный сигнал на своей даче с помощью ваших рук антенны от двух пивных банок по чертежам, взятым из Интернета.Антенну установили внутри загородного дома. Ну телевидение показало только три цифровых телеканала вместо доступных для приема тридцати.

    В надежде сэкономить и получить возможность смотреть все тридцать каналов, Наиль решил сделать многоэлементную антенну из пивных банок и установить ее на мачту. При изготовлении антенны у Найи возникает ряд вопросов, за ответами на которые он обратился ко мне. Я согласился помочь ему, так как можно было получить ответ на интересующие многие вопросы: антенна от пивных банок — миф или реальность?

    Изготовление мачты для телевизионной антенны

    Поднять антенну на высоту можно, установив ее на крыше загородного дома или на отдельно стоящей мачте.Гвоздь решил не портить корень, а установил антенну на сделанную своими руками мачту, закрепленную на стене загородного дома.

    Опора и удерживающая мачта в вертикальном положении кронштейнов изготовлены с помощью электродуговой сварки из стальных профилей уголков, труб и листового материала.

    На этом фото показан внешний вид снизу готового к установке кронштейна. Для опоры мачты в вертикальном направлении к днищу баллона приваривается.Получился стакан. Для слива воды при попадании осадков на дно стакана делается отверстие. Для крепления мачты сбоку от стекла делались два отверстия, к которым соосно приваривались гайки. Затягивая болты в гайках, вы можете удерживать трубу мачты в стекле и тем самым исключить ее вращение при воздействии ветра на антенну.

    Одна из запорных мачт ботов с гайкой поперек одновременно используется для крепления заземляющего провода, снижающего электричество. В случае застегивания молнии на мачте.Прием молнии, направляя электрический ток от молнии к земле, защищает телевизор от серьезной поломки, исключая попадание высоковольтной молнии на его антенный ввод.

    Держатель верхний такой же конструкции, но без шипа и приварных гаек. На мой взгляд, мачтовое крепление, реализованное Naault, оказалось простым, функциональным и очень надежным.


    Мачта изготовлена ​​из стальной трубы длиной около 2,5 метра, что позволит с учетом высоты крепления кронштейнов к дому поставить антенну на высоте более 4 метров над уровнем моря. Нижний этаж.Такая высота размещения антенны с учетом реальных условий приема обеспечит беспрепятственное прохождение телевизионного сигнала от ТВ телевизора к антенне из пивных банок. Для крепления антенны к мачте приваривались два болта с резьбой.


    На фото готово к установке мачты. На болтах с помощью гаек закреплены хомуты для крепления антенны от пивных банок. Для хорошей посадки и надежного крепления антенны к мачте на зажимах установлены резиновые прокладки.

    Изготовление антенны из пивных банок

    Исходя из рекомендаций, данных на сайтах, посвященных изготовлению антенны из пивных банок, Наиль выбрал антенну из четырех пар банок. Авторы статей утверждают, что это оптимальное количество антенных банок, обеспечивающее хорошее согласование волнового сопротивления с кабелем, и такая антенна за счет суммирования ЭДС с парами банок имеет даже хороший коэффициент усиления. Геометрические размеры антенны я не привожу в связи с представленными в конце статьи.

    Для обеспечения расположения банок друг относительно друга на заданном расстоянии от пластиковых труб было изготовлено основание, показанное на фото.

    На основе использования трех изолированных колец было установлено восемь пивных банок. Электрическое соединение между банками производилось двумя одножильными проводами для разводки в изоляции методом пайки.

    Один провод желтого цвета Зеленой полосой был соединен верхний левый берег, два правых средних и левый нижний.Остальные банки соединены между собой вторым белым проводом. Работу антенны проверяли и при подключении всех левых банок к одному проводу, а правого — к другому.


    Телевизионный кабель центрального жилого дома был припаян к белому проводу, а его медная оплетка — к желтому проводу. Фольга осталась свободной.

    Собрав антенну из пивных банок, закрепили с помощью хомутов путем самонарисовки на мачте и для красоты покрасили с баллона серебряной краской.

    В кронштейны установлена ​​мачта с антенной от пивных банок. Осталось только точно навести антенну на компьютер, оценить количество принимаемых телеканалов и качество транслируемых телешоу.

    ЗАКЛЮЧЕНИЕ NAILA ПО РАБОТЕ АНТЕННЫ TEVIC


    Изготовлено из пивных банок

    Проверка работы антенны восьми банок из-под пива показала, что вместо ранее показанных 3 телеканалов телевизор стал показывать 6 и еще 13 в черно-белом изображении.Изменение схемы подключения джека (все левые берега были соединены между собой и дальше до центрального жилища, а все справа до экранирующей оплетки) на результат антенны не повлияло. Моя старая антенна, сделанная из 2 пивных банок, на этой высоте занимала больше каналов, чем новая из 8 пивных банок.

    Купил и установил на мачту антенну промышленного производства Locus 25.62 и теперь ТВ в цифровом качестве показывает 30 каналов! Все члены моей семьи довольны, хотя жаль, что мой эксперимент не удался !!!

    Если вам срочно нужно сделать телевизионную антенну для приема нескольких каналов, вполне подойдет антенна из двух банок.Если вы хотите смотреть все доступные телеканалы в цифровом качестве, то советую купить антенну промышленного производства или сделать самостоятельную телевизионную антенну, проверенную временем.

    Выражаю огромную благодарность названию присланных фотографий и результатам эксперимента.

    О полезных гаджетах, необычных концепциях, будущем и настоящем. Перед вами редкая инструкция, приступить к работе с которой можно не дочитав до конца. Сначала приготовьте две кружки пива…

    Корзина антенна

    Очень часто возникает ситуация, когда штатная телевизионная антенна не принимает каналы вещания. Это может случиться на пикнике, на даче, в сельской усадьбе. А в городской квартире, особенно в старых домах, прием не всегда идеален из-за несоответствия нагрузки и общей антенны в доме.

    Между тем, даже самый ленивый и ничего в технике человек может за 10 минут буквально из помойки сделать настоящую телевизионную антенну, качество которой сравнимо с промышленными образцами.Бывает, что работает даже лучше, чем покупная — ловит больше каналов и дает более качественные картинки. Тем более удивительно, что антенна состоит только из … пустых пивных банок.

    Инструменты и материалы:

    Две пустые банки из-под пива
    Скотч или Изол
    Две отвертки
    Антенный кабель
    штекер
    Палочка
    отвертка

    Шаг 1

    Банки загрунтовать на палочку скотчем или скотчем.

    Крепим банки для наклеивания скотча

    Шаг 2.

    Саморезы вкручиваются в банки, а концы кабеля зачищаются и прикручиваются к самозатяжке.

    Конец кабеля прикручен к самодостаточности

    Шаг 3.

    Скотч трос или изолента для прочности привязывают к палке.
    Антенна готова!
    Можно вместо палки использовать деревянную вешалку, тогда антенну можно где-нибудь подвесить.

    Вместо палки можно использовать вешалку

    Для качественного приема расстояние между банками желательно подбирать экспериментально, но в среднем оно составляет около 70 мм.
    Если пусковые установки не отделены от баков, антенный кабель можно прикрепить непосредственно к ним винтом и гайкой с шайбой.

    При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т. Д. В этом случае для придания жесткости и герметичности всей конструкции обе банки можно поместить в большой пластик. бутылка пива, предварительно отрезав от нее донышко и горлышко. Для кабеля посередине полученного баллона необходимо проткнуть отверстие, в которое после подключения нужно закричать горячей водой.Пластиковая бутылка деформируется и заделывает отверстие.

    Стоит отметить, что простор для творчества в области любительской антенстризации практически безграничен. Доказательство тому — фотографии ниже.

    Расширенная антенна с несколькими секциями

    Это давно известная конструкция, все еще делавшаяся из консервированных банок с сушкой.

    Не делайте такую ​​антенну за один день, это вредно для печени!

    Купил недавно отличный телевизор, в голове не укладывается, что люди готовы избавляться от хорошей техники из-за того, что она не принимает цифровые сигналы.Так как у меня есть телевизор, пробую разные методы Поймать сигнал.

    Сначала хотел протянуть провод по стене дома, от подвала, но родителям запретили. Затем я попытался использовать канцелярские скрепки, чтобы поймать телевизионный сигнал, но результат был очень слабым.

    Потом сделал своими руками антенну из пивных банок.
    Теперь у меня бесплатное телевидение.

    Шаг 1: Выбор модели антенны

    Если вам не интересно объяснять принцип действия самодельной антенны из пивных банок, этот шаг можно пропустить.Его можно собрать и без понимания технических аспектов.

    Когда идея с клипсой не дала результата, я всерьез подумал просто пойти и купить в магазине антенну. Но потом я решил, что нужно приложить все силы для решения этой задачи и все получится, поэтому начал поиск в сети. Судя по полученным данным, для моих целей лучше всего подходит дипольная антенна. Википедия утверждает, что «эта антенна является наиболее простой в практическом исполнении с теоретической точки зрения.«Просто — значит хорошо. Не буду вдаваться в подробности, для этого есть вики.

    Путешествовал и узнал, что могу спокойно пропустить все расчеты, указанные в статье Википедии, и просто сделать антенну из алюминиевых банок.

    Шаг 2: Материалы


    Вам понадобится:

    • Телевидение
    • Коаксиальный кабель
    • Алюминиевая банка из-под лимонада
    • Скотч усиленный

    Инструментов:

    • Лампы проводные
    • Клещи изоляционные
    • Паяльник
    • Припой
    • Изолента

    Шаг 3: разрезать банк


    Разрежьте банку по высоте на две половины.Затем промываем от остатков содержимого.
    В основном действовала ножницами, в сложных местах пользовалась плоскогубцами.

    Лучше резать над раковиной, так как капающие напитки разлетаются во все стороны. И будьте осторожны, не плюйте на край металла.

    Шаг 4: Удалите изоляцию

    Необходимо снять изоляцию с коаксиального кабеля, чтобы припаять провода к половинкам банок.

    Снятие изоляции может быть довольно проблематичным. Сначала отрезаем конец кабеля и начинаем снимать изоляцию.На фото видно, что на сердечник наговаривать не надо, провода нужно держать вместе.

    Шаг 5: Нанесите смазку на все компоненты


    Сначала нужно проделать маленькие дырочки в каждой половине банки. В отверстие проделываем проволоку, так шип будет намного прочнее. Припаиваем провод к металлу.

    Провод от одной половины банок припаивается к внешнему коаксиальному кабелю, а провод от другой половины к внутреннему коаксиальному кабелю.

    После того, как все соединения пропаяны, заизолированы их лентой и термопрокладкой.

    Шаг 6: Закрепите антенну на месте


    После того, как антенна для цифрового ТВ из пивных банок сделана, остается только закрепить ее на месте, чтобы она могла ловить сигнал. Удачные места для расположения антенны — на чердаке или на окне. Прекрасный вариант — мансардное окно. В общем, надо повесить высоко и чтоб сигналу ничего не мешало.

    Выбрав подходящее место, скрепите обе половинки армированной лентой. Половинки телеаннонов из пивных банок должны быть выстроены в одну линию и между ними должно быть около 5 см.

    Шаг 7: Завершенный проект

    Теперь ваш проект завершен. Если бы все материалы у вас были под рукой, то теперь вы можете бесплатно смотреть телевизор, ничего не тратя на антенну.

    Не всегда уместно покупать на дачу хорошую антенну. Особенно, если его время от времени посещают. Дело не столько в затратах, сколько в том, что через некоторое время его может не оказаться на месте. Поэтому многие предпочитают самостоятельно делать антенну для дачи. Стоимость минимальная, качество неплохое.И самое главное — антенное ТВ можно сделать за полчаса, а потом при необходимости легко повторить …

    Цифровое телевидение в формате DVB-T2 передается в диапазоне DMW, и цифровой сигнал отсутствует или отсутствует. Если сигнал принят, картинка получается хорошего качества. Касательно. Для приема цифрового телевидения подойдет любая дециметровая антенна. Многим радиолюбителям знаком Теластанин, который называют «зигзагом» или «восьмеркой». Настоящая ТВ-антенна своими руками собирается буквально за считанные минуты.

    Для уменьшения количества помех с тыльной стороны антенны ставим рефлектор. Расстояние между антенной и рефлектором подбирается экспериментально — по «чистоте» картинки
    Можно прикрепить на стекло фольгу и получить хороший сигнал ….
    Медная трубка или провод — оптимальный вариант, хорошо гнуть, легко

    Сделать это очень просто, материал — любой токопроводящий металл: трубка, пруток, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Это похоже на два соединенных между собой квадрата (ромба).В оригинале рефлектор расположен квадратным — для более уверенного приема сигнала. Но это больше нужно для аналоговых сигналов. Для приема цифрового телевидения вы легко можете обойтись без него, иначе прием будет слишком слабым.

    Материалы

    Оптимально для этой самодельной телеконненны подойдет медный или алюминиевый провод диаметром 2-5 мм. В этом случае все можно сделать буквально за час. Также можно использовать трубку, уголок, ленту из меди или алюминия, но необходимо будет какое-то приспособление для удлинения каркаса до нужной формы.Проволоку можно согнуть молотком, закрепив ее в тисках.

    Также потребуется коаксиальный антенный кабель нужной длины, штекер подходит к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно взять с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если есть ТВ антенна своими руками для установки на улице, обратите внимание на качество утепления.

    Крепление зависит от того, куда вы собираетесь вешать самодельную антенну для цифрового телевидения.На верхних этажах его можно попробовать использовать как дом и повесить на шторы. Тогда понадобятся большие булавки. На даче или если вы возьмете самодельный телеконнен на крыше, надо будет смонтировать его на шестой. По этому поводу поищите подходящие фиксаторы. Для работы также потребуется паяльник, наждачная бумага и / или напильник, ножки.

    Нужно ли для расчета

    Для приема цифрового сигнала нет необходимости учитывать длину волны. Просто желательно сделать антенну более широкополосной — принимать как можно больше сигналов.Для этого в исходный дизайн (на фото выше) (далее по тексту) вносятся некоторые изменения.

    При желании можно произвести расчет. Для этого нужно знать, на какой волне транслируется сигнал, разделить на 4 и получить желаемую сторону квадрата. Чтобы получить необходимое расстояние между двумя частями антенны, внешнюю сторону ромбов сделайте немного длиннее, внутреннюю — короче.

    Чертеж антенны «Восьмерка» для приема цифрового ТВ

    • Длина «внутренней» стороны прямоугольника (В2) — 13 см,
    • «Уличный» (В1) — 14 см.

    Из-за разницы в длине между квадратами образуется расстояние (они не должны соединяться). Два крайних участка делают длиннее 1 см — чтобы можно было повернуть петлю, к которой припаян коаксиальный антенный кабель.

    Изготовление рам

    Если посчитать все длины, получится 112 см. Отрезаем проволоку или материал, который у вас есть, берем пассатолог и линейку, начинаем гнуть. Углы должны быть под углом 90 ° или около того. С длинами сторон можно немного ошибиться — это не смертельно.Получается:

    • Первый отрезок 13 см + 1 см на петле. Петлю можно сразу загнуть.
    • Две секции по 14 см.
    • Два 13 см, но с разворотом в обратную сторону — это место перегиба на втором квадрате.
    • Два снова 14 см.
    • Последний — 13 см + 1 см на петле.

    Собственно рамка антенны готова. Если все было сделано правильно, то между двумя половинками посередине получилось расстояние 1.5-2 см. Возможны небольшие неточности. Далее петли и место перегиба зачищаются до чистого металла (обрабатывать наждаком с мелкой зернистостью), заливать. Две петли для соединения, улучшить проход, чтобы он оставался плотным.

    Кабельный ввод

    Берем антенный кабель, тщательно зачищенный. Как это сделать, показано на пошаговых фото. Чистить кабель нужно с двух сторон. Один край будет прикреплен к антенне. Здесь зачищаем так, чтобы проволока торчала на 2 см.Если получилось больше, то лишнее (то) можно отрезать. Экран (фольга) и тесьма скручены в жгут. Получилось два проводника. Один — это центральный кабель, проложенный, второй — скрученный из разнообразной плетеной проводки. Оба нужны, и их нужно кормить.

    Ко второму краю набухаем заглушка. Достаточно длины 1 см или около того. Также сформируйте два проводника, залейте.

    Вилку в тех местах, где будем проводить пайку, протираем спиртом или растворителем, зачищаем эссе (можно надфиль).Чтобы надеть пластиковую часть штекера на кабель, теперь можно приступать к пайке. К центральному выходу вилки припаиваем однослойное покрытие, к боковому — многожильную скрутку. Последнее — усилить захват вокруг изоляции.

    Тогда можно просто повернуть пластиковый наконечник, в него можно заливать клей или ток-режущий герметик (это важно). Пока клей / герметик не застыл, быстро собираем заглушку (прикручиваем пластиковую деталь), излишки состава убираем. Так что вилка будет практически вечной.

    ТВ антенна DVB-T2 своими руками: сборка

    Теперь осталось подключить кабель и рамку. Так как мы не привязывались к конкретному каналу, то прикручиваем кабель к средней точке. Это увеличит широкополосность антенны — каналов станет больше. Поэтому второй разделенный конец кабеля припаяйте к двум сторонам посередине (те, которые убрали и лудили). Еще одно отличие от «оригинальной версии» — кабель не должен закручиваться на раме и припаянным вниз.Это также расширит диапазон приема.

    Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить место пайки герметиком. Если прием плохой, попробуйте найти место, где он лучше всего. Если нет положительных изменений, можно попробовать заменить кабель. Для удобства эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. Он припаян к ней штекер и рамка. Попробуйте с ней. Если «ловит» лучше — плохой кабель.В принципе, над «лапшой» можно работать, но недолго — она ​​быстро придет в негодность. Лучше конечно поставить нормальный антенный кабель.

    Для защиты места подключения кабеля и рамки антенны от атмосферных воздействий место пайки можно охладить обычной лентой. Но это ненадежный способ. Если не забыть, можно перед пайкой выложить несколько термоусадочных трубок, чтобы с их помощью изолироваться. Но самый надежный способ — все залить клеем или герметиком (они не должны проводить ток).В качестве «корпуса» можно использовать крышки на 5-6 литровых баллонов с водой, обычные пластиковые крыши на бидоны и т. Д. В нужных местах делаем углубления — в них каркас «smallele», не забываем по поводу вывода кабеля. Заливаем герметизирующим составом, ждем пока он схватится. Все, ТВ антенна своими руками для приема цифрового телевидения готова.

    Самодельная антенна двойная и тройная квадратная

    Это узкополосная антенна, которая используется, если вам нужно принять слабый сигнал.Может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. То же самое можно сделать и для цифрового телевидения.

    Можно сделать пять рамок — для более уверенного приема
    Покраска или лакировка нежелательна — прием хуже. Это возможно только в непосредственной близости от преобразователя

    .

    Преимущества такой конструкции — прием будет уверенным даже на значительном удалении от репитера.Нужно будет только специально узнать частоту вещания, выдержать размер рамки и согласующее устройство.

    Дизайн и материалы

    Сделайте из трубок или проволоки:

    • ТВ канал 1-5 МВ диапазона — трубка (медь, латунь, алюминий) диаметром 10-20 мм;
    • ТВ канал 6-12 МВ диапазон — трубки (медь, латунь, алюминий) 8-15 мм;
    • Диапазон ДМБ — медная или латунная проволока диаметром 3-6 мм.

    Антенна в виде двойного квадрата представляет собой две рамки, соединенные двумя стрелками — верхней и нижней.Маленькая рамка — вибратор, большая — отражатель. Антенна, состоящая из трех рамок, дает большее усиление. Третий, самый маленький, квадрат называется директором.

    Верхняя стрелка соединяет середину рамок, может быть металлической. Нижняя — из изоляционного материала (текстолит, геттиум, дощечка). Рамки следует устанавливать так, чтобы их центры (циферблаты пересечения диагоналей) находились на одной прямой. И это прямое должно быть отправлено передатчику.

    Активная рама — Вибратор — имеет обрыв.Его концы прикручены к текстолитовой пластине размером 30 * 60 мм. Если рамки сделаны из трубы, то края сглаживаются, а отверстия и нижняя стрелка фиксируется через них.

    Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя его часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метра от уровня антенного каркаса.

    Размеры

    Все размеры для изготовления данного антенного телевизора предоставлены своими руками в таблицах.Первая таблица предназначена для метрового диапазона, вторая — для дециметрового диапазона.

    В трехкадровых антеннах расстояние между концами рам вибратора (средних) составляет более — 50 мм. Остальные размеры приведены в таблицах.

    Подключение активной рамы (вибратора) через петлю короткого замыкания

    Поскольку рама является симметричным устройством, и необходимо подключить ее к асимметричному коаксиальному антенному кабелю, необходимо согласовать устройство. В этом случае обычно используют симметричную короткозамкнутую петлю.Он состоит из отрезков антенного кабеля. Правый сегмент называется «Глина», левый — «кормушка». Кабель, идущий к телевизору, крепится к месту соединения фидера и шлейфа. Длина сегментов выбирается исходя из длины волны принимаемого сигнала (см. Таблицу).

    Короткий отрезок провода (петля) отделяют от одного конца, снимая алюминиевый экран и скручивая оплетку в плотную жгут. Его центральный провод можно отрезать до изоляции, так как он не играет ценности.Уплотнение и кормушка. Здесь тоже снимаем алюминиевый экран и скручиваем оплетку в жгут, но центральный проводник остается.

    Дальше идет сборка:

    • Стяжка петли и центральный проводник фидера припаяны к левому концу активной рамки (вибратора).
    • Припаяйте оплетку Fider к правому концу вибратора.
    • Нижний конец петли (оплетки) соединяется с оплеткой фидера жесткой металлической перемычкой (можно использовать проволоку, только убедитесь в хорошем контакте с оплеткой).Помимо электрического подключения, он еще устанавливает расстояние между секциями согласующего устройства. Вместо металлической перемычки можно привязать к жгуту низ петли нижней части петли (снять на этом участке утеплитель, удалить экран, сложить жгут). Для обеспечения хорошего контакта жгуты спаяны между собой.
    • Отрезки кабеля должны быть параллельны. Расстояние между ними около 50 мм (возможны некоторые отклонения). Для фиксации дистанции используются фиксаторы из диэлектрического материала.Вы также можете прикрепить согласующее устройство, например, к текстолитовой пластине.
    • Кабель, идущий к телевизору, припаян к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник с центральным проводом. Для уменьшения количества подключений фидер и кабель к телевизору можно сделать единообразными. Только в том месте, где должна заканчиваться кормушка. Необходимо снять изоляцию, чтобы можно было установить перемычку.

    Это устройство согласования позволяет избавиться от помех, нечеткого контура, второго нечеткого изображения.Особенно это отмечается на большом расстоянии от передатчика, когда сигнал будет забит помехами.

    Другой вариант тройного квадрата

    Во избежание замыкания петли антенный вибратор тройной квадрат имеет удлиненную форму. В этом случае вы можете подключить кабель непосредственно к раме, как показано на рисунке. Только высота, на которой продается антенный провод, определяется в каждом конкретном случае индивидуально. После сборки антенны проводятся «тесты».Подключите кабель к телевизору, центральный провод и оплетку перемещайте вверх / вниз, добиваясь наилучшего изображения. В том положении, где изображение будет более четким, припаяйте выводы антенного кабеля, место пайки изолируйте. Положение может быть любым — от нижней перемычки, до места перехода к раме.

    Иногда одна антенна не дает желаемого эффекта. Сигнал получается слабым изображением — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

    Самая простая антенна для дачи — из металлических банок

    Для изготовления этой телевизионной антенны, кроме кабеля, потребуются только две алюминиевые или жестяные банки и кусок деревянной доски или пластиковая труба. Банки должны быть металлическими. Можно пиво алюминиевое, можно жесть. Главное условие — чтобы стены были ровными (не ребристыми).

    Банки моют и сушат. Конец коаксиального провода разделяется — скручивая косы и очищая центральную жилу от изоляции получают два проводника.Они прикреплены к банкам. Если есть возможность, можно паять. Нет — возьмите два небольших самопресса с плоскими шляпками (можно «флис» для гипсокартона), на концах проводников закрутите петли, они соединились винтом от установленной на нем шайбы, прикрутите к банке. Непосредственно перед этим необходимо очистить металлические банки — убрав раструб наждачной бумагой с тонкой зернистостью.

    Банки закреплены на штанге. Расстояние между ними подбирается индивидуально — на лучшую картинку.На чудо надеяться не стоит — в нормальном качестве будет один-два канала, а может и нет … зависит от положения ретранслятора, «чистоты» коридора, насколько правильно сориентирована антенна. .. Но как аварийный вход — отличный вариант.

    Простая антенна для Wi-Fi из металлических банок

    Антенна для приема сигнала Wi-Fi Также можно сделать из средства правовой защиты — из жестяной банки. Эту ТВ-антенну можно собрать за полчаса. Это если все будет медленно.Банка должна быть металлической, с ровными стенками. Отлично подходят большие и узкие банки. Если поставить самодельную антенну на улице, найдите баночку с пластиковой крышкой (как на фото). Кабель возьмем антенный коаксиальный, сопротивлением 75 Ом.

    Кроме банков и кабелей понадобится:

    • радиочастотный разъем RF-N;
    • кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
    • кабель с розеткой, подходящей для карты Wi-Fi или адаптера.

    Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волной 124 мм. Итак, желательно выбирать банк такой, чтобы его высота была не менее 3/4 длины волны. Для данного случая лучше, чтобы оно было больше 93 мм. Диаметр баночки должен быть как можно ближе к половине длины волны — 62 мм для этого канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

    Размеры и сборка

    При сборке банки сделайте отверстие.Его нужно расположить строго в нужной точке. Тогда сигнал усилится в несколько раз. Это зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измерьте точно диаметр вашей банки, найдите нужную линию, получите все желаемые размеры.

    D — диаметр Нижняя граница затухания Верхняя граница затухания LG 1/4 LG. 3/4 LG.
    73 мм 2407.236 3144,522 752,281 188.070 564,211
    74 мм 2374,706 3102.028 534,688 133,672 401.016
    75 мм 2343.043 3060,668 440,231 110,057 330,173
    76 мм 2312.214 3020,396 384,708 96.177 288,531
    77 мм 2282.185 2981,170 347,276 86,819 260,457
    78 мм 2252.926 2942.950 319,958 79,989 239,968
    79 мм 2224.408 2905.697 298,955 74,738 224,216
    80 мм 2196.603 2869,376 282,204 070,551 211,653
    81 мм 2169,485 2833,952 268,471 67,117 201,353
    82 мм 2143.027 2799.391 256,972 64,243 192,729
    83 мм 2117.208 2765,664 247,178 61.794 185,383
    84 мм 2092.003 2732,739 238,719 59,679 179,039
    85 мм 2067.391 2700,589 231,329 57,832 173,497
    86 мм 2043.352 2669.187 224,810 56,202 168.607
    87 мм 2019.865 2638,507 219.010 54,752 164,258
    88 мм 1996.912 2608,524 213,813 53,453 160,360
    89 мм 1974.475 2579.214 209,126 52,281 156,845
    90 мм 1952,536 2550,556 204,876 51.219 153,657
    91 мм 1931.080 2522,528 201.002 50,250 150,751
    92 мм 1910.090 2495.110 197,456 49,364 148,092
    93 мм 1889.551 2468.280 194,196 48,549 145,647
    94 мм 1869.449 2442.022 191,188 47,797 143,391
    95 мм 1849.771 2416,317 188,405 47,101 141,304
    96 мм 1830.502 2391,147 185,821 46,455 139,365
    97 мм 1811.631 2366,496 183,415 45.853 137,561
    98 мм 1793.145 2342,348 181,169 45,292 135,877
    99 мм 1775.033 2318.688 179.068 44,767 134,301

    Порядок такой:


    Можно обойтись без ВЧ-разъема, но с ним все намного проще — проще поставить излучатель вертикально вверх, подключить кабель к роутеру (роутеру) или карте Wi-Fi.

    Как-то раз мне пришло письмо от посетительницы сайта Наили, которая оказалась мастером-кустарником, с просьбой о помощи в изготовлении телевизионной антенны для дачи из пивных банок. В интернете я неоднократно сталкивался с описаниями изготовления телевизионных антенн из алюминиевых банок из-под пива, но относился к таким самодельным антеннам с большим недоверием.

    Ведь для разработки конструкции и расчета геометрических размеров антенны необходимо знать теоретические основы СВЧ техники и методику расчета.После разработки и изготовления телевизионной антенны необходимо ее настроить и с помощью дорогостоящих измерительных приборов определить, насколько фактические характеристики антенны соответствуют заданным параметрам.

    В заключение необходимо протестировать в реальных условиях. Только после перечисленных работ можно будет судить о целесообразности применения телевизионной антенны в определенных условиях приема телевизионного сигнала. Такая работа ведется только коллективом высококвалифицированных радиоинженеров.Достоверной информации о качестве работы телевизионной антенны из пивных банок в интернете найти не удалось.

    Наиль уже принял телевизионный сигнал на своей даче с помощью ваших рук антенны от двух пивных банок по чертежам, взятым из Интернета. Антенну установили внутри загородного дома. Ну телевидение показало только три цифровых телеканала вместо доступных для приема тридцати.

    В надежде сэкономить и получить возможность смотреть все тридцать каналов, Наиль решил сделать многоэлементную антенну из пивных банок и установить ее на мачту.При изготовлении антенны у Найи возникает ряд вопросов, за ответами на которые он обратился ко мне. Я согласился помочь ему, так как можно было получить ответ на интересующие многие вопросы: антенна от пивных банок — миф или реальность?

    Изготовление мачты для телевизионной антенны

    Поднять антенну на высоту можно, установив ее на крыше загородного дома или на отдельно стоящей мачте. Гвоздь решил не портить корень, а установил антенну на сделанную своими руками мачту, закрепленную на стене загородного дома.

    Опора и удерживающая мачта в вертикальном положении кронштейнов изготовлены с помощью электродуговой сварки из стальных профилей уголков, труб и листового материала.

    На этой фотографии показан внешний вид готовой к установке опорной скобы снизу. Для опоры мачты в вертикальном направлении к днищу баллона приваривается. Получился стакан. Для слива воды при попадании осадков на дно стакана делается отверстие.Для крепления мачты сбоку от стекла делались два отверстия, к которым соосно приваривались гайки. Затягивая болты в гайках, вы можете удерживать трубу мачты в стекле и тем самым исключить ее вращение при воздействии ветра на антенну.

    Одна из запорных мачт ботов с гайкой одновременно служит для присоединения заземляющего провода, отводящего электрический ток в случае молнии в мачте. Прием молнии, направляя электрический ток от молнии к земле, защищает телевизор от серьезной поломки, исключая попадание высоковольтной молнии на его антенный ввод.

    Держатель верхний такой же конструкции, но без шипа и приварных гаек. На мой взгляд, мачтовое крепление, реализованное Naault, оказалось простым, функциональным и очень надежным.


    Мачта изготовлена ​​из стальной трубы длиной около 2,5 метра, что позволит с учетом высоты крепления кронштейнов к дому поставить антенну на высоте более 4 метров над уровнем моря. Нижний этаж. Такая высота размещения антенны с учетом реальных условий приема обеспечит беспрепятственное прохождение телевизионного сигнала от ТВ телевизора к антенне из пивных банок.Для крепления антенны к мачте приваривались два болта с резьбой.


    На фото готово к установке мачты. На болтах с помощью гаек закреплены хомуты для крепления антенны от пивных банок. Для хорошей посадки и надежного крепления антенны к мачте на зажимах установлены резиновые прокладки.

    Изготовление антенны из пивных банок

    Исходя из рекомендаций, данных на сайтах, посвященных изготовлению антенны из пивных банок, Наиль выбрал антенну из четырех пар банок.Авторы статей утверждают, что это оптимальное количество антенных банок, обеспечивающее хорошее согласование волнового сопротивления с кабелем, и такая антенна за счет суммирования ЭДС с парами банок имеет даже хороший коэффициент усиления. Геометрические размеры антенны я не привожу в связи с представленными в конце статьи.

    Для обеспечения расположения банок друг относительно друга на заданном расстоянии от пластиковых труб было изготовлено основание, показанное на фото.

    На основе использования трех изолированных колец было установлено восемь пивных банок. Электрическое соединение между банками производилось двумя одножильными проводами для разводки в изоляции методом пайки.

    Один желтый левый берег был соединен зеленой полосой с зеленой полосой, двумя правыми средними и левыми нижними. Остальные банки соединены между собой вторым белым проводом. Работу антенны проверяли и при подключении всех левых банок к одному проводу, а правого — к другому.


    Телевизионный кабель центрального жилого дома был припаян к белому проводу, а его медная оплетка — к желтому проводу. Фольга осталась свободной.

    Собрав антенну из пивных банок, закрепили с помощью хомутов путем самонарисовки на мачте и для красоты покрасили с баллона серебряной краской.

    В кронштейны установлена ​​мачта с антенной от пивных банок. Осталось только точно навести антенну на компьютер, оценить количество принимаемых телеканалов и качество транслируемых телешоу.

    ЗАКЛЮЧЕНИЕ NAILA ПО РАБОТЕ АНТЕННЫ TEVIC


    Изготовлено из пивных банок

    Проверка работы антенны восьми банок из-под пива показала, что вместо ранее показанных 3 телеканалов телевизор стал показывать 6 и еще 13 в черно-белом изображении. Изменение схемы подключения джека (все левые берега были соединены между собой и дальше до центрального жилища, а все справа до экранирующей оплетки) на результат антенны не повлияло. Моя старая антенна, сделанная из 2 пивных банок, на этой высоте занимала больше каналов, чем новая из 8 пивных банок.

    Купил и установил на мачту антенну промышленного производства Locus 25.62 и теперь ТВ в цифровом качестве показывает 30 каналов! Все члены моей семьи довольны, хотя жаль, что мой эксперимент не удался !!!

    Если вам срочно нужно сделать телевизионную антенну для приема нескольких каналов, вполне подойдет антенна из двух банок. Если вы хотите смотреть все доступные телеканалы в цифровом качестве, то советую купить антенну промышленного производства или сделать самостоятельную телевизионную антенну, проверенную временем.

    Выражаю огромную благодарность названию присланных фотографий и результатам эксперимента.

    Как сделать антенну из пивных банок 🚩 консервированная телевизионная антенна 🚩 Мебель и декор

    By EasyHow

    Несмотря на то, что кабельное телевидение в последние десятилетия стало очень популярным, многие люди предпочитают ловить передачу в эфире. Для этого вам понадобится хорошая антенна, которая иногда бывает довольно дорогой.Но антенну можно сделать, качество приема будет не хуже. Самодельные антенны особенно необходимы в домах, где качество приема очень плохое или телевизор отказывается брать что-либо на хранение антенны.

    Вам понадобится

    • 2 пивных банки
    • палка длиной 30-50 см
    • кабель
    • антенный разъем
    • скотч
    • 2 винта
    • отвертка

    инструкция

    Найдите середину палки и отметьте это.На равном расстоянии от середины приставьте крышки пивных банок друг к другу и плотно обмотайте скотчем. Расстояние между ними должно быть не менее 75 мм. В крышки банок вкручиваем саморезы.

    Отрежьте кусок кабеля длиной 3-4 м. На другом конце кабеля, где нет вилки, отрежьте верхний защитный слой. Снимите его примерно на 10 см от края. Серебряный слой скручиваем так, чтобы получилась веточка от сердцевины. В основе остается средний защитный слой, который нужно обрезать на расстоянии 1 см от края.Если у вас нет специального телевизионного кабеля, ничего. Точно так же срежьте верхний слой и зачистите концы проволоки.

    Разделите пучки проводов и закрепите винтами. Если у вас есть специальный телевизионный кабель, к банке прикрутите жилу кабеля, а другой — серебряный экран. Кабель лучше привязать к клавишам, но не обязательно.

    Прикрепите кабель к палке изолентой. Необязательно, но лучше, чтобы антенна свернулась в решающий момент. Поэтому лента должна быть довольно тугой.

    Вставьте вилку в телевизор через проход с антенной по квартире. Определите наиболее подходящее место и установите антенну.

    Примечание

    Палочка должна быть деревянной. Не подходят алюминиевые и титановые лыжные палки.

    В качестве антенны можно использовать кусок металлической проволоки. Чем дольше, тем лучше.

    Концы кабеля можно паять. Это улучшит качество изображения.

    Полезный совет

    Вместо палки можно взять, например, деревянную вешалку.Особенно если

    банки лучше брать литр, но можно и 0,75, 0,5 и 0,33. Банки нужно будет открывать аккуратно, не забирая ключей. . Чем больше банк, тем больше каналов вы сможете поймать.

    Банки нужно мыть и сушить.

    Вместо ленты можно использовать пластырь или изоленту.

    См. Также

    Методы приема: банка для пива B3CKS VLF

    Методы приема: банка для пива B3CKS VLF — Антенна B3CKS VLF — ПРОЕКТ АНТЕННЫ
    15 Гц-30 кГц прием в заземленном или плавающем режиме
    от Torsten Heer — DKS302 — Германия

    DEUTSCHE ВЕРСИЯ

    Однажды ночью я увидел на своем рабочем столе две пивные банки, и они помнят меня в Плавающий солнечный приемник Ренато Ромеро.Я подумал, а почему бы и нет? Эти двое банки — не что иное, как конденсаторы. Так что есть шанс их использовать в сочетании с конденсаторным микрофонным усилителем для VLF-приемника. Бинго … Первые тесты в качестве монополя дали хорошие результаты.

    С очень удовлетворительными результатами я начинаю еще один тест.


    Приемная у меня:

    Я живу в небольшом городке по адресу J041VG с населением около 7500 человек.Высота над уровнем моря 220-650 м над северной широтой. Мой QTH находится в центре города и в 330 м над NN. Все горы и здания выше моего QTH. В довершение ко всему у меня много сигналов, мешающих приему VLF. такие как гул линии электропередачи, широкополосные радиочастотные помехи и, возможно, помехи от модема или кабельного телевидения. Я слышу много сигналов с ОНЧ диапазон до 108 МГц. Конечно, не подходит для прослушивания VLF. Я пробовал множество типов антенн, но пока не очень. удовлетворение.Антенны магнитного типа (ферритовые и петлевые) дают хороший прием сфериков, но, к сожалению, тоже много гула и РФ. Все попытки подавить эти помехи снижают качество звука сфериков. Так что я попробовал разные электрические антенны. С некоторыми из них я мог слушать диапазон VLF без излишнего шума и помех. у меня QTH. К сожалению, у меня нет места для установки больших антенн. Прием сфериков защищен застройкой. вокруг меня и широкополосные сигналы производят невероятно громкий фоновый шум.Основная часть интерференции приходится на От 3,5 кГц до 6,5 кГц и от 8 кГц до 11 кГц. Других вариантов нет. Я должен выйти в открытую местность.


    ПРОЕКТ ПИВНОЙ БАНКИ АНТЕННА

    Это изображение первой тестовой конструкции. Зазор между банками составляет около 60 мм.

    Первый тест антенны дал очень хороший результат… … до заката! Вдруг я услышал многие радиостанции из разных стран, и сигналы затухали и появлялись в разных циклах. Так что я был расстроен этим и лег спать. Но кто-то 🙂 сказал мне: «Надо поменять конденсаторы в цепи ….»


    ИСХОДНАЯ ЦЕПЬ

    Схема построена на операционном усилителе TL072. Эта схема была продана ELV. ELV-Elektronik


    Оригинальная принципиальная схема MIC — VV

    Схема изменена путем изменения C4 и C7 на 1.5 нФ для блокировки радиочастотных сигналов и добавления 15 нФ до R10 последовательно. Также для компенсации сопротивления входа пивных банок R4 и R9 заменены на 10M резистор. Мост 1 между ST3 и ST4 не используется. Если мост 1 замкнут, усилитель будет поддерживать ток в течение электретные микрофоны. Мост 2 тоже не используется. Схема может питаться от одного источника от 5 до 15 вольт. Я использую батарею на 9 вольт. Усилитель обеспечивает сигнал, достаточный для подачи линейного входа на звуковую карту ПК и воспроизведения звука. относительно небольшой шум.Таким образом, вы можете использовать другой канал, например, с магнитной антенной.


    МОДИФИЦИРОВАННАЯ ЦЕПЬ


    Схема после доработок

    Выход усилителя подключен последовательно с резистором 690 Ом к стороне 24 В маленький трансформатор. Сторона 230 В подключена к 10К, 10-витному потенциометру. Последовательно с резистором 2,5 кОм, поэтому Сопротивление варьируется от 2.От 5K до 12,5K. Таким образом, вы можете найти лучший уровень для входа на звуковую карту. Значение сопротивления зависит от трансформатора. Чтобы перейти из плавающего режима в заземленный, добавьте переключатель между у него минус аккума и заземляющий провод к звуковой карте.


    МОНТАЖ B3CKS — АНТЕННА

    Фотография готовой VLF-антенны B3CKS.

    Антенна установлена ​​в водосточной трубе диаметром 76 мм.Длина 55см. Банки из-под пива приклеены с горячим клеем в водосточной трубе. Верх прикрыт колпачком и залит силиконом. Провод проходит через нижнюю вниз к усилителю и его можно вытащить из водосточной трубы на 10см. Это облегчило ремонт усилителя. или внести изменения перед окончательной установкой. Соединительная пластина устанавливается на 4 см внутри трубы для защиты от дождя. На правом рисунке показана соединительная пластина. На пластине смонтирован выключатель питания, переключатель для переключения между заземленными и плавающий режим, выход BNC и потенциометр на 10 оборотов.


    РЕЗУЛЬТАТЫ

    Эта антенна не должна прятаться от других антенн. Конструкция очень просто и очень дешевые материалы!


    Эта запись не фильтруется любым Soft- или Hardware-фильтром, и делали в полях недалеко от села!

    Спектограмма четко отображает Alphstations. И я думаю, что с этой антенной можно было бы принимать передатчик SAQ.

    Это красивый и дешевый проект выходного дня с быстрыми и отличными результатами. Все в одном … это работает очень хорошо.


    СТРОИТЕЛЬСТВО

    Сначала снимите вытяжное кольцо и отогните язычок.


    Вырежьте полоску из язычка для соединителя.


    Подключите люстру


    Просверлите отверстие в дне пивной банки; протолкните кабель через пивную банку и приклеиваем на место.Подключите заземляющий провод к клемме lustre и закрепите клеем.


    Подсоедините заземляющий провод к клемме люстра и закрепите его вместе с клей.


    Внимание: новые пивные банки могут не иметь электрического подключения от верхний край банки. Сожмите вместе, как показано на рисунке.


    Отрежьте полоску от рулона туалетной бумаги до 50мм и приклеиваем к нижней банке. Подключите горячий провод к верхней банке и склейте банки.


    Приклейте банки к водосточной трубе.


    Подключите провода к цепи.


    Затем подключите провода к пластине.


    Установите трансформатор и схему с расширяющейся пеной к водосточной трубе.


    Нажмите аккумулятор и соединительную пластину в водосточную трубу. Теперь вы готовы к приему.


    Запись в поле.


    Большое спасибо за помощь Ренато


    Небольшой аудиофайл (без фильтра)

    Слушайте файл в формате MP3 здесь. 60 секунд. 939 КБ: EPT-20100814-1420.mp3

    Спасибо, что прочитали это. 55, 73, Торстен-ДКС302

    Проверьте все на моем сайте YouTube: KLICK

    Или взгляните на Funkforum: KLICK

    Вернуться к основному указателю

    Как самому сделать антенну

    В этой статье мы попробуем разобрать вопрос, как сделать антенну для телевизора.Воспользуемся подручными средствами.

    Самую примитивную антенну легко изготовить из куска медной проволоки, отрезав кусок длиной 50-60 см. И все: готово простое оборудование, принимающее сигнал! Но его функциональность очень ограничена.

    А как сделать ТВ антенну своими руками для более стабильного приема сигнала? Вы можете создать дизайн из доступного каждому материала — это пивные банки. Это не создаст конкуренции спутниковым антеннам, но увидеть небольшое количество каналов, не требующих декодера, вполне реально.Как сделать антенну? Да очень просто! Только коаксиальный кабель еще нужен. Его легко найти в любом магазине электроники.

    Сама суть изготовления такой антенны состоит в том, что объем емкости полностью совпадает с сопротивлением волны кабеля — 75 Ом. Длина кабеля будет зависеть от расположения антенны.

    Итак, делаем нарезку кабеля для вилки и устанавливаем ее на внутренний провод.
    Современные вилки не требуют пайки, важнее размер (диаметр) кабеля.Для второго конца кабеля необходимы два проводника, первый из которых считается жилой, а второй — экраном. Будьте осторожны, чтобы не повредить изоляционные слои и проводники. От честности всей проделанной работы будут зависеть работоспособность вашей антенны и качество приема телеканалов.

    Пивные банки должны быть достаточно большими — лучше на 1 литр. Выпив пива, ополосните банку и просушите. Когда горшок подсохнет, разрежьте его на две половинки, как показано на фото.

    Предварительно подготовленный кабель привинчивается мелкими саморезиками. Закрепляем один проводник к концу одной половинки банки, а другой — к концу второй. Для лучшего контакта корпуса с банкой и винтом можно сделать припой.

    Наша антенна почти готова, кроме рамки.

    Как сделать антенну ТВ устойчивой? В качестве крепления может служить спинка стульев или вешалки для пельменей, а в роли фиксатора выступит скотч или лейкопластырь. Прикрепить банку можно даже к поверхности окна.

    Части банки должны располагаться на одной прямой — симметрично относительно центра. Примерное расстояние между банками на антенне должно быть около 75 мм.

    Теперь вы знаете, как сделать антенну своими руками. Конечно, антенна такой конструкции может функционировать только в зоне хорошего приема телевизионного сигнала, что делает его более четким, но, увы, далеким от идеала.

    Профессионалы, наверное, посмеются над нашим продуктом. Это понятно.В идеале требуются строгие и точные расчеты антенных элементов в соответствии с принятой длиной волны. Но простому обывателю такой расчет не всегда возможен. Для таких случаев мы рассказали, как сделать антенну своими руками. Надеемся, что вы сможете получить желаемый результат.

    Повысьте качество сигнала Wi-Fi с помощью банки с газировкой: LifeProTips

    Если у вас когда-либо был телевизор с антенной или радио, вы, вероятно, слышали о трюке с использованием оловянной фольги для улучшения сигнала.Использование банки с газировкой или пивом для улучшения сигнала Wi-Fi работает очень похоже. Металл в банке и форма банки при разрезании могут фокусировать сигнал на маршрутизаторе и от него. Единственное, что вам понадобится для этого, — это банка пива или содовой, универсальный нож, ножницы и какой-то клей, который можно легко удалить, например, клейкую ленту или клейкую замазку.

    6 шагов к лучшему Интернету 1 — Очистите банку

    Практически любое вещество, содержащееся в банках, например газированные напитки, пиво, сок и т. Д., Может образовывать липкие остатки на внутренней стороне банки.Это может привлечь ошибки и сделать ваш роутер «липким». Прежде чем приступить к разрезанию банки, тщательно промойте ее теплой водой с мылом. Как можно тщательнее просушите баллончик.

    2 — Снимите вкладку

    Вкладка для газировки действительно может не пригодиться для этого проекта, поэтому ее лучше удалить. Чтобы удалить язычок, просто согните его вперед и назад, пока не услышите щелчок.

    3 — Отрежьте нижнюю часть банки

    Возьмите универсальный нож и аккуратно прорежьте прямую горизонтальную линию вокруг дна банки в том месте, где стороны банки начинают наклоняться, образуя дно.Режьте очень медленно, чтобы обеспечить чистый срез и избежать случайных порезов. После того, как дно будет полностью удалено, безопасно утилизируйте его, чтобы случайно не схватить его или не наступить на него.

    4 — Создание основания

    Основание для вашего расширителя Wi-Fi будет верхом. Чтобы создать основу, переверните банку вверх дном и с помощью универсального ножа сделайте горизонтальный надрез, похожий на тот, который вы сделали на дне банки, но оставляет около дюйма металла, чтобы все оставалось целым. .

    5 — Отрежьте край банки

    Расположите банку так, чтобы оставшийся кусок металла, используемый для прикрепления основания, находился напротив того места, где вы собираетесь сделать вертикальный разрез в банке. Ножницами прорежьте прямую линию от дна банки до верха. Затем откройте банку, чтобы создать форму, похожую на спутниковую тарелку. Если банка все еще влажная, тщательно просушите ее перед тем, как положить ее на маршрутизатор.

    6 — Присоединение банки к маршрутизатору

    Поместите баллончик над антенной для подключения Wi-Fi через отверстие в основании.Прикрепите банку к маршрутизатору с помощью ленты или другого легко удаляемого клея, например, клейкой замазки. Отрегулируйте баллон, чтобы усилить сигнал.

    По сути, банку нужно раскладывать, создавая что-то вроде паруса вокруг антенны маршрутизатора. Антенна служит мачтой, а баночка помогает маршрутизатору функционировать.

    Теперь вы можете наслаждаться более сильным и надежным сигналом Wi-Fi.

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован.
