расчет компонента микроамперметра постоянного тока, основные формулы и подбор параметров сопротивления

Что же такое шунт? Это слово заимствовано из английского языка («shunt», и дословно означает «ответвление»). Физически это сопоставимо, так как через этот элемент, подключенный параллельно к измерительному прибору, проходит большая часть тока, а меньшая – ответвляется в сам прибор. В этом его принцип действия аналогичен байпасу, установленному в системах отопления.

Устройство амперметра

Чтобы осознать необходимость включения амперметра через шунт, напомним вкратце его устройство.

Внутри поля постоянного магнита находится катушка – рамка. По ее виткам протекает измеряемый ток. В зависимости от величины измеряемого параметра положение катушки относительно постоянного магнитного поля изменяется. На ее оси жестко закреплена стрелка прибора. Чем больше измеряемый ток, тем больше отклоняется стрелка.

Чтобы рамка могла поворачиваться, ее ось крепят в подпятниках, либо вывешивают на растяжках. При использовании подпятников ток рамки проходит по спиральным пружинам, если же подвижная часть прибора подвешена на растяжках, то они являются проводниками тока.

Из этой конструкции следует, что величина тока в рамке конструктивно ограничена. Пружины и растяжки не могут одновременно быть достаточно упругими и иметь большое сечение.

Применение закона Ома

Основной закон электротехники, он же закон Ома, гласит: I=U/R

где I-это ток в амперах, U-напряжение в вольтах, R-сопротивление в омах. Эта формула говорит нам, что если в разрыв измеряемой нагрузки (где нужно измерить ток) включить шунт (R) и измеренное на шунте напряжение (U) подставить в формулу, по двум величинам R и U мы узнаем нужную нам I — протекающий ток.

Пример: мы ожидаем ток 20-30 А, а может и больший от потребления двигателем шуруповерта. У нас имеется проволочный шунт, сопротивлением 0,035 Ом. Шунт подключается в разрыв плюса или минуса, это не важно — действующий ток одинаков на всех участках цепи. Так же параллельно шунту подключается вольтметр — по его показания можно судить о токе, потребляемом нагрузкой. У меня при почти полном торможении вала двигателя вольтметр показывал около 0,9 В. Подставив известные нам значения в формулу I=0,9/0,035=25,7А — такой ток потребляет мотор.

Обратите внимание: При измерении пульсирующих и динамически меняющихся токов, цифровой вольтметр не очень подходит, так как его контроллер очень медленно снимает показания. Для данной цели больше подходит стрелочный вольтметр.

Подобрав шунт нужного сопротивления, можно измерять любые постоянные или пульсирующие токи, хоть до 300 А и более. Хотя я сомневаюсь, что такие измерения вам понадобятся. Обычные резисторы не подходят в роли шунта для больших токов, так как обладают малой мощностью рассеяния. Рассчитать примерную мощность рассеяния шунта можно умножив ожидаемый ток в амперах на падение на нем в вольтах. Для выше приведенного примера это 25,7*0,9=23,13 Вт, такой мощностью обладают проволочные резисторы.

Подключение амперметра через трансформатор тока

Расширение пределов измерения амперметра возможно, если использовать дополнительно устройство, называемое трансформатор тока. Работает оно по принципу обычного трансформатора, но первичная обмотка содержит всего несколько витков. При прохождении по ней измеряемого тока его величина во вторичной обмотке будет меньше в несколько раз.

Но такие трансформаторы имеют соответствующие габариты и применяются только в промышленных сетях. В малогабаритных же устройствах их использование нецелесообразно.

Почему одним прибором нельзя измерять широкий диапазон величин?

Принцип работы любого амперметра (стрелочного или катушечного) основан на переводе измеряемой величины в визуальное ее отображение. Стрелочные системы работают по механическому принципу.

Через обмотку протекает ток определенной величины, заставляя ее отклоняться в поле постоянного магнита. На катушке закреплена стрелка. Остальное – дело техники. Шкала, разметка и прочее.

Зависимость угла отклонения от силы тока на катушке не всегда линейная, это часто компенсируется пружиной особой формы.

Для обеспечения точности измерения, шкала делается по возможности с большим количеством промежуточных делений. В таком случае, для обеспечения широкого предела измерений шкала должна быть огромного размера.

Или же надо иметь в арсенале несколько прибором: амперметр на десятки и сотни ампер, обычный амперметр, миллиамперметр.

В цифровых мультиметрах картина схожая. Чем точнее шкала – тем ниже предел измерения. И наоборот – завышенная величина предела, дает большую погрешность.

Слишком загруженной шкалой пользоваться неудобно. Большое количество положений усложняют конструкцию прибора, и увеличивают вероятность потери контакта.

Применив закон Ома для участка цепи, можно изменить чувствительность прибора, установив шунт для амперметра.

Подключение амперметра через шунт

Если прибор включается в измерительную цепь напрямую, без трансформатора тока, его называют амперметром прямого включения.

Без шунта можно использовать приборы, рассчитанные на небольшую силу тока, порядка миллиампер. За счет шунтирования измерительной обмотки сопротивлением, большим, чем ее собственное, мы можем изменить предел измерения. Схема включения сложностью не отличается: через шунт проходит измеряемый ток, а параллельно ему подключается амперметр.

В дело здесь вступает первый закон Кирхгофа. Измеряемый ток делится на два: один протекает через рамку, второй – через шунт.

Соотноситься между собой они будут так:

Измерение переменного тока

Для измерения переменного тока так же применимы вышеописанные методы, с той лишь разницей, что нужно использовать вольтметр переменного напряжения, а в случае с измерением сопротивления шунта — амперметр переменного тока.

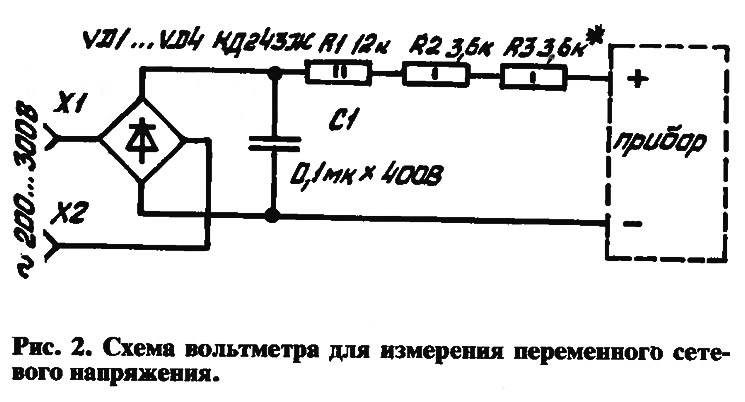

Для измерения в цепях с частотой 50 Гц вполне сойдут и цифровые вольтметры и амперметры (при наличии у них таких функций). При более высоких частотах цифровые приборы малопригодны, их показания могут сильно отличаться от реальности. Стрелочные измерительные приборы в этом случае куда более подходящие.

Однако самым лучшим вариантом измерения токов любой формы является осциллограф. Осциллограф подключается к шунту вместо вольтметра. Это позволит измерить размах тока или или среднее его значение. Другими словами — мы увидим ток «воочию». Основная сложность при таких замерах — согласовать значения напряжений на осциллографе с сопротивлением шунта по закону Ома. Здесь могу посоветовать одно — калькулятор в начале страницы вам в помощь.

Хочется обратить внимание: при измерении переменного тока следует производит расчеты не по амплитудным значениям напряжения, а по среднеквадратическим — именно так принято в электротехнике измерять переменные токи и напряжения. Величины указываются усредненные, эквивалентные постоянным. Собственно это и стоит учитывать при использовании осциллографа. У цифровых «ослов» среднеквадратическая величина напряжения может рассчитываться автоматически, называется она «Vrms».

Вышенаписанное справедливо при измерении так называемых «действующих» токов, с относительно стабильной формой. Когда же нужно узнать пиковые токи — здесь в формулу рассчета (или калькулятор в начале) нужно подставлять амплитудные значения напряжений на шунте. Как говорится «все хорошо к месту» — в радиолюбительской практике требуются различные варианты.

Расчет сопротивления шунта

Отсюда следует, что, зная ток полного отклонения измерительной системы (Iпр) и внутреннее сопротивление рамки (Rпр), можно вычислить требуемое сопротивление шунта (Rш). И тем самым изменить предел измерения амперметра.

Но, перед тем как переделать миллиамперметр в амперметр, нужно решить две непростых задачи: узнать ток полного отклонения измерительной системы и ее сопротивление. Можно найти эти данные, зная тип миллиамперметра, который переделывается. Если это невозможно, придется провести ряд измерений. Сопротивление можно измерить мультиметром. А вот для второго параметра потребуется подать на прибор ток от постороннего источника, измеряя его величину с помощью цифрового амперметра.

Но такой расчет шунта для амперметра не будет точным. Невозможно с помощью подручных средств обеспечить требуемую точность измерений. Система измерения с шунтом имеет большую чувствительность к погрешности при определении исходных данных. Поэтому на практике проводится точная подгонка сопротивления шунта и калибровка амперметра.

Оборудование / Электроинструмент / Расчёт шунтирующего сопротивления амперметра

Для контроля величины тока применяется прибор называемый амперметром. Из практики могу сказать, что не всегда под рукой оказывается прибор с нужным диапазоном измерения. Как правило, диапазон либо мал, либо велик. Здесь мы разберем, как изменить рабочий диапазон амперметра. Амперметры на большие токи от 20 ампер и выше имеют в своём составе внешний шунтирующий резистор. Он подключается параллельно амперметру. На рисунке 1 приведена схема включения амперметра с шунтирующем резистором.

В качестве примера в экспериментах будет использован амперметр M367 со шкалой до 150 ампер, соответственно при таком токе амперметр используется с внешним шунтирующим сопротивлением.

Если убрать шунтирующий резистор, то амперметр станет миллиамперметром с максимальным током отклонения стрелки 30 мА (далее будет пояснение, откуда это значение взялось). Таким образом, используя разные шунтирующие сопротивления можно сделать амперметр практически с любым диапазоном измерения.

Рассмотрим подробнее имеющийся измерительный прибор. Из его маркировок можно узнать следующее. Маркировка в верхнем правом углу (цифра 1 на изображении). Модель измерительной головки М367. Сделан на краснодарском заводе измерительных приборов (это можно определить по ромбику с буковками ЗИП). Год выпуска 1973. Серийный номер 165266.

Маркировка в нижнем левом углу (цифра 2 на изображении). Слева на право. Прибор предназначен для измерения постоянного тока. Магнитоэлектрический прибор с подвижной рамкой. Напряжение между корпусом и мангнитоэлектрической системой не должно превышать 2 КВ. Рабочее положение шкалы прибора вертикальное. Класс точности прибора в процентах 1,5. ГОСТ8711-60. Измерительная головка рассчитана на измерения силы тока до 150 ампер с использованием внешнего шунтирующего сопротивления рассчитанного на падение на нём напряжения номиналом в 75 милливольт.

Итак, это максимум что удалось узнать из маркировки амперметра. Теперь перейдём к расчетам. Сопротивление шунта определяется по формуле:

где : Rш — сопротивление шунтирующего резистора; Rприб — внутреннее сопротивление амперметра; Iприб — максимально измеримый ток амперметром без шунта; Iраб — максимально измеримый ток с шунтом (требуемое значение)

Если все данные для расчёта имеются, то можно приступать к самому расчёту. Для упрощения можно воспользоваться онлайн калькулятором ниже:

В нашем случае из формулы видно, что данных не достаточно. Нам известен только максимальный измеряемый ток с шунтом. То есть, то, что мы хотим видеть в случае максимального отклонения стрелки амперметра.

Из маркировки прибора удалось узнать падение напряжения на шунтирующем сопротивлении. И это уже что-то. Из этого параметра ясно, что при подаче на прибор напряжения номиналом 0,075 вольт (75мВ) стрелка отклониться до крайнего значения на шкале 150 ампер. Таким образом, получается, что максимальное отклонение стрелки прибора достигается подачей напряжения 75 мВ. Вроде как данных для расчета по-прежнему не хватает. Необходимо узнать сопротивление прибора и ток, при котором стрелка откланяется до максимального значения без шунтирующего резистора. Далее предлагаю несколько способов для определения нужных параметров и решения задачи.

Способ первый. При помощи блока питания выясняем максимальное отклонение стрелки по току и напряжению без шунта. В нашем случае напряжение уже известно. Его замерять не будем. Измеряем ток и отклонение стрелки. Так как блока питания под рукой не оказалось, то пришлось воспользоваться очень разряженой батарейкой типа АА. Ток, который батарейка могла ещё отдать, составил 12 мА (по показаниям мультиметра). При этом токе стрелка прибора отклонилась до значения на циферблате 60А. Далее определяем цену деления и рассчитываем полное (максимальное) отклонение стрелки. Поскольку шкала циферблата амперметра размечена равномерно, то не составит труда узнать (рассчитать) ток максимального отклонения стрелки.

Цена деления прибора рассчитывается по формуле:

где: х1 – меньшее значение, х2 – большее значение, n – количество промежутков (отрезков) между значениями

Для упрощения можно воспользоваться онлайн калькулятором ниже:

Расчёт показал, что цена деления прибора штатной шкалы составляет 5 ампер. При токе 12 мА стрелка отклонялась до показания 60А. Таким образом, цена одного деления без шунта составляет 1 мА. Всего делений 30, соответственно максимальное отклонение стрелки до значения 150А без шунта составляет 30 мА.

Далее при помощи закона Ома находим сопротивление прибора. 0,075/0,03=2,5 Ом

Расчёт: Rш=Rприб*Iприб/(Iраб-Iприб)=2,5*0,03/(10-0,03)=0,00752 Ом для шкалы 10А мах Rш=Rприб*Iприб/(Iраб-Iприб)=2,5*0,03/(5-0,03)=0,01509 Ом для шкалы 5А мах Rш=Rприб*Iприб/(Iраб-Iприб)=2,5*0,03/(3-0,03)=0,02525 Ом для шкалы 3А мах

Для упрощения можно воспользоваться онлайн калькулятором расчёта сопротивления шунтирующего сопротивления выше.

Второй вариант. При помощи прецизионного мультиметра замеряем сопротивление амперметра и далее при помощи закона Ома (зная напряжение максимального отклонения стрелки) находим ток максимального отклонения стрелки. Измерения выполнялись прецизионными мультиметрами Mastech MS8218 и Uni-t UT71E. При измерении сопротивления амперметра значение составило 2,50-2,52 Ом прибором UT71E и 2,52-2,53 прибором MS8218.

Формула для расчёта тока отклонения стрелки до максимального значения:

Расчёт: 0.075/2.52=0.02976А

Для упрощения вычислений максимального тока отклонения стрелки амперметра можно воспользоваться калькулятором ниже:

Далее, как и в первом варианте выполняем расчёт сопротивления шунтирующего резистора (калькулятор выше). Для расчёта было принято среднее показание измеренного сопротивления амперметра двумя мультиметрами Rприб = 2,52Ом

Расчёт: Rш=Rприб*Iприб/(Iраб-Iприб)=2,52*0,02976/(10-0,02976)=0,00752 Ом для шкалы 10А мах Rш=Rприб*Iприб/(Iраб-Iприб)=2,52*0,02976/(5-0,02976)=0,01508 Ом для шкалы 5А мах Rш=Rприб*Iприб/(Iраб-Iприб)=2,52*0,02976/(3-0,02976)=0,02524 Ом для шкалы 3А мах

Если сравнить расчёты двух методик между собой, то получились совпадение данных до четвёртого знака после запятой, а в некоторых случаях даже до пяти знаков.

О тонкостях изготовления шунтирующего сопротивления расскажу в следующей статье.

Как сделать шунт для амперметра, какие материалы при этом используются

Фабрично изготовленные шунты рассчитываются под готовые приборы, их параметры учитываются еще при вытягивании проволоки.

При создании учитывается даже расстояние от центра проволоки до мест подключения контактов. Несмотря на массивность конструкции, шунт достаточно точный и чувствительный прибор. На погрешность влияет даже разнесение контактов для прибора и контактов для измеряемой цепи.

Это низкоомные приборы. Сопротивление измеряется единицами Ом. Поэтому на рабочую величину влияет даже сечение проводника. При точной подгонке свойств шунта, можно делать на шине пропилы, для изменения удельного сопротивления.

Еще один вариант юстировки фабричного шунта – подбор дополнительных сопротивлений. Такой способ часто практикуют доморощенные «Кулибины».

Шунт для амперметра своими руками можно изготовить из любого материала, обладающего низким сопротивлением и хорошей теплопроводностью. Если измеряемые токи не более 10 ампер – воспользуйтесь обычной стальной скрепкой большого размера.

Сталь противостоит влиянию высоких температур, и неплохо паяется (при необходимости стационарного монтажа). Если у вас есть медь – тоже хороший выбор. Только не переусердствуйте при калибровке. Случайно отпиленный для изменения сечения кусок нет смысла паять обратно.

Внимание! Если вы делаете проволочный шунт, не следует мотать из нее спираль.

Индуктивность при протекании больших токов может исказить результат. Лучше применить иной материал, или уложить шунт волнами.

Переделка стрелочного вольтметра в амперметр | самоделки

Текст из видео:

• 00:00: всем привет если вы смотрели мое предыдущее видео про переделку амперметра на любой другой ток я думаю принципе сам принцип переделки вольтметр и амперметр вам уже будет понятен но для начала немного предыстории у меня было несколько в их метров на 50 вольт этот и еще вот два от этих но этот я умудрился
• 00:32: как-то упустить с рук и у него короче отошла стрелка не не дергалась и что бывают ремонтировать мне когда-то пришлось его разобрать это довольно таки химерные процесс так как здесь балтики вообще не рассчитаны на то чтобы их откручивали с этой стороны такие как бы нарезана
• 01:04: гаечки пришлось накрывать паяльником довольно-таки долго нагревать ну и тогда уже это гаечка поддалась ну это и все все четыре другие разобрал я там направил этот механизм и как-то у меня этот вольтметр валялся уже разобраны довольно таки много времени несколько лет наверное и тут вчера
• 01:36: мне пришла такая идея почему бы не переделать вольтметр в амперметра тем более у меня есть еще 2 штуки а этот как бы рынка и реинкарнировать ну и собственно что же я и сделал это был такой интересный резистор такого как
• 02:06: бы фиолетового цвета его выпало уже давно и не помню где он к сожалению не покажу суть переделки вот в чем я подпаял у такой вот перень подстроечный резистор то есть средний и один боковой контакте я
• 02:36: припаял но сюда 2 уже идет непосредственно к вольтметру есть ничего необычного тот же резистор на 0 одним фома из предыдущего видео ну и собственно я немножко подкрутил потому что там нет не так как в предыдущем видео интер метр был как бы
• 03:08: мили вольтметром здесь немного по-другому было немножко подкрутил подстроил и в принципе до 1 ампера показания ничем не отличается ну а если уже доходит где-то до половины то почему то начинает врать не знаю почему такая нелинейность может быть это
• 03:38: специально так сделано для вольтметра и даже даже не знаю ну свыше 3 ампер я не не тестировал но когда показываю здесь три то на самом деле немножко или больше или меньше я уже не помню мало времени по дозировке заодно мы протестируем с вами посмотрим что же приступим не все как прошлый раз только
• 04:09: нагрузка по пашне и это 40 ватт на я лампочка здесь весь спирали соединенные параллельно что ж приступим тестирование так не помню говорил ли вампир метра соединены последовательно так как видим цифровой говорит что ток 4
• 04:40: ампера а этот же показывает 4 и 1 кстати как видите стрелочка примерно на нуле тоже попробуем не знаю как показать какой лучше хотя ночи
• 05:11: цифровой так 2 027 здесь же 0 до в принципе можно подкрутить еще этот регулятор но я не знаю что до или тот подстроечный резистор там внутри
• 05:41: ну в принципе целом и не такой точности как от этого амперметра и не нужно а если честно это просто не охота разбирать опять как видите здесь 026 вот может приостановить так 04 здесь даже ниже чем 04
• 06:14: как то так если вам видео понравилось то ставьте лайк если не понравилось ставьте дизлайк подписывайтесь на мой канал всем пока от заметила что лампа накаливания ты к довольно мощные при включении как
• 06:44: электродвигатель spajic потребляет довольно таки нехилый ток что-то отошла сейчас я вам покажу телочка уходит как бы дальше пике
• 07:15: что ж попробуем протестировать на уже знакомом вам кулере говен он

postila. ru

Как сделать шунт для амперметра своими руками

Амперметр для самодельного блока питания.

Для того чтобы изготовить шунт, надо рассчитать его сопротивление. Заходим на страницу «Карта сайта», выбираем категорию «Программы», заходим в заметку «Программы» и скачиваем «Программу для работ с проволокой». Так, программа есть. Теперь берем измерительную головку, лучше, если она будет с током полного отклонения стрелки 50 или 100 микроампер. Эти параметры называются чувствительностью измерительной головки. Произведем расчет для головки с током в 50 микроампер. Зададимся измеряемым током, допустим 10А.

1) Замеряем сопротивление прибора (головки), для моей оно равно 1454 Ома.
2) В формулу 1 подставляем все имеющиеся данные: Ток прибора — Iприбора=0, 00005А; Ток измеряемый — Iизмеряемый=10А. Сопротивление прибора Rприбора= 1454 Ома.
3) Определили сопротивление шунта Rш=0,00727 Ом.

Открываем программу. Нажимаем вверху на вторую клавишу для определения длины шунта.

Справа из выпадающего списка выбираем материал для шунта. Я для таких амперметров в качестве материала всегда использую светлую луженую жесть от консервных банок из-под сгущенного молока. И так, выбираем сталь.
Ее удельное сопротивление примерно в 10 раз больше чем у меди, поэтому геометрические размеры шунта будут меньше. Замеряем микрометром толщину жестянки, у моей она равна 0,2мм. Выбираем ширину полоски жести, девяти миллиметров для тока в десять ампер я думаю хватит, тем более, что плоский проводник имеет большую площадь охлаждения.

Если будет уж очень сильно греться, то ширину можно увеличить и пересчитать шунт. Определяем площадь сечения нашего шунта S=0,2×9=1,8 квадратных мм. Выбираем величину ввода — «площадь поперечного сечения». Вводим это значение в соответствующее окно. Вводим величину необходимого сопротивления шунта. Нажимаем на «Результат» и получаем длину проводника равной 74 миллиметрам. Берем банку 1 (Фото 1) и вырезаем из ее жести соответствующую полоску.

На фото я показал, какие формы можно придавать шунту. Под номером 4 шунт для печатного монтажа, концы полоски припаиваются к печатным площадкам. Вообще я всегда немного увеличиваю длину таких шунтов, что ведет к увеличению их сопротивления и в следствии с этим увеличению падения напряжения на на данном шунте при одном и том же токе. Зато появляется возможность точно отрегулировать показания амперметра с помощью добавочного резистора, включенного последовательно с измерительной головкой. См. фото2.

Конечно, в качестве шунтирующего резистора можно использовать и медный обмоточный провод, но тогда шунт будет очень длинным. Хотя давайте попробуем. Вводим новые данные в соответствующие окна. Смотрим следующий скиншот_2. Получаем шунт в виде проволоки длиной 51см. Не стоит сматывать проволоку в катушку и концентрировать тепло в одном месте. Просто проденьте этот кусок проволоки во

фторопластовую трубочку и используйте его, как монтажный провод к выходной клемме вашего блока питания. Естественно от концов этого шунта пойдут два провода к измерительной головке.

Шунт (англ. Shunt) — электрическое или магнитное ответвление, которое включают параллельно основного контура цепи. Параллельное подключение одного звена электрической цепи к другому с целью понижения общего электрического сопротивления называется процессом шунтирования. Это нашло широкое применение в схемотехнике.

Шунты измерительных приборов

Измерительный шунт — сопротивление, параллельно подключенное к зажимам измерительного амперметра (параллельно его внутреннему электрическому сопротивлению). Это позволяет прибору расширить измерительный диапазон по току при снижении его чувствительности и разрешающей способности.

Измерительные шунты производят из манганина. В зависимости от конструктивного исполнения бывают:

Для определения небольших значений тока (не более 30 А) шунт чаще всего находится внутри корпуса прибора. В случае измерения внушительных значений тока во избежание чрезмерного нагрева корпуса шунт имеет наружную конфигурацию исполнения.

В портативных магнитоэлектрических устройствах, рассчитанных на силу тока не более 30 ампер, внутренние шунты рассчитаны на несколько граничных значений измеряемой величины.

Многопредельный шунт устроен в виде ряда резисторов, которые возможно коммутировать в соответствии с пределом измерения, рычажным тумблером либо путем перемещения провода с одной клемы на другую.

У внешних резисторов, как правило, присутствует калибровка, с расчётом на распространенные значения тока и напряжения. Такие шунтирующие сопротивления имеют ряд номинальных значений напряжения: 10, 15, 30, 50, 60, 75, 100, 150 и 300 мВ.

При использовании элементов шунтирования в измерениях величин переменного тока наблюдается добавочная погрешность, связанная с преобразованием частоты, поскольку сопротивления измерительного механизма и шунтирующего устройства находятся в различных зависимостях от частоты.

Шунтирующие звенья классифицируются согласно точности: 0,02, 0,05, 0,1, 0,2, и 0,5. Цифровые значения, отвечающие каждому классу, указывают на допустимую величину расхождения сопротивления с его номиналом, выраженную в процентах.

Эксплуатационные требования, выдвигаемые к элементам шунтирования: низкие потери напряжения в области шунта, во избежание перегрева оборудования; стабильное значение сопротивления, обеспечивающие точность измерения; стойкость к коррозии и к воздействиям окружающей среды.

Контроль величины постоянного тока имеет широкий диапазон применения, в том числе:

• фотоэлектрическая промышленность,
• источники электропитания общественного транспорта,
• электрические генераторы и двигатели,
• оборудование для сварочных работ,
• инверторы,
• и другие системы с наличием высоких значений постоянного тока.

Во многих промышленных отраслях применение шунтирующих резисторов зарекомендовало себя как надежный, точный и долговременный способ для беспрерывного измерения тока постоянной величины.

Расчет и изготовление шунта

Амперметр M367 имеет максимальный предел измерения тока 150 А. Очевидно, что при определении таких величин силы тока задействовано внешнее шунтирующее сопротивление. Освобожденный от влияния шунтирующего элемента прибор приобретает свойства миллиамперметра с максимальным показанием силы тока 30 мА.

Следовательно, варьируя разными значениями сопротивления електр. звена, можно добиться любой области измерения. Чтобы подтвердить это на практике, можно создать шунт для амперметра своими руками.

Основные понятия и формулы

Значение суммарной величины тока I распределяется между шунтирующим резистором (Rш, Iш) и изм. прибором (Rа, Iа) и находится в обратно пропорциональной зависимости сопротивлению этих участков.

Электросопротивление ответвления измерительной цепи: Rш=RаIа / (I-Iа).

Для умножения масштаба измерения в n раз следует принять значение: Rш=(n-1) / Rа, при этом показатель n=I/Iа — коэффициент шунтирования.

Расчет шунтирующего звена

Для расчета шунта микроамперметра можно воспользоваться данными об измерительной головке прибора: сопротивление рамки (Rрам), величина тока, которая соответствует максимальному отклонению индикаторной стрелки (Iинд) и наибольшее значение прогнозируемой шкалы измерения тока (Imax). Максимальным измеряемым током примем значение 30 мА. Значение Iинд определяется экспериментальным путем. Для этого последовательно включается в электрическую цепь переменный резистор R, шкала индикатор и измерительный тестер.

Перемещая ходунок резистора R, следует добиться максимального показания стрелки на шкале индикатора и зафиксировать показания Iинд на тестере. Вследствие опыта известны величины Iинд = 0.0004 А и Rрам=1кОм (также измеряется тестером), этого достаточно для дальнейшего расчета сопротивления шунта микроамперметра (индикатора) по формуле:

Rш=Rрам * Iинд / Imax; получаем Rш=13,3 Ом.

Длина проводника

Выбрав материал для изготовления и зная величину его удельного сопротивления, необходимо рассчитать длину токовой части шунта.

Согласно соотношению: Rш=p*J/S,

где: p-удельное сопротивление, J-длина, S- площадь поперечного сечения проводника, подбираются геометрические параметры медного провода (p=0.0175 Ом*мм2 /м).

Величину площади можно рассчитать из формулы, вооружившись предполагаемым значением диаметра:

Тогда искомая величина будет равна:

При диаметре проводника d= 0.1 мм, подставив значения получается длина:

Расчет шунта для амперметра постоянного тока определил такие выходные данные:

максимальный ток измерения — 30 мА;

материал проводника — медная жила 0.1 мм в диаметре длиною 0,45 м.

Для удобства и упрощения расчетов относительно шкал измерительных приборов используют онлайн-калькулятор.

Амперметр для зарядного устройства

Нелишним будет знать, как сделать из вольтметра амперметр и применить его в процессе контролирования силы тока при зарядке аккумуляторных батарей.

Необходимый стрелочный вольтметр проверяется на способность стрелки полностью отклонятся вдоль измерительной шкалы. Следует убедиться в отсутствии добавочных сопротивлений или внутреннего шунта.

До этого был рассмотрен расчетный метод подбора шунтирующего резистора, в этом случае самодельный амперметр получается сугубо практическим путем, с помощью добавочного изм. прибора или тестера с пределом измерения до 8 А.

Соединяется в простую схему зарядный выпрямитель, дополнительный образцовый амперметр, проводник для будущего шунта и заряжаемая аккумуляторная батарея.

Для изготовления шунта для амперметра 10А своими руками на концах неизолированного толстого медного проводника длиною до 80 см выгибаются кольцеобразные дуги под крепеж болтом. После чего подсоединяется последовательно с образцовым изм. прибором в электрическую цепь выпрямитель — аккумулятор.

Один из концов стрелочного вольтметра основательно соединяется с шунтом, а другим, как щупом, проводится по медному проводу. Подается питание через выпрямитель и устанавливается по образцовому амперметру сила тока в цепи 5А.

Начиная от места крепления, щупом от вольтметра следует вести по проводу, пока на обоих приборах не установятся одинаковые значения тока. Согласно величине сопротивления рамки используемого стрелочного вольтметра определяется нужная длина провода шунтирования величиною до метра.

Проводник шунта возможно смотать в виде спирали либо как-то еще. Витки легонько растянуть с целью избежать прикосновений между ними или изолировать хлорвиниловой трубкой по всей длине спирали шунта.

Вариант предварительного определения длины провода для последующей замены изолированным проводником тоже вполне приемлем и практичен, но требует внимательности и тщательности в операциях замены шунта, повторяя все этапы по нескольку раз. Связано это с точностью показаний амперметра.

Соединительные провода от вольтметра должны быть обязательно припаяны непосредственно к шунтирующей спирали, иначе прибор будет иметь погрешности в показаниях.

Провода соединяющие шунт и изм. прибор выбирают произвольной длины, поэтому шунтирующий элемент возможно поместить в любой части корпуса выпрямителя.

Шкала амперметра для измерения величины постоянного тока равномерная, этим нужно руководствоваться при ее выборе. Букву V правильно заменить на А, а цифровые значения подогнать из расчета максимального тока в 10 А.

Всем добрый вечер! Хочу поделится методикой изготовления шунта для амперметра в зарядное устройство. Не давно у знакомого в зарядном устройстве перегорел шунт и соответственно сгорел и сам амперметр.
И так, нашол вот такой прибор со шкалой от 0 до 50А.

Обмотка измерительной головки и контакты не рассчитана на ток в 50А, для применения в нашем ЗУ надо изготовить шунт.
Шунт — устройство, которое позволяет электрическому току протекать в обход какого либо участка электрической схемы. В нашем случае через шунт проходит основной зарядный ток, а через амперметр малая часть, пропорциональная основной величине тока.
Для шунта берем обычную канцелярскую скрепку.

На упаковке со скрепками было написано «Скрепки никелированные», фото не сделал самой упаковки. Разгибаем ее, чтоб из нее получился прямой кусочек проволоки…
Далее сгибаем кончики проволоки под гайки прибора и прикручиваем их вместе с проводами к амперметру.
Для калибровки амперметра нам понадобится регулируемый блок питания от 0 до 20 В с током в 5А, но можно обойтись обычным автомобильным аккумулятором (напишу далее), проволочный 100 Вт резистор ПЭВ-100,

мультиметр и соединительные провода. Все соединяем проводами между собой последовательно и подключаем к блоку питания.

Выставляем ток в 1А и смотрим на наш амперметр. Он показывает около 1,5 А. Нам надо 1 А.

Уменьшаем длинну шунта, чтоб стрелка амперметра стала показывать 1А.(По шкале амперметра это будет 10А). Далее вместо резистора подключаем лампочку с фары на ближний свет. Проверяем как работает амперметр на больших токах.

После, когда длинна шунта уже нам известна, завернутые под гайку кончики необходимо залудить оловом.
После разбираем наш прибор и белым корректором зарисовываем на шкале нули, собираем прибор. Шкала прибора получилась от 0 до 5А вместо 0-50А.
Если нету под рукой блока питания с регулировкой и проволочного 100 Вт резистора, вместо блока питания можно использовать автомобильный аккумулятор, а вместо резистора лампочку с габаритов задней фары на 15Вт. При подключении к аккумулятору, ток в цепи будет равен около 1 А, что достаточно для начальной калибровки амперметра. Потом так же можна подключить лампочку с передней фары в режиме ближнего света, для проверки амперметра под большим током.
Делаем контрольную поверку мультиметром и прибор можно устанавливать в зарядное.
Вот я поделился наглядной методикой изготовления шунта для амперметра в зарядное устройство…
Задавайте вопросы если что то не понятно…
Удачи всем на дорогах!

Как сделать из вольтметра амперметр. Амперметр цифровой своими руками. Цифровые амперметры и вольтметры

И то, что ко всему привыкаешь и то, что с кем поведешься от того и наберешься — прописные истины. Вот и я привык к своему мультиметру и когда его кто-то хватает (извините, берёт попользоваться) — меня «жаба душит». Сказать ничего не могу, это от меня домочадцы подцепили некоторое количества вируса радиолюбительства и теперь имеют потребность померить напряжение батареек в пульте, аккумулятора в телефоне и т.д. Терпел. Пока не услышал, что некоторые граждане заинтересовались напряжением в розетках.

Откуда появилась эта измерительная головка уже не помню, но всегда считал её «убитой в ноль» — ошибался. При проверке выяснилась её полная адекватность. Вот только внешний вид…

Разобрал по максимуму. Корпус отмыл, верхнюю часть подклеил. Со шкалы кончиком лезвия маленького канцелярского ножа соскрёб лишние нолики. Получилась шкала на 15 вольт. Вместо сопротивления на 150к запаял в колодку перемычку. Отломанный кончик стрелки вернул на место при помощи кусочка изоляции и клея.

Стрелка, конечно, нуждалась в балансировке. Сделал по следующей технологии уравновешивания стрелки имеющимися противовесами с капельками припоя на них (двигаем хорошо разогретым паяльником, эти самые капельки).

1. Куда двигать — стрелку располагаем горизонтально и смотрим, что перевешивает, если стрелка, то каплю передвинуть от центра. Если противовес — то каплю к центру.
2. Какую каплю двигать — стрелку располагаем вертикально.

• а) нужно двигать «к центру». Стрелка отклонилась вправо — двигаем правую каплю. Влево — левую.
• б) нужно двигать «от центра». Стрелка отклонилась вправо — двигаем левую каплю. Влево — правую.

Имеющиеся углубления в верхней части корпуса заполнил при помощи паяльника пластмассой и выровнял напильником, затем мелкой и потом самой мелкой шкуркой, наконец, покрасил и вставил в неё на клей вырезанное стекло. Покрасил и внутреннюю металлическую планку (чтоб всё в цвет), просушил и собрал.

Внешний шарм появился. А для придания технического изыска дополнил измерительную головку переключателем на три положения и тремя резисторами.

Измерительная головка стала обладательницей трёх пределов измерения: на 3, 15 и 30 вольт. Вот картинка печатной платы и схемы по совместительству:

Остановлюсь на моменте сборки. Как оказалось, научиться выколупывать компаунд из зазора между нижней и верхней частями измерительных головок и тем самым их разъединять не проблема, проблема их соединить. Ну не заморачиваться же, в самом деле, их заливкой компаундом по новой. Соединяю так:

В самом уголке сверлю отверстие несколько меньшее диаметром, чем приготовленные саморезы (исключительно алюминиевые) и… А если кого смущает возможность проникновения вовнутрь пыли, то для этого есть пластилин. По готовности измерителя (назвал его вольтметром первого уровня) проинструктировал причастных и выдал в пользование. Прибор понравился, особенно тем, что всего одна «кнопочка». В розетку просил щупы не толкать — лучше сразу гвоздики. С пожеланием успеха, Babay .

Обсудить статью СТРЕЛОЧНЫЙ ВОЛЬТМЕТР

Амперметры — это устройства, которые используются с целью определения силы тока в цепи. Цифровые модификации изготавливаются на базе компараторов. По точности измерения они различаются. Также важно отметить, что приборы могут устанавливаться в цепи с постоянным и переменным током.

По типу конструкции различают щитовые, переносные, а также встроенные модификации. По назначению есть импульсные и фазочувствительные устройства. В отдельную категорию выделены селективные модели. Для того чтобы более подробно разораться в приборах, важно узнать устройство амперметра.

Схема амперметра

Обычная схема цифрового амперметра включает в себя компаратор вместе с резисторами. Для преобразования напряжения применяется микроконтроллер. Чаще всего он используется с опорными диодами. Стабилизаторы устанавливаются только в селективных модификациях. Для увеличения точности измерений используются широкополосные фильтры. Фазовые устройства оснащаются трансиверами.

Модель своими руками

Собрать цифровой амперметр своими руками довольно сложно. В первую очередь для этого потребуется качественный компаратор. Параметр чувствительности должен составлять не менее 2.2 мк. Минимальное разрешение он обязан выдерживать на уровне в 1 мА. Микроконтроллер в устройстве устанавливается с опорными диодами. Система индикации подсоединяется к нему через фильтр. Далее, чтобы собрать цифровой амперметр своими руками нужно установить резисторы.

Чаще всего они подбираются коммутируемого типа. Шунт в данном случае должен располагаться за компаратором. Коэффициент деления прибора зависит от трансивера. Если говорить про простую модель, то он используется динамического типа. Современные устройства оснащаются сверхточными аналогами. Источником стабильного тока может выступать обычная батарейка литий-ионного типа.

Устройства постоянного тока

Цифровой амперметр постоянного тока выпускается на базе высокочувствительных компараторов. Также важно отметить, что в приборах устанавливаются стабилизаторы. Резисторы подходят только коммутируемого типа. Микроконтроллер в данном случае устанавливается с опорными диодами. Если говорить про параметры, то минимальное разрешение устройств равняется 1 мА.

Модификации переменного тока

Амперметр (цифровой) переменного тока можно сделать самостоятельно. Микроконтроллеры у моделей используются с выпрямителями. Для увеличения точности измерения применяются фильтры широкополосного типа. Сопротивление шунта в данном случае не должно быть меньше 2 Ом. Чувствительность у резисторов обязана составлять 3 мк. Стабилизаторы чаще всего устанавливаются расширительного типа. Также важно отметить, что для сборки понадобится триод. Припаивать его необходимо непосредственно к компаратору. Допустимая ошибка приборов данного типа колеблется в районе 0. 2 %.

Импульсные приборы измерения

Импульсные модификации отличаются наличием счетчиков. Современные модели выпускаются на базе трехразрядных устройств. Резисторы используются только ортогонального типа. Как правило, коэффициент деления у них равняется 0.8. Допустимая ошибка в свою очередь составляет 0.2%. К недостаткам устройств можно отнести чувствительность к влажности среды. Также их запрещается использовать при минусовых температурах. Самостоятельно собрать модификацию проблематично. Трансиверы в моделях применяются только динамического типа.

Устройство фазочувствительных модификаций

Фазочувствительные модели продаются на 10 и 12 В. Параметр допустимой ошибки у моделей колеблется в районе 0.2%. Счетчики в устройствах применяются только двухразрядного типа. Микроконтроллеры используются с выпрямителями. Повышенной влажности амперметры данного типа не боятся. У некоторых модификаций имеются усилители. Если заниматься сборкой устройства, то потребуются коммутируемые резисторы. Источником стабильного тока может выступать обычная литий-ионная батарейка. Диод в данном случае не нужен.

Перед установкой микроконтроллера важно припаять фильтр. Преобразователь для литий-ионной потребуется переменного типа. Показатель чувствительности у него находится на уровне 4.5 мк. При резком в цепи необходимо проверить резисторы. Коэффициент деления в данном случае зависит от пропускной способности компаратора. Минимальное давление приборов данного типа не превышает 45 кПа. Непосредственно процесс преобразования тока занимает около 230 мс. Скорость передачи тактового сигнала зависит от качества счетчика.

Схема селективных устройств

Селективный цифровой амперметр постоянного тока изготавливается на базе компараторов с высокой пропускной способностью. Допустимая ошибка моделей равняется 0.3 %. Работают устройства по принципу одностадийного интегрирования. Счетчики используются только двухразрядного типа. Источники стабильного тока устанавливаются за компаратором.

Резисторы применяются коммутируемого типа. Для самостоятельной сборки модели потребуются два трансивера. Фильтры в данном случае могут значительно повысить точность измерений. Минимальное давление приборов лежит в районе 23 кПа. Резкое падение напряжения наблюдается довольно редко. Сопротивление шунта, как правило, не превышает 2 Ом. Токоизмерительная частота зависит от работы компаратора.

Универсальные приборы измерений

Универсальные приборы измерений подходят больше для бытового использования. Компараторы в устройствах часто устанавливаются не большой чувствительности. Таким образом, допустимая ошибка лежит в районе 0.5%. Счетчики используются трехразрядного типа. Резисторы применяются на базе конденсаторов. Триоды встречаются как фазового, так и импульсного типа.

Максимальное разрешение приборов не превышает 12 мА. Сопротивления шунта, как правило, лежит в районе 3 Ом. Допустимая влажность для устройств составляет 7 %. Предельное давление в данном случае зависит от установленной системы защиты.

Щитовые модели

Щитовые модификации производятся на 10 и 15 В. Компараторы в устройствах устанавливаются с выпрямителями. Допустимая ошибка приборов составляет не менее 0.4 5. Минимальное давление устройств равняется около 10 кПа. Преобразователи применяются в основном переменного типа. Для самостоятельной сборки устройства не обойтись без двухразрядного счетчика. Резисторы в данном случае устанавливаются со стабилизаторами.

Встраиваемые модификации

Цифровой встраиваемый амперметр выпускается на базе опорных компараторов. у моделей довольно высокая, и допустимая погрешность равняется около 0.2 %. Минимальное разрешение приборов не превышает 2 мА. Стабилизаторы используются как расширительного, так и импульсного типа. Резисторы устанавливаются высокой чувствительности. Микроконтроллеры часто применяются без выпрямителей. В среднем процесс преобразования тока не превышает 140 мс.

Модели DMK

Цифровые амперметры и вольтметры данной компании пользуются большим спросом. В ассортименте указанной фирмы имеется множество стационарных моделей. Если рассматривать вольтметры, то они выдерживают максимальное давление 35 кПа. В данном случае транзисторы применяются тороидального типа.

Микроконтроллеры, как правило, устанавливаются с преобразователями. Для лабораторных исследований устройства данного типа подходят идеально. Цифровые амперметры и вольтметры этой компании производятся с защищенными корпусами.

Устройство Торех

Указанный амперметр (цифровой) производится с повышенной проводимостью тока. Максимальное давление устройство выдерживает в 80 кПа. Минимальная допустимая температура амперметра равняется -10 градусов. Повышенной влажности указанный не боится. Устанавливать его рекомендуется рядом с источником тока. Коэффициент деления равняется только 0.8. Максимальное давление амперметр (цифровой) выдерживает в 12 кПа. Потребляемый ток устройства составляет около 0.6 А. Триод используется фазового типа. Для бытового использования данная модификация подходит.

Устройство Lovat

Указанный амперметр (цифровой) делается на базе двухразрядного счетчика. Проводимость тока модели равняется только 2.2 мк. Однако важно отметить высокую чувствительность компаратора. Система индикации используется простая, и пользоваться прибором очень комфортно. Резисторы в этот амперметр (цифровой) установлены коммутируемого типа.

Также важно отметить, что они способны выдерживать большую нагрузку. Сопротивление шунта в данном случае не превышает 3 Ом. Процесс преобразования тока происходит довольно быстро. Резкое падение напряжения может быть связано только с нарушением температурного режима прибора. Допустимая влажность указанного амперметра равняется целых 70 %. В свою очередь максимальное разрешение составляет 10 мА.

Модель DigiTOP

Этот постоянного тока выпускается с опорными диодами. Счетчик в нем предусмотрен двухразрядного типа. Проводимость компаратора находится на отметке в 3.5 мк. Микроконтроллер применяется с выпрямителем. Чувствительность тока у него довольно высокая. Источником питания выступает обычная батарейка.

Резисторы используются в приборе коммутируемого типа. Стабилизатор в данном случае не предусмотрен. Триод установлен только один. Непосредственно преобразование тока происходит довольно быстро. Для бытового использования этот прибор подходит хорошо. Фильтры для увеличения точности измерения предусмотрены.

Если говорить про параметры вольтметра-амперметра, то важно отметить, что рабочее напряжение находится на уровне 12 В. Потребление тока в данном случае равняется 0.5 А. Минимальное разрешение представленного прибора составляет 1 мА. Сопротивление шунта располагается на отметке в 2 Ом.

Коэффициент деления вольтметра-амперметра только 0.7. Максимальное разрешение указанной модели составляет 15 мА. Непосредственно процесс преобразования тока занимает не более 340 мс. Допустимая ошибка указанного прибора располагается на уровне в 0.1 %. Минимальное давление система выдерживает в 12 кПа.

Эта конструкция описывает простой вольтметр, с индикатороми на двенадцати светодиодах. Данное измерительное устройство позволяет отображать измеряемое напряжение в диапазоне значений от 0 до 12 вольт с шагом в 1 вольт, причем погрешность в измерении очень низкая.

На трех операционных усилителях LM324 собраны компараторы напряжения. Их инверсные входы подсоединены к резисторному делителю напряжения, собранного на резисторах R1 и R2, через который на схему идет контролируемое напряжение.

На неинвертирующие входы операционных усилителей поступает опорное напряжение с делителя, выполненного на сопротивлениях R3 — R15. Если на входе вольтметра отсутствует напряжение, то на выходах ОУ будет высокий уровень сигнала и на выходах логических элементов будет логический ноль, поэтому светодиоды не светятся.

При поступление на вход светодиодного индикатора измеряемого напряжения, на определенных выходах компараторов ОУ установится низкий логический уровень, соответственно на светодиоды поступит высокий логический уровень, в результате чего загорится соответствующий светодиод. Для предотвращения подачи уровня напряжения на входе устройства имеется защитный стабилитрон на 12 вольт.

Этот вариант рассмотренной выше схемы отлично подойдет любому автовладельцу и даст ему наглядную информацию о состоянии заряда аккумуляторной батареи. В данном случае задействованы четыре встроенных компаратора микросборки LM324. Инвертирующими входами формируются опорные напряжения 5,6V, 5,2V, 4,8V, 4,4V соответственно. Напряжение аккумулятора напрямую поступает на инвертирующий вход через делитель на сопротивлениях R1 и R7.

Светодиоды выступают в роли мигающих индикаторов. Для настройки, вольтметр, подсоединяют к АКБ, затем регулируют переменный резистор R6 так, чтобы нужные напряжения присутствовали на инвертирующих выводах. Зафиксируйте индикаторные светодиоды на передней панели авто и нанесите рядом с ними напряжение аккумулятора, при котором загораются тот, или иной индикатор.

Итак, хочу сегодня рассмотреть очередной проект с применением микроконтроллеров, но еще и очень полезный в ежедневных трудовых буднях радиолюбителя. Это цифровое устройство на современном микроконтроллере. Конструкция его была взята из журнала радио за 2010 год и может быть с легкостью перестроена под амперметр в случае необходимости.

Это простая конструкция автомобильного вольтметра используется для контроля напряжения бортовой сети автомобиля и расчитана на диапазон от 10,5В до 15 вольт. В роли индикатора применены десять светодиодов.

Сердцем схемы является ИМС LM3914. Она способна оценить уровень входное напряжение и отобразить приблизительный результат на светодиодах в режиме точка или столбик.

Светодиоды выводят текущее значение напряжения аккумулятора или бортовой сети в режиме точки (вывод 9 не подключен или подсоединен на минус) или столбика (вывод 9 к плюсу питания).

Сопротивление R4 регулирует яркость свечения светодиодов. Резисторы R2 и переменный R1 образуют делитель напряжения. При помощи R1 осуществляется настройка верхнего порога напряжения, а при помощи резистора R3 нижнего.

Калибровка схемы делается по следующуму принципу. Подаем на вход вольтметра 15 вольт. Затем изменяя сопротивление R1, добивемся, зажигания светодиода VD10 (в режиме точка) или всех светодиодов(в режиме столбик).

Затем на вход подаем 10,5 вольт и R3 добиваемся свечения VD1. А затем увеличиваем уровень напряжение с шагом в половину вольта. Тумблер SA1 используется для переключения между режимами индикации точка/столбик. При замкнутом SA1 – столбик, при разомкнутом – точка.

Если напряжение на аккумуляторной батареи ниже уровня 11 вольт, стабилитроны VD1 и VD2 не пропускают ток, из-за чего светится только HL1, говорящий о низком уровне напряжения бортовой сети автомобиля.

Если напряжение лежит в интервале от 12 до 14 вольт, стабилитрон VD1 отпирает VT1. HL2 горит, указывая на нормальный уровень АКБ. Если напряжение батареи выше 15 вольт, стабилитрон VD2 отпирает VT2, и загорается светодиод HL3, показывающий значительное превышение напряжения в сети автомобиля.

В роли индикатора, как и в предыдущей конструкции, применены три светодиода.

При низком напряжении уровне загорается HL1. Если норма HL2. А более 14 вольт, вспыхивает третий светодиод. Стабилитрон VD1 формирует опорное напряжение для работы ОУ.

Цифровой вольтметр является довольно востребованным прибором. Предназначен он исключительно для определения напряжения, которое имеется в электрической цепи. Подключение цифрового вольтметра может осуществляться двумя способами. В первом варианте он устанавливается параллельно цепи. Второй способ подразумевает подсоединение прибора непосредственно к источнику электроэнергии. Особенность цифровых вольтметров заключается в удобстве использования. Дополнительно они имеют довольно большой показатель внутреннего сопротивления. Это крайне важно, поскольку данный параметр влияет на точность устройства.

Какие типы бывают?

Все вольтметры можно разделить по виду измеряемой величины. Основными типами считаются устройства постоянного, а также переменного тока. Первый вид, в свою очередь, делится на выпрямительные, а также квадратичные приборы. Дополнительно существуют импульсные вольтметры. Отличительной их особенностью является измерение радиоимпульсных сигналов. При этом замеры напряжения они могут проводить как постоянного, так и переменного тока.

Схема цифрового вольтметра

Обычная схема цифрового вольтметра основана на дискретных величинах. Важную роль в ней играет входное устройство. При этом управляющий прибор взаимодействует с цифровым отсчетным блоком через десятичные числа. Особенность входного устройства заключается в высоком делителе напряжения. Если работа сводится к определению переменного тока, то оно работает как обычный преобразователь. При этом на выходе получается постоянный ток.

В это время центральный блок занимается аналоговым сигналом. В данной системе он представлен в виде цифрового кода. Процесс преобразования свойственен не только вольтметрам, но и мультиметрам. В некоторых моделях устройств применяется двоичный код. В таком случае процесс получения сигнала значительно упрощается, и преобразование происходит значительно быстрее. Старые модели вольтметров работали исключительно с десятичными числами. При этом проводилась регистрация измерительной величины. Дополнительно схема цифрового вольтметра имеет в себе центральный блок, который отвечает за все важные узлы прибора.

Цифровые преобразователи вольтметров

На сегодняшний день существует множество различных типов преобразователей, которые устанавливаются в вольтметры. Наиболее распространенными считаются времяимпульсные модели. Дополнительно существуют кодоимпульсные преобразователи.

Отличительной их особенностью от прочих устройств является возможность заниматься поразрядным уравновешиванием. В это время частотно-импульсные модели такой привилегии лишены. Однако с их помощью можно проводить пространственное кодирование, а это в некоторых исследованиях может быть крайне важным. Особенно это касается замеров напряжения в закрытых цепях электричества.

Самодельные вольтметры

Вольтметр (цифровой) своими руками сделать можно. В первую очередь подбирают детектор, который предназначен для определения средневыпрямленного значения. При этом устанавливается он, как правило, рядом с преобразователем переменного тока. Минимум-напряжение детектором определяется от 100 МВ, однако некоторые модели способны распознавать силу тока до 1000 МВ. Дополнительно, для того чтобы сделать вольтметр (цифровой) своими руками, потребуется транзистор, который влияет на чувствительность устройства, а именно его порог. Связан он с уровнем квантовой амплитуды напряжения. Еще на чувствительность влияет дискретность прибора. Если напряжение составляет менее 100 МВ, то уровень сопротивления непременно растет и может составить, в конечном счете, 10 Ом.

Сопротивление электрической схемы

Сопротивление, которое образуется в системе, зависит от количества знаков в цепи. В данном случае следует понимать, что шкалы вольтметров могут сильно отличаться. Отношение измеряемой величины прямо пропорционально напряжению. Дополнительно нужно учитывать помехозащищенность, которая также влияет на сопротивление устройства. Тут следует отметить, что именно цифровой встраиваемый вольтметр отличается большими амплитудами.

В данном случае это оказывает большое влияние на возникновения помех в цепи. Наиболее частой причиной резкого скачка считают неправильную работу блока питания. При этом средняя частота устройства может нарушаться. Таким образом, на входе в цепи имелось, к примеру, 50 Гц, а на выходе получилось 10 Гц. Как результат, в соединительном проводе образуется сопротивление. Постепенно это приводит к утечке, а происходит это в месте, где находятся клеммы. В данном случае проблема может быть решена путем заземления этого участка. В итоге помехи переходят на входную цепь и частота в приборе стабилизируется.

Погрешности измерений

Погрешность измерений вольтметра напрямую связана с При этом следует учитывать напряжение наводки на выходе. Чаще всего помехи общего вида изменяют параметры сопротивления. В результате данный показатель может значительно уменьшиться. На сегодняшний день имеется три проверенных способа борьбы с разного рода помехами в вольтметрах. Первый прием заключается в применении проводов экранированного типа. При этом вход электрической цепи очень важно изолировать от оборудования.

Второй способ заключается в наличие интегрирующего элемента. В результате период помехи можно значительно уменьшить. Наконец, последним приемом принято считать установку специальных фильтров на вольтметры. Основной их задачей является повышение сопротивления в электрической цепи. В результате амплитуда помехи на выходе после блока значительно уменьшается. Также следует отметить, что многие системы преобразователей способны значительно увеличить скорость измерений. Однако при повышении производительности снижается точность регистрации данных. В итоге такие преобразователи могут быть причиной больших помех в электрической цепи.

Кодоимпульсные вольтметры

Кодоимплульсный цифровой вольтметр переменного тока работает по принципу поразрядного уравновешивания. При этом к данным устройствам применим метод компенсационного измерения напряжения. Процесс расчета в свою очередь осуществляется при помощи прецизионного делителя. Дополнительно рассчитывается опорное напряжение в электрической цепи.

В целом, компенсированный ток имеет несколько уровней. Согласно квантовой теории, исчисления производят в двоично-десятичной системе. Если использовать двухразрядный цифровой вольтметр для автомобиля, то напряжение распознается до 100 В. Весь процесс при этом осуществляется по командам. Особого внимания в работе заслуживает сравнение напряжений. Основано оно на принципе управляющих импульсов, а происходят они в системе через определенные интервалы времени. При этом есть возможность проводить переключение сопротивления одного делителя.

В результате на выходе происходит изменение предельной частоты. Одновременно есть возможность подключать отдельное устройство для сравнения показателей. Главное, не забывать учитывать размер делителя в звене. При этом сигнал устройства может не поступать. В итоге данные можно сравнить по положениям ключей. По сути, они являются кодом, который считывается вольтметром.

Упрощенная схема кодоимпульсного вольтметра-амперметра

Цифровой вольтметр-амперметр постоянного тока схематически можно представить в виде взаимодействующих элементов электрической цепи. Наиболее важным является входное устройство, которое играет роль источника опорного напряжения. Таким образом, прецизионный делитель связан с прибором сравнения.

В свою очередь, механизмы цифрового отсчета показывают сопротивление электрической цепи. Далее управляющие устройства способны напрямую взаимодействовать с входным прибором и проводить сравнения показателей напряжения сети. Наиболее просто процесс измерения можно представить в виде весов. При этом в системе часто бывают сбои. Связаны они по большей мере из-за неправильного сравнения.

Точность измерений

Точность измерений вольтметра-амперметра напрямую связана со стабильностью опорного напряжения. Дополнительно должен быть учтен порог прецизионного делителя во входном устройстве. Защита от помех в цепочке также берется во внимание. Для этого в самом начале электрической цепи имеется фильтр. В результате качество проведений лабораторных работ можно значительно улучшить.

Вольтметры с времяимпульсными типами преобразователей

Данные типы вольтметров используют специальные преобразователи, которые измеряют напряжение только в определенных интервалах времени. При этом учитываются импульсные колебания в электрической цепи. Дополнительно просчитывается средняя частота напряжения в системе. Для ее стабилизации, как правило, применяется дискретный сигнал, который посылается с выхода преобразователя.

При этом счетные импульсы способны значительно сократиться. На погрешность измерения вольтметров влияет множество факторов. В первую очередь это касается дискретизации сигнала. Также проблема может заключаться в нестабильности частоты. Связана она с порогом чувствительности электрической цепи. В результате сравнение напряжения устройством осуществляется нелинейно.

Простая схема вольтметра-амперметра с преобразователем

Цифровой вольтметр-амперметр с частотным преобразователем включает в обязательном порядке генератор, который следит за изменениями напряжения в электрической цепи. При этом измерение осуществляется поэтапно с интервалами. Генератор в электрической цепи используется линейного типа. Для сравнения полученных данных в устройстве имеется триггер. В свою очередь, для расчета частоты важно использовать счетчик, который принимает дискретный сигнал. Происходит это на выходе преобразователя вольтметра-амперметра. При этом учитывается величина предельного напряжения.

Непосредственно информация поступает на вход вольтметра-амперметра. На этом этапе осуществляется процесс сравнения, а когда возникает импульс, то система фиксирует нулевой уровень. Непосредственно сигнал в вольтметре-амперметре попадает на триггер, и в результате на выходе получается положительное напряжение. Возвращается импульс в исходное положение только после проведения устройством сравнения. При этом учитываются любые изменения предельной частоты, которые сформировались в данном промежутке времени. Также принимается во внимание коэффициент преобразования. Рассчитывается он исходя из показателя силы сигнала.

Дополнительно в формуле имеется счетный импульс, который появляется на выходе генератора. В результате напряжение может отображаться только при наличии определенных колебаний, которые возникают в электрической цепи. В конечном счете, сигнал должен дойти до выхода триггера и там считаться. При этом количество импульсов фиксируется в вольтметре-амперметре. Как результат, срабатывает индикатор, который оповещает о наличии напряжения.

Вольтметры двойного интегрирования

Цифровой вольтметр постоянного тока двойного интегрирования работает по принципу периодического повторения. При этом возврат исходного кода в цепи осуществляется автоматически. Работает данная система исключительно с постоянным током. При этом частота предварительно выпрямляется и подается на выходное устройство.

Погрешности дискретизации в вольтметрах не учитываются. Таким образом, могут возникнуть моменты несовпадений счетных импульсов. В результате на начало и конец интервала один параметр может сильно отличаться. Однако, как правило, погрешность не является критичной из-за работы преобразователя.

Особая проблема состоит именно в шумовой помехе. В результате она способна значительно искривить показатель напряжения. В конечном счете, это находит свое отображение в величине импульса, а именно его длительности. Таким образом, среди цифровых вольтметров данные типы не пользуются большой популярностью.

Придумать все самому не получается – пока знаний программирования микропроцессоров не достаточно (только учусь), а отставать не хочется. Серфинг Интернета дал несколько разных вариантов как по сложности схемотехники и выполняемых функций, так и самих процессоров. Анализ ситуации на местных радиорынках и трезвый подход (покупать то что по карману; делать то, что реально сможешь, а процесс изготовления да время настройки не затянется на неограниченное время) остановил мой выбор на схеме вольтметра описанного на www. CoolCircuit.com.

Итак, нижеприведенная принципиальная схема уже исправлена . Прошивка осталась родная (main.HEX — приобщаю).

Те, кто процессоры «держит в руках часто» дальше могут не читать, а остальным, особенно кто в первый раз, расскажу, как все сделать хоть и не оптимально (да простят мне профессионалы стиль изложения), но в итоге правильно.
Итак, для справки: семейство процессоров РІC на 14 ножек имеют разную распиновку поэтому нужно проверить подходит ли имеющийся у Вас программатор с панельками под этот чип. Обратите внимание именно на 8-пиновую панельку, как правило, именно она и подходит, а крайние справа выводы просто висят. Я пользовался обычным программатором «PonyProg» .

Следует учесть при пограммировании РІС важно не затереть калибровочную константу внутреннего генератора чипа ибо внешний кварц здесь не используется. Она записана в последней ячейке (адресе) памяти процессора. Если использовать IcProg, выбрав тип МК, то в окне – «Адрес программного кода» в последней строке обозначенной адресом — 03F8 крайние справа четыре символа и есть указанная индивидуальная константа. (Если микросхема новая и ни разу не программированная то после кучи символов 3FFF – последним будет что то типа 3454 – это самое то).

Чтобы расчет показаний вольтметра соответствовал истине, все сделать правильно и понять процесс происходящего предлагаю хоть не оптимальный но надеюсь понятный алгоритм:

Перед программированием МК, необходимо в IcProg сначала дать команду «Читать все» и посмотреть на вышеуказанную ячейку памяти – там будет значится индивидуальная константа этого чипа. Ее надо переписать на бумажку (в памяти не держать!- забудешь).
— загрузить программный файл прошивки МК – с расширением *.hex (в даном случае -«main.hex») и проверить какая константа записана в той же ячейке в данном программном продукте. Если она отличается – поставить курсор и ввести туда данные, ранее записанные на бумажке.
— нажимаем команду программировать — после появившегося вопроса типа: «использовать ли данные осцилятора из файла» – соглашаетесь. Ибо Вы уже проверили, что там то что надо.

Еще раз прошу прощения у тех, кто программирует много и так не делает, но я пытаюсь донести до начинающих информацию о достаточно важном программном элементе данного микропроцессора и не потерять его из-за разных иногда совсем непонятных, а то и необъяснимых потом ситуаций. Особенно если дрожащими от волнения руками воткнул чип в только что сооруженный и впервые соединенный с компом программатор и, волнуясь, нажимаешь кнопку программировать, а оное чудо техники начинает еще и непонятные вопросы задавать – вот тут то все неприятности и начинаются.

Итак, если все этапы пройдены верно, – микросхема МК готова к использованию. Дальше дело техники.
От себя хочу добавить, что транзисторы здесь не критичные – подходят любые р-n-р структуры, в т.ч. советские, в пластмассовом корпусе. Я использовал выпаянные из импортной бытовой техники после проверки на соответствие структуры проводимости. В этом случае присущ еще один нюанс – расположение вывода базы транзистора может быть по середине корпуса или с краю. Для работы схемы это безразлично, нужно только соответственно формировать выводы при пайке. Постоянные резисторы для делителя напряжения – именно указанного номинала. Если найти импортный подстроечный резистор на 50 кОм не удастся, то советского производства желательно взять чуточку больше — 68 кОм, а 47 кОм брать не рекомендую ибо в случае одновременного совпадения пониженных номиналов — потеряется расчетное соотношение сопротивлений делителя напряжения, которое может быть трудно исправить подстоечником.

Как я уже писал у моего блока питания два плеча – поэтому сделал сразу два вольтметра на одной плате, а индикаторы вывел на отдельную плату для экономии места на лицевой панели. Развел под обычные элементы. Файлы с разводкой плат, исходник и hex прилагаются в архиве. У Вас — SMD, то переделать ее не трудно, если надо обращайтесь.

Для тех, кто захочет повторить этот вольтметр и имеет, как у меня, двухполярный блок питания с общей средней точкой — напоминаю о необходимости питания обоих вольтметров от двух отдельных (гальванически разделенных) источников. Скажем — отдельных обмоток сылового трансформатора или, как вариант – импульсный преобразователь, но обязательно с двумя обмотками по 7 Вольт (нестабилизированных). Для тех, кто будет делать «импульсник»: ток потребления вольтметра от 70 до 100 мА в зависимости от размера и цвета индикатора. Иначе никак ибо на порт МК нельзя подавать отрицательное напряжение.
Если кому понадобится и схема преобразователя, спрашивайте на форуме, я сейчас над этим вопросом работаю.

Архив с нужными даными и печатками в SLayout-5rus:
▼ ⚖ 33,04 Kb ⋅ ⇣ 745

ИЗМЕРИТЕЛЬНЫЙ ШУНТ

ИЗМЕРИТЕЛЬНЫЙ ШУНТ

     При изготовлении лабораторного блока питания или зарядного устройства для удобства использования их необходимо оборудовать амперметром. Как известно амперметр на заданный предел можно сделать практически из любого распространенного миллиамперметра лишь дополнив его соответствующим измерительным шунтом. Шунт промышленного изготовления имеет вид представленный на фотографии.

     То есть на диэлектрической колодке закреплены две металлические пластины, которые служат контактами для включения шунта в цепь, в которые заделана вставка из высокоомной полосы. На пластине зачастую предусматривают отдельное подключение под винт для сильноточной линии, и подключения измерительной головки. Но не всегда можно найти готовый шунт, что-бы получить необходимый предел измерений, да и не всегда используются измерительные головки со стандартными значениями полного тока отклонения. В таком случае измерительный шунт на нужный предел можно изготовить самостоятельно, например из медной проволоки подходящего диаметра. После того как вы по методике представленной для расчёта шунта подобрали нужную длину провода и добавочный резистор можно конечно скрутить провод спиралькой и все.

     Ведь бывают ситуации, когда длина провода получается довольно большой и спиралька получается не такая уж и компактная тогда шунт лучше изготовить из высокоомного материала. Когда мне понадобилось сделать амперметр для блока питания шунт из медной проволоки как раз и получился достаточно объемным. За основа шунта я взял кусок вот такого резистора:

     Так как материал имеет высокое удельное сопротивление трудно подобрать нужную длину закручивая на проволоке петлю под винт, поэтому я решил заделать концы по принципу промышленного шунта. Из медной шинки отрезал два небольших прямоугольных куска, просверлил в них отверстия для силовых проводов, а для подключения измерительной головки приклепал контактные лепестки.

     Для заделки высокоомной проволоки просверлил с торца, саму проволоку залудил с активным флюсом и запаял, для надежного контакта также залудил контактную площадку.

     Окончательную подгонку шунта можно произвести путем подпиливания проволоки до получения нужного сопротивления, если оно меньше, или опять же добавлением резистора последовательно с измерительной головкой, если больше. Статью прислал Igor P.

     Форум по измерительным шунтам

Амперметр цифровой сделать самому своими руками. Цифровые амперметры и вольтметры

Амперметры – это устройства, которые используются с целью определения силы тока в цепи. Цифровые модификации изготавливаются на базе компараторов. По точности измерения они различаются. Также важно отметить, что приборы могут устанавливаться в цепи с постоянным и переменным током.

По типу конструкции различают щитовые, переносные, а также встроенные модификации. По назначению есть импульсные и фазочувствительные устройства. В отдельную категорию выделены селективные модели. Для того чтобы более подробно разораться в приборах, важно узнать устройство амперметра.

Схема амперметра

Обычная схема цифрового амперметра включает в себя компаратор вместе с резисторами. Для преобразования напряжения применяется микроконтроллер. Чаще всего он используется с опорными диодами. Стабилизаторы устанавливаются только в селективных модификациях. Для увеличения точности измерений используются широкополосные фильтры. Фазовые устройства оснащаются трансиверами.

Модель своими руками

Собрать цифровой амперметр своими руками довольно сложно. В первую очередь для этого потребуется качественный компаратор. Параметр чувствительности должен составлять не менее 2.2 мк. Минимальное разрешение он обязан выдерживать на уровне в 1 мА. Микроконтроллер в устройстве устанавливается с опорными диодами. Система индикации подсоединяется к нему через фильтр. Далее, чтобы собрать цифровой амперметр своими руками нужно установить резисторы.

Чаще всего они подбираются коммутируемого типа. Шунт в данном случае должен располагаться за компаратором. Коэффициент деления прибора зависит от трансивера. Если говорить про простую модель, то он используется динамического типа. Современные устройства оснащаются сверхточными аналогами. Источником стабильного тока может выступать обычная батарейка литий-ионного типа.

Устройства постоянного тока

Цифровой амперметр постоянного тока выпускается на базе высокочувствительных компараторов. Также важно отметить, что в приборах устанавливаются стабилизаторы. Резисторы подходят только коммутируемого типа. Микроконтроллер в данном случае устанавливается с опорными диодами. Если говорить про параметры, то минимальное разрешение устройств равняется 1 мА.

Модификации переменного тока

Амперметр (цифровой) переменного тока можно сделать самостоятельно. Микроконтроллеры у моделей используются с выпрямителями. Для увеличения точности измерения применяются фильтры широкополосного типа. Сопротивление шунта в данном случае не должно быть меньше 2 Ом. Чувствительность у резисторов обязана составлять 3 мк. Стабилизаторы чаще всего устанавливаются расширительного типа. Также важно отметить, что для сборки понадобится триод. Припаивать его необходимо непосредственно к компаратору. Допустимая ошибка приборов данного типа колеблется в районе 0.2 %.

Импульсные приборы измерения

Импульсные модификации отличаются наличием счетчиков. Современные модели выпускаются на базе трехразрядных устройств. Резисторы используются только ортогонального типа. Как правило, коэффициент деления у них равняется 0.8. Допустимая ошибка в свою очередь составляет 0.2%. К недостаткам устройств можно отнести чувствительность к влажности среды. Также их запрещается использовать при минусовых температурах. Самостоятельно собрать модификацию проблематично. Трансиверы в моделях применяются только динамического типа.

Устройство фазочувствительных модификаций

Фазочувствительные модели продаются на 10 и 12 В. Параметр допустимой ошибки у моделей колеблется в районе 0.2%. Счетчики в устройствах применяются только двухразрядного типа. Микроконтроллеры используются с выпрямителями. Повышенной влажности амперметры данного типа не боятся. У некоторых модификаций имеются усилители. Если заниматься сборкой устройства, то потребуются коммутируемые резисторы. Источником стабильного тока может выступать обычная литий-ионная батарейка. Диод в данном случае не нужен.

Перед установкой микроконтроллера важно припаять фильтр. Преобразователь для литий-ионной потребуется переменного типа. Показатель чувствительности у него находится на уровне 4.5 мк. При резком падении напряжения в цепи необходимо проверить резисторы. Коэффициент деления в данном случае зависит от пропускной способности компаратора. Минимальное давление приборов данного типа не превышает 45 кПа. Непосредственно процесс преобразования тока занимает около 230 мс. Скорость передачи тактового сигнала зависит от качества счетчика.

Схема селективных устройств

Селективный цифровой амперметр постоянного тока изготавливается на базе компараторов с высокой пропускной способностью. Допустимая ошибка моделей равняется 0.3 %. Работают устройства по принципу одностадийного интегрирования. Счетчики используются только двухразрядного типа. Источники стабильного тока устанавливаются за компаратором.

Резисторы применяются коммутируемого типа. Для самостоятельной сборки модели потребуются два трансивера. Фильтры в данном случае могут значительно повысить точность измерений. Минимальное давление приборов лежит в районе 23 кПа. Резкое падение напряжения наблюдается довольно редко. Сопротивление шунта, как правило, не превышает 2 Ом. Токоизмерительная частота зависит от работы компаратора.

Универсальные приборы измерений

Универсальные приборы измерений подходят больше для бытового использования. Компараторы в устройствах часто устанавливаются не большой чувствительности. Таким образом, допустимая ошибка лежит в районе 0.5%. Счетчики используются трехразрядного типа. Резисторы применяются на базе конденсаторов. Триоды встречаются как фазового, так и импульсного типа.

Максимальное разрешение приборов не превышает 12 мА. Сопротивления шунта, как правило, лежит в районе 3 Ом. Допустимая влажность для устройств составляет 7 %. Предельное давление в данном случае зависит от установленной системы защиты.

Щитовые модели

Щитовые модификации производятся на 10 и 15 В. Компараторы в устройствах устанавливаются с выпрямителями. Допустимая ошибка приборов составляет не менее 0. 4 5. Минимальное давление устройств равняется около 10 кПа. Преобразователи применяются в основном переменного типа. Для самостоятельной сборки устройства не обойтись без двухразрядного счетчика. Резисторы в данном случае устанавливаются со стабилизаторами.

Встраиваемые модификации

Цифровой встраиваемый амперметр выпускается на базе опорных компараторов. Пропускная способность у моделей довольно высокая, и допустимая погрешность равняется около 0.2 %. Минимальное разрешение приборов не превышает 2 мА. Стабилизаторы используются как расширительного, так и импульсного типа. Резисторы устанавливаются высокой чувствительности. Микроконтроллеры часто применяются без выпрямителей. В среднем процесс преобразования тока не превышает 140 мс.

Модели DMK

Цифровые амперметры и вольтметры данной компании пользуются большим спросом. В ассортименте указанной фирмы имеется множество стационарных моделей. Если рассматривать вольтметры, то они выдерживают максимальное давление 35 кПа. В данном случае транзисторы применяются тороидального типа.

Микроконтроллеры, как правило, устанавливаются с преобразователями. Для лабораторных исследований устройства данного типа подходят идеально. Цифровые амперметры и вольтметры этой компании производятся с защищенными корпусами.

Устройство Торех

Указанный амперметр (цифровой) производится с повышенной проводимостью тока. Максимальное давление устройство выдерживает в 80 кПа. Минимальная допустимая температура амперметра равняется -10 градусов. Повышенной влажности указанный измерительный прибор не боится. Устанавливать его рекомендуется рядом с источником тока. Коэффициент деления равняется только 0.8. Максимальное давление амперметр (цифровой) выдерживает в 12 кПа. Потребляемый ток устройства составляет около 0.6 А. Триод используется фазового типа. Для бытового использования данная модификация подходит.

Устройство Lovat

Указанный амперметр (цифровой) делается на базе двухразрядного счетчика. Проводимость тока модели равняется только 2. 2 мк. Однако важно отметить высокую чувствительность компаратора. Система индикации используется простая, и пользоваться прибором очень комфортно. Резисторы в этот амперметр (цифровой) установлены коммутируемого типа.

Также важно отметить, что они способны выдерживать большую нагрузку. Сопротивление шунта в данном случае не превышает 3 Ом. Процесс преобразования тока происходит довольно быстро. Резкое падение напряжения может быть связано только с нарушением температурного режима прибора. Допустимая влажность указанного амперметра равняется целых 70 %. В свою очередь максимальное разрешение составляет 10 мА.

Модель DigiTOP

Этот цифровой вольтметр-амперметр постоянного тока выпускается с опорными диодами. Счетчик в нем предусмотрен двухразрядного типа. Проводимость компаратора находится на отметке в 3.5 мк. Микроконтроллер применяется с выпрямителем. Чувствительность тока у него довольно высокая. Источником питания выступает обычная батарейка.

Резисторы используются в приборе коммутируемого типа. Стабилизатор в данном случае не предусмотрен. Триод установлен только один. Непосредственно преобразование тока происходит довольно быстро. Для бытового использования этот прибор подходит хорошо. Фильтры для увеличения точности измерения предусмотрены.

Если говорить про параметры вольтметра–амперметра, то важно отметить, что рабочее напряжение находится на уровне 12 В. Потребление тока в данном случае равняется 0.5 А. Минимальное разрешение представленного прибора составляет 1 мА. Сопротивление шунта располагается на отметке в 2 Ом.

Коэффициент деления вольтметра-амперметра только 0.7. Максимальное разрешение указанной модели составляет 15 мА. Непосредственно процесс преобразования тока занимает не более 340 мс. Допустимая ошибка указанного прибора располагается на уровне в 0.1 %. Минимальное давление система выдерживает в 12 кПа.

Схемы самодельных цифровых вольтметра и амперметра (СА3162, КР514ИД2)

Рассмотрены не сложные схемы цифровых вольтметра и амперметра, построенных без использования микроконтроллеров на микросхемах СА3162, КР514ИД2. Обычно, у хорошего лабораторного блока питания есть встроенные приборы, — вольтметр и амперметр. Вольтметр позволяет точно установить выходное напряжение, а амперметр покажет ток через нагрузку.

В старых лабораторных блоках питания были стрелочные индикаторы, но сейчас должны быть цифровые. Сейчас радиолюбители чаще всего делают такие приборы на основе микроконтроллера или микросхем АЦП вроде КР572ПВ2, КР572ПВ5.

Микросхема СА3162Е

Но существуют и другие микросхемы аналогичного действия. Например, есть микросхема СА3162Е, которая предназначена для создания измерителя аналоговой величины с отображением результата на трехразрядном цифровом индикаторе.

Микросхема СА3162Е представляет собой АЦП с максимальным входным напряжением 999 mV (при этом показания «999») и логической схемой, которая выдает сведения о результате измерения в виде трех поочередно меняющихся двоично-десятичных четырехразрядных кодов на параллельном выходе и трех выходах для опроса разрядов схемы динамической индикации.

Чтобы получить законченный прибор нужно добавить дешифратор для работы на семисегментный индикатор и сборку из трех семисегментных индикаторов, включенных в матрицу для динамической индикации, а так же, трех управляющих ключей.

Тип индикаторов может быть любым, -светодиодные, люминесцентные, газоразрядные, жидкокристаллические, все зависит от схемы выходного узла на дешифраторе и ключах. Здесь используется светодиодная индикация на табло из трех семисегментных индикаторов с общими анодами.

Индикаторые включены по схеме динамической матрицы, то есть, все их сегментные (катодные) выводы включены параллельно. А для опроса, то есть, последовательного переключения, используются общие анодные выводы.

Принципиальная схема вольтметра

Теперь ближе к схеме. На рисунке 1 показана схема вольтметра, измеряющего напряжение от 0 до 100V (0…99,9V). Измеряемое напряжение поступает на выводы 11-10 (вход) микросхемы D1 через делитель на резисторах R1-R3.

Конденсатор C3 исключает влияние помех на результат измерения. Резистором R4 устанавливают показания прибора на ноль, при отсутствии входного напряжения А резистором R5 выставляют предел измерения так чтобы результат измерения соответствовал реальному, то есть, можно сказать, им калибруют прибор.

Рис. 1. Принципиальная схема цифрового вольтметра до 100В на микросхемах СА3162, КР514ИД2.

Теперь о выходах микросхемы. Логическая часть СА3162Е построена по логике ТТЛ, а выходы еще и с открытыми коллекторами. На выходах «1-2-4-8» формируется двоичнодесятичный код, который периодически сменяется, обеспечивая последовательную передачу данных о трех разрядах результата измерения.

Если используется дешифратор ТТЛ, как, например, КР514ИД2, то его входы непосредственно подключаются к данным входам D1. Если же будет применен дешифратор логики КМОП или МОП, то его входы будет необходимо подтянуть к плюсу при помощи резисторов. Это нужно будет сделать, например, если вместо КР514ИД2 будет использован дешифратор К176ИД2 или CD4056.

Выходы дешифратора D2 через токоограничивающие резисторы R7-R13 подключены к сегментным выводам светодиодных индикаторов Н1-НЗ. Одноименные сегментные выводы всех трех индикаторов соединены вместе. Для опроса индикаторов используются транзисторные ключи VT1-VT3, на базы которых подаются команды с выходов Н1-НЗ микросхемы D1.

Эти выводы тоже сделаны по схеме с открытым коллектором. Активный ноль, поэтому используются транзисторы структуры р-п-р.

Принципиальная схема амперметра

Схема амперметра показана на рисунке 2. Схема практически такая же, за исключением входа. Здесь вместо делителя стоит шунт на пятиваттном резисторе R2 сопротивлением 0,1 От. При таком шунте прибор измеряет ток до 10А (0…9.99А). Установка на ноль и калибровка, как и в первой схеме, осуществляется резисторами R4 и R5.

Рис. 2. Принципиальная схема цифрового амперметра до 10А и более на микросхемах СА3162, КР514ИД2.

Выбрав другие делители и шунты можно задать другие пределы измерения, например, 0…9.99V, 0…999mA, 0…999V, 0…99.9А, это зависит от выходных параметров того лабораторного блока питания, в который будут установлены эти индикаторы. Так же, на основе данных схем можно сделать и самостоятельный измерительный прибор для измерения напряжения и тока (настольный мультиметр).

При этом нужно учесть, что даже используя жидкокристаллические индикаторы прибор будет потреблять существенный ток, так как логическая часть СА3162Е построена по ТТЛ-логике. Поэтому, хороший прибор с автономным питанием вряд ли получится. А вот автомобильный вольтметр (рис.4) выйдет неплохой.

Питаются приборы постоянным стабилизированным напряжением 5V. В источнике питания, в который будут они установлены, необходимо предусмотреть наличие такого напряжения при токе не ниже 150mA.

Подключение прибора

На рисунке 3 показана схема подключения измерителей в лабораторном источнике.

Рис. 3. Схема подключения измерителей в лабораторном источнике.

Рис.4. Самодельный автомобильный вольтметр на микросхемах.

Детали

Пожалуй, самое труднодоставаемое — это микросхемы СА3162Е. Из аналогов мне известна только NTE2054. Возможно есть и другие аналоги, о которых мне не известно.

С остальным значительно проще. Как уже сказано, выходную схему можно сделать на любом дешифраторе и соответствующих индикаторах. Например, если индикаторы будут с общим катодом, то нужно КР514ИД2 заменить на КР514ИД1 (цоколевка такая же), а транзисторы VТ1-VT3 перетащить вниз, подсоединив их коллектора к минусу питания, а эмиттеры к общим катодам индикаторов. Можно использовать дешифраторы КМОП-логики, подтянув их входы к плюсу питания при помощи резисторов.

Налаживание

В общем-то оно совсем несложное. Начнем с вольтметра. Сначала замкнем между собой выводы 10 и 11 D1, и подстройкой R4 выставим нулевые показания. Затем, убираем перемычку, замыкающую выводы 11-10 и подключаем к клеммам «нагрузка» образцовый прибор, например, мультиметр.

Регулируя напряжение на выходе источника, резистором R5 настраиваем калибровку прибора так, чтобы его показания совпадали с показаниями мультиметра. Далее, налаживаем амперметр. Сначала, не подключая нагрузку, регулировкой резистора R5 устанавливаем его показания на ноль. Теперь потребуется постоянный резистор сопротивлением 20 От и мощностью не ниже 5W.

Устанавливаем на блоке питания напряжение 10V и подключаем этот резистор в качестве нагрузки. Подстраиваем R5 так чтобы амперметр показал 0,50 А.

Можно выполнить калибровку и по образцовому амперметру, но мне показалось удобнее с резистором, хотя конечно на качество калибровки очень влияет погрешность сопротивления резистора.

По этой же схеме можно сделать и автомобильный вольтметр. Схема такого прибора показана на рисунке 4. Схема от показанной на рисунке 1 отличается только входом и схемой питания. Этот прибор теперь питается от измеряемого напряжения, то есть, измеряет напряжение, поступающее на него как питающее.

Напряжение от бортовой сети автомобиля через делитель R1-R2-R3 поступает на вход микросхемы D1. Параметры этого делителя такие же как в схеме на рисунке 1, то есть для измерения в пределах 0. ..99.9V.

Но в автомобиле напряжение редко бывает более 18V (больше 14,5V уже неисправность). И редко опускается ниже 6V, разве только падает до нуля при полном отключении. Поэтому прибор реально работает в интервале 7…16V. Питание 5V формируется из того же источника, с помощью стабилизатора А1.

Лыжин Р. РК-2010-04.

Простой цифровой вольтметр своими руками. Стрелочный вольтметр

Цифровой амперметр на светодиодах – удобный способ отображения информации, при котором имеет значение не только модуль измеряемой величины (что, кстати, значительно удобнее определять не по отклонению стрелочного индикатора, а по величине столбчатой диаграммы, или при помощи мини-дисплея), но и частоту изменения этого параметра.

Описание схемы

Светодиоды не отличаются большой мощностью, но использовать их в слаботочных электрических цепях допустимо и целесообразно. В качестве примера можно рассмотреть схему получения цифрового амперметра для определения силы тока в аккумуляторной батарее автомобиля, при номинальном диапазоне значений в 40…60 мА.

Вариант внешнего вида амперметра на светодиодах в столбик

Количество использованных светодиодов определит пороговое значение тока, при котором в работу будет включаться один из светодиодов. В качестве операционного усилителя можно использовать LM3915, либо подходящий по параметрам микроконтроллер. На вход будет подаваться напряжение через любой низкоомный резистор.

Удобно отражать результаты измерения в виде столбчатой диаграммы, где весь, практически используемый диапазон тока будет разделяться на несколько сегментов по 5…10 мА. Плюсом LED является то, что в схеме можно использовать элементы разного цвета – красного, зелёного, синего и т.д.

Для работы цифрового амперметра потребуются следующие компоненты:

1. Микроконтроллер типа PIC16F686 с АЦП на 16 бит.
2. Настраиваемые джамперы для выхода конечного сигнала. Можно, как альтернативу, применить DIP-переключатели, которые используются в качестве электронных шунтов или сигнальных замыканий в обычных электронных цепях.
3. Источник питания постоянного тока, который рассчитан на рабочее напряжение от 5 до 15 В (при наличии стабильного напряжения, что контролируется вольтметром, подойдёт и 6 В).
4. Контактная плата, где можно разместить до 20 светодиодов типа SMD.

Электрическая схема амперметра на LED источниках

Последовательность размещения и монтажа амперметра

Входной сигнал по току (не более 1 А) подаётся от стабилизированного блока питания через шунтирующий резистор, допустимое напряжение на котором не должно быть более 40…50 В. Далее, проходя через операционный усилитель, сигнал поступает на светодиоды. Поскольку значение тока во время прохождения сигнала изменяется, то соответственно будет изменяться и высота столбика. Управляя током нагрузки, можно регулировать высоту диаграммы, получая результат с различной степенью точности .

Монтаж платы с SMD-компонентами, по желанию пользователя, можно размещать либо горизонтально, либо вертикально. Смотровое окошко перед началом тарировки необходимо перекрывать тёмным стеклом (подойдёт фильтр с кратностью 6…10 х от обычной сварочной маски).

Тарировка цифрового амперметра состоит в подборе минимального значения нагрузки по току, при которой светодиод будет светиться. Варьирование настройки производится экспериментально, для чего в схеме предусматривается резистор с небольшим (до 100 мОм) сопротивлением. Погрешность показаний такого амперметра обычно не превышает нескольких процентов.

Вы знали, что можно переделать старый вольтметр в амперметр? Как это сделать — смотрите видео:

Как настраивать регулировочный резистор

Для этого последовательно устанавливают силу тока, которая проходит через определённый светодиод. В качестве контрольного прибора можно использовать обычный тестер. Вольтметр включается в схему перед микроконтроллером, а амперметр – после него. Для исключения влияния случайных пульсаций подключается также сглаживающий конденсатор.

Практическим плюсом изготовления прибора своими руками (светодиодов не должно быть менее четырёх) является устойчивость схемы при значительных изменениях первоначально заданного диапазона силы тока. В отличие от обычных диодов, которые при коротком замыкании выйдут из строя, светодиоды просто не загораются.

Св-диоды как измерители тока в аккумуляторной батарее автомобиля, не только экономят заряд и сохраняют аккумуляторы, но и позволяют более удобным способом считывать показания.

Аналогичным образом можно построить и цифровой вольтметр. В качестве источников света для такого варианта применения подойдут элементы на 12 В, а наличие дополнительного шунта в схеме вольтметра позволит более рационально использовать всю высоту столбчатой диаграммы.

В статье описан вольтметр, с пределом измерения 50 вольт, сделанный на PIC16F676 или как использовать АЦП этого микроконтроллера.

Схема

На резисторах R1 и R2 собран делитель напряжения, многооборотный построечный резистор R3 служит для калибровки вольтметра. Конденсатор C1 защищает вольтметр от импульсной помехи и сглаживает входной сигнал. Стабилитрон VD1 служит для ограничения входного напряжения на входе микроконтроллера, что бы вход МК не сгорел при превышении напряжения по входу.

На транзисторе VT1 (КТ3102 или SMD вариант BC847) и резисторах R11, R12 и R13 собран инвертирующий элемент, который зажигает точку на индикаторе вместе со вторым разрядом.

В схеме применён индикатор с общим анодом BA56-12GWA, который через токоограничивающие резисторы подключен к МК. Этот индикатор отличается низким потреблением тока. При использование более мощных (крупнее сегменты или другого цвета) индикаторов рекомендуется поставить ключи на аноды.

В бесконечном цикле постоянно происходит получение данных с АЦП, их преобразование и вывод на 7-ми сегментный индикатор в режиме ШИМа.

Печатка

Настройка вольтметра производиться с помощью подстроечного резистора R3 (желательно применить многооборотник).

.

Внимание

У некоторых программаторов была обнаружена проблема в порче микроконтроллеров. Это выражается в том, что они затирают заводскую калибровочную константу внутренней RC цепочки, после чего МК начинает работать некорректно или перестаёт работать вообще. Поэтому перед прошивкой микроконтроллера сначала прочитайте его память и выпишите последние слово (2 байта) из flash памяти контроллера. После прошивки проверьте, сохранилась ли значение, если нет, то прошейте контроллер, но уже с ранее выписанной калибровочной константой.

Прошивки

Представляю вам новые от 10 апреля 2012 года, версии прошивок вольтметра V3.2. Убран первый разряд, если он равен 0 и в 100В версии установлено максимальное значение индикатора 99,9В.

Общий анод:

Общий катод:

Проверенная версия прошивки V3.1 — убрано мерцание индикатора.

Общий анод:

Общий катод:

Старые версии прошивок (общий анод):

Добавлены новые прошивки 10.04.2012

А теперь немного практики, что можно сделать из этой схемы, вот один из вариантов….

В печатку включена подсветка пиктограмм согласно моего прибора.

Перенос дорожек для травления

На фотографии пример использования фотобумаги. Как видно тонер переносится весь и без размачивания. Бумага просто отлетает.
Дальше травление и лужение дорожек

готовая

Спустя часик плата была собрана. При разводке платы было принято решение сделать экран как и микроконтроллер разборным в гнезде а не впаивать.
Идея получилась очень удачной так как при обычном монтаже экран занимал 50% места на печатной плате. При монтаже в гнездо, экран разместился на высоте 8-10 мм над печатной платой что дало возможность разместить под ним полноценный стабилизатор напряжения и некоторые радиоэлементы. Это хорошо видно на следующих фотографиях.

Размещение радиодеталей

вид сверху с экраном

А вот именно в этот корпус нам и нужно вместить этот прибор.

корпус прибора ваз 2106

Лицевую панель изготовил тем же методом. коробка с диска и вырезанная в рекламном агентстве пленка с пиктограммами.

Лицевая панель

Позже я решил отказаться от крепления лицевой части к плате винтами и остановился на пленке. Надежность тут не нудна нужно чтобы просто панель не сместилась относительно экрана при сборке прибора.

Для фиксации платы в корпусе и предотвращению замыкания платы на корпус отрезал кусочек вибро- или шумоизоляции и проклеил им окружность низа корпуса.

Отрезок для поклейки

Поклейка

Вот вид собранной платы с лицевой панелью.

Вот так центрируется устройство в корпусе.

Вольтметр автомобильный — это полезное устройство, позволяющее автомобилисту всегда знать о том, какое напряжение в бортовой сети его транспортного средства. Многих автолюбителей сегодня интересует вопрос, как соорудить такой девайс самостоятельно в домашних условиях. Ниже вы сможете найти пошаговую инструкцию по изготовлению прибора своими руками.

Характеристика автомобильного вольтметра

Как сделать вольтметр? Как правильно должен подключаться сделанный электронный вольтметр в прикуриватель, какая схема подключения? Для начала давайте ознакомимся с основными характеристиками устройства.

Описание устройства

Как мы уже сказали, цифровой вольтметр предназначен для измерения напряжения. Аналоговое устройство представляет собой девайс, оснащенный стрелочным указателем, а также шкалой. На сегодняшний день такие устройства используются очень редко, в последнее время все большую популярность набирают цифровые девайсы.

Виды

Что касается непосредственно видов, то в продаже можно найти либо простые устройства, либо комбинированные.

1. Простой. Такой девайс характеризуется сравнительно небольшими размерами, в результате чего его монтаж допускается фактически в любом место транспортного средства. Поэтому обычно подключение вольтметра такого типа производится в прикуриватель. Таким образом, девайс позволяет производить мониторинг состояния уровня напряжения аккумуляторной батарее как при заглушенном, так и при заведенном двигателе. Если вы решили установить вольтметр своими руками, то вам будет полезно знать, что при заглушенном моторе напряжение должно составлять 12.5 вольт, в то время как на заведенном — 13.5-14.5 вольт.
   В том случае, если данный параметр будет более высоким или низким, потребуется произвести диагностику бортовой сети машины. Вольтметр в авто будет незаменимым, будь то стрелочный вариант или цифровой автомобильный, станет незаменимым атрибутом для тех, кто любит отдыхать на природе. С его помощью вы всегда будете знать, какое напряжение в сети вашего транспортного средства и как не допустить его снижения ниже нормы. Ни для кого не секрет, что ориентироваться на штатные сигнализаторы о разряде АКБ — это не совсем правильно, поскольку такие устройства обычно предупреждают водителя тогда, когда предпринимать какие-то действия уже поздно. Схема вольтметра может быть подключена к специальному выносному дисплею, который можно установить в любом месте автомобиле, например, прямо в центральную консоль.
2. Комбинированный. Что касается комбинированных приборов, то они могут быть дополнительно оснащены термометрами, тахометрами, амперметрами и т.д. Благодаря термометру водитель всегда сможет знать, какая температура в салоне авто или на улице, в моторном отсеке транспортного средства. С помощью тахометра у автолюбителя всегда будет возможность мониторинга количества оборотов мотора. Как правило, если вы покупаете комбинированный гаджет с тахометром, в комплекте должны идти все необходимые датчики, которые позволяют производить замер данного показателя от 50 градусов мороза до 120 градусов тепла. В целом процедура монтажа прибора такого типа в свою автомобиль — не особо сложная процедура, с которой вполне можно справиться своими силами.

Руководство по изготовлению самодельного вольтметра в авто

Схема

Итак, если вы решили соорудить вольтметр автомобильный из калькулятора, светодиодный из ламп или любой другой, вы должны как минимум разбираться в этой теме. Ламповый вольтметр или вольтметр на светодиодах можно приобрести в любом тематическом магазине автоэлектроники. Но если вы решили все сделать своими руками, то учтите, что просто взять плату и установить ее в авто — не выход, нужна определенные познания в области электроники. Мы рассмотрим пример схемы цифрового девайса в автомобиле, в частности, вольтметр на pic16f676. Ниже приведена схема устройства с пределом измерения 50 вольт, этого вполне достаточно.

На двух резисторах — R1 и R2 — обустроен делитель напряжения, а элемент R3 предназначен для калибровки девайса. Еще один компонент С1 (конденсатор) используется для защиты системы от сигнальных помех, также он позволяет сглаживать входной импульс. VD1 — это стабилитрон, предназначенный для ограничения уровня входного напряжения на входе контроллера, его использование необходимо для того, чтобы вход МК не сгорел, когда напряжение в сети увеличится.

Инвертирующий компонент девайса собран на резисторах R11-R13, а также транзисторе VT1. Инвертор зажигает точку непосредственно на самом индикаторе вместе со вторым разрядом. К МК подключается индикатор с анодом, характеризующийся минимальным потреблением тока. Что касается непосредственно настройки девайса, то она осуществляется при помощи подстроечного резистора R3 (автор видео о том, как своими руками соорудить вольтметр — Руслан К).

Подключение своими руками

Чтобы подключить вольтметр на микроконтроллере в свой автомобиль самостоятельно, для начала следует определиться с местом монтажа. Установка осуществляется в любом удобное для водителя место. В нашем случае мы установим вольтметр в машину в центральную консоль.

Процесс описан на примере автомобиля ВАЗ 2113:

1. Произведите демонтаж пластиковой накладки справа от панели приборов, над магнитолой. В случае с ВАЗ 2113 эта пластмасса снимается без проблем, крепится она на пластиковых фиксаторах, поэтому при демонтаже будьте осторожны, чтобы не повредить их.
2. Используя электрический лобзик, вам необходимо прорезать прямоугольное отверстие на заглушке. Вырезайте отверстие в соответствии с размерами дисплея вашего вольтметра — устройство должно идеально подходить для прорезанного отверстия.
3. С обратной стороны пластиковой заглушки произведите установку девайса. Для начала его можно зафиксировать при помощи обычных канцелярских резинок. Разумеется, ездить так вы не будете, ведь это совсем не эстетично и только испортит вид в салоне авто. Поэтому свободное пространство с обратной стороны необходимо будет залить специальным сантехническим герметиком, чтобы плата хорошо держалась на заглушке. Когда вольтметр схватится, резинки можно убрать.
4. Чтобы подключить устройство к бортовой сети, можно использовать специальный разъем от блока питания компьютера. Он может подойти, а может и не подойти — если не подошел, придется прибегнуть к пайке. Установите обратно пластмассовую заглушку вокруг дисплея можно дополнительно установить рамку, чтобы улучшить внешний вид экрана. Важно, чтобы вольтметр не отвлекал водителя во время езды, поэтому если свет цифр слишком яркий, с этим необходимо что-то сделать. Можно затемнить экран с помощью обычного лака либо небольшого кусочка тонировочной пленки.
5. Подключить устройство можно либо напрямую к аккумулятору, чтобы вольтметр функционировал всегда, либо к зажиганию. Второй вариант более приемлемый, в этом случае девайс будет активироваться при включении автомагнитолы, то есть вы всегда сможете следить за состоянием напряжения при включенной аудиосистеме.

Видео «Установка цифрового вольтметра своими руками»

Подробнее о том, как осуществляется монтаж цифрового вольтметра своими силами, вы можете узнать из видео ниже (автор видео — Авто мир).

Амперметры — это устройства, которые используются с целью определения силы тока в цепи. Цифровые модификации изготавливаются на базе компараторов. По точности измерения они различаются. Также важно отметить, что приборы могут устанавливаться в цепи с постоянным и переменным током.

По типу конструкции различают щитовые, переносные, а также встроенные модификации. По назначению есть импульсные и фазочувствительные устройства. В отдельную категорию выделены селективные модели. Для того чтобы более подробно разораться в приборах, важно узнать устройство амперметра.

Схема амперметра

Обычная схема цифрового амперметра включает в себя компаратор вместе с резисторами. Для преобразования напряжения применяется микроконтроллер. Чаще всего он используется с опорными диодами. Стабилизаторы устанавливаются только в селективных модификациях. Для увеличения точности измерений используются широкополосные фильтры. Фазовые устройства оснащаются трансиверами.

Модель своими руками

Собрать цифровой амперметр своими руками довольно сложно. В первую очередь для этого потребуется качественный компаратор. Параметр чувствительности должен составлять не менее 2.2 мк. Минимальное разрешение он обязан выдерживать на уровне в 1 мА. Микроконтроллер в устройстве устанавливается с опорными диодами. Система индикации подсоединяется к нему через фильтр. Далее, чтобы собрать цифровой амперметр своими руками нужно установить резисторы.

Чаще всего они подбираются коммутируемого типа. Шунт в данном случае должен располагаться за компаратором. Коэффициент деления прибора зависит от трансивера. Если говорить про простую модель, то он используется динамического типа. Современные устройства оснащаются сверхточными аналогами. Источником стабильного тока может выступать обычная батарейка литий-ионного типа.

Устройства постоянного тока

Цифровой амперметр постоянного тока выпускается на базе высокочувствительных компараторов. Также важно отметить, что в приборах устанавливаются стабилизаторы. Резисторы подходят только коммутируемого типа. Микроконтроллер в данном случае устанавливается с опорными диодами. Если говорить про параметры, то минимальное разрешение устройств равняется 1 мА.

Модификации переменного тока

Амперметр (цифровой) переменного тока можно сделать самостоятельно. Микроконтроллеры у моделей используются с выпрямителями. Для увеличения точности измерения применяются фильтры широкополосного типа. Сопротивление шунта в данном случае не должно быть меньше 2 Ом. Чувствительность у резисторов обязана составлять 3 мк. Стабилизаторы чаще всего устанавливаются расширительного типа. Также важно отметить, что для сборки понадобится триод. Припаивать его необходимо непосредственно к компаратору. Допустимая ошибка приборов данного типа колеблется в районе 0.2 %.

Импульсные приборы измерения

Импульсные модификации отличаются наличием счетчиков. Современные модели выпускаются на базе трехразрядных устройств. Резисторы используются только ортогонального типа. Как правило, коэффициент деления у них равняется 0.8. Допустимая ошибка в свою очередь составляет 0.2%. К недостаткам устройств можно отнести чувствительность к влажности среды. Также их запрещается использовать при минусовых температурах. Самостоятельно собрать модификацию проблематично. Трансиверы в моделях применяются только динамического типа.

Устройство фазочувствительных модификаций

Фазочувствительные модели продаются на 10 и 12 В. Параметр допустимой ошибки у моделей колеблется в районе 0.2%. Счетчики в устройствах применяются только двухразрядного типа. Микроконтроллеры используются с выпрямителями. Повышенной влажности амперметры данного типа не боятся. У некоторых модификаций имеются усилители. Если заниматься сборкой устройства, то потребуются коммутируемые резисторы. Источником стабильного тока может выступать обычная литий-ионная батарейка. Диод в данном случае не нужен.

Перед установкой микроконтроллера важно припаять фильтр. Преобразователь для литий-ионной потребуется переменного типа. Показатель чувствительности у него находится на уровне 4.5 мк. При резком в цепи необходимо проверить резисторы. Коэффициент деления в данном случае зависит от пропускной способности компаратора. Минимальное давление приборов данного типа не превышает 45 кПа. Непосредственно процесс преобразования тока занимает около 230 мс. Скорость передачи тактового сигнала зависит от качества счетчика.

Схема селективных устройств

Селективный цифровой амперметр постоянного тока изготавливается на базе компараторов с высокой пропускной способностью. Допустимая ошибка моделей равняется 0.3 %. Работают устройства по принципу одностадийного интегрирования. Счетчики используются только двухразрядного типа. Источники стабильного тока устанавливаются за компаратором.

Резисторы применяются коммутируемого типа. Для самостоятельной сборки модели потребуются два трансивера. Фильтры в данном случае могут значительно повысить точность измерений. Минимальное давление приборов лежит в районе 23 кПа. Резкое падение напряжения наблюдается довольно редко. Сопротивление шунта, как правило, не превышает 2 Ом. Токоизмерительная частота зависит от работы компаратора.

Универсальные приборы измерений

Универсальные приборы измерений подходят больше для бытового использования. Компараторы в устройствах часто устанавливаются не большой чувствительности. Таким образом, допустимая ошибка лежит в районе 0.5%. Счетчики используются трехразрядного типа. Резисторы применяются на базе конденсаторов. Триоды встречаются как фазового, так и импульсного типа.

Максимальное разрешение приборов не превышает 12 мА. Сопротивления шунта, как правило, лежит в районе 3 Ом. Допустимая влажность для устройств составляет 7 %. Предельное давление в данном случае зависит от установленной системы защиты.

Щитовые модели

Щитовые модификации производятся на 10 и 15 В. Компараторы в устройствах устанавливаются с выпрямителями. Допустимая ошибка приборов составляет не менее 0.4 5. Минимальное давление устройств равняется около 10 кПа. Преобразователи применяются в основном переменного типа. Для самостоятельной сборки устройства не обойтись без двухразрядного счетчика. Резисторы в данном случае устанавливаются со стабилизаторами.

Встраиваемые модификации

Цифровой встраиваемый амперметр выпускается на базе опорных компараторов. у моделей довольно высокая, и допустимая погрешность равняется около 0.2 %. Минимальное разрешение приборов не превышает 2 мА. Стабилизаторы используются как расширительного, так и импульсного типа. Резисторы устанавливаются высокой чувствительности. Микроконтроллеры часто применяются без выпрямителей. В среднем процесс преобразования тока не превышает 140 мс.

Модели DMK

Цифровые амперметры и вольтметры данной компании пользуются большим спросом. В ассортименте указанной фирмы имеется множество стационарных моделей. Если рассматривать вольтметры, то они выдерживают максимальное давление 35 кПа. В данном случае транзисторы применяются тороидального типа.

Микроконтроллеры, как правило, устанавливаются с преобразователями. Для лабораторных исследований устройства данного типа подходят идеально. Цифровые амперметры и вольтметры этой компании производятся с защищенными корпусами.

Устройство Торех

Указанный амперметр (цифровой) производится с повышенной проводимостью тока. Максимальное давление устройство выдерживает в 80 кПа. Минимальная допустимая температура амперметра равняется -10 градусов. Повышенной влажности указанный не боится. Устанавливать его рекомендуется рядом с источником тока. Коэффициент деления равняется только 0.8. Максимальное давление амперметр (цифровой) выдерживает в 12 кПа. Потребляемый ток устройства составляет около 0.6 А. Триод используется фазового типа. Для бытового использования данная модификация подходит.

Устройство Lovat

Указанный амперметр (цифровой) делается на базе двухразрядного счетчика. Проводимость тока модели равняется только 2.2 мк. Однако важно отметить высокую чувствительность компаратора. Система индикации используется простая, и пользоваться прибором очень комфортно. Резисторы в этот амперметр (цифровой) установлены коммутируемого типа.

Также важно отметить, что они способны выдерживать большую нагрузку. Сопротивление шунта в данном случае не превышает 3 Ом. Процесс преобразования тока происходит довольно быстро. Резкое падение напряжения может быть связано только с нарушением температурного режима прибора. Допустимая влажность указанного амперметра равняется целых 70 %. В свою очередь максимальное разрешение составляет 10 мА.

Модель DigiTOP

Этот постоянного тока выпускается с опорными диодами. Счетчик в нем предусмотрен двухразрядного типа. Проводимость компаратора находится на отметке в 3.5 мк. Микроконтроллер применяется с выпрямителем. Чувствительность тока у него довольно высокая. Источником питания выступает обычная батарейка.

Резисторы используются в приборе коммутируемого типа. Стабилизатор в данном случае не предусмотрен. Триод установлен только один. Непосредственно преобразование тока происходит довольно быстро. Для бытового использования этот прибор подходит хорошо. Фильтры для увеличения точности измерения предусмотрены.

Если говорить про параметры вольтметра-амперметра, то важно отметить, что рабочее напряжение находится на уровне 12 В. Потребление тока в данном случае равняется 0.5 А. Минимальное разрешение представленного прибора составляет 1 мА. Сопротивление шунта располагается на отметке в 2 Ом.

Коэффициент деления вольтметра-амперметра только 0.7. Максимальное разрешение указанной модели составляет 15 мА. Непосредственно процесс преобразования тока занимает не более 340 мс. Допустимая ошибка указанного прибора располагается на уровне в 0.1 %. Минимальное давление система выдерживает в 12 кПа.

И то, что ко всему привыкаешь и то, что с кем поведешься от того и наберешься — прописные истины. Вот и я привык к своему мультиметру и когда его кто-то хватает (извините, берёт попользоваться) — меня «жаба душит». Сказать ничего не могу, это от меня домочадцы подцепили некоторое количества вируса радиолюбительства и теперь имеют потребность померить напряжение батареек в пульте, аккумулятора в телефоне и т.д. Терпел. Пока не услышал, что некоторые граждане заинтересовались напряжением в розетках.

Откуда появилась эта измерительная головка уже не помню, но всегда считал её «убитой в ноль» — ошибался. При проверке выяснилась её полная адекватность. Вот только внешний вид…

Разобрал по максимуму. Корпус отмыл, верхнюю часть подклеил. Со шкалы кончиком лезвия маленького канцелярского ножа соскрёб лишние нолики. Получилась шкала на 15 вольт. Вместо сопротивления на 150к запаял в колодку перемычку. Отломанный кончик стрелки вернул на место при помощи кусочка изоляции и клея.

Стрелка, конечно, нуждалась в балансировке. Сделал по следующей технологии уравновешивания стрелки имеющимися противовесами с капельками припоя на них (двигаем хорошо разогретым паяльником, эти самые капельки).

1. Куда двигать — стрелку располагаем горизонтально и смотрим, что перевешивает, если стрелка, то каплю передвинуть от центра. Если противовес — то каплю к центру.
2. Какую каплю двигать — стрелку располагаем вертикально.

• а) нужно двигать «к центру». Стрелка отклонилась вправо — двигаем правую каплю. Влево — левую.
• б) нужно двигать «от центра». Стрелка отклонилась вправо — двигаем левую каплю. Влево — правую.

Имеющиеся углубления в верхней части корпуса заполнил при помощи паяльника пластмассой и выровнял напильником, затем мелкой и потом самой мелкой шкуркой, наконец, покрасил и вставил в неё на клей вырезанное стекло. Покрасил и внутреннюю металлическую планку (чтоб всё в цвет), просушил и собрал.

Внешний шарм появился. А для придания технического изыска дополнил измерительную головку переключателем на три положения и тремя резисторами.

Измерительная головка стала обладательницей трёх пределов измерения: на 3, 15 и 30 вольт. Вот картинка печатной платы и схемы по совместительству:

Остановлюсь на моменте сборки. Как оказалось, научиться выколупывать компаунд из зазора между нижней и верхней частями измерительных головок и тем самым их разъединять не проблема, проблема их соединить. Ну не заморачиваться же, в самом деле, их заливкой компаундом по новой. Соединяю так:

В самом уголке сверлю отверстие несколько меньшее диаметром, чем приготовленные саморезы (исключительно алюминиевые) и… А если кого смущает возможность проникновения вовнутрь пыли, то для этого есть пластилин. По готовности измерителя (назвал его вольтметром первого уровня) проинструктировал причастных и выдал в пользование. Прибор понравился, особенно тем, что всего одна «кнопочка». В розетку просил щупы не толкать — лучше сразу гвоздики. С пожеланием успеха, Babay .

Обсудить статью СТРЕЛОЧНЫЙ ВОЛЬТМЕТР

расчетного компонента микроамперметра постоянного тока, основные формулы и подбор параметров сопротивления

Что же такое шунт? Это слово заимствовано из английского языка («шунт», и дословно означает «ответвление»). Физически это сопоставимо, так как через этот элемент, подключенный к измерительному прибору, проходит большая часть тока, а меньшая — ответвляется в сам прибор. В этом его принцип действия аналогичен байпасу, установленному в системе отопления.

Устройство амперметра

Чтобы осознать необходимость включения амперметра через шунт, напомним вкратце его устройство.

Внутри поля постоянного магнита находится катушка — рамка. По ее виткам протекает измеряемый ток. В зависимости от величины измеряемого положения катушки относительно постоянного магнитного поля изменяется. На ее оси жестко закреплена стрелка прибора. Чем больше измеряемый ток, тем больше отклоняется стрелка.

Чтобы рамка могла поворачиваться, ее ось крепить в подпятниках, либо вывешивают на растяжках.При использовании подпятников рамки проходят по спиральным пружинам, если же подвижная часть прибора подвешена на растяжках, то они являются проводниками тока.

Из этой конструкции следует, что величина тока в рамке конструктивно ограничена. Пружины и растяжки не могут одновременно быть упругими и иметь большое сечение.

Применение закона Ома

Основной закон электротехники, он же закон Ома, гласит: I = U / R

где I-это ток в амперах, U-напряжение в вольтах, R-сопротивление в омах.Эта формула говорит нам, что если в разрыве измеряемой нагрузки (где нужно измерить ток) включить шунт (R) и измеренное на шунте напряжение (U) подставить в формулу, по двум величинам R и U мы узнаем нужную нам I — протекающий ток.

Пример: мы ожидаем ток 20-30 А, может и больший от потребителя шуруповерта. У нас имеется проволочный шунт, сопротивление 0,035 Ом. Шунт подключается в разрыв плюса или минуса, это не важно — ток одинаков на всех участках цепи.Так же параллельно шунту подключается вольтметр — по его показанию можно судить о токе, потребляемом нагрузкой. У меня при почти полном торможении вала двигателя вольтметр показывал около 0,9 В. Подставив известные нам значения в формулу I = 0,9 / 0,035 = 25,7А — такой ток потребляет мотор.

Обратите внимание: при измерении пульсирующих и динамически меняющихся токов, цифровой вольтметр не очень подходит, так как его контроллер очень медленно снимает показания. Для данной цели больше подходит стрелочный вольтметр.

Подобрав шунт нужного сопротивления, можно измерять любые постоянные или пульсирующие токи, хоть до 300 А и более. Хотя я сомневаюсь, что такие потребуются вам понадобятся. Обычные резисторы не подходят в роли шунта для больших токов, так как обладают малой мощностью рассеяния. Рассчитать примерную мощность рассеяния шунта можно умножив ожидаемый ток в амперах на падение на нем в вольтах. Для приведенного примера это 25,7 * 0,9 = 23,13 Вт, обладает такими мощными резисторами.

Подключение амперметра через трансформатор тока

Расширение пределов измерения амперметра возможно, если использовать другое устройство, называемое трансформатор тока. Работает оно по принципу обычного трансформатора, но первичная обмотка содержит всего несколько витков. При прохождении по ней измеряемого тока его величина во вторичной обмотке будет меньше в несколько раз.

Но такие трансформаторы имеют соответствующие габариты и применяются только в промышленных сетях.В малогабаритных же устройствах их использование нецелесообразно.

Почему одним прибором нельзя измерить широкий диапазон величин?

Принцип работы любого амперметра основан на переводе измеряемой величины в визуальном ее отображении. Стрелочные системы работают по механическому принципу.

Через обмотку протекает ток определенной величины, заставляя ее отклоняться в поле постоянного магнита. На катушке закреплена стрелка. Остальное — дело техники.Шкала, разметка и прочее.

Зависимость угла отклонения от силы тока на катушке не всегда линейная, это часто компенсируется пружиной особой формы.

Для обеспечения точности измерения, шкала делается по возможности с большим количеством промежуточных делений. В таком случае, для обеспечения широкого предела измерения шкала должна быть огромного размера.

Или же надо иметь в арсенале несколько прибором: амперметр на десятки и сотни ампер, обычный амперметр, миллиамперметр.

В цифровых мультиметрах картина схожая. Чем точнее шкала — тем ниже предел измерения. И наоборот — завышенная величина предела, дает большую погрешность.

Слишком загруженной шкалой пользоваться неудобно. Большое количество положений усложняют конструкцию прибора, и увеличивают вероятность потери контакта.

Применив закон Ома для участка цепи, можно изменить чувствительность прибора, установив шунт для амперметра.

Подключение амперметра через шунт

Если прибор включается в измерительную цепь напрямую, без трансформатора тока, его называют амперметром прямого включения.

Без шунта можно использовать приборы, рассчитанные на небольшую силу тока, миллиампер. За счет шунтирования измерительной обмотки сопротивлением, большим, чем ее собственное, мы можем изменить предел измерения. Схема включения сложностью не отличается: через шунт проходит измеряемый ток, параллельно ему подключается амперметр.

В дело здесь вступает первый закон Кирхгофа. Измеряемый ток делится на два: один протекает через рамку, второй — через шунт.

Соотношение между ними будут так:

Измерение переменного тока

Для измерения переменного тока так же применимы вышеописанные методы, с лишь разницей, что нужно использовать вольтметр переменного напряжения, а в случае с измерением сопротивления шунта — амперметр переменного тока.

Для измерения в цепях с диапазоном 50 Гц вполне сойдут и цифровые вольтметры и амперметры (при наличии у них таких функций). При более высоких частотах цифровые приборы малопригодны, их показания сильно отличаться от реальности. Стрелочные измерительные приборы в этом случае более подходящие.

Однако самым лучшим применением токов любой формы является осциллограф. Осциллограф подключается к шунту вместо вольтметра. Это позволит измерить размах тока или или среднее его значение.Другими словами — мы увидим ток «воочию». Основная сложность при таких замерах — согласовать значения напряжений на осциллографе с сопротивлением шунта по закону Ома. Здесь могу посоветовать одно — калькулятор в начале страницы вам в помощь.

Хочется обратить внимание: при измерении переменного тока следует производить расчеты не по амплитудным значениям напряжения, а по среднеквадратическим — именно так принято в электротехнике измерять переменные токи и напряжение. Величины указываются усредненные, эквивалентные постоянным.Собственно это и стоит учитывать при использовании осциллографа. У цифровых «ослов» среднеквадратическая величина напряжения может рассчитываться автоматически, называется она «Vrms».

Справедливое при измерении так называемых «Выключенных» токов, с относительно стабильной формой. Когда же нужно узнать пиковые токи — здесь в формулу рассчета (или калькулятора в начале) нужно подставлять амплитудные значения напряжений на шунте. Как говорится «все хорошо к месту» — в радиолюбительской практике требуются различные варианты.

Расчет сопротивления шунта

Отсюда следует, что, зная ток полного отклонения измерительной системы (Iпр) и внутреннее сопротивление рамки (Rпр), можно вычислить необходимое сопротивление шунта (Rш). И тем самым предел измерения амперметра.

Но, перед тем как переделать миллиамперметр в амперметр, нужно решить две непростых задачи: узнать ток полного отклонения измерительной системы и ее сопротивление. Можно найти эти данные, зная тип миллиамперметра, который переделывается.Если это невозможно, придется провести ряд измерений. Сопротивление можно измерить мультиметром. А вот для второго устройства потребуется подать на прибор от постороннего источника, измеряя его использование с помощью цифрового амперметра.

Но такой расчет шунта для амперметра не будет точным. Невозможно с помощью подручных средств обеспечить требуемую точность измерений. Система измерения с шунтом имеет большую чувствительность к погрешности при определении исходных данных. Применение на практике точная подгонка сопротивления шунта и калибровка амперметра.

Оборудование / Электроинструмент / Расчёт шунтирующего сопротивления амперметра

Для контроля величины тока прибор называемый амперметром. Из практики могу сказать, что не всегда под рукой оказывается прибор с нужным диапазоном измерения. Как правило, диапазон либо мал, либо велик. Здесь мы разберем, как изменить рабочий диапазон амперметра. Амперметры на большие токи от 20 ампер и выше имеют в своём составе внешний шунтирующий резистор. Он подключается параллельно амперметру.На рисунке 1 приведена схема включения амперметра с шунтирующим резистором.

В качестве примера в экспериментах будет использован амперметр M367 со шкалой до 150 ампер, соответственно при таком токе амперметр используется с внешним шунтирующим сопротивлением.

Если убрать шунтирующий резистор, то амперметр станет миллиамперметром с максимальным током отклонения стрелки 30 мА (далее будет пояснение, откуда это значение взялось). Таким образом, используя разные шунтирующие сопротивления, можно сделать амперметр практически с любым диапазоном измерения.

Рассмотрим подробнее имеющийся измерительный прибор. Из его маркировок можно узнать следующее. Маркировка в верхнем правом углу (цифра 1 на изображении). Модель измерительной головки М367. Сделан на краснодарском заводе измерительных приборов (это можно определить по ромбику с буковками ЗИП). Год выпуска 1973. Серийный номер 165266.

Маркировка в нижнем левом углу (цифра 2 на изображении). Слева на право. Прибор предназначен для измерения постоянного тока. Магнитоэлектрический прибор с подвижной рамкой.Напряжение между корпусом и мангнитоэлектрической системой не должно быть 2 КВ. Рабочее положение шкалы прибора вертикальное. Класс точности прибора в процентах 1,5. ГОСТ8711-60. Измерительная головка рассчитана на измерение силы тока до 150 ампер с использованием внешнего шунтирующего сопротивления на падение на нём напряжения номиналом в 75 милливольт.

Итак, это максимум что удалось узнать из маркировки амперметра. Теперь перейдём к расчетам. Сопротивление шунта определяется по формуле:

где: Rш — сопротивление шунтирующего резистора; Rприб — внутреннее сопротивление амперметра; Iприб — максимально максимальномый ток амперметром без шунта; Iраб — максимально измеримый ток с шунтом (требуемое значение)

Если все данные для расчёта имеются, то можно приступать к самому расчёту.Для нашего упрощения можно использовать онлайн-калькулятор ниже:

В случае формулы из формулы, что видно не достаточно. Нам установлен максимальный измеряемый ток с шунтом. То есть, то, что мы хотим видеть в случае отклонения стрелки амперметра.

Из маркировки прибора удалось узнать падение напряжения на шунтирующем сопротивлении. И это уже что-то. Из этого параметра ясно, что при подаче на прибор номинальное напряжение 0,075 вольт (75мВ) стрелка отклониться до крайнего значения на шкале 150 ампер.Таким образом, получается, что максимальное отклонение стрелки прибора достигается подачей напряжения 75 мВ. Вроде как данных для расчета по-прежнему не хватает. Необходимо узнать значения сопротивления прибора и ток, при котором стрелка откланяется до максимального значения без шунтирующего резистора. Далее предлагаю несколько способов определения нужных параметров и решений задачи.

Способ первый. При помощи блока питания больше отклонения стрелки по току и напряжению без шунта.В нашем случае напряжение уже известно. Его замерять не будем. Измеряем ток и отклонение стрелки. Так как блока питания под рукой не оказалось, то пришлось запустить очень разряженой батарейкой типа АА. Ток, который батарейка могла ещё отдать, составил 12 мА (по показаниям мультиметра). При этом токе стрелка прибора отклонилась до значения на циферблате 60А. Далее рассчитываем цену деления и рассчитываем полное (максимальное) отклонение стрелки. Диаграмма шкала циферблат амперметра размечена равномерно, то не соответствует труда (рассчитать) ток максимального отклонения стрелки.

Цена деления значения рассчитывается по формуле:

где: х1 — меньшее значение, х2 — большее, n — количество промежутков (отрезков) между значениями

Для упрощения можно онлайн использовать калькулятор ниже:

чёт показал , что цена деления прибора штатной шкалы составляет 5 ампер. При токе 12 мА стрелка отклонялась до показания 60А. Таким образом, цена одного деления без шунта составляет 1 мА. Всего делений 30, соответственно максимальное отклонение стрелки до значения 150А без шунта составляет 30 мА.

Далее при помощи закона Ома находим сопротивление прибора. 0,075 / 0,03 = 2,5 Ом

Расчёт: Rш = Rприб * Iприб / (Iраб-Iприб) = 2,5 * 0,03 / (10-0,03) = 0,00752 Ом для шкалы 10А мах Rш = Rприб * Iприб / (Iраб-Iприб) = 2,5 * 0,03 / (5-0,03) = 0,01509 Ом для шкалы 5А мах Rш = Rприб * Iприб / (Iраб-Iприб) = 2, 5 * 0,03 / (3-0,03) = 0,02525 Ом для шкалы 3А мах

Для упрощения можно воспользоваться онлайн калькулятором расчёта сопротивления шунтирующего сопротивления выше.

Второй вариант. При помощи прецизионного мультиметра измеряем сопротивление амперметра и далее при помощи закона Ома (з значение максимального отклонения стрелки) находим ток максимального отклонения стрелки.Измерения выполнялись прецизионными мультиметрами Mastech MS8218 и Uni-t UT71E. При измерении сопротивления амперметра значение составило 2,50–2,52 Ом прибором UT71E и 2,52–2,53 прибором MS8218.

Формула для расчёта отклонения стрелки до максимальных значений:

Расчёт: 0,075 / 2,52 = 0,02976А

Для упрощения вычислений тока отклонения стрелки амперметра можно использовать калькулятор ниже:

Далее, как и в первом варианте Выполняем расчёт сопротивления шунтирующего резистора (калькулятор выше).Для расчёта было принято среднее показание измеренного амперметра двух мультиметров Rприб = 2,52Ом

Расчёт: Rш = Rприб * Iприб / (Iраб-Iприб) = 2,52 * 0,02976 / (10-0,02976) = 0, 00752 Ом для шкалы 10А мах Rш = Rприб * Iприб / (Iраб-Iприб) = 2,52 * 0,02976 / (5-0,02976) = 0,01508 Ом для шкалы 5А мах Rш = Rприб * Iприб / (Iраб -Iприб) = 2,52 * 0,02976 / (3-0,02976) = 0,02524 Ом для шкалы 3А мах

Если сравнить расчёты двух методик между собой, то получились совпадение данных до четвёртого знака после запятой, а в некоторых случаях даже до пяти знаков.

О тонкостях изготовления шунтирующего сопротивления расскажу в следующей статье.

Как сделать шунт для амперметра, какие материалы при этом используются

Фабрично изготовленные шунты рассчитываются под готовые приборы, их параметры учитываются еще при вытягивании проволоки.

При создании учитывается расстояние от центра проволоки до мест подключения контактов. Несмотря на массивность конструкции, шунт достаточно точный и чувствительный прибор.На погрешность влияет даже разнесение контактов для приборов и контактов для измеряемой цепи.

Это низкоомные приборы. Сопротивление измеряется единицами Ом. Поэтому на воздействие влияет даже сечение проводника. При точной подгонке свойств шунта, можно делать на шине пропилы, для изменения удельного сопротивления.

Еще один вариант юстировки фабричного шунта — подбор дополнительных сопротивлений. Такой способ часто практикуют доморощенные «Кулибины».

Шунт для амперметра своими руками можно изготовить из любого материала, обладающего низким сопротивлением и хорошей теплопроводностью.Если измеряемые токи не более 10 ампер — воспользуйтесь обычной стальной скрепкой большого размера.

Сталь противостоит за высоких температур, и неплохо паяется (при необходимости стационарного монтажа). Если у вас есть медь — тоже хороший выбор. Только не переусердствуйте при калибровке. Случайно отпиленный для изменений сечения кусок нет смысла паять обратно.

Внимание! Если вы делаете проволочный шунт, не следует мотать из нее спираль.

Индуктивность при протекании больших токов может исказить результат.Лучше применить иной материал, или уложить шунт волнами.

Переделка стрелочного вольтметра в амперметр | самоделки

Текст из видео:

• 00:00: всем привет, если вы смотрели мое предыдущее видео про переделку амперметра на любой другой ток я думаю принцип сам принцип переделки вольтметр и амперметр вам уже будет понятен но для начала немного предыстории у меня было несколько в их метров на 50 вольт этот и еще вот два от этих но этот я умудрился
• 00:32: как-то упустить с рук и у него короче отошла стрелка не не дергалась и что бывают пришлось ремонтировать мне когда-то его разобрать это довольно таки химерные процесс так как здесь балтики вообще не рассчитаны на то, чтобы их откручивали с этой стороны такие как бы нарезана
• 01:04: гаечки пришлось накрывать паяльником довольно-таки долго нагревать ну и тогда уже это гаечка поддалась ну это и все все четыре другие разобрал этот механизм и как-то у меня вольтметр валялся уже разобраны довольно таки много времени несколько лет наверное и тут вчера
• 01:36: мне при шла такая идея, почему бы не переделать вольтметр в амперметра тем более у меня есть еще 2 штуки, и этот как бы рынок и реинкарнировать ну и собственно что же я и сделал это был такой интересный резистор такой как
• 02:06: бы фиолетового цвета его выпало уже давно и не помню, где он, к сожалению, не покажет, что вот в чем я подпаял у такой вот перень подстроечный резистор есть средний и один боковой контакте я
• 02:36: припаял но сюда 2 уже идет непосредственно к вольтметру есть ничего необычного тот же резистор на 0 одним фома из предыдущего видео ну и собственно я немножко подкрутил, потому что там нет не так как в предыдущем видео интер метр был как бы
• 03:08: мили вольтметром здесь немного по-другому было немножко подкрутил подстроил и в принципе до 1 ампера показания ничем не отличается ну а если уже доходит до половины то почему то начинает врать не знаю почему такая нелинейность может быть это
• 03:38: специально так сде Мы протестируем с вами посмотрим, что же приступим не все как, вольтметра и даже не знаю, как это сделать. 4
• 04:40 нагрузка по спирали соединенные последовательно, что мы начинаем тестировать так не помню, как видимый только
• 04:09: нагрузка по пашне и это 40 ватт на я лампочка здесь. : ампера а этот же показывает 4 и 1, кстати, как видите стрелочка примерно на нуле тоже попробуем не знаю как показать какой лучше хотя ночи
• 05:11: цифровой так 2 027 здесь же 0 до в принципе можно подкрутить еще этот регулятор но я не знаю что до или тот подстроечный резистор там
• 05:41: ну в принципе внутри в целом и не такая точность как от этого амперметра и не нужно а если честно это просто не охота разбирать опять как видите зде сь 026 вот может понравилось приостановить так 04 здесь даже ниже чем 04
• 06:14: как то так если вам видео то ставьте лайк если не понравилось ставьте дизлайк подписывайтесь на мой канал всем пока от заметила что лампа накаливания ты к довольно мощные при включении как
• 06:44: электродвигатель потребляет довольно таки нехилый ток что-то отошла сейчас я вам покажу телочка уходит как бы дальше пике
• 07:15: что ж попробуем протестировать на уже знакомом вам кулере говен он

постила.ru

ИЗМЕРИТЕЛЬНЫЙ ШУНТ

ИЗМЕРИТЕЛЬНЫЙ ШУНТ

При изготовлении лабораторного блока питания или зарядного устройства для использования их необходимо оборудовать амперметром. Как известно амперметр на заданный предел можно сделать практически из любого распространенного амперметра лишь дополнив его измерительным шунтом. Шунт производства имеет вид представленный на фотографии.

То есть на диэлектрической колодке закреплены две металлические пластины, которые вставляют контактами для включения шунта в цепь, которые заделана вставка из высокоомной полосы.На пластине обеспечивает подключение отдельного подключения для сильноточной линии, подключения измерительной головки. Но не всегда можно найти готовый шунт, что-бы получить предел измерений, да и не всегда используются измерительные головки со стандартными значениями полного тока отклонения. В таком случае измерительный шунт на нужный предел можно изготовить самостоятельно, например из медной проволоки подходящего диаметра. После того, как вы по методике представленной для расчёта шунта подобрали нужную длину провода и добавочный резистор, можно конечно скрутить провод спиралькой и все.

Ведь бывают ситуации, когда длина провода получается довольно большая и спиралька получается не такая уж и компактная тогда шунт лучше изготовить из высокоомного материала. Когда мне понадобилось сделать амперметр для блока питания шунт из медной проволоки как раз и получился достаточно объемным. За основа шунта я взял вот кусок такого резистора:

Так как материал имеет высокое удельное сопротивление, закручивающую проволоку трудно подобрать нужную длину, поэтому я решил заделать концы по принципу промышленного шунта.Из медной шинки отрезал два небольших прямоугольных куска, просверлил в них отверстия для силовых проводов, а для подключения измерительной головки приклепал контактные лепестки.

Для заделки высокоомной проволоки просверлил с торца, саму проволоку залудил с активным флюсом и запаял, для надежного контакта также залудил контактную площадку.

Окончательная подгонку шунта для получения нужного сопротивления, если оно меньше, или опять же добавление резистора с измерительной головкой, если больше.Статью прислал Игорь П.

Форум по измерительным шунтам

Как сделать из вольтметра амперметр. Амперметр цифровой своими руками. Цифровые амперметры и вольтметры

И то, что ко всему привыкаешь и то, что с кем поведешься от того и наберешься — прописные истины. Вот и я привык к своему мультиметру и когда его кто-то хватает (извините, берёт попользоваться) — меня «жаба душит». Сказать ничего не могу, это от меня домочадцы подцепили некоторое количество вируса радиолюбительства и теперь имеют потребность померить батареек в пульте, аккумулятор в телефоне и т.д. Терпел. Пока не услышал, что некоторые граждане заинтересовались напряжением в розетках.

Откуда появилась эта измерительная головка уже не помню, но всегда считал её «убитой в ноль» — ошибался. При проверке экнилась её полная адекватность. Вот только внешний вид …

Разобрал по максимуму. Корпус отмыл, верхнюю часть подклеил. Со шкалы кончика лезвия маленького канцелярского ножа соскрёб лишние нолики. Получилась шкала на 15 вольт. Вместо сопротивления на 150к запаял в колодку перемычку.Отломанный кончик стрелки вернул на место при помощи кусочка изоляции и клея.

Стрелка, конечно, нуждалась в балансировке. Сделал по следующей технологии уравновешивания стрелки, имеющие свои противовесами с капельками припоя на них (двигаем хорошо разогретым паяльником, эти самые капельки).

1. Куда двигать — стрелку располагаем горизонтально и смотрим, что перевешивает, если стрелка, то каплю передвинуть от центра. Если противовес — то каплю к центру.
2. Какую каплю двигать — стрелку располагаем вертикально.

• а) нужно двигать «к центру». Стрелка отклонилась вправо — двигаем правую каплю. Влево — левую.
• б) нужно двигать «от центра». Стрелка отклонилась вправо — двигаем левую каплю. Влево — правую.

Имеющиеся углубления в верхней части корпуса заполнил при помощи паяльника пластмассой и выровнял напильником, затем мелкой и потом самой мелкой шкуркой, наконец, покрасил и вставил в нее на клей вырезанное стекло.Покрасил и внутреннюю металлическую планку (чтоб всё в цвет), просушил и собрал.

Внешний шарм появился. А для придания технического изыска дополнил измерительную головку переключателем на три положения и тремя резисторами.

Измерительная головка стала обладательницей трёх пределов измерения: на 3, 15 и 30 вольт. Вот картинка печатной платы и схемы по совместительству:

Остановлюсь на моменте сборки.Как оказалось, научиться выколупывать компаунд из зазора между нижними и верхними частями измерительных головок и тем их разъединять не проблема, проблема их соединить. Ну не заморачиваться же, в самом деле, их заливкой компаундом по новой. Соединяю так:

В самом уголке сверлю отверстие несколько меньшее диаметром, чем приготовленные саморезы (исключительно алюминиевые) и … А если кого смущает возможность проникновения вовнутрь пыли, то для этого есть пластилин.По измерителя (назвал его вольтметром первого уровня) проинструктировал причастных и выдал в пользование. Прибор понравился, особенно тем, что всего одна «кнопочка». В розетку просил щупы не толкать — лучше сразу гвоздики. С пожеланием успеха, Бабай .

Обсудить статью СТРЕЛОЧНЫЙ ВОЛЬТМЕТР

Амперметры — это устройства, используемые с целью определения силы тока в цепи. Цифровые модификации изготавливаются на базе компараторов. По точности измерения они различаются.Также важно отметить, что приборы могут устанавливаться в цепи с постоянным и переменным током.

По типу конструкции различают щитовые, переносные, а также встроенные модификации. По назначению есть импульсные и фазочувствительные устройства. В отдельную категорию выделены селективные модели. Для того, чтобы более подробно разораться в приборах, важно узнать устройство амперметра.

Схема амперметра

Обычная схема цифрового амперметра включает в себя компаратор вместе с резисторами.Для преобразования напряжения микроконтроллер. Чаще всего он используется с опорными диодами. Стабилизаторы устанавливаются только в селективных модификациях. Для увеличения точности измерений используются широкополосные фильтры. Фазовые устройства оснащаются трансиверами.

Модель своими руками

Собрать цифровой амперметр своими руками довольно сложно. В первую очередь для этого потребуется качественный компаратор. Параметр чувствительности должен составлять не менее 2.2 мк. Минимальное разрешение он обязан выдерживать на уровне в 1 мА. Микроконтроллер в устройстве устанавливается с опорными диодами. Система индикации подсоединяется к нему через фильтр. Далее, чтобы собрать цифровой амперметр своими руками нужно установить резисторы.

Чаще всего они подбираются коммутируемого типа. Шунт в данном случае должен располагаться за компаратором. Коэффициент деления прибора зависит от трансивера. Если говорить про простую модель, то он используется динамического типа.Современные устройства оснащены сверхточными аналогами. Источником стабильного тока может выступать обычная батарейка литий-ионного типа.

Устройства постоянного тока

Цифровой амперметр постоянного тока выпускается на базе высокочувствительных компараторов. Также важно отметить, что в приборах устанавливаются стабилизаторы. Резисторы подходят только коммутируемого типа. Микроконтроллер в данном случае устанавливается с опорными диодами. Если говорить про параметры, то минимальное разрешение устройств равняется 1 мА.

Модификации переменного тока

Амперметр (цифровой) переменного тока можно сделать самостоятельно. Микроконтроллеры у моделей используются с выпрямителями. Для увеличения точности измерения применяются фильтры широкополосного типа. Сопротивление шунта в данном случае не должно быть меньше 2 Ом. Чувствительность у резисторов обязана составлять 3 мк. Стабилизаторы чаще всего устанавливаются расширительного типа. Также важно отметить, что для сборки понадобится триод. Припаивать его необходимо непосредственно к компаратору.Допустимая ошибка приборов данного типа колеблется в районе 0.2%.

Импульсные приборы измерения

Импульсные отличаются наличием счетчиков. Современные модели выпускаются на базе трехразрядных устройств. Резисторы используются только ортогонального типа. Как правило, коэффициент деления у них равняется 0.8. Допустимая ошибка в свою очередь составляет 0.2%. К недостаткам устройств можно отнести чувствительность к недостаткам среды. Также их запрещается использовать при минусовых температурах.Самостоятельно собрать модификацию проблематично. Трансиверы в моделях применяются только динамического типа.

Устройство фазочувствительных модификаций

Фазочувствительные модели продаются на 10 и 12 В. Параметр допустимой ошибки у моделей колеблется в районе 0.2%. Счетчики в устройствах применяются только двухразрядного типа. Микроконтроллеры используются с выпрямителями. Повышенной амперметры данного типа не боятся. У некоторых модификаций имеются усилители. Если заниматься сборкой устройства, то потребуются коммутируемые резисторы.Источником стабильного тока может выступать обычная литий-ионная батарейка. Диод в данном не нужен.

Перед установкой микроконтроллера важно припаять фильтр. Преобразователь для литий-ионной соответствующего переменного типа. Показатель чувствительности у него находится на уровне 4.5 мк. При резком в цепи необходимо проверить резисторы. Коэффициент деления в данном случае зависит от пропускной способности компаратора. Минимальное давление приборов данного типа не превышает 45 кПа. Непосредственно процесс преобразования тока занимает около 230 мс.Скорость передачи тактового сигнала зависит от качества счетчика.

Схема селективных устройств

Селективный цифровой амперметр постоянного тока изготавливается на базе компараторов с высокой пропускной способностью. Допустимая ошибка моделей равняется 0.3%. Работают устройства по принципу одностадийного интегрирования. Счетчики используются только двухразрядного типа. Источники стабильного тока устанавливаются компаратором.

Резисторы применяются коммутируемого типа.Для самостоятельной сборки модели потребуются два трансивера. Фильтры в данном случае могут повысить точность измерения. Минимальное давление приборов лежит в районе 23 кПа. Резкое падение напряжения наблюдается довольно редко. Сопротивление шунта, как правило, не больше 2 Ом. Токоизмерительная частота зависит от работы компаратора.

Универсальные приборы измерений

Универсальные приборы измерения подходят больше для бытового использования. Компараторы в устройствах часто устанавливаются не большой чувствительности.Таким образом, допустимая ошибка лежит в районе 0.5%. Счетчики используются трехразрядного типа. Резисторы применяются на базе конденсаторов. Триоды встречаются как фазового, так и импульсного типа.

Максимальное разрешение приборов не больше 12 мА. Сопротивления шунта, как правило, лежит в районе 3 Ом. Допустимая влажность для устройств составляет 7%. Предельное давление в данном случае зависит от установленной системы защиты.

Щитовые модели

Щитовые модификации производятся на 10 и 15 В.Компараторы в устройствах устанавливаются с выпрямителями. Допустимая ошибка приборов составляет не менее 0.4 5. Минимальное давление устройств равняется около 10 кПа. Преобразователи применяются в основном переменного типа. Для самостоятельной сборки устройства не обойтись без двухразрядного счетчика. Резисторы в данном случае устанавливаются со стабилизаторами.

Встраиваемые модификации

Цифровой встраиваемый амперметр выпускается на базе опорных компараторов. у моделей довольно высокая, и допустимая погрешность равняется около 0.2%. Минимальное разрешение приборов не больше 2 мА. Стабилизаторы используются как расширительного, так и импульсного типа. Резисторы устанавливаются высокой чувствительности. Микроконтроллеры часто применяются без выпрямителей. В среднем процесс преобразования тока не больше 140 мс.

Модели DMK

Цифровые амперметры и вольтметры данной компании пользуются большим спросом. В ассортименте фирмы имеется множество стационарных моделей. Если рассматривать вольтметры, то они выдерживают максимальное давление 35 кПа.В данном случае транзисторы применяются тороидального типа.

Микроконтроллеры, как правило, устанавливаются с преобразователями. Для лабораторных устройств данного типа подходят идеально. Цифровые амперметры и вольтметры этой компании производятся с защищенными корпусами.

Устройство Торех

Указанный амперметр (цифровой) создан с повышенной проводимостью тока. Максимальное давление устройство выдерживает в 80 кПа. Минимально допустимая температура амперметра равняется -10 градусов.Повышенной способности не боится. Устанавливать его рекомендуется рядом с запуском тока. Коэффициент деления равняется только 0.8. Максимальное давление амперметр (цифровой) выдерживает в 12 кПа. Потребляемый ток устройства составляет около 0,6 А. Триод используется фазового типа. Для бытового использования модификация подходит.

Устройство Lovat

Указанный амперметр (цифровой) делается на базе двухразрядного счетчика. Проводимость тока модели равняется только 2.2 мк. Однако важная чувствительность компаратора. Система индикации используется простая, и пользоваться прибором очень комфортно. Резисторы в этот амперметр (цифровой) коммутируемого типа.

Также важно отметить, что они способны выдерживать большую нагрузку. Сопротивление шунта в данном случае не более 3 Ом. Процесс преобразования тока происходит довольно быстро. Резкое падение напряжения может быть связано только с нарушением температурного режима прибора.Допустимая влажность амперметра равняется целых 70%. В свою очередь максимальное разрешение составляет 10 мА.

Модель DigiTOP

Этот постоянный ток выпускается с опорными диодами. Счетчик в нем предусмотрен двухразрядного типа. Проводимость компаратора находится на отметке в 3,5 мк. Микроконтроллер с выпрямителем. Чувствительность тока у него довольно высокая. Источником питания выступает обычная батарейка.

Резисторы используются в приборе коммутируемого типа.Стабилизатор в данном случае не предусмотрен. Триод установлен только один. Непосредственно преобразование тока происходит довольно быстро. Для бытового использования этот прибор подходит хорошо. Фильтры для увеличения качества исполнения представлены.

Если говорить про параметры вольтметра-амперметра, то важно отметить, что рабочее напряжение находится на уровне 12 В. Потребление тока в данном случае равняется 0.5 А. Минимальное разрешение представленного прибора составляет 1 мА. Сопротивление шунта на отметке в 2 Ом.

Коэффициент деления вольтметра-амперметра только 0,7. Максимальное разрешение модели составляет 15 мА. Непосредственно процесс преобразования тока занимает не более 340 мс. Допустимая ошибка приспособлена на уровне 0.1%. Минимальное давление система выдерживает в 12 кПа.

Эта конструкция представляет собой простой вольтметр, с индикаторами на двенадцати светодиодах. Устройство измерительное устройство позволяет отображать измеряемое напряжение в диапазоне значений от 0 до 12 вольт с шагом 1 вольт, причем погрешность в измерении очень низкой.

На трех усилителях LM324 компараторы напряжения. Их инверсные входы подключены к резисторному делителю напряжения, собранного на резисторах R1 и R2, через который на схему идет контролируемое напряжение.

На неинвертирующих входах операционных усилители поступает опорное напряжение с делителем, выполненные на сопротивлениях R3 — R15. Если на входе вольтметра отсутствует напряжение, то на выходах ОУ будет высокий уровень сигнала и на выходах логических элементов будет логический ноль, поэтому светодиоды не светятся.

При поступлении на вход светодиодного индикатора измеряемого напряжения, на определенных выходах компараторов ОУ установится низкий логический уровень, соответственно на светодиоды высокий логический уровень, в результате чего загорится соответствующий светодиод. Для предотвращения подачи уровня напряжения на входе устройства имеется защитный стабилитрон на 12 вольт.

Этот вариант рассмотренной выше схемы отлично подойдет любому автовладельцу и даст ему наглядную информацию о состоянии заряда аккумуляторной батареи.В данном случае задействованы четыре встроенных компаратора микросборки LM324. Инвертирующими входами формируются опорные напряжения 5,6V, 5,2V, 4,8V, 4,4V соответственно. Напряжение аккумулятора напрямую поступает на инвертирующий вход через делитель сопротивления R1 и R7.

Светодиоды выступают в роли мигающих индикаторов. Для настройки, вольтметр, подключите к АКБ, затем регулируют переменный резистор R6, чтобы нужные напряжения присутствовали на инвертирующих выводах.Зафиксируйте индикаторные светодиоды на передней панели авто и нанесите рядом с ними напряжение аккумулятора, при котором загораются тот, или иной индикатор.

Итак, хочу сегодня рассмотреть очередной проект с применением микроконтроллеров, но еще и очень полезный в ежедневных трудовых буднях радиолюбителя. Это цифровое устройство на современном микроконтроллере. Конструкция его была взята из журнала радио за 2010 год и может быть с легкостью перестроена под амперметр в случае необходимости.

Это простая конструкция автомобильного вольтметра используется для контроля напряжения бортовой сети автомобиля и расчитана в диапазоне от 10,5В до 15 вольт. В роли применены десять светодиодов.

Сердцем схемы является ИМС LM3914. Она способна оценить уровень входного напряжения и показать приблизительный результат на светодиодах в режиме точка или столбик.

Светодиоды выводят текущее значение напряжения аккумулятора или бортовой сети в режиме точки (вывод 9 не подключен или подключен на минус) или столбика (вывод 9 к плюсу питания).

Сопротивление R4 регулирует яркость свечения светодиодов. Резисторы R2 и переменный R1 образуют делитель напряжения. При помощи R1 осуществляется настройка верхнего порога напряжения, а при помощи резистора R3 нижнего.

Калибровка схемы делается по следующему принципу. Подаем на вход вольтметра 15 вольт. Затем изменяя сопротивление R1, добивемся, зажигания светодиода VD10 (в режиме) или всех светодиодов (в режиме точки столбик).

Затем на вход подаем 10,5 вольт и R3 добиваемся свечения VD1.А затем увеличиваем уровень напряжения с шагом в половину вольта. Тумблер SA1 используется для переключения между режимами индикации точка / столбик. При замкнутом SA1 — столбик, при разомкнутом — точка.

Если напряжение на аккумуляторной батарее ниже уровня 11 вольт, стабилитроны VD1 и VD2 не пропускают ток, из-за чего светится только HL1, говорящий на низком уровне напряжения бортовой сети автомобиля.

Если напряжение лежит в интервале от 12 до 14 вольт, стабилитрон VD1 отпирает VT1.HL2 горит, описание на нормальный уровень АКБ. Если напряжение батареи выше 15 вольт, стабилитрон VD2 отпирает VT2, и загорается светодиод HL3, показывающий значительное превышение напряжения в сети автомобиля.

В роли индикатора, как и в предыдущей конструкции, применены три светодиода.

При низком напряжении уровне загорается HL1. Если норма HL2. А более 14 вольт, вспыхивает третий светодиод. Стабилитрон VD1 формирует опорное напряжение для работы ОУ.

Цифровой вольтметр является довольно востребованным прибором.Предназначен он исключительно для определения напряжения, имеющегося в электрической цепи. Подключение цифрового вольтметра может осуществляться другими способами. В первом варианте он параллельной цепи. Второй способ подразумевает подсоединение прибора непосредственно к источнику электроэнергии. Особенность цифровых вольтметров заключается в удобстве использования. Дополнительно они имеют высокий показатель внутреннего сопротивления. Это крайне важно, поскольку данный параметр влияет на точность устройства.

Какие типы бывают?

Все вольтметры можно разделить по виду измеряемой величины. Основными типами устройства постоянного постоянного, а также переменного тока. Первый вид, в свою очередь, делится на выпрямительные, а также квадратичные приборы. Дополнительные существуют импульсные вольтметры. Отличительной их особенностью является измерение радиоимпульсных сигналов. При этом замеры напряжения они могут проводить как постоянного, так и переменного тока.

Схема цифрового вольтметра

Обычная схема цифрового вольтметра на дискретных величинах.Важную роль в ней играет входное устройство. При этом управляющий прибор взаимодействует с цифровым отсчетным блоком через десятичные числа. Особенность входного устройства заключается в высоком делителе напряжения. Если работа сводится к определению переменного тока, то оно работает как обычный преобразователь. При этом на выходе получается постоянный ток.

В это время центральный блок занимается аналоговым сигналом. В данной системе представлен в виде цифрового кода. Процесс преобразования свойственен не только вольтметрам, но и мультиметрам.В некоторых моделях применяемых двоичный код. В таком случае процесс обработки сигнала значительно упрощается, и преобразование происходит значительно быстрее. Старые модели вольтметров работали исключительно с десятичными числами. При этом проводилась регистрация измерительной величины. Дополнительная схема цифрового вольтметра имеет в себе центральный блок, который отвечает за все важные узлы который прибор.

Цифровые преобразователи вольтметров

На сегодняшний день существует совокупность различных типов преобразователей, которые устанавливаются в вольтметры.Наиболее распространенными времяимпульсные модели. Дополнительные существуют кодоимпульсные преобразователи.

Отличной их особенностью от прочих устройств возможность заниматься поразрядным уравновешиванием. В это время частотно-импульсные модели такой привилегии лишены. Однако с их помощью можно проводить пространственное кодирование. Особенно это касается замеров напряжения в закрытых цепях электричества.

Самодельные вольтметры

Вольтметр (цифровой) своими руками сделать можно. В первую очередь подбирают детектор, предназначенный для определения средневыпрямленного значения. При этом устанавливается он, как правило, рядом с преобразователем переменного тока. Минимум-напряжение детектором определяется от 100 МВ, однако некоторые модели распознавать силу тока до 1000 МВ. Дополнительно, для того, чтобы сделать вольтметр (цифровой) своими руками, потребуется транзистор, который влияет на чувствительность устройства, а именно его порог.Связан он с уровнем квантовой амплитуды напряжения. Еще на чувствительность дискретность прибора. Если напряжение составляет менее 100 МВ, то уровень сопротивления непременно растет и может составить, в соответствии с указанием, 10 Ом.

Сопротивление электрической цепи

Сопротивление, которое образует в системе, зависит от количества схем в цепи. В данном случае следует понимать, что шкалы вольтметров может сильно отличаться. Отношение измеряемой величины прямоо напряжению.Дополнительно нужно учитывать помехозащищенность, также влияет на сопротивление устройства. Тут следует отметить, что именно цифровой встраиваемый вольтметр отличается большими амплитудами.

002 В данном случае это оказывает большое влияние на возникновение помех в цепи. Наиболее частой причиной резкого скачка считают неправильную работу блока питания. При этой средней частоте устройства может нарушаться. Таким образом, на входе в цепь имелось, к примеру, 50 Гц, а на выходе получилось 10 Гц.Как результат, в соединительном проводе образует сопротивление. Постепенно это приводит к утечке, а происходит это в месте, где находятся клеммы. В данном случае проблема может быть решена заземлением этого участка. В помехи переходят на входную цепь и частота в приборе стабилизируется.

Погрешности измерений

Погрешность измерений вольтметра напрямую связанных с При этом следует учитывать напряжение наводки на выходе. Чаще всего помехи общего вида изменяют параметры сопротивления.В результате данный показатель может значительно уменьшиться. На сегодняшний день имеется три проверенных способов борьбы с разным рода помехами в вольтметрах. Первый прием заключается в применении проводов экранированного типа. При этом вход электрической цепи очень важно изолировать от оборудования.

Второй способ заключается в наличии интегрирующего элемента. В результате помехи можно значительно уменьшить. Наконец, последним приемом принято считать установку специальных фильтров на вольтметры.Основной их усилие увеличивает сопротивление в электрической цепи. В результате ампли помехи на выходе после блока значительно уменьшается. Также следует отметить, что многие системы преобразователей способны увеличить скорость измерений. Однако при повышении производительности снижается точность регистрации данных. В итоге такие преобразователи могут быть причиной больших помех в электрической цепи.

Кодоимпульсные вольтметры

Кодоимплульсный цифровой вольтметр переменного тока работает по принципу поразного уравновешивания.При этом к данным устройств применим метод компенсационного измерения напряжения. Процесс расчета в свою очередь осуществляется при помощи прецизионного делителя. Дополнительно рассчитывается опорное напряжение в электрической цепи.

В целом, компенсированный ток имеет несколько уровней. Согласно квантовой теории, исчисления производят в двоично-десятичной системе. Если использовать двухразрядный цифровой вольтметр для автомобиля, то распознается до 100 В. Весь процесс при этом осуществляется по команде.Особого внимания в работе заслуживает напряжений. Основано оно на принципе управляющих импульсов, а работают они в системе через интервалы времени. При этом есть возможность проводить переключение сопротивления одного делителя.

В результате на выходе происходит изменение предельной частоты. Одновременно есть возможность подключать отдельное устройство для сравнения показателей. Главное, не забывать учитывать размер делителя в. При этом сигнал устройства может не поступать.В итоге данные можно сравнить по положениям ключей. По сути, они являются кодом, который считывается вольтметром.

Упрощенная схема кодоимпульсного вольтметра-амперметра

Цифровой вольтметр-амперметр постоянного тока можно представить схематически в виде взаимодействующих элементов электрической цепи. Наиболее важным является входное устройство, которое играет роль источника опорного напряжения. Таким образом, прецизионный делитель связан с прибором сравнения.

В свою очередь, механизм цифрового отсчета показывает сопротивление электрической цепи. Далее управляющие устройства способны напрямую взаимодействовать с входным прибором и проводить сравнение показателей напряжения сети. Наиболее просто процесс измерения можно представить в виде весов. При этом в системе часто бывают сбои. Связаны они по большей мере из-за неправильного сравнения.

Точность измерений

Точность измерений вольтметра-амперметра напрямую связана со стабильностью опорного напряжения.Дополнительно должен быть учтен порог прецизионного делителя во входном устройстве. Защита от помех в цепочке также берется во внимание. Для этого в самом начале электрической цепи имеется фильтр. В результате качество лабораторных работ можно улучшить.

Вольтметры с временными типами преобразователей

Данные типы вольтметров используют специальные преобразователи, которые измеряют напряжение только в определенных интервалах времени. При этом учитываются импульсные колебания в электрической цепи.Дополнительно просчитывается средняя частота напряжения в системе. Для ее стабилизации, как правило, используется дискретный сигнал, который запускается с выхода преобразователя.

При этом счетные импульсы способны значительно сократиться. На погрешность измерения вольтметров факторов влияния. В первую очередь это касается дискретизации сигнала. Также проблема может заключаться в нестабильности частоты. Связана она с порогом чувствительности электрической цепи. В результате сравнения напряжения осуществляется нелинейно.

Простая схема вольтметра-амперметра с преобразователем

Цифровой вольтметр-амперметр с частотным преобразователем включает в обязательном порядке генератор, который следит за изменениями напряжения в электрической цепи. При этом измерение осуществляется поэтапно с интервалами. Генератор в электрической цепи используется линейного типа. Для сравнения полученных данных в устройстве имеется триггер. В свою очередь, для расчета частоты важно использовать счетчик, который принимает дискретный сигнал.Происходит это на выходе преобразователя вольтметра-амперметра. При этом напряжение учитывается величина предельного.

Непосредственно информация поступает на вход вольтметра-амперметра. На этом этапе осуществляется процесс сравнения, когда импульс, то система фиксирует нулевой уровень. Непосредственно сигнал вольтметре-амперметре попадает на тригггер, и в результате напряжения получается положительное. Возвращается в исходное положение только после проведения сравнения.При этом учитываются любые изменения предельной частоты, которые сформированы в промежутке времени. Также принимается во внимание коэффициент преобразования. Рассчитывается он исходя из показателя силы сигнала.

Дополнительно в формуле имеется счетный импульс, который появляется на выходе генератора. В результате может быть напряжение только при наличии колебаний, которые возникают в электрической цепи. В конечном счете, сигнал должен дойти до выхода триггера и там считаться.При этом количество импульсов фиксируется в вольтметре-амперметре. Как результат, срабатывает индикатор, который оповещает о наличии напряжения.

Вольтметры двойного интегрирования

Цифровой вольтметр постоянного тока двойного интегрирования работает по принципу периодического повторения. При этом ввод исходного кода в цепи осуществляется автоматически. Работает система исключительно с постоянным током. При этом частота выпрямляется на выходное устройство.

Погрешности дискретизации вольтметрах не учитываются. Таким образом, могут возникать моменты несовпадений счетных импульсов. В результате на начало и конец интервала один параметр может сильно отличаться. Однако, как правило, погрешность не является критичной из-за работы преобразователя.

Особая проблема состоит именно в шумовой помехе. В результате она способна значительно искривить показатель напряжения. В конечном счете, это находит свое отображение в величине импульса, а именно его длительности.Таким образом, среди цифровых вольтметров данные типы не пользуются большой популярностью.

Придумать все самому не получается — пока программирования микропроцессоров не достаточно (только учусь), а отставать не хочется. Серфинг Интернета дал несколько разных вариантов как по схемотехнике и выполняемых функций, так и выполняемых процессоров. Анализ ситуации на местных радиорынках и трезвый подход (покупать то что по карману; делать то, что сможет, а процесс изготовления да время не затянется на неограниченное время) остановил мой выбор на схеме вольтметра описанного на www.CoolCircuit.com.

Итак, нижеприведенная принципиальная схема уже исправлена . Прошивка осталась родная (main.HEX — приобщаю).

Те, кто процессоры «держит в руках часто» дальше могут не читать, а остальным, особенно кто в первый раз, расскажу, как все сделать хоть и неально (да простят мне профессионалы стиль изложения), но в итоге правильно.
Итак, для справки: семейство процессоров на 14 ножек имеют разную распиновку, поэтому нужно проверить подходит ли имеющийся у Вас программатор с панелями под этот чип.Обратите внимание именно на 8-пиновую панельку, как правило, она и подходит, крайние выводы просто висят. Я пользовался обычным программатором «PonyProg».

Следует учесть при пограммировании, важно не затереть калибровочную конструкцию внутреннего генератора, поскольку здесь не используется. Она записана в последней ячейке (адресе) памяти процессора. Если использовать IcProg, выбрав тип МК, в окне — «Адрес программного кода» в последней обозначенной адресом — 03F8 крайние справа четыре символа и есть указанная индивидуальная константа.(Если микросхема новая и ни разу не программируемая то после кучи символов 3FFF — последним будет что то типа 3454 — это самое то).

Чтобы расчет показаний вольтметра соответствовал истине, все правильно и понятный алгоритм:

Перед программированием МК, необходимо в IcProg дать команду «Читать все» и посмотреть на указанную ячейку памяти — там будет значится индивидуальная константа этого чипа.Ее надо переписать на бумажку (в память не держать! — забудешь).
— загрузить программный файл прошивки МК — с расширением * .hex (в даном случае — «main.hex») и проверить какую константа записана в той же ячейке в данном программном продукте. Если она отличается — поставить курсор и туда данные, ранее записанные на бумажке.
— нажимаем команду программирования — после появившегося вопроса типа: «использовать ли данные осцилятора из файла» — соглашаетесь. Ибо Вы уже проверили, что там то что надо.

Еще раз прошу прощения у тех, кто программирует много и так не делает, но я пытаюсь донести до начинающих информацию о достаточно важном программном элементе данного микропроцессора и не потерять его из-за разных иногда совсем непонятных, а то и необъяснимых потомков. Особенно если дрожащими от волнения руками воткнул чип в только что созданный и впервые соединенный с компом программатор и, волнуясь, нажимаешь кнопку, а оное чудо техники начинает еще и непонятные вопросы задавать — вот тут то все неприятности и начинаются.

Итак, если все этапы пройдены верно, — микросхема МК готова к использованию. Дальше дело техники.
От себя хочу добавить, что транзисторы здесь не критичные — подходят любые р-н-р структуры, в т.ч. советские, в пластмассовом корпусе. Я использовал импортную бытовой техники после проверки на соответствие структуры проводимости. В этом случае присущ еще один нюанс — вывод базы транзистора может быть по середине корпуса или с краю. Для работы это схемы безразлично, нужно только формировать выводы при пайке.Постоянные резисторы для делителя — именно напряжения номинала. Если найти импортный подстроечный резистор на 50 кОм не удастся, то советского производства желательно взять чуточку больше — 68 кОм, а 47 кОм взять не рекомендую, поскольку в случае одновременного совпадения пониженных номиналов — потерянное расчетное соотношение сопротивлений делителя напряжения, которое может быть трудно исправить подстоечником.

Как я уже писал у моего блока два плеча — поэтому сделал сразу два вольтметра на одной плате, а индикаторы вывел на отдельную плату для экономии места на лицевой панели.Развел под обычные элементы. Файлы с разводкой плат, исходник и hex прилагаются в архиве. У Вас — SMD, то переделать ее не трудно, если надо обращайтесь.

Для тех, кто захочет повторить этот вольтметр и имеет, как у меня, двухполярный блок питания с общей средней точкой — напоминаю о необходимости питания обоих вольтметров от двух отдельных (гальванически разделенных) источников. Скажем — отдельных обмоток сылового трансформатора или, как вариант — импульсный преобразователь, но обязательно с двумя обмотками на 7 Вольт (нестабилизированных).Для тех, кто будет делать «импульсник»: ток потребления вольтметра от 70 до 100 мА в зависимости от размера и цвета индикатора. Иначе иначе на порт МК нельзя подавать отрицательное напряжение.
Если понадобится и схема преобразователя, спрашивайте на этом тему, я сейчас над вопросом работаю.

Архив с нужными данными и печатками в SLayout-5rus:
▼ ⚖ 33,04 Кб ⋅ ⇣ 745

Схемы самодельных цифровых вольтметра и амперметра (СА3162, КР514ИД2)

Рассмотрены не сложные схемы цифровых вольтметра и амперметра, построенных без использования микроконтроллеров на микросхемах СА3162, КР514ИД2.Обычно у хорошего лабораторного блока питания есть встроенные приборы, — вольтметр и амперметр. Вольтметр позволяет точно установить выходное напряжение, а амперметр покажет ток через нагрузку.

В старых лабораторных блоках питания были стрелочные индикаторы, но сейчас должны быть цифровые. Сейчас радиолюбители чаще всего делают такие приборы на основе микроконтроллера или микросхем АЦП вроде КР572ПВ2, КР572ПВ5.

Микросхема СА3162Е

Существуют и другие микросхемы аналогичного действия.Например, есть микросхема СА3162Е, которая предназначена для измерителя аналоговой величины с отображением результата на трехразрядном цифровом индикаторе.

Микросхема СА3162Е представляет собой АЦП с максимальным входным напряжением 999 мВ (при этом показании «999») и логической схемой, которая выдает сведения о результате в виде трех поочередно меняющихся четырехразрядных кодов на параллельном выходе и трехах выход для опроса разрядов схемы динамической индикации.

получить законченный прибор, чтобы добавить дешифратор для работы на семисегментный индикатор и сборку из трех семисегментных индикаторов, включенных в матрицу для динамической индикации, а так же, трех управляющих ключей.

Тип индикаторов может быть любым, -светодиодные, люминесцентные, газоразрядные, жидкокристаллические, все зависит от схемы выходного узла на дешифраторе и ключах. Здесь используется светодиодная индикация на табло из трех семисегментных индикаторов с общими анодами.

Индикатор включены по схеме динамической матрицы, все их сегментные (катодные) выводы включены. А для опроса, то есть, последовательного переключения, используются общие анодные выводы.

Принципиальная схема вольтметра

Теперь ближе к схеме. На рисунке 1 показывает схема вольтметра измеряющего напряжения от 0 до 100V (0 … 99,9V). Измеряемое напряжение поступает на выводы 11-10 (вход) микросхемы D1 через делитель на резисторах R1-R3.

Конденсатор C3 исключает влияние помех на результат измерения.Резистором R4 устанавливают показания прибора на ноль, при отсутствии входного напряжения А резистор R5 выставляет предел измерения так, чтобы результат измерения соответствовал реальному, то есть, можно сказать, им калибровать прибор.

Рис. 1. Принципиальная схема цифрового вольтметра до 100В на микросхемах СА3162, КР514ИД2.

Теперь о выходах микросхемы. Логическая часть СА3162Е построена по логике ТТЛ, выходы еще и с открытыми коллекторами. На выходах «1-2-4-8» формируется двоичнодесятичный код, который сменяется, последовательную передачу данных о трех разрядах результата измерения.

Если используется дешифратор ТТЛ, как, например, КР514ИД2, то его входы непосредственно подключаются к данным входам D1. Если же будет применен дешифратор логики КМОП или МОП, то его вход будет необходимо подтянуть к плюсу при помощи резисторов. Это нужно сделать, например, если вместо КР514ИД2 будет использован дешифратор К176ИД2 или CD4056.

Выходы дешифратора D2 через токоограничивающие резисторы R7-R13, подключенные к сегментным выводам светодиодных индикаторов Н1-НЗ.Одноименные сегментные выводы всех трех индикаторов соединены вместе. Для опроса индикаторов используются транзисторные ключи VT1-VT3, на базе которых подаются команды с выходов Н1-НЗ микросхемы D1.

Эти выводы тоже сделаны по схеме с открытым коллектором. Активный ноль, поэтому используются транзисторы структуры р-п-р.

Принципиальная схема амперметра

Схема амперметра на рисунке 2. Схема практически такая же, за исключением входа. Здесь вместо делителя стоит шунт на пятиваттном резисторе R2 сопротивлением 0,1 От.При таком шунте прибор измеряет ток до 10А (0 … 9,99А). Установка на ноль и калибровка, как и в первой схеме, осуществляется резисторами R4 и R5.

Рис. 2. Принципиальная схема цифрового амперметра до 10А и более на микросхемах СА3162, КР514ИД2.

Выбрав другие делители и шунты можно задать другие пределы измерения, например, 0 … 9,99 В, 0 … 999 мА, 0 … 999 В, 0 … 99,9 А, это зависит от выходных параметров того лабораторного блока питания, в который будут установлены эти индикаторы.Так же, на основе можно сделать схему и самостоятельный измерительный прибор для измерения напряжения и тока (настольный мультиметр).

При этом нужно учесть, что даже используя жидкокристаллические индикаторы прибор будет потреблять существенный ток, так как логическая часть СА3162Е построена по ТТЛ-логике. Поэтому хороший прибор с автономным питанием вряд ли получится. А вот автомобильный вольтметр (рис.4) выйдет неплохой.

Питаются приборы постоянным стабилизированным напряжением 5V.В выходнике питания, в котором они установлены, необходимо предусмотреть наличие такого напряжения при токе не ниже 150 мА.

Подключение прибора

На рисунке 3 схема подключения измерителей в лабораторном источнике.

Рис. 3. Схема измерителей в лабораторном источнике.

Рис.4. Самодельный автомобильный вольтметр на микросхемах.

Детали

Пожалуй, самое труднодоставимое — это микросхемы СА3162Е.Из мне аналогов известна только NTE2054. Возможно есть и другие аналоги, о которых мне не известно.

С остальным значительно проще. Как уже сказано, выходную схему можно сделать на любом дешифраторе и соответствующего индикатора. Например, если индикаторы будут с общим катодом, то нужно КР514ИД2 заменить на КР514ИД1 (цоколевка такая же), а транзисторы VТ1-VT3 перетащить вниз, подсоединив их коллектора к минусу питания, эмиттеры к общим катодам индикаторов. Можно использовать дешифраторы КМОП-логики, подтянув их входы к плюсу питания при помощи резисторов.

Налаживание

В общем-то оно совсем несложное. Начнем с вольтметра. Сначала замкнем между собой выводы 10 и 11 D1, и подстройкой R4 выставим нулевые показания. Затем, убираем перемычку, замыкающие выводы 11-10 и подключаем к клеммам «нагрузка» образцовый прибор, например, мультиметр.

Регулирующее напряжение на выходе, резистор R5 настраивает калибровку прибора так, чтобы его показания с показаниями мультиметра. Далее, налаживаем амперметр.Сначала, не подключая нагрузку, регулировка резистора R5 устанавливает его показания на ноль. Теперь потребуется постоянный резистор сопротивлением 20 От и мощностью не ниже 5 Вт.

Устанавливаем на блоке питания напряжение 10V и подключаем этот резистор в качестве нагрузки. Подстраиваем R5 так, чтобы амперметр показал 0,50 А.

Можно выполнить калибровку и по образцовому амперметру, но мне показалось удобнее с резистором, хотя конечно на качество калибровки очень влияет погрешность сопротивления резистора.

По этой же схеме можно сделать и автомобильный вольтметр. Схема такого прибора на рисунке 4. Схема от показанной на рисунке 1 отличается входом и схемой питания. Этот прибор теперь питается от измеряемого напряжения, то есть, измеряет напряжение, поступающее на него как питающее.

Напряжение от бортовой сети автомобиля через делитель R1-R2-R3 поступает в вход микросхемы D1. Параметры этого делителя такие же как в схеме на рисунке 1, то есть для измерения в пределах 0…99.9 В.

Но в автомобиле напряжение редко бывает более 18V (больше 14,5V уже неисправность). И редко опускается ниже 6V, разве только падает до нуля при полном отключении. Поэтому прибор реально работает в интервале 7 … 16V. Питание 5V формируется из того же источника, с помощью стабилизатора А1.

Лыжин Р. РК-2010-04.

Амперметр цифровой сделать самому своими руками. Цифровые амперметры и вольтметры

Амперметры — это устройства, которые используются с целью определения силы тока в цепи.Цифровые модификации изготавливаются на базе компараторов. По точности измерения они различаются. Также важно отметить, что приборы могут устанавливаться в цепи с постоянным и переменным током.

По типу конструкции различают щитовые, переносные, а также встроенные модификации. По назначению есть импульсные и фазочувствительные устройства. В отдельную категорию выделены селективные модели. Для того, чтобы более подробно разораться в приборах, важно узнать устройство амперметра.

Схема амперметра

Обычная схема цифрового амперметра включает в себя компаратор вместе с резисторами.Для преобразования напряжения микроконтроллер. Чаще всего он используется с опорными диодами. Стабилизаторы устанавливаются только в селективных модификациях. Для увеличения точности измерений используются широкополосные фильтры. Фазовые устройства оснащаются трансиверами.

Модель своими руками

Собрать цифровой амперметр своими руками довольно сложно. В первую очередь для этого потребуется качественный компаратор. Параметр чувствительности должен составлять не менее 2.2 мк. Минимальное разрешение он обязан выдерживать на уровне в 1 мА. Микроконтроллер в устройстве устанавливается с опорными диодами. Система индикации подсоединяется к нему через фильтр. Далее, чтобы собрать цифровой амперметр своими руками нужно установить резисторы.

Чаще всего они подбираются коммутируемого типа. Шунт в данном случае должен располагаться за компаратором. Коэффициент деления прибора зависит от трансивера. Если говорить про простую модель, то он используется динамического типа.Современные устройства оснащены сверхточными аналогами. Источником стабильного тока может выступать обычная батарейка литий-ионного типа.

Устройство постоянного тока

Цифровой амперметр постоянного тока выпускается на базе высокочувствительных компараторов. Также важно отметить, что в приборах устанавливаются стабилизаторы. Резисторы подходят только коммутируемого типа. Микроконтроллер в данном случае устанавливается с опорными диодами. Если говорить про параметры, то минимальное разрешение устройств равняется 1 мА.

Модификации переменного тока

Амперметр (цифровой) переменного тока можно сделать самостоятельно. Микроконтроллеры у моделей используются с выпрямителями. Для увеличения точности измерения применяются фильтры широкополосного типа. Сопротивление шунта в данном случае не должно быть меньше 2 Ом. Чувствительность у резисторов обязана составлять 3 мк. Стабилизаторы чаще всего устанавливаются расширительного типа. Также важно отметить, что для сборки понадобится триод. Припаивать его необходимо непосредственно к компаратору.Допустимая ошибка приборов данного типа колеблется в районе 0.2%.

Импульсные приборы измерения

Импульсные отличаются наличием счетчиков. Современные модели выпускаются на базе трехразрядных устройств. Резисторы используются только ортогонального типа. Как правило, коэффициент деления у них равняется 0.8. Допустимая ошибка в свою очередь составляет 0.2%. К недостаткам устройств можно отнести чувствительность к недостаткам среды. Также их запрещается использовать при минусовых температурах.Самостоятельно собрать модификацию проблематично. Трансиверы в моделях применяются только динамического типа.

Устройство фазочувствительных модификаций

Фазочувствительные модели продаются на 10 и 12 В. Параметр допустимой ошибки у моделей колеблется в районе 0.2%. Счетчики в устройствах применяются только двухразрядного типа. Микроконтроллеры используются с выпрямителями. Повышенной амперметры данного типа не боятся. У некоторых модификаций имеются усилители. Если заниматься сборкой устройства, то потребуются коммутируемые резисторы.Источником стабильного тока может выступать обычная литий-ионная батарейка. Диод в данном не нужен.

Перед установкой микроконтроллера важно припаять фильтр. Преобразователь для литий-ионной соответствующего переменного типа. Показатель чувствительности у него находится на уровне 4.5 мк. При резком падении напряжения в цепи необходимо проверить резисторы. Коэффициент деления в данном случае зависит от пропускной способности компаратора. Минимальное давление приборов данного типа не превышает 45 кПа.Непосредственно процесс преобразования тока занимает около 230 мс. Скорость передачи тактового сигнала зависит от качества счетчика.

Схема селективных устройств

Селективный цифровой амперметр постоянного тока изготавливается на базе компараторов с высокой пропускной способностью. Допустимая ошибка моделей равняется 0.3%. Работают устройства по принципу одностадийного интегрирования. Счетчики используются только двухразрядного типа. Источники стабильного тока устанавливаются компаратором.

Резисторы применяются коммутируемого типа. Для самостоятельной сборки модели потребуются два трансивера. Фильтры в данном случае могут повысить точность измерения. Минимальное давление приборов лежит в районе 23 кПа. Резкое падение напряжения наблюдается довольно редко. Сопротивление шунта, как правило, не больше 2 Ом. Токоизмерительная частота зависит от работы компаратора.

Универсальные приборы измерений

Универсальные приборы измерения подходят больше для бытового использования.Компараторы в устройствах часто устанавливаются не большой чувствительности. Таким образом, допустимая ошибка лежит в районе 0.5%. Счетчики используются трехразрядного типа. Резисторы применяются на базе конденсаторов. Триоды встречаются как фазового, так и импульсного типа.

Максимальное разрешение приборов не больше 12 мА. Сопротивления шунта, как правило, лежит в районе 3 Ом. Допустимая влажность для устройств составляет 7%. Предельное давление в данном случае зависит от установленной системы защиты.

Щитовые модели

Щитовые модификации производятся на 10 и 15 В. Компараторы в устройствах устанавливаются с выпрямителями. Допустимая ошибка приборов составляет не менее 0.4 5. Минимальное давление устройств равняется около 10 кПа. Преобразователи применяются в основном переменного типа. Для самостоятельной сборки устройства не обойтись без двухразрядного счетчика. Резисторы в данном случае устанавливаются со стабилизаторами.

Встраиваемые модификации

Цифровой встраиваемый амперметр выпускается на базе опорных компараторов.Пропускная способность у модели довольно высокая, допустимая погрешность равняется около 0,2%. Минимальное разрешение приборов не больше 2 мА. Стабилизаторы используются как расширительного, так и импульсного типа. Резисторы устанавливаются высокой чувствительности. Микроконтроллеры часто применяются без выпрямителей. В среднем процесс преобразования тока не больше 140 мс.

Модели DMK

Цифровые амперметры и вольтметры данной компании пользуются большим спросом.В ассортименте фирмы имеется множество стационарных моделей. Если рассматривать вольтметры, то они выдерживают максимальное давление 35 кПа. В данном случае транзисторы применяются тороидального типа.

Микроконтроллеры, как правило, устанавливаются с преобразователями. Для лабораторных устройств данного типа подходят идеально. Цифровые амперметры и вольтметры этой компании производятся с защищенными корпусами.

Устройство Торех

Указанный амперметр (цифровой) создан с повышенной проводимостью тока.Максимальное давление устройство выдерживает в 80 кПа. Минимально допустимая температура амперметра равняется -10 градусов. Повышенной установки измерительный прибор не боится. Устанавливать его рекомендуется рядом с запуском тока. Коэффициент деления равняется только 0.8. Максимальное давление амперметр (цифровой) выдерживает в 12 кПа. Потребляемый ток устройства составляет около 0,6 А. Триод используется фазового типа. Для бытового использования модификация подходит.

Устройство Lovat

Указанный амперметр (цифровой) делается на базе двухразрядного счетчика.Проводимость модели равняется только 2.2 мк. Однако важная чувствительность компаратора. Система индикации используется простая, и пользоваться прибором очень комфортно. Резисторы в этот амперметр (цифровой) коммутируемого типа.

Также важно отметить, что они способны выдерживать большую нагрузку. Сопротивление шунта в данном случае не более 3 Ом. Процесс преобразования тока происходит довольно быстро. Резкое падение напряжения может быть связано только с нарушением температурного режима прибора.Допустимая влажность амперметра равняется целых 70%. В свою очередь максимальное разрешение составляет 10 мА.

Модель DigiTOP

Этот цифровой вольтметр-амперметр постоянного тока выпускается с опорными диодами. Счетчик в нем предусмотрен двухразрядного типа. Проводимость компаратора находится на отметке в 3,5 мк. Микроконтроллер с выпрямителем. Чувствительность тока у него довольно высокая. Источником питания выступает обычная батарейка.

Резисторы используются в приборе коммутируемого типа.Стабилизатор в данном случае не предусмотрен. Триод установлен только один. Непосредственно преобразование тока происходит довольно быстро. Для бытового использования этот прибор подходит хорошо. Фильтры для увеличения качества исполнения представлены.

Если говорить про параметры вольтметра – амперметра, то важно отметить, что рабочее напряжение находится на уровне 12 В. Потребление тока в данном случае равняется 0.5 А. Минимальное разрешение представленного прибора составляет 1 мА. Сопротивление шунта на отметке в 2 Ом.

Коэффициент деления вольтметра-амперметра только 0,7. Максимальное разрешение модели составляет 15 мА. Непосредственно процесс преобразования тока занимает не более 340 мс. Допустимая ошибка приспособлена на уровне 0.1%. Минимальное давление система выдерживает в 12 кПа.

Тепловой амперметр — Техножук

Все описанные ранее электроизмерительные приборы представляют собой принципы электромагнитной индукции и пригодны для измерения постоянного и переменного тока с установлением порядка 50 периодов в секунду.При увеличении частоты, самоиндукция обмотки прибора и находящиеся внутри катушки металлические части начинают действовать на точность показаний таких приборов. Влияют на точность показаний таких приборов и большие энергии, которые быстро возрастают с повышением частоты тока.
Кроме электромагнитных измерительных приборов, существуют так называемые тепловые измерительные приборы. Вы знаете, что если по проводнику, имеющему значение сопротивления, пропустить электрический ток, то проводник, в зависимости от силы тока, нагреется.Нагревшись же, проводник несколько удлинится. Удлинение проводника, в зависимости от силы пропускаемого через него тока, будет меняться и тем самым показывать, какой ток пропущен через него. На этом принципе основывается работа тепловых электроизмерительных приборов.
Особая ценность тепловых электроизмерительных приборов, включая простоты их изготовления, состоит в том, что они для измерения токов высокой частоты, то-есть для измерения радиотоков.
К недостаткам таких приборов: неравномерность шкалы, так как при увеличении силы тока проводник нагревается сильнее и удлиняется.Поэтому в начале шкала такого -прибора имеет мелкие деления, а. в конце — более крупные. Тепловые приборы чувствительны к перегрузке: если через прибор пропустить ток больший, чем тот, на который рассчитан прибор, то нить перегорит. Самым существенным недостатком тепловых приборов является влияние на них температуры окружающей среды. С изменением температуры стрелок тепловых приборов сходят с нуля. Примечания: простоте изготовления и дешевизне есть прибор смысл сделать его для своей лаборатории.
Для корпуса амперметра нам потребуется консервная банка из-под килек или шпротов, имеющая высоту 30 мм и диаметр 100 мм. Вырежьте продолговатое отверстие диаметром 5-7 мм вначале круглое отверстие диаметром 5-7 мм и от него по направлению к верхней части банки. мм и шириной 3—4 мм. Это отверстие позволит нам вешать прибор на гвоздь, на котором он будет прочно держат! ся.
Из толстой фанеры, а лучше из фибры вырезают круг диаметром 95 мм. На нем будет устанавливаться вся система амперметра. На круг наносится окружность диаметром 75 мм и делится на три равные части, каждая точка, таким образом, будет отстоять от другой по прямой линии на 65 мм. В этих точках просверливаются отверстия, в которые ввинчиваются контакты — болтики с гаечками. На них будут закрепляться рабочая и вспомогательная нити прибора.
Между двумя любыми контактами проводится прямая линия и.на ее середине диаметр отверстия 10 мм. В это отверстие будет выходить ось со стрелкой прибора. Центр отверстия будет отстоять от борта круга 29 мм (см. Рис. 43 а).
Из латуни или жести толщиной в 2 мм делаются две скобки (шириной 10 мм) для укрепления стрелки по рис. 43 б. В центре внутренней внутренней стороны сделать углубления для оси, а в лапках — отверстия для крепящих болтиков или шурупов.
Ось с роликом на рис. 43 в. В качестве оси можно применить гвоздик толщиной в 2 мм или такой же толщины отрезок, проволоки, заточенный на конус с обоих концов.На оси закрепляется ролик, размеры которого указаны на том же рисунке. Ролик должен отстоять от одного конца оси на 3 мм и от другого на 17 мм. Ролик можно сделать деревянный, металлический, резиновый или из пробки. Важно, чтобы он был ровный и отверстие в нем находилось бы точно в центре.

Рис. 43. Детали теплового амперметра.
а — основание для теплового амперметра, б — скобка лля закрепления стрелки амперметра, в — ось амперметра с роликом, г — стрелка амперметра, и — стойка лля регулировочного болтика амперметра.

Стрелка амперметра делается из тонкой жести или алюминия по рис. 43 г.
Теперь нужно изготовить из тонкой балалаечной струны пружинку и изготовить рабочую нить, а затем можно приступать к сборке прибора. Для нити можно взять любую прс-волоку, кроме железной. Хорошо, если найдется отрезок серебряной проволоки, но можно использовать и обыкновенную медную диаметром в 0,1 мм. При таком нити прибором можно будет измерять силу тока до 3 ампер. Проволока должна быть длиной 8—10 см.
Регулирующее устройство для установки стрелки на нуль делается очень просто. Оно состоит из стоечки с болтиком. Стойку можно сделать из толстой жести, согнутым углом. В стойке просверливаются два отверстия — одно для шурупа, другое для болтика. К отверстию, предназначенному для болтика, необходимо припаять гаечку от болтика. Стойка регулировочного болтика на рис. 43 д. Установка нуля осуществляется путем натяжения или ослабления пружинки болтиком.
Сборка амперметра производится в следующем порядке (см.рис. 44 а).

Рис. 44. Тепловой амперметр, а — монтаж амперметра, б — готовый тепловой амперметр.

Все контакты и регулировочный болтик устанавливаются на своих местах. Прежде чем устанавливать на место стрелку, вокруг ролика (рис. 43 в) обвертывают два-три суровую нитку. Затем стрелка закрепляется на панели скобками, изготовленными по рис. 43 б, но так, чтобы стрелка приходилась на противоположной стороне по отношению к монтажу.
Между клеммами а и б (рис.44 а) натягивается медная проволока диаметром в 0,1 мм — основная нить. Прежде чем ее закрепить в контактах, на нить надевается другая проволочка, несколько тоньше по сечению, чем основная нить. Свободный конец этой вспомогательной проволочки закрепляется в натянутом положении контактом в. К этой проволочке привязывают нитку от ролика стрелки, второй конец нитки связывают с пружинкой, и пружинка закрепляется на панели. Нитка и пружинка должна быть настолько натянутой, чтобы стрелка, если смотреть на прибор с лицевой стороны, находилась в своем крайнем левом положении.
При этом регулировочный болтик должен плотно соприкасаться с пружинкой.
На дно корпуса ставятся три деревянные стоечки высотой в 15 мм и скрепляются с корпусом шурупами. На стойки кладется панель прибора и намечаются места для клемм и регулировочного винта. После этого панель вынимают из корпуса и в борту корпуса делают отверстия для клемм и винта. Клеммы необходимо хорошо изолировать от корпуса резиновыми трубочками. Затем клеммы соединяются гибким проводом с контактами а и б панели, и устанавливается на стойки и прикрепляется к ним шурупами.
Шкала наклеивается на панель, и прибор градуируется тем же способом, как и амперметры другой системы, то-есть включает в электрическую цепь последовательно с фабричным амперметром, и, согласно показаниям последнего ,, делаются соответствующие пометки на шкале самодельного прибора.
После того как прибор будет отградуирован, на панель накладывается кольцо из толстой латуни шириной в 7 мм, на котором будет держаться стекло. Для того, чтобы стекло не выпадало, край корпуса — банки должны немного зафальце-вать, то-есть, острием ножа под углом в 45 ° по борту, загнуть его внутрь.
Если от изменения температуры воздуха стрелка прибора отойдет в сторону от нуля, надо осторожно повернуть регулировочный винт и натянуть рабочую нуль, чтобы стрелка встала на нуль. Готовый амперметр показан на рис. 44 б.

Как добавить амперметр в китайский вольтметр

Получил с AliExpress парочку электронных встраиваемых вольтметров модели V20D-2P-1.1 (измерение постоянного напряжения), цена вопроса 91 цент штука. В принципе можно сейчас и дешевле найти (если хорошо поискать), но не факт что это не будет в ущерб качеству сборки прибора.Вот его характеристики:

• рабочий диапазон 2,5 В — 30 В
• цвет свечения красный
• габаритный размер 23 * 15 * 10 мм
• дополнительного питания не требует (двухпроводной вариант)
• есть возможность подстройки
• частота обновлений: около 500 мс / время
• обещанная точность измерения: 1% (+/- 1 разряд)

И всё было бы хорошо, поставил по месту и пользовался, да попалась на глаза информация о возможности их доработки — добавление функций измерения тока.

Цифровой китайский вольтметр

Приготовил всё необходимое: двухполюсной тумблер, выводные резисторы — один МЛТ-1 на 130 кОм и второй проволочный на 0,08 Ом (изготовил из нихромовой спирали диаметром 0,7 мм). И целый вечер согласно найденной схемы и по реализации её реализации соединял это хозяйство проводами с вольтметром. Безрезультатно. То-ли догадливости в недосказанного и недочерченного в найденном материале не хватило, то ли имели место отличия в схемах. Вольтметр не работал никак вообще.

Подключаем модуль цифровой вольтметр

Пришлось выпаивать индикатор и изучать схему. Тут уже требовался не маленький паяльник, а махонький, так, что повозился изрядно. Зато в течение всех пяти минут, когда схема доступна обзору, всё – всё понял. В принципе знал, что с этого и нужно начинать, но уж очень хотелось решить вопрос «по лёгкому».

Схема доработки V-метра

Схема доработки: амперметр в вольтметр

Так родилась эта схема соединения дополнительных электронных компонентов с уже существующими в схеме вольтметра.Отмеченный синим цветом штатный резистор схемы подлежит обязательному удалению. Скажу сразу отличия от других схем приведенных в интернете нашёл, например соединение подстроечного резистора. Всю схему вольтметра перерисовывать не стал (повторять не собираюсь), начертил только ту часть, которая необходима для доработки. То, что питание вольтметра нужно делать показания очевидным, всё-таки начало отсчёта в показаниях. В дополнительных источниках питания питание от батарейки или аккумулятора не подойдет, поскольку токопотребление вольтметра при напряжении в 5 вольт составляет 30 мА.

Плата — модуль китайский вольтметр

После сборки вольтметра взялся за суть действа. Мудрствовать не буду, просто покажу и расскажу, что с чем соединить, чтобы всё получилось.

Пошаговая инструкция

Итак, , действие первое — из схемы выпаивается СМД резистор сопротивлением 130 кОм стоящий на входе плюсового провода питания, между диодом и подстроечным резистором 20 кОм.

Подключаем резистор в вольтметр-амперметр

Второе .Освободившейся контакт, со стороны подстроечника припаивается проводимая желаемая длина (для пробы удобно 150 мм и лучше красного цвета)

Выпаять СМД резистор

Третье . На дорожку соединяющую резистор 12 кОм и конденсатор, с «земляной» стороны припаивается второй провод (например, синий).

Испытание новой схемы

Теперь согласно схемы и этого фото «вешаем» на вольтметр дополнение: тумблер, предохранитель и два резистора. Тут главное правильно подпаять вновь установленные красный и синий провода, впрочем, не только их.

Блок вольтметр переделываем в А-метр

А вот тут проводов побольше, хотя всё и просто:

« полезная нагрузка » — парой соединительных проводов подключён э / двигатель
« отдельное питание вольтметра » — аккумулятор с ещё двумя проводами
« выход блока питания » — ещё парочка проводов

После подачи питания на вольтметр сразу высветилось «0,01», после подачи питания на электродвигатель измеритель в режиме вольтметра показал напряжение на выходе блока питания равное 7 вольтам, переключил в режим амперметра.Переключение производил при отключении подачи питания на нагрузку. В дальнейшем вместо тумблера поставлю без фиксации, так безопасней для схемы и удобней для эксплуатации. Порадовало то, что всё заработало с первой попытки. Однако показания амперметра были отличными показаниями на мультиметре больше чем в 7 раз.

Китайский вольтметр — амперметр после переделки

Тут и проверьте, что проволочный резистор вместо рекомендованного сопротивления 0,08 Ом имеет 0,8 Ом. Ошибся в измерении при его изготовлении в подсчёте нулей.Вышел из положения так: крокодил с минусовым проводом с нагрузкой (оба чёрные) подвинул по распрямлённой нихромовой спирали в сторону входа с блока питании, тот момент, когда показания мультиметра и доработанного теперь уже ампервольтметра совпали и стали моментом истины. Сопротивление задействованного участка нихромовой проволоки составило 0,21 Ом (мерил приставкой к мультиметру на пределе «2 Ом»). Так что это даже и не плохо получилось, что вместо 0,08 резистор получился 0,8 Ом. Тут как не считай, по формулам, всё равно придётся подгонять.Для наглядности результата своих хлопот записал на видеоролик.

Видео
