Содержание

3G 4G антенна с радиусом действия более 30 км


Проживая далеко от вышек мобильных операторов бывают проблемы с покрытием. Имеющийся сигнал не позволяет даже звонить, не говоря о приеме 3G и 4G интернета. Подобные проблемы легко решаются, если собрать мощную антенну. Сделать это можно из дешевых материалов. Антенна способна улавливать сигнал даже за 30 км от вышки.

Материалы для антенны


Для сборки потребуется:
  • шпилька цельнорезьбовая М6 или М8 длиной 140 мм;
  • гайки под шпильку – 12 шт.;
  • тонкая жесть из любого металла;
  • коаксиальный кабель длиной до 12 м – 2 шт.;
  • разъем Pigtail с переходником – 2 шт.;
  • F разъем для ТВ кабеля – 4 шт.

Необходимая теория


Параметры антенны отличаются для 3G или 4G интернета. Важен диапазон частоты, на котором работает нужный оператор. Чтобы собрать правильную антенну его нужно узнать. Для этого следует войти в настройки сети телефона и выполнить поиск операторов сети. В выдаваемом списке со множеством 2G позиций нужно искать только 3G и 4G. Зная какой оператор обеспечивает нужное покрытие в данной местности можно купить подходящую SIM-карту.






При сборке антенны важно соблюсти все размеры вплоть до миллиметра. Для каждого типа сети они разные. Обычно 4G сеть работает с частотой 2600 МГц, в 3G – 2100 МГц. Иногда 4G и 3G имеют частоту 1800 или 850 МГц. Если при поиске сети не удалось найти оператора для 3G и никакой информации о его частоте нет, тогда лучше делать антенну под параметры 2100 МГц, так выше вероятность уловить сигнал.

Процесс сборки антенны


Я буду собирать антенну 3G 2100 МГц. Процесс изготовления устройств разных параметров аналогичный, но отличается по диаметру сегментов и расстоянию между ними. Сначала нужно из жести вырезать 6 дисков. Я применяю тонкую листовую медь, поскольку она легко разрезается с помощью канцелярских ножниц. Диаметры сегментов антенны согласно схеме должен составлять 100, 74, 54, 39, 39, и 39 мм.



Поскольку важно соблюсти размеры до миллиметра, то лучше сначала просверлить отверстие под диаметр имеющейся шпильки, а уже после по нему циркулем построить плоскость для выреза диска.

На диске с диаметром 74 мм нужно подготовить отверстие для пайки жилы провода. Оно сверлится на расстоянии 11 мм от края. Данная антенна при работе с 3G диапазоном требует присоединение 2 коаксиальных ТВ проводов. Длина каждого из них не должна превышать больше 12 м. Второе отверстия нужно просверлить тоже на расстояние 11 мм от края, но под углом 90 градусов относительно первого.

Теперь приложив диск на 74 мм к большому сегменту на 100 мм нужно сделать разметку под большие отверстия для ввода коаксиального телевизионного кабеля вместе с оплеткой.

Из пары обыкновенных телевизионных F разъемов нужно отломать выступающую часть, как сделал я, и запрессовать их в имеющиеся отверстия на диске 100 мм. Для надежности разъемы лучше немного обжать.

Теперь нужно зафиксировать диски на шпильку в указанной очередности и с соблюдением расстояния предложенного схемой. Дистанция между сегментами на 100 и 74 мм составляет 10 мм, в следующем переходе между дисками расстояние будет соответственно 9, 33, 33 и 33 мм. Каждый элемент фиксируется двумя гайками, по одной из каждой стороны.

При сборке нужно еще раз перепроверить расстояние между дисками, поскольку отклонение приведет к уменьшению качества приема сигнала.

Далее нужно подсоединить коаксиальные кабеля к большому диску. Это нужно сделать так, чтобы центральная медная жила каждую провода входила в тонкое отверстие на соседнем сегменте с диаметром 74 мм. После установки проволоку нужно припаять, ни в коем случае не загибая.

К выступающему хвостику шпильки на задней части антенны нужно прикрепить деревянную, пластиковую или металлическую планку, выполняющую роль держателя. Для надежности к ней можно подвязать коаксиальные кабеля, чтобы не создавать нагрузку на тонкий жестяной диск, к которому они припаяны.


Теперь на свободные концы коаксиального кабеля нужно закрепить разъемы Pigtail с переходниками. Именно они и подключаются в 3G 4G модем. Все антенна готово, осталось ее установить.


Если нет гнезда.

Настройка



Для достижения максимального качества приема нужно вывести антенну за пределы помещения. Ее нужно поставить немного выше крыш ближайших построек, чтобы минимизировать возможные помехи и не допустить шумов. Нужно направить антенну прямо на ближайшую вышку, которая транслирует интернет сигнал. Чтобы узнать, где она располагается можно воспользоваться приложением Netmonitor. Такая простенькая антенна способна улавливать сигнал от вышек расположенных на расстоянии даже больше 30 км.

Смотрите видео


Подробные испытания и изготовления антенн смотрите в видео

Как сделать антенну MIMO 4G LTE для усиления интернета своими руками

MIMO антенна – делаем сами

MIMO антенна 4G LTE своими руками – это не миф.

Такое устройство действительно можно собрать самостоятельно. Усилитель для 4G модема, сделанный своими руками, отличается предельно простой конструкцией, доступностью необходимых материалов и надежностью полученного устройства. Поэтому антенны 4G MIMO, сделанные своими руками, являются дешевым и надежным методом для получения хорошего сигнала. Если дальность от дома до вышки сотового оператора позволяет, можно попробовать самостоятельно сконструировать антенну. Собранный прибор можно интегрировать с роутером, чтобы раздавать интернет на телефон, планшет и другие гаджеты. Перед сборкой конструкции нужно выполнить точный расчет, выбрать оптимально подходящие размеры, которые будут соответствовать схеме. В итоге должен получиться довольно мощный аппарат, с помощью которого Вы сможете значительно увеличить качество и скорость соединения. В сегодняшней статье мы детально поговорим о том, как сделать усилитель сигнала для 4G модема своими руками.

Специфические особенности 4G MIMO

LTE антенна своими руками – это замечательная возможность улучшить качество приема данных. Для тех пользователей, которые живут в отдаленной местности или регулярно выезжают на дачу, такие устройства станут настоящим спасением, поскольку помогут решить проблему «плохого» интернета. На территории нашей страны есть достаточно много мест, удаленных от базовых станций сотовых операторов. Поэтому в этих зонах качество связи предельно низкое. Чтобы нормально и комфортно пользоваться сетью, стоит задуматься о таком варианте, как антенна МИМО 4G своими руками. Самодельные устройства пользуются популярностью среди абонентов. Впервые такие конструкции собирали для улучшения качества ТВ сигналов. В дальнейшем они были заменены более технологичными приспособлениями – спутниковыми антеннами и кабельным ТВ. Но с ростом популярности Mobile Internet люди снова стали сооружать такие приспособления.

Сегодня популярными являются сети 3G. Чтобы усилить ее стандартного модема будет недостаточно. Несмотря на то, что операторы постоянно устанавливают новые вышки, в некоторых местностях этого оказывается мало, поэтому проблемы с низкокачественным сигналом остаются. Сконструированная по чертежам конструкция поможет увеличить качество сигнала. Один важный нюанс: если в Вашем населенном пункте вообще отсутствует сигнал оператора, ни одна антенна не поможет исправить ситуацию.

Вариации

Усилительные приборы подразделяются на два типа: комнатные и наружные. Последние подразделяются на две категории в зависимости от принципа своей работы: однонаправленные и всенаправленные. Можно найти устройства, которые способны в одно время функционировать в разных частотных диапазонах.

Комнатные антенны могут работать исключительно в закрытых помещениях, поскольку не оснащаются защитой от негативных воздействий окружающей среды. А наружные модели могут спокойно функционировать на крыше или фасаде здания, не боясь ни осадков, ни других природных явлений. По качеству и универсальности вторые модели более подходящие. Устройства способны функционировать как для приема, так и для передачи данных. Чтобы подключиться к сети, антенна принимает и сразу усиливает сигналы с вышки оператора, затем уже усиленный сигнал подается на модем посредством ЮСБ кабеля.

Наружные модели антенн подразделяются на виды:

  • направленные;
  • всенаправленные;
  • широкодиапазонные.

Первая группа разделяется на подтипы:

  • модели, направленные на улучшение сигналов лишь с одной стороны
  • секторные – подобно первой группе могут ловить и улучшать сигнал в одностороннем порядке, но также рассчитаны на охват дополнительного пространства

Всенаправленные антенны рассчитаны на усиление сигнала с разных сторон.

Расчет 4G LTE MIMO

Чтобы собранная собственноручно антенна функционировала правильно и не доставляла проблем, необходимо выполнить расчет ее основных параметров. Что входит в конструкцию прибора:

  • вибратор
  • провода
  • передающий блок
  • отражатель

Вибратор, провод и рефлектор

Материалом для изготовления вибратора выступает медь или алюминий. Эти типы металла устойчивы к коррозионным процессам, характеризуются достаточно высоким вибрационным эффектом.

По габаритам данный компонент конструкции небольшой. Поскольку материал мягкий, то соединение с проводом выполняется при помощи пайки. Поперечное сечение варьируется в пределах 5-7 мм, а диаметр должен быть более трех мм. При сборке конструкции своими руками очень важно соблюсти симметрию квадратов и боковых поверхностей.

Помимо вибратора понадобится надежный провод. Чтобы избежать потери мощности, следует выбирать провода с минимальным уровнем сопротивления. Такие изделия обладают массой преимуществ и оптимально подходят для соединения с вибратором.

Самая крупная по размерам часть конструкции — это рефлектор. Данный компонент имеет прямое воздействие на прием сигналов. Изготовить его можно при помощи обычной пластины из металла. Пользователи, у которых отсутствует пластина, выбирают более простые варианты – дно старой кастрюли, обмотанный фольгой картон. Некоторые мастера-самоучки используют даже стандартные диски, прикрепляя к ним модем. Обратите внимание на один важный нюанс: габариты рефлектора должны сопоставляться по масштабам с размерами вибратора.

Это обязательное условие для качественной сборки конструкции.

МИМО – особенности

Это специальные устройства панельного типа, которые могут принимать и усиливать качество сигнала. МИМО конструкции функционируют с несколькими входами и выходами потоковых данных. По сравнению с обычной антенной, МИМО собрать гораздо сложнее. Но если пользоваться специальными схемами и соответствующими чертежами, обязательно все получится. Перед тем как выбирать антенну, необходимо учитывать, что не каждый сотовый оператор способен работать с данной технологией. Скорость передачи данных с использованием МИМО технологии, равняется 100 Мбит/с, что существенно превышает возможности стандартных устройств. Обращаем Ваше внимание на то, что устройство состоит из корпуса, внутри которого прикреплены две антенны. Оба элемента одновременно, но по разным каналам принимают и передают сигналы.

Особенности внешних усилителей

Коэффициент усиления (КУ) сигнала влияет на то, насколько качественно будет приниматься и передаваться информация. Это важный параметр, который необходимо учитывать, выбирая антенну. К примеру, для расстояния от одного до трех километров до точки с оптимальным сигналом потребуется устройство с КУ 14 дБ. Если расстояние составляет от трех до восьми километров, нужно подбирать прибор, где коэффициент усиления 18 дБ. Если расстояние составляет минимум 10 км – выбирайте антенну с КУ 20 дБ.

Специфика сборки

Этапы конструирования устройства будут зависеть от конкретного вида антенны. Например, стандартная наружная антенна – это простейший прибор, который способен усиливать качество сигнала. Такие устройства монтируются на улице. Приборы могут отличаться по внешнему виду. Это могут быть изделия в формате большой пластины или стандартной ТВ антенны, адаптированной под прием сигнала 3G. Очень важно уделить надлежащее внимание качеству изоляции, потому как антенна будет функционировать в разных погодных условиях. Вода и пыль не должны попасть в места, где размещены микросхемы и провода. Также немаловажный момент – выбор места для монтажа конструкции. Антенна должна быть строго направленной в ту сторону, где расположена ближайшая вышка оператора.

Панельная направленная антенна MIMO

Такие конструкции имеют вид крупной пластинки из металла. На ней прикрепляются патчи или маленькие панели, чтобы лучше улавливать сигналы. Чтобы самостоятельно сконструировать антенну «пушку», потребуется ребристое оцинкованное железо. Из листа нужно сделать панель. Патчи также создаются из такого материала. Помимо этого, потребуется медная проволока и фольга. Для патчей следует приобрести пенопласт. Также понадобится клей.

Антенна Харченко для 4G модема

Антенна Харченко имеет свою многолетнюю историю. Прибор был разработан ученым, в честь которого устройство получило свое название. Среди других моделей данная антенна является наиболее простой и самой универсальной. Чтобы собственноручно собрать конструкцию, Вам понадобятся:

  • Проволока в виде спирали
  • Коаксиальный провод
  • Стержневая рейка из дерева
  • Инструменты

Перед тем, как выполнять сборку, рекомендуем четко и точно произвести расчет конструкции.

Как собирается антенна Харченко:

  • Первый этап – определение поляризации и волновой частоты. Прибор должен быть линейным.
  • В форме зигзага делается биквадратная антенна из меди. Все компоненты должны размещаться по углам, одним из них соприкасаться. Если поляризация горизонтальная, восьмерка будет стоять стоймя. Для вертикального типа конструкцию ставят на бок.
  • Сторону квадрата нужно просчитать по соответствующей формуле: длина волны делится на 4.
  • Сборка всего прибора. Должна получиться овальная форма.

В конструировании самодельных антенн в принципе ничего сложного нет. Самое главное – правильно подобрать материалы для изготовления и грамотно выполнить расчеты.

Как сделать антенну для модема своими руками

Скоростной интернет в современном мире является неотъемлемой частью жизнедеятельности человека. Известно, что подключение к Всемирной паутине на компьютере происходит посредством модема, который подразделяется на стационарный и беспроводной. Если это кабельное оборудование, здесь всё довольно просто и скорость высокая. Если используется переносной модем (2G, 3G или 4G), то не всегда получается получить качественное высокоскоростное соединение. И здесь на помощь может прийти банальная антенна.

Инструкция по изготовлению антенны для 4G модема самостоятельно.

Не стоит сразу подрываться и покупать промышленно изготовленный усилитель. Он довольно дорогой и подходит не к каждому модему, так как требует встроенный разъём или дополнительный адаптер, который сопоставим по стоимости с самим 3G или 4G-роутером. И тут, естественно, возникнет вопрос, как сделать антенну для модема своими руками, не имея при этом определённых навыков.

Зачем нужна антенна для модема

Перед тем как разобрать способы самостоятельного изготовления усилителя следует знать причины плохого интернет-соединения, от которых во многом зависит и качество связи.

  1. Обычный перегруз сети.
  2. Большое расстояние от модема до станции провайдера.
  3. Нахождение 4G-устройства в определённой части дома.
  4. Преграды между роутером и раздаточной станцией.

Как можно увеличить сигнал роутера

Если вы приобрели 4G-модем, к примеру, Мегафон, на смену старому маршрутизатору, а заявленная скорость осталась прежней, то проблема, скорей всего, заключается в слабом сигнале этой местности. В этом случае можно изготовить компактную антенну своими руками.

  • Для начала стоит определить зону покрытия оператора сотовой связи, если она лежит на границе, значит, в любом случае нужно воспользоваться внешней антенной. Так как такие устройства не предусматривают возможность подключения внешнего оборудования, придётся воспользоваться бесконтактным методом (переизлучение сигнала).
  • Для этого нужно соединить внешнюю (S 12/1900-2170) и внутреннюю (AP-800/2500-360) антенны коаксиальным кабелем (8D-FB) с частотой 2100 МГц. Внутренняя антенна представляет собой маленькую пластинку размером с визитку, которую нужно прикрепить к самому модему.
  • Внешнее устройство следует направить на распределительную станцию Мегафон, при необходимости найдя её заранее.

Как сделать своими руками антенну для модема

Не секрет, что главным критерием эффективной работы современного 4G-роутера, будь то Билайн, Мегафон, МТС и др. является не количество показанных управляющей программой процентов, децибел и палочек на шкале wi-fi, а реальное увеличение скорости. И несоответствие параметров скоростного режима с натуральными показателями приобретённого модема ещё не причина отказываться от того или иного поставщика интернет-услуг. Если имеется сигнал, то вполне реально усилить его, повысив при этом скорость и качество, с помощью антенны, сделанной своими руками.

Проволочная антенна

Это самый простой и примитивный вариант усиления сигнала своими руками. Необходимо взять обыкновенную медную проволоку и одним его концом на 3–4 витка обмотать верхнюю часть 4G-модема. Другой конец поднять кверху. Этот способ ненамного усилит сигнал, но всё же может сделать связь более стабильной.

Баночная антенна

Очень распространённая идея, которая давно «гуляет» среди пользователей таких маршрутизаторов и пользуется определённым успехом. Но этот способ требует умения самому паять детали, иначе можно испортить сам модем.

  • Для начала необходимо проделать на дне жестяной банки (можно из-под кофе) отверстие для втулки из жести, которую нужно будет припаять.
  • Затем, по центру между дном и верхней частью, сделать сечение, совпадающее с размерами 4G-модема.
  • После, в проделанное отверстие вставить сам маршрутизатор входом наружу и направить усилитель в сторону вышки оператора.
  • В итоге подключить устройство к компьютеру с помощью USB-кабеля как можно меньшей длины.

ВАЖНО. Такую конструкцию лучше устанавливать под потолком, чтобы ничто не мешало приёму сигнала.

Антенна «Харченко»

Эта конструкция считается самой эффективной из всех видов самодельных приспособлений и для этого нужно:

  • Взять медную проволоку (3–4 мм) и согнуть её так, чтобы образовалось 2 одинаковых ромба (с углом 120°) небольшой величины (со стороной 53 мм).
  • В месте соединения ромбов припаять деталь для крепления высокочастотного кабеля.
  • Для усиления антенны можно присоединить к ней металлическую пластину (рефлектор).
  • Если 4G-модем не имеет разъёма для внешней антенны, то следует обернуть центральной жилой кабеля вокруг него 3–4 витками.

ВАЖНО.  Между антенной и рефлектором должно быть расстояние не менее 3 см.

Антенна «Тарелка»

Если имеется спутниковая тарелка, можно сделать замечательный усилитель своими руками. Для этого необходимо в фокусе уже установленной антенны прикрепить модем, подключить его к ПК с помощью USB-кабеля и настроить на нужную станцию. Но здесь есть свой нюанс: как самому настроить антенну. Тарелку следует направлять не вверх, как у телевидения, а вниз, периодически вращая её и с помощью специальной программки следить за изменениями в интернет-соединении. После обнаружения максимального значения антенну нужно зафиксировать.

ВАЖНО. Тарелка для интернета не должна быть связана с телевизионной. А для защиты 4G-модема от осадков, можно использовать пакет или пластиковую бутылку, это никак не повлияет на качество сигнала.

Чтобы добиться нужного результата, возможно, придётся попробовать разные варианты самодельных антенн. Главное, что каждый из этих способов действительно работает и способен реально помочь, даже в самой безвыходной ситуации.

Делаем мощную антенну для 3G и 4G сигнала с радиусом действия 40 км своими руками | КРОТ.NET — Еженедельный Журнал

Проживая в больших городах проблем с поиском устойчивого интернет сигнала, как правило, нет, но стоит удалиться от ретрансляторов поставщика мобильного подключения к интернету, возникают затруднения.
Чтобы сигнал на даче или в загородном доме всегда был устойчивым нужно сделать мощную 3G/4G антенну с радиусом действия 40 км.

Принцип работы антенны

Проверено – работает

3G и 4G сигналы собой представляют радиоволны определённой частоты. Антенна разработана таким образом, что находящиеся на чётко определённых местах элементы, резонируют с длиной того или иного сигнала и усиливают.

Антенна-пушка состоит из 6ти круглых медных элементов, закреплённых на резьбовой втулке, на определённом расстоянии друг от друга. Расстояние высчитывается исходя из длины того или иного радиосигнала. Первые четыре круга (меньшие по диаметру) входят в резонанс с радиоволной и её усиливают. Последний, самый большой круг отражает радиоволну обратно, и та аккумулируется на предпоследнем медном элементе.

С него-то и снимается несущий сигнал и по кабелю подаётся на 3G-адаптер. В целях дополнительного усиления, а также для придания устойчивости сигнала, к антенне присоединяют два коаксиальных кабеля.

Для каждой частоты требуется соблюдать свои размеры. Алгоритм их определения мы рассматривать не будем, а сразу предоставим полученный результат вычисления. На рисунках ниже указаны схемы сборки антенны с размерами под разные частоты радиоволн.

Иногда бывает, что узнать частоту радиосигнала для того или иного региона не представляется возможным. Тогда можно использовать схему для наиболее используемой частоты: 2100 МГц.

5ГГц

2400 МГц

850 Мгц

1800 МГц

2100 МГц — самая распространенная частота радиосигнала

2600 МГц

Сборка 3G- антенны для 2100 МГц

Для сборки понадобится:

  • медная фольга, толщиной 0,3-0,5 мм
  • стержень М6-М10 с резьбой не менее 45 см
  • 12 гаек под диаметр стержня
  • Коаксиальный кабель – 2 отрезка по 10метров
  • Переходник Pigtail – 2 шт
  • TV-разъёмы – 2 шт
  • Шуруповерт со сверлами
  • Паяльник с припоем
  • Ножницы
  • Плоскогубцы

Также понадобится точная линейка, маркер и изолента.

Шаг №1 – подготовка элементов для антенны

1

Для того чтобы точно вырезать круги правильной геометрической формы, нужно вначале заготовку отцентровать, т. е. просверлить центры кругов, и по ним с помощью циркуля сделать разметку.

2

Медная фольга хорошо режется обычными ножницами. Размеры берём согласно схеме на фото ниже.

Точность с погрешность не более 1мм

3

Далее размечаем места соединения антенны с коаксиальными кабелями. Для этого предпоследний круг R74 размечаем, — отступаем 11 мм от окружности. Таких пометок нужно сделать 2 шт., при этом находится они должны строго перпендикулярно по радиусу.

11мм — 2 шт., строго перпендикулярно по радиусу

4

Шуруповертом сверлим в круге R74 отверстия под центральную жилу коаксиального кабеля (2 мм). Затем это круг накладываем на круг R100, и через отверстия маркером делаем отметки отверстий под крепление TV-кабеля.

Разметку по месту сделать проще

5

Засверливаем R100 и в полученные отверстия ввинчиваем разъёмы так, как показано на фото ниже.

Лишнее с разъёма удаляем

Фиксируем разъёмы в круге R100

Шаг №2 – сборка антенны

Стараемся сделать без погрешностей

1

С помощью двух гаек фиксируем на стержне круг R100 в соответствии с размерами, указанными на фото выше. Не забываем гайки, как следует подтянуть.

Затягиваем крайнюю гайку

2

Аналогичным способом собираем всю конструкцию.

Шаг №3 – подключение антенны к адаптеру

Устанавливаем кабели на место

1

Зачищаем концы у коаксиальных кабелей. Вставляем в подготовленные разъёмы. Центральные жилы кабелей должны попасть в отверстия (2 мм) круга R74.

Немного флюса и припоя

2

Центральные жилы припаиваем ко второму кругу (R74).

3

Загибать кончики центральной жилы нельзя, — может произойти потеря мощности антенны.

Оставляем так, как есть

4

Антенна готова, осталось только её подключить к адаптеру. Для этой цели используем переходники Pigtail.

Pigtail-переходник

Проверка антенны на работоспособность

Скорость  хорошая, сигнал устойчивый

Подключаем адаптер к ПК, подсоединяемся к интернету, проверяем скорость подключения.

Заключение

Ретранслятор

Чтобы пользоваться интернетом с нескольких устройств, такую антенну можно подключить к домашнему ретранслятору. Для этого подойдёт практически любой современный роутер, — главное, чтобы у него был USB-вход для адаптера.

Некоторые 3G модемы не предназначены для подключения к внешней антенне, поэтому можно поступить следующим образом (фото ниже):

  • Концы коаксиальных кабелей (20 см) оголяют, т.е. оставляют только центральные жилы
  • Из одной центральной жилы формируют змеевик, который одевают на 3G модем, и закрепляют при помощи изоленты
  • Другую центральную жилу от второго кабеля наматывают поверх первой (через слой изоленты) так, чтобы помещались друг к другу перпендикулярно

Одеваем змеевик от первого кабеля

1

Сигнал будет, но несколько хуже.

Перпендикулярно наматываем вторую жилу и фиксируем её изоленой

2

Фиксируем вторую жилу изолентой.

Используя этот принцип можно подключить практически любое мобильное устройство.

Если вам понравилась наша статья, поставьте лайк)

Подписывайтесь на канал, чтобы не пропустить ничего интересного!

Больше фотографий и видеоконтента на сайте https://krrot.net

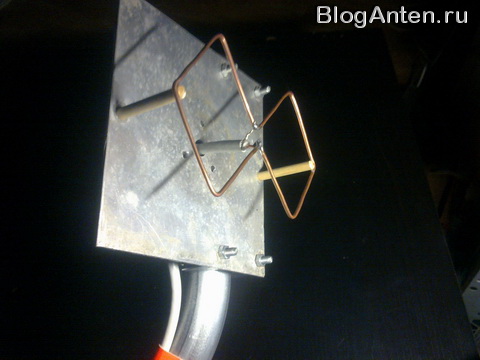

Самодельная 3G антенна. 3G антенна Харченко.

Здравствуйте дорогие читатели и подписчики блога! Сегодня хочу обсудить ещё один вариант самодельной 3G антенны. Возможно, кто то натыкался в интернете на инструкцию по изготовлению этой антенны. Её ещё называют антенной Харченко для 3G модема, или «восьмёркой». За её основу взят дециметровый ромбический волновод  Харченко, который предложил, использовать эту конструкцию для приема ТВ каналов в ДМВ диапазоне. Я решил протестировать варианты конструкций, которые предлагают в сети на форумах, и результаты выкладываю сюда. При постройке антенны для 3G модема я внес кое-какие изменения. Сразу скажу, что антенна неплохо работает, но ждать от неё супер результатов не стоит. Она помогает усилить сигнал, но если он у вас отсутствует совсем, то вряд ли она вам поможет. Если сигнала GSM нет, то лучше использовать вариант 3G антенны собранной на спутниковой антенне.

В принципе фотографии подробно иллюстрируют конструкцию антенны и как её собрать. Саму «восьмерку» делаем из медной монолитной проволоки сечением 4 мм2, её можно приобрести в любом электро магазине. С помощью плоскогубцев проволоку нужно согнуть по форме как на фото, обязательно соблюсти все размеры. Концы спаиваем вместе.

Сборка 3G антенны:

Далее нам понадобится алюминиевая пластина размером 140 х 140 мм и толщиной 2 мм. Она будет работать в качестве рефлектора. Такую пластину можно вырезать с помощью болгарки, например из старой кастрюли. Не забываем о мерах безопасности при работе с болгаркой – одеваем защитные очки! В центре пластины необходимо просверлить отверстие под кабель диаметром 8-10 мм. Теперь нужно закрепить антенну по центру рефлектора на расстоянии 36 мм. Крепёж делаем из диэлекрического материала, например пластмасс. Рефлектор с антенной ни в коем случае не должны иметь контакта.

Так как я планировал использовать антенну на улице, пришлось придумать для неё крепление. Просверлив в пластине отверстия под хомуты от польской антенны (полячки), я одел её на настенный кронштейн от спутниковой антенны. Далее нужно припаять кабель к «восьмерке» предварительно продев его через отверстие в рефлекторе.

Теперь подробнее о кабеле. В инструкции использовался коаксиальный кабель 75 Ом. Однако волновое сопротивление антенны ближе к 50 Ом, что показали замеры на осцилографе. Сам стандарт HSDPA в котором мы стремимся зарегистрироваться находится в диапазоне 2100 Мгц, токи, которые сгенерирует в системе волновым сопротивлением более 50 Ом такая волна, мгновенно затухают. Поэтому я все же использовал 50 Ом-й кабель. К тому же проводник в таком кабеле полностью из меди и его не составит труда припаять.

Когда антенна собрана и установлена, на другом конце кабеля, который будет присоединен к модему, нужно спаять так называемое устройство согласования, с помощью его мы соединим модем с антенной. Для этого нам понадобится медная фольга, найти её можно в старых трансформаторах, или купить в радиомагазине, из такой фольги изготавливают печатные платы.  Делаем из фольги то, что показано на фото, размеры тоже необходимо соблюсти.

Устройство согласования:

Вырезать можно обычными ножницами, вырезав лоскутки, их нужно спаять, как показано на фото. Фольга для оплётки должна быть размером 27х76 мм, для центральной жилы одна сторона 45 мм, вторая по размеру обхвата модема. Слишком плотно обматывать не стоит, конструкция на модеме должна только опоясать корпус модема.  Фольга спаянная с оплёткой, должна как бы обволакивать по кругу модем, при этом, не касаясь центральной жили.

Для оплётки:

Устройство согласования в сборе:

Если ваш модем имеет разъём для внешней антенны, то кабель можно подсоединить к нему, придумав какой-нибудь переходник, кстати, на инструкцию как можно спаять такой переходник я тоже пару раз натыкался в сети. Мой модем Huawei E1550 такого разъёма не имеет.

Настройка 3G антенны производится экспериментально, можно просто поворачивать её по оси кронштейна, пока не добьёмся четкого сигнала и регистрации в HSDPA или WCDMA, что будет соответствовать индикации в интерфейсе программы модема. О качестве сигнала можно судить по «палочкам». Конечно, следует сказать, что устанавливать и направлять антенну следует в сторону базовой станции, сигнал которой мы и хотим усилить.

Как я уже говорил, антенна работает не плохо, и дает коэффициент усиления 6-8 децибел. Если ваш модем регистрировался только в GPRS/EDGE, то с помощью этой антенны вы получите четкий 3G. Вариант установки в комнате тоже рассматривается, можно придумать какую-нибудь подставку, и разместить её на подоконнике, или подвесить к потолку.

Если кто-то использовал антенну Харченко для 3G, буду рад, если оставите отзывы в коментариях. Интересно узнать мнение других людей. На вопросы так же с удовольствием отвечу.

Создание антенны для усиления сигнала 3G и 4G модема своими руками: Харченко, проволочная, баночная

Мобильный интернет всё же проигрывает домашнему в скорости. Не всегда абоненты находятся в стабильной зоне покрытия. Если сигнал слабый, скорость загрузки страниц будет низкой. Одно из решений — внешняя антенна к USB-модему. Её можно либо купить, либо сделать самостоятельно из подручных средств.

В каких случаях нужна антенна для модема

Антенна улучшит мобильный интернет, если на значке сигнала присутствуют два или вообще одно деление. Комплектующие внешней антенны будут улавливать сигнал там, где встроенная антенна этого сделать не может. Если сигнала вовсе нет, есть вероятность, что даже внешняя антенна окажется бессильной в вашем случае.

На многих модемах есть разъём сбоку для подключения кабеля от внешней антенны

Если проблема только в скорости — делений много, скорее всего, причина в том, что базовая станция оператора перегружена запросами от абонентов. Даже если вы установите антенну, скорость не увеличится. В этом случае рекомендуется сменить оператора или попробовать направить антенну на другую вышку компании.

Какие виды 3G/4G-антенн бывают

Антенны (как покупные, так и самодельные) разделяют на несколько видов в зависимости от нескольких показателей. Если говорить о способе установки, есть комнатные или уличные антенны. Последние более эффективные, так как они работают в открытом пространстве, где меньше всего помех. Они подойдут для тех абонентов, которые живут далеко от вышки.

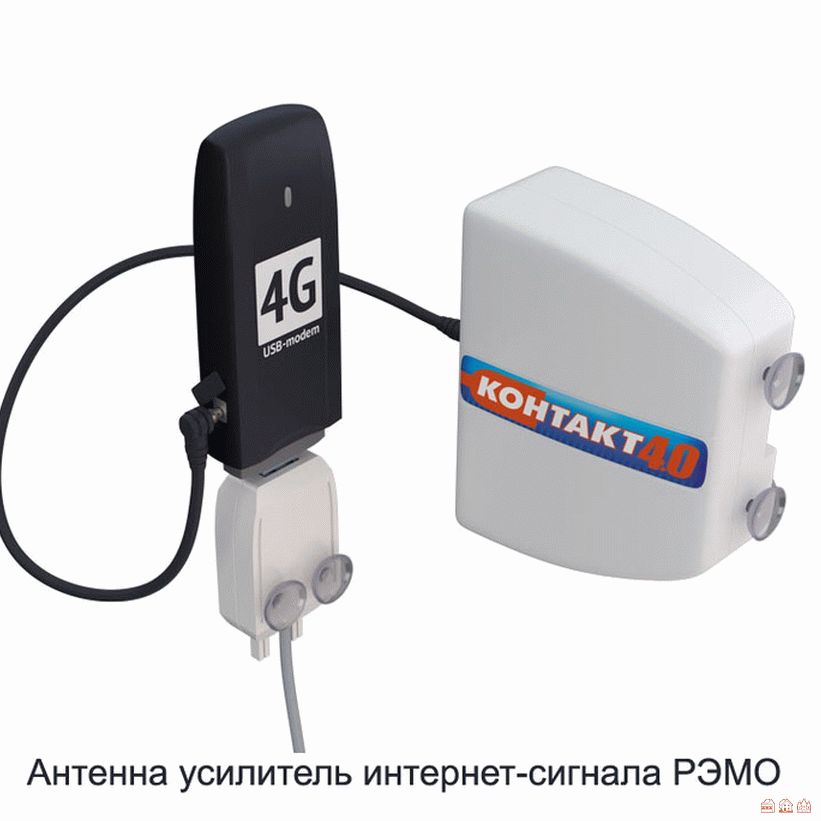

Комнатные антенны не такие эффективные, как уличные

По принимающему сигналу антенны делят на широкополосные и узкополосные. Первые более функциональные — они способны принимать сигнал 2G и 3G, когда, к примеру, 4G не ловит.

Антенны делят также на направленные, всенаправленные и секторные. Последние два вида способны ловить сигнал сразу от нескольких вышек. Ещё различают обычные устройства и антенны MIMO — усовершенствованное оборудование сразу с двумя антеннами, которые принимают сигнал отдельно друг от друга, но передают сигнал модему одновременно. Они способны увеличить скорость и до 100 Мбит/с.

У антенны MIMO по сути два приёмника, отсюда и её эффективность

В зависимости от наличия в антенне усилителя устройства разделяют на активные и пассивные. Пассивные, где усилителя нет, не так сильно улучшают сигнал мобильной сети, как активные, но при этом их не нужно подключать к розетке (усилитель работает от электрической сети).

Изготовление антенны из жестяной банки

Плюс этой самодельной антенны — доступность. В каждом доме можно найти свободную жестяную банку — будь то от кофе или газированных напитков. Лучше, чтобы она была цилиндрической — без углов. Банка будет неким «слуховым аппартом» для волн. Они будут доходить до дна и отражаться от него. В итоге в банке будет образовываться стоячая волна.

Что нужно сделать с банкой, чтобы из неё получилась антенна:

  1. Рассмотрим самый простой вариант — без использования проводов. Нужна только банка и модем. Снимаем крышку с банки. В стенке ближе ко дну делаем отверстие, чтобы в него поместился модем.
  2. Размещаем модем в отверстии, чтобы задняя часть со встроенной антенной оказалась в банке.
  3. Берём USB-удлинитель и через него подключаем модем к компьютеру. Модем с банкой ставим на подоконник или ближе к окну. Смотрим на количество делений и регулируем положение банки с модемом, чтобы максимально усилить сигнал.

    Вставьте модем в отверстие

Минус способа в том, что он подойдёт не для всех случаев, например, если вы живете на первом или втором этаже и ваш дом располагается далеко от вышки. Она может вам помочь, если проблемы с сигналом не слишком серьёзные. Таким образом, антенна простая в изготовлении, но не настолько эффективная, как, например, антенна Харченко.

Более сложная вариация баночной антенны — с металлическим коннектором внутри и проводом, который тянется от него:

  1. В банке необходимо просверлить отверстие для коннектора. Лучше использовать коннектор с гайкой.
  2. К коннектору нужно припаять штырь из куска медного провода, коннектор завинчивается в банку (надо проследить, чтобы у него был электрический контакт с внутренней стороной банки, т. к. иногда она бывает лакирована).
  3. После этого останется только сделать шнур для подсоединения антенны к модему.

    Баночную антенну можно сделать с кабелем

Антенна из проволоки

Ещё один примитивный способ усилить угасающий сигнал мобильной сети — медная проволока. Ей нужно обмотать нижнюю часть модема, где находится внутренняя антенна. Где-то 20 – 30 см проволоки должны остаться свободными. Этот свободный кусок выгибаем — он должен находиться перпендикулярно модему, то есть вертикально. Размещаем модем с самодельной антенной на окне и подключаем её к ПК с помощью удлинителя.

Сделайте несколько витков вокруг модема и выпрямите кабель по вертикали

Удлинитель можно приобрести прямо с усилителем — это также поможет улучшить показатели.

Антенна Харченко (биквадрат): простая пошаговая инструкция

Учёный Харченко предложил эту модель рамочной антенны в 1961 году. Она использовалась как приёмник для ТВ-передач. Антенна очень эффективна — она выступает в роли и приёмника, и усилителя. Она широкополосная, способна увеличить мощность сигнала до 3 – 4 дБ при отсутствии рефлектора и до 8 – 9 дБ с рефлектором (металлической панелью, которая отражает сигнал). При этом не важно, 3G это или 4G.

Минус её в сложности изготовления по сравнению с предыдущими самодельными антеннами. Однако при должном желании справиться с её созданием сможет каждый:

  1. Сначала изготовьте «восьмёрку» из монолитной проволоки сечением 4 мм2. Квадраты должны быть максимально одинаковыми. Должна быть чёткая симметрия. Чтобы её добиться, перед сгибанием проведите разметку проволоки маркером. Поставьте затем пассатижи на разметку провода. Теперь нужно выгнуть провод под углом 90о. Используйте угольник, чтобы добиться точного угла.

    Сделайте симметричную «восьмёрку» из медной проволоки

  2. Возьмите алюминиевую пластину — толщина 22 мм. Общая площадь — 140 х 140 мм. Пластина будет отражателем (рефлектором). Сделайте отверстие в центре пластины (просверлите).
  3. Закрепите «восьмёрку» прямо по центру рефлектора на расстоянии 3,6 см. Панель и проволока не должны соприкасаться.

    Закрепите антенну с помощью деревянных палочек по бокам

  4. Просверлите в рефлекторе отверстия под хомуты, наденьте конструкцию на кронштейн (возьмите от спутниковой тарелки). Теперь нужно припаять кабель, пропустив его заранее через отверстие в пластине.

    От антенны проведите кабель к модему

  5. Если у модема есть разъём для антенны, подключите кабель к нему через переходник.
  6. Если разъёма нет, возьмите немного медной фольги. Сделайте колпак в соответствии с размерами модема. Закрепите кабель на колпаке (нужно припаять) и наденьте его на устройство.

    Если нет разъёма под антенну, используйте медную пластину для закрепления провода на модеме

  7. После подключения антенны настройте сигнал — поворачивайте её, пока не получите максимальный результат в виде нескольких делений. Они отображаются в фирменной программе устройства или вашего провайдера, которая скачивается и устанавливается на компьютере для настройки подключения. Попробуйте разместить антенну под разными углами, например, под 45о или 70о.

Видео: как изготовить антенну Харченко

Другие варианты самодельных антенн

Идеи для самодельных антенн могут быть и такие:

  1. Дуршлаг 4G. У каждого в доме есть простой алюминиевый дуршлаг. Нужно зафиксировать удлинитель USB на ручке посуды. К нему подключить модем — он в итоге должен быть в пределах круга чаши. Направляем дуршлаг на базовую станцию и ловим сигнал.

    Усилить сигнал можно с помощью обычного дуршага

  2. Спутниковая антенна 3G/4G. Если у вас есть старая спутниковая антенна, пустите в ход её. Сигнал будет усилен значительно, так как антенна будет уличной. Уберите конвертер со штанги. На этом месте закрепите модем. Естественно, понадобится удлинитель USB — аккуратно протяните его до модема и подключите. Теперь направьте тарелку на вышку оператора. Для настройки нужно будет медленно вращать тарелку, чтобы достигнуть максимального эффекта.

    Спутниковую тарелку можно быстро переделать под антенну для 3G/4G

  3. Антенна «Двойное кольцо». Метод похож на антенну Харченко. Он такой же эффективный, но здесь тоже придётся потрудиться, чтобы изготовить антенну.

    Чтобы собрать двойное кольцо, нужно взять четыре одинаковые круглые металлические пластины и одну большую панель из того же материала в качестве отражателя

Как протестировать изменения

Можно просто немного «посёрфить» в интернете, чтобы определить, улучшилась скорость или нет. Если вам нужны точные данные, измерьте скорость с помощью любого сервиса, например, через SpeedTest или «Яндекс.Интернетометр». Сделать это нужно до и после установки антенны на модем.

Переходим на сайт и запускаем процедуру. Оцените результат, когда процесс завершится. Повторите его несколько раз и высчитайте среднее значение — показатель и будет реальной скоростью.

Щёлкните по «Измерить» на сайте

Если вам нужна простая антенна, для изготовления которой не требуется особых навыков и знаний, сделайте проволочную или баночную антенну. Можно также взять вариант с дуршлагом или старой спутниковой антенной. Для более опытных подойдут способы посложнее — антенна Харченко или «Двойное кольцо».

Антенна 3G и 4G 1800 МГЦ своими руками для интернета в деревне

Внутренние и внешние, спутниковые тарелки и узконаправленные треугольные — выбор антенн широк и разнообразен. В интернете можно найти чертежи и собрать самостоятельно любой передатчик, либо приобрести антенну в специализированном магазине. Многие современные люди пользуются мобильным интернетом от российских операторов МТС, Мегафон, Билайн и других. Но не всегда качество интернета на даче устраивает абонента. Необходимо понимать, что качество принимаемого сигнала напрямую будет зависеть от множества факторов, основной из которых – месторасположение приемного устройства. Антенна 3G для модема позволит усилить слабый сигнал и улучшить его качество. Некоторые пользователи предпочитают самодельные антенны 3G, которые по функциональности ничуть не уступают покупным.

Внешняя антенна 3G

Антенна для интернета в деревне своими руками может стать единственным решением проблемы плохого интернета за городом. Необходимо знать, что модемы с поддержкой сети третьего поколения оснащаются специальной внутренней антенной. Она дает возможность работать с внешними сигналами и не нуждается в усилении дополнительно. Внутреннее расположение антенн направлено на обеспечение стабильности работы модемного устройства, но лишь в зоне, где наблюдается уверенный прием. Если сигнал не обладает достаточной стабильностью и мощностью, внутренняя антенна может не справиться с поставленными задачами. В таких случаях необходимо обзавестись специальной наружной антенной, которую можно расположить на улице. Некоторые пользователи знают, как сделать антенну для интернета собственноручно, но чаще такие приспособления приобретают уже в готовом виде.

Внутренние и внешние антенны

В зависимости от типа конструкции и условий эксплуатации, антенные устройства подразделяются на:

  • Внутренние – или комнатные.
  • Внешние – или уличные.

Подсоединенный 3G модем через ЮСБ к компьютеру не всегда способен обеспечить высший уровень приема сигнала. Для его усиления стоит добавить наружную антенну. Уличные модели обычно монтируют на фасадах зданий, на высоких мачтах и крышах. Чем выше вы разместите приспособление, тем выше будет эффективность их работы.

Какие условия нужно соблюдать при установке:

  • Несущая опора и крепления должны быть прочными и надежными.
  • Конструкция должна быть защищена от воздействия неблагоприятных факторов окружающей среды.
  • Необходимо избегать изгибаний и закручиваний проводов.
  • Кабель должен надежно и прочно подсоединяться к антенне.

Комнатные антенны не способны обеспечить такого качественного усиления сигнала, как наружные.


Типы антенн

Все современные антенны отличаются между собой различными параметрами: стоимость, габариты, тип.

В зависимости от типа можно выделить следующие разновидности:

  • волновой канал;
  • панельная;
  • штыревая;
  • параболическая.

Для домашнего пользования оптимальный вариант – антенна «волновой канал». Это простая и одновременно мощная конструкция, которая часто используется в загородных домах и на дачах. Такие модели еще называются антеннами Яги. Второе распространенное название – устройство Яги-уда. Данное приспособление было изобретено и введено в эксплуатацию двумя японскими учеными Яги и Уда в прошлом столетии. Еще одно популярное устройство — Wi-Fi пушка или антенна Панченко. Инженер Игорь Панченко адаптировал устройство под Wi-Fi сети.

Штыревые устройства не менее популярны. Выполняются они в виде вертикально расположенного стержня или штыря, отсюда и название. Такой прибор предусматривает функционирование в режиме «прием-передача». Стоит отметить, что устройство обладает одним весьма преимуществом – нет необходимости настраивать направление, поскольку оно способно принимать сигналы абсолютно со всех сторон, кроме вертикали. Среди минусов такого решения – слабый коэффициент усиления по сравнению с другими моделями. Рассмотрим детально такие антенны на примере всенаправленной модели GSM KORVET. Это специальный приемник, работающий с сетями третьего и четвертого поколений. Прибор функционирует с любыми операторами сотовой связи России. Поддерживает различные стандарты связи, включая LTE 2600. Такие антенны можно устанавливать и на стационарных, и на мобильных объектах. Поэтому часто их используют на автомобилях и катерах. Антенна такого плана сможет принимать сигналы с разных базовых станций в любом направлении.

Панельная антенна

Такие приспособления обойдутся несколько дороже по стоимости, чем предыдущие варианты. Использовать такие модели можно и на открытом пространстве, и в местах неплотных застроек. Панельные антенны способны улучшать качество сигналов даже там, где эти сигналы практически отсутствуют. В продаже можно найти готовые антенны, способные работать с сетями 2G, 3G, 4G. Выбирая такое устройство, стоит обращать внимание на параметр коэффициента усиления (dBi).

Антенна Харченко

Популярное приспособление за годы существования не утратило популярности и на сегодняшний день продолжает пользоваться спросом. Прибор такого плана отличается предельной простотой конструкции, а принцип функционирования заключается в том, чтобы улавливать электромагнитные волны, по которым осуществляется передача мобильного интернета в деревне. Неплохая дальность действия, простота и удобство – основные преимущества такой антенны.

При необходимости можно собрать 4G антенну своими руками на 20 км. Самодельная антенна для усиления 4G сигнала сможет функционировать так же эффективно, как и покупная модель.

Антенна для 4G своими руками

Необходимо учесть, что схема конструирования самодельных устройств 3G и 4G имеет некоторые отличия. В этом случае будет иметь значение частотный диапазон, используемый определенным оператором. Посредством смартфона абонент сможет выполнить поиск сотовых операторов. На любом мобильном телефоне можно узнать частоты, на которых операторы транслируют сигналы своей сети. После того как будет известно, какой оператор сотовой связи обеспечивает лучшее покрытие в конкретном населенном пункте, можно приобрести сим-карту. Для получения стабильного сигнала необходимо выполнить правильный расчет 4G антенны. Для самостоятельного конструирования антенны 4G своими руками понадобятся некоторые приспособления и подручные средства. Антенна 4G 1800 МГц своими руками даст возможность повысить качество сигнала даже в отдаленном населенном пункте.



DIY 2G / 3G / 4G усилитель сигнала беспроводного сотового телефона: 5 шагов (с изображениями)

Посмотрите на рисунок. Первая часть, которую мы собираемся построить, — это антенна 3G, используя железный провод от вешалки для одежды / проволочную вешалку, рисунок черного цвета. Не нужно удалять лакокрасочное покрытие .

Растяните проволоку / вешалку для одежды на вешалке с помощью плоскогубцев [я рукой] и согните ее на 4 см в углу примерно на 45 градусов.

  1. Затем отмерьте 8 см от изгиба и согните внутрь под углом 90 градусов.
  2. Затем отмерьте 9 см от изгиба и согните внутрь под углом 90 градусов.
  3. Затем отмерьте 9 см от изгиба и согните внутрь под углом 90 градусов.
  4. Затем отмерьте 8 см от изгиба и согните внутрь под углом 90 градусов.
  5. Последний изгиб такой же, как и первый мягкий, на 4 см примерно на 45 градусов, где установите удлинительный блок разъема электрического кабеля, вставьте блок разъема на концы обоих концов провода и затяните его.

Все провода подключаются внутри соединительной колодки.На площади 4 см очистите / снимите вешалку для одежды / проволочную вешалку для одежды [лакокрасочное покрытие]. Вы должны использовать кусачки, чтобы перерезать проволоку. Построить 2 единицы. Одной стойки для одежды хватит на сборку 2-х антенн такого типа. Может занять у вас 1-2 часа или меньше.

Следующий шаг — антенна беспроводной связи, рисунок оранжево-желтого цвета. В этом разделе нам нужно использовать обычный кабель кабельного телевидения. Поэтому сначала отрежьте пластиковую оболочку длиной примерно 15-20 см, в зависимости от круглого / витков центрального сердечника, если вы планируете тестировать круглое / витки центрального сердечника, возможно, неплохо было бы около 20 см.зависит от диаметра витков / витков центрального сердечника. Теперь вы можете увидеть [металлический щит], похожий на паутину, отрезать этот металлический щит и снова взглянуть на рисунок, красная линия — это металлический щит, который нужно установить. Без отходов. Просто скрученный металлический экран превратится в провод, не разрезая [, если он слишком длинный, ], вставьте его в соединительный блок по красной линии и затяните, необязательно в U-образной форме. Затем вернемся к кабелю, осторожно отрежьте диэлектрический изолятор, нам понадобится центральная жила для сборки беспроводной антенны.

Снова вернемся к рисунку. Примерно в 5 см от края центральной жилы [или начните с края пластиковой оболочки в зависимости от длины центральной жилы], нам нужно сделать 5 оборотов / оборотов по часовой стрелке , E GSM 900 2G, мы можем сделать это с помощью отвертки [ 3-6 мм крестообразная отвертка ], просто согните центральный сердечник по кругу и закруглите / поворачивает на стержне. Затем выровняйте центральную сердцевину в обеих областях, как на фото. Теперь нам нужно прикрепить эту беспроводную антенну к антенне 3G. Посмотрите на рисунок, как это делается.Помните, что край проволоки с центральным сердечником должен соединяться с железной проволокой и затягиваться. Не забудьте про красный провод.

После некоторого тестирования, B1-WCDMA 2100, 4G должен иметь центральную жилу 7 витков / витков на наружном блоке и центральную жилу 5 витков / витков на внутреннем блоке. Используйте свой смартфон для поиска места, где есть СИЛЬНЫЙ сигнал 4G, чтобы поставить наружный блок.

Хорошее определение мощности сигнала — это, возможно, стабильный 3-полосный сигнал 2G, а не слишком частые скачки нестабильного уровня сигнала вверх и вниз. Наверное, потребуется время, чтобы попасть в нужное место.

Если вы не очень уверены, просто сделайте 7 кругов / витков на внешнем блоке и 5 кругов / витков на внутреннем блоке. Если уровень сигнала по-прежнему слишком слабый, вы можете методом проб и ошибок увеличить центральный сердечник наружного блока на 1 виток за раз. 1 круг / оборот означает 1 полный круг.

Итак, вам нужно, чтобы оба края [переднего края] кабеля служили беспроводной антенной. Лучше установить кабель одним концом на крыше или рядом с ней на открытом пространстве. Один конец находится внутри дома, где угодно.

Сборка завершена, оба конца ТВ-кабеля имеют готовую антенну LauC2, как на фото.

Когда закончите строить 2 блока этой антенны. Один блок устанавливается вне помещения, где вы можете получить СИЛЬНУЮ силу сигнала сотовой связи, а передняя [плоская область] антенны должна быть где-то направлена ​​вертикально к вышке сотовой связи. Отрегулируйте антенну LauC2 до тех пор, пока вы не будете удовлетворены силой сигнала, проверьте с помощью телефона, рекомендуется установить телефон на 2G для настройки антенны. Не приближайтесь к проволочной сетке, блокировке объектов и беспроводным устройствам. .Можно поместить внутрь окна дома, где можно получить хороший сигнал. Если в вашем доме есть история ударов молнии, храните антенну в безопасном месте.

Теперь о внутреннем блоке в любом месте, где вы хотите разместить антенну. Рекомендуется на высоте и на открытом пространстве для лучшего приема в помещении [или в центре потолка холла], а также в месте, где вы всегда заняты телефоном и , сохраняйте дистанцию ​​с беспроводным маршрутизатором . Только одно условие, вертикальное или горизонтальное. Почему? ты спрашиваешь? Возьмите телефон, если антенна вертикальная, телефон также вертикальный, получает сильный сигнал.Сигнал 2G всегда имеет лучший прием сигнала сотового телефона, проверено устройство Nokia 1110i, 3 бар или полный. Lumia 635 2G может получать сигнал 3 полосы. При слишком большом удалении от антенны внутреннего блока Lau2C, провал сигнала на 20-25 м все еще имеет 2-3 бара. Через 1-3 м я получаю полную полосу при использовании Nokia 1110i. Смартфон всегда имеет плохой сигнал.

Снимите со смартфона дополнительный чехол для телефона, какой-то чехол для телефона действительно ослабляет прием. Если все в порядке, вы можете набрать номер и получить доходный звонок, даже если телефон показывает слабый сигнал внутри дома, у всех операторов телефонной связи есть бесплатная горячая линия для звонков, наберите номер и послушайте качество звука.

Антенна без изоляции не должна касаться стены или электрического провода.

Если вам нужно какое-то значение в дБ, войдите в режим полевого тестирования на своем смартфоне

  1. Nokia / Windows Phone, наберите ## 3282 #
  2. iPhone, наберите * 3001 # 12345 # *
  3. Android, перейдите в Настройки> Общие> О телефоне> Сеть или статус

Чем ближе значение к -50 дБ, тем лучше мощность сигнала

▷ Можно ли сделать усилитель сигнала сотового телефона 4G LTE самодельным?

Хотя для кого-то идея создать собственный усилитель сигнала сотового телефона в домашних условиях может показаться действительно безумной, кто-то может любить делать разные интересные устройства самостоятельно.И это нормально: все мы разные. Но если вы чувствуете, что принадлежите ко второй группе и не можете дождаться начала работы, то эта статья определенно для вас!

При правильном подходе, правильно подобранных материалах, достаточных временных затратах и ​​тщательном выполнении всех шагов следующей инструкции у вас есть очень хорошие шансы получить отличный самодельный усилитель сигнала сотового телефона. Тем не менее, мы хотели бы предупредить вас, что перед началом работы вы должны быть действительно уверены в своих навыках и качестве выбранного материала.В противном случае такой сеанс «сделай сам» может оказаться действительно опасным и рискованным для вас и вашего имущества.

Но если вы уверены, что хотите попробовать, мы будем рады поделиться с вами следующей инструкцией. Итак, начнем.

Для создания собственного самодельного усилителя сигнала с целью преодоления проблем с сигналом вашего мобильного телефона вам потребуются следующие материалы: железный провод (длиной 0,35 — 0,4 м), соединительные блоки (2 шт.), Маленький болт и гайка, коаксиальный кабель (длиной 10 м), водопроводная труба (одна штука) и одна пластиковая емкость.

Прежде всего, нам нужно создать антенну. Согните проволоку и согните ее в форме квадрата: с помощью плоскогубцев согните ее в центре под углом 90 градусов, затем на расстоянии 9 см с обеих сторон от центра проволоки снова согните ее под углом 90 градусов. Оба края также должны быть загнуты внутрь под углом 90 градусов. На этот раз отмерьте расстояние 8 см по бокам, чтобы сделать изгибы.

На загнутые внутрь концы провода установите соединительную колодку.

Затем возьмите трубу и разрежьте ее одну сторону пополам. В центре другой стороны проделайте дырочку. Отверстие должно быть достаточно большим, чтобы через него прошел болт. Затем вставьте в это отверстие болт, установите антенну сверху и закрепите гайкой.

Следующая задача — подключить коаксиальный кабель. Вы должны разделить внутренний и внешний провода. Внутренний провод должен быть подключен к одной стороне небольшого блока, а второй провод должен быть подключен к другой стороне того же блока.

Следующий шаг очень важен, и мы просим вас быть очень осторожными: поместите антенну, которую вы только что сделали, на телевизионную антенну и проложите кабель в доме.

Возьмите другой конец кабеля и разделите провода внутри него, как вы это уже сделали. Отрежьте внешний провод. Возьмите кусок пластика, проделайте в нем небольшое отверстие и проденьте в него внутренний провод кабеля. Теперь ваше устройство практически готово! Чтобы усилить сигнал сотовой связи, вам просто нужно поместить модем на этот кусок пластика или прикрепить этот пластик к мобильному телефону.


[Скачать 39+] Diy High Gain 4G Antenne

Узнайте, как создать 4g Lte Yagi за 10 шагов для 10 антенн сотового телефона Усилитель антенны сотового телефона Усилитель сотового телефона

Узнайте, как создать 4g Lte Yagi за 10 шагов для 10 антенны сотового телефона Усилитель антенны сотового телефона

Создайте свою собственную антенну Biquad 4G с тестом скорости 7 шагов с изображениями Instructables

28dbi High Gain 4g Наружная антенна Yagi Направленная 4g Lte антенна Наружная антенна Усиление антенны

Diy Lte Yagi

Самодельная антенна для сигнала 800 МГц на 2300 МГц Структурированный усилитель сигнала с высоким коэффициентом усиления Youtube

Diy Lte Yagi

Самодельная портативная антенна для усиления сигнала 4g LTE 2300 МГц, работающая без сети Удивительный Youtube

Спиральная антенна Wi-Fi с высоким коэффициентом усиления Параболическая антенна Wi-Fi с высоким коэффициентом усиления Антенна Wi-Fi Антенна Wi-Fi ain Wifi

Как разработать антенну, которая может увеличить соединение 3G 4G в домашних условиях Quora

Diy Lte Yagi

Магнитное крепление с высоким коэффициентом усиления 4G LTE Антенна Whip Автомобильная антенна Китай

Diy 4G Lte Yagi Antenna в 10 шагов для 10 Diy TV Антенна Ham Radio Антенна Антенна сотового телефона

Wifi 3G 4G Самодельная антенна Youtube

Как сделать 3G 4G Мощная антенная пушка Самодельная антенна с высоким коэффициентом усиления 2100 Mhz 1800 Mhz Youtube

Diy Lte Yagi

Создайте свою собственную антенну Biquad Speed ​​Test 7 шагов с изображениями Instructables

28dbi High Gain 4G Outdoor Antenna Yagi Directional 4G Lte Antenna

Pin On Diadiktyo

Diy 2g 3G 4G усилитель сигнала беспроводного сотового телефона 5 шагов с изображениями Instructables

Diy Lte Yagi

40dbi High Gain Indoor 4G Lte Mimo Antenna Dual Sma Crc 9 Ts 9 Connector Wifi Router 4G LTE Signal Boosters

How to build a high Gain Wifi Antenna Out Of The Soup Can Internet Gadget Hacks

Yagi

Diy 9000 Diy Lte

Как сделать мощную антенну 4g простой в домашних условиях

4g Интернет для дома Учебное пособие Wallybois Woodworkers Journal

1set 2 4 ГГц Wi-Fi антенна 12dbi High Gain Sucker Aerial Indoor Signal Booster Modem Внешняя антенна Diy Rc Remote Control Rc Remote Control Aliexpress Rc Remotediy Rc

Как выбрать внешнюю мобильную широкополосную антенну 4g или 5g Ispreview Uk

4g LTE Всенаправленная антенна Youtube

Усилитель сигнала Wi-Fi с высоким коэффициентом усиления 4g усилитель антенны Бесплатная доставка Dealextreme

10pcs Lte Built I n Антенна 4g Внутренняя антенна Ipx Ipex Wifi Мягкая Fpc Всенаправленная антенна с высоким коэффициентом усиления 5 дБи Встроенная антенна 30334 Антенны связи Aliexpress

Amazon Com Diy Семейный магазин Усилитель 4g LTE Сигнал 800 Band20 1800 Band3 2100 B1 2600 Band7 Частота сигнала мобильного ретранслятора Профессиональная мобильная антенна Продавец Repeater B7 2600mhz Home Kitchen

Diy TV Antenna Sydney Archives Nu Life TV Antenna

Самодельная всенаправленная антенна Wi-Fi 16 дБ 2 4 ГГц Iw3b Информация

24 дБи с высоким коэффициентом усиления 4g Lte Panel Плоская наружная антенна 4g 9000 с кронштейном 9000 Alfa Антенна Rfshop Australia

Создайте свою собственную антенну Biquad 4g с тестом скорости 7 шагов с изображениями Instructables

Оптовая высокая всенаправленная антенна из стекловолокна Самодельная телевизионная антенна 4g Lte Wi-Fi Наружная внутренняя беспроводная связь Bu y Самодельная телевизионная антенна 4G LTE Wifi Наружная антенна Стекловолоконная антенна Продукт на Alibaba Com

Yagi 700 Mhz 4G LTE Антенна сотовой связи 9db Gain

Как сделать 2g 3g 4G 5g Ready Antenna Signal Booster At Home By Techie Tech Youtube

ing 9000 Cross Поляризованная панель с высоким коэффициентом усиления 4g Lte Mimo Antenna Xpol 2 V2 Www Irishwireless Net

Внешняя антенна Diy для межсетевых интерфейсов The Things Network

Внешняя антенна ручной работы для мобильного модема или маршрутизатора

Diy Lte Yagi

25dbi Yagi High Gain Антенна Lte Наружная антенна Dr Techlove

High Gain 16dbi Wifi Yagi Aerial Outdoor Wireless Lte 4g Yagi Antenna with Sma Connector Купить 4g Yagi Antenna 16db Yagi Antenna Outdoor Yagi Antenna Product On Alibaba Com

Airmax4gw 4g Lteway i Outdoor 4g Lte Gateway Series 4g Lte Gateway Smb Airlive

Diy Внешняя антенна для межсетевых интерфейсов The Things Network

Дизайн и оптимизация Lte 1800 Mimo-антенна

Sma 4g Антенна 10dbi Gsm High Gain 4g Dongle Lte Wifi Signal Booster Adapter Сетевой прием Антенна дальнего действия и усилитель сигнала Всенаправленная антенна Sma 2 Pack Amazon Co Uk Electronics

Типы антенн 3g 4g Рекомендации для кабелей Mimo Направленные разъемы

Антенны 4g Ознакомьтесь с нашим ассортиментом антенн с высоким коэффициентом усиления 4g Lte-совместимых

Best Lte Для лодки

4g Wifi Router 3pcs 2 4G 5 8g Dual Band Sma 8dbi High Gain Router Антенна для Asus Ac68u Ac88u Ac66u Routers Diy беспроводных маршрутизаторов Aliexpress

Как построить всепогодную компактную антенну Wifi с высоким коэффициентом усиления Mo ds Circuitry Gadget Hacks

Как выбрать внешнюю мобильную широкополосную антенну 4g или 5g Ispreview UK

Внешняя антенна ручной работы для мобильного модема или маршрутизатора

Netgear Nighthawk M2 Mr2100 Модификация высокочастотной антенны Diy Kit Ebay

4g антенна Easy At Home

Yagi 1900 Mhz Antenna 14db Gain

4g 25dbi Wifi Tools Diy Yagi Antenna 16 Elements Smaj Connector High Gain Directional New Купить в Интернете по лучшим ценам в Бангладеш Daraz Com Bd

Ir 4g Antennas

3g 4g Lte Full Netcom Ipex Head Gsm Gprs Беспроводной модуль Встроенный гибкий Fpc Nb-антенна с высоким коэффициентом усиления Rki 6133 85 00 Робокиты Индия Простые в использовании универсальные комплекты для сборки робототехники Diy

Antop Ufo Наружная телевизионная антенна Встроенный 4g Lte-фильтр с Smartpass Усилитель 65 миль всенаправленный прием 360 с технологией УФ-покрытия Коаксиальный кабель с высоким коэффициентом усиления 33 фута, длинный коаксиальный кабель 4k Uhd Ready

Ручной 3g Gun Мощная антенна для 3G 4G и Wi-Fi Diy Youtube

Магазин антенн 4G Лучшая внешняя антенна 4G Lte Наружная антенна Lte Наружная антенна с высоким коэффициентом усиления на продажу

Самодельная всенаправленная антенна Wi-Fi 16 дБ 2 4 ГГц Iw3b Информация

Что такое параболические антенны с сеткой антенны для усилителей сигнала сотового телефона

Самоделка своими руками Как сделать простой усилитель сигнала 4g LTE Как усилитель сигнала

, наконец, работает Сделать ретранслятор сотового телефона Easy Steps

12dbi Всенаправленная Sma-мужская антенна с высоким коэффициентом усиления 700 МГц 2700 МГц Широкополосная 2 4 ГГц Wcdma 3g 4g Lte GSM Магнитная антенна с кабелем 10 футов Самодельная телевизионная антенна Антенный усилитель от Adapterlink 2 39000 Dhgate Com

EAP Wifi Antenna Diy Найдите Wi-Fi антенну Diy Сделайте это онлайн на Alibaba Com

Yagi Антенны для сотовых сигналов Альтернативная беспроводная связь

Создайте свою собственную Biquad 4g антенну с тестом скорости 7 шагов с изображениями Instructables

18 Dbi High Gain Panel Flat 4g Outdoor Lte Антенна для 4g роутера Dongle Мобильная точка доступа Внешняя антенна Мобильная точка доступа Антенна

3G Типы антенн 4g Советы по использованию Направленные кабели Mimo Разъемы

2 4g 5 8g Diy Signal Booster High Gain 16dbi Установка антенны Пульт дистанционного управления для всех моделей Dji Mavic Pro 9000 8000 Wish 5000 Dual Pol Dish Diy Mimo Antenna 1 5g 4G LTE Wifi Antenna Производитель и завод беспроводных решений из Китая

Внешняя всенаправленная 4g Lte антенна

High Gain 5dbi Sma Male 170 МГц Антенны Повторитель сигнала Omni Diy Сетевая карта 230 МГц 315 МГц z Антенна 433 МГц для связи Антенны связи Aliexpress

Антенны ретранслятора сотовой связи и LTE

Amazon Com Proxicast 10 Dbi 3g 4g Lte Всенаправленная всенаправленная стационарная наружная антенна из стекловолокна с высоким коэффициентом усиления для Verizon At T Sprint Home Audio Theater

Diy

Diy 9000 Lte Yag2 Uhd Ready 65 миль всенаправленный прием 360 с технологией УФ-покрытия Коаксиальный кабель с высоким коэффициентом усиления 33-футовый коаксиальный кабель Наружная телевизионная антенна Antop Ufo Встроенный фильтр LTE 4g с усилителем Smartpass Телевизионные антенны

Дизайн и оптимизация Lte 1800 Mimo-антенна

Внешняя антенна для 4g 5g Широкополосный доступ Повышение скорости передачи сигнала

Ciena Как я построил свою собственную вышку мобильной сотовой связи Ciena

Dlenp Panel 4g Antenna Outdoor 18dbi High Gain 698 2690mhz 4G LTE Направленная антенна Mimo для беспроводного подключения e Gadgets

Rfi Wideband 8 12dbi 3g 4g 4gx Lpda Antenna 700 3000mhz

17dbi Mimo Panel Antenna 4g 2300 B40 2400mhz Wifi Lte 2600mhz B7

2 4g 5 8g Diay Signal Probi Booster 9000 DIAVTENA DIAVTEN DIAVTENA DIAVTEN DIAVTENA 9000 DIAVTENA DIAVTENA DIAVTENA DIAVTENA DIYAVTENA DIAVENDI

Создайте свою собственную антенну Калькулятор биквадратной антенны

Самодельная всенаправленная антенна с Wi-Fi 16 дБ 2 4 ГГц Iw3b Информация

Игрушки Хобби Другие запчасти для радиоуправления Аксессуары 2 4g 5 8g Diy Усилитель сигнала Высокое усиление 16 дБи Установка антенны для Dji 9000 Mavic 9000 Mavic 9000 Mavic 9000 Mavic

Усилитель повторителя сигнала 4g Антенна усилителя для сотового телефона Купить по низким ценам на платформе Joom E Commerce

Создайте свою собственную направленную антенну Yagi с высоким коэффициентом усиления Версия для печати

Mytv 2g 3g Антенна 4G для высокого усиления Сильный 698 960 МГц 1710 2700 МГц 20 25 дБи YQ или антенна Купить Продать в Интернете Лучшие цены в Шри-Ланке Дараз Lk

Создайте свою собственную антенну Biquad 4g с тестом скорости 7 шагов с изображениями Instructables

Руководство по установке беспроводной антенны 10 советов по успешной установке беспроводной сети BB Electronics

Mikrotik Sxt 4g Kit Rbsxtr R11e 4g 60 градусов 10 5 дБи антенна со встроенным модемом 4g LTE категории 4 и 2 портами Ethernet Newegg Com

Как сделать повторитель сотового телефона Простые шаги

Настройка антенны 4G LTE | NetXL Blog

Устранение неполадок с производительностью антенны 4G может оказаться затруднительным.Когда ваша LTE-антенна работает не так, как вы ожидали, становится совершенно ясно, что вы работаете с силами, которых не видите. Большинство людей будут пытаться решить проблему методом проб и ошибок, пока их производительность не станет приемлемой, только чтобы затем забыть, что они сделали для решения проблемы.

В этой статье мы укажем вам верное направление. Воспользовавшись парой удобных бесплатных инструментов и проявив немного терпения, вы сможете оптимизировать производительность своей антенны 4G и получить то соединение, которое вы заслуживаете.

Ориентация антенны на ближайшую к вам мачту сотовой связи — важный первый шаг.

В нашем видео-руководстве по настройке антенны 4G, приведенном ниже, мы обсуждаем важность определения местоположения локальных мачт сотовой связи, прежде чем идти дальше с оптимизацией антенны.

Ваша антенна взаимодействует с мачтами сотовой связи в вашем районе. Если у вас направленная антенна, то она может посылать и принимать радиочастотную энергию только в том направлении, в котором она направлена.Следовательно, если ваша антенна не ориентирована на местную мачту сотовой связи, она не сможет эффективно взаимодействовать с ней. Конечно, это отрицательно скажется на характеристиках вашей антенны. Даже если ваша антенна является всенаправленной, вы, вероятно, заметите улучшение производительности, если переместите ее на сторону дома, ближайшую к ближайшей мачте сотовой связи.

Cell Mapper — это онлайн-инструмент, который вы можете использовать для определения местоположения всех сотовых мачт в вашем районе. После обнаружения обратите внимание на то, какие антенны передают сигнал для каких провайдеров.Если контракт на передачу ваших сотовых данных заключен с провайдером, который плохо представлен сотовыми мачтами в вашем районе, вам следует подумать о переходе на более широко представленного провайдера. Использование провайдера, который плохо представлен в вашем регионе, оставляет вам меньше возможностей и меньше прав на ошибку, когда дело доходит до ориентации антенны.

Когда вы узнаете, где находятся местные сотовые мачты, и знаете, что у вас лучший поставщик данных в вашем районе, вам нужно будет рассмотреть различные варианты монтажа антенны 4G.

При установке антенны необходимо учитывать ряд факторов, но следующие рекомендации помогут упростить задачу.

Если вы разместите антенну в помещении, она должна будет взаимодействовать со своей сотовой мачтой через препятствия (в данном случае стены). Неудивительно, что это отрицательно скажется на характеристиках антенны. Установите антенну снаружи и проложите кабель к модему 4G в помещении, чтобы воспользоваться преимуществами производительности.

Если по какой-либо причине вы не можете установить антенну снаружи, то лучшим вариантом будет установка внутри окна на верхнем этаже вашего дома.Большинство антенн поставляются с присосками в качестве варианта крепления, поэтому вы можете прикрепить их к окну. Стекло будет меньше препятствовать прохождению сигнала, чем сплошная стена, поэтому это лучший вариант для установки внутри дома.

Если вы определили местонахождение окружающих мачт сотовой связи и у вас есть хороший поставщик услуг в вашем районе, этот шаг должен быть довольно простым. В случае направленных антенн, чем дальше вы находитесь от мачты сотовой связи, тем сложнее будет ее правильно сориентировать. Небольшие изменения угла ориентации могут привести к большим колебаниям производительности, поэтому вносите изменения медленно и постепенно, измеряя производительность по ходу работы с помощью простого инструмента, такого как Speedtest.org, чтобы определить лучшую ориентацию.

Антенны часто поставляются с опцией крепления на опоре. Если вы можете установить антенну на столб, это поможет увеличить ее высоту. Чем выше ваша антенна, тем меньше (как правило) препятствий будет служить в качестве возможных препятствий.

Как только ваша антенна принимает сигнал, этот сигнал должен пройти к модему, чтобы быть модулированным в двоичном формате, что сделает его доступным для чтения в вашей локальной сети. Для этой транспортировки вам понадобится кабель, и, если ваша антенна не была отправлена ​​с заводским кабелем, вы можете выбрать кабель для себя.Здесь вы получаете то, за что платите, поэтому выбирайте высококачественный коаксиальный кабель.

Поскольку коаксиальный кабель относительно дорогой и толстый, его минимальное использование дает множество преимуществ, помимо минимизации ухудшения сигнала.

Хотя сами антенны 4G (обычно) имеют IP-рейтинг различных уровней защиты от атмосферных воздействий, многие модемы 4G не имеют такой же защиты.

Однако, если вы можете разместить свой 4G-модем снаружи и как можно ближе к антенне, вы можете значительно сэкономить.Вам нужно будет только приобрести кабель Ethernet с экранированной витой парой (STP). Более высокая категория обеспечит большую скорость, а большее экранирование обеспечит большую защиту от затухания.

Прочтите в нашем блоге о структурированных кабелях, чтобы узнать больше о кабелях Ethernet и их классификации, чтобы выбрать правильный продукт.

Узнайте больше о кабелях Ethernet с неэкранированной витой парой (UTP) и других типах в нашем специальном сообщении в блоге.

Приведенные выше рекомендации решат большинство проблем с производительностью антенны 4G и могут считаться 20% усилий, которые возвращают 80% результатов.Помимо уже упомянутых шагов, вы можете сделать еще несколько вещей, которые могут улучшить производительность.

Несмотря на все усилия, чтобы работать в гармонии с физикой антенн 4G, все еще существует множество факторов, не зависящих от нас, которые влияют на производительность. По этой причине, если вы испробовали все, что мы уже упомянули, но все еще не получили ожидаемых результатов, возможно, пришло время подумать нестандартно.

Эти вышеупомянутые факторы являются причиной того, что установка антенны может показаться скорее искусством, чем наукой.Иногда вы обнаруживаете, что на самом деле вы добиваетесь лучших результатов с местоположениями, которые не имеют интуитивного смысла. Установив антенну на противоположной стороне здания от мачты сотовой связи, вы действительно можете добиться лучших результатов. В большинстве случаев, конечно, это не так, но это случается достаточно часто, чтобы мы здесь упоминали об этом.

Средний потребитель обычно покупает антенну, основываясь только на ее максимальном усилении. У нас есть сообщение в блоге о завышенной важности усиления антенны, когда речь идет о производительности, и о недооценке сильных диаграмм направленности.

Короче говоря, высокое усиление преувеличивает существующую диаграмму направленности антенны.

Диаграмма направленности антенны — это форма радиочастотного (РЧ) поля, которое она распределяет в трехмерном пространстве.

При производстве антенны ее диаграммой направленности можно манипулировать конструктивно, чтобы преувеличить ее силу в определенных плоскостях и / или направлениях (именно так изготавливаются направленные антенны и отличаются от всенаправленных антенн).

Плохая диаграмма направленности лишь слегка преувеличивает силу в определенном направлении или плоскости, что приводит к потере энергии.

Большее усиление антенны преувеличивает диаграмму направленности, поэтому большее усиление антенны с неэффективной диаграммой направленности просто преувеличивает радиочастотное поле в бесполезных направлениях.

Антенны Poynting известны во всем мире своими превосходными диаграммами направленности и настоятельно рекомендуются. Вы можете быть уверены, что диаграмма направленности антенны Poynting не будет слабым звеном в цепочке характеристик антенны, как это часто бывает с антеннами LTE других производителей.

Направленная LTE-антенна Poynting XPOL-2-5G

Две антенны можно настроить для работы в унисон, объединяя их возможности для получения лучших результатов.

IO (вход / выход) одной антенны будет объединен с антенной другой для создания так называемого MIMO (Multi-Input / Multi-Output). Благодаря двойному количеству приемных / передающих узлов антенна может достигать значительно более высоких скоростей передачи данных.

Многие современные антенны, такие как Poynting XPOL-1-5G, производятся с предустановленными возможностями MIMO, несущими два антенных узла в одном корпусе.Такие антенны превосходят свои аналоги из SISO, что подводит нас к нашему заключительному пункту.

Последнее средство, но если вы перепробовали все из этого списка и все еще не получили никакой радости, возможно, ваша модель антенны 4G не подходит для вашего приложения.

Скоро у нас будет руководство по покупке антенны, которое поможет вам сделать осознанную покупку лучшей антенны для вас. А пока не забудьте связаться с нами напрямую, чтобы получить индивидуальный совет о том, какую антенну выбрать.

Если вы еще не приобрели антенну, подумайте о покупке антенны MIMO с сильной диаграммой направленности, такой как Poynting XPOL-1-5G, если вы ищете всенаправленную антенну, или Poynting XPOL-2- 5G, если вам нужна направленная антенна. Помните, что если вам нужна антенна, которая может усилить сигнал WiFi, вам нужно будет искать антенну, которая покрывает частоты WiFi и указана как антенна WiFi, а не антенна 4G / LTE.

Если производительность вашей антенны 4G вас не устраивает, попробуйте следующие советы.Уверены, что они помогут.

Если все, что здесь обсуждается, вас немного ошеломило, мы были бы рады, если бы вы связались с нами напрямую, чтобы получить индивидуальный совет о том, какую антенну 4G купить, а также какие из вышеперечисленных настроек, скорее всего, будут иметь наибольшие, наиболее немедленное воздействие на вас.

Ознакомьтесь с полным ассортиментом антенн здесь.

Ciena — Как я построил собственную вышку мобильной сотовой связи

Что вы делаете, когда ваша любимая хижина настолько удалена, что вы не можете получить хороший сигнал сотовой связи? Если вы представитель Ciena в Аль-Лаунсбери, вы строите собственную вышку мобильной сотовой связи прямо на крыше своей каюты.

Эл Лаунсбери находится в кампусе Ciena в Оттаве и является частью нашей команды цифрового маркетинга.

Есть ли у вас особое место, где вы любите расслабиться и расслабиться, но не можете этого сделать из-за отсутствия сотовой связи или мобильной передачи данных? Или, может быть, у вас проблемы с приемом сотовой связи в собственном доме, где расположен ваш второй офис. Для большинства людей ответ на эти проблемы — «разобраться с этим» или попробовать сменить провайдера.Но как заядлого мастера и инженера это было не в моем стиле. Моим решением было построить собственную вышку сотовой связи.

В моем случае у меня есть каюта в Северном Онтарио. Там красиво и тихо, но ближайший продуктовый магазин находится в 30 минутах езды в городе с населением менее 1000 человек. Покрытие сотовой связи в лучшем случае неравномерное. Если я буду на вершине холма в ясный день, я могу задействовать одну планку на своем мобильном телефоне. Фактически, многие арендаторы в этом районе ежедневно совершают прогулку на вершину близлежащего холма, чтобы получить свои текстовые сообщения и электронные письма.

Итак, моя инженерная задача заключалась в том, чтобы выяснить, как получить отличное мобильное покрытие в моей каюте, позволяющее мне иногда проводить там пятничный рабочий день, а не находиться в офисном кубе. Вот как я это сделал, используя обычные материалы, которые вы можете найти в Интернете или в местном магазине товаров для дома.

Изучение ваших потребностей

Шаг 1 в процессе — найти ближайшую к вашему местоположению вышку сотовой связи и выяснить, на каком частотном диапазоне она работает. Большинство систем 3G / 4G работают на частотах 800 (824–894) МГц или 1.Диапазон частот 9 (от 1,85 до 1,99) ГГц. Полоса 800 МГц будет иметь больший диапазон, чем полоса 1,9 ГГц из-за атмосферного ослабления, поэтому многие несущие предпочитают полосу 800 МГц для большей зоны покрытия.

Для моих коллег-канадцев, вот отличный веб-сайт, который отображает все башни в Канаде для нескольких операторов и предоставляет подробную информацию, в том числе их частотный диапазон. Вы также можете уточнить у своего оператора мобильной связи и узнать в отделе технической поддержки ближайшую вышку и ее частотный диапазон. Кроме того, вы можете выполнить поиск в магазине приложений вашего телефона по запросу «сигнал сотовой связи», и появится несколько приложений, которые могут помочь.На Android я использую приложение Open Signal, которое показывает направление ближайшей и самой сильной башни. В моем случае ближайшая вышка сотовой связи Rogers находится в провинциальном парке Бон Эхо и работает на частоте 850 МГц. Когда мое исследование было завершено, пришло время перейти к подготовке к сборке.

Покупка необходимых компонентов

Ваш основной список необходимых компонентов состоит из вышки, наружной антенны, внутренней антенны, двунаправленного усилителя и радиочастотных кабелей.Для достижения наилучших характеристик убедитесь, что ваша внешняя антенна является сильно направленной, по сути, это узкий лазерный луч, который направлен прямо на ближайшую вышку сотовой связи. Держа антенну высоко сфокусированной, мы гарантируем, что вся мощность сигнала будет направлена ​​на нашу целевую вышку, а не распыляется на большую площадь. Это называется усилением антенны, и чем выше коэффициент усиления, тем более сфокусированной будет мощность антенны. Я использовал антенну Yagi 800 МГц с усилением 13 дБи (рис. 1), которую можно найти здесь.

Следующая наша комнатная антенна. Мы хотим максимально увеличить покрытие внутри помещения, поэтому коэффициент усиления будет намного ниже, поскольку мы стремимся широко, а не далеко. Кроме того, чтобы сохранить мир в доме с хозяйкой дома, установка уродливой антенны на стене была для меня «не» вариантом, но, к счастью, потолочное крепление было для меня. Используя потолочную антенну с двойной поляризацией (вертикальную и горизонтальную), вы можете обеспечить охват вокруг антенны на 360 градусов с шириной луча по вертикали в 150 градусов вниз от антенны до пола.Тот, который я использовал (рис. 5, деталь № 301123), можно найти здесь.

Имея в руках обе антенны, вам нужно выбрать двунаправленный усилитель. С вашим бустером все зависит от УСИЛЕНИЯ и обеспечения его соответствующей регулировки. В моем случае я взял усилитель с коэффициентом усиления 55 дБ (здесь рис. 6). Это сработало отлично, и моя кабина увеличилась до 4-5 бар при любых погодных условиях, включая СНЕГ! Тем не менее, если бюджет позволяет использовать усилитель с более высоким коэффициентом усиления, сделайте это.Усилитель с более высоким коэффициентом усиления обеспечит лучшее покрытие, в том числе возможность управлять более чем одной внутренней антенной, если требуется более широкая зона покрытия в помещении.

Теперь у нас есть все основные компоненты, и нам просто нужно соединить все вместе с помощью хорошего ВЧ-кабеля с «низкими потерями», поскольку мы не хотим тратить драгоценную мощность сигнала на протекающие ВЧ-кабели с высокими потерями. У хорошего 20-футового кабеля с низкими потерями потери должны быть не более 1 дБ. И да, один дБ имеет значение. Для сравнения, потеря 3 дБ означает, что мощность сигнала снизилась на ПЯТЬДЕСЯТ процентов… да наполовину! Таким образом, на счету каждый дБ, и настоятельно рекомендуется использовать кабели со сверхнизкими потерями, если требуется максимальное покрытие (усиление).

Строительство башни

Имея в руках наши компоненты, нам нужно определить места размещения антенн. Поскольку внешняя антенна является сильно направленной, а комнатная антенна в основном сфокусирована прямо под наружной антенной, нам необходимо убедиться, что внешняя антенна не направлена ​​на комнатную антенну, обеспечивая примерно 15 футов вертикального разделения. Эти требования к разделению становятся намного более строгими, если ненаправленные наружные антенны используются с панельными комнатными антеннами.В этих случаях может потребоваться расстояние 20 футов по вертикали и 20 футов по горизонтали для предотвращения обратной связи по РЧ. Эта обратная связь аналогична звуковой обратной связи, которая возникает, когда микрофон (внутри антенны) приближается к выходным динамикам (наружная антенна). Если обратная связь все же произойдет, ваш усилитель выключится, поэтому убедитесь, что вы аккуратно разместили каждую антенну.

Саму башню построить несложно. И для меня поездка в Home Depot была всем, что требовалось. Я использовал оцинкованную трубу диаметром 1 ¼ ”в 6-футовых секциях для башни (рис.3) и более короткую трубу длиной 4 фута 2 дюйма (рис. 2) для закрепления в земле. Хотя стальная труба будет дешевле, она также требует покраски, чтобы гарантировать, что она не ржавеет, поэтому я отказался от этого варианта.

Вам нужно будет вогнать 2-дюймовую трубу в землю с помощью кувалды или задней части топора, чтобы труба 1 ¼ дюйма могла войти в нее, как показано на рис. 2. Разместите трубу подальше от фундамента дома вокруг на том же расстоянии, что и верхний ремешок, которым вы будете закреплять штангу на линии крыши. Это поможет убедиться, что ваша башня находится вертикально и не наклоняется в ту или иную сторону.Нехорошо иметь направленную антенну, направленную на 10 градусов вниз или вверх.

После закрепления мачты прикрепите антенну Yagi к опоре диаметром 1 ¼ ”с помощью монтажного оборудования, поставляемого с антенной. Не забудьте прикрепить кабель со сверхнизкими потерями и закрепить его изолентой на опоре, чтобы ветер не изнашивал кабель.

Чтобы получить необходимую высоту, просто добавьте дополнительные 6-дюймовые опорные секции снизу вверх , используя соединители (показанные на рис. 3), чтобы подтолкнуть антенну выше, закрепляя кабель на боковой стороне опоры.Добавляя секции к основанию на уровне земли, вы держитесь подальше от крыши. В моем случае у меня есть пять 6-дюймовых секций, поддерживающих антенну на общей высоте 30 футов от земли. Используйте гальванизированную ленту (рис. 4) на линии крыши, чтобы закрепить опору в таком положении, чтобы она не упала или не раскачивалась в одну или другую сторону.

На крыше найдите место (вентиляционное отверстие в потолке или просверлите отверстие), чтобы пропустить антенный кабель на чердак / дом, и направьте антенну примерно в направлении ближайшей вышки сотовой связи.Позже мы откорректируем размещение.

Что касается расположения внутренней антенны, то сейчас самое время посоветоваться с вашим супругом, как я сделал с хозяйкой моей каюты. Единственные требования к размещению — это то, что она не может находиться на одной вертикальной линии с наружной антенной и должна находиться рядом с внутренней зоной, где больше всего требуется покрытие. Таким образом, лучшее место для меня было на потолке у входа в каюту, как показано на рисунке 5.

Теперь пора подняться на чердак, чтобы смонтировать усилитель и подключить все радиочастотные кабели.Усилитель должен быть размещен в удобном и легкодоступном месте на случай, если когда-либо потребуется обслуживание. Я поместил свой на стропила, которая находится прямо рядом с чердачным люком, как показано на рисунке 6.

Чтобы свести к минимуму энергопотребление, я уменьшил усиление диапазона 1,9 ГГц, насколько это возможно, поскольку мне не требовалась мощность 1,9 ГГц. Затем я максимизировал усиление диапазона 850 МГц. В вашем случае может быть и обратное, но вам нужно использовать только одну полосу.

Вы почти закончили, но у меня есть пара окончательных рекомендаций.Во-первых, рекомендуется установить защиту от грозовых перенапряжений, показанную на рисунке 7, поскольку это электропроводящий металлический столб, который поднимается высоко в воздух. Это устройство защиты от перенапряжения устанавливается на внешней стороне антенны усилителя, и для него необходим хороший заземляющий провод, чтобы отводить любые молнии на землю в безопасном удалении от усилителя. Важно знать, что всякий раз, когда удар молнии находится «рядом» с антенной, он вызовет всплеск. Защита от перенапряжения — отличное вложение, и она дает только 0.Потеря 2 дБ. Настоятельно рекомендуется правильно защитить свои инвестиции.

Во-вторых, рассмотрите возможность установки источника бесперебойного питания (ИБП) на усилитель, чтобы вы могли продолжать работать в сотовой сети даже в случае сбоя питания. Нет ничего лучше, чем потоковое воспроизведение хорошего фильма при отключенном электричестве и наличие телефона для экстренных вызовов — это ценно.

Когда все ВЧ кабели надежно подключены, пора включить усилитель. Индикаторы усилителя сначала начнут мигать зеленым, а через 15 минут они должны гореть постоянно, если все работает правильно.Если зеленый свет не горит, обратитесь к руководству по устранению неполадок усилителя, но для меня первая попытка дала мне зеленый свет!

После включения настало время для последнего шага: настройки антенны для максимального приема. Хотя полоски на сотовом телефоне могут быть полезны для случайного измерения приема, им не хватает точности и они обновляются только каждые 30 секунд — 2 минуты в зависимости от марки. Однако в каждом мобильном телефоне есть скрытый тестовый режим, в котором мощность сигнала обновляется каждую секунду.Многие из этих кодов можно найти, выполнив поиск в Google по запросу «<введите название бренда мобильного телефона> коды тестового режима». Вы будете искать последовательность набора для ввода, чтобы перейти в тестовый режим.

После ввода кода выберите UMTS, отладочную и базовую. Ключевыми числами являются RSCP (мощность с сильным кодированием) и Ec / lo, которые представляют собой отношение хорошей энергии к плохой энергии, аналогичное отношению сигнал / шум. Получение Ec / lo -10 дБ и выше (то есть менее отрицательное) является идеальным. Наблюдая за номером RSCP, поверните антенну на пару градусов и дождитесь обновления номеров.Будет место, где RSCP и Ec / lo максимизируют себя, что представляет ваше оптимальное направление. На этом все готово!

К настоящему времени ваше удаленное местоположение должно иметь отличное покрытие сотовых сетей 3G / 4G и данных, что позволит вам использовать некоторые из современных технологических тонкостей. Например, теперь я могу управлять отоплением в своей каюте прямо с мобильного телефона. Подъезжая к хижине зимой (6 месяцев в Канаде), я запускаю приложение на своем телефоне и включаю обогреватель, чтобы было приятно и уютно, когда я приезжаю.У стабильного сигнала данных есть много преимуществ, но, конечно же, это отдельная отдельная запись в блоге.

Есть вопросы, как мне это удалось? Просто спросите в поле для комментариев ниже.

[Перед тем, как приступить к любому проекту по усилению беспроводного сигнала, как описано выше, обязательно спросите производителя сотового усилителя о местных правилах как для вашего поставщика услуг беспроводной связи, так и для вашего региона. Например, в США FCC недавно приняла правила для обеспечения надежности отдельных сотовых сетей, заставив людей, эксплуатирующих усилители сигнала сотовой связи, зарегистрировать их у своего оператора мобильной связи.На момент публикации в Канаде таких правил не существовало.]

4G Интернет для дома — Учебное пособие — Wallybois

Если вы ищете более быстрый широкополосный доступ, то вы попали в нужное место. В этом блоге вы узнаете, как установить простое решение для увеличения скорости загрузки в Интернете. Так что прочтите эту статью, и вы получите всю общую информацию, которая поможет вам спланировать решение, адаптированное для вас.

Могу ли я отказаться от стационарного телефона и использовать широкополосную сеть 4G?

Это, вероятно, ваша главная забота, если вы хотите сократить свои ежемесячные расходы. Меня беспокоило низкое качество обслуживания, которое мы получали от Orange, но платили больше, чем другие клиенты Orange. Ваши потребности могут быть разными, но я хотел улучшить скорость загрузки.

Наше местонахождение во Франции не обеспечивает доступного проводного подключения к Интернету. Я нашел хорошее решение, которое использую, пока пишу это.Здесь я делюсь своим опытом установки домашнего Интернета, предоставляемого мобильной службой 4G.

Быстрый широкополосный доступ в сельской местности

Быстрый Интернет редко является проблемой в пригороде или городе. Но в сельской местности, где вы вскоре понимаете, что есть существа, отличные от перенаселенных человеческих поселений, все еще имеют некоторые серьезные проблемы с подключением. Использование этой простой настройки поможет удовлетворить ваше стремление к высокоскоростной широкополосной связи.

Мой домашний 4G прямая видимость Интернет-соединение подходит для автономной сети

4G Интернет для дома не должно быть сложным.Эта простая интернет-система хороша для автономных кабин, так что читайте дальше, если вам нужен высокоскоростной интернет в вашем удаленном месте. К сожалению, Мать-Земля не имеет органического высокоскоростного соединения, такого как в фильме «Аватар». Поэтому мы должны создать нашу собственную систему, когда нет стационарной или рентабельной спутниковой службы.

Почему следует выбирать систему мобильного широкополосного доступа 4G по проводной или кабельной сети?

Я не рекомендую выбирать услугу «Мобильный Интернет» в качестве основного подключения, но это потенциальное решение.Когда у вас нет других доступных вариантов. Там, где есть проблема, должно быть решение. Я считаю, что мое интернет-решение 4G заслуживает упоминания.

Сначала у нас было 2G, затем 3G и в настоящее время 4G, но 5G теперь на горизонте!

Можете ли вы вспомнить время, когда у нас был очень медленный интернет, который годился только для отправки нечетных изображений с низким разрешением? Для многих 3G по-прежнему остается мейнстримом. Если вам нужен надежный и надежный широкополосный доступ, когда традиционные стационарные системы недоступны или медленные, тогда 4G или LTE для многих — разумный вариант.

Что такое Интернет 5G?

Интернет 5G, как я понимаю, не будет развернут в сельских или удаленных местах. Очевидно, что финансирование сельского решения пока нецелесообразно. Технически концепция передачи через микроволны между параболическими антеннами кажется непрактичной для установок на большие расстояния. Я считаю, что система 5G будет использоваться в районах с высоким потреблением, таких как города и промышленные комплексы. Большинству из нас придется долго ждать, пока 5G станет следующей нормой.

Мы выбрали это решение, потому что Orange, наш старый провайдер ADSL, подвел нас!

После слишком многих обещаний Orange и 7 лет ожидания! Мое разочарование по поводу того, что Orange не заботится о моем некачественном фиксированном соединении, достигло невероятного пика.Я активно пользуюсь сетью и нуждаюсь в надежном и емком подключении, способном передавать большие видеофайлы для моих каналов Youtube.

Вышки сотовой связи теперь поддерживают мобильный Интернет LTE 4G

Вы можете представить мою радость, когда я слышу, что многие поставщики мобильных услуг переключились на чудесный 4G, также известный как LTE.

Похоже на то, что военные США включают улучшенную точность GPS для всех на пользу. Эта широко используемая в настоящее время услуга мобильного Интернета сделала плавную и прогрессивную загрузку контента достойной внимания.Времена обрыва связи и медленной скорости остались в прошлом. Я счастливый зайчик!

Далее: Я объясню, как у вас тоже может быть моя система 4G.

Итак, как мне получить высокоскоростной мобильный Интернет у себя дома?

Замечательно, что местные вышки сотовой связи поддерживают LTE. Теперь вы можете легко установить LTE-Интернет в свой домашний маршрутизатор, аналогичный стационарному ADSL или кабельному Интернет-пакету.

Вам необходимо провести исследование своего местоположения и вышки сотовой связи

Некоторое образование необходимо, чтобы быть уверенным, что вы получите чистую связь, к которой мы все стремимся.Это может показаться почти невозможным, но это возможно, если в пределах досягаемости есть вышка сотовой связи.

Ваш смартфон принимает LTE 4G?

Вы в выигрыше, если уже пользуетесь LTE, 4G или даже 3G. Ваши шансы на успех и потенциальные высокие скорости предрешены.

Все хорошо, по-вашему? но вам необходимо провести некоторую работу и расследование:

  • У вас есть поблизости вышка сотовой связи с поддержкой 4G LTE?
  • каков максимальный MBPS для выбранной вышки сотовой связи?
  • какая вышка сотовой связи ближайшая?
  • где я могу установить антенну?
  • какова должна быть моя антенна?
  • какой провайдер мне лучше?
  • какое оборудование мне нужно?
  • сколько это будет стоить?

У вас поблизости есть вышка сотовой связи?

Это может показаться очевидным, но зависит от того, где вы находитесь, и от государственных обязательств вашего провайдера будет зависеть, сколько и насколько современно оборудование.Обстоятельства у всех разные, но я могу посоветовать только свои собственные выводы. Я разработал простой процесс обучения себя тому, где вышки используют онлайн-сайт Cellmapper, который дает информацию о позициях вышек сотовой связи и какие операторы связи используют эту вышку.

Эти поставщики основаны на нашем местонахождении во Франции, но принципы одинаковы для людей, проживающих в США или других странах!

Мы обнаружили, что Orange, как правило, имеет свои собственные, но французские провайдеры Bouygues, SFR и Free используют мачты сторонних производителей.Мы решили использовать Free.fr, так как на момент написания эта услуга была выгодной по цене 19,99 евро в месяц для 100 ГБ ежемесячной пропускной способности для загрузки. 100 ГБ подходит для большинства, кто также транслирует несколько фильмов. Вы также можете отслеживать свое использование в Интернете.

Французские провайдеры 4G, которые также будут предоставлять 5G, когда они будут доступны

  • 4G box bouygues
  • 4G box orange
  • SFR box 4G
  • Free 4G

Как найти свою вышку сотовой связи LTE?

Мой подход к сбору данных с помощью приложения Cellmapper заключался в том, чтобы найти все мои местные антенны на расстоянии до 20 км.Cellmapper — очень полезный онлайн-инструмент для поиска местоположений мобильных вышек, включая доступные технологии. Это приложение также имеет обширную базу данных по каждой вышке, в которой перечислены все компании мобильной связи, использующие вышку. Данные включают в себя частоты и положение компаса в градусах для каждой компании.

Создание карты расположения вышек сотовой связи 4G

Как только я нашел все местные вышки на карте, я запрыгнул в машину и нашел каждую вышку. Я намеревался узнать скорость загрузки для указанных вышек с помощью #Speedtest.net, а затем отметила скорость каждой башни на карте. Скорость интернета 4g повлияет на ваше решение, какого поставщика услуг или мачты вы выберете. Я снимал показания, просто стоя в непосредственной близости от башни. Итак, теперь у меня есть карта, на которой указаны местоположения вышек, проверенных на скорость. Я выбрал четыре самые быстрые и ближайшие башни и нарисовал линии, пересекающие мое домашнее местоположение. Убедившись, что Север — это Север, я затем использовал транспортир или розетку компаса, чтобы выделить углы линии. В ходе этого процесса было извлечено направление в градусах каждой мачты от моего домашнего местоположения.

Справа вы видите результаты нашего подключения 4g. Где вы видите минимумы, это то, где я достиг своего ежемесячного лимита загрузок. Лимит загрузки будет зависеть от вашего провайдера.

Антенна карта!

Теперь я знаю местоположение, ориентацию и скорость имеющихся башен. Итак, перейдем к следующему шагу:

Какую компанию мобильной связи 4G выбрать?

Это может быть чисто личное предпочтение, основанное на вашем опыте или сторонних отзывах.Во Франции мы обнаружили, что на каждой башне обычно было три провайдера, установленных под разными углами и высотой. Чтобы понять, у какого провайдера лучшая скорость и емкость. Вам понадобится обслуживание с каждым, даже если вам придется одолжить телефон друзей для теста.

Нашим решением был Free.fr, так как это был единственный выбор для приличного ежемесячного лимита загрузки. Некоторые другие компании не соответствовали нашим требованиям. Итак, наш выбор был очевиден, но у вас может быть больше вариантов.

Какую частоту использует ваш провайдер?

Каждый провайдер использует свою предпочтительную радиочастоту для передачи и приема услуги 4G LTE.Вам необходимо знать, какую частоту использует ваш провайдер, чтобы вы могли выбрать комбинацию антенн, которая удовлетворяет требованиям. В качестве «практического правила» вы можете обнаружить, что ваш провайдер может выбрать более низкую частоту, например 800 МГц, для использования в городе, поскольку эта полоса частот может передавать больше данных, но диапазон уменьшается.

Более высокие частоты, такие как 1800 МГц, используемые Free.fr, лучше подходят для сельской местности из-за расширенного диапазона. Внедрение нового 5G не будет в течение многих лет и вряд ли будет доступно в сельской местности! Причина этого в том, что микроантенная система имеет очень низкий диапазон и слабый сигнал, который не может проникать сквозь стены или даже дождь.Теперь, чтобы 5G мог использовать сеть этих небольших ретрансляторов, необходимо установить антенны на небольшом расстоянии друг от друга, поэтому для использования в сельской местности я просто не вижу, чтобы стоимость установки в сельской местности была экономически выгодной.

Большинство провайдеров Интернета 4G используют два диапазона 4G, обычно 900 МГц или 2100 МГц, или не слишком далеко от них. 900 МГц обеспечивает больший диапазон, но меньшую емкость, чем другой. Как правило, высокая частота МГц лучше подходит для использования в городах, поскольку «в городах больше людей».

Проверьте мелкий шрифт перед подписанием

К сожалению, мы все еще подвергаемся ужасному мелкому шрифту, которого никто не понимает! Помните, что вы подписываете договор на мобильный телефон или у вас может быть соглашение «Без условий контракта», к которому будут применяться условия использования

Learning the Equipment?

Вам нужно будет приобрести некоторое оборудование.Требуемое оборудование не слишком дорогое или техническое, но вам потребуется:

  • Антенны
  • Мачта
  • Кабели
  • Разъемы
  • Интернет-маршрутизатор LTE / 4G с WIFI

Вы можете сделать свой собственный LTE YAGI

# Homemade Возможна конструкция #YAGI Антенны, доступно множество видеороликов и конструкций, но осциллограф — хорошая идея, чтобы убедиться, что вы достигли правильной частоты, которая соответствует антеннам вышек сотовой связи выбранного вами поставщика услуг.

Антенны LTE — это больше, чем кусок провода, протянутый между двумя деревьями?

4G или другое название LTE требует двух направленных антенн или комбинированной панельной антенны. В моей ситуации, когда с моим телефоном практически нет сигнала.

Я выбрал две направленные антенны по 28 дБ каждая. С помощью этих усиливающих антенн возможен сильный сигнал, но есть одно «но», заключающееся в том, что мы должны учитывать местность и «линию обзора» выбранной вышки сотовой связи.

Интернет-модем 4G также является маршрутизатором WIFI

Интернет-маршрутизатор 4G? Ну, брендов несколько, но их можно разделить на группы, но я остановлюсь на двух основных версиях. Во-первых, спросите себя, потребуется ли вам портативность, например:

Будете ли вы устанавливать систему в своем автодоме? Если да, то портативный 4G-модем может быть вашим лучшим вариантом, поскольку он имеет собственный источник питания в виде литиевой батареи, которую можно заряжать через розетку прикуривателя на 12 В или подключать к 12-вольтовому выключателю.

Модем для интернет-маршрутизатора 4G Huawei B593 WIFI — хороший выбор!

Если вы ищете систему исключительно для дома (фиксированная «непереносимая» система), я могу легко порекомендовать устройства 4G китайского бренда «Huawei», потому что это то, что мы используем и делаем с декабря 2017 года. без каких-либо серьезных проблем.

Эти «Huawei» доступны по цене, но есть и другие бренды, с которыми у нас нет опыта e

, в любом случае эта статья — не обзор продукта, а обзор нашего опыта установки домашней интернет-системы 4G!

Модель модема #Huawei, которую мы используем, — это Huawei LTE CPE B593, которая поставлялась с двумя бортовыми антеннами, но они не использовались, поскольку наш сигнал отсутствовал.Единственный вариант, который у нас был, — это две направленные антенны.

Сейчас снято с производства Доступно снова проверьте ссылку Amazon ниже

«Huawei LTE CPE B593» больше не доступен, но более новая версия «Huawei B315» доступна на Amazon, если вы щелкните ссылку ниже. Помните, что ваш маршрутизатор не должен быть привязан к сети, поэтому он должен быть разблокирован, если вы не используете сим-карту для провайдера, и ваше устройство тоже заблокировано.

https://amzn.to/2qNix69 для Великобритании

https: // amzn.to / 2HPRrDk для Франции

Эти маршрутизаторы предоставляют универсальные решения для домашнего WIFI, LAN и телефона.

Интернет-ключ 4G LTE

Вы можете использовать портативное устройство с установленной батареей, если оно имеет два антенных разъема. Интернет-ключ 4G, такой как Huawei E5577 4G

. После установки всего оборудования вам просто нужно настроить #modem, что очень просто. Я полагаю, вы уже выбрали своего провайдера 4G и получили SIM-карту? Эту симку просто нужно установить в модем.My Mobile 4G Setup

Очевидно, что выбранный вами модем может отличаться, поэтому я не буду описывать подробно, но вам, вероятно, потребуется войти в модем через его соединение WIFI или LAN, а затем добавить код разблокировки SIM-карты точно так же, как код вы вставляете его в мобильный телефон при первом включении. Вам может потребоваться добавить некоторые параметры, такие как настройки APN вашего провайдера, такие как пример Free.fr ниже:

Nom: Free

APN: free

MMSC: Non défini (ne rien renseigner)

MCC: 208

MNC: 15

Type d’APN: default

Это все, что должно потребоваться для вашей новой установки, и вы сможете пользоваться преимуществами быстрого и надежного подключения к Интернету и телефону.

Мое заключение о домашних соединениях 4G

Вы можете спросить себя: зачем мне устанавливать эти антенны с высоким коэффициентом усиления, если у нас уже есть 4G в доме? ответ — «Мощность и надежность». Ваш дом уже полон электрического излучения, которое серьезно ухудшит ваш сигнал 4G.

Просто иметь полные полосы на вашем смартфоне недостаточно для приличной настройки дома, особенно если вы считаете, что мы получаем выгоду от скорости до 80 Мбит / с в нашей системе 4G после отсутствия сигнала в доме, я могу просто представить преимущества, которые вы могли бы получить, при установке упоминается: «Интернет-система 4G LTE» с выделенными направленными антеннами.

Помните о любых правилах отмены!

Эта недорогая система проста и может быть завершена менее чем за 300 евро, которые можно окупить, поскольку ежемесячная подписка на Free.fr составляет всего 19,99 евро в месяц, включая бесплатные звонки, и мы платили с помощью Orange 45 евро в месяц, поэтому это экономия 25е. У Orange также есть политика взимания платы за отмену в размере 50 евро, если вы решите уйти с их платформы, и в результате я, конечно же, никогда не вернусь!

Я не предлагаю вам отказываться от и без того хорошего соединения в пользу системы 4G, но этот предлагаемый подход является жизнеспособным решением, когда, как и у нас, ваш доступный стационарный Интернет крайне плох и не соответствует вашим потребностям.

Домашний Интернет 4G стал быстрым с моими Yagi Aerials

Я пользуюсь этой системой уже 12 месяцев, и это был хороший опыт. Связь была надежной и постоянной. Были некоторые изменения в скорости, но это не было проблемой. Скорость более чем достаточна для большинства случаев использования Интернета, включая Netflix и поддержание моего канала Youtube с новым контентом.

Результаты Ookla Speedtest

Я надеюсь, что вы нашли эту статью интересной, если не совсем актуальной для вашей текущей ситуации, но я действительно хочу, чтобы она дала вам некоторое представление и некоторое направление к тому, какое решение подходит для вашего местоположения.

Пожалуйста, не стесняйтесь поделиться, но я прошу вас сослаться на это ‘Marcus Kett’

Установите антенны высоко для наилучшего возможного приема

К счастью, мы находимся на том же уровне, и мне нужно только рассмотреть препятствие деревьями и т. Д. К счастью, это легко преодолеть, увеличив высоту антенн, установив их на мачте высотой несколько метров.

Мачта изготовлена ​​из трубы ТВ-мачты диаметром 40 мм. Моя мачта крепится к дому с помощью сварного настенного кронштейна, сделанного своими руками.Кронштейн был сделан с учетом регулировки, поэтому при полностью выдвинутой мачте антенну можно вращать для поиска наилучшего сигнала.

После того, как вы установили мачту и антенны, направленные в направлении в градусах выбранной вами вышки сотовой связи, теперь вам нужно подключить два кабеля к антеннам и определить маршрут к предпочтительному местоположению модема 4G.

Антенны Yaggi

Вы можете спросить себя: зачем мне устанавливать эти антенны с высоким коэффициентом усиления, если у нас дома уже есть 4G? ответ — «Мощность и надежность».Ваш дом уже полон электрического излучения, которое серьезно ухудшит ваш сигнал 4G. Просто иметь полные полосы на вашем смартфоне недостаточно для приличной настройки дома, особенно если вы считаете, что мы получаем выгоду от скорости до 80 Мбит / с в нашей системе 4G после отсутствия сигнала в доме, я могу просто представить себе преимущества, которые вы могли бы получить, установив таким образом упоминается: «Интернет-система 4G LTE» с выделенными направленными антеннами.

Сэкономьте на мобильных подключениях

Это несложно, и его можно заполнить менее чем за 300 евро, которые можно окупить как ежемесячную подписку на Free.fr всего 19,99 евро в месяц, включая бесплатные звонки, и мы платили с помощью Orange 45 евро в месяц, так что это экономия 25 евро. У Orange также есть политика взимания платы за отмену в размере 50 евро, если вы решите уйти с их платформы, и в результате я, конечно же, никогда не вернусь! Я не предлагаю вам отказаться от и без того хорошего соединения в пользу интернет-системы 4G, но этот предлагаемый подход является жизнеспособным решением, когда, как и у нас, ваш доступный стационарный интернет очень плох и не соответствует вашим потребностям.

Не соглашайтесь на посредственные широкополосные услуги

Что ж, здорово, что теперь у нас есть данные об услугах от выбранного мной провайдера free.fr. Ваш провайдер будет отличаться в зависимости от вашей страны. Но теперь мне нужно выбрать подходящие антенны, способные принимать сильный сигнал от нашего слабого покрытия мобильного телефона 4G, которое в настоящее время доступно у нас дома. Сейчас использую свой LGG4.

Мы только выигрываем от загрузки со скоростью 2 Мбит / с в сети 3G через наши смартфоны, но мы находимся в зоне покрытия, не указанной в списке.Понятно, что 4G слаб и отсутствует на уровне земли, поэтому мы должны использовать мощные антенны.

Мощность антенн измеряется в децибелах (ДБ), и, по сути, чем выше коэффициент усиления в децибелах, тем выше ваши шансы на получение хорошего результата.

Внимание! Не все антенны Яги рождены одинаковыми!

Вы можете увидеть много антенн, рекламируемых с высоким коэффициентом усиления DB, но многие из них являются обманом, и эти компании лгут вам своими нелепыми заявлениями.

Неисправность антенны Яги

Эти антенны Яги очень эффективны, но не лишены недостатков.Насколько я знаю, это потому, что скорость нашего интернета серьезно упала после долгой зимы. Когда я решил исследовать, я обнаружил, что пластиковый корпус наполняется водой. Эта вода заглушала принимаемый сигнал.

Решение: просверлите отверстие диаметром 3 мм в самой нижней точке. Не поддавайтесь соблазну просверлить отверстие побольше, так как осы или шершни сделают антенну своим домом.

Максимальное усиление и высокая мачта повысят надежность

Направленная антенна Yagi 18 дБ доступна на Amazon, но имейте в виду, что вам потребуются две антенны на одной мачте.

Перейдите по этой ссылке: https://amzn.to/2HjpVBd для Великобритании

Перейдите по этой ссылке: https://amzn.to/2HggzlD для Франции

Вы могли бы использовать плоскую антенну, но я бы не стал ‘ т!

Также доступны плоские антенны, но я не рекомендую использовать плоские антенны вместо направленных антенн типа YAGI. Yagi предоставит вам гораздо более сфокусированное соединение, но также вам нужно будет точно направить две антенны YAGI на вышку сотовой связи под разными углами, чтобы сигнал не конфликтовал.

Антенна YAGI обычно выглядит как телевизионная антенна, но она также доступна в аккуратном пластиковом корпусе.

Как выбрать антенну 4G LTE?

4G LTE Тарифы на передачу данных от известных дилеров, таких как Unlimited LTE Advanced , обеспечивают качественное интернет-покрытие для сельских и мобильных пользователей в США. Большинство пользователей получают отличный сервис с качественным модем и симкарта. Но некоторые локации нужен усилитель сигнала антенны или сотового телефона для достижения качества данных возможность подключения, которую желает большинство пользователей.В проблема в том, что информации много, не вся она ясна, и часть этой информации просто неверна.

Переход через Jargon

Вы открыли статью об услугах передачи данных 4G и нашли себя перегружены такими терминами, как «мультиплексирование с частотным разделением каналов, 3GPP, фемтосоты, Пикосоты или платформы LTE с поддержкой MIMO? Что ж, можешь расслабиться, я собираюсь разрезать через весь техно-жаргон и объясните, что вам нужно знать. Затем вы можете решить, нужен ли вам антенна и / или усилитель сигнала, и какой из них наиболее подходит для вас основанный на нескольких простых идеях.

Беспроводной сигнал

Сигналы сотовой связи находятся в диапазоне частот УВЧ (Ультра Высокие частоты). УВЧ-сигналы являются самый сильный, когда приемник (в данном случае ваш беспроводной модем) находится в прямом прямая видимость (LOS) вышки сотовой связи. Беспроводные сигналы могут отражаться от предметов в окружающей среде, и это может создавать покрытие, когда вы находитесь вне зоны прямой видимости (NLOS). Но это может также искажать и создавать копии сигнала посредством отражения, преломления, дифракция, поглощение и рассеяние.

Когда сигналы клеток отражаются, они перевернуть как зеркальное отображение. Это называется «не в фазе». Противофазные сигналы могут ослабить и даже нейтрализовать исходный хороший сигнал за счет «замирания частоты». В качественных беспроводных системах есть технологии включены, чтобы помочь уменьшить разрушительные эффекты замирания частоты, но есть также шаги, которые вы можете предпринять.

Барьеры

Хотя УВЧ-сигналы хорошо проходят сквозь стены большинства деревянных домов, некоторые материалы создают барьер.Металл, бетонные и каменные стены ограничивают проникновение сигнала и отрицательно влияют на прием.

Искусственные барьеры — не единственная проблема. Природные препятствия, такие как холмы, долины, каньоны, а также листва деревьев также блокируют или снижают прием.

Местоположение

Местоположение — ключ ко многим вещам в жизни, а беспроводные данные — нет. разные. Это означает ваш первый шаг в Для улучшения зоны покрытия необходимо рассмотреть два местоположения — ваше и вышку (и) сотовой связи. Вы можете запросить местные сотовые компании или самостоятельно исследовать локации башен (есть пара хороших сайтов для поиск вышек сотовой связи в конце этой статьи).Вам нужно знать, как далеко башня находится от вашего местоположения и того, что находится между этой башней и вашим модемом. Самый простой и первый шаг, который вы можете сделать улучшить качество сигнала — добиться доступа «прямой видимости» к ближайшему башня. Я помог клиентам достичь значительное повышение скорости передачи данных в Интернете путем простого перемещения их беспроводной модем в более высокое место в доме. Одна женщина из Теннесси, которая жила в бетонный блок домой увеличился с 1,5 мб скорости загрузки до 17 мб, переместив ее модем к окну.

В доме слева можно было переместить модем, подрезать деревья или поставить антенну над деревьями.

Какой тип сотовой антенны вам нужен?

Мы можем разделить наружные сотовые антенны на две категории: Всенаправленные и направленные (обычно называемые антеннами Яги). Всенаправленные антенны могут получить доступ к нескольким ближайшим вышкам сотовой связи для создания сильный сигнал. Направленные антенны могут получить доступ к вышке сотовой связи из более длинных расстояния. Чем дальше ваше местоположение тем более вероятно, что вы захотите использовать одну или несколько направленных антенн.Усилители сигнала сотового телефона также могут быть полезны в улучшении вашего охвата данными. Вы можете принять решение о добавлении одного на основе по вашим уникальным критериям.

Критерий № 1

Какова мощность сигнала в вашем регионе? Лучший способ измерить уровень сигнала — арендовать или купить измеритель радиочастотного сигнала. Попробуйте несколько мест по соседству включая подъем так высоко, как вы можете безопасно подняться. Если ваша собственность окруженный деревьями, вы можете поискать поблизости возвышенность, чтобы увидеть, сможете ли вы получить хороший сигнал над деревьями.это также вероятно, что есть местный продавец антенн, который может выйти и взять эти измерения для вас, подняв антенну, чтобы найти хорошее место.

Уровни сигнала

  • от 0 до -90 дБ: Этот сигнал сильный и указывает на один или больше вышек сотовой связи рядом с вами. Всенаправленная антенна будет хорошо работать в этом диапазоне и будет также облегчить использование нескольких операторов.
  • от -91 до -105 дБ: Этот сигнал слабый и, скорее всего, потребуется направленная антенна.Вам также может пригодиться усилитель сигнала.
  • -106то -135db: Этот сигнал очень плох для несуществующий. Направленная антенна с усилитель сигнала потребуется для улучшения этого сигнала. у меня было клиентов, которые успешно усилили сигнал с вышек, которые были в этом диапазон, в то время как другие не могли.

Выбирая оборудование, обращайте внимание на качественный брендовый бренд. товары с хорошими отзывами и гарантией возврата денег. Остерегайтесь небрендовых или оборудование под маркой дилера (white-label), поскольку оно часто бывает некачественного подделки.

Критерий № 2

Используете ли вы несколько операторов связи? Есть две причины, по которым вы можете захотеть для увеличения количества операторов. Ты первый может захотеться усилитель антенны сотового телефона для гостей, у которых другой перевозчик, чем вы. Далее идут модемы которые используют сим-карты нескольких операторов связи. Эти модемы выберут самый сильный сигнал или «свяжут» несущую. сигналы для повышения скорости передачи данных. если ты находятся в диапазоне от 0 до 90 дБ, всенаправленная антенна облегчит это модемы.В противном случае вам понадобится несколько направленных антенн, настроенных или нацеленных на башню каждого авианосца (многие башни принимают несколько перевозчиков).

Советы по установке

При установке антенны на опоре выбирайте опору, которая не только может справиться с весом антенны, а также с погодой, к которой эта башня будет быть подвергнутым. Сильный ветер и молния — ваши самые большие проблемы. Направленная антенна, которая качается или колеблется, будет серьезно потеряна сигнал. Прочный металлический столб, приклеенный к земле или прикрепленный к зданию. с кронштейнами и растяжками (при необходимости) может обеспечить достаточную поддержку при высоких ветры.

Для защиты вашего оборудования и дома от удара молнии необходимо будет заземлить ваш столб и установить грозозащитный фильтр на ваш кабель. Ваш заземляющий провод должен быть подключен к заземляющему полюсу, который обычно выходит из строя. 6-10 футов в землю. Сетевой фильтр встроен в ваш кабель и подключается к заземляющему проводу.

Есть ли у вас другие антенны?

Если у вас есть местная телевизионная или радиоантенна, вы захотите установить разнонаправленную антенна на расстоянии не менее 10-20 футов, чтобы уменьшить вероятность помех от и этим другим сигналам.Убеждаться на пути направленной антенны нет ближайших антенн. Если вы устанавливаете внутреннюю Wi-Fi трансляцию к антенне сотовой связи, старайтесь поддерживать расстояние не менее 50 футов между эти две антенны и поместите их так, чтобы направленные антенны указывали в сторону от внутренней части. антенна.

При размещении вышки и модема помните, что расстояние кабеля также добавляет к потере сигнала. Правило здесь — кабель пробег должен быть достаточно длинным, но не более.

Предоставлено The Repeater Store

РЕЗЮМЕ

Решение для получения качественных услуг беспроводной передачи данных в сложных условиях. местоположение часто можно найти с помощью небольшого исследования и некоторых проб и ошибок ваша часть.Хотя беспроводные данные не являются возможность для всех, сегодняшние технические достижения делают ее реальностью для самый. Если вы ищете решения, знающий и полезный сервис такой провайдер, как Unlimited LTE Advanced, также может быть хорошим ресурсом, так как нас нет общаемся с пользователями, которые нашли свои уникальные решения для широкого разнообразие ситуаций.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
