Как пользоваться индикаторной отверткой: поиск фазы, ноля

Иногда в домашних условиях необходимо определить наличие или отсутствие напряжения в сети. Для этого промышленность выпускает различные приборы, одним из которых является индикаторная отвертка.

Она пользуется большой популярностью не только среди обычных обывателей широких масс, но и среди электриков. Привлекает, прежде всего, ее простота и небольшие размеры, а небольшая модернизация, приведшая к новым ее видам, значительно расширила ее функциональность.

Поэтому непосвященный человек может даже не знать, как пользоваться индикаторной отверткой, чтобы использовать все ее возможности.

Разновидности и особенности

Еще в советские времена были индикаторные отвертки в двух исполнениях:

• отвертка, похожая на современный аналог;
• две отвертки, соединенные изолированным проводом.

Первый вид применялся для домашних целей, второй на профессиональном уровне.

В первом случае для работы нужен был один электрический контакт или провод, во втором случае их всегда требовалось два.

Позднее отвертки прошли модификацию, стали более чувствительными, и у них появились другие возможности. Сегодня можно выделить три основные группы:

• пассивные;
• активные;
• цифровые.

Пассивные используются для определения наличия напряжения на токоведущих частях: провод, розетка, выключатель, патрон и подобные устройства.

Активные приборы более усовершенствованные. С их помощью можно определить наличие напряжения бесконтактным способом и целостность проводника.

Цифровые могут иметь звуковую индикацию и показывать значение напряжения в цифровом или индикаторном формате. Рассмотрим, как пользоваться индикаторной отверткой в зависимости от ее вида.

Принцип работы индикаторной отвертки

Прежде чем узнать, как определить фазу и ноль индикаторной отверткой, следует понять ее принцип действия. Легче всего объяснить действие отвертки на пассивном виде.

Индикаторная отвертка имеет два контактных вывода: основной – жало отвертки и дополнительный – контактная площадка на противоположном конце отвертки. Основным концом касаются токопроводящей цепи, а ко второму контакту прижимают палец человека.

При наличии напряжения на испытуемом контакте создается замкнутая цепь: напряжение источника – индикаторная отвертка – тело человека – изоляция – земля.

Цепь: человек – изоляция – земля, по сути, образуют конденсатор определенной емкости, так как простейший конденсатор имеет две токопроводящие пластины, между которыми помещена изоляция. А поскольку ток переменный, то заряд – разряд конденсатора происходит с частотой сети. Вот этот самый ток и улавливает индикатор.

Принцип работы индикаторной отвертки основан на протекании емкостного тока через тело человека. За счет большого сопротивления используемого внутри резистора его значение настолько мало что человек ничего не ощущает.

1. 1. Жалом отвертки коснулись фазы – начал протекать ток.
2. 2. Ток проходит через установленный внутри резистор сопротивлением 1 МОм.
3. 3. Резистор снижает силу тока до безопасных значений для человека.
4. 4. Лампочка (неонка) установленная за резистором светится от протекающего тока.
5. 5. Ток движется по телу человека через палец и уходит в землю.

Технические характеристики отвертки индикатора

Поскольку проверке подвергается всегда только один провод, то рабочее напряжение рассчитывается для однофазной сети, плюс дополнительный запас прочности.

В домашних условиях напряжение однофазной цепи должно быть не более 242 В, поэтому максимальное значение напряжения должно быть не более 500 В. Порог чувствительности, то есть напряжение, при котором индикатор начинает работать, зависит от схемы, по которой собрана отвертка.

Эти данные записаны в паспорте к изделию. Минимальный порог срабатывания ОБЫЧНОЙ индикаторной отвертки составляет 100 Вольт, то есть при меньшем значении напряжения она не сработает.

Если требуется работать при слабом напряжении, то здесь подойдут индикаторы с батарейкой внутри и светодиодной индикацией. У ник как правило чувствительность лучше.

Что касается внешнего вида, размеров, способов индикации и функций, то разные изготовители придерживаются своих критериев. Однако удобство использования является важной составляющей, поэтому индикаторную отвертку стараются делать небольших размеров.

Устройство индикаторной отвертки

Для простоты понимания сначала рассмотрим устройство индикаторной отвертки пассивного действия. Любая отвертка имеет следующие компоненты:

1. корпус;
2. жало;
3. высокоомный резистор;
4. лампочку.

К корпусу предъявляются требования обеспечить безопасность человека, поэтому он должен быть изготовлен из изоляционного материала. Некоторые изготовители на ручке перед жалом устанавливают кольцо, предотвращающее случайное соскальзывание руки с рукоятки, что может привести к поражению током.

Внутри корпуса располагается радиоэлементы и индикатор (неоновая лампочка). В пассивной отвертке напряжение от наконечника поступает на резистор, ограничивающий ток до безопасного значения, далее на неоновую лампу и поступает ко второму контакту, расположенному на торце ручки. Сопротивление резистора составляет не менее 1 МОм.

Такие пробники имеют малую чувствительность, а чтобы ее повысить, в схему добавляют полевой транзистор. При этом в схему вставляют собственный источник питания в виде батареек.

Цифровые индикаторы еще более сложные. Использование дифференциального трансформатора значительно увеличивает чувствительность прибора и защищает человека от поражения электрическим током. Некоторые модели позволяют проводить тест УЗО (устройство защитного отключения), о чем должно быть сообщено в паспорте.

Как определить фазу и ноль индикаторной отверткой

Как найти фазу и ноль индикаторной отверткой в одно- или трехфазной сети? Для этого необходимо знать, как работает индикаторная отвертка.

В первую очередь стоит понять, какой инструмент у нас в руках: пассивная, активная или цифровая модель.

В зависимости от модели способ определения фазного провода будет отличаться. Незнание этого может привести к ошибке определения и поражению электрическим током.

Цифровой пробник легко отличить по внешнему виду. На боковой поверхности корпуса имеются дополнительные элементы, которых нет на других индикаторах. Например: переключатель режима, звуковой индикатор, сенсорная панель и индикаторное табло.

Активный вид отличается от пассивного наличием батареек, которые обычно можно увидеть через прозрачный корпус. Другой способ определения – создать замкнутую цепь. Для этого пальцем одной руки касаются одного контакта отвертки, а пальцем другой руки – другого контакта. При этом светодиод должен загореться.

Этим способом необходимо пользоваться каждый раз, когда планируется провести определение фазного провода, он показывает рабочее состоянии отвертки. В пассивной модели индикатор не будет светиться.

Два метода проверки

Первоначально индикаторная отвертка предназначалась только для определения опасного для жизни человека напряжения на токоведущих цепях. Эта функция присутствует во всех современных индикаторах, но используется по-разному в зависимости от вида. Рассмотрим, как пользоваться индикаторной отверткой для определения фазы и целостности некоторых приборов.

1) Контактный метод

Под контактным способом подразумевается касание жалом отвертки токопроводящих элементов. Он доступен для всех видов индикаторов. Однако есть существенное различие между тем, как определить фазу и ноль индикаторной отверткой пассивного действия и другими индикаторами.

При использовании пассивной отвертки наконечник (жало) вставляется, например, в один из разъемов розетки, при этом прижимается второй пружинный контакт, расположенный в торце корпуса.

Создается замкнутая цепь: зажим розетки – наконечник отвертки – резистор – неоновая лампа – контакт на торце корпуса – человек, выступающий в роли конденсатора.

Если попали на фазный зажим, лампочка загорится, если нет, она гореть не будет.

В других видах для зажигания индикатора используется встроенный источник питания, а жало отвертки связано с ключом, выполненном на транзисторе.

Если на проверяемом зажиме присутствует напряжение, транзистор открывается, и индикатор светится. В этом случае дотрагиваться до второго контакта на отвертке не нужно. В противном случае такие модели индикаторных отверток будут «светиться» и на фаза и на нуле.

2) Бесконтактный метод

Такой функции нет у пассивного индикатора. Такой способ позволяет, не дотрагиваясь до оголенной части токопровода, определить наличие в нем тока. Как пользоваться индикаторной отверткой в этом случае? Поскольку измерение производится через изоляцию, чувствительность прибора должна быть выше. Для этого касаются сенсорной площадки на рукоятке отвертки.

Как уже говорилось, тело человека является частью своеобразного конденсатора, через которое проходит какой-то ток. Сенсорная площадка связана с затвором транзистора (управляющим элементом), и схема построена таким образом, что при появлении на наконечнике отвертки большего потенциала, чем у человека, транзистор открывается и индикатор светится.

Если в проводнике имеется напряжение, то вокруг него образуются магнитные волны, наводящие в сердечнике отвертки ЭДС. Этого заряда хватает, чтобы открыть транзистор. Если провод спрятан глубоко под штукатуркой, увеличить ЭДС можно, прикрепив к жалу отвертки кусок провода длиной 10–15 см.

Как проверить лампочку индикаторной отверткой

Наличие внутреннего источника питания дает возможность использовать индикаторную отвертку в качестве устройства, определяющего целостность электрических устройств, например, лампы накаливания.

Это можно делать непосредственно перед покупкой, поскольку такая проверка не занимает много времени. Понадобится активная или цифровая индикаторная отвертка.

Одной рукой держат лампу за юбку, второй рукой подносят жало отвертки к центральному выводу лампы и этой же рукой касаются сенсорной площадки прибора. Транзистор открывается, и индикатор светится.

На цифровой отвертке, если присутствует звуковой сигнал, послышится писк.

Проверка нагревательного тэна

Проверка ТЭНа (трубчатый электронагреватель) ничем не отличается от проверки лампочки, нужно лишь разобраться в схеме ТЭНа. Если он имеет два вывода, то проверка производится аналогично, если есть несколько выводов, то важно определить, как связаны между собой нагреватели.

Если присутствует средний вывод рукой держатся именного за него, а щупом отвертки поочередно касаются других выводов, при этом индикатор должен всегда гореть.

Отсутствие «горения» указывает на обрыв. Если из корпуса ТЭНа выходит более двух выводов, то также держат рукой один вывод, а щупом поочередно касаются других.

Как выбрать индикаторную отвёртку

Выбор будет зависеть от частоты использования. Если индикаторная отвертка нужна раз-два в год, чтобы проверить исправность проводки, например, поступает ли напряжение на розетку, то лучше выбрать самую дешевую модель с люминесцентной лампой.

Она может десятилетиями лежать, дожидаясь своего использования, ничего с ней не произойдет. При необходимости, проделав дополнительные приготовления, ею можно будет также проверить целостность ламп и ТЭНов.

Но если нужно определить скрытую проводку, здесь понадобятся другие виды. По сути, активная и цифровая отвертки мало чем отличаются друг от друга, здесь больше касается вкуса и некоторого комфорта. Тем не менее такие модели имеют ряд существенных недостатков, о которых поговорим ниже.

Меры безопасности при работе

При использовании любой индикаторной отвертки всегда важно сначала убедиться в ее исправности. Пассивная отвертка проверяется касанием к токоведущему контакту, на котором заведомо есть напряжение.

Другие отвертки проверяются одновременным касанием жала и сенсорной панели, при этом индикатор должен «гореть». Следует помнить негласное правило электриков: «если индикатор не указывает на напряжение, это еще не значит, что его нет».

В сложных ситуациях лучше пользоваться тестером. Очень чувствительные приборы могут подавать ложные сигналы, например, от наведенного электростатического разряда. Поэтому нельзя считать индикаторную отвертку основным способом проверки наличия напряжения.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как пользоваться индикаторной отверткой-тестером: инструкция видео

О том, как пользоваться индикаторной отверткой, знают далеко не все, хотя этот простой инструмент обладает довольно широким функционалом и может помочь в самых разных ситуациях: от проверки работы розеток до установки электротехнического оборудования в распределительном щитке.

Сфера применения

Индикаторные отвертки, называемые в народе тестерами или пробниками, имеют очень простую конструкцию и принцип действия, но выполняют одну из самых частых функций, необходимых в электрическом монтаже – проверке работоспособности сети или приборов. К примеру, использование дорогого и многофункционального оборудования для решения такой задачи, как проверка розетки, нецелесообразно – с помощью отвертки-тестера это будет сделано за пару секунд без необходимости разбора устройства. В некоторых случаях может возникнуть необходимость определения фазной жилы, чтобы подключить технику без риска её перегорания. В таком ситуации индикаторная отвертка тоже является лучшим выбором.

Как она работает

Конструкция индикаторной отвертки включается в себя металлическое жало и резистор. Первый служит для подачи электричества на инструмент с тестируемого провода, а второй преобразует параметры тока до безопасных величин. В качестве индикационного элемента в цепи после резистора стоит неоновая лампочка или светодиод, соединенный с токопроводящим пятачком на торце рукоятки. Визуально ознакомиться с прибором и рабочими элементами можно посмотрев видео с обзором его конструкции.

Принцип действия прост. Щуп (жало отвертки) прикладывается к запитанному контакту, а к пятачку на рукоятке прикладывается палец. Создается замкнутая цепь резистор-светодиод-палец, прохождение преобразованного тока по которой приводит к свечению светодиода.

Варианты отверток

Этот принцип лежит в основе функционирования всех индикаторных отверток. Но их количество и варианты технического исполнения на сегодняшний день очень велики:

1. Простейшие пробники – это отвертки с полым пластиковым корпусом и стандартным составом рабочих элементов, описанным ранее. Для индикации здесь чаще всего используют неоновые лампы, а нулевой фазой выступает сам человек, прикасающийся к контактной пластине. Функциональность и сфера применения отвертки несколько ограничены тем фактом, что они не срабатывают при напряжении в сети ниже 60 В. Проверить фазу, определить контактную жилу с её помощью возможно, а вот найти обрыв цепи – вряд ли.
2. Пробники со светодиодами. Эти приборы немного отличаются от предыдущих своей конструкцией и, соответственно, функционалом. Использование светодиода в качестве индикационного элемента позволяет проверять работоспособность цепей с напряжением меньше 60 В. Значит, с помощью такого устройства возможно определять обрывы и целостность проводов, предохранителей, проверять внутренние схемы электроборудования. В пробниках данного типа нередко используется автономный источник питания и биполярный транзистор, благодаря которым возникает возможность бесконтактной проверки.
3. Универсальные отвертки-индикаторы имеют самые широкие возможности: контактное и бесконтактное тестирование, «прозвон» сетей на короткое замыкание, определение обрывов цепи, световая и звуковая индикация. Кроме того, у них очень низкий порог реагирования, благодаря которому такие отвертки могут быть использованы в ремонте и настройке электронных устройств, цепей постоянного и переменного тока в бытовых устройствах, транспорте. Главный минус – наличие собственного источника питания. Если батарейка сядет, пробник станет абсолютно бесполезным.

Выбор того или иного устройства напрямую связан с совокупностью работ, которые планируется выполнять с его помощью. В самих же категориях разница между устройствах невелика – отвёртки просты в исполнении, поэтому бюджетные варианты мало уступают более дорогим в качестве. Чтобы понять, какая модель нужна для конкретных целей, можно посмотреть специальное видео с подробным объяснением.

Как пользоваться простым индикатором

В данном разделе речь идет о примитивных отвертках-тестерах, внутри которых устанавливается неоновая лампочка. Подходят они, соответственно, для самых элементарных задач – найти фазную жилу в кабеле или определить нагрузку на розетке. Для этого нужно взять розетку в руку так, чтобы один палец плотно прилегал к контактной площадке в торце рукоятки, а остальные пальце не контактировали с жалом розетки (по нему будет проходить ток 220V). После этого щуп поочередно просовывается в каждое отверстие розетки (прикладывается к одной из жил провода), которая предположительно находится под напряжением. При контакте с одним из них индикатор загорится. Если этого не происходит, значит на розетку не попадает ток.

Ввиду высокого порога реагирования, для более точного «прозванивания» данные устройства не подходят. Обратите внимание, что щуп тестера должен прикладываться только к одному из контактов или жильных проводов кабель, потому что замыкание нуля и фазы между собой недопустимо.

Чтобы узнать, как просто и безопасно работать с таким пробником, ознакомьтесь с видео.

Использование отвёртки со светодиодом

Как уже было сказано, светодиодные отвертки поддерживают функцию бесконтактного тестирования. Это означает, что человеку, осуществляющему проверку, не нужно замыкать электрическую цепь внутри прибора своим пальцем. Этот высокочувствительный режим позволяет очень быстро и удобно находить скрытую проводку в стенах и каркасных конструкциях, определять наличие напряжение на кабелях или компонентах

электрооборудования. Для этого нужно лишь поднести к проверяемому объекту «пятку» — элемент конструкции, к которому прикладывается палец при контактном тестировании. При этом нередко достаточно не прикладывать контакт к проводу, а просто поднести к нему – чувствительности прибора бывает достаточно, чтобы светодиод загорелся. В первый раз такой эффект может даже удивить, а убедиться в работе бесконтактной отвёртки можно в описывающем её работу видео.

В случае с поиском фазы в розетках следует действовать точно так же, как было сказано в примере с простым пробником – щуп вставляется в отверстие гнезда, а палец замыкает внутреннюю цепь.

У бесконтактного способа проверки есть маленький недостаток – она может реагировать на наводку и показывать напряжение даже при обрыве цепи. В целом же, перед более простыми моделями у светодиодных индикаторов есть солидные преимущества – возможность работать с напряжением ниже 60 В и более яркое свечение. Излучение неоновой лампы может быть попросту незаметным, если она используется в хорошо освещенном помещении или на улице – приходится обеспечивать затемнение рукоятки, что точно определить, горит она или нет. Этот эффект заметен на многих видео, демонстрирующих работу пробника.

Как работают универсальные индикаторы

Универсальные отвертки индикаторы по принципу действия и применения мало чем отличаются от описанных до этого устройств. Правда, классическую отвёртку они напоминают меньше всего, а смахивают скорее на электронный градусник. Наиболее продвинутые модели оснащаются цифровым табло, на котором также показывается величина напряжения. Данная функция, безусловно, полезна, но поднимает стоимость индикатора до такой величины, что хорошей альтернативой за эти деньги становится полноценный мультиметр.

Помимо табло все универсальные индикаторные отвертки имеют тумблер переключения рабочих режимов и контактную площадку для зануления цепи пальцем. На тумблере обозначены следующие режимы:

• О – контактный режим. Работает так же, как и у простых приборов: щуп – на токопроводящий элемент, палец – на контактную площадку.
• L – бесконтактный режим. В нём индикатор подает световой или звуковой сигнал при реакции на электрическое поле (к проверяемому объект подносится контактная часть).
• H – высокочувствительный бесконтактный режим. То же самое, что и режим L, но с более широким порогом срабатывания. Необходим для поиска трасс скрытой электропроводки.

Точно сказать о том, какая модель универсальной индикаторной отвёртки лучше, практически невозможно – все зависит от требований и сферы применения. Тем не менее, существует большое количество сравнительных видео, демонстрирующих преимущества и недостатки различных устройств.

Проверка различных устройств

Контактным способом

Чтобы проверить целостность внутренней цепи электрической лампы нужно:

1. Приложить щуп индикатора к входному контакту лампы.
2. Приложить палец руки на контактную пластину отвертки.
3. Другой рукой схватиться за цокольную часть лампы, чтобы замкнуть цепь между руками.
4. Если прибор загорается – лампа в рабочем состоянии.

Индикаторная отвёртка позволяет легко проверить рабочее состояние электрической тэны на наличие пробоя к корпусу и обрыва внутренней цепи. В обоих случаях понадобится светодиодный или универсальный индикатор.

Проверка на пробой:

1. Чтобы обнаружить контакт токоведущих элементов прибора с корпусом, нужно взять его в руку – она будет выступать источником электрического заряда.
2. Другой рукой нужно взять индикатор так, чтобы один из пальцев находился на контактной пластине, и поочередно приложить щуп к клеммникам тэны.
3. При наличии пробоя цепь замкнется, и прибор покажет фазу (загорится) – тэну следует менять.

Проверка на обрыв:

1. Для проверки целостности внутренней цепи тэну нужно так же создать между руками замкнутую цепь.
2. Возьмите обычную отвертку с плоским наконечником, подсоедините её к одному из клеммников, а к металлическому стрежню приложите палец.
3. К другому клеммнику прижмите индикатор, положив на контактную площадку палец другой руки.
4. Если тэна в рабочем состоянии, между руками образуется замкнутая цепь с низким напряжением – индикатор сигнализирует фазу.

Поиск положения выключателя

По умолчанию все выключатели в доме должны находиться в таком положении, чтобы для включения нужно было нажимать на верхнюю часть клавиши, а для выключения – на нижнюю. Из-за этого при установке возникает ситуация, когда клавишу приходится переворачивать после установки из-за того, что она замыкает цепь нижней частью. С помощью индикаторной отвёртки этой проблемы можно избежать, «прозвонив» схему заранее.

Бесконтактным способом

После подключения люстры с несколькими лампами возникает необходимость проверки правильности соединения. С помощью универсальной отвёртки-индикатора это делается очень просто – надо переключить прибор в нужный режим (L или H) и поднести к выключенной люстре.

Если за этим последует звуковой сигнал и загорится соответствующая лампочка, возле светильника наводится электрическое поле, то есть провода подключены неправильно с общим фазным проводом. Если подключение было сделано с соблюдением требований безопасности, индикатор будет срабатывать только при включении света.

Поиск участка обрыва влет

При питании электроприборов через удлинитель возникает ситуация, когда обрыв в сети очевиден, но точно неизвестно, где он находится. Если розетка находится в рабочем состоянии, необходимо проверить кабель удлинителя и прибора на наличие обрыва. Для этого надо включить его в сеть и индикатором в режиме L провести по всей длине цепи. В месте, где прибор не отреагирует на наличие электрического поля, находится обрыв.

Если на всем протяжении неисправность не найдена, нужно провести процедуру снова, перевернув вилку в выключателе, чтобы ток пошел по другой жиле кабеля. Если обрыв не будет найден и в этом случае, проблему нужно искать в самом инструменте.

Чтобы увидеть что называется «вживую», как себя ведет отвёртка-тестер при работе в бесконтактном режиме, вы можете ознакомиться со следующим видео.

Как проверить работоспособность индикатора?

Перед тем как пользоваться индикаторной отвёрткой нужно обязательно проверять её целостность и работоспособность. От этого зависит не только точность показания, но и безопасность человека, пользующегося прибором

Прежде всего, обратите внимание на целостность корпуса – если у него есть трещины, сколы и другие повреждения, замените отвёртку. Новая будет стоить недорого, а последствия удара током под напряжением 220В могут быть самыми серьезными.

Проверьте работу индикатора на розетке, которая находится под напряжением или же простым замыканием внутренней цепи руками (приложить один палец к жалу, а другой к «пятке»). Если она не горит, могут быть разные причины. Самая распространенная — севшие батарейки. С тем, чтобы их заменить, справится, пожалуй, любой человек. Нужно лишь раскрутить корпус инструмента, заменить элемент питания на новый и собрать в том же порядке. Обратите внимание, что батарейка должна устанавливаться с соблюдением полярности, в противном случае отвертка не будет работать. В первый раз нелишним будет провести замену согласно видео руководству.

Если причиной выхода из строя является не элемент питания, а какой-то другой компонент конструкции, ремонт целесообразен исключительно из спортивного интереса – гораздо проще купить новую отвёртку. Исключение, пожалуй, составляет ситуация, когда у вас накопился арсенал неработающих пробников, из которых можно самостоятельно собрать работающую модель.

Как пользоваться индикаторной отверткой. Как работает индикаторная отвертка

Проверка работы электросети в доме или квартире может осуществляться несколькими способами. Оптимальный вариант — тестирование проводки с помощью мультиметра. Этот прибор не только определит фазу или заземление, но и укажет их параметры. Однако его приобретение для домашнего использования не всегда рационально финансово. Более простым аналогом мультиметра является индикаторная отвертка.

Типы конструкций

Это простой прибор, который по внешнему виду полностью аналогичен стандартной отвертке. Различие заключается в устройстве индикации, расположенном в ручке. Жало играет роль проводника и подключено в корпусе к элементу сопротивления. Он уменьшает силу тока до возможного минимального значения. Это необходимо для безопасной работы с устройством. Далее располагается световой индикатор – светодиод или небольшая неоновая лампа. Он соединяется с наружной контактной пластиной, находящейся на внешнем торце отвертки.

Принцип работы прибора прост. При прохождении электричества по жалу и резистору происходит уменьшение силы тока. Касаясь пальцем внешней пластины, человек замыкает цепь, что приводит к активации светового индикатора.

Существует несколько типов индикаторных отверток, которые отличаются конструкцией и функциональностью:

Без питающего элемента

Предназначена только для выявления фазы. Если в качестве светового индикатора установлена неоновая лампа, возможно определение скрытой . Модели такого плана самые доступные по стоимости, надежны в работе. Но ограничения минимального напряжения 60 В делают невозможным применение для маломощных схем: автомобильных, бытовых приборов, работающих на автономных источниках питания и т.д.

С батарейкой

Внешне она практически ничем не отличается от вышеописанного вида отвертки. Исключение составляет батарейка, которая необходима для активации светового индикатора при проверке целостности электрического провода. Применяется для определения фазы провода и может служить для тестирования кабеля без подачи тока.

Универсальная

Прибор служит для определения наличия фазы контактным или бесконтактным способом. Отличается низким порогом срабатывания. Минимальный вольтаж для постоянного тока составляет от 1,5 до 9 В, для переменного – от 70 до 1000 В.

Практическое применение

Фаза переменного тока

Для проверки цепей с переменным током на наличие фазы жало отвертки должно касаться оголенного провода. При этом касаться контактной пластины не нужно. Если на этом участке цепи есть напряжение – светодиод загорится. При проверке следует обратить внимание на ограничения прибора. В случае если напряжение в сети превышает верхнюю границу работы индикатора, возможна поломка устройства. При низком значении параметра может просто не хватить мощности для загорания лампочки (светодиода).

Бесконтактная проверка

Этот метод пригодится для определения фактического напряжения в скрытой проводке, но без экранирования толстым слоем штукатурки или другого отделочного материала. Также следует учитывать наличие оплетки из меди и фольги, которые необходимы для проводов с большим сечением для уменьшения электромагнитного поля.

Индикатор берется за жало и контактную пластину, подносится к месту возможного наличия провода ручкой. Если в сети есть напряжение – загорится светодиод. Для такой проверки лучше всего использовать приборы с неоновой лампой, так как она более чувствительна к электромагнитному излучению – свечение может появиться даже при незначительном напряжении.

Постоянный ток

Измерение маломощной цепи делается другим методом. Так как постоянный ток в большинстве случаев имеет максимальное значение напряжения 9 В, то резистор (сопротивление) в отвертке не даст провести индикацию обычным способом. Для этого необходимо обеспечить контакт цепи (с помощью щупа) с пластиной на обратной стороне индикатора. Свечение светодиода будет говорить о наличии тока.

Проверка пассивных цепей

Для определения целостности проводки необходимо один ее конец соединить с жалом индикатора, а второй – с контактной пластиной. Если разрыва нет – загорится индикатор.

• При работе всегда держаться только за изолированные части отвертки. Исключение составляют те случаи, когда необходима проверка цепей, находящихся не под напряжением.
• Перед применением прибора проверяется его правильная работа в сети, где однозначно есть фазовое напряжение.
• Необходимо внимательно ознакомиться с граничными пределами мощности тока индикаторной отвертки. Они не должны быть ниже номинального значения в тестируемой сети.

Особой сложности в практическом применении тестовой инструмента-отвертки нет. Главное правило при выполнении всех вышеописанных операций – придерживаться техники безопасности и методики тестирования.

Пригодиться индикаторная отвертка может тогда, когда необходимо провести работы с электрическими цепями, определить фазовый или нулевой провод, обнаружить повреждение в сети. Такое устройство используется как в бытовых целях, так и для решения профессиональных задач. Возможности зависят от сложности модели и, соответственно, от стоимости изделия.

Можно выделить 3 основных вида индикаторных отверток:
— с неоновой лампочкой;
— со светодиодом;
— с электронным табло.

Индикаторные отвертки с неоновой лампочкой

Принцип использования самой простой модели следующий: наконечником отвертки прикасаются к поверхности проводника (например, к клемме в розетке), а пальцем руки зажимают контакт на изолирующей рукоятке индикаторной отвертки. В этом случае электрический ток попадает на жало инструмента, пропускается через резистор и подается на контакт лампочки.

В схеме работы непосредственно задействованы сопротивление тела человека и его электрическая емкость, так как контакт на отвертке замыкается пальцем. По сути, человек выступает в роли конденсатора.

Если напряжение присутствует, то неоновая лампочка начнет светиться, в противном случае никаких изменений не произойдет. Такая отвертка будет фиксировать электрическую цепь с напряжением свыше 60 Вольт, а это существенное ограничение.

Индикаторные отвертки со светодиодом

Светодиодные отвертки работают точно также как и неоновые. Главным отличием, которое говорит в пользу неоновой модели, является ее способность реагировать на напряжение ниже 60 Вольт.

Выпускаются устройства, работающие от батареек и снабженные биполярным транзистором. Такие отвертки способны не только определить фазу и обрыв цепи, но и обнаружить точку повреждения в проводнике. Есть модели, которые могут зафиксировать микроволновое излучение.

Индикаторные отвертки с электронным табло

Эти устройства функционируют также как и другие виды отверток. Отличаются тем, что в момент обнаружения напряжения в сети подают звуковой сигнал. Часто такие отвертки имеют жк-дисплей, на котором отображается величина напряжения.

Индикаторная отвертка любой модели заметно облегчит и, главное, обезопасит работы по дому, связанные с электрикой. Это полезный прибор, который поможет проверить исправность цепи и позволит определить схему прокладки электрокабеля в помещении.

Незаменимой эта отвертка будет при выполнении мелких бытовых работ, таких как подключение различных осветительных приборов и тумблеров к ним или для проверки работоспособности

Перед вами её величество индикаторная отвертка — необычайно полезный прибор для бытовых работ связанных с электрикой и электроникой.

Согласно техническим характеристикам заявленным производителем, отвертка предназначена для:

• Определения переменного напряжения контактным способом до 250В.
• Бесконтактным способом до 600В.
• Проверки целостности цепи от 0 до 2 МОм.
• Определения полярности: от 1.5В до 36В.

Индикаторная отвертка состоит:

Не забываем про меры предосторожности:

1. Запрещено пользоваться прибором без винта.
2. Извлечению из прибора подлежит только элемент питания — батарейка.
3. После замены элемента питания, винт необходимо закрутить до конца по часовой стрелке.
4. Не пользуйтесь прибором с механическими повреждениями.
5. Запрещено использовать прибор при высокой влажности (дождь, роса).
6. Не используйте прибор выше пределов указанных тех. характеристиках.

Проверка работоспособности:

Одновременно прикасаемся к щупу и пятачку прибора. Должен загореться светодиод.

Всегда начинаем работу с прибором с этого несложного действия.

Замена элемента питания

Если светодиод не горит, то скорее всего пора заменить батарейку. Как правило это LR41, но также возможно использование 392А, AG3, 192,V3GA, G3-A.

Для замены элемента питания следует открутить подпружиненный винт расположенный в торце рукоятки.

Перед извлечением батарейки аккуратно отгибаем проволоку и после замены элемента питания снова надежно поджимаем его. Процесс несложен и интуитивно понятен.

Как определить фазу и ноль или переменное напряжение контактным способом.(до 250 В)

Основная задача — это определение фазы в сети переменного тока. Прикасаемся щупом к одной из клемм розетки. Светодиод НЕ горит — ноль.

Внимание! Если диод не загорелся — это не значит, что «ноль» определен верно на 100%. Возможен обрыв в цепи или например, банальное отключение провода от сети.

Горит — значит фаза.

Определение переменного напряжения бесконтактным способом (до 600В)

Берем отвертку за щуп и подносим обратной стороной — пятачком проводу, розетке, выключателю или ожидаемой области расположения скрытой проводки (на фото).

Горящий светодиод — это индикатор наличия переменного напряжения в исследуемой области.

Ложное срабатывание: при трении корпуса о пластик кабеля или иную поверхность возникает статическое напряжение при котором возможны ложные сигналы.

Также недостаток этого способа при обнаружении скрытой проводки — невысокая точность. Если дом панельный, то это занятие будет совсем бесполезным поскольку арматура в плитах перекрытия исказит сигнал.

Ищем место обрыва в кабеле (обратите внимание на зазор между пятачком отвертки и кабелем — это правильно):

Замыкаем щуп отвертки и проводим пятачком вдоль провода. В области где светодиод погас провод поврежден.

Проверка целостности цепи.

Перед проверкой убеждаемся что исследуемый прибор отключен от цепи и не находится под током.

Замыкаем пальцем одной руки пятачок отвертки и прикасаемся щупом к любой клемме. Второй рукой замыкаем другую клемму исследуемой цепи.

Горящий светодиод проинформирует, что сеть не имеет разрыва.

Полярность батареи или аккумулятора.(от 1.5В до 36В постоянного тока).

Под рукой оказалась полуживая батарейка «Космос» — нам сейчас большего и не надо.

Замыкаем пальцем пятачок отвертки и прикасаемся щупом к клемме батареи. Второй рукой замыкаем другую клемму.

На положительной клемме светодиод светит значительно ярче.

Таким образом спектр использования индикаторной отвертки довольно обширен и делает этот недорогой и практичный прибор непременным помощником домашнего мастера для несложных работ в быту связанных с электрикой.

Как правильно пользоваться индикаторной отверткой

Многие работы в доме или квартире по силам выполнить будет большинству людей, не вызывая электрика, особенно это касается таких работ как установка, замена и подключение электрических, розеток, светильников и других электротехнических устройств.

Но при работе безопасность превыше всего. Как Я уже писал в инструкции по электробезопасности, перед началом любых работ необходимо отключить соответствующий автомат или пробку и приступать к работам только после того, как убедитесь в отсутствии фазы на электрическом кабеле или проводах.

Для определения отсутствия фазы и применяется индикаторная отвертка. Реже она используется, наоборот для проверки присутствия фазы, в целях проверки: включили Мы автомат или нет, а так же определения обрыва одного из двух- фазного или нулевого проводника, что поможет в устранении поломки.

Обязательно перед тем как проверять отсутствие фазы- необходимо проверить работоспособность индикаторной отвертки.

Как правильно проверить индикаторную отвертку.

1. Корпус должен быть без трещин и целым.
2. Каждый раз при использовании рекомендую проверять ее работоспособность прикосновением к электрическому проводу, находящемся под напряжением. Отвертку на батарейках еще проще проверить– достаточно коснуться одновременно жала и металлического пятачка на рукоятке, при этом она должна засветиться.

Неисправный или поврежденный индикатор, учитывая низкую его цену, лучше выбросить.

Как найти фазу и как работает индикаторная отвертка.

Самый простой вариант изображен на картинке снизу. Цена его в районе 0.5 $.

1. Этот индикатор определяет только фазный провод.

Работает он следующим образом: ток протекает по пути  жало отвертки- ограничивающий ток, резистор-контакт неоновой лампы-замыкание на человека, т. е. сопротивление тела человека включено в рабочую цепь индикатора.

Без прикосновения к металлическому контакту – лампа не будет светится.

Главный недостаток- это начало индикации напряжения, начиная с величины 60 Вольт. И во многих моделях не видно горения лампы на солнце.

Достоинства- простота и низкая цена. Пользоваться правильно очень просто. Касаемся пальцем верхнего металлического контакта и поочередно проверяем прикосновением жала наличие фазы на всех проводах.

2. Более совершенные многофункциональные индикаторные отвертки на батарейках. По внешнему виду они практически ничем не отличается от обыкновенной с неоновой лампой, но в отличии от нее- в  прозрачный пластмассовый корпус встроена неоновая лампочка, работающая от батареек и небольшой резистор.



У этого индикатора, нет необходимости касаться металлического контакта сверху— при прикосновении к проводу под напряжением она загорается сама. А если прикоснуться к колпачку и обесточенному проводу жалом с одной стороны и пальцем коснуться провода с другой стороны- лампочка должна светится, если цепь не оборвана. Так определяется целостность провода или кабеля.

Внимание! Часто такая отвертка реагирует на наводку и светится даже при обрыве цепи, рекомендую для этих целей тестер, прозвонку или мультиметр.

Есть еще одно применение у такого индикатора-  если взяться за жало такой отвертки и торцом ее поднести к изолированному проводу непосредственно или заложенному не глубоко в стене- лампочка должна светиться при наличии напряжения.

По сравнению с обычной- она реагирует на более низкую величину напряжения, да и лампа ярко светит. Именно такой тип индикаторной отвертки, как на рисунке Я использую в своей повседневной работе электрика уже много лет, но только для определения фазы.

Ее стоимость всего чуть меньше 1 $.

3. Сегодня много продается новомодных электронных индикаторных отверток, которые в большинстве случаев с ЖК-дисплеем и звуковой сигнализацией наличия напряжения. Дисплей отображает не только наличие напряжения, но и его величину  в пределах от  12 Вольт  до 220 В.

Принцип работы и использования схож с многофункциональными индикаторными отвертками, с тем отличием, что есть кнопки или тумблер переключения режимов. По своей сущности это  упрощенный и компактный мультиметр, но цена великовата. И не один профессиональный электрик ее не использует.  Для этих целей Я использую полноценный тестер или мультиметр с двумя измерительными щупами, о котором Я подробно расскажу в следующей статье.

Узнаем как найти фазу и ноль индикаторной отверткой? Инструкция к индикаторной отвертке

В каждом доме имеются электроприборы и электропроводка, в работе которых возникают некоторые сложности. Вызов профессионального электрика по каждому малейшему поводу обойдется в копеечку, гораздо проще решить проблему самостоятельно. Для этих целей может понадобиться мультиметр, который измеряет параметры сети. Однако инструмент является дорогостоящим, и не всегда его приобретение целесообразно для использования в домашних условиях. Его функции может заменить индикаторная отвертка. Что это такое и как ее использовать? Как определить, где фаза, а где ноль?

Как работает индикаторная отвертка? Внешний вид прибора схож с обыкновенной отверткой, однако он имеет встроенный в полость ручки индикатор. Металлическая часть отвертки выполняет роль щупа, при этом он способен сокращать силу подаваемого электричества, чтобы использование прибора было максимально безопасным. Также прибор имеет светодиод, который располагается в верхней части ручки. Кроме этого, отвертка имеет металлическую пластину контактного типа.

Разновидности отверток

На сегодняшний день в ассортименте любого строительного магазина представлены следующие разновидности индикаторных отверток:

1. Многофункциональная отвертка Safeline.
2. MS 18.
3. Lek ОП 1.
4. Lek ОП 2Э.
5. ВМ 1141 220 250В.
6. Индикаторная отвертка с батарейкой.

Представленные модификации устройства имеют некоторую разницу в функциональности.

Опции отвертки

Стандартный прибор предназначен для следующих целей:

1. Индикаторная отвертка показывает фазу или ноль.
2. Определение скрытой проводки бесконтактным способом.
3. Определение места обрыва кабеля.
4. Определение полярности элементов питания.
5. Проверка целостности электрической цепи.

В зависимости от модификации отвертки она может иметь другие дополнительные функции.

Определение ноля и фазы

Многие начинающие электрики и люди, которые решили самостоятельно заняться ремонтом электроприборов, интересуются, как найти фазу и ноль индикаторной отверткой. Для этого следует придерживаться следующего алгоритма работы:

• сначала проводка обесточивается;
• провода, которые необходимо протестировать, нужно зачистить от изоляционной обмотки;
• после чего необходимо включить электричество;
• щупом поочередно необходимо касаться проводов, при этом следует помнить о том, что цепь должна быть замкнута пальцем на контактной пластине;
• тот провод, при касании к которому загорается лампочка, является фазой электрической цепи.

Как найти фазу и ноль индикаторной отверткой в розетке? Для этого нужно поочередно помещать щуп в отверстия розетки. При обнаружении фазы будет загораться лампочка. Свечения не будет, если отвертка показывает ноль. Если при касании к обоим отверстиям розетки лампочка не загорается, это свидетельствует об обрыве ноля.

Кроме использования индикаторной отвертки, можно определить фазу по цвету провода:

• желто-зеленый провод является заземлением;
• цвет провода фазы — черный;
• ноль имеет синий цвет провода.

Если цветовое распределение не соблюдено, понадобится индикаторная отвертка для определения.

Проверка исправности ламп накаливания

При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если нет соответствующего стенда, сделать это можно при помощи обыкновенной индикаторной отвертки. Для этого нужно взять лампу одной рукой за металлический цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе загорится.

Несмотря на то, что способ действенный, в результате может быть сбой, если лампочка разгерметизирована. В таком случае электрическая цепь сохраняется, но лампа все равно не загорится. Однако такое случается довольно редко.

Проверка нагревательного ТЭНа

Проверить работоспособность нагревательного элемента стиральной машины можно, даже не вынимая его. Достаточно обеспечить доступ к контактам, остальные провода при этом нужно отсоединить. Для проверки нужно прикоснуться рукой к одному из контактов ТЭНа, щупом отвертки — к другому. При этом цепь замыкается прикосновением к металлической пластине на устройстве. Если лампа загорится, то нагревательный элемент исправен.

Проверка напряжения в изолированном проводе

Как работает индикаторная отвертка? Ее функционал позволяет не только определять фазу и ноль, но и проверять напряжение в проводах с изоляцией. Не рекомендуется перекусывать неизвестный провод, так как часто бывает непонятно, под напряжением он или нет. В таком случае проводятся следующие манипуляции:

• взять индикаторную отвертку необходимо непосредственно за щуп;
• металлическую пластину нужно приложить к проводу;
• если кабель под напряжением, то индикатор на отвертке покажет это.

Такой способ определения подходит даже для проводов, которые находятся под штукатуркой, однако свечение при этом может быть менее ярким.

Поиск обрыва провода

Инструкция к индикаторной отвертке отмечает многофункциональность прибора. Это очень важно и удобно в домашнем использовании. Разобравшись, как найти фазу и ноль индикаторной отверткой, ею можно также отыскать обрыв провода. Если переноска вдруг перестала работать, то первым делом нужно проверить целостность электрической цепи:

1. Необходимо убедиться в отсутствии короткого замыкания — для этого нужно освободить переноску от включенных в нее приборов, взять рукой за один контакт вилки, к другой прикоснуться щупом. Если свечение отсутствует — значит, короткого замыкания нет.
2. Для поиска поврежденного провода нужно зажать пальцами один из контактов вилки. Щупом отвертки при этом поочередно выполнить касания к гнездам розеток удлинителя. В каком из гнезд не будет свечения, в том и наблюдается обрыв.
3. Его нужно пометить маркером. Затем нужно узнать расположение — где фаза, а где ноль, как только это будет сделано, вилку нужно вставить в розетку так, чтобы эти показатели совпали.
4. После чего металлической пластиной индикаторной отвертки выполняется поиск обрыва. На этом месте светодиод должен потухнуть.

Аналогичным образом выполняется поиск обрыва провода и в проводке дома.

Электронная индикаторная отвертка

Можно найти фазу и ноль как индикаторной отверткой со светодиодом, так и электронной. Различия лишь в их конструкции. Электронная индикаторная отвертка может быть как с жидкокристаллическим экраном, так и без него.

Вместо светового сигнала такой прибор оповещает о наличии напряжения звуковым сигналом. Кроме этого, большим преимуществом такого устройства является вывод информации о напряжении на жидкокристаллический экран, если таковой имеется. Принцип работы электронного устройства является таким же, как и у обычной индикаторной отвертки.

Проверка работоспособности

Перед тем как определить, где фаза, а где ноль, нужно проверить работоспособность самой отвертки, так как она, как и любой другой прибор, может быть неисправна. Для этого следует обратить внимание на такие нюансы:

1. Корпус устройства должен сохранять свою целостность. Работа с электричеством требует хорошей изоляции без повреждений.
2. Для точности показаний следует проверить отвертку. Для этого следует щупом прикоснуться к проводнику, который на 100% находится под напряжением.
3. Если используется изделие на батарейках, то нужно вовремя их заменять.

Безопасность при использовании отвертки крайне важна, поэтому при обнаружении неисправности рекомендовано приобрести новое устройство. Стоимость варьируется от 50 до 1000 р. в зависимости от модификации.

Меры безопасности

При работе с устройством нужно соблюдать следующие меры безопасности:

1. Не следует разбирать отвертку, замене подлежат только батарейки, если таковые имеются.
2. Использование поврежденной отвертки строго запрещается.
3. Запрещается использовать устройство без винта.
4. При контакте щупа с электричеством запрещено браться руками за оголенную часть прибора.
5. Не стоит использовать прибор при напряжениях выше, чем это указано в технических характеристиках.

Для того чтобы узнать, светится фаза или ноль на индикаторной отвертке, нужно выполнить все рекомендации, изложенные выше. При этом важно следить за исправностью устройства и не пренебрегать правилами безопасного использования индикаторной отвертки.

Как работает отвертка для тестера электрических линий

Тестеры

— одно из самых простых решений, используемых для проверки непрерывности тока и напряжения в любой цепи. Незаменимы для любого электрика, тестеры представляют собой очень простые и интересные устройства. В этой статье будет исследована внутренняя структура одного из таких широко используемых тестеров цепей.

Пользователь должен находиться на полу при использовании тестера, чтобы он мог служить заземлением при протекании тока. Чтобы проверить провод под напряжением, тело пользователя должно соприкасаться с металлическим колпачком на верхней части отвертки, когда тестер соприкасается с проводом.Это замыкает настоящую электрическую цепь, и лампочка загорится, как только тестер обнаружит напряжение.

Рис.1: Настройка тестера

Рис.2: Отвертка для проверки работоспособности

Тестер, показанный выше, представляет собой схему тестирования отвертки. Сердечник тестера находится возле головки отвертки. Пластиковый корпус, под которым размещена схема тестера, служит изолятором.Поскольку металлический стержень является проводящей частью тестера, для защиты пользователя от случайного поражения электрическим током поверх металлического стержня

помещается толстая оболочка из пластикового изолятора.

Строение

Рис. 3: Металлический колпачок в верхней части отвертки для фиксации контура

Металлический колпачок с резьбой находится в верхней части отвертки, удерживая схему внутри. Колпачок необходимо заземлить, когда металлический стержень вставлен в вилку.Гнездо питания аналогично положительной клемме аккумулятора. Так же, как в случае с батареей, нам нужно подключить другой конец цепи к отрицательной клемме, где втекает ток, нам также нужен приемник для тока от источника питания. В этом случае земля действует как раковина. В большинстве случаев пользователь создает связь с землей для цепи, которая создается, когда стержень вставляется в источник питания. Пользователь не получает никакого шока, потому что в тестерах уже есть токоограничивающие резисторы, а также потому, что сухое человеческое тело имеет очень большое электрическое сопротивление.

Сборка неоновой лампы

За колпачком следует пружина. Пружина выполняет двойную функцию: она действует как заземляющий провод и соединяет схему тестера с крышкой, когда отвертка помещается в гнездо.

Рис.4: Установка схемы отвертки

После удаления пластиковой изолирующей оболочки электрическая схема отвертки будет хорошо видна, как показано выше.

Фиг.5. Соединение неоновой лампы с пружинным проводом

На изображении выше показана неоновая лампа, соединенная с пружиной с помощью провода. Он служит индикатором тока всякий раз, когда металлический стержень вставляется внутрь активного источника питания. Неоновая лампа дает мгновенный выход и не нагревается из-за высокого напряжения. Потребляемый ток лампочки довольно низок и вполне удовлетворительно работает, когда цепь заземляется с помощью человеческого тела.

Фиг.6: Резистор для соединения неоновой лампы с металлическим стержнем

Резистор, подобный тому, что показан на рисунке выше, подключен к неоновой лампе с одного конца и к металлическому стержню с другого. Максимальный ток от источника питания, который может пройти к неоновой лампе, ограничен резистором.

Металлический стержень

Рис.7: Отвертка с металлическим стержнем

Металлический стержень помещается на линию, на которой должно быть проверено напряжение.Кроме того, он служит отверткой общего назначения. Таким образом, очень простая электрическая цепь используется для устранения разрывов цепи и проверки их целостности.

]]> ]]>

---

В рубрике: Insight
С тегами: отвертка тестера линии электропередач, тестер электрического тока, измерительный прибор, тестер

---

как использовать? Инструкция, фото

Многофункциональный инструмент не так давно пережил всплеск популярности в разных сегментах. Пользователи оценили достоинства концепта, отметив универсальность и эргономичность таких моделей.Но далеко не всегда производителям удавалось добиться должного уровня непосредственно рабочих качеств такого инструмента при выполнении конкретных функций. Этого дефекта лишили только отдельные сегменты, в одном из которых представлена ​​индикаторная отвертка. Как пользоваться этим инструментом? Для этого необходимо знать тонкость фазы и определение нуля с помощью индикаторного устройства. С такими операциями знакомы профессиональные электрики, но этот процесс способен доставить домашним мастерам массу проблем, не говоря уже об опасности ошибиться.

Как работает индикаторная отвертка?

Традиционные устройства этого типа представляют собой тестеры напряжения. В каждую отвертку прилагается резистор, который соединен с металлическим стержнем, выполняющим роль проводника. Профессионалы обычно используют специальный набор отверток с разными характеристиками, которые ориентированы на электромонтажные работы. Они различаются как по своим механическим качествам, так и по способам предоставления информации о параметрах исследуемой цепи.

В простейших моделях о наличии одинакового напряжения в линии будет сигнализировать встроенная в корпус светодиодная лампочка. Схемы контактов предполагают, что пользователь прикоснется к специальной пластине на ручке, замыкая цепочку. Если световой индикатор загорается, фаза обнаружена. В случае обратной реакции можно констатировать, что ноль найден. Распространена также отвертка с бесконтактным индикатором. Как пользоваться этими моделями? Техника обнаружения обрывов линии в этом случае аналогична контактным инструментам, только пользователю не нужно самостоятельно замыкать цепь.

Определение нуля и фазы

Наиболее частая задача, с которой сталкиваются пользователи данного инструмента. Обычно сложность определения нуля и фазы возникает в ситуациях, когда провода не имеют правильной маркировки, а цвета не соответствуют фактическим характеристикам цепей. Прежде чем индикаторная отвертка определит фазу, необходимо отключить электричество на вводном щите. Затем следует функциональной поверхностью кончика отвертки коснуться одного из стержней.Индикатор загорается, если цепь в фазе. Важно отметить, что некоторые модели не подают световой сигнал, но работают со звуковым оповещением. Соответственно, фаза в этом случае будет записываться звуковым сигналом. Если отвертка не реагирует, значит состояние провода нулевое.

Также не стоит забывать о необходимости тачпентака, то есть пластины, за счет которой происходит замыкание в момент определения полярности. Это важно, если вы используете отвертку с контактным индикатором.Как пользоваться бесконтактной моделью? Уже было отмечено, что он работает по тому же принципу, но не требует от пользователя прикосновения к специальной пластине. Но такие шуруповерты поставляются с батареями, поэтому перед началом работ необходимо проверить питающий элемент.

Как найти ток утечки?

Еще одна популярная проблема электросети, которую можно определить с помощью индикаторной отвертки. Прежде всего, необходимо подвести наконечник инструмента к одной из заземляющих стержней обследуемой розетки.Если индикатор активирован, можно говорить о наличии течи. Но здесь надо учитывать исходные параметры напряжения. Желательно использовать набор отверток, в которых отдельные модели ориентированы на работу в разных режимах работы схемы. Если необходимо проверить конкретные электроприборы, утечка обнаруживается путем попеременного тестирования каждого устройства. То есть устройства подключаются к розетке, и лампочка тоже дает ответ в виде светового или звукового оповещения.

Как определить разрыв строки?

Сразу стоит отметить, что такие отвертки не могут показать точное место, в котором произошла поломка. Однако средство поможет выявить проблемную зону, в которой находится это место. Для этого нужно взять схему разводки питания и проверить все розетки на наличие питания. Но есть еще один нюанс в работе с приспособлениями, который также позволяет проверить индикаторной отверткой. Как использовать средство в таком случае? Обрыв в таких местах проверяется при выключенном питании, но при включенном свете.Если цепь на переключателе не замкнута, то светодиод отвертки покажет обрыв, но на самом деле его может и не быть.

Общие инструкции по эксплуатации

Испытательный инструмент требует специальных мероприятий по обслуживанию. Отвертки необходимо хранить в сухом и защищенном от влаги месте. Если есть возможность проводить бесконтактный осмотр, операции лучше проводить в перчатках. Также каждый раз после рабочего сеанса очищайте поверхность инструмента от мусора и пыли.Например, индикаторная отвертка MS-18 от STAYER позволяет определять СВЧ-излучение и скрытую проводку. Эффективность этих задач во многом зависит от состояния корпуса и, в частности, от его чистоты.

Заключение

Несмотря на расширенный функционал, такие модели отверток стоят недорого. Даже крупные производители, выпускающие качественную продукцию, реализуют модификации начального уровня по ценам, не превышающим 200 руб. Профессиональная индикаторная отвертка, цена которой может быть порядка 500-600 рублей, также наделена дополнительными возможностями.Такой инструмент, помимо определения фазы и нейтрали, умеет работать с электромагнитным излучением, фиксируя их границы. Однако за ту же стоимость можно купить набор с отвертками, каждая из которых будет выполнять эти функции в отдельном порядке и с большей эффективностью.

p >>

Как работают отвертки с активированным движением | HowStuffWorks

Электроинструменты — бессердечная группа. Конечно, они блестят и издают великолепные ревущие звуки, но действительно ли они вас понимают? Пришло время изготовить электроинструмент, который действительно поможет вам понять, откуда вы и куда хотите.Представляем Black & Decker GYRO, новый поворот в технологии заворачивания шурупов.

GYRO не может играть экстрасенс, но он может читать ваш язык тела. Поверните эту отвертку всего на долю дюйма в одном направлении, и мотор мгновенно включится и начнет заворачивать винт. Поверните ручку в другую сторону, и GYRO сразу же изменит курс.

Дело не в том, что Black & Decker открыла секрет создания интеллектуальных читателей из электроинструментов. Магия заключается в гироскопе гироскопа.Гироскоп — это устройство, помогающее сохранять ориентацию.

Вы, вероятно, использовали несколько продуктов со встроенными гироскопами. Когда вы поворачиваете экран смартфона, это гироскоп, который держит дисплей повернутым вправо вверх для удобства чтения. Многие контроллеры видеоигр (например, пульты дистанционного управления, используемые для Nintendo Wii) также включают гироскопы, чтобы система могла определять, насколько сильно вы размахиваете виртуальным мечом или теннисной ракеткой.

GYRO работает примерно так же.Поверните его примерно на четверть оборота, и двигатель заработает. Чем дальше вы поворачиваете, тем быстрее двигатель с регулируемой скоростью раскручивает голову водителя, до 180 оборотов в минуту и ​​с максимальным крутящим моментом 42 фунта-фунта (48,4 кгс / сантиметр). ), которой хватит для небольших задач.

Конечно, революционность не в мощности. Это сенсорная технология. Все электрические шуруповерты и дрели будут работать как вперед, так и назад, но все остальные требуют переключения переключателя.В зависимости от требуемого действия по переключению и обстоятельств, этот якобы простой переключатель может сильно раздражать. А вот с гироскопом переключателя нет вообще. Просто крутите и вперед, и работа сделана.

Двигатель с регулируемой скоростью — еще один первый. Другие электрические отвертки работают в основном с одной скоростью, что является проблемой, когда вы работаете с деликатным или неудобным предметом. Благодаря нескольким уровням скорости GYRO ваша работа по завинчиванию шурупов может быть намного проще.

В то время как другие наверняка последуют этому примеру, Black & Decker — первая компания, которая интегрировала гироскопы в электроинструменты.Продолжайте читать, чтобы узнать, как инженеры превратили один из самых простых инструментов вашего набора инструментов в гироскопический гаджет нового поколения.

Измеритель крутящего момента | Как это работает

Как работают разные типы измерителей крутящего момента и в чем разница между ними? Мы выделяем наиболее важные факты в этом всеобъемлющем введении в датчики крутящего момента .

---

Измерители крутящего момента , произведенные в США компанией FUTEK Advanced Sensor Technology (FUTEK), ведущим производителем, производящим огромный выбор датчиков крутящего момента, с использованием одной из самых передовых технологий в сенсорной промышленности: тензодатчика с металлической фольгой, технология .Он определяется как датчик, используемый для измерения крутящего момента (измерения крутящего момента), который преобразует входной механический крутящий момент в электрический выходной сигнал. Датчики кручения также широко известны как датчик крутящего момента , датчик крутящего момента или датчик момента . Существует два основных типа датчиков крутящего момента: Reaction Датчики крутящего момента или датчики крутящего момента вращения.

Что такое измеритель крутящего момента?

По определению, измеритель крутящего момента — это тип преобразователя, в частности преобразователь крутящего момента , который преобразует измерение крутящего момента (реактивного, динамического или вращательного) в другую физическую переменную, в данном случае в электрический сигнал, который может быть измерен, преобразован и стандартизированный.По мере увеличения крутящего момента, приложенного к датчику, электрический выходной сигнал изменяется пропорционально (датчик крутящего момента). Датчики крутящего момента являются одним из устройств измерения силы и инструмента для измерения крутящего момента, на котором специализируется компания FUTEK.

Рис. 1: Датчик крутящего момента на основе тензодатчика.

Посетите наш магазин датчиков крутящего момента с более чем 100 типами датчиков крутящего момента!

Какие бывают типы измерителей крутящего момента?

Есть две основные категории измерителей крутящего момента: датчик крутящего момента и датчики реактивного крутящего момента. Таким образом, датчик реакции измеряет стационарный крутящий момент (статический или невращающийся) , а поворотный измеряет крутящий момент (датчик динамического крутящего момента) .

Понимание области применения и определение требований — важная часть выбора правильного датчика крутящего момента.

Измерители крутящего момента (динамический или крутящий момент)

Датчики вращения (или датчик динамического крутящего момента) используются в приложениях, где измерение крутящего момента должно производиться на вращающемся валу, двигателе или неподвижном двигателе.В этом случае преобразователь должен вращаться в линию, прикрепленную к валу. Вращающийся преобразователь крутящего момента оснащен контактным кольцом или беспроводной электроникой для передачи сигнала крутящего момента во время вращения (бесконтактный датчик).

Преобразователи крутящего момента часто используются в качестве инструментов тестирования / аудита для двигателей, инструментов измерения крутящего момента, турбин и генераторов для измерения крутящего момента . Датчик крутящего момента между валом может также использоваться для управления с обратной связью, контроля крутящего момента и анализа эффективности испытательных стендов, а также для измерения крутящего момента вращающегося вала с помощью тензодатчика.

Как измерить крутящий момент двигателя? Измерение крутящего момента (также известное как измерение крутящего момента) связано между двигателем и нагрузкой. Когда вал вращается, датчик кручения измеряет крутящий момент, создаваемый двигателем в ответ на нагрузку, приложенную к вращающемуся валу. Некоторые поворотные датчики оснащены встроенными энкодерами. Эти энкодеры измеряют угол / скорость, полученные во время испытания. Измерения кручения можно успешно контролировать на локальном цифровом дисплее (также известном как индикатор датчика крутящего момента), например на панельном дисплее, портативном дисплее, подключенном к ПЛК или передаваемым на ПК с помощью цифрового USB-инструмента (т.е. цифровой датчик крутящего момента).

Рис. 2: Вращающийся преобразователь крутящего момента.

Измеритель крутящего момента также является важной частью динамометров (или для краткости динамометра), поскольку он обеспечивает измерение крутящего момента и угловую скорость ( об / мин ) для простого расчета выходной мощности , что позволяет точно рассчитать мощности двигателя или двигателя в кВт или л.с., а также его электромеханический КПД .

Хотите узнать больше? Посетите наш магазин измерителей крутящего момента!

Измерители реактивного момента (статические)

В некоторых приложениях измерение крутящего момента, выполняемое встроенным датчиком вращения, может быть измерено в точке, где крутящий момент передается на землю, с помощью датчика реактивного крутящего момента (измерение статического крутящего момента , ).

Измеритель кручения (кроме датчиков перемещения LVDT) имеет два монтажных фланца (датчик «фланец-фланец»). Одна поверхность прикреплена к земле или жесткому конструктивному элементу, а другая — к вращающемуся валу или вращающемуся элементу. Вращение создает поперечные силы между фланцами, которые улавливаются тензодатчиками из фольги, прикрепленными к балкам датчика, и преобразуются в электрический ток мостом Уитстона.

Для конкретного применения датчик реакции (он же датчик момента) часто менее сложен и, следовательно, менее дорогой, чем датчик вращения.Датчики реактивного крутящего момента часто используются в качестве инструмента для калибровки крутящего момента или инструмента для калибровки динамометрического ключа. Датчики реактивного крутящего момента также могут использоваться в качестве миниатюрных электрических динамометрических отверток, что позволяет инженерам получать обратную связь по крутящему моменту и / или изучать крутящий момент, прилагаемый во время сборки. Автомобильная промышленность использует датчики крутящего момента рулевого управления для проверки и проверки систем Steer by Wire и других приложений автомобильных датчиков (автомобильных датчиков).

Инжир.3: Измеритель реактивного момента.

Как работает измеритель крутящего момента?

Как измерить крутящий момент? Во-первых, нам необходимо понять физику и материаловедение, лежащие в основе принципа работы датчика крутящего момента , который представляет собой тензодатчик (он же тензодатчик ). Тензодатчик из металлической фольги — это датчик силы, электрическое сопротивление которого зависит от приложенной силы. Другими словами, он преобразует деформацию, полученную из силы, давления (так называемые промышленные датчики давления для измерения давления), растяжения, сжатия, крутящего момента, веса (также известные как датчики веса) и т. Д., В изменение электрического сопротивления, которое затем может быть стандартизировано для измерение крутящего момента.

Рис. 4: Тензорезистор из металлической фольги. Источник: ScienceDirect

Конструктивно датчик кручения выполнен из металлического корпуса (также называемого изгибом), к которому прикреплены тензодатчики из фольги . Корпус датчика обычно изготавливается из алюминия или нержавеющей стали, что придает датчику две важные характеристики: (1) обеспечивает прочность, чтобы выдерживать высокие крутящие моменты; и (2) обладает эластичностью, позволяющей минимально деформироваться и возвращаться к своей исходной форме при снятии крутящего момента.

При приложении крутящего момента ( по часовой стрелке или против часовой стрелки) металлический корпус действует как «пружина» и слегка деформируется, и, если он не перегружен, он возвращается к своей первоначальной форме. По мере деформации изгиба тензодатчик также изменяет свою форму и, следовательно, свое электрическое сопротивление, что создает изменение дифференциального напряжения через цепь моста Уитстона . Таким образом, изменение напряжения пропорционально крутящему моменту, приложенному к преобразователю, который может быть рассчитан с помощью выходного напряжения цепи датчика крутящего момента.

В датчике крутящего момента Rotary тензодатчик прикреплен к вращающемуся валу , который слегка деформируется при приложении крутящего момента. Прогиб вала вызывает напряжение в тензодатчике, которое изменяет его сопротивление. Комбинация тензодатчиков (обычно 4) размещена в электрической цепи, усилителе моста Уитстона, который преобразует изменения сопротивления в выходное напряжение, которое можно калибровать и измерять.

Инжир.5: Тензодатчик, прикрепленный к вращающемуся валу. Источник: веб-семинар FUTEK на Youtube.

Посетите наш магазин датчиков крутящего момента, где доступно более 100 типов измерителей крутящего момента!

Датчики крутящего момента предназначены для измерения крутящего момента на вращающемся валу . Таким образом, необходимо передавать мощность на мост тензодатчика, а также средства для приема сигнала от измерителя крутящего момента или вала. Это можно сделать с помощью контактных колец, беспроводной телеметрии или вращающихся трансформаторов.По желанию, датчики также могут быть встроены в датчик для измерения угла или скорости .

Рис. 6: Ротационный измеритель крутящего момента и его внутренние компоненты. Источник: веб-семинар FUTEK на YouTube.

Датчики должны быть тщательно спроектированы, чтобы исключить внеосевую нагрузку (также называемую боковыми нагрузками или посторонними моментами), и должны быть чувствительны только к нагрузке против часовой стрелки и крутящему моменту против часовой стрелки. Выходной сигнал датчика является функцией силы и расстояния (T = F x d) и обычно выражается в дюймах-фунтах (дюймах-фунтах)., фут-фунт (фут-фунт) или ньютон-метр (Н-м).

Для получения дополнительной информации посмотрите наш веб-семинар о том, как работают датчики крутящего момента.

Как выбрать измеритель крутящего момента для вашего приложения?

Мы часто слышим вопрос: «Какой датчик лучше всего подходит для моего применения?» Причина, по которой его так часто спрашивают, заключается в том, что может быть сложно ориентироваться в различных предложениях датчиков на рынке. Таким образом, будь то небольшой датчик крутящего момента или датчики крутящего момента с высокой пропускной способностью (не струнный потенциометр), обязательно выполните следующие шаги для выбора подходящего размера датчика крутящего момента.

Чтобы помочь вам выбрать весоизмерительную ячейку, FUTEK разработала простое руководство из 4 шагов. Вот краткая информация, которая поможет вам сузить круг выбора. Ознакомьтесь с нашим полным руководством «Как выбрать датчик крутящего момента» для получения дополнительной информации.

• Шаг 1: Изучите свое приложение и то, что вы хотите измерять или контролировать . Во-первых, разобраться в своей области применения и определить тип крутящего момента, который вы хотите измерить — крутящий момент реакции или крутящий момент? Также, что такое окружающая среда (температура, давление, влажность).Для этого приложения могут потребоваться подводные датчики крутящего момента в комплекте с датчиком давления.
• Шаг 2 : Определите монтажные характеристики датчика и его сборку. Как вы будете устанавливать датчик? (Фланец к фланцу, квадратный привод, вал к валу, шестигранник и т. Д.) Вы будете использовать его по часовой стрелке, против часовой стрелки или и то, и другое?
• Шаг 3 : Определите минимальную и максимальную емкость и основные требования. Обязательно выберите мощность выше максимального рабочего крутящего момента и определите все внешние нагрузки (боковые нагрузки или нецентральные нагрузки) и моменты до выбора мощности.Кроме того, каковы ваши максимальные обороты в минуту? Вам нужно измерить скорость и угловое положение?
• Шаг 4: Определите тип вывода, который требуется вашему приложению. Некоторые датчики выдают сигнал мВ / В, который может быть соединен с усилителем до ± 10 В постоянного тока, в то время как другие бесконтактные датчики вращения обеспечивают выходное напряжение ± 5 В постоянного тока. Итак, если вашему ПЛК или DAQ требуется аналоговый выход, цифровой выход или последовательная связь, вам понадобится усилитель датчика крутящего момента или формирователь сигнала.Убедитесь, что вы выбрали правильный усилитель тензодатчика, а также откалибруйте всю систему измерения (датчик + формирователь сигнала). Это готовое решение обеспечивает большую совместимость и точность всей системы измерения крутящего момента.

Что такое датчик крутящего момента вращения? Как это работает?

Датчик крутящего момента TRH605 с универсальным усилителем USB520

FUTEK имеет специальные типы универсальных модулей формирования сигналов, которые поддерживают широкий диапазон входов датчиков, таких как ± 10 В постоянного тока, 0-20 мА, ± 400 мВ / В и входы импульсного типа TTL.Универсальный модуль формирования сигнала USB520 USB может работать в паре с датчиками различных типов и устраняет необходимость во внешнем источнике питания для датчика и оборудования отображения. Модуль питается от ПК через USB-кабель, обеспечивая напряжение возбуждения 5-24 В постоянного тока на датчик и одновременно 5 В постоянного тока для энкодеров.

Для получения более подробной информации о нашем Руководстве по 4 шагам, пожалуйста, посетите полное руководство «Как выбрать датчик крутящего момента».

revlimiter.net — Центр индикатора подкачки / установка

Ревлимитер.Индикаторы центра net — установлены!

• Центральная панель индикаторов — получите свой на Магазин revlimiter.net.
• Перчатки без пудры — Поставляются с панелью.
• Маленькая отвертка с плоским лезвием — Чтобы открыть соединитель проводов и удалить заглушку OEM накладка
• Очень маленький шестигранный ключ (1/16 дюйма или около того) — Чтобы вытащить провода из разъема OEM.
• Инструменты для снятия панели приборов — Это можно сделать с помощью крестовой отвертки.

• Итак … я могу дотронуться до поверхности, верно? Они не такие хрупкие, как датчики?
  Верно. Панель центрального индикатора чертовски хороша. Он может держать отпечатки пальцев. Но датчики окружающие его не могут. По этой причине я прилагаю перчатки к детали. Вы не хотите прикасаться к своим датчикам, несмотря на какой они марки.


• Есть какие-нибудь хитрости при установке?
  Не совсем. Вам придется снять манометры с машины.Это может быть не сразу очевидно. И это действительно довольно просто. Просто нужно быть осторожным. И следуйте первой части инструкции по установке датчика.


• Где взять панель в этих пикс ???
  Продаю здесь, на этом сайте! Посетите магазин revlimiter.net.

Я написал огромный документ по установке датчиков. Вам нужно только сослаться на удаление кластера часть. Все очень просто. У меня, наверное, больше практики, чем у большинства людей, но я могу получить кластер из Шарки за меньшие деньги. чем 5 минут.

После того, как вы вытащили кластер из приборной панели, вы готовы поменять панель местами. Примечание: вам не нужен первозданный, чистый рабочая область для этого. Вы можете сделать это, сидя на водительском сиденье вашего автомобиля. ВЫ ДОЛЖНЫ БЫТЬ ОСТОРОЖНЫ, ЧТОБЫ НЕ ЗАГРУЗИТЬ ВАШИ ДАТЧИКИ, но вам даже не нужно снимать их с машины, если вы этого не хотите.

Наденьте перчатки!

Прижим приклада ложится на небольшие легкие перегородки. Вам просто нужно, чтобы что-то скользнуло под край, чтобы лопнуть это бесплатно.Я использую нож X-acto, так как у меня их куча. Подойдет и небольшая отвертка с плоским лезвием.

Просто установите сменную панель вместо стандартной. Наденьте перчатки и прижмите большим пальцем пластиковые вкладки. Вы почувствуете, как новая панель встала на место.

Вы будете модифицировать левую заглушку. Это тот, который крепится прямо над (и за) тахометром. Четыре интересующие вас провода отмечены стрелками.

Разъем открывается очень легко. С каждой стороны есть небольшой язычок и прорезь. Прецизионная отвертка может застрять в разъем, чтобы нажать на язычок и открыть заднюю часть разъема. Вы должны сделать это для обеих сторон. Это может быть немного хитрым. Когда вы перемещаете отвертку из стороны в сторону, вкладка, которую вы только что открыли, будет поп снова закрылся.

Теперь, когда разъем открыт, вы можете вставлять провода в их гнезда и вынимать их.

Задняя часть панели приборов помогает определить провода, которые необходимо заменить. E и K меняются местами. F и L меняются местами.

Просто для того, чтобы все было четко: красный провод (подушка безопасности) поменялся местами с черным / желтым (ABS) проводом. В зеленый / синий (втягивание) заменяется синим / белым (шайба).

Очень крошечный язычок удерживает каждый провод внутри разъема. На этот язычок можно надавить, чтобы провод выскользнул наружу.Для этого я использовал очень маленький шестигранный ключ (кажется, 1/16 дюйма).

Когда вы закончите, проводка будет выглядеть следующим образом.

Это может показаться немного сложным, но на самом деле это очень-очень просто. Я сделал это впервые, когда принимал эти фото. Замена проводов заняла всего 10 минут. В этом не было ничего сложного.

Поменяйте лампу подушки безопасности со старого места (крайний справа) на новое (на фото). Это кажется электрически отличается от черной лампочки изначально в этом месте.По моему мультиметру у черной лампочки сопротивление 12,6 Ом. У серого нулевое сопротивление. Итак, чтобы ваш компьютер с подушками безопасности оставался довольным, я бы предлагаю поменять эти лампочки.

Чтобы переместить выдвижную / втягивающую лампу на новое место, вам нужно сделать одну последнюю замену проводки. Схема RETRACT переключил питание (+ 12в). Место, где мы перемещаем эту цепь (неиспользованная лампочка омывателя), предназначено для переключаемого грунт (-) как и все остальное на машине.Итак, мы должны найти постоянную почву из других источников, чтобы всплывающая лампочка загорается правильно.

Интересны два предмета: винт с маленьким (-) рядом с ним и левая сторона нашей новой лампы RETRACT. Вам не о чем больше беспокоиться.

Вы должны вырезать следы на левой стороне новой выдвижной лампы. Я сделал это с помощью ножа X-acto. Мои разрезы на фото выглядят очень грубо, но на самом деле они выглядят довольно точными в реальной жизни. Макрообъектив подчеркивает недостатки.Тем не менее, все, что вам нужно, — это не дать электронам течь по первоначальным путям. Это оба выше и под лампочкой с левой стороны.

Подключите перемычку от винта — к левой стороне лампы. Я использовал 4-дюймовый провод 22-го калибра и очень маленький кольцевой терминал. Они включены в вашу центральную панель индикаторов revlimiter.net. Просто сдвиньте выставленный конец провода под лампочкой и скручиваем на место. Он останется там навсегда. Накручиваемая лампа действительно подходит большая нагрузка на гибкую печатную плату.

Обратите внимание на вторую перемычку на этой фотографии? Некоторым автомобилям это потребуется, чтобы сохранить средний ряд огней (зарядка и ручник) загорается. Это просто небольшая перемычка, подключенная к левой стороне ремня и стоп-сигнала. Это воссоздает соединение, которое мы отсекли выше, чтобы дать всплывающей лампочке заземление.

Обратите внимание, я сказал «несколько машин». Шарке этого не требовалось. Однако я пошел дальше и установил этот небольшой провод и проблем не было. Другими словами, ничего не изменилось с ним или без него.Из соображений осторожности я предлагаю установить этот провод. В любом случае, это всего 30 секунд работы, и он поставляется с центральной панелью индикаторов.

И если вы когда-либо захотели вернуться к стандартной конфигурации по какой-либо причине, вы просто протянули эту перемычку к одному из винтов IGN. В моем кластере есть один из них прямо над лампочкой CEL.

И все! Больше ничего не остается делать, кроме как положить все обратно в машину и посмотреть, как это работает.

Когда яркий студийный свет направлен на мою запасную группу, вы едва можете разглядеть желтые индикаторы.Как только они установлен в машине с капотом над ними, вы вряд ли заметите что-то отличное от стокового. До тебя увидеть индикаторы в действии.

Полностью освещен, освещение практически идентично штатному.

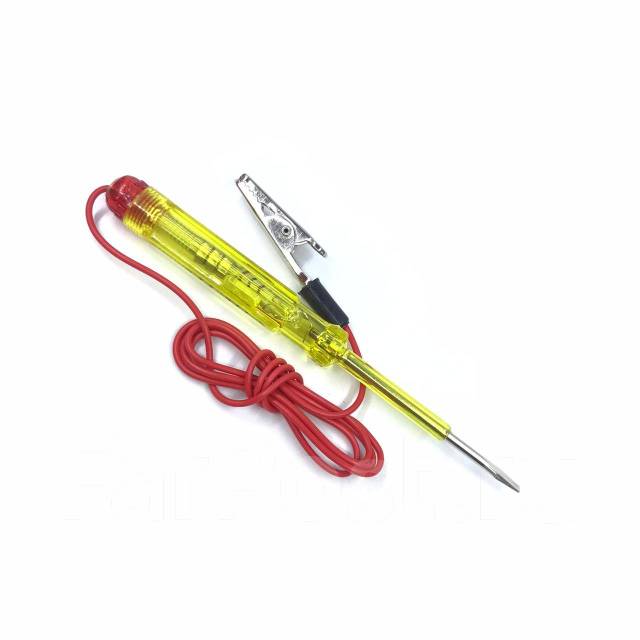

Отвертка индикаторная: устройство и принцип действия

Индикаторная отвертка позволяет определить, подается ли питание на тот или иной провод. Чтобы понять принцип работы устройства, необходимо ориентироваться в схеме подачи электроэнергии.В общем, все провода, находящиеся в доме, запитаны от выключателя, который подает ток в квартиры.

Для подачи электричества в розетку нужен фазный провод, на который постоянно подается напряжение.

Возврат того же тока на выключатель осуществляется нулевым проводом, что опасно только при включении прибора, в остальное время он остается незанятым.

Индикаторная отвертка используется для обнаружения фазных проводов. Перед тем как приступить к работе с устройством, следует проверить его на работоспособность.Для этого необходимо протестировать устройство на питаемом источнике, например, вставив его жало по очереди в розетку. Если лампочка загорелась, все в порядке, в противном случае инструмент следует заменить. Прикасаться к игалу во время этого процесса категорически запрещено!

Индикаторная отвертка: принцип действия

Самая простая конструкция может определять только фазовый контакт, а более поздние модели могут обнаруживать ноль. На рынке представлены устройства, которые могут находить напряжение даже в скрытой проводке (например, под слоем штукатурки), но имеют невысокую точность.

По внешнему виду индикаторные отвертки почти ничем от привычного не отличаются, но в их прозрачных пластиковых корпусах есть неоновая подсветка, загорающаяся при прикосновении к токоведущему проводу, и небольшой резистор.

В работе фазового определителя (второе название устройства) одним из звеньев цепи может выступать человек. Для того, чтобы лампа загорелась, необходимо приложить кончик отвертки к фазовому проводу и прикоснуться пальцем ко второму — нулю. Благодаря высокому сопротивлению резистора ток, проходящий через тело человека, будет безопасным и незаметным.

Отвертка индикаторная позволяет решать несколько основных задач. Часто его используют для проверки выхода из строя розеток. Кроме того, с помощью прибора проверьте заземление удлинителя, прикоснувшись жало к его контакту. Если лампочка не загорается, значит все работает нормально. С помощью отвертки можно определить фазу, которая находится в патроне люстры.

Ток должен проходить по внутреннему контакту, а не по резьбе. В этом случае нужно действовать осторожно, так как одновременное прикосновение к обоим контактам вызовет короткое замыкание в сети.

Кроме того, индикаторную отвертку используют при установке розеток и выключателей, потому что при их установке важно правильно подключить нулевой и фазный провода. Инструмент также поможет при подозрении на утечку напряжения в электроприборе. Чтобы исправить этот факт, нужно подключить устройство к розетке и дотронуться до него жалом. Если свет не загорается полностью, значит, небольшая утечка действительно существует. Если индикатор загорается на полную мощность, значит фазный провод напрямую контактирует с корпусом.В обоих случаях устройство необходимо отремонтировать.

(PDF) Разработка электрической отвертки со встроенным устройством измерения крутящего момента

Рис. 9: Винт с полукруглой головкой и крестообразным шлицем с латунным покрытием.

Рис. 10: Шестигранная головка Phillips с шайбой, с латунным покрытием.

Рис. 11: Винт из листовой стали на 2 и 1,5 дюйма, оцинкованный, с цилиндрической тарелкой

Головка

, комбинированный привод с крестообразным шлицем.

Рис.12: Развитая отвертка.

4. Заключение

A 0.Разработана электрическая отвертка мощностью 5 киловатт со встроенным блоком управления

. Блок управления отвертки имеет встроенный датчик крутящего момента

, который успешно использовался для оценки крутящего момента

приводных моментов для каучукового дерева, дерева Abura и кирпича.

als. Тип материала, тип винта и размер винта не оказывают существенного влияния на крутящие моменты привода во время операции завинчивания.

Как при этом, любая разработанная электрическая отвертка с достаточным усилием

может использоваться для завинчивания в процессе изготовления мебели

.

Ссылки

[1] Вон Гю Ю, Влияние различных размеров рукоятки отвертки

на активность мышц предплечья и движение запястья во время работы винта

, J Phys Ther Sci. 2013, 25 (7): 885–886. Опубликовано

онлайн 20 августа 2013 г. doi: 10.1589 / jpts.25.885.

https://doi.org/10.1589/jpts.25.885.

[2] Р. Бонфиглиоли, С. Маттиоли, К. Фиорентини и др., Связь между повторяющейся работой и распространенностью синдрома запястного канала

в женских супермаркетах с частичной и полной занятостью. Кассиры: Квазиэкспериментальное исследование

, Int Arch Occup Environ Health, 2007,

80: 248–253, PubMed.https://doi.org/10.1007/s00420-006-0129-0.

[3] Л. Паннетт, Д. Х. Вегман, Связанное с работой мышечно-скелетное расстройство —

ders: эпидемиологические данные и дебаты. J Electromyogr

Kinesiol, 2004, 14: 13–23, PubMed.

https://doi.org/10.1016/j.jelekin.2003.09.015.

[4] В.М. Чириелло, Б. Вебстер, П. Демпси, Максимально допустимый крутящий момент

при частом повторении заворачивания шурупов, отклонение локтевого сустава и

Задачи с рукояткой для 7-часовых рабочих дней, AIHA J (Fairfax, VA), 2002,

63: 594–604, PubMed.

https://doi.org/10.1080/15428110208984745.

[5] Р. Герберт, Ф. Герр, Дж. Дропкин, Клиническая оценка и лечение —

связанного с работой синдрома запястного канала, Am J Ind Med,

2000, 37: 62–74, PubMed. https://doi.org/10.1002/(SICI)1097-

0274 (200001) 37: 1 <62 :: AID-AJIM6> 3.0.CO; 2-D.

[6] M.D. Hickok, R.W. Marklin, M.L. Нагурка, Г. Симоно, Винт-

Драйвер

Конструкция головки долота, Влияние крестообразной, прямой и гибридной конструкции

на крутящий момент, осевое усилие и соотношение усилий, Труды

Ежегодного собрания Общества по человеческому фактору и эргономике, том —

ume: 58 Выпуск: 1, (2004) страницы: 1580-1584 H.Санчес, Влияние

ручной отвертки с пистолетной рукояткой на максимальный крутящий момент

и мышечную активность, Протоколы человеческого фактора

и общества эргономики, 52-е ежегодное собрание, 23 сентября 2008 г.,

Нью-Йорк, NY

[7] Х. Санчес, Биомеханический анализ ручки отвертки De-

знаков, Тезис Эктора Санчеса, (2008) Университет Маркетта,

Милуоки, Висконсин.

[8] H.Санчес, Биомеханический анализ ручки отвертки De-

знаков, Тезис Эктора Санчеса, (2008) Университет Маркетта,

Милуоки, Висконсин.

[9] Б. Ван, Х. Штрассер, Момент затяжки левой и правой отвертки

Сила и физиологические затраты на мышцы, участвующие в продольном продвижении руки —

и супинация. Эргономика ручной работы. (1993) 223-226.

Лондон: Тейлор и Фрэнсис.

[10] P.G. Демпси, МакГорри, О’Брайен, У.Раймонд, В. Найл, Характеристики Ef-

рабочей высоты, ориентации заготовки, пола и винта-

Тип производительности водителя и отклонения запястья, Международный

.

No related posts.
