Как проверить конденсатор мультиметром на работоспособность, измерение емкости

Конденсатор — электронный элемент, относящийся к категории пассивных. Его основная способность — медленно (с электротехнической точки зрения, в течение нескольких секунд) накапливать заряд, и при необходимости мгновенно отдавать. При отдаче происходит это разряд. В отличие от аккумулятора конденсатор отдает всю энергию импульсом, а не постепенно, после чего снова начинается цикл зарядки.

Основная характеристика этого элемента — ёмкость. Она измеряется в пФ и мкФ — пико- и микрофарадах. Кроме того, каждый конденсатор имеет определенные характеристики рабочего напряжения и напряжения пробоя, при котором он выходит из строя. Они либо указываются на корпусе числами, либо их приходится определять по каталогам, ориентируясь по типоразмеру и цветовой маркировке детали.

В силу своих конструктивных особенностей конденсаторы относятся к категории элементов, которые наиболее часто выходят из строя на электронной плате.

Поэтому любой ремонт устройства, содержащего электронику (от микроволновки до системной платы ПК) начинается с проверки этих элементов на работоспособность — визуально, с помощью мультиметра или других приборов.

Самый простой способ

Самым простым и в то же время предварительным способом проверить этот элемент, не выпаивая его из схемы, является визуальный осмотр. Отломившаяся ножка автоматически превращает деталь в нерабочую и подлежащую замене.

При наличии на плате электролитических конденсаторов — они легко опознаются по цилиндрической форме с крестообразной риской на шляпке, а также фольгированному покрытию — в первую очередь надо проверить их.

Для данной группы элементов характерно «вздутие». Это микровзрыв находящегося внутри электролита, который может произойти, например, из-за скачка рабочего напряжения.

Если «цилиндрик» вздут, лопнул по риске на верхушке, на плате обнаруживаются потеки электролита, то его безоговорочно меняют. Зачастую после этого прибор начинает нормально работать.

Если этого не происходит — рекомендуется проверить остальные конденсаторы и другие детали.

В профессиональных ремонтных или наладочных организациях для этого используют профессиональные же приборы — LC-тестеры, или тестеры емкости. Они достаточно дороги, а потому в «хозяйстве» обычного электромонтера встречаются редко.

Но при ремонте большинства плат бытовых устройств в них и нет необходимости — провести проверку емкости конденсатора можно и обычным мультиметром.

Применение тестера для проверки

Настало время ответить на вопрос, как проверить конденсатор мультиметром. В первую очередь нужно оговорить сразу: мультиметром можно проверять только детали емкостью не менее 0,25 мкФ и не более 200 мкФ.

Эти ограничения базируются на принципах их работы, и вообще принципе самой проверки — для малоемкостных не хватит чувствительности прибора, а мощные, например, высоковольтный конденсатор, способны повредить как прибор, так и самого испытателя.

Дело в том, что любой конденсатор перед началом измерения емкости или проверки на короткое замыкание необходимо разрядить. Для этого оба его вывода замыкаются между собой любым проводником — куском провода, отверткой, пинцетом и так далее.

При этом в случае со слабым элементом происходит негромкий хлопок и вспышка. Но мощный, к примеру, пусковой конденсатор (особенно советского производства, для пуска люминесцентных ламп) даст вспышку, сравнимую по мощности со вспышкой электросварки. Металлический проводник даже может оказаться оплавлен.

Поэтому необходимо использовать либо отвертку или пассатижи с изолированной рукояткой, либо электротехнические резиновые перчатки. В противно случае можно получить электрический удар.

Присутствует разъем для измерения емкости

Дальнейшая методика проверки зависит от функциональности самого мультиметра: обладает ли он специальными разъемами и функцией измерения емкости (обозначается Cx) или нет.

Если да, то все предельно просто:

• выпаяйте деталь из платы;
• зачистите ножки от окислов и остатков припоя;
• установите на приборе режим измерения емкости с пределом измерения, близким или равным к номиналу конденсатора, который на нем указан;
• установите элемент в специальное парное гнездо на мультиметре, либо коснитесь ножками металлических пластин, его заменяющих.

Чтобы проверить электролитический конденсатор, необходимо соблюдать полярность — плюс к плюсу, минус к минусу. Если на гнездах прибора обозначены плюс и минус, то устанавливать его нужно только так. Если не обозначены — не имеет значения.

Электролитический конденсатор — это мини-аккумулятор, в нем содержится электролит, и подключается он только с соблюдением полярности.

Плюс на нем не отмечается, но минус промаркирован галочкой на золотистом фоне, кроме того, «минусовая» ножка иногда бывает длиннее. Неправильное подключение полярного элемента приведет к однозначному выходу его из строя.

После установки детали в гнезда мультиметр начнет заряжать его постоянным током. На дисплее появится число, которое будет постепенно увеличиваться.

Когда показания перестанут меняться — элемент максимально заряжен. Если показатель заряда аналогичен или хотя бы близок номиналу — элемент работоспособен.

А как проверить керамический конденсатор? Точно так же. Керамические элементы этого вида всегда неполярны, поэтому можно не опасаться неправильного подключения.

Нет разъема для измерения емкости

Прозвонить полярный или неполярный конденсатор мультиметром, не имеющим специальной функции, можно в режиме максимального сопротивления, при котором происходит его зарядка постоянным током.

Этот способ проверки подходит даже для таких элементов, как smd конденсатор (для поверхностного монтажа) или пленочный конденсатор. Проверка полярного элемента отличается только необходимостью соблюдать полярность.

Алгоритм следующий:

• разрядить элемент, закоротив его ножки;
• выставить максимальный предел измерения сопротивления — вплоть до мегаом, если позволяет прибор;
• подключить черный щуп мультиметра к гнезду COM — это ноль или, в нашем случае, минус, а красный щуп — в гнездо для измерения напряжения и сопротивления;
• коснуться черным щупом минуса детали, а красным — плюса;
• наблюдать за показаниями прибора.

Обратите внимание, что электролитический тип всегда полярен, все остальные — неполярные.

Что происходить в этом случае? Мультиметр начинает заряжать деталь постоянным током. Во время зарядки его сопротивление увеличивается.

Быстрый рост показаний сопротивления вплоть до значения «1» (бесконечно большое) означает, что конденсатор потенциально исправен, хотя таким способом и невозможно определить его фактическую емкость.

Возможная ошибка! Во время такой проверки нельзя касаться щупов или ножек элемента пальцами.

Вы зашунтируете его сопротивлением собственного тела, и тестер покажет ваше собственное сопротивление. Рекомендуется применять щупы-крокодилы, если таковые есть.

Что означают результаты проверки

При проверке конденсатора мультиметром методом максимального сопротивления можно получить три варианта результатов.

Сопротивление росло быстро и достигло «1» — бесконечности. Означает, что элемент исправен.

Сопротивление очень мало либо вовсе отсутствует. Это означает пробой обкладок конденсатора между собой. Установка на плату приведет к короткому замыканию.

Сопротивление растет до значительного порога, но не до «1». Это означает наличие утечки по току. Конденсатор «условно работоспособен», его использование в приборе приведет к искажениям сигнала, помехам и другим негативным последствиям.

Кроме того, в последнем случае нет гарантии, что при включении «условно рабочего» элемента в схему не произойдет окончательного пробоя.

Проверка на вольтаж

Конденсатор должен выдавать определенное напряжение — оно указано на корпусе или в ТТХ по каталогу. Перед использованием в работе можно проверить его фактическую способность выдавать положенный разряд.

Для этого конденсатор заряжается напряжением ниже номинального в течение нескольких секунд. Для высоковольтного, на 600 В, подойдет напряжение в 400 В, для низковольтного на 25 В — 9 В, и тому подобное.

После этого мультиметр переводится на измерение постоянного (!) напряжения, и подключается к испытываемой детали. Начальное значение на экране и есть значение разряда.

Обратите внимание, что цифры на экране будут очень быстро уменьшаться — конденсатор разряжается.

Если начальное значение на дисплее мультиметра меньше номинала — элемент не держит заряда. Учтите, что в любом случае разряжается он быстро.

Как прозвонить конденсатор мультиметром: инструкция и методы проверки

Что такое конденсатор?

Если взглянуть на статистику, то больше половины рекомендаций по ремонту оборудования связано с неисправностью такого элемента, как конденсатор. Этот прибор составляет большое количество различных электросхем. Принцип функционирования сводится к поэтапному накоплению электроэнергии с различным потенциалом между обкладками и последующим быстрым разрядом.

Существует большое количество конденсаторов, которые отличаются между собой по габаритам и другим параметрам

Выделяют два наиболее известных типа конденсаторов, которые устанавливаются в современных схемах:

1. Полярные (электролитические). Такое название они получили потому, что при подключении в схему требуется задать определенную полярность: «плюс» к «плюсу», а «минус» к «минусу».
2. Неполярные. К этой группе относятся любые другие варианты конденсаторов.

Общепринятое обозначение этого элемента на схемах отчетливо показывает его принцип работы.

Расположенные на расстоянии обкладки (пластинки) обладают свойством накопления зарядов

Строение этого электронного компонента простое – он состоит из двух покрытых изоляционным слоем обкладок, которые проводят ток. С целью изоляции используют всевозможные материалы и компоненты, которые не проводят электричество: кислород, пластинки из керамики, специальную целлюлозу, фольгу.

По внешнему виду такие элементы отличаются миниатюрным размером при внушительной емкости, поэтому в процессе работы с ними следует соблюдать технику безопасности.

Принцип функционирования

Работа такого элемента, как конденсатор, основывается на том, что находясь в электрической схеме, он способствует накоплению зарядов. Это необходимо только в тех схемах, где происходит распределение составляющих тока (переменный ток). В то время как в схемах с постоянным током конденсатор не сможет накапливать энергию.

Где применяется?

Устанавливают конденсаторы различных видов в радиосхемы и бытовые приборы. Как правило, эти устройства имеют небольшую емкость, поэтому их неисправность не провоцирует тяжелых последствий.

Конденсаторы имеются в электросхемах различных приборов

Крупногабаритные конденсаторы составляют различные электрические двигатели, где являются элементами пуска. В данном случае они отличаются большим номиналом и такой же емкостью.

Цены на различные виды конденсаторов

Видео – Для чего нужен конденсатор?

Полярные и неполярные разновидности

Среди огромного количества конденсаторов, выделяют два основных типа: полярные (электролитические), неполярные. Как диэлектрик в этих устройствах применяют бумагу, стекло, воздух.

Особенности полярных конденсаторов

Название «полярные» говорит само за себя — они обладают полярностью и являются электролитическими. При включении их в схему, необходимо точное ее соблюдение — строго «+» к «+», а «-» к «-». Если проигнорировать это правило, работать элемент не только не будет, но может и взорваться. Электролит бывает жидким или твердым.

Диэлектриком здесь служит пропитанная электролитом бумага. Емкость элементов колеблется в пределах от 0,1 до 100 тысяч мкФ.

Предназначение полярных конденсаторов — фильтрация и выравнивание сигналов. Вывод «плюс» имеет несколько большую длину. Метка «минус» нанесена на корпус

Когда происходит замыкание пластин, выходит тепло. Под его воздействием электролит испаряется, происходит взрыв.

Современные конденсаторы сверху имеют небольшое вдавливание и крестик. Толщина вдавленного участка меньше, чем остальной поверхности крышки. При взрыве его верхняя часть раскрывается наподобие розочки. По этой причине можно наблюдать на торцах корпуса неисправного элемента вспучивание.

Отличия неполярных конденсаторов

Неполярные пленочные элементы имеют диэлектрик в виде стекла, керамики. По сравнению с конденсаторами электролитическими, у них меньший самозаряд (ток утечки). Объясняется это тем, что у керамики сопротивление выше, чем у бумаги.

Соблюдение полярности при включении неполярного конденсатора в схему необязательно. Часто они бывают просто микроскопическими, и в некоторых проектах применяются в больших количествах

Все конденсаторы делят на детали общего назначения и специального, которые бывают:

1. Высоковольтными. Используют в высоковольтных приборах. Их выпускают в различных исполнениях. Существуют керамические, пленочные, масляные, вакуумные ВВ конденсаторы. От обычных деталей они значительно отличаются и доступ к ним ограничен.
2. Пусковыми. Применяют в электродвигателях для обеспечения их надежной работы. Они повышают стартовый момент двигателя, например, насосной станции или компрессора при запуске.
3. Импульсными. Предназначены для создания сильного скачка напряжения и его транзакции на принимающую панель прибора.
4. Дозиметрическими. Созданы для функционирования в цепях, где уровень токовых нагрузок небольшой. У них очень малый саморазряд, высокое сопротивление изоляции. Чаще всего это элементы фторопластовые.
5. Помехоподавляющими. Они смягчают электромагнитный фон в большой частотной вилке. Характеризуются незначительной собственной индуктивностью, что позволяет поднять резонансную частоту и расширить полосу сдерживаемых частот.

В процентном соотношении самое большое число выходов деталей из рабочего строя приходится на случаи, когда подают напряжение, превышающее нормативное. Ошибки в проектировании также могут стать причиной неисправности.

Если диэлектрик меняет свои свойства, при этом тоже возникает сбой в работе конденсатора. Это происходит, когда он вытекает, высыхает, растрескивается. Емкость при этом сразу меняется. Измерить ее можно только посредством измерительных приборов.

Что делать в случае пробоя

Самая распространенная проблема, которая возникает с конденсаторами – это появление пробоя на диэлектрике. Диэлектрики являются своеобразным слоем изоляционного материала с большим сопротивлением, расположенного между одним и вторым проводником, препятствующего протеканию тока между ними.

У исправных элементов допускается небольшое просачивание тока сквозь изоляционное покрытие, именуемое как «ток утечки». Если в диэлектрике возникает пробой, то происходит резкое снижение сопротивления, и он становится обыкновенным проводником. Пробой может возникнуть в результате резкого перепада напряжения в электросети, от которой работает техника. Характерный признак пробоя: вздувшийся корпус устройства, потемневшая поверхность и черные пятна на нем. Перед тем, как проверить конденсаторы мультиметром на факт исправности, стоит осмотреть его визуальным методом, чтобы определить возможные внешние дефекты.

Как прозвонить мультиметром неполярный конденсатор

Чтобы проверить сопротивление диэлектрика с помощью мультиметра, необходимо перевести устройство в режим омметра. Для изготовления диэлектриков в неполярных моделях могут использоваться различные материалы и формы: стекло, керамика, бумага, воздушная прослойка. В результате этого можно достичь крайне высокого сопротивления, которое в исправных устройствах будет отображаться в виде бесконечной величины на мультиметре.  При наличии электрических пробоев, сопротивление будет находится на уровне нескольких десятков Ом.

До того момента, как прозванивать конденсаторы мультиметром, на приборе нужно выбрать специальный режим, который предусматривает максимально возможное измерение уровня сопротивления.

Для этого достаточно подвести к каждому выводу щуп тестера и посмотреть на дисплее прибора следующее:

1. Если элемент исправен, то на экране отобразится единица, свидетельствующая о том, что сопротивление выше, нежели установленный максимум.
2. Если же высвечивается определенный показатель, который ниже измерительного максимума, то это говорит про неисправность проверяемых устройств.

При этом, не стоит забывать про технику безопасности, чтобы случайно не взяться за щуп устройства и вывод конденсатора, поскольку меньшее сопротивление электрического тока у тела спровоцирует прохождение тока через него.

Как прозвонить полярный конденсатор тестером

В сравнении с неполярным типом в полярном сопротивление у диэлектриков в разы ниже, в связи с этим максимальное значение сопротивления на мультиметре должно быть выставлено соответствующем диапазоне. У большинства устройств сопротивление составляет около 100 кОм, у более мощных до 1 мОм. Прежде чем, померить конденсатор мультиметром, нужно замкнуть вывод накопителя, таким образом, чтобы он полностью разрядился.

Далее нужно установить соответствующие пределы измерений, и подключить щуп тестера к конденсатору, с учетом соблюдения полярности. У электролитических конденсаторов имеется достаточно большая емкость, в связи с чем в процессе их подключения сразу же начинается зарядка. На протяжении периода пока длится зарядка, значение сопротивления будет увеличиваться в прямой пропорции, что будет указываться на дисплее устройства.

Конденсаторы считаются исправными, в том случае если показатель сопротивления превышает значение в 100 кОм.

Как разрядить конденсатор

Чтобы разрядить низковольтные конденсаторы необходимо лишь закоротить каждый вывод. Однако для высоковольтных и тех, которые имеют большую емкость, к выводу следует подключать 5-10-килоомные резисторы. Резисторы необходимы, чтобы препятствовать возникновению искр при замыкании.

В процессе работы важно помнить про безопасность. Нельзя прикасаться к выводу на конденсаторе, поскольку это может спровоцировать замыкание через ваше тело.

Выявление обрыва конденсаторов

Неисправность в виде обрыва случается достаточно редко. Такое нарушение обусловлено механическими повреждениями на накопителе. После подобной поломки у устройства в полной мере теряется накопительная функция, его емкость становится равна нулю. Целостный элемент после повреждения оказывается в виде двух проводников, которые изолированы друг от друга. Выявить такие повреждения конструкции посредством омметра не представляется возможным.

Своеобразные симптомы обрыва у полярного электролитического конденсатора проявляются в том, что в случае изменения сопротивления никакие изменения на экране прибора не проявляются. Что касается неполярных типов, стоит отметить что он имеет малую емкость и обладает высоким сопротивлением, поэтому проверить его также невозможно. Единственным правильным выходом является возможность измерения емкости.

Проверка на короткое замыкание

Есть три способа сделать это.

Способ №1: определение КЗ в режиме прозвонки

Как прозванивать конденсаторы мультиметром? Нужно включить мультиметр в режим прозвонки или измерения сопротивления и приложить щупы к выводам конденсатора. В зависимости от емкости мультиметр либо сразу же покажет бесконечное сопротивление, либо через какое-то время (от нескольких секунд до десятков секунд). Если же прибор постоянно пищит в режиме прозвонки (или показывает очень низкое сопротивление в режиме измерения сопротивления), то конденсатор можно смело выкидывать.

Способ №2: определение КЗ конденсатора с помощью светодиода и батарейки

Если нет мультиметра (и даже старой советской “цешки” нету), то можно попробовать подключить светодиод или лампочку к батарейке через исследуемый конденсатор. Т.к. исправный конденсатор имеет ооочень большое сопротивление постоянному току, лампочка гореть не должна.

Хотя, если емкость конденсатора достаточно большая, лампочка может вспыхнуть на короткое время (пока конденсатор не зарядится). Если же светодиод горит постоянно, конденсатор 100% неисправен. Если при проверке конденсатора наблюдается эффект постепенного роста сопротивления вплоть до бесконечности (ну или светодиод на какое-то время вспыхивает и гаснет) то конденсатор совершенно точно имеет какую-то емкость.

Следовательно, проверку на обрыв можно не делать.

Способ №3: проверка конденсатора лампочкой на 220В

Подходит для высоковольтных неполярных конденсаторов (например, пусковые конденсаторы из стиральных машин, насосов, различных станков и т.п.). Все что нужно сделать – просто подключить лампу накаливания небольшой мощности (25-40 Вт) через конденсатор.

Проверка на отсутствие внутреннего обрыва

Обрыв – распространенный дефект конденсатора, при котором один из его электродов теряет электрическое соединение с обкладкой и фактически превращается в короткий, ни с чем не соединенный (висящий в воздухе), проводник. Чаще всего обрыв происходит из-за превышения рабочего напряжения конденсатора. Этим грешат не только электролитические конденсаторы, но и специальные помехоподавляющие конденсаторы типа Y (они, кстати говоря, специально так спроектированы, чтобы уходить в отрыв, а не в КЗ).

Конденсатор с внутренним обрывом внешне ничем не отличается от исправного, кроме случаев, когда ножку физически оторвали от корпуса. Разумеется, в случае отрыва одного из выводов от обкладки конденсатора, емкость такого конденсатора становится равной нулю. Поэтому суть проверки на обрыв состоит в том, чтобы уловить хоть малейшие признаки наличия емкости у проверяемого конденсатора.

Таблица характеристик надежности конденсаторов.

Способ №1: исключение обрыва через звуковой сигнал в режиме прозвонки

Включить мультиметр в режим прозвонки, прикоснуться щупами к выводам конденсатора и в этот момент мультиметр должен издать непродолжительный писк. Иногда звук настолько короткий (зависит от емкости конденсатора), что больше похож на щелчок и нужно очень постараться, чтобы его услышать.  Небольшой лайфхак: чтобы увеличить продолжительность звукового сигнала при прозвонке совсем маленьких конденсаторов, нужно предварительно зарядить их отрицательным напряжением, приложив щупы мультиметра в обратном порядке.

Тогда при последующей прозвонке мультиметру сначала придется перезарядить конденсатор от какого-то отрицательного напряжения до нуля, и только потом – от нуля до момента отключения пищалки. На все это уйдет значительно больше времени, а значит сигнал будет звучать дольше и его проще будет расслышать. Из своей практике могу сказать, что с помощью уловки, описанной выше, мне удавалось уловить реакцию мультиметра на конденсатор емкостью всего лишь 0.1 мкФ (или 100 нФ)!

Способ №2: увеличение сопротивления постоянному току как признак отсутствия обрыва

Если предыдущий способ не помог и вообще не понятно, как проверить конденсатор тестером, то вот вам более чувствительный метод проверки. Необходимо переключить мультиметр в режим измерения сопротивления. Выбрать максимально доступный предел измерения (20 или лучше 200 МОм). Приложить щупы к выводам конденсатора и наблюдать за показаниями мультиметра.

По мере заряда конденсатора от внутреннего источника мультиметра, его сопротивление будет постоянно расти до тех пор, пока не выйдет за пределы диапазона измерения. Если такой эффект наблюдается, значит обрыва нет. Кстати говоря, может так оказаться, что рост сопротивления остановится на значении от единиц до пары десятков МОм – для конденсаторов с жидким электролитом (кроме танталовых) это абсолютно нормально. Для остальных конденсаторов сопротивление утечки должно быть больше, как минимум, на порядок.

При измерении таких высоких сопротивлений необходимо следить за тем, чтобы не касаться пальцами сразу обоих измерительных щупов. Иначе сопротивление кожи внесет свои коррективы и исказит все результаты. С помощью измерения сопротивления на пределе 200 МОм мне удавалось однозначно определить отсутствие обрыва в конденсаторах емкостью всего 0. 001 мкФ (или 1000 пФ).

Способ №3: измерение остаточного напряжения для исключения внутреннего обрыва

Это самый чувствительный способ, позволяющий убедиться в отсутствии обрыва конденсатора даже тогда, когда все предыдущие способы не помогли. Берется мультиметр в режиме прозвонки или в режиме измерения сопротивления (не важно в каком диапазоне) и на пару секунд прикладываем щупы к выводам испытуемого конденсатора. В этот момент конденсатор зарядится от мультиметра до какого-то небольшого напряжения (обычно 2.8 В).

Затем мы быстро переключаем мультиметр в режим измерения постоянного напряжения на самом чувствительном диапазоне и, не мешкая слишком долго, снова прикладываем щупы к конденсатору, чтобы измерить на нем напряжение. Если у кондера есть хоть какая-нибудь вразумительная емкость, то мультиметр успеет показать напряжение, до которого был заряжен конденсатор. Этим способом мне удавалось с помощью обычного цифрового мультиметра M890D отловить емкость вплоть до 470 пФ (0. 00047 мкФ)!

Это очень маленькая емкость. Вообще говоря, это наиболее эффективный метод прозвонки конденсаторов. Таким способ можно проверять кондеры любой емкости – от малюсеньких до самых больших, а также любого типа – полярные, неполярные, электролитические, пленочные, керамические, оксидные, воздушные, металло-бумажные и т.д. Правда, если конденсатор имеет совсем маленькую емкость, до 470 пФ, то, увы, проверить его на обрыв без специального прибора, вроде упомянутого ранее LC-метра, никак не получится.

Порядок проверки мультиметром

Проверку конденсаторов лучше выполнять с изъятием их из электрической схемы. Так можно обеспечить более точные показатели.

Простые детали, обладающие переменной или постоянной емкостью очень редко выходят со строя. Здесь можно только механически повредить токопроводящие пластины. Чаще всего поломке подвержены электролитические диэлектрические элементы

Основным свойством всех конденсаторов является пропуск тока исключительно переменного характера. Постоянный ток конденсатор пропускает только в самом начале в течение очень короткого времени. Сопротивление его зависит от емкости.

Как проверить полярный конденсатор?

При проверке элемента мультиметром, нужно соблюсти условие: емкость должна быть больше 0,25 мкФ.

Технология измерения конденсатора для выявления неисправностей мультиметром следующая:

1. Берут конденсатор за ножки и закорачивают каким-нибудь металлическим предметом, пинцетом, например, или отверткой. Это действие необходимо для того, чтобы разрядить элемент. О том, что это произошло, засвидетельствует появление искры.
2. Устанавливают переключатель мультиметра на прозвонку или замер показателей сопротивления.
3. Касаются щупами до выводов конденсатора с учетом полярности — к плюсовой ножке подводят щуп красного цвета, к минусовой — черного. При этом вырабатывается постоянный ток, следовательно, через какой-то временной промежуток сопротивление конденсатора станет минимальным.

Пока щупы находятся на вводах конденсатора, он заряжается, а его сопротивление продолжает расти до достижения максимума.

Проверку лучше делать аналоговым мультиметром. В этом случае можно наблюдать за поведением стрелки, а не за мельканием цифр на цифровом приборе. Это намного удобней.

Если при контакте со щупами мультиметр начнет пищать, а стрелка остановится на нулевой отметке, это указывает на короткое замыкание. Оно и стало причиной неисправности конденсатора. Если сразу же стрелка на циферблате показывает 1, значит, в конденсаторе случился внутренний обрыв.

Такие конденсаторы считаются неисправными и подлежат замене. Если «1» высветится лишь через некоторое время — деталь исправна.

Важно выполнять измерения так, чтобы неправильное поведение не отразилось на качестве измерений. Нельзя в процессе к щупам прикасаться руками. Тело человека обладает очень малым сопротивлением, а соответствующий показатель утечки превышает его во много раз.

Ток пойдет по пути меньшего сопротивления в обход конденсатора. Следовательно, мультиметр покажет результат, к конденсатору не имеющий никакого отношения. Разрядить конденсатор можно и при помощи лампы накаливания. В этом случае процесс будет происходить более плавно.

Такой момент, как разрядка конденсатора, является обязательным, особенно, если элемент высоковольтный. Делают это из соображений безопасности и для того, чтобы не вывести со строя мультиметр. Повредить его может остаточное напряжение на конденсаторе.

Обследование неполярного конденсатора

Конденсаторы неполярные проверить мультиметром еще проще. Сначала на приборе выставляют предел измерения на мегаомы. Далее прикасаются щупами. Если сопротивление будет меньше 2 Мом, то конденсатор, скорей всего, неисправен.

При проверке неполярных конденсаторов полярность не соблюдают. Для наглядности лучше взять два конденсатора, один из которых исправный, а другой неисправный. Сравнив результаты, можно более точно сделать вывод о работоспособности детали

Во время зарядки элемента от мультиметра возможно проверить его исправность, если  емкость начинается от 0,5 мкФ. Если этот параметр меньше, изменения на приборе незаметны. Если все же необходимо проверить элемент меньше 0,5 мкФ, то при помощи мультиметра это возможно сделать, но только на короткое замыкание между обкладками.

Если необходимо обследовать неполярный конденсатор с напряжением свыше 400 В, это можно сделать при условии его зарядки от источника, защищенного от к.з. автоматического выключателя. Последовательно с конденсатором подсоединяют резистор, рассчитанный на сопротивление более 100 Ом. Такое решение ограничит первичный токовый бросок.

Существует и такой метод определения работоспособности конденсатора, как проверка на искру. При этом его заряжают до рабочей величины емкости, затем закорачивают вывода металлической отверткой, имеющей изолированную ручку. О работоспособности судят по силе разряда.

Проверяя элемент, предназначенный для функционирования в сети от 220 В, нельзя забывать о мерах безопасности. Емкость нужно разряжать посредством резистора 10 Ком

Сразу после зарядки и через некоторое время замеряют напряжение на ножках детали. Важно, чтобы заряд сохранялся долго. После нужна разрядка конденсатора посредством резистора, через который он заряжался.

Измерение емкости конденсатора

Емкость — одна из ключевых характеристик конденсатора. Ее необходимо измерять для уверенности, что элемент накапливает, и хорошо удерживает заряд.

Чтобы убедиться в работоспособности элемента, необходимо измерить этот параметр и сопоставить его с тем, который обозначен на корпусе. Перед тем как проверить любой конденсатор на работоспособность, нужно учесть некоторую специфику этой процедуры.

Пытаясь выполнить измерение посредством щупов, можно не получить желаемых результатов. Единственное, что удастся сделать — определить, рабочий этот конденсатор или нет. Для этого выбирают режим прозвона и касаются щупами ножек.

Услышав писк, меняют местами щупы, звук должен повториться. Слышно его при емкости 0,1 мкФ. Чем больше это значение, тем звук дольше.

Если нужны точные результаты, лучший выход в этой ситуации — использование модели, имеющей специальные контактные площадки и возможность регулировки вилки для определения емкости элемента.

Контактные площадки — это специальные разъемы, обозначенные буквосочетанием «-СХ+». Минус и плюс перед буквенными символами — это полярность подключения

Прибор переключают на номинальное значение, указанное на корпусе конденсатора. Вставляют последний в посадочные «гнезда», предварительно разрядив его при помощи металлического предмета.

На экране должна высветиться величина емкости, равная примерно номинальной. Когда этого не происходит, делают вывод о том, что элемент поврежден. Нужно проследить за тем, чтобы в приборе находилась новая батарейка. Это обеспечит более точные показания.

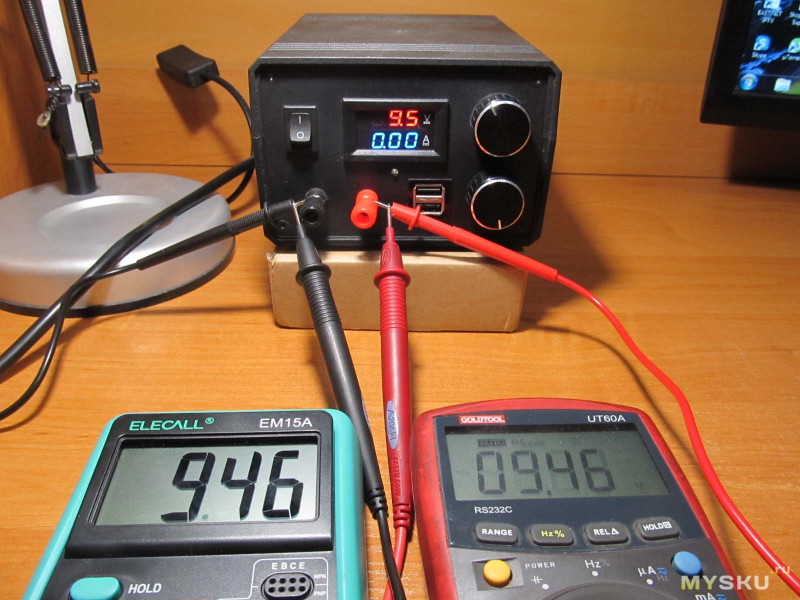

Измерение напряжения мультиметром

Узнать о работоспособности конденсатора можно и путем замера напряжения и сравнения полученного результата с номиналом. Чтобы выполнить проверку, потребуется источник питания. Напряжение у него должно быть несколько меньшим, чем у проверяемого элемента.

Так, если у конденсатора 25 В, то достаточно 9-вольтового источника. Щупы подключают к ножкам, учитывая полярность, и выжидают некоторое время — буквально несколько секунд.

Если на конденсатор имеется гарантия, она обозначает, что за какое-то время его параметры не выйдут за пределы, превышающие 20% от номинальных значений

Бывает, время истекло, а просроченный элемент все еще работоспособный, хотя характеристики у него другие. В этом случае его необходимо постоянно контролировать.

Мультиметр настраивают на режим измерения напряжения и выполняют проверку. Если почти сразу же на дисплее появится значение идентичное номиналу, элемент пригоден к дальнейшему использованию. В противном случае конденсатор придется заменить.

Как проверить работоспособность конденсатора альтернативными методами

Проверку конденсатора можно выполнить, не выпаивая его из рабочей платы. Просто параллельно сомнительному нужно подключить заведомо исправный. Если всё заработает, значит, сомнительный действительно неисправен, его нужно менять. Этим методом проверяется наличие обрыва. Метод можно применять в схемах с невысоким рабочим напряжением.

Вместо светодиода можно взять обычную маломощную электролампу, а в качестве источника использовать розетку 220 В. Если всё в порядке, то лампа будет светиться вполнакала. При пробое она загорится полным светом, а при обрыве вообще не будет гореть.

Схема для проверки конденсатора прозвонкой с лампочкой
Проверка работоспособности конденсатора электролампой

Схемы для проверки светодиодом и электролампой одинаковые, только в случае использования диода источником служит батарейка, а для электролампы – сеть 220 В.

Можно проверить работоспособность конденсатора «на искру». Если при замыкании выводов искра яркая, с хорошим звуком, то элемент можно считать исправным.

Возможные поломки

Поломка радиосхемы или электрического двигателя свидетельствует о неисправности элементов. В то время, как неисправность самого конденсатора часто бывает вызвана следующими причинами:

1. Замыканием двух обкладок. Происходит это в результате повышенного напряжения на выводах. Получается, что фрагмент цепи, который должен «разорваться» конденсатором, остается замкнутым.
2. Нарушение целостности внутренней цепочки компонента. Произойти это может при сильном ударе или напряжении, из-за чего случится вибрация. Тем не менее, часто причиной является брак во время производства. Получается, что в радиосхеме отсутствует конденсатор, а имеется только разорванная цепочка.
3. Утечка тока в недопустимых пределах. Происходит это из-за нарушения целостности изоляционного слоя пластинок. Это приводит к тому, что они не могут сохранять заряд.
4. Резкое падение номинальной емкости. Причиной такой проблемы тоже является утечка тока или же брак во время производства. В итоге, радиосхема работает с перебоями или не функционирует совсем.

Видео – Проверка неисправностей конденсаторов

Электролитические компоненты еще отличаются другим недостатком – превышением  преобразования сопротивления. Получается, что во время работы в радиосхемах такие конденсаторы не улавливают импульсивные сигналы.

Вывод

Среди многих начинающих мастеров-радиолюбителей бытует мнение, что можно прозвонить конденсатор мультиметром не выпаивая его, но мало кто знает, что такие измерения имеют очень большую погрешность. Единственным наиболее правильным методом проверки элемента является визуальная оценка его состояния, на наличие потемнения, взбухания и других дефектов.

Примечательно, что поломка такого характера зачастую происходит в стиральных машинах, телевизорах, микроволновых печах и других видах бытовой техники. В связи с этим, столкнувшись с подобной проблемой вы самостоятельно сможете прозвонить конденсаторы мультиметром, благодаря описанной выше инструкции.

Источники

• https://remont-book.com/kak-proverit-kondensator-multimetrom-na-rabotosposobnost/
• https://sovet-ingenera.com/elektrika/provodka/kak-proverit-kondensator-multimetrom.html
• https://pro-instrymenti.ru/elektronika/kak-proverit-kondensator-multimetrom/
• https://ElectroInfo.net/praktika/kak-proverit-kondensator-pri-pomoshhi-multimetra.html
• https://homius.ru/kak-proverit-kondensator-multimetrom.html

[свернуть]

Как проверить конденсатор мультиметром: инструкция с полезными советами

Ходит одна байка: для проверки конденсатора мультиметр не нужен. Школьники-плохиши обижали ребят послабее экстравагантным методом. Заряжали большую емкость розеткой, били током. Проверить работоспособность основных конденсаторов импульсного блока питания не составит труда. В персональном компьютере напряжение достигает 650 вольт, тронешь – шарахнет сильно. Избегайте лезть отверткой. Температура дуги столь высока, что желание узнать емкость конденсатора может обернуться неплохими практическими навыками сварщика. Для целей разрядки народные умельцы применяют патрон, снабженный лампочкой Ильича. Высокий реактивный импеданс спирали позволит легко решить задачу, как проверить конденсатор мультиметром.

Процесс проверки конденсатора

Увидите, проверить мультиметром конденсатор может каждый. Неполярный конденсатор, керамический конденсатор, разницы дают мало, многое определяет номинал. Однако сюрпризы способна преподнести гибридная технология. Понятно, извлечь SMD конденсатор – дело нешуточное (большинству не под силу). Тогда проводите косвенные тесты, например, сравнение показаний с заведомо рабочим устройством.

Проверка конденсатора

Простейшим методом проверки конденсатора называют натурное испытание. Причем в составе изначальной схемы. Потрудитесь:

1. Скачать в интернете нужную схему, едва ли в руках имеется готовая.
2. Прикинуть напряжение на проверяемом конденсаторе. В блоках питания, например, удобно идти по шинам земли-питания, выясняя вопрос. Решается не для проверки конденсатора непосредственно, а знать уточнить диапазон, выставляемый мультиметром. Неправильно стоит род тока (напряжения), неверно подсоединены контакты – выход измерителя из строя гарантирован.
3. Задача – проверить наличие напряжения на конденсаторе. Имеется – емкость зарядится.
4. Схемой прослеживаем путь разряда: резисторы, диоды, транзисторы, включенные в правильном направлении. Оговоримся, речь ведем о крупных, мощных конденсаторах преимущественно блоков питания. Полярность не позволяет разрядиться через диод выпрямителя, включенный в обратном направлении. Резистор увеличением номинала повышает время протекания процесса, элемент станет бить током. Ученые называют временем разряда, явление характеризуется постоянной, представляющей произведение номинала резистора на емкость, выраженную фарадами. Беря тестер, ставя на постоянный диапазон, видим падающий потенциал. По времени несложно оценить величину, годность емкости.

   Тестирование мультиметром

5. Потрудившись включить мультиметр в обратном направлении, увидите не разряд конденсатора, но выход из строя очередного детища китайской промышленности. Новичкам полезно знать одну вещь: контакты мультиметра подписаны, избегайте пренебрегать изучением внешнего вида прибора.
   1. Черный провод служит нулевым (земля, нейтраль). Подписывается Com (англ. common), помечается значком заземления.
   2. Напротив других клемм стоят пределы. Вот, в каком ведет работу, туда втыкайте. Используется для этого красный провод, некоторые мультиметры отказываются работать, если неправильно произвести подсоединение.

Итак, инструкция по работе с тестером понадобится, цвет проводов покажет, куда тыкать. Кажется смешным, пока не попытаешься измерить высокое напряжение, нарезаемое импульсами крошечной микросхемой. Будут мешаться рядом лежащий корпус, провода, много другого. В таких условиях применяют специальные тончайшие щупы, набор лишен аксессуаров. Рекомендуем заранее потренироваться мультиметром вести работу. Особенно внимательны будьте с пределами. В большинстве современных тестеров имеются следующие варианты ведения работ:

• Измерение переменного напряжения понадобится большинству. Диапазон помечается знаком тильды ~. Рядом стоит английская буква V (Voltage).

  Процесс проверки

• Постоянное напряжение помечается схожим образом, рядом стоят тире, точки. Наподобие знака равенства, у которого рассечена нижняя черта тремя более мелкими линиями.
• Ток часто измеряется постоянный. Будьте внимательны в вопросе, избегая сжечь прибор. Помечается набор диапазонов буквой А (Ampere). В отличие от напряжений, где фигурируют тысячи вольт, мультиметр предлагает довольствоваться десятком. Меньше, нежели ток заряда автомобильного аккумулятора. Процессор ПК суммарно потребляет больше.
• Номиналы сопротивлений знать полезно, этот сорт радиоэлементов чаще можно извлечь из старой схемы, снабдив новую. Понятно, нельзя ошибиться, или величина погрешности должна быть минимизирована. Шкала сопротивлений помечается буквой Ω (Омега) греческого алфавита. Среда профессионалов своеобразно помечает омы.
• Самым нужным большинству пользователей покажется режим прозвонки. Нужен проверять диоды, некоторые транзисторы, гораздо чаще при помощи опции просто оценивают целостность проводов. Здесь важно, чтобы цепь не была под током. Иначе тестер сгорит. Помечается режим значком зуммера, либо общепринятым обозначением электрическими схемами диода. Прозвонкой называется, благодаря характерной особенности: пройдя удачный тест, мультиметр начнет тонко пищать.
• Отдельной темой разговоров назовем проверку транзисторов, диодов на работоспособность при помощи специального гнезда, помечающего эмиттеры, коллекторы, базы, некоторые другие электроды электрорадиоэлементов.

Проверить емкость конденсатора мультиметром

Мультиметр

Проще проверить электролитический конденсатор мультиметром. Начать лучше с визуального контроля. Неисправные электролитические конденсаторы ощутимо раздуваются. На зарубежных моделях в верхней части цилиндра делается специальная крестовидная прорезь для гарантированной индикации неисправности. Внешние признаки молчат – нужно хватать мультиметр. Сначала элемент гарантированно разрядим. Обычно напряжение отсутствует, но совать голую отвертку, кусок провода – бестолковая идея. Неплохо создать своими руками разрядник, воспользовавшись патроном, ввинченной лампочкой. Штуковина повсеместно используется мастерами ремонта телевизоров, импульсных блоков питания. Пара слов касаемо процесса, когда конденсатор разряжен, можно хватать тестер.

На контактах мультиметра в некоторых режимах выходит напряжение 5 вольт. Требуется, чтобы оценить параметры. К примеру, при измерении сопротивлений мультиметр просто делит напряжение на ток, получает искомую величину. Первая цифра известна – 5 вольт (определяет модель тестера). Аналогично проводится прозвонка. Подаются 5 вольт на оба конца. Некоторые стабилитроны пробиваются. Прозвонить такие элементы на цифровых мультиметрах не представляется возможным.

Зная указанные вещи, понимаем, что делать дальше:

1. Подключаем в режиме измерения сопротивления клеммы к контактам разряженного конденсатора.
2. Образуется зарядная цепь, сформированная внутренним сопротивлением мультиметра, емкости. Вначале ток равен бесконечности, потом падает, достигая нуля.
3. Попутно сопротивлению начнёт расти от нуля до бесконечности.

Любой конденсатор, обладающий рабочим напряжением выше 5 вольт, проверим таким способом. Единственный фокус могут выкинуть полярные, например, электролитические емкости. Параллельно отслеживаем правильность расположения щупов (красного, черного). Теперь проводим анализ. Выяснили, годен ли конденсатор, присутствуют некоторые особенности. Обсуждали 5 вольт на щупах мультиметра, значение сильно зависит от модели. Можем измерить на концах заведомо исправного конденсатора: пока звоним контакты, емкость зарядится до нужной величины.

Итак, напряжение испытуемого образца сильно отличается от эталонных показаний (нужно заранее позаботиться о получении), наверняка сломалось. Начинаем измерять напряжение конденсатора, внутреннее сопротивление прибора уступает бесконечности. Потенциал начнет потихоньку падать, заметим на экране. Делаем два вывода:

1. Начальное значение напряжение намного ниже эталона (выдает на контакты тестер, режим прозвонки) – внутри наличествует утечка. Параметр нормально составляет часть формулы добротности, если конденсатор быстро разряжается самостоятельно (без намеренного замыкания контактов), элемент отслужил.
2. По скорости разряда можно оценить размер емкости конденсатора. Можно, конечно, заморочиться с определением констант, формулами, проще провести тест с заведомо рабочими емкостями, после чего свести результаты таблицей. Станет возможным судить о номинале конденсатора по одной скорости разряда. Процесс напоминает оценку давления при помощи тонометра. Ориентируемся на глаз. Величина емкости определена скоростью падения напряжения на дисплее мультиметра.

Разумеется, делается больше навскидку, отличить мкФ от мФ удастся без труда. Жаждущим большего, можем сообщить: за время RC заряд падает на 63%. Каждый волен посчитать уровень вольт для мультиметра. Вычислить приблизительно внутреннее сопротивление, исходя из полученных данных, проводить приблизительный замер номинала емкости конденсатора.

Известен простой способ проверить емкость конденсатора мультиметром. Купить тестер, у которого наличествует соответствующая шкала. Надписана буквой F (Farad). Просто берется за ножки конденсатор, примерно выставляется диапазон, мультиметр проделает работу, описанную выше. Проверить конденсатор мультиметром, не выпаивая, не всегда удаётся. Параллельно емкости включены резисторы, дроссели, другие элементы (включая конденсаторы), мешающие оценить исправность. Будь то электролитический конденсатор, пленочный конденсатор, любой другой. Разумеется, многое определят конкретные номиналы.

Проведём сравнение. Допустим, на исправной технике показывает фиксированное значение, на поломанной – нечто другое. Необязательно неисправный конденсатор мультиметром на плате нашли – цепь разряда барахлит. Пусковой конденсатор авто – возможно вынуть, проверить (предварительно обработав разрядником), для электроники методика не всегда действенна.

Как проверить конденсатор

Старый и новый способ проверки любых конденсаторов на работоспособность.

Раньше, когда у мастера или радиолюбителя из измерительных приборов был только обычный мультиметр типа DT830B, то конденсаторы проверялись мультиметром. Причём проверить можно было только электролитические (полярные) конденсаторы большой емкости и то весьма условно.

Проверка электролитических (полярных) конденсаторов мультиметром. Старый способ.

В настоящее время этот способ проверки конденсаторов является устаревшим. На мультиметре, в режиме измерения сопротивления выставляем значение на переключателе 2 МОм и касаемся щупами выводов конденсатора. Руками можно прикасаться только к одному выводу конденсатора с щупом, чтобы мультиметр не измерил сопротивление рук. После того как приложили щупы к выводам конденсатора, мультиметр начнет измерять сопротивление конденсатора, которое будет увеличиваться по мере заряда конденсатора от напряжения на щупах мультиметра. В какой-то момент на мультиметре появиться «1», что означает выход за пределы измеряемого диапазона мультиметра. И вот по скорости нарастания или полностью отсутствия сопротивления на мультиметре можно косвенно дать оценку работоспособности конденсатора. Для более точной проверки желательно иметь в наличии исправный конденсатор для сравнения характера скорости нарастания сопротивления.

В этом видео смотрите пример проверки конденсатора мультиметром:

Если с электролитическими конденсаторами более менее можно определиться с работоспособностью, то конденсаторы постоянной емкости проверить с помощью обычного мультиметра нельзя. Можно конечно купить многофункциональный мультиметр с функцией проверки конденсаторов, но и он проверит только конденсаторы средней емкости, начиная от нескольких нанофарад. Конденсаторы малой емкости он не измеряет, следовательно их нельзя проверить таким мультиметром.



Как правильно проверить конденсатор



Для наиболее точной проверки любых конденсаторов на работоспособность и соответствия заявленных емкостей, я рекомендую купить недорогой ESR-метр из Китая.



На фото: внешний вид ESR метра из Китая

Неважно, какой у вас конденсатор электролитический или постоянный, ESR-метр проверит оба типа. Кроме того этот прибор в отличии от многофункционального мультиметра с опцией измерения емкости, измеряет ещё два параметра у электролитического конденсатора, это ESR или эквивалентное последовательное сопротивление и Vloss — это потеря напряжения или добротность в процентах.



Проверка конденсаторов с помощью ESR тестера



Для проверки конденсатора, его необходимо вставить в специальную панельку – коннектор радиодеталей. Можно сделать щупы с крокодилами для зажима ножек радиодеталей, чтобы не вставлять в эту зажимную панель, так как это не всегда удобно. После чего нажать на кнопку «TEST» и подождать пока тестер произведет измерение. Если проверяется обычный, неполярный конденсатор, то тестер нам просто покажет емкость, которая должна соответствовать номиналу, смотри фото.

На фото: проверка обычного конденсатора с помощью ESR метра

Электролитический исправный или «плохой» конденсатор должен показать три параметра: это емкость, ESR и Vloss.
По заранее известной таблице ESR исправных конденсаторов, делаем вывод о работоспособности проверяемого конденсатора.

Измеренные значения должны быть не больше указанных в таблице.

На фото: исправный электролитический конденсатор 1000 мкФ х 16В

На фото выше значение ESR составляет 0.22 Ома минус сопротивление переходников 0.13 Ом = 0.09, то есть ESR по таблице для проверяемого конденсатора в норме.

Бывает так, что проверяемый конденсатор ничего не показывает по ESR метру, это означает или обрыв или полную потерю емкости конденсатора. То есть конденсатор просто «высох». Естественно такой конденсатор считается неисправным.

Далее в видео обзор ESR метра, проверка конденсаторов и других радиодеталей.

Купить ESR метр можно по этой ссылке



Добавить комментарий

Как проверить конденсатор мультиметром не выпаивая

Как проверить электролитический конденсатор мультиметром

Все накопители заряда устроены примерно одинаково, только с применением разных материалов. Например, электролитические конденсаторы имеют две пластины из алюминиевой фольги (электроды), а между ними диэлектрик, материал с большим сопротивлением.

Электролитические неполярные конденсаторы

В качестве диэлектрика в электролитических конденсаторах используется бумага пропитанная электролитом, а для неполярных пленочных конденсаторов диэлектриком является керамика, стекло. Сопротивление бумаги ниже, чем керамики, поэтому электролитические конденсаторы имеют больший ток утечки (саморазряд) по сравнению с пленочными накопителями заряда.

Неисправность конденсаторов

В случае замыкания пластин выделяется тепло, испаряется электролит и происходит взрыв, который выворачивает все внутренности накопителя заряда. Чтобы электролитические конденсаторы не взрывались, на торце его корпуса выдавливается крест. При закипании электролита разрывается торец корпуса по линии креста и пары электролита выходят наружу, не разрывая корпус.

Поэтому на некоторых неисправных конденсаторах образуется вспучивание на торцах корпуса. По типу конденсаторы разделяется на полярные и неполярные. Полярные электролитические конденсаторы работают только при правильном подключении плюса и минуса к маркированным выводам конденсатора. В противном случае накопитель заряда выходит из строя.

Существуют также и электролитические неполярные конденсаторы, которые предназначены для работы в сетях переменного напряжения. Накопители пленочного типа относятся к неполярным емкостям. Соблюдение полярности в схемах для них не обязательно. Состояние конденсатора проверяется мультиметром на сопротивление или в режиме измерения емкости некоторыми мультиметрами (если имеется такой режим).

Проверка конденсаторов цифровым мультометром

Сопротивление диэлектрика электролитического конденсатора меняется от 100 Ком до 1 Мом. Перед проверкой электрического конденсатора нужно его разрядить. Если конденсатор небольшой емкости, то разрядить его можно, замкнув металлической отверткой вывода. Когда емкость большая и его номинальное напряжение высокое, разряжают накопитель через резистор 10 Ком, держа сопротивление инструментом с изолированными ручками.

Разряжать конденсаторы нужно в целях безопасности (особенно высоковольтные) и сохранения работоспособности мультиметра. Оставшееся напряжение на накопителе легко может вывести из строя измерительный прибор. При проверке электролитического полярного конденсатора мультиметром щупы прикладывают к его выводам в соответствии с полярностью, плюс прибора к плюсу накопителя.

Величину измеряемого сопротивления на приборе ставят от 100 Ком до 1 Мом, в зависимости от величины емкости. Для измерения большой емкости предел измерения сопротивления ставят 1 Мом. В начале измерения мультиметр покажет небольшое сопротивление, которое достигнет наибольшего значения при полной зарядке конденсатора. Если дисплей покажет ноль, значит неисправность ёмкости в коротком замыкании, а единица указывает на обрыв выводов.

Работоспособность ёмкости можно проверить, если зарядить ее от источника питания и замерить величину напряжения накопителя мультиметром. Если его рабочее напряжение 25 В, заряжают емкость от источника напряжением 9 – 12 В, в соответствии с полярностью. Показания на дисплее снимаются в момент прикосновения щупов к выводам ёмкости, потому что емкость начинает разряжаться через мультиметр, и напряжение будет падать.

Как проверить пусковой неполярный керамический конденсатор мультиметром

Электролитический неполярный конденсатор используется в схеме запуска однофазного и трехфазного электродвигателей в однофазной сети. Этот конденсатор можно проверить мультиметром таким же способом, как и электролитический полярный накопитель заряда. Для него полярность мультиметра, при проверке работоспособности не имеет значения. Проверяются они на тех же пределах измерения резисторов, что и полярные ёмкости.

Проверка конденсаторов мультиметром V 890D в режиме измерения емкости

Керамические емкости имеют диэлектрик с большим сопротивлением (керамика, стекло), поэтому при проверке емкости сопротивление должна быть более 2 Мом. Если сопротивление меньше, это говорит о неисправности ёмкости. Таким образом проверяются накопители заряда от 0,25 мкф и выше. Ёмкости ниже 0,25 мкф проверить обычным мультиметром невозможно. Для этих целей имеются измерители LC.

Хотя функцию измерения емкостей до 200 мкф можно встретить в некоторых типах мультиметров.  Проверить конденсатор мультиметром не выпаивая из схемы, тоже возможно. При этом необходимо соблюдать полярность при прозвонке и не касаться щупов руками. Погрешность проверки ёмкостей установленных на плате будет выше, так как на заряд накопителя влияют элементы схемы.

Проверить работоспособность емкости приблизительно можно и на искру, т. е. зарядить рабочим напряжением ёмкость, и далее закоротить металлической отверткой с изолированной ручкой ее вывода. По силе разряда можно приблизительно судить о работоспособности ёмкости. При проверке накопителя на искру предназначенных для работы в сети 220 В и выше, нужно предпринимать меры безопасности и разряжать емкости через резистор 10 Ком.

Проверка конденсаторов стрелочным тестером Ц 4353

Стрелочный тестер более удобен при проверке работоспособности накопителей. Стрелка тестера во время измерения емкости плавно перемещается по циферблату, что дает более правильную картину проверки, чем мелькающие цифры цифрового мультиметра. Неисправность накопителей заряда также можно определить визуально по вспучиванию торца корпуса, тёмным пятнам и прожженным отверстиям на элементе.

Как проверить конденсатор генератора мультиметром

Как проверить конденсатор мультиметром

Мультиметр – это электроизмерительное устройство с различными функциями. С его помощью можно проверять напряжение, силу тока, а также производные от этих величин – сопротивление и емкость. С помощью мультиметра можно проверить и работоспособность различных электронных компонентов. В этой статье мы с вами узнаем, как проверить мультиметром конденсатор и его емкость.

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Виды конденсаторов по типу диэлектрика:

• вакуумные;
• с газообразным диэлектриком;
• с неорганическим диэлектриком;
• с органическим диэлектриком;
• электролитические;
• твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

• Электрический пробой. Обычно вызван превышением допустимого напряжения.
• Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
• Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

В данном случае присутствует протечка электролита

Перед проверкой конденсатора

Т.к. конденсаторы накапливают электрический заряд, перед проверкой их следует разряжать. Это можно сделать отверткой – жалом нужно прикоснуться к выводам, чтобы образовалась искра. Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов. Первый способ является более надежным и дает более точные сведения об электронном элементе.

До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.

Перед проведением измерений нужно определить вид конденсатора – полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.

Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной – положительный.

Измерение емкости в режиме сопротивления

Переключатель мультиметра следует установить в режим сопротивления (омметра). В этом режиме можно посмотреть, есть ли внутри конденсатора обрыв или короткое замыкание. Для проверки неполярного конденсатора выставляется диапазон измерений 2 МОм. Для полярного изделия ставится сопротивление 200 Ом, так как при 2 МОм зарядка будет производиться быстро.

Сам конденсатор нужно отпаять от схемы и поместить его на стол. Щупами мультиметра нужно коснуться выводов конденсатора, соблюдая полярность. В неполярной детали соблюдать плюс и минус не обязательно.

Измерение в режиме сопротивления

Когда щупы прикоснутся к ножкам, на дисплее появится значение, которое будет возрастать. Это вызвано тем, что мультитестер будет заряжать компонент. Через некоторое время значение на экране достигнет единицы – это значит, что прибор исправен. Если при проверке сразу же загорается 1, внутри устройства произошел обрыв и его следует заменить. Нулевое значение на дисплее говорит о том, что внутри конденсатора произошло короткое замыкание.

Если проверяется неполярный конденсатор, значение должно быть выше 2. В ином случае прибор является не рабочим.

Аналоговое устройство

Вышеописанный алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка производится еще проще – нужно наблюдать лишь за ходом стрелки. Щупы подключаются так же, режим – проверка сопротивления. Плавное перемещение стрелки свидетельствует о том, что конденсатор исправен. Минимальное и максимальное значение при подключении говорят о поломке электронной детали.

Важно отметить, что проверка в режиме омметра производится для деталей с емкостью выше 0Ю25 мкФ. Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением.

Как проверить конденсатор мультиметром: инструкция и рекомендации

Самая распространенная причина поломки радиотехники — это неисправность конденсаторов, встроенных в плату устройства. В процессе ремонта важно определить работоспособность каждого из них и выяснить какой именно элемент вышел из строя. Чтобы точно и быстро определить неисправный элемент, важно знать, как прозвонить конденсатор мультиметром не выпаивая его и насколько это правильно. Стандартный метод проверки под силу не только профессионалам, но и рядовым радиолюбителям. Поэтому даже в домашних условиях можно самостоятельно прозвонить устройство.

Разновидности конденсаторов и способы их проверки

Если вы решили разобраться в том, как мультиметром проверить конденсатор, то необходимо выяснить какие разновидности этих устройств на сегодняшний день известны. Они могут быть как полярными, так и неполярными. Основным и очевидным их отличием является наличие полярности у полярных конденсаторов.

Проверка данных элементов выполняется по следующему принципу: «+» к «+», «—» к «—», иначе, при несоблюдении условий, элементы могут поломаться и даже замкнуть, что приведет к взрыву.

Модели полярного типа относятся к электролитическим. Если устройства были изготовлены еще в советский период, то в случае их взрыва может произойти попадание электролита на поверхность кожи. Современные же изделия оснащены специальным сечением на поверхности, которое в случае разрыва направляет взрывную струю по определенному направлению, исключая разбрызгивание проводящего вещества в различные стороны.

Прежде всего способ проверки зависит от того, какой характер имеет неисправность. Прозвонить конденсаторы мультиметром можно посредством:

• измерения сопротивлений в его диэлектрике;
• замера его емкости.

Что делать в случае пробоя

Самая распространенная проблема, которая возникает с конденсаторами – это появление пробоя на диэлектрике. Диэлектрики являются своеобразным слоем изоляционного материала с большим сопротивлением, расположенного между одним и вторым проводником, препятствующего протеканию тока между ними.

У исправных элементов допускается небольшое просачивание тока сквозь изоляционное покрытие, именуемое как «ток утечки». Если в диэлектрике возникает пробой, то происходит резкое снижение сопротивления, и он становится обыкновенным проводником. Пробой может возникнуть в результате резкого перепада напряжения в электросети, от которой работает техника. Характерный признак пробоя: вздувшийся корпус устройства, потемневшая поверхность и черные пятна на нем. Перед тем, как проверить конденсаторы мультиметром на факт исправности, стоит осмотреть его визуальным методом, чтобы определить возможные внешние дефекты.

Как прозвонить мультиметром неполярный конденсатор

Чтобы проверить сопротивление диэлектрика с помощью мультиметра, необходимо перевести устройство в режим омметра. Для изготовления диэлектриков в неполярных моделях могут использоваться различные материалы и формы: стекло, керамика, бумага, воздушная прослойка. В результате этого можно достичь крайне высокого сопротивления, которое в исправных устройствах будет отображаться в виде бесконечной величины на мультиметре. При наличии электрических пробоев, сопротивление будет находится на уровне нескольких десятков Ом.

До того момента, как прозванивать конденсаторы мультиметром, на приборе нужно выбрать специальный режим, который предусматривает максимально возможное измерение уровня сопротивления.

Для этого достаточно подвести к каждому выводу щуп тестера и посмотреть на дисплее прибора следующее:

1. Если элемент исправен, то на экране отобразится единица, свидетельствующая о том, что сопротивление выше, нежели установленный максимум.
2. Если же высвечивается определенный показатель, который ниже измерительного максимума, то это говорит про неисправность проверяемых устройств.

При этом, не стоит забывать про технику безопасности, чтобы случайно не взяться за щуп устройства и вывод конденсатора, поскольку меньшее сопротивление электрического тока у тела спровоцирует прохождение тока через него.

Как прозвонить полярный конденсатор тестером

В сравнении с неполярным типом в полярном сопротивление у диэлектриков в разы ниже, в связи с этим максимальное значение сопротивления на мультиметре должно быть выставлено соответствующем диапазоне. У большинства устройств сопротивление составляет около 100 кОм, у более мощных до 1 мОм. Прежде чем, померить конденсатор мультиметром, нужно замкнуть вывод накопителя, таким образом, чтобы он полностью разрядился.

Далее нужно установить соответствующие пределы измерений, и подключить щуп тестера к конденсатору, с учетом соблюдения полярности. У электролитических конденсаторов имеется достаточно большая емкость, в связи с чем в процессе их подключения сразу же начинается зарядка. На протяжении периода пока длится зарядка, значение сопротивления будет увеличиваться в прямой пропорции, что будет указываться на дисплее устройства.

Конденсаторы считаются исправными, в том случае если показатель сопротивления превышает значение в 100 кОм.

Прозвонка конденсатора мультиметром (аналоговые измерители)

Подобная процедура может быть проделана с помощью аналоговых (стрелочных) измерителей. Величина емкости электролитических конденсаторов определяется тем, с какой скоростью двигается стрелка на приборе в сторону максимального значения. В случае медленного движения стрелки, можно утверждать о большей продолжительности заряда конденсатора, что свидетельствует о его большей емкости. Если же диапазон емкости находится в диапазоне от 1 до 100 микрофарада (мкФ), то достижение стрелкой правой части на циферблате происходит моментально. Если емкость составляет 1000 мкФ, то достижение максимального значения стрелкой происходит за несколько секунд.

Проверка емкости накопителя

Среди большинства специалистов проверка конденсаторов осуществляется омметром, однако более надежный способ проверить пригодность изделия — это измерить его емкость. Из-за повышенной утечки в электролитических конденсаторах возникает частичная потеря емкости, в связи с чем значение ее реальной величины гораздо ниже нежели заявленной на корпусе устройства. При измерении сопротивления на конденсаторе достаточно проблематично найти проявление данного дефекта.

Чтобы узнать это наверняка необходимо использование измерителя емкости. Важно учитывать, что не все мультиметры имеют данную функцию, поэтому заранее следует удостовериться, что устройство может выполнить такую работу.

Перед такой проверкой электролитического конденсатора, элемент должен быть полностью разряжен. Это обусловлено тем, что заряженные конденсаторы могут оказать негативное воздействие на тестер и вывести его из строя. В частности это относится к полярным накопителям, у которых имеется высокое рабочее напряжение и большая емкость. Зачастую установка подобных конденсаторов осуществляется в импульсные блоки в роли фильтрующего накопителя.

Как разрядить конденсатор

Чтобы разрядить низковольтные конденсаторы необходимо лишь закоротить каждый вывод. Однако для высоковольтных и тех, которые имеют большую емкость, к выводу следует подключать 5-10-килоомные резисторы. Резисторы необходимы, чтобы препятствовать возникновению искр при замыкании.

Выявление обрыва конденсаторов

Неисправность в виде обрыва случается достаточно редко. Такое нарушение обусловлено механическими повреждениями на накопителе. После подобной поломки у устройства в полной мере теряется накопительная функция, его емкость становится равна нулю. Целостный элемент после повреждения оказывается в виде двух проводников, которые изолированы друг от друга. Выявить такие повреждения конструкции посредством омметра не представляется возможным.

Своеобразные симптомы обрыва у полярного электролитического конденсатора проявляются в том, что в случае изменения сопротивления никакие изменения на экране прибора не проявляются. Что касается неполярных типов, стоит отметить что он имеет малую емкость и обладает высоким сопротивлением, поэтому проверить его также невозможно. Единственным правильным выходом является возможность измерения емкости.

Выявление потери емкости конденсатора

Для определения потери емкости в первую очередь необходимо выполнить замер емкости. Для этого на тестере нужно выставить необходимый предел измеряемых емкостей, разрядить проверяемые устройства, подключить щуп от измерителя к соответствующему гнезду на нем, при соблюдении правильной полярности, и в итоге, прикоснуться щупом к выводу конденсаторов. Естественно, что придерживаясь последовательности действий, понять, как прозвонить конденсатор мультиметром на кондиционере или любом другом бытовом приборе не составит труда.

Как измерить напряжение на конденсаторе

Кроме того, чтобы определить исправен ли элемент, необходимо выполнить проверку соответствия его реального напряжения к номинальному. Чтобы это сделать следует использовать тестер в режиме вольтметра, а также необходимо наличие источника питания для зарядки устройств. Значение напряжения должно быть меньшим нежели, то под которое рассчитаны накопители. Чтобы измерить вам понадобится подсоединить щуп к выводу и чуть подождать, до момента полной зарядки. При переводе прибора в режим вольтметра, необходимо выполнить проверку выдаваемого накопителем напряжения. Величина, которая появится на дисплее устройства на начальном этапе замера, должна соответствовать заявленным показателям.

Следует учитывать, что в процессе проверки у накопителя теряется заряд и, очевидно, что напряжение будет быстро снижаться, именно поэтому важна начальная величина замера.

Существует более доступный способ проверить конденсаторы, но он подходит только для изделий, имеющих гораздо большую емкость. После полноценной зарядки накопителя, нужно взять простую отвертку с изолированной ручкой, поднести ее металлической частью к выводам и замкнуть их. Если же после проделанных манипуляций произошло возникновение искры, то это свидетельствует о работоспособности элемента. Если же она отсутствовала или была слабой, то это говорит о невозможности устройства держать заряд.

Вывод

Среди многих начинающих мастеров-радиолюбителей бытует мнение, что можно прозвонить конденсатор мультиметром не выпаивая его, но мало кто знает, что такие измерения имеют очень большую погрешность. Единственным наиболее правильным методом проверки элемента является визуальная оценка его состояния, на наличие потемнения, взбухания и других дефектов.

Примечательно, что поломка такого характера зачастую происходит в стиральных машинах, телевизорах, микроволновых печах и других видах бытовой техники. В связи с этим, столкнувшись с подобной проблемой вы самостоятельно сможете прозвонить конденсаторы мультиметром, благодаря описанной выше инструкции.

голос

Рейтинг статьи

 Как проверить конденсатор мультиметром на работоспособность не выпаивая

Конденсатор – это важный элемент, обеспечивающий эффективную работу электронных схем по своему функциональному назначению. Прежде чем ознакомиться с методами, как проверить конденсатор мультиметром, рассмотрим виды этих деталей и принципы их работы. Тогда проверку мультиметром работоспособности конденсаторов можно будет делать осознанно, с пониманием того, какие параметры в заданных пределах измеряются.

Проверяем конденсатор мультиметром

Устройство и принципы работы

Практически все электронные схемы включают в свой состав конденсаторы, за исключением отдельно взятых микросхем.

Конденсаторы выполняют роль накопителя энергии, применяются в электронных схемах разного назначения:

• в фильтрах выпрямителей и стабилизаторов источников питания;
• передают сигналы между каскадами усилительной аппаратуры;
• на их основе строятся частотные фильтры, разделяющие звуки на высокие и низкие частоты;
• в таймерах задаются временные интервалы пусковой системы электродвигателей стиральной машины или режимов микроволновки;
• в генераторах подбирается определенная частота колебаний и многие другие функции.

Классическая конструкция конденсатора представляет собой две токопроводящие пластины, расположенные друг против друга. Между ними находится диэлектрическая прокладка, в качестве которой может быть даже воздух.

Формула для расчета емкости

е – диэлектрическая проницаемость прокладки;
S – площадь пластин в кв/м;
С – фарады, емкость.

Соотношение формулы показывает, что емкость увеличивается при увеличении площади пластин и уменьшении расстояния между ними.

В промышленности плоские конденсаторы изготавливаются с малыми емкостями, для получения больших емкостей используются технологии изготовления деталей цилиндрической формы. Так, в цилиндрическом корпусе сворачиваются две полоски из фольги, между которыми бумажная лента, пропитанная трансформаторным маслом. Такая конструкция позволяет достичь больших площадей пластин, малых расстояний между ними, получить большую емкость конденсатора.

Классический пример работы конденсатора

Схема работы конденсатора

Конденсатор заряжается до напряжения источника питания за время Т = RC = 500 ОМ х 0,002 Ф = 1 сек. При переключении тумблера накопленный заряд разрядится на лампочку, при этом можно будет заметить кратковременную вспышку.

Виды конденсаторов

Все конденсаторы делятся на два вида: без полярности и полярные – электролитические,

По конструктивным особенностям их разделяют на:

• простые;
• диэлектрические;
• с фиксированной и переменной емкостью.

Электролитические полярные конденсаторы в схемах подключаются обязательно с соблюдением полярности: контакты со знаком «+» на плюсовую дорожку платы, «–» – на минусовую дорожку. Другие конденсаторы можно припаивать на плату любыми выводами, не обращая внимания на полярность.

Причины неисправности

Простые конденсаторы с постоянной или переменной емкостью практически не выходят из строя – нечему ломаться, если только при механическом повреждении токопроводящих пластин.

Электролитические диэлектрические конденсаторы имеют ограниченные сроки службы, со временем диэлектрический слой между пластинами теряет свои свойства.

Полярные конденсаторы в схемах подключаются строго по полюсам, ошибка приводит к потере конденсатором заданных параметров или полному пробою, обрыву цепи или короткому замыканию.

При замене конденсаторов даже новые надо обязательно проверять, электролитический слой может просто высохнуть за время его хранения.

Проверка конденсаторов мультиметром

Мультиметр – это универсальный прибор, с помощью которого можно измерять целый ряд параметров электротехнических цепей и отдельных деталей:

• величину переменного и постоянного тока;
• напряжение;
• сопротивление и другие элементы.

Рассмотрим, как проверить конденсатор.

Существует два вида мультиметров: аналоговые и цифровые. На цифровом варианте измеряемые параметры отображаются в виде чисел в жидкокристаллическом дисплее. Аналоговый прибор имеет стрелочный индикатор с градуировкой на шкале – для проверки конденсаторов этот вариант более удобный. Измеряемые параметры и пределы устанавливаются переключателем, который находится на корпусе, концы проводов для измерения оборудованы контактными клеммами и щупами.

Проще всего проверяются конденсаторы, которые не имеют полярности. Для этого надо установить переключатель мультиметра в режим измерения «мегомы», на шкале переключателя он обозначен как 2000k. Один провод вставить в гнездо со знаком VОм.mA, второй – в гнездо со знаком заземления. Затем нужно подсоединить концы щупов к контактам конденсатора; показания стрелки или чисел на дисплее должны быть на уровне 2Мом или выше. При сопротивлении ниже 2Мом конденсатор считается неработоспособным.

Двухполюсные электролитические конденсаторы надо проверять на исправность обязательно с соблюдением полярности. На корпусе конденсатора есть маркировка с указанием допустимого напряжения в вольтах и максимальной емкости в микрофарадах.

На импортных моделях со стороны отрицательного вывода на корпусе ставят знак минуса черным цветом. На отечественных конденсаторах возле ножек стоят знаки «–» и «+».

Маркировка на корпусе конденсатора для соблюдения полярности

Переключатель мультиметра выставляется в режим измерения сопротивления или прозвонки. Затем подсоединяют щупы к выводам конденсатора, соблюдая полярность. На конденсатор подается постоянное напряжение с элементов питания мультиметра, он начинает заряжаться.

Стрелка индикатора при этом постепенно отклоняется в правую сторону, на цифровом варианте значение цифры увеличивается, сопротивление растет. Значение сопротивления может дойти до бесконечности, это зависит от номиналов конденсатора.

Если стрелка прибора остается на значении «0», значит в цепи конденсатора есть обрыв; при резком повороте стрелки в пределы бесконечности пластины конденсатора короткозамкнуты. В этих случаях пробитые детали подлежат замене.

Особенности проверки

Для того чтобы правильно проверить работоспособность конденсаторов тестером или мультиметром, очень важно знать некоторые особенности этой методики.

По причине технических ограничений в пределах измерений мультиметром или тестером можно проверить только конденсаторы емкостью выше 0,25 микрофарад. Другие конденсаторы проверяются специальным прибором LC- метром.

Перед замерами конденсаторы надо обязательно разряжать, особенно высоковольтные – выше 100В. Для этого используются лампы накаливания. Если напряжение конденсатора более 220 Вольт, подключается несколько ламп последовательно.

В процессе эксплуатации заряд конденсатора может оставаться длительное время; при соединении его клемм с контактами ламп происходит разряд, при этом лампы могут кратковременно вспыхнуть. Низковольтные конденсаторы можно разряжать, перемыкая контакты отверткой. При таком замыкании максимум будет небольшая искра, которая не явится угрозой здоровью.

Нельзя прозванивать конденсаторы в схеме, обязательно надо выпаивать и проверять отдельно. Остальные детали в цепи схемы будут влиять на измерения, что помешает получить истинные значения сопротивления конденсатора. Допускается отпаять одну ножку и сделать замеры, но это не всегда удается, выводы на печатных платах у деталей очень короткие.

Проверяем конденсатор на пригодность

Не стоит тратить время на конденсаторы с явными признаками неисправности, отечественные изделия при превышении допустимого напряжения или ошибки в подключении полярности может разорвать на части.

В импортных электролитических конденсаторах предусмотрены крестообразные оттиски в верхней части корпуса. В этих местах толщина стенок тоньше, при пробое энергия прорывает эти полосы, остается маленькое выжженное отверстие. Внимательно осматривайте и отбраковывайте такие элементы.

Проверка. Видео

Видео на практике покажет, как проверить конденсатор мультиметром, чтобы у читателей и вовсе не осталось вопросов.



Оцените статью:

Как измерить емкость с помощью цифрового мультиметра

Мультиметр определяет емкость, заряжая конденсатор известным током, измеряя результирующее напряжение и затем вычисляя емкость.

Предупреждение: Хороший конденсатор сохраняет электрический заряд и может оставаться под напряжением после отключения питания. Перед тем, как дотронуться до него или провести измерение, а) выключите все питание, б) используйте мультиметр, чтобы убедиться, что питание отключено, и в) осторожно разрядите конденсатор, подключив резистор к его проводам (как указано в следующем абзаце). Обязательно используйте соответствующие средства индивидуальной защиты.

Для безопасной разрядки конденсатора: После отключения питания подключите 5-ваттный резистор 20 000 Ом к клеммам конденсатора на пять секунд. Используйте мультиметр, чтобы убедиться, что конденсатор полностью разряжен.

1. Используйте цифровой мультиметр (DMM), чтобы убедиться, что питание цепи отключено. Если конденсатор используется в цепи переменного тока, настройте мультиметр на измерение переменного напряжения. Если он используется в цепи постоянного тока, установите цифровой мультиметр на измерение постоянного напряжения.
2. Осмотрите конденсатор. Если утечки, трещины, выпуклости или другие признаки износа очевидны, замените конденсатор.
3. Переведите шкалу в режим измерения емкости. Символ часто разделяет точку на циферблате с другой функцией. Помимо регулировки шкалы, для активации измерения обычно необходимо нажать функциональную кнопку. За инструкциями обратитесь к руководству пользователя мультиметра.

4. 4. Для правильного измерения необходимо удалить конденсатор из схемы.Разрядите конденсатор, как описано в предупреждении выше.

   Примечание: Некоторые мультиметры предлагают относительный (REL) режим. При измерении низких значений емкости можно использовать относительный режим для удаления емкости измерительных проводов. Чтобы перевести мультиметр в относительный режим измерения емкости, оставьте измерительные провода открытыми и нажмите кнопку REL. Это удаляет значение остаточной емкости измерительных проводов.

5. Подключите измерительные провода к клеммам конденсатора. Оставьте измерительные провода подключенными на несколько секунд, чтобы мультиметр автоматически выбрал правильный диапазон.
6. Считайте отображаемое измерение. Если значение емкости находится в пределах диапазона измерения, мультиметр отобразит значение конденсатора. Он будет отображать OL, если а) значение емкости выше диапазона измерения или б) конденсатор неисправен.

Обзор измерения емкости

Устранение неисправностей однофазных двигателей — одно из наиболее практичных применений функции емкости цифрового мультиметра.

Однофазный двигатель с конденсаторным пуском, который не запускается, является признаком неисправного конденсатора.Такие двигатели будут продолжать работать после запуска, что затрудняет поиск и устранение неисправностей. Выход из строя конденсатора жесткого пуска компрессоров HVAC является хорошим примером этой проблемы. Двигатель компрессора может запуститься, но вскоре перегреется, что приведет к срабатыванию выключателя.

Однофазные двигатели с такими проблемами и шумные однофазные двигатели с конденсаторами нуждаются в мультиметре для проверки правильного функционирования конденсаторов. Почти все моторные конденсаторы имеют значение в микрофарадах, указанное на конденсаторе.

Трехфазные конденсаторы коррекции коэффициента мощности обычно защищены плавкими предохранителями.Если один или несколько из этих конденсаторов выйдут из строя, это приведет к неэффективности системы, скорее всего, увеличатся счета за коммунальные услуги и могут произойти непреднамеренные отключения оборудования. Если предохранитель конденсатора перегорел, необходимо измерить предполагаемое значение микрофарад конденсатора и убедиться, что оно находится в пределах диапазона, указанного на конденсаторе.

Стоит знать о некоторых дополнительных факторах, связанных с емкостью:

• Конденсаторы имеют ограниченный срок службы и часто являются причиной неисправности.
• Неисправные конденсаторы могут иметь короткое замыкание, разрыв цепи или могут физически выйти из строя до точки отказа.
• При коротком замыкании конденсатора может перегореть предохранитель или повредить другие компоненты.
• Когда конденсатор размыкается или выходит из строя, цепь или ее компоненты могут не работать.
• Износ может также изменить значение емкости конденсатора, что может вызвать проблемы.

Ссылка: Принципы цифрового мультиметра, автор — Глен А. Мазур, American Technical Publishers.

Связанные ресурсы

Как проверить конденсатор?

Как проверить конденсатор?

В этом руководстве мы увидим, как протестировать конденсатор и выяснить, работает ли конденсатор должным образом или он неисправен. Конденсатор — это электронный / электрический компонент, который хранит энергию в виде электрического заряда. Конденсаторы часто используются в печатных платах электроники или небольшом количестве электрических приборов и выполняют множество функций.

Когда конденсатор помещается в активную цепь (цепь с протекающим активным током), в конденсаторе (на одной из его пластин) начинает накапливаться заряд, и как только пластина конденсатора больше не может удерживать заряд, происходит накопление заряда. выпущен обратно в цепь через другую пластину.

Это действие называется зарядкой и разрядкой конденсатора. В основном конденсаторы можно разделить на электролитические и неэлектролитические.

Как и все электрические и электронные компоненты, конденсатор также чувствителен к скачкам напряжения, и такие колебания напряжения могут необратимо повредить конденсаторы.

Электролитический конденсатор

часто выходит из строя из-за разряда большего тока за короткий период времени или не может удерживать заряд из-за высыхания со временем. С другой стороны, неэлектролитические конденсаторы выходят из строя из-за утечек.

Существуют различные методы проверки правильности работы конденсатора. Давайте посмотрим на некоторые методы проверки конденсатора.

ПРИМЕЧАНИЕ: Некоторые из упомянутых здесь методов могут быть не лучшими способами проверки конденсатора. Но мы включили эти методы, чтобы указать возможности. Не суди.

Метод 1 Проверка конденсатора с помощью мультиметра с настройкой емкости

Это один из самых простых, быстрых и точных способов проверки конденсатора.Для этого нам понадобится цифровой мультиметр с функцией измерителя емкости. Большинство цифровых мультиметров среднего и высокого класса включают эту функцию.

Измеритель емкости на цифровых мультиметрах часто отображает емкость конденсатора, но несколько счетчиков отображают другие параметры, такие как ESR, утечку и т. Д.

• Чтобы проверить конденсатор с помощью цифрового мультиметра с измерителем емкости, можно выполнить следующие шаги.
• Отсоедините конденсатор от печатной платы и полностью разрядите его.
• Если на его корпусе видны номиналы конденсатора, запишите это. Обычно емкость в фарадах (часто микрофарадах) печатается на корпусе вместе с номинальным напряжением.
• В цифровом мультиметре установите ручку настройки емкости.
• Подключите щупы мультиметра к клеммам конденсатора. В случае поляризованного конденсатора подключите красный щуп к положительной клемме конденсатора (обычно более длинный провод), а черный щуп к отрицательной клемме.В случае неполяризованного конденсатора, подключите его в любом случае, так как они не имеют полярности.
• Теперь проверьте показания цифрового мультиметра. Если показания мультиметра ближе к реальным значениям (указанным на конденсаторе), то конденсатор можно считать хорошим конденсатором.
• Если разница между фактическим значением и измеренным показанием значительно (или иногда равна нулю), то вам следует заменить конденсатор, так как он мертв.

Используя этот метод, можно измерить емкость конденсаторов в диапазоне от нескольких нанофарад до нескольких сотен микрофарад.

Метод 2 Проверка конденсатора с помощью мультиметра без настройки емкости

Большинство дешевых цифровых мультиметров не имеют измерителя емкости или настроек емкости. Даже с этими мультиметрами мы можем проверить конденсатор.

• Снимите конденсатор с схемы или платы и убедитесь, что он полностью разряжен.
• Установите мультиметр на измерение сопротивления, т.е. установите ручку в положение «Ом» или «Настройки сопротивления». Если существует несколько диапазонов измерения сопротивления, выберите более высокий диапазон (часто от 20 кОм до 200 кОм).
• Подключите щупы мультиметра к выводам конденсатора (красный к плюсу и черный к минусу в случае поляризованных конденсаторов).
• Цифровой мультиметр покажет значение сопротивления на дисплее и вскоре отобразит сопротивление разомкнутой цепи (бесконечность). Запишите показания, отображаемые за этот короткий период.
• Отсоедините конденсатор от мультиметра и повторите тест несколько раз.
• Каждая попытка теста должна показывать аналогичный результат на дисплее для исправного конденсатора.
• Если при дальнейших испытаниях сопротивление не изменилось, конденсатор неисправен.

Этот метод тестирования конденсатора может быть неточным, но позволяет различать хорошие и плохие конденсаторы. Этот метод также не дает данных о емкости конденсатора.

Метод 3 Проверка конденсатора путем измерения постоянной времени

Этот метод применим только в том случае, если известно значение емкости и если мы хотим проверить, исправен ли конденсатор или нет.В этом методе мы измеряем постоянную времени конденсатора и получаем емкость из измеренного времени. Если измеренная емкость и фактическая емкость одинаковы, то конденсатор хороший.

Постоянная времени конденсатора — это время, необходимое конденсатору для зарядки до 63,2% приложенного напряжения при зарядке через известный резистор. Если C — емкость, R — известный резистор, то постоянная времени TC (или греческий алфавит Tau — τ) задается как τ = RxC.

• Сначала убедитесь, что конденсатор отсоединен от платы и правильно разряжен.
• Подключите известный резистор (обычно резистор 10 кОм) последовательно с конденсатором.
• Завершите электрическую цепь, подключив источник питания с известным напряжением.
• Включите источник питания и измерьте время, за которое конденсатор заряжается до 63,2% напряжения питания. Например, если напряжение питания составляет 12 В, то 63,2% этого заряда составляет около 7,6 В.
• По этим значениям времени и сопротивления измерьте емкость и сравните ее со значением, указанным на конденсаторе.
• Если они похожи или почти равны, конденсатор исправен. Если разница огромна, нам нужно заменить конденсатор.

Также можно рассчитать время разряда. В этом случае можно измерить время, необходимое конденсатору для разряда до 36,8% от пикового напряжения.

Метод 4 Проверка конденсатора с помощью простого вольтметра

Все конденсаторы рассчитаны на максимальное напряжение, с которым они могут работать. Для этого метода проверки конденсатора мы будем использовать номинальное напряжение конденсатора.

• Снимите конденсатор с платы или схемы и правильно его разрядите. При желании можно удалить из цепи только один вывод.
• Посмотрите номинальное напряжение на конденсаторе. Обычно он обозначается как 16 В, 25 В, 50 В и т. Д. Это максимальное напряжение, которое может выдерживать конденсатор.
• Теперь подключите выводы конденсатора к источнику питания или батарее, но напряжение должно быть меньше максимального номинального значения. Например, на конденсаторе с максимальным номинальным напряжением 16 В вы можете использовать батарею 9 В.
• Зарядите конденсатор на короткое время, скажем, 4–5 секунд и отключите питание.
• Установите цифровой мультиметр на настройки вольтметра постоянного тока и измерьте напряжение на конденсаторе. Подключите соответствующие клеммы вольтметра и конденсатора.
• Начальное показание напряжения на мультиметре должно быть близко к подаваемому напряжению в исправном конденсаторе. Если разница большая, значит конденсатор неисправен.

Следует принимать во внимание только начальные показания мультиметра, так как значение будет медленно падать.Это нормально.

Метод 5 Тестирование конденсатора с помощью аналогового мультиметра (измеритель AVO) Аналоговые мультиметры

, как и цифровые мультиметры, могут измерять различные величины, такие как ток (A), напряжение (V) и сопротивление (O). Чтобы проверить конденсатор с помощью аналогового мультиметра, мы собираемся использовать его функцию омметра.

• Как обычно, отключите конденсатор и разрядите его. Вы можете разрядить конденсатор, просто закоротив провода (очень опасно — будьте осторожны), но простой способ — использовать нагрузку, такую ​​как резистор высокой мощности или светодиод.
• Установите аналоговый мультиметр в положение омметра и, если имеется несколько диапазонов, выберите более высокий диапазон.
• Подсоедините выводы конденсатора к щупам мультиметра и наблюдайте за показаниями мультиметра.
• Для исправного конденсатора сопротивление вначале будет низким и будет постепенно увеличиваться.
• Если сопротивление постоянно низкое, конденсатор закорочен, и мы должны его заменить.
• Если стрелка не движется или сопротивление всегда имеет более высокое значение, конденсатор является открытым конденсатором.

Этот тест может применяться как для сквозных, так и для поверхностных конденсаторов.

Метод 6 Замыкание выводов конденсатора (традиционный метод — только для профессионалов)

Описанный здесь метод — один из старейших методов проверки конденсатора и проверки того, хороший он или плохой.

Предупреждение: Этот метод очень опасен и предназначен только для профессионалов. Его следует использовать как последний вариант для проверки конденсатора.

Безопасность: Метод описан для источника переменного тока 230 В. Но из соображений безопасности можно использовать источник питания 24 В постоянного тока. Даже при 230 В переменного тока нам необходимо использовать последовательный резистор (высокой номинальной мощности) для ограничения тока.

• Проверяемый конденсатор должен быть отключен от цепи и должным образом разряжен.
• Подключите выводы конденсатора к клемме питания. Для 230 В переменного тока необходимо использовать только неполяризованные конденсаторы. Для 24 В постоянного тока можно использовать как поляризованные, так и неполяризованные конденсаторы, но с правильным подключением поляризованных конденсаторов.
• Включите источник питания на очень короткое время (обычно от 1 до 5 секунд), а затем выключите его. Отсоедините выводы конденсатора от источника питания.
• Замкните клеммы конденсатора металлическим контактом. Убедитесь, что вы хорошо изолированы.
• Искра конденсатора может использоваться для определения состояния конденсатора. Если искра большая и сильная, значит, конденсатор в хорошем состоянии.
• Если искра малая и слабая, нужно заменить конденсатор.

Этот метод можно использовать для конденсаторов с меньшей емкостью. Этот метод может только определить, может ли конденсатор удерживать заряд или нет.

Как проверить конденсатор цифровым мультиметром

Конденсаторы играют важную роль в электрической системе, поскольку они выполняют множество важных задач в схемотехнике.

От предоставления гибких вариантов фильтра до защиты чувствительных микрочипов от шума до ограничения скачков напряжения до накопления энергии, развязки и, что более важно, поддержания постоянного источника питания — конденсаторы в цепи можно использовать по-разному.

Конденсаторы могут быть повреждены из-за старения, нагрева, высокого напряжения, влажности, химического загрязнения и влаги. Поскольку выходящие из строя конденсаторы являются одной из распространенных причин электрических и электронных неисправностей, вам, как владельцу бизнеса, необходимо вовремя обнаружить неисправный конденсатор, проверив его с помощью цифрового мультиметра.

Но как узнать, исправен конденсатор или неисправен? Как правильно и быстро проверить конденсатор с помощью цифрового мультиметра?

Вы можете определить, неисправен ли конденсатор, выполнив простую визуальную проверку.Одним из явных признаков неисправного конденсатора является вздутый или выпуклый верх или низ. Проверьте корпус конденсатора и печатную плату, чтобы увидеть, не изменился ли он или нет ли повреждений. Еще один показатель неисправности конденсатора — наличие утечки электролита.

Замените конденсаторы сразу же, если вы заметите какие-либо из этих видимых признаков.

Чтобы проверить конденсаторы цифровым мультиметром, выполните следующие пять шагов:

1. Убедитесь, что конденсатор разряжен: одна из основных функций конденсатора — накапливать энергию; поэтому, если вы не разрядите конденсатор должным образом перед тем, как использовать его для тестирования, он может вызвать ожоги или травмы.Вам понадобится инструмент для разряда конденсатора, например лампочка для конденсатора высокого напряжения или металлический предмет, например винт, для разряда конденсатора меньшего размера.

2. Установите цифровой мультиметр на высокий диапазон сопротивления. Следующим шагом является установка показания измерителя в диапазоне высокого сопротивления. Идеальное показание измерителя должно быть выше 1000 Ом = 1 кОм.

3. Подключите провода измерителя к клеммам конденсатора: Для поляризованного конденсатора подключите красный щуп к положительной клемме, а черный щуп к отрицательной клемме. Неполяризованный конденсатор можно подключить любым способом. Не касайтесь датчиков пальцами, поскольку электрическое сопротивление человеческого тела может привести к неточным показаниям.

4. Обратите внимание на показание цифрового сопротивления: цифровой мультиметр начнет показывать с нуля и будет двигаться в сторону бесконечности. Затем он остановится на значении цифрового сопротивления и вернется к открытой линии. Запишите показания и проверьте, ближе ли оно к значению сопротивления, указанному на конденсаторе.

5. Повторите шаги со 2 по 4: Если тест показывает тот же результат при повторении, то конденсатор — хороший конденсатор. Однако, если разница между фактическим значением и измеренным показанием значительно большая, то конденсатор плохой. Если показание равно нулю, то конденсатор мертв. В обоих случаях вам необходимо немедленно заменить конденсатор.

Конденсаторы выполняют различные функции в электронных и электрических системах и важны для достижения надежности в приложениях.

Как 5 способов проверить конденсатор мультиметром?

I Введение

Два соседних проводника зажаты слоем непроводящей изолирующей среды, образуя конденсатор. Конденсаторы — один из наиболее часто используемых электронных компонентов. Они играют важную роль в таких схемах, как настройка, обход, связь и фильтрация. Например, их часто используют в цепи настройки транзисторного радиоприемника, цепи связи и цепи обхода цветного телевизора.

Эта статья в основном знакомит с тем, как правильно использовать мультиметры для проверки конденсаторов и алюминиевых электролитических конденсаторов, включая подробные этапы работы, принципы работы, примечания и некоторые фундаментальные знания о конденсаторах.

У нас также есть соответствующая статья о том, как проверить пусковые конденсаторы, которые могут вас заинтересовать. Не пропустите!

Как проверить конденсаторы с помощью мультиметра Dgital

Каталог

II Определение конденсатора

Конденсаторы состоят из компонентов, которые накапливают электричество и электрическую энергию (потенциальную энергию). Проводник окружен другим проводником, или все линии электрического поля, излучаемые одним проводником, заканчиваются в проводящей системе другого проводника, называемой конденсатором.

III Причины и последствия тестирования конденсаторов и характеристик выдерживаемого напряжения

3.1 Почему мы должны измерять емкость конденсатора?

Целью измерения значения емкости конденсатора в общем смысле электричества является проверка изменения его значения емкости.Сравнивая измеренное значение со значением, указанным на паспортной табличке, вы можете судить о том, правильна ли внутренняя проводка и не испортилась ли изоляция из-за влаги, сломался ли компонент и вызвало ли утечка масла уменьшение емкости. Так что будьте осторожны во время существенной операции.

3.2 Почему конденсаторы должны проходить испытание на выдерживаемое напряжение?

Испытание на выдерживаемое напряжение относится к испытанию способности выдерживать напряжение различных электрических устройств и конструкций. Процесс приложения высокого напряжения к изолирующему материалу или изолирующей конструкции без ухудшения характеристик изоляционного материала считается испытанием на выдерживаемое напряжение. Вообще говоря, основная цель испытания на выдерживаемое напряжение состоит в том, чтобы проверить способность изоляции выдерживать рабочее напряжение или перенапряжение, а затем проверить, соответствуют ли характеристики изоляции производимого оборудования стандартам безопасности. чтобы проверить способность изоляции выдерживать рабочее напряжение или перенапряжение, а затем проверить, соответствуют ли характеристики изоляции оборудования стандартам безопасности.

Рисунок 1. Тестирование конденсатора

IV Различия между конденсаторами разной емкости в тесте

4.1 Тест конденсатора малой емкости

Емкость конденсатора малой емкости обычно ниже 1 мкФ, потому что емкость слишком мала, зарядка явление неочевидное, и угол руки вправо при измерении невелик. Поэтому измерить его емкость мультиметром, как правило, невозможно, а только определить, есть ли у него утечка или пробой.В нормальных условиях значение сопротивления обоих концов мультиметра R × 10 кОм должно быть бесконечным. Если определенное значение сопротивления измерено или значение сопротивления близко к 0, это означает, что в конденсаторе произошла утечка электричества или он был поврежден в результате пробоя.

4.2 Тест конденсатора большой емкости

Большую емкость обычно можно проверить с помощью 1–10 кОм, посмотрите развертку измерителя во время зарядки и значение сопротивления, указанное на последнем измерителе. Чем ближе к левому краю, тем лучше.Если сопротивление слишком мало, его нельзя использовать.

4.3 Тест суперконденсатора

Метод измерения суперконденсаторов полностью отличается от других типов конденсаторов. Суперконденсаторы имеют исключительно большие значения емкости, которые невозможно измерить напрямую с помощью стандартного оборудования. Обычными методами проверки емкости этих конденсаторов являются зарядка суперконденсаторов номинальным напряжением и разрядка суперконденсаторов нагрузкой с постоянным током.

Рисунок 2. Различные конденсаторы

В Как проверить конденсаторы мультиметром?

5.1 Прямой тест с конденсатором

Некоторые цифровые мультиметры имеют функцию измерения емкости, и их диапазоны разделены на пять диапазонов: 2,000p, 20n, 200n, 2μ и 20μ. При измерении вы можете напрямую вставить два контакта разряженного конденсатора в гнездо Cx на плате измерителя и выбрать соответствующий диапазон для чтения отображаемых данных.

файл 2000p, подходит для измерения емкости менее 2000 пФ; Файл 20n, подходящий для измерения емкости от 2000 пФ до 20 нФ; Файл 200n, подходящий для измерения емкости от 20 до 200 нФ; Файл 2μ, подходит для измерения емкости от 200 нФ до 2 мкФ; Диапазон 20 мкФ, подходит для измерения емкости от 2 мкФ до 20 мкФ.

Опыт показал, что некоторые типы цифровых мультиметров (например, DT890B +) допускают значительную ошибку при измерении конденсаторов малой емкости ниже 50 пФ, а эталонное значение для измерения емкости ниже 20 пФ практически отсутствует.В это время емкость малого значения может быть измерена последовательным методом.

Метод

: сначала найдите конденсатор примерно 220 пФ, с помощью цифрового мультиметра измерьте его фактическую емкость C1, а затем подключите малый конденсатор, который нужно проверить, параллельно, чтобы измерить его общую емкость C2. Разница между ними (C1-C2) заключается в емкости тестируемых конденсаторов.

С помощью этого метода очень точно измерить малую емкость 1 ~ 20 пФ.

Рисунок 3. Как проверить конденсатор с помощью мультиметра

5.2 Проверка с помощью файла сопротивления

Практика доказала, что процесс зарядки конденсаторов можно также наблюдать с помощью цифрового мультиметра, который фактически отражает изменение зарядного напряжения в дискретных цифровых величинах. . Предполагая, что скорость измерения цифрового мультиметра составляет n раз в секунду, в процессе наблюдения за зарядкой конденсатора вы можете увидеть n показаний, которые не зависят друг от друга и последовательно увеличиваются.В соответствии с этой характеристикой дисплея цифрового мультиметра можно определить качество конденсатора и оценить размер емкости.

Далее описывается метод обнаружения конденсатора с помощью измерителя сопротивления цифрового мультиметра, который имеет практическое значение для приборов без конденсатора. Этот метод подходит для измерения конденсаторов большой емкости от 0,1 мкФ до нескольких тысяч микрофарад.

5.2.1 Операция Метод измерения

Как показано на рисунке 4, установите цифровой мультиметр на соответствующий уровень сопротивления.Красный и черный испытательные провода соответственно касаются двух полюсов проверяемого конденсатора Сх. В это время отображаемое значение будет постепенно увеличиваться с «000» до отображения символа переполнения «1». Если постоянно отображается «000», это означает, что конденсатор имеет внутреннее короткое замыкание; если он отображается постоянно, внутренние полюса конденсатора могут быть разомкнуты или выбранный уровень сопротивления может быть неподходящим. При проверке электролитических конденсаторов обратите внимание на то, чтобы красный измерительный провод (положительный заряд) был подключен к положительному электроду конденсатора, а черный измерительный провод — к отрицательному электроду конденсатора.

Рисунок 4. Цифровой мультиметр

5.2.2 Принцип измерения

На рисунке 5 показан принцип измерения конденсаторов с помощью файлов сопротивления. Во время измерения положительный источник питания заряжается, измеряемый конденсатор Cx проходит через стандартный резистор R0. В момент начала зарядки Vc = 0, поэтому отображается «000». По мере постепенного увеличения Vc отображаемое значение увеличивается. Когда Vc = 2VR, измеритель начинает отображать символ переполнения «1. «Время зарядки t — это время, необходимое для того, чтобы отображаемое значение изменилось с« 000 »до переполнения. Этот временной интервал можно измерить с помощью кварцевого счетчика.

Рисунок 5. Принцип измерения

5.2.3 Измеренные данные с использованием цифрового мультиметра DT830 для оценки емкости

Принцип выбора диапазона сопротивления: при небольшой емкости следует выбирать высокое сопротивление, а при большой емкости — низкое сопротивление.Если вы используете диапазон высокого сопротивления для оценки конденсатора большой емкости, время измерения продлится долгое время, поскольку процесс зарядки идет очень медленно. Если вы используете диапазон низкого сопротивления для проверки конденсатора малой емкости, измеритель всегда будет показывать переполнение, потому что время зарядки очень короткое, и вы не можете увидеть изменения.

5.3 Тест с файлом напряжения

Обнаружение конденсаторов с помощью мультиметра постоянного тока цифрового мультиметра фактически является косвенным методом измерения. Этот метод позволяет измерять конденсаторы малой емкости от 220 пФ до 1 мкФ и точно измерять ток утечки конденсатора.

5.3.1 Методы и принципы измерения

Схема измерения показана на рисунке 6. E — внешняя сухая батарея на 1,5 В. Установите цифровой мультиметр на диапазон 2 В постоянного тока, подключите красный измерительный провод к одному электроду проверяемого конденсатора Cx, а черный измерительный провод к отрицательному полюсу батареи. Входное сопротивление диапазона 2 В составляет RIN = 10 МОм.После включения питания аккумулятор E заряжает Cx через RIN и начинает устанавливать напряжение Vc. Связь между Vc и временем зарядки t составляет

.

Рисунок 6. Схема подключения измерительного конденсатора с блоком напряжения

Здесь, поскольку напряжение на RIN является входным напряжением прибора VIN, RIN фактически выполняет функцию резистора выборки. очевидно,

VIN (t) = E-Vc (t) = Eexp (-t / RINCx) (5-2)

Рисунок 7 — это кривая изменения входного напряжения VIN (t) и напряжения зарядки Vc (t) на испытуемом конденсаторе. Из рисунка видно, что процесс изменения VIN (t) и Vc (t) прямо противоположен. Кривая VIN (t) уменьшается со временем, а Vc (t) увеличивается со временем. Хотя измеритель показывает процесс изменения VIN- (t), он косвенно отражает процесс зарядки тестируемого конденсатора Cx. Во время теста, если Cx открыт (нет емкости), отображаемое значение всегда будет «000». Если Cx имеет внутреннее короткое замыкание, отображаемое значение всегда будет напряжением батареи E и не будет изменяться со временем.

Рисунок7. Кривая изменения VIN (t) и Vc (t)

Уравнение (5-2) показывает, что когда цепь включена, t = 0, VIN = E, начальное отображаемое значение цифрового мультиметра — это напряжение батареи, а затем, когда Vc (t) увеличивается, VIN (t) постепенно уменьшается. Пока VIN = 0V, процесс зарядки Cx заканчивается, в это время

Vcx (t) = E

Используя конденсатор определения уровня напряжения цифрового мультиметра, можно не только проверить конденсаторы малой емкости от 220 пФ до 1 мкФ, но также измерить ток утечки конденсатора. Пусть ток утечки измеряемого конденсатора будет ID, а стабильное значение, отображаемое измерителем в конце, будет VD (единица измерения V), тогда

Рисунок 8. Уравнение (5-3)

5.3.2 Примеры

Пример 1:

Измеренная емкость представляет собой постоянный конденсатор 1 мкФ / 160 В с использованием диапазона 2 В постоянного тока цифрового мультиметра DT830 (RIN = 10 МОм). Подключите схему согласно рисунку 6. Изначально измеритель показывал 1,543 В, а затем отображаемое значение постепенно уменьшалось.Примерно через 2 минуты отображаемое значение стабилизировалось на 0,003 В. Найдите ток утечки проверяемого конденсатора.

Рисунок 9. Уравнение

Ток утечки тестируемого конденсатора составляет всего 0,3 нА, что свидетельствует о хорошем качестве.

Пример 2:

Тестируемый конденсатор представляет собой полиэфирный конденсатор 0,022 мкФ / 63 В. Метод измерения такой же, как в Примере 1. Из-за небольшой емкости этого конденсатора VIN (t) быстро уменьшается во время измерения, и примерно через 3 секунды отображаемое значение уменьшается до 0.002V. Подставив это значение в уравнение (5-3), вычисленный ток утечки составил 0,2 нА.

5.3.3 Примечания

(1) Перед измерением два контакта конденсатора следует замкнуть накоротко и разрядить, в противном случае процесс изменения показаний может не наблюдаться.

(2) Не касайтесь конденсаторного электрода обеими руками во время измерения, чтобы не допустить подскакивания измерителя.

(3) Во время измерения значение VIN (t) изменяется экспоненциально, а вначале быстро уменьшается.С увеличением времени скорость снижения будет все медленнее и медленнее. Когда емкость тестируемого конденсатора Cx меньше нескольких тысяч пикофарад, поскольку VIN (t) изначально падает слишком быстро, а скорость измерения измерителя слишком мала, чтобы отразить исходное значение напряжения, начальное отображаемое значение измерителя будет ниже, чем у батареи Напряжение E.

(4) Когда измеряемый конденсатор Cx больше 1 мкФ, для сокращения времени измерения можно использовать файл сопротивления для измерения.Однако, когда емкость тестируемого конденсатора меньше 200 пФ, процесс зарядки трудно наблюдать, поскольку изменение показаний очень короткое.

5.4 Тест с зуммером

Используя файл зуммера цифрового мультиметра, вы можете быстро проверить качество электролитического конденсатора. Метод измерения показан на рисунке 10. Установите цифровой мультиметр в положение зуммера и используйте два измерительных провода для контакта с двумя контактами проверяемого конденсатора Cx.Должен быть слышен короткий звуковой сигнал, звук прекратится, и отобразится символ переполнения «1». Затем снова измерьте два измерительных провода, и зуммер должен снова прозвучать, и, наконец, отобразится символ перелива «1», который указывает на то, что проверяемый электролитический конденсатор в основном в норме. В это время вы можете установить высокое сопротивление 20 МОм или 200 МОм, чтобы измерить сопротивление утечки конденсатора, чтобы определить его качество.

Рисунок 10. Схема подключения для проверки электролитического конденсатора с зуммером

Принцип описанного выше процесса измерения заключается в следующем: в начале теста зарядный ток прибора до Cx велик, что эквивалентно длине пути, поэтому звучит зуммер.По мере того, как напряжение на конденсаторе продолжает расти, зарядный ток быстро падает, и, наконец, зуммер перестает звучать.

Если во время теста зуммер продолжает звучать, это означает, что внутри электролитического конденсатора произошло короткое замыкание. Если зуммер продолжает звучать, а измеритель всегда показывает «1», когда ручка измерителя постоянно измеряется, это означает, что тестируемый конденсатор открыт или емкость исчезает.

5.5 Использование цифрового мультиметра для измерения емкости более 20 мкФ

Для обычных цифровых мультиметров максимальное значение измерения емкости файла составляет 20 мкФ, что иногда не соответствует требованиям измерения. По этой причине можно использовать следующий простой метод для измерения емкости более 20 мкФ с помощью файла емкости цифрового мультиметра, и можно измерить максимальную емкость в несколько тысяч микрофарад. При использовании этого метода для измерения конденсаторов большой емкости нет необходимости вносить какие-либо изменения в исходную схему цифрового мультиметра.

Принцип измерения этого метода основан на формуле C строка = C1C2 / (C1 + C2) двух последовательно соединенных конденсаторов.Поскольку два конденсатора с разной емкостью подключаются последовательно, общая емкость после последовательного подключения меньше, чем у конденсатора меньшей емкости. Следовательно, если емкость измеряемого конденсатора превышает 20 мкФ, используется только один конденсатор емкостью менее 20 мкФ. Последовательно с ним можно проводить измерения прямо на цифровом мультиметре.

По формуле двух последовательно соединенных конденсаторов легко получить C1 = C2C string / (C2-C string).Используя эту формулу, можно рассчитать значение емкости измеряемого конденсатора. Вот тестовый пример, иллюстрирующий конкретный метод использования этой формулы.

Тестируемый компонент представляет собой электролитический конденсатор с номинальной емкостью 220 мкФ и настроен на C1. Выберите электролитический конденсатор с номинальным значением 10 мкФ в качестве C2, используйте цифровой мультиметр конденсатор 20 мкФ, чтобы измерить фактическое значение этого конденсатора как 9,5 мкФ, и соедините два конденсатора последовательно, чтобы измерить строку C как 9.09 мкФ. Подставляя в формулу C2 = 9,5 мкФ и строку C = 9,09 мкФ, тогда

C1 = C2C строка / (C2-C строка) = 9,5 9,09 / (9,5-9,09) ≈211 (мкФ)

Рисунок 11. Цифровой мультиметр

Примечание: Независимо от того, какая емкость C2 выбрана, конденсатор с большей емкостью должен быть выбран при условии менее 20 мкФ, а C2 в формуле следует подставить в фактическое измеренное значение вместо номинального. значение, которое может уменьшить количество ошибок. Два конденсатора соединены последовательно и измеряются цифровым мультиметром. Из-за погрешности емкости и погрешности измерения самого конденсатора, пока фактическое измеренное значение близко к расчетному значению, измеряемый конденсатор C1 считается исправным. емкость.

Теоретически этим методом можно измерить емкость любой емкости, но если емкость тестируемого конденсатора слишком велика, погрешность возрастет. Ошибка пропорциональна размеру измеряемого конденсатора.

VI Как тестировать алюминиевые электролитические конденсаторы

6.1 Физический осмотр внешнего вида

(1) Сначала проверьте, имеет ли тестируемый конденсатор официальную «Спецификацию продукта», которая включает название продукта, технические характеристики, установочные размеры, требования к процессу, технические параметры и название поставщика, адрес и контактная информация для обеспечения этого. Серийную продукцию предоставляют штатные производители. Логотип на конденсаторе должен включать товарный знак, рабочее напряжение, стандартную емкость, полярность и диапазон рабочих температур.

(2) Обратитесь к параметрам процесса в «Спецификации продукта» и проверьте, соответствуют ли внешний вид, цвет и материал конденсатора указанным на нем индикаторам процесса.

(3) Используйте штангенциркуль, чтобы подтвердить установочный размер конденсатора, чтобы убедиться, что диаметр, высота, диаметр и расстояние выводных выводов находятся в пределах допуска технологического процесса, а внешние размеры должны соответствовать требования к отбору компании.

(4) Проверьте внешний вид конденсатора, чтобы убедиться, что он аккуратный, без явных деформаций, поломок, трещин, пятен, грязи, ржавчины и т. Д., А его маркировка четкая, прочная, правильная и полная.

(5) Проверьте выводные клеммы, чтобы убедиться, что их выводы прямые, не содержат окисления, ржавчины и не влияют на их проводящие свойства, а выводные выводы не имеют перекосов, деформаций и механических повреждений. что влияет на вставку и удаление.

(6) Убедитесь, что дата изготовления, указанная на электролитическом конденсаторе, не должна превышать шести месяцев, и сделайте запись.

Рисунок 12. Алюминиевый электролитический конденсатор

6.2 Проверка емкости и потерь

(1) Используйте электрический мост, чтобы проверить, соответствует ли фактическая емкость номинальной емкости (электролитический конденсатор обычно имеет диапазон погрешности ± 20%). Значение тангенса угла потерь tanθ (то есть значение D) соответствует стандарту.

(2) Как использовать тестер моста Zen tech: после правильного подключения источника питания нажмите кнопку «POWER», чтобы включить рабочее напряжение тестера; нажмите кнопку «LCR», чтобы выбрать тип теста (L: индуктивность, C: емкость, R: сопротивление).

(3) Нажмите кнопки «ВВЕРХ» и «ВНИЗ», чтобы выбрать диапазон измерения (мкФ, нФ, пФ), и нажмите кнопку «FREQ», чтобы выбрать частоту тестирования (100 Гц,

(120 Гц, 1 кГц) может выбрать требуемую частоту тестирования в соответствии с техническими параметрами, предоставленными производителем, тест в этой статье выбирает «100 Гц».

(4) Нажмите «SERIES» (параллельный) и «PARALLEL» (параллельный), чтобы выбрать режим подключения для проверки, малая емкость (менее 10 мкФ)

Чтобы использовать параллельный режим, используйте большой режим (10 мкФ и выше) в последовательном режиме.

(5) После завершения настройки подключите тестовые порты моста («НИЗКИЙ» и «ВЫСОКИЙ») к двум концам конденсатора и используйте этикеточную бумагу для записи значения емкости и значения потерь на дисплее соответственно. И прикрепите этикеточную бумагу к соответствующему конденсатору для последующего анализа.

6.3 Тест пульсирующего напряжения

(1) Подключите схему, как показано ниже, и подключите проверяемый конденсатор к регулируемому источнику питания постоянного тока (обратите внимание, что положительный и отрицательный полюса не подключены наоборот). Подключите положительный электрод пробника осциллографа с неиндуктивным конденсатором (1 мкФ, 1200 В постоянного тока) последовательно к положительному электроду проверяемого конденсатора.

Рисунок 13. Цепь проверки пульсирующего напряжения

(2) Для настройки осциллографа сначала необходимо установить его в положение испытания постоянного тока, а ручку точной настройки напряжения осциллографа необходимо заблокировать.

(3) Во время испытания напряжение постоянного тока следует медленно увеличивать до номинального напряжения с помощью регулятора напряжения, а изменения, отображаемые осциллографом, следует внимательно отслеживать. Следует выбрать правильный диапазон, чтобы обеспечить точное считывание напряжения с осциллограммы осциллографа.

(4) Снимите форму волны пульсации с помощью камеры и запишите диапазон и деление осциллографа с помощью этикеточной бумаги (то есть вычислите напряжение пульсации и вставьте его на соответствующий конденсатор для последующего анализа и сравнения.

(5) После завершения записи отключите источник питания постоянного тока, разрядите проверяемый конденсатор и неиндуктивный конденсатор с помощью ламповой нагрузки, а затем удалите проверяемый конденсатор с испытательного стенда.

6.4 Испытание на ток утечки

6.4.1 Первый метод косвенного измерения

Подключите, как показано ниже. Подключите резистор 1 кОм последовательно с тестируемым конденсатором и подключите его к регулируемому источнику питания постоянного тока. Используйте пробник осциллографа для подключения к обоим концам резистора.Косвенно рассчитайте ток утечки конденсатора, который будет измерен, путем выборки сигнала напряжения на резисторе.

Основы эксплуатации и меры предосторожности: После подключения цепи отрегулируйте регулируемый источник питания постоянного тока на номинальное напряжение конденсатора. После уравновешивания цепи в течение двух минут считайте значение напряжения на резисторе. При считывании показаний осциллографа ручка регулировки напряжения должна быть заблокирована. Запишите максимальное значение кривой напряжения как значение напряжения и разделите его на значение сопротивления, чтобы получить значение тока утечки. Слишком большой ток, и резистор перегорел. После испытания конденсатор следует разрядить, а затем удалить, чтобы избежать несчастных случаев.

Рисунок14. Схема

6.4.2 Второй метод косвенного измерения

Подключите проводку, как показано на рисунке, и последовательно подключите воздушный переключатель между конденсатором и источником питания постоянного тока. Сначала замкните S1 и S2 соответственно и настройте регулятор напряжения на номинальное напряжение, чтобы зарядить конденсатор в течение двух минут.

Рисунок15. Схема

После этого отключаются и S1, и S2. В это время регулируемый источник питания находится на номинальном значении. Не шевелись. Добавьте миллиамперметр между S1 и S2, как показано на рисунке ниже: S1 и S2 оба замкнуты, и ток утечки может быть непосредственно считан миллиамперметром после одной минуты стабилизации.

Рисунок16. Схема

6. 4.3 Меры предосторожности

Помните, что нельзя подключать миллиамперметр к линии напрямую, когда конденсатор не заряжен, так как начальный зарядный ток велик, миллиамперметр может сгореть случайно.В процессе разборки сначала разрядите конденсатор ламповой нагрузкой. При разрядке сначала снимите миллиамперметр и убедитесь, что разрядный ток не проходит через испытательный резистор, чтобы предотвратить повреждение испытательного резистора и миллиметра.

6.4.4 Ток утечки при 1,2Un

Отрегулируйте напряжение постоянного тока так, чтобы оно в 1,2 раза превышало номинальное напряжение электролитического конденсатора, снова измерьте его ток утечки и сравните разные образцы.

6.5 Испытание на взрыв

6.5.1 Испытание постоянным током

Подайте обратное постоянное напряжение на проверяемый конденсатор, медленно отрегулируйте регулируемое постоянное напряжение и внимательно наблюдайте за током с помощью токоизмерительных клещей. Настройка постоянного напряжения обычно не превышает 30 В. Текущее значение устанавливается в соответствии с размером конденсатора следующим образом:

При диаметре конденсатора 6 мм ≤ 22,4 мм ток не может превышать 1 А; когда диаметр конденсатора> 22,4 мм, ток не может превышать 10 А.

6.5.2 Наблюдение за температурой поверхности конденсатора

Во время эксперимента используйте термометр, чтобы внимательно наблюдать за температурой поверхности конденсатора (чувствительный контакт термометра можно обернуть вокруг конденсатора лентой). Обратите внимание, что начальный ток очень мал и почти равен нулю. При повышении температуры конденсатора (примерно 35-40 ° C) ток значительно увеличивается. В это время следует внимательно наблюдать. Когда ток достигает или приближается к 10А, напряжение следует снизить, чтобы обеспечить контроль тока в пределах 10А.

6.5.3 Конденсаторный предохранительный клапан

В течение 30 минут после начала испытания предохранительный клапан конденсатора должен быть открыт. Если предохранитель конденсатора перегорел, следует немедленно отключить питание (электролитический конденсатор на 350 В 6800F автоматически откроется при следующих условиях, ток около 8 А, температура поверхности около 45-60 ° C), если ток близок к 10А, и через 30 минут предохранитель все еще горит. Если он не включен, эта функция отсутствует.

Рисунок17. Цифровой вольтметр постоянного тока

6.6 Температурный тест

Емкость конденсатора будет изменяться в зависимости от температуры окружающей среды. Как правило, емкость увеличивается при повышении температуры. Температурный тест предназначен для проверки изменения емкости после уравновешивания при заданной температуре.

6.6.1 Испытание при высоких температурах

(1) Подключите два небольших провода к выводной клемме конденсатора, который нужно проверить, соответственно, и проверьте емкость двух выводов при нормальной температуре и пометьте их для записи.

(2) Поместите конденсатор в камеру для испытания на переменную влажность и нагрев при высоких и низких температурах и оставьте провода за пределами испытательной камеры для проверки емкости.

(3) Включите кнопку переключателя тестового блока, нажмите «Настройка температуры» на экране, установите температуру на 100 ° C и нажмите «Выполнить», чтобы запустить тестовый блок.

(4) Еще раз проверьте емкость примерно через 2 часа после того, как температура достигнет 100 ° C, и вычислите процентное изменение емкости (первоначальное измерение разницы).

6.6.2 Испытание при низких температурах

(1) Поместите проверяемый конденсатор в испытательный бокс (будьте осторожны, не используйте конденсаторы, испытанные при высоких температурах, за исключением особых случаев).

(2) Включите кнопку переключателя тестового блока, нажмите на экране «установка температуры», установите температуру на -25 ° C и нажмите «запустить».

(3) Проверьте емкость еще раз примерно через 2 часа после того, как температура достигнет -25 ° C, и рассчитайте процентное изменение емкости (первоначальное измерение разницы).

6.6.3 Меры предосторожности

При испытании следует обратить особое внимание на то, есть ли какие-либо очевидные изменения в конденсаторе. При возникновении серьезных условий, таких как растрескивание поверхности конденсатора и открытие предохранительного клапана, испытательную камеру следует немедленно остановить. Во время испытания следует строго соблюдать рабочие процедуры испытательного бокса, и дверь испытательного бокса не должна открываться по желанию. В конце высокотемпературного испытания конденсатор можно вынуть только после того, как температура внутри испытательного бокса упадет, чтобы предотвратить несчастные случаи, такие как ожоги.

Рисунок 18. Конденсаторы

VII Рекомендации по тестированию конденсаторов

(1) При измерениях с помощью мультиметра выберите передачу в соответствии с номинальным напряжением конденсатора. Например, напряжение конденсатора, обычно используемое в электронном оборудовании, низкое, всего от нескольких вольт до десятков вольт. Если для измерения используется мультиметр RX10k, напряжение батареи в измерителе составляет 12 ～ 22,5 В, что может вызвать пробой конденсатора.Следовательно, следует использовать файл RXlk. измерения.

(2) Для конденсатора, только что снятого с линии, обязательно разрядите конденсатор перед измерением, чтобы предотвратить разряд конденсатора на счетчике и его повреждение.

(3) Для конденсаторов с высоким рабочим напряжением и большой емкостью конденсаторы должны быть достаточно разряжены, и оператор должен иметь защитные меры для предотвращения поражения электрическим током во время разряда.

8.1 Вопрос

Что делать при проверке конденсатора омметром？

8.2 Ответ

Убрать конденсатор из схемы.

Обычно легко снять пусковой или рабочий конденсатор — достаточно просто отсоединить его от жгута и отсоединить провода. Однако будьте осторожны, чтобы не прикасаться к клеммам конденсатора. Если конденсатор не разряжен, возможно, он полностью заряжен, и в таком случае вы можете получить серьезный шок.

Ⅸ FAQ

1.Как проверить пусковой конденсатор мультиметром?

Взять мультиметр и измерить сопротивление.

Подключите выводы мультиметра к клеммам конденсатора. Замкните клеммы конденсатора, а затем разомкните их. Мультиметр будет читать от низкого сопротивления до высокого сопротивления. Мультиметр с подвижной катушкой Meter был бы лучшим выбором для этого наблюдения.

2. Как проверить конденсатор SMD мультиметром?

Это легко проверить, выбрав в мультиметре значение конденсатора (мкФ).Но, пожалуйста, не измеряйте его, если конденсатор подключен к плате. Потому что может быть какой-то другой конденсатор, подключенный параллельно в цепи, и при этом условии мультиметр предоставит вам эквивалентное значение конденсатора.

Итак, лучше всего использовать запасной конденсатор SMD для измерения, и если конденсатор подключен в цепь, то сначала разложите конденсатор на плате, а затем измерьте его отдельно.

3. Как проверить конденсаторы постоянного и переменного тока с помощью цифрового мультиметра?

Для тестирования конденсатора переменного или постоянного тока используйте измеритель сопротивления с низким значением, подключенный к конденсатору.Омметр выдает напряжение и считывает ток, а при использовании R = V / I выполняет внутренний расчет или измерение, отображающее сопротивление.

Если этот измеритель и напряжение приложено к конденсатору, он начнет заряжаться и потреблять ток, давая низкое значение сопротивления, но по мере заряда конденсатора он будет потреблять меньше тока до тех пор, пока он не будет полностью заряжен, и будет иметь высокое значение сопротивления. Если вы следите за показаниями счетчика с момента первого подключения счетчика и наблюдаете, как оно растет, это будет означать, что конденсатор исправен.

Это работает в основном для больших лимитов стоимости, так как они заряжаются дольше. Конденсатор емкостью 0,1 мкФ и ниже будет заряжаться очень быстро, вероятно, слишком быстро для большинства цифровых измерителей, и показания быстро покажут очень высокое сопротивление. Для конденсаторов большей емкости, таких как 10 мкФ и выше, будет время, чтобы увидеть увеличение заряда и сопротивления.

Одно из основных применений этого теста — проверить, не закорочен ли большой конденсатор, скажем, 100 мкФ. В случае короткого замыкания показание сопротивления не будет очень высоким, например, 10 Ом.Если бы вы знали больше о том, какое напряжение использует измеритель, вы могли бы получить некоторое представление о емкости конденсатора, но есть более эффективные способы определить это — измеритель емкости.

5 способов проверки конденсатора

Поддержите образовательную миссию wikiHow

Каждый день в Wikihow, мы упорно работаем, чтобы дать вам доступ к инструкции и информацию, которые помогут вам жить лучше, то ли это держать вас безопасным, здоровым, или улучшение Вашего благосостояния.В условиях нынешнего кризиса общественного здравоохранения и экономического кризиса, когда мир резко меняется, и мы все учимся и адаптируемся к изменениям в повседневной жизни, людям нужна wikiHow как никогда. Ваша поддержка помогает wikiHow создавать более подробные иллюстрированные статьи и видеоролики и делиться нашим надежным брендом учебного контента с миллионами людей по всему миру. Пожалуйста, подумайте о том, чтобы внести свой вклад в wikiHow сегодня.

Об этой статье

wikiHow — это «вики», похожая на Википедию, а это значит, что многие наши статьи написаны в соавторстве несколькими авторами.При создании этой статьи над ее редактированием и улучшением работали, в том числе анонимно, 15 человек (а). Эта статья была просмотрена 299 314 раз (а).

Соавторы: 15

Обновлено: 12 декабря 2020 г.

Просмотры: 299,314

Обзор статьи X

Чтобы проверить конденсатор с помощью цифрового мультиметра с настройкой емкости, начните с отключения конденсатора от цепи, частью которой он является.Затем считайте значение емкости на внешней стороне конденсатора и установите на мультиметре значение емкости. Затем подключите выводы мультиметра к клеммам конденсатора. Как только все будет подключено, проверьте чтение. Если оно близко к значению, указанному на конденсаторе, это хорошо. Однако, если число значительно меньше значения, напечатанного на настройке конденсатора, он мертв. Чтобы узнать, как использовать цифровой мультиметр без настройки емкости, продолжайте читать!

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 299 314 раз.

Как проверить конденсатор с помощью мультиметра?

Энергия накапливается в конденсаторах в виде электрических зарядов. Конденсаторы слишком важны, чтобы их игнорировать; это электрические компоненты, которые играют важную роль в вашей электронике.

Конденсаторы выполняют функции зарядки и разрядки, то есть высвобождают заряд в цепь через пластину конденсатора, когда первая заряженная пластина может дольше удерживать ток, накопленный в ней.

Конденсаторы — это части двигателей ваших кондиционеров, обогревателей и компрессоров холодильников.Таким образом, очевидно, что одна из неисправностей вашей электроники может быть связана с конденсатором.

Чтобы проверить свой конденсатор, вам придется использовать мультиметр (если у вас нет его на Amazon.com, выберите его). Вы должны знать, что мультиметр работает как устройство для поиска и устранения неисправностей, которое измеряет сопротивление, ток и напряжение.

Но вопрос будет: « как проверить конденсатор мультиметром ?» Мы бы ответили на этот вопрос, кратко объяснив, как вы можете использовать мультиметры с различными функциями для проверки вашего конденсатора.

Как проверить конденсатор с помощью мультиметра с настройкой емкости

Если у вас есть цифровой мультиметр, который работает с настройками емкости, то вам повезет! Это быстрый и точный способ проведения этого теста.

Емкость измеряется в фарадах, используя мультиметр с настройками емкости, он может измерять конденсаторы от нескольких нанофарад до более крупных конденсаторов микрофарад.

• Для проведения этого теста вам необходимо отсоединить конденсатор от печатной платы и полностью разрядить его; вы можете сделать это, подключив его к светодиоду или мощному резистору.Вы можете напечатать как конденсатор, так и номинальное напряжение на внешней стороне конденсатора, поэтому следующее, что нужно сделать, — это принять к сведению эти номиналы.
• Установите ручку цифрового мультиметра в положение настройки емкости, затем подключите щупы к клеммам конденсатора. Чтобы получить правильные показания на электролитическом конденсаторе, подключите красный щуп к положительной клемме, а затем черный к отрицательной клемме. Что касается неэлектролитических, вы можете присоединиться к ним любым способом; это не имело бы значения.
• После всех этих настроек и размещений теперь вы можете проверить показания мультиметра. Поскольку электролитические конденсаторы могут высохнуть, ваши показания могут быть немного меньше номинальных значений на внешней стороне, но пока они близки к номинальным, ваш конденсатор работает правильно.

Если разница между вашими показаниями и номинальными значениями является значительной, то проблема вашего устройства может быть в неисправном конденсаторе.

Как проверить конденсатор с помощью мультиметра без настроек емкости

Поскольку у некоторых менее дорогих мультиметров нет настроек емкости, и если один из них принадлежит вам, вы все равно можете проводить с ними испытания своих конденсаторов.

• Как и в мультиметрах с настройкой емкости, вам сначала нужно удалить конденсатор из цепи и убедиться, что он разряжен. Следующее, что нужно сделать, это установить ручку мультиметра в положение Ом, чтобы измерить сопротивление и выбрать высокий диапазон.
• Также, как и в предыдущем мультиметре, о котором мы говорили, подключите щупы красный к положительному, а черный к отрицательному в случае электролитических конденсаторов, а в случае неэлектролитических, вы можете разместить их в любом месте.
• Цифровой мультиметр будет отображать значение сопротивления, поэтому обратите внимание на это, прежде чем оно изменится на сопротивление разомкнутой цепи, равное бесконечности.
• После этого отсоедините щупы от конденсаторов и повторите процесс несколько раз. Каждый тест должен показывать разные значения сопротивления, чтобы доказать, что конденсатор работает правильно, поэтому, когда он отображает одни и те же результаты по отдельности, у вас есть поврежденный конденсатор.

Проверка конденсаторов с помощью мультиметров без настроек емкости не может гарантировать точность измерения емкости конденсатора, но вы можете определить, хорош или плох конденсатор с ним.

Как проверить конденсатор с помощью мультиметра для измерения напряжения

Мультиметры могут работать как вольтметр, а конденсаторы рассчитаны на максимальное напряжение, которое может быть приложено к ним, поэтому этот тест будет сосредоточен на измерении номинальное напряжение конденсатора.

• Первое, что вы делаете, как обычно, отсоединяете конденсатор от платы и разряжаете его, если ваш аналоговый мультиметр имеет несколько диапазонов Ом, поместите его в положение омметра, но выберите более высокий диапазон.
• Подключите щупы мультиметра к выводам конденсаторов и наблюдайте за показаниями. Аналоговые мультиметры отображают свои показания движением стрелки, что позволяет определить, хороший или плохой конденсатор.

Для исправного конденсатора стрелка будет показывать низкое значение сопротивления и будет постепенно увеличиваться при движении вправо. Конденсатор — это закороченный конденсатор, и его потребуется заменить, если стрелка остается на низком уровне. Если стрелка показывает высокое значение на мультиметре или не движется вообще, значит, конденсатор имеет разомкнутую цепь, что означает, что он неисправен и его необходимо заменить.

Заключение

В заключение мы хотели бы, чтобы вы знали, что хотя конденсаторы можно разделить на электролитические и неэлектролитические, они выходят из строя по нескольким причинам.

Электролитические конденсаторы выходят из строя из-за слишком большого тока разряда в течение короткого периода времени, а неэлектролитический конденсатор выходит из строя из-за утечек.

Другая причина, по которой любой из обоих классов может быть поврежден, может быть из-за скачков напряжения или скачков напряжения.

Если проверка вашего устройства показывает, что у вас неисправный конденсатор, вы можете сэкономить, наняв техника для ремонта или купив новое устройство, заменив конденсаторы и вернув устройство к нормальной работе.

Часто задаваемые вопросы

Как проверить конденсатор мультиметром в цепи?

Прежде чем мы начнем, вы должны знать, что проверка конденсаторов с помощью мультиметра в цепи может быть опасной и должна выполняться профессионалом.

Если вы считаете, что у вас достаточно опыта и технических знаний для этого, убедитесь, что вы в любом случае принимаете меры предосторожности, и продолжайте читать. При этом процесс тестирования конденсаторов мультиметрами в цепи очень прост.

Для начала нужно взять плоскогубцы и с их помощью разрядить конденсатор. Вы можете сделать это, нажав плоскогубцами как положительный, так и отрицательный выводы конденсатора, просто убедитесь, что ваши плоскогубцы имеют резиновые ручки и не нажимают слишком сильно. В большинстве случаев хватит клещей. После этого возьмите мультиметр и установите t режим измерения емкости.

Если у вас есть мультиметр с автоматическим выбором диапазона, это отлично, если вы не убедитесь, что вы установили мультиметр на максимально возможное значение емкости.Найдите положительный и отрицательный выводы конденсатора и прижмите щупы к ним. Вы должны получить показание, и оно должно начать двигаться в сторону бесконечности.

Если у вас возникли проблемы с прижиманием щупов мультиметра к выводам конденсатора и поддержанием контакта, вы можете заменить один или оба щупа на мультиметре щупами из крокодиловой кожи. Просто убедитесь, что на выводах конденсатора достаточно места для их установки.

Как разрядить конденсатор мультиметром?

Еще раз, это тоже может быть чрезвычайно опасно, особенно если вы делаете это, когда конденсатор находится в цепи.Если вам не нужно делать это самостоятельно, лучше всего вызвать электрика.

Если вы решили продолжить, убедитесь, что вы приняли все возможные меры предосторожности . Я люблю носить стойкие к сильному току резиновые перчатки, разработанные специально для этой цели.

Для этого мультиметр должен иметь функцию низкого импеданса и пару щупов, покрытых толстой резиной. Ваш мультиметр также должен быть сертифицирован по крайней мере CAT III, если вы хотите попробовать сделать это с его помощью.

Итак, вот сделка.

Установите мультиметр в режим низкого импеданса и возьмите щупы. Определите, какой вывод положительный, а какой отрицательный на конденсаторе, и разместите щупы соответственно. Держите щупы на полюсах и дождитесь завершения процесса разряда.

Нет необходимости делать что-либо, кроме как позаботиться о вашей безопасности, так как мультиметр позаботится о процессе разряда конденсатора.

Уровень заряда можно наблюдать на экране мультиметра.В зависимости от типа конденсатора начальное значение заряда будет отличаться от модели к модели.

Вам необходимо держать щупы на полюсах до тех пор, пока значение мультиметра не достигнет нуля. Также может быть полезно визуально осмотреть конденсатор на предмет повреждений и вздутия, прежде чем начать. Если вы обнаружите какие-либо признаки повреждения, не делайте этого и обратитесь к профессионалу.

Как проверить конденсатор на плате?

Конденсаторы на платах тестируются так же, как мы тестируем конденсаторы, когда их нет на платах.Во-первых, вам необходимо убедиться, что плата не подключена к источнику питания во время выполнения этого теста. Далее нужно визуально осмотреть конденсатор на предмет повреждений.

Наиболее заметным признаком повреждения конденсатора, который можно обнаружить визуально, является вздутый верх. Если вы видите это, даже не пытайтесь проверить конденсатор, потому что он определенно поврежден.

Возьмите плоскогубцы и прижмите их к выводам конденсатора, прежде чем начинать испытание. Это разрядит конденсатор и позволит получить более точные показания.

Как только вы это сделаете, возьмите мультиметр и включите режим измерения емкости. Убедитесь, что вы проверяете полярность конденсатора, который вы собираетесь проверить, чтобы знать, какой датчик и где разместить.

Имейте в виду, что это может быть опасно, и убедитесь, что вы на сто процентов уверены, что знаете, что делаете, прежде чем продолжить.

Возьмите щупы мультиметра и поместите их на выводы конденсатора в соответствии с их полюсами. Вы должны прочитать. Если вы не уверены, что означает полученное вами значение, обратитесь к основной статье, чтобы получить подробные инструкции о том, как считывать результаты измерения емкости.

Как проверить конденсатор холодильника?

Конденсаторы, используемые в устройствах охлаждения и обогрева, называются «пусковыми конденсаторами». Их легко идентифицировать, поскольку они обычно намного больше обычных конденсаторов. Пишу это потому, что вам нужно вынуть конденсатор из холодильника, чтобы проверить его.

Прежде чем вы начнете извлекать конденсатор из холодильника, убедитесь, что холодильник не подключен к электрической розетке, и имейте в виду, что работа с такими большими конденсаторами может быть чрезвычайно опасной, поскольку старые конденсаторы холодильника могут иногда взорваться, если холодильник не был должным образом поддерживается.Осмотрите сторону конденсатора для получения более подробной информации и соответствующим образом отрегулируйте настройки мультиметра.

Обычно установка мультиметра на максимальную емкость работает лучше всего, но не принимайте мои слова как должное. Я не рекомендую вам самостоятельно разряжать конденсаторы холодильника, если вы не знаете, что делаете, кроме того, некоторые конденсаторы холодильника могут быть необратимо повреждены, если вы сделаете это неправильно, в то время как другие могут взорвать ваш мультиметр, если вы их не разряжаете.

Лучше погуглить конденсатор и убедиться на сайте его производителя или обратиться к профессионалу. Как только вы это уладите, возьмите мультиметр и поместите щупы на правильные клеммы на конденсаторе, конечно, после того, как вы правильно их определили.

Как проверить конденсатор кондиционера мультиметром?

Конденсаторы кондиционера могут быть размером с конденсаторы холодильника или даже больше!

Хорошая новость заключается в том, что вам не потребуется никакого специального оборудования, чтобы проверить их и убедиться в их работоспособности — мультиметра будет достаточно.Прежде всего, вам нужно удалить конденсатор из вашего блока переменного тока. Процесс снятия конденсаторов с кондиционеров отличается от модели к модели.

В некоторых моделях нет необходимости снимать конденсаторы, но они встречаются очень редко. Поскольку это может быть опасно, если вы не уверены, что делаете, обратитесь к специалисту по кондиционированию, чтобы он сделал это за вас. В отличие от обычных конденсаторов, конденсаторы переменного тока имеют три вывода. Найдите на конденсаторе клеммы «C» и «fan». Установите мультиметр на емкость.

Поместите положительный датчик на клемму «C», а отрицательный датчик на клемму «вентилятора». Если конденсатор исправен, значение на дисплее мультиметра должно увеличиться. Если нет увеличения значения, конденсатор поврежден.

Как проверить пусковой конденсатор цифровым мультиметром?

Пусковой конденсатор — это конденсатор, который изменяет выходной ток, чтобы двигатель мог начать вращаться. Отсюда и название «пусковой» конденсатор. Как правило, пусковые конденсаторы не сильно отличаются от конденсаторов других типов.

Они могут быть несколько больше по размеру, но это просто упрощает их идентификацию и удаление при необходимости. Я предпочитаю использовать щупы из крокодиловой кожи для разряда конденсаторов этого типа.

Возьмите конденсатор и два щупа аллигатора. Определите положительную и отрицательную клеммы на конденсаторе и зафиксируйте их соответствующим щупом аллигатора. При выполнении этой части убедитесь, что щупы не подключены к мультиметру. Кроме того, вы должны быть особенно осторожны, чтобы при этом не коснуться концов аллигаторов, и приготовиться к искре.

Теперь возьмитесь за концы и соедините их вместе на долю секунды. При необходимости повторить. Еще раз, будьте особенно осторожны, держите пальцы на расстоянии при этом, и если вы не уверены, что делать, обратитесь к профессионалу.

После того, как конденсатор разряжен, установите мультиметр в емкостной режим и подключите Gators. Если показания отсутствуют или остаются такими же на довольно низком уровне, вы знаете, что ваш пусковой конденсатор поврежден.

Как проверить конденсатор двигателя мультиметром?

Поместите конденсатор на стол или любую другую плоскую поверхность.Возьмите мультиметр и установите его на емкость. После этого нужно визуально осмотреть конденсатор на предмет повреждений. Поскольку они довольно большие и прочные, маловероятно, что они получат физическое повреждение, но тем не менее сделают это.

Если вы обнаружите какие-либо признаки физического повреждения (под физическим повреждением я имею в виду разрывы и сильное вздутие), не проверяйте конденсатор, вместо этого приобретите новый. Конденсаторы электродвигателя имеют две клеммы, поэтому перед тем, как мы начнем, убедитесь, что вы определили положительную и отрицательную клеммы.

Подсоедините положительный провод к положительной клемме, а отрицательный провод к отрицательной клемме и удерживайте их там. По мере того как вы это делаете, вы должны увидеть увеличение значения, отображаемого на вашем мультиметре.

Значение достигнет определенной точки, а затем начнет снижаться. Это происходит потому, что конденсатор поглощает мощность, когда достигает определенной точки, как и должно быть. Если значение остается статическим, это означает, что конденсатор сломан.

Как проверить СВЧ конденсатор мультиметром?

После того, как вы вынули конденсатор из микроволновой печи, убедитесь, что вы полностью разрядили его.Вы можете использовать плоскогубцы или мультиметр. Важно то, чтобы конденсатор был полностью разряжен перед началом испытания.

После того, как вы поместите конденсатор сбоку, определите положительную и отрицательную клеммы. Было бы лучше, если бы вы использовали зажимы «крокодил» и закрепили терминал соответствующим образом.

Возьмите еще одну пару зажимов типа «крокодил» и скрепите оставшиеся клеммы вместе, чтобы заряд шел естественно. Вы, наверное, знаете, как делать следующую часть.

Возьмите мультиметр и настройте его на емкость. Подключите положительный и отрицательный щупы gator к мультиметру и проверьте показания. Если ваш конденсатор находится в рабочем состоянии, показания должны начать расти, а после достижения определенной точки должны начать падать, потому что конденсатор начал поглощать энергию мультиметра.

Как проверить конденсатор теплового насоса с помощью мультиметра?

Конденсаторы от теплового насоса могут иметь две или три клеммы.Процесс для двухполюсного конденсатора остается таким же, как и для любого другого типа конденсатора. Определите полярность каждой клеммы и разрядите ее, используя зажимы для затвора или плоскогубцы.

Будьте осторожны при этом, потому что при этом будет разряжаться остаточная электрическая энергия. Когда конденсатор разрядится, возьмите мультиметр и подключите клеммы в соответствии с их полярностью.

Прочтите результаты, и все.

Чтобы проверить конденсатор теплового насоса с тремя выводами, сначала необходимо определить, на каком выводе положительный, а на каком отрицательный.Кроме того, каждый терминал выполняет определенную функцию, то есть подключается к другой составной части и обеспечивает ее правильную работу. Перед тем, как сделать это, убедитесь, что вы знаете схему вашего мультиметра.

Разрядите положительную и отрицательную клеммы и установите мультиметр в режим измерения емкости. Подключите датчики и проверьте показания. Если вы все сделали правильно, оставшаяся клемма также должна быть положительной (зависит от конденсатора к конденсатору), чтобы вы могли проверить и эту клемму.

Как проверить конденсатор мультиметром на материнской плате?

Перед тем, как это сделать, убедитесь, что материнская плата не подключена к источнику питания. Самое важное, на что следует обратить внимание, если вы хотите проверить конденсатор с помощью мультиметра, который все еще подключен к материнской плате, — это пространство.

Достаточно ли у вас места для установки наконечников пробников, чтобы они касались полярностей конденсатора? Он не обязательно должен быть на верхней стороне материнской платы.Некоторые конденсаторы припаяны к материнской плате таким образом, что их клеммы торчат с другой стороны материнской платы. Проверьте, так ли это.

Если возможно, возьмите плоскогубцы с ручками, покрытыми резиной, и разрядите ими конденсатор. Если это невозможно, возьмите щупы мультиметра и разрядите с их помощью конденсатор. Убедитесь, что щупы аллигатора отключены, и вы не держите их за какие-либо части, которые могут проводить электричество или где искра может добраться до вас.

Подключите датчики к каждому полюсу конденсатора и на мгновение сожмите концы проводов. Держите пальцы на некотором расстоянии от части, которую вы будете соединять, чтобы вас не ударило током.

Сожмите их на мгновение и сразу же снимите, как только пройдет искра. Возьмите мультиметр и установите его на емкость. Подключите щупы к клеммам в соответствии с их полярностью и проверьте результаты.

Как проверить конденсатор электродвигателя вентилятора с помощью мультиметра?

Если вы хотите проверить свой конденсатор электродвигателя вентилятора, убедитесь, что вы разрядили его с помощью отвертки, прежде чем начинать испытание.Прижмите отвертку к клеммам, и конденсатор разрядится.

Убедитесь, что ручка вашей отвертки устойчива к поражению электрическим током, и будьте осторожны, когда начнете разряжать конденсатор. Конденсаторы электродвигателя вентилятора обычно имеют две клеммы, но также многие из них имеют три клеммы.

Процесс в основном одинаков для обоих типов, с той лишь разницей, что конденсаторы с тремя выводами имеют два положительных вывода вместо одного, как на конденсаторах с двумя выводами.

Когда конденсатор разрядится, возьмите мультиметр и установите его на емкость. Найдите положительную и отрицательную клеммы и поместите на них щупы. Проверьте свой мультиметр на показания.

Как проверить конденсатор насоса бассейна с помощью цифрового мультиметра?

Если вы считаете, что есть проблема с конденсатором насоса вашего бассейна, и хотите проверить это, чтобы убедиться в этом, перейдите на панель, которая контролирует работу бассейна. Установите его в выключенное положение и убедитесь, что секция бассейна, регулирующая поток воды, обесточена.

Установите все выключатели в выключенное положение. Если вы не уверены, что правильно и безопасно отключили бассейн от электросети, обратитесь за помощью к профессионалу. Делайте это как можно дальше от воды. Откройте корпус, который закрывает конденсатор и отключает конденсатор от сети. Оставьте конденсатор на месте и возьмите пару зажимов типа «крокодил».

Перед тем, как вы начнете разряжать конденсатор, вы должны знать, что существует серьезная опасность травмы или смерти, когда дело касается конденсатора такого размера.Еще раз, если вы не уверены, что делаете, обратитесь к профессионалу.

Осторожно соедините две клеммы зажимами типа «крокодил». Возьмите пару длинных ударопрочных плоскогубцев и слегка встряхните ими клеммы. Конденсатор должен разрядиться сам.

Затем возьмите мультиметр и настройте его на емкость.

Отсоедините зажимы gator от конденсатора и определите положительную и отрицательную клеммы. Соответственно подключите датчики. Проверьте прочитанное.Если значение статическое, вероятно, неисправен конденсатор.

Так как это очень большой конденсатор, убедитесь, что мультиметр установлен на максимально возможное значение, чтобы определять более высокие уровни заряда.

Как проверить конденсаторы? | Electrical4U

Конденсаторы, все мы знаем, что они предназначены для накопления заряда. Это должно быть проверено и испытано во время обслуживания или поиска неисправностей почти во всех электрических и электронных схемах. Для проверки конденсаторов адаптированы разные методы.Информация о них приводится ниже.

Традиционный метод проверки конденсаторов

Этот метод действительно опасен и рекомендуется только профессиональным инженерам-электрикам. Для этого метода безопасно использовать 24 В постоянного тока или 220-224 В переменного тока, чем 230 В переменного тока.

Если используется переменный ток 220-224 В, между конденсаторами должны быть подключены последовательные резисторы.

Процедура следующая:

1. Проверяемый конденсатор должен быть отключен или должен быть отключен как минимум один вывод подозреваемого конденсатора.
2. Конденсатор должен полностью разряжаться.
3. Выводы должны быть подключены к выводу конденсатора.
4. Затем эти провода следует подключить на очень короткое время (1–4 секунды) к источнику переменного тока 230 В.
5. Теперь отсоедините провода от питания.
6. Это важный и самый опасный шаг. Замкните клеммы конденсатора.
7. Мы видим, что когда конденсатор исправен, образуется сильная искра.
8. Когда конденсатор неисправен или не в хорошем состоянии, образуется слабая искра.

С помощью режима настройки омметра на мультиметре

Этот метод используется для определения сопротивления конденсатора и определения состояния конденсатора (Рисунок 2).

Процедура следующая:

1. Проверяемый конденсатор должен быть в разряженном состоянии.
2. Мультиметр должен находиться в режиме омметра.
3. Теперь подключите выводы измерителя к клеммам конденсатора.
4. Следует записать показание и сравнить результат со следующим.
5. Низкое значение сопротивления указывает на короткое замыкание конденсатора.
6. Если нет прогиба в метрах; это означает, что это открытый конденсатор.
7. Когда есть условие, что сначала измеритель показывает низкое сопротивление, а затем оно постепенно увеличивается до бесконечности, тогда это хороший конденсатор.

С помощью режима настройки емкости мультиметра

Это самый простой и отличный метод проверки конденсатора (рис. 3).

Процедура следующая:

1. Проверяемый конденсатор должен быть в разряженном состоянии.
2. Мультиметр должен находиться в режиме настройки емкости.
3. Теперь подключите выводы измерителя к клеммам конденсатора. Полярность здесь не важна.
4. Значение емкости, которое почти близко к номинальной емкости предполагаемого конденсатора, отображается на измерителе.
5. Если конденсатор неисправен, мы можем увидеть меньшее значение емкости или отсутствие значений на измерителе.

Используя вольтметр для проверки конденсаторов

Этот метод используется для определения разности потенциалов между конденсаторами.

No related posts.
