Как проверить npn транзистор: Как проверить транзистор мультиметром, как прозвонить транзистор

Как проверить npn транзистор: Как проверить транзистор мультиметром, как прозвонить транзистор

Содержание

Как проверить транзистор мультиметром, как прозвонить транзистор


Как проверить транзистор? (Или как прозвонить транзистор) Такой вопрос, к сожалению, рано или поздно возникает у всех. Транзистор может быть повреждён перегревом при пайке либо неправильной эксплуатацией. Если есть подозрение на неисправность, есть два лёгких способа проверить транзистор.

Как проверить транзистор мультиметром (тестером)

Проверка транзистора мультиметром (тестером) (прозвонка транзистора) производится следующим образом.

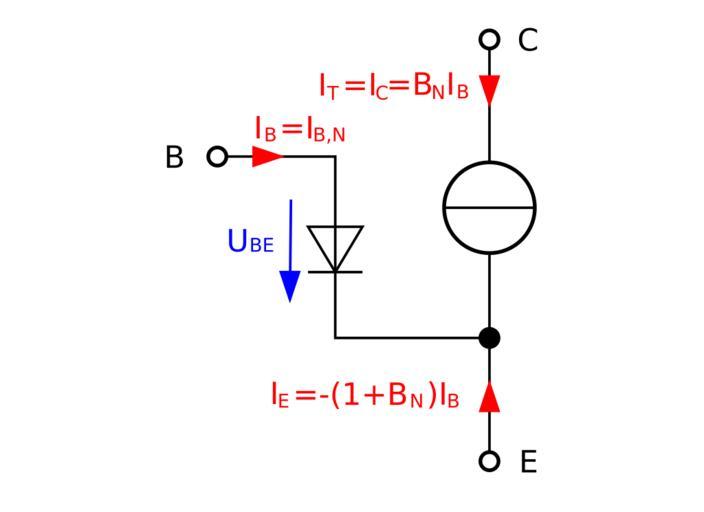

Для лучшего понимания процесса на рисунке изображён «диодный аналог» npn-транзистора. Т.е. транзистор как бы состоит из двух диодов. Тестер устанавливается на прозвонку диодов и прозванивается каждая пара контактов в обоих направлениях. Всего шесть вариантов.

  • База — Эмиттер (BE): соединение должно вести себя как диод и
    проводить ток только в одном направлении.
  • База — Коллектор (BC): соединение должно вести себя как диод и
    проводить ток только в одном направлении.
  • Эмиттер — Коллектор (EC): соединение не должно проводить ток ни в каком направлении.

При прозвонке pnp-транзистора «диодный аналог» будет выглядеть также, но с перевёрнутыми диодами. Соответственно направление прохождения тока будет обратное, но также, только в одном направлении, а в случае «Эмиттер — Коллектор» — ни в каком направлении.

Проверка простой схемой включения транзистора

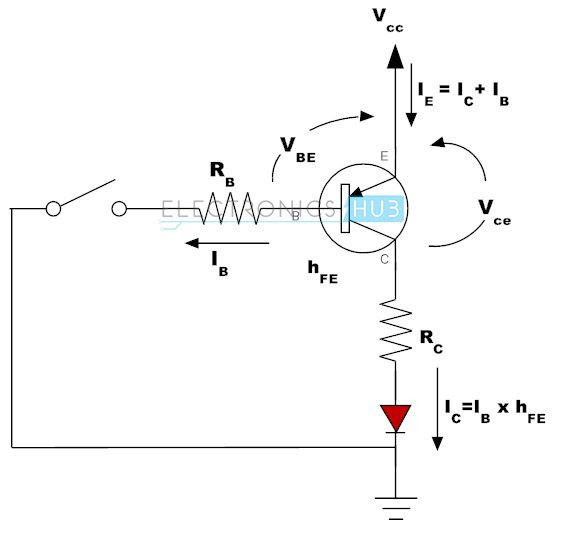

Соберите схему с транзистором, как показано на рисунке. В этой схеме транзистор работает как «ключ». Такая схема может быть быстро собрана на монтажной печатной плате, например. Обратите внимание на 10Ком резистор, который включается в базу транзистора. Это очень важно, иначе транзистор «сгорит» во время проверки.

Если транзистор исправен, то при нажатии на кнопку светодиод должен загораться и при отпускании — гаснуть.

Эта схема для проверки npn-транзисторов. Если необходимо проверить pnp-транзистор, в этой схеме надо поменять местами контакты светодиода и подключить наоборот источник питания.

Таким образом, можно сказать, что проверка транзистора мультиметром более проста и удобна. К тому же, существуют мультиметры с функцией проверки транзисторов. Они показывают ток базы, ток коллектора и даже коэффициент усиления транзистора.

И помните, никто не умирает так быстро и так бесшумно, как транзистор.

Как проверить транзистор простым мультиметром

Как проверить состояние транзистора, используя самый обычный мультиметр?

Ситуация: у вас есть мультиметр и транзистор, как же проверить работоспособность последнего? Некоторые скажут что это никак не сделать, если у прибора нет функции измерения коэффициента усиления транзистора. Но все не так плохо! Ведь если у измерителя есть функция диодного тестирования или же функция измерения сопротивления, то транзистор можно проверить и обычной, самой дешевой моделью.

Но стоит уточнить, что проверить можно только биполярные транзисторы. Способ проверки полевых транзисторов несколько отличаются и об их реализации мы поговорим позже. Итак, будем проверять биполярные транзисторы используя мультиметры.

От слова к делу

Ну вот и настал момент проверки транзистора. Берем транзистор, измеритель и начинаем. Переключаемся в режим диодного теста. Известно, что биполярный транзистор работает как два диода, а раз так, нам просто нужно найти базу и дело за малым, но обо всем подробнее.

  • Итак, включаем прибор, устанавливаем щупы и ставим режим диодного теста или измерения сопротивления.
  • Далее, начинаем касаться щупами контактов транзистора. Поставьте красный щуп на центральный контакт, а черным прикасайтесь к крайним контактам. Если мультиметр показывает падение напряжения на крайних контактах, значит, у вас NPN биполярный транзистор. Для проверки PNP транзисторов нужно касаться красным щупом крайних выводов, а на центральном выводе оставить черный щуп.
  • Если падение напряжения у NPN транзистора приблизительно одинаково и собственно вообще присутствует, значит транзистор исправен.
    При прикосновении красного щупа к крайним выводам транзистора падение напряжения будет наблюдаться на центральном — PNP транзистор исправен.
Вот собственно и весь способ.

Если нет функции тестирования диодов, необходимо использовать функцию измерения сопротивления, которой обладают все мультиметры. В любом случае, если транзистор исправен, от базы к коллектору или эмиттеру будет проходить ток, а вот в обратном направлении не будет. Если же ток будет проходить в обоих направлениях — транзистор неисправен. При этом неисправным может быть как один переход, так и два сразу.

Поделиться в соцсетях

Как проверить тарнзистор — тестирование биполярных, полевых, цифровых, однопереходных транзисторов

Прежде чем рассмотреть способы как проверить исправность транзисторов необходимо знать, как проверять исправность p-n перехода или как правильно тестировать диоды. Именно с этого мы и начнем…

Тестирование полупроводниковых диодов

При тестировании диодов с помощью стрелочных ампервольтомметрами следует использовать нижние пределы измерений. При проверке исправного диода сопротивление в прямом направлении составит несколько сотен Ом, в обратном направлении — бесконечно большое сопротивление. При неисправности диода стрелочный (аналоговый) ампервольтомметр покажет в обоих направлениях сопротивление близкое к 0 (при пробое диода) или бесконечно большое сопротивление при разрыве цепи. Сопротивление переходов в прямом и обратном направлениях для германиевых и кремниевых диодов различно.

Проверка диодов с помощью цифровых мультиметров производится в режиме их тестирования. При этом, если диод исправен, на дисплее отображается напряжение на р-n переходе при измерении в прямом направлении или разрыв при измерении в обратном направлении. Величина прямого напряжения на переходе для кремниевых диодов составляет 0,5.

..0,8 В, для германиевых — 0,2…0,4 В. При проверке диода с помощью цифровых мультиметров в режиме измерения сопротивления при проверке исправного диода обычно наблюдается разрыв как в прямом, так и в обратном направлении из-за того, что напряжение на клеммах мультиметра недостаточно для того, чтобы переход открылся.

Как проверить исправность транзистора

Для наиболее распространенных биполярных транзисторов их проверка аналогична тестированию диодов

, так как саму структуру транзистора р-n-р или n-р-n можно представить как два диода (см. рисунок выше), с соединенными вместе выводами катода, либо анода, представляющими собой вывод базы транзистора. При тестировании транзистора прямое напряжение на переходе исправного транзистора составит 0,45…0,9 В. Говоря проще, при проверке омметром переходов база-эмиттер, база-коллектор исправный транзистор в прямом направлении имеет маленькое сопротивление и большое сопротивление перехода в обратном направлении. Дополнительно следует проверять сопротивление (падение напряжения) между коллектором и эмиттером, которое для исправного транзистора должно быть очень большое, за исключением описанных ниже случаев.
Однако есть свои особенности и при проверке транзисторов. На них мы и остановимся подробнее.

Одной из особенностей является наличие у некоторых типов мощных транзисторов встроенного демпферного диода, который включен между коллектором и эмиттером, а также резистора номиналом около 50 Ом между базой и эмиттером. Это характерно в первую очередь для транзисторов выходных каскадов строчной развертки. Из-за этих дополнительных элементов нарушается обычная картина тестирования. При проверке таких транзисторов следует сравнивать проверяемые параметры с такими же параметрами заведомо исправного однотипного транзистора. При проверке цифровым мультиметром транзисторов с резистором в цепи база-эмиттер напряжение на переходе база-эмиттер будет близким или равным 0 В.

Другими «необычными» транзисторами являются составные, включенные по схеме Дарлингтона. Внешне они выглядят как обычные, но в одном корпусе имеется два транзистора, соединенные по схеме, изображенной на рис. 2. От обычных их отличает высокий коэффициент усиления — более 1000.

Тестирование таких транзисторов особенностями не отличается, за исключением того, что прямое напряжение перехода база-эмиттер составляет 1,2…1,4 В. Следует отметить, что некоторые типы цифровых мультиметров в режиме тестирования имеют на клеммах напряжение меньшее 1,2 В, что недостаточно для открывания р-n перехода, и в этом случае прибор показывает разрыв.

Тестирование однопереходных и программируемых однопереходных транзисторов

Однопереходный транзистор (ОПТ) отличается наличием на его вольт-амперной характеристике участка, с отрицательным сопротивлением. Наличие такого участка говорит о том, что такой полупроводниковый прибор может использоваться для генерирования колебаний (ОПТ, туннельные диоды и др.).

Однопереходный транзистор используется в генераторных и переключательных схемах. Для начала разберем, чем отличается однопереходный транзистор от программируемого однопереходного транзистора. Это несложно:

  • общим для них является трехслойная структура (как у любого транзистора) с 2мя р-n переходами;
  • однопереходный транзистор имеет выводы, называемые база 1 (Б1), база 2 (Б2), эмиттер. Он переходит в состояние проводимости, когда напряжение на эмиттере превышает значение критического напряжения переключения, и находится в этом состоянии до тех пор, пока ток эмиттера не снизится до некоторого значения, называемого током запирания. Все это очень напоминает работу тиристора;
  • программируемый однопереходный транзистор имеет выводы, называемые анод (А), катод (К) и управляющий электрод (УЭ). По принципу работы он ближе к тиристору. Переключение его происходит тогда, когда напряжение на управляющем электроде превышает напряжение на аноде (на величину примерно 0,6 В — прямое напряжение р-n перехода). Таким образом, изменяя с помощью делителя напряжение на аноде, можно изменять напряжение переключения такого прибора т.е. «программировать» его.

Чтобы проверить исправность однопереходного и программируемого однопереходного транзистора следует измерить омметром сопротивление между выводами Б1 и Б2 или А и К для проверки на пробой. Но наиболее точные результаты можно получить, собрав схему для проверки однопереходных и программируемых однопереходных транзисторов (см. схему ниже — для ОПТ — рис. слева, для программируемого ОПТ — рис. справа).

Рис. 3

Проверка цифровых транзисторов

Рис. 4 Упрощенная схема цифрового транзистора слева, Справа — схема тестирования. Стрелка означает «+» измерительного прибора

Другими необычными транзисторами являются цифровые (транзисторы с внутренними цепями смещения). На рис 4. выше изображена схема такого цифрового транзистора. Номиналы резисторов R1 и R2 одинаковы и могут составлять либо 10 кОм, либо 22 кОм, либо 47 кОм, или же иметь смешанные номиналы.

Цифровой транзистор внешне не отличается от обычного, но результаты его «прозвонки» могут поставить в тупик даже опытного мастера. Для многих они как были «непонятными», так таковыми и остались. В некоторых статьях можно встретить утверждение — «тестирование цифровых транзисторов затруднено… Лучший вариант — замена на заведомо исправный транзистор». Бесспорно, это самый надежный способ проверки. Попробуем разобраться, так ли это на самом деле. Давайте разберемся, как правильно протестировать цифровой транзистор и какие выводы сделать из результатов измерений.

Для начала обратимся к внутренней структуре транзистора, изображенной на рис.4, где переходы база-эмиттер и база-коллектор для наглядности изображены в виде двух включенных встречно диодов. Резисторы R1 и R2 могут быть как одного номинала, так и могут отличаться и составлять либо 10 кОм, либо 22 кОм, либо 47 кОм, или же иметь смешанные номиналы. Пусть сопротивление резистора R1 будет 10 кОм, a R2 — 22 кОм. Сопротивление открытого кремниевого перехода примем равным 100 Ом. В частности, эту величину показывает стрелочный авометр Ц4315 при измерении сопротивления на пределе х1.

В прямом направлении цепь база-коллектор рассматриваемого транзистора состоит из последовательно соединенных резистора R1 и сопротивления собственно перехода база-коллектор (VD1 на рис. 1). Сопротивлением перехода, так как оно значительно меньше сопротивления резистора R1, можно пренебречь, и этот замер даст величину, приблизительно равную значению сопротивления резистора R1, которое в нашем примере равно 10 кОм. В обратном направлении переход остается закрытым, и ток через этот резистор не течет. Стрелка авометра должна показать «бесконечность».

Цепь база-эмиттер представляет собой смешанное соединение резисторов R1, R2 и сопротивления собственно перехода база-эмиттер (VD2 на рис. 4 слева). Резистор R2 включен параллельно этому переходу и практически не изменяет его сопротивления. Следовательно, в прямом направлении, когда переход открыт, ампервольтомметр вновь покажет величину сопротивления, приблизительно равную значению сопротивления базового резистора R1. При изменении полярности тестера переход база-эмиттер остается закрытым, и ток протекает через последовательно соединенные резисторы R1 и R2. В этом случае тестер покажет сумму этих сопротивлений. В нашем примере она составит приблизительно 32 кОм.

Как видите, в прямом направлении цифровой транзистор тестируется так же, как и обычный биполярный транзистор, с той лишь разницей, что стрелка прибора показывает значение сопротивления базового резистора. А по разности измеренных сопротивлений в прямом и обратном направлениях можно определить величину сопротивления резистора R2.

Теперь рассмотрим тестирование цепи эмиттер-коллектор. Эта цепь представляет собой два встречно включенных диода, и при любой полярности тестера его стрелка должна была бы показать «бесконечность». Однако, это утверждение справедливо только для обычного кремниевого транзистора.

В рассматриваемом случае из-за того, что переход база-эмиттер (VD2) оказывается зашунтированным резистором R2, появляется возможность открыть переход база-коллектор при соответствующей полярности измерительного прибора. Измеренное при этом сопротивление транзисторов имеет некоторый разброс, но для предварительной оценки можно ориентироваться на значение примерно в 10 раз меньшее сопротивления резистора R1. При смене полярности тестера сопротивление перехода база-коллектор должно быть бесконечно большим.

На рис. 4 справа подведен итог вышесказанному, которым удобно пользоваться в повседневной практике. Для транзистора прямой проводимости стрелка будет означать «-» измерительного прибора.

В качестве измерительного прибора необходимо использовать стрелочные (аналоговые) АВОметры с током отклонения головки около 50 мкА (20 кОм/В).

Следует отметить, что вышеизложенное носит несколько идеализированный характер, и на практике, могут быть ситуации, требующие логического осмысления результатов измерений. Особенно в случаях, если цифровой транзистор окажется дефектным.

Как проверить полевой МОП-транзистор

Существует несколько разных способов проверки полевых МОП-транзисторов. Например такой:

  • Проверить сопротивление между затвором — истоком (3-И) и затвором — стоком (3-С). Оно должно быть бесконечно большим.
  • Соединить затвор с истоком. В этом, случае переход исток — сток (И-С) должен прозваниваться как диод (исключение для МОП-транзисторов, имеющих встроенную защиту от пробоя — стабилитрон с определенным напряжением открывания).

Самой распространенной и характерной неисправностью полевых МОП-транзисторов является короткое замыкание между затвором — истоком и затвором — стоком.

Другим способом является использование двух омметров. Первый включается для измерения между истоком и стоком, второй — между истоком и затвором. Второй омметр должен иметь высокое входное сопротивление — около 20 МОм и напряжение на выводах не менее 5 В. При подключении второго омметра в прямой полярности транзистор откроется (первый омметр покажет сопротивление близкое к нулю), при изменении полярности на противоположную транзистор закроется. Недостаток этого способа — требования к напряжению на выводах — второго омметра. Естественно, цифровые мультиметры для этих целей не подходит. Это ограничивает применение такого способа проверки.

Еще один способ похож на второй. Сначала кратковременно соединяют между собой выводы затвора и истока для того, чтобы снять имеющийся на затворе заряд. Далее к выводам истока-стока подключают омметр. Берут батарейку напряжением 9 В и кратковременно подключают ее плюсом к затвору, а минусом — к истоку. Транзистор откроется и будет открыт некоторое время после отключения батарейки за счет сохранения заряда. Большинство полевых МОП-транзисторов открывается при напряжении затвор-исток около 2 В.

При тестировании полевых МОП-транзисторов следует соблюдать особую осторожность, чтобы не вывести его из строя транзистор статическим электричеством.

Как определить структуру и расположения выводов транзисторов, тип которых неизвестен

При определении структуры транзистора, тип которого неизвестен, следует путем перебора шести вариантов — определить вывод базы, а затем измерить прямое напряжение на переходах. Прямое напряжение на переходе база-эмиттер всегда на несколько милливольт выше прямого напряжения на переходе база-коллектор (при пользовании стрелочного мультиметра сопротивление перехода база-эмиттер в прямом направлении несколько выше сопротивления перехода база-коллектор). Это связано с технологией производства транзисторов, и правило применимо к обыкновенным биполярным транзисторам, за исключением некоторых типов мощных транзисторов, имеющих встроенный демпферный диод. Полярность щупа мультиметра, подключенного при измерениях на переходах в прямом направлении к базе транзистора укажет на тип транзистора: если это «+» — транзистор структуры n-p-n, если «-» — структуры р-n-р.

Проверка диода — биполярного транзистора и диодного моста


Проверка диода осуществляется мультиметром с фунцией прозвонки полупроводников «Diode». Подключаем плюсовой вывод мультиметра к аноду, а минусовый к катоду — при исправном диоде на дисплее прибора отобразится величина падения напряжения. Чаще всего показания мультиметра будут находится в диапазоне 0.200-0.700. После такой проверки меняем полярность подключения выводов диода и повторяем считывание показаний. Значение падения напряжения должно быть больше верхнего предела измерения мультиметра, т. е. близким к бесконечности. При неисправном «пробитом» диоде значение на дисплее будет 0.00 в обоих случаях.



Состояние транзистора, как правило, проверяют при помощи мультиметра, включенного по схеме омметра, или с помощью специального тестера с индикацией усиления транзистора(коэффициент передачи по току). В первом случае прежде всего необходимо определить расположение выводов и тип транзистора. Если они неизвестны, нужно сравнить транзистор с другими моделями, описанными в многочисленных специализированных изданиях и справочниках. В наиболее трудных случаях приходится действовать на ощупь (при этом нет никакого риска повредить прибор), пока не обнаружится подходящая конфигурация. Если определить ничего не удалось, скорее всего, транзистор неисправен.

Сначала необходимо сопоставить цвета измерительных щупов с полярностью напряжения на гнездах мультиметра. Если проверяют транзистор n-p-n типа, то положительный щуп подключают к базе и тестируют оба перехода: база-коллектор (В-С) и база-эмиттер (В-Е), которые должны пропускать ток (индикация в диапазоне между 0.600 и 0.800).


Аналогичная операция, на этот раз с отрицательным щупом, дает индикацию бесконечного сопротивления (переход не пропускает ток). С транзистором p-n-p типа производят те же действия, но тут они должны привести к противоположным результатам. Остается проверить переход коллектор-эмиттер, который не должен пропускать ток. Следует иметь в виду, что транзисторы Дарлингтона иногда имеют защитный диод. Переход, замкнутый накоротко, дает на индикаторе показание 0.00. Транзистор, не отпаянный от схемы, может выдать ошибочные показания из-за соединенных с ним компонентов. Если есть сомнения, лучше отпаять его полностью. Такую процедуру тестирования можно использовать для всех компонентов с полупроводниковыми переходами, например для диодов, светодиодов или оптопар (с обеих сторон).
Наконец, есть четырехэлектродные транзисторы, обычно имеющие два вывода базы. В этом случае применяется такая же процедура тестирования.






Диодный мост иногда нелегко протестировать из-за соединения с вторичной обмоткой трансформатора. В таком случае его необходимо предварительно демонтировать. При проверке диодных мостов надо присоединить один из измерительных щупов к отрицательному или положительному выходу моста и протестировать подключенные к этому выводу диоды.


Для проведения полной проверки необходимо выполнить восемь тестов. При этом полезно иметь под рукой эквивалентную схему, которая отражает внутреннее строение диодного моста.
