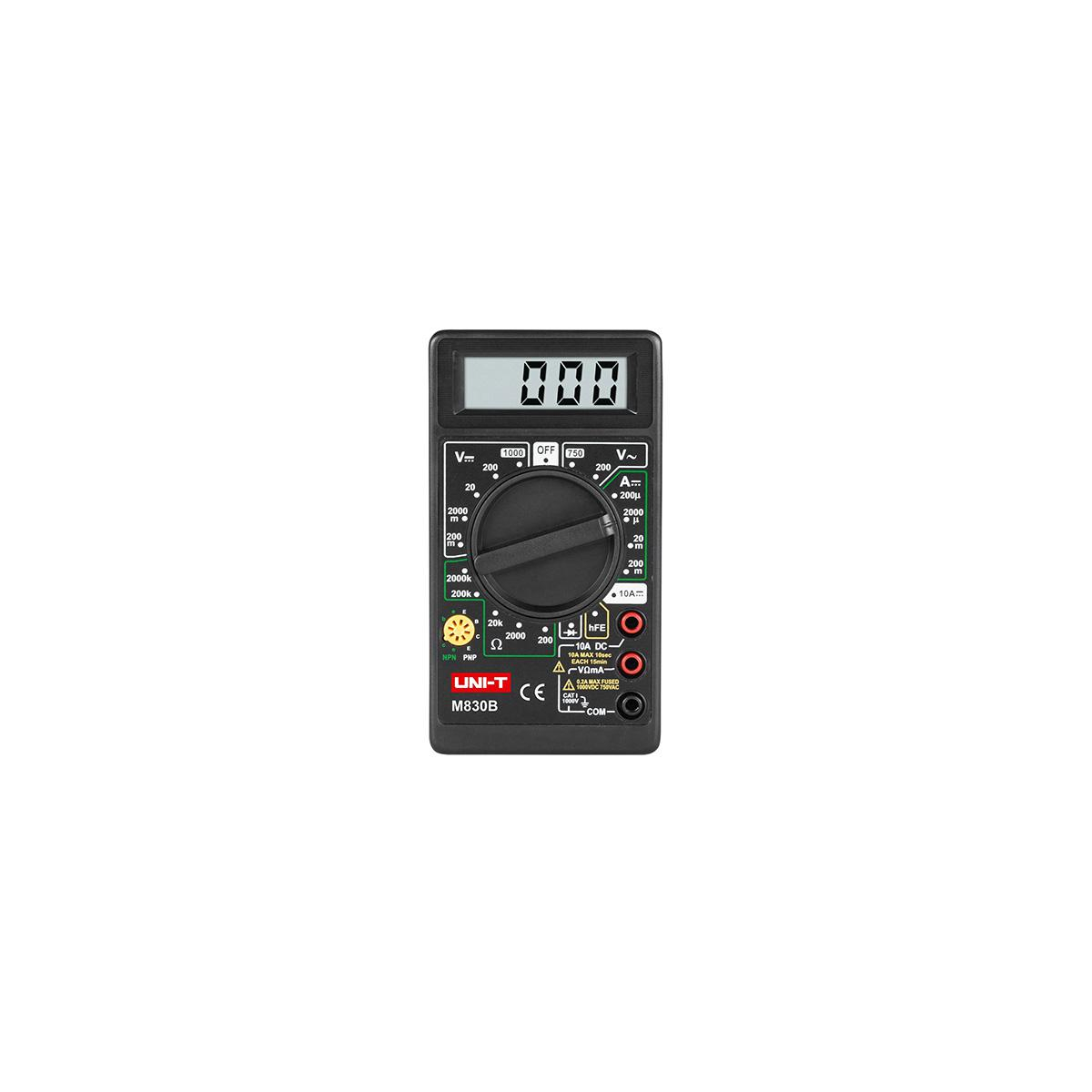

Как правильно пользоваться мультиметром dt 830b: Мультиметр DT-830B

Содержание

Как пользоваться мультиметром для чайников инструкция по применению. Как пользоваться мультиметром: инструкция для чайников

ГлавнаяПолКак пользоваться мультиметром для чайников инструкция по применению

Как правильно пользоваться мультиметром — Всё о электрике в доме

Как правильно пользоваться мультиметром?

Мультиметр – универсальный переносной прибор, предназначенный для измерения различных электрических (электронных) величин. Мультиметр способен заменить несколько приборов, т.к. с помощью него можно измерять напряжение, силу тока, сопротивление и т.д.

Например, функционал некоторых мультиметров дополнительно позволяет измерять температуру, проверять транзисторы, полупроводники и т.д. У многих моделей мультиметров присутствует функция автоматического выключения дисплея, когда прибор не активен, а также есть функция подсветки.

В качестве переносных измерительных приборов мультиметры уже давно используются и на производстве, и в быту.

Современные мультиметры выпускают двух видов: аналоговые и цифровые. При использовании аналогового мультиметра измеряемую величину определяют по положению стрелки на шкале прибора. У цифровых мультиметров измеряемая величина отображается на жидкокристаллическом дисплее в виде чисел.

Цифровые мультиметры на практике используются чаще аналоговых. Главная причина – высокая точность измерений и удобство при отображении измеряемой величины. Но у аналоговых приборов тоже есть свои преимущества.

Для правильного пользования мультиметром необходимо знать его базовое устройство и основные режимы работы. Мультиметры разных моделей могут отличаться размером, внешним видом и числом измеряемых величин, но основной функционал у всех одинаков.

Простоту устройства, базовый функционал и дополнительные режимы демонстрирует цифровой мультиметр DT-831.

Устройство и комплектация мультиметра DT-831

В верхней части передней панели находится цифровой дисплей, по центру многопозиционный переключатель режимов измерения, а в нижней части находятся три гнезда под измерительные щупы.

Приобретая мультиметр, не лишним будет знать, что входит в комплект поставки. Каждое изделие, в том числе и DT-831, комплектуется двумя измерительными щупами, одной батарейкой «крона» 9В, одной инструкцией пользователя и упаковочной коробкой.

Функционал мультиметра

Независимо от типа и вида любой мультиметр позволяет измерять основные электрические величины. Это относится и к модели DT-831.

Измерение переменного напряжения производится в режиме ACV (alternating current voltage).
Измерение постоянного напряжения выполняется в режиме DCV (direct current voltage).
Измерение постоянного тока выполняется в режиме DCA (direct current amps).
Электрическое сопротивление измеряется в режиме Ω.

Для измерений кроме основных режимов используются и дополнительные. Например, изображение полупроводника – это режим проверки диодов. Изображение звука – режим прозвонки цепей зуммером.

Выключение прибора выполняется установкой многопозиционного переключателя в режим OFF.

Перед измерениями щуп чёрного цвета подключается к общему гнезду с обозначением COM (общий), а измерительный щуп красного цвета к гнезду VΩmA. Иногда необходимо измерить постоянный ток значением более 200мА. В этом случае красный измерительный щуп необходимо подключить к гнезду «10А».

Как пользоваться мультиметром DT-831 для чайников — Видео

Измерение переменного напряжения

В бытовых условиях чаще всего напряжение измеряют в розетках, в переходных коробках, в распределительных щитках, в щитках учёта. Стандартная величина такого напряжения около 220В. На производстве переменное напряжение измеряют в распределительных устройствах, силовых шкафах, на аппаратах защиты и т.д. Если в бытовой сети напряжение, как правило, однофазное, то на производстве встречается как однофазное напряжение 220В, так и трёхфазное 380В.

Первое измерение производится следующим образом. Многопозиционный переключатель ставится на максимальный предел. У мультиметра DT-831 это 750В. После этого, собственно, выполняется измерение путём параллельного подключения мультиметра к измеряемому элементу или участку цепи. Например, измеряется напряжение фазы относительно нуля (фазное напряжение), или между двумя фазами трёхфазной сети (линейное напряжение).

Если значение напряжения (да и другой величины при другом режиме измерения) значительно меньше максимального предела (например, 150В), то для большей точности многопозиционный переключатель переключается на меньший предел. В режиме ACV это будет предел 200В.

Измерение постоянного напряжения

В домашних бытовых условиях измерение постоянного напряжения сводится к замеру вольтажа обычных батареек, автомобильных аккумуляторов, блоков питания от бытовой техники. На производстве источниками постоянного напряжения являются выпрямители, генераторы постоянного тока и др.

Измерение постоянного напряжения мало чем отличается от измерения переменного напряжения. Разница лишь в том, что измерение в режиме DCV выполняется между плюсом и минусом. Кроме непосредственного измерения напряжения, режим DCV позволяет определить полярность в цепях постоянного тока.

Если перед замером заранее известно значение напряжения (например, пальчиковая батарейка 1,5В), то многопозиционный переключатель можно сразу выставить на ближайший предел (20В).

Измерение постоянного тока

Данное измерение выполняется в режиме DCA. Мультиметр подобно амперметру включается последовательно в разрыв цепи. Желательно заранее представлять величину тока, чтобы выставить соответствующий предел измерения.

Как измерить сопротивление мультиметром

В любой модели мультиметра есть функция измерения сопротивления. В режиме Ω можно измерять сопротивление резисторов, значение сопротивления электрической изоляции проводов и т.д. Часто в режиме Ω выполняют прозвонку электрических цепей.

У мультиметра DT-831 пять пределов измерения сопротивления, начиная от 200 Ом и заканчивая 2000 кОм (2МОм). Сопротивление измеряют, предварительно выбрав один из пяти пределов.

Если измеряемая величина окажется больше, чем выставленный предел, то на дисплее мультиметра будет отображено «1». В этом случае достаточно установить переключатель на больший предел. Если на дисплее отображаются все нули, то фактическое значение сопротивления значительно меньше установленного предела и поэтому предел необходимо уменьшить.

Выполнять измерение сопротивления разрешается только при отключённом напряжении во избежание выхода мультиметра из строя.

Как пользоваться мультиметром для чайников: видео

Опытный электрик, который часто работает с сетями и ремонтирует различные устройства, в своем арсенале обязательно должен иметь мультиметр. Этот прибор представляет собой устройство, сочетающее функции омметра, амперметра и вольтметра. В этой статье мы расскажем, как пользоваться мультиметром правильно, какие они бывают и что нужно учитывать при работе с устройством.

Существует два вида тестеров — электронный (цифровой) и аналоговый. В наши дни аналоговые практически не используются ввиду их большого веса и габаритов. Их давно вытеснили цифровые устройства — они маленькие, удобные и позволяют проводить замеры с высокой точностью измерений. Использовать их несложно, особенно если разобраться с инструкцией и запомнить правила подключения.

Основные обозначения на классическом мультиметре

Далее мы будем рассматривать цифровой прибор, поскольку у вас с вероятностью в 99.9% будет именно он. На передней стороне устройства есть переключатель, его основные режимы:

OFF. Означает, что тестер выключен и не расходует энергию.
ACV. Включен режим работы с переменным током.
DCV. Включен режим работы с постоянным током.
DCA. Измерение постоянного тока.
Ω. Режим измерения сопротивления проводника.

Переключение режимов происходит за счет поворота переключателя в нужную позицию. В нижней или правой части вы обнаружите три разъема, которые используются для подключения измерительных щупов. Чтобы правильно пользоваться цифровым мультиметром, вам нужно понимать режимы их работы.

Внимание: черный кабель всегда включается в com-разъем. Красный включается в гнездо VΩmA, если проводится работа с токами мощностью до 200 мА или мультиметр применяют для измерения сопротивления. Если работа ведется с токами мощнее 200 мА, то кабель подключается к гнезду 10 ADC.

При работе обязательно нужно учитывать это требование. Если вы подадите на гнездо VΩmA высокие токи, то прибор просто выйдет из строя. В лучшем случае у него сгорит предохранитель, в худшем — повредится системная плата.

Как правильно мерить напряжение

Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост — вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще — считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA.

Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.

Классический стрелочный мультиметр

К примеру, на вашем мультиметре три положения — 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.

Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметре — DCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной.

Снять напряжение с одного провода не удастся.

Внимание: при работе с электричеством будьте осторожны. Думайте, что вы делаете, чтобы не вызвать короткое замыкание и не прикоснуться к оголенным проводам щупами.

Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку — она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся — фаза может быть везде, а ноль — отвалиться. Но работать мультиметром все равно вы должны уметь — это азы для любого электрика.

Как правильно измерить силу тока

Измерение силы тока начинается с определения того, с каким током приходится работать: переменный или постоянный. Вам нужно установить переключатель в необходимое положение. Затем определитесь, какая сила тока ориентировочно будет в цепи. Подключите второй щуп к соответствующему разъему ( до 200 мА в «VΩmA», свыше в разъем «10А»).

Если вы не знаете, какая сила тока, то начинайте измерение с максимальных значений. Если на экране вы увидите меньший ток, то тогда переставьте штекер в другой разъем. Если и при этом значение меньше контрольного, то измените положение ручки на более низкую силу тока. Изучите обозначения на мультиметре. чтобы понимать, какие значения вас интересуют, и работайте от максимальных к минимальным, а не наоборот.

Внимание: для измерения силы тока нужно подсоединять прибор последовательно. Он включается в сеть к одному кабелю, что позволяет определить значение силы тока с высокой точностью.

Меряем сопротивление устройства

Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры — начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних — если показания больше, то переставляйте ручку вперед, если меньше — то назад.

Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные.

Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами — то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего — только прибор и само устройство.

Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.

Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.

Ничего сложного в измерениях сопротивления нет — вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.

Как правильно прозванивать цепи

Прозвонка — это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.

Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика.

Внимание: при прозвонке нужно обесточивать сеть, чтобы по ней вообще не текли токи. Использовать мультиметр для прозвонки сетей под напряжением запрещено — он или покажет неверные данные, или выйдет из строя.

Изучите инструкцию, прежде чем пользоваться устройством

В каких случаях необходимо пользоваться мультитестером в прозвоночном режиме? Если вам нужно определить работоспособность кабеля. К примеру, вы проложили пару десятков кабелей для LAN сети к каждому столу или устройству, но забыли промаркировать их. В этом случае и можно легко определить. Вам надо выбрать один кабель, зачистить на нем два провода и замкнуть их (к примеру, желтый и зеленый). Потом вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленый и желтый провод. Когда тестер пискнет, то вы нашли искомый кабель.

Мы перечислили основные правила пользования мультиметром для новичков — этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции — они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.

Несколько советов

Ниже мы расскажем вам несколько нюансов, которые значительно облегчат вашу жизнь при работе с устройством:

У большинства китайских тестеров щупы очень хлипкие и непрочные. Их можно усилить, если надеть кембрик на место, где из трубки-держателя выходит кабель.
Всегда помните о том, что нужно мерить от больших значений к меньшим. Если вы все же забыли об этом правиле и прибор вышел из строя, не спешите расстраиваться. В нем есть плавкий предохранитель — возможно, он успел спасти плату и перегорел сам. Замените его на новый. Не используйте самодельные предохранители или проволочки — они не спасут блок в следующий раз.
Не забывайте, что прибор работает от батарейки и ее периодически нужно менять. Если на экране появилась надпись Bat, то она скоро сядет.
Переключатель можно вращать в любом направлении, но только в том случае, если щупы не подключены к источнику напряжения. Нельзя воткнуть их в розетку и крутить ручку в обе стороны.
При измерении напряжения не нужно ловить фазу и ноль — можно присоединять щупы к любым контактам. Если полярность будет неправильная, устройство просто покажет значение со знаком минус.

Чтобы вам было легче осваивать прибор, посмотрите видео, как пользоваться мультиметром для чайников. Этот обзор будет понятен даже новичкам.

Интересное по теме:

wolk1212 › Блог › Как пользоваться мультиметром.

Сергей Волков, 30 лет Я езжу на Лада 2110 Снежный барс Трехгорный, Россия

Мультиметр также часто называют «мультитестером», потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом — «мульти» (для многого) «тестер».

Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства стоимостью в 10-15 долларов «XL830L»

В комплект его поставки входит набор простеньких «щупов», при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или — удобные.

? Примечание: будьте готовы сразу же чем-то (скотчем, изолентой) зафиксировать места входа обеих проводов в полые пластмассовые трубки-держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах «щупа» могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.

Перед тем, как начать пользоваться мультиметром по полной программе — посмотрим на наш цифровой тестер поближе.В его верхней части мы видим семисегментное цифровое табло, которое может отображать до четырех цифр (9999 — максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».

Под табло находятся две кнопки. Слева кнопка «Hold» — удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа — «Back Light» — подсветка экрана синим цветом (при замерах в условиях плохого освещения). С тыльной стороны на корпусе мультиметра имеется откидная ножка-подставка (для удобного размещения тестера на столе).

Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее нам придется снять резиновый защитный чехол и заднюю крышку тестера.Внизу красным обведен наш элемент питания, а вверху — плавкий предохранитель, который (я надеюсь) защитит наш измеритель от выхода из строя в случае перегрузки.

Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные «щупы». Общий принцип здесь следующий:Черный провод (его называют по разному: общий, com, common, масса) это — минус. Мы подсоединяем его к соответствующему гнезду мультитестера с подписью «COM». Красный — в гнездо справа от него, это — наш «плюс».

Оставшееся свободным гнездо слева — для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и — без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что будьте внимательны — не сожгите устройство.

Также обратите внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это — максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

? Предупреждение. Запомните следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или — не точны) переключайте прибор на предел, ниже текущего.

Теперь, собственно, — как пользоваться мультиметром и как переключать эти самые «пределы»?

Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку мы можем вращать в любом направлении и таким образом «говорим» мультитестеру что именно хотим измерить или — с каким максимальным пределом будем работать.

Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он «течет» по высоковольтным линиям проводов от генераторов электростанций в наши дома, «зажигает» наши лампы освещения и «питает» различные бытовые электроприборы.

Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения. Например: 10 000 Вольт могут быть с легкостью превращены в 220 и совершенно спокойно направлены для нужд жилого дома. Переменный ток (по сравнению с постоянным) также намного проще «добывать» в промышленных масштабах и передавать его (с меньшими потерями) на большие расстояния.

Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, запомните наизусть следующие сокращения:

DCV = DC Voltage — (анг. Direct Current Voltage) — постоянное напряжениеACV = AC Voltage — (анг. Alternating Current Voltage) — переменное напряжениеDCA — (анг. Direct Current Amperage) — сила тока постоянного напряжения (в амперах)ACA — (анг. Alternating Current Amperage) — сила тока переменного напряжения (в амперах)

Теперь, — можем учиться пользоваться мультиметром дальше. Приглядитесь к циферблату своего измерителя и Вы обязательно увидите, что он делится строго на две части: одна для измерения постоянного и вторая — переменного напряжений.Видите — две буквы «DC» в левом нижнем углу на фото выше? Это значит что левее (относительно положения «OFF») мы будем работать с мультиметром, измеряя постоянные значения напряжения и силы тока. Соответственно правая часть мультитестера отвечает за измерения тока переменного.

Теперь предлагаю Вам сразу закрепить полученные знания на практике. Покажем пример использования мультиметра для замера емкости обычной батарейки для биоса «CR 2032» номиналом 3,3 Вольта. Помните наше предупреждение красного цвета? Всегда выставлять предел выше, чем измеряемые значения. Мы знаем, что в батарейке — 3,3V и это — ток постоянный. Соответственно — выставляем на круговом переключателе «предел» измерений по шкале постоянного тока в 20 Вольт.

Обратите внимание на отмеченный красным знак «+» на батарейке. К этой ее стороне мы прикладываем «плюс» (красный щуп), а к обратной стороне — «землю» (черный).

Примечание: если перепутать полярность (к плюсу — минус, а к минусу — плюс) т.е. — поменять «щупы» местами — ничего страшного не произойдет, просто перед результатом на цифровом табло Вы увидите знак «минус». Сами значения измерений останутся верными.

Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера. Там отображаются цифры «1.42». Значит в нашей батарейке сейчас 1.42 Вольта (вместо положенных трех). С размаху ее — в мусорное ведро. Сбрасывать настройки биоса с такой батарейкой компьютер будет автоматически при каждом включении.

Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.Более совершенные образцы мультиметров показывают еще и емкость элементов — «F» (она измеряется в Фарадах) и индуктивность — «L» (вычисляется в Генри — «Гн»).

Следующая позиция переключателя — 600 Вольт по шкале переменного тока. Она как нельзя лучше подходит для измерения напряжения в бытовой электросети (ток — переменный и значение шкалы — в несколько раз выше необходимого — 220-ти V.).Порядок «щупов» в розетке роли не играет.

Следующая позиция — 200 Вольт (вот на ней напряжение в розетке мерить не нужно — сгорит мультиметр !). Правее у нас — цифра «200» со значком «µ» (микроампер — миллионная часть ампера). Подобные значения величин могут использоваться в разного рода электрических схемах.

Следующим на шкале — «2m» (два миллиампера — две тысячных Ампера). Показатель встречается преимущественно в транзисторах. Далее — «200m» — аналогично, но отсчет начинается с двухсот миллиампер. Следующее положение переключателя — «10A» (максимальная сила тока — десять Ампер). Это — территория больших токов, будьте внимательны. Здесь нам нужно будет красный «щуп» включить в специальное гнездо, обозначенное на фото как «10ADC».

Значок акустической волны (прозвонка) линии на короткое замыкание. Какая нам от этого польза? Давайте разберем на примере.

Представьте себе такую ситуацию (как оказалось — весьма реальную), что часть кабелей забыли подписать. Получается следующее: на другом крыле здания (у компьютерной розетки пользователя) мы не можем сказать, какому именно кабелю из ста принадлежит данное конкретное окончание и поиск «счастливого конца» автоматически превращается в отдельную задачу

Вот тут-то нам на выручку и придет режим использования мультитестера в качестве «звонилки» кабеля на короткое замыкание. Поскольку в самом названии заключена подсказка, то нам остается следующее — организовать это самое КЗ (короткое замыкание).

В слаботочных сетях (к которым относятся компьютерные ЛВС) это — совсем не страшно. На концах кабелей с обеих сторон снимаем защитное покрытие, выбираем один конкретный кабель (который мы хотим найти (прозвонить)) и также очищаем от изоляции любую пару его проводников. вк.ком/autobap А затем — просто скручиваем их между собой, создавая в линии «петлю». Ей богу, это быстрее показать на фото, чем описывать словами.

Источники: http://aquagroup.ru/articles/kak-pravilno-polzovatsya-multimetrom.html, http://knigaelektrika.ru/teoriya/kak-polzovatsya-multimetrom-dlya-chajnikov-video.html, http://www.drive2.ru/b/460120328530569594/

electricremont.ru

Как пользоваться мультиметром: инструкция для чайников

Как показывает многочисленная практика, с помощью данного измерительного прибора люди, которые занимаются радиотехникой, проверяют диоды и их работоспособность. Кроме того, цифровые мультимеры отлично подойдут и для того, чтобы можно было проверить транзисторы или же разного рода детали для радио. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как работать мультиметром для чайников инструкция по применению dt- 830b, dt-832, dt-838 считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, инструкция для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция по применению, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра инструкция по применению

Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

www.vitrum-novo.ru

Мультиметр dt 838: инструкция по применению

Модель мультиметра (или как в народе принято говорить «тестер») DT 838 является довольно отличным выбором для радиолюбителя, хотя, надо заметить, данный прибор все же не является профессиональным измерителем. Помимо стандартных функций, таких как измерение постоянного и переменного напряжения (вольтаж), силы тока (ампераж), сопротивления (ом), этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией.

Работает тестер от 9 вольтовой батарейки типа «Крона» (обычно прилагается в комплекте и хватает на долго). В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор.

Начнем с особенности, а именно возможности измерения температуры. Для этого необходимо установить переключатель в режим измерения температуры и подключить термопару вместо обычных щупов (смотрите фото), а кончик подвести к предмету, температуру которого нужно измерить. Если термопару не подключать, то мультиметр будет показывать внутреннюю свою температуру (обычно соответствующую комнатной). Такая функция очень удобна, когда необходимо следить за нагревом (или перегревом) каких-то радиокомпонентов или микросхем.

Чтобы начать прозвонку соединений на предмет короткого замыкания (сокращенно КЗ) или, например, на целостность проводки, то нужно установить переключатель в соответствующее положение и начать проверку, прикасаясь одним щупом к одному концу, другим щупом к другому. В случае замыкания раздастся пищащий звук.

Перейдем теперь к стандартному функционалу. А начнем с измерения напряжения постоянного тока. Важно помнить, что в розетках ток переменный, а в батарейках и аккумуляторах, блоках питания, зарядниках ток постоянный. Для начала измерения необходимо поставить переключатель в положение DCV (всегда с левой стороны). Если вы замеряете батарейки, то переключатель можно поставить на 20 вольт, если измеряете что-то другое, то лучше поставить в положение 600 вольт, а дальше уже сориентироваться.

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение DCV на 600 вольт (не меньше!). Разумеется, ни в коем случае нельзя замерять вольтаж, превышающий максимально возможную планку для прибора, чтобы не сжечь тестер.

Для измерения силы постоянного(!) тока (ампераж) нужно красный щуп переключить в другое гнездо. Обычно оно подписано 10ADC (располагается первым сверху), а переключатель в положение 10A.

Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин параллельно.

Сопротивление измеряется также, как и напряжение (т.е. параллельное соединение). У данной модели тестера максимальный предел 2 мегаом или 2 тысячи килоом.

Приобрести такой мультиметр можно на AliExpress.

P.S. Рекомендую также обратить внимание на мультиметр RICHMETERS (модели RM101 и RM102). Вторая модель идет с термопарой в комплекте.

Прибор не хуже вышеописанного. Для меня в нём несколько положительных особенностей:

Работает от двух батареек формата AAA;
Имеет подсветку дисплея;
Сзади есть подставочка, позволяющая удобно расположить прибор;
Автовыбор диапазонов измерения;
Автоматическое отключение;
В комплекте идет чехольчик.

Приобрести его можно на AliExpress.

Вам может быть интересно

www.ekant.ru

инструкция для чайников — Все о ремонте

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Устройство и принцип работы цифрового мультиметра

Цифровые мультиметры как пользоваться, видео инструкция для чайников

Как пользоваться щупами мультиметра инструкция по применению

Как пользоваться цифровым мультиметром для чайников видео инструкция

Правила по работе с цифровым мультиметром

Как правильно использовать мультиметр видео инструкция

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Выбор мультиметра. Советы начинающим видео

tools-ricambi.ru

Інструкція до тестера dt-830b — postellike.

Скачать інструкція до тестера dt-830b doc

Мультиметр DTB представляет собой электронный измерительный прибор для тестирования диодов, транзисторов, замеров тока, напряжения и сопротивления. Он собран в пластиковом корпусе с размерами х70х26 мм. Вес прибора составляет г, благодаря чему он может свободно поместиться в кармане. У тестера Ресанта DTB инструкция на русском языке, он имеет более качественную сборку, а в комплекте идут батарейка и качественные щупы.

Погрешность прибора не превышает 1%. Порядок измерения основных параметров. Как пользоваться наиболее распространенным мультиметром DT B. Работа с этой моделью предполагает предполагает следующие виды измерений. Мультиметр — это универсальный прибор, который в себе совмещает вольтметр, амперметр, омметр.

Его еще называют тестер. Мы рассмотрим самый универсальный и легкодоступный прибор — DT Инструкция мультиметра DT Его технические характеристики заключаются в следующем. Напряжение переменное при диапазоне V разрешающая способность V, а точность составляет ±%±10D. Как правильно пользоваться мультиметром dt b. Мультиметр dtb инструкция по применению. Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы.

Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента.

Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко. Мультиметр — прибор для измерения параметров электрической цепи и ее элементов. Для тех, кто приобрел тестер и начинает его осваивать, актуален вопрос — как пользоваться мультиметром, подробно поговорим в этой статье. Как пользоваться мультиметром: подробная инструкция для чайников.

Мультиметр — прибор для измерения параметров электрической цепи и ее элементов. Это устройство позволяет решать множество задач и применяется не только в профессиональной деятельности, но и в быту. Инструкция РЕСАНТА DTB на русском языке в формате pdf для устройства: мультиметр. Прочитайте инструкцию для ознакомления с функциями и условиями эксплуатации, характеристиками и способами исправления неисправностей. Данное руководство пользователя поможет использовать весь функционал изделия и увеличит срок службы при условии соблюдения всех правил изложенных в документе.

Описание к файлу: Тип устройства: мультиметр. Фирма производитель: РЕСАНТА. Модель: РЕСАНТА DTB. Инструкция на русском языке.

Формат файла: pdf, размер: ,71 kB. ЗАГРУЗИТЬПРОСМОТРПоделитьсяСообщить об ошибкеОтзывы.

В моем стареньком DT купленном в далеком году предохранитель действительно можно вынуть и заменить, а тут уже не так просто. В общем по посылке нет вопросов, только пожелание, что бы упаковка была потолще, а то нашу почту ничто не останавливает Характеристики Итак Мастер стал выставлять на левом тестере через лабораторный блок напряжение и сравнивать с показаниями правого (пациента), все время после изменений бормотал — «неплохо, неплохо».

Стол Мастера не в беспорядке, просто я приперся в к нему, а работать начинаем с Понимаете, что до начала работы все отдыхают) А я со своими самоделками надоедаю понимаешь ли Блок питания на котором все выставляли — крутил я). Мультиметр DTB представляет собой электронный измерительный прибор для тестирования диодов, транзисторов, замеров тока, напряжения и сопротивления.

Он собран в пластиковом корпусе с размерами х70х26 мм. Вес прибора составляет г, благодаря чему он может свободно поместиться в кармане. У тестера Ресанта DTB инструкция на русском языке, он имеет более качественную сборку, а в комплекте идут батарейка и качественные щупы. Погрешность прибора не превышает 1%. Порядок измерения основных параметров. Как пользоваться наиболее распространенным мультиметром DT B. Работа с этой моделью предполагает предполагает следующие виды измерений.

Цифровой тестер типа DT (см. Рис.1), как и аналоговый, имеет два щупа — черный и красный, и три гнезда для измерений. Черный вывод является общим (масса), и вставляется в гнездо помеченное как СОМ или просто «-«, т.е.

минус. Красный называют потенциальным «+» выводом и применяют для измерений, вставляется в гнездо помеченное символами «VΩmA». Пределы измерений мультиметра DT Постоянное напряжение — мВ — мВ — 20В — В — В. Переменное напряжение — В — В.

PDF, txt, PDF, txt

Похожее:

Коцюбинський твори перелік

Автовокзал північний львів розклад

Наукова пенсія перелік документів

Гуманітарні предмети перелік

Органи виконавчої влади україни перелік

Зразок свідоцтво про одруження

Мультиметр цифровой S-Line DT-830B | Мультиметры, индикаторы

Вы смотрите фотографию с сайта Магазин Электромагия — чтобы вернуться на него перейдите по ссылке electromagiya. ru

Мультиметр цифровой S-Line DT-830B

Описание:

Наиболее популярная серия мультиметров DT 830B дешёвая и надёжная, в первую очередь предназначена для любителей, но имеет достаточно широкий набор функций поэтому может быть использована в профессиональных целях, привлекает своей низкой ценой и простотой в применении. Функции тест диодов, транзисторов, измерениетока, напряжения, сопротивления и других параметров. Правила эксплуатации и ,как пользоваться мультиметром DT-830B, вы можете узнать скачав инструкцию.

Основные параметры:

3 1/2 цифры LCD, Макс. показание 1999
Индикатор разряда батареи
Защита от перегрузок

Характеристики мультиметра

Функция	Предел измерений	Точность
DCV	200m—2000m—20—200—1000V	+/–0. 5%
ACV	200—750V	+/–1.2%
DCA	2000µ—20m—200m — 10	+/–1.2%
OHM	200—2000—20k—200k—2M	+/–1.0%
Diod Test	3V/0.8mA
hFE	Vceo3V, Ibo10µA
Размер/вес	126×70×28mm/137g

Как использовать цифровой мультиметр DT830B

В этом руководстве и обзоре вы увидите, как использовать дешевый цифровой мультиметр DT830B для измерения напряжения и силы тока вентилятора компьютера. Пожалуйста, посмотрите видео, чтобы узнать, как пользоваться этим цифровым мультиметром.

Проверьте цифровой мультиметр DT830B на Amazon

Измерение напряжения постоянного тока с помощью мультиметра DT830B

Во-первых, давайте посмотрим, как использовать цифровой мультиметр DT830B для измерения напряжения любой электроники.В этом примере я использую блок питания 12 В постоянного тока с разъемом постоянного тока для подключения вентилятора компьютера. На мультиметре DT830b поместите красный щуп в порт V, W, mA источника питания и вставьте черный щуп в COM-порт.

Для считывания напряжения источника постоянного тока вы можете включить цифровой мультиметр и выбрать соответствующий режим считывания. Вы можете выбрать 200 м, 2000 м, 20, 200 или 1000 В. Выбранное значение должно быть выше ожидаемого. Например, если вы хотите проверить напряжение в цепи, питаемой от 1.Батарея 5V вы можете выбрать режим чтения 2000м на мультиметре. С другой стороны, для батареи на 12 В вы должны выбрать 20 В. В моем примере я использую источник питания 12 В постоянного тока, поэтому я должен выбрать режим считывания DCV20 на мультиметре.

Теперь вы можете прочитать напряжение этого источника питания. Поместите черный щуп мультиметра на отрицательный конец (-) разъема, а красный щуп — на положительный конец (+). Вы можете напрямую измерить напряжение с помощью цифрового мультиметра, так как вам не нужно отключать вентилятор во время измерения.Я измерил здесь 12,15 В для своего блока питания, что примерно соответствует таблице данных.

AliExpress.com Продукт — DT830B ЖК-дисплей Цифровой мультиметр Вольтметр Амперметр Омметр DC10V ~ 1000V 10A AC 750V Тестер

Измерение силы тока с помощью мультиметра DT830B

Сложнее измерить силу тока. Сила тока — это ток, потребляемый электронным устройством. Для измерения силы тока вентилятор не следует подключать напрямую к источнику питания.Фактическое подключение выполняется через цифровой мультиметр.

Для считывания силы тока любой электроники красный щуп мультиметра должен быть помещен в порт 10А, а черный щуп должен быть подключен к COM-порту. Вы можете выбрать значение 200u, 2000u, 20m, 200m или 10A в зависимости от технических характеристик ваших электронных устройств. Например, этот компьютерный вентилятор рассчитан на 0,25 А, что составляет 250 мА. Поскольку это значение превышает 200 м, я выберу на мультиметре режим считывания 10А.

Теперь я могу проверить силу тока этого вентилятора. Всегда отключайте источник питания, пока не будете готовы к использованию цифрового мультиметра, так как вы не хотите, чтобы вас поразил электрический ток. Вы должны подключить черный провод электронного устройства (вентилятора) к отрицательному порту разъема блока питания. Красный провод вентилятора обвивается вокруг черного щупа мультиметра DT830B. Теперь вы готовы подключить источник питания и подключить красный щуп мультиметра к положительному концу источника питания.Я получаю значение 0,23 А, что соответствует паспорту компьютерного вентилятора.

О мультиметре DT830B

Таким образом, цифровой мультиметр DT830B является самым дешевым из всех, что вы могли найти, и его легко найти в Интернете. Эти цифровые мультиметры надежны и обладают хорошей точностью. Следовательно, это обязательный элемент в электронном наборе инструментов новичка. Он прост в использовании и, безусловно, поможет вам в любом электронном проекте. Вы также можете проверить это руководство по DT830B на Instructables.Посетите страницу википедии для мультиметров для получения дополнительной полезной информации.

Ознакомьтесь с моим предыдущим постом, чтобы узнать, как сделать блок питания ATX с помощью коммутационной платы, или узнать, как построить самодельный увлажнитель воздуха с помощью ультразвукового генератора тумана.

Предупреждение и отказ от ответственности

Электрический ток может вызвать серьезные травмы или смерть. Я не несу ответственности за несчастные случаи или повреждения. Не стесняйтесь использовать партнерские ссылки, представленные на этой странице. Цены такие же, анонимно, так что вы можете поддержать создание этих видео.

Цифровой мультиметр

DT-830B: руководство пользователя и обзоры

Мультиметр DT-830B — прибор китайского производства, которым пользуются многие. Тем, кто постоянно занимается электроникой, не обойтись без такой техники. В этой статье рассказывается, что такое мультиметр DT-830B. Инструкцию с подробным описанием устройства могут использовать даже новички.

Доступно множество моделей, различающихся качеством, точностью и функциональностью.

Прибор предназначен для следующих основных измерений:

значений электрического тока;
напряжение между 2 точками в электрической цепи;
сопротивление.

Кроме того, мультиметр DT-830B и другие близкие к нему модели могут выполнять множество дополнительных операций:

прозвонить цепь при сопротивлении ниже 50 Ом со звуковой сигнализацией;
проверить целостность полупроводникового диода и определить его прямое напряжение;
Проверить полупроводниковый транзистор;
измерить электрическую емкость и индуктивность;
измерьте температуру с помощью термопары;
определяют частоту гармонического сигнала.

Как работает мультиметр?

Циферблат показывает измеренные значения в виде чисел на пластиковом или стеклянном дисплее.
Переключатель обеспечивает изменение функций устройства, а также переключение диапазонов. Когда он не используется, он выключен.
Розетки (коннекторы) в корпусе для установки щупов. Главное, с надписью COM и отрицательной полярностью, общего назначения. В него вставляется зонд с черным проводом. Следующий, обозначенный VΩmA, имеет положительную полярность с красным датчиком.
Испытать гибкие провода красного и черного цвета клещами.
Панель управления транзисторами.

Мультиметр DT-830B: инструкция с подробным описанием режимов измерения

Не все понимают, как измерить необходимые параметры прибора. При использовании мультиметра DT-830B необходимо точно соблюдать руководство по эксплуатации. В противном случае устройство может сгореть.

1. Измерение сопротивления

Функция нужна, когда нужно провести электропроводку в квартире или найти обрыв в домашней сети. Не все знают, как пользоваться мультиметром в этом случае, но вам просто нужно установить переключатель в секторе измерения сопротивления на соответствующий диапазон измерения. Устройство имеет звуковой сигнал о том, что цепь замкнута. Если сигнала нет, значит, где-то есть обрыв или значение сопротивления цепи выше 50 Ом.

Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием. Если вы подключите красный и черный щуп, прибор должен показать значение, близкое к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при измерении электрических сопротивлений:

Высокая погрешность показаний.
При измерении малых сопротивлений из показаний следует вычесть значение, полученное при контакте щупов. Для этого их предварительно закрывают. На остальных диапазонах сектора ошибка уменьшается.

2. Как измерить напряжение постоянного тока

Устройство переключается на сектор постоянного напряжения, разделенный на 5 диапазонов. Переключатель установлен в известном большем интервале значений. При измерении напряжения с питанием от батареи 3 В или 12 В можно поставить сектор в положение «20». Ставить на большую сумму не стоит, так как погрешность показаний будет увеличиваться, а при меньшем значении прибор может сгореть. При грубых измерениях, если требуется точность до 1 В, мультиметр можно сразу установить в положение «500». Точно так же они поступают, когда измеренное напряжение неизвестно по величине. Затем вы можете постепенно переключать диапазон на меньшие значения.О самом высоком уровне измерения сигнализирует предупреждение «HV», которое загорается в верхнем левом углу. Большие напряжения требуют осторожности при работе с прибором, хотя как вольтметр от мультиметра DT-830B он надежнее амперметра или омметра.

Наблюдение полярности датчика для цифрового прибора не является обязательным. Если он не совпадает, это не повлияет на значение показаний, а в левой части экрана загорится знак «-».

3.

Как измерить напряжение переменного тока

Установка в секторе ACV такая же, как и в DCV.Высокое напряжение 220–380 В может привести к выходу прибора из строя при неправильном подключении.

4. Измерение постоянного тока

Низкие токи для электронных схем измеряются в секторе DCA. В этих положениях переключателя измерение напряжения не допускается. В этом случае произойдет короткое замыкание.

Для измерения тока до 10 А это третье гнездо, в которое следует переместить красный щуп. Показания можно снять всего за несколько секунд. Обычно амперметр измеряет ток электроприборов.В этом случае используйте прибор осторожно и тогда, когда измерения действительно необходимы.

5. Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (единица слева). В прямом направлении напряжение на переходе 400-700 мВ.

В этом секторе также можно проверить исправность транзистора. Если он представлен как два противоположно соединенных диода, каждый переход необходимо проверить на пробой. Для этого выясняется, где находится база.Для типа pnp необходимо найти такой вывод (базу) с плюсовым зондом, чтобы минусовой зонд показывал бесконечность на двух других (эмиттер и коллектор). Если транзистор типа npn, база — минусовой щуп. Чтобы найти эмиттер, необходимо измерить сопротивление его перехода, которое всегда больше, чем у коллектора. Для хорошего элемента оно должно быть в пределах 500-1200 Ом.

Вызвав переходы мультиметром в прямом и обратном направлениях, можно определить исправен транзистор или нет.

6. Сектор hFE

Устройство может определять коэффициент усиления по току транзистора h31. Для этого просто вставьте его 3 штифта в соответствующие гнезда панели. На дисплее сразу отображается значение «h31». Для получения правильных результатов необходимо различать типы pnp (правая часть панели) и npn (левая сторона).

7. Возможности улучшения прибора

На мультиметре DT-830B инструкция предоставляет определенное количество функций. Модели немного отличаются друг от друга, и при желании вы можете улучшить любую, например, добавить измерение емкости конденсатора, температуры и всех других дополнительных функций, перечисленных ранее.

Описание мультиметра DT-830B в рекламе и обзорах вполне соответствует действительности.

Основа мультиметра — аналого-цифровой преобразователь (АЦП).

Мультиметр DT-830B: схема и ремонт

Для недорогого малогабаритного прибора чаще всего используется ICL7106.

При измерении напряжения сигнал поступает от переключателя через резистор R17 на вход 31 микросхемы. Когда измеряется переменное напряжение, оно выпрямляется через диод D1, после чего сигнал также проходит по цепи на выход 32 микросхемы.

Измеренный постоянный ток создает падение напряжения на резисторах, после чего сигнал также поступает на вход 32. Микросхема защищена предохранителем на 0,2 А, установленным на входе.

Аппарат часто выходит из строя с потерей контактов и неправильным включением. В первую очередь проверяется и меняется предохранитель.

Прибор надежно работает при измерении напряжения, так как хорошо защищен от перегрузок на входе. Сбои могут возникнуть при измерении сопротивления или тока.

Перегоревшие резисторы можно определить визуально, а диоды и транзисторы можно проверить с помощью методов, приведенных ранее. Проверить отсутствие обрывов и надежность контактов.

При ремонте прибора сначала проверяется подача питания. Затем проверяется микросхема. Он должен быть исправным, если напряжение на выводе 30 составляет 3 В, и нет пробоя между источником питания и общим выводом микросхемы.

При разборке нельзя потерять шарики переключателя, без которых не будет надежной фиксации.

Когда менять аккумулятор?

Питание прибора меняется в случаях погасания цифр на дисплее и отклонения результатов измерений от приблизительно известных значений. На экране появится изображение батареи. Для его замены нужно снять заднюю крышку, снять старую и установить новый элемент.

Пользоваться мультиметром DT-830B очень удобно: батарея меняется легко и очень редко. Просто с ним нужно работать очень аккуратно. При неправильном использовании устройство может легко сгореть.

Обзоры прибора

Про такой прибор, как цифровой мультиметрDT-830B, отзывы в основном положительные. Он неприхотливый, многофункциональный, а батареи хватает на годы. Всех устраивает невысокая цена устройства. Замечания появляются только по мелочам.

Зонды следует заменить, так как они быстро выходят из строя. Их сопротивление близко к стандартному и составляет 0,5 Ом.

Заключение

Мультиметр DT-830B — универсальный прибор, необходимый как домашнему мастеру, так и профессионалу.Он имеет множество важных функций и стоит недорого. Для успешного использования необходимо подробно изучить, что такое мультиметр DT-830B. Необходимо строго придерживаться инструкции по применению, чтобы не допустить ошибок, ведущих к выходу прибора из строя.

Цифровой прибор DT 830B Схема и ремонт.

Схемы мультиметра. Принципиальная схема мультиметра

Совсем недавно мне от одного автолюбителя досталось 2 тестера DT-830B — совершенно нового. Он сказал, что сгорел из-за неправильного подключения к аккумулятору амперметра в позиции 10а, говорит, что он включился параллельно во время зарядки аккумулятора, и один накрылся первым, потом я купил второй и его постигла та же участь.Спрашивали про себя, т.к. у моего тестера той же марки износился корпус, и действительно плохо переносить падение со стола, поэтому я решил попросить его отдать мне эти два с целью поменять корпус. Я начал браться за свою работу, снял крышку и решил убедиться в ее неисправности.

Визуально обнаружил отсутствие одной клеммы, видимо аккумулятор не позаботился о исправности платы. Предохранитель исправен, резисторы в норме — так что ставлю положение вольтметра для проверки, подключаю щуп — на дисплее 0.00. Тоже омметр, амперметр и т.д. Решил убрать плату, и вот:

Обнаружил прогоревшую дорожку возле клеммы с аккумулятором, дорожка есть, предохранитель цел.

Подключил как смог и приступил к сборке, особое внимание неопытных любителей домашнего ремонта хочу заплатить за эти подшипники, которые при быстрой разборке могут потеряться, но без них четкого переключения нет.

Собрано — работает.Много радости, проявилось второе, и удивлению не было границ …

По итогу + 2 тестера за 25 минут, собрав обоих, проверили их на работоспособность — работают как новые!

Справа от моего тестера и следующие два — теперь тоже мои 🙂 Осталось придумать, почему сейчас у меня их 3, но это уже другая история. Желаю всем внимательно относиться к любой технике перед тем, как ставить на нее крестик, ведь ремонт часто бывает простейшими действиями, по восстановлению контактов.

Мультиметр DT-830B — это устройство китайского производства, которое многие используют. Тем, кто постоянно занимается электроникой, без такого оборудования не обойтись. В этой статье рассказывается, что такое мультиметр DT-830B. Инструкция C. Подробное описание Устройство позволяет использовать его даже новичкам.

Существует множество моделей, которые отличаются качеством, точностью и функциональностью.

Прибор предназначен для следующих основных измерений:

значений электрического тока;
напряжения между 2 точками в электрической цепи;
сопротивление.

озвучить схему с сопротивлением ниже 50 Ом со звуковой сигнализацией;
проверить полупроводниковый диод на целостность и определить его постоянное напряжение;
проверить полупроводниковый транзистор;
измерить электрическую емкость и индуктивность;
с помощью термопары;
определяют частоту гармонического сигнала.

Как мультиметр?

Циферблат показывает измеренные значения в виде цифр на пластиковом или стеклянном дисплее.
Переключатель обеспечивает изменение функций устройства, а также переключение диапазонов. В нерабочем состоянии он выключен.
Гнезда (разъемы) в корпусе для установки зонда. Главное, с надписью COM и отрицательной полярностью, общего назначения. Вставляется в него черным проводом. Следующий, отмеченный VΩma, имеет положительную полярность с красным щупом.
Проверить гибкие провода красного и черного цветов с клещами.
Панель управления транзисторами.

Мультиметр

DT-830B: Инструкция с подробным описанием режимов измерения

Не всем понятно, как измерить необходимые параметры прибором. При использовании мультиметра DT-830B инструкция по эксплуатации должна выполняться точно. В противном случае устройство может переборщить.

1. Измерение сопротивления

Функция нужна, когда требуется провести разводку в квартире или найти обрыв в домашней сети.Не все знают, как пользоваться мультиметром в этом случае, а просто установите переключатель сектора измерения сопротивления на соответствующий диапазон измерения. Устройство имеет звуковой сигнал о том, что цепь замкнута. Если сигнала нет, значит, где-то есть разрыв или величина сопротивления цепи выше 50 Ом.

Диапазон минимального сопротивления (до 200 Ом) называется коротким замыканием. Если совместить красный и черный щуп друг с другом, прибор должен показывать значение, близкое к нулю.

Высокая погрешность показаний.
При измерении малого сопротивления значение, полученное на контактном контакте, следует вычесть из показаний. Для этого они предварительно закрываются. На остальных диапазонах сектора погрешность уменьшается.

2. Как измерить напряжение постоянного тока

Устройство переключается на сектор постоянного напряжения, разделенный на 5 диапазонов. Переключатель установлен в заведомо большем диапазоне значений.При измерении напряжения при питании от аккумулятора 3 В или 12 В можно установить сектор в положение «20». Не стоит устанавливать на большую сумму, так как погрешность показаний увеличится, а при более низком устройстве ее можно преодолеть. При грубых измерениях, если вам нужна точность всего до 1 В, мультиметр можно сразу установить в положение «500». Точно так же они поступают, когда измеренное напряжение неизвестно по величине. После вы можете постепенно переключать диапазон на меньшие значения.На верхнем уровне измерений будет сигнализировать предупреждение «HV», которое загорается в верхнем левом углу. Большие значения напряжения требуют соблюдения осторожности при работе с прибором, хотя как вольтметр от мультиметра DT-830B он надежнее амперметра или омметра.

Соблюдение полярности щупа для цифрового прибора не обязательно. Если он не совпадает, это не повлияет на значение показаний, а слева загорится знак «-».

3. Как измерить напряжение переменного тока

Установка в секторе ACV выполняется так же, как и в DCV. 220-380 В может привести к выходу устройства из строя при правильном подключении.

4. Измерение величины постоянного тока

Малые токи для электронных цепей Измеряются в секторе DCA. В этих положениях переключателя измерение напряжения недопустимо. В этом случае произойдет короткое замыкание.

Для измерения силы тока до 10 А служит третье гнездо, в которое надо переставить красный щуп.Показания можно снять всего за несколько секунд. Обычно амперметр измеряется током электрического прибора. Пользоваться прибором в этом случае следует осторожно и тогда, когда измерения действительно необходимы.

5. Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (одна слева). В прямом направлении напряжение на переходе 400-700 мВ.

На этом секторе также можно проверить работу транзистора.Если уж представить, как встречает два включенных диода, нужно каждый переход проверять на пробой. Для этого выясняется, где находится база. Для типа PNP необходимо найти такой вывод (базу), чтобы найти такой вывод (базу), чтобы отрицательный зонд показывал бесконечность на двух других (эмиттер и коллектор). Если транзистор имеет тип NPN, база — минусовой щуп. Чтобы найти эмиттер, нужно измерить сопротивление его перехода, которое всегда больше, чем у коллектора.Для хорошего элемента оно должно быть в пределах 500-1200 Ом.

Вызвав мультиметром переходы в прямом и обратном направлениях, можно определить исправный транзистор или нет.

6. Сектор HFE

Устройство может определять коэффициент усиления по текущему h31-транзистору. Для этого достаточно вставить 3 выхода в соответствующие гнезда панели. На дисплее сразу появится «h31». Для получения правильных результатов необходимо различать типы PNP (правая часть панели) и NPN (левая сторона).

7. Возможности улучшения прибора

На мультиметре DT-830B инструкция предусматривает определенное количество функций. Модели немного отличаются друг от друга, и при желании вы можете улучшить любую, например, добавить измерение емкости конденсатора, температуры и всех других дополнительных функций, перечисленных ранее.

Основа мультиметра

Мультиметр DT-830B: Схема и ремонт

Для недорогого малогабаритного прибора чаще всего используется микросхема ICL7106.

При измерении напряжения сигнал с переключателя через резистор R17 поступает на вход 31 микросхемы. При измерении переменного напряжения оно выпрямляется через диод D1, после чего сигнал также поступает на выход 32 микросхем цепи.

Измеряемый постоянный ток создается на резисторах, после чего сигнал также поступает на вход 32. Защита микросхемы осуществляется предохранителем на 0,2 А, установленным на входе.

Аппарат часто выходит из строя при контакте с контактами и при неправильном включении.В первую очередь проверяется и меняется предохранитель.

Прибор надежно работает при измерении напряжения, так как хорошо защищен на входе от перегрузок. Сбои могут возникнуть при измерении сопротивления или тока.

Перегоревшие резисторы можно определить визуально, а диоды и транзисторы проверить, используя ранее описанные методы. Проверка на отсутствие обрывов и надежность контактов.

При ремонте прибора сначала проверяется блок питания. Затем проверяется исправность микросхемы.Он должен быть исправным, если выходное напряжение 30 составляет 3 В, и нет пробоя между питанием и общим выводом микросхемы.

При разборке нельзя потерять шарики переключателя, без которых не будет надежной фиксации.

Когда менять аккумулятор?

Замена прибора производится в случаях исчезновения цифр на дисплее и отклонения результатов измерений от приблизительно известных значений. На экране появится изображение батареи.Для его замены нужно снять заднюю крышку, снять старую и установить новую.

Пользоваться мультиметром DT-830B очень удобно: батарейка меняется легко и очень редко. Только с ним нужно работать очень аккуратно. Устройство может легко сгореть при неправильном использовании.

С проблемой поломки мультиметра периодически сталкиваются радиолюбители. Чаще всего проблема в том, что у мультиметра, распаянного с применением кислоты, просто окисляются контакты.В этом случае исправить проблему очень просто, но проблема более вероятна, например (как в моем случае), в цифровом мультиметре возится забыть разрядить конденсатор И они хотят измерить емкость, после чего тестер отказывается вообще что угодно измерить.

Открыв мультиметр, мы явно ничего не видим, так как чип убит статикой. Сама микросхема скорее всего будет с номерами 324, как на фото. Принцип dT9205A схема can.

Но поскольку мультиметр китайского производства, скорее всего, мы не найдем никаких данных по этой микросхеме.Так что сначала ничего не нашел, но потом решил поискать, сделав не все элементы надписи чипа, а только цифры. И результат порадовал — микросхема оказалась LM324, а точнее китайская копия, только с другими буквами. Поменять можно на любое другое OU. Если у вас в городе есть радиомаркет, то вы можете быстро съездить туда и купить эту микросхему, ну если такого магазина нет (как в моем случае) или он далеко, а счетчик бака очень нужен — затем меняем на любую существующую микросхему, которая содержит в себе 4 операционных усилителя.Если их нет, просто поставьте две микросхемы, содержащие 2 OU, как я вошел первым.

Правда позже выяснилось, что мультиметр выдает ошибку. Это было вызвано тем, что усиление моего OU отличалось от Refiguration LM324. Но деваться было некуда, как я уже говорил ранее, у нас нет радиомагазинов, но и заказ через интернет тоже не лучший вариант — придется долго ждать прихода заказа, и я решил поставить другие.Буквально за пару дней до ремонта мультиметра DT9205A пришел заказ от пяти TL074.

Правда они были в корпусе DIP и чтобы он не мешал закрытию крышки DT9205A. — Собираем проводку.

Возможно при смене OU, даже если это LM324, то мультиметр мне покажет не правильно. В этом случае, если отклонение не очень большое, то эту ошибку устраняет подстроечный резистор рядом с микросхемой (показан красной стрелкой), но поскольку могут быть отклонения в номинале конденсатора, лучше измерить его контейнер на другом мультиметре и настроить собственное чтение.

И напоследок пара работ после ремонта.

С тех пор прошло достаточно времени — и мультиметр работает без проблем. Желаю всем творческих успехов! Автор статьи: 13265

Обсудить статью Ремонт мультиметра DT9205

Флюс SCF

В любом случае, как бы вы ни демонтировали этот резистор с платы, на плате останутся платы из старого припоя, снимать нужно демонтажной тесьмой, окунув ее в спиртово-канифольный флюс.Накладываем кончик оплетки прямо на припой и выдавливаем, прогревая эскиз паяльника до тех пор, пока весь припой с контактами не войдет в оплетку.

Тесьма демонтируемая

Ну, тогда дело техники: берем резистор купленный на радиомагазине, ставим на освободившиеся от припоя контактные площадки, сверху добавляем отвертку и касаемся руля паяльника емкостью мощностью 25 ватт, площадки и выводы по краям резистора, подожгите его на место.

Паяльная оплетка — Применение

В первый раз обязательно выйдет криволинейным, но самое главное, что девайс восстановят. На форумах мнения о таком ремонте разделились, одни утверждали, что в связи с дешевыми мультиметрами ремонтировать их вообще не имеет смысла, их выкинули и пошли покупать новый, другие были готовы даже пойти в конец и перекрыть АЦП). Но как показывает этот случай, иногда ремонт корпуса мультиметра бывает достаточно простым и экономически выгодным, и с таким ремонтом может справиться любой отечественный мастер.Все! AKV.

В настоящее время существует огромное количество разнообразных цифровых измерительных приборов различной степени сложности, надежности и качества. В основе всех современных цифровых мультиметров лежит интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, стал преобразователь на микросхеме ICL71O6, выпущенный компанией Maxim. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838.Вместо буквы м может стоять ДТ. В настоящее время эта серия инструментов является самой распространенной и повторяющейся в мире. Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивления до 2 МОм, проверка диодов и транзисторов. Кроме того, в некоторых моделях присутствует режим звукового кольца соединений, измерения температуры с термопарой и без термопары, меандр, генерирующий частоту 50… 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является Precision Mastech Enterprises (Гонконг).

Схема и устройство работы

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — Микросхема 572ПВ5). Его структурная схема представлена на рис. 1, а основа для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут быть разные префиксы в зависимости от производителя: ICL7106, TC7106 и т. Д. В последнее время незаметны микросхемы. Все чаще используются (DIE CHIPS), кристалл которых припаян непосредственно к печатной плате.

Рассмотрим схему мультиметра Mastech M832 (рис. 3). На выходе 1 микросхемы IC1 положительное напряжение питания батареи 9В подается на выход 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход подключен к выходу 1 IC1, а выход — к выходу 32. Выход 32 подключен к общему выводу мультиметра и гальванически связан с вход устройства SOM. Разница напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6.5 В. Это стабилизированное напряжение поступает на регулируемый делитель R11, VR1, R13, динамик динамика — на вход 36 микросхем (в режиме измерения тока и напряжения). Делитель задается потенциалом U UG на выходе 36, равным 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110NR111 отвечают за индикацию разряда аккумулятора. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных точек дисперсии.

Рис. 3. Мультиметр M832 Схема мультиметра

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1 … R6, с выхода которого через переключатель (по 1-8 / 1 .. 1-8 / 2) подается на защитный резистор R17. Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором образует фильтр нижних частот.Далее сигнал поступает на прямой вход микросхемы АЦП, выход 31. На обратный вход микросхемы подается общий выходной потенциал, генерируемый источником стабилизированного напряжения 3 В, выход 32.

При измерении переменного напряжения выпрямляется одноальпидным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защиту АЦП обеспечивает R1… Делитель R6 и резистор R17.

Измерение силы тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, переключаемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 поступает на вход АЦП, и результат отображается на дисплее. Защиту АЦП обеспечивают диоды D2, D3 (в некоторых моделях могут не устанавливаться) и предохранитель F.

Измерение сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выражаемая формулой (2). На диаграмме показано, что один и тот же ток от источника напряжения + LJ проходит через эталонный резистор Рона и измеряемый резистор Rx (входные токи 35, 36, 30 и 31 пренебрежимо малы), а отношение UBX и Uon равно отношению сопротивлений резисторов RX и Ron.R1 …. R6 используются как эталонные резисторы, R10 и R103 используются как токосъемные. Защиту АЦП обеспечивают термистор R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1 … 2 Ом), транзистор Q1 в режиме Stabitron (не всегда) и резисторы R35, R16 и R17 в входы 36, 35 и 31 АЦП.

Проблемный режим

В схеме вызова используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор.При напряжении на входе компаратора (вывод 6), меньшем порога, на его выходе (вывод 7) устанавливается открывающий ключ на транзисторе Q101, в результате чего издается звуковой сигнал. Порог определяется делителем R103, R104. Защиту обеспечивает резистор R106 на входе компаратора.

Мультиметры с дефектами

Заводские дефекты Мультиметры M832

Проявление дефекта	Возможная причина	Устранение дефекта
		Проверить элементы C1 и R15













		Отсоедините выводы разъема



При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В изменяются от 200 В до 240 В


		Выводы IC2


		Для восстановления надежного контакта необходимо: Регулировка токопроводящей резинки; Вода со спиртом, соответствующие контактные площадки на печатной плате; Сделайте эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50… 60 Гц и амплитуда в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, имеющий режим генерации меандра. Для проверки дисплея необходимо положить его на плоскую поверхность дисплеем вверх, подключить один короткоэкранный мультиметр M832 к общему дисплею индикатора (нижний ряд, левый выход), а другой щуп мультиметра прикладывать поочередно. к остальной части дисплея. Если удалось добиться зажигания всех сегментов дисплея, значит, он исправен.

В режиме измерения тока по входам V, Ω и MA, несмотря на наличие предохранителя, бывают случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды d2 или d3. Если в мультиметре установлен предохранитель, предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно сопротивление R5 … R8, и оно не может отображаться визуально на сопротивлениях. В первом случае, когда изготавливается только диод, дефект проявляется только в режиме измерения тока: ток через прибор течет, но на дисплее отображаются нули.В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор будет контролировать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А — только нули.

При подаче на вход устройства очень высокого напряжения В режиме измерения напряжения возможен пробой элементов (резисторов) и печатной платы, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1… R6.

Источник стабилизированного напряжения 3 В в АЦП в дешевых китайских моделях на практике может давать напряжение 2,6 … 3,4 В, а некоторые устройства перестают работать при напряжении питающей батареи 8,5 В.

Часто в мультиметрах DT при открытых аппликаторах в режиме измерения сопротивления прибор долго подходит к значению перегрузки («1» на дисплее) или не выставляется совсем. «Разоблачить» некачественную микросхему АЦП можно снижением сопротивления R14 с 300 до 100 кОм.

При измерении сопротивления в верхней части диапазона прибор «набивает» показания, например при измерении сопротивления резистора 19,8 кОм показывает 19,3 кОм. «Ток» путем замены конденсатора С4 на конденсатор 0,22 … 0,27 мкФ.

В приборах серии ДТ иногда бывает, что переменное напряжение измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.

Бывает, что производители дешевых мультиметров ставят в цепной звуковой генератор некачественные операционные усилители А потом при включении прибора раздается гудение зуммера.Этот дефект устраняет электролитический конденсатор емкостью 5 мкФ, включенный параллельно силовой цепи. Если он не обеспечивает стабильную работу звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто возникает такая неприятность, как протечка аккумулятора. Небольшие капли электролита можно протереть спиртом, но если плата сильно залита, то хороших результатов можно получить, промыв ее горячей водой с хозяйственным мылом. После снятия индикатора и исчезновения сдавливания, используя щетку, например зубную, нужно тщательно очистить доску с двух сторон и промыть под струей воды из-под крана.Повторяя стирку 2 … 3 раза, плата просушивается и устанавливается в корпус.

В большинстве устройств, выпущенных в последнее время, применяются АЦП противоборства (DIE CHIPS). Кристалл устанавливается прямо на печатной плате и залит смолой. К сожалению, это существенно снижает ремонтопригодность приборов, т.к. при выходе из АЦП он часто встречается довольно часто, его сложно заменить. Приборы с неподходящим АЦП иногда чувствительны к яркому свету. Например, при работе рядом с настольной лампой могут увеличиваться погрешности измерения.Дело в том, что индикатор прибора и плата имеют некоторую прозрачность, и свет, проникая в них, попадает на кристалл CRP, вызывая фотоэффект. Чтобы устранить этот недостаток, нужно снять плату и, сняв индикатор, зафиксировать место расположения кристалла АЦП (он хорошо виден через плату) плотной бумагой.

Схемы М830 … Разница не большая DT830 или М830 …

В исключительных случаях каждый должен уметь пользоваться измерительными приборами.
Вольтамперомметр — универсальный прибор (сокращенно «тестер», от слова «тест»). Очень много разновидностей. Мы не будем их рассматривать. Мы не будем их рассматривать. Самый доступный для всех мультиметр китайского производства DT-830B.

В состав мультиметра DT-830B входят:
-Despiles w / k
— Многопозиционный переключатель
— Слушайте для подключения щупа
— Панель для проверки транзисторов
— Защитный кожух (потребуется для замены блока питания прибора, элемент «корона» на 9 вольт)
Положения переключателя разделены на сектора:
OFF / ON-Power Instrument
DCV — Измерение напряжения постоянного тока (вольтметр)
ACV- измерение октокового напряжения (вольтметр)
HFE — Транзистор Сектор измерений
1.5V-9V- Проверка аккумуляторов.
DCA — измерение постоянного тока (амперметр).
10а — сектор амперметра для измерения больших значений постоянного тока (по инструкции
Измерения проводятся в течение нескольких секунд).
Диодный сектор для проверки диодов.
OM-Sector Resistance Measurement.

Сектор DCV
На этом устройстве сектор разделен на 5 диапазонов. Измерения проводятся от 0 до 500 вольт. Постоянное напряжение большого значения будет встречаться только при ремонте телевизора.При больших нагрузках на этот прибор нужно работать предельно осторожно.
При включении позиции «500» на экране в верхнем левом углу загорается предупреждение HV. Дело в том, что включен высший уровень измерения и при появлении больших значений необходимо быть предельно внимательным.

Обычно измерение напряжения отображается переключением больших диапазонов диапазона на меньшие, если вы не знаете значение измеренного напряжения. Например, перед тем, как измерить напряжение на аккумуляторной батарее Сотового телефона или автомобиля, на котором написано максимальное напряжение 3 или 12 вольт, то мы жирно ставим сектор в положение «20» вольт.Если поставить на более мелкую, например, на «2000» Милвольт аппарат может выйти из строя. Если мы поставим больший размер, показания прибора будут менее точными.
Если вам неизвестно значение измеряемого напряжения (конечно, в рамках бытового электрооборудования, где оно не превышает значений прибора), то выставьте «500» вольт в верхнее положение и сделаем замеры. В общем, примерно меряется, с точностью до одного вольта можно на позиции «500» вольт.
Если требуется высокая точность, переключитесь в нижнее положение, только значение измеренного напряжения не превышает значение в положении переключателя прибора. Этот прибор удобен для измерения постоянного напряжения тем, что не требует обязательного соблюдения полярности. Если полярность датчика («+» — красный, «-» — черный) не будет соответствовать полярности измеренного напряжения / тока в левой части экрана, появится знак «-», и значение будет соответствуют измеренному.

Сектор ВЦА.
Сектор имеет на этом виде прибора 2 позиции — «500» и «200» вольт.
С большой осторожностью обращайтесь к замерам 220-380 вольт.
Процедура измерения и установки позиций аналогична сектору DCV.
сектор DCA.
Это миллиамперметр постоянного тока, который используется для измерения малых токов, в основном в радиоэлектронных схемах. Нам еще не пригодились.
Во избежание поломки прибора не ставьте переключатель в этот сектор, если забыть и начать измерение напряжения, прибор выйдет из строя.

Секторный диод.
Одна позиция для проверки диодов на пробой (на маленькое Сопротивление
) и на обрыв (бесконечное сопротивление). Принципы измерения основаны на работе омметра. Как и HFE.
HFE Sector
Для измерения транзисторов есть панель с указанием, в каком гнезде ставится протрано-стопа. Проверяются транзисторы как проводников P — P — P, так и P — P -R на пробой, обрыв и большее отклонение от стандартного переходного сопротивления.

Мультиметр цифровой M832. Схема электрическая, описание, характеристики

Настольный компьютер невозможно представить без удобного недорогого цифрового мультиметра. В данной статье рассматривается цифровой мультиметр 830-й серии, наиболее частые неисправности и способы их устранения.

В настоящее время выпускается огромное количество разнообразных цифровых измерительных приборов различной степени сложности, надежности и качества. В основе всех современных цифровых мультиметров лежит интегральный аналого-цифровой преобразователь напряжения (АЦП).Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, стал преобразователь на микросхеме ICL71O6, выпущенный компанией Maxim. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838. Вместо буквы м может стоять ДТ. В настоящее время эта серия инструментов является самой распространенной и повторяющейся в мире. Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивления до 2 МОм, проверка диодов и транзисторов.Кроме того, в некоторых моделях есть режим звукового кольца соединений, измерения температуры с термопарой и без термопары, меандр, генерирующий частоту 50 … 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является Precision Mastech Enterprises (Гонконг).

Схема и работа прибора

Рис. 1. Структурная схема АЦП 7106

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572fv5).Его структурная схема показана на рис. 1, а основа для исполнения в случае DIP-40 — на рис. 2. Перед ядром 7106 могут быть разные префиксы в зависимости от производителя: ICL7106, TC7106 и т. Д. В последнее время незаметные микросхемы ( DIE CHIPS), кристалл которых припаян непосредственно к печатной плате.

Рис. 2. COCOLOGY ADC 7106 в корпусе DIP-40

Разница напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, динамик его выхода — это вход микросхемы 36 (в режиме измерения тока и напряжения).

Делитель задается потенциалом U UG на выходе 36, равным 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110NR111 отвечают за индикацию разряда аккумулятора. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных точек дисперсии.

Рис. 3. Принципиальная схема мультиметра M832.

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выходах 36 и 35 и составляет:

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения.Показания дисплея N зависят от входного напряжения UBX и выражаются числом:

Рассмотрим работу устройства в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1 … R6, с выхода которого через переключатель (по схеме 1-8 / 1 … 1-8 / 2) подается на защитный резистор R17. Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором образует фильтр нижних частот.Далее сигнал поступает на прямой вход микросхемы АЦП, выход 31. На обратный вход микросхемы подается общий выходной потенциал, генерируемый источником стабилизированного напряжения 3 В, выход 32.

Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

При измерении переменного напряжения оно выпрямляется одноальпидным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение.Защиту АЦП обеспечивают делитель R1 … R6 и резистор R17.

Измерение тока

Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через ОО , Резисторы R8, R7 и R6, переключаемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 поступает на вход АЦП, и результат отображается на дисплее.Защиту АЦП обеспечивают диоды D2, D3 (в некоторых моделях могут не устанавливаться) и предохранитель F.

. Измерение сопротивления

Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления зависимость выражается формулой (2) используется. На диаграмме показано, что один и тот же ток от источника напряжения + LJ проходит через эталонный резистор Рона и измеряемый резистор Rx (входные токи 35, 36, 30 и 31 пренебрежимо малы), а отношение UBX и Uon равно отношению сопротивлений резисторов RX и Ron.R1 используется как эталонный резистор … R6, R10 и R103 используются как токосъемные. Защиту АЦП обеспечивают термистор R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1 … 2 Ом), транзистор Q1 в режиме Stabitron (не всегда) и резисторы R35, R16 и R17 в входы 36, 35 и 31 АЦП.

Проблемный режим

В схеме вызова используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор.При напряжении на входе компаратора (вывод 6), меньшем порогового значения, на его выходе (вывод 7) низкое напряжение открывает ключ на транзисторе Q101, что приводит к звуковому сигналу. Порог определяется делителем R103, R104. Защиту обеспечивает резистор R106 на входе компаратора.

Дефекты мультиметров

Все неисправности можно разделить на заводской брак (а бывает) и поломки, вызванные ошибочными действиями оператора.

Поскольку мультиметр используется в мультиметрах, возможно замыкание элементов, плохие пайки и поломки элементов, особенно расположенных по краям платы.Ремонт неисправного прибора нужно начинать с визуального осмотра печатной платы. Наиболее частые заводские дефекты мультиметров M832 приведены в таблице.

Заводские дефекты Мультиметры М832

Проявление дефекта	Возможная причина	Устранение дефекта
При включении устройства дисплей загорается, а затем плавно гаснет	Неисправность генератора микросхемы SPP, сигнал с которой поступает на подложку ЖКИ	Проверить элементы C1 и R15
При включении прибора дисплей загорается, а затем плавно гаснет.Со снятой задней крышкой Устройство работает нормально	С задней крышкой прибора пружина контактного винта падает на резистор R15 и замыкает цепь задающего генератора	Согнуть или немного укоротить пружину
При включении прибора режим измерения напряжения дисплея изменяется от 0 до 1	Неисправность или некачественное снятие цепи интегратора: Конденсаторы С4, С5 и С2 и резистор R14	Отсосать или заменить C2, C4, C5, R14
Аппарат надолго сбрасывает показания.	Некачественный конденсатор СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с малым коэффициентом поглощения
При измерении сопротивления показания дисплея длительное время выставляется	Конденсатор C5 низкого качества (цепь автоматической коррекции нуля)	Заменить C5 на конденсатор с малым коэффициентом поглощения
Аппарат некорректно работает во всех режимах, перегревается микросхема IC1.	Длинные выводы для проверки транзисторов были закрыты	Отсоедините выводы разъема
При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В изменяются с 200 В на 240 В	Обрыв емкости конденсатора СЗ.Возможна пайка его выводов или просто отсутствие этого конденсатора	Заменить СЗ на хороший конденсатор с малым коэффициентом поглощения
При включении мультиметра постоянно гудит или наоборот бесшумно в режиме звонка подключения	Плохая пайка выводов микросхемы SU2	Выводы IC2
Сегменты на дисплее исчезают и появляются	Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки	Для восстановления надежного контакта необходимо: регулировка токопроводящей резинки; Вода со спиртом, соответствующие контактные площадки на печатной плате; Сделайте эти контакты на плате

Описанные выше неисправности также могут появиться во время работы. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок на входе. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки напряжения питания и работоспособности АЦП: напряжение стабилизации 3 В и отсутствие пробоя между питанием и общим выходом АЦП.

В режиме измерения тока с использованием входов V, Ω и MA, несмотря на наличие предохранителя, бывают случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды d2 или d3.Если в мультиметре установлен предохранитель, предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно сопротивление R5 … R8, и оно не может отображаться визуально на сопротивлениях. В первом случае, когда изготавливается только диод, дефект проявляется только в режиме измерения тока: ток через прибор течет, но на дисплее отображаются нули. В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор будет контролировать показания или показывать перегрузку.При полном сгорании одного или обоих резисторов прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивление повреждению происходит, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче напряжения на вход могут сгореть резисторы R5, R6, R10, R18, выполнен транзистор Q1 и конденсатор Sat.Если транзистор Q1 полностью сломан, то при измерении сопротивления прибор покажет нули. В случае неполной проверки транзистора мультиметр с открытыми стрелками покажет сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкает тумблер и на показания мультиметра не влияет. При проверке конденсатора С6 мультиметр не измеряет напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижает показания в этих диапазонах.

При отсутствии индикации на дисплее при наличии питания на АЦП или визуально заметном выгорании большого количества элементов схемы велика вероятность выхода АЦП из строя. Исправность АЦП проверяется регулятором напряжения источника стабилизированного напряжения 3 В. На практике АЦП мигает только тогда, когда на вход подается высокое напряжение, намного превышающее 220 В. Трещины появляются в цепи. соединения ток потребления микросхемы увеличивается, что приводит к ее заметному нагреву..

Когда очень высокое напряжение подается на вход очень высокого напряжения в режиме измерения напряжения, может произойти пробой из-за элементов (резисторов) и печатной платы, в случае режима измерения напряжения диаграмма выглядит так: защищен делителем на сопротивлениях R1 … R6.

В дешевых моделях серии DT длинные выводы деталей могут конденсироваться на экран, расположенный на задней крышке устройства, нарушая работу схемы. У Мастеха таких дефектов не наблюдается.

В DT В моделях используются некачественные АЦП, они очень чувствительны к скоростям цепи интегратора C4 и R14. В мультиметрах Mastech качественные АЦП позволяют использовать элементы близкого номинала.

Часто в мультиметрах DT при открытых в режиме измерения сопротивлений аппликаторах прибор долго подходит к значению перегрузки («1» на дисплее) или не выставляется совсем.«Разоблачить» некачественную микросхему АЦП можно снижением сопротивления R14 с 300 до 100 кОм.

Поскольку дешевые китайские фирмы используют некачественные несоответствующие АЦП, то случаев прерывания непрерывности не бывает, при этом причину неисправности определить очень сложно, да и проявляться она может по-разному, в зависимости от порванного вывода.Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статическим дисплеем, для определения причины неисправности необходимо проверить напряжение на соответствующем выходе микросхемы АЦП, оно должно быть около 0,5 В относительно общего выхода. Если он равен нулю, значит АЦП неисправен.

Эффективный способ найти причину неисправности — это переделка аналого-цифрового преобразователя микросхемы преобразователя следующим образом. Используется еще один, конечно, хороший цифровой мультиметр.Включен в режим проверки диодов. Черный щуп, как обычно, установлен в соме, а красный — в гнездо VQMA. Красный щуп подключается к выводу 26 [минус питание), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя при обратном включении установлены защитные диоды, то при таком подключении они должны открыться, что отразится на дисплее как падение напряжения на открытом диоде. Реальное значение этого напряжения на дисплее будет несколько больше, т.к. в схему включены резисторы.Аналогично проверяются все выводы АЦП при подключении черного щупа к выводу 1 [питание АЦП) и поочередного касания остальных выводов микросхемы. Показания приборов должны быть аналогичными. Но если при этих проверках поменять полярность включения на противоположную, прибор всегда должен показывать обрыв, т.к. входное сопротивление хорошей микросхемы очень велико. Таким образом, дефектными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме.Если устройство показывает кластер при любом подключении исследуемого выхода, это девяносто процентов говорит о внутреннем обрыве. Указанный метод проверки достаточно универсален и может использоваться при проверке различных цифровых и аналоговых микросхем.

Имеются неисправности связанные с некачественными контактами на переключателе галереи, прибор работает только при нажатии на галлеты. Фирмы, производящие дешевые мультиметры, редко закрывают дорожки под переключателем галереи смазки, которые быстро окисляются.Часто трассы несколько загрязнены. Ремонт осуществляется следующим образом: Печатная плата вынимается из корпуса, а тракты переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, устройство починили.

В устройствах серии DT иногда бывает так, что напряжение переменного тока измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.

Бывает, что производители дешевых мультиметров ставят в цепь звукового генератора некачественные операционные усилители, а потом при включении прибора гудит зуммер.Этот дефект устраняет электролитический конденсатор емкостью 5 мкФ, включенный параллельно силовой цепи. Если это не обеспечивает стабильной работы звукового генератора, необходимо заменить операционный усилитель на LM358P.

В большинстве устройств, выпущенных в последнее время, применяются АЦП противоборства (DIE CHIPS). Кристалл устанавливается прямо на печатную плату и залит смолой. К сожалению, это существенно снижает ремонтопригодность приборов, т.к. при выходе из АЦП он часто встречается довольно часто, его сложно заменить. Приборы с неподходящим АЦП иногда чувствительны к яркому свету.Например, при работе рядом с настольной лампой погрешность измерения может увеличиваться. Дело в том, что индикатор прибора и плата имеют некоторую прозрачность, и свет, проникая в них, попадает на кристалл CRP, вызывая фотоэффект. Чтобы устранить этот недостаток, нужно снять плату и, сняв индикатор, зафиксировать место расположения кристалла АЦП (он хорошо виден через плату) плотной бумагой.

При покупке мультиметра DT следует обращать внимание на качество механики переключателя, необходимо несколько раз прокрутить переключатель галереи мультиметра, чтобы убедиться, что переключатель стоит четко и без перегрева: дефекты пластика не ремонтируются.

Публикация: www.cxem.net

См. Другие статьи раздела.

Настольный компьютер невозможно представить без удобного недорогого цифрового мультиметра.

В статье рассказывается об устройстве цифровых мультиметров 830-й серии, его схеме, а также о наиболее распространенных неисправностях и способах их устранения.

В настоящее время выпускается огромное количество разнообразных цифровых измерительных приборов разной степени сложности, надежности и качества.В основе всех современных цифровых мультиметров лежит интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, стал преобразователь на микросхеме ICL7106, выпущенный компанией Maxim. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838. Вместо буквы М может стоять ДТ. В настоящее время эта серия инструментов является самой распространенной и повторяющейся в мире.Его основные возможности: измерение постоянного и переменного напряжения до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивления до 2 МОм, проверка диодов и транзисторов. Кроме того, в некоторых моделях есть режим звукового кольца соединений, измерения температуры с термопарой и без термопары, меандр, генерирующий частоту 50 … 60 Гц или 1 кГц. Основным производителем мультиметров этой серии является Precision Mastech Enterprises (Гонконг).

Схема и устройство работы

Принципиальная схема мультиметра

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572fv5). Его структурная схема представлена на рис. 1, а основа для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут быть разные префиксы в зависимости от производителя: ICL7106, TC7106 и т. Д. В последнее время незаметны микросхемы. Все чаще используются (DIE CHIPS), кристалл которых припаян непосредственно к печатной плате.

Рассмотрим схему мультиметра Mastech M832 (рис. 3). На выходе 1 микросхемы IC1 положительное напряжение питания батареи 9В подается на выход 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход подключен к выходу 1 IC1, а выход — к выходу 32. Выход 32 подключен к общему выводу мультиметра и гальванически связан. к общему прибору ввода. Разница напряжений между клеммами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6.5 В. Это стабилизированное напряжение поступает на регулируемый делитель R11, VR1, R13, а с его выхода — вход микросхемы 36 (в режиме Измерения токов и напряжений). В делителе установлен потенциал U на выходе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разряда батареи. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисперсии.

Диапазон рабочих входных напряжений U Max напрямую зависит от уровня регулируемого опорного напряжения на выходах 36 и 35 и составляет

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения.

Показания дисплея N зависят от входного напряжения U и выражаются числом

Рассмотрим работу устройства в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис.четыре.

При измерении постоянного напряжения входной сигнал поступает на R1 … R6, с выхода которого через переключатель [по 1-8 / 1 … 1-8 / 2) поступает на защитный резистор. R17. Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором С3 образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, выход 31. На обратный вход микросхемы подается общий выходной потенциал, генерируемый источником стабилизированного напряжения 3 В, выход 32.

При измерении переменного напряжения выпрямляется одноальпидным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защиту АЦП обеспечивают делитель R1 … R6 и резистор R17.

Измерение силы тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5.

В режиме измерения постоянного тока последний протекает через резисторы R0, R8, R7 и R6, переключаемые в зависимости от диапазона измерения.Падение напряжения на этих резисторах через R17 поступает на вход АЦП, и результат отображается на дисплее..R1..R6 используются как эталонные резисторы, R10 и R103 используются как токосъемные. Защиту АЦП обеспечивают термистор R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1,2 ком), транзистор Q1 в стабилитронном режиме (не всегда) и резисторы R35, R16 и R17 на входах 36, 35. и 31 АЦП.

Режим служебной цепи В схеме вызова используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор.При напряжении на входе компаратора (вывод 6), меньшем порогового значения, на его выходе (вывод 7) низкое напряжение открывает ключ на транзисторе Q101, что приводит к звуковому сигналу. Порог определяется делителем R103, R104. Защиту обеспечивает резистор R106 на входе компаратора.

Мультиметры с дефектами

Все неисправности можно разделить на заводской брак (а бывает) и поломку, вызванную ошибочными действиями оператора.

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения с частотой 50,60 Гц и амплитудой в небольшое вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, имеющий режим генерации меандра. Для проверки дисплея необходимо положить его на плоскую поверхность дисплеем вверх, подключить один мультиметр M832 короче к общему дисплею индикатора (нижний ряд, левый выход), а другой щуп мультиметра прикладывать поочередно к Остальные выводы по дисплею.Если удалось добиться зажигания всех сегментов дисплея, значит, он исправен.

В режиме измерения тока при использовании входов V, Q и MA, несмотря на наличие предохранителя, бывают случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно сопротивление R5 … R8, и оно не может отображаться визуально на сопротивлениях. В первом случае, когда изготавливается только диод, дефект проявляется только в режиме измерения тока: ток через прибор течет, но на дисплее отображаются нули.В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор будет контролировать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не сбрасывается в режиме измерения напряжения, но при замыкании входов дисплей обнуляется. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор покажет перегрузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивление повреждению происходит, как правило, в диапазонах 200 Ом и 2000 Ом.В этом случае при подаче напряжения на вход могут сгореть резисторы R5, R6, R10, R18, выполнен транзистор Q1 и конденсатор С6. Если транзистор Q1 полностью сломан, то при измерении сопротивления прибор покажет нули. В случае неполной проверки транзистора мультиметр с открытыми стрелками покажет сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкает тумблер и на показания мультиметра не влияет.При обрыве конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

При отсутствии индикации на дисплее при наличии питания на АЦП или визуально заметном выгорании большого количества элементов схемы велика вероятность выхода АЦП из строя. Исправность АЦП проверяется регулятором напряжения источника стабилизированного напряжения 3 В. На практике АЦП мигает только тогда, когда на вход подается высокое напряжение, намного превышающее 220 В.В компаунде появляются трещины, увеличивается ток потребления микросхемы, что приводит к ее заметному нагреву. .

При подаче очень высокого напряжения на вход очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1.R6.

В дешевых моделях серии DT длинные выводы деталей могут конденсироваться на экран, расположенный на задней крышке устройства, нарушая работу схемы.У Мастеха таких дефектов не наблюдается.

Источник стабилизированного напряжения 3 В в АЦП в дешевых китайских моделях на практике может давать напряжение 2,6,3,4 В, а некоторые устройства перестают работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются некачественные АЦП, они очень чувствительны к скоростям цепи интегратора C4 и R14. В мультиметрах Mastech качественные АЦП позволяют использовать элементы близкого номинала.

Часто в мультиметрах DT при открытых аппликаторах в режиме измерения сопротивления прибор очень длинный до значения перегрузки («1» на дисплее) или вообще не выставляется.«Вылечить» некачественную микросхему АЦП можно уменьшением сопротивления R14 коэффициентами с 300 до 100 кОм.

При измерении сопротивления в верхней части диапазона прибор «набивает» показания, например при измерении сопротивления резистора 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора С4 на конденсатор 0,22 … 0,27 мкФ.

Поскольку дешевые китайские фирмы используют некачественные несоответствующие АЦП, то случаев прерывания непрерывности не существует, и определить причину неисправности бывает очень сложно, и она может отличаться по-разному, в зависимости от порванного выхода.Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статическим дисплеем, для определения причины неисправности необходимо проверить напряжение на соответствующем выходе микросхемы АЦП, оно должно быть около 0,5 В относительно общего выхода. Если он равен нулю, значит АЦП неисправен.

Эффективный способ найти причину неисправности — переделка аналого-цифрового преобразователя микросхемы преобразователя следующим образом. Используется еще один, конечно, хороший цифровой мультиметр.Включен в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо COM, а красный — в гнездо VQMA. Красный щуп прибора подключен к выводу 26 (минус питание), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя при обратном включении установлены защитные диоды, то при таком подключении они должны открыться, что отразится на дисплее как падение напряжения на открытом диоде. Реальное значение этого напряжения на дисплее будет несколько больше, т.к. в схему включены резисторы.Аналогично проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюс питания АЦП) и поочередному касанию остальных выводов микросхемы. Показания приборов должны быть аналогичными. Но если при этих проверках поменять полярность включения на противоположную, прибор всегда должен показывать обрыв, т.к. входное сопротивление хорошей микросхемы очень велико. Таким образом, дефектными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме.Если устройство показывает кластер при любом подключении исследуемого выхода, это девяносто процентов говорит о внутреннем обрыве. Указанный метод проверки достаточно универсален и может использоваться при проверке различных цифровых и аналоговых микросхем.

Бывает, что производители дешевых многодиметровых кювет ставят в цепь звукового генератора некачественные операционные усилители, а потом при включении устройства раздается жужжание зуммера.Этот дефект устраняет электролитический конденсатор емкостью 5 мкФ, включенный параллельно силовой цепи. Если это не обеспечивает стабильной работы звукового генератора, необходимо заменить операционный усилитель на LM358P.

Часто возникает такая неприятность, как протечка аккумулятора. Небольшие капли электролита можно протереть спиртом, но если плата сильно залита, то хороших результатов можно получить, промыв ее горячей водой с хозяйственным мылом. После снятия индикатора и исчезновения сдавливания, используя щетку, например зубную, нужно тщательно очистить доску с двух сторон и промыть под струей воды из-под крана.Повторяя мойку 2,3 раза, плата просушивается и устанавливается в корпус.

В большинстве устройств, выпущенных в последнее время, применяются АЦП противоборства (DIE CHIPS). Кристалл устанавливается прямо на печатную плату и залит смолой. К сожалению, это существенно снижает ремонтопригодность приборов, т.к. при выходе из АЦП он часто встречается довольно часто, его сложно заменить. Приборы с неподходящим АЦП иногда чувствительны к яркому свету.Например, при работе рядом с настольной лампой могут увеличиваться погрешности измерения. Дело в том, что индикатор прибора и плата имеют некоторую прозрачность, и свет, проникая в них, попадает на кристалл CRP, вызывая фотоэффект. Чтобы устранить этот недостаток, нужно снять плату и, сняв индикатор, зафиксировать место расположения кристалла АЦП (он хорошо виден через плату) плотной бумагой.

При покупке мультиметра DT следует обратить внимание на качество механики переключателя, необходимо несколько раз прокрутить переключатель галереи мультиметра, чтобы убедиться, что переключатель стоит четко и без перегрева: дефекты пластика не ремонтируются.

Без современных стиральных машин мы больше не можем жить, потому что они помогают нам сократить время на домашнюю работу, и мы можем потратить его с пользой на общение с семьей. Но как быть, если эта методика все же не удалась? Найти профессиональный сервисный центр или отремонтировать самостоятельно?

Сегодня все большую популярность приобретает планировка кухни открытого плана, совмещение кухни-столовой. Это способствует ряду положительных моментов: просторная светлая комната, открытое пространство позволяет находиться в обеих комнатах, готовить очень приятно, особенно когда вы в семье или в кругу друзей, вы можете смотреть любимый фильм с семьей во время Готовка.

Мультиметр

— один из недорогих средств измерения, которым пользуются как профессионалы, так и любители при ремонте самодельной электропроводки и электроприборов. Без него любой электрик чувствует себя без рук. Раньше для измерения напряжения, тока и сопротивления требовалось три разных инструмента. Теперь все это можно измерить одним универсальным прибором. Использовать цифровой мультиметр очень просто.

Два основных правила, которые нужно запомнить:

⚡ где правильно подключить измерительные щупы
⚡ в каком положении установить переключатель для измерения разных величин

Внешний вид и разъемы мультиметра

На лицевой части тестера все надписи на английском языке Да, даже с использованием аббревиатуры.

Что означают данные надписи:

ВЫКЛ — прибор отключен (чтобы батареи прибора не разряжались, установите переключатель в это положение после измерений)
ACV — измерение переменной U
DCV — Измерение постоянной U
DCA — измерение постоянного тока
Ом — измерение сопротивления
hFE — измерение транзисторов
— Соответствие или проверка диодов

Переключение режимов происходит центральным поворотным переключателем.В самом начале использования цифрового мультиметра рекомендуется сразу пометить метку-указатель на переключателе контрастной краски. Например, так:

Большинство выходов устройства связаны как раз с неправильным выбором положения переключателя.

Питание осуществляется от аккумулятора типа «Крон». Кстати, по разъему для подключения короны можно косвенно судить, собран ли тестер в заводских настройках или где-то в китайских «кооперативах».При качественной сборке соединение происходит через специальные разъемы, предназначенные для коронки. В менее качественных вариантах используются обычные пружины.

Мультиметр имеет несколько разъемов для подключения щупа и всего два щупа. Поэтому важно правильно подключить щупы для измерения определенных значений, иначе можно запросто сжечь прибор.

Свойства обычно бывают разных цветов — красного и черного. Шеф черного цвета подключается к разъему COM (в переводе — «Общий»).Красный щуп в двух других разъемах. Разъем 10ADC применяется, когда ток измеряется от 200 мА до 10 А. Разъем VωMA используется для всех других измерений — напряжения, тока до 200 мА, сопротивления, поперечных смещений.

Основная жалоба — это заводские доказательства, которые идут в комплекте с устройством. Практически каждый второй обладатель мультиметра рекомендует заменить их на более качественные. Правда, при этом они могут быть сопоставимы по стоимости с самим тестером. В крайнем случае их можно улучшить, усилив в местах перегиба проводов и изолировав наконечники щупов.

Если вам нужен качественный силиконовый зонд с кучей наконечников, то заказать их с бесплатной доставкой можно на aliexpress.

Используются также более ранние тестеры. Некоторые электрики даже отдают им предпочтение, считая их более надежными. Однако рядовым потребителям их использовать из-за большой погрешности шкалы менее удобно. Кроме того, при работе стрелочным мультиметром необходимо угадывать полярность контактов. В цифровом с неправильно подключенным к полюсам показания будут просто отображаться со знаком минус.Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Измерение растяжения

Как использовать цифровой мультиметр для измерения напряжения? Для этого установите переключатель мультиметра в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то переключите в положение ACV. Свойства вставляются в разъемы COM и VΩma.

В первую очередь проверьте правильность подключения разъемов.Если один из них ошибочно установить в контакт 10ADC — при замере напряжения произойдет короткое замыкание.

Начните измерение с максимального значения на приборе — 750 В. Полярность щупа при этом никакой роли не играет. Не нужно для щупа черного цвета обязательно касаться нуля, а красного — фаз. Если значение выделено на экране намного меньше, а перед ним будет стоять цифра «0», это означает, что для более точного измерения вы можете переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет ваш мультиметр. вам измерить.

При измерении постоянного напряжения (например, электропроводка в машине) переключается в режим постоянного напряжения.

А также начните измерения с самой большой шкалы, постепенно снижая шаги измерения. Для измерения напряжения необходимо подключать щупы параллельно измеряемой цепи, при этом держитесь только за изолированную часть щупа, чтобы она не попала под напряжение. Если на дисплее значение напряжения высветилось знаком «минус», значит, вы перепутали полярность.

ВНИМАНИЕ: При работе с измерителями напряжения убедитесь, что шкала мультиметра установлена правильно. Если начать измерение напряжения при включенном переключателе DCA, т.е. при измерении, можно легко создать короткое замыкание прямо в руках!

Некоторые опытные электрики советуют при измерении напряжения в розетке оба щупа держать в одной руке. При плохой изоляции щупов и их образца это позволит обезопасить себя до некоторой деградации эл.т.

Мультиметр работает от батарейки (заводная головка 9 вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 вольт. Поэтому, если показания прибора начинают сильно удивлять, сначала проверьте мощность. Косвенным признаком разряда аккумулятора может служить хаотичное изменение показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Измерение силы тока

Устройство может измерять только мощность постоянного тока.Переключатель должен находиться в положении DCA.

Будьте осторожны! При измерении тока, если вы не знаете, в каких пределах будет сила тока, измерения лучше начать, вставив щуп в разъем 10ADC, иначе ток более 200 мА на разъеме VωMA можно легко сгорит внутренний предохранитель.

Здесь зонд, в отличие от измерения напряжения, должен быть подключен последовательно к цепи с измеряемым объектом. То есть вам придется разорвать цепь и затем в образовавшемся зазоре соединить щупы.Сделать это можно в любом удобном месте (в начале, середине, конце цепочки).

Чтобы постоянно не держать щуп в руках, можно использовать для крепления крокодилов.

Знайте, что если при измерении погрешности тока перевести переключатель в режим ACV (измерение напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. Но если наоборот, мультиметр выйдет из строя.

Измерение сопротивления

Для измерения сопротивления переключатель установить в положение — Ω.

Выберите желаемое значение сопротивления или снова начиная с наибольшего. Если вы измеряете сопротивление на работающем приборе или проводе, рекомендуется отключать питание от него (даже от аккумулятора). Таким образом, измерения будут более точными. Если при измерении на дисплее вы выделили значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель необходимо перевести в больший диапазон измерений. Если отображается «0» — то наоборот уменьшаем шкалу измерения.

Чаще всего мультиметр в режиме сопротивления используется в ремонтных работах, для проверки работоспособности бытовой техники, исправности, отсутствия замыкания в цепи.

При измерении сопротивления не трогайте проверенные оголенные части, это повлияет на точность измерений.

Светонка

Еще один режим работы тестера, которым часто пользуются — это трансвелон.

Зачем это нужно? Например, чтобы найти обрыв цепи, или наоборот — убедиться, что цепь не повреждена (проверка целостности предохранителя).Уровень сопротивления здесь уже не важен, важно понимать, что с самой цепочкой — целая она или нет.

Следует отметить, что звукового сигнала DT830B нет.

В других марках сигнал обычно раздается при сопротивлении цепи не более 80 Ом. Сам режим вызова происходит при позиционировании указателя — проверка диодов.

Трансвелон также пригодится для проверки целостности самих датчиков ближе друг к другу.Так как при частом использовании может произойти их повреждение, особенно при входе проволоки в трубку зонда. Обязательно перед каждым измерением убедитесь, что на месте подключения щупа для трансверсов нет напряжения, иначе вы можете сжечь прибор или создать короткое замыкание.

Безопасность при работе с мультиметром

⚡ не измерять во влажном помещении
⚡ не переключают пределы измерения во время самих измерений.
⚡ не измеряют напряжение и силу тока, если их значения больше тех, на которые рассчитан мультиметр
⚡ используйте надлежащую изоляцию

Надеюсь, этот материал помог Вам ознакомиться с основными параметрами мультиметра. И вы можете безопасно и продуктивно использовать его при ремонтных работах.

Поиск и устранение неисправностей и ремонт цифрового мультиметра

Ваш цифровой мультиметр должен прослужить несколько лет при разумной осторожности.Может наступить время, когда ваш мультиметр выйдет из строя, и вам придется решать, ремонтировать его или покупать новый. Прежде чем отправиться на поиски нового мультиметра, вы должны использовать «Поиск и устранение неисправностей и ремонт цифрового мультиметра» как последнее усилие по спасению вашего измерителя. По оценкам EPA, в 2009 году потребители и предприятия США выбросили в отходы телевизоры, компьютеры, сотовые телефоны и печатные копии периферийных устройств (включая принтеры, сканеры, факсы) на общую сумму 2,37 миллиона тонн.

Первым шагом устранения неполадок является проверка батареи и попытка включения цифрового мультиметра.

Если мультиметр не включается или дисплей тусклый, возможно, батарея разряжена или разряжена. Просто замените батарею, и все будет в порядке.
Если ваш мультиметр включается, но вы не получаете точных измерений, возможно, измерительные провода неисправны. Настройте мультиметр на измерение сопротивления и соедините вместе выводы измерительного щупа. Он должен показывать ноль Ом.
Если у вас номинальное сопротивление более одного Ом или показания нестабильны, вы сможете решить проблему, заменив провода зонда.
Если вам все еще не удалось решить проблему, следующим шагом будет разобрать цифровой мультиметр. Воспользуйтесь небольшой отверткой, чтобы вывернуть винты, скрепляющие корпус.

Во-вторых, позвольте проверить предохранитель, поскольку вы открыли мультиметр, найдите предохранитель и извлеките его.

Если это плавкий предохранитель из прозрачного стекла, осмотрите его изнутри, чтобы убедиться, что тонкий провод внутри не перегорел.
Если он взорвался, замените его.
Если это керамический предохранитель, вам необходимо проверить его сопротивление с помощью другого мультиметра.
Если сопротивление отсутствует, замените его. (Обратитесь к руководству по мультиметру, чтобы узнать, какой предохранитель вам нужен.)

Наконец, для проводов и других соединений, которые могут быть корродированы или сломаны.

Если вы обнаружите поврежденное соединение, снимите его с помощью паяльника и фитиля и припаяйте.
Убедитесь в отсутствии незакрепленных деталей или винтов внутри корпуса мультиметра и закрепите их соответствующим образом.

Соберите цифровой мультиметр, настройте его на измерение сопротивления и соедините вместе выводы щупов.Он должен хорошо читаться под одним омом. Поиск и устранение неисправностей и ремонт цифрового мультиметра — это основной процесс ремонта. Если мультиметр все еще неисправен, возможно, пришло время его заменить.

Схема цифрового мультиметра

DT830B

Просмотры 302 Загрузки 31 Размер файла 933KB

Отчет DMCA / Авторское право

СКАЧАТЬ ФАЙЛ

Рекомендовать истории
Предварительный просмотр цитирования
НАБОР ЦИФРОВОГО МУЛЬТИМЕТРА M-1007K
Руководство по монтажу и эксплуатации
Elenco Electronics, Inc.®
Авторские права © 2008, Elenco® Electronics, Inc. Все права защищены. Никакая часть этой книги не может быть воспроизведена каким-либо образом; электронная, фотокопировальная или иная без письменного разрешения издателя.
753096
ПЕРЕЧЕНЬ ДЕТАЛЕЙ Если вы студент, и какие-либо части отсутствуют или повреждены, обратитесь к инструктору или в книжный магазин. Если вы приобрели этот комплект измерителя у дистрибьютора, в каталоге и т. Д., Пожалуйста, свяжитесь с Elenco® Electronics (адрес / телефон / электронная почта указаны в конце данного руководства) для получения дополнительной помощи, если это необходимо.Кол-во. r1 r1 r1 r1 r1 r1 r1 r1 r1 r2 r3 r1 r6 r2 r1 r1
Символ R10 R8 R20 R21 R5 R6 R22 R7 R23 R4, R30 R24, R25, R35 R1 R12-15, R18, R19 R26, R27 R2 R3
РЕЗИСТОРЫ (Детали, установленные на карту) Значение Цветовой код 0,99 Ом 0,5% 1/4 Вт черный-белый-белый-серебристо-зеленый 9 Ом 0,25% 1/4 Вт белый-черный-черный-серебристый-синий 100 Ом 0,25% 1 / 4 Вт коричневый-черный-черный-черный-синий 900 Ом 0,25% 1/4 Вт белый-черный-черный-черный-синий 1 кОм 5% 1/4 Вт коричневый-черный-красный-золотой 3 кОм 1% 1/4 Вт оранжево-черный- черно-коричневый-коричневый 9 кОм. 25% 1 / 4W белый-черный-черный-коричневый-синий 30 кОм 1% 1 / 4W оранжево-черный-черный-красно-коричневый 90 кОм.25% 1 / 4W белый-черный-черный-красный-синий 100 кОм 5% 1 / 4W коричневый-черный-желто-золотой 117 кОм. 5% 1 / 4W коричнево-коричневый-фиолетовый-оранжево-зеленый 150 кОм 5% 1 / 4W коричневый -зелено-желто-золото 220 кОм 5% 1/4 Вт красный-красный-желто-золотой 274 кОм 0,5% 1/4 Вт красно-фиолетовый-желтый-оранжево-зеленый 470 кОм 5% 1/4 Вт желто-фиолетовый-желто-золотой 1 МОм 5 % 1 / 4W коричневый-черный-зеленый-золотой
Резисторы с допуском 0,25% могут быть включены вместо 0,5%. Эти детали не устанавливаются на карту: r1 R9 0,01 Ом шунтирующий провод r1 VR1 220 Ом (221) Потенциометр r1 R32 2 кОм Резистор PTC
Номер детали 109950 119050 131060 139060 141000 143030 149060 153030 159060 161000 161160 161500 162200 16271000 1947003 142069
КОНДЕНСАТОРЫ Кол-во.r1 r4 r1
Символ C1 C2, C3, C4, C5 C7
Значение Описание 100 пФ (101) Диск 0,1 мкФ (104) Майлар (маленький) .1 мкФ (104 или 0,1) 5% 63V Майлар (большой)
Кол-во. r1 r1
Символ D3 Q1
Значение 1N4007 9013
Номер детали 221017 251017S 251017L
ПОЛУПРОВОДНИКИ Описание Диод (установлен на плате резистора) Транзистор
Номер детали 314007 329013
MISCELL. r1 r1 r1 r1 r1 r1 r1 r1 r1 r1 r3 r2
Описание ЖК-дисплея Zebra 6.8 x 40 мм PC Board IC Установленный предохранитель 0,5 A, аккумулятор 250 В 9 В Ручка переключателя батарейного отсека Верхняя часть корпуса (черный) Нижняя часть корпуса (черный) Зажим зебры Винт 2 мм x 6 мм Винт 2 мм x 10 мм
Кол-во r2 r1 r3 r2 r6 r2 r1 r1 r1 r1 r1 r1
Номер по каталогу 351117 500007 516105 533004 5
5 622107 623090 623095 629018 643439 643447
Зажимы держателя предохранителя Входное гнездо шарового подшипника
) Пружина 1/2 ”Этикетка Передняя этикетка Экранная пластина Смазка для бессвинцовой пайки Набор
Деталь № 663100 664007 664105 666400 680013 680014 680015 724015 780010 7
9LF99 TL1007
ПРИМЕЧАНИЕ. 7106 IC1 уже установлен на печатной плате.Этот тип установки называется C.O.B. (чип на борту). Следующие части не используются / не перечислены: R11, R16, R17, R28, R29, R31, R34, C6, D1 и D2.
-1-
ИДЕНТИФИКАЦИЯ ДЕТАЛЕЙ Защелка батареи
Резисторы
Печатная плата с IC
Гнездо транзистора
ЖК-дисплей Зажим Zebra / Зебра / ЖК-дисплей
Зебра-зажим Шунтирующий провод
Ручка переключателя Fuse2
Зажим
Шарикоподшипник
Скользящий контакт
Zebra
Предохранитель
ЖК-дисплей
Входное гнездо
Пружины
Конденсаторы
Диод C7 Mylar
Правильно используйте в качестве руководства VYIFING RES2ING ID
Discap определение номинала резисторов.
4 диапазона 1 2
Допуск множителя
5 диапазонов 1
2 3 Допуск умножителя
ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ КОНДЕНСАТОРА
Конденсаторы будут идентифицированы по их значению емкости в пФ (пикофарадс), нФ микрофарады). На большинстве конденсаторов будет указано их фактическое значение. Стоимость некоторых конденсаторов может быть напечатана следующим образом. Максимальное рабочее напряжение также может быть напечатано на конденсаторе.
Вторая цифра
Множитель
Первая цифра
103K 100V
Множитель
Для No.
0
1
2
3
Умножить на
1
10
100
1k
Допуск * Максимальное рабочее напряжение
Значение 10 x 1,00001 или 10,000 мкФ.
4
5
8
9
10k 100k .01
0,1
Электролитические конденсаторы имеют положительный и отрицательный электрод. Отрицательный вывод обозначен на упаковке полосой со знаком минус и, возможно, стрелками.
Предупреждение: 10 мкФ 16 В
Примечание. Буква «R» иногда может использоваться для обозначения десятичной точки; как в 3R3 = 3,3
* Буква M обозначает допуск + 20% Буква K обозначает допуск + 10% Буква J обозначает допуск + 5%
-2-
Если конденсатор подключен при неправильной полярности он может нагреться и протечь или вызвать взрыв конденсатора.
Маркировка полярности
КОНСТРУКЦИЯ Введение
• Наконечники следует часто чистить, чтобы удалить окисление, прежде чем его станет невозможно удалить.Используйте средство для сухой очистки наконечников (Elenco® # SH-1025) или средство для очистки наконечников (Elenco® # TTC1).
Самым важным фактором при сборке цифрового мультиметра M-1007K является хорошая техника пайки. Использование подходящего паяльника имеет первостепенное значение. Рекомендуется небольшой паяльник карандашного типа мощностью 25-40 Вт. Наконечник утюга должен быть всегда чистым и хорошо луженым.
• ЗАПРЕЩАЕТСЯ использовать губку, это ухудшает срок службы наконечника, поскольку температурные удары ускоряют коррозию наконечника.Если вы настаиваете на использовании губки, используйте дистиллированную воду (в водопроводной воде есть примеси, которые ускоряют коррозию).
Припой
Правила техники безопасности
В течение многих лет свинцовый припой был наиболее распространенным типом припоя, используемым в электронной промышленности, но теперь его заменяют бессвинцовым припоем по причинам, связанным со здоровьем. Этот набор содержит бессвинцовый припой, который содержит 99,3% олова, 0,7% меди и имеет сердцевину из канифольного флюса.
• Всегда надевайте защитные очки или защитные очки для защиты глаз при работе с инструментами или паяльником, а также на всех этапах тестирования.
Бессвинцовый припой отличается от свинцового припоя: он имеет более высокую температуру плавления (около 440 ° F по сравнению с примерно 360 ° F для свинцового припоя), поэтому для правильного течения припоя требуется более высокая температура. Рекомендуемая температура наконечника 700-800F; более высокие температуры улучшают текучесть припоя, но ускоряют распад наконечника. Для достижения хороших результатов может потребоваться увеличение времени пайки. Жала паяльника изнашиваются быстрее, поскольку бессвинцовые припои более агрессивны, а более высокие температуры пайки ускоряют коррозию, поэтому важен надлежащий уход за жалами.При использовании бессвинцовых припоев поверхность паяного соединения будет выглядеть немного тусклее.
‘
• При пайке убедитесь в наличии достаточной вентиляции. • Расположите паяльник в таком месте, где вам не придется его обходить или тянуться к нему. Храните его в безопасном месте, недоступном для детей. • Не держите припой во рту. Припой — токсичное вещество. После работы с припоем тщательно вымойте руки.
Сборка компонентов
Используйте эти процедуры, чтобы продлить срок службы жала паяльника при использовании бессвинцового припоя:
На всех следующих этапах сборки компоненты должны быть установлены на верхней стороне печатной платы, если иное указано.Верхняя легенда показывает, куда идет каждый компонент. Выводы проходят через соответствующие отверстия на плате и припаиваются со стороны фольги. Используйте только канифольный припой для сердечников.
• Всегда держите утюг луженым. • Используйте самый большой наконечник для лучшей теплопередачи. • Выключайте утюг, когда он не используется, или уменьшайте настройку температуры при использовании паяльной станции.
НЕ ИСПОЛЬЗУЙТЕ КИСЛОТНЫЙ ПРИПЕЙ!
Как выглядит хорошая пайка
Типы плохих паяных соединений
Хорошее паяное соединение должно быть ярким, блестящим, гладким и равномерно распределяться по всем поверхностям.Паяльник 1. Паяйте все компоненты только со стороны медной фольги. Прижмите жало паяльника к проводу и фольге печатной платы.
Канифоль
Вывод компонентов
1. Недостаточный нагрев — припой не будет стекать на вывод, как показано.
Фольга
Паяльник установлен неправильно.
Печатная плата
2. Нанесите небольшое количество припоя на металлический наконечник. Это позволит теплу уйти с утюга на фольгу.Немедленно нанесите припой на противоположную сторону соединения, подальше от железа. Дайте нагретому компоненту и фольге схемы расплавить припой.
3. Дайте припою растечься по соединению. Затем удалите припой и утюг и дайте соединению остыть. Припой должен плавно течь и не комковаться вокруг вывода провода.
Паяльник
2. Недостаточное количество припоя — дайте припою стечь по соединению, пока оно не покроется. Используйте столько припоя, чтобы покрыть соединение.
Фольга для припоя
Припой
Вывод компонента с зазором
Припой
3. Избыточный припой — может образоваться нежелательные соединения между соседними участками фольги или выводами.
Паяльник
Припой
Фольга
4. Паяльные перемычки — возникают, когда припой проходит между дорожками цепи и вызывает короткое замыкание. Обычно это вызвано использованием слишком большого количества припоя. Чтобы исправить это, просто перетащите паяльник через паяльную перемычку, как показано.
4. Вот как выглядит хорошее паяное соединение.
-3-
Паяльник
Фольга
Перетащите
ИНСТРУКЦИИ ПО СБОРКЕ Определите и установите следующие детали, как показано. После пайки каждой детали отметьте галочкой þ в соответствующем поле. Убедитесь, что припой не попал на соседнюю площадку. R15 — 220 кОм, 5% резистор 1/4 Вт (красный-красный-желтый-золотой) (см. Рисунок A)
R5 — 1 кОм 5% резистор 1/4 Вт (коричневый-черный-красный-золотой) (см. Рисунок A)
C2 -.1 мкФ (104) Майларовый колпачок. (маленький желтый)
C7 — 0,1 мкФ, 63 В, майларовый колпачок. (104 или 0,1)
C1 — 100 пФ (101) Discap
R30 — 100 кОм Резистор 5% 1/4 Вт (коричневый-черный-желто-золотой) (см. Рисунок A)
R1 — 150 кОм 5% 1/4 Вт резистор (коричнево-зеленый-желто-золотой) (см. рисунок A)
VR1 — 220 Ом (221) Потенциометр (см. рисунок B)
C4 — 0,1 мкФ (104) Майларовый конденсатор (маленький желтый)
R6 — 3 кОм 1% Резистор 1/4 Вт (оранжево-черный-черный-коричневый-коричневый) (см. Рисунок A)
R3 — 1 МОм 5% Резистор 1/4 Вт (коричневый-черный-зеленый-золотой) (см. Рисунок A)
R7 — 30 кОм Резистор 1% 1 / 4Вт (оранжево-черный-черный-красно-коричневый) (см. Рисунок A)
C3 -.1 мкФ (104) Майларовый конденсатор (маленький желтый) C5 — 0,1 мкФ (104) Майларовый конденсатор (маленький желтый)
R4 — 100 кОм 5% Резистор 1/4 Вт (коричневый-черный-желтый-золотой) (см. Рисунок A)
R14 — 220 кОм, 5% резистор 1/4 Вт (красный-красный-желто-золотой) (см. Рисунок A)
R2 — 470 кОм 5% резистор 1/4 Вт (желто-фиолетовый-желто-золотой) (см. Рисунок A)
R13 — 220 кОм, 5% резистор 1/4 Вт (красный-красный-желто-золотой) (см. Рисунок A)
R12 — 220 кОм, 5% резистор 1/4 Вт (красный-красный-желтый-золотой) (см. Рисунок A)
Рисунок A
Рисунок B
Поставьте резистор на торец, как показано.Припаяйте и отрежьте лишние выводы.
Установите потенциометр на печатную плату, как показано.
-4-
ИНСТРУКЦИИ ПО СБОРКЕ Определите и установите следующие детали, как показано. После пайки каждой детали отметьте галочкой þ в соответствующем поле. Убедитесь, что припой не попал на соседнюю площадку. R32 — 2 кОм Термистор PTC
R21 — 900 Ом Резистор 0,25% 1/4 Вт (белый-черный-черный-черный-синий) (см. Рисунок A)
R20 — 100 Ом 0,25% 1/4 Вт резистор (коричневый-черный- черный-черный-синий) (см. рисунок А)
D3 — 1N4007 Диод (см. рис.D) R22 — 9 кОм. Резистор 0,25% 1 / 4Вт (белый-черный-черный-коричневый-синий) (см. Рисунок A)
R8 — 9 Ом. Резистор 0,25% 1 / 4Вт (белый-черный-черный-серебристо-синий ) (см. Рисунок A)
R23 — 90 кОм Резистор 0,25% 1/4 Вт (белый-черный-черный-красный-синий) (см. Рисунок A)
R10 — 0,99 Ом. 5% Резистор 1/4 Вт (черный- белый-белый-серебристо-зеленый) Q1 — 9013 Транзистор (см. Рисунок C)
R24 — 117 кОм. 5% Резистор 1/4 Вт (коричнево-коричневый-фиолетовый-оранжево-зеленый) (см. Рисунок A)
R18 — 220 кОм Резистор 5% 1/4 Вт (красный-красный-желтый-золотой) (см. Рисунок A)
R25 — 117 кОм.Резистор 5% 1/4 Вт (коричнево-коричневый-фиолетовый-оранжево-зеленый) (см. Рисунок A)
R19 — 220 кОм Резистор 5% 1/4 Вт (красный-красный-желтый-золотой) (см. Рисунок A)
R35 — 117 кОм. 5% Резистор 1/4 Вт (коричнево-коричневый-фиолетовый-оранжево-зеленый) (см. Рисунок A)
Рисунок C Плоский
Установите транзистор плоской стороной в том же направлении, что и маркировка на печатной плате как показано.
Рисунок D Диод встанет дыбом. Закрепите с помощью ленты, как показано на верхней легенде.
R26 — 274 кОм Резистор 0,5% 1/4 Вт (красно-фиолетовый-желтый-оранжево-зеленый) (см. Рисунок A) R27 — 274 кОм.Резистор 5% 1 / 4Вт (красный-фиолетовый-желтый-оранжево-зеленый) (см. Рисунок A)
Полоса Верхняя маркировка легенды на печатной плате
Верхняя метка легенды на печатной плате
Установите следующие детали. Затем отметьте галочкой þ в соответствующем поле. r Вставьте узкий конец трех входных разъемов в печатную плату, начиная с верхней легенды, как показано на рисунке E. Припаяйте разъемы к печатной плате только со стороны компонентов. Припой должен полностью охватывать гнездо (см. Рисунок E).
r Вставьте гнездо в отверстия на печатной плате со стороны припоя, как показано на рисунке E.Убедитесь, что язычок совпадает с отверстием, как показано на рисунке. Припаяйте гнездо к печатной плате со стороны компонентов печатной платы, как показано на рисунке, и отрежьте лишние провода.
r Вставьте шунтирующий провод (R9) в отверстия на печатной плате со стороны компонентов, как показано на рисунке E. Отрегулируйте провод так, чтобы он выступал с другой (припаянной) стороны печатной платы на 1/8 дюйма. Припаяйте провод к печатной плате только со стороны компонентов. Отрежьте лишние провода заподлицо.
r Пропустите провода защелки аккумулятора через отверстия в печатной плате со стороны пайки, как показано на рисунке E.Вставьте красный провод в отверстие с меткой (9V +), а черный провод в отверстие с меткой (9V–), как показано. Припаяйте провода к печатной плате.
r Убедитесь, что 8-контактный разъем транзистора легко проходит через отверстие в верхней части корпуса в любом направлении. В противном случае осторожно проденьте его через отверстие несколько раз в каждом направлении, чтобы удалить заусенцы. Не нажимайте на провода розетки, иначе они могут быть повреждены.
r Вставьте два зажима предохранителя в отверстия печатной платы на стороне компонентов, как показано на рисунке E.Убедитесь, что выступы находятся снаружи, как показано на рисунке. Припаяйте зажимы к печатной плате.
-5-
r Снимите прозрачную защитную пленку с передней части ЖК-дисплея, как показано на рисунке F. (Примечание: НЕ удаляйте белую подложку с другой стороны ЖК-дисплея). r Вставьте ЖК-дисплей в корпус (выступ на ЖК-дисплее должен быть в том же направлении, что и на рисунке G). Обязательно вставьте ЖК-дисплей под выступ на корпусе, как показано на рисунке, и прижмите край ЖК-дисплея к выступу на корпусе.Нажмите на место.
Входные гнезда
Зажимы предохранителей
Шунтирующий провод с выступом
Припой
r Поместите зебру на рифленую поверхность ЖК-дисплея, как показано на рисунке H. Осторожно поместите зажим зебры вокруг зебры и выступающей части корпуса .
Красный провод
Гнездо транзистора Черный провод
r Припаяйте пружину к паяльной площадке на стороне с надписью на печатной плате, как показано на рисунке I. r Откройте пластиковый конверт, содержащий смазку, и нанесите небольшое количество смажьте каждое отверстие под пружину ручки переключателя, как показано на рисунке J.Затем вставьте пружину 1/4 дюйма в каждое отверстие, как показано на рисунке.
Батарейная защелка
Сторона под пайку
Рисунок E
Гнездо транзистора и печатная плата крупным планом.
Пружинная паяльная площадка на печатной плате
Прозрачная защитная пленка
Зебра
Рисунок F
Зебра
Вкладка
Рисунок I
Пружина 1/4 дюйма с ЖК-дисплеем
С выступом на корпусе
Отверстия под пружину
Выступ
С выступом на корпусе
Верхний корпус
Рисунок G
Рисунок H -6-
Рисунок J
r Вставьте подшипники в два противоположных углубления в верхней части корпуса, как показано на рисунке K.r Поместите шесть скользящих контакторов на ручки переключателя, как показано на рисунке K. r Поместите ручку переключателя в верхнюю часть корпуса так, чтобы пружины надели на шарикоподшипники, как показано на рисунке K. r Поместите печатную плату на ручку переключателя. Убедитесь, что 8-контактный разъем вошел в свое отверстие. Затем закрепите печатную плату • тремя винтами 6 мм, как показано на рисунке K. r Вставьте предохранитель 0,5 А, 250 В в зажимы для предохранителей. Возможно, на предохранителе нет маркировки. r Снимите обратную сторону передней этикетки и поместите ее на верхнюю часть корпуса.r Подключите батарею 9 В к защелке батареи.
Винты 6 мм
PC • Плата
Ручка переключателя
Ребристый контактор, увеличенный вид
Верхняя часть корпуса
Подшипники Отсек для батарей
Рисунок K -7-
ТЕСТИРОВАНИЕ, КАЛИБРОВКА И ИСПЫТАНИЯ С ЖК-дисплеем к измерителю не подключены измерительные провода, переместите селекторный переключатель по шкале. Вы должны получить следующие показания. Знак (-) также может присутствовать или мигать. 1) Диапазон переменного напряжения:
750 200
2) Диапазоны постоянного тока, 10 А:
200 мкм 2 м 20 м 200 м 10 А
ВН 0 0 0 0 0.0
3) Диапазоны сопротивления, диода и hFE: B означает пустой. hFE 000 Диод () 1BBB 200 1 B BB
0 0,0 .0 0 0 0,0 0 0 0,0 0,0 0
2k 20k 200k 2M 4) Диапазон DCV:
1.BBB 1 BB B 1 B BB 1.BBB
200 м 2 20 200 1000
0 0,0 .0 0 0 0,0 0 0 0,0 HV 0 0 0
Если какой-либо из этих тестов не прошел: a) Проверьте исправность аккумулятора. б) Проверить номиналы резисторов R1 — R7, R30, VR1. в) Проверить номиналы конденсаторов С1 — С5, С7. г) Проверьте печатную плату на наличие перемычек и плохих паяных соединений.д) Убедитесь, что скользящие контакторы установлены правильно. е) Убедитесь, что ЖК-дисплей и зебры установлены правильно.
КАЛИБРОВКА Обратитесь к разделу РАБОТА СЧЕТЧИКА для получения информации о подключении измерительных проводов и процедуре измерения. КАЛИБРОВКА А / Ц ПРЕОБРАЗОВАТЕЛЯ Установите переключатель диапазонов в положение 20 В и подключите измерительные провода к гнездам VΩmA и COM. Используя другой измеритель с известной точностью, измерьте напряжение постоянного тока менее 20 вольт (например, аккумулятор 9 В). Откалибруйте измеритель комплекта, измерив такое же напряжение и регулируя VR1, пока измеритель комплекта не покажет то же, что и точный измеритель (не используйте измеритель комплекта для измерения собственной батареи).Когда два метра совпадают, измеритель комплекта откалиброван. Поверните ручку в положение ВЫКЛ и снимите источник напряжения. КАЛИБРОВКА ШУНТОВОГО ПРОВОДА Для калибровки шунтирующего провода вам понадобится источник тока 1 А, такой как источник питания 5 В и резистор 5 Ом, 5 Вт. Если расходный материал недоступен, это не важно. Установите переключатель диапазонов в положение 10 А и подключите измерительные провода, как показано на рисунке L. Если показания измерителя выше 1 А, перепаяйте шунтирующий провод так, чтобы между гнездами постоянного тока 10 А и COM было меньше проводов.Если показания счетчика низкие, перепаяйте шунтирующий провод, чтобы между гнездами было больше провода.
123
Источник питания 5 В постоянного тока —
+
5 Ом 5 Вт 10 А постоянного тока В Ом мА COM
В случае сбоя калибровки: a) Проверьте печатную плату на наличие перемычек и плохих соединений пайки. б) Проверьте номинал резисторов R3, R8 — R10 и конденсатора C4.
-8-
Рисунок L
ПРОВЕРКА НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА 1) Если у вас переменный источник питания, установите источник примерно на среднее значение каждого из диапазонов постоянного напряжения и сравните показания измерителя комплекта с известной точностью измерителя.2) Если у вас нет регулируемого источника питания, выполните следующие два теста: а) Установите переключатель диапазона в положение 2 В и измерьте напряжение на резисторе 100 Ом на рисунке М. У вас должно получиться около 820 мВ. Сравните показание с измерителем известной точности. б) Установите переключатель диапазона на 200 мВ и измерьте напряжение на резисторе 100 Ом, показанном на рисунке N. Вы должны получить около 90 мВ. Сравните показание с измерителем известной точности.
Если какой-либо из этих тестов не прошел:
123
123
10 А постоянного тока
10 А постоянного тока
a) Еще раз проверьте калибровку измерителя.б) Проверьте номинал и пайку резисторов R2, R20 — R27, R35 и конденсатора C3.
VΩmA
VΩmA 1kΩ 9V
COM
10kΩ
COM
9V 100Ω
100Ω
Рисунок M
Рисунок N
AC VOLTS TEST Для тестирования нам потребуется AC VOLTS TEST Напряжение. Линия питания переменного тока — самая удобная. ВНИМАНИЕ: Будьте очень осторожны при работе с напряжением 120 В переменного тока. Перед подключением измерительных проводов к 120 В переменного тока убедитесь, что переключатель диапазонов находится в положении 200 или 750 В переменного тока.1) Установите диапазон на 200 В переменного тока и измерьте напряжение в линии переменного тока. Напряжение должно быть около 120 В переменного тока. Сравните показание с измерителем известной точности. 2) Установите диапазон на 750 В переменного тока и измерьте напряжение в линии переменного тока. Напряжение должно быть около 120 В переменного тока. Сравните показание с измерителем известной точности.
В любом случае, если вышеуказанные тесты не прошли: a) Проверьте номиналы и пайку резисторов D3, R21 — R25, R34, R35. б) Убедитесь, что диод D3 установлен, как показано в инструкции по сборке.
ТЕСТ АМПЕР ПОСТОЯННОГО ТОКА 1) Установите переключатель диапазона на 200 мкА и подключите измеритель, как показано на рисунке O.При RA, равном 100 кОм, ток должен быть около 90 мкА. Сравните показания с известным точным измерителем. 2) Установите переключатель диапазонов и RA, как показано в следующей таблице. Считайте показанные токи и сравните их с известным точным измерителем. Переключатель диапазона 2 мА 20 мА 200 мА
RA 10 кОм 1 кОм 470 Ом
Ток (прибл.) 900 мкА 9 мА 19 мА
123
9 В RA
10 А пост. Рисунок O b) Проверьте номинал и пайку резисторов R8, R20 и R21.
-9-
Accurate Meter
ТЕСТ СОПРОТИВЛЕНИЯ / ДИОДА 1) Измерьте резистор примерно на половину значения полной шкалы каждого диапазона сопротивления. Сравните показания измерителя из комплекта с показаниями измерителя известной точности. 2) Измерьте падение напряжения на исправном кремниевом диоде. Вы должны прочитать около 700 мВ. Силовые диоды и переход база-эмиттер силовых транзисторов могут показывать меньше.
Если какой-либо из этих тестов не прошел: a) Проверьте значения и пайку резисторов PTC — R2, R20 — R27 и R35.
hFE 1) Установите переключатель диапазонов в положение hFE и вставьте небольшой транзистор в соответствующие отверстия NPN или PNP в гнезде транзистора. 2) Считайте hFE транзистора. HFE транзисторов варьируется в широком диапазоне, но вы, вероятно, получите показание от 100 до 300.
Если эта проверка не удалась: a) Убедитесь, что гнездо транзистора выровнено в соответствии с рисунком E. b) Проверьте значение и пайку. резисторов R18 и R19.
ЗАВЕРШЕНИЕ СБОРКИ r Снимите обратную сторону защитной этикетки и приклейте ее на дно корпуса в месте, показанном на рисунке Pa.r Установите нижнюю часть корпуса на верхнюю часть корпуса и закрепите двумя винтами 10 мм, как показано на рисунке P. Винты
Нижняя часть корпуса
Этикетка с экраном
Рисунок Pa Нижняя часть корпуса
Аккумулятор
Верх корпуса
Рисунок P -10 —
ТЕОРИЯ РАБОТЫ Блок-схема M-1007K показана на Рисунке 1. Работа сосредоточена вокруг специальной микросхемы LSI. Эта микросхема содержит аналого-цифровой преобразователь (аналого-цифровой) с двойным наклоном, защелки дисплея, семисегментный декодер и драйверы дисплея.Блок-схема функций ИС показана на рисунке 1. Входные сигналы напряжения или тока регулируются переключателями для получения выходного напряжения постоянного тока величиной от 0 до 199 мВ. Если входной сигнал составляет 100 В постоянного тока, он уменьшается до 100 мВ постоянного тока путем выбора делителя 1000: 1. Если входное напряжение составляет 100 В переменного тока, оно сначала выпрямляется, а затем делится до 100 мВ постоянного тока. Если необходимо считывать ток, он преобразуется в напряжение постоянного тока внутренними шунтирующими резисторами. Аналоговые данные постоянного тока
В
Вход
Селекторные переключатели
Преобразователь переменного тока
В
Преобразователь
Ом
Ом
Делитель напряжения
В
Аналого-цифровой преобразователь и драйвер дисплея
Селекторный переключатель
Десятичный переключатель Рисунок 1
Токовый шунт
I
Точка
Для измерения сопротивления внутренний источник напряжения управляет испытательным резистором последовательно с известным резистором.Отношение напряжения испытательного резистора к известному напряжению резистора используется для определения номинала испытательного резистора.
Дисплей
Любой заданный цикл измерения, выполняемый аналого-цифровым преобразователем, можно разделить на три последовательных периода времени: автоматическое обнуление (AZ), интегрирование (INTEG) и чтение. Счетчик определяет продолжительность периодов времени. Интегрированный период установлен на 1000 тактовых импульсов. Период чтения — это переменное время, пропорциональное неизвестному входному напряжению.Он может варьироваться от нулевых отсчетов для нулевого входного напряжения до 2000 отсчетов для полного входного напряжения. Период автонуля варьируется от 1000 до 3000 отсчетов. Если входное напряжение меньше полной шкалы, автонуль получает неиспользованную часть периода считывания. Значение напряжения определяется путем подсчета количества тактовых импульсов, возникающих в течение периода чтения.
Вход микросхемы 7106 подается на аналого-цифровой преобразователь. Здесь напряжение постоянного тока изменяется на цифровой формат. Результирующие сигналы обрабатываются в декодерах для освещения соответствующих сегментов ЖК-дисплея.Синхронизация всей работы аналого-цифрового преобразователя определяется внешним генератором, частота которого выбрана равной 25 кГц. В микросхеме эта частота делится на четыре перед тем, как отсчитывать декадные счетчики. Затем он делится на три фазы цикла преобразования. Окончательное считывание происходит примерно со скоростью два отсчета в секунду.
Во время автоматического обнуления опорный сигнал заземления используется как вход для аналого-цифрового преобразователя. В идеальных условиях выходной сигнал компаратора также будет равен нулю.Однако ошибки входного напряжения смещения накапливаются в контуре усилителя и появляются на выходе компаратора как напряжение ошибки. Эта ошибка передается через конденсатор AZ, где она сохраняется до конца цикла измерения. Сохраненный уровень используется для обеспечения коррекции напряжения смещения во время периодов интегрирования и считывания.
Оцифрованные результаты измерений отображаются на дисплее в виде четырех декодированных цифр (семи сегментов) плюс полярность. Положение десятичной точки на дисплее определяется настройкой селекторного переключателя.
A / D ПРЕОБРАЗОВАТЕЛЬ Упрощенная принципиальная схема аналоговой части аналого-цифрового преобразователя показана на рисунке 3. Каждый из показанных переключателей представляет собой аналоговые вентили, которые управляются цифровой частью аналого-цифрового преобразователя. Основное время для работы переключателя задается внешним генератором. Процесс преобразования постоянно повторяется. Полный цикл показан на рисунке 3.
-11-
Период интегрирования начинается в конце периода автоматического обнуления. В начале периода переключатель AZ размыкается, а переключатель INTEG замыкается.Это подает неизвестное входное напряжение на вход аналого-цифрового преобразователя. Напряжение буферизируется и передается интегратору для определения скорости заряда (крутизны) конденсатора INTEG. В конце фиксированного периода интегрирования конденсатор заряжается до уровня, пропорционального неизвестному входному напряжению. В течение периода считывания это напряжение преобразуется в цифровую индикацию путем разряда конденсатора с фиксированной скоростью и подсчета количества тактовых импульсов, которые возникают, прежде чем он вернется к исходному уровню автоматического обнуления.
должно быть противоположным неизвестному входному напряжению, что приводит к разрядке конденсатора INTEG с фиксированной скоростью (крутизной). Эта скорость определяется известным опорным напряжением. Когда заряд равен начальной начальной точке (уровень автоматического обнуления), период считывания заканчивается. Поскольку крутизна разряда фиксируется в течение периода считывания, время, необходимое для разряда, пропорционально неизвестному входному напряжению. В частности, отображается цифровое значение 1000 (VIN / VREF). Период автоматического обнуления и, следовательно, новый цикл измерения начинается в конце периода считывания.В то же время счетчик запускается в работу путем передачи его содержимого (предыдущего значения измерения) на ряд защелок. Эти сохраненные данные затем декодируются и буферизируются перед использованием для управления ЖК-дисплеем.
Когда начинается период чтения, переключатель INTEG размыкается, а переключатель чтения замыкается. При этом на вход аналого-цифрового преобразователя подается известное опорное напряжение. Полярность этого напряжения выбирается автоматически
-12-
af
a
bg
b
e
cd
BACKPLANE 28
LCD PHASE DRIVER 7 Segment Decode
ТИПИЧНЫЙ СЕГМЕНТНЫЙ ВЫХОД V +
7-сегментный декодер
200
0.5 мА
ЗАЩЕЛКА
Выход сегмента 2 мА Тысяча
Десятки
Сотни
Единицы
Внутреннее цифровое заземление для переключения драйверов с выхода компаратора
В +
ЧАСЫ 6,2 В
LOGIC CONTROL
3 ТЕСТ Внутреннее цифровое заземление
1 В
500 Ом
* Три инвертора. Для наглядности показан один инвертор.
8 7
6 OSC 3
OSC 2
OSC 1
CREF CREF +
42
V +
44
43
AZ и Z1
AZ3
AZ3
+ 2.8 В
CINT
37
INT
ИНТЕГРАТОР
6,2 В
35
+
+
AZ
СРАВНИТЕЛЬ
Z1
—
DE АНАЛОГОВАЯ СЕКЦИЯ 7106
DE (-)
40
38
AZ & DE (+) & Z1
INT
34
V
Считывание
To Digital Control Logic
AZ
AZ + REF (летающий конденсатор) Integ.
Интег.
Неизвестное входное напряжение + AZ
AZ
Integ.
AZ
Чтение +.20 .15 .10 .05 0
Выход счетчика
Рисунок 3
В ЦИФРОВОМ РАЗДЕЛЕ
DE (+)
AZ
IN LO
ZERO CROSSING DETECTOR
FLIP / FLOP
39
IN HI
Рис.2 7106 Функции IC
CAZ AUTO ZERO
V + 36
10 мкА INT
COMMON
DIGITAL SECTION
RINT
DIGITAL SECTION
RINT
RINT V
4
0
1000 160 мс
0
500
1000
1500
АЦП с двойным наклоном
-13-
2000
НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА 2002000 4 показана упрощенная схема функции измерения постоянного напряжения.Резисторы делителя входного напряжения в сумме составляют до 1 МОм. Каждый шаг вниз делит напряжение в десять раз. Выходное напряжение делителя должно находиться в диапазоне от –0,199 до +0,199 вольт, иначе сработает индикатор перегрузки. Индикация перегрузки состоит из 1 в старшем разряде и пробелов в остальных цифрах.
В
900 кОм 2 В
Фильтр нижних частот
90 кОм 20 В 9 кОм
7106
100 мВ REF
200 В 900 Ом 1000 В 100 Ом
Общее
Вольт Диаграмма
Измерение постоянного тока
Схема
Симп. 5 показана упрощенная схема функции измерения напряжения переменного тока.Напряжение переменного тока сначала выпрямляется и пропускается через фильтр нижних частот для сглаживания формы волны. Скаллер снижает напряжение до значения постоянного тока, необходимого для получения правильного среднеквадратичного значения.
Выпрямитель Вольт Фильтр нижних частот
Фильтр нижних частот — скейлер
7106
200 В
100 мВ REF
900 Ом 750 В 100 Ом
Общий
На рисунке 5
показана упрощенная диаграмма измерения напряжения ACURENT
на рис. упрощенная схема функции измерения тока.Внутренние шунтирующие резисторы преобразуют ток в диапазоне от –0,199 до +0,199 вольт, который затем обрабатывается в 7106 IC для освещения соответствующих сегментов ЖК-дисплея. Когда необходимо считывать ток в диапазоне 10А, он подается на вход 10А и не проходит через селекторный переключатель.
200 мкА 900 Ом
2 мА
100 Ом 2 мА
A
Фильтр нижних частот 200 мкА
20 мА 200 мА
10A
10A
20 мА
99 Ом .01 Ом
Общий
Рисунок 6
-14-
Упрощенная диаграмма измерения постоянного тока
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ На рисунке 7 показана упрощенная диаграмма функции измерения сопротивления. Простая последовательная цепь состоит из источника напряжения, эталонного резистора из делителя напряжения (выбирается переключателями) и тестового (неизвестного) резистора. Соотношение двух резисторов равно отношению их соответствующих падений напряжения. Следовательно, поскольку значение одного резистора известно, значение второго можно определить, используя падение напряжения на известном резисторе в качестве эталона.Это определение производится непосредственно аналого-цифровым преобразователем.
Фильтр нижних частот
Ом Испытательный резистор 100 Ом
Опорное напряжение
900 Ом 2000 Ом / диам. 9 кОм 20 кОм
7106
200 Ом
90 кОм 200 кОм
2000 кОм
Общее напряжение
Общее напряжение
Работа аналого-цифрового преобразователя во время измерения сопротивления в основном такая же, как описано ранее, за одним исключением. Опорное напряжение, присутствующее во время измерения напряжения, заменяется падением напряжения на опорном резисторе.Это позволяет считывать напряжение на неизвестном резисторе в течение периода считывания.
Упрощенная диаграмма измерения сопротивления
В +
PNP
NPN
E
C
B
B
C
E
R2
E
R2
На упрощенной диаграмме измерения hFE показана упрощенная диаграмма измерения MEASUREMENT2 h функция. Внутренние цепи в 7106 IC поддерживают ОБЩУЮ линию на 2,8 В ниже V +. Когда транзистор PNP вставлен в гнездо транзистора, ток между базой и эмиттером протекает через резистор R1.Падение напряжения на резисторе R1 из-за тока коллектора подается на 7106 и указывает на hFE транзистора. Для NPN-транзистора ток эмиттера через R2 указывает на hFE транзистора.
Фильтр нижних частот 100 мВ Арт.
R1
7106
R3
Общий
Рисунок 8
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБЩИЕ
ТОК ПОСТОЯННОГО ТОКА
ИНДИКАТОР ПЕРЕХОДА ПОСТОЯННОГО ТОКА МАКСИМАЛЬНАЯ МОЩНОСТЬ ОБЩИЙ РЕЖИМ
НАПРЯЖЕНИЕ 9000 РАЗМЕР 9000 НАПРЯЖЕНИЕ НАПРЯЖЕНИЯ 9000 НАПРЯЖЕНИЕ НАПРЯЖЕНИЯ 9000 с полярностью 3 младшие значащие цифры не отображаются.
ДИАПАЗОН 200 мкА 2 мА 20 мА 200 мА 10 А
500 В, пик. От –15OC до 50OC. (От 0 ° C до 18 ° C и от 28 ° C до 50 ° C) менее 0,1 x применимая спецификация точности на один OC. Щелочная или угольно-цинковая батарея 9 В. 128 х 75 х 24 мм.
ЗАЩИТА ОТ ПЕРЕГРУЗКИ
РАЗРЕШЕНИЕ 0,1 мВ 1 мВ 10 мВ 100 мВ 1 В
МАКСИМАЛЬНОЕ ДОПУСТИМОЕ ВХОДНОЕ СОПРОТИВЛЕНИЕ
ТОЧНОСТЬ + 1,8% показания + 2d + 1,8% показания + 2d + 2d% + 2d + 2d% показания rdg + 3d
Предохранитель .2A / 250V (только вход мА).
ДИАПАЗОН НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА 200 В 750 В
ДИАПАЗОН НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА 200 мВ 2 В 20 В 200 В 1000 В
РАЗРЕШЕНИЕ 0.1 мкА 1 мкА 10 мкА 100 мкА 10 мА
ТОЧНОСТЬ + 0,5% показания + 2d + 0,5% показания + 2d + 0,5% показания + 2d + 0,5% показания + 2d + 0,5% показания + 2d
РАЗРЕШЕНИЕ 100 мВ 1 В
+ ТОЧНОСТЬ + 10d + 2% показания + 10d
МАКСИМАЛЬНАЯ ДОПУСТИМАЯ ВХОДНАЯ ЧАСТОТА
750 В ср. 50 — 500 Гц.
ДИАПАЗОН СОПРОТИВЛЕНИЯ 200 Ом 2 кОм 20 кОм 200 кОм 2000 кОм
1000 В постоянного тока или пикового переменного тока. 1 МОм.
РАЗРЕШЕНИЕ 0,1 Ом 1 Ом 10 Ом 100 Ом 1 кОм
ТОЧНОСТЬ + 1% показания + 10d + 1% показания + 10d + 1% показания + 10d + 1% показания + 10d + 1% показания + 4d
МАКСИМАЛЬНОЕ ОТКРЫТОЕ ЦЕПЬ
НАПР. 2.8В.
ДИОД ПРОВЕРКА ДИОД
РАЗРЕШЕНИЕ 1 мВ
МАКСИМАЛЬНЫЙ ИСПЫТАТЕЛЬНЫЙ ТОК 1,4 мА
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ ОТКРЫТОЙ ЦЕПИ 2,8 В
ИСПЫТАТЕЛЬНЫЙ ДИАПАЗОН 0 — 3 000
В ИСПЫТАНИЕ
В TEST
ЧАС
НАПР. ДИАПАЗОН NPN / PNP
-15-
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ СЧЕТЧИКА И ПОДГОТОВКА К ИЗМЕРЕНИЮ 1) Убедитесь, что батарея подсоединена к защелке батареи и правильно помещена в батарейный отсек. 2) Перед подключением измерительных проводов к цепи убедитесь, что переключатель диапазонов установлен в правильное положение.3) Убедитесь, что измерительные провода подключены к правильным клеммам измерителя, прежде чем подключать их к цепи. 4) Перед заменой переключателя диапазонов отключите один из измерительных проводов от цепи. 5) Работайте с прибором только при температуре от 0 до 50 ° C и относительной влажности менее 80%. 6) Обратите особое внимание на максимальное номинальное напряжение каждого диапазона и клеммы. 7) По окончании измерения установите переключатель в положение ВЫКЛ. Выньте батарею, если прибор не будет использоваться в течение длительного периода времени.8) Не используйте и не храните инструмент под прямыми солнечными лучами, при высокой температуре или влажности.
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ 1) Подключите черный измерительный провод к клемме «COM». 2) Подключите красный измерительный провод к клемме «VΩmA». 3) Установите переключатель диапазонов в желаемое положение «DCV» или «ACV». Если величина напряжения неизвестна, установите переключатель в самый высокий диапазон. 4) Подключите провода к точкам измерения и прочтите показания на дисплее. Если переключатель диапазонов находится слишком высоко, уменьшайте его до получения удовлетворительного значения.
ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА ВЫСОКОГО ТОКА (от 200 мА до 10 А) 1) Подключите черный измерительный провод к клемме «COM». 2) Подключите красный измерительный провод к клемме 10ADC. 3) Установите переключатель диапазонов в положение 10А. 4) Разомкните цепь, которую необходимо измерить, и подключите провода последовательно с измеряемой нагрузкой. 5) Прочтите дисплей. Если на дисплее отображается менее 200 мА, выполните описанную ниже процедуру низкого тока. 6) Отключите все питание тестируемой цепи и разрядите все конденсаторы перед отсоединением измерительных проводов.НИЗКИЕ ТОКИ (менее 200 мА) 7) Подключите черный измерительный провод к клемме «COM». 8) Подключите красный измерительный провод к клемме VΩmA. 9) Установите переключатель диапазонов в желаемое положение A. Если величина тока неизвестна, установите переключатель в крайнее положение. 10) Разомкните измеряемую цепь и последовательно подключите провода к измеряемой нагрузке. 11) Прочтите дисплей. Если переключатель диапазонов находится слишком высоко, уменьшайте его до получения удовлетворительного значения. 12) Отключите все питание тестируемой цепи и разрядите все конденсаторы перед отсоединением измерительных проводов.
-16-
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ 1) 2) 3) 4)
Подключите черный измерительный провод к клемме «COM». Подключите красный измерительный провод к клемме «VΩmA». Установите переключатель диапазонов в желаемое положение «Ω». Если измеряемое сопротивление подключено к цепи, отключите питание проверяемой цепи и разрядите все конденсаторы. 5) Подключите провода к резистору, который нужно измерить, и прочтите показания дисплея. При измерении высокого сопротивления не прикасайтесь к соседним точкам, даже если они изолированы.Некоторые изоляторы имеют относительно низкое сопротивление, поэтому измеренное сопротивление будет ниже фактического.
ПРОВЕРКА ДИОДА 1) Подключите черный измерительный провод к клемме «COM». 2) Подключите красный измерительный провод к клемме «VΩmA». 3) Если измеряемый диод подключен к цепи, отключите все питание цепи и разрядите все конденсаторы. 4) Установите переключатель диапазонов в положение «». Проверка прямого напряжения 5) Подключите красный провод к аноду, а черный провод к катоду диода.Обычно прямое падение напряжения хорошего кремниевого диода составляет от 450 до 900 мВ. Проверка обратного напряжения 6) Поменяйте местами выводы диода. Если диод исправен, выдается индикация выхода за пределы допустимого диапазона (1 в самом старшем разряде и пробелы в остальных цифрах). Если диод неисправен, отображается «000» или другое значение.
ИЗМЕРЕНИЯ hFE 1) Установите переключатель диапазонов в положение hFE и вставьте испытательный транзистор в соответствующие отверстия NPN или PNP в гнезде транзистора. 2) Считайте hFE транзистора.
ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ Если на дисплее появляется «+», это означает, что батарею необходимо заменить. Чтобы заменить батарею и предохранитель (0,5 А / 250 В), удалите 2 винта в нижней части корпуса. Просто удалите старый предохранитель / аккумулятор и замените новым предохранителем / аккумулятором. Предохранитель № 533004.
ВОПРОС 1. Функция аналого-цифрового преобразователя: . . А) преобразовать цифру в аналоговую. Б) разделить аналоговый сигнал на 2. В) преобразовать аналоговый сигнал в цифровой. D) преобразовать переменный ток в постоянный. 2. Делитель, используемый для измерения постоянного напряжения: a.. . А) делим на 20. Б) емкостным делителем. В) делим на 5. Г) резистивным делителем. 3. Когда измеряется напряжение переменного тока, оно первое. . . А) делить на 2. Б) исправлено. C) делится на 100. D) отправляется на фильтр высоких частот. 4. При измерении тока шунтирующие резисторы преобразуют ток в. . . A) от –0,199 до +0,199 вольт. Б) от –1,199 до +1,199 вольт. C) от –0,099 до +0,099 вольт. D) от –199 до +199 вольт. 5. Резисторы делителя постоянного напряжения в сумме составляют. . . А) 100 Ом. Б) 1000 Ом. C) 100 кОм. Г) 1 МОм.
6.Измерения сопротивления производятся фирмой. . . А) сравнение падений напряжения на неизвестном резисторе и эталонном резисторе. Б) измерение тока в неизвестном резисторе. В) измерение тока в эталонном резисторе. Г) выравнивание падений напряжения на неизвестном и опорном резисторах. 7. Цикл измерения, выполняемый аналого-цифровым преобразователем, можно разделить на периоды времени, известные как. . . А) длинные и короткие. Б) обнулить, интегрировать и прочитать. C) ноль, считывание и межфазное соединение. D) конвертировать, интегрировать и отображать.8. Резистор с полосой цветов зеленый-черный-зеленый-коричнево-зеленый. . . А) 50,5 кОм + 5%. Б) 5,15 кОм + 10%. C) 5,05 кОм + 0,5%. D) 5,05 кОм + 1%. 9. У М-1007К есть. . . A) Трехзначный дисплей. Б) Дисплей 3 1/2 цифры. C) 4 1/2 разрядный дисплей. Г) Ничего из вышеперечисленного. 10. При измерении 450 мА необходимо подключить провода измерителя. . . A) COM • и VΩmA. Б) COM и 10А. C) 10A и VΩmA. D) COM и GND здания.
-17-
Ответы: 1. C, 2. D, 3. B, 4. A, 5. D, 6. A, 7. B, 8. C, 9. B, 10. B
СХЕМА
-18-
Elenco® Electronics, Inc.150 Carpenter Avenue Wheeling, IL 60090 (847) 541-3800 Веб-сайт: www.elenco.com электронная почта: [электронная почта]
081212
Процедура бесплатной калибровки цифрового мультиметра
Цель
Целью этой процедуры является предоставление инструкции по калибровке цифрового мультиметры (DMM).
Сфера
Все мультиметры (многодиапазонные инструменты, используемые для измерения напряжения, тока и сопротивления) поверку при калибровке не реже одного раза в год.
Процедура
Предварительные инструкции и примечания
Прочтите всю процедуру перед началом калибровки.
Калибровка должна выполняться в среде, соответствующей спецификациям производителя.
Цифровой мультиметр в дальнейшем будет называться тестируемым прибором. (IUT).
Убедитесь, что IUT чистая.
Визуально проверьте IUT на наличие условий, которые могут вызвать ошибки в калибровке.
Если какое-либо из требований не может быть выполнено, обратитесь к соответствующему руководству производителя.
Если во время калибровки возникает неисправность или обнаруживается дефект, калибровку следует прекратить и предпринять необходимые корректирующие действия; если корректирующее действие влияет на функцию измерения, предварительно откалиброванную, функция должна быть откалибрована перед выполнением оставшейся части процедуры.
Справочный материал
Применимое руководство производителя или брошюры.
Характеристики
Технические характеристики IUT определяются соответствующей документацией производителя. Если документация производителя недоступна, то указываются спецификации в этой процедуре используются.
Необходимое оборудование
Перечисленные ниже стандарты следует выбирать на основе их более высокой точности. уровень по сравнению с тестируемым устройством.Эквивалентные стандарты должны быть равны или лучше, чем спецификация минимального использования.
Минимальные технические требования к перечисленным стандартам составляют 1/4 точности, требуемой IUT.
Rotek Model 2500 Calibrator или аналогичный
Приспособление для тестирования диодов
Тестовые провода
Приспособление для проверки целостности цепи
Приспособление для испытания емкости
Термометр
Ареометр
Настраивать
Включите все питание (калибратор и калибруемый прибор).Разрешить инструменты для стабилизации примерно 5 минут. Проведите испытания при температуре окружающей среды. 25 ± 5 ° C и относительной влажности менее 80%.
Примечание: Если IUT имеет функцию автоматического выбора диапазона, то эта функция проверено (т.е. напряжение, ток или сопротивление) должно быть проверено в переменной режим диапазона также.
Замена батареи
Замените аккумулятор в IUT и убедитесь, что контакты аккумулятора не загрязнены.
Подробная процедура
Тест дисплея и переключателя
Включите IUT и убедитесь, что все сегменты ЖК-дисплея работают и не тускнеют. Проверять что селекторный переключатель (переключатели) работает / работают правильно. Убедитесь, что индикатор низкого заряда батареи не отображается.
Проверка сопротивления
Подключите калибратор между В / Ом и общими входными клеммами IUT. Используйте следующую таблицу для проверки значений сопротивления.
Измерение сопротивления
Шаг Диапазон Вход Отображать
1 200 Ом короткий 00.От 0 до 00,5
2 2 кОм короткий От 0,000 до 0,001
3 2 кОм 1 кОм .998 до 1.002
4 20 кОм 10 кОм 9,98 по 10,02
5 200 кОм 100 кОм 99.От 8 до 100,2
6 2000 кОм 1 МОм 998 к 1002
7 2000 МОм Открытым 0.От 10 до 00,0
Проверка непрерывности
Выберите функцию проверки целостности на калибраторе.
Подключите измерительные провода к клеммам В / Ом и общим клеммам IUT.
На мгновение замкните тестовые провода вместе и убедитесь, что раздается звуковой сигнал.
Подключите измерительные провода к приспособлению для проверки целостности цепи между контрольными точками 100 Ом.Не должно быть звука, указывающего на то, что соединение не разорвано.
Подключите измерительные провода к приспособлению для проверки целостности цепи между установкой 50 Ом. Тестовый сигнал должен указывать на непрерывность между тестовыми точками.
Испытание напряжения постоянного тока
Используйте калибратор для подачи правильного напряжения постоянного тока, указанного ниже.
Установите калибратор на нулевое напряжение на входе.
Подключите выход калибратора к клеммам В / Ом и общим входным клеммам IUT.
Примечание: Подключите заземление / общий / низкий вывод Rotek 2500 к общему проводу. на IUT.
В соответствии с таблицей ниже выберите диапазон напряжения IUT и настройте калибратор. выход к соответствующему входному напряжению IUT. Испытайте в соответствии со следующей таблицей и убедитесь, что отображение находится в указанных пределах.
Измерение постоянного напряжения
Шаг Диапазон Вход Отображать
1 200 мВ 190 мВ 189.От 7 до 190,3
2 200 мВ -190 мВ От -189,7 до -190,3
3 2В 0,0 В -0.001 до 0,001
4 2В 1,9 В От 1,897 до 1,903
5 20В 19В 18.97 по 19.03
6 200 В 100 В От 99,84 до 100,16
7 1000 В 400 В 399.От 3 до 400,6
Проверка напряжения переменного тока
Используйте калибратор для подачи правильного напряжения переменного тока в следующем тесте:
Установите калибратор на 60 Гц.
Подключите выход калибратора к клеммам В / Ом и общим входным клеммам IUT. Подключите заземляющий / общий / низкий вывод калибратора к общему проводу на IUT.
В соответствии с таблицей ниже выберите диапазон напряжения IUT, указанный в шаге 1. и установите выход калибратора на соответствующее входное напряжение IUT.Подтвердите это показания дисплея находятся в указанных пределах.
Измерение напряжения переменного тока
Шаг Диапазон Вход Отображать
1 200 мВ 100 мВ 99.От 0 до 101,0
2 2В 1В От 0,990 до 1,010
3 20В 10В 9,90
4 200 В 100 В 99.От 0 до 100,1
5 750 В 400 В 294 к 406
Испытание постоянного тока
Используйте калибратор для подачи правильного постоянного тока, указанного в таблице ниже:
Установите выход калибратора на ноль мА.
Подключите выход калибратора к клемме наименьшего тока (обычно 200 мА) и общий входной терминал на IUT.
Примечание : Не превышайте максимальный номинальный ток счетчика. Только тест на значения, которые измеритель способен считывать.
В соответствии с таблицей ниже выберите диапазон тока IUT и установите калибровку. выход для обеспечения соответствующего входного тока IUT.Убедитесь, что показания дисплея находится в указанных пределах.
Измерение постоянного тока (диапазон 1)
Шаг Диапазон Вход Отображать
1 200? А 190? А 189.От 7 до 192,3
2 2 мА 1,9 мА 1,897–1,923
3 20 мА 19 мА 18.97 — 19,23
4 200 мА 190 мА От 189,7 до 192,3
Отключите калибратор и измените клемму тока на IUT на максимальное. установка (обычно 10 А), оставляя подключенной общую входную клемму.
Используйте следующую таблицу, чтобы убедиться, что счетчик работает в указанных пределах. параметры.
Измерение постоянного тока (диапазон 2)
Шаг Диапазон Вход Отображать
1 10А 1А 0.98 к 1.02
2 10А 5А От 4,90 до 5,10
3 10А 9А С 8,82 до 9.18
Тест переменного тока
Используйте калибратор для подачи правильного переменного тока, указанного в таблице ниже:
Используйте следующую таблицу, чтобы убедиться, что счетчик работает в указанных пределах. параметры.
Установите выход калибратора на ноль мА.
Подключите выход калибратора к клемме слаботочного входа (обычно 200 мА) и общий вывод тестируемого устройства.
Примечание: Не превышайте максимальный номинальный ток счетчика. Только тест на значения, которые измеритель способен считывать.
В соответствии с таблицей ниже выберите диапазон тока IUT и установите калибратор. выход для обеспечения соответствующего входного тока IUT. Убедитесь, что показания дисплея находится в указанных пределах.
Измерение переменного тока (диапазон 1)
Шаг Диапазон Вход Отображать
1 200? А 190? А 18.С 27 до 19,28
2 2 мА 1,9 мА 1,872–1,928
3 20 мА 19 мА 18.72 к 19,28
4 200 мА 190 мА От 187,2 до 192,8
Отключите калибратор и измените клемму тока на IUT на максимальное. установка (обычно 10 А), оставляя подключенной общую входную клемму.
Используйте следующую таблицу, чтобы убедиться, что счетчик работает в указанных пределах. параметры.
Измерение переменного тока (диапазон 2)
Шаг Диапазон Вход Отображать
1 10А 1А 0.97 к 1.03
2 10А 5А 4,87–5,13
3 10А 9А С 8,77 до 9.23
Логический тест
Используйте эту процедуру, чтобы проверить погоду, когда логическая функция указывает правильный штат.
Переведите IUT в режим проверки логики и вставьте измерительные провода в В / Ом и общие клеммы.
Замкните провода вместе и убедитесь, что измеритель показывает низкое логическое состояние.
Установите калибратор на 0.400 В постоянного тока и подключите измеритель к выходным клеммам. Проверять что измеритель показывает низкое логическое состояние.
Установите калибратор на 3,500 В постоянного тока и убедитесь, что IUT показывает высокое логическое состояние.
Частотный тест
Подключите осциллограф к функциональному генератору для измерения синусоидального сигнала переменного тока.
Установите функциональный генератор на выходное напряжение 10 В переменного тока и используйте осциллограф, чтобы установить частоты из следующей таблицы.
Подключите провода IUT к клеммам В / Ом и общим клеммам на IUT и к земле. и выход генератора функций.
Убедитесь, что глюкометр отображает правильные результаты из таблицы.
Измерения частоты
Шаг Диапазон Вход Отображать
1 Гц 60 Гц при 10 В 59.От 4 до 60,6
2 Гц 1 кГц при 10 В От 0,990 до 1,010 тыс.
3 Гц 1 МГц при 10 В .От 990 до 1,010 млн
Емкостный тест
Настройте IUT для измерения емкости, вставьте измерительные провода в В / Ом и общий тестовые терминалы.
Подключите измеритель к приспособлению для измерения емкости и используйте следующую таблицу для определить возможности IUT.
Измерение емкости
Шаг Диапазон Вход Отображать
1 Емкость 10 микро F 9.85 к 10,15
2 Емкость 1 микро F От .985 до 1.015
3 Емкость 100 мкФ 98.От 5 до 101,5
Диодный тест
Установите IUT на функцию проверки диодов и подключите измерительные провода к клемме В / Ом. и общие клеммы.
Подключите щупы к прибору для проверки диодов и выполните действия, описанные ниже. таблица для проверки работы теста диода.
Измерения диодов
Шаг Диапазон Настраивать Полярность Отображать Тон
1 Проверка диода короткий N / A .000 до 0,001 да
2 Проверка диода Si Вперед От .800 до .600 да
3 Проверка диода Si Задний ход 1. Нет
4 Проверка диода Ge Вперед От .300 до .500 да
5 Проверка диода Ge Задний ход 1. Нет
Примечание: Некоторые измерители не предназначены для выдачи тонального сигнала.
Причина переиздания
Редакция A — первый выпуск
Цифровой мультиметр MS8301A руководство пользователя
Мультиметр цифровой коммерческий электрический

Номер товара 1001418355 Модель № MS8301A
Сохраните это руководство для использования в будущем.
Вопросы, проблемы, недостающие части? Прежде чем вернуться в магазин, позвоните в службу поддержки клиентов Home Depot с 8:00 до 19:00 по восточному стандартному времени, с понедельника по пятницу, с 9:00 до 18:00, по восточному стандартному времени, суббота
1-877-527-0313
HOMEDEPOT.COM
Спасибо
Мы ценим доверие и уверенность, которые вы приобрели в компании Commercial Electric, купив этот цифровой мультиметр. Мы стремимся постоянно создавать качественные продукты, предназначенные для улучшения вашего дома.Посетите нас в Интернете, чтобы ознакомиться с полным ассортиментом нашей продукции для улучшения вашего дома. Спасибо, что выбрали Commercial Electric!
Информация по технике безопасности
Пожалуйста, внимательно прочтите это руководство и обратите внимание на соответствующие стандарты безопасной работы перед использованием этого глюкометра. Защита, обеспечиваемая прибором, будет нарушена, если его использовать способом, не указанным производителем.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
ВНИМАНИЕ: Это руководство содержит информацию и предупреждения, необходимые для безопасной эксплуатации и технического обслуживания счетчика.Перед использованием глюкометра рекомендуется внимательно прочитать и усвоить данное руководство.
Непонимание этих инструкций и несоблюдение предупреждений и инструкций, содержащихся в них, может привести к серьезным травмам или повреждению.
ВНИМАНИЕ: Полное соответствие стандартам безопасности может быть гарантировано только с помощью прилагаемых измерительных проводов.
ВНИМАНИЕ: Перед измерением напряжения с помощью щупа убедитесь, что к испытательному разъему транзистора не подключен электронный элемент.
ВНИМАНИЕ: Измерьте известное напряжение на измерителе, чтобы убедиться, что он работает правильно. Если глюкометр работает ненормально, немедленно прекратите его использование. Защитное устройство может быть повреждено. Если есть какие-либо сомнения, обратитесь к квалифицированному специалисту для проверки счетчика.
ВНИМАНИЕ: Когда счетчик подключен к измерительным цепям, не прикасайтесь к неиспользуемым клеммам.
ПРЕДУПРЕЖДЕНИЕ. При подключении подключите общий измерительный провод перед подключением измерительного провода, находящегося под напряжением.При отключении отсоедините тестовый провод под напряжением, прежде чем отключать общий тестовый провод.
ВНИМАНИЕ! Отключите питание цепей и разрядите все высоковольтные конденсаторы перед проверкой сопротивления, целостности цепи, диодов или емкости.
ВНИМАНИЕ: Не измеряйте напряжение выше 600 В в установках категории III.
ВНИМАНИЕ: Не используйте глюкометр со снятым корпусом (или его частью).
ВНИМАНИЕ: Соблюдайте осторожность при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока (среднеквадратичное значение).Такое напряжение создает опасность поражения электрическим током.
ПРЕДУПРЕЖДЕНИЕ. Никогда не выполняйте измерения сопротивления или целостности цепей под напряжением.
ВНИМАНИЕ: Не используйте прибор в среде взрывоопасного газа, пара или пыли.
ВНИМАНИЕ: Если диапазон измеряемого значения неизвестен, убедитесь, что диапазон, изначально установленный на измерителе, является максимально возможным значением.
ВНИМАНИЕ: При ремонте телевизоров или проведении измерений в цепях переключения питания помните, что импульсы напряжения большой амплитуды в контрольных точках могут повредить измеритель.Использование телевизионного фильтра ослабит любые такие импульсы.
ВНИМАНИЕ: Во время измерения прибором не прикасайтесь к неиспользуемой входной клемме.
ВНИМАНИЕ: Перед тем, как поворачивать переключатель «функция / диапазон», убедитесь, что датчик разомкнут в цепи, в которой выполняется измерение.
ВНИМАНИЕ: Во избежание повреждения измерителя амплитуды не превышайте максимальные пределы входных значений, указанных в таблицах спецификаций.
ПРИМЕЧАНИЕ. Во время измерения держите пальцы за защитными кожухами.
Заявление о соответствии FCC
ВНИМАНИЕ: ДАННОЕ УСТРОЙСТВО СООТВЕТСТВУЕТ ЧАСТИ 15 ПРАВИЛ FCC. ЭКСПЛУАТАЦИЯ ПОДГОТОВЛЯЕТСЯ СЛЕДУЮЩИМ ДВУМ УСЛОВИЯМ: (1) ДАННОЕ УСТРОЙСТВО НЕ МОЖЕТ ВЫЗЫВАТЬ ВРЕДНЫХ ПОМЕХ, и (2) ДАННОЕ УСТРОЙСТВО ДОЛЖНО ПРИНИМАТЬ ЛЮБЫЕ ПОЛУЧЕННЫЕ ПОМЕХИ, ВКЛЮЧАЯ ПОМЕХИ, КОТОРЫЕ МОГУТ ВЫЗВАТЬ НЕЖЕЛАТЕЛЬНУЮ РАБОТУ.
ПРИМЕЧАНИЕ. ДАННОЕ ОБОРУДОВАНИЕ БЫЛО ИСПЫТАНО И СООТВЕТСТВУЕТ ОГРАНИЧЕНИЯМ ДЛЯ ЦИФРОВОГО УСТРОЙСТВА КЛАССА B СООТВЕТСТВУЮЩИМ ЧАСТИ 15 ПРАВИЛ FCC.ДАННЫЕ ОГРАНИЧЕНИЯ ПРЕДНАЗНАЧЕНЫ ДЛЯ ОБЕСПЕЧЕНИЯ РАЗУМНОЙ ЗАЩИТЫ ОТ ВРЕДНЫХ ПОМЕХ ПРИ ЖИЛОЙ УСТАНОВКЕ. ДАННОЕ ОБОРУДОВАНИЕ ИСПОЛЬЗУЕТ И МОЖЕТ ИЗЛУЧАТЬ РАДИОЧАСТОТНУЮ ЭНЕРГИЮ, И ЕСЛИ НЕ УСТАНОВЛЕНО И ИСПОЛЬЗУЕТСЯ В СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ, МОЖЕТ ВЫЗВАТЬ ВРЕДНЫЕ ПОМЕХИ РАДИОСВЯЗИ. ОДНАКО, НЕТ ГАРАНТИИ, ЧТО ПОМЕХ НЕ ПРОИЗОЙДЕТ ПРИ ОПРЕДЕЛЕННОЙ УСТАНОВКЕ. ЕСЛИ ЭТО ОБОРУДОВАНИЕ ВЫЗЫВАЕТ ВРЕДНЫЕ ПОМЕХИ ПРИЕМУ РАДИО ИЛИ ТЕЛЕВИДЕНИЯ, КОТОРЫЕ МОЖНО ОПРЕДЕЛЕНО ВЫКЛЮЧЕНИЕМ И ВКЛЮЧЕНИЕМ ОБОРУДОВАНИЯ, ПОЛЬЗОВАТЕЛЯ ПРИЗЫВАЕТСЯ ПОПЫТАТЬСЯ ИСПРАВИТЬ ВЗАИМОДЕЙСТВИЕ ОДНЫМ ИЛИ НЕСКОЛЬКОМ ИЗ СЛЕДУЮЩИХ СЛЕДУЮЩИХ 9017 -ИЗМЕНИТЬ ОРИЕНТАЦИЮ ИЛИ МЕСТОПОЛОЖЕНИЕ ПРИЕМНОЙ АНТЕННЫ.
-УВЕЛИЧЬТЕ РАССТОЯНИЕ МЕЖДУ ОБОРУДОВАНИЕМ И ПРИЕМНИКОМ. -ПОДСОЕДИНИТЕ ОБОРУДОВАНИЕ К РОЗЕТКЕ В ЦЕПИ, ОТЛИЧНОЙ ОТ ТОГО, К КОТОРОЙ ПОДКЛЮЧЕН ПРИЕМНИК.
-КОНСУЛЬТИРУЙТЕСЬ С ДИЛЕРОМ ORAN ОПЫТНЫМ РАДИО / ТЕЛЕХНИКОМ ЗА ПОМОЩЬЮ.
Гарантия
ГАРАНТИЯ: 12 месяцев
В течение одного года с даты покупки на этот продукт дается гарантия от любых дефектов материалов или изготовления. Эта гарантия недействительна, если этот продукт когда-либо использовался при предоставлении коммерческих услуг или был сдан в аренду другому лицу.
Свяжитесь со службой поддержки клиентов по телефону 1-877-527-0313 или посетите сайт www.homedeDot.com.
Подготовка к эксплуатации
Описание продукта
Часть
Описание
Кол-во
А
ЖК-дисплей
1
Б
Переключатель функций и диапазонов
1
К
VflmAjack
1
Д
COM-разъем
1
E
ЛОАджек
1
Ф
Кнопка удержания данных
1
г
Красный измерительный провод
1
H
Черный измерительный провод
1
Определение ЖК-дисплея
ЖК Термин Описание
AA Индикатор низкого заряда батареи
BB Индикатор отрицательного показания
CC Индикатор переменного напряжения или тока
DD Индикатор постоянного напряжения или тока
EE Режим проверки диодов и непрерывности
FF Режим удержания данных
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОДУКТА
Компонент Спецификация
Условия окружающей среды 600 В CAT III
Высота До 2000 метров
Аккумулятор 2xAAA 1.Батарейки 5 В
Предохранитель F1: FF 10AH 600V F2: FF 400mA H 600V
Компонент Спецификация
Точность Точность указана в течение одного года после калибровки и при температуре от 18 ° C до 28 ° C (от 64 ° F до 82 ° F) и относительной влажности до 80%. Характеристики точности имеют вид:% от показания + количество младших значащих цифр).
Дисплей 2000 отсчетов
Индикация низкого напряжения на дисплее
Индикация выхода за пределы диапазона ЖК-дисплеи «OL»
Индикация полярности «-» отображается при отрицательной полярности
Операционная среда 0C — 40C (32F -104F), относительная влажность <80%
Температура хранения -10C — 50C (14F- 122F), относительная влажность <70%, батарея извлечена
Размер 150 x 74 x 48 мм
Вес Приблизительно 220 г (с батареей)
ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА
Диапазон измерения Разрешение Точность
200 мВ 100пВ (0.5% от показания 3 цифры)
2 В 1 мВ
20 В 10 мВ
200 В 100 мВ
600 В 1В (0,8% от показания 5 цифр)
Дополнительные характеристики:
— Защита от перегрузки: диапазон 200 мВ: 250 В постоянного или среднеквадратичного переменного тока
— Остающиеся диапазоны: 600 В постоянного или среднеквадратичного переменного тока
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
Диапазон измерения Разрешение Точность
200 В 100 мВ (1.0% от показания 10 цифр)
600 В 1В (1,2% от показания 10 цифр)
Дополнительные характеристики:
— Защита от перегрузки: 600 В постоянного или среднеквадратичного переменного тока
— Диапазон частот: 40-400 Гц
— Отклик дисплея: средний отклик (калиброванный в среднеквадратичном значении синусоидальной волны)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОСТОЯННОГО ТОКА
Диапазон измерения
Разрешение
Точность
2 мА
1 мкА
(1.0% показания + 3 цифры)
20 мА
10 мкА
(1,0% от rdg-i-5 цифр)
200 мА
100 мкА
(1,5% показания + 5 цифр)
10A
10 мА
(3,0% цифр rdg-i-10)
Дополнительные характеристики:
— Защита от перегрузки: F1: FF 10A H 600V, F2: FF 400 mA H 600V, когда измеряемый ток больше 2A, время непрерывного измерения не может быть более 2 минут.Отключите ток и подождите 10 минут, прежде чем проводить еще одно измерение.
ХАРАКТЕРИСТИКИ СОПРОТИВЛЕНИЯ
от
Диапазон измерения Разрешение Точность
20 Ом 0,1 Ом (1,2% от показаний + 5 цифр)
2 кОм 1 Ом единиц
20 кОм 10 Ом
200 кОм 100 Ом
2 МОм 1 кОм (1.0% от rdg-i-5 цифр)
Дополнительные характеристики:
— Максимальное напряжение холостого хода: 2,4 В
— Защита от перегрузки: 250 В постоянного или среднеквадратичного переменного тока
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИОДА И ЦЕПИ
Диапазон измерения Описание
Отображает приблизительное положительное напряжение диода.
Когда сопротивление в открытом состоянии меньше (7030) Ом, звучит встроенный зуммер.
Дополнительные характеристики: Защита от перегрузки: 250 В постоянного или среднеквадратичного переменного тока
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ АККУМУЛЯТОРА
Положение Разрешение Сопротивление нагрузки
1,5 В 0,001 В 47 Ом
9 В 0,01 В 300 Ом 0,01 В 300 Ом Защита от перегрузки 400 мА H 600V
Операция
ПЕРЕД ИЗМЕРЕНИЕМ
ВНИМАНИЕ: Если измеряемый ток превышает выбранное значение в течение длительного периода, может произойти перегрев, что поставит под угрозу безопасность и работу внутренних цепей.
ВНИМАНИЕ: Перед использованием проверьте батареи. Если батарейки разряжены, на ЖК-дисплее появляется символ батарейки. Замените батареи Если на ЖК-дисплее появляется символ низкого заряда батареи.
ВАЖНАЯ ИНФОРМАЦИЯ: Перед измерением поверните переключатель функции / диапазона в желаемый красный диапазон.
1 Использование режима удержания данных
В режиме удержания данных глюкометр перестает обновлять данные на ЖК-дисплее (A).Для входа и выхода из режима удержания данных:
— Нажмите кнопку удержания (F). Это зафиксирует ЖК-дисплей (A) на текущем значении и отобразит H.
— Нажмите кнопку удержания (F) еще раз, чтобы вернуть глюкометр в нормальный режим.
2 Завершение измерения напряжения батареи
— Подключите черный (H) и красный (G) измерительные провода к гнездам COM (D) и VQmA (C) соответственно.
— Поверните переключатель (B) в положение батареи (1) и подсоедините провода к батарее или нагрузке, которую вы хотите измерить.
— Считайте значение на ЖК-дисплее (A), если соединение с правильной полярностью.
— ЖК-дисплей (A) отображает 0,00 В при неправильной полярности подключения.
3 Завершение измерения напряжения постоянного или переменного тока
ВНИМАНИЕ: Если вам неизвестен диапазон измеряемых напряжений. Заранее установите переключатель функции / диапазона на максимальный диапазон и постепенно переходите на меньшие диапазоны, пока разрешение не станет удовлетворительным.
ВНИМАНИЕ: Если на дисплее отображается OL, это указывает на превышение диапазона измерения.Установите переключатель в более высокий диапазон.
ВНИМАНИЕ! Не измеряйте напряжение выше 600 В, чтобы не повредить внутренние цепи.
— Установите переключатель (B) в соответствующий диапазон напряжения переменного тока (1) или постоянного тока (2).
— Подключите черный (H) и красный (G) измерительные провода к гнездам COM (D) и VflmA (C) соответственно.
— Подключите измерительные провода (H и G) к измеряемой цепи.
— Прочтите значение на ЖК-дисплее (A). Полярность подключения красного измерительного провода (G) будет указана при измерении постоянного напряжения.
4 Завершение измерения сопротивления
ВНИМАНИЕ: Если измеряемый резистор больше максимального значения выбранного диапазона, на дисплее отобразится OL. Выберите более высокий диапазон. Обычно для стабилизации показаний требуется несколько секунд при измерении сопротивления резистора более 1 МОм.
ВНИМАНИЕ: При измерении резистора в оперативном режиме обесточьте измеряемую цепь и разрядите все конденсаторы.
— Установите переключатель (B) в соответствующий диапазон сопротивления (1) (Ω).
— Подключите черный (H) и красный (G) измерительные провода к гнездам COM (D) и VflmA (C) соответственно.
— Подключите измерительные провода (H и G) к измеряемой цепи и прочтите значение на ЖК-дисплее (A).
5 Выполнение теста диодов
ВНИМАНИЕ: Во избежание поражения электрическим током и / или повреждения измерителя отключите питание схемы и разрядите все высоковольтные конденсаторы перед проверкой диодов.
— Установите переключатель (B) в положение диода (1)
— Подключите черный (H) и красный (G) измерительные провода к гнездам COM (D) и VOmA (C) соответственно.
— Подключите красный измерительный провод (G) к положительному полюсу измеряемого диода, а черный измерительный провод (H) — к отрицательному полюсу. Считайте приблизительное прямое падение напряжения на диоде на ЖК-дисплее (A).
6 Завершение измерения непрерывности
ВНИМАНИЕ! Во избежание поражения электрическим током и / или повреждения измерителя отключите питание цепи и разрядите все высоковольтные конденсаторы перед проверкой целостности цепи.
— Установите поворотный переключатель (B) в положение обрыва цепи (1).
— Подключите черный (H) и красный (G) измерительные провода к гнездам COM (D) и VΩmA (C) соответственно.
— Подключите провода параллельно к двум точкам измеряемой цепи. Если сопротивление между двумя точками меньше 100 Ом, включится встроенный зуммер. Это указывает на преемственность между двумя точками.
7 Выполнение измерения постоянного тока
ВНИМАНИЕ: Если вы не знаете диапазон измеряемого тока, заранее установите переключатель функции / диапазона в положение максимального диапазона.Затем постепенно переходите к меньшему диапазону, пока не достигнете удовлетворительного диапазона.
ВНИМАНИЕ: Если на дисплее отображается OL «, это указывает на превышение диапазона измерения. Установите переключатель в более высокий диапазон.
ПРЕДУПРЕЖДЕНИЕ. Предупреждающий символ рядом с датчиком указывает, что максимальный входной ток составляет 200 мА или 10 А, в зависимости от вставленного разъема. Перегрузка по току приведет к срабатыванию предохранителя.
— Отключить питание измеряемой цепи. Разрядите все высоковольтные конденсаторы.
— Установите переключатель (B) в правильный диапазон (1).
— Подключите черный измерительный провод (H) к клемме COM (D), а красный измерительный провод (G) — к гнезду VΩmA (C) на ток не более 200 мА.
При максимальном токе 10 А переместите красный измерительный провод (G) к разъему 10 А (E).
— Разорвать цепь, подлежащую проверке. Подключите черный измерительный провод (H) к отрицательной стороне разрыва.
— Подключите красный измерительный провод (G) к положительной стороне разрыва.
— Включите питание измеряемой цепи, а затем прочитайте ЖК-дисплей (A).
— Отключить питание измеряемой цепи и разрядить все высоковольтные конденсаторы.
— Отсоедините измерительные провода и восстановите измеренную цепь.
Техническое обслуживание
ВНИМАНИЕ: Перед тем, как открыть счетчик, всегда отключайте его от всех источников электрического тока и убедитесь, что вы не заряжены статическим электричеством, которое может разрушить внутренние компоненты.
ВНИМАНИЕ: открывая счетчик, помните, что некоторые внутренние конденсаторы могут сохранять опасный уровень напряжения даже после выключения прибора.
ВНИМАНИЕ! Любые работы по настройке, техническому обслуживанию или ремонту счетчика, находящегося под напряжением, должны выполняться квалифицированным электриком.
ВНИМАНИЕ: Если прибор не будет использоваться в течение длительного времени, выньте батарею и не храните прибор в условиях высокой температуры или высокой влажности.Дополнительную информацию см. В разделе «Технические характеристики продукта» данного руководства.
ПРЕДУПРЕЖДЕНИЕ: Замените батарею, когда на ЖК-дисплее появляется символ батареи A, чтобы / \ избежать неверных данных, которые могут привести к поражению электрическим током или травмам.
ВНИМАНИЕ: Не используйте одновременно старые и новые батареи. Не используйте вместе щелочные, стандартные (угольно-цинковые) или аккумуляторные (nl-cad, nl-mh и т. Д.) Батареи.
Убедитесь, что глюкометр выключен.
Отсоедините черный и красный измерительные провода и / или любые разъемы от клемм на измерителе.
С помощью отвертки открутите и снимите крышку батарейного отсека, расположенную на задней стороне измерителя. Если вы заменяете предохранитель, открутите винты по четырем углам на задней стороне счетчика.
Удалите использованные батареи или поврежденный предохранитель.
— Заменить на две батарейки AAA 1,5 В или F1: FF 10AH 600 В; F2: FF 400 мАч 600 В
— Установите на место крышку аккумуляторного отсека или всю заднюю часть и закрепите винтами.
ЗАМЕНА ИСПЫТАТЕЛЬНОГО ПРОВОДА
Если изоляция проводов повреждена, замените измерительные провода.Сменные измерительные провода должны соответствовать спецификациям производителя (стандарт EN 61010-031, 600 В CAT III 10A или лучше).
Уход и очистка
— Периодически протирайте корпус влажной тканью с мягким моющим средством.
No related posts.
Разное
Навигация по записям
Периодичность замеров сопротивления изоляции: Замеры сопротивления изоляции периодичность — ООО «ПрофЭнергия»
Двухполюсный автомат на схеме: Как обозначают двухполюсный автомат на схеме разводки в электрощите?
Похожие записи
Распайка интернет кабеля 8 жил: Распиновка сетевого кабеля 8 жил
09.09.2021
Напольный электрический водонагреватель: Напольные электрические накопительные водонагреватели купить по низкой цене в магазине
08.09.2021
Распред коробки внутренние: Внутренние распределительные коробки скрытой установки
06.09.2021
Монтаж щитов: Монтаж щитов, пультов и комплектных объемных устройств | Подстанции
05.09.2021
Узо марки: Выбор узо для квартиры и для частного дома, расчет номинала, выбор марки
05.09.2021
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Датчик
Дом
Кабель
Как выбрать
Лампа
Освещение
Отопление
Подключение
Проводка
Разное
Розетка
Советы
Стабилизатор
Схемы
Электролюбителям
+7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
Карта сайта

Шаг	Диапазон	Вход	Отображать
1	200 Ом	короткий	00.От 0 до 00,5
2	2 кОм	короткий	От 0,000 до 0,001
3	2 кОм	1 кОм	.998 до 1.002
4	20 кОм	10 кОм	9,98 по 10,02
5	200 кОм	100 кОм	99.От 8 до 100,2
6	2000 кОм	1 МОм	998 к 1002
7	2000 МОм	Открытым	0.От 10 до 00,0

Шаг	Диапазон	Вход	Отображать
1	200 мВ	190 мВ	189.От 7 до 190,3
2	200 мВ	-190 мВ	От -189,7 до -190,3
3	2В	0,0 В	-0.001 до 0,001
4	2В	1,9 В	От 1,897 до 1,903
5	20В	19В	18.97 по 19.03
6	200 В	100 В	От 99,84 до 100,16
7	1000 В	400 В	399.От 3 до 400,6

Шаг	Диапазон	Вход	Отображать
1	200 мВ	100 мВ	99.От 0 до 101,0
2	2В	1В	От 0,990 до 1,010
3	20В	10В	9,90
4	200 В	100 В	99.От 0 до 100,1
5	750 В	400 В	294 к 406

Шаг	Диапазон	Вход	Отображать
1	200? А	190? А	189.От 7 до 192,3
2	2 мА	1,9 мА	1,897–1,923
3	20 мА	19 мА	18.97 — 19,23
4	200 мА	190 мА	От 189,7 до 192,3

Шаг	Диапазон	Вход	Отображать
1	10А	1А	0.98 к 1.02
2	10А	5А	От 4,90 до 5,10
3	10А	9А	С 8,82 до 9.18

Шаг	Диапазон	Вход	Отображать
1	200? А	190? А	18.С 27 до 19,28
2	2 мА	1,9 мА	1,872–1,928
3	20 мА	19 мА	18.72 к 19,28
4	200 мА	190 мА	От 187,2 до 192,8

Шаг	Диапазон	Вход	Отображать
1	10А	1А	0.97 к 1.03
2	10А	5А	4,87–5,13
3	10А	9А	С 8,77 до 9.23

Шаг	Диапазон	Вход	Отображать
1	Гц	60 Гц при 10 В	59.От 4 до 60,6
2	Гц	1 кГц при 10 В	От 0,990 до 1,010 тыс.
3	Гц	1 МГц при 10 В	.От 990 до 1,010 млн

Шаг	Диапазон	Вход	Отображать
1	Емкость	10 микро F	9.85 к 10,15
2	Емкость	1 микро F	От .985 до 1.015
3	Емкость	100 мкФ	98.От 5 до 101,5

Шаг	Диапазон	Настраивать	Полярность	Отображать	Тон
1	Проверка диода	короткий	N / A	.000 до 0,001	да
2	Проверка диода	Si	Вперед	От .800 до .600	да
3	Проверка диода	Si	Задний ход	1.	Нет
4	Проверка диода	Ge	Вперед	От .300 до .500	да
5	Проверка диода	Ge	Задний ход	1.	Нет

Часть	Описание	Кол-во
А	ЖК-дисплей	1
Б	Переключатель функций и диапазонов	1
К	VflmAjack	1
Д	COM-разъем	1
E	ЛОАджек	1
Ф	Кнопка удержания данных	1
г	Красный измерительный провод	1
H	Черный измерительный провод	1

ЖК Термин	Описание
AA	Индикатор низкого заряда батареи
BB	Индикатор отрицательного показания
CC	Индикатор переменного напряжения или тока
DD	Индикатор постоянного напряжения или тока
EE	Режим проверки диодов и непрерывности
FF	Режим удержания данных

Компонент	Спецификация
Условия окружающей среды	600 В CAT III
Высота	До 2000 метров
Аккумулятор	2xAAA 1.Батарейки 5 В
Предохранитель	F1: FF 10AH 600V F2: FF 400mA H 600V
Компонент	Спецификация
Точность	Точность указана в течение одного года после калибровки и при температуре от 18 ° C до 28 ° C (от 64 ° F до 82 ° F) и относительной влажности до 80%. Характеристики точности имеют вид:% от показания + количество младших значащих цифр).
Дисплей	2000 отсчетов
Индикация низкого напряжения	на дисплее
Индикация выхода за пределы диапазона	ЖК-дисплеи «OL»
Индикация полярности	«-» отображается при отрицательной полярности
Операционная среда	0C — 40C (32F -104F), относительная влажность <80%
Температура хранения	-10C — 50C (14F- 122F), относительная влажность <70%, батарея извлечена
Размер	150 x 74 x 48 мм
Вес	Приблизительно 220 г (с батареей)

Диапазон измерения	Разрешение	Точность
200 мВ	100пВ	(0.5% от показания 3 цифры)
2 В	1 мВ
20 В	10 мВ
200 В	100 мВ
600 В	1В	(0,8% от показания 5 цифр)

Диапазон измерения	Описание
	Отображает приблизительное положительное напряжение диода.
	Когда сопротивление в открытом состоянии меньше (7030) Ом, звучит встроенный зуммер.
