Содержание

Как подключить накопитель к сабвуферу. Подключение конденсатора к сабу

Накопитель, накопительный конденсатор или ёмкость представляет собой электротехнический элемент, состоящий из двух электродов (обкладок), разделённых изоляционным материалом. Это устройство обладает свойством накапливать электрическую энергию и отдавать её потребителю. От площади электродов зависит количество энергии, которую элемент может накопить. Этот параметр называется ёмкостью конденсатора. В высококачественных автомобильных системах воспроизведения звука, параллельно клеммам питания усилителя, подключается электрическое устройство большой ёмкости. Зачем нужен накопитель, и как подключить конденсатор к сабвуферу – тема данной статьи.

Как подключить накопитель конденсатор к сабвуферу

Автолюбители часто спрашивают, для чего вообще нужна система добавочного электропитания. Автомобильный сабвуфер при воспроизведении низкочастотного сигнала, на пиковой мощности, потребляет такой ток, которые не может обеспечить никакой аккумулятор. На слух это воспринимается как «провалы» в звучании, а если большое потребление тока является постоянным, то звук становится «бубнящим». Электрическая ёмкость выполняет функцию накопления заряда, который отдаётся в цепь питания низкочастотного усилителя.

Такой способ питания усилителя даже в недорогих системах заметно повышает качество звучания.Акустические системы большой мощности требуют много энергии, поэтому без накопительного блока звук будет невысокого качества. Особенно это заметно в тёмное время суток, когда количество потребителей электроэнергии в автомобиле увеличивается. Аккумулятор «проседает», фары начинают моргать, а басовое чёткое звучание становится «размытым» и неприятным на слух. Часто падение напряжения питания усилителя приводит к клиппингу, то есть к двухстороннему ограничению амплитуды сигнала. Это явление может вывести динамики из строя.

Накапливающий энергию прибор, в цепи питания, обладает малым внутренним сопротивлением, поэтому он быстро отдаёт запасённую энергию и именно в тот момент, когда усилителю для нормальной работы её не хватает.

Подключение устройства для усилителя должно выполняться по определённым правилам.

Установка конденсатора для сабвуфера

Современные элементы, запасающие энергию, представляют собой не просто накопитель энергии, а сложное электронное устройство. В корпусе устройства находится чип обеспечивающий измерение постоянного напряжения на выводах электрического прибора. За прозрачной крышкой расположен светодиодный четырёхразрядный индикатор, по которому это напряжение можно контролировать. Как подключить накопитель к усилителю и сабвуферу. На практике к НЧ колонке или динамику ничего не подключается, а накопительное устройство должно быть подключено к клеммам питания усилителя низкой частоты, при строгом соблюдении полярности. На клеммах прибора имеется маркировка «+» и «-», которая должна совпадать с аналогичной маркировкой на корпусе усилителя.

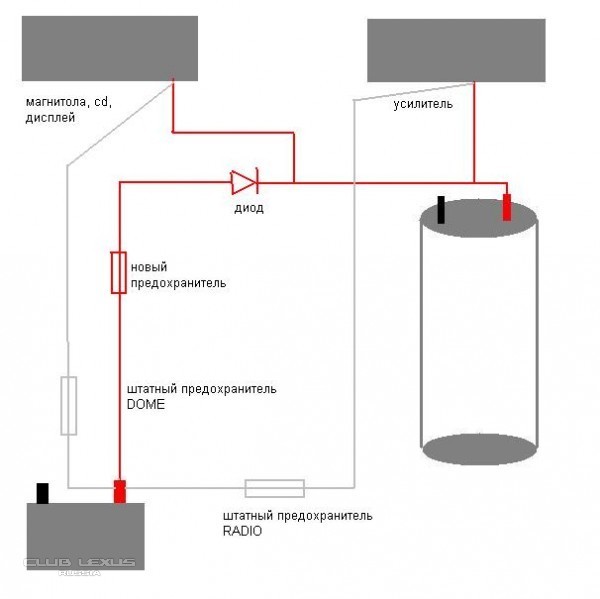

Схема подключения накопителя для сабвуфера очень проста и может быть реализована самостоятельно. Соединительные провода можно зажимать под винт клемм питания или использовать для этой цели переходную колодку. Для того чтобы избежать влияния соединительных кабелей на разряд устройства его следует размещать как можно ближе к низкочастотному усилителю. Длина соединительных проводов не должна превышать 30-40 см. Все питающие провода, идущие от аккумулятора к прибору и далее к усилителю должны иметь большое сечение, чтобы не допустить потерь энергии. Нельзя для этой цели использовать стальные обмеднённые провода. Кабели должны быть многожильными и сделанными из чистой меди.

Установка и схема подключения накопителя-конденсатора к сабвуферу

Конденсаторы-накопители энергии, используемые в автомобильных сабвуферах, должны иметь ёмкость от 1 до 3 фарад и более. На самом деле некоторые недобросовестные производители выпускают изделия, где подлинная ёмкость, сильно отличается от той, что указана на корпусе изделия. Поэтому на форумах часто можно встретить нарекания, что установка дополнительного устройства не дала никакого результата. Это связано с тем, что был приобретён контрафактный товар. Поэтому энергетический блок для усилителя нужно приобретать только в специализированных магазинах. Очень часто, как аналоги конденсаторов большой ёмкости, на автомобильных рынках продаются ионисторы или супер конденсаторы.

В ионисторах используются пористые обкладки, которые позволяют запасать очень большое количество энергии, поэтому ёмкость таких приборов составляет десятки и сотни фарад. Причём напряжение, при котором ионисторы могут работать без повреждений, не превышает 10 вольт. Минусом ионисторов является большое внутреннее сопротивление.

Как правильно подключить накопитель для сабвуфера

Подключение конденсатора к усилителю и сабвуферу может выполняться при монтаже всей звуковой системы автомобиля или на уже работающее устройство.Чтобы отделить цепь питания усилителя, работающего на усилитель, от других потребителей электричества, между плюсом аккумулятора и блоком запаса энергии ставится диод в прямом включении.Если возникла необходимость установить прибор на уже работающий комплект аппаратуры, то перед началом работы следует полностью отключить всю систему питания. Считается, что ёмкость устройства выбирается из расчёта 1 фарада на киловатт мощности.Изделие такой ёмкости является самым распространённым. Для всех усилителей с меньшей мощностью, накопитель на 1 фараду так же подойдёт. Установка накопителя для сабвуфера выполняется с помощью крепёжных приспособлений, которые входят в комплект накопителя.

Можно ли подключить обыкновенный конденсатор к сабвуферу

Подключить обычный конденсатор к сабвуферу, конечно, можно, но никакого эффекта это не даст. Электролитический прибор ёмкостью 5 000-10 000 мкф может сыграть роль фильтра и снизить некоторые электрические помехи. Например, будут не слышны щелчки при включении какого-либо электрического оборудования автомобиля. Даже батарея электролитов большой ёмкости не сможет предотвратить просадку напряжения при воспроизведении мощных басов.

Только установка накопителя-конденсатора для сабвуфера способна обеспечить усилитель энергией, когда это будет необходимо. Если подключение усилителя через блок запаса энергии выполняется первый раз, то устройство нужно зарядить. Эту же процедуру нужно выполнить, когда аккумулятор на долгое время снимался с автомобиля, и изделие оказалось разряженным.

Для этого минус аккумулятора подключается на минус устройства, а плюс подключается к плюсовой клемме прибора через резистор номиналом 10-20 Ом и мощностью 20 ватт. Вместо резистора можно использовать автомобильную лампочку. Она сначала ярко загорится, а по мере заряда свечение будет угасать.


Как подключить конденсатор для сабвуфера своими руками

Сегодня найти данное устройство несложно. Оно есть во многих магазинах, которые занимаются продажей аксессуаров и других предметов для автомобиля. При этом, выбор их огромный. Они отличаются как качественными характеристиками, так и наличием дополнительных функций. Каждый может выбрать тот вариант, который будет ему по душе.

Что касается подключений устройства, то можно воспользоваться помощью специалистов. Они быстро и качественно выполнят необходимую работу, но за это потребуется заплатить определенную сумму денег. Если вы хотите сэкономить, то подключить сабвуфер и все его составляющие можно и своими руками. Это совершенно не сложно, поэтому каждому под силу. Но есть некоторые нюансы и тонкости, которые важно знать. В противном случае ошибки неизбежны.

Конденсатор

Конденсатор на сабвуфер: для чего он нужен?

Сабвуфер представлен в виде сложной системы, которая состоит из разных элементов. Особенно важными являются конденсаторы. Также их называют накопителями. Они выполняют роль фильтра и ранее устанавливались только на дорогостоящих устройствах. Сегодня же их можно встретить и на бюджетных вариантах.

Конденсатор на сабвуфере обеспечивает аккумулирование заряда. Он передается усилителю, что приводит к улучшению качества звучания аудиосистемы.

После того как разряд передан, конденсатор возвращается в свое первоначальное состояние разряженности. Таким образом он готов к принятию нового баса. При этом данная процедура проходит за доли секунды. Заметить человек ее не может, но сразу заметит изменения звучания в лучшую сторону.

У многих возникает вопрос, нужен ли конденсатор для сабвуфера? Ответ прост. Да. Наличие конденсатора на сабвуфере препятствует появлению невнятного бубнения устройства. Последнее образуется в результате провала напряжения. Касается это даже дешевых музыкальных устройств. В итоге музыкальная композиция воспроизводится чисто и без посторонних шумов.

Сабвуфер: какой динамик выбрать?

Прежде чем приступить к обустройству аудиосистемы в автомобиле, а также установке сабвуфера, необходимо продумать, какие динамики будут использоваться, так как они являются важным ее элементом и тоже определяют качество звучания. В машинах используются разные колонки, но, как показывает практика, самый лучший их размер 11-12 дюймов. Более высокие значения могут не только не поместиться в машину, но и будут искажать звуковой сигнал.

Мощность динамиков может быть разная. Нет общего принципа ее выбора, но стоит обратить внимание на данный показатель усилителя. В динамике мощность должна быть выше. Если же это правило не соблюдать, то при высокой громкости возможно искажение звука.

Сабвуфер и усилитель

Если подключение сабвуфера проводится своими руками, то не стоит забывать и об усилителе. Он может быть устроен в системе или подсоединяться отдельно. Усилитель не является основным компонентом, но все же рекомендуется, особенно если сабвуфер подключается к штатной магнитоле.

Усилитель – это колонка, воспроизводящая низкие частоты. Она имеет вид деревянной коробки. Такая конструкция обеспечивает дополнительные возможности устройству. Они касаются мощного баса на выходе. Как показывает практика, лучше использовать отдельный усилитель, так как он самостоятельно подключается к магнитоле и является связующим звеном между колонкой и самим устройством. Передает сигналы, которые отвечают за воспроизведение низких частот. Если же его не будет, то возможно замыкание системы. Поэтому стоит побеспокоиться о его наличии, особенно если он не встроенный.

Как подключить конденсатор для сабвуфера?

Подключение конденсатора к сабвуферу – несложный процесс, но трудоемкий. Важно выполнить его правильно, так как от этого напрямую зависит работа устройства. Первое, что понадобится, – схема подключения. Ее стоит изучить и только после этого приступать к основной работе.

Судя по схеме, кабель плюсовой клеммы подсоединяется к плюсу конденсатора. А от последнего к плюсу, который есть на усилителе. Потом проводится подключение минусового кабеля АКБ. Он, соответственно, соединяется с минусом конденсатора, затем и с усилителем, причем тоже с минусом. Подсоединение конденсатора проводится параллельно.

Рекомендации специалистов

В данном вопросе важны рекомендации специалистов. Ими пренебрегать не стоит. Первое, на что следует обратить внимание, – это расположение конденсатора. Он должен находиться как можно ближе к усилителю. Длинна провода, который их соединяет, составляет не более 45 см. Таким образом польза от устройства будет больше.

Также стоит отметить, что перед установкой конденсатор необходимо зарядить. Особенно это касается устройств большой емкости. В противном случае горячее подключение может привести к реакции, подобной замыканию. Но вот последствия будут намного серьезнее и печальнее. Зарядить конденсатор можно при помощи специального устройства, которое идет с ним в комплекте. Если его нет, то отлично подойдет и лампочка, которая предназначена для использования в автомобиле.

После того, как схема собрана, можно подсоединять провод АКБ и аккумулятор. Что касается минусовой клеммы, то сначала должна пройти полная зарядка конденсатора. Только после этого ее подключают к аккумулятору.

Если вся работа выполнена правильно, то и музыкальная система будет работать качественно с отличным звучанием. В противном случае ошибки дадут о себе знать. Исправить ситуацию можно будет лишь повторным проведением данной работы. Если с ней возникают  трудности, то стоит обратиться к специалистам, так как повреждение устройства или его составных частей может привести к новым проблемам, а иногда и необходимости приобретения нового конденсатора и сабвуфера.

Как правильно подключить конденсаторы к электродвигателю

На этих страницах вы узнаете о моих работах, изделиях и идеях. Я постараюсь дополнять свои видео текстом и изображениями, а так-же тем, что пропустил или вырезал из роликов. С уважением Шенрок Александр.

Ярлыки

Подключение пусковых конденсаторов к электродвигателю.

Если нам нужна небольшая ёмкость пускового конденсатора то вполне подойдёт конденсаторы того же типа которые мы использовали для рабочих конденсаторов. Но если нам нужно довольно таки большая ёмкость? Для такой цели не целесообразно использовать такой тип конденсаторов через их дороговизну и размеры (при сборе большой батареи конденсаторов размеры её будут велики). Для таких целей нам служат специальные пусковые (стартовые) конденсаторы, которые сейчас присутствуют в продаже, в большом ассортименте. Такие конденсаторы встречаются разных форм и типов, но в их названиях присутствует маркировка (надпись): « Start », « Starting », « Motor Start » или что-то в этом роде, все они служат для пуска электродвигателя. Но для лучшей убедительности лучше спросить у продавца при покупке, он всегда подскажет.

вариант схемы с реверсом:

172 комментария:

Если у движока 4 выхода и мне надо подключить р п кондесатора, и с двумя кнопками пуск и реверс как подключит мне, можете помочь?

Помочь могу, конечно. Но сначала определите какой у вас движок, скорей всего однофазный. Посмотрите на моём канале видео Как определить тип двигателя. Затем посмотрите Подключение однофазного двигателя. Я там всё рассказываю. Что будет не понятно, спрашивайте.

Здравствуйте, не могли бы вы подсказать, сам в электрике не очень, двигатель 2.2 Квт 1.500 Об, двигатель будет стоять на Зиловском компресоре ресивер с газового балона , какие нужно поставить пусковой и рабочий конденсаторы? Зарание спасибо!

Как включен двигатель, звезда, треугольник?

Двигатель включен треугольник. интересуют пусковые и рабочие микрафораты?

Рабочих около 150, а пусковых до 400.
Как пусковые отключать будете?

Это понятно, первый раз. Потом, двигатель накачает давление, автоматика его отключит, давление упадёт, автоматика включится и. Как здесь?

Извените, я не пойму в каком направлении думать, а не могли бы мы свзяться по скайпу, что бы вы объяснили что к чему?

Здравствуйте, у меня мотор 3ф 1.1кв 2730об, суть вопроса в том что чем же все таки отличаются РАБОЧИЕ конденсаторы от ПУСКОВЫХ, или эти названия только в кавычках «» и выбор конденсатора лежит только по микрофаратам, так для рабочего расчет происходит 6.6мф на 0.1кВт, а стартовые в 2-2.5 раза больше! Так при выборе конденсатора для своего мотора я обратился к продавцу, (если честно он мне не больно захотел помогать с выбором конденсатора!), и на мое обращение дать мне «РАБОЧИЙ» конденсатор он мне дал конденсатор 100мф 300V с надписью MOTOR STARTING, после подключения мотора к 220в мотор у меня хорошо крутился, а после добавления нагрузки — спустя одну минуту сгорел не выйдя на наминальные обороты вращения. Так еще раз суть вопроса чем же они отличаются «РАБОЧИЕ» от «ПУСКОВЫХ»? просто подбором мФ или еще чем? Так как в том магазине стоят порядка 300 разных видов и на всех бирка магазина с надписью «КОНДЕНСАТОР ПУСКОВОЙ» не зависимо из чего он изготовлен, размера, форм, фирмы, материалла оболочки и есть на нем надпись «MOTOR START» или другой надписи. нужный ли мне продали!? и можно ли использовать стартовый в качестве рабочего?

заранее спасибо за ответ и понимание!

Сейчас, при таком огромном выборе, трудно чтото советовать с уверенностью. Но если на конденсаторе написано «Старт» или «STARTING» или другие похожие названия, то это только для пуска. Также меньше 350Вольт (имею ввиду современные модели) тоже только для пуска! Так что то что вам продали было именно для пуска.

Значит для 3ф двигателя с подключением его к сети 220в нужно искать Конденсатор электролитический с расчетом 6.6мФт на 100ват и вольтажностью больше 350в без всяких надписях start или похожих и это будет «РАБОЧИЙ КОНДЕНСАТОР», а для «ПУСКОВОГО»(опять же в кавычках) с расчетом 2-2.5 раза больше и до 350вольт и надписями START!!

Термин «электролитический» применяется к полюсным конденсаторам то есть для постоянного тока. На обычные говорят «бумажный» Но эти термины применяются в радиолюбительстве. Здесь вы запутаетесь сами и запутаете других.
6,6 на 100 верно только для треугольника. Всё остальное верно. Только добавлю. «рабочий» можно использовать в качестве пускового. Наоборот — нет. Пусковые не всегда нужны, и подбираются по необходимости. то есть могут быть любой достаточной ёмкости но не больше чем в 2,5 раза больше рабочей.

Подключали треугольником конечно же. Хорошо перемотают двигатель будем пробовать другие конденсатор но уже выбирать будем с учетом вышеперечисленных условий,(но слушать продавца не всегда видимо стоит как вы говорили в своих видео и статьях). Конечно же не до конца ясен ответ на этот вопрос, и нет нормального объяснения в интернете!
Но за небольшие подсказки спасибо!

Может вы просто «задавили» двигатель чрезмерной нагрузкой, и конденсаторы ни при чём? Вы пишите:» спустя одну минуту сгорел не выйдя на наминальные обороты вращения. » Так нельзя. 10 сек — МАКСИМУМ. Если не вышел на нужные обороты — всё, выключаем. Ишим причину.

На промышленных объектах особых проблем, как подключить электродвигатель, не испытывают, там подводится трехфазная сеть. Работают асинхронные электродвигатели с тремя подключенными обмотками, расположенными по периметру цилиндрического статора. На каждую обмотку подсоединяемого двигателя производятся включения отдельной фазы, схема подключения электродвигателя обеспечивает сдвиг фаз переменного тока, создает крутящий момент, и моторы успешно вращаются.

В случае с бытовыми условиями на жилых объектах в частных домах и квартирах трехфазных электрических линий нет, прокладываются однофазные сети, где напряжение 220 вольт. Поэтому однофазный асинхронный двигатель подключается по другой схеме, требуется устройство с пусковой обмоткой.

Конструкция и принцип работы

Подключают электродвигатель через конденсатор по причине, что одна обмотка на статоре электродвигателя на 220 В с переменным током создает магнитное поле, которое компенсирует свои импульсы за счет смены полярности с частотой 50 Гц. В этом случае движок гудит, ротор остается на месте. Для создания крутящего момента делают дополнительные подсоединения пусковых обмоток, где электрический сдвиг по фазе будет 90° по отношению к рабочей обмотке.

Не путайте геометрические понятия угла расположения с электрическим сдвигом фаз. В геометрическом измерении обмотки в статоре размещаются друг напротив друга.

Чтобы осуществить это технически, конструкция электромотора предусматривает большое количество механических деталей и составляющих электрической схемы:

  • статор с основной и дополнительной обмоткой пуска;
  • короткозамкнутый ротор;
  • борно с группой контактов на панели;
  • конденсаторы;
  • центробежный выключатель и многие другие элементы, показанные выше на рисунке.

Рассмотрим, как подключить однофазный двигатель. С целью смещения фаз последовательно в пусковую обмотку включается конденсатор, при подключении однофазного асинхронного электродвигателя круговое магнитное поле наводит в роторе токи. Совокупность силы полей и токов создают вращающий импульс, прилагаемый к ротору, он начинает вращаться.

Схемы подключения

Варианты подключения двигателя через конденсатор:

  • схема подключения однофазного двигателя с использованием пускового конденсатора;
  • подключение электродвигателя с использованием конденсатора в рабочем режиме;
  • подключение однофазного электродвигателя с пусковым и рабочим конденсаторами.

Все эти схемы успешно применяются при эксплуатации асинхронных однофазных двигателей. В каждом случае есть свои достоинства и недостатки, рассмотрим каждый вариант более подробно.

Схема с пусковым конденсатором

Идея заключается в том, что конденсатор включается в цепь только при пуске, используется пусковая кнопка, которая размыкает контакты после раскрутки ротора, по инерции он начинает вращаться. Магнитное поле основной обмотки поддерживает вращение длительное время. В качестве кратковременного переключателя ставят кнопки с группой контактов или реле.

Поскольку схема кратковременного подключения однофазного двигателя через конденсатор предусматривает кнопку на пружине, которая при отпускании размыкает контакты, это дает возможность экономить, провода пусковой обмотки делают тоньше. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. В некоторых конструкциях ставят центробежный выключатель, который при достижении определенной скорости вращения размыкает контакты.

Схемы и конструкции регулировки скорости вращения и предотвращения перегрузок электродвигателя на автомате могут быть различны. Иногда центробежный выключатель устанавливается на валу ротора или на других элементах, вращающихся от него с прямым соединением, или через редуктор.

Под действием центробежных сил груз оттягивает пружины с контактной пластиной, при достижении установленной скорости вращения замыкает контакты, переключатель реле обесточивает двигатель или подает сигнал на другой механизм управления.

Бывают варианты, когда тепловое реле и центробежный выключатель устанавливаются в одной конструкции. В этом случае тепловое реле отключает двигатель при воздействии критической температуры или усилиями раздвигающегося груза центробежного выключателя.

В связи с особенностями характеристик асинхронного двигателя конденсатор в цепи дополнительной катушки искажает линии магнитного поля, от круглой формы до эллиптической, в результате этого потери мощности увеличиваются, снижается КПД. Пусковые характеристики остаются хорошие.

Схема с рабочим конденсатором

Отличие этой схемы в том, что конденсатор после пуска не отключается, и вторичная обмотка на протяжении всей работы импульсами своего магнитного поля раскручивает ротор. Мощность электродвигателя в этом случае значительно увеличивается, форму электромагнитного поля можно попытаться приблизить от эллиптической формы к круглой подбором емкости конденсатора. Но в этом случае момент пуска более продолжительный по времени, и пусковые токи больше. Сложность схемы заключается в том, что емкость конденсатора для выравнивания магнитного поля подбирается с учетом токовых нагрузок. Если они будут меняться, то и все параметры будут не постоянными, для стабильности формы линий магнитного поля можно установить несколько конденсаторов с различными емкостями. Если при изменении нагрузки включать соответствующую емкость, это улучшит рабочие характеристики, но существенно усложняет схему и процесс эксплуатации.

Комбинированная схема с двумя конденсаторами

Оптимальным вариантом для усреднения рабочих характеристик является схема с двумя конденсаторами — пусковым и рабочим.

Установка и подбор компонентов

Конденсаторы имеют немалые габариты, поэтому не всегда помещаются во внутреннюю часть борно (распределительная коробка на корпусе электродвигателя).

В зависимости от места установки и других условий эксплуатации конденсаторы могут располагаться на внешней стороне двигателя рядом с коробкой расключения. В некоторых случаях конденсаторы выносят в отдельный корпус, расположенный недалеко от электродвигателя.

Величину емкости конденсаторов в идеальном случае с постоянной токовой нагрузкой можно рассчитать, но в большинстве случаев нагрузка нестабильна, и методика расчетов сложная. Поэтому опытные электрики руководствуются статистикой и практическим опытом:

  • для конденсаторов рабочей схемы емкость выбирается 0,75 мкФ на 1 кВт мощности;
  • для пусковых конденсаторов 1,8–2 мкФ на кВт мощности, при этом надо учитывать скачки напряжения в период пуска и остановки — они колеблются в пределах 300–600 В. Поэтому по напряжению конденсатор должен быть как минимум 400 В.

Вообще при выборе схемы и конденсаторов на однофазный двигатель надо руководствоваться назначением двигателя и условиями эксплуатации. Когда нужно быстро раскрутить двигатель, используется схема с пусковым конденсатором. При необходимости иметь в процессе эксплуатации большую мощность и КПД применяют схему с рабочим конденсатором — обычно в однофазном конденсаторном двигателе для бытовых нужд небольшой мощности, в пределах 1 кВт.

Затем мотор работает как асинхронный двигатель на основной обмотке. Расчет емкости должен производиться с учетом номинальной мощности ЭД.


Найти требуемую емкость опытным путем — самое правильное решение.

Для запуска электромашины этого типа, может быть использован пусковой резистор. Невозможно точно знать коэффициент мощности и мощность двигателя, а следовательно и силу тока.
Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.

При необходимости иметь в процессе эксплуатации большую мощность и КПД применяют схему с рабочим конденсатором — обычно в однофазном конденсаторном двигателе для бытовых нужд небольшой мощности, в пределах 1 кВт.

В этом примере направление вращения, вы уже не измените, какое есть такое и будет.

Подключается все просто, на толстые провода подается в. Они играют роль шунтов, однако действую не мгновенно.

Эти соединения и будут выводами двигателя для подключения к электропитанию. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Подключение

Но тогда параметры элементов цепи, которые зависят от мощности и схемы соединения обмоток будет необходимо менять, что не очень удобно в эксплуатации. Модель с мощностью 3 кВт будет стоить уже около 10 тыс. Подключение производится по этой схеме. Подключение трехфазного двигателя по схеме треугольник Распределительная коробка трехфазного двигателя с положением перемычек для подключения по схеме треугольник В распределительной коробке контакты обычно сдвинуты — напротив С1 не С4, а С6, напротив С2 — С4.

Для возможности работы электродвигателя в однофазной сети вольт необходимо для начала его обмотки переключить на схему треугольник.

Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

Называют их конденсаторными.

Нужно, чтобы номинальное напряжение конденсатора было равно или больше расчетного.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. Не все трехфазные электродвигатели способны хорошо работать в однофазных сетях, однако большинство из них справляются с этой задачей вполне удовлетворительно — если не считать потери мощности.
Подключение 3-фазного двигателя в сеть 220В через пусковой и рабочий конденсаторы

Навигация по записям

Существуют и другие схемы для подключения двигателя через конденсатор, но эти вопросы рассмотрим в другой раз в другой статье.

Принцип действия и схема запуска


Конденсаторы, которые находятся в цепи, могут быть заряжены. Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД. И во многих случаях электрооборудование приводится в движение трехфазными двигателями.

Если посмотреть на табличку, где через дробь указываются два тока, то это будет меньший из них. Рабочий конденсатор подключен постоянно в цепи обмоток, пусковой через выключатель запуска замыкается кратковременно Установка и подбор компонентов Конденсаторы имеют немалые габариты, поэтому не всегда помещаются во внутреннюю часть борно распределительная коробка на корпусе электродвигателя. Сразу же заниматься расчетами схемы подключения не имеет смысла.

Емкость пускового конденсатора должна быть в 2,5 — 3 раза больше рабочего. Если двигатель легко запускается и мощности его достаточно для работы, то все подобрано правильно. Подключается все просто, на толстые провода подается в.
подключение двигателя 380 на 220 вольт

Для чего нужен конденсатор

Например, если ток равен 1. Подключение трехфазного двигателя к однофазной сети Частота вращения трехфазного двигателя, работающего от однофазной сети, остается почти такой же, как и при его включении в трехфазную сеть.

В качестве кнопки так же можно использовать обычный выключатель. Как правильно подобрать конденсаторы Теоретически предполагается осуществлять расчет необходимой емкости путем деления силы тока на напряжение и полученную величину умножить на коэффициент.

Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. Он включается параллельно рабочему на непродолжительное время пуска электродвигателя. На какой из них разницы нет, направление вращения от этого не зависит.

Мы не будем изменять направление тока в той или иной обмотке. Трехфазные агрегаты на практике получили большее распространение, чем однофазные. Но это напряжение переменного тока, а для выбора конденсаторов надо знать напряжение постоянного тока. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Это тоже одна из разновидностей обмоток. При подключении двигателя к однофазной сети, ток по обмоткам течет, но вращающегося магнитного поля нет, ротор не крутится. Она всегда работает короткое время и служит для запуска двигателя. Напряжение на них может достигать больших значений.

Первая задача решается «прозваниванием» всех проводов тестером замером сопротивления. Принцип действия используется в насосном оборудовании, холодильных установках, воздушных компрессорах и т. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. Статор электродвигателя.

На этом все. Через щели в корпусе внутрь устройства втянуты сторонние вещества.

Коллекторный двигатель же двигатель от стиральной машины подключить очень просто. Тепловое реле отключает обе фазы обмотки, если они нагреваются выше допустимого. Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Были сделаны выводы, что скорость вращения ротора прибора, который используется в качестве генератора, не зависит от напряжения, которое подано на питающую однофазную сеть. Значит, вычислили мы ёмкость и следующим шагом нам надо знать напряжение на конденсаторе.
Как подключить электродвигатель на 220 вольт.

Подключение пускового конденсатора. Использование конденсатора в запуске электродвигателя

В области качественного автозвука силовые конденсаторы уже давно заняли почетный статус неотъемлемого и важного аксессуара, предназначенного для мощной звуковой системы. Помимо улучшения характеристик звука, конденсаторы также позволяют облегчать работу аккумулятора, при так называемом «холодном запуске двигателя».

О том, как подключить конденсатор, написано ниже. Только учтите, что лучше использовать оснащенный вольтметром конденсатор. А для того, чтобы он отображал вольтаж нужно взять (с магнитолы) еще один «+» контакт.

Как подключить конденсатор к усилителю?

Конденсатор всегда соединяется с системой параллельно с усилителем. Этот прибор необходим в качестве дополнительного источника энергии, посредством которого усилитель способен быстро получать энергию при возникновении такой необходимости (к примеру, при воспроизведении низких басов). Очень удобная схема того, как правильно подключить конденсатор, представлена на странице: Подключаем конденсатор к усилителю .

Электротехническая теория подключения конденсатора состоит в том, что при возникновении попытки усилителя потребить ток большей мощности, не только аккумулятор «откликнется» слишком медленно, но и напряжение на усилителе будет немного ниже, чем на аккумуляторе. Такое явление носит название линейного падения. Конденсатор, установленный около усилителя и имеющий такое же напряжение, как и аккумулятор, будет стремиться стабилизировать степень напряжения на усилителе, посредством подачи в него тока.

Как подключить конденсатор к двигателю?

  1. Внимательно ознакомьтесь с двигателем. Если он имеет шесть выводов с перемычками, запомните, как именно они установлены. В том случае, когда в двигателе только шесть выводов (без колодки), то их лучше собрать в два пучка. Один пучок – будет содержать начала обмоток, а второй – концы.
  2. В случае, когда двигатель имеет только три вывода, нужно разобрать мотор: снять крышку со стороны колодки и отыскать в имеющихся обмотках соединение этих трех проводов. Потом отсоединить провода друг от друга и припаять к ним кончики выводных проводов. Объедините потом все проводки в пучок. Далее эти шесть проводов будут соединяться по схеме «треугольника».
  3. Просчитайте приблизительную емкость конденсатора по формуле: Cмкф = P/10. Причем Р – является номинальной мощностью (в ваттах), и Cмкф – отображает емкость одного конденсатора в микрофарадах. Примечание: рабочее напряжение конденсатора должно соответствовать высокому значению.
  4. При подключении вольтовых конденсаторов последовательным способом, происходит «потеря» половины емкости, когда как напряжение возрастает вдвое. Пара таких конденсаторов и образует батарею нужной емкости.

Если мы обратим свой взгляд на всевозможную технику, используемую в нашем в мире, то обнаружим, что в ней нередко используются электродвигатели асинхронного типа. Чтобы подобный электродвигатель вращался часто, необходимо наличие обязательного вращающегося магнитного поля. Подобные агрегаты отличаются:

  1. простотой
  2. малым уровнем шума
  3. хорошими характеристиками
  4. а также легкостью в эксплуатировании

Чтобы такое магнитное поле было создано, требуется трехфазная сеть . В случае этого в статоре электродвигателя достаточно расположить 3 обмотки, которые будут размещены под углом сто двадцать градусов относительно друг друга, после чего подключить к ним необходимое и соответствующее напряжение. Именно тогда круговое вращающееся поле станет способно вращать статор.

В быту же зачастую используются приборы у которых имеется только лишь однофазная электрическая сеть. Для таких приборов применяются наиболее распространённые в этой сфере однофазные двигатели асинхронного типа.

Когда мы помещаем в статор электродвигателя обмотку, то магнитное поле в ней сможет образоваться только конкретно при протекании переменного синусоидального тока. Это поле, тем не менее заставить ротор вращаться, к сожалению, не сможет. Чтобы произвести запуск двигателя, вам надо выполнить два действия. Во-первых, разместить на статоре дополнительную обмотку под углом 90 градусов относительно рабочие обмотки. А во-вторых включить фазосдвигающий элемент непосредственно последовательно с дополнительной обмоткой. Таким элементом может быть конденсатор.

Пусковые и рабочие типы подключения схем

Когда вы выполните требуемые действия, в электродвигателе возникнет круговое магнитное поле, соответственно и в роторе возникнут соответствующие токи. Взаимодействие тока и поля статора сможет привести к вращению ротора . Существует несколько способов подключения конденсаторов к электродвигателю.

В зависимости от способа различают разные типы схем. В этих схемах может использоваться, во-первых, пусковой конденсатор, во-вторых, рабочий конденсатор, а также одновременно пусковой и рабочий конденсатор сразу. При этом самым распространенным методом является подключение с пусковым конденсатором.

Использование пускового конденсатора

Когда мы производим запуск двигателя, тогда и включаются конденсатор и пусковая обмотка. Связано это с тем свойством, что агрегат продолжает своё вращение даже в том случае, когда отключают дополнительную обмотку. Для такого запуска чаще всего используют реле и кнопку.

Из-за того, что пуск однофазного электродвигателя с конденсатором происходит достаточно быстро, дополнительная обмотка часто работает весьма небольшое время. Благодаря этому для экономии её возможно выполнять из провода с относительно меньшим сечением, нежели сама основная обмотка. Чтобы предупредить и предотвратить перегрев дополнительной обмотки , в схему практически всегда добавляют термореле или же центробежный выключатель. Благодаря этим устройствам при наборе электродвигателем определенной скорости или при достижении сильного нагрева становится возможно регулирующее отключение.

Схема, которая использует пусковой конденсатор имеет довольно хорошие пусковые характеристики электродвигателя, но при этом рабочие характеристики несколько ухудшаются.

Преимущества схемы с рабочим типом элемента

Значительно более хорошие рабочие характеристики вы можете получить, если использовать схему с рабочим конденсатором. После запуска электродвигателя конденсатор в такой схеме не отключается. Правильный подбор конденсатора для однофазного электродвигателя может дать большие преимущества. Главное из них — это компенсация искажения поля и повышение КПД агрегата. Однако, как и следовало ожидать, в такой схеме ухудшаются пусковые характеристики.

Стоит учитывать также, что при выборе величины емкости искомого конденсатора для электродвигателя производится исходя из определенного тока нагрузки. Если ток изменяется относительно расчетного значения, то, следовательно, поле будет переходить от круговой к эллиптической форме, а вследствие этого характеристики агрегата будут ухудшаться. Для обеспечения высоких хороших характеристик, в принципе, необходимо только при изменении нагрузки электродвигателя изменить величину емкости конденсатора . Однако, это может чересчур усложнить схему включения.

Наиболее компромиссным вариантом решения данной задачи является выбор схемы, обладающей пусковым и рабочим конденсаторами одновременно. В такой схеме пусковые и рабочие характеристики будут средними относительно рассмотренных ранее схем. В целом же, если при подключении однофазного двигателя требуется важный большой пусковой момент, то в таком случае выбирается схема конкретно с пусковым элементом. Если же такая необходимость отсутствует, то соответственно, используется рабочий элемент.

При выборе схемы пользователь всегда имеет возможность выбрать ту схему, которая конкретно ему подходит. Однако, обычно же все выводы искомых обмоток выводы конденсатора для электродвигателя выведены в клеменную коробку.

Если вам надо модернизировать систему, а возможно что и самостоятельно сделать требуемый расчет конденсатора для вашего используемого однофазного двигателя, то можно дать вам совет. Исходить надо из того, что на каждый киловатт мощности вашего агрегата требуется гарантированно определённая емкость в 0,7 — 0,8 мкФ относительно рабочего типа или же, соответственно, в два с половиной раза большая емкость относительно типа пускового.

У многих часто возникает вопрос. Для чего нужен конденсатор в аудио системе? Как подключить конденсатор?

В этой статье я постараюсь дать краткое руководство.

Не углубляясь в физику процесса скажу, что конденсатор способен накапливать в себе электрическую энергию и мгновенно отдавать ее. Именно свойство мгновенной отдачи энергии обратно в электрическую цепь и используется в автозвуке. При воспроизведение низкого баса на высоком уровне громкости в цепи питания усилителя происходит просадка напряжения, что можно наблюдать по мигающим в такт сабвуфера, лампочкам. Конденсатор установленный в цепи питания усилителя, заряжается и при просадке напряжения мгновенно разряжается, отдавая дополнительную энергию обратно в цепь. Таким образом сглаживается просадка напряжения, что благотворно влияет на воспроизведение низких частот на высоком уровне громкости. Бас становится более плотным, улучшается атака. По мимо этого уменьшается нагрузка на генератор и аккумулятор. В настоящее время на рынке представлено разнообразное количество автомобильных конденсаторов. При выборе конденсатора следует обращать внимание прежде всего на его емкость. Емкость подбирается ориентировочно 1Ф (1 Фарад) на 1000Вт.

Подключение конденсатора

Конденсатор устанавливается как можно ближе к потребителю (усилителю). Длинна проводов от конденсатора до усилителя не должна превышать 60 см., чем меньше тем лучше.

При подключении конденсатора в цепь его необходимо сначала зарядить и только потом подключать к цепи напрямую. Связано это с тем, что не заряженный конденсатор является обычным проводником, т.е. если не заряженный конденсатор подключить сразу в цепь то произойдет короткое замыкание.

В комплекте с конденсатором обычно имеется резистор, но я рекомендую подключать конденсатор через обычную автомобильную лампочку Рис. 3. В начале при подключении конденсатора через лампочку она будет гореть в полную яркость и по мере заряда конденсатора яркость будет падать. Только после того как лампочка совсем погаснет или будет гореть, но очень тускло, можно подключать конденсатор напрямую без лампочки.

В дорогих конденсаторах имеется система автоматической зарядки, такие конденсаторы можно подключать в цепь без предварительной зарядки. Если вы не уверены есть ли в конденсаторе такая система, подключайте конденсатор с предварительной зарядкой через лампочку. На некоторых конденсаторах имеется встроенный вольтметр. Обычно на таких конденсаторах по мимо основных клемм + и -; присутствует третья Remote;. В таком случает к этой клемме необходимо подать управляющий сигнал +12 В для включения вольтметра. Взять его можно либо с усилителя — контакт remote, либо с любого провода на котором появляется +12В при включении АСС (первое положение ключа в замке зажигания) или при включении зажигания.

схема подключения, зарядка и применение

На чтение 2 мин. Просмотров 668 Опубликовано Обновлено

Прежде чем рассказывать про актуальность установки конденсатора для сабвуфера в транспортном средстве, следует задать автолюбителю вопрос – а зачем вообще они монтируют в свои автомобили подобное оборудование? Ответ очевиден: чтобы наслаждаться максимально возможным звучанием своих любимых композиций, которым добавляет дополнительной «сочности» проигрывание их в условиях очень ограниченного пространства.

Казалось бы, что для этого нужно? Купить хорошую магнитолу, усилитель и колонки. Но, как показывает практика, данного набора может не хватить для получения запланированного результата. Почему?

Для чего нужен конденсатор на сабвуфер

Автомобильная аудиосистема функционирует за счет аккумулятора и генератора, которые входят в перечень обязательных механизмов современного транспортного средства. Но даже самое мощное оборудование не способно обеспечить необходимый ток во время пиковых нагрузок на установленный усилитель. Это приводит к эффекту проседания звука. Подключение конденсатора к сабвуферу нужно для того, чтобы нивелировать лишнее сопротивление электрических проводов, тем самым, предоставляя «усилку» всю необходимую мощность.

Видео: Краткий ликбез + установка

Также актуальным является установка конденсатора для сабвуфера в том случае, если в машине присутствует кондиционер, так как при его эксплуатации теряется как минимум тридцать процентов вырабатываемого тока.

схема подключения конденсатора к сабвуферу

Большинство популярных схем предлагают подключить это устройство в непосредственной близости к автомобильному аудио усилителю. Некоторые модели могут дополнительно комплектоваться цифровыми вольтметрами и датчиками заряда. Естественно, что емкость конденсатора для сабвуфера со временем снижается, поэтому в будущем автовладельцу требуется владеть информацией о том, как вернуть состояние этого устройства к первоначальному.

Как зарядить конденсатор для сабвуфера

Процедура подзарядки конденсатора в автомобиле редко вызывает затруднения у опытных водителей – для этого достаточно четко следовать ниже описанной инструкции:

  1. Подготовить все необходимое для задуманной процедуры: резистор (который всегда идет в комплектации к изделию), АКБ, провода.
  2. Выполнить правильное подключение изделия к автомобильному аккумулятору.
  3. Временно отключить предохранитель используемой аудиосистемы.
  4. Отсоединить провод с плюсовой клеммы АКБ.
  5. Аккумулятор подсоединяется к сети.
  6. Резистор устанавливается между плюсовой клеммой конденсатора и питающим проводом.
  7. На место возвращается ранее снятый предохранитель.
  8. Примерно через пару минут отсоединяется резистор, а питающий кабель подключается к положительному контакту автомобильного аккумулятора.
Схема зарядки конденсатора

Собственно, задуманная процедура закончена, что позволит еще очень долгое время наслаждаться качественным звучанием любимой музыки в салоне собственного средства передвижения.

Автомобильный конденсатор — как выбрать как правильно подключить

Автомобильный конденсатор и все, что с этим связано вы сможете найти в этой статье.

Итак, зачем вообще нужен конденсатор в автомобиле? Конденастор предназначен для накопления энергии и компенсации сопротивления проводов питания усилителя автомобильной аудиосистемы. По-хорошему, на каждый усилитель необходимо установить конденсатор. Его применение в машине улучшает переходную характеристику усилителя для сигналов амплитуды в области низких звуковых частот. Такое устройство, как конденсатор, способно сохранить большой объем энергии, которую можно использовать при необходимости. Также он может фильтровать переменное напряжение в автомобиле и предотвращать шумы в звуковой системе автомобиля. Конденсатор предназначен для эксплуатации в автомобилях с напряжением бортовой сети 12В.

Как правильно установить и подключить конденсатор?

Конденсатор подключается на минимальном расстоянии от усилителя мощности (по цепи питания) при помощи монтажного комплекта (часто входит в комплект). Изолируйте конденсатор для защиты от нагреа усилителя. Отключите предохранитель аудиосистемы. Подсоедините клеммы конденсатора к цепям питания усилителя, параллельно к питанию усилителя (то есть плюс конденсатора к плюсовому проводу питания, а минус — к минусовому). Перед установокй предохранителя выполните процедуру зарядки конденсатора.

Обратите внимание:

Клеммы «+» и «-» конденсатора должны быть подключены как можно ближе к соответсвующим клеммам усилителя. В проводе между клеммами «+» и «-» конденсатора и усилителя не должно быть предохранителей или дистрибьютивных блоков. Для подключения конденсатора используйте провода того же сечения, что и провода усилителя. Если конденсатор оборудован клеммой дистанционного включения (REM), обязательно подсоедините его к соответствующей клемме вашего усилителя (используйет провод сечением 18-20 AWG).

Зарядка конденсатора

Отключите предохранитель аудиосистемы. Подключите питание конденсатора. Сначала подсоедините провод заземления «-«, затем подсоедините «+» провод. Конденсатор включается автоматически при первом выполнении зарядки. Затем загорится индикаторный светодиод, цифры аольтметра начнут мигать, подтверждая выполнение зарядки конденсатора. Когда конденсатор полностью заряжен, вольтметр пересате мигать. На вольтметре появится значение напряжения постоянного тока электронной системы автомобиля. Подключите предохранитель аудиосистемы. При изменении напряжения постоянного тока электронной системы втомобиля более чем на 0,1В конденсатор автоматически включится. Например, когда воспроизведение низких частот аудиосистемы или использование электронного оборудования с высоким потреблением тока может стать причиной перпада напряжения. Если напряжение постоянного тока электронной системы автомобиля не превышает +/- 0,1В, то на вольтметре появится надпись «ON» в течение 1-ой минуты. Затем конденсатор автомтически выключится и перейдет в режим ожидания. При изменении напряжения постоянного тока электронной системы автомобиля более чем на 0,1В конденсатор автоматически включится снова.

И последние рекомендации по эксплуатации — не следует эксплуатировать конденсатор с механическими повреждениями, а также с повреждениями кабеля. Неправильное подключение может привести к повреждениям электроческой цепи автомобиля. Конденсатор следует беречь от прямых солнечных лучей и от механических повреждений.

Схема подключения электродвигателя на 220в через конденсатор

На промышленных объектах особых проблем, как подключить электродвигатель, не испытывают, там подводится трехфазная сеть. Работают асинхронные электродвигатели с тремя подключенными обмотками, расположенными по периметру цилиндрического статора. На каждую обмотку подсоединяемого двигателя производятся включения отдельной фазы, схема подключения электродвигателя обеспечивает сдвиг фаз переменного тока, создает крутящий момент, и моторы успешно вращаются.

В случае с бытовыми условиями на жилых объектах в частных домах и квартирах трехфазных электрических линий нет, прокладываются однофазные сети, где напряжение 220 вольт. Поэтому однофазный асинхронный двигатель подключается по другой схеме, требуется устройство с пусковой обмоткой.

Конструкция и принцип работы

Подключают электродвигатель через конденсатор по причине, что одна обмотка на статоре электродвигателя на 220 В с переменным током создает магнитное поле, которое компенсирует свои импульсы за счет смены полярности с частотой 50 Гц. В этом случае движок гудит, ротор остается на месте. Для создания крутящего момента делают дополнительные подсоединения пусковых обмоток, где электрический сдвиг по фазе будет 90° по отношению к рабочей обмотке.

Не путайте геометрические понятия угла расположения с электрическим сдвигом фаз. В геометрическом измерении обмотки в статоре размещаются друг напротив друга.

Чтобы осуществить это технически, конструкция электромотора предусматривает большое количество механических деталей и составляющих электрической схемы:

  • статор с основной и дополнительной обмоткой пуска;
  • короткозамкнутый ротор;
  • борно с группой контактов на панели;
  • конденсаторы;
  • центробежный выключатель и многие другие элементы, показанные выше на рисунке.

Рассмотрим, как подключить однофазный двигатель. С целью смещения фаз последовательно в пусковую обмотку включается конденсатор, при подключении однофазного асинхронного электродвигателя круговое магнитное поле наводит в роторе токи. Совокупность силы полей и токов создают вращающий импульс, прилагаемый к ротору, он начинает вращаться.

Схемы подключения

Варианты подключения двигателя через конденсатор:

  • схема подключения однофазного двигателя с использованием пускового конденсатора;
  • подключение электродвигателя с использованием конденсатора в рабочем режиме;
  • подключение однофазного электродвигателя с пусковым и рабочим конденсаторами.

Все эти схемы успешно применяются при эксплуатации асинхронных однофазных двигателей. В каждом случае есть свои достоинства и недостатки, рассмотрим каждый вариант более подробно.

Схема с пусковым конденсатором

Идея заключается в том, что конденсатор включается в цепь только при пуске, используется пусковая кнопка, которая размыкает контакты после раскрутки ротора, по инерции он начинает вращаться. Магнитное поле основной обмотки поддерживает вращение длительное время. В качестве кратковременного переключателя ставят кнопки с группой контактов или реле.

Поскольку схема кратковременного подключения однофазного двигателя через конденсатор предусматривает кнопку на пружине, которая при отпускании размыкает контакты, это дает возможность экономить, провода пусковой обмотки делают тоньше. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. В некоторых конструкциях ставят центробежный выключатель, который при достижении определенной скорости вращения размыкает контакты.

Схемы и конструкции регулировки скорости вращения и предотвращения перегрузок электродвигателя на автомате могут быть различны. Иногда центробежный выключатель устанавливается на валу ротора или на других элементах, вращающихся от него с прямым соединением, или через редуктор.

Под действием центробежных сил груз оттягивает пружины с контактной пластиной, при достижении установленной скорости вращения замыкает контакты, переключатель реле обесточивает двигатель или подает сигнал на другой механизм управления.

Бывают варианты, когда тепловое реле и центробежный выключатель устанавливаются в одной конструкции. В этом случае тепловое реле отключает двигатель при воздействии критической температуры или усилиями раздвигающегося груза центробежного выключателя.

В связи с особенностями характеристик асинхронного двигателя конденсатор в цепи дополнительной катушки искажает линии магнитного поля, от круглой формы до эллиптической, в результате этого потери мощности увеличиваются, снижается КПД. Пусковые характеристики остаются хорошие.

Схема с рабочим конденсатором

Отличие этой схемы в том, что конденсатор после пуска не отключается, и вторичная обмотка на протяжении всей работы импульсами своего магнитного поля раскручивает ротор. Мощность электродвигателя в этом случае значительно увеличивается, форму электромагнитного поля можно попытаться приблизить от эллиптической формы к круглой подбором емкости конденсатора. Но в этом случае момент пуска более продолжительный по времени, и пусковые токи больше. Сложность схемы заключается в том, что емкость конденсатора для выравнивания магнитного поля подбирается с учетом токовых нагрузок. Если они будут меняться, то и все параметры будут не постоянными, для стабильности формы линий магнитного поля можно установить несколько конденсаторов с различными емкостями. Если при изменении нагрузки включать соответствующую емкость, это улучшит рабочие характеристики, но существенно усложняет схему и процесс эксплуатации.

Комбинированная схема с двумя конденсаторами

Оптимальным вариантом для усреднения рабочих характеристик является схема с двумя конденсаторами — пусковым и рабочим.

Установка и подбор компонентов

Конденсаторы имеют немалые габариты, поэтому не всегда помещаются во внутреннюю часть борно (распределительная коробка на корпусе электродвигателя).

В зависимости от места установки и других условий эксплуатации конденсаторы могут располагаться на внешней стороне двигателя рядом с коробкой расключения. В некоторых случаях конденсаторы выносят в отдельный корпус, расположенный недалеко от электродвигателя.

Величину емкости конденсаторов в идеальном случае с постоянной токовой нагрузкой можно рассчитать, но в большинстве случаев нагрузка нестабильна, и методика расчетов сложная. Поэтому опытные электрики руководствуются статистикой и практическим опытом:

  • для конденсаторов рабочей схемы емкость выбирается 0,75 мкФ на 1 кВт мощности;
  • для пусковых конденсаторов 1,8–2 мкФ на кВт мощности, при этом надо учитывать скачки напряжения в период пуска и остановки — они колеблются в пределах 300–600 В. Поэтому по напряжению конденсатор должен быть как минимум 400 В.

Вообще при выборе схемы и конденсаторов на однофазный двигатель надо руководствоваться назначением двигателя и условиями эксплуатации. Когда нужно быстро раскрутить двигатель, используется схема с пусковым конденсатором. При необходимости иметь в процессе эксплуатации большую мощность и КПД применяют схему с рабочим конденсатором — обычно в однофазном конденсаторном двигателе для бытовых нужд небольшой мощности, в пределах 1 кВт.

Такая проблема зачастую встает перед теми, кто любит что-либо конструировать и собирать своими руками. Если речь идет о самодельном станке, агрегате или ином механизме для бытового применения, возникает вопрос – как приспособить электродвигатель, рассчитанный на 380/3ф, к работе от обычной розетки 220 В.

Что необходимо сделать (доработать), какие практикуются схемы его включения в однофазную сеть – эти и подобные вопросы станут темой нашего разговора.

Способы включения двигателя в сеть 220 В

Они определяются той схемой, по которой соединены обмотки.

«Звезда»

Такой электродвигатель менее эффективен при подключении к 220 В, так как данное соединение обмоток снижает мощность примерно на 60 – 65%. Но иногда выбора просто нет.

«Треугольник»

Для подключения к сети 220 лучше выбрать этот вариант. Мощность также будет утеряна, но не более чем наполовину.

Но соединение обмоток – это еще не все. Сколько конденсаторов придется включить в схему?

Один – если мощность электродвигателя не превышает 1 500 Вт.

Два – при Pдв ˃ 1,5 кВт.

Расчет номинала конденсаторов

Условные обозначения: Сп – пусковой, Ср – рабочий.

Существует несколько несложных формул, но они будут малополезны читателю. Уж поверьте на слово.

Во-первых, для производства вычислений нужно будет замерить силу тока в какой-либо обмотке электродвигателя, а для этого его придется сначала включить в сеть 3 ф, да к тому же использовать специальные клещи. А они есть не у всех, даже у электриков. Это касается тех движков, у которых надписи на шильдике стерты или отсутствует паспорт на изделие. Кстати, для самоделок в основном такие образцы и используются – категории б/у.

Во-вторых, и самое главное – автор на практике убедился, что даже предельно точный расчет не является гарантией корректной работы движка.

В-третьих, не все принимают во внимание, что расчеты делаются «под нагрузку». На холостом ходу двигатель начнет перегреваться. Это еще раз доказывает, что целесообразнее конденсаторы подбирать практически.

Что учесть?

  • Для тех, кто подзабыл школу – номиналы емкостей складываются при их параллельном включении. Последовательное дает сумму обратных величин, то есть 1/С. Это поможет подобрать оптимальное значение. «Фишка» в том, что промышленность выпускает конденсаторы, рассчитанные на определенную емкость, и найти именно тот, который требуется по результатам расчетов, вряд ли получится (проверено!). Вот и нужно быть готовым к тому, что придется экспериментировать.
  • Момент включения для электродвигателя – самый «трудный». Поэтому значение номинала конденсатора пускового (Сп) должно быть равно примерно трем рабочего (Ср). Иначе с запуском движка будут проблемы.

Особенности схем и их сборки

  • Как произвести подключение? Любой трехфазный электродвигатель имеет 3 провода, которые соединяются с его обмотками. Проводники могут просто торчать из корпуса или заводиться в клеммную коробку, которая на нем расположена. Это не важно. На схемах ясно показано, что с чем соединяется. Нюанс в том, что направление вращения ротора заранее угадать не получится. Если вал крутится не в ту сторону, достаточно поменять местами провода, присоединенные к емкости.
  • Кнопка «разгон». Она удерживается до тех пор, пока ротор не наберет номинальное число оборотов, то есть пока электродвигатель не выйдет на режим. Можно сделать и так, что она будет самоблокироваться, а потом автоматически размыкать контакты. Но это намного усложняет схему, поэтому приводить какие-либо чертежи автор не считает целесообразным. Кто с электротехникой на «ты», сам или сообразит, или найдет соответствующую информацию. Это же касается и организации реверсирования двигателя. Иногда нужно, чтобы его вал вращался или в одну, или в другую сторону. Решение – установка 3-х полюсного переключателя.
  • Изоляция выводов емкостей. Напряжение на них может достигать больших значений. Перед присоединением провода к конденсатору на проводник следует одеть кусочек трубки ПВХ соответствующего сечения (так называемый кембрик), а после фиксации и снижения температуры в рабочей зоне «насадить» его на место пайки.

Рекомендации

Не стоит забывать, что в моменты включения/выключения двигателя (особенно при его пуске) могут быть значительные скачки напряжения. Следовательно, раз он подключается к сети 220, все конденсаторы, задействованные в схеме, должны быть не менее чем на 400 В. Это – нижний предел по вольтажу. А вот больше (630, 750 и так далее) – пожалуйста; только их стоимость будет выше (если придется покупать).

Все емкости, которые включаются в схему, должны быть однотипными. В основном устанавливаются конденсаторы бумажные, и автор советует выбирать именно их. Использование образцов электролитических возможно, но для этого придется делать специальные расчеты и усложнять схему. Например, за счет введения в нее диодов, помещения емкостей под защитным кожухом.

Для подобных схем обычно берутся конденсаторы МБГ, МБГО, КБП, МБГП (это и есть бумажные). Их единственный недостаток – большие габариты. А если это сборка, то ее размеры более чем внушительные. Такие типы емкостей подходят для электродвигателя стационарной установки. Соорудить «короб», поместить в нем все конденсаторы и протянуть провода к движку – не проблема. А если монтируется мобильный аппарат? Как поступить?

Об электролитических конденсаторах уже сказано, хотя и не все. Пробой даже одного п/п прибора (диода) может инициировать взрыв емкости. Автор не рекомендует ни при каких условиях связываться с электролитами. Самое верное решение – использовать для схем мобильных устройств конденсаторы СВВ (металлизированные, полипропиленовые). Размеры – минимальные, номиналы емкостей – значительные. Плюс к этому – взрывобезопасные. Что еще нужно для подключения?

Если мощность превышает 3000 Вт, то подключать его к 220 В не рекомендуется. Одна из причин – большой пусковой ток. Это может привести к выходу других элементов эл/цепей, завязанных на данную линию. «Повыбивает» автоматы, подгорят контакты – это далеко не полный перечень возможных «сюрпризов».

Принципиально это или нет для нормальной работы «самоделки» или агрегата промышленного изготовления, будут ли способны устройства выполнять свои функции и насколько эффективно? Только ответив на все эти вопросы, можно приступать к поиску конденсаторов для схемы двигателя. Это самое правильное решение.

Подключение электродвигателя к однофазной сети – это ситуация, которая встречается достаточно часто. Особенно такое подключение требуется на загородных участках, когда трехфазные электродвигатели используются под какие-то приспособления. К примеру, для изготовления наждака или самодельного сверлильного аппарата. Кстати, мотор стиральной машины через конденсатор производится. Но как это сделать правильно? Необходима схема подключения электродвигателя на 220В через конденсатор. Давайте разбираться в ней.

Начнем с того, что существует две стандартные схемы подключения электродвигателя к трехфазной сети: звезда и треугольник. Оба вида подключения создают условия, при которых в обмотках статора двигателя попеременно проходит ток. Он создает внутри вращающееся магнитное поле, которое действует на ротор, заставляя его вращаться. Если подключается трехфазный электродвигатель в однофазную сеть, то вот этот вращающийся момент не создается. Что делать? Вариантов несколько, но чаще всего электрики устанавливают в схему конденсатор.

Что при этом получается?

  • Скорость вращения не изменяется.
  • Мощность сильно падает. Конечно, говорить о конкретных цифрах здесь не приходиться, потому что падение мощности будет зависеть от разных факторов. К примеру, от условий эксплуатации самого двигателя, от схемы подключения, от конденсаторов, а, точнее, от их емкости. Но в любом случае потери будут составлять от 30 до 50 процентов.

Необходимо отметить, что не все электродвигатели могут работать от однофазной сети. Лучше всего работают асинхронные виды. У них даже на бирках указаны, что можно проводить подключение и на трехфазную сеть, и на однофазную. При этом обязательно указывается величина напряжения – 127/220 или 220/380В. Меньший показатель предназначен для схемы треугольник, больший для звезды. На картинке ниже показано обозначение.

Внимание! Конденсаторный двигатель в однофазную сеть лучше подключать через схему треугольник. Это обусловлено тем, что при таком виде подключения уменьшаются потери мощности агрегата.

Обратите внимание в рисунке на нижнюю бирку (Б). Она говорит о том, что двигатель можно подключить только через звезду. С этим придется смириться и получить аппарат с низкой мощностью. Если есть желание изменить ситуацию, то придется разобрать двигатель и вывести еще три конца обмоток, после чего провести подключение по треугольнику.

И еще один очень важный момент. Если вы устанавливаете в однофазную сеть электродвигатель с напряжением 127/220 вольт, то понятно, что к сети напряжением 220В можно подключиться через звезду. Потери мощности гарантированы. Но сделать в данном случае ничего нельзя. Если будет произведено подключение этого прибора через треугольник – мотор просто сгорит.

Схемы подключения

Давайте рассмотрим обе схемы подключения. Начнем с треугольника. В любой схеме очень важно правильно подключить именно конденсатор. В данном случае провода распределяются таким образом:

  • Два контакта подсоединяются к сети.
  • Один через конденсатор к обмотке.

Но тут есть один момент, если электродвигатель не нагружать, то его ротор без проблем начнем вращаться. Если пуск будет производиться под определенной нагрузкой, то вал или не будет вращаться вообще, или с очень низкой скоростью. Чтобы решить эту проблему, в схему необходимо установить еще один конденсатор – пусковой. На нем лежит всего лишь одна задача – запустить мотор, отключиться и разрядиться. По сути, пусковой работает всего 2-3 секунды.

В схеме звезда подключение конденсатора производится на выходные концы обмоток. Две из них соединяются с сетью 220В, а свободный конец и один из подключенных к сети замыкают конденсатор.

Как рассчитать емкость

Емкость конденсатора, который устанавливается в схему подключения трехфазного электродвигателя, подсоединяемого к сети напряжением в 220В, зависит от самой схемы. Для этого существуют специальные формулы.

Cр = 2800•I/U, где Ср – это емкость, I – сила тока, U – напряжение. Если производится подсоединение треугольником, то используется та же формула, только коэффициент 2800 меняется на 4800.

Хотелось бы обратить ваше внимание на тот факт, что сила тока (I) на бирке мотора не указывается, поэтому ее надо будет рассчитать по вот этой формуле:

I = P/(1.73•U•n•cosф), где Р- это мощность электрического двигателя, n – КПД агрегата, cosф – коэффициент мощности, 1,73 – это поправочный коэффициент, он характеризует соотношение между двумя видами токов: фазным и линейным.

Так как чаще всего подключение трехфазного двигателя к однофазной сети 220В производится по треугольнику, то емкость конденсатора (рабочего) можно подсчитать по более простой формуле:

C = 70•Pн, здесь Рн – это номинальная мощность агрегата, измеряемая в киловаттах и обозначаемая на бирке прибора. Если разобраться в этой формуле, то можно понять, что существует достаточно простое соотношение: 7 мкФ на 100 Вт. К примеру, если устанавливается мотор мощностью 1 кВт, то для него необходим конденсатор на 70 мкФ.

Как определить, точно ли подобран конденсатор? Это можно проверить только в рабочем режиме.

  • Если в процессе эксплуатации мотор перегревается, то, значит, емкость прибора больше требуемой.
  • Низкая мощность двигателя, значит, емкость занижена.

Даже расчет может привести к неправильному выбору, ведь условия эксплуатации мотора будут влиять на его работу. Поэтому рекомендуется начинать подбор с низких величин, и при необходимости наращивать показатели до необходимых (номинальных).

Что касается пусковой емкости, то здесь в первую очередь учитывается, какой пусковой момент необходим для запуска электродвигателя. Хотелось бы обратить ваше внимание на то, что пусковая емкость и емкость пускового конденсатора – это не одно и то же. Первая величина – это сумма емкостей рабочего и пускового конденсаторов.

Внимание! Емкость пускового конденсатора должна быть раза в три больше емкости рабочего. При этом специалисты советуют вместо одного большого прибора использовать несколько с малой емкостью. К тому же пусковые работают непродолжительное время, поэтому на их место можно устанавливать дешевые модели.

В качестве рабочих можно использовать бумажные, металлизированные или пленочные аналоги. При этом необходимо учитывать тот факт, что допустимое напряжение должно быть в полтора раза быть больше номинального. Как видите, подобрать точно конденсатор под электродвигатель достаточно непростым. Даже расчет является процессом неточным.

Установка конденсатора автомобильной аудиосистемы

Часто возникает путаница в том, как подключить автомобильный аудиоконденсатор. (он же силовой конденсатор или конденсатор жесткости). Есть два терминала на автомобильном аудиоконденсаторе. Положительный и отрицательный. Отрицательный терминал подключен к земле. Положительный вывод подключается «в линию». с автомобильным усилителем звука клемма +12 вольт. См. Диаграмму ниже.ПРИМЕЧАНИЕ. Если у вас есть третий терминал меньшего размера, вероятно, это дистанционное включение цифрового дисплея.

Обратите внимание, что обе клеммы не подключаются к проводу питания +12 В. Это приведет к отключению питания вашего усилителя. Силовой конденсатор действует как небольшая батарея (накопитель энергии), поэтому он подключается, как показано на схеме. Обратной стороной этого типа подключения является то, что вы не знаете, выйдет ли из строя силовой конденсатор, поскольку усилитель продолжит работать с работающим силовым конденсатором или без него.

В идеале силовой конденсатор должен быть как можно ближе к усилителю. В пределах пары футов приемлемо. Это сводит к минимуму любые потери в кабеле. Чтобы узнать больше о том, как работают автомобильные аудиоконденсаторы, щелкните здесь.

Вот как подключить два конденсатора в систему. На схеме оба конденсатора имеют клеммы заземления, соединенные вместе, но вы также можете заземлить их независимо. Вы даже можете изготовить или купить шины, которые представляют собой цельные металлические части, которые соединяют конденсаторы как физически, так и электрически.Эти шины, как правило, изготовлены из чистого металла, поэтому при неправильной установке они могут быть опасны. Соблюдайте осторожность, если выбираете этот маршрут.

ВНИМАНИЕ: Накопитель силовых конденсаторов большое количество энергии и они заряжаются очень быстро. Вы должны сначала «зарядите» свой силовой конденсатор перед подключением это напрямую на +12 вольт. Это делается с помощью резистора и вольтметр. Точное значение резистора не критично, но я бы держите его в диапазоне 500–1 кОм.Это увеличит время зарядки, и вы можете использовать значения, составляющие 1/10 от того, что вам больше нравится (50-100 Ом). Я бы порекомендовал приобрести резистор на 1 ватт если возможно (в вашем конденсаторе может быть резистор для зарядки). Резистор меньшей мощности нагревается слишком быстро. Также не держите резистор голой рукой. Ток, протекающий через резистор вызовет нагрев резистора, что может привести к ожогам. Хорошее место Вставить резистор стоит в держателе предохранителя основного провода питания (тот, что установлен рядом с аккумулятором).Просто замените резистор для предохранителя. Схема установки заряда конденсатора показано ниже. Вам нужно будет поместить вольтметр на конденсатор. следить за напряжением. Как только вольтметр покажет 12 вольт (или близко к нему), вы можете удалить вольтметр и замените резистор силовым предохранителем. В качестве альтернативы вы можете измерить напряжение на зарядном резисторе. Он должен начинаться с 12 вольт и медленно снижаться до 0 вольт. Когда напряжение перестанет меняться, вы полностью зарядите конденсатор.

Другой метод зарядки заключается в использовании испытательной лампы старого образца вместо резистора. Подключение аналогично (зажим «крокодил» с одной стороны, зонд — с другой), но вам не нужен вольтметр для контроля напряжения. Когда лампочка гаснет, конденсатор заряжается (потому что напряжение на лампе упало с 12 вольт до 0 вольт).


Справочный DVD-каталог по автомобильной аудиосистеме включает пять различных видеороликов, охватывающих многие области установки автомобильной аудиосистемы и изготовления на заказ.Темы варьируются от базовой установки системы (головные устройства, усилители, динамики и т. Д.) И мобильной безопасности (автомобильная сигнализация и дистанционный запуск) до конструкции корпуса сабвуфера и изготовления стекловолокна. Если вас интересуют изготовление на заказ и установка автомобильной аудиосистемы, обязательно ознакомьтесь с нашими предложениями.

Щелкните здесь, чтобы увидеть пакеты DVD со скидкой


Далее Страница —> Руководства по установке автосигнализации

Как установить конденсатор

Может быть обидно узнать, что вы просто вложили кучу своих с трудом заработанных денег в новую автомобильную стереосистему, только чтобы понять, что это звучит ужасно.Вы поменяли головное устройство, добавили больше динамиков и, что еще лучше, вставили новый усилитель. Сначала ваше новое радио звучит отлично, но затем вы увеличиваете громкость, и оно перестает работать так, как вы ожидали. Усилитель включается и выключается, динамики полны статического электричества, и, что еще хуже, другие электрические системы в вашем автомобиле больше не работают должным образом.

Вы можете задаться вопросом, что пошло не так при установке, но есть вероятность, что вы просто забыли установить конденсатор для работы с большой стереосистемой.Будь то установленная стереосистема или другое оборудование, для работы которого требуется много энергии, для правильной работы может потребоваться конденсатор.

Часть 1 из 2: Назначение конденсатора

Конденсатор — это накопитель электроэнергии или напряжения. Конденсаторы бывают всех форм и размеров, поэтому важно проконсультироваться со специалистом по электронике, чтобы убедиться, что вы покупаете тот, который подходит для вашей схемы. Как только вы узнаете, что вам нужно, вы можете приобрести его и подготовиться к установке или установить его в свой автомобиль профессионалом.

  • Предупреждение : Конденсаторы используются для хранения электроэнергии. Когда они полностью заряжены, они могут выпустить это напряжение, если к ним прикоснуться. Конденсаторы большой емкости могут вызвать серьезное поражение электрическим током и даже травмировать вас.

Возможно, вам потребуется установить конденсатор, если у вас есть:

  • Стереосистема
  • Лебедка
  • Система наружного освещения
  • Гидравлика

Другие электрические цепи, не перечисленные здесь, но которые могут потреблять много энергии от электрической системы вашего автомобиля, также могут потребовать конденсатора для правильной работы.

Часть 2 из 2: Установка конденсатора

Необходимые материалы

Шаг 1. Припаркуйте автомобиль на ровной поверхности и включите стояночный тормоз .

Шаг 2: Установите средство экономии памяти в соответствии с инструкциями производителя .

Шаг 3: Отсоедините отрицательный кабель аккумуляторной батареи . Поверните гайки зажима кабеля или болты кабеля против часовой стрелки, чтобы ослабить их.

Высвободите кабель из верхней стойки, когда он ослаблен.Если это аккумулятор с боковой стойкой, полностью открутите болт.

Шаг 4: Найдите цепь подачи питания, в которую вы хотите поместить конденсатор в . На усилителе это будет провод питания основной батареи, идущий к нему.

Шаг 5: Используя плоскогубцы, отрежьте положительный подводящий провод до цепи . Чтобы обеспечить достаточное пространство, вы всегда должны подключаться к цепи на расстоянии не менее шести дюймов от объекта, на который подается питание.

Шаг 6: С помощью плоскогубцев снимите изоляцию с обоих концов провода, который вы только что перерезали. .

Шаг 7: Установите проушину на один из концов проводки . Обожмите его плоскогубцами. * Наконечник : ушко должно быть выполнено для проволоки такого размера. После того, как вы зафиксируете его на месте, убедитесь, что он плотно и надежно закреплен.

Шаг 8: Подключите провод к положительной клемме конденсатора . Затем свободно установите клеммную гайку.

Шаг 9: Установите конденсатор на автомобиль в соответствии с инструкциями производителя .Одни конденсаторы крепятся саморезами, другие — двусторонним скотчем.

Шаг 10: Отрежьте провод нужной длины, чтобы замкнуть цепь . Используя дополнительный провод, который у вас есть, отмерьте кусок, который продлит другой провод цепи до конденсатора, и отрежьте его до нужной длины.

Шаг 11: Зачистите оба конца отрезка проволоки плоскогубцами . Установите на один конец стыковой соединитель, соответствующий размеру провода.

Шаг 12: Установите другой конец стыкового соединителя на провод цепи .Это будет идти по проводу, который был изначально обрезан, обеспечивая подачу положительного напряжения на усилитель или другую цепь.

Шаг 13: Установите ушко на другой конец провода и обожмите его на место .

Шаг 14: Установите проушину и провод на положительный вывод конденсатора . Затем затяните клеммную гайку соответствующим гаечным ключом до плотного прилегания.

Шаг 15: Заземлите цепь . Подключите кусок провода от отрицательной клеммы конденсатора к хорошему заземлению.

Шаг 16: Установите отрицательный провод аккумуляторной батареи . Затяните клеммным ключом до плотного прилегания, затем добавьте еще четверть оборота, чтобы затянуть.

Шаг 17: Удалите программу сохранения памяти .

Шаг 18: Заведите автомобиль и дайте конденсатору зарядиться . После зарядки вы можете использовать схему, в которой он установлен.

После правильной установки конденсатора схему можно использовать. При установке конденсатора важно соблюдать осторожность, так как конденсатор может легко поразить вас.Убедитесь, что он установлен таким образом, чтобы случайно никого не коснуться. Если вас не устраивает какая-либо часть этой установки, вызовите сертифицированного механика из YourMechanic, чтобы он подошел к вам и установил конденсатор.

Как правильно подключить двигатели вентилятора конденсатора в 3-проводной и 4-проводной конфигурациях

«Мой оригинальный двигатель вентилятора конденсатора имеет три провода, а новый двигатель вентилятора конденсатора, который я купил, имеет четыре провода. Я купил не тот двигатель?»

Это, безусловно, самый распространенный вопрос после транзакции, который мы получаем от клиентов, которые недавно приобрели сменные двигатели вентиляторов конденсатора.Проще говоря, нет — вы купили не тот двигатель вентилятора конденсатора. В то время как большинство оригинальных двигателей вентиляторов конденсатора имеют только три провода, очень часто заменяемые двигатели вентиляторов конденсатора имеют четыре провода. В этом руководстве объясняется, как подключить новый двигатель вентилятора конденсатора с использованием четырехпроводной схемы или трехпроводной схемы при использовании одинарного рабочего конденсатора или двойного рабочего конденсатора.

Обзор комплектующих:

Если вы помните из нашего руководства по сезонам охлаждения жилых помещений, в наружных конденсаторных блоках используется переключатель, называемый контактором.Этот переключатель управляется термостатом и замыкается, замыкая электрическую цепь, когда электричество необходимо подать на двигатель вентилятора конденсатора и компрессор. Думайте о контакторе почти как о привратнике — через него должны проходить две ножки с питанием 115 вольт, чтобы ваша система работала должным образом.

В конденсаторных установках

также используется компонент, называемый рабочим конденсатором. Рабочие конденсаторы позволяют двигателям вентиляторов конденсатора и компрессорам работать более эффективно, и их номинал определяется единицей измерения, называемой микрофарадами.Конденсаторы двойного хода используются как для двигателя вентилятора конденсатора, так и для компрессора. Конденсаторы одиночного хода используются исключительно для электродвигателя вентилятора конденсатора или только для компрессора. Как и ваш контактор, ваш конденсатор должен быть правильно подключен, чтобы он функционировал должным образом.

Использование двойного рабочего конденсатора:

Если вы используете двойной рабочий конденсатор, вы будете использовать только три из четырех выводов, идущих от нового двигателя вентилятора конденсатора.

Вы собираетесь подключить черный провод к тому месту, где был подключен черный провод на предыдущем двигателе вентилятора конденсатора.Скорее всего, это вернется к вашему контактору. Вы собираетесь подключить белый провод к тому месту, где был подключен белый провод на предыдущем двигателе вентилятора конденсатора. Скорее всего, это будет клемма «C» или «Common» на двойном рабочем конденсаторе. Наконец, вы собираетесь подключить коричневый провод к тому месту, к которому был подключен ваш предыдущий коричневый провод. Скорее всего, это будет вывод «F» или «Вентилятор» на двойном рабочем конденсаторе. Коричневый провод с белым индикатором не будет использоваться для этой настройки. Вы можете использовать проволочную гайку и изоленту, чтобы связать его.

ПРИМЕЧАНИЕ. Вам понадобится перемычка между клеммой «C» или «Common» на конденсаторе и одной ножкой контактора.

Использование одинарного рабочего конденсатора с четырехпроводной схемой:

Если вы приобрели новый двигатель вентилятора конденсатора с новым одноразовым конденсатором, вы будете использовать именно эту схему подключения. Вы собираетесь подключить черный провод к тому месту, где был подключен черный провод на предыдущем двигателе вентилятора конденсатора. Скорее всего, это вернется к вашему контактору.Вы собираетесь подсоединить белый провод обратно к другому выводу контактора. Вы собираетесь подключить коричневый провод к одному набору клемм на вашем новом конденсаторе, а коричневый провод с белым индикатором — к другому набору клемм.

Использование одинарного рабочего конденсатора с трехпроводной схемой:

Если вы приобрели новый одноразовый конденсатор и у двигателя вентилятора конденсатора, который вы используете, от него отходят только три вывода, вы будете использовать именно эту схему подключения.Вы собираетесь подключить черный провод к тому месту, где он был ранее подключен. Скорее всего, это вернется к вашему контактору. Вы собираетесь подключить белый провод к одному набору клемм на вашем новом конденсаторе. Вам нужно будет подключить перемычку от этого набора клемм к другой ноге контактора. Наконец, вы собираетесь подключить коричневый провод к противоположному набору клемм на вашем новом рабочем конденсаторе, чем к общему проводу.

Суммируем:

Когда вы завершаете проект самостоятельно, всегда есть чувство удовлетворения, но подключение нового двигателя вентилятора конденсатора и рабочего конденсатора может быть немного сложным, если вы не сделали этого раньше. Безопасность всегда является наивысшим приоритетом. Перед началом любых работ убедитесь, что питание конденсатора отключено. Используйте мультиметр, чтобы подтвердить отключение. Если вам неудобно работать с электричеством, обратитесь к местному подрядчику HVAC, и он будет более чем счастлив выполнить эту задачу за вас.

Очень полезно задокументировать расположение существующих проводных соединений перед снятием двигателя вентилятора конденсатора или рабочего конденсатора. При установке нового двигателя вентилятора конденсатора и рабочего конденсатора используйте камеру, чтобы сфотографировать соединения и сослаться на изображения.

Для визуального представления типичных конфигураций проводки обратитесь к следующему руководству: Схема электрических соединений двигателя вентилятора конденсатора HVAC.

И, наконец, это руководство предназначено для использования в качестве общего обзора схем электрических соединений обычных конденсаторных агрегатов. Некоторые двигатели вентиляторов конденсатора подключаются к печатной плате, в то время как другие используют собственные разъемы для своих разъемов. Мы настоятельно рекомендуем вернуться к руководству по эксплуатации вашего устройства для получения инструкций по правильному подключению.

Схемы сглаживания конденсаторов и расчеты »Электроника

Накопительные конденсаторы используются для сглаживания необработанной выпрямленной волны в источнике питания — важно выбрать правильный конденсатор с правильным значением и номинальным током пульсаций.


Пособие по схемам источника питания и учебное пособие Включает:
Обзор электроники источника питания Линейный источник питания Импульсный источник питания Защита от перенапряжения Характеристики блока питания Цифровая мощность Шина управления питанием: PMbus Бесперебойный источник питания


В источнике питания, будь то линейный источник питания или импульсный источник питания, использующий источник питания переменного тока и диодные выпрямители, необработанный выпрямленный выход обычно сглаживается с помощью накопительного конденсатора перед подачей на какие-либо регуляторы или другие подобные электронная схема.

Алюминиевые электролитические конденсаторы

идеально подходят для работы в качестве сглаживающих конденсаторов, поскольку многие электролитические компоненты способны обеспечивать достаточно высокую емкость и выдерживать уровень пульсаций тока, необходимый для сглаживания формы волны.

По сути, схема сглаживания заполняет основные провалы в необработанной выпрямленной форме волны, так что схема линейного регулятора или импульсного источника питания может работать правильно. Они изменяют форму волны от той, которая изменяется от нуля до пикового напряжения в течение цикла входящей формы волны мощности, и меняют ее на такую, где изменения намного меньше.По сути, они сглаживают форму волны, и отсюда и название.

Поскольку сглаживающие конденсаторы используются как в источниках питания с линейным стабилизатором, так и в импульсных источниках питания, они составляют важную часть многих из этих электронных схем.

Двухполупериодный выпрямитель со сглаживающим конденсатором

Основы сглаживания конденсатора

Конденсаторное сглаживание используется для большинства типов источников питания, будь то линейный регулируемый источник питания, импульсный источник питания или даже просто сглаженный и нерегулируемый источник питания.

Типичный электролитический конденсатор, используемый для сглаживания

Необработанный постоянный ток, подаваемый диодным выпрямителем сам по себе, будет состоять из серии полусинусоидальных волн с напряжением, изменяющимся от нуля до √2-кратного среднеквадратичного напряжения (без учета диодных и других потерь).

Форма волны такого рода не будет использоваться для питания схем, потому что любые аналоговые схемы будут иметь огромный уровень пульсации, наложенный на выход, и любые цифровые схемы не будут работать, потому что питание будет отключаться каждые полупериод.

Конденсаторное сглаживание обеспечивает правильную работу следующих ступеней линейно регулируемого источника питания или импульсного источника питания.

Для сглаживания выхода выпрямителя используется накопительный конденсатор, размещенный на выходе счетчика и параллельно нагрузке.

Сглаживание работает, потому что конденсатор заряжается, когда напряжение выпрямителя превышает напряжение конденсатора, а затем, когда напряжение выпрямителя падает, конденсатор обеспечивает требуемый ток из своего накопленного заряда.

Таким образом, конденсатор может обеспечивать заряд, когда он не поступает от выпрямителя, и, соответственно, напряжение изменяется значительно меньше, чем при отсутствии конденсатора.

Конденсаторное сглаживание не обеспечивает полной стабильности напряжения, всегда будут некоторые колебания напряжения. Фактически, чем выше емкость конденсатора, тем больше сглаживание, а также чем меньше потребляемый ток, тем лучше сглаживание.

Сглаживающее действие накопительного конденсатора

Следует помнить, что единственный путь разрядки конденсатора, помимо внутренней утечки, — это через нагрузку к выпрямителю / системе сглаживания.Диоды предотвращают обратный ток через трансформатор и т. Д.

Еще один момент, о котором следует помнить, заключается в том, что сглаживание конденсатора не дает какой-либо формы регулирования, и напряжение будет меняться в зависимости от нагрузки и любых изменений на входе.

Регулировка напряжения может быть обеспечена линейным регулятором или импульсным источником питания.

Емкость сглаживающего конденсатора

Выбор емкости конденсатора должен соответствовать ряду требований. В первом случае значение должно быть выбрано таким образом, чтобы его постоянная времени была намного больше, чем временной интервал между последовательными пиками выпрямленного сигнала:

Где:
R нагрузка = общее сопротивление нагрузки для источника питания
C = значение конденсатора в фарадах
f = частота пульсаций — это будет вдвое больше частоты сети, чем используется двухполупериодный выпрямитель.

Сглаживающий конденсатор пульсации напряжения

Поскольку на выходе выпрямителя, использующего схему сглаживающего конденсатора, всегда будет некоторая пульсация, необходимо иметь возможность оценить приблизительное значение. Чрезмерное указание емкости конденсатора приведет к увеличению стоимости, размера и веса, а недостаточное указание приведет к снижению производительности.

Пульсации от пика до пика для выходного сигнала сглаживающего конденсатора в источнике питания (полная волна)

На приведенной выше диаграмме показаны пульсации для двухполупериодного выпрямителя со сглаживанием конденсатора.Если использовать полуволновой выпрямитель, то половина пиков будет отсутствовать, а пульсации будут примерно вдвое больше напряжения.

Для случаев, когда пульсации мала по сравнению с напряжением питания — что почти всегда имеет место — можно рассчитать пульсации, зная условия цепи:

Двухполупериодный выпрямитель

Однополупериодный выпрямитель

Эти уравнения обеспечивают более чем достаточную точность. Хотя разряд конденсатора для чисто резистивной нагрузки является экспоненциальным, погрешность, вносимая линейным приближением, очень мала для низких значений пульсаций.

Также стоит помнить, что вход регулятора напряжения представляет собой не чисто резистивную нагрузку, а нагрузку с постоянным током. Наконец, допуски электролитических конденсаторов, используемых для сглаживающих схем выпрямителя, велики — в лучшем случае ± 20%, и это скроет любые неточности, вносимые допущениями в уравнениях.

Пульсации тока

Две основные характеристики конденсатора — это его емкость и рабочее напряжение. Однако для приложений, в которых может протекать большой ток, как в случае сглаживающего конденсатора выпрямителя, важен третий параметр — его максимальный ток пульсаций.

Ток пульсации не равен току питания. Есть два сценария:

  • Ток разряда конденсатора: В цикле разряда максимальный ток, подаваемый конденсатором, возникает, когда выходной сигнал схемы выпрямителя падает до нуля. В этот момент весь ток в цепи подается конденсатором. Это равно полному току цепи.

    Пиковый ток, подаваемый конденсатором в фазе разряда

  • Ток зарядки конденсатора: В цикле зарядки сглаживающего конденсатора конденсатор должен заменить весь потерянный заряд, но этого можно добиться только тогда, когда напряжение выпрямителя превышает напряжение сглаживающего конденсатора.Это происходит только в течение короткого периода цикла. Следовательно, ток в этот период намного выше. Чем больше конденсатор, тем лучше он уменьшает пульсации и тем короче период заряда.

    Более короткое время зарядки приводит к очень большим уровням пикового тока, поскольку сглаживающий конденсатор должен поглотить достаточный заряд для периода разряда за очень короткое время.

    Период, в течение которого конденсатор источника питания заряжается

Пи-секционные сглаживающие сети

В некоторых приложениях линейный регулятор напряжения не будет использоваться, может потребоваться улучшенная форма сглаживания.Это может быть обеспечено использованием двух конденсаторов и последовательной катушки индуктивности или резистора.

Подход сглаженного источника питания используется в некоторых высоковольтных системах и в некоторых других специализированных областях, но он не так распространен, как источники питания с линейным регулированием и импульсные источники питания, которые обеспечивают гораздо лучшее регулирование и сглаживание.

Этот подход также можно увидеть во многих старинных беспроводных устройствах, где использование линейно регулируемого источника питания было невозможно.

Пи-секционный сглаживающий фильтр

Существует два варианта сглаживающей системы Пи-секции.При наличии двух конденсаторов между линией и землей последовательным элементом служил индуктор или резистор. Катушка индуктивности стоила намного дороже и обеспечивала лучшую производительность, но резистор был гораздо более дешевым вариантом, хотя он рассеивал больше энергии.

Сглаживающие конденсаторы являются важными элементами как линейных источников питания, так и импульсных источников питания, и поэтому они широко используются.

При выборе емкостного конденсатора для сглаживания в источниках питания важно не только значение емкости для обеспечения требуемого снижения пульсации напряжения, но также очень важно гарантировать, что номинальный ток пульсации конденсатора не будет превышен.Если потребляется слишком большой ток, конденсатор нагревается и его ожидаемый срок службы сокращается, или в крайних случаях он может выйти из строя, иногда катастрофически.

Другие схемы и схемотехника:
Основы операционных усилителей Схемы операционных усилителей Цепи питания Конструкция транзистора Транзистор Дарлингтона Транзисторные схемы Схемы на полевых транзисторах Условные обозначения схем
Вернуться в меню «Конструкция схемы». . .

3 способа поиска и устранения неисправностей в двигателях переменного тока с помощью тестера цепей

Двигатель переменного тока не работает должным образом.Что вы делаете? Перед заменой двигателя вот три способа начать поиск и устранение неисправностей двигателя переменного тока с помощью тестера цепей.

Двигатели переменного тока

— это самый простой в использовании тип двигателей. После подключения питания двигатель переменного тока работает с определенной скоростью и останавливается при отключении питания. Когда двигатель переменного тока не работает, это обычно проблема с питанием или проводкой. Уловка для определения причины состоит в том, чтобы изолировать потенциальные проблемы.

Что такое тестер цепей?

Тестер цепей (также известный как мультиметр или мультитестер) — это электронный измерительный прибор, сочетающий в себе функции измерителя напряжения, омметра и амперметра.Типичный тестер цепей может измерять напряжение, сопротивление и ток в цепи.

Сначала проверьте основную проводку.

Если двигатель подключен к источнику питания, но не работает, первое, что вы должны сделать, это проверить проводку и убедиться, что необходимые для работы компоненты находятся в хорошем рабочем состоянии. Поскольку в цепи источника питания может быть много компонентов, которые могут влиять на работу двигателя, например реле, переключатели или контроллеры, начните с самой простой схемы, насколько это возможно.Это означает подключение двигателя переменного тока и конденсатора напрямую к источнику переменного тока. Как только вы убедитесь, что двигатель работает, вы можете снова добавить компоненты. Это может помочь вам проверить, хороши ли компоненты или нет.

СОВЕТ : Многие проблемы с двигателями переменного тока вызваны неисправными компонентами или неправильной проводкой. Чтобы упростить поиск и устранение неисправностей, локализуйте проблему, сначала отыскав неисправность самой простой схемы. Как только это будет подтверждено, протестируйте каждый отдельный компонент по мере его добавления в схему.

3 объекта для проверки с помощью тестера цепей

Вот три способа помочь найти причину неисправности двигателя переменного тока.

1. Сравните приложенное напряжение с напряжением на клеммах конденсатора.
2. Убедитесь, что через удлинительный кабель проходит электричество.
3. Проверьте сопротивление обмотки двигателя.

Теперь мы покажем вам, как выполнять каждое измерение и что оно подтверждает.

ТЕСТ 1. Сравните приложенное напряжение с напряжением на клеммах конденсатора

При правильном подключении напряжение на клеммах конденсатора должно примерно в 1,7 раза превышать значение напряжения источника питания. Это подтверждает, что двигатель получает правильное напряжение.

Используя тестер цепей A , как показано на приведенной выше схеме, подсоедините кончик красной иглы к оголенной части красного провода и подключите кончик черной иглы к оголенной части черного провода (и убедитесь, что имеется хороший контакт. ).Убедитесь, что на двигателе поступает правильное напряжение. Перед запуском выберите режим измерения напряжения переменного тока (обозначенный буквой «V») на тестере цепей. При правильном подключении тестер цепей A покажет напряжение источника питания. Для упрощения расчетов в примере мы использовали двигатель 100 В переменного тока, поэтому 100 В будет отображаться на тестере цепей.

Используя прибор для проверки цепей B , как показано на приведенной выше схеме, подсоедините кончик красной иглы к оголенной части красного провода и подключите кончик черной иглы к оголенной части белого провода.При правильном подключении тестер цепей покажет значение, примерно в 1,7 раза превышающее напряжение источника питания. В этом примере измерено 170 В.

Сравните два измеренных напряжения. Напряжение на клеммах конденсатора (красный / белый) должно быть в 1,7 раза больше напряжения источника питания (черный / красный).

Что делать, если у меня нет тестера цепей / мультиметра?

Чтобы проверить, подключен ли какой-либо конденсатор в цепи, вручную проверните вал двигателя при включенном питании.Если конденсатор не подключен, он будет вращаться в том направлении, в котором вы прикладываете силу.

ОБЗОР:

ТЕСТ 2: проверьте, проводится ли электричество по всему кабелю

Разрыв соединения цепи двигателя с источником питания может помешать правильной работе двигателя. Выполнение следующего измерения может подтвердить, замкнута или разомкнута цепь.

Сделайте это при выключенном питании. Используйте тестеры цепей C и D , как показано на схеме выше, чтобы проверить целостность кабелей от двигателя к источнику питания. Используйте черный и красный кончики игл от тестера цепей для подключения к открытым точкам подключения, ближайшим к двигателю и источнику питания. Если в цепи нет обрыва, тестер цепи подаст звуковой сигнал.

ТЕСТ 3: Проверка сопротивления обмотки двигателя

Путем измерения сопротивления обмотки двигателя и сравнения значений с исходными расчетными значениями двигателя можно проверить электрическое состояние двигателя.

Перед измерением удалите из схемы все дополнительные компоненты, такие как удлинительные кабели и конденсатор. Переключите тестер цепей в режим измерения сопротивления. Используя тестер цепей E и F на приведенной выше схеме, подключите к оголенным участкам выводных проводов непосредственно от двигателя.

Мы снова используем в качестве примера двигатель на 100 В (модель: 2IK6A-JA). Для этого конкретного двигателя показания сопротивления на тестере цепей E и F должны составлять 170 Ом.Если обмотка разорвана, тестер цепей покажет значение более нескольких тысяч Ом. Если есть внутреннее короткое замыкание, значение меньше 170 Ом. Для других двигателей обратитесь к производителю двигателя, чтобы узнать, какими должны быть расчетные значения. Допуск сопротивления обмотки составляет около +/- 10%.

Что мне делать, если мой двигатель не проходит эти тесты?

Если двигатель не работает, это может быть неисправный двигатель или просто неисправный компонент, из-за которого двигатель выглядит плохо.Примеры — неисправные переключатели, реле, кабели или просто неправильное напряжение. Выполнение этих тестов даст ценные подсказки о том, что исправить. Это примеры.

Если ваш двигатель не проходит Тест 1, проверьте / замените конденсатор или проводку.

Если ваш двигатель не проходит Тест 2, проверьте / замените кабель или разъем.

Если ваш двигатель не проходит проверку 3, замените двигатель.

Механические проблемы, такие как повреждение шарикоподшипника из-за чрезмерных радиальных или осевых нагрузок, также могут привести к прекращению работы двигателя.Чтобы проверить это, снимите двигатель и редуктор и попробуйте повернуть вал в обоих направлениях. Если вал двигателя или вал редуктора кажется заблокированным без какой-либо нагрузки, значит, что-то не так. Ненормальный шум или трение при вращении вала могут указывать на повреждение или несоосность. Лучше всего заменить двигатель и / или редуктор.

Еще один способ научиться лучше разбираться в двигателях — это лучше разбираться в продукте. Просмотрите эти связанные сообщения, чтобы расширить свои знания о двигателях переменного тока (или поговорите с нашими инженерами службы технической поддержки).

Байпасные конденсаторы: на установке. Способность байпасного конденсатора к… | Амос Кингатуа | Supplyframe

Способность байпасного конденсатора уменьшать шум и стабилизировать источник питания в цепи зависит от комбинации факторов. Что наиболее важно, его емкость, напряжение и температура, а также физическое размещение на плате.

Обычно подключаемый между VCC и землей, конденсатор обеспечивает путь с низким сопротивлением, который позволяет компонентам переменного тока в линии питания постоянного тока проходить на землю.Он также действует как резерв энергии, накапливая заряд, который помогает компенсировать провалы напряжения, возникающие из-за колебаний нагрузки.

Несмотря на способность конденсатора решить несколько проблем, неправильный выбор или размещение может вызвать потери мощности, создать дополнительный шум или привести к нестабильной цепи.

Помимо номинальных характеристик, типа и физических размеров, инженеры должны уделять пристальное внимание физическому размещению байпасного конденсатора.

Идеальное место для байпасных конденсаторов зависит от широкого диапазона факторов, включая компоновку платы, функцию микросхемы или компонента, количество слоев печатной платы, размер платы и многое другое.

Каждая печатная плата имеет свои специфические потребности, которые должен удовлетворить проектировщик. Неправильный выбор конденсатора или физического размещения, безусловно, создаст дополнительные проблемы или отказы цепи. Ниже приведены рекомендации по размещению байпасных конденсаторов на платах электроники для обеспечения оптимальной производительности.

Идеальное место для размещения байпасных конденсаторов — как можно ближе к контакту питания компонента. Размещая байпасный конденсатор очень близко к выводу источника питания, он снижает влияние всплесков тока во время переключения.Он также обеспечивает путь к земле с низким сопротивлением для шумовых сигналов переменного тока. Если поместить его дальше от вывода, дополнительная длина дорожки создает дополнительную последовательную индуктивность, которая в конечном итоге приводит к снижению собственной резонансной частоты и полезной полосы пропускания байпасного конденсатора.

В типичных приложениях всегда существует некоторое расстояние между источником питания и компонентами схемы, такими как ИС. В идеале медные дорожки между микросхемами и регулятором мощности должны действовать как короткие замыкания с нулевым сопротивлением.Однако на практике это не так, и дорожки будут иметь ненулевой импеданс, который противодействует протеканию тока, следовательно, влияя на напряжение и ток, доступные для микросхемы.

Дорожки, как и провода, будут иметь некоторую форму сопротивления и индуктивности. В первую очередь следует обратить внимание на индуктивность дорожек, поскольку она оказывает большее влияние на поток мощности. Когда ИС или активное устройство включаются, они потребляют большой ток от источника питания.

В идеале, весь ток должен проходить через дорожки без какого-либо сопротивления или задержки.Однако индуктивность противодействует скорости изменения тока, тем самым предотвращая нарастание или затухание тока достаточно быстро, как того требует устройство. Задержка влияет на процесс переключения, и форма выходного сигнала может искажаться.

Как правило, индуктивность дорожек увеличивается с увеличением длины, что влияет на резонансную частоту конденсатора, часто приводя к меньшей полосе пропускания и невозможности подавить все шумы.

Минимизация длины дорожки снижает индуктивность, сопротивление и общий импеданс.

Один конденсатор обычно лучше всего подавляет шум в определенном диапазоне частот, но этого будет недостаточно для устройств, работающих в широком диапазоне частот. В приложениях с широкой полосой пропускания лучшим решением является параллельное подключение нескольких конденсаторов с разными номиналами. Большие конденсаторы будут обеспечивать путь с низким импедансом для низких частот, в то время как меньшие конденсаторы будут обрабатывать более высокие частоты.

При правильном выборе и размещении разработчик может обеспечить тракт с низким импедансом для всех применимых частот .

Когда дело доходит до размещения, лучше всего расположить их в порядке возрастания, начиная с конденсатора наименьшего номинала, ближайшего к контакту питания, а затем добавляя более крупные в порядке возрастания.

Малый конденсатор быстрее реагирует на высокочастотные сигналы и также заряжается большим конденсатором на другом конце. Поскольку большому конденсатору требуется больше времени для зарядки, он не вовремя реагирует на высокочастотные сигналы, но отлично работает на более низких частотах.В типичном случае, когда два конденсатора включены параллельно, конденсатор емкостью 0,1 мкФ помещается рядом с выводом источника питания, а за ним следует конденсатор емкостью 10 мкФ большего размера.

Поскольку дорожка добавляет некоторое сопротивление и индуктивность, сделайте ее как можно короче; в противном случае это увеличит полное сопротивление шумового сигнала.

Здесь конденсаторы могут быть размещены непосредственно под компонентами SMT, но с другой стороны платы. Расположение непосредственно под микросхемой обеспечивает минимально возможную длину следа.

Лучше всего, если конденсатор можно будет разместить непосредственно на выводах питания и заземления, а также на противоположной стороне микросхемы.

Размещение байпасных конденсаторов снизу освободит место на плате и даст место для дополнительных переходных отверстий. Помимо освобождения места, это также поможет сократить путь к земле, поскольку конденсатор можно подключить непосредственно к контактам заземления компонентов.

Используйте по крайней мере один байпасный конденсатор на каждом контакте питания на устройствах с несколькими контактами источника питания.Хотя устройство может работать с одним или двумя конденсаторами, рекомендуется добавить по крайней мере один байпасный конденсатор для каждого из выводов питания и разместить его как можно ближе друг к другу. Такое размещение предотвращает нестабильность при одновременном переключении нескольких выходов устройства.

Если устройство работает в широком диапазоне частот, рекомендуется добавлять другие соответствующие параллельные конденсаторы в порядке возрастания.

Разработчикам следует использовать ближайшее заземление или контакт, чтобы минимизировать индуктивность и облегчить прохождение сигналов шума переменного тока на землю.Эффективный способ добиться этого — подключить другие концы байпасных конденсаторов к заземляющим плоскостям с низким импедансом, что может быть выполнено с помощью коротких дорожек или переходных отверстий.

  • Разместите конденсатор как можно ближе к контакту источника питания устройства. Это снижает индуктивное влияние следа.
  • При параллельном использовании нескольких конденсаторов поместите самый маленький конденсатор (по величине) ближе всего к выводу питания и добавьте остальные в порядке возрастания.
  • По возможности размещайте конденсатор под микросхемой.
  • Подключите другую клемму конденсатора непосредственно к контакту заземления устройства, когда расстояние будет достаточно коротким. В противном случае подключите его к заземляющей пластине, используя кратчайший провод или сквозное переходное отверстие.

Правильный выбор и использование байпасных конденсаторов — наиболее эффективный способ снижения нежелательных шумов и помех в электронных схемах. Подключение правильного конденсатора между контактами источника питания и заземления создает путь с низким импедансом для шума переменного тока.Он также сохраняет энергию, чтобы предотвратить провалы напряжения и обеспечить чистую мощность и отсутствие помех в цепи.

Помимо правильного выбора конденсатора, физическое размещение имеет решающее значение для качественного байпаса. Лучше всего разместить конденсатор как можно ближе к контактам источника питания устройства.

как подключить конденсатор к двигателю
