Как правильно подключить электроплиту с духовкой. Схема подключения конфорки электроплиты

Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне . Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

  • варочную поверхность с конфорками;
  • духовой шкаф;
  • нижний ящик для хранения посуды и противней.

Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры.

Для удобного управления на передней лицевой панели расположены регуляторы — они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора : один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

  1. регулятор мощности;
  2. клеммная коробка;
  3. конфорка;
  4. опорная планка;
  5. датчик температуры духовки;
  6. петля;
  7. стопор;
  8. держатель тэна духовки;
  9. тэн духовки;
  10. внутренняя облицовочная панель;
  11. фиксатор защелки дверцы;
  12. гнездо защелки;
  13. изолирующая прокладка;
  14. тэн для гриля;
  15. ободок конфорки;
  16. шнур электропитания;
  17. земляная клемма;
  18. регулировочные ручки.

Разновидности поверхностей электроплит

На современном этапе развития техники модели электроплит делятся в зависимости от типа варочной поверхности на две категории.

Эмаль

Классика электроплит — эмалированная поверхность с конфорками из чугуна. Достоинства такого прибора очевидны:

  • невысокая стоимость;
  • простое обслуживание и ремонт.

Кроме того, покрытие варочной поверхности устойчиво к механическим повреждениям от случайного падения мелкой кухонной утвари и тяжелых сковородок. Не обошлось и без недостатков:

  • длительное время приготовления пищи;
  • часть тепловой энергии расходуется впустую, особенно после выключения конфорок, которые долго остывают, обогревая воздух кухни;
  • уборка поверхности отнимает много времени, сил — надо использовать специальные химические средства.

Современные электроплиты оснащены поверхностью из стеклокерамики, которая выглядит очень эстетично и стильно. А в чем еще ее преимущества?

  • вся варочная поверхность покрыта высокопрочным листом керамики;
  • нагрев происходит только в зоне конфорки , что обеспечивает безопасность использования;
  • гладкая поверхность исключает случайное опрокидывание посуды;
  • габариты конфорок могут быть до 60 см в диаметре;
  • быстрый нагрев и остывание — работающий в интенсивном режиме нагревательный элемент всего лишь по истечении минуты полностью остывает;
  • — поверхность легко моется при помощи мягких чистящих средств.

Электрическая схема устроена таким образом, что при снятии посуды с конфорки автоматика мгновенно отключает ТЭН.

Управление такими плитами, как правило, осуществляется при помощи сенсорных датчиков , которые располагаются на варочной поверхности в довольно удобном месте, создавая безопасность их использования.

Несмотря на обилие плюсов, есть и минусы:

  • нельзя готовить в алюминиевой и медной посуде — они оставляют на поверхности малопривлекательные следы, использовать можно только посуду из нержавейки с гладким дном;
  • это стеклянная поверхность, подверженная механическим воздействиям от острых предметов, которых на любой кухне в избытке.

Нагревательные элементы

Отличие электроплит может быть и в устройстве их конфорок. Рассмотрим основные типы.

Конфорки спирального типа

Визуально они очень похожи на нагревательный элемент электрочайника — это обыкновенный ТЭН, который предназначен для нагревания установленной на него кухонной посуды. Такие конфорки бывают одинарного и двойного вида — второй вариант отличается тем, что вокруг первой спирали располагается вторая. Эти устройства регулируются с помощью механических поворотных переключателей, где используется плавная регулировка.

Блинный вариант

Такие изделия имеют сплошную поверхность , которая нагревается двумя или более нагревателями, закрепленными на металлической основе. Регулировка производится специальными переключателями поворотного типа, которые подключают ТЭН в различных комбинациях. Они имеют несколько положений, их называют ступенчатыми регуляторами мощности — этим они и отличаются от предыдущих устройств для регулировки спиральных конфорок.

Для защиты изделий спирального и блинного типа конфорок разработчики придумали оригинальное устройство, которое автоматически отключает ТЭН, если температура кастрюли достигла такого значения, что ее содержимое может выплеснуться наружу и залить поверхность конфорки.

Галогенный вид

Различной конфигурации нагревательные элементы размещаются под стеклокерамической варочной поверхностью в произвольном порядке, как придумают дизайнеры. Нагрев посуды осуществляется специальным галогенным излучателем : обозначенное светодиодным индикатором место нагревается за несколько секунд. На такой конфорке хорошо готовить продукты без длительного томления, а энергопотребление составляет не более 2 киловатт в час.

Для этого варианта необходима посуда из чугуна или стали — это надо учитывать всем пользователям при покупке такой плиты.

Регулировка нагревания осуществляется непосредственно на верхней части варочной поверхности при помощи сенсорных кнопок , в моделях меньшей стоимости включено стандартное управление при помощи регуляторов, расположенных на лицевой панели управления.

Керамические устройства

Такого типа нагревательный элемент похож на лабиринт, в который уложена спираль из нихромовой нити

— рисунок каждой конфорки продуман идеально для того, чтобы спираль нагревала максимальную площадь. Эти изделия монтируются непосредственно под стеклокерамическими поверхностями панели, где происходит приготовление пищи, довольно часто применяется их комбинация с галогенным вариантом в одной плите. Для управления нагреванием этих устройств довольно часто применяются переключатели с плавной двухступенчатой регулировкой.

Духовой шкаф

Необходимый для приготовления различных блюд жар внутри шкафа вырабатывается при помощи особой конфигурации ТЭНов, которые специально изготавливаются по особой технологии для применения в духовках электроплит. Величина нагревания внутри регулируется расположенным на панели управления переключателем — терморегулятором. Большинство духовых шкафов

оснащаются таймером , который не только отключает устройство в нужное время, но и может включить — если пользователь заранее установит необходимую программу.

Некоторые модели имеют — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.

На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали , благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — , при включении которого весь капающий жир мгновенно превращается в пепел.

Как работает гриль

В каждой современной электрической плите имеется устройство под названием гриль. Для реализации такой функции используют несколько нагревательных элементов , действие которых направлено на то, чтобы запекание на различных режимах шло равномерно. Регулировка производится комбинированным, механического типа регулятором, располагающимся на панели управления.

Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера.

Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет соответственно личным приоритетам.

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм 2 , если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм 2 . При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 в зависимости от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:


Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм Толщина стенки, мм
Сталь черная 16
Сталь черная 10
Сталь черная Прямоугольный 100 4
Сталь черная Угловой 100 4
Сталь черная Трубный 32 3,5
Сталь оцинкованная Круглый для вертикальных заземлителей 12
Сталь оцинкованная Круглый для горизонтальных заземлителей 10
Сталь оцинкованная Прямоугольный 75 3
Сталь оцинкованная Трубный 25 2
Медь Круглый 12
Медь Прямоугольный 50 2
Медь Трубный 20 2
Медь Канат многопроволочный 1,8 50

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Удачной работы!

Видео – Подключение электроплиты своими руками

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе. Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так. Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

  • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
  • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
  • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

  • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
  • N – нулевые клеммы. Это клеммы 4 и 5;
  • И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

Трёхфазное

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Провода крепятся к клеммам без перемычек

Все подключения проводов производятся с помощью специальных зажимов.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

На днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия.

По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась.

Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку.

Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01.

То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу.

Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства.

Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта.

Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену.

Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).

Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть.

При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв.

Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится.

В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы).

Схема контактных групп переключателя мощности ПМ-16-5-01

Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта:

Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает.

Монтажная схема электрических соединений электрической плиты Мечта 8

Схема электрических соединений электрической плиты Мечта 12-03

Электрическая схема двухконфорочной плиты с духовым шкафом модели «Мечта 221Ч»

Электрическая схема плиты модели «Мечта 29»

Людей, у которых есть электроплиты, отслужившие не один десяток лет, часто интересуют схемы подключения конфорок. Это неудивительно, ведь со временем эти элементы выходят из строя, и единственная возможность всё исправить — это установить новые конфорки.

В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает. Дело в том, что мы часто забываем их выключить, от чего ТЭНы накаляются до невообразимых температур. В некоторых случаях на поверхности перегоревших конфорок можно увидеть даже трещины. Но это касается только старых моделей, с новыми подобного не случается.

Когда перегорает конфорка плиты, то владельцу приходится задуматься о подключении нового элемента. Само собой, что без схемы здесь не обойтись. Конечно же, она должна быть в техническом паспорте изделия. Но нужно признать, что спустя 20 лет документы теряются или же приходят в нечитаемое состояние.

Внимание ! В идеале вы должны осуществлять подключение новой конфорки к электроплите точно по схеме, которая указана в техническом паспорте.

Схемы подключения популярных плит

Мечта 8

Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

  • ТЭН Е1+ Е2,
  • ТЭН Е3-Е5,
  • S1-S4,
  • индикаторы.

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

Внимание ! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт.

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

  • всё начинается с контакта ХР,
  • потом идёт реле F,
  • Р1-2,
  • Е4-5 + Е3,
  • Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы h2и h3. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Внимание ! Моторедуктор обозначается как большая буква M.

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

  • Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
  • Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту. Но её надёжность не в пример хуже.
  • Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

  • разрыв,
  • полная непригодность,
  • сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Внимание ! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Итоги

Осуществить подключение конфорки и всех её элементов к электроплите по схеме несложно. Достаточно иметь соответствующую схему и базовые знания функционирования электрической сети и электроплиты.

Как подключить электроплиту?

Подключить электроплиту вовсе не так сложно, как может показаться с первого взгляда: эту задачу сможет выполнить любой хозяин.

Однако некоторые тонкости и нюансы при подключении учитывать просто необходимо, чтобы в будущем не столкнуться с неприятными последствиями неправильного подключения.

Тому, каким образом должна происходить установка варочной панели, посвящена эта статья.

Подключение новой электроплиты взамен старой

Проще всего подключать электроплиту в новых домах, где проводка способна выдержать достаточно мощное напряжение. В старых домах может потребоваться замена проводки с учетом всех необходимых требований.

Если у вас уже была установлена электроплита, то подключить новую не составит никакого труда. Необходимо будет снять с пришедшей в негодность плиты вилку и переставить ее на новый прибор.

Если же вилка неисправна, например, у нарушена целостность корпуса или перегорели контакты, то необходимо будет приобрести новую, как правило, однофазную вилку и розетку, рассчитанную на 32 А.

Кабель для подключения электроплиты

Современные электроплиты продаются без шнура в комплекте. Это довольно разумно, ведь подключение техники, требующей для питания довольно высокого напряжения, понадобятся качественные клеммные колодки.

То есть подключение будет производится по безрозеточному методу. Это позволит увеличить длину шнура питания. Для более мощных моделей вместо автомата можно будет установить плавкий предохранитель.

При подключении электроплиты следует воспользоваться кабелем с сечением не меньше 4 мм, если его длина не больше 12 метров.

Если вам требуется использовать более длинный кабель, следует выбрать кабель с сечением от 6 мм. При этом необходимо будет устанавливать отдельный автомат для плиты.

Вы можете подключать электроплиту через розетку, правда, в этом случае плита должна быть рассчитана на ток от 32 А. Конечно, включать плиту в обычную бытовую розетку строго запрещается.

Блок подключения

Блок подключения необходимо располагать не дальше двух метров от прибора. Кроме того, следует обеспечить к блоку легкий доступ. Если плита имеет две секции, вы можете подключить всего один блок.

Если электроплита не закреплена, то следует учитывать, что длина провода должна позволять отодвинуть прибор на необходимое для чистки расстояние.

Для монтажа блока подключения можно воспользоваться монтажной коробкой наружной установки.

Если вы предпочитаете скрытую установку, то следует проделать в стене углубление, в котором будет установлена монтажная коробка из металла.

Провод следует прокладывать на максимально коротком расстоянии до распределительного щитка.

При подключении проводки к электроплите следует действовать по инструкциям изготовителя.

Также смотрите далее полезное видео про то, как правильно подключить электроплиту.


По материалам: http://bselectro.by/zamena-elektroprovodki

Как подключить электроплиту правильно.Постепенно уходят в небытие газовые плиты – им на смену идут электроплиты.

Как подключить электроплиту правильно.

В каждом доме на кухне есть плита. Это непременный атрибут, без которого очень сложно представить жизнь современного человека. Постепенно уходят в небытие газовые плиты – им на смену идут электроплиты. Если уметь обращаться с такой плитой, она может прослужить долгие годы. Но прежде чем приступить к ее эксплуатации, необходимо приобрести плиту, если ее еще нет, и внимательно изучить схему ее подключения, если вы хотите установить ее своими руками.

Прежде всего, купленную плиту следует распаковать и проверить, нет ли на ней механических повреждений. Если таковые имеются – нужно просить замену.

Существует три схемы подключения электроплиты: однофазная, двухфазная и трехфазная. У электроплиты есть клеммный разъем, который и помогает понять, какую фазу использовать. Однако в настоящее время большинство квартир оснащены однофазной электропроводкой, соответственно, и плиту надо подключать по однофазной схеме. Для этого необходимо установить перемычки в клеммной колодке. После чего можно к клеммной колодке подсоединить силовой кабель.

Далее необходимо подключить к силовой вилке кабель. Делать это нужно, если у вас уже есть розетка под электроплиту. Если она отсутствует, прежде всего розетку придется устанавливать.

В комплекте с приобретенной вами электроплитой должен быть кабель для подключения ее к электрической сети и вилка на 32А. Соответственно, для такой вилки необходимо наличие розетки также на 32А. Обращаем внимание на два нюанса: во-первых, если у вас подобной розетки нет, ее следует установить в удобном месте, заранее убедившись в том, что кабель от плиты до нее дотянется; во-вторых, розетка должна быть только евростандарта. Чтобы подобную розетку подключить, вам потребуется проложить еще один кабель до щитка в своей квартире, а затем дать на нее питание от отдельного автомата, который в свою очередь должен быть рассчитан на максимальный ток.

Особое внимание уделите подключению конфорок к своей электроплите. Обычно схему подключения конфорок электроплиты можно увидеть в паспорте купленной вами плиты. Каждая конфорка должна состоять из следующих элементов: стального корпуса, теплоизоляции со съемной крышкой и клеммником, закрепленных на внутренней поверхности плиты плоских нагревателей.

Конфорку необходимо установить в соответствующую ей ячейку в электроплите таким образом, чтобы рабочая поверхность конфорки выступала над поверхностью плиты. Регулировочные винты, находящиеся в опорной части вашей плиты, помогут зафиксировать конфорку в идеально горизонтальном положении. Далее нужно подключить провода электропитания к винтам клеммника и зажать гайки. При подключении конфорки настоятельно рекомендуем пользоваться схемами и инструкциями, а еще лучше – помощью специалиста. Не забывайте, что самостоятельная установка конфорок может испортить вашу электроплиту в случае некорректной их установки.

Важно не забыть после проведенной самостоятельной установки проверить в электрощитке, надежны ли все соединения, правильно ли все подключено. Только после того как вы убедитесь в том, что весь процесс подключения электроплиты произведен правильно, можно включить плиту и проверить ее во всех режимах работы. Это тестовое включение. Только затем, когда вы проверите плиту в ее работе, можно приступать к ее дальнейшей эксплуатации. И помните: правильно подключенная электроплита может работать без сбоев долгое время. Если же вы не уверены в своих силах, то лучше всего обратиться к специалисту.

Как подключить электроплиту | Советы электрика

13 Март 2012 Делаем электропроводку, Новости, Советы специалиста, Электрика для дома

Несмотря на многообразие типов электроплит и их широкий ассортимент схема подключения электроплиты стандартная  практически всегда- что для встроенных плит, что для стационарных промышленных, что для бытовых.

Практически все электроплиты могут быть подключены как на напряжение 380 Вольт, так и на 220.

Если вы приобрели электроплиту и не знаете как ее подключить- я покажу способ подключения электроплиты на примере из практики.

Как раз подвернулся клиент у которого надо подключить электроплиту .

Кроме самого подключения требовалось еще  провести к электроплите отдельный провод соответствующего сечения из этажного щитка.

Квартира расположена в доме которому уже около 30 лет, электропроводка не менялась, ввод в квартиру выполнен   алюминиевым проводом  сечением 2,5 кв.мм и такого сечение недостаточно для подключения электроплиты.

Пришлось в этажном щитке устанавливать отдельный автомат на электроплиту с номинальным током 40А, а так же для электробезопасности- УЗО.

Попутно по просьбе клиента сменили электрический счетчик.

Провод на электроплиту сделали ВВГнг-4х4, в квартире он проложен в кабель-канале до силовой розетки на кухне.

В этажном щитке вводной PEN(ноль вводного кабеля) прикручен на металлический корпус этажного щита.

На электрический счетчик был сделан только один нулевой провод, а нулевые жилы проводов электропроводки идущих в квартиру  были подключены прямо на корпус этажного щитка.

Все это пришлось переделать при замене электросчетчика, ноль в счетчик завели прямо со шпильки  в этажном щите куда был прикручен вводной PEN, а со счетчика ноль  с фазой уже пошел на УЗО.

УЗО применено на 40 ампер с диф. током в 30 миллиампер.

После УЗО фазный провод идет на автоматы, а нулевой- на нулевую шину где подключаются все нулевые жилы проводов электропроводки квартиры.

Желто- зеленый провод заземления подключен на металлический корпус этажного щитка отдельным болтовым соединением.

Кстати так сказано и в правилах- ПУЭ.



Установка силовой розетки

Электрический ток, потребляемый электроплитой – порядка 40 ампер при полной мощности  и что бы выдержать такой ток необходим очень хорошие, мощные зажимы и контакты розетки и вилки.

Для такой мощной нагрузки продаются силовые розетки.

Напряжение в квартире однофазное, то есть 220 вольт, поэтому розетка куплена с тремя контактами- фаза, ноль и заземление.

Закреплена она на стене с помощью дюпелей.

На корпусе у нее возле одного из зажимов есть маркировка заземления, именно к нему и присоединяется желто-зеленый провод заземления, проложенный из этажного щитка.

Остальные два провода- фазу с нулем подключать можно на любые оставшиеся два зажима, только пометьте или зарисуйте на какой зажим подключена фаза(белый провод идущий с автоматического выключателя).

Это надо для того что бы затем в вилке знать на какой контакт подключить фазу. У вилки так же на корпусе есть маркировка заземления возле одного из контактов, к нему присоединяется провод заземления от электроплиты.

Обязательно проверьте что при втыкании вилки в розетку именно эти контакты заземления втыкаются друг в друга, а не замыкаются с фазным контактом иначе будет короткое замыкание.

После того как подключили заземление к вилке, подключаем фазный провод к тому контакту, который соответствует помеченному  ранее контакту на розетке.

Нулевой провод подключаем к оставшемуся третьему контакту.

Схема подключения электроплиты

В основном схема подключения электроплиты указывается либо на задней стенке, либо в коробке с клемными зажимами в электроплите или в руководстве по эксплуатации.

Здесь схема нарисована на задней стенке плиты. Можно подключить  электроплиту на одну, две или три фазы.

Фазные зажимы обозначены на схеме L1, L2, L3, L (а в клемной коробке- номер 1,2,3- видно на фото), нулевые зажимы на схеме это буква N (в клемной коробке номер 4 и 5) и заземление обозначено соответствующим значком.

При однофазном подключении между зажимами 1,2,3 делается перемычка, обычно с завода эти перемычки уже установлены, остается только правильно подключить электроплиту.

При трехфазном напряжении на 1,2,3 подключается соответственно первая, вторая и третья фазы- L1, L2, L3, которая куда- без разницы.

Бывает и так, что есть только две фазы и ноль, в таком случае используют схему для двухфазного подключения.

Ставят перемычку между зажимами 1 и 2 и подключают одну фазу. Вторую фазу подключает к зажиму 3.

Затем протягиваем все зажимы, закрываем крышку, вставляем вилку в розетку и включаем автоматический выключатель на плиту.

Все! Электроплита подключена.

Узнайте первым о новых материалах сайта!

Просто заполни форму:





Теги: как подключить, советы, электроплита

Схема подключения выключателей электроплиты Ферре. Ремонт, подключение электроплит — их электрические схемы. Электроплита Электра

Покупка электроплиты для кухни в квартире поставит хозяина перед проблемой подключения прибора к сети. Инструкция рекомендует пригласить для этих целей специалиста. Но это не всегда необходимо. Схема подключения к сети понятна и может быть реализована самостоятельно.В равной степени применима и к обычной электроплите, с ее помощью можно подключить:

    варочную поверхность
  • индукционная плита
  • стеклокерамика.

Чтобы правильно подключить новую покупку своими руками, нужно потратить время и ознакомиться с алгоритмом действий. Он простой и включает в себя несколько этапов:

  1. Выбор места установки.
  2. Общие требования.
  3. Установка УЗО и автомат.
  4. Монтаж кабеля.
  5. Выберите тип подключения.
  6. Электрические схемы.

Перед подключением плиты или варочной панели необходимо правильно определить место ее будущего размещения в квартире относительно места подключения, близости к холодильнику и прочей бытовой технике:

  • Площадка, на которой планируется установка стационарной модели, должна быть максимально плоской, чтобы при регулировке ножек обеспечить устойчивое горизонтальное положение.
  • Длина кабеля и расстояние от точки подключения до устройства должны позволять устройству свободно перемещаться без отключения.
  • Десять электроплит могут нагреваться до 100 ° C, поэтому не рекомендуется ставить плиту или варочную поверхность рядом с холодильником.
  • Нагретая десятка может расплавить пластмассовые предметы.
  • Также нежелательно размещать индукционную плиту или аналогичную плиту рядом с холодильником или другой бытовой техникой, создаваемое ею электромагнитное поле отрицательно сказывается на их работе.

Общие требования

Невозможно правильно подключить электрическую плиту или варочную панель без соблюдения определенных требований к оборудованию. В квартире это можно сделать намного проще и быстрее.

Обычно в квартире типовой многоэтажки подключение таких устройств к сети осуществляется уже смонтированным отдельным проводом, через специально предусмотренную розетку. Это сэкономит время и позволит быстро подключить плиту или варочную панель.

Владельцам частного дома придется выполнять все работы, связанные с проводом, а установку прочего оборудования придется производить самостоятельно или по приглашению специалиста. В этом случае вы должны использовать:

  • трехжильный медный кабель сечением от 4 до 6 мм в зависимости от его длины;
  • автомат для электроплиты раздельный для установки в щит на 32 или 40А в соответствии с сечением провода;
  • Устройство защитного отключения
  • ;
  • доступный способ заземления.

Автоматический выключатель остаточного тока и автоматический выключатель

УЗО и автопереключатель — обязательный элемент комплекта, который используется для самостоятельного подключения любой бытовой техники к сети. Их наличие убережет устройство от скачков напряжения и преждевременного выхода из строя:

  • Ставятся рядом с монтажной рейкой к прилавку.
  • Номинал УЗО должен быть больше, чем у автомата.
  • УЗО подключается к счетчику верхней фазой и нулевым креплением соответственно.
  • Нижние клеммы используются для подключения к машине и выводятся на ноль.
  • Если используется однополюсный автоматический выключатель, нейтральный вывод УЗО подключается к нейтральной шине.
  • При двухполюсном подключении нулевой клеммой к соответствующему контакту автомата.
  • Фазный и нулевой жилы трехпроводного провода размещены на нижних креплениях станка.
  • Если у машины униполярный нейтральный провод идет к соответствующей шине.
  • Желто-зеленый или зеленый предназначен для заземления.

Крепление кабеля

Чтобы подключить розетку или клеммную колодку с помощью кабеля к электрическому щитку, вам необходимо самостоятельно проткнуть стену. Придется потратить время на укладку скрытой в стене, но это не испортит интерьер. Альтернативный и менее хлопотный вариант, чаще применяемый для дома с деревянными стенами, предполагает использование наружного ящика. Стробирование и укладка в бокс производятся по кратчайшему маршруту.

Тип подключения электроплиты

Перед началом установки нужно определиться, какой тип подключения лучше использовать. Вы можете установить электрическую плиту или варочную панель в квартире или на кухне частного дома с тремя типами подключения к сети:

  • прямое подключение;
  • через клеммную коробку;
  • через розетку.

Прямое включение

Эту опцию можно использовать, если нет необходимости отключать плиту или варочную панель от общей сети.Считается самым безопасным. Отсутствие дополнительных подключений снижает риск перегрева. Если необходимо отдельное отключение, необходимо установить клеммную коробку или розетку.

Как установить клеммную коробку

Современную плиту рекомендуется подключать к сети, не вставляя ее в розетку, через качественную клеммную колодку. Можно использовать блок в монтажной коробке, которая монтируется снаружи на стене, или металлический ящик для скрытой установки.Ящик ставится на расстоянии двух метров от электроплиты, на высоте не менее 0,6 метра от пола.

Включение

Распространенный вариант подключения к сети — включение через розетку с обязательным использованием заземления.

Для этих целей в квартире или на кухне частного дома можно использовать розетки 3-х видов.

Отечественное производство с верхним заземлением, развернутым на 90 °.

белорусского производства, который отличается разворотом контактов друг относительно друга на 120 °.

европейского типа, где контакт заземления находится внизу и имеет плоское сечение.

Если нет необходимости монтировать электропроводку своими руками, соответствующая техника в квартире или на кухне частного дома уже имеется, розетку необходимо проверить на фазу. Делается это с помощью электрического тестера.

Схемы

Независимо от способа подключения через розетку или клеммную колодку, плиту или варочную панель можно подключить к сети тремя способами:

  • однофазный;
  • двухфазный;
  • трехфазный.

Для устройств 220В используется однофазная схема, для 380В двух- или трехфазный вариант. Перед тем, как подключить электроплиту или варочную панель, вам придется перевернуть ее тыльной стороной и снять защитную крышку с клеммной коробки. Возможные схемы подключения обычно указаны на задней панели устройства.

Однофазный

Это самый распространенный вариант в многоэтажной квартире. Его можно использовать, когда стыковка выполняется с помощью трехжильного кабеля.Сделать своими руками несложно. Для правильного подключения устройства необходимо использовать перемычки. Обычно они идут в комплекте и прикручиваются к клеммной коробке. Если их нет, можно приобрести медные перемычки сечением 6 мм. Пять из шести винтов соединены двумя шинами:

  • одна шина соединяет винтами, обозначенными буквой «L» под номерами 1, 2, 3;
  • второй используется для соединения чисел 4 и 5, обозначенных буквой «N»;
  • последний остается свободным и будет использоваться для заземления.

При подключении провода распределяются следующим образом:

  • фаза (черная или коричневая) на L1,2 или 3;
  • ноль (синий) на N4 или 5;
  • шестая клемма с маркировкой PE используется для заземления.

Две фазы

Такую схему часто применяют для частного дома, но можно использовать и в квартире. Стыковка осуществляется по четырехпроводному проводу. В данном случае:

  • одна перемычка ставится на L1 и L2;
  • другой на N4 и N5;
  • L3 и винт заземления остаются свободными.

Для подключения такой цепи:

  • желтая жила подключается к фазе A, состоящей из клемм L1 и L2, соединенных перемычкой;
  • провод в красной обмотке идет на соседний вывод L3;
  • синий установлен на ноль N4 и N5, состыкован перемычкой;
  • желто-зеленый предназначен для заземления.

Три фазы

Этот вариант предназначен для частного дома, в квартире такая схема применяется редко.Несмотря на внешнюю сложность, своими руками реализовать его так же просто. Осуществляется кабелем от четырех или пяти жил. Здесь используется только одна шина для подключения соседних нулевых клемм N1 и N2. Провода подключаются в следующем порядке:

  1. на фазу A, контакт L1 горит желтым;
  2. в фазу B, контакт L2 — зеленый;
  3. на фазу С, контакт L3 — красный;
  4. для соседних нулевых клемм, синий предназначен;
  5. светло-зеленый или желто-зеленый для заземления.

Выполняя все эти работы самостоятельно, нужно потратить время на консультации со специалистами. Это убережет вас от непоправимых ошибок и позволит сделать все правильно.

Что вызвало такой, казалось бы, простой вопрос? Во-первых, любое подключение бытовой техники, характеризующейся повышенным энергопотреблением, подразумевает установку отдельной линии и закрепление специальных / розеток. Обычная, коих по всей квартире много, просто не выдержит и оплавится, как и домашняя электропроводка, не рассчитанная на большие значения тока.

Во-вторых, при покупке такого оборудования необходимо предусмотреть включение в схему соответствующих защитных устройств. В противном случае вероятны «сюрпризы» в виде периодического отключения автомата на вводе и обесточивания всех помещений, некорректной работы (или даже выхода из строя) других бытовых электроприборов. в квартире к однофазной сети просто, нужно лишь знать некоторые особенности и правила. Здесь мы и поговорим о них.

Нарушение порядка подключения чревато серьезными неприятностями (мягко говоря), вплоть до пожара или смерти.Об этом знают все, но, к сожалению, некоторые моменты из рекомендаций производителя не учитываются. Но не многие осознают, что их несоблюдение (даже по одной позиции) является причиной аннулирования гарантии.

Учитывая стоимость оборудования, для некоторых такой аргумент может показаться более значимым. Поэтому автор рекомендует перед началом установки внимательно ознакомиться с двумя документами — инструкцией производителя и соответствующими разделами ПУЭ (7-я редакция).

Подготовительные мероприятия

Что требуется от принадлежностей и расходных материалов, станет ясно на протяжении всего рассказа. Поэтому нет смысла останавливаться на таких «мелочах», как отвертки, щуп и тому подобное. Любые электромонтажные работы предполагают использование определенного набора бытовых инструментов.

Проверка силового щита

Прежде всего, необходимо проверить, на какой максимальный ток рассчитан входной автоматический выключатель.Значение в пределах 45 ± 5 А — все в порядке; обычно этого достаточно. Но если меньше, придется заменить.

Рекомендация — в частных домах комнат обычно больше, чем в квартире. Естественно, что при наличии денег и свободного места коттеджи «укомплектовываются» бытовой техникой не так, как они есть. Товаров очень много. Рекомендуется не полениться и посчитать общую потребляемую ими мощность, а затем добавить электрическую плиту. Он будет стоять? Практика показывает, что его можно «выбить» регулярно.В основном это касается купленных домов. Не факт, что новый хозяин досконально знает, на что и как монтировал щит предыдущий хозяин.

Заземление

Это касается собственников квартир, так как у владельцев коттеджей такой проблемы нет.

Рекомендация — самому лучше не вникать в этот вопрос, а пригласить электрика из ЖЭК. Почему? Только он знает, по какой схеме подключен дом. Если это система TN-C, то возможны «сюрпризы», поскольку автономность в такой панели доступа часто приводит к аварийным ситуациям.Одним из самых распространенных является так называемое нулевое горение. Последствия предугадать несложно, в том числе и для кошелька владельца электроплиты.

Выбор и характеристика материалов

Кабель

Тот факт, что вам придется тянуть новую нить, не обсуждается. Особенно это касается домов, построенных еще в советское время. Тогда не было упоминания об электроплитах и ​​другой мощной бытовой технике, поэтому при расчете внутренней электропроводки они не учитывались.

Материал сердечника

Только медь. Это четко указано, например, в пункте 7.1.34 ПУОС. Справедливости ради (и для расширения его кругозора) можно отметить, что прокладка алюминиевых кабелей разрешена, но при условии, что сечение составляет не менее 16 «квадратов». Понятно, что для квартиры — не вариант.

Количество ядер

Речь идет о подключении к однофазной сети. Поэтому как минимум трехфазный, ноль, земля. Хотя желательно приобрести 4-жильный кабель.Никогда не знаешь, что будет, но резерв всегда должен быть. Немного дороже, но предусмотрительность не помешает, особенно если учесть, насколько хлопотно заменить кабель в квартире.

Сечение

Есть разные рекомендации, причем «с оглядкой» на мощность электроплиты — как 4, так и 6 см². Но советы «знающих» людей — это одно, а нормативная документация — другое. Согласно п.9.2 СП №31 — 110 2003 г., не менее 6 «квадратов». Как быть? Следуйте инструкциям производителя. В нем уже есть исходные данные по сечению с учетом потребляемой мощности конкретной электроплиты. Если он маленький, то какой смысл тратить деньги на более дорогой кабель?

Тем, у кого по каким-либо причинам нет паспорта на электроплиту, можно порекомендовать воспользоваться данными из таблицы.

Марка кабеля

О том, какой лучше всего подходит для квартиры (прокладка внутри частного дома) ,.Поэтому повторять нет смысла.

Прочие элементы цепи

  1. Выключатель (А) — не менее 20.
  2. RCD Это устройство устанавливается последовательно с AB (и после), и его номинал «привязан» к рабочему току машины. Значение должно быть на одну ступень выше. То есть если для AB — 20, то для УЗО 25. Соответственно для 32 — 40.

На ноте

ПУЭ разрешает не устанавливать УЗО в цепи питания стационарного оборудования (п.7.1.79). Но рекомендуется все же использовать его в схеме. Если читатель ознакомится с назначением и принципом действия таких устройств, то он поймет полезность этого замечания.

Два из вышеперечисленных защитных устройств можно заменить одним — дифференциальным автоматом. Если в силовом щите мало места, это отличное решение проблемы.

Розетка, вилка

В принципе нельзя надевать вилку на кабель и производить прямое подключение.

Но с точки зрения безопасности и удобства эксплуатации электроплиты — не лучший вариант. Например, как отодвинуть его от стены во время уборки в помещении?

Вся продукция (вилка, розетка) должна быть подобрана на номинальную (указанную в паспорте) силу тока!

Порядок подключения

В принципе, собственник может решить, как прокладывать кабель (в калитке на стене, под плинтусом или обшивкой). Не стоит напоминать, что предварительно необходимо открутить крепеж на крышке, под которой находится клеммник, отключить напряжение в щите при установке розетки и тому подобное, с точки зрения автора.Но некоторые схемы пригодятся, а комментарии к ним практически не нужны.

Прямое отключение кабеля указано как в документации, так и на контактной панели электроплиты пояснительными символами.

Что следует учитывать:

  • При однофазном подключении клеммы 1,2 и 3 соединяются перемычками. Они должны быть в сумке с аксессуарами (входят в комплект поставки). То же самое и с нулевыми клеммами (4 и 5).На рисунке все хорошо видно.
  • Если нет перемычек, сделать их несложно. Но только от провода, который подключает электроплиту к сети! Если взять сечение меньшего размера, то не факт, что они выдержат.

Несмотря на обилие различных блоков и приспособлений, главным героем на кухне всегда была плита. Кто-то привык к газовой плите, кто-то к электрической. В наше время электроприборы делают настолько удобными и экономичными, что некоторые владельцы задумываются о замене плиты.

Как самостоятельно подключить электроплиту

Естественно, тем, у кого не было электроплиты, придется ее подключить. Вот в чем проблема: можно ли самому выполнить работу по подключению. Согласно инструкции, электромонтажные работы должны выполняться специалистом. На самом деле не все так просто. В прилагаемой к технике инструкции всегда есть схема. Подключить прибор своими руками сможет любой более-менее знакомый с электричеством.

Электроплита установка

Все начинается с выбора места, где будет располагаться печь. Место выбрано по следующему принципу:

  • удобное место для приготовления пищи;
  • возможность установки вытяжки над местом расположения устройства;
  • близость к холодильнику и другим электроприборам не должна быть очень близкой;
  • ровная поверхность, чтобы можно было регулировать ножки по уровню;
  • провод должен позволять перемещать устройство при необходимости.

Если плита индукционного типа, она может повлиять на работу других электроприборов. Магнитное поле горелки может повредить даже расположенные поблизости розетки . Исходя из вышесказанного, можно сделать вывод, что главное при определении места — это соблюдение пожарной и электробезопасности.

Как подключить электроплиту

Первым шагом в подключении является определение необходимой мощности и типа сети. Многоквартирные дома имеют однофазную сеть напряжением 220 вольт.Мощность варочных панелей и духовок не более 3 кВт. Такие устройства могут быть подключены через устройство подключения с предохранителями. В этом случае вилка должна быть на 13 ампер, а сама розетка должна иметь систему безопасности.

Целая электроплита с духовым шкафом намного мощнее 3кВт. Здесь используется отдельная проводка до самого электрического щита. Этот тип проводки называется радиальной сетью с прямым подключением для дополнительной безопасности. В предохранители для такой сети устанавливают предохранители.

Выполняя все работы самостоятельно, придется запастись трехжильным кабелем.Кабель для подключения электроплиты должен быть медным, сечением от 4 до 6 миллиметров.

Также понадобится отдельный автомат для электроплиты. Автомат рассчитан на основе тока, потребляемого агрегатом. Если ток потребления 32 Ампер, то автомат должен быть не менее 40 А.

Обязательно включите в цепь УЗО. Для заземления используются любые доступные методы.

Кабельные монтажные работы

В квартирах современного дома делать какие-либо подключения намного проще, так как есть еще автоматов защитного отключения (УЗО) и, возможно, уже стоят розетки на 380 вольт.Другое дело, когда надо все делать самому. Перед тем, как прокладывать кабель, нужно определиться, какое будет соединение. Возможны три варианта установки провода:

  1. Непосредственно от электроплиты к щитку электропитания.
  2. Подключение через раздаточную коробку.
  3. Установить отдельную розетку.

А теперь подробнее о каждом из них. Самый простой и надежный способ — подключиться напрямую. При таком способе кабель и оборудование не будут перегреваться, поэтому не требует дополнительных подключений проводов.Часто в новых квартирах встречается проволока, торчащая из стены. Это означает, что подводка уже сделана, осталось только подключить концы кабеля к розетке или печке.

Второй вариант подключения троса подразумевает наличие раздаточной коробки. Если его не было, то придется покупать и устанавливать. Это изделие изготовлено из металла или пластика. а — коробка , внутри которой закреплены зажимные хомуты. Сверху закрывается крышкой. Установить коробку не проблема. Монтируется на высоте 60 сантиметров от пола на стене кухонного помещения.Расстояние от него до электроплиты должно быть не менее двух метров.

Электрические провода подключаются внутри коробки. Схема подключения следующая:

  • с одной стороны, три провода от силового кабеля подключены к зажимным клеммам;
  • с противоположной стороны те же три провода от пластины.

Где какой провод должен подходить определяется по цвету. Синий всегда равен нулю, и нужно соединить его там, где написана буква N.Желтый провод прикреплен к земле. Черный провод является фазой и подключается в местах, обозначенных цифрами. Аналогично крепятся провода и второй кабель.

При установке розетки нельзя забывать, что она должна быть заземлена. Есть три типа специализированных торговых точек:

  • два отверстия параллельно друг другу и одно перпендикулярно им;
  • все три отверстия расположены под углом 120 градусов друг относительно друга;
  • Розетки европейского стандарта
  • могут иметь от трех до пяти круглых отверстий.

Полное описание дается для случая, когда кабель уже встроен в стену. Но не всегда все идет гладко. В большинстве случаев, особенно в частных или старых квартирах, стены приходится рыть. Если этот сделать своими руками то на это уйдет много времени, но это сэкономит деньги. Кабель спрятан в стене и зашпаклеван. Размещение выравнивается. После окончательного высыхания можно будет подключать провода к электротехнике.

Схема электрических соединений

Оказывается, вы можете подключить варочную панель с удобствами, духовку или встроенный прибор к любому типу сети. То есть вне зависимости от того, однофазная это сеть, двухфазная или трехфазная.

Самая известная для всех — однофазная сеть. Он есть в каждой квартире и рассчитан на установку приборов на 220 вольт. Когда электроприбор потребляет 22 0 вольт и снабжен вилкой для обычной розетки, то подключать его не нужно.Но когда на табличке нарисована схема, то уже надо следовать инструкции.

Стыковка осуществляется трехпроводным проводом с использованием перемычек. Джемперы обычно идут в комплекте. Подключение выглядит следующим образом:

В двухфазной цепи используется четырехжильный кабель. Выглядит это так:

Подключение трехфазной цепи в квартирах практически не используется. Но если вам предстоит подключить электроплиту к трехфазной сети , реализация проекта также возможна своими руками.В нем используется пятижильный кабель и розетка европейского стандарта. Порядок подключения следующий:

Все три способа установки не так уж и сложны. Однако, чтобы разобраться с и подключиться к , вам нужно будет проконсультироваться со специалистом и посмотреть видео в качестве наглядного пособия.

Проверка работоспособности и безопасность

После всех монтажных работ проверяем, правильно ли они сделаны. Проверьте каждую конфорку. Если хоть один не подойдет , значит что-то сделано не так.Горелки по отдельности не подключаются, но если провода перепутать — не пойдут.

  • При работе с электрическими проводами все линии должны быть отключены. Убедитесь, что переключатель предохранителя находится в положении «выключено».
  • Монтаж электрооборудования осуществляется в резиновых перчатках.
  • Жильцы дома (квартиры) должны знать о своей работе.
  • В качестве заземления лучше всего выбрать в щите специальную жилу.
  • Не использовать для заземления труб и батарей.

Если у вас есть возможность подключить электроплиту своими руками, то с комбинированной техникой такие эксперименты лучше не проводить. Электроплита с газом и электричеством установлена ​​газовой службой. Затем проверяет работоспособность каждой горелки и переключает с электрического на газовый режим. Газовики выдают акт проверки и проводят ее сами.

Электроплиты

давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключить.Итак, если вы приобрели одну из таких печей и собираетесь подключить ее самостоятельно, эта статья вам в этом поможет. В нем мы шаг за шагом постараемся объяснить, как это сделать правильно, а главное безопасно!

Также стоит отметить, что электроплиты хоть и считаются бытовыми, но потребляют много электроэнергии — это следует учитывать как при установке, так и при последующей эксплуатации нагревательных электроприборов в быту.

Перед установкой внимательно прочтите содержание инструкции по установке.Если какие-то моменты вызвали у вас сомнения, то установку лучше доверить квалифицированному электрику. Помните, что заводская гарантия производителя не распространяется, если электроплита подключена с нарушением правил и норм монтажа электрооборудования.

Предлагаем продумать, как правильно выбрать аксессуары для установки: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовку к однофазной, двухфазной, трехфазной электросети с напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электроплиты

Перед тем, как начать какие-либо работы по подключению электрооборудования к сети, необходимо внимательно изучить технический паспорт изделия, который необходимо приложить, а также ознакомиться с такими нормативными документами, как ПУЭ 7-го издания и ПТЭЭП.

Пошаговая инструкция подключение электроплит), aeg, nord ep, samsung к блоку питания:

Шаг 1 — Силовые кабели, автоматический выключатель и УЗО

Электропитание электроплиты должно осуществляться независимым кабелем, идущим прямо к распределительному щиту квартиры.Для прокладки кабеля от экрана до розетки можно использовать кабели марки: ВВГ; ВВГ-нг; ПВА; ШВВП. А от розетки к пластине лучше соединять многожильными проводами типа ПВА или КГ, которые более устойчивы к перекручиванию при многократных перегибах в процессе эксплуатации.

Сечение кабеля зависит от напряжения сети, количества фаз и потребляемой мощности. Зная эти параметры, вы можете выбрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на порядок больше.

Таблица: выбор сечения кабеля

Подключение должно производиться от отдельного автоматического выключателя. Номинальный ток автомата должен быть на один номинал выше, чем ток потребления электроплиты.

Все характеристики электроплиты можно узнать в прилагаемой к покупке технической документации, они же указаны на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Также желательно установить устройство защитного отключения (УЗО), которое защитит человека от поражения электрическим током при случайном контакте с неисправным оборудованием.УЗО устанавливается рядом с выключателем, а подключается после него. Его номинал должен быть на порядок меньше, чем у автомата. Ток утечки на землю не более 30 мА. Все винтовые зажимы необходимо аккуратно зажать, так как через них будет проходить большой ток.

Шаг 2 — Установка сетевой розетки

Не в каждой квартире есть розетка на кухне, рассчитанная на подключение мощного оборудования, потребляющего более 3 кВт. Обычно это однофазная розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как выбрать и установить розетку для электроплиты :

  1. Розетка должна быть изготовлена ​​из качественных материалов и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода между собой, соединив их в один контакт.
  3. Для подключения к розетке используйте только медный кабель.
  4. Сечение кабеля должно соответствовать приведенной выше таблице.
  5. Розетка устанавливается на ровную негорючую поверхность.
  6. Если у вас кирпичная стена, желательно установить патч-розетку на специальную облицовку, это не даст основанию розетки при установке треснуть.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, умывальникам, железным трубам, оконным или дверным проемам.
  8. При замене старой розетки убедитесь, что изоляция проводов не повреждена и нет признаков перегрева кабеля.
  9. Цвета проводов должны соответствовать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть надежно закреплены. Многожильные провода следует предварительно припаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки убедитесь, что провода подключены правильно. Используйте мультиметр для проверки на короткое замыкание.

Включить автоматический выключатель в распределительном щите квартиры.Мультиметром проверить наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель печи

Для подключения кабеля к электроплите на тыльной стороне нужно найти и открутить небольшую крышку, закрывающую клеммы для проводов.


Задняя стенка бытовой печи

Шаг 4 — Присоединение кабеля

После снятия крышки необходимо закрепить кабель. Это сделано для того, чтобы случайно не выдернуть кабель из пластины.Вставьте кабель и закрепите его на корпусе пластины в специальном зажиме.


Отверстие для проводки кабеля ZVI

Шаг 5 — Установка медных перемычек

В зависимости от количества фаз питания подключение проводов производится по-разному. Для правильного согласования подключения пластины к различным электросетям в комплекте с клеммной колодкой есть специальные медные перемычки. По выбранной вами схеме установите в блок перемычки и затяните винты там, где провода не будут подключаться.


Подключение проводов к плите

Шаг 6 — Подключите провода

Очень важно правильно подключить провода к клеммной колодке! В документации и часто на самом корпусе, возле крышки, есть схема подключения с различными типами сетевого питания. По схеме, которая подходит вашему случаю, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первый соединяет провод заземления желто-зеленый, затем нейтральный провод синий.Затем фазовые провода, коричневый и два черных. Здесь главное ничего не перепутать, чтобы не вывести оборудование из строя.


Используйте перемычку для соединения изолированной нейтрали и земли

Шаг 7 — Закрытие панели

После подключения всех проводов еще раз проверьте схему подключения, убедитесь в отсутствии ошибок. Хорошо затяните зажимные винты. Но помните: во всех пластинах разъем сделан из хрупкого материала, не прилагайте особых усилий, иначе можете его повредить.Теперь можно закрыть крышку и затянуть крепежные болты.

Окончательное подключение проводов к бытовой электроплите

Шаг 8 — Подключение к сети

Перед подключением печи к сети убедитесь, что схема собрана правильно, все токоведущие части замкнуты. Включите автомат и УЗО, проверьте напряжение в розетке. Включите электрическую плиту. Согласно инструкции, убедитесь, что все его функции работают правильно.

Видео: видео инструкция по подключению электроплиты

Подключение плиты в однофазную сеть

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети.Поэтому рассмотрим однофазное подключение, используемое в квартирах. Большинство пластин имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и контакт с землей.

Для подключения такой электроплиты к домашней однофазной сети 220 В необходимо:

  • установите перемычку между клеммами L1 и L2, L2 и L3,
  • подключить фазный провод к L2 — коричневый;
  • оставить перемычку между выводами N1 и N2;
  • подключить нейтральный провод к N2 — синий;
  • подключить заземляющий провод желто-зеленого цвета к клемме заземления, отмеченной специальным значком.

Количество и название терминалов могут отличаться, проверьте эту информацию в документации к устройству.



Однофазная электрическая схема подключения

Подборка видеоуроков

В статье предложим инструкцию по ремонту электроплиты в домашних условиях. Электроплита — самый мощный бытовой прибор. И условия его эксплуатации не самые комфортные. На его производительность влияют следующие факторы:

  • Нагрев приводит к высыханию и повреждению изоляции;
  • переключаемые элементы управления токи приводят к износу и повреждению переключателей;
  • Загрязнение от приготовленной пищи, попадание в плиту при достаточном количестве может привести к поломке.

Ремонт электроплиты своими руками: основные трудности

Ремонт электроплит сложен в зависимости от:

  • Номера горелок;
  • Наличие духовки;
  • Число ступеней или плавная регулировка мощности горелки.

Тем не менее, любой, кто умеет держать в руке отвертку и разбираться в электрической схеме плиты, может отремонтировать плиту.

Тем, у кого уже есть опыт ремонта, схема нужна не всегда.Также он не понадобится при поиске большинства типичных неисправностей, встречающихся в электроплитах. Вот они:

  • Обрыв проводов, окисление контактных соединений;
  • Отказ горелки;
  • Повреждение переключателя или контроллера.

Подумайте, как найти и устранить эти проблемы.

Не работает плита — с чего начать? Инструкция по эксплуатации

Сначала проверьте напряжение сети .Начать нужно от розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводом (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании мы делаем одно измерение — между фазой и нулем.

Если розетка исправна, проводим такие же замеры на вводе электроплиты. Если на нем чего-то не хватает, виноват шнур питания.

Корпуса электроплит заземленные . Но если по каким-то причинам заземления нет, то в случае поломки пластин нужно сразу проверить, не появилась ли «фаза» на корпусе. Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, желательно это сделать на шляпках болтов и на конфорках, предварительно включив их в работу. Если обнаружена «фаза», то ремонт нужно продолжать с осторожностью.

Если заземленная плита «бьет» ток, то искать придется по двум причинам: во-первых, куда пропало соединение с заземляющим контуром, а затем где течет электроплита.

В случае, если напряжение питания в норме, потребуется определить степень пробоя . Если не работает отдельный элемент (конфорка, духовка), то нужно искать неисправность в его цепи. Если не работает вся плита или часть конфорок, потребуется проверка общих цепей питания.Если режимов работы варочных панелей и духовки несколько, нужно заранее узнать, все ли они включаются. На это потребуется время, так как горелки придется несколько раз нагревать и охлаждать.

Отсутствие индикации конфорки не всегда означает, что она неисправна. Контрольная лампа может не гореть.

Итак, область поиска сужена до минимума. Отключите плиту, вынув вилку из розетки, и разберите ее. У переносных пластин для этого снимаем крышку снизу, у стационарных откручиваем пару шурупов и поднимаем верхнюю крышку.

Делаем внешний осмотр . Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов пригоревшей изоляции и состояние поверхностей переключающих элементов. Таким образом определяется часть неисправности. Если это не поможет, читайте дальше.

Связаться с ремонтом

Так как токи, потребляемые нагревательными элементами печи, велики, требования к качеству контактных соединений высокие.А подключений в плите много: ТЭНы подключаются через переключатели, и они соединены между собой в общую цепь.

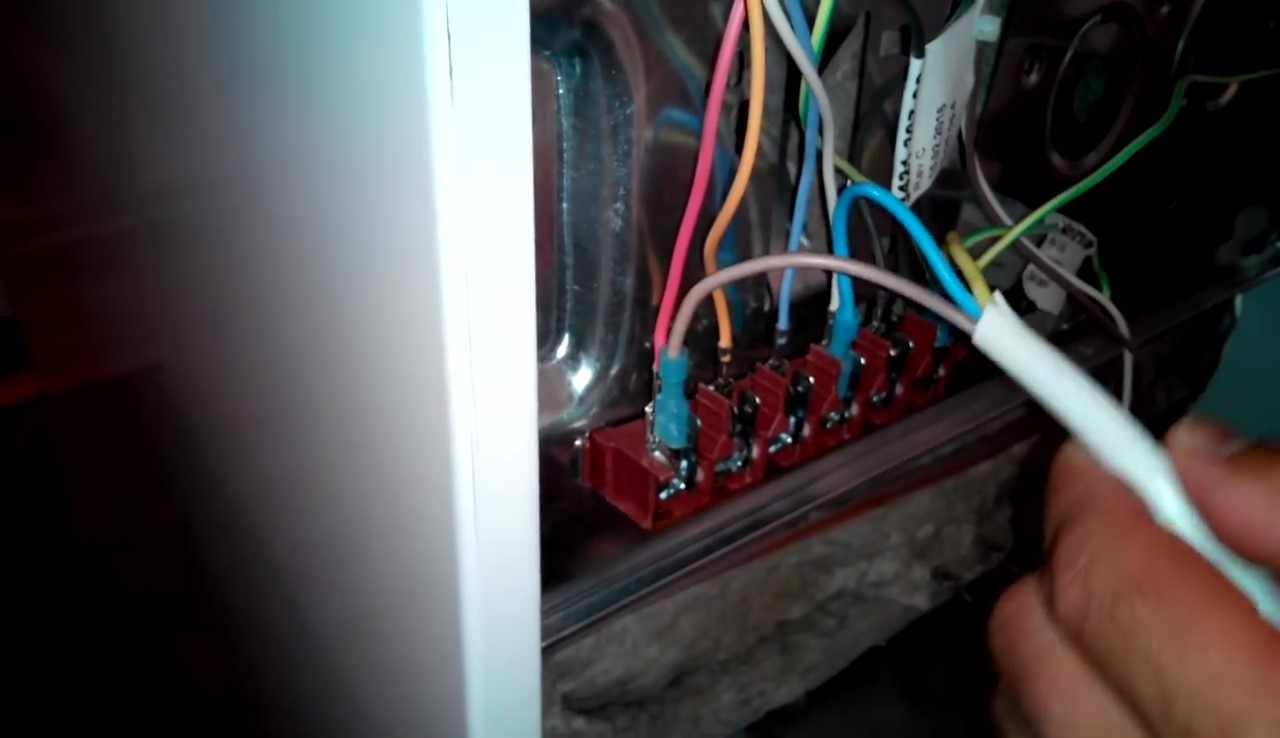

Коммутация осуществляется с помощью разъемов, провода к которым подключаются обжим . Паять нельзя — под воздействием температуры компаунд разрушится. Сами разъемы необходимо плотно закрепить на выводах элементов. Как только они ослабевают, в этом месте появляется переходное сопротивление.Под действием тока нагрузки нагревается, поверхность окисляется, контакт нарушается. Найти место обрыва можно по почерневшему разъему и обугленной изоляции провода.

Разъем необходимо отрезать и заменить на новый, а изоляцию провода нужно будет восстановить. Для ремонта проводов в электроплитах не используйте изоленту — она ​​расплавится и пригорит. Для этого в магазинах электротоваров продаются специальные стеклопластиковые трубки .

Там куплен новый коннектор, тоже подходящий для этой цели. автомобильные разъемы того же размера. Продаются латунные изделия, у которых недостатков больше, чем достоинств. Самое главное, что без специального инструмента проверить на проводе не получится. Вы можете с помощью двух плоскогубцев намотать его зажимы, одна пара которых зажимает провод, а другая — его изоляцию. Но этот процесс потребует максимальной настойчивости.

Второй их недостаток в том, что если еще можно зажать гибкий провод, то жесткий сечением до 6 мм 2 нереально.Если прочный обжим не получился — через время придется делать еще раз, но уже с новым разъемом.

Лучше с изолированными наконечниками . Для опрессовки также потребуются пресс-клещи , они недорогие и пригодятся в будущем.


Советов много:

В пластинах

используются разъемы RPI-M ,


но для соединения под винт используются и NKI , NVI .

Диагностика ТЭНов

Нагревательные элементы (ТЭНы) проверяются мультиметром , для чего измеряется их сопротивление. Он находится в пределах соток Ом. Низкое сопротивление указывает на короткое замыкание в ТЭНе (автоматический выключатель питания должен быть отключен), бесконечность указывает на обрыв цепи. В обоих случаях его придется изменить.


Горелки могут иметь 4 выхода, в этом случае они содержат два нагревательных элемента .Это необходимо для ступенчатой ​​регулировки мощности. Элементы имеют разную мощность и разное сопротивление.


Нагревательный элемент не должен иметь электрического соединения с корпусом. При его обнаружении элемент меняется.


Переключатель диагностики

Работа переключателя проверена мультиметром . Для этого иногда приходится сравнивать его схему работы с соседней исправной или смотреть принципиальную схему печки. Обнаруженные пригоревшие контакты зачищаем наждачной бумагой, разобрав выключатель.Но, если он сильно поврежден, лучше заменить предмет на новый. Если на плите есть терморегулятор, то его контакты тоже проверяют мультиметром. Когда холодно, они закрыты.

Ремонт плиты — Горелка не нагревается

Эффективность плиты — критически важный, но часто упускаемый из виду компонент процесса приготовления пищи. Для обеспечения идеального качества и безопасности пищевых продуктов конфорки должны быстро нагреваться и поддерживать постоянную температуру. Если одной или нескольким конфоркам потребуется много времени для достижения полной температуры или они не станут достаточно горячими, это повлияет на время приготовления и вкус вашей еды.Еще большее беспокойство вызывает вероятность болезней пищевого происхождения из-за того, что не поддерживается температура, необходимая для безопасности пищевых продуктов.

Следующие шаги по устранению неполадок помогут вам диагностировать проблему и определить наилучшее решение. Если вам нужен ремонт плиты в Атланте или районе Метро Атланта, It Is Fixed доступен для приема в тот же день * семь дней в неделю.

Электрическая горелка плиты не нагревается

Важно: Перед поиском неисправностей отключите духовку от источника питания, отсоединив ее от стены или отключив питание с помощью блока выключателя.Если вы недавно использовали плиту или духовку, подождите, пока устройство полностью остынет, прежде чем продолжить.

Возможная причина: недостаточное напряжение

Стандартные электрические розетки не обладают достаточной мощностью для работы электрической варочной панели. Ваша плита должна быть подключена к правильно заземленной цепи 220–240 Вольт. Если ваша плита подключена к стандартной розетке, она может не достичь полной температуры или вообще не работать. Большинство кухонь оборудовано розеткой на 220-240 вольт, специально предназначенной для использования с плитой.Если вы не знаете напряжение в розетке, возможно, потребуется электромонтер для проверки розетки с помощью мультиметра.

Примечание: В целях безопасности мы не рекомендуем использовать удлинитель с вашей плитой.

Возможная причина: плохое соединение

Время, использование и скопление грязи могут ослабить соединение между горелкой и клеммой. Без прочного соединения горелка не может потреблять достаточно энергии для эффективного нагрева. Разрешение зависит от того, используете ли вы излучающую катушку или стеклянный верхний диапазон.

Radiant Coil Stove Top

Отсоедините элемент от клеммной колодки, следуя инструкциям в руководстве пользователя. Если в элементе горелки есть провода, отсоедините провода от элемента.

Pro Совет: Сделайте снимок схемы проводки перед отсоединением элемента. Вы можете обратиться к этому позже, если не знаете, как подключить его позже.

Вымойте элемент в теплой мыльной воде и отложите для просушки. Используйте это время, чтобы снять и очистить поддон.Когда элемент высохнет, осмотрите концы клемм. Если вы обнаружили ржавчину или коррозию, очистите ее мелкозернистой наждачной бумагой. Промойте клемму после зачистки наждачной бумагой и дайте ей снова высохнуть. Затем протрите клеммную колодку чистой сухой тканью. Предупреждение: не прикасайтесь к клеммной колодке, если плита не отключена от источника питания. Подсоедините катушку к клемме, убедившись, что соединение надежно. Катушка не должна легко качаться или смещаться.

Если вы не можете подключить катушку к клеммной колодке или если катушка покачивается в держателе, катушка или клемма могут быть деформированы или сломаны.Если катушка подключается правильно, но все еще не достигает полной температуры, это может быть неисправный элемент, клеммная колодка или термостат.

Ремонт фиксированного устройства Технический специалист может определить местонахождение проблемы и предоставить заводские оригинальные запасные части. Свяжитесь с нами сегодня, чтобы записаться на прием.

Стеклянная плита с гладким верхом

Для устранения неполадок соединений вашей печи с гладкой поверхностью потребуется доступ к змеевикам под керамическим стеклом. Большинство стеклянных плит закрепляются парой винтов внутри духовки.Обратитесь за помощью к схеме в руководстве пользователя.

Предупреждение: Будьте предельно осторожны при перемещении стекла, поскольку замена этой детали в случае ее поломки требует больших затрат. Мы рекомендуем, чтобы поблизости был другой человек, который мог бы помочь.

Горелка со стеклянным верхом состоит из элемента, ограничителя и датчика температуры, а также скобы, которая удерживает все на месте. , а не , будет необходимо снимать горелку со скобы для проверки соединений.

Pro Совет: Сделайте снимок схемы проводки перед отсоединением элемента.Вы можете обратиться к этому позже, если не знаете, как подключить его позже.

Осторожно отсоедините каждый провод от горелки. Проверьте соединения на предмет загрязнения, ржавчины или коррозии и протрите чистой сухой тканью. Подключите провода к горелке, убедившись, что правильные провода подключены к назначенному порту. Замените стеклянную крышку винтами.

Если змеевик по-прежнему не нагревается должным образом, это может быть проблема с ограничителем, термостатом, датчиком температуры, горелкой или проводами. Дальнейшее устранение неисправностей требует использования мультиметра.Если вам нужна помощь, It Is Fixed предлагает услуги по ремонту печей в тот же день * в Атланте и районе Метро Атланта. Свяжитесь с нами сегодня для получения помощи.

Газовая горелка не нагревается

Если все горелки на плите имеют низкое пламя, это может указывать на ограниченные газовые линии или проблему с регулятором потока газа. Мы рекомендуем обратиться в сертифицированную службу ремонта бытовой техники, например, It Is Fixed , за помощью в решении этой проблемы. Если только одна горелка имеет слабое пламя, возможно, вы сможете решить проблему самостоятельно.

Перед тем, как приступить к ремонту вашей газовой плиты: Отключите подачу газа на источнике и отключите питание, отсоединив устройство от стены или отключив питание на блоке выключателя.

Возможная причина: засорение горелки

Снимите верхнюю крышку над горелкой и осмотрите газовое отверстие. Если есть ржавчина, грязь или мусор, необходимо очистить отверстие. Протрите головку горелки влажной, но не мокрой тканью. Используйте старую зубную щетку, чтобы удалить грязь и остатки пищи между пазами головки горелки.Используйте швейную иглу или тонкую проволоку, чтобы удалить остатки с участков, недоступных для зубной щетки, включая порт зажигания. Вытрите все оставшиеся остатки и дайте горелке полностью высохнуть. Не забудьте заменить колпачок горелки перед использованием горелки.

Возможная причина: газовый клапан

Газовые плиты более новой модели могут иметь газовый клапан с ручным управлением, который регулирует высоту пламени. Обратитесь к руководству пользователя, чтобы определить, есть ли у вашей модели плиты газовый клапан. Регулирующие клапаны часто находятся за горелками на плите, но в руководстве пользователя указано точное расположение клапана.Отрегулируйте клапан, чтобы увеличить высоту пламени.

Если пламя горелки все еще слабое, возможно, проблема с горелкой, термостатом или газовыми линиями. It Is Fixed предлагает ремонт плиты в Атланте и районе Метро Атланта. Свяжитесь с нами сегодня, чтобы записаться на прием.

Как чистить верхнюю часть электроплиты

Чистая плита не только задает тон красивой кухне, но и помогает сохранить ваше здоровье и здоровье вашей семьи. Бактерии могут накапливаться в сгоревших кусках пищи, которые никогда не попадали в вашу еду, и вызывать болезни.Кроме того, подгорание соуса и жира на плите могут повредить покрытие.

Электрические плиты могут иметь металлическую спиральную горелку или стеклянную поверхность. Хотя спиральные горелки большинства электрических плит предназначены для самоочистки, а стекло обычно легко чистить, некоторые разливы и загрязнения могут потребовать более тщательной очистки.

Независимо от типа горелки на кухне, естественные средства очистки, включая белый уксус, средство для мытья посуды и немного пищевой соды, могут оказаться недостаточно сильными обезжиривающими средствами.Хотя это может показаться разумным решением для стеклянной варочной панели, средства для чистки стекла могут оставлять химические остатки, которые могут быть легковоспламеняющимися или вредными для вдыхания при сгорании.

Независимо от того, есть ли у вас горелки с металлическими змеевиками или плита со стеклянной крышкой, универсальное чистящее средство Simple Green разрушает жир и может глубоко очистить сгоревшую поверхность электрической плиты без использования агрессивных или абразивных химикатов. Кроме того, он не оставляет паров, которые могут оставаться долго после того, как вы закончите уборку.

Чтобы облегчить себе жизнь в будущем, лучше всего еженедельно чистить верхние конфорки электроплит.У еды и жира не будет шанса застрять или причинить вред, если вы избавитесь от этих пятен, как только они появятся.

Указания по очистке верхней части электрической плиты:

Перед началом работы ознакомьтесь с инструкцией по эксплуатации и условиями гарантии.

Чистящие верхние части электрической плиты горелки змеевика

  1. По возможности снимите горелки и поддоны. Перед снятием конфорок убедитесь, что они полностью остыли. Осторожно потяните их в направлении, противоположном их присоединению к плите, и поднимите.Перед снятием проверьте, есть ли у ваших горелок дополнительные крепления, удерживающие их на месте.
  2. Поддоны для замачивания.
    • Закройте слив в раковине и поставьте поддоны в раковину.
    • Наполните таз теплой водой и 2 чашками универсального очистителя Simple Green.
    • Дайте кусочкам впитаться на 10–15 минут (пока вы чистите остальную часть плиты).
    • При необходимости протрите сковороды неабразивной чистящей салфеткой.
    • Обязательно вытрите все детали сухой тканью.
  3. Очистить катушки.
    • Положите рулоны на пару бумажных полотенец или несколько листов газеты.
    • Тщательно опрыскайте их водой, а затем полной концентрацией Simple Green.
    • Очистите неметаллической щеткой со средней щетиной или неабразивной щеткой, чтобы удалить прилипшие остатки пищи.
    • В конце протрите каждую горелку влажной тканью, а затем просушите сухой тканью.Убедитесь, что контакты разъема сухие.
  4. Очистите плиту.
    • Сначала протрите влажной салфеткой из микрофибры или неабразивной тканью.
    • Распылите полную силу Simple Green на чистую влажную подушку из микрофибры или неабразивную ткань. Протрите плиту и дайте продукту впитаться в течение минуты или двух. Не распыляйте Simple Green прямо на поверхность, потому что вы можете намочить гнезда конфорок.
    • Очистите, если необходимо.Используйте неметаллическую щетку со средней щетиной или чистящую губку. Для очень сильных отложений вам может понадобиться скребок для варочной панели. Обычно они сделаны из твердого пластика, который предотвратит появление царапин на плите.
    • Промойте, протерев влажной салфеткой из микрофибры или неабразивной тканью, чтобы на поверхности не осталось следов.
    • Высушите поверхность чистой салфеткой из микрофибры или неабразивной тканью.
  5. Установите горелки на место. После двойной проверки того, что все детали полностью высохли, замените поддоны и осторожно вставьте горелки обратно в розетки.Будьте осторожны, чтобы не погнуть штыри.

Очищающие стеклянные верхние части электрической плиты

  1. Убрать крошки. Сначала протрите сухой тканью для сбора пыли и крошек.
  2. Разбавьте ваш Simple Green. Смешайте 1 чайную ложку универсального очистителя Simple Green с 2 стаканами воды в пустой бутылке с распылителем.
  3. Распылите на поверхность раствор Simple Green.
  4. При необходимости удалить прилипший мусор. С помощью пластикового скребка для варочной панели соскребите мусор. Лучше делать это, пока поверхность еще влажная.
  5. Протрите. Используйте чистую влажную ткань из микрофибры или другую безворсовую ткань или полотенце.
  6. Сухой. Отполируйте насухо чистой сухой тканью, салфеткой из микрофибры или бумажным полотенцем.

Как работают электрические духовки — ApplianceAssistant.com

Электроснабжение | Температурная волна | Проблемы с температурой | Oven Element


Змеевиковые горелки | Стеклянные столешницы

В этой статье я опишу механические и электрические компоненты, используемые вашей электрической плитой и духовкой для создания и поддержания нужного количества тепла, необходимого, чтобы произвести впечатление на вашу половину ужином при свечах.Я также опишу некоторые проблемы, которые могут превратить ваш кулинарный шедевр в микроволновый ужин на двоих голодного человека.

Кухонные приборы бывают двух основных видов: электрические и газовые. В этом разделе я в первую очередь буду обсуждать электрические приборы для приготовления пищи на 240 В переменного тока, а для более подробного ознакомления с разновидностью газа
ознакомьтесь с «Cook’n With Gas» .

Электроснабжение

Совершенно очевидно, что электрические плиты требуют электричества для работы, но насколько и когда тонкая разница между вкусной домашней едой и поездкой на машине.Большинство электрических кухонных приборов — это очень простые устройства, в которых используются нагревательные элементы для преобразования электрической энергии в тепловую. Электрический кухонный прибор можно разделить на две системы: систему управления и систему отопления. Все функции управления, такие как мониторинг температуры и подача тока в нужную цепь в нужное время, работают с переменным током 110 В (называемым L1). Когда прибору необходимо произвести тепло, через второй провод (называемый L2) к нагревательному элементу подаются дополнительные 120 В переменного тока.Для правильного нагрева электрической плиты или духовки оба провода питания, обеспечивающие 120 В переменного тока, должны работать должным образом.
Примечание. Если ваша духовка не нагревается должным образом, всегда начинайте с проверки того, что оба L1 и L2 подают на прибор 120 В переменного тока (240 В переменного тока в совокупности). Для получения дополнительной информации о том, как использовать вольтметр для проверки силы тока, см.
«Как использовать мультиметр».

Температурная волна

Ваша духовка постоянно включает и выключает нагревательные элементы, чтобы поддерживать диапазон температур, близкий к тому, который вы установили на термостате управления духовкой.Некоторые духовки имеют более точные термостаты, чем другие. В термостате часто используется деталь, называемая датчиком, для измерения температуры духовки. Как только духовка немного превысила заданную температуру, термостат размыкает контур L2, позволяя нагревательному элементу остыть, когда духовка опускается до нижней границы выбранного диапазона температур, термостат повторно включает контур L2 для выработки большего количества тепла. Таким образом создается волна температуры. Большинство поверхностных горелок работают таким же образом, но некоторые используют устройство, называемое реостатом или потенциометром, для уменьшения количества тока, подаваемого на поверхностный элемент, производящий более низкие температуры.

Проблемы с температурой

Есть 4 причины, которые могут вызвать проблемы с температурой в духовке или плите.

# 1 Термостат или датчик не может определить правильную температуру в камере печи и не размыкает или не замыкает цепь, когда это необходимо; превращение духовки в горячий или в холодный эфир.

# 2 Регулирующий термостат или выключатель горелки не замыкаются или заедают.

# 3 Нагревательный элемент не нагревается должным образом.

# 4 Или токопроводящий провод оборван или оборван и не может передавать электричество к нагревательному элементу.

(Посмотрите видео о ремонте электрической плиты)

В некоторых моделях есть термостат, который можно откалибровать для более точной температуры духовки. Инструкции по калибровке духовки обычно можно найти в техническом паспорте ваших моделей, который часто находится где-то на приборе. Температура духовки калибруется на заводе и редко требует регулировки.

Элемент печи

В электрических духовках

используется резистор, называемый нагревательным элементом, для создания тепла в камере духовки.Нагревательный элемент оказывает сопротивление потоку электрического тока и вырабатывает тепловую энергию.
Нагревательные элементы духового шкафа могут выйти из строя по разным причинам: иногда они работают тихо и просто перестают нагреваться, в других случаях они могут буквально сгореть от яркой дуги и дыма, в любом случае конечным результатом является разомкнутая цепь или «обрыв» »И электрический ток больше не может течь и делать свою работу. Существует два основных способа, по которым духовка не нагревается: сам нагревательный элемент может выйти из строя одним из способов, которые я только что описал, или система управления может не посылать надлежащее количество электрического тока для правильной работы нагревательного элемента.

6 Простой ремонт электроплит — Ремонт бытовой техники Point & Click

Для устранения некоторых проблем с электроплитой не обязательно требовать много навыков или времени, нужны только необходимые ноу-хау и запчасти. Вот некоторые ремонтные работы, которые вы можете сделать самостоятельно.

  • Перед тем, как приступить к ремонту, обязательно отключите прибор от электросети.
  • Также рекомендуется использовать мультиметр для проверки любой детали, чтобы убедиться, что она действительно неисправна и является причиной вашей проблемы.
  • Чтобы найти запчасть для вашей электроплиты, найдите номер модели на вашей плите и введите его в поле поиска запчастей.

Горелки не топятся. Отрегулируйте или замените поверхностные горелки.

Иногда концы нагревательного элемента горелки не подсоединяются должным образом. Возможно, вам потребуется отрегулировать элемент горелки, чтобы убедиться, что он обеспечивает правильное соединение.

Когда деталь остыла, просто слегка вдавите элемент и вытащите. Попробуйте установить его снова, поместив элемент поверхности в клеммы и слегка надавив на него внутрь и вниз, чтобы зафиксировать его на месте.

Если это не помогает, проверьте нагревательный элемент горелки и при необходимости замените его. В противном случае вам может потребоваться заменить клеммную колодку, также известную как розетка для наземного блока .

Розетка поверхностного блока расположена под варочной панелью. Это та часть, в которую вставляется змеевик горелки, обеспечивая питание горелки.

Розетка для наземного блока — это часть, в которую вставляется электрический нагревательный элемент. Он обеспечивает питание нагревательного элемента.Иногда на этой части видны обгоревшие участки из-за перегрева.

Если ваша горелка не нагревается, или элемент змеевика не работает, вы чувствуете запах гари или духовой шкаф издает гудение, возможно, эту деталь необходимо заменить.

Горелки не нагреваются или не перегреваются
Если замена поверхностной горелки не решает проблему с горелкой, возможно, вам придется заменить бесконечный переключатель на вашей плите. Бесконечный переключатель контролирует, насколько нагревается элемент поверхности в соответствии с вашими настройками.Если вы заметили, что конфорка нагревается сильнее, чем должна, возможно, это неисправная часть вашей электрической плиты.

Задняя часть электроплиты со снятой задней панелью с переключателем бесконечности и проводами.

Для замены снимите заднюю панель с плиты и получите доступ к бесконечному переключателю. Снимите жгут проводов с этой детали на задней панели печки. Вам также нужно будет снять ручку и прикрутить эту деталь к передней части плиты. Снимите деталь и вставьте новый бесконечный переключатель.Заменил винты, ручку, жгут проводов и наконец заднюю панель печки.

Духовка не нагревается? Замените элемент выпечки или жарки.
Маленькие винты крепят элемент для выпечки или жарения к стене духовки. Отвинтите эти винты и осторожно потяните элемент вперед, чтобы вывести провода, которые подключаются к клеммам. Будьте осторожны, чтобы эти провода не упали обратно в изоляцию духовки, иначе вам придется снова найти их, сняв заднюю панель с духовки.

Будьте осторожны, чтобы эти провода не упали обратно в изоляцию духовки, иначе вам придется снова найти их, сняв заднюю панель с духовки.

Возможно, вам придется использовать плоскогубцы, чтобы осторожно отсоединить провода от клемм. Прикрепите проволоку к концам нового элемента для выпечки. Прикрепите новый нагревательный элемент к духовке с помощью шурупов.

Диагностика кода неисправности духовки
Если вы потеряли руководство по уходу за духовкой, найдите номер модели духовки и выполните поиск в Интернете. У большинства производителей бытовой техники есть эти буклеты или информация о кодах неисправности и их значения (в том числе, как исправить или очистить код неисправности) на своих веб-сайтах.

Многие печи также включают в себя таблицу кодов неисправностей, расположенную за задней панелью вашей печи. Снимите заднюю панель вашего диапазона, чтобы получить к нему доступ.

Духовка не нагревается до нужной температуры? Заменить датчик духовки.


Датчик духовки контролирует температуру внутри духовки. Чтобы заменить его, снимите заднюю панель духовки и найдите датчик духовки. Откручиваем датчик от духовки и отсоединяем к нему провод. Подключите провод к новому датчику духового шкафа и вставьте датчик обратно через отверстие в полость духового шкафа.Совместите отверстия для винтов и закрепите винтами и установите заднюю панель духовки на место.

Найдите видеоролики об этом и других ремонтах устройств на сайте www.PCApplianceRepair.com или посетите наш канал YouTube.

Нравится:

Нравится Загрузка …

Связанные

6 общих проблем, связанных с ремонтом электрических варочных панелей

1. Электрическая плита не включается

Вы не можете готовить с помощью неработающего прибора, и если ваша электрическая плита не включается, у вас может возникнуть ряд проблем.

Самая простая причина, по которой варочная панель не включается, является наиболее очевидной — она ​​не подключена к электросети. Прежде чем исследовать другие проблемы, убедитесь, что ваше устройство правильно подключено к сети и что ее розетка исправна. Чтобы проверить розетку, вы можете использовать мультиметр или проверить ее, попытавшись использовать другой небольшой прибор, например утюг или фен. Если эти тесты не пройдут, вы можете обратиться к электрику, чтобы он починил розетку.

Если ваша розетка подает питание, но варочная панель по-прежнему не работает, вероятно, есть проблемы с внутренними компонентами устройства.Даже незначительные неисправности могут вызвать эту проблему, поэтому с ней лучше всего справиться профессиональным техником по ремонту электроплит.

2. Электрические катушки не нагреваются

Традиционные электрические варочные панели оснащены электрическими змеевиками. Когда вы включаете прибор, вы ожидаете, что спирали нагреются для приготовления пищи. Если ваша варочная панель получает питание, но катушки не нагреваются, возможно, вы столкнулись с рядом проблем.

Распространенной причиной этой проблемы является неплотное соединение между змеевиками и варочной панелью.Катушки необходимо снимать для глубокой очистки электрической варочной панели, и если их не поставить на место должным образом, они не будут получать питание. Обязательно убедитесь, что ваши змеевики установлены правильно, и ничего не застряло между элементом змеевика и плитой.

У вас также может быть проблема с внутренним выключателем зажигания варочной панели, который обеспечивает действие, необходимое для нагрева конфорок. Эту проблему может быть непросто решить самостоятельно, и разумно заручиться помощью сертифицированного на заводе специалиста по ремонту бытовой техники.

3. Не удается отрегулировать температуру горелок

Многие домовладельцы вкладывают средства в электрические варочные панели, потому что они предлагают точные настройки температуры. Если вы не можете правильно отрегулировать температуру ваших конфорок, вы не сможете воспользоваться всеми преимуществами вашего прибора.

Проблема с переключателем бесконечности устройства может вызвать эту проблему. Этот переключатель подключен к циферблату, который регулирует уровни мощности, и неисправный переключатель может заставить ваши горелки нагреться до одного определенного уровня независимо от ваших желаемых настроек.Другой распространенный источник этой проблемы — неисправный внутренний выключатель зажигания. Независимо от причины, вам следует обратиться в службу ремонта бытовой техники, чтобы решить эту проблему.

4. Варочная панель при включении создает искры

Электрическая варочная панель не должна зажигать так же, как газовая, до того, как загорится. Если вы заметили искры от своего электрического блока, вам обязательно нужно сделать ремонт.

Если ваша электрическая варочная панель искрит искры, возможно, поврежден ее нагревательный элемент.Чрезмерный вес или температура могут повредить этот компонент и вызвать опасные искры. Также могут быть ослабленные соединения проводов вокруг горелок с электрическими змеевиками, которые вызывают искры. Эти искры очень опасны, так как они могут стать причиной смертельного поражения электрическим током. Имея это в виду, вам всегда следует искать профессионального специалиста по ремонту варочных панелей, чтобы быстро решить эту проблему.

5. Индикаторы не загораются

Большинство современных варочных панелей оснащены различными световыми индикаторами или электронными дисплеями, которые предоставляют удобную информацию о настройках температуры вашего устройства.

Если вы заметили, что эти индикаторы или дисплеи не включаются, возможно, у вас неисправный переключатель управления. Переключатель управления обеспечивает питание этих функций, и если он неисправен, вы не сможете видеть дисплеи вашей варочной панели. Возможно, в варочной панели перегорели лампочки. Оба эти компонента можно заменить, и использование опытного специалиста по ремонту оборудования обеспечит правильное выполнение работы.

6. Поврежденные электрические катушки на варочной панели

Со временем ваши электрические конфорки изнашиваются, особенно если вы часто пользуетесь варочной панелью.Общие признаки повреждения включают волдыри, пузыри или трещины на спиралях. К сожалению, отремонтировать эти катушки невозможно. Вместо этого вам нужно будет приобрести новые электрические катушки для вашей варочной панели. Обязательно приобретите змеевики подходящего размера для горелок вашего устройства, так как незакрепленные змеевики могут привести к множеству проблем с приготовлением пищи и угрозам безопасности.

При рассмотрении проектов ремонта электрических варочных панелей важно помнить, что срок службы большинства варочных панелей составляет около 13 лет. Если у вас есть устройство в течение длительного времени, возможно, будет разумнее инвестировать в более новую модель вместо того, чтобы браться за дорогостоящий ремонтный проект.Чтобы изучить широкий спектр доступных сегодня вариантов, рассмотрите возможность использования этой онлайн-коллекции электрических варочных панелей.

Услуги по ремонту эффективных электрических варочных панелей

Существует множество проблем, с которыми вы можете столкнуться при ремонте электрических варочных панелей, и изучение некоторых из наиболее распространенных проблем подготовит вас к решению как простых, так и сложных ремонтных проектов. Многие стандартные ремонтные проекты можно решить самостоятельно, но для эффективных и долговременных решений вы можете рассчитывать на профессионального специалиста по ремонту бытовой техники, который выполнит свою работу.

Чтобы получить помощь по всем вопросам ремонта вашей электрической варочной панели, обязательно обратитесь в профессиональную службу ремонта бытовой техники.

Горелки для электроплит не работают?

Горелки для электроплит не работают? | ThriftyFun

Вопрос: Электроплита включается, но не нагревается?

2 апреля 2018 г.

У меня электрическая плита Hotpoint работала, но просто перестала работать. Я пошел, взял другую печку и воткнул ее, но она тоже не работает.Я проверил всю проводку и конфорки на печах с помощью мультиметра, и вроде все хорошо на обеих плитах, но когда я подключаю любую из них, они включаются, но не нагреваются.

Есть идеи, что это может быть?
ответов
словесных работ
Бронзовая медаль за отзыв за все время! 170 Отзывов

4 апреля 20180 г. считает это полезным

Лучший ответ

Проверить проводку за плитой? Я знаю, что сложно проверить, исправна ли розетка (учитывая, что вы не можете подключить к ней что-либо еще).Взять мультиметр можно? (Конечно, после проверки выключателей.)

Ответьте на этот вопрос

4 Дополнительные вопросы

Задайте вопрос Вот вопросы, которые задают члены сообщества. Прочтите, чтобы увидеть ответы, предоставленные сообществом ThriftyFun, или задайте новый вопрос.

Вопрос: Горелки электроплит не работают должным образом?

3 октября 2019 г.

В моей электрической плите исправно работает только одна горелка. Остальные три горелки не могут работать независимо.Мне нужно всегда включать хороший, чтобы заработали другие горелки.


Ответы
Джуди
Золотая медаль на все времена! 677 Сообщений

3 октября 20190 нашел это полезным

они должны работать независимо. Возникла неисправность проводки, если вам нужно, чтобы одна была включена, чтобы другие работали. Это не проект «сделай сам», если вы не знакомы с электричеством.

Pghgirl40
Бронзовая медаль за обратную связь на все времена! 196 Отзывов

3 октября 20190 считает это полезным

Ура! Это беспокоит.Вы вытащили все конфорки и снова вставили? Если это так, и это все еще проблема, лучше всего взглянуть на нее профессионально. Безопасность прежде всего! Отправьте ответ с обновлением!

cybergrannie
Золотая медаль обратной связи на все времена! 949 Отзывов

3 октября 20190 нашел это полезным

Это плита с приставной поверхностью, поэтому возможно, что при чистке горелок провода перепутались и теперь не работают должным образом.
Ремонт электрооборудования своими руками никогда не является хорошей идеей, если вы не являетесь квалифицированным электриком. Это похоже на старую плиту, поэтому вы можете подумать о поиске отремонтированной плиты в магазине бытовой техники, так как ремонт, скорее всего, будет дорогостоящим.


Проверьте бытовую технику в Habitat Restore, если она есть в вашем районе.


Возможно, вы играете с потенциальным возгоранием каждый раз, когда включаете горелку, поэтому подумайте о замене этой плиты.

poehere
Бронзовая почтовая медаль на все времена! 105 Сообщений

10 октября 20190 нашел это полезным

У вас может быть короткое замыкание в проводке под плитой. Если это так, то вам действительно нужно, чтобы кто-то вышел и посмотрел на это. Также может быть проблема с самими горелками, и их необходимо заменить.В общем, это не ремонт своими руками, если вы не можете подключить электрический кабель, я бы позвонил в компанию и попросил прислать ремонтника.

Ответьте на этот вопрос

Вопрос: Не работают горелки для электрических плит?

10 мая 2018 г.

4 конфорки на моей электроплите GE не работают, но духовка и часы работают.


Answers
Judy
Золотая медаль на все времена! 677 Сообщений

10 мая 20180 нашел это полезным

Убедитесь, что горелки подключаются. Проверьте свои выключатели.

10 мая 20180 нашел это полезным

Либо у вас перегорел предохранитель, либо у вас есть горелки того типа, которые подключаются и отключаются. Если они выдвигаются, замените их.

Было бы неплохо, если бы вы могли показать нам фото своей плиты. 15мххм15
Diamond Post Medal for All Time! 1,298 сообщений

10 мая 20180 г. нашел это полезным

Согласно веб-сайту GE, говорится:

Шаг 1
Если верхние горелки не работают, но часы работают, возможно, ваше устройство подключено неправильно, обратитесь к установщику для дальнейшей помощи.

Шаг 2
Проверьте автоматические выключатели / предохранители и шнур питания.

Шаг 3
Убедитесь, что шнур питания подключен.

products.geappliances.com/ … / gea-support-search-content? ContentId …

Удачи!

Здравствуйте,
Бронзовая почтовая медаль на все времена! 107 Сообщений

10 мая 20180 нашел этот полезный

Убедитесь, что соединения не были повреждены, или убедитесь, что они подключены, если подключи и работай

, вы должны немедленно проверить это, потому что это может быть пожароопасным, если что-то повредило соединение (например, грызун) или просто произошло короткое замыкание.

Ответьте на этот вопрос

Вопрос: Не работают горелки для электрических плит?

Что заставит мои электрические конфорки просто взорваться? Может быть, это из-за распыления на них чистящих химикатов во время уборки?

DW

Ответы

18 апреля 20130 нашел это полезным

Всегда возможно, что использование спрея для очистки могло привести к выходу из строя всех ваших горелок, но гораздо более вероятно, что у вас сломанный провод, нарушающий электрическую цепи к вашим горелкам.

Проволока (и) может быть сломана из-за возраста, или, возможно, разрыв произошел из-за движения, когда горелки поднимались, чтобы добраться до области под ними, если ваша плита сконструирована таким образом.

Это работа для профессионала. Вы ищете специалиста по ремонту бытовой техники / женщину, которая имеет страховку и страховку, а также имеет специальную подготовку по ремонту электроприборов. Дорогой, да, но самый безопасный вариант для вас и всех, кто живет в доме.

18 апреля 20130 г. считает это полезным

Вы отметили выключатель?

Ответьте на этот вопрос

Вопрос: Электрическая плита не работает?

У меня отдельная плита и духовка, и они на отдельных выключателях.4 горелки перестают работать. Я заменил выключатель, но все равно ничего. Что я должен делать дальше?

Роллин

Ответы

13 октября 2010 г. нашел это полезным

Похоже, у вас пропал провод в плите (той части, где расположены конфорки).

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
