Содержание

Как заменить выключателя света в квартире с одной, двумя кнопками?

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света
двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши.

Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — https://cable.ru, Кабель.РФ

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно.

А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Источник: https://domikelectrica.ru/kak-pravilno-podklyuchit-dvuxklavishnyj-vyklyuchatel-sveta/

Может ли проводиться замена одноклавишного или двухклавишного выключателя света в квартире: советы электриков

Выключатели света, как и любые электротехнические устройства, иногда приходится заменять. Произвести замену старого прибора на новый, можно самостоятельно в домашних условиях.

Как заменить выключатель света своими руками

  • Выключатели света выполняются из прочных материалов высокого качества.
  • Но даже такие приборы со временем выходят из строя, и их приходится менять на новые устройства.
  • Произвести замену можно самостоятельно, не прибегая к помощи электрика, для этого нужно освоить технику выполнения работы и соблюдать меры безопасности.

Когда потребуется замена выключателя

Замена выключателей может потребоваться по различным причинам. К ним относятся поломка, износ коробки или окончание срока эксплуатации. При ремонте квартиры и изменении ее интерьера также может потребоваться установка более подходящего по дизайну изделия. Поменять старый выключатель света на новый можно за 20 минут. Важно соблюдать инструкцию и меры безопасности.

Демонтаж старого устройства своими руками

В первую очередь, нужно демонтировать старый выключатель. Это делается по приведенному алгоритму.

Для снятия потребуются отвертка-индикатор, плоская и крестовая отвертки, изолента, канцелярский нож и переносной светильник.

Как разобрать выключатель света в квартире

Работа по демонтажу выключателя выполняется в следующей последовательности:

  • отключить подачу электроэнергии;
  • удаление клавиш при помощи отвертки;
  • снятие внешней декоративной панели;
  • откручивание винтов, на которых крепится выключатель;
  • удаление выключателя из коробки;
  • отсоединение проводов.

Как снять со стены короб

Демонтаж выключателя требует удаления корпуса. Они бывают двух видов – винтовые и зажимные. Винтовые изделия крепятся при помощи винтов. Убрать такую панель можно отверткой. Также существуют зажимные рамки. Они крепятся на зажимы, которые просто отгибаются.

Как подготовить проводку

Перед тем, как проводить замену, следует убедиться в работоспособности электропроводки и подготовить ее. Различают два виды проводки

  • скрытая – выключатель устанавливается в металлический или пластиковый подрозетник, углубленный в сену;
  • открытая – используются накладные изделия.

Перед началом работы обязательно нужно произвести следующие действия:

  1. Проверить патрон неработающего светильника. Проблема может крыться не в переключателе, а в самом осветительном устройстве. Тогда не придется заменять устройство.
  2. Проверить наличие света в других комнатах.
  3. Если остальные светильники в доме работают, нужно производить демонтаж выключателя.

Работы по замене выключателя света производятся только при отключении электричества. После выключения нужно индикаторной отверткой проверить отсутствие электропитания.

Варианты замены выключателя самостоятельно

В домашних условиях используются одноклавишные и двухклавишные выключатели. Процесс их замены различается количеством проводов.

Перед установкой советуется проверить сами кабели, целостность изоляции.

При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.

Поменять с одной кнопкой (одноклавишный)

Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.

На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.

Замена двухклавишного

Устройство с двумя кнопками требует подключения трех фазовых проводников к клемме L3 и двух проводов к L1 и L2. Если используется трехклавишник, то используется 4 проводника – фаза и три контакта на разные группы светильников.

Далее алгоритм подключения такой же, как и у одноклавишного прибора.

Цвета проводников не всегда могут соответствовать своему назначению. Также они могут не иметь цвета. Перед подключением надо проверить каждую жилу индикаторными устройствами и убедиться в ее предназначении.

Советы безопасности

Работа с электропроводкой требует от мастера особой внимательности и аккуратности. Неправильные действия могут привести к негативным последствиям:

  • возгорание электропроводки;
  • поломка светильников;
  • быстрый выход из строя самого выключателя;
  • короткое замыкание;
  • поражение человека электрическим током.

Ремонтные работы обязательно должны проводиться при отключенной электроэнергии. Обязательно нужно надевать резиновые перчатки, также лучше надеть защитные очки. Также инструменты должны иметь заизолированные рукоятки.

Перед началом замены следует ознакомиться с инструкцией и конструктивными особенностями изделия. Подключение электропроводов советуется сфотографировать, чтобы при подключении не перепутать их местами.

Необходимость замены выключателя может быть вызвана различными причинами – несоответствие дизайну комнаты, поломка устройства, окончание срока эксплуатации. Дома традиционно используются включатели с одной и двумя клавишами.

Принцип монтажа одноклавишников и двухклавишников похожий, различие лишь в количестве проводов.

Заменить переключатели света можно самостоятельно в домашних условиях, важно лишь следовать инструкции и выполнять работы с соблюдением техники безопасности.

Источник: https://elektrika.expert/vykljuchateli/zamena-vykljuchatelja-sveta.html

Инструкция, как легко поменять выключатель своими руками

Когда наступает момент замены выключателя, многие впадают в ступор и не знают что делать. Страх получить удар током или что-то сделать неправильно в такой ситуации понятен.

Но эти страхи возникают просто от того, что данная ситуация для Вас новая и с этим Вы еще не сталкивались.

Можно, конечно, вызвать электрика, но, во первых это не так сложно сделать своими руками, а во вторых электрика, в большинстве случаев придется ждать дольше, чем устранить неполадку своими руками.

Что нужно знать про замену?

Несмотря на то, что этот процесс достаточно несложный, при замене выключателя света своими руками необходимо соблюдать определенные меры предосторожности. Самое главное, что необходимо знать при замене выключателя это месторасположения электрического щитка. Так как самое главное обесточить провода, приходящие на выключатель.

Виды

Проведем классификацию выключателей по нескольким признакам:

  • по способу крепления;
  • по количеству клавиш;
  • по конструкции;
  • по конструкции клемм для крепления концов проводки;
  • по принципу включения.
  1. По способу крепления выключатели подразделяются на два вида: внутренние и наружные.
    • Наружные выключатели применяются при открытой проводке, когда проводка проходит непосредственно по стенам, выключатель соответственно крепится тоже к стене. Такое очень редко встречается в обычных квартирах, больше характерно для деревянных домов.
    • Внутренние выключатели же применяются, когда проводка спрятана под штукатуркой. В этом случае высверливают технологическое отверстие под выключатель, закрепляют в это отверстие подрозетник, к которому уже и крепится выключатель.
  2. По количеству клавиш выключатели бывают одноклавишные, двухклавишные и трехклавишные.
    • Одноклавишные – это такие выключатели света, которые содержат только одну электрическую цепь и клавишу. Они являются самыми простыми в монтаже, но такие выключатели включают и выключают сразу все лампочки, которые есть в люстре.
    • Выключатели с двумя клавишами состоят их двух электрических цепей. Их можно применять, например, если у вас трехрожковая люстра. В таком выключателе можно разделить, чтобы одна кнопка отвечала за одну лампочку, а вторая за две другие лампочки, таким образом в такой люстре можно включить любое количество лампочек, начиная от одной и заканчивая всеми тремя.
    • В трехрожковом выключателе соответственно три электрических цепи.
  3. По способу крепления проводов выключатели бывают с винтовым креплением и безвинтовым.
    • Выключатели с винтовым креплением – это самый распространенный вид выключателей. Зачищенный конец провода в таких выключателях фиксируется при помощи винта. Преимуществом данного вида крепления является простота монтажа. А к недостаткам можно отнести необходимость периодически подтягивать винт, так как под воздействием вибраций он незначительно откручивается.
    • Выключатели с безвинтовым или быстрозажимным способом крепления встречаются реже. К достоинствам данного вида крепления можно отнести отсутствие необходимости что-то подтягивать. К недостаткам можно отнести то, что не при любом виде проводки можно использовать такой тип крепления, он подходит для медной многожильной проводке и неприменим для старой алюминиевой проводки.
  4. По типу включения выключатели бывают клавишные, кнопочные, диммеры, поворотные, веревочные, сенсорные, акустические, с пультом дистанционного управления.
    • Клавишные выключатели в особом представлении не нуждаются. Практически у всех дома такие выключатели. Процесс замыкания цепи производится механически, нажатием клавиши.
    • В кнопочных выключателях процесс замыкания также как и в клавишных происходит механически, только в кнопочном выключателе процесс включения и процесс выключения осуществляется нажатием на одну и ту же кнопку. Очень часто такие выключатели встречаются на настольных лампах.
    • Диммерные выключатели – это такие выключатели, которыми можно не только включать и выключать свет, но еще и регулировать его интенсивность. Они оснащены реостатом. Помимо довольно часто встречающихся выключателей, на тех же самых настольных лампах, с колесиком, есть еще диммерные выключатели с кнопочной регулировкой и даже сенсорной регулировкой.
    • Поворотные выключатели наиболее часто встречаются в помещениях с открытой проводкой или в помещениях с дизайнерским интерьером под старину или лофт. Они не являются такими многофункциональными как диммерные. Включение и выключение в них осуществляется поворотным механизмом.
    • Веревочные выключатели также многим знакомы, достаточно часто они применяются в прикроватных бра. Данный тип выключателя ничем координально не отличается от других видов выключателей. Это чисто декоративный тип выключателя, более ничего в нем особенного нет.
    • Сенсорные выключатели являются самыми современными из всего списка и обладают огромным функционалом по сравнению с остальными. Сенсорные выключатели могут обладать такими функциями, как: таймер, подсветка, сенсоры движения, температуры воздуха в помещении и другие. Несмотря на то, что этот тип выключателя является самым дорогим, он же и самый востребованный. Дополнительно вы можете ознакомиться с вышеупомянутимы типами устройств — инфракрасный, светодиодный и с подсветкой.
    • Акустический же выключатель снабжен звуковым датчиком, который срабатывает при воздействии определенного звукового сигнала, чаще всего это хлопки (о таком выключателе мы писали здесь). В отличае от сенсорных выключателей встречаются более дешевые модели, которые редко отличаются хорошим качеством.

С чего начать работу?

Внимание

Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

  1. Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления. Здесь достаточно знать внешняя у Вас проводка или внутренняя.
  2. Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
  3. Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
  4. Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
  5. Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной. Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
  6. Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А. Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт. Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
  7. Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
  8. И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

  • Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
  • Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
  • Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
  • Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
  • Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Пошаговая инструкция

Рассмотрим, как поменять выключатель.

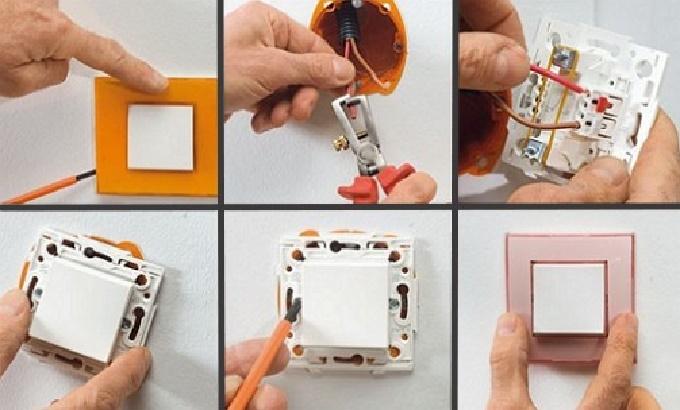

Демонтаж старого

  1. В первую очередь необходимо обесточить провода, приходящие на выключатель.
  2. Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
  3. После демонтажа крышки нам открывается внутреннее пространство выключателя.
  4. Теперь необходимо открутить крепежные винты.
  5. После этого можно будет вытащить выключатель из подрозетника.
  6. Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.

    Совет

    Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.

  7. Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.

Предлагаем посмотреть видео о том, как демонтировать старый выключатель:

Подготовка к монтажу нового

  1. Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
  2. Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
  3. Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.

Схемы и подключение

Далее рассмотрим подробно схемы подключения разных видов выключателей.

С одной клавишей

Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.

Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.

Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

Двухклавишный

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.

Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:

Более подробную инструкцию по установке выключателя своими руками вы найдете в отдельной статье.

На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.

Источник: https://okcomfort.com/elektrika/vikluchateli/kak-pomenyat.html

Как поменять выключатель с одной или двумя кнопками

Выход выключателя из строя может произойти по разным причинам: от короткого замыкания до банального износа коробки. Для того чтобы заменить его, можно вызвать электрика, но при желании эта работа может быть выполнена и самостоятельно. Ничего сложно в этой операции нет, и любой взрослый человек, даже не обладая специальными знаниями, справится с ней не более чем за полчаса. Однако следует помнить, что поскольку эта работа связана с электричеством, необходимо позаботиться о мерах безопасности. В этой статье вы найдете подробный ответ на вопрос, как поменять выключатель своими руками.

Подготовка к работе

Прежде чем приступить к замене выключателя, необходимо убедиться, что причина именно в нем. Нередко «виновником» является патрон, поэтому сначала стоит проверить его пробником или мультиметром, предварительно выкрутив лампу.

Убедитесь также, что в остальных комнатах свет имеется.

Удостоверившись, что неисправен именно выключатель, его нужно демонтировать.

Следует помнить, что замена выключателя света производится в обесточенной квартире, поэтому необходимо отключить рубильником напряжение, которое подается в помещение.

Предупредите всех домашних, что работаете с электричеством и в это время они не должны включать никакие электроприборы, а тем более – трогать рубильник.

Разберемся сначала, как поменять выключатель с одной кнопкой.

Снятие выключателя

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Питающей фазной жилой кабеля является та, на контакте которой пробник показывает наличие напряжения; при этом на втором контакте оно отсутствует. Нулевая жила должна отходить на прибор освещения.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

  • Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
  • После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
  • Отсоединить от механизма второй кабель.
  • Выпрямить провода.

На этом демонтаж окончен.

Подготовка к подключению

Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:

  • При помощи плоской отвертки снять клавишу.
  • Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.

Установка нового выключателя

Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:

  • Зачистить концы проводов от изоляции на 1-1,5 см ножом.
  • Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
  • Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
  • Затянуть винт контакта.
  • Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее. Но при этом важно не перестараться – можно сорвать резьбу.
  • Зачистить и вставить в отверстие следующий провод.
  • Закрепить аналогичным образом, убедиться в качестве фиксации.

После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.

Если свет выключается при нажатии клавиши вверх, следует поменять кабели местами или же просто перевернуть корпус механизма.

Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.

Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов.

При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2.

Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Заключение

В изложенном материале мы постарались максимально подробно разобрать, как заменить выключатель света. Как видим, особых трудностей эта процедура не представляет, и наши читатели, прочитав статью, легко справятся с такой работой самостоятельно, без помощи профессионального электрика.

Источник: https://YaElectrik.ru/elektroprovodka/kak-pomenyat-vyklyuchatel

Как поменять выключатель, если ты не электрик? — Хозяин Дома

Чтобы поменять выключатель в квартире или офисе, можно совсем не разбираться в электропроводке, где находиться фаза или ноль. С выключателем все очень просто, если предварительно отключить напряжение в щите и уметь обращаться с отверткой. Будем считать, что вы это можете. И так, как поменять выключатель своими руками?

С чего приступить к работе?

Отбросьте боязнь электричества (если она у Вас имеется, конечно) и смело принимайтесь за дело. При этом вы получите целых три плюса. Во первых, сэкономите своё время на ожидание мастера.

Во-вторых, сэкономите свои деньги. И в третьих, приобретёте опыт работы с электричеством.

Если Вам кажется, что это не совсем легко, можно воспользоваться нашей инструкцией и у Вас все получиться, а произвести такую замену не сложнее чем поменять розетку.

Важно! Перед тем как приступить к любым действиям Вы должны быть уверены, что питание на розетку отключено!

Инструменты и материалы для работы:

  • Выключатель для замены старого:
  • Крестовая или плоская отвертка;
  • Небольшие плоскогубцы;
  • Индикаторная отвёртка.
  1. В целях электробезопасности, отключаем автомат, который подает напряжение на выключатель, а после отключения проверяем, что выключатель перестал включать свет. Значит он обесточен и можно приступать к его замене.
  2. Откручиваем винт, который крепит декоративную накладку и снимаем ее. Теперь ослабляем винты, которые удерживают распорные лапки по бокам механизма выключателя и вынимаем механизм из стены. С помощью отвёртки отсоединяем электрические провода из зажимов выключателя, запоминая их подключение к к контактам.
  3. Если выключатель одноклавишный, то к. нему подходит два провода и подключить их можно в любой последовательности, но лучше определить, где находится фазный провод. Для этого нужно развести провода, чтобы они не касались друг друга и включить автомат в щите. С помощью индикаторной отвертки определяем фазу. На этом проводе индикатор будет светиться. Отключаем автомат. Подключаем фазный провод к клемме L на механизме, оставшийся провод ко второй клемме. Устанавливаем механизм в гнездо, крепим его распорными лапками.
  4. Если выключатель двухклавишный, сначала находим фазный провод индикаторной отверткой, также подключаем его к клемме L, а два оставшихся ко 2 и 3 клемме на механизме.
  5. Одеваем декоративную крышку, крепим ее винтом, включаем автомат и проверяем работу выключателя.

В дополнение посмотрите небольшой видео сюжет о замене выключателя своими руками без вызова электрика и помните, если проводка не совсем старая, то сделать такую работу для Вас не составит труда.

Источник: https://hozayindoma.ru/remont/kak-pomenyat-vyklyuchatel-esli-ty-ne-elektrik.html

Замена выключателя света в квартире – простая инструкция сложной работы для новичков

Электрофурнитура

07.07.2017

6.7 тыс.

4.5 тыс.

5 мин.

Современные выключатели света выполняются из высококачественных материалов, однако со временем даже они выходят из строя. Это приводит нас к необходимости выполнять замену электрооборудования.

Такое может случиться где угодно: в офисе, на работе или у себя дома. Однако вам не потребуется прибегать к помощи профессиональных специалистов, если вы самостоятельно освоите технику замены выключателей.

Нельзя сказать, что работа очень простая, но при должном усердии и внимательности справиться с этим сможет любой человек.

Замена выключателя света в квартире – это относительно быстрая процедура, которая не требует каких-либо дополнительных инструментов и оборудования. Однако действовать необходимо максимально осторожно и аккуратно, поскольку приходится иметь дело с электричеством. Неправильные действия могут привести к очень плачевным последствиям:

  • Возгорание проводки в распределительном щитке и стенах;
  • Выход из строя светильников и прочих бытовых приборов, подключенных к сети;
  • Короткое замыкание;
  • Самое печальное развитие событий – поражение электрическим током.

В этой связи перед началом работы обязательно требуется приобрести защитные перчатки, желательно из резины, в точности соблюдать все требования и правила техники электробезопасности.

Чтобы не допустить ошибки во время работы, рекомендуется потратить некоторое время на изучение конструктивных особенностей электрического оборудования, а также запомнить схемы подключения в цепи электропроводки.

В некоторых случаях даже можно сфотографировать на телефон, чтобы в дальнейшем не возникло проблем после замены сломанного устройства.

Производите самостоятельную замену выключателей без использования средств защиты, только если уверены в своих действиях!

В силу того, что выключатели света используются практически постоянно, особенно в зимнее время года, разработано огромное количество самых разных моделей, которые отличаются внешним видом, конструктивными особенностями, функционалом. В первую очередь различают две группы выключателей в зависимости от крепления к стене:

  1. 1. Скрытая проводка – используется специальный металлический или пластиковый подрозетник, установленный в углублении стены. Именно в этом месте происходит установка оборудования.
  2. 2. Открытая проводка – в этом случае потребуется накладные выключатели, которые нашли применение в щитовых изделиях из дерева. Кабель выведен наружу, поэтому его приходится прятать в специальных кабель-каналах, чтобы нечаянно не повредить в процессе повседневной деятельности.

Если говорить о конструкции клемм, при помощи которых устройство крепится к проводке, то выделяют также две основных группы. К первой относятся винтовые клеммы – эти элементы предназначены для закрепления зачищенных концов провода, расположенных между пластинами.

Если использовать алюминиевые провода вместе с латунными пластинами, то создается большое сопротивление, что вызывает серьезный перегрев всего оборудования в целом. Чтобы избежать этого, необходимо постоянно подкручивать винты, что обеспечит качественный контакт между элементами.

При этом медь таким перепадам температуры не подвержена, поэтому проводка из медных проводов не перегревается.

Процедура замены двойных выключателей

Естественно, менять проводку на медь представляется процессом достаточно сложным. Гораздо проще воспользоваться зажимными клеммами, которые оснащены специальным пружинным механизмом.

Благодаря этому латунная пластина постоянно находится под огромным давлением, результатом чего является надежный и качественный контакт.

Возможность возгорания минимальна, тогда как профилактического подтягивания винтов больше выполнять не потребуется.

Исходя из количества кнопок, выключатели света бывают:

  1. 1. Однокнопочные – работа с одним источником света или группой светильников. При нажатии происходит включение сразу всех осветительных элементов, подключенных к данному выключателю.
  2. 2. Устройства с двумя и более кнопками – при помощи таких устройств можно включать отдельные лампы на люстре. Очень удобно, особенно если светильник оборудован большим количеством ламп. В таком случае можно включить лишь несколько ламп, чтобы не тратить большое количество электрической энергии.

Говоря о разновидностях выключателей, невозможно не отметить современные дорогие конструкции, которые становятся все более востребованными:

  • С диммером – вращающийся элемент, дающий возможность плавного увеличения или уменьшения яркости света;
  • Сенсорные – реагирующие на ладонь, поднесенную в непосредственной близости от оборудования;

Источник: http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/zamena-vyklyuchatelya-sveta-v-kvartire.html

Узнаем как заменить выключатель самостоятельно?

Выключатели так же недолговечны, как и большинство бытовых приборов. Зачастую причина поломки заключается в выходе из строя переключателя. Как поменять выключатель дома, на работе или в помещении офиса, вам подскажет эта статья. Это значительно сократит время ожидания электрика или сэкономит бюджет. Приобретать новые знания и умения, особенно в плане быта, всегда полезно.

Принцип работы включателя

Прежде чем поменять выключатель в квартире, не стоит забывать о технике безопасности и помнить о таких неприятных ситуациях, как:

  • возможность короткого замыкания;
  • перегорание нитей осветительных приборов;
  • вероятность выгорания проводки;
  • и наиболее опасная из них – вероятность поражения электрическим током.

Для того чтобы избежать подобных ситуаций, нужно знать принцип работы и устройство таких приборов, технику безопасности, изучить схемы электрической проводки и ознакомиться с правилами демонтажа и монтажа включателей. Стоит учитывать, что разные виды таких изделий подключаются по-разному.

Основные виды

Выключатели подразделяются в зависимости от способа крепления на стену:

  • Приборы для скрытой проводки устанавливаются в выполненное заранее отверстие в стене с подрозетником, выполненным из пластика или металла, в форме цилиндра.
  • В сооружениях из дерева обычно установлены открытая проводка и накладные выключатели. Они просто фиксируются к стене либо укладываются в специальные кабель-каналы из пластика.

В зависимости от конструкции клемм, выключатели имеют разные особенности устройства и установки. От этого во многом зависит ответ на вопрос: как поменять выключатель?

  • Винтовые клеммы зажимают между двумя пластинами конец очищенного провода. Основным минусом такой конструкции является то, что контакты нагреваются в результате зажима провода между пластинами. Материал пластин – латунь, провода – алюминий. Так как используются разные металлы, то создается разница в контакте, а как результат — сопротивление, и клеммы нагреваются. Поэтому время от времени нужно проверять, насколько туго затянуты винты, и периодически их подтягивать. Эта проблема сама по себе исключается, если проводка выполнена из меди.
  • Клеммы, в которых установлена зажимная пружина. Профилактически закручивать винты не нужно. Пластина из латуни, под которой находится конец провода, надежно фиксируется пружиной.
  • Выключатели также можно разделить по количеству кнопок: с тремя, двумя или же самые простые – однокнопочные. Прибор с одной кнопкой используется для включения одной лампы или группы ламп, как, например, в некоторых люстрах. Такие выключатели используются в ванных комнатах.

Варианты с тремя или двумя клавишами используются для освещения больших комнат, где разные участки помещения подсвечиваются отдельно. Также установка таких выключателей актуальна в гостиной, где используются большие люстры.

Разнообразие выключателей

Предложение на рынке очень разнообразное. Бывают выключатели обычные кнопочные. Они самые распространенные и часто используемые. Существуют и более дорогие устройства. Вот некоторые из них:

  • Сенсорные – включаются от прикосновения пальцев.
  • Акустические, которые реагируют на хлопок или громкий голос.
  • С диммером, благодаря которому можно менять яркость света в помещении.
  • Управление дистанционное.

Демонтаж

Приступая к ремонту в квартире самостоятельно, необходимо ознакомиться с правилами техники безопасности. Прежде всего, следует обязательно обесточить проводку, отключив автоматы защиты на щитке распределения. Когда сеть будет обесточена, можно приступать к демонтажу. В этом поможет инструкция, как поменять выключатель света. Ее можно найти в данной статье.

Демонтаж выключателей и проводки, которые котируются как старые, производится гораздо легче, т. к. болты, крепящие выключатель к стене, легкодоступны. Новые модели таких приборов предусматривают скрытие болтов под клавишами. Сначала нужно удалить кнопки с выключателя, а после выкрутить болты и демонтировать это изделие.

После выкручивания болтов и доступности к схеме выключателя, изначально нужно проверить наличие напряжения. Для этого используются индикаторные отвертки. На сегодняшний день их ассортимент очень широк. Индикаторная отвертка при контакте ее с запитанными деталями выключателя она светится на конце. Если напряжение отсутствует, то кончик отвертки светиться не будет. Можно также выбрать и отвертки, которые будут не только светиться, но и издавать звуковой сигнал.

По правилам демонтажа и установки выключателей большой палец руки удерживают сверху ручки индикатора, именно здесь находится контакт, обеспечивающий контрольную цепь. Это наиболее безопасно.

Выключив переключатель группы, в которой предстоит замена выключателя, можно переходить к следующему этапу работы. Открутить винты раздвижных планок, которые удерживают выключатель в специальном отверстии в стене. Освободить проводу, выкрутив винты на клеммах. В случае, если концы имеют горелые следы, то их просто нужно откусить с помощью кусачек. Провод, на котором находится фаза, следует пометить, согнув его или обмотав изолентой, это пригодится при подключении.

Как поменять выключатель с одной клавишей?

Следует изначально зачистить изоляцию, освободив провода, отрезки зачистки примерно в 5 мм, подключить их к клеммам. Фазу (провод красного цвета) подключают на контакт L1. Синий или черный цвет обозначается L2. Следующим действием будет установка выключателя в специальном месте и фиксация его планками, с помощью винтов. Проверить работу выключателя, нужно включив сеть. Если привычнее расположение кнопок выключателя таким образом, что выключение происходит с помощью нажатия вверх, то выключатель просто нужно перевернуть или сменить места проводов. Если после подключения прибор работает, то можно устанавливать декоративную крышку. Это наиболее легкий способ как поменять выключатель света с одной клавишей.

Замена выключателей с двумя клавишами

Выполняя установку двухкнопочного прибора, стоит руководствоваться той же последовательностью, что и при замене устройства с одной кнопкой. Как поменять выключатель с двумя кнопками? Различие заключается в том, что на клемму L3 подключаются три провода фазы, а к L1 и L2 два провода. Трехклавишные выключатели подключают с помощью трех контактов и одной фазы.

Разбираясь с тем, как поменять выключатель с двумя кнопками, стоит помнить, о вероятности несовпадения проводов по цвету, как красный – фаза, а черный (синий) – нейтральный. Можно встретить одинаковые провода в отдельно стоящих домах, их назначение будет прямо обратным. Всегда следует проверять наличие фазы с помощью индикаторной отвертки.

Заключение

Итак, мы рассмотрели, как поменять выключатель. Если соблюдать правила безопасности, поменять обычные приборы любого типа можно своими руками, без помощи электрика. В принципе, ничего в этом сложного нет, и большинство людей с этой работой справляются самостоятельно.

Как заменить выключатель света

Многим домашним мастерам приходится иметь дело с электрическими подключениями различного вида. Замена выключателя в своей квартире – одно из самых распространенных занятий. В этой статье я расскажу, как можно поменять выключатель самостоятельно.

1

Схемы установки выключателей

Вообще, все зависит от целей, которые вы преследуете при замене выключателя. Если вы хотите поменять однокнопочный выключатель на двухкнопочный, возможно, придется протянуть еще одну жилу провода от люстры к выключателю.

Конечно, замена выключателя света в квартире с одинарного на одинарный будет наиболее простым вариантом. Такую замену может выполнить любой мастер. Просто скопируйте схему подключения со старого выключателя на новый. Это касается и однокнопочного и двухкнопочного выключателя.

2

Замена одноклавишного выключателя на двухклавишный

Допустим, вы хотите знать, как поменять выключатель с одной кнопкой на выключатель с двумя кнопками, чтобы свет включался не весь сразу, а по несколько лампочек. В этом случае нужно еще раз убедиться, что в распаячной коробке есть дополнительный вывод от люстры. Для этого потребуется тестер напряжения (я, например, использую мультиметр). При включенном электричестве отверткой-индикатором находим фазу и ноль в проводке, которые подключены к люстре. Теперь выставляем мультиметр на проверку напряжения (у меня – режим прозвонки). Один контакт прикладываем к уже найденному нулю светильника, а второй попеременно прикладываем к разным проводам. Когда на экране загорится параметр в 220 В, искомый провод найден.

Чуть не забыл – старый выключатель в этот момент должен быть в режиме ВКЛ. Подробнее об установке одноклавишного выключателя можно почитать в соответствующей статье.

Помните, замена одноклавишного выключателя на двухклавишный возможна только в случае наличия второго кабеля с фазой, отходящей от люстры.

Маленький совет. Чаще всего фазовые провода люстры скручивают между собой, чтобы было удобнее затем разводить на двухклавишные выключатели, если возникнет такая необходимость. После того, как вы нашли фазный провод люстры, можете отключить электричество, проверить еще раз его отсутствие на фазе индикаторной отверткой и раскрутить провода, таким образом, найдя нужную нам фазу. Вы также можете подробнее прочитать о том, как установить двухклавишный выключатель.

3

Замена одноклавишного выключателя

Этот вариант – самый простой. Здесь не нужно никаких специальных знаний или навыков. Главное – отключите электричество перед проведением работ. Замена выключателя света в квартире с подсветкой требует чуть больше времени, но, по сути, не является чем-то сложным.

Итак, порядок действий по замену одноклавишного выключателя такой:

— Снимите клавиши, поддев их отверткой;

— Снимите декоративную накладку-рамку. Я часто сталкиваюсь с тем, что она закреплена специальной вставкой;

— Открутите шурупы, которые фиксируют выключатель в стене или коробке;

— Выньте центральную часть розетки. Здесь самое время еще раз проверить, выключили вы электричество или нет. Не пожалейте 5 секунд и прозвоните провода индикаторной отверткой. Сигнала нет – работать безопасно!

— Запомните схему подключения проводов. Тот провод, что заходит в выключатель со стороны коробки обычно фаза. То, что выходит – тоже фаза, но она идет на люстру. Запомнили? Я в первые несколько раз даже зарисовывал схему.

— Откручиваем винты проводов и вынимаем центральную часть выключателя;

— Берем новый выключатель и собираем в обратном порядке.

Включаем электричество и проверяем. Немного иначе производится замена выключателя с индикатором.

Как видите, замена стандартного одноклавишного выключателя не представляет особой проблемы для домашнего мастера. С такой операцией справится даже новичок. Конечно, не забудьте выключить электричество перед началом работ и делайте все достаточно аккуратно.

Автор

Замена выключателя света в квартире: одноклавишного и двухклавишного

Содержание статьиПоказать

Замена выключателя – работа, с которой вполне можно справиться самостоятельно. Но она связана с электричеством, поэтому нужно детально ознакомиться с пошаговой инструкцией, изучить все правила безопасности.

В каких случаях нужна замена выключателя

Есть целый ряд причин, по которым может потребоваться замена выключателя. Это:

  1. Поломка. Выключатель с поломанной клавишей влияет на удобство и безопасность пользования.
  2. Износ. Хоть выключатели служат десятки лет, но рано или поздно они изнашиваются.
  3. Установка другого вида. Часто требуется замена однокнопочного выключателя на двухкнопочный или обычного на сенсорный.
  4. Ремонтные работы. Эти элементы становятся частью общего интерьера помещения, поэтому во время ремонта их часто меняют на новые.

Иногда причиной становится желание изменить внешний вид.

Выключатели стоят недорого, а их замена отнимет всего 10-15 минут. Но для этого следует детально изучить инструкцию.

Пошаговая инструкция по замене включателей

Рабочий процесс по замене включателя состоит из нескольких этапов. Начинается он с подготовки, потом переходит к демонтажу, разборке и установке нового.

Подготовка

Для начала необходимо подготовить все рабочие инструменты и материалы, которые потребуются. В базовый список входят:

  1. Инструмент для индикации напряжения.
  2. Отвертки (лучше взять несколько крестовых и плоских).
  3. Пассатижи.
  4. Изоляционная лента.
  5. Канцелярский нож.
  6. Фонарик (удобнее будет работать с налобным).

Некоторые решают использовать индикатор как основную отвертку. Этого лучше не делать, чтобы не повредить инструмент.

Все необходимое должно быть под руками.

Если необходимость замены вызвана неисправностью освещения в комнате, то для начала следует убедиться, действительно ли дело в выключателе. Для этого следует проверить работу электричества в других комнатах, исправность лампочки, патрона.

Перед началом работ квартиру необходимо обесточить. Автомат может стоять как внутри квартиры, так и находиться в электрическом щитке на этаже. Обязательно отсутствие напряжения проверяется индикатором.

Демонтаж старого выключателя

Для снятия старого устройства, необходимо сначала демонтировать защитную крышку. Она фиксируется двумя винтами, которые находятся по бокам или под кнопкой. Если крепления под кнопкой, то ее нужно снять, слегка поддев отверткой или пальцами.

Одноклавишный включатель установлен в подрозетник и удерживается там распорными лапками. В конструкции есть винтовые зажимы с подключенными проводами. Перед демонтажом важно разобраться, по какой жиле идет фаза. Для этого используется индикатор. Чтобы определить фазу, нужно включить напряжение, поэтому важно быть максимально осторожным.

Элементы фиксации находятся под кнопкой.

После этого на автомате необходимо выключить напряжение и продолжить снятие:

  1. Открутить элементы фиксации распорных лапок.
  2. Вытащить выключатель из подрозетника.
  3. Отсоединить провода: сначала фазный, потом другой.

Совет! Чтобы в будущем не попутать, какой провод фазный, а какой нет – нужно пометить его кусочком изоленты.

Поэтапное снятие выключателя в квартире

Внутренний выключатель обладает простой конструкцией с одной или несколькими клавишами, его снятие проводится в несколько шагов:

  1. На автомате отключается подача электроэнергии в квартиру.
  2. Клавиши аккуратно поддеваются отверткой или другим подобным предметом, демонтируются.
  3. Снимается рамка включателя.
  4. Потом нужно открутить шурупы, которые фиксируют устройство в стене.
  5. Вытащить выключатель из подрозетника.
  6. Отсоединить провода.

Схема одноклавишного устройства.

Чтобы не возникло проблем с подключением нового устройства, нужно сфотографировать, как подключаются провода к старому.

Работа с проводкой

Прежде чем сменить выключатель на новый, необходимо убедиться в том, что проводка исправно работает и произвести ее подготовку. В некоторых помещениях используют скрытый вариант проводки, когда выключатель устанавливается в специальный короб. Также есть открытая проводка с накладными изделиями.

При демонтаже старого выключателя проверяется фазный провод, важно его не перепутать. Если на поверхности провода есть даже небольшие повреждения, их лучше закрыть изолентой.

Монтаж нового выключателя

Чтобы заменить конструкцию выключателя света на новую, нужно действовать таким образом:

  1. Концы проводов зачистить на 10-15 мм от изоляции. Для этого используется канцелярский нож или специальный инструмент.
  2. Очищенные провода вставить в отверстия контактов нового выключателя. Ранее обозначенный фазный провод вставляется в отверстие, которое маркируется на устройстве как L1. Нулевой провод вставляется во вход L2.

  1. После этого нужно зафиксировать провода, затянув винт контакта. Для проверки плотности затяжки можно слегка потянуть провод, он при этом должен остаться на месте.
  2. Включатель вставляется в подрозетник, фиксируется внутри раздвижными планками.
  3. Дальше вставляется рамка выключателя, прикручивается винтами.
  4. Последним этапом станет установка клавиш. Они обычно крепятся на специальные зажимы.

После установки нового устройства на автомате включается подача электричества в дом, проверяется работоспособность.

Читайте также

Как установить выключатель света — внутренний или наружный



Схемы и подключение

Особенности подключения проводов к выключателю зависят от того, какой тип устройства выбран. Перед началом работ следует ознакомиться с популярными схемами.

Одноклавишный вариант

Подключения выключателя с одной кнопкой самое простое. Его особенность в том, что подключаются только два провода в соответствующие контакты, независимо от того, это внутренний или наружный вариант:

  1. Вначале необходимо зачистить края проводов (строго при выключенном электропитании).
  2. Вставить контакты в специальные отсеки. Для фазного контакта, который обычно красный, предназначен отсек L1, а для другого провода (синего или черного цвета) – L2.
  3. Винтовыми зажимами контакты фиксируются в отсеках.
  4. Выключатель вставляется в подрозетник, закрепляется в нем.
  5. Проверяется работоспособность устройства.

Схема подключения одноклавишного выключателя.

Более подробно о подключении одноклавишного выключателя описано в этой статье.

Подключение с двумя клавишами

Подключая двухклавишный тип устройства, действуют по такой же инструкции, как и при подключении одноклавишного. Отличия только в схеме подключения, которая тут состоит из трех клемм.

Одиночный фазный провод вставляется в отсек с маркировкой L3, парные провода вставляются в L1 и L2 (без разницы).

Подключать такой тип устройства даже немного проще, ведь фазный провод всегда идет отдельно от парных.

Смена однокнопочного на двухкнопочный

Иногда люди решают поменять старый выключатель с одной клавишей на новый с двумя. Это часто делается при ремонтах, когда в комнате кроме основной люстры добавляется еще несколько светильников.

От новых источников света нужно пустить провода к фазному проводу, который был подсоединен к старому выключателю и к общему проводу из потолка. В самом выключателе все как обычно, фазный провод вставляется в соответствующий ему разъем.

Из видео узнаете, как поменять одинарный выключатель на двойной или тройной.

Установка выключателя с диммером

Схема подключения выключателя с диммером мало чем отличается от подключения обычного одноклавишного устройства. В клеммы, согласно инструкции, вставляются соответствующие провода и фиксируются там.

Схема управления с диммером и одним проходным выключателем.

Нужно подбирать либо выключатель к лампочкам, либо наоборот. Есть специальные диммеры для светодиодных ламп, ламп накаливания и т.д. Также есть лампочки с диммированием.

Читайте также

Схемы подключения диммеров с выключателем и вместо него



Правила безопасности при работе

Хоть замена выключателя является несложной задачей, но остается максимально опасной. Допущенные ошибки могут привести к возгоранию, выходу из строя осветительной техники или даже удару током человека, проводящего работы.

Основные правила безопасности:

  1. Отключение электричества. Случайно задеть оголенный провод может каждый, поэтому перед работой обязательно отключается автомат квартиры.
  2. Изучение инструкции. Выключатели производят по стандартам, но иногда встречаются уникальные варианты с другими схемами подключения. Перед установкой обязательно нужно прочитать инструкцию.
  3. Защитная одежда. Обязательно должны быть резиновые перчатки. Также не лишними будут защитные очки и специальные ботинки.

    Резиновые перчатки и подходящие инструменты.

  4. Изоляция инструментов. Инструменты лучше использовать с резиновой рукояткой. Также их можно дополнительно покрыть изолентой.

Собрать двойной выключатель. Подробная инструкция как поменять выключатель

Как поменять выключатель

В процессе жизнедеятельности приходится сталкиваться с необходимостью заменить выключатель. Это может быть на работе, в офисных помещениях или квартире чаще всего по причине ремонта или неисправности переключателя. В любом случае если есть желание освоить методику замены выключателей своими руками, чтобы не прибегать к услугам электрика, вам будет полезно прочитать эту статью.

Принципы работы

Для того чтобы сделать замену выключателей и не допустить ошибок, которые могут привести к нежелательным последствиям:

  • короткому замыканию;
  • выходу из строя осветительных приборов;
  • выгоранию проводки в стенах и распределительных коробках;
  • худшему варианту – поражению человека электрическим током

надо ознакомиться с принципом работы выключателей, техникой безопасности, запомнить схемы их включения в цепи электрической проводки, изучить правила демонтажа, установки и подключения, учесть конструктивные особенности при установке новых выключателей различных видов.

Виды

Выключатели разделяют по способу крепления на стену:

  • Выключатели для скрытой проводки вставляются в заранее сделанное в стене углубление с пластиковым или металлическим подрозетником цилиндрической формы.
Выключатели для скрытой проводки
  • Накладные выключатели для открытой проводки используются в деревянных щитовых сооружениях. В этих случаях провода часто крепят на поверхности стены или укладывают в специальные пластиковые кабель-каналы.

Схема установки выключателя открытой проводки

Разделяют изделия по конструкции клемм для крепления концов проводки:

  • Винтовые клеммы зажимают зачищенный конец провода между двумя пластинами. Как недостаток такой конструкции можно отметить незначительный нагрев контактов при зажиме латунными пластинами алюминиевого провода. Разница металлов в контакте создает сопротивление, при прохождении тока клеммы нагреваются. По этой причине винты надо периодически подтягивать для обеспечения более надежного контакта. Если проводка в помещении сделана медными проводами, такой проблемы не будет.
  • Клеммы с зажимной пружиной не требуют профилактического завинчивания винтов. Мощная пружина постоянно давит на латунную пластину, прижимающую зачищенный конец провода. Таким образом постоянно поддерживается качественный контакт.
  • Выключатели делятся по количеству кнопок: однокнопочные, двухкнопочные и даже трехкнопочные. Одной кнопкой включают источник света с единственной или группой ламп, которые включаются одновременно, к примеру, в туалете или ванной.

Двух- и трехкнопочные могут использоваться для включения света в разных помещениях или одной большой люстры в гостиной.

Почти всегда в зале осветительные конструкции имеют несколько групп ламп, которые можно включать отдельно или все вместе, используя разные кнопки одного выключателя. Здесь перечислены самые простые, часто применяемые в бытовых условиях квартиры и частных домов выключатели света.

Бывают выключатели более сложных и дорогих конструкций:

  • Сенсорные (емкостные) срабатывают от легкого прикосновения пальцем;
  • С диммером – меняя сопротивление, можно добиться плавного повышения или понижения яркости;
  • Акустические выключатели срабатывают на хлопок или голосовую команду;
  • С дистанционным управлением имеют несколько функций: включения по группам, изменения яркости и другие.

Принципы их работы и особенности подключения своими руками заслуживают рассмотрения в отдельной теме.

Демонтаж

Делая ремонт в квартире своими руками, на этапе замены выключателей обратите внимание на правила безопасности. В первую очередь на распределительном щите отключите автомат защиты, от которого запитывается группа освещения с выключателем, подлежащем демонтажу. Обесточив цепь, вы исключите возможность поражения электрическим током.

На выключателях старого образца для скрытой проводки крепежные болты находятся на лицевой панели и легкодоступны. В новых моделях они находятся под клавишами кнопок переключения, которые просто поддеваются отверткой и удаляются. Открутив винты крепления и сняв верхнюю крышку, вы увидите конструкцию выключателя, зафиксированную в цилиндрический каркас.

Убедитесь в отсутствие напряжения на контактах, используйте индикаторную отвертку (сейчас их много различных видов с приложенными инструкциями). Современные отвертки с источниками питания при контакте с фазой выдают световую индикацию и акустический сигнал.

В классическом варианте при контакте с клеммой большой палец надо держать на верхней части ручки, где предусмотрен контакт для обеспечения контрольной цепи. Если индикаторная лампа отвертки на одном из контактов будет светиться, на распределительном щите автомат защиты не выключен.

Выключите переключатель нужной группы, при отсутствии напряжения на клеммах снимаемого выключателя приступайте к дальнейшим действиям.

Открутите два винта раздвижных планок, фиксирующих каркас выключателя в настенном гнезде. Открутите винты на клеммах, освободив провода; если концы имеют горелую изоляцию, откусите этот участок кусачками. Отметьте фазный провод, загнув его, или приклейте изоленту для удобства дальнейшего подключения.

Выключатели для открытой проводки демонтируются по такой же методике, разница в том, что они не имеют фиксирующего механизма с раздвижными планками. Затем выкручиваются шурупы, прижимающие конструкцию выключателя к стене.

Подключение с одной кнопкой

Зачистите изоляцию на концах проводов, участки по 5 мм подключите к клеммам выключателя, фазу (красный провод) – на контакт с обозначением L1. Синий или черный провод – на контакт с обозначением L2. Вставьте выключатель в гнездо, зафиксируйте корпус раздвижными планками, вкручивая винты.

Включите сеть на распределительном щите и проверьте работоспособность. Бывает, что выключение осуществляется нажимом клавиши вверх, переверните корпус выключателя или поменяйте провода местами. Если все нормально, прикрутите декоративную крышку, закрепите клавишу переключателя.

Установка с двумя кнопками

Разница в подключении с одноклавишным выключателем в том, что подключаются три провода фазы на клемму L3 и два провода – к L1 и L2. В трехклавишном выключателе четыре провода: одна фаза и три контакта для разных групп подключения. Остальная методика снятия, установки и подключения для выключателей скрытой и внешней проводки остается прежней.

Не всегда цвета проводов соответствуют назначению красный – фаза, а синий или черный – нейтральный. В частных домах и старых постройках все может быть наоборот или одним цветом. В отдельных случаях фазы на выключатели может не быть, заведен нейтральный. Все надо проверить индикаторными приборами.

Замена.

Как правильно поменять выключатель в доме или квартире и каких правил следует при этом придерживаться расскажет. Это по силам сделать каждому хозяину.

На основе вышеперечисленной информации, соблюдая правила безопасности, вы сможете своими руками поменять обычные выключатели любого типа, не прибегая к услугам электрика. Как показывает практика, нет ничего сложного в том, чтобы заменить выключатель, большинство людей могут это сделать в домашних условиях.

Больше информации

Выключатели освещения выходят из строя не так часто, как розетки, хотя эксплуатируются несколько раз в день. Обычно срок службы выключателей составляет 8-10 лет. Неисправности выключателей можно разделить на подкатегории: механические неисправности и электрические. Первые связаны с истиранием деталей, поломкой пружин и пластмассовых элементов, средств крепления к подрозеточной коробке. Вторые – с подгоранием и разрушением контактов, расслаблением электрических зажимов. Если поломку не удается устранить, следует принять решение о замене изделия целиком.

Разновидности выключателей освещения

Выключатель может быть одноклавишным и управлять одним светильником. Если он двухклавишный, то возможны два варианта: либо к изделию подключено два световых прибора, установленных в разных помещениях (туалет, ванная), либо в многоламповом светильнике раздельно управляются две группы ламп, например люстра. Также существуют более сложные трехклавишные выключатели и комбинированные блоки выключателя с розеткой.

Одноклавишный выключатель освещения

Двухклавишный выключатель освещения


Трехклавишный выключатель освещения


Комбинированный выключатель


комбинированный блок — выключатель плюс розетка

Замена неисправного выключателя освещения

Ремонт или замену выключателя наиболее квалифицированно и безопасно выполнит специалист-электрик, имеющий допуск к электротехническим работам. В любом случае помещение, где предполагается провести замену установочного изделия, должно быть обесточено. Разборка выключателей старого образца производится вывинчиванием крепежного элемента, удерживающего защитную крышку. У новых европейских изделий, прежде всего, необходимо отделить клавишу от корпуса, посредством отвертки, вставленной в среднюю часть бокового зазора.

После визуального осмотра определяют, с какой стороны (сверху или снизу) подходят провода к токоведущим зажимам. Чтобы не было лишних проблем, новый выключатель должен иметь похожую конструкцию. Она может различаться тем, что клеммы будут расположены с другой стороны, дотянуться до которых проводам не представится возможным по причине недостаточной длины. Изделие придется устанавливать в перевернутом виде, и от этого поменяется привычный стандарт включения. Чтобы включить свет, нужно будет нажать на нижнюю часть клавиши и наоборот. Через проводники освещения протекают не большие токи, поэтому если хотите оставить привычный стандарт: включения/выключения освещения можно с помощью пружинных клемм нарастить провода, которые легко вмещаются в коробке вместе с выключателем.


Для одноклавишного выключателя не будет никакой разницы, как подключать провода. У двухклавишного и трехклавишного варианта один провод должен быть общий (питающий), а остальные будут питать соответствующие светильники. Для трехклавишного выключателя понадобится четырехжильный проводник. Общий провод (питающий) нельзя менять с другими проводниками, иначе выключатель не будет корректно работать. Кроме того, общий (питающий) провод должен являться фазовым. То есть все выключатели в доме должны работать на разрыв не нулевого проводника, а фазы сетевого напряжения. В противном случае при замене электроламп человека может ударить током при прикосновении одновременно, к примеру, стояка горячей или холодной воды, даже если выключатель будет отключен. Для полной безопасности во время замены ламп или ремонта светильников, правильно будет обесточить линию с помощью автоматического выключателя в электрическом щите.


Проверку на правильность подключения фазы к электроустановкам сможет сделать специалист при помощи индикатора отвертки или при помощи мультиметра.


выключатель — контроль наличия питания

Демонтаж неисправного выключателя производят путем расслабления крепежных зажимов и извлечения его из коробки. Если требуется, зачищают концы проводки и изолируют опасные места. Новое изделие устанавливают в обратном порядке, фиксируя необходимые крепежные элементы. После подачи напряжения проверяют четкость срабатывания изделия, правильность коммутирования.


Заменить вышедший из строя электрический выключатель не сложнее, чем розетку. Линии энергоснабжения осветительных приборов в квартирной проводке имеют меньшее значение максимального тока, выполнены из более тонкого провода, приблизительно 1,0-1,5 мм в диаметре. Этого вполне достаточно, чтобы питать большую люстру в зале, имеющую 5 лампочек мощностью по 75 Вт, и тем более 100-ватный светильник в прихожей или на кухне. Если в доме используются энергосберегающие лампы, то нагрузка на осветительную проводку будет еще меньше.

Легко поменять выключатель на такой же по количеству контактов и типу установки. Выключатели по типу установки бывают для наружной и внутренней проводки. Сильно различаются друг от друга выключатели по количеству разъединяемых контактов, и чтобы заменить одноклавишный выключатель на двух- или трехклавишный потребуется проложить от него соответственно один или два дополнительных проводов до светильника.

Найдите необходимый инструмент.

В карманах должны быть:

  • индикатор напряжения, не пользуйтесь им как отверткой этот инструмент очень хрупкий;
  • три отвертки – одна с крестовым жалом, и две разные по размеру с плоским;
  • пассатижи или кусачки;
  • нож канцелярский;
  • изоляционная лента;
  • фонарик – всегда пригодиться.

Примите меры для безопасности при работе с электричеством.

Необходимо надеть обувь на толстой изоляционной подошве. Выйти к электрощиту и отключить подачу электричества в вашу квартиру, возле электросчетчика. Это просто, нужно выкрутить предохранители, выключить автоматический выключатель или повернуть ручку пакетного выключателя.

Обезопасьте себя, предупредите о своей работе всех домочадцев. Напишите и повесьте на электрощит листок с надписью «Не включать! Идут работы» . Особенно это важно, если вы выключаете электричество на общей лестничной площадке.

Для дополнительной безопасности, можете простелить в месте работы коврик из изоляционного материала. Это особенно спасет вас, если в квартире голый бетонный пол.

Снимайте старый выключатель.

Вскрывайте выключатель. Снимайте клавиши поддев их широкой отверткой и потянув другой рукой на себя, а также вынимайте декоративную накладку.

Убедитесь в отсутствии напряжения на контактах, к которым подведены провода. Обязательно на всех! Пользуйтесь для этого простым индикатором напряжения.

Откручивайте винты с двух сторон, к которым не подходят провода. Если они держат корпус выключателя на крепежной рамке, тогда выкручивайте их полностью. Винты на разжимных лапках полостью выкручивать не стоит, их достаточно ослабить и внутренняя часть выключателя освободиться.


Вынимайте внутреннюю часть прибора. Вытягивайте ее, насколько позволяет длина свободных проводов.


Ставьте новый выключатель.

Осмотрите концы проводов на наличие следов перегрева или окисления. Поврежденные концы отрезайте, до начала хорошей изоляции. Если нужно удлинить короткие проводки, то сделайте это кусочком провода из такого же материала и не меньшей толщины. Обязательно, место соединения пропаять, для отличного контакта, и хорошо заизолировать.

Изоляция на проводах должна быть снята примерно на 6 — 7 мм., для крепления без загибов, и зачищена на 18 — 21 мм., при закручивании кольцом. Удобно загибать кольцом проводок по винтику, которым он будет прижиматься.


Самое важное – нужно найти фазовый провод. Разведите оголенные провода подальше в разные стороны и проследите, чтобы они не провисали и не касались до стены. Временно включите напряжение. Индикатором найдите провод, на котором есть напряжение, и промаркируйте его.

Правильно подключайте провода. Есть выключатели с отметками, куда нужно подключить фазу, эта отметка «L» находиться на основе прибора. Значками «1», «2» или стрелочкой обозначаются места крепления, к которым подключаются отходящие провода к светильнику.

Нет никаких обозначений, тогда подсоединяем фазовый проводок на центральный контакт, посередине между двумя другими проводами. В одноклавишном выключателе фаза должна подводиться к неподвижному нижнему контакту, хотя это правило строго не контролируется.

Зажимайте провода винтами, и проверьте надежность крепления проводов, потянув их из зажимов.

Проследите, чтобы оголенная часть провода не выступала из контакта более чем на 2 — 3 мм.

Устанавливайте выключатель на место. Обратите внимание, на правильность закрепления выключателя. Клавиши должны включать, когда они прижаты вверху.

Выровняйте выключатель по горизонтали и закрепляйте. Крепежную рамку прикручивайте винтами к установочной коробке или фиксируйте выключатель разжимными лапками. Не получается надежно закрепить лапками, тогда вложите в гнездо пластмассовое кольцо, вырезанное из бутылки, трубы или чего ни будь еще.


Заканчивайте работу. Фиксируйте сначала декоративную накладку. Не глупите, поставьте ее правильно, если на ней есть надписи «ВКЛ», «ВЫКЛ» или другие. Приложите ровно по декоративной накладке клавиши, и установите их на место, надавив на них.

Выход выключателя из строя может произойти по разным причинам: от короткого замыкания до банального износа коробки. Для того чтобы заменить его, можно вызвать электрика, но при желании эта работа может быть выполнена и самостоятельно. Ничего сложно в этой операции нет, и любой взрослый человек, даже не обладая специальными знаниями, справится с ней не более чем за полчаса. Однако следует помнить, что поскольку эта работа связана с электричеством, необходимо позаботиться о мерах безопасности. В этой статье вы найдете подробный ответ на вопрос, как поменять выключатель своими руками.

Подготовка к работе

Прежде чем приступить к замене выключателя, необходимо убедиться, что причина именно в нем. Нередко «виновником» является патрон, поэтому сначала стоит проверить его пробником или мультиметром, предварительно выкрутив лампу.

Убедитесь также, что в остальных комнатах свет имеется.

Удостоверившись, что неисправен именно выключатель, его нужно демонтировать. Следует помнить, что замена выключателя света производится в обесточенной квартире, поэтому необходимо отключить рубильником напряжение, которое подается в помещение. Предупредите всех домашних, что работаете с электричеством и в это время они не должны включать никакие электроприборы, а тем более – трогать рубильник.


Разберемся сначала, как поменять выключатель с одной кнопкой.

Снятие выключателя

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Питающей фазной жилой кабеля является та, на контакте которой пробник показывает наличие напряжения; при этом на втором контакте оно отсутствует. Нулевая жила должна отходить на прибор освещения.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.


Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

  • Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
  • После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
  • Отсоединить от механизма второй кабель.
  • Выпрямить провода.

На этом демонтаж окончен.

Подготовка к подключению

Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:

  • При помощи плоской отвертки снять клавишу.
  • Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.


Установка нового выключателя

Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:

  • Зачистить концы проводов от изоляции на 1-1,5 см ножом.
  • Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
  • Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
  • Затянуть винт контакта.
  • Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее. Но при этом важно не перестараться – можно сорвать резьбу.
  • Зачистить и вставить в отверстие следующий провод.
  • Закрепить аналогичным образом, убедиться в качестве фиксации.

После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.


Если свет выключается при нажатии клавиши вверх, следует поменять кабели местами или же просто перевернуть корпус механизма.

Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.

Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов. При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2. Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Заключение

В изложенном материале мы постарались максимально подробно разобрать, как заменить выключатель света. Как видим, особых трудностей эта процедура не представляет, и наши читатели, прочитав статью, легко справятся с такой работой самостоятельно, без помощи профессионального электрика.

В процессе жизнедеятельности приходится сталкиваться с необходимостью заменить выключатель. Это может быть на работе, в офисных помещениях или квартире чаще всего по причине ремонта или неисправности переключателя. В любом случае если есть желание освоить методику замены выключателей своими руками, чтобы не прибегать к услугам электрика, вам будет полезно прочитать эту статью.

Установка розеток в гипсокартон

Принципы работы

Для того чтобы сделать замену выключателей и не допустить ошибок, которые могут привести к нежелательным последствиям:

  • короткому замыканию;
  • выходу из строя осветительных приборов;
  • выгоранию проводки в стенах и распределительных коробках;
  • худшему варианту – поражению человека электрическим током

надо ознакомиться с принципом работы выключателей, техникой безопасности, запомнить схемы их включения в цепи электрической проводки, изучить правила демонтажа, установки и подключения, учесть конструктивные особенности при установке новых выключателей различных видов.

Виды

Выключатели разделяют по способу крепления на стену:

  • Выключатели для скрытой проводки вставляются в заранее сделанное в стене углубление с пластиковым или металлическим подрозетником цилиндрической формы.


Выключатели для скрытой проводки

  • Накладные выключатели для открытой проводки используются в деревянных щитовых сооружениях. В этих случаях провода часто крепят на поверхности стены или укладывают в специальные пластиковые кабель-каналы.


Схема установки выключателя открытой проводки

Разделяют изделия по конструкции клемм для крепления концов проводки:

  • Винтовые клеммы зажимают зачищенный конец провода между двумя пластинами. Как недостаток такой конструкции можно отметить незначительный нагрев контактов при зажиме латунными пластинами алюминиевого провода. Разница металлов в контакте создает сопротивление, при прохождении тока клеммы нагреваются. По этой причине винты надо периодически подтягивать для обеспечения более надежного контакта. Если проводка в помещении сделана медными проводами, такой проблемы не будет.
  • Клеммы с зажимной пружиной не требуют профилактического завинчивания винтов. Мощная пружина постоянно давит на латунную пластину, прижимающую зачищенный конец провода. Таким образом постоянно поддерживается качественный контакт.
  • Выключатели делятся по количеству кнопок: однокнопочные, двухкнопочные и даже трехкнопочные. Одной кнопкой включают источник света с единственной или группой ламп, которые включаются одновременно, к примеру, в туалете или ванной.

Двух- и трехкнопочные могут использоваться для включения света в разных помещениях или одной большой люстры в гостиной.

Почти всегда в зале осветительные конструкции имеют несколько групп ламп, которые можно включать отдельно или все вместе, используя разные кнопки одного выключателя. Здесь перечислены самые простые, часто применяемые в бытовых условиях квартиры и частных домов выключатели света.


Бывают выключатели более сложных и дорогих конструкций:

  • Сенсорные (емкостные) срабатывают от легкого прикосновения пальцем;
  • С диммером – меняя сопротивление, можно добиться плавного повышения или понижения яркости;
  • Акустические выключатели срабатывают на хлопок или голосовую команду;
  • С дистанционным управлением имеют несколько функций: включения по группам, изменения яркости и другие.

Принципы их работы и особенности подключения своими руками заслуживают рассмотрения в отдельной теме.

Демонтаж

Делая ремонт в квартире своими руками, на этапе замены выключателей обратите внимание на правила безопасности. В первую очередь на распределительном щите отключите автомат защиты, от которого запитывается группа освещения с выключателем, подлежащем демонтажу. Обесточив цепь, вы исключите возможность поражения электрическим током.

На выключателях старого образца для скрытой проводки крепежные болты находятся на лицевой панели и легкодоступны. В новых моделях они находятся под клавишами кнопок переключения, которые просто поддеваются отверткой и удаляются. Открутив винты крепления и сняв верхнюю крышку, вы увидите конструкцию выключателя, зафиксированную в цилиндрический каркас.

Убедитесь в отсутствие напряжения на контактах, используйте индикаторную отвертку (сейчас их много различных видов с приложенными инструкциями). Современные отвертки с источниками питания при контакте с фазой выдают световую индикацию и акустический сигнал.

В классическом варианте при контакте с клеммой большой палец надо держать на верхней части ручки, где предусмотрен контакт для обеспечения контрольной цепи. Если индикаторная лампа отвертки на одном из контактов будет светиться, на распределительном щите автомат защиты не выключен.

Выключите переключатель нужной группы, при отсутствии напряжения на клеммах снимаемого выключателя приступайте к дальнейшим действиям.

Открутите два винта раздвижных планок, фиксирующих каркас выключателя в настенном гнезде. Открутите винты на клеммах, освободив провода; если концы имеют горелую изоляцию, откусите этот участок кусачками. Отметьте фазный провод, загнув его, или приклейте изоленту для удобства дальнейшего подключения.

Выключатели для открытой проводки демонтируются по такой же методике, разница в том, что они не имеют фиксирующего механизма с раздвижными планками. Затем выкручиваются шурупы, прижимающие конструкцию выключателя к стене.

Подключение с одной кнопкой

Зачистите изоляцию на концах проводов, участки по 5 мм подключите к клеммам выключателя, фазу (красный провод) – на контакт с обозначением L1. Синий или черный провод – на контакт с обозначением L2. Вставьте выключатель в гнездо, зафиксируйте корпус раздвижными планками, вкручивая винты.

Включите сеть на распределительном щите и проверьте работоспособность. Бывает, что выключение осуществляется нажимом клавиши вверх, переверните корпус выключателя или поменяйте провода местами. Если все нормально, прикрутите декоративную крышку, закрепите клавишу переключателя.

Установка с двумя кнопками

Разница в подключении с одноклавишным выключателем в том, что подключаются три провода фазы на клемму L3 и два провода – к L1 и L2. В трехклавишном выключателе четыре провода: одна фаза и три контакта для разных групп подключения. Остальная методика снятия, установки и подключения для выключателей скрытой и внешней проводки остается прежней.


Схема подключения двукнопочного выключателя

Не всегда цвета проводов соответствуют назначению красный – фаза, а синий или черный – нейтральный. В частных домах и старых постройках все может быть наоборот или одним цветом. В отдельных случаях фазы на выключатели может не быть, заведен нейтральный. Все надо проверить индикаторными приборами.


Установка выключателя скрытой проводки

Замена. Видео

Как правильно поменять выключатель в доме или квартире и каких правил следует при этом придерживаться расскажет видео. Это по силам сделать каждому хозяину.

На основе вышеперечисленной информации, соблюдая правила безопасности, вы сможете своими руками поменять обычные выключатели любого типа, не прибегая к услугам электрика. Как показывает практика, нет ничего сложного в том, чтобы заменить выключатель, большинство людей могут это сделать в домашних условиях.

Замена выключателя на диммер | Каталог самоделок

Обычные клавишные выключатели можно заменить на устройства, которые также будут включать и выключать освещение, но более плавно менять интенсивность освещения в вашей квартире. Такие устройства называются диммерами.

Конструктивно диммеры имеют элемент, который позволяет плавно изменять ток на лампу светильника. В качестве этого элемента используется симистор. На лицевой панели у таких устройств расположена ручка регулятора освещения. На некоторых моделях ручка регулятора заменяется двумя клавишами, одна из них уменьшает освещение, другая увеличивает освещение.

Большинство продаваемых сейчас в магазинах диммеров могут менять интенсивность освещения только у низкоомных ламп, к которым относятся лампы накаливания. Хотя с конца 2012 года компания Osram, начала разработку светорегуляторов, которые смогут регулировать освещение и на компактных люминесцентных лампах (энергосберегающих) и светодиодных лампах. Но неизвестно, когда, такие замечательные диммеры появятся на нашем рынке.

Очень заманчиво, что с помощью специальных диммеров у светодиодных ламп будет возможно менять не только интенсивность освещения, а также и цвет их свечения.

В общем, заменить обычный одно клавишный регулятор на диммер вовсе не сложно. Также легко заменить и двух или трех клавишный выключатель на диммер, но при этом утратится возможность позиционного управления освещением.

Работы по замене выключателя на диммер.

Необходимы следующие инструменты:

  • индикатор напряжения;
  • три отвертки – одна с крестовым жалом, и две с плоским, но разные по размеру;
  • пассатижи или кусачки;
  • нож канцелярский или съемник изоляции;
  • изоляционная лента;
  • фонарик.

Осторожно! Перед началом работы выключите подачу электричества в электрощите, рядом с электросчетчиком. Убедитесь нам месте работы в отсутствии напряжения попробовав включить светильник.

Удаляйте ранее установленный выключатель. Снимайте клавиши выключателя и декоративную накладку, откручивайте винты крепежных элементов. Вытягивайте выключатель из установочной коробки (гнезда).

Будьте осторожны, перед тем как отсоединять провода проверьте, нет ли на них напряжения с помощью индикатора напряжения.

Проверьте целостность изоляции на освободившихся концах проводов. В случае повреждения изоляции, обрежьте обгоревший участок изоляции, или обмотайте изолентой поцарапанную часть провода. Концы проводов нужно зачистить от изоляции на 6 – 7 мм., чтобы закрепить провода не загибая их края, и зачистить на 18 – 21 мм., если нужно закрутить концы кольцом.

Обязательно найдите фазовый провод. Для этого включите подачу электричества, определите индикатором фазовый провод из всех торчащих проводов в гнезде выключателя. Отметьте фазовый провод кусочком изоленты или маркером.

Не забудьте выключить напряжение! Перед тем как начать установку диммера.

Снимите с устанавливаемого диммера ручку регулятора и декоративную крышку. А дальше, подсоединяйте его к проводам. Фазовый провод нужно подключить к клемме на светорегуляторе, которая подначена буквой L, а остальные провода ко второй клемме.

Проконтролируйте, чтобы оголенная часть проводов не выступала более чем на 2 – 3 мм. из клемм. Не забудьте проверить надежность крепления проводов, попробовав вытянуть их из крепления.

Теперь, устанавливайте ровно диммер в гнезде выключателя и закрепляйте его, закрутив винты разжимных лапок. Закрывайте внутренности светорегулятора сначала декоративной крышкой, а затем надевайте ручку регулятора.

Вот и все! Теперь, включайте подачу напряжения в квартиру и проверяйте работу новенького светорегулятора.

В тандеме с данной статьей полезно ознакомиться с видео-дополнением:

Установка электрических розеток своими руками и инструмент для электромонтажа. Электрика и ремонт.

Выключатель беспроводной с одной/двумя клавишами FT4 с дополнительной рамкой, различных цветов

  • Производитель: Eltako
  • Наличие: В наличии

Беспроводной выключатель с дополнительной рамкой не требует проводов и элементов питания. Вся необходимая энергия генерируется при нажатии. Дополнительно комплектуется тонкой рамкой вокруг клавиш, которую можно заменить рамкой FTB-230V или FTB/8-24V UC, содержащей светодиоды и обеспечивающей подсветку выключателя (необходимо дополнительное проводное электропитание).

Идеален для установки на любую поверхность, как с помощью саморезов, так и двухстороннего скотча (в комплекте). Еще в коробоке тонкая рамка и набор клавиш для одинарного или двойного выключателя.

Выключатель привязывается к исполнительным устройствам и/или диммерам для управления освещением, вентиляцией, нагревательными/охлаждающими устройствами, жалюзи и т.д. В зависимости от привязанного устройства, функционал выключателя может значительно расширяться от стандартных ВКЛ/ВЫКЛ.

Клавиши(у) выключателя можно настроить как:

— универсальные (каждая сторона клавиши последовательно ВКЛ-ВЫКЛ-ВКЛ-ВЫКЛ…),

— дирекционные (привычное нам — одна сторона клавиши ВКЛ, а другая, соответственно, ВЫКЛ)

— центральные (при нажатии на клавишу происходит управление более, чем одним устройством, например выключается весь свет кроме дежурного и/или закрываются рольставни).

— сценарные (при нажатии на клавишу включается ранее запрограммированное состояние освещения, такие как «просмотр кино», «ужин», «полное освещение от всех источников» и т.д.


Доступные цвета:

Белый, слоновая кость (ws) — в наличии;

Чисто белый (rw) — в наличии;

Черный (sz) — в наличии;

Антрацит (an) — в наличии;

Алюминий (al) — в наличии;

Белый глянец (wg) — в наличии;

Черный глянец (sg) — в наличии;

Серебристый серый (si) — в наличии;

Серый (es) — в наличии;

Кремовый глянец (cr) — в наличии;


Возможные варианты гравировки на кнопках.



Техническая документация: Eng


Если у Вас возникли вопросы обращайтесь к нам любым удобным способом.

Мы всегда подскажем Вам и поможем собрать, обучить и настроить умную систему любой сложности.




Технические данные (кнопки)
01. Размеры внешние 80х80х15 мм
02. Размеры внутренней рамки 55х55х15 мм
04. Кол-во каналов для клавиши 2/4
05. Дальность работы в помещении до 30 м

Как поменять выключатель света и крышку | однокнопочный переключатель

  • Facebook
  • Твиттер
  • Pinterest

Как поменять старый выключатель света и крышку на новый. Есть старый на вид выключатель света? Без проблем. На самом деле заменить их на удивление легко!

В этом посте я делюсь своим пошаговым процессом замены старого переключателя света на классический однокнопочный переключатель света и соответствующую крышку пластины.

Этот кнопочный переключатель в стиле ретро стал чем-то, что доставляет мне радость каждый день.

Я всегда втайне рад, когда использую эту кнопку. Так что этот быстрый и легкий проект того стоит!

Зачем менять выключатель света?

Выключатель света — это, вероятно, то, с чем вы взаимодействуете хотя бы несколько раз в комнате в день. Если у вас старый на вид выключатель света, иногда его не только сложно использовать, но и он становится утомительным занятием, которое вы будете видеть несколько раз в день.

На этой фотографии ниже показан выключатель света «до». Он был старого миндального цвета, и я закрасил его тем же цветом, что и стена. Это помогает уменьшить заметность, но все равно выглядит не очень хорошо. Кроме того, из-за окрашенной поверхности он не очень прочный, а на переключателе кое-где есть небольшие сколы.

выключатель света «до»

Так почему бы не модернизировать выключатели света дома чем-нибудь, что вызывает радость? Недавно мы поменяли выключатель и крышку в домашнем офисе, и это просто невероятно! Он увеличивает пространство, производя на меня большое впечатление, потому что находится прямо у входа! И каждый раз, когда включаю и выключаю свет, это меня радует 😀

Видеоурок по замене старого переключателя и крышки на новый

Я сделал короткое 2-х минутное видео о том, как менять выключатель света и крышку.Некоторые этапы процесса изготовления своими руками легче понять, посмотрев видео. Так что дайте ему часы, а затем прочитайте пошаговые инструкции по обновлению переключателей света.

Также не забудьте заглянуть на мой канал Youtube , чтобы узнать больше об уроках DIY

Инструменты и материалы для обновления выключателя света

Для этого проекта вам понадобится новый выключатель света и подходящая крышка выключателя.

Я одержим винтажным однокнопочным переключателем , поэтому я выберу его и соответствующую ему панель переключения .Я получил и то, и другое от омоложения, и вот те, которые у меня есть:

Однокнопочный выключатель света

Крышка панели переключателя света

Отвертка

Пошаговая инструкция по замене переключателя света и крышки

Шаг 1. Выключите электричество и снимите крышку переключателя света

Итак, прежде чем что-либо делать, обязательно выключите питание! Вы можете отключить электричество во всем доме или только в комнате, где вы меняете выключатель света.Я включаю и выключаю свет, чтобы убедиться, что электричество отключено.

После отключения питания отверткой открутите те два винта, которые крепили пластину к стене.

После того, как мы удалим крышку, вы сможете заменить выключатели света.

Шаг 2. Снимите старый выключатель света

Чтобы снять старый выключатель света, сначала открутите два винта, которыми выключатель крепится к стене. Затем вы можете немного вытащить выключатель, чтобы отсоединить его от электрических проводов.

На этом этапе вы сможете увидеть, какие клеммные винты и какие провода удерживают. Я рекомендую вам сфотографировать текущую ситуацию, чтобы вы могли обратиться к ней позже при установке нового коммутатора.

Теперь вы можете ослабить все винты клемм до тех пор, пока не сможете легко отсоединить электрические провода. Отцепив все провода, вы можете успешно удалить старый выключатель.

Шаг 3. Установите новый выключатель света

Итак, идея состоит в том, чтобы повторно подключить тот же электрический провод к новому клеммному винту на новом переключателе.Я использую однополюсный переключатель с кнопками, потому что мне нравится аналоговый вид. Если вы используете трехпозиционный переключатель света, есть также трехпозиционные кнопочные переключатели для модернизации вашего переключателя света.

Но вот одна хитрость: наш дом очень старый (построен в 1940-х годах), поэтому у нас нет заземляющего провода для этого светильника. Из-за этого мы пропустили винт клеммы заземления (зеленый цвет). Если у вас есть провод заземления, вам обязательно нужно подключить его!

Итак, мы прицепили электрический провод к соответствующим винтам.Вы сможете определить, какой провод к чему подключается, на основе сделанного вами снимка или инструкции по эксплуатации, прилагаемой к новому переключателю. В худшем случае простой поиск в Google также даст вам схему того, какой оконечный провод к чему должен подключаться.

Итак, теперь просто подсоедините каждый электрический провод к соответствующему винту клеммы, затем поверните винты, чтобы затянуть его так, чтобы они плотно удерживали электрический провод (металлическую часть).

Для нас это было 2 провода, а для вас, вероятно, 3 провода.

Затем вы можете вставить новый выключатель обратно в отверстие в стене и с помощью прилагаемого винта закрепить его так, чтобы он прилегал к стене.

Шаг 4. Добавьте крышку переключателя света

Последний шаг — установить новую пластину переключателя и добавить два винта, чтобы прикрепить крышку пластины к стене! Готово! Включите питание и проверьте, работает ли новый выключатель света.

Итак, это все шаги по замене старого переключателя света на новый. Это такой простой проект, но мне очень нравится включать и выключать свет гораздо больше, чем раньше! Это определенно то место, которое вызывает у меня радость!

И, говоря о том, на какой выключатель света обновиться, мне лично нравится одинарный кнопочный выключатель.Всегда весело вставать и выходить, а винтажный стиль — это просто классика!

Прочие проекты своими руками

DIY Вертикальная перегородка и разбивка затрат

Модернизация шкафа своими руками с помощью Ikea Trofast

Рабочий стол для домашнего офиса DIY с блоками Ikea Alex

Прикрепите его позже

Схема

— Реверсивный двигатель с 2 кнопочными переключателями Схема

— Реверсивный двигатель с 2 кнопочными переключателями — Обмен электротехнического стека
Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 2k раз

\ $ \ begingroup \ $

Хотите улучшить этот вопрос? Добавьте подробности и проясните проблему, отредактировав этот пост.

Закрыт 2 года назад.

Я хотел создать схему, чтобы изменить направление вращения двигателя с помощью 2 кнопок, и каждый раз мне не удавалось сделать такую ​​схему, когда кто-то может мне помочь, это будет полезно, спасибо.

Создан 17 июн.

\ $ \ endgroup \ $ 7 \ $ \ begingroup \ $

На следующей схеме показана схема, которую я бы использовал.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
