Содержание

Как пользоваться токоизмерительными клещами?

Если вы не знаете как пользоваться токоизмерительными клещами, то смело читайте данную статью. Здесь вы найдете инструкцию по их эксплуатации, снабженную подробными фотографиями. Тут я использовал модель, которая на данный момент оказалась у меня под рукой. Это токовые клещи Fluke 302+. Данную инструкцию можно применить практически к любым подобным устройствам.

Как пользоваться токоизмерительными клещами?

Пользоваться данными устройствами очень легко. Конструкция токовых клещей позволяет проводить измерения на действующей электроустановке без каких-либо дополнительных монтажных работ и без разрыва цепи электропитания. Это является их огромным плюсом. Для измерения необходимо установить переключатель в нужное положение, обхватить клещами провод и зафиксировать показания тока.

Главная трудность в таких измерениях заключается в выделении отдельного одиночного проводника. Если клещами обхватить весь провод (фазный и нулевой проводники), то вы получите сумму токов, протекающих по обоим жилам. В идеале тут должен высветиться нуль, так как токи протекающие по фазному и нулевому проводникам равны по величине, но противоположны по направлению. Как показано на фотографии ниже вы ничего не узнаете и так измерять ток нельзя. Хотя если в таком положении клещи покажут какое-либо значение тока отличное о нуля, то это будет означать, что в данной цепи есть утечка, равная полученному значению.

Поэтому необходимо найти место, где данные проводники разделяются, и где есть возможность подлезть клещами. Например, в распределительном щитке в месте подключения фазы к автоматическому выключателю. К сожалению этого сделать можно не везде. Это является их небольшим минусом, но возможность измерения без разрыва цепи его полностью перекрывает, по крайней мере в моей деятельности.

Я работаю в связевых помещениях, где категорически запрещено обесточивать оборудование связи, поэтому токовые клещи являются единственным устройством, которым возможно померить ток и посчитать потребляемую нагрузку.

Как они устроены и какие бывают виды читайте в статье: Что такое токовые клещи и зачем они нужны?

Ниже инструкция описана на моделе Fluke 302+. Это качественные и хорошие токоизмерительные клещи, но они могут измерять только переменный ток. Постоянный ток другими моделями клещей измеряются аналогично как и переменный, только необходимо переключить их в режим измерения постоянного тока.

Перед любыми измерениями убедитесь, что ваша модель токоизмерительных клещей сможет для этого подойти. На них указано максимальное значение тока, которое можно ими измерить. В моем случае это переменный ток до 400А. Хотя такие большие токи вы у себя дома не встретите и поэтому дома подойдут любые модели.

Также на самих измерительных приборах указывается категория безопасности. В моем случае на моделе Fluke 302+ имеется маркировка:

  • CAT III 600 V — это означает, что устройство защищено от кратковременных скачков напряжения внутри оборудования при эксплуатации в составе стационарных систем напряжением до 600В, например распределительных панелей, фидеров и ответвлений, а также систем освещения крупных зданий.
  • CAT IV 300 V — это означает, что устройство защищено от кратковременных скачков напряжения от оборудования первичного уровня электроснабжения напряжением до 300В, например электрического счетчика, установки воздушной или подземной системы общего пользования.

Инструкция как пользоваться токоизмерительными клещами

  1. Находим место, где можно свободно обхватить клещами одиночный проводник.
  2. Переводим ручку переключения режимов измерения в нужное положение. В сети переменного тока на указатель A~ или AAC. В сети постоянного тока на указатель A- или A
    DC
    . Данные обозначения дополнительно дублируются на дисплее. Напомню, что мои клещи функцию измерения постоянного тока не поддерживают и поэтому на них данного обозначения нет.
  3. Нажимаем на кнопку раскрытия клещей.

  4. Обхватываем нужный проводник и устанавливаем клещи перпендикулярно плоскости провода.

  5. Отпускаем кнопку раскрытия клещей. Так замыкается цепь магнитопровода и происходит измерение тока.
  6. Записываем полученное значение тока на дисплее. Если его плохо видно, то можно результаты измерения зафиксировать, нажав кнопку «Hold». Потом можно убрать клещи и увидеть измеренное значение тока. Оно будет показываться на экране пока вы не нажмете снова кнопку «Hold».

Выше я описал основные функции токоизмерительных клещей, т.е. измерение тока без разрыва цепи. Думаю, что все понятно.

Для универсальности данного прибора практически все производители добавляют в его конструкцию дополнительные функции. Это возможность измерения других параметров, таких как напряжение, сопротивление и т.д. Об этом я расскажу в следующей статье: «Дополнительные функции токоизмерительных клещей».

Сегодня нам так не хватает улыбок:

Сидят два электрика на столбе. Мимо них идет старушка.
Первый электрик:
— Бабуль, подай, пожалуйста, провод.

Старушка:
— Какой, милай, этот?
Электрик:
— Нет, бабуль, другой.
Старушка подает.
— На, сынок.
Первый электрик второму:
— Я же говорил, что «ноль» , а ты — «фаза», «фаза» !!!

Электроизмерительные клещи — принцип работы. Как пользоваться токовыми клещами

Клещи токоизмерительные представляют собой прибор, основным назначением которого является измерение электрического ток без разрыва электрической цепи и нарушения ее функционирования.

Дополнительно этот прибор способен измерять также напряжение, частоту, температуру (в некоторых моделях).

В соответствии с измеряемыми величинами электроизмерительные клещи делятся на амперметры, вольтметры, ваттметры, фазометры, ампервольтметры.

К самым распространенным относятся клещевые амперметры для измерения переменного тока, получившие название токоизмерительных клещей. С их помощью можно быстро измерить ток в проводнике, не разрывая и не отключая электрическую цепь. Электроизмерительные клещи могут применяться в электроустановках до 10000В.

О назначении многих электрических приборов и инструментов известно любому обывателю – все знают, зачем нужен паяльник или электрическая дрель. Но далеко не у каждого, даже не на каждом предприятии найдутся токоизмерительные клещи.

Несмотря на это, токовые клещи предназначены для широкого использования, просто очень многие не знают о существовании такого прибора и не умеют ним пользоваться.

Где применяются электроизмерительные клещи?

Клещи токоизмерительные могут стать незаменимым помощником как для бытовых потребителей, так и на предприятиях различных масштабов. С их помощью возможно:

  • — определять фактическую нагрузку в сети. Чтобы определить нагрузку однофазной сети, осуществляется замер на вводном кабеле, полученное значение тока в амперах умножается на напряжение в сети и косинус угла между фазами (cos φ). Если отсутствует реактивная нагрузка (мощные индуктивные элементы, дроссели, двигатели), то последнее значение принимается равным единице (cos φ = 1).
  • — для измерения мощности различных приборов. В случае возникновения необходимости измеряется сила тока участка цепи с подключенным потребителем. Мощность определяется по вышеописанной формуле.
  • — для проверки функционирования приборов учета потребления электроэнергии, например, сверки показаний счетчиков с фактическим потреблением.

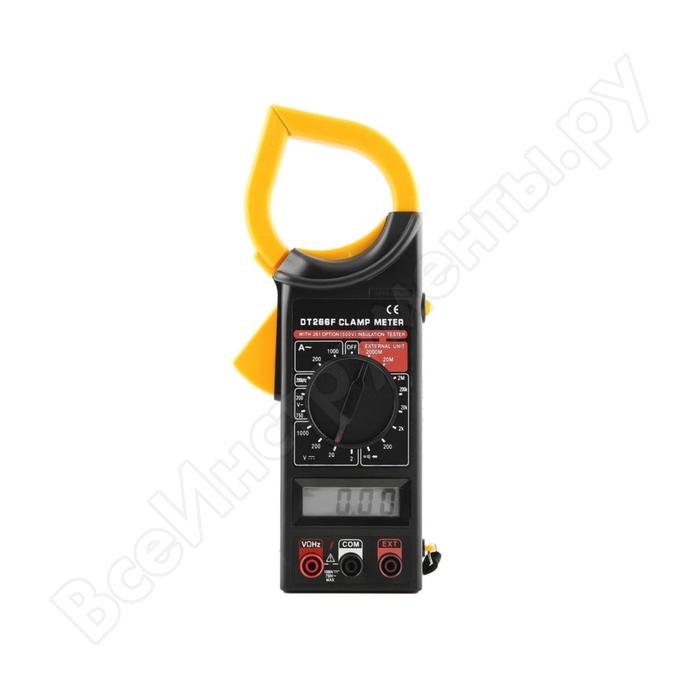

Конструкция и обозначения

В состав электроизмерительных клещей любой модификации входят следующие основные части: клещи-магнитопровод, переключатель диапазонов и функций, дисплей, выходные разъемы, кнопка фиксации измерений. В данной статье рассматриваются токовые клещи марки mastech M266.

Переключатель может быть установлен в одно из положений режимов измерений:

  1. — DCV – постоянное напряжение;
  2. — ACV – переменное напряжение;
  3. — DCA – постоянный ток;
  4. — ACA – переменный ток;
  5. — Ω — сопротивление;
  6. — значок диода – проверка диодов;
  7. — значок сигнала – прозвонка с зуммером.

Три входных разъема прибора имеют защиту от перегрузки. При подключении прибора черный провод щупов подсоединяется к разъему «COM», а красный – к разъему «VΩ». Третий разъем, обозначенный как «EXT», применяется для подключения измерителя изоляции.

Порядок измерения тока

Переключатель пределов устанавливается в положение, соответствующее необходимому диапазону измерения переменного тока. Токовые клещи подключаются к измеряемому проводнику.

Если на дисплее наблюдается только значение «1», то необходимо переключатель пределов установить на более высокое значение, так как возникла перегрузка.

Порядок измерения напряжения

Красный провод щупа подсоединить к разъему «VΩ», черный – к «COM». Переключатель пределов установить в положение, соответствующее измеряемому диапазону.

Щупы подсоединить к измеряемой нагрузке или источнику напряжения. На экране прибора будет наблюдаться измеряемое напряжение, а также его полярность. Если на экране наблюдается только значение «1», то переключатель пределов необходимо переключить на более высокое значение, так как возникла перегрузка.

Порядок измерения сопротивления

Щупы прибора так же, как и при измерении напряжения. Переключатель диапазонов установить на диапазон «Ω». Если прибор используется для прозвонки, то переключатель нужно установить в соответствующее положение. Если сопротивление измеряемого участка схемы меньше 50 Ом, то будет звучать сигнал зуммера.

Электроизмерительные клещи – принципы работы

В работу простейших токоизмерительных клещей переменного тока положен принцип одновиткового трансформатора тока.

Его первичная обмотка представляет не что иное, как провод или шину, в которой измеряется ток. Вторичная обмотка, имеющая больше количество витков, намотана на разъемный магнитопровод и находится в самих клещах. К вторичной обмотке подключен амперметр.

Измерив ток, который протекает во вторичной обмотке с учетом известного коэффициента трансформации измерительного трансформатора, можно получить величину тока, измеряемую в проводнике.

Заметим, что с помощью токоизмерительных клещей измерять ток (а по сути — нагрузку) в цепи совсем не сложно и очень удобно. Сам процесс измерения заключается в следующем.

С помощью рукоятки выставляется измеряемая величина. Клещи размыкаются, в них пропускается проводник, рукоятка отпускается и клещи замыкаются. Дальнейший порядок использования электроизмерительных клещей точно такой же, как и при обращении с обычным тестером.

Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное – охватываться должна только одна шина. На индикаторе прибора отображается величина тока измеряемой цепи.

Чтобы обеспечить работу в труднодоступных местах, современные токовые клещи обычно оснащаются кнопкой, фиксирующей показания.

Таким образом, если охватить проводник и нажать кнопку, то после размыкания магнитокопровода на экране прибора сохранится зафиксированное измеренное показание прибора.

По токоведущей части, которая охвачена магнитопроводом, проходит переменный ток. В магнитопроводе создается переменный магнитный поток, в результате которого во вторичной обмотке возникает электромагнитная индукция – по ней (вторичной обмотке) начинает протекать ток, который измеряется амперметром.

Современные токоизмерительные клещи выполняются по схеме, в которой сочетается трансформатор тока и выпрямительный прибор. Она позволяет выводы вторичной обмотки присоединять к измерительному прибору через набор шунтов, а не напрямую.

Как пользоваться токоизмерительными клещами

Как измерить нагрузку сети в квартире?

Переключатель диапазонов устанавливается в положение АСА 200. Раскрыв токовые клещи, на вводе в квартиру охватить ними изолированный провод, зафиксировать показания, которые появились на экране прибора.

Полученная величина умножается на напряжение сети 220 В, косинус берется равным единице.

Пример. Допустим, прибор показывает 6А. Это значит, что нагрузка сети квартиры составляет:

Р = 6 · 220= 1320 Вт = 1.32 кВт.

По этим данным можно проверить правильность работы счетчика потребляемой электроэнергии, соответствие фактической нагрузке вводного кабеля и др.

Маленькая хитрость при измерениях

Как можно измерить небольшой ток с помощью электроизмерительных клещей?

Для того, чтобы измерить токоизмерительными клещами небольшую силу тока, необходимо провод, на котором нужно узнать ток, намотать несколько раз на разомкнутый магнитопровод. Предел измерений установить на минимальное значение.

Для того, чтобы определить фактическое значение тока, необходимо показания прибора разделить на количество витков провода, намотанного на магнитопровод.

Необходимо понимать, что так можно делать, если провод изолирован. При этом наматывать нужно аккуратно не перегибая сам провод.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как пользоваться токовыми клещами »

Принцип работы токовых клещей



Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком. Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков. Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и  диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами. Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока. Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей.



Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А~ обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.







Для измерения броскового переменного тока необходимо выбирать режим «inrush current», например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим.При включенной печке максимальный ток 8,47 А.





Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю. Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов. Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.



Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.







Видим напряжение 221,1 В, частота 49,97 Гц.







При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.



Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз  между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной. Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W~. Переключать между режимами необходимо при отсоединенных проводах. Вставляем щупы в розетку и обхватываем проводник.







Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (~=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).






Выбрать токовые клещи можете в каталоге.



Как пользоваться токовыми клещами? —

Мультиметр с токоизмерительными клещамиМультиметр

Чаще всего люди связанные с электроникой для своих измерений используют обычный мультиметр. С помощью него можно измерить такие значения как, напряжение, силу тока, сопротивление. Некоторые приборы так же меряют частоту и емкость конденсаторов. Однако пользоваться обычными щупами не всегда удобно, а иногда и невозможно, на помощь приходят токовые клещи.

Преимущества токовых клещей

  • Ток измеряется без необходимости разрыва цепи.
  • Возможны измерения в цепях, с напряжением до 10 кВ.
  • Возможно измерять ток в достаточно больших пределах.
  • Не большой прибор.

Недостатки токовых клещей

  • Точность измерения не 100-процентная.
  • Значения зависят от того как расположить прибор относительно провода.

Как измерить токовыми клещами ток в цепи?

Относительно обычного мультиметра разница совсем небольшая. Разница только в принципе измерений. Однако всегда можно подключить обычные щупы и пользоваться прибором как обычно.

Для измерения тока клещами необходимо:

  1. Выставить диапазон измерений.
  2. Нажать на клипсу сбоку, тем самым открыв клещи.
  3. Обхватить ОДИН провод.
  4. Расположить прибор боком относительно провода.
  5. На дисплее появится значение.


Как измерить нагрузку сети?

Для этого необходимо:

  1. Помереть напряжение в сети (обычно от 210 до 240 вольт).
  2. Произвести замер тока на участке цепи.
  3. Умножить показания друг на друга. Например в сети 220В и нагрузка , 220 * 3 = 660Вт.

Что делать если ток в цепи незначительный для токоизмерительных клещей?

Если в цепи протекает слишком малый ток и его сложно уловить, то существует небольшая хитрость. Провод нужно сделать несколько витков на клещах, тем проводом на котором собираетесь производить измерения. После измерения необходимо полученное значение поделить на количество витков.



Почему так происходит? Принцип работы токовых клещей



В основе токовых клещей лежит принцип одновиткового трансформатора. Первичная обмотка это и есть наш провод ток в котором мы измеряем.А вторичная обмотка намотана внутри на магнитопроводе, который можно размыкать.

По проводу идет ток, он создает магнитное поле, это поле ловится вторичной обмоткой, а далее с нее идут все замеры. Если необходимо, сигнал усиливается.

Вопрос-ответ

Вопрос: Можно ли пустить через клещи сразу 2 провода, фазу и ноль?

Ответ: Нет, так как в таком случае вектора магнитных полей взаимоисключают друг друга и прибор покажет 0.



Вопрос: При перемещении клещей вдоль провода во время измерений, прибор показывает разные значения.

Ответ: При перемещениях прибора вдоль провода, вы изменяете магнитный поток в магнитопроводе. Поэтому на вторичной обмотке клещей меняются значения.



Вопрос: На экране загорелась надпись HV или значение замерло на значении 1.

Ответ: Это означает, что выбран не верный диапазон измерений. Необходимо выбрать больший диапазон.



Вопрос: Что означает клавиша «RAN» на клещах?

Ответ: Эта кнопка нужна для переключения режима автоматического или ручного предела измерения.

4.9/5 (5)

Как пользоваться токоизмерительными клещами — Masteram

Лень всегда была двигателем прогресса. В случае с прибором для измерения тока было также. Во время измерения тока амперметр включается в электрическую цепь последовательно. А это значит, что для измерения тока, нужно разомкнуть электрическую цепь, то есть вмешаться в ее работу. Во-первых, это занимает много времени. Во-вторых, существует достаточно большой риск поражения электрическим током во время проведения измерений. Более того, измерительный прибор вносит в электрическую цепь собственное сопротивление, в частности сопротивление щупов. Чем больше номинал тока, тем более ощутимое это влияние.

Идея измерения тока без разрыва электрической цепи была успешно реализована в измерительном приборе, который вскоре получил название «токоизмерительные клещи». Такой прибор позволяет легко измерить ток без необходимости размыкать исследуемую цепь. К тому же можно проводить измерения на установке или оборудованию, которое работает. Прибор также позволяет измерить ток проводника, который находиться в изоляции.  Он не вносит собственное сопротивление в электрическую цепь и не влияет на результат измерений.

Современные измерительные приборы, конечно, кардинально отличаются от самых первых токовых клещей. Однако (собственно из-за этого прибор и получил свое название), сам механизм прибора, очень похож на механические клещи, практически не изменился. Это обусловлено тем, что прибор должен «обхватить» проводник, по которому протекает ток. А сделать это можно следующим образом:

Типы и принцип работы токоизмерительных клещей

Все токоизмерительные клещи условно можно разделить на 2 типа:

  1. Клещи для измерения переменного тока.
  2. Клещи для измерения постоянного и переменного тока.

Такая классификация обусловлена типом датчика, который используется для измерения тока.

Приборы первого типа построены на принципе одновиткового трансформатора тока. Измеряемая шина или проводник исполняют функцию первичной обмотки, а вторичная многовитковая обмотка (к которой подключен амперметр) намотана на раскрывающийся магнитопровод прибора. Переменный ток в проводнике создает переменный магнитный поток в магнитопроводе прибора, в результате чего во вторичной обмотке токоизмерительных клещей возникает ЭДС.

В замкнутой вторичной обмотке возникает ток, который измеряется амперметром. Прибор обрабатывает полученные данные и выдает на дисплей результат измерений тока в удобном для пользователя виде. К преимуществам таких приборов относят их простую конструкцию и доступную цену. Но есть и очевидные недостатки, например, возможность измерять только переменный ток.

В конструкции приборов второго типа используется чувствительный элемент абсолютно иного действия, принцип работы которого основан на эффекте Холла. Чувствительным элементом, или же датчиком Холла, называют устройство, с помощью которого измеряют величину магнитного поля. В случае токоизмерительных клещей, это магнитное поле, образованное проводником, по которому протекает ток. Датчик Холла представляет собой полупроводниковую прямоугольную пластину, к которой подсоединены четыре вывода. Схематически, чувствительный элемент датчика Холла показан на рисунке ниже.

Эффект Холла можно представить так. Пускай чувствительный элемент имеет форму прямоугольной пластины длиной l, шириной d и толщиной b.  Если вдоль этой пластины пропустить электрический ток J, а перпендикулярно плоскости пластины создать магнитное поле B, то на ее боковых поверхностях в направлении CD возникнет электрическое поле, которое называют полем Холла. На практике, поле Холла характеризуется разницей потенциалов, которую измеряют между симметричными точками С и D на боковых поверхностях чувствительного элемента.

Эта разность потенциалов называется Холловскою разностью потенциалов Uхол или ЭДС Холла εхол. Объясняется эффект Холла тем, что в магнитном поле, на электрические заряды, которые двигаются, действует сила Лоренца. ЭДС Холла (или Uхол) пропорциональна силе тока, индукции магнитного поля, и обратно пропорциональна толщине чувствительного элемента и концентрации носителей тока в нем.

Принцип роботы датчика Холла

На рисунке ниже показана характерная зависимость Uхол от магнитного поля в случае постоянного тока. Если магнитное поле отсутствует, ЭДС Холла равна нулю. Но в результате разных различных факторов и явлений (например, несимметричное расположение выводов датчика), измерительный прибор может показать некоторую разность потенциалов Uо на выходе датчика Холла, даже при отсутствии магнитного поля. Для того, чтобы исключить эту ошибку, величину Uо следует вычесть из измеренной разности потенциалов в магнитном поле.

Обратите внимание, датчик Холла измеряет перпендикулярную (к плоскости датчика) величину вектора магнитного поля. Поэтому, если нужно измерить максимальное значение магнитного поля, датчик Холла, а соответственно и измерительный прибор (токоизмерительные клещи), необходимо ориентировать в магнитном поле соответствующим образом.

Для изготовления датчиков Холла используют определенные полупроводники, которые имеют высокую чувствительность к воздействию магнитного поля, например, InP, InSb, GaAs, Ge, Si. Чувствительные элементы могут быть миниатюрных размеров, например, 1х1х0.5 мм. Именно это позволяет сделать измерительный прибор компактным и удобным для пользователей. Конструкция чувствительного элемента токоизмерительных клещей представлена на фото ниже.

Последовательность процесса измерения тока

Измерения тока с помощью клещей необходимо проводить в такой последовательности:

  1. Поворотный переключатель устанавливаем на необходимый диапазон измерений (постоянный или переменный ток – если клещи имеют автоматический выбор). Прибор включается одновременно с выбором диапазона. Если номинал тока заранее неизвестен, начинать измерения необходимо с самого большого диапазона, постепенно его уменьшая в случае необходимости.
  2. Раскрываем клещи, нажимая на рычаг.
  3. Закрываем клещи и обжимаем проводник. Казалось бы, это самый простой шаг. Но необходимо учесть некоторые нюансы. Во-первых, обжать нужно только один проводник, ток которого хотите измерить. Если обжать 2 жилы провода (или 2-х жильный кабель в изоляции), результатом измерений будет «0», поскольку токи этих двух проводников имеют противоположные направления. Магнитное поле, образованное током одной жилы провода будет компенсироваться магнитным полем второй. Во-вторых, провод нужно разместить максимально по центру магнитопровода токовых клещей. В таком случае, результат измерения будет самым точным.
  4. правильно / неправильно
  5. Считать результат.
  6. Обработать результаты измерений.

Дополнительные функции

Но это еще не всё. Современные токоизмерительные клещи могут помочь измерить не только ток. Измерение напряжения, сопротивления, емкости, температуры и частоты, проверка проводимости, тестирование диодов – всё это под силу современным токоизмерительным клещам. Можно сказать, что токоизмерительные клещи – это своего рода цифровой мультиметр с возможностью бесконтактного измерения тока. Как и в мультиметре, измерения этих параметров проводятся с помощью контактных щупов.

Кроме того, на подобии цифровым мультиметрам, токоизмерительные клещи имеют дополнительные функции для удобства пользования и обработки результатов:

  • Функция HOLD – удержание данных. Используется для того, чтобы зафиксировать, то есть «заморозить» результаты измерений на дисплее прибора (например, если измерения проводятся в труднодоступных местах) для дальнейшей обработки.
  • Функция MAX/MIN – прибор фиксирует самые большие или самые маленькие показания за время проведения измерений. Используется для некоторых измерительных задач.
  • Функция REL – относительные измерения, то есть, обнуления начального значения.  Функция REL особенно актуальна для клещей постоянного/переменного тока.  Дело в том, что чувствительный элемент, функцию которого выполняет датчик Холла, чрезвычайно чувствителен к внешним магнитным полям. На дисплее прибора, еще до проведения измерений, фиксируются определенные ненулевые показатели. Это обусловлено воздействием внешних магнитных полей. Поэтому для получения достоверных результатов, перед проведением измерений показания обязательно надо обнулять.  Начальные показания прибор принимает за «ноль», и все дальнейшие измерения проводятся относительно этого опорного значения.
  • Подсветка дисплея – для работы в условиях недостаточного освещения. Как правило, кнопка обозначается символом «☀». Подсветку можно включить или выключить в зависимости от условий и освещения. Некоторые приборы оборудованы фонариком для освещения труднодоступных объектов, на которых будут проводиться измерения.
  • Функция NCV – бесконтактная индикация напряжения. Эту функцию имеют только некоторые модели токоизмерительных клещей. С ее помощью можно отследить трассу прокладки скрытой проводки, или же определить находится ли определенный провод под напряжением. Значение напряжения нужно замерить с помощью щупов в соответствующем режиме.
  • Тестирование диодов и проверка проводимости – функции, которые позволяют определить работоспособность диодов и установить целостность электрической цепи.

Рекомендации и меры безопасности

Токоизмерительные клещи можно использовать в закрытых электроустановках, или же в открытых электроустановках в сухую погоду.  Измерения можно проводить как на изолированных участках, так и на проводниках без изоляции. Человек, который проводит измерения, должен использовать диэлектрические перчатки и находится на изолированной поверхности. В основном, эти правила безопасности касаются измерения токов большого номинала.

Для измерения малых токов можно намотать несколько витков провода, ток которого надо измерить, на магнитопровод клещей. Чтобы получить значение тока провода, результат необходимо разделить на количество витков.

В этой статье мы рассказали о принципе работы, особенностях пользования и функциях токоизмерительных клещей на примере нескольких «младших» моделей производителя UNI-T с базовым набором способностей. «Старшие» модели, помимо вышеупомянутых функций, помогут измерить пусковые токи, мощность, коэффициент мощности, фазовый угол, активную энергию и установить порядок чередования фаз.

Подобрать и купить токоизмерительные клещи известных производителей можно в магазине инструментов «Мастерам». Наши специалисты будут рады вам помочь и ответить на любые вопросы.

Команда Masteram

Как замерить нагрузку клещами — советы электрика

Как измерить ток утечки в машине токовыми клещами? — бортжурнал Toyota RAV4 2.0 MT 2WD 2015 года на DRIVE2

Как измерить ток утечки токовыми клещами?

.

Каждый опытный автолюбитель должен беречь свою аккумуляторную батарею. Итак, давайте разберем что такое «ток утечки» АКБ и как его измерить при помощи токовых клещей.

Что же такое ток утечки автомобиля?

Когда Ваш автомобиль не используется, стоит на стоянке, а клеммы на аккумулятор наброшены, то все равно в машине есть несколько потребителей тока. Среди них: часы, сигнализация, компьютер и т.д., которые потребляют какой-то минимальный ток. Кроме того, в электро системе авто может быть поломка, что-то может «подкорачивать» и ток утечки возрастет в разы!

Если вовремя не выявить такую проблему, то аккумулятор при стоянке разрядится в «ноль». Нужно будет снимать батарею и ставить её на штатное зарядное устройство или просить «прикурить» машину.

Как Вы догадываетесь это может значительно сократить срок службы батареи или она вовсе выйдет из строя и нужно будет покупать новую.

Обратите внимание

Поэтому измерение утечки тока автомобиля токовыми клещами является очень важной процедурой при диагностике авто.

Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром. Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора.

Ведь мультиметр в режиме измерения силы тока необходимо включить в разрыв цепи. В случае же с токовыми клещами все намного проще, конструкция прибора позволяет измерять ток утечки безконтактно.

Измеряемый проводник нужно поместить в «кольцо» клещей и тратить время на отключение цепи питания автомобиля не требуется.

.

измерение тока токовыми клещами

Процедура измерения тока утечки токовыми клещами

Теперь нужно разобрать саму процедуру измерения. Открываем капот автомобиля, далее берем клещи. На измерительном приборе нужно выставить измерение силы постоянного тока. На экране сразу появятся какие то цифры, но на всех токовых клещах есть обнуление и нужно сбить эти цифры. Прибор готов к измерению.

Теперь нужно в кольцо токовых клещей захватить всю вязку проводников, которые отходят от плюса или минуса аккумулятора. То есть, измерить ток, который протекает по электро цепи авто. Обращаю внимание, что нужно захватить все проводники, которые идут с клеммы, иначе измерения будут не точны. На табло прибора появится наш ток утечки.

.

утечка тока автомобиля

Давайте определим какой может быть ток утечки на авто. Считается, что в нормальном состоянии, когда автомобиль стоит на сигнализации, он должен быть от 30 до 50 мА. На навороченных электроникой машинах может доходить до 80 мА.

Показания выше 100 мА должны серьезно Вас насторожить. В таком случае что-то потребляет очень много или имеется неисправность в электрооборудовании авто.

Важно

Если ток утечки автомобиля будет очень большой, то аккумуляторная батарея будет быстро разряжаться.

Поверьте на слово, что высокий ток утечки на автомобиле «убил» уже не одну аккумуляторную батарею. В таком режиме работы, когда АКБ постоянно подвергается глубокому разряду, а потом еще вынуждена прокрутить маховик двигателя, ни одна батарея долго не сможет проработать. Генератор не успевает её полностью зарядить в процессе езды. Постоянно недозаряженый аккумулятор долго не протянет.

Поэтому очень важно вовремя выявить ток утечки и устранить неисправность. Надеюсь, данная статья поможет Вам при эксплуатации автомобиля и однажды спасет жизнь Вашему аккумулятору!
Статья взята с сайта blog-avto.com/kak-izmerit…chki-tokovyimi-kleshhami/

PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток.

Источник: https://www.drive2.ru/l/489982789463048369/

Электроизмерительные клещи

Источник: http://malahit-irk.ru/index.php/2011-01-13-09-04-43/218-2012-04-29-10

Электроизмерительные клещи – принцип работы. как пользоваться токовыми клещами

Клещи токоизмерительные представляют собой прибор, основным назначением которого является измерение электрического ток без разрыва электрической цепи и нарушения ее функционирования.

Дополнительно этот прибор способен измерять также напряжение, частоту, температуру (в некоторых моделях).

В соответствии с измеряемыми величинами электроизмерительные клещи делятся на амперметры, вольтметры, ваттметры, фазометры, ампервольтметры.

Важно

К самым распространенным относятся клещевые амперметры для измерения переменного тока, получившие название токоизмерительных клещей. С их помощью можно быстро измерить ток в проводнике, не разрывая и не отключая электрическую цепь. Электроизмерительные клещи могут применяться в электроустановках до 10000В.

О назначении многих электрических приборов и инструментов известно любому обывателю – все знают, зачем нужен паяльник или электрическая дрель. Но далеко не у каждого, даже не на каждом предприятии найдутся токоизмерительные клещи.

Несмотря на это, токовые клещи предназначены для широкого использования, просто очень многие не знают о существовании такого прибора и не умеют ним пользоваться.

Где применяются электроизмерительные клещи?

Клещи токоизмерительные могут стать незаменимым помощником как для бытовых потребителей, так и на предприятиях различных масштабов. С их помощью возможно:

  • – определять фактическую нагрузку в сети. Чтобы определить нагрузку однофазной сети, осуществляется замер на вводном кабеле, полученное значение тока в амперах умножается на напряжение в сети и косинус угла между фазами (cos ?). Если отсутствует реактивная нагрузка (мощные индуктивные элементы, дроссели, двигатели), то последнее значение принимается равным единице (cos ? = 1).
  • – для измерения мощности различных приборов. В случае возникновения необходимости измеряется сила тока участка цепи с подключенным потребителем. Мощность определяется по вышеописанной формуле.
  • – для проверки функционирования приборов учета потребления электроэнергии, например, сверки показаний счетчиков с фактическим потреблением.

Конструкция и обозначения

В состав электроизмерительных клещей любой модификации входят следующие основные части: клещи-магнитопровод, переключатель диапазонов и функций, дисплей, выходные разъемы, кнопка фиксации измерений. В данной статье рассматриваются токовые клещи марки mastech M266.

Переключатель может быть установлен в одно из положений режимов измерений:

  1. – DCV – постоянное напряжение;
  2. – ACV – переменное напряжение;
  3. – DCA – постоянный ток;
  4. – ACA – переменный ток;
  5. – ? – сопротивление;
  6. – значок диода – проверка диодов;
  7. – значок сигнала – прозвонка с зуммером.

Три входных разъема прибора имеют защиту от перегрузки. При подключении прибора черный провод щупов подсоединяется к разъему «COM», а красный – к разъему «V?». Третий разъем, обозначенный как «EXT», применяется для подключения измерителя изоляции.

Порядок измерения тока

Переключатель пределов устанавливается в положение, соответствующее необходимому диапазону измерения переменного тока. Токовые клещи подключаются к измеряемому проводнику.

Если на дисплее наблюдается только значение «1», то необходимо переключатель пределов установить на более высокое значение, так как возникла перегрузка.

Порядок измерения напряжения

Красный провод щупа подсоединить к разъему «V?», черный – к «COM». Переключатель пределов установить в положение, соответствующее измеряемому диапазону.

Щупы подсоединить к измеряемой нагрузке или источнику напряжения. На экране прибора будет наблюдаться измеряемое напряжение, а также его полярность. Если на экране наблюдается только значение «1», то переключатель пределов необходимо переключить на более высокое значение, так как возникла перегрузка.

Порядок измерения сопротивления

Щупы прибора так же, как и при измерении напряжения. Переключатель диапазонов установить на диапазон «?». Если прибор используется для прозвонки, то переключатель нужно установить в соответствующее положение. Если сопротивление измеряемого участка схемы меньше 50 Ом, то будет звучать сигнал зуммера.

Электроизмерительные клещи – принципы работы

В работу простейших токоизмерительных клещей переменного тока положен принцип одновиткового трансформатора тока.

Его первичная обмотка представляет не что иное, как провод или шину, в которой измеряется ток. Вторичная обмотка, имеющая больше количество витков, намотана на разъемный магнитопровод и находится в самих клещах. К вторичной обмотке подключен амперметр.

Измерив ток, который протекает во вторичной обмотке с учетом известного коэффициента трансформации измерительного трансформатора, можно получить величину тока, измеряемую в проводнике.

Заметим, что с помощью токоизмерительных клещей измерять ток (а по сути – нагрузку) в цепи совсем не сложно и очень удобно. Сам процесс измерения заключается в следующем.

С помощью рукоятки выставляется измеряемая величина. Клещи размыкаются, в них пропускается проводник, рукоятка отпускается и клещи замыкаются. Дальнейший порядок использования электроизмерительных клещей точно такой же, как и при обращении с обычным тестером.

Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное – охватываться должна только одна шина. На индикаторе прибора отображается величина тока измеряемой цепи.

Электроизмерительные клещи предназначены для измерения электрических величин – тока, напряжения, мощности, фазового угла и др. – без разрыва токовой цепи и без нарушения ее работы. Соответственно измеряемым величинам существуют клещевые амперметры, ампервольтметры, ваттметры и фазометры.

Наибольшее распространение получили клещевые амперметры переменного тока, которые обычно называют токоизмерительными клещами. Они служат для быстрого измерения тока в проводнике без разрыва и без вывода его из работы. Электроизмерительные клещи применяются в установках до 10 кВ включительно.

Назначение того или иного прибора известно каждому; о том, как работать перфоратором или паяльником знает любой обыватель.

Но далеко не в каждом доме, и даже не в каждом предприятии, имеются токоизмерительные клещи (КТ).

Неужели этот прибор относится к разряду тех, которые предназначены только для пользования узким кругом специалистов, либо же обыватель просто не догадывается об их ценности и не умеет ими пользоваться?

Ниже перечислены только несколько способов применения токоизмерительных клещей, с которыми может столкнуться как бытовой потребитель, так и субъект предпринимательской деятельности.

  1. Для определения фактической нагрузки на сеть. Если говорить об однофазной сети, то производится замер на вводном кабеле в здание, затем полученное значение в амперах умножается на 0,22 (напряжение в сети) и на косинус ф (угол между фазами). Последнее значение при отсутствии реактивной нагрузки (двигателей, дросселей, мощных индуктивных элементов) принимают равным единице.
  2. Для замеров мощности того или иного прибора. При возникновении такой необходимости замеряют силу тока на участке цепи, в которую включен потребитель. Мощность определяют по формуле, описанной выше.
  3. Для проверки правильности работы приборов учёта электроэнергии, т.е. для сверки показаний счётчика с фактическим потреблением.

Простейшие токоизмерительные клещи переменного тока работают на принципе одновиткового трансформатора тока, первичной обмоткой которого является шина или провод с измеряемым током, а вторичная многовитковая обмотка, к которой подключен амперметр, намотана на разъемный магнитопровод (рис. 1, а).

Рис. 1. Схемы токоизмерительных клещей переменного тока:

а – схема простейших клещей с использованием принципа одновиткового трансформатора тока, б – схема, сочетающая одновитковый трансформатор тока с выпрямительным устройством, 1 – проводник с измеряемым током, 2 – разъемный магнитопровод, 3 – вторичная обмотка, 4 – выпрямительный мостик, 5 – рамка измерительного прибора, 6 – шунтирующий резистор, 7 – переключатель пределов измерений, 8 – рычаг

Для охвата шины магнитопровод раскрывается подобно обычным клещам при воздействии оператора на изолирующие рукоятки или рычаги клещей.

Переменный ток, проходя по токоведущей части, охваченной магнитопроводом, создает в магнитопроводе переменный магнитный поток, индуктирующий электродвижущей силой (ЭДС) во вторичной обмотке клещей.

В замкнутой вторичной обмотке ЭДС создает ток, который измеряется амперметром, укрепленным на клещах. В современных конструкциях токоизмерительных клещей применяется схема, сочетающая трансформатор тока с выпрямительным прибором.

В этом случае выводы вторичной обмотки присоединяются к электроизмерительному прибору не непосредственно, а через набор шунтов (рис. 1, б).

Электроизмерительные клещи бывают двух типов: одноручные для установок до 1000 В и двуручные для установок от 2 до 10 кВ включительно.

Совет

Электроизмерительные клещи имеют три основные части: рабочую, включающую магнитопровод, обмотки и измерительный прибор, изолирующую – от рабочей части до упора, рукоятки – от упора до конца клещей.

У одноручных клещей изолирующая часть служит одновременно рукояткой. Раскрытие магнитопровода осуществляется с помощью нажимного рычага. Электроизмерительные клещи для установок 2 – 10 кВ имеют длину изолирующей части не менее 38 см, а рукояток – не менее 13 см. Размеры клещей до 1000 В не нормируются.

Токоизмерительными клещами можно определить силу тока бесконтактно, т.е. не прикасаясь к частям электроустановок, находящихся под напряжением. Это стало возможно благодаря так называемому эффекту Холла – возникновению разности потенциалов в поле вокруг проводника с током.

Раскрытыми клещами охватывают часть провода или шины, по которой протекает электроток, после чего клещи должны быть сомкнуты. Не важно – изолированный это провод или же неизолированный, главное – охватывать нужно только одну шину или провод, то есть либо фазу, либо ноль.

После этого на дисплее прибора отображается токовая величина в измеряемой цепи.

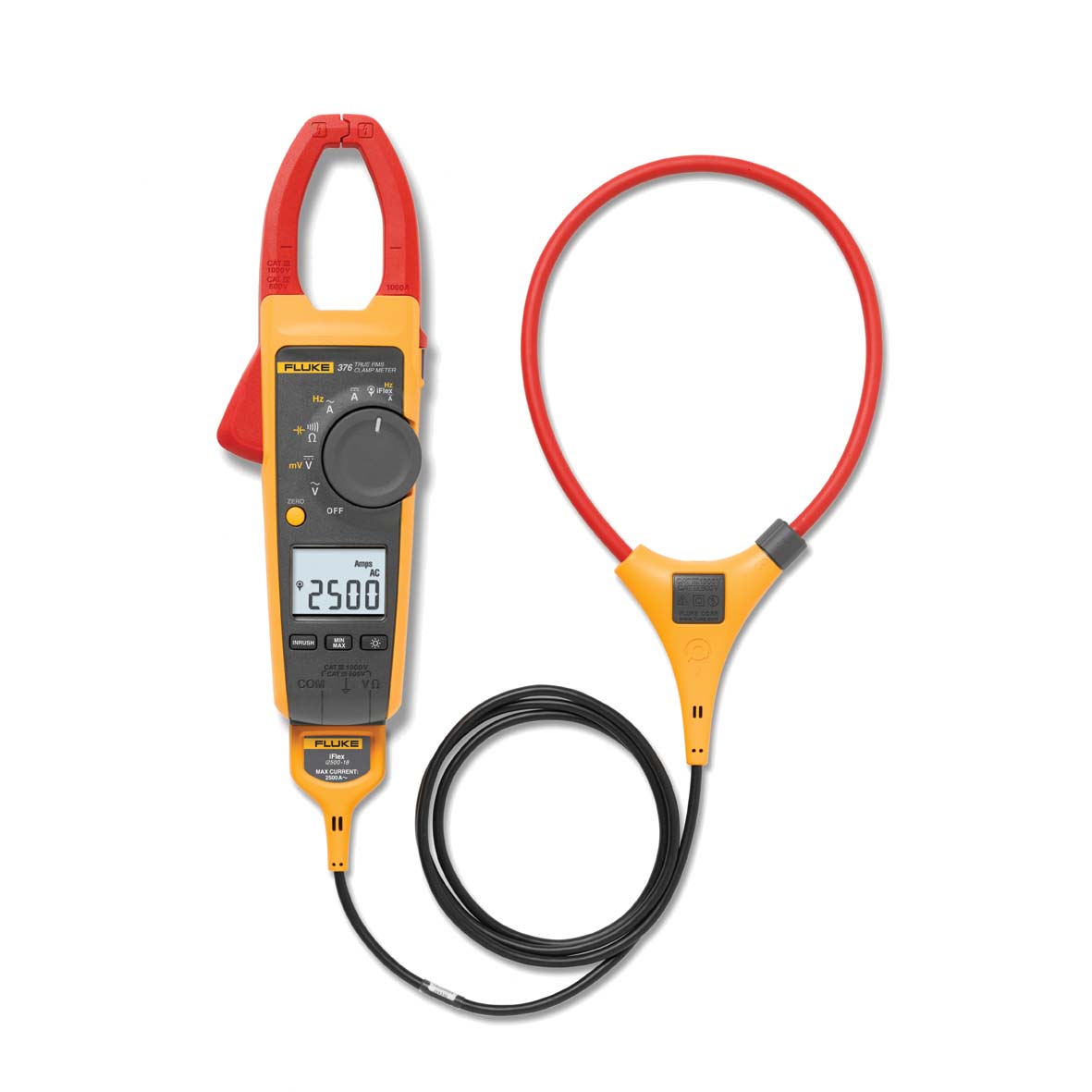

Для работы в труднодоступных местах современные токоизмерительные клещи оснащают фиксирующей показания кнопкой; то есть, охватив проводник, можно нажатием сохранить отображаемые на дисплее цифры, после чего разомкнуть токопровод клещей и извлечь их.

Электроизмерительные клещи могут применяться в закрытых электроустановках, а также в открытых в сухую погоду.

Согласно п.7.6 Правил безопасной эксплуатации электроустановок потребителя (ПБЭЭП), проводить работы с измерительными клещами должны люди, прошедшие специальное обучение и имеющие группу по электробезопасности.

В электроустановках до тысячи вольт таких лиц должно быть двое – минимум с четвёртой группой и с третьей квалификационной группой.Человек, производящий измерение, должен пользоваться диэлектрическими перчатками и стоять на изолирующем основании.

Второй человек должен стоять сзади и несколько сбоку оператора и читать показания приборов электроизмерительных клещей.

Прибор должен регулярно проходить испытание повышенным напряжением (раз в 2 года) и проверен на правильность работы в лабораторных условиях. Конечно же, используемый в домашних условиях прибор вряд ли будет поверяться и испытываться, но можно приобрести уже готовые к применению клещи, на корпусе которых в таких случаях стоят соответствующие штампы.

Советы по выбору токоизмерительных клещей.

Обратите внимание

Не стоит стремиться к приобретению излишне дорогого измерительного прибора, наделённого массой функций, значение которых вы не понимаете. Для использования в домашних условиях достаточно купить недорогой мультиметр, который помимо определения силы тока «умеет» прозванивать цепи, измеряет вольтаж и сопротивление.

В то же время не нужно чересчур экономить – вместо нормальных токоизмерительных клещей вы можете приобрести низкокачественный китайский прибор, который вам будет демонстрировать на дисплее далёкие от истины величины.

Такие «измерители» можно отличить по низкопробному качеству пластмассы, издающей резкий неприятный запах, по корпусу, детали которого не подогнаны друг к другу (щели), и, конечно же, по низкой стоимости.

Практикум: измеряем нагрузку на сеть в квартире.

Включаем токоизмерительные клещи поворотом рукоятки на отметку АСА-200. Раскрываем клещи и охватываем ими изолированный провод на вводе в квартиру, после чего фиксируем показания на табло прибора.

Полученную величину умножаем на 0,22, косинус принимаем равным единице. Например, при показании прибора 8 (А), нагрузка на сеть квартиры будет составлять 1,76 кВт.

Исходя из этого, можно осуществить проверку работы прибора учёта электроэнергии, проверить соответствие вводного кабеля фактической нагрузке и многое другое

Чтобы обеспечить работу в труднодоступных местах, современные токовые клещи обычно оснащаются кнопкой, фиксирующей показания.

Таким образом, если охватить проводник и нажать кнопку, то после размыкания магнитокопровода на экране прибора сохранится зафиксированное измеренное показание прибора.

По токоведущей части, которая охвачена магнитопроводом, проходит переменный ток. В магнитопроводе создается переменный магнитный поток, в результате которого во вторичной обмотке возникает электромагнитная индукция – по ней (вторичной обмотке) начинает протекать ток, который измеряется амперметром.

Современные токоизмерительные клещи выполняются по схеме, в которой сочетается трансформатор тока и выпрямительный прибор. Она позволяет выводы вторичной обмотки присоединять к измерительному прибору через набор шунтов, а не напрямую.

Как пользоваться токоизмерительными клещами

Как измерить нагрузку сети в квартире?

Переключатель диапазонов устанавливается в положение АСА 200. Раскрыв токовые клещи, на вводе в квартиру охватить ними изолированный провод, зафиксировать показания, которые появились на экране прибора.

Полученная величина умножается на напряжение сети 220 В, косинус берется равным единице.

Пример. Допустим, прибор показывает 6А. Это значит, что нагрузка сети квартиры составляет:

Совет

Р = 6 · 220= 1320 Вт = 1.32 кВт.

По этим данным можно проверить правильность работы счетчика потребляемой электроэнергии, соответствие фактической нагрузке вводного кабеля и др.

Маленькая хитрость при измерениях

Как можно измерить небольшой ток с помощью электроизмерительных клещей?

Для того, чтобы измерить токоизмерительными клещами небольшую силу тока, необходимо провод, на котором нужно узнать ток, намотать несколько раз на разомкнутый магнитопровод. Предел измерений установить на минимальное значение.

Для того, чтобы определить фактическое значение тока, необходимо показания прибора разделить на количество витков провода, намотанного на магнитопровод.

Необходимо понимать, что так можно делать, если провод изолирован. При этом наматывать нужно аккуратно не перегибая сам провод.

Фото подсказки по нашей теме

Источник: http://kakdigita.blogspot.com/2014/10/blog-post_594.html

Работа с токоизмерительными клещами

При выполнении ремонтных работ зачастую приходится замерять ток в действующих электрических сетях под напряжением. Это делает возможным диагностировать оперативную схему и вовремя ликвидировать возникшие недостатки.

Иногда анализ электрических цепей приходится делать, не отключая токоведущую линию. На этот случай существует специальный прибор – токоизмерительные клещи. В отличие от остальных измерительных инструментов, данный прибор отличается своим удобством в применении и точностью показаний.

Кроме этого, такие клещи применяются для измерения электрических линий, имеющих большую силу тока, в этом случае мультиметры не справятся ввиду своего малого сечения.

Разновидности токовых клещей

Существуют несколько видов токоизмерительных клещей. Различают аналоговые, цифровые и устройства высоковольтного типа.

Аналоговые токоизмерительные инструменты имеют табло со стрелкой и шкалой. Они реагируют на любое изменение напряжения, но показатели, полученные во время замеров не достаточно точны. Преимущество его состоит в том, что для его работы не требуется источник питания.

Цифровые – более удобная модель, работает от дополнительного источника питания. Показания моментально можно увидеть на табло.

Третий тип создан для измерения более высокого напряжения.

Кроме того токоизмерительные клещи бывают одноручные и двуручные. Отличительной особенностью друг от друга является количеством ручек и высотой измеряемого напряжения. В первом случае — применяются в сетях с напряжением до 1кВ, а второй тип – эксплуатируются в электрических сетях напряжением от 2кВ до 10кВ.

Критерии выбора

При покупке данного прибора нужно доверять только специализированным магазинам. Во-первых, в них продаются более качественные инструменты, а во-вторых, выбор помогут сделать специально обученные люди. При выборе данного устройства следует соблюдать ряд правил.

Необходимо определиться для каких токоведущих линий приобретается прибор. В этом случае нужно обратить внимание на маркировку: AC – замеры переменного тока, DC – постоянного, а ACDC – для измерения обоих типов.

Вид выбираемого прибора будет зависеть от диаметра провода.

Качество материала, из которого произведен прибор, должен защищать от поражения электрическим током и быть крепким в случае падения.

Также нужно обратить внимание, в каких величинах прибор выдает результат: мА, А, АС.

Специалисты рекомендуют не покупать приборы, имеющие множество функций.

Перед применением необходимо произвести пробный замер и определить правильность показаний.

Кроме того, для применения тестера в быту лучше приобрести прибор, умеющий измерить сопротивление, напряжение, а также прозвонить электрическую сеть.

Вдобавок следует тщательно изучить технические характеристики приобретаемого прибора.

Правила безопасности при работе

Замеры электроизмерительными клещами в токоведущих линиях свыше 1000В должны производиться двумя лицами, первое из которых имеют группу допуска не ниже четвертой, а второй – третьей. В электросетях до 1000В измерительный процесс разрешается проводить одному человеку, который имеет третью группу допуска.

Также измерять необходимо в диэлектрических калошах, с использованием резиновых диэлектрических перчаток.

Запрещается прикасаться к токоведущим элементам голыми руками. Нужно помнить, что высокое напряжение опасно для жизни и может привести к тяжелым последствиям.

Обратите внимание

Если данная работа приводит в замешательство, то лучше всего обратиться за помощью к специалисту.

Данный измерительный инструмент должен проходить периодическую аттестацию в специальной лаборатории. После такой процедуры на приборе ставится штамп, который имеет срок использования тестера.

Использование токоизмерительных клещей

Настоящий инструмент быстро и просто позволяет производить замеры тока в электролинии. Для этого необходимо переключатель перевести в положение, соответствующее величине тока. Для правильного надевания клещи следует раздвинуть и одеть на провод. Тестер приходит в замкнутое состояние путем опускания ручки. Результат фиксируется, и прибор убирается таким же образом.

Процесс измерения допускается производить даже на неизолированных участках электроцепи. Кроме того важно знать, что измерения происходят только на одном проводе или шине по очереди. На табло появляется полученный результат. При работе в труднодоступных местах включается кнопка фиксации и результат можно посмотреть позже.

В случае если прибор показывает некорректные показатели, необходимо переключатель поставить на соответствующий диапазон.

Токоизмерительные клещи можно использовать в качестве вольтметра. Чтобы замерить напряжения нужно концы проводов вставить в гнезда клещей. Переключатель при этом перевести в режим замера напряжения.

Вторую пару концов присоединить к клеммам и снять показание. Для измерения сопротивления в системе измерительный прибор используют как простой мультиметр.

Также данным прибором, возможно, косвенно измерить мощность потребляемой энергии. Для этой цели требуется узнать силу тока и существующее в цепи напряжение. Умножение этих двух показателей это и будет мощностью.

Кроме этого такими клещами можно узнать наличие либо отсутствие посторонних потребителей. На вводном кабеле присоединить прибор в режиме измерения нагрузки, предварительно отключив все имеющиеся электроприборы. Если результат будет равен нулю, то утечки тока не происходит.

Преимущества и недостатки

Плюсы данного измерительного инструмента:

  • позволяет производить замеры в малодоступных местах;
  • наличие фиксирования результатов;
  • малогабаритные размеры прибора;
  • измерения высоковольтных линий;
  • точность показателей.

При наличии преимуществ у токоизмерительных клещей имеются и недостатки:

  • приборы плохого качества будут показывать ложные показания;
  • для более точных результатов необходимо правильно расположить тестер;
  • устройство должно использоваться в строгом соответствии с инструкцией.

Источник: https://uzotoka.ru/instrumenty/rabota-s-tokoizmeritelnymi-kleshhami.html

Как пользоваться токовыми клещами »

Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком.

Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков.

Важно

Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и  диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами.

Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока. Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей.

Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А~ обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.

Для измерения броскового переменного тока необходимо выбирать режим “inrush current”, например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим.При включенной печке максимальный ток 8,47 А.

Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю.

Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов.

Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.

Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.

Видим напряжение 221,1 В, частота 49,97 Гц.

При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.



Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз  между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной.

 Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W~. Переключать между режимами необходимо при отсоединенных проводах.

Вставляем щупы в розетку и обхватываем проводник.

Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (~=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).

Выбрать токовые клещи можете в каталоге.

Источник: https://deomera.ru/stati/kak-polzovatsya-tokoizmeritelnyimi-kleshhami

Как пользоваться измерительными клещами

Получить значение основных электрических параметров можно с помощью определенных приборов. Одним из таких устройств являются специальные клещи, позволяющие снимать показатели без разрыва цепи.

Данные «умные» приборы очень часто используются, так как позволяют получать несколько видов параметров. Приобрести измерительные клещи можно практически в любом специализированном магазине, где также сразу можно получить консультацию к их применению.

Основные характеристики

Измерительные клещи представляют собой специальный механизм, позволяющий определить силу переменного тока без разрыва основной цепи.

Состоит данное изделие из нескольких основных компонентов:

  • магнитопроводов, которые могут определенным образом открываться и смыкаться;
  • переключателя диапазонов;
  • дисплея;
  • выходных разъемов для щупов;
  • кнопки фиксации токовых измерений.

Измеряющие клещи можно также применять в качестве обычного мультиметра, что делает их конструкцию универсальной. На каждом виде устройства должно быть указано категорию безопасности и величину максимально измеряемого тока.

Существует несколько видов клещей, что позволяет использовать их в определенных сетях.

Проведение измерений

Работа с измерительными клещами не представляет особой сложности, но требует выполнения основных правил безопасности. Перед тем как приступать, обязательно следует надеть защитные перчатки и обувь, а под ноги постелить диэлектрический коврик.

Процесс измерения состоит из нескольких этапов:

  1. Сначала следует установить определенный диапазон измерения. Он зависит от того в какой сети вы работаете и какие параметры планируете получать. Более подробно об этом можно узнать в инструкции производителя.
  2. Затем, нажав специальную кнопку, открываем магнитопроводы и обхватываем ими один проводник. Выполнять замеры можно для постоянного и переменного тока (все зависит от модели устройства).
  3. После этого располагаем клещи перпендикулярно проводу и снимаем показатели с экрана.

Если вы попытаетесь замерять, таким образом, показания проводки от розетки, тогда вы должны увидеть 0. Этот показателя правильный, так как токи фазного и нулевого проводников аннулируют друг друга.

Если же вы увидели другое значение, то это указывает на утечку.

Измерять таким способом можно даже относительно малые показатели, что очень практично.

Нюансы использования токоизмерительных клещей можно узнать из этого видео:

Источник: http://postroyka.org/kak-polzovatsya-izmeritelnyimi-kleshhami/

Как измерять ток токовыми клещами?

Смотрите также обзоры и статьи:

Токовые клещи для измерения напряжения. Как использовать?

Еще со школьного курса физики мы знаем, что ток большой силы чрезвычайно опасен для здоровья. Тем не менее, различными мультиметрами можно замерять постоянный и переменный ток до 5-20 ампер. А как измерить ток в 100, 200 или даже 1000 ампер? Специально для этого были придуманы токовые клещи.

Как устроены токовые клещи?

Различные токовые клещи имеют разное устройство. Простые токовые клещи, которые способны измерить только переменный ток имеют более простое устройство, нежели токовые клещи способные измерять как постоянный, так и переменный ток.

У простых токовых клещей, собственно сами клещи замыкаются, создавая с проводником, по которому течет переменный ток своеобразный трансформатор. Ведь по сути в клещах таких устройств находиться вторичная обмотка конденсатора. Токовые клещи измеряют ЭДС которая создается при взаимодействии клещей с проводником, интерпретируют результат и отображают значение переменного тока. Ведь ЭДС возникающая в проводнике получается пропорциональной току, протекающему через него.

Токовые клещи, которые могут измерять переменный и постоянный ток устроены иначе. У таких устройств клещи не замыкаются, а измерения тока производятся с помощью специального устройства — датчика Холла. Этот датчик способен регистрировать эффект Холла — изменение направление движения заряженных частиц в проводнике при прохождении через определенное магнитное поле. За подробностями обращайтесь к Википедии.

Из-за наличия датчика Холла, токовые клещи, которые способны измерять переменный и постоянный ток стоят гораздо дороже простых токовых клещей.

Измерение тока клещами

Но не важно, какие клещи у вас в наличии, принцип измерения остается одним и тем же:

  • Включите токовые клещи в режим измерения, ну, например, переменного тока, так как он чаще всего встречается в быту.
  • Выберите максимальный предел измерения, чтобы не ошибиться.
  • Замкните токовые клещи на проводе. Если провод закручен — полученное значение нужно будет поделить на количество витков провода.
  • Снимайте показания!

Как видим, измерять то с помощью токовых клещей совершенно не сложно. Самые простые токовые клещи измеряющие только переменный ток довольно дешевые. А вот токовые клещи, которыми можно измерить и постоянный ток будут стоить в несколько раз дороже из-за более сложной конструкции. Кстати, довольно часто токовые клещи можно использовать и в качестве мультиметров, так как они могут измерять постоянное и переменное напряжение, сопротивление и делать прозвон.

Поделиться в соцсетях

Как измерить ток с помощью клещей

Этапы измерения переменного или постоянного тока с помощью клещей клещей:

Предварительные измерения (во избежание поражения электрическим током или травм):

  • Отключите измерительные щупы от метр.
  • Держите пальцы за тактильным барьером на лицевой стороне счетчика.
  1. Поверните циферблат на нужную функцию: переменный ток или постоянный ток. Вы должны увидеть значок челюсти () на дисплее, указывающий на то, что измерение происходит от челюсти.
  2. Примечание. Когда измеренный ток <0,5 А, центральная точка на значке дисплея () будет мигать, загораясь и гаснув. Когда ток> 0,5 А, центральная точка будет гореть постоянно.
  3. Перед измерением постоянного тока (если ваш измеритель оборудован для этого): Подождите, пока дисплей стабилизируется, затем нажмите кнопку «Ноль», чтобы обеспечить правильные показания. Обнуление измерителя удаляет смещение постоянного тока из показаний. Функция обнуления работает только тогда, когда шкала установлена ​​в положение измерения постоянного тока.
  4. Примечание. Перед обнулением счетчика убедитесь, что зажимы закрыты и внутри зажима нет проводника.
  5. Нажмите на фиксатор зажима, откройте зажимы и вставьте проводник, который нужно измерить, внутрь зажима.
  6. Закройте челюсть; отцентрируйте проводник, используя установочные метки на зажиме.
  7. Просмотрите показания на дисплее.

Для измерения переменного тока с помощью гибкого токового пробника:

Предварительные измерения (во избежание поражения электрическим током или травм):

  • Не прикладывайте гибкий зонд к опасным проводникам под напряжением и не снимайте его с них. .Будьте особенно осторожны при установке и снятии гибкого зонда.
  • Обесточьте тестируемую установку или наденьте подходящую защитную одежду.
  1. Подсоедините гибкий токовый пробник к измерителю. См. Иллюстрацию выше.
  2. Подсоедините гибкую трубку зонда к проводнику. Если вы открываете конец гибкого зонда для подключения, обязательно закройте и защелкните его. Вы должны слышать и чувствовать, как датчик встал на место.
    • Примечание. При измерении тока центрируйте проводник в гибком токовом щупе.По возможности избегайте измерения рядом с другими токоведущими проводниками.
  3. Держите муфту датчика на расстоянии более 1 дюйма (2,5 см) от проводника.
  4. Поверните циферблат к значку. Когда шкала находится в правильном положении, на дисплее отображается, что означает, что показания получены с гибкого зонда.
    • Примечание. Когда измеренный ток <0,5 А, центральная точка на значке дисплея () будет мигать, загораясь и гаснув. При токе> 0,5 А центральная точка будет гореть постоянно.
  5. Просмотр текущего значения на дисплее.

Если гибкий зонд не работает должным образом:

  1. Осмотрите систему муфты, чтобы убедиться, что она правильно подключена и закрыта, а также на предмет повреждений. Если присутствует какой-либо посторонний материал, система муфты не закроется должным образом.
  2. Осмотрите кабель между датчиком и измерителем на предмет повреждений.
  3. Убедитесь, что шкала находится в правильном положении ().
Найдите подходящие клещи

Как измерить электроэнергию с помощью клещей

Токоизмерительные клещи — это электрический тестер, который объединяет базовый цифровой мультиметр с датчиком тока.Зажимы измеряют ток. Зонды измеряют напряжение. Наличие шарнирной зажимной губки, встроенной в электрический счетчик, позволяет пользователям просто зажимать провода, кабели и другие проводники в любой точке электрической системы и измерять ее ток, не отключая ее.

Что измеряют токоизмерительные клещи?

  • Токоизмерительные клещи измеряют любой из следующих параметров: переменный ток, переменное и постоянное напряжение, сопротивление, целостность цепи и, в некоторых моделях, постоянный ток, емкость, температуру, частоту и многое другое.
  • Обычно измеряют с точностью до десятых долей единицы (а не милли-единиц, которые вы найдете в полнофункциональном мультиметре), что делает их идеальными для электромонтажных работ.

Кто ими пользуется?

  • Техники по промышленному обслуживанию
  • Техники-контролеры
  • Электрики — штатные и подрядчики
  • Техники по обслуживанию зданий, помещений и систем отопления, вентиляции и кондиционирования воздуха
  • Сервисные организации

На чем они используются?

  • Промышленное оборудование
  • Промышленное управление
  • Электросистемы
  • Коммерческое / промышленное ОВК

Для чего они их используют?

  • Сервис: Ремонт существующих систем по мере необходимости.

  • Установка: Устранение неполадок при установке, выполнение заключительных испытаний цепи и наблюдение за электромонтажниками при установке электрического оборудования.

  • Техническое обслуживание: Выполнение планового и профилактического обслуживания электромеханических систем.

Зачем нужны токоизмерительные клещи?
В промышленных условиях часто требуется одновременное измерение в рамках поиска и устранения неисправностей, поэтому многие из этих пользователей имеют при себе два измерителя: один для измерения электрического тока и один для измерения напряжения.Для электриков токоизмерительные клещи — это быстрый и универсальный диагностический инструмент, позволяющий выяснить, почему электрическая система или часть оборудования не работают должным образом.

Какой бросок?
Для запуска крупногабаритного оборудования часто требуется большой скачок электричества — электрики должны убедиться, что остальная часть системы может поддерживать этот периодический большой скачок спроса. Этот скачок называется броском, и он вызывает другие проблемы, а не только общую поставку. В зажимах Fluke используется запатентованная технология для фильтрации электрического «шума» и улавливания пускового тока в точности так, как его видит защита цепи.

Чем отличаются новые зажимы?
Гибкая катушка и расширенные диапазоны измерения помогают решить следующие общие проблемы:

  • Плотные шкафы и жгуты проводов, затрудняющие использование обычных клещей.
  • Обычные токоизмерительные клещи не могут измерить большие или неудобные проводники.
  • Нужна помощь коллеги для измерения.
  • Требуется измерить более 1000 ампер переменного тока.

Где узнать больше
На следующем веб-сайте Fluke, www.Fluke.com/Motors_Drives, перечислены азбуки токоизмерительных клещей, примечания по применению, тематические исследования, доска обсуждений, видео и другие ресурсы, которые помогают объяснить, как использовать токоизмерительные клещи для поиска и устранения неисправностей двигателей.

токоизмерительные клещи в рабочем состоянии | Как использовать токоизмерительные клещи для измерения силы тока

Токоизмерительные клещи — это измеритель, который измеряет ток в цепи путем измерения силы магнитного поля вокруг одиночного проводника.Клещи-клещи измеряют токи от 0,01 А или менее до 1000 А или более.

Клещи-клещи обычно используются для измерения тока в цепи с током более 1 А и в приложениях, в которых ток можно измерить, просто поместив зажимы амперметра вокруг одного из проводников.

Большинство клещей также могут измерять напряжение и сопротивление. Для измерения напряжения и сопротивления токоизмерительные клещи должны включать измерительные провода и режимы напряжения и сопротивления. См. Рисунок 1.

Рис. 1. Клещи-клещи включают в себя измерительные провода и режимы напряжения и сопротивления.

Электрики должны убедиться, что клещи-клещи не улавливают паразитные магнитные поля, максимально отделив проверяемые проводники от других проводников во время испытаний. Если на измерения могут влиять паразитные магнитные поля, необходимо провести несколько измерений в разных местах одного и того же проводника.

Токоизмерительные клещи.

Измерения переменного или постоянного тока с помощью токоизмерительных клещей или цифрового мультиметра (DMM) с дополнительным токоизмерительными клещами выполняются стандартными процедурами. См. Рисунок 2.

Рисунок 2. Клещи-клещи измеряют ток в цепи путем измерения напряженности магнитного поля вокруг одиночного проводника.

Как использовать токоизмерительные клещи для измерения силы тока

Для измерения тока с помощью токоизмерительных клещей применяется следующая процедура:

  1. Определите, должен ли измеряться постоянный или переменный ток.
  2. Выберите амперметр, необходимый для измерения тока цепи (переменного или постоянного). Если требуются измерения как переменного, так и постоянного тока, выберите амперметр, который может измерять как переменный, так и постоянный ток.
  3. Определите, достаточно ли велик диапазон амперметра для измерения максимального тока, который может существовать в испытательной цепи. Если диапазон амперметра недостаточно высок, выберите аксессуар с достаточно высоким номинальным током или выберите амперметр с более высоким диапазоном. Если амперметр имеет клеммы с предохранителями, проверьте исправность предохранителей амперметра.
  4. Установите функциональный переключатель на правильное значение тока (600 А, 200 А, 10 А, 400 мА и т. Д.). Если имеется более одной позиции по току или если ток в цепи неизвестен, выберите значение, превышающее максимально возможный ток цепи.
  5. Откройте зажимы, нажав на спусковой крючок.
  6. Вставьте один провод в зажимы. Перед снятием показаний убедитесь, что губки полностью закрыты. Следует позаботиться о том, чтобы измеритель не улавливал паразитные магнитные поля.По возможности, тестируемые проводники должны быть отделены от других окружающих проводов на несколько дюймов. Если это невозможно, следует снять несколько показаний в разных местах одного и того же проводника.
  7. Прочтите текущее отображаемое измерение.
  8. При необходимости подключите принадлежность токоизмерительных клещей к цифровому мультиметру. Черный измерительный провод принадлежностей токоизмерительных клещей подключается к общему разъему. Красный измерительный провод подключается к разъему мА для принадлежностей для измерения тока, которые выдают токовый выход.Красный измерительный провод подключается к гнезду напряжения (В) для принадлежностей для измерения тока, которые выдают выходное напряжение. Принадлежности для измерения тока, обеспечивающие токовый выход, предназначены для измерения только переменного тока и подачи 1 мА на цифровой мультиметр на каждый 1 А измеренного тока (1 мА / А). Токовые аксессуары, вырабатывающие выходное напряжение, предназначены для измерения переменного или постоянного тока и подачи 1 мВ на цифровой мультиметр на каждый 1 А измеренного тока (1 мВ / А).

Обнаружение ответвленных цепей с помощью зажимных амперметров.

Техник часто должен находить одну цепь в распределительном щите, щитке или центре нагрузки, чтобы отключить питание перед поиском неисправностей или работой с цепью.

Коммутаторы, щитовые щиты и центры нагрузки часто переполнены проводами, которые не промаркированы или неправильно маркированы. Техник не может начать отключение каждой цепи, пока не будет найдена правильная цепь, потому что это отключает все нагрузки, подключенные к этой цепи.

Таймеры, счетчики, часы, стартеры и другие устройства управления должны быть сброшены, в противном случае критическое оборудование, такое как сигнализация и цепи безопасности, может быть остановлено.Мигающая лампа и токоизмерительные клещи могут использоваться для изоляции конкретной цепи. См. Рисунок 3.

Рисунок 3. Мигающая лампа и токоизмерительные клещи могут использоваться для изоляции конкретной цепи

Tech Fact

Сегодня доступны клещи для измерения токов. от 4 мА до тысяч ампер. Кроме того, доступны накладные амперметры со съемными дисплейными головками для удаленного мониторинга, гибкие кабели, которые открываются для подключения вокруг больших проводов и шин, а также маленькие клещи с присоединенным проводом, который можно отсоединить от корпуса измерителя и легко подключить. тесные участки.

Мигающая лампа вставляется в любую розетку цепи, которая должна быть отключена. Когда лампа мигает, каждую цепь проверяют токоизмерительными клещами. Каждая цепь отображает постоянное значение тока, кроме цепи с мигающей лампой. Схема с мигающей лампой отображает на амперметре переменное значение, равное времени мигания лампы. Затем эту цепь можно отключить для устранения неполадок.

Как использовать токоизмерительные клещи? Полное руководство для начинающих

Итак, вы встретили токоизмерительные клещи, суперзвезду всех мультиметров, о которых все говорят? И теперь ищете руководство, которое поможет вам правильно использовать его для измерения силы переменного и постоянного тока? Вы хотите владеть им, но имеет смысл сначала увидеть, как он работает, верно?

Что ж, вы попали в нужное место.Это полное руководство по , как использовать токоизмерительные клещи , структурированное с учетом потребностей начинающих пользователей и новичков.

Научиться работать с токоизмерительными клещами легко и просто. Вы уже на полпути, если знаете, как работать с универсальным мультиметром. Но важно знать небольшие различия между ними, что поможет вам принимать обоснованные решения при тестировании и устранении неполадок.

Профессиональный техник знает, как работают токоизмерительные клещи, и , как лучше всего использовать их в рабочей среде.

Дополнительные инструкции по использованию мультиметра:

Что такое клещи?

Токоизмерительные клещи — это усовершенствованный вариант обычного мультиметра с основным отличием в виде зажимной конструкции наверху, которая позволяет бесконтактно измерять ток и напряжение.

Эту конструкцию можно «зажать» вокруг проводников (например, провода), чтобы определить ток, проходящий через нее.

Токоизмерительные клещи Fluke 325

Исходя из этого основного принципа, современные токоизмерительные клещи имеют функции, позволяющие измерять несколько величин, функции, упрощающие поиск и устранение неисправностей и анализ, и, в конечном итоге, дополнительные меры безопасности.

Поскольку вам не нужно вручную подключать измерительные щупы / провода к цепям под напряжением, а также не нужно отключать систему для измерения, токоизмерительные клещи быстро стали одним из самых важных инструментов в жизни электрика .

Основные различия между токоизмерительными клещами и цифровым мультиметром

Ниже приведены отличия токоизмерительных клещей от цифрового мультиметра:

  • В основном используется для измерения силы постоянного и переменного тока. единицы)

Токоизмерительные клещи и цифровой мультиметр (DMM) обычно идут рука об руку, поскольку вы не можете использовать их взаимозаменяемо для некоторых приложений тестирования.

См. Также: Обзоры лучших цифровых мультиметров

Основные компоненты и структура токоизмерительных клещей

Прежде чем мы перейдем к тому, как использовать токоизмерительные клещи, целесообразно сначала изучить его основные компоненты.

Ниже показано изображение токоизмерительных клещей Fluke 376. Мы рассмотрим каждый компонент один за другим, как описано Fluke в одном из сообщений блога.

Это значительно упростит обучение тому, как измерять ток с помощью токоизмерительных клещей .

Основные компоненты токоизмерительных клещей.Источник: Fluke Corporation

Что касается изображения выше, вот список основных компонентов токоизмерительных клещей. Мы упомянули детали, которые являются эксклюзивными для этой модели.

  1. Зажим — конструкция в виде челюсти, которая наматывается на проводники для обнаружения и измерения тока (и других величин)
  2. Тактильный барьер — Защищает пальцы и руки от ударов
  3. Удержание — Замораживает показания дисплея до повторного нажатия
  4. Наберите — изменение количества и разрешения
  5. Экран дисплея — Обычно ЖК-дисплей
  6. Кнопка подсветки (дополнительно)
  7. Кнопка минимума-максимума — Для измерения максимальной, минимальной и средней величины количества (доступно в большинстве моделей)
  8. Кнопка пускового тока — Отключает пусковой ток от вашего измерения (опция)
  9. Кнопка переключения — Для выбора дополнительных функций на циферблате
  10. Рычаг — Используется для освобождения зажима
  11. Метки совмещения — В идеале проводник должен находиться между этими двумя метками
  12. Это, 1 3 и 14 — все входные гнезда.

Понятно, что губка — это самая большая разница в токоизмерительных клещах.В зависимости от модели, которую вы решите купить (обратитесь за помощью к нашему руководству по лучшим токоизмерительным клещам ), эти компоненты и функции могут отличаться.

Как токоизмерительные клещи измеряют ток?

Как было сказано выше, токоизмерительные клещи работают по принципу трансформаторного действия.

Зубчатая конструкция или зажим токоизмерительных клещей состоит из ферритового сердечника с медными обмотками вокруг него. Этот сердечник и его обмотки действуют как вторичная обмотка (как в трансформаторе). Итак, когда эта похожая на челюсть структура «зажата» вокруг проводника с током, она обнаруживает ток и связывает его.

Этот связанный ток затем передается с ферритового сердечника на шунт входа тестера. Поскольку этот связанный ток очень мал (обычно 1/1000 th ), тестер регулирует это значение путем умножения и предоставления точной величины тока.

Именно благодаря этому принципу токоизмерительные клещи могут измерять большие величины (в тысячах) тока.

Другими словами, если вы измеряете проводник с током в 1 ампер, тестер определит его как 1 миллиампер, а затем преобразует его в исходное значение.Это значение отображается вам на экране.

Подробнее: Обзоры лучших токоизмерительных клещей

Как использовать токоизмерительные клещи?

Поскольку аналоговые модели сегодня широко не используются и рекомендуется покупать цифровые модели, мы сосредоточимся только на работе цифровых клещей.

Кроме того, в следующем руководстве шаги предназначены только для измерения постоянного тока или переменного тока . Для всех остальных величин процесс аналогичен, но вам нужно будет выбрать соответствующую функцию на циферблате.

Действия, которые необходимо выполнить при использовании токоизмерительных клещей для измерения тока

Включите измеритель и снимите щупы (если они установлены)

Выберите функцию переменного или постоянного тока с помощью шкалы.

На дисплее должен появиться знак зажима, который подтвердит, что измерение обнаруживается через зажим (прочтите руководство пользователя, чтобы узнать, как это показывает ваш глюкометр)

Откройте структуру, похожую на зажим, используя боковой рычаг, и вставьте проводник, через который должен измеряться ток

Техники могут делать это второй рукой, чтобы измерения можно было записывать с помощью основной

Затем закройте зажимную конструкцию и выровняйте проводник между отметками совмещения, нанесенными на челюсти.

Если эти отметки отсутствуют на вашей модели, попробуйте отрегулировать провод по центру зажима.

На дисплее будет отображаться соответствующее значение. Пользователи могут изменять разрешение в соответствии с требованиями, но большинство моделей счетчиков делают это автоматически.

Рекомендуется проводить все измерения для проводов, которые имеют надлежащую изоляцию. НЕ измеряйте вокруг токоведущих проводов.

Боковое примечание для токоизмерительных клещей с гибким токовым пробником

Некоторые модели также имеют дополнительную функцию гибкого токоизмерительного щупа , который можно использовать для измерения тока и напряжения проводов на небольших участках, где используются жесткие клещи. подобная структура становится сложной.

Токоизмерительные клещи Fluke 381 с датчиком iFlex

Сначала прикрепите другой конец датчика к измерителю, а затем продолжайте.

Процесс аналогичен с единственным изменением, которое вы должны сделать, чтобы датчик был правильно намотан, а затем снова подключен к измерителю.

Выберите правильную функцию (счетчики с этой функцией обычно имеют отдельную функцию на циферблате). На дисплее мгновенно отобразится соответствующее измерение.

Несколько полезных советов при измерении с помощью токоизмерительных клещей

При тестировании опыт всегда на первом месте, но если вы новичок, вот несколько полезных советов, которые помогут вам в ваших первых проектах:

  • При измерении тока никогда не зажимайте два проводника одновременно с протекающим через них током нейтрализуют друг друга (если они текут в противоположных направлениях).Всегда используйте токоизмерительные клещи на одном проводе
  • Всегда надевайте защитные перчатки промышленного класса при работе с токоизмерительными клещами
  • Отсоедините измерительные щупы / провода перед использованием токоизмерительных клещей для измерения тока с помощью губок
  • Всегда держите пальцы под тактильный барьер
  • В большинстве моделей измеритель покажет, если измеряемый ток ниже 0,5 A
  • При измерении постоянного тока рекомендуется использовать функцию «нуля», которая устраняет смещение постоянного тока из измерения, давая точные результаты.
  • Когда показания кажутся неточными, всегда сначала проверяйте выбранную функцию, прежде чем проверять что-либо еще.

Использовать токоизмерительные клещи легко, если вы понимаете, как он работает.Это станет проще, если следовать этому руководству, экспериментируя с ним.

Итак, возьмите новый инструмент и измерьте.

Подробнее: Как использовать мультиметр для чайников

Как использовать токоизмерительные клещи

Токоизмерительные клещи — отличный инструмент для определения значения тока или силы тока при работе с электрическими цепями переменного тока. Это не волшебство, и научиться пользоваться им безопасно и эффективно относительно легко. Вот краткое объяснение того, что происходит.

Как токоизмерительные клещи снимают показания

Эти устройства предлагают быстрый способ считывания тока, проходящего через электрический проводник, от нескольких ампер до тысяч, без физического подключения к нему. Это достигается за счет использования зажима с ферритовым сердечником в верхней части измерителя (рис. 1). Зажим подпружинен и открывается при нажатии на рычаг чуть ниже тактильного барьера, когда он наматывается на проводник с током (рис. 2).

Показание снимается индукцией, используя тот же базовый принцип, что и в трансформаторах, где переменное напряжение подается на первичную обмотку для создания магнитного силового поля вокруг ферритового сердечника в центре трансформатора, которое в виток вводится во вторичную обмотку, намотанную вокруг него.

Трансформатор, встроенный в измеритель тока, отличается от трансформатора напряжения конструкцией с его первичной обмоткой, состоящей только из одного или нескольких витков, которые могут быть катушкой из проволоки большого сечения или просто простым плоским витком, намотанным на ферритовый сердечник. .

Трансформаторы тока могут «понижать» уровень тока вторичной обмотки с тысяч ампер до стандартного выходного сигнала. Соотношение контуров между первичной и вторичной обмотками дает вторичный выход переменного тока , обратно пропорциональный току, измеренному в первичной обмотке.Уменьшенный результирующий выходной сигнал позволяет тестеру контролировать ток, протекающий через линию питания переменного тока, путем факторизации значения для точного показания на шкале измерителя или цифрового считывания.

Работа с проводами под напряжением — безопасность превыше всего!

Перед использованием счетчика необходимо проверить внешний кожух на предмет повреждений или отсутствия деталей. Его не следует использовать в таких случаях или если провода имеют поврежденную изоляцию или оголенный металл.

При использовании токоизмерительных клещей необходимо надевать защитные перчатки промышленного класса.

При использовании токоизмерительных клещей для измерения с помощью губок, оба зонда должны быть удалены из измерителя.

Руки и пальцы всегда должны находиться за тактильным барьером токоизмерительных клещей (Рисунок 3).

Следует проявлять особую осторожность при работе с напряжениями, превышающими 60 В постоянного тока или 30 В переменного тока среднеквадратичного значения, для повышенного риска поражения электрическим током.

Чрезвычайно важно помнить, что для проведения измерений с помощью токоизмерительных клещей соответствующие провода должны быть под напряжением, поэтому необходимо проявлять особую осторожность при перемещении или перемещении проводов с помощью изолированных инструментов только в том случае, если недостаточно места для легко обхватить его челюстью.

Токоизмерительные клещи всегда следует использовать для измерения на хорошо изолированных проводниках, но никогда на неизолированных проводах под напряжением!

Цепи всегда следует отключать от источника и разряжать высоковольтные конденсаторы перед проверкой сопротивления, целостности цепи или диодов.

Соединение между выводами измерителя и проверяемой цепью должно быть удалено, а питание измерителя отключено перед открытием корпуса.

Важные советы по токоизмерительным клещам

Вот несколько деталей и особенностей токоизмерительных клещей, ухода за ними и обращения с ними в качестве краткого справочника:

Измеритель никогда не должен использоваться или храниться в средах с чрезмерное нагревание, влажность или воздействие магнитных полей.

Перед тем, как брать его в поле, необходимо проверить батареи и индикатор заряда. Слабая батарея может привести к ошибочным показаниям.

При измерении тока всегда зажимайте только один провод. Если оба провода зажаты, каждый ток, идущий в противоположном направлении, нейтрализует другой.

Если показания кажутся неправильными, выбор переключателя функций следует проверить прежде всего, и переменный ток должен быть регулярной синусоидальной волной без всплесков, а не прямоугольных волн.

Большинство моделей токоизмерительных клещей показывают низкое значение, когда оно ниже 0,5 А. См. Шаг №1.8.

На счетчиках переменного / постоянного тока следует использовать функцию «нуля», чтобы удалить смещение постоянного тока из измерения для большей точности.

Глюкометр следует выключать, когда он не используется, и извлекать батареи при хранении в течение длительного периода.

Шаги 1–10 по измерению переменного тока с помощью зажимов.

Поскольку аналоговые токоизмерительные клещи больше не используются, эта процедура описывает работу токоизмерительных клещей цифрового типа.Также очевидно, что самая большая разница между различными моделями счетчиков — это клещи и функции, которые они будут различать по эффективности.

1.1 — Снимите щупы или провода с измерителя.

1.2 — Включите счетчик, повернув ручку (Рисунок 4).

1,3 — Если измеритель имеет функцию постоянного тока, поверните шкалу на переменный или постоянный ток.

1.4 — Параметр постоянного тока должен быть установлен на «ноль» при измерении постоянного тока.Это позволит удалить смещение постоянного тока из измерений для получения более точных результатов.

1,5 — Установите для диапазона измерения максимальное значение по шкале.

1,6 — Откройте зажимы с помощью рычага разблокировки и наденьте его на один из двух проводов, через которые должен измеряться ток.

1,7 — Отпустите рычаг, чтобы замкнуть петлю зажимов, закрывая две половины сердечника вместе, создавая магнитное поле.

1.8 — Провод должен совпадать между отметками совмещения на губках. Если токоизмерительные клещи не имеют меток совмещения, провод должен быть отцентрирован внутри петли, образованной губками.

1,9 — Отображаемый результат — переменный ток. Однако всякий раз, когда показания кажутся неточными, прежде всего проверьте, на какой диапазон настроен измеритель.

1.10 — Если результат слишком мал для правильного отображения, можно использовать импровизированный соединительный кабель для увеличения числа витков первичной обмотки.Поскольку добавление дополнительного витка к первичной обмотке удвоит выходной результат, а добавление двух витков утроит его (рисунки 5, 6 и 7), результирующее показание просто нужно разделить на количество добавленных витков (физическое значение нагревательных элементов). свойства тостера в этих примерах вызывают небольшие отклонения в 0,8 ампер).

Четыре дополнительных шага при использовании измерителя с тестовыми выводами.

Измерительные провода необходимы для получения показаний переменного и постоянного напряжения, для измерения сопротивления, целостности цепи и проверки диодов, точно так же, как это делается с помощью обычного мультиметра.

2.1 — Черный провод подсоединяется к разъему COM, а красный провод — к другому разъему (V, Diode или Ω) (Рисунок 8).

2.2 — Функция должна быть установлена ​​на правильное положение и диапазон на правильном уровне или даже выше.

2.3 — Если диапазон установлен слишком высоким для точных показаний, измеритель следует сначала снять или выключить, прежде чем повернуть вправо на шкале.

2,4 — Затем счетчик можно снова включить и заменить по проводу, чтобы получить более точные показания.

Правильное использование токоизмерительных клещей легко, если вы понимаете, как они работают, и становится легче, чем больше вы продолжаете экспериментировать с ними!

Как использовать токоизмерительные клещи для измерения пускового тока

Эффект броска тока часто встречается в электродвигателях. Иногда, в случае плохо спроектированной системы электропроводки, включение двигателя может привести к срабатыванию предохранителя. Это вызвано пусковым током — когда двигатель запускается, он потребляет ток, намного превышающий обычный рабочий ток или двигатель, который находится в стабильном рабочем режиме.TME объяснят подробнее.

Эффект непродолжительный. Например, для трехфазного двигателя он длится от 75 до 150 мс, но ток увеличивается на 500–1 200%, что может вызвать серьезные проблемы и сбои в работе. Кроме того, измерение пускового тока требуется при обслуживании электродвигателей.

Пусковой ток импульсных источников питания

Влияние пускового тока возникает также в источниках питания на базе импульсных преобразователей.В таких устройствах на входе размещены важнейшие элементы, а именно выпрямители и конденсаторные фильтры. При включении источника питания разряженные конденсаторы на входе имеют малое сопротивление, что вызывает кратковременную перегрузку — выброс протекающего тока. Время зарядки конденсаторов невелико, но ток, протекающий при этом, может достигать даже нескольких десятков ампер на пике.

Дополнительный термистор NTC часто включается в линию питания. Он может уменьшить пусковой ток за счет своего начального сопротивления.При этом источник питания в термисторе нагревается и его сопротивление уменьшается, ограничивая потери мощности.

К сожалению, многие производители считают термисторы NTC ненужными и не включают их в свои устройства, чтобы снизить стоимость. Когда вам нужно выбрать блок питания, желательно узнать, есть ли у выбранной вами модели встроенный термистор.

Принцип работы токоизмерительных клещей

  • Токоизмерительные клещи UNI-T UT216C
  • Токоизмерительные клещи Axiomet AX-215TIC
  • Токоизмерительные клещи FLUKE 376 FC
  • Токоизмерительные клещи EXTECH EX655

Токоизмерительные клещи — это устройство с металлическим кольцом, которое можно закрепить вокруг двух катушек.Первая (первичная цепь) — это провод, по которому течет ток. Второй (вторичный контур) находится внутри счетчика. Вторичная цепь состоит из гораздо большего числа витков катушки, поэтому протекающий ток снижается и его можно легко и безопасно измерить. Современные токоизмерительные клещи также могут использоваться для измерений постоянного тока. Это возможно благодаря эффекту Холла, который позволяет измерять напряженность магнитного поля.

Многие клещи могут использоваться не только для измерения тока, но и как традиционные мультиметры.Благодаря дополнительным гнездам для измерительных проводов мы можем, например, проверьте целостность цепи или выполните проверку диодов.

Измерение силы тока токоизмерительными клещами очень просто. Измерительный щуп должен быть зажат вокруг провода тестируемой цепи, а ручка должна быть настроена соответствующим образом, в зависимости от типа тока: переменного или постоянного тока. В случае тока искаженной формы волны рекомендуется выяснить, имеет ли измеритель функцию измерения истинного эффективного значения (True RMS). Эта функция дает гораздо более надежные результаты при искажении сигналов.

Преимущества

Основным преимуществом использования токоизмерительных клещей является неинвазивность процедуры. Измерение может быть выполнено даже на работающей машине, при этом никаких помех в цепи питания не требуется. Это очень удобная функция, особенно в случае производственных линий, которые нельзя останавливать без уважительной причины.

Кроме того, безопасность — еще один важный аспект. Благодаря неинвазивности измерения оператор не подвергается прямому воздействию электрического тока.

предложений

В TME имеется ряд предложений по токоизмерительным клещам.

Токоизмерительные клещи UNI-T UT216C

UT216C — одно из устройств от UNI-T. Это классические клещи, которые позволяют измерять постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, емкость, частоту, температуру и пусковой ток.

Кроме того, UT216C имеет несколько дополнительных функций, которые делают его еще более удобным для пользователя. Это:

  • Автоматическое изменение диапазона измерения (автоматический выбор диапазона)
  • Функция проверки диодов и проверки целостности
  • Режим относительных измерений (относительный режим)
  • ЖК-дисплей с подсветкой
  • Функция измерения истинного эффективного значения (истинного среднеквадратичного значения)
  • Функция удержания данных — сохранение последнего результата измерения
  • Автоматическое отключение через 15 минут
  • Индикация низкого заряда батареи (≤3,6 В)
  • Бесконтактное напряжение (NCV) — функция бесконтактного определения напряжения
  • Горелка встроенная

Устройство питается от трех 1.Батарейки 5V LR03 (AAA) и все измерения соответствуют EN61010 1000V CAT II, ​​EN61010 600V CAT III.

Токоизмерительные клещи Axiomet AX-215TIC

Устройство, представляющее торговую марку AXIOMET, — это токоизмерительные клещи AX-215TIC. Этот недорогой счетчик — идеальный инструмент для любителей DIY. Он имеет основные функции, которые позволяют измерять напряжение постоянного и переменного тока, ток постоянного и переменного тока, сопротивление, емкость, частоту, температуру и пусковой ток.
Кроме того, счетчик имеет несколько дополнительных функций.Это:

  • Автоматическое изменение диапазона измерения (автоматический выбор диапазона)
  • Функция проверки диодов и проверки целостности
  • Автоматическое отключение питания
  • Функция HOLD (удержание отображаемых результатов)
  • Функция измерения истинного эффективного значения (истинного среднеквадратичного значения)
  • Индикатор низкого заряда батареи
  • Индикатор перелива
  • Горелка встроенная

AX-215TIC, как и UNI-T, питается от трех батарей 1.5В LR03 (AAA).

Токоизмерительные клещи FLUKE 376 FC

FLUKE 376 FC может быть идеальным выбором для автосервисов или других мест со сложными условиями окружающей среды. Устройство необычайно прочное, что является товарным знаком всех продуктов FLUKE. FLUKE 376 FC позволяет измерять переменное / постоянное напряжение, переменный / постоянный ток, сопротивление, емкость, частоту, температуру и пусковой ток.

Устройство имеет еще несколько функций:

  • Автоматическое изменение диапазона измерения (автоматический выбор диапазона)
  • Функция проверки диодов и проверки целостности
  • Функция точного измерения истинного эффективного значения (истинного среднеквадратичного значения)
  • Функция MIN / MAX / MEDIUM
  • Совместимость с приложением Fluke Connect (беспроводная передача данных измерений через Bluetooth)
  • Функция HOLD (удержание отображаемых результатов)
  • Индикатор низкого заряда батареи
  • Фильтр нижних частот для измерения параметров привода.

Счетчик питается от трех батареек 1,5 В LR6 (AA). Все измерения соответствуют стандартам EN61010 1000 В CAT II и EN61010 600 В CAT III. Следует отметить, что измеритель оснащен гибким токоизмерительным щупом, что упрощает измерения.

Токоизмерительные клещи EXTECH EX655

Токоизмерительные клещи EX655 от EXTECH могут быть альтернативой прибору FLUKE. Он имеет аналогичные функции, но более доступен по цене. Измеритель позволяет измерять переменное / постоянное напряжение, переменный / постоянный ток, сопротивление, емкость, частоту, температуру и пусковой ток.
Кроме того, EX655 имеет несколько дополнительных функций:

  • Автоматическое изменение диапазона измерения (автоматический выбор диапазона)
  • Функция проверки диодов и проверки целостности
  • Автоматическое отключение питания
  • Функция измерения истинного эффективного значения (истинного среднеквадратичного значения)
  • ЖК-дисплей с подсветкой и гистограммой
  • Бесконтактное напряжение (NCV) — функция бесконтактного определения напряжения
  • Функция HOLD (удержание отображаемых результатов)
  • Индикатор низкого заряда батареи

Счетчик питается от трех 1.Батарейки 5V LR03 (AAA) и измерения соответствуют стандартам EN61010 1000V CAT II и EN61010 600V CAT III.

токоизмерительные клещи Глоссарий Термины | used-line.com

Токоизмерительные клещи

Токоизмерительные клещи — это портативное устройство, используемое для электрических измерений. В самом простом виде устройство измеряет ток и напряжение. Большинство современных токоизмерительных клещей являются цифровыми, а не аналоговыми, и основные функции дополняются другими функциями электрических измерений, общими для цифровых мультиметров (DMM).Некоторые электрики предпочитают токоизмерительные клещи цифровому мультиметру, потому что многие цифровые мультиметры не имеют встроенного трансформатора тока. Токоизмерительные клещи используют токоизмерительные клещи для измерения тока. Зажимы зажима соединены вокруг проводника, по которому измеряется ток.


Измерение переменного тока

Измерение переменного тока — одна из основных функций токоизмерительных клещей.AC означает переменный ток, который производится большинством генераторов. Ток измеряется путем пропускания проводника через зажим измерителя. Это позволяет токоизмерительным клещам измерять переменный ток без отключения проводника. Некоторые токоизмерительные клещи могут также использовать съемный гибкий токовый пробник, который позволяет считывать переменный ток с проводов, которые слишком велики для того, чтобы поместиться в зажим. Переменный ток измеряется посредством основного трансформатора.


Тестирование двигателей переменного / постоянного тока

Токоизмерительные клещи

могут использоваться для проверки двигателей переменного и постоянного тока.Испытания могут состоять из токовых испытаний, испытаний напряжением постоянного и переменного тока и измерения емкости. Измерение емкости проверяет контроллеры и источники питания двигателей для измерения электроэнергии, используемой при запуске двигателя.


Амперметр

Амперметр — это часть токоизмерительных клещей, которые измеряют ток через проводник. Аналоговые амперметры используют ток для перемещения стрелки на манометре, который настроен на отображение силы тока в амперах.Цифровые амперметры преобразуют аналоговую силу тока в цифровые сигналы, которые активируют светодиодный дисплей.


Проверка целостности

Проверка целостности — это один из основных тестов, который можно выполнить с помощью токоизмерительных клещей. Непрерывность определяет, является ли электрическая цепь разомкнутой или замкнутой. Замкнутая цепь — это цепь, в которой может передаваться электрический сигнал, тогда как разомкнутая цепь — это цепь, которая разрывается или блокируется, препятствуя передаче сигнала.Цепь, которая не проверяется на наличие непрерывности, часто может быть исправлена ​​путем замены сломанного или отсоединенного провода.


Разрешение измерения тока / напряжения

Разрешающая способность токоизмерительных клещей — это минимальная величина изменения тока или напряжения, которую могут считывать токоизмерительные клещи. Разрешение 0,1 А измеряет изменения в сотых долях ампера, а разрешение 1 мА измеряет изменения в тысячных долях ампера.Разрешение часто путают с точностью, но разрешение — это измерение точности. Однако более точные токоизмерительные клещи обычно более точны.


Измерение постоянного тока

DC означает постоянный ток, тип тока, который обычно вырабатывается батареями. Постоянный ток измеряется датчиками на эффекте Холла, которые отличаются от датчиков, используемых для измерения переменного тока.Постоянный ток можно измерить только зажимом, потому что чип на эффекте Холла установлен в зазоре между губками зажима.


Проверка диода

Диоды подключаются к электрической цепи, чтобы обеспечить прохождение электричества только в одном направлении по цепи. Проверка диода может выявить неисправность диода, проводя электричество в обратном направлении. Он также может обнаруживать потерю напряжения, испытываемую электричеством при прохождении через диод.


Отображение количества

Число отображаемых токоизмерительных клещей означает, насколько большое или точное измерение может быть выполнено и отображено на светодиодном дисплее. Количество дисплеев указано в x00. X — это целое число, которое представляет собой максимальную верхнюю цифру до потери единицы точности. Например, счетчик на дисплее 2000 имеет четыре цифры, которые позволяют измерять напряжение до 19.99. При 20 вольт точность падает, поэтому на дисплее будет отображаться 020,0.


Отображение цифр

Цифры на дисплее — это количество цифр, отображаемых на дисплее токоизмерительных клещей. Половинные цифры означают, что в качестве последней цифры будет отображаться только 1 или 0.


Функция удержания

Функция удержания не позволяет токоизмерительным клещам делать новые показания, при этом текущее отображаемое значение фиксируется.


Приложения HVAC

Токоизмерительные клещи, предназначенные для измерения оборудования HVAC, обычно включают следующие приложения для измерения: напряжения (переменного / постоянного тока), переменного тока, целостности цепи, сопротивления и температуры. Кроме того, проверка диодов часто доступна на токоизмерительных клещах HVAC.


Открытие челюсти

Спецификация раскрытия губок токоизмерительных клещей — это максимальная ширина проводника, который может проходить между губками зажима в полностью открытом состоянии.


Скорость измерения

Скорость измерения или скорость измерения токоизмерительных клещей — это количество считываний показаний в секунду. Скорость измерения большинства клещей составляет от 2 до 4 измерений в секунду. Скорость измерения можно изменять на токоизмерительных клещах с минимальными настройками частоты.


Миллиамперметр

Миллиамперметр — это тип токоизмерительных клещей, которые могут считывать очень небольшие токи, измеряемые в миллиамперах.Один миллиампер эквивалентен 1/1000 ампер.


Функция Мин. / Макс.

Функция мин. / Макс. Токоизмерительных клещей записывает самые низкие и самые высокие показания, снятые с момента запуска функции.


Бесконтактные измерения

Измерения, проводимые токоизмерительными клещами, часто называют бесконтактными измерениями, поскольку прибору не обязательно физически касаться проводящей линии или разрывать цепь.


Нелинейная нагрузка

Нелинейная нагрузка — это электрический ток, сила тока которого изменяется без пропорционального изменения напряжения. Нелинейные нагрузки потребляют ток импульсами, а не плавными волнами. Токоизмерительные клещи, которые указаны как RMS, или среднеквадратичное значение, считывают нелинейные нагрузки более точно, чем токоизмерительные клещи, которые не используют RMS.


Пиковая функция

Функция

Peak — это функция токоизмерительных клещей, которая измеряет как максимальный, так и минимальный ток или напряжение в момент активации функции.


Удары и вибрации

Некоторые токоизмерительные клещи имеют функцию, позволяющую измерять ускорение и скорость вибрации в электронном оборудовании.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
