Содержание

обзор вариантов установки и подключения автоматов (фото-инструкция)

Выключатели автоматического типа или автоматы считаются коммутационными приборами, основное назначение которых заключается в автоматической подаче тока на объект при появлении неполадок в электросети. Продукция выполняет защитные функции электрической цепи от чрезмерных перегрузок, замыкания, максимального снижения напряжения.

Данные устройства отличаются по определённым признакам, отличаются сложной защитной системой электроцепей, а также оснащаются дополнительными различными функциями.

Чтобы понять, как подключить в работу автомат, важно разобраться в его конструкционных особенностях и методу действии. К основным элементам автомата относится:

  • корпус;
  • кнопка;
  • коммутирующий элемент;
  • винтового типа клеммы;
  • дугогасительного типа камера.

Современные автоматы обустраивают и объединяют в специальном щитке. Поговорим, как именно произвести объединение автоматов собственноручно при наличии минимальных знаний.


Краткое содержимое статьи:

Что необходимо знать

Различают несколько разновидностей сетей, а именно:

  • однофазную;
  • трёхфазную.

По способу монтажных работ:

  • используя гребёнку, то есть шину;
  • через перемычки из электропровода одножильного типа;
  • через перемычку из электропровода многожильного.

Ориентируясь на первоначальные данные, важно купить техническую арматуру для осуществления установки выключателей, выбрав требуемый вариант соединения непосредственно под собственную электросеть.

Установка однофазной схемы не слишком отличается от монтажа трёхфазного способа. Так, в первом случае к выключателям подают на выход лишь одну фазу, при этом применяют одинарной разновидности выключатели.

Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении.

Методы совмещения

Гребенка

Чтобы правильно соединить автоматы, хорошо применить шину или гребёнку, которая подбирается в зависимости от числа фаз:

  • для цепи однофазной  подходит двухполюсная, а также однополюсная модель;
  • трёхфазной – четырёх и трёхполюсная.

Установка отличается несложностью. Под необходимое количество автоматов подбирают определённую модель гребёнки с требуемым числом полюсов.

При выборе гребёнки с максимальным числом контактов, следует устранить излишки, используя ножовку. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты. Установка выходов осуществляется соответственно схем.

Перемычки

Соединение автоматов посредством перемычек используется, когда выключателей небольшое количество и при этом хватает в щитке пространства для беспрепятственного доступа ко всем контактам. Данный метод можно эксплуатировать не только для однофазного типа цепи, но и для трёхфазного варианта.

Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения. Для применяемых проводников, так называемых, одножильных выбирается сечение для совмещения проводов автоматов с предварительно рассчитанной мощностью. К одному из подходящих способов создания перемычек относится безотрывный метод.

Из определённой длины проводника, который изогнут плоскогубцами, создаётся перемычка, посредством которой будет произведено совмещение схемы современных выключателей. Следует изогнуть провод, придерживаясь определённого расстояния.

По окончанию подобной подготовки предпочтительно устранить с концов имеющуюся изоляцию приблизительно на сантиметр, затем оголить провод, убрав плёнку посредством ножа.

Потом следует установить концы в отверстия входа, зажав при этом винты. Затем осуществляется подключение нагрузочных источников к выходу, как на фото, где показано соединение выключателей автоматических наглядно.


Не стоит забывать, что нулевые, а также фазные провода важно прижимать не плотно из-за их возможности нагревания при работе электрической сети, а также вероятности возникновения нежелательного совмещения нуля с фазой по причине размягчения изоляции под влиянием нагревания.

Для совмещения выключателей шлейфом можно воспользоваться проводом многожильного вида с требуемым сечением. Однако в данном случае его важно зачистить на несколько сантиметров.

На конец следует надеть специальный наконечник, соответствующий по размеру сечению применяемого провода, обжав при этом посредством клещей. Можно совместить выключатели в последовательном порядке.

Придерживаясь инструкции совмещения выключателей, обустроенных в щитке, но при отсутствии требуемого инструмента, а также наконечников, можно пролудить не изолированный провод посредством паяльника.

Попадая сквозь жил проводника, олово образует надежное соединение.

И, невзирая на то, что данный способ не такой практичный в сравнении с предыдущим, он нередко используется из-за простоты применения.

При отсутствии специального паяльника, можно осуществить установку посредством проводников без изоляции. Подобная установка не практичная и при чрезмерных нагрузках может стать причиной перегрева проводников в зоне совмещения и, естественно, высокой степенью опасности нежелательного возгорания. Данный тип объединения не обладает привлекательным внешним видом.


Помните, что правильное объединение между собой автоматов с применением проводника многожильного следует осуществлять, придерживаясь предварительно разработанную схему. В данном случае можно применять автоматы разных изготовителей. Их диаметры могут полностью отличаться, так как установка проводом гибкого типа даёт возможность сделать это.

Определяясь, каким проводом предпочтительно объединить автоматы, проверьте правильность этого соединения.

Как правило, распространено это для трёхфазной схемы. Даже мизерная ошибка может стать причиной замыкания и соответственно ущерба применяемому вами электрическому устройству.

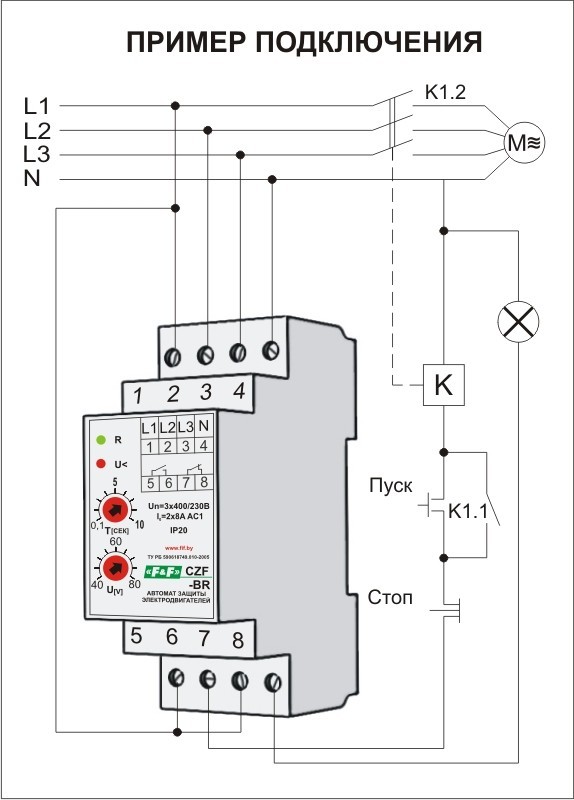

Фото инструкция как соединить автоматы

Как установить двухполюсный автомат: особенности и рекоменадации

Мы с вами уже рассматривали, как установить автоматический выключатель самостоятельно. Однако такую инструкцию не совсем правильно применять во время установки двухполюсного автомата, ведь существуют определенные особенности. Поэтому в этой статье мы решили более подробно остановиться на вопросе, как установить двухполюсный автомат в своем доме.

Как установить двухполюсный автомат

На самом деле в этом деле ничего сложного нет, установка стандартная, в учет нужно брать только несколько схем. Монтаж двухполюсного автомата должен осуществляться на специальную дин-рейку. К ней мы прикручиваем наш двухполюсный автомат, используя обычные защелки, которые предусмотрены в конструкции выключателя. После закрепления необходимо проверить и надежность, достаточно рукой попробовать его передвинуть.

Обратите внимание, на дин-рейку можно устанавливать несколько автоматов сразу, главное, чтобы они хватило размера для этого.

Подключается двухполюсный автомат перед автоматическими выключателями – это очень важно.

Если вы будете устанавливать автомат на два полюса вместо старого УЗО, то необходимо привести в прядок провода. Они всегда будут обгорелые, поэтому их необходимо зачистить или отрезать вовсе. Если не хватит провода для подключения, тогда рекомендуем почитать статью, как скрутить провода между собой. В этом деле неправильная скрутка может привести к ужасным последствиям, все это стоит брать в учет.

Далее приступаем непосредственно к установке. Вот так выглядит схема подключения двухполюсного автомата в частном доме. Четко следуйте ей, тогда никаких проблем у вас возникнуть не должно.

Обратите внимание! После подключения в обязательном порядке проверьте правильность подключения. Даже опытные электрики в 60% случаев делают ошибку и подключают ноль вместо фазы.

Рекомендации по установки двухполюсного автомата

Сейчас существует несколько особенностей, о которых забывают многие люди. Мы решили вспомнить все возможные рекомендации и рассказать их вам, так вы точно не допустите ошибку и сделаете все в полном соответствии. Итак, рекомендации по установке:

  1. Двухполюсный автомат нужно устанавливать только двум электрикам одновременно. Один должен производить установку, а второй должен следить за тем, чтобы ничего не случилось. Если у вас нет знакомого, тогда просто позовите своих родственников или знакомых, они без проблем смогут помочь вам.
  2. Без специального разрешения нельзя производить установку. Получить его совсем не сложно, достаточно обратиться в ЖКХ или другие органы. Как правило, они их выдают всем людям, не глядя, поэтому лучше ее взять. Штраф сейчас не такой и маленький.
  3. Для безопасности всегда используйте средства защиты, это могут быть: резиновые рукавицы, специальные коврики и т.д.
  4. Устанавливать можно не только на дин-рейку, обычный щит также подойдет для этого.

Помните! Схем подключения двухполюсного автомата может быть несколько, вот еще одну покажем вам в качестве примера. Вы ее выбираете исходя из своих параметров электросети.

Читайте также статью: что делать, если срабатывает автоматический выключатель.

Что будет, если подключить автомат наоборот, снизу вверх

Что будет, если подключить автомат снизу вверх

Сталкивались ли вы когда-нибудь друзья с «неправильным» подключением автоматических выключателей, то есть, снизу вверх. Уже давно существует легенда о подключении автоматов только сверху, однако никто толком так ничего объяснить и не может, почему именно так, и что будет, если автомат подключить снизу.

Одни говорят, что автоматический выключатель в таком случае не сумеет сработать, другие же утверждают, что при подключении автомата снизу увеличивается дуга между контактами. Так ли это на самом деле? Почему подключение автомата снизу вверх, это всего лишь очередной миф, да и только.

Что будет, если подключить автомат снизу вверх

На крышке автоматического выключателя, там, где контакты, имеется маркеры (1 и 2). То есть, единица, это так сказать вход кабеля, а двойка его выход в сеть квартиры. Но если мы перевернём автомат вверх тормашками, и подсоединим его, то увидим, что абсолютно ничего не изменится, и автоматический выключатель также само будет работать исправно.

Ничего и никакая дуга между контактами при этом не увеличивается, а автомат при отключении будет отсекать напряжение. Получается что подключение автомата только сверху вниз, и никак по-другому, не что иное, как очередная легенда от горе электриков.

Что на этот счет говорится в ПУЭ

В правилах устройства электроустановок нет чёткой инструкции, как именно должен подсоединяться автоматический выключатель, сверху вниз или же наоборот. Тем не менее, производитель автоматического выключателя зачем-то нанёс на изделие маркировки и надписи, а, следовательно, у автомата всё-таки есть верхняя часть и нижняя.

Соответственно никто не будет ставить автоматический выключатель верх тормашками, если этого только не требует какая-то конкретная ситуация. То есть, возможно, кабель ввода заходит снизу, а в квартиру уходит сверху. В таком случае понадобится, чтобы не обводить провода, подключить автомат снизу вверх.

Поэтому верхнее подключение пакетников, это, скорее всего эталон, чем правило. Можно подсоединять автомат как угодно, и он будет при этом работать, конечно же, при одной оговорке, если сам автоматический выключатель в рабочем состоянии.

Также, чтобы исключить путаницу проводов, всё-таки принято подключать автоматы сверху вниз. В таком случае при ремонте, электрику проще разобраться, что куда идёт и к чему подсоединено.

Из всего вышесказанного становится понятным:

  • Что нижнее подключение автоматического выключателя ни к чему плохому не приводит. И если этого требует монтаж, то автомат можно всё-таки подключить снизу вверх.
  • При нижнем подключении автомата он все также будет срабатывать;
  • Ничего там не увеличится, дуга между контактами и т. д., при коротком замыкании и при перезагрузке устройство выключится.

Друзья! А что скажете вы по поводу подключения автоматов? Возможно, в вашей практике вы уже сталкивались с подобным явлением, когда автоматический выключатель был подключён снизу вверх. Возможно, были и какие-то негативные моменты, связанные с этим, о которых важно знать всем.

Установка автоматического выключателя — «Электро Проф»

Для защиты сети от перепадов напряжений или коротких замыканий необходима установка автоматического выключателя. Процесс монтажа и подключения весьма простой и не должен вызвать особых сложностей. Поэтому его можно выполнять своими силами без привлечения специалистов.

Способы монтажа автомата на щитке

Основными требованиями при креплении автоматического выключателя в щитке являются: надёжность, отсутствия люфта при переключениях его режимов и смещений. Поэтому на практике применяют три основных способа фиксирования:

На DIN-рейку. Является удобным современным способом крепления, позволяющим обеспечить не только качественную фиксацию и высокую степень электрозащиты, а и предоставляющий удобный доступ для выполнения перемещения или замены автомата. Обеспечивает возможность расширения сети и установку дополнительных защитных устройств с соответствующим типом крепления.

Рисунок 1. Монтаж на DIN-рейку.

На планке с готовыми отверстиями и нарезанной резьбой. Обеспечивает надёжное крепление и возможность расширения количества выключателей. Однако проводить замену автоматов весьма неудобно. На сегодня является устаревшим методом крепления и практически не используется при монтаже новых электросетей.

Рисунок 2. Монтаж на стойку с готовыми отверстиями под крепления.

В специальное гнездо, предусмотренное в электрощите. Способ установки относительно прост и заключается в защёлкивании автомата в фиксирующее гнездо. Для демонтажа на устройстве необходимо оттянуть защёлку отвёрткой. Недостатком такого способа является невозможность расширения сети без установки дополнительного щитка, так как количество посадочных мест ограничено.

Рисунок 3. Монтаж в щиток.

Правила подключения автоматов

Подключение автоматического выключателя не должно вызывать никаких трудностей, так как на лицевой части корпуса нанесена схема, а клеммы помечены специальными метками и перепутать что-то при соединении кабеля просто невозможно. Однако при необходимости установки двух и более автоматов требуется соблюдать следующие правила:

Фазовый кабель обязательно подключается снизу.

Выполнение зачистки провода нужно делать так, чтобы изоляция была снята только по размеру контактной площадки, а снаружи не оставалось оголённой жилы. Поэтому необходимо использовать проволоку подходящего диаметра для замера глубины посадки кабеля внутри зажимной клеммы.

Рисунок 4. Длина зачистки провода.

Рисунок 5. Правильный способ подсоединения кабеля к зажимной клемме автомата.

Корпус автомата должен быть неподвижно зафиксирован одним из трёх вышеперечисленных способов и при приложении внешних сил не смещаться.

Подключение к кабелю выполняется в виде гребёнки: фазы идут отдельно снизу для каждого контура, а ноль – сверху от автомата к автомату.

Рисунок 6. Схема подключения автоматических выключателей.

Рекомендации по выбору автоматических выключателей

Перед тем, как подключить автоматический выключатель, необходимо провести правильный их выбор не только по электрическим параметрам, а и по удобству монтирования. Если поставить автомат с недостаточным предельным проходящим током, то возникнут определённые неудобства эксплуатации сетей. Некачественное или сложное крепление станет причиной возникновения проблем при установке или демонтаже устройства. Поэтому, делая выбор, стоит пользоваться следующими правилами:

Необходима оценка максимальных токовых нагрузок для подбора автомата с достаточным запасом прочности. Однако делать нужно выбор в меньшую сторону. Например, при нагрузке в 23 А, автомат должен быть на 16 или 20 А. Если установить автомата на 25 А, то устройство просто не будет срабатывать при перегрузке и некоторые потребители могут выйти из строя.

При подключении нескольких автоматов нельзя выполнять подключение через один из-за удобства, поскольку это нарушает правила электробезопасности.

Рисунок 7. Правильное подключение автоматов.

Винты на зажимах клемм должны быть выполнены из нержавеющих материалов. Если применяется обычная сталь, то она может со временем окисляться или ржаветь, что приведёт к некачественному контакту и необходимости замены устройства.

Рекомендуется не использовать жёсткие жилы для подключения к зажимным клеммам, так как это существенно затруднит процесс монтажа. Нужно дополнительно докупить специальную шину, на которую подключать жёсткие кабеля, а от неё делать разводку гибких.

Корпус устройства должен быть выполнен из негорючего пластика.

Монтаж автомата

Первым делом необходимо обесточить щиток для обеспечения безопасных условий монтажа. После этого выполняют подвод проводов к гнёздам контактной группы и производят соединение с надёжным закреплением и отсутствием оголённых жил над корпусом автоматов. Если требуется подсоединить несколько автоматов, то пользуются правилами подключения, описанными выше. Схема установки автоматического выключателя требует обязательной проверки до момента подачи напряжения.

Затем оценивается механическая прочность крепления к щитку. Если обнаружено, что на автомате разболтанные фиксаторы или клипсы, то нужно его заменить на новый даже несмотря на то, что он полностью в рабочем состоянии. При необходимости производят затягивание клемм в контактных группах. После этого включают питание щитка и проверяют участки цепи на срабатывание защиты.

Рисунок 8. Тестирование автоматических выключателей.

Как правильно подключить автоматы на свет. Схема подключения автоматического выключателя. Как подключить автоматы после счетчика

Содержание:

Автоматические выключатели, называемые в быту автоматами или переключателями, относятся к средствам коммутации и предназначаются для подачи электрического тока к какому-либо объекту. Основной функцией этих устройств является автоматическое отключение подачи тока при возникновении аварийной ситуации и неполадок в сети. Автомат защищает электрическую цепь от коротких замыканий, перегрузок и падения напряжения сверх допустимого значения.

В домах старой постройки, в системе электроснабжения нулевой провод был не только рабочим, но и одновременно выполнял защитную функцию. В современных зданиях предусмотрено четкое разделение по назначению рабочих и защитных проводников. В связи с этим часто возникает вопрос, как подключить автоматический выключатель, поскольку все электроустановочные изделия европейского образца оборудованы клеммами для подключения заземляющего провода. Кроме того, крепление самих автоматов в распределительном шкафу может быть выполнено путем крепления на DIN-рейку или на специальную монтажную панель.

Устройство и принцип действия

Прежде чем выполнять подключение автомата, необходимо разобраться с особенностями его конструкции и принципом срабатывания. Автоматический выключатель состоит из корпуса, коммутирующего устройства, механизма управления в виде кнопки или рукоятки, дугогасительной камеры и винтовых клемм, расположенных вверху и внизу.

Для изготовления корпуса и механизма управления используется прочная пластмасса, не поддерживающая горение. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Каждый полюс автомата состоит из пары этих контактов и оборудован собственной дугогасительной камерой.

Предназначение дугогасительной камеры заключается в гашении электрической дуги, появляющейся при разрыве контактов, находящихся под действием нагрузки. Сама камера изготавливается в виде набора стальных пластин, имеющих профиль определенной формы. Они изолированы между собой и расположены на одинаковом расстоянии относительно друг друга. Именно к этим пластинам притягивается дуга, которая здесь же остывает и угасает. Число пар контактов в разных моделях автоматов составляет от 1 до 4. В устройствах имеются индикаторы положения. Красный цвет указывает на включенное состояние, а зеленый — на выключенное. Таким образом, можно очень быстро определить текущее состояние автоматического выключателя.

Все детали спрятаны внутри корпуса, снаружи видно только верхние и нижние винтовые зажимы, рукоятку управления и индикатор. На корпусе имеется фиксатор, позволяющий быстро установить автомат на и так же легко демонтировать его.

Для отключения автомата существует специальный механизм, называемый расцепителем. Каждый тип расцепителя имеет собственную конструкцию. Например, в обычных автоматах функцию отключающего устройства выполняет катушка с обмоткой и сердечником. Для обмотки используется медный изолированный провод. Включение катушки в электрическую цепь производится последовательно с контактами, поскольку именно по ней осуществляется движение тока нагрузки. В случае превышения этим током установленного допустимого значения, то под действием магнитного поля катушки сердечник перемещается и оказывает механическое воздействие на отключающее устройство. В результате, происходит размыкание контактов защитного автомата.

Конструкция теплового расцепителя имеет свои особенности. В ее состав входит специальная биметаллическая пластина. Для ее изготовления используются два вида металлов, разнородных по своему составу и с различными коэффициентами линейного расширения. Пластина включается в цепь последовательно с нагрузкой. Во время работы автомата она нагревается током, проходящим через нее. В случае перегрузки происходит изгиб пластины в сторону металла с наименьшим коэффициентом расширения. В действие вступает спусковой механизм, отключающий автомат. Чем больше ток превышает номинальное значение, тем быстрее происходит срабатывание теплового расцепителя.

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили , подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

  • Однополюсный выключатель используется при монтаже розеток и систем освещения.
  • Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
  • Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить , подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
  • Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода — . В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Как правильно выбрать автомат

Большое значение имеет правильный выбор автоматического выключателя. Каждое устройство отличается собственными параметрами, такими как номинальный ток, рабочее напряжение сети, число полюсов, максимальный ток короткого замыкания, времятоковая характеристика и другие важные значения.

Время срабатывания устройства имеет цифровое обозначение, указывающее, при каком токе сохраняется нормальная работоспособность автоматического выключателя. В домашних электрических сетях чаще всего применяются автоматы с цифрами 4500, 6000 и 10000 ампер. Все технические характеристики указываются производителями непосредственно на корпусе устройства. Сюда же входит и схема подключения, а также условное обозначение автомата.

Основными критериями выбора автоматического выключателя считается мощность нагрузки и сечение используемых проводов. Кроме того, учитывается ток перегрузки и ток отключения при коротком замыкании. Как правило, перегрузки в сети возникают при одновременном включении приборов и устройств с общей мощностью, вызывающей чрезмерный нагрев проводников и контактов. Поэтому ток отключения автомата, установленного в цепи, должен быть больше расчетного или равным ему. Его значение определяется как сумма мощностей всех используемых устройств, разделенная на 220.

Ток отключения при коротком замыкании также вызывает отключение автомата. Он подбирается путем расчетов к конкретной цепи и зависит от нагрузок, используемых чаще всего. С целью улучшения защиты в электрическую схему могут быть включены .

Ошибки при монтаже автоматического выключателя

При выполнении электромонтажных работ иногда допускаются серьезные ошибки, которые могут привести к негативным последствиям в процессе дальнейшей эксплуатации.

  1. Подключение питающего провода выполняется снизу. Хотя это и не запрещено ПУЭ, подобная схема будет неудобной, поскольку установка и размещение автоматов в щитке рассчитано именно на верхнее подключение.
  2. Распространенной ошибкой считается чрезмерный зажим контактов фиксирующими винтами. Это может привести не только к повреждению жилы, но и к деформации корпуса изделия.
  3. Иногда выполняется неправильное соединение проводников между собой. Необходимо внимательно относиться к маркировке, соединять фазные и нулевые провода, расположенные сверху, с такими же проводами, расположенными снизу.
  4. В некоторых случаях один двухполюсный автомат заменяется двумя однополюсными. Этого категорически нельзя делать, поскольку они не обеспечивают одновременного разъединения фазы и нуля.
  5. Нередко во время фиксации жилы в контакте, происходит попадание изоляции в посадочное место. Это приводит к ослаблению контакта, в результате чего наступает перегрев жилы и другие негативные последствия. Поэтому нужно в обязательном порядке защищать провод в соответствии с техническими требованиями конкретной модели автомата. Данную операцию следует проводить с использованием инструмента для снятия изоляции.

Отрицательную роль может сыграть неправильный выбор автоматического выключателя, который впоследствии не способен выдержать запланированные нагрузки. Поэтому рекомендуется предварительно выполнить все необходимые расчеты, особенно . Следует помнить, что при расчетах значение автомата должно округляться в сторону уменьшения. Например, при токовой нагрузке в 20 А, автоматический выключатель должен выбираться на 16 А, что существенно увеличит срок эксплуатации проводки.

Смонтировать своими руками электрощит при минимальных знаниях о проводке и электричестве – это вполне реальная задача. Надо просто подробно и внимательно изучить инструкцию по подключению автоматов в распределительном устройстве и сделать всё строго в соответствии с ней.

Самое страшное, что может произойти при неправильном разведении проводов – это короткое замыкание, которое может привести к самым нежелательным последствиям. От этих последствий, по идее, обязан избавить общий автомат, который должен стоять в цепи раньше, чем монтируемый щиток.

Если речь идёт о поэтажном щитке городского жилого дома или индивидуальном, расположенном в квартире, то верным защитником станет автоматический выключатель. Это может быть трёхфазный выключатель или однофазный – всё зависит от схемы подключения проводки в доме.

Сложнее всё получается при работе с проводкой частного дома. В этой ситуации вас обязан защитить уже автомат, расположенный в трансформаторной будке, от которой к вам протянута линия. Иногда бывают промежуточные трансформаторы, которые можно видеть на опорах ЛЭП в сельской местности. Нередко их дополняют защитными предохранителями, предотвращающими выход трансформатора из строя при возникновении аварий на линии.

Но если знать точно правила подключения автоматом в щитке, можно избежать аварийных ситуаций. При этом вам предстоит единственная неприятная и несколько опасная работа – подключать собранное устройство «на горячую», то есть к проводам, находящимся под напряжением. Либо надо будет вызвать электрика, который снимет с линии напряжение, во время монтажа.

Но для начала разберёмся в этапах установки и подключения.

Устройство заземления

Во многом электрическая схема поэтажного щитка зависит от самого дома. Как правило, в частный дом, если там не планируется подключения таких мощных устройств, как трёхфазные котлы, то заводится однофазная линия. Это – два провода: ноль и фаза. Во внутренней проводке принято разводить фазовый провод проводником в коричневой изоляции, а нулевой – в синей.

Если провод трёхжильный, то третья жила обычно бывает окрашена в жёлтый цвет с зелёной полосой. Этот яркий проводник используется для заземления. Его никогда не заводят в автомат внутри щита. Проводник заземления должен быть непрерывным, поэтому в распределительных устройствах используются специальные проводящие колодки, которые устанавливаются рядом с автоматами, чтобы через них провести заземляющий проводник и благополучно довести до того этажа, где он соединится с шиной заземления. Как правило, это либо первый этаж, либо цокольный, либо подвал.

Как подключать фазовый и нулевой провод

Подключение фазового проводника к автомату обязательно. Нулевой проводник не всегда должен проходить через автомат, но есть случаи, когда рекомендовано использование двухполюсного автоматического переключателя, и тогда через него проходят и фаза, и ноль – каждый провод через свою секцию.

Одновременное отключение фазы и нуля оправдано особенно в тех ситуациях, когда в дом или нежилое здание вводится трёхфазное напряжение. В таких ситуациях больше риска, что какая-нибудь из фаз может замкнуться с нулём. Это режим короткого замыкания, на который обязан отреагировать автомат, защищающий эту фазу. Но в те доли секунды, пока он будет срабатывать, на двух других фазах возникнет перенапряжение. То есть вместо положенных 220 В там могут оказаться все 380 В – разница напряжений между двумя фазами при обычном трёхфазном подключении.

Ни один бытовой прибор на такое напряжение не рассчитан, и чем он мощнее, тем больший ток он пропускает, и тем больше вероятность его перегорания при перенапряжении. Там, где у маломощного прибора сразу же сгорит предохранитель, мощное оборудование ещё будет «терпеть» какое-то время большую нагрузку, и за это время как раз может выйти из строя импульсный блок питания или трансформатор. Поэтому такую технику, как котлы, посудомоечные и стиральные машины предпочтительнее защищать двухполюсными автоматами, которые перерубают сразу две цепи.

Имейте в виду, что перекос фаз вреден и для источника, который питает здание. Генератор, трансформаторная будка, подстанция — все это очень скоро испортится. Для таких целей существуют специальные трёхфазные автоматы, которые при большом перекосе или аварии на одно из фаз могут отключить сразу все три фазы одновременно. Для более ответственных цепей рекомендуется подключать четырёхфазный автомат, который обесточивает ещё и нулевой провод.

Монтаж щитка с автоматами

Итак, рассмотрим несколько вариантов.

В современных домах стараются установить двухфазный автомат или хотя бы отдельный однофазный на «силовое оборудование». Оборудование, в свою очередь, условно можно разделить на следующие категории:

  • стиральные машины;
  • посудомоечные машины;
  • электроплиты;
  • прочую мощную бытовую технику.

Для этого к устройству проводится отдельный провод, который обычно содержит ноль, фазу и заземление. То есть, на каждую квартиру получается по три автомата и по одному проводнику заземления. На розетки и освещение используются однополюсные автоматы, поэтому ноль придётся подключать к специальным колодкам.

Для примера можно рассмотреть однополюсный вариант подключения. Что это значит? То есть, через автоматический выключатель у нас будет проходить только фаза. У такого автомата имеется один контакт для ввода фазы, другой – для вывода. Как известно вводный контакт расположен сверху, тогда как выводной – снизу.

Прежде чем подключать, необходимо убедиться по маркировке возле верхнего контакта, что он действительно предназначен для питающего проводника. Чтобы подключить этот провод – он должен иметь коричневую или чёрную изоляцию, его надо от этой изоляции зачистить на 7–10 мм. Провод вставляется в отверстие в верхнем торце автомата и зажимается винтом, находящимся на передней части корпуса.

Выходящий провод точно так же крепится с нижнего торца. Это как раз тот провод, который заходит в квартиру. Здесь тоже важно следить за маркировкой проводников, чтобы не получилось так, что выключатель у люстры будет прерывать ноль, а не фазу. То есть проводник, выходящий из автомата, для квартиры не должен быть нулём. Пока квартира обесточена, можно вскрыть ближайший выключатель и прозвонить тестером провод от него до ввода в квартиру. Если тестер показывает проводимость, то этот провод внутри ваших апартаментов разведён как фазовый.

Однако подключение автомата в щитке может таить в себе ещё один подводный камень: если на этаже разведена не одна фаза, а хотя бы две, то надо их не перепутать, чтобы в квартире не оказалась между розетками и люстрами разница в 380 В! Сколько бы автоматов ни приходилось на квартиру, все надо подключать к одной и той же фазе.

Разводка проводов

Опытные электрики применяют небольшую хитрость, когда нужно подключить несколько автоматов и не ошибиться с вводной фазой. Для этого надо взять один проводник и зачистить на нём не только его окончание, но и сделать промежуточные зачищенные места таким образом, чтобы каждое из них могло заходить к контакту автомата.

В идеале, если автоматы стоят на DIN-рейке рядом, то можно отмерить эти расстояния просто приложив проводник так, чтобы переходная его часть от одного автомата к другому образовывала петлю. Она позволит проводу выходить из корпуса вертикально.

Зачищенное место должно иметь длину, вдвое большую, чем на конце провода, потому что нам придётся делать из него небольшую петельку, которой предстоит подключать автомат. На эту петельку надо будет надеть термоусадочную трубку или крепко обмотать изолентой то место, где заканчивается изоляция. Это даст нашему проводу жёсткость.

Затем петлю надо вставить в контактное отверстие автомата и крепко затянуть. Зачищенных мест должно быть по числу автоматических выключателей. Зато мы будем уверены, что фаза разведена правильно – одна и та же на квартиру.

Немного о механике

Разобравшись с вопросом о том, как правильно подключать автомат, остался не рассмотренным вопрос о том, как его установить. Если планируется новый щиток, то, скорее всего, придётся первым делом поставить туда DIN-рейку.

У каждого автоматического выключателя современной конструкции есть специальный зажим для крепления на этой самой рейке. Таким же креплением обладает проходной контакт, который используется для заземляющего проводника. Кстати говоря, защёлка такого заземляющего проводника бывает выполнена не как отдельный пластиковый элемент, а как пружинящая часть корпуса. Это очень удобно, так как исчезает риска потерять мелкую, но очень важную деталь.

В случае когда не удается найти проходной элемент, то подключение заземления можно выполнить и скруткой. Однако для верности провода можно залудить паяльником и надеть на них термоусадочную трубку в качестве изоляции. Это вполне оправдано. Не забывайте, что по щиткам все-таки «гуляют» фазовые и нулевые проводники. При отсутствии термоусадочной трубки, вполне можно воспользоваться изоляционной лентой. Это будет не меньшей защитой от всяких неожиданностей.

Кстати, строго стоит помнить и том, что и подключение, и даже заземления нельзя делать так, чтобы скручивать друг с другом медный и алюминиевый провода. Эти два металла образуют гальванопару, что приводит к их окислению и нарушению проводимости между ними. Если получается, что нет возможности подключать их через проходной элемент или колодку со стальными контактами, то можно залудить каждый из проводов и аккуратно пропаять соединение.

Работа «на горячую»

Нередки случаи и ситуации, выполнения работ по подключению автоматов в форс-мажорных ситуациях. Прекрасный пример такой сложившийся ситуации, перегорание или выход автомата из строя. Зачастую подключать новый автоматический выключатель приходится тогда, когда щиток находится под напряжением. Что надо знать для таких работ?

  1. Первое правило – не паниковать и не торопиться.
  2. Второе правило — пользоваться специальной отверткой-индикатором.

Рассмотрим все подробно. Если нет возможности отключить подъездный щит, то с «пострадавшего» автомата, то нужно выполнить следующие шаги:

  1. Снимите питание, то есть отцепите от него вводный провод.
  2. Наденьте солнцезащитные очки, чтобы уберечь глаза от искр, электрозащитные резиновые перчатки.
  3. Вооружитесь индикаторной отвёрткой и обычной отвёрткой с изоляционной рукояткой.
  4. На одежду с коротким рукавом, поверх неё надеть что-либо с длинным рукавом.
  5. Теперь аккуратно, не касаясь никаких металлических предметов в щитке, так как при аварии на них может «сидеть» фаза, одной рукой откручивается винт вводного контакта, другой рукой отводится и загибается провод так, чтобы он не касался ни одной металлической поверхности.

Брать этот провод за оголённую часть запрещено!

Искрение во время такого отключения – нормальное явление. Провод просто надо отвести от контакта уверенно и быстро на расстояние, которое не пробивается искрой.

Прежде чем что-то подключать, надо взять индикаторную отвёртку и исследовать относящиеся к квартире части щита на наличие напряжения. Если его нет, то можно выполнять монтаж и подключение нового автомата.

Если в распределительное устройство заходит несколько фаз, конечно, их также можно отключить. Однако, это приведёт к тому, что вы оставите соседей без электричества. Поэтому подключение нового автоматического выключателя придётся выполнять с оглядкой на то, что в щите присутствует ещё одна или две фазы.

Замыкание питающего проводника, который вы так мастерски отключили от повреждённого автомата, с любой другой фазой или с нулём приведёт к перенапряжению и настоящему фейерверку искр, от которых и должны на всякий случай защитить одежда и очки.

Для чего нужен напарник

Как известно, при работе с электричеством нужно применять столько мер безопасности, сколько возможно. Еще один практический совет специалистов — это ремонт электропроводов с напарником.

Человек, избранный на данную роль, вполне возможно, не будет ничего смыслить в электрических схемах. Однако он должен чётко знать, как поступать, если кто-либо попал под напряжение: оттащить человека за одежду, не касаясь его тела, от провода, находящегося под напряжением.

Желательно предварительно расстегнуть ту куртку, которая надета, для защиты рук, перед проведением подключения в электрощите. Это жизненно необходимо. Дело в том, образуется свободная часть на спине, за которую можно оттащить человека в случае удара током. Напарнику будет удобно схватиться за нее. Также напарнику следует помнить, как звонить в скорую помощь или в службу спасения.

Помощь напарника может стать неоценимой в случае, когда щит расположен высоко. Он сможет подавать инструменты или принимать их. Таким образом, не придется все время спускаться и снова подниматься с табурета или со стремянки.

Безопасность прежде всего

Поводя итог всему вышесказанному, нужно сказать, не нужно никогда забывать о безопасности при работе с электричеством. Пренебрежение хотя бы одним из них может привести к серьезным проблемам со здоровьем, а порой и к летальному исходу.

Человека, плохо изолированного от земли, и при прикосновении к фазе может бить током. Электричество пройдет через все тело и уйдет в землю. Довольно часты случаи, когда человек погибает от воздействия тока, проходящего через сердце.

Проводник заземления безопасен и его смело можно брать в руки. Но и тут нужно делать это с осторожность и заранее проверить его на предмет отсутствия обрывов и в проводке и электрощите.

Именно поэтому жизненно необходимо приобрести спецодежду, прорезиненый инструмент и использовать изоляционные материалы для работы с электропроводами.

Видео: как выбрать и собрать распределительный щит

Самое распространенное средство защиты линии и электроприборов – это автоматические выключатели. При их монтаже необходимо соблюдать основные правила.

  • Ввод в верхней части автомата, выход – в нижней.
  • Флажок включения при включенном автомате должен быть направлен вверх.
  • Не должно быть никаких оголенных участков проводов.

Как подключить дифференциальный автомат

Дифференциальный автомат совмещает защиту линии от перегрузок и короткого замыкания, также как автоматические выключатели, и защиту человека от поражения электрическим током как УЗО.

Корпусное исполнение не отличается от автоматов или УЗО, что дает возможность установки дифференциального автомата в стандартные боксы с использованием DIN-рейки.

Подключение дифференциального автомата также напоминает подключение автоматического выключателя за небольшим исключением – обязательное соблюдение двух правил.

  • Необходимо соблюсти фазировку подключаемых проводов. На корпусе дифференциального автомата нанесены обозначения нулевого и фазного ввода, которые обязательно нужно учитывать при монтаже.
  • Нулевой провод, подсоединенный на выходе дифференциального автомата, используют только с той линией, которую защищает устройство.

Дифференциальные автоматы очень надежны и неприхотливы, но отступление от этих правил не гарантирует корректную работу устройства.

Для однофазной сети применение двухполюсных автоматов предпочтительней однополюсных. Причина проста – при появлении напряжения на нулевом проводе одним движением флажка полностью разрывается цепь, сохраняя как линию, так и подключенные к ней электроприборы. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку.

При этом нужно учитывать, что ширина такого автомата больше, как правило в два раза, однополюсного автомата. Верхняя контактная пара предназначена для подключения фазного и нулевого проводов.

Строгих правил по расположению фазного и нулевого проводов не существует, но в случае подключения ряда двухполюсных автоматов необходимо придерживаться одинаковой тактики.

Выбрав, например левый контакт для фазного провода, все остальные автоматы необходимо подключать также. Левый контакт — фазный, правый – нулевой.

Зачищенные провода фиксируются в контактах при помощи винтовых зажимов. При этом не должно быть оголенных участков провода. Не стоит забывать, что от фазного до нулевого провода очень небольшое расстояние и существует вероятность короткого замыкания при отсутствии изоляции.

Наиболее часто используемые однополюсные автоматы надежны, легки в установке и обеспечивают необходимую защиту линии от перегрузок и короткого замыкания.

При подключении автоматического выключателя важно, чтобы корпус автомата был укреплен надежно и при включении — отключении не сорвался с места крепления.

Для этого используют монтажную DIN-рейку или специальные боксы с заранее установленными рейками в корпусе. Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса.

После установки автомата к нему подводится провод. Верхний зажим автомата отвечает за ввод напряжения, а нижняя клемма – за выход. Уложенные и укрепленные на стене провода подводятся к автомату и зачищаются.

При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок. Длинны зачищенных концов вполне достаточно в 1-1,5 см.

Фазный подходящий и отходящий провод зажимается в клеммах автомата, нулевой же может проходить транзитом через бокс или, при необходимости, закреплен на нулевой рейке.

Подходящие и отходящие провода необходимо уложить таким образом, чтобы избежать излишков длинны. Укладываются провода параллельно друг другу и, по возможности, все изгибы осуществляются под прямыми углами.

После установки автомата и проверки всех соединений первое включение необходимо провести без подключенной нагрузки на линии.

Проводящее токи при нормальных условиях в цепи и автоматически отключающее подачу электричества от питающей сети к потребителю при коротком замыкании или при перегрузке, можно также включать и отключать цепь вручную.

Главное отличие двухполюсного автомата от однополюсного — это наличие автомата как на фазе, так и на нуле, то есть на двух полюсах. Причем при отключении одновременно разъединяются и фаза и ноль, благодаря общей рукоятке взвода. Используется для монтажа однофазной цепи. Для трехфазной цепи нужно применять 3- и 4-полюсные автоматы.

Область применения

  1. В качестве вводных защитных автоматов. Это наиболее популярный способ применения. При одновременном отключении фазы и нуля обеспечивается максимальная безопасность при работах в цепи, потому что происходит полное обесточивание. К тому же, по новым правилам Устройства электроустановок (п. 6.6.28, п. 3.1.18), запрещена эксплуатация однополюсных автоматов на вводе.
  2. Для защиты отдельной группы потребителей электроэнергии. Отключение двухполюсного автомата предотвратит срабатывание — предназначен для защиты от дифференциальных токов) при ошибочном соприкосновении нуля и фазы при ремонтных работах в цепях под нагрузкой. А также облегчает поиск ветки с неисправностью при срабатывании УЗО от утечки токов на землю.
  3. Для защиты и управления цепями с одновременным подключением питания. Например, при подключении тепловой пушки через один полюс автомата подается фаза на тэны, а через другой полюс — фаза на электродвигатель вентилятора. Если произойдет отключение одного оборудования, отключится и другое, что предотвратит вероятность работы тэнов без охлаждения.

Преимущества применения перед однополюсными автоматами

Рассмотрим ситуацию, когда кто-то перепутал фазу с нулем. Тогда при отключении однополюсного автомата разъединяется линия нуля, а фаза остается в цепи. Человек, думая, что обезопасил себя отключением автомата, начинает работать и получает удар током. Чтобы этого не произошло, нужно после отключения однополюсного автомата проверить отсутствие напряжения в цепи индикатором. Но все же надежнее использовать двухполюсный автомат, который полностью обесточит цепь.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. В первую очередь выключаются все электроприборы из розеток. Если это не дало результата, последовательно выключаются ветки цепи, но разъединять надо и ноль и фазу. Однополюсный автомат не дает такую возможность. Придется откинуть ноль на шине, что проблематично, так как требует прозвонки для нахождения нужного провода. Двухполюсный автомат отлично справляется с этой задачей.

Таким образом, преимущества:

  1. Безопасность — электрическая цепь разрывается целиком.
  2. Легкость поиска неисправности.

Недостатки применения перед однополюсными автоматами

На самом деле, недостатков совсем немного:

  1. Стоимость — двухполюсные дороже однополюсных.
  2. Эргономичность — занимают в два раза больше места в электрощитке.
  3. Трудозатраты при монтаже — нулевые провода не объединяются в шину, а каждый заводится в свой автомат.
  4. Невозможность использования стандартных распределительных шин — «расчесок», вместо них придется использовать перемычки.

Устройство автомата

Автоматический выключатель представляет собой пластмассовый корпус с контактами и рукояткой включения/выключения. Внутри располагается рабочая часть. В клеммы вставляется зачищенный провод и зажимается винтом. При взведенном состоянии силовые контакты замкнуты — положение рукоятки «Вкл». Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. Электромагнитный и тепловой расщепители обеспечивают отключение автомата при ненормальных состояниях цепи. Дугогасительная камера предотвращает горение и быстро гасит дугу. Канал отвода выводит газы горения из корпуса.

Схема подключения

Предлагается рассмотреть схему подключения двухполюсного автомата.

Здесь ВА 47-63 2/50А — это вводный двухполюсный автомат. Он полностью обесточивает при необходимости всю цепь. За ним подключается счетчик и УЗО. Далее применена схема подключения ряда Они устанавливаются только на фазные провода, а нулевые жилы распределяются посредством шины.

Существует схема подключения ряда двухполюсных автоматов, защищающих каждый свою ветку.

Первым на входе подключается УЗО, затем два ряда двухполюсных выключателей. Синим цветом обозначен нулевой провод, красным — фазовый, а желтым — заземление, распределенное с помощью заземляющей шины. Таким образом, осуществляется защита каждого ответвления цепи.

Монтаж

Как правильно монтировать автоматические выключатели в электрощит? Сначала в нем саморезами прикручиваются дин-рейки — это металлические пластины, на которые потом крепятся все автоматы и УЗО. Длину дин-рейки можно скорректировать при помощи ножовки по металлу. Кроме того, в щит прикрепляются распределительные клемники-шины. Они могут быть для и отдельно для заземляющих. Современная конфигурация шин позволяет крепить их непосредственно на дин-рейку.

Установить двухполюсный автомат на дин-рейку очень просто. Плоской отверткой нужно вытянуть защелкивающуюся скобу на верхней части корпуса, приставить автомат к дин-рейке и отпустить крепление. Также осуществляется снятие. По правилам, вводный автомат устанавливают в левом верхнем углу.

Далее нужно подсоединить провода. Следует строго придерживаться схемы. К двухполюсному автомату сверху подходят вводные провода фазы и нуля, а снизу жилы отводятся в цепь. Важно не перепутать: вход — сверху, выход — снизу, иначе автомат может выйти из строя и не будет выполнять своих функций.

Объединять автоматы можно при помощи перемычек, изготовленных из медного провода такого же сечения, как и у провода цепи. Перемычки требуются для подключения двухполюсных автоматов в ряд. А также с помощью гребенок — это изолированные шины, используются для соединения однополюсных автоматов.

Концы проводов зачищают с помощью специального инструмента стриппера или острым ножом. Затем обжимают наконечниками для кабеля ручным инструментом кримпером. Если такого оборудования нет, то можно просто облудить концы паяльником с применением канифоли и олова. При подключении проводов к автоматам необходимо крепко затягивать болты отверткой, чтобы слабый контакт не вызывал нагревания и повреждения токопроводящих материалов.

Заземляющий провод всегда проходит мимо автоматов прямиком с заземляющей шине. Нулевые провода подключаются к нулевой шине.

Маркировка

Особое внимание следует обращать на маркировку автоматов.

На корпусе автоматов нанесены специальные обозначения:

  1. Номинальный ток устройства (в амперах).
  2. Группа по току перегрузки (диапазон тока срабатывания).
  3. Максимальный ток срабатывания или ток короткого замыкания (в амперах).
  4. Класс токоограничения (чем выше класс, тем выше скорость срабатывания при коротком замыкании).
  5. Графическое обозначение или принципиальная схема прибора.
  6. Серия аппарата.
  7. Номинальное напряжение, при котором нужно использовать автомат.

Подбор автомата

I — номинальный ток в амперах «А».

P — мощность всех приборов (сумма мощностей) в ваттах «Вт».

U — напряжение сети в вольтах «В» (в основном Выбирать автомат нужно с ближайшим большим значением номинального тока.

Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. В правилах устройства электроустановок приведены таблицы расчетов. Чем больше сечение кабеля, тем выше допустимый длительный ток.

Современные автоматические выключатели очень надежны в работе и имеют целый ряд преимуществ перед другими приборами, предназначенными для защиты электрических цепей.

Они представляют собой устройства с двумя контактами и механизмом выключения в диэлектрическом корпусе. Это незаменимый элемент электрического щита.

Есть несколько параметров, на которые нужно обратить внимание при выборе:

Монтаж и подключение в распределительном щите

На этапе установки предполагается, что корпус уже собран и установлен, а заведен внутрь. После чего следует этап приборов согласно разработанной ранее схеме подключения .

Подключение дифференциальных автоматов в распределительном щите осуществляется по следующей схеме:

На следующей схеме показано, как подсоединить автоматы в электрощитке:

На этом этапе необходимо установить две шины – для заземления и нулевого провода, вводный автомат, и необходимое количество . Все операции по установке нужно проводить только при выключенном электроснабжении.

Для начала, необходимо установить DIN-рейки внутри щитка , их нужно прикрутить саморезами, используя перфорацию металлического профиля. DIN-рейки – это металлические полосы, предназначенные для крепления приборов и шин.

Автоматы, УЗО и шины заземления снабжены пружинными защелками для установки на рейке. После монтажа они позволяют свободно передвигать приборы по рейке.

На рейке нужно установить нулевую (в верхнюю часть щитка) и шину заземления (в нижнюю часть). Они представляют собой медные пластины на пластиковой основе с зажимами для проводников. К каждой клемме можно подключать только один проводник .

После этого необходимо установить и вводной выключатель, который будет питать весь электрощит. Его следует установить в левом верхнем углу корпуса , вводной кабель по возможности должен быть расположен рядом. Для подключения двухполюсного вводного автомата в электрощитке нужно подключить , для однополюсного – только фазу.

Затем необходимо заняться установкой автоматов для контроля электроснабжения отдельных помещений и крупных потребителей электроэнергии. На DIN-рейку устанавливаются автоматы, к ним присоединяются основной проводки, заведенные в щиток.

Питание подключается к верхней клемме. Нижние клеммы используются для подключения фазных проводов электроснабжения групп согласно разработанной схеме. Для соединения устройств между собой следует использовать шинопроводники типа «гребенка».

Все нулевые провода подключаются к нулевой шине , кроме тех, которые подключаются с помощью УЗО. имеет такое же подключение, как и автоматический выключатель.

Заземление соединяется с заземляющей шиной при помощи желто-зеленого провода. Металлический корпус и дверь электрощитка также должны быть соединены с ней. После этого можно подавать напряжение на электрический щит и проверить его работоспособность при помощи напряжения.

Полезное видео, как сделать монтаж электрощита в квартире:

Чтобы не допустить ошибок

Моменты, на которые нужно обратить внимание при установке автоматов в электрощитке своими руками:

Чтобы самостоятельно выбрать и установить автоматические выключатели в электрический щит нужно выполнить несложную последовательность действий. Главное в этом процессе – это соблюдение мер безопасности , а также всех требований ГОСТа и ПУЭ.

Как осуществить грамотный монтаж электрощитка и автоматов своими руками, вы сможете узнать, посмотрев данное видео:

Cколько автоматов можно подключить к одному узо — RozetkaOnline.COM

Основной причиной подключения нескольких групп потребителей в электрощите через одно УЗО — экономия денег на защитную автоматику и чем больше автоматических выключателей подключается, тем она выше.

Если следовать правилам, то больше одного-двух, автоматов подключать к нему нельзя, а почему это так и как обходят это, читайте далее…

Действительно, часто, в квартире или частном доме, можно совершенно безболезненно подключить несколько автоматов через одно Устройство Защитного Отключения. Единственным неудобством возможность отключения всех аппаратов защиты при обнаружении утечки одной из групп.
Поэтому, многие задают мне вопрос — сколько автоматов безопасно можно подключить к одному УЗО одновременно — может хватит поставить одно на вводе, защитив квартиру — давайте вместе разберемся в этом вопросе.

В предыдущей статье я подробно рассказывал, что такое УЗО, его характеристиках и принципе работы — изучите это если не знакомы, прежде чем продолжать читать статью.

Выбор количества подключаемых автоматов, зависит от двух основных:

Ток утечки – это характеристика, при превышении которой, устройство сработает, разомкнув контакты. Если сказать проще – ВДТ (выключатель дифференциального тока, еще одно название устройства) отключится при обнаружении утечки большей, чем это значение, в нашем примере 30 мА. (см. изображение выше)

Рабочий ток – величина максимального тока, протекание которого выдерживает изделие сохраняя работоспособность. При превышении этого показателя, выше номинального значения конкретного аппарата, устройство вероятнее всего выйдет из строя, разрушится механизм. Нередко происходит «сваривание» контактов, препятствующее их отключению при обнаружении пробоев. Эти причины увеличивают риск поражения человека электричеством или возникновения возгорания.

ВЫБОР КОЛИЧЕСТВА АВТОМАТов по дифференциальному току утечки УЗО

Самая важная характеристика, влияющая на выбор количества автоматических выключателей – это дифференциальный ток утечки.

Согласно  ПУЭ 7 (правила устройства электроустановок),  безопасная его величина для человека 30мА, соответственно ВДТ должно быть рассчитано под это. ПУЭ 7.1.79:

В электрическом щите, нельзя устанавливать Выключатель дифференциального тока групповых линий, больше чем на 30мА. А вот подключение нескольких групповых автоматов к нему допускается.

Подключить сколько угодно АВ к такому УЗО мешает то, что даже в полностью работоспособной системе электроснабжения есть утечки, а если подсоединено сразу нескольких групп они складываются. Может получится так, что суммарная величина всех утечек исправных потребителей вызовет отключение ВДТ.

Узнать, какай величину утечки групп можно двумя способами:

1. Замерить фактический показатель (используется миллиамперметр или переменный резистор)

2. Рассчитать величину теоретически (в ПУЭ 7 высчитывается из расчёта 0,4 мА на 1 А нагрузки и 10 мкА на 1м длины проводника.)

Согласно пункта ПУЭ 7.1.83:

Чаще делается расчет, он не точнее измерения, но позволяет еще на этапе проектирования выбрать верное количество автоматов для УЗО. Ниже пример такого вычисления:

Если подключить к УЗО 3 автоматических выключателя по 16 ампер каждый, не зная заранее, какое оборудование когда либо будет подключено к этим линиям, для расчета, складывается максимально возможный ток групп:

16A х 3шт = 48А,

получившаяся нагрузка умножается на 0.4 мА:

48А х 0,4мА=19.2мА

Далее, высчитывается метраж кабеля, использованного для электропроводки, по плану квартиры или дома для всех веток, допустим получается 200 метров, умножаем на 10мкА:

200м х 10 мкА=2000мкА=2мА

Складывая величины получаем общую утечку трех розеточных групп:

19.2+2=21.2 мА

Как видите, получившийся расчетный дифиринциальный ток меньше порога срабатывания 30мА и, казалось бы, можно смело реализовывать такую схему. Даже не мешает добавить еще один автоматический выключатель, но это лишь в теории. Ведь тот же пункт 7.1.83 ПУЭ говорит, что максимальный утечка системы, не должна превышать номинального диференциального тока УЗО, более чем на одну треть (1/3), что равно 10мА.

Если следовать этому правилу – даже два автомата на 16 Ампер, используемых в электрике квартир, подключить к одному УЗО не получится. Максимум, согласно расчетам, одновременно допускается нагрузка не более 22-25А, например, две группы освещения (по 10А каждый аппарат защиты).

Это, если следовать предписанием ПУЭ, на практике же люди, на свой страх и риск, эту формулу дорабатывают. Например, используют коэффициент спроса электрооборудования и учитывают не номинал автоматических выключатаелей в формуле, а рассчетные показатели энергопотребления каждой группы.

Логика здесь следующая: вряд ли вы одновременно используете все электроприборы в доме, в основном какую-то часть, соответственно и потребляется не 16А, а меньше.
Средний коэффициент спроса квартиры находится в диапазоне 0,5-0,8. Взяв нижнее значение – 0,5, получаем нагрузку не 48А, с трех аппаратов на 16А каждый, а 24А, что свободно проходит по вычислениям. Либо берется суммарный расчетный ток этих групп, а не номиналы их защитных автоматов.

Некоторые не придерживаются той части, где говорится о необходимости не превышать 1/3 часть номинального дифференциального тока УЗО, смело доводя этот показатель до 0,5 – 0,7 или большего значения, получая показатель допустимых потерь групп уже, например 21мА, вместо 10мА.

Скажу откровенно, в своей практике я встречал много решений по этим вариантам и даже их комбинацию. Нередко, на объекте было установлено 1 или 2 УЗО, сразу за вводным автоматом, с характеристикой 30мА, при этом собственники на отключения не жаловались.

Поэтому, каждый должен решить сам. Если хотите совет, то на мой взгляд, можно несколько превысить предельную  утечку 10мА (1/3 от номинала), особенно в условиях квартиры. Но при этом, лучше оставить в электрощите свободное место, вдруг придется доставить еще одно Устройство Защитного Отключения.

ВЫБОР КОЛИЧЕСТВО АВТОМАТОВ ПО номинальному ТОКУ УЗО

Второй характеристикой, которую стоит обязательно учитывать при расчете количества подключаемых автоматов, является НОМИНАЛЬНЫЙ ТОК.

Как было сказано выше – эта характеристика говорит о том, какой ток может безопасно пропускать устройство. Если этот показатель превышен, ВДТ выходит из строя. Поэтому, номинал УЗО берется на ступень выше, чем у защитного автоматического выключателя. В случае, если подключается несколько автоматов – то их токи складываются.

Так, например, два аппарата на 16А (в сумме 32А) подключаются к Устройству защитного отключения с номиналом более 40А.

В настоящее время, есть много моделей выключателей дифференциального тока, рассчитанных на 63А или 100А, учитывайте это при выборе начинки электрических щитов.

ВЫВОДЫ

Если следовать всем правилам, подключать через УЗО несколько автоматов нельзя. Этому препятствуют токи утечки, которые всегда существуют в электросети и при теоретическом рассчете, согласно ПУЭ 7, суммарный номинал подключаемых автоматов не должен превышать 25А.

Так же, для защиты выключателей дифференциального тока, используйте устройства с большим номиналом, чем суммарный показатель автоматов подключенных к нему. Часто такие аппараты стоят дороже и экономическая выгода использования одного УЗО уменьшается.

Приняв решение подключить несколько автоматов к одному УЗО, помните:

— если потери групповых линий окажутся выше порога срабатывания УЗО, вы получите периодические отключения групп в пиковые моменты потребления электроэнергии. Это не опасно для жизни, но очень неприятно и неудобно. Выбивать будет в моменты, когда идёт максимальная нагрузка, например при включении обогревателей в морозы зимой. И скорее всего, со временем, потребуется вносить в схему щита корректировки, доставлять ВДТ и экономии тогда может не получится.

Если же будет превышен суммарный ток в группах подключаемых автоматических выключателей — УЗО выйдет из строя, вы об можете и не узнать до возникновения аварийной ситуации — допускать этого нельзя!

Чаще всего один дифференциальный выключатель разумно ставить на несколько АВ жилых комнат квартиры или на освещение. Энергоёмкие потребители – водонагреватель, стиральная машины, кухонные электроприборы, электроплиты – лучше защитить индивидуальными ВДТ.

Расключение автоматов в щитке


Как подключить автомат в щитке без ошибок

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте «Электрик в доме». В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата — ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Понравилась статья — сохрани на стену!

electricvdome.ru

Как подключить автомат в щитке правильно: тонкости монтажа и пошаговая инструкция от мастеров как собрать щиток своими руками (165 фото)

В сотнях тысяч квартир, домов до сих пор пользуются единственным и еще советским электротехническим устройством для работы внутренней сети на 220 вольт и 50 герц – счетчиком расхода энергии. Повсеместно немало происходит в них пожаров, которые квалифицируются инспекторами МЧС как «короткое замыкание».

Почему же «замыкает»

Рассмотрим, что же есть из элементов защиты на щитке. Часто на нем стоят лишь два архаичных предохранителя, почему-то называемые «пробками». Они раз за разом перегорают при повышении нагрузки на сеть и требуют замены вставок в них. Специалисты-энергетики говорят, что древняя домашняя сеть была рассчитана на мощность до трех-пяти киловатт в «хрущевке». Да и ее нечем было превышать.

Сегодня на каждого гражданина РФ рассчитано до 15 киловатт, но это не значит, что на семью из трех человек электропроводка должна выдержать 45 кВт. Возможно, в новостройках и есть такие мощные сети.

А ведь только электроутюг набирает до двух киловатт, почти столько же — бойлер для нагрева воды, если отсутствует такая централизованная услуга. А еще есть электроплита, холодильник, стиральная машина, на даче, в загородном дома — скважина с электрозакачкой воды.

Чем же защитить жилье и себя от раскаления электропроводки и ее возгорания? По очереди включать их, что ли? Ниже ответы на них и  инструкция, как соединить автоматы в щитке.

Автоматика должна быть на страже

Экстренные выключатели, или пакетники, это самые первые защитники электросети от перегрева. Они выполняют три функции: в последнем случае они отключают всех нагрузочных потребителей, также срабатывают при критичном падении напряжения и коротком замыкании.

Их ставят в электрический щиток, поскольку возле счетчика им мало места. При этом учитывайте, как правильно соединить автоматы между собой.

Щитки покупаются, они имеют различные размеры. Поэтому, дочитав нашу статью, вы сами сможете высчитать, на какое количество защитных устройств приобретать ящик, узнаете, какой автомат от чего срабатывает, как их подключать. А также узнаете, что   бывают такие способы размыкания (расцепители) сети при защите: тепловые, магнитные и полупроволниковые.

Немаловажно, каким будет соединение автоматов перемычками, они станут возможными, но обязательно посоветуйтесь с электриком.

Как выбирать?

Желательно, чтобы купленные автоматы  соответствовали таким параметрам:

  • току сети квартиры, дома – постоянный, переменный или комби;
  • способу работы. Управляться в ручном режиме или моторным приводом;
  • методу сбора в единый комплекс – вставными, выдвижными или постоянными;
  • типу расцепителя – читайте выше;
  • классности автовыключателей;
  • величине тока — максимум до 6,3 килоампер.

Приобретать автоматы надо с определением тока расцепления при коротком замыкании сети и тока перегрузки. Перегруз, если автомат хотя бы раз срабатывал, проанализируйте на количестве включенных приборов и других нагрузок. При превышении мощности нагреваются контакты и кабели

Поэтому встраивайте в щиток такой пакетник, чтобы ток отключения находился на уровне не ниже расчетной или превышал его. Расчет тока сделать несложно: суммируйте все мощности (из инструкций), которые необходимы вам для комфортной жизни, и разделите на напряжение однофазной сети, то есть, 220 вольт. Но не забывайте при этом,  каким проводом лучше соединить автоматы и каким наилучшим способом.

Современные способы защиты сложные и высокоэффективные. Они возможны на расстоянии, с предварительным сигналом об опасности и другими дополнительными функциями. Чем их больше, тем дороже такие автоматы.

В народе их называют пакетниками или модулями – от равной везде ширины в 1 модуль. Об автоматах известно все, о дифференциальной защите несколько меньше.

Это микс автоматики и защиты по типу УЗО. Она защищает человека от касания к работающему аппарату, в котором произошла малая утечка тока на корпус, то есть, на «минус», а на нем нет заземления. Такие автоматы-пакетники работают за счет диффтока.

Подключение надежной автоматики

В квартирах, то есть, там, где электрическая разводка выполнена по однофазной схеме, устанавливайте одно-или двухполюсные расцепители сети. Посоветуйтесь с электриком, какие лучше, ведь они бывают на разное количество проводов в доме, квартире

Хотя бы поверхностно ознакомьтесь с внутренностями пакетников. Главные узлы в них — блочок управления автоматикой и камера, в которой тушится электродуга. Она появляется на паре полюсов. При их расцеплении и возникает дуга с высокой температурой, нечто вроде мини-сварки.

Автомат можно вручную отключать, если есть срочная работа на внутренней сети. Или контакты в нем подгорели и нужно их перекоммутировать на свободное место. В автоматах-пакетниках бывает четное количество пар контактов – от одной до четырех.

Если свободные контакты отсутствуют, приобретайте новый автомат-пакетник. Желательно иметь его дома в запасе, стоят они недорого, но ночью в магазин не побежите. Покупайте с индикаторами работы: красное/зеленое свечение.

Что сделать в первую очередь

Вы купили определенное количество проводов на сети нового дома, выполнили разводку, концы её подведены к еще не вмонтированному в стену щитку управления, рядом лежат автоматы. Запомните: лучше установить один автомат-пакетник или УЗО на входе в электросчетчик. Защита лишней не бывает. Далее составьте план подключения проводов к расставленным пакетникам.

Желательно разгрузить сеть, разделив ее на зоны – с большими нагрузками и нормальными: кухня, зала-спальня, коридор-туалет, веранда-подвал. С пакетникамие запутаетесь, в инструкциях к ним расписаны токи, нагрузки, сечения проводки. Способы контактов с клеммами и так далее.

Фото подключения автомата в щитке

Вам понравилась статья? Поделитесь 😉

electrikexpert.ru

Расключение электрического щитка своими руками: схемы + пошаговый инструктаж по сборке

Знаниями основ монтажа электрооборудования должны обладать не только квалифицированные специалисты. С основными положениями по сборке и эксплуатации электробокса, контролирующего подачу энергии ко всем потребителям в квартире, лучше ознакомиться и владельцам жилья.

Зная, как и в какой последовательности происходит расключение электрического щита, даже далекий от электромонтажных работ собственник квартиры или дома сможет быстро отреагировать на неполадку в системе – вызвать электрика или решить проблему своими силами.

Назначение электрического щита

Внешне изделия, в которых установлено защитное и учетное оборудование, выглядят по-разному. Это может быть компактная пластиковая коробочка с тонированным стеклом, установленная в прихожей, или большой металлический щит, вмонтированный в стену на этажной площадке.

Речь идет об электрическом щитке, который обязательно присутствует в жилых домах, офисных зданиях, на производстве – везде, где проложены линии питания.

Электрощиты, в зависимости от места установки и назначения, могут быть распределительными, групповыми, учетно-распределительными. Например, бокс со счетчиком называется учетно-распределительным, а ящик в прихожей, в котором расположены только автоматы – групповым

Возможные места установки прописаны в нормативной документации, но во многом зависят от назначения щита. Например, для частных домов один из электрощитов, с электросчетчиком и вводным устройством, обычно устанавливают на улице, на столбе или фасаде.

Функции щитов:

  • прием электроэнергии от центральной магистрали – силовой линии, подведенной к дому;
  • распределение энергии по группам потребителей или отдельным линиям;
  • защита электросети от высоких нагрузок и замыканий в цепи;
  • учет качества и стабилизация электроэнергии;
  • защита пользователей электросети от поражения током.

Проще говоря, от правильной сборки электрощитка будет зависеть бесперебойность передачи электроэнергии в дом, безопасность всех проживающих, а также сохранность имущества.

Составление схемы расключения

Рассчитать размеры щитка и определиться с выбором защитных устройств можно лишь после составления принципиальной или монтажной схемы энергообеспечения дома.

Главное – указать все электроприборы, осветительное оборудование и электромонтажные устройства, а также их мощность, напряжение и силу тока.

План расстановки электрооборудования – образец схемы, по которой легко рассчитать и подобрать наполнение электрощита. Для удобства указана расстановка мебели, а также высота монтажа

После подготовки монтажной схемы необходимо разделить все контуры на отдельные группы.

Для этого нужно соблюдать принципы:

Мощная техника – электродуховки, стиральные машины и посудомойки, бойлеры и кондиционеры – подключаются отдельно. Для каждого устройства, мощность которого более 2 кВт, выводят розетку и устанавливают автомат на щитке, подобранный согласно номиналу Кухонная техника – плита, духовка, посудомойка, а также стиральная машина, водонагреватель подключаются кабелем NYM, но чаще ВВГнг. Провода для осветительных контуров тут не подойдут, минимальные параметры кабеля – 3*2.5 мм². Номинал автомата на щитке – 16 А Гораздо удобнее, когда все розетки одной комнаты объединены и подключены к одному автомату. Если случится аварийная ситуация на электролинии, обслуживающей кухню или гостиную, контур легко отключить и отремонтировать. При этом в других помещениях подача электроэнергии сохранится Как и розетки, осветительные контуры делят на группы, обслуживающие 1-2 помещения. Если потребителей в помещениях немного, то в одну группу можно объединить кухню и коридор, ванну и прихожую, спальню и гостиную. Лучший вариант кабеля – ВВГнг 1,5 мм², автомат – на 10 А Отдельные розетки для мощных потребителейКабель для подключения мощного оборудованияРозеточные контуры распределены по комнатамОсветительные линии логично разделены

Сейчас выпускают очень мощную технику, поэтому не стоит полагаться на универсальные советы, лучше предварительно изучить требования к монтажу.

Например, для некоторых духовок сечение проводника должно быть не менее 4 мм², а для водонагревателей – даже 6 мм². Соответственно, потребуются автоматы на 20 или 32 А.

С учетом вышесказанного составляют схему сборки электрощита.

Образец схемы, на которой указаны все электромонтажные устройства. Часть автоматов подключена к УЗО. На входе – вводной 3-полюсной автомат, а после счетчика установлен дифавтомат

Монтаж УЗО обязателен, так как без него защита розеточных линий считается неполноценной. Это же можно сказать и о выделенных силовых контурах для мощной техники – на каждый прибор необходимо свое устройство отключения.

Номиналы оборудования: номинальный ток – на ступень больше, чем у подключенного автомата, дифференциальный ток срабатывания – 30 мА.

Все контуры, относящие к санузлу или ванной, подключают УЗО с диф. током 10 мА. Сюда можно отнести отдельные линии на теплый пол, стиральную машину, розетки, душевую кабинку.

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение.

Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

  • съемная рамка с DIN-рейками;
  • отверстия для ввода и держатели для крепления кабелей;
  • две шины, рабочего и защитного нуля – с подставками и местами установки;
  • набор креплений для монтажа;
  • органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки.

Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

  • гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
  • 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
  • нулевые шинки или кросс-модули для групповых УЗО;
  • хомутики и стяжки для организации проводников;
  • ограничители для DIN-реек;
  • заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

Поэтапная инструкция по монтажу и сборке

По нормам ГОСТ и ПУЭ, щиты должны располагаться в хорошо освещенном, проветриваемом помещении, уровень влажности в котором не выше 60%. Высота установки – не ниже 1,4 м, расстояние до косяков, углов – не менее 15 см. Поблизости не должны проходить газовые трубы.

Подвесной щит монтировать не сложнее, чем книжную полку – конструкция держится на вбитых в стену дюбелях. Поэтому рассмотрим вариант установки в бетонную или кирпичную стену.

Этап 1 – монтаж корпуса в стену

Перед установкой электробокс должен быть на руках, чтобы можно было уточнить его размеры, а в дальнейшем использовать корпус для примерки.

Начинаем с разметки – с помощью уровня чертим прямую линию, обозначающую место, где будет находится низ ящика. Затем прикладываем корпус, обводим его маркером по контуру.

Надеваем защитную маску, берем болгарку с диском 23 см, штроборез или другой мощный инструмент и делаем резы сначала по обозначенному контуру, а затем и в центре

Дальше действуем перфоратором – выбиваем куски бетона (или кирпича) между резами. Аккуратно выравниваем внутреннюю поверхность ниши, используя ручное зубило.

Примеряем, входит ли корпус в нишу, если все хорошо, прикручиваем к нему монтажный комплект и вставляем на место.  Высверливаем отверстия под дюбеля, производим крепление дюбель-гвоздями.

Между корпусом щитка и стеной остается зазор – заполняем его алебастром или альтернативной строительной смесью, а в дальнейшем маскируем финишной отделкой вместе с остальной поверхностью стены.

Этап 2 – ввод и разделка кабелей

В современных электробоксах предусмотрены отверстия для проводов. Они расположены с разных сторон, но использовать нужно не все. Нужные отверстия выдавливаются по перфорированным линиям. Размер их стандартный – 16/20 мм, рассчитан на ввод гофротрубы, в которую помещают провода для изоляции.

Порядок работы:

  • выдавливаем пластины или снимаем заглушки;
  • обрезаем гофротрубу кабелей у стенок бокса;
  • заводим внутрь корпуса щита подводящий кабель питания так, чтобы он оказался возле крепления автомата ввода, то есть в верхнем левом углу;
  • прикладываем кабель к проушине или другому крепежному элементу, фиксируем стяжкой;
  • маркируем по изоляции или термоусадке.

Повторяем все действия с остальными кабелями, ведущими к потребителям.

Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Для удобства работы и сборки модулей рамка временно снята

Как известно, все кабеля защищены двойной изоляцией. Верхний слой для коммутации проводов внутри электрощита не потребуется, поэтому его нужно снять.

Но зато понадобится дополнительная маркировка каждого провода, так как после переплетения жил будет сложно догадаться, какая линия куда ведет. Для маркировки используем малярный скотч, на который легко наносятся обозначения.

Для разделки кабеля, снятия наружной изоляции лучше применять специальный нож с пяткой. В отличие от обычного строительного ножа, он очень аккуратно удаляет полимерное покрытие, оставляя в целости внутренние оболочки

После разделки кабелей щит готов к установке уже набранной рамки. Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть.

Для этого используют или картонную заглушку, которая идет в комплекте со щитом, или самостоятельно вырезанную крышку.

Этап 3 – сборка модулей на рамке

Для работы потребуются шлицевые и крестовые отвертки, стриппер, круглогубцы, плоскогубцы, кусачки, ножовка, строительный нож, шуруповерт, тестер.

Компоновка модулей производится по линейной или групповой схеме:

  • линейная – сначала выставляют УЗО и дифавтоматы, затем устройства АВ;
  • групповая – сначала УЗО/дифавтомат, затем подключенные к нему автоматы, снова УЗО и т.д.

Первый вариант проще в монтаже, а второй удобнее, когда нужно найти проблему в сети.

Следует помнить, что провода входят сверху, выходят снизу. Сечение проводников внутри ящика и снаружи должно совпадать. Желательно соединять устройства цельными кусками проводов, а не комбинированными из разных отрезков.

Инструкция по сборке:

Производим расстановку модулей на рамке так, как они должны находиться в щитке. Стандартная последовательность: автомат ввода – счетчик – групповые УЗО/дифавтоматы – автоматы. Чтобы аппараты не разъезжались в стороны при монтаже, устанавливаем по краям каждого ряда ограничители Проверяем еще раз, правильно ли рассчитаны номиналы и распределены устройства по группам. Если установлено реле напряжения, то его место – перед УЗО. После проверки фиксируем приборы на DIN-рейках, закрутив крепежные винты Подготавливаем 1-полюсные и 2-полюсные гребенки: отрезаем фрагменты необходимой длины, концы закрываем заглушками. Подключение гребенок к проводам производим посредством универсальных клемм, гарантирующих плотный контакт. Затягиваем соединения От вводного автомата к УЗО, дифавтоматам и одиночным автоматам необходимо раздать «фазу». Для этого используем отрезки проводов, которые должны соединять устройства свободно, без натяжки, но и без лишнего объема Рабочий «нулевой» провод ведет от вводного автомата к нулевым клеммам УЗО. Лучше использовать стандартную маркировку, то есть провод в синей изоляции. Групповые УЗО соединяем с нулевыми шинами, для экономии места провода стягиваем стяжками Желто-зеленые провода трехжильных кабелей собираем в пучки и направляем к шинке защитного нуля. Заземляем и электрощит, если он изготовлен из металла. Отверткой PLZ или шуруповертом с таким же наконечником затягиваем все соединения Для проверки правильности подключения производим тестирование: на вводной аппарат подаем электричество, а затем поочередно включаем все устройства. Те, на которых расположена кнопка «тест», проверяем на функциональность Чтобы проверить напряжение в сети, пользуемся тестером или мультиметром. Подносим щупы сначала к входным клеммам защитных устройств, а затем к выходным. Если все автоматы и УЗО исправны, отключаем их от электропитания. Шаг 1 – модульные устройства на рамкеШаг 2 – номиналы модульных устройствШаг 3 – гребенки для соединения автоматовШаг 4 – провода для раздачи «фазы»Шаг 5 – провода для раздачи «нуля»Шаг 6 – подключение земли к шинеШаг 7 – приборы с кнопкой тестированияШаг 8 – тестер для проверки подключения

Рамка собрана, осталось установить ее в корпус электрощита и произвести подключение к кабелю питания и проводам потребителей.

Этап 4 – подключение контуров и тест

Полностью готовую к эксплуатации рамку необходимо вставить в навесной или вмонтированный в стену корпус. Этот этап производят только после высыхания строительного раствора, а лучше – по окончании всех отделочных работ.

Дальше действуем по плану:

  1. Отключаем питание щитка, даем знать окружающим, чтобы случайно его не подключили (на словах или с помощью таблички).
  2. Убираем защитную крышку и попавший внутрь корпуса мусор, отгибаем заведенные в коробку провода вверх.
  3. Вставляем собранную рамку, закрепляем саморезами.
  4. Монтируем две шины – N и PE, причем вторую лучше зафиксировать там, куда уходят провода, например, снизу.
  5. Распределяем провода по назначению (отдельно фазные, нулевые и земли), скрепляем группы стяжками.
  6. Желто-зеленые провода земли направляем к шине PE, оставляем небольшой запас, маркируем и подключаем.
  7. Группы синих проводов рабочего нуля направляем к шинам групповых УЗО, маркируем и подключаем.
  8. Остальные синие провода и нуль вводного кабеля подводим к общей шине, маркируем и подключаем.
  9. Фазные провода направляем к модульным устройствам, стараясь завести с другой стороны, противоположной нулевым кабелям. Маркируем, подключаем к контактам автоматов АВ и дифавтоматов.
  10. Вводной кабель подводим к верхним клеммам вводного автомата, подключаем.

Подключение к шинам актуально, если предварительно не было произведено прямо в рамке.

После соединения всех проводников с соответствующими клеммами шин или модульных устройств производим проверку, затягиваем крепежи.

Перед пусконаладочными работами все приборы на электрощитке должны находиться в выключенном состоянии. При этом все электромонтажные установки в квартире – осветительные приборы, бытовая техника, розетки – необходимо привести в режим эксплуатации.

Первый шаг – тестирование мультиметром показаний вводного аппарата. После подачи напряжения проверяем его наличие, а затем соответствие нуля и фазы

Поочередно подключаем дифавтоматы и УЗО, тестируем с помощью специальной кнопки и заново включаем после отключения. Переходим к автоматам, проверяем, есть ли на входных клеммах напряжение. Затем включаем их и проверяем напряжение уже на выходе.

В последнюю очередь проверяем работу выделенных линий для мощной техники. Поочередно включаем духовку, стиральную машину, кондиционер, следим за функционированием приборов.

Если результат устраивает, навешиваем дверцу и запираем электрощит.

Выводы и полезное видео по теме

Вариант сборки электрощита:

Инструкция и рекомендации по сборке для щита на 72 модуля:

Собрать электрощит своими руками можно, но проверка монтажа и подключения квалифицированным электромонтажником обязательна. Без соответствующего заключения организация, снабжающая дом электроэнергией, просто заблокирует линию.

sovet-ingenera.com

Расключение электрического щитка

Содержание:

В жилых домах старой постройки до недавних пор вполне хватало обычного электрического счетчика, устанавливаемого на входе. Функцию предохранителей выполняли керамические или автоматические пробки. Для небольшого количества маломощных бытовых приборов этого было достаточно, и у потребителей не возникало каких-либо проблем. В настоящее время ситуация в корне изменилась. В квартирах появилось мощное оборудование, для которого потребовался совершенно другой ввод. Поэтому в новых условиях большое значение придается правильному оборудованию вводного устройства.

В перечень мероприятий входит выбор комплектующих, монтаж и расключение электрического щитка. Следует сразу отметить, что выполнение этих работ требует специальных знаний и практических навыков в области электротехники. Однако при наличии инструкций и готовых схем, электрический щит можно собрать в домашних условиях своими руками.

Для чего нужен электрический щит

Распределительный щиток, устанавливаемый на входе квартиры или в частном доме, в первую очередь обеспечивает электробезопасность при эксплуатации приборов и оборудования. В новых домах они изначально предусмотрены проектом, а в зданиях старой постройки щитки постепенно вытесняют счетчики с пробками. С помощью щита осуществляется распределение электроэнергии между группами потребителей, создается надежная защита от перегрузок и коротких замыканий.

Для размещения электрических приборов используется металлический или пластмассовый ящик. В обязательном порядке устанавливается электросчетчик и общий выключатель для полного обесточивания квартиры. Отключение можно выполнить вручную или оно произойдет автоматически при возникновении аварийной ситуации. Если вводный автомат установлен перед счетчиком, то он подлежит обязательному опломбированию, как и сам счетчик.

Наиболее многочисленной группой приборов являются автоматические выключатели. Они защищают не только проводку, но и сами бытовые приборы. Каждому автомату соответствует определенная группа потребителей, а на каждое мощное устройство устанавливается индивидуальный автомат. Каждый из них может принудительно отключаться или срабатывать автоматически.

Кроме автоматов, в щитке устанавливаются устройства защитного отключения. Они выполняют сравнение входящих и выходящих токов и при нарушении установленного баланса происходит их срабатывание. Как правило, это случается при неконтролируемых токовых утечках, а само отключение наступает под действием тока, безопасного для человека.

В электрическом щитке предусмотрены специальные шины, выполненные в виде медных полосок. К ним подключаются автоматы и другие приборы. Нулевые провода подводятся к отдельной колодке с клеммами – нулевой шине. Для подключения заземления используется специальная заземляющая шина.

Распределение потребителей

Все электричество, поступающее на объект, должно быть правильно и равномерно распределено между имеющимися потребителями. Осуществляя процесс распределения, необходимо руководствоваться специальными нормами и правилами:

  • Мощные потребители от 2 кВт и более объединяются в отдельные группы. К каждой из них подключается автомат, способный выдерживать заданные нагрузки.
  • Посудомоечные и стиральные машины, а также кондиционеры и другие приборы небольшой мощности подключаются к автоматам на 16 А. Сечение кабеля должно быть не менее 2,5 мм2.
  • Приборы с более высокой мощностью (380 В) должны подключаться к автоматам на 20 или 32 ампер. Сечение кабеля соответственно увеличивается до 4-6 мм2. У этих кабелей не должно быть ответвлений, прокладка осуществляется целыми кусками.
  • К розеткам подводятся линии, отдельные для каждой комнаты с использованием трехжильного кабеля сечением 2,5 мм2. В распределительных коробках в направлении розеток предусматриваются индивидуальные ответвления.
  • Приборы освещения разбиваются на группы и подключаются к отдельному кабелю сечением 1,5 мм2 и к автомату на 10 А.

Подключение отдельными кабельными линиями кажется излишним только на первый взгляд. В действительности это единственный способ, обеспечивающий электробезопасность и удобство эксплуатации. При возникновении аварийной ситуации, отключается только одна группа потребителей, а не вся сеть. В этом случае поиск и устранение неисправностей значительно упрощается.

Составление схемы электрощита

На следующем этапе можно переходить к составлению схемы. Наиболее оптимальным будет однолинейный вариант. Свое название такая схема получила из-за группового отображения проводов. На обычных схемах прорисовываются все провода, относящиеся к каждой линии. На однолинейной схеме количество проводников в группах изображается наклонно-поперечными черточками. В нижней части находится раскладка с линиями потребителей, с обозначением их мощности и кабелями, используемыми для монтажа.

Все устройства обозначаются специальными символами. Н1 является выключателем нагрузки или рубильником, с помощью которого размыкается электрическая цепь, находящаяся под нагрузкой. Вместо него допускается использование автоматического выключателя, однако он плохо переносит выключение под нагрузкой в силу своих технических характеристик. Н2, Н3, Н4… и т.д. соответствуют автоматическим выключателям, символы А1, F1, F2, F3 – устройствам защитного отключения.

Вверху слева отмечен щит всего этажа с вводным автоматом на 100 А, электросчетчиком и входным противопожарным УЗО, срабатывающим при высоких дифференциальных токах в пределах 100-150 мА, которые могут спровоцировать возгорание. Для этих целей обычно выбирается селективное УЗО, срабатывающее не мгновенно, а после других устройств, расположенных на линии ближе всего к аварийному месту. Если по каким-то причинам они не сработают, то в действие вступает селективное УЗО, отключающее весь объект.

Более наглядно такая схема выглядит как на рисунке. Здесь точно так же отображаются все приборы и оборудование, их соединение между собой. Возле каждого устройства имеется отметка с его номиналом.

Установка комплектующих элементов

Все устройства, монтируемые в электрическом щитке имеют унифицированные стандартные размеры, что значительно облегчает их установку. В качестве основного крепления используется DIN-рейка, изготовленная в виде металлического профиля. Измерение посадочных мест производится в модулях. Данная единица соответствует одному месту, которое занимает однополюсный автоматический выключатель.

При расчетах количества мест, которые нужно предусмотреть в щитке, необходимо учитывать, что два модуля соответствуют двухполюсному автомату, а три модуля – трехполюсному. Для однофазного УЗО требуется два модуля, для трехфазного – четыре. Один клеммник занимает один модуль, а электросчетчику может потребоваться 6-8 модулей, в зависимости от его конструкции.

Сборку щитка в квартире рекомендуется выполнять на плоской и ровной поверхности, например, на столе. На стене эту процедуру проделывать гораздо сложнее и неудобнее. В любом случае крепление для щитка устанавливается еще до того как он будет заполнен оборудованием.

Первым всегда устанавливается вводное устройство автоматической защиты. Далее принципиальная схема может осуществляться на практике в двух вариантах:

  1. Линейная схема предполагает расположение всех УЗО после вводного автомата, а уже за ними располагаются автоматические выключатели. В этом случае на линии очень трудно обнаружить возникшую неисправность.
  2. Групповая схема. Вначале устанавливается общее УЗО для всей группы, а затем – автоматы. В этом случае при аварии отключается только одна группа, а все остальные продолжают работать.

Монтаж приборов выполняется по общим правилам:

  • Провода на входе и внутри щитка используются с одинаковым сечением.
  • Каждый прибор располагается на панели таким образом, чтобы вход был сверху, а выход снизу.
  • Зажимы многожильных проводов выполняются с помощью наконечников НШВИ.
  • Для соединения в одной клемме двух проводов используются специальные наконечники, предусмотренные для двух проводников.

Перед тем как приступать к расключению, к электрическому щитку необходимо подвести все провода, которые являются составными частями общей цепи квартиры или частного дома.

После подготовки можно приступать непосредственно к сборке. Все модули располагаются на DIN-рейке в соответствии с разработанной схемой и закрепляются при помощи фиксаторов. В случае необходимости каждое устройство можно сдвинуть в сторону, чтобы освободить место под следующий прибор. После этого все приборы соединяются между собой проводами, которые также требуют предварительной подготовки.

Подключение кабелей и проводов внутри щитка

На первом этапе снимается изоляция с токонесущих жил. После этого провода соединяются между собой. Для многожильных проводников используются специальные наконечники с нужным сечением. Их опрессовка производится пресс-клещами.

Расключение электрического щитка значительно облегчается за счет использования специальных шин. У них имеются плоские контакты в виде штырей, соединяющиеся с контактами автоматических устройств. Такие гребенки выпускаются для конкретных приборов и к другим модулям просто не подходят из-за разницы шага штырей. В связи с этим, рекомендуется приобретать весь набор оборудования от одного производителя, чтобы облегчить монтаж.

Излишки проводов отрезаются, остается лишь необходимый запас для подключения аппаратуры. Во время расключения проводки должна строго соблюдаться цветовая маркировка, соответствующая фазным жилам, нулевому и заземляющему проводникам. Подключение, выполненное с нарушениями, может привести к короткому замыканию, возгоранию или пробою отдельных проводников.

electric-220.ru

Как подключить устройство к компьютеру (USB / беспроводная локальная сеть)

Выберите способ подключения устройства к компьютеру в соответствии с вашей системной средой.

Требуется USB-кабель.

Требуется точка доступа или маршрутизатор, поддерживающий IEEE802.11b / g.

Это рекомендуемая установка при использовании аппарата на одном компьютере, не подключенном к сети.

Как выполнить настройку с помощью USB-подключения

Чтобы использовать устройство, подключив его к компьютеру, программное обеспечение, включая драйверы, необходимо скопировать (установить) на жесткий диск компьютера.Процесс установки занимает около 20 минут. (Время установки зависит от компьютерной среды или количества устанавливаемых приложений.)

Приведенные ниже экраны относятся к операционной системе Windows Vista Ultimate Edition (далее именуемой «Windows Vista») и Mac OS X v.10.5.x.

Для подключения через USB требуется кабель USB.


Беспроводное соединение Подключение аппарата к сети (начальная настройка)

Это рекомендуемая установка при использовании аппарата на компьютере, подключенном к сети.

Как выполнить настройку беспроводной локальной сети вручную (Windows)

Перед подключением устройства к сети убедитесь, что настройка компьютера и точки доступа или маршрутизатора завершена, а компьютер подключен к сети.

Как выполнить настройку беспроводной локальной сети вручную (Macintosh)

Перед подключением устройства к сети убедитесь, что настройка компьютера и точки доступа или маршрутизатора завершена, а компьютер подключен к сети.

Если ваша точка доступа или маршрутизатор поддерживает WPS (Wi-Fi Protected Setup):

Беспроводное соединение устанавливается легко.

Как выполнить настройку беспроводной локальной сети с помощью WPS-соединения (Windows)

Перед подключением устройства к сети убедитесь, что настройка компьютера и точки доступа или маршрутизатора завершена, а компьютер подключен к сети.

Как выполнить настройку беспроводной локальной сети с помощью WPS-соединения (Macintosh)

Перед подключением устройства к сети убедитесь, что настройка компьютера и точки доступа или маршрутизатора завершена, а компьютер подключен к сети.

Если вы используете операционную систему Windows Vista и у вас есть USB-накопитель, вы также можете настроить параметры беспроводного подключения с помощью функции WCN (Windows Connect Now).

Как выполнить настройку беспроводной локальной сети с помощью подключения WCN (Windows)

Перед подключением устройства к сети убедитесь, что настройка компьютера и точки доступа или маршрутизатора завершена, а компьютер подключен к сети.


Беспроводное соединение Настройка дополнительных компьютеров

Выполняйте установку только программного обеспечения на тот компьютер, который вы хотите использовать.

Как выполнить настройку беспроводной локальной сети, чтобы другие компьютеры могли использовать один и тот же принтер (Windows)

Установите программное обеспечение

Чтобы использовать устройство, подключив его к компьютеру, программное обеспечение, включая драйверы, необходимо скопировать (установить) на жесткий диск компьютера. Процесс установки занимает около 20 минут. (Время установки зависит от компьютерной среды или количества устанавливаемых приложений.)

Приведенные ниже экраны относятся к операционной системе Windows Vista Ultimate Edition (далее именуемой «Windows Vista»).

Как выполнить настройку беспроводной локальной сети, чтобы другие компьютеры могли использовать один и тот же принтер (Macintosh)

Установите программное обеспечение

Чтобы использовать устройство, подключив его к компьютеру, программное обеспечение, включая драйверы, необходимо скопировать (установить) на жесткий диск компьютера. Процесс установки занимает около 20 минут. (Время установки зависит от компьютерной среды или количества устанавливаемых приложений.)

Приведенные ниже экраны основаны на Mac OS X v.10.5.x.


Как мне подключить мою машину Cricut Explore или Cricut Maker через Bluetooth? — Справочный центр

Вы можете резать по беспроводной сети с помощью машин Cricut Maker и Cricut Explore через Bluetooth. Выполните следующие действия, чтобы подключить их к компьютеру или мобильному устройству:

  1. Убедитесь, что ваша машина Cricut Explore или Cricut Maker включена и находится в пределах 10-15 футов от вашего компьютера. Если у вас есть Cricut Explore или Cricut Explore One, убедитесь, что ваш беспроводной адаптер Bluetooth вставлен.
  2. Большинство компьютеров поддерживают Bluetooth. Однако, чтобы определить, включен ли на вашем компьютере Bluetooth, щелкните правой кнопкой мыши кнопку Пуск и выберите Диспетчер устройств .


  3. Если в списке указан Bluetooth , значит на вашем компьютере включен Bluetooth. В противном случае вам нужно будет приобрести USB-устройство под названием Bluetooth Dongle , чтобы ваш компьютер мог взаимодействовать с другими устройствами Bluetooth.


Примечание : Мы узнали, что Bluetooth-ключи CSR (Cambridge Silicone Radio) не работают с машинами Cricut.Если вам нужен адаптер Bluetooth для вашего компьютера, мы рекомендуем приобрести тот, который поддерживает аудиоустройства. Мы не можем гарантировать, что все ключи будут подключены к машинам Cricut, но те, которые поддерживают аудиоустройства, часто могут успешно подключаться.

  1. Закройте Диспетчер устройств .
  2. Откройте меню Пуск и выберите Настройки .

  3. Откройте опцию Devices .


  4. Убедитесь, что Bluetooth — ON , и щелкните Добавить Bluetooth или другое устройство .

  5. Выберите Bluetooth и подождите, пока компьютер обнаружит вашу машину Cricut. Выберите свою машину из списка.


  6. Если вам будет предложено ввести PIN-код, введите 0000 . Затем выберите Connect .


  7. Теперь ваш Cricut Maker или Cricut Explore подключен к вашему компьютеру с Windows!

Примечание: Действия и снимки экрана применимы только для Windows 10 .Если у вас другая ОС Windows и вам нужна помощь, обратитесь в службу поддержки участников, используя один из способов ниже.

  1. Убедитесь, что ваша машина Cricut Explore или Cricut Maker включена и находится в пределах 10-15 футов от вашего компьютера. Если у вас есть Cricut Explore или Cricut Explore One, убедитесь, что ваш беспроводной адаптер Bluetooth вставлен.
  2. Большинство компьютеров поддерживают Bluetooth®. Однако, чтобы определить, включен ли на вашем Mac Bluetooth , откройте Apple Menu > Системные настройки и найдите параметр Bluetooth®.


  3. Откройте окно Bluetooth ® . Если Bluetooth выключен, нажмите кнопку, чтобы включить его. Выберите название вашего адаптера / модуля Bluetooth из списка.
  4. Выберите Pair. При появлении запроса введите PIN-код 0000 и выберите Сопряжение.


  5. Сопряжение завершено.

Примечание: Компьютер Mac не всегда будет показывать «Подключено», если программа не обменивается данными с машиной во время резки.

  1. Убедитесь, что ваша машина Cricut Explore или Cricut Maker включена и находится в пределах 10-15 футов от вашего мобильного устройства.Если у вас есть Cricut Explore или Cricut Explore One, убедитесь, что ваш беспроводной адаптер Bluetooth вставлен.
  2. Откройте Настройки > Bluetooth.


  3. Если Bluetooth выключен, коснитесь его, чтобы включить. Вы увидите свое Bluetooth-устройство Cricut.
  4. Выберите название вашего адаптера / модуля Bluetooth из списка (название вашего адаптера вы найдете на упаковке).

  5. При появлении запроса введите PIN-код 0000, затем нажмите «Сопряжение».


  6. Сопряжение завершено.
  1. Убедитесь, что ваша машина Cricut Maker или Cricut Explore включена и находится в пределах 10-15 футов от вашего мобильного устройства. Если у вас есть Cricut Explore или Cricut Explore One, убедитесь, что ваш беспроводной адаптер Bluetooth вставлен.
  2. Открыть Настройки > Bluetooth .


  3. Если Bluetooth выключен, коснитесь его, чтобы включить.
  4. Выберите название вашего адаптера / модуля Bluetooth из списка (вы найдете название вашего адаптера на упаковке).)


  5. При появлении запроса введите PIN-код 0000 , затем нажмите OK.


  6. Сопряжение завершено.

Примечание: Навигация по меню может отличаться в зависимости от производителя вашего устройства Android и версии Android. Пожалуйста, обратитесь к руководству по вашему устройству Android для получения дополнительной помощи или свяжитесь с нашей командой поддержки участников, используя один из способов ниже.

Совет: Машины Cricut Maker или Cricut Explore обычно отображаются в списке как Audio .Если у вас несколько компьютеров Cricut, вы можете определить тот, который хотите связать, по его коду устройства. Его можно найти в нижней части устройства на бирке с серийным номером.

Как напрямую подключиться к моей вышивальной машине? — Штриховая вышивка

Как напрямую подключиться к вышивальной машине?

Некоторые пользователи хотят подключить свою программу для вышивания непосредственно к машине. Это означает, что вы можете щелкнуть «передать», и файл отправится прямо на машину без USB-накопителя.

Если ваша вышивальная машина отображается как внешний диск в проводнике Windows, вы, , можете, , иметь возможность напрямую подключить отправку дизайнов из Hatch Embroidery к машине.

Не все машины имеют эту возможность, так как у большинства теперь есть USB для сохранения файла проекта, и эта возможность была удалена.

Если вашему устройству требуется специальный кабель для передачи данных или специальные драйверы устройства, вы, скорее всего, не сможете подключиться напрямую. Wilcom предлагает программное обеспечение коммерческого уровня, которое может сделать это для вашей машины.Смотрите здесь

Попробуйте прямое соединение с Hatch Embroidery.

1. Подключите вышивальную машину к компьютеру с помощью кабеля.

2. Откройте проводник Windows и проверьте, видите ли вы устройство как внешний диск.

Если да … то вы можете напрямую подключиться к Hatch Embroidery и перейти к шагу 3 ниже.

Если нет …. значит, ваш аппарат не поддерживает прямые соединения.

3. Изнутри Hatch Embroidery нажмите на иконку «Transfer»

4.Откроется этот диалог: (1)

5. Выберите свою «Машину» или машину той же марки или выберите «Другое» (2)

6. Выберите «Тип файла», который использует ваша машина. Это ваша «прошивка» (3)

7. Выберите «Местоположение» вашего устройства, как показано в проводнике Windows (4)

8. Нажмите «ОК»

Если ваша машина может быть подключена напрямую к Hatch Embroidery, теперь она будет подключена, и вы сможете отправлять дизайны прямо на свою вышивальную машину.

Что делать, если я не могу подключиться напрямую к своей машине?

Сначала посмотрите, как ваша машина принимает файлы стежков. Обычно это делается через USB-накопитель, что означает, что вы можете «экспортировать» свои файлы дизайна прямо на USB-накопитель и подключить его к своей вышивальной машине.

В некоторых вышивальных машинах используется считыватель. Затем вам нужно будет следовать инструкциям, прилагаемым к этому устройству.

Как использовать SSH для подключения к удаленному серверу в Linux или Windows

Введение

Удаленный доступ к машинам давно стал необходимостью, и мы едва ли можем представить, как бы это было, если бы мы не могли управлять компьютерами из удаленных мест.Существует много способов установить соединение с удаленным компьютером в зависимости от используемой вами операционной системы, но наиболее часто используются следующие два протокола:

  • Secure Shell (SSH) для компьютеров под управлением Linux
  • Протокол удаленного рабочего стола (RDP) для компьютеров под управлением Windows

Эти два протокола используют клиентское и серверное приложения для установления удаленного соединения. Эти инструменты позволяют получать доступ и удаленно управлять другими компьютерами, передавать файлы и делать практически все, что вы можете делать, сидя перед машиной.

Предварительные требования

Прежде чем вы сможете установить протокол безопасного удаленного рабочего стола с удаленным компьютером, необходимо выполнить несколько основных требований:

  • Удаленный компьютер должен быть постоянно включен и иметь подключение к сети.
  • Необходимо установить и включить клиентское и серверное приложения.
  • Вам нужен IP-адрес или имя удаленного компьютера, к которому вы хотите подключиться.
  • У вас должны быть необходимые разрешения для доступа к удаленному компьютеру.
  • В настройках брандмауэра необходимо разрешить удаленное соединение.

Что такое SSH?

Secure Shell, иногда называемый Secure Socket Shell , — это протокол, который позволяет вам безопасно подключаться к удаленному компьютеру или серверу с помощью текстового интерфейса.

Когда будет установлено безопасное соединение SSH, будет запущен сеанс оболочки, и вы сможете управлять сервером, вводя команды в клиенте на вашем локальном компьютере.

Системные и сетевые администраторы чаще всего используют этот протокол, а также все, кому необходимо удаленно управлять компьютером с высокой степенью защиты.

Как работает SSH?

Чтобы установить соединение SSH, вам понадобятся два компонента: клиент и соответствующий компонент на стороне сервера. Клиент SSH — это приложение, которое вы устанавливаете на компьютер, которое вы будете использовать для подключения к другому компьютеру или серверу. Клиент использует предоставленную информацию об удаленном хосте, чтобы инициировать соединение, и, если учетные данные проверены, устанавливает зашифрованное соединение.

На стороне сервера есть компонент, называемый демоном SSH, который постоянно прослушивает определенный порт TCP / IP на предмет возможных запросов на подключение клиента. Как только клиент инициирует соединение, демон SSH ответит программным обеспечением и версиями протокола, которые он поддерживает, и они обменяются своими идентификационными данными. Если предоставленные учетные данные верны, SSH создает новый сеанс для соответствующей среды.

Версия протокола SSH по умолчанию для связи с сервером SSH и клиентом SSH — версия 2.

Как включить соединение SSH

Поскольку для создания SSH-соединения требуются и клиентский, и серверный компоненты, необходимо убедиться, что они установлены на локальном и удаленном компьютере соответственно. Инструмент SSH с открытым исходным кодом, широко используемый в дистрибутивах Linux, — это OpenSSH. Установить OpenSSH относительно просто. Для этого требуется доступ к терминалу на сервере и компьютеру, который вы используете для подключения. Обратите внимание, что в Ubuntu по умолчанию сервер SSH не установлен.

Как установить клиент OpenSSH

Прежде чем продолжить установку клиента SSH, убедитесь, что он еще не установлен. Во многих дистрибутивах Linux уже есть клиент SSH. На компьютерах с Windows вы можете установить PuTTY или любой другой клиент по вашему выбору, чтобы получить доступ к серверу.

Чтобы проверить, доступен ли клиент в вашей системе на базе Linux, вам необходимо:

  1. Загрузите SSH-терминал. Вы можете выполнить поиск по запросу «терминал» или нажать CTRL + ALT + T на клавиатуре.
  2. Введите ssh и нажмите Введите в терминале.
  3. Если клиент установлен, вы получите ответ, который выглядит следующим образом:
  имя пользователя @ хост: ~ $ ssh

использование: ssh [-1246AaCfGgKkMNnqsTtVvXxYy] [-b bind_address] [-c cipher_spec]
[-D [bind_address:] порт] [-E файл_журнала] [-e escape_char]
[-F файл конфигурации] [-I pkcs11] [-i файл_идентификации]
[-J [user @] host [: port]] [-L address] [-l login_name] [-m mac_spec] [-O ctl_cmd] [-o option] [-p port] [-Q query_option] [- R-адрес] [-S ctl_path] [-W хост: порт] [-w local_tun [: remote_tun]]
[пользователь @] имя хоста [команда]

имя пользователя @ хост: ~  $

Это означает, что вы готовы удаленно подключиться к физической или виртуальной машине.В противном случае вам придется установить клиент OpenSSH:

  1. Выполните следующую команду, чтобы установить клиент OpenSSH на свой компьютер:
    sudo apt-get install openssh-client
  2. Введите пароль суперпользователя, когда его спросят.
  3. Нажмите Enter, чтобы завершить установку.

Теперь вы можете подключиться по SSH к любой машине, на которой установлено серверное приложение, при условии, что у вас есть необходимые привилегии для получения доступа, а также имя хоста или IP-адрес.

Как установить сервер OpenSSH

Чтобы принимать SSH-соединения, на машине должна быть серверная часть программного инструментария SSH.

Если вы сначала хотите проверить, доступен ли сервер OpenSSH в системе Ubuntu на удаленном компьютере, который должен принимать соединения SSH, вы можете попытаться подключиться к локальному хосту:

  1. Откройте терминал на сервере. Вы можете выполнить поиск по запросу «терминал» или нажать CTRL + ALT + T на клавиатуре.
  2. Введите ssh localhost и нажмите Enter.
  3. Для систем без установленного сервера SSH ответ будет выглядеть примерно так:
  имя пользователя @ хост: ~ $ ssh localhost
ssh: подключиться к хосту localhost порт 22: в соединении отказано имя пользователя @ хост: ~ $

Если это так, вам необходимо установить сервер OpenSSH. Оставьте терминал открытым и:

  1. Выполните следующую команду для установки сервера SSH:
  sudo apt-get install openssh-server ii.
  1. Введите ваш пароль суперпользователя , когда его спросят.
  2. Введите и Y , чтобы продолжить установку после запроса места на диске.

Необходимые файлы поддержки будут установлены, и затем вы сможете проверить, работает ли SSH-сервер на машине, набрав эту команду:

  sudo service ssh статус

Ответ в терминале должен выглядеть примерно так, если служба SSH теперь работает правильно:

  имя пользователя @ хост: - $ sudo service ssh status
• ssh.service - сервер OpenBSD Secure Shell
Загружено: загружено (/lib/systemd/system/ssh.service; включено; предустановка поставщика: enab
Активен: активен (работает) с Fr 2018-03-12 10:53:44 CET; 1мин 22с назад Процесс: 1174 ExecReload = / bin / kill -HUP $ MAINPID (code = exited, status = 0 / SUCCES

Основной PID: 3165 (sshd)

Другой способ проверить, правильно ли установлен сервер OpenSSH и будет ли он принимать соединения, — это попытаться запустить команду ssh localhost еще раз в командной строке терминала.При первом запуске команды ответ будет похож на этот экран:

  имя пользователя @ хост: ~ $ ssh localhost

Подлинность хоста localhost (127.0.0.1) не может быть установлена. Отпечаток ключа ECDSA - SHA256: 9jqmhko9Yo1EQAS1QeNy9xKceHFG5F8W6kp7EX9U3Rs. Вы уверены, что хотите продолжить подключение (да / нет)? да
Предупреждение: «localhost» (ECDSA) постоянно добавлен в список известных хостов.

имя пользователя @ хост: ~  $

Введите да или y , чтобы продолжить.

Поздравляем! Вы настроили свой сервер для приема запросов на соединение SSH от другого компьютера
с использованием клиента SSH.

ТИП

Теперь вы можете редактировать файл конфигурации демона SSH, например, вы можете изменить порт по умолчанию для SSH-соединений. В командной строке терминала запустите эту команду:

  судо нано / и т. Д. / Ssh / sshd_config

Файл конфигурации откроется в выбранном вами редакторе.В данном случае мы использовали Nano.

Если вам нужно установить Nano, запустите эту команду:

  sudo apt-get install nano

Обратите внимание, что вам необходимо перезапускать службу SSH каждый раз, когда вы вносите какие-либо изменения в файл sshd_config , выполняя эту команду:

  sudo service ssh перезапуск

Как подключиться через SSH

Теперь, когда у вас есть клиент и сервер OpenSSH, установленные на каждой машине, вы можете установить безопасное удаленное соединение с вашими серверами.Для этого:

  1. Откройте терминал SSH на вашем компьютере и выполните следующую команду: ssh ваше_пользовательское @ host_ip_address

    Если имя пользователя на вашем локальном компьютере совпадает с именем пользователя на сервере, к которому вы пытаетесь подключиться, вы можете просто ввести: ssh host_ip_address И нажмите Введите .

  2. Введите свой пароль и нажмите Введите . Обратите внимание, что во время набора текста вы не получите никакой обратной связи на экране. Если вы вставляете свой пароль, убедитесь, что он надежно хранится, а не в текстовом файле.
  3. Когда вы подключаетесь к серверу в первый раз, он спросит вас, хотите ли вы продолжить подключение. Просто введите да и нажмите , введите . Это сообщение появляется только на этот раз, поскольку удаленный сервер не идентифицирован на вашем локальном компьютере.
  4. Теперь отпечаток ключа ECDSA добавлен, и вы подключены к удаленному серверу.

Если компьютер, к которому вы пытаетесь удаленно подключиться, находится в той же сети, то лучше использовать частный IP-адрес вместо общедоступного IP-адреса.В противном случае вам придется использовать только общедоступный IP-адрес. Кроме того, убедитесь, что вы знаете правильный TCP-порт, который OpenSSH прослушивает для запросов на подключение, и что настройки переадресации порта верны. Порт по умолчанию — 22, если никто не менял конфигурацию в файле sshd_config. Вы также можете просто добавить номер порта после IP-адреса хоста.

Вот пример запроса на соединение с использованием клиента OpenSSH. Также укажем номер порта:

  имя пользователя @ машина: ~ $ ssh phoenixnap @ 185.52.53.222 –p7654 [email protected] пароль:

Подлинность хоста 185.52.53.222 (185.52.53.222) не может быть установлена. Отпечаток ключа ECDSA - SHA256: 9lyrpzo5Yo1EQAS2QeHy9xKceHFH8F8W6kp7EX2O3Ps. Вы уверены, что хотите продолжить подключение (да / нет)? да
Предупреждение: Постоянно добавлено 185.52.53.222 (ECDSA) в список известных хостов.

имя пользователя @ хост: ~  $

Теперь вы можете управлять удаленной машиной с помощью вашего терминала. Если у вас возникли проблемы с подключением к удаленному серверу, убедитесь, что:

  • IP-адрес удаленной машины правильный.
  • Порт, который прослушивает демон SSH, не заблокирован брандмауэром или неправильно перенаправлен.
  • Ваше имя пользователя и пароль верны.
  • Программное обеспечение SSH установлено правильно.

Примечание: Если SSH отвечает сообщением «В соединении отказано», обратитесь к нашей статье «Как исправить ошибку SSH« Отказано в соединении »», чтобы узнать о возможных причинах и решениях.


Дополнительные шаги по SSH

Теперь, когда вы можете установить соединение с вашим сервером с помощью SSH, мы настоятельно рекомендуем сделать еще несколько шагов для повышения безопасности SSH.Если вы оставите настройку со значениями по умолчанию, она с большей вероятностью будет взломана, и ваш сервер может легко стать целью атак по сценарию.

Некоторые из предложений по усилению защиты SSH путем редактирования файла конфигурации sshd включают:

  • Измените TCP-порт по умолчанию, который прослушивает демон SSH. Измените его с 22 на что-то намного большее, например 24596. Убедитесь, что вы не используете номер порта, который легко угадать, например 222, 2222 или 22222.
  • Используйте пары ключей SSH для аутентификации для входа по SSH без пароля.Оба они более безопасны, а также позволяют входить в систему без использования пароля (что быстрее и удобнее).
  • Отключите вход по паролю на вашем сервере. Если ваш пароль будет взломан, это исключит возможность его использования для входа на ваши серверы. Перед тем, как отключить возможность входа в систему с использованием паролей, важно убедиться, что аутентификация с использованием пар ключей работает правильно.
  • Отключите root-доступ к вашему серверу и используйте обычную учетную запись с помощью команды su — для переключения на пользователя root.

Вы также можете использовать оболочки TCP для ограничения доступа к определенным IP-адресам или именам хостов. Настройте, какой хост может подключаться с помощью TCP-оболочек, отредактировав файлы /etc/hosts.allow и etc / hosts.deny .

Обратите внимание, что разрешенные хосты заменяют запрещенные хосты. Например, чтобы разрешить SSH-доступ к одному хосту, вы сначала откажетесь от всех хостов, добавив эти две строки в etc / hosts.deny :

sshd: ВСЕ
ВСЕ: ВСЕ

Затем в файле etc / hosts.разрешить добавить строку с разрешенными хостами для службы SSH. Это может быть один IP-адрес, диапазон IP-адресов или имя хоста: sshd: 10.10.0.5, LOCAL .

Убедитесь, что данные вашего журнала всегда защищены, а безопасность применяется на нескольких уровнях. Используйте разные методы для ограничения доступа SSH к вашим серверам или используйте службы, которые будут блокировать любого, кто пытается использовать грубую силу для получения доступа к вашим серверам. Fail2ban — один из примеров такого сервиса.

VNC через SSH

Для пользователей, которые привыкли работать в графической среде рабочего стола с виртуальными сетевыми вычислениями (VNC), можно полностью зашифровать соединения с помощью SSH-туннелирования.Чтобы туннелировать соединения VNC через SSH, вам нужно будет запустить эту команду в терминале на вашем компьютере Linux или UNIX:

  $ ssh -L 5901: localhost: 5901 -N -f -l имя пользователя hostname_or_IP

Вот разбивка приведенной выше команды:

  • ssh : запускает клиентскую программу SSH на вашем локальном компьютере и обеспечивает безопасное соединение с SSH-сервером на удаленном компьютере.
  • -L 5901: localhost: 5901 : указывает, что локальный порт для клиента на локальном компьютере должен быть перенаправлен на указанный хост и порт удаленного компьютера.В этом случае локальный порт 5901 на локальном клиенте перенаправляется на тот же порт данного удаленного сервера.
  • -N : указывает только пересылку портов, а не выполнение удаленных команд.
  • -f : отправляет SSH в фоновый режим после ввода пароля, непосредственно перед выполнением команды. Затем вы можете свободно использовать терминал для ввода команд на локальном компьютере.
  • -l имя пользователя : введенное здесь имя пользователя будет использоваться для входа на указанный вами удаленный сервер.
  • hostname_or_IP : это удаленная система с сервером VNC. Примером IP-адреса будет 172.16.0.5, а примером имени хоста будет myserver.somedomain.com.

Вы также можете подключиться к удаленному серверу через SSH-туннель с компьютера Windows с помощью PuTTY. В окне конфигурации PuTTY:

  1. Перейдите в Connection -> SSH -> Tunnels
  2. В поле Source port введите 5901
  3. В поле Destination введите localhost: 5901
  4. Запустите сеанс SSH, как обычно.
  5. Подключитесь к вашему серверу с помощью VNC-клиента по вашему выбору.

Что такое RDP?

Протокол удаленного рабочего стола (RDP) — это протокол, разработанный Microsoft. Он используется для удаленного контроля и управления машинами с операционной системой Windows.

В отличие от Secure Shell, соединения, устанавливаемые с помощью клиента RDP, предоставляют пользователю графический интерфейс, через который он может получить доступ к удаленному компьютеру и управлять им так же, как и своим локальным компьютером.
Использование служб удаленного рабочего стола, ранее известных как службы терминалов, позволяет сетевым и системным инженерам легко управлять удаленными компьютерами, подключенными к локальной сети или Интернету.

Это имеет свою цену. Если вы не используете виртуальную частную сеть (VPN), подключение через RDP будет гораздо менее безопасным, чем SSH, поскольку вы напрямую подключены к Интернету. Существует множество автоматизированных сценариев, которые постоянно ищут слабые места в вашем соединении, особенно для открытых портов, которые используются соединениями удаленного рабочего стола Windows.В этом случае настоятельно рекомендуется иметь надежные и безопасные пароли и регулярно их менять. Это не делает RDP-соединения безопасными, но менее уязвимыми.

Как работает протокол удаленного рабочего стола?

Подключение к удаленному рабочему столу Windows основано на довольно простой модели клиент-сервер с использованием протокола удаленного рабочего стола (RDP). После его включения серверная служба удаленного рабочего стола Windows начинает прослушивать запросы на подключение через порт 3389. Каждый раз, когда вы пытаетесь подключиться к серверу Windows, вам нужно будет указать действительное имя пользователя для учетной записи, которую вы используете для получения удаленного доступа. .Получив доступ к серверу, вы сможете управлять приложениями, передавать файлы между двумя компьютерами и практически выполнять любые задачи, которые вы можете выполнять локально с помощью данной учетной записи.

Независимо от того, какая у вас версия операционной системы Windows, вы сможете установить безопасное удаленное соединение с другим компьютером, поскольку клиент удаленного рабочего стола доступен по умолчанию. С другой стороны, к компьютеру можно получить удаленный доступ только в том случае, если он работает в редакции Pro, Enterprise или Server операционной системы Windows.Итак, мы можем сделать вывод, что RDP-соединения возможны только между компьютерами с ОС Windows на них.

Как включить соединение RDP

Для установки подключения удаленного рабочего стола к другому компьютеру по сети необходимо включить службу сервера удаленного рабочего стола Windows. Клиент удаленного рабочего стола интегрирован в системы Windows, готов из коробки и не требует специальной настройки, прежде чем вы сможете подключиться к другому компьютеру под управлением Windows. Однако прием подключений к удаленному рабочему столу с других компьютеров по умолчанию отключен во всех версиях ОС Windows.

Если вы хотите удаленно подключиться к серверу через Интернет, а не через локальную сеть, вам необходимо принять во внимание несколько вещей, прежде чем включать эту услугу:

  • Перенаправление портов . Если вы не используете VPN, вам необходимо убедиться, что порты правильно перенаправлены на IP-адрес удаленного хоста. Проверьте настройки маршрутизатора, чтобы узнать, идет ли трафик на TCP-порт по умолчанию для протокола удаленного рабочего стола (порт 3389) на IP-адрес сервера, с которым вы хотите установить соединение с удаленным рабочим столом.Обратите внимание, что ваш сервер Windows в этом случае напрямую подключен к Интернету и уязвим.
  • Использование VPN . Это гораздо более безопасный вариант подключения к удаленному рабочему столу. Когда вы создаете виртуальную частную сеть на клиентском компьютере, вы сможете получить доступ ко всем службам, которые доступны только при использовании локального подключения.
  • Настройки межсетевого экрана . Убедитесь, что брандмауэр, который вы используете для удаленного компьютера, не блокирует подключение к удаленному рабочему столу.Вам необходимо открыть локальный порт для RDP, независимо от того, является ли он номером порта по умолчанию или настраиваемым.

Включение удаленного доступа в версиях Windows 7, 8, 10 и Windows Server

Процедура настройки удаленного рабочего стола и разрешения безопасных удаленных подключений к серверу или ПК с другого компьютера аналогична для всех версий операционных систем Windows. Я перечислю основные шаги для включения удаленного доступа к желаемой машине. Прежде чем начать, убедитесь, что вы приняли во внимание перечисленные выше примечания, касающиеся переадресации портов, VPN и настроек брандмауэра.


Шаг 1. Разрешить удаленные подключения

Перейдите к информации о компьютере на машине, на которой вы хотите разрешить удаленные подключения:

  1. Щелкните правой кнопкой мыши на компьютере или Этот компьютер в зависимости от версии ОС Windows.
  2. Нажмите Свойства .
  3. Щелкните Remote settings в левой части окна.
  1. Щелкните Разрешить удаленные подключения к этому компьютеру .Это должно автоматически добавить исключение брандмауэра удаленного рабочего стола. Кроме того, вы можете установить флажок «Разрешить подключения только с компьютеров, на которых запущен удаленный рабочий стол с аутентификацией на уровне сети (рекомендуется)» для дополнительной безопасности ваших сеансов RDP.
  1. Щелкните Применить , если вы хотите остаться на вкладке, или ОК , чтобы закрыть ее.

Шаг 2. Добавьте пользователей в список удаленных пользователей

Вам необходимо выполнить этот шаг только в том случае, если вы хотите разрешить пользователям, не являющимся администраторами, доступ к рассматриваемой машине.Если вы являетесь администратором, ваша учетная запись автоматически включается в список разрешенных пользователей, но вы его не увидите. Для выбора дополнительных пользователей:

  1. На показанном выше экране Remote settings нажмите Select Users…
  2. Нажмите Add в поле «Пользователи удаленного рабочего стола».
  3. Появится окно Выбор пользователей . Вы можете выбрать место для поиска, щелкнув Locations .
  4. В поле Введите имена объектов для выбора введите имя пользователя и щелкните Проверить имена .
  5. Когда вы найдете совпадение, выберите учетную запись пользователя и нажмите ОК .
  6. Закройте окно свойств системы, снова нажав ОК .

Есть не так много других параметров, которые можно изменить для настройки удаленного рабочего стола. При условии, что другие настройки не мешают подключению к удаленному рабочему столу, теперь вы можете удаленно подключаться к этому компьютеру и управлять им.

Как использовать клиент подключения к рабочему столу для удаления

Использование клиента удаленного рабочего стола просто, и вам не нужно специально настраивать удаленный рабочий стол на локальном компьютере.Следующие шаги будут работать для всех версий Windows, начиная с Windows 7.


Шаг 1. Запустите блок подключения Destkop

На локальном компьютере с Windows найдите приложение «Подключение к удаленному рабочему столу». Вы можете найти его несколькими способами:

  1. В Windows 7 нажмите «Пуск» -> «Все программы», перейдите в папку «Стандартные» и нажмите «Подключение к удаленному рабочему столу». В Windows 10 нажмите «Пуск» и найдите папку «Аксессуары Windows», в которой также можно найти приложение «Подключение к удаленному рабочему столу».
  1. Нажмите «Пуск» и введите «Подключение к удаленному рабочему столу» в строке поиска. Вы получите результаты поиска, как только начнете печатать. Щелкните приложение, когда оно появится в списке.
  1. Нажмите клавиши Windows + R на клавиатуре, чтобы открыть окно «Выполнить». Введите mstsc и нажмите Enter в поле «Открыть:», чтобы запустить клиент удаленного рабочего стола.

Шаг 2. Введите IP-адрес или имя удаленного хоста

После запуска приложения «Подключение к удаленному рабочему столу» вы получите окно, в котором вы можете ввести имя или IP-адрес удаленной машины , к которой вы хотите получить доступ.

В поле Computer введите соответствующее имя или IP-адрес и щелкните Connect .


Примечание: Если порт прослушивания по умолчанию для подключения к удаленному рабочему столу (порт 3389) был изменен на удаленном узле на другое значение, вам нужно будет указать его после IP-адреса.

Пример : 174.163.152.141:6200


В зависимости от обстоятельств вам потребуется ввести либо частный , либо общедоступный IP-адрес удаленного хоста.Вот возможные сценарии:

  • Если клиентский компьютер и удаленный хост подключаются к одной и той же локальной сети , вы будете использовать частный IP-адрес хоста для подключения к удаленному рабочему столу.
  • Если вы используете виртуальную частную сеть ( VPN ) на клиентском компьютере для доступа к удаленному узлу, вы будете использовать частный IP-адрес узла для подключения к удаленному рабочему столу.
  • Если клиентский компьютер подключается к удаленному узлу из другой сети через Интернет без VPN , вы будете использовать общедоступный IP-адрес .

Как найти IP-адрес и имя хоста

Есть много способов найти имя, общедоступный или частный IP-адрес компьютера, на котором вы хотите настроить службу удаленного рабочего стола. Вот самые быстрые и простые методы:

Чтобы определить частный IP-адрес компьютера:

  1. Найдите CMD в меню «Пуск» или нажмите Windows + R на клавиатуре, введите CMD и нажмите Enter, чтобы запустить командную строку.
  2. Введите ipconfig в командной строке и нажмите Enter.
  3. Вы увидите частный IP-адрес вашего компьютера в строке IPv4 Address .

Чтобы определить, какой общедоступный IP-адрес использует компьютер:

  1. В веб-браузере перейдите по адресу com или воспользуйтесь строкой поиска.
  2. Введите «what is my IP» или просто « my IP» и нажмите Enter.
  3. Вверху страницы Google покажет вам общедоступный IP-адрес, который использует ваш компьютер.Если это не работает для вашего региона, вы можете посетить первую веб-страницу в результатах поиска, и она покажет вам IP-адрес. Некоторые веб-сайты, такие как www.whatismyip.com, даже покажут вам ваш частный (локальный) IP-адрес.

Чтобы найти имя компьютера:

  1. Щелкните правой кнопкой мыши на компьютере , или Этот компьютер , в зависимости от версии ОС Windows, которую вы используете.
  2. Щелкните
  3. Вы найдете полное имя своего компьютера в разделе « Имя компьютера, домен и параметры рабочей группы» .

Шаг 3. Ввод учетных данных RDP и завершение подключения

После того, как вы нажмете «Подключиться», появится полоса загрузки. Когда он завершит инициацию и настройку удаленного сеанса, вы увидите всплывающее окно, которое будет выглядеть примерно так:

  1. Введите пароль для выбранного имени пользователя. При необходимости вы можете использовать другую учетную запись и указать другое имя пользователя и пароль.
  2. Нажмите OK , когда будете готовы, и вы получите предупреждение о сертификате безопасности.
  3. Нажмите Да , чтобы продолжить.

Примечание: Только один пользователь может одновременно войти в систему на компьютере Windows. Если кто-то другой использует машину, к которой вы пытаетесь получить удаленный доступ, этот пользователь должен отключиться. В таких случаях появится предупреждающее сообщение о входе в систему.


Вы не увидите рабочий стол удаленной машины. В зависимости от настроек разрешений учетной записи пользователя теперь вы можете выполнять любую операцию, которую вы можете, работая непосредственно перед ней.

Протокол удаленного рабочего стола. Дальнейшие действия

При настройке удаленного сервера или машины для приема подключений к удаленному рабочему столу важно принять меры предосторожности, касающиеся защиты RDP. Ваш сервер особенно уязвим, если вы обращаетесь к нему через Интернет.

Вот несколько советов, которые следует иметь в виду, если вы используете протокол удаленного рабочего стола для удаленного подключения к своим машинам:

  • Используйте встроенный VPN-сервер на вашем компьютере с Windows, чтобы дополнительно защитить свой трафик.Это обеспечит более безопасный доступ к вашему серверу и службам Windows.
  • Установить уровень шифрования клиентского соединения . По умолчанию для этого параметра установлено значение «Не настроено». Вы можете включить его и принудительно установить высокий уровень шифрования для всех соединений между клиентами и серверами узлов сеансов удаленных рабочих столов. Мы не рекомендуем использовать настройку уровня шифрования «Совместимость с клиентом». Если оставить значение по умолчанию «Высокий» уровень шифрования, будет принудительно усилено 128-битное шифрование для данных, отправляемых от клиента на сервер и наоборот.Вы можете изменить эту конфигурацию с помощью редактора локальной групповой политики.
  • Используйте двухфакторную аутентификацию с помощью стороннего инструмента, такого как Duo Security. Установив Duo Authentication для входа в Windows, вы можете добавить двухфакторную аутентификацию для всех попыток входа в Windows или только для сеансов RDP.
  • Обеспечьте соблюдение правил брандмауэра , чтобы ограничить доступ открытых портов RDP к Интернету, особенно если вы используете порт TCP 3389 RDP по умолчанию. Windows имеет встроенный брандмауэр, доступ к которому вы можете получить из Панели управления и дополнительно настроить его для ограничения трафик на определенные порты и IP-адреса

Эти передовые методы для дополнительной защиты RDP помогут вам ограничить доступ к удаленному рабочему столу.Вы избежите большинства попыток несанкционированного входа в систему, не тратя слишком много времени на изменение конфигурации ваших машин.

Заключение

Шаги и процессы, перечисленные в этом руководстве, подходят для большинства пользователей и большинства версий операционных систем Linux и Windows.

Теперь у вас должна быть возможность Подключиться к удаленному серверу с Linux или Windows.

Конечно, существует множество других методов для установления соединения между двумя удаленными компьютерами, но те, что описаны здесь, являются наиболее распространенными.

Не удается подключиться к машине или бегать трусцой

Обзор

Чтобы подключиться к машине и заставить ее двигаться, необходимо выполнить несколько действий:

  • (для Windows) Драйверы должны быть правильно установлены (это делается путем установки Carbide Motion: http://carbide3d.com/downloads/)
  • Grbl должен быть правильно установлен и настроен (обычно он поставляется предварительно установленным, но случаются ошибки, и установка может быть повреждена)
  • Устройство должно быть подключено с помощью USB-кабеля хорошего качества (некоторые люди обнаружили, что кабель с ферритовыми шариками обеспечивает более надежное соединение).
  • Машина должна быть подключена к источнику питания и, если есть выключатель, должна быть включена.(Пожалуйста, проверьте свой источник питания и убедитесь, что, если есть физический переключатель, он настроен в соответствии с вашим местным стандартом питания, прежде чем подключать его.)
  • (Если это опция) Программное обеспечение связи / управления должно быть настроено на использование правильного порта связи (вы можете проверить список доступных портов и отметить, какие из них присутствуют перед установкой) и установить правильную скорость ( 115200 бод для текущих версий Grbl), если ваша система позволяет такие настройки

Вопросы по заказу

Рекомендуется подключаться к машине в последовательности, указанной в Контрольном списке эксплуатации:

Контрольный список для работы с машиной

  • включить компьютер (он должен загрузиться)
  • подключите кабель USB (компьютер должен показать, что устройство подключено)
  • включите питание машины (блок питания должен загореться, моторы должны заблокироваться, и, если он установлен, вентилятор должен включиться)
  • подождите, пока микроконтроллер загрузится (ранние версии потребляли питание через USB-соединение для запуска Arduino, но это уже не так), и сначала будут мигать индикаторы, а затем постоянно светиться после загрузки)
  • запустить программу связи / управления (она должна запуститься и отобразить окно, которое позволит подключиться к машине)
  • открыть соединение с машиной (он должен подключиться и предоставить один элемент управления)

Устранение неполадок

Если это не работает должным образом, то определение сложности должно быть простым:

  • проверьте мощность
  • проверьте USB-кабель и USB-порт — попробуйте другой USB-порт (или устройство), если возможно.Обязательно полностью отключите питание во время тестирования.
    • На компьютерах Mac сброс PRAM (параметр команды p r при перезагрузке) и сброс микросхемы управления системой (см. Страницу поддержки Apple для вашей системы) помогли в некоторых системах — предположительно там, где возникла проблема с системой USB.
    • Для Windows может помочь удаление и переустановка драйвера.
    • Для обеих систем удаление и повторная установка приложения может решить проблемы, или, если возможно, попробуйте другой компьютер.

Следующий шаг

Свяжитесь с нами по адресу [email protected], и мы доставим вашу машину в движение.

Как подключить машину к Ewon Flexy Connector? — Innius

Ewon® Flexy — это устройство, которое позволяет упростить подключение промышленных машин к Интернету. Для innius мы создали компонент, который публикует значения тегов Ewon в innius.

Какой Эвон нужен?

Вам потребуется модем Ewon Flexy 205.Ewon Cozy не подходит, так как он не программируется.

Иногда на машине может быть уже установлен Ewon Flexy (205 или другие версии). Мы советуем всегда добавлять новый Ewon Flexy, чтобы снизить риск технических проблем.

Если машина (линия) имеет 1 ПЛК, вы можете использовать Ewon Flexy для подключения до 2500 точек данных к innius. Если вы подключите больше ПЛК к Ewon Flexy (максимум 3), вы можете подключить до 1500 точек данных к innius.

Использование Ewon для подключения машины к innius состоит из двух частей.Во-первых, подключение Ewon к ПЛК, а во-вторых, подключение Ewon к innius.

Перед запуском

Номера портов, которые должны быть открыты в брандмауэре для подключения к innius через Интернет, перечислены в Приложении A.

Для получения дополнительной информации руководства пользователя от производителя Ewon HMS Networks можно найти здесь: Техническая документация Ewon

Часть 1: Подключение ПЛК и Ewon

В этой части описываются шаги по подключению ПЛК к Ewon.

Шаг 1. Определите точки данных

Первый шаг — определить проблему, которую вы хотите решить с помощью innius. На основе этого вы можете решить, какие точки данных вам нужны, чтобы предоставить правильную информацию.

Шаг 2: Настройка Ewon Flexy

На этом этапе модем Ewon Flexy настраивается для подключения к ПЛК.

  • Включите Ewon от источника питания 12-24 В постоянного тока.
  • Подключите Ewon к ноутбуку с помощью кабеля UTP.
  • На вашем ноутбуке вам понадобится программа eBuddy для настройки Ewon.Если у вас его нет, вы можете загрузить и установить программу eBuddy здесь: https://ewon.biz/technical-support/pages/all-downloads

  • Запустите программу eBuddy, она найдет все подключенные устройства Ewon и выведет их список.
  • Возможно, стоит обновить eBuddy через пункт меню «Инструменты» и щелкнуть «обновить eBuddy».

  • Выберите Ewon Flexy, который необходимо настроить.
    • Обновите Ewon Flexy до последней версии прошивки, нажав кнопку «Firmware» и следуя инструкциям мастера.
    • Обратите внимание, что версия прошивки 14.2s1 несовместима с
    • Обратите внимание, что версия микропрограммы 14.2s0 совместима с .
  • Затем вы открываете веб-страницу Ewon Flexy, чтобы настроить это, щелкнув «Открыть браузер».
  • Данные для входа по умолчанию: Логин: adm Пароль: adm
  • Выполните остальные шаги мастера установки.
  • После завершения установки имя Ewon может быть изменено при необходимости.
  • Всегда измените данные для входа в Ewon Flexy и сохраните их в надежном месте!
  • В настройках «Дата и время» выберите для обновления часов (синхронизацию) через NTP (ntp.talk2m.com) и установите галочку для настройки «Записывать данные в UTC». Рекомендуем установить интервал обновления 120–240 минут.
  • Перейти к тесту подключения к Интернету: включить! Если зеленый, подключение к Интернету в порядке.
  • Необязательно: настройте VPN, чтобы разрешить удаленный доступ. Затем загрузите программу Ecatcher из того же места, что и eBuddy.

Шаг 3: Настройка LAN (для связи между Ewon и ПЛК)

Этот процесс происходит в меню Ewon: Настройка> Система> Связь

  • Введите IP-адрес LAN. Это IP-адрес самого модема Ewon. Этот IP-адрес должен быть в том же диапазоне, что и IP-адрес ПЛК (ов).
  • Перезагрузите модем Ewon, что можно сделать с помощью параметра меню в нижнем левом углу экрана.

Шаг 4. Настройте сервер ввода-вывода

Это касается соединения ПЛК с Ewon.

  • Установите частоту опроса на 1000, если ваши датчики innius имеют частоту 1 точка данных в секунду.
  • Установите глобальный адрес устройства. IP-адрес ПЛК и номер слота. Например: 192.168.101.100,03.01. Затем отметьте опцию «Включено».

  • В разделе «Глобальные настройки» «Расширенные параметры» также отметьте опцию «Отключить теги при ошибке». Это предотвращает воздействие на исправные теги состояния тега ошибки.

Шаг 5: Определите, какие значения извлекаются из ПЛК

Доступ к нему осуществляется через пункт меню «Значения».

  • Определите, какие точки данных вы хотите получать в innius.
  • Затем вы добавляете имена тегов, если хотите, чтобы они были в Ewon с адресом ввода-вывода из ПЛК.
  • Обратите внимание на имена тегов Ewon, они понадобятся вам для физических идентификаторов датчиков в innius.
  • Всегда выбирайте группу тегов , иначе данные не будут переданы в Innius. Если это будет сделано позже, сценарий BASIC IDE необходимо перезапустить .
  • После создания тегов для вашей установки вы можете проверить, работает ли соединение, просмотрев значения тегов.Если в строке тега есть красный крест, значит, он не работает.
  • Данные в ПЛК можно читать на битовом уровне! Также можно отправлять данные на ПЛК — это НЕ РАЗРЕШЕНО . Чтобы этого не произошло, при определении адреса следует поставить галочку «Принудительно только для чтения» (см. Рисунок ниже).

  • В Приложении B показаны параметры адреса синтаксического тега в Ewon.

После завершения шага 5 соединение между ПЛК и Ewon установлено.

Часть 2: Соединение Ewon и innius

Следующее, что нужно сделать, это установить связь между Ewon Flexy и innius.

Шаг 1. Создайте машину в innius

Создайте машину в innius. Для получения информации о том, как создать машину, обратитесь к нашей статье Как создать мою машину

Теперь вы можете создавать / редактировать датчики в innius. Для получения информации о том, как создать физический датчик в innius, обратитесь к нашей статье Как настроить физический датчик

Здесь важно то, что «Physical ID» датчика ( 1 ) в innius должен совпадать с фактическим именем тега датчика в Ewon Flexy.

Шаг 2: Добавьте соединитель

Если у вас есть машина, вам понадобится разъем. Делается это следующим образом:

  • Перейдите в приложение администратора innius
  • На главном экране нажмите кнопку «Добавить соединение» ( 2 )

  • Дайте разъему понятное имя и нажмите «Далее».

  • Выберите в качестве метода подключения «Подключиться с помощью модема Ewon» ( 3 ) и нажмите «Далее».

  • Следующий шаг — выбрать машины, созданные в innius, которые будут подключены через коннектор ( 4 ). Если возможно, вы можете выбрать несколько машин.

  • Когда вы нажимаете кнопку «Создать соединитель» ( 5 ), создается соединитель. На следующем шаге вы можете скачать коннектор.

  • Нажмите «Загрузить» ( 5.1 ), чтобы загрузить коннектор.

Шаг 3: Установите разъем на Ewon

После того, как вы создали разъем, вы должны установить его на Ewon. Делается это следующим образом:

  • Распакуйте загруженный файл .zip.
  • Установите FTP-соединение с устройством Ewon Flexy.
  • Скопируйте файлы в папку \ usr на устройстве Ewon Flexy, кроме файла ‘program.bas’.
  • Войдите во внешний интерфейс устройства Ewon Flexy, как описано выше, и импортируйте файл программы.bas ‘(содержит сценарий BASIC) через BASIC IDE, нажав кнопку «Импорт».

  • Удалите код в строке «159», который гласит «+ timezone_offset%» (изображение красного поля выше)
  • Включите сценарий BASIC через BASIC IDE, щелкнув переключатель «Выполнение сценария», чтобы переключить его на «Выполняется». (см. рисунок ниже)

  • Включите параметр «Автозапуск», иначе сценарий не будет автоматически запускаться при перезапуске Ewon.

  • Проверьте нижнюю часть экрана, чтобы узнать, выполняется ли сценарий.
  • Проверьте в приложении innius Admin, что статус машины изменился на «Подключено» ( 8 )

  • Проверьте в приложении innius Insight, поступают ли значения датчиков.
  • Поздравляем! Ваша машина подключена к innius!

Дополнительные примечания:

  • После создания сенсоров innius, лучше всего выключить и перезапустить скрипт (Basic IDE) в Ewon, чтобы все данные, сконфигурированные в Ewon, были повторно прочитаны.
  • Даже если тег создается без группы тегов, а затем назначается в качестве другой группы тегов, сценарий необходимо перезапустить !!!

Приложение A: Номера портов для настроек брандмауэра для подключения к innius через Интернет.

Для выхода в Интернет

Следующий порт должен быть настроен как «исходящий»:

Для VPN-подключения (дополнительно)

Следующие порты должны быть настроены как «исходящие»:

  • 443 (TCP) для openVPN
  • 1194 (UDP) для OpenVPN

Для правил межсетевого экрана (необязательно)

  • Услуга «openVPN» должна быть разрешена
  • *.Talk2M.com домены должны быть доступны

Для связи MQTT (не проходит через VPN)

Следующий порт должен быть настроен как «исходящий»:

  • 1883 (TCP), если не через TLS / SSL
  • 8883 (TCP) через TLS / SSL

Для связи HTTPX

Следующий порт должен быть настроен как «исходящий»:

  • 443 (TCP) HTTPS через TLS / SSL

Приложение B: Адрес синтаксического тега в Ewon.

Подключение вашей машины к компьютеру — Cricut Dinosaurs

Если вы никогда не использовали своего динозавра с компьютером, ниже приведены некоторые вещи, которые вам необходимо знать.

Обратите внимание, что Expression 2 больше не может быть подключен к компьютеру, а другие динозавры могут быть подключены ТОЛЬКО к компьютеру, на котором работает программное обеспечение Windows. Поэтому, если у вас есть MAC, вы должны использовать программу, которая позволяет запускать программное обеспечение Windows.

1. Вам понадобится USB-шнур, такой же, как у принтера. Старые машины не подключаются по беспроводной сети. Вы можете найти его локально или здесь: https://amzn.to/2EkgpMr

2. У вас ДОЛЖЕН быть картридж в машине для завершения соединения между вашим компьютером и вашим устройством. Вы можете найти их наиболее недорого у местных продавцов, на торговой площадке Facebook, на распродажах, иногда в магазинах и часто в нашей связанной Группе покупки / продажи / торговли на Facebook. Вы можете использовать связанные картриджи со старыми моделями!

3.Вам понадобится Cricut Design Studio (НЕ Design Space, это несовместимо с Dinosaurs), независимо от того, собираетесь ли вы использовать стороннее программное обеспечение, такое как SCAL2. Имейте в виду, что это продукты Cricut, поэтому программное обеспечение Cricut обеспечит вам наилучшее соединение между вашим компьютером и компьютером. Cricut Design Studio также поможет вам управлять прошивкой вашего компьютера (здесь можно найти справку по прошивке).

3. Проверьте свой Adobe Air, вам не нужна самая последняя и самая лучшая версия, всегда отказывайтесь от обновления.Вам нужна версия Adobe AIR 21.0.0.215 и все. Больше или меньше, и у вашей машины возникнут проблемы с подключением. Щелкните здесь и следуйте инструкциям T, и у вас не должно возникнуть проблем с Adobe Air.

4. Наберитесь терпения! Это процесс обучения, не расстраивайтесь, просто перестаньте дышать и попробуйте снова медленно. Клянусь, машины, подобные нашей, пахнут страхом и тревогой, и тогда они не работают. Относитесь к своей машине хорошо и она будет вам приятна!

Если эта страница помогла вам подключить вашу машину к компьютеру, рассмотрите возможность внесения своего вклада, сделав пожертвование через ссылку ниже или динозавра слева на сайте! Заранее спасибо!

____________________________________________________________________________________________

Как партнер Amazon я зарабатываю на соответствующих покупках.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
