Содержание

как подключить по схеме, устройство, как отключить индикатор и прочее

Выключатель с подсветкой наверняка придумал человек, которому надоело считать углы, передвигаясь по комнатам ночью. По сути, такой выключатель ничем не отличается от обычного, но имеет в себе лампочку, которая светится в темноте. Чаще всего для этой цели используют светодиоды, что позволяет не только комфортно пользоваться осветительными приборами, но и экономить электроэнергию.

Принцип работы выключателя с подсветкой

Существует большое разнообразие моделей выключателей с индикаторами (подсветкой), но принцип работы у всех один и тот же. Если контакт есть, свет зажигается, контакта нет — основного света также нет, зато горит подсветка, позволяющая легко найти выключатель в темноте.

При выключенном основном свете на корпусе загорается светодиод, по которому прибор легко найти в темноте

Внутри выключателя, если снять клавиши, можно увидеть светодиод. Он и является основным элементом подсветки, которая работает только при выключенном свете.

Кроме светодиода в схеме имеется токоограничивающий резистор. Именно благодаря ему энергии, идущей от входной фазы, достаточно, чтобы дать питание подсветке, но недостаточно, чтобы включить светильники в доме.

Если контакт выключателя разомкнут, ток проходит через цепь подсветки и включает светодиод

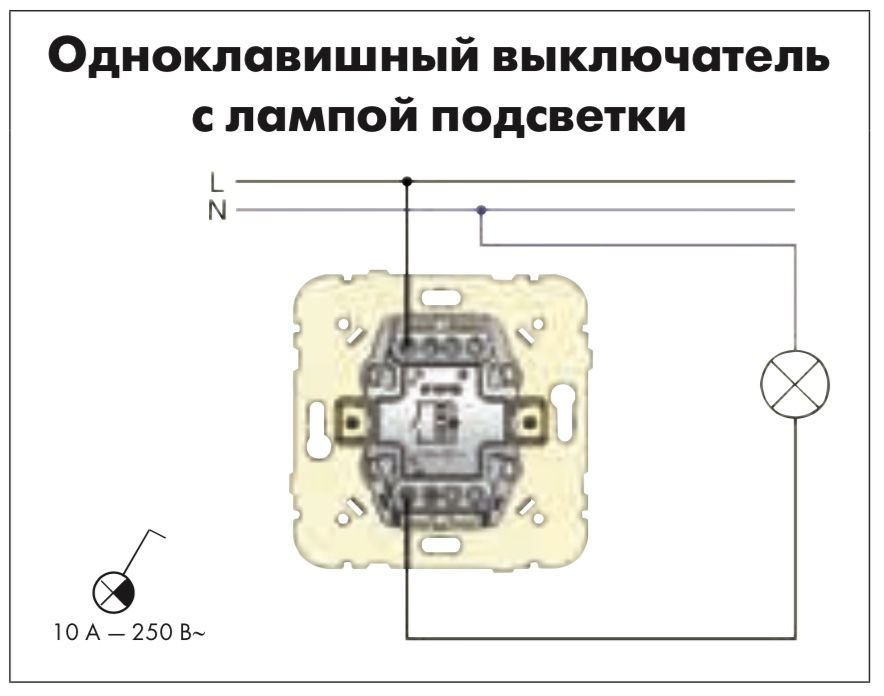

Напряжение подаётся на входящую фазу выключателя L. От неё ток идёт либо в цепь подсветки, если контакт выключателя разомкнут, либо сразу на светильник, если контакт замыкается. Во втором случае ток не проходит к резистору и светодиоду, потому что сопротивление этого участка цепи больше, чем у прямого провода к осветительному прибору.

Виды выключателей в зависимости от типа подсветки

Выделяют несколько категорий подсветки для выключателей:

  1. С токоограничивающим резистором. Недостатком этой схемы является то, что она не работает, если в домашних светильниках и люстрах установлены светодиодные лампы. Обусловлено это тем, что при их использовании невозможно создать ток большой силы для подсветки (сопротивление светодиодных ламп значительно больше, чем у ламп накаливания).
    Энергосберегающие лампы при этой схеме могут светиться в темноте.
  2. На светодиоде с конденсатором. Подсветка с конденсатором применяется для увеличения КПД и снижения потребления электроэнергии при работе подсветки. Резистор здесь служит для ограничения тока заряда конденсатора.
  3. С неоновой лампочкой. Выключатели с неоновой подсветкой практически не имеют недостатков. Здесь во всём доме могут использоваться любые лампы: люминесцентные, светодиодные, накаливания.

Подключение выключателя с подсветкой

Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.

Установка одинарного выключателя

Перед тем как начать работу по установке, нужно обязательно обесточить помещение.

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

  1. Снимаем клавиши, поддевая их отвёрткой с плоским жалом.

    Каждая клавиша (если их несколько) аккуратно поддевается отвёрткой и удаляется из посадочного гнезда

  2. Аккуратно удаляем декоративную рамку.
  3. Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.

    После отручивания двух винтов корпус выключателя можно свободно вынуть из гнезда подрозетника

  4. Ослабляем крепления проводов и отсоединяем их.

    Для отсоединения проводов достаточно ослабить болты их крепления на 1–2 оборота

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

  1. Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
  2. Закрутить болты крепления к подрозетнику.
  3. Установить рамку и клавиши.
  4. Включить рубильник и проверить работоспособность устройства во всех режимах.

    При выключенном свете лампочка подсветки должна гореть

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Видео: как подключить одноклавишный выключатель с подсветкой

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей. Важно подключить их в правильном порядке

Видео: как подключить трёхклавишный выключатель с розеткой

Отключение подсветки выключателя

Подсветку выключателя можно отключить. Это делается довольно просто, необходимо лишь отключить питание и снять светодиод.

Последовательность действий:

  1. Выключаем рубильник и обесточиваем помещение.
  2. Поддеваем защёлки клавиш выключателя и снимаем их.
  3. Осторожно демонтируем рамку устройства.
  4. Выкручиваем крепёжные болты.
  5. Вытаскиваем устройство из монтажной коробки.
  6. Проверяем, есть ли напряжение на проводах индикаторной отвёрткой.

    Перед тем как прикасаться к оголённым участкам проводов, лучше ещё раз убедиться в том, что напряжение отключено — при поднесении пробника к каждому из контактов индикатор не должен гореть

  7. Отсоединяем провода.

    После отсоединения проводов корпус выключателя можно забрать с собой для выполнения последующих работ

  8. Осмотрев выключатель, находим защёлки, которыми крепятся две половинки устройства.
  9. Разделяем выключатель на две части и находим резистор со светодиодом.

    Разобрав выключатель, получаем доступ к деталям подсветки

  10. Обычными кусачками перекусываем провода (жилы) подсветки. Вместо этого можно просто выпаять светодиод.
  11. Заново собираем выключатель.

Как самому установить подсветку в выключатель

Можно сделать индикатор в выключателе самостоятельно. Последовательность операций такова:

  1. Повторить действия, указанные выше (см. пункты 1–9).
  2. В выключатель впаять (к входному и выходному контакту) собранную цепочку из резистора и светодиода. Лучше добавить к схеме обычный диод, подключённый навстречу индикатору для его защиты от обратного тока.

    В схеме с резистором и светодиодом последний защищается от пробоя обратным током установкой обычного диода

  3. Установить выключатель, применяя обратную последовательность действий, и проверить его в работе.

Эту схему монтируют, если в светильниках используются лампы накаливания. При выключенном положении ток проходит через резистор и светодиод, отчего он светится. Ток в этом случае равен около 3 mA, что вполне достаточно для питания светодиодной лампочки.

Есть также схема для подключения подсветки на неоновой лампе. Её преимуществом является то, что в светильниках и люстре можно использовать любые лампочки: на светодиодах, люминесцентные, накаливания.

Если вместо светодиода установить неоновую подсветку, выключатель будет работать со всеми видами ламп

Как мы уже говорили выше, существует и схема изготовления выключателя с подсветкой на конденсаторе. Благодаря конденсатору система подсветки работает более стабильно и потребляет меньше энергии, чем в случае с сопротивлением. Но использовать её со светодиодными лампами тоже нельзя.

Схема с конденсатором может использоваться с галогенными лампами и лампами накаливания

Видео: подсветка в выключателе

Если подсветка моргает

Бывает, что подсветка начинает моргать. Что в таком случае делать? Нужно проверить напряжение в сети и подачу тока. Если все нормально, значит, диод пришёл в негодность, нужна замена. Чтобы сделать индикатор выключателя, проделайте шаги 1–9 из подраздела об отключении подсветки, перекусите жилы в том месте, где провода идут к лампочке. Запомнив места соединения диода с выходящей фазой и резистором, возьмите новый индикатор и подключите его к контактам. Места скрутки обмотайте изолентой или наденьте на них пластиковую трубочку. Далее заново соберите выключатель и протестируйте подсветку.

Выключатели с подсветкой — это не дань моде, а удобство, ведь всё совершенствуется на благо человечеству.

Здравствуйте, уважаемые заказчики! Оцените статью: Поделитесь с друзьями!

Выключатель со светодиодом, с подсветкой: устройство, подключение

Все люди сталкивались с такой проблемой – возвращаясь поздно вечером или ночью домой, невозможно сразу найти выключатель. Чаще всего мы начинаем ходить по темной комнате и искать выключатель на ощупь. Зачастую таким образом сбивая вещи со столов и спотыкаясь в темноте. Времени на это тратится очень много, что не может не раздражать после тяжелого трудового дня.
Решить такую проблему вам поможет простое, но в тоже время гениальное изобретение – выключатель с индикатором.
Своей конструкцией и внешним видом такой выключатель ничем не отличается от обычного. Исключение составляет лишь то, что имеется лампочка, которая горит в выключенном состоянии. Она сразу бросается в глаза и избавляет вас от поисков.
Такой переключатель можно установить и для розетки – с ним вы всегда сможете ночью включить ночник, не ища маленькую кнопку на проводе. Или прекратить зарядку планшета, телефона, не вставая с кровати.

Подсветка не тратит много электроэнергии и не работает, когда свет включен. Так что волноваться насчет увеличения счетов за электричество вам не стоит.
В конструкции выключателя чаще всего используются светодиоды. Их применение обусловлено несколькими факторами:

  • Низкое энергопотребление;
  • Отсутствие нагревательных элементов;
  • Долговечность – среднее время работы индикатора – более 10 лет;
  • Компактные размеры.

Установка выключателя

Выключатели с подсветкой имеют много разновидностей, которые применяются в зависимости от требуемых условий:

  • Одноклавишный;
  • Двухклавишный;
  • С одним индикатором;
  • С несколькими светодиодами.

Подключение, в зависимости от типа, не сильно разнится. Но следует уточнить, что волнует многих потенциальных покупателей – почему если свет выключен, лампочка на переключателе горит?
Все на самом деле просто – чтобы загорелся светодиод, силы тока и напряжения нужно немного. А такого количества для работы, как лампы накаливания, так и энергосберегающей, просто не хватает.
Для того, чтобы ограничить параметры тока, используется резистор, который устанавливают в схеме до индикатора. Но как же замыкается при этом схема? А замыкание схемы происходит через все ту же лампу накаливания. Тока, который проходит через резистор, просто не хватает на то, чтобы разогреть лампу.

Таким образом, система работает по следующему принципу:

  1. Когда свет включен, ток идет по пути наименьшего сопротивления, минуя резистор и светодиод;
  2. При переключении, току не остается другого пути, кроме как через сопротивление и индикатор;
  3. Дальше ток идет через нить накаливания и возвращается в ноль.

Удобная особенность – при перегорании лампочки вы сразу заметите это, так как цепь будет разомкнута и индикатор не будет гореть.
В любом случае, при работе с электрическими приборами не будет лишним повторить школьный курс физики, а в особенности – закон Ома.
А теперь, давайте разберемся, как подключить выключатель с подсветкой.

Подготовка к установке

Для того, чтобы монтировать какой-то элемент, необходимо сначала сделать определенные приготовления.
Начинаются они с внимательного изучения схемы прокладки сети внутри квартиры. Если такой схемы у вас нет, ее необходимо составить. Поверьте, она пригодится и в будущем. Для этого вызовите мастера или самостоятельно возьмите инструмент и прозвоните проводку. Это также поможет найти разрывы и короткие замыкания.
После изучения плана берется перфоратор и делается углубление, для установки стакана. Будьте осторожны! Перед началом работ всегда отключайте электричество в доме. Сделать это можно через электрощит в подъезде, или вытащив пробки в самой квартире.

Установка одноклавишного переключателя

Когда все предварительные работы будут выполнены, можно приступать к монтажу. Порядок процедуры следующий:

  1. Для начала выведите провода, которые необходимо подключить;
  2. Внимательно осмотрите элементы выключателя, они не должны быть повреждены или залиты чем-то;
  3. После этого присоедините провода к контактам, следите за полярностью;
  4. Следующий шаг – прикрутите с помощью дюбелей основу выключателя к стене;
  5. Установите верхнюю часть (та, которая с кнопками) на основу, чаще всего она просто защелкивается. Но бывает и крепление на болты, с нижнего торца;
  6. Последним шагом будет включение электричества и проверка работоспособности.

Учтите, что работать следует исключительно с диэлектрическим инструментом.

Установка двухклавишного переключателя

Выключатели со светодиодами, которые имеют две клавиши, используются там, где необходимо включить определённое количество лампочек. Чаще всего подобные схемы можно встретить в гостиных или в санузлах.
Монтаж такого типа практически ничем не отличается от примера выше:

  1. Повторите пункты 1 и 2 из предыдущего списка;
  2. Возьмите монтажную ленту и сделайте небольшие бирки на проводах. Это нужно для того, чтобы не запутаться, где какой провод и к чему он идет. В противном случае по ошибке вы можете подключить вместе фазы или нули;
  3. Присоедините все контакты, обычно для этого требуется только закрутить прижимные винты;
  4. Установите все на свои места;
  5. Если кнопки используют разные фазы, то проверяйте их по очереди, так легче понять, что вы где-то могли ошибиться.


Двухклавишные переключатели сильно облегчают быт. Не нужно городить множество кнопок на одно место в стене, достаточно одного-двух таких приспособлений. Сейчас в обиходе можно встретить трех и более клавишные выключатели. Они еще больше экономят пространство и их очень удобно использовать, если у вас стоит подсветка на натяжном потолке. Чаще всего отдельная кнопка имеет свой светодиод. Подсветка также может быть двойной – один ее цвет при включении освещения, другой – при выключении. Для своего дома выбирайте то, что будет наиболее удобным, ведь зачастую люди видя что-то новое для них, пытаются применить его. Даже если оно совершенно не обязательно.

Выключатель с подсветкой: устройство, подключение, изготовление

Оглавление:
Выключатель с подсветкой: как он работает
Разновидности выключателя с подсветкой
Как установить выключатель с подсветкой
Как сделать подсветку выключателя своими руками

Одним из самых первых бытовых электрических приборов, который получил свою собственную независимую подсветку, стал выключатель. Решая проблему поиска этого устройства в темноте, производители вмонтировали в него небольшую лампочку, служащую человеку маячком. Ориентируясь на него в темноте, можно достаточно просто найти не только сам выключатель, но и зайти в какое-либо помещение. В этой статье вместе с сайтом stroisovety.org мы поговорим про выключатель с подсветкой – мы ознакомимся с его конструкцией, изучим принцип работы и рассмотрим вопросы: как его самостоятельно изготовить и установить?

Выключатель с подсветкой фото

Выключатель с подсветкой: как он работает

Устройство выключателя с подсветкой отнюдь не является сложным – если говорить о принципиальной разнице между ним и обычным выключателем, не имеющим подсветки, то она заключена исключительно в наличии одной единственной лампочки, правильно подобранной по сопротивлению. Эта лампочка подключена параллельно с выключателем, благодаря чему и появляется эффект ее включения в тот момент, когда сам выключатель не пропускает ток. Здесь работают законы физики, которые заставляют двигаться электрический ток по пути наименьшего сопротивления. Когда выключатель пропускает ток, ему проще двигаться по прямой, минуя лампочку (соответственно она не светится), когда же выключатель не пропускает ток, заряженным электронам просто некуда деваться и они движутся непосредственно через лампочку подсветки. Все просто, хотя для кого-то это может оказаться непонятно.

Подключение выключателя с подсветкой фото

Естественно, что для обеспечения видимости этой подсветки, выключатель пришлось несколько модернизировать – в частности, в корпусе или клавишах выключателя было добавлено небольшое окошко, закрытое прозрачным пластиком. Через это окошко свет от миниатюрной лампы становится заметным. Во всем остальном, кроме лампочки и окошка, данный тип выключателя ничем не отличается от обыкновенного устройства включения и выключения света. Еще одно различие, которое можно наблюдать в выключателях с подсветкой, это сами лампочки – они могут быть неоновыми (в современных изделиях этого типа выключателей уже практически не используются) и светодиодными, которые получили сегодня огромное распространение.

Разновидности выключателя с подсветкой

По большому счету, это устройство может иметь точно такие же разновидности, как и стандартный выключатель без подсветки. Их можно классифицировать всего по нескольким признакам.

  1. Самый главный из них – это принцип включения и выключения. В этом отношении их можно разделить на клавишный выключатель с подсветкой, кнопочный и сенсорный. В силу своей доступной стоимости наибольшее распространение поучили клавишные выключатели. Кнопочные выключатели с подсветкой вообще в быту применяются разве что в технике. А сенсорные выключатели, хотя и предназначены для бытового использования, благодаря своей высокой стоимости тоже практически не используются.
  2. Следующим критерием, позволяющим разделить выключатели на подвиды, выступает количество групп, которыми они могут управлять. Проще говоря, их можно классифицировать по количеству клавиш, кнопок или сенсоров. В этом отношении можно выделить одноклавишный, двухклавишный и трехклавишный выключатель с подсветкой – управление более чем тремя группами осветительных приборов с помощью одного устройства не производится. Если нужно больше клавиш, тогда комбинируйте эти выключатели между собой и устанавливайте их по два, по три, а то и по пять штук в один блок.
  3. В отдельную группу можно выделить так называемый проходной выключатель с подсветкой – его конструкция в корне отличается от устройства стандартных выключателей и позволяет производить управление одной или несколькими группами осветительных приборов из нескольких мест. Они удобны в больших помещениях с несколькими выходами или длинных коридорах и, соответственно, на лестничных маршах. Переоценить их достаточно сложно. Как и стандартные электрические приборы этого типа, они могут подразделяться на виды по количеству клавиш – существует как одинарный, так и тройной, и двойной выключатель с подсветкой проходного типа.

    Клавишный выключатель с подсветкой фото

В принципе, это все разновидности существующих на сегодняшний день выключателей, используемых в быту. Существуют, конечно, и другие выключатели, но их либо в быту не применяют, либо выключателями их можно назвать с натяжкой. Взять, к примеру, диммер. Он вроде бы и работает как выключатель, но, по большому счету, это регулятор освещенности.

Как установить выключатель с подсветкой

Как-то даже и освещать этот вопрос не очень хочется, так как говорить тут нечего – подключение выключателя с подсветкой производится точно так же, как и подсоединение в цепь освещения обычного выключателя без подсветки. Сложность может возникнуть только в одном случае – если вы приобретете «полуфабрикат», в котором лампочка находится не на своем месте, а просто лежит в упаковке рядом с выключателем. Сложность – это даже громко сказано, скорее всего, это просто маленькое-маленькое препятствие.

В таких ситуациях нужно просто соединить два провода лампочки с разными проводами, находящимися в подрозетнике – если это одноклавишный выключатель, то тут вообще все элементарно просто. Несколько сложнее осуществляется подключение двухклавишного выключателя, оборудованного двумя лампочками (в большинстве случаев их оснащают одним индикатором). В такой ситуации индикаторные ламы объединяются одним своим проводом друг с другом (эта скрутка подключается к приходящей на выключатель фазе), а другими своими концами они подключаются к двум разным исходящим фазам. Что касается самого выключателя, то здесь все обстоит стандартным образом.

Как установить выключатель с подсветкой фото

Как сделать подсветку выключателя своими руками

Для людей даже с минимальными познаниями в электротехнике, этот вопрос, можно сказать, уже решен. Все, что необходимо знать для самостоятельного изготовления выключателя с подсветкой, уже описано выше. Не хватает разве что схемы и небольших расчетов сопротивления. Для начала разберемся со схемой – здесь вариант двоякий и зависит от типа используемой лампы. Если это небольшой неоновый индикатор, то последовательно ему нужно будет включить сопротивление на 500-1000кОм. Если это диод, то надобность в сопротивлении может вообще отпасть, если вы выберете правильную его модель – светодиод просто должен быть рассчитан на напряжение в 220В.

Если говорить о непосредственной технологии решения вопроса, как сделать выключатель с подсветкой, то описать ее можно следующим образом.

  1. Приобретаем обычный выключатель и специальный светодиод – последний момент, чтобы не ошибиться, лучше уточнить у продавца.
  2. Дальше в клавише выключателя, в соответствии с диаметром светодиода, просверливаем отверстие. В принципе, их можно насверлить несколько, но меньшего диаметра – здесь смотрите сами, как посчитаете нужным, так оно и будет.
  3. Дальше крепим светодиод внутри выключателя, а вернее под клавишами на его корпусе. Самый простой вариант – это приклеить светодиод с помощью термоклея или какого-либо другого клеящего вещества. По большому счету, учитывая вес светодиода, подойдет даже жвачка.
  4. Теперь просто подключаем светодиод в соответствии с приложенной схемой.

    Как сделать выключатель с подсветкой фото

Вот и все! Самодельный выключатель с подсветкой готов – теперь остается только любоваться своей работой и хвастаться друзьям, какой я умелый мастер.

Если говорить откровенно, то выключатель с подсветкой проще купить, и дело здесь, как вы понимаете, не в сложности его изготовления – причин этому несколько. Во-первых, вы потратите много времени на поиски нужных лампочек; во-вторых, так красиво, как на предприятии, изготовить выключатель с подсветкой у вас не получится. Ну а так, ради спортивного интереса, получится или не получится, можно, конечно, сделать такое устройство.

Автор статьи Александр Куликов

как подключить выключатель с подсветкой, сделанной своими руками

В магазинах часто можно встретить выключатели, в которые уже встроена подсветка. Однако просто так менять установленный выключатель вряд ли кто-то захочет. Но искать в темноте клавишу на ощупь тоже не всегда удобно.

Практичность выключателей с подсветкой

Выключатель с подсветкой, схема подключения которого практически такая же, как и у обычных выключателей, стал очень популярен. Любой, кому надоело искать выключатель в ночной темноте, может внести в это устройство небольшие изменения, даже если у него нет специальных знаний в электрике.

В любой выключатель можно вставить светодиод, используя довольно простые схемы. Между собой доступные схемы различаются своими характеристиками, а не только комплектацией. Например, выключатель может не захотеть работать из-за того, что в светильнике установлена светодиодная лампа. Если лампы энергосберегающие, то они могут светиться в темноте или мерцать, что тоже не является правильным результатом.

Схемы подключения выключателей

Существует много приемлемых схем, каждая из которых имеет свои плюсы и свои минусы. Разобраться в существующих схемах подключения светодиодной подсветки в выключатель не сложно.

Например, выключатель с подсветкой, схема подключения которого представлена ниже.

Когда выключатель находится в положении «Выключено», то ток проходит через сопротивление (R1-любое, в диапазоне от 100 до 150 кОм). После сопротивления он проходит через VD2 (светодиод, который при этом светится). Для того чтобы защитить светодиод от напряжения, ставим диод VD1. Особенно хорошо светит при такой схеме подключения резистор с током 3 мА. Если же окажется, что светодиод светится слабовато, то следует уменьшить номинал сопротивления. Светодиод и диод в этой схеме подойдут любые. Можно и самому рассчитать необходимые параметры резистора. Достаточно всего лишь вспомнить классический закон силы тока.

Рассмотрим еще один выключатель с подсветкой, схема подключения которого крайне проста, но с небольшим недостатком. Дело в том, что она потребляет около 1 киловатта в месяц.

Направленные вниз концы подключаем к клеммам. Если в доме нет паяльника, или по какой-то причине нет желания возиться с этим, то эта схема подходит идеально. Она выполнена на скрутках. Хотя, из соображений безопасности и долговечности прибора, места соединения все же лучше пропаять, а резистор хорошенько заизолировать.


Схема светодиодной подсветки выключателя с конденсатором

Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. А резисторный ток, наоборот сократить до 90-100 Ом. Можно использовать выключатель с подсветкой, схема подключения которого отличается от предыдущей тем, что вместо резистора используется конденсатор. А резистор (R1) играет роль ограничителя зарядного тока.

Правда, собранная по этой схеме подсветка отличается большими габаритами, но зато отличается крайне низким энергопотреблением — около 0,05 ватт в месяц.


Подключение проходного выключателя

Если рассматривать выключатель Legrand с подсветкой, схема подключения которого находится выше, то необходимо отметить, что он отличается безопасностью использования этой продукции, которая изготовлена из материалов, значительно увеличивающих срок эксплуатации. А о простоте подключения выключателей этой компании и говорить не приходится, настолько все продумано и легко осуществляется.

При изготовлении выключателей используется поликарбонат и оцинкованная сталь. Винты, захваты и суппорт — все это выполнено из этого металла. Из поликарбоната сделаны клавиши, механизмы, корпус и рамка. А это гарантия того, что на протяжении долгого времени выключатель «Легранд» с подсветкой, схема подключения которого крайне проста, не потрескается и не разрушится от солнечного излучения.

Установка двухклавишного выключателя

Двухклавишные проходные выключатели Legrand отличает присутствие пары контактов, независимых друг от друга. При надавливании на клавиши они переключают верхние линии на нижние, и при этом верхние контакты выполнены с отсутствием конечного вывода. А нижние контакты связаны со вторым, таким же проходным выключателем.

Зная, как устроены левая и правая группа контактов, легко понять, как подключить проходной выключатель.

Подключение пары проходных выключателей предельно просто. Фаза, которая выходит из электрического щита квартиры или дома, подается на контакт второго выключателя, в то время как в самих рамках всей группы контакты перемычкой соединены между собой. А те контакты, которые находятся в левой группе, подают ток на независимые друг от друга приборы освещения. Здесь важно учитывать одно правило. Два эти контакта ни в коем случае не должны соединяться между собой. Затем все перекрестные четыре контакта нужно увязать между собой в виде пары.

Выключатели компании Legrand

«Легранд», пожалуй, самый распространенный бренд среди электротехнических приборов, и поэтому большинство предпочитает использовать именно их продукцию, либо близкую к ним, но тоже известных компаний.

Среди продукции, относящейся к электротехнической арматуре, нужно выделить и розетки, подходящие для телевизионных и телефонных сетей — слаботочные, и все они, кроме отменного дизайна, обладают высоким качеством, откуда получили широкую популярность не только в нашей стране, но и во всем мире.

Принцип работы проходных выключателей

Внешне обычный переключатель практически не отличается от проходного и визуально различить их, не раскрывая конструкцию, нельзя. Различие кроется во внутреннем устройстве. Обычный переключатель размыкает или замыкает цепь, несущую электрический ток, а проходной, соединяя одну линию, при этом разъединяет другую. То есть, другими словами, при работе проходного выключателя, какая бы пара клавиш не была бы нажата, выключатель готов к работе. Нажали левую на одном выключателе — лампочка погасла. Нажали вторую на нем же, либо клавишу на втором выключателе — лампочка снова горит. Это, несомненно, очень удобно.

Иными словами, у обычного одноклавишного выключателя рабочими являются оба контакта, а у проходного аж целых три. Потому что второй контакт, который выступает в роли выходного, соединен со вторым выключателем, парным. А при подключении двухклавишных проходных выключателей количество контактов увеличивается уже до шести.

Если внимательно рассмотреть схему подключения, приведенную ниже, то можно без труда справиться с монтажом любых проходных выключателей и установить все нужные устройства для того, чтобы схема нормально функционировала. Главное — соблюдать технику безопасности, не работать при включенном напряжении в сети и удостовериться, что используется работоспособная схема.

Подключения проходного выключателя с подсветкой

Рассмотрим, пожалуй, самую нетребовательную схему, с помощью которой можно подключить такие выключатели. Ноль в схеме обозначен синим цветом. Он, попав в распределительную коробку, затем направляется на лампу освещения. Оранжевый провод — это фаза. Он проходит из той же коробки на вход первого из выключателей. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. А затем, уже всего одним проводом пройти к лампе.

Двойной выключатель с подсветкой, схема подключения которого идентична рассмотренным, применяется в качестве устройства для управления источниками освещения, которые разнесены друг от друга и могут находиться на значительном расстоянии. Но управлять ими требуется из конкретного места, а порой из двух или трех.

Особенно ощутим эффект комфорта, когда используется двухклавишный выключатель с подсветкой, схема подключения которого прилагается в комплекте, на лестницах, в больших комнатах, когда не хочется вставать, например, с кровати, чтобы выключить в спальне свет. Если выключатель находится у двери — это неудобно перед сном. Поэтому логичней использовать проходной выключатель. Один устанавливается как обычно, у двери в помещении, а второй около кровати, чтобы можно было выключить свет, не вставая.

Часто используют автоматическую регулировку выключения и включения света. Для этого к лампочкам подключают детекторы, которые реагируют на движение или на звук. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.

Таким образом, если используется с подсветкой, схема подключения которого уже рассмотрена, а также проходные выключатели с различным количеством клавиш, легко достигаются любые результаты в реализации дизайнерских задумок и проектов. А простота монтажа обуславливает возможность самостоятельного проведения работ, не прибегая к услугам дорогих специалистов.

Всем привет!

Представляю вашему вниманию обзор на достаточно редкий для Муськи товар — кнопку с фиксацией и подсветкой. Для меня удивительно, что на такой классную и достойную любого DIY-проекта вещь здесь так мало обзоров.

Много технических подробностей не обещаю (да и откуда им тут взяться), но о впечатлениях расскажу подробно. Ну-с, начнем:)

Этим обзором начинаю цикл обзоров о товарах, которые я заказал для постройки первого для меня DIY-проекта и при этом очень масштабного. Но всех секретов пока раскрывать не стану:)

Первой пришла кнопка. Парадоксально, но она была заказана последней и дошла за 23 дня. Отправлена была быстро, на всем пути следования трекалась — за это продавца однозначно рекомендую.

Для любителей треков


Выбиралась кнопка довольно мучительно — для проекта требовалась качественная кнопка черного цвета с подсветкой и фиксацией диаметром 19 мм или чуть больше. Подходящие нашел:
— ELEWIND за $6,75
— ONPOW за $7,05
В моем понимании это слишком большая цена за кнопку. Пришлось искать компромиссный вариант меньшего размера и нашел эту кнопку. Отмечу, что у указанных выше производителей также имеются кнопки диаметром 16 мм, но и они стоят дороже выбранного мной варианта. В тоже время у Huijun (производителя обозреваемой кнопки) в ассортименте отсутствуют аналогичные по конфигурации кнопки бо льших размеров.

Упаковка и распаковка



Пакет внутри дополнительно обложен «пупыркой».



В живую кнопка оказалась меньше, чем рассчитывал — все-таки первоначальный выбор размера был правильным. Нажимать удобно только кончиком указательного пальца, большим пальцем это сделать куда сложнее, особенно обладателям крупных рук. Диаметр движимой части кнопки 13,5 мм. Остальные размеры представлены на странице с товаром в магазине и у меня нет достаточно точного инструмента, чтобы их проверить.

Фото для сравнения размеров:

У продавца имеются кнопки с подсветкой желтого, красного, синего, зеленого и белого цвета с напряжением в 12, 24 и 220 вольт в любых сочетаниях. В описании товара продавец указывает, что при заказе нужно в комментарии уточнить требуемую комбинацию, иначе по умолчанию отправят красную на 220 вольт. Мной был выбран вариант кнопки с зеленой подсветкой на 220 вольт.

При 220 вольтах подсветка существенно ярче — при комнатном освещении хорошо различима, а в темноте вообще «прожектор»:)


Пробовал подключать кнопку к источникам в 12 и 24 вольта — ожидаемо подсветка горит одинаково тускло, при комнатном свете еле различимо, на солнце, думаю, будет не видно совсем. Но и смысла в подсветке на солнце нет, а в темноте даже в таком состоянии подсветка горит достаточно ярко.


Подсветка красивая, равномерного приятно зеленого цвета. Если всматриваться, то середина с символом включения горит чуть ярче, чем ободок, но в глаза это не бросается.

Так как кнопка с фиксацией, то при нажатии кнопка фиксируется внутри (всегда ваш, кэп:)) на глубине около 2 мм. Фиксация четкая, ничего не болтается, но сам щелчок по звуку какой-то не серьезный. При повторном нажатии (т.е. разжатии) ход кнопки совсем не большой — около 1 мм, после чего она отпружинивает в исходное положение.


При макросъемке заметно, что на движимой части кнопки имеются две царапины — они были изначально, то есть это брак. Ругаться с продавцом не стал, все-таки это Китай — заявленные функции кнопка выполняет и на том спасибо:) Трепать нервы себе и продавцу в данном случае считаю бессмысленным.

Как понятно из описания корпус кнопки изготовлен из металла. Не известно из какого точно металла, но опытным путем выяснил, что он не магнитится — вероятнее всего это алюминий. Кнопка легкая, толщина стенок кажется тонкой, как будто это пластик покрытый фольгой, но думаю что впечатление обманчиво из-за использования легкого материала.

Гайка также выполнена из металла, только, в отличии от кнопки, неокрашенного. Качество гайки неплохое, крутится и затягивает она уверенно, но на резьбе можно увидеть дефекты литья.


Так же у кнопки имеется уплотнитель — тоненькое (около 1 мм или меньше) резиновое кольцо. Резина нормальная, снятие и надевание пережила.


Теперь перейдем к коммуникациям (ох, как громко это сказано в данном случае). На кнопке располагается 5 контактов: два из них, правый и левый, помеченные + и — отвечают за подсветку; остальные 3 отвечают за переключение — в отжатом состоянии соединены NC и C, в зажатом — NO и C. Данный тип кнопки называется 1NO/1NC.


Подсветка кнопки не зависит от её состояния — всегда включена при подключении питания к + и -, но если нужно, чтобы она включалась только во включенном состоянии, то это легко сделать по следующей схеме:


Подсветка потребляет около 0,06 ампера при постоянном напряжении 12 вольт и около 0,005 ампера при переменном напряжении 220 вольт (не уверен, что в последнем случае было произведено корректное измерение, так как сила тока плавно менялась от -0,005 до 0,005; расскажите, как правильно?).


На этом, пожалуй, остановлюсь. Кнопка мне понравилась и даже не смотря на наличие некоторого брака захотелось купить таких еще для будущих проектов. Правда на мой взгляд стоить она должна раза в 3 дешевле, но, видимо, процесс её изготовления достаточно трудоемкий.

Спасибо за внимание!

Планирую купить +87 Добавить в избранное Обзор понравился +59 +117

Любая схема электрооборудования начинается с того, что необходимо обеспечить требуемое питание для неё. Чтобы многие приборы были удобными и надёжными, в них используются тумблеры с подсветкой. Задача этого механизма предельна проста – включение, выключение либо переключение чего-либо. В нашей статье мы опишем самый типичный случай правильной установки и подключения тумблера с подсветкой.

Как работает тумблер с подсветкой?

Тумблер – это электрический элемент, который управляет электроэнергетическим потоком через цепь путём механического рычага, управление которым осуществляется в ручную. Независимо от того, что различают несколько видов тумблеров, они предназначены для одной единственной цели – переключению всех цепей, подключенных к ним. Тумблер с подсветкой достаточно часто применяется в электронике и он очень удобен в эксплуатации. Тумблер с подсветкой не только выполняет роль ключа цепи, но и снабжён также лампочкой, которая является индикатором подачи напряжения к схеме.

Установка тумблера с подсветкой

Давайте перейдём непосредственно к установке тумблера с подсветкой. Во-первых Вам понадобятся следующие инструменты:

Отвертка;

Разводной гаечный ключ;

Кусачки;

Инструмент для зачистки провода;

Пластиковые скрутки для проводов;

Острогубцы;

Паяльник;

Подключение тумблер с подсветкой осуществляется с помощью автомобильных конвекторов или при помощи припаивания проводов к своим выводам, но это не самая сложная часть процедуры, если Вам это не известно. Но проблема в том, что многие радиолюбители аматоры зачастую не осведомлены о том, с какого же бока начать работу с тумблером с подсветкой и как он правильно включается?

Первым делом взгляните в справочник и определите тип тумблера и назначение его выводов. Во-вторых прозвоните тестером Ваш тумблер, чтобы понять, что, как, куда и где? После прояснения всех вопросов следует правильно включить тумблер в Вашу цепь.

Перед началом работ отключите питание устройства. Аналогично с другими электромонтажными работами важно обеспечить себе атмосферу перед началом работы таким образом, чтобы исключить все риски, сопряжённые с поражением электричеством. Уверенность в том, что источник питания точно отключен, напрямую зависит от самого устройства, с которым вы работаете. Конечно, чтобы наверняка, в автомобиле Вы отсоедините сразу минусовую клемму аккумулятора, хотя в других моментах достаточно только вытащить вилку из розетки или отключить питание другим механическим способом.

Далее снимите панель устройства или корпус. Чтобы установить тумблер в устройство, Вам потребуется получить доступ к внутренней проводке, что зачастую требует снять всю внешнюю часть устройства. Если есть такая возможность, тогда снимите только часть кожу, в которую собираетесь вмонтировать тумблер. Например, если Вам необходимо установить тумблер в переднюю панель автомобиля, можно будет снять только часть панели, если это, конечно, возможно, это будет гораздо более удобно чем снимать всю панель приборов. Для этого могут быть нужны специальные монтировочные инструменты или другой спец инструмент. Измерьте выступающий бушинг тумблера, точнее его диаметр.

Чтобы выключатель правильно встал на своё место, создайте вырез в панели устройства подходящего размера. Для стандартных тумблеров нужно будет проделать круглое отверстие, но могут также быть и другие формы отверстий в зависимости от вида самого переключателя. Замерив размер бушинга, Вы смело можете просверливать или вырезать отверстие, которое Вам необходимо.

Для многих тумблеров это выполняется при помощи насадки чуть большей размера диаметра бушинга. Чтобы сделать отверстие другой формы, Вам потребуется лобзик, наждак и какие-либо ещё другие инструменты. Используйте спиральное сверло HSS , оно прекрасно подойдёт для просверливания пластика, дерева так и мягкой стали. Для сверления дерева может пригодиться и насадка-перо. Устанавливать выключатель необходимо с нижней части панели. Далее установите тумблер в проделанное отверстие таким образом, чтобы он проходил снизу. Закрепите тумблер, прикрутив его поверх отверстия, в которое вмонтирован выключатель и хорошо затяните гайкой.

Подключение тумблера с подсветкой

Важно! Отдавайте приоритет инструкциям, которые прилагаются к тумблеру или устройству. Устройства, к которым Вы подключаете тумблер с подсветкой зачастую сильно различаются по типам электроконфигураций. Знайте, что ни одна инструкция не подойдёт именно к Вашему случаю конкретно. Действия, описанные в данном разделе, предназначаются для того, чтобы обеспечить качественное исполнение общих принципов подключения тумблеров. Они, конечно, не заменят собой инструкции, которые прилагаются к переключателю, который Вы устанавливаете, или устройству. Если у Вас стали возникать сомнения, тогда перед началом работ желательно проконсультироваться у электрика. Это сэкономит Ваше время и позволит избежать неожиданных повреждений.

Отрежьте кабель питания в устройстве. Тумблер с подсветкой нужно будет запитать для того, чтобы он работал должным образом. Перережьте провод питания кусачками в необходимом месте, позволяющем проложить оба конца провода к выключателю. Снимите около полутора сантиметров изоляции с каждого края, при помощи инструмента для зачистки. Если часть провода не дотягивается до выключателя, то можно добавить отрезок. Отрезок – это короткая часть провода около 15 сантиметров, которая зачищена с двух сторон. Его соедините проводами, которые не дотягиваются. Таким образом отрезок послужит своеобразным удлинителем. Это необходимо сделать следующим образом:

1. Определитесь с типом провода, который Вы собрались удлинить и достаньте чёрный провод идентичного типа.

2. Отрежьте кусок чёрного провода достаточной длины, чтобы достать до провода и выключателя.

3. Снимите изоляцию с обоих концов отрезка.

4. Один конец отрезка соедините с проводом, скручивая концы между собой по часовой стрелке. Поверх проволочной скрутки накрутите уплотнитель необходимого размера по направлению часовой стрелки, чтобы придать ей жёсткости.

5. Подсоедините провод питания к тумблеру с подсветкой. Данный этап ознаменовался созданием разрыва питания устройства. Вам нужно добавить тумблер в центр разрыва таким образом, чтобы он регулировал электрический поток. То, как Вы это сделаете зависит от типа имеющегося у Вас выключателя. Общий принцип смотрите далее:

5.1. Если у Вашего тумблера выводы из проволоки, тогда каждый конец скрутите к соответствующим проводам питания и поверх накрутите уплотнитель, придав большей жёсткости.

5.2. Если у Вашего тумблера клеммы резьбовые, тогда ослабьте винты, на концах проводов питания сделайте петли и подключите к каждой клемме. Наматывайте петли вокруг клемм строго по часовой стрелке, а после затяните винты на клеммах.

5.3. Если соединения тумблера паянные, тогда концы проводов необходимо согнуть вокруг выключателя. Здесь могут пригодиться кусачки. Нагревайте Каждый вывод паяльником. В момент таяния припоя позвольте ему затечь внутрь, чтобы он обволок соединение полностью.

5.4. Проверьте работу своего тумблера. Когда переключатель подключён верно, тогда подключите питание устройства и протестируйте работу тумблера. Если всё работает корректно, возвращайте корпус или панель устройства на законное место. Наши поздравления! Вы успешно справились с задачей установки тумблера с подсветкой.

Выбор и покупка тумблера

Выбирая тумблер, сначала определитесь с тем какое количество положений и полюсов Вам необходимо. В электрической терминологии тумблер может иметь один или несколько «полюсов» и «положений». Полюс определяет то, какое количество электросхем может контролироваться выключателем. Зачастую оно соответствует количеству ножек на тумблере. Если Вам нужно только включать и выключать, то подойдёт обычный выключатель типа SPST (однополюсный).

Но если Вашему устройству необходимо большее количество функций чем просто включить-выключить, тогда Вам потребуется другой более подходящий переключатель. Допустим, Вы поставили тумблер для системы гидравлики автомобиля, Вам понадобится, скорее всего, тумблер с несколькими полюсами для того, чтобы управлять гидравликой с нескольких положений, чтобы гидравлике задавать различные рабочие режимы, а не просто включать её и выключать.

Следует обратить внимание на то, что есть существенные различия в британских и американских терминологиях касательно разговорных названий обычных выключателей. Переключатель SPST в Америке называют двухсторонним, когда в Британии он односторонний. Но зато и в Америке, и в Англии коммутатор SPDT называют и трёхсторонний, и двухсторонний соответственно. Переключатель стоит выбирать с номинальным током выше максимального в самом выключателе.

Осуществлять нужно выбор такого переключателя, у которого подходящий тип электрических соединений. Выбранный тумблер будет бесполезным, если он физически не может подключаться к устройству, с котором необходимо ему работать. Если этого не сделать заранее, то Вы наградите себя только лишней работой паяльником и изолентой, а это может оказаться сложным для человека, который будет делать это впервые. Самые распространённые тумблеры включают в себя:

— резьбовые разъемы;

Наконечники под пайку, ножки или разъемы;

Проводные выводы;

Выберите подходящий монтаж.

Подписывайтесь на наши ленты в

В любом доме, оборудованном электроосвещением, имеются выключатели. Чтобы в темное время суток можно было легко включить свет, выключатель часто оборудуют подсветкой, которая выполнена таким образом, что светится в то время, когда освещение в помещении выключено.

Перед тем, как подсоединить выключатель с подсветкой, необходимо уточнить вид светильника. Это связано с тем, что подсветка хорошо работает только с лампами накаливания и галогенными лампами. Для светильников, имеющих пускорегулирующие устройства, использование выключателей с подсветкой не рекомендуется.

Выключатель с подсветкой отличается от обычного только тем, что внутри его находится индикатор подсвечивания. Этот индикатор может представлять собой неоновую лампу или светодиод с ограничивающим резистором. Схема выключателя с подсветкой довольно проста.

Индикатор подсоединяется параллельно выводам выключателя. При отключении выключателем осветительной прибора индикатор подсветки оказывается подключенным к нулевому проводу сети через малое сопротивление и загорается. При включении освещения схема индикатора оказывается закороченной и он гаснет.

В случае включенного индикатора осветительная лампа не горит, так как необходимый для ее нормальной работы ток, проходящий через схему индикации, недостаточен.

По функциональному признаку есть с подсветкой, кнопочные и другие редко встречающиеся виды.

Порядок установки — все просто и лаконично

Схема подключения выключателя с подсветкой основана на следующей последовательности действий:

  • обесточивается цепь освещения. Для надежности отсутствие напряжения проверяется с помощью пробника или мультиметра;
  • в проем в стене устанавливается и закрепляется коробка для выключателя. При замене старого — сначала производится его демонтаж;
  • с выключателя снимается клавиша и производится подключение силовых проводов. Параллельно кабелям подключаются выводы индикатора подсветки;
  • корпус выключателя устанавливается в коробку и закрепляется с помощью винтов;
  • производится включение сети и выключателя, его подсветки и сети освещения.

Подсветка для выключателя своими руками

Как видно из предыдущего материала, установка выключателя с подсветкой — не слишком сложная задача. Кроме того, вполне по силам самому переделать обычный выключатель для этих целей. Подсветка на светодиоде своими руками — наиболее распространенный вариант в современных условиях.


Схема такой подсветки состоит из светодиода, ограничивающего резистора и диода, включенного параллельно светодиоду для его защиты от пробоя обратным напряжением. Для отечественного светодиода типа АL307 красного должен иметь номинал в 100 кОм и мощность не менее 1 Вт. В качестве защитного можно использовать диод типа КД521. Недостатком схемы является большая мощность, которая может составлять до 1 кВт-часа в месяц.

Для экономии электроэнергии можно использовать схему, в которой для ограничения тока светодиода используется емкостью в 1 мкФ. Последовательно с конденсатором включается ограничивающий ток его заряда резистор (100-500 Ом).

Недостаток такой схемы состоит в использовании конденсатора с большими габаритами, что может затруднить установку схемы в выключатель.

Недостаток схем подсветки на светодиоде состоит в том, что такие схемы работают хорошо только для ламп накаливания. Если светильник имеет , то при наличии такой схемы подсветки они при отключенном выключателе будут мигать и светиться. При наличии в светильнике светодиодов схема подсветки на них вообще не работает. Это связано с большим сопротивлением светодиодного светильника.

Для управления раздельными источниками света из двух, трех и более мест в помещениях, коридорах и лестничных площадках внедряется . Сделать это не так уж сложно, особенно имея под рукой детальное пошаговое руководство по установке.

Одним из способов автоматического включения света есть подключенные к лампочкам , которые реагируют на любое передвижение в радиусе его видимости.

Более простая и надежная схема на неоновой лампе включает, кроме самой лампы, последовательно включенный резистор с сопротивлением в 0,5- 1,0 мОм.

Монтаж выключателя с самодельной подсветкой простой.

Лампочка или светодиод крепится на корпусе выключателя с помощью клея, а в клавише просверливается небольшое отверстие для света.

Подключение такого индикатора подсветки производится таким же образом, что и промышленного.

Выводы :

  1. Для увеличения комфорта при включении освещения в темноте используется выключатель с подсветкой.
  2. Схема подсветки может быть выполнена на светодиоде или неоновой лампе. При выборе типа подсветки необходимо учитывать вид светильника.
  3. Установка выключателя с подсветкой довольно проста и мало чем отличается от подключения простого выключателя.
  4. Простота схемы подсветки позволяет модернизировать обычный выключатель и сделать из него выключатель с подсветкой.

Особенности подключения выключателя с подсветкой на видео

Как подключить выключатель с подсветкой легранд видео

Схемы подключения разных типов выключателей

Схема подключения одноклавишного проходного выключателя

Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.
Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

Внимание! При любых электромонтажных работах не забывайте отключать электричество.

Наш комфорт складывается из мелочей. Такая мелкая деталь — подсветка выключателя — а плюсов от нее много. Как выполнить подключение выключателя с подсветкой так, чтобы все работало без проблем, как «подружить» со светодиодными и энергосберегающими лампами, как сделать чтобы это небольшое усовершенствование не «тянуло» много электричества. Обо всем этом — в статье.

Какие бывают выключатели с подсветкой

В электрических выключателях подсветка — это светодиод или неоновая лампочка. Внешне они мало отличимы, но неонки потребляют меньше электричества, зато создают большее падение напряжения. Для светодиодов минимальный ток свечения 2 мА и падение напряжения 2 В, для неоновых лампочек в подсветке — 0,1 мА и 70 В соответственно. И это стоит учитывать при выборе.

В темноте подсветка на выключателе лишь слегка светится

Еще один важный момент: подсветка выключателя может корректно работать не со всеми видами ламп. Без проблем выключатель с подсветкой работает с лампами накаливания и галогеновыми. А вот с энергосберегающими и светодиодными их лучше не ставить или принять особые меры. Если просто подключить, могут быть проблемы. Наиболее распространенные — не будет гореть подсветка либо в выключенном состоянии будет моргать лампочка.

Светящийся элемент может быть в виде небольшой точки или черты

Если говорить о количестве клавиш, то подсветка может быть на выключателе с любым количеством клавиш: с одной, двумя, тремя или даже четырьмя (если найдете). Кроме того, они могут быть как на обычных моделях, так и на проходных. Месторасположение светящейся точки тоже разное: на клавише или на корпусе. На клавише может быть вверху или посередине, на корпусе — по центру вверху или внизу.

Устройство

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше. Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Принцип работы подсветки в выключателе

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

  • для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
  • для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

Обратите внимание, что выключатель с подсветкой такого типа будет нормально работать с лампами накаливания. Со светодиодными люстрами или с экономками может работать некорректно.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Как подключить выключатели с подсветкой

Сразу скажем, что подключение выключателя с подсветкой точно такое же, как и моделей без нее. Схемы ничем не отличаются, так как наличие дополнительных цепей подсветки на функции не влияет. По технике безопасности на выключатель заводится фаза — это делается для того, чтобы при выключенном выключателе на контактах патрона не было напряжения. Нейтраль (ноль) и земля идут напрямую на светильник или люстру. И будьте внимательны: работаем только с отключенным напряжением. Если есть возможность, создайте видимый разрыв — снимите предохранитель или выкрутите пробки. На автомат повесьте табличку, чтобы когда вы копаетесь в проводке, никто не включил питание.

Куда подключать провода

Если выключатель вы держите в руках впервые, вопросов будет много. Перед началом подключения и установки, надо разобраться с конструкцией. Для этого его надо разобрать, рассмотреть что и для чего. В большинстве случаев, чтобы разобрать выключатель, надо снять клавиши. Это касается и именитого Legrand, и производителей попроще типа Viko, и всяких других.

Клавиши на выключателе держатся на пластиковых защелках или штырьках. Обычно достаточно захватить клавишу, потянуть ее «на себя» и немного вниз. Можно попробовать поддеть плоской отверткой. Только чрезмерных усилий не прилагайте. Как только снимете одну клавишу, остальные «пойдут» без проблем.

Снимаем клавиши и рамку

Далее еще надо снять декоративную рамку корпуса. Она держится на паре шурупов, найти и открутить их не проблема. Вот мы и добрались до электрической части. Если внимательно рассмотреть, можно найти клеммы для подключения проводов. В большинстве случаев это медные площадки с винтами. Их легко опознать. Если в вашем выключателе именно такие, при подключении надо зачистить провод от изоляции, просунуть его под винт и контактную пластину, затянуть винт. Затягивать надо с достаточным усилием, но не перестарайтесь. Лучше через полчаса подтяните винты снова — медь немного поддастся под винтом, а вам необходимо создать надежное соединение. Поэтому проверьте соединение еще раз и дотяните его немного.

Есть еще выключатели с подсветкой, в которых разъемы для подключения проводов пружинного типа. Они встречаются у европейских производителей (есть и у Легранда). Работать с ними проще — надо только зачистить провод на 1 см и воткнуть его в нужный разъем. Там находится пружина, которая и обеспечит захват и контакт. Это проще, но такие модели дороже, да и немного их на нашем рынке.

Разъемы на выключателях Legrand для подключения проводов. Слева — стандартные винтовые зажимы Etika, справа — автоматические зажимы Etika Plus

Подключение одноклавишного выключателя с подсветкой

Одинарные выключатели с подсветкой подходят для небольших люстр — на один-два рожка. Используют их для включения одной группы потолочных светильников — на кухне, в коридоре, ванной и т.д. Схема подключения проста: ноль напрямую подается на светильники от щитка, фаза заводится на одну из клемм выключателя (все равно какую). От второй клеммы провод подается на второй вывод светильника.

Как подключить одноклавишный (одинарный) выключатель с подсветкой: схема

Вроде просто, но как реализовать эту схему на практике? Да все несложно. Количество клемм для подключения проводов зависит от количества клавиш. На одинарном выключателе клеммы всего две, и в подрозетнике для установки выключателя у вас должно быть всего два проводка (двужильный провод). Так что запутаться невозможно. Ищем клеммы на корпусе выключателя, на одну заводим провод от щитка, на вторую — от люстры. Куда-какой — без разницы, можно даже не проверять. Вот и все, можно включить питание и попробовать, включается освещение или нет.

Подключение двойного выключателя с подсветкой

Схема подключения двухклавишного (двухкнопочного) выключателя с подсветкой, от рассмотренной выше отличается мало. В подрозетник выводится трехжильный провод. По одной из жил поступает питание (фаза), две другие жилы — по одной на группы светильников или группы рожков на люстре. На этом отличия заканчиваются. Правда, подключить провода чуть сложнее — надо найти фазный (при помощи тестера или отвертки-пробника) и его подключить в требуемое гнездо.

Подключение выключателя с подсветкой: схема для модели с двумя клавишами

На двойном включателе есть три контакта для подключения проводов. Фаза, скорее всего, выведена красным или коричневым, а от люстры могут прийти провода одного цвета (могут быть черные или белые). Перед подключением проверяем наличие фазного напряжения, если надо, маркируем провод (приклеить кусок изоленты, например, покрасить лаком для ногтей, нанести метку маркером). После этого отключаем питание и приступаем к подключению выключателя с подсветкой.

Разберемся с контактами. Как уже говорили, их три. Один — для подключения фазы от щитка, два — для подключения проводов от светильника. Чтобы понять, куда подавать фазу, посмотрите на корпус. Должна быть небольшая схемка или стоять латинская буква L, которой обычно обозначают фазные клеммы. Если схема или надпись есть, подключение выключателя с подсветкой делаем, ориентируясь на эти обозначения.

Если никаких опознавательных знаков нет, можно попробовать зайти с другой стороны. Сверху обычно есть всего один контакт, снизу — два. К верхнему подключаем фазу, которая пришла от щитка, к нижним клеммам — провода от люстры.

Один контакт вверху — сюда заводим фазный провод от щитка. Два контакта внизу — сюда подключаем провода от люстры

После того, как подсоединили провода, включаем питание, пробуем включить свет. Сначала одну клавишу, затем вторую. Если все работает, подключение выключателя с подсветкой закончено, но его надо еще установить в подрозетник, а потом собрать.

Способы” избавления от «моргающих» ламп

Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?

Удобно — не надо искать на стене

Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:

  • В люстру со светодиодными или экономками вкрутить одну лампу накаливания. Мощность подбирается экспериментально.
  • Если светодиоды «встроенные» и никакой возможности добавить лампу накаливания не изуродовав люстру нет, параллельно люстре устанавливается конденсатор емкостью 0,22 мкФ, рассчитанный на 630 В. Это же решение подходит для групп встраиваемых светодиодных светильников. Перед первым светильником в ветке, параллельно ему, ставят конденсатор.
  • Кардинальное решение проблемы — «выкусить» цепь подсветки. На работоспособности выключателя это не скажется никак. Второй способ — вытащить неоновую лампу Это проще, если цепь интегрирована в корпус, как это сделано в выключателях с подсветкой Legrand.

Просто удалить подсветку

Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.

>

схема подключения выключателей со светодиодами

У многих современных выключателей в корпусе можно увидеть небольшое освещенное окошко, которое выполняет функцию подсветки. Благодаря этому устройству, найти такой выключатель ночью намного проще. Если разобрать данные элемент, то можно увидеть, что схема выключателя с подсветкой довольно проста. Двухклавишный и любой другой выключатель с подсветкой будет отличаться от обычного только одной составляющей — присутствием в его корпусе индикатора.

Виды выключателей с подсветкой

Ни для кого не секрет, что постоянные поиски в темноте выключателя приводят к тому, что все пространство вокруг прибора загрязняется руками. Поэтому использование дополнительного освещения помогает дольше сохранить новый ремонт.

Устройство и установка выключателя с встроенной подсветкой

В этом устройстве фаза идет на контакт L, а L1 идет к осветительному прибору. Существующие контакты проводят замыкание цепей при определенном нажатии клавиш. Если нажать на клавишу №1, то замыкается через L и L1. Таким образом, при выключенном свете у подсветки включена лампочка. При включении цепь замыкается на L и L1, подсветка выходит из общей токопадающей части и не работает.

Особенности конструкции выключателей с подсветкой

Для того чтобы большое напряжение не оказывало излишнего влияния на лампочку небольшой мощности, в схему встроен резистор, выполняющий роль ограничителя тока. Этот элемент уменьшает напряжение. За счет использования подключённого резистора достигается еще один важный эффект: осветительный прибор не загорается. Малого количества тока недостаточно для мощного светильника. Когда включается свет, лампа подсветки полностью выходит из схемы и никак не влияет на общую мощность.

Но как подключить выключатель с подсветкой? Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Для монтажа следует:

  1. Обесточить помещение;
  2. Поддеть выступающий край клавиши рукой или отверткой и потянуть на себя. Далее клавиша демонтируется;
  3. Теперь клеммы выключателя подсоединяются к проводам, согласно существующей схеме. Винты на клеммах закручиваются;
  4. После переключатель помещается в подрозетник и закрепляется другими винтами;
  5. В заключение клавиши устанавливаются на свое место;
  6. Теперь можно подавать напряжение и пользоваться оборудованием.

На заметку. Обычно в документации любого выключателя с подсветкой указана схема подсоединения. Либо обозначения «+» и «-» нанесены на само устройство. Если есть сомнения, правильно или нет проведена установка, проверьте все эти данные.

Подсветка своими руками

Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом.

Простая схема для выключателя

Все устройство состоит из дополнительного резистора – R1, диода – VD1 и светодиода – VD2, который выполняет роль подсветки. Диод используется для защиты от обратного напряжения. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод. Вместо диода можно взять диодные лампы.

Сборки на светодиоде подключаются к тумблеру. При этом лампа устанавливается таким образом, чтобы ее свечение было заметно через прибор. Также следует учесть, что клавиши не должны задевать дополнительные устройства. Поэтому важно изначально определить, как удобнее расположить подсветку, и уже потом паять схему. По окончании сборки лучше заизолировать провода и резистор изолентой. Идеальный вариант – использовать кембрики.

Иногда для более удобного размещения подсветки следует просверлить отверстие в выключателе для вывода лампочки. Также потребуется вывести наружу лампочку, если материал, из которого изготовлена внешняя часть выключателя, не пропускает света с подсветкой.

Средний уровень потребления при использовании указанных радиоэлементов составит примерно 1 кВтхчас в месяц. При использовании двойного выключателя с подсветкой в схеме устанавливаются две дополнительные лампочки индикации, у трехклавишного – 3 лампочки. Кроме того, для каждой клавиши необходимо будет собрать свою схему. Сдвоенный вариант в таких устройствах не применяется.

Важно! Любая подсветка будет дополнительно расходовать энергию.

Подсветка с использованием конденсатора

Для того чтобы уменьшить расходы на электричество и поднять КПД подсветки, в цепь подключается конденсатор, а в качестве резистора выбирается радиоэлемент напряжением до 100 Ом.

Важно! Когда места для размещения дополнительных элементов подсветки внутри выключателя слишком мало, то можно взять не один большой, а несколько маленьких резисторов и включить их параллельно.

В качестве токоограничивающего прибора здесь применяется конденсатор С1. Используемое сопротивление R1 с мощностью от 0, 25 Вт играет роль ограничителя тока заряда конденсатора. В схеме можно использовать сопротивление с напряжением от 100 до 500 Ом. За счет применения конденсатора энергопотребление снижается и будет составлять примерно 0,05 кВт×часа в месяц. Но из-за размеров конденсатора для размещения этой подсветки потребуется больше места.

Схема для подсветки с конденсатором

Иногда после установки при выключенном свете лампы все равно продолжают работать с минимальной степенью освещенности. Этот эффект может появиться при использовании современных светодиодных светильников, в которых предусмотрено слабое свечение, а также у люминесцентных ламп. Обычные лампы накаливания в таких условиях работать не будут. Чтобы избежать подобного явления, следует использовать светодиодные лампы с диммируемыми блоками питания.

Представленная схема подключения подходит только для лампы накаливания. Если применять энергосберегающие осветительные приборы, то, скорее всего, при выключенном свете можно будет наблюдать слабое свечение. Если использовать в качестве основного освещения светодиоды, то не сработает подсветка. Сопротивление у светодиодов слишком большое, из-за этого тока не хватит для работы подсветки, или ее свечение будет слишком маленьким. Для того чтобы решить эту проблему, используется схема с неоновой лампой.

Подсветка с неоновой лампой своими руками

Эта схема довольно часто используется с современным тумблером. Принцип работы подсветки с неоновой лампой мы уже разобрали выше, когда изучали конструкцию заводского выключателя.

Обратите внимание! Подсветка применяется в разных бытовых приборах, например, в электрическом чайнике. Если дома есть старый ненужный электрочайник, можно просто вытащить подсветку из него и использовать для выключателя. По виду это устройство представляет собой резистор с неоновой лампой. Эти элементы идут последовательно. Сама схема включена параллельно ТЭНу. Обычно все провода внутри чайника заизолированы с помощью термоусадочных трубок, и понять, где находится резистор, можно по утолщению кембрика.

Как сделать подсветку на неоновой лампе

Рассмотрим подробнее, какие элементы следует взять для самостоятельной сборки выключателя с подсветкой для светодиодных ламп. В существующей цепи сопротивление будет иметь мощность более 0,25 Вт, номиналом от 0,5 до 1,0 Мом.

Если используются неоновые лампы с усиками, то проблем при установке подсветки не возникнет (такую лампу можно вытащить из удлинителя с выключателем). Другое дело – применение неоновой лампочки с цоколем. Из-за недостатка места в выключателе внедрять в цепь патрон для подсветки неудобно. Лучше припаять 2 провода к местам выводов лампочки на цоколе. Для предохранения от повреждений нужно посадить лампочку в термоусадочную трубку.

Дополнительный осветительный элемент в выключателе

Использование подсветки позволяет работать выключателю в режиме индикации, основная задача которой показывать, что прибор находится под напряжением. Если подсветка помогает искать выключатель в темноте, то есть лампочки выключатся при загорании светильника, то индикация срабатывает вместе с включением оборудования.

В чем состоит разница между индикацией и подсветкой

Индикация покажет, находится или нет цепь под напряжением, если лампы в осветительных приборах выйдут из строя.

Итак, конструкция подсветки зависит:

  • от вида лампочек, с которыми будет использоваться выключатель света;
  • от габаритов места, где будет установлена дополнительная схема;
  • от требуемого режима энергосбережения.

Но каким бы ни было выбранное оборудование, расходы электроэнергии на работу подсветки будут минимальные. В этом приборе используются маломощные лампы, которые не могут оказать существенного влияния на коммунальные расходы.

Главное достоинство представленных вариантов с индикатором состоит в том, что все эти схемы не могут нанести вреда выключателю или самому светильнику. При неправильном соединении возможны неисправности и выход из строя только самой подсветки, выключатель и осветительный прибор будут работать в обычном режиме.

Видео

схема подключения светодиодной подсветки клавиш, как своими руками правильно подключить обычный и проходной переключатель со светодиодами

Выключатель с подсветкой удобен тем, что его всегда видно в темноте. Устройство индикации изготавливается со светодиодом или неоновой лампочкой. Существует несколько схем подключения в быту в зависимости от его типа. Чтобы выполнить процедуру монтажа своими руками, нужно знать, как он устроен, какие разновидности его существуют, каковы основные правила установки в каждом конкретном случае, а также как при необходимости отключить или самостоятельно установить подсветительную систему.

Как устроен выключатель с подсветкой

Устройство рассматриваемого выключателя с подсветкой практически не отличается от штатного аналога за исключением одной единственной детали – параллельно подключенного индикатора, работающего от сети 220 вольт. Он подсоединен к основным контактам. Принцип его действия состоит в том, что он коротит цепь (так что даже в положении «выключено» она не находится в полностью разомкнутом состоянии), но при этом питание осуществляется через спираль лампы.

При этом последняя не зажигается, так как ее сопротивление значительно ниже, чем у лед-элемента с резистором (понижающим напряжение) в переключателе. Как только переключатель переходит в положение «включено», нить накала закорачивается, ее сопротивление возрастает и ток перестает поступать на светодиод – подсветка гаснет, а лампочка в люстре светит.

Выключатель с подсветкой состоит из следующих основных элементов:

  1. Корпус с декоративной накладкой, в которой закреплены клавишные накладки.
  2. Входные и выходные клеммы (количество определяется типом выключателя).
  3. Резистор.
  4. Индикатор.

Обратите внимание! Большинство выключателей рассматриваемого типа оснащено встроенной системой подсветки, в то время как в некоторых моделях ее нужно подключать к клеммам самостоятельно при установке.

Виды в зависимости от типа подсветки

Выключатели могут иметь различные виды подсветки:

  1. Резисторную. Роль ограничителя тока в таких моделях выполняет резистор. Сфера применения – для люстр с обычными лампами накала. Со светодиодными и энергосберегающими лампами он совмещается плохо по той причине, что последние в своем составе имеют накопительный драйвер. А так как все они работают от малого тока (который будет пропускать в провод сама подсветка), это будет приводить к их самопроизвольному мерцанию в темноте. Помимо негативного эстетического эффекта, это существенно снизит ресурс самого светоисточника, особенно газоразрядной модификации.
  2. Конденсаторную. В отличие от вышерассмотренного примера устройство содержит накопитель заряда – конденсатор. Главный его плюс – повышение КПД и снижение потребления электроэнергии.
  3. Неоновую. Если во всех вышеприведенных моделях в качестве подсветки для выключателя используются лед-элементы, в этом случае – неоновая лампа. Ее преимущество – хорошая совместимость со светодиодными и люминесцентными светоисточниками.
OLYMPUS DIGITAL CAMERA

Помимо вышерассмотренных конструктивных различий, модели выключателя с подсветкой классифицируются по признаку механизма приведения в действие на следующие виды:

  1. Клавишный. Оснащается одной, двумя, тремя клавишами.
  2. С кнопкой. Оборудуется кнопочным аппаратом включения.

Важно! Стандартные выключатели с подсветкой плохо совместимы с люминесцентными и светодиодными лампами, так как будут приводить к эффекту их мерцания в выключенном состоянии – в темноте. Потребуется доработка. Они также не работают со светильниками, оснащенными электронными регуляторами пуска.

Правила подключения

Существуют как минимум три основные схемы монтажа. Рассмотрим, как правильно подключить выключатель со светодиодной или неоновой подсветкой в каждом случае.

Установка одинарного выключателя

Самый простой вариант – установить одинарный выключатель с подсветкой. Перед всеми работами с электроприборами в целях безопасности необходимо обесточивать сеть, выключив главный рубильник, щиток. Монтажные процедуры проходят в несколько этапов:

  1. К заранее выбранному месту подводится два провода от коммутирующей коробки (см. схему).
  2. Устанавливаются на саморезы, шурупы или дюбеля подрозетник.
  3. Монтируется внутренняя часть выключателя.
  4. Подсоединяются проводники к клеммам на болты.
  5. Надевается декоративная панель.
  6. Вставляется клавиша.

Выключатель с подсветкой готов к действию. Далее нужно включить электропитание и проверить его исправность.

Ниже наглядно приведена схема подключения одноклавишного выключателя с подсветкой:

Монтаж и подключение выключателей с несколькими клавишами

Выключатель с подсветкой с несколькими клавишами отличается от вышеприведенного случая большей функциональностью – управлением сразу несколькими светильниками. Поэтому у него большее число контактов и количество подводимых жил. Установка состоит из следующих шагов:

  1. Предварительно обесточивается электросеть.
  2. К выбранному месту монтажа подводится по одному проводу (либо один многожильный кабель – по числу питаемых светильников).
  3. Монтируется на стену подрозетник.
  4. К нему крепится начинка с основными контактами.
  5. Все проводники подсоединяются к клеммам в соответствии со схемой.
  6. Надевается декоративная панель.
  7. Вставляются клавиши.

После сборки выключатель с подсветкой нужно проверить, подключив питание сети.

В качестве примера приведем схему, как установить выключатель с подсветкой с двумя клавишами:

Подключение проходного выключателя с подсветкой

Данный вариант выключателя с подсветкой дает возможность управлять одним или группой светильников с разных мест. Например, входя в дом нужно включить освещение сразу в прихожей, а из другой комнаты (из спальни) его можно отключить. Таким образом, отпадает необходимость возвращаться по темноте.

Монтаж выключателя такого типа должен выполняться строго в соответствии со схемой. К каждому одноклавишному выключателю нужно проложить по три провода или по одному трехжильному кабелю от распределительной коробки:

  1. Два проводника соединяют выключатели между собой – положения «вкл» и «выкл».
  2. Одна жила (от первого переключателя) соединяется через коммутатор со светильником.
  3. Другая (от второго включателя) проходит через распредкоробку к фазе электрощитка.

С добавлением в цепь дополнительной независимо светящей люстры, соответственно, потребуется монтировать многоклавишный выключатель.

Предлагаем иллюстрацию схемы проходного выключателя с подсветкой:

Отключение подсветки выключателя

Установленный ранее выключатель с подсветкой может привести к некоторым проблемам – самопроизвольному мерцанию ламп или просто мешать спать ночью. Поэтому ее приходится отключать. Сделать это можно в несколько шагов:

  1. Для начала в целях безопасности электромонтажника нужно обесточить всю электросеть помещения, выключив общий рубильник.
  2. Далее нужно снять клавиши.
  3. После чего демонтировать внешнюю панель.
  4. Добравшись до начинки устройства, нужно убедиться, что все контакты не находятся под током (можно проверить индикаторной отверткой или щупом на 220В).
  5. Затем нужно выкрутить крепежные болты, на которых держатся провода.
  6. В электросхеме выключателя нужно найти светодиод или неоновую лампу с резистором и проводами и отсоединить их (если контакты неразъемные – воспользоваться кусачками).
  7. Собрать все элементы (за исключением демонтированной подсветки) в обратной последовательности.
  8. Включить питание сети и проверить исправность переключателя.

Рекомендация! Если система подсветки удаляется с целью предотвращения самопроизвольного моргания светодиодных ламп, решить проблему можно путем замены штатных лед-элемента и резистора на специально подобранные. Однако для этого потребуются знание основ радиотехники и умение обращаться с паяльником.

Как самому установить подсветку в выключатель

Установить подсветку в штатный выключатель вполне доступно своими силами. Однако для этого потребуется приобрести светодиод, резистор (ограничитель тока) и диод (защита лед-элемента от обратного тока), который можно достать из энергосберегающей лампы – там он применяется в качестве диодного мостика. В качестве примера можно привести следующий набор компонентов:

  1. Красный лэд-элемент АL307 (2 Вт).
  2. Резистор в 100 кОм (мощность не менее 1 ватта).
  3. Диодный мост КД521.

Пошаговая инструкция монтажа подсветки:

  1. Демонтировать выключатель, предварительно обесточив электросеть.
  2. Далее нужно собрать компоненты подсветки в одну цепь с помощью паяльника.
  3. Для этого катод диода (отмеченный черным) соединяют с анодом (длинным проводником) лед-элемента.
  4. Резистор припаивается к катоду светодиода и проводнику-удлинителю, идущему на клемму выключателя.
  5. Второй провод припаивается к катоду лед-элемента.
  6. Далее вся собранная схема подключается параллельно к контактам выключателя.
  7. Дополнительно установленные элементы должны быть надежно закреплены внутри корпуса выключателя и не мешать установке накладки и клавиш.
  8. Собрать все компоненты в обратной последовательности.
  9. Включить ток и проверить работу собранной цепи.

Недостатки такой самодельной сборки:

  1. Устанавливая в штатный выключатель самодельную схему подсветки нужно учесть, что в его корпусе нет специального окошка, поэтому его придется просверливать самостоятельно. Если же материал тонкий и прозрачный, то свет будет проходить сквозь него.
  2. Сборка на вышеприведенных элементах будет работать только для лампы накаливания. Люминесцентный светоисточник будет самопроизвольно мерцать, а при сочетании со светодиодом она вообще не будет функционировать из-за его большого сопротивления.
  3. Система с резистором будет потреблять много электроэнергии. Как экономный вариант, в схему можно установить конденсатор (емкостью 1 мкФ), идущий перед резистором. Однако трудности могут заключаться в его установке из-за больших размеров. Оптимальная модель для работы с энергосберегающими светильниками – последовательное подсоединение неоновой лампочки (например, HG1) с резистором 0,5-1 мОм, мощностью от 0,25 ватт.

Совет! Если система подсветки начала моргать, скорее всего, диод пришел в негодность. Его нужно заменить, аккуратно отсоединив от цепи, а затем поставив новый с помощью пайки, не нарушая последовательности схемы.

Основные выводы

Выключатель с подсветкой помимо основных элементов, характерных для штатных аналогов, содержит индикатор (светодиод или неоновую лампочку) и устройства, ограничивающие ток – резистор, диод, конденсатор. Когда он находится в положении «вкл» люстра светит и падение напряжение в дополнительной цепи недостаточно, чтобы зажечь ее освещение. При переходе в состояние «откл» слабый, но достаточный для нее ток проходит через холодную нить накала и лед-элемент активируется.

В зависимости от вида подсветки выключатели делятся на:

  1. Резисторные. Применим для обычных ламп накала.
  2. Конденсаторные. Отличается лучшей функциональностью и меньшим энергопотреблением.
  3. Неоновые. Подходит для всех типов светильников – в том числе и светодиодных, и люминесцентных.

Монтаж выключателя с подсветкой возможен по трем основным схемам:

  1. Одинарный.
  2. Многоклавишный.
  3. Проходной.

Чтобы самостоятельно отключить подсветку, необходимо, обесточив питание всей сети, разобрать выключатель и найти параллельно подключенную его клеммам цепь со светодиодом. Отсоединить ее можно, открутив монтажные болты или воспользовавшись кусачками. Для установки подсветки в штатный выключатель потребуется спаять правильно подобранную лед-элемент, диодный мостик и резистор (+конденсатор) либо неоновую лампочку с резистором и установить их параллельно входному и выходному контакту.

Предыдущая

СветодиодыВиды и подключение RGB-контроллера для светодиодной ленты

Следующая

СветодиодыКак отключить подсветку в выключателе

Amazon.com: MCSADVENTURES Кулисный переключатель сигнала поворота — синяя подсветка

3,0 из 5 звезд Электропроводка. Экспериментируем. Наконец то заработал. Диаграмма
Автор SCOTTY, 27 января, 2021 г.

Я НЕ электрик.Схема подключения в объявлении озадачила меня часами. То же самое и с ответами других. Я провел несколько часов, проверяя контакты на переключателе, и вот как я заставил свои светодиодные поворотники работать.

Во-первых, центр «указателя поворота» на переключателе ни разу не загорелся. Если есть лампочка, которая постоянно горит ночью, моя не работает ни при какой конфигурации питания и заземления.

Далее купите два светодиодных двухконтактных реле мигания и связку красных проводов наденьте на разъемы.

См. Мою фото диаграмму для присвоения МОИ ПИН-НОМЕРА.Это мои цифры, а не то, что на переключателе !!!

PIN 1 — положительный красный вход от источника (аккумулятор или зажигание).
КОНТАКТЫ 2 и 3 — отрицательный вход черного заземления от источника заземления автомобиля.

Для меня PINS 8, 9 и 10 ни на что не повлияли. Оставьте пустым.

PIN 4 — это ЛИНИЯ ВЫХОДА к правым поворотникам, но в моем случае мне нужно электронное реле для светодиодных ламп, чтобы они мигали. Если у вас есть лампы накаливания старого образца, вам понадобится реле старого образца, потому что старые лампы потребляют больше тока.Светодиодные лампы не будут работать со старыми реле, потому что они не потребляют достаточный ток, иначе вы получите Hyper-Flash (быстрое мигание).

Если PIN 4 выходит на B-PIN на реле, то L-PIN (выходная нагрузка) реле переходит на ПРАВЫЕ лампочки указателя поворота И обратно на PIN 5 на переключателе. PIN 5 активирует синий мигающий переключатель «ПОВОРОТ ВПРАВО».

Для ЛЕВОГО, PIN 6 выйдет на левый реле Flasher, B-PIN. L-PIN от реле перейдет к указателям левого поворота, а также вернется к PIN 7 на переключателе.PIN 7 активирует синий переключатель «ЛЕВЫЙ ПОВОРОТ».

Это смотрит назад 4-5 6-7 на противоположных концах коммутатора, но именно так это работает.

ПРИМЕЧАНИЕ. Мигающий синий переключатель мигает только из-за реле. Нет реле, нет вспышки, просто постоянно горит, когда переключатель идет влево или вправо. По моему скромному мнению, этот переключатель и направления — отстой, потому что нет объяснения или конфигурации для PIN-кодов 8, 9 и 10 (почему они есть?), Ни как заставить мигать противоположные соединения.

Подсветка — QMK

Многие клавиатуры поддерживают подсветку клавиш с помощью отдельных светодиодов, расположенных через или под клавишными переключателями.Эта функция отличается как от функций подсвечивания RGB, так и от функций матрицы RGB, поскольку обычно позволяет использовать только один цвет для каждого переключателя, хотя вы, очевидно, можете установить несколько разных одноцветных светодиодов на клавиатуре.

QMK может управлять яркостью этих светодиодов, быстро включая и выключая их в определенном соотношении, метод, известный как широтно-импульсная модуляция или ШИМ. Изменяя рабочий цикл сигнала ШИМ, он создает иллюзию затемнения.

MCU может подавать только определенный ток на свои контакты GPIO.Вместо того, чтобы запитывать подсветку напрямую от MCU, вывод подсветки подключается к транзистору или полевому МОП-транзистору, который переключает питание на светодиоды.

На большинстве клавиатур по умолчанию включена подсветка, если они ее поддерживают, но если она не работает для вас, убедитесь, что ваш rules.mk включает в себя следующее:

После включения можно использовать следующие коды клавиш для изменения уровень подсветки.

Эти функции можно использовать для изменения подсветки в пользовательском коде:

Если включена подсветка (см. Ниже), также доступны следующие функции:

Чтобы выбрать, какой драйвер использовать, настройте свои правила .mk со следующим:



BACKLIGHT_DRIVER = software

Допустимые значения драйвера: pwm , software , custom или no . См. Ниже справку по отдельным драйверам.

Чтобы настроить подсветку, #define это в вашем config.h :

Если вы не разрабатываете собственную клавиатуру, вам обычно не нужно менять BACKLIGHT_PIN или BACKLIGHT_ON_STATE .

Backlight On State: id = backlight-on-state

Большинство схем подсветки управляются N-канальным MOSFET или NPN транзистором. Это означает, что чтобы включить транзистор на и зажечь светодиоды, вы должны установить на вывод подсветки, подключенный к затвору или базе, высотой . Однако иногда используется P-канальный MOSFET или PNP-транзистор. В этом случае, когда транзистор включен, вместо этого на выводе устанавливается низкий уровень .

Эта функция настраивается на уровне клавиатуры с помощью определения BACKLIGHT_ON_STATE .

Драйвер AVR: id = avr-driver

Драйвер pwm настроен по умолчанию, однако эквивалентная настройка в пределах rules.mk будет:

На платах AVR QMK автоматически решает, какой драйвер использовать в соответствии с к следующей таблице:

Все остальные контакты будут использовать программный ШИМ с таймером:

Когда оба таймера используются для аудио, ШИМ подсветки не может использовать аппаратный таймер, и вместо этого будет запускаться во время сканирования матрицы.В этом случае дыхание не поддерживается, а подсветка может мерцать, потому что вычисление ШИМ не может быть вызвано с достаточной точностью синхронизации.

Аппаратная реализация ШИМ: id = hardware-pwm-implementation

ICRx (по умолчанию 0xFFFF ) перед сбросом на 0. Требуемая яркость рассчитывается и сохраняется в регистре OCRxx .Когда счетчик достигает этого значения, вывод подсветки переходит в низкий уровень и снова становится высоким, когда счетчик сбрасывается. Таким образом, OCRxx по существу контролирует рабочий цикл светодиодов и, следовательно, яркость, где 0x0000 полностью выключен, а 0xFFFF полностью включен.

Эффект дыхания достигается за счет регистрации обработчика прерывания для TIMER1_OVF_vect , который вызывается всякий раз, когда счетчик сбрасывается, примерно 244 раза в секунду.В этом обработчике значение увеличивающегося счетчика отображается на предварительно вычисленную кривую яркости. Чтобы выключить дыхание, обработчик прерывания просто отключается, а яркость сбрасывается до уровня, хранящегося в EEPROM.

Реализация ШИМ с поддержкой таймера: id = реализация с помощью таймера

Когда BACKLIGHT_PIN не установлен на вывод аппаратной подсветки, QMK будет использовать аппаратный таймер, настроенный для запуска программных прерываний. На этот раз будет отсчитано до ICRx (по умолчанию 0xFFFF ) перед сбросом на 0.При сбросе на 0 ЦП запускает прерывание OVF (переполнение), которое включает светодиоды, начиная рабочий цикл. Требуемая яркость рассчитывается и сохраняется в регистре OCRxx . Когда счетчик достигнет этого значения, ЦП выдаст прерывание по совпадению выхода сравнения, в результате чего светодиоды погаснут. Таким образом, OCRxx по существу контролирует рабочий цикл светодиодов и, следовательно, яркость, где 0x0000 полностью выключен, а 0xFFFF полностью включен.

Эффект дыхания такой же, как и в аппаратной реализации ШИМ.

Драйвер ARM: id = arm-configuration

Хотя поддержка подсветки ARM все еще находится на ранней стадии, она нацелена на то, чтобы в конечном итоге обеспечить паритет функций с AVR. Драйвер pwm настроен по умолчанию, однако эквивалентная настройка в пределах rules.mk будет:

Конфигурация ChibiOS: id = arm-configuration

Следующие #define s применяются только к клавиатурам на базе ARM:

См. Таблицу ST для вашего конкретного MCU, чтобы определить эти значения.Если вы не разрабатываете собственную клавиатуру, вам обычно не нужно их менять.

В настоящее время поддерживается только аппаратный ШИМ без использования таймера и не обеспечивает автоматическую настройку.

Программный драйвер ШИМ: id = software-pwm-driver

В этом режиме ШИМ «эмулируется» при выполнении других задач клавиатуры. Он предлагает максимальную аппаратную совместимость без дополнительной настройки платформы. Компромисс заключается в том, что подсветка может дрожать, когда клавиатура занята.Чтобы включить, добавьте это в свой rules.mk :



BACKLIGHT_DRIVER = software

Multiple Backlight Pins: id = multiple-backlight-pins

Большинство клавиатур имеют только один вывод подсветки, который управляет всеми светодиодами подсветки (особенно если подсветка подключена к аппаратному выводу ШИМ). В программном ШИМ можно определить несколько контактов подсветки, которые будут включаться и выключаться одновременно во время рабочего цикла ШИМ.

Эта функция позволяет установить, например, яркость светодиода Caps Lock (или любого другого управляемого светодиода) на том же уровне, что и других светодиодов подсветки.Это полезно, если вы назначили Control вместо Caps Lock и вам нужно, чтобы светодиод Caps Lock был частью подсветки, а не активировался, когда включен Caps Lock, поскольку он обычно подключается к отдельному контакту от подсветки.

Чтобы активировать несколько контактов подсветки, добавьте что-то подобное в свой config.h вместо BACKLIGHT_PIN :



#define BACKLIGHT_PINS {F5, B2}

Пользовательский драйвер: id = custom-driver

Если ни один из вышеперечисленных драйверов не применим к вашей плате (например, вы используете отдельную ИС для управления подсветкой), вы можете реализовать собственный драйвер подсветки, используя этот простой API, предоставляемый QMK.Для включения добавьте это в свой rules.mk :



BACKLIGHT_DRIVER = custom

Затем реализуйте любой из этих хуков:



void backlight_init_ports (void) {

}

void backlight_t level (uint8

}

void backlight_task (void) {

}

В этом типичном примере все светодиоды подсветки подключены параллельно к N-канальному MOSFET. Его вывод затвора подключен к одному из выводов GPIO микроконтроллера через резистор 470 Ом, чтобы избежать звонка.Между выводом затвора и землей также помещается понижающий резистор, чтобы поддерживать его в определенном состоянии, когда он иначе не управляется микроконтроллером. Значения этих резисторов не критичны — см. Этот вопрос Electronics StackExchange для получения дополнительной информации.

Пример схемы подсветки

Hexgears X-1 FAQ + Руководство по поиску и устранению неисправностей — Kono Store

Какая версия Bluetooth требуется для X-1?

Для X-1 требуется адаптер и операционная система, поддерживающие все версии 4.х спец. Он не будет подключаться к более ранним версиям Bluetooth.

Какие версии операционных систем совместимы?

Если ваша операционная система изначально поддерживает полную спецификацию Bluetooth 4.x, она должна быть совместима с X-1 — вам также понадобится адаптер BT 4.x. Windows 7 изначально не поддерживает BT 4. Мы не гарантируем совместимость X-1 с Windows 7, даже если вы устанавливаете ключ BT 4.x, который использует специальные драйверы.

Что означают световые индикаторы на верхней правой лицевой панели?

Слева направо: индикатор num Lock, индикатор Caps Lock, клавиатура / состояние сопряжения.

Как мне подключить X-1 к устройству Bluetooth?

  1. При отключении от сети и зарядке включите клавиатуру. Если вы впервые используете клавиатуру, удерживайте Fun + Esc, чтобы выполнить сброс настроек до заводских.
  2. Нажмите и удерживайте значок Fun + Bluetooth (1), пока индикатор состояния сопряжения (крайний правый синий индикатор) не начнет мигать. Он может мигать автоматически.
  3. Найдите Bluetooth-соединения на вашем устройстве. Вы должны увидеть X-1 BK-1 .
  4. BK- # указывает слот Bluetooth, с которым сопряжено ваше устройство.
  5. Используйте другие слоты Bluetooth, нажав значок Fun + Bluetooth (#).
  6. Вы можете принудительно включить режим сопряжения, удерживая значок Fun + Bluetooth (#).
  7. При подключении вам может потребоваться нажать Fun + Backspace, чтобы отключить проводное соединение и включить режим Bluetooth.

Как я могу проверить уровень заряда батареи?

Нет прямого способа проверить аккумулятор (хотя он может отображаться в некоторых панелях Bluetooth операционной системы — это зависит от оборудования и версии ОС).Когда батарея разряжена, крайний правый индикатор на лицевой панели может мигать, и подсветка отключится (может возникнуть мерцание из-за переменного напряжения, близкого к разрядке). Некоторое время клавиатура может работать без подсветки.

Как продлить срок службы батареи?

Чтобы X-1 работал как можно дольше, выключите его с помощью заднего ползункового переключателя, когда он не используется, и / или отключите подсветку. Вы также можете отключить NumLock, нажав клавишу Num на цифровой клавиатуре, при этом светодиод погаснет.

Выключается ли X-1 автоматически?

Не совсем, но он переходит в режим энергосбережения примерно через 4 минуты простоя. Подсветка отключается в режиме энергосбережения. Мы рекомендуем полностью выключать X-1 с помощью кнопки питания / ползунка, когда он не используется. — в противном случае срок службы батареи значительно сократится. Это предотвращает работу X-1 на холостом ходу и / или выход из режима энергосбережения, если его клавиши непреднамеренно нажимаются в рюкзаках (или других плотно упакованных сумках).

Как заряжать X-1 и какие кабели совместимы?

X-1 заряжается с помощью любого кабеля USB-A — USB-C и / или любого кабеля USB-C, который содержит силовые резисторы. Проще всего использовать штатный кабель. X-1 будет заряжаться быстрее при отключенной подсветке. Телефонные адаптеры будут заряжать клавиатуру, если их кабель USB-C содержит резисторы или их исходный штекер — USB-A.

Есть ли у X-1 режимы / прошивка Mac?

Нет, но доступно собственное и стороннее программное обеспечение для переназначения.Вы можете изменить его раскладку в настройках ОС, когда клавиатура находится в проводном режиме. В беспроводном режиме это может не работать. Клавишу Fun нельзя переназначить. Для получения полезных инструкций перейдите по этой ссылке: https://www.makeuseof.com/tag/use-customize-third-party-keyboard-mac/

Доступны ли колпачки клавиш Mac для X-1?

Не сейчас. Kono Store по-прежнему заинтересован в их создании, но этот проект будет реализован в будущем. Kono Store также хочет сделать доступными другие цвета клавишных колпачков.

Как установить белый цвет или цвет подсветки клавиш?

Вы можете включить белую / индивидуальную подсветку, нажав Fun + F1 в течение 5 секунд. Три индикатора на верхней правой панели начнут мигать, а клавиша F1 загорится красным. Нажимайте Fun + Numpad 8 / Color, пока клавиша F1 не изменит цвет на нужный. Затем нажмите каждую клавишу на клавиатуре (включая F1 и Numpad 8), которые вы хотите изменить. Нажмите Fun + F1, чтобы выйти из режима программирования, и все будет готово.

Обратите внимание, что белая подсветка разряжает вашу батарею больше, чем в других режимах, поскольку в ней используются все три компонента RGB.Мы думаем, что Hexgears отключил этот цвет в режимах по умолчанию, чтобы увеличить время автономной работы.

Сколько шума будет издавать X-1 и какой переключатель тихий?

Версии с переключателем Red — самые тихие. Коричневые чуть громче. Белые переключатели самые громкие. Практически все механические клавиатуры издают больше шума, чем их аналоги, поэтому постарайтесь услышать небольшое эхо в переключателях и корпусе.

Прошивка для клавиатур K2 V1 US

Как обновить прошивку?

Примечание. Если с клавиатурой все работает нормально.Пожалуйста, не обновляйте прошивку. Есть вероятность, что это может повредить вашу клавиатуру.

Эта прошивка НЕ ​​совместима с K2 версии 2.

ПРЕДУПРЕЖДЕНИЕ: ТОЛЬКО ДЛЯ клавиатуры Keychron K2 версии 1 США

Пожалуйста, следуйте инструкциям , чтобы прошить прошивку.

  1. Загрузите правильную прошивку для вашей раскладки. (Белая подсветка K2 / подсветка K2 RGB), в противном случае она может сломать клавиатуру.
  2. Убедитесь, что ваша клавиатура подключена к кабелю. Если вы перепрограммируете клавиатуру в режиме Bluetooth, она сломает вашу клавиатуру.
  3. Убедитесь, что ваша клавиатура переключена на правильную ОС. Бывший. Переключите клавиатуру на Windows, если вы используете устройство Windows.
  4. Убедитесь, что ваша клавиатура подключена к ПК только кабелем, который идет в комплекте. Если вы используете кабель стороннего производителя, убедитесь, что он может передавать данные, поскольку некоторые кабели можно использовать только для зарядки.
  5. Убедитесь, что только клавиатура Keychron подключена к ПК. В противном случае он может прошить прошивку других клавиатур. Если у вас несколько клавиатур Keychron, прошивайте прошивку по очереди, не подключайте все клавиатуры к компьютеру одновременно.
  6. Теперь вы можете запустить исполняемый файл для Windows или файл приложения для Mac.
  7. После прошивки новой прошивки одновременно удерживайте Fn + Z + J в течение 5 секунд, чтобы выполнить сброс к заводским настройкам.Теперь вам хорошо.

Прошивка V1.62

    Что нового в этой прошивке
    1. Когда процесс обновления завершится, появится сообщение «Обновление успешно».
    2. После прошивки данной прошивки по умолчанию первая строка — это мультимедийные клавиши. Нажатие fn + f1-f12 является стандартной функциональной клавишей. После выбора «используйте F1, F2. И т. Д. Как стандартные функциональные клавиши »при настройке клавиатуры, по умолчанию это функциональная клавиша.Нажмите fn + f1-f12 в качестве мультимедийной клавиши.
    3. fn + L + клавиша светового эффекта (клавиша лампочки) — удерживайте эти три клавиши в течение 6 секунд, чтобы заблокировать световой эффект, который вы используете в данный момент. Чтобы разблокировать световой эффект, снова удерживайте эти три клавиши в течение 6 секунд. Пожалуйста, сначала удерживайте клавиши fn и L, затем удерживайте клавишу светового эффекта. (Даже после выключения клавиатуры и ее повторного включения блокировка функций все еще доступна)

    Загрузите прошивку по следующей ссылке:

    K2 Белая подсветка V1.62

    K2 Подсветка RGB V1.62


    Если вы столкнулись с проблемой «Приложение повреждено и не может быть открыто. Вы должны переместить его в корзину. Ниже приведены инструкции по ее устранению.

    1. Загрузите GateKeeper_Helper. (Вы можете обратиться к этой ссылке и загрузить его.) Завершили загрузку и откройте его. Затем откройте «GateKeeper_Helper».

    2. Вы увидите пять вариантов и попросите ввести свой выбор, теперь вы набираете 3 и вводите, он покажет вам, что «Перетащите приложение сюда, затем нажмите Return:», пожалуйста, сбросьте прошивку в GateKeeper и нажмите Return а затем введите свой пароль и нажмите Enter. Теперь вы увидите [Процесс завершен], готово!

    Наконец, попробуйте снова открыть нашу прошивку, и теперь вы сможете обработать обновление прошивки, спасибо.

    Прошивка V1.6

      Что нового в этой прошивке
      1. fn + Caps Lock + P — удерживайте эти три клавиши вместе в течение 6 секунд, клавиша Caps Lock больше не будет соответствовать режиму подсветки, она будет использоваться для индикации состояния заглавных / строчных букв. Эта функция была включена в последнюю прошивку, но с ошибками, на этот раз мы исправили ошибку для этой функции.
      2. fn + L + клавиша светового эффекта (клавиша лампочки) — удерживайте эти три клавиши вместе в течение 6 секунд, это заблокирует световой эффект, который вы сейчас используете.Чтобы разблокировать световой эффект, снова нажмите эти три клавиши вместе на 6 секунд. Обязательно сначала удерживайте клавиши fn и L, а затем удерживайте клавишу световых эффектов.
      3. В условиях отсутствия подсветки, если вы нажмете кнопку световых эффектов, подсветка будет включена. (Мы добавляем это, потому что слишком много пользователей присылают нам вопросы, говоря, что «моя подсветка не работает». «Подсветка моей клавиатуры не работает», но причина в том, что они случайно выключили подсветку и забыли ее включить. .
      4. fn + I + D — по умолчанию кратковременно нажмите del, чтобы получить del, нажмите fn + del, чтобы получить вставку; Удерживайте эти три клавиши вместе в течение 6 секунд, функция клавиши del будет изменена на вставку. Затем короткое нажатие клавиши для вставки, нажатие комбинации клавиш fn вызовет функцию del. Снова удерживайте эти три клавиши вместе в течение 6 секунд, чтобы вернуться к значениям по умолчанию.

      Загрузите микропрограмму по следующей ссылке:

      K2 Белая подсветка V1.6

      K2 Подсветка RGB V1.6


      Если вы столкнулись с проблемой «Приложение повреждено и не может быть открыто. Вы должны переместить его в корзину. Ниже приведены инструкции по ее устранению.

      1. Загрузите GateKeeper_Helper. (Вы можете обратиться к этой ссылке и загрузить его.) Завершили загрузку и откройте его. Затем откройте «GateKeeper_Helper».

      2. Вы увидите пять вариантов и попросите вас ввести свой выбор, теперь вы набираете 3 и вводите, он покажет вам, что «Перетащите приложение сюда, затем нажмите Return:», пожалуйста, сбросьте прошивку в GateKeeper и нажмите Return а затем введите свой пароль и нажмите Enter. Теперь вы увидите [Процесс завершен], готово!

      Наконец, попробуйте снова открыть нашу прошивку, и теперь вы сможете обработать обновление прошивки, спасибо.

      Ниже представлены старые прошивки от прошлых

      Прошивка V1.37

      Версия с подсветкой RGB и версия с белой подсветкой:

      1. Под всей системой нажмите Fn + I + D в течение 3 секунд, красный светодиодный индикатор мигнет 3 раза и изменит функцию DEL и Insert. По умолчанию она будет работать как клавиша DEL, а затем изменится на «Вставить» после нажатия сочетания клавиш. Наоборот. А еще мы добавляем составной ключ для Fn + DEL.При нажатии Fn + DEL, DEL будет работать как клавиша Insert, а когда DEL действует как Insert, нажатие Fn + Insert будет работать как DEL.
      2. Нажмите Fn + caps lock + p в течение 3 секунд, клавиша Caps Lock больше не будет соответствовать режиму подсветки, она будет использоваться для индикации состояния заглавных / строчных букв.
      3. Исправлена ​​проблема, из-за которой в режиме низкого энергопотребления подсветка автоматически переходила в спящий режим через одну минуту. Теперь он будет следить за режимом подсветки, пока не разрядится батарея.

      Дополнительно для версии с белой подсветкой:

      Добавить витрину уровня заряда батареи. При нажатии Fn + B, если мощность превышает 70%, включается подсветка всей клавиатуры; когда оно составляет 70% ~ 30%, подсветка первого ряда будет отключена; когда оно ниже 30%, первые 2 ряда автоматически отключаются.

      Extra for RGB Backlight Версия:

      Добавить витрину уровня заряда батареи. Нажатие Fn + B, если мощность выше 70%, индикатор зарядки зеленый; 30% ~ 70%, индикатор зарядки будет синим; когда он ниже 30%, индикатор зарядки будет продолжать мигать.

      Загрузите микропрограмму V1.37 по следующей ссылке:

      V1.35 исправила проблему, из-за которой подсветка Page Up не мигала с другими клавишами.

      Прошивка V1.3
      Какие изменения мы внесли по сравнению с прошивкой V1.15?

      K2 Версия с подсветкой RGB

      1. Добавлена ​​клавиша «Fn + подсветка» в качестве сочетания клавиш для управления включением / выключением подсветки.
      2. В режиме «всегда включен» по умолчанию светится белым светом.
      3. Добавлены «Fn + стрелка влево» и «Fn + стрелка вправо» для регулировки подсветки RGB, поскольку схемы раньше не распространялись.
      4. Устранена проблема, при которой индикатор батареи продолжает гореть после полной зарядки.

      K2 Версия с белой подсветкой:

      1. Добавлена ​​клавиша «Fn + подсветка» в качестве сочетания клавиш для управления включением / выключением подсветки.
      2. Устранена проблема, при которой индикатор батареи продолжает гореть после полной зарядки.

      Загрузите микропрограмму V1.3 по следующей ссылке:

      Прошивка V1.15
      Какие изменения мы внесли в версию 1.15?
      1. Это исправило ошибки прошивки для 2-го пакета.
      2. В режиме Mac / iOS клавиша Del активируется только при отпускании кнопки. Нормально работает в режиме Win / Android.
      3. Для любых сочетаний клавиш сначала нажмите Fn, а затем нажмите другие клавиши, чтобы они заработали.

      Загрузите микропрограмму V1.15 по следующей ссылке:

      Как загорается переключатель с подсветкой без нейтрали

      Как загорается переключатель с подсветкой без нейтрали?
      Сеть обмена стеком

      Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

      Посетить Stack Exchange
      1. 0
      2. +0
      3. Авторизоваться Зарегистрироваться

      Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

      Зарегистрируйтесь, чтобы присоединиться к этому сообществу

      Кто угодно может задать вопрос

      Кто угодно может ответить

      Лучшие ответы голосуются и поднимаются наверх

      Спросил

      Просмотрено 17к раз

      Есть некоторые переключатели с подсветкой, которые работают без нейтрали.Для лампы, которая горит, когда переключатель находится в положении ON, я могу представить себе принципиальную схему, в которой лампа переключателя включена последовательно с переключаемой цепью. Но это создало бы значительное дополнительное сопротивление в токе, протекающем по линии к основной нагрузке. Если переключатель расположен параллельно линии, ток практически не должен протекать, поскольку сопротивление лампы намного выше, чем у завершенной цепи переключателя.

      Для ламп переключателя, горящих в положении ВЫКЛЮЧЕНО, последовательно включенная лампа переключателя пропускает ток через фактическую нагрузку, вызывая тусклое свечение в приспособлении или некоторый ток в двигателе.Это кажется неправильным.

      Как работают переключатели с подсветкой без нейтрали?

      Трехфазный угорь

      10.8k 33 золотых знака9494 серебряных знака178178 бронзовых знаков

      Создан 10 дек.

      нагрудник

      32.9k99 золотых знаков6060 серебряных знаков9999 бронзовых знаков

      Они ДЕЙСТВИТЕЛЬНО пропускают ток через переключатель и горят постоянно — всего несколько мА. Индикатор подключается параллельно контактам переключателя. Для большинства типов лампочек недостаточно для включения света.

      Однако с современными светодиодными лампами эти типы переключателей (а также диммеры и переключатели домашней автоматизации), которые не используют нейтраль, могут привести к тому, что светодиодная лампа загорится настолько, что будет заметно или мерцает.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
