Важно знать: нулевая шина и заземление подключаются отдельно — ни в коем случае нельзя заземление соединять с нулевой фазой.

Если провод гибкий и многожильный, то такие наконечники обеспечат качественный контакт с приборами учета и автоматами отключения.

Для этого понадобятся специальные обжимные клещи. Обзор этого процесса легко можно найти в интернете. По отзывам многих электриков — это очень полезный расходный материал для монтажа.

Смотрите видео, в котором подробно разъясняются этапы монтажа трехфазного счетчика электроэнергии путем полукосвенного подключения:

Подключение трехфазного счетчика прямого включения

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним.
Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат.
С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм².

Продолжаем.
С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

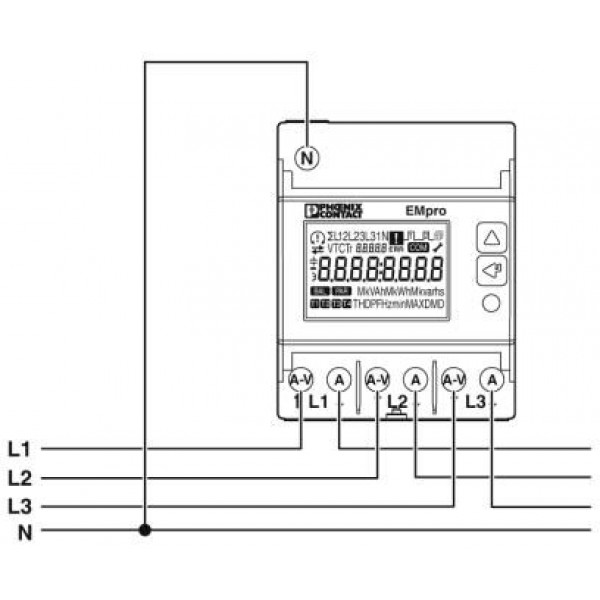

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Удачи!

Подключение трехфазного счетчика

Наиболее простым в использовании, а соответственно, распространенным в быту считается однофазный электросчетчик. Однако если вы планируете использовать мощные электроприборы, требуется подключение трехфазного счетчика. Оно выполняется по аналогичной схеме с однофазным, но есть некоторые нюансы, о которых речь пойдет ниже.

Сам прибор отличается от однофазного тем, что первый интегрируется исключительно в двухпроводные, а второй — в трехпроводные и четырехпроводные электросети переменного тока частотой 50 ГЦ. Напряжение в таких сетях составляет уже не 220 В, а 380 В либо 58 В. И внутреннее устройство, и схема подключения трехфазного счетчика сложнее.

В нашей стране востребованы приборы производства ООО НПП «ТЕПЛОВОДОХРАН». Они рекомендуются для установки на объектах с повышенным потреблением электроэнергии — в домах и квартирах с большим количеством электротехники, магазинах и супермаркетах, ресторанах и развлекательных центрах, на промышленных предприятиях.

Трехфазный электросчетчик может эксплуатироваться как однофазный. Для установки прибора данного типа требуется получение разрешения службы энергосбыта. При необходимости вы сможете подключать к сети большое количество мощных приборов — бойлеров, электрообогревателей и других.

Выбор схемы подсоединения зависит от типа электросчетчика. На сегодняшний день доступны такие разновидности приборов:

• прямого подсоединения;
• полукосвенного подсоединения;
• косвенного подсоединения.

В первом случае подключение трехфазного счетчика осуществляется напрямую к электросети. Рекомендовано для потребителей с небольшой совокупной мощностью (до 60 кВТ при силе тока до 100 А). Во втором и третьем — с использованием промежуточных элементов — трансформаторов тока. Полукосвенное подключение трехфазного счетчика проводится при общей мощности до 3 МВт. В основном, это торговые, развлекательные объекты, предприятия, сельские населенные пункты, многоквартирные дома(общедомовые счетчики). Способ косвенного подключения трехфазного счетчика нашел применение на электроподстанциях.

Вам также может понравиться

Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).

Межповерочный интервал — 16 лет;
Средний срок службы — 32 года;
Средняя наработка на отказ —  318 160 часов;
Срок службы счётчика от одной литиевой батареи — не менее 16 лет.

от 6328₽

Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).

Межповерочный интервал — 16 лет;
Средний срок службы — 32 года;
Средняя наработка на отказ —  318 160 часов;
Срок службы счётчика от одной литиевой батареи — не менее 16 лет.

Подключением трехфазного счетчика не следует заниматься самостоятельно. Ошибки чреваты не только неправильными измерениями — существует риск поломки прибора, короткого замыкания, других негативных последствий. Для установки следует пригласить сертифицированного специалиста с соответствующей группой допуска, который досконально знает схемы, принципы и технологии монтажа.

Рекомендации по монтажу:

• перед подключением трехфазного счетчика необходимо отключить электропитание. Для контроля наличия напряжения на проводке используют специальный индикатор;
• оборудование монтируется на DIN-рейку на высоте один-полтора метра от поверхности пола. Счетчик должен быть надежно защищен от воздействия внешней среды, поэтому установка на открытом пространстве не допускается. Целесообразно использовать специальный эксплуатационный шкаф торговой марки «Пульсар» производства «ТЕПЛОВОДОХРАН». Он обеспечивает надежную защиту от воздействия внешних факторов, упрощает эксплуатацию и техническое обслуживание оборудования. Для подсоединения используются исключительно медные проводники, сечение которых должно соответствовать планируемой нагрузке;
• подсоединение проводится в строгом соответствии со схемой, в противном случае электросчетчик не будет работать. Для определения фаз используется специальное оборудование;
• изоляционный слой с проводников снимается примерно на 2 см от концов: зачищенные от изоляции концы выравниваются, вставляются в контактные выемки и надежно фиксируются с помощью крепежных элементов;
• после подсоединения всех проводников устанавливается оборудование для защиты объекта от короткого замыкания;
• напряжение подается только после установки и тщательного закрепления всех контактов. Если подключение трехфазного счетчика выполнено правильно, после подачи электропитания загорается индикатор;
• после установки проводится опломбирование электросчетчика.

Для прямого подсоединения выбираются проводники сечением 16 мм² или 25 мм². Найти схему подключения трехфазного счетчика можно в руководстве по эксплуатации (РЭ), а также на крышке клеммной колодки.

Проводники подсоединяются таким образом:

• контакт 1 — вход для фазы А;
• контакт 3 — нагрузка на фазу А;
• контакт 4 — вход для фазы В;
• контакт 6 — нагрузка на фазу В;
• контакт 7 — вход для фазы С;
• контакт 9 — нагрузка на фазу С;
• контакт 10 — вход и выход для нейтрального провода.

Подсоединение «земля» выполняется к заземляющей шине на электрощитке. В процессе разводки по нагрузкам необходимо сгруппировать электроприборы таким образом, чтобы равномерно распределить нагрузку на каждую фазу.

Для полукосвенного подключения трехфазного счетчика характерно использование данного прибора в тандеме с двумя или тремя трансформаторами тока. Наиболее часто используется схема подключения с тремя трансформаторами тока, она приведена в РЭ и на крышке клеммной колодке. Схема подключения с двумя трансформаторами тока приведена в техническом описании(ТО).

Клеммы подсоединения на счетчике расположены так:

• контакты 1 и 3 — подключение трансформатора тока фазы А;
• контакт 2 — вход напряжения фазы А;
• контакты 4 и 6 — подключение трансформатора тока фазы В;
• контакт 5 — вход напряжения фазы В;
• контакты 7 и 9 – подключение трансформатора тока фазы С;
• контакт 8 — вход напряжения фазы С;
• контакт 10 — нейтраль.

Контакты на трансформаторе расположены так:

• Л1 и Л2 — вход и выход силовых линий. Подсоединение осуществляется сразу на силовую электросеть;
• И1 и И2 — вход и выход для обмотки измерения прибора.

При полукосвенном подключении трехфазного счетчика показания прибора перемножаются на коэффициент трансформации. Исключение составляют модели электросчетчиков, в которые заложена автоматическая корректировка показаний.

Для подсоединения данным способом может использоваться несколько схем. Наиболее простой и безопасной считается десятипроводная. Это обусловлено тем, что цепи измерения электротока и напряжения не зависят друг от друга. Минус в том, что требуется большое количество электропроводников.

Последовательность такая:

• 2 — на вход Л1 фазы А;
• 3 — на И2 данной фазы;
• 4 — на И1 фазы В;
• 5 — на вход Л1 данной фазы;
• 6 — на И2 данной фазы;
• 7 — на И1 фазы С;
• 8 — на вход Л1 данной фазы;
• 9 — на И2 данной фазы;
• 10 — на ноль.

Подсоединение через клеммную коробку осуществляется аналогично десятипроводному способу. Однако между электросчетчиком и другими элементами монтируется клеммный бокс. Такое решение позволяет при необходимости безболезненно демонтировать прибор учета и устанавливать его обратно.

Подсоединение «звезда» предусматривает замыкание между собой контактов 3, 6, 9, 10 и вывод их на нулевой проводник. Все контакты выхода И2 также замыкают между собой и выводят на контакт 10. Далее используется такая последовательность:

• 1 — на вход И1 фазы А;
• 2 — на вход Л1 данной фазы;
• 4 — на вход И1 фазы В;
• 5 — на вход Л1 данной фазы;
• 7 — на вход И1 фазы С;
• 8 — на вход Л1 данной фазы.

Существует еще одна схема подключения трехфазного счетчика — с совмещенными цепями тока и напряжения. Однако она считается устаревшей и небезопасной, а поэтому в настоящее время практически не применяется.

Косвенное подключение трехфазного счетчика применяется только на высоковольтных линиях (напряжение — от 6.000 до 500.000 вольт). Реализуется исключительно в комплексе с высоковольтными трансформаторами тока и напряжения.

Важно не только соблюдение схемы подключения трехфазного счетчика, но и правильный выбор оборудования. При покупке необходимо учесть такие факторы:

• допустимый для эксплуатации диапазон температур. Особенно актуально, если установка выполняется за пределами помещения;
• срок поверки. Если он небольшой можно сделать вывод о низком качестве прибора. Например, периоды между поверками электросчетчиков торговой марки «Пульсар» составляют 16 лет, что говорит о высокой надежности и стабильности работы оборудования;
• наличие паспорта, инструкции по эксплуатации, сертификата соответствия ГОСТу, разрешение использования на территории России;
• класс точности — не ниже 2;
• наличие тарифных планов. Если в вашем регионе учет электроэнергии ведется по нескольким тарифам, целесообразно установить многотарифный электросчетчик.

В процессе эксплуатации прибора нельзя допускать изменения температурного режима за пределами установленного диапазона, повышения влажности, попадания прямых солнечных лучей. Для удобного считывания показаний и обслуживания счетчика необходимо обеспечить к нему свободный доступ.

Одно из последствий неправильной установки, подсоединения, эксплуатации — самоход. Периодически проверяйте электросчетчик на предмет корректности показаний. Для этого отключите от питания все электроприборы, выключите освещение. Если показания продолжают меняться — прибор неисправен, требуется диагностика неполадок и ремонт. В данном случае следует немедленно обратиться в службу энергосбыта.

как правильно выбрать и подключить

В последнее время, подключение электроприборов всё чаще становится проблемой для неподготовленного человека: огромное количество проводов, запутанные схемы и заумные пояснения, рассчитанные на узких специалистов. Большинство бросают любые попытки после первой неудачи.

Именно поэтому, когда речь заходит о схеме подключения трёхфазного счётчика прямого включения, наличие всего трёх-четырёх проводов вызывает искреннее недоумение. Неужели всё настолько просто? Чтобы развеять любые сомнения, попробуйте сделать всё своими руками, а нижеприведённые инструкции вам в этом помогут.

Выбор в пользу трёхфазного счётчика

В первую очередь стоит отметить многофункциональность таких счётчиков, а также несомненную выгоду от сокращения расходов на саму электроэнергию.

В чём же особенность трёхфазных счётчиков? Объяснение довольно простое – они, в отличие от однофазных, рассчитаны на работу при напряжении в 380 В. В настоящее время, потребность во всё более мощном питании возрастает пропорционально количеству бытовых электроприборов. И если раньше трёхфазные счётчики прямого включения можно было встретить разве что на предприятиях, то сейчас, всё чаще и чаще, их устанавливают как в загородных, так и в частных домах. Ну а количество проводов зависит от того, для какой сети происходит подключение – с нулевым проводом или без оного.

Как подключить трёхфазный счётчик

Перед непосредственной установкой, стоит прояснить одну немаловажную деталь: прямое включение разрешено только при силе тока максимум до 100 А. В противном случае включение осуществляется исключительно через трансформатор.

Обратите внимание! Перед приобретением трёхфазного счётчика в местах продажи, вам необходимо в присутствии уполномоченного лица проверить наличие пломбы государственного поверителя и ОТК, а также отсутствие механических повреждений и целостность корпуса.

Теперь можно переходить к подготовительным работам. Изначально вам потребуется уточнить класс точности. Сделать это можно обратившись в компанию-поставщик. Установку рекомендуется проводить вблизи от центрального входа в само помещение. Такое подключение позволит решить сразу две проблемы:

• облегчить контроль показаний счётчика;
• оперативно подключить кабель, подводящий к помещению электричество, напрямую к счётчику.

Некоторые специалисты также рекомендуют подключать трёхфазный счётчик на улице. Но для этого нужно подобрать и приобрести подходящий по начинке и соответствующий указанным в схеме размерам, бокс.

Для того чтобы приступить к подключению, требуется получить соответствующее разрешение в энергетической компании. В этом поможет специалист, вызванный прямо на место установки трёхфазного счётчика. Он не только сможет разработать и передать схему включения, но и отметит предельно допустимые, в вашем случае, параметры устройства. Далее, используя полученные рекомендации, следует составить схему монтажа. После утверждения всех схем, а также документации в соответствующей организации, можно переходить непосредственно к монтажу.

Для начала, потребуется сделать на стене предварительную разметку под монтажные отверстия. При этом нужно постоянно сверяться со схемой включения прибора, чтобы не допустить ошибок. Практически для всех подобных трёхфазных счётчиков прямого включения специалисты советуют использовать DIN-рейку или идущую в комплекте крепительную планку. Именно её и стоит закрепить на стене, используя шурупы, а уже не неё установить сам электросчётчик.

Помните! Установка трёхфазного счётчика проводится исключительно в вертикальном положении! При необходимости, используйте компактный строительный уровень. Температура в помещении не должна быть выше 40о по Цельсию. Повышенная влажность также может навредить работе прибора. Допустимая высота подключения счётчика должна быть не ниже 0,4 м.

Чаще всего, непосредственно под самим прибором, крепится монтажная линейка. Она используется для установки дополнительных компонентов, таких как автоматы и предохранители.

Если вы сделали выбор в пользу подключения электросчётчика на улице, то вам нужно будет предварительно озаботиться монтажом бокса. На рынке присутствует огромнейший выбор различных моделей, отличительными характеристиками которых выступают: герметизация, класс антивандальной защиты, габаритные размеры, а также материал, из которого изготавливается корпус и перечень компонентов, входящих в комплект. Нужно подобрать наиболее подходящий вариант, максимально соответствующий вашим потребностям.

После этого следует надёжно зафиксировать корпус бокса к поверхности непосредственного крепления. На задней стенке большинства, представленных на рынке боксов, уже присутствуют так называемые технологические отверстия для монтажа. Далее, нужно оценить материал, из которого изготовлена поверхность крепления и уже после этого определить, что подойдёт лучше: саморезы, дюбеля или навесные крюки. К задней крышке можно получить доступ после демонтажа внутренней защитной поверхности.

Подключение счётчика с использованием утверждённой схемы

Перед включением счётчика убедитесь, что распределительный щит обесточен. В противном случае вы можете получить удар током. Работа в небезопасных условиях может навредить здоровью и привести к летальному исходу!

В трёхфазных счётчиках прямого включения в обязательном порядке используются попарные зажимы:

• два на вход и выход фазы
• два на вход и выход ноля.

Стоит уточнить, что у прочих на каждую фазу рассчитано по одному зажиму.

Самая распространённая схема подключения имеет такой порядок:

1. Сдвоенный провод жёлтого цвета подключается к фазе А, на вход и выход;
2. Сдвоенный провод зелёного цвета подключается к фазе В, на вход;
3. Сдвоенный провод красного цвета подключается к фазе С, на вход и вход;
4. Сдвоенный провод синего цвета (ноль) подключается на вход и выход.

Подключать счётчик нужно осторожно, соблюдая ранее согласованную схему. А для повышения безопасности при эксплуатации и, особенно, при большом количестве подключаемых электроприборов, специалисты рекомендуют использовать специально разработанный четырёх полюсный прибор. В непредвиденных случаях, а также при проведении плановых ремонтных мероприятий, это устройство позволит оперативно и без всякого ущерба отключить сеть от питания. Если же на входном автомате предусмотреть отдельные выключатели, то можно будет проводить разрыв питания на отдельных линиях, проводя ремонтные работы в определённом помещении здания, не отключая от электричества другие.

Обратите внимание: если вы планируете использовать подобный автоматический прерыватель, следует заранее предусмотреть под него место на DIN-рейке или крепительной планке. Для его подключения следует заготовить перемычки. Не забывайте, что при подготовке и зачистке проводов, их длину лучше отмерять с запасом, т. к. обрезать их можно всегда, а в случае нехватки, придётся заготавливать новые. Помните, что применять усилие при вставке перемычек категорически не допускается. Стоит отметить, что длина зачищенного конца, ведущего к счётчику и конца, ведущего к автомату, скорее всего, будет отличаться. Это будет зависеть от размеров применяемых зажимов.

Далее, нужно провести проверку на корректность срабатывания автомата. Для этого подключите к нему питающие провода и тестером проверьте наличие напряжения в положении «выключено» и «включено». Помните, что в соответствии с государственными стандартами и техническими требованиями нулевой провод должен быть исключительно синего цвета. Далее, перемычкой соединяются вход фазы на счётчике и выход фазы на автомате. Изоляция провода не должна попасть под зажимы, так как это может вызвать сбои в работе. Надёжно зафиксируйте зажим и проверьте подключение: провод не должен перемещаться под зажимом и вытаскиваться.

После монтажа и пломбирования верхней крышки, доступ к контактам будет невозможен, поэтому заранее проверяйте надёжность соединения. В противном случае впоследствии вам придётся приглашать специалиста из энергокомпании. После этого нужно подключить перемычку к нулевой фазе. Следующим шагом будет подключение каждой выходящей фазы счётчика к автомату.

Распределение нагрузки

Для эффективной и бесперебойной работы приборов от сети, необходимо правильно распределить нагрузку по фазам питания. Эту проблему можно решить за счёт автоматических предохранителей. При согласовании схемы, предусматривается монтаж двух или трёх отдельных линий, к которым и подключаются предохранители.

В заключение стоит упомянуть, что опломбировать крышку трёхфазного счётчика прямого подключения и зарегистрировать его могут только специально назначенные специалисты энергокомпаний. Их нужно будет пригласить в любом случае, даже если схему подключения вы разрабатывали сами или при помощи сторонних специалистов. К установке подлежат лишь те счётчики, которые прошли государственную сертификацию. Будьте внимательны при покупке. Далеко не все производители в нашей стране могут предоставить такой документ, так как пройти подобную официальную сертификацию крайне проблематично и затратно. Поэтому перед тем как покупать электросчётчик, возьмите у представителей электрических компаний перечень сертифицированных производителей.

Подключение трехфазного электросчетчика | Энергомера се 306 – RozetkaOnline.COM

Подключение трехфазного счетчика электроэнергии независимо от модели и производителя практически всегда выполняется одинаково. Зачастую, модели трехфазных счетчиков различаются лишь дополнительным функционалом и внешним видом, методика же подключения не меняется.

Давайте рассмотрим, как подключить трехфазный электросчетчик в квартире, на примере достаточно распространенного прибора учета энергомера ce 306.

В комплект поставки счетчика входит:

– Счетчик электрической энергии многотарифный трехфазный энергомера се 306

– Дин рейка

– Два вида панелей, закрывающих клеммы подключения

– Руководство по эксплуатации и формуляр

– Пломбы

Обязательно сохраните документацию к счетчику, там должна быть печать с датой его гос. проверки, она вам понадобиться при регистрации и опломбировке прибора учета.

Очень удобно, что в комплекте присутствует два вида крышек, которыми закрываются контактные клеммы. Большая, которая изначально установлена на счетчик, предназначена для установки в открытые электрические шкафы или учетно-распределительные щиты, где счетчик устанавливается отдельно от остальной защитной автоматики.

Вторая же, маленькая панель, одевается на счетчик при установке его в электрощит, где вся защитная автоматика находится на общей дин рейке, и закрывается общим экраном.

В нашем случае, как раз будет использован второй вариант, поэтому меняем крышку на маленькую. Обратите внимание, что обычно на обратной стороне крышки располагается упрощенная схема подключения. Она соответствует схеме, представленной в руководстве по эксплуатации.

Ниже, представлена более информативная и простая схема подключения трехфазного счетчика электроэнергии. Данная схема подходит для подключения большинства современных приборов учета в трехфазной сети, от таких популярных моделей как Меркурий, Нева или Энергомера.

Схема подключения трехфазного счетчика электроэнергии

Довольно часто, для удобства последующего обслуживания электросетей квартиры или дома перед прибором учета энергии устанавливается вводной автомат. В этом случае всегда имеется легкая возможность без вызова электрика и отключения подачи энергии во всем стояке, производить ревизию, замену или дополнительную установку защитной автоматики в домашнем электрощитке.

Схема подключения трехфазного счетчика через вводной трехполюсный автомат представлена ниже, в нашем случае подключение будет осуществляться по ней.

Пристуаем к установке. В первую очередь устанавливаем на дин-рейке нашего электрощита вводной автомат и сам трехфазный счетчик электрической энергии.

Для этого необходимо опустить фиксаторы на тыльной стороне прибора учета, как показано на изображении ниже, а затем, одев его на din-рейку, поднять их. По тому же принципу устанавливается и вводной трехполюсный автомат.

Затем соединяем вводной автомат с соответствующими вводными клеммами на счетчике, согласно схеме подключения. Для этого проще всего воспользоваться жилами проводов из вводного кабеля или другими медными проводами, сечением не меньшим чем вводной кабель.

Если вы подключаете трехфазный электросчётчик напрямую, без вводного автомата, к соответствующим клеммам прибора подключаете сразу фазные и нулевой провода вводного кабеля в том же порядке.

Наиболее простой вариант связать вводной трёхполюсный автомат со счетчиком — это соединительные провода, выполненные следующим образом:

Важно помнить, что через трехполюсный вводной автомат в трехфазной сети идут только фазные провода, нулевой провод подключается к счетчику напрямую.

Все клеммы для подключения проводов, на приборе учета электроэнергии, пронумерованы и для надежности контакта имеют по два крепежных винта каждая. Снимать изоляцию с жил проводников необходимо примерно на 20мм.

Далее разводим фазные провода из счетчика по нагрузкам, при этом нужно максимально точно рассчитать и сгруппировать потребителей энергии по фазам так, чтобы нагрузки были примерно равными.

Нулевой же провод из счетчика выводится на нулевую шину в щите, обычно маркированную голубым цветом. А заземление, нулевой защитный проводник, подключается к шине заземления без прерываний, вводным кабелем.

В нашем случае, нулевая клемма и клемма заземления находятся в нижней части щита и отмечены соответственно синим и зеленым цветом.

Осталось подключить к вводному автомату фазные провода от вводного кабеля. Обязательно убедитесь, что они не находятся под напряжением во время монтажа.

После чего крепим защитную панель и на этом подключение трехфазного счетчика электроэнергии завершено. Далее можно спокойно продолжать установку защитной автоматики в щите, предварительно отключив вводной автомат.

Чтобы зарегистрировать ваш новый прибор учета электроэнергии необходимо подать заявку в свою управляющую компанию (УК), ТСЖ или Энергосбыт на опломбирование счетчика, только после этого его расчет потребления электроэнергии будет производиться по показателям счетчика.

Если у вас возникнут вопросы по подключению трехфазного электросчетчика, оставляйте их в комментариях к статье, постараемся помочь!

схема подключения, монтаж в щитке.

Современные трехфазные счетчики, которые ранее применялись исключительно в производственной сфере, в последнее время нередко используются и в бытовых целях. Объясняется это тем, что владельцы частных домов все чаще предпочитают пользоваться трехфазными электрическими сетями, в которых допускается установка специального силового оборудования (двигателей АД, мощных насосов и тому подобное).

Схема включения счётчика

С общей схемой включения электросчётчика, который устанавливается в силовых линиях, можно ознакомиться на приведённом выше рисунке.

С другой стороны, подключение трехфазного счетчика к бытовым сетям энергоснабжения объясняется возросшими потребительскими мощностями, которые не могут обеспечить однофазные цепи.

Но прежде чем пользователь попытается воспользоваться преимуществами этого прибора, ему необходимо основательно разобраться с тем, как правильно подключить 3-х фазный счётчик в действующую электросеть.

Необходимость в трёхфазном учете

Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.
