Как подключить термостат к обогревателю: Как подключить терморегулятор к обогревателю. Способы монтажа, советы, правила

Как подключить термостат к обогревателю: Как подключить терморегулятор к обогревателю. Способы монтажа, советы, правила

Содержание

Особенности подключения терморегулятора к инфракрасному обогревателю

Так как регулятор температуры позволяет сэкономить более 25% электроэнергии и при этом сделать отопление максимально эффективным, в данной статье мы будем рассматривать правила подключения инфракрасного обогревателя через терморегулятор. Электромонтажные работы совсем простые, и сейчас Вы в этом убедитесь.

Блок: 1/4 | Кол-во символов: 312
Источник: https://samelectrik.ru/kak-podklyuchit-infrakrasnyj-obogrevatel.html

Прямое подключение ИК-обогревателя

Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.

К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.

Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.

Минусы очевидны:

— Невозможность в автоматическом режиме регулировать температуру

Прибор будет иметь всего два режима работы, или включен, или выключен.

Менять их вам придется вручную. Принцип здесь простой — как только становится холодно – вы его включаете, если стало жарко — выключаете.

— Нельзя подключать к одной розетке несколько ИК-обогревателей

Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.

— Занимается одна из электрических розеток

Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.

— Необходимость ручного включения и выключения

Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.

— Внешний вид

Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.

Основные преимущества:

— Простота инсталляции

Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:

— Стоимость реализации

Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.

— Возможность использовать существующую сеть квартиры или дома

Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.

ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.

Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:

— не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку

— Вам придётся занять одну из розеток помещения

— Внешний монтаж портит общий вид интерьера

Блок: 2/5 | Кол-во символов: 3079
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/215-ckhemy-podklyucheniya-infrakrasnogo-obogrevatelya-cherez-termoregulyator

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети.

В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Блок: 2/6 | Кол-во символов: 1054
Источник: http://Tehnika.expert/klimaticheskaya/obogrevatel/termoregulyator-dlya-infrakrasnogo.html

Разновидности и характеристики терморегуляторов

Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:

  1. Механические.
  2. Электронные.

Механический тип терморегулятора для инфракрасного обогревателя

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.

Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.

Полезный совет! Использовать механический терморегулятор удобно только в том случае, если в доме значительное время присутствует кто-то из жильцов. Это важный момент, так как при отсутствии людей прибор лучше отключать. Функция дистанционного управления не предусмотрена.

Электронная разновидность термостата, контролирующего работу ИК-обогревателя

Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.

Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Блок: 2/5 | Кол-во символов: 2579
Источник: http://jmsi.

ru/kak-podklyuchit-termoregulyator-dlya-infrakrasnogo-obogrevatelya-shema-video-instruktsiya

Подключение через терморегулятор включаемый в розетку

Основной недостаток предыдущей схемы – отсутствие автоматической регулировки работы обогревателя. Он решается использованием терморегулятора.

При этом самый простой вариант — докупить термостат, подключаемый в стандартную бытовую розетку и уже к нему подсоединить обогреватель. Тот же принцип получается при использовании прибора отопления со встроенным регулятором, который подключается к стандартной розетке квартиры или дома.

Основные недостатки

— привязка к расположению розеток

Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.

— необходимость покупки доп. оборудования – терморегулятора для розетки

Потребуется дополнительные затраты на покупку, а кроме того, такое специфичное оборудование доступно к приобретению далеко не везде.

— Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору

Если планируется использовать несколько обогревателей, для каждого из них вам придётся использовать свой индивидуальный терморегулятор в розетку.

— Внешний вид монтажа

На виду остаются все проводники, занимается розетка.

Преимущества:

— Простота

Реализация не требует никаких подготовительных работ или навыков и знаний.

— Возможность автоматической регулировки и поддержания нужной температуры

Вы получаете полностью автоматизированную систему отопления.

Блок: 3/5 | Кол-во символов: 1423
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/215-ckhemy-podklyucheniya-infrakrasnogo-obogrevatelya-cherez-termoregulyator

Подключение теплого пола к терморегулятору термостату

Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.

Подключение теплого пола к терморегулятору

Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

Блок: 3/11 | Кол-во символов: 775
Источник: https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu

Подключение инфракрасного обогревателя поэтапно

Изначально необходимо выбрать место, где будет устанавливаться обогреватель инфракрасный. Его можно устанавливать на:

  • Стене.
  • Полу.
  • Потолке.

Здесь все зависит только от предпочтений хозяев, но обращайте внимание, что лучше его устанавливать в открытом месте, где ничего не будет мешать нагреву

Как подключить инфракрасный обогреватель

Как подключить инфракрасный обогреватель

  1. Когда выбрали место необходимо произвести расчеты и поставить обозначение, где будут устанавливаться крепления. Мы рекомендуем использовать «Уровень», с помощью него можно с легкостью все установить.
  2. Далее делаем все отверстия, если стена деревянная можно использовать дрель, если бетонная соответственно перфоратор.
  3. Вставляем нашу конструкцию, вбиваем дюбеля и вкручиваем кронштейны.
  4. Устанавливаем обогреватель на свое законное место.

Вот и первый этап остался позади, теперь переходим к более сложному.

Блок: 4/11 | Кол-во символов: 915
Источник: https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

  1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
  2. Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
  3. Избегайте попадания солнечных лучей на корпус термостата.
  4. Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

Схема подключения термостата к ИК-обогревателю

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор):

  1. Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке. Термостат же встраивается в сеть между обогревателем и автоматом.
  2. Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
  3. Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы. К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода. При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
  4. Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей. Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

  1. Термостат подсоединяется к автомату на электрическом щитке.
  2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
  3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Блок: 4/6 | Кол-во символов: 2179
Источник: http://Tehnika.expert/klimaticheskaya/obogrevatel/termoregulyator-dlya-infrakrasnogo. html

Нюансы подключения

Немного поговорим, как подключить такое устройство. Потолочные либо настенные обогреватели могут нормально работать, но эффективность работы встроенных термостатов очень невелика, ведь датчики будут срабатывать не от температуры в комнате, а по причине нагрева корпуса самого обогревателя. Поэтому правильная схема монтажа предполагает выносное размещение контролирующих частей. Установка термического регулятора должна осуществляться с расчетом зональности использования такого устройства, иначе она будет неправильной. Для правильного осуществления этой процедуры следует придерживаться ряда норм:

  • если поставлен потолочный обогреватель, то лучше будет расположить термостат где-то подальше на стене, такой монтаж отопителя рассматриваемого типа требует установки регулятора там же, но недалеко от устройства;
  • лучше располагать регулятор от пола на высоте в 150 сантиметров;
  • монтаж будет зависеть от выбранного варианта крепления – если обогреватель встроенный, то нужно будет штробить стену, а устройства для проведения установки на стене требуют наличия короба под кабели питания и термического датчика;
  • если установочная схема требует размещения устройства на наружной стенке постройки, то под корпус необходимо установить теплоизоляционный материал, это дает возможность не вызывать случайных активаций реле;
  • подобранная область для монтажа температурного регулятора должно располагаться сравнительно далеко от окон, дверей и отопительной техники.

Отметим, что схема подключения через температурный регулятор очень проста и реализуется так же, как и для самой обычной розетки. Единственное, что важно – соответствие сечения кабелей мощности самого устройства.

Обычно термостат оснащен двумя парами клемм, что подключаются к автомату электрощита и самому обогревателю. Если в соответствии со схемой предполагается включение нескольких приборов отопления, то их включение должно осуществляться параллельно. Тогда будут возможны два варианта подключения:

  • когда от терморегулятора идет такое количество проводов, что соответствует количеству подключаемых приборов;
  • когда от него идет лишь два проводника, что поочередно подают энергию на оборудование.

При монтаже необходимо не перепутать места включений нулевого и фазного проводников, ведь ряд моделей электрорегуляторов очень чувствителен к этому моменту. Кроме того, предполагается монтаж контактора либо магнитного пускателя. Если он нужен, то клеммы выходного типа терморегулятора подсоединяют к реле управления, а обогреватели подключают через контакты, расположенные на пускателе.

Также нужно побеспокоиться о заземлении. Оно должно быть максимально надежным, а его шины должны обладать не очень большим внутренним сопротивлением.

Блок: 6/7 | Кол-во символов: 3449
Источник: https://stroy-podskazka.ru/obogrevateli/termoregulyatory-dlya-infrakrasnogo/

Советы по установке

Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.

Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:

  • устанавливается в том же помещении, где располагается обогреватель;
  • термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
  • для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
  • стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
  • размещение на холодных и влажных стенах дает сильное искажение показателей;
  • не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.

Внимание! Оптимальная высота для размещения прибора — 1,5 метра. Это обеспечит не только максимально точные данные, но и позволит без лишних усилий самостоятельно контролировать и регулировать работу устройства. Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть.

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.

Посмотрите видео о монтаже инфракрасного обогревателя

Блок: 4/4 | Кол-во символов: 1860
Источник: https://tehnikoved.ru/klimaticheskaya-tehnika/obogrevatel/podklyuchenie-termoregulyatora-k-infrakrasnomu-obogrevatelyu.html

Как выбрать?

Если говорить о выборе терморегулятора для такой вещи, как электрические ИК-обогреватели, то следует с самого начала ориентироваться на удобство управления и функционал. Но основным параметром, который свидетельствует о способности устройства выполнить необходимую задачу, будет ток нагрузки. Если этот параметр превышен, то коммутирующая деталь, которой обычно является твердотельное либо электромеханическое реле, точно поломается. Осуществить самостоятельный расчет тока нагрузки довольно просто. Сначала следует вычислить значение тока, что потребляется обогревателем. Чтобы сделать это, требуется поделить показания устройства на напряжение, что обычно измеряется в вольтах. Число, которое будет получено, будет измеряться в амперах.

Например, для обогревателя для дома с мощностью 2200 Вт ток потребления будет составлять около 10 ампер. Если прибавить к данному числу 15-20 процентов, получится значение около 12 ампер. На такое значение и необходимо ориентироваться, когда подбираете технику. Часто в инструкции к прибору производитель пишет наибольшую мощность, что может коммутироваться. Данное число означает величину нагрузки, которую можно безбоязненно подавать на терморегулятор.

Обычно приборы, что предназначаются для применения с рассматриваемой категорией обогревателей, рассчитаны на подключение большого количества устройств, но общая мощность подключения не должна превышать 3500 Вт. Если требуется коммутировать нагрузку выше этого значения, то должен иметься допконтактор либо магнитопускатель.

Блок: 5/7 | Кол-во символов: 2051
Источник: https://stroy-podskazka.ru/obogrevateli/termoregulyatory-dlya-infrakrasnogo/

Схема подключения беспроводного термостата

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

Схема соединения по разрыву цепи.


Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения по потенциалу (напряжению).


В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Блок: 6/11 | Кол-во символов: 785
Источник: https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu

Обзор отзывов

Если говорить об отзывах, то большинство пользователей отмечают грамотную и качественную работу таких устройств, как терморегуляторы для ИК-обогревателя. Единственное, с чем точно сходятся во мнении все пользователи такой техники – они должны быть правильно установлены и максимально точно настроены и отрегулированы, дабы их использование было полностью и максимально оправданным шагом.

Существует и небольшая категория пользователей, что отмечают не очень стабильную работу таких устройств, но тут, скорее всего, речь идет об обычном производственном браке. Такой вывод можно сделать из того, что негативных отзывов о работе таких устройств крайне мало.

О том, как подключить терморегулятор для инфракрасного обогревателя, смотрите в следующем видео.

Блок: 7/7 | Кол-во символов: 975
Источник: https://stroy-podskazka.ru/obogrevateli/termoregulyatory-dlya-infrakrasnogo/

Как подключить терморегулятор к инфракрасному обогревателю

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс.

Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома.

В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой

Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели инфракрасные, панельные, теплый пол, конвекционные. Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

  • в непосредственной близости возле обогревателей;
  • в местах, где есть сквозняк;
  • в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры

Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу. Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:

Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:

Блок: 8/11 | Кол-во символов: 3404
Источник: https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu

Инфракрасный обогреватель Ballu BIH-0.8. Кировоград

Технические характеристики:

Потребляемая мощность: 0.8 кВт

Минимальная высота установки: 1,8 м

Мин.расстояние при длительном нахождении в зоне обогрева: 0.7 м

Вес нетто: 3,8 кг

Вес брутто: 5,0 кг

Габариты прибора (ШхВхГ): 1190х45х150 мм

Габариты в упаковке (ШхВхГ): 1210х58х170 мм

Инфракрасные обогреватели BALLU BIH-0.8 – современные экономичные отопительные приборы для направленного обогрева. Они незаменимы для локального обогрева рабочих зон в помещениях с высокими потолками или плохой теплоизоляцией, где применение традиционных способов отопления малоэффективно. Возможность локальной установки над местом, где находятся люди, обеспечивает экономичность расхода электроэнергии.

Тепловое излучение инфракрасных обогревателей, подобно солнечному свету, не поглощается воздухом и практически без потерь достигает обогреваемых поверхностей. Тепло передается плотным предметам (пол, стены, мебель), а уже от них – воздуху, что позволяет быстро и равномерно прогревать помещения. Кроме того, более низкая температура воздуха в помещении (при комфортной — на поверхности предметов, пола и стен) создает эффект свежести. Инфракрасные обогреватели работают бесшумно, не перегревают воздух, не создают запаха гари и циркуляцию пыли. А их размещение на потолке позволяет сохранить рабочую зону свободной и предотвратить возможность ожога.

Назначение

Основное: основной и дополнительный обогрев помещений, локальный обогрев рабочих зон в помещениях.

Дополнительное: очистка поверхностей ото льда и снега и поддержание их в таком состоянии, разогрев и сушка материалов.

Сфера применения

Цеха, склады, производственные помещения, строительные, ремонтные, разгрузочные площадки, транспортные узлы и подъезды к ним, теплицы, животноводческие комплексы, зимние сады, хранилища, спорткомплексы, торговые и выставочные центры, магазины, кафе, офисы, частные дома, террасы, беседки и т.д.

Отличительные особенности

  • Эффективный обогрев помещений с высокими потолками или плохой теплоизоляцией
  • Возможность локального применения
  • Комфортный равномерный обогрев
  • Высокая экономичность расхода электроэнергии
  • Не сжигает кислород и не создает запаха гари
  • Установка на потолке сохраняет свободной рабочую зону
  • Высокоэффективные излучающие панели из специального алюминиевого сплава с продольным рифлением и анодированием (толщина покрытия 25 мкм!)
  • Двухслойная подкладка из теплоотражающих материалов
  • Простой монтаж, крепления входят в комплект поставки
  • Возможность подключения к терморегулятору
  • Гарантия 2 года.

Блок: 9/11 | Кол-во символов: 2515
Источник: https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu

Особенности работы терморегулятора и датчика

Датчик температуры для теплого пола – это устройство, определяющее температуру пола или воздуха и передающее информацию терморегулятору, который представляет собой медный проводник трехметровой длины, соединенный с термосопротивлением. С целью защиты от внешних воздействий датчик защищен стеклянной колбой, а провод покрыт изоляцией из ПВХ. Длину устройства можно уменьшать или увеличивать до 50 метров.

Чаще всего, если датчик для терморегулятора теплого пола ломается, его не ремонтируют, а приобретают новый. При неправильной замене одного из компонентов нередко бывает, что интервал между включением и выключением системы нагрева увеличивается до 5 градусов.

Блок: 11/11 | Кол-во символов: 708
Источник: https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu

Кол-во блоков: 23 | Общее кол-во символов: 37963
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/215-ckhemy-podklyucheniya-infrakrasnogo-obogrevatelya-cherez-termoregulyator: использовано 2 блоков из 5, кол-во символов 4502 (12%)
  2. https://vse-otoplenie.ru/kak-podklucit-termoregulator-k-teplomu-polu: использовано 7 блоков из 11, кол-во символов 10786 (28%)
  3. https://stroy-podskazka.ru/obogrevateli/termoregulyatory-dlya-infrakrasnogo/: использовано 4 блоков из 7, кол-во символов 10666 (28%)
  4. https://tehnikoved.ru/klimaticheskaya-tehnika/obogrevatel/podklyuchenie-termoregulyatora-k-infrakrasnomu-obogrevatelyu.html: использовано 1 блоков из 4, кол-во символов 1860 (5%)
  5. http://remoo.ru/otoplenie/termoregulyator-dlya-infrakrasnogo-obogrevatelya: использовано 1 блоков из 5, кол-во символов 2979 (8%)
  6. https://samelectrik.ru/kak-podklyuchit-infrakrasnyj-obogrevatel.html: использовано 2 блоков из 4, кол-во символов 1358 (4%)
  7. http://jmsi.ru/kak-podklyuchit-termoregulyator-dlya-infrakrasnogo-obogrevatelya-shema-video-instruktsiya: использовано 1 блоков из 5, кол-во символов 2579 (7%)
  8. http://Tehnika.expert/klimaticheskaya/obogrevatel/termoregulyator-dlya-infrakrasnogo.html: использовано 2 блоков из 6, кол-во символов 3233 (9%)

Как подключить терморегулятор к обогревателю?

Электрические конвекторы – отличная альтернатива газовому отоплению. Они полностью безопасны, не требуют установки отопительных труб, способны быстро нагреть воздух в помещении до необходимого уровня. Обладая оригинальным дизайном, отопительные панели гармонично впишутся в любой интерьер. Одним из главных преимуществ электрических конвекторов отопления является возможность регулировки их работы разными системами управления. Это позволяет эксплуатировать отопление в разных режимах и максимально точно контролировать обогрев помещения.

Какими бывают терморегуляторы к автономным обогревателям

Принято выделять два основных вида терморегуляторов:

  • механические устройства;
  • электронные (программируемые) устройства.

Механические термостаты отличаются простотой конструкции. Они не подключаются к стационарной электросети, контроль за уровнем температуры осуществляется специальной мембранной, чувствительной к разогреву и охлаждению. При достижении определенной температуры мембрана рассоединяет сеть и обогреватель отключается. Чувствительность такого устройства составляет полградуса, температурный диапазон от +50 С до +302 С. Монтируются механические терморегуляторы на стену. Врезная или накладная установка позволяет их применять с любыми типами проводки.

Электронные термостаты оснащены дисплеем, отображающем процессы в отопительной системе. Могут комплектоваться двумя датчиками, отслеживающими температуру воздуха и теплых полов. Электронные устройства точнее механических, диапазон регулировки от +50 С до +450 С. Более дорогие программированные модели могут быть встроены в систему «Умный дом», позволяют регулировать температуру воздуха на протяжении определенного отрезка времени. Терморегуляторы универсальные устройства, при необходимости они могут обслуживать электрические теплые полы.

Особенности подключения терморегуляторов к обогревателям

Обогреватель устанавливается, как и все электроприборы, он запитывается через розетку или отдельную линию. Термостат монтируется между электрическим щитком и обогревательным прибором. Терморегулятор имеет 4 контакта, два на вход и два на выход. Автомат из электрощита подсоединяется к клеммам входа, к клеммам выхода в соответствии с полярностью подсоединяют отопительное оборудование. По этому принципу осуществляют установку одного термостата для одного нагревательного прибора. В случае когда необходимо последовательно  присоединить пару обогревателей, от термостата к одному, а затем к другому отопительному прибору идет пара проводов. При параллельном типе подключения от регулятора отводится 4 провода на фазу и нейтраль и направляются к обогревателям. Электрические провода в комплектацию термостатов не входят, их следует приобретать отдельно. Для корректной работы устройств термостаты нельзя монтировать на сквозняках, под прямыми солнечными лучами, на внешней стороне стены.

Меры предосторожности при подключении

Установка терморегулятора или программатора без риска для жизни и здоровья требует соблюдения следующих правил:

  • предварительное отключение электричества перед началом работы по подключению с помощью главного рубильника;
  • соблюдение принципов и правил эксплуатации устройств;
  • применение изделий, соответствующих украинским показателям качества и нормам.

Выбор необходимых проводов

Провода для подключения терморегулятора выбираются по двум признакам:

  • цвету;
  • сечению.

При этом сечение провода подбирается по назначению линий групповых сетей. Цвета распределяются следующим образом:

  • фаза: черный, красный, оранжевый, коричневый, фиолетовый;
  • заземление: желто-зеленый;
  • ноль – голубой.

Схемы подсоединения терморегулятора

В зависимости от характеристик используемого оборудования, предлагается несколько вариантов подключения. В их числе:

  • с подключением без контрольного провода;
  • с контрольным проводом;
  • с использованием «тока несущей частоты», подсоединяя как с контрольным проводом, так и без него.

Рассмотрим каждый из вариантов отдельно.

Подключение терморегулятора без контрольного провода

Данная схема имеет два варианта:

  • при подключении конвекторов с мощностью менее 1100 Ватт;
  • с конвекторами, мощностью более 1100 Ватт.

В первом случае нет потребности в установке переключателя мощности. Схема подключения будет выглядеть следующим образом:

При необходимости подключения устройств, мощность которых превышает значение в 1100 Вт, рекомендуется использование переключателя мощности. В данном случае схема претерпевает изменения и будет реализоваться подобным образом:

Подключение терморегулятора электрического отопления с использованием контрольного провода

Данная схема подразумевает подсоединение фазы ко второй клемме программатора. Контрольные провода подключаются к клемной колодке электрораспределительного щитка. Общий для всех контрольных элементов провод подсоединяется к оставшимся клеммам (1 или 3) программатора, при этом каждая клемма предназначается для одной зоны.

Схема подключения:

Подключение терморегулятора отопления с помощью «тока несущей частоты»

В данных аппаратах сигналы от «тока несущей частоты» поступают в электросеть. Расположенные на конвекторах приемники ловят эти сигналы и, исходя из характеристики сигнала производят процессы включения требуемых конвекторов.

Конкретный приемник выбирается с учётом характеристики конвектора, а именно: оснащенностью контрольным проводом. Для правильного выбора рекомендуется получить консультацию специалистов магазина. Данный вариант подключения будет составляться таким образом:

Подключение терморегулятора к обогревателю Nobo

Терморегулятор, термостат, регулятор температуры и некоторые схожие названия описывают один и тот же элемент из системы управления обогревательными приборами. В частности, термостат является неотъемлемым элементом почти любого обогревателя. Назначение всех термостатов – каким-либо образом зафиксировать необходимую температуру, и поддерживать ее каким-либо способом.

Можно классифицировать все терморегуляторы по следующим параметрам:

1. По принципу регулирования температуры:

  • механические;
  • электронные.
2. По способу соединения с обогревателем:
  • съемные;
  • несъемные.
3. По расположению:
  • на самом обогревателе;
  • выносные.
4. По способу управления
  • проводные;
  • радиоуправляемые;
  • самопрограммируемые.

Давайте попробуем разобраться в каждой отдельной модели.

В век компьютерных технологий механические терморегуляторы – наиболее простой способ регулирования температуры. Такие термостаты имеют ползунок или колесико, с помощью которого устанавливается необходимое значение температуры и обогреватель поддерживает такую температуру. Особенностью обогревателей с механическим термостатом является отсутствие точной градуировки значения температур на корпусе термостата, и поэтому установить точное значение температуры, например, 21С, невозможно. Данное значение может колебаться в пределах ± 1С, а в некоторых случаях и больше. Не всем потребителям такая точность регулировки нравится.

Часто люди хотят видеть конкретное числовое значение заданной температуры. В этом случае следует приобретать обогреватель со встроенным или съемным терморегулятором, который имеет дисплей, и где с помощью кнопок устанавливается необходимое значение температуры – это электронный термостат. Данное значение высвечивается на дисплее. Терморегулятор с электронным управлением значительно дороже, чем с механической регулировкой. Хочется отметить разночтение в определениях «электронный термостат» или «электронная регулировка температуры».

Выше был описан принцип механической и электронной регулировки температуры. Но способ измерения и обработки сигнала температуры у всех существующих на сегодняшний день терморегуляторов почти один – электронный.

Расположение и подключение термостатов к обогревателям тоже могут быть различными. Самый бюджетный вариант обогревателя имеет встроенный терморегулятор, который можно единоразово снять и заменить на другой. У обогревателей Nobo есть линейка с таким встроенным термостатом — серия Nordic. Более распространенными обогревателями Nobo являются модели со съемными термостатом. Он легко снимается и заменяется. На сегодняшний день все обогреватели серии NFC, NFK, NTE, NTL имеют съемный терморегулятор. Обогреватели со встроенным термостатом дешевле и менее мобильны в системе управления.



Установка термостата тоже может быть разнообразна. Чаще всего он крепится на самом конвекторе независимо от того, является ли он съемным или не съемным. Схема управления обогревателем во всех случаях единая. Значительно реже встречается несколько иная схема работы обогревателя и термостата. Сам терморегулятор располагается в удобном или легкодоступном месте, а обогреватель – в другом месте. При этом терморегулятор управляет работой конвектора или по проводному соединению, или по радиосигналу. И в том и в другом случае температура, которая должна поддерживаться в помещении, выставляется на терморегуляторе.

Компания Nobo особое внимание уделяет способам управления обогревателями и, соответственно, термостатами. В зависимости от требований самого потребителя он может выбрать один из трех существующих способов управления. Самым простым регулированием конвектора Nobo (и не только Nobo) является ручное управление с помощью термостата. Его подключение к обогревателям может осуществляться за счет термостатов: съемного или не съемного, механического или электронного. В любом исполнении потребитель своей рукой устанавливает необходимую температуру, и обогреватель поддерживает ее. Именно поэтому управление называется «ручным». Значение выставленной температуры при таком управлении может быть только одно, но в любой момент оно может быть изменено в ручном режиме.

Более современный и удобный способ на сегодняшний день – установить на обогреватели радиоуправляемые терморегуляторы. На сегодняшний день компания Nobo единственная, которая широко внедряет технологию удаленного управления обогревателями, применяя при этом беспроводную связь. Подключение к конвекторам может осуществляться через съемные или несъемные термостаты. На рынке с трудом можно встретить подобные системы, но они применяют термостаты несъемного типа. Nobo имеет пять типов съемных термостатов, из них три вида радиоуправляемых. Среди них механические и электронные.

Радиоуправляемые терморегуляторы в своей маркировке имеют букву «R» — NCU 1R, NCU 2R, NCU ЕR. Для удаленного управления следует приобрести дополнительное оборудование – блок управления Eco Hub, который подключается к роутеру. В качестве первоначального инструмента управления выступает смартфон или планшет, на который устанавливается, бесплатно, программа Nobo Energy Control. После всех необходимых настроек со смартфона потребитель передает необходимые сигналы по wi-fi роутеру, тот по кабелю связывается с Eco Hub, и уже последний по радиоканалу передает все необходимые режимы работы термостату обогревателя. Если роутер подключить к Интернету, то управление можно осуществлять из любой точки земного шара, где есть Интернет.

Радиоуправляемые термостаты обычно имеют более широкий функционал в отличие от ручных терморегуляторов. Кроме удаленного управления, в программе Nobo Energy Control можно прописывать время включения и выключения конвектора в течение суток, на неделю, с последующим еженедельным повторением. Имеется возможность устанавливать числовое значение нескольких температур (режимов). У обогревателей Nobo 4 режима: комфортный, который соответствует максимальной температуре в помещении, когда там находятся люди; экономичный режим, который соответствует пониженной температуре в помещении, когда там нет людей некоторое время; режим незамерзания (антизамерзания), который соответствует температуре от + 5С до + 8С в помещении, когда там долгое время никого нет; режим «все выключено», который соответствует отключению подачи электричества на обогреватели, а термостаты переходят в спящий режим. К одному блоку управления Eco Hub можно подключить неограниченное количество обогревателей. Расстояние действия радиосигнала от Eco Hub до обогревателя – 100 метров прямой видимости, но при этом каждый их радиоуправляемых термостатов является ретранслятором сигналов от Eco Hub. Такая система удаленного управления пользуется огромным спросом у потребителей, имеющих загородный дом, и в зимнее время, при длительном отсутствии людей, нет необходимости полностью прогревать дом, а при необходимости, в любое время можно связаться с помощью смартфона и произвести все необходимые изменения.

У Nobo имеется еще один способ управления. Его можно назвать промежуточным между ручным управлением и удаленным, это самопрограммируемые термостаты.

Маркировка такого термостата Nobo NCU2T. Он съемный, с электронным управлением и выставлением температуры на дисплее. Для его работы нет необходимости приобретать дополнительное оборудование. На самом термостате производятся все соответствующие настройки, программируется его работа на 24 часа, на 7 дней в неделю, с последующим еженедельным повторением. Есть возможность программировать две любые температуры в течение дня. Все регулировки и изменения в настройках производятся в ручном режиме. По цене такой термостат дешевле, чем радиоуправляемый со всей системой управления, но сложнее в настройках. Если происходит частое и длительное отключение электричества (более суток), то самопрограммируемый термостат сбрасывает все настройки и при появлении электричества начинает работать в хаотичном режиме.

В зависимости от потребностей и финансовых возможностей потребитель может выбрать любой тип термостата Nobo, а при желании легко и быстро сменить термостат и перейти на другой способ регулирования, с ручного на радиоуправляемый или наоборот.

Подключение терморегулятора (термостата): схема подсоединения и разновидности

Терморегулятор (ТР), или термостат, играет важную роль в обогревательном оборудовании. Это универсальный прибор, который управляет нагревательными системами. Его конструкция может быть различной, функция одна: ТР стабилизирует температуру заданной среды в течение определённого промежутка времени. Надо знать, как подключить терморегулятор, чтобы он правильно выполнял своё предназначение.

Механический терморегулятор

Что собой представляет терморегулятор

Термостат в своей основе содержит чувствительный элемент, который под воздействием колебаний температуры окружающей среды меняет свои свойства. В составе присутствуют геометрическая форма (биметаллическая пластина), электрическое сопротивление (термопара) и фоточувствительность (инфракрасные датчики).

Назначение

Подключение терморегулятора направлено на то, чтобы сохранять нужный уровень температуры в конкретном объёме определённого содержания. Приборы используют в воздушных, жидких средах и твёрдых телах.

Принцип действия

Все терморегуляторы включают нагревательные системы при падении заданного уровня температуры и отключают питание ТЭНов при превышении уровня прогрева среды.

Важно! Главная цель терморегуляторов – это своевременное включение/отключение термо энергетических элементов. Это приносит существенную экономию энергоресурсов.

Виды терморегуляторов

В основном терморегуляторы бывают 3-х видов:

  1. Биметаллическая пластина;
  2. Термопара;
  3. Инфракрасный датчик.

Биметаллическая пластина

Под воздействием нагрева или охлаждения пластинка изгибается в ту или иную сторону. Тем самым замыкая или размыкая контакты, питающие электричеством нагревательные элементы. Пластина представляет собой двухслойную полоску, сваренную из двух металлов с разным коэффициентом теплового расширения. Из-за этого при нагреве силы расширения «заставляют» пластинку изгибаться.

Термопара

Элемент представляет собой V-образную скобу из термочувствительного металлического сплава. По проволоке проходит слабый ток. При изменении температуры сопротивление проводника меняется, что сказывается на характеристике тока. Этот фактор воздействует через управляющую схему на реле питания обогревателей.

Инфракрасный датчик

Светочувствительная плёнка датчика воспринимает степень нагрева окружающего пространства в инфракрасном диапазоне. Проходящие токи в приборе меняют свои характеристики, что отражается на работе релейной системы питания нагревательных элементов.

Сферы применения терморегуляторов

В быту примером применения терморегулятора может быть стиральная машина. Термодатчик, соединённый с ТЭНом в баке, «следит» за уровнем нагрева воды. В автомобиле термопара системы охлаждения «руководит» режимом включения вентилятора радиатора.

Автомобильный термостат

В различные комнатные обогревательные приборы достаточного уровня сложности обязательно встроен регулятор температуры. Ни одна система тёплых полов не обходится без твердотельных ТР. В холодильнике термостат является неотъемлемой частью. Во всех ПК и ноутбуках датчики температуры включают вентиляторы, сохраняя аппаратуру от перегрева. Кондиционеры, микроволновки, электропечи – все они в своём составе имеют термостаты. Различные водонагреватели, электрокотлы, газовые котлы, включённые в систему отопления зданий и сооружений, работают только вместе терморегуляционными блоками управления.

Электронный терморегулятор

Подключение и установка термостата

Известны два варианта подключения терморегулятора. Это способы подсоединения двужильных и одножильных проводов.

Подсоединение двужильного кабеля к термостату

Двужильный провод используют в том случае, когда ТР требует полноценного питания от электросети для функционирования замкнутой системы управления режимом обогрева определённого объёма. Это интегральные схемы, построенные на микропроцессорах.

Полученные данные от датчика в виде изменения силы тока, величины сопротивления анализируются прибором. В результате подаются команды на пускатель нагревательных элементов с заданным промежутком времени и граничным порогом прогрева конкретного пространства.

Обратите внимание! Примером подсоединения двужильного провода может служить схема, как нужно подключить термостат к циркуляционному насосу водонагревательного котла.

Схема подключения к циркуляционному насосу

Подсоединение к термостату одножильного кабеля

Кабель из одной жилы применяется в схеме подключения терморегуляторов в том случае, когда сам прибор установлен в разрыв фазового провода, ведущего к плюсовой клемме ТЭНа. То есть кабель служит разрывом фазы сетевого тока, питающего нагревательные элементы.

Варианты подключения

  1. К системе тёплого пола;
  2. К ТЭНу;
  3. К обогревателю.

Подключение термостата к системе тёплого пола

Стандартный терморегулятор тёплого пола идёт в комплекте поставки с подробной инструкцией подключения прибора к системе тёплых полов. Можно подключать ТР самостоятельно, пользуясь обозначениями под клеммниками.

Нагревательный мат тёплого пола

На тыльной стороне регулятора расположены три пары клеммных гнёзд для проводов. Первая пара предназначена для подсоединения двужильного сетевого кабеля. Гнездо «L» – фаза, «N» – ноль.

Вторая пара гнёзд предназначена для соединения с выводами тёплого пола – L1 и N1. Пятую и шестую клемму используют для того, чтобы подключаться к датчику температуры.

Подключение терморегулятора

Регуляторы температуры полов могут быть вставленными в подрозетник или закреплёнными на стене. Термодатчик бывает, как встроенным в корпус прибора, так и установленным на конце выносного кабеля.

В первом случае происходит замер температуры воздуха внутри помещения. Во втором варианте датчик измеряет степень нагрева финишного покрытия пола.

Подключение термостата к ТЭНу

Подключение термостата к электрическому нагревателю приходится осуществлять через магнитный пускатель. Это связано с тем, что мощность регулятора далеко несопоставима с мощностью ТЭНов.

Магнитный пускатель (МП) нужен при управлении термостатом сразу несколькими приборами обогрева. МП врезают в фазовый провод параллельно с терморегулятором. Регулировка режимами работы тенов осуществляется термостатом, ток питания проходит через МП. Это даёт возможность использовать трёхфазную электросеть, что позволяет эксплуатировать нагревательные элементы большой мощности.

Многие ТР оснащены электронными микропроцессорами, которые выдают дополнительно показатели уровня влажности, давления и времени, необходимого для достижения величин заданных параметров.

Подсоединение терморегулятора к обогревателю

Термостаты бывают механического и электронного действия. Последнее время вторые модели активно вытесняют своих механических аналогов. Применение современной электроники позволяет более эффективно управлять температурным режимом в заданной среде.

ТР для обогревателей помещений встраивают в корпуса калориферов или выносят на удаление от приборов отопления. Регулятор, прежде всего, подключается к электрической сети, затем через схему управления соединяется непосредственно с термодатчиком.

Дополнительная информация. Инфракрасные обогреватели соединяются с термостатом в большинстве вариантов через магнитный пускатель. Чтобы выполнить правильное подключение прибора, нужно строго следовать пунктам прилагаемой инструкции.

Особенности, как подсоединяют устройства регуляции температурного режима, зависят от вида отопительных приборов. Это может быть одножильное или двужильное подключение ТР тёплых полов. Подключение двухфазного термостата к нагревательным элементам трёхфазного тока осуществляется только через магнитный пускатель. Для водяного отопления терморегулятор врезают прямо в радиатор. В каждом конкретном случае существует своя схема подключения терморегулятора.

Советы по установке

Несколько советов:

  1. Перед покупкой ТР надо убедиться в совместимости характеристик регулятора и нагревательных элементов.
  2. Выбирать установку прибора нужно в наиболее доступном месте.
  3. Решая вопрос о приобретении прибора, следует оценить экономическую целесообразность применения конкретной модели терморегулятора.
  4. Если не хватает опыта в установке таких устройств, то лучше обратиться за помощью к специалистам.

Человек порой не догадывается о количестве окружающих его терморегулирующих устройств. Они плотно вошли в быт. Их работа приносит существенную экономию затрат на электроэнергию.

Видео

Инструкция по монтажу терморегуляторов CEWAL RQ-10 и RQ-30

12/09/2018

автор Администратор

Рис. 1. Терморегуляторы CEWAL RQ-10 и CEWAL RQ-30

Инструкция по монтажу регулятора температуры CEWAL RQ-10 (RQ-30) в цепь инфракрасных обогревателей.

На рисунке Вы видите изображения самих терморегуляторов (с демонтированными корпусами).

Чтобы подключить терморегулятор в цепь необходимо снять волчок регулировки температуры и крышку корпуса. Для того чтобы снять волчок его поддевают отверткой как указано на рисунке 2.

После того как сняли волчок регулировки температуры, снимаем корпус, для этого нам нужно открутить винт и снять крышку.

Открутив винт и сняв крышку мы увидим; клеммы для подключения проводов.


Рис. 2.


Рис. 3.

Схема подключения терморегулятора к инфракрасному обогревателю:

Терморегулятор CEWAL RQ-10 (рис.4) – Крайне левая и крайне правая клемма (1 и 2) – вот эти клеммы мы подключаем в разрыв фазы (L), а ноль (N) оставляем целым и подключаем его к нулевой клемме обогревателя.

Терморегулятор CEWAL RQ-30 (рис.4) – фазу прерываем на клеммы 5 и 2. Оба конца нулевого провода (N) подключаем к клемме 7 (крайняя слева)

Рис. 4 (как подключить терморегулятор CEWAL RQ-10 и RQ-30 в цепь обогревателей)

После подключения Терморегулятор собирается в обратном порядке. При креплении на стену важно учитывать высоту подвеса и воздействие на регулятор иных охлаждающих или нагревающих факторов. Высота подвеса должна быть порядка 1,4-1,5 метра, регулятор не должен находится под самим обогревателем, на солнце, сквозняке и т.д.

В нашем интеренет магазине представлен широкий ассортимент терморегуляторов.

Схемы подключения механических терморегуляторов (термостатов)

Бытовые механические терморегуляторы нашли свое применение в различных системах отопления и охлаждения квартир, жилых домов и гаражей. Принцип работы терморегулятора прост: при достижении заданной температуры происходит включение или отключение управляемого прибора (электрического обогревателя, котла, кондиционера). Универсальные термостаты позволяют управлять как отопительными приборами, так и системами охлаждения. Для этого у них предусмотрены две клеммных группы.

Бытовые механические терморегуляторы

Особенностью механических терморегуляторов является отсутствие необходимости подключения к питающей сети или использование элементов питания. Механический терморегулятор позволяет выполнить только коммутацию (подключение или отключение) электрических цепей, а алгоритм управления определяется заданным значением температуры. Контроль температуры терморегулятором происходит за счет изменения механических свойств материалов, применяемых в качестве сенсорного элемента датчика температуры.

Рассмотрим один из комнатных механических термостатов фирмы Zilon тип za-1. Открыв упаковку, покупатель может удивиться, не обнаружив схему подключения датчика. Производитель решил сэкономить на бумаге и выполнил схему подключения на наклейке, приклеив ее на обратную сторону лицевой панели терморегулятора.

Отсутствие какого-либо описания по подключению добавит еще больше головной боли, поэтому ниже приведем типовую схему подключения механического терморегулятора.

Рассмотрим назначение клемм термостата Zilon za-1:
— клеммы «1» и «2» подключаются к индикаторной лампе, по которой можно отслеживать включение термостата. К клемме «1» подключается нулевой проводник источника питания, к клемме «2» — подключается последовательно провод, идущий от клеммы «4» или «5».
— клеммы «4», «5» и «6» предназначены для подключения бытовых приборов. К клемме «6» подключается фазный проводник источника питания. При достижении заданной температуры происходит переключение между клеммами «4» и «5» терморегулятора.

Альтернативный вариант подключения термостата предусматривает использование клеммы «1» в качестве клеммы для подключения нулевого проводника. Такая схема подключения позволяет выполнить все необходимые подключения питающих проводников внутри терморегулятора, исключая из схемы дополнительные распределительные коробки.

При выборе бытовых механических терморегуляторов стоит обращать внимание на параметры подключаемой нагрузки, точнее на рабочий ток обогревателя или кондиционера. В нашем случае терморегулятор предназначен для коммутации цепей с нагрузкой не более 16А.

Для больших помещений требуется установка достаточно мощных обогревателей, поэтому подключение термостата в таких системах лучше всего выполнять через промежуточный магнитный пускатель.

Магнитный пускатель в схеме подключения термостата обеспечивает управление большими токами нагрузки при незначительной величине управляющего сигнала (наличию напряжения на катушке). В приведенной схеме подключения при срабатывании терморегулятора напряжение подается на катушку магнитного пускателя, контакты которого замыкают или размыкают цепь обогревателя.

Подключение терморегулятора EBERLE-6121 к действующей розетке 220В

ПРОСТОЙ СПОСОБ ПОДКЛЮЧЕНИЯ ТЕРМОРЕГУЛЯТОРА EBERLE-6121 (монтажный) к действующей розетке 220В.

     Для минимизации монтажных работ при подключении терморегулятора при эксплуатации обогревателя МКТЭН (или нескольких обогревателей) с целью регулировки температуры воздуха в помещении, можно подсоединить терморегулятор EBERLE-6121 к уже имеющейся розетке 220В  (потребуется относительно небольшой кусок 2-х жильного электрического провода необходимого сечения от розетки до терморегулятора, который будет находиться  на высоте 1,5 метра от уровня пола). В розетку электроэнергия будет подаваться через терморегулятор в зависимости от температуры воздуха в помещении. Включенный в эту розетку обогреватель МКТЭН будет работать и нагревать воздух в помещении до той температуры, которая задана на терморегуляторе. При нагреве воздуха до заданной температуры, терморегулятор прекратит подачу электроэнергии, и соответственно, обогреватель отключится. После того, как температура воздуха опустится на градус-полтора ниже заданной, терморегулятор возобновит подачу электроэнергии в розетку и обогреватель снова начнет нагревать воздух в помещении. В эту розетку, оборудованную терморегулятором, можно включить несколько обогревателей МКТЭН, например, через тройник, но нужно обязательно проконсультироваться со специалистом-электриком по поводу соответствия сечения электрической проводки и подключаемой нагрузки, из расчета, что мощность одного обогревателя МКТЭН составляет 0,5 кВт, двух обогревателей 1,0 кВт, трех обогревателей 1,5 кВт и т.д.
Рекомендуется на один терморегулятор подключать не более 6 обогревателей МКТЭН.

Рисунок 1.
Выбираем розетку 220В, к которой планируем подключить терморегулятор.



Рисунок 2.

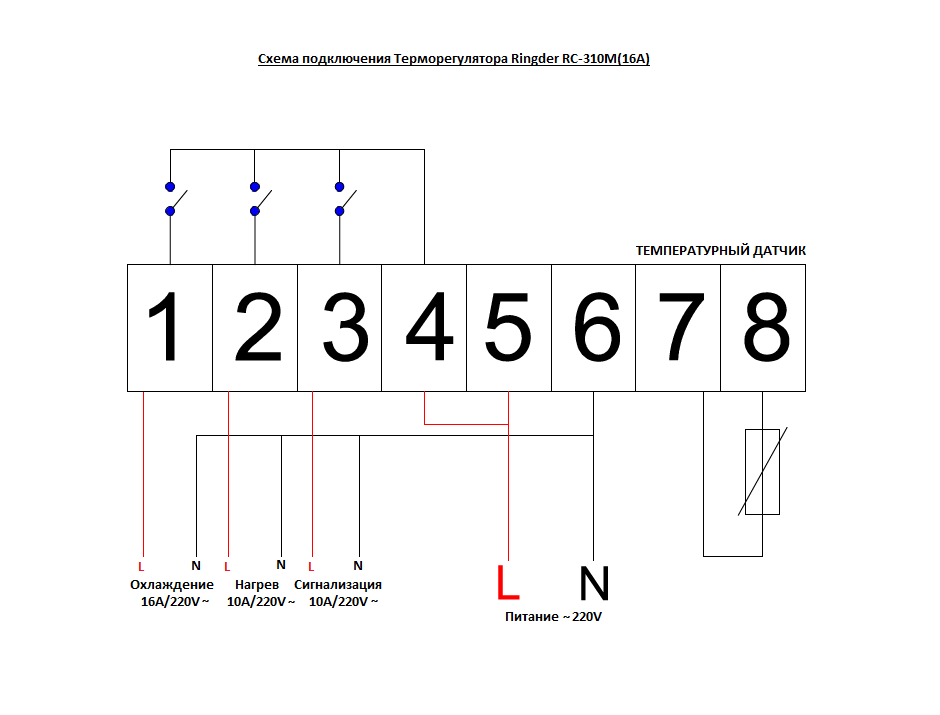

Примерная схема подключения терморегулятора к розетке 220В. Фаза приходит к розетке через терморегулятор (гнёзда 1 и 2). В данной схеме терморегулятор производит подачу  (прекращает подачу) электроэнергии к розетке, в зависимости от температуры воздуха в помещении. Подача электроэнергии прекратится, когда воздух в помещении прогреется до установленной на терморегуляторе температуры и возобновится, когда температура воздуха в помещении опустится на 1-2 градуса ниже установленной.

Рисунок 3.
Крепим терморегулятор на высоте 1,5 метра от уровня пола. Отсоединяем в розетке фазу, подсоединяем фазу к одному из жил двухжильного провода с помощью винтовых клемм. Вторую жилу присоединяем к розетке. Отмеряем необходимую длину провода от розетки до терморегулятора. В терморегуляторе одну жилу подключаем в гнездо 1, а другую в гнездо 2.

Рисунок 4.
После подключения терморегулятора к розетке, включаем вилку обогревателя в розетку и устанавливаем на терморегуляторе желаемую температуру воздуха. Если нужно включить два или три обогревателя, то подключаем через двойник (тройник) или устанавливаем двойную (тройную) розетку.



Как добавить термостат к настенному обогревателю? (Простой ответ!)

Как добавить термостат к настенному обогревателю? Знаете ли вы …

Вы думаете о добавлении термостата к настенному обогревателю? Тогда вы должны знать, что это то, что требует некоторых знаний, прежде чем углубляться в проводку и установку. Добавление термостата не так уж сложно, но вы не захотите ошибиться, потому что это может вызвать задержку или неработающий нагреватель. Если вы совершенно не знаете, как это сделать, то вы попали в нужное место.Прочтите, чтобы узнать, почему термостат лучше разместить на стене и как его установить.

Зачем устанавливать термостат на стену?

Во-первых, не все обогреватели имеют комплекты термостатов, в которых вы можете прикрепить настоящий термостат к любой части стены. На самом деле к корпусу нагревателя можно прикрепить множество термостатов. Это термостаты, которые вы видите у пола в нижней части стены. Если подумать, должен быть более простой способ отрегулировать термостат, не наклоняясь.Вот здесь и пригодятся настенные термостаты.

Неудобное размещение — не единственное, что может побудить вас разместить термостат выше. Это еще и потому, что есть много неточностей, из-за которых ваш термостат может неправильно считывать температуру. Это связано с тем, что в нижней части комнаты часто бывает прохладнее, так как в нее опускается холодный воздух. Поэтому, если вы действительно хотите знать реальную температуру в вашем окружении, правильное место для установки термостата — от уровня груди до шеи.

Как установить термостат на стену

Хотите установить термостат для вашей комнаты? Вот руководство о том, как это сделать. Обратите внимание, что это непростая задача, и вам придется обращаться с проводами, поэтому, если вам это не нравится, лучше всего нанять профессионала.

Во-первых, вам понадобится несколько инструментов, чтобы упростить установку. Вам понадобится термостат линейного напряжения, соединители (или гайки), приспособления для зачистки проводов и отвертка.

Во-вторых, вы должны знать, что на термостате есть несколько проводов.Обычно это четыре провода черного или белого цвета. Здесь вы увидите два типа проводов: провода, которые подключаются к нагревателю, и те, которые подключаются к проводам питания цепи. Все провода находятся под напряжением, поэтому будьте осторожны при обращении с ними.

Шаги по установке термостата:

1. Отключите электричество.

Прежде чем даже взяться за провода, убедитесь, что блок термостата выключен. Очень важно, чтобы по проводам не проходило электричество, иначе вы получите электрошок.Лучший способ убедиться, что все выключено, — это выключить автоматический выключатель.

2. Используйте электрическую схему в качестве руководства

После отключения электричества выньте руководство по электромонтажу термостата. У каждого термостата есть свой набор инструкций по подключению (в основном потому, что не все цвета проводов стандартные). Рассмотрите схему подключения в руководстве как руководство по подключению как нагревателя, так и питающих проводов цепи. Вы должны быть на 100% уверены, что знаете, какие провода будут передавать электричество от источника питания, а какие — передавать ту же мощность на нагреватель.

3. Частично удалите изоляцию.

Используйте инструменты для зачистки проводов, чтобы удалить ¾ дюйма изоляции с каждого провода. Некоторые предпочитают не снимать изоляцию, но это обеспечивает подключение максимальной мощности.

4. Соедините провода заземления

Когда медные провода оголены, используйте гайку для соединения двух проводов заземления. Здесь вам также понадобится третий провод: шнур, который идет в комплекте с устройством, или другой провод заземления. Этот провод должен быть присоединен к устройству так, чтобы он был заземлен через провод «косичка».Этот гибкий провод соединяет другой конец провода с ранее заземленными проводами. Поскольку термостаты не пропускают через них ток, вы должны подключить настоящие провода к проводу, в котором есть ток.

5. Выполните подключение к линии

Теперь, когда у вас есть провода заземления, пора выполнить подключение к линии. Здесь вам снова понадобятся проволочные гайки, потому что вам нужно соединить два питающих провода с двумя проводами, идущими от источника питания внутри коробки термостата.Используйте цвета, указанные на схеме подключения, чтобы понять, какие провода какие. Поскольку оба провода теперь заземлены, не имеет значения, какие провода касаются коробки термостата.

6. Подключите нагрузку

После подключения к линии подключите нагрузку, потому что по вашим проводам уже передается электричество от источника питания. Используя другой набор проволочной сетки, подключите другой конец цепей к нагревателю. Поместите их в порт термостата с надписью «нагрузка».

7. Укладка проводов.

После того, как все соединения будут выполнены, вы можете заправить провода в электрическую коробку и убедиться, что они не ослаблены, чтобы избежать неправильного подключения и поражения электрическим током. В идеале провода должны быть достаточной длины, чтобы их можно было вставить в электрическую коробку. В противном случае вам, возможно, придется снова изменить размер проводов и проделать тот же процесс.

8. Прикрутите термостат к стене

Когда ваши провода аккуратно уложены, теперь вы можете закрепить термостат с помощью винтов из комплекта поставки.Чтобы проверить, работают ли соединения, включите автоматический выключатель и нагреватель.

Если вы новичок в ремонте термостатов и проводки в целом, это может сначала сбить с толку. Если это не сработает, вернитесь к выполненным соединениям проводов, но не забудьте выключить автоматический выключатель. Что касается термостатов, то все провода горячие, что означает, что по ним протекает ток. Цвета проводов различаются в зависимости от термостата, поэтому лучше всего узнать, какой из них, просмотрев руководство.

Если после второй попытки он все равно не работает, вы можете вызвать электрика, чтобы убедиться, что все соединения (и сами нагреватель и термостат) работают.

Как установить термостат для нагревателя основной платы

Электрические обогреватели для плинтусов хороши для точечного обогрева участков вашего дома, недоступных для центрального отопления, вентиляции и кондиционирования воздуха. Если вы собираетесь установить обогреватель плинтуса, настройте термостат как можно лучше, отделив его от корпуса обогревателя. Это обеспечивает более точное измерение температуры, а также упрощает доступ пользователей к термостату.

Зачем вешать термостат на стену?

Вы можете установить термостат на сам обогреватель плинтуса. Многие обогреватели поставляются с комплектом, который позволяет установить термостат на одном конце корпуса обогревателя. Хотя этот тип установки является самым простым, поскольку он не требует открывания стен, он считается менее эффективным, чем установка термостата на стене.

Во-первых, термостаты, расположенные в нижних 6 дюймах комнаты, не могут точно измерять температуру, так как холодный воздух опускается вниз.Настенные термостаты позволяют расположить датчик обогревателя выше, около середины слоев нагревательных слоев или на высоте около 48 дюймов. Это положение ближе к тому месту, где вы находитесь, и оно отражает ваш комфорт.

Термостаты на плинтусе, устанавливаемые на обогревателе, также влекут за собой наклоны вниз каждый раз, когда вы хотите изменить температуру. Настенные термостаты легко доступны.

Если у вас есть открытые стены, а гипсокартон еще не установлен, настоятельно рекомендуется установить термостат напряжения сети.

Что такое термостат линейного напряжения?

Термостаты сетевого напряжения — это простые механические устройства, которые подключают и отключают питание вашего обогревателя. Эти термостаты действуют как плотина в ручье. Когда плотина открыта, течет вода. Когда плотина закрывается, вода останавливается. Термостаты сетевого напряжения механически препятствуют прохождению электричества от линий электропередач к нагревателю плинтуса. Когда в приборе нет связи, обогреватель не может включаться или выключаться.После восстановления связи нагреватель может включиться.

Термостаты сетевого напряжения имеют базовое устройство измерения температуры, поэтому они включаются или выключаются в соответствии с установленным вами температурным диапазоном. Они недороги и просты в установке, но особенно необходимо убедиться в правильности подключения проводки.

Соображения безопасности

Прежде чем что-либо делать, выключите цепь и убедитесь, что нет питания с помощью тестера напряжения. Поскольку это цепь 240 В, вы будете отключать двухполюсный автоматический выключатель, а не стандартный однополюсный выключатель.С помощью тестера напряжения убедитесь, что электрическая проводка обесточена и отсутствует ток.

Несмотря на то, что это не слишком чувствительные программируемые устройства с чипом, вы все равно можете сломать их, если подключите их неправильно. Ошибки в подключении переключателя 120 В, розетки или даже GFCI обычно не причинят большого вреда устройству, но, поскольку это устройство 240 В, через которое протекает так много сока, вы можете легко повредить устройство, пораниться или убить себя. .

Установка и конфигурация электропроводки для нагревателей и термостатов

В этом сегменте мы обсудим установку и конфигурацию проводки с нагревателями и термостатами.

Поскольку мы определили напряжение, мощность, емкость цепи и реле или трансформаторы напряжения, теперь мы можем приобрести и установить нагреватель.

Установка и конфигурация проводки

После того, как вы выбрали подходящий обогреватель, измерьте пространство, которое вы планируете установить, и примите во внимание, что обогреватель занимает дополнительное место. В зависимости от модели для установки нагревателя может потребоваться немного больше места на стене или потолке, чем длина агрегата.

Обычно термостаты устанавливают в центре, вдали от окон или вентиляционных отверстий, которые могут мешать показаниям термостата. Это повлияет на монтажные схемы установки нагревателя , в зависимости от расположения нагревателя относительно термостата. Обогреватели устанавливают в трех основных точках: стене, плинтусе или потолке.

Нагреватели и термостаты могут быть соединены, независимо от марки, если напряжение, мощность и провода соответствуют процессу установки.

Обычно нагреватель подключается непосредственно к сетевому напряжению.Термостат в отдельной цепи подключается к выключателю с помощью другого провода, подключенного непосредственно к нагревательному элементу. Если термостат низковольтный, могут потребоваться реле или трансформаторы. Проведите реле и трансформаторы между термостатами и нагревателями или термостатами и выключателями.

Разница между однополюсными и двухполюсными термостатами заключается в емкости и возможностях цепи.

Для однополюсного термостата требуется одна цепь на выключателе. Из-за этого он не может полностью выключиться и может только сигнализировать обогревателю о переходе на низкую уставку.

Двухполюсный термостат требует двух контуров и может полностью отключить нагреватель.

Для получения более подробного руководства по процессу подключения в этом блоге приведены инструкции по установке однополюсного или двухполюсного термостата на нагреватель основной платы на 240 В.

Конфигурация электропроводки термостата

Существуют термостаты, предназначенные для кондиционирования воздуха, отопления или целых систем отопления, вентиляции и кондиционирования воздуха. Электропроводка термостата должна быть выполнена правильно для установки нагревателя .

Конфигурации могут отличаться в пределах проводки термостата , в зависимости от количества устройств, управляемых термостатом, и возможностей термостата. Проверьте конфигурацию проводки термостата с руководством по электромонтажу.

Для термостатов

обычно используется общий цветовой код проводки.

  • Синий / Черный — Общий провод
  • Красный — Мощность
  • Зеленый- Вентилятор
  • Белый жар
  • Желтый- Кондиционер

Для нагревателей и термостатов обычно требуется проводка 10 или 12 калибра.Мы предлагаем несколько вариантов подключения к электросети.

Рекомендуем нанять сертифицированного электрика для установки. Надеемся, вам понравилась серия нагревателей и термостатов. Если у вас есть вопросы по сопряжению нагревателя с термостатом, обязательно свяжитесь с нами!

Могу ли я использовать несколько нагревателей с одним термостатом?

Иногда нам звонят люди, которые хотят узнать, можно ли подключить несколько нагревателей к одному термостату. Ответ на этот вопрос — да, вы можете подключить несколько нагревателей к одному термостату — если вы используете нагреватели на 240 вольт и прерыватель на 240 вольт.Но это не значит, что мы всегда его рекомендуем. Стив из нашего отдела технической поддержки говорит, что в большинстве случаев люди хотят подключить несколько нагревателей к одному термостату для удобства. Это имеет смысл, если у вас есть большая комната с несколькими обогревателями в ней или, может быть, жилое пространство открытой планировки, где гостиная и столовая представляют собой одну большую площадь. Один термостат для управления обоими нагревателями будет работать нормально, потому что вы имеете дело с одним большим пространством. Он не работает с одним термостатом в спальне, управляющим обогревателем в этой комнате, а также с другим термостатом в другой комнате.Температура в обеих комнатах будет определяться температурой в спальне с помощью термостата. Это просто сводит на нет одно из преимуществ электрического отопления: автономное отопление помещений для максимального индивидуального комфорта и минимизации счетов за электроэнергию. Все еще читаете? Это, вероятно, означает, что вы хотите знать, как подключить несколько нагревателей к одному термостату. Вот что вам нужно знать:

Количество нагревателей, которые вы можете подключить к одному термостату, также зависит от вашей схемы и проводки Количество нагревателей, которые вы можете безопасно подключить к одному термостату, будет зависеть от размера вашего выключателя в электрической коробке, типа проводки, которую вы используете, и мощности отдельных нагревателей.Таким образом, схема на 240 В, работающая на двухполюсном автоматическом выключателе на 20 А, может иметь любую комбинацию нагревателей до 3 840 Вт. Например, используя всего один термостат, можно установить:
  • Два нагревателя мощностью 1500 Вт, или
  • Три нагревателя мощностью 1000 Вт, или
  • Пять нагревателей мощностью 750 Вт
Эта полезная таблица содержит дополнительную информацию.

Вольт

Размер выключателя

Сечение провода

Максимальная мощность в цепи

240

 Двухполюсный, 20 А 12/2 с землей

3840

240

 Двухполюсный, 30 А 10/2 с землей

5760


При использовании с одним термостатом нагреватели необходимо подключать параллельно, а не последовательно

Все нагреватели должны быть подключены параллельно.Вы можете сделать это, подключив каждый нагреватель напрямую к термостату, или подключив каждый нагреватель к следующему — просто убедитесь, что каждый нагреватель подключен к проводам источника. (Вы также можете ознакомиться со схемой подключения в верхней части этого поста — она ​​показывает, как соединить несколько системных плат вместе.)

На этой фотографии показано, как соединить провода для использования нескольких нагревателей Com-Pak друг с другом. Один из проводов здания (он же Romex) идет к следующему обогревателю, другой — к настенному термостату.Медный провод с петлей должен быть подключен к зеленому винту заземления в стенке нагревателя.

Я знаю, что это очень важно. Если вы совсем запутались, оставьте комментарий, и мы свяжемся с вами или свяжемся с нашим отделом технической поддержки. Они будут более чем счастливы провести вас через процесс по телефону или по электронной почте. Если вам нужна дополнительная помощь в поиске подходящего обогревателя или термостата, ознакомьтесь с другими сообщениями в нашем блоге о выборе продуктов, включая , как выбрать обогреватель правильной мощности и , почему вам следует подумать о переходе с плинтуса на настенный обогреватель

Как подключить программируемый термостат к газовой печи | Руководства по дому

Программируемый термостат помогает снизить расходы на отопление за счет автоматического отключения системы, когда вас нет дома.С помощью программируемого термостата вы можете определить, какая температура в вашем доме должна быть в установленное время суток и дни недели. Когда вас нет дома, ваша печь будет потреблять меньше топлива, потому что она будет поддерживать более низкую температуру. Процесс установки и подключения одинаков для всех типов печей, будь то газовые, пропановые, масляные или электрические.

Отключите электропитание печи выключателем печи или автоматическим выключателем. Это отключит питание термостата.Снимите крышку термостата, открутив винты или зажимы, удерживающие ее на месте. Отвинтите старый термостат и его пластину для настенного монтажа и снимите их со стены.

Посмотрите, где провода от печи присоединяются к старому термостату. Большинство термостатов используют буквы для обозначения клемм проводов. Обычно проводов всего два, но некоторые термостаты используют три. Цвета проводов ничего не значат. Положите полоску ленты на каждый провод и отметьте на ленте букву клеммы, к которой идет провод.Ослабьте винты клемм или другие разъемы и отсоедините провода. Закрепите провода, завязав их петлей или приклеив их к стене, чтобы они не упали обратно в стену.

Еще раз проверьте, совместим ли ваш новый термостат с вашей печью. Установите монтажную пластину для нового термостата. Пропустите провода через монтажную пластину. Выровняйте монтажную пластину с помощью уровня и при необходимости просверлите новые монтажные отверстия электродрелью. Прикрутите монтажную пластину к стене с помощью отвертки.Большинство моделей термостатов имеют монтажные винты или другие крепежные детали.

Установите каждый помеченный провод на клеммную колодку нового термостата, сопоставив буквы на каждом проводе и клемме. Подключите каждый провод к соответствующей клемме, работая по одному проводу за раз. Некоторые модели термостатов могут использовать винтовые клеммы. В других моделях могут использоваться вставные клеммы или другая система подключения.

При необходимости установите батареи в программируемый термостат. Прикрепите термостат к пластине для настенного монтажа с помощью шурупов, зажимов или других креплений.Снова включите печь и запрограммируйте календарь и часы термостата с указанием даты и времени. Запрограммируйте дни и время, в которые вы хотите вернуть температуру, и градусы, которые вы хотите вернуть. Некоторые модели поставляются с заранее запрограммированным расписанием, которое вы можете настроить в соответствии со своими потребностями.

Ссылки

Writer Bio

Херб Кирхгофф имеет более чем тридцатилетний практический опыт работы в качестве заядлого любителя сада и домашнего мастера. Уйдя из новостного бизнеса в 2008 году, Кирхгофф заботится о 12-акровом сельском поместье на берегу озера Мичиган и применяет свой опыт в своих овощных и цветочных садах, а также в проектах по ремонту и реконструкции домов.

Электропроводка термостата для чайников — пошаговое руководство

Мы составили пошаговое руководство по подключению термостата. Узнайте, как сделать это самому простым и безопасным способом.

Подключение термостата — это простой пошаговый процесс, который под силу каждому. Большая часть процесса заключается в соблюдении правил техники безопасности и недопущении типичных ошибок. Как только вы узнаете, какой у вас тип системы, самое сложное будет решено. Для сложных систем, таких как тепловые насосы и многозонные, рекомендуется профессионал.Это совершенно другая категория, поэтому есть много дополнительных работ, выходящих за рамки обычного домашнего ремонта. Если вы никогда раньше не выполняли электромонтажные работы, это все равно должно превратиться в успешный проект. Приложив несколько инструментов и немного времени, вы подключите термостат за считанные минуты.

Можно ли использовать этот метод на новых термостатах Wi-Fi?

Да! Единственная большая разница между новыми моделями Wi-Fi и старыми — это дополнительный провод. Руководство охватывает конструкции с четырьмя и пятью проводами, поэтому единственное, что вас сдерживает, — это совместимость исходной установки.Несовместимая проводка (установка нового пятипроводного термостата на четырехпроводную основу) требует более высокого опыта, а в некоторых случаях и профессиональной помощи. Никогда не следует пытаться навязать один тип соединения другому, поскольку это может повредить всю систему.

Будут ли у брендов разные инструкции по подключению?

Очень немногое изменится с установкой для любого из основных или универсальных брендов. Lux, Honeywell, Nest, White Rodgers и другие используют одни и те же базовые инструкции для подключения своих четырех- и пятипроводных термостатов.По-прежнему рекомендуется бегло просмотреть направления и убедиться, что ничего нового не появляется.

Этот недостающий бит информации может иметь значение между наполовину работающим термостатом и полностью работающим. Но по большей части вы не упустите ничего важного, выбирая термостаты разных производителей. Единственная заметная разница будет по качеству и цене.

Подключение термостата для чайников

Важно отметить, что фактические инструкции по подключению термостатов на самом деле являются «шпаргалкой».Распечатайте рекомендации по цвету, и у вас будет все необходимое для завершения электромонтажа. Как только вы поймете, что нужно для подключения термостата, вам нужно будет подключить A к B, и ничего особенного. Это руководство работает как для замен, так и для обновлений, но только между одной и той же монтажной базой. Итак, четыре / четыре и пять / пять будут вашими рабочими пределами при использовании этих указаний. Вся приведенная ниже информация предполагает, что вы используете новые провода, а не повторно используете уже установленные.

для четырех проводов

Провода, которые вам понадобятся для этой настройки;

  • G — вентилятор (зеленый)
  • R — 24 VAC / Rc / R / Rh (красный)
  • Y — Компрессор / кондиционер (желтый)
  • Вт — тепло (белый)

На этом этапе вы собираетесь сыграть в игру со спичками. Начните с просмотра букв и сопоставления их с этикетками. Один конец к другому, ничего особенного между ними. Цвета используются, чтобы лучше проиллюстрировать, куда идет каждый провод на случай, если вы заблудитесь.Короче говоря, порядок или приоритет при установке — Letter> Color. Большинство настроек отлично подходят для букв, но если отпечаток немного нечеткий, возвращение к цвету поможет вам выяснить, куда идет каждый провод.

для пяти проводов
  • G — вентилятор (зеленый)
  • R — 24 VAC / R / Rc (красный)
  • C — 24 В переменного тока Общий (наиболее распространены синий, коричневый или фиолетовый)
  • Y — Компрессор / кондиционер (желтый)
  • Вт — тепло (белый)

Основное различие между четырьмя и пятью — это общий провод, который можно найти только в пятерке.Цвета различаются в зависимости от бренда, но наиболее распространены коричневый, синий и фиолетовый. С общим проводом вы получаете кусок, который обеспечивает питание от трансформатора. Так что по очевидным причинам это провод, с которым не стоит экспериментировать или класть в неправильное место. Будьте очень осторожны при подключении общего провода, дважды проверяя каждую часть интерфейса, с которой он связан. Когда вы привыкнете к этим настройкам, все остальное станет вашей второй натурой. Перед тем, как начать что-либо из этого, отключите питание выключателем.Это относится к обеим схемам подключения, поэтому считайте это обязательным, даже если вы не работаете с общим проводом. На всякий случай наденьте защитное снаряжение, хотя вы можете считать его необязательным.

Используйте увеличительное стекло, если буквы слишком маленькие для распознавания. Распространенные ошибки включают перепутывание проводов из-за идентичной проводки или забвение выключателя. Любой из них может повредить все ваше устройство, что обойдется вам в ремонт в тысячи долларов. Не позволяйте простому подключению термостата врезаться в ваш бюджет, ведь его можно выполнить за считанные минуты.И если вы когда-нибудь запутались в своем конкретном термостате, еще раз загляните в руководство. Это лучший способ проверить, что вы могли пропустить.

Когда продукт не включается

Первое, что вы должны сделать, это проверить, нет ли ослабленных проводов. Если все провода находятся в правильном месте, следующий шаг — проверить, не установили ли вы по ошибке четырехпроводной термостат на пятипроводную основу. В этом случае следует немедленно отсоединить все провода, поскольку это может привести к повреждению всей системы.Если что-то пойдет не так, его оставление будет стоить вам дополнительных денег и приведет к найму профессионала.

Вам также следует проверить, должен ли быть включен переключатель. Для современных термостатов это может быть проблема, которая часто встречается среди «умных» вариантов. На этом этапе, если оно не работает, просмотр руководства может привести вас к правильному пути. Руководства по термостату предоставляют всю необходимую информацию в виде сценария «что, если», когда продукт не включается. И хорошая новость заключается в том, что он охватывает старые и новые установки, поэтому всегда будет что-то, что вы можете использовать.Если с помощью руководства не удается решить проблему, вам следует подумать о том, чтобы обратиться за профессиональной помощью, чтобы термостат заработал.

Использование старого провода

Вы всегда можете использовать старый провод с новым термостатом. Для этого есть много причин, и инструкции следуют тем же предыдущим рекомендациям. Поскольку старые провода, которые используются повторно, могут немного изнашиваться, оберните их изолентой. Это гарантирует, что у вас не возникнет проблем с коротким замыканием термостата.Если провода замкнуты, это может испортить ваш новый термостат. Несколько секунд на то, чтобы обернуть старые провода (или использовать новые) — небольшая цена, которую нужно заплатить своим временем.

Ошибки при подключении термостата

С проводкой термостата справится любой, но это не значит, что небрежность не испортит работу. Даже нарушение мелочей может иметь долгосрочные последствия, которые медленно снижают производительность системы. Важно подходить к этому проекту, как к любому другому, независимо от требуемого уровня навыков.

Блок предохранителей не выключается — Безопасность превыше всего, поэтому забвение самых элементарных мер безопасности всегда вас укусит. Неважно, какой термостат вы устанавливаете, при работе с проводами всегда есть вероятность опасности. При более новой установке, требующей даже более чем пятипроводной установки, безопасность не следует игнорировать.

Повторное использование старого провода без проверки — Нет ничего плохого в повторном использовании провода.Очевидно, вы хотите проверить, нет ли на корпусе следов ожогов, жидкости или каких-либо разрывов. Все это позволит вам узнать, есть ли в системе более серьезная проблема, например, короткая. Обмотка старого провода изолентой защитит вас и систему от любых прошлых или будущих повреждений. Это дешевый защитный слой, необходимый для всех установок.

Установка неправильного термостата Тип — Всегда устанавливайте термостат на совместимое основание. Итак, 4/4 и 5/5 при настройке проводов.Позже вы сможете избежать серьезной головной боли, которая может повредить всю вашу систему. Главный компонент, на который следует обратить внимание, если вы не знакомы с системой проводки, — это общий провод, который всегда отсутствует в четырехпроводной схеме. Цвет может быть разным, но функция всегда будет одинаковой.

Обрезка новых проводов — При покупке проводов отдельно от термостата их необходимо отрезать / зачистить, чтобы они удобно располагались в основании. Само по себе это не проблема, но становится проблемой, когда вы зачищаете провода слишком коротко.Лучше иметь их длиннее, чем нужно, чем слишком короткими для использования. Длинные провода можно удобно обрезать до размера, подходящего для термостата. Поэтому, когда у вас есть выбор, всегда выбирайте длинный провод вместо короткого.

Игнорирование руководства — Если есть руководство, всегда проверяйте его перед началом установки. Там может быть важная информация о первом включении устройства. В руководстве даны ответы на многие общие вопросы, а для новых клиентов доступна даже поддержка по телефону.Скорее всего, это то, что вам не понадобится, но в крайнем случае неплохо иметь.

Любая из этих вещей может привести к неправильной установке, но всех их можно избежать. Вместо того, чтобы запоминать руководство, распечатайте его или возьмите с собой во время установки.

Видеоресурсы

FAQ

Сколько времени нужно, чтобы установить термостат?

Если вы просто проводите проводку и ничего больше, то меньше пятнадцати минут.На полную установку с базой вам нужно полчаса. Так что в любом случае у вас меньше часа на установку, что неплохо, учитывая сложность продукта. Приобретение современного термостата или умного термостата не ускорит установку. Преимущества этих систем заключаются в интеграции в ваши беспроводные сети и домашнее оборудование, такое как Echo. Даже Google Home хорошо работает с термостатами нового поколения.

Может ли кто-нибудь установить термостат?

Да, это действительно так просто, как сказано.Если вы можете следовать инструкциям, тогда вы сможете справиться с проводкой термостата. Это больше связано с пониманием того, куда идет каждый провод, чем с выяснением того, как все работает. Никакого опыта не требуется, просто нужно перестраховаться и прочитать руководство. Когда что-то становится слишком сложным, это больше связано с чем-то неправильным в системе. Не переусердствуйте, пытаясь понять это, а вместо этого обратитесь за профессиональной помощью для завершения установки.

Почему дома должны быть модернизированы термостаты?

Наличие современного термостата в доме дает большие преимущества.Первым преимуществом всегда будет управление им с помощью цифрового интерфейса, вручную или автоматически. Провайдеры кабельного и спутникового телевидения теперь имеют домашние системы, ориентированные на эти новые умные термостаты.

Они работают вместе с остальными устройствами в сети Wi-Fi и становятся частью всей вашей системы. Когда кабельные / спутниковые компании продвигают подключенный дом, важным преимуществом является то, насколько хорошо они работают с интеллектуальными термостатами. Когда вы переходите на устройства меньшего размера, такие как Amazon’s Echo или Google Home, все становится немного интереснее.Какое бы подключенное домашнее устройство вы ни выбрали, наличие в доме современного термостата только повысит его полезность.

Имеет ли значение тип провода термостата?

В зависимости от того, какую установку вы планируете выполнить, вы столкнетесь с двумя типами проводов. Проволока восемнадцатого или двадцатого калибра будет двумя основными вариантами. Самый простой способ определить — это длина, так как все, что может достигать двухсот пятидесяти футов, должно обрабатываться восемнадцатым калибром. Если вам нужна гораздо более короткая длина, подойдет и двадцать калибр.Все это предполагает более крупную установку чего-то вроде термостата HVAC, который, как ожидается, будет иметь гораздо больше функций, чем обычный термостат.

Какие перчатки следует использовать?

Перчатки не являются обязательными, но если вам нужен дополнительный слой безопасности, выберите резину. Подойдет любая пара дешевых резиновых перчаток. Таким образом, если что-то пойдет не так, что маловероятно, вы будете защищены от электричества благодаря изолированной резине.

Сообщите нам, что вы думаете об информации, представленной в этой статье.

Как использовать умный термостат с электронагревателем

Умные термостаты в первую очередь предназначены для использования с котлами центрального отопления, но что, если вы хотите управлять хозяйственной постройкой или другим местом с электрическим нагревателем? Здесь я покажу вам, как использовать умный термостат с электронагревателем.

Это та же самая установка, которую я использую для тестирования интеллектуальных термостатов, поскольку она дает мне более простой способ отключить различные продукты для обзора.Прежде чем начать, важно отметить, что этот проект предполагает работу с электросетью. В результате вам следует обратиться за помощью к квалифицированному электрику: воспринимайте это как руководство, показывающее, чего вы хотите достичь.

Далее, вам нужен электрический обогреватель правильного типа: с физическим ручным переключателем включения / выключения, который можно оставить во включенном положении, чтобы при включении питания нагреватель включался. Многие, более причудливые, электрические обогреватели включаются в режиме ожидания, что никуда не годится.Я использую обогреватель с вентилятором Honeywell HZ-510E1 для тяжелых условий эксплуатации (99 фунтов стерлингов).

Купить: Стартовый комплект Tado Smart Thermostat всего за 199,99 фунтов стерлингов

Этот проект разработан для работы только с одним радиатором, хотя электрик может адаптировать конструкцию так, чтобы он работал с полной электрической схемой отопления.

Связанный: Лучший электрический обогреватель

1. Выбор необходимых компонентов

Во-первых, нужно понять, как работает система. Используя интеллектуальный термостат, мы хотим иметь возможность включать и выключать тепловентилятор.Для этого нам нужно прервать подачу кабеля питания к нагревателю, позволяя термостату включать и выключать это. Из-за уровней мощности, потребляемой электронагревателями, мы не можем переключаться через термостат.

Вместо этого мы будем использовать твердотельное реле (около 11 фунтов стерлингов). Твердотельное реле — это электронный переключатель, который включается или выключается при подаче напряжения на клеммы управления. Фактически это означает, что переключателем можно управлять через низковольтную систему управления, через термостат, переключая подачу питания высокой мощности на нагреватель.Я выбрал модель реле на 40А, чего для нашего обогревателя более чем достаточно.

Далее нам понадобится схема управления и питания системы отопления. Для этого проекта мы используем термостат Tado Smart с дополнительным комплектом (беспроводной контроллер котла). Термостаты Nest имеют аналогичный нагревательный элемент, и большинство термостатов имеют нечто подобное.

Внешнее управление котлом обычно запитывается от котла с помощью предохранителя 3А. Поскольку мы подаем сигнал на 13 А, нам нужно вставить плавкий ответвитель на 3 А (около 7 фунтов стерлингов) с поверхностной коробкой.Вам нужно будет заменить предохранитель для модели на 3 А (2,50 фунта стерлингов).

Мы будем использовать это для подключения к контроллеру котла. Для этого я использовал преобразователь источника питания переменного тока в постоянный (около 7 фунтов стерлингов), который питается от ответвления с предохранителем на 3 А и выводит низковольтную (5 В) мощность, которую мы используем в качестве нашей схемы переключения.
Вам также понадобится 3-жильный кабель на 13 А (около 17 фунтов стерлингов) и вилка на 13 А (около 4 фунтов стерлингов).

Чтобы разместить все, я использовал распределительную коробку (около 11 фунтов стерлингов) и несколько кабельных вводов (около 7 фунтов стерлингов).Вам также понадобится распределительная коробка на 20 А (около 3 фунтов стерлингов). Наконец, вам понадобятся соединительные блоки: у меня были блоки на 5 А (около 2 фунтов стерлингов).

Для инструментов вам понадобятся инструменты для зачистки проводов, 20-миллиметровое сверло, электрическая отвертка и несколько небольших винтов для крепления компонентов к нижней части распределительной коробки. Для удобства вы можете найти все, что вам нужно, в моем списке желаний для умных термостатов Amazon.

Связанный: Лучший умный термостат

2. Подключите пусковую схему

Сначала необходимо просверлить отверстия диаметром 20 мм по бокам распределительной коробки, чтобы можно было вставить кабельные вводы.Они будут удерживать кабели на месте, не протирая их. Хорошо, по одной с каждой короткой стороны, а вам понадобится по одной с одной из длинных сторон.

Затем установите распределительную коробку 20A на пол главной распределительной коробки. Отрежьте вилку обогревателя и снимите резиновую оболочку. Пропустите его через кабельный ввод на короткой стороне коробки, дальше всего от распределительной коробки на 20 А. Не забудьте сначала вставить ввинчиваемую часть сальника, чтобы можно было затянуть соединение.

Затем вам нужно отрезать два отрезка гибкости: придать себе некоторую гибкость по длине, поэтому 50 см или около того должно хватить.Затем возьмите другой гибкий кабель длиной 50 см, но снимите только коричневый (находящийся под напряжением) кабель и зачистите его с обоих концов.

Подключите один бит к вилке на 13 А, затем вставьте неизолированный конец через сальник, ближайший к распределительной коробке на 20 А. Наконец, возьмите запасной кусок гибкого кабеля и зачистите кабели с обоих концов.

Купить: Стартовый комплект Tado Smart Thermostat всего за 199,99 фунтов стерлингов

Теперь мы готовы провести первую часть проводки. Для силового кабеля, входящего в распределительную коробку, проложите токоведущий (коричневый), нейтральный (синий) и заземляющий (зеленый и желтый) кабели в распределительную коробку на 20 А.Подсоедините 50-сантиметровый кусок гибкого кабеля к соответствующим клеммам (он пройдет до нашего слитого ответвления).

Для кабеля, идущего к нагревателю, вставьте токоведущий кабель (коричневый) во второй выход твердотельного реле. Затем используйте отрезок токоведущего кабеля от клеммы 1 реле до токоведущего перехода на распределительной коробке 20A. Наконец, подключите заземление и нейтраль нагревателя к распределительной коробке на 20 А. У вас должно получиться что-то вроде изображения ниже. Теперь вы можете установить крышку на распределительную коробку 20A, после того как проверили надежность крепления кабелей: слегка потяните за них.

3. Установите переходник с предохранителем

.

Далее нужно подогнать свариваемую шпору. У этого есть вырез спереди, и вы также можете протолкнуть кабель через коробку для одежды внизу. Я подключал питание через вырез на переключателе, а питание через дно. Пока не прикручивайте патрон.

Во-первых, вам нужно взять кусок гибкого кабеля из распределительной коробки на 20 А и подключить его к стороне подачи (проверьте схему подключения, чтобы понять это правильно). Затем зачистите еще один кусок гибкого кабеля, отрезая ровно столько, чтобы он прошел через нижний сальник к регулятору нагрева — около 1 м должно хватить.

С помощью этого гибкого элемента подключите его к нагрузочной стороне ответвления с предохранителем. Есть только один общий заземляющий разъем. Кроме того, проложите кабели под напряжением от преобразователя переменного тока в постоянный: у того, который у меня есть, для этого есть два красных кабеля, и не имеет значения, каким образом вы их подключаете, и нет заземляющего кабеля. Убедитесь, что вы пропустили эти кабели через заднюю часть коробки.

Теперь вы можете прикрутить патронный ящик на место и установить выключатель, используя удерживающий предохранитель.Также установите преобразователь переменного тока в постоянный. В результате красный и черный кабели от преобразователя переменного тока в постоянный останутся незакрепленными, а силовой кабель будет торчать через сальник на длинной стороне главной распределительной коробки.

4. Подключите цепь управления низкого напряжения

.

Затем вам нужно подключить низковольтные регуляторы вашей системы отопления. Для этого нам нужно проложить провода для цепи управления 5В. Вы можете использовать больше гибкого кабеля, если хотите: просто удалите 1.Кабель 5 мм изнутри. Вместо этого я использовал кабель от старого USB-адаптера питания на 5 В, сняв его.

Для удобства я проложил кабели от преобразователя питания переменного тока в постоянный в распределительную коробку на 5 А: красный — положительный, черный — отрицательный. Используя свой кабель питания 5 В, я соединил положительный вывод с положительным выводом на контрольной стороне твердотельного разъема.

Затем мне потребовались две дополнительные длины разъема питания 5 В: достаточная для доступа к внешним элементам управления. Подключите один кабель к отрицательной стороне стороны твердотельного управления.Подключите другой кабель к отрицательной клемме распределительной коробки преобразователя переменного тока в постоянный. Выведите оба кабеля через ту же муфту, что и силовой разъем регулятора котла.

5. Подключите внешний блок

Затем вам нужно подключить управление котлом. На задней стороне коробки Tado Extension Kit есть электрическая схема, на которой показано, что делать, и мы используем вариант Potential Free, а не Switched Live. Если вы используете другую систему отопления, проверьте проводку.

В Tado проводка выполняется через блок, который соединяется со стеной. Подсоедините гибкий кабель к клеммам под напряжением и нейтралью, а землю к клемме заземления. Затем нам нужно подключить два гибких кабеля. Неважно, какой из них куда идет, но вам нужно использовать клеммы 1 (COM) и 4 (нормально разомкнутые или NO).

Итак, что происходит, когда интеллектуальному термостату требуется тепло, средства управления котлом соединяют клеммы 1 и 4, создавая цепь.Это, в свою очередь, пропускает напряжение через сторону управления твердотельного реле, которое подключает кабель под напряжением к нагревателю, включающему его. Накройте панель управления обогревателем.

6. Включите и подключите отопление

Теперь вы можете включить вашу систему. Вставьте вилку в розетку и включите ее. Включите выключатель в перегоревшем ответвлении. Вы должны увидеть, как загорится индикатор состояния, а также красный светодиод на преобразователе переменного тока в постоянный, а также загорится индикатор управления котлом.

Затем вы можете следовать инструкциям, чтобы добавить интеллектуальное отопление с помощью приложения.После этого проверьте свою систему, поворачивая нагреватель вверх и вниз: когда вам нужно больше тепла, нагреватель должен включиться; когда в комнате прогреется температура, отопление отключится. Установите крышку на большую распределительную коробку и привинтите ее, и теперь у вас есть электрическое отопление, полностью контролируемое интеллектуальным термостатом.

No related posts.

Разное

Похожие записи

Распайка интернет кабеля 8 жил: Распиновка сетевого кабеля 8 жил

09.09.2021

Напольный электрический водонагреватель: Напольные электрические накопительные водонагреватели купить по низкой цене в магазине

08.09.2021

Распред коробки внутренние: Внутренние распределительные коробки скрытой установки

06.09.2021

Монтаж щитов: Монтаж щитов, пультов и комплектных объемных устройств | Подстанции

05.09.2021

Узо марки: Выбор узо для квартиры и для частного дома, расчет номинала, выбор марки

05.09.2021

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

+7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
Карта сайта
