Проходной выключатель. схема подключения проходного выключателя

Принцип действия — особенности переключения электрической цепи

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.

Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами.

Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель. размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.

Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.

Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Бытовые как выключатели, так и переключатели для света  выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ.

У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге  двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения.

А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Контроль из двух мест

Если говорить о схемах проходных выключателей, то их есть несколько, а самые интересные и популярные мы с вами разберем.

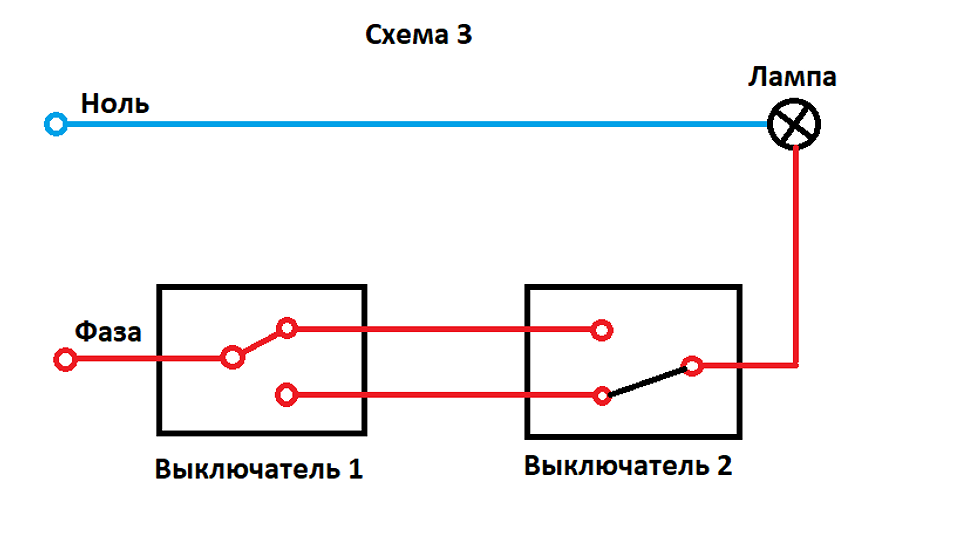

Управление освещением из двух мест является весьма простым, а потому и популярным вариантом. Для этого вам нужны будут всего два одинарных проходных выключателя. Каждый из них будет обладать одним контактом на вход, и двумя на выход.

К светильнику, или лампе будет подключаться ноль. Фаза же будет сначала подключаться к первому переключателю, контакты на выходе которого дальше идут ко второму переключателю. Дальше идет соединение последнего выключателя с источником света.

Проходной своими руками

Для самостоятельного изменения мест включения света необходимы элементарные знания в электротехнике: что такое электросхема, уметь читать и рисовать электрическую схему, умение пользоваться мультиметром, прозвонкой или контролькой, знать, в чём отличие фазы от нуля и напряжения от тока.

В целях экономии вы можете самостоятельно изготовить необходимый выключатель света. Чтобы определить, какой тип переключателя необходим, нужно нарисовать план-схему переделки. Монтаж для выключателя проходного аналогичный, как и для обычных. Увеличивается только количество проводов и скруток. Подключается всё по проекту.

Рассмотрим, как сделать проходной выключатель своими руками. Чаще всего собирают одноклавишный. Здесь несколько вариантов, например, собрать проходной выключатель из обычного. Ещё из вариантов – собрать из 2-х простых выключателей от производителя. Лучший вариант – это переключатели фирмы Lezard.

У продавца уточнить, есть ли у выключателей свободные места, для дополнительных клемм. Аккуратно разобрать и переставить 2 клеммы вместе с коромыслом и толкатель с пружинкой

Важно, чтобы при переключении 1-я группа замыкалась, а 2-я – размыкалась. С любой стороны соединить клеммы

Это будет вход, а противоположные – 2 выхода. На рис. ниже показан вариант расположения клемм после переделки.

Расположение клемм выключателя после переделки

Ещё дешевле использовать перекидной тумблер, ампер на 5-10. Можно использовать тумблер с реле на 220 вольт и коммутирующим током до 5 А. Другой вариант – использовать галетные переключатели, поворотные или кнопочные. Но такая конструкция более громоздкая.

Самостоятельно изготовить проходной надёжный выключатель проблематично. Можно использовать галетные переключатели с необходимым набором, реле с переключающими контактами на 220В и тумблером для включения реле.

Переключающие трёхклавишные применяется редко, и в свободной продаже таких нет, но заменить можно с применением электроники. Это уже обойдётся дороже, дешевле заказать готовый.

Наряду с электросхемой, необходимо нарисовать монтажную схему электропроводки, показать, где и как подключить тройной выключатель и все остальные переключатели и нагрузки. Она будет как шпаргалка, когда подсоединяете проводку, чтобы не перепутать провода.

При монтаже необходимо для надёжности использовать цветные провода и кабели. Необходимо придерживаться правил эксплуатации электроустановок (ПУЭ). Нулевой провод напрямую проложить к патрону, а фазный провод, чтобы прошёл на переключатели, чтобы отключалась фаза от светильника при выключенном свете. Заземляющий провод, как и нулевой, присоединить напрямую к нагрузкам. На этих проводах предусмотреть поменьше промежуточных скруток, делать только необходимые.

Все промежуточные соединения производить в распределительной коробке методом скрутки или специальными зажимами. Подсоединённые провода уложить в пластиковые каналы. Если возможно, использовать распределительный щит.

Необходимо помнить! Общая мощность средней квартиры по нагрузке не превышает 16-25 ампер.

Желательно электропроводку разделить на группы по мощности равномерно. Если нет уверенности справиться с монтажными работами, необходимо обратиться к профессиональным работникам. При монтаже сенсорных переключателей сенсорную панель нужно снять и установить после окончания работ.

Использование современных устройств приближает каждого к проживанию в умном доме. Все чаще применяют возможности светильника с датчиком движения и другими датчиками, что позволяет экономить электроэнергию и на коммутирующей аппаратуре, проводе.

Как наладить централизованное управление освещением?

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Особенности подключения

Главными особенностями подключения проходных выключателей являются:

Количество проводов, необходимое для их работы

Следует обратить внимание, что от распределительной коробки к такому устройству подходит трехжильный провод, по одной из трех его жил на выключатель подается фазное напряжения, а две других являются выходящими проводами.
Особое внимание нужно обратить на порядок соединения двух представленных на схеме выключателей между собой. Для этого должна быть использована распределительная коробка

Однако на практике зачастую более целесообразной оказывается прокладка двухжильного провода непосредственно от одного устройства к другому, что позволяет значительно сэкономить. В таком случае от распределительной коробки к выключателю может приходить всего один провод вместо трех.

На рисунке изображена схема подключения одной группы осветительных приборов, управление которой может осуществляться из пяти различных точек. Первым и последним элементом представленного последовательного соединения является проходной выключатель. Количество перекрестных выключателей, которые могут быть задействованы в подобной цепи, ограничивается только соображениями практической целесообразности и удобства применения.

Устройство перекрестного выключателя является достаточно несложным. Он имеет две пары контактов, к которым присоединяется входящий и выходящий двухжильный провод. При нажатии на клавишу происходит одновременное размыкание ранее замкнутых контактов и перекрестное замыкание их друг с другом. Это позволяет изменить состояние каждого из двух проводов, проложенных между проходными выключателями, без нажатия на клавишу любого из них.

Перемычки между контактами такого устройства, которые указаны на рисунке, нужны для более наглядной демонстрации его работы. На практике такое изделие в большинстве случаев имеет только 4 контакта, что существенно облегчает процесс его подключения.

Чтобы получить возможность управления одновременно двумя группами потребителей, необходимо использовать двухклавишные выключатели. Принцип их работы не отличается от уже рассмотренного, однако схема подключения закономерно является более сложной.

Двухклавишный проходной выключатель допустимо рассматривать, как два одинарных устройства, помещенных в один корпус.

При необходимости управления группами потребителей из трех и более мест необходимо использовать двух- или трехклавишные перекрестные выключатели.

Как видно из рисунка, каждое двухклавишное устройство имеет шесть клемм для подключения проводов. Расположены они таким образом, чтобы исключить двоякое толкование расположения контактов каждой отдельной электрической цепи

И все же, следует обращать внимание на цветовую маркировку проводов. Согласно общепринятым правилам изоляция заземляющего проводника окрашивается в желто-зеленый цвет, а нулевого рабочего – в синий

Фазный проводник  может быть окрашен в любой цвет, но чаще всего используется черная или коричневая изоляция.

Что касается способа монтажа проходного выключателя, то, как и прочие устройства электрической проводки, он может иметь внутренний или наружный способ установки. Каждый из них обладает своими преимуществами и недостатками, однако в большинстве случаев используется внутренняя установка, как более надежный, эстетичный и безопасный вариант.

Таким образом, процесс монтажа проходного выключателя представляется задачей, которая вполне по силам любому человеку. Главное при этом четко представлять схему подключения осветительных приборов, а также место в ней монтируемого устройства.

https://youtube.com/watch?v=9cG_VmdR4uk

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Примеры практического применения переключателей

Список ситуаций, когда может понадобиться подобное устройство, бесконечен, но стоит знать наиболее часто встречающиеся случаи.

Самым популярным является использование переключателей для контроля освещения лестниц.

При разработке схем для них зачастую применяют таймеры выключения. Это тоже является эффективным методом, но проходной выключатель более надежен и не вынуждает быть привязанным к определенному промежутку времени — скорость подъема или спуска каждого человека по лестничному пролету индивидуальна, зависит от многих факторов (даже настроения). Или человек может остановиться на середине пролета, чтобы перекинуться парой слов с кем-то, а в этот момент время таймера истекает, и свет гаснет. Поэтому использование переключателя более рационально.

Второе по популярности место, где нашли свое применение переключатели, коридоры. Особенно это актуально для коридоров большой длины и изогнутых проходов — включив освещение в одном конце, с помощью второго проходного выключателя очень просто можно выключить его в противоположном конце.

Может показаться, что использование таких устройств может потребоваться только в больших частных домах в несколько этажей или для длинных проходов, но это неверно. В условиях даже маленькой городской квартиры переключатель вполне найдет свое применение — примером могут служить проходные комнаты, которые не редкость в городской застройке. Когда человек входит в нее, свет включается, а в противоположном конце, на выходе в соседнее помещение, выключается.

То же касается и использования проходных выключателей в спальнях — тут не имеет никакого значения общий размер жилища. Одинаково удобным будет управление светом от дверей и у кровати в огромном частном особняке и в миниатюрной стандартной квартирке мегаполиса.

Переключатели могут эффективно применяться в любом месте, где требуется произвести три «стандартных действия»:

• включить освещение какой-то территории;
• пересечь эту освещенную территорию;
• выключить свет «на той стороне».

Схемы подключения проходного переключателя

Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.

Подключение проходного выключателя в квартире. Расположение на стенах

Подключение двух проходных переключателей

Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.

При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.

Подключение нескольких параллельных потребителей

Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе. Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.

Промежуточная точка управления

Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.

Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.

Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь

Важно учитывать допустимое напряжение цепи. При необходимости от щитка протягивают дополнительный провод, устанавливают отдельную распределительную коробку

Как подключить проходные выключатели в распаячной коробке?

Итак, мы имеем четыре трехжильных провода. Стандартная расцветка у таких проводов такая: белый, синий, желто – зеленый. Для начала нас интересуют два трехжильных провода, от электрощита и со светильника.

Находим их и соединяем между собой два синие и соединяем желто – зеленые. Полученные две скрутки изолируем и убираем. Из этих проводов у нас остаются две жилы белого цвета. Соединяем их попарно с любыми белыми жилами, идущими от проходных выключателей. То есть, берем одну белую жилу от выключателя №1 и соединяем с одной белой жилой, например от светильника, а вторую белую жилу соединяем с белой, идущей от электрощита. Получается две скрутки, их изолируем и аккуратно убираем.

У нас остались две синие жилы и две желто – зеленые, идущие от разных переключателей. Соединяем их по цветам, синий с синим, желто – зеленый с желто зеленым. Опять получаем две скрутки, их изолируем, убираем.

Как подключить провода к проходному выключателю?

В подрозетник проходного переключателя выведены три разноцветных жилы провода. Белый, синий и желто – зеленый. Берем белый и подключаем на главный , перекидной контакт. Обычно он маркируется под номером 1.

Оставшиеся два провода, в произвольном порядке, присоединяем к двум оставшимся зажимам проходного выключателя. Порядок подключения совершенно не важен. Как говориться, хочешь налево, хочешь направо.

Двухклавишный проходной выключатель состоит из двух одноклавишных проходных переключателей. То есть он сильно не отличается от одноклавишного, а просто содержит в себе два механизма.

Для подключения двухклавишного проходного выключателя нужно пробросить в два раза больше жил проводов и только.

Собственно тема проходных выключателей раскрыта полностью, если бы не одно но… Можно обойтись вовсе без них.

Как..? Зачем же мы так долго читали и запоминали количество жил и их цвета?

Просто современный рынок электротоваров предлагает устройства, которые сэкономят количество прокладываемых проводов для управления включением света с разных мест.

Проблема монтажа проходных переключателей в том, что забыв прокинуть хоть один провод, мы не сможем реализовать схему управления освещением. Да и подключение их довольно сложная процедура, даже объяснить порой трудно.

На замену проходным переключателям пришли бистабильные реле.

Принцип действия таких реле в том, что получив управляющий сигнал, они включают освещение, а получив повторный сигнал, выключают. Для управления бистабильным реле нужно всего две жилы провода.

Управление происходит с помощью кнопочного выключателя без фиксации. Нажал кнопку, свет включился, нажал кнопку в любом другом месте, или том же самом, свет выключился. Легко и просто.

Бистабильные реле, или иначе, импульсные реле, выпускаются двух видов : для установки в подрозетник, или импульсное реле для установки на din рейку, то есть в электрощит.

Включение и выключение света с помощью импульсного реле можно осуществить с двух и более мест, до сотни, но не более. Думаю, большее количество мест и не понадобится. При монтаже электропроводки, в таком случае, нужно заложить двухжильный провод между всеми кнопочными выключателями.

Проходной выключатель из обычного своими руками (схема, видео)

Иногда возникают случаи, когда нужно включить свет из 2 разных мест. Эта задача выполнима с помощью изготовления проходного выключателя из обычного. Это по силам каждому, кто может держать в руках отвертку. Обычный выключатель в подобном случае плохой помощник. Нужен специальный проходной прибор. Попробуем его сделать своими руками, используя привычный кнопочный.

Назначение проходного выключателя

Эти устройства предназначены для управления каким-либо осветительным прибором одновременно из нескольких мест. Они очень удобны для установки в длинных переходах, на лестницах, в коридорах квартиры. В последние годы их стали использовать в спальных комнатах. Удобство использования заключается в том, что нет необходимости возвращаться к выключателю, свет можно погасить с другого места. Как подключить проходной выключатель? Чаще всего для управления электрическим светильником используется схема с применением двухклавишного переключателя.

Схема управления освещением с двух мест с помощью проходных выключателей

Как подключить проходной выключатель в других местах? В частном доме, имеющем пристройки, можно поставить его при входе в дом, другой в самом помещении. Тогда при выходе из дома свет можно выключить прямо во дворе, не возвращаясь в помещение. Подобных устройств при необходимости используют несколько для включения светильника.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

• одноклавишный, оборудованный подсветкой или без нее,
• двухклавишный с подсветкой или без нее,
• трехклавишный,
• накладной,
• встроенный,
• промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

• по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство,
• нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Заключение

Проходной выключатель, сделанный своими руками, обеспечивает удобство.

С его помощью происходит управление светом из нескольких мест.

Удобство управления подобным приспособлением в том, что не надо ходить назад для выключения света в длинном коридоре, на лестнице и в других местах. Подобные устройства в наше время совсем нет необходимости делать своими руками. В любом магазине, торгующем электротоварами, можно купить любые устройства за самые минимальные цены. Самый простой из них перекрестный переключатель. Лампы можно использовать любые: накаливания, люминесцентные, энергосберегающие. Главное в подключении этих приборов не запутаться в проводах.

Проходные выключатели без проводов — управление светом без проблем

Мечтаете о комфортном управлении светом из любой точки квартиры или офиса?
Хотите одной кнопкой выключать свет во всем доме или офисном здании?
Желаете включать один светильник разными выключателями?

У вас есть два способа создать условия для комфортного управления светом: традиционный и продвинутый.

Традиционный	Продвинутый
Проводные проходные переключатели К специальным проходным переключателям проводятся дополнительные провода.	Проходные переключатели без проводов Провода не нужны. Управление светом осуществляется с помощью радиосигнала, который посылает выключатель, а принимает реле, соединенное с источником света.
Будьте готовы к тому, что вас ждут: штробление стен или неэстетичные кабель-каналы последующий ремонт расходы на новые провода расходы на оплату услуг электрика	Будьте готовы оценить: простоту установки без монтажа скрытой или поверхностной проводки возможность расположить выключатель где угодно (ванная, сауна, улица, стеклянные стены) отсутствие расходов на ремонт стен, услуги электрика, провода и обслуживание системы после ее установки
Вызывайте электрика или вникаете в схему подключения, ведь чем больше выключателей, тем сложнее проводка. Установить выключатели можно лишь в тех местах, где возможно провести провода. Схема подключения проводного проходного выключателя	Забудьте про схемы, не беспокойте электрика. Вы самостоятельно справитесь с установкой. Беспроводное реле подключается в разрыв фазы провода, идущего к светильнику, в любом удобном для этого месте. Схема подключения беспроводного проходного выключателя
Запаситесь терпением Установка проводных параллельных переключателей, штробление и ремонт стен, вынос строительного мусора — все это требует времени.	Не теряйте времени даром! Установить беспроводные перекрестные выключатели — минутное дело. Беспроводное реле подключается элементарно: вставляете в клеммы два проводка на вход и два на выход в люстру. Выключатели просто приклеиваются на монтажный скотч.

Какой способ выбираете вы? Если продвинутый, предлагаем вам надежную систему беспроводного управления светом от немецких компаний Siemens (EnOcean) и Eltako.

Проходные переключатели Siemens (EnOcean) и Eltako — это комфортное управление светом:

	Система состоит из качественных беспроводных радио выключателей и надежных реле, которые включают и выключают свет по радиосигналу
	Проходной выключатель работает без батареек и не требует энергии. Каждый раз, когда вы нажимаете кнопку выключателя, механическая энергия преобразуется в энергию электрического заряда, которого вполне хватает на то, чтобы отправить радиосигнал и включить/выключить свет
	Вы нажимаете кнопку выключателя — посылается радиосигнал — реле принимает и замыкает или размыкает цепь на фазе, идущей к источнику света. Выключатель подает сигнал на реле в пределах до 30 метров. Стены и перегородки прохождению сигнала не мешают. Увеличить радиус вы сможете с помощью повторителей сигналов — репитеров, которые легко устанавливаются в распределительную коробку или обычную розетку

Возможности беспроводных переключателей позволяют:

• включать/выключать один светильник 30-ю выключателями
• одним выключателем управлять любым количеством светильников, находящихся в разных точках
• комбинировать управление освещением и любой электротехникой
• управлять уличным освещением

Профессионалам удобно — вы сможете без проблем выполнять сложные в реализации проекты, затратив на это меньше сил и времени.

Любителям просто — вы без лишних усилий и ремонта установите в своем доме дополнительные выключатели. Без схем и специальных знаний.

Когда можно подумать об установке беспроводного переключателя ?

До ремонта

Если вы хотите сэкономить время и средства на оплату услуг профессиональных электриков на этапе строительства или проведения ремонтных работ.
Установка перекрестных радио переключателей — идеальный выход при сложных электрических схемах, укладке проводки на значительные расстояния и в случаях, когда провода провести невозможно (стеклянные стены, сауна, бассейн).

После ремонта

Если вы хотите избежать ремонта, не хотите мириться с наличием кабель каналов и при этом планируете внести изменения в управление освещением.
Установка параллельных выключателей, посылающих радиосигнал — выход для тех, кто хочет создать комфортные условия с минимальными затратами.

Преимущества беспроводных проходных переключателей очевидны:

Качество вне конкуренции

Беспроводные выключатели немецких производителей Siemens и Eltako — это переключатели, в надежности и качестве которых убедились и профессионалы, и любители.

Установка в любом месте

Беспроводные выключатели могут быть установлены на любую поверхность, в том числе и на гипсокартон, стекло, металл. Они могут без опаски устанавливаться в ванной комнате, сауне, бассейне или других «сырых» помещениях.

Установил и забыл

Выключатели не требуют дополнительных источников питания, им не нужны батарейки. Благодаря простой и надежной конструкции они не выходят из строя, поэтому профессиональные электрики называют их вечными.

Работают без сбоев

Стенки, потолки и другие преграды — не создают помех для прохождения радиосигнала. В случае если беспроводной выключатель находится очень далеко, используются ретрансляторы, которые также просты в установке.

Безопасны для детей

Вы можете установить выключатель на удобной для ребенка высоте и не беспокоиться о безопасности. Беспроводные выключатели не причинят вреда ребенку, даже если он разберет их на составляющие.

Комфортное управление светом

Управление выключателями возможно с пульта дистанционного управления, который также как и выключатели, не имеет батареек, всегда готов включить/выключить свет там и тогда, когда вам нужно.
Вы в любой момент можете изменить расположение выключатель с пультом ду или добавить дополнительный выключатель.
Выбирайте, как вам удобнее: один выключатель на несколько светильников или два выключателя на одну лампочку.

С беспроводными параллельными переключателями вы создадите условия управления светом, которые подходят именно вам !

Обращайтесь! Поможем вам подобрать реле для управления любым количеством групп освещения, для жилых и офисных помещений.

Уже определились с тем, что вам нужно? Купить беспроводные переключатели без дополнительных переплат вы можете на нашем сайте https://up-system.ru

Устранение неисправностей неисправного переключателя света

У вас дома есть выключатель света, который не работает должным образом? Если у вас есть отвертка, тестер напряжения, изолированные плоскогубцы и разъем для проводов, вы можете устранить неисправность выключателя света, чтобы определить проблему и, при необходимости, заменить выключатель. Выключатели света недороги, и их замена занимает совсем немного времени.

Соблюдайте осторожность при работе с выключателями света, они могут быть очень опасными. Если вам неудобно работать с электричеством, обратитесь к профессиональному электрику.Никогда не работайте с электрическими розетками, выключателями или приспособлениями, если вы не разбираетесь в электрических цепях и базовой домашней проводке.

У выключателя света есть мелкие детали, полностью заключенные в пластиковый корпус, поэтому, если выключатель неисправен, лучшим вариантом будет его замена. Но перед заменой необходимо определить, неисправен ли выключатель света или проблема в проводке.

Диагностика проблем переключателя света

Если выключатель света вообще не работает, возможно, в цепи нет питания.Убедитесь, что в коробке выключателя включен выключатель, определите, есть ли другие отключенные розетки, а также включите их. Это простейшее решение, которое вы можете попробовать сначала, чтобы решить проблему. Если все в порядке, возможно, у вас неисправный переключатель или неисправная проводка в соединении.

Если свет мерцал, возможно, вам нужно пойти немного дальше. Проблема может заключаться в ненадежном соединении или отключении розетки в той же цепи. Первое, что вам нужно сделать, это выключить питание переключателя, прежде чем брать его в руки.

Убедившись, что прерыватель выключен, снимите крышку и отвинтите переключатель. С помощью изолированных плоскогубцев вытащите переключатель из электрической коробки, следя за тем, чтобы ваши руки, инструменты и другие предметы не касались клемм.

Используйте тестер напряжения, чтобы проверить, получают ли клеммы питание. Во-первых, убедитесь, что ваш тестер напряжения работает, вставив провода в исправную розетку, чтобы убедиться, что он получает показания. Если он работает, проверьте переключатель, прикоснувшись проводом от измерителя напряжения к зеленому винту заземления, а другим проводом — к латунной клемме. Если индикатор не горит или счетчик показывает ноль, переместите провод к другому латунному выводу. Если вы по-прежнему не получаете показания, можете обращаться с переключателем.

Потяните за черные провода, идущие от переключателя, чтобы определить, плотно ли они подключены. Если один из них ослаблен, затяните его клеммный винт до фиксации. Затем вверните выключатель обратно в электрическую коробку и включите прерыватель, чтобы проверить его. Если свет работает, прикрутите крышку на место, и все готово.

ПРИМЕЧАНИЕ. Если провода действительно ослабли, осмотрите переключатель, чтобы определить, нет ли на нем расплавленного пластика.В этом случае вам также потребуется заменить выключатель, поскольку он был поврежден электрической дугой.

Если ни один из черных проводов не отсоединился, выполните действия, чтобы снова отключить питание коммутатора. Затем отсоедините оба провода от переключателя, скрутите их плоскогубцами и прикрутите разъем. Включите прерыватель, и если теперь загорится индикатор, вероятно, у вас неисправный переключатель, и вам нужно его заменить.

Если свет по-прежнему мигает или не загорается при обходе переключателя, проблема может заключаться в слабом соединении где-то еще в цепи, и вам придется либо провести дополнительное исследование, где светильник подключается к цепи, либо позвонить эксперт диагностирует проблему.

Ресурсы, представленные на этом сайте, предоставляются в качестве общей информации, и Reddi Industries не несет никакой ответственности за вопросы, связанные с содержанием, представленным здесь . Мы стараемся предоставить актуальную / точную информацию, но эта статья может содержать nfo, которое не соответствует для вашей ситуации . Если вы пытаетесь отремонтировать или модифицировать оборудование у себя дома или на работе, делайте это только при наличии соответствующей квалификации.

Подключение потолочного вентилятора и света

Подключение потолочного вентилятора и света может показаться сложной задачей, но это не обязательно.Pro Tool Reviews дает вам визуальное руководство и пошаговые инструкции по правильному подключению для вашей конкретной установки потолочного вентилятора. По шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. Д.

Главное, что нужно учитывать при прокладке потолка Вентилятор и свет определяют, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация от отсутствия переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и / или света) и наличия отдельных переключателей для света и вентилятора.

Наличие правильных инструментов поможет проекту пройти гладко и гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов, когда пара инструментов для зачистки проводов выполнит работу более точно и примерно В 10 раз быстрее.

Примечание автора: Правила и советы по безопасности
При подключении потолочного вентилятора и света всегда важно соблюдать местные нормы и правила. Для выполнения внутренних электромонтажных работ может потребоваться разрешение. При работе с электричеством всегда не забывайте выключать питание, проверять проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите коробку панели, чтобы никто не мог случайно снова включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы делаете все правильно и в рамках требований вашего штата и местных норм.Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый влечет за собой с точки зрения подключения и управления потолочным вентилятором / освещением. Четыре метода:

1. Потолочный вентилятор с электроприводом и / или свет без каких-либо переключателей (без переключателей)
2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)
3. Переключение света и вентилятора с помощью одного переключателя (Один переключатель)
4. Включение света и вентилятора с помощью отдельных переключателей (Два переключателя)
5. Включение света и вентилятора с помощью одного переключателя с питанием на переключателе (Один переключатель)

1. Потолочный вентилятор с питанием и / или освещение без переключателей (без переключателей)

Этот метод часто используется, когда вы просто не можете включить переключатель в комнату, но у вас есть возможность подавать питание на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с тросовыми переключателями для управления вентиляторами и осветительными приборами. Электропроводка этого типа электрического соединения выглядит следующим образом:

Как видите, это простое соединение, которое подает питание как на вентилятор, так и на (дополнительный) комплект освещения.Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Электродвигатель вентилятора обычно имеет черный цвет, в то время как большинство современных вентиляторов также имеют отдельный синий провод, который подает питание на свет. Важно подключать этот провод, даже если вы не планируете использовать комплект для освещения, поскольку он дает домовладельцу возможность добавить его позже, не снимая и повторно проводя вентилятор сверху.

2. Включение освещения и использование тягово-вытяжной цепи для вентилятора (одиночный выключатель)

Этот и следующие ниже методы являются наиболее часто используемыми, поскольку для них требуется только один выключатель света.Во многих старых домах никогда не было мысли о подключении второго переключателя, поскольку в большинстве домов не было потолочного вентилятора с питанием. В результате многие домовладельцы вынуждены использовать один переключатель для управления освещением и / или обоими аспектами своих потолочных вентиляторов. Электропроводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к световому комплекту, вставив выключатель. Поскольку многие люди используют простые 12/2 с заземлением для создания этой петли, мы сочли важным показать, что в этом случае вы захотите обернуть черную изоленту вокруг открытого белого провода, чтобы указать (вам или кому-либо еще, кто будет работать в цепи в будущем), что это действительно «горячий» провод, а не нейтраль. Хотя мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обернуть ею весь оголенный белый провод. После того, как вы подключили переключатель, обратите внимание, что мы решили присоединить двигатель вентилятора непосредственно к источнику питания, чтобы мы могли использовать шнур вентилятора для его включения и выключения. Это позволяет использовать вентилятор независимо от положения настенного переключателя. Подключите нейтральный и заземляющий провода, и все готово.

3. Включение света и вентилятора с помощью одного выключателя (одиночный выключатель)

Это небольшая адаптация вышеупомянутого метода, который переключает питание как вентилятора, так и комплекта освещения от настенного выключателя.Это позволяет вам включать и выключать вентилятор с помощью настенного выключателя (вместе с светом) без необходимости переходить и тянуть цепь, чтобы остановить двигатель вентилятора. Этот способ подключения полностью зависит от вас. Некоторые предпочитают метод №2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через переключатель, и двигатель вентилятора и комплект освещения являются получателями этого переключаемого источника питания. Как и ожидалось, нейтраль и земля просто связаны вместе, и все в порядке.

4. Включение освещения и вентилятора с помощью отдельных переключателей (два переключателя)

Это наиболее универсальный способ электрического подключения потолочного вентилятора с помощью комплекта освещения. Это позволяет отдельно управлять вентилятором и светом в комнате. Есть также множество действительно удобных переключателей, которые объединяют этот двойной контроль в одну аккуратную маленькую упаковку. Некоторые даже дают вам возможность приглушить свет — определенно приятный штрих! Существует бесконечный выбор комбинированных диммеров / переключателей, которые можно использовать с вентилятором или вентилятором / светом.

Конечно, вы всегда можете просто подключить два однополюсных переключателя, и все готово. А вот как будет выглядеть электропроводка в этой ситуации:

Выглядит сложнее, но не переживайте. Основная идея заключается в том, что ваша линия электропитания питает оба переключателя. Затем каждый переключатель питает либо вентилятор (черный провод), либо комплект освещения (синий провод). Все, что осталось на этом этапе, — это связать вместе все заземляющие и нулевые провода (соответственно). Еще раз помните, что мы предполагали 12/2 с заземлением для линий, идущих к переключателям и от них, поэтому обязательно пометьте их как «горячие» провода, обернув черную изоленту вокруг белых концов.

Имейте в виду, что, хотя код делает определенные условия, обычно существуют разные способы выполнения проводного соединения. В частности, описанный выше метод был продемонстрирован с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы могли бы выполнить те же соединения с двумя переключателями с немного меньшими затратами:

То, что вы здесь делаете, это использование одного горячего (черного) провода для питания обоих переключателей. Вы можете сделать это, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода, достаточно большого, чтобы обвить вокруг горячего вывода.Затем вы обматываете оголенный провод вокруг горячего вывода первого переключателя, а затем зачищаете конец и подключаете его ко второму переключателю. Горячий возврат — это красный провод и белый провод, которые вы заклеиваете черным (с обоих концов), чтобы обозначить его как горячий провод. Вы также можете перепрыгнуть через заземляющий провод. Этот метод перемычки проводов хорош тем, что устраняет необходимость в гайках и упрощает схему подключения (и дает больше места для работы в коробке!)

5. Переключение света и вентилятора с одного выключателя с питанием на коммутаторе (одиночный переключатель)

Это идентично ситуации № 3 выше, однако мы хотели обозначить различия в проводке, когда питание фактически подается на переключатель, а не на потолок. Мы обнаружили, что этот метод встречается примерно в пятидесяти процентах случаев в старых домах, особенно в тех, в которых электрическая проводка проложена в подпольях. Кроме того, в этом методе есть своего рода чистота, поскольку он предлагает два полезных преимущества: во-первых, провода стабильны — нет необходимости повторной маркировки нейтральных проводов. Во-вторых, этот метод подключения упрощает замену потолочных вентиляторов, поскольку отключение питания на переключателе полностью исключает питание потолочной коробки. Обратите внимание, что мы по-прежнему рекомендуем отключить прерыватель и проверить провода с помощью вольтметра, но, тем не менее, это ничего не стоит.

Полезные советы

Обязательно проверьте источник питания перед началом работы — даже если вы уже отключили прерыватель. Мы видели несколько случаев, когда к одной потолочной коробке подключали более одного источника питания, и для нас это было большим сюрпризом, когда мы проникли внутрь! Также важно отметить, что хотя некоторые источники питания подключаются через коммутатор (а не сверху), основная методика, описанная здесь, не меняется. Что действительно изменилось, так это то, что вы можете безопасно отключить блок потолочного вентилятора, просто выключив переключатель.Это удобно при замене потолочных вентиляторов на аналогичную модель, однако мы все же рекомендуем выключить выключатель, чтобы кто-то не подошел к вам и не попытался включить свет!

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы. На рынке есть несколько инструментов, от простых инструментов для снятия изоляции за 2 доллара до более изысканных устройств для зачистки проводов с вырезами для кабеля 10/2, 12/2 и 14/2.

Никогда не используйте прилагаемые «проволочные гайки», прилагаемые к потолочным вентиляторам. У них почти никогда не бывает металлической внутренней обмотки, и они, как правило, имеют меньший размер, что делает их трудными в использовании, а то и небезопасными.Вместо этого не забудьте купить небольшой набор товаров в местном магазине товаров для дома или хозяйственном магазине. Хотя обычно в этом нет необходимости, мы рекомендуем заклеить все гайки изолентой после выполнения этих соединений. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный слой защиты, чтобы они никогда не раскручивались. Это просто хорошая привычка, и ее реализация практически ничего не стоит с точки зрения времени или денег.

Надеюсь, это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор станет отличным дополнением практически к любой комнате и является одним из самых простых в реализации проектов, который действительно может оказать влияние на ваш дом и заставить вас выглядеть и чувствовать себя настоящим мастером на все руки.

Цепи освещения однополюсного переключателя (США / Канада)

Цепи освещения с однополюсным переключателем (США / Канада). Узнайте, как подключить однополюсный выключатель света.

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube.

Помните, что электричество опасно и может привести к летальному исходу, вы должны быть квалифицированными и компетентными для выполнения электромонтажных работ.

Эта статья посвящена использованию цветовой кодировки и терминологии для Северной Америки. Если вам нужен другой регион, ознакомьтесь с другими нашими статьями Щелкните здесь .

Что такое однополюсные переключатели?

через GIPHY

Однополюсные переключатели — это самый простой тип переключателей. У них есть две клеммы и заземление. Внутри переключателя находится дорожка, по которой проходит электричество, мы можем повернуть переключатель
, чтобы включить или отключить цепь и управлять потоком электричества.

Коммутатор первым в цепи

Первая версия, которую мы рассмотрим, — это когда переключатель располагается первым в цепи.

via GIPHY

Для этого вам понадобятся следующие детали:

С выключенным питанием; проводим черный провод к нижнему выводу переключателя. Затем мы протягиваем еще один горячий провод к потолочной коробке и к осветительной арматуре.
Затем мы вводим наш белый нейтральный провод и подключаем его к гайке провода внутри распределительной коробки. Затем мы протягиваем еще один белый нейтральный провод от гайки к потолочной коробке и в осветительную арматуру.

Чтобы сделать схему безопасной, мы вводим заземляющий провод и подключаем его к гайке внутри распределительной коробки. Затем мы проводим заземляющий провод от клеммы заземления переключателя и подключаем его к гайке провода. Затем мы можем пропустить еще один провод заземления от потолочной коробки и также подключить его к гайке заземляющего провода.

Переключатель в настоящее время выключен, поэтому, когда мы запитываем цепь, электричество может достигать переключателя, но не может пройти, потому что переключатель разомкнут.Когда мы переводим переключатель в положение «включено», цепь замыкается, и электричество может течь через свет, чтобы запитать его, а затем вернуться к панели выключателя. Если мы снова щелкнем выключателем
, цепь разомкнется и свет погаснет.

Лампа первая в цепи

через GIPHY

Для этого вам понадобятся следующие детали:

При выключенном питании мы подключаем горячий провод к проволочной гайке внутри потолочной коробки. Затем пропускаем нейтральный провод через потолочную коробку в осветительную арматуру.После этого мы протягиваем черный провод от осветительной арматуры и пропускаем его через потолочную коробку к распределительной коробке, чтобы затем подключить его к верхней клемме выключателя. Затем мы протягиваем белый провод от нижнего вывода переключателя и подключаем его к гайке с горячим проводом внутри потолочной коробки. Он будет проводить электричество, поэтому мы хотим отметить его черной лентой, чтобы предупредить, что он горячий.

Теперь мы хотим подвести заземляющий провод и подключить его к гайке для провода внутри потолочной коробки.Затем мы подключаем металлическую потолочную коробку к той же гайке заземляющего провода. Наконец, мы подключаем последнее заземление от гайки заземляющего провода через распределительную коробку к клемме заземления переключателя.

Выключатель выключен, поэтому, когда мы запитываем цепь, электричество может проходить через выключатель, но не может проходить. Когда мы переводим переключатель в положение «включено», электричество может течь через переключатель и питать свет. Если мы щелкнем выключателем, он снова перережет путь электричества, и свет погаснет.

Трехжильный кабель между потолочной коробкой и переключателем

через GIPHY

Для этого вам понадобятся следующие детали:

В остальном эта версия почти идентична предыдущей, за исключением того, что мы используем красный и черный провода для подачи электричества к выключатель, а не обматывать белый провод черной лентой. В этом методе нам нужно использовать еще несколько гаек, и один из нейтральных проводов будет оканчиваться внутри распределительной коробки.

Это работает так же, когда мы запитываем цепь, электричество течет к переключателю, но не может пройти, потому что цепь разорвана.Когда мы щелкаем выключателем, он замыкает цепь и питает свет, пока мы снова не щелкнем выключателем.

---
