Параллельное подключение выключателей. Как подключить проходной выключатель

Проходной выключатель — это, строго говоря, не выключатель, а переключатель . Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах. Другие примеры применения — большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Схема подключения проходных выключателей

Проходные выключатели всегда используются только в паре, то есть их может в схеме быть только два, но не один или три. Схема подключения в случае использования двух проходных выключателей будет выглядеть так:

Классическая схема включения освещения из двух точек с проходными выключателями

Я обычно на практике использую кабель ВВГ 3х1,5, в котором три провода — белый, синий, желто-зеленый. Смотри пример монтажа ниже. Так вот, чтобы не запутаться, делаю по правилу: вход схемы (контакт 1 SA1) — белый, вторые и третьи контакты соединяю соответственно синим и желтым, выход схемы (контакт 1 SA2) — белый. К лампочке подходит всегда белый (фаза) и синий (ноль) провода.

Как видно из схемы, лампа EL будет гореть только тогда, когда переключатели SA1 и SA2 будут находиться в одном одинаковом положении — либо верхнем, либо нижнем. Когда положения разные, ток в цепи не течёт.

Управление светом из нескольких мест: перекрестный переключатель

Проходных переключателей в схеме может быть только два. Если требуется управлять освещением из трех и более мест, то применяется схема с перекрестным (двойным проходным) переключателем:

Схема с перекрестным переключателем для включения освещения с трёх мест

Перекрестный переключатель можно сделать из двойного проходного. Для этого достаточно скрепить две клавиши вместе и соединить нужные контакты согласно схеме. Если использовать несколько перекрестных переключателей, то можно управлять освещением с нескольких мест.

Я живу на пятом этаже. Бывает, что поднявшись к себе на этаж, замечаю, что темновато, и надо было включить свет на втором этаже. На втором я об этом не думал, так как там горит лампочка, которая включается на первом. А вот схема, приведенная выше — на несколько этажей — полностью устранила бы эту проблему — включай свет в подъезде где хочешь.

На практике перекрестные переключатели используются очень редко.

Если необходимо включить освещение из нескольких мест, то можно (и лучше, и проще) использовать лестничный выключатель как рассказано в статье про на СамЭлектрик.ру.

Из проходного — обычный выключатель

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос — как переделать проходной выключатель в обычный?

Не беда, можно установить проходной как обычный, никакой разницы.

Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:

Двухклавишный проходной выключатель представляет собой два независимых проходных переключателя. Использовать два двойных проходных переключателя — всё равно что использовать четыре обычных проходных. Только разница в количестве монтажных коробок.

Поэтому, если нужно переделать проходной выключатель в обычный — нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.

Вот, как раз, ответ на подобный вопрос читателя (см. комментарии, от 16 августа 2017) — что делать, если есть проходные выключатели, а нужны обычные?

Вот схема, показанная на фото выключателя:

В данном случае показан сдвоенный проходной выключатель (т.е. два проходных выключателя в одном корпусе). Контакты 2 и 5 — средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно.

Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого — не к 3, а к 6. Для правого — не к 4, а 1.

Важно! Я не вполне уверен, что средний контакт в переключателе — 2 и 5. Схема нарисована как-то неявно…

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю — не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Схема подключения проходного выключателя

Для примера подключения используем двухклавишный проходной выключатель Gunsan Visage, фото которого приведено ниже:

Надоело? Может, это будет интересно:

Продолжение статьи:

Двухклавишный проходной выключатель Gunsan Visage. Внешний вид в сборе спереди.

Кстати, подсветки в таких переключателях не бывает. Я по крайней мере не встречал.

Снимаем клавиши и декоративную панель:

Вид спереди. Сквозь прозрачный пластик хорошо видно контакты переключателя — сразу понятно, что куда подключать.

Вид сзади. Клеммы проходного выключателя

При монтаже к проходному переключателю должно подходить 3 провода, в нашем случае к двухклавишному — 6.

Подключение проходного выключателя

Не надо бояться обилия проводов, подключение одноклавишного от двухклавишного проходного выключателя отличается только тем, что двухклавишный — это фактически два одноклавишных в одном корпусе.

Цвета проводов надо четко запомнить, а лучше зарисовать на схеме, чтобы не ошибиться при монтаже. Выше в цитате приведено мнемоническое правило, которым лучше пользоваться при установке и подключении.

Одеваем крышку, ставим клавиши — и подключение проходного выключателя завершено!

Обновление статьи.

А это — скорее юмор…

Вариант установки «проходного» выключателя

Вариант установки «проходного» выключателя из разных комнат

Проходной — это же ведь с возможностью выключения из разных мест, не так ли?

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

Вход подключен к выходу 1;
Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.

Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

Нулевой провод подключается к одному из проводов лампы.
Фазный провод подключается к входному контакту одного из проходных выключателей.
Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.

К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.

Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.

Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.

Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

В современном мире мы все чаще стремимся всеми доступными и не очень способами облегчить свою рутинную жизнь. В этом может помочь даже такая незначительная процедура, как подключение проходного выключателя в доме. На самом деле она далеко не так сложна, как это могло бы показаться на первый взгляд и не требует специальных усилий. Прежде всего, стоит сказать, что же такое проходной выключатель , и зачем, собственно, его устанавливать.

Наиболее актуальны такие простые в своем использовании экземпляры в частных домах или на дачах, так как позволяют подсоединить один источник света сразу к двум выключателям. То есть появляется возможность включать и выключать светильник (или даже несколько сразу) из двух точек. Также можно встретить такие названия, как дублирующий и перекидной, которые применяют к этому же типу переключателя.

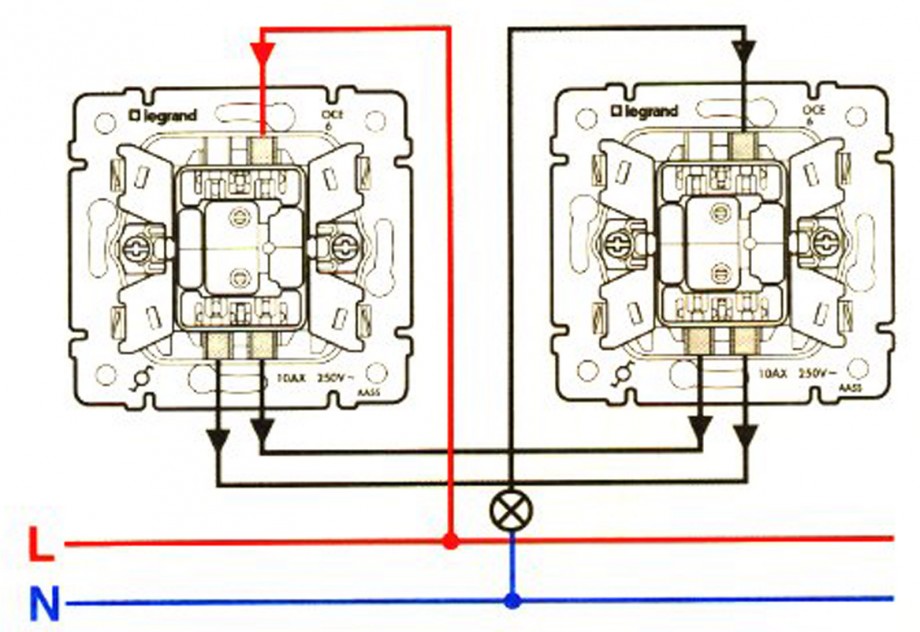

Схема подключения проходного выключателя

Откровенно говоря, схема подключения проходного выключателя доступна для понимания практически каждому. Она предполагает использование двух проходных выключателей исключительно одинарного типа. Каждый из этих ординарных выключателей имеет сразу три контакта, среди которых 2 выхода и 1 вход. Нулевой провод от основного источника питания проходит на светильник прямиком через распределительную коробку . Уже в нее проходит фазный провод, далее он уходит на контакт выключателя под номером 1. Через распределительную коробку двойка выходных контактов первого выключателя постепенно соединяется с двумя входными выключателя 2. Дальше с общего контакта отдельного второго проходного выключателя контакт уходит через ту же распределительную коробку прямиком на светильник.

Схема подключения двухклавишного проходного выключателя:

Не более сложным является подключение двухклавишного проходного выключателя. Он дает возможность управлять разными группами отдельных лампочек или светильников. Главное отличие схемы состоит прежде всего в том, что для осуществления задуманного требуется два двойных выключателя, а не одинарных, как это показано в предыдущей схеме. Также они называются двухклавишными. Они имеют уже 6 контактов, среди которых 4 выхода и 2 входа. Подключение двойного проходного выключателя происходит по аналогичному принципу.

Схема подключения трех проходных выключателей:

Схема подключения трех проходных выключателей предназначается для непосредственного управления одним источником освещения из трех отдельных мест сразу. В эту схему включается выключатель спаренного двойного типа. Он в действительности отличен как от двойных, так и от одинарных. Прежде всего, тем, что имеет четыре контакта, по два входа и выхода соответственно. Нажатие на этот двойной выключатель дает возможность переключить сразу два независимых контакта.

Для более детального понимания процесса подключения, конечно же, необходим наглядный пример. Поэтому вы можете посмотреть особенности подключения проходных выключателей на видео и фото непосредственно в нашей статье. Это, однозначно облегчит поставленную задачу.

Но стоит также помнить, что подключение проходного выключателя legrand не ограничено тремя или двумя местами управлениями. Их количество порою возрастает до шести. В таком случае абсолютно все действия проводятся в том же порядке, по схеме, предоставленной в статье.

Видео подключения

Управление светом с 2-х и более мест.

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

3 контакта или одинарный метод;
спаренный или перекрестный способ (для подключения 4 и более светильников).

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

количество источников света;
расположение светильников: параллельное или последовательное;
сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки. Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов — нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения. Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.

Схема подключения одноклавишного выключателя без распределительной коробки

Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.

От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил. Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.

Теперь необходимо фазу от клавиши выключателя довести до контакта «L» светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.

Вот схема подключения одноклавишного выключателя без распределительной коробки.

Схема подключения двухклавишного выключателя без распределительной коробки

Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?

Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя. На схеме ниже он обозначен «Провод 1».

Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен «Провод 2». Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты. Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре. Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.

Вот схема подключения двухклавишного выключателя без распределительной коробки.

Плюсами такого монтажа являются:

отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;
минимум неисправностей.

Минусами такого монтажа являются:

отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.

Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:

один самостоятельный провод от щитка с «шины N» пускаем сразу на светильник на контакт «N»;
фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.

Как то так!

Улыбнемся:

Из записной книжки электрика:
Очень трудно найти в комнате выключатель, особенно, если он в коридоре.

Инструкция по подключению проходных выключателей в доме, схема и советы

Каждый из нас стремится сделать наш дом максимально комфортным для проживания, наполнить его вещами, которые делают жизнь максимально приятной.

Зачастую степень удобства зависит от мелочей, которые на первый взгляд даже незаметны. Одной из таких важных мелочей является установка проходных выключателей в своем доме, схему и порядок проведения работ мы и рассмотрим в данной статье.

Что же такое проходной выключатель? Если у вас в доме есть лестница или длинный коридор, то вы сталкивались с проблемой – идти по неосвещенному участку или обязательно возвращаться, чтобы выключить за собой свет.

То есть, если вы идете спать в спальню, то вы должны передвигаться в темноте, что не только неудобно, особенно в условиях большого дома, но и травмоопасно.

Но выход из такого положения есть – он заключается в том, что на таких участках устанавливаются не обычные выключатели, а проходные, которые отличаются схемой своей работы.

Они предназначены для работы в паре и не могут корректно функционировать друг без друга и по-сути являются переключателями фазы.

Их задача не расцепить сеть, а переключить фазу с одного провода на другой, поэтому в отличие от классических выключателей, к ним подводится не два провода, а три – вход и два выхода.

Схема подключения показана на рисунке 1.

Рис. 1 Подключение проходного выключателя

Давайте рассмотрим её подробнее.

Итак, из электросети мы берем «ноль» и подключаем его напрямую к осветительному прибору, фаза же идет на включатели.

В том виде, который изображен на рисунке мы видим, что сеть разомкнута, а значит, лампочка гореть не будет.

Тем не менее, какой бы из проходных выключателей мы не нажали – сеть замкнется и лампа загорится.

При этом получится ситуация, что какой бы опять выключатель мы не тронули – сеть разомкнется и, соответственно все сработает как нужно.

Во времена СССР устройств, которые мы здесь рассматриваем, в продаже не было, и поэтому людям приходилось довольствоваться только возможностью подключения двух обычных расцепителей, подключенных последовательно.

Пример на рис.2

Рис.2 Подключение выключателей последовательно

Здесь отчетливо видны недостатки такого подхода. Допустим, вы идете по коридору (слева-направо) по пути от S1 к S2 и первый расцепитель (S1) находится в отключенном состоянии, а S2 во включенном. В этом случае система работает идеально.

Вы проходите по коридору, включаете первый и выключаете второй. Более того, если вы решите вернуться, то система также точно сработает.

Проблемы начинаются тогда, когда вслед за вами, по вашему пути захочет пройти еще один человек. Он не сможет ни включить, ни выключить свет также, как это сделали вы.

Такая система работает только в таком «идеальном» случае, поэтому она не годится для использования в быту, хотя и применялась ранее, т.к. альтернативы попросту не существовало.

Рассмотрим особенности монтажа проходных выключателей.

В отличие от обычных выключателей, в случае монтажа рассматриваемых приборов, нужно подводить не два а три провода. Эти три провода должны быть выведены в соответствующий подрозетник.

Именно поэтому наличие приборов такого типа нужно учитывать еще на этапе проектирования электропроводки в квартире или доме, ведь штробить стену ради того, чтобы проложить в ней еще один дополнительный провод – дело весьма хлопотное, дорогое и грязное.

Более того, каждый выключатель должен быть соединен не только с электросетью и токоприемником (в данном случае с лампочкой), но и друг с другом.

Полезный совет: даже не надейтесь сделать разводку проходных выключателей в подрозетниках – провода займут очень много места.

Для этого стоит использовать распределительные коробки, в которых и проводить все операции по соединению.

В распределительную коробку только от двух проходных выключателей поступает такое количество проводов, в котором очень легко запутаться. Чтобы этого не произошло – вам на помощь придут:

Грамотно составленная схема электроснабжения дома со всеми нанесенными электропроводами
Маркирование каждого кабеля согласно этой схемы

Имея в руках схему и маркированные провода, вы всегда сможете подключить все грамотно и правильно без особого труда.

Материалы для работ.

При выборе материалов стоит учитывать, что проводку всегда хочется сделать один раз и больше никогда её не касаться, поэтому обязательно используйте самые качественные и профессиональные материалы.

Клеммники – они должны быть «втычными». Данные клеммники во-первых значительно экономят время на монтаж, во-вторых, являются одним из самых надежных способов передать электрический контакт
Провода – трехжильные (ноль, фаза, земля), хотя заземление в освещении не используется, такой провод как нельзя кстати подходит для монтажа именно проходного выключателя (вы же помните, что к нему подходят не 2, а 3 провода?)
Изолента
Маркировка для кабеля в виде самоклеющейся ленты или в виде клипс
Сами выключатели
Крепеж для кабеля

Встраиваемые в столешницу розетки экономят рабочую площадь стола и не портят внешний вид Уличная влагозащищенная розетка – важный атрибут вашего участка Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция Несколько простых правил выбора розеток и выключателей

Проходные выключатели схема без ответвительной коробки

Область применения проходных переключателей

Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях:

при наличии больших коридоров или проходных комнат;
при управлении осветительными приборами при входе в комнату и непосредственно возле кровати;
при монтаже освещения в больших промышленных и индустриальных зданиях;
при необходимости управлять освещением в соседней комнате;
при наличии лестниц, соединяющих несколько этажей (в большинстве случаев в коттеджных помещениях) и так далее.

Рассмотрим более детально каковы требования к монтажу электрофурнитуры, основные правила установки и какова схема расключения проходного выключателя.

Переделка двухклавишного выключателя

Для начала, аккуратно разбираем устройство, снимаем накладки, поддеваем крышку механизма и снимаем ее. Затем обязательно убеждаемся, что конструкция позволяет переместить контакт с зажимом, а коромысло будет также хорошо работать перевернутым на 180 градусов. Этот момент и является главным недостатком данной конструкции. Дело в том, что производителей электрики очень много, и каждый делает конструкцию на свой лад, поэтому, прежде чем покупать сразу партию выключателей лучше потренироваться и проверить стабильность работы на одном экземпляре.

Необходимо произвести некоторые действия над заводским изделием: обрезать часть контактов, переставить их, и развернуть коромысло, чтобы получилось, как на фото ниже:

Теперь аккуратно собираем получившийся механизм и проверяем его работоспособность. Две клавиши необходимо объединить в одну большую, чтобы контакты переключались синхронно. Сделать это можно с помощью суперклея, если выполнить все аккуратно, то стыка двух половинок не будет видно. Для лучшей адгезии можно слегка зачистить склеиваемые поверхности наждачной бумагой мелкой зернистости.

На видео ниже наглядно показан один из вариантов переделки:

Проходной выключатель: принцип работы

Коммутационные аппараты на пару направлений или «проходные» выключатели относятся к приборам, замыкающим конкретную цепь в разных положениях.

При подключении к ним двух ламп, в одном из положений обеспечивается работоспособность первого источника света, а в другом – функционирование второго осветительного прибора.

Такие выключатели обладают тремя разъемами для подключения и, как правило, применяются в проходных схемах, если на одного потребителя необходимо выполнить подключение двух независимых выключателей.

Ценным достоинством проходного переключателя является возможность осуществлять управление работой любого количество светильников из нескольких точек. При этом, например, традиционными, самыми распространенными выключателями, выполняется простое прерывание электрической цепи посредством её размыкания.

Проходные одиночные устройства снабжены тремя контактами, что делает возможным их переключение. По своему принципу работы, такой коммутационный аппарат является системой на основе пары выключателей, монтируемых в самых удобных для эксплуатации местах. Благодаря такой особенности, потребитель может зажигать освещение с одного места, выключая его затем совсем в другой точке.

Если проходной выключатель снабжен несколькими клавишами и относится к категории многоклавишных, то количество контактов и переключающих схем многократно увеличивается, а управление может осуществляться для двух и более групп осветительных приборов.

Принцип работы проходного выключателя

Важно помнить, что основой принципа действия любых выключателей проходного типа является коммутационный процесс на базе реверсных проводников. Внутри распределительной коробки такие элементы объединяются при помощи стандартных клемм

На каждое коммутационное устройство должен идти питающего типа проводник, а второй выключатель, в этом случае, применяется для подсоединения проводного элемента на освещение.

Наличие фазы на двух проводниках предполагает обязательное применение исключительно трехжильного провода, а при установке осветительной системы на три точки управления потребуется использовать четырёхжильную проводку.

По способу управления, все выпускаемые в настоящее время коммутационные аппараты, относящиеся к «проходному» типу, как правило, представлены удобными в эксплуатации, клавишными устройствами.

Схема подключения проходного выключателя

Откровенно говоря, схема подключения проходного выключателя доступна для понимания практически каждому. Она предполагает использование двух проходных выключателей исключительно одинарного типа. Каждый из этих ординарных выключателей имеет сразу три контакта, среди которых 2 выхода и 1 вход. Нулевой провод от основного источника питания проходит на светильник прямиком через распределительную коробку. Уже в нее проходит фазный провод, далее он уходит на контакт выключателя под номером 1. Через распределительную коробку двойка выходных контактов первого выключателя постепенно соединяется с двумя входными выключателя 2. Дальше с общего контакта отдельного второго проходного выключателя контакт уходит через ту же распределительную коробку прямиком на светильник.

Схема подключения двухклавишного проходного выключателя:

Схема подключения трех проходных выключателей:

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим,
как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете,
Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Проходной выключатель – это, строго говоря, не выключатель, а переключатель
. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Как подключить проходной выключатель: схема подключения

Автоматическое включение и выключение осветительных приборов вполне может быть организовано при помощи специальных таймеров, или датчиков, которые способны реагировать на перемещение.

Однако, такие устройства электронного типа отличаются высокой стоимостью, сложностью самостоятельного подключения и недостаточной долговечностью, поэтому намного проще и практичней выполнить своими руками монтаж проходного выключателя.

Схема подключения выключателя проходного одноклавишного

На этапе подготовки к установке нужно не только рассчитать количество потребителей и количество расходного материала, но также приготовить весь необходимый для монтажа инструмент, представленный:

отверткой с крестообразными шлицами;
отверткой с плоскими шлицами;
монтажным ножом;
бокорезами;
строительным уровнем и рулеткой;
отверткой-щупом, имеющей встроенный фазный индикатор.

Набор рабочих инструментов и основных расходных материалов может варьировать в зависимости от выбранного способа для прокладки кабель-каналов, а также в зависимости от характеристики строительно-отделочных материалов в помещении, где предполагается обустройство осветительной системы.

Cхема включения проходного выключателя

В деревянных домовладениях, с целью предотвращения аварийных и пожароопасных ситуаций, кабели в обязательном порядке протягиваются внутри медной или стальной трубы. Также допускается выполнять открытый монтаж электрической проводки.

Следует отметить, что использовать для электрических проводов гофрированные полимерные и металлические трубки запрещается, согласно нормам, установленным ПТЭЭП и ПУЭ, а укладка кабеля в негорючих конструкциях выполняется посредством штробления специальных каналов.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

Нулевой провод – на лампочку.
Заземляющий провод – на лампочку.
Вход второго переключателя – к свободному проводу источника света (к лампе).
Фазный провод – ко входу проходного переключателя (с тремя входами).
Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

https://youtube.com/watch?v=9cG_VmdR4uk

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…. В заключении отмечу ещё одно отличие проходных выключателей от обычных

Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных. У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он при переключении соединяет первый контакт на входе со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль — к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача — сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

одноклавишный, оборудованный подсветкой или без нее;
двухклавишный с подсветкой или без нее;
трехклавишный;
накладной;
встроенный;
промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство;
нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Как подключить проходной выключатель

Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком.

Обратите внимание на то, как правильно штробить стены под проводку.

В статье подробно описан процесс штробления, а также подбора инструментов и материалов.

Имеется видео инструкция

Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод. Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.

Распределительная коробка проходного выключателя, скрутка проводов — Фото

Сечение жил зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.
Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
Далее подключается проходной выключатель.
Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

При положительных результатах штукатурим и красим необходимые места.

Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

Советы и рекомендации

При выборе такого устройства нужно учитывать конструкционные особенности, а также их функциональное назначение.

С целью реализации разнообразных схем управления потребителями электрической энергии, применяются переключатели двойного или тройного типа, а также стандартные перекрестные устройства.

Кроме всего прочего, по способу монтажа, коммутационные проходные аппараты могут устанавливаться внутренним или наружным способом. При этом нужно учитывать все достоинства и недостатки таких способов.

Чаще всего применяется внутренний монтаж, который отличается надежностью, эстетичностью и гарантированной безопасностью. В любом случае, главным условием правильной установки и безопасной эксплуатации является строгое соблюдение всей схемы подключения осветительных приборов.

Подключение с тремя точками управления

Если количество точек проходного выключателя превышает две, помимо простых переключающих элементов, потребуется еще и перекрестный тип приборов управления.

Данный тип отличается тем, что имеет по две пары входных и выходных контактов, потому к нему тянется четырехжильный кабель. Для реализации цепи обычные проходные конструкции становятся на первой и последней позиции, а перекрестные – в середине.

Объединенная схема создается так:

общий контакт первого выключателя объединяется с фазой коробки;
выходные контакты первого устройства соединяются с парой входных от перекрестного устройства;
выходные контакты конструкции перекрестного типа объединяются с входными контактами следующего перекрестного или последнего (обычного) выключателя цепи;
общий контакт последнего в цепочке обычного управляющего элемента соединяется с входным контактом электрического прибора;
выходной от электрического прибора соединяется с фазовым контактом распределительной коробки.

Стоит отметить, что число точек управления при такой схеме не ограничивается. При сохранении принципа размещения обычных конструкций на концах цепи, а перекрестных в ее середине.

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

Одноклавишный (с подсветкой или без)
Двухклавишный (с подсветкой или без)
Трехклавишный
Промежуточный
Накладной
Встроенный

У этих механизмов два недостатка:

По кнопкам невозможно определить, в каком положении устройство.
Одновременно в нескольких точках свет не включается.

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Проходной выключатель, схема подключения — Доктор Лом

Суть работы проходного выключателя хорошо описывается определением, присутствующим в названии. На один осветительный прибор ставятся 2 одноклавишных проходных выключателя, таким образом когда проходишь мимо первого выключателя, можно включить свет, а когда дошел до второго выключателя, если свет уже не нужен, его можно выключить вторым выключателем. При этом если следующему человеку нужен свет, когда он находится возле первого выключателя, то он действует точно также — очень удобно. У проходного выключателя в отличие от обычного нет определенного положения «включено» или «выключено», если это клавишный выключатель, то в зависимости от положения клавиши второго выключателя, одно и то же положение клавиши первого выключателя может означать как «включено» так и «выключено». Более наглядно представить это поможет следующий рисунок:

Рисунок 1.

А — принципиальная схема работы проходных выключателей

В — схема подключения проводов в коробке

С — подключение проводов к проходным одноклавишным выключателям

На схемах показано положение выключателей в положении «выключено». Голубым цветом обозначен Ноль, а оранжевым — Фаза, но в принципе это не имеет значения. Выключатели будут работать, если подключить провода наоборот, но тогда будет трудно проверить, идет ли ток на выключатель.

Очень часто при замене простого выключателя на проходной и соответственно добавлении второго проходного выключателя вести все провода в распределительную коробку, как показано на рисунке 1В, не имеет смысла, особенно если проходные выключатели устанавливаются для управления освещением внутри и снаружи помещения или для освещения лестницы. Распределительная коробка не всегда на виду, да и штробить железобетонные стены не очень-то приятно. Намного проще в таком случае воспользоваться имеющейся электропроводкой и просто добавить провода от подрозетника первого выключателя до подрозетника второго выключателя:

Рисунок 1В₂ — схема подключения проходных выключателей без использования распределительной коробки.

Как видно из приведенной схемы, старый подрозетник в котором стоял обычный выключатель, выполняет дополнительную функцию распределительной коробки. Такая схема подключения позволяет сэкономить и электрические провода, время, необходимое на выполнение электропроводки, ну и в итоге, деньги.

Иногда есть необходимость поставить проходные выключатели на два светильника. В этом случае используются двухклавишные проходные выключатели. Схема подключения, соответственно усложняется:

Рисунок 2.

Примечание: 1. Подключение проводов к двухклавишным выключателям зависит от конструкции выключателя и может быть не таким, как показано на рисунке 2С, тут все зависит от фирмы-производителя выключателя. 2. Если нужно заменить простой двухклавишный выключатель на проходной и добавить второй двухклавишный проходной выключатель, то разводка проводов может выполняться по принципу, показанному на рисунке 1В₂.

Таким образом, используя проходные выключатели, можно включать и выключать свет из 2 мест, причем эти места могут быть как в одном помещении, так и в разных. Но нашему человеку и этого мало, аппетит приходит во время еды и уже хочется включать и выключать свет не из двух мест, а из трех. Что ж, и эта проблема решаема, но для ее решения понадобится перекрестный выключатель.

Проходной выключатель: устройство и подключение

На сегодняшний день достаточно популярным стало устанавливать проходной выключатель. Проходные выключатели позволяют облегчить жизнь многим людям. С их помощью вы легко сможете управлять освещением с двух или более мест. Иногда это является не только удобством, но и необходимостью. Проходной выключатель отлично подойдет для домов, в которых имеются длинные коридоры. Представьте, что пройдя длинный коридор для того чтобы выключить освещение необходимо, будет снова возвращаться к выключателю. Схема проходного выключателя позволяет решить эту проблему, и выключить свет вы сможете на другом конце коридора.

Эти схемы в первую очередь многие используют для освещения лестницы. В этой статье мы поместили подробную информацию, которая включает в себя весь процесс монтажа. Также вы узнаете, как подключить проходной выключатель своими руками.

Как подключить проходной выключатель?

Для того чтобы подключить проходной выключатель вам может потребоваться его схема. Вот схема подключения двух проходных выключателей.

Для того чтобы воплотить ее в жизнь вам потребуется два переключателя. Каждый из них обязательно должен иметь три контакта и два положения переключения. Режим переключения обязательно должен иметь перекидной характер. Только благодаря этому вы сможете обеспечить выключение света с помощью двух переключателей.

Благодаря этому вы сможете избежать проблем с общей замкнутостью контактов. Импульсное реле имеет подобную схему работы.

Работа проходного выключателя

Для того чтобы правильно подключить проходной выключатель вам необходимо разобраться со схемой, которую мы предоставили выше. На схеме изображены следующие элементы:

Распределительная коробка.
Переходные выключатели.
Соединительные провода.

На первой схеме вашему вниманию предоставлена схема подключения проходного выключателя с управлением из двух разных мест. Как видите, один провод от источника питания будет идти в распределительную коробку, а с нее уже на лампу. Фазный провод будет подключаться к общему контакту одного из выключателей. Два контакта переключения одного проходного выключателя должны соединяться с двумя контактами второго выключателя. Также фаза с общего контакта пойдет на второй контакт к лампе.

Схема является достаточно простой. Для того чтобы установить проходной выключатель вам необходимо поставить проходные выключатели на свои места. После этого можно приступить к монтажу светильников, которые необходимо соединить параллельно.

Теперь в любом месте потребуется установить распределительную коробку. В нее будет вводиться кабель от светильников и проходных выключателей. В этой коробке вам необходимо будет связать все провода, как мы указали на схеме выше. Как видите, виды выключателя бывают разными.

Как управлять освещением из трех мест?

Если подробно разобраться, то схема подключения проходного выключателя с управлением из трех мест практически ничем не отличается от другой схемы. В нее был просто добавлен еще один проходной выключатель, который немного отличается от предыдущих.

Этот выключатель еще можно назвать спаренным. При его нажатии вы перекинете два контакта, которые будут не зависеть друг от друга. Также вы должны были заметить, что из него выходит четырехжильный кабель.

Схемы включения проходных выключателей достаточно просты. Но они могут ограничиваться местами для управления. Если вы желаете получить независимое управление освещением, тогда потребуется установить импульсное реле.

Читайте: разборка выключателя своими руками.

Проходные выключатели схема без ответвительной коробки

В этой статье мы подробно рассмотрим, как подключить проходные выключатели без ответвительной коробки.

После публикации серии статей и видеороликов по проходным выключателям, на почту стало приходить много писем от читателей этого сайта с вопросом: «Можно ли расключить без ответвительной коробки?»

Да, можно обойтись без ответвительной коробки. Здесь возможны два основных варианта:

1. На импульсных реле.

Если электрический щит установлен в квартире и в нем есть дополнительное место под один модуль, то можно использовать импульсное реле для установки на DIN-рейку.

Выключатели соединяются двумя проводами параллельно и эти два провода заводятся напрямую в щиток, провод от светильника также заводится напрямую в щиток. В этой схеме выключатель включен в цепь управления, ток нагрузки через него не протекает, поэтому можно использовать провод меньшего сечения. Нагрузкой же непосредственно управляет импульсное реле.

Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от конкретной модели и обычно указываются в инструкции к ним.

Подробно об импульсных реле читайте серию статей и видео в рубрике Освещение.

2. На проходных выключателях.

Вначале давайте вспомним схему проходных выключателей из двух мест.

Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона светильника. При этом, через контакты выключателей протекает ток нагрузки. Поэтому необходимо использовать кабель соответствующего сечения.

Подробно по проходным выключателям смотрите серию публикаций, ссылки на которые Вы найдете внизу этой статьи. Если Вы хотите стать экспертом в этом вопросе и научиться собирать любые схемы управления светильником из разных мест — Вам в помощь книга «Управление освещением из нескольких мест».

В ней тема проходных и перекрестных выключателей разобрана от и до.

Итак, схема расключения проходных выключателей из двух мест без ответвительной коробки.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрощита (ноль, фаза, заземление) в подрозетник, провод от светильника в подрозетник, ну и провод от второго проходного выключателя тоже в этот же подрозетник.

Только в этом случае нужен более глубокий подрозетник, либо отверстие под него делается глубже, а в стандартном подрозетнике вырезается дно (чтобы было где расключить провода).

Нулевой и заземляющий провода и из электрощита соединяются в первом подрозетнике, соответственно, с нулевым и заземляющим проводом от светильника. Изолируются и прячутся в подрозетнике.

Красный провод от светильника соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к светильнику. Оставшиеся провода подключаются к клеммам проходных выключателей.

Центральный контакт обозначен на схеме цифрой 1. Цвета проводов могут отличаться от показанных на схеме. Главное, понять принцип.

Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео.

Схема расключения проходных выключателей с трех мест без ответвительной коробки.

В схеме из трех мест используется перекрестный выключатель. Он устанавливается между двумя проходными выключателями, на схеме в подрозетник 2.

Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Перекрестный выключатель переключает контакты крест-накрест. При одном положении клавиши контакт a соединен с контактом c, а контакт b с контактом d. В другом — контакт a соединяется с d, а контакт b с контактом c, т. е. крест-накрест.

Вот таким нехитрым способом можно подключить проходные выключатели с двух, трех и более мест без ответвительной коробки.

В заключение этой статьи предлагаю посмотреть видео, которое более наглядно демонстрирует работу схемы проходных выключателей из трех мест без ответвительной коробки.

Подписывайтесь на мой канал на YouTube и получайте первыми новые видео по электрике! Не забывайте нажимать НРАВИТСЯ.

И напоследок список материалов по проходным и перекрестным выключателям, которые рекомендую изучить.

Полезные статьи по теме:

Схема проходных выключателей из двух мест.

Схема проходных выключателей из трех мест.

Схема двухклавишных проходных выключателей из двух мест.

Схема двухклавишных проходных выключателей из трех мест.

2-клавишный проходной выключатель вместо перекрестного.

Проходные выключатели — история написания книги.

Проходной выключатель или импульсное реле?

Проходной выключатель – как подключить и зачем применяется такой выключатель (70 фото)

Каждый из нас старается сделать свой дом максимально комфортным и удобным. На эти цели нам не жалко ни средств, ни времени. Существует множество различных технических приспособлений, цель которых сделать нашу жизнь проще, а дом удобным и уютным.

Одним из таких общедоступных способов – установить в доме или на улице проходной выключатель освещения. Простота конструктивного исполнения, минимальные затраты, но при всем том, функциональность и практичность – все это как раз о проходных выключателях.

Цель этой статьи познакомить читателя с этой технической системой, рассказать о ее особенностях и некоторых хитростях. Даже не обладая глубокими знаниями в электротехнике, можно вполне реализовать это неоспоримо удобное приспособление у себя на даче или в квартире.

Что такое проходной выключатель. Принцип действия

Вам наверняка приходилось сталкиваться с такой ситуацией: вы приходите домой, открываете дверь и включаете свет. Разувшись и сняв верхнюю одежду, вы проходите в квартиру, однако, если сразу выключить свет, придется в потемках пробираться до следующей комнаты, а если пройти при включенном свете, потом необходимо возвращаться, чтобы выключить свет в коридоре.

Кому-то в один прекрасный момент пришла в голову мысль, а почему бы не сделать так, чтобы свет можно было включать и выключать из двух разных мест? Вот уж действительно правильность выражение: лень – движитель прогресса.

Посмотрите на сайтах фото проходных выключателей: вы отметите, что внешне они от обычных ни чем не отличаются, однако различия есть и очень даже существенные. По большому счету, проходной выключатель является переключателем, если неукоснительно следовать всем понятиям электротехники.

Переключатель можно использовать в качестве выключателя, а вот выключатель в качестве переключателя – вряд ли получится.

В чем же такая разница. Снаружи – в количестве контактов: на выключателе их два, на переключателе – минимум три. Здесь надо отметить, что двухсекционный выключатель также имеет три контакта, но при этом он остается выключателем и не надо путать его с проходным переключателем.

Конструктивно, у переключателя имеется два положения, в каждом из них замкнут главный контакт с одним из двух управляемых. Т.е. если выключатель просто замыкает и разрывает цепь, то переключатель перекидывает замыкание с одного контакта на другой.

Надеемся, что вы поняли в чем состоит разница, поскольку это фундаментальная основа всей схемы, усвоив и поняв принцип, вы легко сможете повторить систему на практике.

Итак, проходной переключатель – это техническая система позволяющая управлять светильником из двух и более мест.

Принцип работы этой системы очень прост: при включении света, светильник подключается к питанию через удаленный выключатель (точнее – переключатель), и выключить свет можно именно им.

В любом случае светильник всегда включен через два проходных выключателя. Когда он работает, оба из них замыкают цепь, когда нет – один замыкает, но другой при этом разрывает.

Что бы лучше понять принцип действия, посмотрите, как выглядит схема подключения проходного выключателя, разобравшись, вы непременно поймёте, как это работает и тогда все «встанет на свои места», тем более сама схема очень простая и для понимания ее работы достаточно знаний школьного курса физики.

Варианты использования проходных выключателей

Итак, проходной выключатель используется для управления освещением из двух разных точек. Однако, при желании, можно управлять освещением из трех и более мест.

Так, для того чтобы можно было включать и выключать светильник из трех позиций, используют двухклавишный проходной выключатель, а если нужно управлять из большего количества точек, то можно найти варианты с большим количеством секций.

Важно заметить, хотя, как правило, проходные выключатели используют для управления освещением из разных точек, в принципе можно управлять любой нагрузкой, однако для чего это нужно сказать трудно.

Тем не менее при необходимости можно, например, управлять вентилятором или другим электрическим бытовым прибором – все зависит от ваших желаний и необходимостей.

Конструктивные особенности проходных выключателей

Существуют различные виды выключателей для проходных схем. Они отличаются по количеству секций – одноклавишные и многоклавишные конструкции, а также вариантам исполнения – для внутреннего и внешнего монтажа.

Конструктивно могут отличаться по способу подключения – есть выключатели с винтовыми зажимами и с пружинными. Кроме всего прочего, в продаже представлен широкий выбор выключателей различного дизайна и цвета.

Самостоятельный монтаж проходной схемы

В данной статье мы не будем рассматривать сами принципиальные схемы, при необходимости вы легко сможете найти их на специализированных сайтах в интернете.

Рассмотрим некоторые особенности на тот случай, если вы решили сделать монтаж выключателя своими руками, а не вызывать специалистов.

Для схемы потребуется, как минимум, трехпроводный кабель, однако помните, большая часть из них предполагает в качестве третьего провода подключении земли, этот провод имеет желтый цвет с зеленой полоской.

Лучше будет не подключать провод заземления в ином качестве, поскольку это станет грубым нарушением стандарта.

Если ваша сеть не использует заземление, используйте трехпроводный кабель с иной расцветкой. Если же проводка рассчитана на подключении земли, то вам необходим четырехпроводной кабель.

Перед работой внимательно ознакомьтесь со схемой включения. Будет лучше, если предварительно вы соберете тестовую схему, так сказать – «на столе» и проверите, как все это работает. Для тестирования, из соображения безопасности, лучше использовать источник и лампы с напряжением до 36 В.

Неукоснительно соблюдайте все требования техники безопасности при проведении электромонтажных работ.

Фото проходного выключателя

Также рекомендуем посетить:

Как подключить коммутаторы параллельно? -EET

Если подключен, то луч Sweet Share — , включает , если управляющие лорды — одиночные.

В предыдущем руководстве по установке домашней электропроводки мы узнали, как последовательно подключать односторонние переключатели. Сегодня мы узнаем, как подключить и подключить два переключателя в параллельно для управления и управления одной световой точкой.

Часто этот метод является предпочтительным для параллельного или последовательно-параллельного подключения параллельно из-за преимуществ последовательного подключения, которое в настоящее время используется в обычных установках электропроводки.

Прежде чем мы углубимся в детали, мы рассмотрим базовую конструкцию и рабочий механизм одностороннего переключателя, показанного на рис . :

Если шаг с этой схемой и схемой подключения является простым пошаговым руководством, потом переключается на единый маршрут?

Требования:

Односторонние переключатели (SPST = однополюсный однополюсный) x 2 шт.
Лампа (лампочка) x 1 шт.
Короткие кабели x 5 шт.

Порядок действий:

Подключите свет питание к двухпозиционному переключателю параллельно источнику питания, как показано на следующем рис.Имейте в виду, что переключатель S1 или S2 должен быть замкнут, чтобы замкнуть цепь.

Если к световой точке параллельно электрическому устройству подключено несколько переключателей, один из них должен быть включен, чтобы справиться с нагрузкой. Однако, если вы выключите один из переключателей, лампочка не погаснет. Другими словами, все переключатели должны быть выключены (только положение .f), чтобы отключить нагрузку от источника питания.

Цепь замыкается, если один из двух переключателей находится в положении ВКЛ. Другими словами, если один из переключателей находится рядом или находится в положении ON, лампочка будет гореть. Это то же самое, что управляется двумя (или более) односторонними переключателями, подключенными параллельно для управления другими нагрузками.

Ниже приведены различные состояния односторонних переключателей и световых точек при параллельном подключении.

Для того, чтобы лампочка перешла в положение переключения во включенном состоянии, описанная выше операция аналогична цифровой логике или таблице истинности логического элемента, приведенной ниже.

Переключатель 1 переключатель 2 положение лампы
0 = выключен 0 = закрыт 0 = выключен
0 = выключен 1 = включен 1 = включен
1 = включен 0 = выключен 1 = выключен
1 = включен1 = включен1 = включен
Проще говоря, имеется четыре положения переключения, и если оба переключателя находятся в положении F, лампочка не горит. С другой стороны, если один из переключателей включен, цепь будет протекать в цепи, потому что цепь ведет себя как полная цепь, поэтому лампочка будет светиться. Не имеет значения, включены ли все остальные подключенные переключатели.

Важная информация:

Линия выключателя и предохранителя (под напряжением) должна быть соединена проводом.
Параллельное подключение переключателей — предпочтительный способ подключения бытовой техники. Параллельный или последовательно-параллельный способ подключения более надежен, чем последовательный.
Для параллельного подключения проводов требуется больше проводов и кабелей.
Это надежный и удобный способ электромонтажа.

Различные типы систем электропроводки и методы электропроводки-EET-2020

Как последовательно подключить переключатели? -EET

vingepost Media Inc.(vingepostnowstarted.com) — это независимая новостная медиа-организация, которая предоставляет своим читателям новости из мира развлечений в режиме онлайн… подробнее нажмите услышать-vingepost

Загрузить мобильные игры для Windows. Бесплатная и безопасная загрузка. Загрузите последнюю версию лучшего программного обеспечения, игр, программ и приложений в 2020 году Free-Games-Download-For-Windows-Mobile

Учитесь в блоге. Пошаговое руководство, чтобы узнать, как создать блог, выбрать лучшую платформу для ведения блога и избежать типичных ошибок ведения блога… подробнее читать нажмите кнопку прослушать блоггинг.nowstarted

Разработка мобильных приложений — это действие или процесс, с помощью которого разрабатывается мобильное приложение для мобильных устройств, таких как персональные цифровые помощники, корпоративные цифровые… Разработка мобильных приложений Digital24x7.Nowstarted

Мы предлагаем широкий спектр услуг цифрового маркетинга и веб-разработки. Наши услуги включают веб-дизайн, веб-разработку, маркетинг в социальных сетях, SEO и многое другое. .. уникальный веб-концентратор

Я действительно хочу подключить несколько коммутаторов SPST параллельно; какой способ получить тот же результат с соблюдением требований кода? : electricians

О, великие электрики Reddit, я уже несколько дней бью себя головой о стену и был бы очень признателен за вашу помощь — даже такую простую вещь, как «вот условия, которые вы должны были погуглить.»

Моя цель — включить свет в моем гараже, когда A) срабатывает датчик присутствия людей, B) срабатывает датчик открытия двери гаража, или C) кто-то включает настенный выключатель. Я НЕ хочу, чтобы погаснет, если все три A, B и C не находятся в положении «выключено».

Мой мыслительный процесс был:

В простом мире я бы просто разделил входящий «горячий» провод тремя способами — один раз к каждому переключателю — а затем вытащите «выходные» провода от каждого переключателя и соедините их вместе с «горячим» проводом, который питает свет. Для тех, кому нужны визуальные эффекты, см. Схему «параллельных переключателей» здесь: http://www.dummies.com/how-to/content/electronics-projects-how-to-build-series-and-para0.html (I Видите, это для двухконтактной цепи 3 В постоянного тока, но идея та же).
Хотя, по всей видимости, NEC это запрещает. Несколько результатов Google показывают примеры вроде «как включить один вентилятор в ванной с помощью двух выключателей?» (http://diy.stackexchange.com/questions/21845/how-can-i-wire-an-exhaust-fan-to-turn-on-from-multiple-locations) и «как включить свет когда какая-либо из трех машин работает? » (http: // форумы.mikeholt.com/showthread.php?t=153287). У этого второго, похоже, есть несколько умных электриков, и они конкретно указывают на NEC 310.10 (H) как запрещающую практику. Прочитанное мной непрофессионала будет склонно соглашаться, особенно в моем сценарии.
Несколько ответов на вышеупомянутые темы указали в сторону использования реле. Думаю, что-то с двумя катушками и одним выходом? У меня недостаточно технических знаний, чтобы следовать терминологии (ищу ли я «двойную катушку SPST?»), И, возможно, из-за этого я не смог найти продукт в этом направлении. Я нашел схему подключения, в которой используются реле (https://www.hvacquick.com/howtos/howto_wiring.php), но на ней показаны два отдельных реле, и я не вижу возможности, чтобы это было более надежно (технически или в NEC мир) чем по первоначальному плану просто разводка переключателей параллельно!

В случае, если это имеет какое-то отношение, я смотрю на следующие переключатели:

Кто-нибудь может мне помочь?

Серия

и параллельные схемы: в чем разница?

Один из первых принципов, которые нужно понять, когда вы изучаете электричество, — это различие между параллельной цепью и последовательной цепью.Оба типа цепей питают несколько устройств с помощью электрического тока, протекающего по проводам, но на этом сходство заканчивается.

Чтобы понять разницу между схемой, в которой устройства подключены последовательно , , от схемы, в которой они подключены параллельно, вы должны сначала понять основы электрической схемы.

Проще говоря, все схемы работают за счет замкнутого контура проводов, по которым может течь электрический ток. Электрический ток — это, по сути, движение электронов по цепи от источника (через горячие провода) и обратно к источнику (через нейтральные провода). Когда свет или другие устройства подключаются к этой петле цепи, движущийся ток может питать эти устройства. Любое прерывание пути (например, размыкание переключателя) останавливает прохождение электрического тока — мгновенно прерывая цепь.

Что такое последовательная цепь?

Последовательная цепь — это замкнутая цепь, в которой ток идет по одному пути.В последовательной схеме устройства в контуре цепи соединены в непрерывный ряд, так что при выходе из строя или отключении одного устройства вся цепь прерывается. Таким образом, все устройства в цепи перестают работать одновременно. Последовательные цепи несколько редки в домашней проводке, но они иногда используются в гирляндах рождественских огней или ландшафтных светильниках, где выход из строя одной лампочки приводит к потемнению всей цепочки.

Когда лампочка гаснет в цепочке праздничных огней, это создает разрыв в проводке. Однако многие современные гирлянды для праздничных фонарей теперь подключаются через параллельную цепь, так что гирлянда может оставаться работоспособной даже при неисправности одной из ламп. Большинство новейших светодиодных праздничных огней имеют параллельную схему подключения.

Что такое параллельная цепь?

Гораздо чаще, чем последовательные цепи, встречаются параллельные, включая большинство домашних цепей, питающих осветительные приборы, розетки и приборы. Параллельная цепь также является замкнутой цепью, в которой ток разделяется на два или более пути, прежде чем снова объединиться, чтобы завершить полную цепь.Здесь проводка настроена так, что каждое устройство находится в постоянном контакте с трактом главной цепи. Отдельные устройства просто «подключаются» к главному контуру цепи, подобно тому, как съезды на автостраде позволяют машинам существовать и выезжать на автостраду, не прерывая ее. Параллельная схема имеет много таких петель «вне рампы / при включении», так что отказ в каком-либо одном контуре никогда не приводит к отключению всей схемы.

Большинство стандартных 120-вольтных бытовых цепей в вашем доме являются (или должны быть) параллельными цепями.Розетки, переключатели и осветительные приборы подключены таким образом, что горячий и нейтральный провода поддерживают непрерывный путь цепи, независимый от отдельных устройств, которые получают питание от цепи.

Иногда этот непрерывный путь создается путем «врезки» в провода цепи для питания розетки или осветительной арматуры (косички — это выходная и входная пандусы для тока). В других случаях конструкция устройства создает непрерывный непрерывный путь.Стандартная розетка, например, имеет металлическую полосу (соединительный язычок) между парами винтовых клемм, которая обеспечивает сохранение пути к следующей розетке. Если розетка выходит из строя, соединительный язычок на устройстве гарантирует, что ток будет продолжаться до следующей розетки в цепи.

Когда использовать последовательную цепь вместо параллельной

Один пример домашнего хозяйства, где последовательная проводка полезна, когда одна розетка GFCI (прерыватель цепи замыкания на землю) используется для защиты других стандартных розеток, расположенных «ниже по потоку» от GFCI.

Розетка GFCI имеет винтовые клеммы с маркировкой «линия», а также винтовые клеммы с маркировкой «нагрузка». Клеммы нагрузки могут использоваться для расширения проводки до дополнительных обычных розеток за пределами GFCI, что позволяет им также пользоваться защитой GFCI. Однако, если GFCI выйдет из строя, все подключенные нижестоящие розетки также перестанут функционировать. Таким образом, этот участок схемы является примером последовательного подключения.

Другой предмет, который использует последовательную проводку, — это удлинитель.В удлинителе питания используется один переключатель для управления несколькими приборами и устройствами в параллельной схеме. Однако, если вы выключите удлинитель, вы выключите все приборы и устройства, подключенные к удлинителю.

Символы компонентов и простые схемы

В этой главе вы пересмотрите работу, которую вы проделали в 8 классе по электрическим системам и контролю. также будет пересматривать простые схемы, принципиальные схемы и соединяющие ячейки, а также лампы и переключатели последовательно и параллельно.Затем вы проведете практическое исследование эффектов изменение напряжения в цепи.

Рисунок 1: Горелка

Версия 1: символы компонентов

«Компоненты» — это части, которые мы подключить в электрическую цепь.

Вы помните символы для клетки, лампы и выключатели?

Вы помните разницу между соединением компонентов последовательно и параллельно? Давайте посмотрим что вы можете вспомнить.

Вы уже узнали, что электрическая цепь — это замкнутый путь, по которому течет ток.

Самая простая схема имеет:

мощность источник, такой как ячейка,
а проводник, и
груз который обеспечивает сопротивление, например, лампа.

Ячейки серии

Могут быть подключены две или более ячейки серий по увеличивают напряжение в цепи.На рисунке 2 ниже показаны два ячейки соединены последовательно в цепь. Положительный терминал ячейки А подключен к лампе.

Отрицательный вывод ячейки A подключен к положительному выводу ячейки B, а отрицательный клемма ячейки B подключена к другой клемме напольная лампа.

В серии означает, что ячейки соединены встык, и ток течет через каждую ячейку в очереди.

1. Нарисуйте схему схема схемы на рисунке 3 в пространстве справа от Это.

Рисунок 2: Две последовательно соединенные ячейки к лампе

2. Рисунок 3 ниже показаны три ячейки, соединенные последовательно в цепь. Нарисовать принципиальная электрическая схема в пространстве справа от Рисунок 3.

Рисунок 3: Три ячейки последовательно подключены к лампе

При последовательном соединении ячеек их общее Напряжение — это сумма напряжений трех ячеек: 1,5 В + 1,5 В + 1, 5 В = 4,5 В

Ячейки параллельно

Две или более ячейки также могут быть подключены «в параллели».Параллельная схема имеет два или более разных пути, по которым течет течение.

На рисунке 4 ниже показаны две ячейки. включены параллельно в цепь. Положительные клеммы обе ячейки соединены друг с другом и с лампой. В отрицательные клеммы обеих ячеек подключены друг к другу и к другому выводу лампы.

3. Нарисуйте схему схема схемы на рисунке 4 в пространстве справа от Это.

Рисунок 4: Три ячейки параллельно подключен к лампе

При параллельном подключении ячеек общая напряжение ячеек такое же, как и у одиночного ячейка (1,5 вольта).

Лампы серии

Также можно подключить две или более лампы последовательно.

На рисунках ниже показана схема схемы двух и трех ламп, включенных последовательно с аккумулятор. Положительный полюс аккумуляторной батареи (+ B) подключен к лампе 1, другая сторона лампы 1 подключена к лампе 2, другая сторона лампы 2 подключена к отрицательной клемме (B-) батареи и т. Д.

Рисунок 5: Две последовательно соединенные лампы

Рисунок 6: Три лампы последовательно

4.Как увеличивается количество последовательно включенных ламп изменяет ток и напряжение в схема?

Если все лампы имеют одинаковое сопротивление, падение напряжения на каждой лампе будет равно 1,5 В. Когда складываются падения напряжения всех ламп, получается общее напряжение батареи 4,5 В. Ток одинаковый через каждую лампу.

Лампы параллельно

Также можно подключить две или более лампы к батарее параллельно, как показано на рисунках ниже.В положительный полюс батареи напрямую подключен к одному сторона каждой лампы и отрицательный вывод на другую сторону каждой лампы.

Рисунок 7: Принципиальная схема двух ламп параллельно

Рисунок 8: Принципиальная схема трех ламп параллельно

Приложенное напряжение одинаково для каждой лампы. Ток разделяется на каждую лампу, и общий ток — это сумма тока через каждый напольная лампа: Я _т = Я ₁ + Я ₂ + Я ₃

5.Посмотрите на схему диаграмму ниже и ответьте на следующие вопросы:

Рисунок 9

(а) Что такое падение напряжения на лампах 1 и 2?

(б) Итого ток в цепи 10 А. Если лампа 1 имеет ток 4 А протекая через него, какой ток будет через лампу 2?

Коммутаторы последовательно и параллельно

В схеме с одним переключателем переключатель контролирует, течет ли ток через цепь или нет.Если переключатель разомкнут, ток не течет, так как цепь не завершена. Замкнутый переключатель позволяет току поток.

Рисунок 10: Символы разомкнутого переключателя и замкнутый переключатель

Мы можем использовать два или более переключателя для управлять компонентами в цепи более сложными способами.

В логической схеме открытый переключатель рассматривается как имеющий значение 0, а замкнутый переключатель — имеющий стоимость 1.

Переключатели — это входы, которые управляют окончательной состояние цепи.

Если цепь не замкнута, выход находится в Состояние ВЫКЛ и имеет значение 0. Если цепь замкнута, выход находится в состоянии ВКЛ. состояние и имеет значение 1.

Переключатели в серия

В схеме ниже два переключатели последовательно. Это дает нам четыре разных переключателя комбинации. Их:

Переключатель A и B оба открыты,
Переключатель A открытый и закрытый B,
Переключатель A закрыто и B открыто, и
оба переключатели замкнуты.

Рисунок 11: Схема с двумя переключателями в серия

Вы видите, что ток не может поток через контур, если переключатель A или переключатель B открыто? Оба они должны быть закрыты, чтобы лампа горела.

6. В таблице ниже «0» означает выключен или открыт, а «1» означает включен или закрыт. Завершить таблицу, чтобы показать все возможные комбинации в схему на рисунке 11. Чтобы помочь вам, первые два ряда таблица уже заполнена.Убедитесь, что вы понимаете эти две строки перед заполнением остальной части таблицы

Ввод A	Ввод В	Выход
0	0	0
0	1	0
1	0
1	1

Стол отображение этих комбинаций называется таблицей истинности .

Оба переключателя A и B должны быть замкнуты для цепь, которую необходимо завершить (вывод 1). Итак, мы видим, что переключатели, соединенные последовательно дайте нам функцию И .

Переключатели в параллельно

В схеме ниже два переключается параллельно. Это также дает нам четыре разных переключателя комбинации.

Рисунок 12: Схема с двумя переключателями в параллельно

Вы видите, что ток может идти? через замкнутый переключатель, даже если другой переключатель открыто?

7.Завершите правду таблица ниже для схемы на Рисунке 12.

Таблица истинности показывает, что когда переключатель A или переключатель B закрыт, на выходе будет 1 (лампа будет гореть). Мы вызываем переключатели параллельно функцией OR .

Вопросы для домашнего задания

1. Была бы лампа загораются в каждой из этих цепей? Поясните свой ответ.

(а)

Рисунок 13

б)

Рисунок 14

(в)

Рисунок 15

2.Чайник должен быть включается сначала от розетки, а затем от чайника сам.

(a) Заполните таблица истинности, чтобы показать все возможные комбинации.

Стена штекерный выключатель	Чайник переключатель	Выход

(b) Является ли это И функция или функция ИЛИ? Поясните свой ответ.

Ревизия 2: простые схемы

На этом уроке вы настроите простую схем, пересматривая то, что вы узнали о настройке схем в 8 класс.

Для этого вам понадобится следующее активность:

два AA ячейки в кюветодержателях,
подключение провода,
переключатель, и
два лампы.

Обратите внимание, что вы можно использовать самодельный выключатель и кюветодержатель из утеплителя лента для этой деятельности.

1. Посмотрите на схему ниже.

Рисунок 16

Настройте эту схему и убедитесь, что она работает, замыкая выключатель.

(а) Лампа загораться?

Когда у вас работает цепь правильно, переходите к вопросу 2. При необходимости вы можете устраните неисправность в вашей цепи, посмотрев на следующее:

Если лампа не загорается, но провода нагреваются, возможно, у вас короткое замыкание.Это означает, что лампа не подключена правильно в цепи, или что она неисправна. Проверь это лампа правильно подключена в цепь.
Если лампа по-прежнему не загорается, проверьте каждый компонент и соединительный провод, заменяя их по очереди. Вы можете таким образом определите, какой из них неисправен.

2. Добавьте еще одну лампу в цепь последовательно с первой.

(а) Нарисуйте схему схема для этой схемы.

(б) Чем вы занимаетесь заметили про яркость ламп?

3. Установить по той же цепи, но добавьте еще одну лампочку последовательно с первая лампочка.

(а) Нарисуйте схему диаграмма для этой новой схемы.

(b) Напишите, что вы Обратите внимание на лампы в этой цепи.

4. Запишите свой выводы об изменении количества ячеек и количества ламп в цепи.

Испытательное напряжение и ток в цепях

На этом уроке вы исследовать взаимосвязь между значением напряжения и ток в цепи.Вам нужно будет использовать мультиметр, который можно установить для измерения напряжения, сопротивления или ток в цепи.

В : вольт (потенциал)

A : амперы (ток)

Ом: Ом (сопротивление)

Начните с чтения приведенного ниже текста на как правильно пользоваться мультиметром.

Измерение сопротивление

Найдите раздел, обозначенный «Ω» на мультиметре на рисунке ниже.

Подключить красный измерительный провод к клемме «V ΩmA», а черный измерительный провод к клемме «COM».
Отрегулируйте переключатель функций в положение «Ω».
Подключиться концы измерительных проводов через неизвестный резистор, как показано. Убедитесь, что резистор изолирован от других компонент или блок питания.
Прочитать значение резистора с дисплея, и при необходимости отрегулируйте шкалу на Ом, Ω, чтобы получить хорошее чтение. Делайте это целыми числами, а не в десятичные дроби.

Рисунок 17: Мультиметр установлен и подключен для измерения сопротивления

Измерительное напряжение

Найдите раздел с надписью «DCV» на мультиметр на картинке ниже.

Подключить красный измерительный провод к клемме «VΩ mA», а черный измерительный провод к клемме «COM».
Отрегулируйте переключатель диапазона в положение «DCV».
Установить метр на самом высоком диапазоне.
Подключиться другие концы измерительных проводов параллельны части цепь, в которой необходимо измерить напряжение: красный тест привести к положительному (+), а черный тестовый провод к отрицательному (-).
Читать напряжение с дисплея. Возможно, вам придется отрегулировать селектор напряжения до тех пор, пока не будет отображаться хорошее значение. Сделай это целыми числами, а не десятичными.

Рисунок 18: Мультиметр установлен и подключен для измерения силы тока

Измерительный ток

Найдите раздел, помеченный «DCA» на мультиметр на Рисунке 18.

Подключить красный измерительный провод к клемме «VΩmA» и черный тестовый привести к клемме «COM».Если измеряемый ток между 200 мА и 10 А, подключите красный измерительный провод к «10 Терминал А «.
Отрегулируйте селектор диапазона в область «А» (ампер). Если ты измерение неизвестного тока, начните с самого высокого диапазона, затем настройте правильный нижний диапазон для лучшего точность.
Подключиться другие концы измерительных проводов последовательно с частью цепь, в которой должен быть измерен ток.(Отключить цепи и включите счетчик последовательно.)
Прочитать текущее значение с дисплея.

Исследование деятельности

Вам понадобится следующие для этого действия:

три ячейки для фонарей (AA) в держатели,
500 Ом резистор с цветными полосами, как на рисунке 19, и
два мультиметры, или амперметр и вольтметр .

Рисунок 19: A Резистор 500 ом

Настройте схему, как показано на Рисунок 20 ниже, с использованием ячейки, резистора и амперметра. Если вы используете мультиметр вместо амперметра поставил на амперах шкала.

В следующей главе вы вы узнаете, как цветные полосы на резисторе говорят вам сопротивление (Ом).

Рисунок 20: Схема с одной ячейкой, резистор и амперметр

Теперь подключите вольтметр к резистор, как показано на рисунке 21.Если вы используете мультиметр вместо вольтметра установите его по шкале вольт.

Амперметр всегда подключен к серии с частью цепи, для которой вы измеряете ток, так что он измеряет полный ток через это часть схемы. У него очень маленькое сопротивление, так что он не меняет ток в цепи.

Рисунок 21: Схема с одной ячейкой, резистор, амперметр и вольтметр на резисторе

Вольтметр подключен всегда параллельно с той частью схемы, для которой он измеряет разность потенциалов между двумя точками.Очень через вольтметр протекает небольшой ток, так как у него очень высокая стойкость.

1. Запишите чтение:

Теперь подключите вторую ячейку последовательно как показано на схеме ниже:

Рисунок 22: Схема с двумя ячейками в серия, резистор, амперметр и вольтметр на резисторе

2. Запишите чтение:

Теперь последовательно подключите третью ячейку, как показано на рисунке 23.

Рисунок 23

3.Запишите чтение:

4. Заливка в ваших показаниях в таблице ниже:

	С одним ячейка	С двумя ячейки	с три ячейки
Напряжение
Текущий

5.Постройте показания на миллиметровой бумаге ниже.

Рисунок 24: График зависимости между разностью потенциалов и током

6. Опишите соотношение между напряжением и током для 500 Вт резистор.

Вы обратите внимание, что по мере увеличения напряжения ток увеличивается?
Ваш график по прямой?

Имеется прямая пропорциональная зависимость между напряжением и током.Поскольку напряжение удвоится, ток удвоится; и как напряжение утроится, ток утроится.

На следующей неделе

На следующей неделе вы посмотрите на другие виды резисторов, используемых в схемах. Вы также будете практиковать выполнение расчетов по формулам закона Ома.

Датчики приближения

: последовательное и параллельное соединение | FAQ | Сингапур

Основное содержание

Вопрос

Какие последовательные и параллельные соединения возможны с датчиками приближения?

903 ) в пределах следующего уравнения.
В _S — N x В _R ≥ Рабочее напряжение нагрузки
N: Количество подключаемых датчиков
В _R: Остаточное выходное напряжение датчика приближения
В _S: Напряжение питания

Возможно Тем не менее, индикаторы могут загораться некорректно и могут генерироваться импульсы ошибок (приблизительно 1 мс), поскольку номинальное напряжение и ток источника питания не подаются на отдельные датчики приближения. Перед началом работы убедитесь, что это не проблема.

Модель	Тип подключения	Подключение	Описание
DC 2-Wire	AND (последовательное соединение)
DC 2-Wire	ИЛИ (параллельное соединение)		Сохраняйте количество подключенных датчиков (N) в пределах следующего уравнения. N xi ≤ ток сброса нагрузки N: количество датчиков, которые могут быть подключены i: ток утечки датчика приближения Пример: когда в качестве нагрузки используется реле MY (24 В постоянного тока), максимальное количество датчиков, которое может быть подключенным — 4.
AC 2-проводный	AND (последовательное соединение)		TL-NY, TL-MY, E2K — [] MY [], TL-T [] Y Выше Датчики приближения не могут использоваться в последовательном соединении.При необходимости подключите через реле. E2E-X [] Y Для вышеупомянутых датчиков приближения напряжение VL, которое может быть приложено к нагрузке во включенном состоянии, равно VL = VS — (выходное остаточное напряжение x количество датчиков) как для 100 В переменного тока, так и для 200 В переменного тока. Нагрузка не будет работать, если VL не будет выше рабочего напряжения нагрузки. Это необходимо проверить перед использованием. При использовании двух или более датчиков, последовательно соединенных схемой И, ограничение составляет три датчика. (Обратите внимание на значение VS на диаграмме слева.)
AC 2-проводный	ИЛИ (параллельное соединение)		Как правило, невозможно использовать два или более датчиков приближения параллельно с цепью ИЛИ. Можно использовать параллельное соединение, если A и B не будут работать одновременно и нет необходимости удерживать нагрузку. Однако ток утечки будет в n раз больше значения для каждого датчика, и часто будут возникать отказы сброса. («n» — количество датчиков приближения.) Если A и B будут работать одновременно и нагрузка будет удерживаться, параллельное соединение невозможно. Если A и B работают одновременно и нагрузка удерживается, напряжения на A и B упадут примерно до 10 В, когда A включается, и ток нагрузки будет проходить через A, вызывая случайную работу. Когда обнаруживаемый объект приближается к B, напряжение на обоих выводах B слишком низкое и составляет 10 В, и переключающий элемент B не будет работать. Когда A снова выключается, напряжения как A, так и B повышаются до напряжения источника питания, и B, наконец, может включиться. В течение этого периода бывают моменты, когда A и B оба выключаются (приблизительно 10 мс), и нагрузки на мгновение восстанавливаются.В случаях, когда нагрузка должна удерживаться таким образом, используйте реле, как показано на схеме слева.
3-проводной пост. Ток	И (последовательное соединение)		Сохраняйте количество подключенных датчиков (N) в пределах диапазона следующего уравнения. iL + (N — 1) xi ≤ Верхний предел управляющего выхода датчика приближения В _S — N x V _R ≥ Рабочее напряжение нагрузки N: количество подключаемых датчиков В _R: Остаточное выходное напряжение датчика В _S: Напряжение источника питания i: Потребление тока датчика iL: Ток нагрузки Пример: при использовании реле MY (24 В постоянного тока) для нагрузки можно использовать максимум два датчика. . Примечание: Когда подключена схема И, работа датчика приближения B приводит к подаче питания на датчик приближения A, и, таким образом, при включении питания в A могут генерироваться ошибочные импульсы (приблизительно 1 мс). По этой причине будьте осторожны, когда нагрузка имеет высокую скорость отклика, поскольку это может привести к неисправности.
3-проводной пост. Ток	ИЛИ (параллельное соединение)		Для датчиков с токовым выходом возможно минимум три соединения ИЛИ.Возможность четырех или более соединений зависит от модели.

Примечание: Когда соединения И / ИЛИ используются с датчиками приближения, эффекты ошибочных импульсов или тока утечки могут помешать использованию. Перед использованием убедитесь в отсутствии проблем.

как подключить концевые выключатели

Конечно, в интерфейсе USB есть место для 4 осей концевых выключателей.

Каждая ось может иметь два концевых выключателя: один для конца ++ (положительный) и один для конца — (отрицательного).Положительным концом будет концевой выключатель на конце машины, который, скажем, машина имеет площадь 4’x8 ‘, достигает немного после отметки 8 футов. Отрицательным концом будет концевой выключатель за положением 0 футов за исходной точкой. Если исходная точка находится посередине, отрицательное значение будет немного больше, чем конец -4 фута, а положительное — немного больше, чем конец +4 фута. Обратите внимание, что у вас может быть более одного переключателя на каждом контакте, где NC подключен последовательно, а NO подключен параллельно (это можно увидеть на диаграмме в разделе нескольких концевых переключателей).Конфигурация программного обеспечения для концевых выключателей находится в меню File -> Settings -> Limit.

Типичный концевой выключатель имеет три соединения. Эти соединения состоят из COM (общий), NC (нормально закрытый) и NO (нормально открытый). COM обычно идет на GND, а NC или NO на контакт. Если используется NC, то переключатель постоянно подключен до тех пор, пока переключатель не будет нажат (включен), тогда соединение между контактом и землей разорвано (разомкнуто). Используйте настройки в программном обеспечении, чтобы выбрать конфигурацию NC или NO.

Сообщите мне, была ли эта информация полезной (или нет), добавив информацию к этому вопросу. Спасибо.

Действия пользователя:
Большое спасибо за эту полезную информацию. Я все еще немного не уверен в том, как 6 концевых выключателей физически подключаются друг к другу и к коммутационной плате USB. Вы указали, что один переключатель (исходный) переходит в положительное положение, а другой переключатель (предел) переходит в отрицательное. Все контакты GND всех 6 переключателей подключены друг к другу и идут к GND на коммутационной плате, или нет? И штыри NC, как именно они связаны друг с другом? А до доски? Где-то должна быть диаграмма, показывающая это визуально, не так ли? Я не знаю, как подключить переключатели последовательно или параллельно.Я уже физически установил все переключатели на машине и проложил провода туда, где находится плата. Теперь мне просто нужно знать, где воткнуть эти провода в плату. Кроме того, принимая во внимание, что я использую программное обеспечение Planet CNC, единственные настройки, которые у меня имеют отношение к концевым выключателям, — это «Включить / Отключить» для каждой оси и фактический предел для каждой оси. Ничего о NC или NO. Это только в Mach4?
Спасибо.

buildyourcnc response:
На интерфейсе USB COM на коммутаторе подключается к GND, а NC или NO подключается к входному контакту (т.е.е. x ++, y— и т. д.)

Конфигурация концевого выключателя довольно сложна для понимания, особенно при последовательном и параллельном подключении. Вы можете думать о серии как об одном проводе, идущем от GND к терминалу ввода букв оси (то есть X ++ или X—). Если провод обрыв, значит, цепь разомкнута (или переключатель включен в нормально замкнутом сценарии). Нормально замкнутый — это как настоящий провод, а при включении переключатель «размыкается» (разрывает провод). Вот почему мы рекомендуем в некоторых системах размещать несколько переключателей последовательно на одном контакте.Когда один из переключателей включен (разрыв соединения), вся цепь переключателей разрывается, и машина останавливается.

В параллельном сценарии состояние цепи всегда нарушается, пока не сработает один из переключателей, а затем цепь не будет замкнута или подключена. Топология выглядит как лестница. Все переключатели подключаются к обеим сторонам лестницы, а переключатели похожи на беговые дорожки лестницы (горизонтальные перекладины, на которые ставятся ноги при подъеме).Представьте, что в этом сценарии все переключатели сломаны (нормально разомкнуты). Это было бы так, как если бы лестницу можно было разделить на две части, но если один из участков лестницы (переключатели) замкнут, включив его, то этот участок соединит обе стороны лестницы, и две стороны лестницы будут иметь соединение.

На странице USB есть диаграмма различных конфигураций концевых выключателей. Если вам нужна дополнительная информация (визуальная и / или иная), сообщите нам, и мы немедленно добавим эту информацию, чтобы всем было удобно.

Щелкните ссылку, чтобы ответить:
Как я могу преобразовать Xylotex в ваш четырехосный с концевыми выключателями. Иметь параллельный ПК и степперы на машине.

Совет: объяснение последовательного параллельного переключателя

Здесь автоэлектриков довольно мало около полуночи, а мобильные телефоны не способствуют сообщению о ваших потребностях в этой конкретной области. Если бы я собирался сегодня вечером снова выйти на дорогу, у меня не было другого выхода, кроме как выбраться в двухдюймовую пыль и самому решить проблему.В конце концов, это то, что делает большинство парней в кустах. К счастью, я схватил новую батарею для старого фонарика с дельфинами еще в городе, так как старый быстро гаснет. Сегодня вечером мне точно не повезло с электричеством.

Желтая гусеница ожила примерно через полчаса. Когда я возвращал гаечные ключи в ящик для инструментов, в одинокую тьму прозвучало несколько замечаний о самолюбии. Жара днем мучительна, и ночью не становится лучше, но, по крайней мере, легкий ветерок, доносящийся с равнин, смягчил изнуряющую жару, пока я возился под капюшоном.Теперь, когда двигатель мурлыкал, включился кондиционер, и от жары появилось какое-то утешение.

Причина, по которой погрузчик не запускается, заключается в том, что соленоид в последовательно-параллельном переключателе заклинило. Точные допуски внутри соленоида не позволяют избежать попадания посторонних частиц, особенно пыли, а этого в нашей стране предостаточно. Этот тип переключателя не встречается на многих современных грузовиках. Европейские автомобили работают с 24-вольтовыми системами, поэтому они не требуются, и большинство американских машин теперь имеют 12-вольтовые стартеры.Несмотря на то, что они становятся редкостью, на дорогах все еще встречается много старых моделей, и некоторые клиенты специально указывают их, потому что они предпочитают быстрый запуск стартера на 24 В. Понимание того, как они работают, может помочь вам снова стать мобильным, если вы когда-нибудь столкнетесь с подобной ситуацией.

Лучшее описание последовательно-параллельного переключателя — кроме описательных прилагательных, используемых во время инцидента на парковке — это то, что это механизм, позволяющий последовательно соединять две 12-вольтовые батареи (формируя 24-вольтовые) для запуска при параллельном подключении (12 В) для зарядки.

Итак, у старушки есть стартер на 24 вольта, чтобы запустить Cat, а остальная часть грузовика, включая радио, свет и т.д., работает от 12 вольт.

Когда батареи подключаются через положительный полюс к одной батарее и отрицательный к следующей батарее, значения двух батарей складываются. Таким образом, две 12-вольтовые батареи, соединенные последовательно, равны выходному напряжению 24 В.

Когда положительный полюс одной батареи подсоединяется к положительной клемме другой батареи, при этом то же самое относится к отрицательным клеммам, он подключается параллельно.По сути, это означает, что если у вас есть две тринадцать пластинчатых 12-вольтовых батарей, вы фактически получаете 26-пластинчатую 12-вольтовую батарею, когда они подключены таким образом.

После нашего курса повышения квалификации по основам электричества давайте подробно рассмотрим последовательно-параллельный переключатель.

Во многих грузовиках две 12-вольтовые батареи, соединенные параллельно, обычно используются для питания всей 12-вольтовой электрической системы, за исключением стартера, который работает от 24-вольт. Для получения 24 В и подключения аккумуляторов к стартеру используется последовательно-параллельный переключатель.

Последовательно-параллельный переключатель состоит из четырех наборов контактов, которые мы будем называть: 1, 2, 3 и 4. Контакты 1 и 3 и контакты 2 и 4 соединены вместе, поскольку они подпружинены. Когда пусковой ключ активирован, на последовательно-параллельную катушку соленоида подается питание, и плунжер перемещается, разъединяя контакт 1 от 3 и контакт 2 от 4. Это соединяет две батареи последовательно со стартером. В то же время цепь соленоида стартера замыкается вторым комплектом контактов 3 и 4, и стартер вращается.

Когда ключ отпускается, батареи возвращаются в параллельное соединение, поскольку последовательно-параллельные контакты переключателя 1 и 2 размыкаются, а контакты 1 и 3, 2 и 4 снова подключаются. Две батареи заряжаются параллельно 12-вольтовым генератором переменного тока и дополнительными источниками питания 12-вольтовым напряжением.

Итак, как мне освободить заклинивший соленоид? Прежде всего, мне нужно было определить причину невозможности запуска грузовика, так как все было в порядке до попытки выехать с парковки. Первыми шагами были тщательная проверка батарей, обеспечение того, чтобы все провода были надежно прикреплены к клеммам, и проверка стартера, гарантирующая надежность его соединений.Электроэнергии было достаточно, и на всех трех трейлерах ярко светили огни. Следующая проверка была на обрыв проводов, которые могли вызвать короткое замыкание.

Последовательно-параллельный переключатель был довольно теплым и издавал лязгающий звук, как в машине с разряженным аккумулятором. Похоже, что он пытался работать, предполагая, что проблема с запуском связана с переключателем.

Определив, что это заклинивший соленоид, я приступил к нескольким быстрым ударам по переключателю с помощью молотка с шаровой головкой.Я сомневаюсь, что вы найдете эту процедуру рекомендованной в инструкциях по эксплуатации для мастерских или производителей. Однако на обочине дороги посреди ночи эта методика куста чаще всего заставит вас снова отправиться в путь, поскольку она освобождает пыль, которая накапливается внутри переключателя, позволяя ему снова работать.

Неисправный выключатель был удален по прибытии в пункт назначения и обслуживается квалифицированным автоэлектриком, который подтвердил, что проблема действительно была вызвана пылью.

Схемы:

1. Принципиальная схема типичного последовательно-параллельного переключателя, выполняющего последовательные соединения между батареями для работы стартера на 24 В.

2. Принципиальная схема типичного последовательно-параллельного переключателя, завершающего параллельное соединение между батареями для нормальной работы электрооборудования транспортного средства при напряжении 12 В.

3. Принципиальная принципиальная схема последовательного параллельного переключателя 12/24 В.

Разное
