Подключение RGB ленты: важные нюансы эксплуатации, элементы в системе, рекомендации по установке в домашних условиях
Если вы решили оформить домашний интерьер с помощью светодиодной ленты разных цветов, вам необходимо ответить на множество вопросов, например, по поводу подбора контроллера, прочих элементов в цепи, или как подключить светодиодную разноцветную ленту RGB. Почему при подключении данной модификации осветительного оборудования возникает так много сложностей? Потому что одноцветные модели присоединяются исключительно к блоку питания при подключении, а вот для многоцветных агрегатов потребуется дополнительное приобретение контроллера и усилителя. Ниже мы рассмотрим основные моменты, которые необходимо знать каждому покупателю, желающему осуществить отделку с помощью ленты RGB.
Основные элементы, необходимые для подключения RGB ленты светодиодной
Выполнить установку любой модели RGB-ленты самостоятельно возможно после того, как вы сможете определить, насколько она будет протяженной.
Именно от этого параметра будет зависеть подходящее устройство для цепи оборудования и подбираться схема. Покупать контроллер требуется исходя от характеристик светового оборудования – они должны соответствовать. Если говорить об элементах системы, то вам потребуется приобрести:
- Саму ленту RGB.
- Контроллер, подходящий к разноцветной диодной ленте.
- Блок питания.
- Усилительный механизм.
Для чего нужен каждый из представленных элементов? Блок питания требуется для того чтобы преобразовывать стандартное напряжение 220 вольт в сети в напряжение, необходимое светодиодной полосе. Его уровень может составлять от 6 и выше вольт. Подключить контроллер к светодиодной ленте необходимо, чтобы осуществлять цветовое свечение диодов. Усилитель потребуется в том случае, если вы желаете осуществить подключение RGB ленты, длина которой будет больше, чем пять метров, одновременно.
Поэтапный алгоритм и схема подключения светодиодной ленты RGB
Если вы хотите самостоятельно подключить RGB светодиодную ленту, вам необходимо воспользоваться следующим алгоритмом:
- Подготовка поверхности.
Локация, где предполагается размещение ленты, необходимо выровнять и обезжирить с помощью растворителя. Желательно, чтобы этот материал хорошо проводил тепло, чтобы лента не нагревалась слишком сильно. Если вы решили отдать предпочтение стальной или алюминиевой поверхности, рекомендуется уберечь ее электроизолятором. - Монтировать ленту на поверхность. Для этого нужно просто ее приклеить. Одна из сторон изделия для освещения самоклеющаяся, поэтому вам потребуется ликвидировать защитную пленку и аккуратно наклеить изделие на подобранное место. Важно помнить: степень изгиба не должна быть больше 1,5-2 см. Иначе системе может быть нанесен непоправимый вред при эксплуатации, сильно уменьшится срок ее работы. Если вам требуется отрезать участок изделия, выполняйте работу по пунктиру, указанному компанией-производителем. Соединить два участка ленты между собой можно воспользовавшись паяльником либо коннектором.
- Соберите систему. Соедините RGB ленту с контроллером — сделать это также можно с помощью паяльника или коннектора, исходя из модели последнего. Проведите шнуры к блоку питания: плюсу соответствует алый цвет, а минусу – темный. Подключение шнуров к контролирующему механизму должно выполняться соответственно цветам, которые обозначаются в аббревиатуре.
Локация, где предполагается размещение ленты, необходимо выровнять и обезжирить с помощью растворителя. Желательно, чтобы этот материал хорошо проводил тепло, чтобы лента не нагревалась слишком сильно. Если вы решили отдать предпочтение стальной или алюминиевой поверхности, рекомендуется уберечь ее электроизолятором.
Проведите шнуры к блоку питания: плюсу соответствует алый цвет, а минусу – темный. Подключение шнуров к контролирующему механизму должно выполняться соответственно цветам, которые обозначаются в аббревиатуре.Можно ли подключить RGB ленту без контроллера? Да, однако, в этом случае должен быть использован пульт дистанционного управления.
Схемы подключения
Как подключить ленту RGB
Многие пользователи, которые приобрели светодиодную ленту, сталкиваются с вопросом — как правильно подключить RGB-ленту? Монохромные ленты подключаются к источнику постоянного тока (блоку питания) мощностью 12 или 24В. При подключении многоцветной ленты в цепь между лентой и блоком питания подключают контроллер. Как подключить RGB-ленту правильно? Разбираемся ниже.
Что нужно знать для подключения
1. Для подключения ленты RGB необходимо правильно рассчитать блок питания в соответствии с длиной светодиодной ленты.
2. Для управления светодиодной лентой RGB предназначены контроллеры RGB.
3. Контроллер RGB рассчитывается по следующей формуле:
Потребляемая мощность одного метра (Вт/м) * Длина светодиодной ленты (м) = Мощность контроллера (Вт).
4. На всем протяжении светодиодной ленты RGB указывается маркировка питающего напряжения 12В или 24В.
5. На всем протяжении светодиодной ленты RGB указывается маркировка полярности контактов. «+» положительный контакт и R, G, B – три отрицательных контакта «-».
Подключаем контроллер
Подключение светодиодной ленты RGB производится к выходным клеммам контроллера.
1. Положительный контакт «V+» подключается к положительному проводу ленты «+».
2. Далее, следуя маркировке, указываемой на ленте, подключаются отрицательные контакты «RED» (красный цвет), «GREEN» (зеленый цвет), «BLUE» (синий цвет).
Обращаем ваше внимание, что контроллер подключается к блоку питания. Подробнее про блоки питания можно посмотреть в нашей статье ЗДЕСЬ.
Подключение контроллера к сети 220В напрямую категорически запрещено!
Что дальше?
1. На входные клеммы контроллера «V+» и «V-» подключаются, соблюдая полярность, выходные контакты с блока питания «V+» и «V-».
2. При подключении контроллера к блоку питания проявляйте внимательность, соблюдайте стороны подключения.
3. Значения напряжения питания для светодиодной ленты, контроллера и выходное напряжение блока питания должны быть одинаковыми.
Т.е. для светодиодной ленты 12В необходим контроллер напряжением питания 12В и блок питания с выходным напряжением 12В.
4. Для увеличения длины управления светодиодными лентами используется усилитель.
Подключаем к сети 220В
После подключения контроллера к блоку питания производится подключение к электросети 220В.
- Подключение блока питания к электросети 220В производится с соблюдением техники безопасности, при отключенном напряжении сети.
- Входные контакты для подключения проводов 220В обозначаются «L» и «N».
- Также надо произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.
Важно:
Перед включением светодиодной ленты, подключенной к контроллеру и блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.
В нашей статье мы пошагово рассказали, как правильно и без ошибок подключить RGB-ленту, чтобы она светила долго и ярко.
Надеемся, что с нашей инструкцией у вас все получилось!
Схемы подключения RGB светодиодной ленты через контроллер
Разноцветная светодиодная RGB лента – основной тренд 2018-2019 года.
Разберем как ее правильно подключить, что такое RGB контроллер, усилитель и зачем они нужны.
Что такое RGB светодиодная лента
RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, способная при работе менять свой цвет. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Изменяя отдельно яркость свечения каждого кристалла, вы получаете любой цвет видимого спектра.
Что такое rgb светодиодВнешне RGB led отличается от моноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.
Существуют особые led ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. Дело в том, что в трехцветном диоде белый цвет получается смешивая все три цвета в равных пропорциях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип led с четвертым кристаллом белого цвета.
Эти ленты (как и моноцветные) имеют несколько классов пыле- влагозащиты:
- IP20 – без защиты, боится влаги и пыли;
- IP67-69 – не боится пыли, может быть использована во влажной среде (ванна, аквариум).
Что нужно для подключения RGB ленты
Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:
- Светодиодная лента;
- блок питания;
- RGB-контроллер с пультом управления;
- RGB-усилитель (опционально).
Блок питания
Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.
При длине в 5 метров, необходимая мощность БП будет:
5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт
Разновидности блоков питания для ledЕсли длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.
Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20.
Если в ванной или других агрессивных условиях, то не ниже IP67.
Подробнее про расчет блока питания для светодиодной ленты.
RGB контроллер
Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.
RGB контроллерКонтроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.
Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.
По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:
- Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
- радио-канал – позволяет пользоваться в пределах дома;
- Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.
После установки и подключения, вы сможете:
- Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
- Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
- Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.
А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.
RGB усилитель (led amplifier)
Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.
Rgb усилитель (led amplifier)Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже).
Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.
Некоторые думают, что усилитель нужен для увеличения яркости и его нужно использовать даже для отрезка до 5 метров. Это в корне не верно.
Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:
288 Вт — 216 Вт = 72 Вт
Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.
Подключение светодиодной RGB ленты
Правильный порядок подключения элементов цепи выглядит следующим образом:
Правильный порядок подключенияЗапомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.
Что будет, если подключить последовательно?
Во-первых, вы заметно потеряете в яркости на конце участка.
Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.
Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

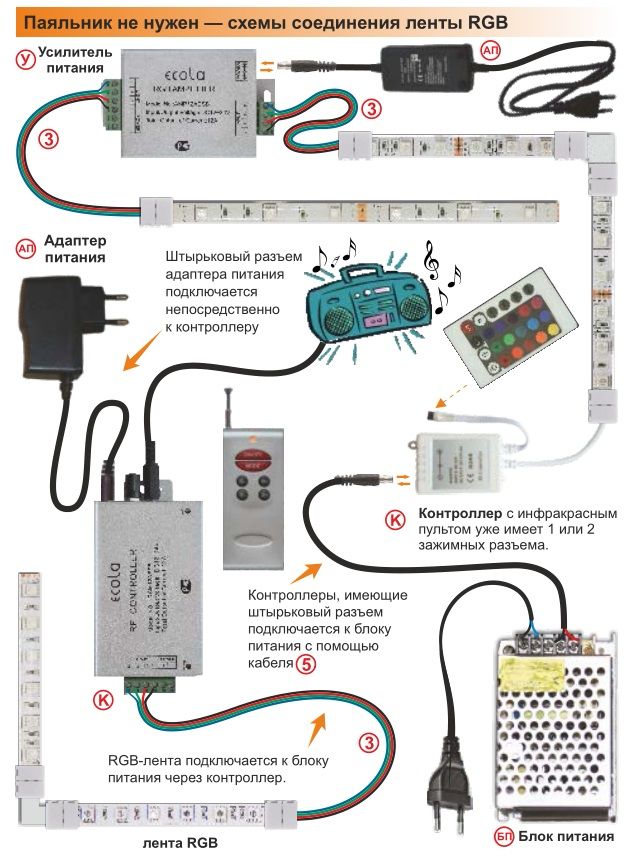

RGB коннекторСоединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.
Подробнее как соединять rgb ленту между собой.
Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-). При подключении следующих элементов цепи важно соблюдать полярность.
Клеммы подключения на БПRGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента.
Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.
В результате готовая схема в сборе должна иметь вид:
Схема в сбореУсилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:
Порядок подключения RGB усилителя в цепьНазначение клемм led amplifierРазберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

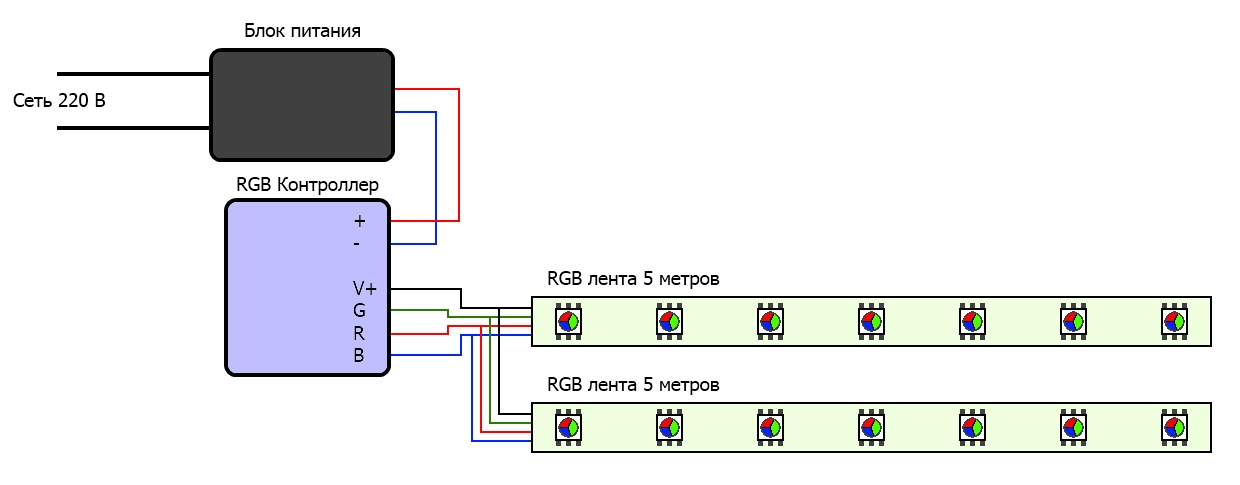

Схема подключения RGB светодиодной ленты без усилителя
Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.
Электрическая схема подключения RGB освещенияДля подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:
Схема подключения 10 или 15Схема подключения ленты с RGB усилителем
Усилитель используем, если не хватает мощности контроллера.
Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:
Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

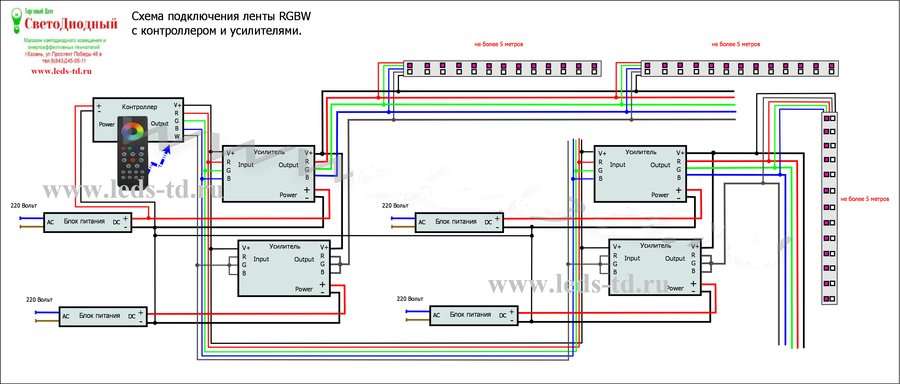

Схема подключения усилителя с 2 блоками питанияПо такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.
Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.
Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.
Схема: один БП несколько усилителейСхема с несколькими параллельными усилителями с отдельным питанием.
Схема: несколько параллельных усилителей с отдельными БПЕсли клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.
Правильная схема подключения 20 метров RGB ленты показана на видео.
Типичный ошибки при подключении
Последовательное подключение более 5 метров ленты. Этого делать нельзя.
Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.
Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.
Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.
Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.
Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль.
В противном случае диоды начинают деградировать, терять мощность и перегорать.
Готовые RGB лампочки под цоколь с пультом управления
Отдельно стоит упомянуть про готовые RGB изделия под цоколь E14 или E27.
Такие лапочки бывают в совершенно корпусах и исполнениях. Внутри лампа содержит компактный драйвер для питания от сети 220В, контроллер и трехцветные светодиоды.
Для полноценного освещения комнаты она не подойдет, т.к. несколько ламп синхронизировать в одну систему не получится. Используется как ночник или декор. Потребление 1-3 Вт/ч. Стоимость стартует от 3$ за Китай.
Понравилась статья? Расскажите о ней! Вы нам очень поможете:)
Материалы по теме:
зачем нужен, разновидности и схема подключения
На чтение 5 мин. Просмотров 15 Опубликовано Обновлено
Для корректной работы светодиодную ленту требуется дополнительно подключать к специальному контроллеру.
Контроллер для светодиодов необходим для того, чтобы можно было с дистанционного пульта управления регулировать яркость и оттенок доступных цветов светодиодной ленты. Как правило, такие конструкции устанавливают в машинах, поскольку они напоминают неон.
Что такое RGB контроллер для светодиодной ленты, принцип работы
Контроллер для светодиодной ленты RF RGB 18A сенсорныйПрежде всего, нужно разобраться, что собой представляет светодиодная лента. Это плоский пластичный диэлектрик определенной длины. Одна сторона полотна оснащена светодиодами, а на другую наносится слой клея и закрывается защитной пленкой, последнюю удаляют непосредственно перед нанесением ленты на поверхность. Чаще всего в строительных магазинах встречаются светотехнические приборы 5 метров в длину, но при необходимости ленту можно разрезать на куски длиной не менее 2 мм.
Каждая дорожка такой ленты работает самостоятельно, но при этом излучает всего один цвет. Изменение спектра, а также яркости происходит за счет совместной работы с контроллером.
Как правило, этот дополнительный управляющий элемент продается в комплекте.
Та сторона ленты, к которой подводится блок питания, обычно оснащена дополнительно припаянными выводами – провода разного окраса.Черный – это всегда нулевая жила, а красный – сигнальный или фазный. Если речь идет о цветной ленте, питающих провода уже в два раза больше – черный, зеленый, синий и красный. Если при подключении случайно поменять местами сигнальные провода в ленте, ничего страшного не произойдет, просто дистанционный пульт управления будет некорректно переключать цвета. Если перепутать сигнальный провод с нулевым, можно сжечь ленту. В противоположной стороне ленты все дорожки соединены при помощи спайки.
Как правило, источник света каждого окраса сгруппирован по 6 или 12 штук. Такой принцип конструкции позволяет разрезать ленту на необходимую длину.
Зачем нужен контроллер для светодиодной ленты
Влагозащищенная светодиодная лента ULS-5050Для управления одноцветной светодиодной лентой контроллер не требуется, достаточно подключить ее к блоку питания, который оснащен чаще всего маркировкой DC12V для моделей 12-ти вольтных, если же лента имеет другие технические характеристики, дополнительно требуется подбирать соответствующий блок питания.
Наиболее распространенными модификациями являются 12-24 В, экземпляры нуждающиеся в большем напряжении – встречаются редко. Есть также светодиодные ленты, которые напрямую подключаются к сети в 220 В, но их нет в RGB модификации.
Основная задача контроллера – переключать цепи от источника электроэнергии к конечному потребителю. Лента оснащена тремя рядами светодиодов, каждый из которых отличается по цвету или же все три цвета выполнены в виде кристалла, например, тип 5050.
Встречаются герметичные контроллеры, на них обязательно должна быть указана степень защиты от влаги и пыли IP.
- IP20 – нежные ленты, которые нельзя монтировать на улицах и в помещениях с высоким уровнем влажности.
- IP68 – одна из самых надежных видов защиты, можно использовать на улице и во влажной, пыльной среде.
Часто производители на корпусе просто фиксируют запись «Waterproof», что свидетельствует о водонепроницаемости ленты.
Виды контроллеров
Инфракрасный контроллер Eleganz для RGB LED лентыКонтроллеры для светодиодных полотен могут применяться, как для многоцветных, так и для монохромных разновидностей.
Основные технические характеристики, как и у любого другого электрического прибора – рабочее напряжение и мощность. Они обязательно должны соответствовать параметрам светодиодного полотна. Мощность допускается брать с запасом, чтобы спустя короткий промежуток времени блок управления не вышел из строя, не перегорел.
Контроллеры делятся на несколько видов в зависимости от способа управления освещением:
- механические;
- сенсорные;
- инфракрасные;
- радиоволновые.
При механическом способе управления в комплекте не прилагается пульт ДУ. Регулировать скорость затухания одного цвета и загорания другого, яркость свечения можно при помощи обыкновенной кнопки. Это устройство самое простое в своей реализации, оснащено минимальным количеством программ.
Работа сенсорного вида тоже подразумевает отсутствие пульта управления. Контроль освещения происходит путем касаний к чувствительной панели, которая вмонтирована в стену. В данном случае техническое приспособление обладает большим количеством возможностей, например, полный контроль над освещением – преобладание цветов, их переходы и яркость.
Для работы с инфракрасным контроллером важно, чтобы он всегда находился в поле видимости пульта управления. Принцип действия аналогичен работе ПУ от телевизора или другой бытовой техники. Действие инфракрасных волн распространяется на расстояние до 10 метров.
Радиоволновое управление подает сигналы на управляющий блок даже при наличии препятствий и расстояний, например, из соседней комнаты с закрытой дверью. Радиус действия колеблется в пределах 20-30 метров. Каждый радиопульт работает исключительно на своей частоте, поэтому при утрате приобрести такой же не представится возможным, единственный выход – полностью переустанавливать контроллер.
Распространенная модель радиоуправляемого устройства – контроллер, работающий по WI-FI, подключиться к нему можно также при помощи мобильного устройства и планшета.
Подключение устройства
Схема подключения контролера к светодиодной лентеПосле приобретения светодиодного полотна нужно ознакомиться с необходимыми инструментами и материалами, а также особенностями подключения.
Из материалов потребуется:
- Трансформатор, он же блок питания.
- RGB контроллер.
- Светодиодное полотно требуемой длины.
- RGB усилитель (требуется при условии, что у контроллера недостаточная мощность).
Подключение осуществляется при помощи разъемов для установки RGB-ленты, поэтому в сравнении с пайкой этот способ более быстрый и удобный. Чтобы нарастить длину, требуется на конец ленты соответственно цепям надеть коннектор.
Многоцветное светодиодное полотно для питания применяет общий плюс, а управление обеспечивается за счет минусовой шины. Для производительной и корректной работы RGB требуется четырехпроводной соединитель.
Контроллер также может быть многозональным, что позволяет ему управлять несколькими зонами одновременно и независимо друг от друга.
Схемы подключения многоцветной (RGB) ленты
При покупке светодиодной RGB ленты или уже непосредственно при ее установке можно столкнуться с некоторыми сложностями, вызванными непростым монтажом и сложными схемами подключения.
Если вы не знаете, как подключить светодиодную RGB ленту, то данная статья поможет вам решить эту проблему.
Сперва рассмотрим наиболее простую последовательность подключения светодиодных лент.
Рис. №1. Схема подключения RGB ленты.
На блок питания подается переменное напряжение 220В. Блок питания преобразует переменное сетевое напряжение в постоянное 12В (или 24В, что встречается реже), которым мы запитаем контроллер. На выходе контроллера получается сигнал, благодаря которому светодиодная лента RGB получает возможность менять цвета.
Будьте внимательны при выборе блока питания, не забывайте, что у него должен быть запас мощности как минимум 20% от мощности нагрузки ленты. К примеру, если суммарно ваши ленты потребляют 100 Вт, то блок питания должен быть не менее 120 Вт. То же самое касается контроллера RGB. Он должен быть либо такой же мощности что и суммарная мощность лент, либо большей.
Тут все достаточно просто. Но как быть в случае, если мощность RGB лент больше мощности контроллера и соответственно, блока питания? Ведь в таком случае ленты будут светить тусклее и в скором времени выйдет из строя контроллер или блок питания (драйвер).
На помощь нам придет прибор под названием усилитель сигнала.

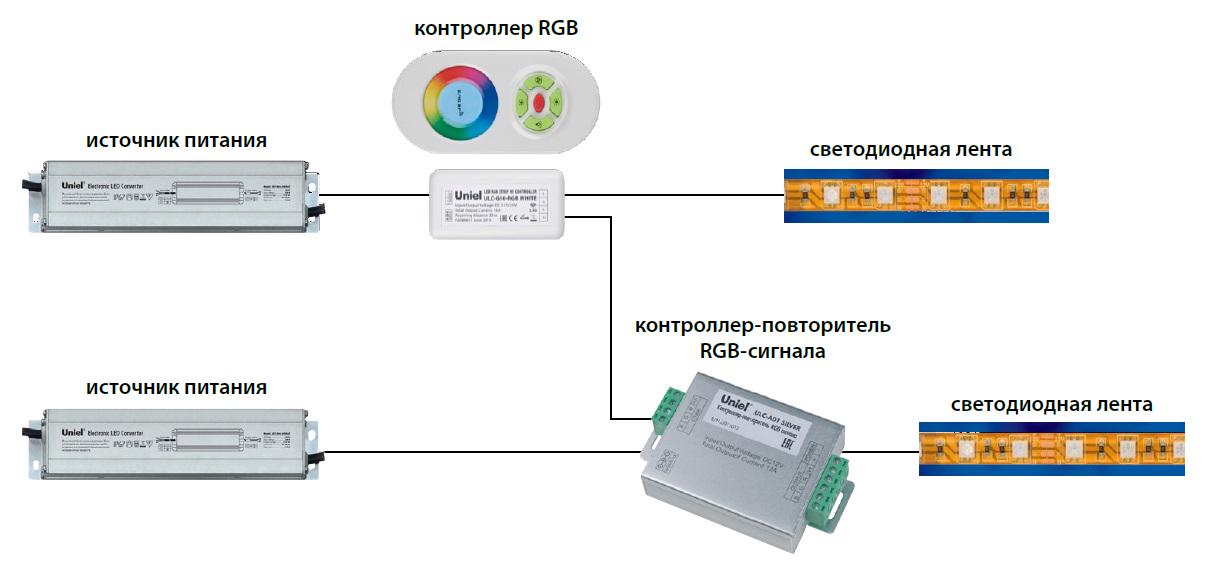

На схеме показано подключение через усилитель. Один участок светодиодной ленты питается от контроллера, а другой участок от усилителя сигнала. Контроллер и усилитель запитаны блоком питания (драйвером) 12В.
Рис. №2. Схема подключения RGB ленты через усилитель.
Но и тут не всегда все может быть хорошо. При выборе определенных цветов свечения ленты бывают случаи, когда наблюдается разница цветов участка ленты подключенного к контроллеру с участком, подключенным к усилителю. На фото ниже показан пример различия по оттенку свечения ленты.
Рис. №3. Пример различия по оттенку свечения ленты.
В большинстве своем цвет разнится именно в оттенках. Возникает данное явление из-за различия вольт-амперных выходных параметров контроллера RGB и усилителя. Также влияние может оказать слишком большая разница между длиной проводов от участка подключенного к контроллеру с участком подключения через усилитель.
Чтобы избежать подобного, нужно производить подключение по схеме указанной ниже.
Рис. №4. Оптимальная схема подключения RGB лент через усилители
На схеме показано подключение двух усилителей которые питаются от одного блока питания. Благодаря установке усилителя на каждую ленту в итоге мы получаем одинаковые цвета и оттенки на всех участках. Нужно еще учесть, что необходимо применять усилители одного производителя.
Если у вас большое количество светодиодных лент, и их мощность превышает мощность блока питания, то следует использовать несколько блоков питания, при этом каждый блок питания питает отдельно каждый усилитель, а контроллер может питаться от любого блока питания, т.к. в данной схеме он не нагружен и будет потреблять крайне малое количество электроэнергии. На схеме ниже подробно описано данное подключение.
Рис. №5. Оптимальная схема подключения RGB лент через усилители с раздельным питанием.
22.11.2017
Как подключить светодиодную ленту — ledart.
ru
Данные схемы помогут Вам правильно подключить низковольтную светодиодную ленту к сети.
Схема подключения одноцветной ленты
нажмите чтобы увеличить и распечатать
Рекомендуем в линию 220 Вольт поставить Выключатель. Он отключит блок питания.
Если при этом требуется регулировка яркости свечения светодиодной ленты, то в линию 12 или 24 Вольт (в зависимости от типа ленты и блока питания) подключаем Диммер. Он плавно регулирует яркость и также, как выключатель, может включить или выключить ленту, не отключая блок питания — смотрите следующую схему.
Схема подключения одноцветной ленты с диммером
нажмите чтобы увеличить и распечатать
Схема подключения одноцветной ленты с Диммером и Повторителем
(если не хватает мощности диммера)
При декоративной подсветке потолков возникает проблема нехватки мощности одного блока питания или диммера.
Поскольку подключить два блока питания к одному диммеру нельзя, в этом случае в схему включают Повторитель с отдельным блоком питания. Из названия должно быть понятно, что служит этот прибор для повторения сигнала диммера при его недостаточной мощности.
нажмите чтобы увеличить и распечатать
Схема подключения RGB светодиодной ленты
нажмите чтобы увеличить и распечатать
Для подключения светодиодной ленты RGB потребуются те же компоненты, что и для одноцветной, только вместо диммера применяется Контроллер. Он не только отрегулирует яркость, но и поменяет цвет ленты так, как Вам захочется или даст программу автосмены цветов.
Схема подключения RGB светодиодной ленты с Повторителем
(если не хватает мощности RGB контроллера)
нажмите чтобы увеличить и распечатать
Правила подключения светодиодной ленты.
При подключении светодиодной ленты нужно следовать определенным правилам:
- Обязательно соблюдайте полярность. Питание ленты осуществляется от источника постоянного тока в 12 или 24 Вольт.
- Не подвергайте гибкую светодиодную ленту большим продольным искривлениям. Радиус изгиба должен составлять не более 2 см. Поперечные искривления недопустимы. При необходимости, следует разрезать ленту в соответствующем месте, пройти поворот и соединить пайкой или специальным коннектором место разреза (этот метод подходит и для второго пункта).
- Если Ваш выбор пал на мощную ленту, то монтировать мощную светодиодную ленту нужно в профиль.
- Паять светодиодную ленту нужно с особой осторожностью, не испортив при этом токопроводящие дорожки, паяльником мощностью до 40 Ватт. Места пайки необходимо изолировать и сделать это лучше всего отрезком термоусадочной трубки. А лучше всего купите специальные коннекторы для светодиодной ленты.
- Не используйте последовательное подключение светодиодных лент если общая длина составляет более 5 метров. Такое подключение существенно повысит ток на токопроводящие дорожки ленты, что может привести к их перегоранию. В таком случае, участки ленты следует включить параллельно друг другу. Все схемы найдете ниже.
- Помните, что блок питания нужно брать с запасом по мощности 10-20%.
- Если мощности вашего контроллера недостаточно, используйте усилитель.
- Обеспечьте достойную вентиляцию блоку питания и приборам управления светодиодной лентой.
Питание ленты осуществляется от источника постоянного тока в 12 или 24 Вольт.
В таком случае, участки ленты следует включить параллельно друг другу. Все схемы найдете ниже.
По материалам сайта ledtema.ru
Как подключить цветную светодиодную ленту с пультом: схемы и способы подключения
Существует не только светодиодная лента стандартного свечения белым цветом, но и многоцветная RGB лента. Если вам хочется добавить ярких красок в оформлении своего интерьера, периодически сменяя цвета и оттенки, то читайте далее, как подключить цветную светодиодную ленту с пультом.
Для начала раскроем преимущества и недостатки подключения RGB ленты, чтобы вам было проще сделать выбор в его пользу и продумать все детали монтажа.
Преимущества и недостатки RGB ленты
Если вы уже убедились, что для вашего интерьера не хватает многоцветного освещения, то самое время поговорить о плюсах и минусах подключения RGB светодиодной ленты.
Из преимуществ можно выделить:
- Простота монтажа.
- Срок службы в сравнении с привычными лампами накаливания намного дольше. Он может достигать около 30–50 тыс. часов бесперебойной работы.
- Удобство использования, компактность.
- Возможность осуществления любых, даже самых необычных дизайнерских решений за счет гибкости и применения световых эффектов: мерцание, смена цветов и оттенков, регулировка яркости и т. д.
- Безопасность, которая достигается за счет низкого потребляемого напряжения.
К недостаткам подключения РГБ ленты относятся:
- Невысокая влагостойкость, но ее можно существенно повысить, если приобрести светодиодную ленту с силиконовой оболочкой.
- Отсутствие защиты от механических повреждений.
- Сниженное качество цветопередачи по сравнению с белым светодиодом, так как применяемые светодиоды имеют относительно невысокий индекс цветопередачи.
Характеристики впечатляют, недостатки можно регулировать, адаптируя под свои условия и требования.
Например, если вам важно, чтобы светодиоды были хорошо защищены от воздействия внешних факторов, то применяйте для монтажа алюминиевый профиль. Если комната, в которой предполагается установка светодиодной ленты имеет повышенную влажность, то подбирайте ее, учитывая влагостойкость осветительного прибора. В общем, перед покупкой продумайте все детали.
Что нам потребуется для подключения RGB ленты
На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.
- RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее. Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.
- Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:
R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).
При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.
Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:
Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).
- Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.
Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора.
При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.
Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения.
Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.
Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.
Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.
Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.
Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.
- Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
- Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.
Как выполнить подключение RGB ленты через контроллер
Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.
На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания.
Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.
- Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
- Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).
На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.
Основные схемы подключения RGB-ленты
Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.
- Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
- Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
- мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
- потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.
То есть к одному контакту контроллера присоединяются сразу два провода.Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.
Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.
- Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
- Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.- Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.
Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.
Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.
Основные ошибки при подключении
Советуем ознакомиться с этими небольшими подсказками при монтировании светодиодной ленты, чтобы избежать самых распространенных ошибок. Это существенно упростит вам все этапы работы с декоративным осветительным прибором.
- Нарушение последовательности в подключении RGB ленты. Если не соблюдать требуемую очередность, то светодиодная лента не будет светить, а может и вовсе перегореть. Представленные выше схемы наглядно объясняют, как правильно соединить все элементы.
- Неверное последовательное соединение отрезков ленты, длиной более 5 м. Важно при подключении таких длинных лент дополнять цепь усилителем или дополнительным блоком питания, чтобы мощности хватало на всю протяженность диодной ленты, и нагрузка была распределена равномерно.
- Мощность трансформатора обязательно должна быть больше суммарной мощности всех светодиодных отрезков. В противном случае конструкция может прослужить недолго.
- Соединение между собой нескольких отрезков светодиодных лент может выполняться только двумя возможными способами: при помощи специальных коннекторов или методом спайки. Ни в коем случае не пытайтесь соединить их посредством скручивания.
- Светодиодные ленты повышенной мощности должны монтироваться в алюминиевый профиль для теплоотвода, чтобы избежать перегрева и возгорания. Профиль может также защитить от воздействия внешних факторов.
- Разрезать диодную ленту следует в специально предназначенных для этого местах, где нарисована пунктирная линия с ножницами, иначе она потеряет свою работоспособность.
- Иногда возникает путаница с проводами контроллера, как правильно его подключить к RGB светодиодной ленте смотрите по рисункам и рекомендациям выше.
В противном случае конструкция может прослужить недолго.Лучше учиться на ошибках других людей и изначально установить светодиодное освещение правильно, применяя все правила и советы.
Надеюсь, что из всех перечисленных методов установки RGB ленты, вы нашли самый подходящий для себя.
Соблюдайте все вышеупомянутые правила, для создания качественного освещения и для безопасного использования в дальнейшем.
— Установка контроллера светодиодов RGB
1.) Расчет максимальной нагрузки контроллеров RGB
На всех веб-страницах нашего продукта контроллеров RGB вы можете найти максимальную нагрузочную мощность контроллеров. Мы рекомендуем никогда не доводить какой-либо продукт до максимальной нагрузки, а вместо этого оставлять 10-15% амортизатора, чтобы не перегрузить и не повредить какой-либо продукт. Например, этот контроллер RGB может обрабатывать (используя все 3 канала) 144 Вт при 12 В постоянного тока и 288 Вт при 24 В постоянного тока. Вычтите 10% -15% из этого числа, чтобы получить надлежащую амортизацию, оставив максимальную нагрузку около 130 Вт при 12 В постоянного тока или 260 Вт при 24 В постоянного тока.
2.) Определите достаточный источник питания
См. Наше руководство по источникам питания , чтобы узнать больше о выборе источника питания, достаточного для вашего продукта.
В основном вы должны быть уверены, что ваш блок питания достаточно большой, чтобы справиться с нагрузкой, которая будет исходить от вашего контроллера RGB.3.) Подключите контроллер RGB
После того, как вы определили достаточный контроллер RGB и источник питания постоянного тока, вы можете просто подключить свой контроллер RGB к своей светодиодной системе.Контроллер RGB появится после источника питания и будет иметь вход постоянного тока для питания от источника постоянного тока и четырехпортовый терминал или четырехпроводной выход для отправки управляющего сигнала на ваши светодиодные фонари. См. Иллюстрацию ниже для справки. Если вы хотите подключить большое количество светодиодных ламп RGB к вашему контроллеру RGB, продолжайте это руководство для получения дальнейших инструкций.
4.) Использование усилителя сигнала
Если у вас есть длина ленты RGB, которая имеет большую выходную мощность, чем может выдержать ваш контроллер RGB, вы должны включить усилитель сигнала.
Усилитель сигнала позволяет передавать управляющий сигнал RGB, а также добавлять дополнительную мощность в объеме, с которым может справиться усилитель сигнала. Вы можете добавить неограниченное количество усилителей сигнала в свой проект светодиодной RGB-подсветки, усилители можно установить вместе с вашими источниками света или в начале вашей установки. Примечание. Чем длиннее ваш провод от усилителя сигнала, тем слабее будет сигнал для ваших огней. Мы не рекомендуем прокладывать провод от контроллера или усилителя сигнала на расстоянии более 50 футов.См. Иллюстрации ниже для справки.
Как управлять светодиодными полосами с помощью пульта дистанционного управления
Q: Почему не работает пульт дистанционного управления светодиодной лентой? A: Причин выхода из строя кнопок пульта ДУ может быть много.
Сначала вы можете попробовать нажать кнопку OFF, чтобы выключить пульт дистанционного управления, а затем нажмите кнопку ON, чтобы включить его снова.Если после перезапуска он по-прежнему не работает, попробуйте выключить свет и включить его снова, а затем снова подключите пульт дистанционного управления. Если он по-прежнему не работает после обоих вышеперечисленных действий, это может быть связано с тем, что аккумулятор разряжен и вам необходимо заменить аккумулятор. Приобретенный комплект ленточных светильников обычно поставляется с запасным аккумулятором для замены. Если после замены батареи он по-прежнему не работает, вероятно, проблема в пульте дистанционного управления, и вам рекомендуется обратиться в службу послепродажного обслуживания продавца.
Часть 1. Как дистанционно управлять светодиодной лентой
Часть 2. Как включить светодиодную ленту без пульта дистанционного управления
Часть 1. Как дистанционно управлять светодиодной лентой
Как правило, пульты ДУ разных марок и моделей не совсем одинаковы.
Здесь мы возьмем очень популярную светодиодную ленту Lepro RGB в качестве примера, чтобы показать вам, как использовать беспроводные светодиодные ленты с дистанционным управлением для регулировки световых эффектов полосы.
Включение / выключение: Красная кнопка в правом верхнем углу предназначена для включения или выключения пульта дистанционного управления.
Пауза: Нажмите кнопку Пауза, чтобы приостановить текущий световой режим.
Яркость: Две кнопки в верхнем левом углу предназначены для регулировки яркости полосы света. Кнопка слева предназначена для увеличения яркости (+), а кнопка справа — для уменьшения яркости (-).
Статический режим: Установите 20 фиксированных цветов в области статического режима. Нажмите любую кнопку, чтобы настроить световую полосу на соответствующий цвет.
DIY Mode: Вы можете видеть кнопки от DIY1, DIY2, до DIY6 на пульте дистанционного управления, что означает, что вы можете установить до шести режимов DIY.
Если вы хотите установить цвет DIY1, сначала нажмите «DIY1», затем нажмите и удерживайте шесть клавиш со стрелками вверх и вниз, чтобы настроить параметры на палитре RGB (КРАСНЫЙ, ЗЕЛЕНЫЙ и СИНИЙ), чтобы установить нужный цвет. . Затем снова нажмите «DIY1», чтобы сохранить выбранный цвет в режиме DIY1.
JUMP3 / JUMP7: JUMP3 относится к режиму перехода, который переключает три цвета, а JUMP7 относится к режиму перехода, который переключается между семью цветами.
FADE3 / FADE7: FADE3 / 7 относится к режиму градиента трех или семи цветов соответственно.
ВСПЫШКА: Режим стробирования белого света.
АВТО: Это относится к автоматическому переключению между различными режимами для отображения различных световых эффектов.
QUICK / SLOW: Эти две кнопки используются для регулировки скорости вспышки света. Световая атмосфера, создаваемая разными скоростями, может быть совершенно разной.
Часть 2.Как включить светодиодную ленту без пульта дистанционного управления
Можно ли без пульта ДУ включить полосу света или отрегулировать световой эффект? Ответ: да, конечно, можете. Фактически, с помощью умной светодиодной ленты теперь вы можете подключить полосу к мобильному приложению, включить или выключить полосу света на своем мобильном телефоне, установить цвет и яркость света, настроить режим освещения и даже установить переключатель таймера. Все это удобно делать.
Возьмем, к примеру, светодиодные ленты Lepro smart RGB.Пульт дистанционного управления этой полосой такой же, как и для обычной светодиодной полосы RGB, упомянутой выше, но поскольку это умная модель, вы можете подключить ее к Wi-Fi и добавить полосу в качестве устройства в мобильное приложение, а также настроить световой эффект через приложение. Здесь есть небольшое отличие от пульта дистанционного управления в том, что в приложении есть несколько фиксированных сценариев, таких как чтение, ослепление, музыка и т.
Д., Вы можете установить соответствующий световой эффект в каждом сценарии, что эквивалентно режим DIY пульта дистанционного управления.Таймер и переключатель обратного отсчета — это функции, недоступные на пульте дистанционного управления.
Кроме того, умная версия поддерживает голосовое управление. Если вы приобрели у себя дома Amazon Echo, Dot, Google Home Mini или другие умные колонки, вы можете активировать голосовое управление после сопряжения со своей полосой света.
Чтобы узнать, как настроить умные светодиодные ленты, щелкните ссылку, чтобы узнать больше.

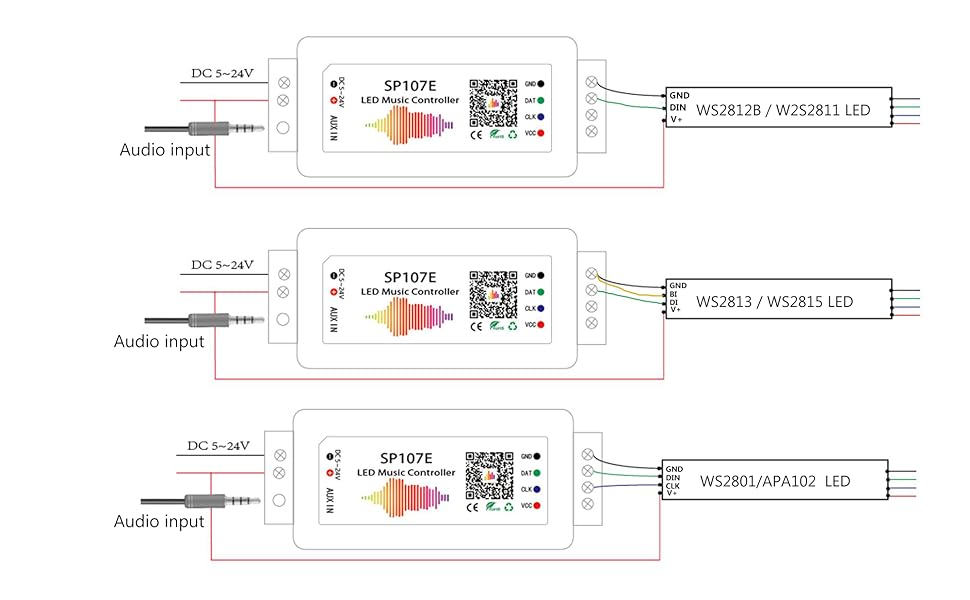

Bluetooth LED контроллер для светодиодных лент RGB и RGBW
Контроллер Bluetooth LED — это беспроводной контроллер малого радиуса действия, который может разговаривать по технологии Bluetooth напрямую со смартфонами или планшетами без необходимости подключения к Интернету, а также управлять светодиодными лентами и другими источниками света через приложение для управления светодиодными индикаторами.
Благодаря способности синхронизировать освещение с музыкой вашего смартфона, контроллеры светодиодов Bluetooth RGB, RGBW наиболее часто используются для управления светодиодными лентами RGB и RGBW для автомобилей, жилых автофургонов, яхт и других транспортных средств
Технология Bluetooth — это недорогая технология беспроводной связи на малых расстояниях. Контроллер Bluetooth LED работает в диапазоне до 30 футов без необходимости прямой видимости. Сингл Bluetooth может проходить сквозь стены и работать для освещения в другой комнате. К одному мобильному устройству можно подключить несколько светодиодных контроллеров Bluetooth.Подобно светодиодному контроллеру WiFi, управление освещением Bluetooth включает в себя управление цветом, регулировку яркости, свет с аудиовходом, а также включение и выключение света.
Все включено руководство по покупке светодиодной ленты
Как выбрать светодиодные контроллеры для светодиодной ленты?
Основные преимущества светодиодного контроллера Bluetooth
Контроллер Bluetooth LED имеет два основных преимущества.
Первое преимущество состоит в том, что он может работать без сети, такой как Интернет или Ethernet.Еще одним преимуществом является то, что он может синхронизировать освещение с музыкой через мобильные устройства, такие как смартфоны. Сочетание этих двух преимуществ делает светодиодный контроллер Bluetooth уникальным.
При установке светодиодных лент для автомобилей, лимузинов, жилых автофургонов, яхт, лодок, мотоциклов и т. Д. Светодиодный контроллер Bluetooth является лучшим выбором, если вы хотите создать непринужденную развлекательную атмосферу, синхронизируя освещение с музыкой, как если бы вы хотели воспроизводить музыку на ваш смартфон, когда вы путешествуете.В автомобилях нет сети, поэтому светодиодные контроллеры WiFi не работают.
Светодиодный контроллер Bluetooth также является отличным выбором для ленточного освещения для вечеринок на открытом воздухе, свадеб, мероприятий и т. Д., Где нет доступной сети, но синхронизация освещения с музыкой является желаемой функцией.
Светодиодный контроллер Bluetooth для светодиодной ленты
Светодиодный контроллер Bluetooth — отличный выбор для светодиодных лент, где нет сети.Технология Bluetooth делает очень удобным подключение мобильного устройства к контроллеру Bluetooth, поэтому она широко используется для управления ленточным освещением на небольшом расстоянии. Поскольку технология Bluetooth все еще развивается, светодиодный контроллер Bluetooth имеет более мощные функции. Лучшее будущее все еще грядет для контроллеров Bluetooth, которые будут все больше и больше использоваться в проектах по освещению светодиодных лент. Есть разные типы контроллеров Bluetooth. Ниже мы обсудим их различия, чтобы пользователи могли лучше понять, покупая светодиодные контроллеры Bluetooth для своих проектов освещения полос.
Рекомендуемая литература :
Как установить светодиодные ленты с помощью контроллеров?
Разница между контроллерами светодиодов Bluetooth для светодиодных лент 12 В и 24 В
1.
Входное напряжение контроллера светодиодной ленты Bluetooth составляет 12–24 В. Один и тот же контроллер можно использовать для светодиодных лент 12В или 24В.
2. Большинство транспортных средств, таких как автомобили, внедорожники, яхты и т. Д., Имеют аккумуляторную батарею 12 В. Итак, напряжение на контроллере светодиода Bluetooth составляет 12 В.Это напоминает пользователям о выборе полосовых ламп 12 В для автомобилей, жилых автофургонов и яхт. Имейте в виду, что генератор переменного тока временно заряжает аккумулятор при 13 В или 14 В при запуске двигателя, поэтому лучше иметь защиту перед контроллером Bluetooth, чтобы можно было регулировать изменение напряжения.
3. Следует отметить выход 12 В или 24 В светодиодного контроллера Bluetooth. Контроллер размещается между светодиодной лентой и блоком питания. Он не имеет функции трансформатора, поэтому входное напряжение контроллера светодиода Bluetooth является его выходным напряжением.Если питание контроллера Bluetooth составляет 24 В, напряжение световой полосы, подключенной к контроллеру, также должно быть 24 В.
Если подключена световая полоса 12 В, она может быть повреждена из-за слишком высокого напряжения 24 В.
Разница между контроллерами Bluetooth LED RGB и RGBW
Разница между контроллерами светодиодов RGB и RGBW Bluetooth заключается в том, что контроллер RGBW имеет на один цветовой канал больше, чем контроллер RGB. Их способность управлять ленточным светом различна.Контроллер RGB Bluetooth может использоваться для управления световыми полосами RGB, но не может использоваться для управления полосами RGBW. Контроллер Bluetooth RGBW отличается тем, что может управлять как светодиодными лентами RGBW, так и RGB. Еще одно различие между контроллерами светодиодов RGB и RGBW Bluetooth заключается в том, что контроллеры RGBW обычно имеют большую мощность, чем контроллеры RGB.
Сравнение светодиодного контроллера Bluetooth и светодиодного контроллера WiFi
Разница между светодиодным контроллером Bluetooth и светодиодным контроллером WiFi заключается в том, что для контроллера Wi-Fi требуется сеть, такая как Интернет или локальная сеть Ethernet.
Для управления светодиодной лентой мобильное устройство и контроллер светодиодов WiFi обмениваются данными, подключаясь к одной и той же сети вместе. Контроллеру Bluetooth LED такая сеть не нужна. Устройства Bluetooth можно подключать друг к другу напрямую.
И контроллер Bluetooth LED, и контроллер WiFi могут работать как контроллер музыкального светодиода. Контроллер Music LED воспроизводит музыку, хранящуюся на ваших смартфонах или других мобильных устройствах, и синхронизирует музыку с изменениями освещения, создавая расслабляющую и счастливую атмосферу.
Подробную информацию о различиях можно найти здесь :
Различия между контроллером WiFi и контроллером Bluetooth .
Различия между светодиодным контроллером Bluetooth и радиочастотным светодиодным контроллером
Разница между светодиодным контроллером Bluetooth и радиочастотным контроллером заключается в том, что контроллер Bluetooth может выступать в качестве музыкального светодиодного контроллера для воспроизведения музыки и синхронизации музыки со светодиодными индикаторами.
Это недоступно для контроллеров RF.Другими словами, если вам не нужно воспроизводить музыку или синхронизировать освещение с музыкой, RF-контроллер может полностью удовлетворить потребности в управлении светодиодными полосами RGB там, где нет доступной сети. Еще одно отличие состоит в том, что RF-контроллер обычно имеет большее расстояние управления, чем светодиодный контроллер Bluetooth.
Светодиодный контроллер Magic Light Bluetooth
Объясняя программное обеспечение контроллера светодиодов Bluetooth, мы помогаем пользователям узнать о hwo для использования контроллера. Прикладное программное обеспечение — это приложение Magic Light, поэтому контроллер также называется контроллером Magic Light LED.
1. Миллионы цветов на выбор. В то же время теплый белый свет можно отрегулировать в соответствии с потребностями освещения сцены.
2. Сохраняются различные режимы изменения цвета. Вы также можете изменить цвет своими руками, создать свой любимый режим и сохранить его для быстрого вызова.
3. Функция синхронизации музыки. Как правило, наша музыка хранится на мобильных устройствах, таких как смартфоны. В местах, где нет сети, воспроизведение музыки со смартфона и синхронизация изменений освещения с музыкальным ритмом является основным преимуществом светодиодного контроллера Bluetooth.
4. Функция синхронизации звука. Контроллер Bluetooth LED — идеальный выбор для синхронизации звука и освещения полос на открытом воздухе. Например, на красивой свадьбе в саду ведущий может синхронизировать звук и освещение через контроллер Bluetooth, чтобы создать счастливую атмосферу.
5. Функция настройки сцены. Установите освещение в соответствии с вашим изображением, будь то красивый закат или красочный сад.
6. Управление освещением по времени.Настройте освещение на включение в заданное время. И вы можете создать режим цвета или изменения цвета для освещения, и освещение перейдет в установленный режим, когда оно автоматически включится в заданное время.
7. Многозонный контроллер Bluetooth. Вы можете свободно создавать зоны (также называемые группами) и назначать контроллеры каждой зоне. В одной зоне можно управлять несколькими контроллерами, или каждой зоной можно управлять независимо. Сохраните комбинацию зон и получите ее в любое время.
Светодиодный контроллер Bluetooth Technology
Технология Bluetooth — это стандарт беспроводной связи для обмена данными между двумя мобильными и / или фиксированными устройствами на небольшом расстоянии. Он был основан в конце 1990-х годов. По сравнению с популярной в то время инфракрасной технологией, Bluetooth имеет более высокую скорость передачи и не требует межфазного соединения, такого как инфракрасный порт.
Рабочий диапазон частот технологии Bluetooth универсален, подходит для неограниченного использования пользователями по всему миру.Bluetooth решает проблему национальных границ мобильных телефонов. Продукт Bluetooth прост в использовании.
Один контроллер Bluetooth LED может искать другой контроллер Bluetooth и быстро устанавливать соединение между двумя контроллерами.
Технология Bluetooth улучшалась с самого начала, когда это была низкоскоростная передача на близком расстоянии, а теперь скорость и расстояние передачи значительно выросли.
Mesh-сеть — это независимо разработанная сетевая технология.В сети контроллеры светодиодов Bluetooth работают как станции ретрансляции сигналов, поэтому они могут передавать данные в очень большие физические области. Сеть Mesh совместима с протоколами Bluetooth более новых версий.
Традиционно контроллеры светодиодов Bluetooth устанавливают соединение путем сопряжения одного устройства с другим, создавая взаимосвязь «один-к-одному» или «один-ко-многим».
Напротив, ячеистая сеть позволяет светодиодным контроллерам Bluetooth создавать отношения «многие ко многим».Каждый светодиодный контроллер Bluetooth в Mesh-сети может отправлять и получать информацию.
Пока один контроллер подключен к шлюзу, информация может передаваться между устройствами, так что сообщение передается на место дальше, чем обычное расстояние передачи радиоволн.
Таким образом, ячеистые сети можно распространять на производственных предприятиях, офисных зданиях, торговых центрах, бизнес-парках и во многих других более обширных пространствах, обеспечивая более стабильные решения для управления освещением, оборудованием промышленной автоматизации, камерами безопасности, детекторами дыма и датчиками окружающей среды.
Как починить дистанционный диммер для светодиодной ленты
Диммеры с дистанционным управлением — один из наиболее распространенных методов управления низковольтными светодиодными лентами. Радиочастотные диммеры — лучшее решение для затемнения наших светодиодных лент на 12 В. Их растущая популярность обусловлена двумя факторами: (1) доступностью — менее 10 долларов и (2) простотой использования.
Пульт дистанционного управления поставляется с небольшим приемным кабелем, изображенным ниже, который подключается между источником питания постоянного тока и светодиодными лентами.
Затем пульт дистанционного управления взаимодействует с этим устройством в зависимости от того, какие кнопки вы нажимаете на пульте дистанционного управления. Вы можете изменить яркость, переключиться в режимы мигания или даже изменить цвета (RGB).
Эти диммеры дешевле 10 долларов — воровство. Они удобны в использовании и очень просты в настройке, однако иногда ваш пульт может не работать, когда вы нажимаете кнопку. Вот почему мы хотели помочь вам с этим сообщением об устранении неполадок по этой теме. Приведенная ниже процедура работает как с одноцветным диммером, так и с диммером RGB.
Как починить контроллер светодиодной ленты
Если ваш пульт дистанционного управления внезапно перестает работать или ваши индикаторы начинают мигать, вам может потребоваться перезагрузить контроллер и снова подключить его к приемному устройству. Иногда контроллер отсоединяется от приемника из-за слабого соединения, радиопомех от внешнего источника или низкого заряда батареи в вашем пульте дистанционного управления.
Если у вас возникла эта проблема, перезагрузите и исправьте контроллер, выполнив следующую процедуру:
- Сначала убедитесь, что индикатор в верхней части пульта дистанционного управления загорается при нажатии кнопки.Если он не загорается, скорее всего, проблема в батарее пульта ДУ, и вам понадобится новая батарея CR2025 для ее замены.
- Отключите источник питания.
- Отсоедините провод диммирования как от источника питания, так и от светодиодной ленты (см. Рисунок 1).
- Извлеките аккумулятор из контроллера, а затем снова установите.
- Подключите блок питания и светодиодную ленту обратно к блоку приемника (Рисунок 2).
- Подключите блок питания к источнику питания.
- На пульте дистанционного управления одновременно удерживайте кнопки «SPEED +» и «SPEED -» в течение 3 секунд (Рисунок 3).Индикатор должен мигнуть один раз, чтобы показать, что вы все сделали правильно.
- Теперь пульт ДУ и приемник должны быть сопряжены, и световая полоса должна управляться с пульта.
Пожалуйста, не стесняйтесь обращаться в нашу службу поддержки клиентов, если это не решит проблему для вас.
Контроллер светодиодных лентWiFi: 7 шагов (с изображениями)
Мозг контроллера WiFi — это макетная плата микроконтроллера, обычно называемая «ESP8266.«В последнее время я использую конкретную модель ESP8266-12E. (Ссылка Amazon)
Если вы знакомы с платами для разработки Arduino, но не с ESP8266, вы не одиноки. Это потому, что технически это не плата Arduino. Это контроллер «NodeMCU». Хотя есть небольшие технические различия между платой для разработки Arduino и контроллером NodeMCU, для практических целей вы можете рассматривать ESP8266-12E как плату для разработки Arduino со встроенным Wi-Fi. Важно то, что IDE Arduino можно заставить обращаться с ней так же, как с любой другой платой Arduino, как вы вскоре увидите. Для экономии слов я буду называть микроконтроллер платой «ESP» или «MCU» в этой инструкции.
Да, я понимаю, что это означает, что я несколько раз ссылался на это технически некорректно.
Почему это вместо «нормальной» Ардуино? Когда я впервые начал играть с платами для разработки микроконтроллеров, мне нравились практически все «Arduinos». Но была одна неприятная вещь, которую мне приходилось делать почти в каждом проекте, который я создавал, — добавлять Wi-Fi.Это либо несколько дорого (возьмите шляпу / щит), либо довольно сложно (проведите семь соединений от беспроводного трансивера «NRF24», плюс загрузите кучу библиотек и , чтобы реализовать свой собственный стек WiFi). Моей любимой платой для разработки была Arduino Nano, которая стоит около 4 долларов за штуку. Я тогда добавлял трансиверы NRF24 примерно по 1 доллару каждый. Затем я часами проводил электромонтажные работы и заставлял программу работать. ESP8266 стоит около 6 долларов и имеет все необходимое для работы с Wi-Fi.В качестве бонуса, когда вы используете ESP8266, реализация стека WiFi сводится только к включению правильного файла библиотеки и добавлению около 20 строк кода.
Я могу просто начать писать свое приложение, а не ломать голову над кодом WiFi. Это сценарий «лучше во всех отношениях». За исключением дополнительных $ 1. Если вы покупаете свои платы ESP в 10 упаковках, они будут стоить около 4,30 доллара каждая, так что вы сэкономите деньги, если купите их оптом. (ссылка на Amazon)
Если бы я пошел по пути использования Arduino Nano, это руководство было бы о том, как подключить трансивер NRF24 и настроить стек WiFi.«Светодиодная лента» будет второстепенной частью этого.
Первый вид макета, который я показываю на изображениях этого шага, должен показать, как я подключил контроллер для одного набора источников света. Я разделил изображение на несколько макетов, чтобы вы получили более четкое представление о путях проводов. Чтобы удовлетворить мои потребности в OCD, я хотел, чтобы контакты ввода / вывода (D0, D1, D2 ..) следовали той же последовательности, что и провода и индикаторы, а именно белый, синий, красный, зеленый. Тем не менее, мое ОКР приводит веский аргумент: если вы сохраните провода и соединения в последовательном и известном порядке на всех этапах вашего проекта, у вас гораздо меньше шансов на ошибку.
Поскольку производитель светильников и кабелей выбрал WBRG в качестве последовательности, соблюдение этого правила делает вещи менее запутанными.
Для ясности того, как это должно быть подключено, на первом изображении показана самая простая форма контроллера. В частности:
- Регулятора напряжения нет, поэтому он должен питаться от USB.
- Это будет управлять одной цепочкой огней
Вот английская версия проводки на первом изображении:
- Подключите заземление источника питания света к заземлению ESP, создав «общую землю»
- Подключите каждый из левых выводов полевых МОП-транзисторов W, B, R и G к контактам D0, D1, D2 и D3 ESP соответственно.
- Подключите каждый из правых выводов W, B, Полевые МОП-транзисторы R и G к общей земле
- Подключите центральные контакты полевых МОП-транзисторов W, B, R и G к соответствующим выводам на световой полосе.
- Подключите источник питания + 12 В к соответствующему проводу на световой полосе (обычно с пометкой +12 В, и часто подключается черным проводом — самый неудачный выбор цвета для незаземленного провода!)
Второй i Маг добавляет второй набор огней.
Просто повторите то, что было сделано на первом изображении, за исключением:
- Подключите каждый из левых выводов второго набора полевых МОП-транзисторов W, B, R и G к контактам D4, D5, D6 и D7 ESP. , соответственно.
- Очевидно, центральные штыри полевых МОП-транзисторов подключены к другому набору огней.
- Второй комплект фонарей требует собственного питания. Предполагая, что у вас всего не более 10 метров огней, вы можете разделить мощность от первого набора огней, чтобы включить их обоих.
Третий образ строится на втором. У вас уже есть контроллер, который может обрабатывать две гирлянды источников света. Теперь вы добавляете стабилизатор напряжения , чтобы можно было использовать питание, обеспечиваемое световыми полосами, и устранить необходимость в наличии поблизости USB-источника питания.
- Подключите вход +12 В к положительному выводу конденсатора 10 мкФ, затем к левой ножке регулятора напряжения.
- Подключите входящую землю к отрицательному выводу конденсатора 10 мкФ и к отрицательному выводу конденсатора. Конденсатор 1 мкФ, затем к центральной ножке регулятора напряжения.
- Подключите правую ножку регулятора напряжения к положительному выводу конденсатора 1 мкФ, а затем к выводу Vin ESP. У вас есть сила без USB!
ВАЖНОЕ ПРИМЕЧАНИЕ: Вам нужно будет использовать USB-порт платы ESP8266 для загрузки кода Arduino на нее, независимо от того, какую версию электроники вы выберете для сборки. Если вы делаете версию с регулятором напряжения, вам нужно знать, что никогда не будет , если вы запитаете плату ESP через ее вывод Vin, когда она также подключена к USB.Плата ESP умрет немедленно, и, вполне возможно, очень драматическим образом. Перед тем, как подключить USB-порт, всегда проверяйте, отключено ли питание на контакте Vin. Каждый раз.
В качестве альтернативного вида электрической схемы четвертое, пятое, шестое и седьмое изображения для этого шага показывают трассы проводки, которые существуют на каждой из пользовательских печатных плат, которые я создал для этого проекта.
Четвертое и шестое изображения имеют цветовую кодировку для облегчения определения цели этого конкретного следа.
Теперь, когда у вас есть электрические схемы, вам нужно решить, как вы собираетесь их подключать. У вас есть два варианта и некоторые примечания, которые относятся к обоим из этих вариантов. Это два метода:
- Печатные платы на заказ
- Если у вас есть фрезерный станок с ЧПУ, это лучший вариант, или
- Есть другие способы изготовления нестандартных печатных плат, или
- Если у вас есть фрезерный станок с ЧПУ, это лучший вариант, или
Я также добавил несколько примечаний для создания прототипа на макетной плате.
Метод 1. Сделайте нестандартную печатную плату с помощью фрезерного станка с ЧПУ. Загрузите zip-файл для фрезерного станка с ЧПУ, указанный в конце этого шага, и распакуйте файл. Используйте содержащиеся в нем файлы gerber и excellon, чтобы сгенерировать пути инструмента для ваших бит и gcode для вашего маршрутизатора с ЧПУ, и у вас будут печатные платы специально для этого проекта (некоторые из них показаны на изображениях для этого шага).
Если у вас есть фрезерный станок с ЧПУ, и вы раньше не вырезали печатную плату или не знаете, как создавать собственные траектории движения инструмента, ознакомьтесь с моими инструкциями по этой теме.Этот процесс действительно требует своего собственного Instructable, поэтому я написал его. Вот почему я не могу предоставить здесь все эти подробности. Это, безусловно, лучший способ, если он вам подходит. Если это не вариант для вас, перейдите к методу 2.
Если вы делаете печатные платы, которые я предоставляю, и хотите использовать корпуса, которые я сделал для их размещения, вырежьте печатную плату из заготовки по ограничивающей рамке с помощью закругленные углы с запасом 3 мм. Я использую FlatCAM для генерации gcode для моего маршрутизатора, и полные инструкции для этого конкретного выреза платы доступны в шаге 5 моего предыдущего руководства.Настройки FlatCAM описаны в шаге 4. (Ссылка на Instructables)
На изображениях вы увидите, что я разделил это на две печатные платы — одну для микроконтроллера и связанных с ним компонентов, а другую для полевых МОП-транзисторов.
Я не мог определить непересекающиеся пути трассировки для 8 полевых МОП-транзисторов на той же однослойной печатной плате, что и микроконтроллер, и самым простым решением, которое позволил мне вообразить мой ограниченный опыт, было разделение его на две платы и «перемычка» между ними. доски вместе. Если вы делаете это как проект монтажной платы / монтажной платы, пересечение проводов не имеет значения, и вы сможете уместить все это на одной печатной плате.Однако это может помочь вам сохранить порядок, если вы разделите его так же, как и я.
На самом деле не так много инструкций по этому методу изготовления электроники для контроллера. То, что вам нужно сделать, будет довольно очевидно. Когда у вас есть печатные платы, заполните их компонентами (см. Изображения с четвертого по седьмое выше), припаяйте контакты к соответствующим контактным площадкам, затем соедините две печатные платы друг с другом с помощью перемычек. Я сделал это, припаяв провода прямо к платам.
Обратите внимание на шестое изображение, порядок проводов, выходящих из полевых МОП-транзисторов к источникам света (с указанием цвета света каждого полевого МОП-транзистора, гм, полевого транзистора на МОП-транзисторе).
Также обратите внимание на порядок проводов, выходящих из платы FET и идущих к плате MCU (шестое изображение), и порядок проводов, идущих в плату MCU и идущих от платы FET (четвертое изображение). Если вы их испортите, вы сможете исправить ошибку позже в программном обеспечении, но будет немного проще, если вы сохраните их в указанном порядке.Я планировал, чтобы полевые МОП-транзисторы и контакты на ESP следовали той же последовательности цветов, что и индикаторы — W, B, R, G. Чтобы все дорожки выходили правильно, перемычки, выходящие из платы FET, имеют в следующем порядке: белый, синий, черный (земля), зеленый, красный. Обращайтесь к изображениям, пока вы подключаете эту часть.
У меня есть несколько заключительных замечаний для вас, если вы делаете печатные платы с помощью фрезерного станка с ЧПУ для этого проекта:
Одна вещь, которую я делаю в результате «обучения на собственном опыте», — это суперклейка привинчиваемых клеммных блоков к Печатная плата.(Ссылка Amazon) Хорошая альтернатива — пропустить клеммную колодку и припаять все эти провода непосредственно к печатной плате, но я часто сожалею о том, что в моих проектах не было легко подключаемого / отключаемого питания и заземления.
Клеммные колодки часто подвергаются злоупотреблениям, потому что вам часто нужно по-настоящему настроить их, чтобы они удерживали все в плену. Давление, необходимое для их завинчивания, часто приводит к отслаиванию точек пайки. Мне даже приходилось отслаивать медь от (оторвать медь от поверхности) печатной платы! Когда я добавляю каплю суперклея на клеммную колодку при установке ее на печатную плату, эта особая проблема исчезает.
А пока я оставляю выходы полевых МОП-транзисторов, которые направляются к полосам света, кабелями с неизолированными концами. Мне легче припаять отдельные кабели к лампам, затем соединить световые кабели с кабелями платы полевых транзисторов, используя проволочные гайки (временно) или спаять провода вместе и защитить точки пайки жидкой лентой и термоусадочной трубкой (навсегда).
Если я питаю электронику и свет от одного и того же блока питания, и , я использую стандартный 5-жильный кабель, идущий к источникам света, я подключаю ЧЕРНЫЙ провод к разъему +12 В на одной из печатных плат.
. Черный провод к фарам предназначен для питания, а не для заземления! См. Последнюю фотографию выше.
Метод 1б. Есть способы изготавливать собственные печатные платы без фрезерного станка с ЧПУ , но у меня нет личного опыта ни с одним из них. Вы должны иметь возможность использовать файлы, которые я предоставил на этом этапе, и применять их к любому количеству методов производства печатных плат. Поищите на Instructables.com «custom pcb», и вы увидите, что существует довольно много способов сделать индивидуальную печатную плату, и для большинства из них не требуется фрезерный станок с ЧПУ.Этот Instructable был особенно интересен мне, потому что он использует относительно мягкие травильные агенты: (ссылка на Instructables) Если вы производите пользовательскую печатную плату другим способом (кроме использования фрезерного станка с ЧПУ), просто выполните шаги, указанные выше, начиная со второго абзаца, после того, как вы сделали свои печатные платы.
Метод 2: Если вы не можете изготовить печатную плату на заказ, вы можете выбрать перфорированную плату или полосовую плату.
Они неплохие, просто на это потребуется время. Если вам не придется делать это часто, вы не пожалеете об этом.Это веселый субботний проект.
Подключить этот проект к монтажной плате (также известной как «паяемая макетная плата») будет проще, чем на перфорированной плате, но монтажные платы значительно дороже (по крайней мере, хорошие). Если вы используете полосовую доску, поместите ESP8266 где-нибудь около середины платы, обязательно очистите следы, которые могут соединять противоположные контакты, а затем работайте вокруг этого. К счастью для моей работы — но, к сожалению, для этого Руководства — мой прогресс пошел прямо от печатной платы к изготовленным на заказ печатным платам на фрезерном станке с ЧПУ, поэтому у меня нет никаких примеров стрип-плат, которые можно было бы показать, и у меня нет никакого опыта для Поделиться.Я рекомендую поискать примеры использования стрип-бордов на YouTube. По теме много видео.
У меня тоже нет примеров этого конкретного проекта, выполненного на печатной плате, и я не собираюсь их делать.
Я избалован. Взгляните на изображения в верхней части этого шага, чтобы увидеть примеры некоторых проектов, которые я реализовал на монтажных досках. У вас есть электрическая схема, поэтому разместите свои компоненты на монтажной плате, чтобы вы знали, где все будет располагаться, а затем приступайте к пайке.
Я обнаружил, что разводку на перфокартах проще всего выполнять, когда я начинаю с элемента, у которого больше всего выводов.Сначала я прикрепляю его к плате, припаяв одну или две его ножки к плате (без каких-либо проводов), а затем добавляю компоненты вокруг нее. После того, как вы добавите компонент на плату, выясните, куда должны идти его выводы, отмерьте и зачистите провод соответствующей длины, а затем спаяйте выводы вместе. Чем больше у вас лишнего провода, тем проще будет выполнить отдельные соединения (особенно при добавлении большего количества проводов), но более длинные провода увеличивают риск случайного отсоединения точек пайки.Старайтесь, чтобы провода были как можно короче, чтобы работать было удобно.
Следуйте схеме подключения и тем же основным принципам, что и при подключении всего оборудования для печатной платы, изготовленной по индивидуальному заказу, и вы получите версию этого проекта для печатной платы. Пришлите мне фотографии, пожалуйста!
Некоторые особые примечания относятся к проводке, независимо от выбранного вами метода конструкции:
- Когда вы закончите, обрежьте излишки металла с выводов, которые торчат через печатную плату или перфорированную плату, чтобы очистить вашу работу и уменьшить риск случайного короткого замыкания.
- Я рекомендую НЕ обрезать лишний металл с выводов платы ESP8266, потому что они действительно толстые и могут повредить кусачки. Кроме того, в прошлом из-за силы, необходимой для их отсечения, у меня отслаивались точки пайки. Просто оставьте их в покое и будьте осторожны с тем, что находится под ними, если и когда вы сядете на них.
- Эти штыри ESP8266 особенно трудно припаять, потому что они исключительно толстые, а платы, к которым они прикреплены, специально предназначены для отвода тепла. Припой просто плохо «течет» вокруг этих контактов или всего, что их касается. Чтобы хорошо их припаять и снизить риск теплового повреждения других частей вашего проекта (которые не предназначены для отвода тепла), добавьте в припой немного канифольной пасты. В «припое канифольного сердечника» просто недостаточно канифоли для работы с этими контактами. После того, как местная Radio Shack закрылась, эти вещи немного сложно найти на месте, но вы можете получить их в Интернете. (Ссылка на Amazon) Это не то же самое, что флюс для канифольной пасты для сантехников.Если вы найдете продукт с пометкой «канифольный флюс» в хозяйственном магазине, это, вероятно, не тот продукт. Прочтите этикетку. Если он неправильный, он почти наверняка скажет, что он не для электрического использования. Хотя обычно в этом нет необходимости, использование флюса канифольной пасты при пайке конденсаторов дает вам конденсаторы с флюсом.
- Если вы хотите запитать фары, ESP или и то, и другое, используя блок питания 12 В, поставляемый с фарами, просто отрежьте бочонок от конца кабеля и зачистите небольшой кусок провода. В конце девятого рисунка показано, как я подготовил блок питания, а также показано, как я прикрепляю блок питания к дереву с помощью двустороннего скотча и как я прикручиваю корпус электроники. Благодаря этому все будет в порядке и в безопасности. Подробнее об этом чуть ниже.
Припой просто плохо «течет» вокруг этих контактов или всего, что их касается. Чтобы хорошо их припаять и снизить риск теплового повреждения других частей вашего проекта (которые не предназначены для отвода тепла), добавьте в припой немного канифольной пасты. В «припое канифольного сердечника» просто недостаточно канифоли для работы с этими контактами. После того, как местная Radio Shack закрылась, эти вещи немного сложно найти на месте, но вы можете получить их в Интернете. (Ссылка на Amazon) Это не то же самое, что флюс для канифольной пасты для сантехников.Если вы найдете продукт с пометкой «канифольный флюс» в хозяйственном магазине, это, вероятно, не тот продукт. Прочтите этикетку. Если он неправильный, он почти наверняка скажет, что он не для электрического использования. Хотя обычно в этом нет необходимости, использование флюса канифольной пасты при пайке конденсаторов дает вам конденсаторы с флюсом.
В конце девятого рисунка показано, как я подготовил блок питания, а также показано, как я прикрепляю блок питания к дереву с помощью двустороннего скотча и как я прикручиваю корпус электроники. Благодаря этому все будет в порядке и в безопасности. Подробнее об этом чуть ниже.Метод 3: Макетная плата. Сделайте это для создания прототипа, если хотите, но не думайте о макете как о своей окончательной сборке, если вы хотите что-то сохранить и использовать. Если вы делаете прототип макета, просто подключите его точно так, как показано на изображениях в верхней части шага.
Следующее, что мне нравится делать, — это содержать и обезопасить электронику. Если вы сделали поставляемые мной печатные платы и у вас есть 3D-принтер, вы можете загрузить файл STL ниже и распечатать корпус, который я разработал для этих плат. Файл также доступен на Thingiverse (ссылка на Thingiverse). Это лучший вариант, если у вас есть 3D-принтер (и вы можете изготавливать собственные печатные платы).
Корпус из пластика очень прочный, и выглядит красиво. Если у вас есть фрезерный станок с ЧПУ, но нет 3D-принтера, вы можете загрузить файл Fusion 360 ниже, сгенерировать траектории инструментов и сделать те же корпуса из дерева.Это тоже довольно круто, но дерево при такой толщине немного более хрупкое, чем пластик. Когда кейс закреплен, он становится очень прочным, но будьте осторожны с ним, прежде чем закрепить.
Вырезы на передней части корпуса, напечатанного на 3D-принтере (или с трассировкой с ЧПУ), предназначены для кабельных стяжек на липучке или стяжек на молнии, чтобы ваши провода были в безопасности. Я настоятельно рекомендую кабельные стяжки на липучках. (Ссылка на Amazon). Я настоятельно не рекомендую использовать завязки-молнии. Если ты не хочешь разглагольствовать, мы должны двигаться дальше. Отверстия в нижней части корпуса предназначены для шурупов №4 по дереву.Изготовленные на заказ печатные платы имеют вырезы в углах, чтобы их можно было прикрепить к корпусу с помощью шурупов для дерева # 4 1/2 дюйма (ссылка на Amazon)
Если у вас нет 3D-принтера или фрезерного станка с ЧПУ, я рекомендую найти непроводящую поверхность (дерево — это здорово) и прикрепить к ней плату (и) любым возможным способом.
На перфорированных платах я люблю просверливать небольшие монтажные отверстия в углах с помощью сверлильного станка, а затем я могу прикрутить Между прочим, лучше всего просверлить эти монтажные отверстия, прежде чем устанавливать на плату компоненты.
Вы захотите каким-то образом сдержать электронику. То, что в долгосрочной перспективе может потерпеть неудачу в этих проектах, — это движущиеся части, поэтому для долговечности вашей работы важно, чтобы вы как можно больше защищали ее.
Теперь у вас должен быть правильно подключенный контроллер WiFi. Если вы хотите протестировать его, смело переходите к разделу о загрузке кода Arduino. Мне показалось более логичным сначала покрыть проводку света, так что это следующий шаг.
Почините свою светодиодную полосу 44/24 Пульт дистанционного управления — Paul Riley Interior Design Effects
Я разместил это видео на YouTube и получил много просмотров и комментариев от пользователей с благодарностью.
Видео представляет собой удобное руководство по ремонту пультов ДУ с 24 и 44 клавишами, когда клавиши больше не реагируют на правильный цвет.
Как перепрограммировать выход вашей светодиодной ленты на 44/24 ключа.
Со временем пульт может изменять свои собственные настройки вывода. Шаг 1: нажмите красную кнопку.Шаг 2: выключите питание. Шаг 3: нажмите кнопку исчезновения 7 (или кнопку в правом нижнем углу). Шаг 4: включите питание, повторите шаги 2, 3 + 4, пока индикатор не загорится красным. Затем вы завершили обучение, и ваш светодиодный пульт будет перепрограммирован.
(для ключа 24 используйте нижнюю правую кнопку)
Общие вопросы
1.
Мои огни показывают только два вместо трех?
A. Скорее всего, потребуется замена блока контроллера и пульта ДУ, их можно купить на eBay и Amazon.Временное решение может сработать, пошевелив шнуром питания в коробке контроллера, но не всегда.
В ожидании зарплаты? Почему бы не присоединиться к prirebel и не получить бесплатные подарочные карты на покупку необходимых светодиодных деталей. Попробуйте, это бесплатно
2. Работает ли это для обоих пультов дистанционного управления 24/44?
A. Да, просто используйте нижнюю правую кнопку, когда свет выключен. При нажатии индикаторы должны быстро мигать белым, указывая на то, что вы изменили рисунок.
3.Я пробовал это, но цвета исправили только один цвет, а не другие .
A. Повторяйте процесс до тех пор, пока все цвета не станут правильными, это случайный процесс и может занять 1-20 раз, но обычно в среднем 3-5 раз.
4. Кнопка выключения у меня не выключает свет.
A. Проверьте батарею в своем пульте дистанционного управления, если другие опции работают, скорее всего, это ваш блок / модуль контроллера, который нуждается в замене, что очень часто. Вы можете легко и бесплатно заменить их, заплатив за них с помощью Prizerebel
5.Какая самая частая неисправность светодиодных лент.
A. Часто это блок / модуль контроллера, они дешевы и часто их замена восстанавливает работу.
Светодиодные полоски обычно в порядке, и в случае перегорания они разойдутся по участкам, которые можно вырезать и спаять.
Если вы потеряли один цвет, сначала замените этот модуль.
Нужна помощь с оплатой, присоединяйтесь к Prizerebel, с которой я работаю с 2009 года.
Загружайте приложения, играйте в игры, опросы и многое другое и получайте деньги за то, что вы уже делаете. Быстро заработайте подарочные карты (получите свою первую карту сегодня!)
С Prizerebel.
Начало работы со светодиодной лентой Weily Bluetooth — Turewell
• светодиодная лента
Это руководство описывает начальный процесс настройки светодиодной подсветки Weily Bluetooth, включая способы подключения и приложение, которое следует загрузить.
1. Что в упаковке?
- 2 * светодиодные ленты RGB
- 1 * 3 клавиши Bluetooth-контроллер
- 1 * 23 кнопки ИК-пульт
- 1 * адаптер
- 1 * инструкция по эксплуатации
- 1 * двусторонний скотч
2. Контроллер светодиодного освещения
- При включении света для переключения 20 видов статичных цветов.
- В закрытом состоянии нажмите эту кнопку, чтобы включить свет; В статическом режиме нажмите эту кнопку для управления скоростью. В динамическом режиме нажмите эту кнопку для управления скоростью.
- Переключить режим изменения цвета, есть 21 режим для выбора.
В динамическом режиме нажмите эту кнопку для управления скоростью.3. Контроллер RGB
4. водонепроницаемость
Светодиодные ленты Weily обладают водонепроницаемостью IP65, контроллер и адаптер не водонепроницаемы. Внимание: используйте его в помещении, не используйте его на улице.
5. Загрузите приложение Happy Lighting
Загрузите приложение «Happy Lighting» из Google Play или Apple store.
6. соединение Bluetooth
Пожалуйста, обратите внимание ниже, прежде чем запускать соединение Bluetooth,
- Версия Bluetooth в вашем телефоне выше V4.2.
- Ваш телефон находится рядом с контроллером.
7. Основные характеристики
Bluetooth Music Function : Синхронизация с музыкой Светодиодные полосы с пультом дистанционного управления с 23 клавишами, чувствительность к музыке может быть отрегулирована на сильную или слабую, которая быстро или медленно меняет цвета в зависимости от частоты музыки.
Есть 4 типа музыкальных режимов: 3/7 цветового перехода или исчезновения, скорость изменения можно регулировать. Таким образом, вы можете поставить его в качестве подсветки музыкальной полосы на телевизоре, праздничных огней, музыкальной полосы для домашнего кинотеатра. Цвет также можно регулировать по 4 уровням.
Простота использования : Очень легко управлять и изменять цвет с помощью пульта дистанционного управления, полная смена цвета, светодиодные ленты RGB с функцией регулировки яркости. Внутри есть блок питания для подключения к музыкальной светодиодной ленте в 2 рулонах, и он может начать работать.Вы можете найти реальный способ подключения на странице с фотографиями, очень просто и легко.
Strong Tape Adhesive : В этой музыкальной светодиодной ленте используется спинка из губчатой ленты белого цвета, очень прочная, чтобы приклеиваться к стене. Из-за того, что полосы полностью приклеены, они немного тяжелее, чем стандартные, но не падают даже вы использовать в течение многих дней.
Функция затемнения : Эта 32,8-футовая RGB-лента с регулируемой яркостью, вы можете затемнить ее до 25% / 50% / 75% / 100% яркости с помощью пульта дистанционного управления.И есть варианты красного, зеленого, синего, белого цвета, так что вы можете настроить его так, как вам нужно для экономии энергии.
Smart Control с помощью приложения : Управление телефоном вместо пульта дистанционного управления, вы можете изменить цвет и установить время для пробуждения.
8. Технические характеристики
| Тип светодиода | SMD5050 RGB |
| Кол-во светодиодов | 300 светодиодов |
| Мощность | 28 Вт |
| Адаптер | 100-240 В переменного тока ~ 12 В постоянного тока / 3 А |
| Температура | 6000 К |
| Световой поток | 2000Лм |
9.
