Как подключить две антенны к одному телевизору

Многие владельцы телевизоров задаются вопросом о том, каким способом можно совместить два устройства приема сигнала. Совмещение двух кабелей своими руками не приведет ни к чему, поскольку требуется специальное оборудование. Сегодня мы поговорим о том, как подключить две антенны к одному телевизору.

Зачем нужны две антенны?

Итак, одновременное подключение двух антенн к одному устройству вывода изображения может быть полезно в нескольких случаях. Первый вариант – это усиление сигнала. Например, у владельца телевизора есть простая комнатная и внешняя антенны. С домашним оборудованием пользователь получает ряд каналов, а внешняя антенна «ловит» остальные телепередачи. Чтобы не переключаться постоянно между ними, требуется совмещение.

Второй вариант – это усиление сигнала. Правильно распределенные антенны позволят добиться бесперебойного сигнала и изображения без помехов.

В обоих случаях не обойтись без специального устройства – сумматора сигнала. Подробнее о нем вы узнаете дальше.

Виды сумматоров

Данное устройство представляет собой небольшую коробку с тремя выходами. К одному из них подключается телевизор или ТВ-ресивер. К двум оставшимся присоединяются две антенны.

Мнение эксперта

Дарья Ступникова

Специалист по WEB-программированию и компьютерным системам. Редактор PHP/HTML/CSS сайта os-helper.ru.

Спросить у Дарьи

Данный тройник является смесителем, а не разветвителем, поскольку преобразует два сигнала в один.

Однако сумматор может оказаться бесполезным, если не подбирать его под конкретную ситуацию. Тип устройства зависит от варианта использования:

  • соединение аналогового и цифрового сигнала;
  • совмещение сигналов одного и того же типа;
  • совмещение спутниковых антенн и прочее.

В зависимости от сопровождающих факторов выбирается конкретная модель устройства. В некоторых из них все порты равноценны, в других необходимо соблюдать последовательность подключения и так далее.

В сети можно найти множество предложений о продаже сумматоров, сумматоров-разветвителей для разных типов сигнала и ситуаций использования. Перед покупкой рекомендуем посоветоваться со специалистами.

Не путайте сумматоры с разветвителями (сплиттерами). Второй тип устройств предназначен для подключения нескольких телевизоров к одной антенне, а не наоборот!

Совмещение аналогового и цифрового сигнала

Рассмотрим для примера процедуру подключения кабельного аналогового телевидения вместе с цифровым сигналом к одному телевизору. Если вы будете использовать сумматор без делителя, то один сигнал будет полностью заглушен другим. Сначала вам нужно подключить отдельно аналоговое ТВ и включить поиск каналов.

После этого, то же самое проделайте с цифровым телевидением. Теперь вам потребуется разделитель, к выходу которого подключается цифровое ТВ, к одному входу аналоговый сигнал, а ко второму входу сам телевизор.

Чтобы цифровой сигнал не глушился, необходимо между ним и сплиттером поставить специальный усилитель, который будет фильтровать метровый и дециметровый диапазоны.

Теперь вы сможете наслаждаться полным набором каналов аналогового и цифрового телевидения. Те передачи, которые дублируются обоими антеннами, на одном из сигналов могут выдавать помехи. Их можно попросту удалить из списка каналов, чтобы не натыкаться при переключении.

Если у вас есть знания в данной области, то вы можете отыскать подробную инструкцию и наглядную схему для самостоятельного изготовления сумматора.

Видеоинструкция

По данной теме у нас есть специальный видеоролик. В нем подробно рассматривается и расписывается вопрос статьи.

Заключение

Мы рассмотрели способ подключения двух антенн к одному телевизору. Рекомендуем вам отталкиваться от конкретной ситуации, типов совмещаемых сигналов и прочих условий, чтобы подобрать нужное устройство для соединения. Стоит сказать, что специальные сумматоры, фильтры и разделители стоят достаточно дешево, а найти их можно в радиомагазинах или приобрести через интернет. Поэтому проблемы с подключением нескольких антенн и совмещением сигналов возникнуть не должно.

Если у вас есть вопросы по данной теме, то задавайте их в комментариях к статье. Мы ответим вам в кратчайшие сроки и постараемся разобраться в вашей проблеме!

Как подключить два телевизора к одной антенне

Использование нескольких телевизоров в одной квартире давно не новинка. Причём, если с интерактивным телевидением всё проще – достаточно договориться с провайдером о подключении нескольких устройств, то что делать с эфирным телевещанием? Если в квартире появляется ещё один телеприёмник, возникает вопрос, как следует подключать два телевизора к одной антенне. Можно ли присоединить ещё больше техники, и как это скажется на приёме.

Рассмотрим, как разделить сигнал от волнового приёмника к двум домашним ТВ.

Необходимое оборудование

Как сделать разделение сигнала, чтобы подключить два телевизора? Для этого понадобится устройство под названием разделитель, или сплиттер. Он должен иметь столько выходов, сколько задумано подключать телеприёмников. Если выходов оказалось больше или в будущем планируется ещё подключать телевизоры, то на лишние выходы надо будет поставить заглушки – резисторы по 75 Ом.

Сплиттер будет делить сигнал от антенны на два устройства. Поэтому понадобится два куска провода, идущего от разделителя, штекеры-переходники (для подсоединения кабеля к телеприёмнику) и разъёмы, которые будут крепиться к концам кабеля. Антенна может быть любая, один из распространённых вариантов – польская антенна.

Существует вариант подключения двух антенн к одному телевизору. Это делают, чтобы объединить на один приёмник волны метрового и дециметрового диапазонов, либо чтобы увеличить число каналов.

Для этих целей также можно использовать сплиттеры или смесители.

Делитель ТВ-сигнала

Делитель сигнала – устройство, которое обладает одним входом и несколькими выходами для разделения сигнала между различными приборами. То есть, ко входу подаётся антенный кабель, а на выходы – кабели, которые подсоединяются, например, к телевизорам.

Разветвитель может быть активным и пассивным. Пассивный разветвитель обеспечивает разводку телесигнала на два телевизора, но каждый поток вполовину потеряет свою силу. Такой сплиттер не нуждается в дополнительном питании, но чем больше будет выходов, тем слабее будет конечный сигнал.  Если от антенны идёт хороший уровень приёма, то можно получить приемлемое качество изображение. В такой ситуации можно использовать и обычный тройник. В нём неважно, какой кабель в какой разъём вставлять – всё равнозначно.

В иной ситуации на помощь приходят активные сплиттеры. Они имеют встроенные транзисторные усилители, которые обеспечивают отсутствие затухания, а иногда и усиление сигнала, неискажённое напряжение на выходах, отсутствие перекрёстного искажения.

Активные делители имеют разную полосу пропускания для эфирного и спутникового ТВ. У второго она больше. Такие разветвители можно использовать и для цифрового, и для аналогового вещания, а вот эфирные для спутникового – нельзя.

Ещё один важный нюанс активных делителей – обеспечение его питанием. Существуют сплиттеры с проходом по питанию. Тогда никаких сложностей в подключении не возникнет. Но не все они оснащаются такой функцией. Тогда поможет другой способ крепления. Питание должно подаваться на участке провода между антенной и разветвителем. Для этого нужен дополнительный компонент, что-то вроде переходничка. У него с одной стороны игла с резьбой. Этот конец нужно вкрутить на вход делителя. А второй конец – антенное гнездо, к которому нужно подключить сепаратор БП.

Такой способ подходит и для подключения цифровых ресиверов. Тогда в меню приставки нет необходимости подключать питание волнового приёмника, оно будет обеспечиваться через БП. При этом блок питания рекомендуется брать регулируемый, чтобы при необходимости понижать коэффициент усиления.

Бывает, что активные элементы чрезмерно усиливают сигнал, из-за чего каналы могут плохо показывать или часть из них отсутствовать.

Чтобы не возиться с делителями, можно просто установить к каждому ТВ отдельную комнатную антенну. Но, опять же, это подойдёт, если уровень приёма достаточный.

Разделение цифрового сигнала не отличается от аналогового, поэтому особых нюансов, как подключать второй телевизор, не возникает. Единственный момент – цифровое вещание работает только в дециметровом волновом диапазоне, поэтому разделитель должен уметь развести именно такие частоты.

Схема подключения

Для того чтобы решить проблему, как правильно подключить два телевизора к одной антенне, нужно обратить внимание на некоторые моменты:

  1. Мощность телесигнала. Её можно измерять при помощи специальных устройств или индикации уровня приёма на телевизоре. Перед разветвлением кабеля на два телевизора от одной антенны нужно обеспечить наилучший уровень сигнала.
  2. Длина кабеля и количество его соединений. Чем больше его протяжённость, тем слабее сигнал получится на выходе, поэтому следует избегать лишних витков. То же касается и соединений: чем их больше, тем больше потеря качества.

При подключении двух телевизоров к кабельному телевидению также можно воспользоваться разветвителем. Так как кабельное ТВ имеет высокое качество изображения, то на два приёмника получаемый сигнал должен быть вполне приемлем, даже при пассивном сплиттере.

Схема пассивного антенного разветвителя имеет вид формулы: R1=R2=R3=25 Ом.

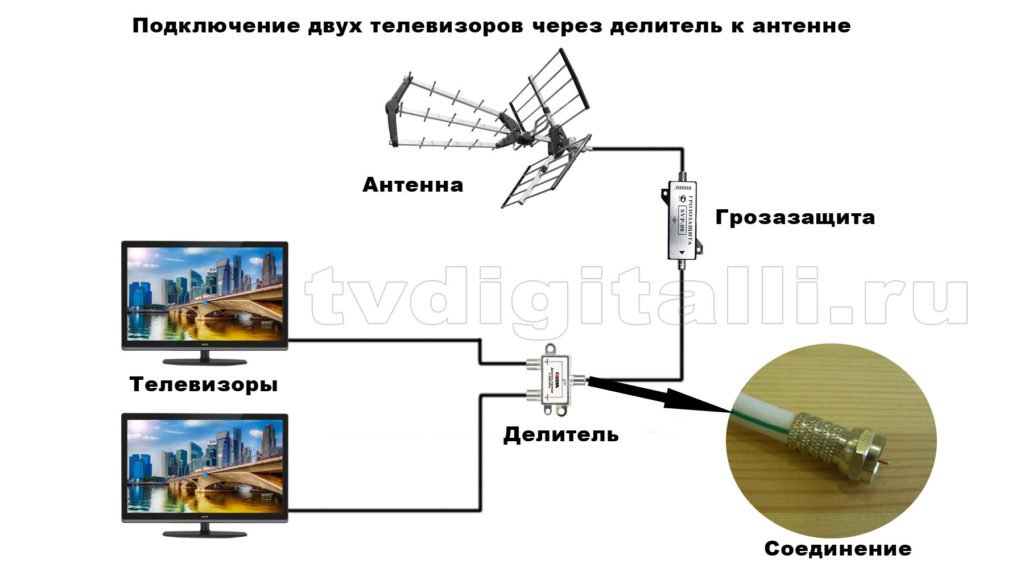

То, как подсоединить  к сплиттеру ТВ, показано на следующем рисунке:

При желании можно самому спаять делитель с усилителем, однако без проблем его использовать можно только для аналогового вещания. Для цифры и спутника лучше приобрести готовые приборы. Дальше подробнее рассмотрим непосредственно процесс подключения.

Процесс подключения

При подключении второго телевизора нужно будет выполнить следующие этапы:

  1. Выбрать сплиттер. Если вы умеете паять, то можно выбрать устройство, требующее пайки. Следует отметить, что такое соединение будет надёжнее любых других. Если паять не планируется, то лучше брать разделитель со встроенными гнёздами для телевизионных кабелей.
  2. Место для установки делителя должно быть как можно ближе к обоим телевизорам с удобным подведением антенного кабеля. Подключать телевизоры можно и к пассивной, и к активной антенне.
  3. У антенного кабеля отрезается штекер: подсоединение антенны теперь будет выполнено через F-разъём.  А длина провода должна быть достаточной, чтобы подключиться к сплиттеру.
  4. Берётся два куска провода, которые будут подключаться от разветвителя к телеприёмникам. Используйте для этого коаксиальный кабель с сопротивлением 75 Ом.
  5. F-разъёмы подсоединить к концам всех кабелей. Можно использовать и другой тип разъёма, но этот считается самым удобным и простым. Ниже подробнее описывается, как выполнить такое соединение.
  6. Соединить антенный кабель и два отрезанных кабеля с делителем. Кабели желательно аккуратно проложить вдоль стен для наименьшего их повреждения.
  7. Оставшиеся свободные концы подключаются к телевизорам через переходники-штекеры. Не стоит забывать обесточивать приборы перед подключением.
  8. Проверить работоспособность обоих приёмников.
  9. При наличии помех можно попробовать проверить соединения или переобжать кабель.

Разветвитель рекомендуется надёжно присоединить к месту, где предполагается его размещение.

  Как выполнить F-разъём

  • С конца кабеля снять изоляцию около 1.5 см;
  • Отогнуть экран (оплётка кабеля), важно не замкнуть оплётку с центральной жилой;
  • Отогнуть фольгу;
  • Снять слой внутренней изоляции около 1 см;
  • Навинтить F-разъём;
  • Срезать центральную жилу (оставить 2-5 мм).

Усиление сигнала

После того как присоединяют антенный разветвитель, возможно значительное ухудшение качества получаемого изображения на телевизоре. Скорее всего, исходного сигнала недостаточно для хорошей передачи картинки. В таком случае на состояние приёма может повлиять телевизионный усилитель. Его лучше устанавливать вместо обычного разветвителя как можно ближе к уличной антенне. Такой прибор требует дополнительного питания, поэтому необходимо предусмотреть наличие розетки. Сплиттер с усилителем хоть и имеет более высокую стоимость, но зато решает проблему с потерей телесигнала.

Другой способ получения лучшего сигнала – это установка более мощной антенны или оснащение её антенным усилителем. Если вы только собираетесь устанавливать волновой приёмник, лучше сразу позаботиться о качестве сигнала и его запасе на случай разделения на несколько телевизионных устройств.

Для уменьшения шумов и помех можно устанавливать ферритовые кольца на концах кабеля возле самих приборов. Такие утолщения можно заметить на блоках питания, например, к ноутбукам.

Увеличение сигнала от волнового устройства можно реализовать путём взаимодействия предусилителя и усилителя-распределителя. Первый – усилитель антенны – располагается между антенной и сплиттером, а второй уже перед ним.  При этом желательно согласовать коэффициенты усиления. Переусиление сигнала грозит такими же негативными последствиями, как и его недостаток.

Итак, справиться с подключением антенны к нескольким телеприёмникам можно самостоятельно. Для этого не нужны особые знания в электронике, а лишь требуется выполнение техники безопасности при работе с электроприборами и аккуратность при подготовке кабеля. Чем лучше будет обжат кабель, тем меньше будет потеря полезного сигнала.

При хорошем приёме достаточно пассивного разделителя. Но при необходимости устанавливаются телевизионные усилители, которые могут работать совместно с антенными. Правда, в таком случае обязательно нужно следить за тем, чтобы сигнал не был чрезмерно увеличен, чтобы не искажалось изображение на экранах. Для этого можно использовать регулируемые блоки питания.

КАК ПОДКЛЮЧИТЬ К ТЕЛЕВИЗОРУ ДВЕ АНТЕННЫ

   Для улучшения качества приёма телепрограмм, а также в некоторых других случаях, возникает необходимость в дополнительном усилителе. Но как известно, лучший усилитель — сама антенна. Особенно если их две. Часто приходиться объединять две антенны под один ТВ кабель, из-за чего возникает ряд проблем с их эффективной работой. На самом деле, для этого нужно лишь применить схему подключения и согласования, которая изображена на рисунке.

Схема подключения 2-х антенн

   Используя эмалированный провод, диаметр которого должен составлять от 0,5 до 0,6 мм, можно намотать катушки с L1 по L5. Наматывать нужно виток к витку на одном каркасе. Однако нужно обязательно учитывать, что расстояние между соседними катушками не должно быть меньше 8 мм. В принципе, вы можете использовать и бескаркасную намотку.

   Если у вас нет конденсатора на 12 и 20 пФ, вполне можно обойтись лишь текстолитом или фольгированным гетинаксом. Обратите внимание на следующий рисунок, именно так нужно вырезать контактные площадки. Ширина прорезей должна быть как толщина резака, 1 мм.

   Пластины, что были вырезаны из выбранного вами материала накладывают со стороны фольги на фольгированный материал. Не забудьте предварительно подложить прокладки из полиэтилена, толщина которых должна быть в районе 0,1 мм. Можно использовать полиэтилен из обычного разового полиэтиленового пакета. На рисунке можно увидеть как пунктирными линиями обозначены расположенные пластины на фольге. Осталось лишь припаять катушки с L1 по L5 в соответствии с выше обозначенной схемой. Под винты М4 нужно не забыть подложить шайбы из жести, для того чтобы было удобно припаять катушки. Стоит поместить всю конструкцию в герметичный корпус либо покрыть лаком, дабы защитить её от атмосферной влаги.

   Но вполне может возникнуть такая ситуация, что у радиолюбителя возникнет желание изготовить похожим способом конденсаторы, но для других целей. В таком случае обязательно нужно придерживаться следующей формуле:

     C=(8,85*10-3*ES)/d

 С — емкость конденсатора в пФ;
 S — площадь пластины конденсатора в мм2;
 d — толщина слоя диэлектрика в мм;
 E — диэлектрическая проницаемость диэлектрика.

   Можно подключить TV-антенну, использовав при этом другой, более простой вариант подключения на один кабель. На А1 находится место подключения вибратора антенны, который настроен на волну Х1. А вот вибратор второй антенны, что настроен на волну L2, может подключаться к точкам А2, I2, I4 – вместе они симметрируют отрезки кабеля. Всё это можно определить по следующей формуле:

       l=К(L/4),

 l — длина симметрирующего отрезка;
 L — длина волны;
 К — коэффициент укорочения кабеля.

   Если вы используете кабели, где полиэтиленовая изоляция, то К=0,67.

   Обе антенна следует подсоединиться к общему фидеру, при этом оставить расстояние от вибраторов. Это можно определить из систем уравнений:



 n — любое целое число.

   Вот принципы, которые положены в эту основу:

— если отрезок линии четвертьволновый и нагружен на сопротивление меньше волнового.

— в том случае, если к линии подключается сопротивление, что гораздо больше волнового, то оно почти не нагружает линию.

   Что касается длины кабеля идущего от антенны к телевизору, если волновое сопротивление кабеля согласовано с сопротивлениями антенны и приёмника, длина кабеля влиять на согласование антенны и кабеля не должна. От длины кабеля будет зависеть только затухание сигнала в кабеле, которое до 20 метров практически отсутствует.

Originally posted 2018-10-25 12:15:54. Republished by Blog Post Promoter

Как подключить к одному телевизору две антенны


КАК ПОДКЛЮЧИТЬ К ТЕЛЕВИЗОРУ ДВЕ АНТЕННЫ

el-shema. ru

Как подключить два телевизора к одной антенне: антенный разветвитель на 2 и 3 ТВ, несколько к кабельному

Перед тем как подключать 2 телевизора к одной антенне, нужно ознакомиться с теоретической частью процесса Конечно, для такой задачи потребуется дополнительная конструкция, а именно – сплиттер или специальный делитель цифрового сигнала. Это специальное устройство, для этих целей предназначенное.

Кабельный или антенный разветвитель на 2 телевизора

Разветвитель – это устройство, состоящее из набора сопротивлений, которые предназначены для согласования, если быть точными, волнового реактанса фидеров антенны и сразу нескольких телеприемников. Сплиттер дает устойчивое соединение, а также он является гарантом проходящего сигнала с наименьшим затуханием. Сегодня купить можно телевизионный делитель для двух телевизоров (2ТВ), а то и для трех (3ТВ).

Антенный разветвитель на 2 телевизора можно купить в любом специализированном магазине

Сама конструкция разветвителя, который в народе называют краб, заключена в прочном латунном или силуминном корпусе. Он не боится коррозии, и легче той же нержавейки. Снаружи можно увидеть подключения F-штекеров, для антенны с одной стороны, два или три с другой – для телевизоров. Схема у разветвителя довольно простая, чаще всего трансформаторная. Обычно один виток провода продет в кольца или ферритовые трубки. Сам корпус закрыт крышкой, что для герметичности фиксируется очень прочным клеем или запаивается.

Как делается подключение: антенный разветвитель на 3 телевизора

Когда вы используете сплиттер на 3 выхода (в народе – тройник), то 3 телевизора к нему и нужно подключать. То есть свободного выхода быть не должно. Если таковой есть, то к нему нужно подключить балластный резистор (на 75 Ом) к двум занятым выходом. Сделать это нужно, чтобы обеспечить активную работу сплиттера.

Рассмотреть подключение можно на примере двух телевизоров к одной только антенне, действуя по принципу «от простого к сложному». Конечно, при подсоединении приборы отключаются от сети. И подключатся только, когда к кабелю будут подсоединены оба телевизора.

Схема подключения:

  • Купите специальный коаксикальный кабель с длиной не меньше 12 м, а также сплиттер с двумя выходами;
  • Если антенна у вас, допустим, на балконе, а кабель, как это часто бывает, уже подключен к телевизору в гостиной, этот конец нужно вставить в порт входа на разделителе, затянуть гайку;
  • Затем от мотка кабеля нужно отрезать небольшой кусочек (не больше 20 см), на его концы оденьте стандартные штекеры;
  • Штекеры нужно соединить с соответствующими гнездами на корпусе сплиттера, и подсоединить непосредственно к телевизорам;
  • Кабель, который идет в другую комнату, расположите вдоль плинтуса, чтобы сократить его длину, можно просверлить смежную межкомнатную стенку.

Благодаря специальному разветвителю к одной антенне можно подключить даже 3 телевизора

Когда антенна подключена к обоим телевизорам, нужно проверить, устраивает ли вас такое качество изображения. Если есть какие-то искажения, нужно проверить соединения, возможно, понадобится переделать кабельную обжимку. Обычно графическая схема расставляет все по местам: там видно, как подключить два сразу телевизора, а как три.

Антенны-усилители: как подключить второй телевизор к кабельному телевидению

Активной называется та антенна, в которой есть нуждающийся в питании усилитель. Если используется такой усилитель, напряжение питания на него не должно обрываться. Тогда схема подключения будет немного иной. Делитель в нем обычной, но задача такова – питание нужно подать на антенну, только делается это на промежуточке кабеля между самой антенной и делителем.

Понадобится специальный элемент с иглой и резьбой на одной стороне, и данный разъем вкручивается во вход делителя. Другая же сторона данного разъема будет антенным гнездом, туда соедините сепаратор блока питания. Получится, что антенна обеспечена питанием даже с обычным делителем.

Усиление сигнала: как подключить несколько телевизоров к кабельному ТВ

Сколько сообщений на тематический форумах посвящено одной теме – два телевизора подключены к одной антенне, и это сказывается на качестве изображения. В чем же дело? Ничего удивительного нет, ведь сплиттер всего-то разделяет сигнал. А чтобы качество изображения было четким, то используйте специальный телевизионный усилитель. Он устроен почти так краб-переходник, только с резисторами и микросхемой.

Кабельный разветвитель стоит недорого, поэтому его сможет позволить себе каждый

Как еще можно избавиться от помех:

  • На кабель соединения вы можете одеть специальные ферритовые кольца – делается это на непросматриваемой части кабеля, рядышком с подсоединением входа антенны в ТВ;
  • Подобные отсекатели помех бывают на проводе адаптера ноутбука – это устройство, подобное на цилиндр, на шнуре, рядом со штекером, где шнур подключается к компьютеру;
  • Ну и помните, что от самой антенны зависит качество сигнала – потому очень важно так же правильно выбрать антенну.

Когда сплиттер выбираете в магазине, узнавайте у консультанта диапазон частот, что он пропускает. Иначе при монтаже на три телевизора сразу могут возникнуть проблемы с сигналом. При монтаже на три телевизора устанавливать усилитель нужно обязательно.

Сегодня, к счастью, в магазинах есть много подобных приборов, которые позволяют провести кабельное ТВ буквально в каждую комнату. Если их две – то в две, а то и больше! Тогда домашние не будут ссориться между собой, кому и что смотреть. Можно просто, условно говоря, разделить ТВ по телевизорам – мама смотрит кулинарное шоу, дочь – канал с польской музыкой, а папа – спортивные соревнования.

Советы: как подключить два телевизора к одной антенне (видео)

Ничего сложного, как видите, нет. Покупаете разветвитель, все вставляете по инструкции, и проверяете сигнал. С этим справится даже новичок в технике.

Удачного подключения!

megamasterok.ru

Как подключить к одному кабелю два телевизора

Главная » Статьи » Как подключить к одному кабелю два телевизора

Очень часто в одной семье появляется второй телевизор. При этом антенна есть только одна. Возникает вопрос: как подключить два телевизора к одной антенне? Есть способы, позволяющие одну антенну использовать на два телевизора и более.

Для подсоединения потребуются несколько деталей:

  • двухвыходной сплиттер (разветвитель). Это устройство, позволяющее разделить сигнал от антенны на два и более потока. Имеет вход с одной стороны и два и более выхода с другой — для подсоединения телеприемников.

  • 5 разъемов, соответствующих сплиттеру;
  • 2 штекера-переходника;

Мы постараемся рассказать о подключении так, чтобы справиться с задачей смог даже тот, кто совсем не разбирается в радиотехнике. Пошагово это делается так:

  • Выбираем детали. Первым делом нужно купить сплиттер. Они бывают разными, в том числе такими, которые нуждаются в пайке, и такими, которым она не требуется. Если вы умеете паять, то лучше взять те, которые предполагают пайку. Это соединение всегда надежнее любого другого, оно дает меньшие потери сигнала, сохраняет его качество.

Если же вы не обладаете навыками пайки, то разветвитель выбирать надо соответствующий, а также подходящий для определенного типа кабеля. Беспроигрышным вариантом будет сплиттер со встроенными гнездами для коаксиальных кабелей.

Выбрав разветвитель, подберите соответствующие разъемы. Сейчас большой популярностью пользуются F-разъемы в связи с тем, что они надежны, просты в установке.

  • Выбираем место для сплиттера. Оптимально так расположить устройство, чтобы к нему свободно доходил антенный кабель и по возможности было кратчайшее расстояние до обоих телевизоров.
  • Обрезаем существующий кабель антенны. Резать надо так, чтобы кабель свободно доставал до разветвителя. Вместе с куском кабеля отрезается старый штекер.
  • Разделка кабеля и установка F–разъема.

Для тех, кто умеет паять, нет смысла рассказывать, как разделать кабель и припаять его к сплиттеру, — они это сами знают. Дальнейшее написано для среднестатистического пользователя, не знакомого с радиоделом.

Итак, обрезанный конец провода разделываем, как показано на рисунке: зачищаем край, заворачиваем оплетку. Изолятор средней жилы должен немного выступать, а сама средняя жила выступать должна не менее чем на 5 мм. Инструментом для демонтажа изоляции с коаксиального кабеля в домашних условиях служит обычный кухонный нож.

Устанавливаем F-разъем. Его еще называют накруткой, потому что разъем накручивается на мягкий провод. Разъем для соединения кабеля и сплиттера готов.

  • Отрезаем два куска провода с расчетом, чтобы длины хватило до каждого телевизора.
  • Монтируем F-разъемы аналогичным образом для соединения телевизионных кабелей и выходов разветвителя. На других концах кабелей делаем то же самое.

В итоге у нас задействованы все пять разъемов, в том числе:

  1. один от антенны, для входа в разветвитель;
  2. два телевизионных, для выходов из него;
  3. два телевизионных свободных.
  • Соединяем разъемы с разветвителем.
  • Соединяем два свободных разъема с переходниками. Переходник — это устройство, на одном конце которого крепится F-разъем, а на другом — коаксиальный штекер для подключения к телеприемникам. Обычно это устройство называют в целом штекером.
  • Включаем телеприемники. Проверяем, как работают оба приемника. Если все сделано правильно, то изображение должно быть нормальным. Теперь можно без проблем наслаждаться отличной картинкой сразу на двух приемниках, не мешая друг другу.

По приведенной ниже схеме можно посмотреть путь, по которому нужно подсоединить 2 телевизора к одной антенне:

Читайте также:

Но как быть, если после подключения сплиттера качество изображения ухудшилось? Это может означать, что антенна на двух телевизорах не обеспечивает нужного сигнала, при этом еще и разделяющее устройство забирает на себя какую-то его долю. Выходом может стать антенна с усилителем, ее еще называют польской. Такая антенна на два телеприемника, подключенных к устройству, улучшит качество сигнала в обоих телевизорах. Для этого надо:

  1. В уже существующей схеме с разветвителем убрать F-разъем от входа в него.
  2. На его место поставить штекер с блоком питания из комплекта антенны с усилителем.
  3. На вход установить переходник с антенным гнездом (так называемая «мама») и вставить туда штекер от антенны с усилителем.

Это должно улучшить качество сигнала.

Есть второй вариант — поискать разветвитель со встроенным усилителем сигнала. Этот способ хорош тогда, когда изначально телевизор показывал хорошо и новой антенны не требуется. Однако прежде чем приобретать новое устройство, обсудите свой конкретный случая со специалистом.

Усилители, в том числе и на антенне, имеют разные коэффициенты усиления, а слишком большой сигнал так же плох, как и слабый, и тоже может вызвать искажение. Телемастер замерит уровень сигнала и даст совет по приобретению усилителя.

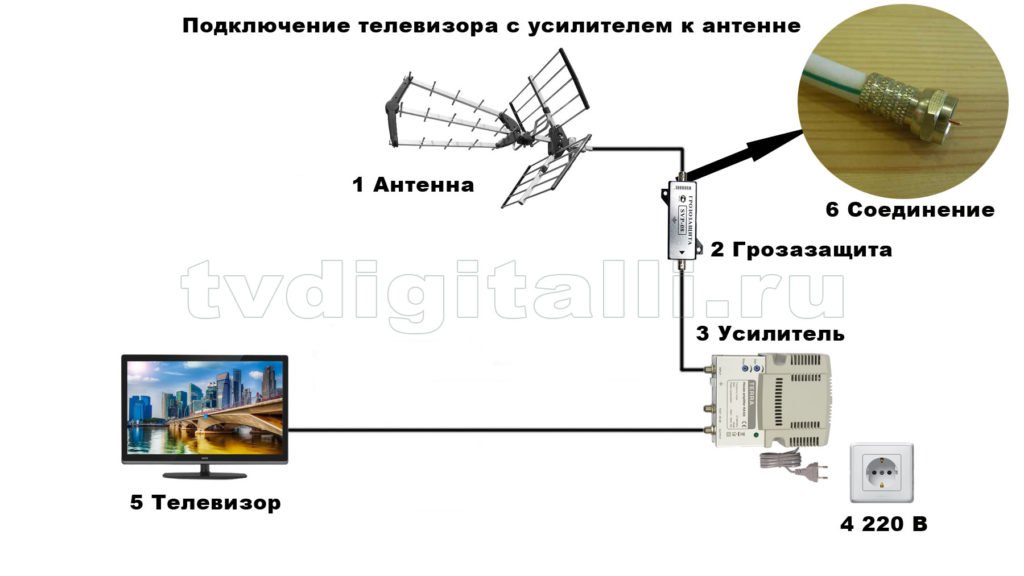

Далее приводится схема подключения антенны c усилителем:

Видео-советы

Ниже дается видео-инструкция по подключению антенны на два телеприемника:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sovetexpert.ru

Как подключить два телевизора. Подключение телевизионного кабеля

Уважаемые посетители!!!

У многих из нас возникает необходимость в подключении двух телевизоров к одному телевизионному кабелю.  Занимаясь к примеру, своими делами на кухне, либо отдыхая в зале, мы можем смотреть тот или иной телевизионный канал и быть в курсе всех событий — происходящих в мире.  Такая возможность предоставляется нам при подключении телевизионного кабеля через делитель телевизионного сигнала.

Делитель тв сигнала

Подключение двух телевизоров к одному кабелю выполняется через делитель телевизионного сигнала.  При приобретении делителя сигнала, на самом корпусе приводится сама схема такого подключения.  Итак, как подключить два телевизора к одному кабелю от одной антенны.  Начнем с самого телевизионного кабеля.

Подключение телевизионного кабеля

Нужно первоначально  определиться, в каком месте у Вас будет разрез телевизионного кабеля для дальнейшего подключения двух телевизионных кабелей к делителю телевизионного сигнала.  У Вас получится один общий телевизионный кабель, принимающий сигнал от телевизионной антенны, подключенный к гнезду делителя телевизионного сигнала.

Как подсоединить штекер-к телевизионному кабелю

Дополнительно необходимо, чтобы имелся в наличии еще один телевизионный штекер.  Чтобы припаять штекер телевизионный, нужно:

  1. снять небольшую часть изоляции кабеля;
  2. расплести наружную оплетку кабеля;
  3. скрутить оплетку и протравить флюсом для пайки;
  4. припаять наружную оплетку к наружному контакту штекера.

Внутренний провод телевизионного кабеля предварительно после его смачивания флюсом для пайки, припаивается к внутреннему контакту штекера.

Соединение телевизионных кабелей с делителем телевизионного сигнала, проводится с  изначальным  удалением отрезка  изоляции кабеля.

Теперь, ознакомимся со схемой подключения двух телевизоров — к одной антенне.

Схема подключения двух телевизоров-к одной антенне

Здесь показаны подключения от одного общего телевизионного кабеля:

  • на два телевизора;
  • на три телевизора.

Сигнал от телевизионной антенны распределяется через делитель ТВ сигнала и поступает по кабелю на гнездо телевизора.

Не следует заострять свое внимание с подключением через делитель телевизионного сигнала.  Второй вариант подключения выглядит через распределительную коробку.

Распределительная коробка

В данном варианте, наглядно показан способ подключения двух телевизоров, где соединение проводов кабеля можно выполнить в распределительной коробке.  Соединяемые контакты сигнальных проводов телевизионного кабеля  протравливаются и припаиваются паяльным оловом.   Подключение двух телевизионных кабелей к общему кабелю, — параллельное.   Сложного, как Вы убедились, здесь ничего нет.

На этом пока все.  Следите за рубрикой.

zapiski-elektrika.ru

Как подключить два телевизора к одной антенне: порядок работ

Практически в каждой среднестатистической семье есть второй телевизор: на кухне, в спальне, а иногда и в прихожей. Поэтому для многих вопрос о том, как подключить два телевизора к одной антенне, стоит довольно остро. Способов не так уж и мало, но мы остановимся на самых простых и в то же время действенных вариантах.

Итак, разберемся, как подключить два телевизора к одной антенне, какие инструменты для этого понадобятся, а также обозначим основные этапы этого процесса.

Что понадобится

В процессе подключения нам понадобится несколько деталей. В качестве инструментов будут выступать пассатижи, бокорезы и обычный кухонный нож.

В первую очередь нам потребуется ТВ-сплиттер, или разветвитель. Это устройство способно разделить сигнал от антенны на несколько потоков (в нашем случае – два). То есть с одной стороны имеется вход, а с другой – несколько выходов для подключения к приемнику.

Далее нам понадобится пять разъемов, совпадающих по диаметру с выходами на сплиттере, а также два штекера-переходника. Антенный кабель выбирайте на свое усмотрение, но лучше остановиться пусть и на более дорогих, но проверенных вариантах – RG-6 или отечественный РК-75.

Также стоит учесть, что при покупке разветвителя обязательно уточните количество выходов. К примеру, трехполосные модели рассчитаны на подключение именно трех телевизоров, но никак не двух. Если по каким-то причинам под рукой окажется сплиттер на три приемника, то ненужный выход можно заглушить специальным баллистическим резистором с сопротивлением 75 Ом. Обязательно обратите на этот момент особое внимание перед тем, как подключить два телевизора к одной антенне.

В принципе, сам процесс подключения несложен, и с ним в состоянии справиться любой пользователь, даже тот, который слыхом не слыхивал о радиотехнике. Для наглядности разобьем весь процесс на отдельные этапы.

Выбираем ТВ-сплиттер

Для начала нужно купить разветвитель. На полках магазинов можно найти большой ассортимент моделей от разных производителей. Здесь действует простое правило – чем дороже, тем лучше. Но есть здесь еще один важный момент, на который стоит обратить внимание перед тем, как подключить два телевизора к одной антенне. Речь идет о пайке. Если у вас есть навыки работы с паяльником, то предпочтение лучше отдать моделям с пайкой. Такие сплиттеры, и данное соединение в частности, всегда надежнее, они предполагают заметно меньшую потерю сигнала вместе с сохранением качества.

В том случае, если паяльник для вас – это что-то непостижимое, то можно взять обычный разветвитель, но опять-таки с учетом имеющегося типа кабеля – или наоборот. Самым оптимальным вариантом можно назвать сплиттер со штатными разъемами для коаксиальных проводов (кабель для антенны типа RG-6/РК-75). После того как вы определитесь с разветвителем, нужно подобрать соответствующие разъемы. Наибольшую популярность получил удобный, надежный и простой в монтаже F-интерфейс (переходник-накрутка).

Также особое внимание нужно уделить местоположению разветвителя. Оптимальным вариантом считается примерно равное расстояние от сплиттера до обоих телевизоров. Важно, чтобы кабель для антенны был без натяжки и не скручивался, то есть не нужно пытаться растянуть его из-за нехватки метража, или, наоборот, скручивать его. Заранее просчитайте расстояние от разветвителя до телевизоров и отрежьте лишнее.

Подготовка кабеля

Кабель необходимо обрезать так, чтобы он свободно дотягивался до разветвителя. Как правило, вместе с куском провода отрезается и старый штекер. Затем нужно разделать кабель для установки в F-разъем.

Сначала зачищаем края, то есть обрезаем обертку до оплетки (порядка 15 мм от края) и загибаем края. Изоляционная «шуба» на кабеле должна чуть-чуть выступать, а сам жильный конец выходить не менее чем на 4-7 мм. Всю процедуру подготовки кабеля для переходника-штекера можно выполнить с помощью кухонного ножа и бокорезов.

Особенности процедуры

Также важно знать, что оплетка кабеля никак не должна касаться центральной жилы. Такая ошибка чревата частичной или полной потерей сигнала. Подобные проблемы чаще всего возникают с кабелями марки SAT 703В и DG-113, где каждый слой очень тонок.

Далее монтируем на кабель F-разъем. Название «накрутка» он получил за счет специфической установки, где штекер просто накручивается на провод. Аналогичную процедуру необходимо проделать на всех кабелях – и в итоге получится пять разъемов: один от антенны, два для выхода и два для входа.

Подключение

В нужном порядке соединяем кабели со сплиттером. Не стоит сильно затягивать F-разъем, потому как это может привести к выпадению основной жилы из переходника. Большинство пользователей оставляет разветвитель как есть, то есть болтающимся где-нибудь на плинтусе или под тумбочкой. Эксперты рекомендуют как следует закреплять сплиттер во избежание разрывов и выпадения жилы. Если в доме есть дети, то этот пункт обязателен к выполнению, плюс ко всему нелишним будет спрятать разветвитель под какой-нибудь фальшпанелью.

Если все сделано правильно, то изображение на обоих телевизорах должно быть четким и без помех. В противном случае может появиться специфический «снег» из-за потери части сигнала или вовсе отсутствие картинки.

Спутниковое ТВ

Очень часто случается, что даже после грамотной установки разветвителя качество изображения заметно ухудшилось. Такое бывает, если подключить два телевизора к одной спутниковой антенне. Проблема возникает из-за того, что сплиттер в любом случае забирает часть сигнала.

Один из вариантов решения поставленной задачи – это покупка разветвителя со встроенным усилителем сигнала. Такие приборы стоят заметно дороже, но в то же время они гораздо эффективнее своих простых собратьев.

Также стоит уточнить, что все сплиттеры со встроенным усилителем имеют различные коэффициенты усиления. В некоторых случаях явно увеличенный сигнал также бесполезен, как и слабый. Более того, он может вызвать еще большие искажения картинки. С этим нюансом очень часто сталкиваются те, кто хочет подключить два телевизора к одной антенне «Триколор» или к «Радуге ТВ». Здесь нужно обратиться за помощью к сервисному специалисту вашего провайдера, который может замерить уровень сигнала и дать совет по выбору того или иного сплиттера с конкретными цифрами.

Если речь идет об обычной «польской» антенне, то для улучшения сигнала можно подключить усилитель с блоком питания, что заметно прибавит качества изображению.

Для этого нужно в уже знакомой схеме сделать некоторые изменения. Необходимо убрать F-разъем от входа в сплиттер, затем на освободившееся место установить штекер с блоком питания, который идет в комплекте с «польской» антенной. После этого на вход следует монтировать переходник с антенным гнездом («мама») и подключить разъем с усилителем.

Такая процедура позволит увеличить коэффициент усиления, где, в отличие от спутникового ТВ, максимальное значение не так важно, поэтому проблем с переизбытком сигнала быть не должно.

Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема. Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника.

fb.ru

Как подключить два телевизора к одному кабелю?

Ваш вопрос:

Как подключить два телевизора к одному кабелю?

Ответ мастера:

Для того чтобы подключит несколько телевизоров к одному кабелю, можно использовать несколько способов. Выбор способа зависит от конечной цели подключения.

Если вы хотите подключить пару телевизоров к одному проводу кабельного телевидения, тогда используйте предназначенный для этого сплиттер. Он представляет собой тройник, который разветвляет кабель. Один конец сплиттера подсоедините к самому кабелю, а все другие к вашим телевизорам, используя при этом подходящие провода.

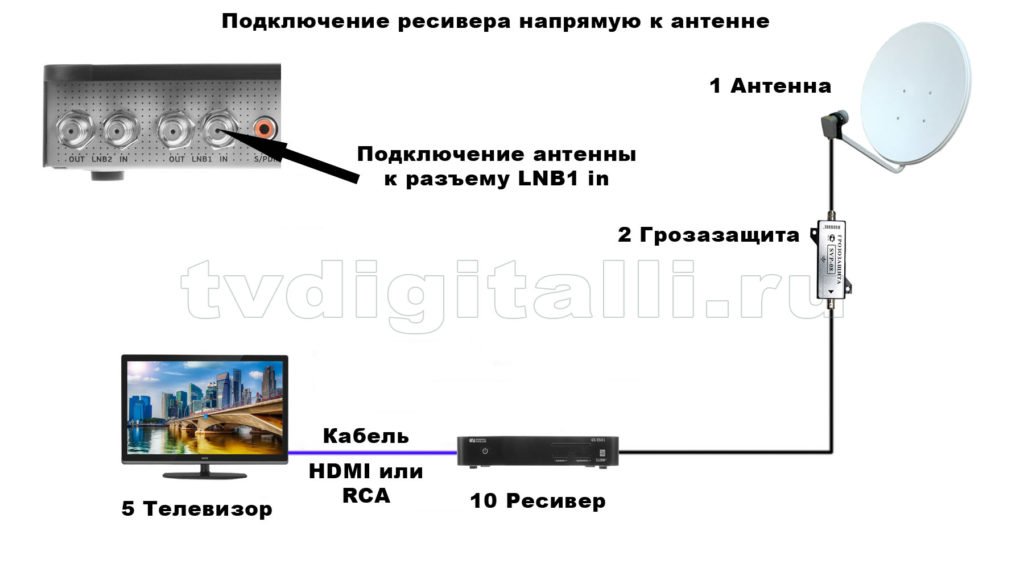

Если же у вас для доступа к спутниковому телевидению подключен ресивер, то нужно будет купить дополнительный сплиттер. Подключение зависит от того, какой из каналов вы выбрали, чтобы подсоединить ресивер к телевизору. Сегодня можно купить сплиттеры с портами VGA и DVI. Подключите его к кабелю, который идет от ресивера, а потом соедините с ним телевизоры. Вы должны знать, что если будете использовать дополнительные переходники, то это позволит вам соединять между собой порты VGA, DVI и HDMI. Купите себе подходящий комплект таких переходников. Но помните, что использование таких аксессуаров очень снижает качество сигнала. А также помните и то, что при таком способе подключения все телевизоры будут показывать один и тот же канал.

Можно использовать сплиттер порта VGA или DVI для того, чтобы подключить все телевизоры к одному разъему видеокарты компьютера. В таком случае два устройства будут показывать идентичный канал. Самое хорошее решение – это использовать оба типа соединения. Для этого подключите кабель обычной антенны к двум телевизорам способом, описанным выше. Теперь подключите их к ресиверу. Такой метод поможет вам переключать режимы с ресивера на антенну и тем обеспечить возможность выбирать нужный канал. Если вы хотите присоединить два телевизора к одному спутниковому телевидению, то лучше выберите такую компанию, которая устанавливает ресивер сразу для целого подъезда или дома.

remont-fridge-tv.ru

el-cab.ru

   Для улучшения качества приёма телепрограмм, а также в некоторых других случаях, возникает необходимость в дополнительном усилителе. Но как известно, лучший усилитель — сама антенна. Особенно если их две. Часто приходиться объединять две антенны под один ТВ кабель, из-за чего возникает ряд проблем с их эффективной работой. На самом деле, для этого нужно лишь применить схему подключения и согласования, которая изображена на рисунке.

Схема подключения 2-х антенн

   Используя эмалированный провод, диаметр которого должен составлять от 0,5 до 0,6 мм, можно намотать катушки с L1 по L5. Наматывать нужно виток к витку на одном каркасе. Однако нужно обязательно учитывать, что расстояние между соседними катушками не должно быть меньше 8 мм. В принципе, вы можете использовать и бескаркасную намотку.

   Если у вас нет конденсатора на 12 и 20 пФ, вполне можно обойтись лишь текстолитом или фольгированным гетинаксом. Обратите внимание на следующий рисунок, именно так нужно вырезать контактные площадки. Ширина прорезей должна быть как толщина резака, 1 мм.

   Пластины, что были вырезаны из выбранного вами материала накладывают со стороны фольги на фольгированный материал. Не забудьте предварительно подложить прокладки из полиэтилена, толщина которых должна быть в районе 0,1 мм. Можно использовать полиэтилен из обычного разового полиэтиленового пакета. На рисунке можно увидеть как пунктирными линиями обозначены расположенные пластины на фольге. Осталось лишь припаять катушки с L1 по L5 в соответствии с выше обозначенной схемой. Под винты М4 нужно не забыть подложить шайбы из жести, для того чтобы было удобно припаять катушки. Стоит поместить всю конструкцию в герметичный корпус либо покрыть лаком, дабы защитить её от атмосферной влаги.    Но вполне может возникнуть такая ситуация, что у радиолюбителя возникнет желание изготовить похожим способом конденсаторы, но для других целей. В таком случае обязательно нужно придерживаться следующей формуле:

     C=(8,85*10-3*ES)/d

 С — емкость конденсатора в пФ;

 S — площадь пластины конденсатора в мм2;  d — толщина слоя диэлектрика в мм;  E — диэлектрическая проницаемость диэлектрика.   Можно подключить TV-антенну, использовав при этом другой, более простой вариант подключения на один кабель. На А1 находится место подключения вибратора антенны, который настроен на волну Х1. А вот вибратор второй антенны, что настроен на волну L2, может подключаться к точкам А2, I2, I4 – вместе они симметрируют отрезки кабеля. Всё это можно определить по следующей формуле:

       l=К(L/4),

 l — длина симметрирующего отрезка;

 L — длина волны;  К — коэффициент укорочения кабеля.    Если вы используете кабели, где полиэтиленовая изоляция, то К=0,67.   Обе антенна следует подсоединиться к общему фидеру, при этом оставить расстояние от вибраторов. Это можно определить из систем уравнений:



 n — любое целое число.   Вот принципы, которые положены в эту основу:- если отрезок линии четвертьволновый и нагружен на сопротивление меньше волнового.- в том случае, если к линии подключается сопротивление, что гораздо больше волнового, то оно почти не нагружает линию.

   Что касается длины кабеля идущего от антенны к телевизору, если волновое сопротивление кабеля согласовано с сопротивлениями антенны и приёмника, длина кабеля влиять на согласование антенны и кабеля не должна. От длины кабеля будет зависеть только затухание сигнала в кабеле, которое до 20 метров практически отсутствует.

Как соединить две антенны? — 3G-aerial



Если вместо одной использовать две соединенные в стек антенны, то мы получим удвоение мощности сигнала на входе. Правда, не стоит забывать, что в «децибельном» выражении это удвоение означает прирост всего на +3dB. Поэтому, в случае слабого сигнала от базы, вместо применения стека, возможно стоит задуматься о выборе более эффективной антенны, например зеркальной. Кроме того, многие попадают на эту страницу в поисках ответа на вопрос: «как просуммировать сигнал от двух телевизионных антенн на разные каналы?» Этого не нужно делать, нужно выбрать эффективную широкополосную антенну для DVB-T2, чему у нас на сайте посвящен целый раздел. Однако антенные решетки из двух-четырех антенн довольно часто применяются, поэтому не будем уходить от вопроса: как же все-таки соединить несколько антенн вместе? Давайте рассмотрим подробнее…



Если уж возник такой вопрос, то конечно же понятно, что просто запараллелить две антенны не получится. В лучшем случае мы получим половину от 50 Ом на входе фидера снижения, а в худшем — непредсказуемое комплексное сопротивление с реактивной составляющей. В любом случае согласование будет нарушено и КСВ запредельно возрастет. Поэтому нужно применять специальное устройство сложения под названием сплиттер. Как оно работает?

  • Во-первых, каждая антенна должна «видеть» у себя на фидере согласованную нагрузку, например 50 Ом.
  • Во-вторых, сигналы от антенн должны складываться синфазно.
  • В третьих, модем или другое ваше устройство, к которому подключена антенная решетка, должен «видеть», что он нагружен на 50 Ом.

Простейший сплиттер, удовлетворяющий всем трем условиям, представляет из себя звезду из N+1 сопротивлений, где N — число ответвлений. В случае сплиттера 1-вход на 2-выхода, величина сопротивления 16,7 Ом. Онлайн калькулятор такого сумматора находится здесь. Такой сплиттер очень широкополосен, но имеет один, и очень существенный недостаток: он вносит затухание в 3dB. Поэтому применение его не имеет смысла, т.к. мы полностью теряем в сплиттере весь прирост сигнала от второй антенны. Если вы решили не заморачиваться проблемой и купить на радиорынке или заказать в Китае готовый широкополосный сплиттер, по типу того, что изображен в начале статьи, то скорее всего вы попадете на резистивный сумматор. Если заглянем внутрь такого сумматора, то мы в этом убедимся. В данном случае звезда заменена на эквивалентный треугольник сопротивлений.

Избежать потерь позволяет другая, резонансная схема сплиттера, которая носит название Y-разветвитель или мост Вилькинсона (онлайн калькулятор со схемой). Такой сумматор имеет полосу пропускания 10-15% от центральной частоты и потери не более 1dB. На сантиметровых волнах такой сплиттер выглядит примерно так:Можем ли мы изготовить такой сплиттер своими руками? Конечно можем. Если заменим спиральную линию на эквивалентные четвертьволновые отрезки коаксиального кабеля. Тогда схема такого сумматора будет выглядеть вот так:Р1 — кабель снижения, Р2, Р3 — к антеннам. 71-омный кабель, без существенных ухудшений параметров сумматора, можно заменить на 75-омный. Онлайн калькулятор для расчета коаксиального Y-сумматора — здесь. Практическая конструкция выглядит примерно так:


 На частотах до 800 МГц можно применять сплиттеры, основанные на ферритовых широкополосных трансформаторах.

Кроме мостовых схем согласования, которые мы рассмотрели, существуют схемы на четвертьволновых трансформаторах сопротивлений на линиях передачи из отрезков коаксиальных кабелей. Такой подход давно используется в телевизионном приеме. В основе лежит принцип, что для согласования двух сопротивлений Z1 и Z2 можно применить четвертьволновый отрезок кабеля с волновым сопротивлением Z0 = √Z1·Z2 Вот примеры соединения двух и четырех антенн с помощью такого способа:Длину четвертьволновых отрезков кабеля можно посчитать с помощью онлайн калькулятора у нас на сайте. Не забывайте, что длина волны в кабеле короче, чем в воздухе. Схемы довольно несложные, но на сантиметровых волнах четвертьволновые отрезки получаются очень короткие и сложные для монтажа. Торчащие центральные жилы не должны быть больше 1-2 мм, иначе паразитные индуктивности монтажа сведут все согласование на нет и сумматор не будет работать. Следует иметь ввиду, что длины ¼λ ¾λ и т.д. (нечетное число четвертей длины волны) — эквивалентны и трансформируют сопротивление одинаково. Однако при увеличении длины таким образом резко сужается полоса пропускания сумматора. Учитывая вышесказанное, такие сумматоры на коаксиальных линиях лучше применять на частотах ниже 800 МГц, а на 3G-4G и Wi-Fi лучшей конструкцией будет сплиттер на воздушной линии, который рассмотрим ниже по тексту.


Обойти сложности монтажа коаксиальных четвертьволновых линий можно, если сделать такую линию воздушной. Преимущество здесь в том, что волновое сопротивление согласующего четвертьволнового отрезка мы можем сделать любым необходимым, а не выбирать из стандартного набора — 50,75 Ом.  Вот одна из популярных и зарекомендовавших себя на практике схем сплиттера на воздушной линии, которую можно применять на 3G и Wi-Fi:Наружная квадратная трубка может быть алюминиевой, из оцинкованной жести, внутренняя — круглая, желательно латунная или медная, так как алюминий плохо поддается пайке. Размеры коаксиальной линии рассчитываются в бесплатной англоязычной программе AppCAD, которую можно скачать по следующей ссылке.Вместо программы можно воспользоваться онлайн калькулятором у нас нас сайте. В отличии от программы, в калькуляторе можно вычислить размер квадратного экрана по известному Z0 и диаметру внутренней трубки. Вот так выглядит место соединения коннекторов и коаксиальной линии:Основной тудностью при изготовлении такого СВЧ сумматора своими руками является подбор по нужным диаметрам квадратной и круглой трубок. Можно упростить задачу заменив круглую трубку на металлическую полоску, как предложил W3RJW (см. ссылку ниже). Такую полоску всегда можно подрезать или подточить до нужного размера. Еще один плюс такой конструкции — наружную трубку можно сделать прямоугольной, а не обязательно квадратной. Онлайн расчет прямоугольной коаксиальной линии с центральным проводником в виде полоски тоже присутствует у нас на сайте. Как видим изготовление своими руками сумматора для двух или более антенн на высоких частотах представляет собой довольно непростую, но вполне разрешимую задачу. Нужно только соблюдать точность изготовления и условие синфазности сложения от двух антенн. Для этого антенны нужно располагать в одной плоскости, перпендикулярной падающей волне, а длины отрезков фидера от сплиттера до каждой из антенн должны совпадать с точностью до миллиметра.


Все вышесказанное относится к случаю суммирования сигнала от двух и более антенн, принятого от одного источника. В крайнем сучае таким образом можно объединять на один фидер две антенны, принимающие от разных источников, работающих в разных каналах, с разных направлений, но в одном частотном диапазоне. Если же у вас появится необходимость объединить в один фидер две антенны, работающие в разных диапазонах, то нужно применять другое устройство под названием диплексор. Это своего рода фильтр, отсекающий на рабочей частоте одну антенну от другой. Причем если сделать своими руками подобный диплексор/сумматор МВ/ДМВ еще можно попробовать, то собрать подобное устройство на СВЧ (например диплексор WiFi 2. 4/5 ГГц), без настройки по дорогостоящим приборам — нереальная задача. Поэтому такие устройства достаточно дороги.

Ссылки с подробными фото конструкций:



Вконтакте

Одноклассники

Facebook

Мой мир



Подключение двух, трех телевизоров к одной антенне.

Семейный ужин под просмотр вечернего выпуска новостей – такую картинку можно увидеть почти в каждом кухонном окне многоквартирного дома. Это давно не роскошь – иметь на кухне телевизор. Просмотр любимых сериалов и ток-шоу способен скрасить рутинные кухонные хлопоты каждой хозяйке. Прогресс уверенно перешагнул порог каждого дома и квартиры и вот уже вместо черно-белого габаритного телевизора, во многих домах на стене в каждой комнате можно видеть плоскую ТВ панель.



Перед каждым обладателем второго, а то и третьего телевизора закономерно вставал вопрос, как подключить два телевизора к одной антенне? Если это обстоятельство ставит вас в тупик, то читайте эту статью. Она содержит решение этой несложной задачи.

Немного полезной информации

Когда вы устанавливаете антенную установку с нуля, то перед вами стоит более простое задание, ведь вы наверняка можете спрогнозировать, скольким ТВ-приёмникам потребуется сигнал. Если антенна уже установлена, то ситуация несколько отличается, потому что важна не только техническая сторона подключения нескольких телевизоров к одной антенне, но и сохранение качества предыдущего приёма. Здесь влияют несколько факторов. Рассмотрим их.

Уровень сигнала

Рис. 1

Во-первых, это мощность телевизионного сигнала, который исходит от антенны. Его уровень можно проверить при помощи измерителя сигналов или оценить благодаря индикации уровня в меню на экране ТВ (Рис. 1).

Но тут неплохо бы знать, на какой частоте можно принимать данный пакет цифрового телевидения (мультиплекс) в вашем регионе. Настраивая телевизор вручную, вы должны отыскать нужную частоту (канал) и расположить антенну таким образом, чтобы получать наилучший сигнал. Убедитесь, что достигнутый уровень сигнала достаточно высок, чтобы после разделения его на два ТВ-приёмника, получить приемлемое качество эфира.

Протяжённость кабеля и количество кабельных соединений

Возможно, не все знают, но протяжённость кабельной разводки способна сказаться на качестве «картинки» в вашем телевизоре. Если путь сигнала от антенны до то телеприёмника не более 20 – 30 м, то вероятно вы ничего не заметите. Но каждый последующий метр кабеля вызывает падение мощности сигнала. Этот параметр так и измеряется – затухание на метр длины. Поэтому планируйте прокладку кабеля с умом, даже если вы не экономите на кабеле.

А тем, кто «пожадничал» и собрал кабель из фрагментов, и уж тем более сэкономил на специальных герметичных переходниках, следует понимать, что это скажется на конечном результате не лучшим образом. Подобно течению воды по дырявому трубопроводу, телесигнал будет теряться, затухать на каждой скрутке и на экране могут появиться шумы. Избегайте лишних витков кабеля в доме и позаботьтесь о его целостности.

Делители сигнала

Для того чтобы не устанавливать для каждого телевизора свою антенну, на помощь приходят делители ТВ сигнала (Рис 2). Они имеют и другие названия, в зависимости от своих особенностей, которые также можно часто услышать: разветвители, сплиттеры, КРАБы и тапы (ответвители). С чем мы имеем дело? Подсказка в самом названии – это элемент телекоммуникации, посредством которого можно раздавать сигнал, принимаемый одной антенной, на несколько телеприёмников или попросту, разделять.

Рис. 2

Внешне делитель имеет форму, более всего напоминающую металлический коробок, размером со спичечный. Его две противоположные стороны имеют разъёмы для входа и выхода кабелей. Вход, как правило, один, а выходных разъёмов может быть несколько. И их количество – это определяющий параметр при покупке и установке делителя.

В магазине вам предложат две разновидности разветвителей сигналов – пассивный и активный. Оба они имеют свои достоинства и минусы.

Пассивный разветвитель

Рис. 3

Он хорош тем, что не требует источника питания. Но, разделяясь на два потока в пассивном разветвителе, ТВ-сигнал определённым образом слабеет почти вполовину, а если у делителя три выхода, то втрое и т.д. Это обстоятельство почти не ощутимо в условиях больших городов с высокой мощностью телетрансляции, но если ваша антенна находится на приличном расстоянии от ретранслятора или вы используете кабель большой протяжённости, то вам следует установить разветвитель активного типа.

Делитель активного типа

Рис. 4

Это электронное приспособление работает без потерь сигнала и даже его усиливает, благодаря встроенному транзисторному усилителю, что положительно сказывается на его функции:

  • выходные разъёмы активного делителя обеспечивают неискажённое напряжение;
  • он имеет низкий уровень собственных шумов;
  • отсутствуют перекрёстные искажения сигнала;
  • устройство имеет широкий динамический диапазон.

КРАБ активного типа нужно питать от стабилизированного источника электричества Потребляемый ток разветвителя — около 60 мА – можно обеспечить от сетевой розетки по соседству или по высокочастотному кабелю.

Как подключить два телевизора к одному антенному кабелю

Все начинается с выбора места, где вы хотите сделать разветвление сигнала надвое. Это то место, где вы должны надрезать кабель, который у вас пролегал от антенны к имеющемуся телевизору и где удобно установить делитель. Особенно это актуально для активного сплиттера (помним о том, что ему нужно от чего-то питаться).

Допустим, что дополнительный кабель вы уже купили и все необходимые инструменты уже у вас под рукой (делитель, монтажные скобы, нож, рулетка и два антенных разъёма для первого и второго телевизоров). Тот антенный штекер, который у вас был, вам следует установить на конец антенного кабеля, который будет входить в делитель. Это делается при помощи ножа, им вы удалите лишнюю изоляцию кабеля. Следите за тем, чтобы наружная кабельная оплётка нигде не коснулась центральной жилы. После того, как делитель будет соединён с антенным кабелем, можно начинать раздавать сигнал.

Рис. 5

С помощью рулетки измерьте расстояние от делителя до каждого телевизора и отрежьте два куска кабеля соответствующей длины. На концы кабеля установите антенные разъёмы. Соедините кабель с выходами делителя. У вас должно получиться параллельное соединение. Принцип параллельной раздачи сигнала вы будете использовать, если однажды захотите подключить сразу несколько телевизоров в вашем доме.

Кабель аккуратно закрепите с помощью компактных креплений вдоль плинтуса или проложите в кабель-канале, чтобы никто из домашних не споткнулся об него и не повредил разводку. Проверьте, что у вас получилось. Идеальный результат – это равноценное, устойчивое качество эфира на экранах обоих телевизоров.

Подключение трёх и более телевизоров

Как уже говорилось, схема подсоединения телевизоров к делителю – параллельная. Будет нелишним заметить, что каждый следующий телевизор, включаемый в эту схему, в известной степени понижает качество приёма. Если установка отдельной антенны по-прежнему не входит в ваши планы, но вы хотите подключить три телевизора (Рис. 6), то вас выручит все тот же делитель на три выхода. Правда, гораздо эффективнее окажется установка активного разветвителя с тремя или более выходами, по количеству приёмников.

Рис. 6

Не забывайте перед приобретением делителя уточнять, для какого частотного диапазона подходит ваш сплиттер. Алгоритм подключения идентичен схеме с двумя ТВ, но бывают и вариации. К примеру, если вы желаете параллельно подключить преобразователь аналогового сигнала в «цифру» (DVB-T2), то два телевизора подсоедините по классической схеме, а в оставшийся, третий выход делителя вставьте ещё один КРАБ. В него вы и подключите третий телевизор и декодер или используйте петлевой выход на приставке (не все приставки имеют петлевой выход).

Похожие статьи

Подключить две антенны на один кабель. Как подключить второй телевизор к ресиверу или приставке цифрового тв

Для многих семей стало привычным иметь несколько телевизоров в квартире. Распределить сигнал, получаемый от телевизионной антенны на несколько телевизоров позволяет устройство под названием разветвитель телевизионного кабеля.

С его помощью можно смотреть одновременно несколько программ, при этом качество сигнала остается на должном уровне. Перед тем, как купить такое устройство рекомендуем ознакомиться с информацией из этой статьи.

Существует несколько типов устройств, каждое из которых отвечает за определенные возможности разветвителей.

В зависимости от поставленных задач, используются:

  • сплиттер;
  • диплексор;
  • ответвитель.

Следует ознакомиться с каждым из них более подробно.
Сплиттер, он же делитель телесигнала между несколькими устройствами. Кстати, в народе его называют телевизионным крабом . В зависимости от количества разъемов, сплиттер делит на 2, 3 и 4 телевизора.

В последнем случае обязательно наличие усилителя, иначе сигнал будет слабым.
Диплексор имеет другое более понятное название – сумматор. Другими словами, разветвитель объединяет несколько сигналов от разных антенн и выдает один более мощный.

Он может использоваться в доме, где есть спутниковое телевидение и обычная телевизионная антенна. Также применяется для объединения частот из разных диапазонов.

Современные разветвители в большинстве случаев универсальны и могут работать как сумматором, так и делителем.
Ответвитель для тв используется в многоквартирных домах. Часть сигнала от общей антенны идет в одну из квартир, а другая проходит через ответвитель дальше.

Одной из его разновидностей является блокиратор. Он используется для ограничения платных каналов.

Сколько подключаем ТВ

В любом специализированном магазине продавец-консультант подберет хороший антенный разветвитель на 2 устройства.

Хороший уровень сигнала на 3 телевизора даст делитель или сумматор от известных торговых марок, поэтому не стоит на нем экономить.

Для того, чтобы добиться хорошего качества изображения для разветвителя на 4 телевизора и более, нужен усилитель (активный сплиттер).

В зависимости от количества подключенных мониторов, меняется минимальная требуемая мощность.

Как выбрать делитель ТВ сигнала на 2 телевизора

При выборе аппаратуры в первую очередь нужно выяснить на каких частотах транслируются телевизионные каналы. Получить эту информацию можно при помощи телевизора с функцией определения частот или аппарата, который улавливает сигналы различных диапазонов.

Также, необходимо учесть количество подключаемых телевизоров и диаметр сечения антенного кабеля.

Одним из важных параметров является затухание, которое выражается в децибелах. Найти его значение можно на корпусе. Чем меньше будет его значение, тем лучше это скажется на качестве при просмотре телевизионных передач.

Предпочтение следует давать устройствам, в конструкции которых предусмотрены крепежные отверстия. Аппарат, висящий на одном только кабеле предает тв сигнал хуже, чем закрепленный на стене.

При наличии в квартире кабельной разводки и короба, используют сплиттер компактных размеров.
В зависимости от типа кабеля, следует покупать разветвитель с резьбовым соединением или винтовыми зажимами. В магазинах есть устройства, рассчитанные на соединение их с кабелем при помощи пайки.

Они лучше передают телевизионный сигнал, но требуют специальных навыков.

Как подключить к телевизору телевизионный делитель

Нужно рассчитать, какой длины понадобится кабель. Рекомендуется брать расстояние с запасом. Замер следует брать от места, где заканчивается центральный провод.
Если нужно объединить сигналы от нескольких антенн, необходимо подключить антенные кабели в сумматоры телесигнала. Затем, через переходник, нужно установить делитель.

Если антенна одна, то используется только последний аппарат.

Установка телевизионного краба

В местах соединения кабелей и разветвляющего аппарата, фиксация осуществляется специальными гайками, которые идут в комплекте с делителем или сумматором.
На другие концы кабелей необходимо надеть штекеры. Для этого каждый провод нужно зачистить от изоляции, таким образом, чтоб центральный провод кабеля выступал из него.

Затем его можно подключить к телевизору. Включив его, следует выполнить поиск каналов и проверить качество получаемого звука и изображение на наличие шумов.

Если состояние удовлетворительное или плохое, то нужно установить усилитель. В век цифровых технологий, все чаще встречается вопрос, как подсоединить телевизоры к компьютеру или другому устройству.

Это позволит просматривать фото, видео, страницы сайтов на большом телевизионном экране. Проходя мимо полок с мониторами в компьютерном магазине, можно заметить, что на всех из них воспроизводится одно и тоже видео или изображения.

Для этой цели используется HDMI-сплиттер.
Разберем, как подключить активный разветвитель hdmi сигнала на 2 телевизора.

Для этого потребуется устройство с двумя выходами(OUT). Если необходимо будет подсоединить большее число мониторов, следует приобрести HDMI-сплиттер на 4, 8 или 16 выходов(OUT).

Подключение выполняется довольно просто. От компьютера или ноутбука HDMI-кабель нужно присоединить во вход (IN), а кабели от мониторов подсоединить к выходам (OUT).

Антенный разветвитель своими руками

Самостоятельно сделать разветвитель может каждый. Но перед тем, как приступить к разработке, важно знать, что такое устройство применимо для антенны аналогового телевидения.

Для цифрового тв такой делитель или сумматор сделать невозможно.

Дешевые китайские аппараты имеют большие потери качества передачи, поэтому разумным будет их доработать. Для этого понадобится коаксиальный кабель и ферритовое кольцо.

Собрать антенный разветвитель можно в металлической коробке небольшого размера, при этом следует уделить внимание месту каждого разъема.

Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом. Также, стоит уделить внимание сопротивлению кабелей.

Не лишним будет сделать заземление самодельного устройства и изоляцию кабеля.

Как усилить сигнал

Для телевизора с плохим изображением и звуком, отличным решением будет использование усилителя. Благодаря ему, можно значительно повысить качество передаваемого изображения и звука.

Устанавливать его необходимо в непосредственной близости с разветвителем или антенной. При покупке усилителя следует уделить внимание значениям усиления в дБ, приемлемый уровень шумов, затухания сигнала, наличию блока питания.

В зависимости от требуемых диапазонов, используются усилители разных типов. Не каждая частота может быть качественно поймана при помощи того или иного усилителя.
Схема подключения устройств также влияет на сигнал.

Используются следующие схемы:

  • с усилителем перед входом в разветвитель;
  • с несколькими на каждом входе;
  • комбинирование.

Антенные усилители бывают метровые и дециметровые. Для конкретной ситуации подойдет определенная модель. Поэтому перед покупкой рекомендуется проконсультироваться с продавцом или мастером по ремонту телевизионной техники.

Последний, имеет необходимую аппаратуру, с помощью которой можно точно определить какой должна быть мощность антенны, делителя или сумматора.
В современном обществе, когда в большинстве квартир имеется несколько телевизоров, не обойтись без разветвителя. Самостоятельно подсоединить устройства сможет каждый, но перед этим рекомендуется проконсультироваться со специалистом.

При покупке разветвителя, нужно быть внимательным и изучить его характеристики.

Очень часто в одной семье появляется второй телевизор. При этом антенна есть только одна. Возникает вопрос: как подключить два телевизора к одной антенне? Есть способы, позволяющие одну антенну использовать на два телевизора и более.

Что потребуется

Для подсоединения потребуются несколько деталей:

  • двухвыходной сплиттер (разветвитель). Это устройство, позволяющее разделить сигнал от антенны на два и более потока. Имеет вход с одной стороны и два и более выхода с другой — для подсоединения телеприемников.

  • 5 разъемов, соответствующих сплиттеру;
  • 2 штекера-переходника;

  • антенный кабель.

Важно: Приобретая разветвитель, не перепутайте количество выходов! Трехполосный (трехвыходной) сплиттер применяется на подключение трех приемников, но никак не двух! Если же под рукой окажется все же трехвыходной, то решить проблему можно подключением к свободному выходу балластного резистора (сопротивление 75 Ом). А если есть план в будущем установить и подключить несколько телевизоров к этой антенне, то лучше сразу купить разветвитель с несколькими выходами и временно заглушить пустые выходы тем же сопротивлением.

Ход работ

Мы постараемся рассказать о подключении так, чтобы справиться с задачей смог даже тот, кто совсем не разбирается в радиотехнике. Пошагово это делается так:

  • Выбираем детали . Первым делом нужно купить сплиттер. Они бывают разными, в том числе такими, которые нуждаются в пайке, и такими, которым она не требуется. Если вы умеете паять, то лучше взять те, которые предполагают пайку. Это соединение всегда надежнее любого другого, оно дает меньшие потери сигнала, сохраняет его качество.

Если же вы не обладаете навыками пайки, то разветвитель выбирать надо соответствующий, а также подходящий для определенного типа кабеля. Беспроигрышным вариантом будет сплиттер со встроенными гнездами для коаксиальных кабелей.

Выбрав разветвитель, подберите соответствующие разъемы. Сейчас большой популярностью пользуются F-разъемы в связи с тем, что они надежны, просты в установке.

  • Выбираем место для сплиттера . Оптимально так расположить устройство, чтобы к нему свободно доходил антенный кабель и по возможности было кратчайшее расстояние до обоих телевизоров.
  • Обрезаем существующий кабель антенны . Резать надо так, чтобы кабель свободно доставал до разветвителя. Вместе с куском кабеля отрезается старый штекер.
  • Разделка кабеля и установка F –разъема.

Для тех, кто умеет паять, нет смысла рассказывать, как разделать кабель и припаять его к сплиттеру, — они это сами знают. Дальнейшее написано для среднестатистического пользователя, не знакомого с радиоделом.

Итак, обрезанный конец провода разделываем, как показано на рисунке: зачищаем край, заворачиваем оплетку. Изолятор средней жилы должен немного выступать, а сама средняя жила выступать должна не менее чем на 5 мм. Инструментом для демонтажа изоляции с коаксиального кабеля в домашних условиях служит обычный кухонный нож.

Важно: Кабель должен быть стандартным, чаще применяют марки DG 113 или SAT 703B. Оплетка кабеля ни в коем случае не должна соединяться с центральной жилой, в противном случае сигнал не будет проходить вообще.

Устанавливаем F-разъем. Его еще называют накруткой, потому что разъем накручивается на мягкий провод. Разъем для соединения кабеля и сплиттера готов.

  • Отрезаем два куска провода с расчетом, чтобы длины хватило до каждого телевизора.
  • Монтируем F -разъемы аналогичным образом для соединения телевизионных кабелей и выходов разветвителя. На других концах кабелей делаем то же самое.

В итоге у нас задействованы все пять разъемов, в том числе:

  1. один от антенны, для входа в разветвитель;
  2. два телевизионных, для выходов из него;
  3. два телевизионных свободных.
  • Соединяем разъемы с разветвителем.

  • Соединяем два свободных разъема с переходниками . Переходник — это устройство, на одном конце которого крепится F-разъем, а на другом — коаксиальный штекер для подключения к телеприемникам. Обычно это устройство называют в целом штекером.
  • Включаем телеприемники. Проверяем, как работают оба приемника. Если все сделано правильно, то изображение должно быть нормальным. Теперь можно без проблем наслаждаться отличной картинкой сразу на двух приемниках, не мешая друг другу.

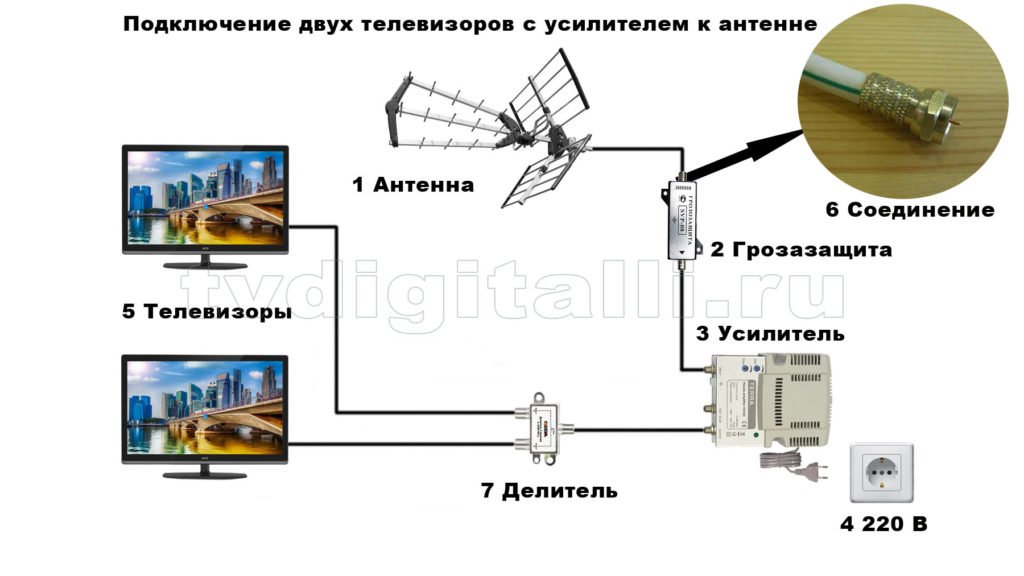

По приведенной ниже схеме можно посмотреть путь, по которому нужно подсоединить 2 телевизора к одной антенне:

Как установить антенну с усилителем

Но как быть, если после подключения сплиттера качество изображения ухудшилось? Это может означать, что антенна на двух телевизорах не обеспечивает нужного сигнала, при этом еще и разделяющее устройство забирает на себя какую-то его долю. Выходом может стать антенна с усилителем, ее еще называют польской. Такая антенна на два телеприемника, подключенных к устройству, улучшит качество сигнала в обоих телевизорах. Для этого надо:

  1. В уже существующей схеме с разветвителем убрать F -разъем от входа в него.
  2. На его место поставить штекер с блоком питания из комплекта антенны с усилителем.
  3. На вход установить переходник с антенным гнездом (так называемая «мама») и вставить туда штекер от антенны с усилителем.

Это должно улучшить качество сигнала.

Сплиттер с усилителем

Есть второй вариант — поискать разветвитель со встроенным усилителем сигнала. Этот способ хорош тогда, когда изначально телевизор показывал хорошо и новой антенны не требуется. Однако прежде чем приобретать новое устройство, обсудите свой конкретный случая со специалистом.

Усилители, в том числе и на антенне, имеют разные коэффициенты усиления, а слишком большой сигнал так же плох, как и слабый, и тоже может вызвать искажение. Телемастер замерит уровень сигнала и даст совет по приобретению усилителя.

Кстати, проблема с затуханием сигнала может тем более возникнуть, если сделать подключение нескольких телевизоров к одной антенне. Чем больше приемников, тем сильнее затухает сигнал. Поэтому планируя подключить несколько телеприемников, взвесьте все аргументы «За» и «Против».

Ниже дается видео-инструкция по подключению антенны на два телеприемника:

Вконтакте

Если у вас в доме подключен только один телевизор, то проблем обычно не возникает. Телевизионный сигнал в этом случае поступает в телеприёмник непосредственно от антенны. Проблема возникает тогда, когда вы хотите смотреть два или более телевизоров. Вам не придётся покупать отдельную антенну для каждого из них. На помощь придёт разветвитель для телевизионного кабеля – малогабаритный прибор, который полностью решит эту проблему.

«Магическими» иностранными словами сплиттер и диплексор называют соответственно обычный антенный разветвитель для цифрового телевидения или сумматор двух различных сигналов. В среде кабельных операторов эти устройства часто именуют «крабами».

Что такое делитель для антенны

Как следует из названия, разветвитель для антенны – это устройство, состоящее из компактного металлического корпуса с несколькими кабельными разъемами, которое служит для распределения сигнала на несколько приёмников. Не все разветвители выполняют одинаковую функцию, поэтому их объединяют в группы.

Делители (сплиттеры)

Равномерно распределяют телесигнал на нужное количество выходов. Незаменимы в домашней кабельной разводке. Наиболее востребованный тип телевизионных аксессуаров среди потребителей. Основные делители которые можно встретить в магазинах.

  • От 5 до 1000 мГц — используются для аналогового кабельного и наземного цифрового телевидения.
  • От 5 до 2400 мГц (с проходом питания) — используется в основном для спутникового тв.

Ответвители

Иногда сигнал требуется поделить так, чтобы его основная часть была направлена на один выход (OUT), а небольшая оставшаяся часть – на отвод (TAP), где сигнал будет значительно слабее, чем на основном выходе, куда попадает его основная часть. В дальнейшем к этому основному выходу может быть подсоединён такой же ответвитель, и качество сигнала при этом не будет утеряно. Этот вид делителей применяется в ежедневной практике у провайдеров кабельного ТВ при обустройстве многоквартирных телесетей. По этому же принципу работает блокиратор диапазонов или кабельная заглушка – разновидность ответвителя, что бывает полезно при разделении бесплатных и платных каналов.

Сумматоры (диплексоры)

Практический интерес представляет антенный делитель, способный проводить сигнал в обратном направлении и, таким образом, его суммировать. Сумматоры умеют смешивать сигналы от нескольких волновых приёмников с разными частотными характеристиками в один кабель. То есть можно суммировать спутниковое и кабельное или цифровое телевидение.

Активный или пассивный?

С точки зрения электрических параметров разветвитель для телевизора может быть пассивным и активным. Первый просто разбивает сигнал на два или более выхода, имея веское преимущество: он не требует внешнего источника питания. При достаточно сильном входящем сигнале пассивные делители отлично работают без усиления, особенно если это сплиттер на два выхода.

Активный разветвитель в своей конструкции идентичен пассивному, но отличается наличием небольшого встроенного усилителя, задача которого – компенсировать потерю качества эфира, вызванную разделением. Сплиттерам с усилителем требуется источник питания микросхемы. Модельный ряд этих устройств представлен делителями с возможностью пропуска питающего напряжения. Этот тип разветвителя используется при неуверенном входящем сигнале или значительной протяжённости антенного кабеля до телевизора.

Как работают делители

Даже не помышляйте о том, чтобы просто присоединить к антенне два параллельных кабеля и получить ещё один источник сигнала. Неужели нельзя соединять антенные кабели по-простому? Закон не запрещает, но нельзя.

Антенный кабель, как и любой другой, имеет характеристику, которая называется «волновое сопротивление». Кабель имеет своё, рассчитанное конструкторами волновое сопротивление, поэтому он должен подключаться только к объекту, который имеет такое же волновое сопротивление. Любая попытка подключить кабель «к чему попало» приводит к тому, что основная часть сигнала, дойдя до конца кабеля, не поступает к объекту с другим значением волнового сопротивления, а вместо этого отражается и идёт по коаксиалу назад.

Сигнал не будет переходить от кабеля к объекту с «неправильным» волновым сопротивлением. Вот поэтому, вместо примитивного, неправильного соединения в виде скрутки, нужно использовать разветвитель коаксиального кабеля, или сумматор антенных сигналов, с хорошо просчитанным волновым сопротивлением, таким же, как у кабеля. К сожалению, поделённый на несколько приёмников сигнал на выходе имеет несколько сниженный уровень.

Знание того, как работает ваш делитель, поможет уменьшить время устранения возможных неполадок. Например, при рваной картинке на экране, поиск причин целесообразно начать с диагностики неисправностей в источнике сигнала. Нужно проверить кабельные разъемы сплиттера, изоляцию кабеля. Никакие металлические части кабельного экрана не должны касаться центральной жилы кабеля или зажима.

Как правильно выбрать разветвитель для ТВ

Покупая разветвитель телевизионной антенны, первое, на что необходимо обратить внимание – это количество портов-выходов. Если в доме три телеприёмника, к которым вы хотите подвести телесигнал и разделить его, то, конечно, понадобится разветвитель с тремя выходами. Это его основная визуальная характеристика и вы вряд ли ошибётесь. Разумным решением станет покупка делителя с дополнительным выходом, так сказать на перспективу.

Отечественные и зарубежные производители поставляют на рынок массу сплиттеров от двойного делителя до 16-типортового. Их корпус содержит маркировку с указанием рабочего частотного диапазона и обозначение входов и выходов. Уточните, поддерживает ли выбранный микроприбор необходимые частоты? Наиболее распространённым рабочим диапазоном является 5-860 МГц, что позволяет легко распределять телевизионный сигнал формата DVB-T2, сохраняя качество эфира. Не ошибиться с частотами вам поможет функция индикации частот каналов в вашем телевизоре. Максимальная частота одного из каналов должна попадать в частотный диапазон делителя.

  • Заслуживает внимания и такой критерий, как затухание. Его параметры указываются в децибелах на корпусе устройства или в его инструкции. Из двух подходящих сплиттеров остановите выбор на том, у которого значение затухания меньшее.
  • Об активных и пассивных делителях вы уже знаете. При покупке активной модели ваша задача – определиться с типом источника питания (регулируемый или нет), и позаботиться о наличии розетки в выбранном месте.
  • Делители бывают разными по способу присоединения кабеля. Вы можете встретить устройства с винтовыми зажимами (работает с любым диаметром кабеля), с резьбовыми соединениями, с коаксиальными разъёмами и те, где кабель потребуется припаять.

Взгляните на выбранный делитель с эстетической стороны. Геометрия и габариты этого устройства бывают различными, вам решать – выставлять его «напоказ» или отвести ему незаметное место. Если планируете настенное крепление, то нужен корпус с крепёжными отверстиями.

Тех умельцев, кто решил самостоятельно сделать телевизионную разводку в своём жилище, может посетить соблазн создать краб своими руками. Технически это несложно, если понимать, из чего состоит делитель. Но даже если у вас в арсенале припасены необходимые трансформаторы и конденсаторы, а также корпус будущего делителя, не усложняйте себе жизнь. Ваше изделие будет служить только для аналогового сигнала, а для спутникового и цифрового ТВ может оказаться бесполезным. А вот приобретение готового «краба» от ведущих изготовителей – это надёжное и долгосрочное решение.

Конечно, для такой задачи потребуется дополнительная конструкция, а именно – сплиттер или специальный делитель цифрового сигнала. Это специальное устройство, для этих целей предназначенное.

Кабельный или антенный разветвитель на 2 телевизора

Разветвитель – это устройство, состоящее из набора сопротивлений, которые предназначены для согласования, если быть точными, волнового реактанса фидеров антенны и сразу нескольких телеприемников. Сплиттер дает устойчивое соединение, а также он является гарантом проходящего сигнала с наименьшим затуханием. Сегодня купить можно телевизионный делитель для двух телевизоров (2ТВ), а то и для трех (3ТВ).


Антенный разветвитель на 2 телевизора можно купить в любом специализированном магазине

Сама конструкция разветвителя, который в народе называют краб, заключена в прочном латунном или силуминном корпусе. Он не боится коррозии, и легче той же нержавейки. Снаружи можно увидеть подключения F-штекеров, для антенны с одной стороны, два или три с другой – для телевизоров. Схема у разветвителя довольно простая, чаще всего трансформаторная. Обычно один виток провода продет в кольца или ферритовые трубки. Сам корпус закрыт крышкой, что для герметичности фиксируется очень прочным клеем или запаивается.

Как делается подключение: антенный разветвитель на 3 телевизора

Когда вы используете сплиттер на 3 выхода (в народе – тройник), то 3 телевизора к нему и нужно подключать. То есть свободного выхода быть не должно. Если таковой есть, то к нему нужно подключить балластный резистор (на 75 Ом) к двум занятым выходом. Сделать это нужно, чтобы обеспечить активную работу сплиттера.

Рассмотреть подключение можно на примере двух телевизоров к одной только антенне, действуя по принципу «от простого к сложному». Конечно, при подсоединении приборы отключаются от сети. И подключатся только, когда к кабелю будут подсоединены оба телевизора.

Купите специальный коаксикальный кабель с длиной не меньше 12 м, а также сплиттер с двумя выходами;


Когда антенна подключена к обоим телевизорам, нужно проверить, устраивает ли вас такое качество изображения. Если есть какие-то искажения, нужно проверить соединения, возможно, понадобится переделать кабельную обжимку. Обычно графическая схема расставляет все по местам: там видно, как подключить два сразу телевизора, а как три.

Антенны-усилители: как подключить второй телевизор к кабельному телевидению

Активной называется та антенна, в которой есть нуждающийся в питании усилитель. Если используется такой усилитель, напряжение питания на него не должно обрываться. Тогда схема подключения будет немного иной. Делитель в нем обычной, но задача такова – питание нужно подать на антенну, только делается это на промежуточке кабеля между самой антенной и делителем.

Понадобится специальный элемент с иглой и резьбой на одной стороне, и данный разъем вкручивается во вход делителя. Другая же сторона данного разъема будет антенным гнездом, туда соедините сепаратор блока питания. Получится, что антенна обеспечена питанием даже с обычным делителем.

Усиление сигнала: как подключить несколько телевизоров к кабельному ТВ

Сколько сообщений на тематический форумах посвящено одной теме – два телевизора подключены к одной антенне, и это сказывается на качестве изображения. В чем же дело? Ничего удивительного нет, ведь сплиттер всего-то разделяет сигнал. А чтобы качество изображения было четким, то используйте специальный телевизионный усилитель. Он устроен почти так краб-переходник, только с резисторами и микросхемой.


Кабельный разветвитель стоит недорого, поэтому его сможет позволить себе каждый

Как еще можно избавиться от помех:

  • На кабель соединения вы можете одеть специальные ферритовые кольца – делается это на непросматриваемой части кабеля, рядышком с подсоединением входа антенны в ТВ;
  • Подобные отсекатели помех бывают на проводе адаптера ноутбука – это устройство, подобное на цилиндр, на шнуре, рядом со штекером, где шнур подключается к компьютеру;
  • Ну и помните, что от самой антенны зависит качество сигнала – потому очень важно так же правильно выбрать антенну.

Когда сплиттер выбираете в магазине, узнавайте у консультанта диапазон частот, что он пропускает. Иначе при монтаже на три телевизора сразу могут возникнуть проблемы с сигналом. При монтаже на три телевизора устанавливать усилитель нужно обязательно.

Сегодня, к счастью, в магазинах есть много подобных приборов, которые позволяют провести кабельное ТВ буквально в каждую комнату. Если их две – то в две, а то и больше! Тогда домашние не будут ссориться между собой, кому и что смотреть. Можно просто, условно говоря, разделить ТВ по телевизорам – мама смотрит кулинарное шоу, дочь – канал с польской музыкой, а папа – спортивные соревнования.

Ничего сложного, как видите, нет. Покупаете разветвитель, все вставляете по инструкции, и проверяете сигнал. С этим справится даже новичок в технике.

Stacking TV Antennas — Long Range Signal

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

Вы, наверное, слышали термин , штабелирование антенн, , но что именно он означает и насколько это хорошая идея? Давайте подробнее рассмотрим концепцию и рассмотрим несколько примеров.

«Группирование антенн» означает установку нескольких телевизионных антенн либо на одной мачте (вертикальное наложение), либо рядом друг с другом (горизонтальное наложение), и объединение сигналов от обеих антенн для просмотра каналов со всех из них.

Это определенно звучит как отличная идея. Вы просто покупаете две или более антенн, направляете их в разные стороны и получаете еще больше каналов на свой телевизор.

Однако есть некоторые сложности. Читайте дальше, чтобы узнать, как это сделать.

Можно ли подключить две антенны к одному телевизору?

Чтобы раскрыть все это, позвольте мне сначала проиллюстрировать концепцию, описав наиболее распространенный сценарий объединения антенн: получение сигналов с разных направлений.

Прямо сейчас у вас на крыше может быть антенна в стиле Яги, которая направлена ​​на группу башен, скажем, на север.

Наружные антенны Yagi, такие как Winegard HD7695P, отлично подходят для приема удаленных станций, но обычно имеют ширину луча приема, которая уже 90 градусов (а во многих случаях намного уже).

В своем отчете о сигналах TVFool.com вы могли заметить другие группы станций в разных направлениях, но, увы, вам понадобится либо многонаправленная антенна, либо вторая однонаправленная антенна , чтобы получить их.

В конце концов, вы можете решить установить вторую однонаправленную антенну для приема другой группы станций и подключить обе антенны к телевизору.

3 причины, по которым люди комбинируют телевизионные антенны

С технической точки зрения, телевизионные антенны можно комбинировать множеством способов для достижения различных сценариев.

Например, они могут быть уложены вертикально или горизонтально; вы можете усилить одну или обе антенны; вы можете направлять их в разные стороны или в одном направлении.

Несмотря на эти разные конфигурации, существует три общих сценария, в которых потребители складывают антенны:

A . Они пытаются принять телевизионных сигналов от станций, находящихся за пределами луча приема их текущей антенны .

Б . Они пытаются принять на другом частотном диапазоне (например, пытаются получить вещание слабого УКВ-сигнала определенной станцией, если их существующая антенна работает только в УВЧ).

С . Они хотят увеличить на общее усиление своей антенны на в надежде улучшить качество сигнала и, возможно, даже получить больше каналов — направляя оба в одном направлении.

Большинство людей добавляют дополнительные антенны для достижения сценариев A и B выше.

По общему признанию, некоторые также пытаются увеличить общий коэффициент усиления антенны ( C ). Это связано с некоторыми техническими проблемами — такими как понимание горизонтальной и вертикальной поляризации сигнала, оценка размера и формы зон захвата приема обеих антенн и т. Д. — и может принести смешанный успех.

Если вы хотите увеличить усиление антенны, может быть проще и проще просто получить антенну с большим усилением и более широким приемным лучом (возможно, с предусилителем), а не пытаться объединить два меньших.

Фактически, многонаправленные антенны с высоким коэффициентом усиления, такие как Antennas Direct DB8e HDTV Antenna, на самом деле представляют собой штабелированные антенны. В этой статье я сосредоточусь на более распространенных сценариях объединения антенн (т.е.прием сигналов с другого направления или в другом частотном диапазоне).

Большинство людей пытаются объединить максимум две антенны (а не, скажем, три или четыре), так что это будет моим базовым случаем.

Видео: факты о штабелировании антенн

Способы штабелирования телевизионных антенн

Давайте сначала рассмотрим некоторые особенности штабелирования антенн, прежде чем научиться их устанавливать.

Следует ли ставить телевизионные антенны вертикально или горизонтально?

Имеет ли значение, устанавливаете ли вы вторую антенну поверх другой или размещаете их рядом?

Некоторые могут возразить, что, поскольку телевизионные сигналы обычно передаются с горизонтальной поляризацией (по крайней мере, в США), вертикальное суммирование лучше подходит, поскольку оно дает лучшее усиление для этого типа поляризации.

Лично я сначала попробую вертикальное расположение антенн на одной мачте (если возможно), а затем попробую горизонтальное размещение.

Тем не менее, многим удается также горизонтальное штабелирование (то есть размещение второй антенны рядом или с другой стороны крыши или чердака). Это действительно зависит от вашей местной ситуации — да, телевизионные сигналы горизонтально поляризованы, но есть и другие факторы, которые следует учитывать.

Например, возможно, ваши сигналы проходят через ближайший лес и создают помехи.

Вы можете обнаружить, что размещение второй антенны в другом месте вашего дома дает лучшие результаты.

Итак, когда дело доходит до обобщенных ответов относительно вертикального и горизонтального штабелирования, судей нет.

Но, по крайней мере, вы должны убедиться, что они достаточно разделены, чтобы минимизировать помехи между ними.

Разделение антенн для минимизации помех

Несмотря на то, что они являются пассивными приемниками, антенны создают слабое электрическое поле, которое может мешать приему другой антенны, расположенной слишком близко.

Их необходимо разделять на определенное расстояние, соответствующее размеру захватываемых ими длин волн УВЧ или УКВ.

Это составляет примерно 1/4 длины волны, которую они принимают.

Теперь каждая отдельная частота в диапазонах UHF и VHF имеет уникальный размер длины волны, поэтому при вычислении разноса полезно думать о максимальной длине волны, которую будут принимать ваши антенны.

Максимальная длина волны УВЧ сигнала может составлять более двух футов, в то время как длины волн УКВ могут охватывать более шести футов в длину.

Фактически, различные элементы антенны (например, диполи, отражатели и т. Д.)) имеют размер пропорционально этим длинам волн для точного захвата радиоволн.

Рекомендуется оставлять на расстоянии 2–4 фута от между любыми двумя сложенными друг на друга антеннами (будь то антенны УВЧ или УВЧ).

Хотя кто-то может подумать, что вам следует установить антенну VHF еще дальше (из-за ее длины волны), в целом помехи, создаваемые обеими антеннами, вероятно, не будут достаточно значительными, чтобы повлиять на ваш сигнал.

Но все же не стоит устанавливать их слишком близко друг к другу.

Здесь я, конечно, упомянул минимальное расстояние. Вы можете установить антенны еще дальше, увеличив расстояние между ними, чтобы еще больше уменьшить возможные помехи.

Что вам понадобится

При объединении антенн следует учитывать несколько факторов.

Я суммирую их здесь, но более подробно расскажу ниже:

  • Какой тип второй антенны вам следует выбрать?
  • Следует ли использовать диплексер или сумматор сигналов при объединении сигналов от обеих антенн? Это будет зависеть от того, пытаетесь ли вы реализовать сценарий A или B, используя коаксиальный кабель антенны
  • — они должны быть одинаковой длины и типа для обеих антенн!
  • Независимо от того, хотите ли вы усилить антенную линию или нет

Если вы вертикально устанавливаете антенны на одной мачте, ваша конфигурация может выглядеть примерно так, как показано на схеме ниже.

Вертикально расположенные антенны

Приобретение второй антенны

Когда вы начинаете свой проект, у вас либо будет под рукой дополнительная антенна, либо вам придется ее купить.

Если вы комбинируете антенны для приема станций в других направлениях или в другом частотном диапазоне, нет никаких особых соображений по выбору второй антенны (кроме того, что она действительно может принимать другие станции).

Например, если у вас есть антенна только для УВЧ, и вы хотите, чтобы вторая антенна принимала этот общедоступный канал, который транслируется на высоких УКВ, прочтите мелкий шрифт антенны, чтобы убедиться, что она действительно может принимать эти частоты 7 — 13 в данном случае).

Давайте теперь посмотрим, какой тип сумматора сигналов вы должны использовать для обеих антенн.

Тип, который вы получите, будет сильно зависеть от того, комбинируете ли вы антенны для получения разных частот (сценарий B) или просто для получения каналов с другого направления (сценарий A).

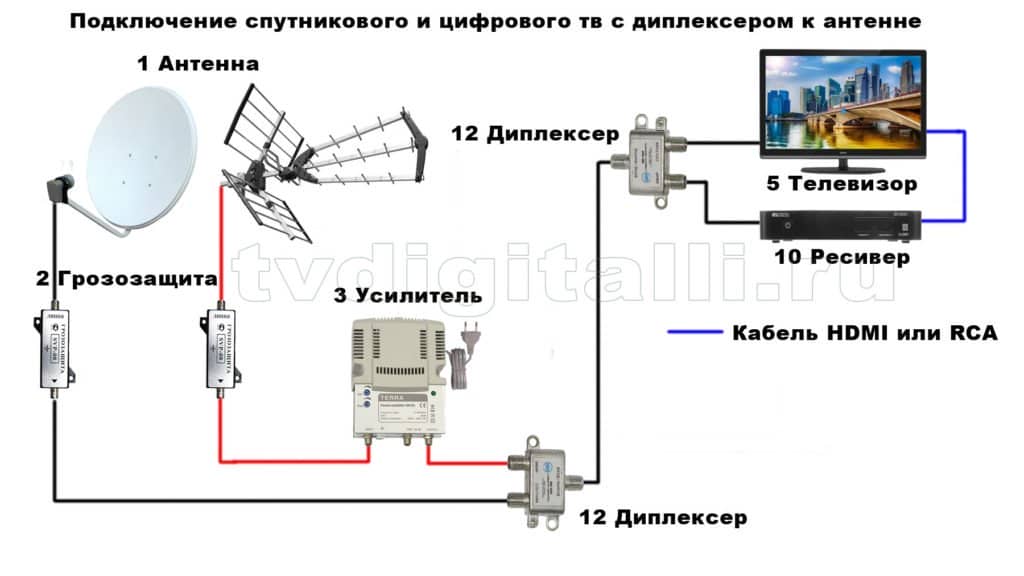

Объединение сигналов: диплексер

Диплексер — это устройство, которое принимает отдельные сигналы и объединяет их в один сигнал более сложным способом, чем обычный сумматор сигналов (см. Ниже).

Например, диплексер может учитывать частоты сигналов и применять мультиплексирование.

Диплексеры широко распространены в мире спутникового телевидения. Однако они менее распространены на потребительском рынке OTA.

Так зачем вам диплексер для телевизионных антенн?

Он понадобится вам для объединения сигналов от антенн с разными частотными диапазонами (UHF с VHF — или сценарий B выше).

Хорошим диплексером для телевидения ОТА является сумматор сигналов UHF / VHF от Stellar Labs.

Он принимает сигналы от одной антенны только УВЧ и комбинирует их с сигналами антенны только диапазона УВЧ.

Вы устанавливаете это устройство прямо на антенную мачту — между антеннами, чтобы обеспечить одинаковую длину коаксиального кабеля антенн. Коробка диплексера фактически находится внутри черного водонепроницаемого футляра, который вы видите на изображении.

После установки антенн подключите их коаксиальные кабели к этому устройству, вставив их снизу в два порта IN. Устройство имеет порт OUT для подключения коаксиального кабеля к сплиттеру, телевизору или конвертеру.

Как и многие диплексеры для потребительского рынка OTA, этот работает в пассивном режиме , поэтому он не имеет источника питания переменного тока.

Кроме того, вы должны использовать его по назначению: объединение UHF с антенной VHF.

Если вы попробуете другую комбинацию, например, две антенны УВЧ, устройство не позволит сигналам УВЧ проходить через порт УКВ.

Объединение сигналов: объединитель или ответвитель сигналов

Другой тип устройства — это обычный объединитель сигналов (также называемый соединителем сигналов).

Это обычно более простое устройство, чем диплексер, поскольку оно «без разбора» объединяет сигналы от двух антенн, принимающих из любого диапазона частот.

Таким образом, он больше похож на перевернутый разветвитель — два порта, обычно выходящие на телевизоры, теперь действуют как входы для антенн.

Для сценария A , описанного выше, используется сумматор или ответвитель сигналов.

К любому входу можно подключить антенный диапазон любого типа. Например, вы можете подключить коаксиальный кабель от антенны UHF / VHF в один порт, а затем антенну UHF в другой.

Очень хороший сумматор сигналов — это Winegard CC-7870 Антенный переходник:

Еще более простое устройство — двухполосный разветвитель / сумматор Channel Plus 2532:

Если вы видели другие страницы этого сайта, это устройство может кажется знакомым, потому что это разветвитель, который я рекомендую для распределения антенного сигнала на несколько телевизоров.

Несмотря на свою простоту, комбайнеры такого типа работают на удивление хорошо для многих людей.

Какой комбайнер использовать?

Решая, использовать ли диплексер или сумматор, я сначала рассмотрел бы полосы частот моих антенн.

Несколько слов о потере сигнала

В моей статье об усилении антенных телевизионных сигналов я подробно рассмотрю понятие потери сигнала и то, как усилитель может смягчить эту проблему.

Обычно все устройства и кабели, которые вы используете, будут вносить некоторую (частичную) потерю, потенциально ухудшающую ваш ТВ-сигнал.

В той статье я посоветовал приобрести разветвитель с точным количеством выходных портов, соответствующим количеству телевизоров, которые вы планируете подключить.

Таким образом вы не испытаете ненужных потерь сигнала, так как неиспользуемые порты устройств по-прежнему вызывают потери.

Тот же принцип применяется к диплексорам и сумматорам сигналов. Вам следует избегать покупки устройства, у которого количество портов IN превышает количество антенн, к которым вы присоединяетесь.

Коаксиальный кабель антенны

Хотя стекирование антенн работает большую часть времени, некоторые клиенты, тем не менее, не могут заставить свои комбинированные антенны работать должным образом.

Я подозреваю, что отчасти это связано с проблемами фазы .

Давайте на мгновение представим себе это. Телевизионные сигналы распространяются наружу от опор передачи в виде волн, которые колеблются вверх и вниз, и, будучи принятыми антенной, эти сигналы продолжают идти по коаксиальному кабелю к устройству сумматора.

Когда несколько антенн принимают сигналы, важно, чтобы сигналы поступали на сумматор одновременно.

В этом случае они приходят синхронно друг с другом. Если они прибывают (даже немного) в разное время, они не совпадают по фазе.

Две телевизионные антенны принимают сигналы от разных источников в противофазе.

Сигналы, поступающие в противофазе, напоминают несколько волн, наложенных друг на друга, пики и впадины которых не синхронизированы, тем самым ослабляя или даже подавляя друг друга.

Поэтому важно подключать антенны к устройству сумматора с помощью коаксиальных кабелей того же типа и длины .

Даже если вы установите одну антенну на большее расстояние от устройства сумматора, чем другая, вы все равно должны использовать кабель одинаковой длины для обеих антенн, при необходимости наматывая кабель ближайшей антенны.

Что касается кабелей, для максимальной производительности я рекомендую коаксиальный кабель RG6 с трех- или четырехкратным экранированием, например, широкополосный Интернет-кабель PHAT.

(Этот кабель имеет отличные характеристики для телевизора, но обратите внимание, что его длина составляет 50 футов — ваш сумматор, вероятно, будет ближе к вашим антеннам, чем этот. Если вы купите этот кабель, вам понадобятся обжимные инструменты, чтобы отрезать нужную длину. Amazon предлагает собственный фирменный коаксиальный кабель с тройным экраном, который бывает более короткой длины, самый маленький из которых — 4 фута.)

Использование усилителя с сумматором сигналов

В некоторых ситуациях может потребоваться подключить усилитель ( предусилитель или усилитель-распределитель) где-нибудь на линии, чтобы усилить ТВ-сигнал.

На приведенной ниже схеме показана типичная установка с вертикально совмещенными антеннами с использованием предусилителя, прикрепленного к мачте:

Вертикально расположенные антенны

Уловка здесь заключается в том, знает ли ваш диплексер или сумматор сигналов «сквозной» ток на коаксиальный кабель с усилением.

По умолчанию делители и сумматоры сигналов предназначены для предотвращения скачков скачков напряжения, идущих по линии от телевизора (например, если он неисправен) к антенне.

Однако у многих из них будет один четко обозначенный порт IN, который позволяет подключать коаксиальный кабель с усилением.

Это означает: убедитесь, что приобретаемое устройство сумматора позволяет пропускать ток, если вы собираетесь добавить усилитель к линии.

Например, упомянутый выше антенный переходник Winegard CC-7870 позволяет подключить усиленный кабель к одному из его портов IN (как и диплексер).

Если вы помните, многие предусилители имеют отдельный источник питания, называемый устройством вставки питания , который вы подключаете к розетке, расположенной дальше по потоку, рядом с телевизором.

Если вы хотите установить предусилитель для одной из антенн, обязательно подключите коаксиальный кабель антенны к входному порту устройства сумматора, обозначенному как сквозной.

Таким образом, когда вы подключаете устройство вставки питания ближе к телевизору, он будет питать всю линию до антенны, которую вы хотите усилить.

В общем, объединители сигналов добавят сложности вашим намерениям по усилению.

Например, если вы ранее использовали предусилитель для первой антенны, вы можете впоследствии обнаружить, что после добавления второй антенны нет необходимости в усилении.

Некоторые люди в конечном итоге чаще ищут неисправности своих усилителей в ситуации стекирования, чтобы найти правильное соотношение сигнал / шум, обеспечивающее чистые каналы.

Как подключить две антенны к одному телевизору

Установка второй антенны для соединения с вашей первой включает в себя сначала убедитесь, что она правильно работает с вашим телевизором, перед объединением сигналов обеих антенн.

Вам понадобятся те же инструменты, и вы, вероятно, выполните те же действия, что и при установке первой антенны.

Если вы устанавливаете антенны вертикально и вам нужна более высокая мачта, имейте в виду, что диаметр новой мачты может немного отличаться и, возможно, быть слишком широким для монтажных кронштейнов, которые вы в настоящее время используете для первой антенны.

Перед запуском убедитесь, что у вас есть все необходимые детали.

Если вы устанавливаете антенны самостоятельно, вам следует подумать о том, чтобы попросить одного или двух человек помочь. Они могут помочь с тестированием или перемещением антенны и наблюдением за качеством сигнала на телевизоре, чтобы ускорить шаги.

ВАЖНО : Безопасность должна быть вашим приоритетом номер один при установке уличного телевизора на крыше.

Шаг 1. Найдите лучшее место для установки второй антенны

Как я уже упоминал ранее, вам понадобится соответствующая антенна, чтобы принимать дополнительные станции, которые вы хотите.

Поиск лучшей антенны для ваших нужд — это обширная тема, которую я здесь затронул, но достаточно сказать, что лучше всего проверить, что вторая антенна сама соберет станции, прежде чем вы соедините обе вместе.

Для этого вам также необходимо выбрать подходящее место, что восходит к предыдущему обсуждению в этой статье о том, следует ли размещать антенны вертикально или горизонтально.

Вашим основным критерием должен быть выбор места, обеспечивающего мощность сигнала, достаточную для преодоления любых потерь, с которыми вы столкнетесь в сумматоре сигналов и остальной части вашей установки.

Лично я всегда стараюсь просто установить вторую антенну на той же мачте, что и первая (в конце концов, она находится в том же месте, которое оптимально для первой антенны), но вы можете обнаружить, что это не обеспечивает необходимое качество сигнала в вашей ситуации. .

Если вы устанавливаете вторую антенну на чердаке, имейте в виду, что на прием может повлиять структура вашего дома (например, несколько слоев изоляции или излучающие барьеры).

В конечном итоге вам может потребоваться протестировать и поменять антенну в нескольких местах до завершения установки.

Шаг 2. Установите вторую антенну

Если вы прикрепляете вторую антенну к той же мачте, что и первая, проверьте устойчивость мачты и затяните винты или болты, которые удерживают ее на поверхности.

Также убедитесь, что мачта надежно закреплена (особенно если она находится на крыше), чтобы не раскачиваться или не опрокинуться во время сильных порывов ветра или грозы. Сильно встряхните.

Как упоминалось ранее, вы должны убедиться, что две антенны разделены на расстоянии примерно 2–4 фута.

Если позже у вас возникнут проблемы с приемом, вы можете вернуться и раздвинуть антенны дальше друг от друга, чтобы увидеть, улучшится ли прием.

Если вы устанавливаете вторую антенну в другом месте в своем доме, постарайтесь уменьшить длину кабеля до , просверлив отверстия в потолке, стенах или полу по мере необходимости, чтобы уменьшить длину пути к телевизору.

Кроме того, избегайте крутых поворотов кабеля при его прокладке по дому.

СОВЕТ : При установке двух антенн на одной мачте необходимо разместить антенну с более слабым приемом выше.

Шаг 3. Подключите вторую антенну к телевизору

Отсоедините первую антенну от телевизора или преобразователя и проложите коаксиальный кабель от второй антенны к устройству.

Вы должны проверить положение и направление второй антенны, чтобы убедиться, что она может принимать нужные вам каналы.

Знание о том, что вторая антенна работает сама по себе, поможет выявить проблемы позже, если вы столкнетесь с плохим приемом после соединения двух антенн.

После подключения второй антенны запустите сканирование каналов и обратите внимание на список каналов. При необходимости измените положение или цель антенны для улучшения приема.

Шаг 4: Присоедините оба антенных коаксиала к сумматору сигналов

Присоедините диплексор или сумматор сигналов к мачте или в любом другом месте, относительно центральном по отношению к обеим антеннам.

Удалите кабель, который вы ранее вели от второй антенны к телевизору на последнем этапе, и подключите коаксиальные кабели от каждой из антенн к соответствующим портам IN устройства объединения.

Если одна из антенн оснащена предусилителем, убедитесь, что вы подключаете коаксиальный кабель этой антенны к правильному порту IN объединителя с указанием «сквозного прохождения мощности».

Как упоминалось ранее, убедитесь, что оба коаксиальных антенны имеют одинаковую длину и тип; в противном случае вы можете получить фазовые проблемы, такие как многолучевые помехи (двоение).

Шаг 5: Проведите коаксиальным кабелем от сумматора сигналов к телевизору

На этом этапе вы знаете, что обе антенны работают правильно (независимо), и теперь вы в основном настраиваете остальную часть системы приема, включая любую усилители и разветвители попутно.

Подключите коаксиальный кабель от порта OUT сумматора к телевизору или конвертеру. Цифровой тюнер на вашем телевизоре или конвертере должен получать комбинированные сигналы от обеих антенн.

Включите телевизор и запустите сканирование каналов. Принимаемые вами каналы должны соответствовать отчету о сигнале, который вы могли получить для вашего местоположения с TVFool.com или RabbitEars.info.

Проверьте также уровень сигнала каждого канала, чтобы убедиться, что они сильные с самого начала.

Если вы не получили полный список ожидаемых каналов, возможно, вам придется диагностировать проблему и внести изменения.

Усилители (предусилитель или усилитель-распределитель), как известно, иногда вызывают проблемы с сумматорами сигналов, поскольку они могут добавлять слишком много шума в линию.

Если вы используете усилитель, я бы посоветовал вам отключить его и повторно просканировать каналы в качестве первого шага по устранению неполадок.

Шаг 6: Заземлите вторую антенну и всепогодные детали

Если все работает правильно и вы удовлетворены качеством приема, убедитесь, что детали антенны, соединения коаксиального кабеля и т. Д. Имеют достаточную защиту от атмосферных воздействий .

Невыполнение этого шага может вызвать коррозию оборудования и его ухудшение с большей скоростью, чем в противном случае, что повлияет на прием вашего ТВ.

(10 способов улучшить прием вашего телевизора, у меня есть раздел о гидроизоляции соединений.)

Надеюсь, мачта и коаксиальный кабель вашей первой антенны были заземлены.

Не забудьте также заземлить вторую антенну (как мачту, так и кабель), чтобы снизить риск повреждения от скачков напряжения во время грозы.

Зачем устанавливать вторую антенну, если вы можете получить ротатор?

Вместо того, чтобы складывать антенны, вы можете вместо этого прикрепить мачту к моторизованному ротатору.

Поворотные устройства — это устройства, которые изменяют направление направленной антенны в горизонтальной плоскости.

Обычно вы управляете ими с помощью пульта дистанционного управления, позволяя переключать каналы с дивана.

Примером ротатора является вращатель наружной антенны RCA Vh326F с дистанционным управлением:

Как и любое другое решение проблемы захвата сигналов от удаленных друг от друга станций, роторы имеют как плюсы, так и минусы.

Основное преимущество использования ротора — это возможность удобно переориентировать антенну на передающую вышку, не выходя из гостиной (с помощью пульта дистанционного управления).

Однако есть некоторые недостатки:

  • Роторы усложняют прием вашего ТВ и могут изнашиваться или выходить из строя после нескольких лет использования, требуя ремонта или установки нового.
  • Если вы планируете записывать программы, которая передается определенной станцией, антенна должна быть ориентирована на правильную башню до времени начала записи
  • Если у вас несколько телевизоров, поворот антенны в другое положение может помешать одновременному просмотру другим телевизором на другом телевизоре в вашем доме .

Заключительные мысли

Вторая направленная антенна позволяет вам расширить список каналов, включив в него станции за пределами вашего обычного диапазона приема.

Однако он не лишен своих сложностей, и хотя он может работать в большинстве случаев, некоторым людям приходится устранять неполадки, чтобы заставить его работать.

После установки и использования антенн не забывайте периодически проверять состояние обеих антенн, чтобы убедиться, что они безопасны, чисты и недоступны.

Объединение двух антенн HD для лучшего приема

Последнее обновление: среда, 9 декабря 2020 г.

Вы временами расстраивались из-за приема HD-антенны? Некоторые каналы приходят и уходят, но не так сильны, как должны быть? Также может быть несколько каналов, недоступных для вашей текущей настройки антенны. Объединив две HD-антенны вместе, вы можете увеличить текущую мощность сигнала и покрытие канала. В этой статье я объясню, как это настроить и каковы преимущества двух антенной системы.

Как я уже говорил ранее, объединение двух антенн HD может положительно повлиять на зону покрытия вашего сигнала. Во многих случаях это может улучшить слабый сигнал. Давайте рассмотрим три метода комбинирования HD-антенн. Будет использован один метод увеличения вашей текущей мощности сигнала. Другой метод используется для получения каналов от вышек, расположенных в разных направлениях, и последний метод, называемый наложением антенн, может помочь с труднодоступными станциями. В любом случае ваше местоположение по отношению к вышкам вещания будет иметь значение.В некоторых случаях башни могут быть слишком далеко, чтобы получить какие-либо каналы. Вы можете использовать наш инструмент поиска станций, щелкнув значок ниже, чтобы определить, как далеко от вашего местоположения находятся башни вещания.

Кабели, длина кабеля и повторное сканирование

При всех этих настройках очень важны длина кабеля и тип кабельной разводки. Убедитесь, что кабели, идущие от антенн, которые входят в объединитель или соединитель, имеют одинаковую длину и идентичны. В противном случае это может вызвать проблемы с фазированием, поскольку сигнал от антенны не достигнет сумматора одновременно. Это может привести к неправильной блокировке тюнера на канале. Убедитесь, что вы повторно сканируете тюнер каждый раз, когда вносите изменения в настройку антенны. Это гарантирует, что вы получаете правильные каналы. Это также может помочь использовать инструмент мощности сигнала, который есть в меню большинства телевизоров и тюнеров. Это полезно, чтобы узнать, какой уровень сигнала у вас для каждого канала.

Две антенны HD, направленные в одном направлении

Этот метод можно использовать для увеличения текущей мощности сигнала на существующие каналы, поступающие от вышек вещания в том же направлении. Добавив вторую антенну OTA, вы можете увеличить мощность сигнала. Если у вас уже есть усилитель для усиления сигнала, вторая антенна может помочь увеличить постоянство покрытия. В зависимости от того, как посылается сигнал, препятствия могут мешать доставке пути сигнала.Добавление второй антенны может увеличить зону покрытия пути прохождения сигнала и обеспечить более стабильный сигнал. Для этого вам понадобится сумматор или ответвитель, который может объединить две антенны вместе. Я бы порекомендовал вам использовать две одинаковые антенны. Это обеспечит сбалансированный путь прохождения сигнала и покрытие. Попробуйте поэкспериментировать с размещением и правильным указанием направления.


Winegard CC-7870 Антенный переходник

Антенный переходник Winegard CC-7870 объединяет две любые 75-омные HDTV-антенны в одну.Низкие вносимые потери -3,5.

eBay:

Winegard CC-7870 Антенный переходник

Amazon:

Winegard CC-7870 Антенный переходник

Готовые двойные антенны

Если вы не хотите создавать свою собственную установку с двумя антеннами, многие компании продают готовые установки. Вот несколько вариантов, которые стоит рассмотреть.

Антенны Прямые 8-элементные антенны Bowtie для использования внутри помещений / вне помещений

Антенны Прямая 8-элементная внутренняя / наружная антенна HDTV с завязками-бабочкой имеет запатентованные элементы и специально разработанные кронштейны, которые позволяют двум панелям поворачиваться в разных направлениях для нацеливания на широко разнесенные вещательные башни.Отражатель фокусирует мощность антенны для увеличения дальности, а также обеспечивает защиту от многолучевых помех.

Антенны Прямые:

Антенны Прямые 8-элементные антенны Bowtie Внутренняя / Наружная HDTV-антенна

Amazon:

Антенны Прямые 8-элементные антенны Bowtie Внутренняя / Наружная HDTV-антенна

Xtreme Signal HDB8X 8-отсечная VHF / UHF HDTV антенна Bowtie

VHF / UHF HDTV антенна-бабочка Xtreme Signal HDB8X представляет собой уличную телевизионную антенну типа «бабочка» с 8 отсеками. Он принимает сигналы от станций на расстоянии до 65 миль в одном направлении. Эта антенна позволяет направить каждую сторону в разное направление

eBay:

Xtreme Signal HDB8X 8-отсечная УКВ / УВЧ HDTV антенна-бабочка

Amazon:

Xtreme Signal HDB8X 8-отсечная УКВ / УВЧ HDTV антенна-бабочка

Две антенны HD, направленные в противоположных направлениях

Этот способ поможет, если широковещательные вышки находятся в разных направлениях. Если вы не уверены, где находятся ваши вещательные башни, вы можете использовать наш инструмент поиска станций, чтобы найти вещательные башни в вашем районе.Основная идея состоит в том, чтобы каждая антенна была направлена ​​на разные башни вещания. Это может помочь вам получить те каналы, которые не может достичь одна антенна. Для решения этой проблемы вы можете использовать поворотную антенну, но если вы разделяете сигнал на несколько телевизоров, это может стать проблемой. Это не позволит другим смотреть разные станции одновременно. Установка с двумя антеннами может решить эту проблему. Снова применяются те же правила. Потребуется антенный переходник или столярка. Ниже приведена диаграмма, созданная мастером канала, объясняющая настройку с помощью их соединителя.Чтобы направить антенны в правильном направлении, может потребоваться некоторая настройка. Просто наберитесь терпения и повторно отсканируйте тюнер, чтобы увидеть, какие каналы вы получили.

Кредит изображений: Мастер канала

Создайте свой собственный, используя эти компоненты.

Используя эти компоненты, вы можете создать свою собственную установку. Установите на столб две наружные антенны, расположенные в противоположных направлениях. Затем используйте антенну мастера канала JOIN, чтобы объединить их.

1byone наружная цифровая HDTV-антенна с усилением

Наружная HDTV-антенна с усилением 1byone готова к установке.Он поставляется с монтажной стойкой и усилителем мощности. Его дальность действия составляет 85 миль.

eBay:

Внешняя цифровая антенна HDTV с усилением 1byone

Amazon:

Внешняя цифровая антенна HDTV с усилением 1byone

Мастер каналов CM-0500 JOINTENNA TV Antenna Combiner

Мастер канала JOINtenna позволяет объединить две OTA-антенны в одну. Это идеально подходит для двух антенн, направленных на вещательные вышки в разных направлениях.

Мастер канала:

Channel Master CM-0500 JOINTENNA TV Antenna Combiner

Amazon:

Channel Master CM-0500 JOIN Антенный ТВ-антенный комбайн

У Дуга Холла есть отличное видео ниже, объясняющее его установку для башен в разных местах.

Сборка антенн HD

Сборка антенн — это процесс размещения двух HD-антенн сверху или рядом друг с другом. Это может улучшить прием антенны для вышек на большие расстояния.Важно правильно подобрать расстояние и фазу для обеих антенн. Лучше всего использовать два разных стиля антенн, которые будут дополнять друг друга. Вы можете попробовать поэкспериментировать и построить его самостоятельно. В приведенном ниже примере показан стиль уха кролика в сочетании с антенной-бабочкой для лучшего захвата диапазонов UHF и VHF. Комбинируя эти два стиля OTA-антенн, вы можете увеличить общее покрытие. Эта установка работает достаточно хорошо и эффективно задействует множество каналов.

Антенна с галстуком-бабочкой
Антенна с кроличьим ухом

Fairpoint Farms показывает свои штабелированные антенны HD на видео ниже.Это позволило ему получить много станций с большого расстояния.

Предварительно собранные штабелированные антенны

Антенна ClearStream 4V состоит из двух, установленных друг на друга антенн. Каждая антенна предназначена для работы на частотах UHF и VHF. Это обеспечивает большее покрытие в менее чем идеальных местах. Его можно установить на чердаке или на крыше.

ClearStream 4V Внутренняя / Наружная антенна HDTV

Внутренняя / наружная антенна HDTV ClearStream 4V обеспечивает кристально чистый сигнал высокой четкости.Благодаря быстроразъемному соединению эта антенна имеет уникальный встроенный диплексер для надежного разнонаправленного приема в диапазонах УВЧ и УКВ. Идеально подходит для сельской местности. Включает 20-дюймовую мачту, монтажное оборудование и регулируемый зажим для мачты.

Антенны Прямые:

ClearStream 4V Внутренняя / внешняя антенна HDTV

Amazon:

ClearStream 4V Внутренняя / наружная антенна HDTV

Вы также можете купить одну в Denny’s TV Antenna Service. Они производят штабелеры на заказ и успешно производят их в течение многих лет.Вот несколько примеров изготовленных ими нестандартных укладчиков антенн (показано ниже). Опять же, каждая антенна дополняет друг друга, обеспечивая хорошее общее покрытие в диапазонах UHF и VHF.


Кредит изображений: Denny’s TV Antenna Service

Заключение

Объединение двух HD-антенн может положительно повлиять на общее покрытие канала и прием. Если вы хотите увеличить зону покрытия сигнала, возможно, стоит поэкспериментировать. Пожалуйста, не стесняйтесь оставлять комментарии ниже, если у вас есть вопросы или если вы экспериментировали с любым из этих типов настроек. Каковы были ваши результаты? Вы также можете задать вопросы на нашей странице форума.

Настройка телевизионной антенны

: как получить доступ к сигналам OTA с разных направлений | По воздуху (OTA) DVR

14 июня 2017

Если вы — резак для шнура, живущий в густонаселенном районе, возможно, вам повезет получить доступ к каналам с нескольких рынков эфирного телевидения. При правильной настройке антенны покрытие нескольких местных вышек телевещания OTA может значительно увеличить количество каналов, которые вы можете принимать.

Те, кто живет между крупными городами, такими как Балтимор и Вашингтон, или между крупными городскими и пригородными районами, такими как Нью-Йорк и Нью-Джерси, или даже вдоль границы между Канадой и США, могут получить доступ к перекрывающимся регионам вещания OTA.

Однако, в зависимости от местоположения вашего дома по отношению к этим вышкам вещания, вам может потребоваться другой тип антенны или объединить две разные антенны, чтобы воспользоваться этим джекпотом OTA TV.

Лучшие варианты настройки антенны для доступа к нескольким рынкам OTA
Для большинства устройств для обрезки шнура настроить антенну OTA так же просто, как разместить ее в окне или снаружи в направлении местных вещательных вышек.

Но когда ваши местные каналы транслируются из двух разных мест, это может создать большую проблему, особенно если вы пытаетесь захватить сигналы с вышек, расположенных в 35 милях или более от вас.

К счастью, у резаков для шнура есть два отличных варианта, которые помогут обеспечить получение наилучшего сигнала от всех радиовещательных вышек в их зоне действия.

Вариант 1 — много- или всенаправленные антенны
Если ваши местные вышки расположены на расстоянии менее 40 градусов друг от друга, стандартная разнонаправленная (или всенаправленная) антенна подойдет.

Многие «плоские» антенны и комнатные настольные антенны включают в себя много- или всенаправленную технологию. Некоторые большие наружные антенны также являются разнонаправленными или имеют несколько «отсеков», которые можно направлять в противоположных направлениях.

(Узнайте больше о выборе подходящей OTA-антенны для ваших нужд по обрезке шнура на нашей странице OTA-антенны и приемник.)

Вариант 2 — Две однонаправленные антенны и сумматор
Итак, что происходит, когда башни расположены на расстоянии более 40 градусов друг от друга, как в приграничных городах Детройт, Мичиган и Виндзор, Онтарио?

Местные радиовещательные вышки Детройта / Виндзора находятся в пределах досягаемости от устройств для обрезки шнура в США и Канаде (всего в 28 милях друг от друга). При этом в некоторых случаях башни расположены друг от друга на 180 градусов.

Но не волнуйтесь, правильная установка антенны позволяет получить надежный прием с обеих сторон границы одновременно!

В подобных случаях лучший вариант для ножниц для шнура — это использовать две однонаправленные антенны: одна антенна направлена ​​на башни Детройта, а другая — на башни Виндзор через реку.

Тогда вам просто понадобится двусторонний OTA-комбайнер для подключения этих двух антенн к OTA DVR, например Tablo, или к вашему телевизору, чтобы вы могли легко смотреть каналы с любого набора вышек. Комбайнеры (которые стоят около 20 долларов) объединяют два набора сигналов в единый поток ТВ.

Использовать сумматор так же просто, как подключить коаксиальные кабели от двух антенн к устройству сумматора, а затем использовать третий коаксиальный кабель из сумматора для подключения к Tablo OTA DVR или телевизору. Очень просто!

Чего следует избегать: роторы (или вращатели) антенн.
Роторы (или вращатели) антенн — это устройства, которые позволяют механически регулировать направление антенны без необходимости взбираться на крышу.Те из вас, кто смотрел OTA TV в молодости, возможно, помнят «циферблат» рядом с телевизором, который был контроллером ротора:

В то время как современные роторы более высокотехнологичны и могут показаться дешевым способом получить прием из двух мест вещания, это не сработает при использовании DVR или даже некоторых цифровых телевизоров.

Для завершения записи по расписанию OTA DVR должны «видеть» сигнал для ВСЕХ ваших локальных каналов ВСЕГДА. Некоторые цифровые телевизоры также не позволяют вести список всех доступных каналов при сканировании нескольких каналов.

Почему это проблема? Возвращаясь к нашему примеру с Детройтом и Виндзором, допустим, вы хотите посмотреть конец хоккейного матча на станции CBC в Виндзоре, но вы также не хотите пропустить начало Saturday Night Live на филиале NBC в Детройте. Если ваша антенна направлена ​​на вышку CBC для игры, ваш DVR не сможет «увидеть» сигнал от NBC, потому что ваша антенна направлена ​​в сторону от вышки NBC.

Даже если нет прямого конфликта, вам нужно не забыть использовать ротор, чтобы направить вашу антенну в правильном направлении до начала записи.И, честно говоря, ни у кого нет ни времени, ни интереса следить за такими вещами! Кроме того, возможность устанавливать записи в любое время (и в любом месте) — одна из замечательных особенностей технологии DVR, такой как Tablo, и вам не нужно спешить домой, чтобы настроить свою антенну!

Итак, теперь, когда вы знаете, какой вариант настройки будет работать лучше всего, а также чего следует избегать для вашего перекрывающегося рынка OTA TV, идите вперед и наслаждайтесь изобилием великолепного бесплатного телевидения в HD!

И если вы чувствуете себя щедрым на свой недавно обретенный телевизионный джекпот, поделитесь с нами своей историей, чтобы другие жители вашего района могли пожинать плоды для себя!


Понравился этот пост?

Ознакомьтесь с этими инструментами и сообщениями об эфирных телевизионных антеннах, сигналах OTA и приеме далее:

Подпишитесь на информационный бюллетень Tablo’s Cord Cutting This Week, чтобы получать последние новости отрасли по перерезанию шнура, включая обновления эфирных телешоу, потоковые сервисы, телеприставки, гаджеты и многое другое, доставленные прямо на ваш почтовый ящик!

Как подключить 2 телевизионные антенны для лучшего приема

Автор: Andrew Copley

Обновлено 28 сентября 2017 г.

Прием эфирных телеканалов может быть затруднен.Некоторые каналы используют VHF (очень высокие частоты), а другие используют UHF (сверхвысокие частоты). Для этого требуются два разных типа антенн или двойная антенна, которая может принимать оба типа сигналов. Если у вас есть два разных типа антенн, вы можете соединить их вместе, чтобы упростить переключение каналов. Подключение двух антенн также может помочь улучшить прием сигналов. Перед тем, как соединить их вместе, выясните, какой тип антенн вы используете. Если вы используете направленные антенны, вам нужно будет найти, в каком направлении их направить для оптимальной работы.

Настройка антенны

Установите антенны в соответствии с инструкциями производителя. Имейте в виду, что антенны создают собственное электрическое поле, которое может мешать друг другу. Это может вызвать ореолы и другие эффекты. Разместите антенны как можно дальше друг от друга, чтобы избежать проблем с приемом.

Убедитесь, что оба антенных кабеля одинаковой длины. Если один кабель длиннее, он подавит питание другой антенны. Они также должны быть коаксиальными кабелями 75 Ом.

Подключите одну антенну к телевизору. Направьте антенну на источник сигнала. Запустите сканирование каналов с помощью меню конвертера. Как только антенны настроены для наилучшего приема, отсоедините кабель от телевизора. Подключите кабель другой антенны к телевизору и повторите процесс. Вы соединяете две антенны вместе, чтобы получить наилучший прием при большом количестве каналов. Суммируйте полученные каналы. Если вы довольны результатами, переходите к следующему разделу.

Настройка кабеля

Используйте полосовой фильтр / ловушку канала.Стандартный двухантенный соединитель (обратный кабельный разветвитель) не отфильтровывает двоение изображения или чрезмерную мощность антенны. Это устройство позволяет каналу, который вы смотрите, проходить через устройство, которое блокирует нежелательные сигналы. Найдите место для установки вдали от электрических розеток и полей.

Подключите один антенный кабель к разъему «Antenna in», убедившись, что он плотно прикручен. Подключите второй антенный кабель ко второму разъему «Antenna in».

Подключите коаксиальный кабель 75 Ом к разъему «ТВ-выход» на коробке.Подключите другой конец кабеля к разъему «Antenna in» на задней панели блока преобразователя DTV. Запустите сканирование каналов, используя меню конвертера, чтобы заблокировать каналы. Наслаждайтесь просмотром телевизора.

Советы

Установите антенны, когда небо чистое, чтобы получить наилучший сигнал.

Предупреждения

Держите кабели и антенны вдали от источников электропитания, чтобы избежать поражения электрическим током.

Можно ли комбинировать независимые антенны цифрового ТВ?

Электромагнитная волна и антенна не знают, аналоговый телевизор или цифровой.Для них это то же самое! Это означает, что большая часть опыта аналоговой передачи применима и к цифровому телевидению.

В общем, вы должны правильно направить антенны для наилучшего качества сигнала, а также использовать правильную поляризацию.

Для наилучшего качества сигнала можно использовать несколько антенн, но у этого есть и недостатки. Допустим, у вас есть антенна, правильно настроенная для одного источника сигнала. Он рассчитан на свою частоту, имеет достаточное усиление и правильно направлен на источник сигнала.Эта антенна по-прежнему будет принимать сигналы от других источников, но они будут слабее. Если у вас есть другая антенна, соответствующая источнику слабого сигнала первой антенны, и вы объединяете их обе напрямую, слабые сигналы первой антенны могут мешать сильным сигналам второй антенны. Обычное решение — использовать диплексер. Это устройство с полосовым фильтром (некоторые реализации могут использовать только фильтры нижних и верхних частот), и вы настраиваете его так, чтобы он проходил через частоты, которые конкретная антенна принимает лучше всего, и блокировал другие сигналы.Таким образом, на выходе диплексера у вас будут только лучшие сигналы от всех имеющихся у вас антенн, а слабый сигнал от одной антенны не будет мешать сильному сигналу от другой антенны. Конечно, диплексеры имеют свои собственные вносимые потери, поэтому они снижают качество сигнала. Идея состоит в том, чтобы использовать как можно меньше антенн для получения наилучшего сигнала и экономно использовать диплексеры, чтобы их вносимые потери не оказывали отрицательного общего влияния на качество сигнала.

Некоторые стандарты цифрового телевидения допускают использование «дополнительных» мест вещания, так что у вас есть один главный передатчик и несколько меньших передатчиков, подключенных к главному передатчику.В таких установках сигналы от передатчиков меньшего размера не должны мешать сигналу от более мощного передатчика. К сожалению, у меня нет практического опыта в этом, поэтому я не буду вдаваться в подробности.

Другая важная вещь — это цифровой обрыв и аналоговый уклон. В системах цифрового телевидения, если качество вашего сигнала не ужасное, вы получите относительно хорошее изображение. Проблемы возникнут, когда он достигнет предела, и вскоре после этого вы полностью потеряете сигнал. Вы можете воспользоваться этим, чтобы получить хорошее качество изображения даже при не очень хорошем сигнале, но недостатком является то, что вы будете более чувствительны к плохой погоде, чем если бы у вас было хорошее качество сигнала. С другой стороны, в некоторых ситуациях для создания надлежащей телевизионной антенной системы могут потребоваться дорогие антенны, кабели и опыт, поэтому использование эффекта цифрового обрыва может быть экономически оправдано.

Как сложить телевизионные антенны друг с другом для увеличения мощности сигнала и уменьшения количества призраков, ноябрь 1965 г. Популярная электроника

Ноябрь 1965 г. Популярная электроника

Оглавление

Воск, ностальгирующий по истории ранней электроники.См. Статьи с Популярная электроника, опубликовано с октября 1954 года по апрель 1985 года. Настоящим подтверждаются все авторские права.

Вы, наверное, не найдете в наши дни слишком много людей ставят телевизионные антенны, но многие радиолюбители все еще делают Это. Вертикальное наложение используется в первую очередь для увеличения общего усиления без заметного изменение азимутального луча, в то время как горизонтальное суммирование формирует более узкий азимутальный луч без заметного влияния на общий выигрыш.Когда дело доходит до оптимизации антенны проектирует установки для работы ниже гигагерца, специалисты-радиолюбители в значительной степени написали книга на эту тему — на самом деле у них есть написал сотни книг по этой теме. Укладка антенн часто используется в областях где условия пространства и / или соседства ограничивают размер и размещение внешних структур, но, как указано в этой статье, это также может быть единственным решением для достижения стабильной производительности при наличии сильно меняющегося пути прохождения сигнала условия.Обратите внимание, что таблица ТВ каналов / частот не включает УВЧ группа. Вероятно, потому что УВЧ в то время (1965 г.) не было тем местом, где основное вещание станции транслировались, поэтому не так много людей были бы озабочены ими. Только в середине-конце 1950-х годов в США УВЧ стали широко использоваться.

Обновление: Увидеть мистера Дэйва Проект многослойной телевизионной антенны Джонса, в котором использовалась информация из этой статьи для размеры фазировки.

Как расположить телевизионные антенны друг над другом для увеличения мощности сигнала и уменьшения количества призраков

Автор: Лон Кантор, Jerrold Electronics Corp.

Если одна антенна хороша, почему две не лучше? Они есть. Две правильно расположенные друг на друге антенны принесут примерно полтора раза большее напряжение сигнала, чем у одиночной антенны; стек из четырех может почти удвоить напряжение сигнала. Конечно, нельзя бесконечно дублировать антенны. После восьми не наблюдается заметного увеличения приема сигнала.

Однако увеличение мощности сигнала — не единственная причина для стекирования антенн. На самом деле, это даже не лучшая причина. Если вам нужно больше приема сигнала, вы можете Лучше купить более дорогую антенну с более высоким коэффициентом усиления, чем ставить две антенны друг на друга. И, если даже лучшая антенна, которую вы можете найти, не работает, вам, вероятно, следует добавить хороший предусилитель на мачте.

Когда нужно складывать антенны? Когда вы столкнулись с определенными проблемами приема это не может быть решено никаким другим способом.Есть два способа штабелирования антенн: вертикально. и по горизонтали.

Вертикальное штабелирование. Есть три причины для стекирования антенн по вертикали:

(1) Для уменьшения замирания сигнала от удаленных телеканалов;

(2) Для уменьшения флаттера самолета;

(3) Для увеличения приема сигнала.

Поскольку телевизионные сигналы имеют такую ​​высокую частоту, они ограничиваются в основном областью прямой видимости. расстояния. Однако разными способами им все же удается попасть в «слепые» зоны и регионы на небольшом расстоянии от горизонта.В то время как низкочастотные радиоволны следите за кривизной земли, и телевизионные сигналы не очень хорошо изгибаются, небольшая часть телевизионного сигнала не огибает препятствия, чтобы добраться до антенны. Это может занять форма острой дифракции от края крыши здания, или более пологий спуск, как с вершины холма.

Телевизионные сигналы также достигают периферийной антенны, отражаясь от атмосферные границы раздела фаз и преломление-искривление, вызванное атмосферными слоями с разной плотности.

Предположим, вы устанавливаете периферийную антенну. Вы не получите наибольшего сигнала просто установив антенну как можно выше. Вместо этого вы должны тщательно исследовать для высоты, обеспечивающей наилучшее качество телевизионного изображения. Из-за методов Для распространения сигнала эта высота весьма критична. Это высота, на которой большая часть присутствующих дифрагированных, отраженных и преломленных сигналов поступает в фазе. На высотах, на которых эти различные сигналы приходят не в фазе, они фактически вычитать друг из друга.

Проблема в том, что сигналы, которые достигают антенны за счет атмосферного отражения и рефракция нестабильны. Они меняются по мере изменения атмосферы. Это основная причина замирания сигнала в периферийных областях.

Решением этой проблемы является вертикальный стек. Ставишь две антенны на разной высоте. Таким образом, когда одна антенна принимает сигналы в противофазе, другой — принимает синфазные сигналы. Если вы правильно совместите эти две антенны, вы получаете средний сигнал, который не сильно меняется.Это форма разнообразия прием.

Рис. 1. Гибридный разветвитель позволяет добавлять сигналы от каждой антенны. друг к другу, и сводит к минимуму потери, когда одна антенна действует как нагрузка на другую. Выводы к трансформаторам и разветвителю должны быть одинаковыми.

Рис. 2. Выберите длину волны самого нижнего канала, чтобы отрегулировать расстояние между штабелированные антенны для предотвращения взаимных помех. Две трети длины волны минимальны.

Когда антенны не передают одинаковый сигнал, антенна в противофазе действует как нагрузка на синфазную антенну. Вместо получения дополнительного сигнала вы получить меньше, чем может доставить только синфазная антенна, если вы не изолируйте одну антенну от другой.

Имеющиеся в продаже штанги для штабелирования не подходят. Укладка баров в порядке когда обе антенны передают примерно одинаковый сигнал. Очевидно, это редко бывает в установке с бахромой.

На рисунке 1 показано, как антенны должны быть расположены вертикально, чтобы минимизировать замирание сигнала.

Чтобы сделать хорошую вертикальную стопку, нужно сделать пять важных вещей.

(1) Используйте одинаковые антенны.

(2) Если вы используете коаксиальный кабель, например RG-59 / U, вам также следует использовать водонепроницаемый Согласующий трансформатор с сопротивлением от 300 до 75 Ом, установленный как можно ближе к каждой антенне.

(3) Используйте разветвитель гибридного типа. Этот тип агрегата похож на односторонний клапан. В output содержит сумму двух входов практически без потерь. Но два входа изолированы друг от друга. Даже если сигнал на одной антенне упадет до нуля, он не может вычитать более 10% сигнала от другой антенны.

(4) Расположите антенны на расстоянии не менее двух третей длины волны друг от друга. на мачте. Предпочтительна полная длина волны, но это не всегда возможно. В при расчете этого расстояния используйте длину волны самого нижнего канала в вашем районе. На рисунке 2 показаны длины волн всех каналов УКВ.

(5) Сделайте привязь симметричной. Провод проходит между каждой антенной и ее согласованием трансформатор должен быть идентичным. Точно так же вы должны использовать кабель одинаковой длины между каждый согласующий трансформатор и гибридный разветвитель.

Горизонтальное штабелирование. Глупо использовать горизонтальный стек просто для увеличения приема сигнала. Проще, дешевле и столь же эффективно используйте для этой цели вертикальную стопку. Однако горизонтальные стеки могут быть единственным возможный способ сделать следующее:

(1) Отвергать призраков;

(2) Для минимизации межканальных помех;

(3) Для минимизации помех по соседнему каналу;

(4) Для уменьшения антропогенного вмешательства.

На рисунке 3 показана диаграмма приема одной логопериодической антенны в сравнении с что двух из них горизонтально сложены. Обратите внимание, что стек не только увеличился усиление, но картина значительно изменилась. Сложенный узор показывает два боковых лепестка, хотя есть и другие, с нулями между ними. Эти нули важны. Ты можно использовать их, чтобы избавиться от нежелательных сигналов.

Шаблон, показанный на рис. 3, предназначен для одной конкретной ситуации горизонтального штабелирования: когда антенны уложены друг на друга точно на одну длину волны (от центра к центру).Обратите внимание, что в этих условиях нули образуются под углом 30 ° вправо и слева от 0 °.

Рис. 3. Угол нулевых точек можно изменять, регулируя расстояние между горизонтально установленными антеннами (сплошная линия), чтобы исключить помехи. Пунктирная линия — кривая отклика одиночной антенны.

Теперь предположим, что у вас есть высокая башня, отражающая призрачный сигнал под углом 30 °. вдали от передаваемого сигнала. Вы просто направите две антенны на передатчик, призрак удобно упадет в нуль, и вы никогда не увидите его по телевизору экран.Однако редко можно рассчитывать на поступление нежелательных сигналов. именно с одного из этих углов. Следовательно, вы должны найти способ варьирования углы нулей.

К счастью, это довольно просто. Все, что вам нужно сделать, это изменить горизонталь расстояние между антеннами. И не нужно никаких сложных формул или измерений, либо. Лучше всего работает метод проб и ошибок.

Перед тем, как вы начнете переставлять антенны, вы должны сделать симметричный жгут — провода одинакового типа, длины и согласующие трансформаторы — между гибридным разветвителем и антенны.

Направьте обе антенны прямо на передатчик. Держите их параллельно, медленно переместите одну антенну ближе или дальше от другой. Пока вы это делаете, вы нужно, чтобы кто-то смотрел телевизор на предмет внезапного резкого уменьшения нежелательного сигнала. Закрепите антенну в этом положении. Нежелательный сигнал все еще может быть заметен несмотря на резкое снижение. Но вы еще не закончили.

Помните, что нежелательный сигнал должен иметь одинаковую и противоположную полярность. напряжения для компенсации.Найдя правильный интервал по горизонтали, вы убедились, что что нежелательный сигнал поступает на две антенны, сдвинутые по фазе на 180 °. Сейчас же, вы должны убедиться, что сигналы равны. Для этого просто переместите одну антенну вверх. и вниз на мачту, пока кто-то снова смотрит на экран. Закрепите антенну в точке, где нежелательный сигнал самый слабый.

Горизонтальное стекирование используется для очистки основных телевизионных антенных систем, и это работает так же хорошо и в домашних телевизионных установках, особенно в цветных.

Опубликовано: 17 апреля, 2018

Можно ли объединить две или более антенн?

Если вы попробовали все советы по использованию телевизионных антенн, которые только могли придумать, и все еще боретесь с плохим приемом дома, решение может оказаться проще, чем вы думаете. Можно надеяться, что, объединив две или более антенн и получая прием с обоих направлений, вы сможете решить проблему.

Большинство людей полагают, что ваш телевизор может работать только с одной антенной, и поэтому они мирится с плохими сигналами и некачественным качеством на экране.Вместо того, чтобы покупать сверхдорогую новую антенну или покупать себе новый телевизор, вы могли бы решить эту проблему гораздо более простым способом.

Это решение на самом деле намного проще, чем думает большинство людей, и это простой способ улучшить прием на телевизионных антеннах, не тратя слишком много денег. Все, что вам нужно, это подходящие расходные материалы и немного ноу-хау, и вы сможете добиться лучшего приема за считанные минуты.

Можно ли объединить две антенны в одну?

Антенны кажутся хитрыми устройствами, но работать с ними намного проще, чем многие думают.Пытаетесь ли вы научиться подключать несколько телевизоров к одной антенне или несколько антенн к одному телевизору, все, что вам потребуется, — это немного терпения и планирования, и вы сможете получить все необходимое.

Шаги по объединению двух антенн в один коаксиальный кабель довольно просты, с приблизительным планом здесь:

  • Заберитесь на крышу и узнайте, где расположены антенны. Определите расстояние, на котором они должны быть разделены, в зависимости от их частоты и местоположения.
  • Закрепите антенны на крыше, поместив одну в центре, а другую прямо на нее с правильным расстоянием между ними.В случае сомнений вы обычно можете найти эту информацию в инструкции по эксплуатации, прилагаемой к антенне.
  • Возьмите коаксиальный кабель и подключите его к обеим антеннам, затем проложите кабель к комбайну коаксиального сигнала, чтобы вы могли подключить их обе. Это гарантирует, что вы разделите сигнал между ними.
  • Подключите коаксиальный кабель к телевизору от объединителя сигналов и повторите действия со всеми кабелями, которые необходимо сделать.
  • Вам нужно будет запустить тест на всех телевизорах в доме, чтобы увидеть, что это сработало.Если он не принимает сигнал, возможно, вам придется скорректировать измерения на крыше и повторить попытку. В противном случае может возникнуть проблема с вашим кабелем.
  • Для достижения наилучших результатов вам следует рассмотреть возможность использования диплексера в верхней части установки. Эти устройства работают, объединяя два сигнала каждой антенной и отправляя их в коаксиальный фидер. С качественным диплексером вы можете получить до четырех разных антенн, собирающих сигнал и отправляющих их в одно место

Преимущества

Когда у вас плохое качество изображения, вы будете делать практически все, что захотите. можно сделать лучше.Иногда самый простой подход — сначала попытаться объединить антенны и посмотреть, что произойдет. Вот преимущества, которые вы могли бы ожидать, попробовав этот процесс на себе.

Лучшее изображение

Если две антенны работают правильно и правильно расположить их, вы увидите потрясающие результаты на своем телевизоре. При условии, что вы используете правильные инструменты и устройства для настройки, улучшение вашего изображения будет мгновенно заметным.

Дешевый вариант

Если вы правильно поставите запасные части и аксессуары, вы сможете сэкономить много денег, используя этот метод.Однако вы должны быть готовы потратить время на его настройку, и именно поэтому вы сэкономите так много денег.

Недостатки

Прежде чем приступить к этому проекту, чтобы улучшить качество телевизионного изображения, вы также должны взвесить недостатки. Вот некоторые вещи, о которых следует помнить, прежде чем покупать детали.

Это технический

Хотя шаги довольно просты, технические детали этого процесса могут быть трудными для некоторых.Если вы не умеете работать с антеннами или не имеете базовых знаний о том, как они работают, вам может быть трудно установить их в нужное место.

Это может не сработать

Даже при правильном размещении двух антенн нет гарантии, что этот метод будет работать. Некоторые люди обнаруживают, что их связь и сигнал по-прежнему отсутствуют, даже если две антенны работают вместе.

Есть и другие варианты

На рынке доступно множество цифровых, вращающихся и высокочастотных антенн, которые могут быть более эффективными.Ознакомьтесь с другими вариантами и посмотрите, может ли что-то новое быть более простым и эффективным.

Лучшее качество приема для домашних развлечений

Большинство американских домов согласны с тем, что важно иметь телевизор. Когда ваша телевизионная картинка не так хороша, как должна быть, это может серьезно испортить ваши повседневные или ночные развлечения. Телевизор без четкого изображения просто бесполезен, поэтому вам нужно исправить проблему как можно скорее.

Научиться совмещать две антенны и использовать оба сигнала на телевизоре, безусловно, будет отличным проектом.Когда все сделано правильно, это может дать отличных результатов , но вы также должны быть готовы к тому, что это может не сработать.

Те, у кого есть время и понимание механизма антенны, вероятно, найдут большое удовлетворение в этом проекте.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
