Как определить параметры двигателя без шильдика?

Для замены или ремонта вышедшего из строя электродвигателя необходимо знать его характеристики. К основным параметрам двигателя относятся номинальная мощность, номинальный ток, напряжение питания, скорость вращения, схема подключения. Сведения о некоторых характеристиках содержатся на шильдике — табличке на корпусе двигателя. Однако иногда шильдик отсутствует, и параметры определяются по косвенным признакам.

Мощность и ток

Ориентировочно мощность электродвигателя можно определить по его габаритам и диаметру вала. При одинаковых размерах и большем диаметре вала мощность на валу будет больше, а частота оборотов – меньше.

Если двигатель уже подключен, то примерная мощность определяется по уставкам защитных устройств, через которые он питается (мотор-автомат, тепловое реле). Если привод подключен через преобразователь частоты, мощность будет равна либо меньше мощности ПЧ.

Еще один способ – включить двигатель на номинальную мощность, обеспечив нужную нагрузку на валу.

После этого нужно померить токоизмерительными клещами ток двигателя, который должен быть одинаков по всем обмоткам. На основании измеренного тока определяется мощность.

Также приблизительно оценить мощность асинхронного двигателя, подключенного по схеме «звезда», можно, разделив его номинальный измеренный ток на 2. Для двигателей менее 1,5 кВт из-за потерь ток нужно делить на 2,2…2,5, для мощности более 30 кВт этот эмпирический коэффициент будет равен 1,8…1,9.

Если нет шильдика, косвенно мощность можно определить и по сопротивлению обмоток, заодно проверив их целостность. Для этого необходимо измерить сопротивления при помощи омметра и сравнить их с сопротивлением двигателей известных мощностей, либо обратиться к информации от производителей.

Частота вращения

Как было сказано выше, частоту оборотов двигателя можно оценить по диаметру вала. Но есть и другие способы.

Согласно известной формуле, скорость вращения электродвигателя равна 60F/P, где F — частота питающей сети (50 Гц), Р – количество пар полюсов статора.

Полюсы можно посчитать, сняв переднюю или заднюю крышку. В двухполюсном электродвигателе (Р = 1) на каждую фазу приходится одна обмотка, содержащая 2 катушки, итого для трех фаз 6 катушек. Исходя из способа намотки нужно определить конфигурацию катушки, затем установить способ намотки всего статора. При количестве пар полюсов Р = 1 скорость вращения составит 3000 об/мин, при P = 2 – 1500 об/мин и так далее.

Отметим, что реальная скорость вращения двигателя отличается от расчетной за счет механических потерь и скольжения электромагнитного поля. У маломощных двигателей рабочая скорость под нагрузкой может быть ниже расчетной на 10-15 %.

Напряжение питания

Напряжение можно определить по схеме включения. Если двигатель подключен «звездой», его питающее линейное напряжение равно 380 В, а если «треугольником» – 220 В. Тогда в первом случае электродвигатель можно питать от сети напрямую, во втором – от однофазной сети через конденсатор или преобразователь частоты.

В большинстве новых двигателей для определения схемы включения достаточно вскрыть коробку борно. В ней расположены три пары проводов, подключенных по одной из схем, а на обратной стороне крышки борно указаны схемы и напряжения питания.

В двигателях, подвергшихся перемотке, схему собирают внутри, и из корпуса выводят три провода. В этом случае можно предположить, что напряжение питания равно 380 В и включить двигатель через защитный мотор-автомат. Если рабочее напряжение выше (660 В), двигатель будет вращаться замедленно, с пониженной мощностью. Если ниже (220 В), возникнет перегрузка, и сработает мотор-автомат, либо двигатель начнет перегреваться.

Заключение

Процесс определения параметров двигателя без шильдика часто бывает интуитивным, на основании опыта и последовательных измерений. Также важно при пробных включениях двигателя обеспечивать его защиту и электробезопасность.

Другие полезные материалы:
Выбор электродвигателя для компрессора
Подбор импортного аналога двигателя АИР
Принципы программирования ПЛК

обзор эффективных методов определения скорости шпинделя.

Что дает преобразователь

Электрические двигатели уже давно стали включаться в состав различных мотор-редукторов. Они находят свое применение как в трёхступенчатых типа МЦ3У , так и в двухступенчатых типа МЦ2У . Электромоторы имеют практически 90%-ный коэффициент полезного действия, не требуют постоянного обслуживания. Немаловажным параметром является и исключительная экологичность электрического мотора, вредные выхлопы отсутствуют вовсе, что делает его незаменимым при установке внутри помещения. Словом, в настоящее время электромоторы признаны в 3, а то и в 4 раза эффективнее традиционных двигателей внутреннего сгорания.

Но иногда, в случае выхода из строя электродвигателя, покупатель узнает, что абсолютно никакой сопроводительной документации к нему не прилагается. Маркировочные шильды, если и сохранились, могут находиться в изношенном потертом состоянии, так, что ничего на них рассмотреть попросту бывает невозможно. Как же в таком случае можно определить мощность двигателя и число его оборотов? Здесь поэтапно будут приведены советы, которые помогут это сделать.

Следует иметь в виду, что под числом оборотов подразумевается так называемая асинхронная скорость. Синхронная скорость это скорость вращения магнитного поля. Асинхронная скорость несколько ниже синхронной из-за наличия массы у вращательного элемента, а также воздействия сил трения, которые могут значительно понизить КПД мотора. Впрочем, на практике эти различия практически никогда не имеет решающего значения.

Сейчас на рынке представлено 3 основные категории асинхронных электродвигателей. Первая категория каталога — моторы, работающие при 1000 оборотах. На практике это число составляет порядка 950-970 оборотов, но для наглядности все-таки округляют до тысячи. Вторая категория моторы, выдающие 1500 об/мин. Это также округлено, так как в действительности диапазон лежит в пределах 1430-1470. Третья 3000 оборотов в минуту. Хотя реально такой мотор выдает 2900-2970 вращений.

Способы определения характеристик электромотора.

Чтобы определить, к какой из этих групп относится двигатель, не нужно разбирать его, как это советуют некоторые специалисты, чтобы обеспечить себе заказ на работу.

Дело в том, что разбор электродвигателя может осуществить только мастер достаточной квалификации. На самом же деле достаточно открыть защитную крышку (другое название подшипниковый щит) и найти катушку обмотки. Таких катушек может быть несколько, но достаточно одной. В случае если к валу прикреплены полумуфта или шкив, потребуется снять еще и нижний щит.

Если катушки соединены при помощи деталей, которые мешают рассмотреть информацию, эти детали ни в коем случае нельзя отсоединять. Нужно попробовать определить на глаз соотношение размера катушки и статора.

Статором называется неподвижная часть электромотора, подвижная же имеет название ротор. В зависимости от конструктивных особенностей, в качестве ротора может выступать как сама катушка, так и магниты.

Если катушка закрывает собой половину кольца статора, такой двигатель относится к третьей группе, то есть способен выдавать до 3000 оборотов. Если размер катушки составляет треть от размеров кольца, это мотор второго типа, соответственно, он способен развить 1500 оборотов в минуту. Наконец, если катушка только на четверть закрывает собой кольцо, это первый тип. Электромотор развивает мощность в 1000 оборотов.

Существует еще один способ определения частоты вращения вала роторной части. Для этого также нужно снять крышку и найти верхнюю часть обмотки. По расположению секций обмотки и определяется скорость. Обычно внешняя секция занимает 12 пазов. Если сосчитать общее количество пазов и разделить на 12, можно получить число полюсов. Если число полюсов равно 2, двигатель имеет скорость вращения около 3000 об/мин. Если полюсов получилось 4, это соответствует 1500 оборотам в минуту. Если 6, то 1000 об/мин. Если 8, то 700 оборотов.

Третий способ определения количества оборотов внимательно осмотреть бирку на самом двигателе. Цифра на маркировке в конце и соответствует числу полюсов. Например, для маркировки АИР160S6 последняя цифра 6 указывает, сколько полюсов использует катушка.

Проще же всего измерить число оборотов специальным прибором тахометром.

Но в силу узкой специализации применения данный способ нельзя рассматривать как общедоступный. Таким образом, даже если не сохранилось никакой технической документации, существует как минимум 4 способа определить число оборотов электрического мотора.

Так как линейная скорость равномерно меняет направление, то движение по окружности нельзя назвать равномерным , оно является равноускоренным .

Угловая скорость

Выберем на окружности точку 1 . Построим радиус. За единицу времени точка переместится в пункт 2 . При этом радиус описывает угол. Угловая скорость численно равна углу поворота радиуса за единицу времени.

Период и частота

Период вращения T — это время, за которое тело совершает один оборот.

Частота вращение — это количество оборотов за одну секунду.

Частота и период взаимосвязаны соотношением

Связь с угловой скоростью

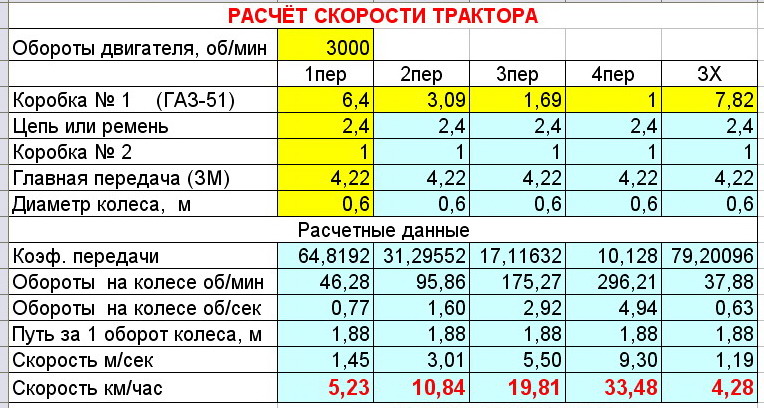

Линейная скорость

Каждая точка на окружности движется с некоторой скоростью. Эту скорость называют линейной. Направление вектора линейной скорости всегда совпадает с касательной к окружности. Например, искры из-под точильного станка двигаются, повторяя направление мгновенной скорости.


Рассмотрим точку на окружности, которая совершает один оборот, время, которое затрачено — это есть период T . Путь , который преодолевает точка — это есть длина окружности.

Центростремительное ускорение

При движении по окружности вектор ускорения всегда перпендикулярен вектору скорости, направлен в центр окружности.

Используя предыдущие формулы, можно вывести следующие соотношения


Точки, лежащие на одной прямой исходящей из центра окружности (например, это могут быть точки, которые лежат на спице колеса), будут иметь одинаковые угловые скорости, период и частоту. То есть они будут вращаться одинаково, но с разными линейными скоростями. Чем дальше точка от центра, тем быстрей она будет двигаться.

Закон сложения скоростей справедлив и для вращательного движения. Если движение тела или системы отсчета не является равномерным, то закон применяется для мгновенных скоростей. Например, скорость человека, идущего по краю вращающейся карусели, равна векторной сумме линейной скорости вращения края карусели и скорости движения человека.

Земля участвует в двух основных вращательных движениях: суточном (вокруг своей оси) и орбитальном (вокруг Солнца). Период вращения Земли вокруг Солнца составляет 1 год или 365 суток. Вокруг своей оси Земля вращается с запада на восток, период этого вращения составляет 1 сутки или 24 часа. Широтой называется угол между плоскостью экватора и направлением из центра Земли на точку ее поверхности.

Согласно второму закону Ньютона причиной любого ускорения является сила. Если движущееся тело испытывает центростремительное ускорение, то природа сил, действием которых вызвано это ускорение, может быть различной. Например, если тело движется по окружности на привязанной к нему веревке, то действующей силой является сила упругости.

Если тело, лежащее на диске, вращается вместе с диском вокруг его оси, то такой силой является сила трения. Если сила прекратит свое действие, то далее тело будет двигаться по прямой

Рассмотрим перемещение точки на окружности из А в В. Линейная скорость равна v A и v B соответственно. Ускорение — изменение скорости за единицу времени. Найдем разницу векторов.

Возникла необходимость узнать мощность или частоту оборотов вала и другие параметры электродвигателя, но после внимательного осмотра на его корпусе не нашлось таблички (шылдика) с его наименованием и техническими параметрами. Придется определять самому, для этого есть несколько способов и мы их рассмотрим ниже.

Мощность электродвигателя представляет из себя скорость преобразования электрической энергии, ее принято определять в ваттах.

Чтоб осознать, как это работает, нам понадобится 2 величины: сила тока и напряжение. Сила тока — численность тока, которое проходит через поперечное сечение за некий отрезок времени, ее принято определять в амперах. Напряжение — значение, равная работе по перемещению заряда меж 2-мя точками цепи, ее принято определять в вольтах.

Для расчета мощности используется формула N = A/t, где:

N — мощность;

А — работа;

Часто электродвигатель поступает с завода с уже указанными техническими параметрами. Но заявленная мощность не всегда соответствует фактической, а скорее всего она может значить лишь максимальную мощность электропотока.

Так что если на вашем электроинструменте указана, например, мощность в 500 ват, это совсем не значит что инструмент будит потреблять точно 500 ват.

Электродвигатели производят стандартной дискретной мощности, линейки типа 1.5, 2.2, 4 кВт.

Опытный электрик может легко отличить 1.5 от 2.2 кВт всего лишь взглянув на его габариты. Помимо этого он сможет определить количество оборотов двигателя по размеру статора, количеству пар полюсов и диаметра вала.

Еще более опытным в этом деле окажется обмотчик, специалист который занимается перемоткой электродвигателей со 100%-ой уверенностью определит технические параметры вашего электродвигателя.

Если табличка с характеристиками двигателя потеряна для подсчета мощности двигателя нужно измерить силу тока на обмотках ротора и с помощью стандартной формулы найти потребляемую мощность электродвигателя.

Основные способы определения мощности двигателя

Определение мощности по току . Для этого подключаем двигатель в сеть и контролируем напряжение. Затем поочередно, в цепь каждой из обмоток статора включаем амперметр и замеряем потребляемый ток. После того как мы нашли суму потребляемых токов, полученное число необходимо умножить на фиксированное напряжение в результате получим число определяющее мощность электродвигателя в ваттах.

Определяем мощность по габаритам . Нужно измерить диаметр сердечника (с внутренней стороны) и его длину.

Умножаем синхронную частоту вращения вала на диаметр сердечника (в сантиметрах) полученную цифру умножаем на 3.14 затем разделяем на частоту сети умноженную на 120. Полученное значение мощности будит в киловаттах.

Замер по счетчику . Способ считается самым простым. Для этого, для чистоты эксперимента, отключаем все нагрузки в доме. Дальше необходимо включить двигатель на определенное время (например 10 минут) На щетчике будит видно разницу в киловаттах по ней уже легко можно высчитать сколько киловаттах потребляет двигатель. Удобней всего будит воспользоваться портативным электросчетчиком который показывает потребление в киловаттах (ваттах) в режиме реального времени.

Для определения реального показателя мощности, которую выдает двигатель, необходимо найти скорость валового вращения, измеряемую в числе оборотов за секунду, тяговое усилие двигателя.

Частота вращения умножается последовательно на 6,28, показатель силы и радиус вала, который можно вычислить при помощи штангенциркуля. Найденное значение мощности выражается в ваттах.

Определяем рабочее количество оборотов двигателя .

Определяем мощность по расчетным таблицам . С помощью штангенциркуля замеряем диаметр вала, длину мотора (без выступающего вала) и расстояние до оси.Замеряем вылет вала и его выступающую часть, диаметр фланца если он есть, а также расстояние крепежных отверстий.

По этим данным с помощью сводной таблицы можно легко определить мощность двигателя и другие характеристики

1,1 КВТ


1,5 КВТ


Как самостоятельно узнать число оборотов электродвигателя

Зачастую, покупая с рук электродвигатель, автовладелец (и не только) в последующем обнаруживает, что к нему нет никакой документации. В таком случае, как правило, приходится самостоятельно определять обороты электродвигателя, а многие, как свидетельствует практика, не знают, как это сделать. Данная статья расскажет, как определить обороты электродвигателя самостоятельно и, что следует при этом знать.

Пошаговая инструкция определения оборотов

1. На сегодняшний день асинхронные электродвигатели подразделяются на три группы, каждая из которых говорит об индивидуальном обращении ротора в минуту. Первая группа – электродвигатели, делающие 1000 оборотов в минуту. Стоит сразу заметить, что данная цифра немного преувеличена, так как двигатель асинхронный.

Он делает, как правило, около 950-970 оборотов, но для удобства специалисты такие цифры решили округлить. Ко второй группе относятся двигатели, количество обращений ротора которых составляет 1500 за минуту. Эта цифра так же округленная, на самом деле электродвигатель делает 1430-1470 оборотом в минуту.

Третья группа асинхронных электродвигателей – это группа, к которой относится деталь, ротор которой оборачивается вокруг себя три тысячи раз за одну минуту. Реальная цифра оборотов – 2900-2970.

2. Для того, чтобы определить обороты электродвигателя, вам сначала нужно выявить, к какой же именно из указанных выше групп он относится. Для этого откройте одну из его крышек и найдите под низом катушку обмотки. Помните, такая катушка может состоять, как из одной детали, так и из нескольких, в частности трех-четырех. Кроме всего прочего знайте, что подобных катушек в электродвигателе может быть несколько. Вам достаточно одной, до которой, чтобы рассмотреть, нужно меньше всего прикладывать усилий.

3. Внимание! Катушки между собой связаны определенными деталями, которые иногда мешают рассмотреть нужную информацию. Ни при каких обстоятельствах нельзя отсоединять ничего друг от друга. Внимательно приглядитесь к выбранной вами детали и попробуйте приблизительно определить размер катушки относительно кольца статора.

4. Данное расстояние, чтобы узнать обороты электродвигателя, вовсе не нужно определять до точности. Приблизительные расчеты подойдут вам.

Если размер катушки, примерно, закрывает собой половину кольца статора, то скорость вращения ротора – три тысячи оборотов в минуту.

Если размер катушки покрывает, приблизительно, треть самого кольца, электродвигатель будет относиться ко второй группе и, следовательно, число оборотов, которые он сможет совершать, не будет превышать отметки 1500 за минуту.

Когда размер катушки равен одной четвертой по отношению к кольцу – число оборотов электродвигателя будет 1000 оборотов за одну минуту и, соответственно, двигатель будет относиться к третьей группе.

Иногда, в моей практике приходилось сталкиваться с одной проблемой, связанной с асинхронными электродвигателями — как определить количество оборотов ротора электродвигателя, если нет бирки и технической документации на электромотор?

Вопрос, на самом деле, решается просто — обороты можно определить по катушкам обмотки статора асинхронного электродвигателя.

Асинхронные электродвигатели делятся по количеству оборотов ротора на: 1000 об/мин, 1500 об/мин и 3000 об/мин. При этом следует помнить, что если мы называем асинхронный электродвигатель «тысячником», то у него нет 1000 об/мин, т.к. он асинхронный (ротор отстаёт от магнитного поля). У него может быть 940 об/мин, 980 об/мин или около этого, но не 1000 об/мин. Тоже самое касается и «полуторатысячников» (1440 — 1480 об/мин), и «трёхтысячников» (2940 — 2980 об/мин).

Как определить обороты ротора по обмотке статора

Открываем одну из двух крышек электродвигателя и смотрим на катушки обмотки, вернее, на одну катушку. Она может состоять из нескольких секций (2-х, 3-х, 4-х).

В статоре находим катушку, которая нам лучше всего видна. Теперь смотрим на её размер, относительно железа статора. Я не буду рассказывать, как катушки соединены между собой, как соединены секции в катушке, через сколько пазов в статоре они закладываются и т.д. Это нам сейчас не нужно. Нам сейчас нужно определить расстояние, которое занимает одна катушка по кольцу железа статора.

Определив это расстояние (даже на глаз), мы может с уверенностью сказать сколько оборотов имеет данный асинхронный электродвигатель.

1. Если катушка занимает половину кольца железа статора, то электродвигатель на 3000 об/мин.

обзор эффективных методов определения скорости шпинделя Где найти прибор который считает обороты двигателя

Под скоростью вращения асинхронного электродвигателя обычно понимают угловую частоту вращения его ротора, которая приведена на шильдике (на паспортной табличке двигателя) в виде количества оборотов в минуту. Трехфазный двигатель можно питать и от однофазной сети, для этого параллельно одной или двум его обмоткам, в зависимости от напряжения сети, но конструкция двигателя от этого не изменится.

Так, если ротор под нагрузкой совершает 2760 оборотов в минуту, то будет равна 2760*2пи/60 радиан в секунду, то есть 289 рад/с, что не удобно для восприятия, поэтому на табличке пишут просто «2760 об/мин». Применительно к асинхронному электродвигателю, это обороты с учетом скольжения s.

Синхронная же скорость данного двигателя (без учета скольжения) будет равна 3000 оборотов в минуту, поскольку при питании обмоток статора сетевым током с частотой 50 Гц, каждую секунду магнитный поток будет совершать по 50 полных циклических изменений, а 50*60 = 3000, вот и получается 3000 оборотов в минуту — синхронная скорость асинхронного электродвигателя.

В рамках данной статьи мы поговорим о том, как определить синхронную скорость вращения неизвестного асинхронного трехфазного двигателя, просто взглянув на его статор. По внешнему виду статора, по расположению обмоток, по количеству пазов, — можно легко определить синхронные обороты электродвигателя если у вас нет под рукой тахометра. Итак, начнем по порядку и разберем данный вопрос с примерами.

3000 оборотов в минуту

Про асинхронные электродвигатели (смотрите — ) принято говорить, что тот или иной двигатель имеет одну, две, три или четыре пары полюсов. Минимум — одна пара полюсов, то есть минимум — два полюса. Взгляните на рисунок. Здесь вы видите, что в статор уложено по две последовательно соединенные катушки на каждую фазу — в каждой паре катушек одна расположена напротив другой. Эти катушки и образуют по паре полюсов на статоре.

Одна из фаз показана для ясности красным цветом, вторая — зеленым, третья — черным. Обмотки всех трех фаз устроены одинаково. Поскольку три эти обмотки питаются по очереди (ток трехфазный), то за 1 колебание из 50 в каждой из фаз — магнитный поток статора один раз обернется на полные 360 градусов, то есть совершит один оборот за 1/50 секунды, значит 50 оборотов получится за секунду. Так и выходит 3000 оборотов в минуту.

Таким образом становится ясно, что для определения синхронных оборотов асинхронного электродвигателя достаточно определить количество пар его полюсов, что легко сделать, сняв крышку и взглянув на статор.

Общее число пазов статора разделите на число пазов, приходящихся на одну секцию обмотки одной из фаз. Если получится 2, то перед вами двигатель с двумя полюсами — с одной парой полюсов. Следовательно синхронная частота составляет 3000 оборотов в минуту или примерно 2910 с учетом скольжения. В простейшем случае 12 пазов, по 6 пазов на катушку, и таких катушек 6 — по две на каждую из трех фаз.

Обратите внимание, количество катушек в одной группе для одной пары полюсов может быть не обязательно 1, но и 2 и 3, однако для примера мы рассмотрели вариант с одиночными группами на пару катушек (не будем в рамках данной статьи заострять внимание на способах намотки).

1500 оборотов в минуту

Для получения синхронной скорости в 1500 оборотов в минуту, количество полюсов статора увеличивают вдвое, чтобы за 1 колебание из 50 магнитный поток совершил бы только пол оборота — 180 градусов.

Для этого на каждую фазу делают по 4 секции обмотки. Таким образом, если одна катушка занимает четверть всех пазов, то перед вами двигатель с двумя парами полюсов, образованными четырьмя катушками на фазу.

Например, 6 пазов из 24 занимает одна катушка или 12 из 48, значит перед вами двигатель с синхронной частотой 1500 оборотов в минуту, или с учетом скольжения примерно 1350 оборотов в минуту. На приведенном фото каждая секция обмотки выполнена в виде двойной катушечной группы.

1000 оборотов в минуту

Как вы уже поняли, для получения синхронной частоты в 1000 оборотов в минуту, каждая фаза образует уже три пары полюсов, чтобы за одно колебание из 50 (герц) магнитный поток обернулся бы всего на 120 градусов, и соответствующим образом повернул бы за собой ротор.

Таким образом, минимум 18 катушек установлены на статор, причем каждая катушка занимает шестую часть всех пазов (по шесть катушек на фазу — по три пары). Например, если пазов 24, то одна катушка займет 4 из них. Получится частота с учетом скольжения около 935 оборотов в минуту.

750 оборотов в минуту

Для получения синхронной скорости в 750 оборотов в минуту, необходимо, чтобы три фазы формировали на статоре четыре пары движущихся полюсов, это по 8 катушек на фазу — одна напротив другой — 8 полюсов. Если например на 48 пазов приходится по катушке на каждые 6 пазов — перед вами асинхронный двигатель с синхронными оборотами 750 (или около 730 с учетом скольжения).

500 оборотов в минуту

Наконец, для получения асинхронного двигателя с синхронной скоростью в 500 оборотов в минуту необходимо 6 пар полюсов — по 12 катушек (полюсов) на фазу, чтобы на каждое колебание сети магнитный поток поворачивался бы на 60 градусов. То есть, если например статор имеет 36 пазов, при этом на катушку приходится по 4 паза — перед вами трехфазный двигатель на 500 оборотов в минуту (480 с учетом скольжения).

Какой бы станок Вы ни собирали, наверняка не раз, испытывая станок, думали: нужен тахометр. А ведь он все время был у вас под рукой, конечно, если у Вас есть такие простейшие составляющие как маленький моторчик и вольтметр. Познакомьтесь с предлагаемым прибором, и убедитесь, что буквально через пять минут в вашем распоряжении окажется компактный и точный самодельный тахометр.

Итак, приступаем к сборке. Как уже упоминалось самодельный тахометр состоит из двух основных частей: моторчика работающего от постоянного тока и вольтметра. Если такого моторчика у Вас нет, его легко можно купить на блошином рынке по цене буханки хлеба или дешевле, по цене двух буханок можно купить новый в магазине электронных компонентов. Если нет вольтметра, он обойдется дороже моторчика, однако на том же блошином рынке его цена будет вполне приемлемой. Вольтметр подключается к контактам моторчика, и все, тахометр готов. Теперь нужно испытать готовый тахометр в работе. При вращении вала моторчика-генератора будет создаваться напряжение, пропорциональное частоте вращения. Следовательно, частоте вращения будут пропорциональны и показания вольтметра.

Проградуировать такой тахометр можно по-разному. Например, построить справочный график зависимости напряжения от частоты вращения якоря или сделать новую шкалу вольтметра, на которой вместо воль записывается число оборотов.

Так как график отражает линейную зависимость, достаточно отметить две-три точки и провести через них прямую. Получение контрольных точек — это самый проблемный этап подготовки самодельного тахометра к работе. Если есть доступ к фирменным станкам, контрольные точки легко получить, зажав резиновую трубочку, надетую на вал моторчика, в патроне сверлильного или токарного станка и включая станок на различных передачах, фиксировать показания вольтметра (скорость вращения шпинделя на каждой передаче указана в паспорте станка). В противном случае для калибровки придется использовать либо дрель, либо двигатель при режиме работы для которого известна частота вращения. И даже если удалось измерить напряжение на контактах моторчика только для одной частоты вращения, вторая точка — это пересечение осей (x) и (y) (то есть числа оборотов и напряжения), правда точность измерений по зависимости основанной на двух точках будет низкой.

Для измерения частоты вращения, вал исследуемого двигателя соединяется с моторчиком небольшим отрезком резиновой трубки или с помощью различных переходников. Если вольтметр зашкаливает при измерении больших скоростей вращения, в схему вводится переключатель с дополнительными резисторами. Потребуется и перестроение графика для каждого положения переключателя.

Возможности прибора можно значительно расширить. Если изготовить роликовый фрикционный переходник диаметром 31,8 мм, тахометр позволит измерять и линейную скорость, выраженную в метрах в минуту. Для этого количество оборотов в минуту, определенное по графику, делят на 10.

Точность измерения зависит практически только от тщательности построения графика и цены деления вольтметра. Подобный простейший и очень дешевый самодельный тахометр может найти широкое применение всюду, где нужно быстро определить частоту или скорость вращения валов, шкивов и других деталей.

Цифровой тахометр из смартфона своими руками

Если Вы являетесь обладателем iPhone, то очень советую установить лучшее приложение для измерения оборотов показанное ниже. И не останавливайтесь на стробоскопе из вспышки телефона, это всего лишь поможет понять как работает стробоскоп-тахометр. Сделав своими руками очень простые электронные схемы, Вы получите стробоскопический и лазерный тахометры не уступающие (а в некоторых ситуациях превосходящие) фирменным тахометрам. Схемы, фото и описание тахометров найдете в этом приложении. Видео с демонстрацией этого приложения смотрите ниже.


Самодельный стробоскопический тахометр из iPhone своими руками


Самодельный лазерный (оптический) тахометр из iPhone своими руками


Сравнительные измерения частоты вращения двигателя лазерным и стробоскопическим тахометрами

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

При эксплуатации любой машины не обойтись без электродвигателя. Многие покупают электродвигатель с рук без какой-либо документации. В такой ситуации возникает проблема с определением оборотов электродвигателя. Чтобы решить данную проблему, можно использовать несколько способов.

Самый простой способ определения оборотов электродвигателя – использование тахометра. Но наличие данного прибора у человека, не специализирующегося на электродвигателях, большая редкость. Поэтому существуют способы определения оборотов на глаз. Для определения оборотов электродвигателя откройте одну из крышек электродвигателя и найдите катушку обмотки. Катушек в электродвигателе может быть несколько. Выберете ту катушку, которая находится в зоне видимости и к которой проще доступ. Старайтесь не нарушить целостность электродвигателя, не доставайте детали. Не пробуйте отсоединить детали между собой.


Рассмотрите внимательно катушку и попробуйте приблизительно определить ее размер относительно кольца статора. Статор – стационарная часть электродвигателя, ротор – подвижная и вращается внутри статора. Вам не потребуется ни линейка, ни точные подсчеты. Вся процедура определяется на глаз.


Скорость вращения ротора – 3000 оборотов в минуту, если размер катушки закрывает половину кольца статора. Скорость вращения ротора – менее 1500 оборотов в минуту, если размер катушки покрывает треть кольца. Скорость вращения ротора – 1000 оборотов в минуту, если размер катушки составляет одну четвертую по отношению к кольцу.


Существует еще один способ определения оборотов по обмотке. Обмотки находятся внутри статора. Для этого необходимо подсчитать количество пазов, занимаемых секциями одной катушки. Общее количество пазов сердечника составляет количество полюсов: 2 – 3000 об/мин, 4 – 1500 об/мин, 6 – 1000 об/мин.

Все основные характеристики электродвигателя должны быть указаны на металлической бирке, располагающейся на его корпусе. Но на практике бирка или отсутствует, или информация стерлась в течение эксплуатации.

При покупке электродвигателя с рук рассчитывать на наличие технической документации к нему не приходится. Тогда встает вопрос о том, как узнать количество оборотов приобретаемого устройства. Можно довериться словам продавца, однако добросовестность не всегда является их отличительной чертой.

Тогда возникает проблема с определением числа оборотов. Решить ее можно, зная некоторые тонкости устройства мотора. Об этом и пойдет речь дальше.

Определяем обороты

Существует несколько способов измерения оборотов электродвигателя. Самый надежный заключается в использовании тахометра – устройства, предназначенного именно для этих целей. Однако такой прибор есть не у каждого человека, тем более, если он не занимается электрическими моторами профессионально. Поэтому существует несколько иных вариантов, позволяющих справиться с задачей «на глаз».

Первый подразумевает снятие одной из крышек двигателя с целью обнаружения катушки обмотки. Последних может быть несколько. Выбирается та, которая более доступна и расположена в зоне видимости. Главное, во время работы не допустить нарушения целостности устройства.

Когда катушка открылась взору, необходимо ее внимательно осмотреть и постараться сравнить размер с кольцом статора. Последний является неподвижным элементом электродвигателя, а ротор, находясь внутри него, осуществляет вращение.

Когда кольцо наполовину закрыто катушкой, число оборотов за минуту достигает 3000. Если закрывается третья часть кольца – число оборотов составляет примерно 1500. При четверти – число оборотов равно 1000.

Второй способ связан с обмотками внутри статора. Считается количество пазов, которые занимает одна секция какой-либо катушки. Пазы расположены на сердечнике, их число свидетельствует о количестве пар полюсов. 3000 оборотов в минуту будет при наличии двух пар полюсов, при четырех – 1500 оборотов, при шести – 1000.

Ответом на вопрос о том, от чего зависит количество оборотов электродвигателя, будет утверждение: от числа пар полюсов, причем это обратно пропорциональная зависимость.

На корпусе любого заводского двигателя имеется металлическая бирка, на которой указаны все характеристики. На практике такая бирка может отсутствовать или стереться, что немного усложняет задачу определения числа оборотов.

Корректируем обороты

Работа с разнообразным электрическим инструментом и оборудованием в быту или на производстве непременно ставит вопрос о том, как регулировать обороты электродвигателя. Например, становится необходимым изменить скорость передвижения деталей в станке или по конвейеру, скорректировать производительность насосов, уменьшить или увеличить расход воздуха в вентиляционных системах.

Осуществлять указанные процедуры за счет понижения напряжения практически бессмысленно, обороты будут резко падать, существенно снизится мощность устройства. Поэтому используются специальные устройства, позволяющие корректировать обороты двигателя. Рассмотрим их более подробно.

Частотные преобразователи выступают в качестве надежных устройств, способных кардинальным образом менять частоту тока и форму сигнала. Их основу составляют полупроводниковые триоды (транзисторы) высокой мощности и модулятор импульсов.

Микроконтроллер управляет всем процессом работы преобразователя. Благодаря такому подходу появляется возможность добиться плавного повышения оборотов двигателя, что крайне важно в механизмах с большой нагрузкой. Медленный разгон снижает нагрузки, положительно сказываясь на сроке службы производственного и бытового оборудования.

Все преобразователи оснащаются защитой, имеющей несколько степеней. Часть моделей работает за счет однофазного напряжения в 220 В. Возникает вопрос, можно ли сделать так, чтобы трехфазный мотор вращался благодаря одной фазе? Ответ окажется положительным при соблюдении одного условия.

При подаче однофазного напряжения на обмотку требуется осуществить «толчок» ротора, поскольку сам он не сдвинется с места. Для этого нужен пусковой конденсатор. После начала вращения двигателя оставшиеся обмотки будут давать недостающее напряжение.

Существенным минусом такой схемы считается сильный перекос фаз. Однако он легко компенсируется включением в схему автотрансформатора. В целом, это довольно сложная схема. Преимущество же частотного преобразователя заключается в возможности подключения моторов асинхронного типа без применения сложных схем.

Что дает преобразователь?

Необходимость использования регулятора оборотов электродвигателя в случае асинхронных моделей состоит в следующем:

Достигается значительная экономия электрической энергии. Поскольку не всякое оборудование требует высоких скоростей вращения моторного вала, ее имеет смысл снизить на четверть.

Обеспечивается надежная защита всех механизмов. Преобразователь частоты позволяет контролировать не только температуру, но и давление и прочие параметры системы. Этот факт особенно важен, если при помощи двигателя приводится в действие насос.

Датчик давления устанавливается в емкости, посылает сигнал при достижении должного уровня, благодаря чему мотор останавливается.

Совершается плавный пуск. Благодаря регулятору снимается необходимость использования дополнительных электронных устройств. Частотный преобразователь легко настроить и получить желаемый эффект.

Снижаются расходы на техническое обслуживание, поскольку регулятор сводит к минимуму риски поломки привода и других механизмов.

Таким образом электродвигатели с регулятором оборотов оказываются надежными устройствами с широкой сферой применения.

Важно помнить, что эксплуатация любого оборудования на основе электрического мотора только тогда окажется правильной и безопасной, когда параметр частоты вращения будет адекватен условиям использования.

Фото оборотов электродвигателя

Иногда в процессе работы необходимо определить количество оборотов асинхронного электродвигателя, на котором отсутствует бирка. И далеко не каждый электрик с этой задачей может справиться. Но в этом нужно разбираться. Определить количество оборотов электродвигателя очень легко и просто.

Определяем его по обмотке. Для этого надо снять крышку двигателя. Лучше это проделывать с задней крышкой, т. к. шкив или полумуфту снимать не надо.

Достаточно снять кожух охлаждения и крыльчатку — и крышка двигателя окажется доступна. После снятия крышки обмотку видно достаточно хорошо. Найдите одну секцию и смотрите, сколько места она занимает по окружности круга (статора). А теперь запоминайте: если катушка занимает половину круга (180 град. ), это двигатель на 3000 об./мин.

Если в окружности вместится три секции (120 град.), это двигатель 1500 об./мин. Если в статоре вмещается четыре секции (90 град.), этот двигатель на 1000 об./мин.

Вот так совсем просто можно определить количество оборотов «неизвестного» электродвигателя. На представленных рисунках это видно хорошо.

Это метод определения подходит, когда катушки обмоток намотаны секциями. А бывают обмотки «всыпные», и тут данный методом не подойдет. Но «всыпные» обмотки встречается редко.

Есть еще один метод определения количества оборотов. В роторе электродвигателя есть остаточное магнитное поле, которое может наводить небольшую ЭДС в обмотке статора, если мы будем вращать ротор. Эту ЭДС можно «поймать» миллиамперметром. Наша задача заключается в следующем: нужно найти обмотку одной фазы, независимо от того как соединены обмотки, треугольником или звездой. К кончикам обмотки подключаем миллиамперметр. Вращая вал двигателя, смотрим, сколько раз отклонится стрелка миллиамперметра за один оборот ротора.

Вот по этой таблице можно посмотреть, что за двигатель перед вами:

  • (2p) 2 3000 r/min;
  • (2p) 4 1500 r/min;
  • (2p) 6 1000 r/min;
  • (2p) 8 750 r/min.

В СССР выпускался прибор ТЧ10-Р, может, у кого сохранился. Для тех, кто не видел и не знал о таком измерителе, прилагаю фото. В комплекте имеется две насадки: для измерения оборотов по оси вала и для измерения по окружности вала.

Измерить колличество оборотов можно и с помощью цифрового лазерного тахометра

Технические характеристики:

  1. Диапазон: 2,5 об / мин ~ 99999 об / ми.
  2. Разрешение / шаг: 0,1 об / мин для диапазона 2,5 ~ 999,9 об / мин, 1 об / мин 1000 об / мин и более.
  3. Точность: + / – 0,05%.
  4. Рабочее расстояние: 50mm ~ 500mm.
  5. Также указывается минимальное и максимальное значение.

Как определить мощность и обороты электродвигателя без его разборки.

Электродвигатели в составе мотор-редукторов.

Электрические двигатели уже давно стали включаться в состав различных мотор-редукторов. Они находят свое применение как в трёхступенчатых типа МЦ3У, так и в двухступенчатых типа МЦ2У. Электромоторы имеют практически 90%-ный коэффициент полезного действия, не требуют постоянного обслуживания. Немаловажным параметром является и исключительная экологичность электрического мотора, вредные выхлопы отсутствуют вовсе, что делает его незаменимым при установке внутри помещения. Словом, в настоящее время электромоторы признаны в 3, а то и в 4 раза эффективнее традиционных двигателей внутреннего сгорания.

Но иногда, в случае выхода из строя электродвигателя, покупатель узнает, что абсолютно никакой сопроводительной документации к нему не прилагается. Маркировочные шильды, если и сохранились, могут находиться в изношенном потертом состоянии, так, что ничего на них рассмотреть попросту бывает невозможно. Как же в таком случае можно определить мощность двигателя и число его оборотов? Здесь поэтапно будут приведены советы, которые помогут это сделать.

Следует иметь в виду, что под числом оборотов подразумевается так называемая асинхронная скорость. Синхронная скорость это скорость вращения магнитного поля. Асинхронная скорость несколько ниже синхронной из-за наличия массы у вращательного элемента, а также воздействия сил трения, которые могут значительно понизить КПД мотора. Впрочем, на практике эти различия практически никогда не имеет решающего значения.

Сейчас на рынке представлено 3 основные категории асинхронных электродвигателей. Первая категория каталога — моторы, работающие при 1000 оборотах. На практике это число составляет порядка 950-970 оборотов, но для наглядности все-таки округляют до тысячи. Вторая категория моторы, выдающие 1500 об/мин. Это также округлено, так как в действительности диапазон лежит в пределах 1430-1470. Третья 3000 оборотов в минуту. Хотя реально такой мотор выдает 2900-2970 вращений.

Способы определения характеристик электромотора.

Чтобы определить, к какой из этих групп относится двигатель, не нужно разбирать его, как это советуют некоторые специалисты, чтобы обеспечить себе заказ на работу. Дело в том, что разбор электродвигателя может осуществить только мастер достаточной квалификации. На самом же деле достаточно открыть защитную крышку (другое название подшипниковый щит) и найти катушку обмотки. Таких катушек может быть несколько, но достаточно одной. В случае если к валу прикреплены полумуфта или шкив, потребуется снять еще и нижний щит.

Если катушки соединены при помощи деталей, которые мешают рассмотреть информацию, эти детали ни в коем случае нельзя отсоединять. Нужно попробовать определить на глаз соотношение размера катушки и статора.

Статором называется неподвижная часть электромотора, подвижная же имеет название ротор. В зависимости от конструктивных особенностей, в качестве ротора может выступать как сама катушка, так и магниты.

Если катушка закрывает собой половину кольца статора, такой двигатель относится к третьей группе, то есть способен выдавать до 3000 оборотов. Если размер катушки составляет треть от размеров кольца, это мотор второго типа, соответственно, он способен развить 1500 оборотов в минуту. Наконец, если катушка только на четверть закрывает собой кольцо, это первый тип. Электромотор развивает мощность в 1000 оборотов.

Существует еще один способ определения частоты вращения вала роторной части. Для этого также нужно снять крышку и найти верхнюю часть обмотки. По расположению секций обмотки и определяется скорость. Обычно внешняя секция занимает 12 пазов. Если сосчитать общее количество пазов и разделить на 12, можно получить число полюсов. Если число полюсов равно 2, двигатель имеет скорость вращения около 3000 об/мин. Если полюсов получилось 4, это соответствует 1500 оборотам в минуту. Если 6, то 1000 об/мин. Если 8, то 700 оборотов.

Третий способ определения количества оборотов внимательно осмотреть бирку на самом двигателе. Цифра на маркировке в конце и соответствует числу полюсов. Например, для маркировки АИР160S6 последняя цифра 6 указывает, сколько полюсов использует катушка.

Проще же всего измерить число оборотов специальным прибором тахометром. Но в силу узкой специализации применения данный способ нельзя рассматривать как общедоступный. Таким образом, даже если не сохранилось никакой технической документации, существует как минимум 4 способа определить число оборотов электрического мотора.

Где найти прибор который считает обороты двигателя. Как определить обороты электродвигателя. Принцип работы магнитных тахометров

Несколько лет назад мне срочно понадобилось замерить обороты двигателя, а тахометра нет! Как тут быть? Поскольку замерить обороты мне нужно было позарез, вариант заказывать тахометр и ждать его месяц, меня не устраивал. Пришлось думать! И мне пришла в голову идея использовать для этой цели компьютер, а точнее — звуковой редактор установленый на компе.

Звуковой редактор «Adobe Audition» у меня установлен давно для работы со звуком. Поэтому осталось придумать способ соединения двигателя с компом. Это вопрос был решён буквально в течение 1 минуты — ИК светодиодный приёмник! Полез в коробочку и достал светодиод, а также штеккер «мини джек». Нашёл кусок микрофонного кабеля и через 10 минут светодиодный датчик был готов! Сам диод я вклеил в клопачек от авторучки.


Кабель в сборе.


Для освещения ИК светодиодного датчика использовал фонарик. Тоже светодиодный.


Датчик приклеил кусочком скотча на носу модели, а фонарик просто держал рукой. Расстояние между датчиком и фонариком 5…..7 см. Световой поток от фонарика освещает приёмный светодиод, а воздушный винт прерывает (модулирует) световой поток. В результате светодиод генерирует импульсы. Датчик подключается к микрофонному входу звуковой карты. Необходимое для работы светодиода напряжение обеспечивается конструкцией микрофонного гнезда звуковой карты. Любая звуковая карта рассчитана на работу в том числе и с электретным микрофоном, поскольку ему нужно напряжение питания + 5 Вольт. Поэтому это напряжение присутствует на центральном контакте
микрофонно гнезда и поступает на светодиод, что и обеспечивает его работу. В результате импульсы, возникающие при вращении воздушного винта, через микрофонный вход поступают на звуковую карту, а редактор «Adobe Audition» записывает всё это, как обычный звуковой файл.


Для измерения частоты вращения двигателя запись достаточно осуществить в течение нескольких секунд. Этого достаточно. Вот что мы увидим на экране в окне звукового редактора.


Прежде всего хочу отметить, что в самом низу Редактора имеется временная шкала, именно по ней и определяются обороты двигателя. В данном случае время записи составило 9 секунд. Стрелка показывает внизу окна Редактора временную шкалу. Теперь нужно укрупнить масштаб звукового файла. Чтобы не считаль имулься за одну секунду, (их долго считать), посчитаем их за отрезок времени 0,1 секунды, а потом умножим на 10. Вначале по временной шкале выбираем участок записи чуть более 0,5 секунды и растягиваем его на весь экран.


Выделеный участок ~ 0,5 сек растянут на весь экран. Временная шкала тоже растянулась.

Теперь на временной шкале выделяем отрезок времени ровно 0,1 сек — от 3,1 до 3,2 сек.


и тоже растягиваем его на весь экран. Теперь видно четкие импульсы, подсчитать которые не сложно.


Считаем импульсы в интервале времени 0,1 сек. — их 42 .


А теперь простая арифметика. Раз за 0,1 сек. имеем 42 импульса, значит за 1 сек. их от датчика поступило 420. А за 1 минуту 420 х 60 сек. = 25200 импульсов. Но так ка винт имеет 2 лопасти и дважды прерывает световой поток, результат нужно поделить на 2 и получим 12600 оборотов в минуту. Что и требовалось определить. В случае 3х лопастного винта результат делим на 3. В случае 4х лопастного винта делим на 4. Такой необычный тахометр — синтез ИК диода, компа и звукового редактора меня вполне удовлетворил! А вопрос приобретения «железного» тахометра в магазине,
у меня отпал сам собой. И от приобретения отказался.
На полетах в поле тахометр мне не нужен, а дома комп и кабель со светодиодом всегда под рукой.
Думаю, что не у всех коллег дома уже имеется тахометр, а вот замерить обороты двигателя хочется! В таком случае мой опыт, надеюсь, товарищам пригодится. «Adobe Audition» можно бесплатно скачать отсюда http://www. fayloobmennik.net/2293677 . Можно использовать и другой звуковой редактор, кому что нравится. Мой звуковой файл этого теста двигателя, записаный Редактором лежит тут . В данной статье я хотел показать, что при необходимости, если сильно захотеть, в большинстве случаев, которые возникают у нас, моделистов, можно придумать достойную замену необходимому, но отсутствующему, прибору. Надеюсь, китайские товарищи на меня не в обиде.

При эксплуатации любой машины не обойтись без электродвигателя. Многие покупают электродвигатель с рук без какой-либо документации. В такой ситуации возникает проблема с определением оборотов электродвигателя. Чтобы решить данную проблему, можно использовать несколько способов.

Самый простой способ определения оборотов электродвигателя – использование тахометра. Но наличие данного прибора у человека, не специализирующегося на электродвигателях, большая редкость. Поэтому существуют способы определения оборотов на глаз. Для определения оборотов электродвигателя откройте одну из крышек электродвигателя и найдите катушку обмотки. Катушек в электродвигателе может быть несколько. Выберете ту катушку, которая находится в зоне видимости и к которой проще доступ. Старайтесь не нарушить целостность электродвигателя, не доставайте детали. Не пробуйте отсоединить детали между собой.


Рассмотрите внимательно катушку и попробуйте приблизительно определить ее размер относительно кольца статора. Статор – стационарная часть электродвигателя, ротор – подвижная и вращается внутри статора. Вам не потребуется ни линейка, ни точные подсчеты. Вся процедура определяется на глаз.


Скорость вращения ротора – 3000 оборотов в минуту, если размер катушки закрывает половину кольца статора. Скорость вращения ротора – менее 1500 оборотов в минуту, если размер катушки покрывает треть кольца. Скорость вращения ротора – 1000 оборотов в минуту, если размер катушки составляет одну четвертую по отношению к кольцу.


Существует еще один способ определения оборотов по обмотке. Обмотки находятся внутри статора. Для этого необходимо подсчитать количество пазов, занимаемых секциями одной катушки. Общее количество пазов сердечника составляет количество полюсов: 2 – 3000 об/мин, 4 – 1500 об/мин, 6 – 1000 об/мин.

Все основные характеристики электродвигателя должны быть указаны на металлической бирке, располагающейся на его корпусе. Но на практике бирка или отсутствует, или информация стерлась в течение эксплуатации.

При покупке электродвигателя с рук рассчитывать на наличие технической документации к нему не приходится. Тогда встает вопрос о том, как узнать количество оборотов приобретаемого устройства. Можно довериться словам продавца, однако добросовестность не всегда является их отличительной чертой.

Тогда возникает проблема с определением числа оборотов. Решить ее можно, зная некоторые тонкости устройства мотора. Об этом и пойдет речь дальше.

Определяем обороты

Существует несколько способов измерения оборотов электродвигателя. Самый надежный заключается в использовании тахометра – устройства, предназначенного именно для этих целей. Однако такой прибор есть не у каждого человека, тем более, если он не занимается электрическими моторами профессионально. Поэтому существует несколько иных вариантов, позволяющих справиться с задачей «на глаз».

Первый подразумевает снятие одной из крышек двигателя с целью обнаружения катушки обмотки. Последних может быть несколько. Выбирается та, которая более доступна и расположена в зоне видимости. Главное, во время работы не допустить нарушения целостности устройства.

Когда катушка открылась взору, необходимо ее внимательно осмотреть и постараться сравнить размер с кольцом статора. Последний является неподвижным элементом электродвигателя, а ротор, находясь внутри него, осуществляет вращение.

Когда кольцо наполовину закрыто катушкой, число оборотов за минуту достигает 3000. Если закрывается третья часть кольца – число оборотов составляет примерно 1500. При четверти – число оборотов равно 1000.

Второй способ связан с обмотками внутри статора. Считается количество пазов, которые занимает одна секция какой-либо катушки. Пазы расположены на сердечнике, их число свидетельствует о количестве пар полюсов. 3000 оборотов в минуту будет при наличии двух пар полюсов, при четырех – 1500 оборотов, при шести – 1000.

Ответом на вопрос о том, от чего зависит количество оборотов электродвигателя, будет утверждение: от числа пар полюсов, причем это обратно пропорциональная зависимость.

На корпусе любого заводского двигателя имеется металлическая бирка, на которой указаны все характеристики. На практике такая бирка может отсутствовать или стереться, что немного усложняет задачу определения числа оборотов.

Корректируем обороты

Работа с разнообразным электрическим инструментом и оборудованием в быту или на производстве непременно ставит вопрос о том, как регулировать обороты электродвигателя. Например, становится необходимым изменить скорость передвижения деталей в станке или по конвейеру, скорректировать производительность насосов, уменьшить или увеличить расход воздуха в вентиляционных системах.

Осуществлять указанные процедуры за счет понижения напряжения практически бессмысленно, обороты будут резко падать, существенно снизится мощность устройства. Поэтому используются специальные устройства, позволяющие корректировать обороты двигателя. Рассмотрим их более подробно.

Частотные преобразователи выступают в качестве надежных устройств, способных кардинальным образом менять частоту тока и форму сигнала. Их основу составляют полупроводниковые триоды (транзисторы) высокой мощности и модулятор импульсов.

Микроконтроллер управляет всем процессом работы преобразователя. Благодаря такому подходу появляется возможность добиться плавного повышения оборотов двигателя, что крайне важно в механизмах с большой нагрузкой. Медленный разгон снижает нагрузки, положительно сказываясь на сроке службы производственного и бытового оборудования.

Все преобразователи оснащаются защитой, имеющей несколько степеней. Часть моделей работает за счет однофазного напряжения в 220 В. Возникает вопрос, можно ли сделать так, чтобы трехфазный мотор вращался благодаря одной фазе? Ответ окажется положительным при соблюдении одного условия.

При подаче однофазного напряжения на обмотку требуется осуществить «толчок» ротора, поскольку сам он не сдвинется с места. Для этого нужен пусковой конденсатор. После начала вращения двигателя оставшиеся обмотки будут давать недостающее напряжение.

Существенным минусом такой схемы считается сильный перекос фаз. Однако он легко компенсируется включением в схему автотрансформатора. В целом, это довольно сложная схема. Преимущество же частотного преобразователя заключается в возможности подключения моторов асинхронного типа без применения сложных схем.

Что дает преобразователь?

Необходимость использования регулятора оборотов электродвигателя в случае асинхронных моделей состоит в следующем:

Достигается значительная экономия электрической энергии. Поскольку не всякое оборудование требует высоких скоростей вращения моторного вала, ее имеет смысл снизить на четверть.

Обеспечивается надежная защита всех механизмов. Преобразователь частоты позволяет контролировать не только температуру, но и давление и прочие параметры системы. Этот факт особенно важен, если при помощи двигателя приводится в действие насос.

Датчик давления устанавливается в емкости, посылает сигнал при достижении должного уровня, благодаря чему мотор останавливается.

Совершается плавный пуск. Благодаря регулятору снимается необходимость использования дополнительных электронных устройств. Частотный преобразователь легко настроить и получить желаемый эффект.

Снижаются расходы на техническое обслуживание, поскольку регулятор сводит к минимуму риски поломки привода и других механизмов.

Таким образом электродвигатели с регулятором оборотов оказываются надежными устройствами с широкой сферой применения.

Важно помнить, что эксплуатация любого оборудования на основе электрического мотора только тогда окажется правильной и безопасной, когда параметр частоты вращения будет адекватен условиям использования.

Фото оборотов электродвигателя

Какой бы станок Вы ни собирали, наверняка не раз, испытывая станок, думали: нужен тахометр. А ведь он все время был у вас под рукой, конечно, если у Вас есть такие простейшие составляющие как маленький моторчик и вольтметр. Познакомьтесь с предлагаемым прибором, и убедитесь, что буквально через пять минут в вашем распоряжении окажется компактный и точный самодельный тахометр.

Итак, приступаем к сборке. Как уже упоминалось самодельный тахометр состоит из двух основных частей: моторчика работающего от постоянного тока и вольтметра. Если такого моторчика у Вас нет, его легко можно купить на блошином рынке по цене буханки хлеба или дешевле, по цене двух буханок можно купить новый в магазине электронных компонентов. Если нет вольтметра, он обойдется дороже моторчика, однако на том же блошином рынке его цена будет вполне приемлемой. Вольтметр подключается к контактам моторчика, и все, тахометр готов. Теперь нужно испытать готовый тахометр в работе. При вращении вала моторчика-генератора будет создаваться напряжение, пропорциональное частоте вращения. Следовательно, частоте вращения будут пропорциональны и показания вольтметра.

Проградуировать такой тахометр можно по-разному. Например, построить справочный график зависимости напряжения от частоты вращения якоря или сделать новую шкалу вольтметра, на которой вместо воль записывается число оборотов.

Так как график отражает линейную зависимость, достаточно отметить две-три точки и провести через них прямую. Получение контрольных точек — это самый проблемный этап подготовки самодельного тахометра к работе. Если есть доступ к фирменным станкам, контрольные точки легко получить, зажав резиновую трубочку, надетую на вал моторчика, в патроне сверлильного или токарного станка и включая станок на различных передачах, фиксировать показания вольтметра (скорость вращения шпинделя на каждой передаче указана в паспорте станка). В противном случае для калибровки придется использовать либо дрель, либо двигатель при режиме работы для которого известна частота вращения. И даже если удалось измерить напряжение на контактах моторчика только для одной частоты вращения, вторая точка — это пересечение осей (x) и (y) (то есть числа оборотов и напряжения), правда точность измерений по зависимости основанной на двух точках будет низкой.

Для измерения частоты вращения, вал исследуемого двигателя соединяется с моторчиком небольшим отрезком резиновой трубки или с помощью различных переходников. Если вольтметр зашкаливает при измерении больших скоростей вращения, в схему вводится переключатель с дополнительными резисторами. Потребуется и перестроение графика для каждого положения переключателя.

Возможности прибора можно значительно расширить. Если изготовить роликовый фрикционный переходник диаметром 31,8 мм, тахометр позволит измерять и линейную скорость, выраженную в метрах в минуту. Для этого количество оборотов в минуту, определенное по графику, делят на 10.

Точность измерения зависит практически только от тщательности построения графика и цены деления вольтметра. Подобный простейший и очень дешевый самодельный тахометр может найти широкое применение всюду, где нужно быстро определить частоту или скорость вращения валов, шкивов и других деталей.

Цифровой тахометр из смартфона своими руками

Если Вы являетесь обладателем iPhone, то очень советую установить лучшее приложение для измерения оборотов показанное ниже. И не останавливайтесь на стробоскопе из вспышки телефона, это всего лишь поможет понять как работает стробоскоп-тахометр. Сделав своими руками очень простые электронные схемы, Вы получите стробоскопический и лазерный тахометры не уступающие (а в некоторых ситуациях превосходящие) фирменным тахометрам. Схемы, фото и описание тахометров найдете в этом приложении. Видео с демонстрацией этого приложения смотрите ниже.


Самодельный стробоскопический тахометр из iPhone своими руками


Самодельный лазерный (оптический) тахометр из iPhone своими руками


Сравнительные измерения частоты вращения двигателя лазерным и стробоскопическим тахометрами

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Старые и бывшие в использовании асинхронные машины советского производства считаются наиболее качественными и долговечными. Однако, как известно многим электромеханикам, шильдики на них могут быть абсолютно нечитабельными, да и в самом двигателе мог быть перемотан. Определить номинальную частоту вращения можно по количеству полюсов в обмотке, но если речь идет о машинах с фазным ротором или разбирать корпус нет желания, можно прибегнуть к одному из проверенных методов.

Определение скорости при помощи графического рисунка

Для определения скорости вращения двигателя существует графических рисунков круглой формы. Суть в том, что приклеенный на торец вала бумажный кружок с заданным узором при вращении образует определенный графический эффект при освещении источником света с частотой в 50Гц. Таким образом, перебрав несколько рисунков и сравнив результат с табличными данными можно определить номинальную скорость вращения двигателя.

Типовые характеристики по монтажным размерам

Промышленные производства СССР, как и большинство современных, производились по государственным стандартам и имеют установленную таблицу соответствия. Исходя из этого, можно замерить высоту центра вала относительно плоскости посадки, его и задний диаметры, а также размеры крепежных отверстий. В большинстве случаев этих данных будет достаточно, чтобы найти в таблице нужный двигатель и не только определить частоту вращения, но и установить его электрическую и полезную мощность.

При помощи механического тахометра

Очень часто нужно определить не только номинальную характеристику электрической машины, но и знать точное количество оборотов в данный момент. Это делается при диагностике электрических двигателей и для определения точного показателя коэффициента скольжения.

В электромеханических лабораториях и на производстве используются специальные приборы — тахометры. Если получить доступ к такому оборудованию, измерить частоту вращения асинхронного двигателя можно за несколько секунд. Тахометр имеет стрелочный или цифровой циферблат и измерительную штангу, на конце которой имеется отверстие с шариком. Если смазать центровочное отверстие на валу вязким воском и плотно приставить измерительную штангу к нему, на циферблате отобразится точное количество оборотов в минуту.

При помощи детектора стробоскопического эффекта

Если двигатель находится в процессе эксплуатации, можно избежать необходимости отстыковывать его от исполнительного механизма и снимать задний кожух только для того, чтобы добраться до центровочного отверстия. Точное количество оборотов в этих случаях можно также измерить при помощи стробоскопического детектора. Для этого на вал двигателя наносят продольную риску белого цвета и устанавливают светоулавливатель прибора напротив нее.

При включении двигателя в работу прибор определит точное количество оборотов в минуту по частоте появления белого пятна. Этот метод применяется, как правило, при диагностическом обследовании мощных электрических машин и зависимости частоты вращения от приложенной нагрузки.

Использование кулера от персонального компьютера

Для проведения измерений частоты вращения двигателя можно использовать весьма оригинальный метод. В нем применяется лопастной вентилятор охлаждения от персонального компьютера. Пропеллер крепится к торцу вала при помощи двустороннего скотча, а рама вентилятора удерживается вручную. Провод вентилятора подключается к любому из разъемов материнской платы, на котором можно провести измерения, при этом само питание на кулер подавать не нужно. Точный показатель частоты вращения можно получить через утилиту BIOS или диагностическую утилиту, работающую под управлением операционной системы.

Поделись статьей:

Похожие статьи

обзор эффективных методов определения скорости шпинделя. Какое количество оборотов имеет асинхронный электродвигатель? Измерение частоты оборотов

При покупке электродвигателя с рук рассчитывать на наличие технической документации к нему не приходится. Тогда встает вопрос о том, как узнать количество оборотов приобретаемого устройства. Можно довериться словам продавца, однако добросовестность не всегда является их отличительной чертой.

Тогда возникает проблема с определением числа оборотов. Решить ее можно, зная некоторые тонкости устройства мотора. Об этом и пойдет речь дальше.

Определяем обороты

Существует несколько способов измерения оборотов электродвигателя. Самый надежный заключается в использовании тахометра – устройства, предназначенного именно для этих целей. Однако такой прибор есть не у каждого человека, тем более, если он не занимается электрическими моторами профессионально. Поэтому существует несколько иных вариантов, позволяющих справиться с задачей «на глаз».

Первый подразумевает снятие одной из крышек двигателя с целью обнаружения катушки обмотки. Последних может быть несколько. Выбирается та, которая более доступна и расположена в зоне видимости. Главное, во время работы не допустить нарушения целостности устройства.

Когда катушка открылась взору, необходимо ее внимательно осмотреть и постараться сравнить размер с кольцом статора. Последний является неподвижным элементом электродвигателя, а ротор, находясь внутри него, осуществляет вращение.

Когда кольцо наполовину закрыто катушкой, число оборотов за минуту достигает 3000. Если закрывается третья часть кольца – число оборотов составляет примерно 1500. При четверти – число оборотов равно 1000.

Второй способ связан с обмотками внутри статора. Считается количество пазов, которые занимает одна секция какой-либо катушки. Пазы расположены на сердечнике, их число свидетельствует о количестве пар полюсов. 3000 оборотов в минуту будет при наличии двух пар полюсов, при четырех – 1500 оборотов, при шести – 1000.

Ответом на вопрос о том, от чего зависит количество оборотов электродвигателя, будет утверждение: от числа пар полюсов, причем это обратно пропорциональная зависимость.

На корпусе любого заводского двигателя имеется металлическая бирка, на которой указаны все характеристики. На практике такая бирка может отсутствовать или стереться, что немного усложняет задачу определения числа оборотов.

Корректируем обороты

Работа с разнообразным электрическим инструментом и оборудованием в быту или на производстве непременно ставит вопрос о том, как регулировать обороты электродвигателя. Например, становится необходимым изменить скорость передвижения деталей в станке или по конвейеру, скорректировать производительность насосов, уменьшить или увеличить расход воздуха в вентиляционных системах.

Осуществлять указанные процедуры за счет понижения напряжения практически бессмысленно, обороты будут резко падать, существенно снизится мощность устройства. Поэтому используются специальные устройства, позволяющие корректировать обороты двигателя. Рассмотрим их более подробно.

Частотные преобразователи выступают в качестве надежных устройств, способных кардинальным образом менять частоту тока и форму сигнала. Их основу составляют полупроводниковые триоды (транзисторы) высокой мощности и модулятор импульсов.

Микроконтроллер управляет всем процессом работы преобразователя. Благодаря такому подходу появляется возможность добиться плавного повышения оборотов двигателя, что крайне важно в механизмах с большой нагрузкой. Медленный разгон снижает нагрузки, положительно сказываясь на сроке службы производственного и бытового оборудования.

Все преобразователи оснащаются защитой, имеющей несколько степеней. Часть моделей работает за счет однофазного напряжения в 220 В. Возникает вопрос, можно ли сделать так, чтобы трехфазный мотор вращался благодаря одной фазе? Ответ окажется положительным при соблюдении одного условия.

При подаче однофазного напряжения на обмотку требуется осуществить «толчок» ротора, поскольку сам он не сдвинется с места. Для этого нужен пусковой конденсатор. После начала вращения двигателя оставшиеся обмотки будут давать недостающее напряжение.

Существенным минусом такой схемы считается сильный перекос фаз. Однако он легко компенсируется включением в схему автотрансформатора. В целом, это довольно сложная схема. Преимущество же частотного преобразователя заключается в возможности подключения моторов асинхронного типа без применения сложных схем.

Что дает преобразователь?

Необходимость использования регулятора оборотов электродвигателя в случае асинхронных моделей состоит в следующем:

Достигается значительная экономия электрической энергии. Поскольку не всякое оборудование требует высоких скоростей вращения моторного вала, ее имеет смысл снизить на четверть.

Обеспечивается надежная защита всех механизмов. Преобразователь частоты позволяет контролировать не только температуру, но и давление и прочие параметры системы. Этот факт особенно важен, если при помощи двигателя приводится в действие насос.

Датчик давления устанавливается в емкости, посылает сигнал при достижении должного уровня, благодаря чему мотор останавливается.

Совершается плавный пуск. Благодаря регулятору снимается необходимость использования дополнительных электронных устройств. Частотный преобразователь легко настроить и получить желаемый эффект.

Снижаются расходы на техническое обслуживание, поскольку регулятор сводит к минимуму риски поломки привода и других механизмов.

Таким образом электродвигатели с регулятором оборотов оказываются надежными устройствами с широкой сферой применения.

Важно помнить, что эксплуатация любого оборудования на основе электрического мотора только тогда окажется правильной и безопасной, когда параметр частоты вращения будет адекватен условиям использования.

Фото оборотов электродвигателя

Несколько лет назад мне срочно понадобилось замерить обороты двигателя, а тахометра нет! Как тут быть? Поскольку замерить обороты мне нужно было позарез, вариант заказывать тахометр и ждать его месяц, меня не устраивал. Пришлось думать! И мне пришла в голову идея использовать для этой цели компьютер, а точнее — звуковой редактор установленый на компе.

Звуковой редактор «Adobe Audition» у меня установлен давно для работы со звуком. Поэтому осталось придумать способ соединения двигателя с компом. Это вопрос был решён буквально в течение 1 минуты — ИК светодиодный приёмник! Полез в коробочку и достал светодиод, а также штеккер «мини джек». Нашёл кусок микрофонного кабеля и через 10 минут светодиодный датчик был готов! Сам диод я вклеил в клопачек от авторучки.


Кабель в сборе.


Для освещения ИК светодиодного датчика использовал фонарик. Тоже светодиодный.


Датчик приклеил кусочком скотча на носу модели, а фонарик просто держал рукой. Расстояние между датчиком и фонариком 5…..7 см. Световой поток от фонарика освещает приёмный светодиод, а воздушный винт прерывает (модулирует) световой поток. В результате светодиод генерирует импульсы. Датчик подключается к микрофонному входу звуковой карты. Необходимое для работы светодиода напряжение обеспечивается конструкцией микрофонного гнезда звуковой карты. Любая звуковая карта рассчитана на работу в том числе и с электретным микрофоном, поскольку ему нужно напряжение питания + 5 Вольт. Поэтому это напряжение присутствует на центральном контакте
микрофонно гнезда и поступает на светодиод, что и обеспечивает его работу. В результате импульсы, возникающие при вращении воздушного винта, через микрофонный вход поступают на звуковую карту, а редактор «Adobe Audition» записывает всё это, как обычный звуковой файл.


Для измерения частоты вращения двигателя запись достаточно осуществить в течение нескольких секунд. Этого достаточно. Вот что мы увидим на экране в окне звукового редактора.


Прежде всего хочу отметить, что в самом низу Редактора имеется временная шкала, именно по ней и определяются обороты двигателя. В данном случае время записи составило 9 секунд. Стрелка показывает внизу окна Редактора временную шкалу. Теперь нужно укрупнить масштаб звукового файла. Чтобы не считаль имулься за одну секунду, (их долго считать), посчитаем их за отрезок времени 0,1 секунды, а потом умножим на 10. Вначале по временной шкале выбираем участок записи чуть более 0,5 секунды и растягиваем его на весь экран.


Выделеный участок ~ 0,5 сек растянут на весь экран. Временная шкала тоже растянулась.

Теперь на временной шкале выделяем отрезок времени ровно 0,1 сек — от 3,1 до 3,2 сек.


и тоже растягиваем его на весь экран. Теперь видно четкие импульсы, подсчитать которые не сложно.


Считаем импульсы в интервале времени 0,1 сек. — их 42 .


А теперь простая арифметика. Раз за 0,1 сек. имеем 42 импульса, значит за 1 сек. их от датчика поступило 420. А за 1 минуту 420 х 60 сек. = 25200 импульсов. Но так ка винт имеет 2 лопасти и дважды прерывает световой поток, результат нужно поделить на 2 и получим 12600 оборотов в минуту. Что и требовалось определить. В случае 3х лопастного винта результат делим на 3. В случае 4х лопастного винта делим на 4. Такой необычный тахометр — синтез ИК диода, компа и звукового редактора меня вполне удовлетворил! А вопрос приобретения «железного» тахометра в магазине,
у меня отпал сам собой. И от приобретения отказался.
На полетах в поле тахометр мне не нужен, а дома комп и кабель со светодиодом всегда под рукой.
Думаю, что не у всех коллег дома уже имеется тахометр, а вот замерить обороты двигателя хочется! В таком случае мой опыт, надеюсь, товарищам пригодится. «Adobe Audition» можно бесплатно скачать отсюда http://www. fayloobmennik.net/2293677 . Можно использовать и другой звуковой редактор, кому что нравится. Мой звуковой файл этого теста двигателя, записаный Редактором лежит тут . В данной статье я хотел показать, что при необходимости, если сильно захотеть, в большинстве случаев, которые возникают у нас, моделистов, можно придумать достойную замену необходимому, но отсутствующему, прибору. Надеюсь, китайские товарищи на меня не в обиде.

Старые и бывшие в использовании асинхронные машины советского производства считаются наиболее качественными и долговечными. Однако, как известно многим электромеханикам, шильдики на них могут быть абсолютно нечитабельными, да и в самом двигателе мог быть перемотан. Определить номинальную частоту вращения можно по количеству полюсов в обмотке, но если речь идет о машинах с фазным ротором или разбирать корпус нет желания, можно прибегнуть к одному из проверенных методов.

Определение скорости при помощи графического рисунка

Для определения скорости вращения двигателя существует графических рисунков круглой формы. Суть в том, что приклеенный на торец вала бумажный кружок с заданным узором при вращении образует определенный графический эффект при освещении источником света с частотой в 50Гц. Таким образом, перебрав несколько рисунков и сравнив результат с табличными данными можно определить номинальную скорость вращения двигателя.

Типовые характеристики по монтажным размерам

Промышленные производства СССР, как и большинство современных, производились по государственным стандартам и имеют установленную таблицу соответствия. Исходя из этого, можно замерить высоту центра вала относительно плоскости посадки, его и задний диаметры, а также размеры крепежных отверстий. В большинстве случаев этих данных будет достаточно, чтобы найти в таблице нужный двигатель и не только определить частоту вращения, но и установить его электрическую и полезную мощность.

При помощи механического тахометра

Очень часто нужно определить не только номинальную характеристику электрической машины, но и знать точное количество оборотов в данный момент. Это делается при диагностике электрических двигателей и для определения точного показателя коэффициента скольжения.

В электромеханических лабораториях и на производстве используются специальные приборы — тахометры. Если получить доступ к такому оборудованию, измерить частоту вращения асинхронного двигателя можно за несколько секунд. Тахометр имеет стрелочный или цифровой циферблат и измерительную штангу, на конце которой имеется отверстие с шариком. Если смазать центровочное отверстие на валу вязким воском и плотно приставить измерительную штангу к нему, на циферблате отобразится точное количество оборотов в минуту.

При помощи детектора стробоскопического эффекта

Если двигатель находится в процессе эксплуатации, можно избежать необходимости отстыковывать его от исполнительного механизма и снимать задний кожух только для того, чтобы добраться до центровочного отверстия. Точное количество оборотов в этих случаях можно также измерить при помощи стробоскопического детектора. Для этого на вал двигателя наносят продольную риску белого цвета и устанавливают светоулавливатель прибора напротив нее.

При включении двигателя в работу прибор определит точное количество оборотов в минуту по частоте появления белого пятна. Этот метод применяется, как правило, при диагностическом обследовании мощных электрических машин и зависимости частоты вращения от приложенной нагрузки.

Использование кулера от персонального компьютера

Для проведения измерений частоты вращения двигателя можно использовать весьма оригинальный метод. В нем применяется лопастной вентилятор охлаждения от персонального компьютера. Пропеллер крепится к торцу вала при помощи двустороннего скотча, а рама вентилятора удерживается вручную. Провод вентилятора подключается к любому из разъемов материнской платы, на котором можно провести измерения, при этом само питание на кулер подавать не нужно. Точный показатель частоты вращения можно получить через утилиту BIOS или диагностическую утилиту, работающую под управлением операционной системы.

Иногда в процессе работы необходимо определить количество оборотов асинхронного электродвигателя, на котором отсутствует бирка. И далеко не каждый электрик с этой задачей может справиться. Но в этом нужно разбираться. Определить количество оборотов электродвигателя очень легко и просто.

Определяем его по обмотке. Для этого надо снять крышку двигателя. Лучше это проделывать с задней крышкой, т. к. шкив или полумуфту снимать не надо.

Достаточно снять кожух охлаждения и крыльчатку — и крышка двигателя окажется доступна. После снятия крышки обмотку видно достаточно хорошо. Найдите одну секцию и смотрите, сколько места она занимает по окружности круга (статора). А теперь запоминайте: если катушка занимает половину круга (180 град.), это двигатель на 3000 об./мин.

Если в окружности вместится три секции (120 град.), это двигатель 1500 об./мин. Если в статоре вмещается четыре секции (90 град.), этот двигатель на 1000 об./мин.

Вот так совсем просто можно определить количество оборотов «неизвестного» электродвигателя. На представленных рисунках это видно хорошо.

Это метод определения подходит, когда катушки обмоток намотаны секциями. А бывают обмотки «всыпные», и тут данный методом не подойдет. Но «всыпные» обмотки встречается редко.

Есть еще один метод определения количества оборотов. В роторе электродвигателя есть остаточное магнитное поле, которое может наводить небольшую ЭДС в обмотке статора, если мы будем вращать ротор. Эту ЭДС можно «поймать» миллиамперметром. Наша задача заключается в следующем: нужно найти обмотку одной фазы, независимо от того как соединены обмотки, треугольником или звездой. К кончикам обмотки подключаем миллиамперметр. Вращая вал двигателя, смотрим, сколько раз отклонится стрелка миллиамперметра за один оборот ротора.

Вот по этой таблице можно посмотреть, что за двигатель перед вами:

  • (2p) 2 3000 r/min;
  • (2p) 4 1500 r/min;
  • (2p) 6 1000 r/min;
  • (2p) 8 750 r/min.

В СССР выпускался прибор ТЧ10-Р, может, у кого сохранился. Для тех, кто не видел и не знал о таком измерителе, прилагаю фото. В комплекте имеется две насадки: для измерения оборотов по оси вала и для измерения по окружности вала.

Измерить колличество оборотов можно и с помощью цифрового лазерного тахометра

Технические характеристики:

  1. Диапазон: 2,5 об / мин ~ 99999 об / ми.
  2. Разрешение / шаг: 0,1 об / мин для диапазона 2,5 ~ 999,9 об / мин, 1 об / мин 1000 об / мин и более.
  3. Точность: + / – 0,05%.
  4. Рабочее расстояние: 50mm ~ 500mm.
  5. Также указывается минимальное и максимальное значение.
Какой бы станок Вы ни собирали, наверняка не раз, испытывая станок, думали: нужен тахометр. А ведь он все время был у вас под рукой, конечно, если у Вас есть такие простейшие составляющие как маленький моторчик и вольтметр. Познакомьтесь с предлагаемым прибором, и убедитесь, что буквально через пять минут в вашем распоряжении окажется компактный и точный самодельный тахометр.

Итак, приступаем к сборке. Как уже упоминалось самодельный тахометр состоит из двух основных частей: моторчика работающего от постоянного тока и вольтметра. Если такого моторчика у Вас нет, его легко можно купить на блошином рынке по цене буханки хлеба или дешевле, по цене двух буханок можно купить новый в магазине электронных компонентов. Если нет вольтметра, он обойдется дороже моторчика, однако на том же блошином рынке его цена будет вполне приемлемой. Вольтметр подключается к контактам моторчика, и все, тахометр готов. Теперь нужно испытать готовый тахометр в работе. При вращении вала моторчика-генератора будет создаваться напряжение, пропорциональное частоте вращения. Следовательно, частоте вращения будут пропорциональны и показания вольтметра.

Проградуировать такой тахометр можно по-разному. Например, построить справочный график зависимости напряжения от частоты вращения якоря или сделать новую шкалу вольтметра, на которой вместо воль записывается число оборотов.

Так как график отражает линейную зависимость, достаточно отметить две-три точки и провести через них прямую. Получение контрольных точек — это самый проблемный этап подготовки самодельного тахометра к работе. Если есть доступ к фирменным станкам, контрольные точки легко получить, зажав резиновую трубочку, надетую на вал моторчика, в патроне сверлильного или токарного станка и включая станок на различных передачах, фиксировать показания вольтметра (скорость вращения шпинделя на каждой передаче указана в паспорте станка). В противном случае для калибровки придется использовать либо дрель, либо двигатель при режиме работы для которого известна частота вращения. И даже если удалось измерить напряжение на контактах моторчика только для одной частоты вращения, вторая точка — это пересечение осей (x) и (y) (то есть числа оборотов и напряжения), правда точность измерений по зависимости основанной на двух точках будет низкой.

Для измерения частоты вращения, вал исследуемого двигателя соединяется с моторчиком небольшим отрезком резиновой трубки или с помощью различных переходников. Если вольтметр зашкаливает при измерении больших скоростей вращения, в схему вводится переключатель с дополнительными резисторами. Потребуется и перестроение графика для каждого положения переключателя.

Возможности прибора можно значительно расширить. Если изготовить роликовый фрикционный переходник диаметром 31,8 мм, тахометр позволит измерять и линейную скорость, выраженную в метрах в минуту. Для этого количество оборотов в минуту, определенное по графику, делят на 10.

Точность измерения зависит практически только от тщательности построения графика и цены деления вольтметра. Подобный простейший и очень дешевый самодельный тахометр может найти широкое применение всюду, где нужно быстро определить частоту или скорость вращения валов, шкивов и других деталей.

Цифровой тахометр из смартфона своими руками

Если Вы являетесь обладателем iPhone, то очень советую установить лучшее приложение для измерения оборотов показанное ниже. И не останавливайтесь на стробоскопе из вспышки телефона, это всего лишь поможет понять как работает стробоскоп-тахометр. Сделав своими руками очень простые электронные схемы, Вы получите стробоскопический и лазерный тахометры не уступающие (а в некоторых ситуациях превосходящие) фирменным тахометрам. Схемы, фото и описание тахометров найдете в этом приложении. Видео с демонстрацией этого приложения смотрите ниже.


Самодельный стробоскопический тахометр из iPhone своими руками


Самодельный лазерный (оптический) тахометр из iPhone своими руками


Сравнительные измерения частоты вращения двигателя лазерным и стробоскопическим тахометрами

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Как измерить частоту вращения асинхронного двигателя. Как определить скорость вращения электродвигателя Проверить обороты мультиметром

Под скоростью вращения асинхронного электродвигателя обычно понимают угловую частоту вращения его ротора, которая приведена на шильдике (на паспортной табличке двигателя) в виде количества оборотов в минуту. Трехфазный двигатель можно питать и от однофазной сети, для этого параллельно одной или двум его обмоткам, в зависимости от напряжения сети, но конструкция двигателя от этого не изменится.

Так, если ротор под нагрузкой совершает 2760 оборотов в минуту, то будет равна 2760*2пи/60 радиан в секунду, то есть 289 рад/с, что не удобно для восприятия, поэтому на табличке пишут просто «2760 об/мин». Применительно к асинхронному электродвигателю, это обороты с учетом скольжения s.

Синхронная же скорость данного двигателя (без учета скольжения) будет равна 3000 оборотов в минуту, поскольку при питании обмоток статора сетевым током с частотой 50 Гц, каждую секунду магнитный поток будет совершать по 50 полных циклических изменений, а 50*60 = 3000, вот и получается 3000 оборотов в минуту — синхронная скорость асинхронного электродвигателя.

В рамках данной статьи мы поговорим о том, как определить синхронную скорость вращения неизвестного асинхронного трехфазного двигателя, просто взглянув на его статор. По внешнему виду статора, по расположению обмоток, по количеству пазов, — можно легко определить синхронные обороты электродвигателя если у вас нет под рукой тахометра. Итак, начнем по порядку и разберем данный вопрос с примерами.

3000 оборотов в минуту

Про асинхронные электродвигатели (смотрите — ) принято говорить, что тот или иной двигатель имеет одну, две, три или четыре пары полюсов. Минимум — одна пара полюсов, то есть минимум — два полюса. Взгляните на рисунок. Здесь вы видите, что в статор уложено по две последовательно соединенные катушки на каждую фазу — в каждой паре катушек одна расположена напротив другой. Эти катушки и образуют по паре полюсов на статоре.

Одна из фаз показана для ясности красным цветом, вторая — зеленым, третья — черным. Обмотки всех трех фаз устроены одинаково. Поскольку три эти обмотки питаются по очереди (ток трехфазный), то за 1 колебание из 50 в каждой из фаз — магнитный поток статора один раз обернется на полные 360 градусов, то есть совершит один оборот за 1/50 секунды, значит 50 оборотов получится за секунду. Так и выходит 3000 оборотов в минуту.

Таким образом становится ясно, что для определения синхронных оборотов асинхронного электродвигателя достаточно определить количество пар его полюсов, что легко сделать, сняв крышку и взглянув на статор.

Общее число пазов статора разделите на число пазов, приходящихся на одну секцию обмотки одной из фаз. Если получится 2, то перед вами двигатель с двумя полюсами — с одной парой полюсов. Следовательно синхронная частота составляет 3000 оборотов в минуту или примерно 2910 с учетом скольжения. В простейшем случае 12 пазов, по 6 пазов на катушку, и таких катушек 6 — по две на каждую из трех фаз.

Обратите внимание, количество катушек в одной группе для одной пары полюсов может быть не обязательно 1, но и 2 и 3, однако для примера мы рассмотрели вариант с одиночными группами на пару катушек (не будем в рамках данной статьи заострять внимание на способах намотки).

1500 оборотов в минуту

Для получения синхронной скорости в 1500 оборотов в минуту, количество полюсов статора увеличивают вдвое, чтобы за 1 колебание из 50 магнитный поток совершил бы только пол оборота — 180 градусов.

Для этого на каждую фазу делают по 4 секции обмотки. Таким образом, если одна катушка занимает четверть всех пазов, то перед вами двигатель с двумя парами полюсов, образованными четырьмя катушками на фазу.

Например, 6 пазов из 24 занимает одна катушка или 12 из 48, значит перед вами двигатель с синхронной частотой 1500 оборотов в минуту, или с учетом скольжения примерно 1350 оборотов в минуту. На приведенном фото каждая секция обмотки выполнена в виде двойной катушечной группы.

1000 оборотов в минуту

Как вы уже поняли, для получения синхронной частоты в 1000 оборотов в минуту, каждая фаза образует уже три пары полюсов, чтобы за одно колебание из 50 (герц) магнитный поток обернулся бы всего на 120 градусов, и соответствующим образом повернул бы за собой ротор.

Таким образом, минимум 18 катушек установлены на статор, причем каждая катушка занимает шестую часть всех пазов (по шесть катушек на фазу — по три пары). Например, если пазов 24, то одна катушка займет 4 из них. Получится частота с учетом скольжения около 935 оборотов в минуту.

750 оборотов в минуту

Для получения синхронной скорости в 750 оборотов в минуту, необходимо, чтобы три фазы формировали на статоре четыре пары движущихся полюсов, это по 8 катушек на фазу — одна напротив другой — 8 полюсов. Если например на 48 пазов приходится по катушке на каждые 6 пазов — перед вами асинхронный двигатель с синхронными оборотами 750 (или около 730 с учетом скольжения).

500 оборотов в минуту

Наконец, для получения асинхронного двигателя с синхронной скоростью в 500 оборотов в минуту необходимо 6 пар полюсов — по 12 катушек (полюсов) на фазу, чтобы на каждое колебание сети магнитный поток поворачивался бы на 60 градусов. То есть, если например статор имеет 36 пазов, при этом на катушку приходится по 4 паза — перед вами трехфазный двигатель на 500 оборотов в минуту (480 с учетом скольжения).

При эксплуатации любой машины не обойтись без электродвигателя. Многие покупают электродвигатель с рук без какой-либо документации. В такой ситуации возникает проблема с определением оборотов электродвигателя. Чтобы решить данную проблему, можно использовать несколько способов.

Самый простой способ определения оборотов электродвигателя – использование тахометра. Но наличие данного прибора у человека, не специализирующегося на электродвигателях, большая редкость. Поэтому существуют способы определения оборотов на глаз. Для определения оборотов электродвигателя откройте одну из крышек электродвигателя и найдите катушку обмотки. Катушек в электродвигателе может быть несколько. Выберете ту катушку, которая находится в зоне видимости и к которой проще доступ. Старайтесь не нарушить целостность электродвигателя, не доставайте детали. Не пробуйте отсоединить детали между собой.


Рассмотрите внимательно катушку и попробуйте приблизительно определить ее размер относительно кольца статора. Статор – стационарная часть электродвигателя, ротор – подвижная и вращается внутри статора. Вам не потребуется ни линейка, ни точные подсчеты. Вся процедура определяется на глаз.


Скорость вращения ротора – 3000 оборотов в минуту, если размер катушки закрывает половину кольца статора. Скорость вращения ротора – менее 1500 оборотов в минуту, если размер катушки покрывает треть кольца. Скорость вращения ротора – 1000 оборотов в минуту, если размер катушки составляет одну четвертую по отношению к кольцу.


Существует еще один способ определения оборотов по обмотке. Обмотки находятся внутри статора. Для этого необходимо подсчитать количество пазов, занимаемых секциями одной катушки. Общее количество пазов сердечника составляет количество полюсов: 2 – 3000 об/мин, 4 – 1500 об/мин, 6 – 1000 об/мин.

Все основные характеристики электродвигателя должны быть указаны на металлической бирке, располагающейся на его корпусе. Но на практике бирка или отсутствует, или информация стерлась в течение эксплуатации.

Электродвигатель – обмотка статора

Время от времени в процессе работы, нужно найти количество оборотов асинхронного электродвигателя, на котором отсутствует бирка. И далековато не каждый электрик с этой задачей может совладать. Но мое мировоззрение, что каждый электрослесарь в этом должен разбираться. На собственном рабочем месте, как говорится – по долгу службы, вы понимаете все свойства собственных движков. А перебежали на новое рабочее место, а там ни на одном движке нет бирок. Найти количество оборотов электродвигателя, даже очень просто и просто. Определяем по обмоттке. Для этого нужно снять крышку мотора. Лучше это проделывать с задней крышкой, т. к. шкив либо полумуфту снимать не нужно. Довольно снять кожух

остывания и крыльчатку и крышка мотора доступна. После снятия крышки обмотку видно довольно отлично. Найдите одну секцию и смотрите сколько

Движок – 3000 об/мин

места она занимает по окружности круга (статора). А сейчас запоминайте, если катушка занимает половину круга (180 град.) – это движок на 3000 об/мин.

Движок – 1500 об/мин

Если в окружности вместится три секции (120 град.) – это движок 1500 об/мин. Ну и если в статоре вмещается четыре секции (90 град.) – этот движок на 1000 об/мин. Вот так совершенно просто можно найти количество оборотов “неизвесного” электродвигателя. На представленных рисунках это видно отлично.

Движок – 1000 об/мин

Это способ определения, когда катушки обмоток намотаны секциями. А бывают обмотки “всыпные”, таким способом уже не найти. Таковой способ намотки встречается изредка.

Еще есть один способ определения количество оборотов. В роторе электродвигателя, есть остаточное магнитное поле, которое может наводить небольшую ЭДС в обмотке статора, если мы будем крутить ротор. Эту ЭДС можно “изловить” – миллиамперметром. Наша задачка заключается в следующем: необходимо отыскать обмотку одной фазы, независимо как соединены обмотки, треугольником либо звездой. И к кончикам обмотки подключаем миллиамперметр, вращая вал мотора, смотрим сколько раз отклонится стрелка миллиамперметра за один оборот ротора и вот по этой таблице поглядеть, что за движок вы определяете.

(2p) 2 3000 r/min
(2p) 4 1500 r/min
(2p) 6 1000 r/min
(2p) 8 750 r/min

Вот такие обыкновенные и думаю понятные два способа определения колличества оборотов на котором отсутствует бирка (табличка).

В СССР выпускался прибор ТЧ10-Р, может у кого и сохранился. Кто не лицезрел и не знал о таком измерителе, предлагаю поглядеть фото собственного. В комплекте имеется две насадки, – для измерения оборотов по оси вала и 2-ая для измерения по окружности вала.

Измерить колличество оборотов можно и при помощи “Цифрового лазерного тахометра”

“Цифровой лазерный тахометр”

Технические свойства:

Спектр: 2,5 об / мин ~ 99999 об / ми
Разрешение / шаг: 0,1 об / мин для спектра 2,5 ~ 999,9 об / мин, 1 об / мин 1000 об / мин и поболее
Точность: + / – 0,05%
Рабочее расстояние: 50mm ~ 500mm
Также указывается малое и наибольшее значение
Для тех кому реально необходимо – просто супер вещь!
Л. Рыженков

Старые и бывшие в использовании асинхронные машины советского производства считаются наиболее качественными и долговечными. Однако, как известно многим электромеханикам, шильдики на них могут быть абсолютно нечитабельными, да и в самом двигателе мог быть перемотан. Определить номинальную частоту вращения можно по количеству полюсов в обмотке, но если речь идет о машинах с фазным ротором или разбирать корпус нет желания, можно прибегнуть к одному из проверенных методов.

Определение скорости при помощи графического рисунка

Для определения скорости вращения двигателя существует графических рисунков круглой формы. Суть в том, что приклеенный на торец вала бумажный кружок с заданным узором при вращении образует определенный графический эффект при освещении источником света с частотой в 50Гц. Таким образом, перебрав несколько рисунков и сравнив результат с табличными данными можно определить номинальную скорость вращения двигателя.

Типовые характеристики по монтажным размерам

Промышленные производства СССР, как и большинство современных, производились по государственным стандартам и имеют установленную таблицу соответствия. Исходя из этого, можно замерить высоту центра вала относительно плоскости посадки, его и задний диаметры, а также размеры крепежных отверстий. В большинстве случаев этих данных будет достаточно, чтобы найти в таблице нужный двигатель и не только определить частоту вращения, но и установить его электрическую и полезную мощность.

При помощи механического тахометра

Очень часто нужно определить не только номинальную характеристику электрической машины, но и знать точное количество оборотов в данный момент. Это делается при диагностике электрических двигателей и для определения точного показателя коэффициента скольжения.

В электромеханических лабораториях и на производстве используются специальные приборы — тахометры. Если получить доступ к такому оборудованию, измерить частоту вращения асинхронного двигателя можно за несколько секунд. Тахометр имеет стрелочный или цифровой циферблат и измерительную штангу, на конце которой имеется отверстие с шариком. Если смазать центровочное отверстие на валу вязким воском и плотно приставить измерительную штангу к нему, на циферблате отобразится точное количество оборотов в минуту.

При помощи детектора стробоскопического эффекта

Если двигатель находится в процессе эксплуатации, можно избежать необходимости отстыковывать его от исполнительного механизма и снимать задний кожух только для того, чтобы добраться до центровочного отверстия. Точное количество оборотов в этих случаях можно также измерить при помощи стробоскопического детектора. Для этого на вал двигателя наносят продольную риску белого цвета и устанавливают светоулавливатель прибора напротив нее.

При включении двигателя в работу прибор определит точное количество оборотов в минуту по частоте появления белого пятна. Этот метод применяется, как правило, при диагностическом обследовании мощных электрических машин и зависимости частоты вращения от приложенной нагрузки.

Использование кулера от персонального компьютера

Для проведения измерений частоты вращения двигателя можно использовать весьма оригинальный метод. В нем применяется лопастной вентилятор охлаждения от персонального компьютера. Пропеллер крепится к торцу вала при помощи двустороннего скотча, а рама вентилятора удерживается вручную. Провод вентилятора подключается к любому из разъемов материнской платы, на котором можно провести измерения, при этом само питание на кулер подавать не нужно. Точный показатель частоты вращения можно получить через утилиту BIOS или диагностическую утилиту, работающую под управлением операционной системы.

Формулы и расчеты двигателя, Указатель полезных инструментов

Формулы и расчеты, приведенные ниже, следует использовать только для оценки. Заказчик обязан указать требуемые мощность двигателя, крутящий момент и время разгона для своего приложения. Продавец может пожелать проверить указанные заказчиком значения с помощью формул в этом разделе, однако, если есть серьезные сомнения относительно приложения заказчика или если заказчик требует гарантированной производительности двигателя / приложения, заказчик должен нанять инженера-электрика для точного определения расчеты.

Чтобы получить подробное описание каждой формулы, нажмите на ссылки ниже, чтобы перейти прямо к ней.


Практические правила (приближение)

Механические формулы
Крутящий момент, фунт-фут. = л.с. x 5250

об / мин
—— л.с. = Крутящий момент x об / мин —— об / мин = 120 x частота

Число полюсов
5250

Преобразование температуры
Deg C = (Deg F — 32) x 5/9

Deg F = (Deg C x 9/5) + 32

преобразование температуры Формула

R = 1.8 K + 0,6
.K = 5 / 9 (R-0,6)
F = 1,8 C + 32
C = 5 / 9 (F-32)
R = F + 460
.K = C + 273

C = Цельсия, градусов
F = Фаренгейта, градусов
.K = Кельвина
R = Ранкина, градусов
901
176,7
204,4
232,2
по C Темп. к F
-17,8
10,8
37,8
65,6
93,3
0
50
100
150
200
32,0
122,0
212,0
302,0
392,0
250
300
350
400
450
482,0
572,0
662,0
752,0
842,0
260,0
287,7
315.6
343,3
500
550
600
650
932,0
1022,0
1112,0
1202,0
.0
537,8
565,6
593,3
621,1
до C Темп. до F
371,1
398,9
426,7
454,4
482,2
700
750
800
850
900
1292,0
1382,0
1472,0
1562,0
10
950
1000
1050
1100
1150
1742,0
1832,0
1922,0
2012,0
2102,0
648,9
676,7
704,4
9019 732
732 1350
2192,0
2282,0
2372,0
2462,0
до C Темп. по Факс
760.0
787,8
815,6
843,3
872,1
1400
1450
1500
1550
1600
2552,0
2642,0
2732,0
2822,0
2912,0
899,9
927,7
955,4
10199 989,9
927,7
955,4
101900 900 170019 989 900 1750
1800
1850
3002,0
3092,0
3182,0
3272,0
3362,0
1038,8
1066,6
1094,3
1121,1
1900
1950
2000
2050
3452.0
3542.0
3632.0
3722.0

Высокоинерционные нагрузки
t = WK 2 x об / мин

308 x T ср.
—— WK 2 = инерция в фунт-фут. 2
t = время разгона в сек.
T = Av. ускоряющий момент фунт-фут.
T = WK 2 x об / мин

308 xt
инерция, отраженная на двигатель = инерция нагрузки Об / мин нагрузки

Об / мин двигателя
2

Синхронная скорость, Частота и количество полюсов электродвигателей переменного тока
n s = 120 xf

P
—— f = P xn s

120
— — P = 120 xf

n s

Взаимосвязь между мощностью, крутящим моментом и скоростью
л.с. = T xn

5250
—— T = 5250 л. С.

n
—— n = 5250 л.

n s
x 100
Код кВА / л.с.
Код кВА / л.с. кВА / л.с.
A 0-3.14
F 5,0 -5,59
L 9,0-9,99
S 16,0-17,99
B 3,15-3,54
G 5,6 -6,29
M 10,0-11,19
T 18,0-19,99
C 3,55-3,99
H 6.3-7,09
N 11,2-12,49
U 20,0-22,39
D 4,0 -4,49
I 7,1 -7,99
P 12,5-13,99
V 22,4 и выше
E 4,5 -4,99
K 8,0 -8,99
R 14.0-15,99



Символы
9 0376 EFF
I = ток в амперах
E = напряжение в вольтах
кВт
кВт = мощность в киловаттах
кВА = полная мощность в киловольт-амперах
л.с. = выходная мощность в лошадиных силах
n двигатель = двигатель скорость в оборотах в минуту (об / мин)
нс = синхронная скорость в оборотах в минуту (об / мин)
P = количество полюсов
f = частота в циклах в секунду (CPS)
T = крутящий момент в фунт-футах
= КПД в десятичном виде
PF = Коэффициент мощности в десятичном формате

Эквивалентная инерция

В механических системах все вращающиеся части обычно не работают с одинаковой скоростью .Таким образом, нам нужно определить «эквивалентную инерцию» каждой движущейся части при определенной скорости первичного двигателя.

Общий эквивалент WK 2 для системы представляет собой сумму WK 2 каждой части, относящуюся к скорости первичного двигателя.

Уравнение говорит:


WK 2 EQ = WK 2 часть N часть

N первичный двигатель
2

Это уравнение становится общим знаменателем, на котором могут основываться другие вычисления.Для устройств с регулируемой скоростью инерция сначала должна быть рассчитана на низкой скорости.

Давайте посмотрим на простую систему, которая имеет первичный двигатель (PM), редуктор и нагрузку.

WK 2 = 100 фунт-фут. 2
WK 2 = 900 фунт-фут. 2
(как видно на выходном валу)

WK 2 = 27000 фунт-фут. 2

Формула утверждает, что эквивалент системы WK 2 равен сумме WK 2 частей на оборотах первичного двигателя, или в данном случае:

Примечание. Обороты редуктора = Об / мин нагрузки

Эквивалент WK 2 равен WK 2 первичного двигателя плюс WK 2 нагрузки.Это равно WK 2 первичного двигателя, плюс WK 2 времени редуктора (1/3) 2 , плюс WK 2 времени загрузки (1/3) 2 .

Это отношение редуктора к ведомой нагрузке выражается формулой, приведенной ранее:


WK 2 EQ = WK 2 часть N часть

N первичный двигатель
2

Другими словами, когда деталь вращается со скоростью (N), отличной от первичного двигателя, WK 2 EQ равен WK 2 квадрата передаточного отношения детали.

В этом примере результат может быть получен следующим образом:

Эквивалент WK 2 равен:

Наконец:


WK 2 EQ = фунт-фут. 2 pm + 100 фунт-фут. 2 Красный + 3000 фунт-фут 2 Нагрузка

WK 2 EQ = 3200 фунт-фут. 2

Общий эквивалент WK 2 — это то, что WK 2 видит тягач на его скорости.


Электрические формулы (Дополнительные формулы см. В разделе «Формулы»)

I = Амперы; E = Вольт; Eff = Эффективность; pf = коэффициент мощности; кВА = Киловольт-амперы; кВт = Киловатт


Ток заторможенного ротора (IL) из данных паспортной таблички
Трехфазный: I L = 577 x л.с. x кВА / л.с.

E
См .: диаграмму кВА / л.с.
Однофазный: I L = 1000 x HP x kVA / HP

E
ПРИМЕР: На паспортной табличке двигателя указано 10 л.с. , 3 фазы, 460 Вольт, код F.
I L = 577 x 10 x (5,6 или 6,29)

460
I L = 70,25 или 78,9 Ампер (возможный диапазон)

Влияние линейного напряжения на ток заторможенного ротора (IL) (прибл.)
I L @ E LINE = I L @ E N / P x E LINE

E N / P
ПРИМЕР: Двигатель имеет ток заторможенного ротора (бросок 100 ампер (I L ) при номинальном напряжении, указанном на паспортной табличке (E N / P ) 230 вольт.

Что такое I L с напряжением 245 В (E LINE ), приложенным к этому двигателю?

I L при 245 В. = 100 x 254 В / 230 В

I L при 245 В. = 107 ампер


Основные расчеты мощности в лошадиных силах

Лошадиная сила — это работа, выполненная в единицу времени. Один HP равен 33 000 фут-фунт работы в минуту. Когда источник крутящего момента (T) выполняет работу по вращению (M) вокруг оси, выполняемая работа составляет:


радиус x 2 x об / мин x фунт.или 2 TM

При вращении со скоростью N об / мин доставленное HP составляет:


HP = радиус x 2 x об / мин x фунт

33000
= TN

5250

Для вертикального или подъемного движения:


HP = W x S

33,000 x E

Где:


W = общий вес в фунтах.поднимается двигателем
S = скорость подъема в футах в минуту
E = общий механический КПД подъемника и зубчатой ​​передачи. Для оценки
E = .65 для эфф. подъемника и связанного механизма.

Для вентиляторов и нагнетателей:


л.с. = Объем (куб. Фут / мин) x напор (дюймы водяного столба)

6356 x механический КПД вентилятора

Или


л.с. = Объем (куб. Фут / мин) x давление (фунт.На кв. Фут.)

3300 x Механический КПД вентилятора

Или


л.с. = Объем (куб. Фут / мин) x давление (фунт на кв. Дюйм. )

229 x Механический КПД вентилятора

Для оценки эфф. вентилятора или нагнетателя можно принять равным 0,65.

Примечание: Объем воздуха (куб. Фут / мин) напрямую зависит от скорости вентилятора.Развиваемое давление зависит от скорости вращения вентилятора в квадрате. Hp зависит от скорости вращения вентилятора.

Для насосов:


л.с. = галлонов в минуту x давление в фунтах на кв. Дюйм x удельный вес

1713 x механический КПД насоса

Или


л.с. = галлонов в минуту x общий динамический напор в футах x удельный вес

3960 x механический КПД насоса


900 где общий динамический напор = статический напор + напор трения

Для оценки КПД насоса можно принять равным 0.70.


Ускоряющий момент

Эквивалентная инерция привода с регулируемой скоростью указывает энергию, необходимую для поддержания работы системы. Однако запуск или ускорение системы требует дополнительной энергии.

Крутящий момент, необходимый для разгона кузова, равен WK 2 кузова, умноженному на изменение числа оборотов в минуту, деленному на 308-кратный интервал (в секундах), в котором происходит это ускорение:


МОМЕНТ УСКОРЕНИЯ = WK 2 Н (фунт-сила)футов)

308т

Где:


N = Изменение оборотов в минуту
Вт = Масса в фунтах.
K = Радиус вращения
t = Время разгона (с)
WK 2 = Эквивалентная инерция
30 = Константа пропорциональности

Или


T Acc = WK 2 N

308t
907 (308) выводится путем преобразования линейного движения в угловое с учетом ускорения свободного падения.Если, например, у нас есть просто первичный двигатель и груз без регулировки скорости:

Пример 1

WK 2 = 200 фунт-фут. 2
WK 2 = 800 фунт-фут. 2

WK 2 EQ определяется, как и раньше:


WK 2 EQ = WK 2 pm + WK 2 Нагрузка
WK 2 EQ = 200 + 800
WK 2 EQ = 1000 футов.фунт 2

Если мы хотим разогнать эту нагрузку до 1800 об / мин за 1 минуту, имеется достаточно информации, чтобы определить величину крутящего момента, необходимого для ускорения нагрузки.

В формуле указано:


T Acc = WK 2 EQ N

308t
или 1000 x 1800

308 x 60
или 1800000

18480

Другими словами, 97.4 фунт-фут. крутящего момента необходимо приложить, чтобы эта нагрузка вращалась со скоростью 1800 об / мин за 60 секунд.

Обратите внимание, что T Acc — это среднее значение ускоряющего момента во время рассматриваемого изменения скорости. Если требуется более точный расчет, может оказаться полезным следующий пример.

Пример 2

Время, необходимое для разгона асинхронного двигателя с одной скорости на другую, можно найти из следующего уравнения:


t = WR 2 x изменение об / мин

308 x T

Где:


T = Среднее значение ускоряющего момента при рассматриваемом изменении скорости.
t = Время, необходимое двигателю для разгона от начальной до конечной скорости.
WR 2 = Эффект маховика или момент инерции для ведомого оборудования плюс ротор двигателя в фунто-футах. 2 (WR 2 ведомого оборудования должно относиться к валу двигателя).

Теперь мы рассмотрим применение приведенной выше формулы на примере.На рисунке A показаны кривые скорость-крутящий момент асинхронного двигателя с короткозамкнутым ротором и вентилятора, который он приводит в действие. При любой скорости нагнетателя разница между крутящим моментом, который двигатель может передать на валу, и крутящим моментом, необходимым для нагнетателя, представляет собой крутящий момент, доступный для ускорения. Ссылка на рисунок A показывает, что ускоряющий момент может сильно изменяться в зависимости от скорости. Когда кривые скорость-крутящий момент для двигателя и нагнетателя пересекаются, крутящий момент отсутствует для ускорения. Затем двигатель приводит в движение вентилятор с постоянной скоростью и просто передает крутящий момент, необходимый для нагрузки.

Чтобы определить общее время, необходимое для разгона двигателя и нагнетателя, область между кривой «скорость-крутящий момент» двигателя и кривой «скорость-крутящий момент» вентилятора разделена на полосы, концы которых приблизительно равны прямым линиям. Каждая полоса соответствует приросту скорости, происходящему в течение определенного интервала времени. Сплошные горизонтальные линии на рисунке А представляют границы полос; длины пунктирных линий — средние ускоряющие моменты для выбранных интервалов скорости.Чтобы рассчитать общее время разгона двигателя и воздуходувки с прямым подключением, необходимо найти время, необходимое для разгона двигателя от начала одного интервала скорости до начала следующего интервала, и сложить инкрементальные времена для все интервалы, чтобы получить общее время разгона. Если WR 2 двигателя, чья кривая скорость-крутящий момент приведена на рисунке A, составляет 3,26 фут-фунт. 2 и WR 2 воздуходувки, относящейся к валу двигателя, имеют длину 15 футов.фунтов 2 , общий WR 2 составляет:


15 + 3,26 = 18,26 фут-фунт. 2 ,

И общее время ускорения составляет:

Или

Рисунок A
Кривые, используемые для определения времени, необходимого для разгона асинхронного двигателя и нагнетателя

Ускоряющие моменты
T 1 = 46 фунт-фут. T 4 = 43,8 фунт-фут. Т 7 = 32.8 фунт-фут.
T 2 = 48 фунт-фут. T 5 = 39,8 фунт-фут. T 8 = 29,6 фунт-фут.
T 3 = 47 фунт-фут. T 6 = 36,4 фунт-фут. T 9 = 11 фунт-фут.




Рабочие циклы

Заказы на продажу часто вводятся с пометкой под такими специальными функциями, как:

—— «Подходит для 10 пусков в час»
или
—- » Подходит для 3 реверсов в минуту «
или
——» Мотор, способный развивать скорость до 350 фунтов.ft. 2 «
или
——» Подходит для 5 пусков и остановок в час «

Заказы с такими примечаниями не могут быть обработаны по двум причинам.

  1. Сначала должна быть указана соответствующая группа продуктов проконсультировались, чтобы увидеть, доступна ли конструкция, которая будет выполнять требуемый рабочий цикл, и, если нет, чтобы определить, подпадает ли требуемый тип конструкции под нашу нынешнюю линейку продуктов.
  2. Ни одно из приведенных выше примечаний не содержит достаточно информации для выполнения необходимой нагрузки расчет цикла.Для проверки рабочего цикла информация о рабочем цикле должна включать следующее:
    1. Инерция, отраженная на валу двигателя.
    2. Моментная нагрузка на двигатель во время всех частей рабочего цикла, включая пуски, время работы, остановки или реверсирование.
    3. Точное время каждой части цикла.
    4. Информация о том, как выполняется каждый шаг цикла. Например, остановка может осуществляться выбегом, механическим торможением, динамическим торможением постоянным током или закупоркой.Обратное движение может быть выполнено путем закупоривания, или двигатель может быть остановлен каким-либо образом, а затем повторно запущен в противоположном направлении.
    5. Когда двигатель многоскоростной, цикл для каждой скорости должен быть полностью определен, включая метод переключения с одной скорости на другую.
    6. Любые особые механические проблемы, особенности или ограничения.

Получение этой информации и проверка группы продуктов перед вводом заказа могут сэкономить много времени, средств и переписки.

Рабочий цикл относится к подробному описанию рабочего цикла, который повторяется в определенный период времени. Этот цикл может включать в себя частые запуски, остановки, реверсирование или остановку. Эти характеристики обычно используются в процессах периодического действия и могут включать в себя галтовочные барабаны, определенные краны, экскаваторы и драглайны, демпферы, приводы для позиционирования затвора или плуга, подъемные мосты, грузовые лифты и подъемники для персонала, экстракторы прессового типа, некоторые питатели, прессы и т.д. определенные типы, подъемники, индексаторы, сверлильные станки, машины для шлакоблоков, сиденья для ключей, тестомесильные машины, тянущие машины, шейкеры (литейные или автомобильные), обжимные и стиральные машины, а также определенные грузовые и легковые автомобили.Список не исчерпывающий. Приводы для этих нагрузок должны быть способны поглощать тепло, выделяемое во время рабочих циклов. Соответствующая теплоемкость потребуется в муфтах скольжения, сцеплениях или двигателях для ускорения или остановки этих приводов или для выдерживания остановок. Это произведение скорости скольжения и крутящего момента, воспринимаемого нагрузкой в ​​единицу времени, которое выделяет тепло в этих компонентах привода. Все события, происходящие во время рабочего цикла, генерируют тепло, которое компоненты привода должны рассеивать.

Из-за сложности расчетов рабочего цикла и обширных технических данных для конкретной конструкции двигателя и номинальных характеристик, необходимых для расчетов, заказчику необходимо обратиться к инженеру-электрику для определения размера двигателя с приложением рабочего цикла.

Расчет размеров двигателя

Правильный размер и выбор двигателя для вашего оборудования являются ключом к обеспечению производительности, надежности и стоимости оборудования. В дополнение к приведенной ниже информации по правильному подбору двигателя Oriental Motor предлагает онлайн-инструменты для выбора двигателя, а также помощь сотрудников нашей службы технической поддержки.

Наша служба технической поддержки готова помочь вам правильно определить размер и выбрать двигатель в зависимости от вашего индивидуального применения. Просто позвоните по номеру 1-800-GO-VEXTA (468-3982) (с понедельника по пятницу с 7:30 до 17:00 по тихоокеанскому стандартному времени).

Процедура выбора

Первый шаг — определить приводной механизм для вашего оборудования. Некоторые примеры: прямое вращение, шариковый винт, ремень и шкив или рейка и шестерня. Наряду с типом приводного механизма необходимо также определить габариты, массу, коэффициент трения и т. Д.необходимые для расчета нагрузки:

  • Размеры и масса (или плотность) груза
  • Размеры и масса (или плотность) каждой детали
  • Коэффициент трения скользящей поверхности каждой подвижной части

Далее вам нужно будет определить требуемые технические характеристики на оборудование:

  • Скорость движения и время работы
  • Расстояние позиционирования и время позиционирования
  • Разрешение
  • Точность остановки
  • Удержание позиции
  • Электропитание и напряжение
  • Операционная среда
  • Особые функции и требования, такие как; Разомкнутый цикл, замкнутый цикл, программируемый, обратная связь, рейтинг IP, утверждения агентов и т. Д.

Чтобы определить необходимую мощность двигателя, необходимо вычислить три фактора; Момент инерции, крутящий момент и скорость. (Обратитесь к нижеследующим разделам по расчетам для каждого.)

После того, как вы рассчитали инерцию, крутящий момент и скорость двигателя, вы выберете тип двигателя на основе требуемых характеристик. Oriental Motor предлагает широкий ассортимент шаговых двигателей, серводвигателей, двигателей переменного тока и бесщеточных двигателей для удовлетворения конкретных потребностей вашего оборудования.

Наконец, после выбора типа двигателя вы сделаете окончательное определение двигателя, подтвердив, что характеристики выбранного двигателя (и редуктора, если применимо) удовлетворяют всем требованиям, таким как механическая прочность, время ускорения и момент ускорения.

Расчет размеров двигателя

При выборе двигателя необходимо учитывать три фактора; Момент инерции, крутящий момент и скорость.

Момент инерции

Момент инерции — это мера сопротивления объекта изменениям скорости его вращения.

Когда объект просто сидит без движения, момент инерции равен 0.

Когда вы пытаетесь заставить его двигаться, что означает, что вы хотите изменить скорость объекта с 0 на любую, возникнет эффект момента инерции.

Уравнение основной инерции (Дж) :

Расчет момента инерции вращающегося объекта

Расчет момента инерции цилиндра

Расчет момента инерции полого цилиндра

Расчет момента инерции для смещенной оси

Расчет момента инерции для прямоугольной опоры

Расчет момента инерции для объекта при линейном движении

Единицы измерения момента инерции

Единицы инерции обычно используются двумя способами: унций-дюйм² и унций-дюйм² .Первое включает в себя гравитацию, второе — только массу.

Теоретически инерция — это фактор массы, поэтому он не должен включать гравитацию, однако практически мы не можем легко измерить массу на Земле.

Oriental Motor обычно обеспечивает инерцию в унциях на дюйм². Затем, когда мы вычисляем момент ускорения в расчете крутящего момента, мы делим общую инерцию на силу тяжести.

Плотность = 386 дюйм / сек²

  • oz-in² = инерция в зависимости от веса
  • унций / сек² = инерция, основанная на массе

Вычисление унций-дюймов² до унций-дюймов²

Момент

Крутящий момент — это стремление силы вращать объект вокруг оси.Крутящий момент состоит из двух компонентов; компонент нагрузки (постоянный) и компонент ускорения.

Составляющая момента нагрузки обычно возникает из-за трения и / или силы тяжести и всегда действует на двигатель. Этот компонент обычно можно определить путем расчета или путем наложения динамометрического ключа на систему и считывания значения крутящего момента. Когда это невозможно измерить, мы используем некоторые уравнения для вычисления приблизительного значения.

Однако ускоряющий момент действует на двигатель только тогда, когда он ускоряется или замедляется.Как только двигатель работает с постоянной скоростью, этот компонент уходит. Измерять составляющую ускорения сложно, не говоря уже об опасности. Если вы хотите, чтобы нагрузка набирала скорость в течение 50 миллисекунд, вполне вероятно, что динамометрический ключ слетит. Поэтому рассчитываем составляющую ускорения. Этот компонент является функцией инерции системы и скорости ускорения. Итак, как только мы определим эти значения, мы сможем вычислить момент ускорения.

Момент нагрузки ( T )

Нагрузка крутящего момента очень проста.

Как вы видите, крутящий момент в этом уравнении является произведением силы и расстояния между силой и центром вращения. Например, если вы хотите удержать силу, действующую на конец шкива, T = F x r . Таким образом, расчет момента нагрузки определяет силу в системе и логическое расстояние между валом двигателя и местом действия силы.

Когда механика усложняется, нам нужно преобразовать F и r, чтобы они соответствовали механике.

Момент нагрузки — фактическое измерение

Если вы можете измерить силу, это наиболее точный способ найти силу, поскольку он учитывает всю эффективность и коэффициент трения каждой части.

FB = Усилие, когда главный вал начинает вращаться

Силы

Есть три типа сил; вертикальные, горизонтальные и наклонные. Сила варьируется в зависимости от того, как она действует.

Расчет вертикальной силы

Расчет горизонтальной силы

Расчет силы наклона

Расчет момента нагрузки — шарико-винтовая передача

Расчет момента нагрузки — привод шкива

Расчет крутящего момента нагрузки — тросовый или ременной привод, реечный и шестеренный привод

Момент ускорения

Как упоминалось ранее, момент ускорения состоит из инерции и скорости ускорения.Если нам известны эти два значения, мы можем рассчитать момент ускорения.

Расчет момента ускорения ( Ta )

Если скорость двигателя изменяется, всегда необходимо устанавливать момент ускорения или момент торможения.

Основная формула одинакова для всех двигателей. Однако используйте приведенные ниже формулы при вычислении момента ускорения для шаговых или серводвигателей на основе скорости импульса.

Общая формула для всех двигателей

При расчете момента ускорения для шаговых или серводвигателей на основе скорости импульса

Есть два основных профиля движения.Операция ускорения / замедления является наиболее распространенной. Когда рабочая скорость низкая, а инерция нагрузки мала, можно использовать режим пуска / останова.

Расчет необходимого крутящего момента ( TM )

Требуемый крутящий момент рассчитывается путем умножения суммы крутящего момента нагрузки и крутящего момента ускорения на коэффициент безопасности.

Расчет эффективного момента нагрузки ( Trms ) для серводвигателей и бесщеточных двигателей серии BX

Если требуемый крутящий момент двигателя изменяется со временем, определите, можно ли использовать двигатель, вычислив эффективный момент нагрузки.Эффективный крутящий момент нагрузки становится особенно важным для режимов работы, таких как операции с быстрым циклом, когда ускорение / замедление является частым. Рассчитайте эффективный момент нагрузки при выборе серводвигателей или бесщеточных двигателей серии BX.

Скорость

Скорость определяется путем вычисления расстояния, разделенного на время. Для шаговых или серводвигателей необходимо также учитывать время разгона.

Расчет стандартной скорости

Скорость = Расстояние / Время

Для шаговых или серводвигателей

Скорость = Расстояние / (Время — Время разгона ( t1 )

Хотите узнать больше?

Группа технической поддержки

Oriental Motor и инженеры по применению будут работать с вами, чтобы определить лучшее решение для вашего приложения.Опытные члены команды ORIENTAL MOTOR знают технологию от и до. Мы найдем подходящее решение в соответствии с вашими потребностями и объясним альтернативы. Позвоните по телефону 1-800-GO-VEXTA (468-3982), чтобы поговорить с членом группы технической поддержки Oriental Motor.

Решения для высокоскоростных электродвигателей

Определение

Скорость двигателя — это величина скорости вращения вала двигателя. В приложении движения скорость двигателя определяет, насколько быстро ось вращается — количество полных оборотов в единицу времени.Приложения различаются по требованиям к скорости, в зависимости от того, что перемещается, и от согласованности с другими компонентами машины. Необходимо достичь баланса между скоростью и крутящим моментом, поскольку двигатели обычно создают меньший крутящий момент при работе на более высоких скоростях.

Обзор решения

Мы учитываем требования к скорости в процессе проектирования, создавая оптимальные конфигурации катушек (обычно называемых обмотками) и магнитов. В некоторых конструкциях катушка вращается в зависимости от конструкции двигателя.Создание конструкции двигателя, исключающей объединение железа с катушкой, приводит к более высоким скоростям. Инерция этих высокоскоростных двигателей резко снижена, что также увеличивает ускорение (отзывчивость). В некоторых конструкциях магнит вращается вместе с валом. Поскольку магнит является фактором, способствующим инерции двигателя, требуется разработка конструкции, отличной от конструкции стандартного цилиндрического магнита. Снижение инерции приводит к увеличению скорости, а также ускорению.

Portescap Technology

Portescap разработал высокоскоростные двигатели для наших бесщеточных технологий постоянного и щеточного постоянного тока с самонесущими катушками ротора высокой плотности.Безжелезная природа щеточных катушек постоянного тока обеспечивает как высокое ускорение, так и более высокие скорости, особенно по сравнению с щеточными двигателями постоянного тока с конструкцией с железным сердечником. Portescap предлагает уникальную серию шаговых двигателей, серию дисковых магнитов, которые имеют тонкий дисковый магнит в отличие от цилиндрического магнита. За счет снижения инерции двигателей мы можем достичь скорости до 10 000 об / мин с шаговым двигателем, что не имеет аналогов в отрасли. Свяжитесь с нами сегодня, чтобы узнать, как мы можем помочь вам найти подходящие высокоскоростные двигатели для ваших критически важных приложений.

Высокоскоростные двигатели Portescap идеально подходят для следующих применений:

Как подобрать двигатели по нагрузке, мощности, мощности двигателя

Рэнди Барнетт

Проведите гибкий токовый пробник Fluke iFlex ™ вокруг одного проводника. Или вы можете центрировать губки токоизмерительных клещей вокруг одного проводника.

Это заблуждение среди тех, кто выбирает и устанавливает двигатели. Правильный выбор двигателей для данной нагрузки приводит к более эффективному управлению нагрузками, экономии энергии и экономии долларов.Двигатели обычно наиболее эффективны при нагрузке от 90% до 95%. Тот факт, что на заводской табличке двигателя написано «25 л.с.», не означает, что двигатель выдает двадцать пять лошадиных сил во время работы. Двигатель может производить немного меньше в зависимости от требований к нагрузке. Если двигатель постоянно работает с этими пониженными требованиями к мощности, деньги тратятся зря, и вам следует подумать о замене его двигателем правильного размера.

Кроме того, сечение проводов и предохранителей или прерывателя цепи, питающих этот двигатель, основывается на номинальном токе полной нагрузки двигателя, предполагаемой частоте его срабатывания и других факторах.Установка проводов и прерывателей большего диаметра, чем необходимо, — напрасная трата. Также важно понимать, что даже при низких требованиях к мощности двигатель по-прежнему потребляет относительно большой ток. Например, двигатель, работающий без нагрузки, по-прежнему потребляет около 50% своего номинального тока.

При замене двигателя подберите двигатель к заданию.

При замене двигателей важно согласовать двигатель с заданием. В дополнение к выбору правильного напряжения, фазы (трехфазной или однофазной), буквенного обозначения конструкции и буквенного кода не забудьте выбрать правильную номинальную мощность в лошадиных силах.Если двигатель был заменен ранее или работает с насосом, вентилятором или другим оборудованием, размер которого не был определен производителем оригинального оборудования как часть всей системы, возможно, вы выбрали двигатель неправильного размера. Измерение базовых значений напряжения и тока для оценки собственных требований к мощности предоставит вам более эффективную систему.

Такая информация важна при проведении энергетического исследования. Если нагрузка двигателя изменяется на 90% или менее от полной нагрузки в течение длительного времени, применение может быть подходящим для привода с регулируемой скоростью и, таким образом, значительной экономии.Например, если требования к мощности двигателя в лошадиных силах могут быть уменьшены с помощью привода с регулируемой скоростью, чтобы снизить скорость двигателя до 90% от полной номинальной скорости двигателя, то потребление энергии снижается до 73% от того, что требуется для работы на полной скорости. Еще одна причина узнать требования к нагрузке вашего оборудования!

В некоторых случаях двигатель может быть перегружен, потребляя ток, превышающий его номинальный. Будь то плохие подшипники, смещенный вал или другие проблемы с обслуживанием, или просто чрезмерная нагрузка на двигатель, однозначно имеет место один вредный эффект: чрезмерное нагревание обмоток.Тепло ухудшает изоляцию и является основной причиной отказа двигателя. Хотя правильно рассчитанные и установленные перегрузки вызывают отключение двигателя, как правило, от 115% до 125% от значения тока полной нагрузки, указанного на паспортной табличке, выделяемое за это время тепло обязательно сокращает срок службы двигателя.

Определение фактической мощности двигателя

Значения рабочего тока и напряжения двигателя следует измерять и записывать на регулярной основе в рамках программы профилактического обслуживания. Используйте эту формулу для оценки мощности двигателя: Мощность в лошадиных силах (л.с.) = Напряжение x Средняя мощность x% КПД x коэффициент мощности x 1.73/746. (См. Подробную информацию на диаграмме ниже.)


Используйте эту формулу для оценки мощности двигателя

Лошадиная сила (л.с.) = Напряжение x Сила тока x% EFF x коэффициент мощности x 1,73 / 746

Где:

Напряжение — это среднее значение трех измеренных напряжений: (AB + AC + BC) / 3

Ампер — средний измеренный ток трех фаз: (A + B + C) / 3

% EFF — КПД двигателя на паспортная табличка двигателя

Коэффициент мощности — это отношение реальной мощности (кВт) к полной мощности (кВА).При отсутствии инструментов для измерения коэффициента мощности практическое правило заключается в оценке коэффициента мощности на уровне 0,85

1,73 — константа, используемая при расчете трехфазной мощности

746 — константа для преобразования ватт в лошадиные силы (746 Вт = 1 л.

Мощность в лошадиных силах (л.с.) = напряжение x сила тока x% КПД x коэффициент мощности x 1.73/746

= 472 В x 20 А x 0,90 x 0,85 x 1,73 / 746 = 17 л.с.


Самый быстрый метод точной оценки мощности двигателя — использовать цифровые клещи для измерения тока и напряжения на двигателе, а затем выполнить простой расчет. Используйте эту формулу для оценки мощности двигателя. Мощность (л.с.) = напряжение x сила тока x% КПД x коэффициент мощности x 1,73 / 746. Обязательно соблюдайте правила безопасной работы, соответствующие конкретному применению. Благодаря наличию цифровых мультиметров с удаленным дисплеем, таких как токоизмерительные клещи для измерения истинного среднеквадратичного значения с удаленным дисплеем Fluke 381, рабочие могут снизить воздействие смертельного напряжения и зоны опасности дугового разряда.

Для получения точных показаний важно использовать токоизмерительные клещи с истинным среднеквадратичным значением. В то время как токи двигателя обычно можно считывать непосредственно с лицевой стороны привода с регулируемой скоростью, питающего связанный двигатель, для другого оборудования потребуется использовать измеритель, обеспечивающий точные показания при наличии гармоник и синусоидальных искажений.

Измерение нагрузок, отличных от двигателей

Вам также необходимо записать рабочие значения нагрузок, отличных от двигателей. Поскольку мощность в лошадиных силах не определяется для других нагрузок, кроме двигателей, просто используйте процедуру, описанную во врезке «Используйте эту формулу для оценки мощности двигателя», чтобы измерить и записать текущее значение нагрузки.Примерами таких нагрузок могут быть герметичные мотор-компрессоры хладагента, используемые в оборудовании HVAC, осветительные нагрузки и нагревательные элементы. Номинальный ток нагрузки герметичных компрессоров хладагента и номинальные значения тока на других типах оборудования необходимо сравнивать с измеренными значениями, когда вы имеете дело с отключением выключателя или перегревом оборудования. Чтобы определить размер прерывателя и проводов, необходимых для питания вашей нагрузки, см. Национальный электротехнический кодекс® (NEC®), инструкции производителя, чертежи и любые местные нормативные требования.Хотя NEC имеет особые правила для различных типов оборудования, такого как двигатели и оборудование HVAC, обычно проводники и автоматические выключатели рассчитаны на 125% от продолжительной нагрузки плюс 100% от непостоянной нагрузки.

Зонд iFlex ™ окружает единственный проводник в этом шкафу привода для блока обработки воздуха (AHU). Токоизмерительные клещи Fluke 381 используются для записи показаний силы тока с целью выявления предполагаемой проблемы привода. Те же клещи используются для оценки мощности двигателя.

«Непрерывная нагрузка» — это нагрузка, при которой ожидается, что максимальный ток будет продолжаться в течение трех часов или более. Один важный момент: при выборе размеров проводов и выключателей для двигателей используйте соответствующую таблицу в NEC для силы тока полной нагрузки двигателя, а не ранее измеренное значение или информацию с паспортной таблички двигателя. Ранее измеренное значение помогает определить размер нагрузки. Размеры проводов и прерывателей для питания двигателя основываются на кодовых таблицах, в которых указаны значения тока полной нагрузки для конкретных фаз, напряжения и мощности двигателей.Номинальные параметры и измеренные значения производителя используются для нагрузок, отличных от двигателя.

Например, трехфазный двигатель насоса охлажденной воды мощностью 25 лошадиных сил должен проработать при полной нагрузке в течение трех часов или более. В таблицах NEC указано, что ток полной нагрузки трехфазного двигателя мощностью 460 В и мощностью 25 лошадиных сил составляет 34 ампера. Следовательно, проводники, питающие двигатель, должны иметь размер 34 x 1,25 = 43 А (125% от 34 ампер). Таблицы допустимой нагрузки в NEC используются для определения фактического сечения проводника в зависимости от типа изоляции, температуры окружающей среды и других условий.Максимальный размер автоматического выключателя или предохранителя для двигателя основан на другой таблице NEC, Таблица 430.52. Максимальное значение этого устройства защиты от перегрузки по току может находиться в диапазоне от 175% до 250% от тока полной нагрузки. Всегда консультируйтесь с Национальными электротехническими нормами или квалифицированным электриком, чтобы узнать точные размеры проводки двигателя, предохранителей и автоматических выключателей, а также требования к защите двигателей от перегрузки. То же самое касается герметичных мотор-компрессоров хладагента и другого электрического оборудования.

Цель: правильно подобранная и безопасная установка, работающая с максимальной эффективностью.

Вы должны определить мощность двигателя в полевых условиях, чтобы убедиться, что используется двигатель подходящего размера. Если двигатель слишком большой, подумайте о замене двигателя или установке частотно-регулируемого привода. Регулярное измерение и запись значений тока и напряжения также является важной частью программы качественного профилактического обслуживания. Подбирайте проводку и автоматические выключатели для любого типа нагрузки в соответствии с Национальными электротехническими правилами.Помните, что цель — правильно рассчитанная и безопасная установка, работающая с максимальной эффективностью.

Факты о скорости вращения двигателя центробежного насоса B&G — Bornquist Inc.

Понедельник, 6 июня 2018 г.

Понимание скорости вращения электродвигателя является важной частью правильного выбора и применения центробежных насосов B&G. Ниже приводится объяснение того, как двигатели сконструированы для работы с определенной скоростью и как изменяется скорость двигателей, когда они установлены для привода центробежного насоса. Обороты двигателя без нагрузки Каждый асинхронный двигатель переменного тока имеет магнитные полюса. Эти полюса образуются пучками магнитных проводов, намотанных вместе в пазах неподвижной части двигателя (сердечника статора). Загляните внутрь электродвигателя, и вы сможете сосчитать количество полюсов или обмоток. Количество и расположение этих пучков проводов создают магнитные полюса, а количество полюсов в двигателе определяет скорость двигателя, выраженную в оборотах в минуту. Эта скорость двигателя обычно обозначается как об / мин без нагрузки , поскольку она зависит от количества полюсов двигателя и частоты сети (герц).Имея это в виду, вы можете предположить, что каждый четырехполюсный асинхронный двигатель переменного тока работает с одинаковой скоростью. На самом деле это так, и вы можете определить эту скорость, используя следующую формулу:

  • Для электрических систем 60 Гц, которые распространены в Северной Америке: 7200, разделенные на количество полюсов в двигателе, дают вам число оборотов в минуту без нагрузки. Таким образом, следующие распространенные обороты двигателя на частоте 60 Гц:
    • Конструкция двухполюсного двигателя — скорость холостого хода 3600 об / мин (7200 разделить на 2)
    • Конструкция 4-полюсного двигателя — скорость холостого хода 1800 об / мин (7200 делить на 4)
    • Конструкция 6-полюсного двигателя — скорость холостого хода 1200 об / мин (7200 разделить на 6)
  • Для систем с частотой 50 Гц: 6000, разделенные на количество полюсов, дают вам число оборотов в минуту без нагрузки.В Северной Америке двигатели работают в системе с частотой 60 Гц.
Обороты двигателя «под нагрузкой» Еще один важный элемент, на который следует обратить внимание, — это то, что под нагрузкой вращающиеся части двигателя отстают от магнитной скорости или «сбивают» ее. Как показано выше, четырехполюсный двигатель, работающий без нагрузки, будет работать со скоростью 1800 об / мин (7200, разделенных на четыре полюса). В нагруженном состоянии двигатель будет развивать скорость от 1600 до 1750 об / мин. При полной номинальной нагрузке скольжение обычно изменяется от более 5% для двигателей малого или специального назначения до менее 1% для двигателей большой мощности.Точно так же двухполюсный двигатель будет работать со скоростью 3600 об / мин без нагрузки и от 3000 до 3450 об / мин под нагрузкой. Шестиполюсные двигатели работают со скоростью 1200 об / мин без нагрузки и от 1050 до 1175 об / мин под нагрузкой. Кривые производительности насосов B&G опубликованы при об / мин двигателя под нагрузкой Кривые производительности центробежных насосов компании B&G публикуются в буклетах с кривыми на странице «Скорости при пониженной нагрузке», чтобы точно отображать производительность насоса при установке в системе владельца здания. Эти же значения скорости при пониженной нагрузке также используются для выбора насоса в программе выбора насосов B&G (ESP-Systemwize).Ниже приведен пример кривой насоса с торцевым всасыванием, установленной на основании с торцевым всасыванием серии e-1510, с четырехполюсным двигателем (1800 об / мин) с характеристиками, показанными при скорости работы под нагрузкой 1750 об / мин. Понимание разницы между числом оборотов двигателя без нагрузки и числом оборотов двигателя без нагрузки имеет решающее значение для объяснения производительности центробежного насоса вашим клиентам. Спасибо Джерри Вигеле, специалисту по центробежным насосам в Xylem, за публикацию этого сообщения в нашем блоге.

Теги: Bell & Gossett, проектирование, центробежные насосы, двигатели, кривые насосов, HVAC

Страница 1 — Двигатели: как определить двигатель без паспортной таблички

  ИНФОРМАЦИЯ О ДВИГАТЕЛЕ

СОВЕТЫ ПО ИДЕНТИФИКАЦИИ ДВИГАТЕЛЯ БЕЗ ТАБЛИЧКИ

Диаметр двигателя: Измерьте диаметр, чтобы подтвердить NEMA (национальное электрическое число скоростей:
Ассоциация производителей) размер кадра.• Количество скоростей = количество выводов питания минус 1.
Размер кадра: 4,9 дюйма = 42, 5,6 дюйма = 48, 6,5 дюйма = 56 • Для SP - не считайте заземляющий (зеленый) провод.
                                                                                                             • Для PSC - не считайте заземляющий (зеленый) провод или
Тип двигателя: экранированный полюс (SP), постоянный разделенный конденсатор (PSC),
Расщепленная фаза, пуск конденсатора / работа конденсатора, три фазы и постоянный ток.вывод конденсатора (коричневый).

Скорость: об / мин = 120 x Гц / количество полюсов Механические характеристики:
                                                                                                             • Определение монтажа - основание, поясной ремень, проушины, шпильки, лицевое крепление и т. Д.
@ 60 Гц при полной скорости нагрузки. Общее назначение • Корпус - ODP (защита от открытых капель), TE (полностью закрытый) и т. Д.# Poles Syn SP PSC • Вал - количество, длина, диаметр, шпоночный паз и т. Д.
                                                3450 • Уникальные особенности - выводы, кабельная коробка, подшипники, тормоз,
2 3600 3000–1725
                                                Стрела вращения 1140, крышка конденсатора, стропы и т. Д.4 1800 1500 1625 850
                                                                                                             Вращение:
6 1200 1050 1075 • Большинство стандартных двигателей (кроме однофазных и

8 900 - 825 Резьбовой вал) можно повернуть из состояния покоя с помощью
                                                                                                                электрическое переподключение.Количество полюсов 1 • Трехфазные двигатели меняют местами любые два из
                                                                                                                три провода питания.
                     6 Примечание. Вращение неизвестного двигателя часто можно обнаружить, отметив
                                                                                                                прикрепленный вентилятор, нагнетатель или другое устройство.Грязь скапливается на
         5 сторона, в сторону которой вращается мотор.
                                                         2
                                                                                                             Напряжение: общее напряжение

                                                                                                                        115 230 Двойной 277460 575

                    4 3 SP X X -X - -
                                                                                                             PSC X X -X X -
Мощность и длина стека: 8-полюсные двигатели открытого типа Split Ph X X - - -
4- и 6-полюсные двигатели с открытыми контактами прибл.Колпачок Старт X X 115/230 - - -
                                                                                                             3 фазы - X 230/460 - X X
                         Прибл. Длина стека HP
   Длина стека HP 1/8 1,13 дюйма Примечание. Определение напряжения может оказаться затруднительным.Спросите у заказчика!
   1/4 1,25 дюйма 1/6 1,25 дюйма
   1/3 1,50 дюйма 1/4 1,62 дюйма Типичные цветовые схемы (не стандартные):
   1/2 2,25 дюйма 1/3 2,25 дюйма
   3/4 2,50 дюйма • Белый - общий провод (115 В) • Черный - высокий
                                  8-полюсные закрытые двигатели
4- и 6-полюсные закрытые двигатели прибл.• Желтый или фиолетовый - • Синий - средний
                         Прибл.
                                  Длина стека ВД Общий провод (230 В) • Красный - низкий
   Длина стопки HP 1/8 1,25 дюйма
   1/4 1,25 дюйма 1/6 1,38 дюйма • Коричневый - выводы конденсатора (1 или 2) (только PSC)
   1/3 1.75 дюймов 1/4 1,75 дюйма
   1/2 2,50 дюйма 1/3 2,50 дюйма • При замене PSC рекомендуется также заменить конденсатор.
   3/4 3,00 дюйма
                                                                                                             • Заменяйте в лошадиных силах, а не в соответствии с рейтингом AMP.

                                                                                                             • Не заменяйте ручную перегрузку двигателем с автоматической перегрузкой.• Двигатели с аналогичными размерами статора будут иметь мощность

                                                                                                             (при прочих равных условиях). Т.е. Требуется примерно такое же количество

                                                                                                             железо и медь (D2L) для крутящего момента.Некоторые практические правила: это можно использовать как
                                                                                                             Обычно если это ... замена
                                                                                                             (оригинал)

                        Шарикоподшипник постоянного разъемного конденсатора для измерения стека с экранированными полюсами
                        Высота для подшипников скольжения HP Подшипник скольжения полностью
                                                                                                             Открытый или закрытый DP
                                                                                                             1 скорость 1, 2 или 3 скорости
                                                                                                             2 скорости 2 или 3 скорости
                                                                                                             Конденсатор 370 Вольт 370 или Конденсатор 460 Вольт

UTC, Business-Industrial-Systems (BIS) • © Carrier Corporation, 2014 г. Напечатано в США.S.A. • Дата выпуска: Rev. A 06/2015
Для получения рекламной информации посетите сайт www.totaline.com, а для получения технической информации посетите сайт www.hvacpartners.com Lit. №: 570-652

2-1-3. Скорость вращения двигателя постоянного тока и противодействующая электродвижущая сила

Рис. 2.6 Двигатель становится генератором Рис. 2.7 Правило правой руки Флеминга
e = BLv …… (2.5)
e: Генерируемое напряжение, противодействующее электродвижущей силе
[В] B: Плотность магнитного потока
[ T]
L: Длина провода в поле [м] v:
скорость [м / с] Рис.2.8 Скорость вращения и генерируемое напряжение
(противоэлектродвижущая сила
)

Подключите два двигателя, как показано на рис. 2.6. Подключите миниатюрную лампу к одному из двигателей, а другой двигатель — к источнику питания и проверните двигатель. Загорится миниатюрная лампа.

Из этого эксперимента вы узнаете, что двигатель постоянного тока может генерировать энергию .

Теперь мы перемещаем провод поперек поля со скоростью v, не запитывая двигатель, как показано на рис.2.7 показывает. Узнаем, что в проводе генерируется напряжение е. Сравним это с предыдущим рис. 2.2.

Направление напряжения определяется правилом правой руки Флеминга . Направление тока противоположно направлению тока, показанному на рис. 2.2. Поскольку эта функция снижает ток, она называется противоэлектродвижущей силой. Предполагая, что провод является частью обмотки двигателя, мы можем выразить скорость провода v как v = ωR, обратившись к рис.2.3. Следовательно, противодействующая электродвижущая сила, возникающая в этом проводе, будет выражена в соответствии со следующим уравнением:

е = BLRω …… (2,6)

ω: Скорость вращения [рад / с] R: Радиус поворота [м]

Это означает, что противоэлектродвижущая сила пропорциональна скорости вращения ω.

В случае реального двигателя постоянного тока противоэлектродвижущие силы, действующие на все катушки, объединяются и возникают между выводами.

Поскольку она также пропорциональна скорости вращения, она выражается с помощью постоянной обратной ЭДС K E .

e = K E ω …… (2,7)

e: Напряжение, генерируемое на клеммах двигателя (противоэлектродвижущая сила) [В]

K E : Константа обратной ЭДС [Vs / рад]

ω: Скорость вращения [рад / с]

Когда вы измеряете эту зависимость на реальном двигателе, она образует чистую прямую линию, как показано на рис. 2.8.

Фактически, постоянная противо-ЭДС K E и постоянная крутящего момента K T — это одно и то же, что можно проверить следующим образом:

Предположим, что количество витков катушки равно N, соотношение между генерируемым напряжением e и постоянной обратной ЭДС K E будет следующим:

e = 2RNBLω = K E ω…… (2,8)

Здесь, подставив уравнение (2.7) для K T = 2RNBL уравнения (2.4) и разделив обе части на ω, получим

K T = K E …… (2,9).

Если K T и K E одинаковы для двигателей постоянного тока, что это будет значить?

Проще говоря, это означает, что двигатель — это двунаправленный преобразователь энергии между электричеством и машиной.

Мы можем интерпретировать, что правило левой руки Флеминга рассматривает преобразование энергии в направлении «электричество в машину», коэффициент преобразования которого составляет K T .

Между тем, правило правой руки Флеминга рассматривает его в направлении «машина в электричество», коэффициент преобразования которого будет K E .

Таким образом, K T и K E — это одно и то же. Однако в этой книге мы продолжим использовать K T и K E по отдельности, чтобы четко указать направление преобразования.

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
