Мультиметры широко используются не только профессиональными электриками, но и домашними мастерами. С помощью них возможно измерить все известные электрические величины, применяемые на практике в различных электрических сетях. В статье рассмотрим как измерить сопротивление мультиметром. Для подобных целей существует встроенный омметр, который дает возможность проверить этот параметр и получить определенное значение у трансформаторов, катушек, конденсаторов, различных элементов радиоэлектроники, а также у кабелей и проводов.

Мультиметры аналоговые и цифровые

В основе работы измерительных приборов лежит закон Ома. В нем определяется понятие сопротивления, представленного в виде отношения напряжения в проводнике к силе тока, протекающего в этом же проводнике (R = U/I). Таким образом, сопротивление в 1 Ом соответствует силе тока в 1 А с напряжением 1 В. Следовательно, если напряжение и ток заранее известны, то рассчитать и померить сопротивление совсем не сложно. Простейший омметр по сути является одновременно источником тока и амперметром со шкалой, где нанесена градуировка в Омах.

Первоначально приборы для замеров сопротивления могли выполнять лишь одну функцию. Измерение проводилось в максимально короткие сроки и давало точные результаты. Впоследствии появились универсальные измерительные устройства – мультиметры, где омметр является лишь одной из составных частей, включаемый в нужный режим. Аналоговыми приборами тоже необходимо уметь правильно пользоваться, начиная от подключения и заканчивая обработкой полученных данных.

Внешний вид цифровых и аналоговых устройств заметно отличается. В первом случае результаты измерений отображаются на дисплее в виде конкретных цифровых показателей. В аналоговых приборах вместо табло используется проградуированный циферблат, где стрелка останавливается возле нужного значения. Таким образом, цифровые мультиметры сразу позволяют определить и выдать готовые данные, а в аналоговых требуется дополнительная обработка полученных результатов.

Цифровые мыльтиметры оборудованы датчиком, указывающим на степень разрядки источника питания. При недостаточной силе тока прибор просто не будет работать. Аналоговые устройства в подобных ситуациях никак не сигнализируют, а начинают выдавать неправильную информацию. Как правило, в быту могут использоваться любые мультиметры с достаточными значениями пределов измеряемого сопротивления. Они позволяют выполнять любые задачи, в том числе измерить сопротивление резистора.

Однако, данные устройства не подходят для замеров больших величин по причине малой мощности и слабых источников питания. Для этих целей применяются мегаомметры, работающие от мощной батареи с повышающим трансформатором или генератора тока.

Подготовка к проведению измерений

Точность результатов во многом зависит от правильной настройки измерительного прибора. Мультиметр управляется круглой ручкой поворотного типа. Вокруг нее размечена шкала, состоящая из нескольких секторов, разделенных между собой линиями или разными цветами.

Прибор переводится в режим замера сопротивления путем поворота ручки и перевода ее в положение напротив значка «Ω». Конкретные режимы работы в разных устройствах выставляются по-своему:

  • Значки Ω, kΩ – x1, x10, x100, MΩ. Располагаются на шкале любого аналогового тестера. Показания, отмеченные стрелкой, переводятся в более современный формат. При нанесении на шкале градуировки, например, 1-10 для каждого режима потребуется умножение полученного результата на этот коэффициент.
  • Символы 200, 2000, 20k, 200k, 2000k. Наносятся на шкалу электронного прибора (мультиметра) и обозначают определенный диапазон, в котором возможно делать замеры сопротивления. Буква k указывает на приставку «кило» эквивалентной 1000 определяемой для расчетов единой измерительной системой. Например, если мультиметр выставлен в положение «200k», а на табло высветится цифра 178, то сопротивление составит 178 х 1000 = 178000 Ом, а предельно допустимое для измерений – 200000 Ом.
  • Значок «Ω», нанесенный на корпус, означает возможность автоматического определения диапазона. На циферблатах подобных устройств имеются не только цифровые, но и буквенные обозначения – 15 кОм, 2 Мом и т.д.

Два первых варианта шкалы предполагают прямую зависимость между степенью достоверности отображаемых результатов и погрешностью измерений. При первом включении устройства в максимальном диапазоне, небольшие сопротивления в 100-200 Ом в большинстве случаев отображаются неправильно. Поэтому перед проведением замеров неопытным электрикам рекомендуется еще раз ознакомиться с инструкцией, определяющей порядок действий.

Порядок работы с мультиметром при замере сопротивлений

После изучения инструкции и подготовки мультиметра к работе, можно приступать к непосредственному проведению измерений. Все действия в целом выполняются одинаково, независимо от измеряемого объекта.

Черный измерительный провод нужно вставить в гнездо СОМ, а конец проводника красного цвета – в гнездо VΩmA. Далее путем поворота переключателя диапазонов мультиметр необходимо включить.

Перед замерами небольших параметров сопротивления переключатель нужно установить в секторе «Ω». Его окончательное положение фиксируется напротив цифры «200». Таким образом, возможность измерений будет находиться в диапазоне от 0,1 до 200 Ом. Далее измерительную цепь нужно проверить на наличие замыканий. Для этого щупы касаются друг друга, а на экране появляются цифры от 0,3 до 0,7, показывающие величину сопротивления в измерительных проводах. Данное значение следует проверять при каждом включении мультиметра. Если провода разомкнуты, то на левом крае дисплея высветится цифра 1.

При выполнении замера нужно одновременно коснуться контактов на участке. В случае исправного состояния потребителя или самой цепи показания прибора будут отличаться, поскольку у всех элементов разное сопротивление. Если проверяется целостность предохранителя, шнура или провода, сопротивление находится в диапазоне низких значений, примерно 0,7-1,5 Ом. Подключение к потребителям тока дает результат уже в пределах 150-200 Ом.

Становится заметной зависимость мощности от сопротивления: чем выше мощность потребителя, тем ниже его сопротивление.

Когда показания мультиметра остаются неизменными, диапазон измерений необходимо переключить на цифру 2000, что дает возможность делать замеры в промежутке от 0 до 2000 Ом. При отсутствии результата нужно переключиться на следующее значение и вновь провести измерение. Следует помнить о высокой чувствительности мультиметра в положении «2000к». В случае одновременного касания руками щупов, устройство покажет сопротивление человеческого тела и полученные данные будут искаженными.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

Человечество начало жить в сфере цифровых технологий.

В повседневной жизни повсюду компьютеры, пылесосы, электрочайники, телефоны. Поэтому каждому хоть один раз в жизни приходилось разбираться с непредвиденными поломками. Необязательно быть электриком, чтобы определить разрыв проводов, поломку ТЭНа или утюга. Часто надо просто прозвонить провода или лампочку накаливания, то есть проконтролировать значение сопротивления.

Для выполнения этих задач можно обойтись без сложного оборудования. Вполне подойдет мультиметр. Мультиметр — это многофункциональный измерительный прибор, позволяющий замерять значение силы тока, напряжения и сопротивления.

Особенности измерения сопротивления

Измерение сопротивления проводника основано на законе Ома. В нем сказано, что сопротивление проводника равно отношению напряжения к протекающей силе тока на участке цепи. Формула выглядит следующим образом: Сопротивление = Напряжение / Сила тока.

Единицей измерения сопротивления является Ом. Один Ом сопротивления означает, что по участку цепи протекает ток в один Ампер при напряжении один Вольт.

Поэтому, если пропустить с заданным напряжением ток, заранее измеренный, через проводник, то можно посчитать сопротивление проводника.

Таким образом, мультиметр представляют собой не что иное, как источник напряжения и амперметр для замера силы тока. Шкала амперметра размечена в Омах.

Описание работы мультиметра

На сегодняшний день разработано большое количество мультиметров. Принципиально они разделены на:

Аналоговые тестеры выводят измеренные значения на экран со стрелочкой. Некоторые профессионалы до сих пор предпочитают их, хотя эти устройства практически вытеснены с рынка цифровыми тес. На данных устройствах удобней и наглядней наблюдать изменение измеряемых параметров.

Цифровые мультиметры выводят данные на дисплей с цифрами. Эти приборы очень популярны.

Аналоговое устройство хорошо работает на отрезке радиоволн и электромагнитных полей. Им не нужно, в отличие от цифровых мультиметров, автономное питание.

На корпусе аналогового тестера находится переключатель. С его помощью выбирают режим измерения. Переключение диапазонов получается в результате умножения значения на шкале на масштабный коэффициент, который задал переключатель.

Равномерная шкала боится перегрузок. Если у нее значения от нуля до определенного числа, то возможен выход прибора из строя. Это вероятно, если при измерениях существенно выйти за допустимые пределы. Поэтому многие аналоговые мультиметры снабжены логарифмической шкалой, где диапазон возможных измеряемых значений — от нуля до бесконечности.

К прибору подключаются два щупа. Концы щупов похожи на иглы. Иногда для удобства на них надеваются металлические зажимы — «крокодилы».

В бюджетных моделях щупы не очень высокого качества, хотя внешне могут выглядеть эффектно.

При покупке прибора следует обратить внимание на то, чтобы провод был гибким и эластичным. Возле места входа он должен держаться плотно.

Для аналогового мультиметра не требуется источник питания. У него принцип работы как у амперметра.

Когда щупы подключаются к цепи или радиоэлементу, то во внутренних индукционных катушках начинает течь ток. Под воздействием созданных магнитных полей указывающая стрелка на приборе отклоняется на определенный угол и указывает значение на экране.

Цифровой тестер устроен немного иначе. Внутри его корпуса на печатной плате расположена микросхема. Она полностью отвечает за обработку входных данных.

Цифровые мультиметры более точны и выдают меньшую погрешность, чем их аналоговые коллеги.

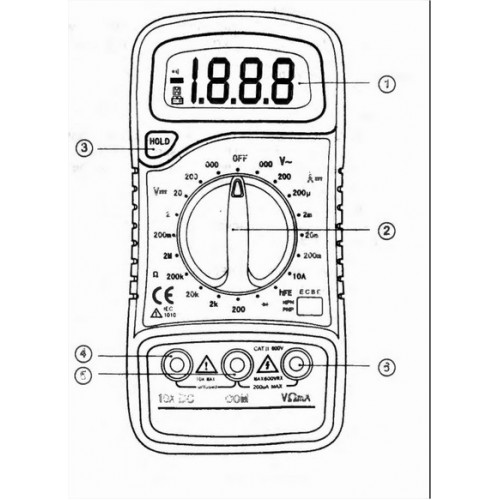

Элементы контроля и управления размещены на передней панели:

  • переключатель режимов и диапазонов;
  • ЖК-дисплей;
  • разъемы для щупов.

Проверка показателя тестером

Для перевода мультиметра в режим измерения сопротивления нужно при помощи круговой ручки выбрать сектор «Омега». В этом секторе указаны допустимые диапазоны измерений. Они отмечены метками 200, 2к, 20к, 200к, 2 М, 20 М, 200 М. Эти метки обозначают максимальное измеряемое сопротивление, которое допустимо в этом диапазоне.

Номинал проверяемого элемента должен быть меньше, чем крайне правое значение диапазона, но больше левого. Например, если номинал проверяемого резистора составляет десятки мегаомов, то нужно выбрать диапазон в секторе «Омега» от 20 мОм до 200 мОм.

Если область сопротивления резистора заранее неизвестна, то надо начать измерения с самого большого диапазона. Затем снижать диапазоны, добиваясь нужной точности.

Если выставить диапазон меньше, чем сопротивление элемента, то данные отображаться не будут.

Щупы вставляются в соответствующие гнезда. Черный щуп прибора — в гнездо на тестере с надписью «СОМ» (сокращенно от common — общий), красный же — в то гнездо, рядом с которым имеется обозначение «Омега».

Процесс прозвонки проводов

Перед началом любых прозвонов необходимо проверить работоспособность самого прибора. Не исключено, что в самой измерительной системе есть неполадки или разрывы. Тот же недостаточный контакт щупов. Для проверки концы щупов соединяют друг с другом. Если обрывов в цепи нет и прибор работоспособен, то дисплей отобразит нулевое значение. Иногда значения слегка отклоняются от нуля. Это связано с сопротивлением самих щупов и их клемм.

Существует два способа прозвонки проводов. Использование их зависит от того, есть ли в приборе звуковой сигнал или нет. Если функция звука есть, то соответствующий значок будет нарисован на корпусе.

Прозвонка проста и интуитивно понятна. Надо установить переключатель в режим зуммера и поднести щупы к концам проверяемого проводника. Возможны следующие варианты поведения тестера:

  1. Если провод не поврежден, то раздастся звуковой сигнал.
  2. Провод может быть целым, но слишком длинным. Тогда его сопротивление будет больше, чем-то, при котором зуммер подает сигнал. Тогда дисплей высветит цифру со значением сопротивления.
  3. Если же сопротивление гораздо больше установленного диапазона, то на дисплее появится единица. Следует выбрать другой режим и еще раз произвести измерение.
  4. Если в проводнике произошел разрыв, то никакой индикации не будет.

В случае прозвонки радиодеталей аналоговым мультиметром, он выставляется на минимально возможный диапазон измерений. Если при контакте провода и щупов стрелка прибора находится около нуля, значит, обрыва нет.

Перед тем как померить сопротивление, кроме стандартного теста мультиметра, надо провести еще одно тестирование. Необходима проверка реакции поведения тестера на человеческое тело. Некоторые люди обладают низким сопротивлением. Если держать руками щупы в местах, где нет изоляции, то тестер может решить, что измеряемый участок не разорван. Хотя на самом деле, это будет не так.

Нюансы измерения сопротивления

Измерение сопротивления мультиметром очень похоже на прозвонку проводов, но имеет свои особенности.

В первую очередь проверяемую радиодеталь надо выпаять из электроплаты. Или хотя бы одну ножку. Иначе прибор может замерить общее сопротивление сети, а не конкретной детали. Если проверяемая деталь имеет несколько выводов, то она полностью выпаивается из платы.

Перед тем как выпаивать элемент из платы, ее нужно полностью обесточить, вынуть гальванические батареи, выключатели все выключить и разрядить конденсаторы.

Визуально осматривают, проверяя поверхность корпуса. Сгоревшая деталь (особенно резисторы) часто имеет обгоревшие колечки на корпусе, значительные потемневшие участки, признаки оплавления.

Нужно выставить оптимальный диапазон измерений. Некоторые модели тестеров умеют определять его автоматически.

В случае если точность измерений критична, необходимо учитывать погрешности измерения. Например, если на резисторе написано сопротивление 1кОм (1000 Ом), следует учитывать процент допуска. Этот допуск для резисторов равен 10%. В итоге реальные показатели сопротивления будут колебаться от 900 до 1100 Ом.

Тот же самый резистор, проверенный в диапазоне до 2000кОм, покажет сопротивление равное единице. Но если выставить значения диапазона 2кОм, на дисплее тестера высветится более точное число. Например, 0,97 или 1,02.

В некоторых случаях можно провести измерения, не выпаивая деталь с платы. Это используется только в особых случаях. Необходимо проверить, есть ли в электрической схеме шунтирующие цепи. На показания мультиметра влияют полупроводники.

В этом случае требуется изучить принципиальную схему. Чтобы облегчить поиск проблемных участков и деталей, на электросхемах всегда показаны контрольные точки с соответствующими правильными параметрами.

Недопустимо прикасаться во время измерений сопротивления руками к выводам проверяемого элемента. Результат будет предсказуемо неправильный.

Иногда приходится учитывать так называемое переходное сопротивление. Хвостики радиодеталей, чистый припой могут покрываться со временем оксидной пленкой. Рекомендуется немного очистить место контакта или процарапать игольчатым щупом.

Когда измеряется сопротивление, важно правильно интерпретировать данные. Например, возможен вариант, если значение измерения равно максимальному, выставленному как ограничительный предел. Это может указывать на то, что мультиметр сломался. Впрочем, это редкий вариант развития событий. Скорее всего, предел установлен неправильно, и нужно переключателем на корпусе увеличить его.

При сомнениях в правильности полученных значений желательно измерить величину сопротивления заведомо исправного и подписанного подходящего элемента.

Необходимо регулярно проверять состояние гальванической батареи внутри тестера. Со временем и при активной работе батарея разряжается. На практике это приводит к неточным результатам. К тому же погрешность растет пропорционально разрядке аккумулятора.

Особенности действий при изоляции

Узнать сопротивление обычных проводников и радиодеталей сравнительно просто. В случае с изоляцией есть особенности. Неграмотные действия электрика могут привести к очень плохим последствиям. Важное правило: эти замеры должны проводиться в обогреваемых и теплых помещениях.

Если подобные замеры производить на улице при низкой температуре воздуха, есть большая вероятность образования микроскопических льдинок внутри оплетки кабеля. Поскольку вода — это диэлектрик, ее проводимость минимальная. Мультиметры не смогут распознать эти вкрапления. Если кабель с холодной улицы переместить в теплую комнату, то внутри проводки может появиться влажность.

Собственно, измерение сопротивления изоляции кабеля происходит следующим образом: нужно определить нулевой провод, находящийся в распределительном щитке. В конце нулевого провода устанавливается первый щуп. Второй щуп присоединяется к фазовому кабелю. При выполнении замеров желательно отсоединить концы от клемм. Осталось подобрать правильный предел и увидеть на экране значение сопротивления.

После чего значение сопротивления сравнивается с эталонными параметрами. Они размещены в Правилах устройства электроустановок. В приведенных таблицах указаны значения в зависимости от сечения кабеля, его марки и многих других параметров. Если измеренные данные находятся в допустимом диапазоне согласно таблицам, значит, проводка не нарушена. И проблем нет.

Когда нужно выяснить наличие заземляющего контура в проводке, то есть несколько рекомендаций:

  • В новых домах значение напряжения в цепочке фаза-заземление выше, чем в фаза-нейтраль.
  • Между нулевым кабелем и заземленным возможно небольшое напряжение. Из-за слабого потенциала на нулевом проводе.

В целом измерить сопротивление с помощью современных тестеров несложно. Особенно если это новый цифровой мультиметр. Управление им очень удобно и не требует глубоких профессиональных навыков.

Проверяющему достаточно небольшого набора знаний основ построения электроцепей с уроков физики школьного курса. И конечно же, в любом случае надо соблюдать элементарные требования техники безопасности.
