Обозначение постоянного и переменного тока. DC ток — понятие и виды постоянно тока

На чтение 25 мин Просмотров 114 Опубликовано

Что такое DC ток и что он значит

Постоянным принято называть электрический ток, сила и направление которого не меняются. В электротехнике смешанный вид с преобладающим постоянным компонентом также называется постоянным, если колебания незначительны для предполагаемого эффекта, или если колебания являются результатом колебаний нагрузки. Тогда среднее арифметическое рассматривается как постоянный ток.

Линии электропередач поставляют ток в дома и на предприятия

К сведению! На английском языке его принято обозначать, как Direct Current, или сокращенно DC, что также используется и для постоянного напряжения. Переменный электрический поток переводится, как Alternating Current, что означает AC напряжение.

«Чистый» и «пульсирующий» постоянные токи

Показания вольтметра при подключении измерительных щупов

Давайте рассмотрим эти принципы более наглядно. Во-первых, связь между подключением измерительных щупов со знаком на показаниях вольтметра при измерении постоянного напряжения:

Рисунок 3 – Цвета измерительных щупов служат ориентиром для интерпретации знака (+ или -) показаний измерительного прибора.

Математический знак на дисплее цифрового вольтметра постоянного напряжения имеет значение только в контексте подключения его измерительных проводов. Рассмотрим возможность использования вольтметра постоянного напряжения для определения того, складываются ли два источника постоянного напряжения друг с другом или вычитаются друг из друга, предполагая, что на обоих источниках нет маркировки их полярности.

Использование вольтметра для измерения на первом источнике:

Рисунок 4 – Положительные (+) показания указывают, что черный – это (-), красный – это (+)

Этот результат первого измерения +24 на левом источнике напряжения говорит нам, что черный провод вольтметра действительно подключен к отрицательной клемме источника напряжения № 1, а красный провод вольтметра действительно подключен к положительной клемме. Таким образом, мы узнаем, что источник №1 – это батарея, включенная следующим образом:

Рисунок 5 – Полярность источника 24 В

Измерение другого неизвестного источника напряжения:

Рисунок 6 – Отрицательные (-) показания указывают, что черный – это (+), красный – это (-)

Второе измерение вольтметром показало отрицательные (-) 17 вольт, что говорит нам о том, что черный измерительный щуп на самом деле подключен к положительной клемме источника напряжения № 2, а красный измерительный провод подключен к отрицательной клемме. Таким образом, мы узнаем, что источник №2 – это батарея, включенная в противоположную сторону:

Рисунок 7 – Полярность источника 17 В

Для любого, знакомого с постоянным током, должно быть очевидно, что эти две батареи противодействуют друг другу. Противоположные напряжения, априори, вычитаются друг из друга, поэтому, чтобы получить общее напряжение на обоих батареях, мы вычитаем 17 вольт из 24 вольт и получаем 7 вольт.

Но мы могли бы изобразить два источника в виде невзрачных прямоугольников, помеченных точными значениями напряжений, полученными с помощью вольтметра, и маркировкой полярности, указывающей на положение измерительных щупов вольтметра:

Рисунок 8 – Показания вольтметра, как они отображались на нем

Какое напряжение DC тока

При DC напряжении электроны всегда движутся в одном направлении. Источник напряжения таким образом всегда имеет одинаковую полярность. Однако уровень напряжения не всегда должен быть одинаковым. В качестве классического источника энергии для генерации постоянного напряжения обычная батарейка, в которой уровень напряжения снижается во время разряда.

Движение электронов при постоянном напряжении

Кроме того, большинство источников питания также генерирует постоянное напряжение, хотя на них подается переменное. В случае стабилизированных источников питания, помимо направления потока, большое значение также уделяется и уровню АС напряжения, который может варьироваться в зависимости от напряжения, однако постоянно будет иметь одинаковую полярность.

Обратите внимание! Переменные напряжения, подаваемые сетевыми трансформаторами и генераторами, могут быть преобразованы выпрямителями. Тогда возникает электрическое напряжение, которое варьируется по величине, но не по знаку.

Схемы с постоянным и переменным током

Компонент переменного напряжения может быть уменьшен путем подключения достаточно большого сглаживающего конденсатора параллельно или последовательно сглаживающей катушки так, что останется только небольшая остаточная пульсация. Чем больше емкость конденсатора или индуктивность катушки, тем меньше будет пиковое значение наложенного переменного напряжения.

Пара слов о «полярности» переменного напряжения

Комплексные числа полезны для анализа цепей переменного тока, поскольку они предоставляют удобный метод символьной записи сдвига фаз между параметрами переменного тока, такими как напряжение и ток.

Однако большинству людей нелегко понять эквивалентность абстрактных векторов и реальных параметров схемы. Ранее в данной главе мы видели, как источники переменного напряжения задаются значениями напряжения в комплексной форме (амплитуда и угол фазы), а также обозначением полярности.

Чем отличается DC ток от AC тока

Изначально постоянный ток должен был генерироваться на электростанциях с относительно низким напряжением розетки для потребителя, 110 или 220 В. Однако если при таком варианте подключено сразу несколько потребителей, суммарные значения очень высоки. В таком случае требуются толстые и дорогие кабели для преодоления больших расстояний, чтобы удерживать потери при передаче в определенных пределах.

При использовании переменного напряжения генерируемая электроэнергия может транспортироваться на относительно большие расстояния с небольшими потерями. С 1980 г. стало возможным выпрямить трехфазный ток высокого напряжения, а затем преобразовать его обратно.

Главное отличие AC и DC, постоянного и переменного токов состоит в том, что первый изменяется через определенные промежутки времени (с определенной частотой), в частности, он меняет направление по мере своего протекания. В мире самой распространенной является частота 50 Гц.

Обратите внимание! Когда электричество достигает потребителя, тогда в ход идут трансформаторы. Они преобразуют высокое напряжение в более низкое, которое и поступает в дома.

Трансформатор напряжения

Как уже было сказано, DC электричество не меняется с течением времени. И так как электроны движутся лишь в одном направлении, источники характеризуются наличием положительного и отрицательного полюсов. AC более эффективно при использовании многокилометровых линий электропередач. А постоянный ток предпочтителен для небольшой электроники или накопительных элементов, например, солнечных батарей.

Важность маркировки полярности

В соответствии со схемой на рисунке 8 (выше) обозначения полярности (которые указывают на положение измерительного щупа вольтметра) указывают, что источники складываются друг с другом. Источники напряжения складываются друг с другом, чтобы сформировать общее напряжение, поэтому мы добавляем 24 вольта к -17 вольтам, чтобы получить 7 вольт: всё еще правильный ответ.

Если мы позволим маркировке полярности определять наше решение, складывать или вычитать значения напряжения (независимо от того, представляют ли эти маркировки полярности истинную полярность или только положение измерительного провода вольтметра), и включим математические знаки этих значений напряжений в наши расчеты, результат всегда будет правильным.

Причины непостоянства

Экономичный переносной аппарат для измерения артериального давления выполняет свои функции на протяжении нескольких лет без установки новых батареек. Мощность потребления светодиодного освещения зала значительно больше. Такие устройства подключают к стандартной сети 220V через адаптер, который выравнивает напряжение и уменьшает амплитуду до необходимого уровня. Однако даже качественные преобразователи выполняют свои функции с допустимыми погрешностями. Постепенно уменьшается энергетический потенциал электрохимического источника. Отмеченные факторы объясняют действительное непостоянство измеряемых параметров в контрольной цепи.

По классическому определению, DC подразумевает неизменное направление движения заряженных частиц. Это значит, что показанный результат трансформации (б) с полуволнами одной полярности также соответствует заданному условию.

Важно! Постоянный ток – это частный случай однонаправленного тока, когда дополнительно обеспечивается стабилизация параметра с определенной точностью.

Направление постоянного тока и обозначения на электроприборах и схемах

Чтобы упростить расчеты и создание электрических схем, принимают направленность этого параметра по направлению к точке с меньшим потенциалом (от плюса к минусу).

В действительности частицы перемещаются именно таким образом только при положительном заряде. В металле направление потока электронов обратное, однако для исключения путаницы применяют обозначенный базовый принцип.

Изоляция положительных выводов (щупов, кабелей) обозначается красным цветом, отрицательных – черным или синим. Если в сопроводительном тексте указано dc напряжение, это значит, что и ток в соответствующей цепи будет постоянный. На чертежах и корпусах изделий применяют условные обозначения в виде параллельных линий (сплошной и прерывистой).

К сведению. Анод (катод) – это выводы электронной лампы или другой детали, которые подключают к положительному (отрицательному) электроду аккумуляторной батареи.

Также можно встретить обозначение a c что это такое, подробно описано в заключительном разделе статьи. Прямая расшифровка сокращения от «alternating current» не всегда корректна. Однако в узком смысле подразумевают синусоиду с переменной полярностью, которая обозначается латинскими буквами «AC», характерным одиночным волнистым символом либо стандартным математическим знаком примерного равенства «≈».

Величина постоянного тока

Определение «сила» не является корректным. Тем не менее, его применяют с учетом общепринятых норм. Вернувшись к сути явления, можно определить силу тока (I) по количеству перемещенных за определенный временной интервал (t) зарядов:

I = Q/t.

По международным стандартам СИ подразумеваются единичные величины: ампер, кулон и секунда. Для работы с большими токами удобнее пользоваться производной (ампер-часом) с повышающим множителем 3 600.

К сведению. Измерения выполняются с помощью универсального мультиметра или специализированного амперметра. Прибор включают непосредственно в цепь либо используют вспомогательный шунт.

Плотность тока

Количество зарядов удобно оценивать с учетом размеров проводника и концентрации энергии в контролируемой области. Для этого пользуются производным параметром, плотностью тока (j). Его значение вычисляют по формуле:

j = I/S, где S – поперечное сечение в мм кв.

По j определяют безопасный диаметр жилы либо соответствующие размеры плавкого предохранителя. В зависимости от целевого назначения предотвращают разрушение материала при нагреве либо используют плановый разрыв токопроводящей цепи при чрезмерных нагрузках.

Постоянная dc-тока

Эту составляющую вычисляют по среднему за определенный временной период значению сигнала. В сложных условиях, при изменении частоты, образуется кривая линия. Если соблюдается периодичность (синусоида, равномерные импульсы), постоянная на графике изображается прямой линией.

Изменяющаяся компонента

Переменная составляющая определяет искажения формы сигнала, при особых условиях – энергетические потери. При значительном уровне такая компонента оказывает влияние на подключенную нагрузку с реактивными характеристиками. Переменный ток ac выполняет полезные функции только при подсоединении потребителей, совместимых с таким источником питания. Однако и в этом случае возникают проблемы, если не ограничить помехи при включении контактора или пусковой скачек напряжения на обмотке электродвигателя.

Различия в постоянном и переменном токе

При сохранении определенной разницы потенциалов поток зараженных частиц перемещается равномерно в одном и том же направлении. Если применить ток ас, отмеченная стабильность нарушается. В этой ситуации придется учитывать изменение рабочих параметров с частотой сигнала. Кроме наличия переходных процессов, усложняются правила вычислений.

Однако только переменное напряжение ac обеспечивает функциональность колебательного контура – базового компонента радиотехнической схемы. Электромагнитные волны распространяются на большое расстояние, что необходимо для передачи/приема информации. Отражение сигналов используется для радиолокации, дистанционных методов измерения и контроля. Переменный ток ac применяют для генерации энергии и вращения роторов двигателей.

В некоторых ситуациях определяющее значение приобретают особенности воспроизведения технологического процесса. Уместный пример – серия современных сварочных аппаратов:

  • если номинальный ток постоянный, проще выполнять рабочие операции, однако придется тщательно контролировать безопасный уровень напряжения в режиме холостого хода;
  • с переменным током сложнее сделать качественный шов, но именно такой вариант специалисты рекомендуют для соединения сваркой деталей из цветных металлов.

Какой выбрать вариант источника питания для создания эффективного функционального устройства? Для правильного ответа проект изучают в комплексе. Кроме схемотехники, оценивают энергетические затраты и целевое назначение.

Особенности DC тока

Время на чтение:

Ежедневно миллиарды людей по всему миру используют электричество, хотя при этом мало кто знает, как и откуда оно поступает. Кроме этого, не все даже знают о том, что существуют две формы: AC, DC — постоянный, переменный токи. С переменным люди сталкиваются чуть чаще в обычной жизни, но и постоянный также играет важную роль.

Что такое АС

Перевод аббревиатуры АС с английского обозначает Alternative Current (переменный ток). Соответственно DC, что читается как Direct Current, обозначает постоянное, текущее в одном направлении, напряжение. Каждый из них используется для питания электроприборов и играет ключевую роль в целостности электрооборудования при неправильном подключении.

Полезно! Электроток не меняющий в течение времени свою величину и направление называется постоянным.

Переменный ток является формой, повсеместно применяемой потребителями для обеспечения работоспособности основного электрооборудования. Преимущественно стандартная форма волн в электроцепей представлена в виде синусоидальной кривой, с положительным полупериодом равным положительному течению напряжения и наоборот.

В отдельных случаях, например, музыкальные усилители, применяют различные формы волн. Они могут быть треугольными, либо прямоугольными. Аудио и радио сигнал транслируемые по проводам, также относятся к переменному току. Этот тип напряжения несёт зашифрованные информационные данные (звуки или изображения). В отдельных случаях передача может осуществляться за счёт модуляции. Такой ток преимущественно чередуется с высокочастотными, что и отличает их от обычной передачи электроэнергии.

Отличие переменного от постоянного

Прежде всего постоянное напряжение должно генерироваться на подстанциях с относительно низким напряжением для предоставления потребителю (220В). Однако, при одновременном подключении нескольких приборов, суммарное значение возрастает. В этой ситуации, для передачи напряжения на большие расстояния, необходимо использовать толстый и дорогостоящий кабель. Только так можно получить возможность транспортировки тока на большие расстояния с минимальными потерями мощности.

В примере с переменным, генерируемое электричество способно преодолевать большое расстояние с наименьшими потерями. С 1980 г. появилась возможность выпрямления трёхфазного электрического тока и его обратное преобразование.

Основным отличием AC напряжения от DC тока заключается в том, что последний показывает сравнительную стабильность. Под этим подразумевается, что он не изменяет частоту направления движения.

Полезно! Наиболее распространённой частотой в мире признаётся 50 Гц.

Из-за того, что движение постоянного тока течёт равномернее, направление протекания электронов осуществляется строго в одном направлении. Причем источник в данной ситуации имеет, как положительный, так и отрицательный полюс. Таким образом, постоянный ток преимущественно используют в высоковольтных линиях (для транспортировки на значительные расстояния). После преобразования в переменный, он передаётся в наши розетки.

Интересно! Перед тем как напряжение достигло пункта назначения (потребителя), оно попадает в трансформатор. Здесь оно преобразуется из высокого в более низкое, с соответствующим пониженным значением частности, приемлемое в использовании для бытовых нужд, и передаётся в квартиру, дом.

Сравнительная таблица

Сравнительный график переменного тока и постоянного тока

Переменный ток Постоянный ток
Количество энергии, которое можно нести Безопасно переносить на большие расстояния по городу и может обеспечить большую мощность. Напряжение постоянного тока не может перемещаться очень далеко, пока оно не начнет терять энергию.
Причина направления потока электронов Вращающийся магнит вдоль провода. Устойчивый магнетизм вдоль провода.
частота Частота переменного тока составляет 50 Гц или 60 Гц в зависимости от страны. Частота постоянного тока равна нулю.
направление Он меняет свое направление, пока течет по кругу. Он течет в одном направлении в цепи.
ток Это величина, изменяющаяся во времени Это ток постоянной величины.
Поток электронов Электроны продолжают переключать направления – вперед и назад. Электроны неуклонно движутся в одном направлении или «вперед».
Получен из Генератор переменного тока и сеть. Ячейка или батарея.
Пассивные параметры Сопротивление. Только сопротивление
Фактор силы Лежит между 0 и 1. это всегда 1.
Типы Синусоидальный, Трапециевидный, Треугольный, Квадратный. Чистый и пульсирующий.


Переменный и постоянный ток. Горизонтальная ось – это время, а вертикальная ось представляет напряжение.

Постоянный ток

Международный символ этого напряжения DC — Direct Current (постоянный ток), а условное обозначение на электросхемах «—» или «=». Величина и полярность этого вида напряжения являются неизменными, а сила тока изменяется только при изменениях нагрузки. Этот вид электрического тока производится аккумуляторами, батарейками и элементами солнечных электростанций.

От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.

Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока через встроенный или внешний блок питания с выпрямителем.

Переменный ток

Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈».

Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.

Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.

При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.

В домашней розетке два контакта — фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы. Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.

Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.

Чем опасен АС ток для человека

Как уже упоминалось, особенность АС напряжения заключается в равномерном протекании частиц от одного полюса к другому. В сравнении с DC током он считается менее опасным так как в большинстве случаев оказывает на человеческий организм спазматическое воздействие. Спазм проходит сразу после снятия напряжения, что снижает вероятность критических результатов.

Однако отсутствие опасности для организма наблюдается только в случае малого значения постоянного тока. Чем больше его значение, тем возрастает вероятность критических последствий. Например, при контакте с напряжением, превышающем 500 В, ток может оказаться опаснее чем переменный. Однако в быту такие значения отсутствуют и используются в трансформаторах или подстанциях, доступ куда открыт только специально обученным людям.

Важно! Основное отличие воздействия высоковольтного тока на человека заключается в сильном отбрасывающем эффекте (в сравнении с переменным).

Что опаснее для человека

Для человеческого организма большую опасность представляет переменный АС. Под его воздействием происходит резкая фибрилляция сердечных желудочков. Но это не означает, что постоянный ток может считаться безопасным. Люди, попавшие под такое напряжение, получают тяжёлые травмы в результате отброса и механического удара.

Происхождение переменного и постоянного тока

Магнитное поле около провода заставляет электроны течь в одном направлении вдоль провода, потому что они отталкиваются отрицательной стороной магнита и притягиваются к положительной стороне. Так родился источник постоянного тока от батареи, в первую очередь благодаря работе Томаса Эдисона.

Генераторы переменного тока постепенно заменили аккумуляторную систему постоянного тока Edison, потому что переменный ток безопаснее переносить на большие расстояния по городу и может обеспечить большую мощность. Вместо постоянного применения магнетизма вдоль проволоки ученый Никола Тесла использовал вращающийся магнит. Когда магнит был ориентирован в одном направлении, электроны текли к положительному, но когда ориентация магнита была перевернута, электроны также поворачивались.

Что показывает мультиметр при выборе различных режимов работы?

Они располагаются вокруг круглого переключателя, с помощью которого можно устанавливать необходимый режим. На переключателе место контакта обозначено точкой или рельефным треугольничком. Обозначения разделены на сектора. Практически все современные мультиметры имеют подобную разбивку и круглый переключатель.

Сектор OFF. Если установить переключатель в это положение – прибор выключен. Есть и модели, которые автоматически выключаются через некоторое время. Это очень удобно, потому что я например во время работы его забываю выключать, да и не удобно когда меряешь, потом паяешь все время выключать его. Батареи хватает надолго.

2 и 8 – два сектора с обозначением V, этим символом обозначается напряжение в вольтах. Если просто символ V – то измеряется постоянное напряжение, если V, измеряется переменное напряжение. Стоящие рядом цифры показывают диапазон измеряемого напряжения. Причем постоянное измеряется от 200m (милливольт) до 1000 вольт, а переменное от 100 до 750 вольт.

3 и 4 – два сектора для измерения постоянного тока. Красным выделен всего один диапазон для измерения тока до 10 ампер. Остальные диапазоны составляют: от 0 до 200, 2000 микроампер, от 0 до 20, 200 миллиампер. В обычной жизни десяти ампер вполне хватает, при измерении силы тока мультиметр включается в цепь путем подключения щупов в нужное гнездо, специально предназначенное для измерения силы тока. Как-то раз я впервые попробовал измерить силу тока в розетке своим первой простенькой моделью тестера. Пришлось менять щупы на новые — штатные выгорели.

5 (пятый) сектор. Значок похож на Wi-Fi. Установка переключателя в этом положении позволяет проводить звуковую прозвонку цепи например нагревательного элемента.

6 (шестой) сектор – установка переключателя в данное положение проверяет исправность диодов. Проверка диодов — очень востребованная тема среди автомобилистов. Можно самому проверить исправность например диодного моста автомобильного генератора:

7 – символ Ω. Здесь измеряется сопротивление 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм. Так же очень востребованный режим. В любой электрической схеме больше всего элементов сопротивления. Бывает, что измерением сопротивления быстро находишь неисправность:

Можно ли провести свет под железной дорогой?

Здравствуйте уважаемые пикабушники. Есть у меня вопрос, по поводу дачного участка.

Купили участок в ДНТ. Участок находиться в железнодорожной развилке. Стал вопрос о проведении света на участок. Подключиться можно только по улице за железной дорогой (председатель дает точку подключения только там) Сами понимаете через железную дорогу провода не перекинешь. Но есть туннель под жд дорогой. Можно ли через него провести провода или это не законно? И как вообще быть?

Пара слов о «полярности» переменного напряжения

Комплексные числа полезны для анализа цепей переменного тока, поскольку они предоставляют удобный метод символьной записи сдвига фаз между параметрами переменного тока, такими как напряжение и ток.
Однако большинству людей нелегко понять эквивалентность абстрактных векторов и реальных параметров схемы. Ранее в данной главе мы видели, как источники переменного напряжения задаются значениями напряжения в комплексной форме (амплитуда и угол фазы), а также обозначением полярности.

Поскольку у переменного тока нет параметра «полярности», как у постоянного тока, эти обозначения полярности и их связь с углом фазы могут вводить в заблуждение. Данный раздел написан с целью, прояснить некоторые из этих вопросов.

Напряжение, по своей сути, – относительная величина. Когда мы измеряем напряжение, у нас есть выбор, как подключить вольтметр или другой измерительный прибор к источнику напряжения, поскольку есть две точки, между которыми существует разность потенциалов, и два измерительных щупа у прибора, которые необходимо подключить.

В цепях постоянного тока мы явно обозначаем полярность источников напряжения и падений напряжения, используя символы «+» и «-«, а также используем измерительные щупы с цветовой маркировкой (красный и черный). Если цифровой вольтметр показывает отрицательное постоянное напряжение, мы знаем, что его измерительные щупы подключены «обратно» напряжению (красный провод подключен к «-«, а черный провод – к «+»).

Полярность батарей обозначается специфичными для них символами: короткая линия батареи всегда является отрицательной (-) клеммой, а длинная линия – всегда положительной (+):

Рисунок 1 – Общепринятое обозначение полярности батареи

Хотя было бы математически правильно представить напряжение батареи в виде отрицательного значения с обозначением обратной полярности, но это было бы явно необычно:

Рисунок 2 – Совершенно нестандартное обозначение полярности

Интерпретация таких обозначений могла бы быть проще, если бы обозначения полярности «+» и «-» рассматривались как контрольные точки для измерительных щупов воль означал бы «красный», а «-» означал бы «черный». Вольтметр, подключенный к указанной выше батарее красным щупом к нижней клемме и черным щупом к верхней клемме, действительно будет указывать отрицательное напряжение (-6 вольт).

На самом деле, эта форма обозначения и интерпретации не так уж необычна, как вы могли подумать: она часто встречается в задачах анализа цепей постоянного тока, где знаки полярности «+» и «-» сначала рисуются согласно обоснованному предположению, а затем интерпретируются как правильные или «обратные» в соответствии с математическим знаком рассчитанного значения.

Однако в цепях переменного тока мы не имеем дело с «отрицательными» значениями напряжения. Вместо этого мы описываем, в какой степени одно напряжение совпадает или не совпадает с другим по фазе: т.е. по сдвигу по времени между двумя сигналами. Мы никогда не описываем переменное напряжение как отрицательное по знаку, потому что возможность полярной записи позволяет векторам указывать в противоположных направлениях.

Если одно переменное напряжение прямо противоположно другому переменному напряжению, мы просто говорим, что одно напряжение на 180° не совпадает по фазе с другим.

Тем не менее, напряжение между двумя точками является относительным, и у нас есть выбор, как подключить прибор для измерения напряжения между этими двумя точками. Математический знак показаний вольтметра постоянного напряжения имеет значение только в контексте подключений его измерительных щупов: к какой клемме подключен красный щуп, а к какой клемме подключен черный щуп.

Кроме того, угол фазы переменного напряжения имеет значение только в контексте знания, какая из этих двух точек считаются «опорной». Поэтому, чтобы дать заявленному углу фазы точку отсчета, на схемах часто указываются обозначения полярности «+» и «-» на клеммах переменного напряжения.

Важность маркировки полярности

В соответствии со схемой на рисунке 8 (выше) обозначения полярности (которые указывают на положение измерительного щупа вольтметра) указывают, что источники складываются друг с другом. Источники напряжения складываются друг с другом, чтобы сформировать общее напряжение, поэтому мы добавляем 24 вольта к -17 вольтам, чтобы получить 7 вольт: всё еще правильный ответ.

Если мы позволим маркировке полярности определять наше решение, складывать или вычитать значения напряжения (независимо от того, представляют ли эти маркировки полярности истинную полярность или только положение измерительного провода вольтметра), и включим математические знаки этих значений напряжений в наши расчеты, результат всегда будет правильным.

Опять же, маркировка полярности служит ориентиром для размещения математических знаков значений напряжений в правильном контексте.

То же самое верно и для переменного напряжения, за исключением того, что математический знак заменяется углом фазы. Чтобы связать друг с другом несколько переменных напряжений с разными углами фазы, нам нужна маркировка полярности, чтобы обеспечить систему отсчета для углов фаз этих напряжений.

Возьмем, к примеру, следующую схему:

Рисунок 9 – Угол фазы заменяет знак ±

Маркировка полярности показывает, что эти два источника напряжения складываются друг с другом, поэтому для определения общего напряжения на резисторе мы должны сложить значения напряжения 10 В 0° и 6 В ∠ 45° вместе, чтобы получить 14,861 В 16,59 °.

Однако было бы вполне приемлемо представить 6-вольтовый источник как 6 В 225°, с обратной маркировкой полярности, и при этом получить такое же общее напряжение:

Рисунок 10 – Переключение проводов вольтметра на источнике 6 В изменяет угол фазы на 180°

6 В 45° с минусом слева и плюсом справа – это точно то же самое, что 6 В ∠ 225 ° с плюсом слева и минусом справа: изменение маркировки полярности идеально дополняет добавление 180° к значению угла фазы:

Рисунок 11 – Изменение полярности добавляет 180° к углу фазы

Что такое АС и ДС?

АС, DC – это устоявшиеся термины, буквально означающие: переменный ток, постоянный ток (англ.: alternating current, direct current). … Иногда с аббревиатурой DC связывают постоянную составляющую сигнала, а с AC – переменную.

Почему переменный ток лучше чем постоянный?

Постоянный ток как раз имеет меньшие потери, чем переменный, потому что при его использовании потери мощности обуславливаются падением напряжения только на активном сопротивлении, а при переменном токе на активном и реактивном.

Что такое источник питания DC?

Импульсные источники питания постоянного тока DC/DC осуществляют преобразование нестабилизированного постоянного напряжения в гальванически изолированное стабилизированное постоянное напряжение.

Какой ток в сети переменный или постоянный?

Почти вся производимая электроэнергия является переменной, а постоянная, вырабатываемая генераторами постоянного тока и солнечными электростанциями перед поступлением в сеть преобразовывается в переменный ток, поэтому более, чем в 98% розеток переменный ток.

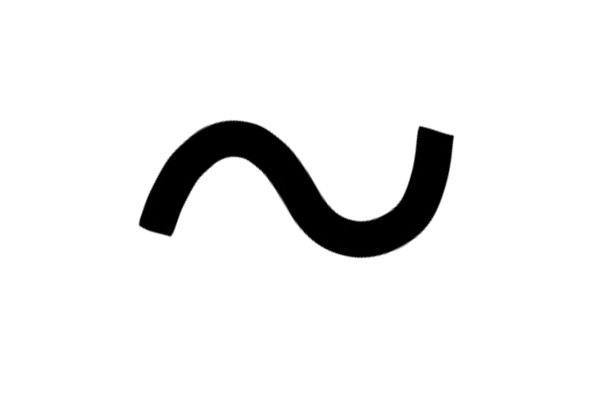

Как обозначается переменный и постоянный ток?

Постоянный ток: Обозначение (—) или DC (Direct Current = постоянный ток). Переменный ток: Обозначение (~) или AC (Alternating Current = переменный ток).

Какой ток в розетке 220 вольт?

Параметры домашней сети всегда известны: переменный ток, напряжение 220 вольт и частота 50 герц. Они подходят преимущественно для электродвигателей, холодильников и пылесосов, а также ламп накаливания и многих других приборов. Многие потребители работают при постоянном напряжении в 6-12 вольт.

Что такое переменный ток и чем он отличается от постоянного?

Что такое переменный ток и чем он отличается от тока постоянного Переменный ток, в отличие от тока постоянного, непрерывно изменяется как по величине, так и по направлению, причем изменения эти происходят периодически, т. е. точно повторяются через равные промежутки времени.

Примечания



Источники

  • https://masterservisnsk.ru/shkola-elektrika/dc-eto-kakoj-tok.html
  • https://amperof.ru/teoriya/dc-tok-ponyatie-vidy.html
  • https://oxotnadzor.ru/chto-takoye-dc-tok-direct-current/
  • https://printeka.ru/prochee/dc-i-ac-napryazhenie-chto-eto.html
  • https://tutsvarka.ru/raznoe/kak-peremennyj-tok-ac-protiv-postoyannogo-toka-dc-chto-nuzhno-znat-2021-2
  • https://ectrl.ru/provodka/dc-tok.html
  • https://oxotnadzor. ru/postoyannyy-tok-peremennyy-tok-angliyskiy/
  • https://EcoSvet-Russia.ru/obuchenie/ac-dc-tok-rasshifrovka.html
  • https://kmd-mk.ru/dc-napryazhenie-chto-oznachaet/

Значит переменный ток. Переменное напряжение. Основные отличия переменного и постоянного тока

Постоянный и переменный то к

В предыдущей статье, что такое электрический ток ты узнал, как происходит упорядоченное движение электронов в замкнутой цепи. Теперь, я расскажу тебе, каким бывает электрический ток. Электрический ток бывает постоянный и переменный. Чем отличается переменный ток от постоянного? Характеристики постоянного тока.

Постоянный ток

Direct Current или DC так по-английски обозначают электрический ток который на протяжении любого отрезка времени не меняет направление движения и всегда движется от плюса к минусу. На схеме обозначается как плюс (+) и минус (-), на корпусе прибора, работающего от постоянного тока наносят обозначение в виде одной (-) или (=) полос. Важная особенность постоянного электрического тока — это возможность его аккумулирования, т.е. накопления в аккумуляторах или получения его за счет химической реакции в батарейках. Множество современных переносных электрических устройств, работают, используя накопленный электрический заряд постоянного тока, который находится в аккумуляторах или батарейках этих самых устройств.

Переменный ток

(Alternating Current) или АС английская аббревиатура обозначающая ток, который меняет на временном отрезке свое направление и величину. На электрических схемах и корпусах электрических аппаратов, работающих от переменного тока, символ переменного тока обозначают как отрезок синусоиды «~». Если говорить о переменном токе простыми словами , то можно сказать что в случае подключения электрической лампочки к сети переменного тока плюс и минус на ее контактах будут меняться местами с определенной частотой или иначе, ток будет менять свое направление с прямого на обратное. На рисунке обратное направление — это область графика ниже нуля.

Теперь давай разберемся, что такое частота. Частота это — период времени, в течение которого ток выполняет одно полное колебание, число полных колебаний за 1 с называется частотой тока и обозначается буквой f. Частота измеряется в герцах (Гц) . В промышленности и быту большинства стран используют переменный ток с частотой 50 Гц. Эта ве6личина показывает количество изменений направления тока за одну секунду на противоположное и возвращение в исходное состояние. Иными словами в электрической розетке, которая есть в каждом доме и куда мы включаем утюги и пылесосы, плюс с минусом на правой и левой клеммах розетки будет меняться местами с частотой 50 раз в секунду — это и есть, частота переменного тока. Для чего нужен такой “переменчивый “ переменный ток, почему не использовать только постоянный? Это сделано для того, чтобы получить возможность без особых потерь получать нужное напряжение в любом количестве способом применения трансформаторов. Использование переменного тока позволяет передавать электроэнергию в промышленных масштабах на значительные расстояния с минимальными потерями.


Напряжение, которое подается мощными генераторами электростанций, составляет порядка 330 000-220 000 Вольт. Такое напряжение нельзя подавать в дома и квартиры, это очень опасно и сложно с технической стороны. Поэтому переменный электрический ток с электростанций подается на электрические подстанции, где происходит трансформация с высокого напряжения на более низкое, которое мы используем.

Преобразование переменного тока в постоянный

Из переменного тока, можно получить постоянный ток, для этого достаточно подключить сети переменного тока диодный мост или как его еще называют “выпрямитель” . Из названия “выпрямитель” как нельзя лучше понятно, что делает диодный мост, он выпрямляет синусоиду переменного тока в прямую линию тем самым заставляя двигаться электроны в одном направлении.


что такое диод и как работает диодный мост , ты можешь узнать в моих следующих статьях.

В чём разница переменного и постоянного тока

Общее понятие электрического тока можно выразить как движение различных заряженных частиц (электронов, ионов) в некотором направлении. А его величину охарактеризовать числом заряженных частиц, которые прошли через проводник за определенный промежуток времени.

Если величина заряженных частиц в 1 кулон проходит через определенное сечение проводника за время в 1 секунду, тогда можно говорить о силе тока в 1 ампер протекающего через проводник. Таким образом определяется количество ампер или сила тока. Это общее понятие тока. А теперь рассмотрим понятие переменного и постоянного тока и их различие.

Постоянный электрический ток по определению — это ток, который течёт только в одном направлением и не меняет его со временем. Переменный ток характерен тем, что меняет свое направление и величину со временем. Если графически постоянный ток отображается как прямая линия, то переменный ток течет по проводнику по закону синуса и графически отображается как синусоида.

Так как переменный ток меняется по закону синусоиды, то он имеет такие параметры как период полного цикла, время которого обозначается буквой Т. Частота переменного тока обратна периоду полного цикла. Частота переменного тока выражается числом полных периодов в определенный промежуток времени (1 сек).

Таких периодов в нашей электросети переменного тока равно 50, что соответствует частоте 50 Гц. F = 1/Т, где период для 50 Гц равен 0,02 сек. F =1/0,02 = 50 Гц. Обозначается переменный ток английскими буквами AC и знаком «~». Постоянный ток имеет обозначение DC и значок «-». Кроме того переменный ток может быть однофазным или многофазным. В основном используется трехфазная сеть.

Почему в сети переменное напряжение, а не постоянное

Переменный ток имеет много преимуществ перед постоянным током. Низкие потери при передаче переменного тока в линиях электропередач (ЛЭП) по сравнению с постоянным током. Генераторы переменного тока простые и дешевые. При передаче на большие расстояния по ЛЭП высокое напряжение достигает 330 тысяч вольт с минимальным током.

Чем меньше ток в ЛЭП, тем меньше потерь. Передача постоянного тока на большие расстояния понесет немалые потери. Также высоковольтные генераторы переменного тока значительно проще и дешевле. Из переменного напряжения легко получить более низкое напряжение через простые трансформаторы.

Также, значительно дешевле получить постоянное напряжение из переменного, чем наоборот, использовать дорогие преобразователи постоянного напряжения в переменное. Такие преобразователи имеют низкий КПД и большие потери. По пути передачи переменного тока используют двойное преобразование.

Сначала с генератора получает 220 — 330 Кв, и передают на большие расстояния до трансформаторов, которые понижают высокое напряжение до 10 Кв и далее идут подстанции которые понижают высокое напряжение до 380 В. С этих подстанций электроэнергия расходится по потребителям и поступает в дома и на электрощиты многоквартирного дома.

Три фазы трехфазного тока сдвинутые на 120 градусов

Для однофазного напряжения характерна одна синусоида, а для трехфазного три синусоиды, смещенные на 120 градусов относительно друг друга. Трехфазная сеть также имеет свои преимущества перед однофазными сетями. Это меньше габариты трансформаторов, электродвигатели также конструктивно меньших размеров.

Имеется возможность изменить направление вращения ротора асинхронного электродвигателя. В трехфазной сети можно получить 2 напряжения — это 380 В и 220 В, которые используются для изменения мощности двигателя и регулировки температуры нагревательных элементов. Используя трехфазное напряжение в освещении можно устранить мерцание люминесцентных ламп, для чего их подключают к разным фазам.

Постоянный ток используется в электронике и во всех бытовых приборах, так как он легко преобразуется из переменного за счёт его деления на трансформаторе до нужной величины и дальнейшего выправления. Источником постоянного тока являются аккумуляторы, батареи, генераторы постоянного тока, светодиодные панели. Как видно различие в переменном и постоянном токе немалое. Теперь мы узнали — Почему в нашей розетки течет переменный ток, а не постоянный?

Электрический ток — это то, без чего не мыслима сегодня наша жизнь, и без чего люди могли обходиться еще каких-то 150 лет назад. Все, на чем строится бытие современного человека, основано на токе. Телевизоры, компьютеры, освещение, холодильники и стиральные машины имеют в своей основе явление электропроводности, и заменить его чем-то другим пока не представляется возможным.

Что же представляет из себя ток и какие бывают его виды, мы рассмотрим в этой статье.

Что такое ток

Итак, электрический ток — это целенаправленное движение электрических зарядов под действием электрического поля, а вернее, не самих зарядов, а их носителей, ведь заряды не могут существовать сами по себе, без какой-либо материальной основы. Одна движущаяся заряженная частица еще не ток, а вот две — уже ток. Правда, не ясно на каком расстоянии они должны быть друг от друга, чтобы быть током. Если, предположим, два электрона на расстоянии в километр друг от друга движутся в одну сторону с одинаковой скоростью, будут ли они током? Будут, но не током проводимости, а током конвекции.

По характеру токи бывают двух видов — постоянный и переменный, а протекать они могут в проводниках, в полупроводниках, в жидкостях и газах, и даже в вакууме.

Основными параметрами тока можно назвать напряжение и силу тока, а параметром проводящей среды — сопротивление, или проводимость.

Что нужно для того, чтобы тек ток

Для каждой среды минимальные условия протекания электрического тока свои. Например, для электролита достаточно, чтобы была лишь разность потенциалов, тогда как для проводящей электрической цепи необходима еще и замкнутость контура на себя . В космосе же могут просто пролетать две заряженные частицы, даже на огромном расстоянии друг от друга, и это будет ток, ибо в определении понятия «электрический ток» нет критерия удаленности зарядов, но всякое направленное движение заряженных частиц под действием электрического поля есть электрический ток.

Давайте разберем, что значит, под действием электрического поля. Дело в том, что в природе не существует изолированного электрического поля, ибо любое электрическое поле порождает магнитное и наоборот. В итоге, может существовать лишь электромагнитное поле, поэтому любое электромагнитное поле, разогнавшее заряженные частицы, автоматически порождает электрический ток, даже если его источником был постоянный магнит.

Что такое постоянный ток

Постоянный ток — это такое направленное движение заряженных частиц, параметры которого не меняются со временем . То есть, если сила тока, напряжение и сопротивление электрической цепи постоянны, а также ток течет все время только в одну сторону, то такой ток постоянен.

Для того, чтобы постоянный ток проходил в металле, необходимо, чтобы источник постоянного напряжения был замкнут на себя при помощи проводника (этого самого металла).

Постоянный ток используется сегодня практически во всей электронной технике, такой как компьютеры, мобильные телефоны, и вообще все, где есть большие блоки питания — это адаптеры, которые превращают переменный ток в постоянный.

Для того, чтобы получить постоянный ток, можно использовать химический источник энергии, который называют гальваническим элементом, можно применить аккумулятор а можно пользоваться генератором постоянного тока, который сегодня используют на производствах и на некоторых специфических объектах энергетики.

Переменный ток

Переменный ток в проводниках характеризуется тем, что он меняет свое направление и/или величину силы тока и напряжения, причем, он может делать это как периодически, так и не периодически.

Переменный ток запатентовал Никола Тесла и с тех пор он прочно вошел в нашу жизнь. Сейчас по проводам линий электроснабжения течет переменный ток, как и по нашим розеткам, и почти все бытовые электроприборы работают на переменном токе. Получить переменный ток можно при помощи специального источника, либо при помощи генератора (машины, которая преобразует движение в электричество).

Основные отличия переменного и постоянного тока

Давайте ответим на вопрос, почему вообще появилась необходимость создания переменного тока, ну был себе постоянный ток и был бы, ничего же плохого в нем не было. А дело вот в чем. Переменный ток нужен был для того, чтобы создать принципиально новый способ связи, такой, которого до этого еще не было на Земле — беспроводной способ передачи информации на расстоянии. Видимо почтовые голуби и телеграфы с телефонами уже не могли удовлетворять растущих потребностей цивилизации, а постоянный ток не может позволить электромагнитным волнам распространяться в пространстве . И в этом есть первое отличие этих двух видов токов.

Переменный ток может вызвать распространение электромагнитны волн, а постоянный нет. Все антенны существуют благодаря переменному току.

Во-вторых, появилась необходимость передавать электроэнергию на сверхдальние расстояния , а при транспортировке постоянного тока появлялись большие индукционные потери. Переменный ток значительно сокращает эти потери, и в этом второе важное отличие.

При передаче переменного тока по проводам, потерь меньше, чем при передаче постоянного.

В -третьих, переменный ток дает возможность конденсатору и катушке накапливать заряд, в результате чего появляется, как бы, батарейка, которой не нужны внутри электролиты. А обычные батарейки и аккумуляторы, наподобие тех, что стоят в мобильных телефонах и ноутбуках заряжаются от постоянного тока. И это третье отличие.

Переменный ток может заряжать только конденсатор и катушку, а постоянный — химический источник энергии(аккумулятор).

Люди давно привыкли к благам электричества и многим все равно, какой ток в розетке. На планете 98% вырабатываемой электроэнергии – это переменный ток. Его намного легче производить и передавать на значительные расстояния, чем постоянный. При этом напряжение может многократно изменяться по величине в сторону понижения и повышения. Сила тока существенно влияет на потери в проводах.

Передача электроэнергии на расстояние

Параметры домашней сети всегда известны: переменный ток, напряжение 220 вольт и частота 50 герц. Они подходят преимущественно для электродвигателей, холодильников и пылесосов, а также ламп накаливания и многих других приборов. Многие потребители работают при постоянном напряжении в 6-12 вольт. Особенно это относится к электронике. Но питание приборов должно приводиться к одному типу. Поэтому для всех потребителей ток в розетке должен быть переменным, с одним напряжением и частотой.

Различие между токами

Переменный ток периодически изменяется по величине и направлению. С генераторов электростанции выходит переменный ток с напряжением 220-400 тыс. вольт. До многоэтажного дома оно снижается до 12 тыс. вольт, а затем на трансформаторной подстанции преобразуется до 380 вольт.

Ввод в частный дом может быть трехфазным или однофазным. Три фазы заходят в многоэтажный дом, а затем в каждую квартиру с межэтажного щитка, через снимается 220 вольт между нейтральным проводом и фазой.

Схема подключений в квартире от однофазной сети переменного тока

В квартире напряжение подается на счетчик, а с него поступает через отдельные автоматы на соединительные коробки каждого помещения. С коробок делается разводка по комнате на две цепи осветительных приборов и розеток. В схеме рисунка на каждое помещение приходится по одному автомату. Возможен другой способ подключений, когда на осветительную и розеточную цепи устанавливается по одному защитному устройству. В зависимости от того, на сколько ампер рассчитана розетка, она может быть в группе или к ней подключается отдельный автомат. Постоянный ток отличается тем, что его направление и свойства не изменяются со временем. Он применяется во всей электронике дома, светодиодной подсветке и в бытовых приборах. При этом многие не знают, какой ток в розетке. Он приходит из сети переменным, а затем преобразуется в постоянный внутри электроприборов, если в этом есть необходимость.

Если сделать схему снабжения квартиры постоянным током, обратное его преобразование в переменный обойдется значительно дороже.

Преобразователь постоянного тока

Параметры розеток

Определяющими характеристиками для розеток являются уровень защиты и контактная группа. Для хозяина квартиры при выборе розетки необходимо учитывать:

  • место установки: внешняя, скрытая, в помещении или снаружи;
  • форма и соответствие друг другу вилки и розетки, безопасность использования;
  • характеристики сети, особенно, сколько ампер через нее может проходить.

Требования к соединениям

Для подключения электроприбора к сети розетка с вилкой являются соответственно источником и приемником энергии, образуя штепсельное соединение. К нему предъявляются следующие требования.

  1. Надежный контакт. Слабое соединение приводит к разогреву и выходу его из строя. Важно также обеспечить надежную фиксацию от самопроизвольного отключения. Здесь удобно применять пружинящие контакты в розетке.
  2. Изоляция токонесущих частей друг от друга.
  3. Защита от прикосновения руками или разными предметами к деталям, находящимся под напряжением. Для защиты от детей в розетках предусматриваются специальные шторки, открывающиеся только тогда, когда вставляется вилка.
  4. Обеспечение полярности при подключении. Это важно, если через соединение течет постоянный ток или устройство применяется в сочетании с однополюсным выключателем. Конструкция розетки не допускает неправильного подключения.
  5. Наличие заземления для приборов 1 класса защиты. В розетках важно правильно подключить заземление.

В зависимости от условий эксплуатации розетки выполняют с разными уровнями защиты, которые обозначаются кодом IP и следующими за ним двумя числами. Первое (0-6) означает, насколько устройство не допускает попадание внутрь предметов, пыли и т.п. Следующее (0-8) предусматривает защиту от воды. Если розетка обозначена кодом IP68, значит, она имеет самую высокую защиту от внешних воздействий.

По типам изделия обозначаются латинскими буквами. Отечественные выпускаются без заземления (С) и с заземлением (F).

Разновидности розеток

Приборы группы AC (~) предназначены для переменного тока. Постоянный ток обозначается DC (-).

Главным показателем является сила тока, которая допускается для той или иной розетки. Если на ней есть обозначение 6 А, то суммарная подключаемая нагрузка не должна превышать указанного количества ампер. При этом не имеет особого значения, переменный ток через нее проходит или постоянный.

Сколько нагрузки выдержит соединение, оценивают по общей мощности всех подключенных приборов. Для таких потребителей, как микроволновая печь, посудомоечная или стиральная машина используются отдельные розетки не менее чем на 16 ампер с обозначением типа тока. Особое место занимает электроплита, для которой сила номинального тока составляет 25 ампер или больше. Ее следует подключать через отдельное УЗО. За основу берется номинальный ток – количество ампер, которое способна пропустить розетка в течение длительного времени.

Ампер – это единица измерения, по которой измеряется сила тока. Если указана только паспортная мощность, допустимый ток составит I = P/U, где U = 220 вольт. Тогда при мощности 2200 ватт сила тока будет равна 10 ампер.

Обратите внимание на подключение к розеткам электроприборов через удлинители. Здесь легко можно ошибиться с определением, сколько потребуется суммарной мощности нагрузки. Кроме того, удлинитель также должен соответствовать предъявляемым требованиям, поскольку у него имеются свои розетки с маркировкой.

Для переменного тока полярность в штепсельных соединениях особенно не нужна. Фазу обычно находят, если надо подключать к светильникам автомат или однополюсный выключатель. При их отключении прикосновение к нулевому проводу будет не таким опасным.

Розетки расширенной функциональности

Сейчас выпускают новые типы розеток с новыми функциями:

  1. Встроенные таймеры отключения.
  2. Переключение типа тока.
  3. С индикацией величины нагрузки (цвет меняется от зеленого до красного).
  4. Со встроенным УЗО.
  5. С автоматической блокировкой.

Проверка подключения

Напряжение проверяется в розетке подключением вольтметра или тестера. При его наличии прибор укажет, сколько в ней вольт.

Тестер напряжения в розетке

Сила тока может определяться амперметром, подключенным последовательно с работающей нагрузкой.

Электрики проверяют наличие напряжения индикатором. Однополюсный – выполняется в виде отвертки с лампочкой. С его помощью можно найти фазу, но подключение нулевого провода он не покажет. Это можно сделать двухполюсным индикатором, подключив его между фазой и нулем. Легко можно проверить напряжение в розетке контрольной лампой, которому она должна соответствовать.

Говоря о постоянном токе (см. раздел «Про ток»), мы выяснили, что он протекает в одном направлении — от плюса источника к минусу(так было принято, хотя на самом деле наоборот). Однако в большинстве случаев приходится иметь дело с током переменным. При переменном токе электроны движутся не в одном направлении, а попеременно то в одном, то в другом, меняя свое направление. Поэтому, когда осветительная лампа включена, электроны в ее накаленной нити(да и в проводах тоже)движутся то в одну, то в другую сторону. Это движение условно показано на рис.1 и рис.2. Попробуйте пробежаться то в одну, то в другую сторону. Нетрудно догадаться, что при таком движении, прежде чем изменить направление движения, нужно сначала его замедлить, потом застыть на месте, а уж потом ринуться в другую сторону. Какая взаимосвязь с током? Перед тем как изменить движение, электроны должны притормозить(всё это мы рассматриваем в замедленном времени). Значит ток уменьшится, а лампа должна уменьшить яркость. А уж когда они остановятся перед изменением движения — и вовсе должна погаснуть. Но мы этого не видим. Почему? Потому что накаленная нить имеет тепловую инертность и за долю секунды не может остыть. Поэтому мигания мы не видим. Однако, каждый из нас слышал жужжание работающего трансформатора, что и связано с попеременным направлением движения тока.

А теперь стоит задуматься. Означает ли это, что за долю секунды электроны от электростанции доходят до дома, а за следующую долю секунды — обратно? Ранее, в разделе«Про ток» мы выяснили, что электрическое поле в проводниках распространяется со скоростью 300000км/с., а сами электроны движутся в проводниках со скоростью примерно 0,1мм/с. Но за 1/100 часть секунды (именно столько длится один полупериод, в течение которого электроны движутся в одну сторону) электроны только успевают переместиться в одном направлении, как электрическое поле начнет действовать в противоположном направлении. Вот почему электроны отклоняются то в одну, то в другую сторону и не покидают, так сказать, предела наших жилищ. То есть, у вас в доме(квартире) есть свои «домашние» электроны. Если мы могли бы замедлить время и включили бы в розетку вольтметр параллельно нагрузке, т.е. лампе (рис.3) или амперметр последовательно через нагрузку (рис.4), то увидели бы как стрелка прибора плавно изменяет свое показание от нуля до максимального значения при замере напряжения (рис.3) или тока (рис.4). На рисунке рядом это продемонстрировано. В действительности мы, конечно, этого не увидим. Причина в инертности стрелки, из-за которой она не может произвести сотню за секунду. Кстати, к рис.3 и рис.4 приведен пояснительный рис.5, где уж точно без особых усилий можно увидеть, как подключаются вольтметр и амперметр при измерении напряжения и тока в электрической цепи. Где вольтметр, а где амперметр, я думаю, можно без труда догадаться. На схемах они обозначаются как V и А соответственно.

Итак, первое, что необходимо знать — это то, что изменения тока и напряжения в электрической цепи происходят по так называемому синусоидальному закону. Второе — любое синусоидальное колебание (ток или напряжение) характеризуются следующими важными величинами:

Период Т — время совершения одного полного колебания. Половина этого времени называется полупериодом. Очевидно, что в один полупериод ток течет(ну или как мы оговаривали — электроны движутся) в одном направлении, которое условно можем принять за положительное, а в другой полупериод он течет в другом направлении, которое можем принять за отрицательное. На графиках положительный полупериод будет представлен верхней полуволной над осью Х, а отрицательный — нижней. Говоря про нашу сеть, можно указать, что период переменного тока Т = 1/50сек — 0,02сек.

Частота f — это число колебаний в секунду. Теперь давайте подсчитаем. Если одно колебание у нас происходит за время периода Т, которое равно 0,02сек, то тогда за одну секунду у нас произойдет 50 колебаний (1/0,02=50). А одно колебание представляет собой движение электронов сначала в одну сторону, потом в другую(два полупериода). Т.е. за 1сек электроны будут двигаться поочередно то в одну то в другую сторону 50раз. Вот вам и наша частота тока в сети, которая равна 50Гц (Герц).

Амплитуда — наибольшая величина тока(Imах) или напряжения (Umах=310В) за время периода Т. Очевидно, что за один период синусоидальный ток и напряжение достигают два раза своей максимальной величины.

Мгновенное значение — мы уже знаем, что переменный ток непрерывно изменяет свое направление и величину. Величина напряжения в данный момент называется мгновенным значением напряжения. Это же относится и к величине тока.

В качестве иллюстрации на рис.6 указаны несколько мгновенных значений (200В, 300В, 310В, — 150В, — 310В, — 100В) величины напряжения в электрической цепи в течение одного периода. Видно, что в начальный момент напряжение равно равно нулю, после чего постепенно нарастает до 100В, 200В и т.д. Достигнув максимального значения 310В, напряжение начинает постепенно уменьшаться до нуля, после чего изменяет свое направление и снова возрастает, достигая величины минус 310В (- 310В) и т.д. Если кто-то с трудом может себе представить, что такое смена направления, может представить себе, что плюс и минус в розетке меняются местами — т.е. если мы условно примем ноль(землю) за минус, а фазу за плюс. И происходит это 50 раз в секунду. Ну, вот где-то примерно так…

Действующее значение

Итак, зададимся вопросом — а какому постоянному напряжению равно по своему действию наше переменное напряжение в сети, показанное на рис.6? Теория и практика показывают, что оно равняется постоянному напряжению величиной 220В — рис.7. Взять это на веру не так уж и сложно, поскольку несложно увидеть, что рассматриваемое в течение одного периода напряжение имеет значение 310В только в два момента, а в остальное время оно меньше. Так как наше синусоидальное напряжение изменяется непрерывно, то целесообразно было ввести такое понятие как — действующее напряжение . Ведь именно по какому-либо конкретному значению напряжения(или тока), а не его меняющемуся значению мы можем «прикинуть» его силу. Так вот, под действующим значением переменного тока (ну или напряжения) мы понимаем такой постоянный ток, который за то же самое время совершает ту же работу (или выделяет такое же количество тепла), что и данный переменный ток.

Поэтому, наша обыкновенная лампочка (или, например, обогревательный прибор) будет одинаково работать как при переменном напряжении, изменяющегося от нуля до 310В, так и при постоянном напряжении 220В. А 12-вольтовая лампочка будет одинаково светить как от источника переменного напряжения величиной 12В(изменяющегося от нуля до 16,8В), так и от любой батарейки или аккумулятора(а они являются, как известно, источниками постоянного напряжения).

Итак, запомните!!!
Электрический ток(напряжение), который периодически изменяет свое направление и величину, называется переменным током. Любой переменный ток характеризуется в основном своей частотой, амплитудой и действующим значением;
Приборы, предназначенные для измерения переменного тока, показывают его действующее значение;
Напряжение измеряют вольтметром(или комбинированным прибором — авометром), ток — амперметром(или комбинированным прибором — авометром). Также ток можно измерять так называемыми токовыми клещами . Служат они для бесконтактного измерения тока — рабочая часть прибора образует кольцо вокруг измеряемого провода и по величине электромагнитного поля, действующего на рабочую часть прибора, выводится информация на его небольшой дисплей о величине протекающего тока. Авометр — это комбинированный прибор(его в простонародье еще называют просто тестером), который полностью в своем техпаспорте называется ампервольтомметром и служит для измерения и тока, и напряжения, и сопротивлений. А цифровые модели могут измерять и частоту напряжения(тока), и емкости конденсаторов и другие вещи — это уж как задумает разработчик;
Зная значение (действующее) переменного напряжения, всегда можно узнать его максимальное значение (не забудьте — оно меняется по синусоидальному закону). А связь здесь такая — Umax = 1,4U , где U — действующее значение, а Umax- максимальное значение (амплитуда).

Как обозначается переменный и постоянный ток. Какой ток в розетке

Переменный ток – или AC (Alternating Current ). Обозначение (~).

Электрический ток называется переменным , если он в течение времени меняет свое направление и непрерывно изменяется по величине.

Переменный ток , который используется для подключения бытовых или производственных электрических приборов, изменяется по синусоидальному закону:

Фаза между напряжением и током, создаваемым индуктивностью. На рисунке 2 мы имеем два сигнала: изменение напряжения, приложенное к клеммам катушки, и интенсивность тока, которые происходят через него. Замечено, что до тех пор, пока напряжение увеличивается, явление самоиндукции предотвращает изменение тока через катушку. Когда напряжение прекращается, влияние автоиндукции уменьшается, и только тогда ток начинает увеличиваться. И он продолжает расти, потому что катушка чувствует, что кто-то украл их у терминалов, пытаясь стабилизировать ситуацию, перекачивая дополнительный ток в цепь.

i = I m sin(2πft)

График переменного тока

  • i – мгновенное значение тока
  • Im – амплитудное или наибольшее значение тока
  • f – значение частоты переменного тока
  • t – время

Широко используется переменный ток благодаря тому, что электроэнергия переменного тока технически просто и экономно может быть преобразована из энергии более низкого напряжения в энергию более высокого напряжения и наоборот. Это свойство переменного тока позволяет передавать электроэнергию по проводам на большие расстояния.

Следуя графику на рисунке 2, наблюдается, что всегда изменение напряжения будет влиять на изменение тока только после того, как четверть продолжительности полного чередования прошла. По этой причине говорят, вызванный индуктивностью, является положительным. Фаза между напряжением и током, вводимая емкостью.

В отличие от индуктивности, которая имеет тенденцию поддерживать постоянный ток через нее, емкость имеет тенденцию поддерживать постоянное напряжение на клеммах. Сначала он медленно падает, конденсатор начинает медленно разряжаться, поэтому ток низкий.

Период переменного тока

Промышленный переменный электрический ток получают при помощи электрических генераторов, принцип работы которых основан на законе электромагнитной индукции. Вращение генератора осуществляется механическим двигателем, использующим тепловую, гидравлическую или атомную энергию.

Когда напряжение достигает отрицательного значения конденсатор больше не потребляет ток, он уже заряжается при полном напряжении. Очевидно, то же самое происходит со следующими чередованиями. Фаза между напряжением и током, создаваемая емкостью. По этой причине говорят, что разность фаз между напряжением и током, создаваемым емкостью, отрицательна. Интенсивность переменного тока через катушку или через конденсатор максимальна, когда изменение скорости конечного напряжения является максимальным; в катушке максимальный ток наступает на 90 ° ниже максимального напряжения, создавшего его; в конденсаторе максимальный ток на 90 градусов превышает напряжение, создавшее его. Не удивляйтесь, что «ток появляется перед напряжением», потому что это только максимальные значения. Это правило также применяется здесь в случае конденсатора: до достижения максимального напряжения в цепи конденсатор потребляет максимально возможный ток. Полагая дефекты двух типов компонентов вместе, это приводит к тому, что в цепи переменного тока, содержащей катушки и конденсаторы, максимальный ток через катушку будет компенсирован на 180 ° до максимального тока через конденсатор.

Переменный однофазный электрический ток имеет следующие основные характеристики:

f – частота переменного тока определяет количество циклов или периодов в единицу времени. За единицу измерения частоты переменного тока принят Герц (Гц):

1гц = 10 3 кгц = 10 6 мгц

Τ – период – время одного полного изменения переменной величины.

Это означает, что максимальное положительное значение тока через катушку будет отображаться точно, когда ток через конденсатор достигнет минимального отрицательного значения, т.е. они всегда противоположны. Мы поговорим о следующих вещах.

Прежде чем говорить о электричестве, нам нужно уточнить, что такое носитель? Ну, носителем нагрузки может быть любой объект, который имеет определенный электрический заряд.

Если в 1 секунду происходит 1 период Τ , то частота f = 1 Гц (Герц).

1c = 10 3 мс = 10 6 мкс = 10 12 нс

В Российской Федерации период Τ переменного тока принят равным 0,02 секунды,следовательно по формуле
f = 1/Τ можно определить частоту переменного тока:

f = 1/0,02 = 50 Гц

ω – угловая скорость

Помимо частоты f при изучении цепей переменного тока вводится понятие угловой скорости ω . Угловая скорость ω связана с частотой f следующим соотношением:

Но что такое электрический заряд? Никто не сможет сказать вам, что это такое, но что это такое, то есть электрический заряд тела — это «вещь», которая создает силы притяжения или отторжения между собой и любым другим телом, у которого есть электрический заряд. Силы притяжения возникают между электрическими зарядами, имеющими разные знаки, и силами отбраковки, возникающими между электрическими зарядами того же знака. По предположению, электроны, как полагают, имеют отрицательные электрические заряды, а протоны имеют положительные нагрузки.

Обычно в одном атоме число электронов равно числу протонов. Учитывая, что электрический заряд электрона в качестве значения равен значению протона, получается, что обычно атом не имеет электрического заряда, потому что электрический заряд электронов отменяет положительный один из протонов. Но бывают ситуации, когда атом может быть украден или выброшен на один или несколько электронов, и в этом случае он становится положительным ионом или отрицательным ионом.

При частоте 50 Гц угловая скорость равна 314 рад/с (2 × 3,14 × 50 = 314).

Мгновенное значение (i,u,e,p) – значение величины в данный момент, мгновенное.

Максимальное или амплитудное значение (Im,Um,Em,Pm).

Эффективное значение тока – это величина переменного тока, равная такому току, который на сопротивлении R , создаёт тепловыделение равное данному переменному току, за тоже время t (I,U,E,P).

Некоторые материалы имеют некоторые электроны, которые менее сильно связаны с атомами, поэтому они могут легко мигрировать из одного атома в другой. Как вы могли догадаться, наиболее распространенными примерами таких материалов являются металлы. Это место или геометрическое пространство, в котором может происходить взаимодействие между электрическими нагрузками. Метафорически говоря, вы можете представить это как ауру света, окружающего частицу или тело, которое имеет электрический заряд: в то время как аура видна, если в области есть другой электрический заряд, они будут каким-то образом взаимодействовать или другой.

Получение синусоидальной кривой

В системе декартовых прямоугольных координат совмещены тригонометрический круг и кривая, отражающая изменение величины тригонометрической функции sinβ от величины угла β между осью 0х и радиусом-вектором r . Радиус-вектор r вращается против часовой стрелки. Повернем радиус-вектор на угол β и от конца вектора r проведем пунктиром прямую, параллельную оси 0х. От окружности (точка а) по оси 0х отложим в масштабе отрезок. Из конца отрезка построим перпендикуляр до пересечения с пунктирной прямой. Получим точку с в пересечении перпендикуляра и пунктирной прямой.

Он очень похож на яркое поле с тепловым полем и т.д. Если плотность электронов в теле постоянно постоянна, когда возникает электрическое поле, электроны будут направлены на один из концов тела, создавая электронный недостаток в другой крайности. Электрическое напряжение — это единица измерения, которая выражает электронный дисбаланс, который возникает между двумя конечностями тела. В случае электрического генератора две крайние зоны называются терминалами, и, условно, область избыточного электрона называется «отрицательной клеммой», а область с электронным дефектом называется «положительной клеммой».

Синусоида переменного тока

Аналогичное построение проведем, увеличивая угол β , пока радиус-вектор повернется на угол β = 360° , и получим точки аналогично точке с. Соединим точки плавной кривой, которая и будет отражать синусоидальный закон изменения величины переменного тока.

Чтобы яснее видеть свое объяснение, вы можете представить себе электрическое поле как невидимый ветер, который отталкивает электроны от положительного к отрицательному. Каждый из этих электронов имеет определенный электрический заряд, и, таким образом, чем больше электронов выходит из положительной клеммы в отрицательную клемму, тем больше напряжение между двумя терминалами. Значение электрического напряжения определяется ориентацией электрического поля.

Однако на самом деле мы также часто имеем альтернативные электрические поля, которые часто меняют свое значение и, таким образом, генерируют альтернативные напряжения. Его эквивалент в механических системах — это давление. Электроны, забитые в отрицательный терминал, никогда не будут чувствовать себя комфортно в этой ситуации и поэтому всегда будут возвращаться к положительному терминалу, чтобы перебалансировать ситуацию. Пока электрическое поле остается активным, ясно, что изгнанные электроны не могут вернуться домой по той же дороге, из которой они пришли, но только на другом байпасе.

Понятие о фазе

Если две переменные величины одновременно проходят свои нулевые и максимальные значения, то они совпадают по фазе.

Если две переменные величины не одновременно проходят свои нулевые и максимальные значения, то они не совпадают по фазе.

В радиотехнике используются понятия:

  • 1. Активное сопротивление (R a)
  • 2. Индуктивное сопротивление (X L – реактивное сопротивление)
  • 3. Ёмкостное сопротивление (X C – реактивное сопротивление)
Понятие об активном сопротивлении

Если по проводнику протекает ток, то вследствие явления самоиндукции, электроны распространяются не равномерно по сечению проводника, вследствие чего растёт сопротивление проводника.

Когда вы подключаете электрического потребителя между терминалами генератора, вы фактически предоставляете изгнанным электронам возможность вернуться домой. Другими словами, электрический ток представляет собой перемещение электронов, из которых они были отправлены с электрического поля обратно туда, где они были взяты.

Что такое ток?

Поэтому хорошо помнить, что электричество может существовать только в том случае, если есть электрическое напряжение и обратный путь электронов от одного конца до другого. Этот маршрут может быть выполнен из любого материала, который имеет электропроводность. В заключение, электрический ток, даже необычайно маленький, проходит через изоляционные материалы. Это размер, который показывает, сколько электрических нагрузок проходит через электрический проводник за определенное время. Механическим эквивалентом электрической интенсивности является скорость потока.

Явление неравномерного распространения зарядов по сечению проводника называется – поверхностный эффект. Чем больше частота, тем больше сопротивление.

Среди видов электрического тока различают:

Постоянный ток:

Обозначение (-) или DC (Direct Current = постоянный ток).

Электрический ток и все остальное часто объясняется тонной формулой. Надеюсь, мои точки зрения помогли вам более четко понять, что такое электричество. Если вам понравилась эта статья, раздайте ее дальше своей группе друзей! Реле представляет собой электромеханическое устройство с релейным элементом и предназначено для переключения электрических цепей при определенных входных воздействиях. Название реле часто описывает уникальные особенности его компонентов или общую конструкцию реле.

В свое время реле может управлять несколькими отдельными силовыми цепями. Исполнительные части реле были контактами в течение длительного времени. С середины прошлого века в конструкции реле были введены магнитные элементы и полупроводниковые приборы, которые не требуют механических передач для управления электрическими цепями. С момента своего создания до сих пор наиболее популярными являются электромагнитные реле.

Переменный ток:

Обозначение (~) или AC (Alternating Current = переменный ток).

В случае постоянного тока (-) ток течет в одном направлении. Постоянный ток поставляют, например, сухие батарейки, солнечные батареи и аккумуляторы для приборов с небольшим потреблением электротока. Для электролиза алюминия, при дуговой электросварке и при работе электрифицированных железных дорог требуется постоянный ток большой силы. Он создается с помощью выпрямления переменного тока или с помощью генераторов постоянного тока.

В зависимости от физических факторов окружающей среды, определяющих работу реле, реле делятся на. По контакту: Реле с нормально замкнутыми контактами, с нормально разомкнутыми контактами, с переключающими контактами; В соответствии с типом управляющего сигнала: постоянный ток, реле переменного тока; По типу работы: электромеханические, электромагнитные, магнитно-электрические, терморелекторные; В соответствии с контролируемым размером: ток, напряжение, мощность, управление фазой, контроль изоляции, сопротивление, частота, фоторельеф. Механическое реле передачи, скорость, ускорение, давление, настройка уровня и другие.

В качестве технического направления тока принято, что он течет от контакта со знаком «+» к контакту со знаком «-».

В случае переменного тока (~) различают однофазный переменный ток, трехфазный переменный ток и высокочастотный ток.

При переменном токе ток постоянно изменяет свою величину и свое направление. В западноевропейской энергосети ток за секунду меняет свое направление 50 раз. Частота изменения колебаний в секунду называется частотой тока. Единица частоты — герц (Гц). Однофазный переменный ток требует наличия проводника, проводящего напряжение, и обратного проводника.

Далее — тепловые, оптические, акустические, химические, магнитные и т.д. В соответствии с реализованными функциями реле делится на: защиту, управление, управление, сигнализацию и прочее. Основными частями электромагнитного реле являются: электромагнит, якорь и выключатель. Электромагнит подобен шнуру, обернутому на сердечник магнитной катушки. Якорь представляет собой пластину из магнитного материала, которая управляет контактами через поршень.

Реле срабатывает при активации ферромагнитного якоря с магнитным полем, в котором наматывается ток. При определенном количестве тока в обмотке реле анкер переключается на сердечник, переключая контакты цепи управления. Работа электромагнитных реле основана на использовании обмоток катушек в электромагнитных силах, которые возникают в металлическом сердечнике. Релейные детали устанавливаются в соответствии с определенными требованиями и закрываются крышкой. В основе электромагнита лежит движущийся якорь с одним или несколькими контактами.

Переменный ток применяется на стройплощадке и в промышленности для работы электрических машин, например ручных шлифовальных устройств, электродрелей и круговых пил, а также для освещения стройплощадок и оборудования стройплощадок.

Генераторы трехфазного переменного тока вырабатывают на каждой из своих трех намоток переменное напряжение частотой 50 Гц. Этим напряжением можно снабжать три раздельные сети и при этом использовать для прямых и обратных проводников всего шесть проводов. Если объединить обратные проводники, то можно ограничиться только четырьмя проводами

Противоположностью являются соответствующие контакты витой пары. В состоянии выхлопа якорь поддерживается пружиной. В случае сигнала управления электромагнит притягивает якорь, преодолевая его силу и закрывает или открывает контакты в зависимости от конструкции реле. Когда напряжение управления отключено, пружина возвращает якорь в исходное состояние.

Некоторые модели реле могут включать электронные компоненты. Это резистор, подключенный к обмотке катушки для более точного срабатывания реле или конденсатора для параллельных контактов для уменьшения искры и помех. Управляемая схема не электрически связана с контроллером каким-либо образом. Кроме того, в управляемой схеме сила тока может быть намного выше, чем у контроллера. Источником управляющего сигнала могут быть: электрические полупроводниковые цепи, различные датчики и другое оборудование, которые на выходе имеют минимальное значение тока и напряжения.

Общим обратным проводом будет нейтральный проводник (N). Как правило, он заземляется. Три другие проводника (внешние проводники) имеют краткое обозначение LI, L2, L3. В единой энергосистеме Германии напряжение между внешним проводником и нейтральным проводником, или землей, составляет 230 В. Напряжение между двумя внешними проводниками, например между L1 и L2, составляет 400 В.

О высокочастотном токе говорят, когда частота колебаний значительно превышает 50 Гц (от 15 кГц до 250 МГц). С помощью высокочастотного тока можно нагревать токопроводящие материалы и даже плавить их, например металлы и некоторые синтетические материалы.


Вы спрашивали: Что такое АС и ДС?

АС, DC – это устоявшиеся термины, буквально означающие: переменный ток, постоянный ток (англ.: alternating current, direct current). … Иногда с аббревиатурой DC связывают постоянную составляющую сигнала, а с AC – переменную.

Что такое АС DC?

Постоянный ток (DC) все время движется в одном направлении, из-за чего его полярность всегда одинакова. Переменный ток (AC) половину времени движется в одном направлении и половину – в другом.

Какое напряжение АС?

Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈». Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США.

Что означает сокращение АС на электрическом измерительном приборе?

АС, DC – это устоявшиеся термины, буквально означающие: переменный ток, постоянный ток (англ.: alternating current, direct current).

Как обозначается переменный и постоянный ток?

Постоянный ток: Обозначение (—) или DC (Direct Current = постоянный ток). Переменный ток: Обозначение (~) или AC (Alternating Current = переменный ток).

Что означает AC?

Аббревиатура AC расшифровывается как «alternating current«, что в переводе с английского означает переменный ток. Аббревиатура DC расшифровывается как «direct current», что в переводе с английского означает постоянный ток.

Что означает на тестере ACV?

ACV (англ. alternating current voltage — напряжение переменного тока) — измерение переменного напряжения. DCV (англ. direct current voltage — напряжение постоянного тока) — измерение постоянного напряжения.

Какой вид тока в бытовых розетках?

Переменный ток — это тот ток, который у нас в розетке. Он называется переменным, потому что направление движения электронов постоянно меняется. У переменного тока из розеток бывает разная частота и электрическое напряжение.

Что такое Герц в электричестве?

Частота переменного тока численно равна числу периодов по отношению к промежутку времени. За единицу измерения частоты переменного тока принят 1 герц (Гц) — в честь Генриха Герца. Через основные единицы СИ герц выражается следующим образом: 1 Гц = 1 с1.

Что такое постоянный и переменный ток определение. Что такое переменный ток

Электрический ток- это направленное или упорядоченное движение заряженных частиц: электронов в металлах, в электролитах — ионов, а в газах — электронов и ионов. Электрический ток может быть как постоянным, так и переменным.

Определение постоянного электрического тока, его источники

Постоянный ток (DC, по-английски Direct Current) — это электрический ток, у которого свойства и направление не меняются с течением времени. Обозначается постоянный ток и напряжение в виде короткой горизонтальной черточки или двух параллельных, одна из которых штриховая.

Постоянный ток используется в автомобилях и в домах, в многочисленных электронных приборах: ноутбуки, компьютеры, телевизоры и т. д. Перемеренный электрический ток из розетки преобразуется в постоянный при помощи блока питания или трансформатора напряжения с выпрямителем.

Любой электроинструмент, устройство или прибор, работающие от батареек так же являются потребителями постоянного тока, потому что батарея или аккумулятор- это исключительно источники постоянного тока, который при необходимости преобразуется в переменный с использованием специальных преобразователей (инверторов).

Принцип работы переменного тока

Переменный ток (AC по-английски Alternating Current)- это электрический ток, который изменяется по величине и направлению с течением времени. На электроприборах условно обозначается отрезком синусоиды « ~ ».
Иногда после синусоиды могут указываться характеристики переменного тока — частота, напряжение, число фаз.

Переменный ток может быть как одно- , так и трёхфазным, для которого мгновенные значения тока и напряжения меняются по гармоническому закону.

Основные характеристики переменного тока — действующее значение напряжения и частота.

Обратите внимание , как на левом графике для однофазного тока меняется направление и величина напряжения с переходом в ноль за период времени Т, а на втором графике для трехфазного тока существует смещение трех синусоид на одну третью периода. На правом графике 1 фаза обозначена буквой «а», а вторая буквой «б». Хорошо известно, что в домашней розетке 220 Вольт. Но мало кто знает, что это действующие значение переменного напряжения, но амплитудное или максимальное значение будет больше на корень из двух, т.е будет равно 311 Вольт.

Таким образом, если у постоянного тока величина напряжения и направление не изменяются в течении времени, то у переменного тока- напряжение постоянно меняется по величине и направлению (график ниже нуля это обратное направление).

И так мы подошли к понятию частота — это отношение числа полных циклов (периодов) к единице времени периодически меняющегося электрического тока. Измеряется в Герцах. У нас и в Европе частота равна 50 Герцам, в США- 60 Гц.

Что означает частота 50 Герц? Она означает, что у нас переменный ток меняет свое направление на противоположное и обратно (отрезок Т- на графике) 50 раз за секунду!

Источниками переменного тока являются все розетки в доме и все то, что подключено напрямую проводами или кабелями к электрощиту. У многих возникает вопрос: а почему в розетке не постоянный ток? Ответ прост. В сетях переменного тока легко и с минимальными потерями преобразовывается величина напряжения до необходимого уровня при помощи трансформатора в любых объемах. Напряжение необходимо увеличивать для возможности передачи электроэнергии на большие расстояния с наименьшими потерями в промышленных масштабах.
С электростанции , где стоят мощные электрогенераторы, выходит напряжение величиной 330 000-220 000 , далее возле нашего дома на трансформаторной подстанции оно преобразуется с величины 10 000 Вольт в трехфазное напряжение 380 Вольт, которое и приходит в многоквартирный дом, а к нам в квартиру приходит однофазное напряжение, т. к. между напряжение равняется 220 В, а между разноименными фазами в электрощите 380 Вольт.

И еще одним из важных достоинств переменного напряжения является то, что асинхронные электродвигатели переменного тока конструктивно проще и работают значительно надежнее, чем двигатели постоянного тока.

Как переменный ток сделать постоянным

Для потребителей, работающих на постоянном токе- переменный преобразуется при помощи выпрямителей.

Преобразователь постоянного тока в переменный

Если с преобразованием переменного тока в постоянный не возникает сложностей, то со обратным преобразованием все гораздо сложнее. В домашних условиях для этого используется инвертор — это генератор периодического напряжения из постоянного, по форме приближённого к синусоиде.

Переменным называется ток, изменение которого по величине и направлению повторяется периодически через равные промежутки времени Т.

В области производства, передачи и распределения электрической энергии переменный ток имеет по сравнению с постоянным, два основных преимущества:

1) возможность (при помощи трансформаторов) просто и экономично повышать и понижать напряжение, это имеет решающее значение для передачи энергии на большие расстояния.

2) большую простоту устройств электродвигателей, а следовательно, и их меньшую стоимость.

Значение переменной величины (тока, напряжения, ЭДС) в любой момент времени t называется мгновенным значением и обозначается строчными буквами (ток i, напряжение u, ЭДС – е).

Наибольшее из мгновенных значений периодически изменяющихся токов, напряжений или ЭДС, называются максимальными или амплитудными значениями и обозначаются прописными буквами с индексом «м» (I м, U м).

Наименьший промежуток времени, по прошествии которого мгновенные значения переменной величины (ток, напряжение, ЭДС) повторяется в той же последовательности, называется периодом Т, а совокупность изменений, происходящих в течение периода, — циклом.

Величина обратная периоду называется частотой и обозначается буквой f.

Т.е. частота – число периодов за 1 секунду.

Единица частоты 1/сек – называется герц (Гц). Более крупные единицы частоты – килогерц (кГц) и мегагерц (МГц).

Получение переменного синусоидального тока.

Переменные токи и напряжения в технике стремятся получить по простейшему периодическому закону – синусоидальному. Т. к. синусоида – единственная периодическая функция, имеющая подобную себе производную, в результате чего во всех звеньях электрической цепи форма кривых напряжений и токов получается одинаковой, чем значительно упрощаются расчеты.

Для получения токов промышленной частоты служат генераторы переменного тока в основе работы которых лежит закон электромагнитной индукции, согласно которому при движении замкнутого контура в магнитном поле в нем возникает ток.

Схема простейшего генератора переменного тока

Генераторы переменного тока большой мощности, рассчитанные на напряжения 3 – 15 кв, выполняются с неподвижной обмоткой на статоре машины и вращающимся электромагнитом-ротором. При такой конструкции легче надежно изолировать провода неподвижной обмотки и проще отвести ток во внешнюю цепь.

Одному обороту ротора двухполюсного генератора соответствует один период переменной ЭДС, наведенной на его обмотке.

Если ротор делает n оборотов в минуту, то частота индуктированной ЭДС

.

Т.к. при этом угловая скорость генератора
, то между ней и частотой, наведенной ЭДС существует соотношение
.

Фаза. Сдвиг фаз.

Предположим, что генератор имеет на якоре два одинаковых витка, сдвинутых в пространстве. При вращении якоря в витках наводятся ЭДС одинаковой частоты и с одинаковыми амплитудами, т.к. витки вращаются с одинаковой скоростью в одном и том же магнитном поле. Но вследствие сдвига витков в пространстве ЭДС достигают амплитудных знамений неодновременно.

Если в момент начала отсчета времени (t=0) виток 1 расположен относительно нейтральной плоскости под углом
, а виток 2 под углом
. То наведенная в первом витке ЭДС:,

а во втором:

В момент отсчета времени:

Электрические углы иопределяющие значения ЭДС в начальный момент времени, называетсяначальными фазами.

Разность начальных фаз двух синусоидальных величин одной частоты называется углом сдвига фаз .

Та величина, у которой нулевые значения (после которых она принимает положительные значения), или положительные амплитудные значения достигаются раньше, чем у другой, считается опережающей по фазе, а та у которой те же значения достигаются позже – отстающей по фазе.

Если две синусоидальные величины одновременно достигают своих амплитудных и нулевых значений, то говорят, что величины совпадают по фазе . Если угол сдвига фаз синусоидальных величин равен 180 0
, то говорят, что они изменяются впротивофазе.

Движение электронов в проводнике

Чтобы понимать что такое ток и откуда он берётся, нужно иметь немного знаний о строении атомов и законах их поведения. Атомы состоят из нейтронов (с нейтральным зарядом), протонов (положительный заряд) и электронов (отрицательный заряд).

Электрический ток возникает в результате направленного перемещения протонов и электронов, а также ионов. Как можно направить движение этих частиц? Во время любой химической операции электроны «отрываются» и переходят от одного атома к другому.

Те атомы, от которых «оторвался» электрон становятся положительно заряженным (анионы), а те к которым присоединился – отрицательно заряженными и называются катионами. В результате этих «перебеганий» электронов возникает электрический ток.

Естественно, этот процесс не может продолжаться вечно, электрический ток исчезнет когда все атомы системы стабилизируются и будут иметь нейтральных заряд (отличный бытовой пример – обычная батарейка, которая «садится» в результате окончания химической реакции).

История изучения

Древние греки первыми заметили интересное явление: если потереть камень янтаря об шерстяную ткань, то он начинает притягивать мелкие предметы. Следующие шаги начали делать ученые и изобретатели эпохи ренессанса, которые построили несколько интересных устройств, демонстрировавших это явление.

Новым этапом изучения электричества стали работы американца Бенджамина Франклина, в частности его опыты с Лейденовской банкой – первым в мире электроконденсатором.

Именно Франклин ввёл понятия положительных и отрицательных зарядов, а также он придумал громоотвод. И наконец, изучение электротока стало точной наукой после описания закона Кулона.

Основные закономерности и силы в электрическом токе

Закон Ома – его формула описывает взаимосвязь силы, напряжения и сопротивления. Открыт в 19м веке немецким ученым Георгом Симоном Омом. Единица измерения электросопротивления названа в его честь. Его открытия были очень полезны непосредственно для практического использования.

Закон Джоуля – Ленца говорит, что на любом участке электрической цепи совершается работа. В результате этой работы нагревается проводник. Такой тепловой эффект часто используется на практике в инженерии и технике (отличный пример – лампа накаливания).

Движение зарядов при этом совершается работа

Эта закономерность получила такое название потому что сразу 2 ученых примерно одновременно и независимо, вывели её с помощью опытов
.

В начале 19го века британский ученый Фарадей догадался, что изменяя количество линий индукции, которые пронизывают поверхность ограниченную замкнутым контуром, можно сделать индукционный ток. Посторонние силы, действующие на свободные частицы, называют электродвижущей силой (ЭДС индукции).

Разновидности, характеристики и единицы измерения

Электрический ток может быть или переменным , или постоянным .

Постоянный электроток — это ток, который не меняет своё направление и знак во времени, однако он может менять свою величину. Постоянный электроток в качестве источника чаще всего использует гальванические элементы.

Переменным называется тот, который меняет направление и знак по закону косинуса. Его характеристикой является частота. Единицы измерения в системе СИ – Герцы (Гц).

В последние десятилетия очень большое распространение получил . Это вид переменного тока, который включает в себя 3 цепи. В этих цепях действует переменные ЭДС одинаковой частоты, но развернутые по фазе одна относительно другой на треть периода. Фазой называют каждую отдельную электроцепь.


Почти все современные генераторы производят трёхфазный электроток.

  • Сила и количество тока

Сила тока зависит от величины заряда, протекающего в электроцепи за единицу времени. Сила тока это отношение электрозаряда, проходящего сквозь сечение проводника, ко времени его прохождения.

В системе СИ единица измерения силы заряда – кулон (Кл), времени – секунда (с). В итоге получаем Кл/с, данную единицу называют Ампер (A). Измеряется сила электротока с помощью прибора – амперметра.

Напряжение — это соотношение работы к величине заряда. Работа измеряется в джоулях (Дж), заряд в кулонах. Данная единица называется Вольт (В).

  • Электрическое сопротивление

Показания амперметра на различных проводниках дают разные значения. А для того чтобы замерять мощность электроцепи пришлось бы использовать 3 прибора. Явление объясняется тем, что у каждого проводника различная проводимость. Единица измерения называется Ом и обозначается латинской буквой R. Сопротивление также зависит и от длины проводника.

  • Электрическая емкость

Два проводника, которые изолированы один от второго, могут накапливать электрические заряды. Данное явление характеризуется физ. величиной, которую называют электрической емкостью. Её единицей измерения – фарад (Ф).

  • Мощность и работа электрического тока

Работа электротока на конкретном участке цепи равняется перемножению напряжения тока на силу и время. Напряжение меряют вольтами, силу амперами, время секундами. Единицей измерения работы приняли джоуль (Дж).

Мощность электротока – это отношение работы ко времени её совершения. Мощность обозначают буквой P и измеряют ваттами (Вт). Формула мощности очень простая: Сила тока умноженная на напряжение тока.

Существует также единица именуемая ватт-час. Её не следует путать с ваттами, это 2 разные физические величины. В ваттах измеряют мощность (скорость потребления или передачи энергии), а в ватт-часах выражается энергия произведённая за конкретное время. Это измерение часто применяют в отношении бытовых электроприборов.

Например, лампа мощность которой равняется 100 Вт работала в течении одного часа, то она потребила 100 Вт*ч, а лампочка мощность которой 40 ватт потребит столько же электроэнергии за 2.5 часа.

Для того, чтобы замерять мощность электроцепи используют ваттметр

Какой вид тока эффективнее и какая между ними разница?

Постоянный электроток легко использовать в случае параллельного подключения генераторов, для переменного необходима синхронизация генератора и энергосистемы.

В истории произошло событие под названием «Война токов». Эта «война» произошла между двумя гениальными изобретателями – Томасом Эдисоном и Николой Теслой. Первый поддерживал и активно продвигал постоянный электроток, а второй переменный. «Война» закончилась победой Теслы в 2007 году, когда Нью-Йорк окончательно перешел на переменный.

Разница в эффективности передачи энергии на расстоянии оказалось огромной в пользу переменного тока. Постоянный электроток невозможно использовать, если станция находятся далеко от потребителя.

Но постоянный всё равно нашел сферу применения: он широко используется в электротехнике, гальванизации, некоторых видах сварки. Также постоянный электроток получил очень большое распространение в сфере городского транспорта (троллейбусы, трамваи, метро).

Естественно, не бывает плохих или хороших токов, у каждого вида есть свои преимущества и недостатки, самое главное – правильно их использовать.

В 21-веке электроника стала очень популярной. Многие люди хотят узнать больше о радиотехнике и начинают читать специальные книги, хотя многое в книгах не понятно. И поэтому начинают путаться, задавать много вопросов. Не могут найти подходящие и понятные сайты о электронике, где можно вкратце и просто понять что к чему. Но что-то мы далеко ушли, ладно давайте приступим к делу. Задача — рассказать всё подробнее и понятнее о постоянном и переменном токе.

Постоянный ток

До того времени, когда не было радиоприёмников и радиосвязи, был ток который тёк в одну сторону — его назвали постоянным, на графике он изображается прямой линией, как показано на рисунке ниже.

Давайте разберёмся, каков принцип работы этого тока, а он очень прост. Потому что постоянный ток течёт только в одну сторону. На мощных электростанциях вырабатывается переменный ток, его нужно сделать в постоянный. Постоянный ток может создать только гальванический элемент. Гальванический элемент — это элемент вырабатывающим постоянный ток, то есть обычная батарейка. Принцип работы батарейки разбирать не будем, нам сейчас главное, чтобы в вашей памяти уложился только постоянный и переменный ток. Допустим, мы выработали постоянный ток, он начнёт двигаться от плюса к минусу, это обязательно запомнить.

Переменный ток

Теперь переходим к переменному току, всё радиосвязь появилась, переменный ток стал изюминкой. Рассмотрим график переменного тока. Вы сразу обратили внимание на эти странные буквы, они нам не нужны, кроме одной — Т. У переменного тока есть особенность, он может менять своё направление, например: он, движется то в одну сторону, потом в другую. Этот процесс называется колебанием или периодом. На рисунке период обозначен этой самой буквой Т. Видно, что выше оси t волна, и ниже её, тоже волна. Это значит, что выше оси это движение к плюсу, а ниже, движение к минусу, проще говоря, это положительный полупериод, почему полупериод, потому что два полупериода равны T, то есть равны периоду, значит они всё таки полупериоды. Период — то же самое, что и колебание. Несколько колебаний совершённые в 1 секунду называют частотой. Итак, разобрались, что такое постоянный и переменный ток, думаю что разобрались.

Запомните: В розетке всегда 220 В переменного тока — он очень опасный. Один удар может даже убить человека, поэтому соблюдайте осторожность!

В памяти у вас должно отложиться: движение постоянного и переменного тока; графики постоянного и переменного тока; что такое частота, полупериод, период.

Кстати забыл сказать, в чём измеряется частота. Запомните: частота измеряется в Герцах . Допустим, совершается 50 колебаний в секунду, это значит что частота равна 50 герц. Таким образом можно определять любые другие значения. Всем пока, с вами был Дмитрий Цывцын.

В чём разница переменного и постоянного тока

Общее понятие электрического тока можно выразить как движение различных заряженных частиц (электронов, ионов) в некотором направлении. А его величину охарактеризовать числом заряженных частиц, которые прошли через проводник за определенный промежуток времени.

Если величина заряженных частиц в 1 кулон проходит через определенное сечение проводника за время в 1 секунду, тогда можно говорить о силе тока в 1 ампер протекающего через проводник. Таким образом определяется количество ампер или сила тока. Это общее понятие тока. А теперь рассмотрим понятие переменного и постоянного тока и их различие.

Постоянный электрический ток по определению — это ток, который течёт только в одном направлением и не меняет его со временем. Переменный ток характерен тем, что меняет свое направление и величину со временем. Если графически постоянный ток отображается как прямая линия, то переменный ток течет по проводнику по закону синуса и графически отображается как синусоида.

Так как переменный ток меняется по закону синусоиды, то он имеет такие параметры как период полного цикла, время которого обозначается буквой Т. Частота переменного тока обратна периоду полного цикла. Частота переменного тока выражается числом полных периодов в определенный промежуток времени (1 сек).

Таких периодов в нашей электросети переменного тока равно 50, что соответствует частоте 50 Гц. F = 1/Т, где период для 50 Гц равен 0,02 сек. F =1/0,02 = 50 Гц. Обозначается переменный ток английскими буквами AC и знаком «~». Постоянный ток имеет обозначение DC и значок «-». Кроме того переменный ток может быть однофазным или многофазным. В основном используется трехфазная сеть.

Почему в сети переменное напряжение, а не постоянное

Переменный ток имеет много преимуществ перед постоянным током. Низкие потери при передаче переменного тока в линиях электропередач (ЛЭП) по сравнению с постоянным током. Генераторы переменного тока простые и дешевые. При передаче на большие расстояния по ЛЭП высокое напряжение достигает 330 тысяч вольт с минимальным током.

Чем меньше ток в ЛЭП, тем меньше потерь. Передача постоянного тока на большие расстояния понесет немалые потери. Также высоковольтные генераторы переменного тока значительно проще и дешевле. Из переменного напряжения легко получить более низкое напряжение через простые трансформаторы.

Также, значительно дешевле получить постоянное напряжение из переменного, чем наоборот, использовать дорогие преобразователи постоянного напряжения в переменное. Такие преобразователи имеют низкий КПД и большие потери. По пути передачи переменного тока используют двойное преобразование.

Сначала с генератора получает 220 — 330 Кв, и передают на большие расстояния до трансформаторов, которые понижают высокое напряжение до 10 Кв и далее идут подстанции которые понижают высокое напряжение до 380 В. С этих подстанций электроэнергия расходится по потребителям и поступает в дома и на электрощиты многоквартирного дома.

Три фазы трехфазного тока сдвинутые на 120 градусов

Для однофазного напряжения характерна одна синусоида, а для трехфазного три синусоиды, смещенные на 120 градусов относительно друг друга. Трехфазная сеть также имеет свои преимущества перед однофазными сетями. Это меньше габариты трансформаторов, электродвигатели также конструктивно меньших размеров.

Имеется возможность изменить направление вращения ротора асинхронного электродвигателя. В трехфазной сети можно получить 2 напряжения — это 380 В и 220 В, которые используются для изменения мощности двигателя и регулировки температуры нагревательных элементов. Используя трехфазное напряжение в освещении можно устранить мерцание люминесцентных ламп, для чего их подключают к разным фазам.

Постоянный ток используется в электронике и во всех бытовых приборах, так как он легко преобразуется из переменного за счёт его деления на трансформаторе до нужной величины и дальнейшего выправления. Источником постоянного тока являются аккумуляторы, батареи, генераторы постоянного тока, светодиодные панели. Как видно различие в переменном и постоянном токе немалое. Теперь мы узнали — Почему в нашей розетки течет переменный ток, а не постоянный?

Рекомендуем также

Что такое dc напряжение. Обозначение постоянного и переменного тока. Источники электрической энергии

На сегодняшнее время в продаже существует адаптивный ксенон с лампами и блоками розжига AC и DC. Это один и тот же ксенон, но имеющий некоторые различия, о которых вы, как покупатель и пользователь, обязательно должны знать. Этот материал посвящен ксенону AC и DC, особенностям, отличиям и многому другому, что полезно будет знать.

Вступительная часть о ксеноне AC и DC

На первый взгляд отличить блоки розжига AC и DC невозможно. Главное их различие в том, что AC – это блоки розжига, которые имеют переменный ток, а DC – постоянный. Различие таких двух ксенонов можно заметить при их работе, а точнее во время розжига и поддержания тлеющего разряда. Мерцание ламп выдает блоки розжига DC.

Для того, чтобы конкретно понять различия между ксеноном AC и DC необходимо знать их конструкцию. Разительно отличаются такие комплекты именно по принципу работы, что является наиболее важным для данного устройства в светотехнике для автомобилей. Как уже отмечалось, их принцип работы виден в момент розжига ксеноновой лампы и поддержании горения. Для того, чтобы образовать электрическую дугу между электродами в колбе лампы необходима мощная подача импульса, то есть тока до 25000 В.

После того, как запустилось горение источника, для поддержания функционирования лампы необходима беспрерывная подача тока с напряжением 80-85 В, и следит за этим контроллер, который вмонтирован в балласт игнитора. Это стандартный принцип работы блоков розжига ксеноновых ламп. В AC блоках присутствует игнитор (инвертер) и стабильно работающий стабилизатор, в отличие от комплектов DC.

Комплекты блоков розжига DC: принцип розжига лампы

Адаптивные блоки розжига и ксеноновые лампы с постоянным током DC имеют значительно меньшую стоимость, легкий вес и небольшие габариты. Они обеспечивают единичный и нецикличный разряд, что и приводит, зачастую, к дрожанию электрической дуги и мерцанию света ксенонового источника. Чтобы правильно активизировать работу ксеноновой лампы необходим повторный импульс, что занимает дополнительные несколько секунд на ожидание повторной подачи тока. Отметим, что система DС по качеству намного лучше, чем галоген, но все же уступает комплектам AC c переменным током.

Комплекты блоков розжига AC: принцип розжига лампы

Ксеноновые блоки розжига и лампы с переменным током AC работают намного стабильнее и лучше, поскольку оснащены специальным стабилизатором, выравнивающим напряжение. АС блоки создают импульсы необходимой частоты и мощности, что и позволяет обеспечить бесперебойность и стабильность выдачи света лампами. Для того, чтобы создать амплитуду колебания в блоках и лампах АС используются специальные игниторы (иногда могут называться инверторами), которые обеспечивают преобразование низковольтного тока в высоковольтный импульс и наоборот. Таким образом из напряжения бортовой сети транспортного средства 12 В (иногда 24 В) обеспечивается генерация тока в 25000 В, что в считанные секунды гарантирует розжиг ксенонового излучателя. Стоит отметить, что у блоков АС есть двусторонняя связь с ксеноновыми лампами, таким образом, если свет начинает тухнуть, то блок обеспечивает подачу высоковольтного импульса, чтобы не привести к деактивации излучателя. Таким образом, комплекты адаптивного ксенона АС более стабильно работают, не наблюдается мерцаний ламп и скачков напряжения.

Параметры Блоки AC Блоки DC
Ток Переменный Постоянный
Стартовый импульс Один мощный импульс в 25000 В, что обеспечивает моментальный розжиг ксеноновой лампы. Лампа моментально разжигается, не наблюдается мерцаний и снижения яркости света. Иногда стартовый импульс полностью не активизирует электрическую дугу, а поэтому приходится ждать повторной реакции, что занимает намного больше времени и свет лампы мерцает.
Вес Имеют больший вес, чем блоки с постоянным током, благодаря конструктивным особенностям. Характеризуются максимальной легкостью, а поэтому не создают давление на блок фары.
Габариты Бывают разные габариты, в зависимости от поколения. Блоки обладают практически одинаковыми габаритами.
Конструкция Имеют игнитор (инвертер) и стабилизатор. Отсутствует инвертер и стабилизатор напряжения.
Форм-фактор Бывают стандартного размера и слим, для использования в авто с маленьким подкапотным пространством. Практически все блоки розжига имеют стандартные размеры, но меньшего формата, чем обыкновенные блоки АС.
Звуковой сигнал Обладают специальным звуковым сигналом, который со временем затухает и оповещает водителя о пригодности ксенона для использования и начала движения авто. Блоки розжига постоянного тока не обеспечивают подачу звукового сигнала для водителя, а поэтому приходится ждать дольше, чтобы начать движение.
Лампы Используется исключительно с лампами переменного тока АС. Если подключить блок с лампами DC, то свечение не активизируется, поскольку блок не создает специальную полярность, которая нужна для функционирования ламп с постоянным током. Необходимо использовать исключительно с лампами DC. Если же подключить блок к лампам с переменным током АС, то увеличивается износ и ламп, и разжигающего изделия. К тому же свет ламп АС будет «дрожать», за счет отсутствия стабильности в дуговом разряде.
Длительность эксплуатации Использовав лампы и блоки АС комплект прослужит в среднем 2500-3000 часов. Пользуясь лампами и блоками DC свет фар будет годен в течении 1500-2000 часов.
Процент дефективности В среднем 2% брака. В среднем 5% брака.
Надежность Блоки обладают высокой надежностью и стабильностью работы, не допускают короткого замыкания и гарантируют бесперебойность свечения ксеноновой лампы. Надежность, по сравнению с блоками розжига АС немного снижена, не говоря о стабильности функционирования и бесперебойности свечения ксенонового излучателя.
Устойчивость к температурным перепадам Блоки обладают высокой устойчивостью к перепадам температуры, корпус надежно и герметично запаян, а элементы, которые максимально подвержены выходу из строя при попадании влаги — спрятаны. Стоит отметить, что блоки DC и AC по устойчивости к температуре идентичны. К тому же, благодаря качественному герметику блоки постоянного напряжения не подвержены попаданию влаги.
Стоимость За счет того, что блоки розжига АC оснащаются дополнительными компонентами, они стоят на порядок дороже, чем устройства постоянного тока. Стоят намного дешевле, чем блоки розжига с переменным током, поскольку отсутствуют важные компоненты, например, стабилизатор напряжения.

Будьте бдительны!

Зачастую случается так, что приобретая блоки розжига у недобросовестных продавцов, например на базарах, или же магазинах «в подвалах» покупатели наталкиваются на мошенничество. Многие хитрят и монтируют муляж инвертера в блоки розжига DC и выдают их за AC, естественно по стоимости на порядок выше. Именно поэтому, приобретайте адаптивные комплекты ксенона только у проверенных продавцов, которые гарантируют высокое качество продукции и обязательно предоставляют гарантию на любые приобретенные комплекты.

Когда необходимо получить шов максимально высокого качества, используется аргонная сварка. Она может выполняться при помощи инверторов TIG класса DC и AC-DC. Широта функционала — основное отличие между этими двумя аппаратами. Так, агрегат TIG DC представляет собой устройство, которое обычно используется для ручной сварки в быту и на предприятиях. Чтобы начать сварку, потребуются покрытые электроды и подключение агрегата к сети в 220 вольт. В устройстве TIG DC применяется технология создания постоянного тока для сварки. При использовании моделей AC-DC работать можно не в одном, а в двух режимах. То есть в зависимости от существующих задач допускается варить под действием переменного или постоянного тока. Несмотря на такие функциональные различия ремонт сварочного оборудования TIG DC и AC-DC выполняется, как правило, без особых сложностей, но с различными временными затратами.

Нюансы использования инверторов

Для работы с алюминием, а также его сплавами нужен переменный ток. Это значит, что для подобной работы вместо TIG DC потребуется AC-DC. Универсальный агрегат для аргонной сварки считается одним из наиболее сложных среди агрегатов TIG. Переменный контур предусмотрен схемой инверторов AC-DC, что позволяет при смене характера работ легко переходить на сварку алюминия, его сплавов.

На практике доказано, что использование мастерами агрегатов TIG DC, то есть постоянного тока для сваривания алюминия, приводит к низкому качеству швов по причине формирования оксидной тугоплавкой пленки на поверхности сплава. Благодаря особым процессам в дуге под влиянием переменного тока (то есть, когда работает агрегат TIG AC-DC), приводят к разрушению оксидной пленки и увеличению качества шва. Однако для достижения высокого результата сварщик должен действовать более четко и быстро, поскольку скорость создания шва достаточно велика. Качество стыка получается настолько хорошим, что не требуется дополнительной обработки швов. Как правило, ремонт сварочных аппаратов TIG DC и AC-DC выполняется в специализированных мастерских, а частота его проведения во многом зависит от эксплуатационной нагрузки.

Зона-Сварки в Санкт-Петербурге!

Скоро наша компания «Зона-Сварки» откроет сервисный центр в Санкт-Петербурге!

Сегодня, если вы посмотрите вокруг, практически все, что вы видите, питается от электричества в той или иной форме.
Переменный ток и постоянный ток являются двумя основными формами зарядов, питающих наш электрический и электронный мир.

Что такое AC? Переменный ток может быть определен, как поток электрического заряда, который изменяет свое направление через регулярные промежутки времени.

Период / регулярные интервалы, при котором AC меняет свое направление, является его частотой (Гц). Морские транспортные средства, космические аппараты, и военная техника иногда используют AC с частотой 400 Гц. Тем не менее, в течение большей части времени, в том числе внутреннего использования, частота переменного тока устанавливается на 50 или 60 Гц.

Что такое DC? (Условное обозначение на электроприборах) Постоянный ток является током (поток электрического заряда или электронов), который течет только в одном направлении. Впоследствии, нет частоты связанной с DC. DC или постоянный ток имеет нулевую частоту.
Источники переменного и постоянного тока:

АС: Электростанции и генераторы переменного тока производят переменный ток.

DC: Солнечные батареи, топливные элементы, и термопары являются основными источниками для производства DC. Но основным источником постоянного тока является преобразование переменного тока.

Применение переменного и постоянного тока:

АС используется для питания холодильников, домашних каминов, вентиляторов, электродвигателей, кондиционеров, телевизоров, кухонных комбайнов, стиральных машин , и практически всего промышленного оборудования.

DC в основном используется для питания электроники и другой цифровой техники. Смартфоны, планшеты, электромобили и т.д.. LED и LCD телевизоры также работают на DC, который преобразовывается от обычной сети переменного тока.

Почему AC используется для передачи электроэнергии. Это дешевле и проще в производстве. AC при высоком напряжении может транспортироваться на сотни километров без особых потерь мощности. Электростанции и трансформаторы уменьшают величину напряжения до (110 или 230 В) для передачи его в наши дома.

Что является более опасным? AC или DC?
Считается, что DC является менее опасным, чем AC, но нет окончательного доказательства. Существует заблуждение, что контакт с высоким напряжением переменного тока является более опасным, чем с постоянного тока. На самом деле, это не о напряжении, речь идет о сумме тока, проходящего через тело человека. Постоянный и переменный ток может привести к летальному исходу. Не вставляйте пальцы или предметы внутрь розеток или гаджетов и высокой мощности оборудования.

На сегодняшнее время в продаже существует адаптивный ксенон с лампами и блоками розжига AC и DC. Это один и тот же ксенон, но имеющий некоторые различия, о которых вы, как покупатель и пользователь, обязательно должны знать. Этот материал посвящен ксенону AC и DC, особенностям, отличиям и многому другому, что полезно будет знать.

Вступительная часть о ксеноне AC и DC

На первый взгляд отличить блоки розжига AC и DC невозможно. Главное их различие в том, что AC – это блоки розжига, которые имеют переменный ток, а DC – постоянный. Различие таких двух ксенонов можно заметить при их работе, а точнее во время розжига и поддержания тлеющего разряда. Мерцание ламп выдает блоки розжига DC.

Для того, чтобы конкретно понять различия между ксеноном AC и DC необходимо знать их конструкцию. Разительно отличаются такие комплекты именно по принципу работы, что является наиболее важным для данного устройства в светотехнике для автомобилей. Как уже отмечалось, их принцип работы виден в момент розжига ксеноновой лампы и поддержании горения. Для того, чтобы образовать электрическую дугу между электродами в колбе лампы необходима мощная подача импульса, то есть тока до 25000 В.

После того, как запустилось горение источника, для поддержания функционирования лампы необходима беспрерывная подача тока с напряжением 80-85 В, и следит за этим контроллер, который вмонтирован в балласт игнитора. Это стандартный принцип работы блоков розжига ксеноновых ламп. В AC блоках присутствует игнитор (инвертер) и стабильно работающий стабилизатор, в отличие от комплектов DC.

Комплекты блоков розжига DC: принцип розжига лампы

Адаптивные блоки розжига и ксеноновые лампы с постоянным током DC имеют значительно меньшую стоимость, легкий вес и небольшие габариты. Они обеспечивают единичный и нецикличный разряд, что и приводит, зачастую, к дрожанию электрической дуги и мерцанию света ксенонового источника. Чтобы правильно активизировать работу ксеноновой лампы необходим повторный импульс, что занимает дополнительные несколько секунд на ожидание повторной подачи тока. Отметим, что система DС по качеству намного лучше, чем галоген, но все же уступает комплектам AC c переменным током.

Комплекты блоков розжига AC: принцип розжига лампы

Ксеноновые блоки розжига и лампы с переменным током AC работают намного стабильнее и лучше, поскольку оснащены специальным стабилизатором, выравнивающим напряжение. АС блоки создают импульсы необходимой частоты и мощности, что и позволяет обеспечить бесперебойность и стабильность выдачи света лампами. Для того, чтобы создать амплитуду колебания в блоках и лампах АС используются специальные игниторы (иногда могут называться инверторами), которые обеспечивают преобразование низковольтного тока в высоковольтный импульс и наоборот. Таким образом из напряжения бортовой сети транспортного средства 12 В (иногда 24 В) обеспечивается генерация тока в 25000 В, что в считанные секунды гарантирует розжиг ксенонового излучателя. Стоит отметить, что у блоков АС есть двусторонняя связь с ксеноновыми лампами, таким образом, если свет начинает тухнуть, то блок обеспечивает подачу высоковольтного импульса, чтобы не привести к деактивации излучателя. Таким образом, комплекты адаптивного ксенона АС более стабильно работают, не наблюдается мерцаний ламп и скачков напряжения.

Параметры Блоки AC Блоки DC
Ток Переменный Постоянный
Стартовый импульс Один мощный импульс в 25000 В, что обеспечивает моментальный розжиг ксеноновой лампы. Лампа моментально разжигается, не наблюдается мерцаний и снижения яркости света. Иногда стартовый импульс полностью не активизирует электрическую дугу, а поэтому приходится ждать повторной реакции, что занимает намного больше времени и свет лампы мерцает.
Вес Имеют больший вес, чем блоки с постоянным током, благодаря конструктивным особенностям. Характеризуются максимальной легкостью, а поэтому не создают давление на блок фары.
Габариты Бывают разные габариты, в зависимости от поколения. Блоки обладают практически одинаковыми габаритами.
Конструкция Имеют игнитор (инвертер) и стабилизатор. Отсутствует инвертер и стабилизатор напряжения.
Форм-фактор Бывают стандартного размера и слим, для использования в авто с маленьким подкапотным пространством. Практически все блоки розжига имеют стандартные размеры, но меньшего формата, чем обыкновенные блоки АС.
Звуковой сигнал Обладают специальным звуковым сигналом, который со временем затухает и оповещает водителя о пригодности ксенона для использования и начала движения авто. Блоки розжига постоянного тока не обеспечивают подачу звукового сигнала для водителя, а поэтому приходится ждать дольше, чтобы начать движение.
Лампы Используется исключительно с лампами переменного тока АС. Если подключить блок с лампами DC, то свечение не активизируется, поскольку блок не создает специальную полярность, которая нужна для функционирования ламп с постоянным током. Необходимо использовать исключительно с лампами DC. Если же подключить блок к лампам с переменным током АС, то увеличивается износ и ламп, и разжигающего изделия. К тому же свет ламп АС будет «дрожать», за счет отсутствия стабильности в дуговом разряде.
Длительность эксплуатации Использовав лампы и блоки АС комплект прослужит в среднем 2500-3000 часов. Пользуясь лампами и блоками DC свет фар будет годен в течении 1500-2000 часов.
Процент дефективности В среднем 2% брака. В среднем 5% брака.
Надежность Блоки обладают высокой надежностью и стабильностью работы, не допускают короткого замыкания и гарантируют бесперебойность свечения ксеноновой лампы. Надежность, по сравнению с блоками розжига АС немного снижена, не говоря о стабильности функционирования и бесперебойности свечения ксенонового излучателя.
Устойчивость к температурным перепадам Блоки обладают высокой устойчивостью к перепадам температуры, корпус надежно и герметично запаян, а элементы, которые максимально подвержены выходу из строя при попадании влаги — спрятаны. Стоит отметить, что блоки DC и AC по устойчивости к температуре идентичны. К тому же, благодаря качественному герметику блоки постоянного напряжения не подвержены попаданию влаги.
Стоимость За счет того, что блоки розжига АC оснащаются дополнительными компонентами, они стоят на порядок дороже, чем устройства постоянного тока. Стоят намного дешевле, чем блоки розжига с переменным током, поскольку отсутствуют важные компоненты, например, стабилизатор напряжения.

Будьте бдительны!

Зачастую случается так, что приобретая блоки розжига у недобросовестных продавцов, например на базарах, или же магазинах «в подвалах» покупатели наталкиваются на мошенничество. Многие хитрят и монтируют муляж инвертера в блоки розжига DC и выдают их за AC, естественно по стоимости на порядок выше. Именно поэтому, приобретайте адаптивные комплекты ксенона только у проверенных продавцов, которые гарантируют высокое качество продукции и обязательно предоставляют гарантию на любые приобретенные комплекты.

Услышав музыку этой группы хотя бы один раз, её невозможно забыть или спутать с чем-то другим. Потрясающий звук, бешеная энергетика, незабываемый вокал — это всё «AC/DC», культовая рок-группа родом из Австралии, ставшая настоящей легендой хеви-метала и хард-рока. Удивителен тот факт, что коллектив продолжает существовать с 1971 года, а в конце лета 2015 года музыканты, которым давно перевалило за 60, собрались в большой гастрольный тур по Канаде и США, что доказывает, что эту удивительную рок-группу рано списывать со счетов, и они еще могут «задать жару».

Становление рок-легенды

У Уильяма и Маргарет Янг, коренных шотландцев, переехавших в Австралию в 1963 году, всего было девять детей, в том числе трое сыновей — Джордж, Малкольм и Агнус. На удивление, все они были чрезвычайно талантливы в музыкальном плане. Первым братом, втянувшимся в рок-музыку, был старший, Джордж. Он с друзьями основал «Easybeats», подростковый рок-бэнд, чем привлек внимание младших Янгов к музыке. Малкольм, а затем и Агнус, взяв в руки гитару, обнаружили настоящий талант, обучаясь с рекордной быстротой.

После нескольких неудачных попыток участия в музыкальных коллективах, в голову Малкольму Янгу приходит идея создать собственную группу, а его младший брат Агнус с энтузиазмом поддерживает эту задумку. Вокалиста Дейва Эванса братья нашли по объявлению в газете, а на барабаны и бас-гитару были приглашены знакомые молодых Янгов.

Название своей группы будущие легенды рока придумали, а точнее сказать, нашли, довольно быстро: надпись «AC/DC», что означает «переменно-постоянный ток» часто размещалась на бытовых приборах, вроде пылесоса или электрической швейной машины, где её и увидела сестра братьев Янг, Маргарет. Такое название показалось друзьям оригинальным, звучным и очень метким, и было единогласно принято всеми членами группы.

Так как к созданию группы Малкольм и Агнус подходили очень серьезно, они решили придумать также какой-то оригинальный сценический имидж. И здесь им снова помогла Маргарет, которая, как и родители молодых людей, очень поддерживала их в организации собственного музыкального коллектива. Она придумала оригинальную «изюминку» группы: выступать в форменной школьной одежде. Благодаря этой судьбоносной идее, Ангуса Янга узнают по коротким школьным штанишкам, галстучку и забавной кепке, в которые он бессменно облачается на концертах группы и по сей день.

Свое дебютное выступление группа провела в последний день 1973 года, а местом, где квинтет сыграл в первый раз, был выбран бар «Chequers». С этого момента начала своё существование хард-рок-группа, которой было предначертано стать мировой легендой и обрести огромное количество фанатов и последователей.

Карьера: находки и потери

В 1974 году в составе группы произошли множественные перемены, были замещены несколько барабанщиков и бас-гитаристов. А самой главной и судьбоносной заменой того времени в «AC/DC» стала смена вокалиста. Дейв Эванс отказался выходить на сцену на одном из выступлений, необходимо было срочно что-то предпринять, и тут свою кандидатуру предложил шофер группы Бон Скотт, по счастливой случайности оказавшийся в нужное время в нужном месте. После выступления Бон был взят в коллектив на постоянной основе. Настоящим именем нового вокалиста было Роналд Белфорд Скотт, и он оказался необыкновенно харизматичным и энергичным молодым человеком, к тому же, наделенным незаурядным музыкальным талантом и вокальными данными. С ним дела у группы стремительно пошли в гору. Позже британский журнал «Classic Rock» поставит его на первое место в рейтинге «100 величайших фронтменов всех времён».


Группа пишет несколько довольно успешных песен и в 1975 выпускает свой первый альбом — «High Voltage». Альбом хоть и не занял лидирующих мест, тем не менее, был неплохой заявкой на популярность. В этом же году «AC/DC» выпускают второй альбом, под названием «T.N.T.», что в переводе означает «тринитротолуол». Этот альбом имел немалый успех, но, как и первый, официально выпускался лишь в Австралии. Мировая известность была еще впереди.


Участники группы понимают, что для того, чтобы по-настоящему «расправить крылья» им необходимо расширить границы своего влияния. Они активно работают в этом направлении, и вскоре подписывают международный контракт с «Atlantic Records», что позволяет «AC/DC» наконец вырваться из Австралии. Они начинают покорение сцен Великобритании и Европы со старыми хитами, тем не менее, не забывая про новые: в 1976 году выходит «Dirty Deeds Done Dirt Cheap» — третья пластинка группы, имевшая довольно неплохой успех. После этого члены группы принимают решение переселиться в Великобританию. Они активно выступают, общаются с СМИ и поклонниками, постепенно завоевывая все большую популярность.


Работа кипит. Один за одним выходят альбомы «Let There Be Rock» (1977), «Powerage» (1978), «Highway to Hell» (1979). Последний возносит «AC/DC» на пик популярности и на верхушки мировых чартов. Большинство композиций этого альбома являются абсолютными хитами по сей день, по праву считаясь одними из лучших песен в истории мирового рока. Кажется, ничто не может омрачить бешеный успех молодых энергичных исполнителей… Как оказалось, это было не так.

19 февраля 1980 года происходит страшная трагедия — внезапно умирает вокалист группы, блистательный Бон Скотт. По официальной версии это произошло из-за злоупотребления алкоголем. Группа просто раздавлена.


Потеряв свой «голос», «AC/DC» подумывают о прекращении карьеры, но принимают решение сохранить коллектив, полагая, что жизнерадостный Бон Скотт хотел бы именно этого. Друзья встают на ноги после потрясения, и спустя несколько прослушиваний они находят необыкновенно талантливого вокалиста — Брайана Джонсона. У рок-группы словно открывается второе дыхание и они начинают работать не покладая рук.

В том же году выходит легендарный альбом «Back in Black», обложку которого было принято решение сделать черной, в память о бывшем солисте и верном друге. Альбом имеет головокружительный успех, впоследствии он станет самым продаваемым альбомом за всю историю группы и удостоится статуса «дважды бриллиантовый».

Следующие годы рок-коллектив ведет очень продуктивную деятельность. Великолепным «золотым составом» (Малкольм и Агнус Янг, Клифф Уильямс (гитара, бас-гитара), Брайан Джонсон (вокал), Фил Радд (ударные)) они пишут и играют свои лучшие хиты, записывают огромное количество альбомов, выступают на концертах по всему свету, завоевывают престижнейшие музыкальные награды.


В 2003 году легендарная группа была занесена в «Зал славы», так же заняла в США почетное 5-е место по числу проданных альбомов за всю историю. На родине группы, в Австралии в их честь назвали улицу.

Вызывает восхищение неиссякающая энергия группы, которая, несмотря на свой «солидный возраст», не перестает радовать поклонников. «AC/DC» выпустили прекрасные альбомы (2008 и 2014), которые почитатели их творчества встретили с ликованием и раскупили огромными тиражами.


И ни болезнь Малкольма Янга, который вынужден был покинуть группу в 2014, ни небольшие проблемы с законом Фила Радда, не смогли сломить дух легендарных «AC/DC». Вот это и есть настоящие рокеры, которые, несомненно, еще не раз удивят своих фанатов, утерев нос многим молодым группам.

Рано или поздно каждый человек вынужден столкнуться с ситуацией, когда необходимо познакомиться с электричеством ближе, чем на уроках физики в школе. Отправным моментом для этого может стать как поломка электроприборов или розеток, так и просто искренний интерес к электронике со стороны человека. Один из основных вопросов, который необходимо рассмотреть: каким образом обозначены постоянный и переменный ток. Если вы знакомы с понятиями:электрический ток, напряжение и сила тока, вам будет проще понять , о чём идёт речь в этой статье.

Электрическое напряжение делят на два вида:

  1. постоянное (dc)
  2. переменное (ас)

Обозначение постоянного тока (-), у переменного тока обозначение (~). Аббревиатуры ac и dc устоявшиеся, и употребляются наравне с названиями «постоянный» и «переменный». Теперь рассмотрим в чём их отличие. Дело в том, что постоянное напряжение течёт только в одном направлении, из чего и вытекает его название. А переменное, как вы уже поняли, может менять своё направление. В частных случаях направление переменного может оставаться одним и тем же. Но, кроме направления, у него также может меняться и величина. В постоянном ни величина, ни направление, не изменяется. Мгновенным значением переменного тока называют его величину, которая берётся в данный момент времени.

В Европе и России принята частота в 50 Гц, то есть изменяет своё направление 50 раз в секунду, в то время, как в США, частота равна 60 Гц. Поэтому техника, приобретённая в Соединённых штатах и в других государствах, с отличающейся частотой может сгореть. Поэтому при выборе техники и электроприборов следует внимательно смотреть на то, чтобы частота была 50 Гц. Чем больше частота у тока, тем больше его сопротивление. Также можно заметить, что в розетках у нас дома течёт именно переменный.

Помимо этого, у переменного электрического тока существует деление ещё на два вида:

  • однофазный
  • трёхфазный

Для однофазного необходим проводник, который будет проводить напряжение, и обратный проводник. А если рассматривать генератор трёхфазного тока , у него, на всех трёх намотках вырабатывается переменное напряжение частотой в 50 Гц. Трёхфазная система — это не что иное, как три однофазных электрических цепи , сдвинутых по фазе относительно друг друга под углом в 120 градусов. Посредством его использования, можно одновременно обеспечивать энергией три независимые сети, пользуясь при этом только шестью проводами, которые нужны для всех проводников: прямых и обратных, чтобы проводить напряжение.

А если у вас, например, имеется только 4 провода, то и тут проблем не возникнет. Вам нужно будет только соединить обратные проводники. Объединив их, вы получите проводник, который называют нейтральным. Обычно его заземляют. А оставшиеся внешние проводники кратко обозначают как L1, L2 и L3.

Но существует и двухфазный, он представляет из себя комплекс двух однофазных токов, в которых также присутствуют прямой проводник для проведения напряжения и обратный, они сдвинуты по фазе относительно друг друга на 90 градусов.

Применение

Из-за того что постоянный течёт лишь в одну сторону, его использование обычно ограничивается носителями с небольшой энергоёмкостью, например, его можно встретить в обычных батарейках, аккумуляторах для электроприборов с маленьким энергопотреблением, такие как фонарики или телефоны и батареях, использующих солнечную энергию. Но постоянный источник необходим не только для зарядки небольших аккумуляторов, так постоянный ток большой мощности используется для работы электрифицированных железнодорожных путей, при электролизе алюминия или при дуговой электросварке, а также других промышленных процессов .

Для выработки постоянного тока такой силы используют специальные генераторы. Также его можно получить посредству преобразования переменного, для этого используется прибор, в котором применяют электронную лампу, его называют кенотронный выпрямитель, а сам процесс обозначается как выпрямление. Ещё для этого используется двухполупериодный выпрямитель. В нём, в отличие от простого лампового выпрямителя, находятся электронные лампы, которые имеют два анода — двуханодные кенотроны.

Если вы не знаете как определять то, с какого полюса течёт постоянный ток, запоминайте: он всегда течёт от знака «+» к знаку «-«. Первыми источниками постоянного тока были особые химические элементы, их называют гальванические. Уже позже люди изобрели аккумуляторы .

Переменный применяют почти везде , в быту, для работы домашних электроприборов подпитывающихся из домашней розетки, на заводах и фабриках, на стройплощадках и многих других местах. Электрификация железнодорожных путей также может быть и на dc напряжении. Так, напряжение идёт по контактному проводу, а рельсы являются обратным электрическим проводником . По такому принципу работает около половины всех железных дорог в нашей стране и странах СНГ. Но, помимо электровозов, работающих лишь на постоянном и только на переменном, существуют также электровозы, совмещающие в себе способность работы как на одном виде электричества, так и на другом.

Переменный ток используется и в медицине

Так, например,дарсонвализация — это метод воздействия электричеством при большом напряжении, на наружные покровы и слизистые оболочки организма. Посредством этого метода у пациентов улучшается кровоснабжение, улучшается тонус венозных сосудов и обменных процессов организма. Дарсонвализация может быть как местная, на определённом участке, так и общая. Но чаще используют местную терапию.

Таким образом, мы узнали, что есть два вида электрического тока : постоянный и переменный , по-другому их называют ac и dc, поэтому, если вы скажете одну из этих аббревиатур, вас точно поймут. Кроме того, обозначение постоянного и переменного тока в схемах выглядит как (-) и (~), что упрощает их узнавание. Теперь, при починке электроприборов, вы, без сомнений, скажете, что в них используется переменное напряжение, а если вас спросят какой ток находится в батарейках, вы ответите, что постоянный.

Сегодня, если вы посмотрите вокруг, практически все, что вы видите, питается от электричества в той или иной форме.
Переменный ток и постоянный ток являются двумя основными формами зарядов, питающих наш электрический и электронный мир.

Что такое AC? Переменный ток может быть определен, как поток электрического заряда, который изменяет свое направление через регулярные промежутки времени.

Период / регулярные интервалы, при котором AC меняет свое направление, является его частотой (Гц). Морские транспортные средства, космические аппараты, и военная техника иногда используют AC с частотой 400 Гц. Тем не менее, в течение большей части времени, в том числе внутреннего использования, частота переменного тока устанавливается на 50 или 60 Гц.

Что такое DC? (Условное обозначение на электроприборах) Постоянный ток является током (поток электрического заряда или электронов), который течет только в одном направлении. Впоследствии, нет частоты связанной с DC. DC или постоянный ток имеет нулевую частоту.
Источники переменного и постоянного тока:

АС: Электростанции и генераторы переменного тока производят переменный ток.

DC: Солнечные батареи, топливные элементы, и термопары являются основными источниками для производства DC. Но основным источником постоянного тока является преобразование переменного тока.

Применение переменного и постоянного тока:

АС используется для питания холодильников, домашних каминов, вентиляторов, электродвигателей, кондиционеров, телевизоров, кухонных комбайнов, стиральных машин, и практически всего промышленного оборудования.

DC в основном используется для питания электроники и другой цифровой техники. Смартфоны, планшеты, электромобили и т.д.. LED и LCD телевизоры также работают на DC, который преобразовывается от обычной сети переменного тока.

Почему AC используется для передачи электроэнергии. Это дешевле и проще в производстве. AC при высоком напряжении может транспортироваться на сотни километров без особых потерь мощности. Электростанции и трансформаторы уменьшают величину напряжения до (110 или 230 В) для передачи его в наши дома.

Что является более опасным? AC или DC?
Считается, что DC является менее опасным, чем AC, но нет окончательного доказательства. Существует заблуждение, что контакт с высоким напряжением переменного тока является более опасным, чем с низким напряжением постоянного тока. На самом деле, это не о напряжении, речь идет о сумме тока, проходящего через тело человека. Постоянный и переменный ток может привести к летальному исходу. Не вставляйте пальцы или предметы внутрь розеток или гаджетов и высокой мощности оборудования.

Какой ток в аккумуляторе постоянный или переменный


В чем разница между постоянным и переменным током

Ток – это движение электронов в определенном направлении. Оно нужно, чтобы в наших устройствах тоже двигались электроны. Откуда берется ток в розетке?

Электростанция преобразует кинетическую энергию электронов в электрическую. То есть, гидроэлектростанция использует проточную воду для вращения турбины. Пропеллер турбины вращает клубок меди между двух магнитов. Магниты заставляют электроны в меди двигаться, из-за этого начинают двигаться электроны в проводах, которые присоединены к клубку меди — получается ток.

Генератор — как насос для воды, а провод — как шланг. Генератор-насос качает электроны-воду через провода-шланги.

Переменный ток — это тот ток, который у нас в розетке. Он называется переменным, потому что направление движения электронов постоянно меняется. У переменного тока из розеток бывает разная частота и электрическое напряжение. Что это значит? В российских розетках частота 50 герц и напряжение 220 вольт. Получается, что за секунду поток электронов 50 раз меняет направление движения электронов и заряд с положительного на отрицательный. Смену направлений можно заметить в флуоресцентных лампах, когда их включаешь. Пока электроны разгоняются, она несколько раз мигает —  это и есть смена направлений движения. А 220 вольт — это максимально возможный «напор», с которым движутся электроны в этой сети.

В переменном токе постоянно меняется заряд. Это значит, что напряжение составляет то 100%, то 0%, то снова 100%. Если бы напряжение было 100% постоянно, то понадобился бы провод огромного диаметра, а с меняющимся зарядом провода могут быть тоньше. Это удобно. По небольшому проводу электростанция может отправить миллионы вольт, потом трансформатор для отдельного дома забирает, например 10000 вольт, и в каждую розетку выдает по 220.

Постоянный ток — это ток, который у вас в телефонном аккумуляторе или батарейках. Он называется постоянным, потому что направление движения электронов не меняется. Зарядные устройства трансформируют переменный ток из сети в постоянный, и уже в таком виде он оказывается в аккумуляторах.

Чем отличается постоянный ток от переменного

Постоянный и переменный ток

В предыдущей статье, что такое электрический ток ты узнал, как происходит упорядоченное движение электронов в замкнутой цепи. Теперь, я расскажу тебе, каким бывает электрический ток. Электрический ток бывает постоянный и переменный.                                                                                                                                    Чем отличается переменный ток от постоянного?                                                       Характеристики постоянного тока.

Постоянный ток

Direct Current или DC так по-английски обозначают электрический ток который на протяжении  любого отрезка времени не меняет направление движения и всегда движется от плюса к минусу. На схеме обозначается как плюс (+) и минус (-), на корпусе прибора, работающего от постоянного тока наносят обозначение в виде одной (-) или (=) полос.                                                                                                                        Важная особенность постоянного электрического тока — это возможность его аккумулирования, т.е. накопления в аккумуляторах или получения его за счет химической реакции в батарейках.                                                                                        Множество современных переносных электрических устройств, работают, используя накопленный электрический заряд постоянного тока, который находится в аккумуляторах или батарейках этих самых устройств.



Переменный ток

 (Alternating Current) или АС английская аббревиатура  обозначающая ток, который меняет на временном отрезке свое направление и величину. На электрических схемах и корпусах электрических  аппаратов, работающих от переменного тока, символ переменного тока обозначают как отрезок синусоиды «~».                               Если говорить о переменном токе простыми словами, то можно сказать что в случае подключения электрической лампочки к сети переменного тока плюс и минус на ее контактах будут меняться местами с определенной частотой или иначе, ток будет менять свое направление с прямого на обратное.                                                                         На рисунке обратное направление – это область графика ниже нуля.

 Теперь давай разберемся, что такое частота.  Частота это — период времени, в течение которого ток выполняет одно полное колебание, число полных колебаний за 1 с называется частотой тока и обозначается буквой f. Частота измеряется в герцах (Гц) . В промышленности и быту большинства стран используют переменный ток с частотой 50 Гц.                                                                                                                                       Эта ве6личина показывает количество изменений направления тока за одну секунду на противоположное и возвращение в исходное состояние.        Иными словами в электрической розетке, которая есть в каждом доме и куда мы включаем утюги и пылесосы, плюс с минусом на правой и левой клеммах розетки будет меняться местами с частотой 50 раз в секунду — это и есть, частота переменного тока.  Для чего нужен такой “переменчивый “ переменный ток, почему не использовать только постоянный?  Это сделано для того, чтобы получить возможность без особых потерь получать нужное напряжение в любом количестве способом применения трансформаторов.                                                                                                                    Использование переменного тока позволяет передавать электроэнергию в промышленных масштабах на значительные расстояния с минимальными потерями.

Напряжение, которое подается мощными генераторами электростанций, составляет порядка 330 000-220 000 Вольт. Такое напряжение нельзя подавать в дома и квартиры, это очень опасно и сложно с технической стороны. Поэтому переменный электрический ток с электростанций подается на электрические подстанции, где происходит трансформация с высокого напряжения на более низкое, которое мы используем.

 Преобразование переменного тока в постоянный

Из переменного тока, можно получить постоянный ток, для этого достаточно  подключить сети переменного тока диодный мост или как его еще называют “выпрямитель”.  Из названия “выпрямитель” как нельзя лучше понятно, что делает диодный мост, он выпрямляет синусоиду переменного тока в прямую линию тем самым заставляя двигаться электроны в одном направлении.

   что такое диод  и как работает диодный мост , ты можешь узнать в моих следующих статьях.

Отличие переменного тока от постоянного

Август 20, 2014

49077 просмотров

Электрический ток— это направленное или упорядоченное движение заряженных частиц: электронов в металлах, в электролитах — ионов, а в газах — электронов и ионов. Электрический ток может быть как постоянным, так и переменным.

Определение постоянного электрического тока, его источники

Постоянный ток ( DC, по-английски Direct Current) — это электрический ток, у которого  свойства и направление не меняются с течением времени. Обозначается постоянный ток и напряжение в виде короткой горизонтальной черточки или двух параллельных, одна из которых штриховая.

Постоянный ток используется в автомобилях и в домах, в многочисленных электронных приборах: ноутбуки, компьютеры, телевизоры и т. д. Перемеренный электрический ток  из розетки преобразуется в постоянный при помощи блока питания или трансформатора напряжения с выпрямителем.

Любой электроинструмент, устройство или прибор, работающие от батареек так же являются потребителями постоянного тока , потому что батарея или аккумулятор- это исключительно источники постоянного тока, который при необходимости преобразуется  в переменный с использованием специальных преобразователей (инверторов).

Принцип работы переменного тока

Переменный ток  (AC по-английски Alternating Current)- это электрический ток, который изменяется по величине и направлению с течением времени. На электроприборах условно обозначается отрезком синусоиды « ~ ». Иногда после синусоиды могут указываться характеристики переменного тока — частота, напряжение, число фаз.

Переменный ток может быть как одно- , так и  трёхфазным, для которого мгновенные значения тока и напряжения меняются по гармоническому закону.

Основные характеристики переменного тока — действующее значение напряжения и частота.

Обратите внимание, как на левом графике для однофазного тока меняется направление и величина напряжения с переходом в ноль за период времени Т, а на втором графике для трехфазного тока существует смещение трех синусоид на одну третью периода. На правом графике 1 фаза обозначена буквой «а», а вторая буквой «б». Хорошо известно, что в домашней розетке 220 Вольт. Но мало кто знает, что это действующие значение переменного напряжения, но амплитудное или максимальное значение будет больше на корень из двух, т.е будет равно 311 Вольт.

Таким образом, если у постоянного тока величина напряжения и направление не изменяются в течении времени, то у переменного тока- напряжение постоянно меняется по величине и направлению (график ниже нуля это обратное направление).

И так мы подошли к понятию частота— это отношение числа полных циклов  (периодов) к единице времени периодически меняющегося  электрического тока. Измеряется в Герцах. У нас и в Европе частота равна 50 Герцам, в США- 60 Гц.

Что означает частота 50 Герц? Она означает, что у нас переменный ток меняет свое направление на противоположное и обратно (отрезок Т- на графике) 50 раз за секунду!

Источниками переменного тока являются все розетки в доме и все то, что подключено напрямую проводами или кабелями  к электрощиту. У многих возникает вопрос: а почему  в розетке не постоянный ток? Ответ прост. В сетях переменного тока легко и с минимальными потерями преобразовывается величина напряжения до необходимого уровня при помощи трансформатора в любых объемах. Напряжение необходимо увеличивать для возможности передачи электроэнергии на большие расстояния с наименьшими потерями в промышленных масштабах.  С электростанции, где стоят мощные электрогенераторы, выходит напряжение величиной 330 000-220 000 Вольт, далее возле нашего дома на трансформаторной подстанции оно преобразуется с величины 10 000 Вольт в трехфазное напряжение 380 Вольт, которое и приходит в многоквартирный дом, а к нам в квартиру приходит однофазное напряжение, т. к. между фазой и нулем или землей напряжение равняется 220 В, а между разноименными фазами в электрощите 380 Вольт.

И еще одним из важных достоинств переменного напряжения является то, что асинхронные электродвигатели переменного тока конструктивно проще и работают значительно надежнее, чем двигатели постоянного тока.

Как переменный ток сделать постоянным

Для потребителей, работающих на постоянном токе- переменный преобразуется при помощи  выпрямителей.

  1. Первоначальный этап преобразования— это подключение диодного моста, состоящего из 4 диодов достаточной мощности (на рисунке ниже), который срезает верхние границы переменных синусоид или делает ток однонаправленным.
  2. Второй этап— это подключение параллельно на выход с диодного мостика конденсатора или сглаживающего фильтра, который исправляет провалы между пиками синусоид. Обратите внимание, как выглядит синусоида после прохождения через диодный мост (на рисунке выделена зеленным цветом).

    И как уменьшаются пульсации (изменения напряжения) после подключения конденсатора- на рисунке выделено синим цветом.

  3. Далее при необходимости для уменьшения уровня пульсаций,  дополнительно могут применяются стабилизаторы тока или  напряжения.

Преобразователь постоянного тока в переменный

Если с преобразованием переменного тока в постоянный не возникает сложностей, то со обратным преобразованием все гораздо сложнее. В домашних условиях для этого используется инвертор — это генератор периодического напряжения из постоянного, по форме приближённого к синусоиде.

Инвертор технически сложное устройство, поэтому и цены на него не маленькие. Стоимость зависит напрямую от выходной максимальной мощности переменного тока.

Как правило, преобразование постоянного тока требуется в редких случаях. Например, для подключения от бортовой электросети автомобиля домашних электроприборов, инструмента и т. п. в походе, на даче и т. д.

Что такое фаза, ноль, заземление читайте в следующей нашей статье.

Почему автомобильные генераторы вырабатывают переменный ток?

Задумывались ли вы когда-нибудь о том, что питает все системы вашего автомобиля? За счет чего заводится мотор, горят лампочки на приборной панели, движутся стрелки и работают бортовые компьютеры? Откуда берется электричество на борту? Конечно, их вырабатывает генератор и аккумулирует химический накопитель энергии многоразового действия – электрический аккумулятор. Это знают все. Скорее всего, вы также в курсе, что аккумуляторная батарея вырабатывает постоянный ток, который используется в любом автомобиле для запитывания приборов. Однако во всей этой стройной теории, проверенной практикой, присутствует одно странное звено, не желающее поддаваться логике, – генератор вырабатывает ток переменный, тогда как все механизмы на борту машины потребляют ток постоянный. Это не кажется вам странным? Почему так происходит?

На самом деле это интересный вопрос, потому что в этой истории на первый взгляд нет никакого смысла. Если все потребители электричества в вашем автомобиле работают на 12 вольтах постоянного тока, почему автопроизводители больше не используют генераторы, которые производят постоянный ток? Ведь раньше так и делали. Почему необходимо сперва сгенерировать переменный ток, а затем преобразовывать его в постоянное электричество?

Задавшись такого рода вопросами, мы начали докапываться до истины. Ведь есть же в этом какая-то тайная причина. И вот что мы выяснили.

Во-первых, давайте проясним, что мы подразумеваем под переменным и постоянным током. Автомобили используют постоянный ток, или прямой ток, как его еще называют. В названии скрыта суть феномена. Это тип электричества, который производится батареями, он течет в одном постоянном направлении. Этот же тип электричества производился генераторами, которые ставились на первые автомобили с начала 1900-х годов до 60-х годов прошлого века. На старушках ГАЗ М-20 «Победа» и ГАЗ-69 ставились именно генераторы постоянного тока.

Другой вид электричества – переменный ток – назван так из-за того, что он периодически обращает течение по направлению, а также изменяется по величине, сохраняя свое направление в электрической цепи неизменным. Доступ к этому типу электричества можно получить в любой розетке обычной квартиры по всему миру. Мы используем его для питания электроприборов в частных домах, зданиях, огни больших городов также дают свет благодаря переменному току, потому что его легче передавать на большие расстояния.

Большая часть электроники, в том числе почти вся в вашем автомобиле, использует постоянный ток, преобразуя переменный ток в постоянный для выполнения полезной работы. В бытовых приборах установлены так называемые блоки питания, в которых происходит конвертация одного вида энергии в другой. Побочным результатом работы преобразования является немного тепла на выходе. Чем сложнее бытовая утварь, к примеру компьютер или Smart TV, тем сложнее цепочка преобразований. В некоторых случаях переменный ток частично не изменяется, а лишь корректируется его частота. Поэтому очень важно при замене вышедшего из строя блока питания заменять его на оригинальный, требуемого типа. Иначе технике наступит очень быстрый конец.

Но что-то мы отошли от главных вопросов, поставленных на повестку дня сегодня.

Итак, зачем в автомобилях вырабатывать «неправильный» вид электричества?

В общем, ответ очень прост: таков принцип работы генератора переменного тока. Наиболее высокий КПД при переводе механической энергии вращения двигателя в электрическую энергию происходит именно по такому принципу. Но есть нюансы.

Кратко принцип работы автомобильного генератора таков:

При включении зажигания на обмотку возбуждения подается напряжение через блок щеток и контактные кольца.

Инициируется появление магнитного поля.

Магнитное поле воздействует на обмотки статора, что приводит к появлению электрического переменного тока.

Далее переменный ток отправляется на выпрямительный блок, где происходит его преобразование в постоянный ток.

Завершающая стадия «готовки» правильного тока – регулятор напряжения.

После всего процесса часть электричества запитывает электропотребители, часть идет на подзарядку аккумулятора, некоторая часть уходит обратно на щетки альтернатора (так когда-то называли генератор переменного тока) для самовозбуждения генератора.

Выше был описан принцип работы современного генератора переменного тока, но так было не всегда. Ранние автомобили с двигателями внутреннего сгорания использовали магнето – простейшее приспособление для преобразования механической энергии в электрическую (переменного тока). Внешне, да и внутренне, эти машинки были даже схожи с более поздними генераторами, но использовались на очень простых автомобильных электрических системах без батарей. Все было просто и безотказно. Не зря некоторые сохранившиеся до наших времен 90-летние автомобили заводятся до сих пор.

Индукторы (второе название магнето) впервые были разработаны человеком с неподражаемым именем – Ипполит Пикси.

Смотрите также: Сколько стоит зарядить электромобиль?

На данный момент мы с вами выяснили, что тип вырабатываемого генераторами тока зависит от продуктивности перевода механической энергии в электрическую, но также немаловажную роль во всей этой истории сыграло снижение массы и габаритов устройства по сравнению с аналогичными по мощности устройствами-производителями постоянного тока. Разница в весе и габаритах оказалась почти в три раза! Но есть еще один секрет, почему автомобильные генераторы сегодня вырабатывают переменный ток. Вкратце это более передовой эволюционный путь развития генераторов постоянного тока, которых, признаться честно, по сути, и не существовало в чистом виде.

Историческая справка:

Более того, генераторы постоянного тока на самом деле также производили переменный ток, когда якорь (подвижная часть) вращался внутри статора (внешний «корпус», который имеет постоянное магнитное поле). Разве что частота тока была иной и «сгладить» ее в постоянный ток можно было проще – при помощи коммутатора.

Коммутатором тогда называлось механическое приспособление с вращающимся цилиндром, поделенным на сегменты с щетками для создания электрического контакта.

Система работала, но была неидеальна. В ней было множество механических частей, контактные щетки быстро изнашивались, и общая надежность системы была так себе. Тем не менее это был лучший способ получить постоянный ток, который был нужен вам для зарядки аккумулятора и системы запуска автомобиля.

Так было до конца 1950-х годов, когда начала появляться твердотельная электроника, ставшая решением проблемы преобразования переменного тока в постоянный посредством кремниевых диодных выпрямителей.

Эти выпрямители тока (иногда называемые диодным мостом) показали себя с гораздо лучшей стороны в качестве преобразователей переменного тока в постоянный, что, в свою очередь, позволило использовать более простые, а значит, более надежные генераторы переменного тока в автомобилях.

Первым зарубежным автопроизводителем, который развил эту идею и вывел ее на рынок легковых автомобилей, был Chrysler, имевший опыт работы с выпрямителями и электронными регуляторами напряжения благодаря исследовательской работе, спонсируемой Министерством обороны США. В Википедии отмечается, что американская разработка «…повторяла разработку авторов из СССР», первая конструкция генератора переменного тока была представлена в Советском Союзе за шесть лет до этого. Единственным, но важным улучшением американцев стало применение кремниевых выпрямительных диодов вместо селеновых.

Смотрите также: Разряд автомобильного аккумулятора: причины и как его избежать

В СССР же, хоть и опоздали на 7 лет с введением в серию генераторов переменного тока на легковые автомобили, опередили весь мир в самой разработке новых типов генераторов. Еще в 1955 году на Горьковском автозаводе было выпущено 2.000 машин с альтернаторами вместо магнето.

«Одними из ведущих разработчиков, благодаря которым в СССР и на европейском континенте появилась первая серийная конструкция генераторов переменного тока, были Ю. А. Купеев (НИИ автоприборов) и В. И. Василевский (КЗАТЭ г. Самара)», – говорится на страницах Википедии.

Итог. Почему генераторы на авто вырабатывают переменный ток?

Ну, а мы завершаем наш рассказ. Первым легковым автомобилем, в базовой комплектации которого устанавливался генератор новой конструкции, стал Plymouth 1960 года выпуска. Некоторыми из наиболее очевидных преимуществ генератора было то, что на низкой скорости или на холостом ходу он по-прежнему производил достаточно тока, чтобы заряжать аккумулятор, что большинство генераторов того времени были не в состоянии сделать.

Оказалось, что альтернаторы, после того как был налажен массовый выпуск, производить дешевле, чем генераторы старой конструкции, они надежнее, выносливее и производят больше электричества на разных скоростях вращения коленчатого вала. Они сделали настолько большой шаг вперед, что все их плюсы запросто перекрывали единственный минус – они не могли производить постоянный ток. Позиция закрепилась после того, как инженерами был разработан дешевый и надежный твердотельный выпрямитель.

Видите? В конце концов, в этом есть смысл!

Аккумуляторы постоянного тока тенденции развития.

Под выражением «постоянный ток» понимается движение заряженных частиц в одну сторону — от отрицательного электрода к положительному.

Переменный ток — такое движение заряженных частиц, что и его направление, и получаемое напряжение меняются с определенной периодичностью.

Переменный ток может создаваться генератором или преобразователем.

Разнообразные источники тока, работающие по принципу сохранения и последующей отдачи энергии — то есть аккумуляторы — могут выдавать только постоянный ток.

Выражение «аккумуляторы переменного тока» можно считать оксюмороном.

Впрочем, его иногда используют для обозначения источника бесперебойного питания. Как известно, ИБП применяются в тех случаях, когда важно обезопасить технику от скачков напряжения в сети.

Например, персональный компьютер может быть подключен к сети через индивидуальный ИБП.

Аккумулятор ИБП создает постоянный ток. Однако компьютер работает на переменном токе.

Для того, чтобы обеспечить работоспособность техники в схему ИБП включается инвертор.

Так как на выходе получается переменный ток, создается впечатление, что ИБП и есть аккумуляторы переменного тока.



Сравнение переменного тока и постоянного тока: урок для детей — видео и стенограмма урока

Постоянный ток

При постоянном токе электроны движутся в одном направлении, от (-) отрицательного к (+) положительному. Это постоянный ток, протекающий непрерывно, пока он не отключится, либо его источник питания не иссякнет, либо не перестанет генерировать энергию.

Постоянный ток протекает по простой цепи.

Допустим, мы рассматриваем цепь с лампочкой.Как уже отмечалось, постоянный ток течет от отрицательного к положительному, а переключатель включения / выключения действует как затвор для этого электронного потока. Когда он включен, цепь замкнута, позволяя электронам течь. Пройдя через выключатель, электроны попадают в лампочку. Нить накала в лампочке загорается, забирая заряд с электронов, которые затем притягиваются к положительной клемме на аккумуляторе для повторной зарядки. Этот процесс продолжается до тех пор, пока аккумулятор не разрядится.

Переменный ток

При переменном токе электроны на самом деле не текут, они просто колеблются взад и вперед от отрицательного к положительному и от положительного к отрицательному.Это также не постоянная вибрация, как постоянный поток в постоянном токе. Электроны колеблются во времени или синхронно друг с другом, и это время регулируется путем изменения скорости генератора. Мы называем это электрическое время герц .

В США электричество переменного тока вырабатывается с частотой 60 Гц. Электроны вибрируют и сталкиваются друг с другом, передавая свой заряд с положительного на отрицательный и обратно 60 раз в секунду. Это означает, что когда в цепи, работающей от переменного тока, есть электрическая лампочка, через нее не проходит постоянный поток положительно заряженных электронов, как при питании от постоянного тока, поэтому свет также не является постоянным.Он мигает при каждом цикле переноса заряда электрона со скоростью 60 полных циклов в секунду. Однако это слишком быстро для человеческого глаза, поэтому кажется, что это постоянный свет.

Переменный ток протекает по простой цепи.

переменного тока вырабатывается генератором, и его заряд (отрицательный или положительный) течет в обоих направлениях, как показано синими и красными стрелками на этом изображении. Переключатель и лампочка работают так же, как и в цепи постоянного тока.

Изучая различия в мощности переменного и постоянного тока, это помогает визуализировать происходящее. Как вы можете видеть на иллюстрации, сравнивая их, переменный ток течет синусоидально, чередуя от отрицательного к положительному, а постоянный ток течет в одном направлении от отрицательного к положительному последовательно и в постоянное время.

Проиллюстрирован поток переменного и постоянного тока.

Напряжение

Величина силы, с которой перемещаются электроны, называется напряжением .Многие из наших электрических устройств требуют разного напряжения. Напряжение в сети переменного тока можно легко изменить с помощью трансформатора, что делает этот ток идеальным для электроснабжения наших домов.

Тем не менее, питание постоянного тока позволяет легко транспортировать электричество с собой в виде батарей, таких как те, которые мы используем в наших мобильных телефонах, ноутбуках, планшетах, фонариках и даже в наших транспортных средствах, потому что им не нужен очень высокое напряжение.

Краткое содержание урока

Поток электроэнергии имеет два разных способа движения, или токи .Постоянный ток (DC) — это постоянный поток от отрицательного к положительному, в то время как переменный ток (AC) течет в форме волны, которая колеблется с определенной частотой Гц и , что означает, что он циклически изменяется от отрицательного к положительному определенное количество раз в секунду. Напряжение — это сила, используемая для перемещения электрического тока, и может регулироваться трансформаторами переменного тока, но не постоянного.

Разница между переменным и постоянным током (ток и напряжение)

Разница между переменным током (переменный ток) и постоянным током

Переменный ток (переменный ток) и Постоянный ток (постоянный ток) — это два типа электрических токов, сосуществующих в нашей повседневной жизни.Оба они используются для подачи питания на электрические устройства. Но они очень разные. Розетки в нашем доме обеспечивают питание переменным током, а батареи — постоянным током. Мы не можем подключить устройство постоянного тока к розетке переменного тока (ну, мы можем, но это не будет работать, и в худшем случае оно взорвется). Причина в различии их поведения и того, как они влияют на цепи.

Рис. 1. Разница между переменным и постоянным током

В этой статье мы кратко обсудим разницу между переменным током (AC) и постоянным током (DC) , но сначала давайте обсудим переменного тока и постоянный ток .

Электрический ток

Электрический ток — это движение или поток свободных электронов в проводящем материале под действием разности потенциалов. Материал, содержащий свободные электроны, называется проводником, и он используется для проведения электрического тока.

Свободные электроны, существующие в материале, возбуждаются при приложении напряжения или разности потенциалов, и они текут в определенном направлении, то есть от высокого потенциала к низкому.Высокий потенциал или напряжение обозначается положительным знаком (+), а низкий потенциал обозначается отрицательным знаком (-), и они формируют полярность электрического тока.

В зависимости от направления движения электрона или электрического тока он подразделяется на два основных типа; Переменный ток (AC) и Постоянный ток (DC)

Переменный ток (AC)

Когда направление электрического тока периодически меняет направление, говорят, что это переменного тока .Поскольку направление тока периодически меняется, полярность напряжения также меняется на противоположную, т.е. высокий потенциал (+) и низкий потенциал (-) меняются местами. Поэтому переменный ток обозначается знаком волны (~). Количество раз, когда электрический ток меняет свое направление за одну секунду, называется его частотой и обычно составляет 50 Гц (Европа) или 60 Гц (США).

Поколение

Когда катушка или проволочная петля помещаются в переменное магнитное поле, в катушке индуцируется электрический ток.Этот принцип применяется в устройствах, называемых генераторами переменного тока, которые используются для генерации переменного тока.

Генератор состоит из катушки, которая вращается (с помощью любых средств, таких как водяная или паровая турбина) внутри стационарного магнитного поля. Вращение катушки изменяет силовые линии магнитного поля, воздействующие на катушку; поэтому в катушке индуцируется электрический ток. Поскольку вращающаяся катушка меняет полярность магнитного поля, электрический ток и напряжение, индуцируемые в катушке, периодически меняют свое направление.

Формы сигналов

Величина переменного тока и напряжения непрерывно изменяется во времени. Он колеблется между своей максимальной пиковой точкой и своей минимальной пиковой точкой вдоль общей контрольной точки. Результирующая форма волны может быть синусоидальной, прямоугольной, треугольной, зубчатой ​​и т. Д. Наиболее распространенной формой волны переменного тока, которую мы используем в наших домах, является синусоидальная волна.

Частота и фаза

Мы уже знаем, что переменный ток имеет определенную частоту, и мы знаем, что частота влияет на реактивное сопротивление конденсатора и катушки индуктивности.Следовательно, переменный ток вносит в цепь реактивное сопротивление. Реактивное сопротивление вызывает разность фаз между волнами напряжения и тока. Мы также можем сказать, что по этой причине коэффициент мощности присутствует только в системах переменного тока. Поскольку коэффициент мощности определяется как cos (θ), где θ — это разность фаз между формой волны напряжения и формой волны тока

Разность фаз — это разность относительно временного сдвига между двумя волнами переменного тока. В таких случаях величина одной волны отстает от величины другой волны.Это вызывает потерю мощности в цепи. Чтобы обеспечить полную мощность нагрузки, переменное напряжение и ток должны быть синхронизированы (или синфазны). Таким образом, коэффициент мощности колеблется от cos 0 ° (коэффициент мощности = 1, разность фаз 0 °) до cos 90 ° (коэффициент мощности = 0, разность фаз 90 °).

Формулы переменного тока, напряжения, сопротивления и мощности

Переменный ток

Однофазные цепи переменного тока

  • I = P / (V x Cosθ)
  • I = (V / Z)

Трехфазные цепи переменного тока

Напряжение переменного тока

Однофазные цепи переменного тока

  • В = P / (I x Cosθ)
  • В = I / Z

Трехфазные цепи переменного тока

Сопротивление переменному току

  • Z = √ (R 2 + X L 2 )… В случае индуктивной нагрузки
  • Z = √ (R 2 + X C 2 )… In случай емкостной нагрузки
  • Z = √ (R 2 + (X L — X C ) 2 … В случае как индуктивной, так и емкостной нагрузки.

Питание переменного тока

Однофазные цепи переменного тока

  • P = V x I x Cosθ (в однофазных цепях переменного тока)

Трехфазные цепи переменного тока

Активная мощность

  • P = √3 x V L x I L x Cosθ (в трехфазных цепях переменного тока)
  • P = 3 x V Ph x I Ph x Cosθ
  • P = √ (S 2 — Q 2 )
  • P = √ (VA 2 — VAR 2 )

Реактивная мощность

  • Q = VI Sinθ
  • VAR = √ (VA 2 — P 2 )
  • кВАр = √ (кВА 2 — кВт 2 )

Полная мощность

  • S = √ (P + Q 2 )
  • кВА = √кВт 2 + кВАр 2 Комплексная мощность

    • S = VI
    • S = P + jQ… (In дуктивная нагрузка)
    • S = P — jQ… (емкостная нагрузка)

    Где

    • I = ток в амперах (A)
    • V = напряжение в вольтах (В)
    • P = мощность в ваттах (Вт)
    • R = сопротивление в Ом (Ом)
    • Cosθ = R / Z = коэффициент мощности
    • Z = импеданс = сопротивление цепей переменного тока
    • I Ph = фазный ток
    • I L = линейный ток
    • V Ph = фазное напряжение
    • V L = линейное напряжение
    • X L = индуктивное реактивное сопротивление = 2πfL… Где L = индуктивность в Генри.
    • X C = емкостное реактивное сопротивление = 1 / 2πfC… где C = емкость в фарадах.

    Постоянный ток (DC)

    Тип электрического тока, направление которого не меняется, называется постоянным током или DC. Это однонаправленный ток, который течет только в одном направлении и, в отличие от переменного тока, не течет в обратном направлении. Поскольку направление тока не меняет полярность его напряжения также не меняют. Поэтому постоянный ток всегда обозначается положительным (+) и отрицательным (-). Маркировка

    Поколение

    Постоянный ток может генерироваться разными способами.Тот же метод генерации переменного тока можно использовать для генерации постоянного тока, подключив устройство, называемое коммутатором. Коммутатор — это вращающееся устройство, обеспечивающее однонаправленность тока.

    Постоянный ток обычно генерируется с помощью батарей и элементов. Батареи содержат химическое вещество, которое при химической реакции выделяет электроны и подает их в электрическую цепь.

    Переменный ток также можно преобразовать в постоянный с помощью устройства, называемого выпрямителем.

    Форма волны

    У постоянного тока нет определенной формы волны, потому что он течет только в одном направлении. Если вы подключите постоянный ток к осциллографу, он покажет прямую линию. Однако, если напряжение пульсирует, скажем, в цифровой схеме, которая работает только от постоянного напряжения, форма сигнала может выглядеть как последовательность импульсов или прямоугольные волны. Но форма волны никогда не опускается ниже 0 В.

    Формулы постоянного тока, напряжения, сопротивления и мощности

    Постоянный ток

    Напряжение постоянного тока

    • V = I x R
    • V = P / I
    • V = √ (P x R)

    Сопротивление постоянному току

    Мощность постоянного тока

    Где

    • I = ток в амперах (A)
    • V = напряжение в вольтах (В)
    • P = мощность в ваттах (Вт)
    • R = сопротивление в Ом (Ом)

    Хранение и преобразование между переменным и постоянным током

    В повседневной жизни нам нужны оба типа электрического тока.Цифровые устройства, такие как смартфоны, ноутбуки, компьютеры и т. Д., Работают от постоянного тока, в то время как наши домашние и кухонные приборы, такие как вентиляторы, лампы, микшеры и т. Д., Работают от переменного тока.

    Переменный и постоянный ток взаимозаменяемы. Их можно легко преобразовать из одной формы в другую. Устройство, которое преобразует AC в DC , называется Rectifier , а устройство, которое преобразует DC в AC , называется Inverter . Мы используем их оба для преобразования между источниками питания в соответствии с нашими потребностями.

    Розетки в нашем доме обеспечивают питание переменного тока, но когда нам нужно запитать устройство постоянного тока с помощью той же розетки, мы используем выпрямитель (например, блок питания в ПК или адаптер питания в кабеле ноутбука). Это помогает нам использовать один и тот же источник питания для питания обоих типов устройств. И мы также можем использовать источник постоянного тока для аккумуляторов для питания устройств переменного тока с помощью инверторов.

    Но есть ограничение переменного тока, то есть электрический ток может сохраняться только тогда, когда он находится в форме постоянного тока.Следовательно, переменный ток преобразуется в плавный постоянный ток перед зарядкой аккумулятора, например, в мобильных телефонах.

    Зарядное устройство обеспечивает мобильность и возможность беспроводной связи для устройства. Он также используется в качестве аварийного резервного питания в суровых условиях для питания критически важного оборудования, например, в больницах и т. Д.

    Преобразование и передача напряжения

    Линии передачи испытывают потери мощности (I 2 R) в виде тепла из-за величине тока, протекающего через них.Чтобы уменьшить ток, мы увеличиваем напряжение, чтобы поддерживать ту же мощность (P = I * V).

    В переменном токе напряжения можно легко преобразовать между высоким и низким напряжением с помощью устройства, называемого трансформатором . Мы используем повышающие трансформаторы на генерирующих станциях для повышения напряжения для передачи на большие расстояния. Кроме того, с помощью понижающего трансформатора , обычно встречающегося на опорах электросети, те же самые напряжения снижаются до безопасного уровня для домашнего или коммерческого использования.

    Потери при высоковольтной передаче постоянного тока очень малы, и для этого требуется только два провода, но его обслуживание и преобразование между высоким и низким напряжением очень дорого, поэтому он никогда не применялся. Напряжение постоянного тока опасно, чем переменное, потому что переменное напряжение колеблется, а постоянное — это постоянный поток тока, и он никогда не отпустит вас.

    Основные различия между переменным и постоянным током (напряжение и ток)

    В следующей таблице показано сравнение и основные различия между переменным током «AC» и постоянным током «DC».

    Характеристики Переменный ток — переменный ток Постоянный ток — постоянный ток
    Определение Электрический ток, который периодически течет вперед и назад. Электрический ток, который течет только в прямом направлении
    Символ
    Направление тока Он является двунаправленным, то есть может течь как в прямом, так и в обратном направлении. Он однонаправлен и течет только в одном направлении, т.е. вперед
    Напряжение и ток Ток и напряжение непрерывно изменяются. Ток и напряжение постоянны.
    Полярность В переменном токе нет полярности, потому что она колеблется. Имеется фиксированная полярность постоянного тока, отмеченная положительным (+) и отрицательным (-) знаками.
    Перестановка клемм или полярность. Перестановка клеммы источника не повлияет на схему. Перестановка клеммы источника может повредить схему.
    Частота Частота переменного тока обычно составляет 50 или 60 Гц. Частота постоянного тока равна 0.
    Комплексное сопротивление Переменный ток вносит в цепь реактивное сопротивление, поэтому возникает комплексное сопротивление. Цепь постоянного тока имеет чисто резистивные нагрузки. Таким образом, полное сопротивление является чисто резистивным.
    Коэффициент мощности Коэффициент мощности переменного тока всегда равен или находится в диапазоне от 1 до 0. Частота равна 0, поэтому коэффициент мощности всегда равен 1.
    Генерация Переменный ток генерируется с помощью генератора переменного тока. Он генерируется с помощью коммутатора с генератором, солнечных батарей и химической реакции в батареях и элементах.
    Форма волны Переменный ток может быть синусоидальной, квадратной, треугольной, зубчатой ​​и т.д.
    Преобразование Выпрямитель используется для преобразования его в постоянный ток Инвертор используется для преобразования его в переменный ток
    Хранение Не может храниться Его можно хранить напрямую.
    Передача Есть некоторые потери при передаче на большие расстояния. Он имеет очень низкие потери при передаче высокого напряжения на большие расстояния.
    Линии передачи Для передачи требуется минимум 3 отдельных проводника Для передачи требуется только 2 проводника
    Стоимость передачи и техническое обслуживание Это дорого, но обслуживание и преобразование напряжения проще чем DC Это дешевле, но его обслуживание довольно опасно и дороже, чем AC
    Hazard Переменный ток менее опасен, чем постоянный ток, поскольку он достигает 0 В через определенные промежутки времени.(нельзя играть с высоким напряжением) Постоянный ток очень опасен и опасен для жизни, чем переменный ток, потому что он поддерживает постоянный ток.

    Похожие сообщения:

    20,5 Сравнение переменного и постоянного тока — College Physics

    переменного тока

    Большинство рассмотренных до сих пор примеров, особенно те, которые используют батареи, имеют источники постоянного напряжения. Как только ток установлен, он также становится постоянным.Постоянный ток (DC) — это поток электрического заряда только в одном направлении. Это установившееся состояние цепи постоянного напряжения. Однако в большинстве известных приложений используется источник напряжения, изменяющийся во времени. Переменный ток (AC) — это поток электрического заряда, который периодически меняет направление. Если источник периодически меняется, особенно синусоидально, цепь называется цепью переменного тока. Примеры включают коммерческую и бытовую энергетику, которая обслуживает так много наших потребностей.На рисунке 20.16 показаны графики зависимости напряжения и тока от времени для типичных источников постоянного и переменного тока. Напряжение и частота переменного тока, обычно используемые в домах и на предприятиях, различаются по всему миру.

    Рисунок 20.16 (a) Напряжение и ток постоянного тока постоянны во времени после установления тока. (б) График зависимости напряжения и тока от времени для сети переменного тока 60 Гц. Напряжение и ток синусоидальны и совпадают по фазе для простой цепи сопротивления. Частоты и пиковое напряжение источников переменного тока сильно различаются.

    Рисунок 20.17 Разность потенциалов VV между клеммами источника переменного напряжения колеблется, как показано. Математическое выражение для VV задается следующим образом: V = V0sin 2 πftV = V0sin 2 πft размер 12 {V = V rSub {размер 8 {0}} «sin» «2» π ital «ft»} {}.

    На рисунке 20.17 показана схема простой схемы с источником переменного напряжения. Напряжение между клеммами колеблется, как показано, с напряжением переменного тока, равным

    . V = V0sin 2πft, V = V0sin 2πft, размер 12 {V = V rSub {size 8 {0}} «sin» «2» π ital «ft»} {}

    20.38

    , где VV размером 12 {V} {} — это напряжение в момент времени tt, размер 12 {t} {} , V0V0, размер 12 {V rSub {size 8 {0}}} {} — пиковое напряжение, и Размер ff 12 {f} {} — частота в герцах. Для этой простой цепи сопротивления I = V / RI = V / R размер 12 {I = курсив «V / R»} {}, и поэтому переменный ток равен

    I = I0 sin 2πft, I = I0 sin 2πft, размер 12 {I = I rSub {size 8 {0}} «sin 2» π ital «ft»} {}

    20,39

    , где размер II 12 {I} { } — это текущий в момент времени tt размер 12 {t} {}, а I0 = V0 / RI0 = V0 / R размер 12 {I rSub {size 8 {0}} = V rSub {size 8 {0}} ital «/ R «} {} — пиковый ток.В этом примере считается, что напряжение и ток находятся в фазе, как показано на рисунке 20.16 (b).

    Ток в резисторе меняется взад и вперед, как управляющее напряжение, так как I = V / RI = V / R размер 12 {I = курсив «V / R»} {}. Например, если резистор представляет собой люминесцентную лампочку, она становится ярче и тускнеет 120 раз в секунду, когда ток постоянно проходит через ноль. Мерцание с частотой 120 Гц слишком быстро для ваших глаз, но если вы помашите рукой вперед и назад между лицом и флуоресцентным светом, вы увидите стробоскопический эффект, свидетельствующий о переменном токе.Тот факт, что световой поток колеблется, означает, что мощность колеблется. Поставляемая мощность P = IVP = IV размер 12 {P = курс «IV»} {}. Используя приведенные выше выражения для II размера 12 {I} {} и размера VV 12 {V} {}, мы видим, что зависимость мощности от времени составляет P = I0V0sin2 2πftP = I0V0sin2 2πft размер 12 {P = I rSub {size 8 { 0}} V rSub {size 8 {0}} «sin» rSup {size 8 {2}} «2» π ital «ft»} {}, как показано на рисунке 20.18.

    Установление подключений: домашний эксперимент — AC / DC Lights

    Помашите рукой между лицом и люминесцентной лампочкой.Вы наблюдаете то же самое с фарами своей машины? Объясните, что вы наблюдаете. Предупреждение: Не смотрите прямо на очень яркий свет .

    Рисунок 20.18 Мощность переменного тока как функция времени. Поскольку напряжение и ток здесь синфазны, их произведение неотрицательно и колеблется между нулем и I0V0I0V0 размером 12 {I rSub {размер 8 {0}} В rSub {размер 8 {0}}} {}. Средняя мощность (1/2) I0V0 (1/2) I0V0 размер 12 {\ (1/2 \) I rSub {размер 8 {0}} V rSub {размер 8 {0}}} {} .

    Чаще всего нас беспокоит средняя мощность, а не ее колебания — например, 60-ваттная лампочка в настольной лампе потребляет в среднем 60 Вт. Как показано на Рисунке 20.18, средняя мощность PavePave размером 12 {P rSub {size 8 {«ave»}}} {} составляет

    Pave = 12I0V0.Pave = 12I0V0. размер 12 {P rSub {size 8 {«ave»}} = {{1} больше {2}} I rSub {size 8 {0}} V rSub {size 8 {0}}} {}

    20,40

    Это видно из графика, поскольку области выше и ниже (1/2) I0V0 (1/2) I0V0 размер 12 {\ (1/2 \) I rSub {size 8 {0}} V rSub {size 8 { 0}}} {} равны, но это также можно доказать с помощью тригонометрических тождеств.Точно так же мы определяем средний или среднеквадратичный ток IrmsIrms размером 12 {I rSub {size 8 {«rms»}}} {} и среднее или среднеквадратичное напряжение VrmsVrms, размер 12 {V rSub {size 8 {«rms»}}} {} быть, соответственно,

    Irms = I02Irms = I02 размер 12 {I rSub {размер 8 {«rms»}} = {{I rSub {size 8 {0}}} больше {sqrt {2}}}} {}

    20,41

    и

    Vrms = V02.Vrms = V02. размер 12 {V rSub {size 8 {«rms»}} = {{V rSub {size 8 {0}}} over {sqrt {2}}}} {}

    20,42

    , где среднеквадратичное значение означает среднеквадратичное значение, особый вид среднего.Как правило, для получения среднеквадратичного значения конкретная величина возводится в квадрат, определяется ее среднее значение (или среднее значение) и извлекается квадратный корень. Это полезно для переменного тока, так как среднее значение равно нулю. Теперь

    Pave = IrmsVrms, Pave = IrmsVrms, размер 12 {P rSub {size 8 {«ave»}} = I rSub {size 8 {«rms»}} V rSub {size 8 {«rms»}}} { }

    20,43

    , что дает

    Pave = I02⋅V02 = 12I0V0, Pave = I02⋅V02 = 12I0V0, размер 12 {P rSub {size 8 {«ave»}} = {{I rSub {size 8 {0}}} больше {sqrt {2}}) } cdot {{V rSub {размер 8 {0}}} больше {sqrt {2}}} = {{1} больше {2}} I rSub {размер 8 {0}} V rSub {размер 8 {0}} } {}

    20.44

    , как указано выше. Стандартной практикой является указание IrmsIrms размера 12 {I rSub {size 8 {«rms»}}} {}, VrmsVrms размера 12 {V rSub {size 8 {«rms»}}} {} и размера PavePave 12 {P rSub {size 8 {«ave»}}} {}, а не пиковые значения. Например, напряжение в большинстве домашних хозяйств составляет 120 В переменного тока, что означает, что VrmsVrms размер 12 {V rSub {size 8 {«rms»}}} {} составляет 120 В. Обычный автоматический выключатель на 10 А прерывает устойчивое IrmsIrms. размер 12 {I rSub {size 8 {«rms»}}} {} больше 10 А.Ваша микроволновая печь мощностью 1,0 кВт потребляет Pave = 1,0 кВт, Pave = 1,0 кВт, размер 12 {P rSub {size 8 {«ave»}} = 1 «.» 0` «кВт»} {} и так далее. Вы можете рассматривать эти среднеквадратичные и средние значения как эквивалентные значения постоянного тока для простой резистивной цепи.

    Подводя итог, при работе с переменным током закон Ома и уравнения для мощности полностью аналогичны таковым для постоянного тока, но для переменного тока используются среднеквадратические и средние значения. Таким образом, для переменного тока записан закон Ома

    Irms = VrmsR.Irms = VrmsR. размер 12 {I rSub {size 8 {«rms»}} = {{V rSub {size 8 {«rms»}}} больше {R}}} {}

    20.45

    Различные выражения для мощности переменного тока PavePave размером 12 {P rSub {size 8 {«ave»}}} {}:

    Pave = IrmsVrms, Pave = IrmsVrms, размер 12 {P rSub {size 8 {«ave»} } = I rSub {размер 8 {«rms»}} V rSub {размер 8 {«rms»}}} {}

    20,46

    Pave = Vrms2R, Pave = Vrms2R, размер 12 {P rSub {size 8 {«ave» }} = {{V rSub {размер 8 {«rms»}} rSup {размер 8 {2}}} больше {R}}} {}

    20,47

    и

    Проложить = Irms2R. Проложить = Irms2R. size 12 {P rSub {size 8 {«ave»}} = I rSub {size 8 {«rms»}} rSup {size 8 {2}} R} {}

    20.48

    Пример 20.9

    Пиковое напряжение и мощность для переменного тока

    (a) Каково значение пикового напряжения для сети 120 В переменного тока? (b) Какова пиковая потребляемая мощность лампочки переменного тока мощностью 60,0 Вт?

    Стратегия

    Нам говорят, что размер 12 VrmsVrms {V rSub {размер 8 {«rms»}}} {} составляет 120 В, а размер PavePave 12 {P rSub {size 8 {«ave»}}} {} — 60,0 Вт. можно использовать Vrms = V02Vrms = V02, размер 12 {V rSub {size 8 {«rms»}} = {{V rSub {size 8 {0}}} над {sqrt {2}}}} {}, чтобы найти пиковое напряжение , и мы можем манипулировать определением мощности, чтобы найти пиковую мощность из заданной средней мощности.

    Решение для (а)

    Решение уравнения Vrms = V02Vrms = V02 size 12 {V rSub {size 8 {«rms»}} = {{V rSub {size 8 {0}}} over {sqrt {2}}}} {} для пика напряжение V0V0 размер 12 {V rSub {size 8 {0}}} {} и замена известного значения на VrmsVrms размер 12 {V rSub {size 8 {«rms»}}} {} дает

    V0 = 2Vrms = 1,414 (120 В) = 170 В. V0 = 2Vrms = 1,414 (120 В) = 170 В. Размер 12 {V rSub {размер 8 {0}} = sqrt {2} V rSub {размер 8 {» rms «}} =» 1 «». » «414» \ («120» «V» \) = «170 В»} {}

    20.49

    Обсуждение для (а)

    Это означает, что напряжение переменного тока изменяется от 170 В до –170 В – 170 В и обратно 60 раз в секунду. Эквивалентное постоянное напряжение составляет 120 В.

    Решение для (b)

    Пиковая мощность равна пиковому току, умноженному на пиковое напряжение. Таким образом,

    P0 = I0V0 = 212I0V0 = 2Pave.P0 = I0V0 = 212I0V0 = 2Pave. размер 12 {P rSub {размер 8 {0}} = I rSub {размер 8 {0}} V rSub {размер 8 {0}} = «2» слева ({{1} больше {2}} I rSub {size 8 {0}} V rSub {size 8 {0}} right) = «2» P rSub {size 8 {«ave»}}} {}

    20.50

    Мы знаем, что средняя мощность 60,0 Вт, поэтому

    P0 = 2 (60,0 Вт) = 120 Вт. P0 = 2 (60,0 Вт) = 120 Вт. Размер 12 {P rSub {size 8 {0}} = «2» \ («60» «.» «0 Вт» \) = «120 Вт»} {}

    20,51

    Обсуждение

    Таким образом, мощность меняется от нуля до 120 Вт сто двадцать раз в секунду (дважды за каждый цикл), а средняя мощность составляет 60 Вт.

    Зачем использовать переменный ток для распределения электроэнергии?

    Большинство крупных систем распределения электроэнергии — это переменный ток. Кроме того, мощность передается при гораздо более высоком напряжении, чем 120 В переменного тока (240 В в большинстве частей мира), которые мы используем дома и на работе.Благодаря эффекту масштаба строительство нескольких очень крупных электростанций обходится дешевле, чем строительство множества небольших. Это требует передачи энергии на большие расстояния, и, очевидно, важно минимизировать потери энергии в пути. Как мы увидим, высокие напряжения могут передаваться с гораздо меньшими потерями мощности, чем низкие напряжения. (См. Рис. 20.19.) В целях безопасности напряжение у пользователя снижено до знакомых значений. Решающим фактором является то, что намного легче увеличивать и уменьшать напряжение переменного тока, чем постоянного, поэтому переменный ток используется в большинстве крупных систем распределения электроэнергии.

    Рисунок 20.19 Мощность распределяется на большие расстояния при высоком напряжении, чтобы уменьшить потери мощности в линиях передачи. Напряжение, генерируемое на электростанции, повышается пассивными устройствами, называемыми трансформаторами (см. Трансформаторы), до 330 000 вольт (или более в некоторых местах по всему миру). В месте использования трансформаторы снижают передаваемое напряжение для безопасного использования в жилых и коммерческих помещениях. (Фото: GeorgHH, Wikimedia Commons)

    Пример 20.10

    При передаче высокого напряжения потери мощности меньше

    (a) Какой ток необходим для передачи мощности 100 МВт при 200 кВ? (b) Какова мощность, рассеиваемая линиями передачи, если их сопротивление равно 1.00Ω1.00Ω размер 12 {1 «.» «00»% OMEGA} {}? (c) Какой процент мощности теряется в линиях электропередачи?

    Стратегия

    Нам дано Pave = 100 MWPave = 100 MW, размер 12 {P rSub {size 8 {«ave»}} = «100» `» MW «} {}, Vrms = 200 kVVrms = 200 kV, размер 12 {V rSub { размер 8 {«rms»}} = «200» `» kV «} {}, а сопротивление линий R = 1,00ΩR = 1,00Ω размер 12 {R = 1″. » «00» `% OMEGA} {}. Используя эти данные, мы можем найти текущий ток (из P = IVP = IV размер 12 {P = ital «IV»} {}), а затем мощность, рассеиваемую в линиях (P = I2RP = I2R размер 12 {P = I rSup {size 8 {2}} R} {}), и мы берем отношение к общей передаваемой мощности.

    Решение

    Чтобы найти ток, мы изменим соотношение Pave = IrmsVrmsPave = IrmsVrms, размер 12 {P rSub {size 8 {«ave»}} = I rSub {size 8 {«rms»}} V rSub {size 8 {«rms» }}} {} и подставьте известные значения. Это дает

    Irms = PaveVrms = 100 × 106 W200 × 103 V = 500 A. Irms = PaveVrms = 100 × 106 W200 × 103 V = 500 A. размер 12 {I rSub {size 8 {«rms»}} = {{P rSub { размер 8 {«ave»}}} больше {V rSub {size 8 {«rms»}}}} = {{«100» умножить на «10» rSup {размер 8 {6}} «W»} больше {«200 «times» 10 «rSup {size 8 {3}}» V «}} =» 500 A «} {}

    20.52

    Решение

    Зная ток и учитывая сопротивление линий, мощность, рассеиваемая в них, находится по формуле Pave = Irms2RPave = Irms2R размер 12 {P rSub {размер 8 {«ave»}} = I rSub {размер 8 {«rms»} } rSup {размер 8 {2}} R} {}. Подстановка известных значений дает

    Pave = Irms2R = (500 A) 2 (1,00 Ом) = 250 кВт. Pave = Irms2R = (500 A) 2 (1,00 Ом) = 250 кВт. размер 12 {P rSub {размер 8 {«ave»}} = I rSub {размер 8 {«среднеквадратичное значение»}} rSup {размер 8 {2}} R = \ («500 A» \) rSup {размер 8 {2 }} \ (1 «.»» 00 «% OMEGA \) =» 250 кВт «} {}

    20,53

    Решение

    Процент потерь — это отношение этой потерянной мощности к общей или входной мощности, умноженное на 100:

    . % потерь = 250 кВт 100 МВт × 100 = 0,250%.% потерь = 250 кВт 100 МВт × 100 = 0,250%. размер 12 {% «loss =» {{«250» «кВт»} больше {«100» «МВт»}} ´ «100» = 0 «.» «250%»} {}

    20,54

    Обсуждение

    Четверть процента — приемлемая потеря. Обратите внимание, что если бы мощность 100 МВт была передана при 25 кВ, то потребовался бы ток 4000 А.Это приведет к потере мощности в линиях на 16,0 МВт, или 16,0%, а не 0,250%. Чем ниже напряжение, тем больше требуется тока и тем больше потери мощности в линиях передачи с фиксированным сопротивлением. Конечно, можно построить линии с меньшим сопротивлением, но для этого потребуются более крупные и дорогие провода. Если бы сверхпроводящие линии можно было бы экономично производить, в линиях передачи вообще не было бы потерь. Но, как мы увидим в следующей главе, в сверхпроводниках тоже есть предел.Короче говоря, высокое напряжение более экономично для передачи энергии, а напряжение переменного тока намного легче повышать и понижать, поэтому переменный ток используется в большинстве крупных систем распределения электроэнергии.

    Широко признано, что высокое напряжение представляет большую опасность, чем низкое. Но на самом деле некоторые высокие напряжения, например, связанные с обычным статическим электричеством, могут быть безвредными. Таким образом, опасность определяется не только напряжением. Не так широко признано, что разряды переменного тока часто более вредны, чем аналогичные разряды постоянного тока.Томас Эдисон считал, что электрические разряды более опасны, и в конце 1800-х годов создал систему распределения электроэнергии постоянного тока в Нью-Йорке. Были ожесточенные бои, в частности, между Эдисоном и Джорджем Вестингаузом и Николой Тесла, которые выступали за использование переменного тока в ранних системах распределения энергии. Преобладал переменный ток в значительной степени благодаря трансформаторам и более низким потерям мощности при передаче высокого напряжения.

    PhET Explorations

    Генератор

    Генерируйте электричество с помощью стержневого магнита! Откройте для себя физику, лежащую в основе этого явления, исследуя магниты и узнайте, как их можно использовать, чтобы зажечь лампочку.

    Зависимость переменного тока (AC) от постоянного (DC)

    Электрический ток — это количество электрических зарядов, проходящих через провод по отношению ко времени. Когда батарея подключается через проводник, электроны перемещаются от отрицательной клеммы к положительной клемме батареи. Они движутся с очень высокой скоростью (превышающей скорость света) и, таким образом, производят некоторое количество тепловой энергии. Благодаря этому светятся лампочки.

    Электрический ток подразделяется на два типа: переменного тока, (переменного тока) и постоянного тока, (постоянный ток).Разница в том, что постоянный ток течет в одном направлении, а переменный ток быстро меняет свое направление. И переменный, и постоянный ток имеют свое собственное применение, но переменный ток является более распространенным типом тока, который мы сегодня используем дома, в офисе и т. Д.

    Никола Тесла и Томас Эдисон изобрели переменный и постоянный ток соответственно. Они боролись за стандартизацию нынешних обозначений. В конце концов, AC выиграл битву, когда запустил France Fair и, наконец, появился на свет.

    Переменный ток (AC)

    Электрический ток — это ток, который меняет направление много раз в секунду с регулярными интервалами.Обычно используется в источниках питания. Количество раз, когда ток меняет свое направление за одну секунду, можно определить как частоту переменного тока. 50 Гц. частота означает, что она изменяется 50 раз в секунду. Частота в США 60 Гц. в то время как в Индии это 50 Гц.

    переменного тока генерируется устройствами, называемыми генераторами переменного тока. Генератор — это машина, преобразующая механическую энергию в переменный ток. Он работает по принципу закона электромагнитной индукции Фарадея. Здесь механические источники механической энергии включают паровые турбины, двигатели внутреннего сгорания и водяные турбины.Сегодня генератор обеспечивает почти всю мощность электрических сетей.

    Форма волны переменного тока

    AC может быть представлен множеством форм сигналов, таких как треугольная волна, прямоугольная волна, но наиболее распространенным представителем является синусоидальная волна. Он представлен амплитудой и временем. Амплитуда — это пиковое значение тока.

    Форма сигнала переменного тока

    Применение AC:

    AC широко используется в отраслях транспорта и производства электроэнергии. Практически каждый дом питается от сети переменного тока.Переменный ток также используется для питания электродвигателей. Постоянный ток не используется для электроснабжения домов из-за высокого риска затрат и преобразования напряжений.

    Преимущества AC:

    • Переменный ток генерировать легче, чем постоянный.
    • Это дешевле.
    • Потери энергии при передаче незначительны.
    • AC можно легко преобразовать в постоянный ток.
    • Легко передать.
    • В переменном токе сопротивление больше постоянного.

    Недостатки АС:

    • При высоком напряжении опасно работать с переменным током, поскольку удар переменного тока привлекателен, но удар постоянного тока имеет отталкивающий характер.
    • AC неэффективен и требует управления коэффициентом мощности для повышения эффективности.
    • Большинство устройств не работают напрямую от сети переменного тока.

    Постоянный ток (DC)

    Под постоянным током понимаются электрические заряды, протекающие в одном направлении. Этот тип тока чаще всего вырабатывается батареями.

    Форма сигнала постоянного тока

    Цепи постоянного тока имеют однонаправленный поток тока и, как и переменный ток, он не меняет периодически направление.

    Форма сигнала постоянного тока представляет собой чистую синусоидальную волну.Как видите, напряжение постоянно во времени.

    Форма сигнала постоянного тока

    Приложения постоянного тока:

    Питание постоянного тока широко распространено в низковольтных устройствах, таких как зарядка аккумуляторов, автомобильных и авиационных приложениях, а также почти во всех электронных устройствах, таких как мобильные телефоны, музыкальные плееры и т. Д.

    Преобразование переменного тока в постоянный:

    Получаем DC от следующих вещей:

    1. Батареи, в которых происходят химические реакции, а затем эта химическая энергия преобразуется в электрическую.
    2. Преобразование переменного тока в постоянный через выпрямитель. Выпрямитель — это электронная схема, преобразующая переменный ток в постоянный. Эти выпрямители можно увидеть в наших мобильных зарядных устройствах, аккумуляторных батареях и т. Д. Большинство устройств питаются или заряжаются косвенно от переменного тока, а затем этот переменный ток преобразуется в постоянный ток.

    Источники переменного и постоянного тока:

    Источники переменного и постоянного тока могут быть обозначены этими символами.

    Обозначения источников напряжения постоянного и переменного тока

    Направление тока изменяется с регулярным интервалом времени в источнике переменного тока, в то время как в источнике постоянного тока изменение направления является постоянным.Вы можете увидеть разницу на рисунке ниже:

    Направление тока

    Преимущества DC:

    1. Он может питать большинство электронных устройств.
    2. Хранить DC легко.
    3. Постоянный ток менее опасен, чем переменный ток, потому что подушка постоянного тока отталкивает.

    Недостатки ДЦ:

    1. Производить дороже.
    2. Трудно транспортировать.
    3. Трудно генерировать постоянный ток по сравнению с переменным током.

    Зависимость переменного тока (AC) от постоянного (DC)

    Томас Эдисон предложил сеть электростанций, которые вырабатывают энергию постоянного тока, и они могут обеспечивать электроэнергией дома ближе к 1 миле от этой электростанции. DC очень сложно перевезти из одного места в другое. Итак, Тесла придумал источник переменного тока, но Эдисон считал этот тип тока чрезвычайно опасным. Затем Westinghouse работал над системой распределения электроэнергии, используя патенты Tesla. Переменный ток можно легко транспортировать из одного места в другое с помощью трансформатора.Это может обеспечить электроэнергией дома, расположенные за много миль от электростанций, и, таким образом, охватить большее количество людей. AC наконец появился, когда он успешно работал на выставке France Fair.

    Разница между переменным током (AC) и постоянным током (DC)

    Основное различие между переменным и постоянным током — это их направления. Переменный ток меняет свое направление через равные промежутки времени, в то время как постоянный ток является однонаправленным потоком. Благодаря множеству преимуществ переменного тока, он используется для питания наших домов и офисов, в то время как постоянный ток используется для питания маломощных устройств.Переменный ток легче преобразовывать между уровнями напряжения, что делает передачу высокого напряжения более возможной. Напротив, постоянный ток присутствует почти во всей электронике.

    Сводка

    Таким образом, переменный и постоянный ток — это два типа электрического тока. У обоих есть свои преимущества и недостатки. Переменный ток более широко используется для питания зданий и офисов, в то время как постоянный ток более широко используется для питания электронных устройств. Наш образ жизни зависит от них обоих.

    20,5 Зависимость переменного тока от постоянного — Физика колледжа: OpenStax

    Большинство рассмотренных до сих пор примеров, особенно те, которые используют батареи, имеют источники постоянного напряжения.Как только ток установлен, он также становится постоянным. Постоянный ток (DC) — это поток электрического заряда только в одном направлении. Это установившееся состояние цепи постоянного напряжения. Однако в большинстве известных приложений используется источник напряжения, изменяющийся во времени. Переменный ток (AC) — это поток электрического заряда, который периодически меняет направление. Если источник периодически меняется, особенно синусоидально, цепь называется цепью переменного тока. Примеры включают коммерческую и бытовую энергетику, которая обслуживает так много наших потребностей.На рисунке 1 показаны графики зависимости напряжения и тока от времени для типичных источников постоянного и переменного тока. Напряжение и частота переменного тока, обычно используемые в домах и на предприятиях, различаются по всему миру.

    Рис. 1. (a) Напряжение и ток постоянного тока постоянны во времени после установления тока. (б) График зависимости напряжения и тока от времени для сети переменного тока 60 Гц. Напряжение и ток синусоидальны и совпадают по фазе для простой цепи сопротивления. Частоты и пиковое напряжение источников переменного тока сильно различаются. Рисунок 2. Разность потенциалов В между клеммами источника переменного напряжения колеблется, как показано. Математическое выражение для V дается как V = V 0 sin 2πft .

    На рисунке 2 показана схема простой схемы с источником переменного напряжения. Напряжение между клеммами колеблется, как показано, с напряжением переменного тока, равным

    .

    [латекс] \ boldsymbol {V = V_0 \; \ textbf {sin} \; 2 \ pi ft}, [/ латекс]

    где [latex] \ boldsymbol {V} [/ latex] — это напряжение во время [latex] \ boldsymbol {t} [/ latex], [latex] \ boldsymbol {V_0} [/ latex] — пиковое напряжение, и [латекс] \ boldsymbol {f} [/ латекс] — частота в герцах.Для этой простой цепи сопротивления [латекс] \ boldsymbol {I = V / R} [/ latex], поэтому переменный ток равен

    [латекс] \ boldsymbol {I = I_0 \; \ textbf {sin} \; 2 \ pi ft}, [/ латекс]

    , где [latex] \ boldsymbol {I} [/ latex] — текущий момент времени [latex] \ boldsymbol {t} [/ latex], а [latex] \ boldsymbol {I_0 = V_0 / R} [/ latex] — пиковый ток. 2 \; 2 \ pi ft} [/ latex], как показано на рисунке 3.

    Установление соединений: домашний эксперимент — AC / DC Lights

    Помашите рукой между лицом и люминесцентной лампочкой. Вы наблюдаете то же самое с фарами своей машины? Объясните, что вы наблюдаете. Предупреждение: Не смотрите прямо на очень яркий свет .

    Рис. 3. Мощность переменного тока как функция времени. Поскольку напряжение и ток здесь синфазны, их произведение неотрицательно и колеблется от нуля до I 0 V 0 .Средняя мощность (1/2) I 0 V 0 .

    Чаще всего нас интересует средняя мощность, а не ее колебания — например, у лампочки 60 Вт в настольной лампе средняя потребляемая мощность 60 Вт. Как показано на рисунке 3, средняя мощность [latex] \ boldsymbol {P _ {\ textbf {ave}}} [/ latex] составляет

    [латекс] \ boldsymbol {P _ {\ textbf {ave}} =} [/ latex] [латекс] \ boldsymbol {\ frac {1} {2}} [/ latex] [латекс] \ boldsymbol {I_0 V_0}. [/ латекс]

    Это видно из графика, так как области выше и ниже линии [latex] \ boldsymbol {(1/2) I_0V_0} [/ latex] равны, но это также можно доказать с помощью тригонометрических тождеств.Точно так же мы определяем средний или среднеквадратичный ток [латекс] \ boldsymbol {I _ {\ textbf {rms}}} [/ latex] и среднее или среднеквадратичное напряжение [латекс] \ boldsymbol {V _ {\ textbf {rms}}} [/ латекс] быть соответственно

    [латекс] \ boldsymbol {I _ {\ textbf {rms}} =} [/ latex] [латекс] \ boldsymbol {\ frac {I_0} {\ sqrt {2}}} [/ латекс]

    и

    [латекс] \ boldsymbol {V _ {\ textbf {rms}} =} [/ latex] [латекс] \ boldsymbol {\ frac {V_0} {\ sqrt {2}}}. [/ Latex]

    , где среднеквадратичное значение означает среднеквадратичное значение, особый вид среднего.Как правило, для получения среднеквадратичного значения конкретная величина возводится в квадрат, определяется ее среднее значение (или среднее значение) и извлекается квадратный корень. Это полезно для переменного тока, так как среднее значение равно нулю. Сейчас,

    [латекс] \ boldsymbol {P _ {\ textbf {ave}} = I _ {\ textbf {rms}} V _ {\ textbf {rms}}}, [/ latex]

    , что дает

    [латекс] \ boldsymbol {P _ {\ textbf {ave}} =} [/ latex] [латекс] \ boldsymbol {\ frac {I_0} {2} \ cdot \ frac {V_0} {2}} [/ латекс] [латекс] \ boldsymbol {=} [/ latex] [латекс] \ boldsymbol {\ frac {1} {2}} [/ latex] [латекс] \ boldsymbol {I_0 V_0}, [/ latex]

    , как указано выше.Стандартно цитировать [латекс] \ boldsymbol {I _ {\ textbf {rms}}} [/ latex], [latex] \ boldsymbol {V _ {\ textbf {rms}}} [/ latex] и [latex] \ boldsymbol {P _ {\ textbf {ave}}} [/ latex], а не пиковые значения. Например, напряжение в большинстве домашних хозяйств составляет 120 В переменного тока, а это означает, что [латекс] \ boldsymbol {V _ {\ textbf {rms}}} [/ latex] составляет 120 В. Обычный автоматический выключатель на 10 А прерывает устойчивое [латексное] ] \ boldsymbol {I _ {\ textbf {rms}}} [/ latex] больше 10 А. Ваша микроволновая печь мощностью 1,0 кВт потребляет [латекс] \ boldsymbol {P _ {\ textbf {ave}} = 1. 2 R}.[/ латекс]

    Пример 1: Пиковое напряжение и мощность для переменного тока

    (a) Каково значение пикового напряжения для сети 120 В переменного тока? (b) Какова пиковая потребляемая мощность лампочки переменного тока мощностью 60,0 Вт?

    Стратегия

    Нам сказали, что [latex] \ boldsymbol {V _ {\ textbf {rms}}} [/ latex] составляет 120 В, а [latex] \ boldsymbol {P _ {\ textbf {ave}}} [/ latex] составляет 60,0 Вт. . Мы можем использовать [latex] \ boldsymbol {V _ {\ textbf {rms}} = \ frac {V_0} {\ sqrt {2}}} [/ latex], чтобы найти пиковое напряжение, и мы можем манипулировать определением мощности найти пиковую мощность из заданной средней мощности.

    Решение для (а)

    Решение уравнения [латекс] \ boldsymbol {V _ {\ textbf {rms}} = \ frac {V_0} {\ sqrt {2}}} [/ latex] для пикового напряжения [латекс] \ boldsymbol {V_0} [/ latex] и замена известного значения на [latex] \ boldsymbol {V _ {\ textbf {rms}}} [/ latex] дает

    [латекс] \ boldsymbol {V_0 = \ sqrt {2} V _ {\ textbf {rms}} = 1,414 (120 \; \ textbf {V}) = 170 \; \ textbf {V}.} [/ Латекс]

    Обсуждение для (а)

    Это означает, что напряжение переменного тока изменяется от 170 В до –170 В и обратно 60 раз в секунду.Эквивалентное постоянное напряжение составляет 120 В.

    Решение для (b)

    Пиковая мощность равна пиковому току, умноженному на пиковое напряжение. Таким образом,

    [латекс] \ boldsymbol {P_0 = I_0 V_0 = 2 \; (} [/ latex] [latex] \ boldsymbol {\ frac {1} {2}} [/ latex] [latex] \ boldsymbol {I_0 V_0) = 2P _ {\ textbf {ave}}.} [/ latex]

    Мы знаем, что средняя мощность составляет 60,0 Вт, поэтому

    [латекс] \ boldsymbol {P_0 = 2 (60.0 \; \ textbf {W}) = 120 \; \ textbf {W}.} [/ Latex]

    Обсуждение

    Таким образом, мощность меняется от нуля до 120 Вт сто двадцать раз в секунду (дважды за каждый цикл), а средняя мощность составляет 60 Вт.

    Большинство крупных систем распределения электроэнергии — это переменный ток. Кроме того, мощность передается при гораздо более высоком напряжении, чем 120 В переменного тока (240 В в большинстве частей мира), которые мы используем дома и на работе. Благодаря эффекту масштаба строительство нескольких очень крупных электростанций обходится дешевле, чем строительство множества небольших. Это требует передачи энергии на большие расстояния, и, очевидно, важно минимизировать потери энергии в пути. Как мы увидим, высокие напряжения могут передаваться с гораздо меньшими потерями мощности, чем низкие напряжения.(См. Рис. 4.) По соображениям безопасности напряжение у пользователя снижено до знакомых значений. Решающим фактором является то, что намного легче увеличивать и уменьшать напряжение переменного тока, чем постоянного, поэтому переменный ток используется в большинстве крупных систем распределения электроэнергии.

    Рисунок 4. Мощность распределяется на большие расстояния при высоком напряжении, чтобы уменьшить потери мощности в линиях передачи. Напряжение, генерируемое на электростанции, повышается пассивными устройствами, называемыми трансформаторами (см. Главу 23.7 Трансформаторы), до 330 000 вольт (или более в некоторых местах по всему миру).В месте использования трансформаторы снижают передаваемое напряжение для безопасного использования в жилых и коммерческих помещениях. (Источник: GeorgHH, Wikimedia Commons)

    Пример 2: Меньшие потери мощности при передаче высокого напряжения

    (a) Какой ток необходим для передачи мощности 100 МВт при 200 кВ? (б) Какая мощность рассеивается линиями передачи, если они имеют сопротивление [латекс] \ boldsymbol {1,00 \; \ Omega} [/ латекс]? (c) Какой процент мощности теряется в линиях электропередачи?

    Стратегия

    Нам дается [латекс] \ boldsymbol {P _ {\ textbf {ave}} = 100 \; \ textbf {MW}} [/ latex], [latex] \ boldsymbol {V _ {\ textbf {rms}} = 200 \ ; \ textbf {kV}} [/ latex], а сопротивление линий равно [latex] \ boldsymbol {R = 1.2 (1,00 \; \ Omega) = 250 \; \ textbf {кВт}}. [/ Latex]

    Решение

    Процент потерь — это отношение этой потерянной мощности к общей или входной мощности, умноженное на 100:

    .

    [латекс] \ boldsymbol {\% \; \ textbf {loss} =} [/ latex] [латекс] \ boldsymbol {\ frac {250 \; \ textbf {kW}} {100 \; \ textbf {MW}} } [/ latex] [латекс] \ boldsymbol {\ times 100 = 0,250 \%}. [/ latex]

    Обсуждение

    Четверть процента — приемлемая потеря. Обратите внимание, что если бы мощность 100 МВт была передана при 25 кВ, то потребовался бы ток 4000 А.Это приведет к потере мощности в линиях на 16,0 МВт, или 16,0%, а не 0,250%. Чем ниже напряжение, тем больше требуется тока и тем больше потери мощности в линиях передачи с фиксированным сопротивлением. Конечно, можно построить линии с меньшим сопротивлением, но для этого потребуются более крупные и дорогие провода. Если бы сверхпроводящие линии можно было бы экономично производить, в линиях передачи вообще не было бы потерь. Но, как мы увидим в следующей главе, в сверхпроводниках тоже есть предел.Короче говоря, высокое напряжение более экономично для передачи энергии, а напряжение переменного тока намного легче повышать и понижать, поэтому переменный ток используется в большинстве крупных систем распределения электроэнергии.

    Широко признано, что высокое напряжение представляет большую опасность, чем низкое. Но на самом деле некоторые высокие напряжения, например, связанные с обычным статическим электричеством, могут быть безвредными. Таким образом, опасность определяется не только напряжением. Не так широко признано, что разряды переменного тока часто более вредны, чем аналогичные разряды постоянного тока.Томас Эдисон считал, что электрические разряды более опасны, и в конце 1800-х годов создал систему распределения электроэнергии постоянного тока в Нью-Йорке. Были ожесточенные бои, в частности, между Эдисоном и Джорджем Вестингаузом и Николой Тесла, которые выступали за использование переменного тока в ранних системах распределения энергии. Преобладал переменный ток в значительной степени благодаря трансформаторам и более низким потерям мощности при передаче высокого напряжения.

    Исследования PhET: Генератор

    Генерируйте электричество с помощью стержневого магнита! Откройте для себя физику, лежащую в основе этого явления, исследуя магниты и узнайте, как их можно использовать, чтобы зажечь лампочку.

    Рисунок 5. Генератор

    Проблемные упражнения

    1: (a) Каково горячее сопротивление лампочки на 25 Вт, которая работает от 120 В переменного тока? (б) Если рабочая температура колбы составляет 2700 ° C, каково ее сопротивление при 2600 ° C?

    2: В определенном тяжелом промышленном оборудовании используется питание переменного тока с пиковым напряжением 679 В. Что такое среднеквадратичное напряжение?

    3: Определенный автоматический выключатель срабатывает, когда действующий ток составляет 15,0 А. Каков соответствующий пиковый ток?

    4: Военные самолеты используют мощность переменного тока 400 Гц, поскольку на этой более высокой частоте можно разработать более легкое оборудование.Сколько времени на один полный цикл этой мощности?

    5: Турист из Северной Америки берет свою бритву мощностью 25,0 Вт и 120 В переменного тока в Европу, находит специальный адаптер и подключает его к источнику переменного тока 240 В. Предполагая постоянное сопротивление, какую мощность потребляет бритва при разрушении?

    6: В этой задаче вы проверите утверждения, сделанные в конце потерь мощности для Примера 2. (a) Какой ток необходим для передачи мощности 100 МВт при напряжении 25,0 кВ? (b) Найдите потерю мощности в [латексном] \ boldsymbol {1.00 — \; \ Omega} [/ latex] линия передачи. (c) Какой процент потерь это представляет?

    7: Кондиционер в небольшом офисном здании работает от сети переменного тока напряжением 408 В и потребляет 50,0 кВт. а) Каково его эффективное сопротивление? (b) Какова стоимость эксплуатации кондиционера в жаркий летний месяц, когда он работает по 8 часов в день в течение 30 дней и затраты на электроэнергию [латекс] \ boldsymbol {9.00 \; \ textbf {cents / kW} \ cdot \ ; \ textbf {h}} [/ латекс]?

    8: Какова пиковая потребляемая мощность микроволновой печи на 120 В переменного тока, потребляющей 10.0 А?

    9: Каков пиковый ток через обогреватель помещения мощностью 500 Вт, работающий от сети переменного тока 120 В?

    10: Два разных электрических устройства имеют одинаковую потребляемую мощность, но одно предназначено для работы от 120 В переменного тока, а другое — от 240 В переменного тока. а) Каково соотношение их сопротивлений? б) Каково соотношение их токов? (c) Если предположить, что его сопротивление не изменится, во сколько раз увеличится мощность, если устройство на 120 В переменного тока подключено к 240 В переменного тока?

    11: Нихромовая проволока используется в некоторых радиационных обогревателях.2} [/ латекс], нужен ли при температуре эксплуатации 500ºС? (c) Какую мощность он потребляет при первом включении?

    12: Найдите время после [latex] \ boldsymbol {t = 0} [/ latex], когда мгновенное напряжение переменного тока 60 Гц впервые достигает следующих значений: (a) [latex] \ boldsymbol {V_0 / 2 } [/ latex] (b) [латекс] \ boldsymbol {V_0} [/ latex] (c) 0.

    13: (a) Когда два раза в первый период после [latex] \ boldsymbol {t = 0} [/ latex] мгновенное напряжение переменного тока 60 Гц становится равным [latex] \ boldsymbol {V _ {\ textbf {rms}}} [/ latex]? (б) [латекс] \ boldsymbol {-V _ {\ textbf {rms}}} [/ латекс]?

    Разница между переменным и постоянным током и их работа

    В современном мире электричество для человека наиболее важно после кислорода.Когда было изобретено электричество, за эти годы произошло много изменений. Темная планета превратилась в планету огней. Фактически, это сделало жизнь такой простой при любых обстоятельствах. Все устройства, производства, офисы, дома, техника, компьютеры работают на электричестве. Здесь энергия будет в двух формах: переменный ток (AC) и постоянный ток (DC). Что касается этих токов и разницы между переменным и постоянным током, мы подробно обсудим его основные функции и способы их использования. Его свойства также обсуждаются в табличном столбце.


    Разница между переменным и постоянным током

    Электроэнергия может осуществляться двумя способами: переменным током (переменный ток) и постоянным током. Электричество можно определить как поток электронов по проводнику, например по проводу. Основное различие между переменным и постоянным током в основном заключается в направлении, в котором поступают электроны. В постоянном токе поток электронов будет в одном направлении и в переменном токе; поток электронов изменит свое направление, как вперед, так и назад.Разница между переменным и постоянным током в основном включает следующие

    Разница между переменным и постоянным током

    Переменный ток (АС)

    Переменный ток определяется как поток заряда, который периодически меняет направление. В результате уровень напряжения также меняется на противоположный вместе с током. В основном, переменный ток используется для подачи энергии в промышленность, жилые дома, офисные здания и т. Д.

    Источник переменного тока

    Генерация переменного тока

    AC производится с использованием генератора переменного тока.Он предназначен для выработки переменного тока. Внутри магнитного поля скручивается проволочная петля, из которой наведенный ток течет по проволоке. Здесь вращение провода может происходить от любого средства, например, от паровой турбины, проточной воды, ветряной турбины и так далее. Это связано с тем, что проволока вращается и периодически приобретает разную магнитную полярность, ток и напряжение в проволоке чередуются.

    Генерация альтернативного тока

    Исходя из этого, генерируемый ток может иметь множество форм сигналов, таких как синус, квадрат и треугольник.Но в большинстве случаев предпочтительнее использовать синусоидальную волну, потому что ее легко сгенерировать и легко выполнить вычисления. Однако для остальной части волны требуется дополнительное устройство для преобразования их в соответствующие формы волны, или необходимо изменить форму оборудования, и вычисления будут слишком сложными. Описание синусоидальной волны обсуждается ниже.

    Описание синусоидальной волны

    Как правило, форму сигнала переменного тока можно легко понять с помощью математических терминов.Для этой синусоидальной волны требуются три вещи: амплитуда, фаза и частота.

    Рассматривая только напряжение, синусоидальную волну можно описать как следующую математическую функцию:

    V (t) = V P Sin (2πft + Ø)

    V (t): Это функция времени и напряжения. Это означает, что со временем меняется и наше напряжение. В приведенном выше уравнении член справа от знака равенства описывает, как напряжение изменяется во времени.

    VP: Это амплитуда. Это указывает, насколько максимальное напряжение может достигать синусоидальная волна в любом направлении, то есть -VP вольт, + VP Вольт или где-то посередине.

    Функция sin () утверждает, что напряжение будет в форме периодической синусоидальной волны и будет действовать как плавные колебания при 0 В.

    Здесь 2π — постоянная величина. Он преобразует частоту из циклов в герцах в угловую частоту в радианах в секунду.

    Здесь f описывает частоту синусоидальной волны.Это будет в форме единиц в секунду или герц. Частота показывает, сколько раз конкретная форма волны встречается в течение одной секунды.

    Здесь t — зависимая переменная. Измеряется в секундах. Когда время меняется, форма волны также меняется.

    φ описывает фазу синусоидальной волны. Фаза определяется как сдвиг формы сигнала во времени. Он измеряется в градусах. Периодический характер синусоидальной волны смещается на 360 °, она становится той же формы волны при смещении на 0 °.

    Для приведенной выше формулы значения приложений в реальном времени складываются с учетом США в качестве эталона

    Среднеквадратичное значение (RMS) — еще одна небольшая концепция, которая помогает при расчете электрической мощности.

    В (t) = 170 Sin (2π60t)

    Применение AC
    • В розетках используются дома и офисы переменного тока.
    • Генерация и передача электроэнергии переменного тока на большие расстояния — это просто.
    • Меньше потерь энергии при передаче электроэнергии для высоких напряжений (> 110 кВ).
    • Более высокое напряжение означает меньшие токи, а при более низких токах в линии питания выделяется меньше тепла, что, очевидно, связано с низким сопротивлением.
    • AC может быть легко преобразован из высокого напряжения в низкое и наоборот с помощью трансформаторов.
    • Электродвигатели переменного тока.
    • Это также полезно для многих крупных бытовых приборов, таких как холодильники, посудомоечные машины и т. Д.
    • Постоянный ток

    Постоянный ток (DC) — это движение носителей электрического заряда, т.е.е. электроны в однонаправленном потоке. В постоянном токе сила тока будет меняться со временем, но направление движения остается неизменным все время. Здесь постоянным током называется напряжение, полярность которого никогда не меняется.

    Источник постоянного тока

    В цепи постоянного тока электроны выходят из отрицательного или отрицательного полюса и движутся к положительному или положительному полюсу. Некоторые физики определяют постоянный ток как переход от плюса к минусу.

    Источник постоянного тока

    Обычно основным источником постоянного тока служат батареи, электрохимические и фотоэлектрические элементы.Но больше всего предпочитают кондиционер во всем мире. В этом случае переменный ток можно преобразовать в постоянный. Это будет происходить в несколько этапов. Изначально источник питания состоит из трансформатора, который позже преобразуется в постоянный ток с помощью выпрямителя. Он предотвращает реверсирование потока тока, а фильтр используется для устранения пульсаций тока на выходе выпрямителя. Это феномен того, как переменный ток преобразуется в постоянный ток

    .
    Пример подзарядки аккумулятора

    Однако для функционирования всего электронного и компьютерного оборудования необходим постоянный ток.Для большинства полупроводникового оборудования требуется диапазон напряжений от 1,5 до 13,5 вольт. Текущие потребности меняются в зависимости от используемых устройств. Например, диапазон от практически нуля для электронных наручных часов до более 100 ампер для усилителя мощности радиосвязи. Оборудование, в котором используются мощные радио- или радиовещательные передатчики, или телевидение, или дисплей с электронно-лучевой трубкой, или вакуумные лампы, требует от примерно 150 вольт до нескольких тысяч вольт постоянного тока.

    Пример перезаряжаемой батареи

    Основное различие между переменным и постоянным током обсуждается в следующей сравнительной таблице

    С № Параметры Переменный ток Постоянный ток

    1

    Количество энергии, которое может быть перенесено Безопасен для передачи на большие расстояния по городу и обеспечивает большую мощность. На практике напряжение постоянного тока не может перемещаться очень далеко, пока не начнет терять энергию.

    2

    Причина направления потока электронов Обозначается вращающийся магнит вдоль проволоки. Обозначается устойчивый магнетизм вдоль провода

    3

    Частота Частота переменного тока будет 50 Гц или 60 Гц в зависимости от страны. Частота постоянного тока будет равна нулю.

    4

    Направление Он меняет направление при движении по контуру. Он течет только в одном направлении в контуре.

    5

    Текущий Это ток, величина которого меняется со временем. Это ток постоянной величины.

    6

    Поток электронов Здесь электроны будут менять направление — вперед и назад. Электроны устойчиво движутся в одном направлении или «вперед».

    7

    Получено из Источник доступности — генератор переменного тока и сеть. Источник доступности — Элемент или Батарея.

    8

    Пассивные параметры Это импеданс. Только сопротивление

    9

    Коэффициент мощности Обычно находится между 0 и 1. Всегда будет 1.

    10

    Типы Он будет разных типов, например, синусоидальный, квадратно-трапециевидный и треугольный. Он будет Чистым и пульсирующим.

    Ключевые различия переменного тока (AC) и постоянного (DC)

    Ключевые различия между переменным и постоянным током заключаются в следующем.

    • Направление тока будет меняться в нормальном временном интервале, тогда этот вид тока известен как переменный или переменный ток, тогда как постоянный ток является однонаправленным, потому что он течет только в одном направлении.
    • Поток носителей заряда в переменном токе будет течь, вращая катушку внутри магнитного поля, иначе вращая магнитное поле внутри неподвижной катушки. При постоянном токе носители заряда будут течь, поддерживая стабильность магнетизма вместе с проводом.
    • Частота переменного тока колеблется от 50 до 60 герц в зависимости от национального стандарта, в то время как частота постоянного тока всегда остается нулевой.
    • PF (коэффициент мощности) переменного тока находится в диапазоне от 0 до 1, в то время как коэффициент мощности постоянного тока всегда остается равным единице.
    • Генерация переменного тока может производиться с помощью генератора переменного тока, тогда как постоянный ток может генерироваться с помощью батареи, элементов и генератора.
    • Нагрузка переменного тока резистивная; индуктивный, в противном случае — емкостной, тогда как нагрузка постоянного тока всегда является резистивной по своей природе.
    • Графическое представление переменного тока может быть выполнено с помощью различных неравномерных сигналов, таких как периодические, треугольные, синусоидальные, квадратные, пилообразные и т. Д., Тогда как постоянный ток представлен прямой линией.
    • Переменный ток может передаваться на большие расстояния за счет некоторых потерь, в то время как постоянный ток передает с небольшими потерями на очень большие расстояния.
    • Преобразование переменного тока в постоянный можно выполнить с помощью выпрямителя, тогда как инвертор используется для преобразования постоянного тока в переменный.
    • Генерация и передача переменного тока могут выполняться с использованием нескольких подстанций, тогда как постоянного тока используется больше подстанций.
    • Применения переменного тока включают заводы, домашние хозяйства, промышленность и т. Д., Тогда как постоянный ток используется в импульсном освещении, электронном оборудовании, гальванике, электролизе, гибридных транспортных средствах и переключении обмотки возбуждения в роторе.
    • DC очень опасен по сравнению с AC.В переменном токе величина тока будет высокой и низкой в ​​нормальном временном интервале, тогда как в постоянном токе величина также будет такой же. Как только человеческое тело подвергается электрошоку, переменный ток будет входить в человеческое тело, а также выходить из него через нормальный интервал времени, в то время как постоянный ток будет постоянно беспокоить человеческое тело.

    Каковы преимущества переменного тока перед постоянным током?

    Основные преимущества переменного тока по сравнению с постоянным током заключаются в следующем.

    • Переменный ток не дорог и генерирует ток легче по сравнению с постоянным током.
    • Пространство, ограниченное переменным током, больше постоянного.
    • В переменном токе потери мощности меньше при передаче по сравнению с постоянным током.
    Почему переменное напряжение выбирается выше постоянного?

    Основными причинами выбора переменного напряжения над постоянным в основном являются следующие.
    Потеря энергии при передаче переменного напряжения мала по сравнению с постоянным напряжением. Когда трансформатор находится на некотором расстоянии, установка очень проста.Преимущество переменного напряжения заключается в повышении и понижении напряжения в зависимости от необходимости.

    Источники переменного и постоянного тока

    Магнитное поле вблизи провода может вызвать поток электронов в одном направлении через провод, поскольку они отталкиваются от отрицательной части магнита и притягиваются в направлении положительной части. Таким образом устанавливалось питание от батареи; это было признано благодаря работе Томаса Эдисона. Генераторы переменного тока постепенно меняли систему аккумуляторов постоянного тока Эдисона, поскольку переменный ток очень надежен для передачи энергии на большие расстояния для выработки большего количества энергии.

    Ученый Никола Тесла использовал вращающийся магнит вместо постепенного приложения магнетизма через провод. Как только магнит будет наклонен в одном направлении, электроны будут течь в положительном направлении, однако всякий раз, когда направление магнита было повернуто, электроны также будут поворачиваться.

    Приложения переменного и постоянного тока

    AC используется для распределения энергии и имеет много преимуществ. Его можно легко преобразовать в другие напряжения с помощью трансформатора, потому что трансформаторы не используют постоянный ток.

    При высоком напряжении, когда мощность передается, потери будут меньше. Например, источник питания 250 В имеет сопротивление 1 Ом и мощность 4 А. Поскольку мощность в ваттах равна вольт x амперам, передаваемая мощность может составлять 1000 ватт, тогда как потери мощности составляют I2 x R = 16 ватт.

    переменного тока используется для передачи высоковольтной энергии.

    Если линия напряжения передает мощность 4 А, но имеет 250 кВ, тогда она передает мощность 4 А, но потери мощности такие же, однако вся система передачи несет 1 МВт, а 16 Вт — это приблизительно незначительные потери.

    Постоянный ток используется в батареях, некоторых электронных и электрических устройствах, а также в солнечных батареях.
    Формулы для переменного тока, напряжения, сопротивления и мощности

    Формулы для переменного тока, напряжения, сопротивления и мощности обсуждаются ниже.

    Переменный ток

    Формула для однофазных цепей переменного тока:

    I = P / (V * Cosθ) => I = (V / Z)

    Формула для трехфазных цепей переменного тока:

    I = P / √3 * V * Cosθ

    Напряжение переменного тока

    Для однофазных цепей переменного тока напряжение переменного тока составляет

    В = P / (I x Cosθ) = I / Z

    Для трехфазных цепей переменного тока напряжение переменного тока составляет

    Для соединения звездой VL = √3 EPH в противном случае VL = √3 VPH

    Для соединения треугольником VL = VPH

    Сопротивление переменного тока

    В случае индуктивной нагрузки Z = √ (R2 + XL2)

    В случае емкостной нагрузки Z = √ (R2 + XC2)

    В обоих случаях, таких как емкостный и индуктивный Z = √ (R2 + (XL– XC) 2

    Питание переменного тока

    Для однофазных цепей переменного тока P = V * I * Cosθ

    Активная мощность для трехфазных цепей переменного тока

    P = √3 * VL * IL * Cosθ

    P = 3 * VPh * IPh * Cosθ

    P = √ (S2 — Q2) = √ (VA2 — VAR2)

    Реактивная мощность

    Q = V I * Sinθ

    ВАР = √ (ВА2 — P2) и кВАр = √ (кВА2 — кВт2)

    Полная мощность

    S = √ (P + Q2)

    кВА = √кВт2 + кВАр2

    Комплексная мощность

    S = V I

    Для индуктивной нагрузки S = ​​P + jQ

    Для емкостной нагрузки, S = P — jQ

    Формулы для постоянного тока, напряжения, сопротивления и мощности

    Формулы для постоянного тока, напряжения, сопротивления и мощности обсуждаются ниже.

    Постоянный ток

    Уравнение постоянного тока: I = V / R = P / V = ​​√P / R

    Напряжение постоянного тока

    Уравнение постоянного напряжения:

    В = I * R = P / I = √ (P x R)

    Сопротивление постоянному току

    Уравнение сопротивления постоянному току: R = V / I = P / I2 = V2 / P

    Питание постоянного тока

    Уравнение мощности постоянного тока: P = IV = I2R = V2 / R

    Из приведенных выше уравнений переменного и постоянного тока, где

    Из приведенных выше уравнений, где

    ‘I’ — измерение тока в А (амперах)

    ‘V’ — напряжение, измеренное в В (вольтах)

    ‘P’ — Измеренная мощность в ваттах (Вт)

    ‘R’ — сопротивление в Ом (Ом)

    R / Z = Cosθ = PF (коэффициент мощности)

    ‘Z’ — импеданс

    ‘IPh’ — фазный ток

    ‘IL’ — линейный ток

    «ВПх» — фазное напряжение

    «ВЛ» — линейное напряжение

    ‘XL’ = 2πfL, — это индуктивное реактивное сопротивление, где ‘L’ — это индуктивность в пределах Генри.

    ‘XC’ = 1 / 2πfC — емкостное реактивное сопротивление, где ‘C’ — емкость в фарадах.

    Почему мы используем кондиционер в наших домах?

    В наших домах используется источник переменного тока, потому что мы можем очень просто изменить переменный ток с помощью трансформатора. Высокое напряжение испытывает чрезвычайно низкие потери энергии в линии или каналах длинной передачи, и напряжение снижается для безопасного использования в домашних условиях с помощью понижающего трансформатора.

    Потеря мощности в проводе может быть задана как L = I2R

    Где

    ‘L’ — потеря мощности

    ‘I’ — текущий

    «R» — сопротивление.

    Передача мощности может быть задана соотношением вида P = V * I

    Где

    ‘P’ — степень

    ‘V’ — напряжение

    При увеличении напряжения ток будет меньше. Таким образом, мы можем передавать равную мощность, уменьшая потери мощности, потому что высокое напряжение обеспечивает наилучшие характеристики. По этой причине в домах используется переменный ток вместо постоянного тока.

    Передача высокого напряжения также может осуществляться через постоянный ток, однако снизить напряжение для безопасного использования в домашних условиях непросто.В настоящее время используются усовершенствованные преобразователи постоянного тока для уменьшения постоянного напряжения.

    В этой статье подробно объясняется разница между токами переменного и постоянного тока. Я надеюсь, что каждый пункт ясно понимается об переменном токе, постоянном токе, формах сигналов, уравнении, различиях переменного и постоянного тока в табличных столбцах вместе с их свойствами. По-прежнему не в состоянии понять любую из тем в статьях или реализовать последние электрические проекты, не стесняйтесь задавать вопрос в поле для комментариев ниже.Вот вам вопрос, каков коэффициент мощности переменного тока?

    Фото:

    Разница между переменным и постоянным током в табличной форме — Физика О

    Переменный ток против постоянного тока

    Основное различие между переменным и постоянным током состоит в том, что переменный ток меняет свое направление при протекании в цепи, в то время как постоянный ток не меняет своего направления. Переменный ток генерирует частоту, в то время как постоянный ток имеет нулевую частоту.

    Сейчас!
    Мы подробно изучаем переменный и постоянный ток.Продолжайте читать …… ..
    Содержание

    • Введение переменного и постоянного тока
    • Определения переменного и постоянного тока
    • Преимущества переменного тока над постоянным
    • Таблица сравнения
    • Применение постоянного и переменного тока
    • Заключение

    Введение:

    AC и DC

    Постоянный ток (DC) вырабатывается источником напряжения, клеммы которого имеют фиксированную полярность. Следовательно, они обеспечивают ток, направление которого не меняется со временем.Однако этот постоянный ток может быть постоянным. Главное, чтобы его направление потока оставалось неизменным, то есть от положительного вывода источника напряжения к его отрицательному выводу.
    Примеры источников напряжения:

    1. Ячейка
    2. Аккумулятор
    3. Генераторы постоянного тока

    Переменный ток (a.c) вырабатывается источником напряжения, полярность выводов которого меняется во времени. Какая положительная клемма в один момент становится отрицательной клеммой, а иногда позже становится положительной клеммой в какой-то другой момент?

    В результате постоянного изменения полярности источника напряжения направление тока в цепи также меняется на обратное.В дополнение к изменению своего направления, ток постоянно меняет свое значение со временем от нуля до максимума в одном направлении и обратно до нуля, а затем снова обратно до нуля. Очевидно, что источник переменного напряжения вызовет переменный ток.

    Попутно можно отметить, что электричество переменного тока не лучше, чем электричество постоянного тока, как думают некоторые люди. Переменные напряжения и токи имеют свои собственные области применения, которых нет у постоянного тока, и наоборот. В любом случае, важно помнить, что файл.c не заменяет постоянный ток, переменный ток обычно используется в электронных схемах, большая часть которых, однако, управляется постоянным напряжением.
    Наиболее распространенным источником переменного напряжения является генератор переменного тока.

    См. Также: Разница между двигателем переменного тока и двигателем постоянного тока

    Разница между переменным и постоянным током в табличной форме

    Переменный ток (AC) Постоянный ток (DC)
    Определение
    Переменный ток — это ток, который меняет свое направление после 180 0 . Постоянный ток — это ток, не меняющий периодичности своего направления. Он остается постоянным.
    Количество переносимой энергии
    A.C в настоящее время безопасно путешествует на большие расстояния без больших потерь энергии. Постоянный ток не может безопасно проходить на большие расстояния, потому что постоянный ток теряет много энергии по сравнению с переменным током
    Частота
    Частота А.Ток C не равен нулю. Частота постоянного тока остается нулевой.
    Величина
    Величина переменного тока меняется со временем. Величина постоянного тока не меняется со временем.
    Источники
    А.Ток C производится в основном генераторами. Постоянный ток вырабатывается батареей или элементом и т. Д.
    Коэффициент мощности
    Коэффициент мощности по переменному току всегда находится в пределах от 0 до 1. При постоянном токе коэффициент мощности всегда остается 1.
    Типы сигналов
    Формы сигналов A.Ток C — это синусоидальные, треугольные, квадратные, квазиквадратные волны. Формы сигналов постоянного тока пульсирующие и чистые.
    Пассивные параметры
    Импеданс Только сопротивление
    Приложения
    Используется в домах, на производстве и т. Д. Используется в холодильниках, ТВ и т. Д.

    Часто задаваемые вопросы
    Какое более опасное течение.AC ИЛИ DC?

    Переменный ток (AC) более опасен, чем постоянный ток (D.C), потому что высокое напряжение связано с переменным током.
    Постоянный и переменный ток по-разному влияют на человеческое тело, оба опасны при превышении определенного уровня напряжения.
    См. Также: Разница между напряжением и током

    Какой ток в батарее — постоянный или переменный?

    В аккумуляторе используется постоянный ток.

    Почему мы используем источник переменного тока в наших домах?

    Ответ: Мы используем источник переменного тока в наших домах, потому что мы можем изменить A.C легко с трансформатором. Высокое напряжение вызывает гораздо меньшие потери энергии в длинных каналах или линиях передачи, и для безопасного использования в домашних условиях напряжение можно снизить с помощью понижающего трансформатора.
    Математическое доказательство:
    Потери мощности в проводе определяются как:

    L = I 2 R

    Где L — мощность, теряемая на нагрев, I — ток, а R — сопротивление. Передаваемая мощность определяется соотношением:

    P = VI

    В этом отношении P — мощность, V — напряжение.
    Таким образом, если вы увеличиваете напряжение (V) и ток (I) на малую величину, таким образом вы можете передавать ту же мощность, уменьшая потери мощности. Такое высокое напряжение дает лучшую производительность. По этой причине в наших домах мы используем переменный ток вместо постоянного тока.
    Примечание:
    Высокое напряжение также может передаваться по постоянному току, но для безопасного использования дома трудно снизить напряжение.
    В наши дни передовые преобразователи постоянного тока используются для снижения постоянного напряжения.

    Часто задаваемые вопросы

    Почему переменный ток считается более эффективным, чем постоянный ток?

    Ответ: Потому что переменный ток можно легко преобразовать в постоянный, а потери мощности переменного тока на большом расстоянии меньше, чем постоянный.

    Почему нельзя хранить переменный ток в батареях?

    AC нельзя хранить в батареях, потому что, когда вы заряжаете батарею от источника переменного тока, она не будет заряжаться.
    Следует запомнить:
    Переменный ток имеет переменный характер, а постоянный ток — постоянный характер. Во время положительного полупериода переменного тока батарея заряжается, а во время отрицательного полупериода переменного тока батарея разряжается. Таким образом аккумулятор не будет заряжаться даже на 0,00000001%.

    Каковы преимущества переменного тока?
    • Распределение, генерация и передача переменного тока проще, чем постоянного тока.
    • Источник переменного тока можно легко повышать и опускать.
    Каковы преимущества постоянного тока?
    • Элемент батареи обеспечивает питание постоянного тока. Нет аккумуляторной батареи, обеспечивающей питание переменного тока.
    • Почти все электронные компоненты работают от постоянного тока.
    Какой ток был изобретен первым, постоянный или переменный?

    Постоянный ток изобретен намного раньше переменного тока.

    Как преобразовать переменный ток в постоянный?

    Мы можем преобразовать переменный ток в постоянный, используя схему выпрямителя, за которой следует фильтр.

    Рекомендуемое видео

    По связанным темам посетите нашу страницу: Электричество и магнетизм

    Другие темы для сравнения:

    .
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
